Дизельная ПЛ Щ-323 "Спрут" серии Х, КБФ, 1936 г.

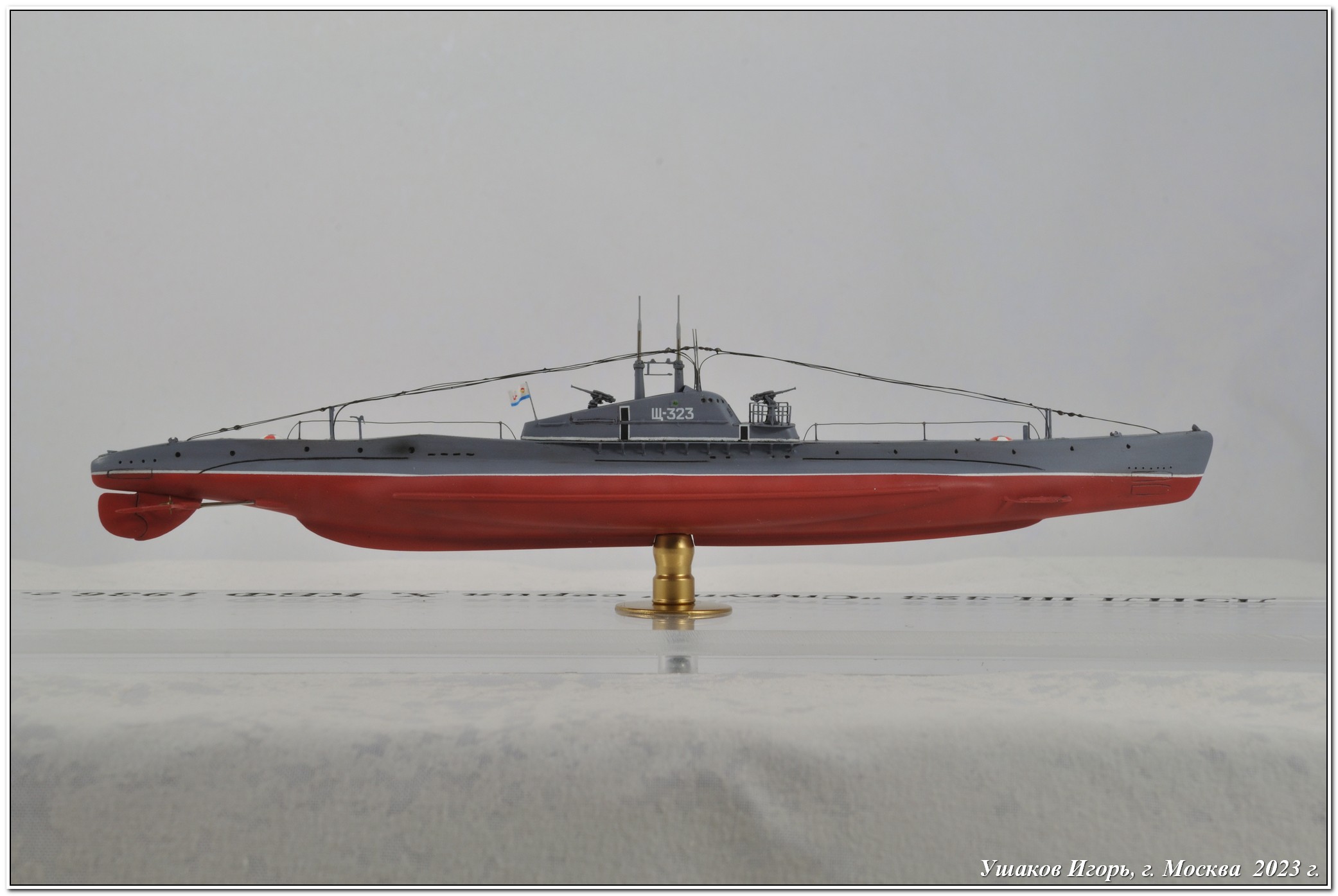

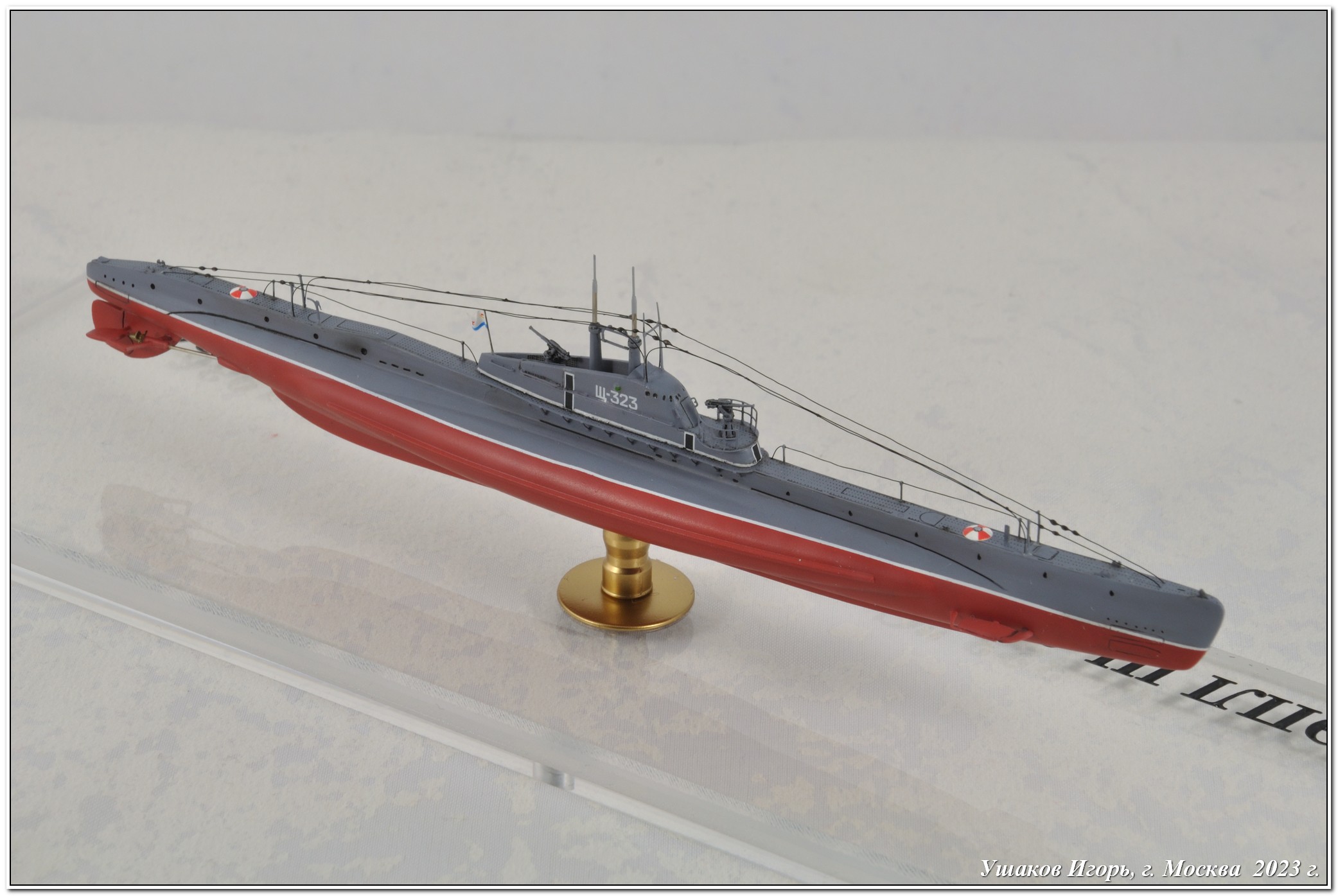

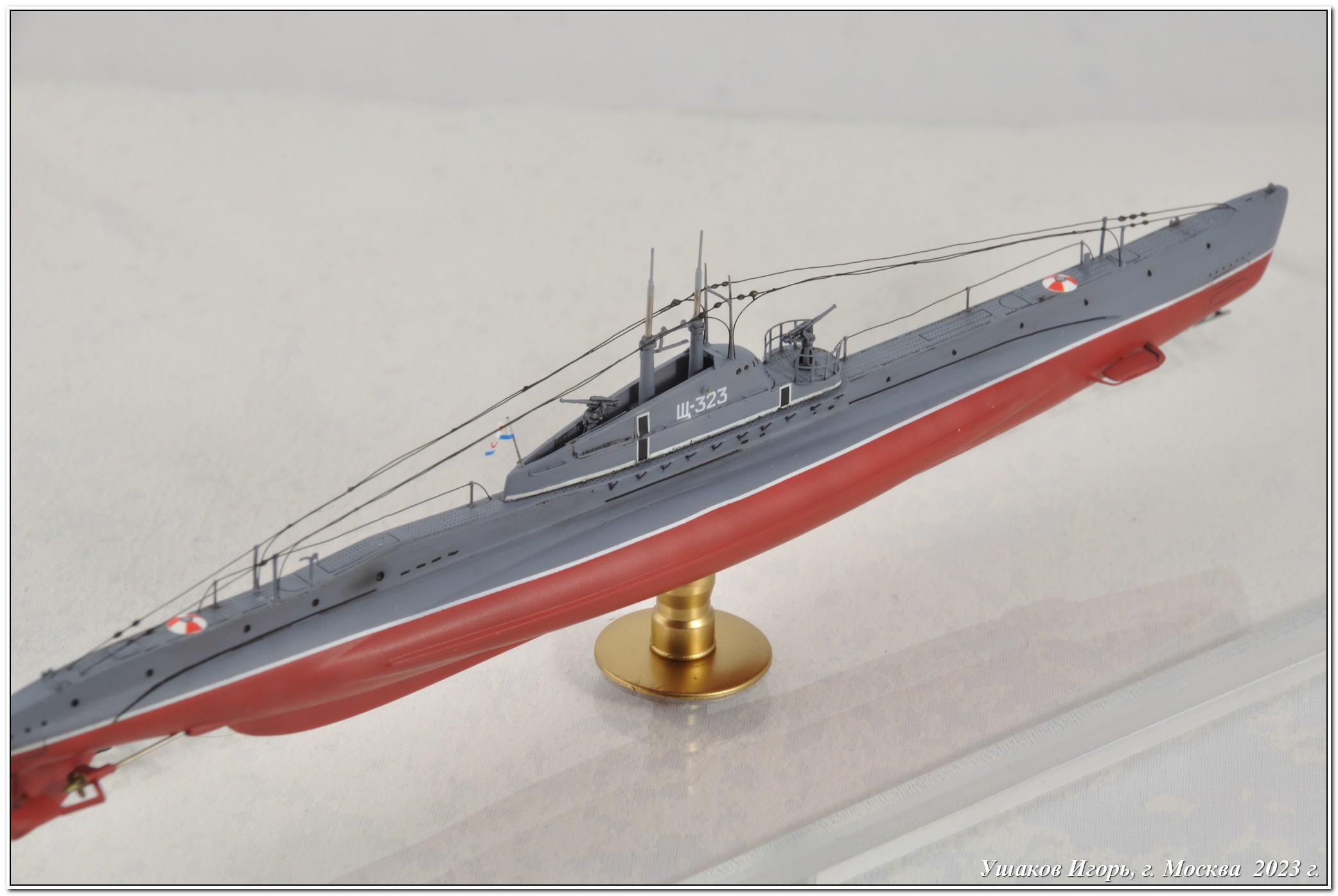

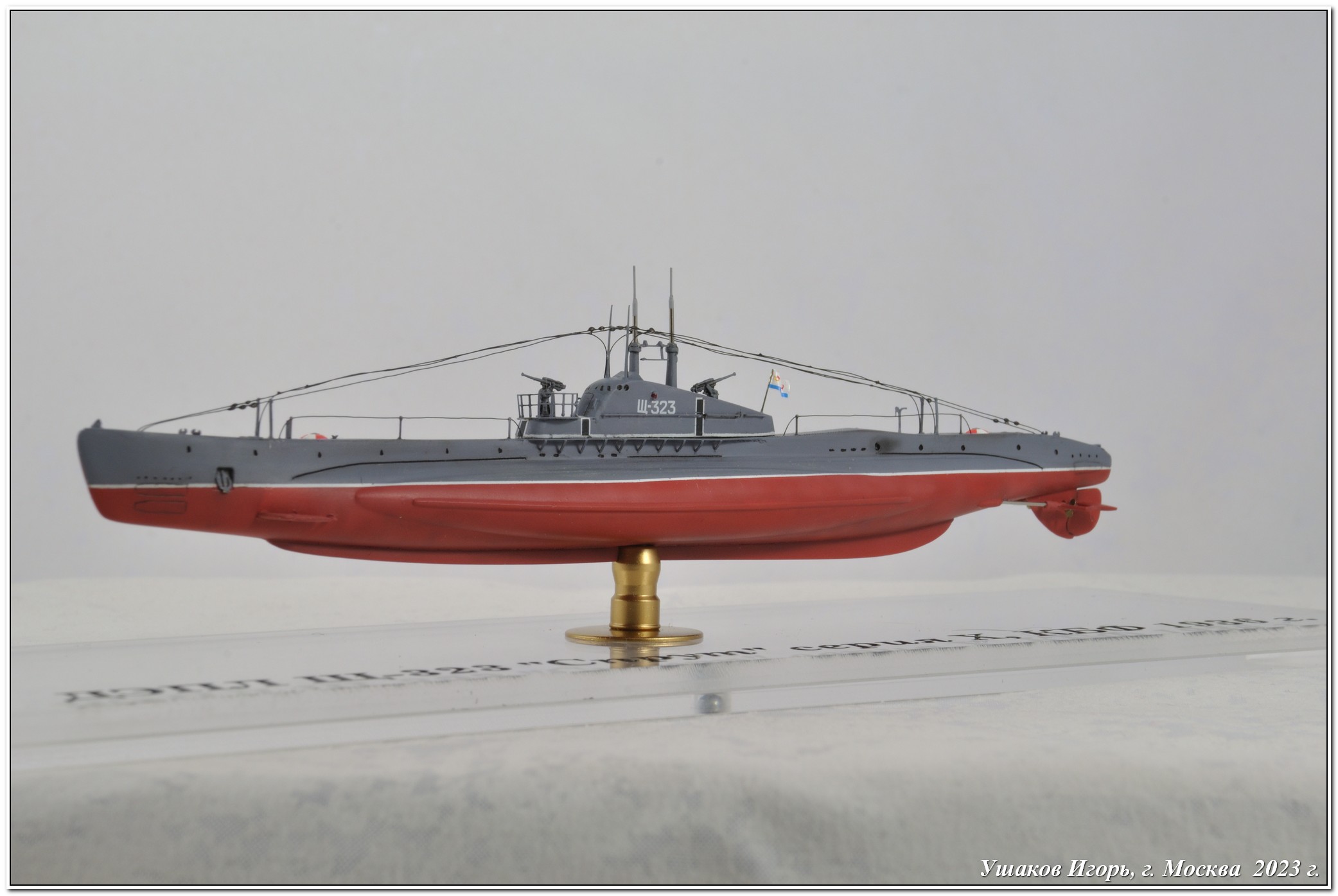

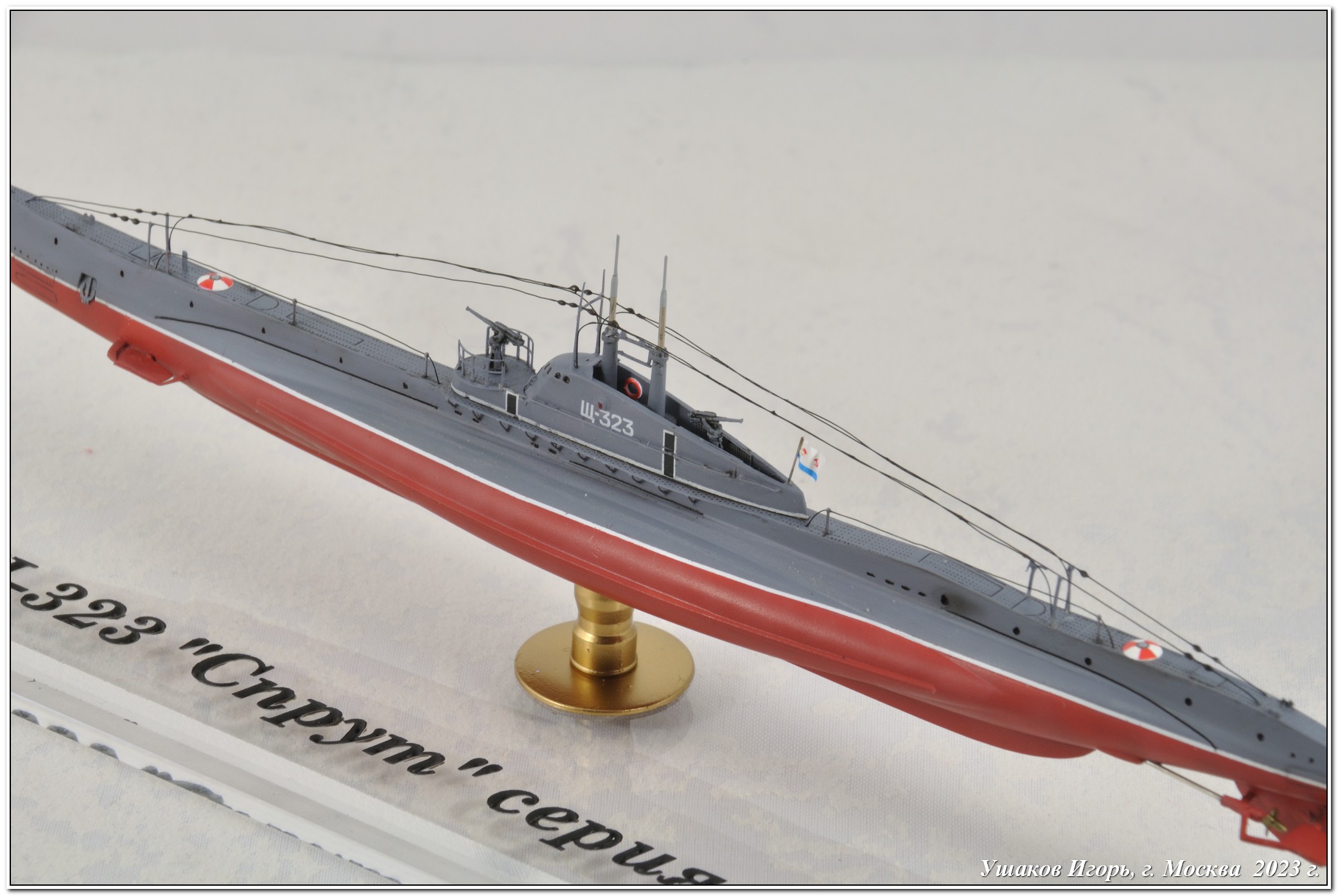

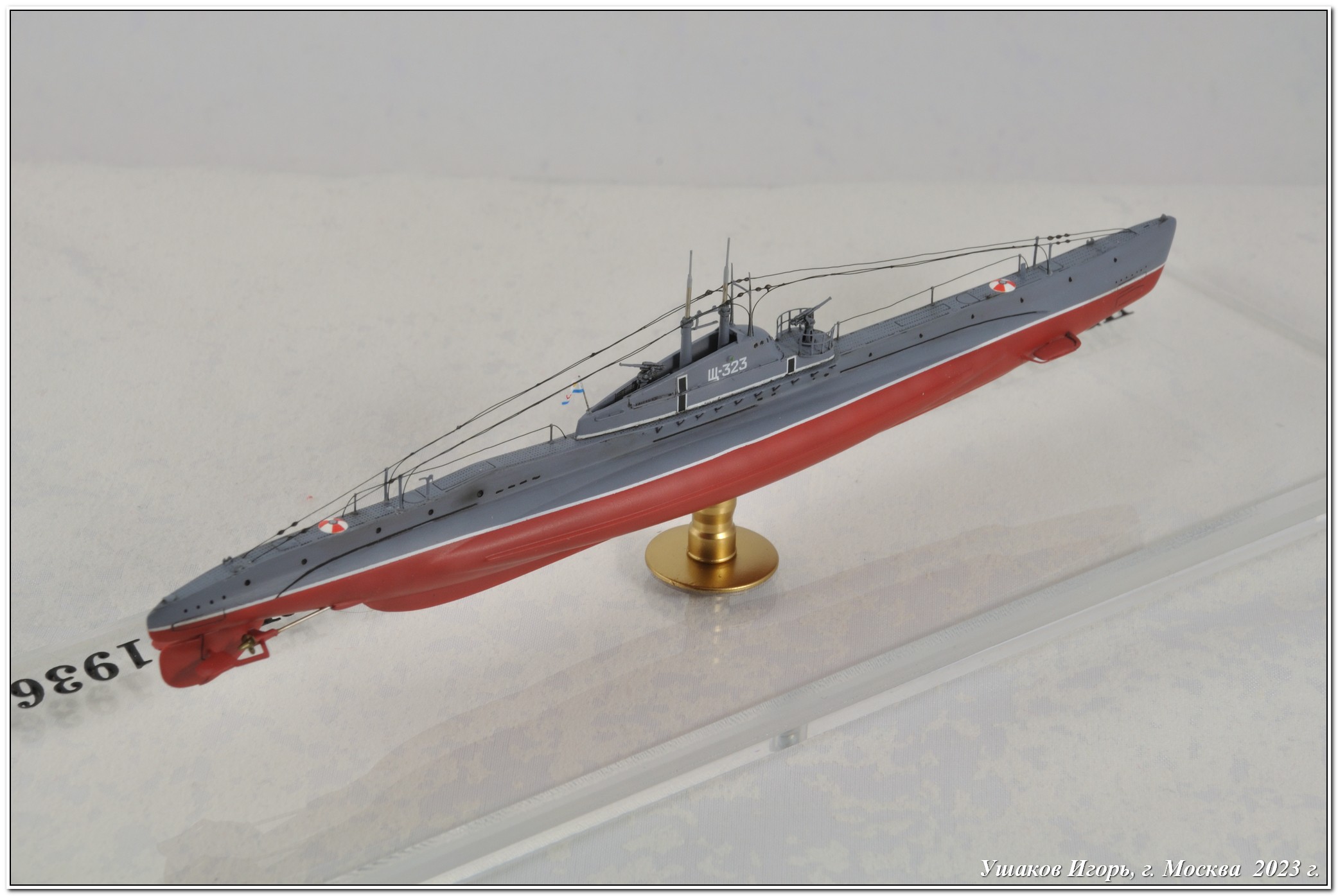

Уважаемые коллеги, представляю Вам свою очередную модель. Это советская дизельная подводная лодка типа «Щ» серии Х периода Второй Мировой войны, выполненная в масштабе 1/350 фирмой Микромир.

Прототип:

  Подводные лодки типа «Щука» — серия средних подводных лодок, построенных в СССР в 1930—1940-x годах. Отличительными особенностями лодок были сравнительная дешевизна в постройке, повышенные манёвренность и живучесть. «Щуки» активно участвовали в Великой Отечественной войне, из 44 воевавших лодок погибла 31. Подводные лодки типа «Щ» совокупно потопили 27 транспортов и танкеров противника общим водоизмещением 79 855 брт, 20 транспортов и шхун нейтральных государств (~6500 брт), повредили 4 судна противника (18 204 брт). На боевом счету подлодок типа «Щ» 35 % потопленного и повреждённого тоннажа противника.

За боевые заслуги 6 подводных лодок типа «Щ» стали гвардейскими, 11 награждены орденом Красного Знамени.

Всего было построено 86 лодок всех серий, в том числе:

- серия III – 4 лодки (1932 г.);

- серия V - 12 лодок (1933 г.);

- серия V-бис - 13 лодок (1933 г.);

- серия V-бис-2 - 14 лодок (1933 г.);

- серия X - 32 лодки (1935 г.);

- серия X-бис - 11 лодок (1938 г.); + 2 ед. недостроены и разобраны.

Серия Х включала в себя 32 подводных лодки (9 для Тихоокеанского, по 8 для Северного и Черноморского, 7 для Балтийского флотов).

Были установлены новые дизели марки 38К8 мощностью 800 л.с. при 600 об./мин., в результате чего надводная скорость теоретически выросла до 14,1-14,3 узлов. Из других усовершенствований стоит отметить установку новой системы опреснения, нового перископа итальянской фирмы «Галилео».

Кроме того, принципиальные изменения были произведены в систем воздуха высокого давления (ВВД). Были применены распределительные колонки аварийного продувания цистерн главного балласта (ЦГБ) непосредственно воздухом высокого давления. Таким образом аварийное продувание ЦГБ с перископной глубины сократилось с 9-10 мин до 3 мин 13 сек.

ТТХ ПЛ:

Длина наибольшая: 58,7 м

Ширина корпуса: 6,2 м

Средняя осадка: 3,9 м

Водоизмещение:

надводное: 584,0 т

подводное: 708 т

Скорость:

надводная: 14,1 уз.

подводная: 8,5 уз.

Глубина погружения: предельная 90 м/ рабочая 75 м

Экипаж: 40 человек

Автономность: 20 суток

Вооружение: 6х533 торпедных аппарата (4 носовых и 2 кормовых),
боезапас 10 торпед.

2 x 45 мм орудия 21-К, по 500 снарядов.

Более подробно о проекте лодке смотрим: СМОТРИМ ИСТОРИЮ СОЗДАНИЯ

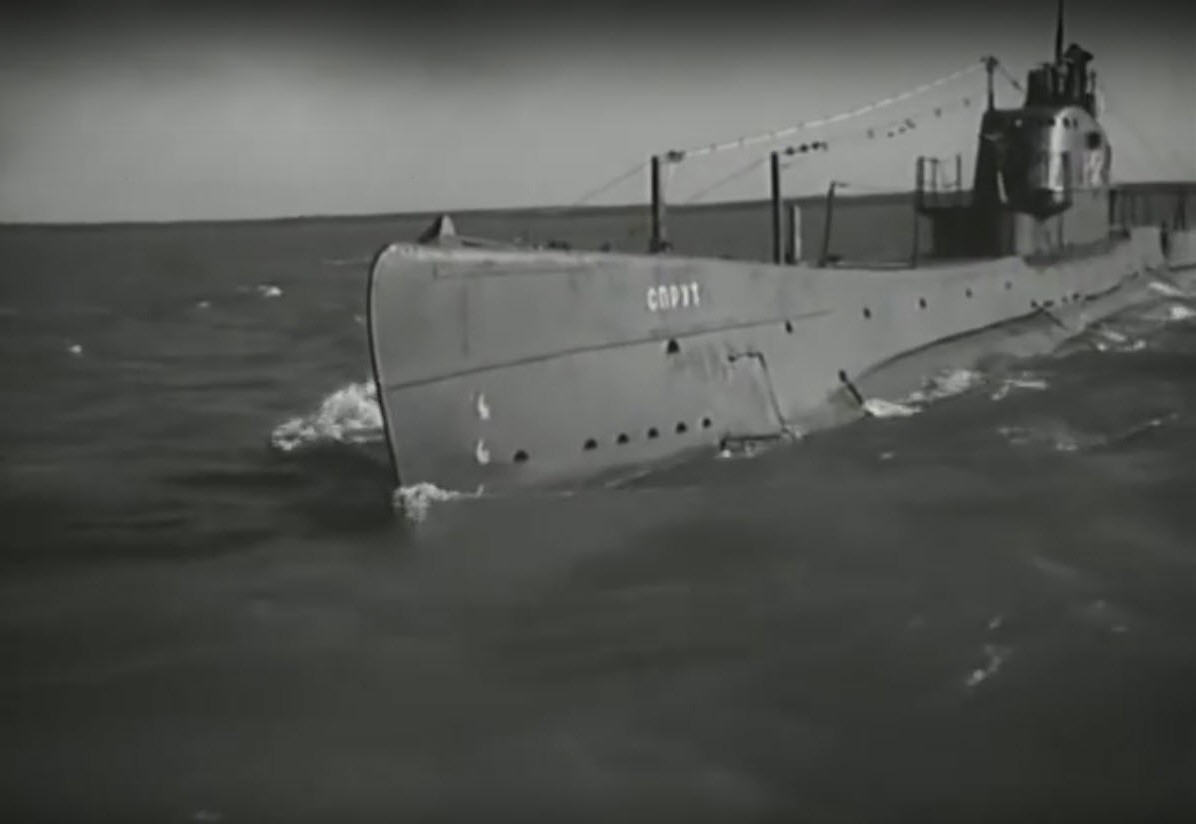

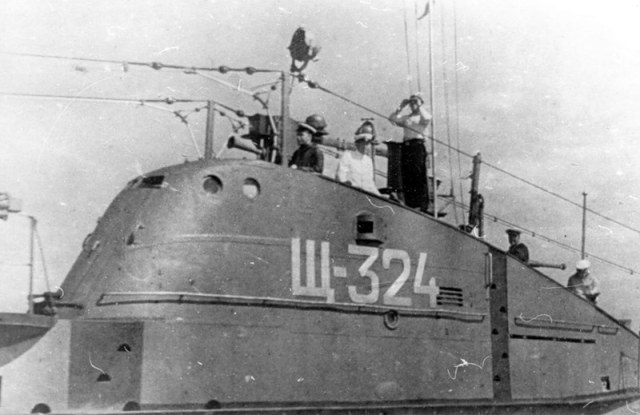

Прототипом выбрана Щ-323.

31 декабря 1934 г. заложена на заводе «Красное Сормово» города Горький.

10 апреля 1935 г. спущена на воду, после чего по внутренним водным путям была доставлена в Ленинград для достройки и прохождения приёмо-сдаточных испытаний.

3 ноября 1936 г. - принята в состав КБФ, зачислена в 22-й дивизион (ДнПЛ)
2-й бригады (БрПЛ) КБФ, с базированием в Кронштадте.

В октябре 1939 г. в ходе подготовки к советско-финской войне в составе дивизиона была перебазирована в Таллин. В ходе советско-финской войны выполнила 2 боевых похода, потопила одно транспортное судно.

В ходе Великой Отечественной войны Щ-323 совершила 4 боевых похода, подтверждено потопление одного парохода (командир лодки заявил — четыре потопления).

Затонула после полуночи 1 мая 1943 г. в Морском канале после подрыва на донной неконтактной мине. Подошедший спустя полчаса после взрыва катер ЗК-40 поднял из воды державшихся за перископные тумбы троих моряков. Гораздо позднее, отстрелив торпеду из кормового торпедного аппарата и выйдя через него 11 подводников сумели достичь поверхности, но почти все погибли из-за переохлаждения — уже вечером другой катер КМ-44 смог снять с тех же тумб только двух человек.

Летом 1944 года, после снятия блокады и освобождения ближайшего берега залива от войск противника обе части подводной лодки были подняты аварийно-спасательной службой (АСС) КБФ и обследованы. Останки погибших моряков-подводников захоронены на Смоленском кладбище в Ленинграде.

В 1949 году корпус ПЛ был разделан на металл.

17 октября 1980 г. моряков перезахоронили на мемориальном Братском кладбище.

В 1983 году над братской могилой возвели памятный мемориал.

Более подробная информация - СМОТРИМ О ПРОТОТИПЕ

Набор:

Длина модели составляет около 170 мм.

Набор грубоват, мелочевка несколько замыленная (орудия 21-К), а вот перископы в целом неплохие. Есть некоторые недостатки по соответствию матчасти, но они не критичны и легко устраняются. А вот валы гребных винтов в моем наборе были с браком, один из них был непролит, пришлось заливать прямо на литнике суперклеем, потом шлифовать до приличного вида.

Использовал дополнительно:

- комплект ЗИП 350.020 – орудия 21-К;

- QP135003 – объемные декали аварийно-спасательных буев от Quinta Studio;

- QP135001 — объемные декали спасательных кругов;

- Tamiya 12642 – стойки леерного ограждения;

Сборка:

Сборку модели в этот раз нигде не освещал, строил сам.

Сборку начал с корпуса. Стыкуемость так себе, собрать две половинки корпуса и палубу оказалось совсем непростым заданием. Внутрь корпуса вклеил пластину с гайкой для установки на подставку.

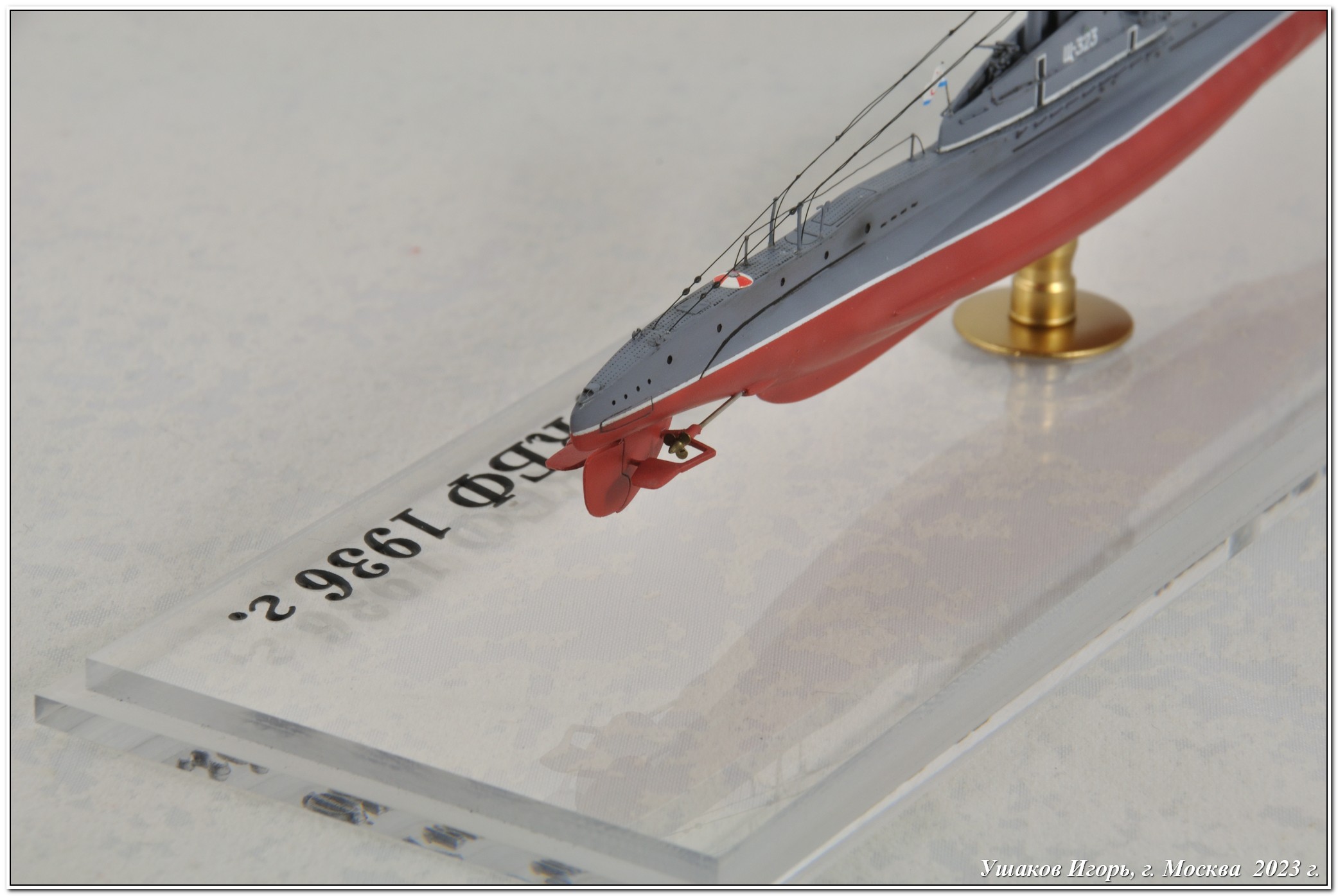

Также заменил ступицы гребных винтов, выточив их из прутка, лопасти оставил травленые из набора.

Большое достоинство набора – это травленая палуба с имитацией перфорации – с ней лодка смотрится гораздо натуральнее. Хотя помучиться с монтажом палубы пришлось изрядно. Размер палубы в травлении и пластике отличается. Разница в ширине совсем небольшая примерное 0,1-0,2 мм, но чтобы убрать эту ступеньку пришлось изрядно пошлифовать. Самое трудоемкое место — это «горб» на корпуеа, сразу за рубкой.

Детали рубки стыкуются неплохо, но требуется подгонка, чтобы все сошлось вместе с травленой палубой. А вот сгибать травленую палубу в рубку совсем непросто. Рисок для облегчения этого процесса производитель не сделал, поэтому все рассчитываем сами.

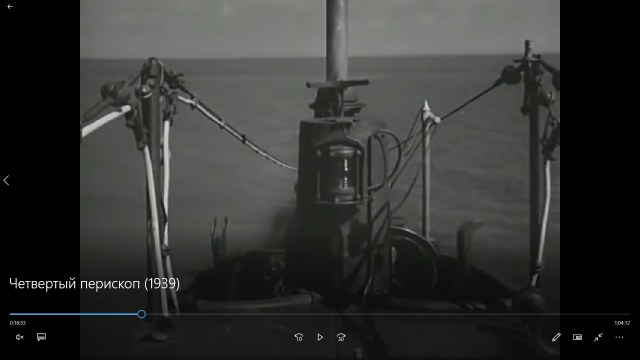

Перископы заменил на самодельные из медицинских иголок 0,6 мм и прутков гитарной струны 0,3 мм.

Окраска:

Модель загрунтована грунтовкой Mr. Surfaser 1200. Особо рассказывать нечего: сначала WL, затем нижняя часть основного корпуса, затем верхняя. Местные высветления и затемнения основного цвета, чтобы придать некоторую неоднородность окраски.

Декали:

Декали использовал изкоробочные, немного жестковаты, но привариваются нормально, неровности на корпусе облегают хорошо. Приваривал декали жидкостью от Тамии, которая Strong.

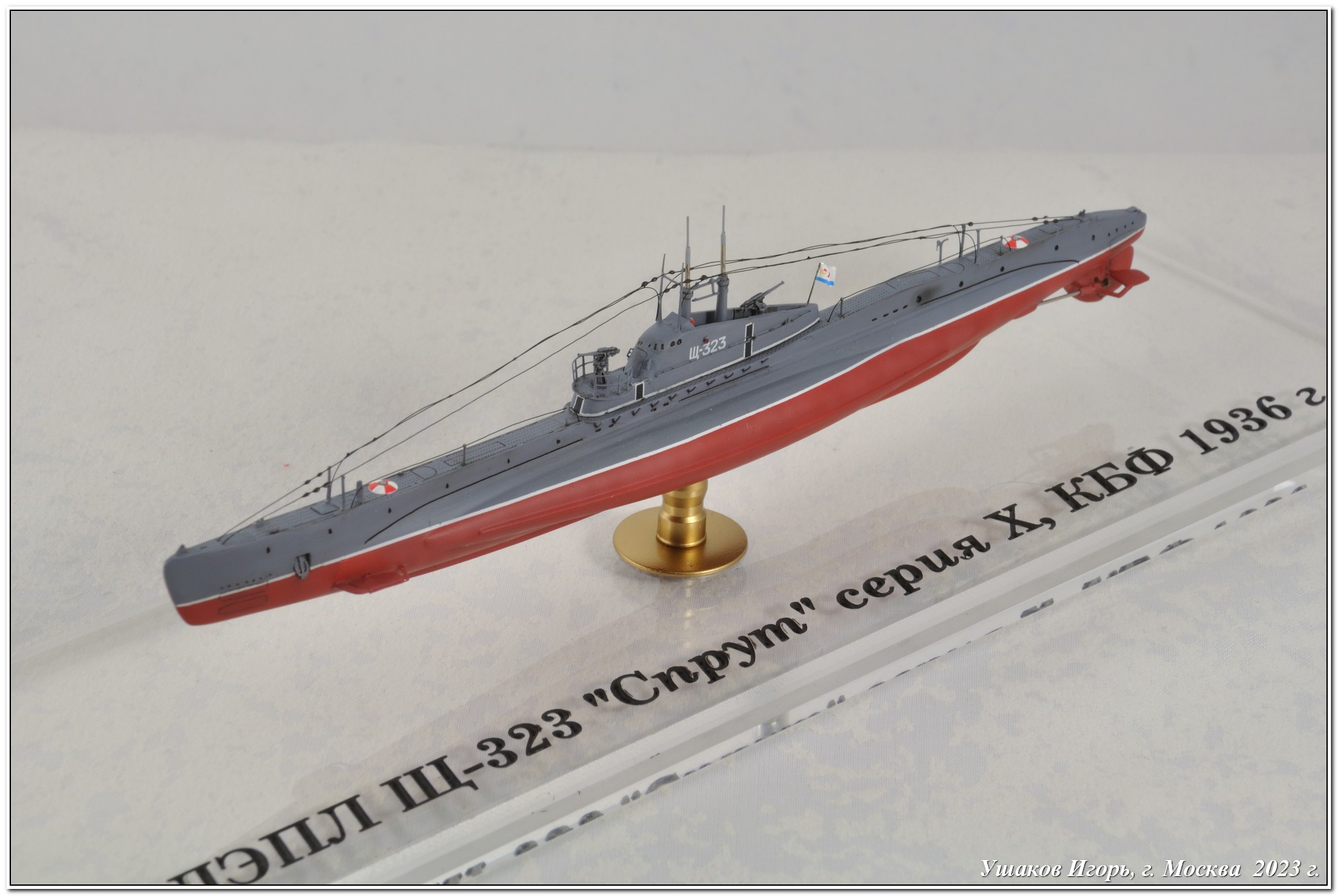

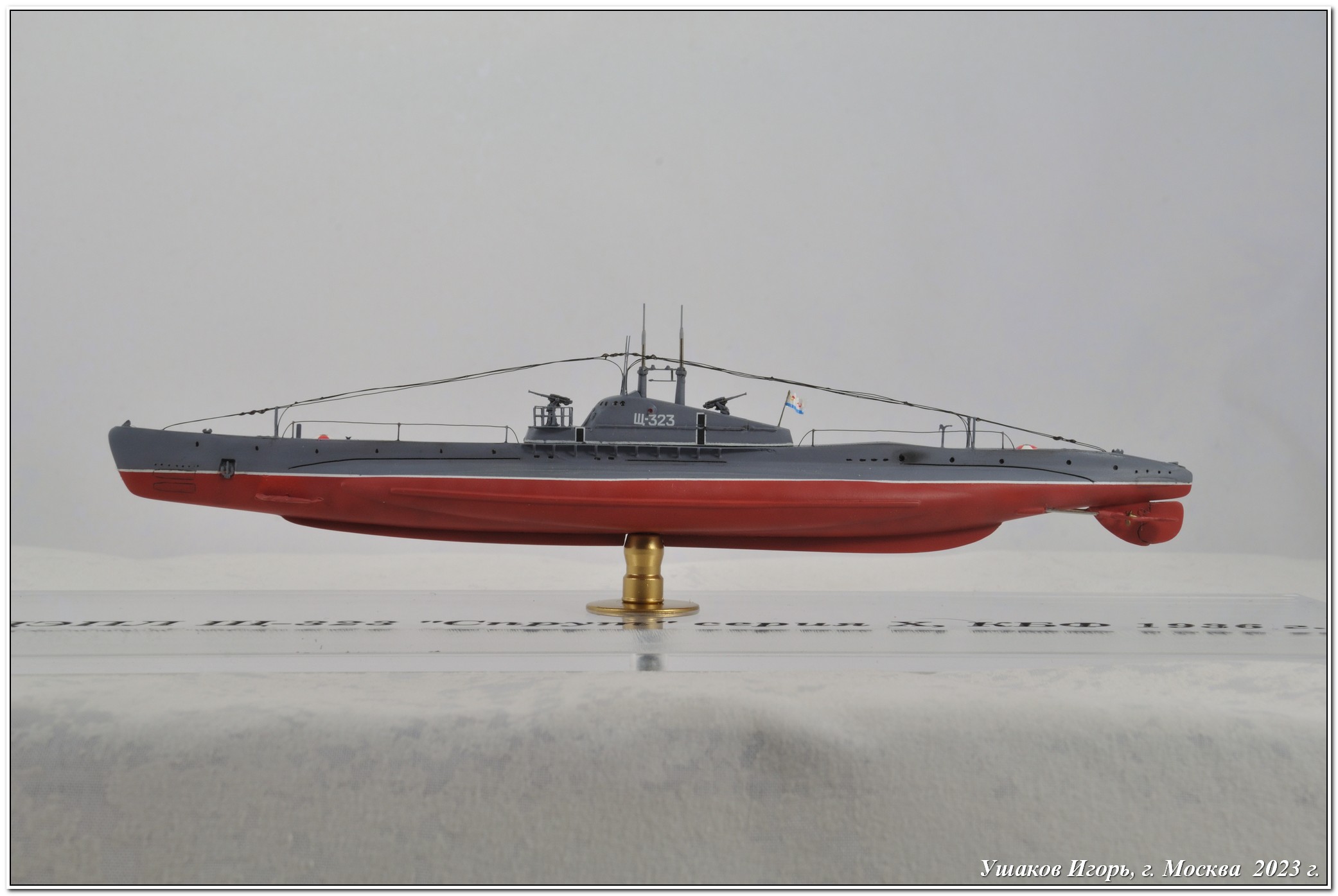

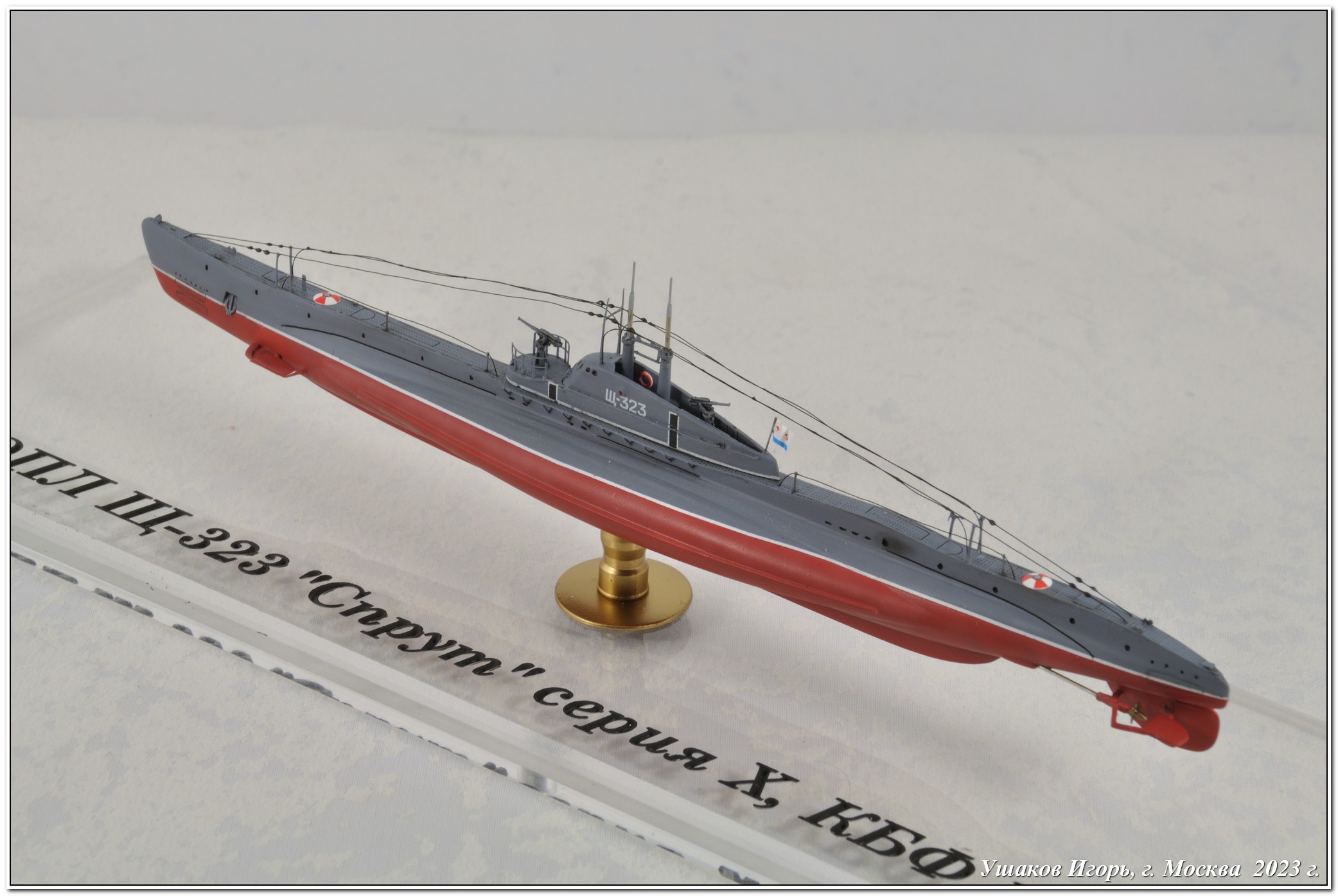

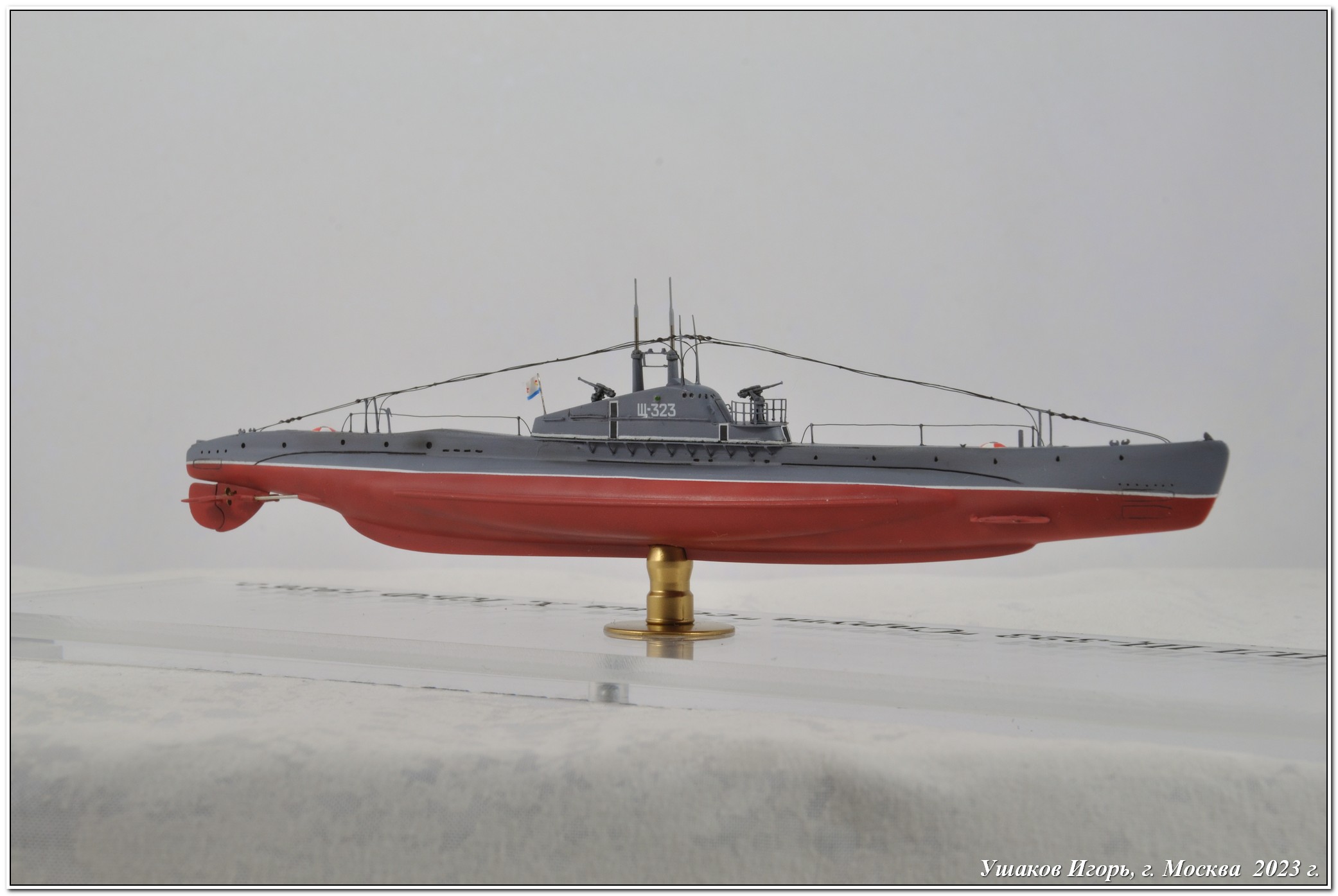

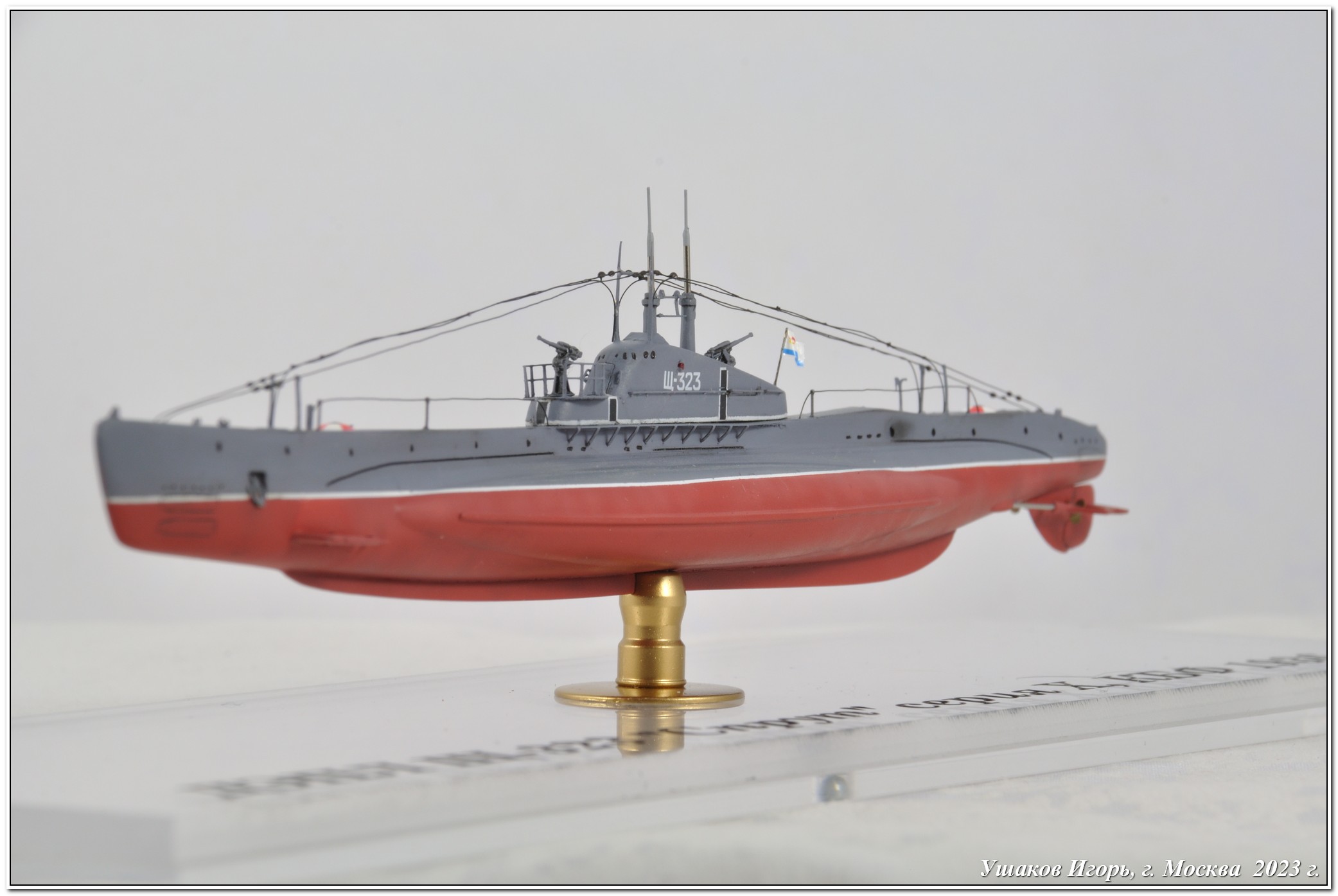

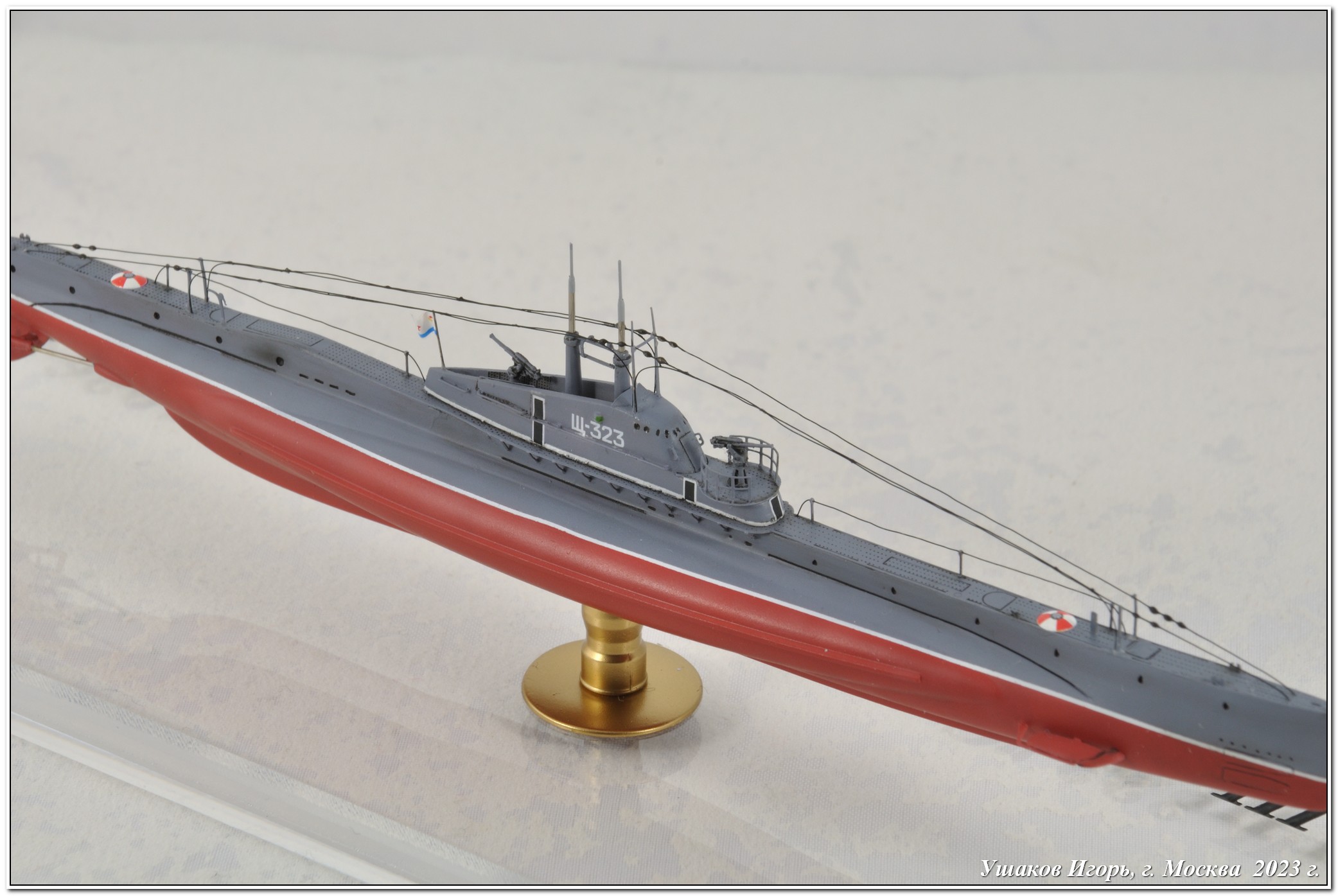

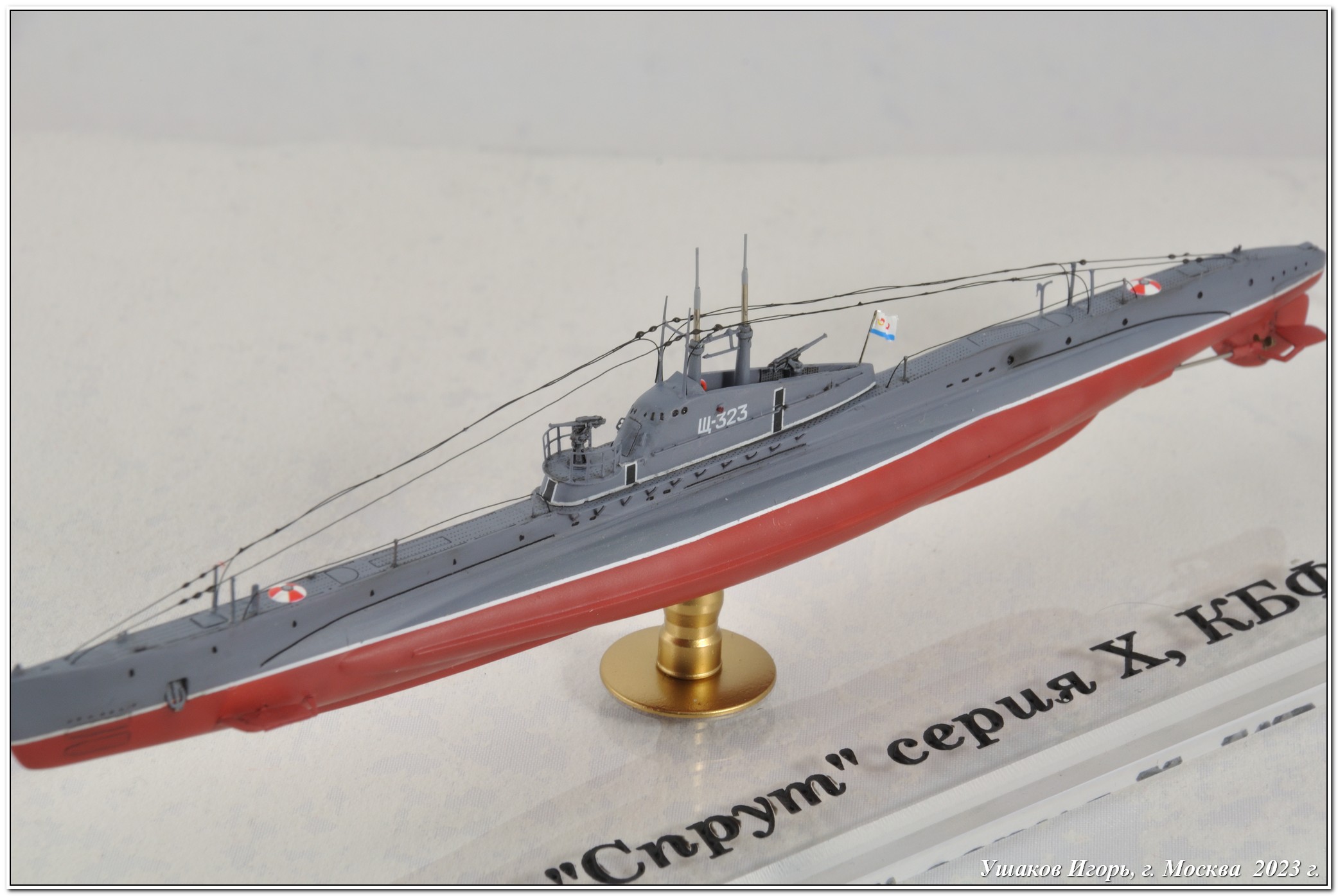

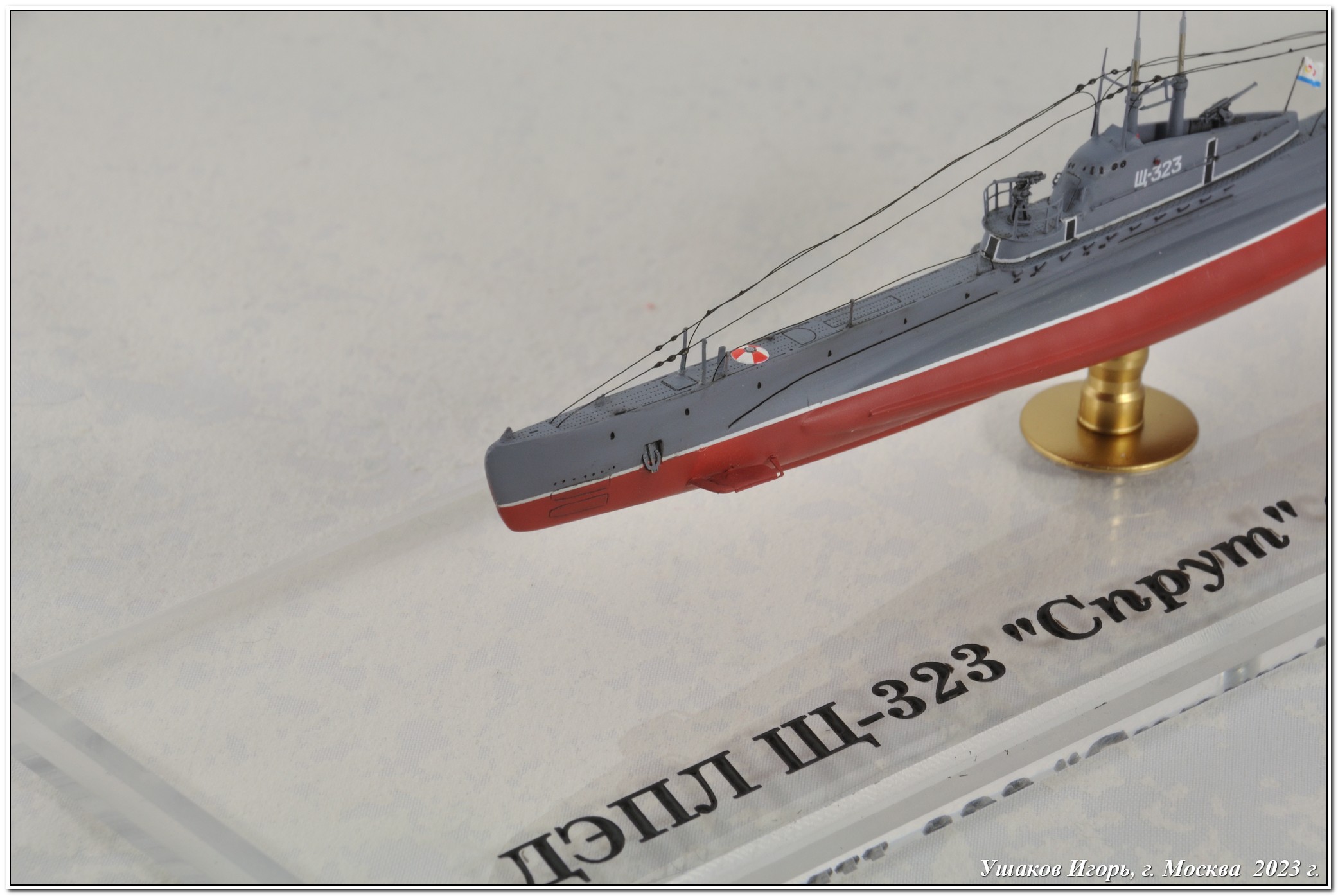

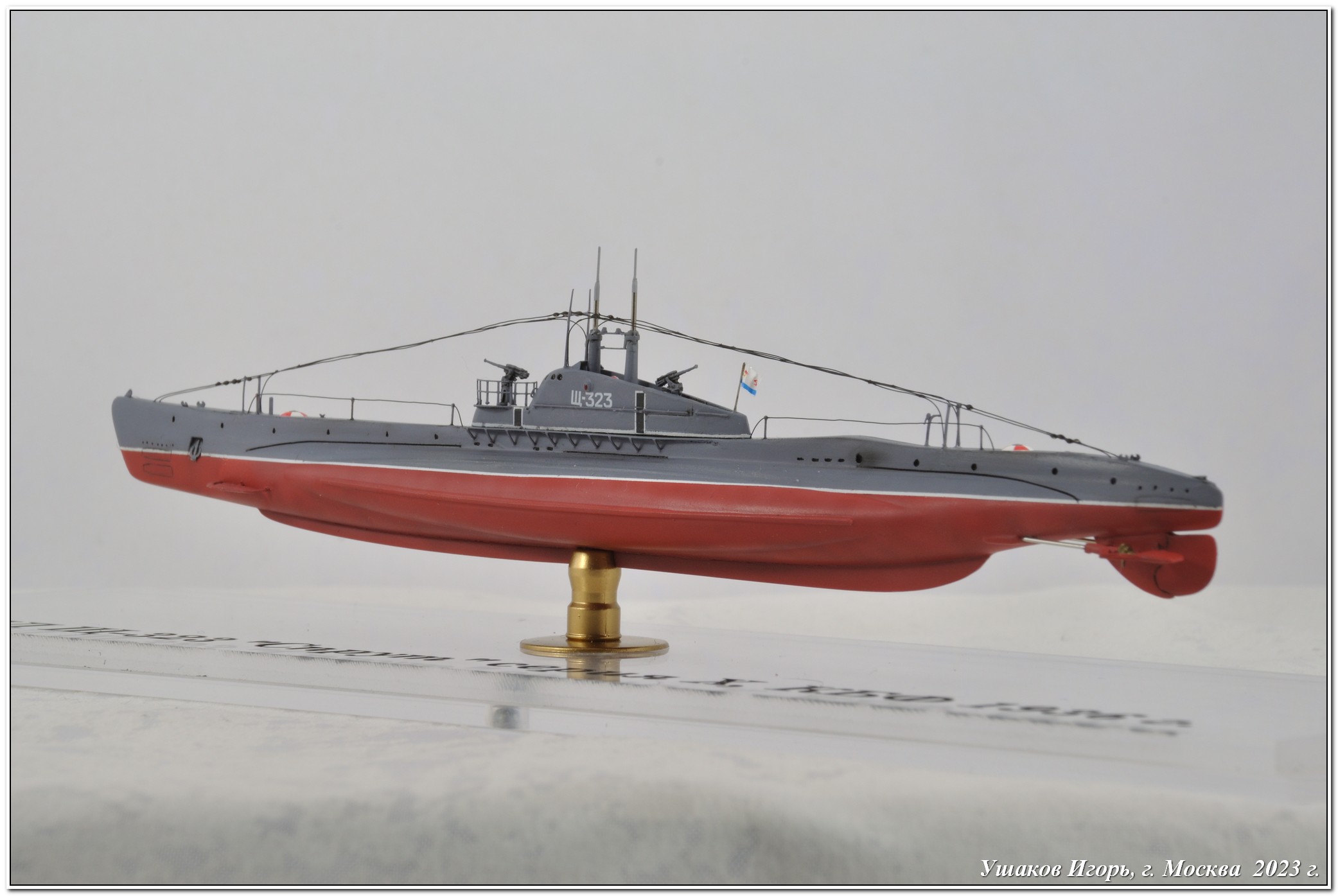

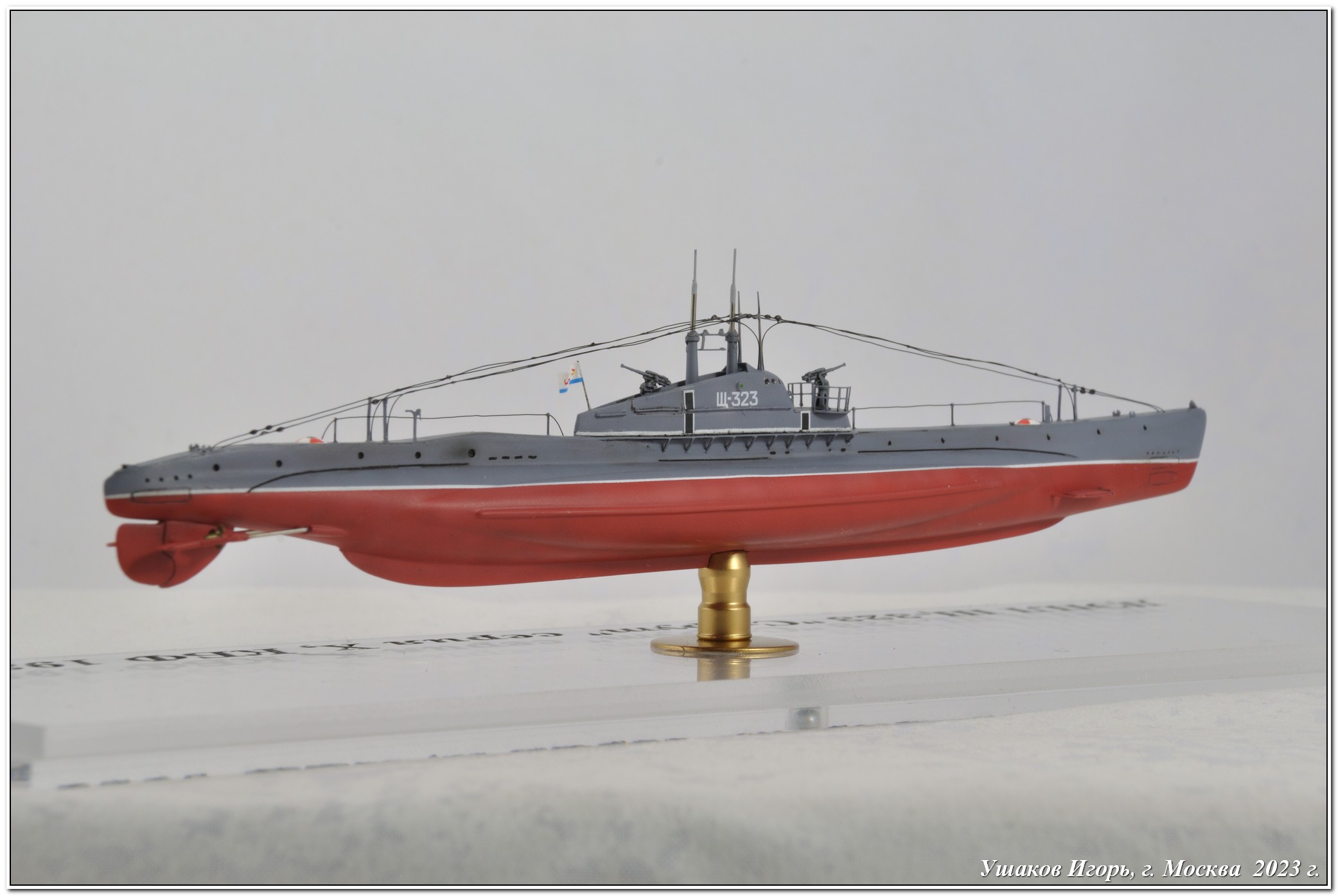

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения, как всегда, приветствуются. Всем отличного настроения!
