12.8cm PAK 44 Waffentrager Krupp 1

German 12.8cm Panzerabwehrkanone 44Waffentrӓger Krupp 1. November, 1946

  Здравствуйте, уважаемые коллеги по хобби. Вашему вниманию представляется модель German 12.8cmPak 44WaffentrӓgerKrupp 1 от фирмы Trumpeter№ 05523. Прототип и модель из раздела «Whatif…».

   Авторский коллектив: Олег Антонов – сборка модели, конверсия и доработка фигур, текстсообщения (г. Омск); Геннадий Потапов –роспись модели, weathering, фотосессия (г. Омск); Роман Новиков-Охонский – роспись фигур (г. Санкт-Петербург).

   Не так давноя случайно увидел данный агрегат среди масштабных моделей других авторов и загорелся желанием приобрести и построить эту машину. Уж больно она была необычна своим видом самодвижущегося лафета, «цепляла глаз» огромным стволом с перфорированным дульным тормозом и «крутым» углом наклона П-образного бронещита казенной части орудия.Лишь только после приобретения модели я узнал о том, что данной артсистемы никогда не существовало в реальном исполнении, машина имела место быть только на чертежах. Чего не скажешь о самой противотанковой пушке, которая устанавливалась на 4-х колесный лафет, а в конце войны и вплоть до 1948 года не имела аналогов по бронебойности и дальности стрельбы.

   С декабря 1943 по январь 1945 года фирма Крупп изготовила 150 противотанковых орудий Pak 44 калибра 128-мм всех модификаций. При этом орудие, поистине, поражало современников своей огневой мощью. Его 28-кг бронебойный-подкалиберный снаряд PzGr.40/43 с расстояния 2 км навылет пробивал броню толщиной в 17,3 см, расположеннуюпод углом в 30 градусов.

  В варианте Pak80 (без дульного тормоза)это орудие устанавливалось в качестве основного вооружения на Ягдтигре; планировалась его установка на Маус и Е-100.

   Ряд авторов указывают о том, что 51 единица 128-мм орудия в виде Pak80 устанавливалась на лафет 155-мм французского орудия GPF-T и на базу советского 152-мм «Зверобоя», однако мне не удалось найти на просторах интернета документального тому фотоподтверждения, хотя масштабные модели подобных установок имеются.

    Информация о самоходном лафете этой артустановки весьма скудна и противоречива. Шасси и корпус для Pak 44 планировалось производить на оставшихся от «Праги» узлах и агрегатахчешского производства. В составе бригады обслуживания артсистемы предполагалось задействовать 5 человек – командир, наводчик, мехвод, заряжающий и член экипажа, занятый подносом снарядов. Но проект установки Pak 44 на самодвижущийся лафет от «сумрачного тевтонского гения» так и не был реализован в металле. А поскольку на дворе уже шел 1945 победный год, то сама артсистема «орудие/лафет» так и не успела попасть «под раздачу».

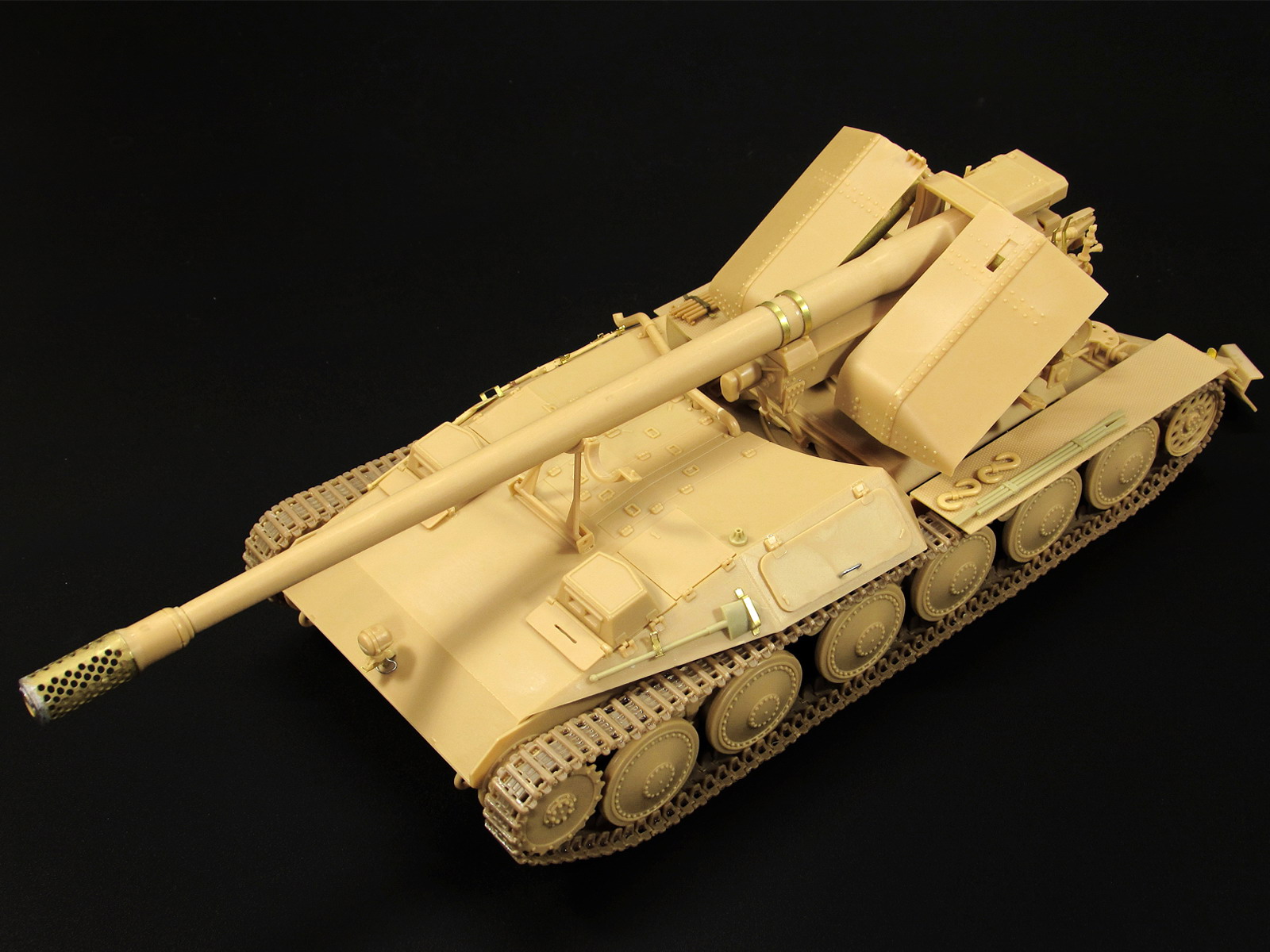

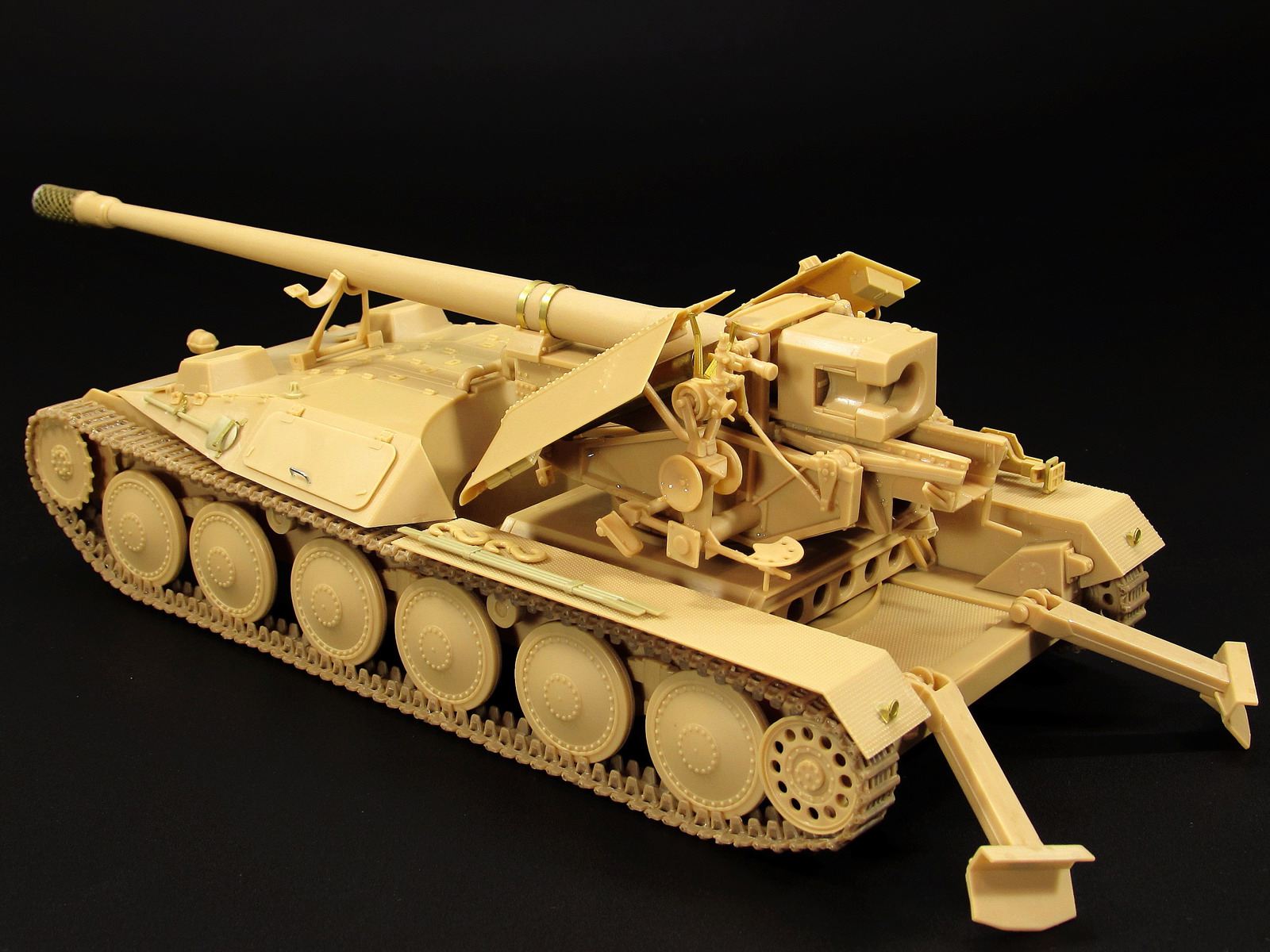

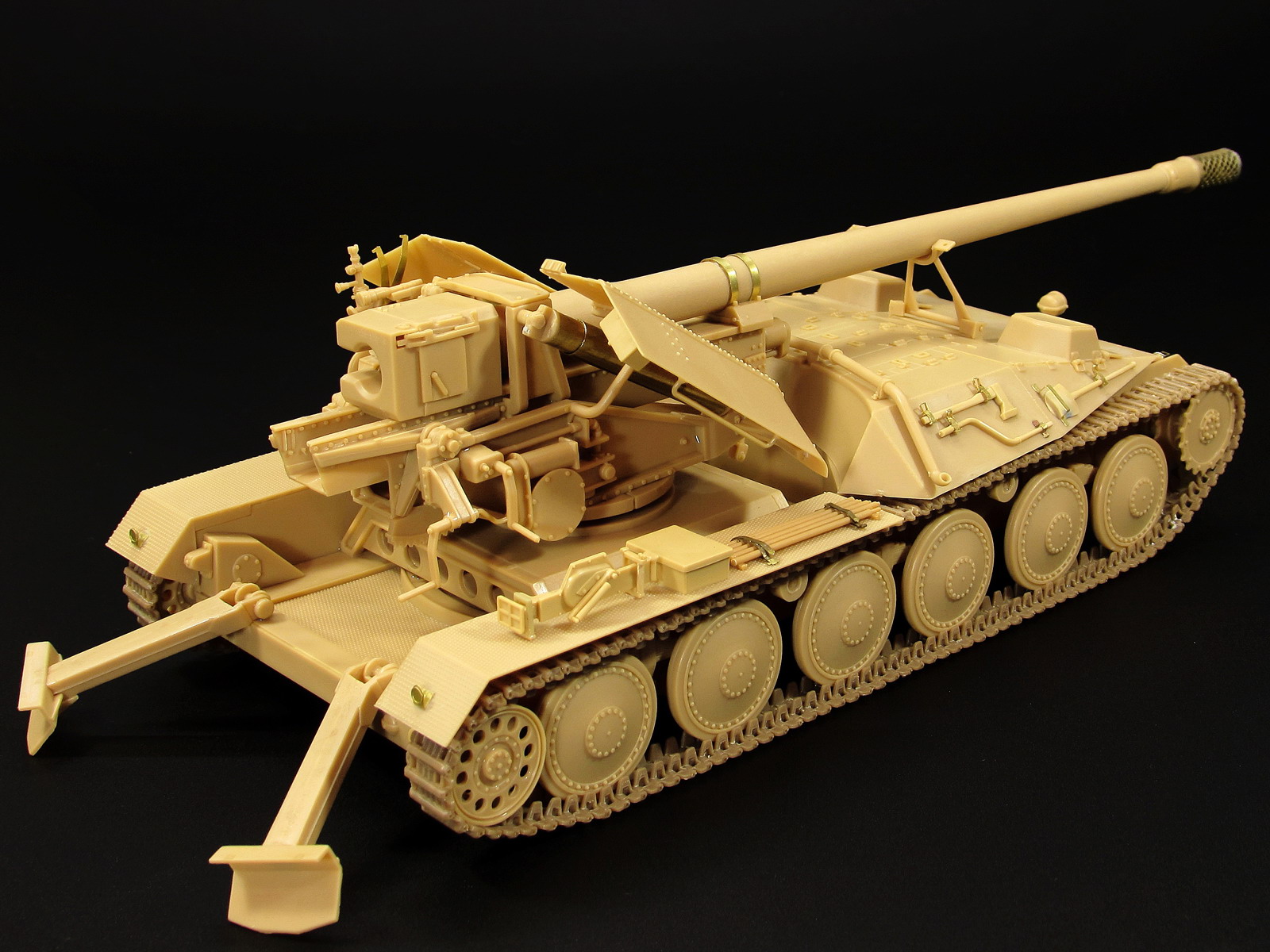

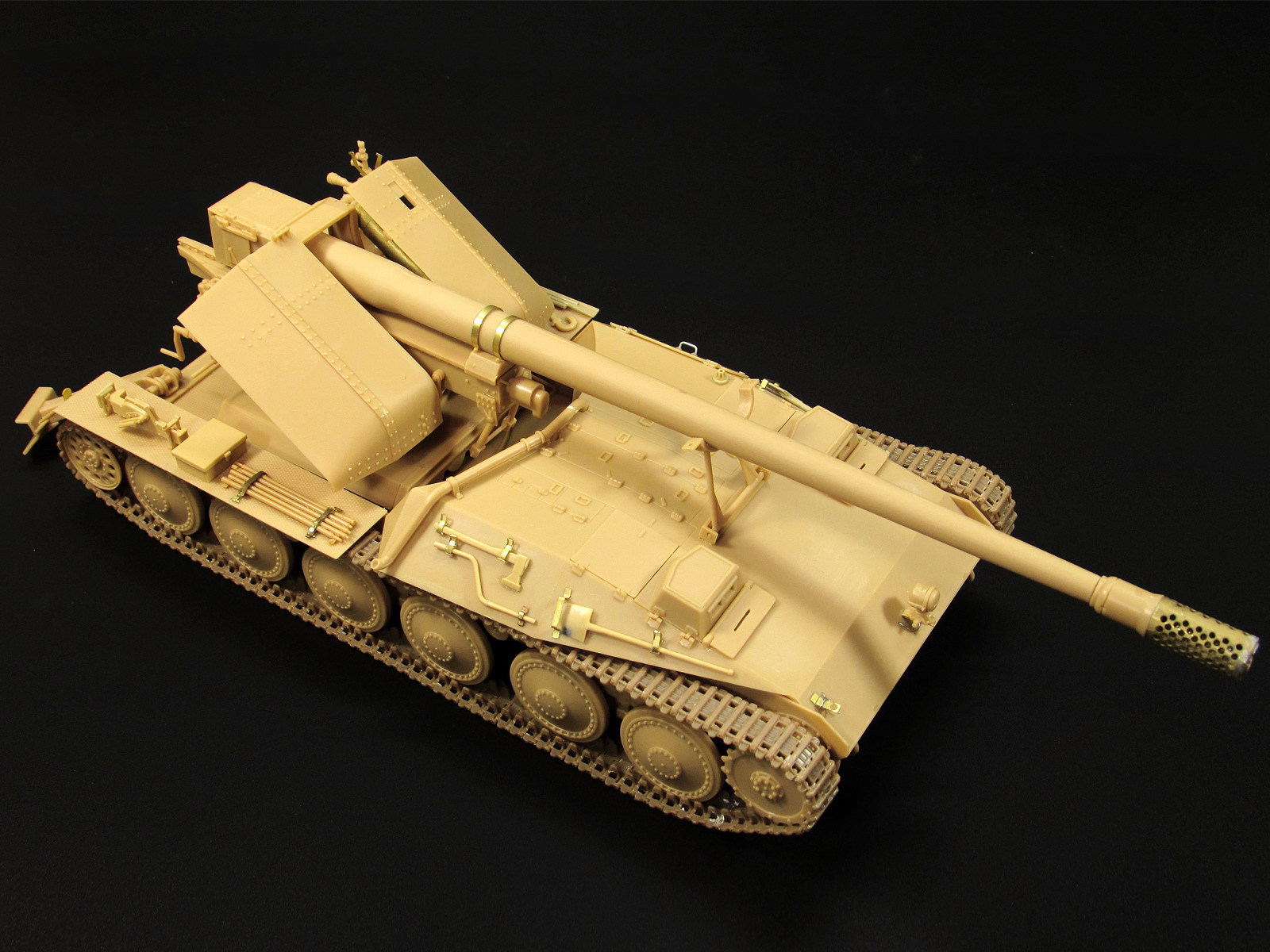

  Теперь о самой модели. Модель от «Трампа», выпущенная в 2011 году, не отличается богатством деталировки и ровными литниками. В моем в наборе два литника и ванна корпуса были поведены «винтом». В наборе имелся тяжелый металлический ствол орудия, декаль и 2 скромных платы фототравления, гидравлические «барабаны» из желтого металла и пакет с бесчисленным количеством мелких траков, каждый их которых был в облое, как минимум, в трех труднодоступных местах.

   На одной очень плотной плате травления был перфорированный дульный тормоз, на другой – манжеты крепления ствола, металлические капсюли на гильзы снарядов и прочая, не использованная мной под замену пластиковых деталей, мелочевка.

  Что не понравилось, и что пришлось доделывать.

 1. Отказался от металлического орудия, поскольку он «сносит с постамента» всю надлафетную конструкцию модели, в пользу легкого пластикового аналога. После склейки пушки из двух половин и обработки стыковочного шва мелкой наждачкой, пластиковый ствол ничуть не уступает металлическому.

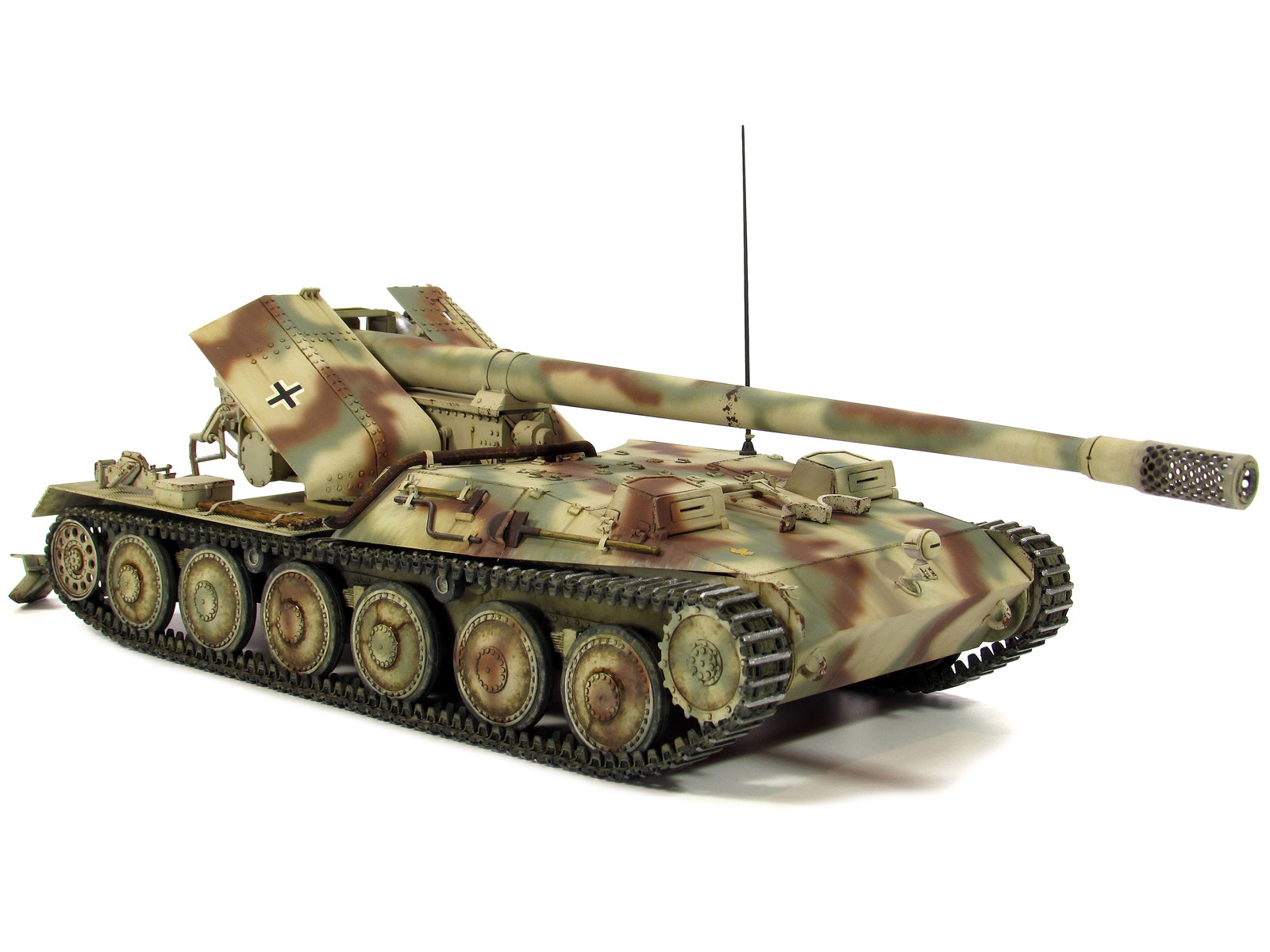

 2. Про необходимость очищать облой на траках, зачищать стыки пресс-форм и убирать следы от толкателей почти на каждой детали на данном ресурсе можно было бы и не говорить, а вот, пожалуй, наибольшее затруднение у меня вызвало формирование цилиндрической формы травленого дульного тормоза. Перфорированный дульник из толстой латунной пластины ну никак не хотел сворачиваться в цилиндр округлой формы, – все время в сечении получался какой-то овал. Отжиг платы фототравления нисколько не помог, при сворачивании в трубку толстая и совсем не гибкая перфорированная пластинка переламывалась по границе между перфорированной и не перфорированной частью дульника. Пришлось для придания ему округлой формы в сечении наворачивать пластину будущего «цилиндра-перечницы» на толстое сверло подходящего размера и молоточком выстукивать для окончательного придания перфорированной пластине ровной цилиндрической формы. Полученный результат меня вполне устроил, а вот родной пластиковый дульник с ямками вместо отверстий– только в утиль.

  Знал о том, что в продаже есть металлический ствол на 12.8cmPak 44 с уже готовым дульным тормозом от GreatWall/LionMark, но после полученного результата я не увидел особой надобности в их приобретении.

 3. Окончательно исправить винт на ванне корпуса пришлось ценой больших усилий и «танцев» с кипятком и «ванной» корпуса.

4. Производитель рекомендует сделать траки подвижными, соединив каждый трак между собой «полупальцами» размером и формой с занозу. Смех сквозь слезы вызвала такая сомнительная возможность после экспериментов по соединению траков таким образом, рекомендованных инженерами Трумпетера, в результате чего гусеничные ленты были посажены на суперклей и еле-еле уселись на ведущую звездочку.

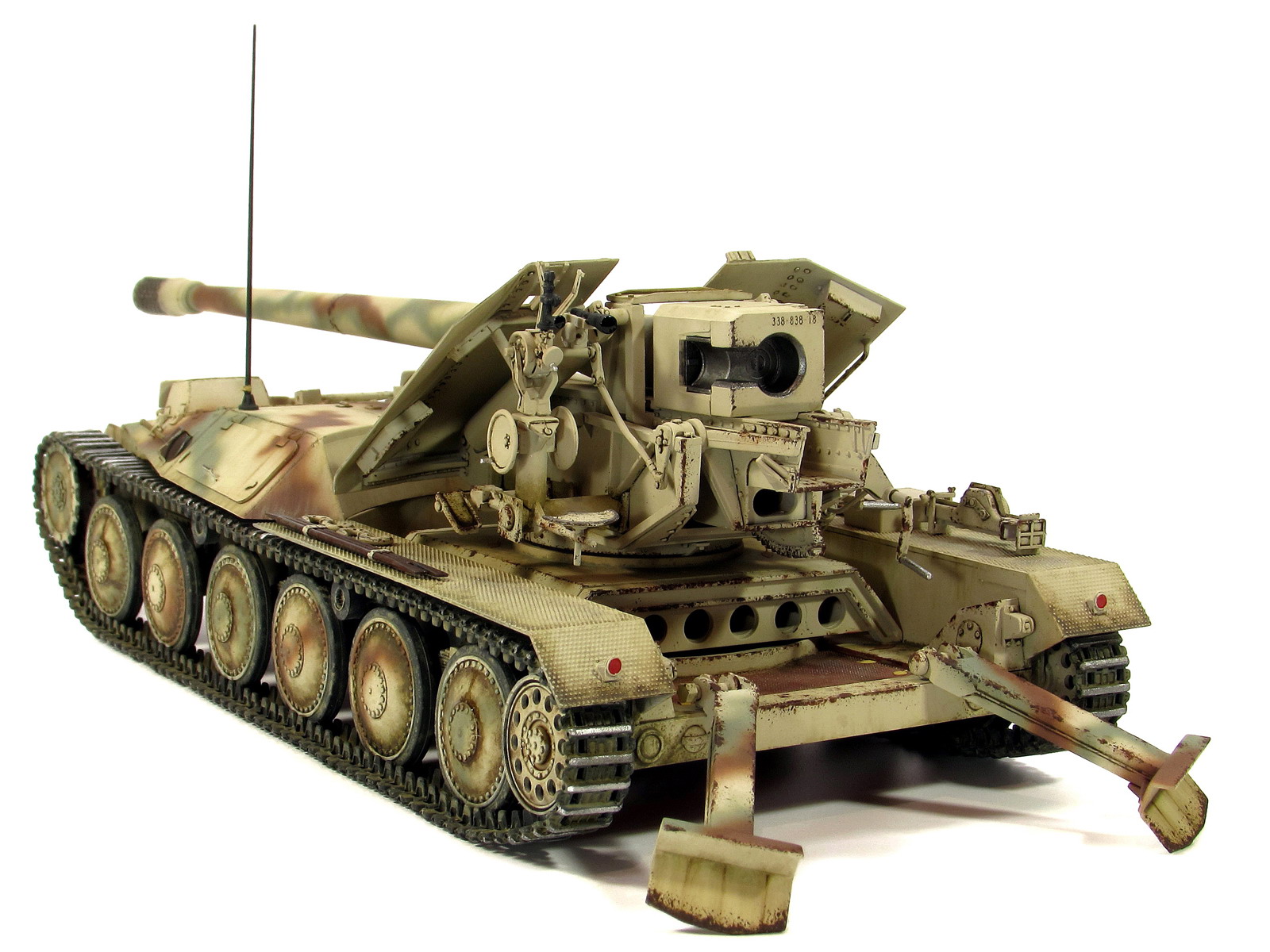

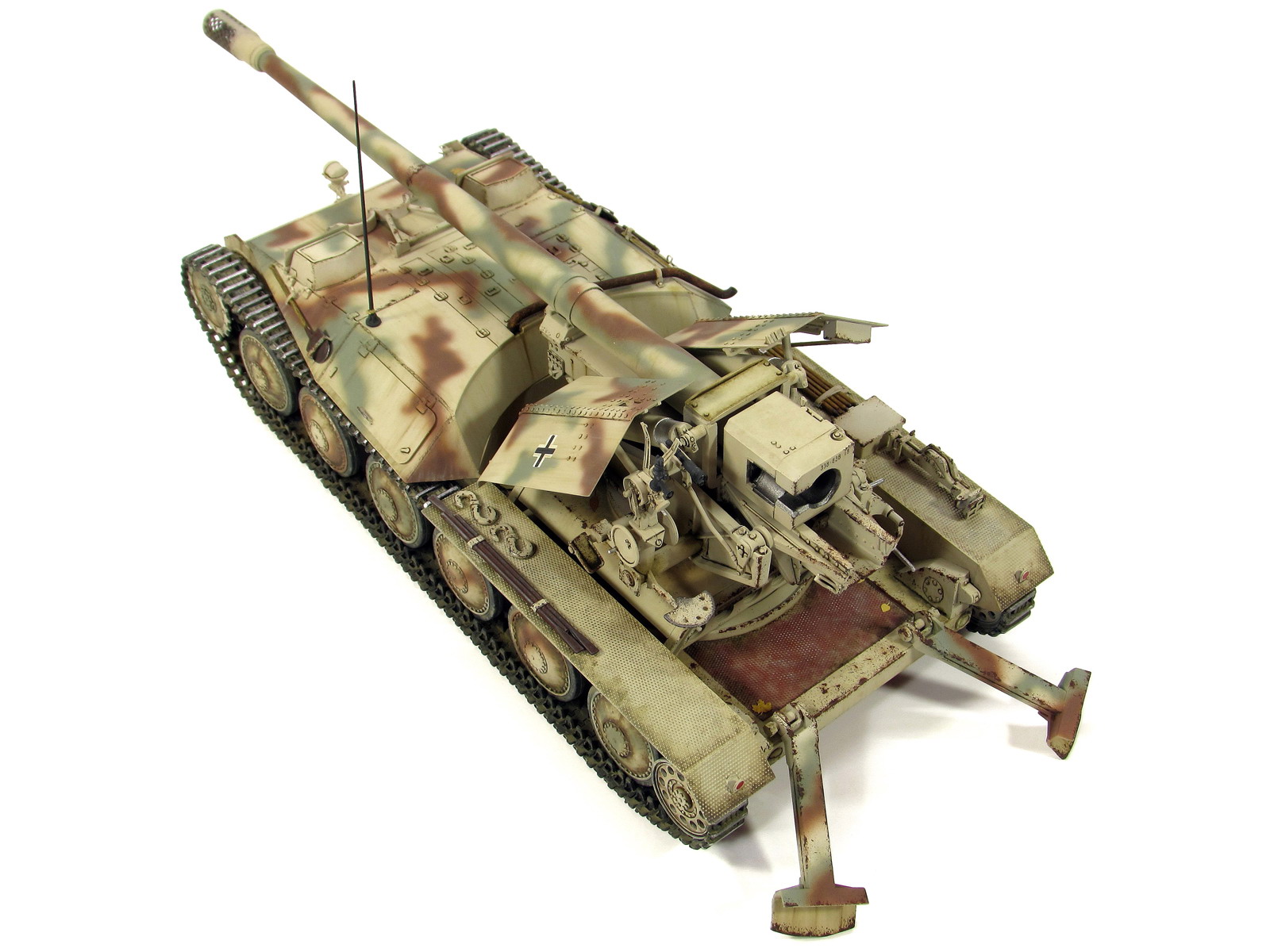

 5. Никакого обвеса на модели, как и на самом прототипе не предполагалось, и никто из моих коллег-«знатоков» не смог объяснить, что-где могло быть понавешено. Детали из закромов от Tamiya: домкрат, шанцевый инструмент, лампа, антенный вывод и пр. интуитивно были размещены на задних крыльях и корпусе самоходного лафета.

6. Передние крылья ставить не стал, так как без них мне модель показалась «зубастее».

7. Сделал из проволоки рукоятку крышки бокового багажника лафета.

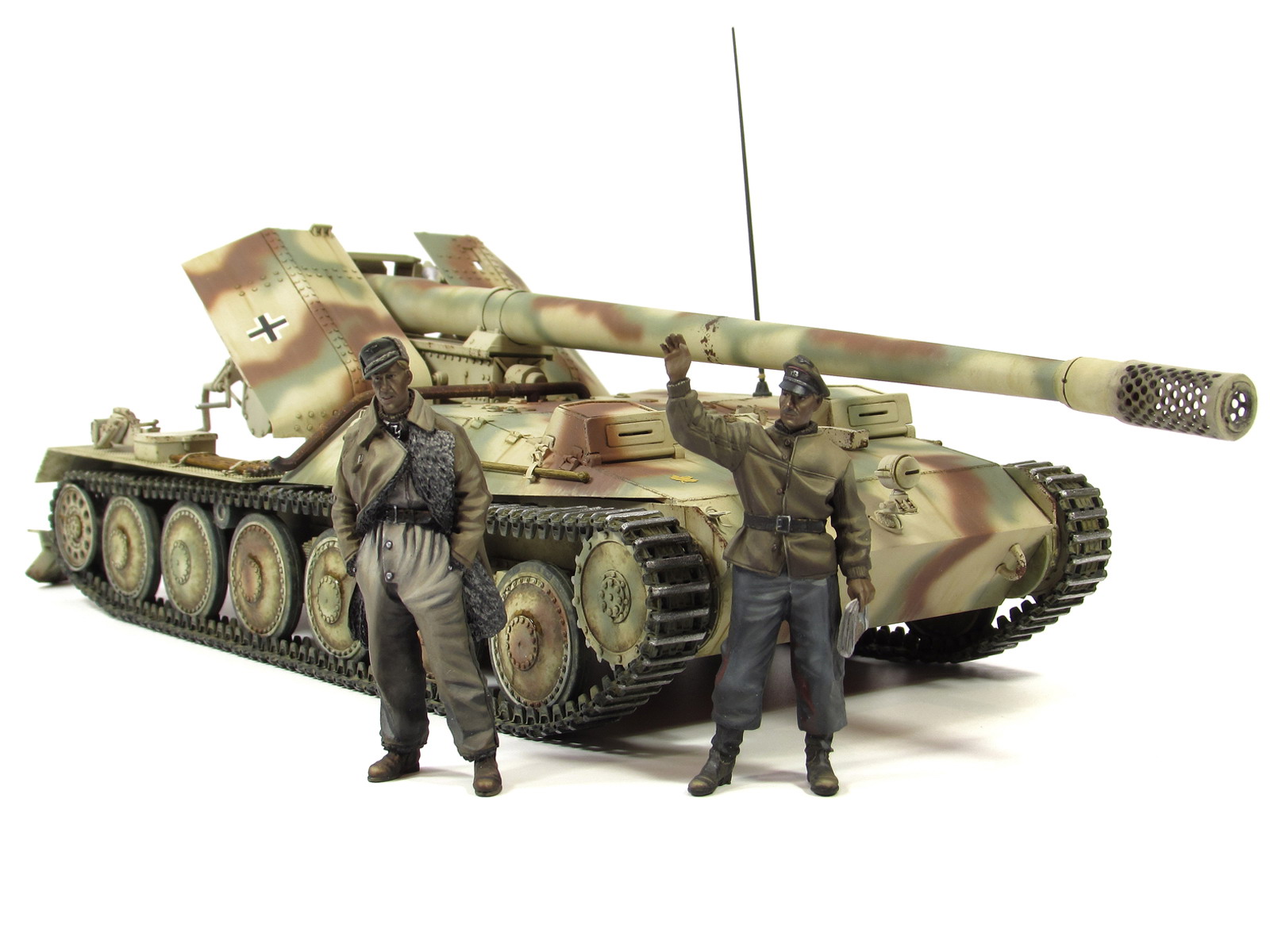

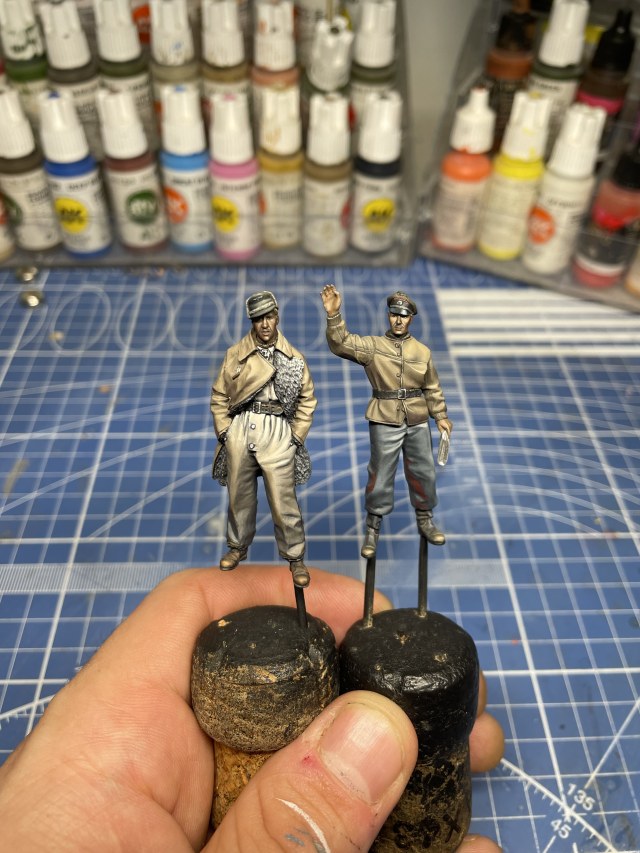

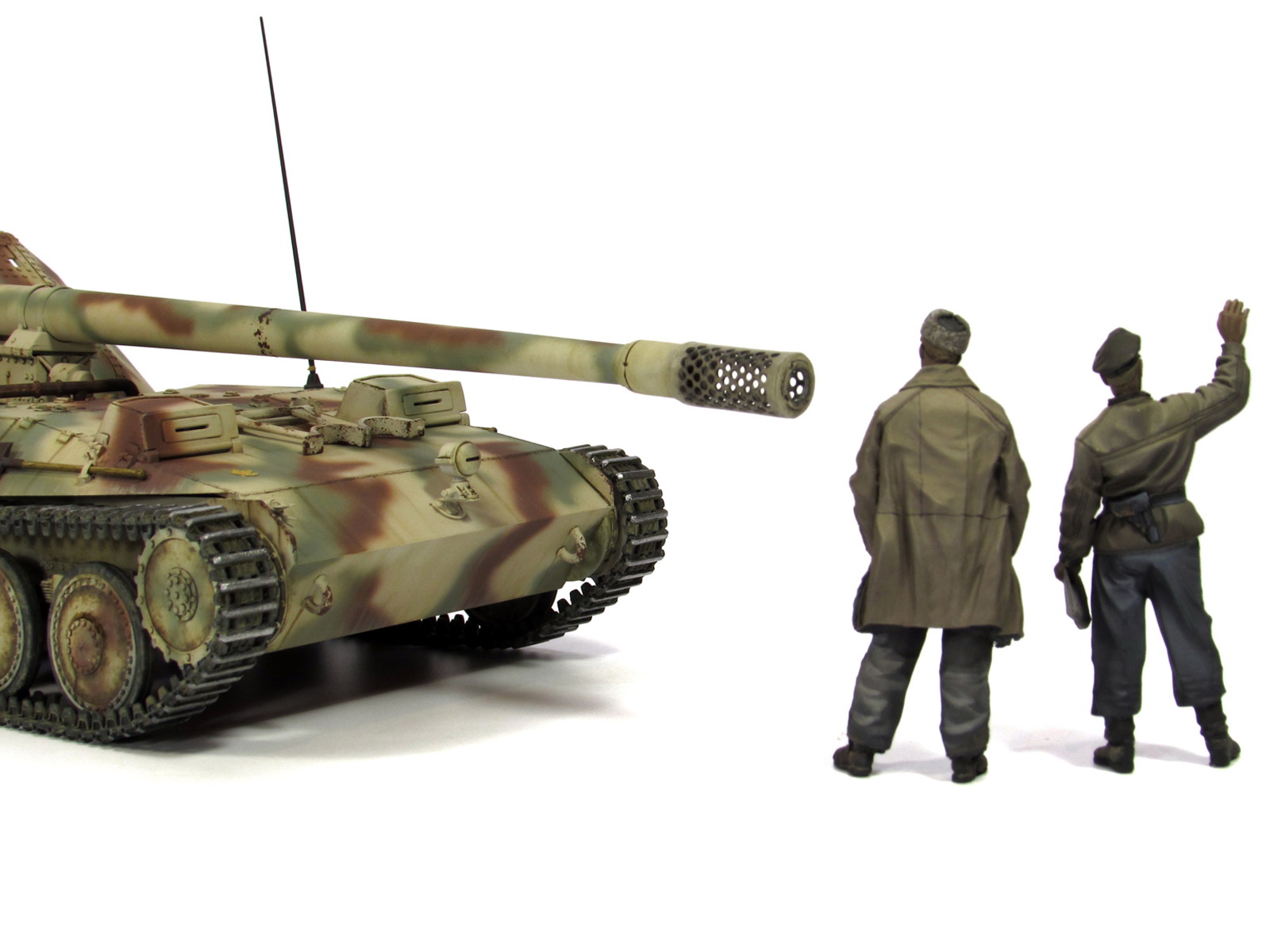

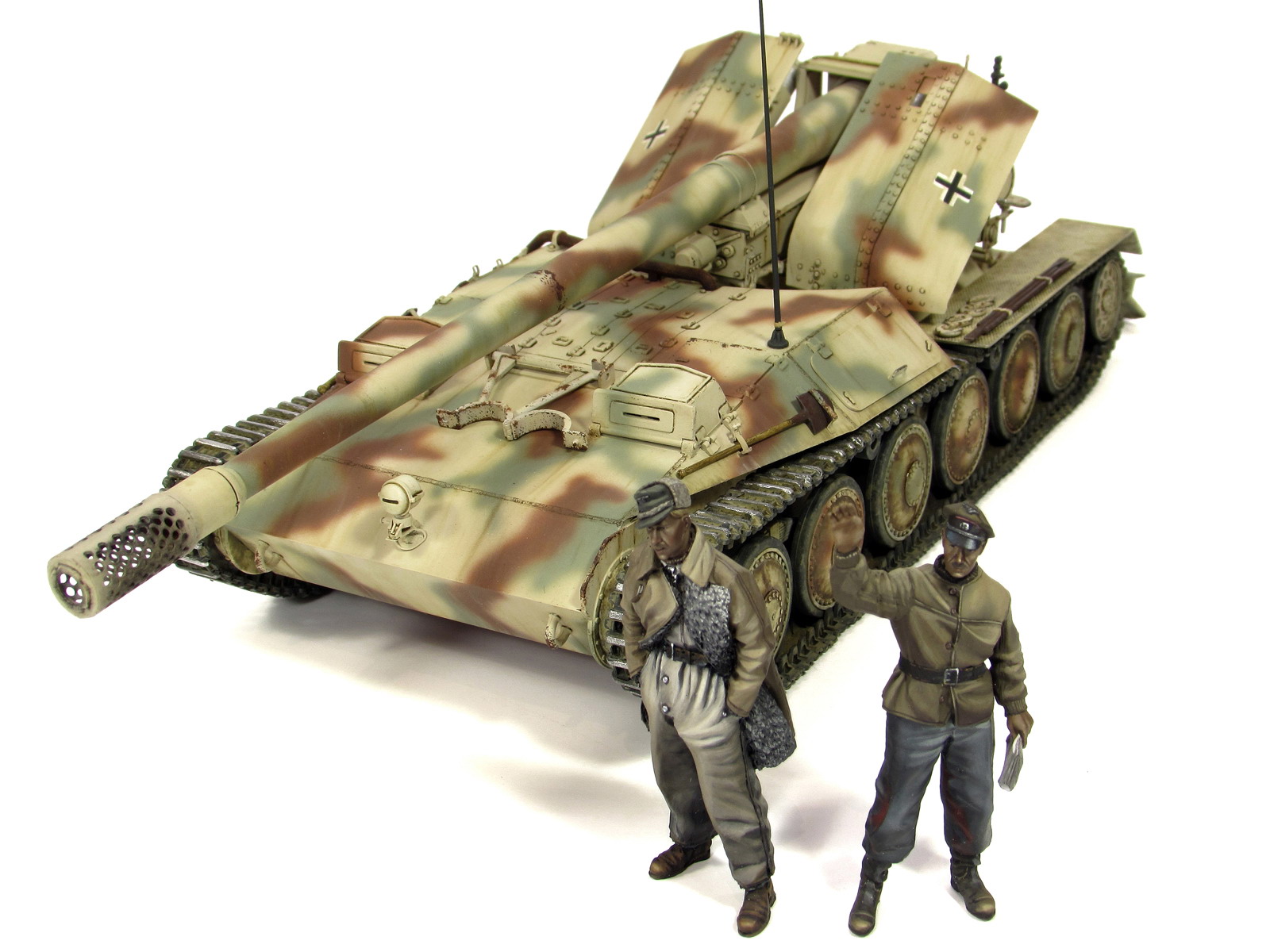

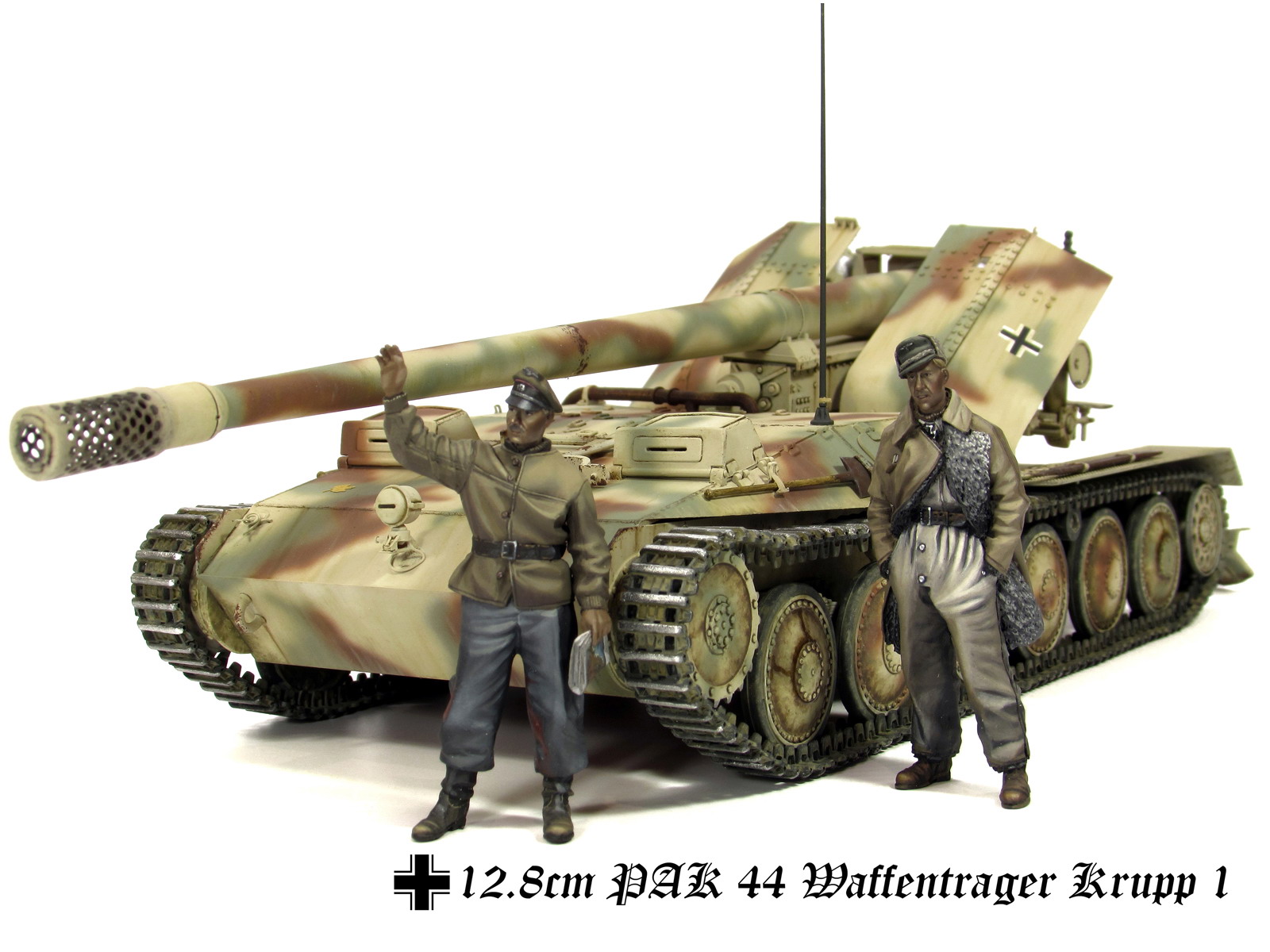

8. Три фигуры танкистов оживляют «картину маслом».Из них офицер с тростью и обезьяньим выражением лица– оригинальный, отAlpineMiniatures. 2 фигуры с Али – плохие переливы аналогичных скульптур того же AlpineMiniatures. На офицере в распахнутом тулупе заменил голову на девайс от Hornet. Второму офицеру – фигурке Alpine, перелитой китайцами, пришлось долго и муторно снимать лишнюю смолу, шпаклевать «разнокалиберные «раковины» и «пузыри».После этого, Роман, как всегда, очень натурально расписал фигуры.   Геннадий закрепил часть шанцевого инструмента травлеными замками, произвел необходимые этапы лакокрасочных работ, реализовал интересный камуфляж, продумал weathering с прицелом на позднюю европейскую осень и сделал фотосессию модели с фигурками танкистов.

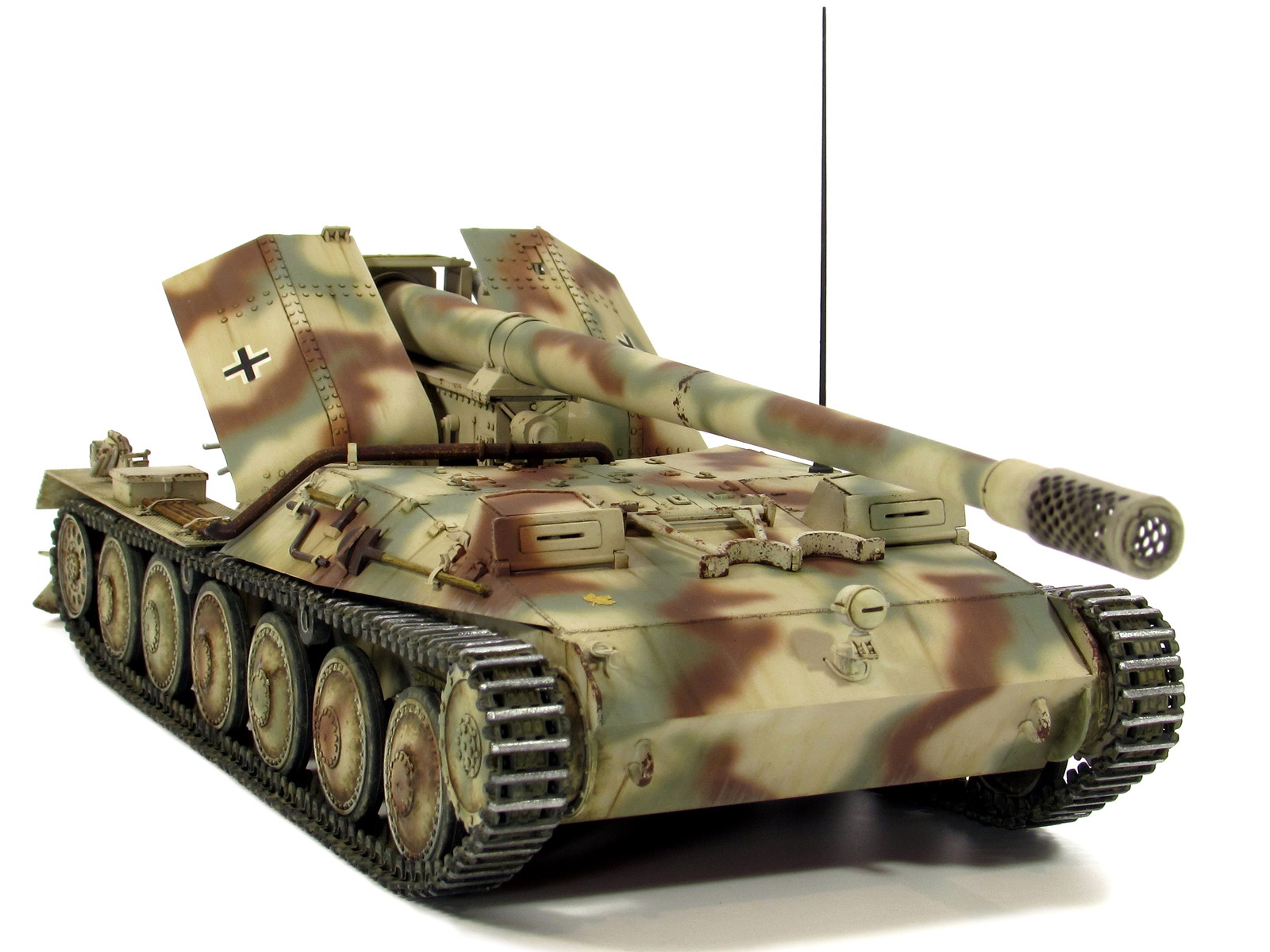

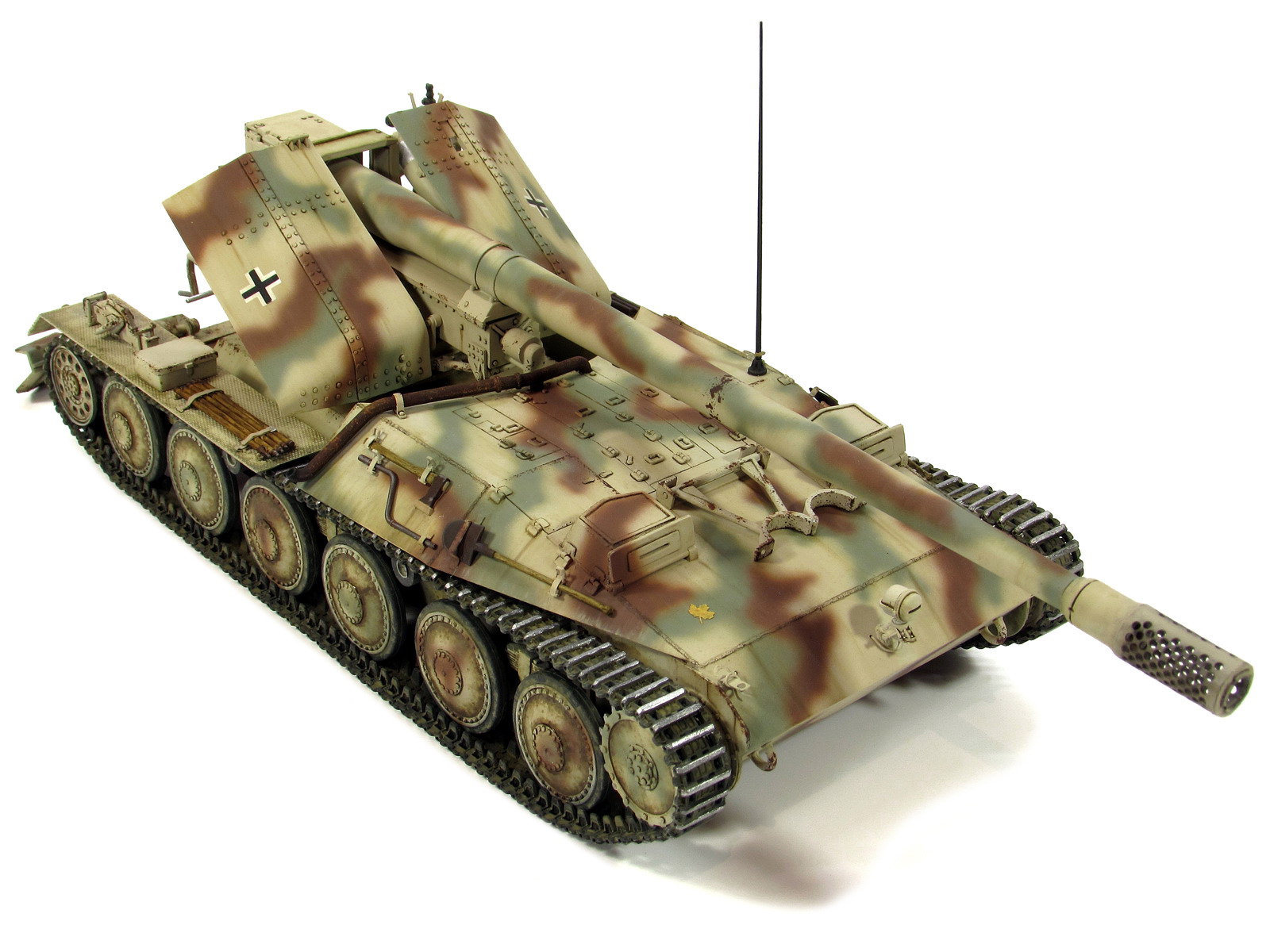

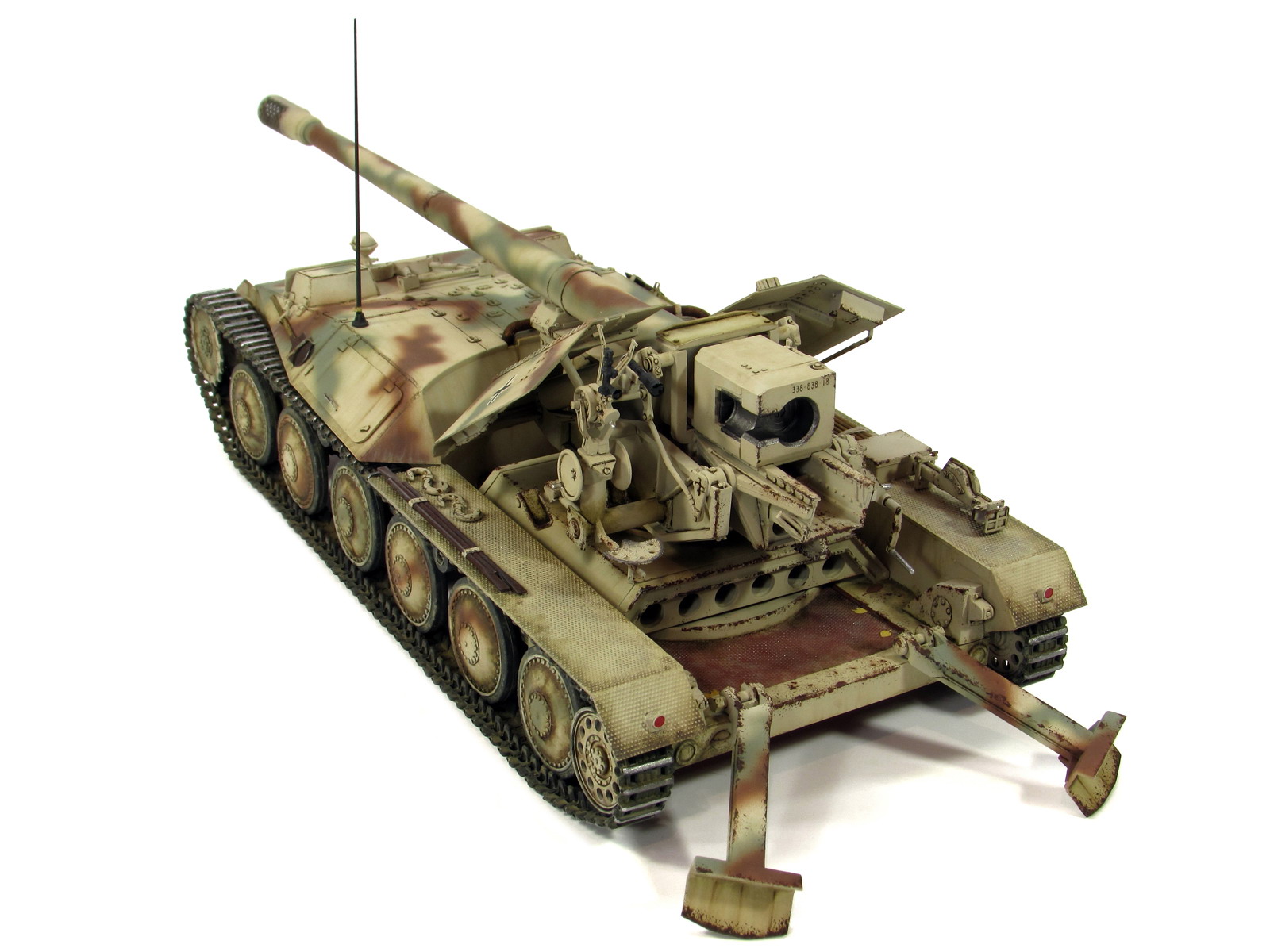

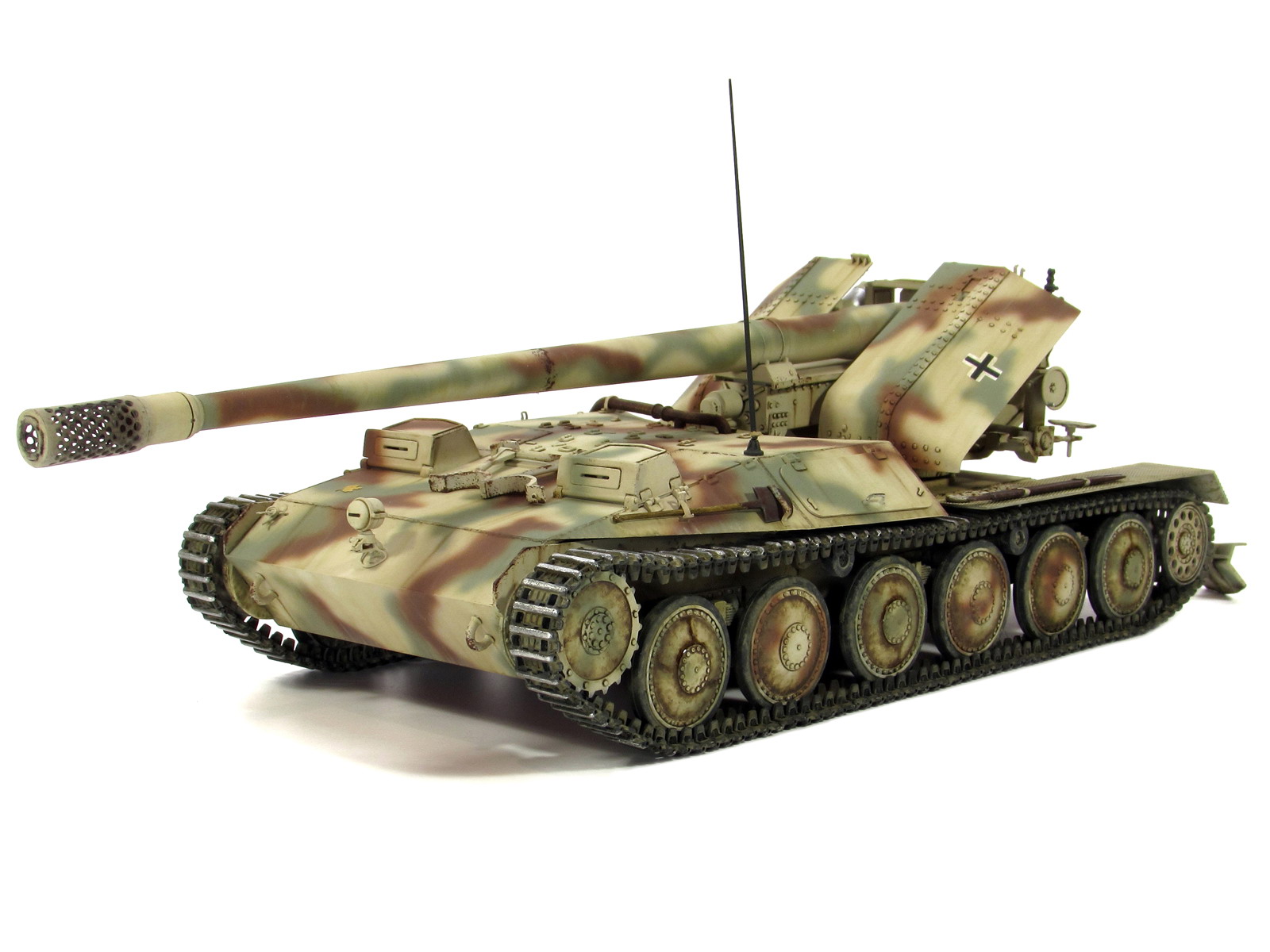

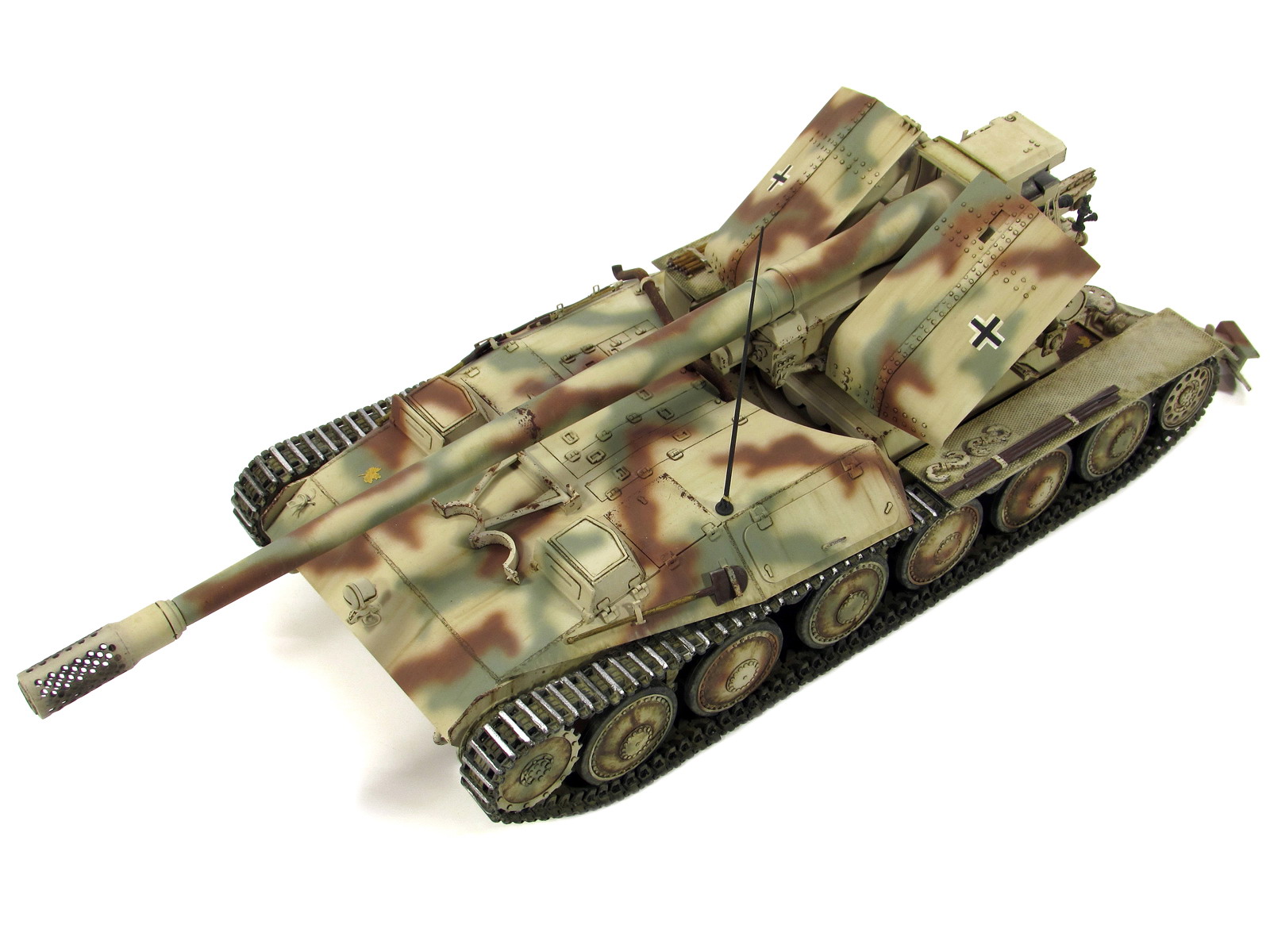

  В плане камуфляжа хотелось, что то приближенное к историческому но не надоевший засадный (т.к. это была бы уже четвёртая модель в похожем камке). Выбор пал на вот такие длинные и узкие пятка (похожие были на Pz-4J в одной из книжек. Ну и желтый хотелось максимально светлый, правда всё ровно немного не до светлил, надо было практически чистым Tamiya XF-55 Deck Tan задувать т.к. после масла и эффектов всё ровно потемнел бы и изменил оттенок.

  В плане эффектов, то тут для себя выбрал путь не сильного загрязнения и запыления и пока, что буду его придерживаться т.к. считаю, что для более тяжелой грязи уже нужна как минимум виньетка.

Полученным результатом и опытом вполне доволен. Если есть замечания и предложения то welcome.
