Набор фототравления для корабельного дока в М1:200
- Производитель:
- Сергей Шевченко
- Масштаб модели:
- 1:200
- Тип обзора:
- Афтермаркет
Для продолжения работы с моделью АПЛ пр.667 БДРМ в М1:200 мной была начата работа над макетом корабельного дока. Для оборудования дока деталировкой нарисовал схемы травления. Ориентировался на фото доков, которые нашел в сети. Получилось два формата А4 толщиной 0,3мм. Само травление изготовил по моим макетам, Микродизайн.

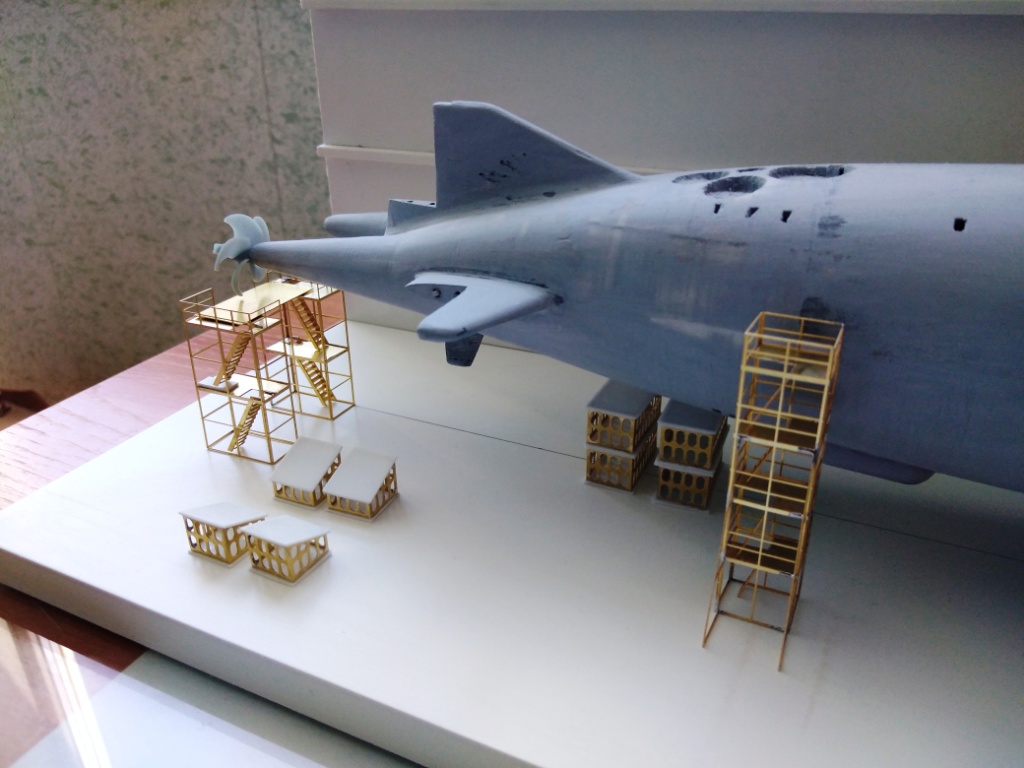

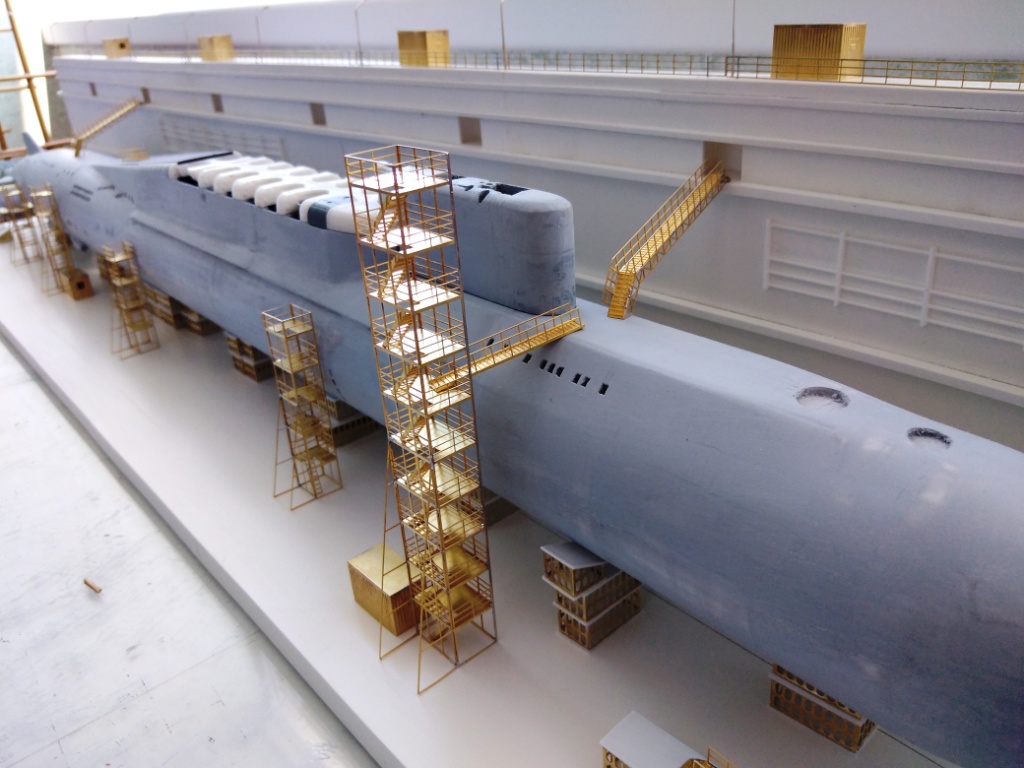

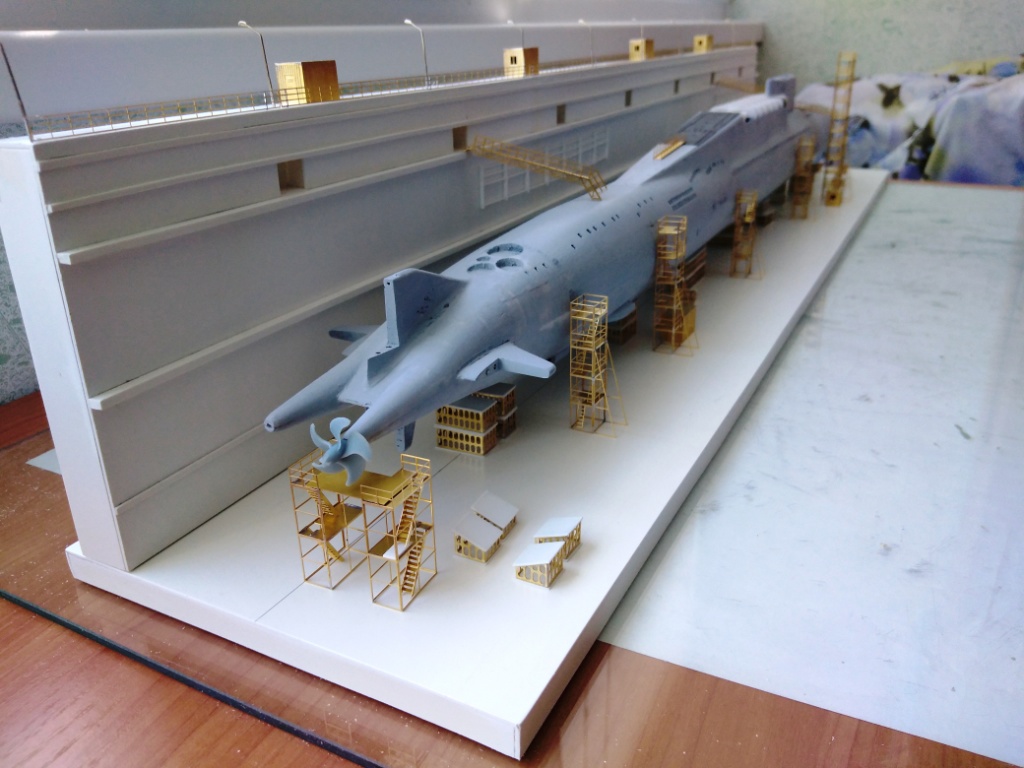

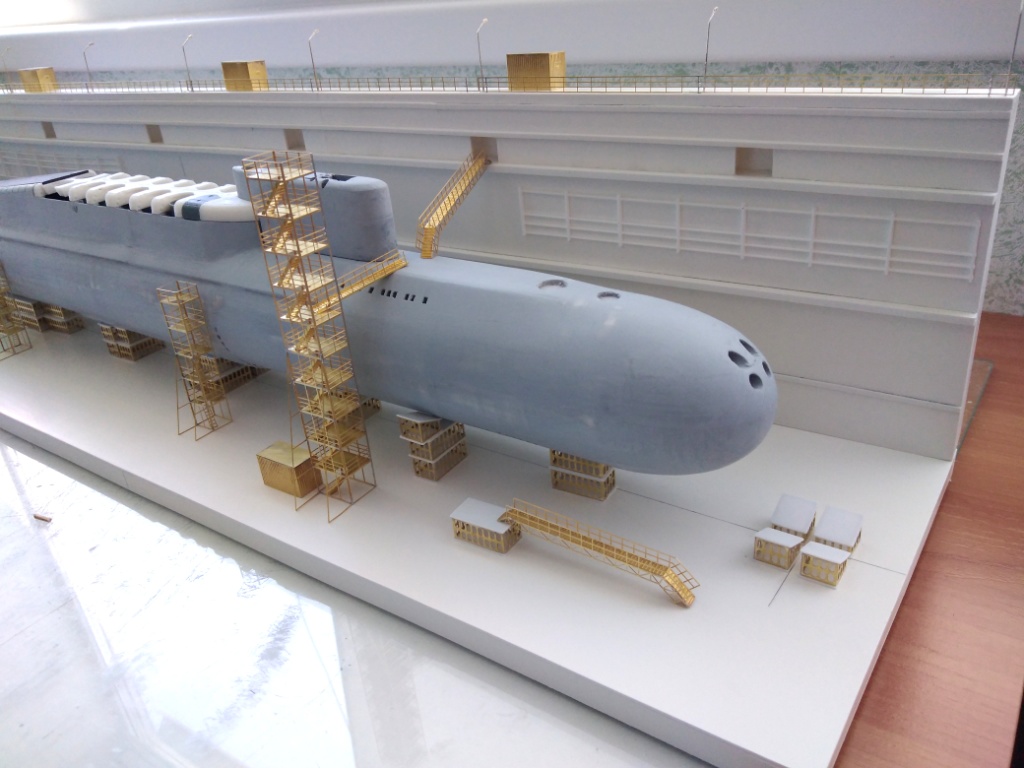

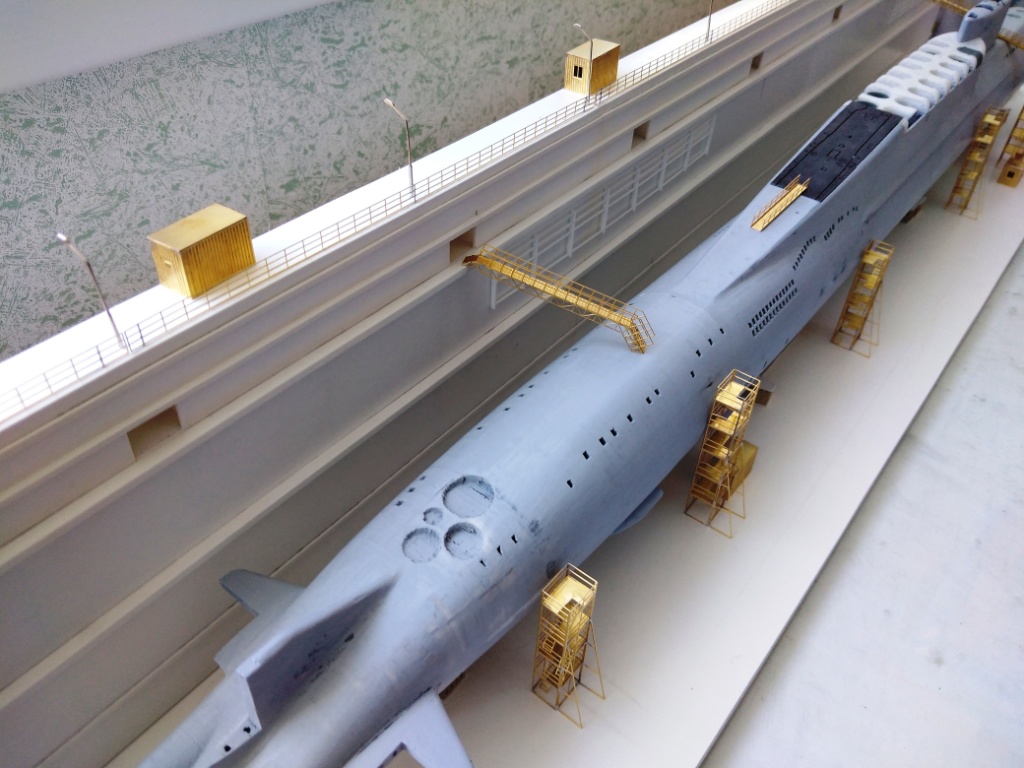

В М1:200 оборудование дока выглядит так: семь монтажных башен (одна большая, несколько поменьше и две маленьких), 5 переходных мостиков двух типов, 40 опорных блоков двух типов, домики – бытовки - 6шт., вертикальные трапы 1000мм, леерные ограждения 1400мм и световые опоры 10шт. Все это позволяет построить модель дока длиной 1м.
Оценки
Войдите, чтобы оценить работу.
Комментарии (9)
На сайте с 21.08.2013
29 2734
Необычно.
На сайте с 13.12.2012
45 399
Интересен не сам факт наличия травления, сколько грандиозность полного проекта...
Рассказ о ходе создания модели не ведёте? С удовольствием бы присоединился к наблюдающим.
На сайте с 13.03.2019
1 85
Спасибо за Ваш комментарий! На страницах этого сайта нет рассказа о постройке АПЛ в доке. Термин «грандиозный» согласен применить лишь к срокам его постройки, они очень большие. Сначала долгая разработка 3Д модели и печать (Парус_3D), затем рисование обширной декали, сейчас рисую травление решеток на шпигаты. Обо всем этом и других проектах рассказываю в своей теме «Флаг и гюйс поднять!» на нашем казахстанском сайте smodels.kz прямых ссылок не даю, т.к. не знаю можно ли это делать.
А это обзор именно по набору травления, он универсален и его можно применить с любым кораблем. В частности вот так выглядит БПК пр.1155 в доке. При необходимости в набор можно внести любые изменения под конкретный проект.
На сайте с 13.03.2019
1 85
Михаил, Вы правы. Наверное это мое кредо. Посмотрите мою необычную работу по АПЛ пр.941, которую я так и не запустил в Прихожую.
https://karopka.ru/forum/forum263/topic28803/
Спонсор
На сайте с 26.10.2009
30 16911
Не просто "необычно", а - шикарно!
Набор на все случаи жизни.
С Уважением, Алексей.
На сайте с 16.09.2016
6 512
Ого..., с "лесами" сразу чувствуется размер лодки.
Спонсор
На сайте с 26.10.2009
30 16911
Прекрасный обзор!
Думаю, что многим из Коллег он очень пригодится в работе.
С Уважением, Алексей.
На сайте с 13.03.2019
1 85
После публикации рассказа о наборе фототравления для дока, у коллег появился ряд вопросов и замечаний.

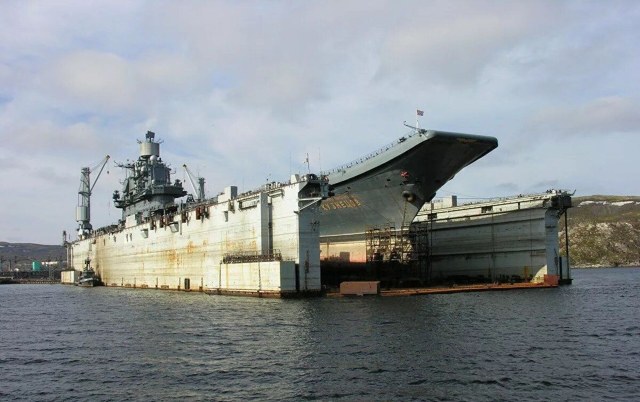

Отвечу частично здесь. Док не похож на многие и не нужно их сравнивать, объясняется просто – это плавучий док ПД-50, единственный и неповторимый. Немного истории.
