Проект 941 ТК-20 Северсталь
- Производитель:
- Hobbyboss
- Тип техники:
- Военные
- Масштаб модели:
- 1:700
- Тип двигателя:
- Атомные
- Прочее:
- Подводные лодки
- Страна-производитель:
- СССР–Россия
Стратегический крейсер ТК-20 был зачислен в списки кораблей ВМФ 12 января 1985 года.
31 мая 2000 года подписан договор между МО РФ и ОФО «Северсталь» об установлении шефства над ТАПКСН.
20 июня 2000 года Приказом главнокомандующего ВМФ РФ присвоено наименование «Северсталь»
октябрь 2001 — ТК-20 под командованием А. С. Богачёва совершил выход в полигон в Белом море с пуском двух баллистических ракет в рамках программы длительного хранения БРПЛ. На борту находилась киносъёмочная группа, запечатлевшая этот поход в документальном фильме «Русская „Акула“».
январь 2002 — по итогам 2001 года корабль признан лучшим подводным кораблём Северного флота

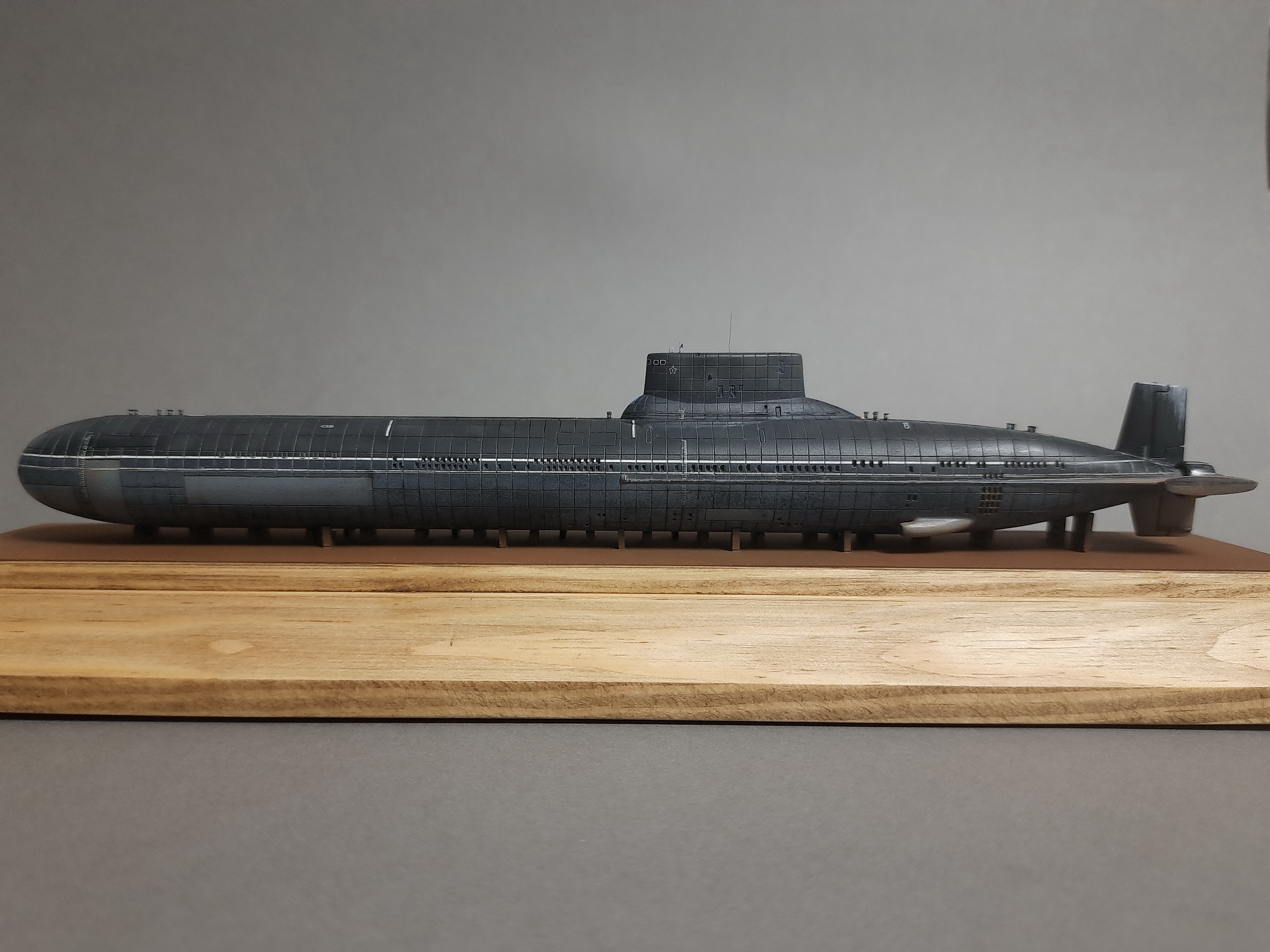

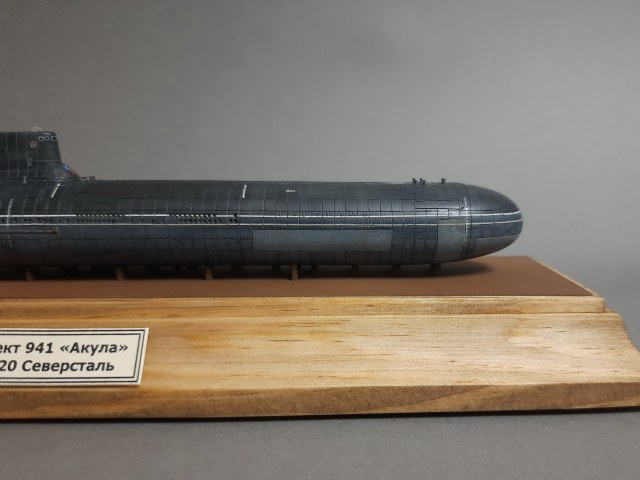

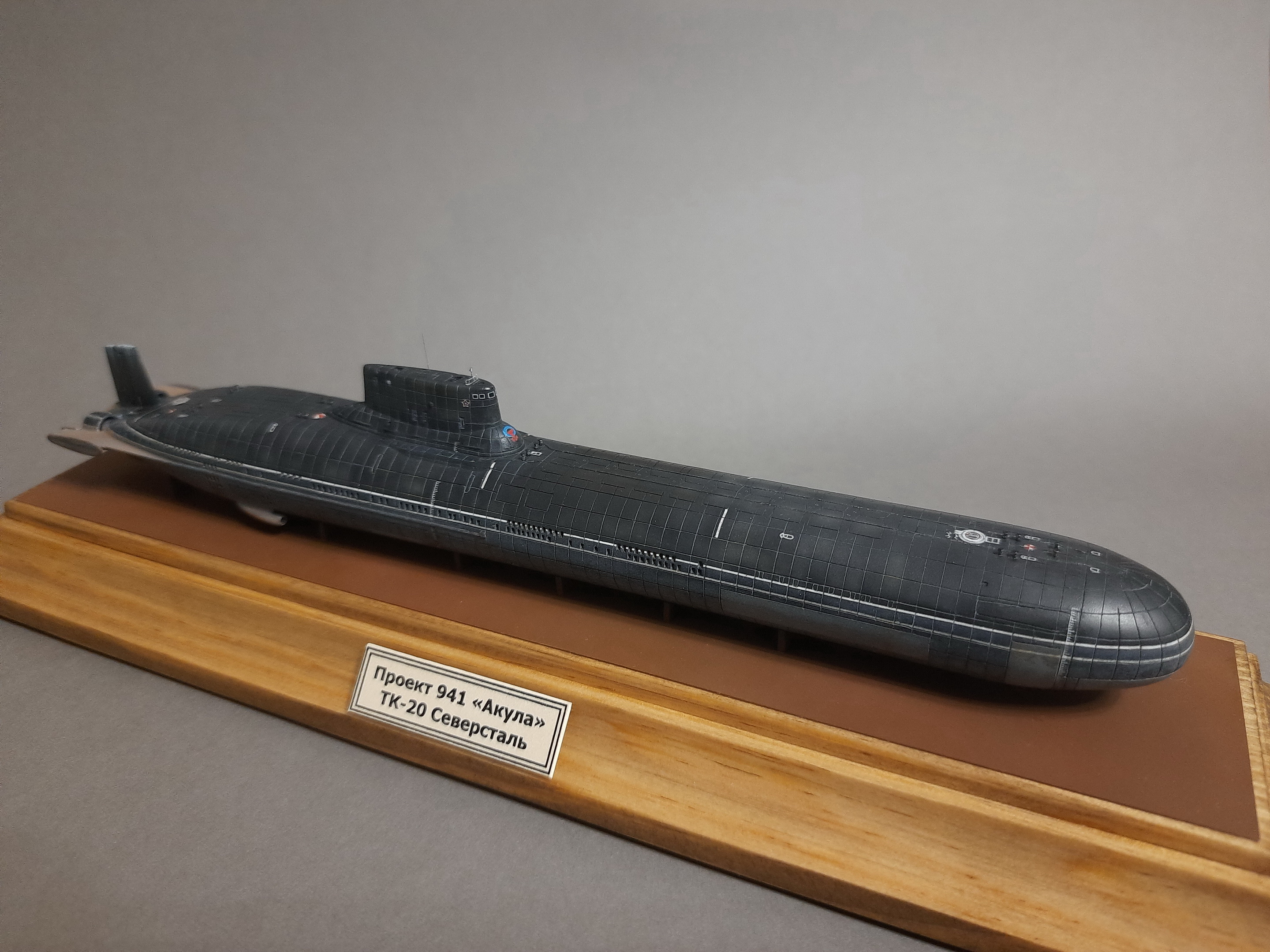

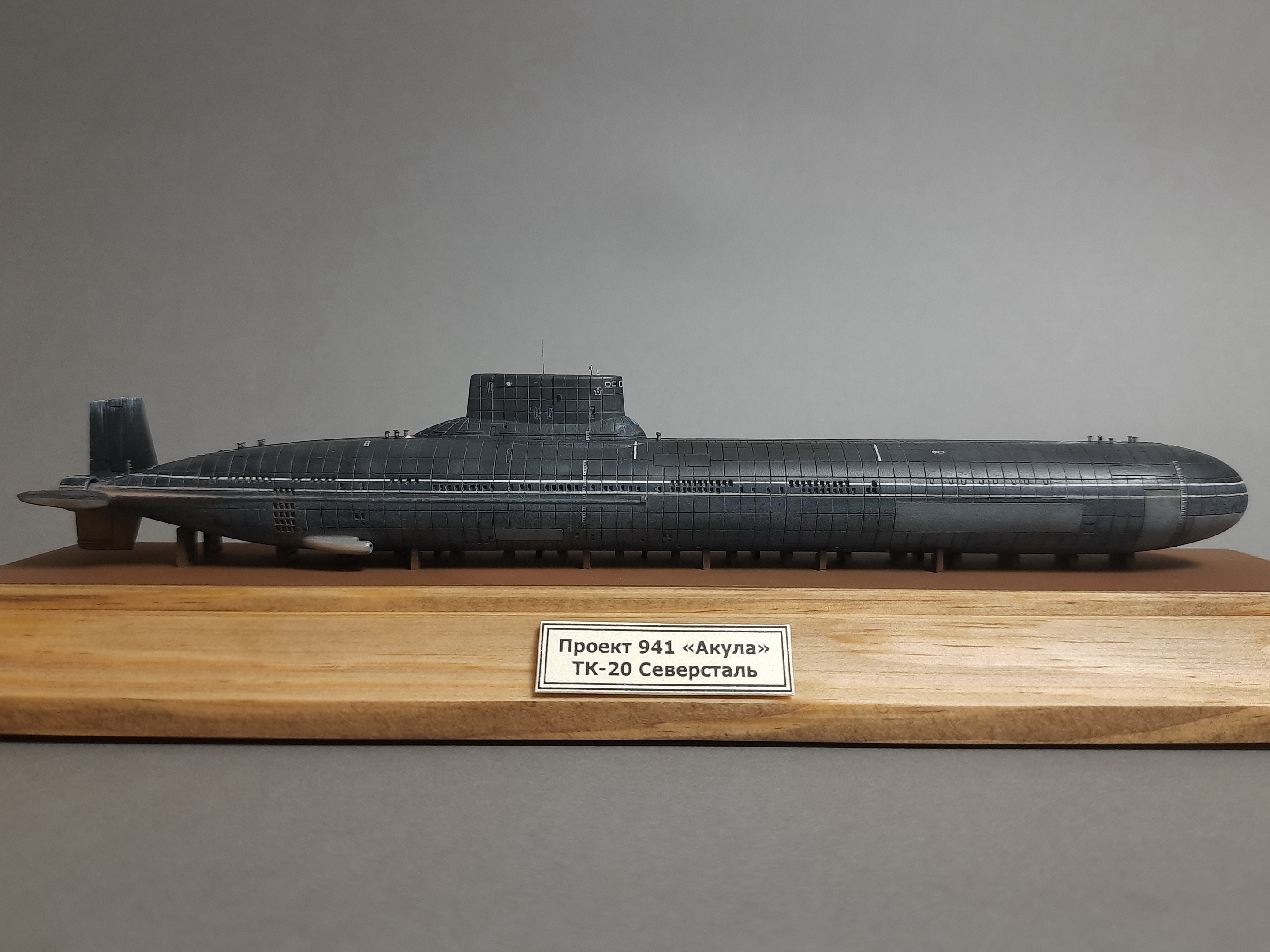

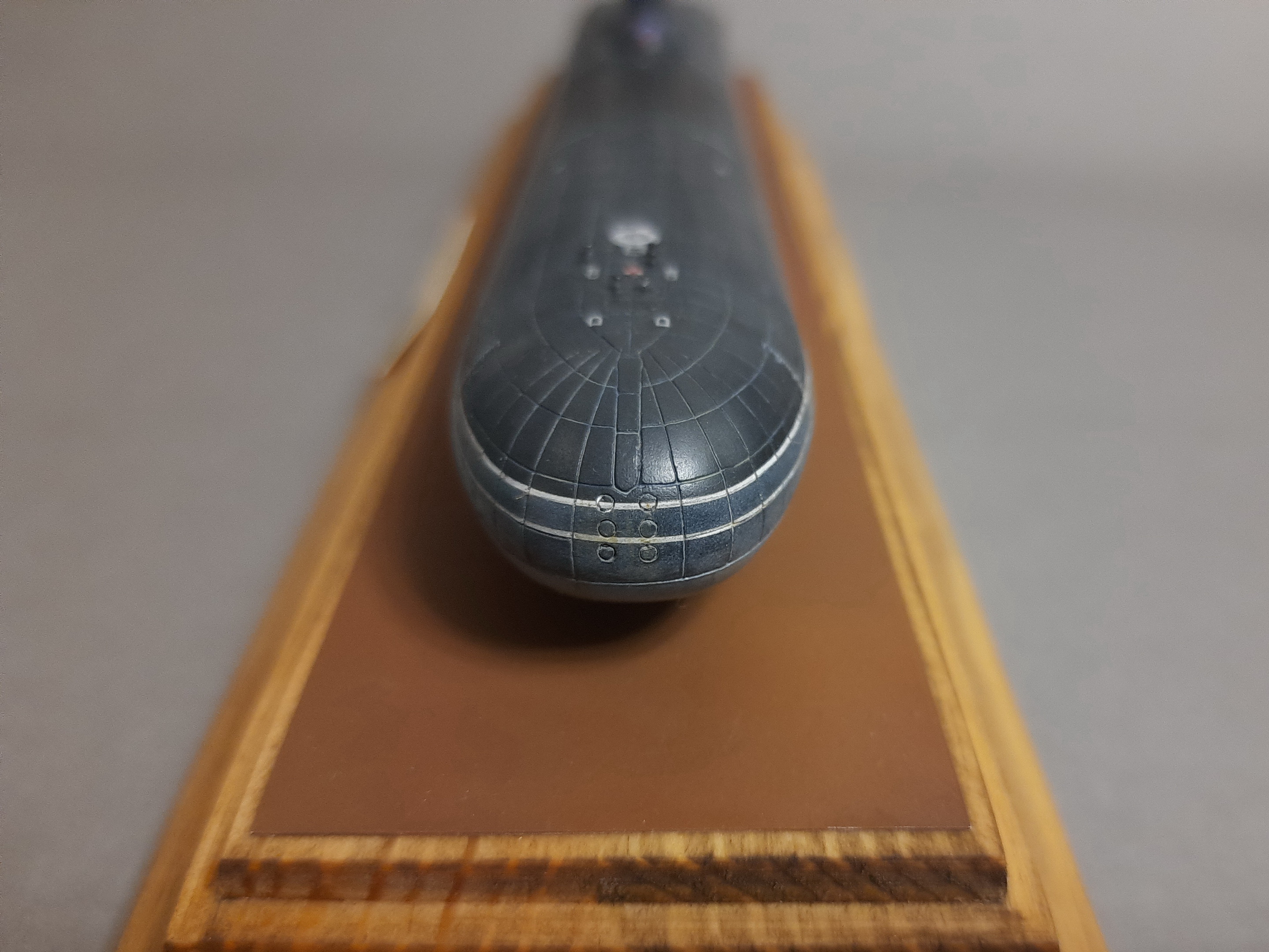

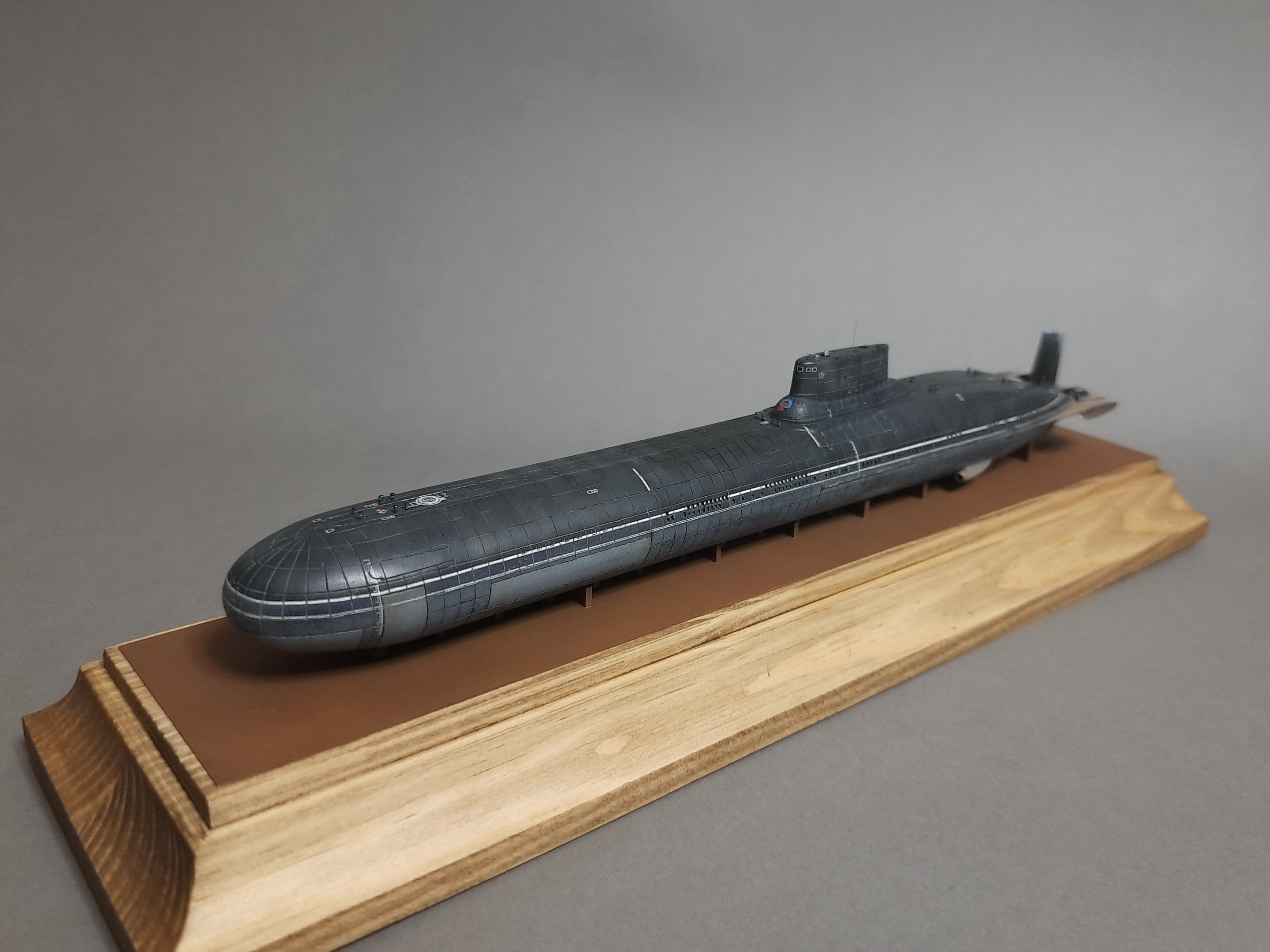

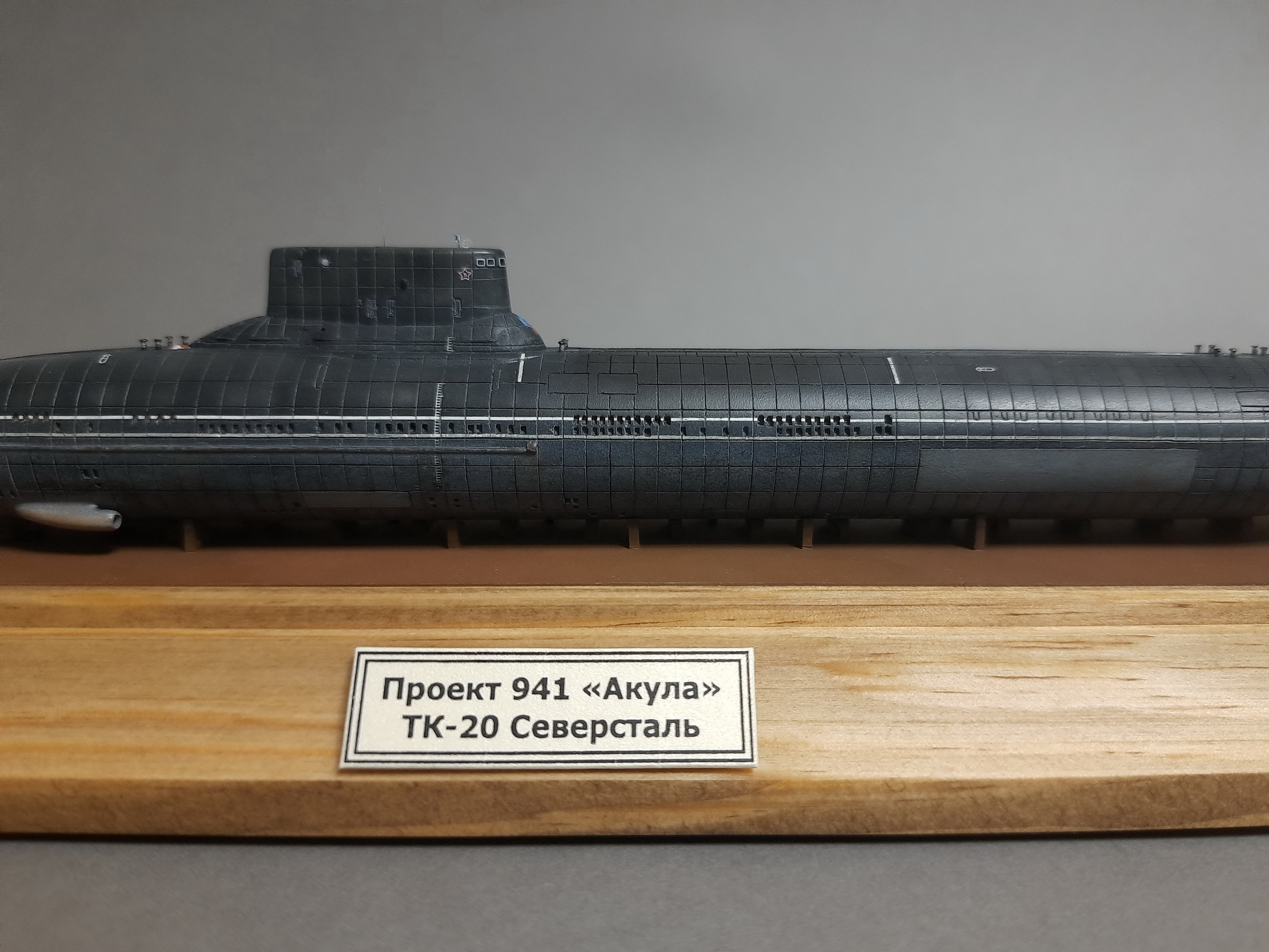

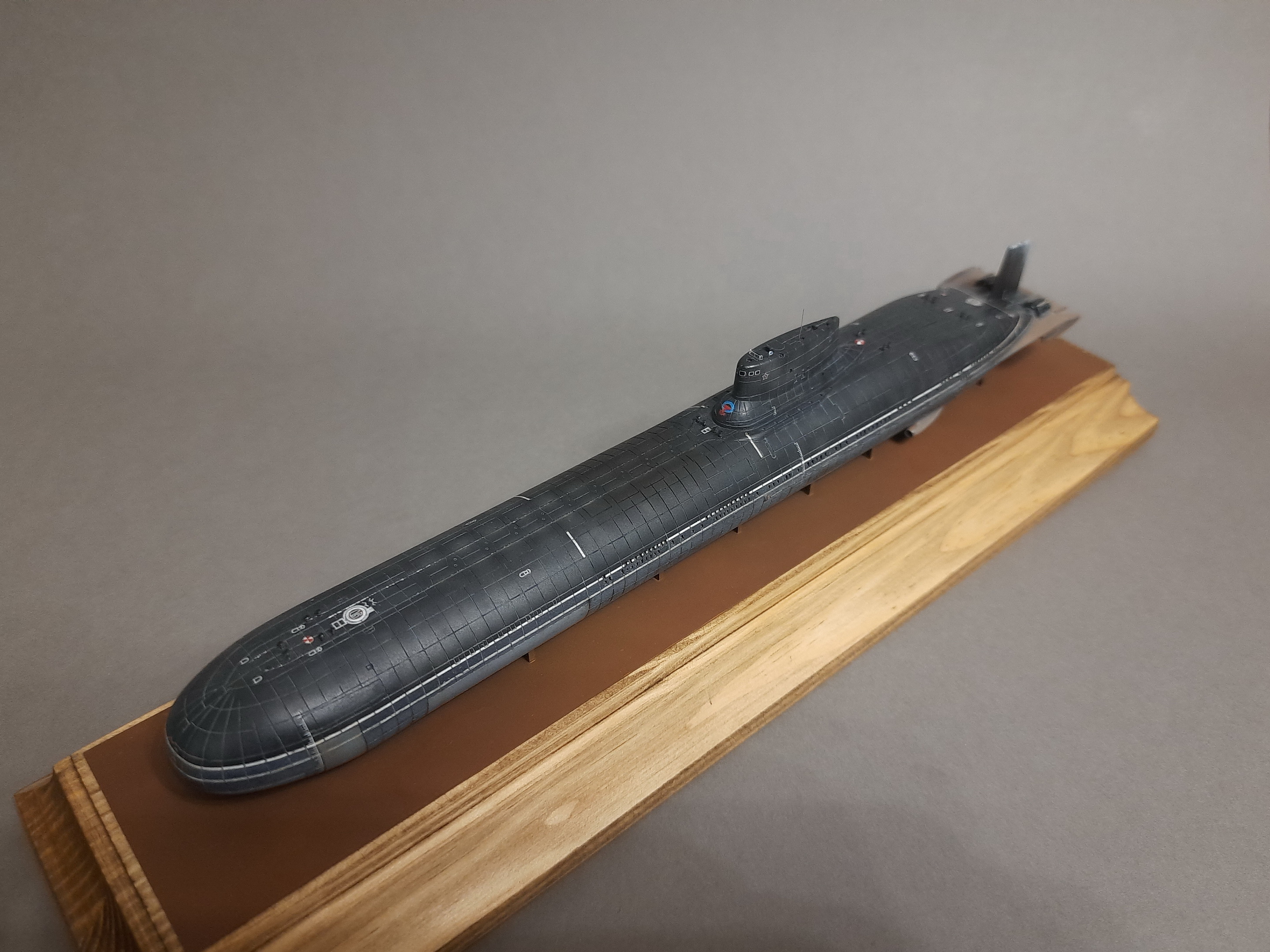

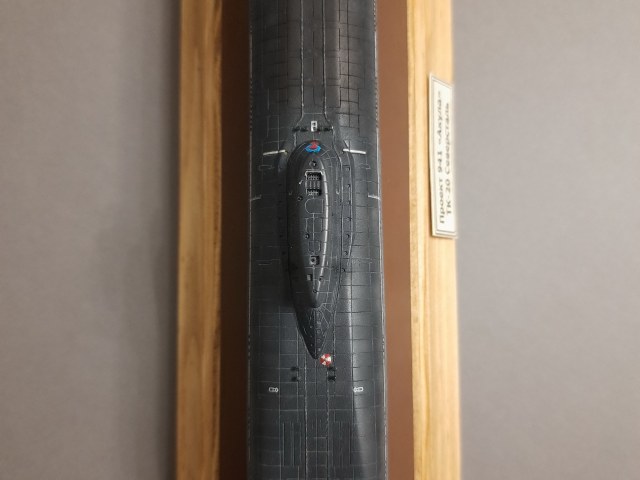

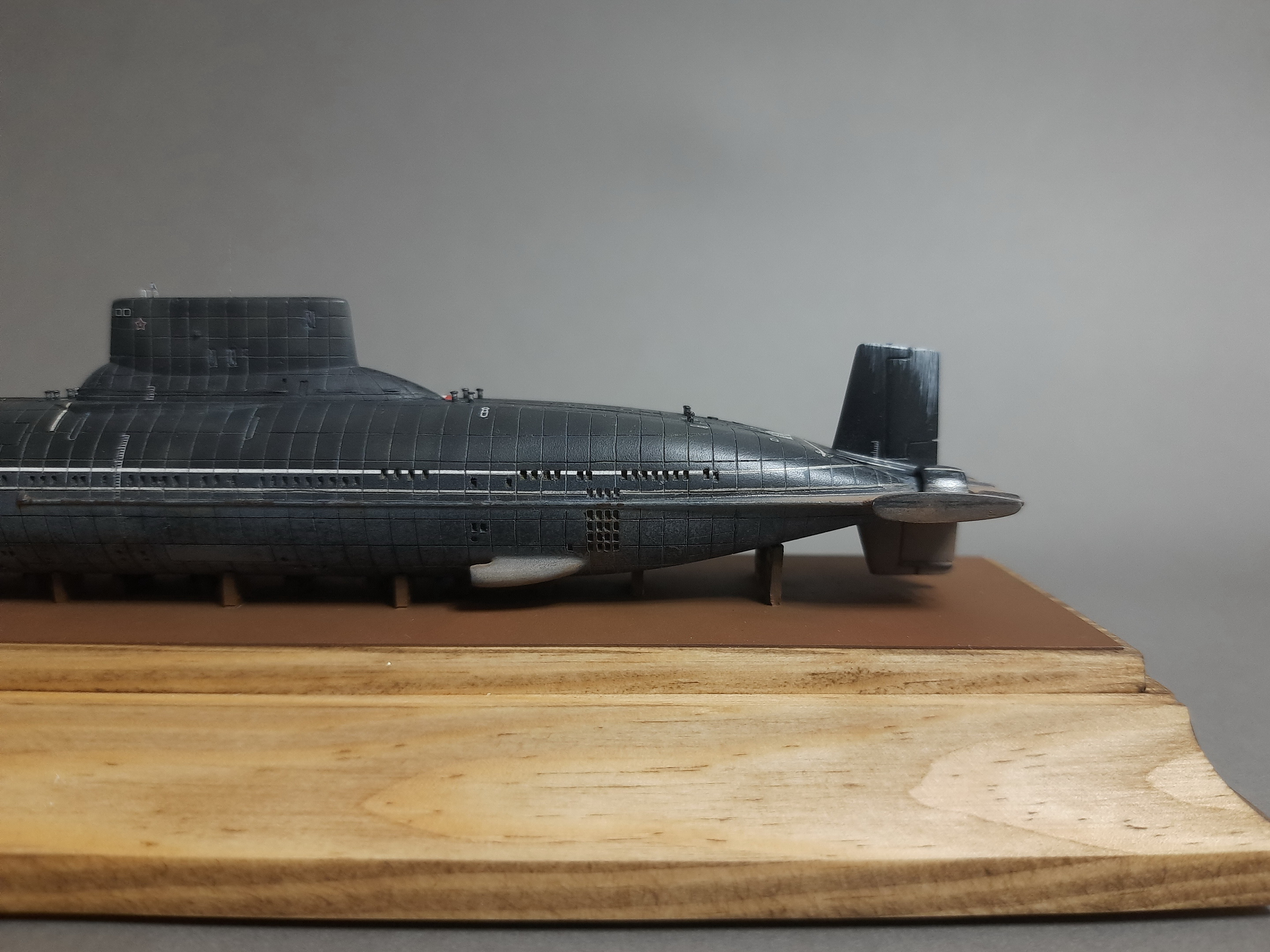

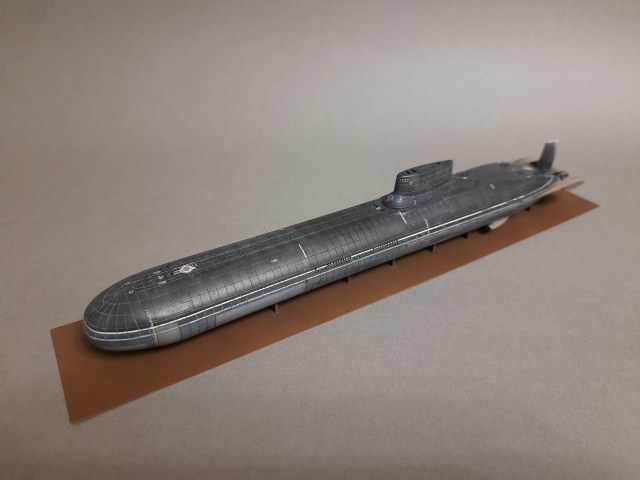

Модель выполнена на момент прохождения расширенного межходового обслуживания 2000-2001 и выход в поход запечатленный в документальном фильме «Русская „Акула“».

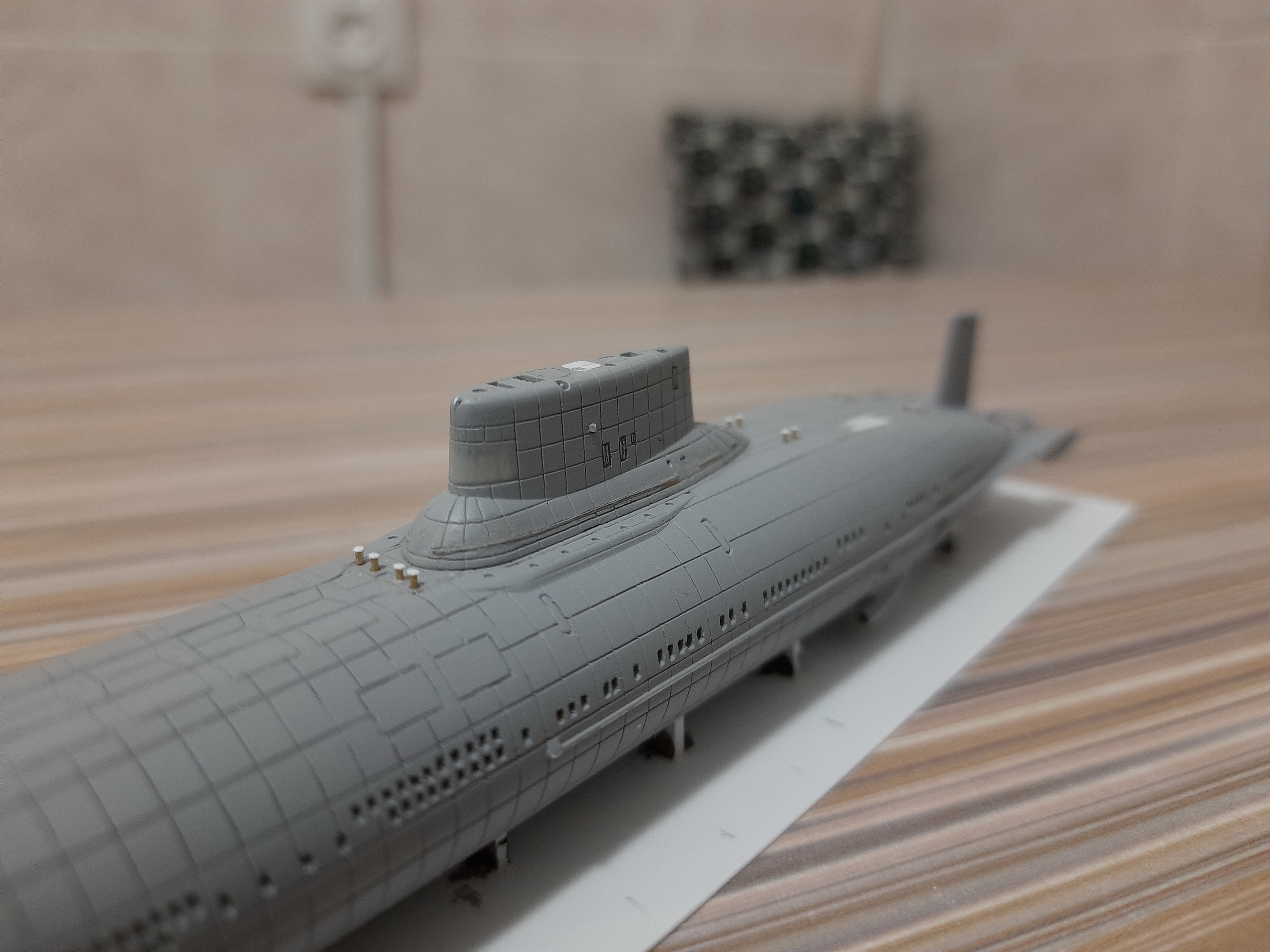

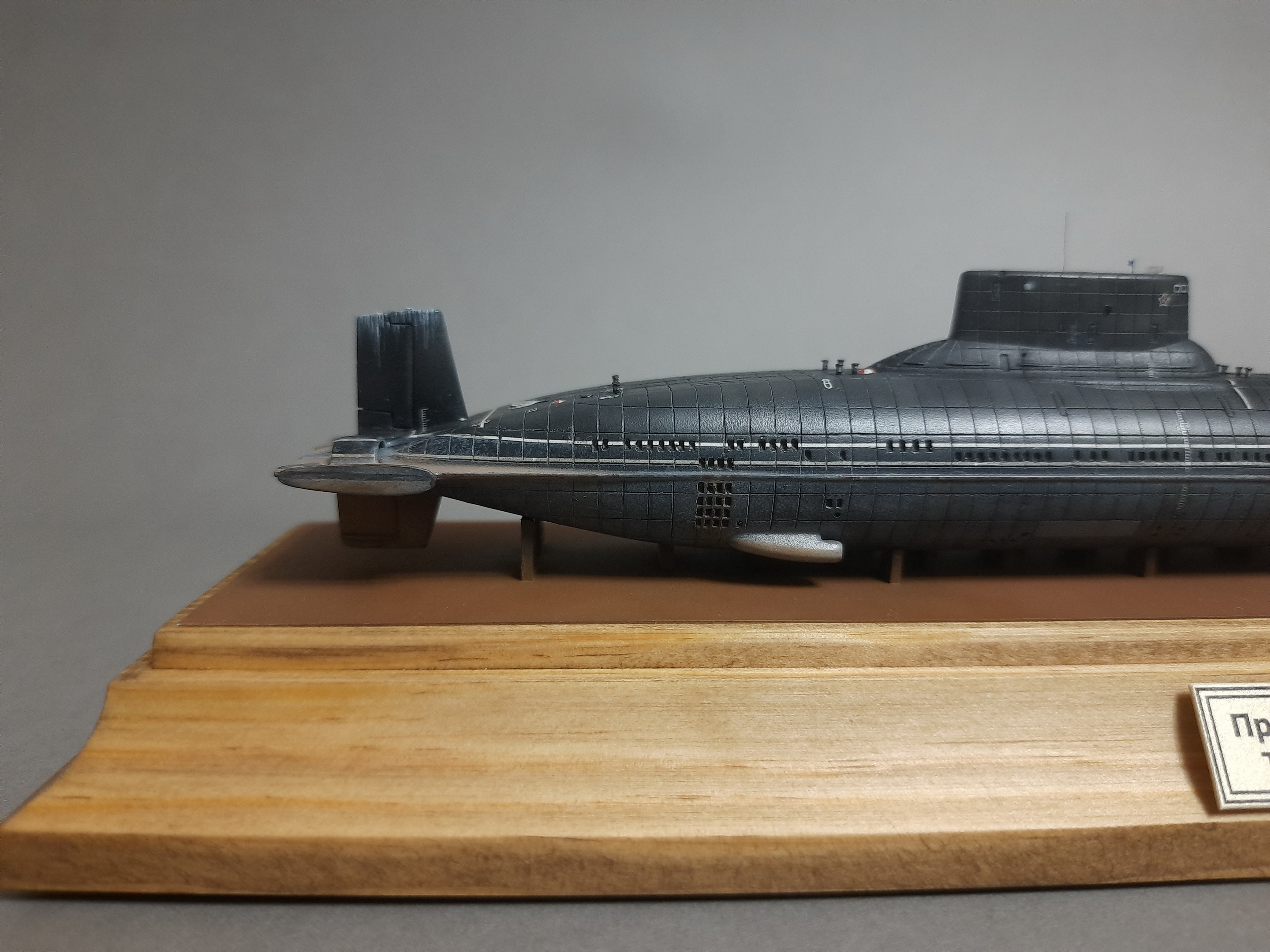

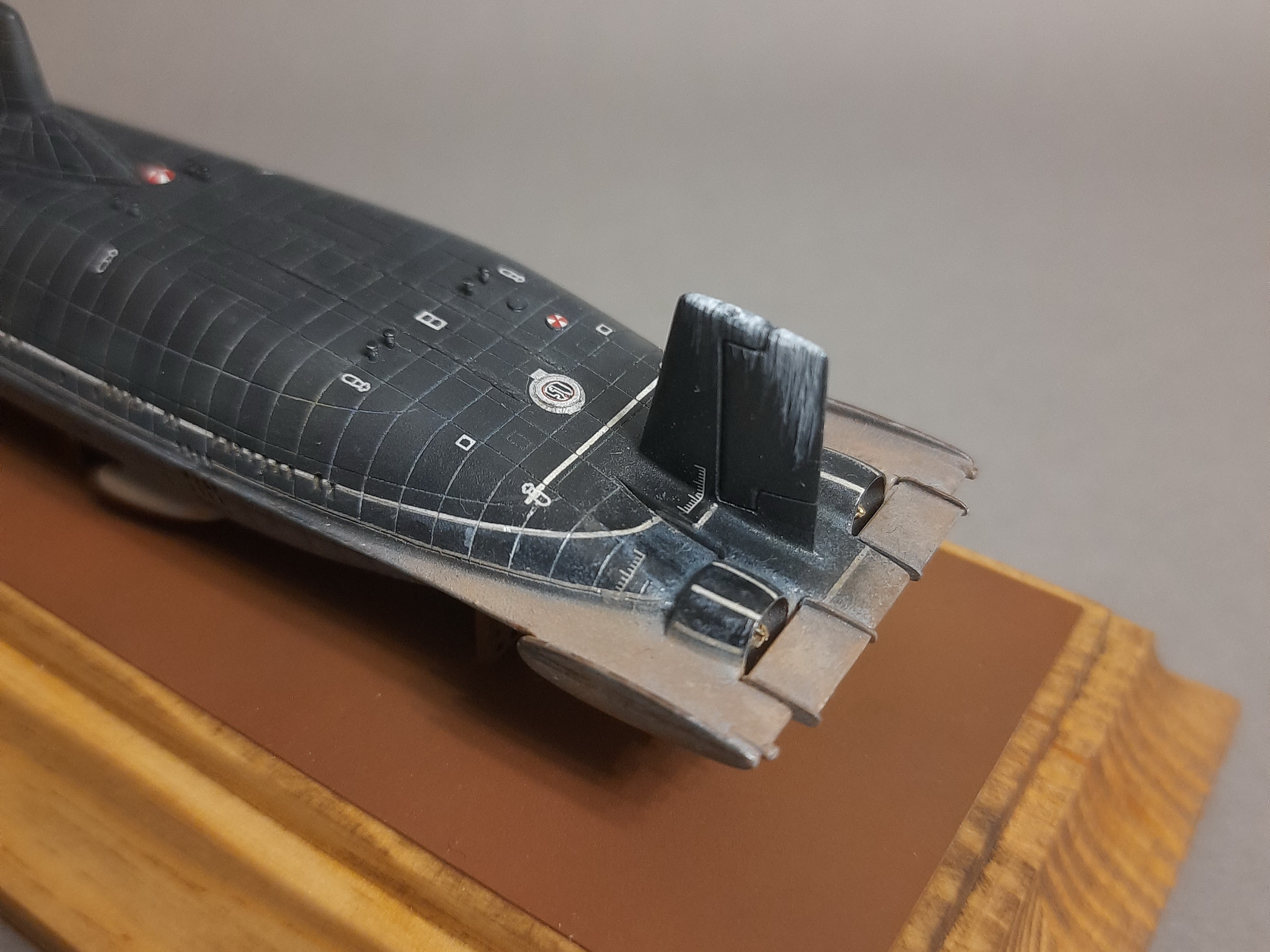

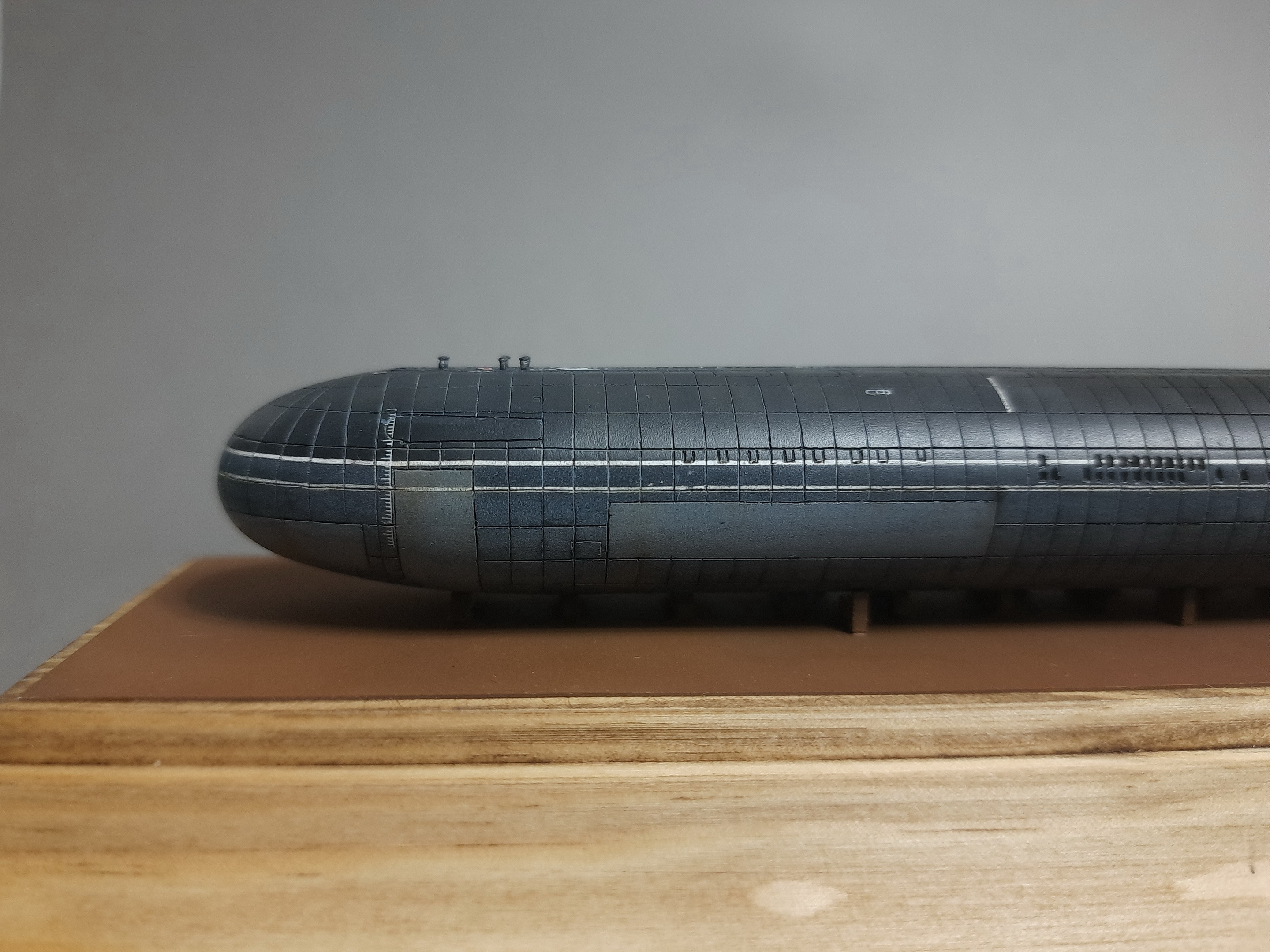

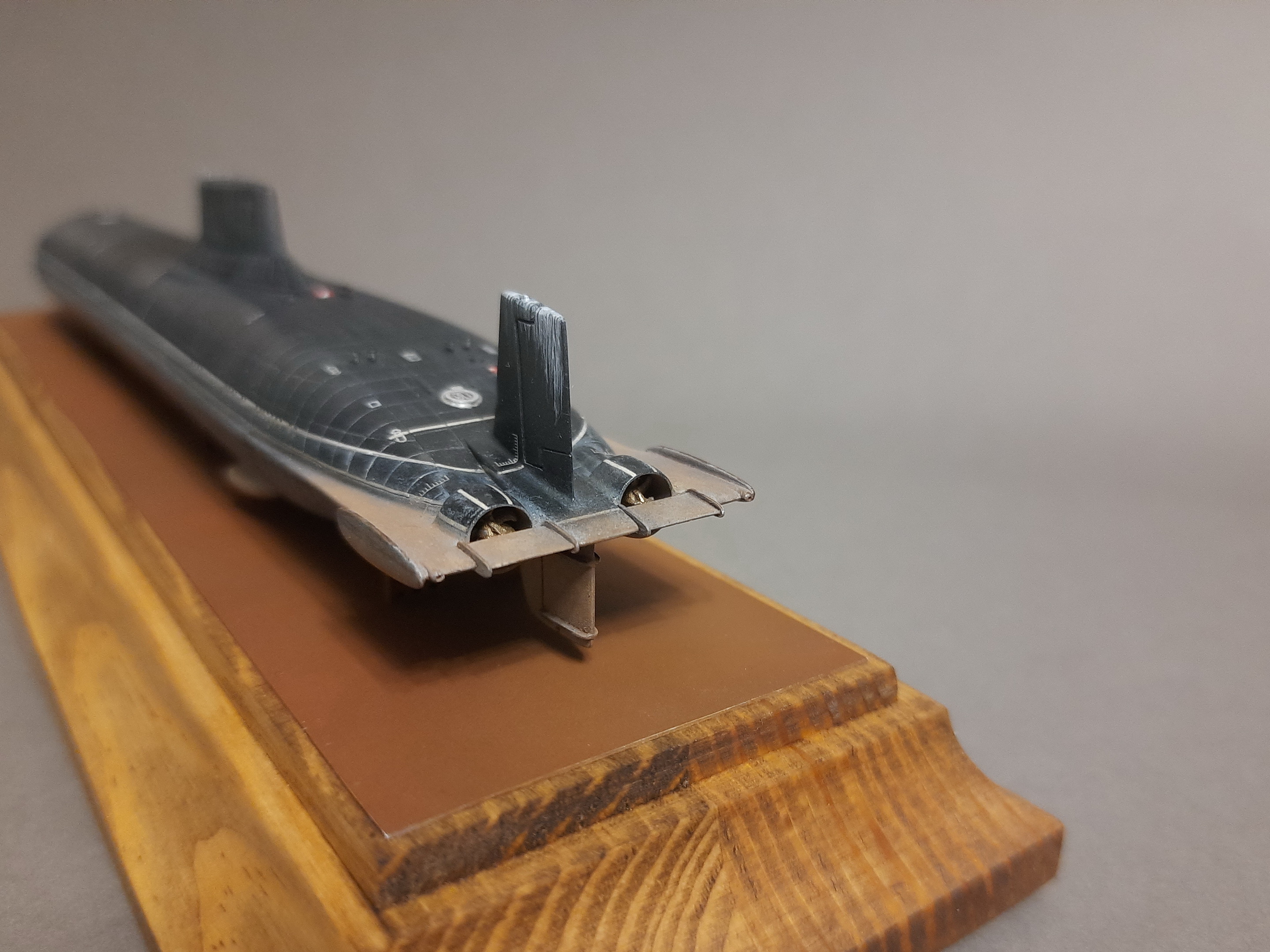

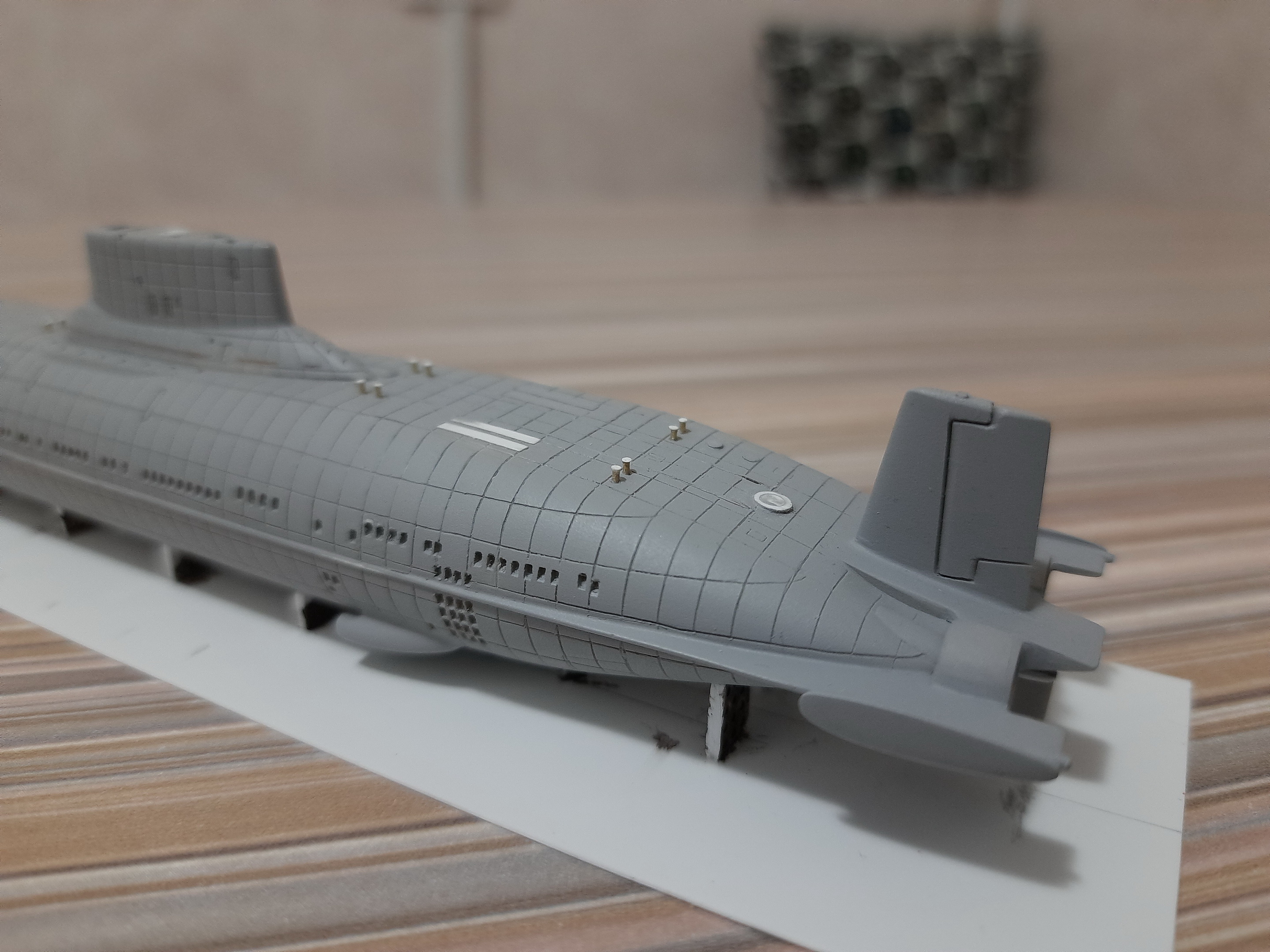

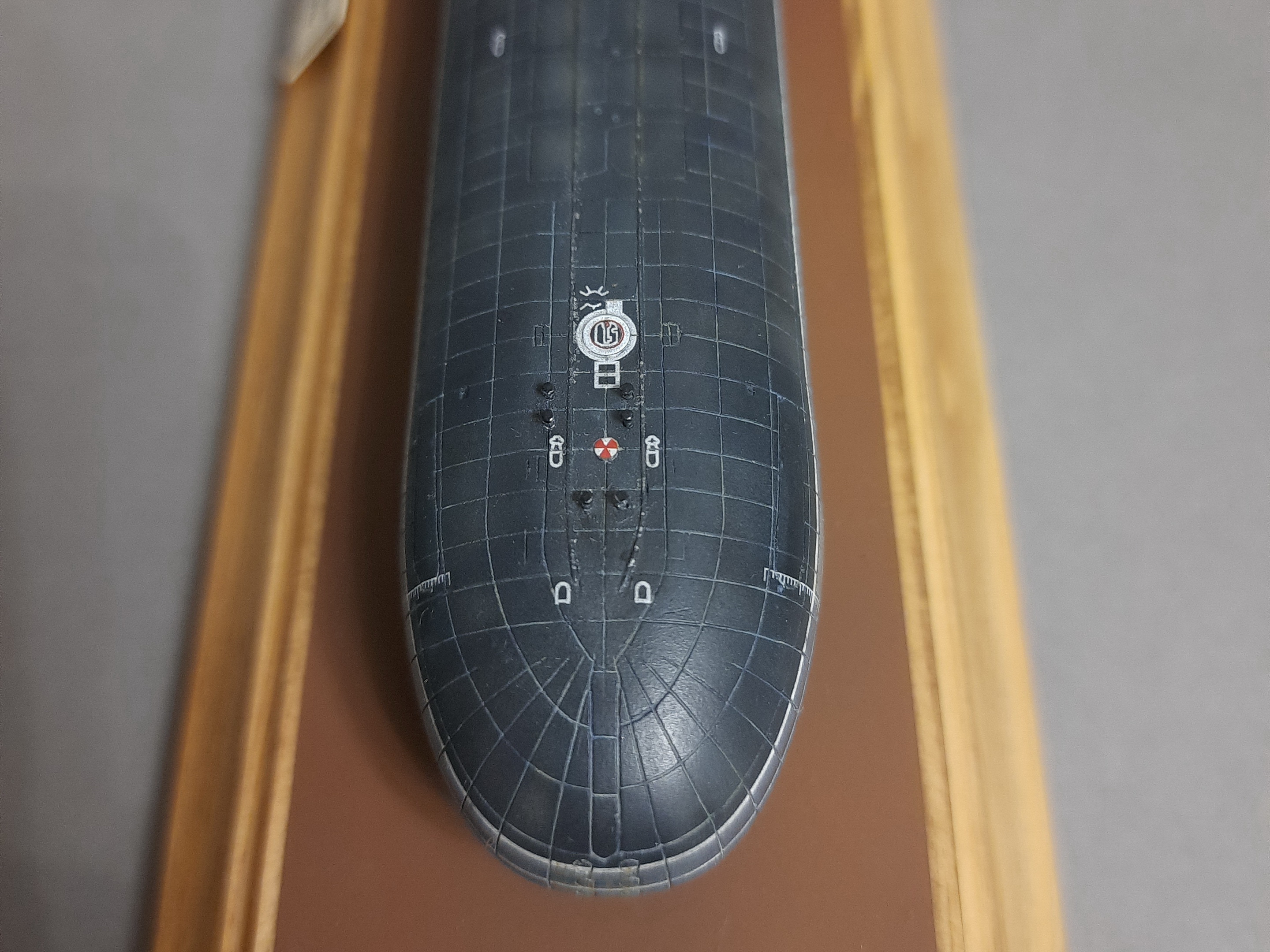

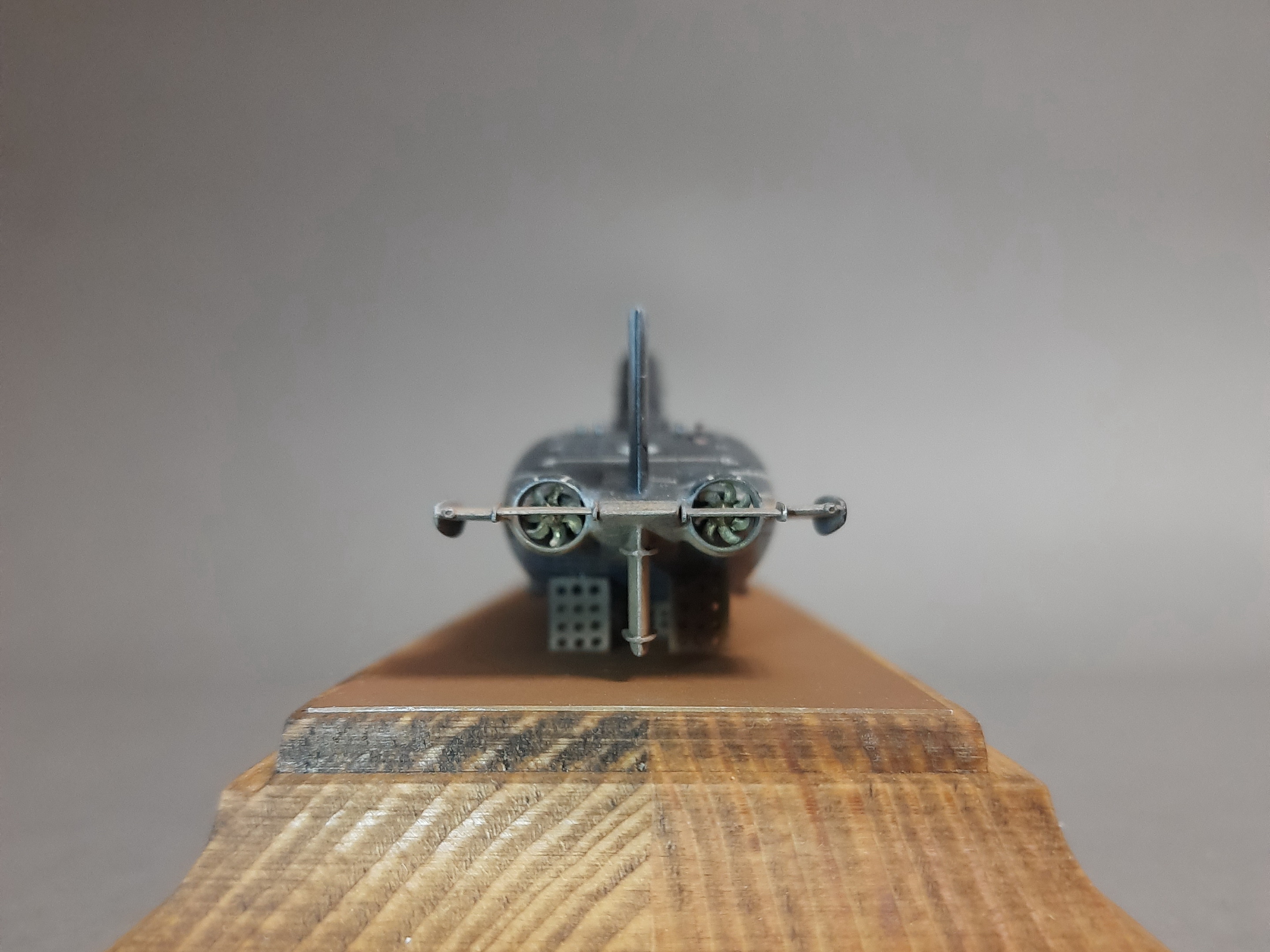

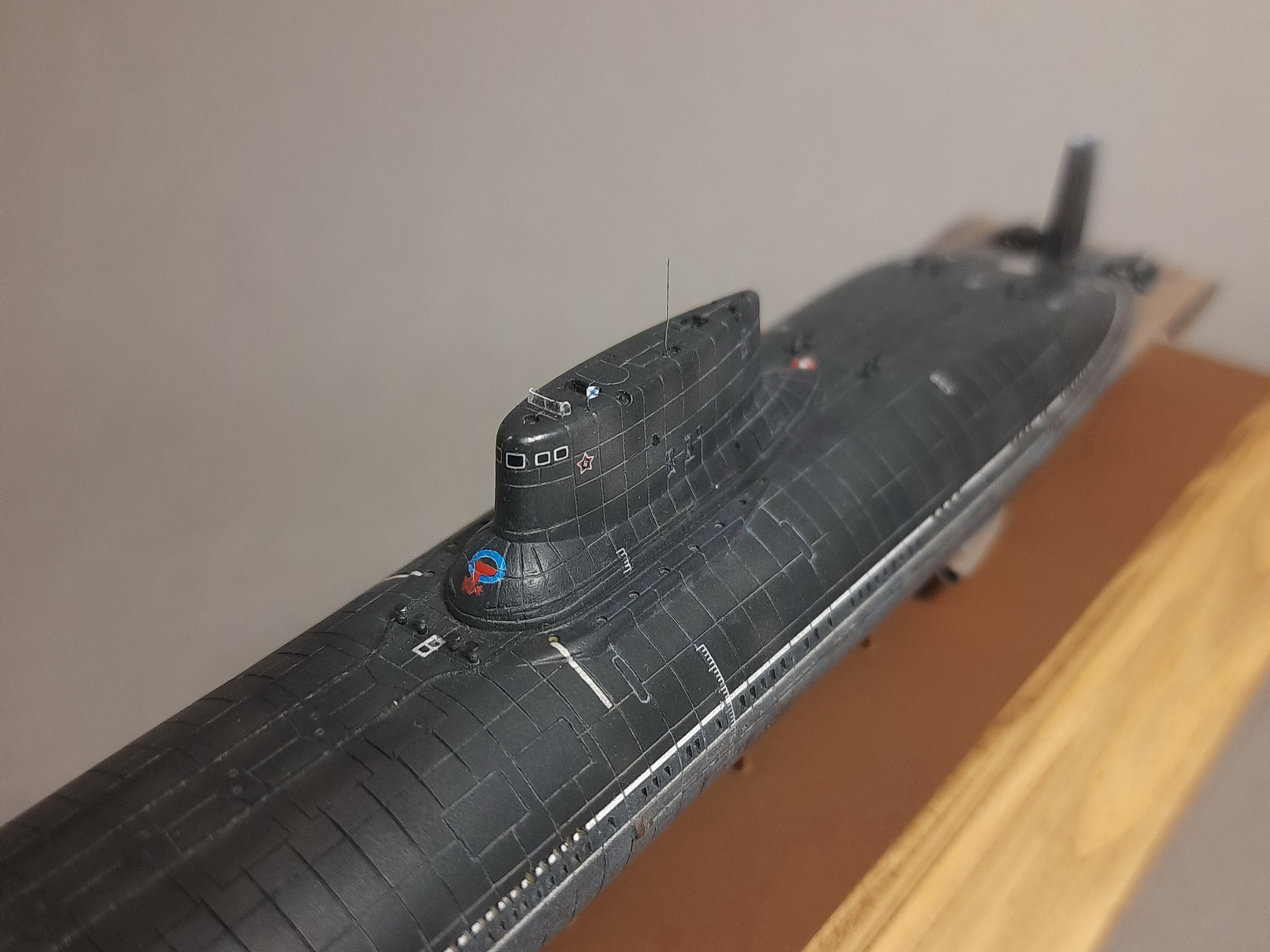

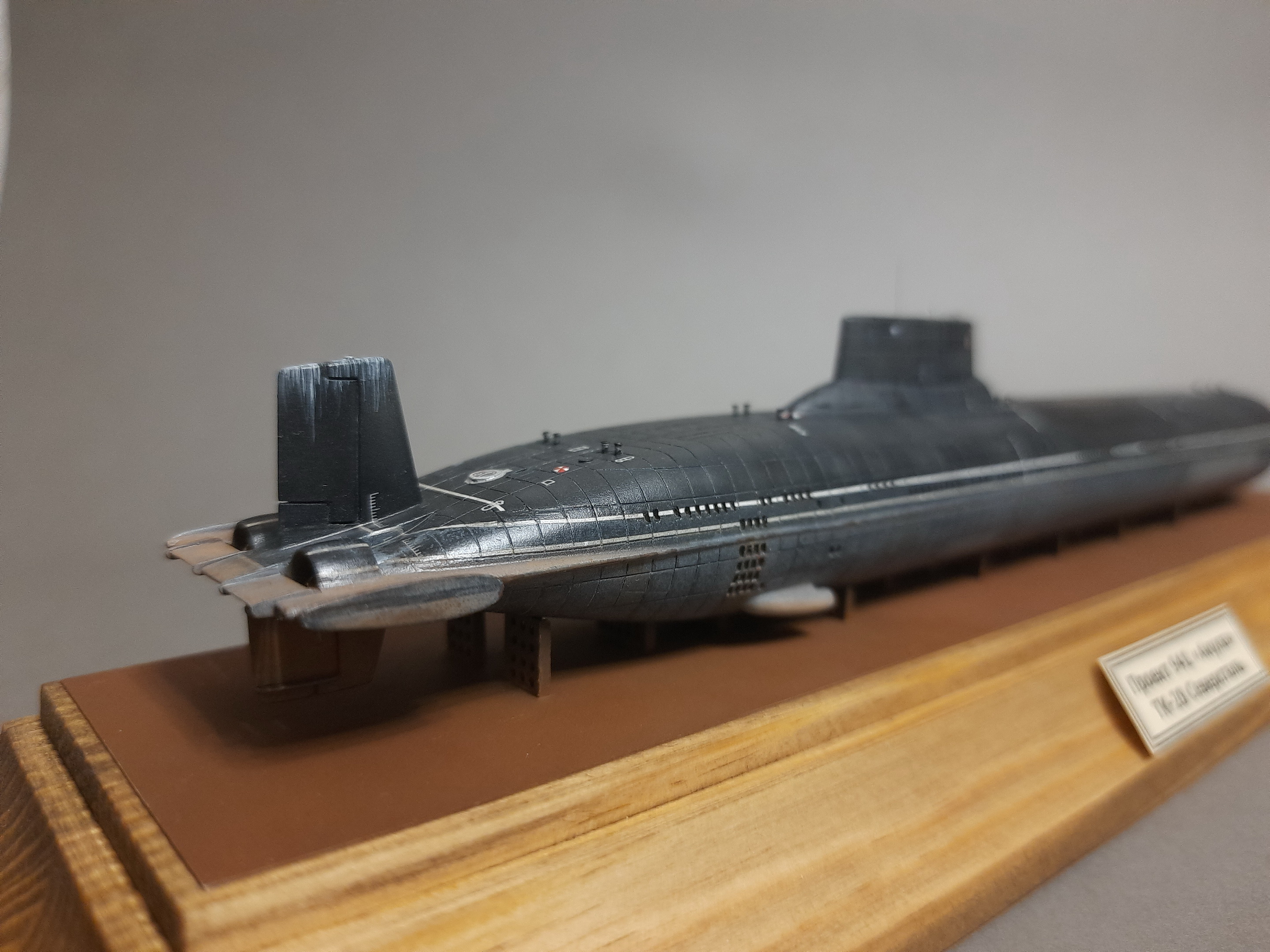

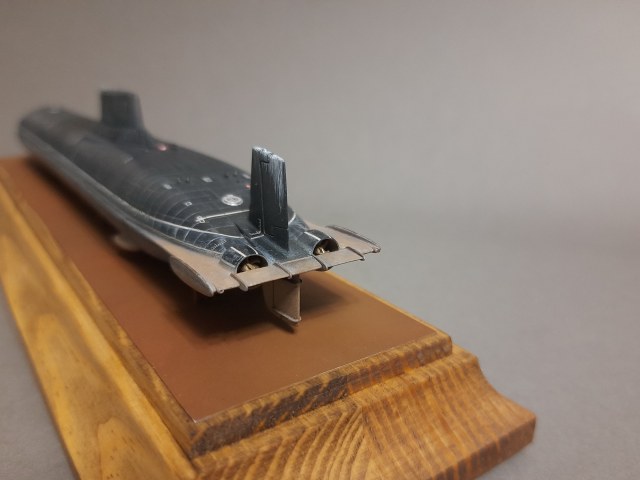

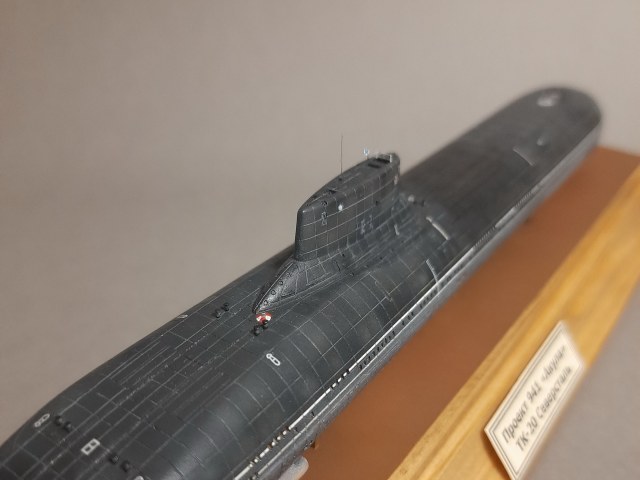

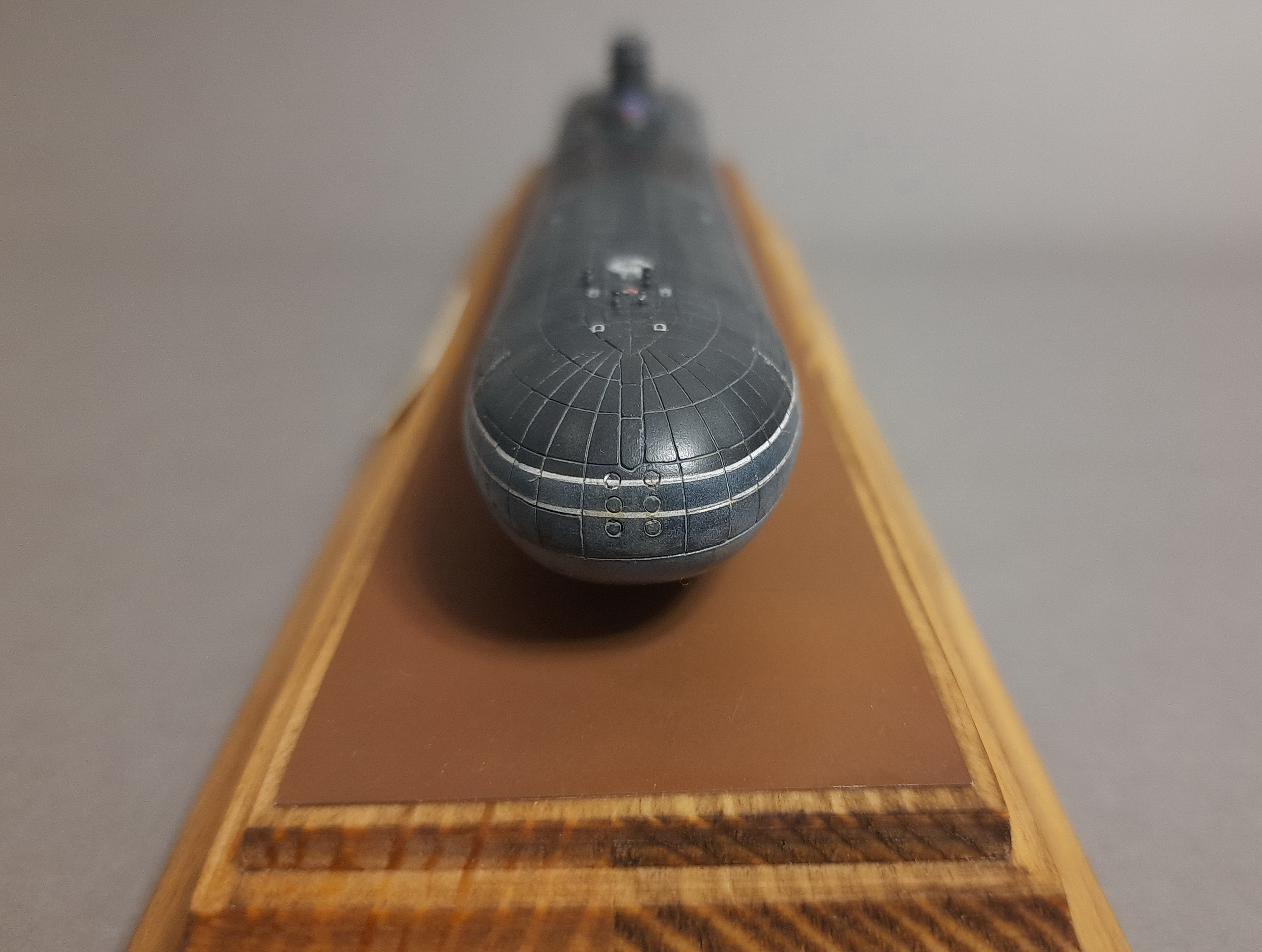

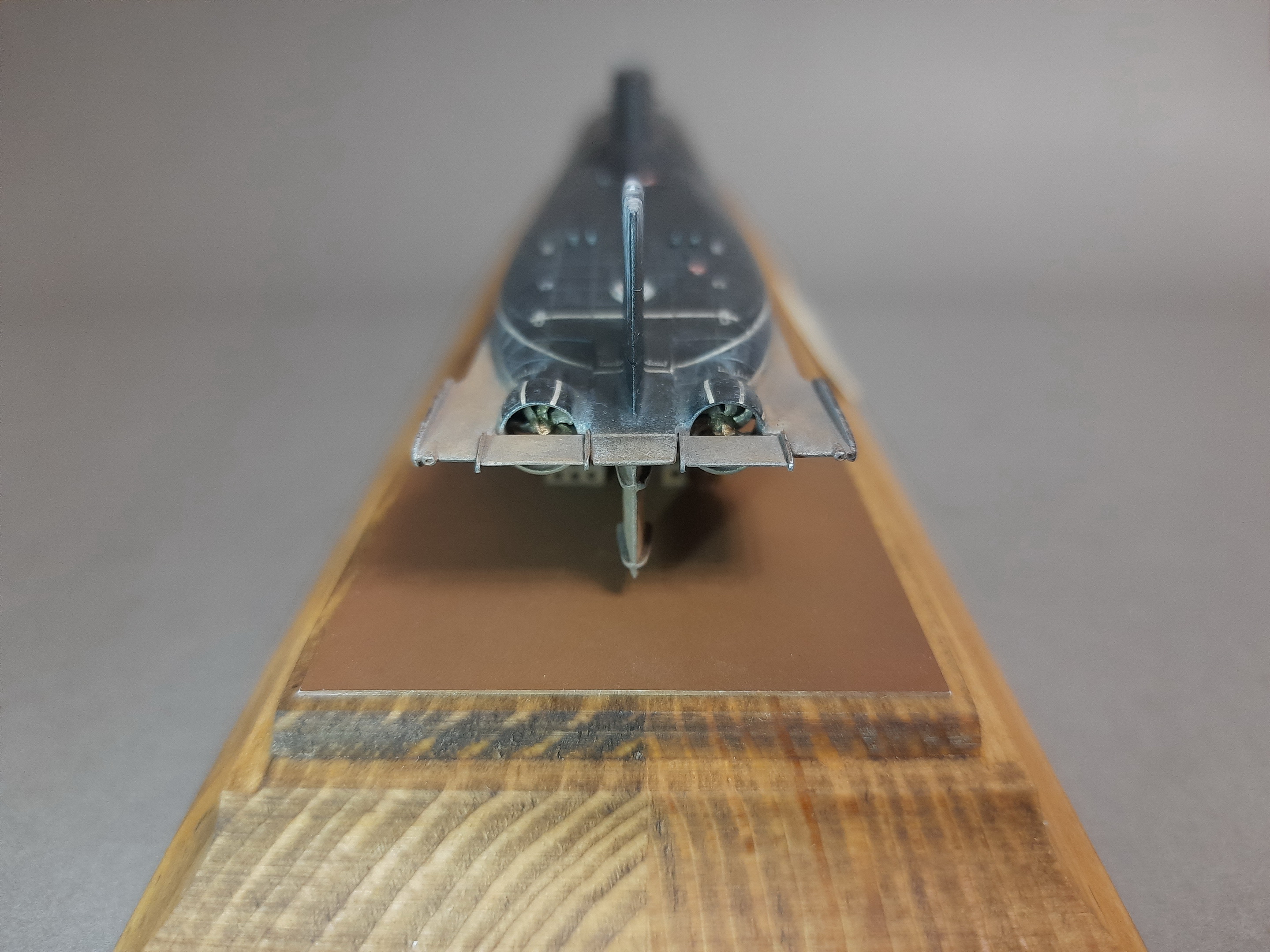

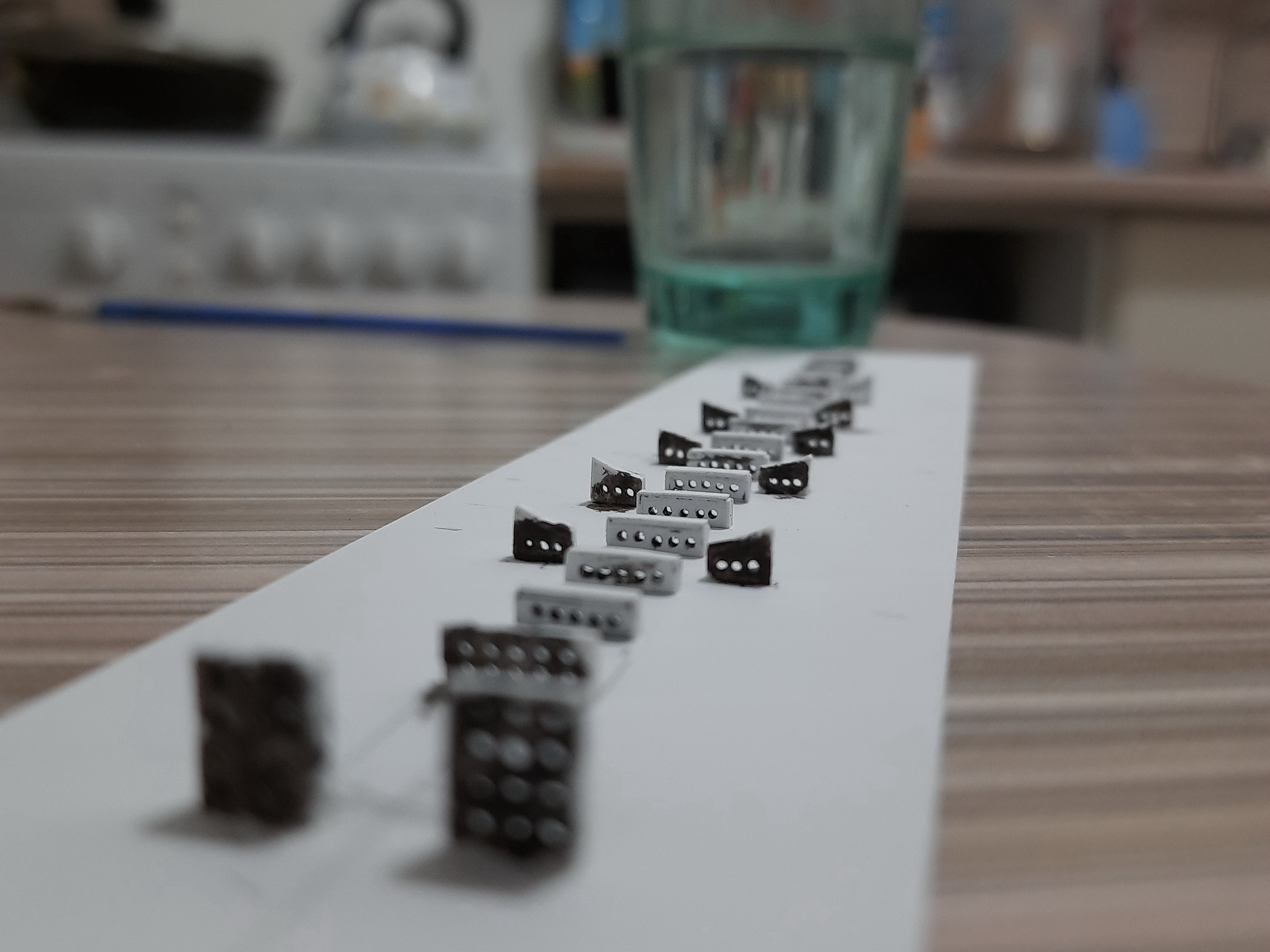

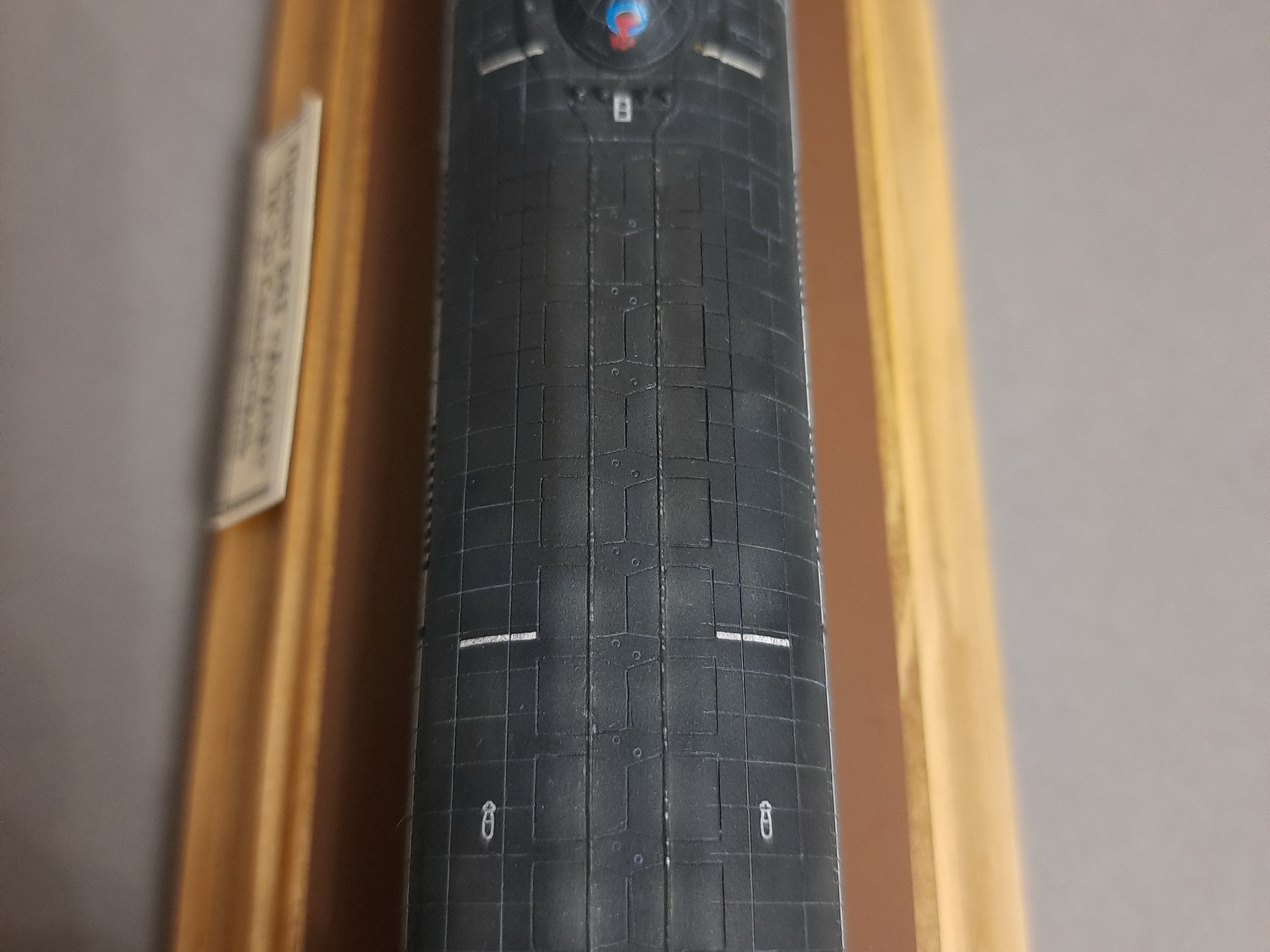

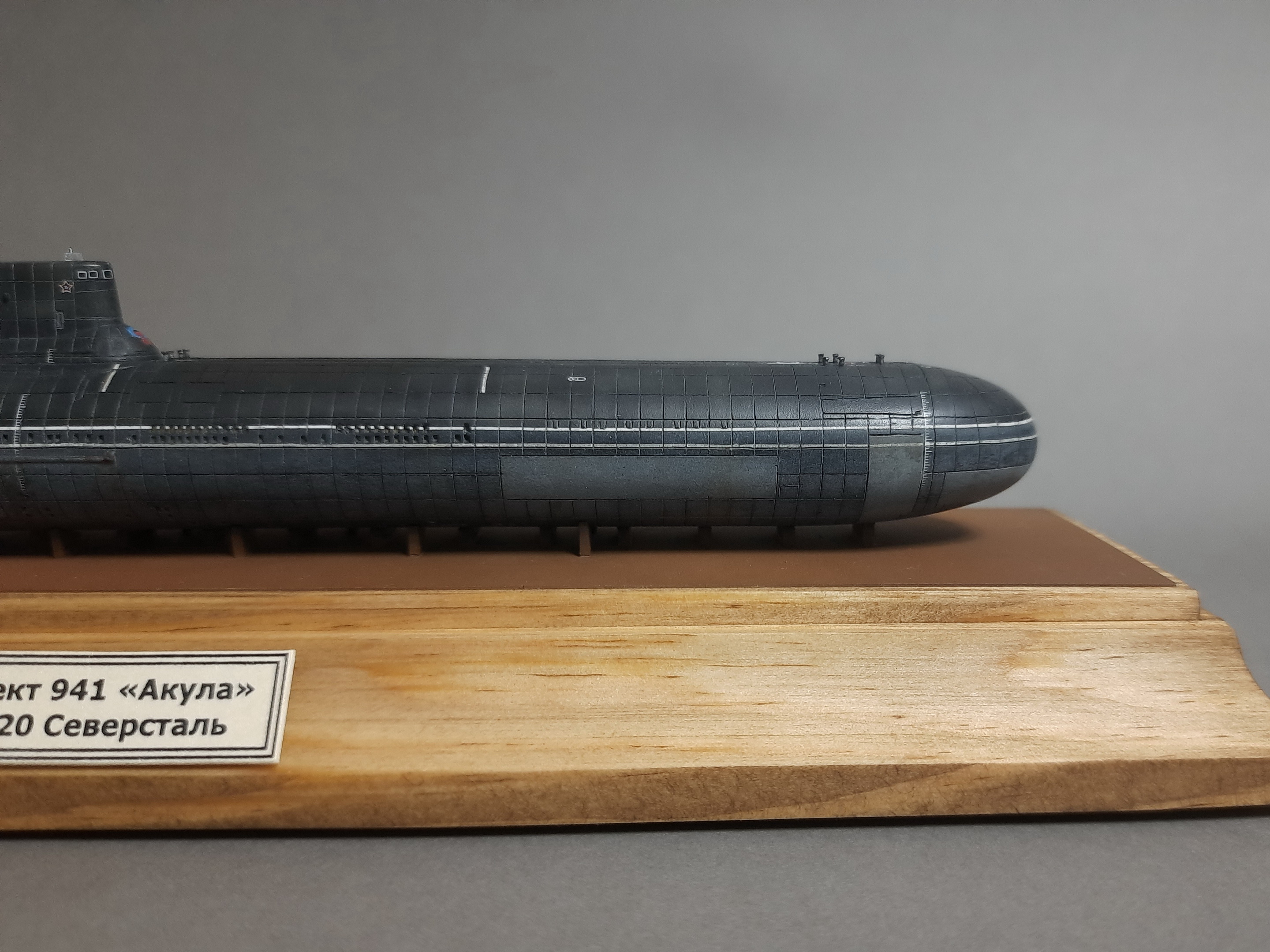

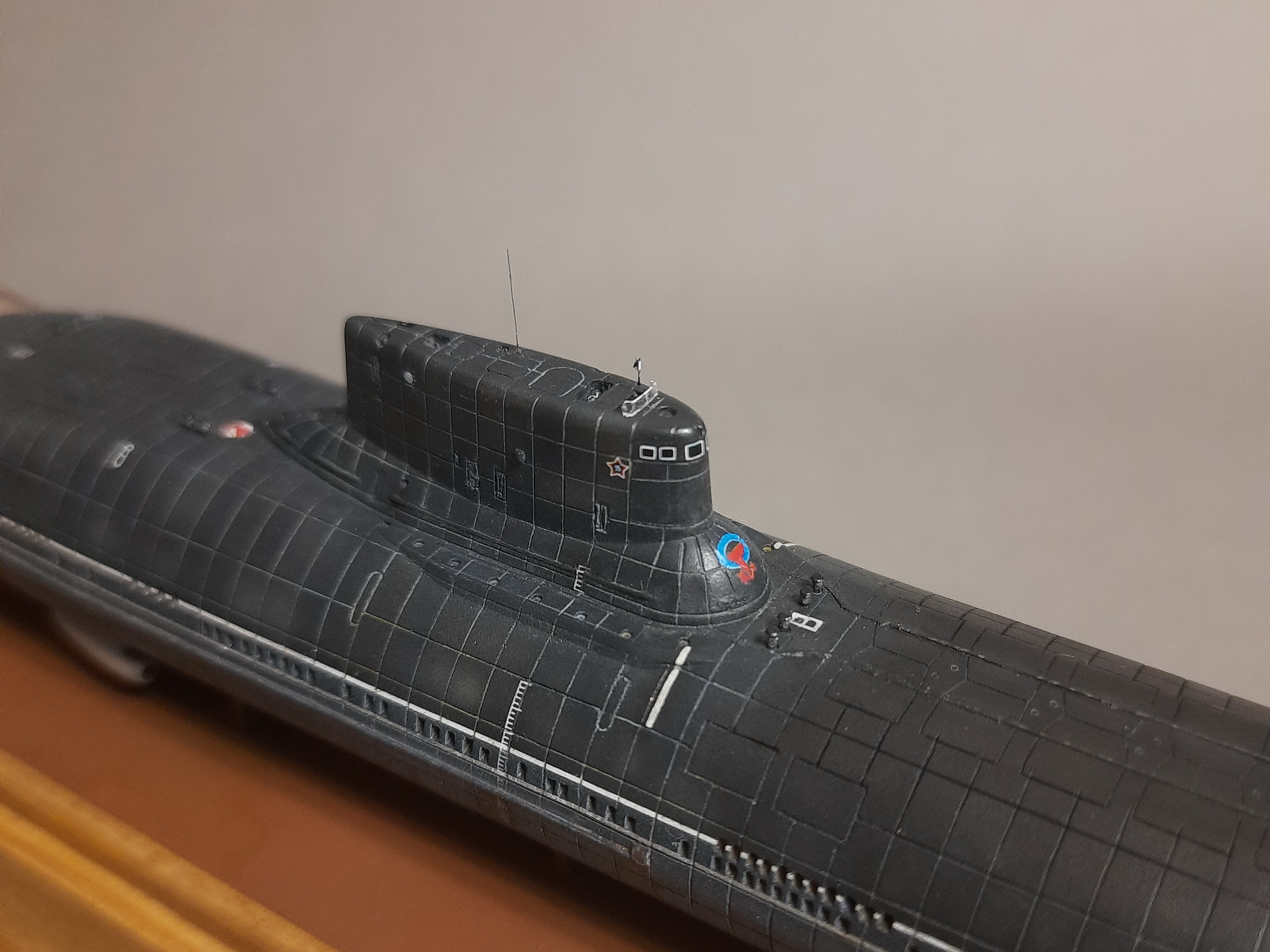

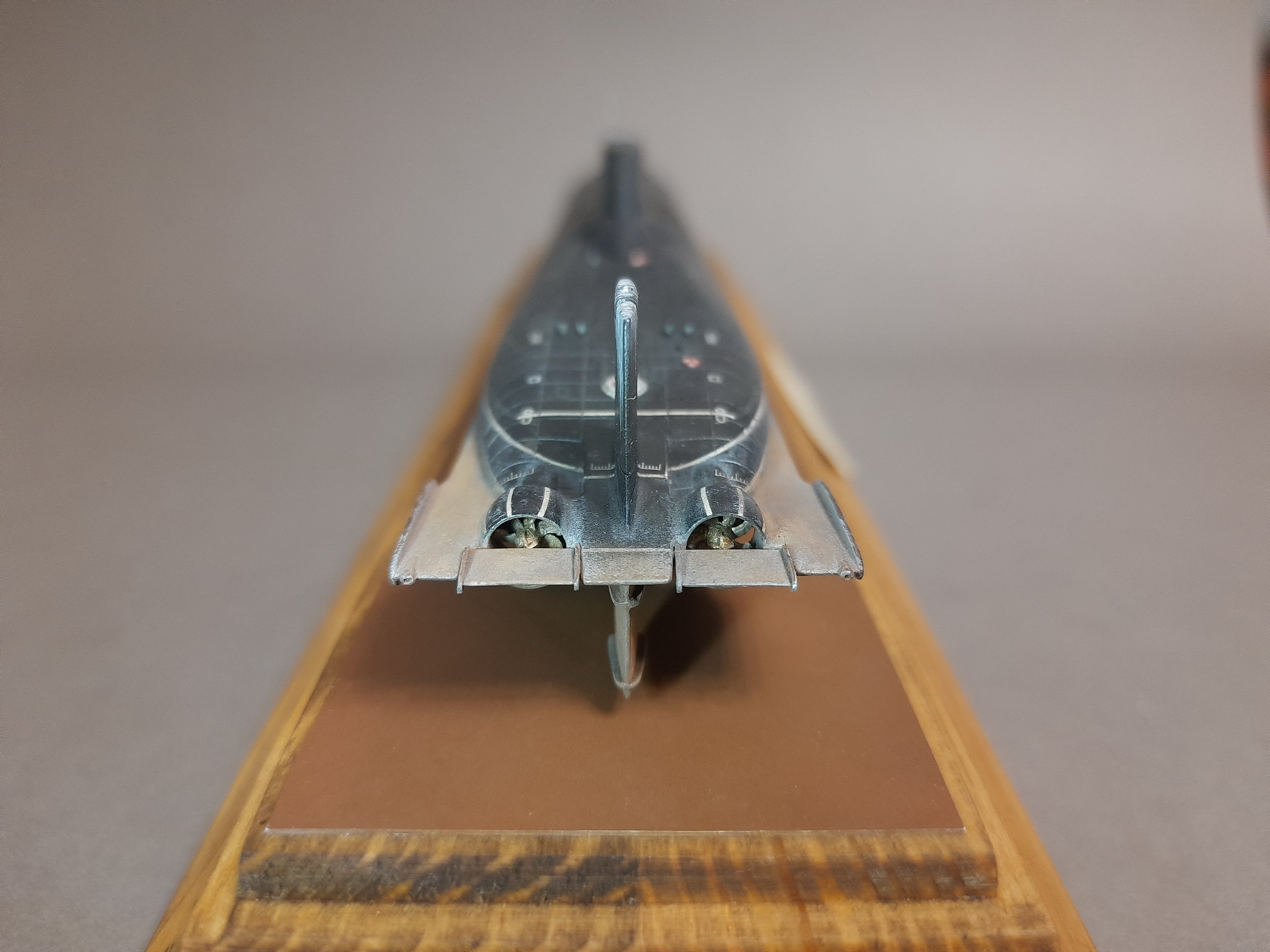

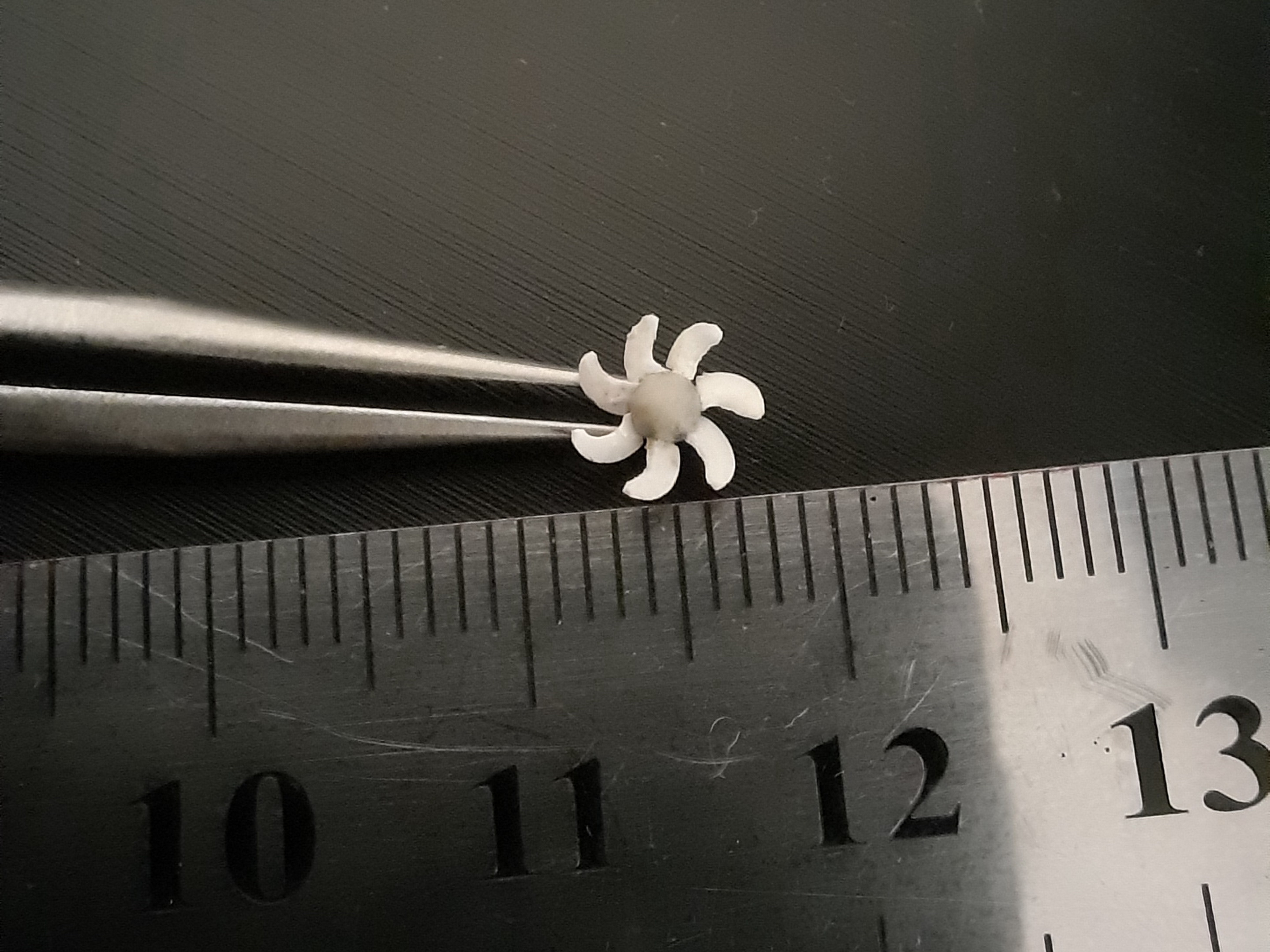

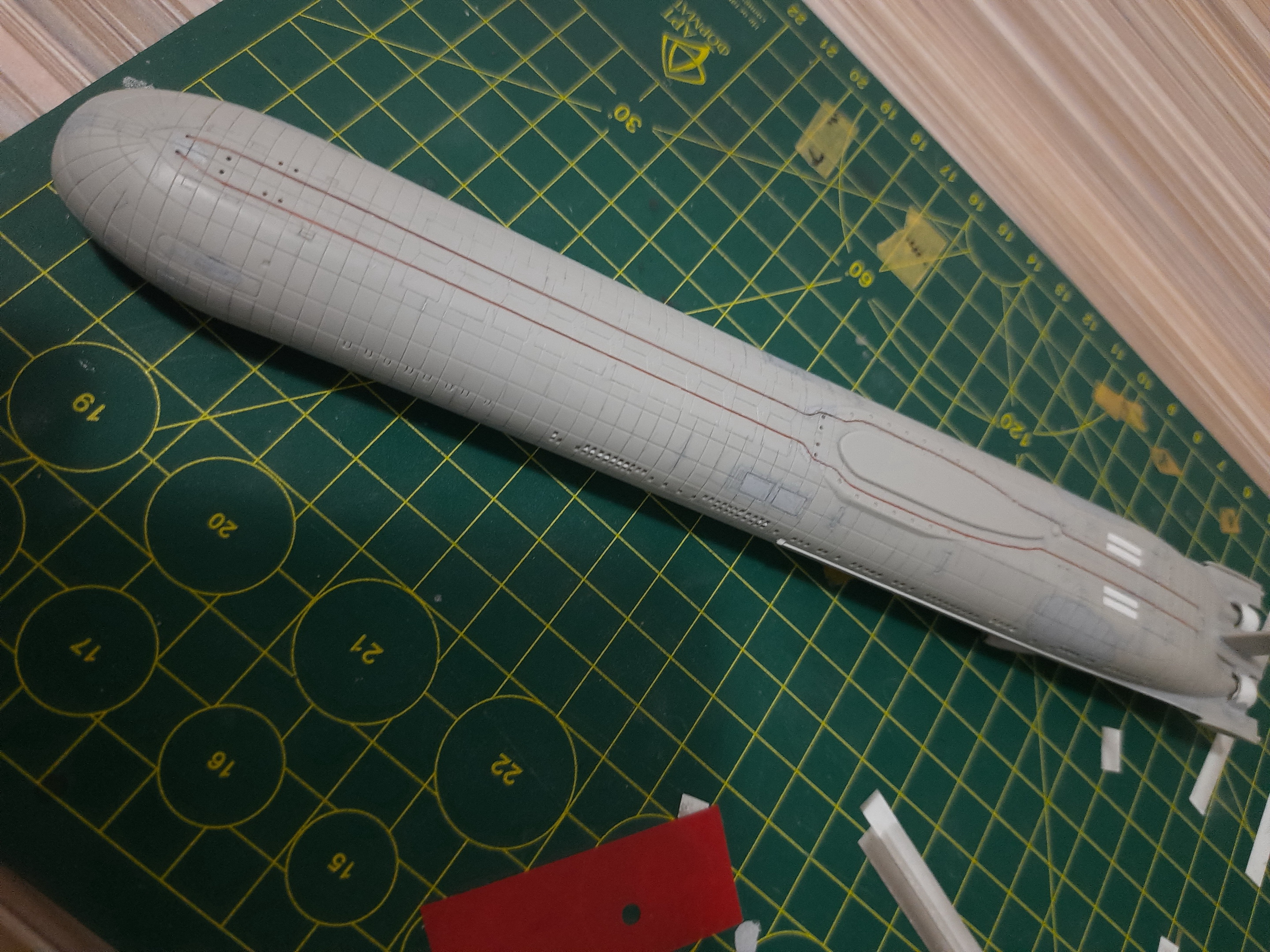

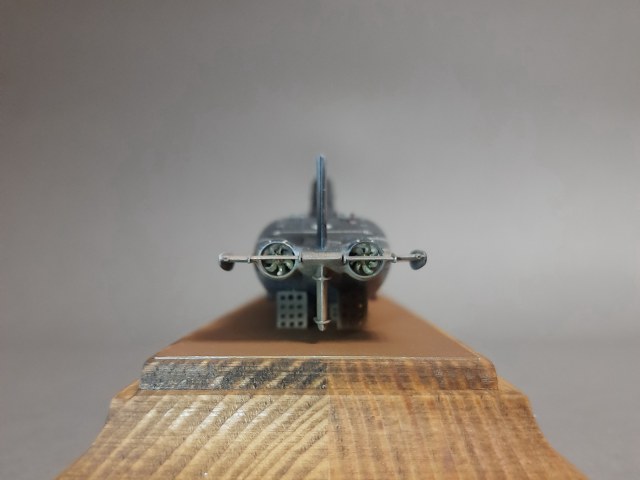

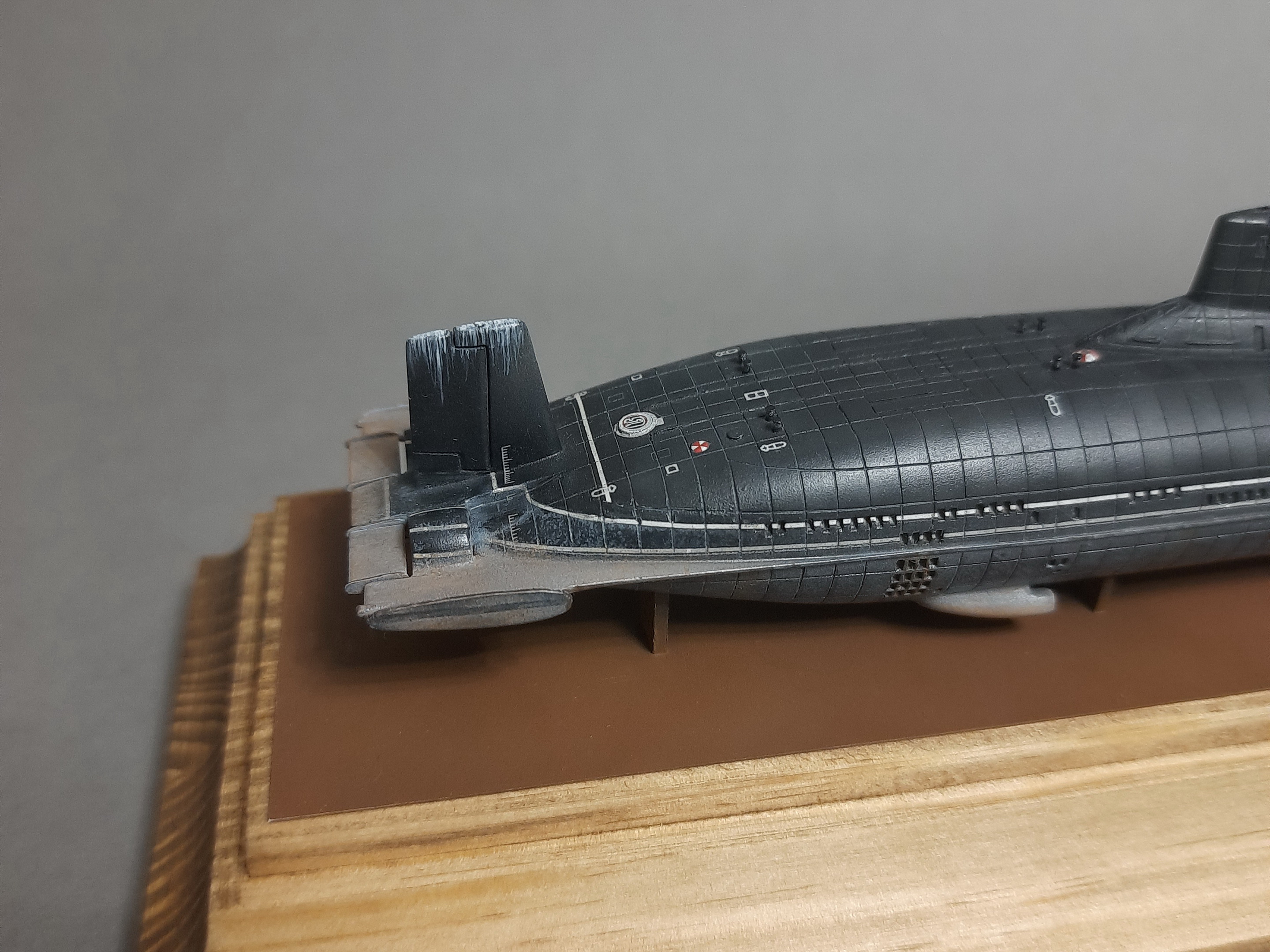

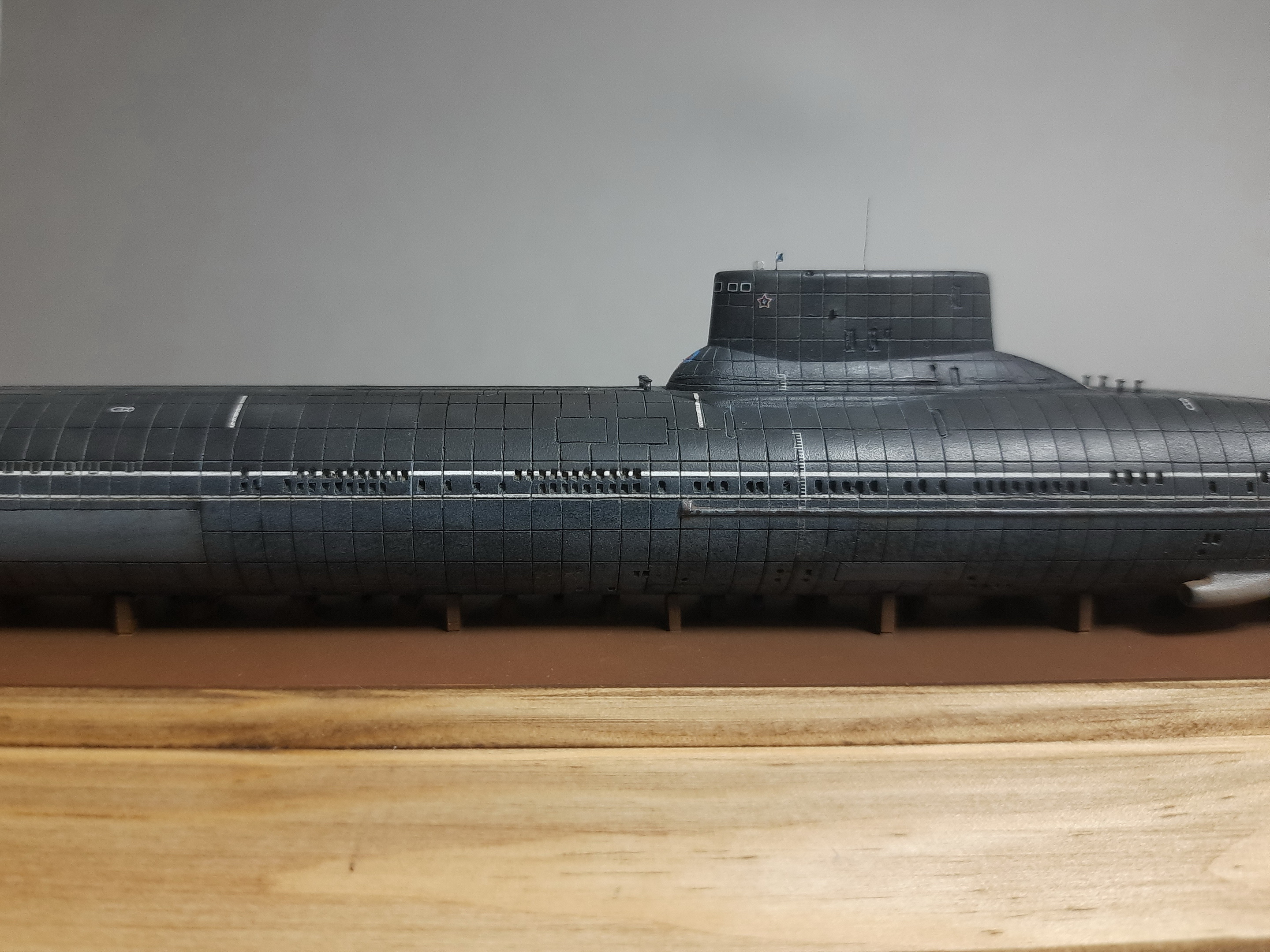

При постройке модели от Hobbyboss 1:700 исправлены утяжины на корпусе в районе реакторных отсеков. Удалены устройства против скатывания льда и спримители потока согласно фото и чертежам. Заново изготовлены аварийные люки, буи, кнехты, крышки рулей глубины, погрузочных боковых люков и торпедных аппаратов, изменена местами расшивка и сделана более тонкой. На рубке выполнены крышки выдвижных устройств, ходовые огни, прожектор, шпигаты, следы замятия прилива на рубке(повреждения при в проламывании льда), одна антенна, флаг и остекление. Выполнены леера/релинги на корпусе лодки и приливе рубки. Прорезано 340 шпигатов. Внесены изменения в геометрию винторулевой группы, добавлены и заменены ребра жесткости на нижнем руле, увеличен диаметр кожухов винтов, винты выполнены заново из листового полистирола. Исправлена форма горизонтальных стабилизаторов, добавлены водозаборники. Показаны покрытия ГАК, отверстия ГПБА. Также подготовлена подставка в виде сухого дока с кильблоками и клетками. Окраска ганзой, по канонам покраски бронетехники и авиации, прешейдинг, постшейдин, многослойная тонировка для создания плиточного эффекта цветами от светлой охры до фиолетового, следы пескоструйной обработки выполнены методом чиппинга, затем смывки и немного пигментов. Декали выполнены на заказ по размерам.
Оценки
Войдите, чтобы оценить работу.
Комментарии (22)
На сайте с 20.10.2019
84 0
Приветствую!
За лодку не скажу не знаю матчасти. Мне нравится. А вот подставка если честно не совсем подходит. На фоне такой монументальной подставки модель просто теряется.
С Уважением.
На сайте с 05.05.2022
5 13
Хочу сказать Больше спасибо всем кто помогал информацией по 941 проекту.
И отдельное спасибо Едуарду Овечкину за помощь и добрые слова, имеено он повлиял(попросил) на выбор именно ТК-20 для постройки модели.
Посвящается капитану 1-го ранга Александру Сергеевичу Богачеву и всем причастным к подводным лодкам 941го проекта.
На сайте с 05.05.2022
5 13
Спасибо. На фото действительно подставка выглядит огромной, но в живую вполне себе органично, да и модель то крохотная.
На сайте с 31.12.2011
83 3117
Хорошая работа, матчасть проработана зачетно. Мои поздравления с завершением работы над не самой простой моделью. Расшивку углубляли или заводская?
Немасштабно она смотрится. На своей модели я ее специально даже смывкой не выделял и то видно. Но модель мне понравилась!
На сайте с 05.05.2022
5 13

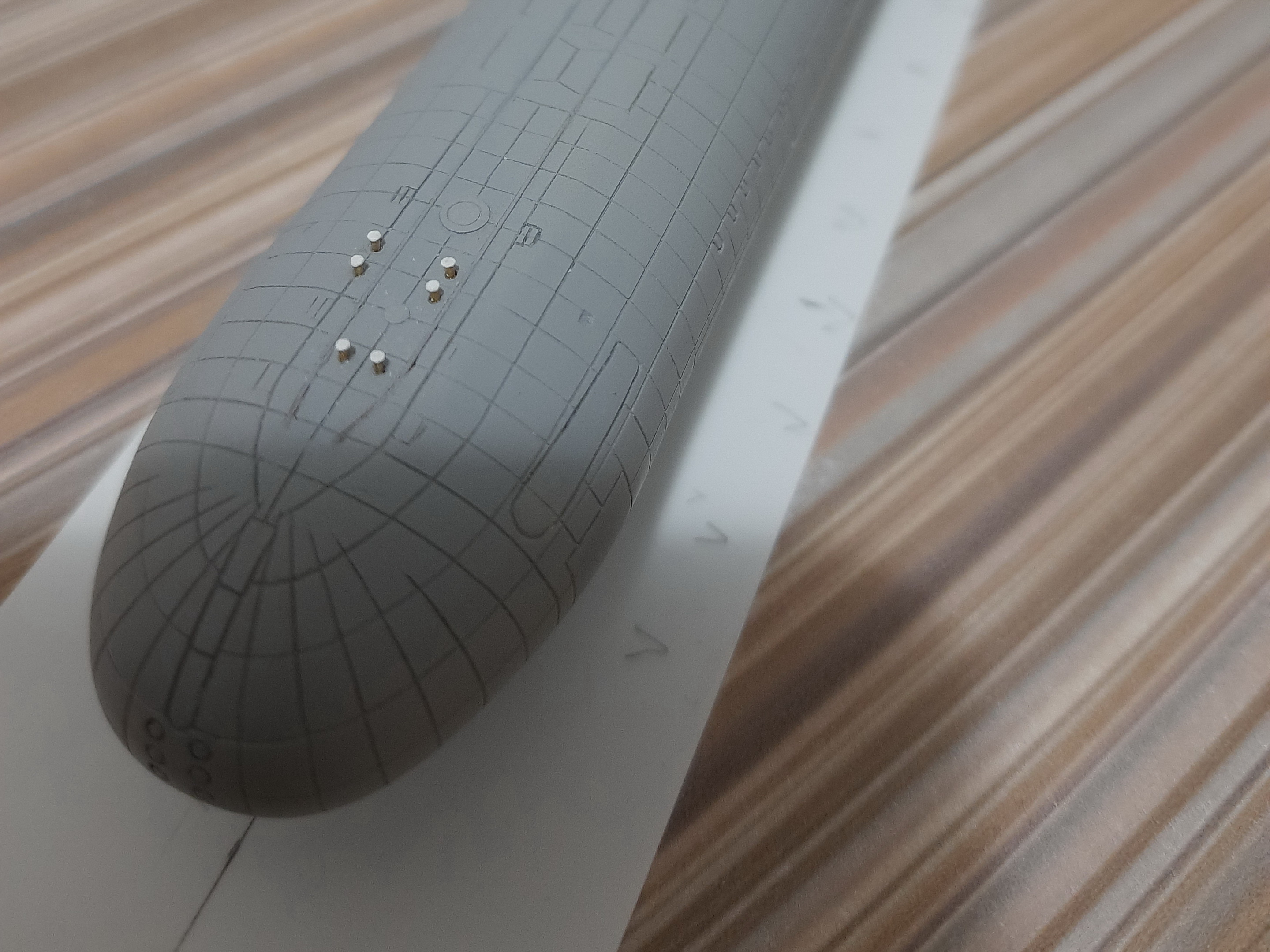

Спасибо большое. Расшивку я углубил и сделал раза в 2 тоньше, скрайберами 0.1 и 0,2мм, местами полностью востанавливал после шпаклевки, где-то исправлял и резал новую.
На сайте с 24.04.2016
52 1063
Модель понравилась. Смотрится красиво, окраска супер.
На сайте с 05.05.2022
5 13
Спасибо большое.
На сайте с 23.05.2017
9 47
Именно из его рассказов и книг, я узнал что у МО РФ были такие лодки (наследство СССР). Передайте ему пламенный привет, и скажите чтобы больше писал, давно рассказов его не выходило.
По модели сказать могу только то, что она мне нравится. Матчасть не знаю.
На сайте с 05.05.2022
5 13
С детства фанатею по лодкам 941 и 971 проектов. С Эдуардом я не знаком, только по переписке, я просто взял и написал и мне повезло)) А книги и рассказы, да прекрасны.
На сайте с 05.05.2022
5 13

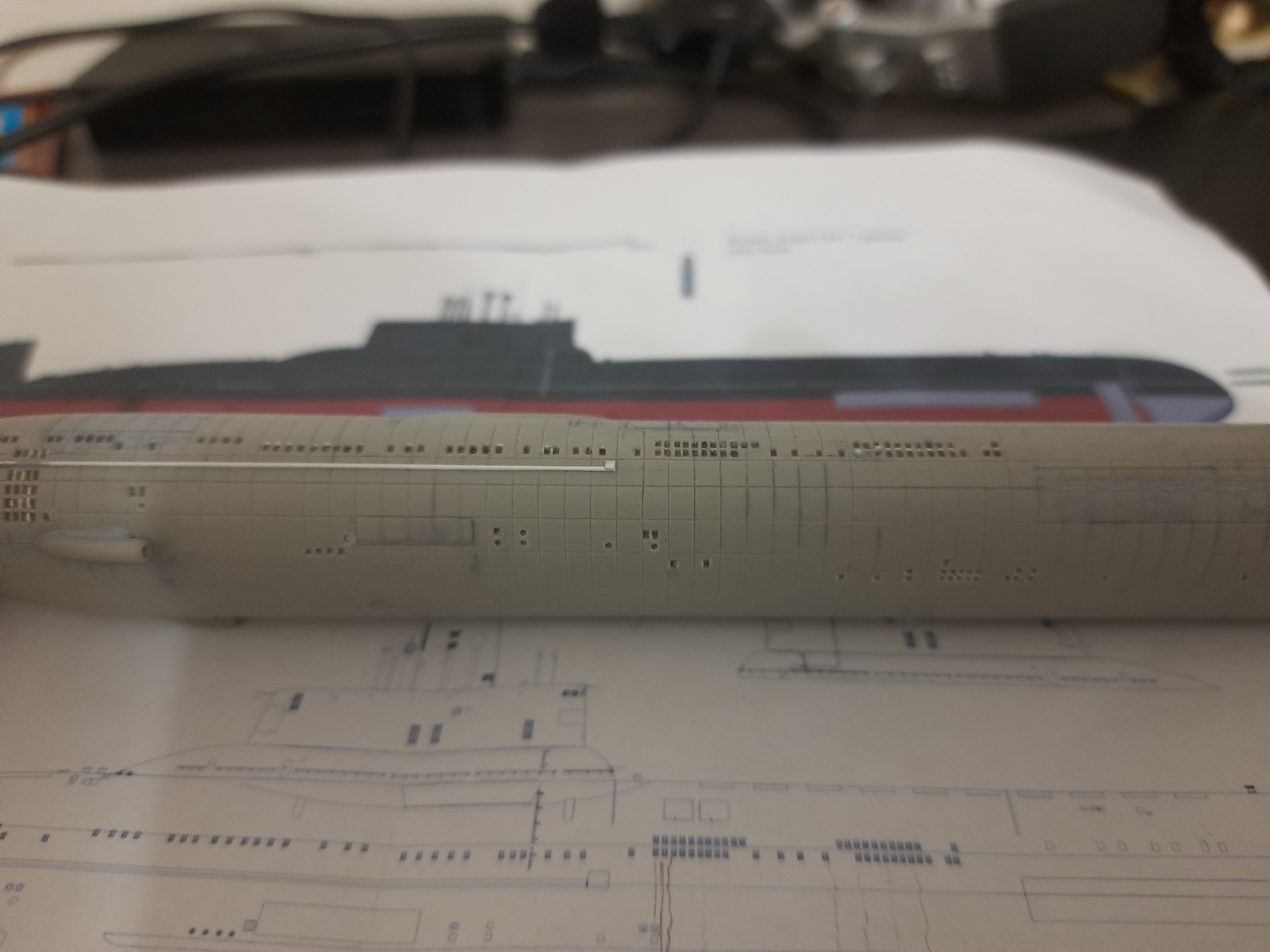

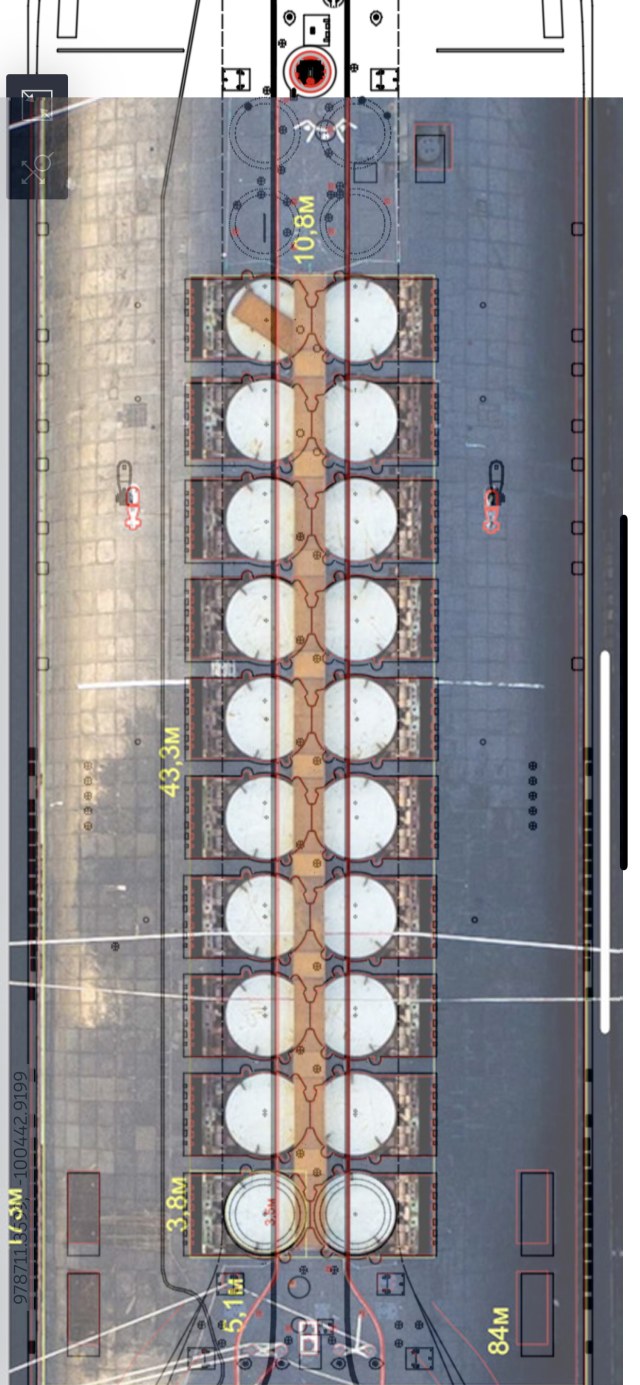

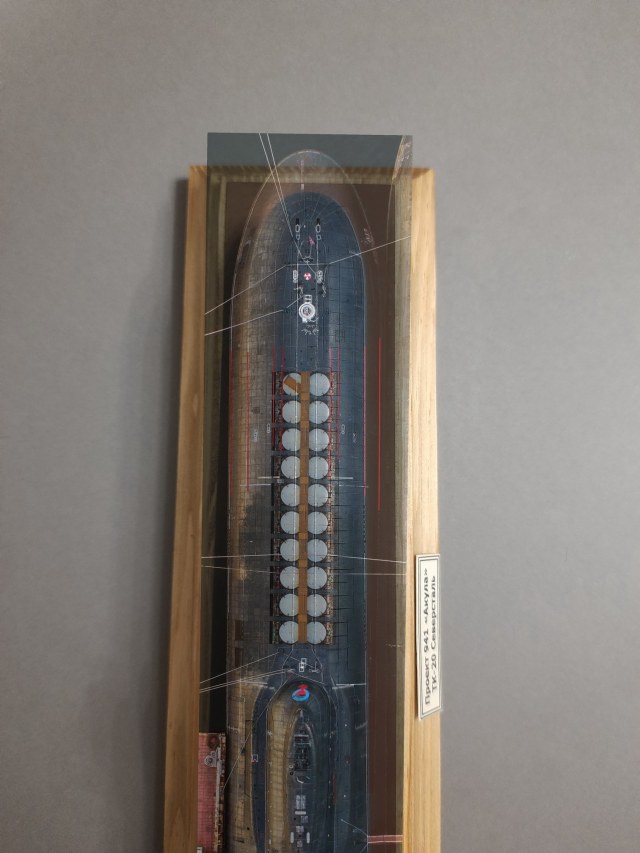

Дополню склейку фото модели и фото прототипа, наглядно видно разницу в размерах крышек ракетных шахт и размерах модели, небьется по большому счету ничего, я понимаю что фото это не первая инстанция, но склеивал и чертежи тоже и ситуация таже... я даже попробывал поиграть с размером чертежа и подогнал его под модель и даже все получилось и совпало хе хе))) для сравнения добавил не измененный чертеж, фото с чертежами приложу ниже.
На сайте с 05.05.2022
5 13

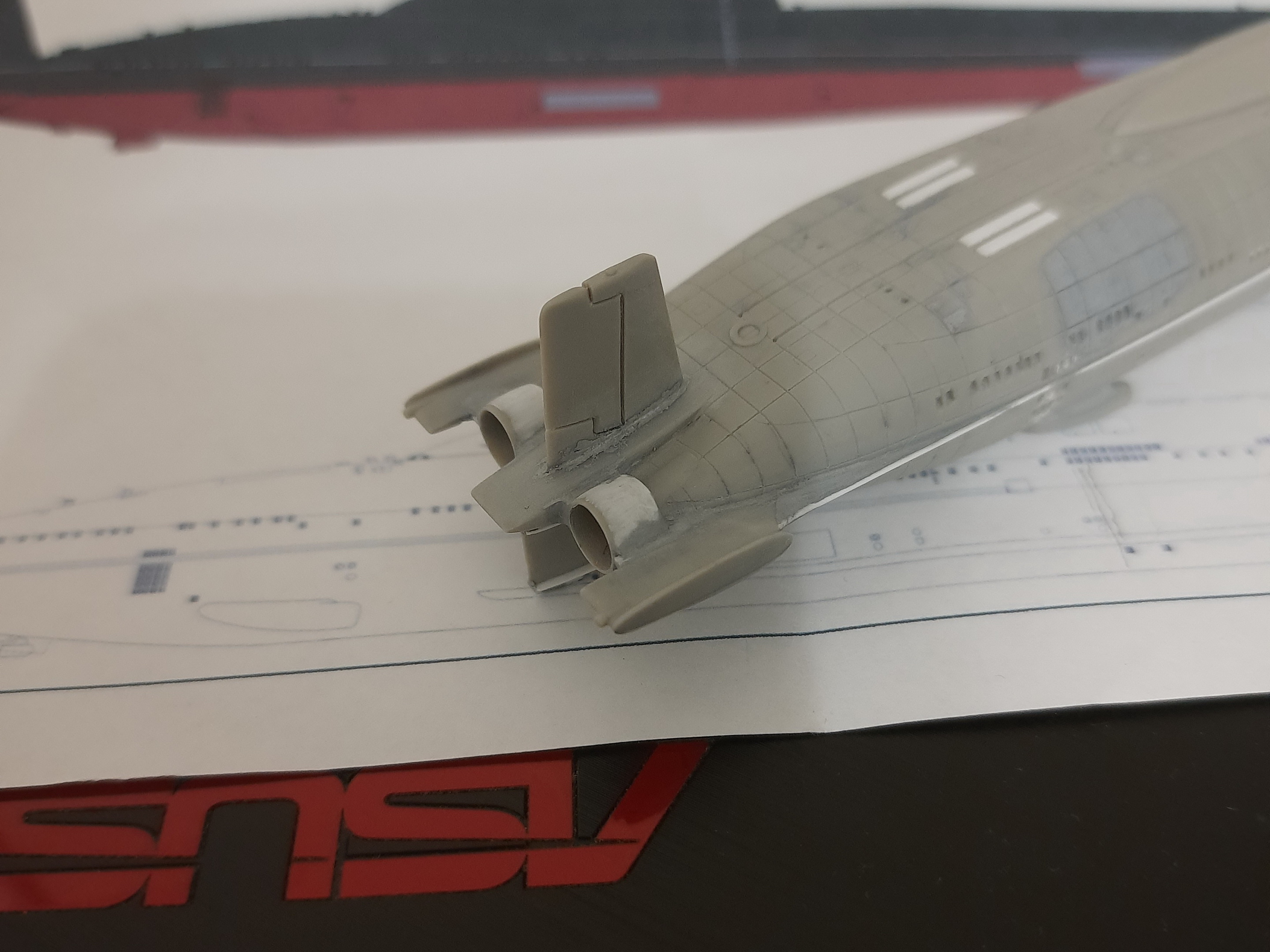

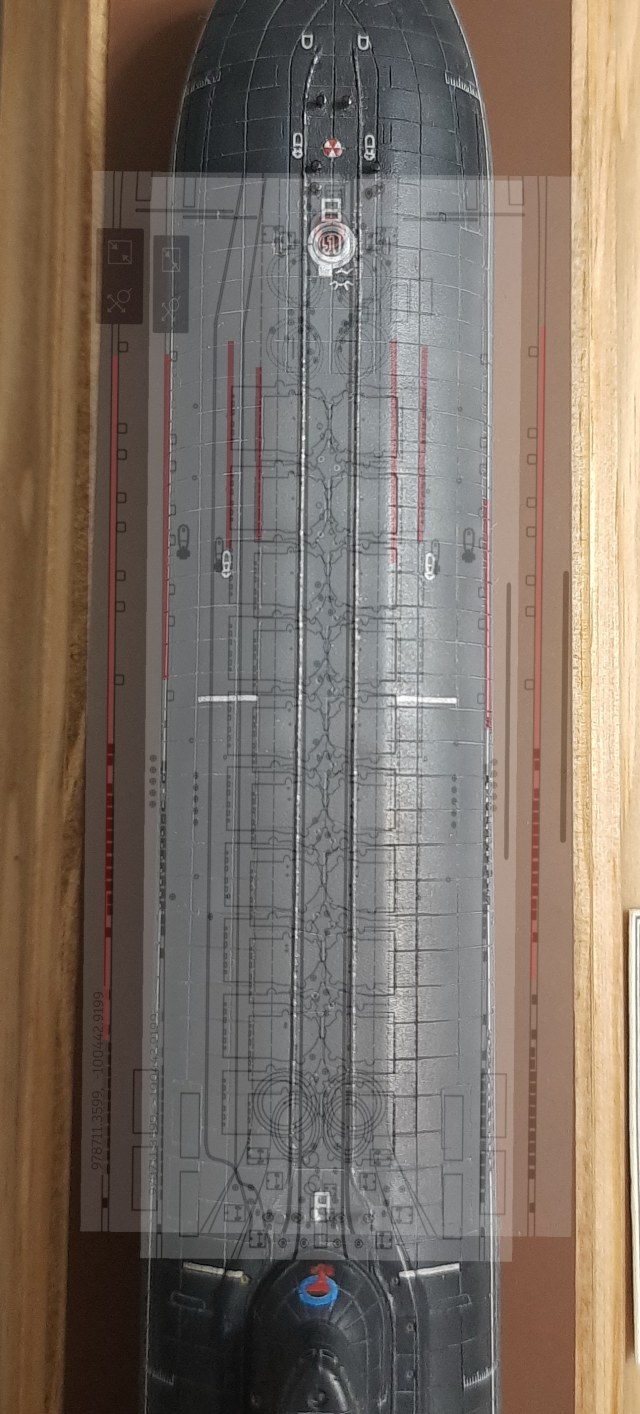

склейка с чертежами
На сайте с 05.05.2022
5 13
ну и собственно склейка чертежа ТК208 и ТК20, все плюс минус бьется.
Собственно исходя из всего этого крышки ракетных шахт переделке подвергнуты не были.
На сайте с 13.05.2017
37 167
Ни слова из описания не понял, но выглядит супер!
На сайте с 05.05.2022
5 13
Спасибо))
На сайте с 07.10.2007
16 3052
Список доработок впечатляет, как и используемые сведения. Браво!
Чуток дёгтя.Расшивка великовата, увы.
За галерею!
На сайте с 05.05.2022
5 13
Большое спасибо, расшивку сделал тоньше примерно в двое чем была, насколько смог)) хотя поидее можно еще тоньше.
Спонсор
На сайте с 21.10.2008
117 4057
Очень хорошо. Резиновое покрытие просто супер вышло
На сайте с 05.05.2022
5 13
Большое спасибо.
Спонсор
На сайте с 26.10.2009
30 16911
Аккуратная модель получилась, курс - Галерея.
С Уважением, Алексей.
На сайте с 05.05.2022
5 13
Большое спасибо.
Надеюсь приятно удивил не стандартным подходом, как и обещал...?
На сайте с 19.10.2010
143 3312
Я скажу страшную вещь: на Акулах, да как и на прочих наших оклеенных противогидроакустическим покрытием лодках, РАСШИВКИ НЕТ! Все стыки плит тщательно зашпаклёваны, корпус гладкий. А то что мы видим как "расшивку", надо делать цветом. Сам я так делать ещё не пробовал, но на Каропке и на выставках модели, сделанные Как надо видел.
На сайте с 05.05.2022
5 13
Об это можно спорить бесконечно...
Тогда на самолетах, особенно на гражданских тоже расшивки быть не должно.
Вопос в том, мы делаем голый макет, или всетаки в нашем важна не только техническая состовляющая, но и художественная...
Если например на 971 поекте да расшивки покрытия быть не должно вообше, хотя моделисты ее и делают переодически рисуя или даже выклыдывая плитку на больших масштабах, то на 941 ппоекте на мой субъективный взгляд расшивка выглидит уместно, но согласен что она переразмерена и гипертрафирована.
