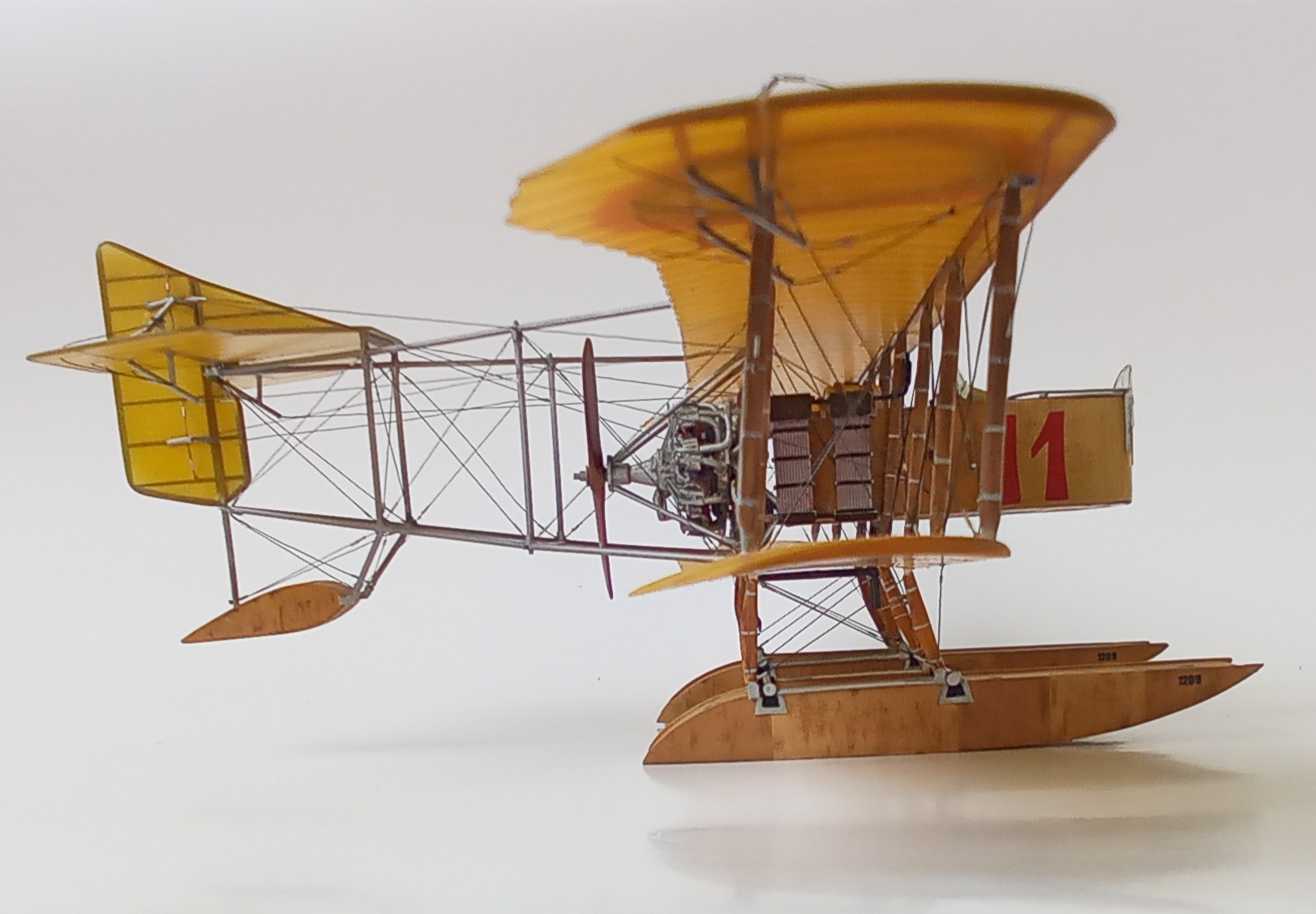

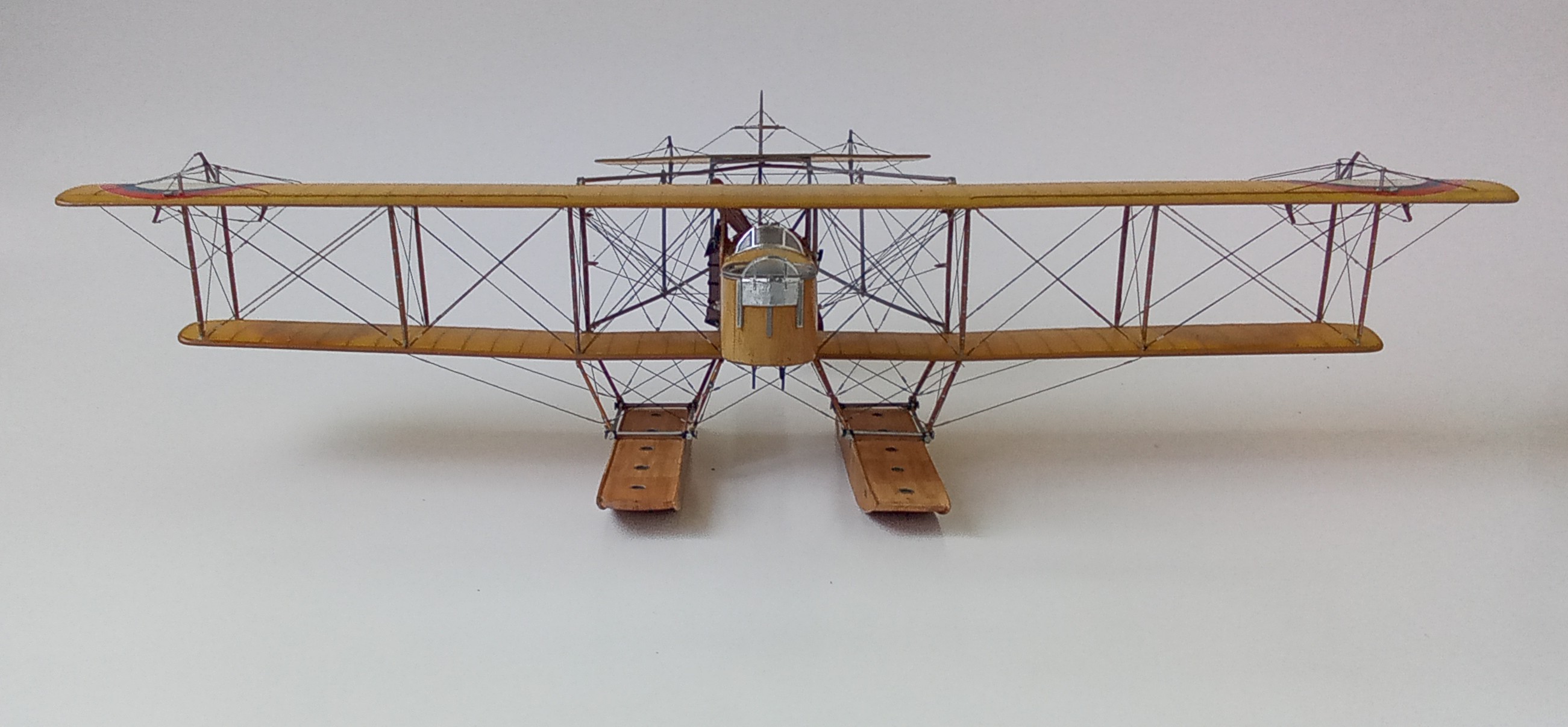

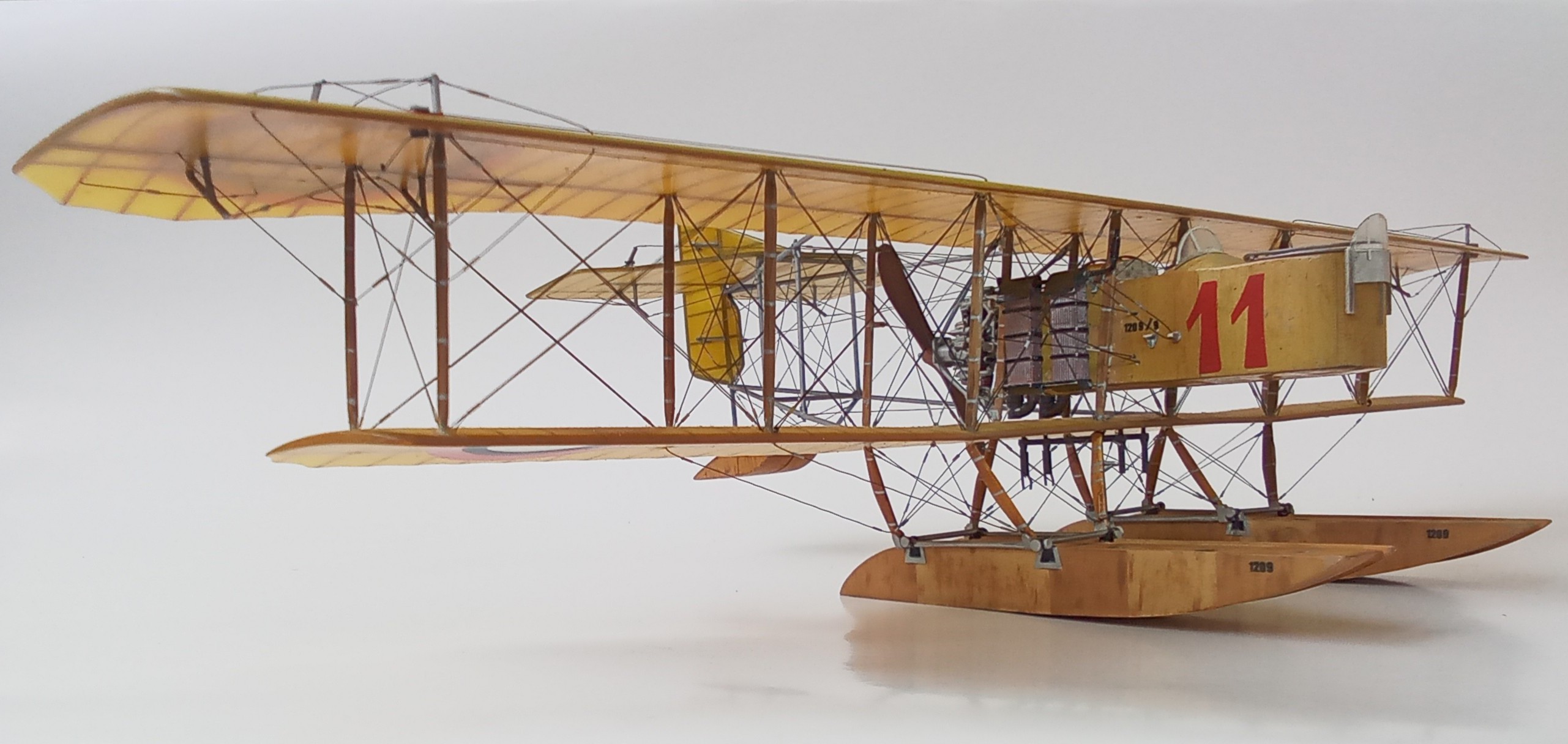

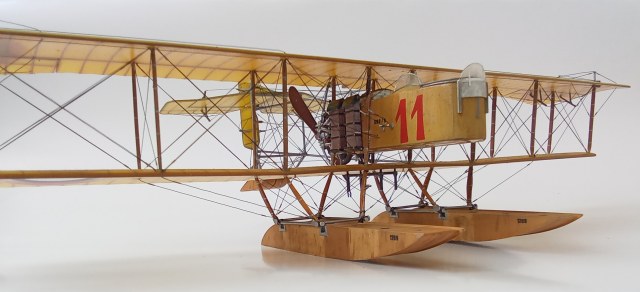

Всем привет.

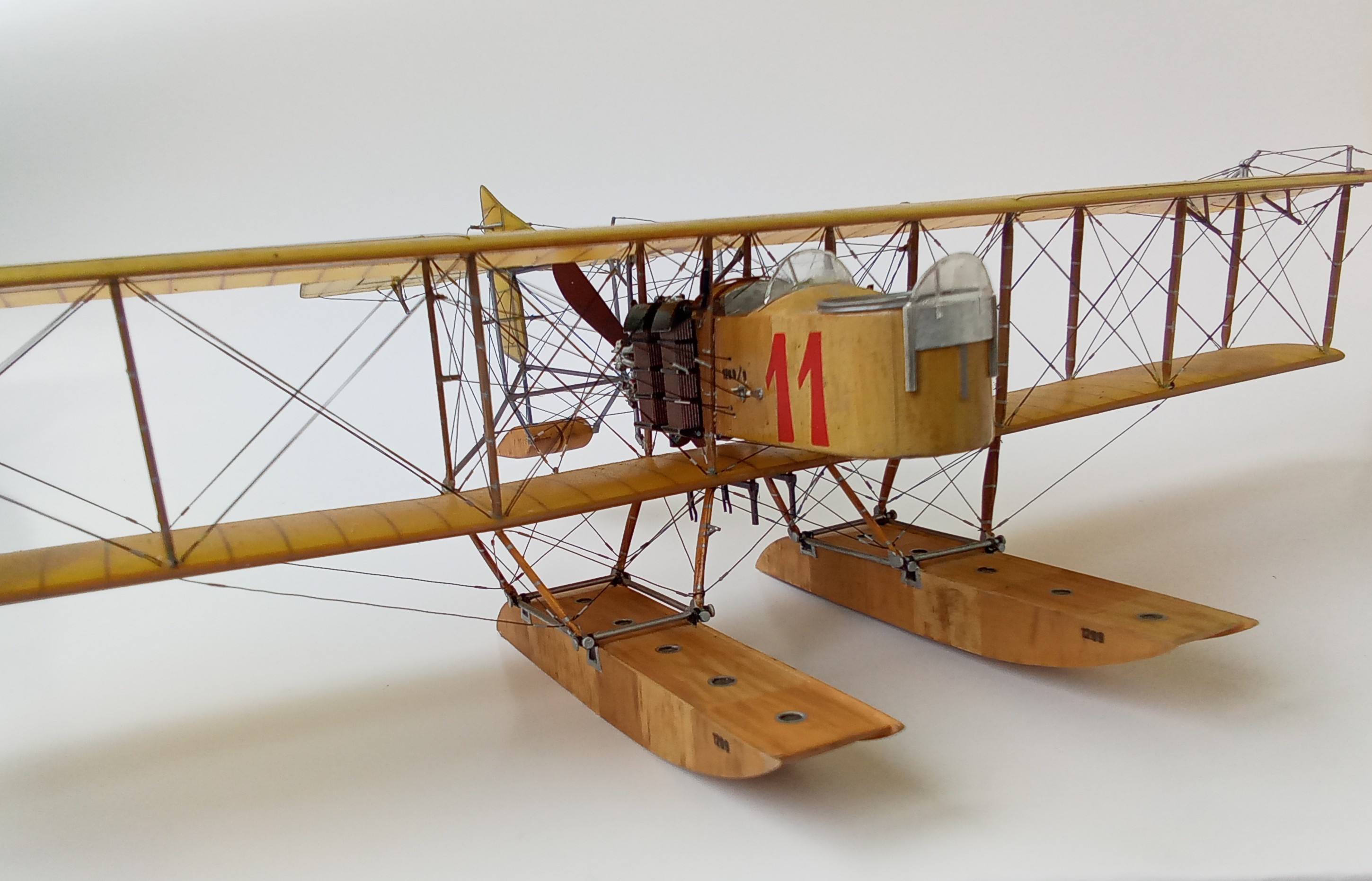

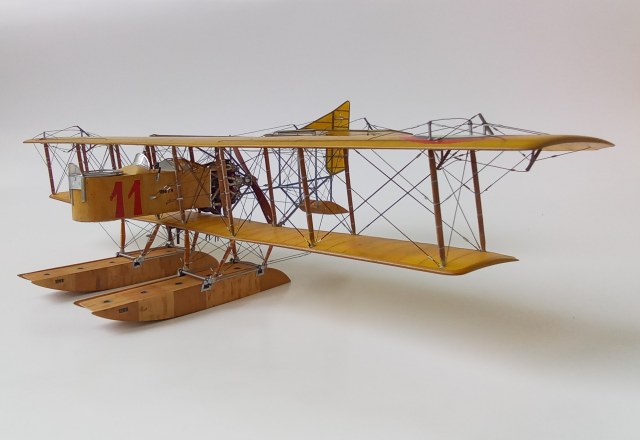

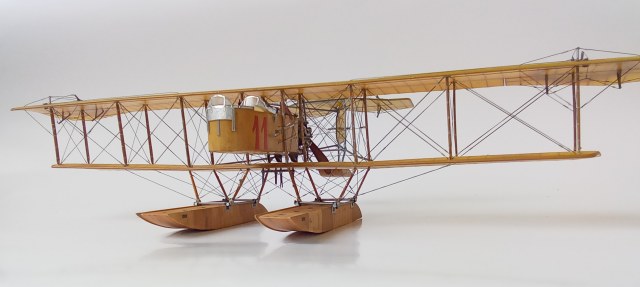

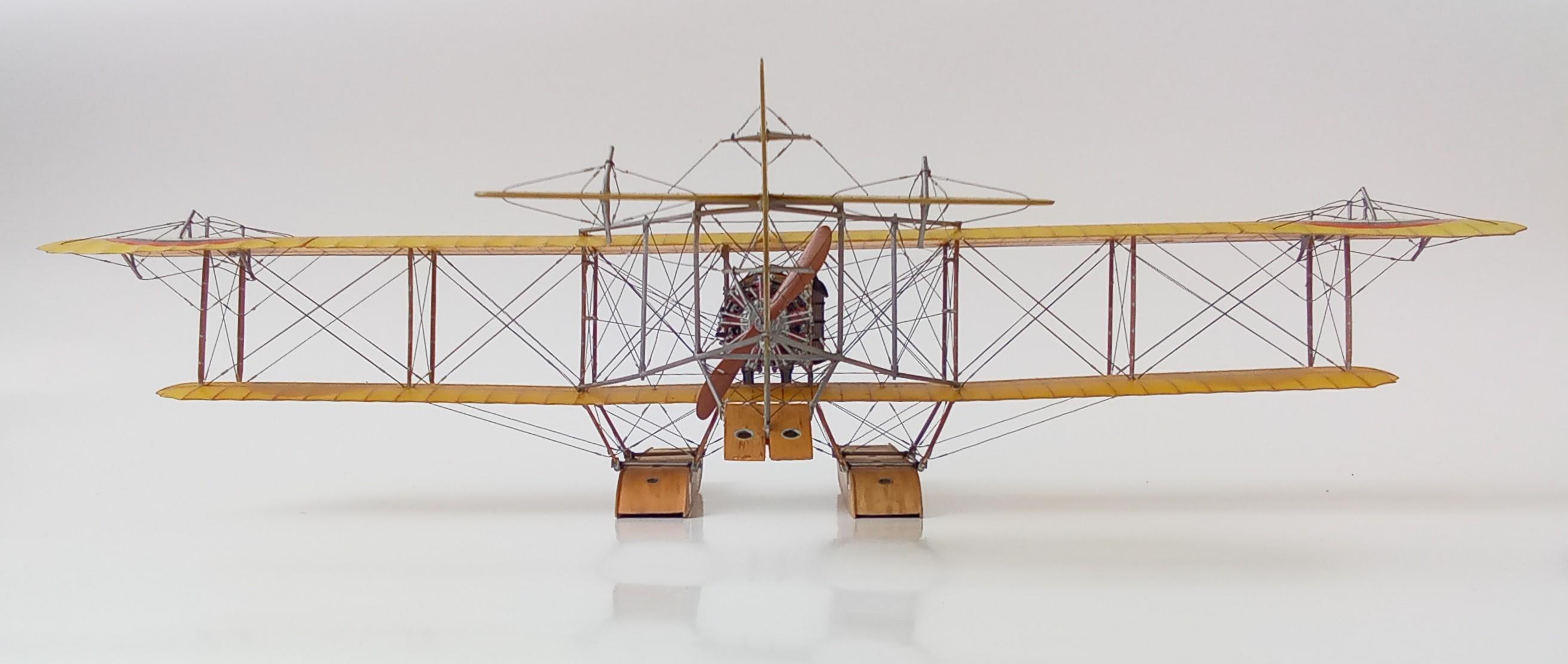

Наконец-то закончил свой долгострой. Это самая трудная для меня модель, но вроде справился.

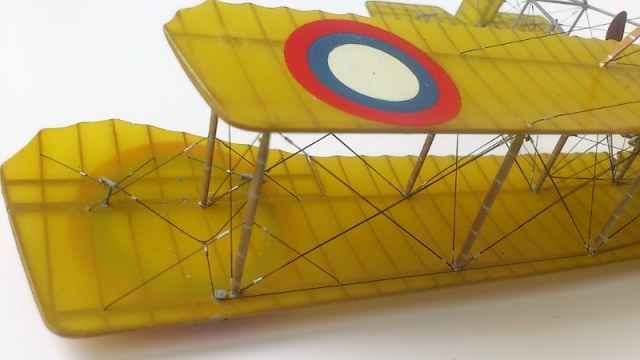

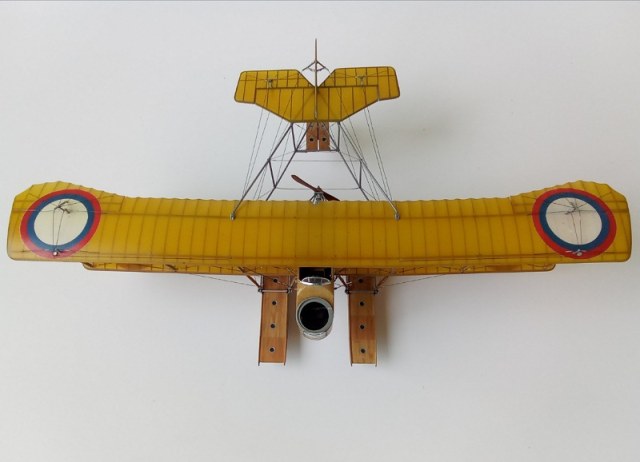

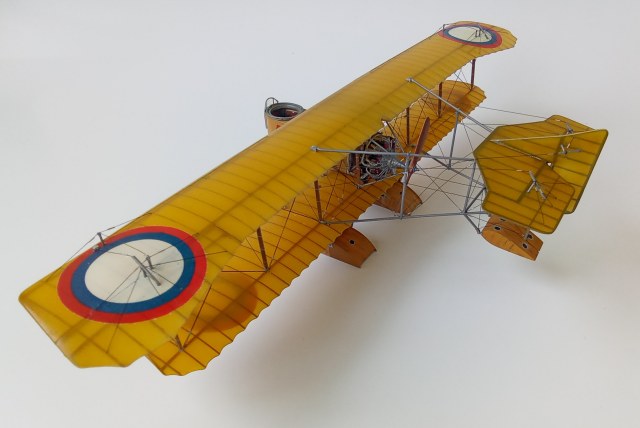

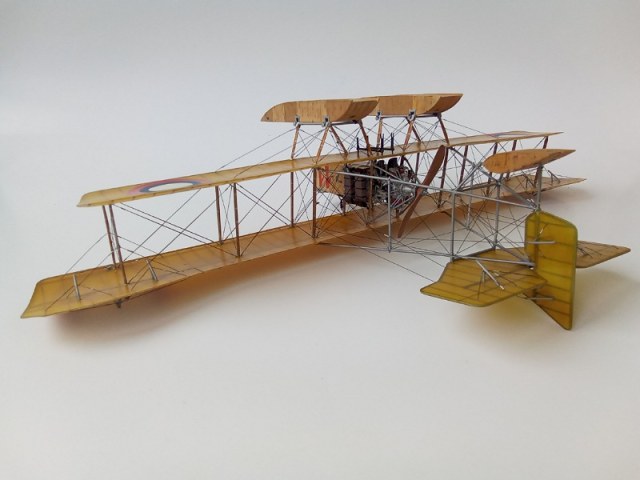

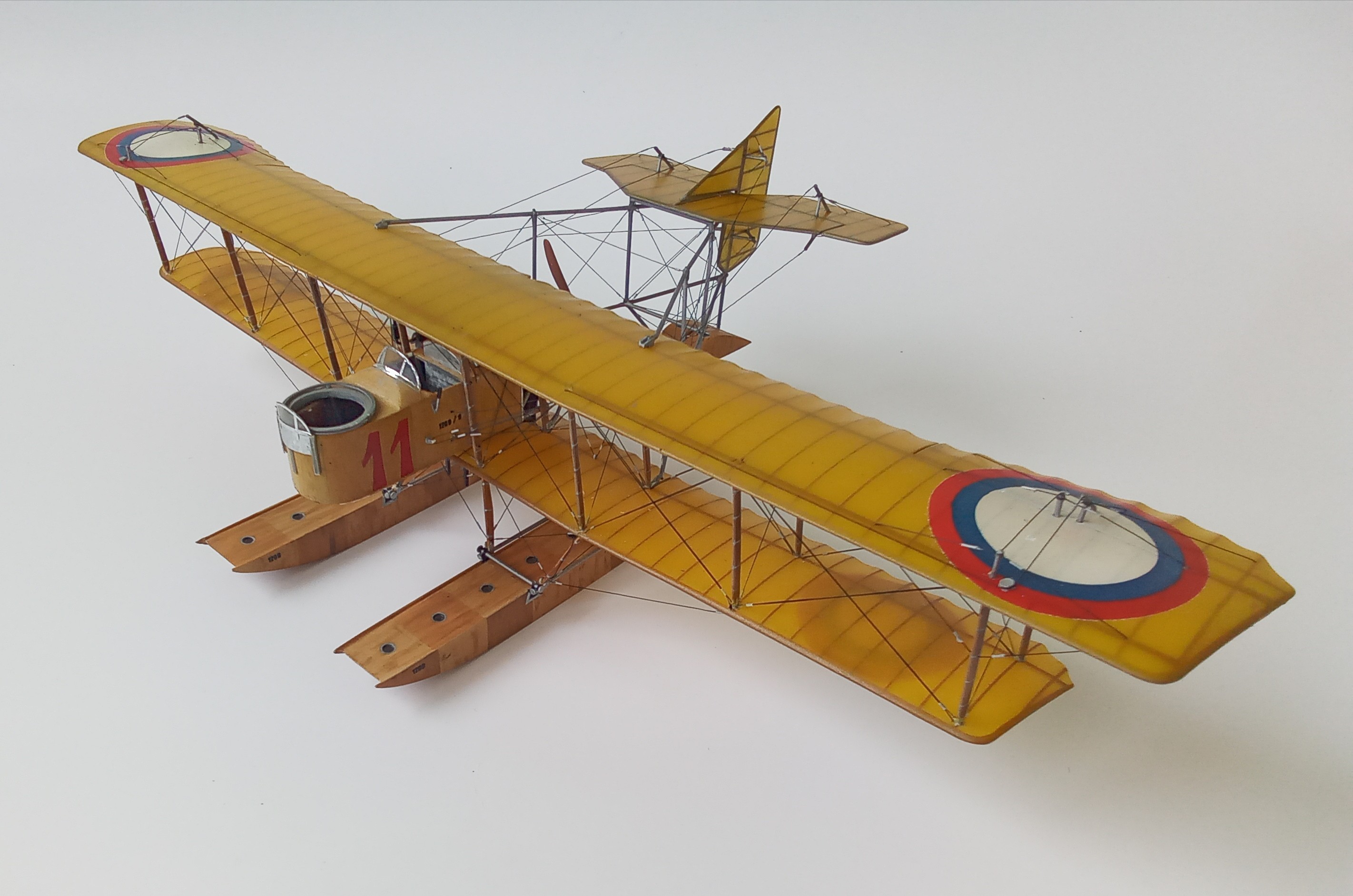

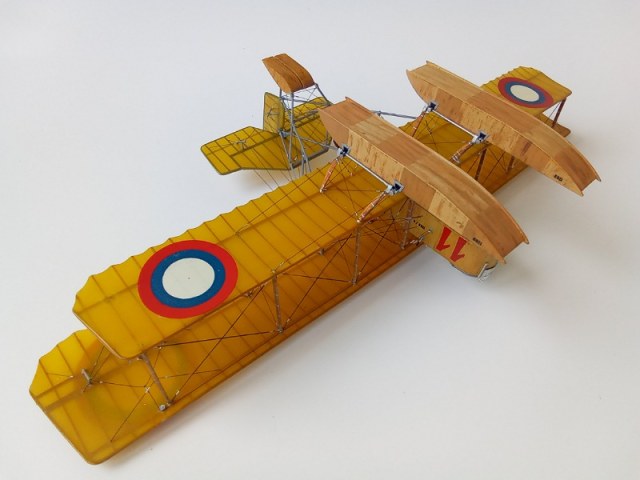

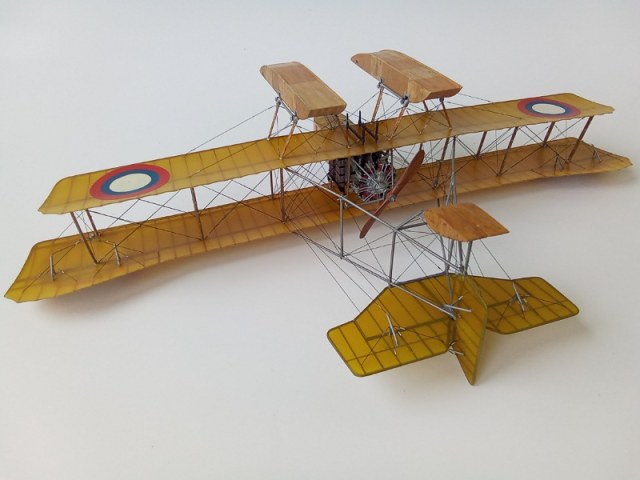

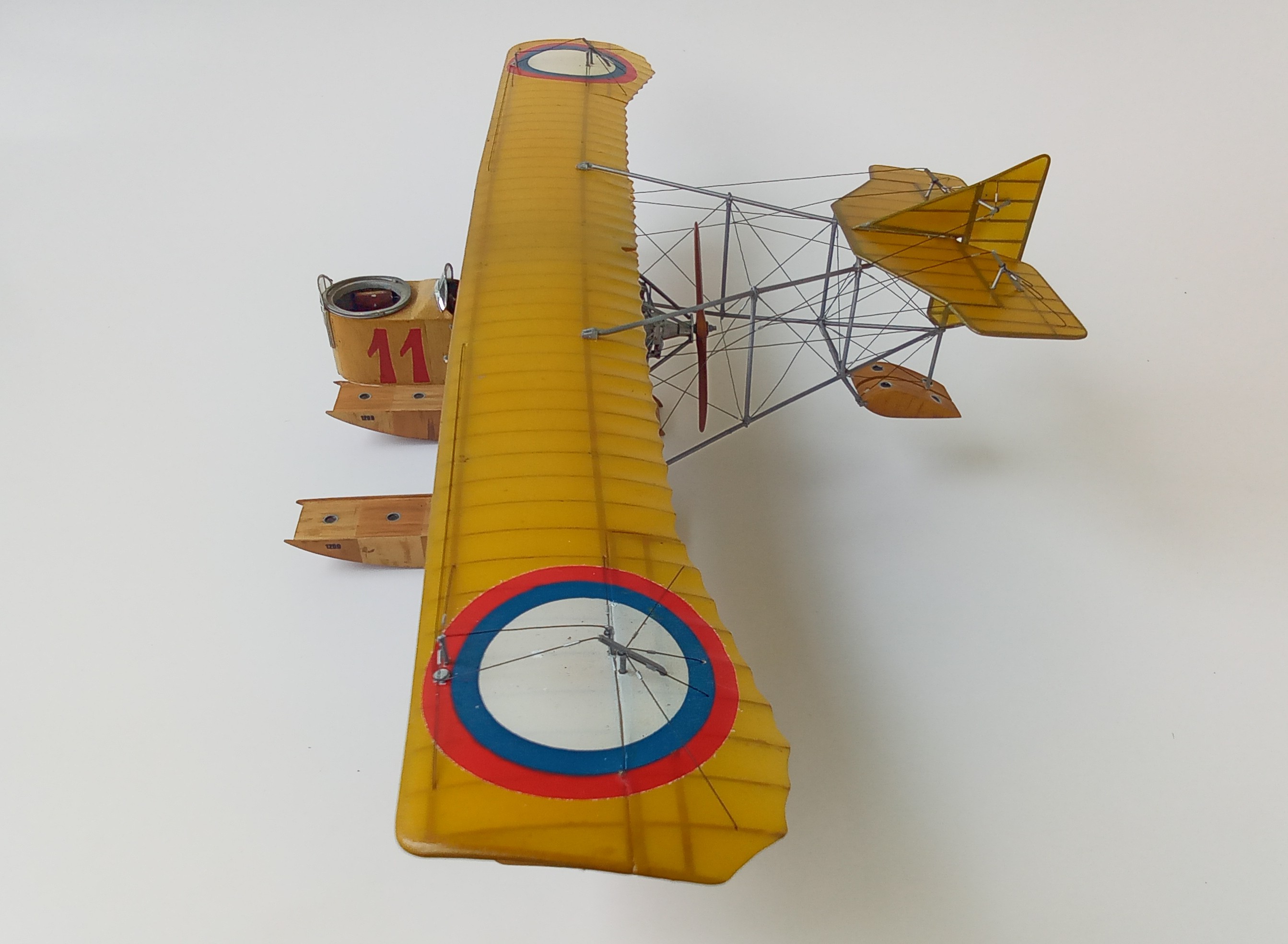

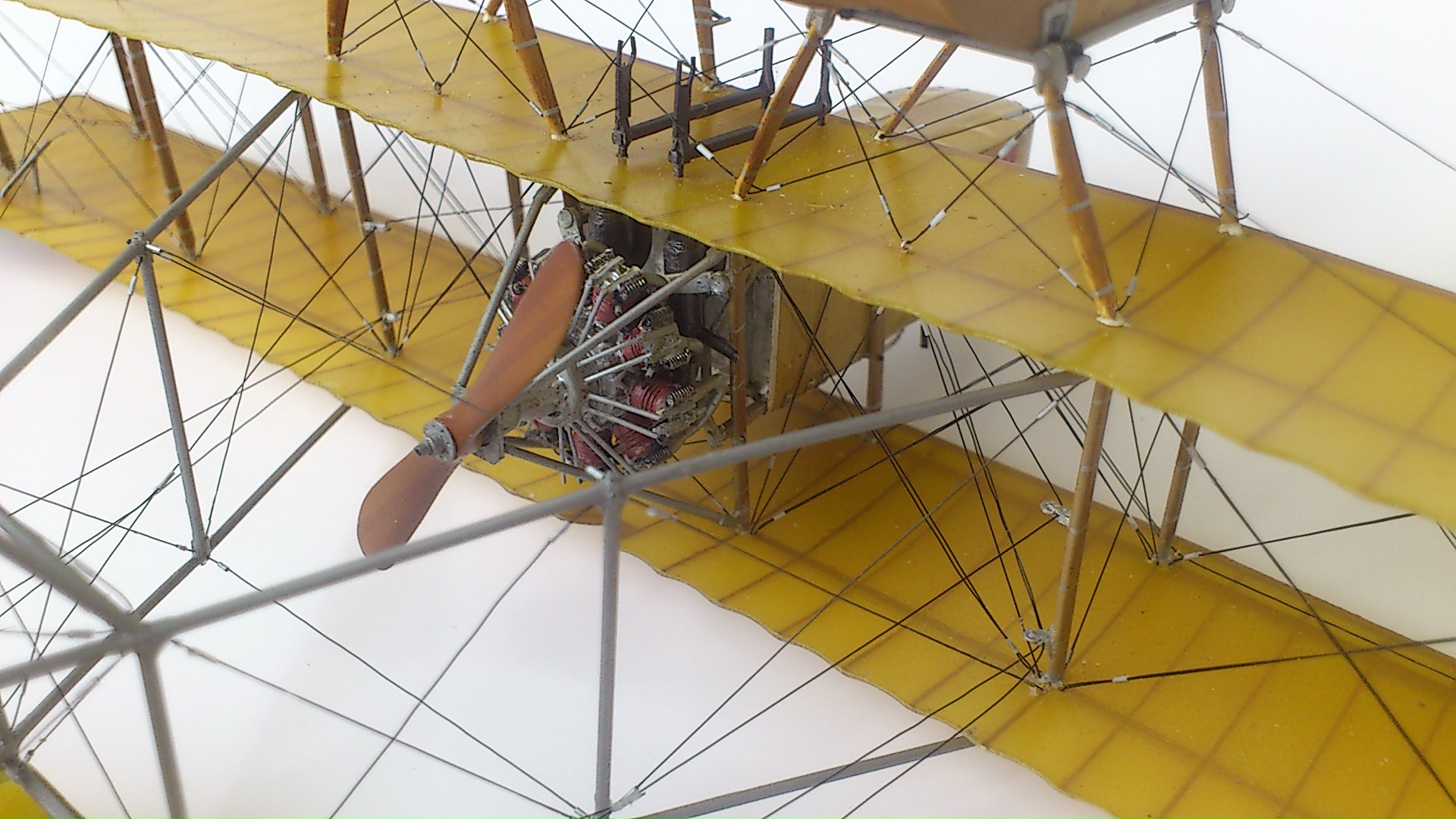

При изготовлении модели была цель изготовить полупрозрачные крылья и оперение с эффектом кальки. Для этого использовал 2мм прозрачный полистирол, для оперения 1мм. Вырезал в размер центропланы и плоскости, без элеронов, и выгнул в кипятке (подробный процесс показан в сказке). Затем предварительно придал им профиль и склеил между собой. После чего довёл профиль до ума, с элеронами такая же процедура. Хотел было имитировать провис полотна по всей ширине крыла, но сообразил ч то в этом случае "провиснут" и лонжероны так как они рисованные как и нервюры. Потому ограничился только задней кромкой.

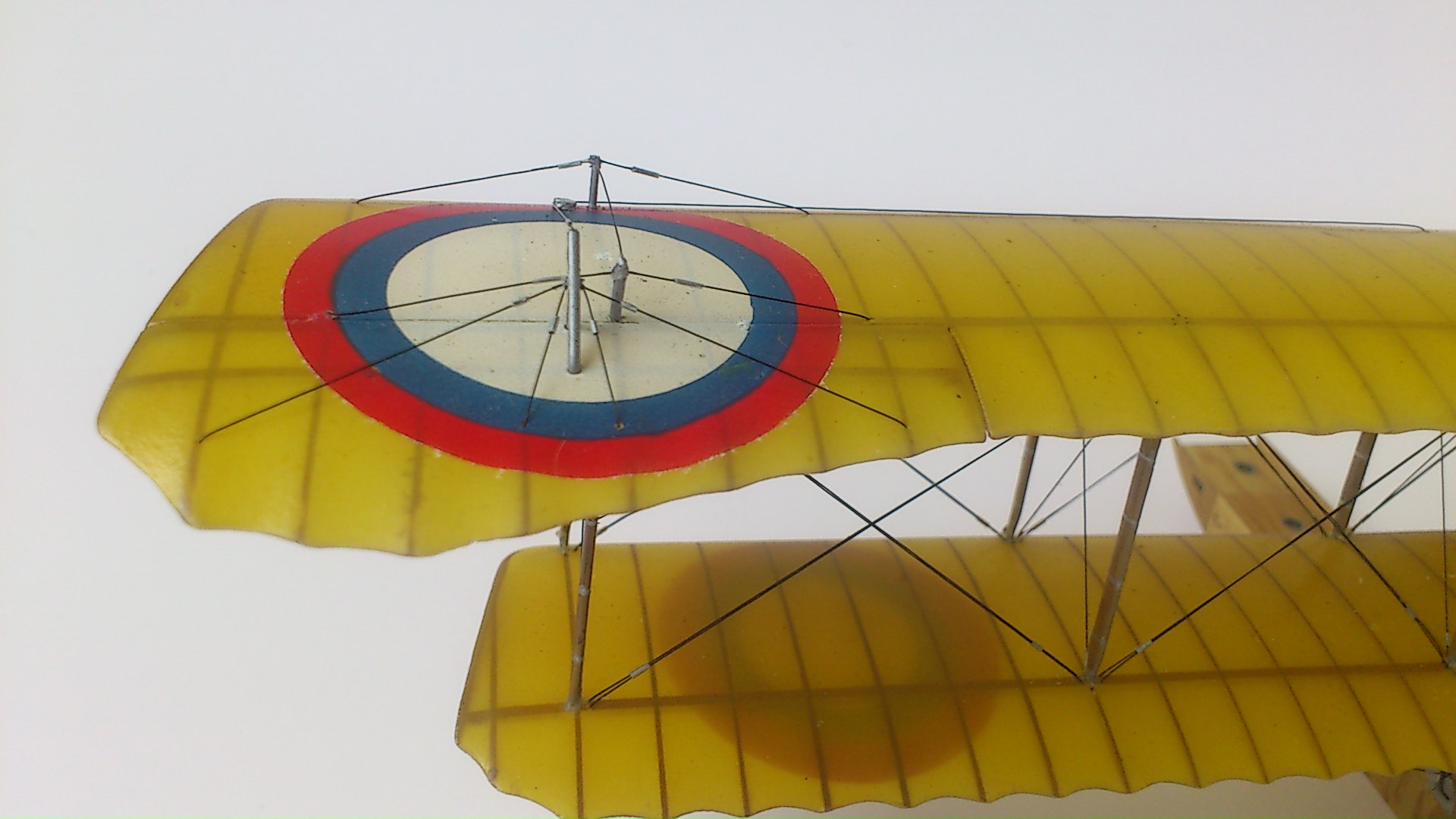

Для эффекта кальки использовал аэрозольную белую краску для стекла (витражную), затем Тамиевские жёлтый и дымчатый лаки.

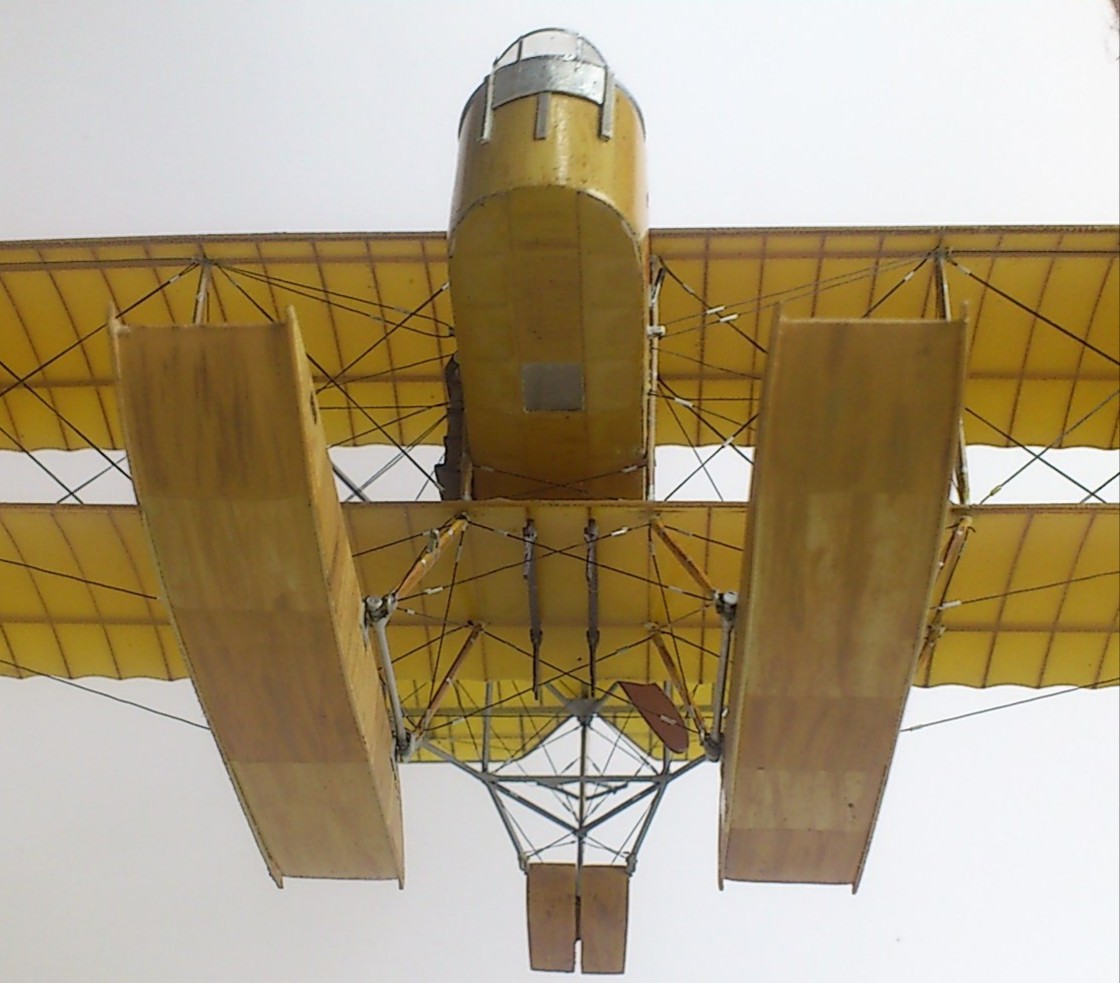

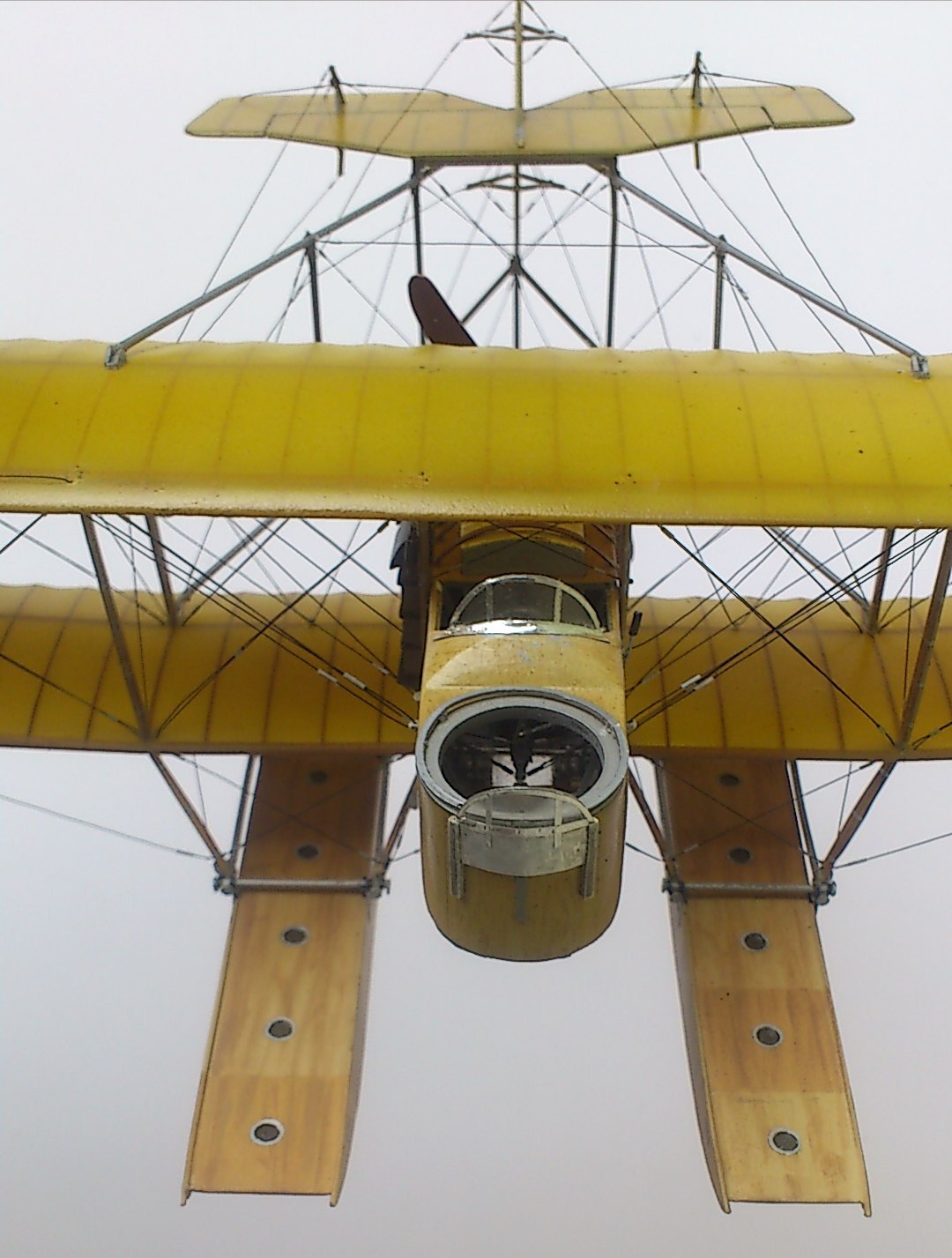

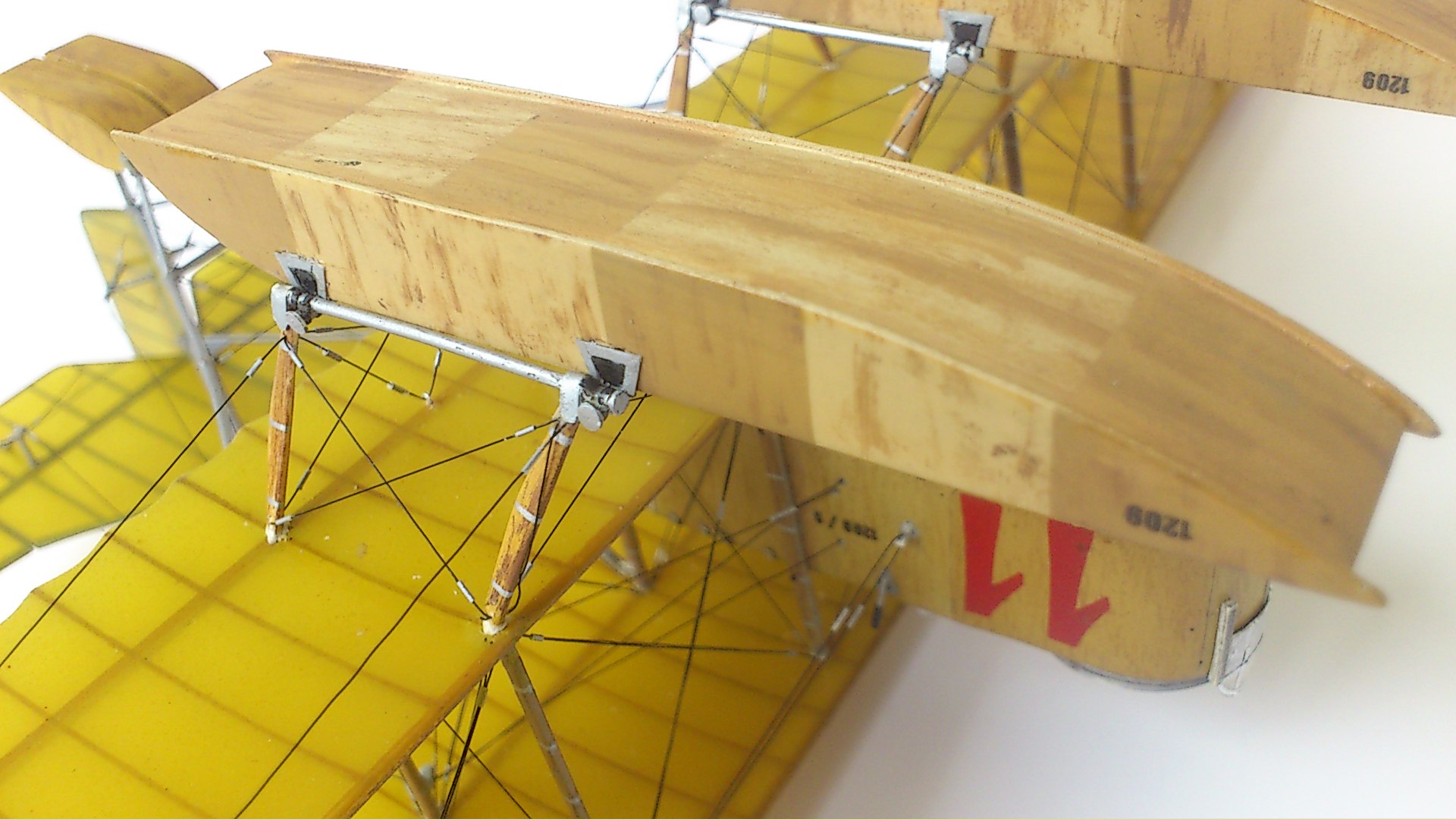

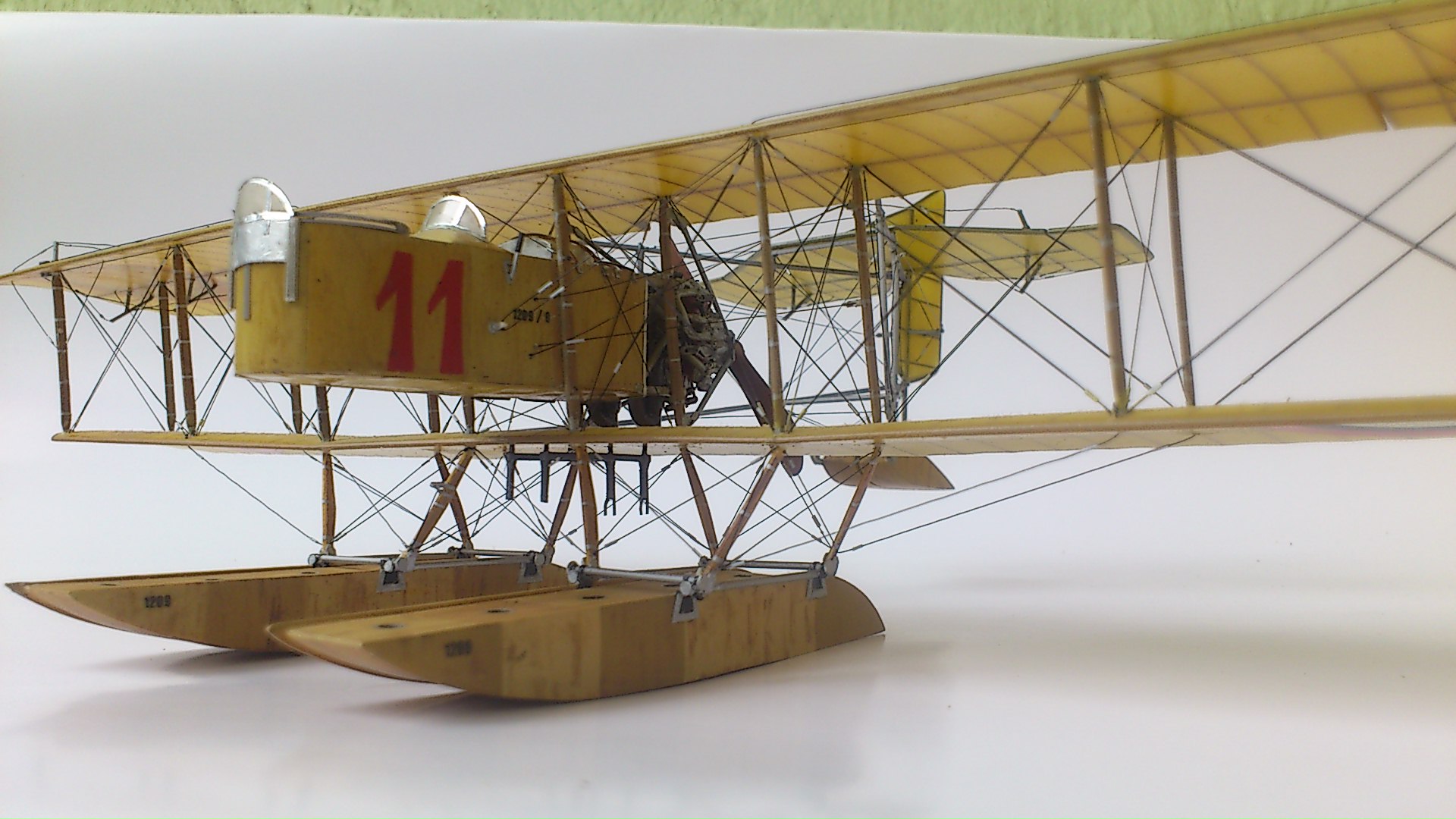

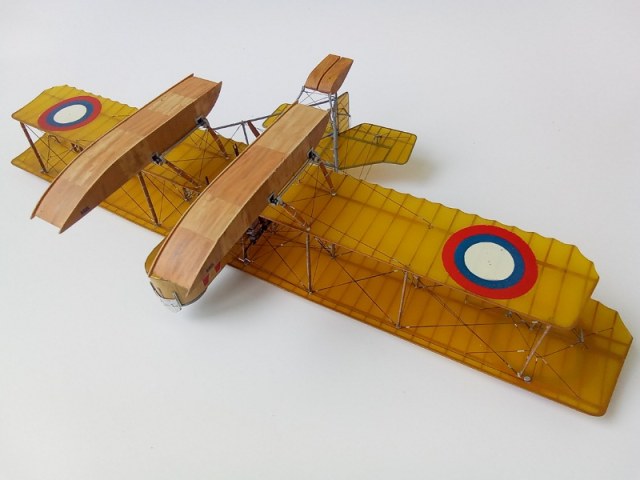

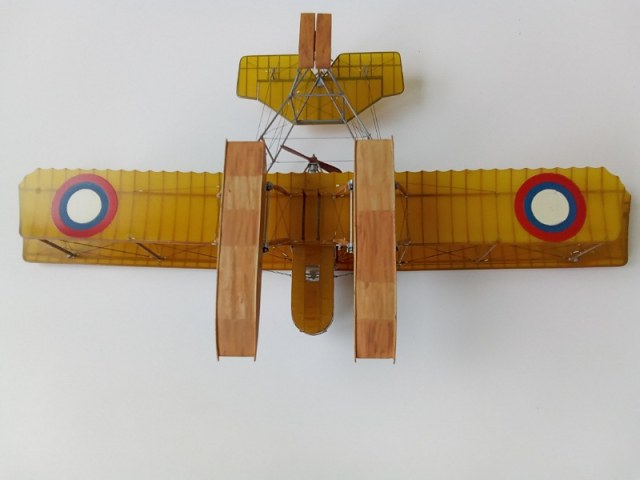

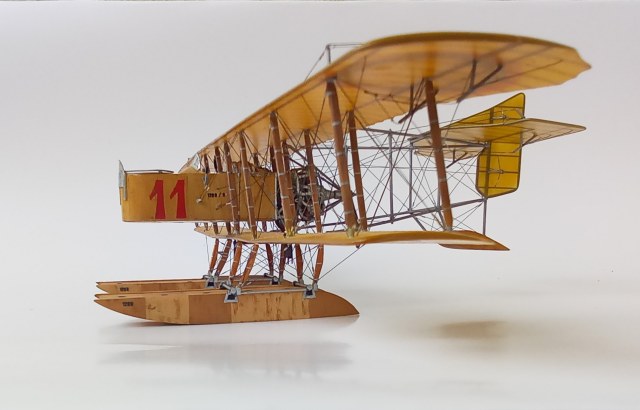

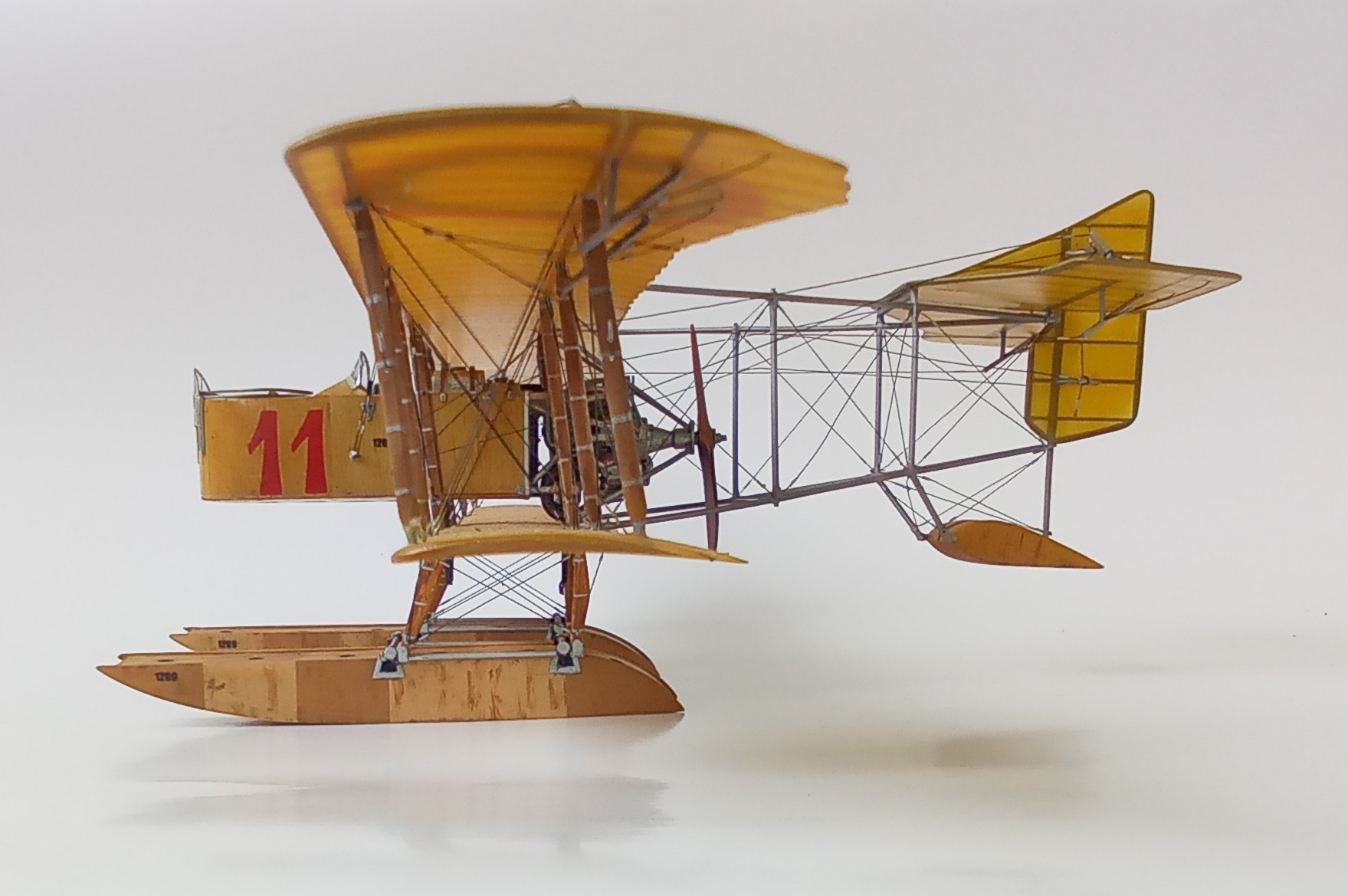

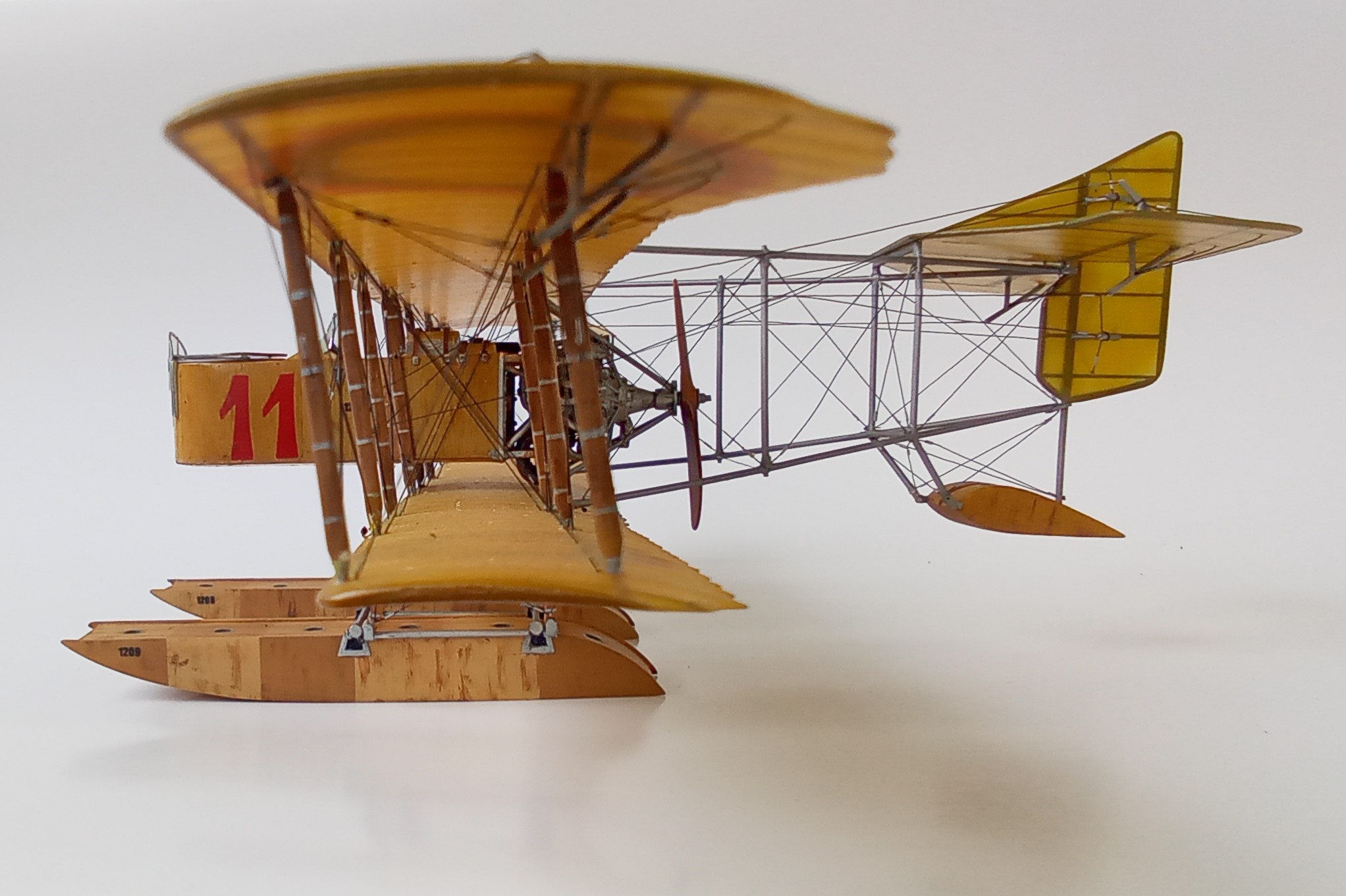

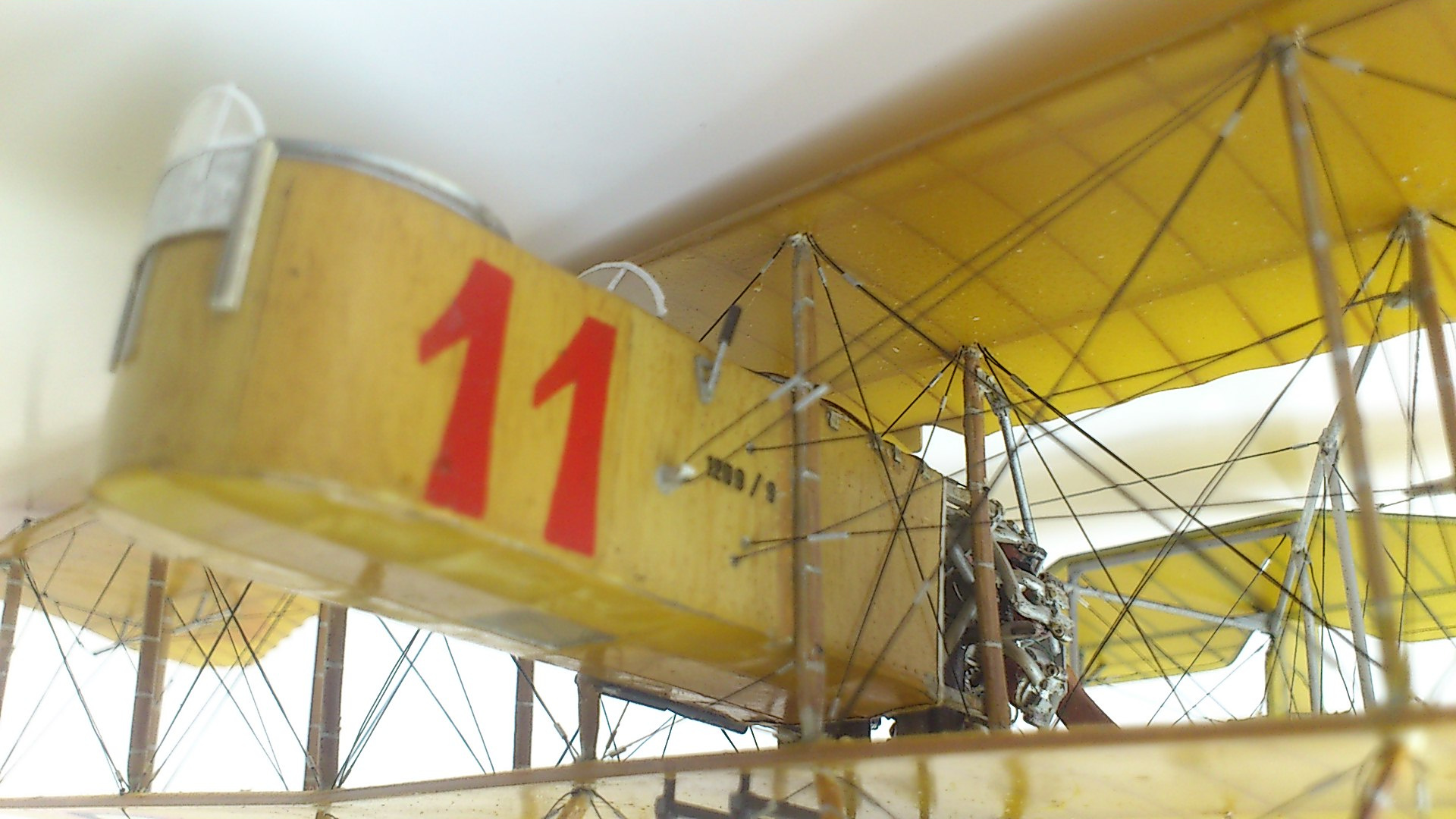

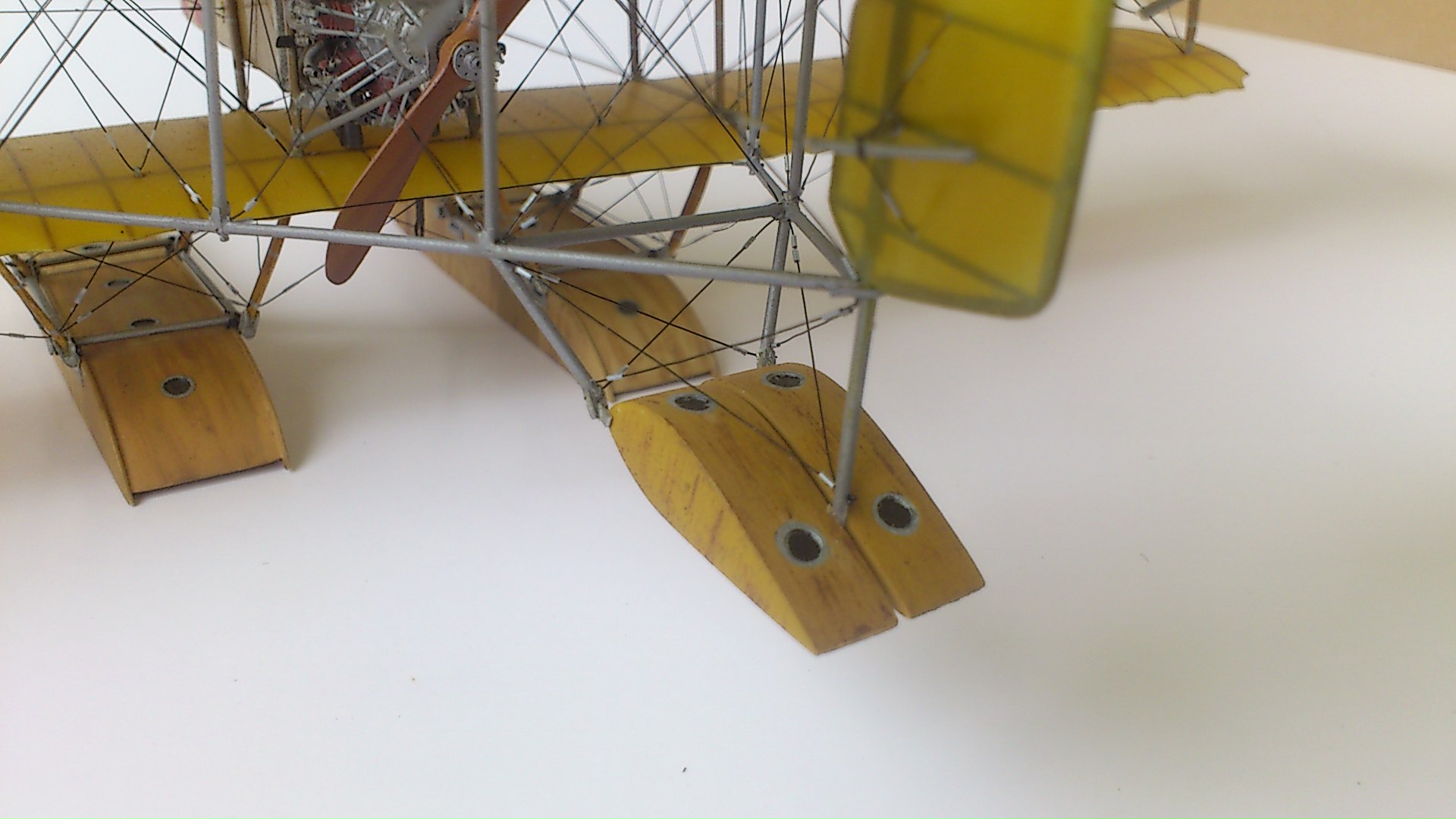

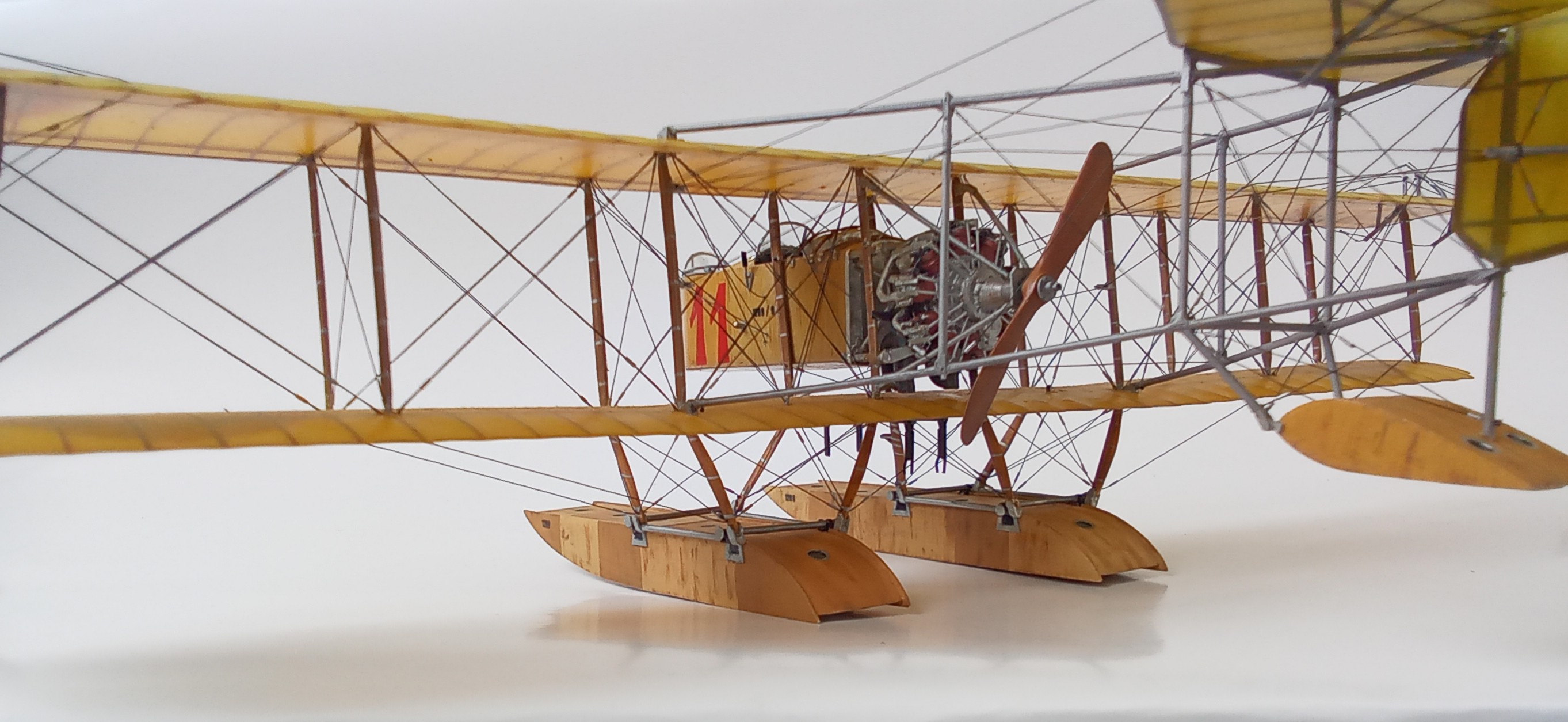

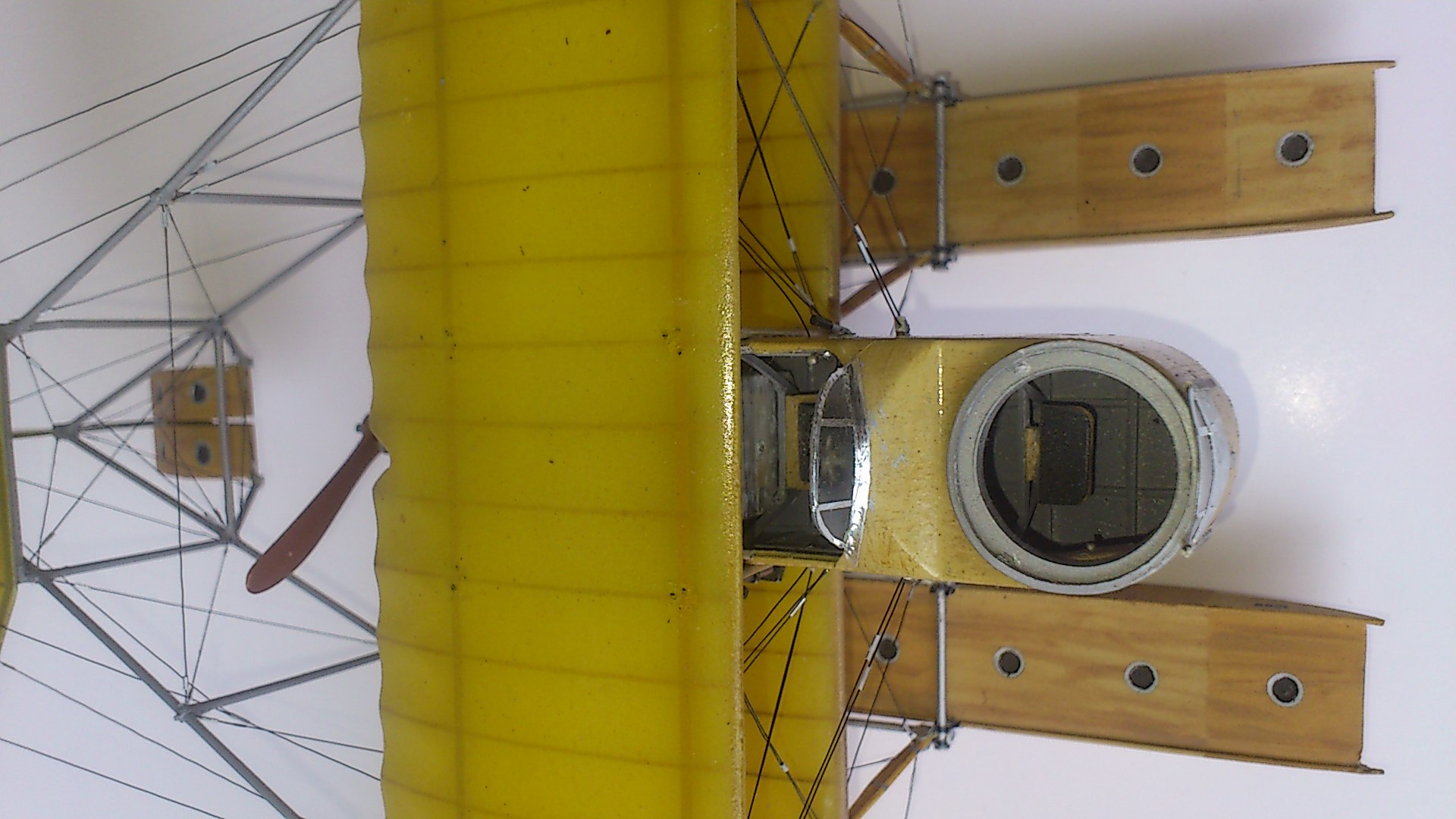

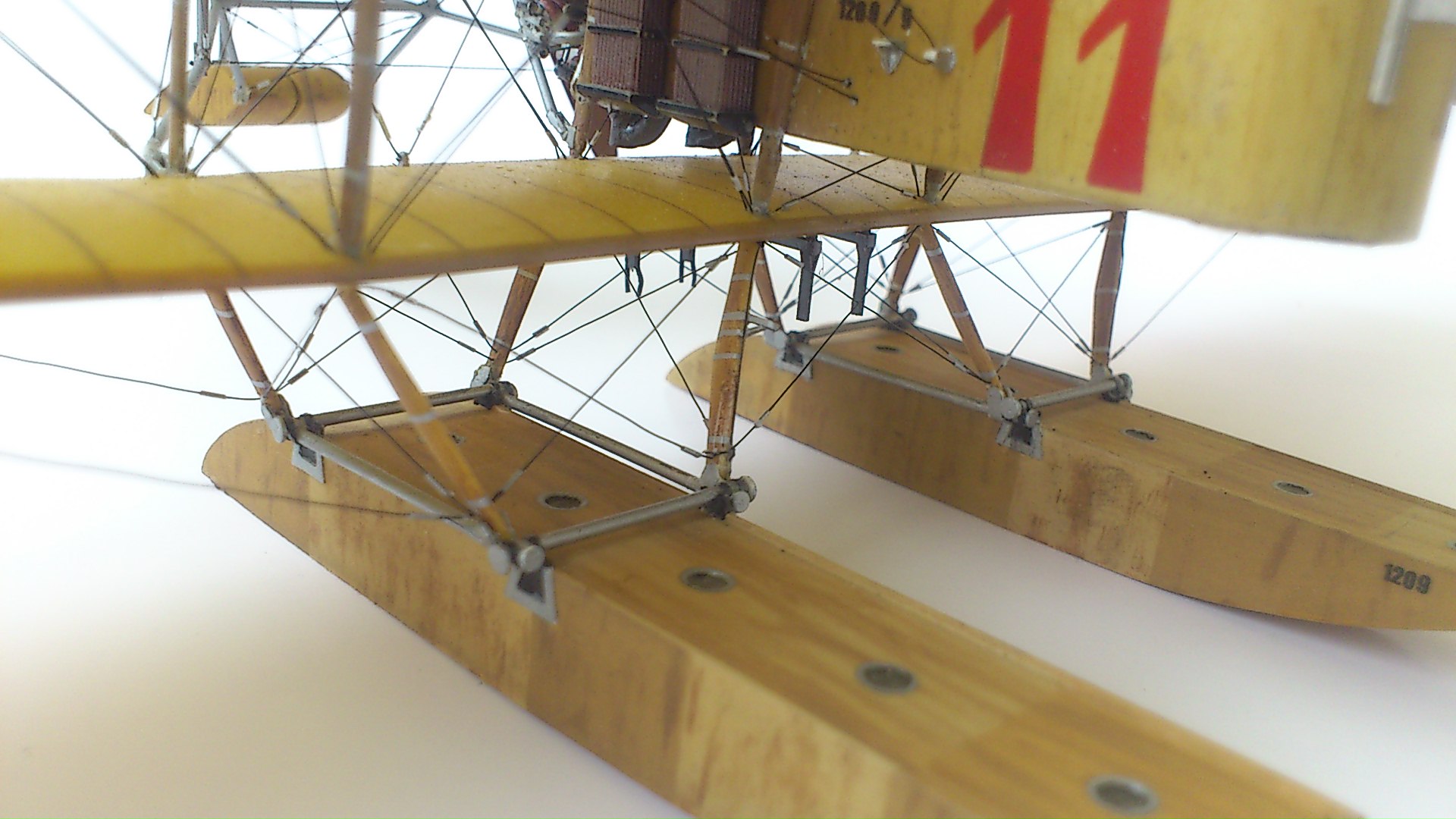

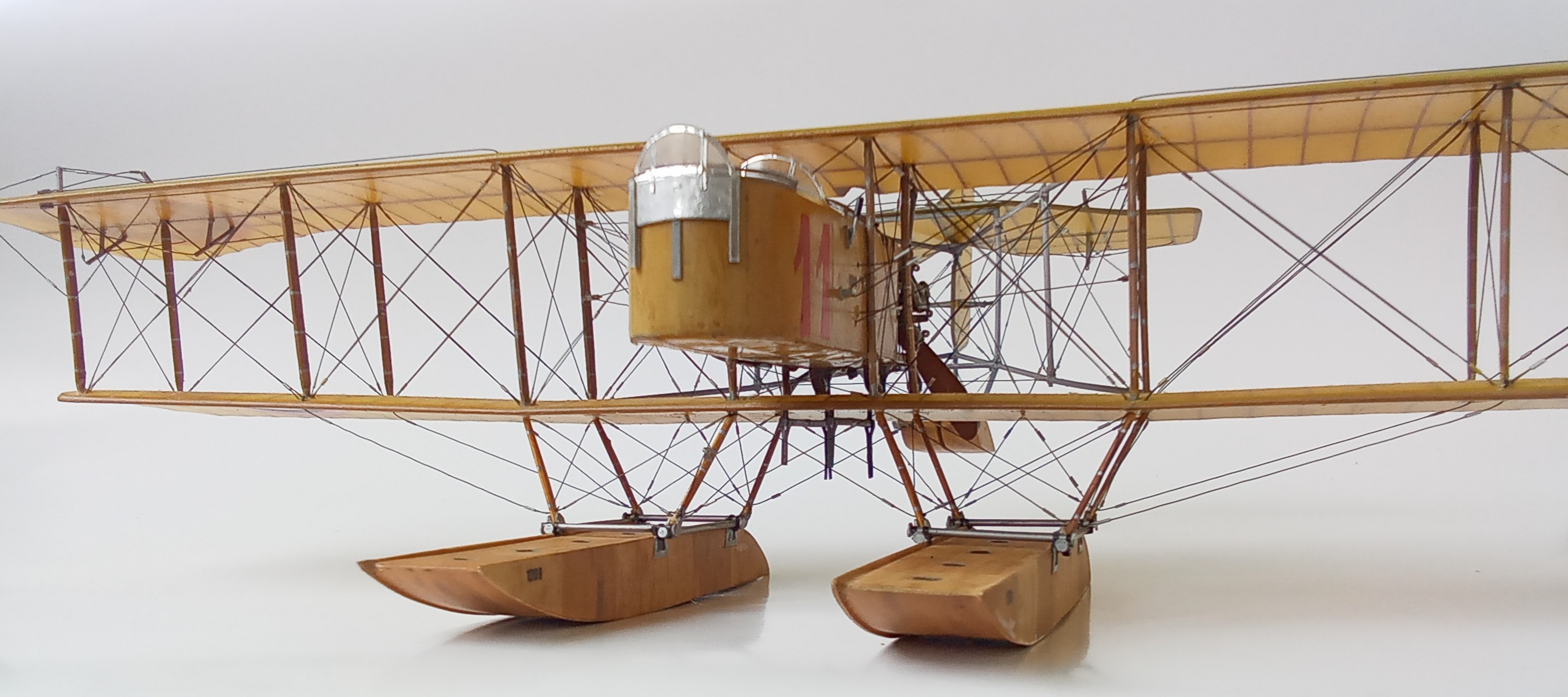

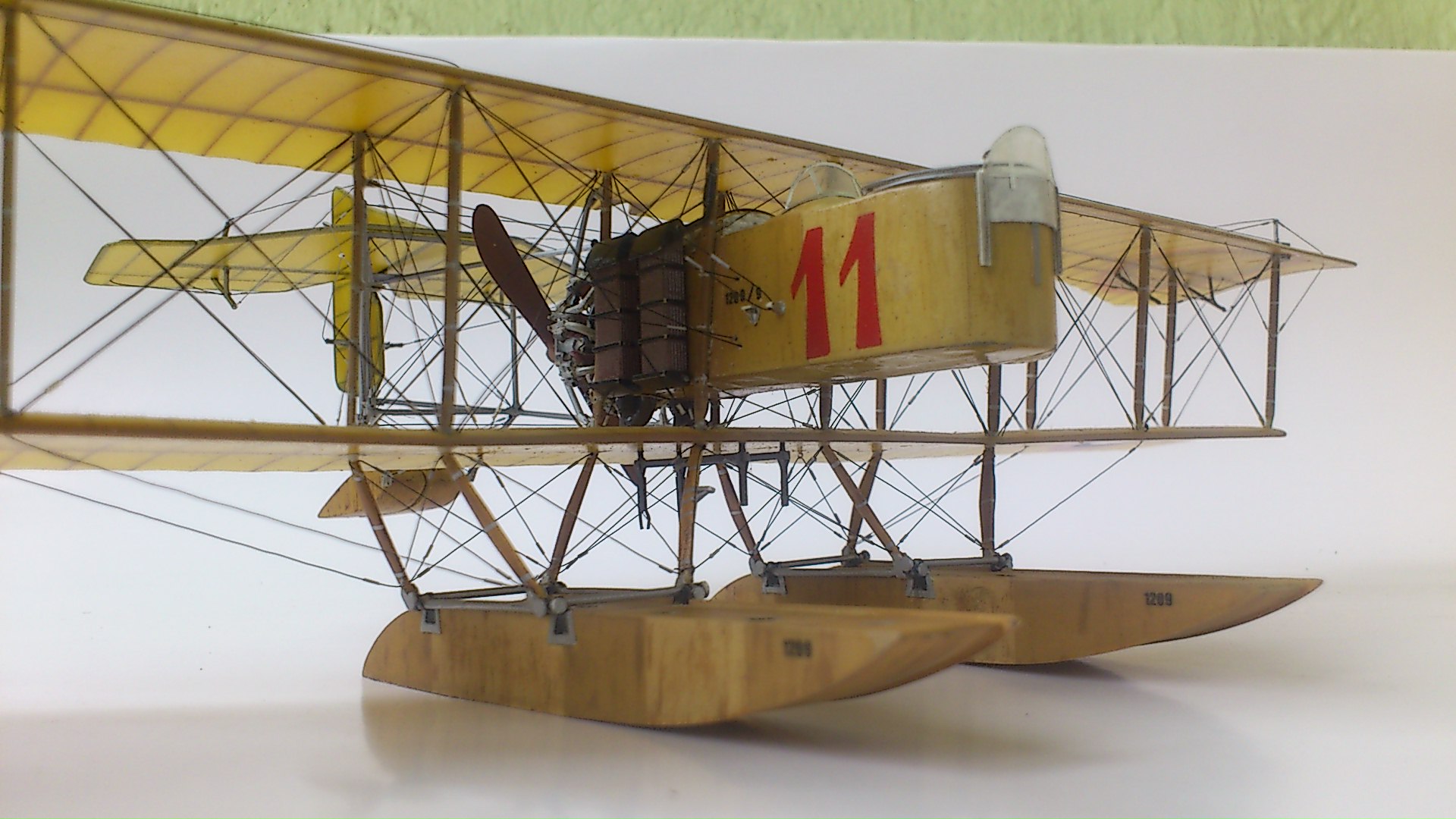

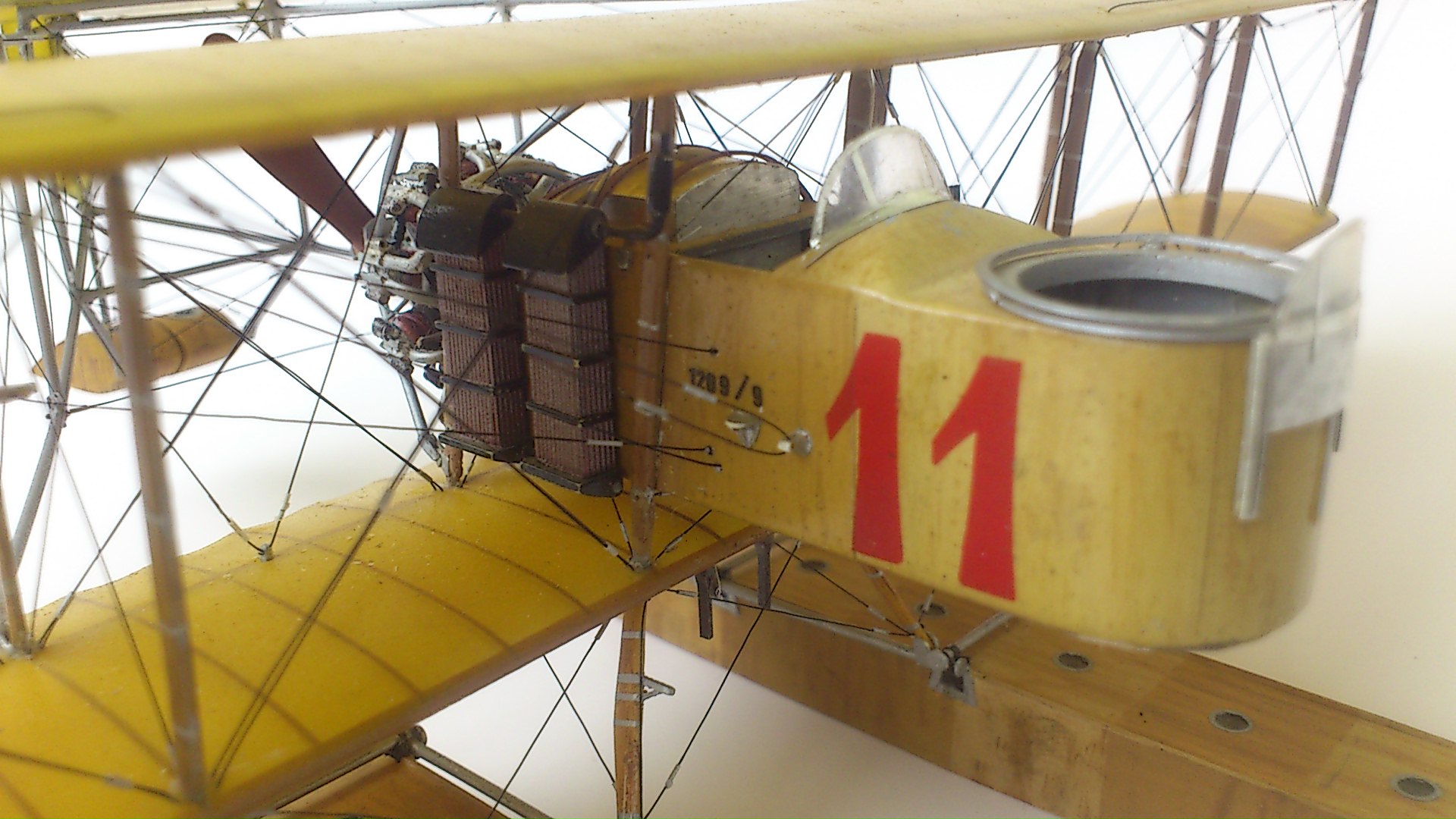

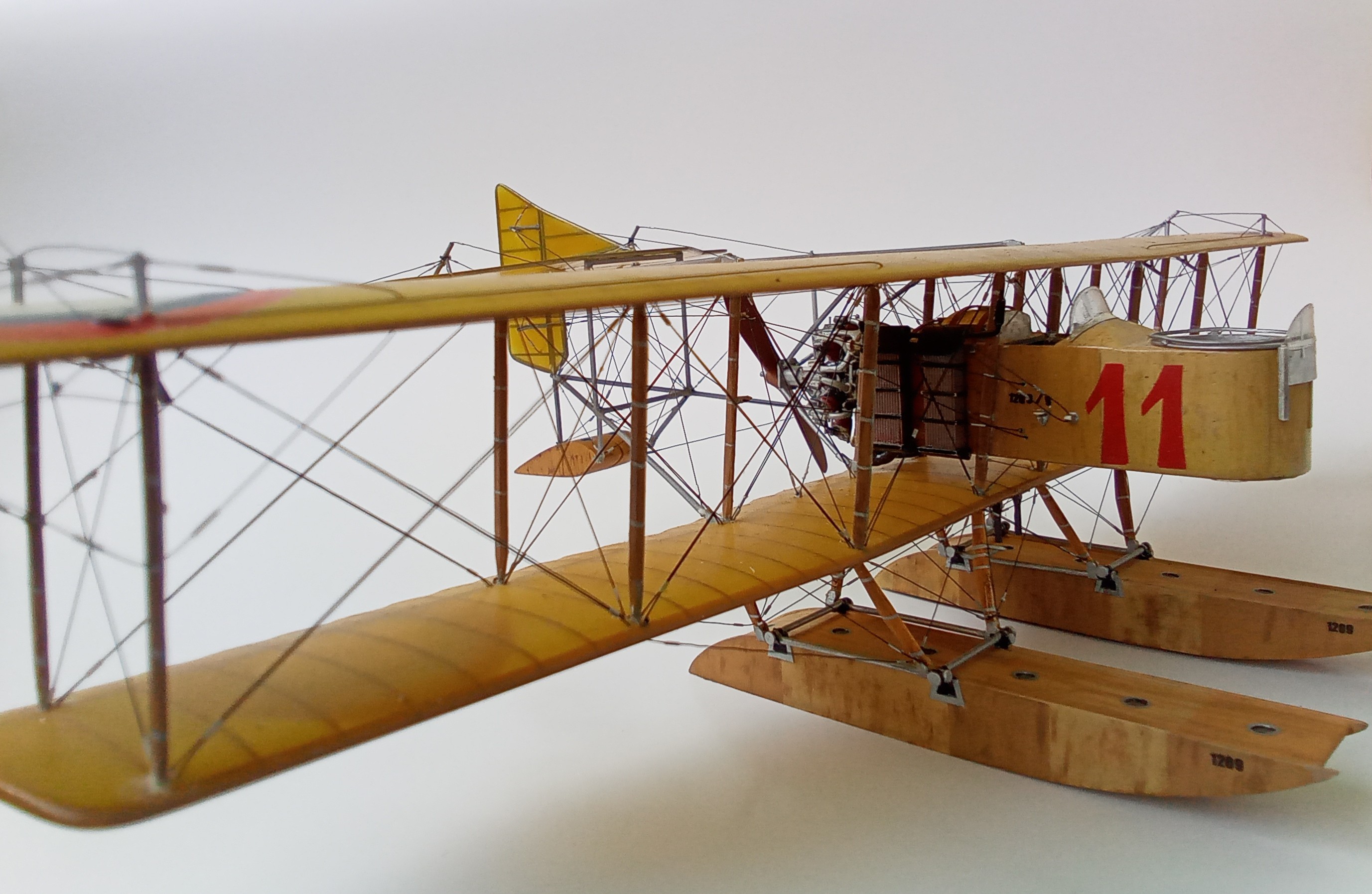

Для поплавков и гондолы использовал полистирол 0,3-1мм. Тут ничего особенного, пожалуй внимание заслуживает брюхо гондолы. На фото явно видны провисы, я так и не понял полотно это или фанера после долгого воздействия воды, но не суть. Имитировал так: выклеил каркас и обклеить матовым скотчем, окрасил как и крылья.

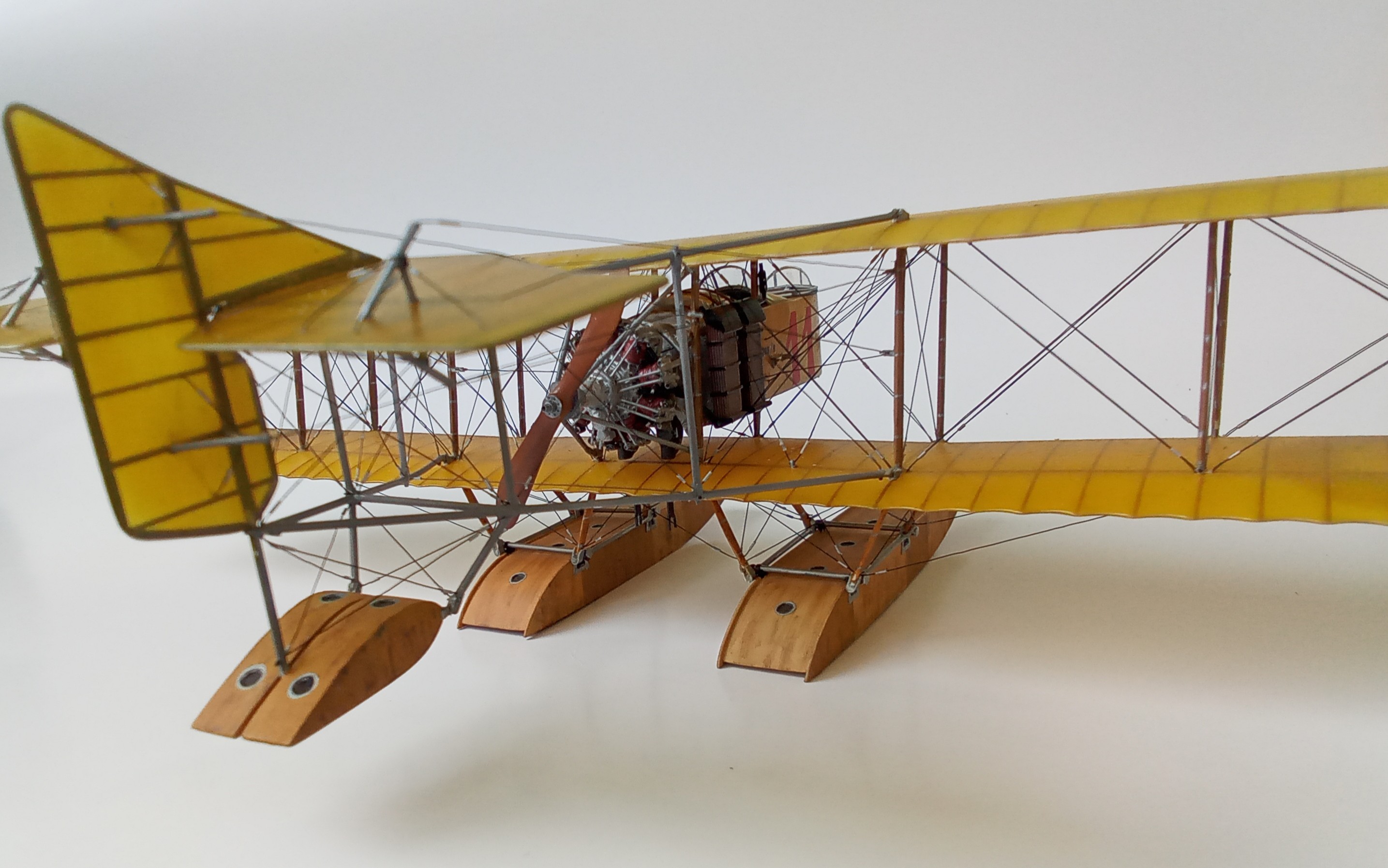

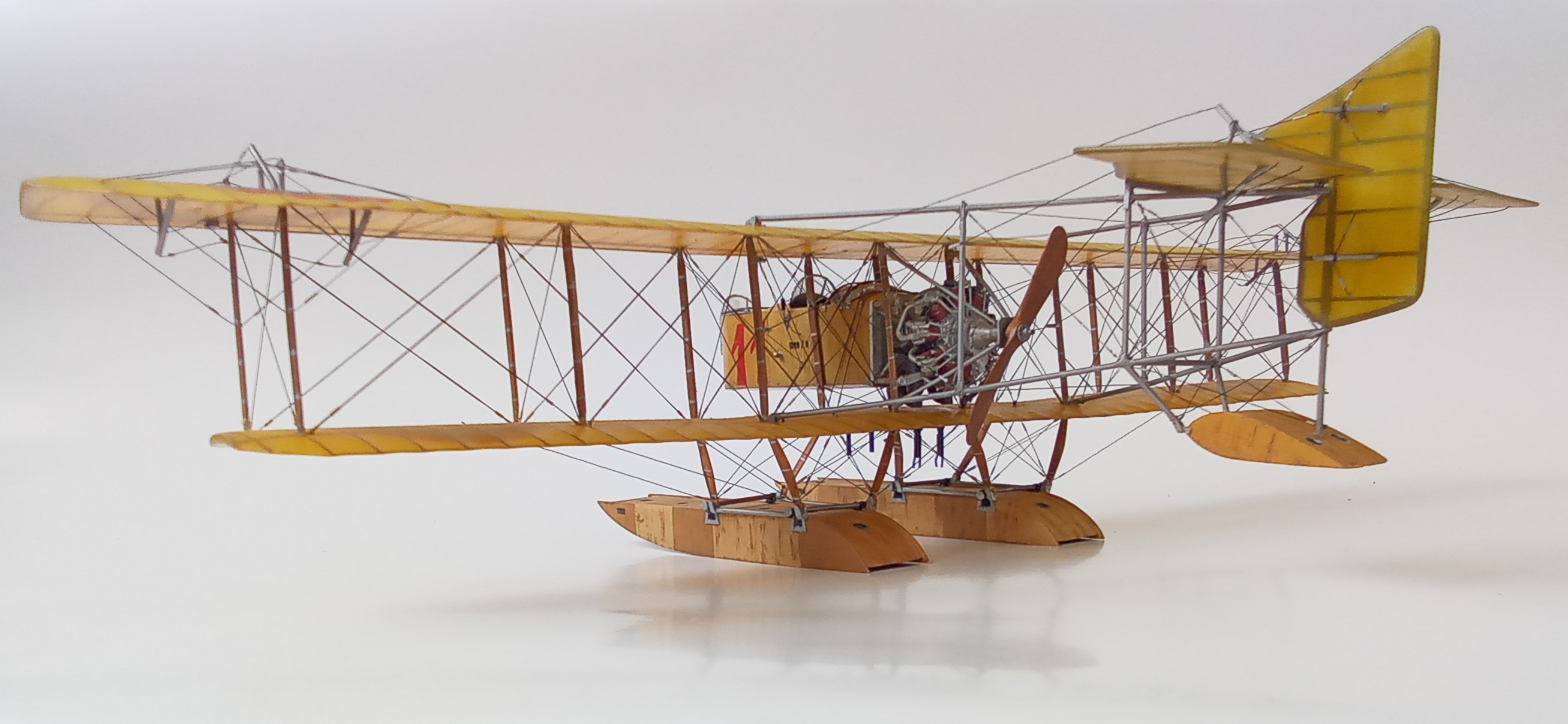

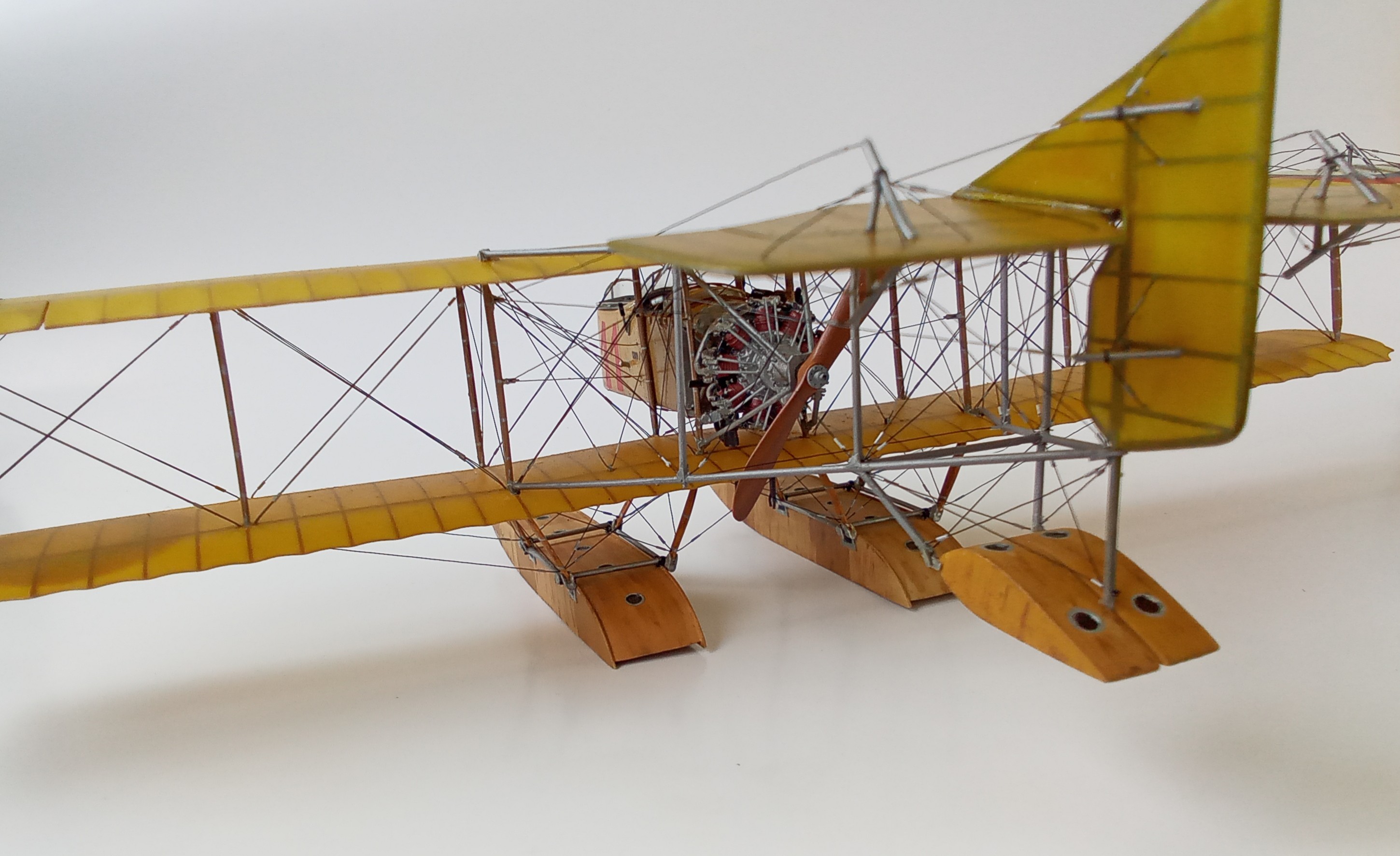

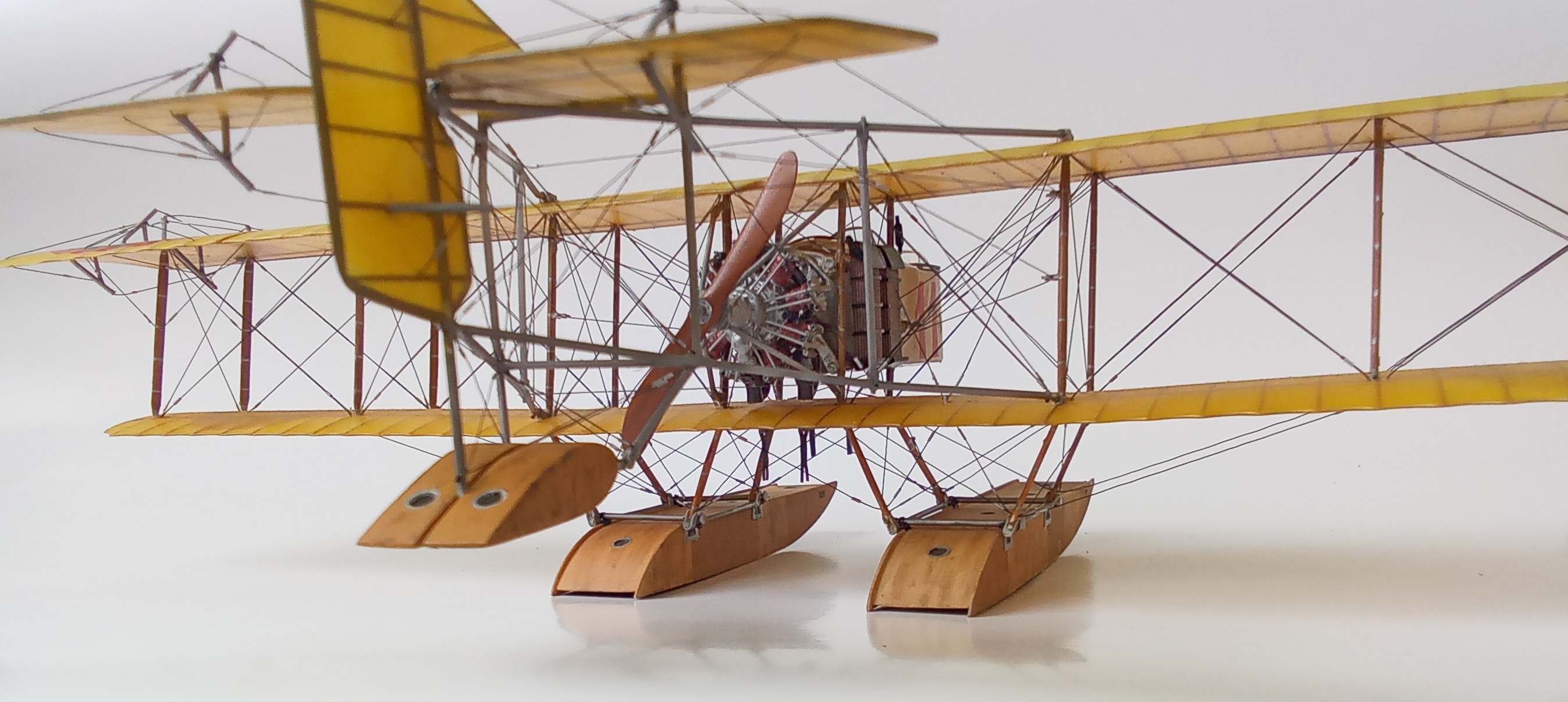

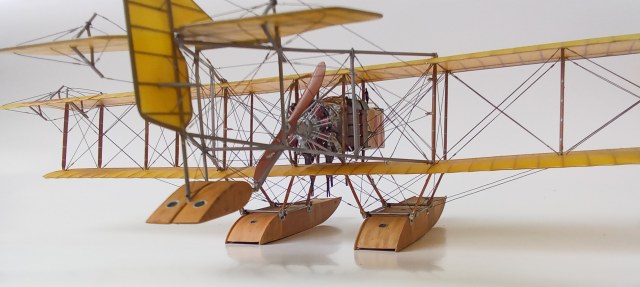

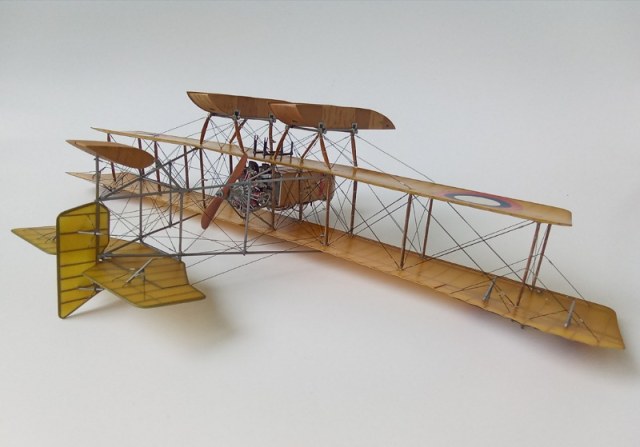

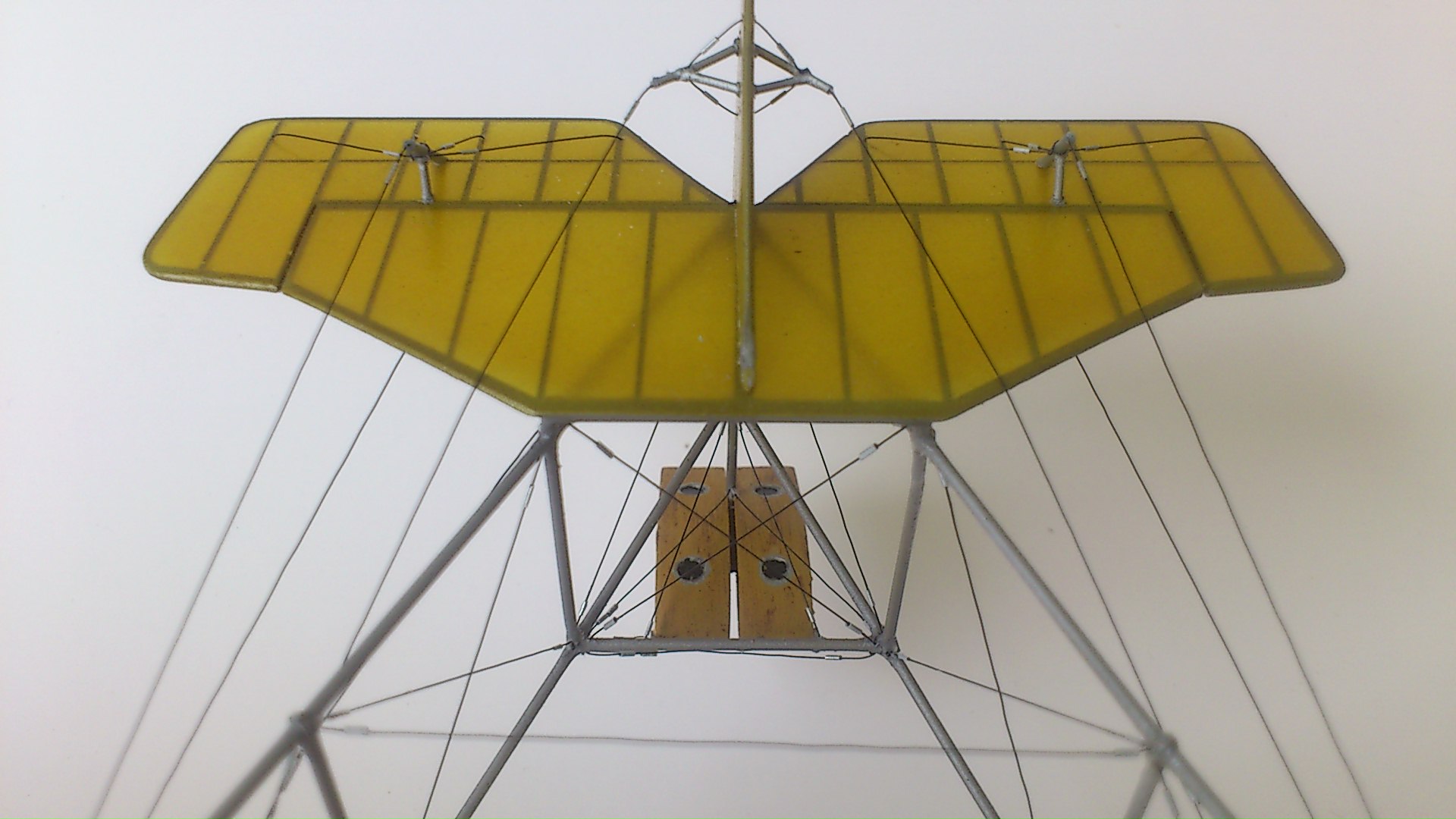

Хвостовая ферма из Тамиевских стержней диаметром 1мм. Собиралась отдельно, в углах сверлил отверстия 0,2мм для мононити 0,15мм. Стяжные замки из ватных палочек, тянул, красил, резал.

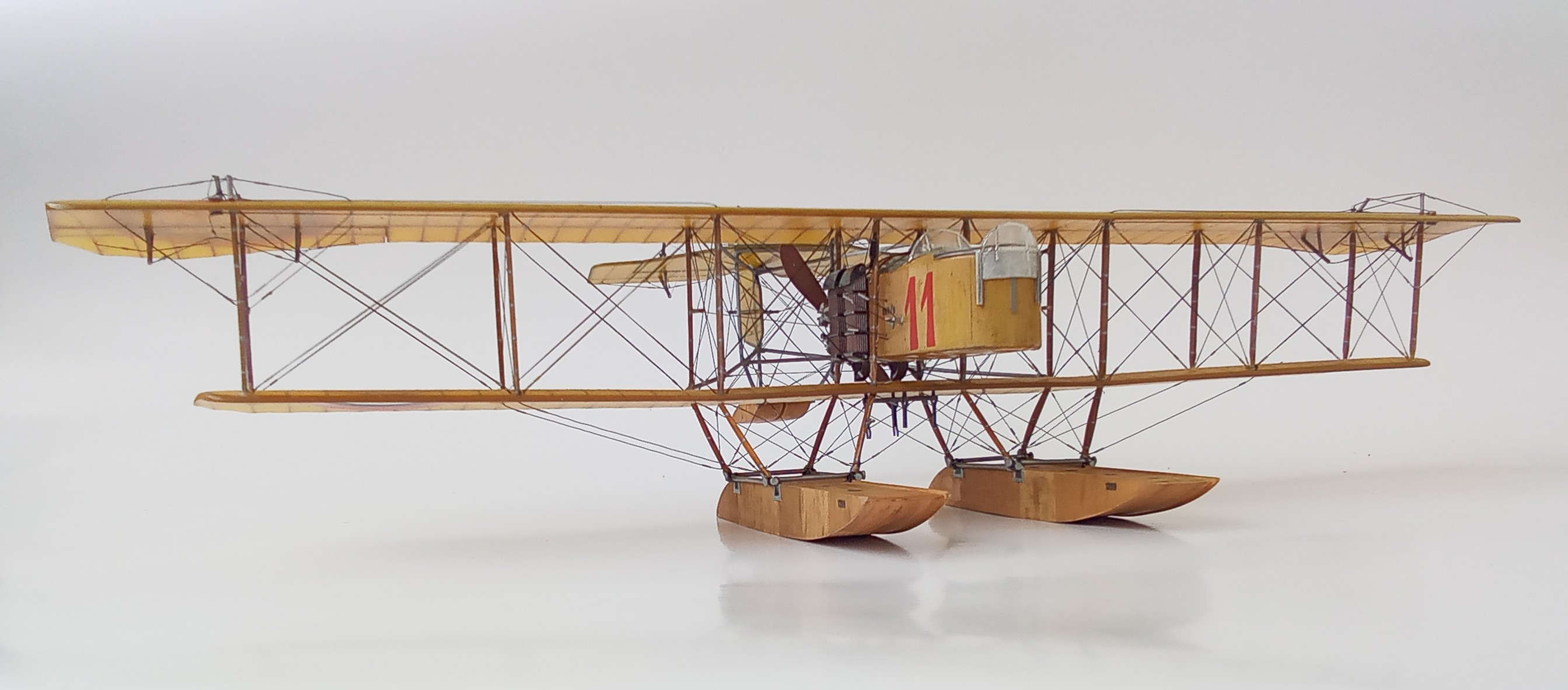

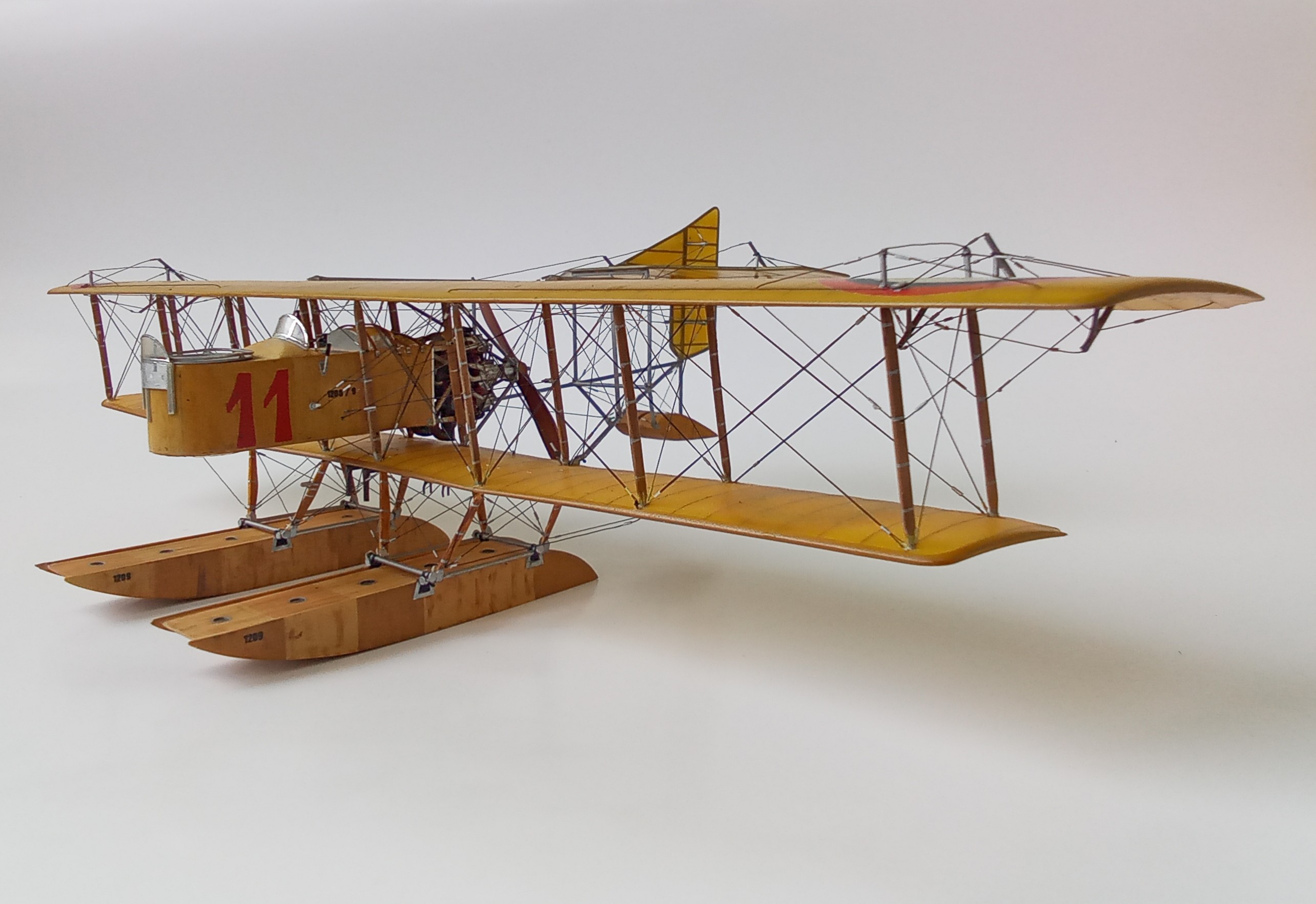

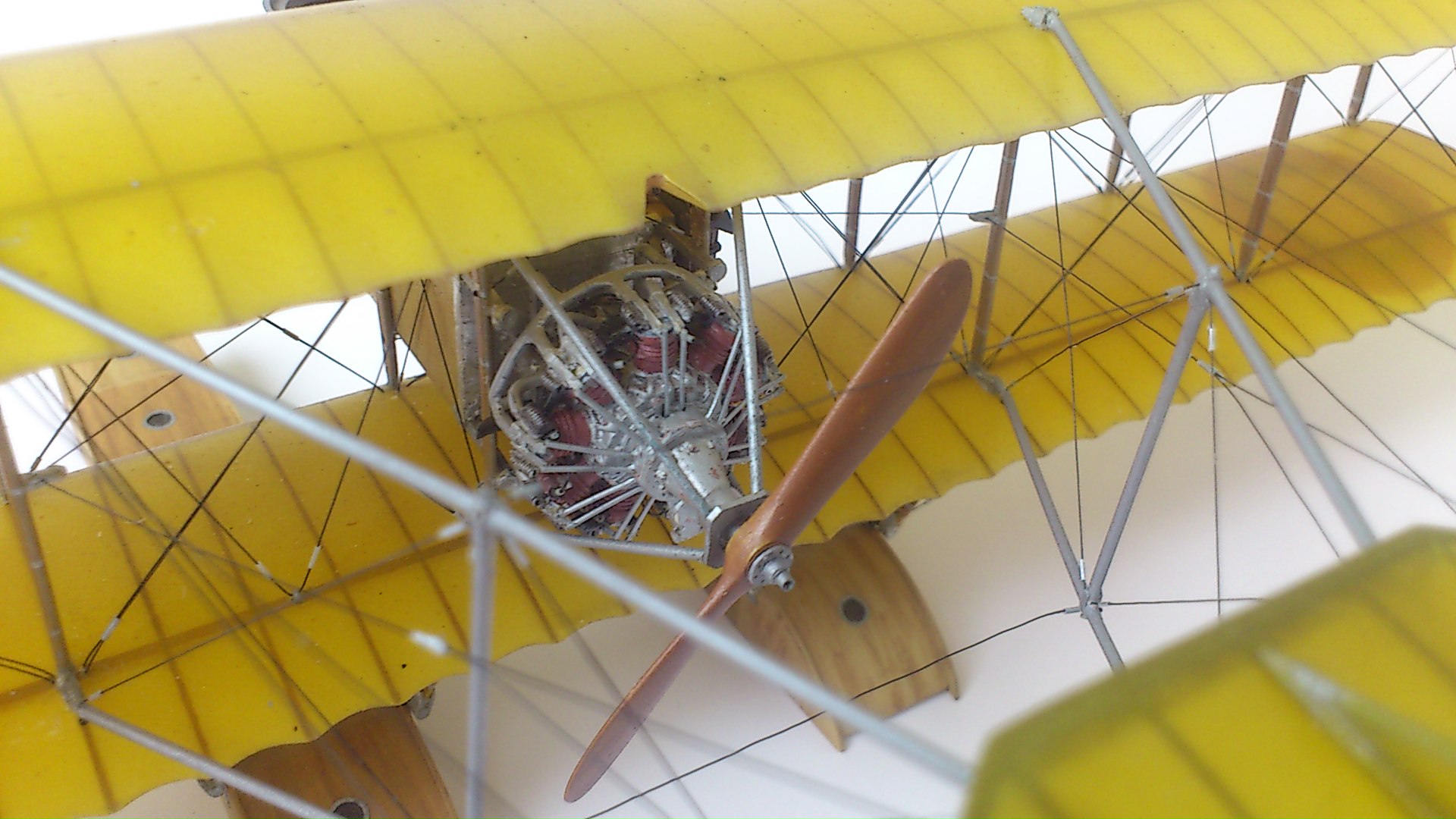

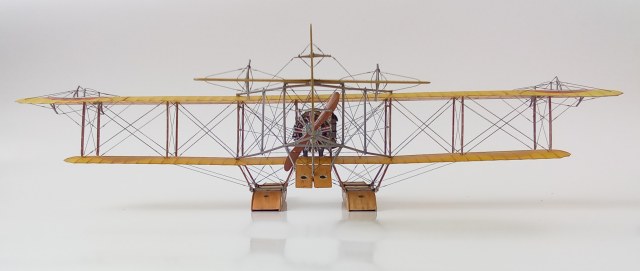

Натяжение расчалок никаких проблем не вызвало, главное просверлить все отверстия. Натягивал одной нитью, то есть от центральных стоек до законцовочных одна нить, главное замки не пропустить. Так же и с фермой.

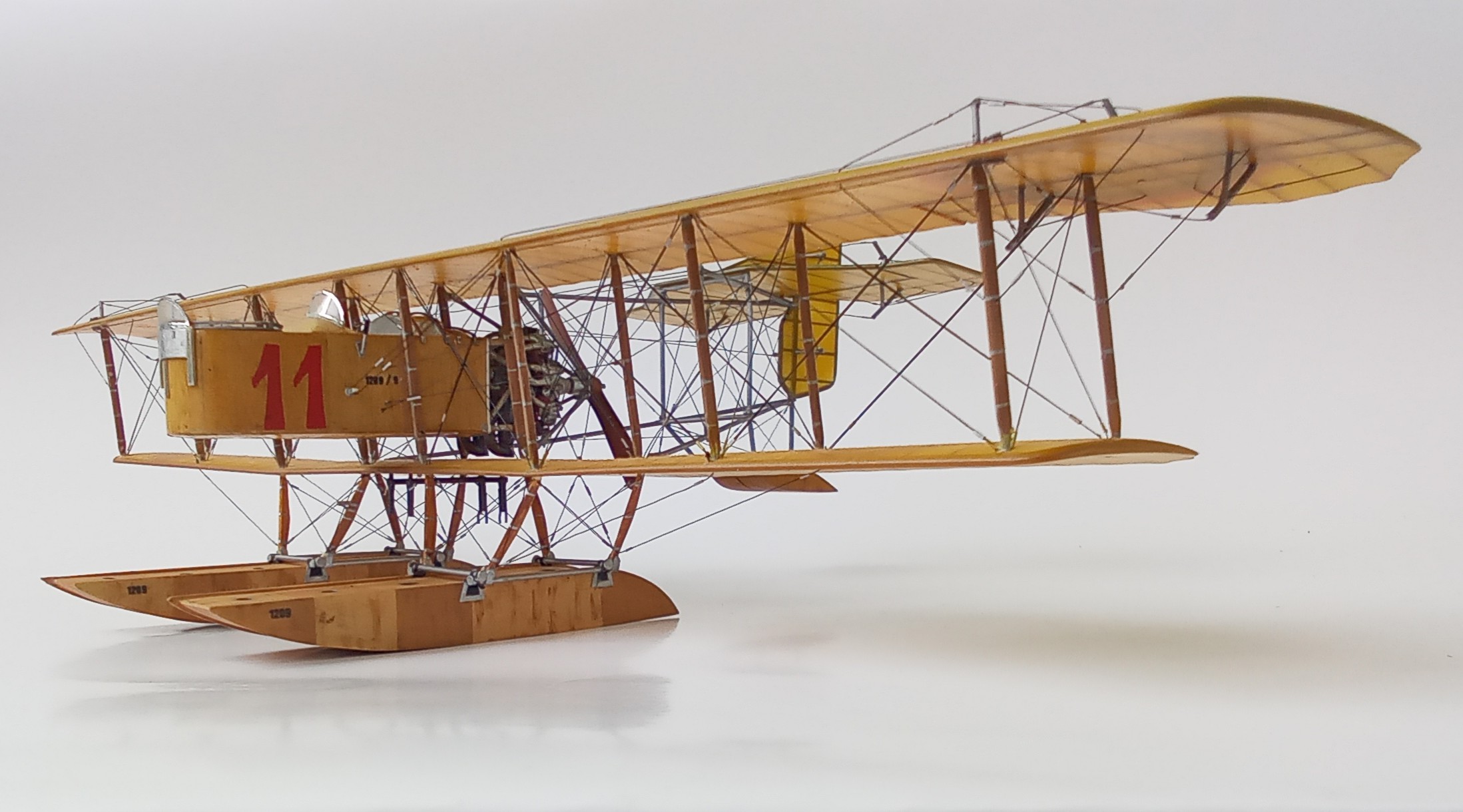

Прототипом для модели послужил борт з заводским номером 1209 и флотским З.С.-11. Принят в Петрограде 17 января 1917 г. 26 января отправлен в Ревель.
Подробности стройки вот тут:
https://karopka.ru/forum/forum189/topic32524/
Всем спасибо за внимание.
Оценки
Войдите, чтобы оценить работу.
Комментарии (41)
На сайте с 11.05.2007
176 134
Сказать шедеврально.. не сказать нечего.. Просто наишикарнейшая работа!!! Прям бензин залил, и полетели)
На сайте с 18.12.2020
12 290
опцию "одобрить" умножаю на 1000. Слов нет, одно восхищение моделью. Искренное и уважительное к автору и его работе.
На сайте с 30.12.2013
4 0
Музейный экспонат!
На сайте с 25.11.2017
0 2855
Супер!!!
На сайте с 25.07.2015
10 17
Блеск!
На сайте с 20.10.2019
84 0
Приветствую!
Обалдеть и не встать! В глазах рябит от расчалок. Но как все симетрично и " ажурно". Ловлю челюсть!
С Уважением.
Спонсор
На сайте с 14.12.2013
67 1822
+1
На сайте с 09.12.2017
24 4
Держите меня семеро - какая красотища !!! +++
На сайте с 29.07.2010
10 58
РОССКОШНО!!!
На сайте с 03.02.2012
232 2206
+ 1 !
На сайте с 30.06.2009
23 1386
Красавец! И цвет такой душевный подобран.
На сайте с 01.08.2010
25 1943
Это просто ВОСТОРГ !
На сайте с 23.05.2017
9 47
+100500!
Спонсор
На сайте с 06.04.2011
34 437
Снять шлюпу, пустить слюну и молча стоять, выпучив глаза...
Класс!
На сайте с 01.03.2015
9 23
это обалденно
На сайте с 04.01.2015
91 6670
))))))) однако согласен!
На сайте с 17.08.2010
320 137
Отлично!
Спонсор
На сайте с 14.11.2010
14 938
Великолепная работа!!
На сайте с 22.02.2023
32 636
Изумительно нереально круто !!! В полнейшем восторге !!!
На сайте с 18.07.2010
368 21797
За стройкой смотрел и результат более чем!
В общем, получите!
На сайте с 08.02.2021
20 232
Почем продали душу,в обмен на умение так строить?
На сайте с 24.04.2016
52 1063
Замечательная работа, просто глаз не отвести. Очень понравилась как передана имитация фанеры. Модель просто шедевр.
На сайте с 19.08.2009
15 1323
Да он просто НАСТОЯЩИЙ!
На сайте с 17.11.2018
43 267
поздравляю с завершением!
золотой фонд каропки пополнен еще одним экземпляром.
отправил в избранное.
На сайте с 27.11.2017
48 747
Спасибо, друзья, за интересные отзывы. Я думал вас уже ничем не удивишь.
На сайте с 31.12.2011
83 3117
Великолепная работа. Вот смотрю я на количество натянутых расчалок и думаю - как это все ровно натянуть... это что-то запредельное. Мои поздравления с замечательной моделью!
На сайте с 05.03.2015
85 4
Достойная работа! Как, впрочем, и остальные ваши работы. Мои поздравления.
С уважением, Михаил
Спонсор
На сайте с 15.07.2010
62 482
Золотые руки, есть чем гордиться!
На сайте с 18.07.2010
79 1868
ОХРЕНЕТЬ!!! Объем и уровень работы!!!!
На сайте с 17.04.2022
23 645
Шикарно!
На сайте с 27.11.2017
48 747

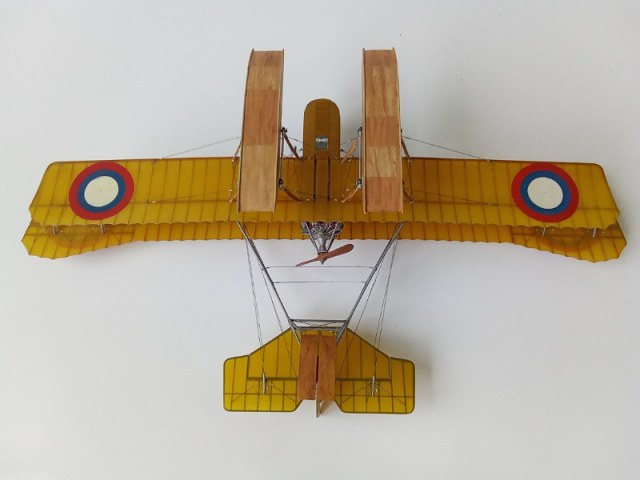

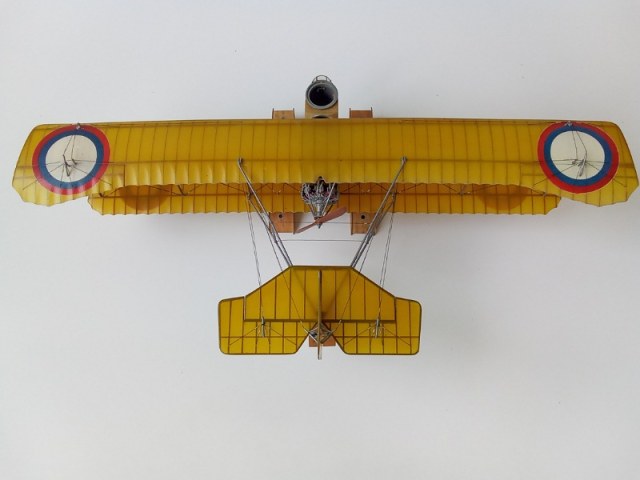

Спасибо, добавил ещё десяток полноразмерных видов. Две сверху остальные снизу, а то я что то их упустил.
