Тепловоз тэ3
- Производитель:
- Самодел
- Масштаб модели:
- 1:100
- Тип:
- ЖД

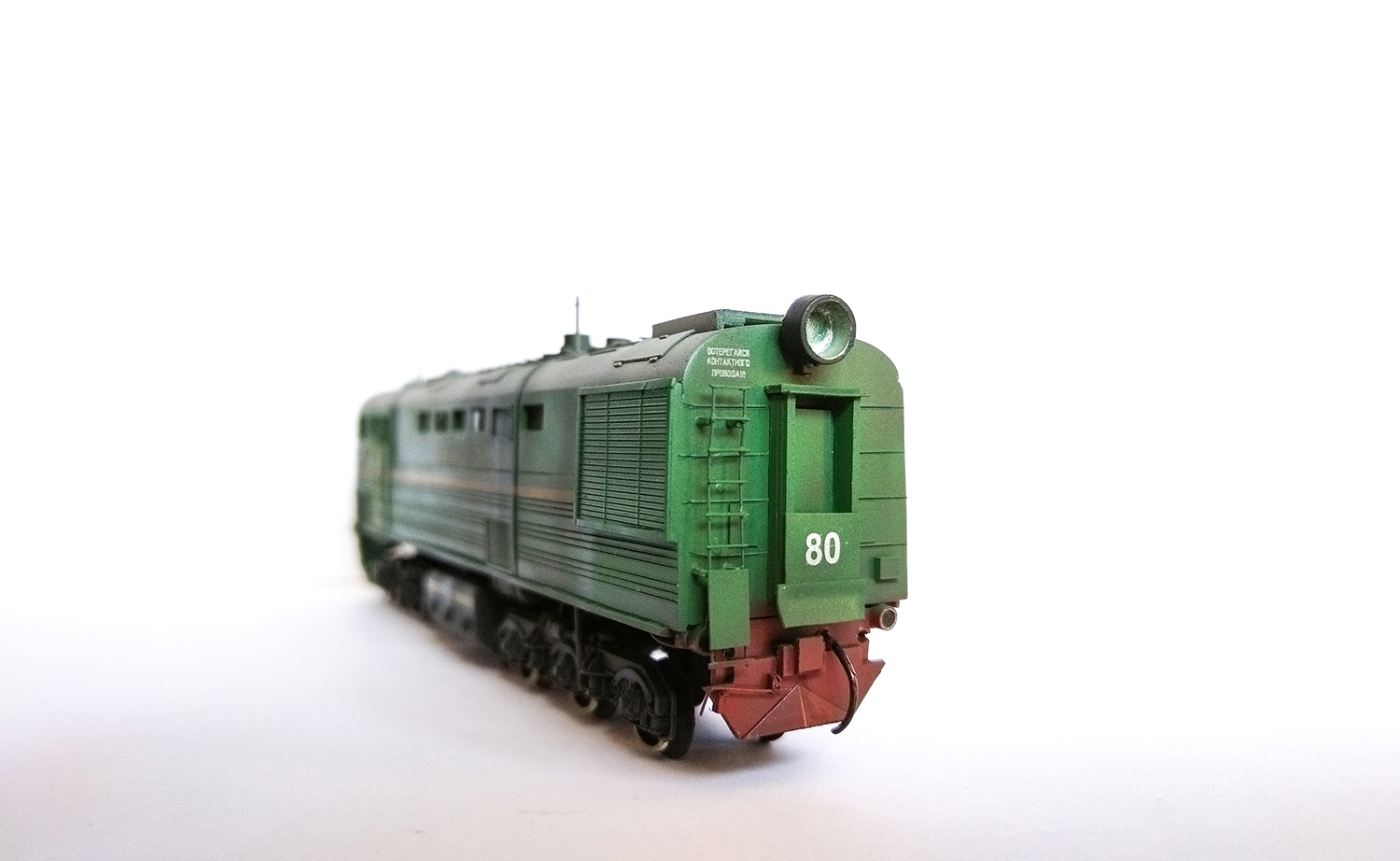

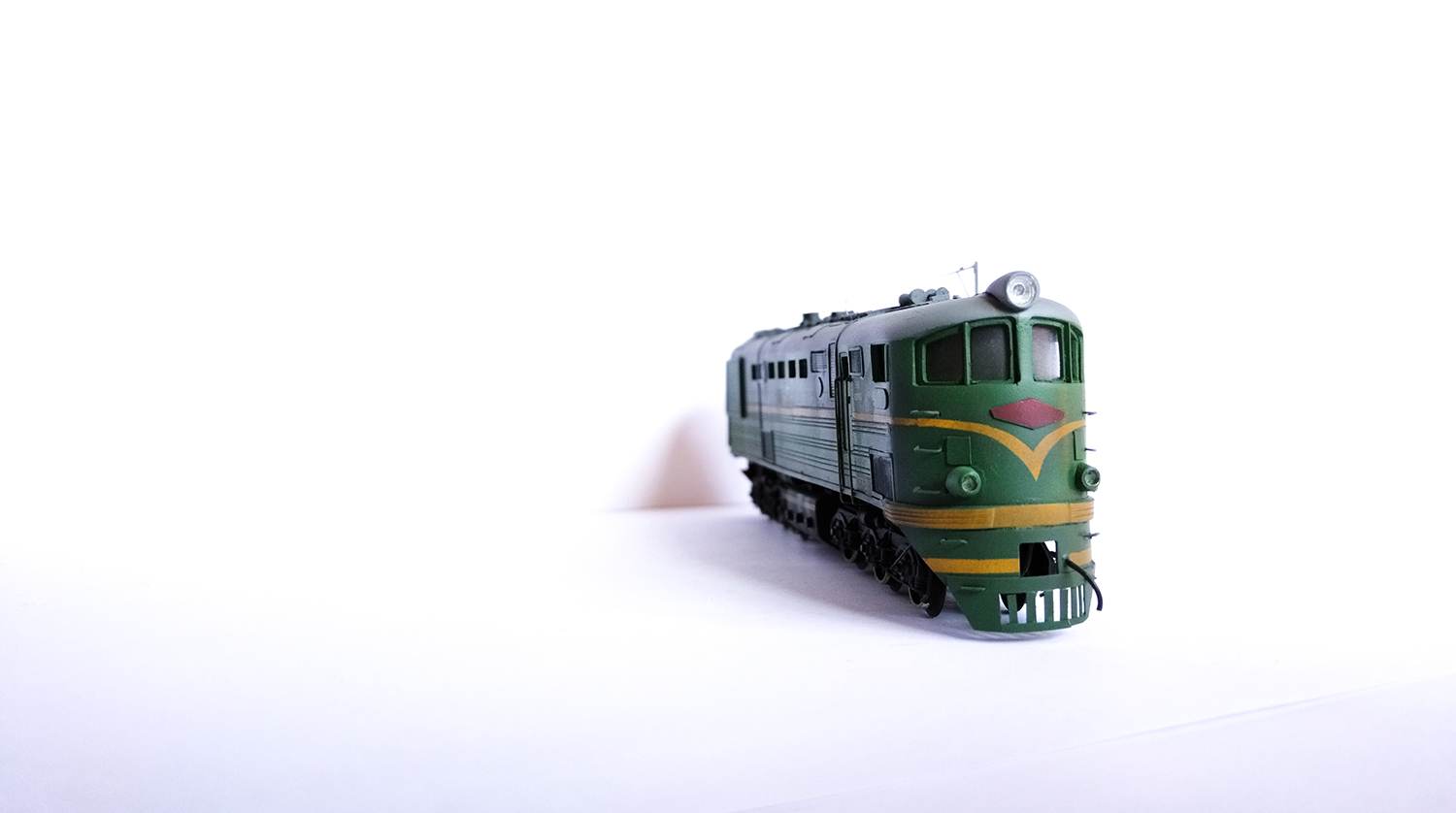

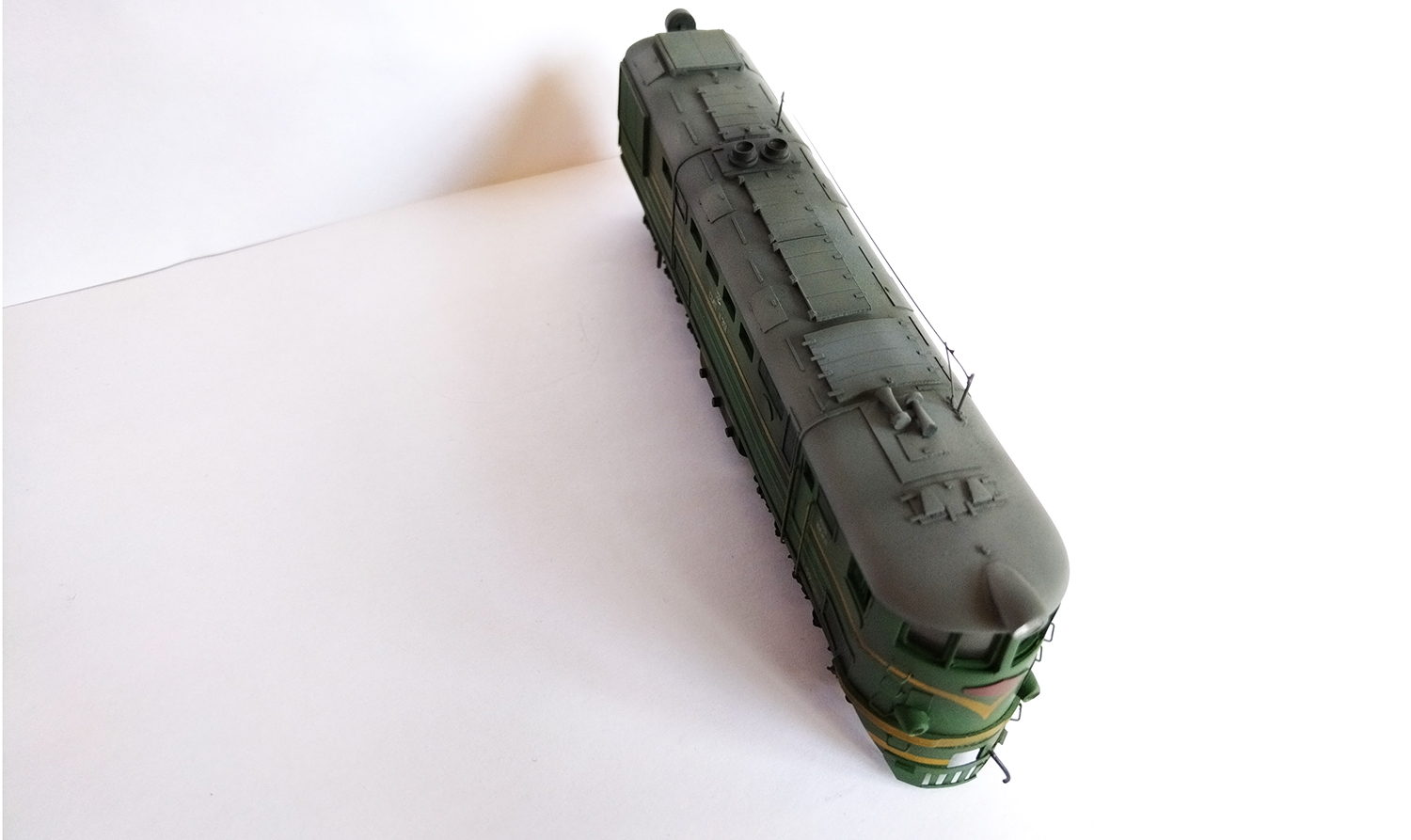

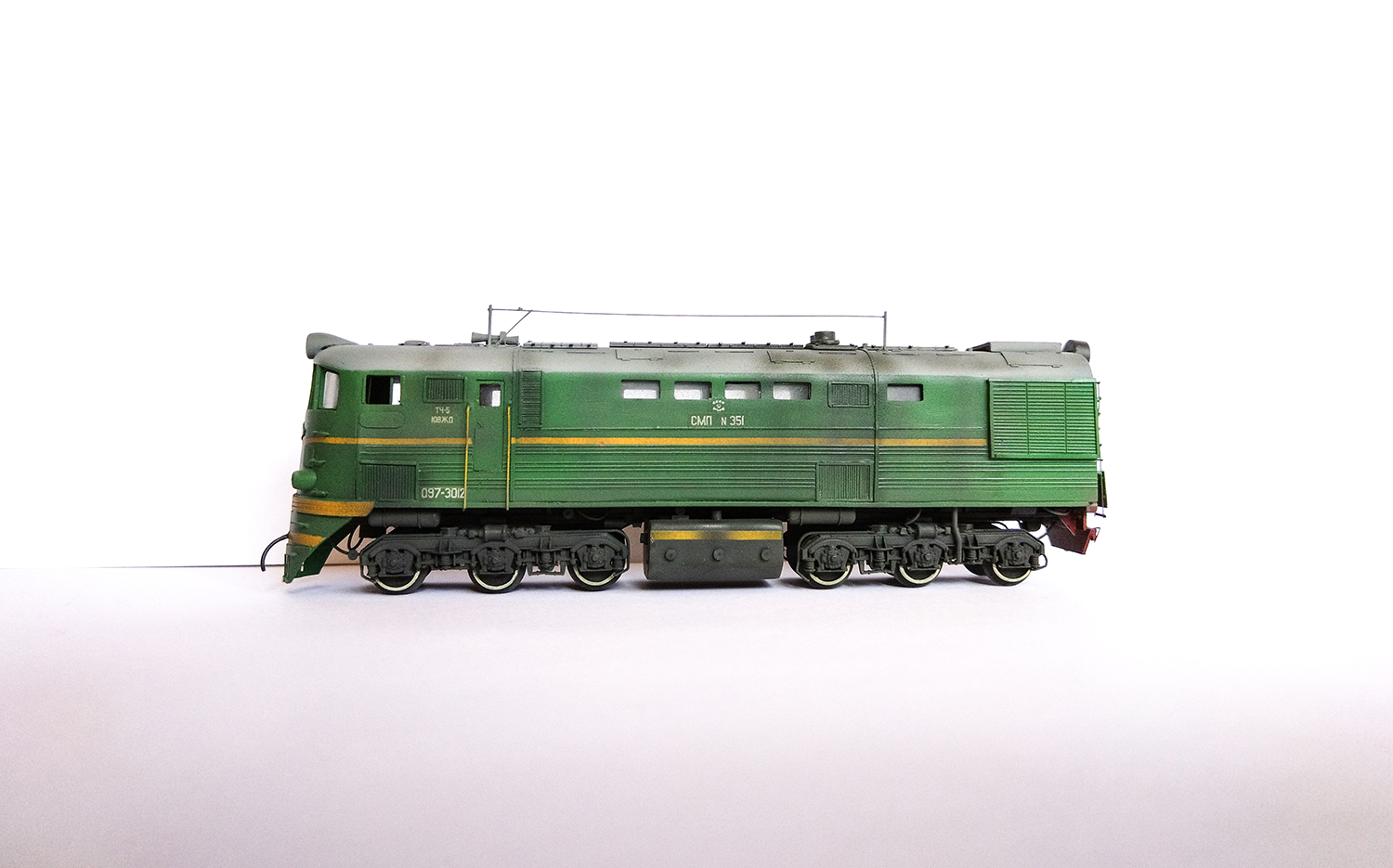

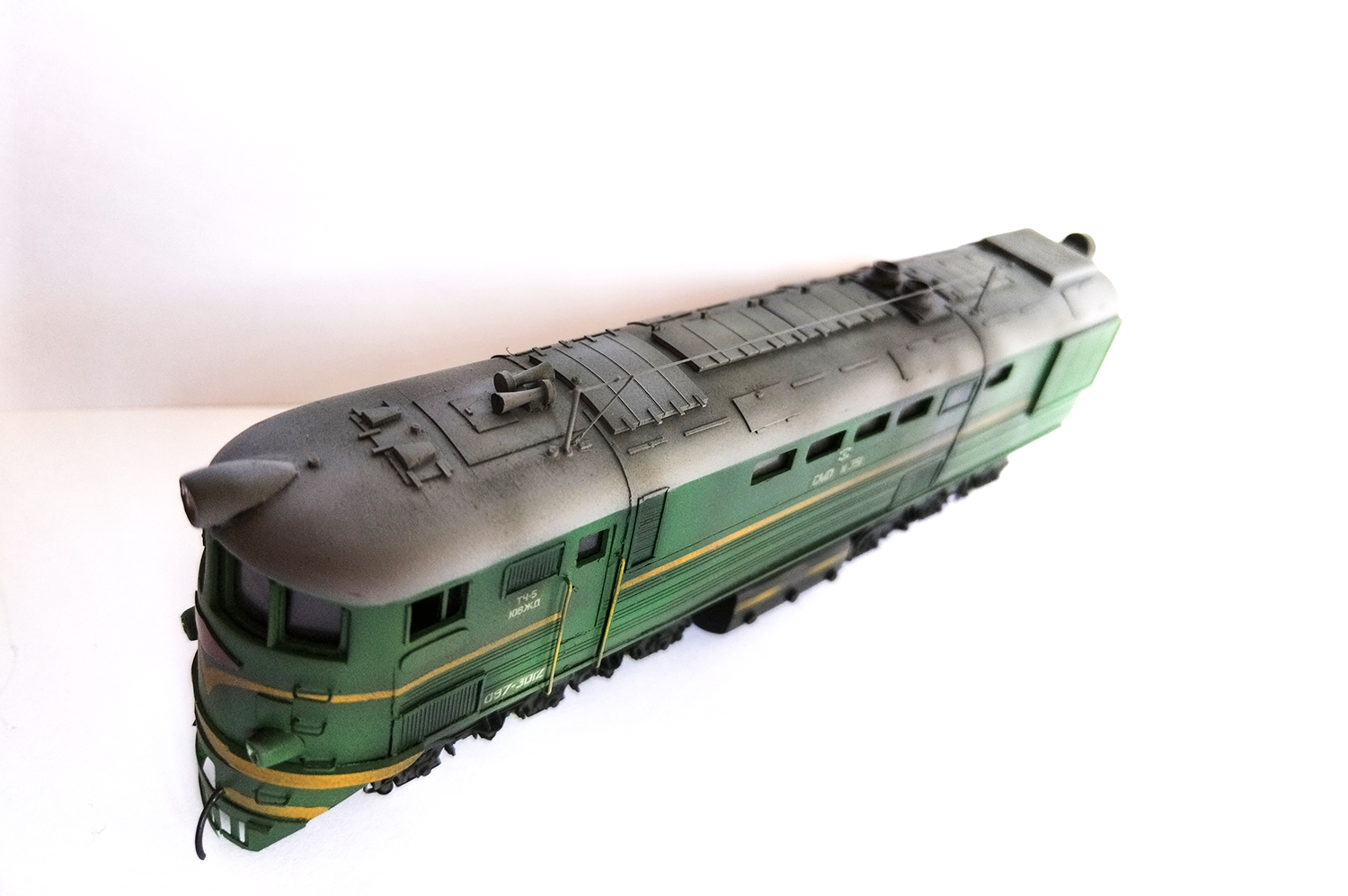

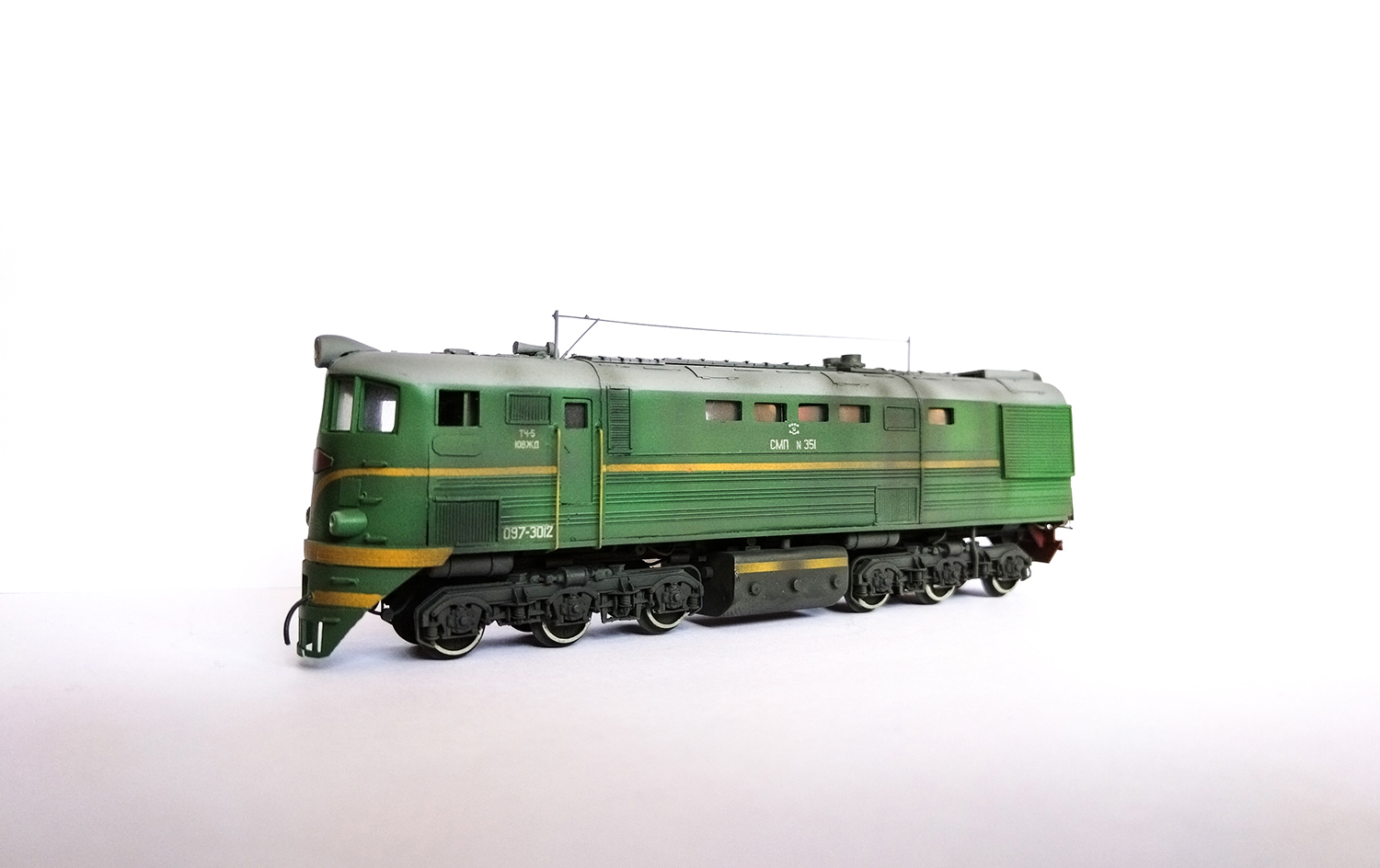

Завершил постройку "трёхи", делюст результатом.
Масштаб как и всегда - 1\120 (ТТ).
Авторская ручная работа с нуля.
Пвх пластик, полистирол и медь.

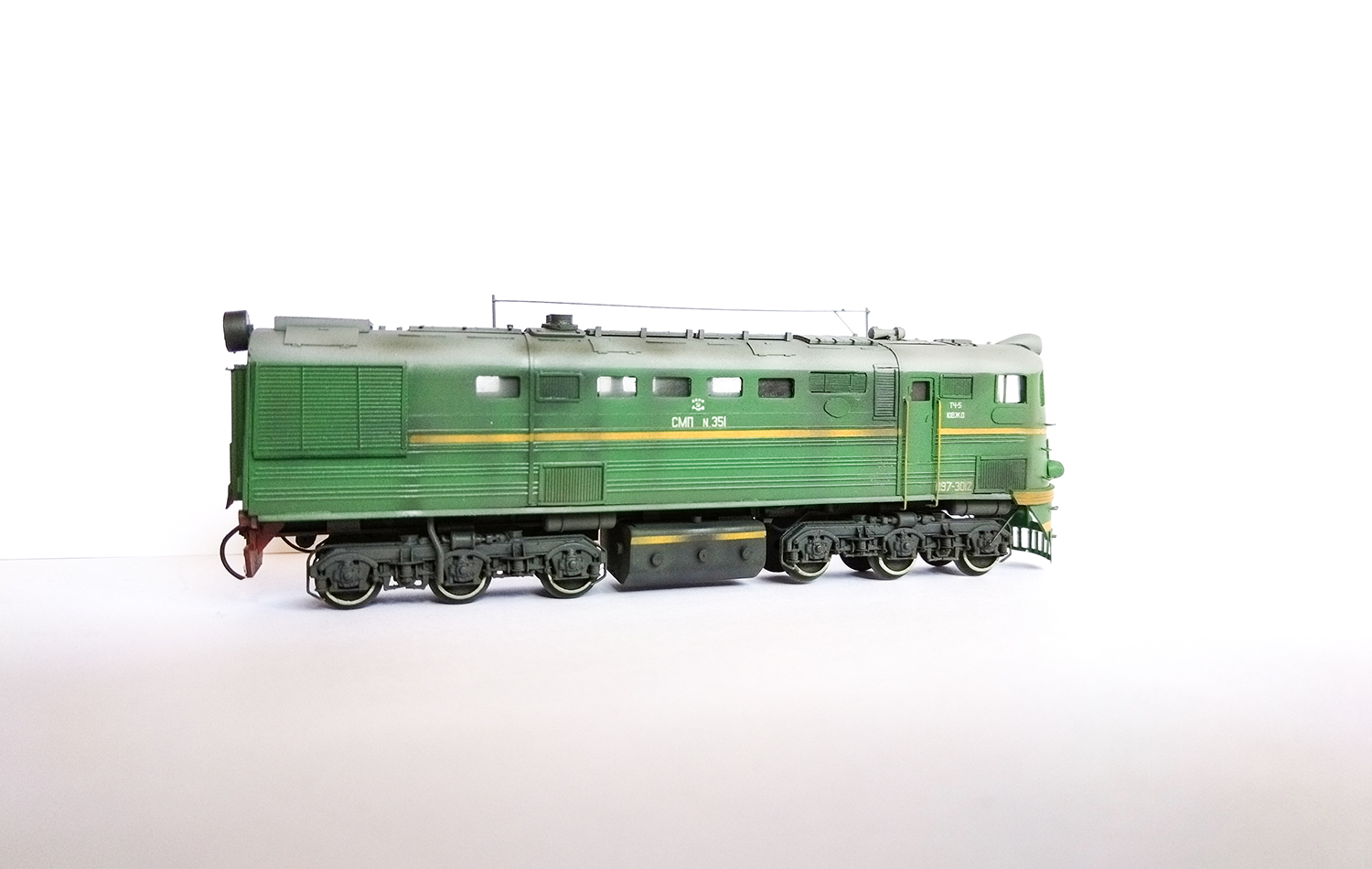

Тепловоз выполнен в односекционном варианте для работы в ППЖТ. Протитип этой модели когда-то работал в строительно-монтажном поясе №351 в котром работал мой дед в далеких 60-70гг. занимаясь электрификацией отдельных участков Юго Восточной ж\д.

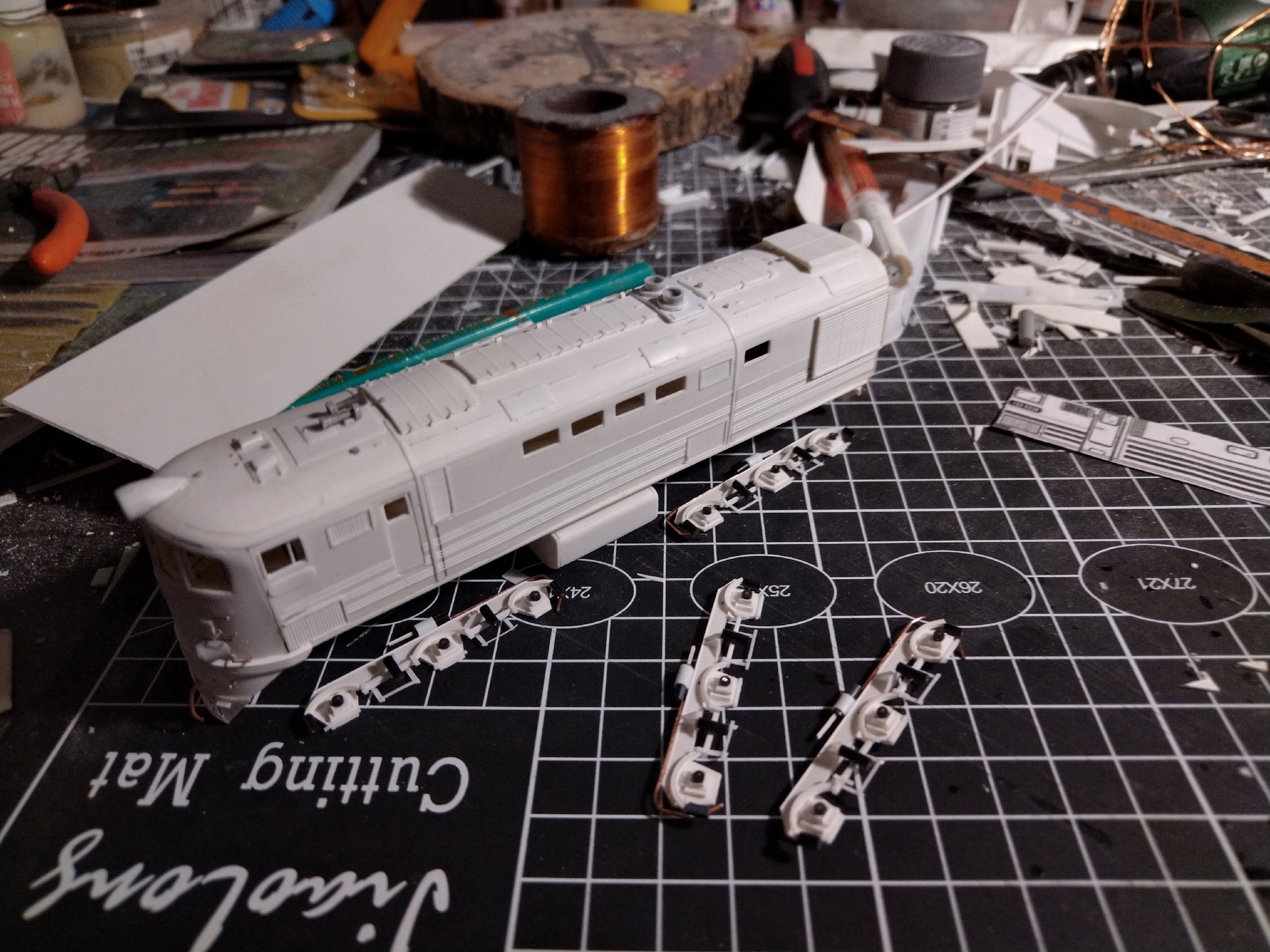

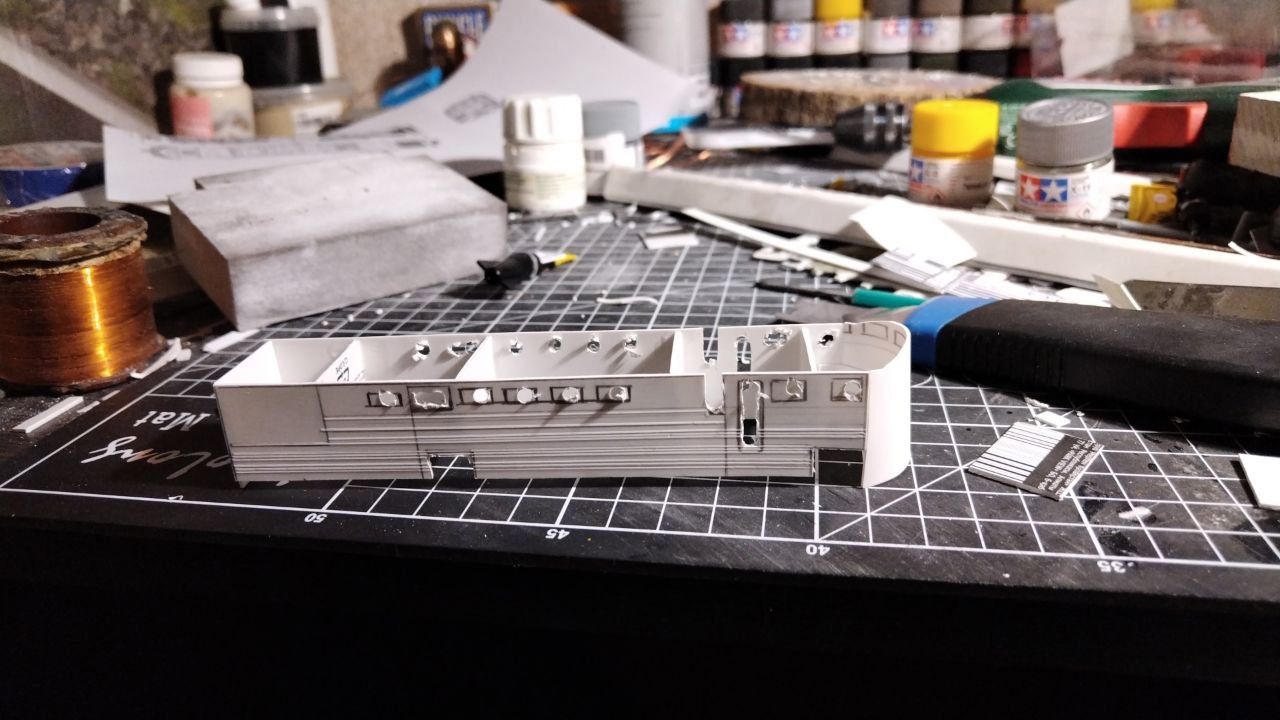

в альбоме как и всегда показаны фото готовой модели, процесса постройки и натурные фото на диорамах.
Оценки
Войдите, чтобы оценить работу.
Комментарии (10)
На сайте с 22.12.2021
4 3

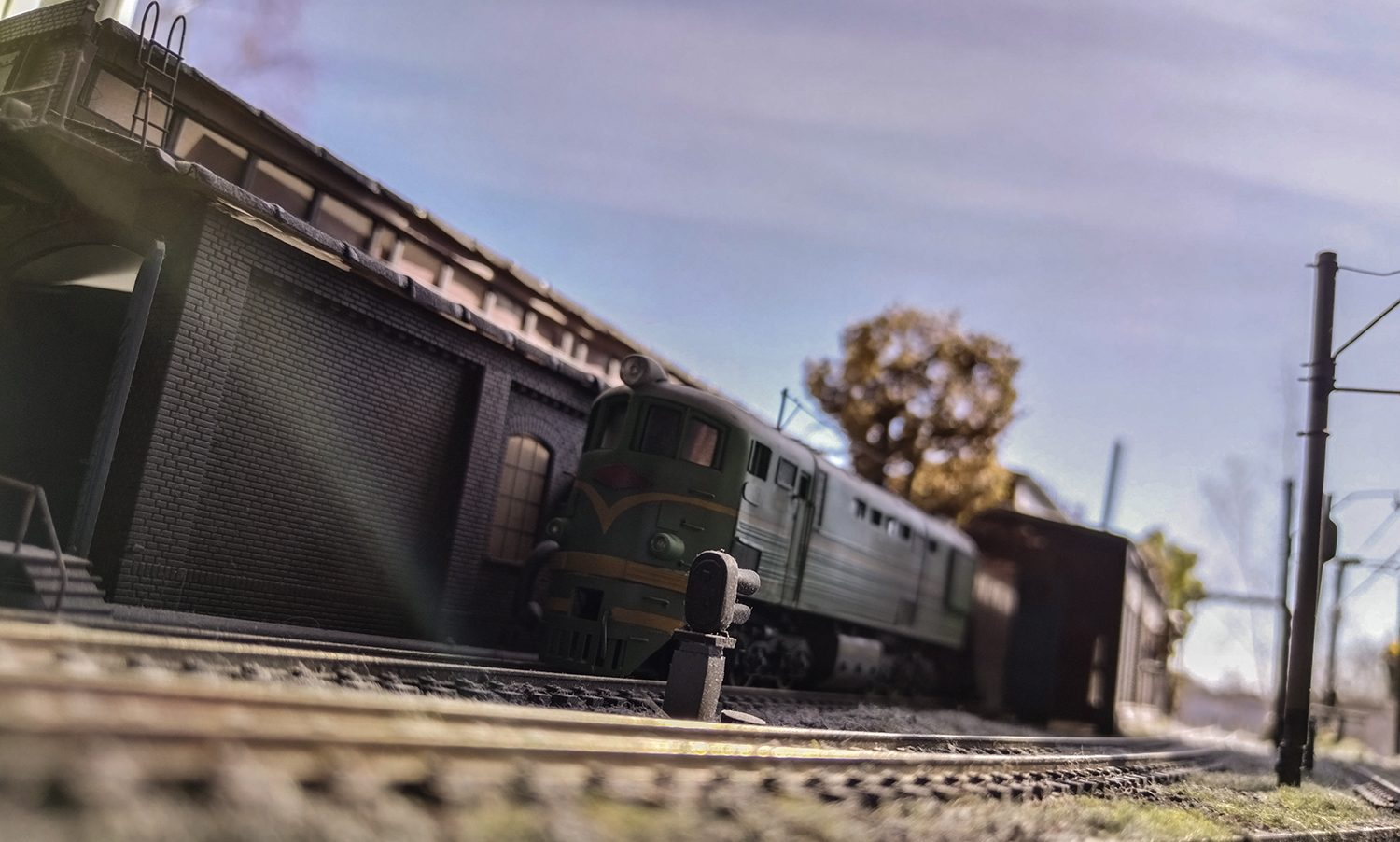

С нуля такую работу проделать, снимаю шляпу. Отличная работа. Фото на фоне промзоны хорошо получилось, это диорама? И как Вы рассчитывали масштаб? Очень понравилась работа.
На сайте с 12.07.2011
14 19
Как всегда, Супер!! Сам не ЖДшник, но всегда с удовольствием рассматриваю Ваши модели, особенно фото стройки интересны.
На сайте с 28.06.2016
81 19

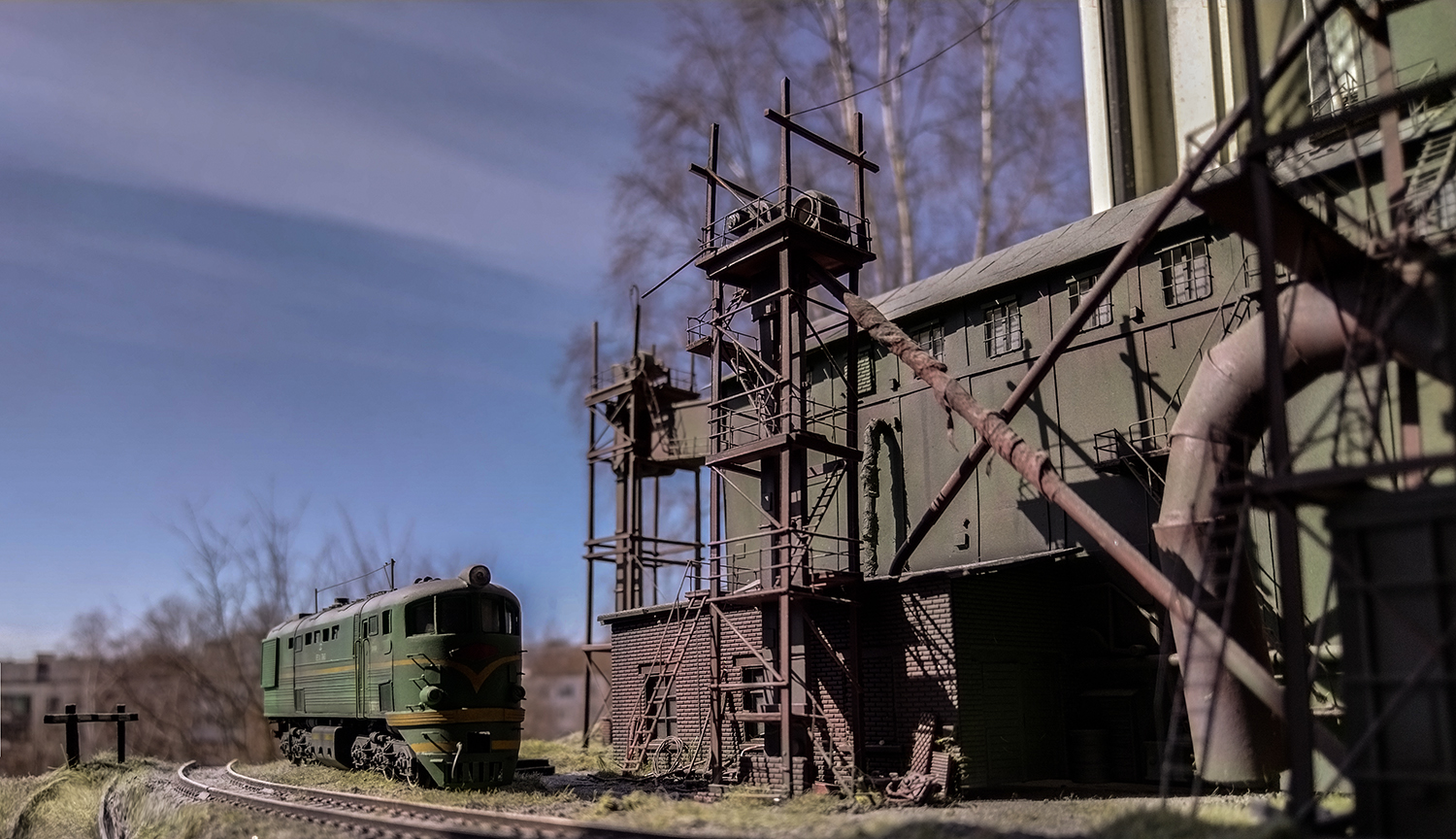

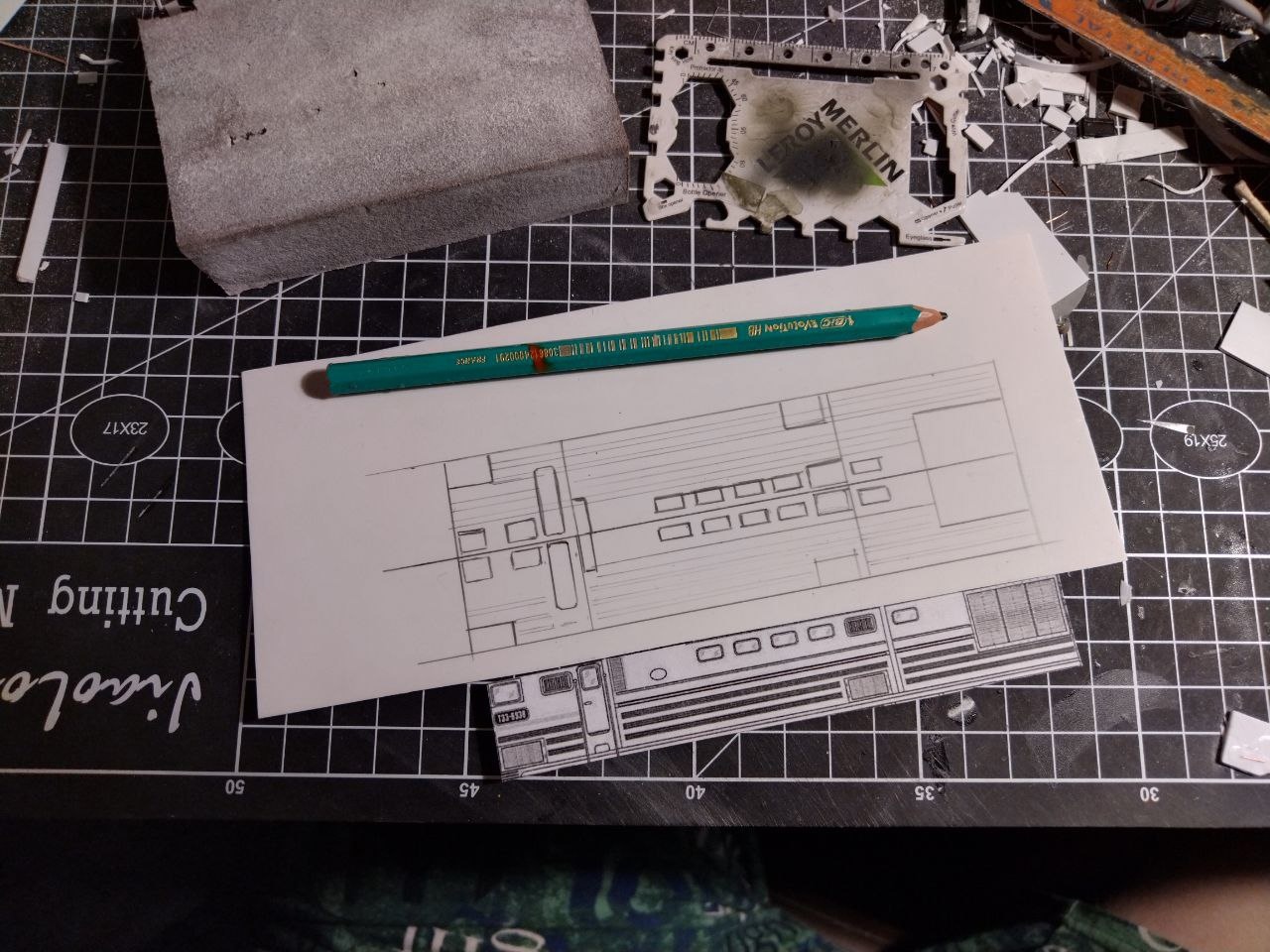

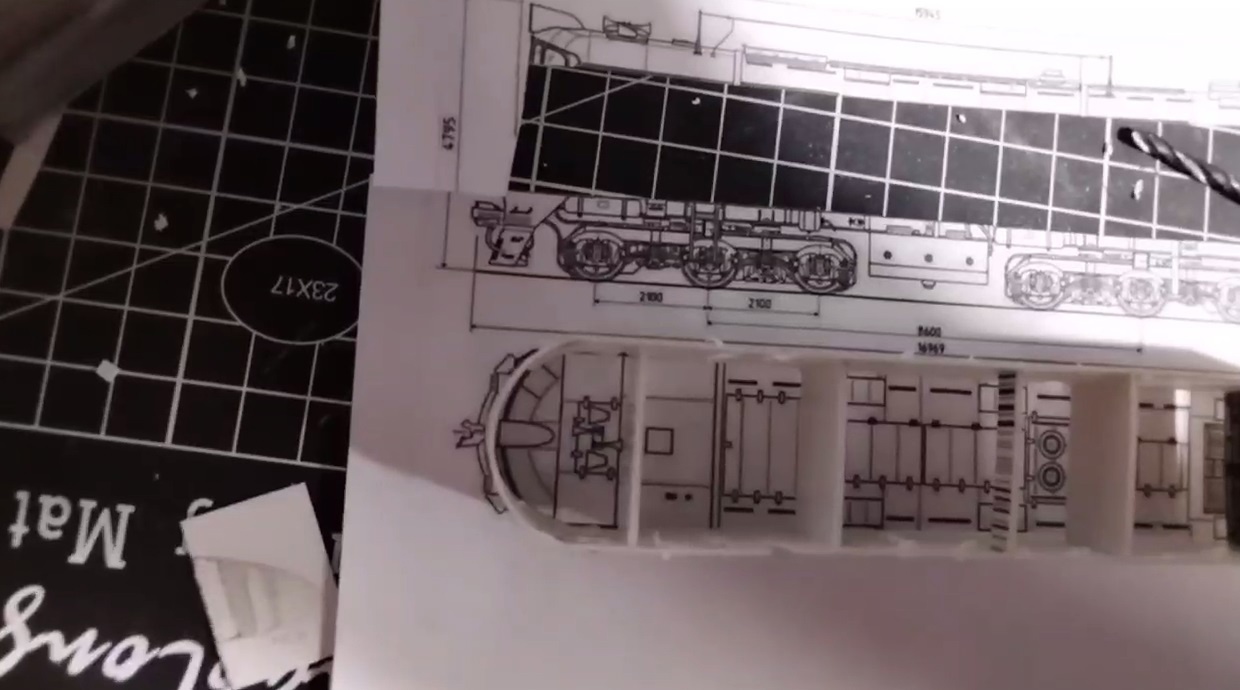

спасибо, стараюсь!Да это диорама собственной постройки, все точно также с нуля как и тепловоз, в галарее тут у меня есть с ней альбом (элеватор кочетовка) посчет подгонки в размер - все просто, например длинна 17600, на чертеже, делим на 120, получаем 14 см. и в фотошопе этот же чертеж уменьшаем до тех пор пока распечатанное изображение на листе не будет 14 см в длинну - затем использую чертеж как выкройку
На сайте с 18.07.2010
368 21797
Отлично!

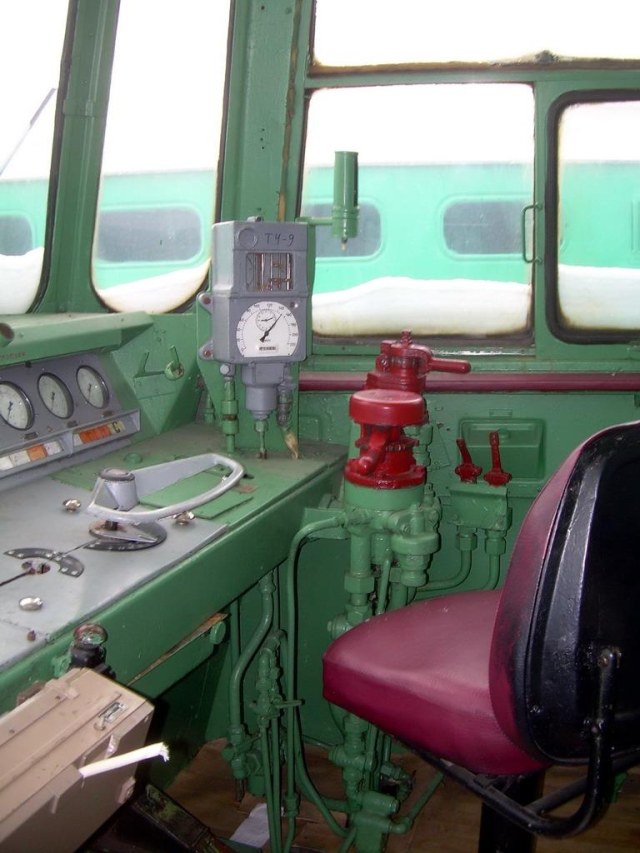

Довелось как-то побывать в кабине такого.
На сайте с 04.11.2013
12 198
Очень Круто, как и всегда!
На сайте с 17.04.2022
23 645
Красиво! Художественно! Атмосферно! Респект за самодел! Работа вдохновляет. Чистый моделизм, так сказать)
На сайте с 17.04.2022
23 645
А в чём, собственно, проблема образмерить исходный чертёж в автокаде, например?! Вычислив на калькуляторе масштабов размер на чертеже исходя из значения по месту. К примеру, в 120-ом масштабе 1 метр реального объекта на чертеже высчитывается = 1000:120=8,3 мм -т.е, основание масштаба – величину, получаемую делением принятой единицы измерения (1м =1000 мм) на размер уменьшения. . Поэтому, иногда хорошо привязаться к какому-нибудь узлу на чертеже зная его настоящие размеры. А вообще, хорошо, когда на чертежах присутствует строчка линейного масштаба. Так вот, в автокаде можно начертить прямую уже в 120-ом масштабе (например, длину вагона) и потом масштабировать приложенную картинку с чертежом (вагона), пока размер линии и длина (вагона на чертеже) не уравняются. А потом это можно выводить в PDF-файл и печатать без рамок 1к1. По крайней мере, я делаю так.
На сайте с 09.01.2012
0 93
Как всегда, очень круто! А как делаете такие ровные длинные выштамповки на боковины?
Спонсор
На сайте с 05.08.2010
103 18697
САМОДЕЛ - уважуха! Хорошо помню его.....
На сайте с 17.11.2018
43 267
класс!!
первая фотка - мало отличается от реальности
