ТЭ-3162

Приветствую коллеги, товарищи!

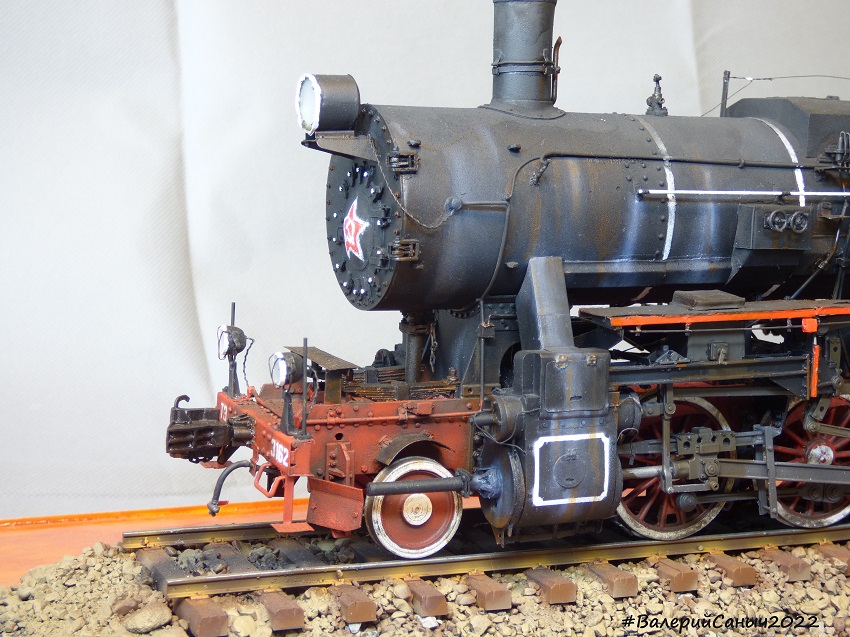

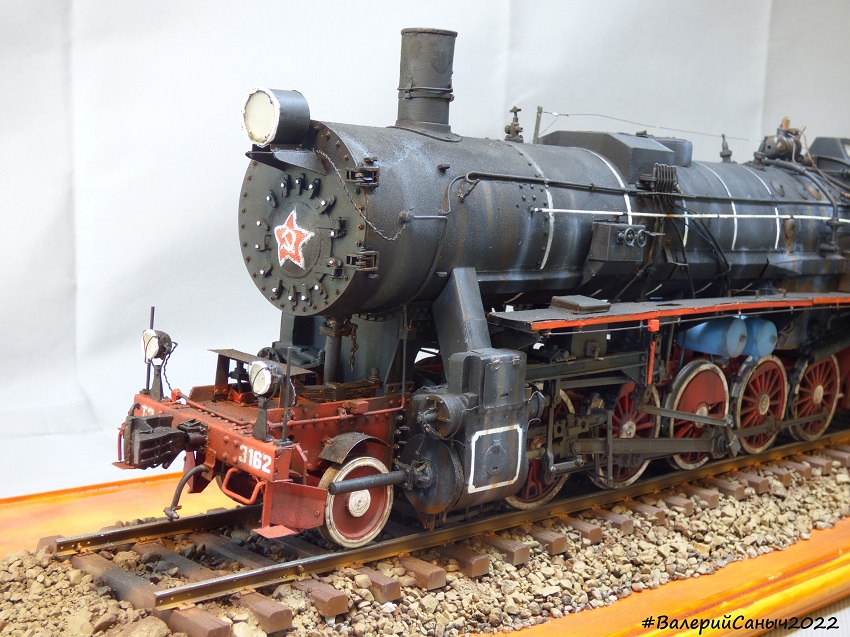

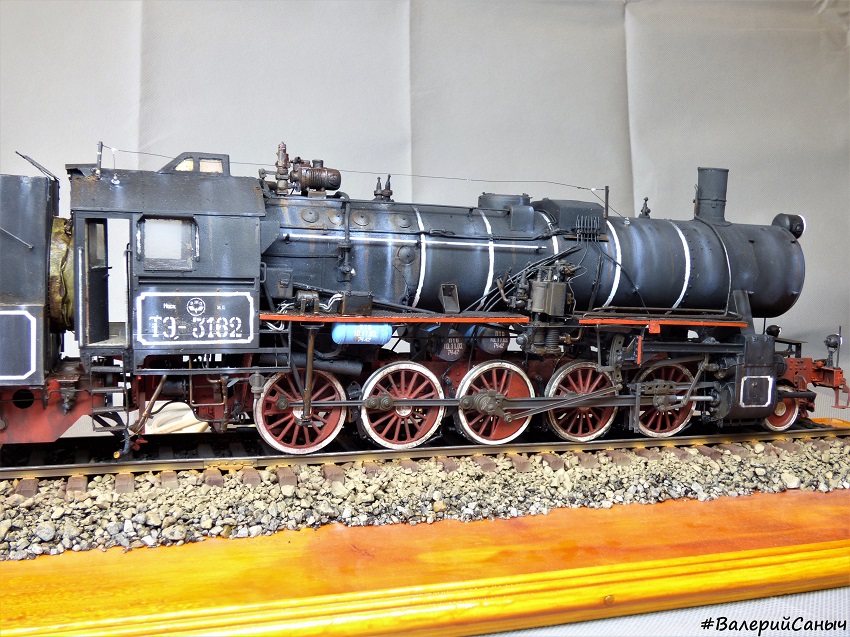

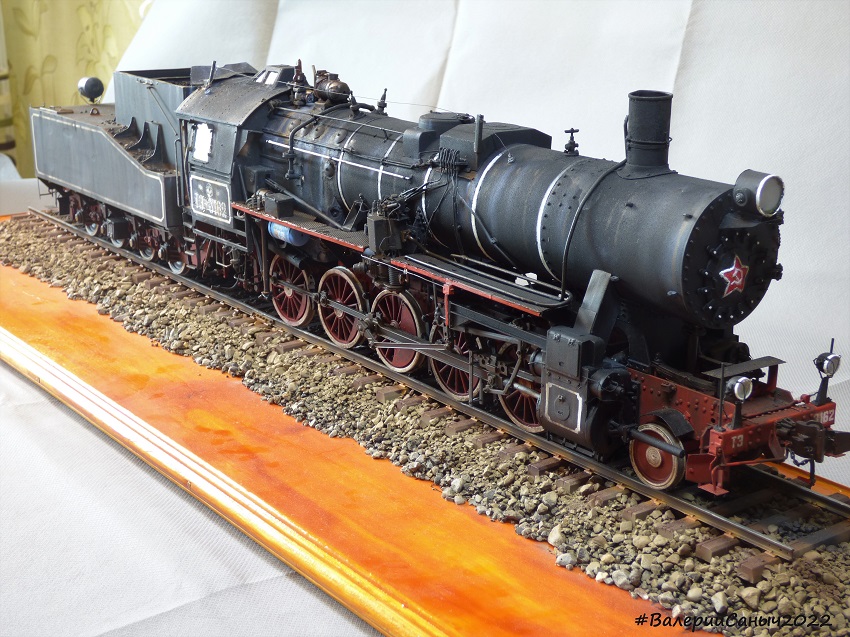

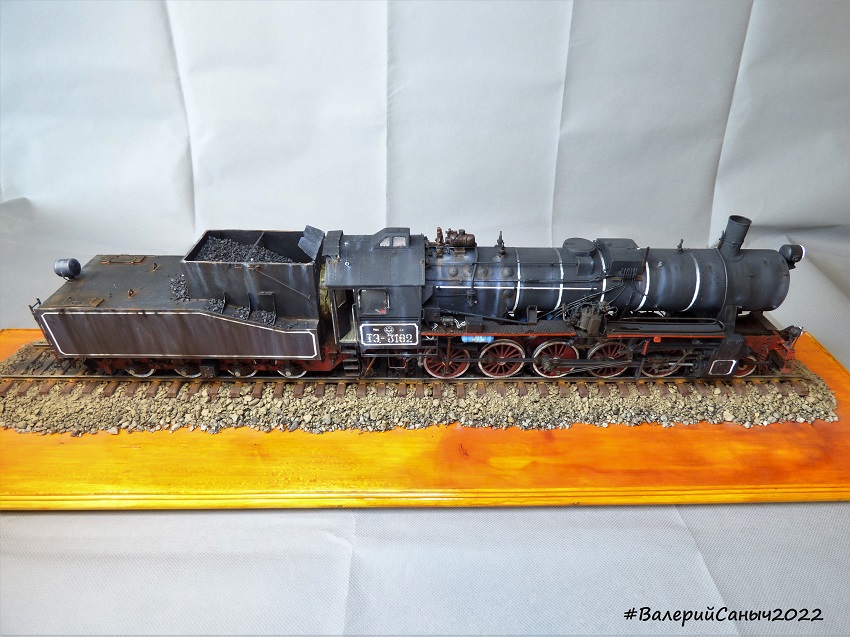

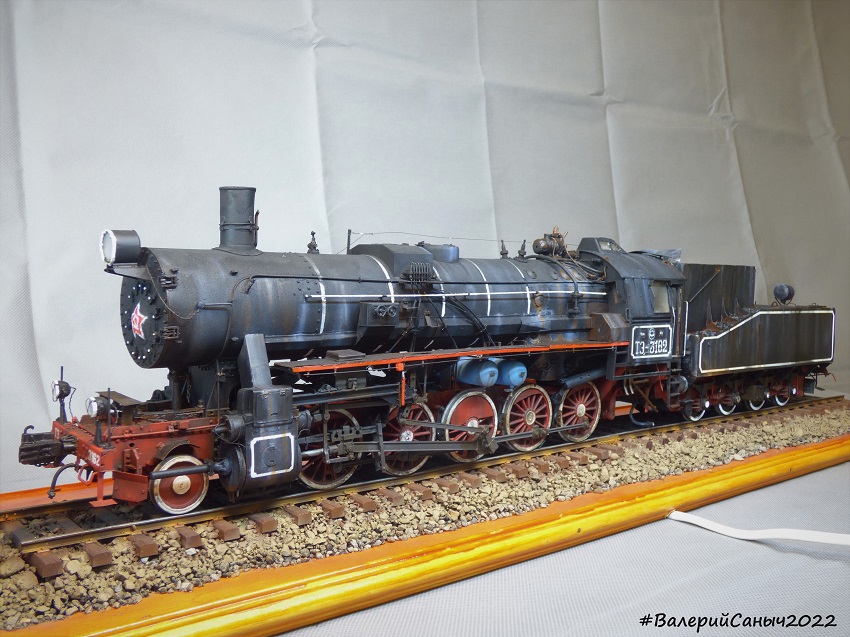

Давняя хотелка, как только выпущена была модель от TRUMPETER из Br52 перепилить в наш трофейный ТЭ. За образец взял действующий паровоз ТЭ-3162 с припиской Подмосковное Депо.

Изучив чертежи, статьи, куча документов. Ну и конечно самое главное - учёл колею (ширина 1524мм.).  Закупив необходимый материал, взялся за процесс.

Работы было много, что-то пришлось изменить, а что-то добавить, ну все по порядку.

По самому паровозу:

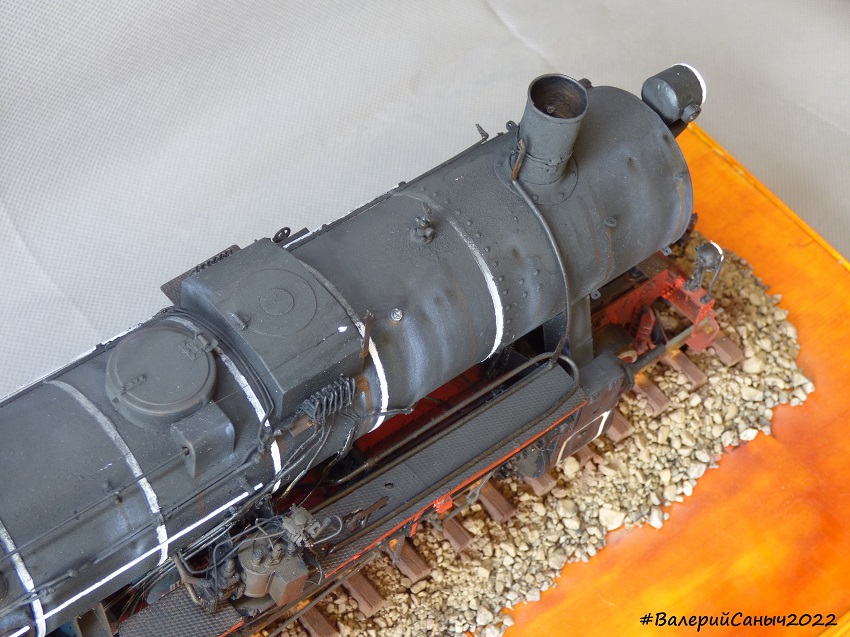

- замена дымовой трубы, изготовления надставки.

- фронтонный лист с малой дверцей

- мусорочистительная труба

- сажа сдуватель  в дымовой камере и топке

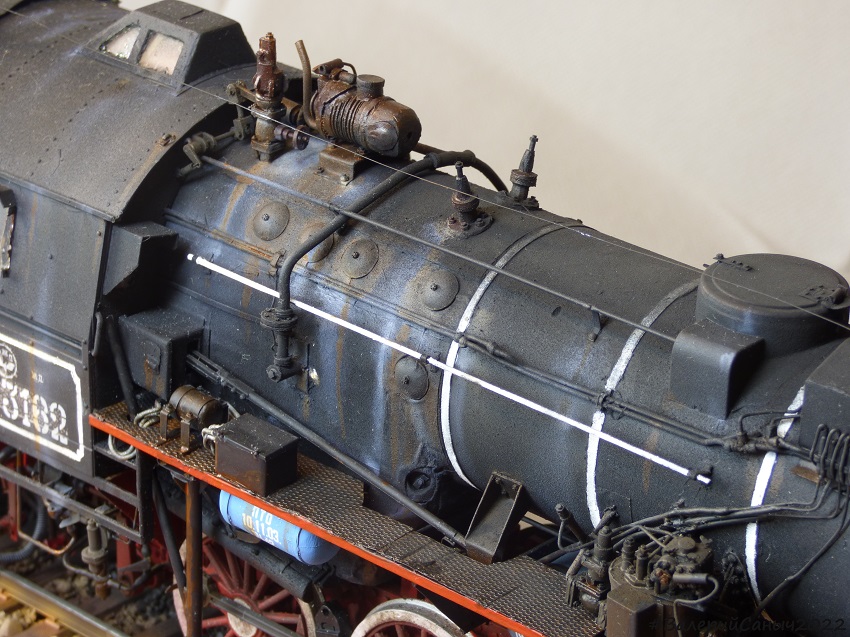

- два унифицированных предохранительных клапана

- четыре крана продувки - (топочные - с глушителем струи);

- вентиль теплой промывки;

- технические трапы над колесными парами (с нуля, с профнастила от Микро дизайн)

- имитация пневматические магистрали паровоза (трубки, медная проволока)

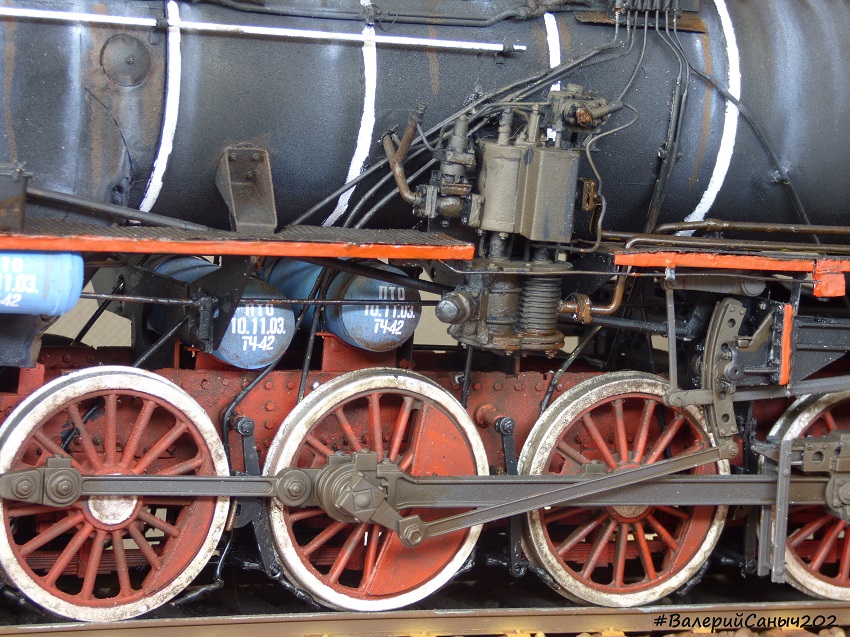

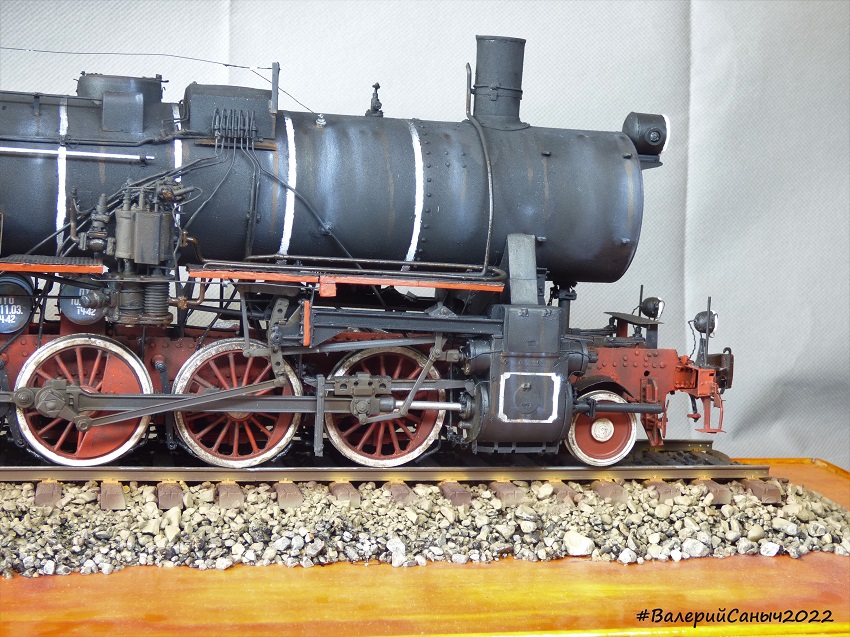

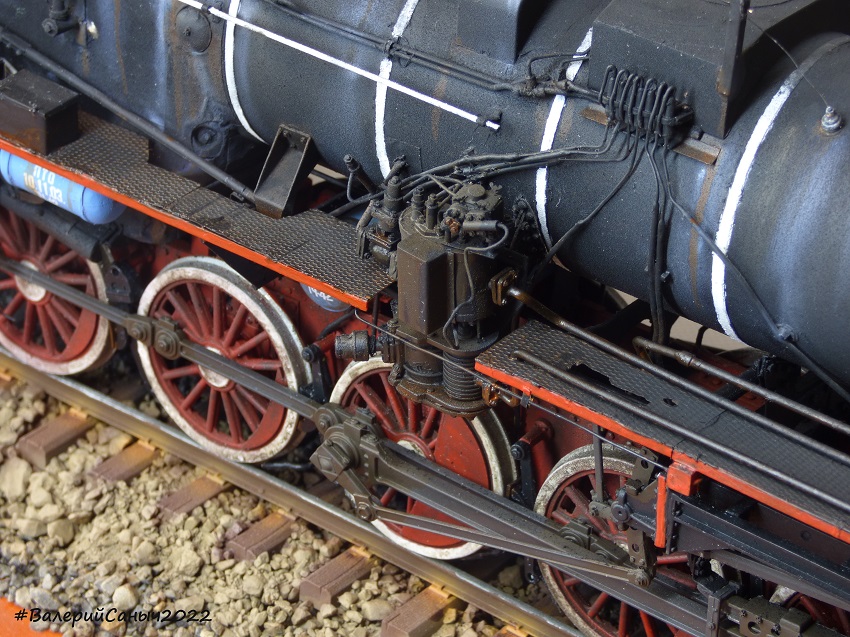

- изготовления кронштейнов под  Компаунд - насос "Кнорра"  и крепления его к котлу.

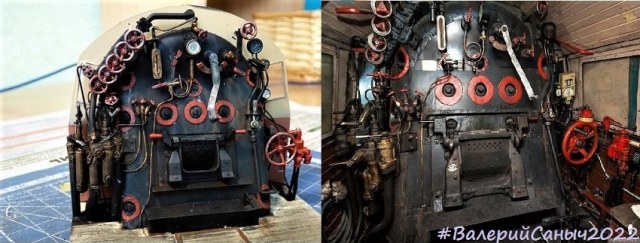

- два вертикальных инжектора В-250 в будке машиниста

- дополнительные промывочные люки на кожухе топки

- унифицированный свисток на 5 тонов(изготовлен из трубки пластиковой  и листового пластика)

- унифицированное водомерное стекло(Клингера)

- гофрированные водоприемные рукава (провод медный обвитый витком малого диаметра)

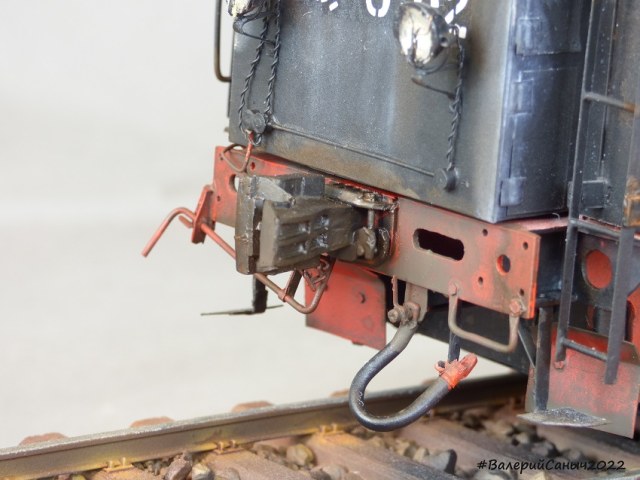

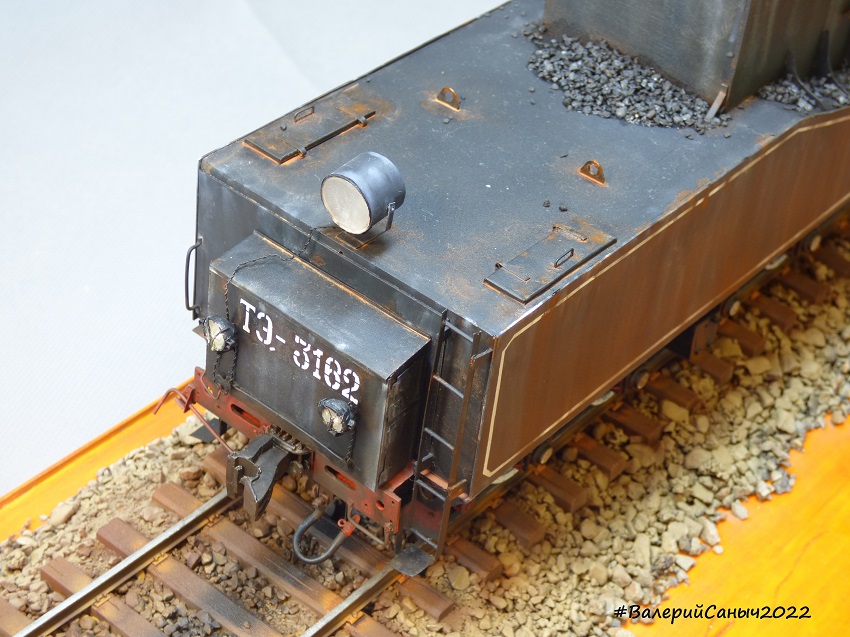

- автосцепка СА-3 (самодел эпоксидная смола) на тендере и брусковом переднем брусе.

- защитный лист над бегунковой тележкой (листовая медь)

- скоростемер СЛ-2(пластиковая трубка различного диаметра)

- турбогенератор освещения  (пластик "литник")

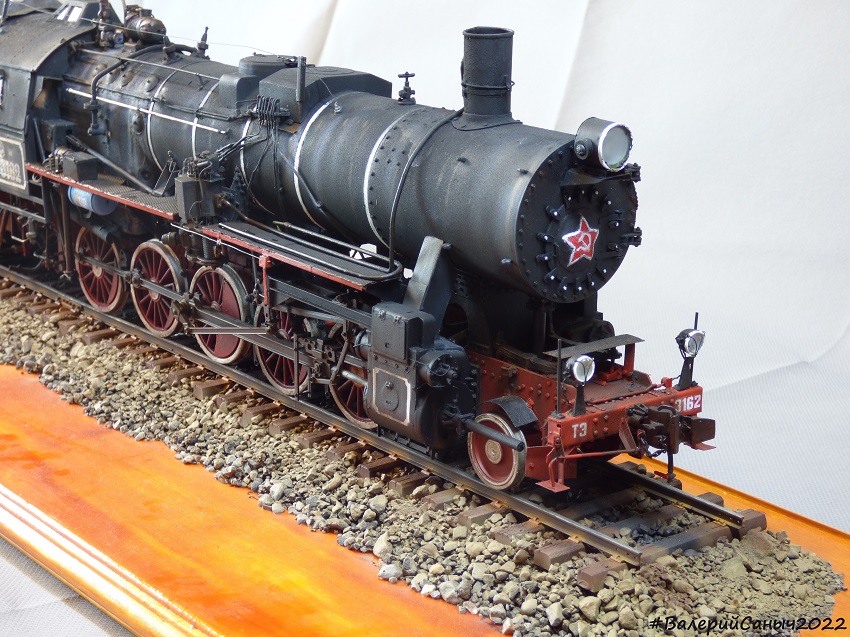

- буферные фонари (изготовил с нуля латунь медь прозрачный пластик)

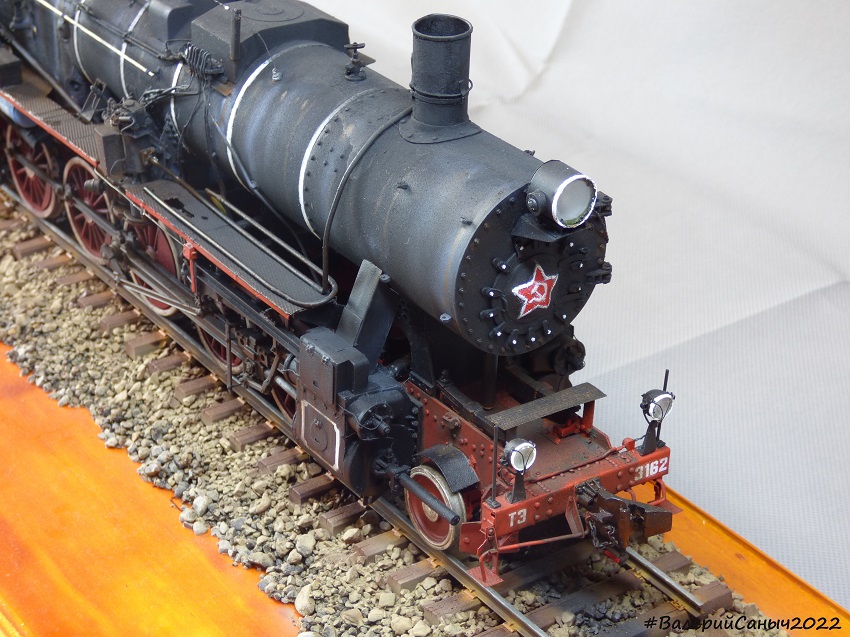

- прожектор типа ПЛС с зеркальным отражателем (медь прозрачный пластик)

- световой фонарь в потолке будки (фото отдельно)

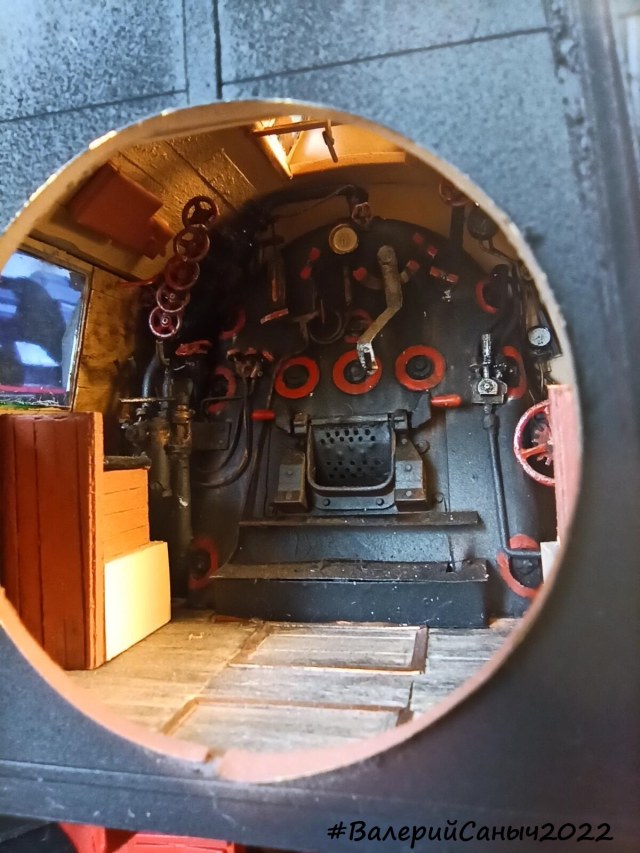

- внутренняя обшивка будки досками(фото отдельно)

- козырьки над боковыми окнами(фото отдельно)

И это не все, сразу и не вспомнишь... Усиления рамы с добавлением болтов, гаек, различного диаметра от Master-Clab.

Хорошо что в открытом доступе есть по нему чертежи.

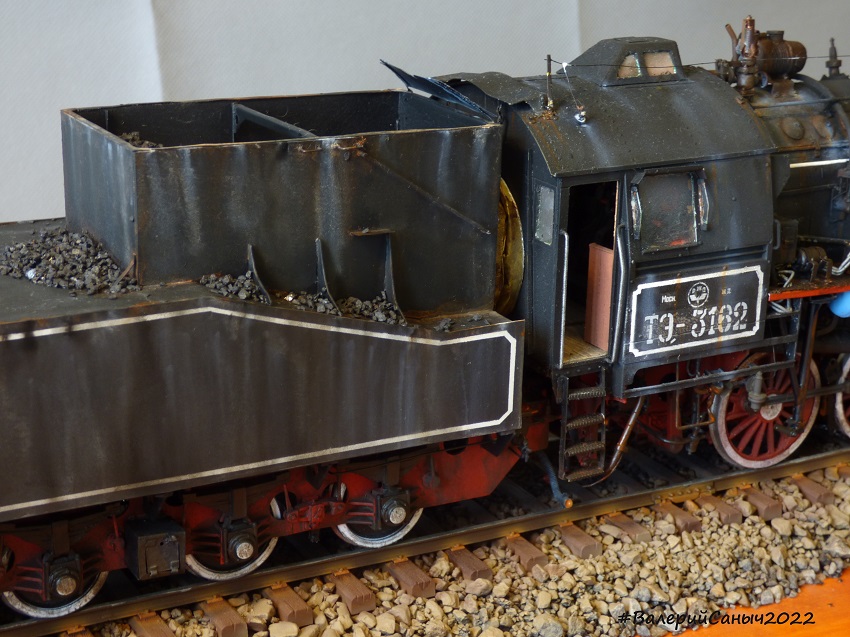

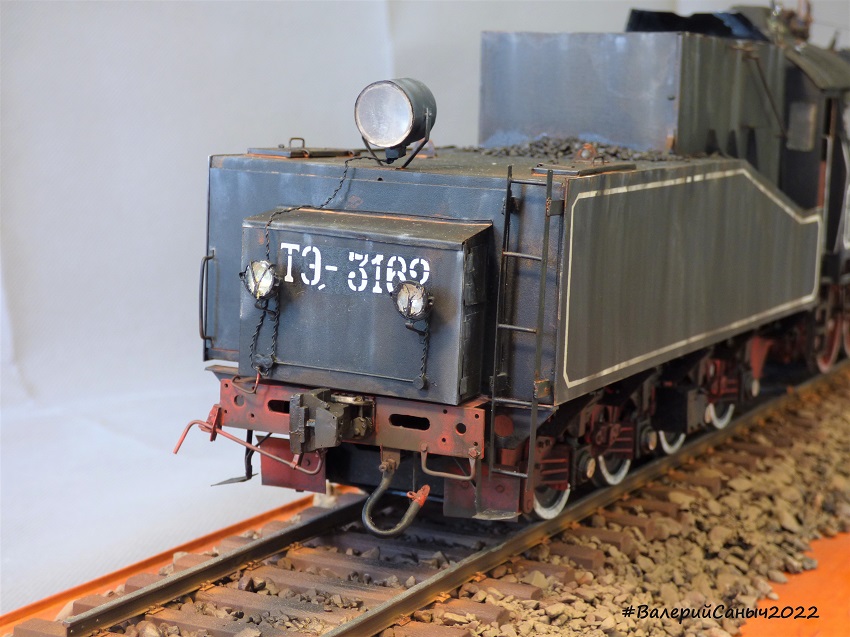

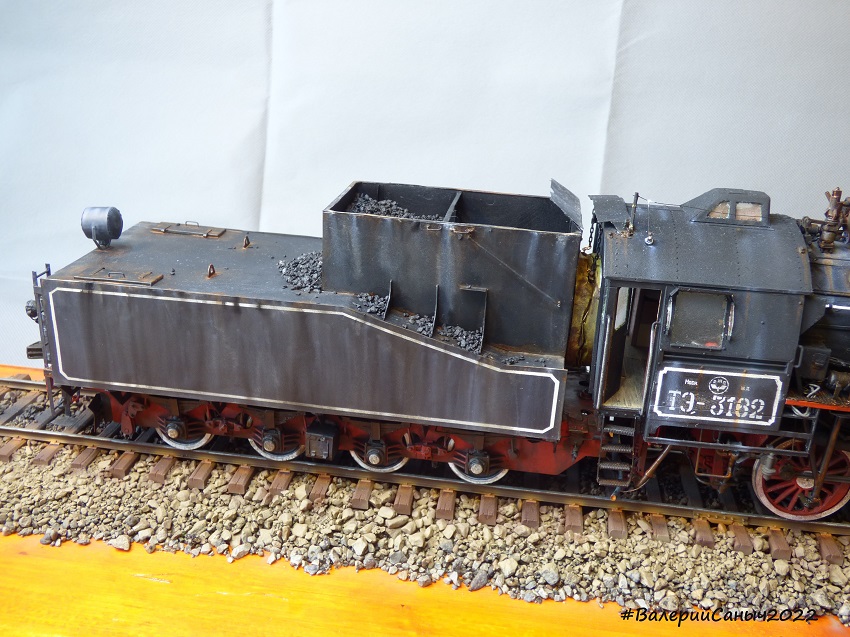

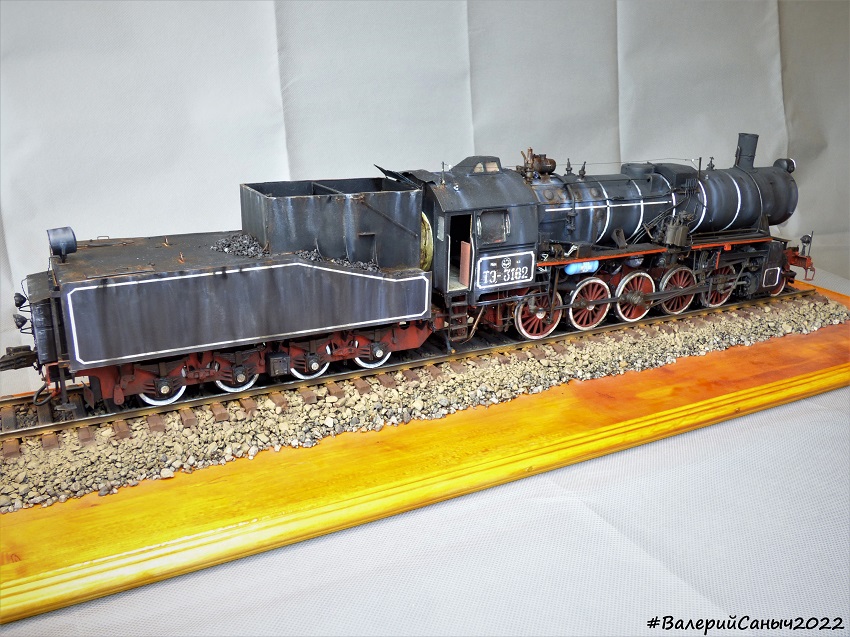

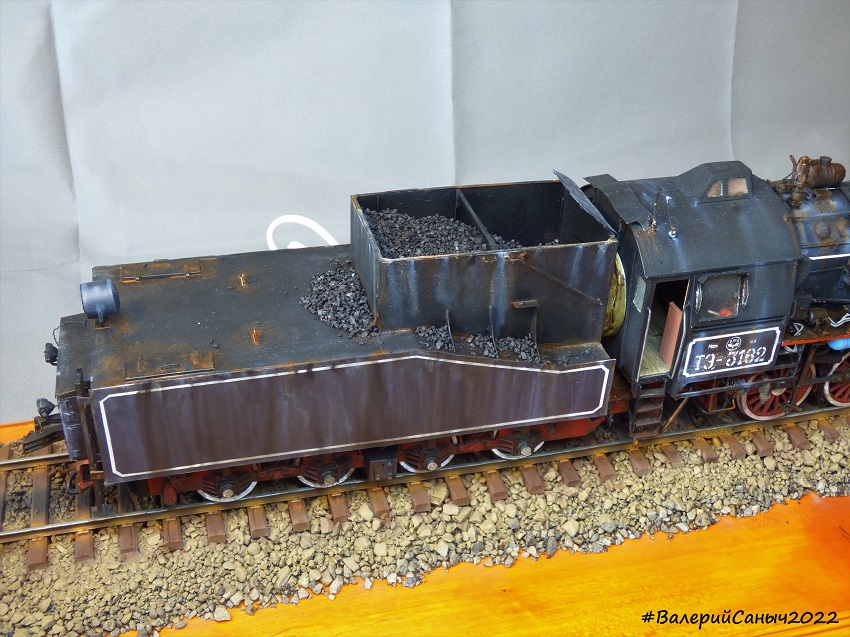

На тендере боковики были заменены на листовой пластик, TRUMPETER дает с надбоем имитации резинового листового покрытия.

По ЖД полотну:

- балласт речная мелкая галька.

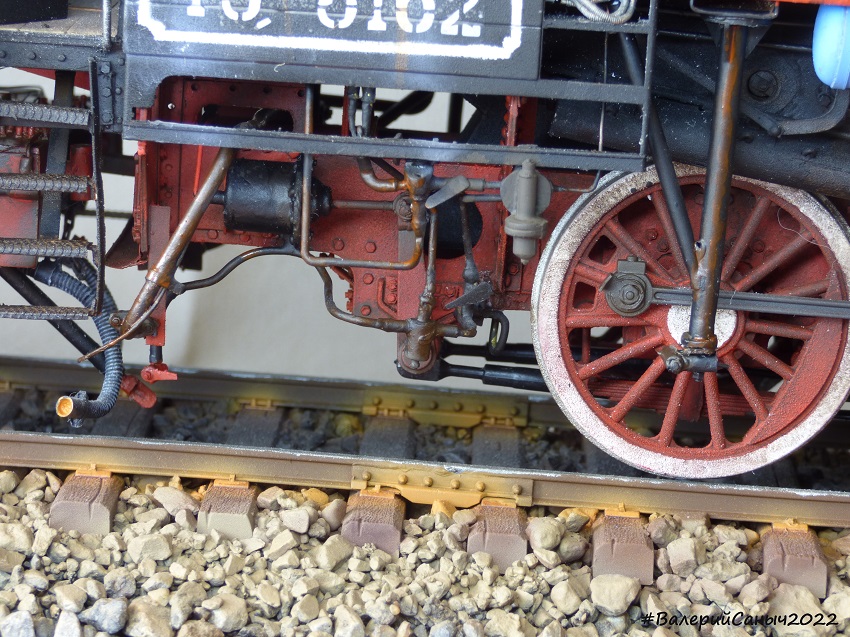

- рельсы и шпалы от MiniArta (Русская колея)

Все воедино и пролито разбавленным ПВА с водой.

Грунтовал: vallejo

Красил краска: MIG  AK

Химия и эффекты от: MIG, AK, Pacific.

Лак:Tamiya

Декаль; "Народная декаль"
