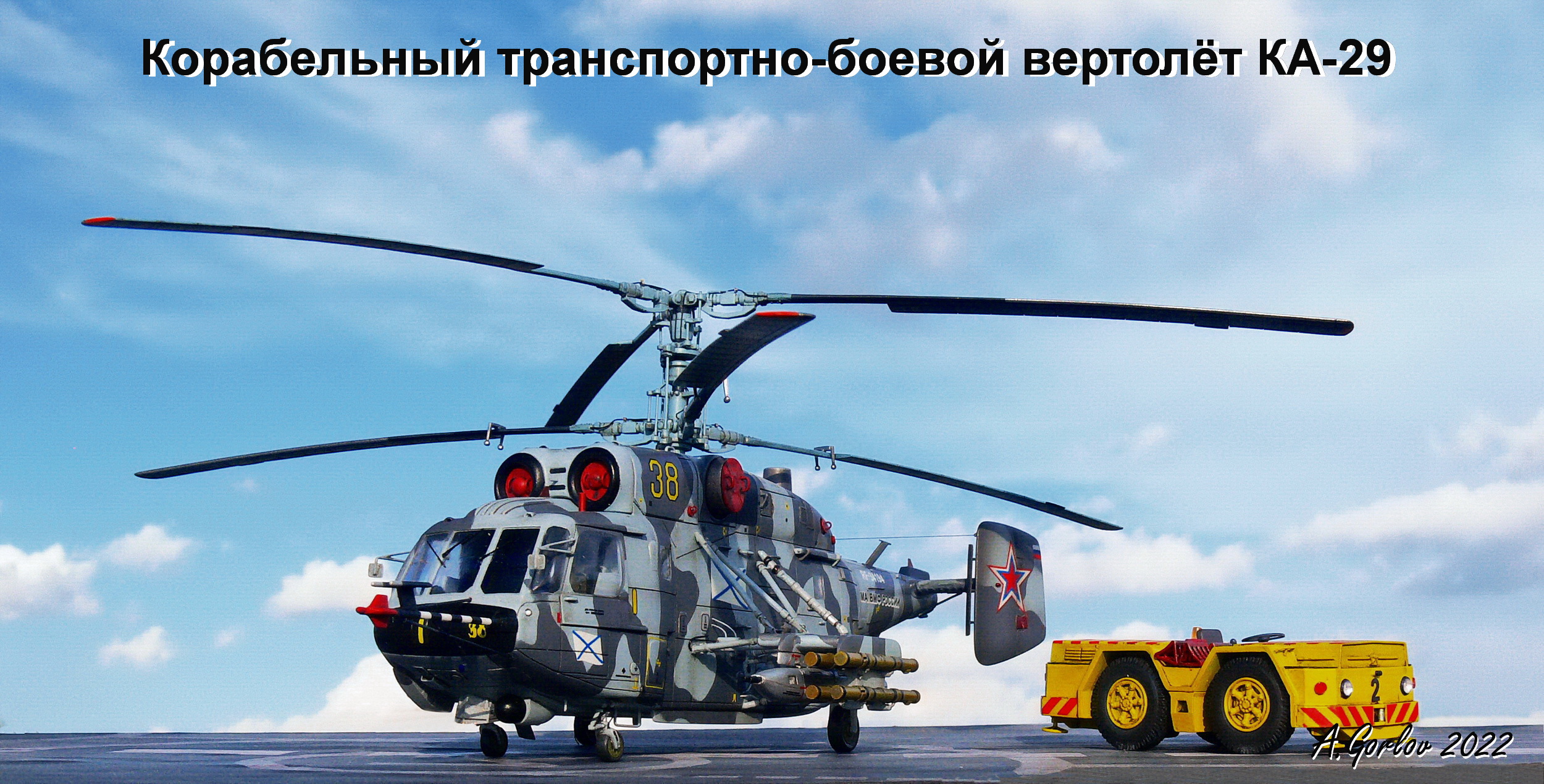

Корабельный транспортно-боевой вертолёт КА-29

  Приветствую уважаемые коллеги.

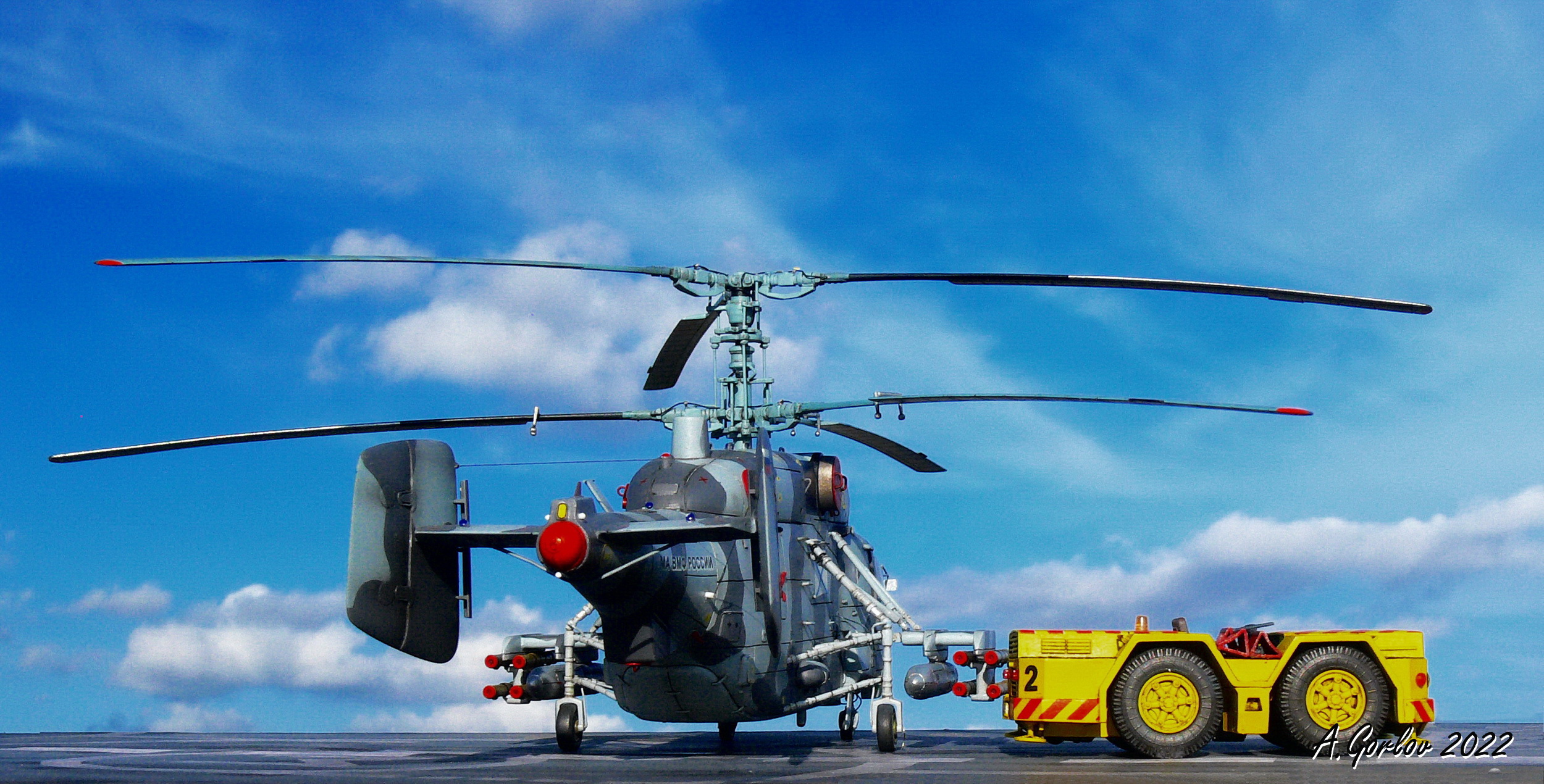

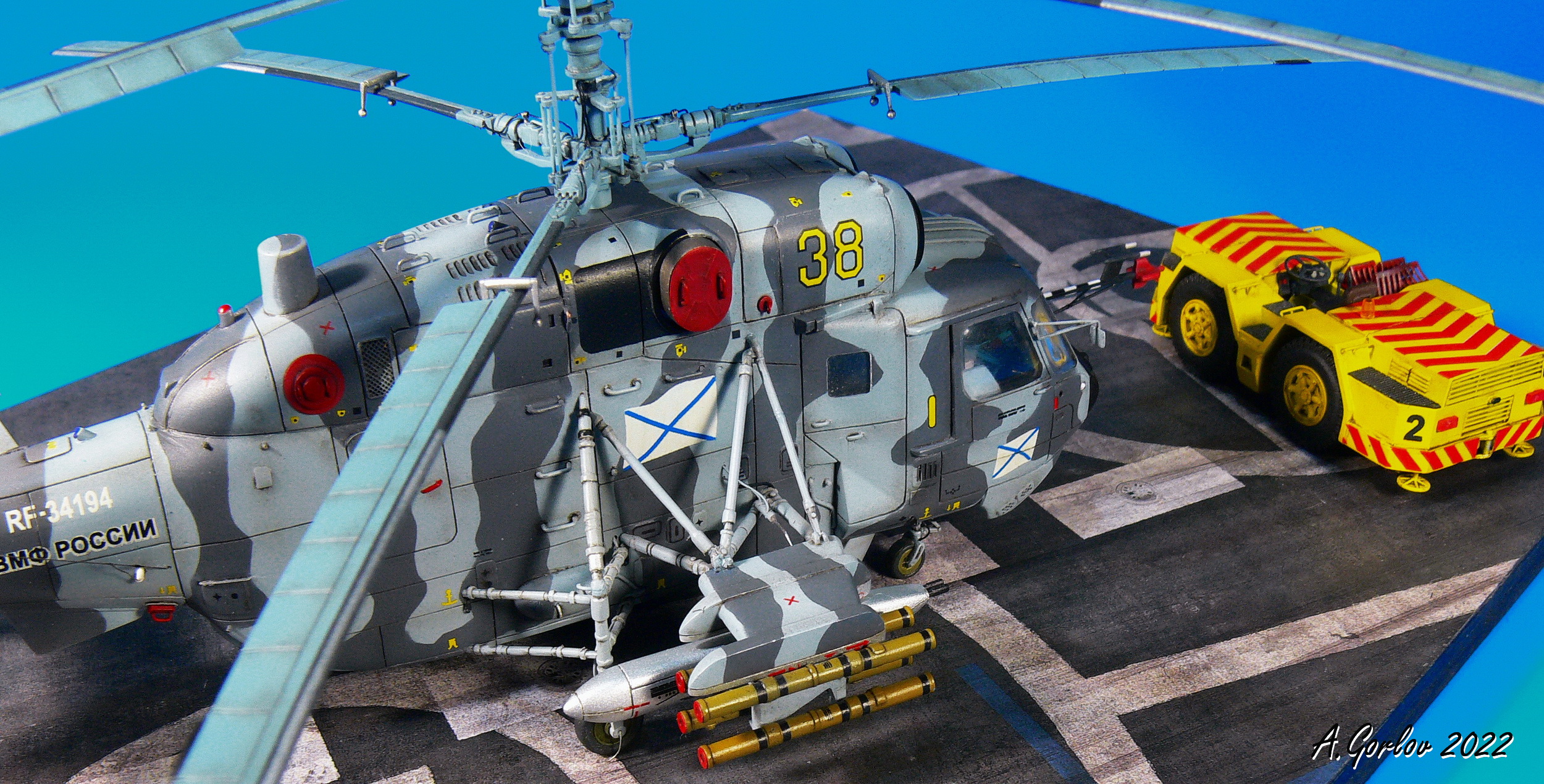

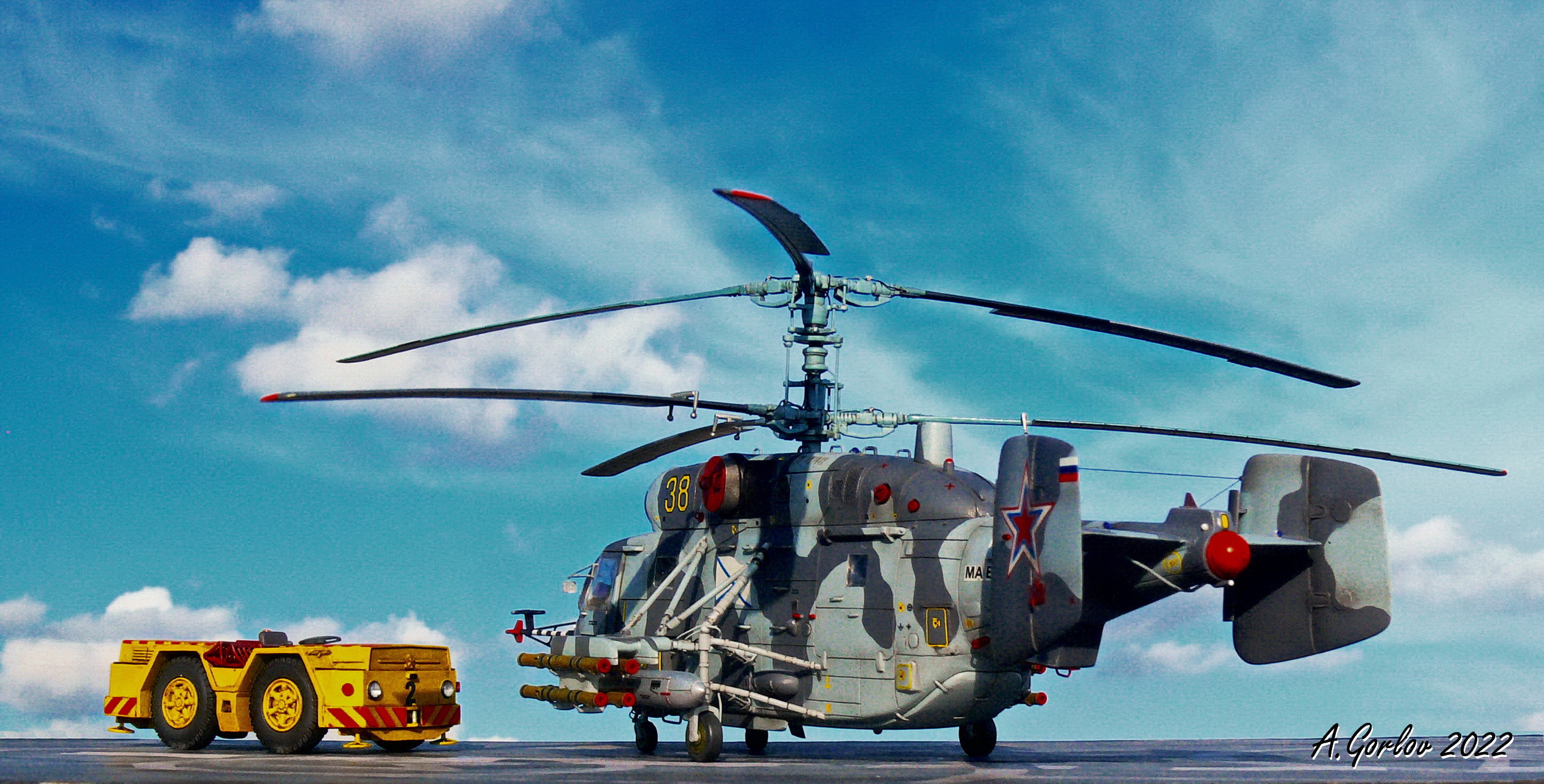

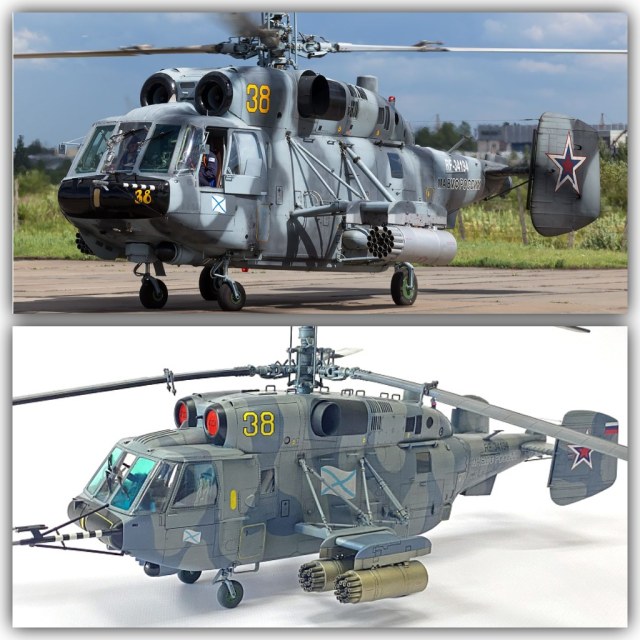

  Вашему внимания представляется модель Советского транспортно-боевого вертолёта КА-29 от Hobby Boss.

  История

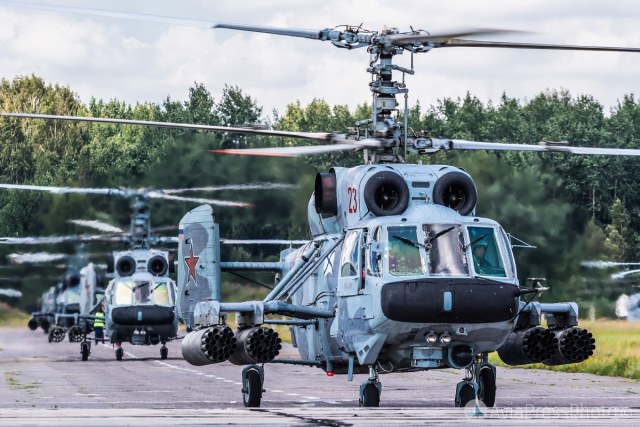

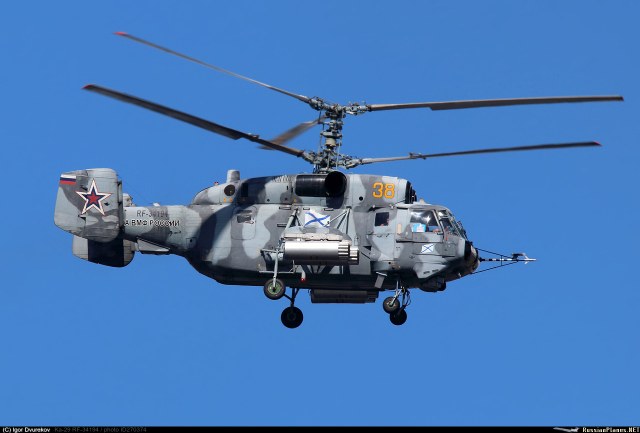

Корабельный транспортно-боевой вертолёт КА-29 предназначен для повышения мобильности и эффективности десантных операций на водных акваториях, уничтожения бронированных надводных и наземных целей. Кроме этого, он призван обеспечивать перевозку с корабля на берег и, наоборот, грузов и подразделений десанта, его огневую поддержку днем и ночью в простых и сложных погодных условиях.

ТТХ

Нормальная взлетная, кг 11000;
Максимальная взлетная, кг 11500;
Максимальная скорость, км/ч 280;
Практическая дальность, км 800;
Дальность действия, км 180;
Практический потолок, м 5000;
Статический потолок, м 3700;
Экипаж, чел 2;
Полезная нагрузка: 16 солдат или 4 носилок и 6 сидячих раненых или 2000 кг груза в кабине или 4000 кг на подвеске;
Вооружение: один 7.62-мм пулемет с 1800 патронами или 30-мм пушка А242 с 250 патронами;
Боевая нагрузка - 2000 кг на 4 узлах подвески:
2х4 ПТУР Штурм, до 80 80-мм С-8 НУР, или
2 контейнера с 23-мм пушкой и 250 патронами или
2 напалмовых бака ЗБ-500.

 Сборка
Ниже для Вас будет озвучен небольшой перечень доработок с использованием различных допов и самостоятельно изготовленных деталей, которые были «воткнуты» в модель для её «оживления», без литературной составляющей.

 Впечатление
Оттравления применительно к модели этого производителя. Был разочарован составом набора и применением всего 15% деталей. Остальные оказались бесполезны по разным причинам (ненужность, неправильность и т.д.). Хорошо «пошла цветная кабина», кроме непонятки с приборной доской, легкоустранимой.
По факту набор нужен только из-за решеток. Непонятно почему производитель обошел вниманием обилие различных технических люков, бронеплит? На фото сборки они добавлены доширакопластиком. Это с учетом того, что я не стал обильно дорабатывать днище. Еще с 10 люков как минимум.
Напрягает отсутствие внимание к таким деталям как различные заглушки!
Зато до сих пор не могу понять, зачем округлые поручни и проводу давать плоскими деталями???
 Но в любом случае лучше хоть такое, чем ничего.

Зашпатлевал паровозный клёп, перерасшил.

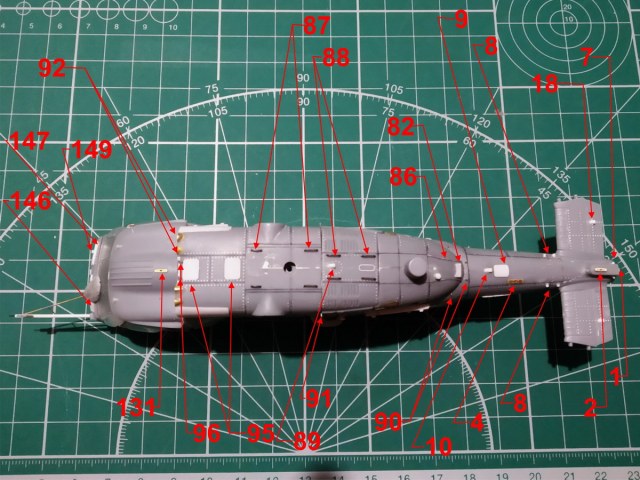

  Хвостовая балка
  1.   Прямоугольная накладка РЭБ;
  2.   Основание антенны ГО;
  3.   Антенна ГО;
  4.   Основание антенны УКВ;
  5.   Антенна УКВ;
  6.   Хвостовой огонь ХС-39;
  7.   Антенны СПО по бокам;
  8.   По 2 элемента крепления лопастей;
  9.   Люк сверху;
10.   Датчик БКО;
11.   Тросовая антенна;
12.   Диэлектрик;
13.   Диэлектрик справа;
14.   Люк РЭО;
15.   Козырек отсека РЭО;
16.   Техн. люк 1 слева возле отсека РЭО;
17.   ЭКСР оба борта.

  Стабилизаторы и килевые шайбы
18.   Датчики БКО;
19.   Техн. люк 2;
20.   Техн. люк РВ;
21.   Техн. люк 3;
22.   Подкосы;
23.   БАНО;
24.   Тросовая антенна поперечная;

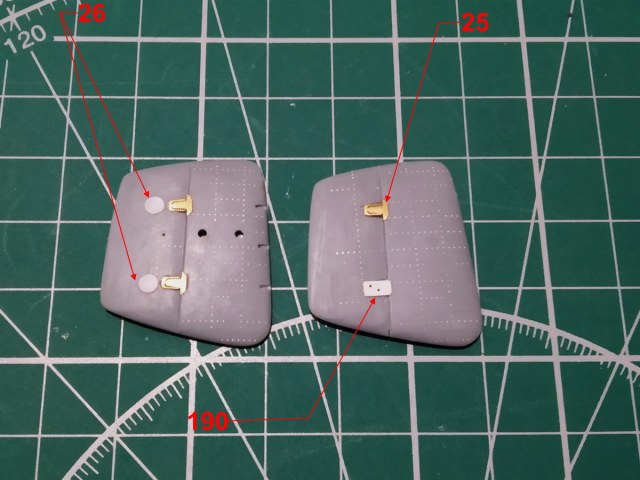

25.   Накладки киль;
26.   Техн. люки 4 киль.

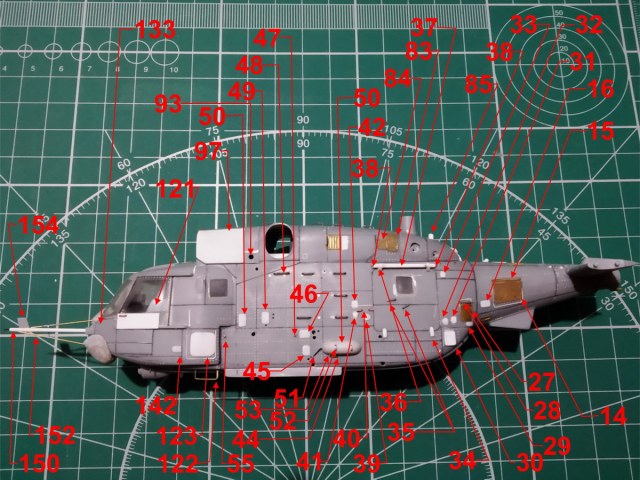

  Левый борт
27.   Техн. люк 5 ТС;
28.   Козырек люка 5 ТС;
29.   Техн. люк 6 ручного насоса ТС;
30.   Техн. люк 6 БКО;
31.   Техн. люк 7 шрап;
32.   Техн. люк 8 шрап;
33.   Выштамповка 1 вентиляции;
34.   Петли нижние дверь;
35.   2 ручки дверь;
36.   Петли верхние дверь;
37.   Козырек дверь;
38.   2 дренажа ТС в козырьке;
39.   Техн. люк 9 овальный;
40.   2 крючка над овальным люком;
41.   Горловина ТС;
42.   Техн. люк 10 ТС;
43.   Техн. люк 11 под подкосом;
44.   Штуцер под пирамидой;
45.   Техн. люк 12 слева от подкоса;
46.   Техн. люк 13 слева от подкоса;
47.   Дренаж;
48.   Подножки;
49.   Техн. люк 14 ТС;
50.   Техн. люк 15 ТС;
51.   Обтекатель между подкосами;
52.   Проводка обтекателя;
53.   Петли обтекателя;
54.   Дренаж обтекателя;
55.   Элемент 1 возле кабины;
56.   Швартовочные петли.

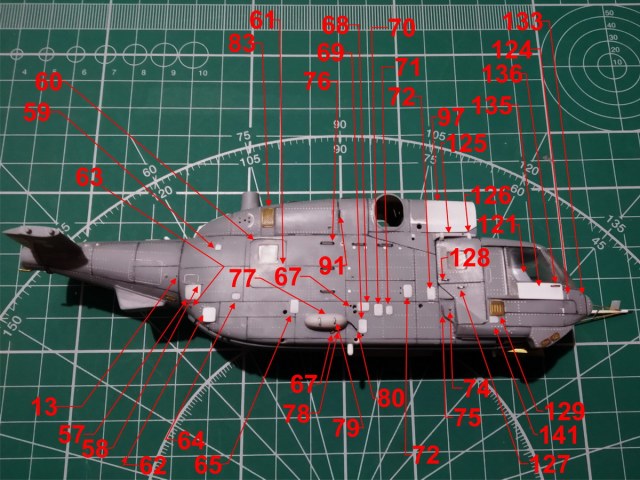

  Правый борт
57.   Техн. люк 16 ТС;
58.   Козырек техн. люка 16 ТС;
59.   Выштамповка 2 вентиляции;
60.   Козырёк двери задней;
61.   Ручка двери;
62.   Техн. люк 17 БКО;
63.   2 дренажа возле БКО;
64.   Техн. люк 18 с выштамповкой;
65.   Техн. люк 19 ТС;
66.   Дренаж возле ОШ верх;
67.   Штуцер пирамида низ;
68.   Техн. люк 20 ТС;
69.   Техн. люк 21 ТС;
70.   Техн. люк 22 ТС;
71.   Техн. люк 23 ТС;
72.   Техн. люк 24 ТС;
73.   Техн. люк 25 ТС;
74.   Элемент 2 возле кабины;
75.   Электрожгут возле кабины;
76.   Подножки;
77.   Обтекатель между подкосами;
78.   Дренаж обтекателя;
79.   Петли обтекателя;
80.   Проводка обтекателя;
81.   Швартовочные петли.

  Моторный отсек
82.   Датчик БКО сверху сзади;
83.   Решетки воздухозабора;
84.   Решетка охлаждения слева;
85.   Маяк;
86.   Козырьки отсека ВСУ;
87.   Поручни редукторного отсека;
88.   Поручни среднего отсека;
89.   Датчик БКО сверху;
90.   Дренажные патрубки по периметру;
91.   Треугольная подножка слева справа;
92.   Воздухозабор охлаждения генератора;
93.   Отверстия в капоте патрубков перепуска воздуха ДВ;
94.   Датчик штырь лобовой;
95.   Люки доступа к маслосистеме;
96.   Петли люков;
97.   Бронеплиты ДВ.

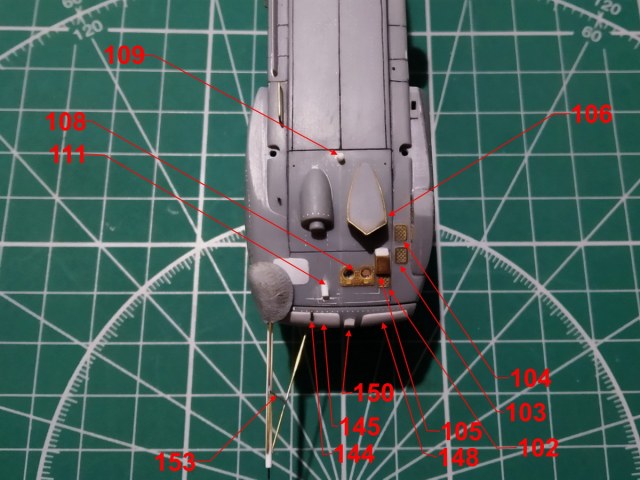

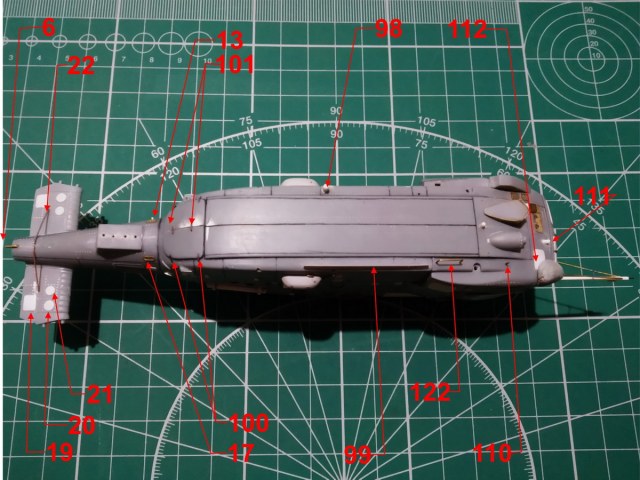

  Днище
98.   Маяк;
99.   Антенна низ длинная;
100.Петли заднего отсека;
101.Защелки заднего отсека;
102.Решетки охлаждения БРЭО;
103.Решетки охлаждения 1;
104.Решетки охлаждения 2;
105.Корпус входного кожуха;
106.Прицел ПТУР;
107.Фары;
108.Блок фар;
109.ХС-39;
110.Датчик штырь;
111.Лазерный дальномер;
112.Техн. люк 26.

  Кабина внутренняя
113.Привязные ремни;
114.Приборная доска;
115.Козырек и кожух приборной доски;
116.Левый пульт;
117.Правый пульт;
118.Средний пульт;
119.Прицельная станция КПС-53;
120.Прицел «Штурм-В»;
121.Бронеплиты.

  Кабина внешняя
122.Антеннар/ст;
123.Техн. люк 27 аккумулятора;
124.Отверстие в бронеплите;
125.Козырек входнойдвери;
126.Петли входной двери;
127.Ручка нижней половины входной двери;
128.Ручка верхней половины входной двери;
129.Решетка охлаждения;
130.Швартовочные петли;
131.Основание антенны ГО;
132.Антенна ГО;
133.Отверстия в бронеплите для СРО;
134.ДатчикСПО;
135.Бронеплиты блистеров;
136.Ручки блистеров;

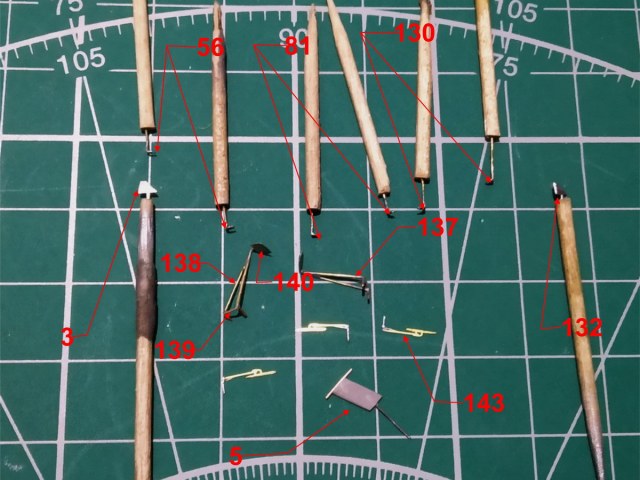

137.Кронштейны зеркал;
138.Подкосы кронштейнов зеркал;
139.Оси кронштейнов зеркал;
140.Зеркала;
141.Техн. люк 28;
142.Техн. люк 29;
143.Дворники.

  Обтекатель носовой
144.Петлялюка БРЭО;
145.Техн. люк 30 БРЭО;
146.Козырек техн. люка БРЭО;
147.Козырек техн. люка 31 пулемета;
148.Техн. люк 31 пулемета;
149.Выштамповка техн. люка 31 пулемета;
150.Корпус БКО;
151.Штанга ДУАС;
152.Подкосы ДУАС;
153.Перемычка ДУАС;
154.Вертикальный обтекатель ДУАС.

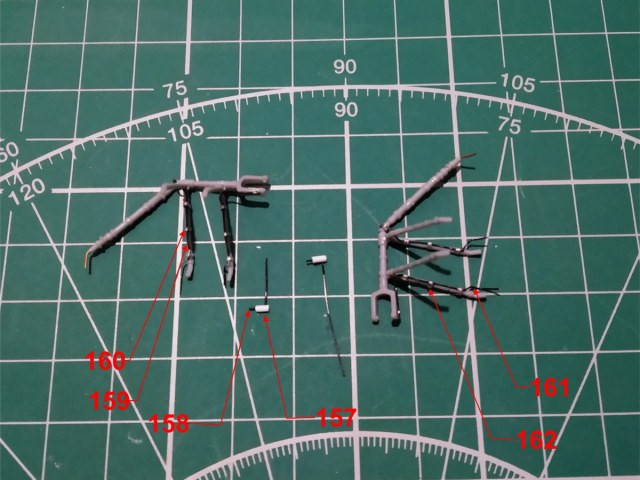

  Шасси
155.Проводка 1 передних ног;
156.Проводка 2 передних ног;
157.Концевик передних ног;
158.Шток концевика;
159.Проводка ОШ верх;
160.Крепление проводки верх;
161.Проводка ОШ низ;
162.Крепление проводки низ;
163.Заземление прав ОШ.

Винты
164.Проводка ПОС НВ;
165.Проводка ПОС ВВ;
166.Крепление проводки НВ;
167.Крепление проводки ВВ;
168.Тяги НВ;
169.Тяги ВВ;
170.Поводок НВ;
171.Поводок ВВ;
172.Элемент складывания НВ;
173.Элемент складывания ВВ;

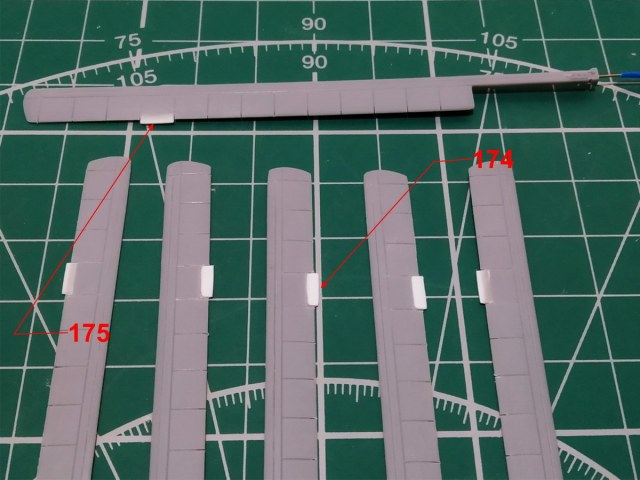

174.Триммерные пластины лопастей ВВ;
175.Триммерные пластины лопастей НВ;
176.Передняя кромка ПОС лопастей;
177.Оковка лопастей.

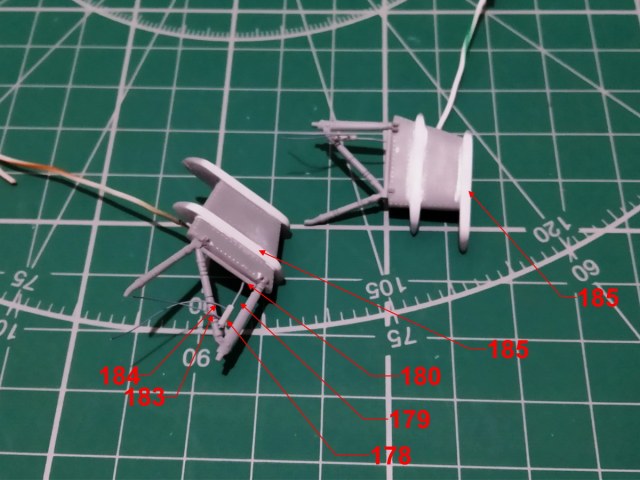

Пилоны
178.Корпус гидроцилиндра;
179.Шток гидроцилиндра;
180.Поперечина;
181.Проводка поперечины;
182.Электрожгут передний;
183.Подающий шланг гидравлики на БД;
184.Отводящий шланг гидравлики на БД;
185.Верхняя часть обтекателя БД.

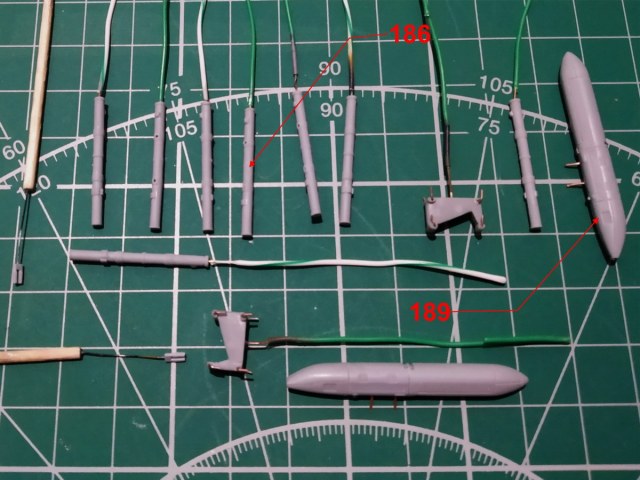

  Вооружение
186.ПТУР;
187.Заглушки ПТУР;
188.Техничка ПТУР;
189.УПК-23-250.

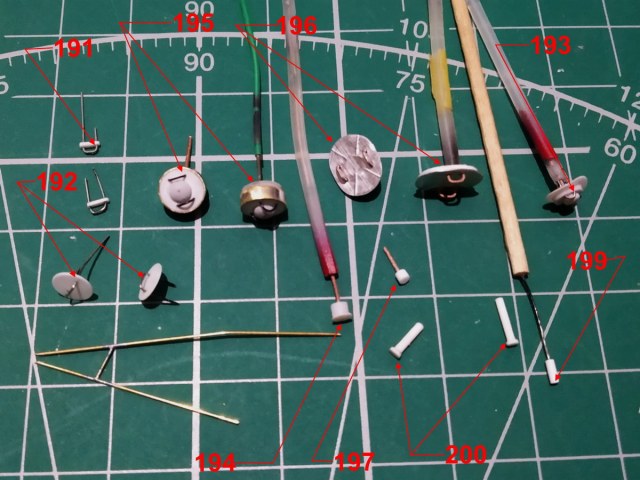

  Заглушки
190.Струбцина киль;
191.Заглушки ЭКСР;
192.Заглушки ДИСС;
193.Заглушка ВхУ ВСУ;
194.Заглушка ВыхУ ВСУ;
195.Заглушки ВхУ ДВ;
196.Заглушки ВыхУ ДВ;
197.Заглушка патрубка обогрева кабины;
198.Чехол ДУАС;
199.Чехол сигнализатора обледенения;
200.Заглушки патрубков КПВ.

  Антураж

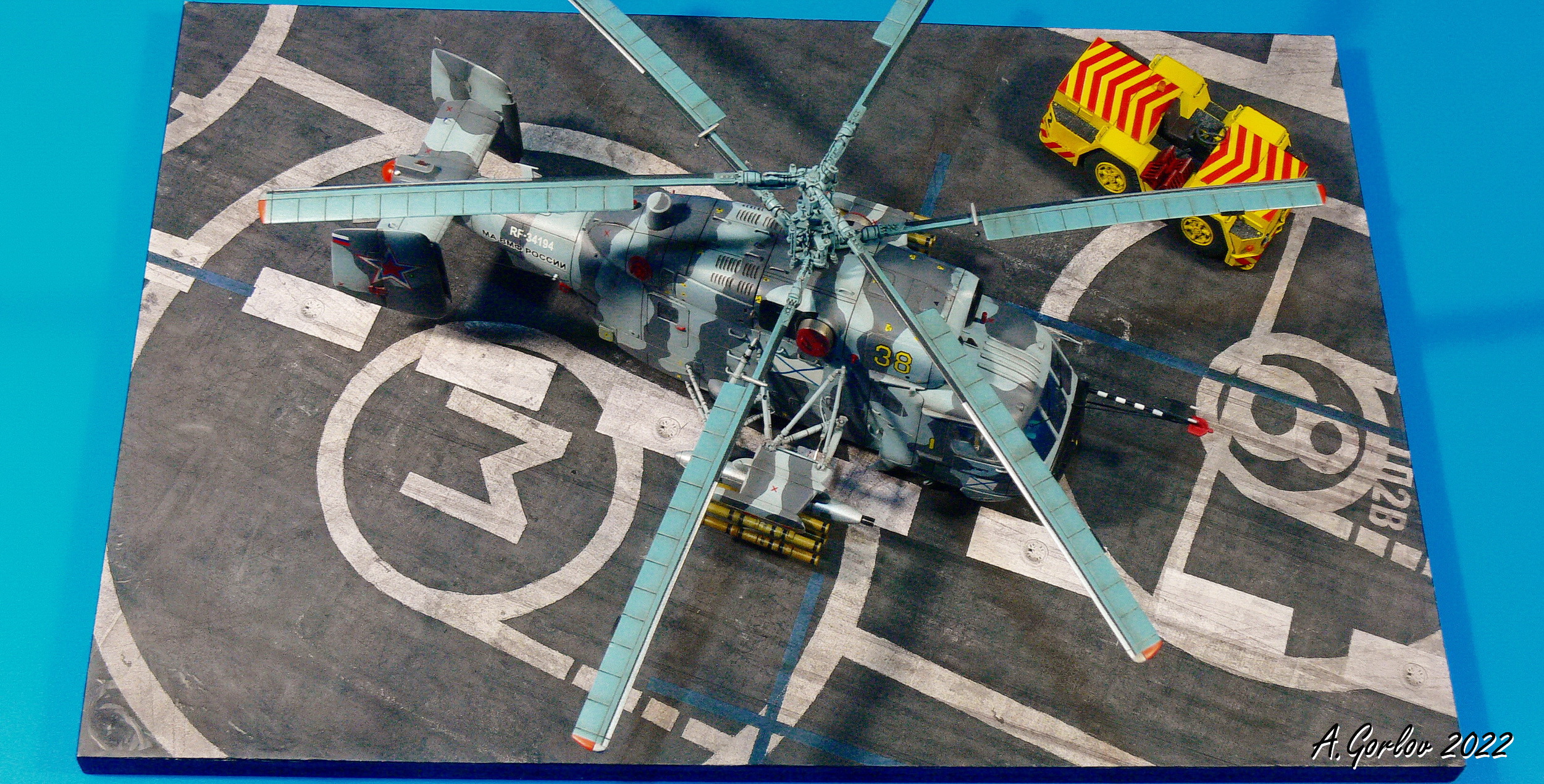

201.Подставка;
202.Тягач.

Дополнения

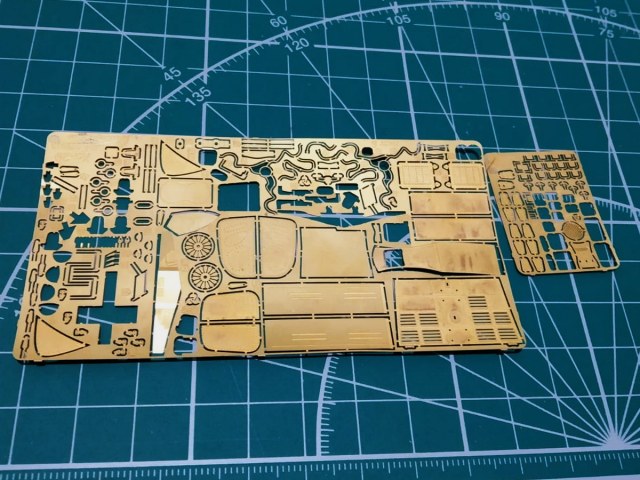

Травление Микродизайн;
Смола тягач SG modelling;
Декали Бегемот;
Маски KV models;
БАНО ELF;
Вооружение Звезда;
Подставка фотопечать Slava Trudu.

  Покраска. По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

  Материалы. Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й серии, латунные трубки, пластиковые прутки и пигменты ZIPmaket.

  Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

  Надеюсь, что кто-нибудь открыл для себя новую страничку в истории Советской авиации.

  «Карту выкинул, ЗШ одел», к разбору готов!
