ПЛАРК проекта 949А «Антей»

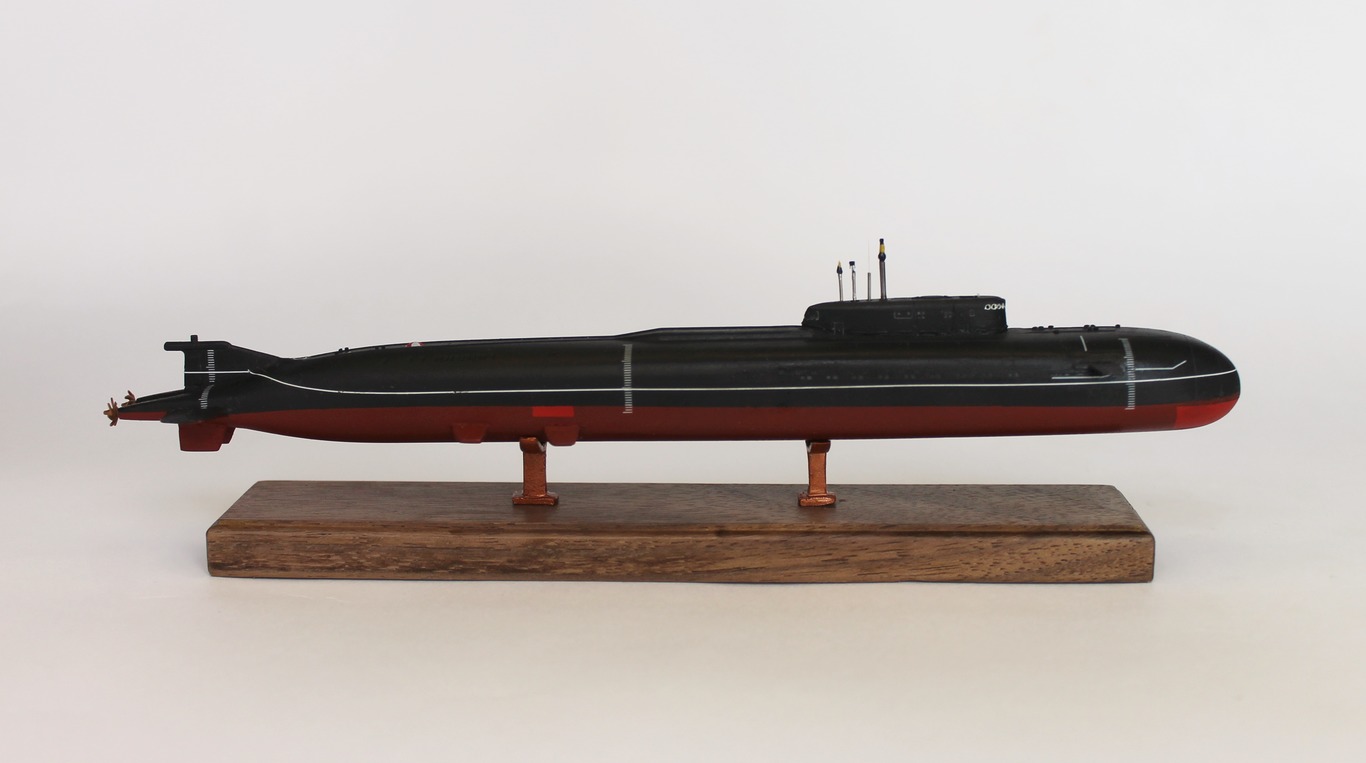

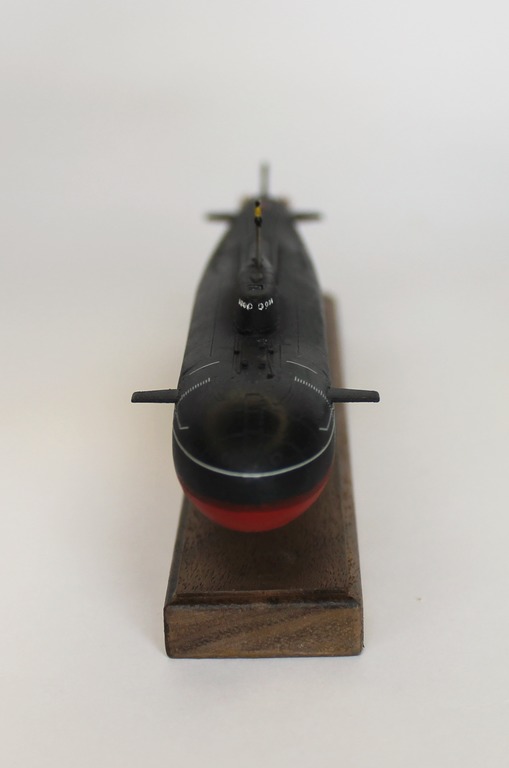

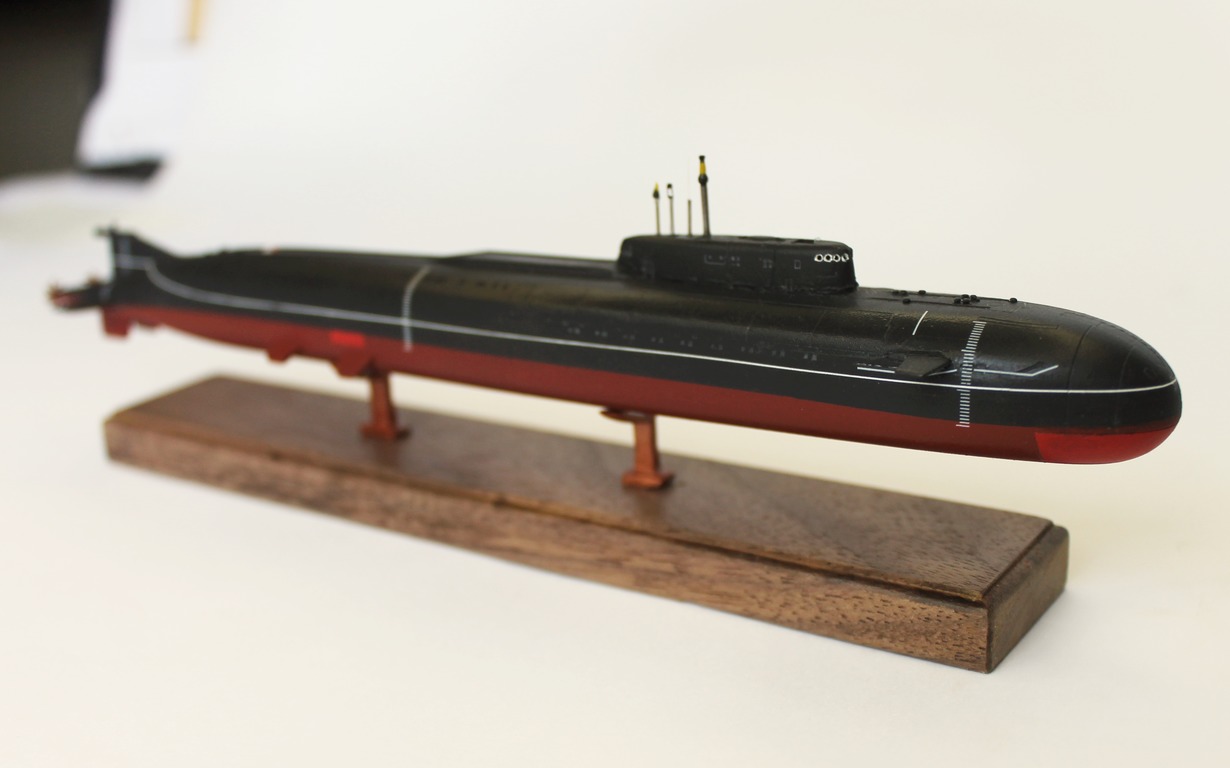

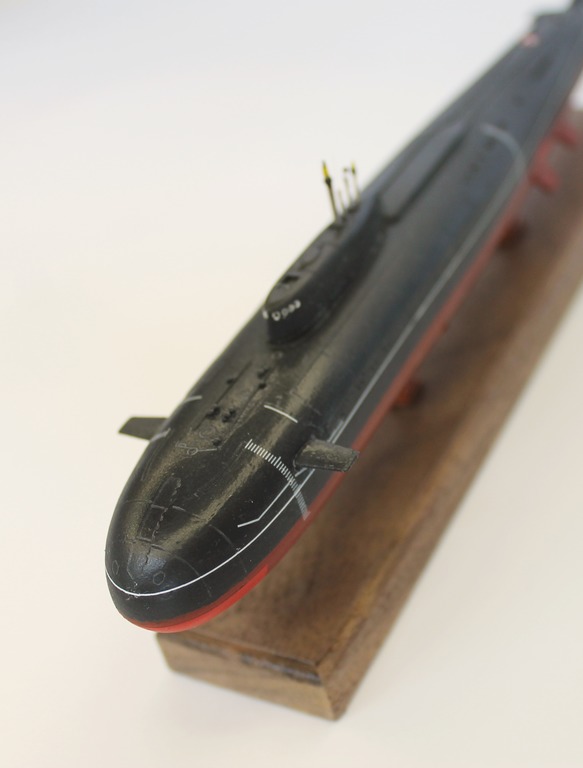

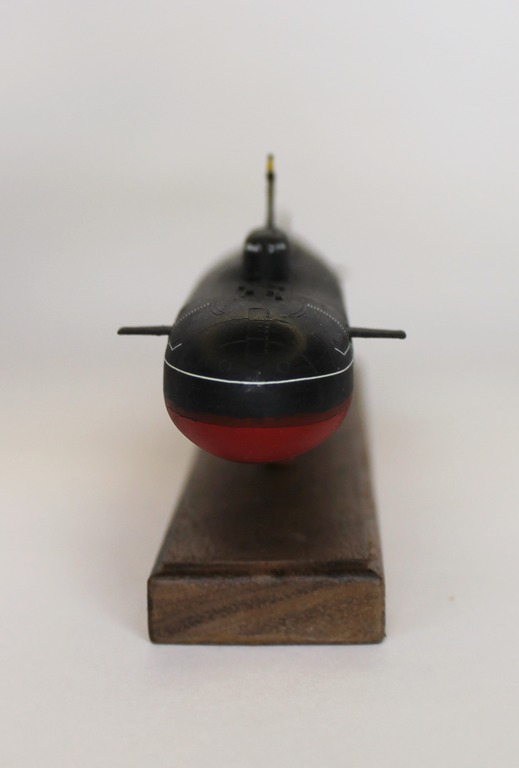

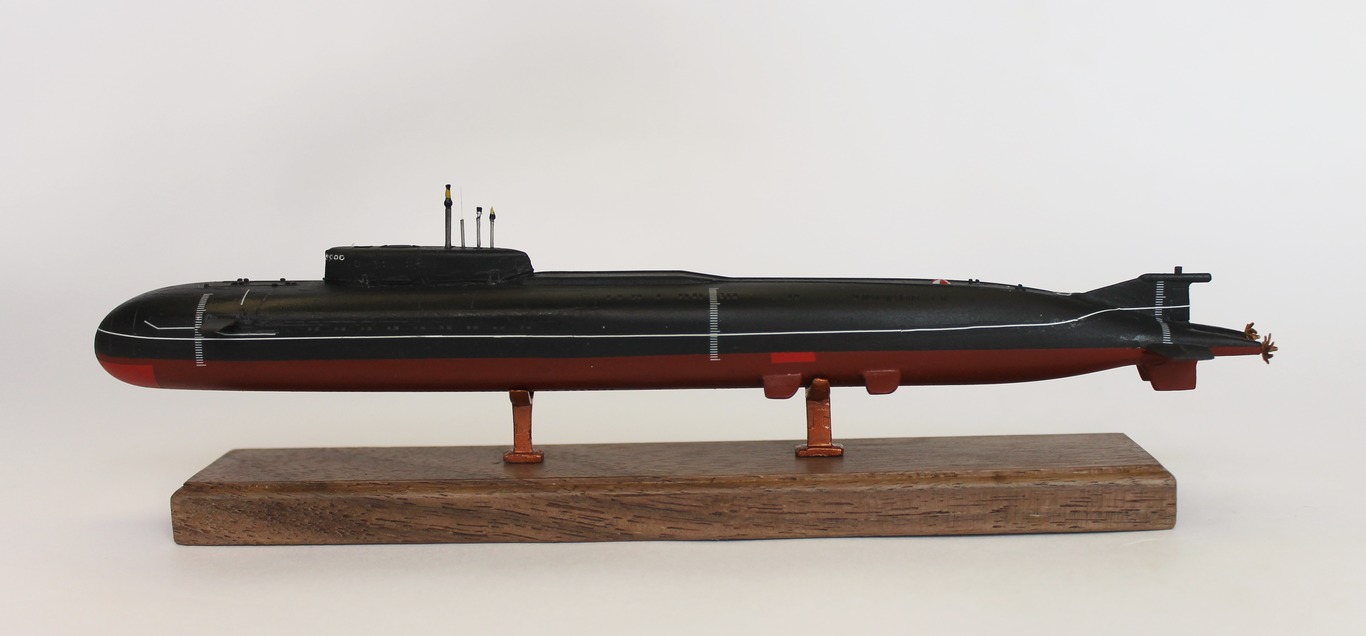

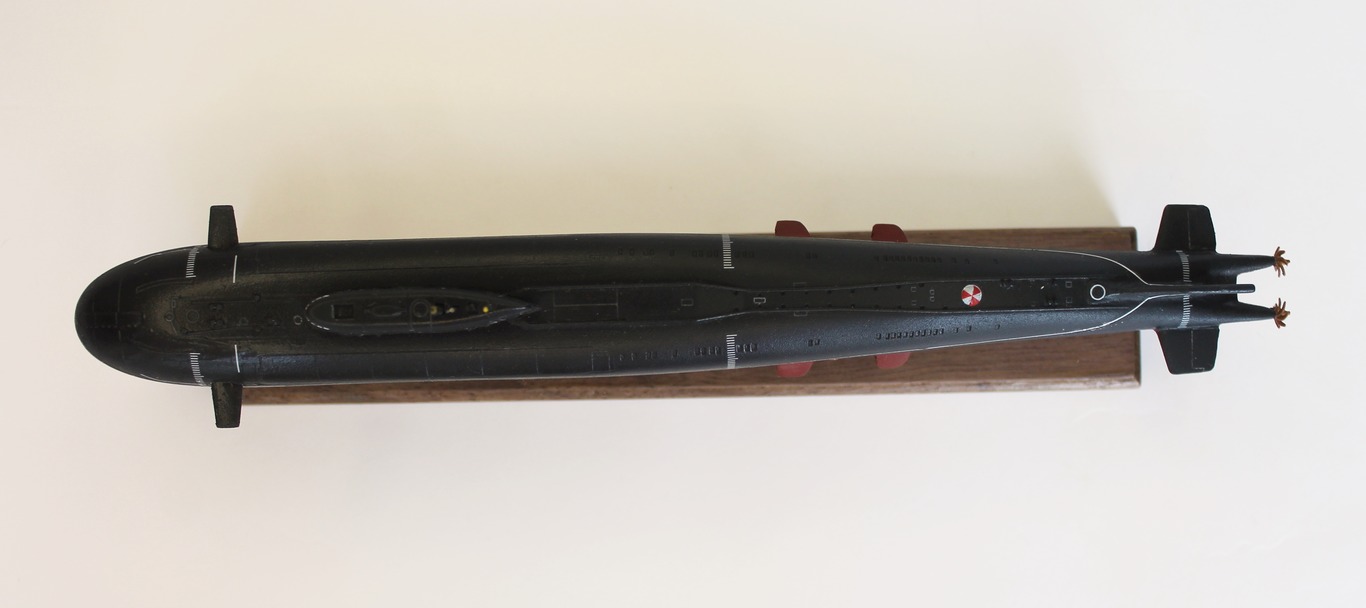

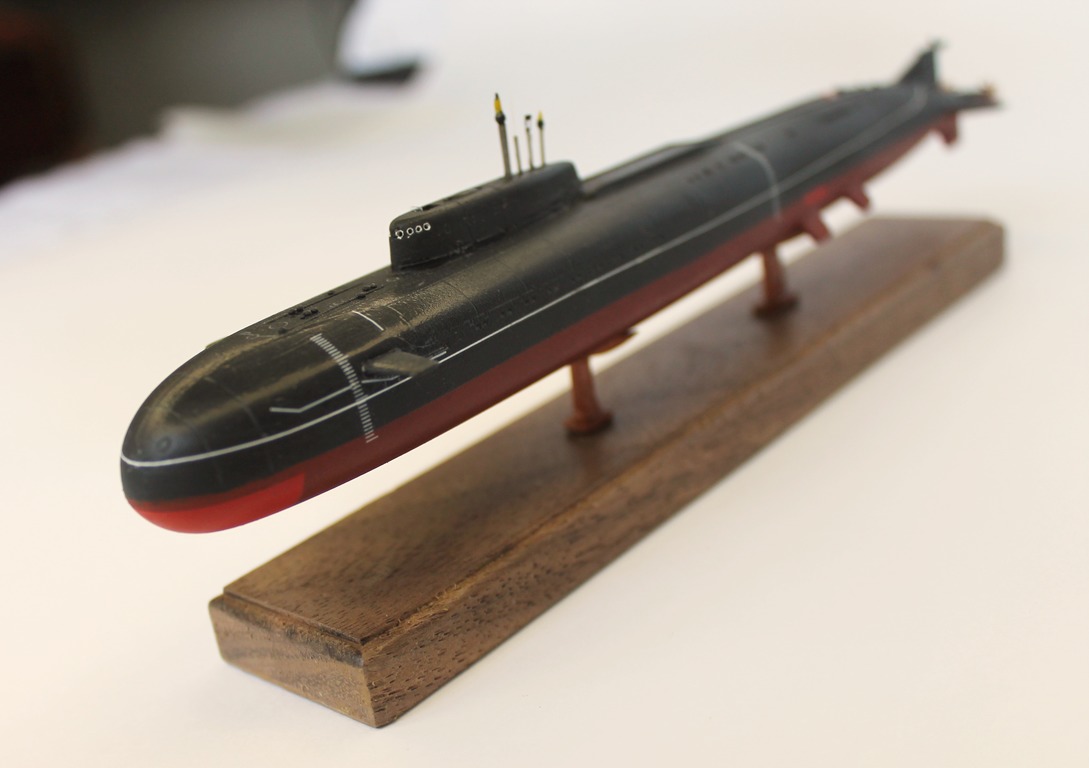

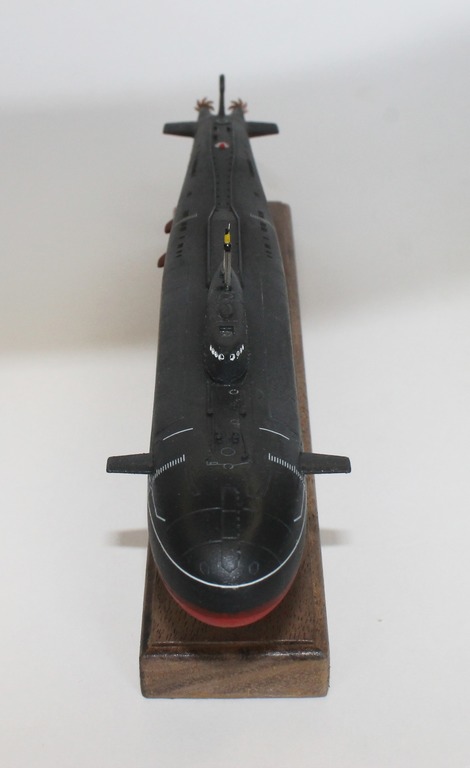

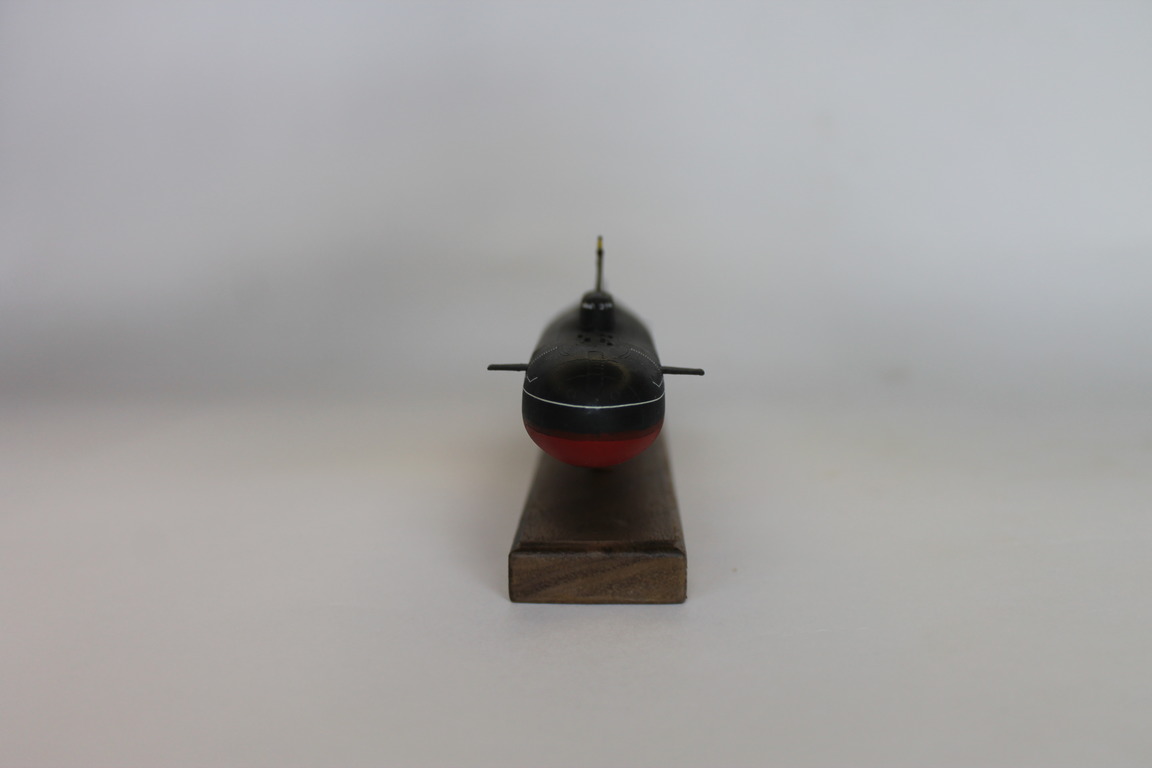

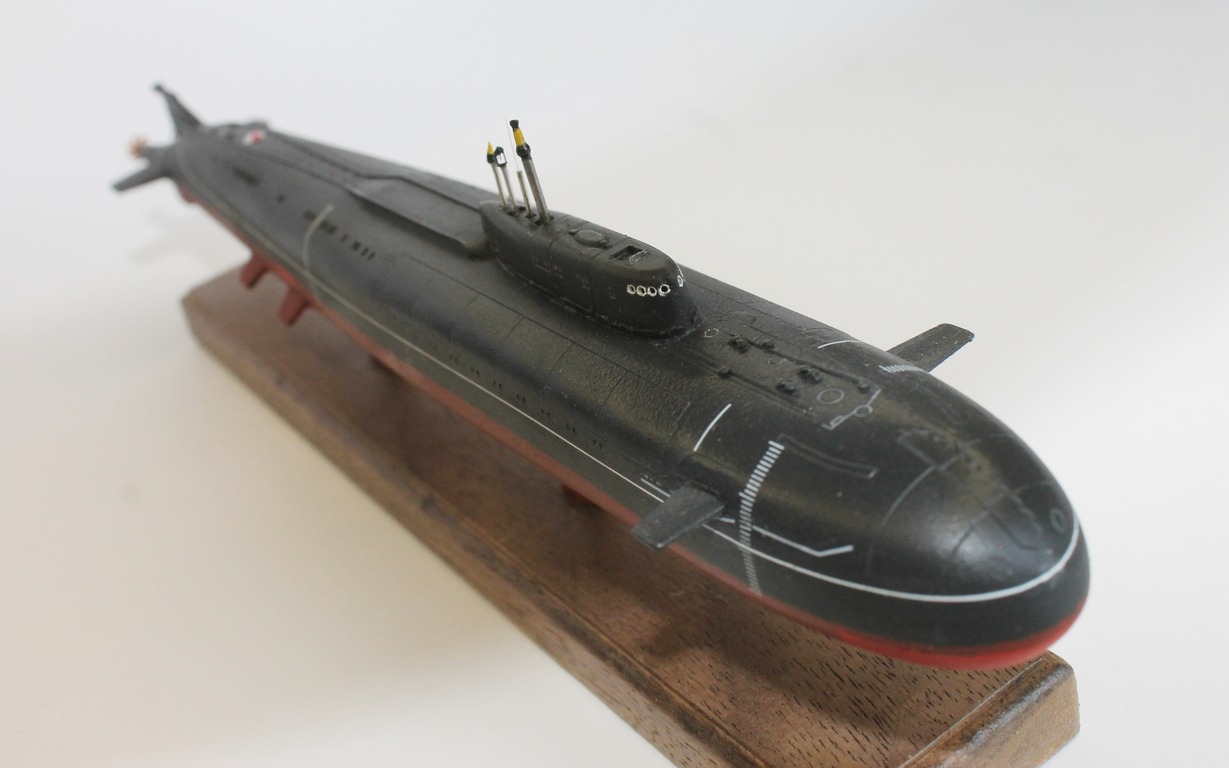

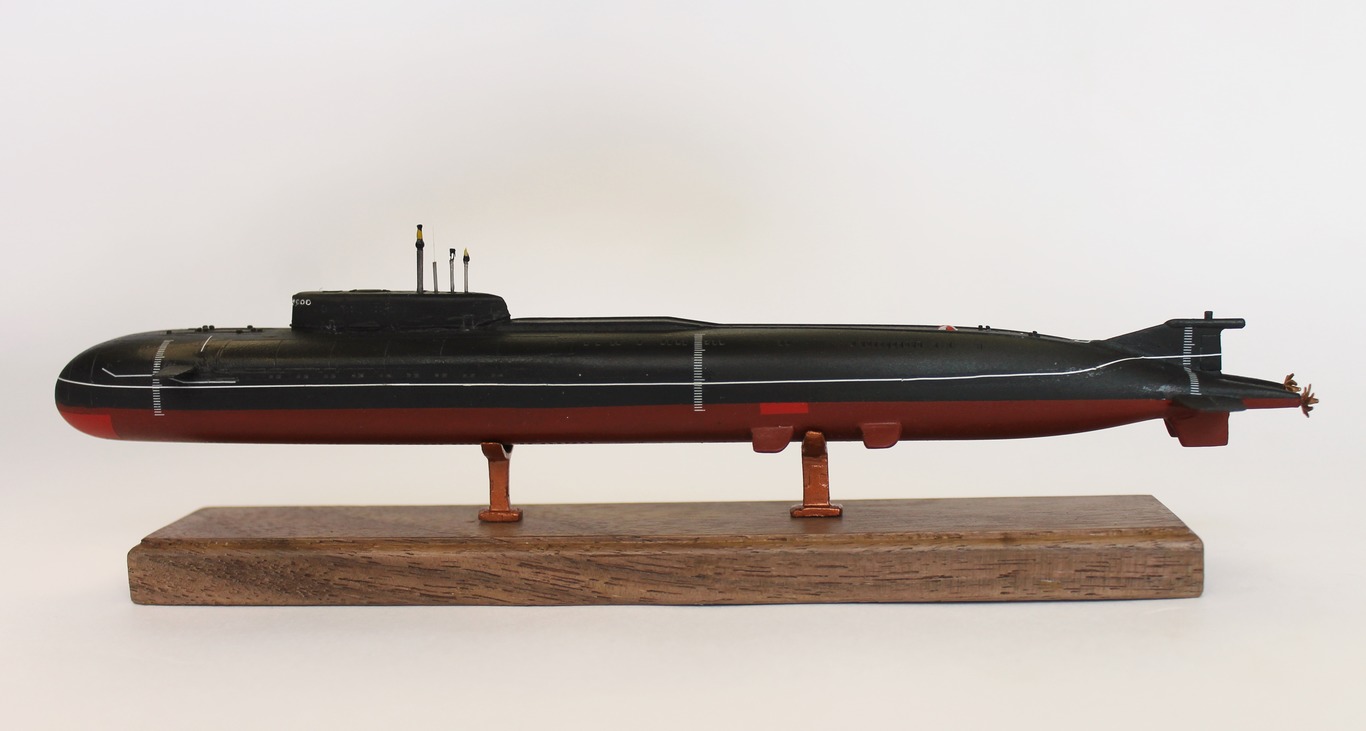

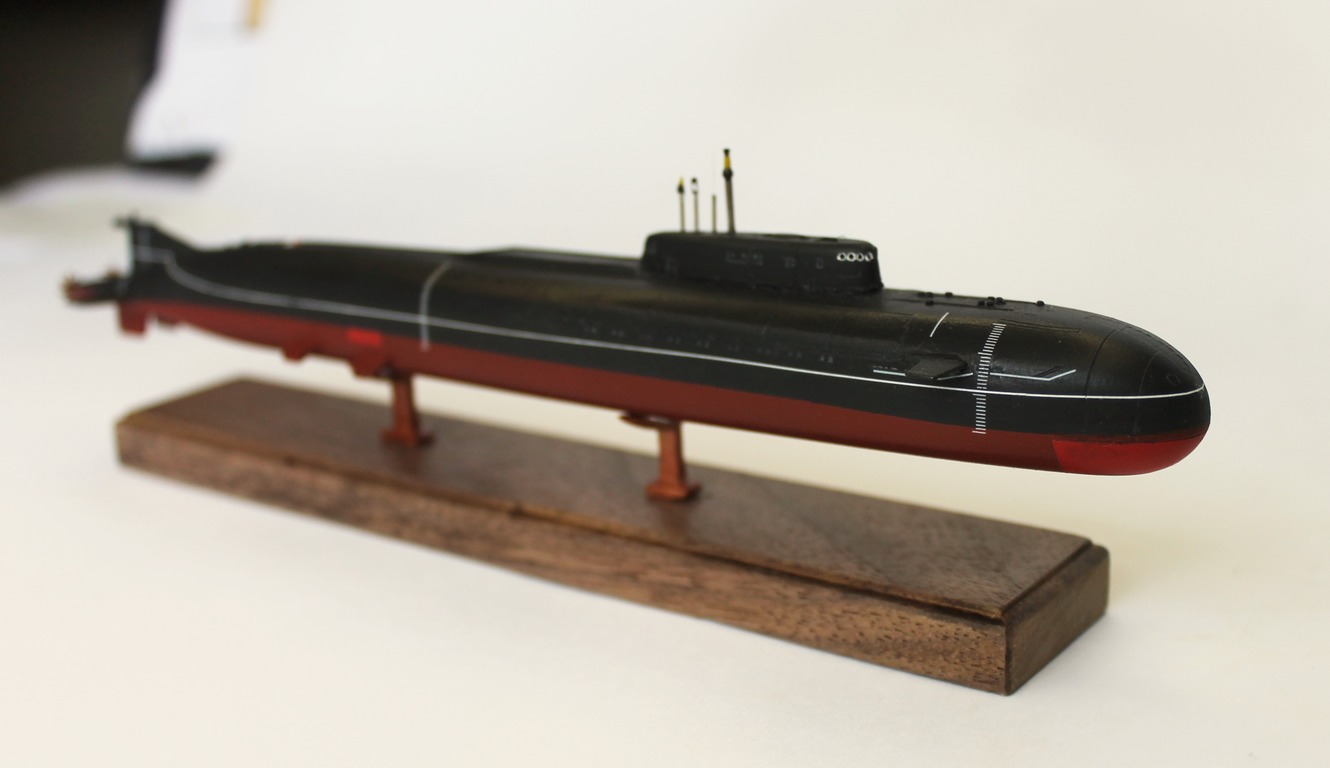

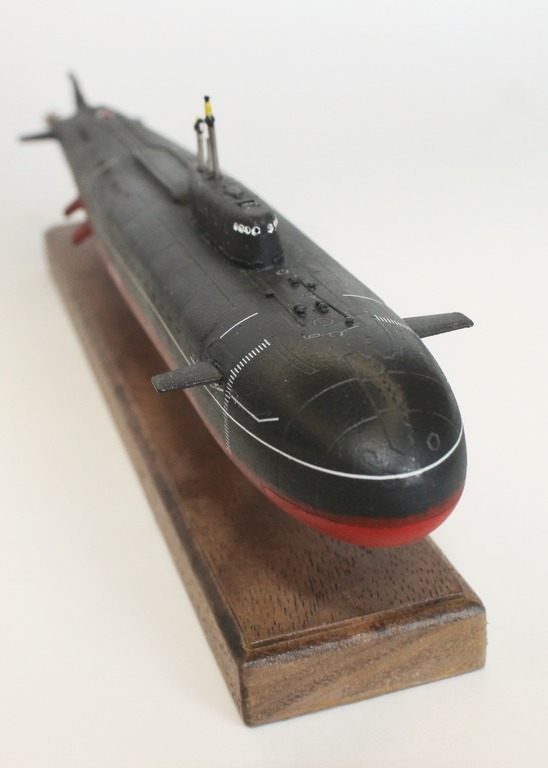

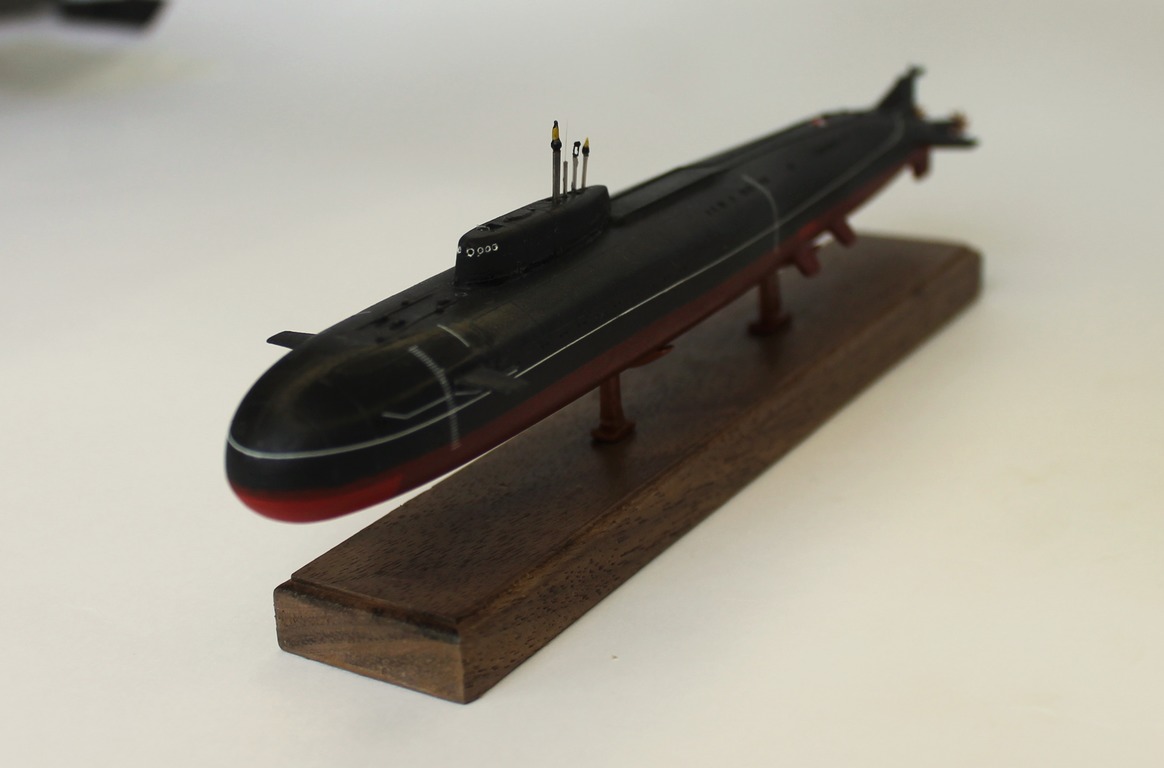

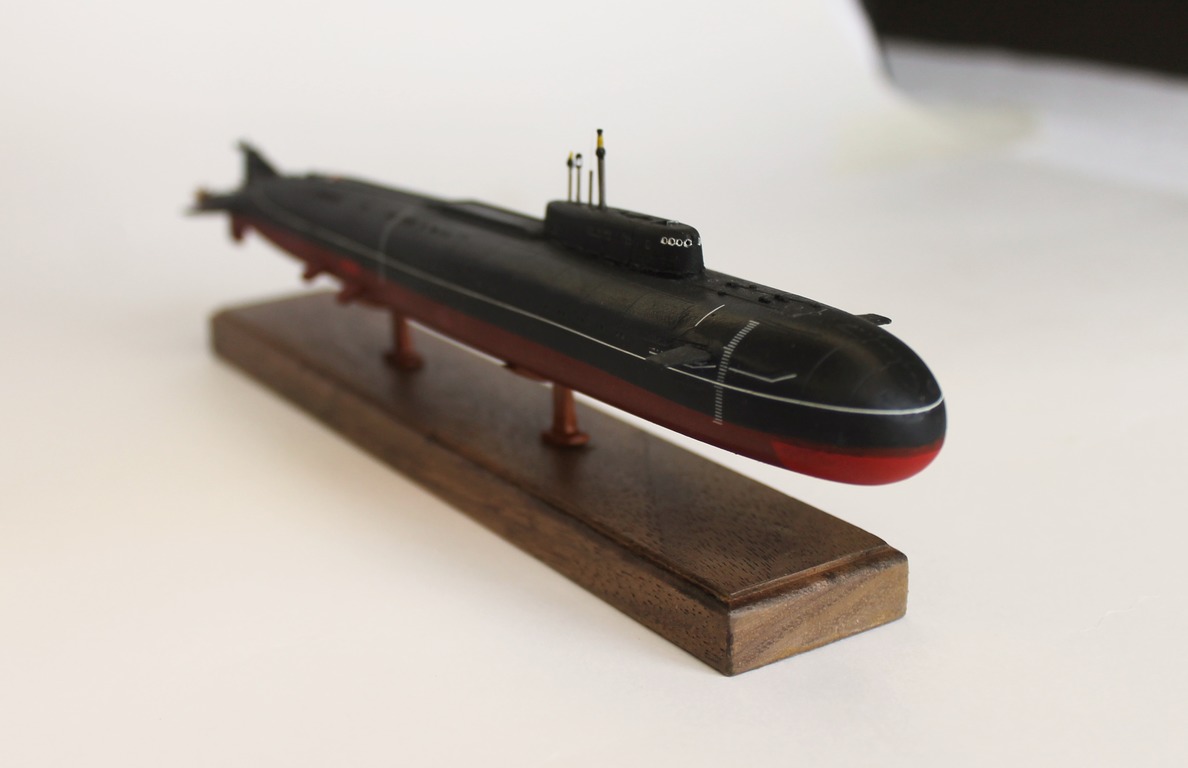

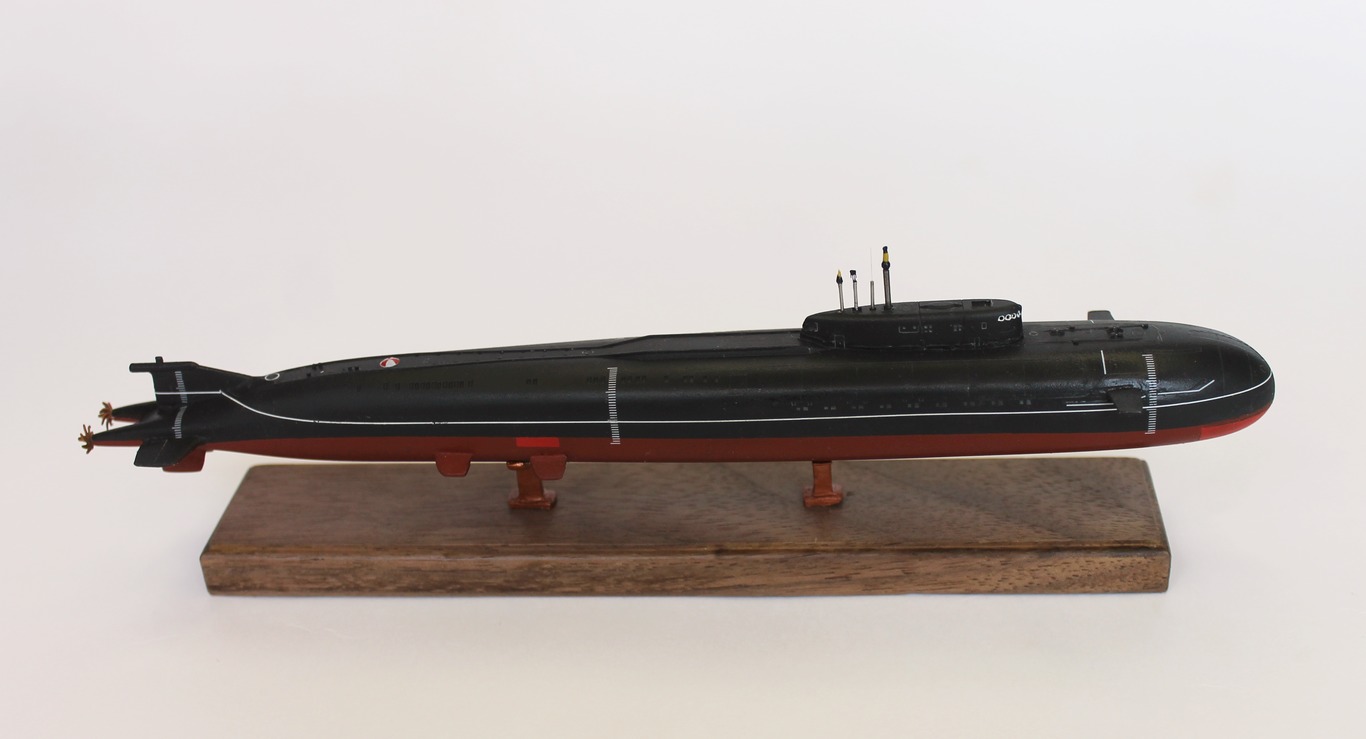

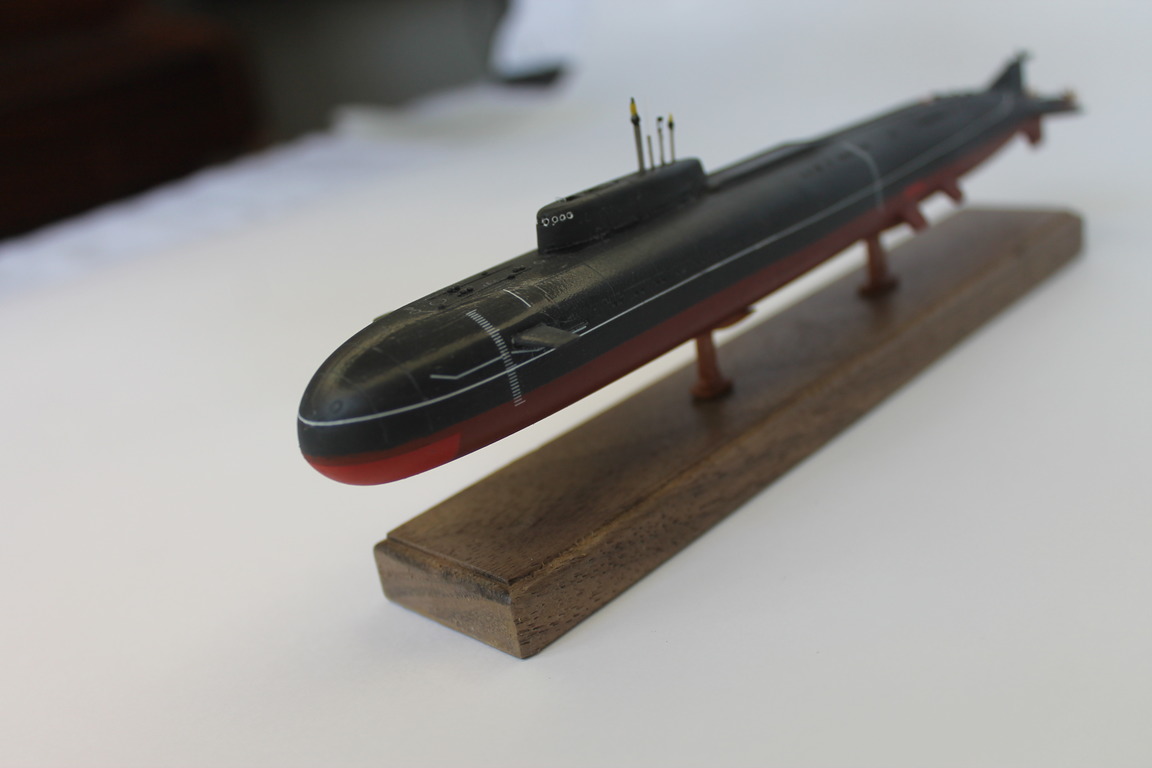

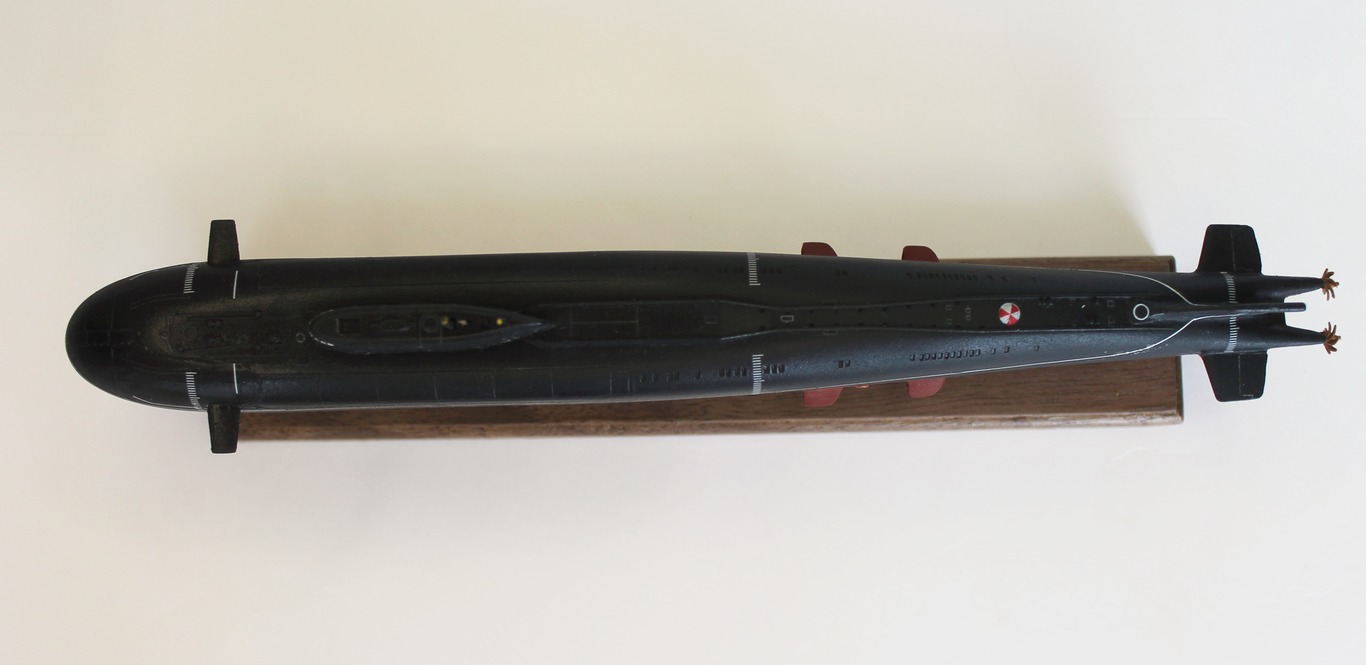

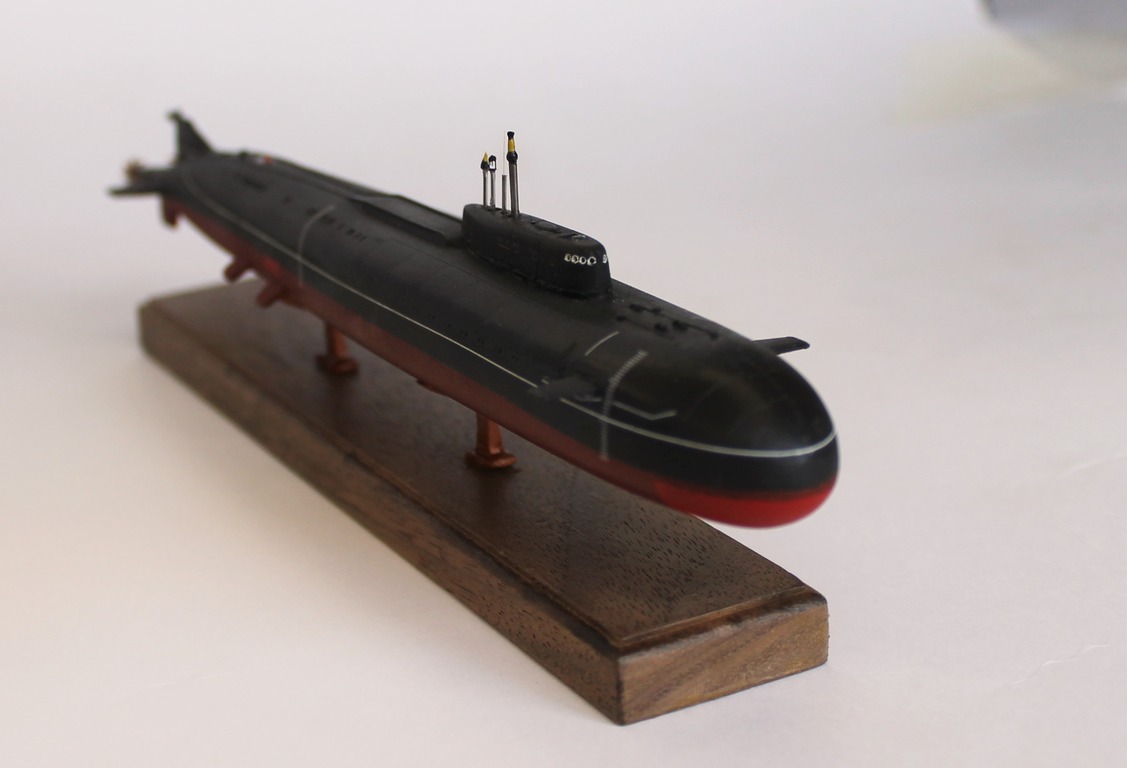

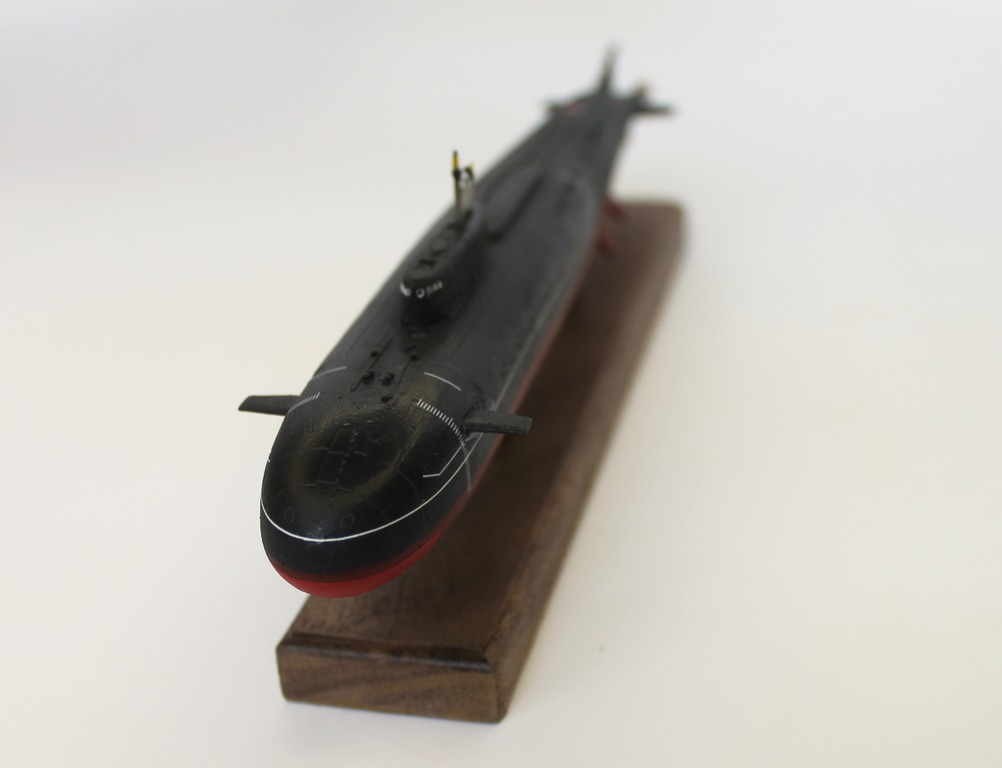

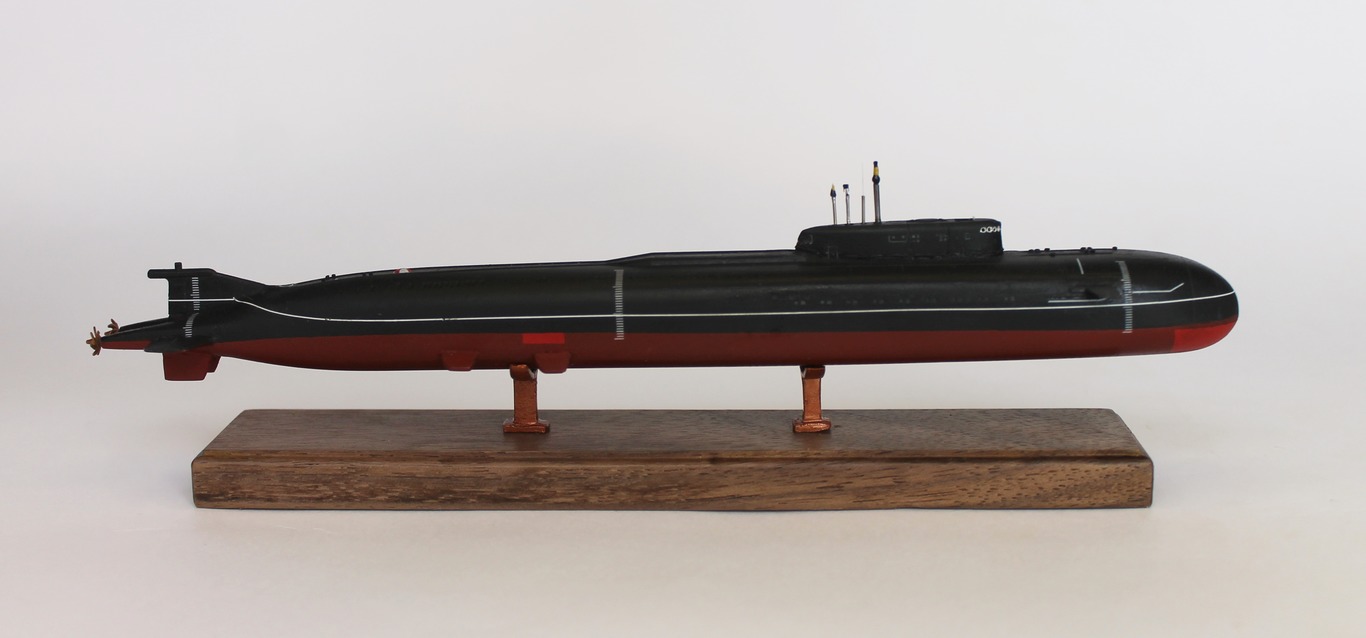

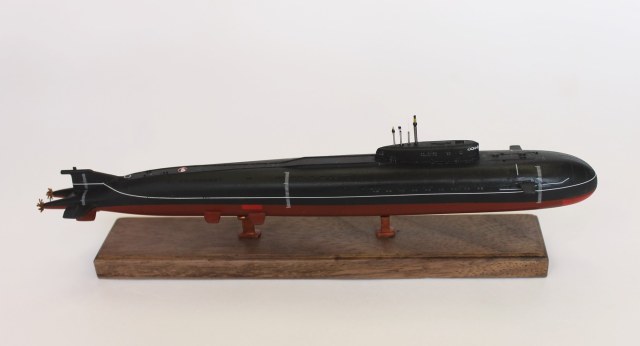

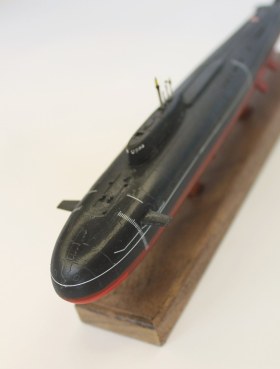

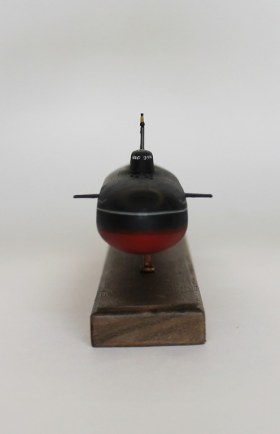

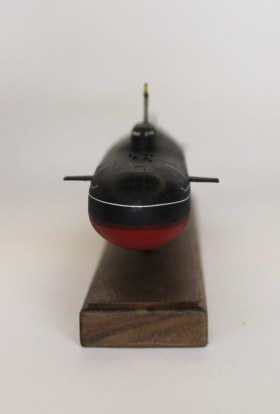

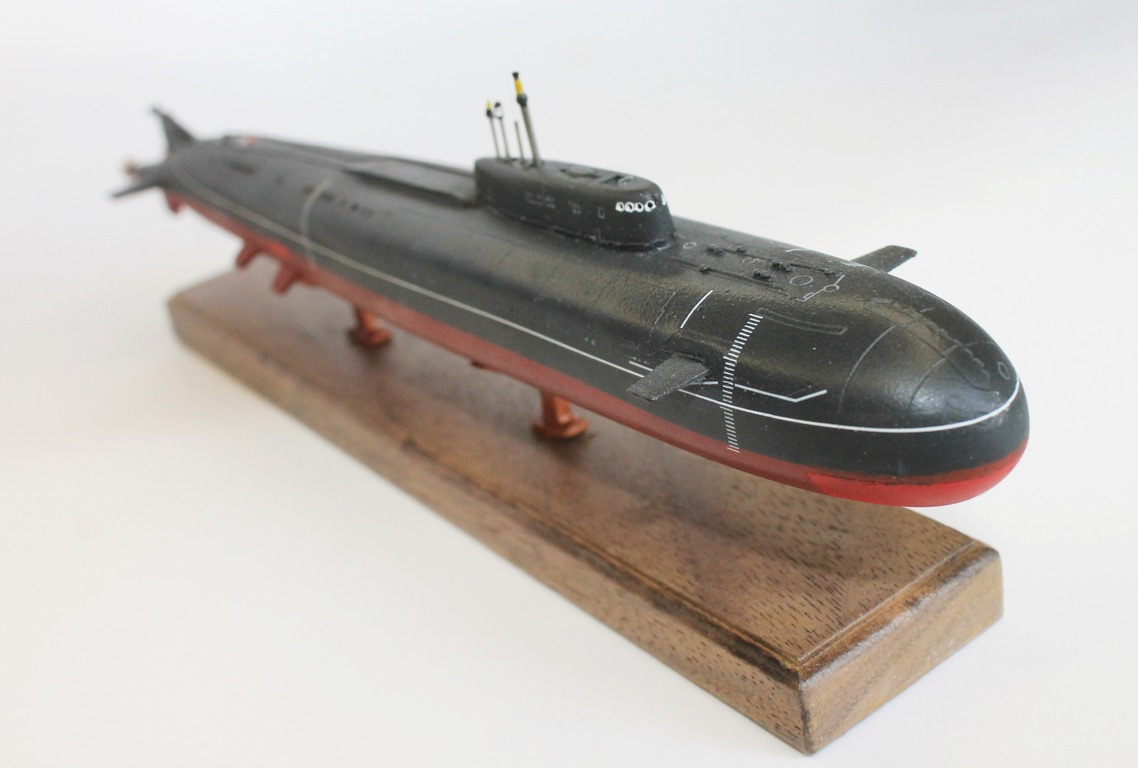

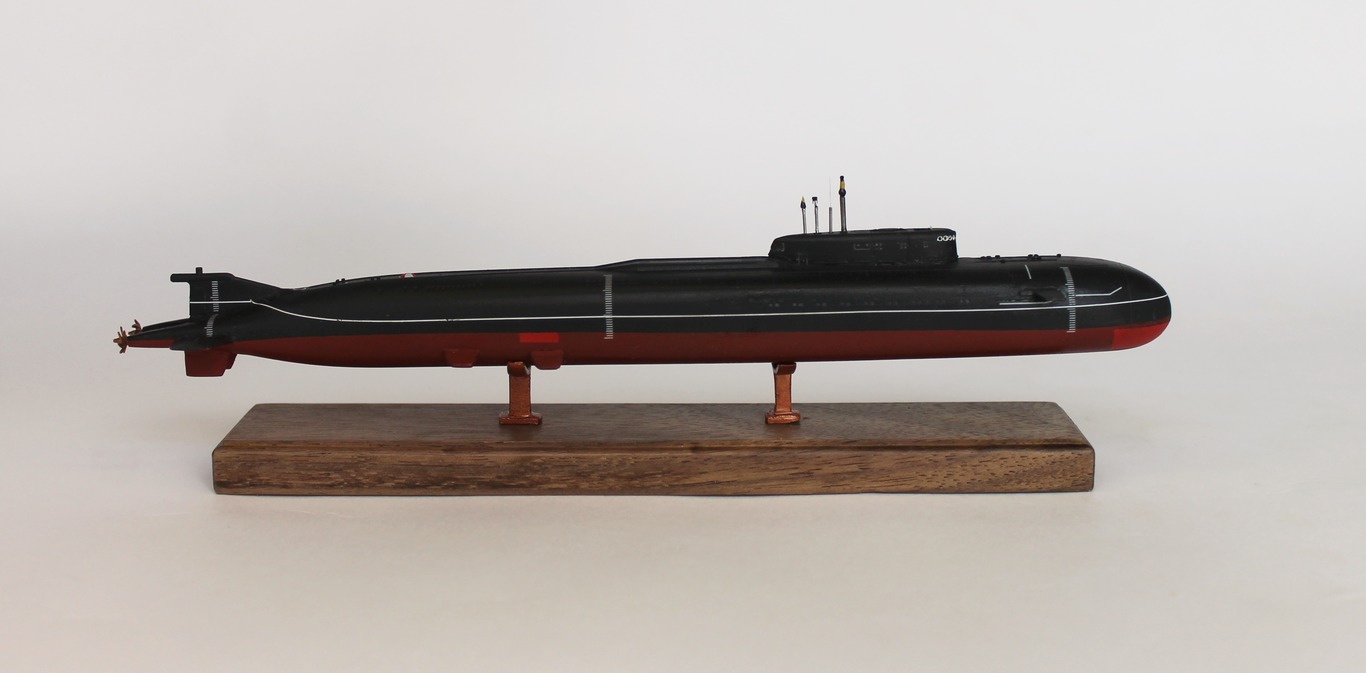

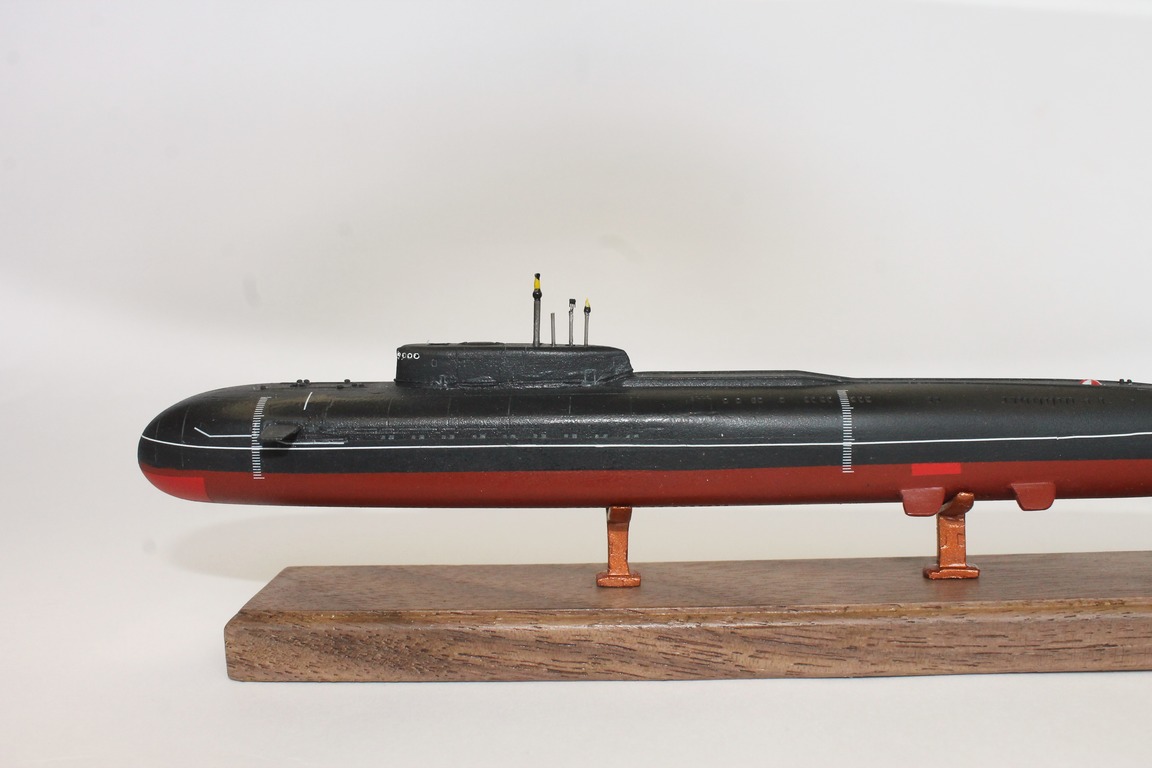

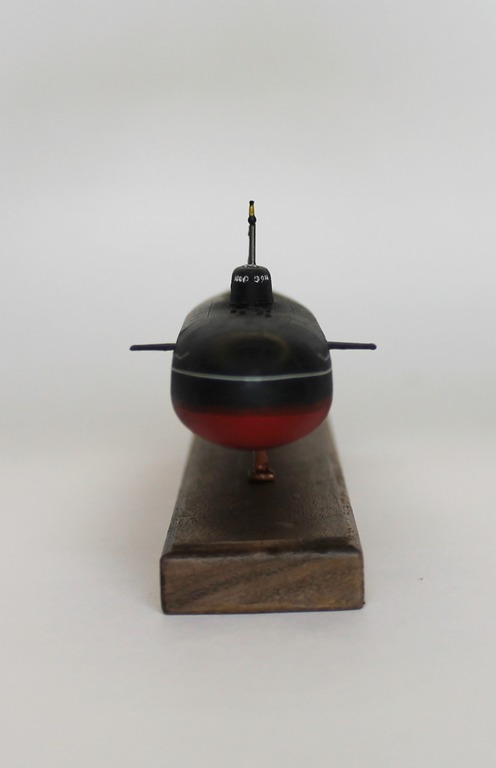

Приветствую коллеги моделисты. Представляю вам очередную свою модель в советском подплаве: ПЛАРК проекта 949А ««Антей»» в масштабе 1:700. Образ лодки собирательный и не привязан ни к какому конкретному кораблю.

История:

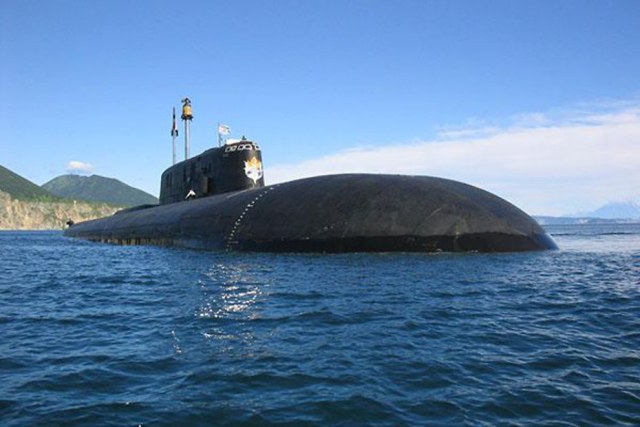

Разработка проекта 949 стала новым этапом развития подводных лодок класса АПРК, на которые, в соответствии с концепцией асимметричного ответа, возлагалась задача противостояния авианосным ударным соединениям. Новые ракетные подлодки должны были прийти на смену подлодкам проектов 659 и 675 и в соответствии с техническим заданием превосходили их по всем основным параметрам — могли запускать ракеты и из надводного, и из подводного положения, имели меньшую шумность, более высокую скорость подводного хода, втрое больший боезапас, ракеты с кардинально улучшенными боевыми возможностями. Проект 949 стал вершиной и окончанием развития узкоспециализированных подводных лодок — «убийц авианосцев».

Вооружение:

На протяжении средних отсеков в боковых контейнерах вне прочного корпуса находятся 24 ракеты 3М45 комплекса 3К45 (П-700 «Гранит»), являющиеся главным оружием лодок. Контейнеры наклонены вперёд от вертикали на угол 40-45° и попарно закрываются двенадцатью крышками-обтекателями, составляющими часть лёгкого корпуса.

Торпедное вооружение представлено шестью носовыми торпедными аппаратами: двумя калибра 650 мм и четырьмя калибра 533 мм. В боезапас входят 8-12 ракето-торпед и торпед калибра 650 мм и 16 торпед калибра 533 мм.

В декабре 2011 года стало известно, что в ЦКБ «Рубин» разработан проект модернизации. Планируется замена ракет П-700 на более современные П-800 «Оникс» или ракеты из семейства «Калибр». Планируется модификация пусковых контейнеров, без переделки корпуса. Модернизация АПЛ Северного флота будет производиться в ЦС «Звёздочка», а Тихоокеанского — на ДВЗ «Звезда».

На модернизированных АПЛ проекта 949АМ «Антей» будет до 72 ракет «Калибр» или «Оникс», а так же ПКР «Циркон».

Сборка:

Модель «Моделист», как по мне, не плохого качества, но в чертежи не ложится от слова совсем)) и является моделью по мотивам.

Если добиваться копийности , то корпус надо укорачивать на 1,5 см, и сдвигать рубку к корме, поэтому на глобальный перепил я не решился)))

Стыкуемость не плохая.

Доработки:

Сделаны поручни на рубке.

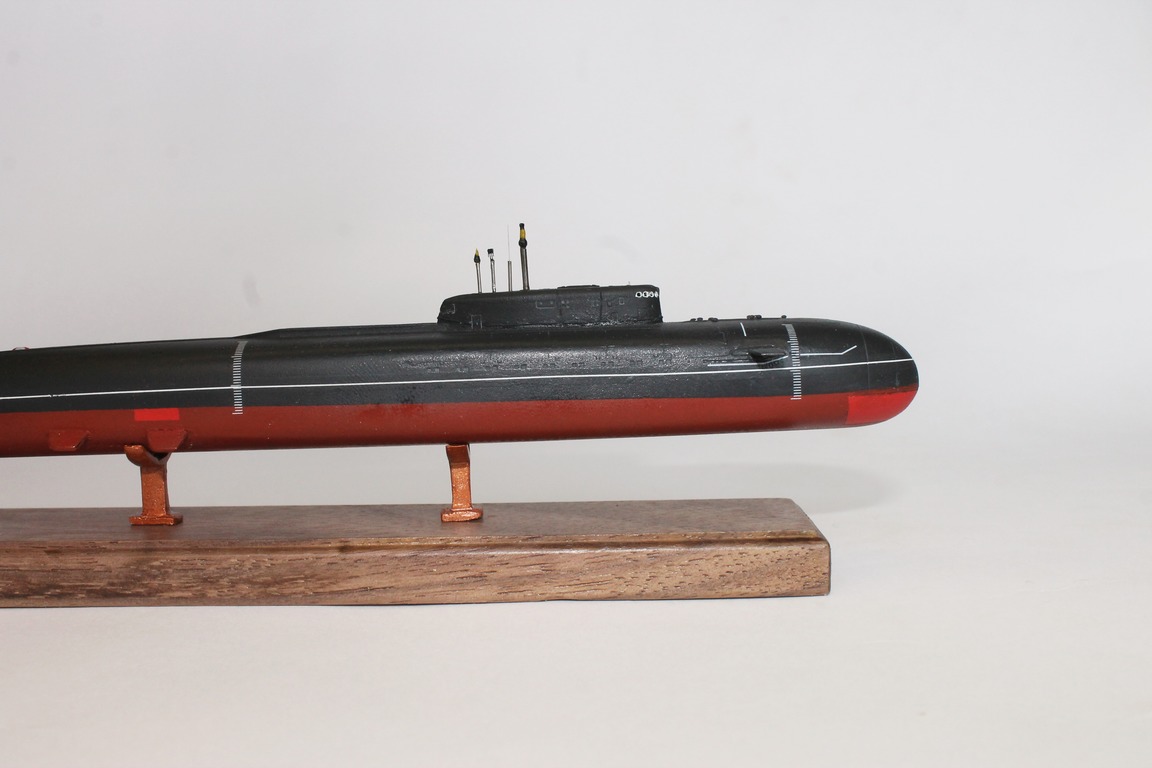

Слегка переделана рубка и на ходовом  мостике установлено ветрозащитное стеклышко)))

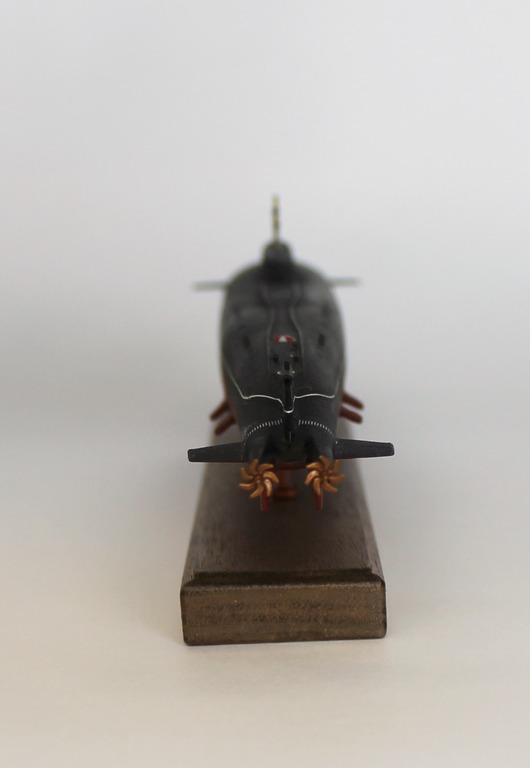

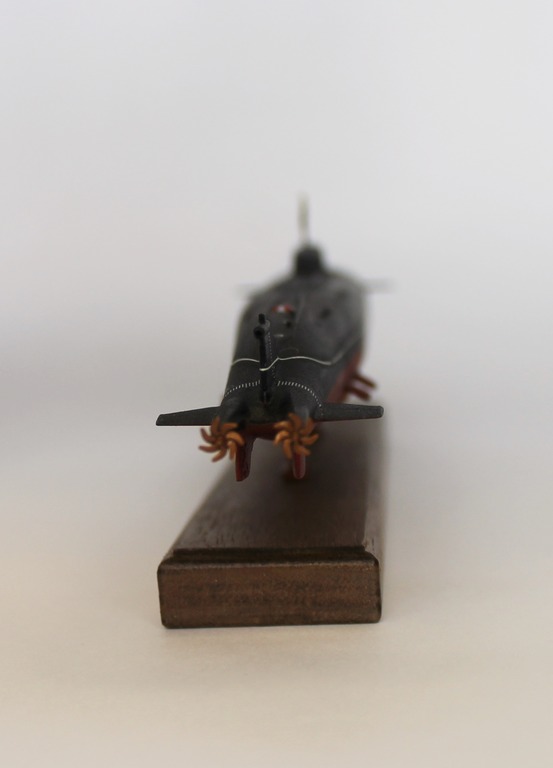

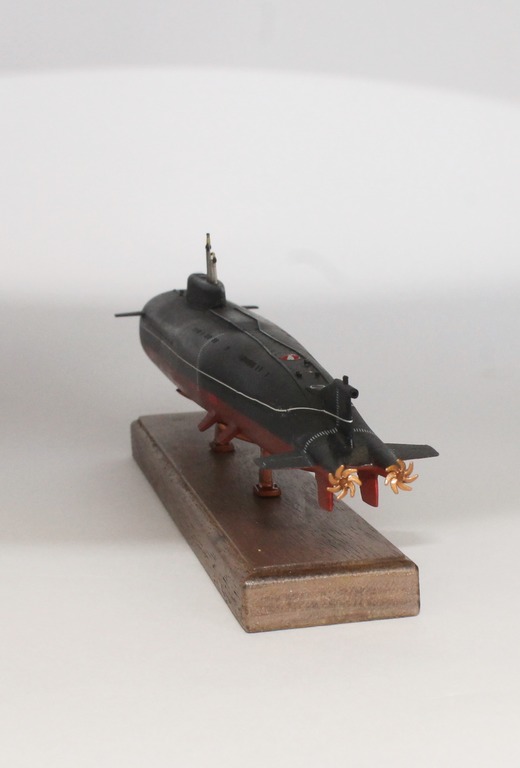

Изготовлен на 3Д принтере на заказ винт (отдельное спасибо Вадиму Черваневу и Станиславу Яковлеву (Das Boot)

Рассверлен контейнер буксируемой антенны ГАС

Срезан один задний нижний руль и сделаны два.

Иглой выбраны отверстия в водозаборах, сами водозаборы перенесены ближе к корме.

ВУ иглы разной толщины, литник и детали из набора.

Окраска:

Грунт Тамия, краска от нее же, акрил и эмаль

лак автомобильный, и матовый и глянцевый

смывка акварель+фейри.

Подставка:

 Орех, обработан маслом.

|

Жду ваших оценок, комментариев и приятного просмотра)))
