Опытная ракетно-торпедная ПЛ типа “033G” “Yuanzheng”

Всех приветствую, коллеги!

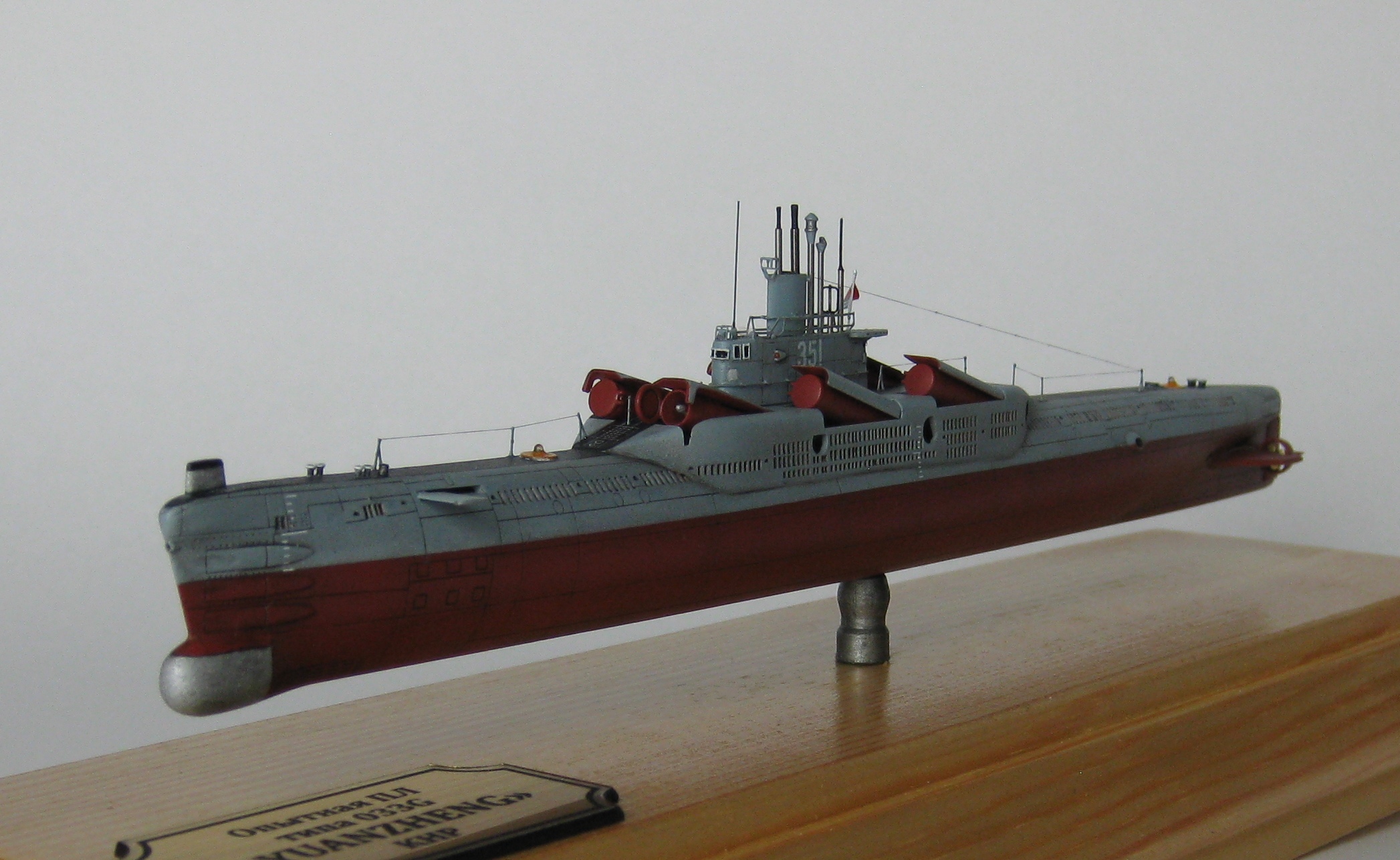

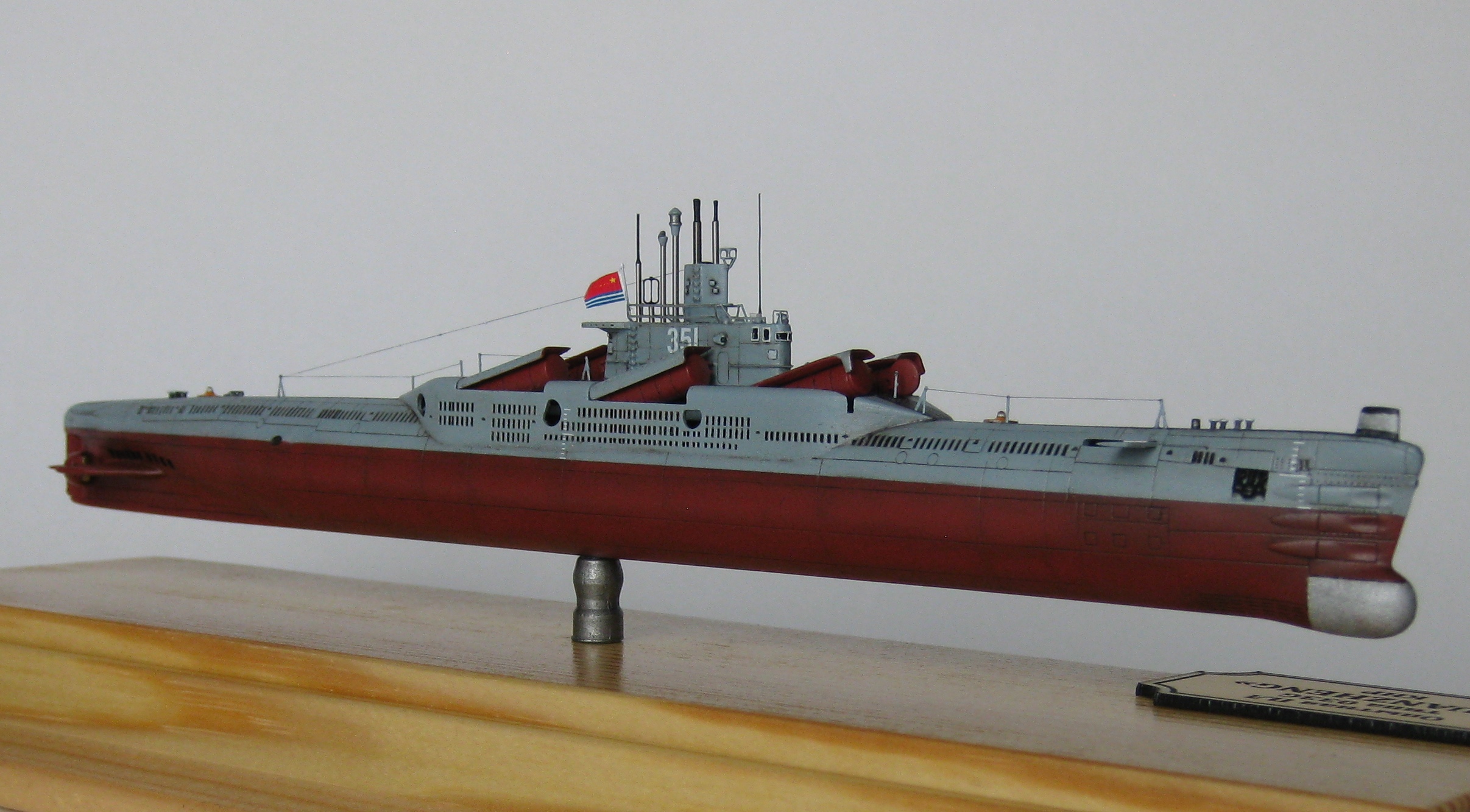

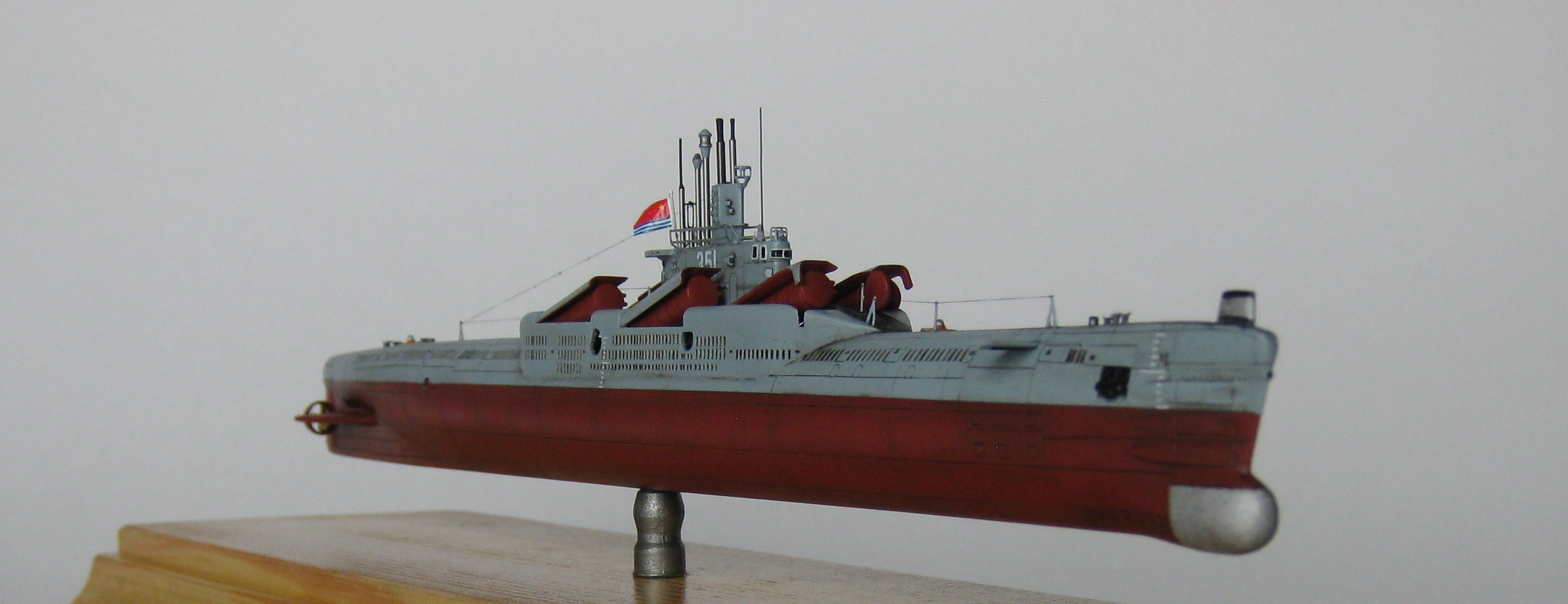

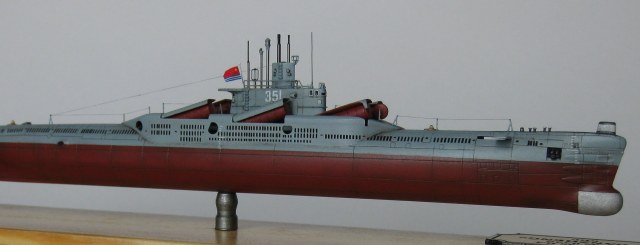

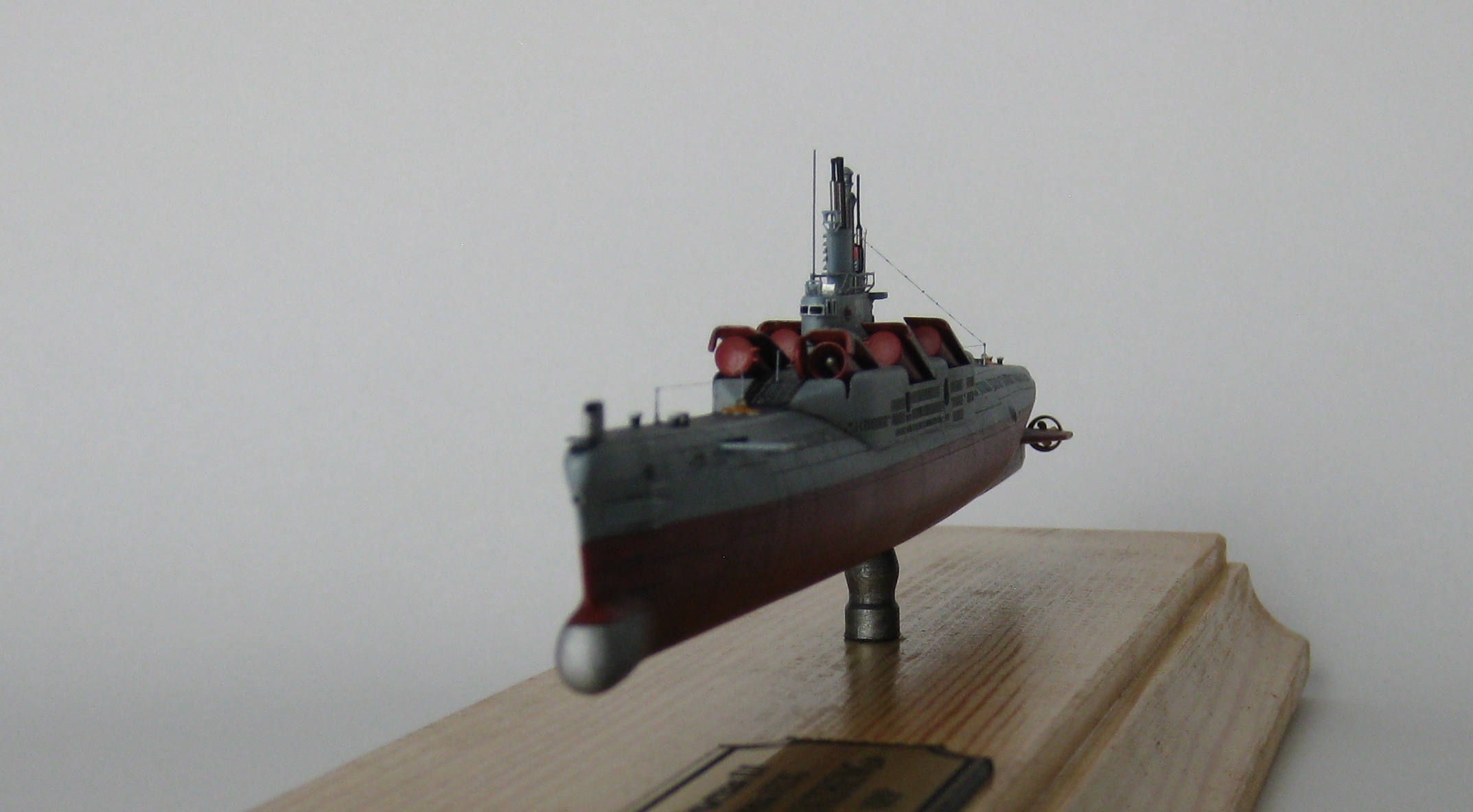

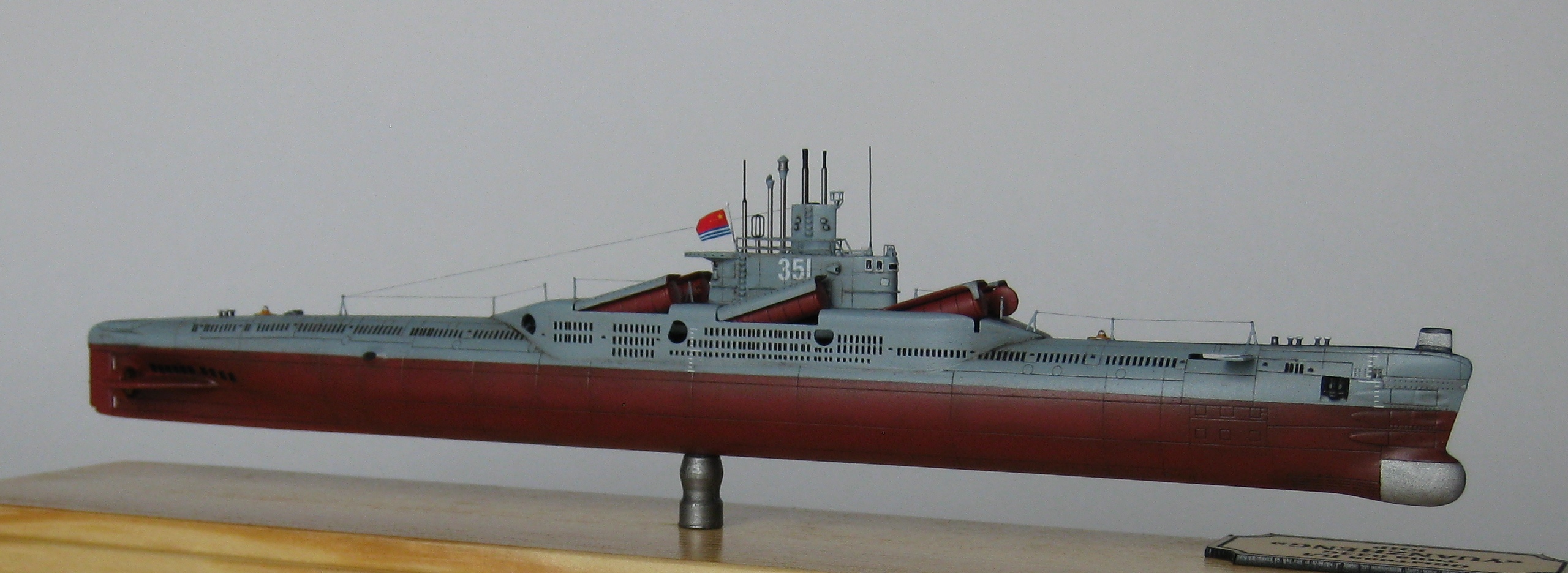

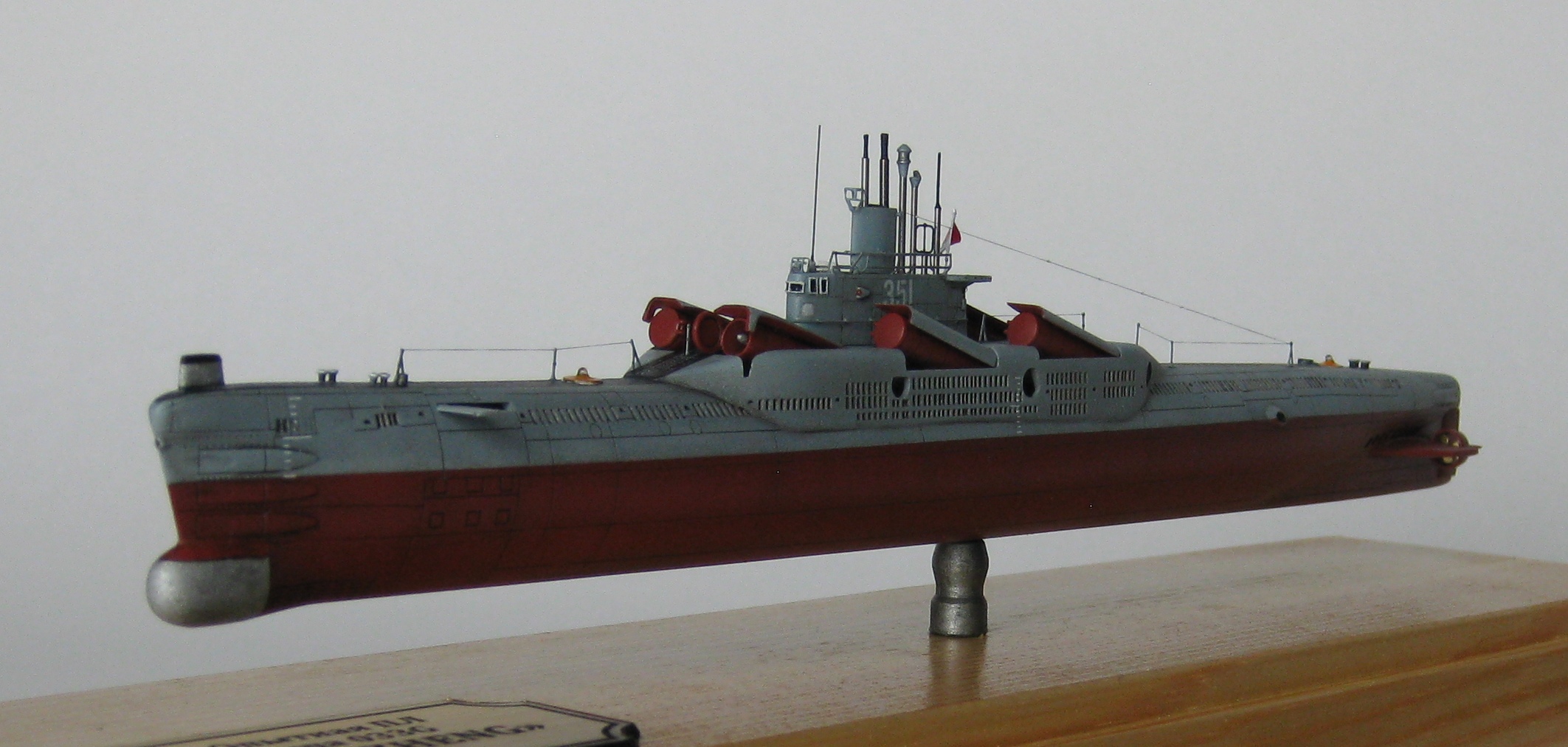

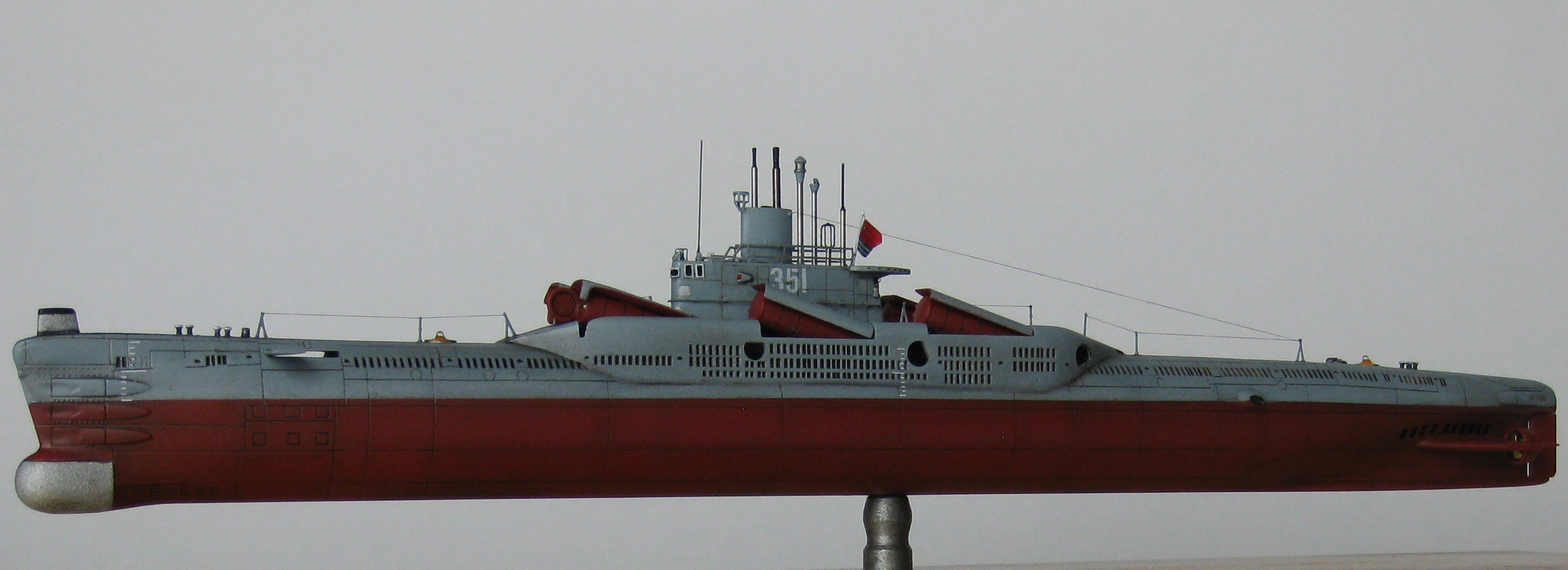

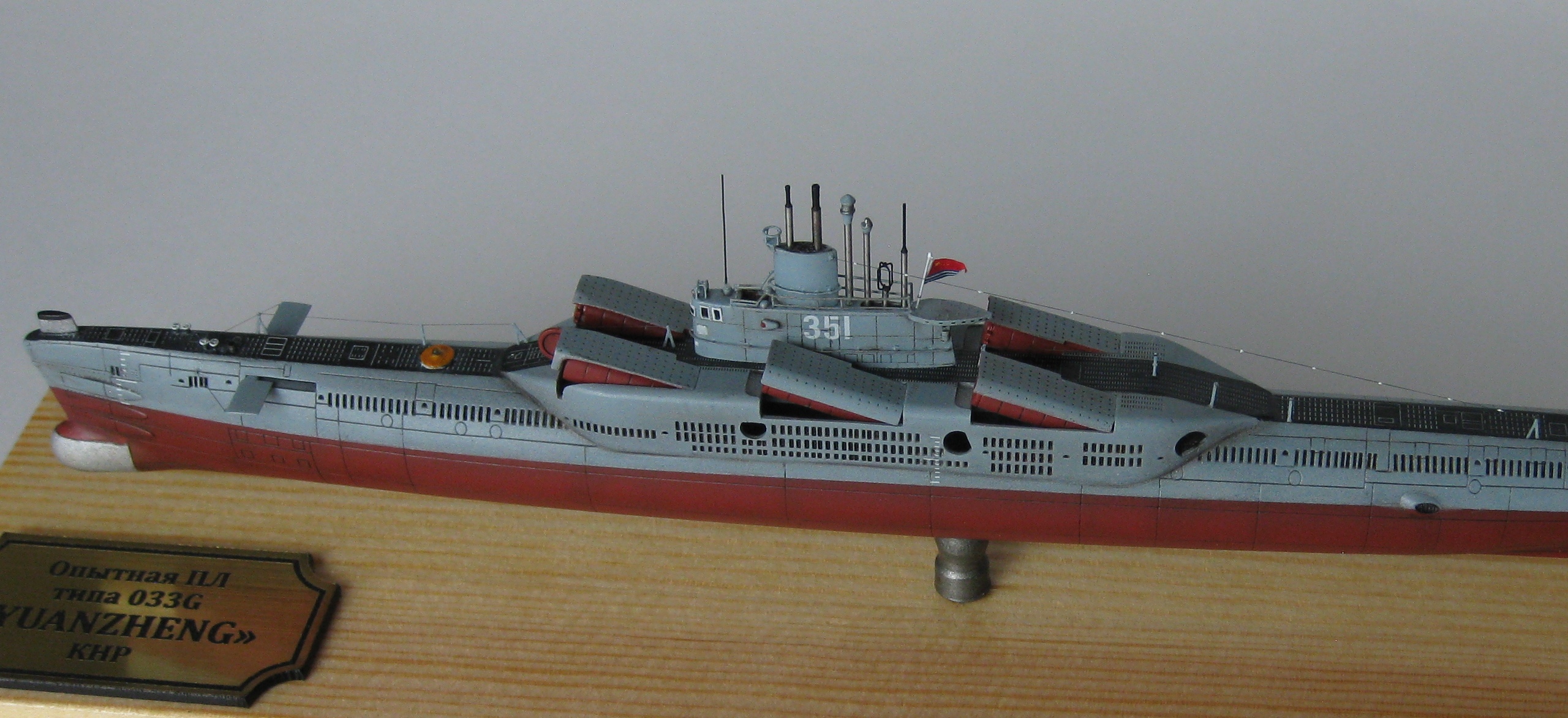

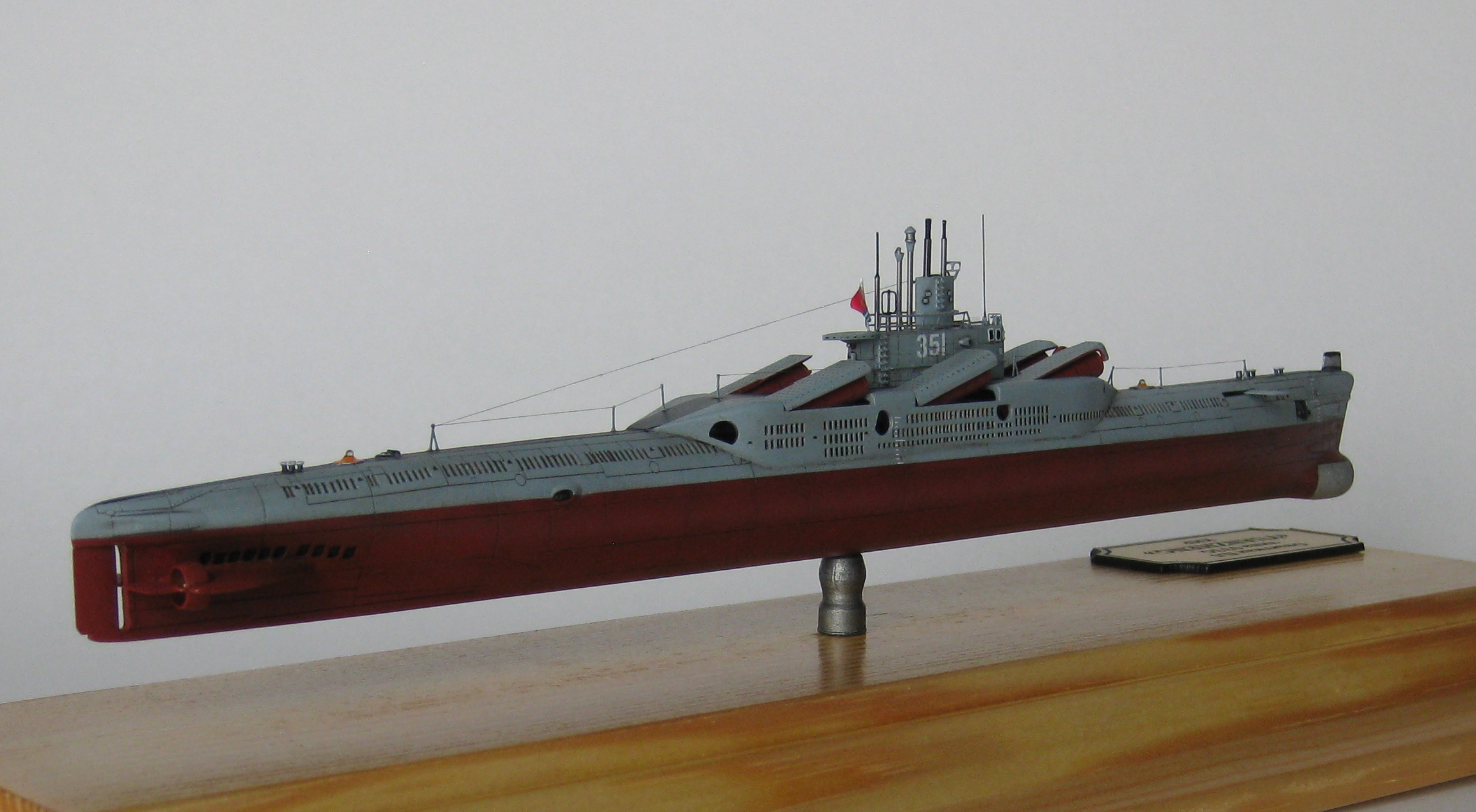

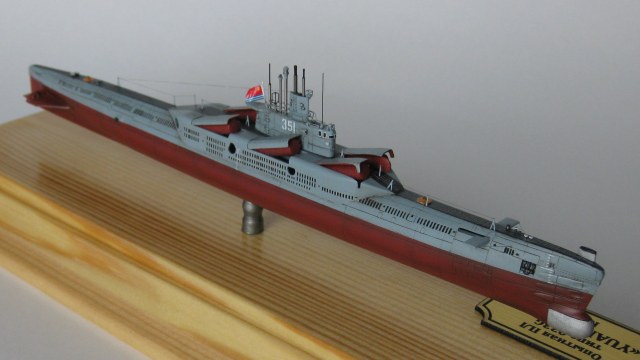

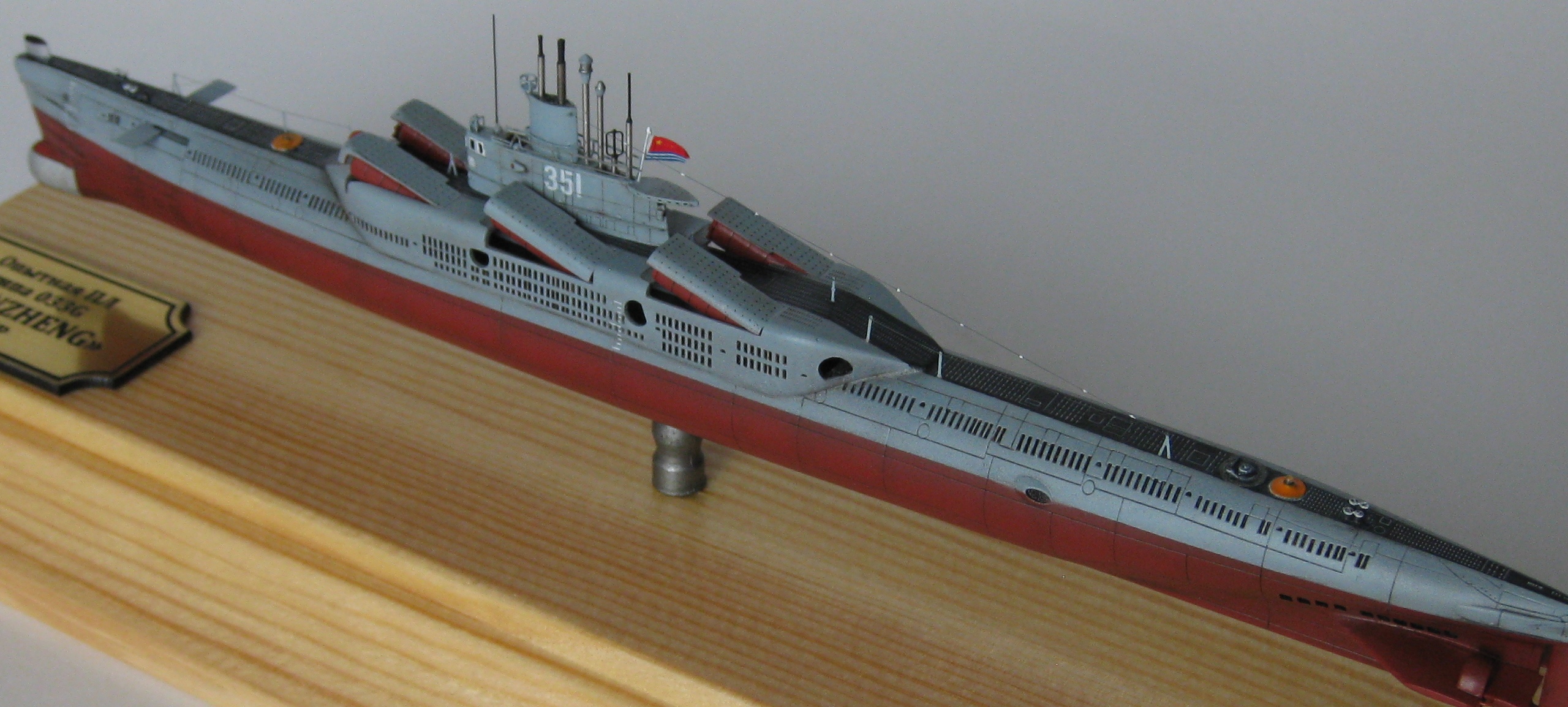

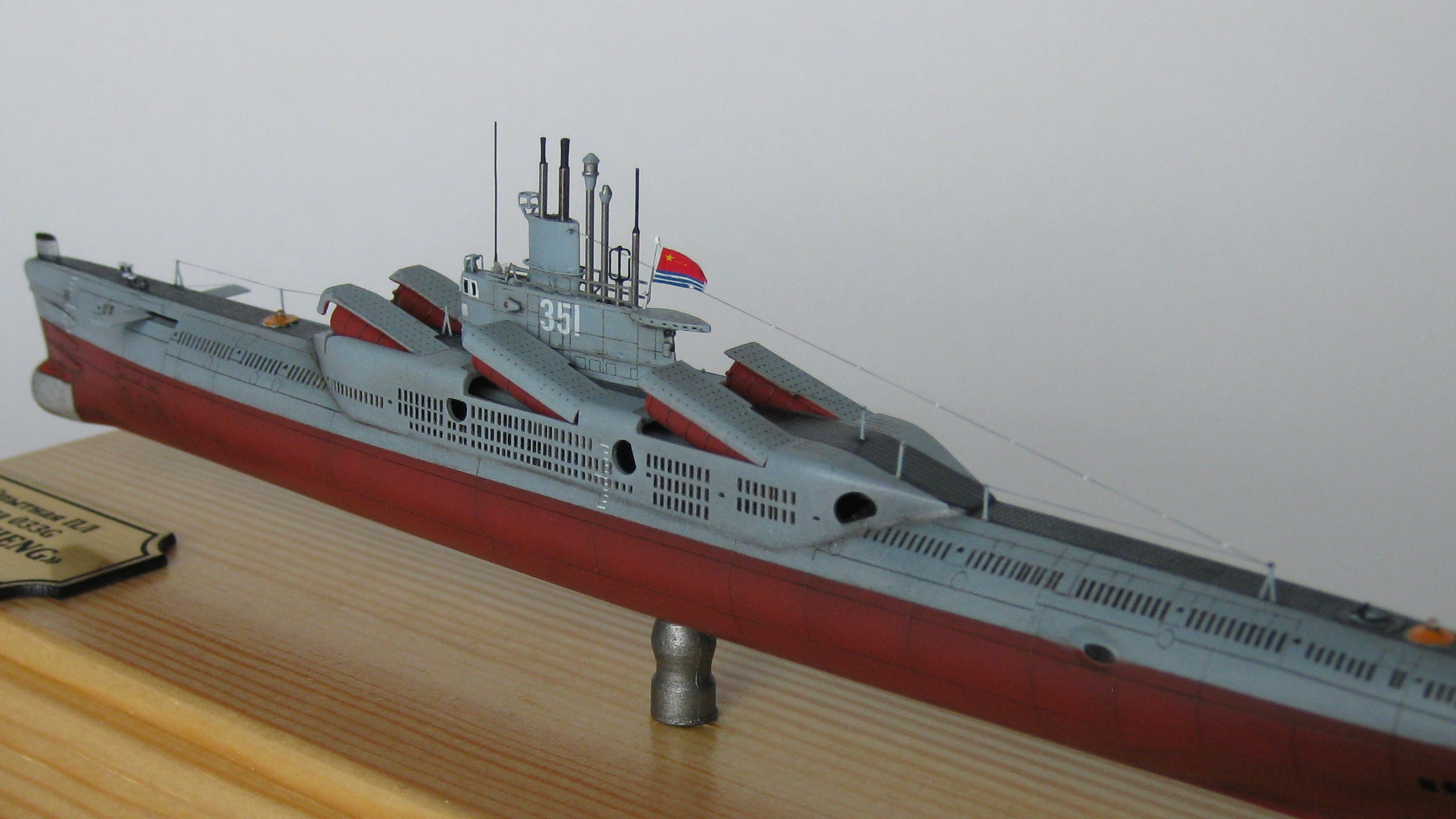

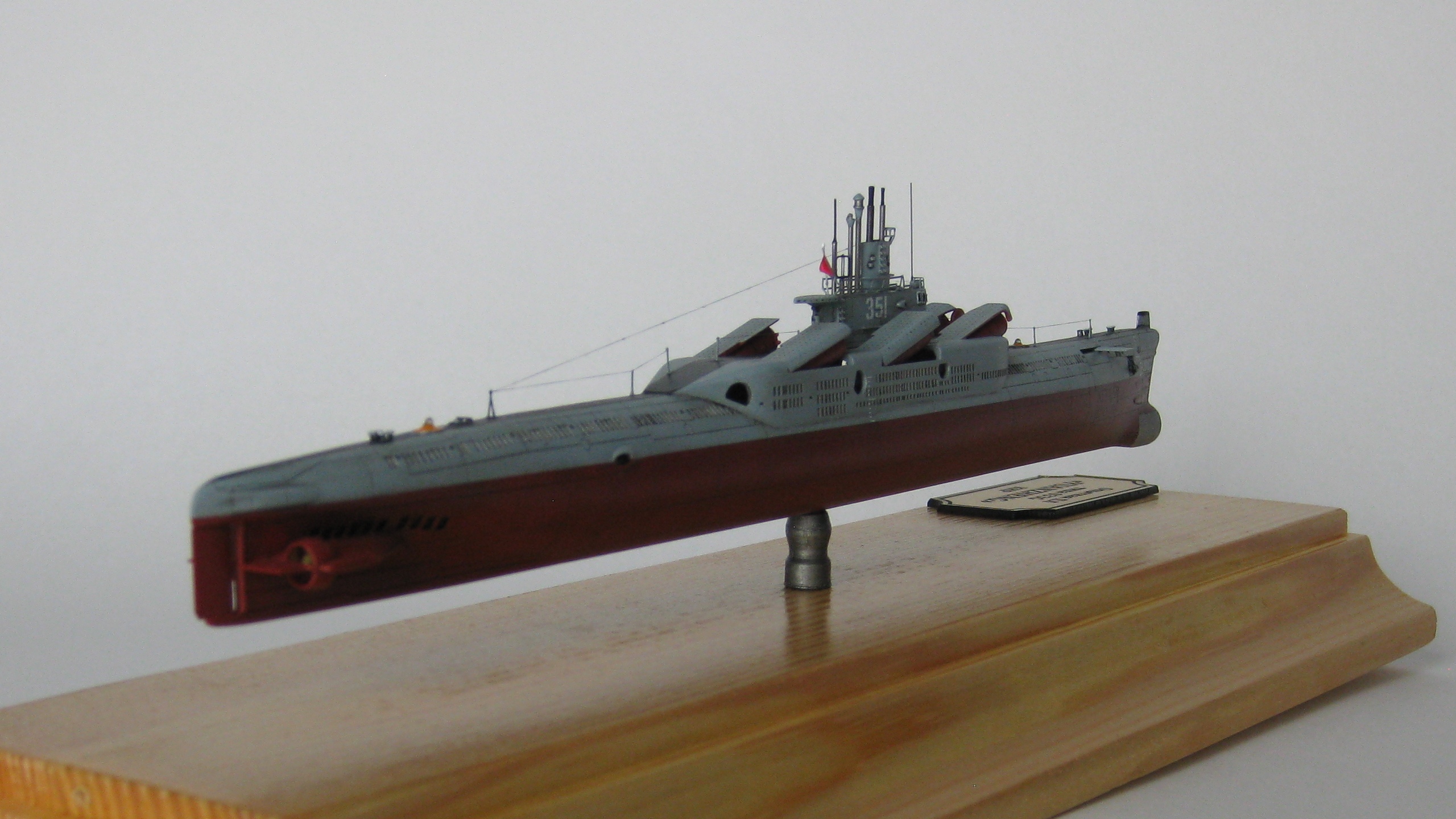

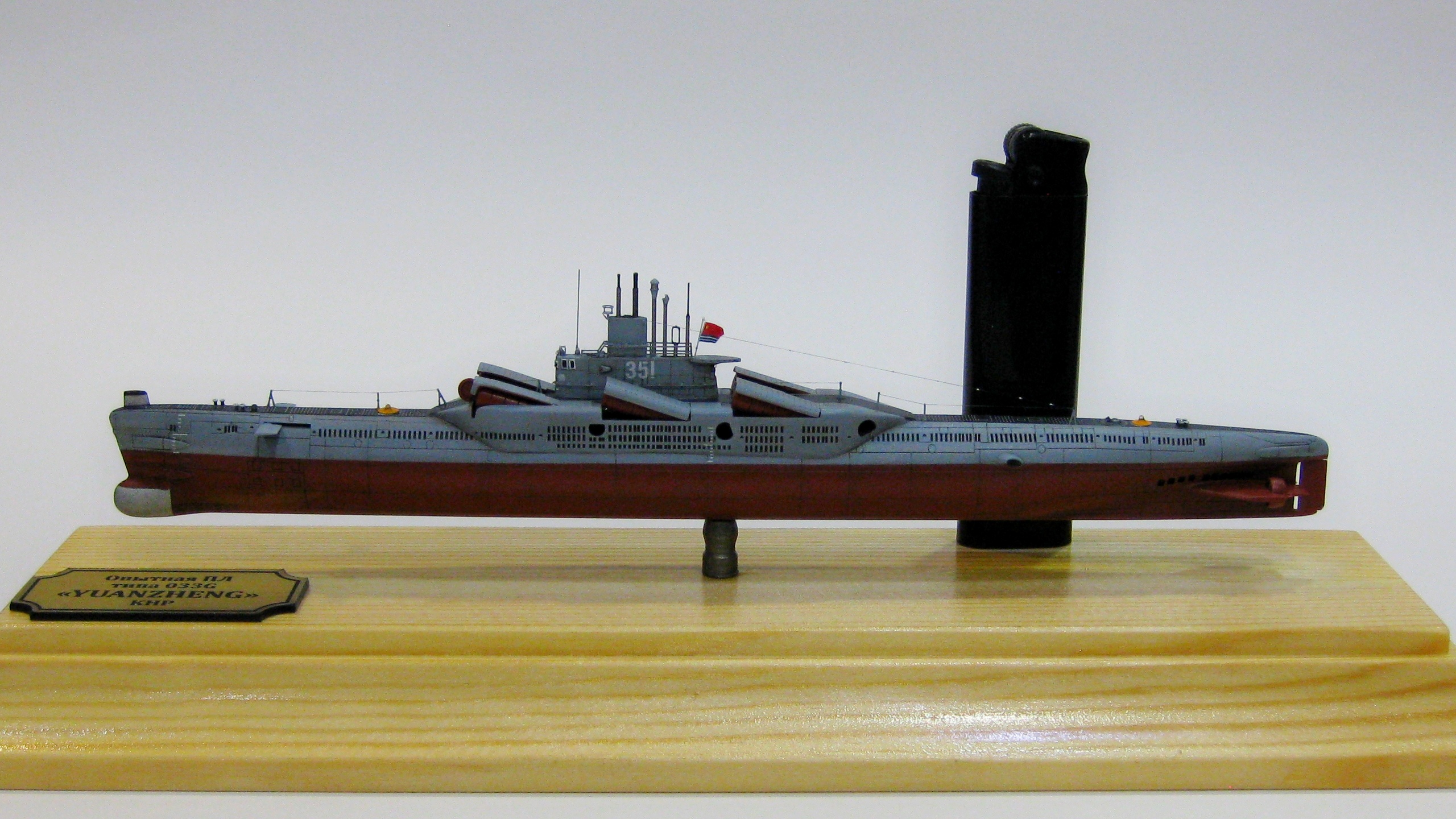

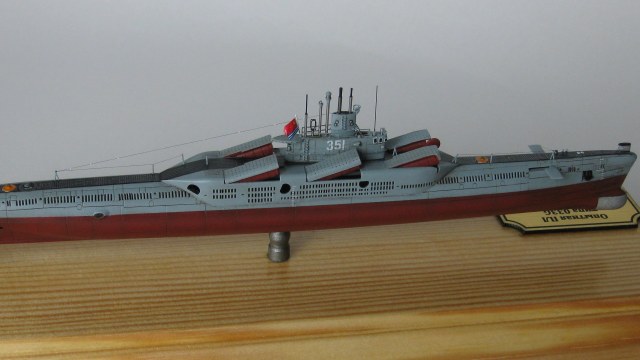

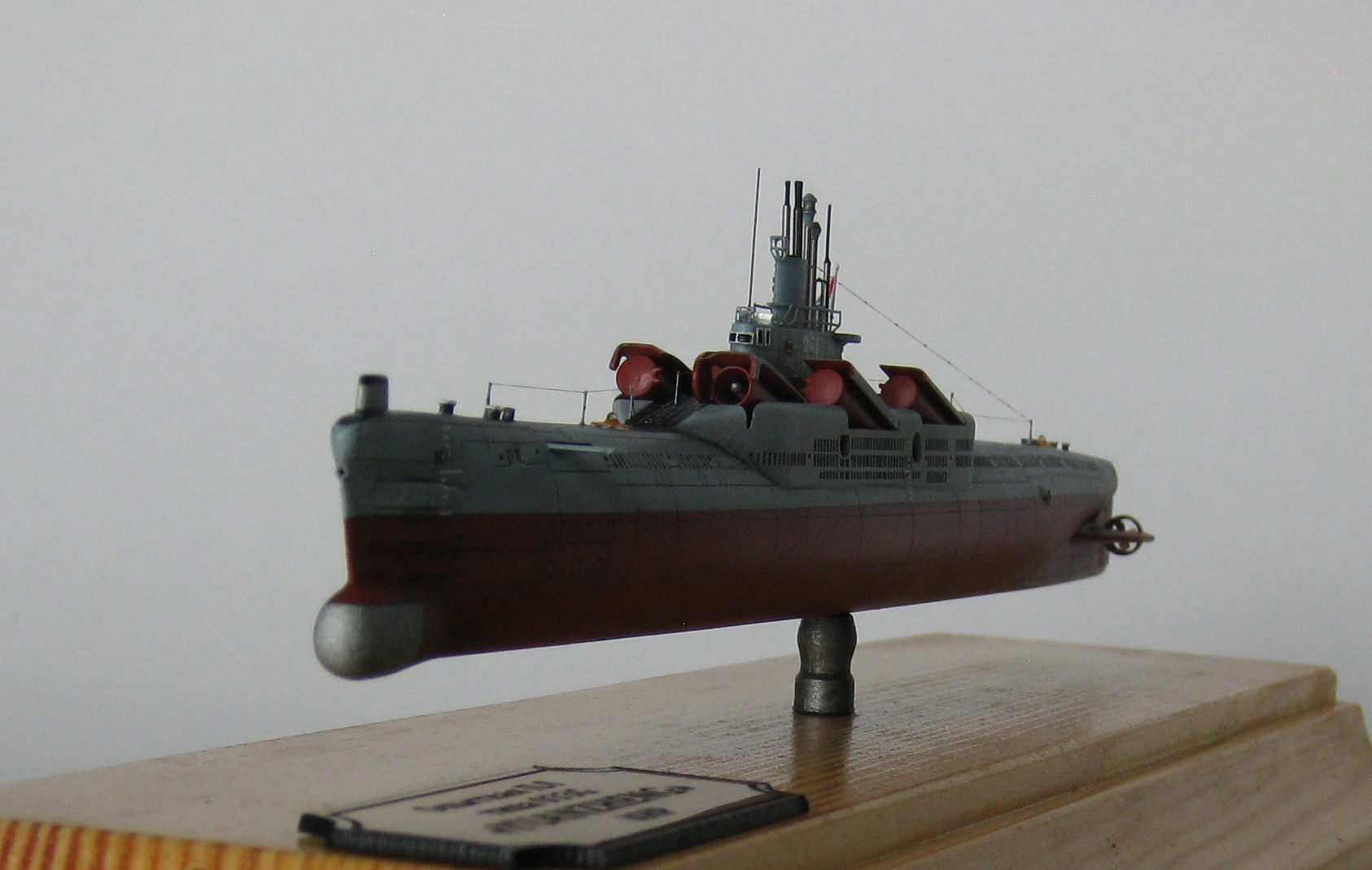

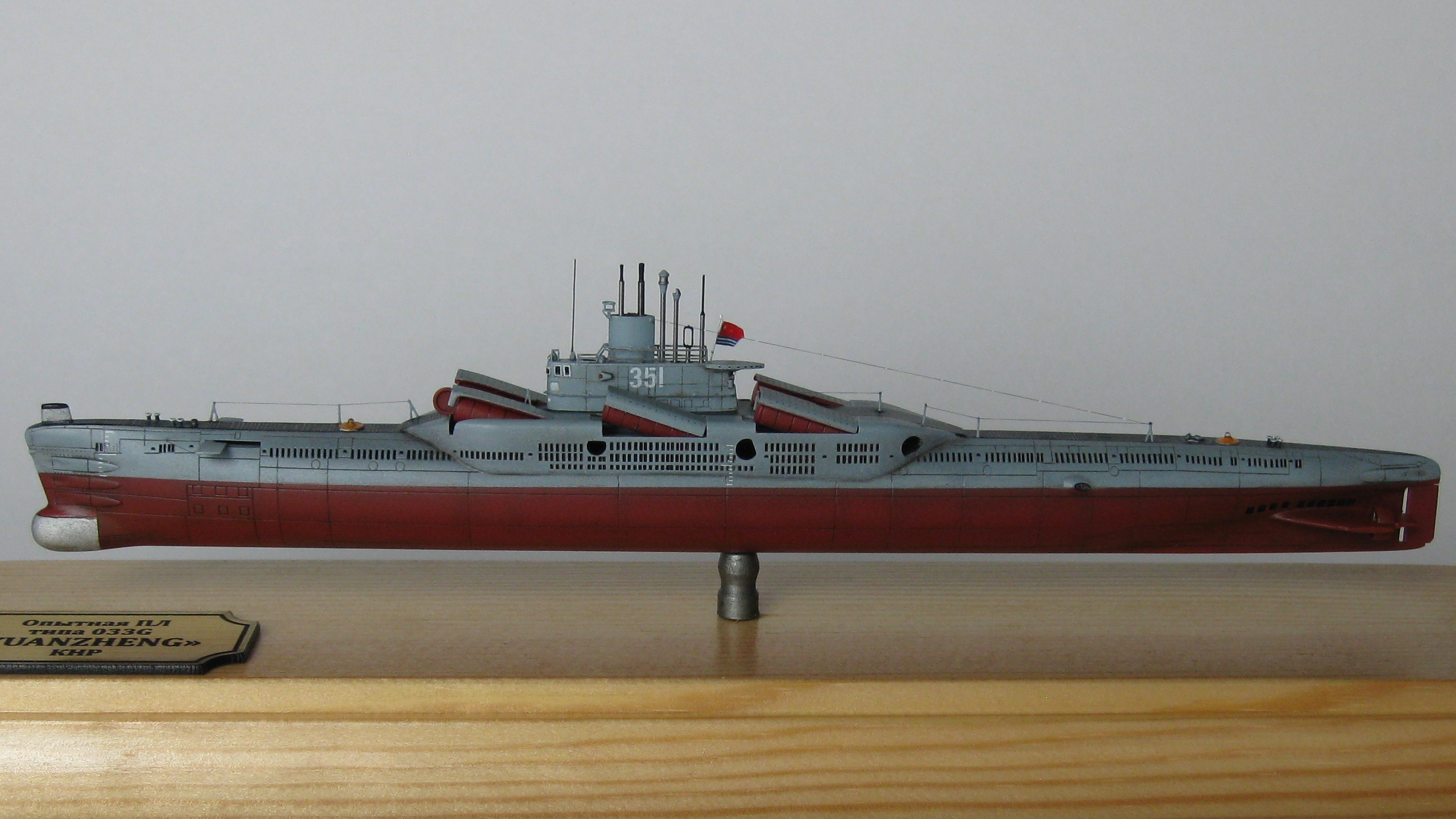

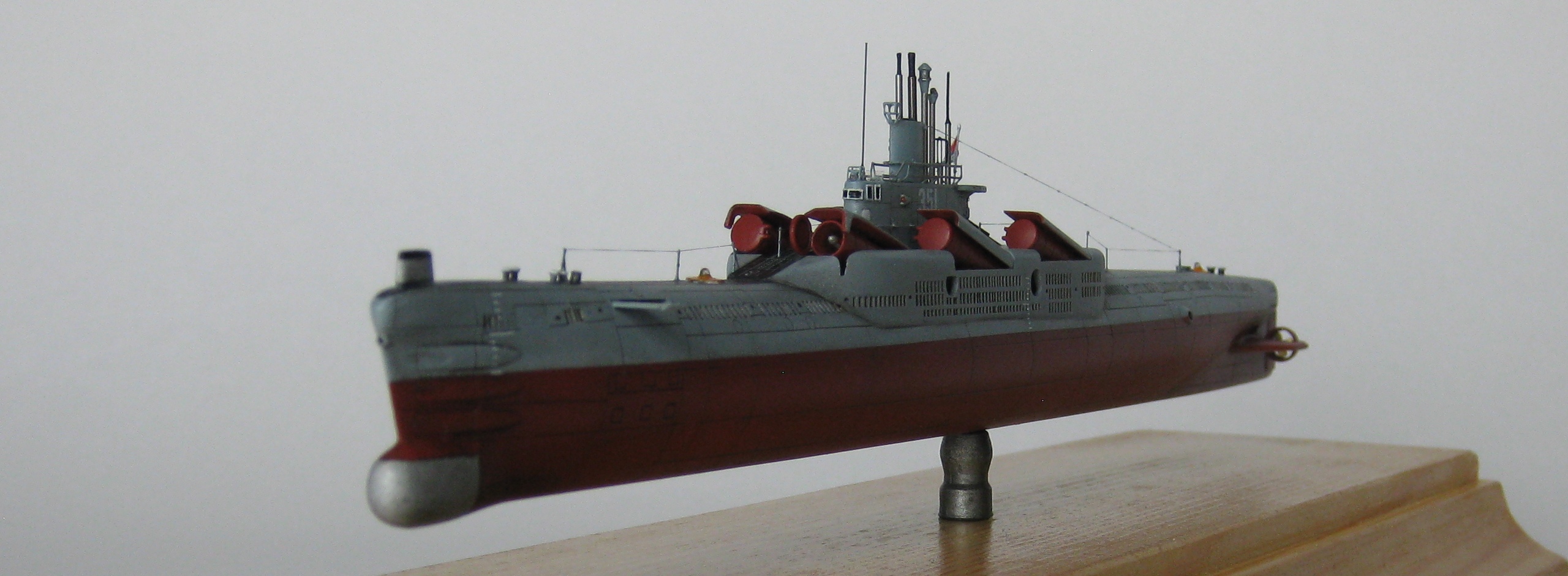

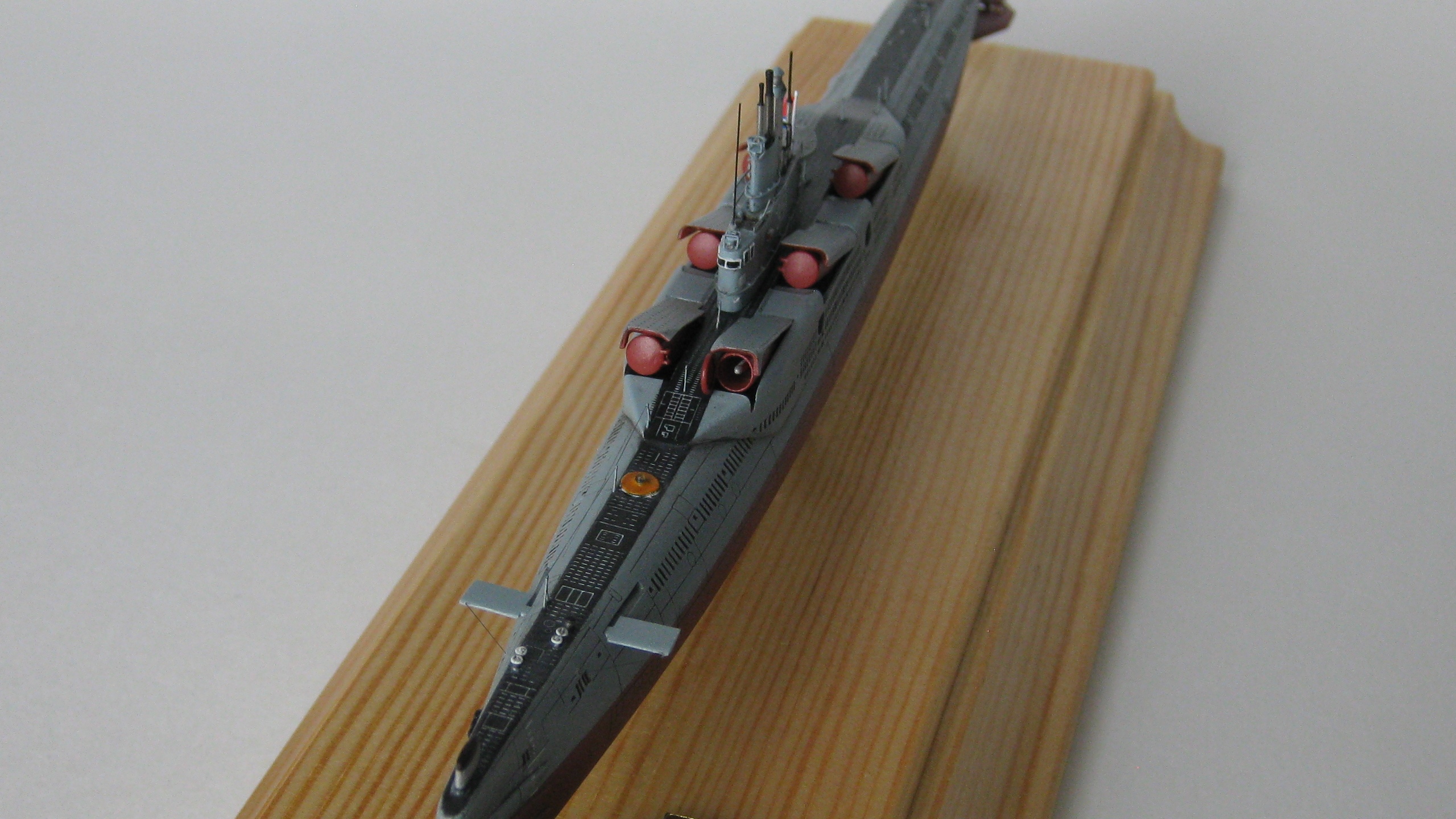

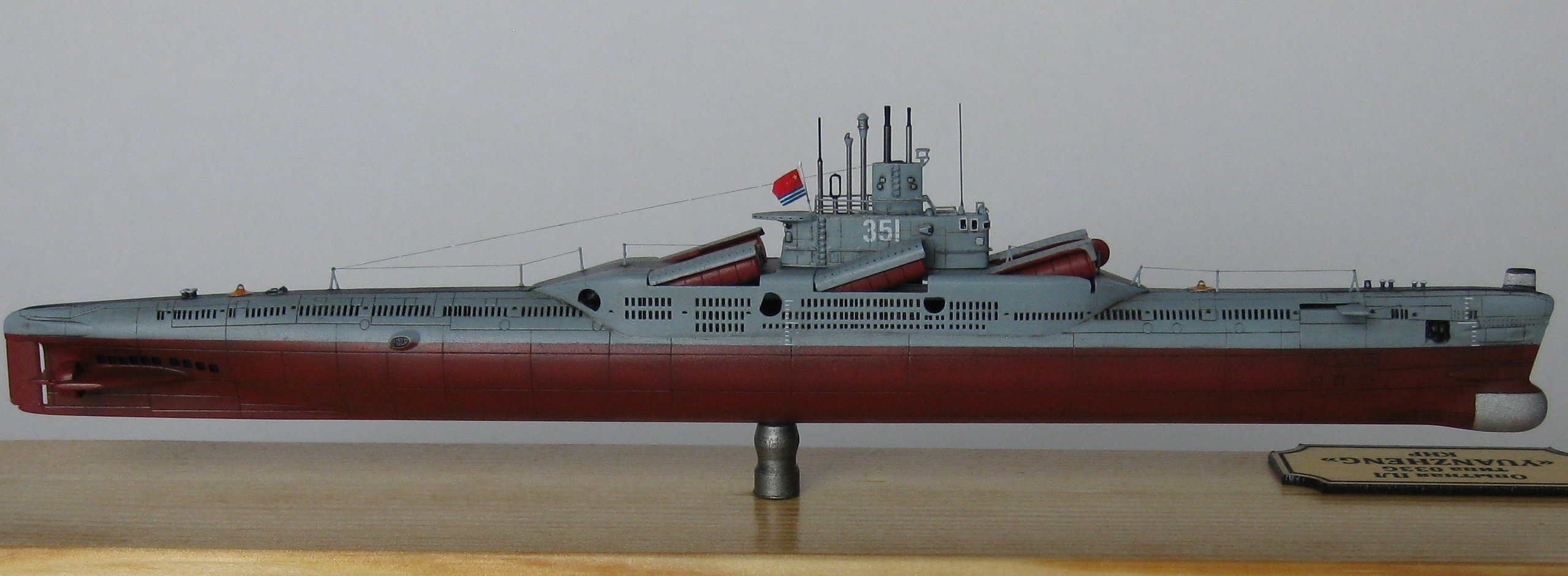

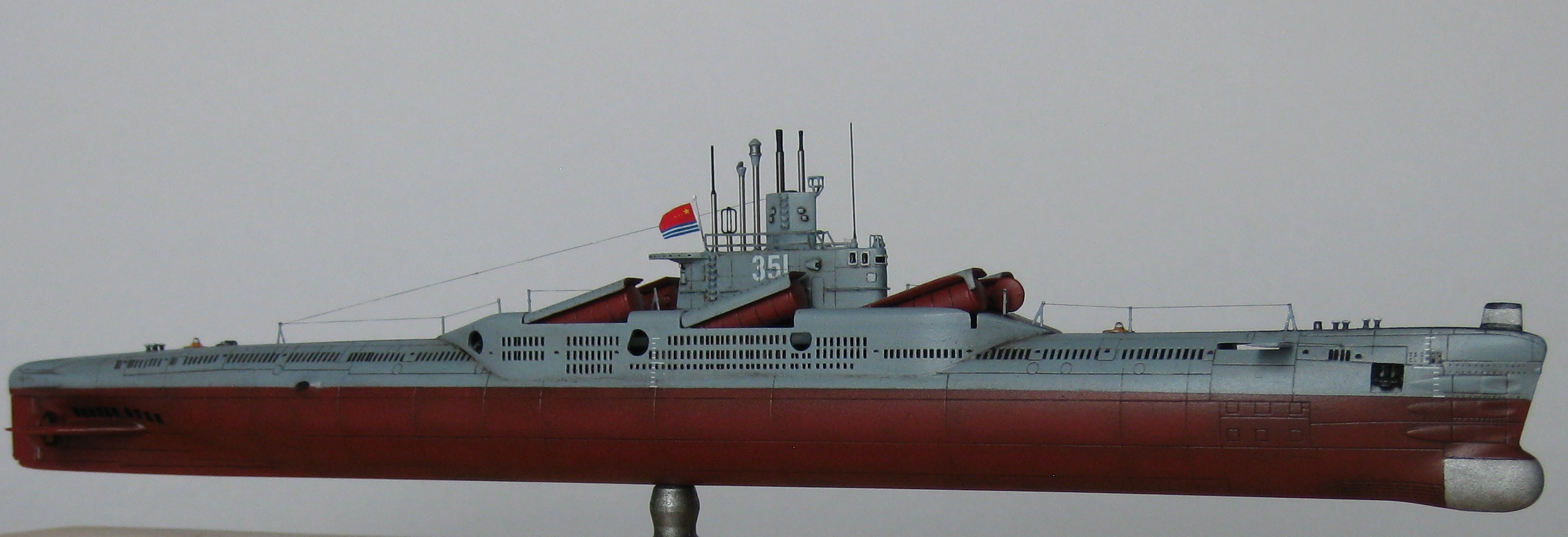

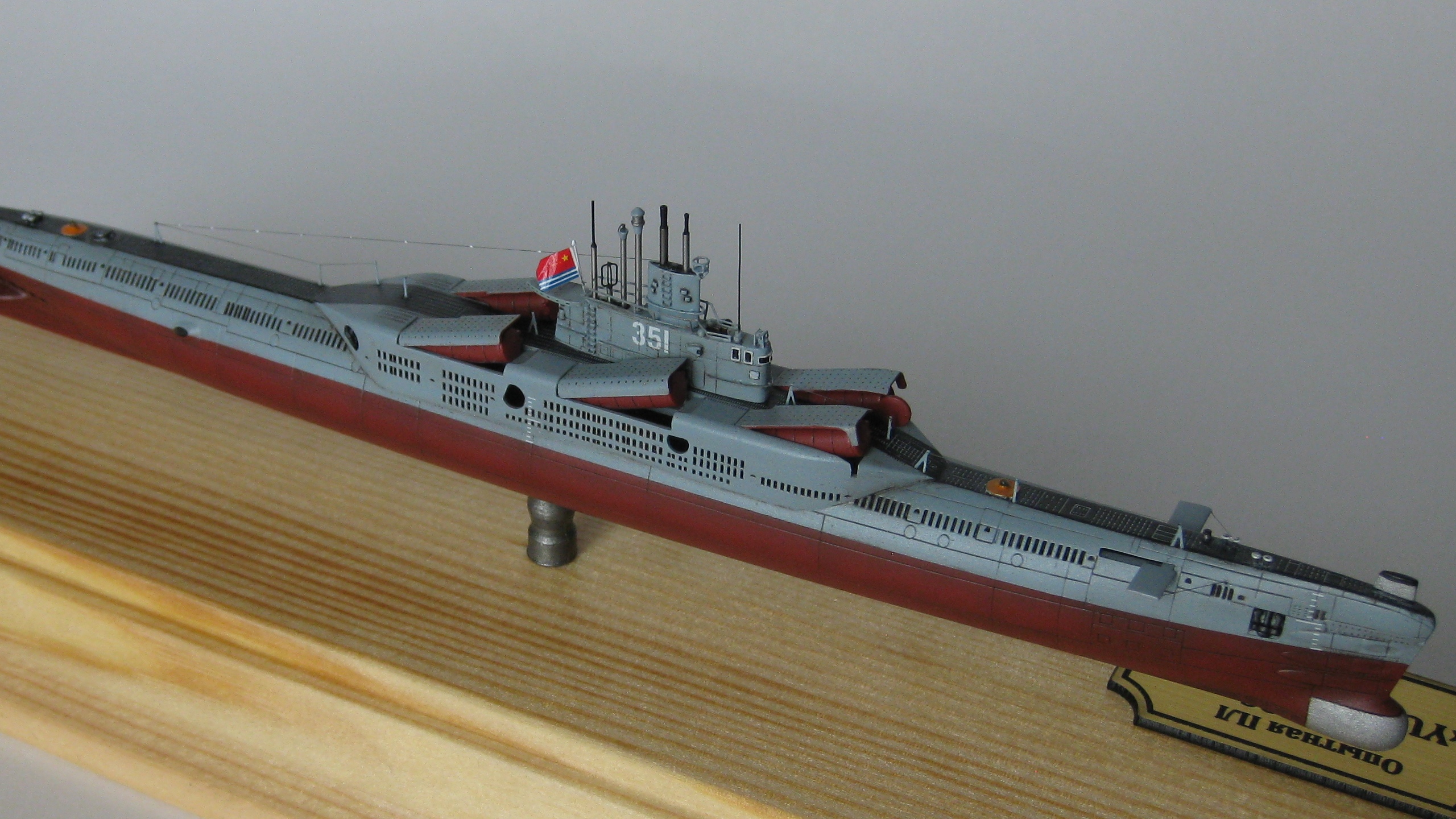

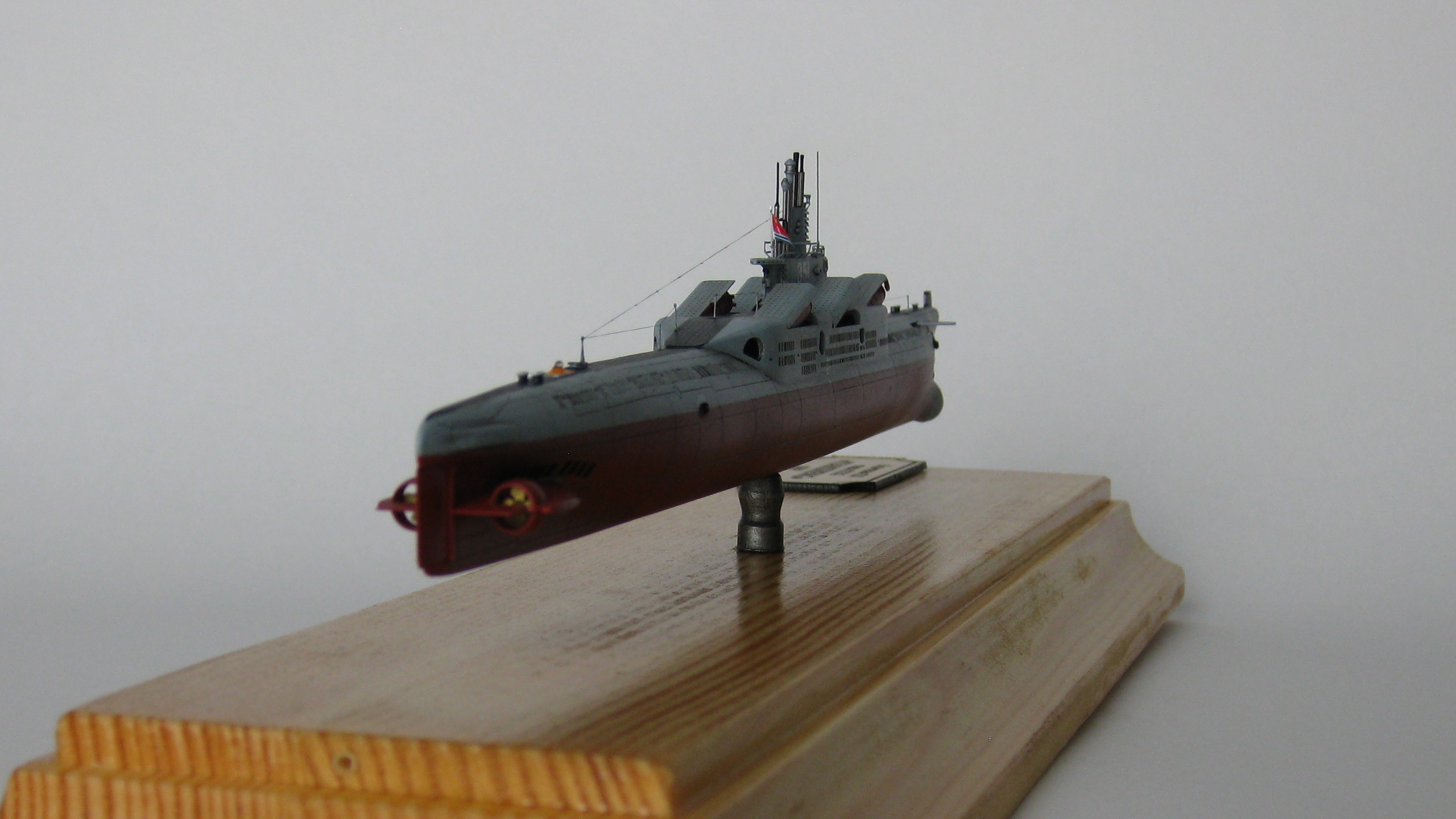

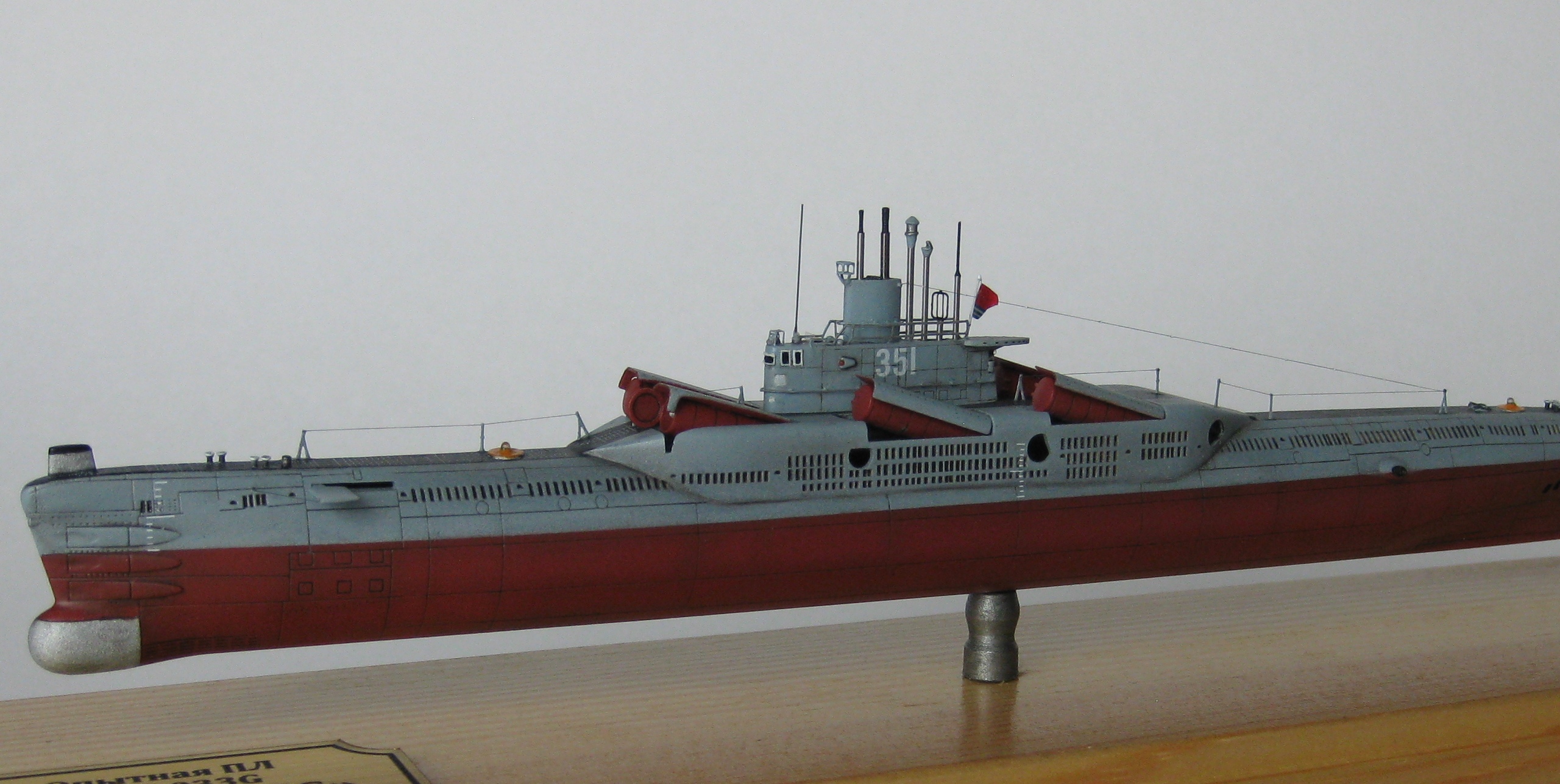

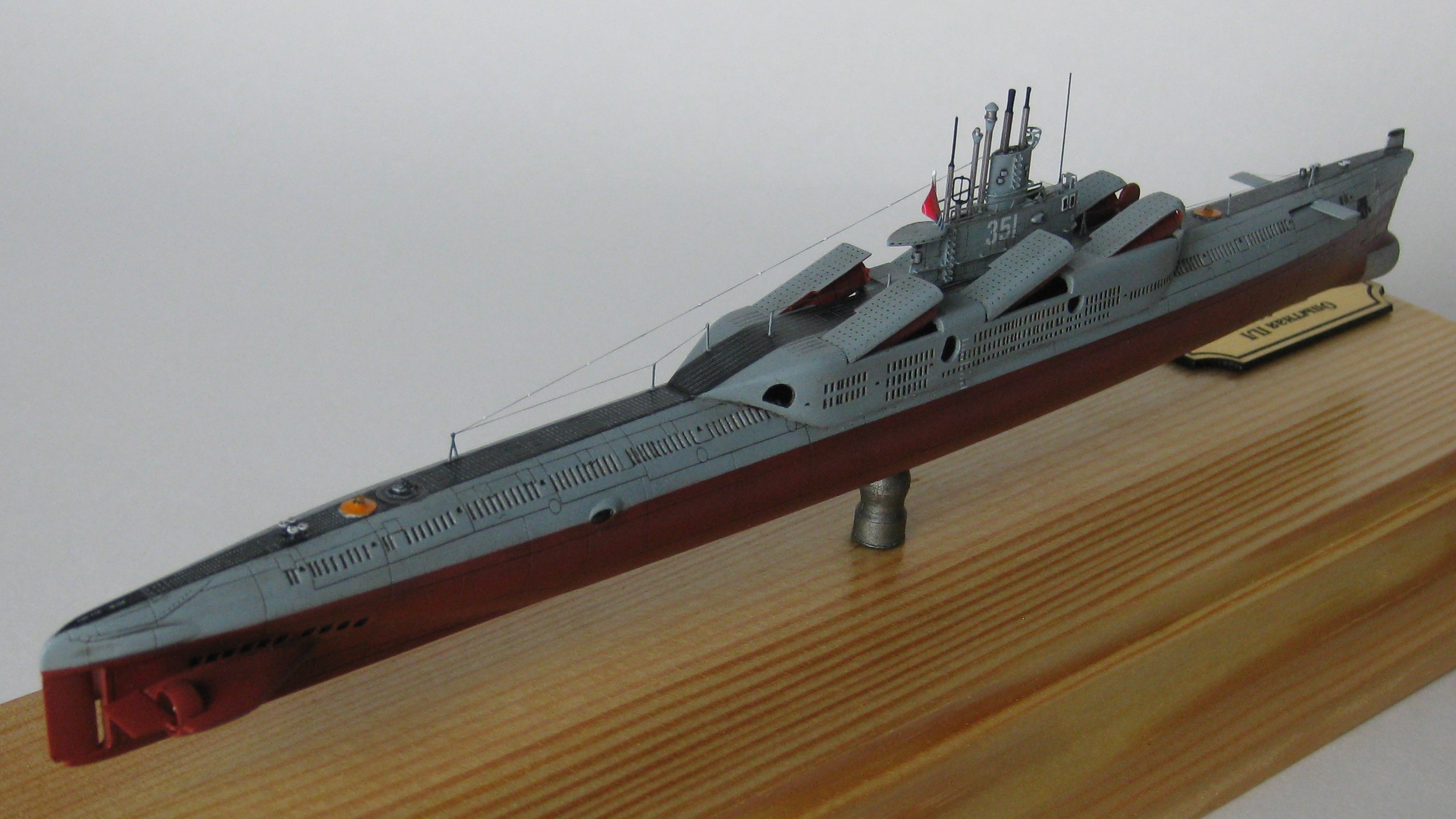

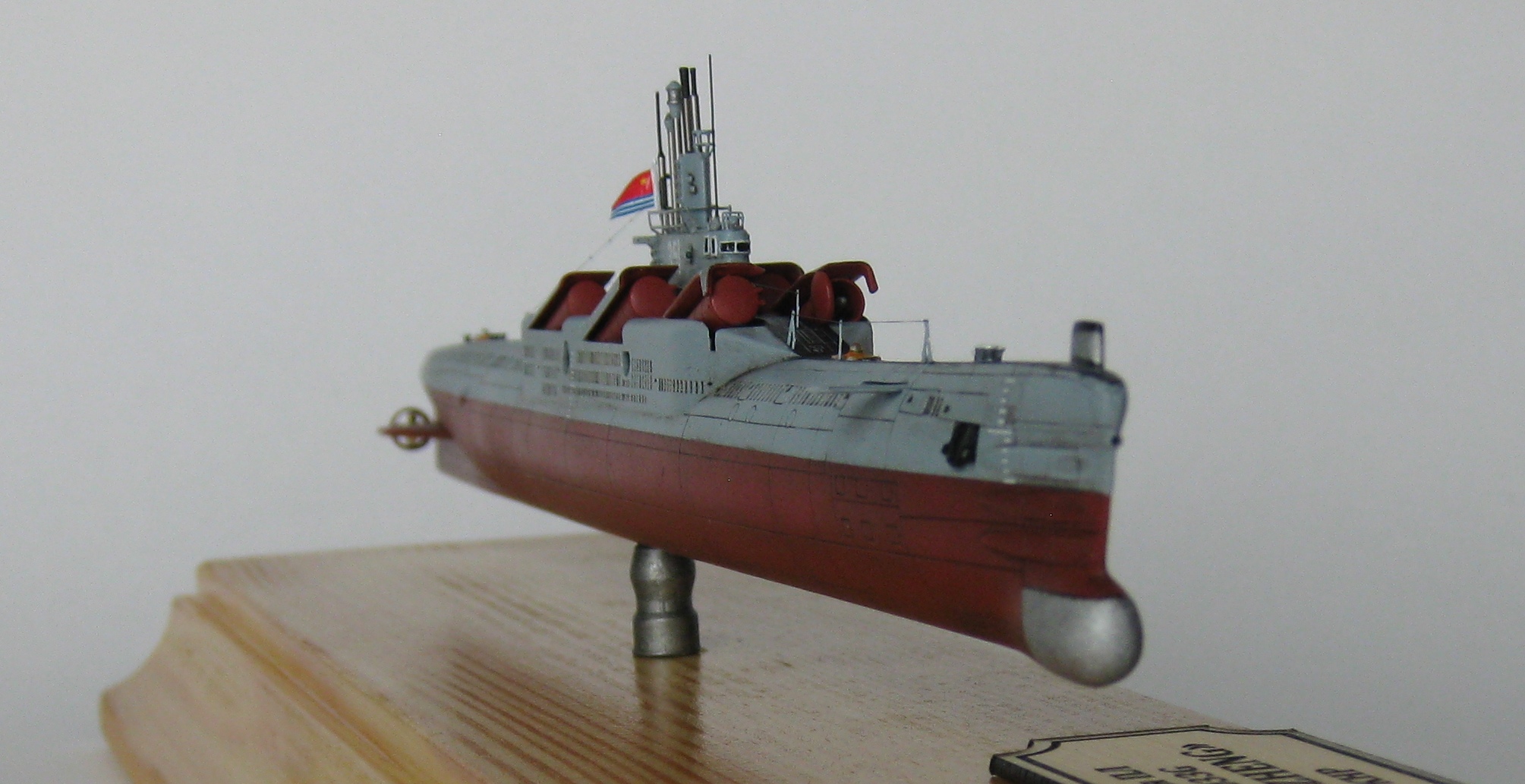

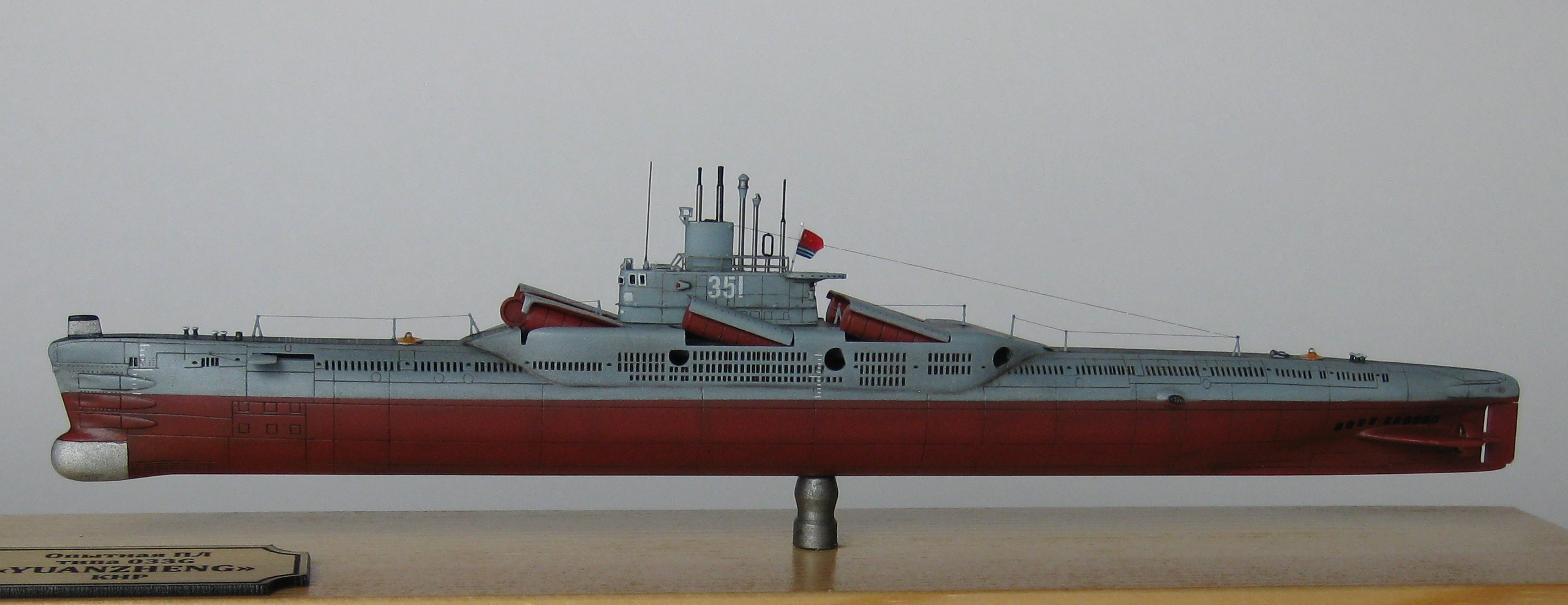

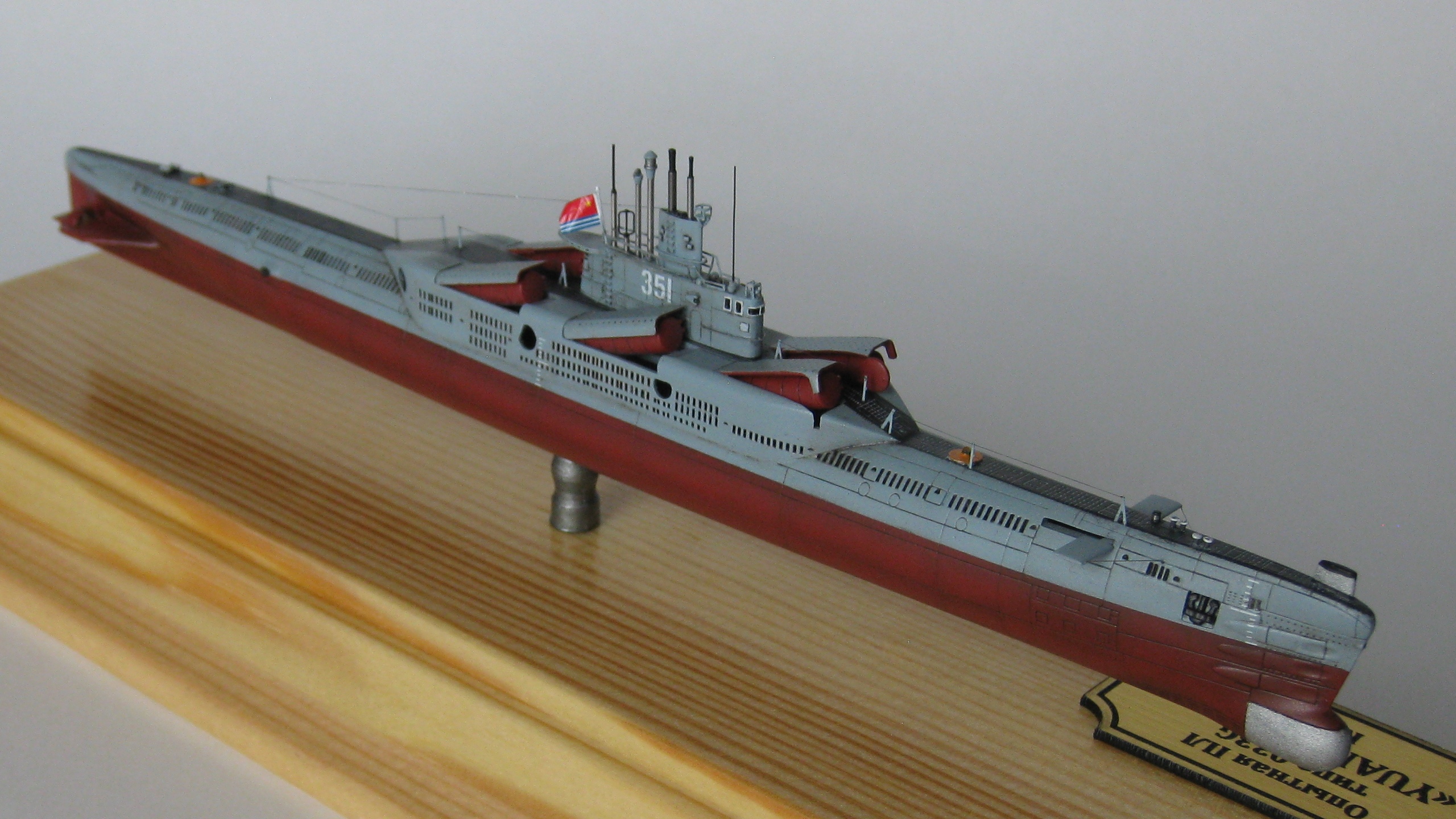

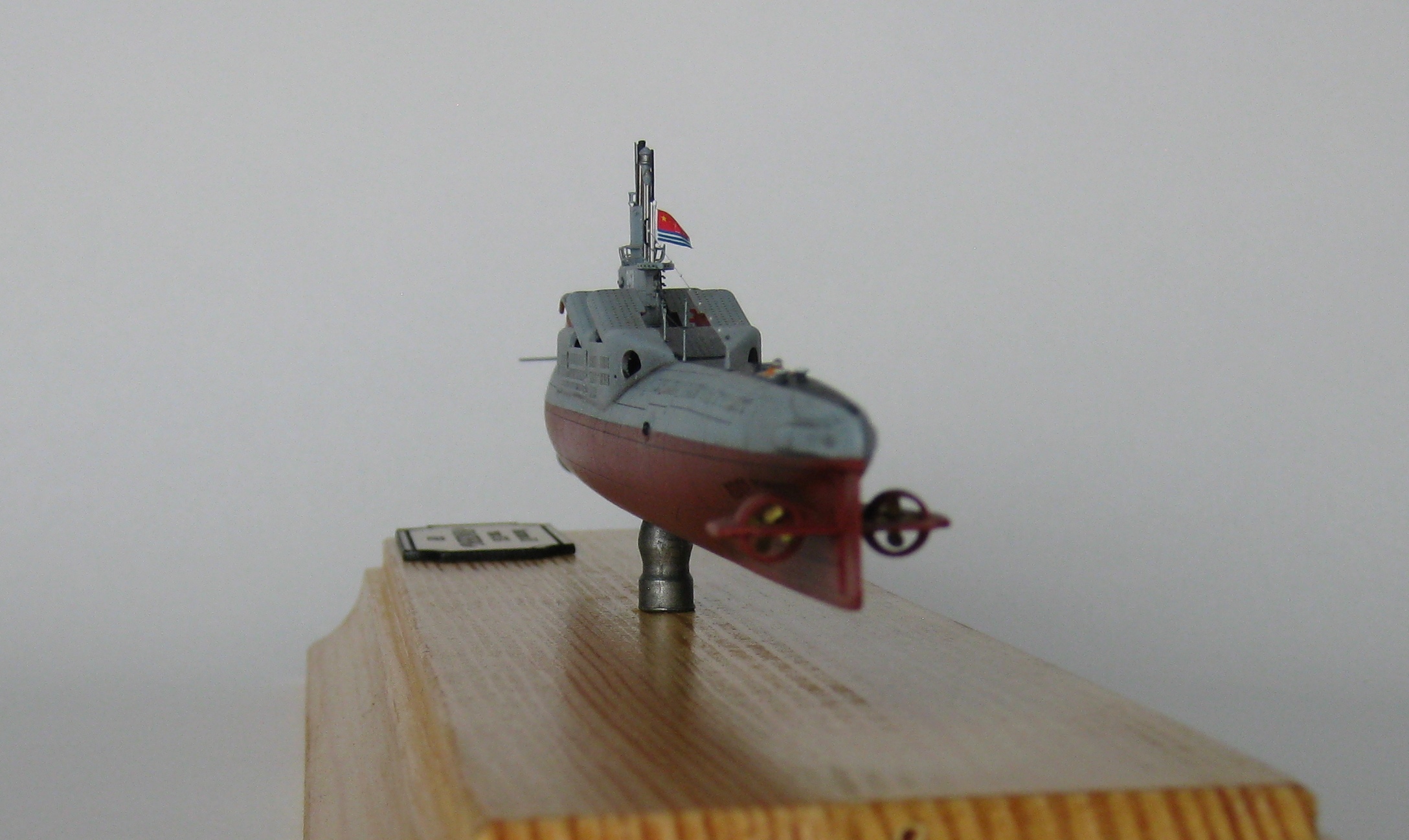

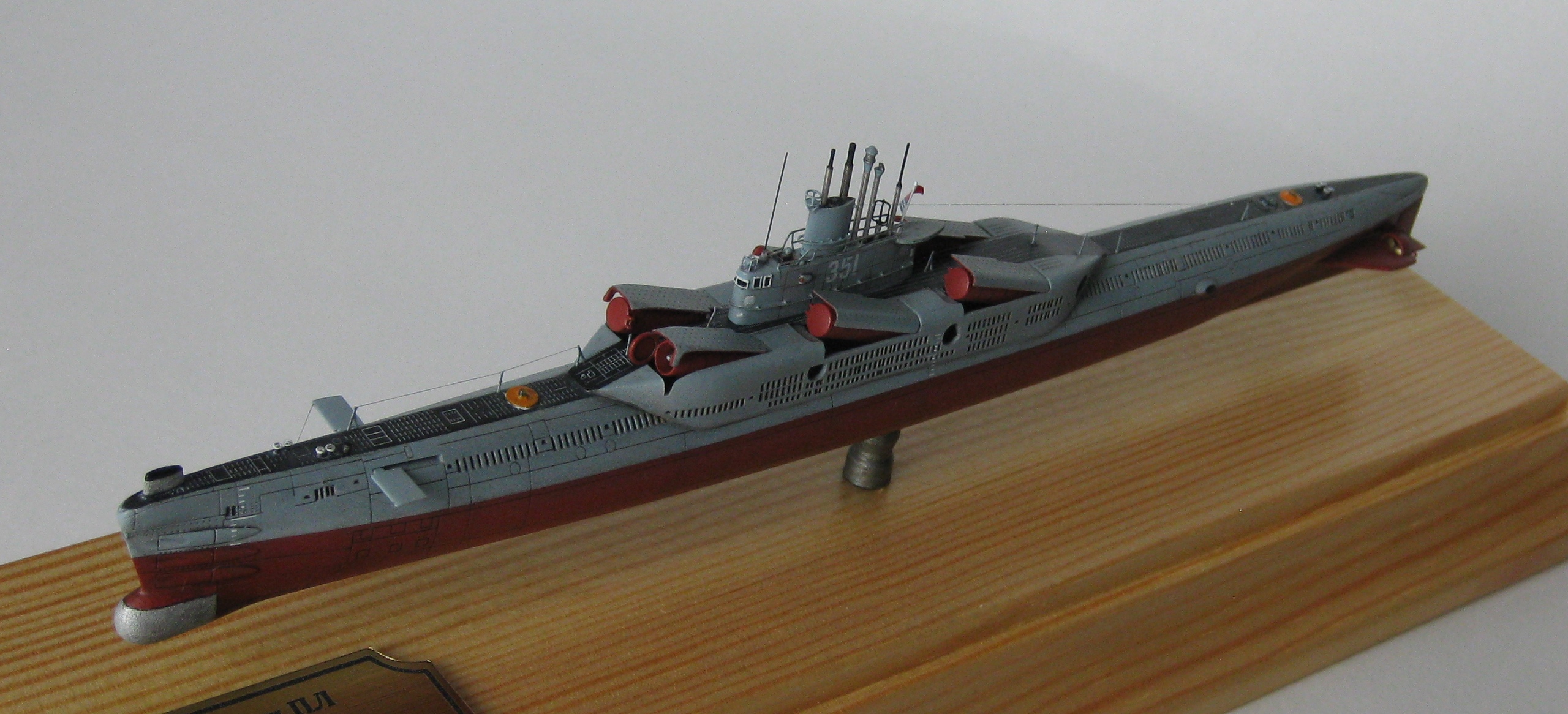

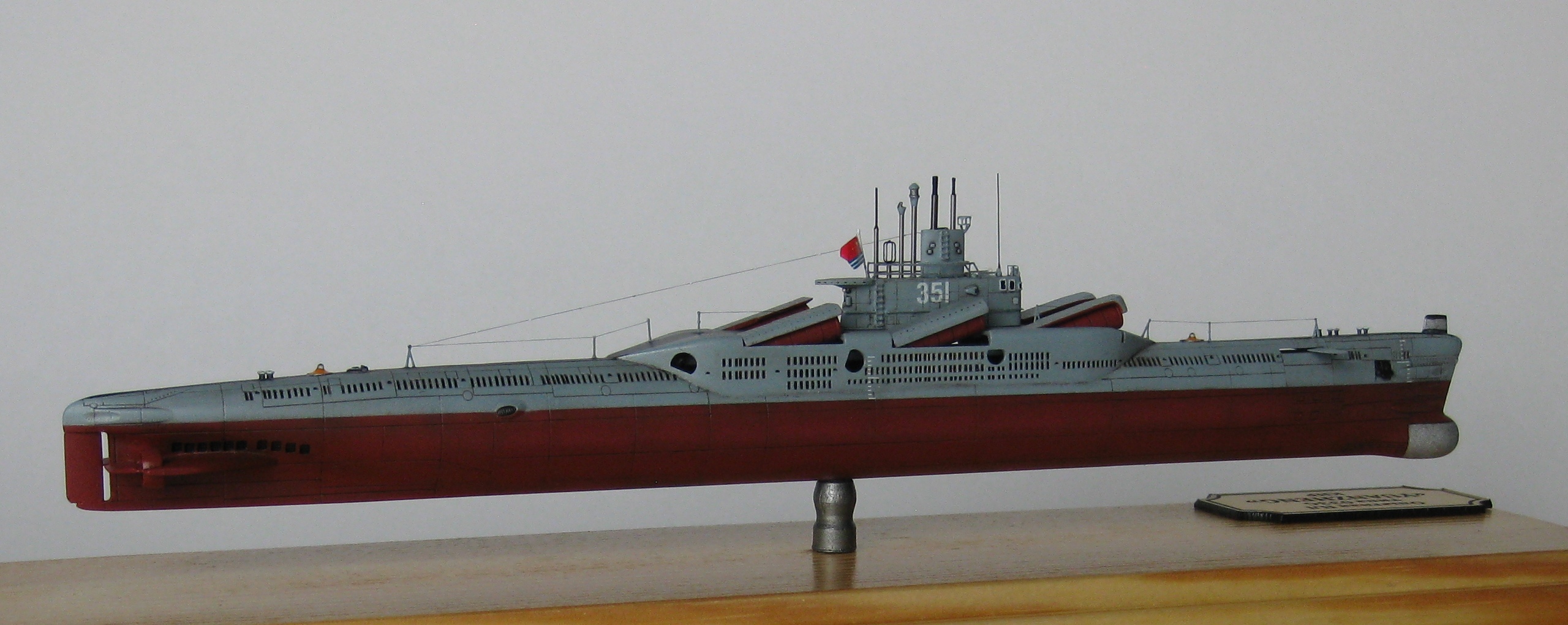

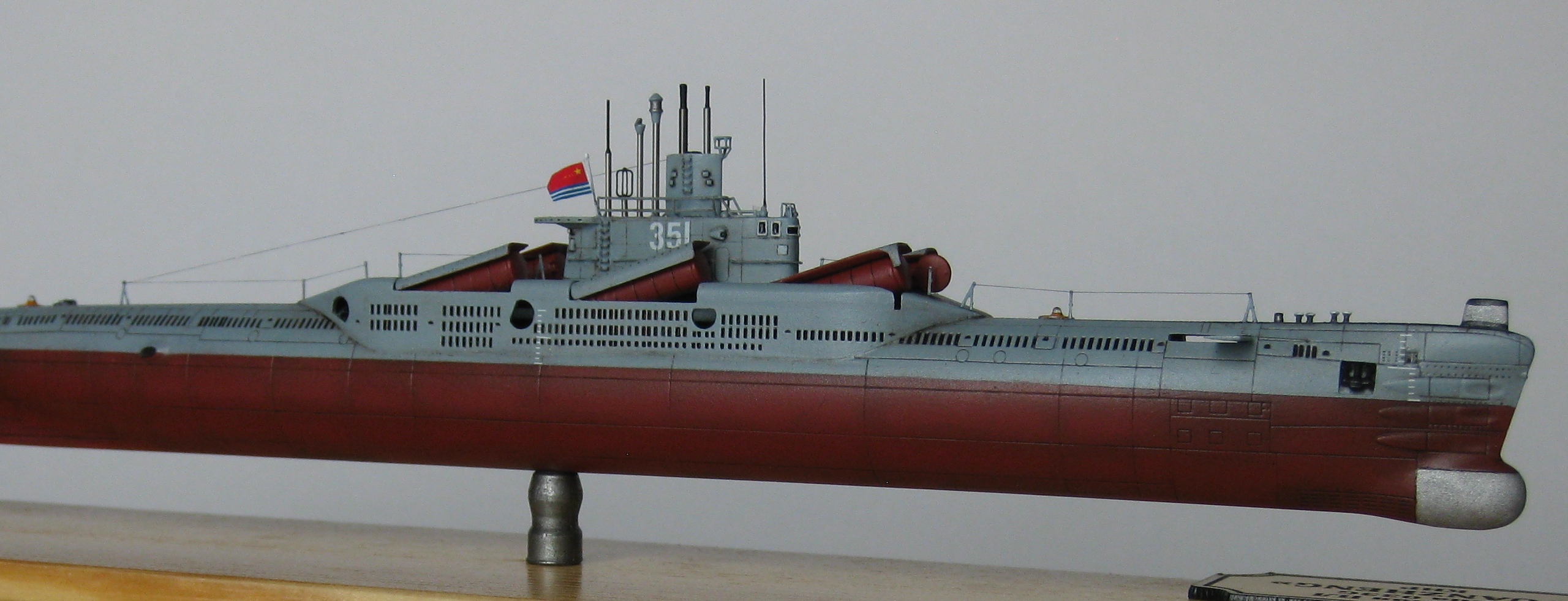

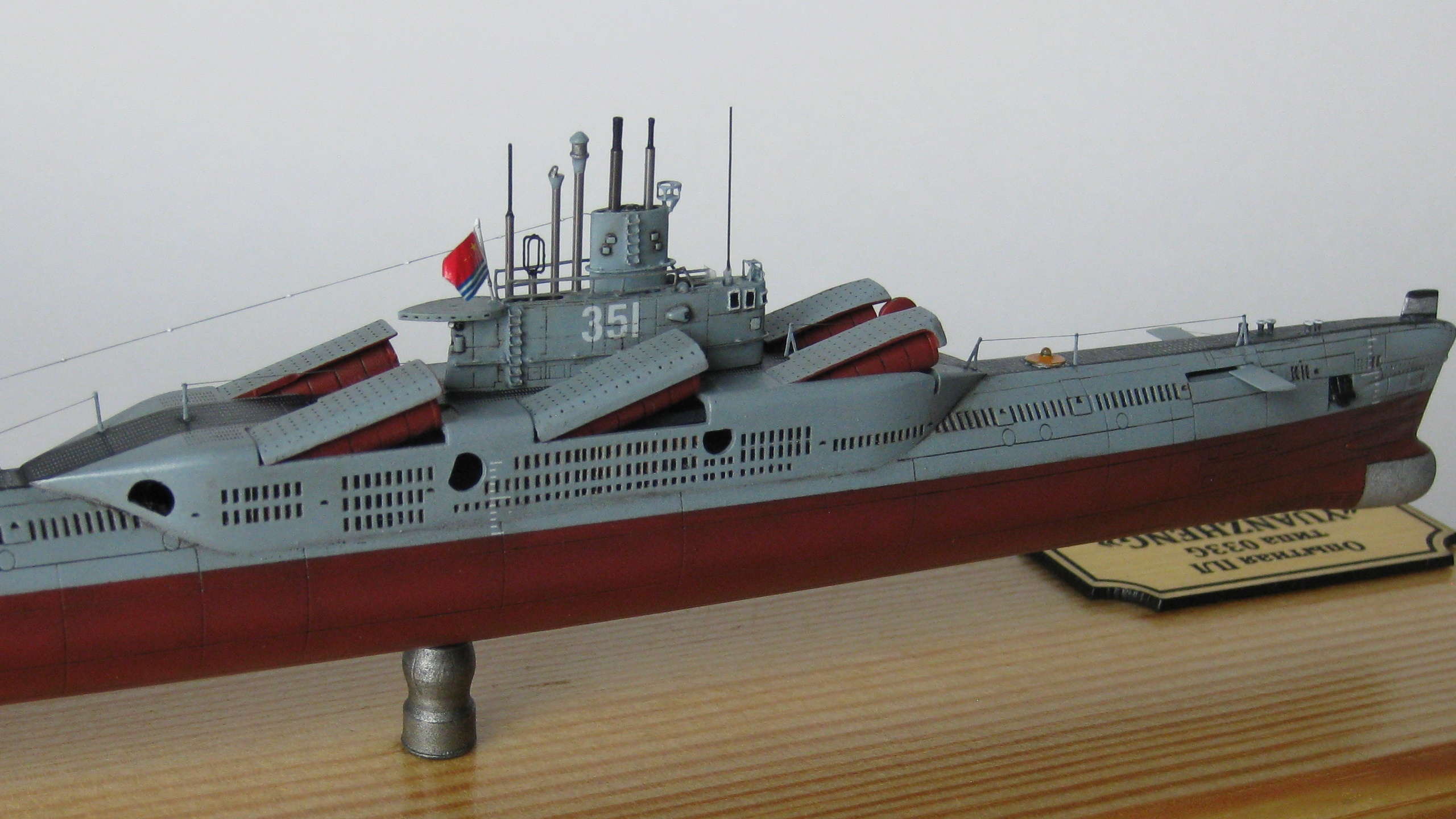

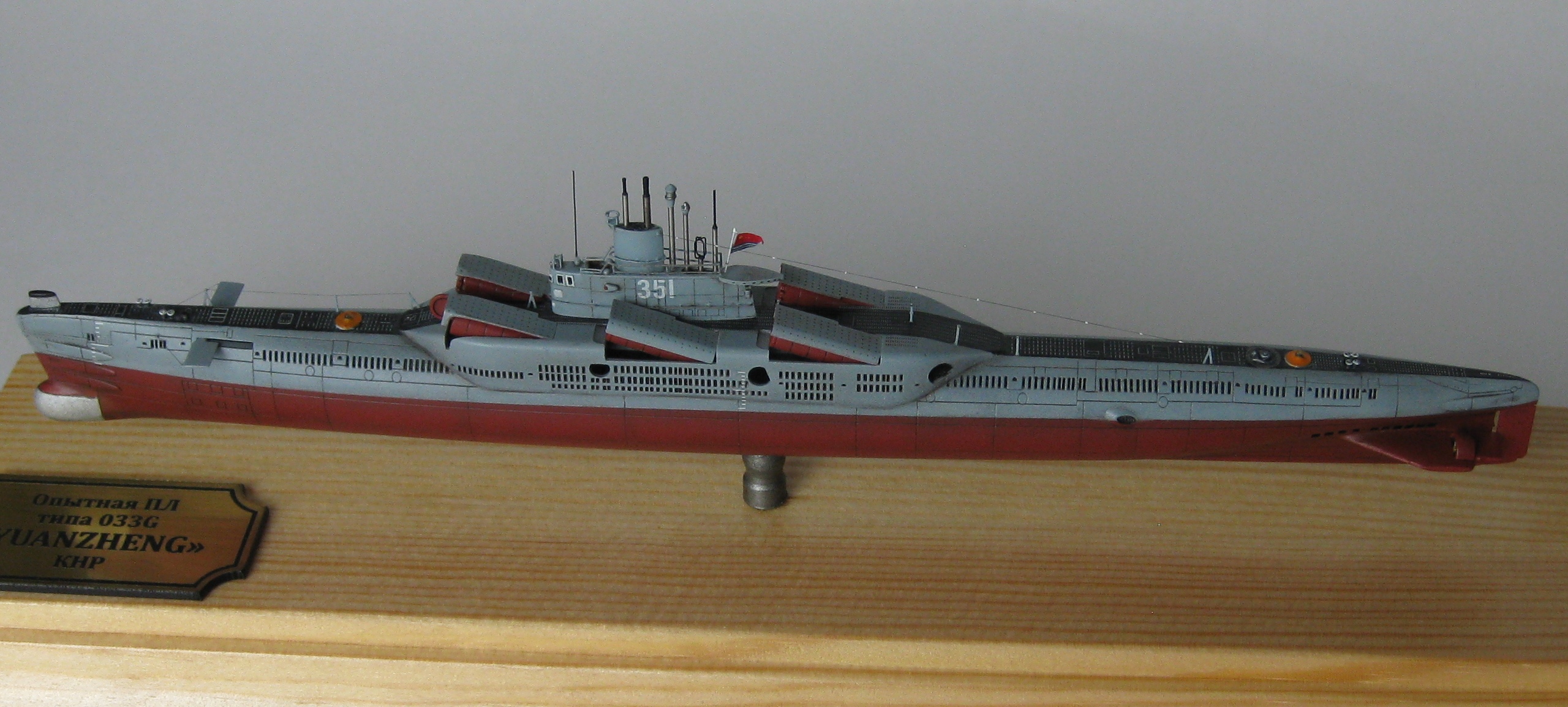

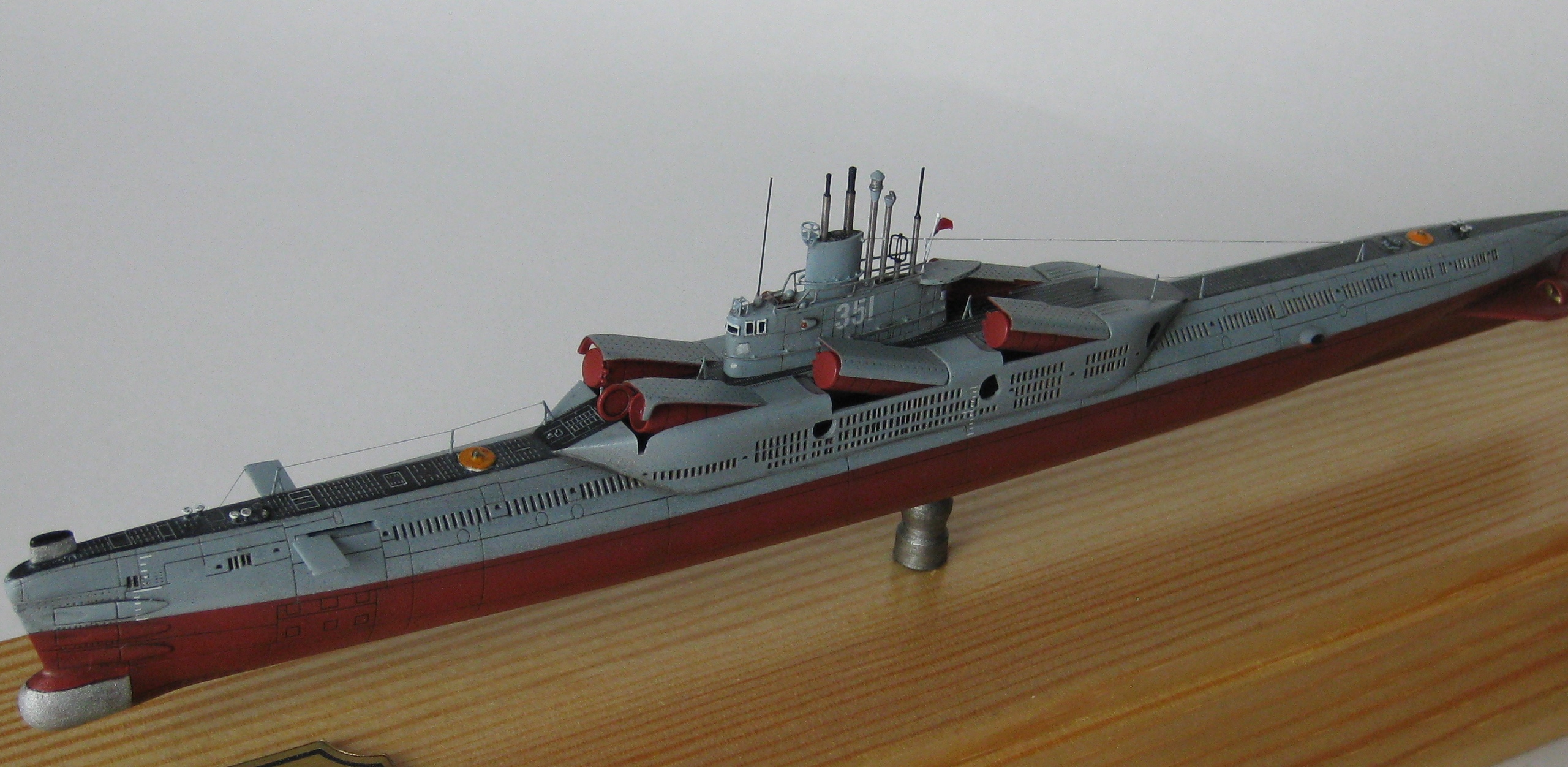

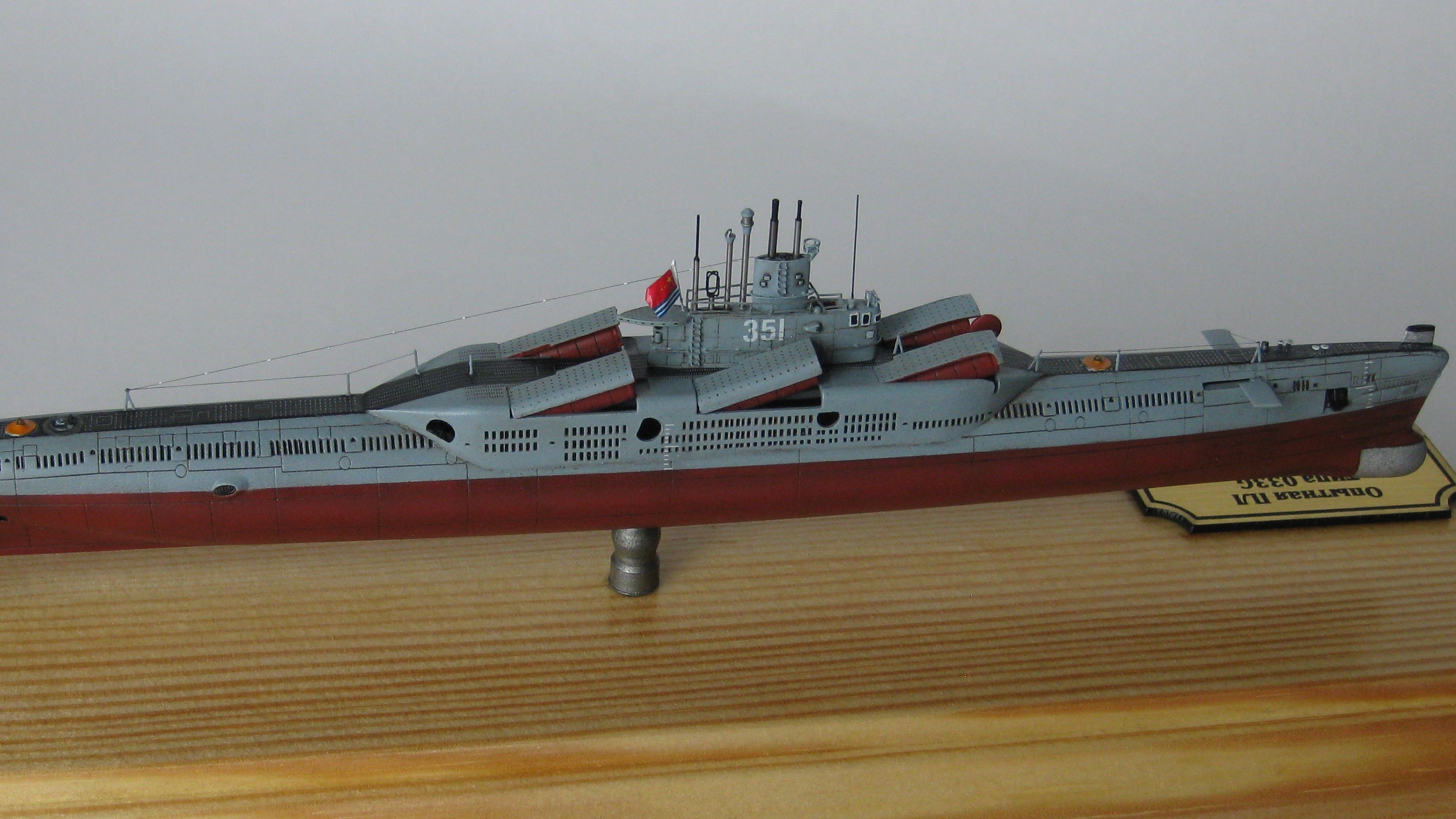

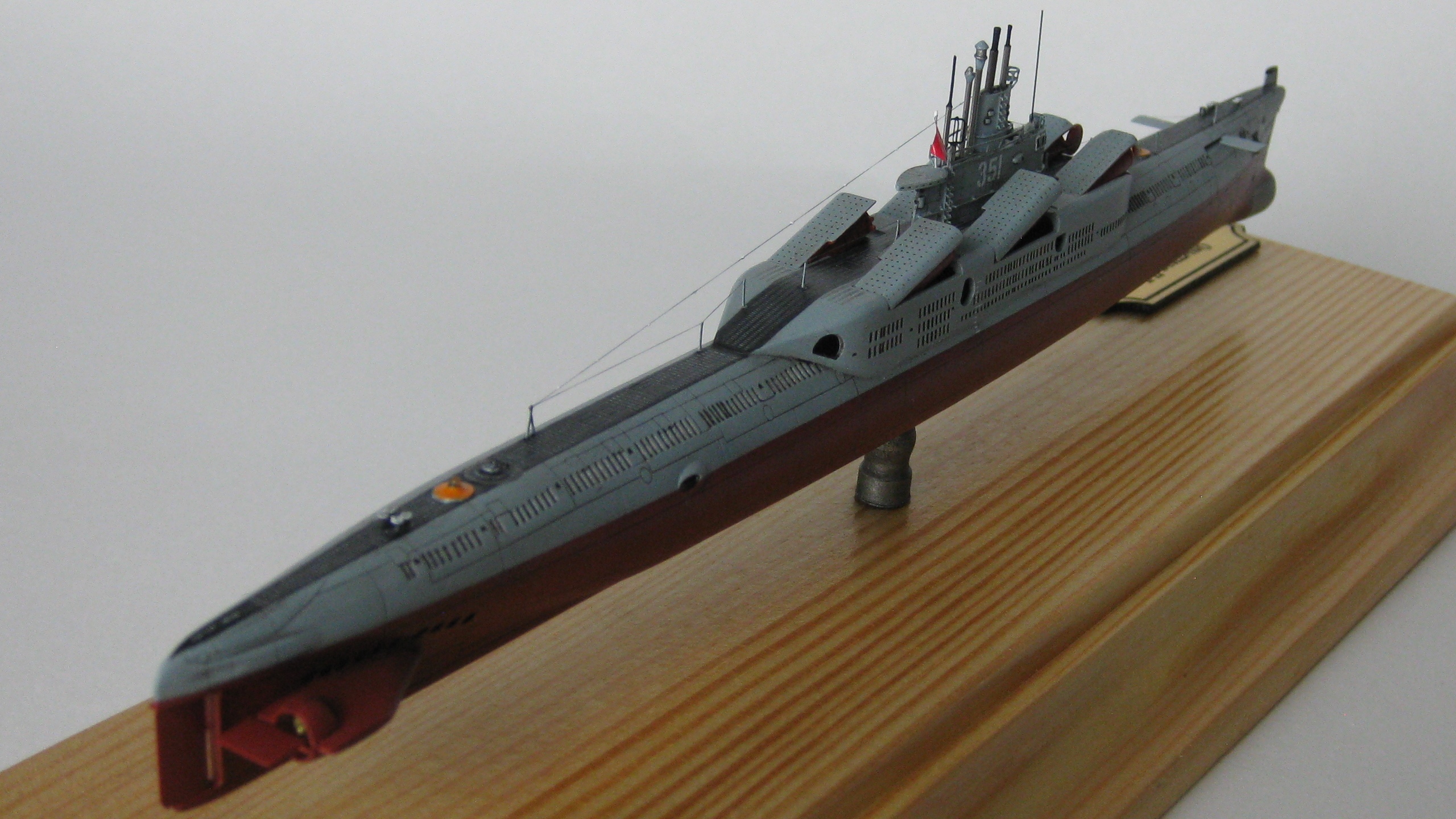

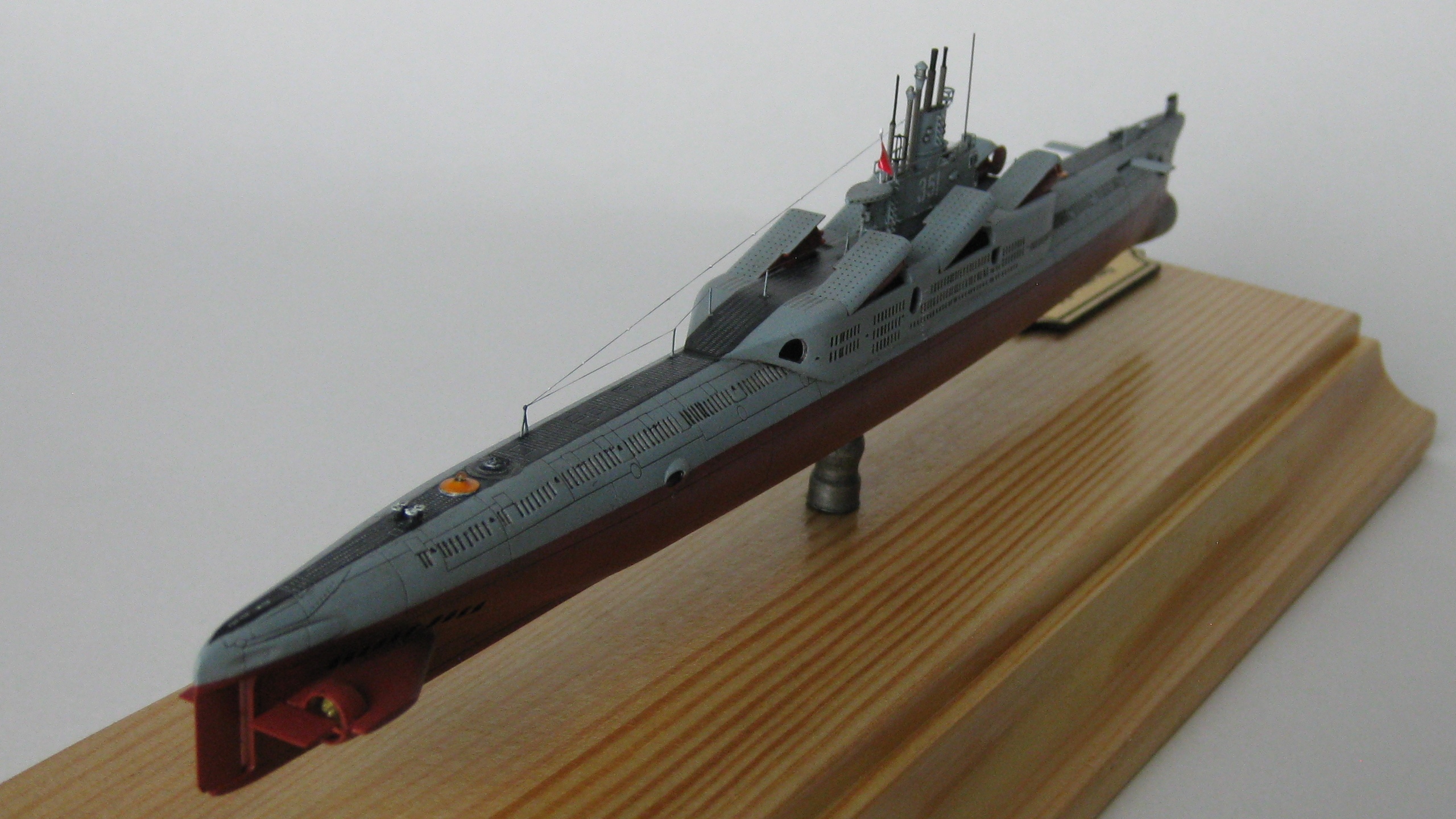

Вашему вниманию моя очередная поделка, модель китайской опытной лодки Yuanzheng, типа 033G.

Сделал практически изкаропку, доработки минимальные:

- сделал кнехты, шпиль;

- срезал и сделал заново аварийно-спасательный люк;

- убрал с рубки имитацию скоб-трапов и поручней, сделал травленые,

- ходовые, бортовые огни, фонари аварийных буев из микробисера;

- из медицинских иголок сделал выдвижные устройства.

Красил Тамией, смывка – художественные масляные краски МастерКласс, лак –Акан 84003.

Немного информации о прототипе из общего доступа:

Водоизмещение, т:
– надводное – 1650
– под водное – 2100
Длина наибольшая, м – 76,6
Ширина наибольшая, м – 6,7
Осадка средняя, м – 5,2
Архитектурно-конструктивный тип – смешанный (одно-двухкорпусный)
Глубина погружения, м – 200
Энергетическая установка:
– тип – ДЭУ
– состав аналогичен принятому на торпедной ПЛ Type 033
Скорость полного хода, уз:
– надводная – 15
– подводная – 13
– в режиме РДП – 10
Вооружение
Ракетное:
– тип ракет – С-801
– боекомплект ПКР – 6
-вид старта – из ракетных контейнеров
Торпедное:
– число х калибр носовых ТА, мм – 6х533
– число х калибр кормовых ТА, мм – 2х533
– торпедный боезапас – 14

В 1984 г. на вооружении БНК и ПЛ ВМС Китая была принята ПКР Ying Jj-1 (С-801), по характеристикам близкая к французской ПКР “Exocet SM 39” Для проведения морских испытаний ПКР была создана опытная ракетно-торпедная ПЛ – модификация торпедной ПЛ типа 033, которые серийно строились в Китае по документации на проект 633 средней торпедной ПЛ, переданной СССР в начале 60-х годов. При создании опытной ракетно-торпедной Type 033G была сохранена наибольшая длина и компоновка вооружения, механизмов и оборудования исходной торпедной ПЛ Type 033. В средней части ПЛ диаметр ПК был увеличен с тем, что разместить оборудование, обслуживающее ракетный комплекс. На опытной ПЛ шесть ПКР С-801 размещены в трех сдвоенных контейнерах, установленных в надстройке, в районе ограждения рубки (один сдвоенный контейнер впереди и два – по бортам ограждения). На этой ПЛ возможно будут испытываться ПКР типа Ying Ji8-2 (C-802) с увеличенной дальностью стрельбы. Разработка усовершенствованной модификации ПКР C-802 ведется в Китае с середины 90-х годов. Принятое на опытной ракетно-торпедной ПЛ расположение ПКР, вероятно не найдет применения на других ПЛ, поскольку испытываемые ПКР на вновь создаваемых ПЛ ВМС Китая будут запускаться из ТА.

Приятного просмотра!
