U-boat Type XXI U-2540
- Производитель:
- AFV club
- Тип техники:
- Военные
- Масштаб модели:
- 1:350
- Тип двигателя:
- Дизель-электроходы
- Прочее:
- Подводные лодки
- Страна-производитель:
- Германия

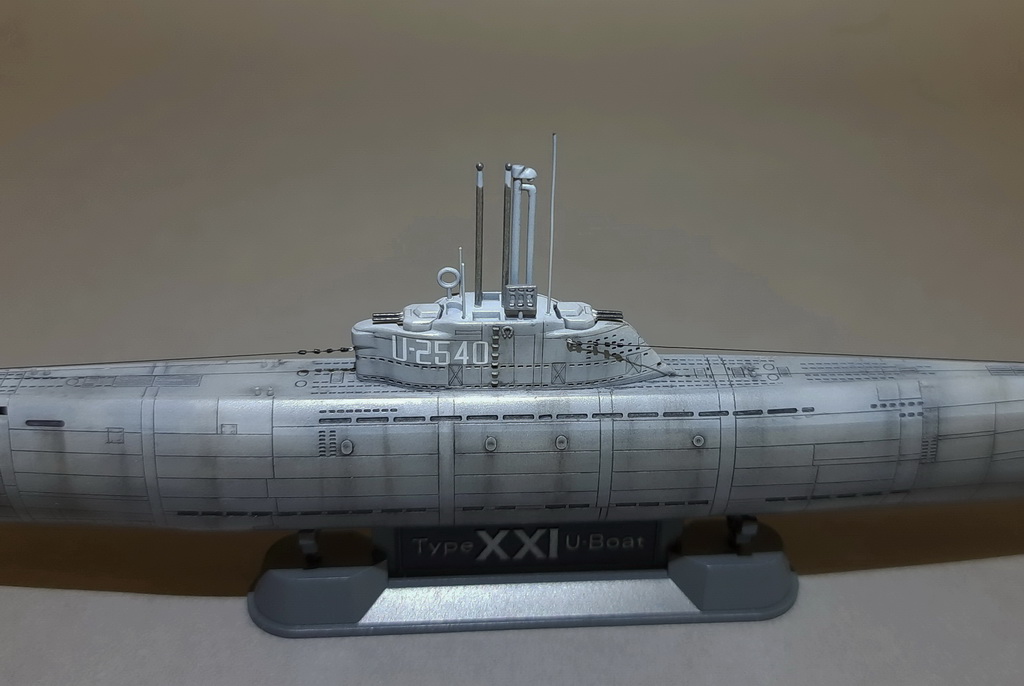

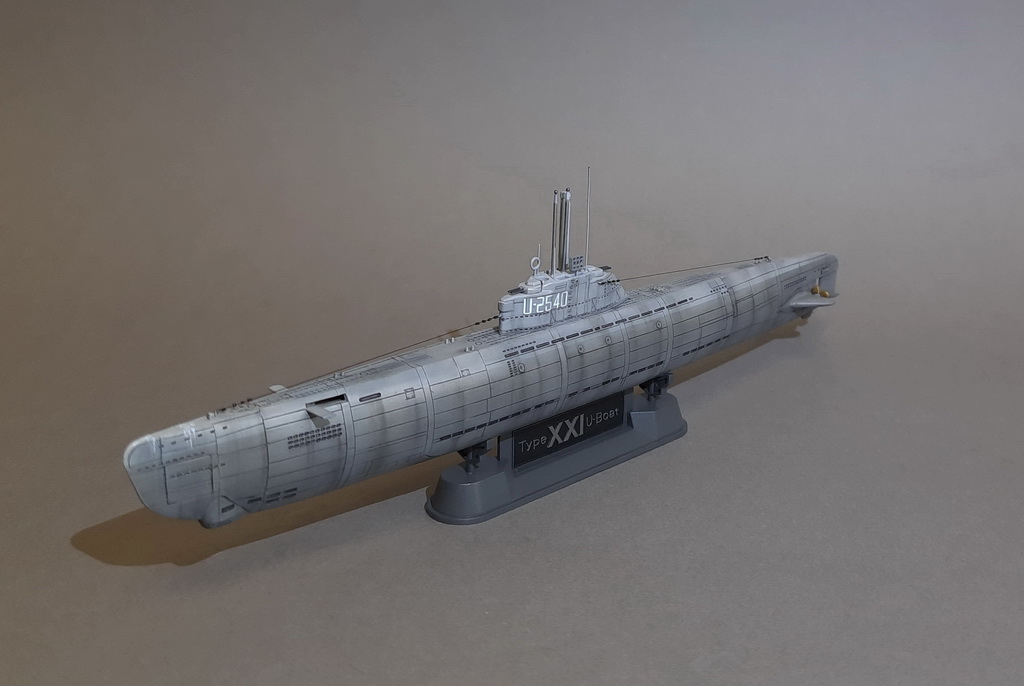

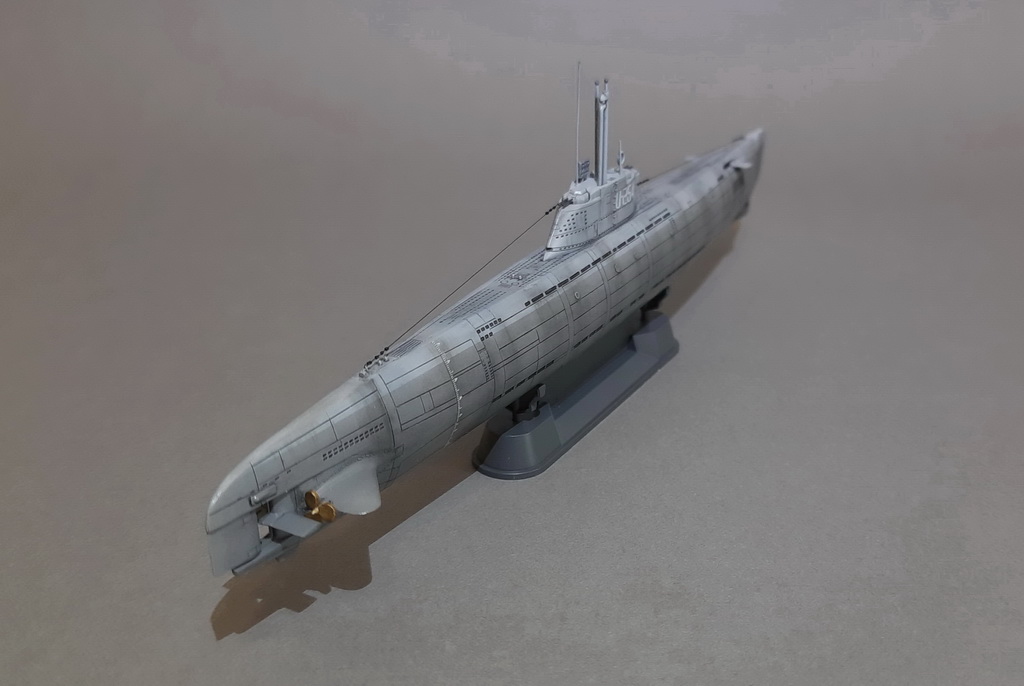

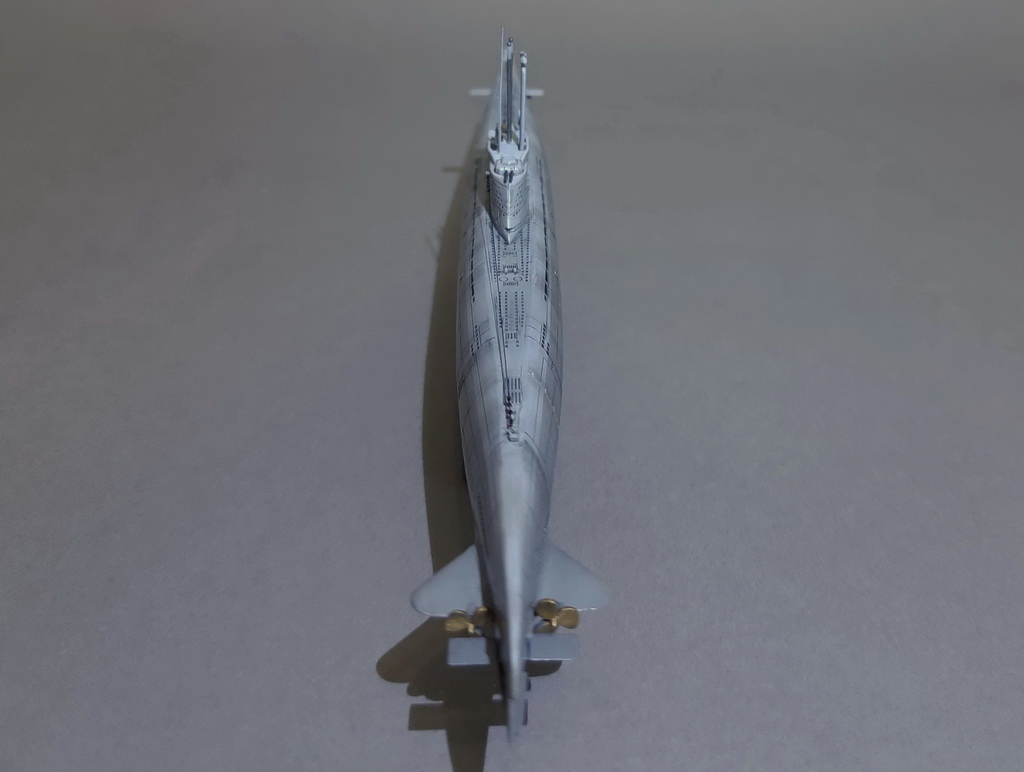

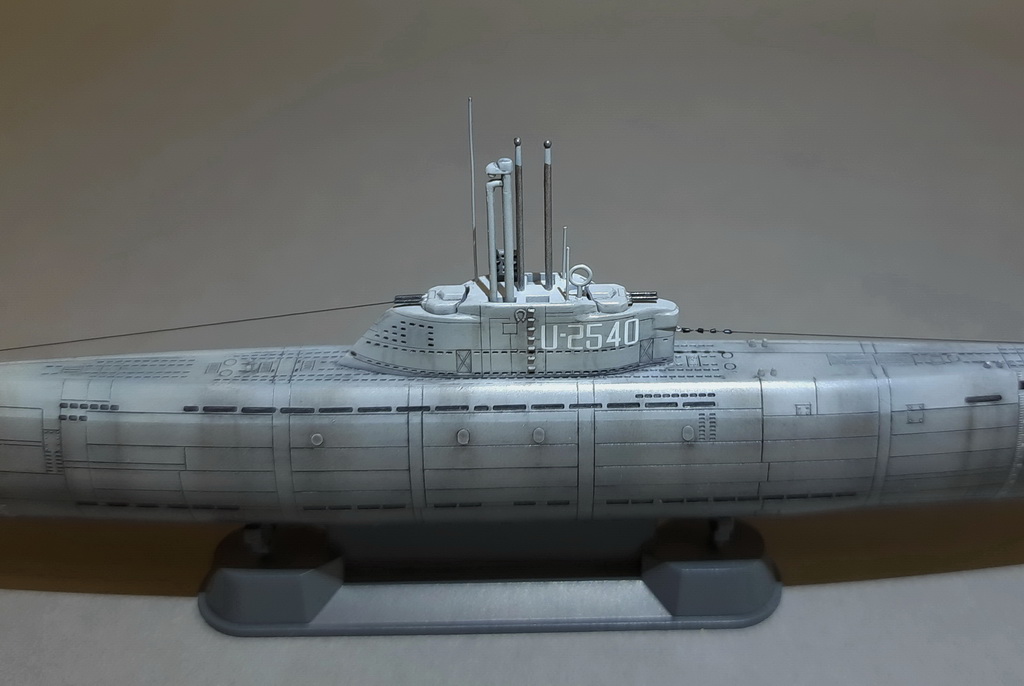

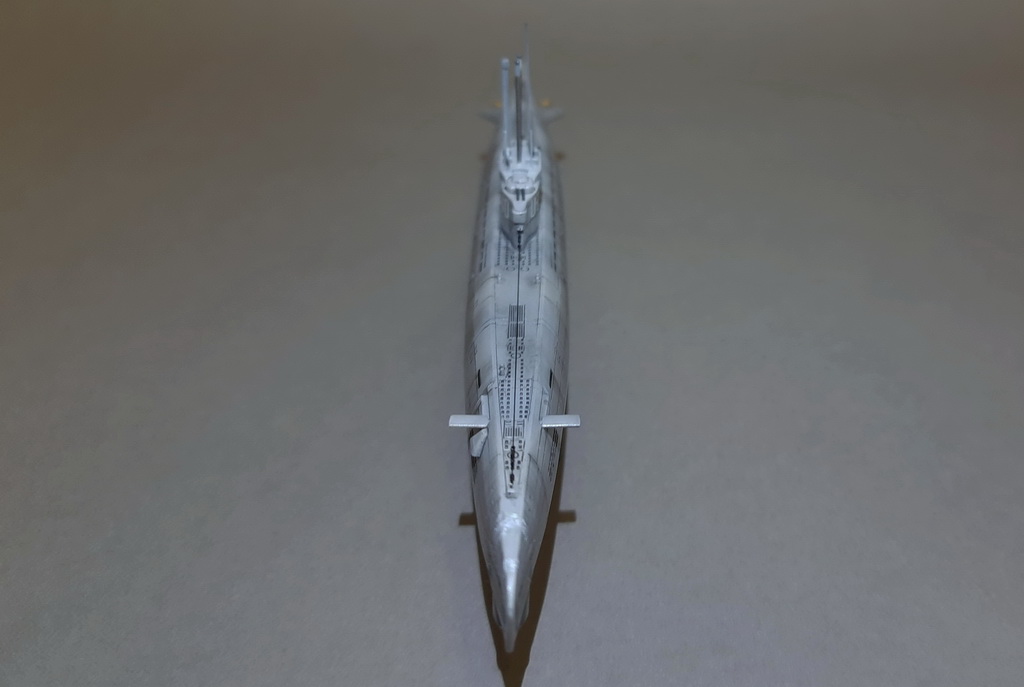

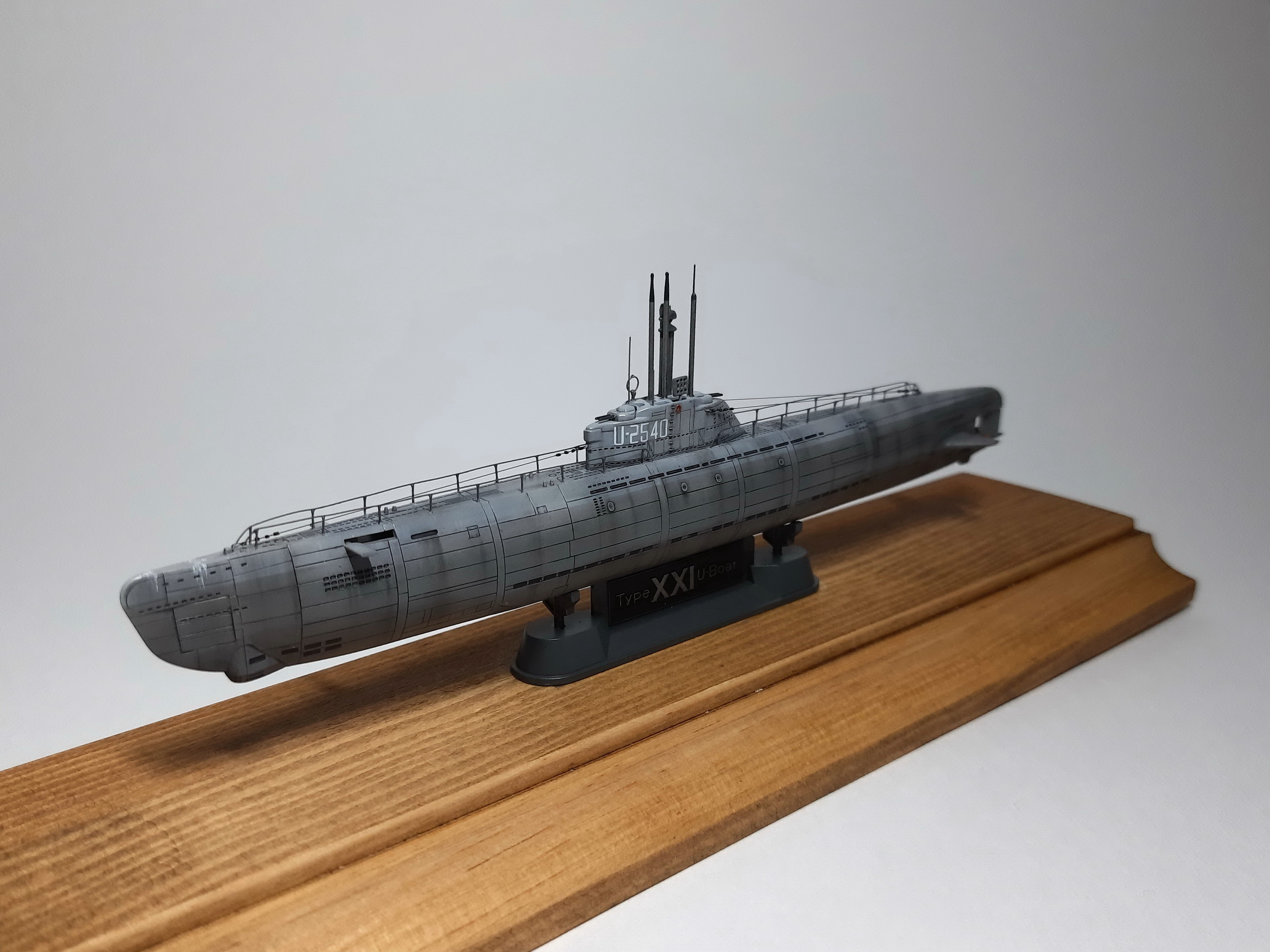

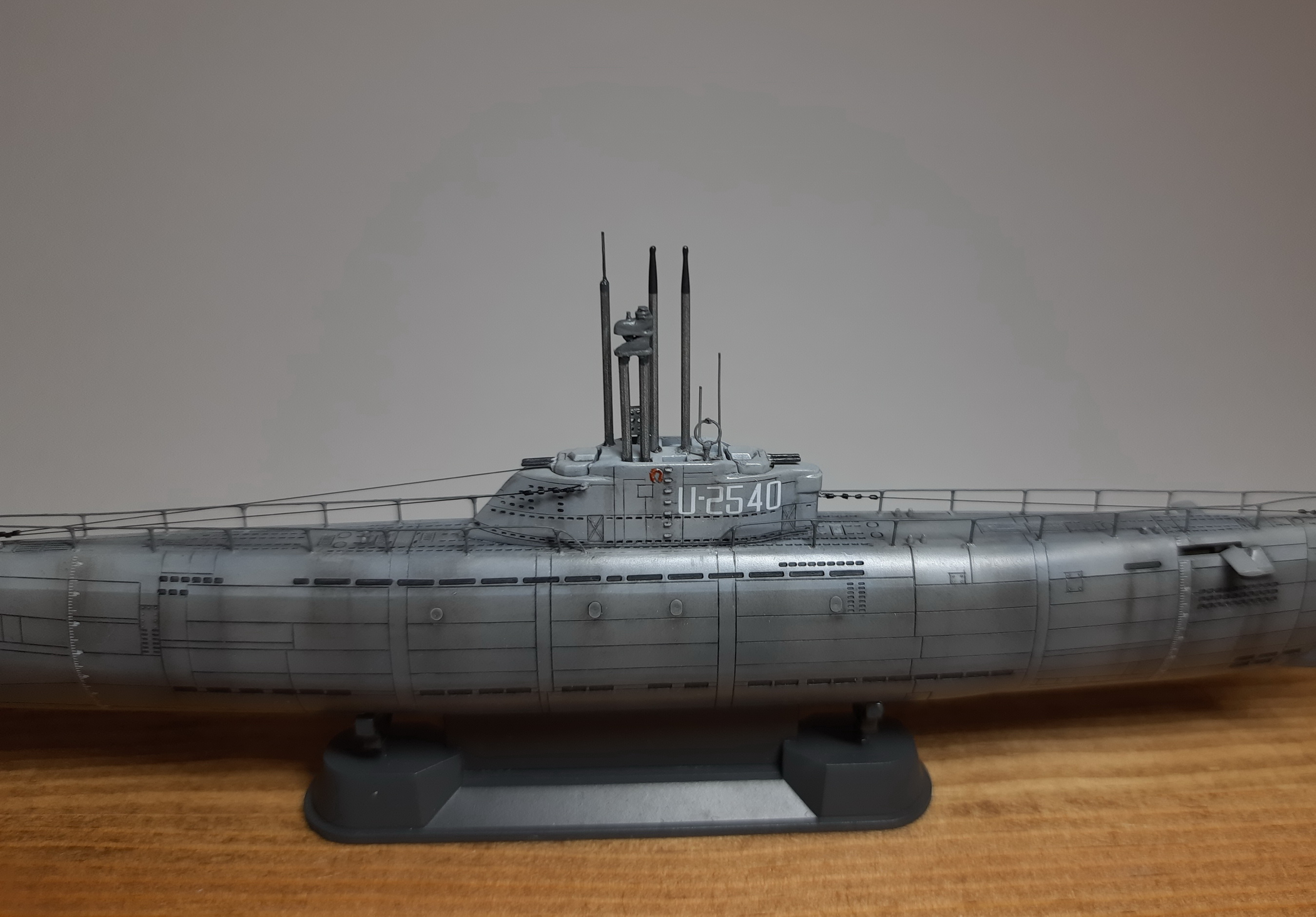

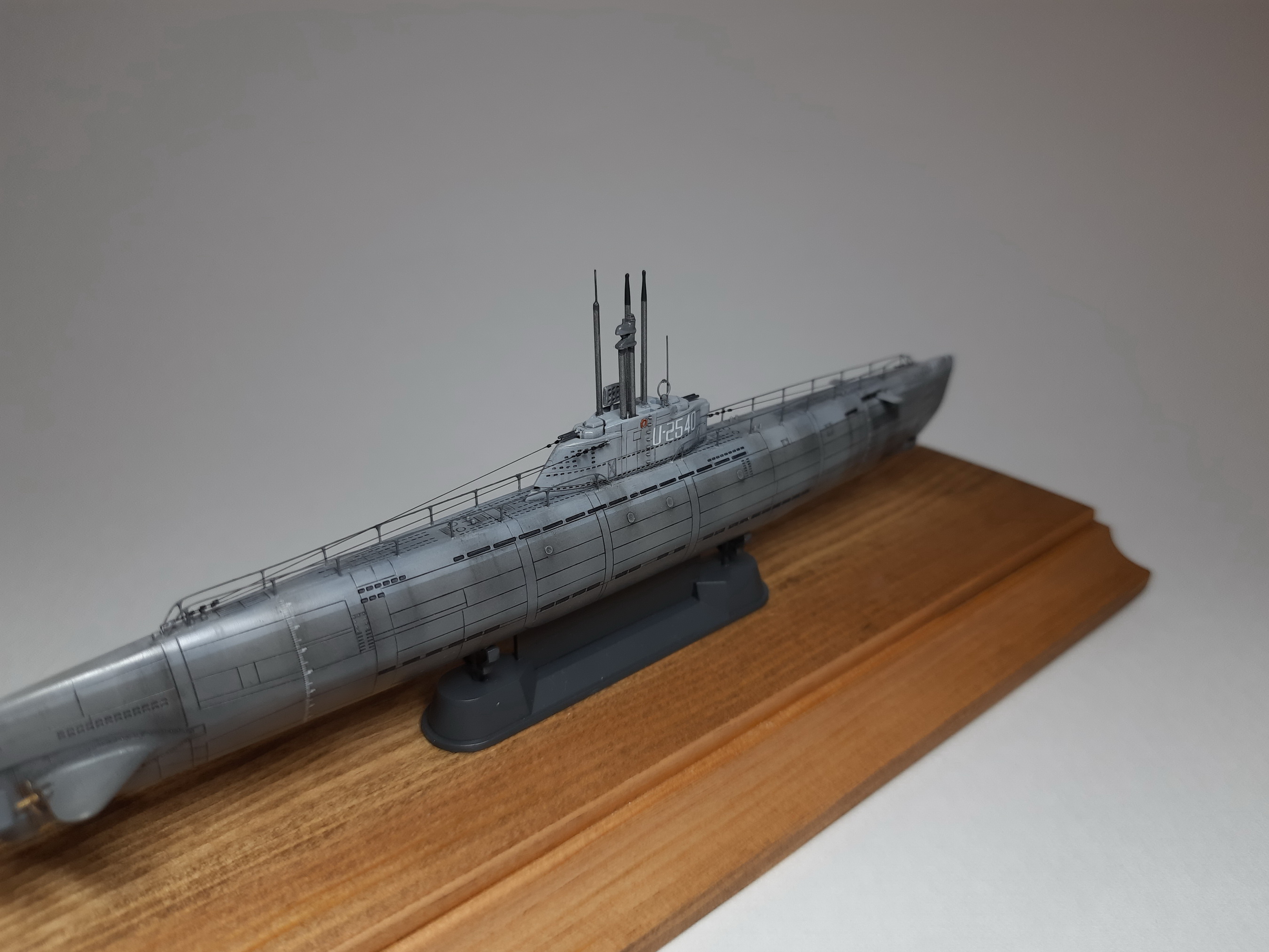

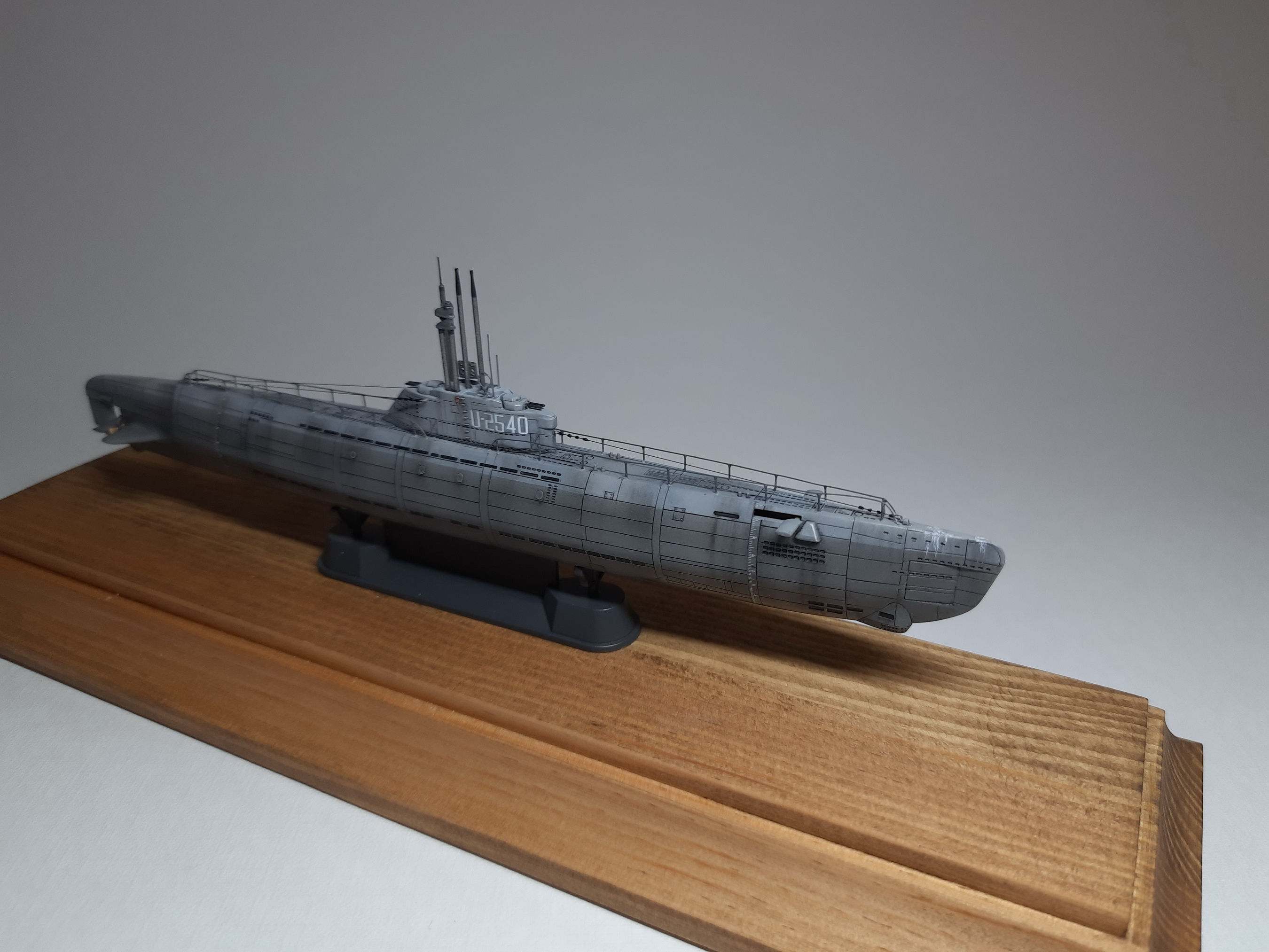

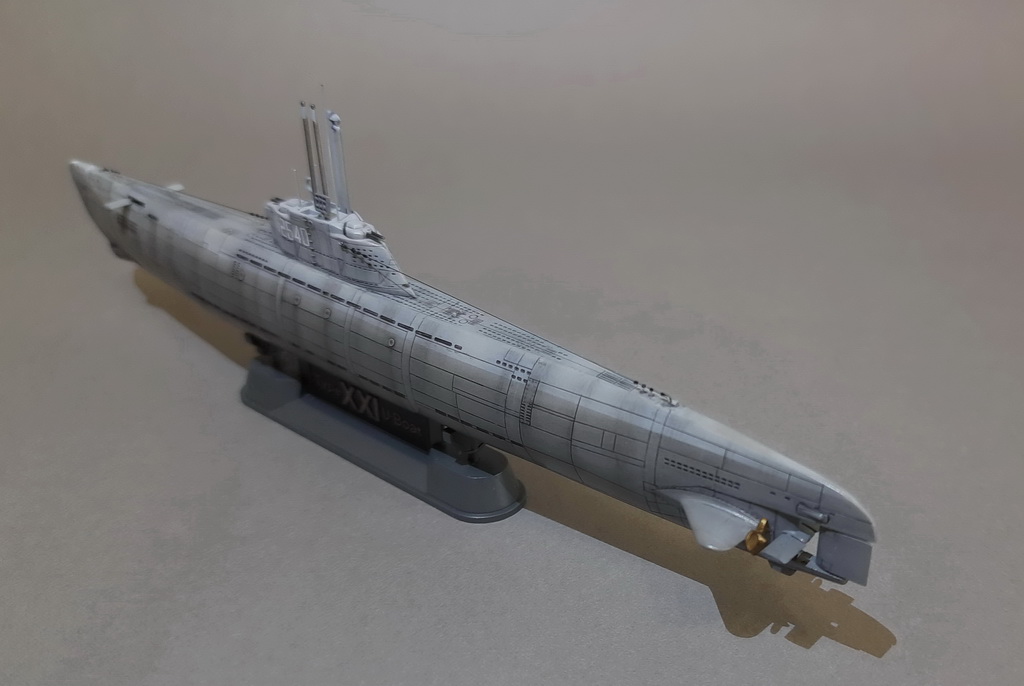

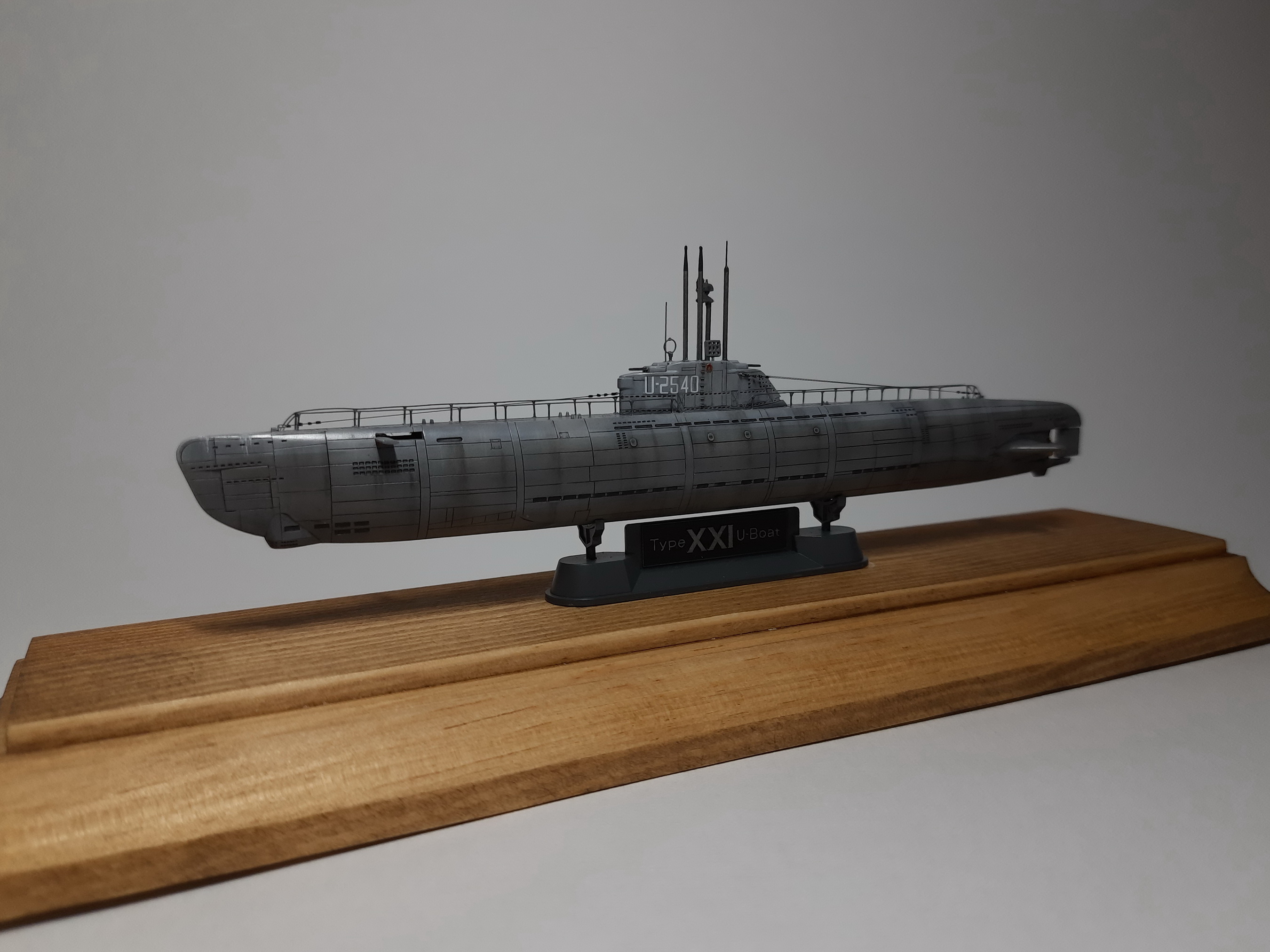

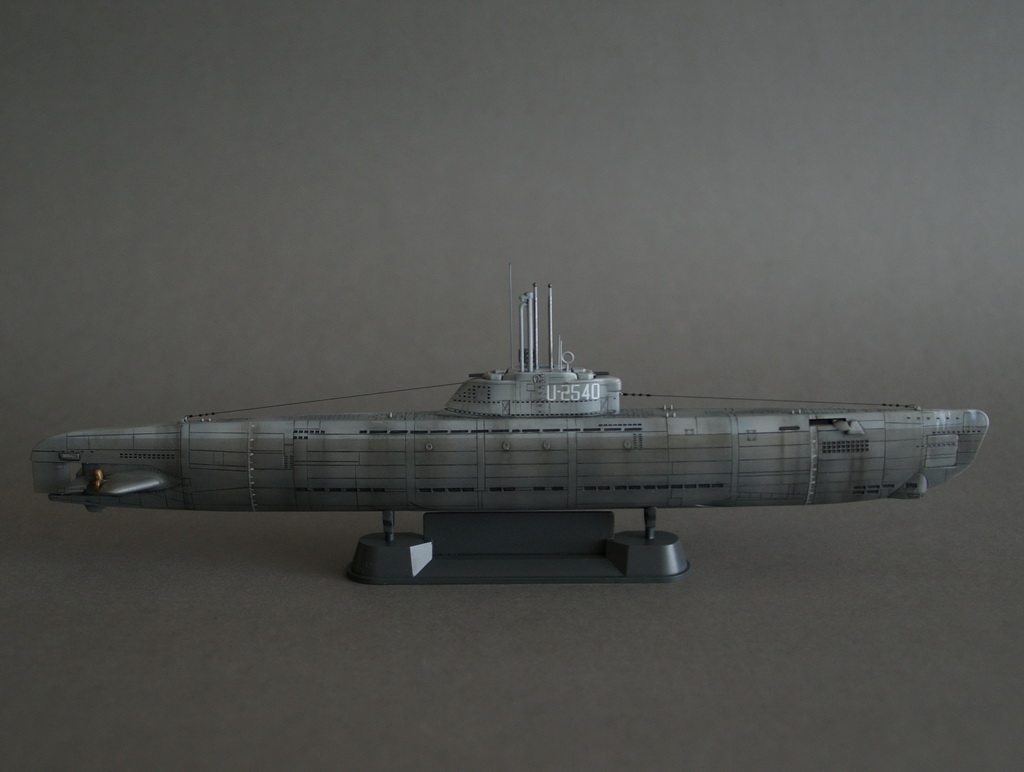

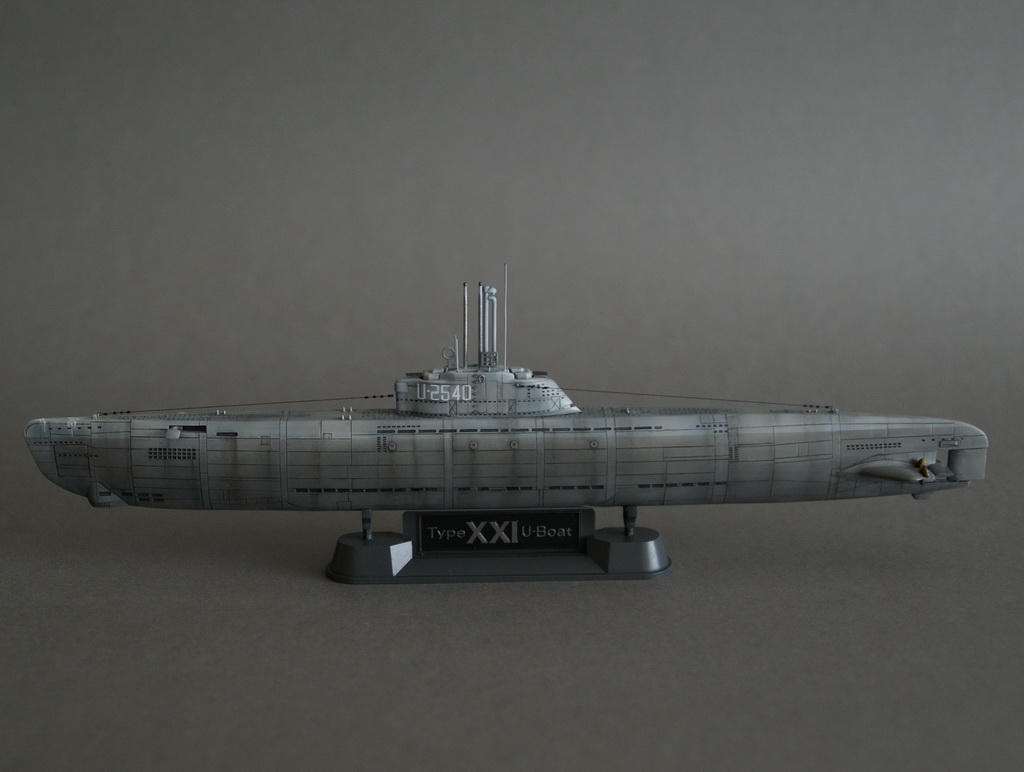

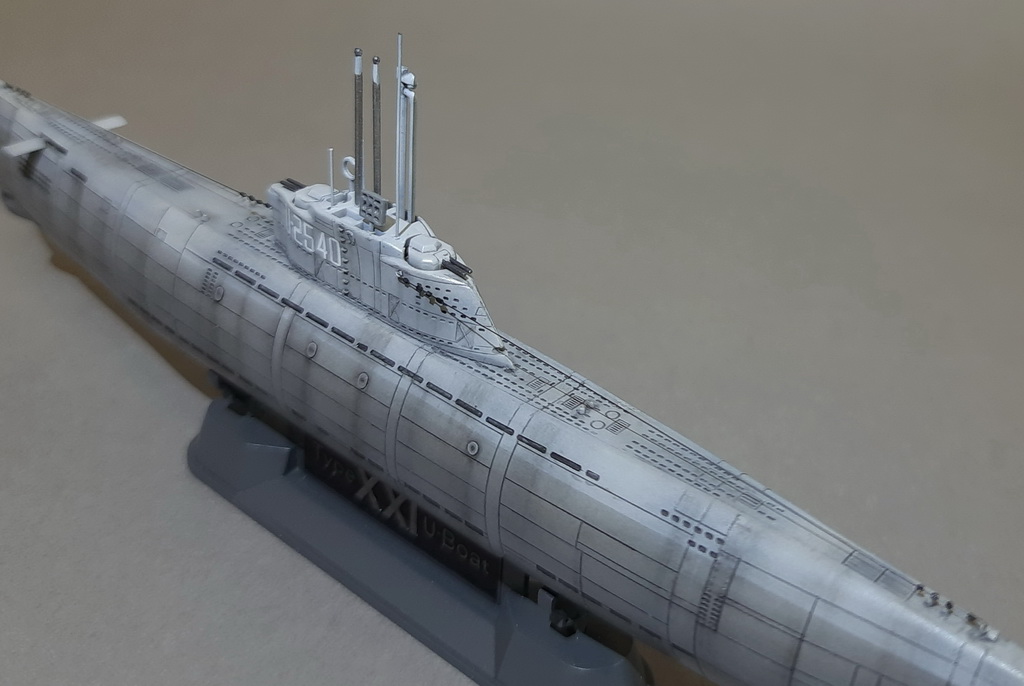

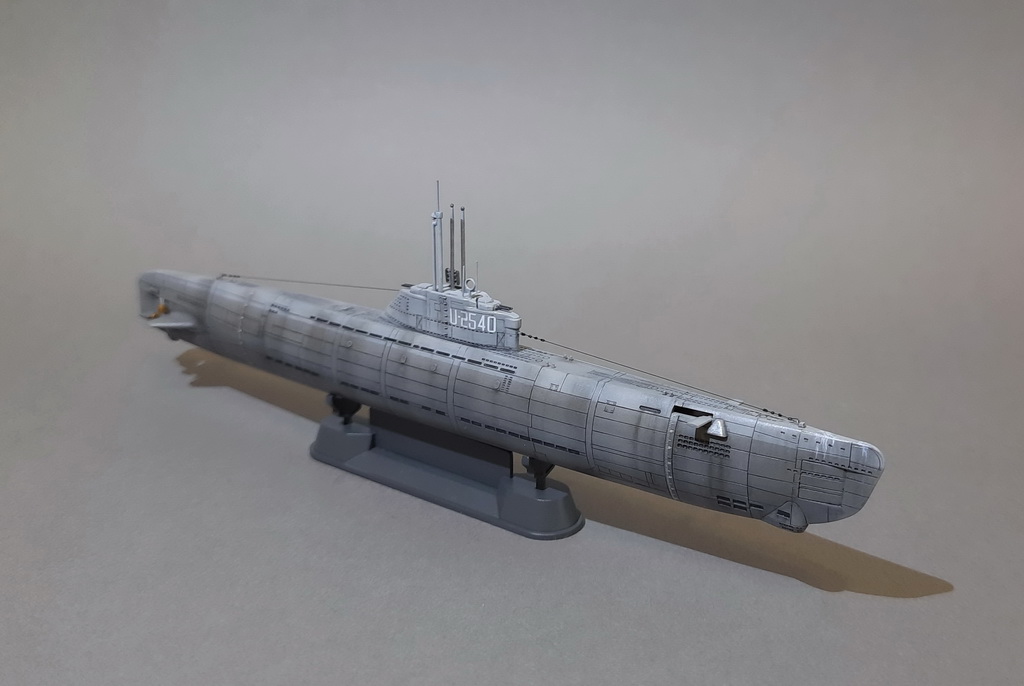

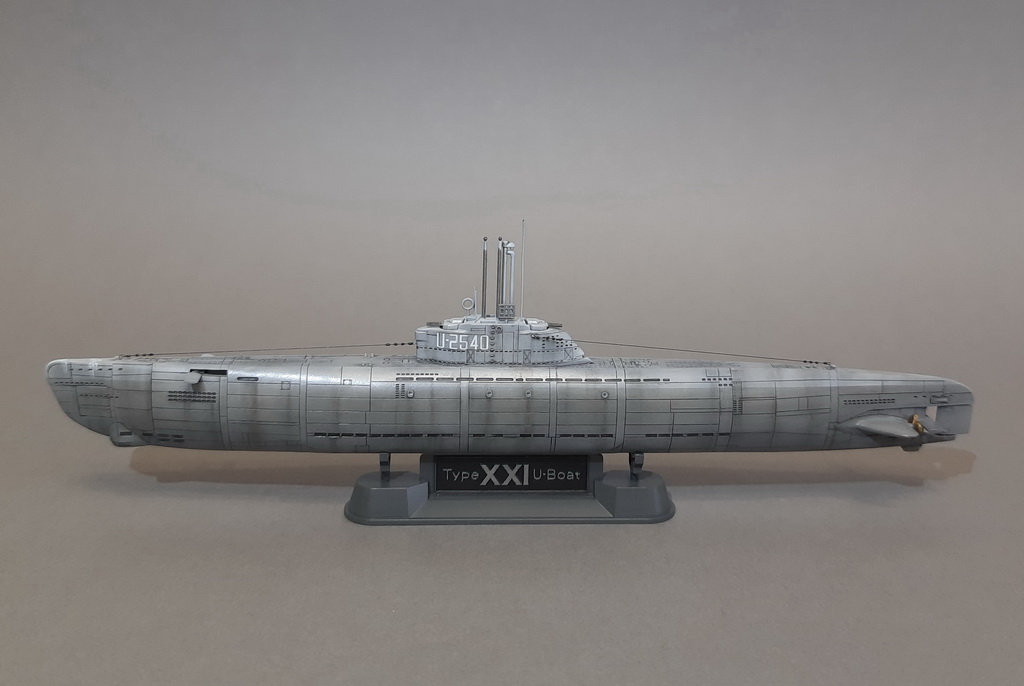

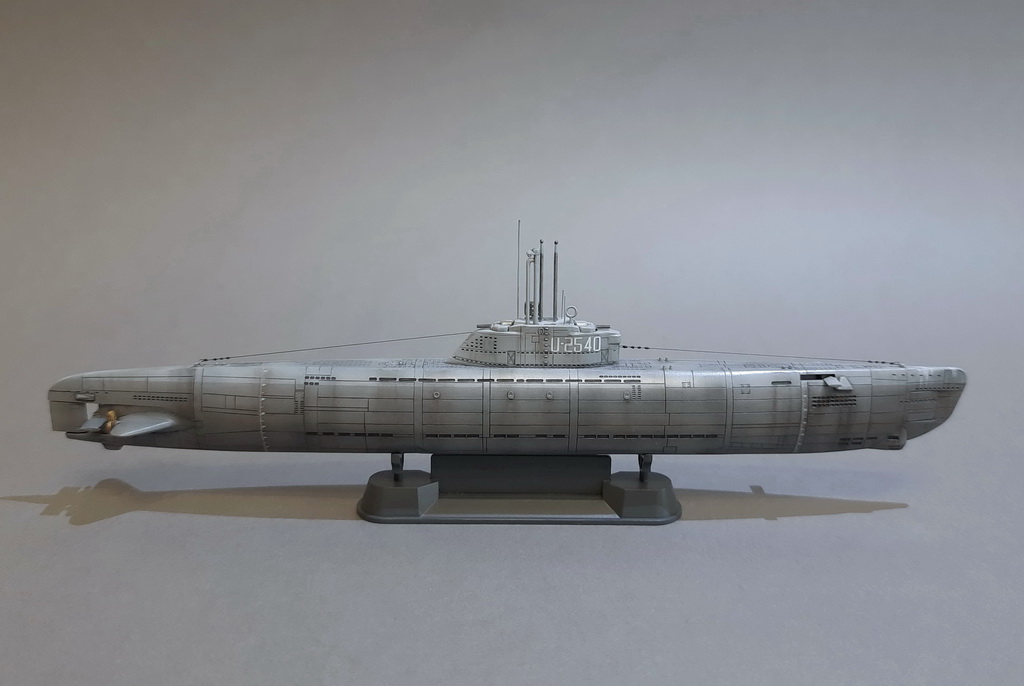

Первая проба пера во флоте. Детализация для масштаба 1:350 очень высокая. Сходимость деталей хорошая, шпатлевкой почти не пользовался, в некоторых местах пришлось поработать надфилем и шкуркой. Из доработок: заменил антенны на рубке проволокой 0,3мм, и натянул антенны из мононити 0,12мм, высверлил отверстия в радаре. Окрашивал без грунта, прешейдинг, высветления и основные цвета, спиртовыми акрилами от Mr.Hobby, цвета мешал на глаз, контраст серых цветов намеренно делал не большим. Глянцевый лак от Pacific88, смывка и везеринг художественными масляными красками. Финишный лак сатиновый так же от Pacific88. Работа над моделью оставила приятные впечатления, можно сказать отдыхал и расслаблялся.

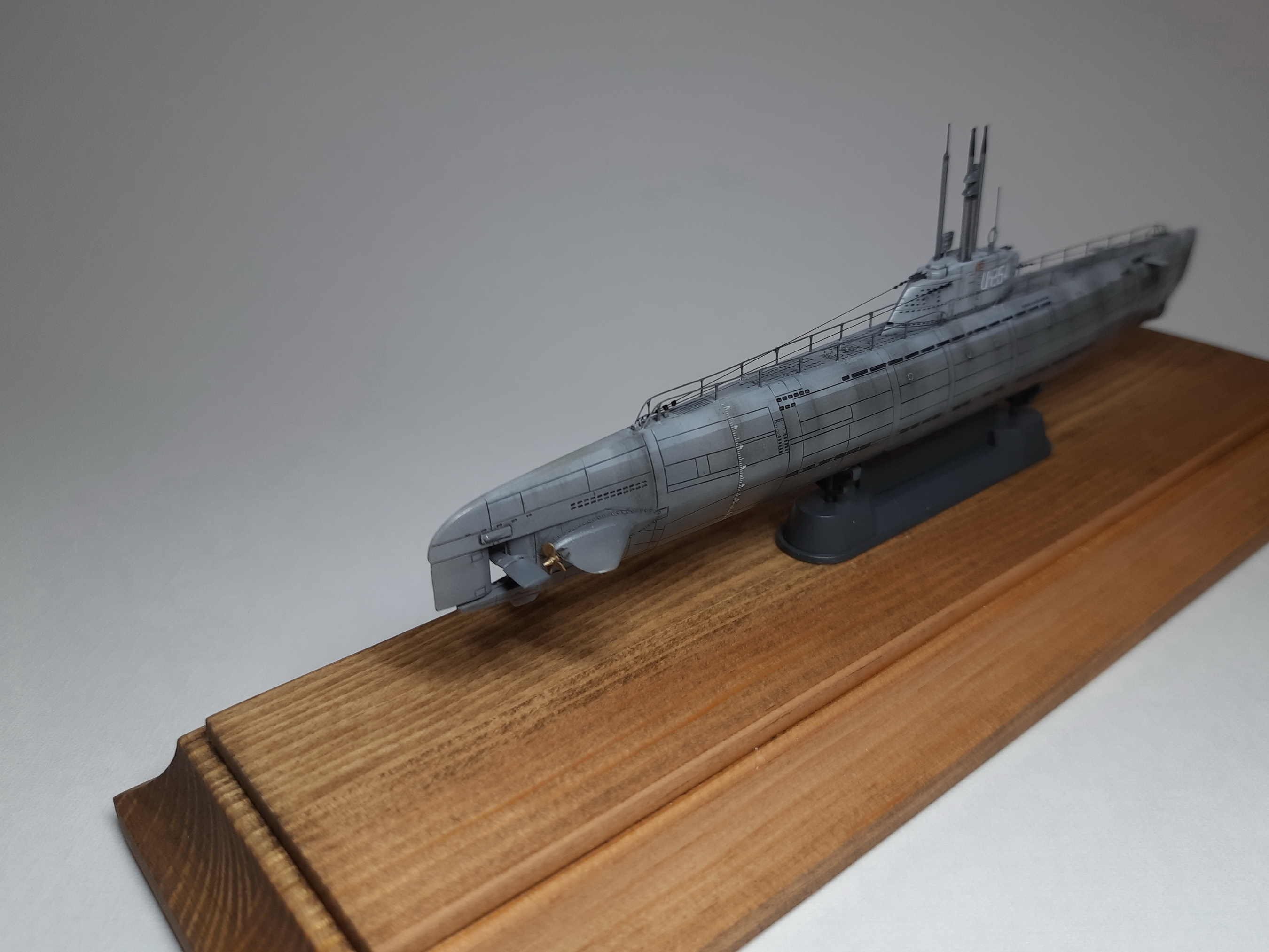

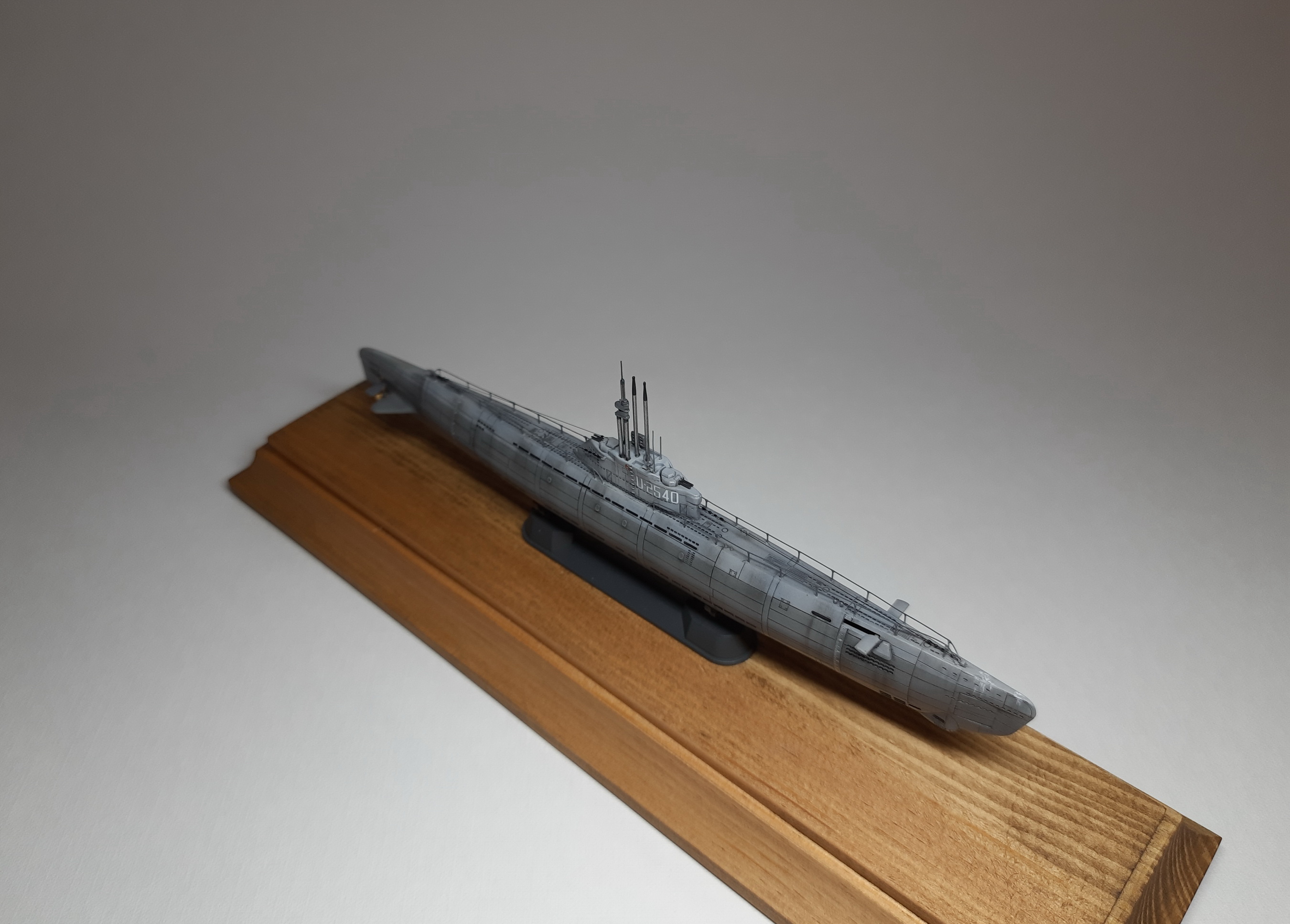

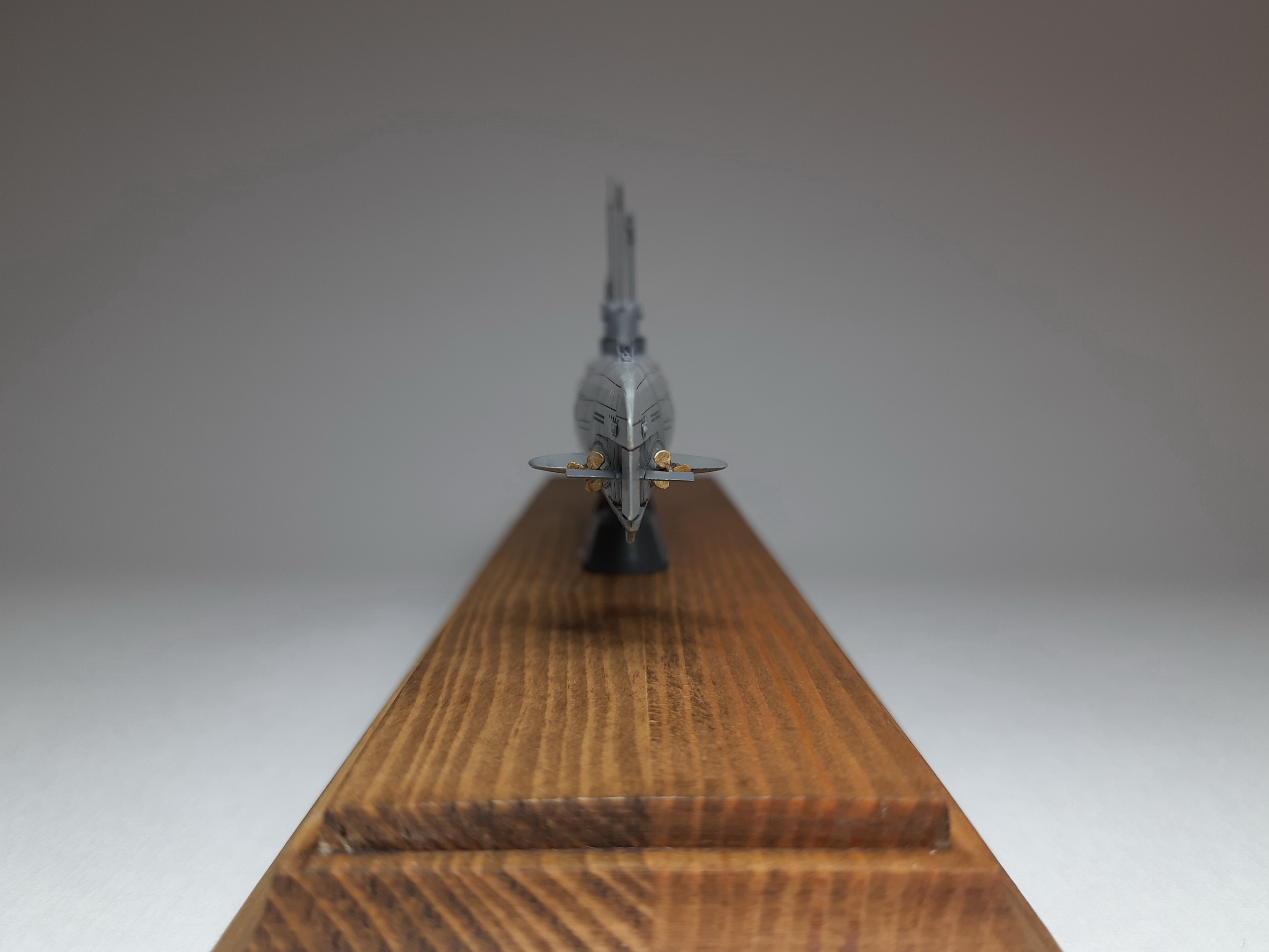

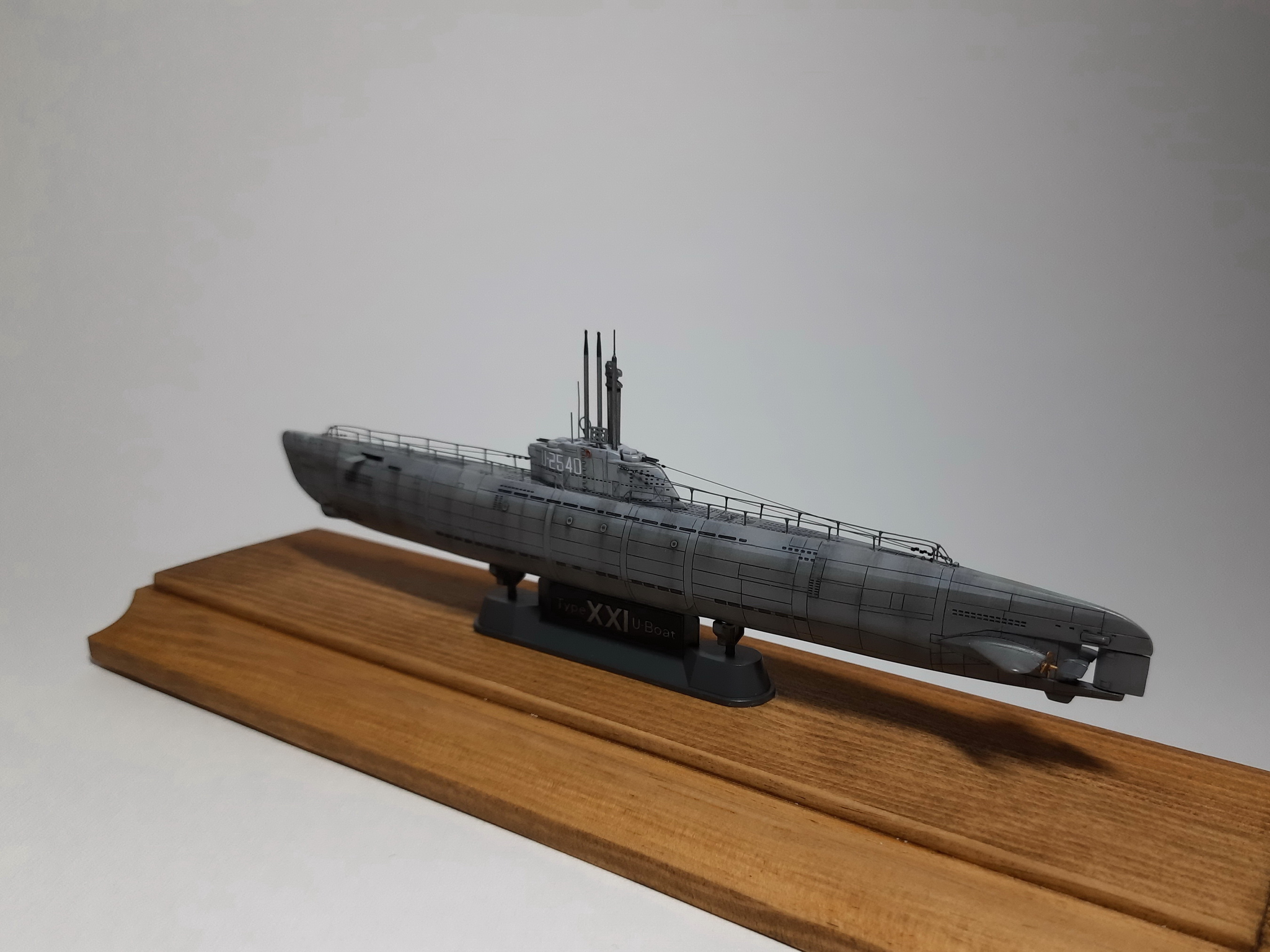

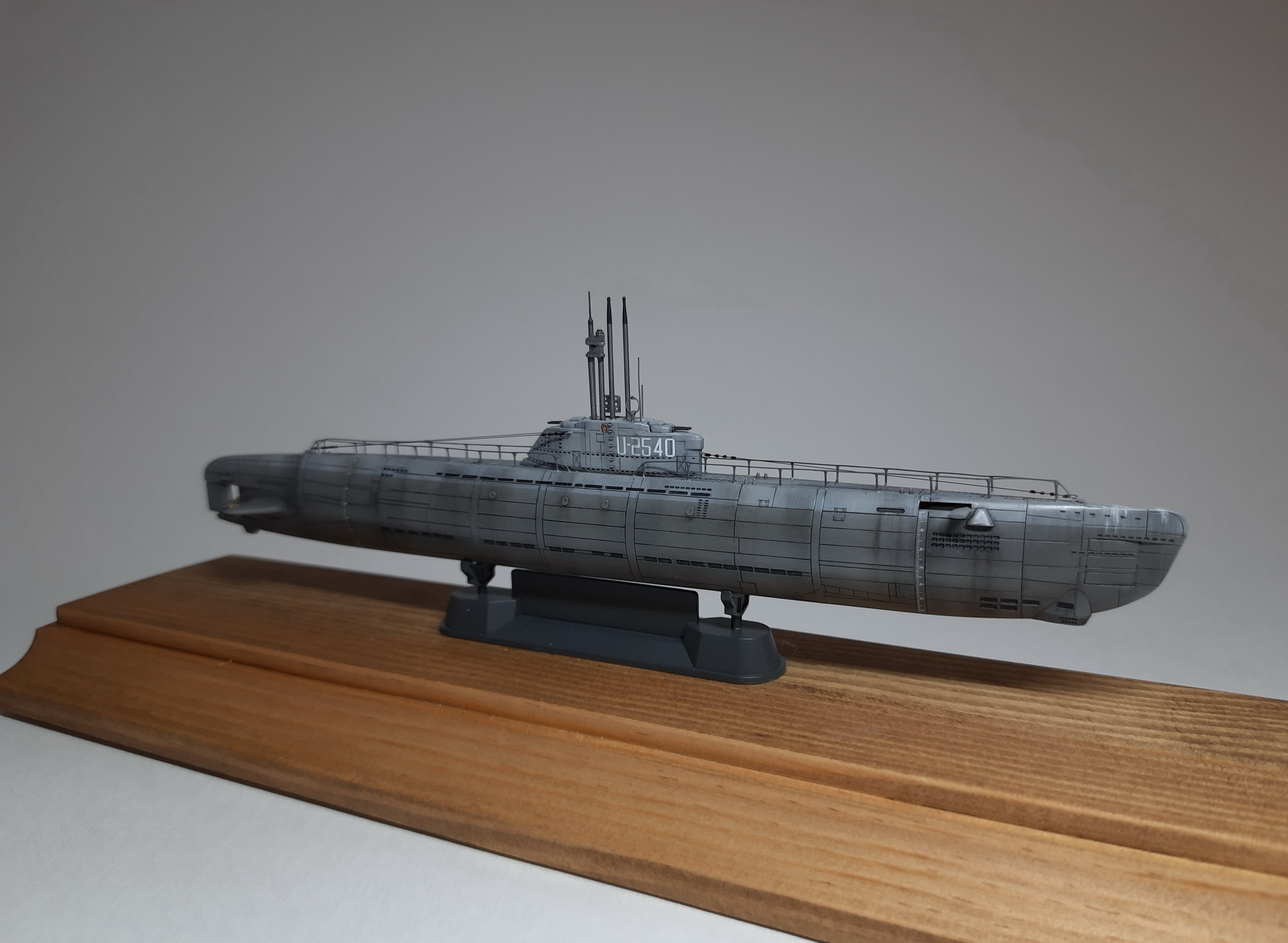

спустя 1,5 года доработал модель.

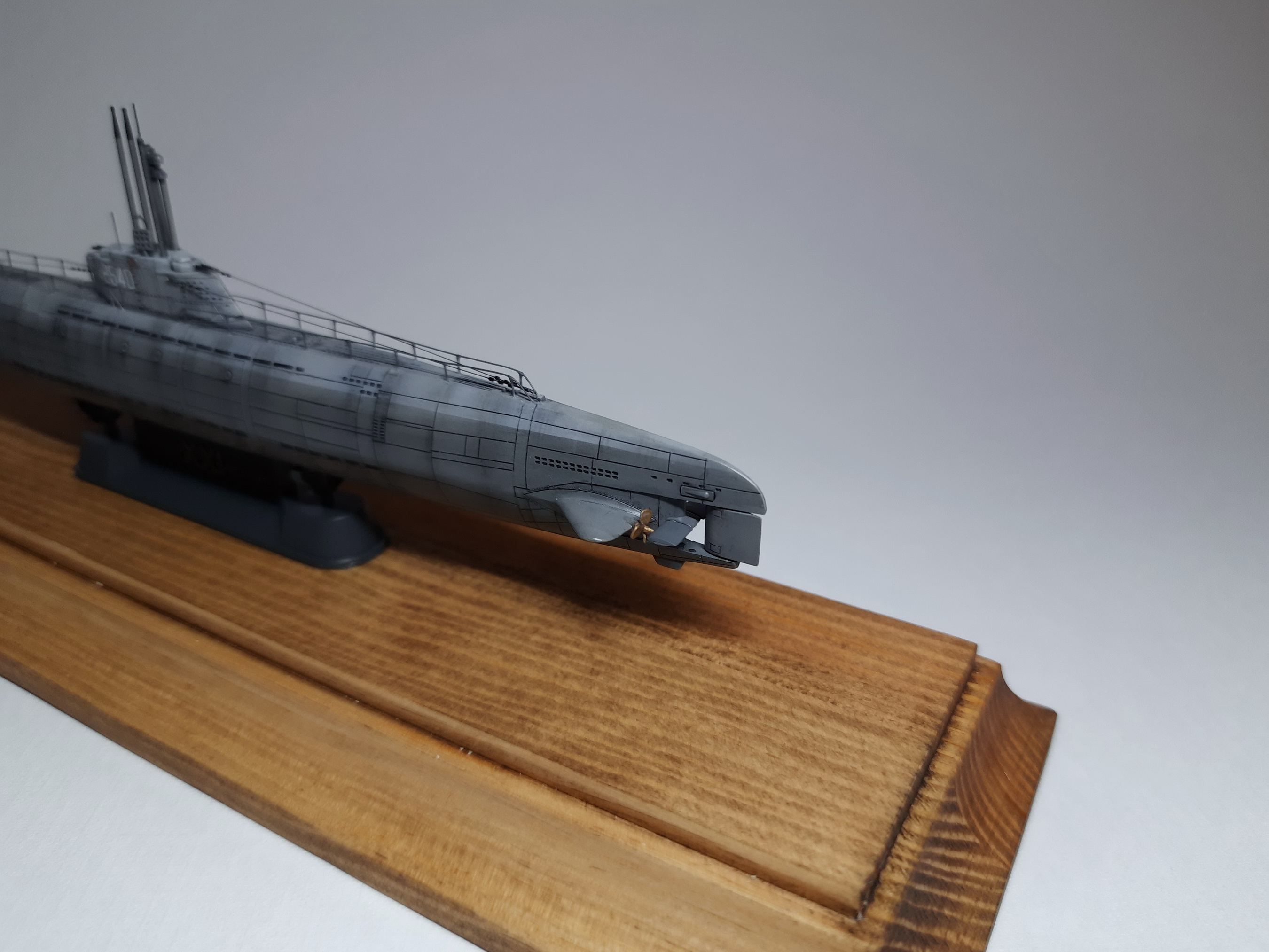

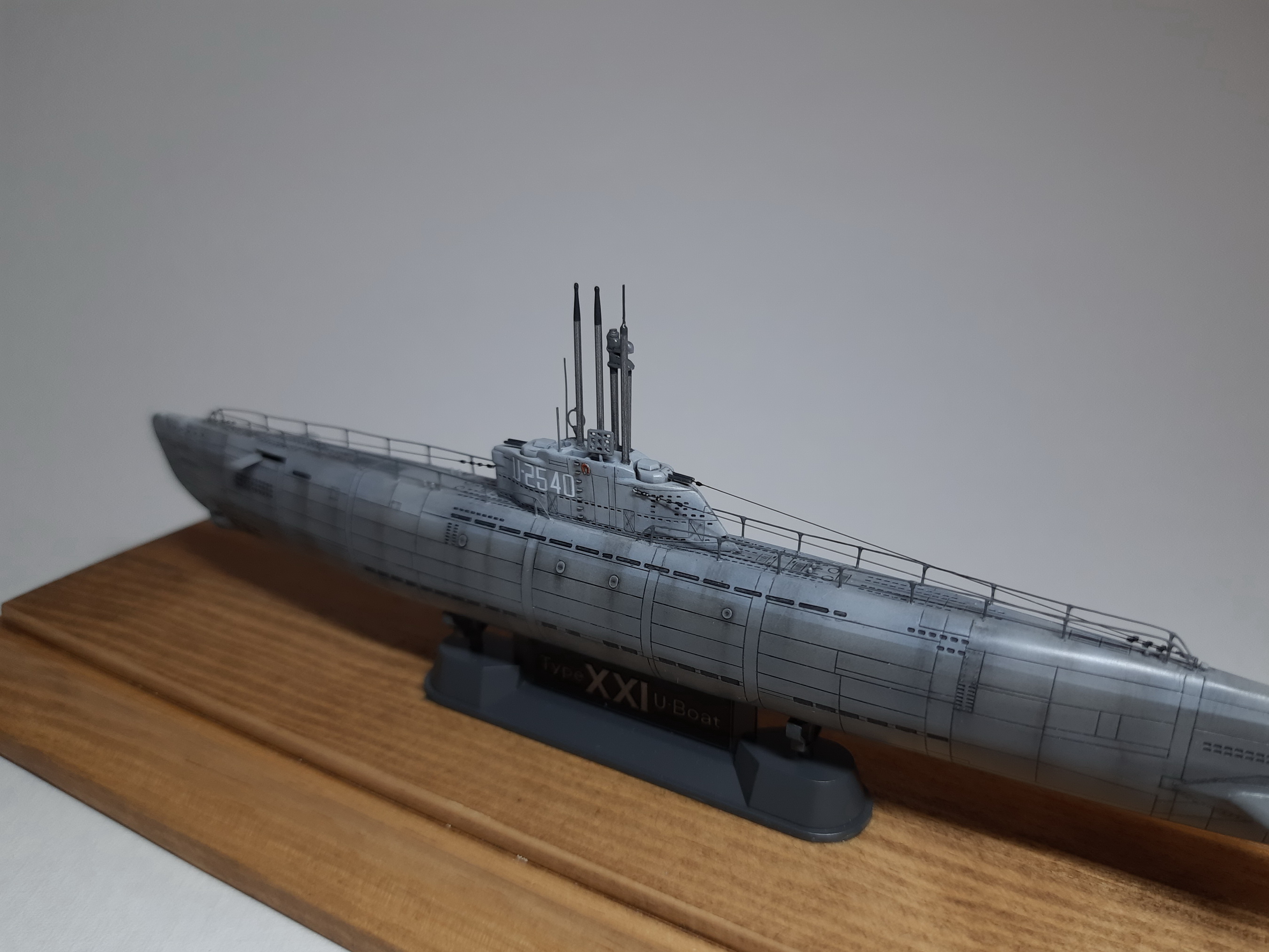

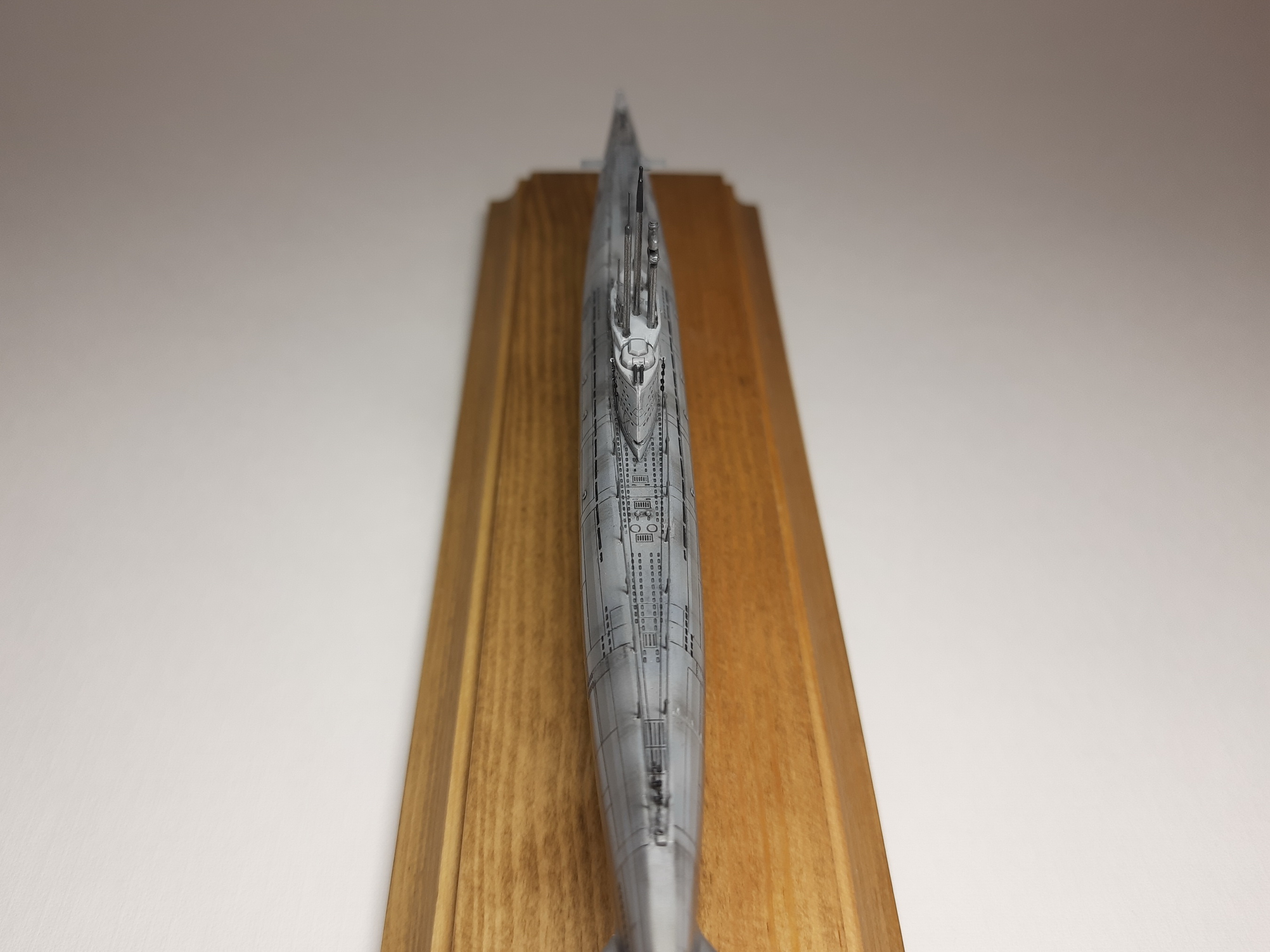

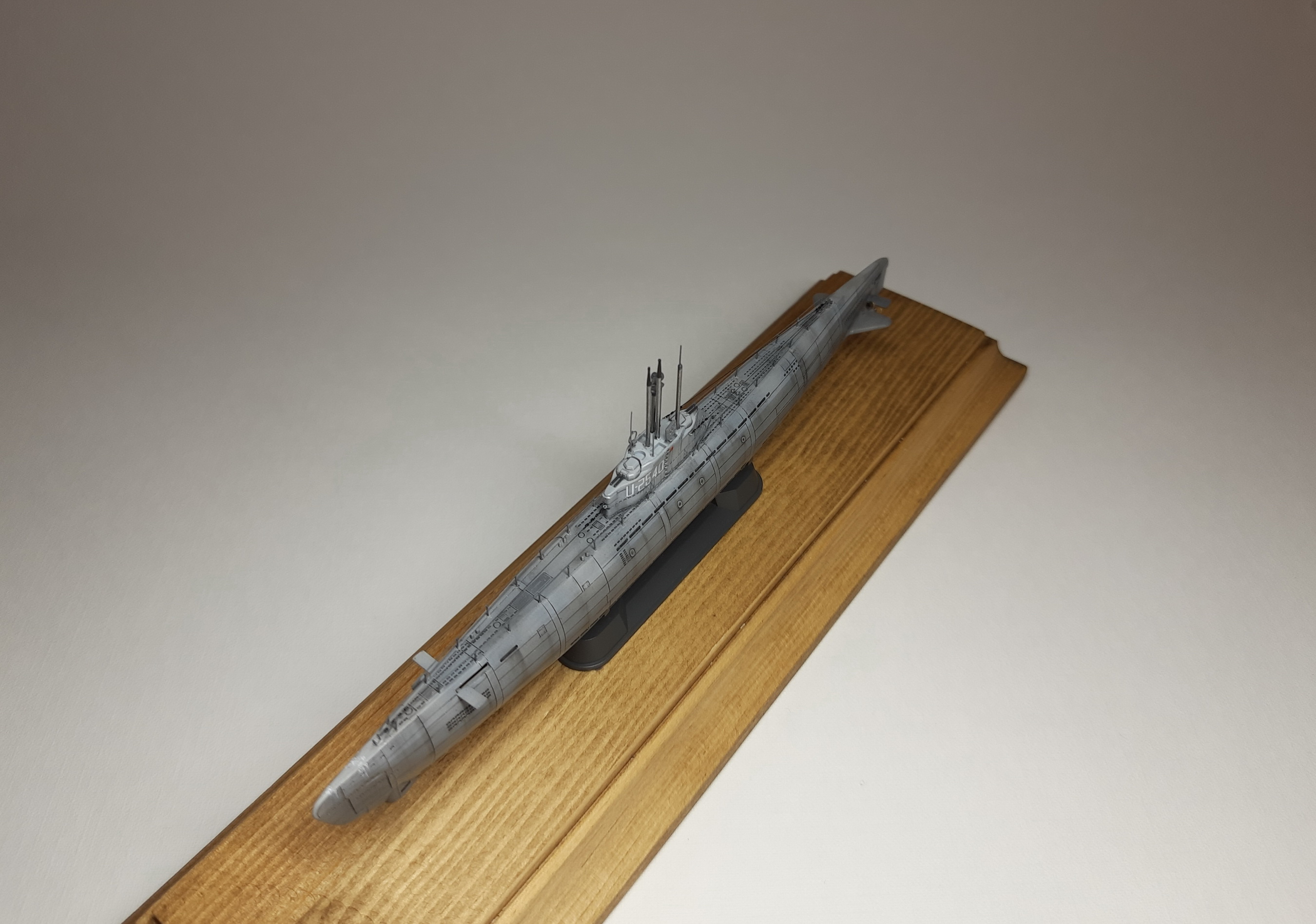

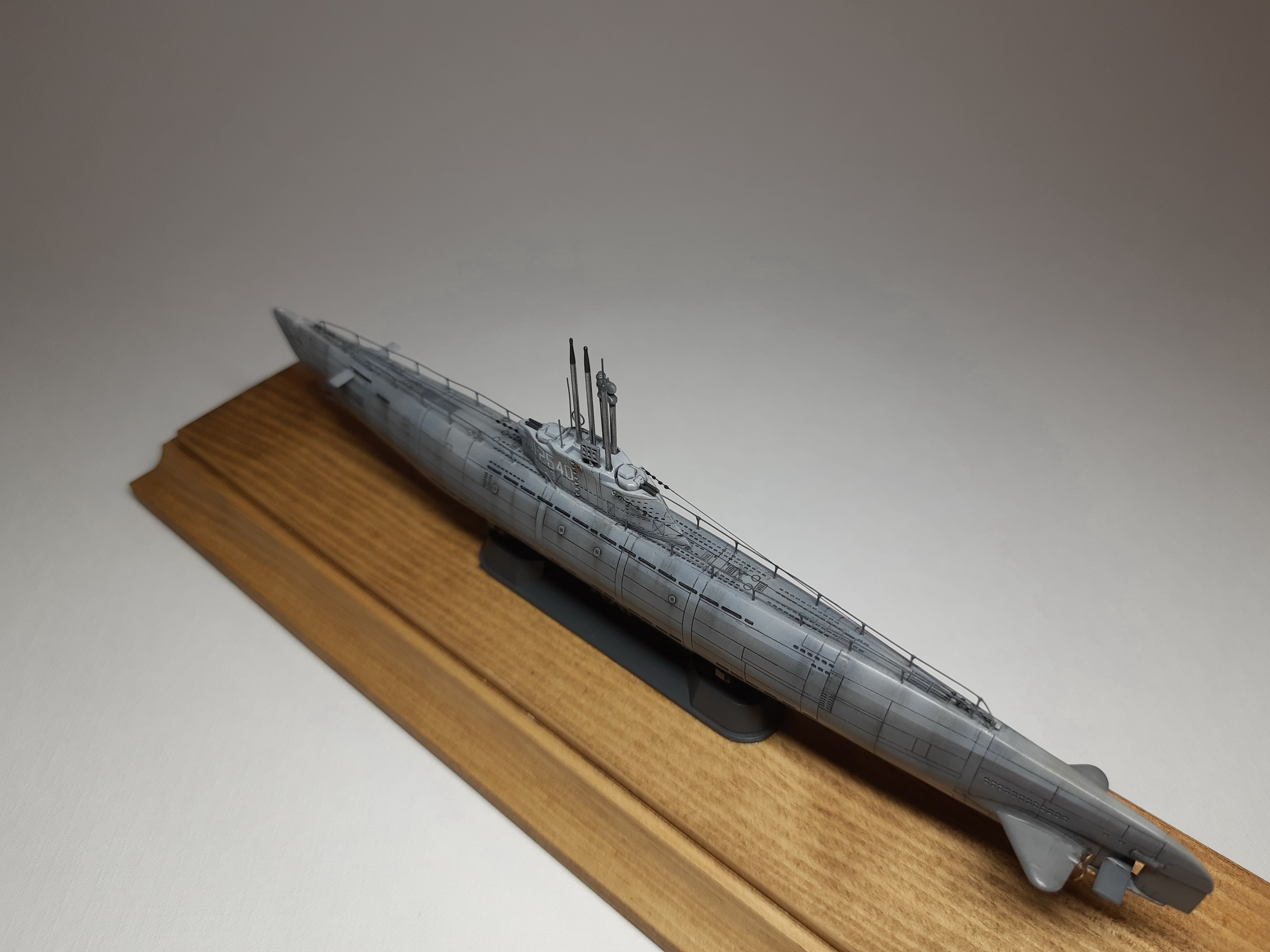

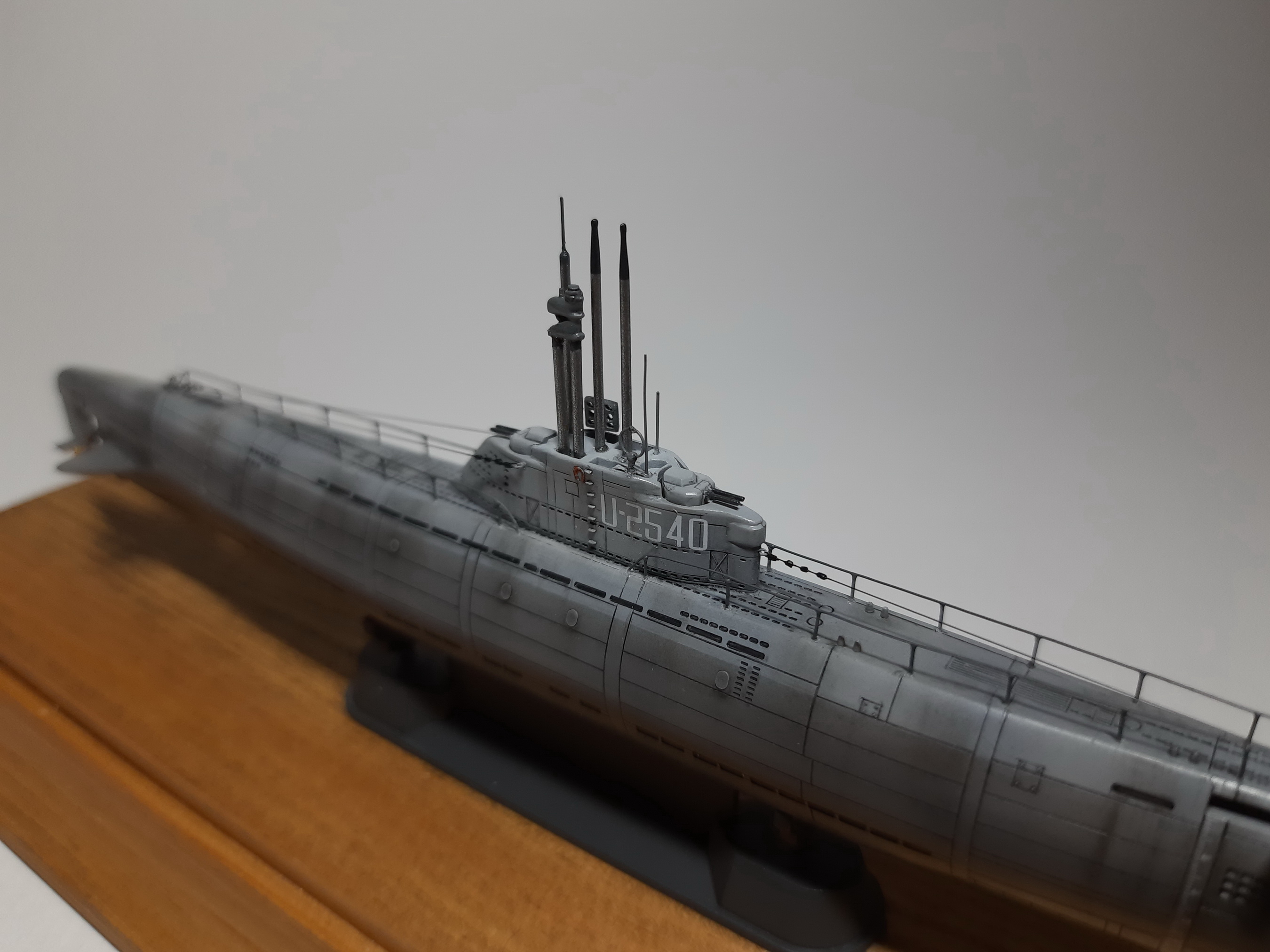

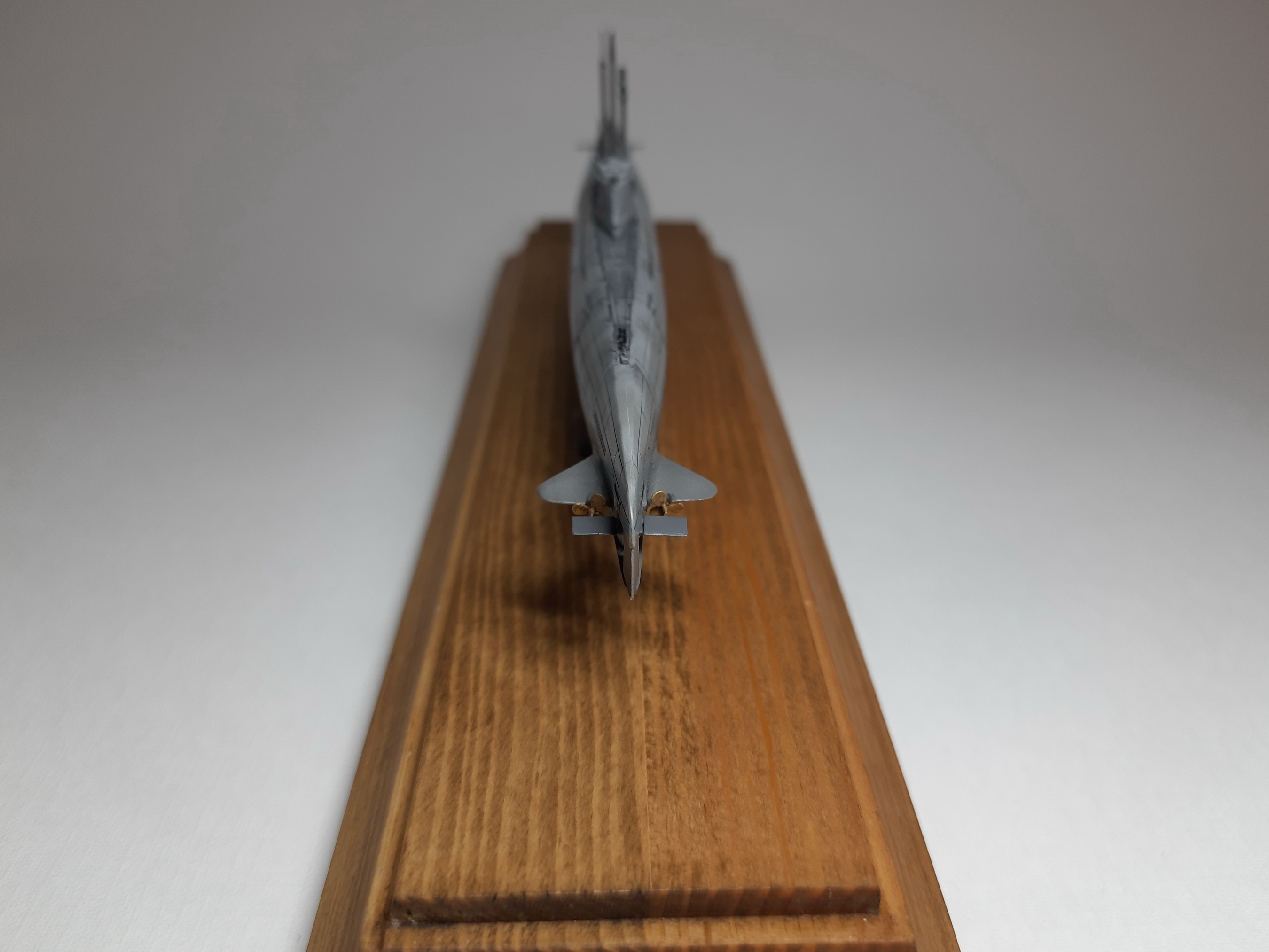

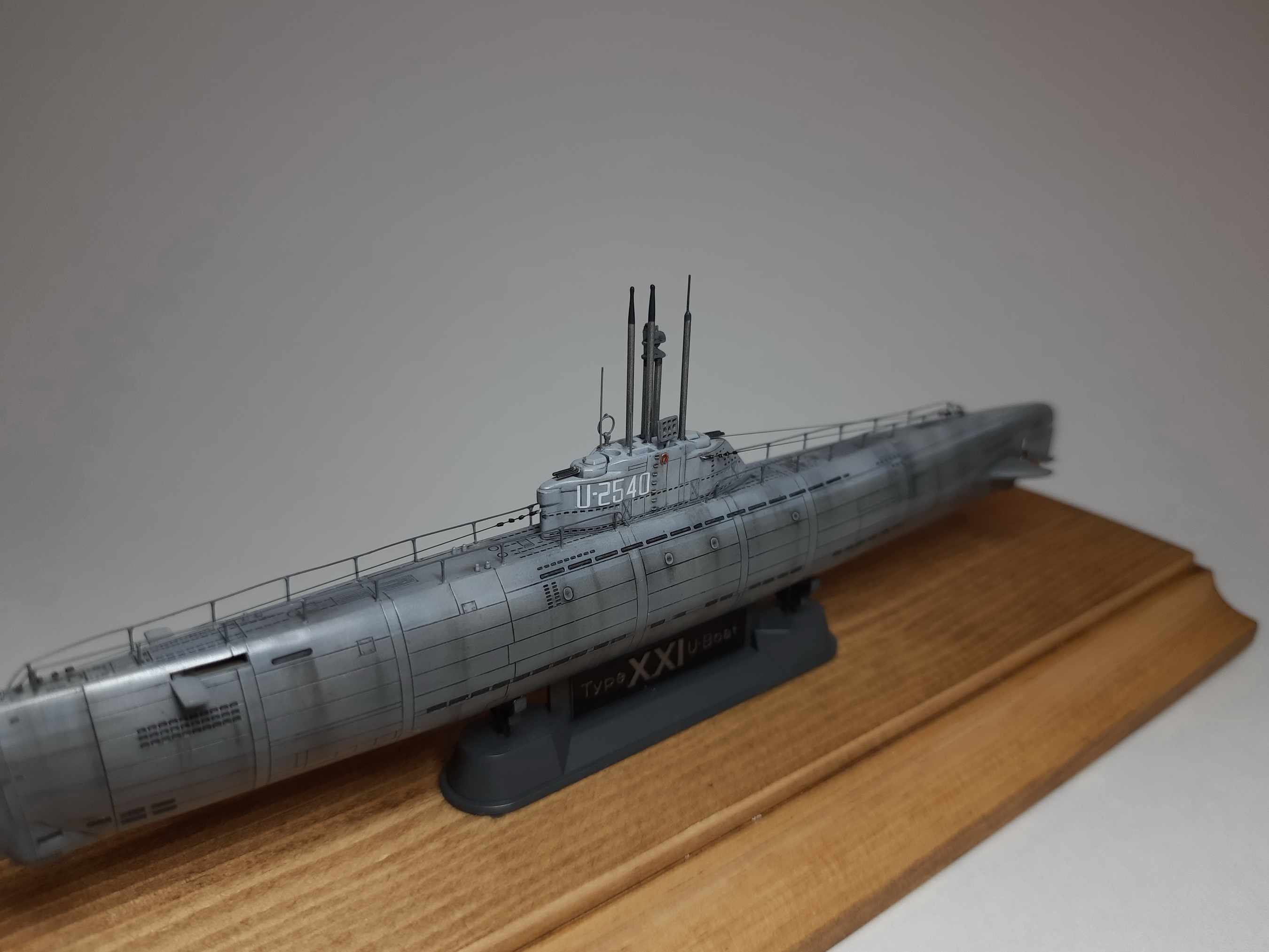

Заменил на самодельные: перископы, шноркель на крыше рубки, натянуты недостающие тросовые радиоантенны, заменены гребные винты, установлены леерные ограждения.
Оценки
Войдите, чтобы оценить работу.
Комментарии (38)
На сайте с 06.06.2018
23 59
Хороша подлодка! Смотрится отлично!
На сайте с 04.08.2010
86 11641
Согласен с предыдущим комментом, очень зрелищная работа.
На сайте с 18.12.2020
12 290

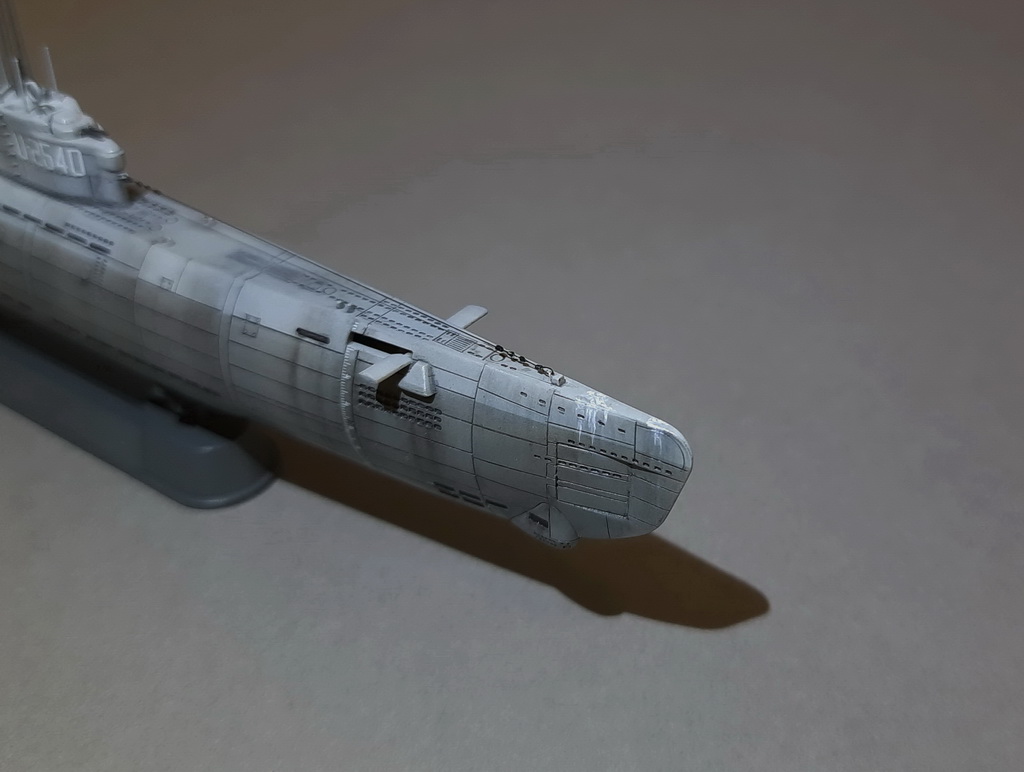

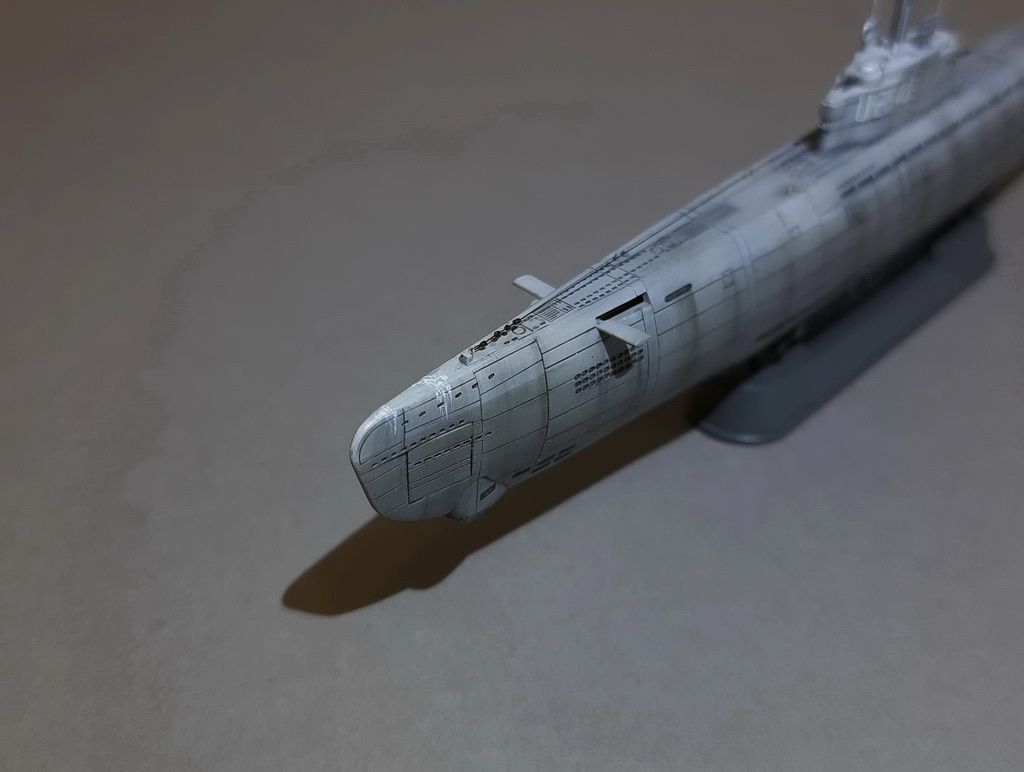

Красиво, за исключением белого диэлектрического налёта на носу лодки.))) Кстати более темные фото понравились больше.
На сайте с 05.05.2022
5 13
Чайки, чтоб их))
На сайте с 20.10.2019
84 0
Приветствую!
Хороша!
С Уважением.
На сайте с 22.03.2014
109 12098
Хорошая работа!
Только смывка немного ярко выражена, особенно на бортах корпуса.
На сайте с 05.05.2022
5 13
Есть за мной такой грешок в моделях))) пока еще не докоца его победил.. Смывку мешал на глаз(темно серая), видимо стоило еще чуть чуть светлее сделать.
На сайте с 18.12.2020
12 290
Не надо, иначе на выходе получите однотонное серое бревно.
На сайте с 19.10.2010
143 3312

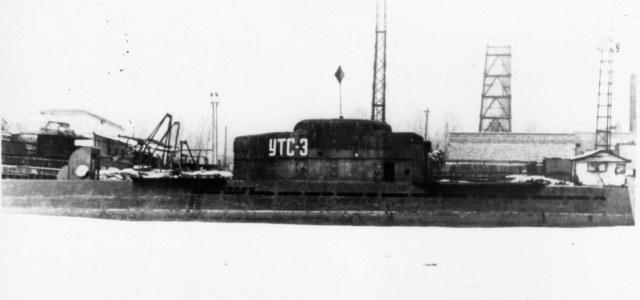

Тёзка, тут всё не однозначно - эта модель от AFV страдает чудовищной расшивкой, перемасштабированной на порядок. У меня в планах тоже есть Н-27 (или УТС-3) - ИМХО надо в этом случает делать серое бревно. А выделять эти траншеи расшивки я бы сказал не надо, скорее это "чудо" надо шпаклевать.
На сайте с 19.10.2010
143 3312

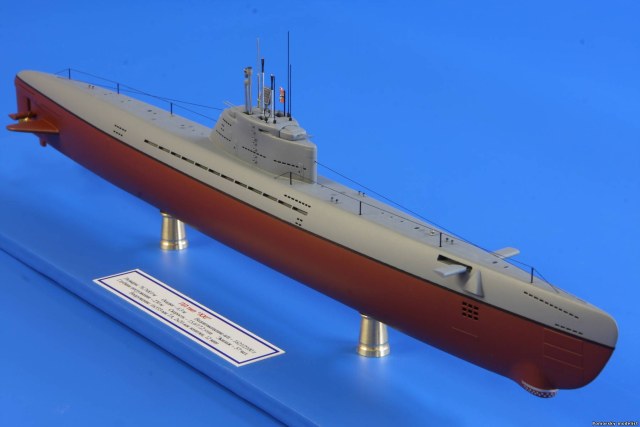

И вот чья эта модель - не знаю, но сделано верно.
На сайте с 05.05.2022
5 13
Это уже фкусовщина.. "лысые/фактурные". Мне лысые не подуше, поэтому и взялся за именно от AFV.
На сайте с 04.08.2010
86 11641
Согласен на все сто, уж лучше пусть будет зрелищная живая модель, чем правильно собранная но похожая на макет гладкая однотонная и смотрится она как неживая.
Не в обиду автору приведенной Юрием модели.
Как говориться, на вкус и цвет, лично мне нравится представленная Никитой модель
Блин, уж если разобраться то даже на боковике есть кое какие следы эксплуатации и дана рассшивка, а это просто боковик (Рисунок).
Спонсор
На сайте с 26.10.2009
30 16911
Не ведь она НЕЖИВАЯ!!!!!!
С Уважением, Алексей.
На сайте с 04.08.2010
86 11641

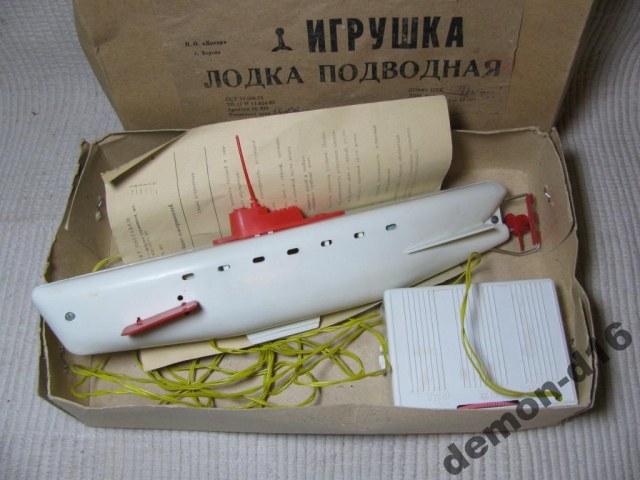

Юра приведенная тобой в качестве примера модель лично мне напомнила о моем далеком детстве, и памяти сразу всплыла другая подлодка,но очень похожая.
Еще раз говорю не в обиду, просто ассоциации.
На сайте с 24.07.2015
9 67
Приветствую, Никита! Для искаропки вполне хорошая работа, всё аккуратно собрано и покрашено!
Но если по уму подходить, то там много чего допиливать нужно, если интересно, мою XXI-ю посмотрите, там все доработки в описании.
Из замечаний, антенны слишком толстые вышли. Кольцевую не сложно из проволоки сделать, а вторую можно было сточить или из кусочков травления собрать. Добавленные антенны тоже толстые, но с учётом того что остальные искаропки, то терпимо.
Цвета стоило чуть темнее взять, ИМХО, а небольшой контраст между ними - вы верно подметили. И тонировка, на мой взгляд, слишком интенсивная, "полосатость" корпуса бросается в глаза.
P.S. А чайка, что нос обгадила, судя по всему размером с Мессершмитт 109 была =)))
P.P.S. Ещё забыл сказать, что тросовых антенн позади рубки было две.
На сайте с 05.05.2022
5 13
Спасибо за конструктив, антенну вторую добавлю, так первую сегодня порвал пока вёз на выставку в Нижнем Новгороде. По чайкам делал по фото с музея вельгельма, но крупновато вышло, хотя в живую смотрится лучше..
На сайте с 05.05.2022
5 13
Была такая в детстве... даже думаю где-то мотор остался...
На сайте с 19.10.2010
143 3312
Ну Вильгельм Бауэр это конечно сильно не чистая XXI. Но вряд ли её в жизни зашпаклевали
На сайте с 12.07.2011
14 19
Ну, как модель на полке, даже очень! Про достоверность и окрас, можно долго рассуждать! Но, ведь все мы, делаем модели для души, для себя и друзей, конечно можно и нужно(хотя-бы для себя) добиваться исторической достоверности и претендовать на какие-то награды и похвалы от знатоков данной темы. Но, в действительности все прототипы выглядят совсем не презентабельно. Даже 70% музейных экспонатов, отреставрированных, окрашенных, и представленных посетителям, созданы с условиями для "привычно-визуального восприятия" для обычного человека.
На сайте с 04.08.2010
86 11641

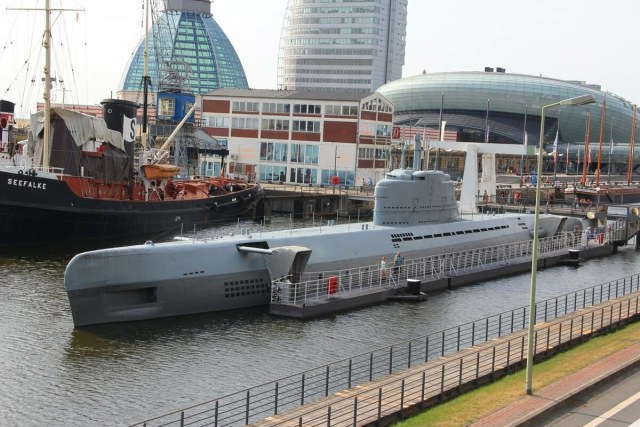

Юра это лодка музей, каждый год подкрашиваемая и стоящая все время на приколе. Там по ходу с 1983 года уже столько слоев краски, что и в правду вся расшивка за ней скрылась, так что не показатель, я бы вообще на лодки музеи, постаменты не ориентировался, как на истину в последней инстанции.
Вот и доказательство моих слов: Осенью 1983 г. в немецкий музей флота в Бремерхафене поступили подлодка «Вильгельм Бауэр». Она отличалась измененной обшивкой рубки. К сожалению, оригинальная обшивка рубки была демонтирована и заменена по воле руководства на другую, не имеющую ничего общего с оригиналом. Планировалось, что музейная подлодка будет позже оснащена реконструированной рубкой, характерной для подлодок 21-го типа. Так,что на музейных экспонатах могли и поменять кое какие детали,не имеющие к оригеналу ни какого отношения.
А так то вот он Вильгельм и расшивка видна и следы эксплуатации тоже.
На сайте с 05.05.2022
5 13
Еще по погодным воздействиям
На сайте с 05.05.2022
5 13

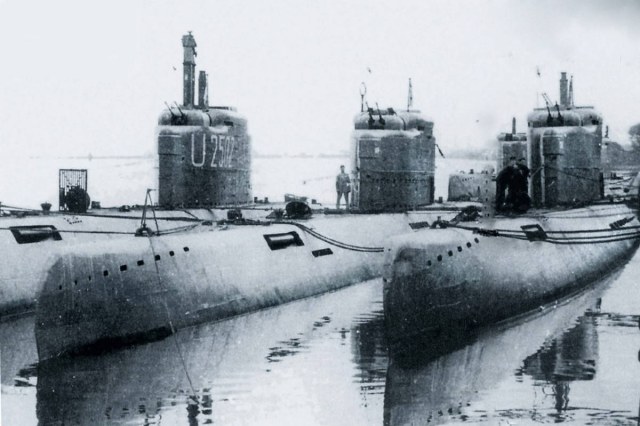

И кстати рубки у лодок 21й серии отличались друг от друга.. вот одно из многих фото..
На сайте с 24.07.2015
9 67
Поддержу коллег, да на 1/350 расшивка немасштабная, как впрочем и на 1/144. Я, когда строил свою XXI упоминал что даже в шпигатах есть несоответствия, т.к. весь пластик делался на базе музейной лодки, которая была модернизирована и получила название "Вильгельм Бауэр". Но с расшивкой модель выглядит живее.
Как верно заметил коллега jokker у музейного образца рубка заменена на исторический вариант, но это лишь косметический муляж. И регулярное подкрашивание экспоната не идёт на пользу сохранению оригинальной фактуры корпуса. Для стендового моделизма подобная расшивка, на сколько я помню, это не считается недостатком.
Никита, некоторые вариации в форме рубок и шпигатов на них были, но это единичные модификации в рамках серии. Если память не изменяет, 3-4 лодки с подобными изменениями.
На сайте с 05.05.2022
5 13
Большое спасибо. Обязательно учту замечания в будущих работах..
На сайте с 04.08.2010
86 11641
Поздравляю с заслуженной наградой.
На сайте с 05.05.2022
5 13
Спасибо!))
На сайте с 21.09.2011
13 5910
Отлично сделано, для 350-го просто супер!

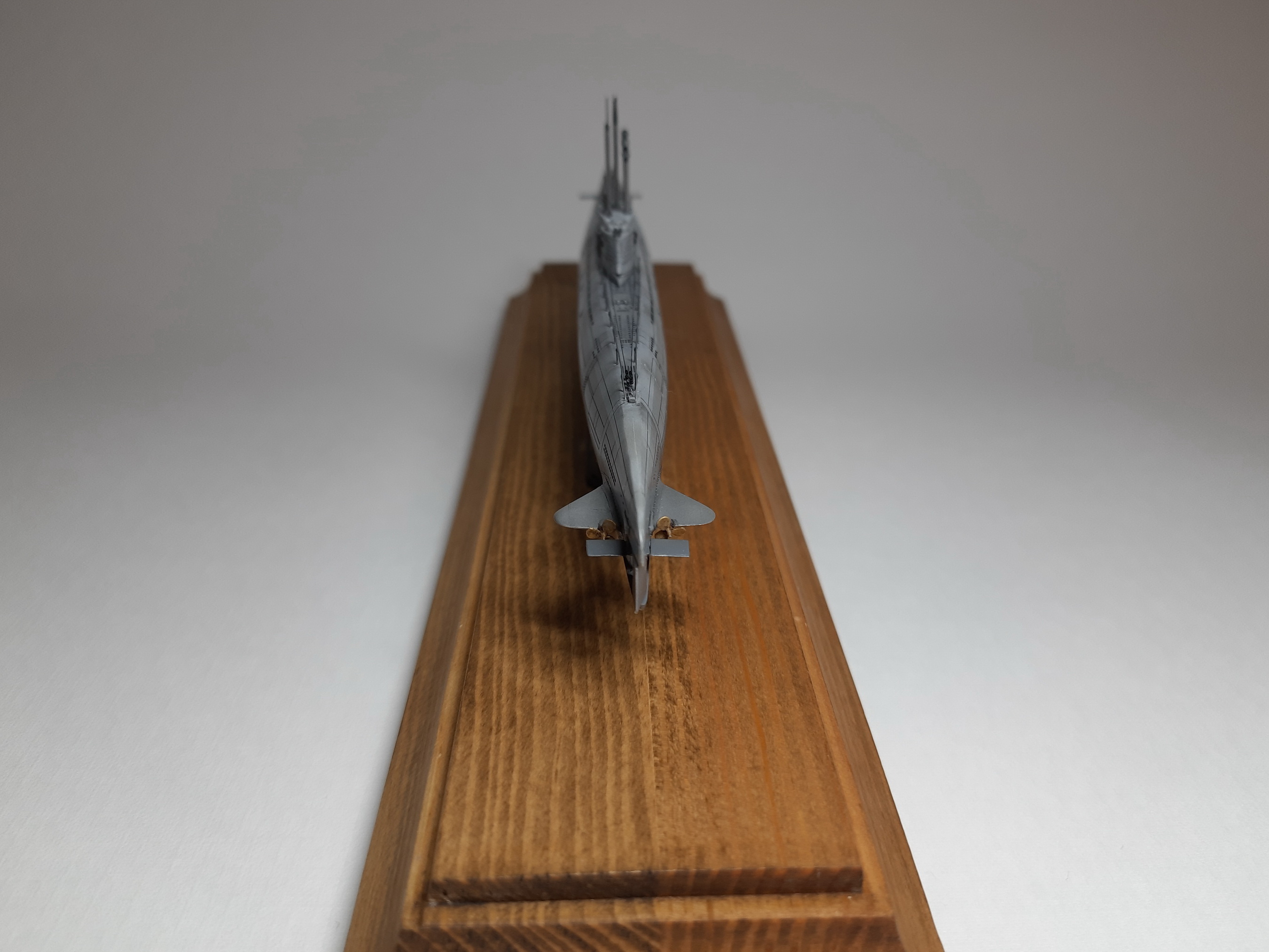

Винты вроде перепутаны, обычно, наружное вращение (за редкими исключениями)
С Уважением, Михаил!
На сайте с 05.05.2022
5 13
Думаю вы абсолютно правы, есть похоже такой косяк, надо будет проверить, исправить.
На сайте с 24.07.2015
9 67
Никита, поздравляю с наградой!
Вы только "звёздной болезнью" не заразитесь )))
Михаил правильно заметил про винты. Я оценивал вашу работу, как искаропку, по этому особого внимания им не придал. Потому как в каропке винты настолько страшные и кривые, что их положение не сильно влияет на конечный результат. Однако, замечание Михаила важное, с точки зрения качества исполнения, на будущее, при постройке субмарин и кораблей, имейте ввиду - расположение винтов существенный момент для оценки модели!
P.S. Для своей модели, я около месяца только на изготовление винтов потратил, воссоздавал их в основном по фото и, отчасти, по чертежам. (чертежи больше к Вильгему Бауэру относились, а на XXI времён 1945 были немного иные, как выяснилось по фото).
На сайте с 18.12.2020
12 290
Простой вопрос : а как не перепутать винты по вращению? Вопрос далеко не праздный.
На сайте с 24.07.2015
9 67
Приветствую, Юрий! Самый простой вариант - посмотреть на фото прототипа или корабля из его серии (иногда эта информация встречается в исторических документах и на чертежах).
Как заметил Михаил, за редким исключением, винты у кораблей наружного вращения (правый по часовой, левый против часовой).
Ещё, как вариант, не сложно сделать макет из бумаги и прикинуть куда винт будет выталкивать воду, чтобы правильно расположить угол лопастей.
На сайте с 19.10.2010
143 3312
С винтами вот как дело обстоит: при работе "наружу" на корпус действует момент поднимающий нос. А при работе "внутрь" нос наоборот зарывается. Поэтому на наших атомоходах (напр. 949А) винты внутреннего вращения. Так что с XXI вполне могло быть так же. Надо искать фото в доке.
На сайте с 31.12.2011
83 3117
Понравилась работа, все хорошо получилось.
Спонсор
На сайте с 26.10.2009
30 16911
Чистенькая такая, аккуратненькая модель получилась. Глаз радуется её рассматривая.
Ну, и второе место среди конкурентов, нормальное достижение, поздравляю!
Курс - Галерея.
С Уважением, Алексей.
На сайте с 05.05.2022
5 13
спасибо за подробное разъяснение, буду искать фото в доке и править если потребуется.
На сайте с 05.05.2022
5 13
Большое спасибо. Буду в дальнейшем тщательнее к матчасти подходить!
На сайте с 05.05.2022
5 13
Благодарю. Буду стараться в следующий раз приятно удивить, не стандартным подходом.
На сайте с 30.12.2013
4 0
Супер!
