АПЛ проекта 971«Щу́ка-Б» 1:700

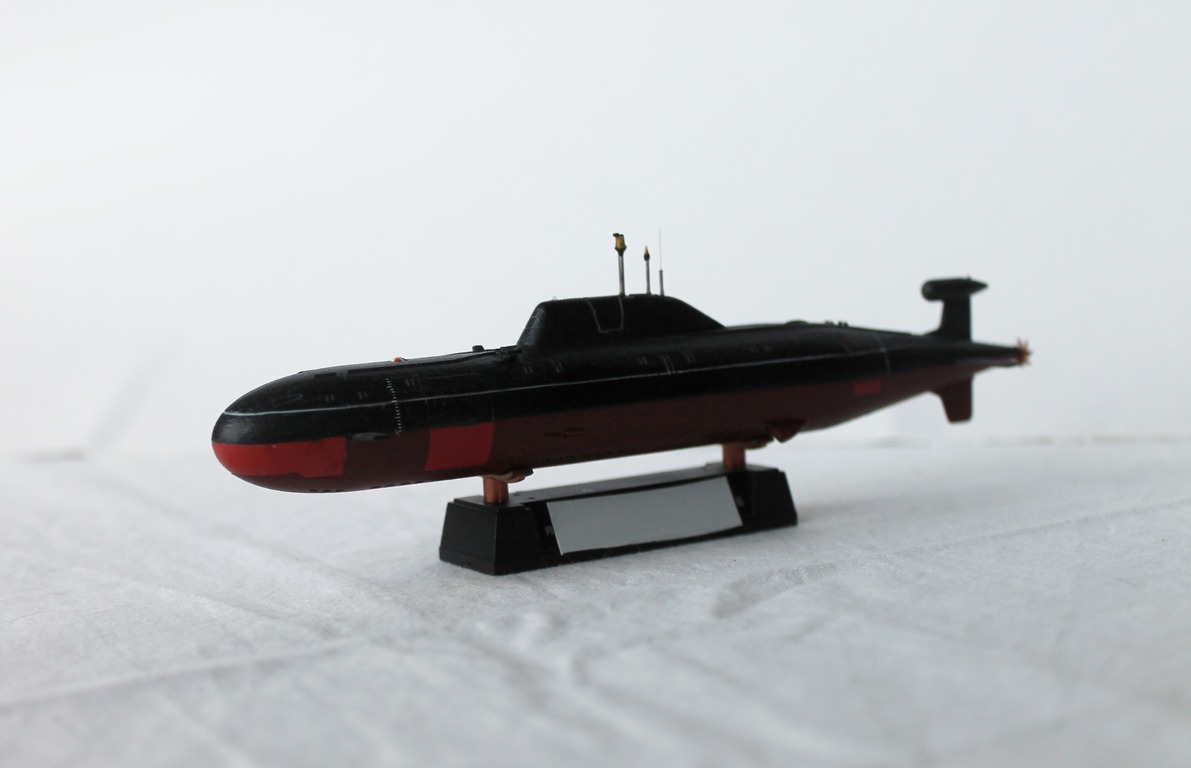

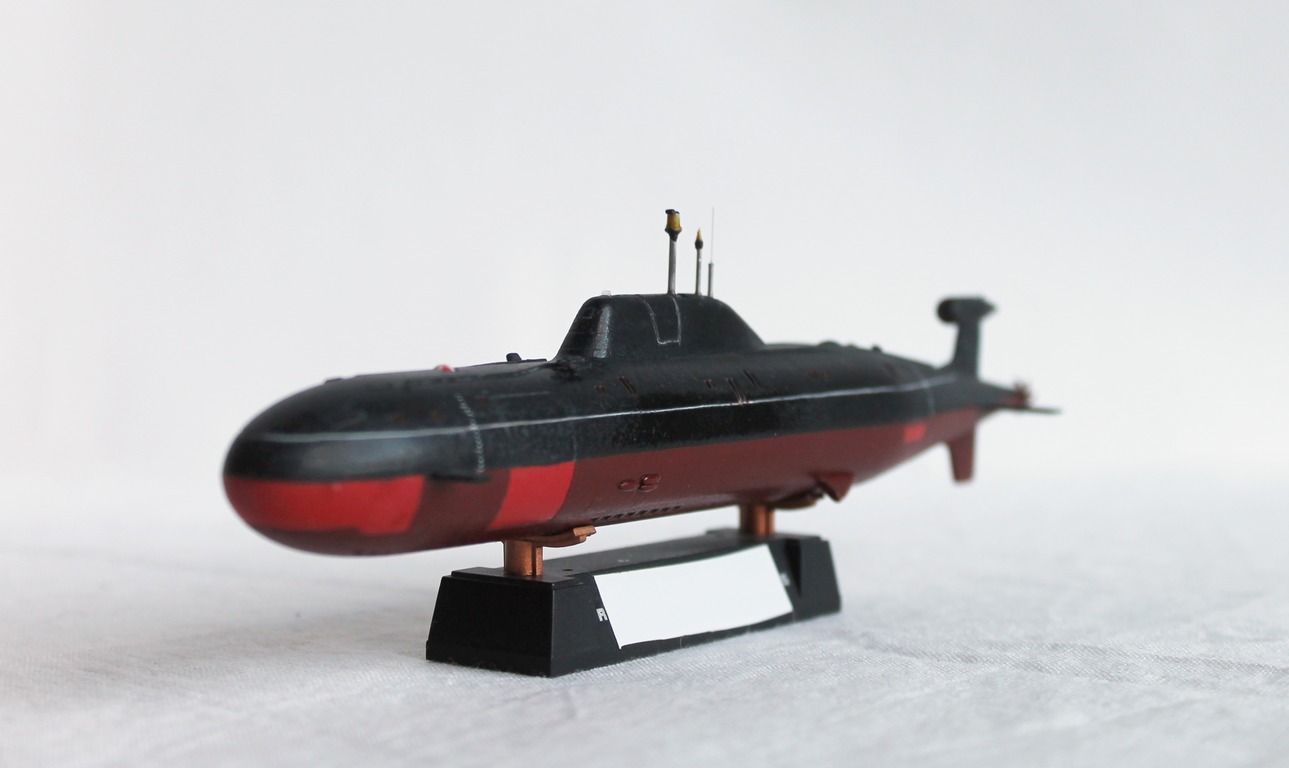

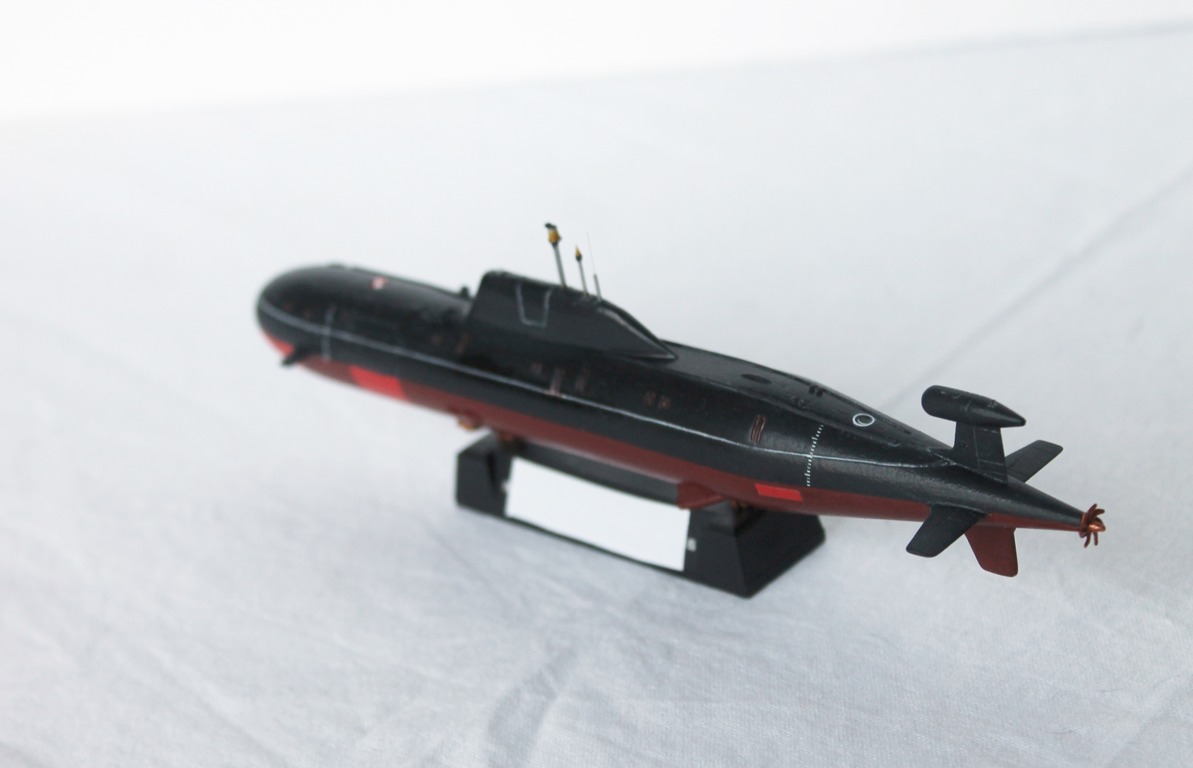

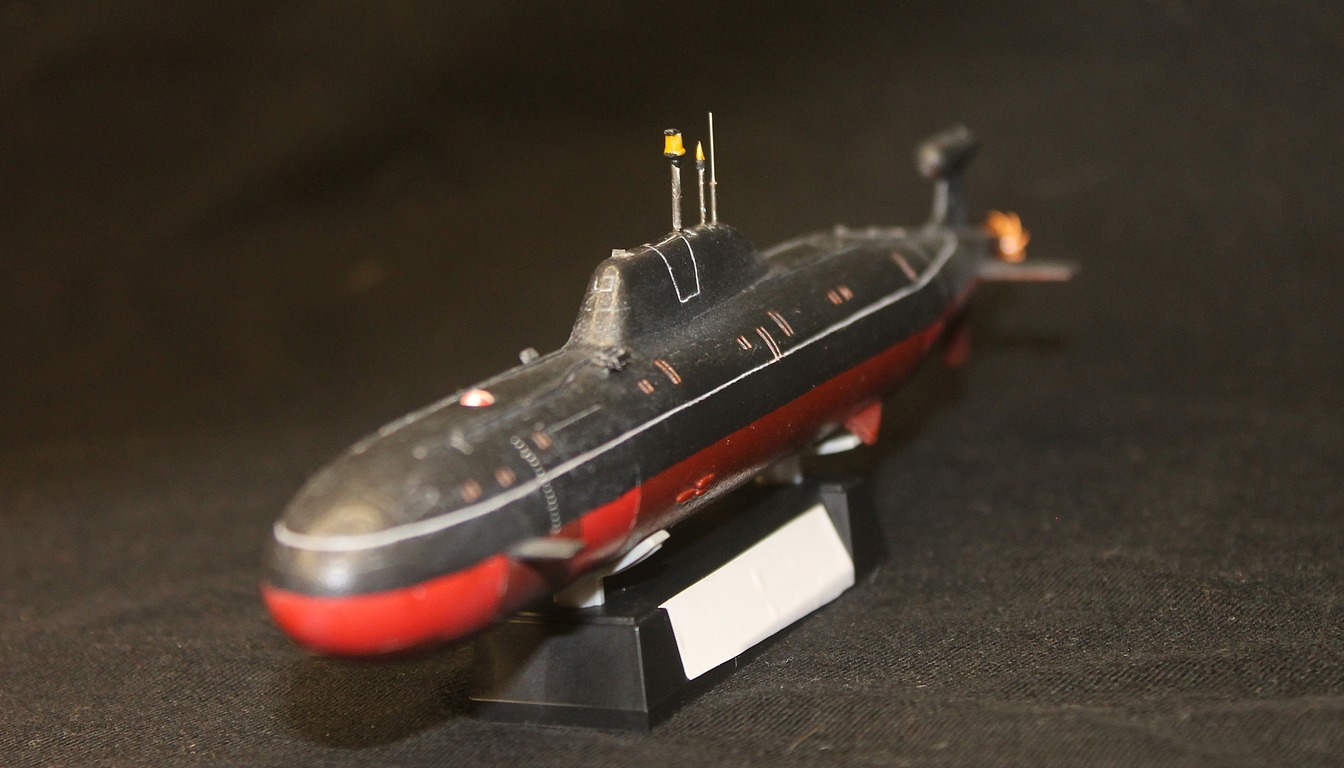

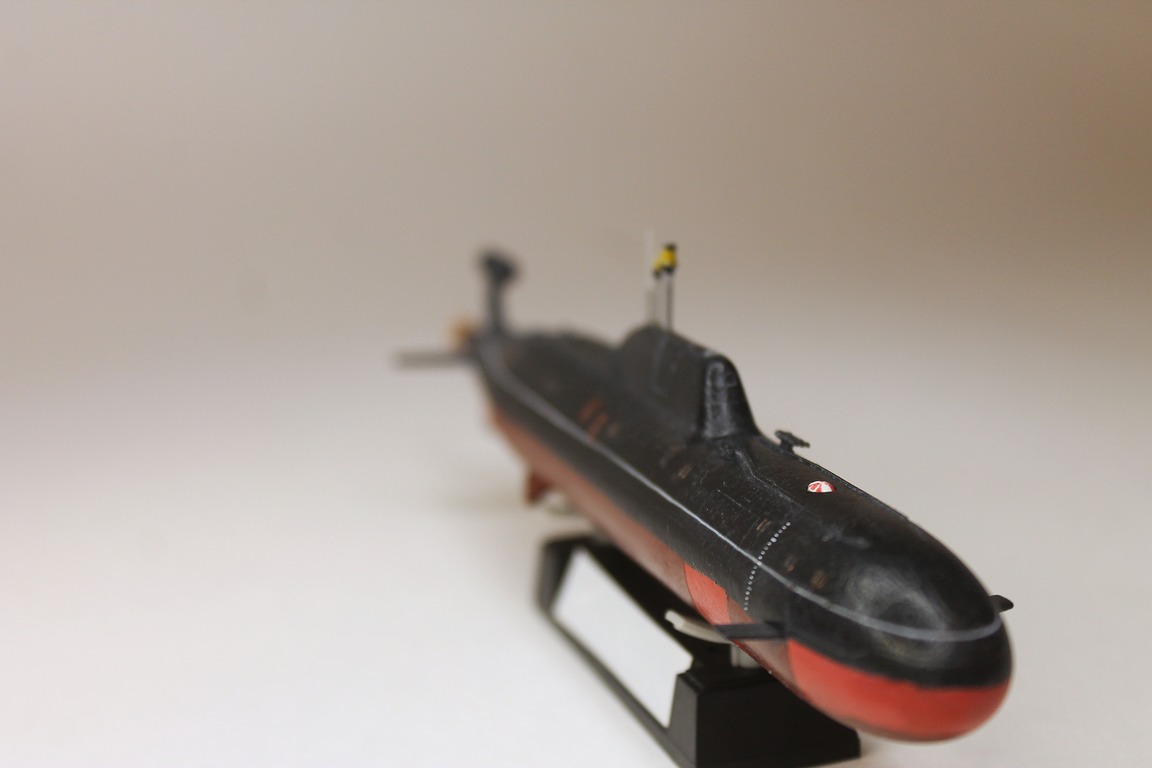

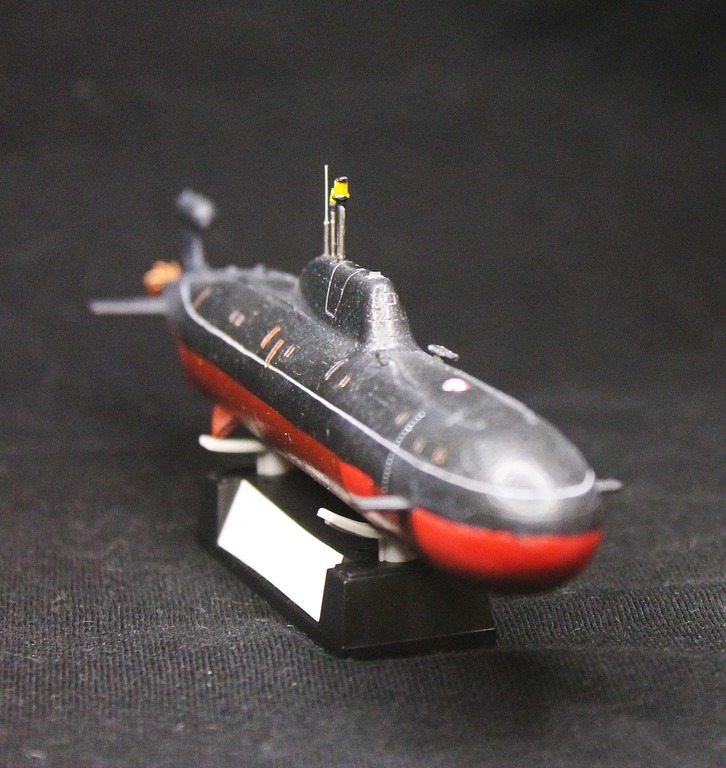

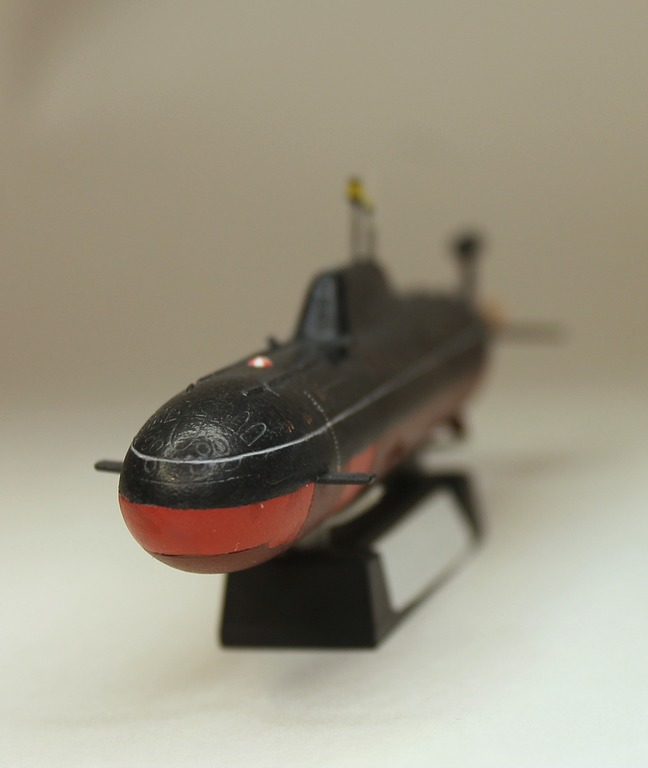

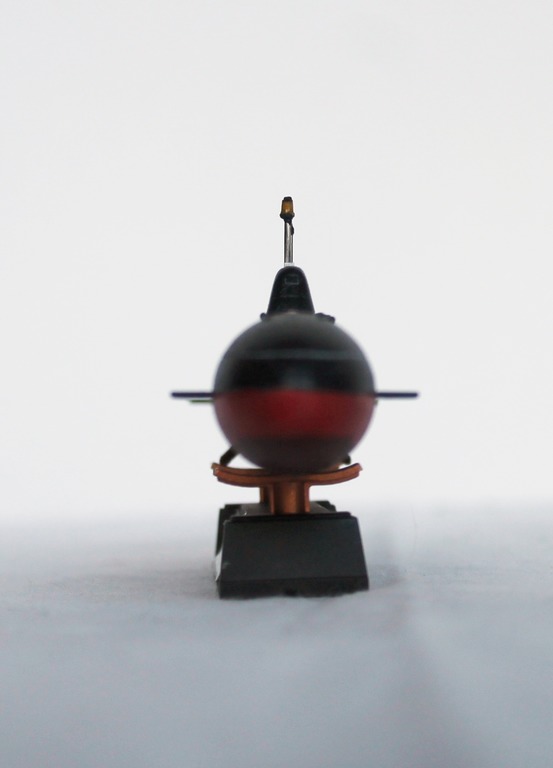

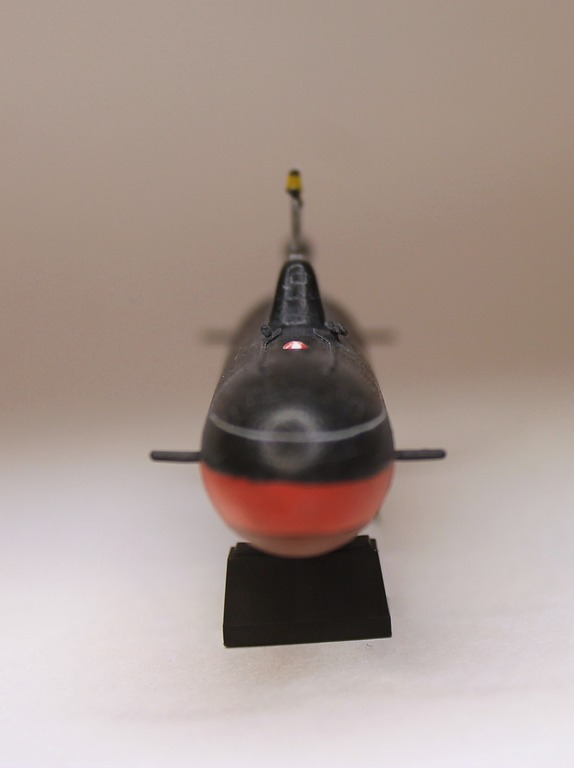

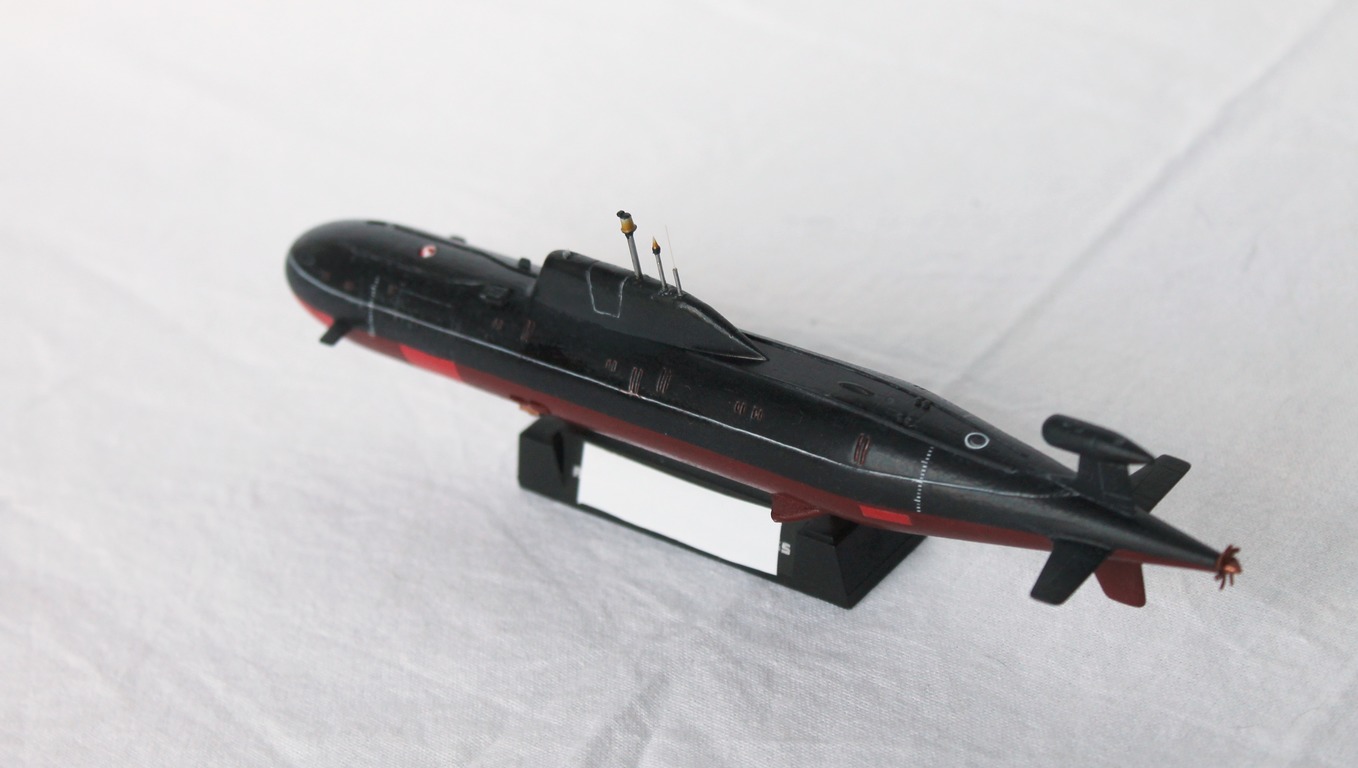

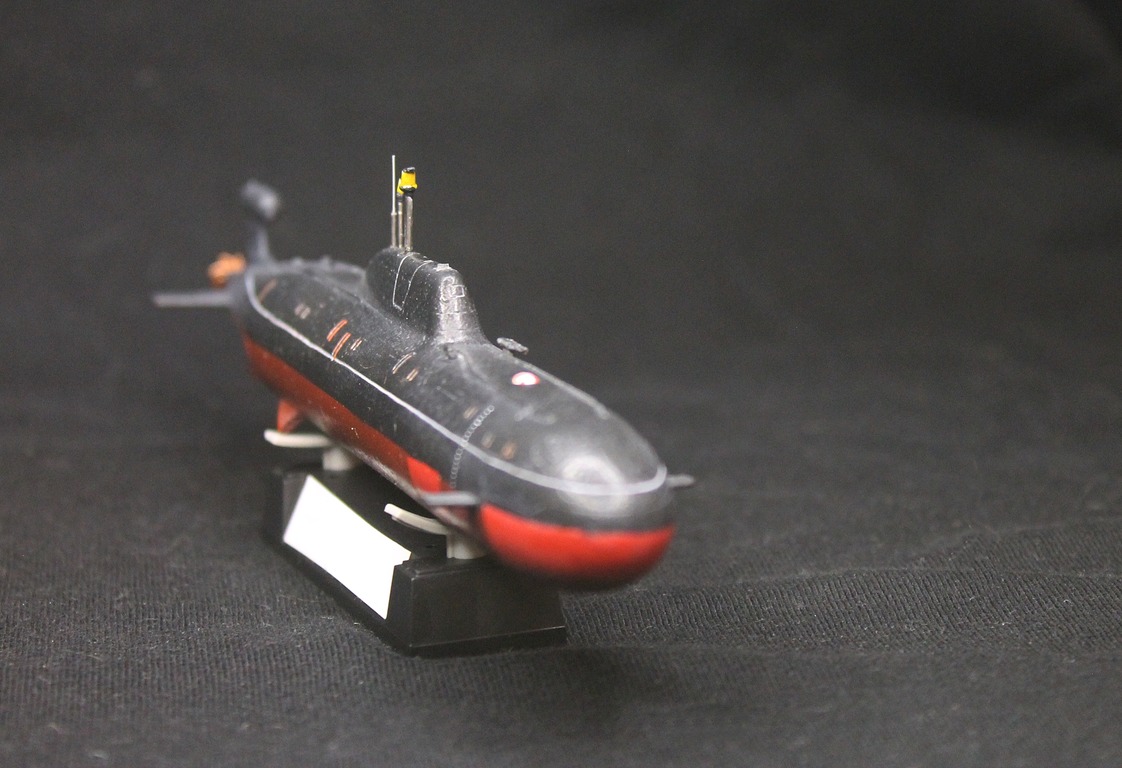

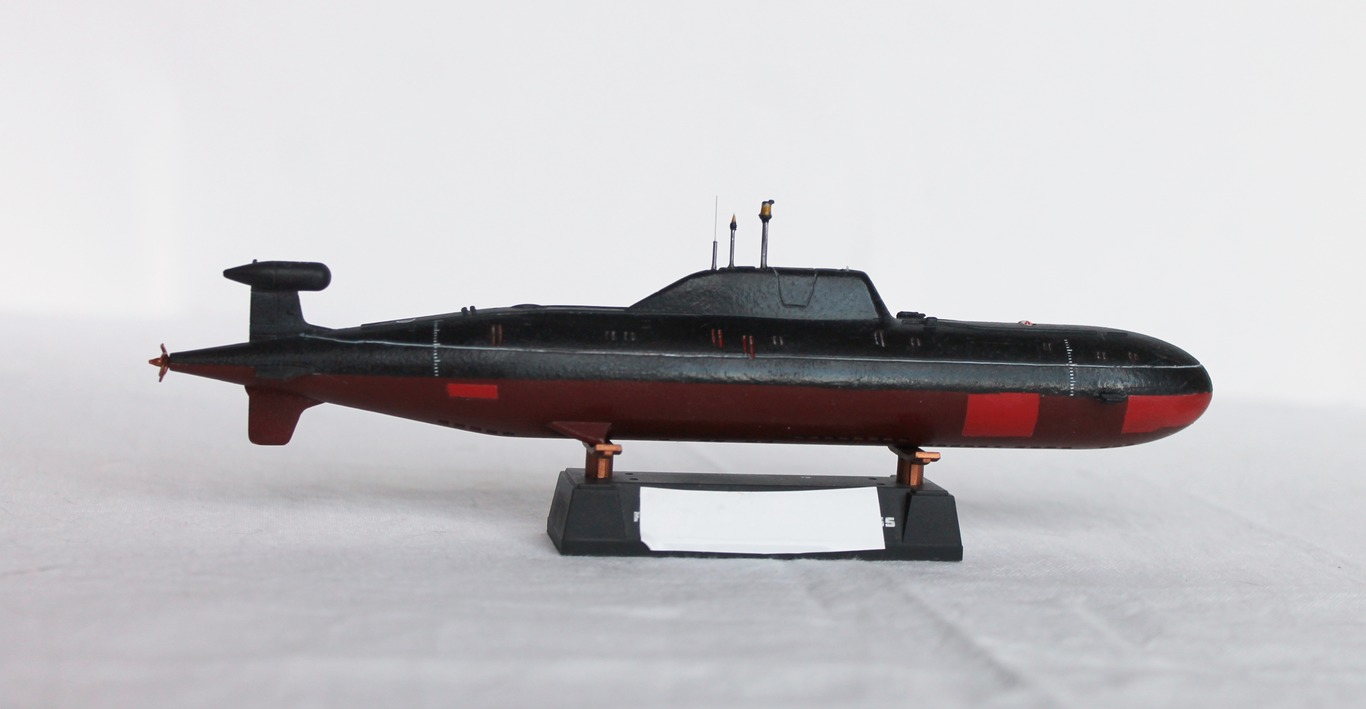

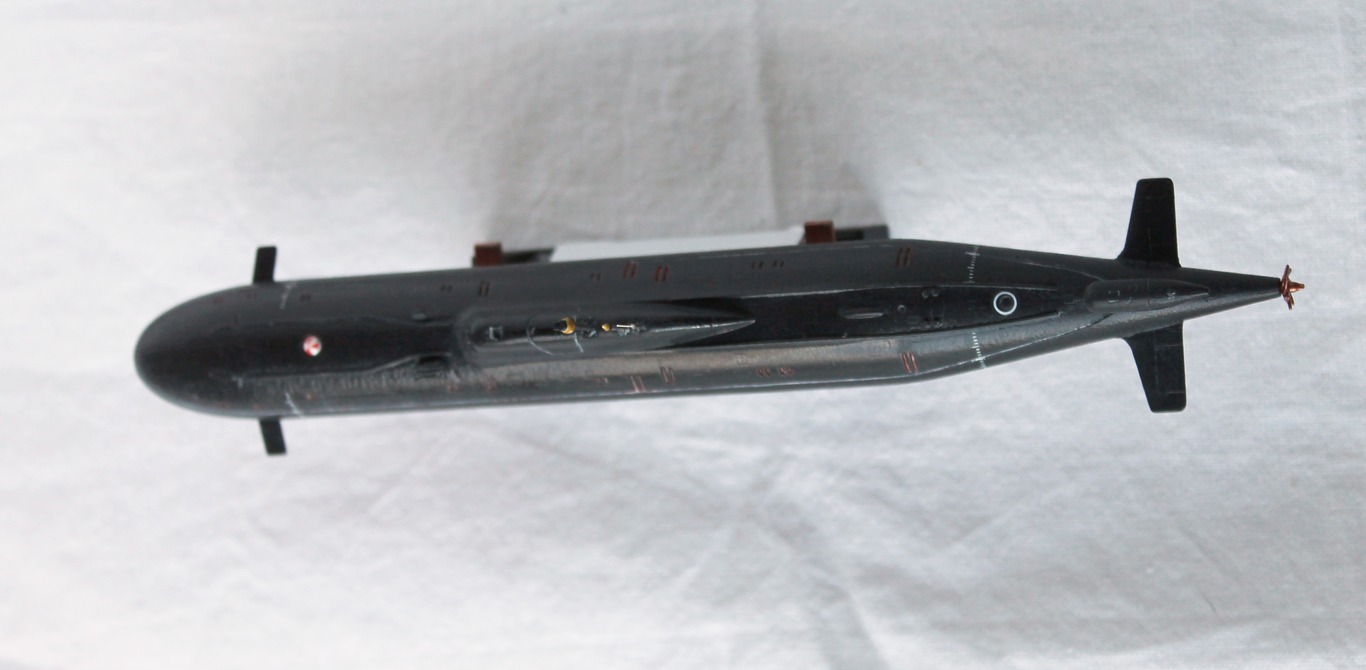

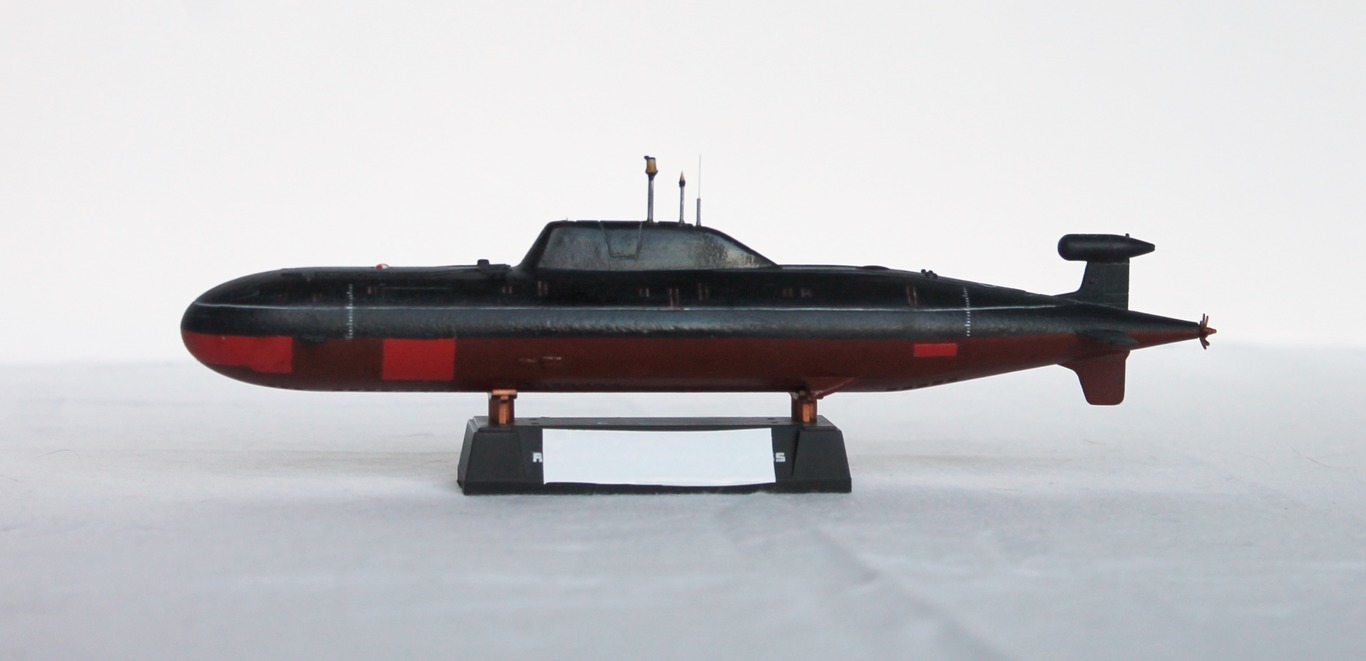

Приветствую коллеги моделисты. Представляю вам очередную свою модель в советском подплаве: АПЛ проекта 971«Щу́ка-Б» в масштабе 1:700. Образ лодки собирательный и не привязан ни к какому конкретному кораблю.

История:

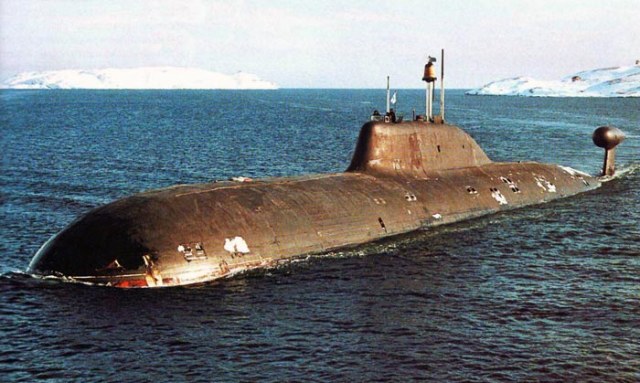

Подводные лодки проекта 971 «Щу́ка-Б» (обозначение НАТО — «Akula») — серия советских многоцелевых атомных подводных лодок третьего поколения, спроектированных по тому же техническому заданию, что и «титановые» лодки проекта 945 «Барракуда», но со стальным корпусом. Построенные в 1983—2001 годах «Щуки-Б» пришли на смену лодкам проекта 671РТМК «Щука» и были основным типом многоцелевых атомных подводных лодок в российском флоте до 2020-х годов.

Всего по проекту планировалась постройка 25 кораблей: 13 в Комсомольске-на-Амуре и 12 в Северодвинске. В 1983—1993 годах было заложено 20 подводных лодок, из них 14 достроены (по семь на каждом заводе); из них 10 входят в состав ВМФ России, на последней из них — К-335 «Гепард» флаг был поднят 4 декабря 2001 года. Две подлодки, «Рысь» и «Кугуар», не достроены, а корпуса использованы в постройке проекта 955: К-535 «Юрий Долгорукий» и К-550 «Александр Невский»; ещё одна, К-152 «Нерпа» была спущена на воду только в 2006 году и была изначально предназначена для передачи в лизинг Индии, вследствие чего имела отличия в установленном оборудовании. По состоянию на май 2011 года, подводная лодка находилась в Большом Камне, где расположен завод «Восток». 4 апреля 2012 года на базе Вишакхапатнам подводная лодка была официально принята на вооружение индийских ВМС. Возвращена России из-за ЧП, в июне 2021 года, за 10 месяцев до окончания лизинга.

Вооружение:

«Щука-Б» вооружена торпедно-ракетным комплексом, включающим 4 торпедных аппарата калибра 650 мм и 4 торпедных аппарата калибра 533 мм, боезапас составляет 40 единиц — 12 калибра 650 мм и 28 калибра 533 мм.

В качестве боеприпасов калибра 650 мм могут быть использованы: торпеды 65-76, противолодочные ракетные комплекс ПЛРК-7 «Ветер» с возможностью установки термоядерного заряда.

Аппараты калибра 533 мм оснащены системой подготовки торпед «Гринда» и могут использовать в частности глубоководные торпеды УГСТ и электрические самонаводящиеся торпеды УСЭТ-80, ракето-торпеды (тип АПР-3М), противолодочные управляемые ракеты (ПЛУР) модели ПЛРК-6 «Водопад», подводные ракеты М5 «Шквал», крылатые ракеты C-10 «Гранат» с термоядерной боевой частью, в настоящее время заменяются на ракеты Калибр-ПЛ. Также через торпедные аппараты возможна постановка как обычных, так и самотранспортирующихся мин.

Используемый комплекс вооружения позволяет АПЛ «Щука-Б» бороться с подводными лодками и надводными кораблями, а также поражать наземные объекты высокоточными крылатыми ракетами.

Начиная с К-391 (за исключением экспортного варианта К-152 «Нерпа») в носовой части корабля монтируются пусковые установки средств комплекса гидроакустического противодействия.

Сборка:

Модель Hobby Boss, как по мне, не плохого качества, но в чертежи не ложится и является сборным образом всех 971х (что то от одной, что то от другой лодки) поэтому на глобальный перепил я не решился)))

Стыкуемость не плохая, но с рубкой они конечно перемудрили и после зашкуривания шпатлевки часть расшивки «ушла».

Доработки:

Срезаны с корпуса, и изготовлены с нуля из игл, тонкого пластика и тянутого литника антенны СОКС.

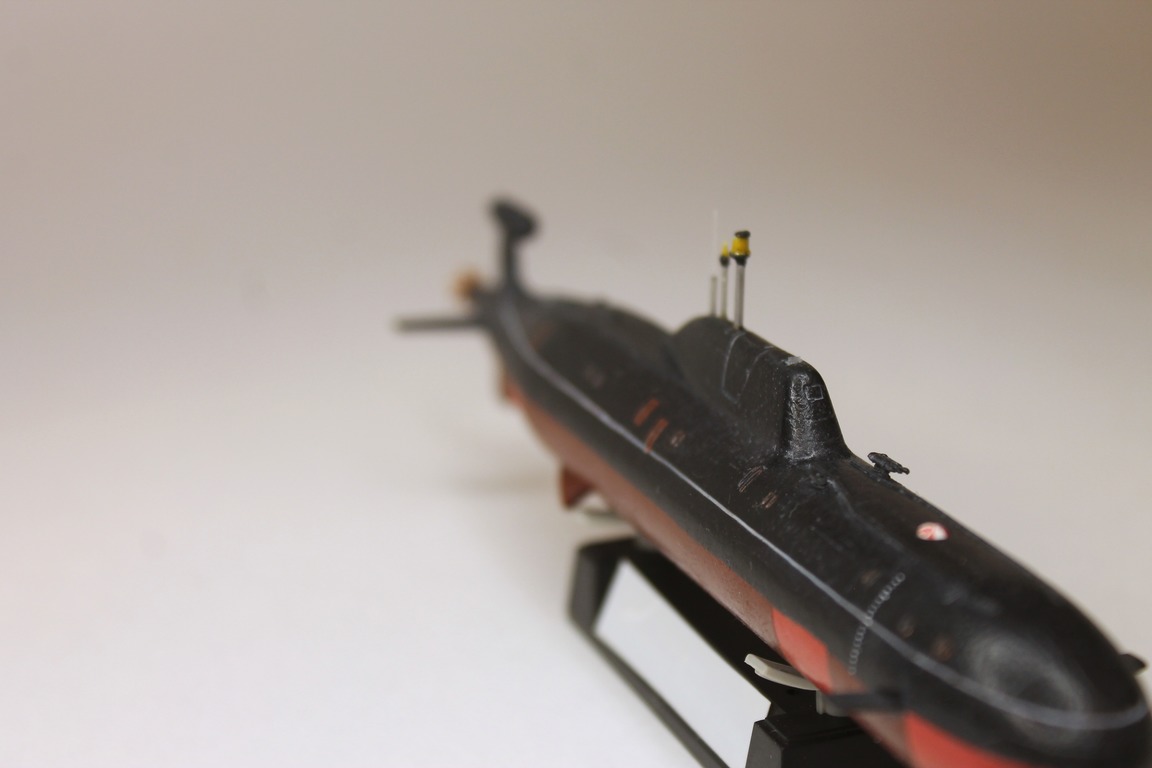

Переделан ходовой мостик и установлено ветрозащитное стеклышко)))

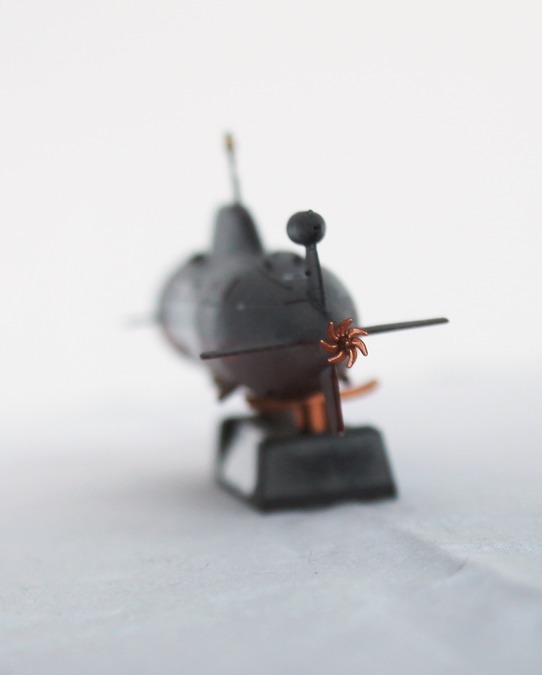

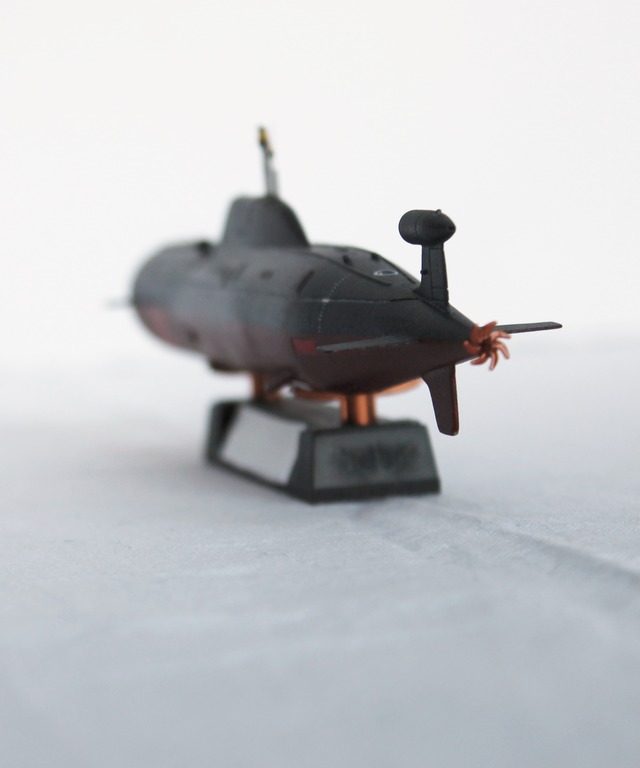

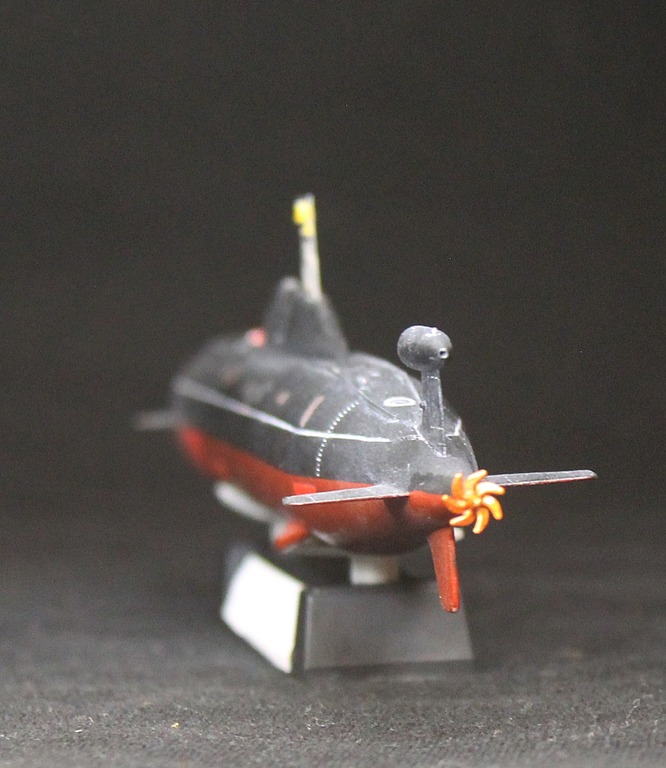

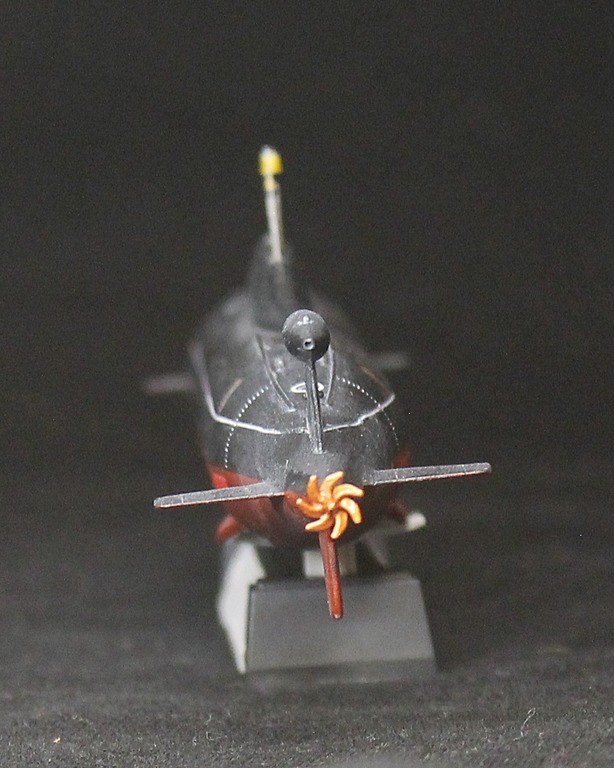

Изготовлен на 3Д принтере на заказ винт (отдельное спасибо Вадиму Черваневу и Станиславу Яковлеву (Das Boot)

Рассверлен контейнер буксируемой антенны ГАС

Срезан и изготовлен заново аварийный буй.

Иглой выбраны отверстия в водозаборах и вклеены кусочки пластика для разделения на 3 части.

ВУ иглы разной толщины, литник и детали из набора.

Окраска:

Грунт Тамия, краска от нее же, акрил (пробовал красить им первый раз, двоякие ощущения, ложится хорошо но слетает от малейшего касания)

лак автомобильный, и матовый и глянцевый (последний собака лег с шагренью которую я так и не смог до конца победить)

смывка акварель+фейри.

Жду ваших оценок, комментариев и приятного просмотра)))
