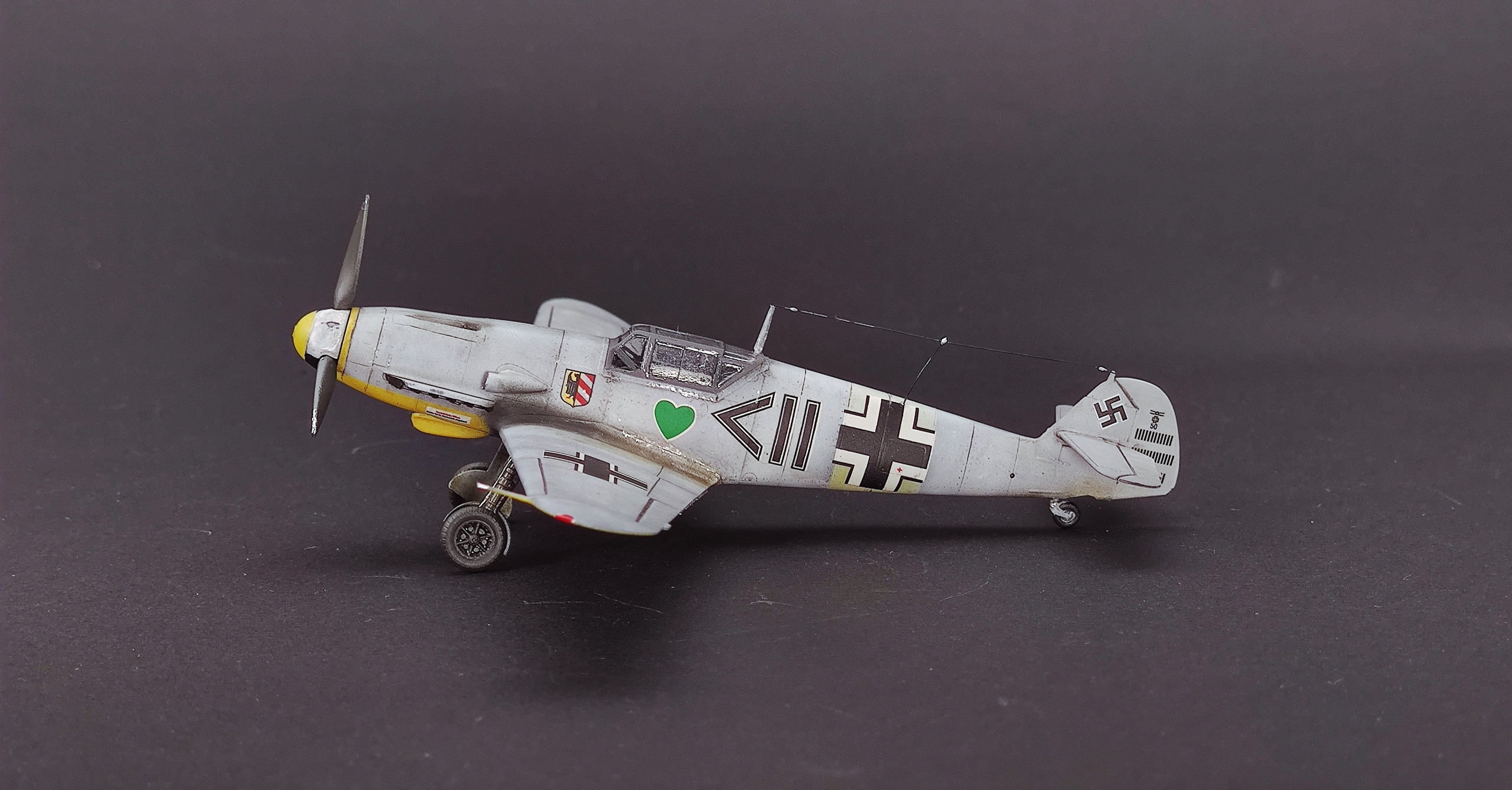

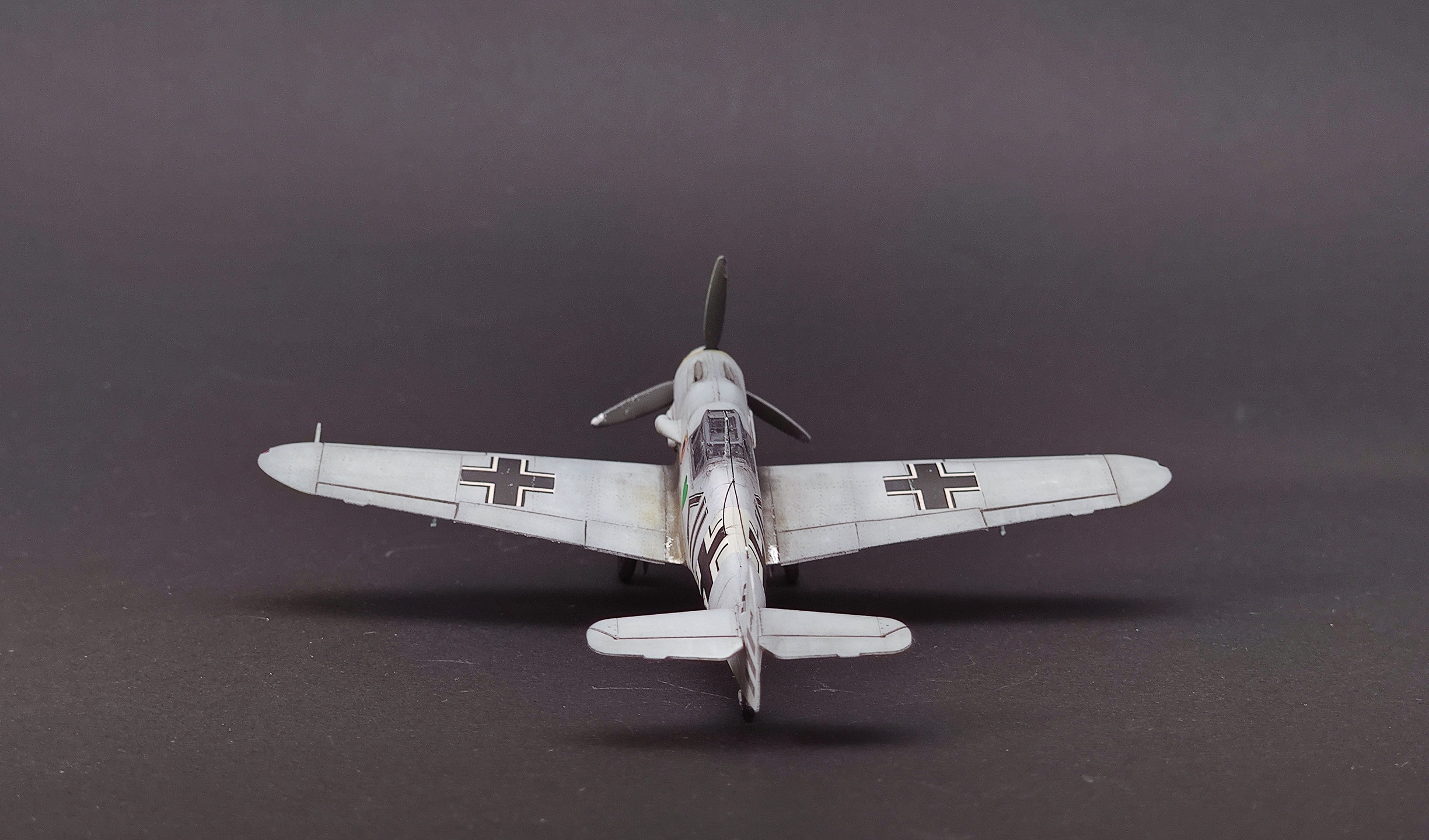

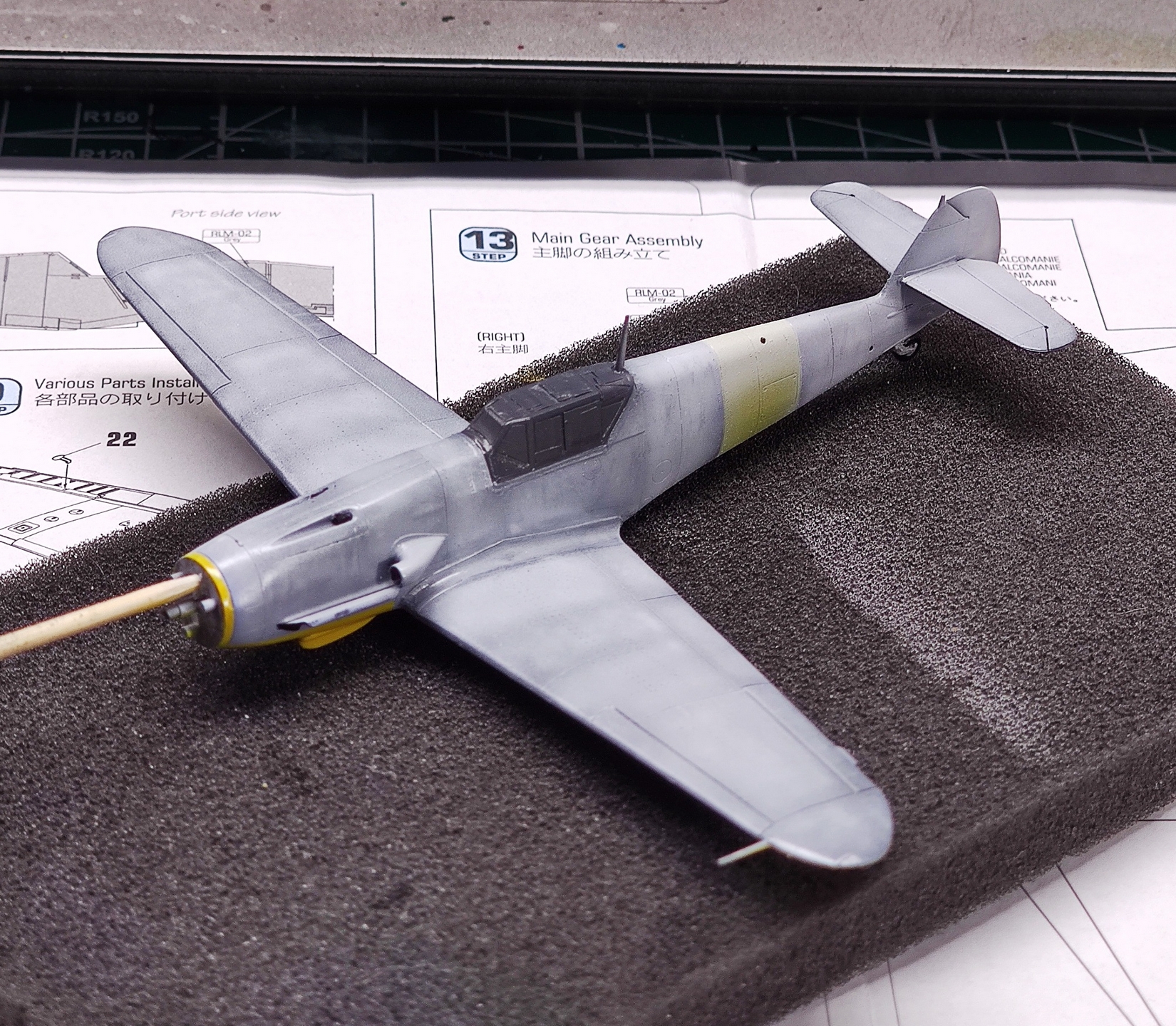

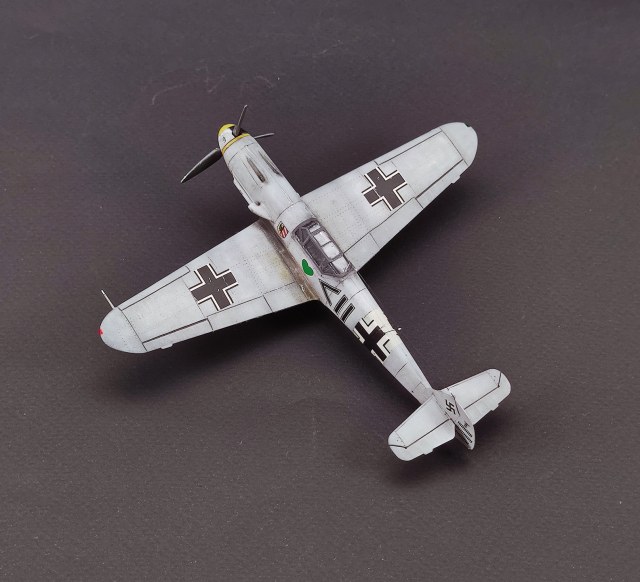

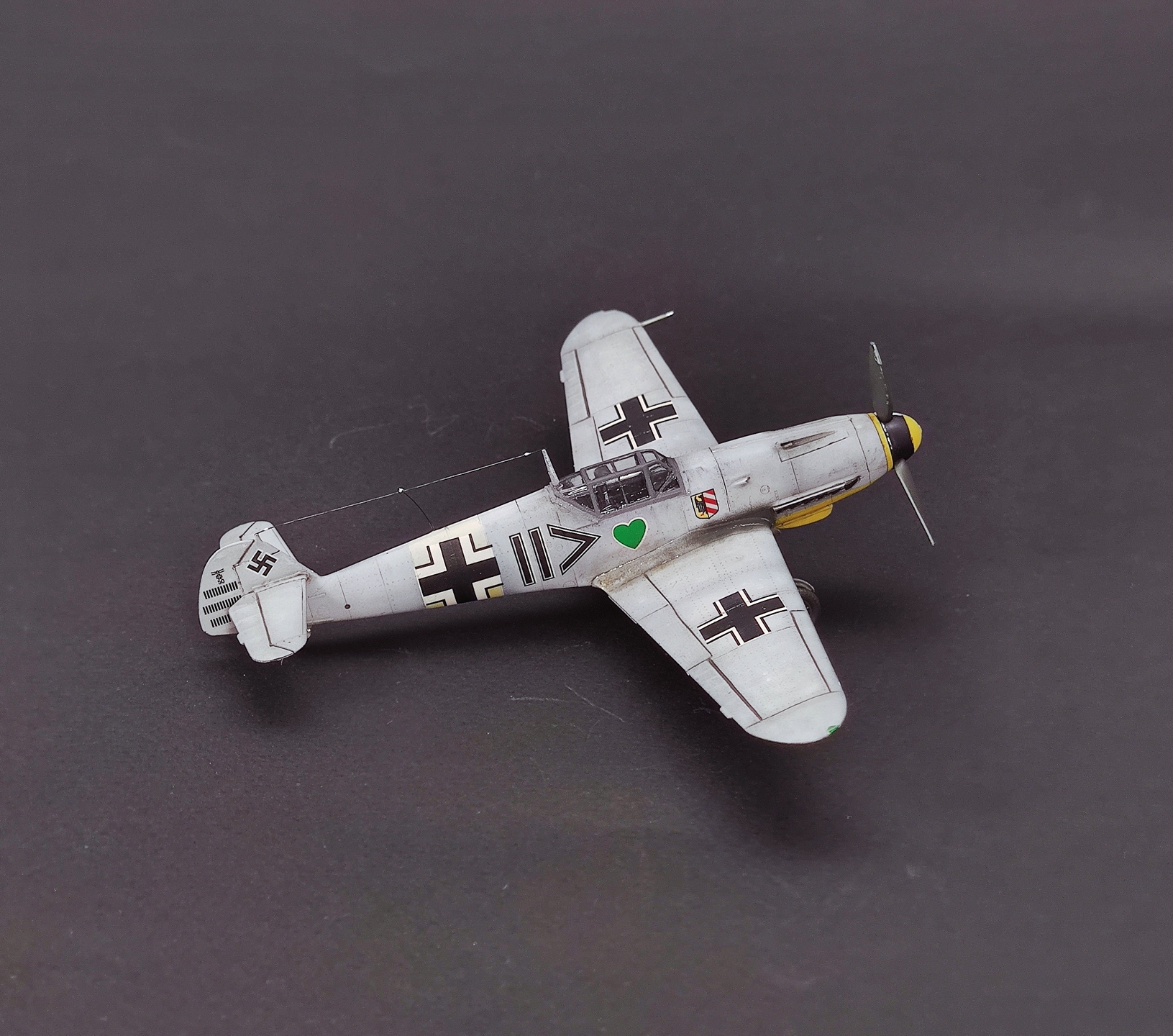

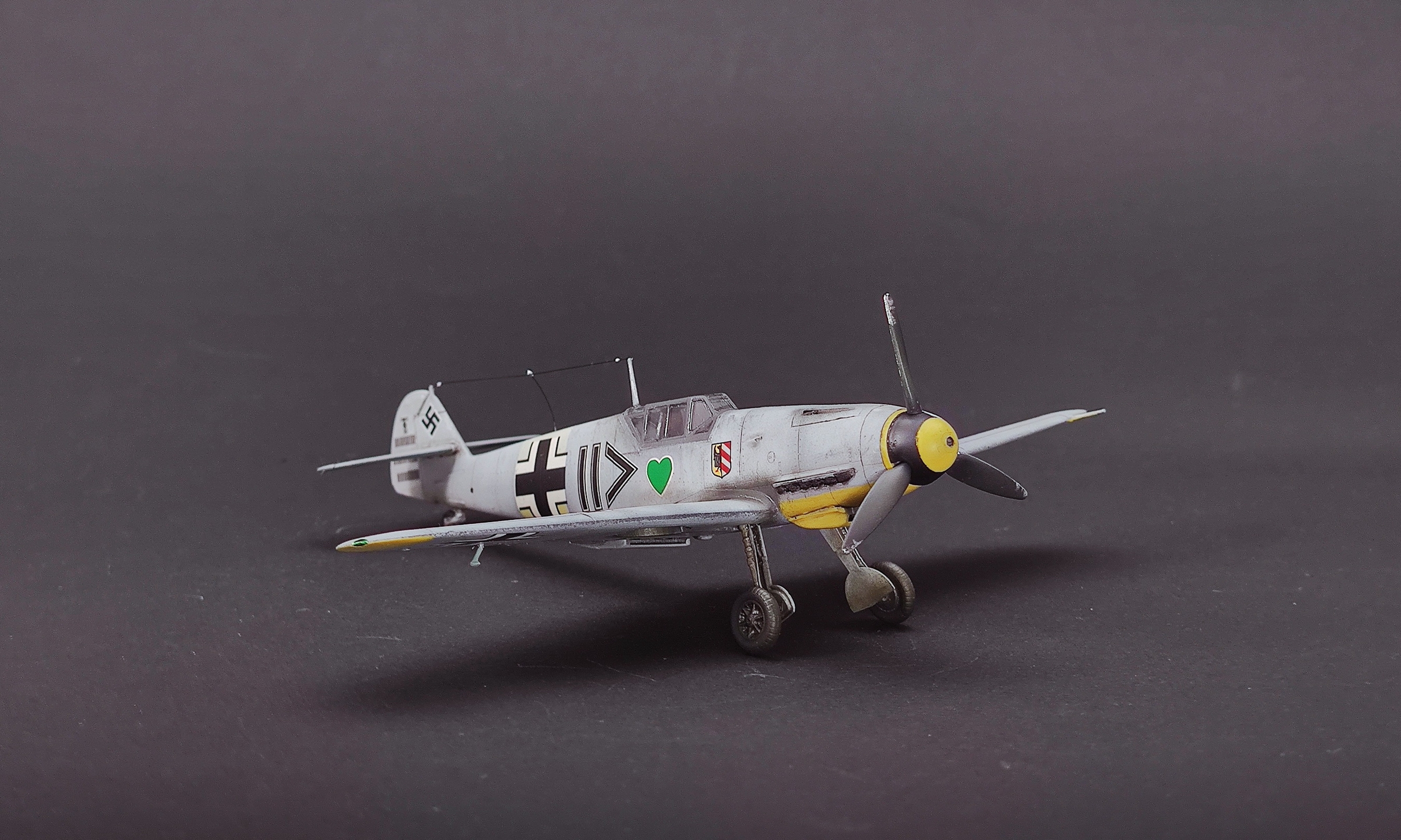

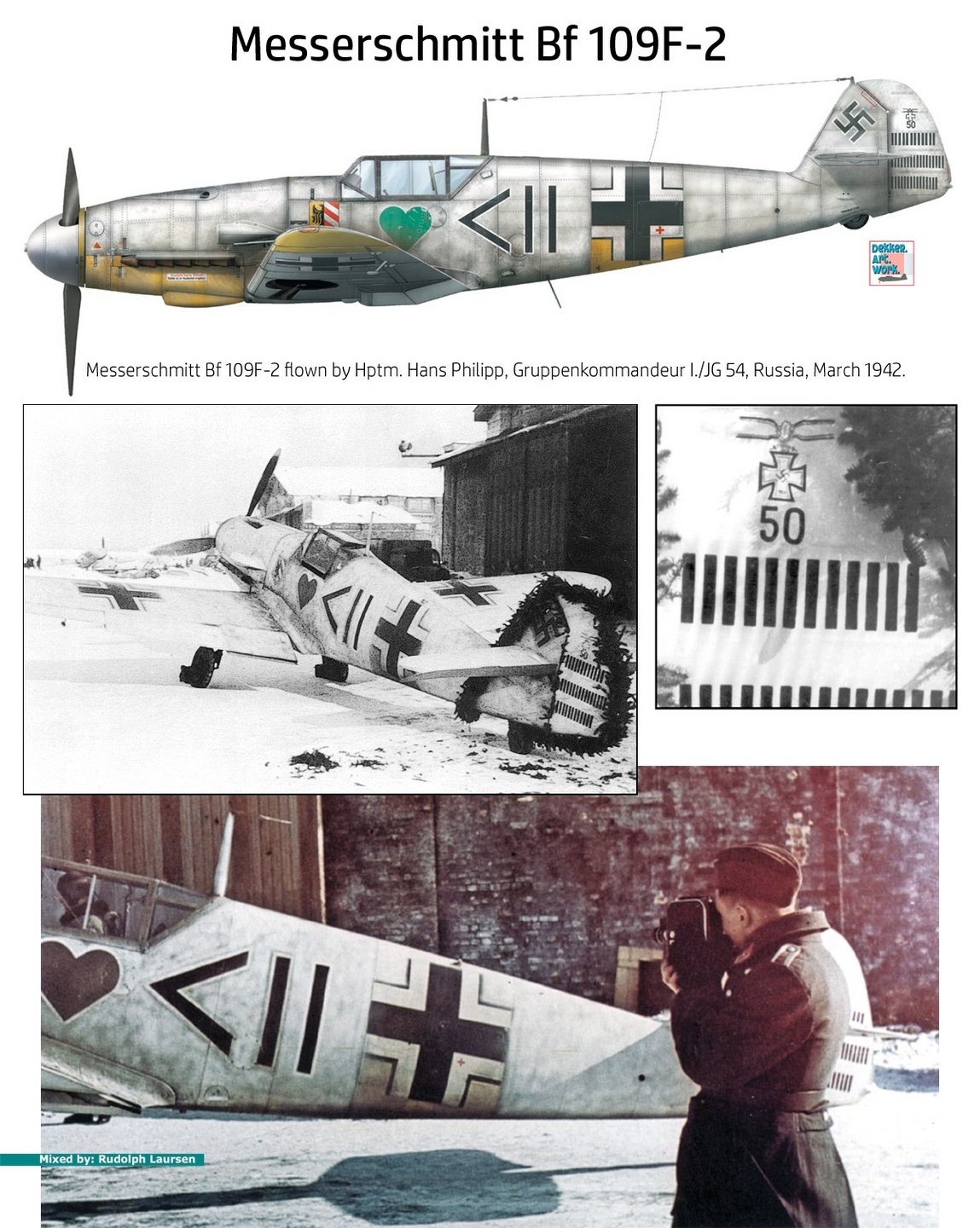

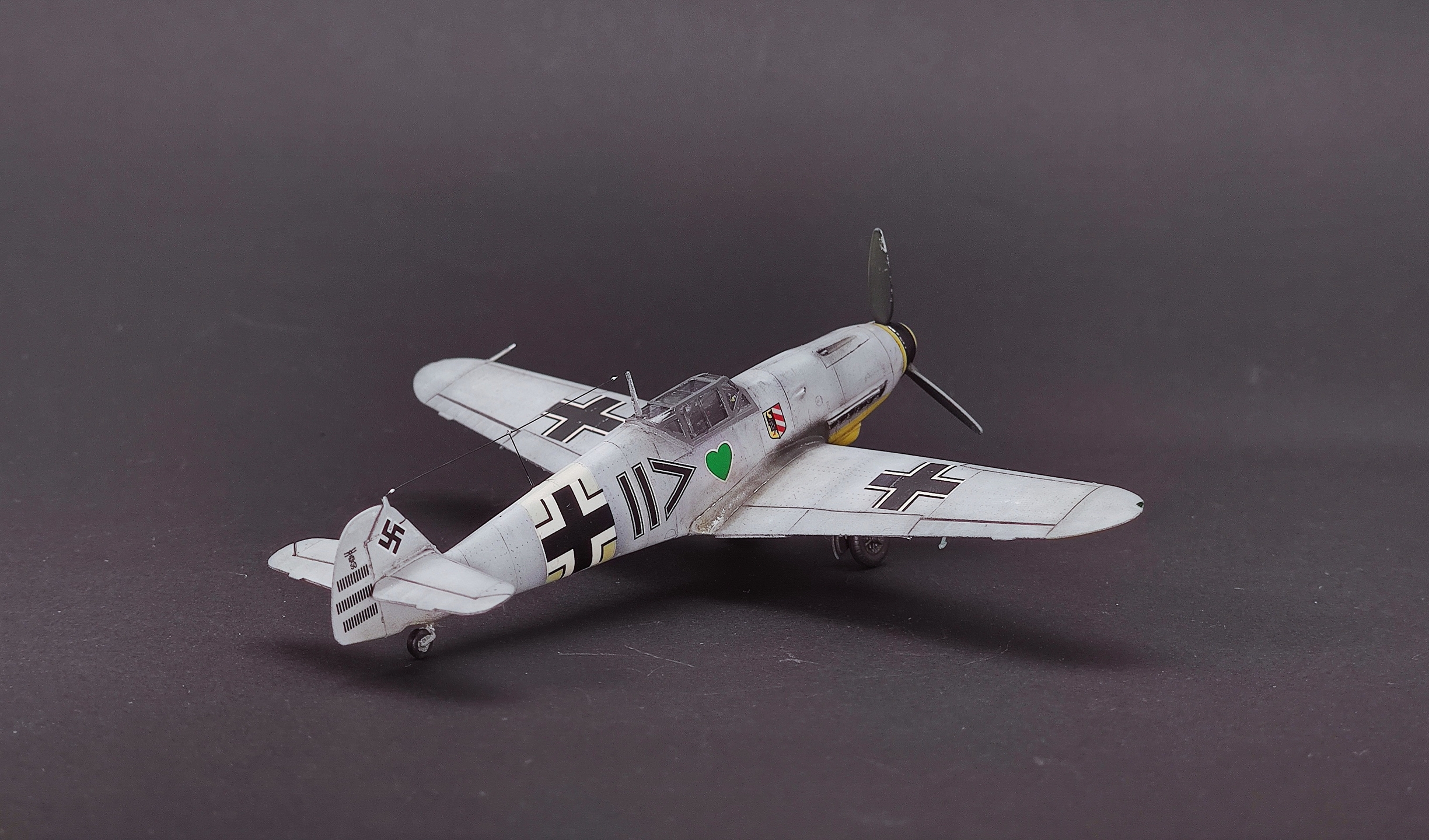

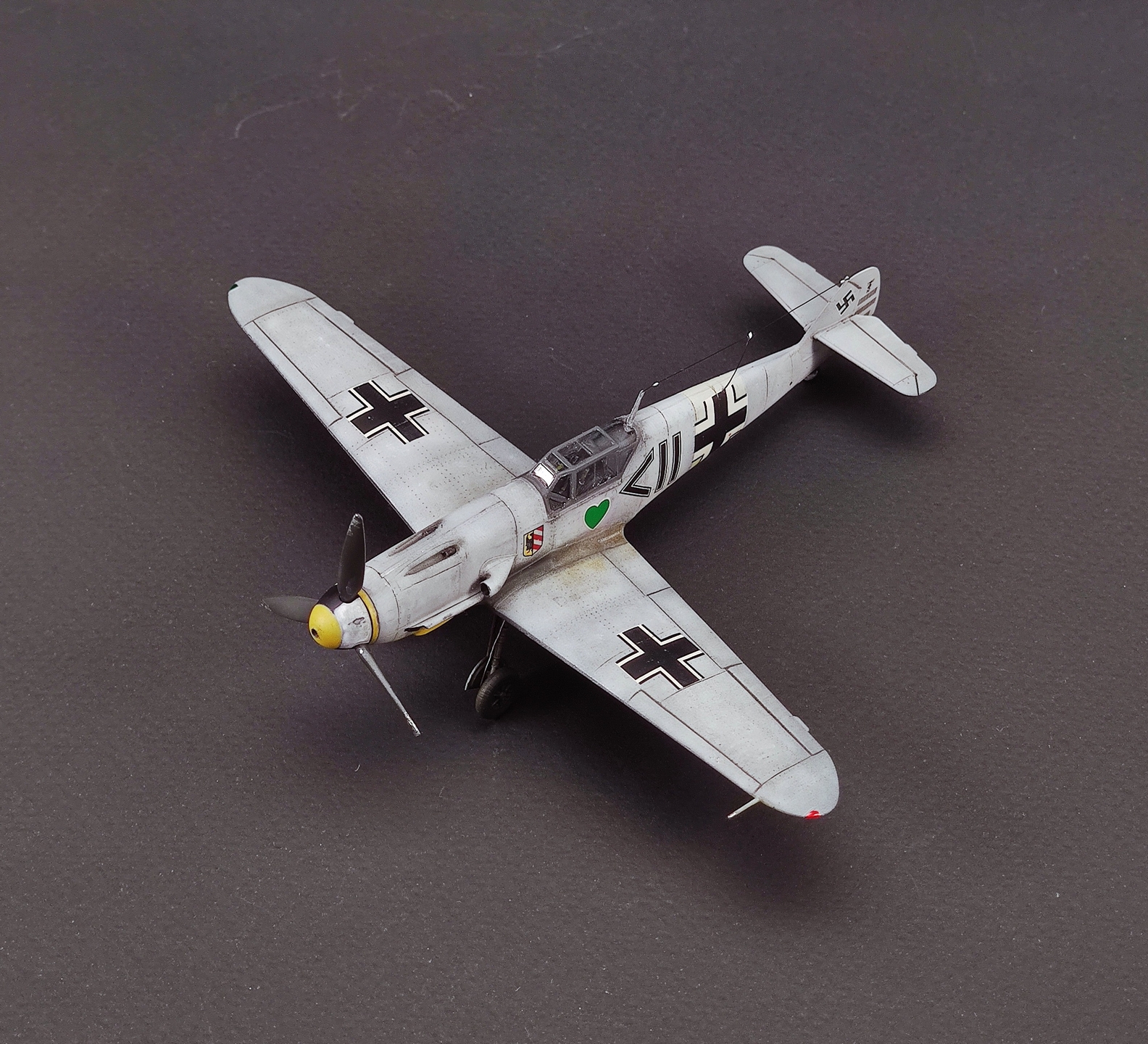

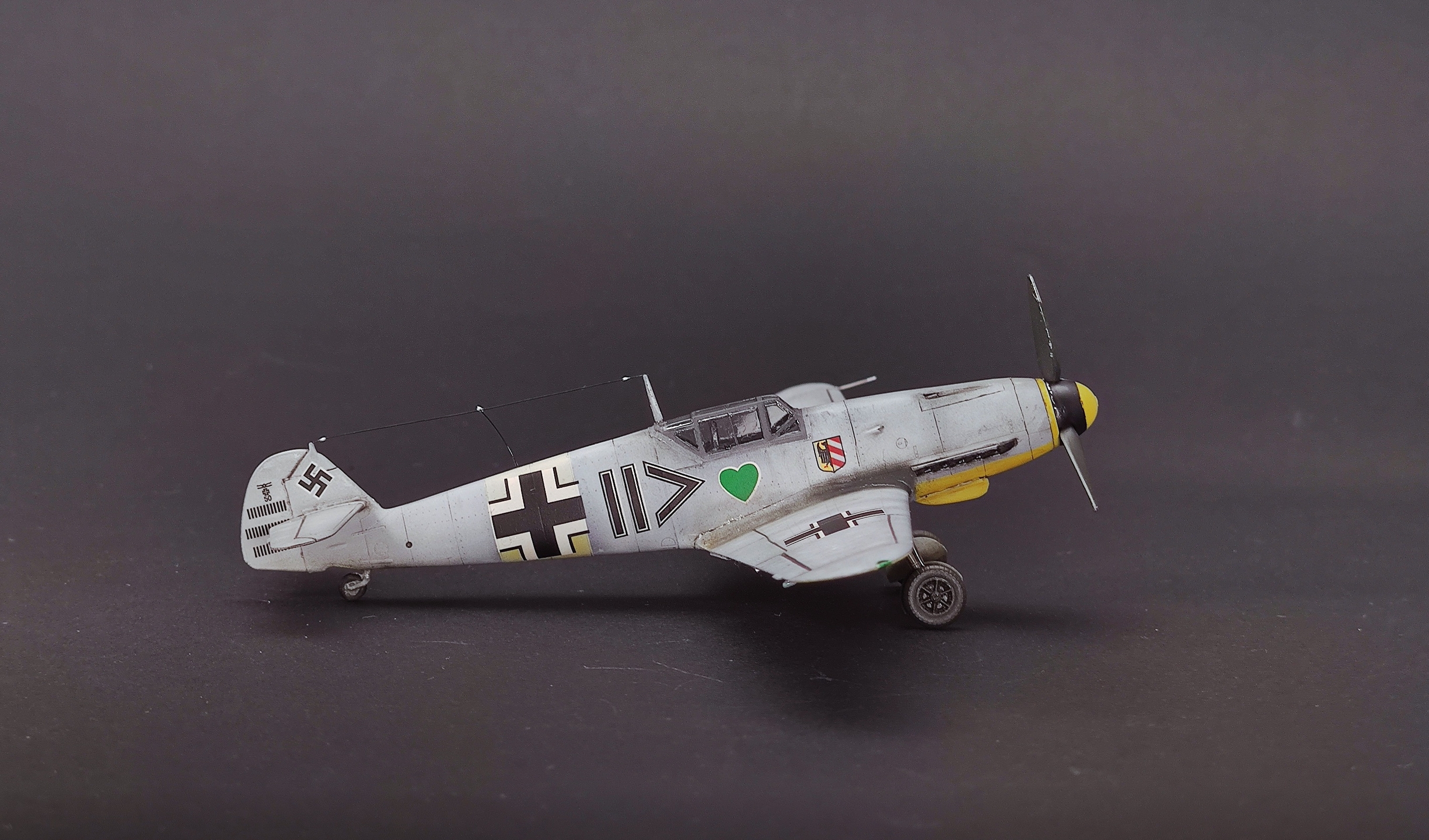

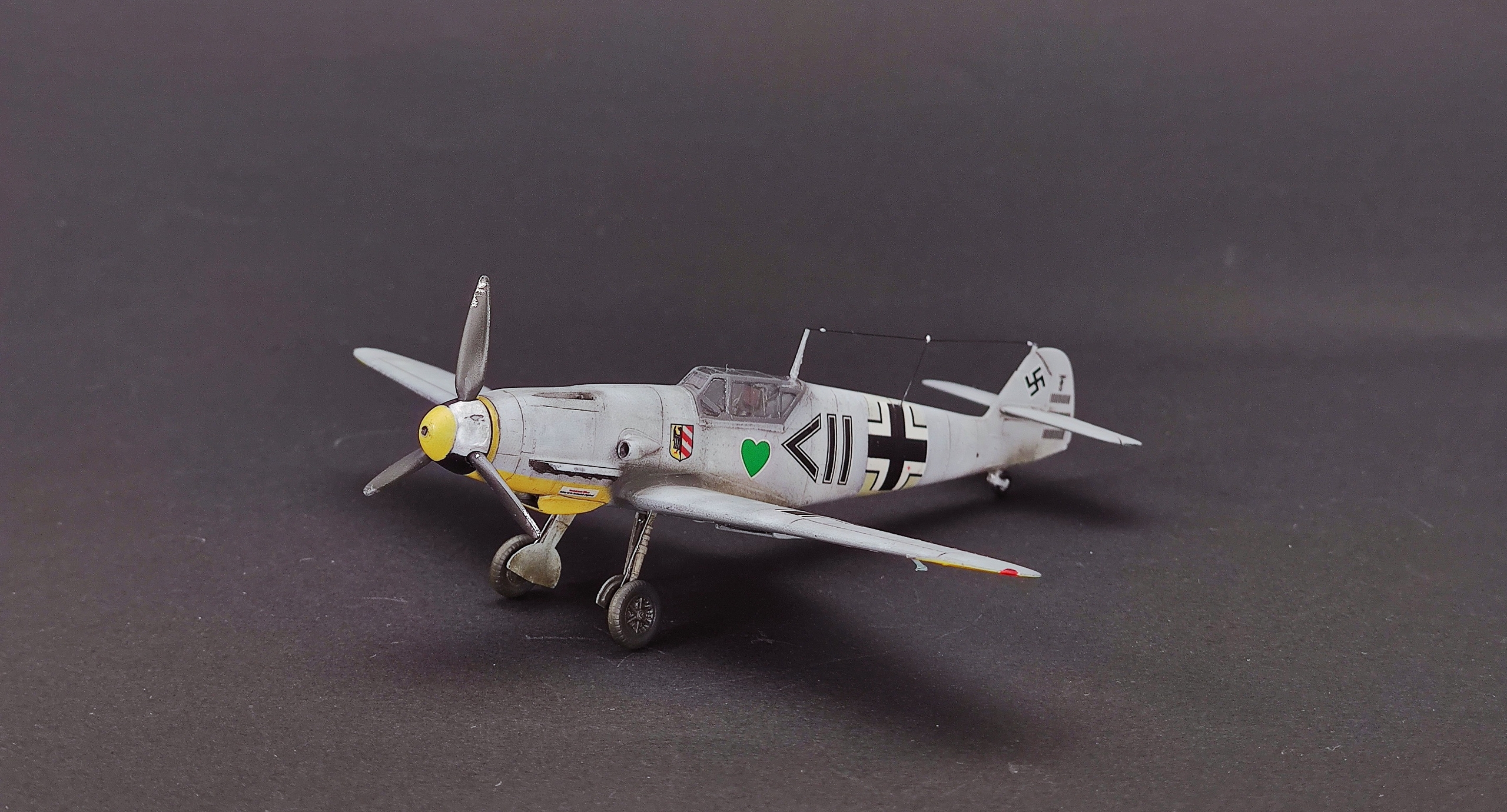

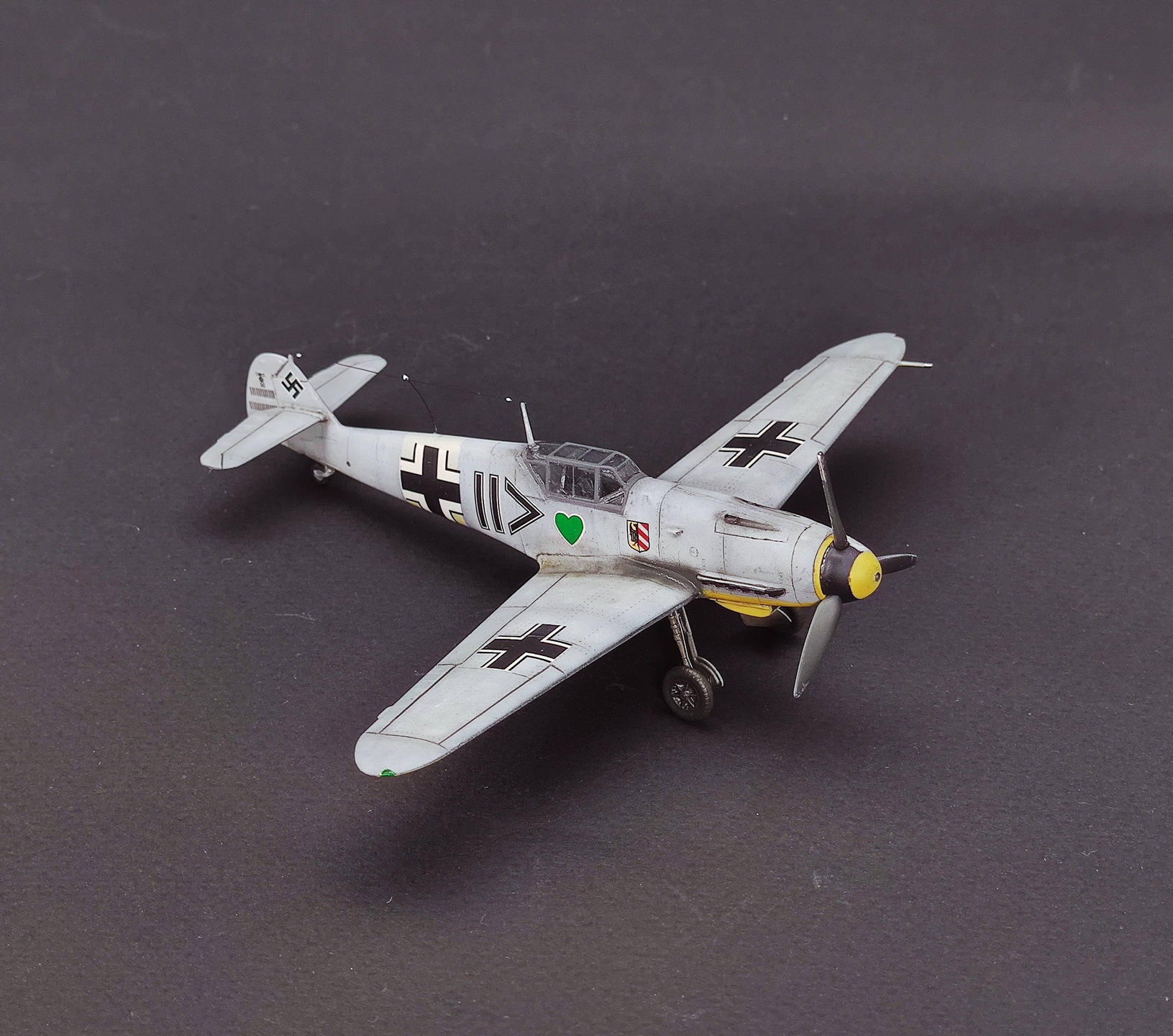

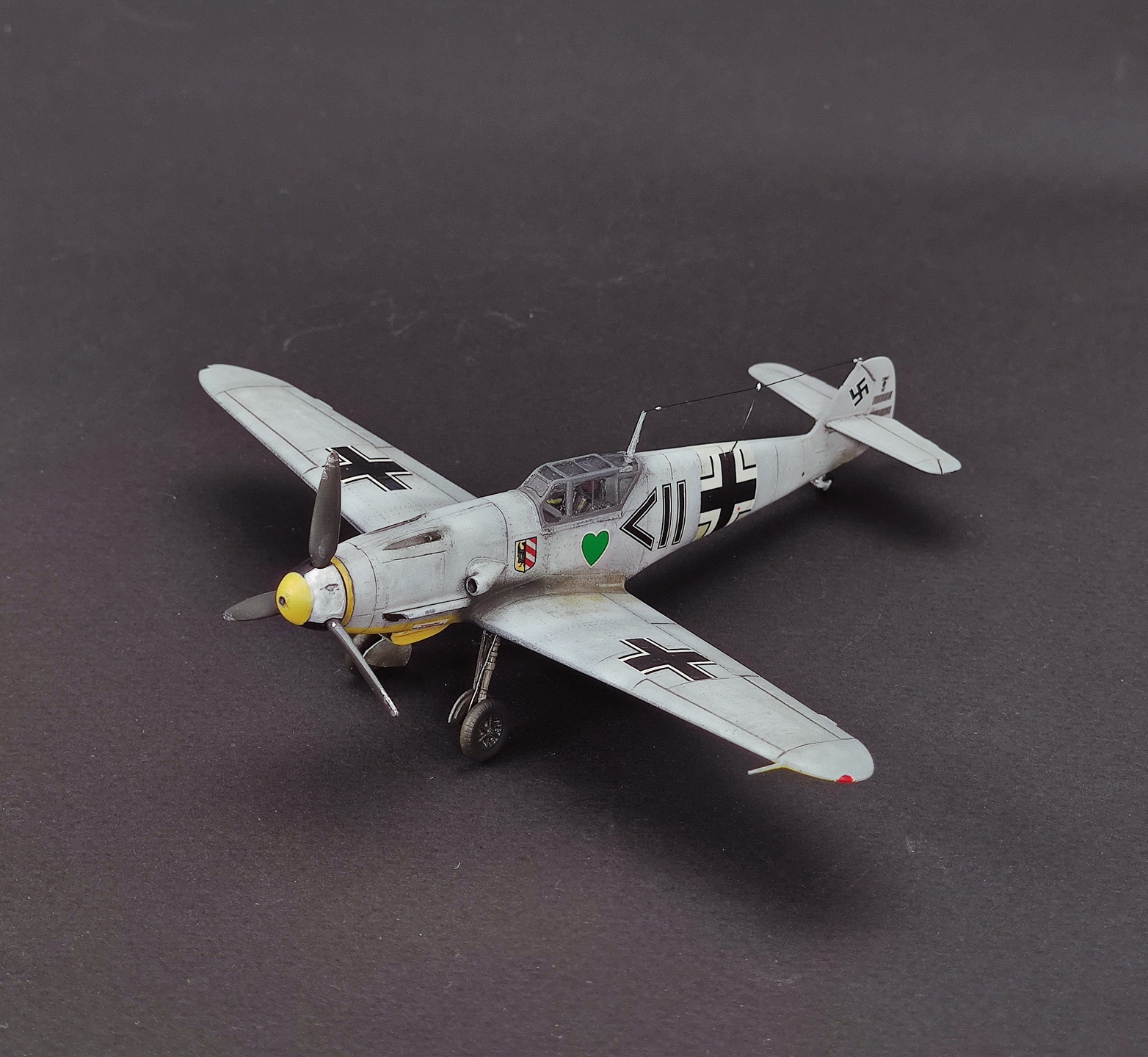

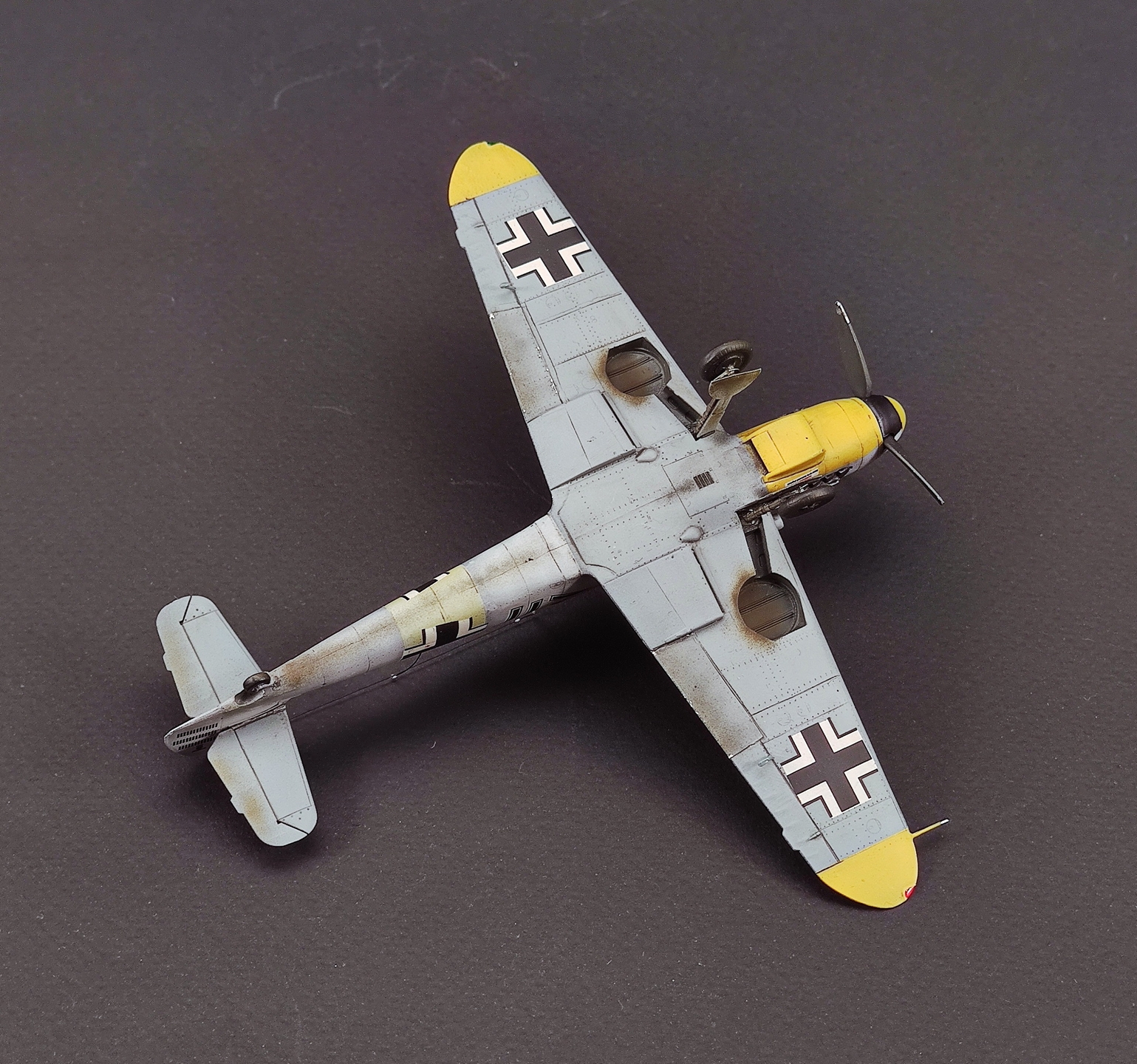

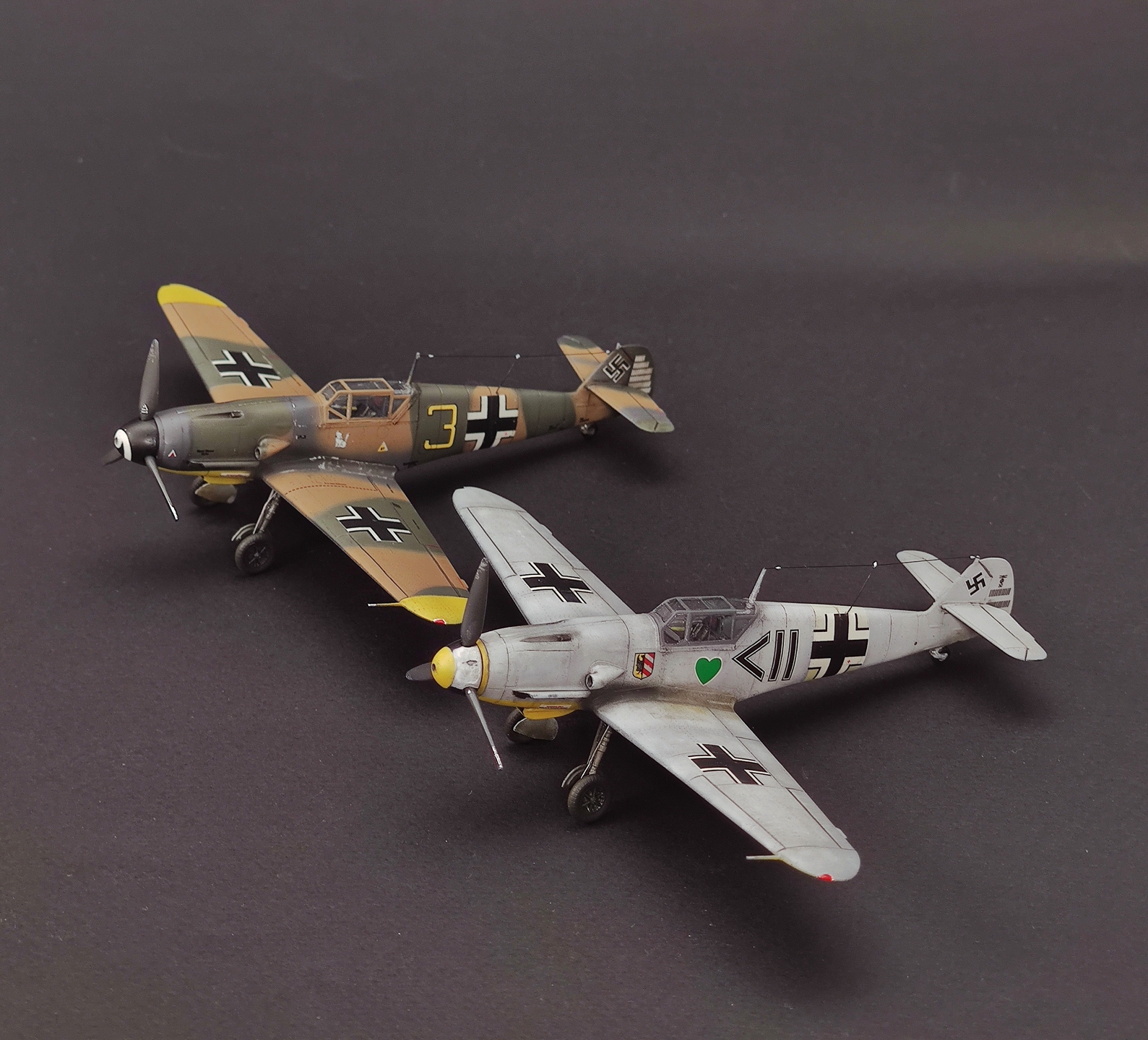

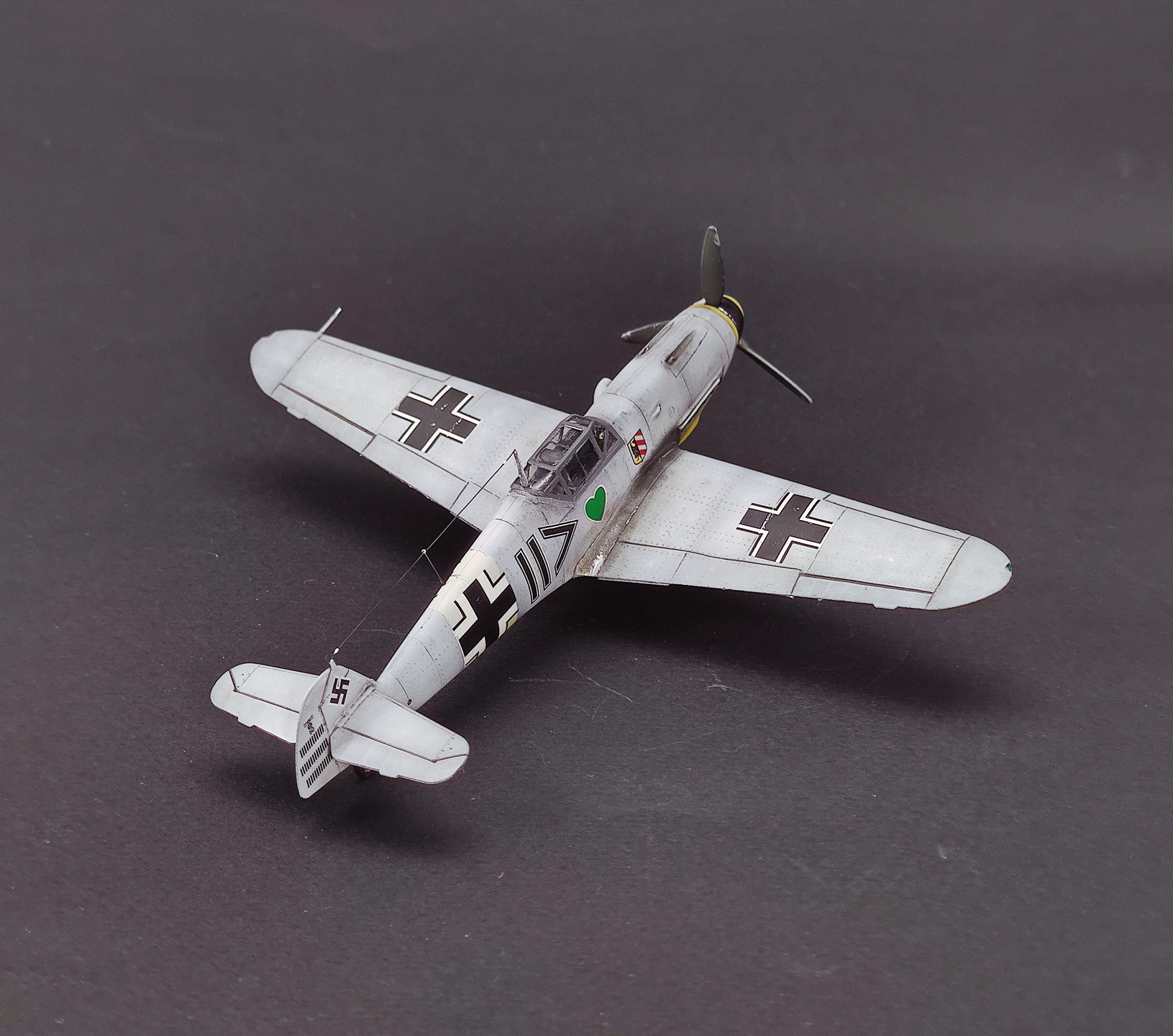

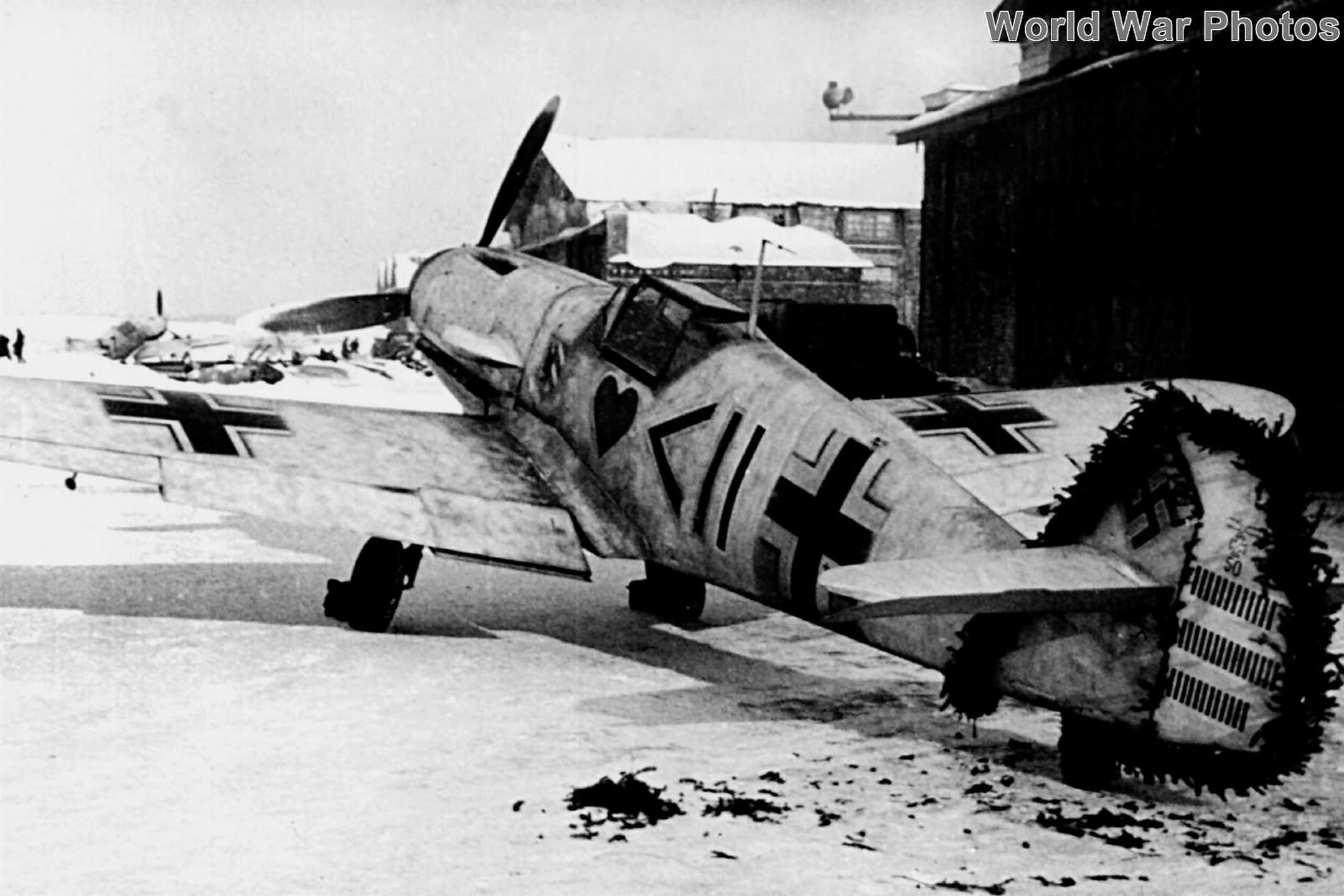

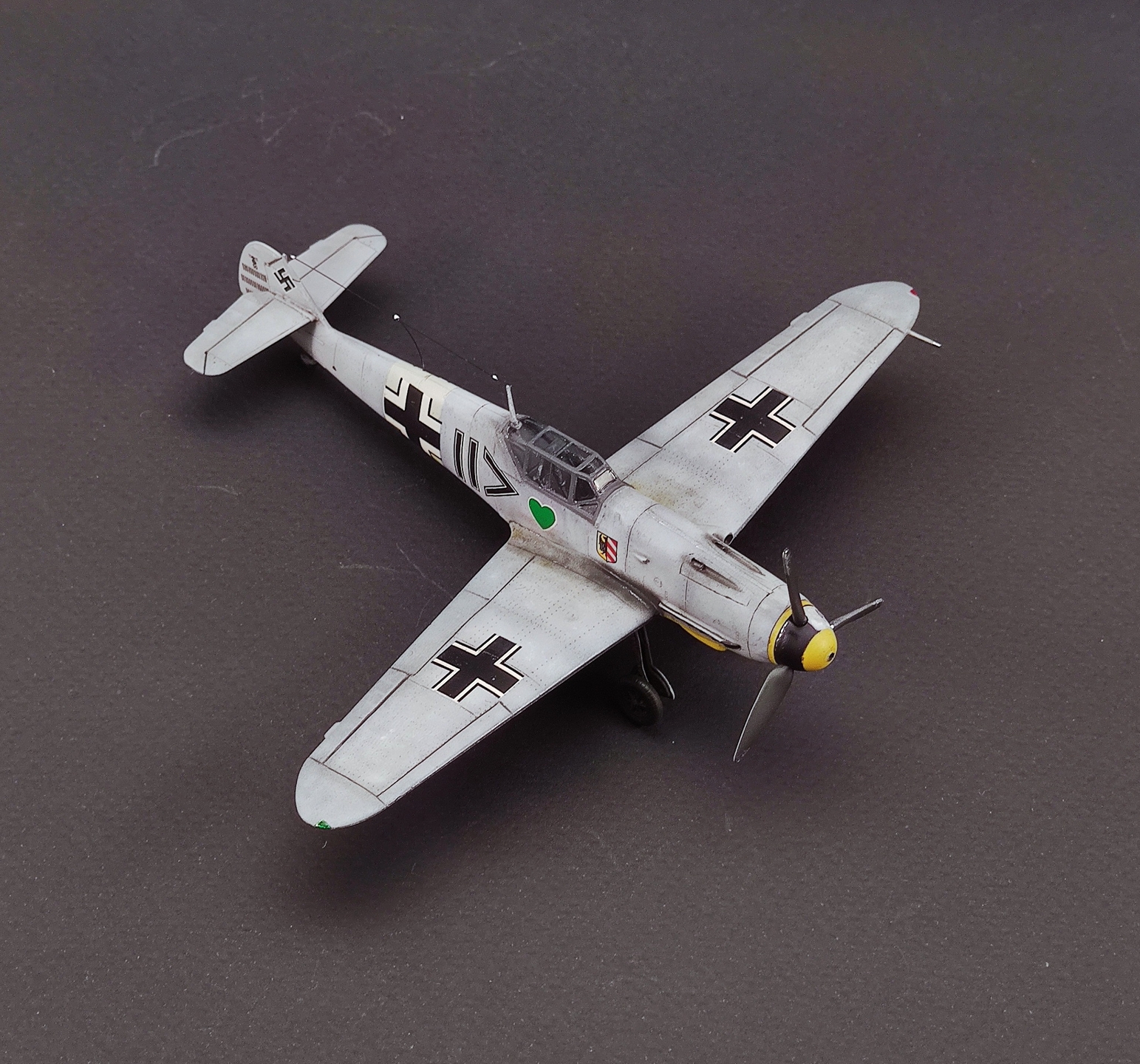

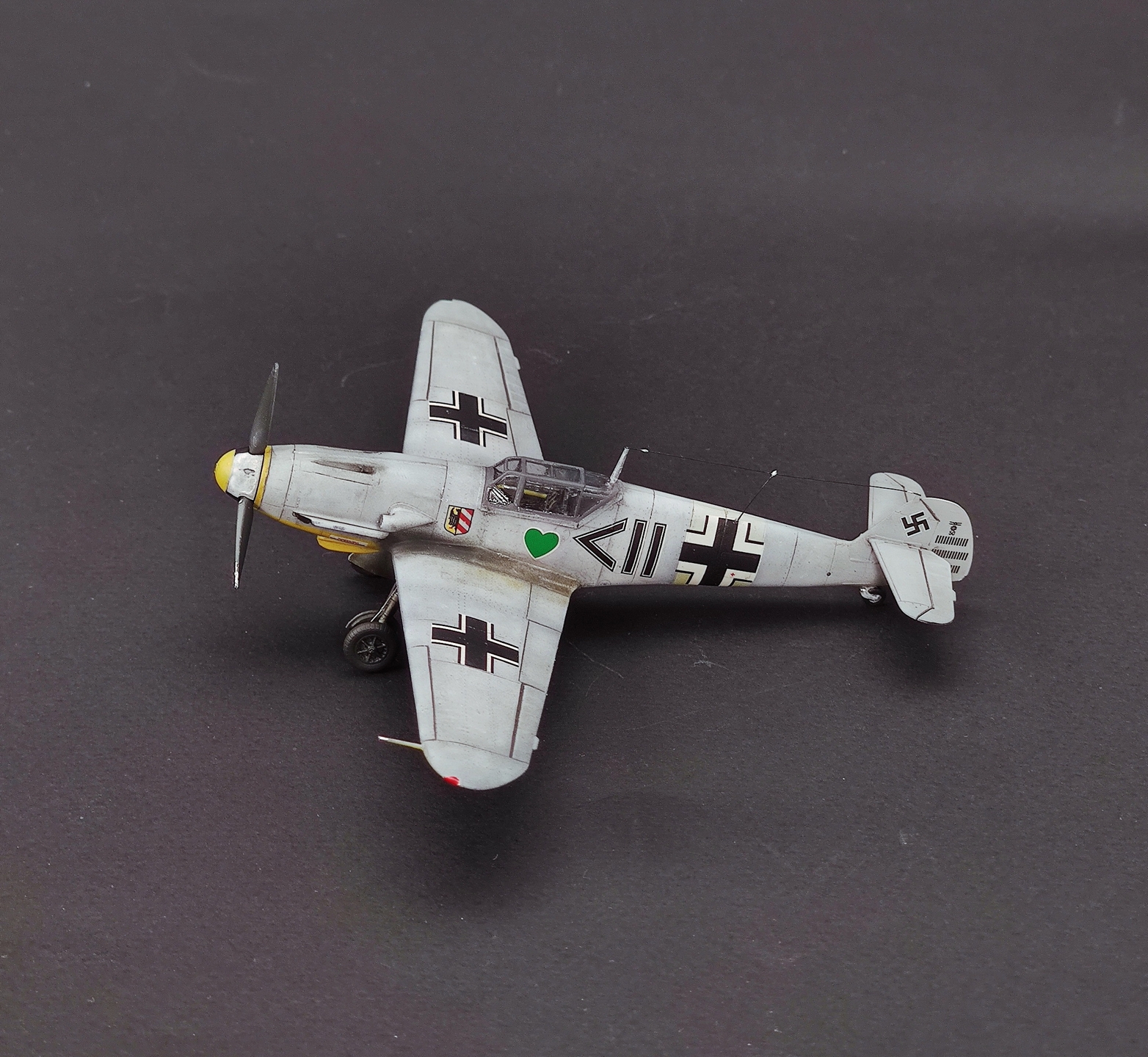

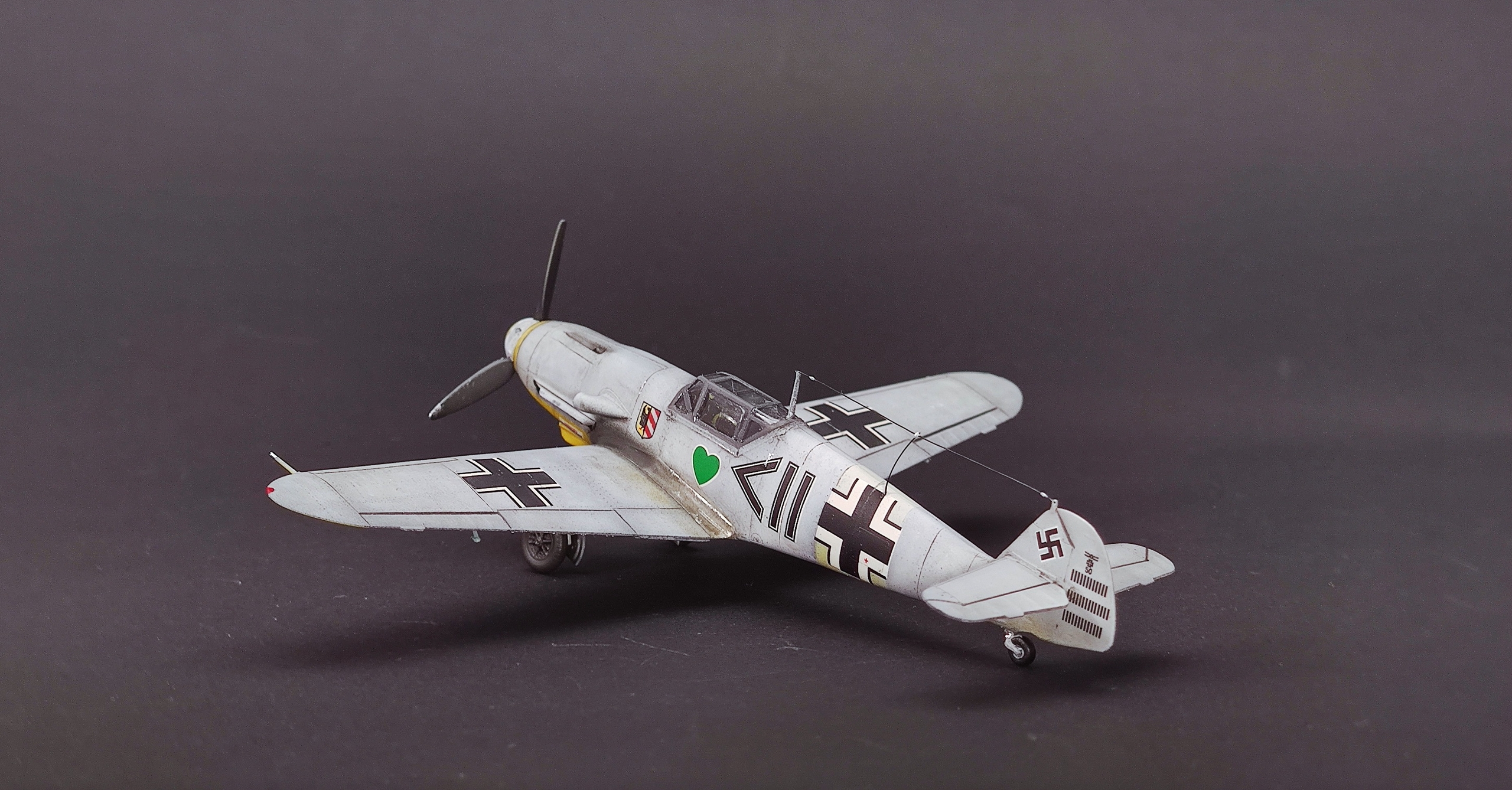

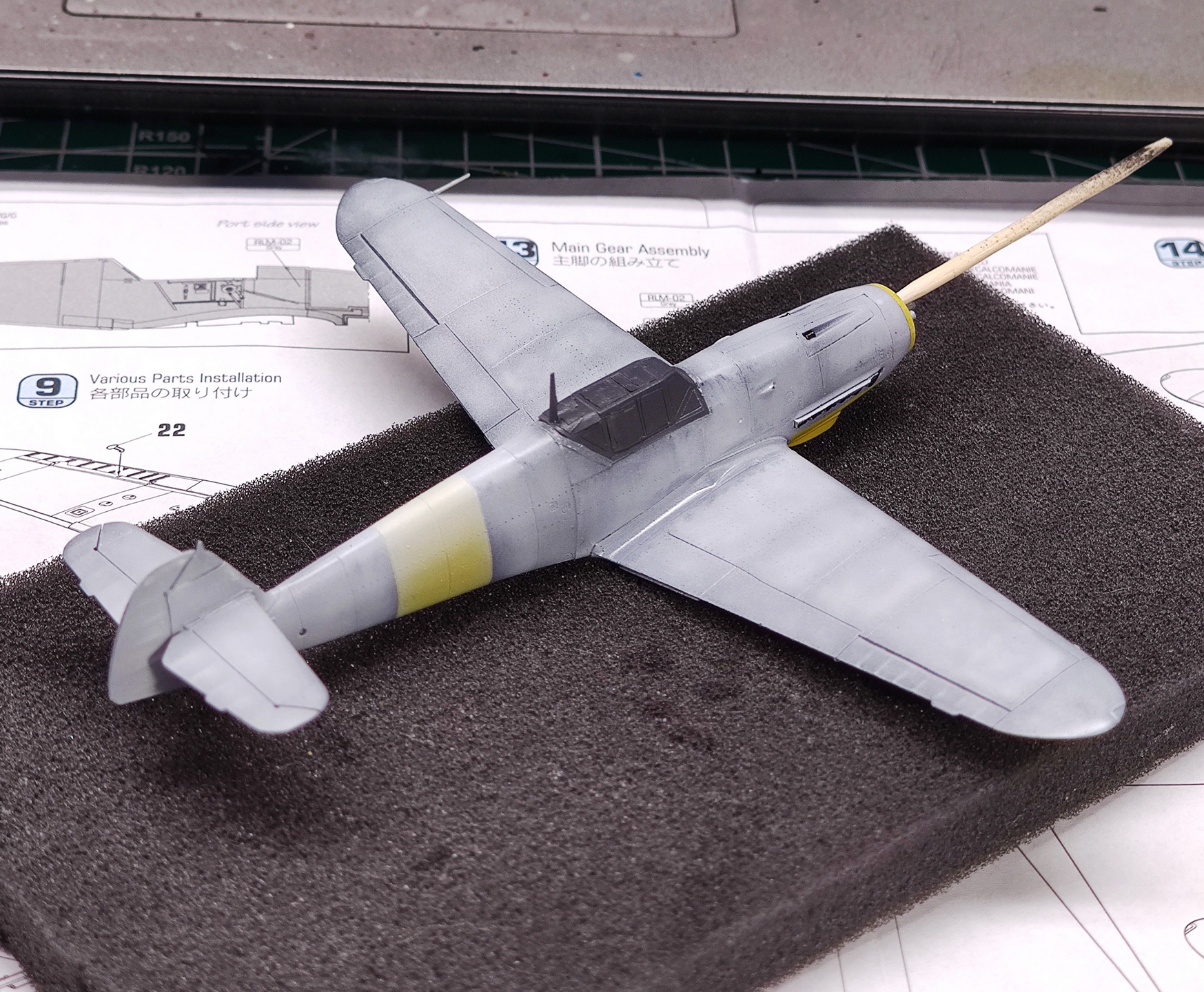

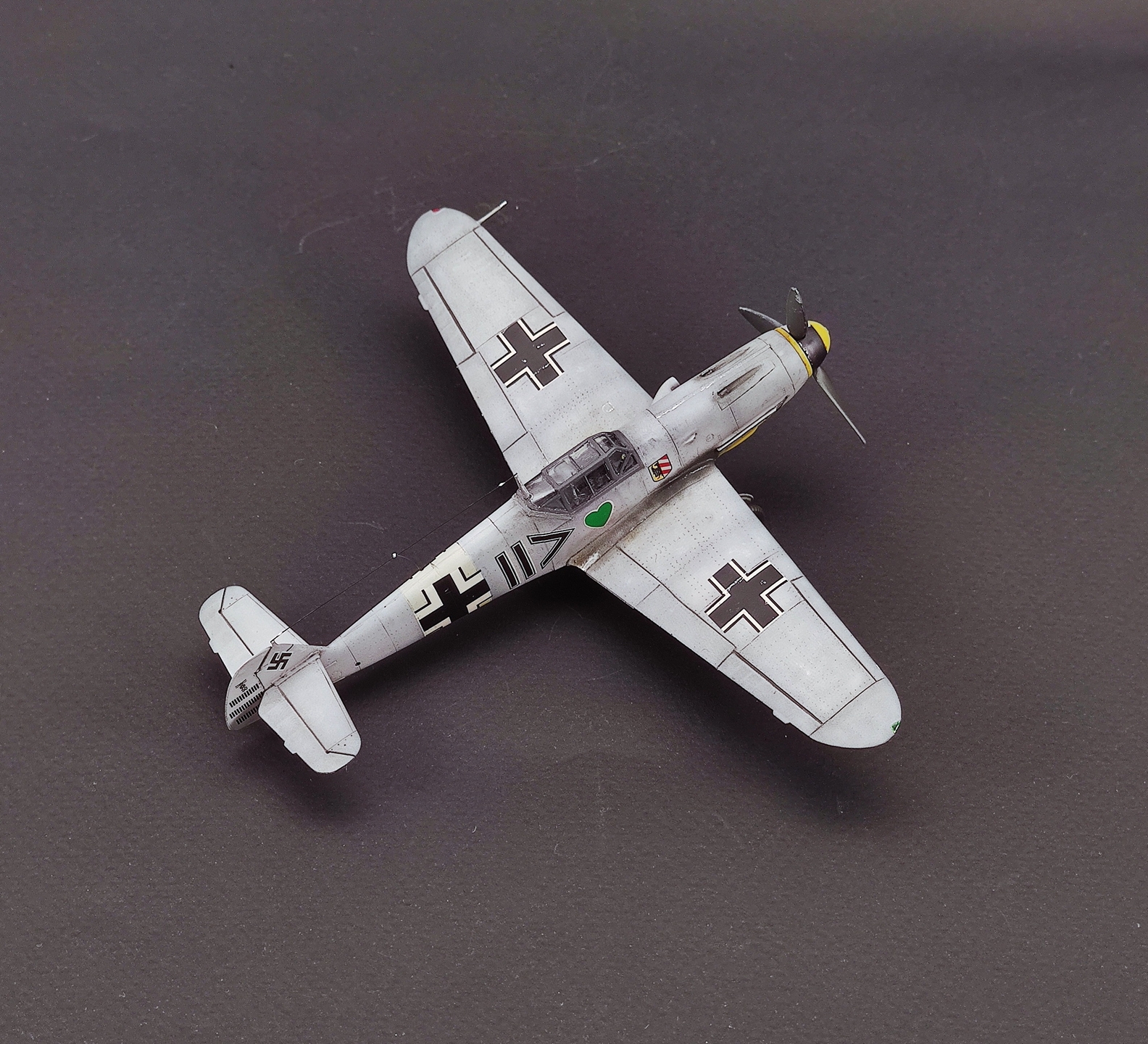

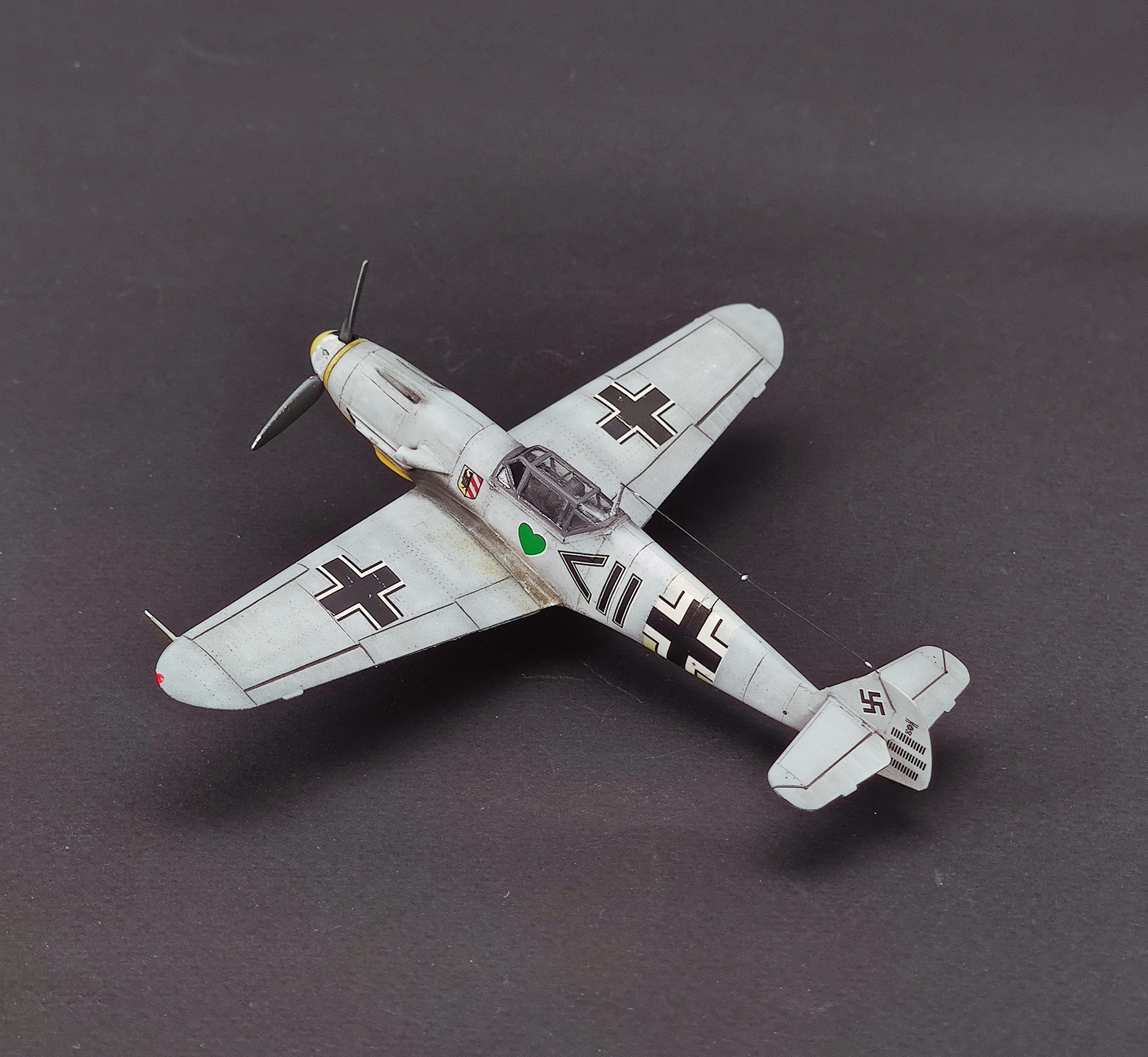

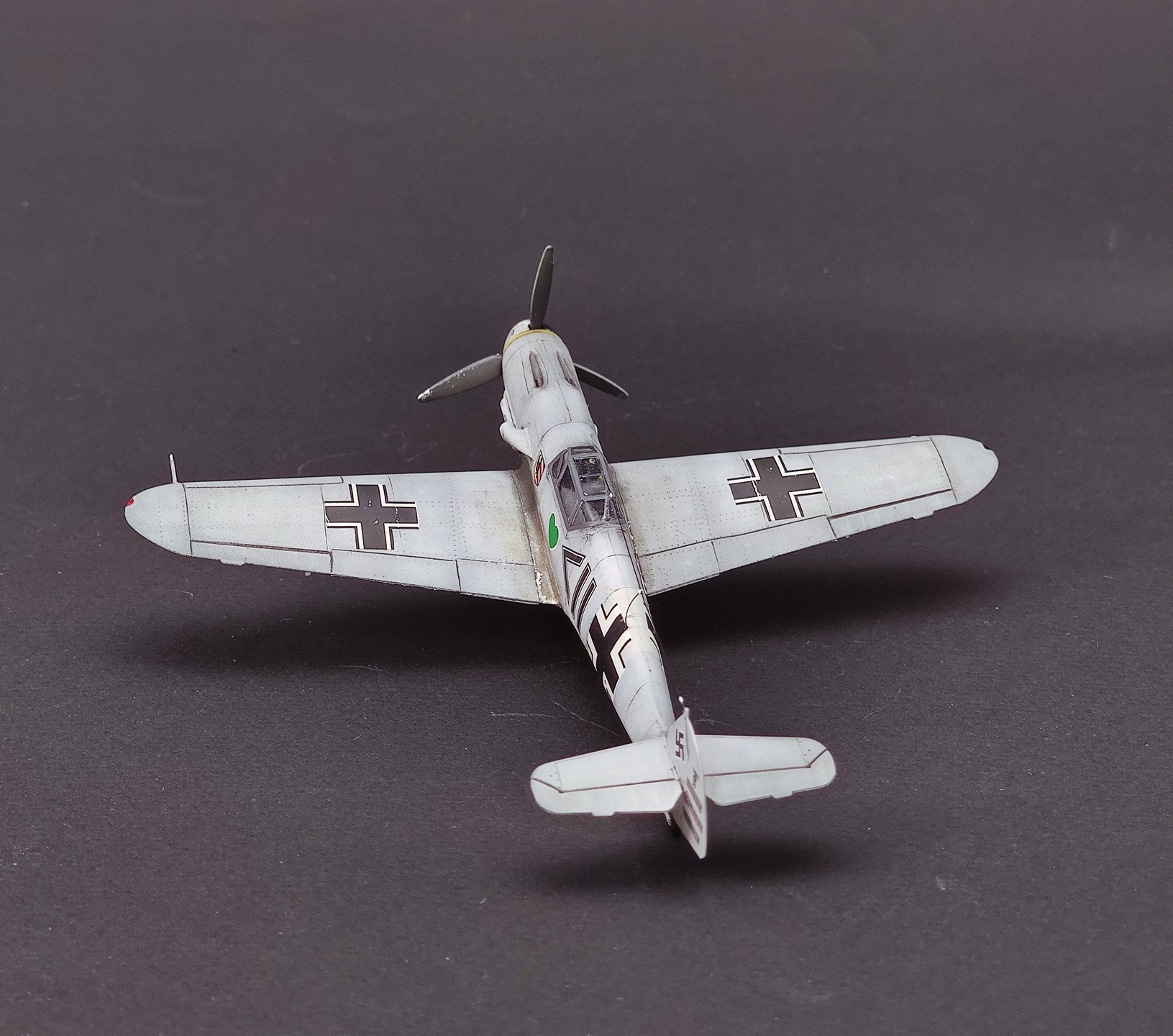

Bf.109F-2 от "Звезды" в 1:72. Не люблю мессеры, но пришлось построить пару, ибо достались с парным набором "Як-3 - Bf.109F" от "Звезды". Модель среднего качества, не вызывает никакого восторга, но можно собрать. Минимально доработал кокпит (ремни и прицел), расклепал, рассверлил патрубки, добавил прицел. Вариант окраски из коробки, но больше ориентировался на фото реального самолёта. Кресты неродные, поскольку на обеих родных декалях для "мессеров" было смещение белого цвета. Свастика тоже из запасов. Пачкал по-зимнему.
Оценки
Войдите, чтобы оценить работу.
Комментарии (20)
На сайте с 04.11.2013
12 198
Красивый!
На сайте с 05.09.2021
0 74
+1
Спонсор
На сайте с 15.07.2010
62 482
И этот хорош!
На сайте с 21.04.2017
12 5

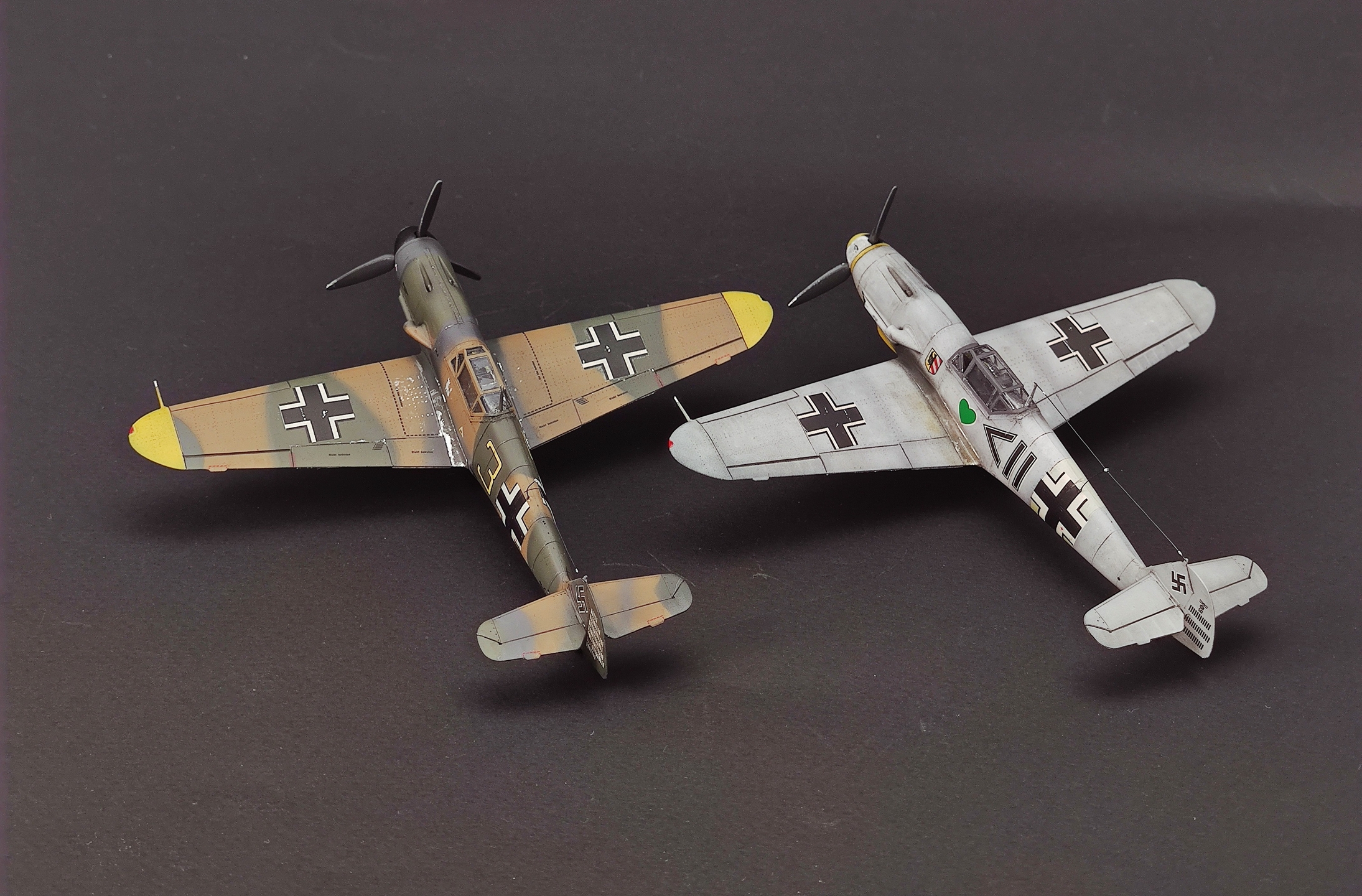

На вскидку, не вдаваясь в мелкие отличия: Прототипы этих двух ваших моделей разные. Вот этот F2 ранний. На модели надо было переделывать ниши шасси на круглые.
Вторая модель это F4 "средних серий", на неё надо было устанавливать накладное бронестекло и делать ассиметричное остекление, зашить правый угольник остекления и вставить в него трубку для отстрела осветительных ракет.
Весовые компенсаторы элеронов на этой модели установлены задом на перед, а на второй модели там даже не компенсаторы, а какие-то крюки непонятного назначения и тоже "мордой лица назад" а не как надо.
Мачта антенны установленная в наклон тоже внешний вид портит.
На сайте с 18.06.2016
141 47
У вас есть ссылка на полный гайд по отличиям bf.109F?
На сайте с 21.04.2017
12 5
Сверятесь с фотографиями. Основное визуальное отличие F2 от F4 это форма ниш шасси на 2 оно круглой формы а на 4 есть вырез под второй щиток-обтекатель, но самого щитка нет. Далее эволюция шла следующим образом: ранние ф2 имели симметричное остекление по типу Эмиля и усиливающие боковые накладки крепления киля (потому что подкосы стабов убрали) затем ф2 пошли уже без накладок и правую косынку стекла зашили (хотя отверстие под ракетницу было не у всех зашитых косынок). На ф4 появилось накладное бронестекло. На поздних ф4 бронестекло было уже интегрированное и вторую косынку тоже зашили.
То есть большинство фридриков ф2 и ф4 имели ассиметричное остекление. Кроме самых первых, где оно было по типу Эмилией и самых поздних где остекление было уже по типу густавов
На сайте с 21.04.2017
12 5
Есть и более мелкие моменты, как например ваша модель в пустынной схеме окраски, перекрашенная (в АРМ) под европейский ТВД. Это F4 trop. У него кроме всего прочего под левой косынкой должны быть два узла крепления под шток зонтика (пилот дежурного звена сидел в кабине и чтобы не зажариться ему над головой устанавливали зонтик от солнца). Перед воздухозаборником должна быть площадка для установки противопылевого фильтра и маслорадиатор под капотом должен быть увеличенного размера
На сайте с 18.06.2016
141 47
И как определить основное визуальное отличие по этой фотографии?) Всё-таки без монографии тут не обойтись.
На сайте с 21.04.2017
12 5
Бронестекло видно? Видно, значит f4
Небо сквозь правую косынку видно? Нет не видно. Значит зашита. Над головой собаки (или что там за животное нарисовано) верхний кронштейн крепления зонта проглядывается, значит trop версия да ипустынная окраска это подтверждает.
А если взять тот факт что в 1942 году на Ленинградский фронт попала партия вооружения предназначенная для африканского корпуса то можно примерно угадать место и время данного фото.
(Первый трофейный "тигр" был захвачен в 1942г. под Ленинградом и был он в пустынном камуфляже - широко известный факт)
Так что много чего можно узнать и без изучения монографий
На сайте с 05.09.2021
0 74
Просто поражен Вашими знаниями по Bf_109! Достойно глубочайшего уважения. Думаю не всякий моделист может похвастать такими знаниями по прототипу. Всего знать-не дано. Поэтому никакой вины в этом автора модели не вижу. С уважением.
На сайте с 30.07.2010
12 2371
Эээм. Круглая ниша могла быть и на Ф2 и на Ф4. А вот "квадратная", с завода, только на ф2
Бронестекло бывало и на ф2.
А можно фото строевого Ф-4 с остеклением от густава? Ну чтоб это точно с завода было
На сайте с 30.07.2010
12 2371
Знать серийник или часть или время/место или все вместе
На сайте с 21.04.2017
12 5
Марсейля фотки последние (августовские) посмотрите. Его предпоследний самолёт вроде как раз таким и был. Я вам (с телефона) ничем сейчас не помогу. Но 1-2 фотки таких ф4 точно попадались. А насчёт ф2 с бронестекло, да есть такие подписи к фото, но доверия не внушают. Как (недавно разбирались) фото из как минимум двух серьезных монографий, подписанное что это якобы пятиточечные фридрихи с мг-151, а по факту оказалось, что это Густав6 и с мк-108
На сайте с 21.04.2017
12 5
https://military.wikireading.ru/26768
Вот тут последний абзац посмотрите. Насколько я понял перепечатка из "война в воздухе"
(С Марсейлем отсылка в предыдущем комменте была ложной, такого Фридриха у него не было)
Ну а фотки искать, это куча времени уйдет, но то что я такие видел, это точно.
На сайте с 04.04.2020
13 0
Хороший мессер. Работа удалась.
На сайте с 21.04.2017
12 5
Добрался до компа и вот что нашел у себя в архиве: Фото подписано как bf-109G2 JG-27 White 11 (на самом деле поздний F4 от G2 отличить довольно сложно).
Но по факту это именно F4 так как четко видно отсутствие двух мелких воздухозаборников характерных для двигателей DB-605
П.С. Попутно вспомнил еще одно отличие F2 от F4. На F2 в кабине была вертикальная бронеспинка, а на F4 к бронеспинке добавился бронезаголовник и она стала наклонной
На сайте с 30.07.2010
12 2371
Тут фонарь стандартный. Переплет тонкий на козырьке, это отлично видно
Вся эта доп броня спокойно ставилась и снималась, так же как и бронестекло
На сайте с 30.07.2010
12 2371
Давайте не будем вспоминать подобные мурзилки)
Там даже ф-2/троп есть в частях. И 77я эскадра подписана как 27я
Да вз карбюратора и сам карбюратор на ф-4 посмешили)
Помнится мне, в одном из музеев мелькал якобы ф-4 с фонарем от густава. Но машина та довольно мутная. Таким образом можно и эмиль с эрлой найти
На сайте с 21.04.2017
12 5
Не очень понял почему фотографии Марсейля образца июля-августа 1942г. вдруг мурзилками стали (Фотошоп что-ли подозреваете?), ну да ладно, пусть будут мурзилками.
На сайте с 30.07.2010
12 2371
Древняя мурзилка есть. Фотографий машин Марселя я там не нашел.
Зато есть якобы Фка с фюзеляжем Густава. Судя по фото там что то сильно позднее, с дутым капотом и изгибом моторамы под увеличенный турбокомпрессор.
Возможно что то из прототипов К с крыльевыми пушками или еще под что то
