DKM U-123 тип IXB, 1940 г.

Уважаемые коллеги, представляю Вам свою очередную модель. Это немецкая большая океанская дизельная подводная лодка U-123 типа IXB периода Второй Мировой войны, выполненная в масштабе 1/350 фирмой Bronco.

Прототип:

Серия больших океанских подводных лодок типа «IX-B» состояла из состояла из 14 единиц («U-64» – «U-65», «U-103» — «U-124»), построенных на верфи «Deschimag» и принятых в строй в 1939-1940 гг. Все лодки погибли в годы войны.

ТТХ ПЛ:

Длина наибольшая: 76,50 м

Ширина корпуса: 6,76 м

Средняя осадка: 4,70 м

Водоизмещение: надводное: 1 051,00 т подводное: 1 178,00 т

Скорость: надводная: 18,20 уз. подводная: 7,30 уз.

Глубина погружения: предельная 230 м

Экипаж: 48 человек (в т.ч. 4 офицера)

Дальность плавания: 12000 миль/10 узлов (на поверхности), 64 миль/4 узлах(под водой)

Силовая установка: два 9-цилиндровых 4-тактных «МAN» M9V40/46 мощностью 2х2200 л. с., два электродвигателя SSW GU345/34 мощностью 2х370 л. с.

Вооружение: 6х533 торпедных аппарата (4 носовых и 2 кормовых), боезапас 22 торпеды или 66 мин.

1 x 105 мм C32/L45, 1 x 3,7 cm Flak и 1 x 2.0 cm FlaK 30/38

Более подробно о проекте лодке смотрим: РАЗ и ДВА

Прототипом выбрал U-123.

15 апреля 1939 г. заложена судостроительной компании «АГ Везер» в Бремене.

2 марта 1940 г. спущена на воду.

30 мая 1940 г. вступила в строй и вошла в состав 2-ой флотилии.

Входила в 2-ю флотилию до 1 августа 1944 года. Совершила 12 боевых походов, потопила 42 судна (219 924 брт), 1 военный корабль (683 брт), 1 вспомогательное военное судно (3 209 бтр), повредила 5 судов (39 584 брт) и 1 вспомогательное военное судно (13 984 брт). Затоплена 17 июня 1944 во французском городе Лорьян.

U-123 примечательна рекордным количеством кавалеров Рыцарского железного креста на борту. Кроме последовательно сменивших друг друга трёх командиров — капитан-лейтенанта Карла-Гейнца Мёле, капитан-лейтенанта Рейнхарда Хардегена и оберлейтенанта Хорста фон Шрётера, в состав экипажа лодки входили награждённые Рыцарскими крестами оберлейтенант главный инженер Рейнхардт Кёниг, служивший ранее на «Атлантисе», штурман Вальтер Кэдинг, который прокладывал маршруты всех походов лодки и пробыл на борту более 700 дней, и боцман Рудольф Мюльбауэр, дважды обнаруживавший опасность и тем спасавший корабль от гибели, он провёл на лодке 748 дней.

Более подробная информация - U-123

Набор:

Длина модели составляет около 219 мм, ширина около 18,9 мм. В набор входят детали травления (ограждение зенитной площадки и два варианта леерного ограждения).

Стройка:

Стройку модели вел на нашем форуме: СМОТРИМ СТРОЙКУ

Помимо набора использовал дополнительно:

- FlyHawk FH353002 – зенитный автомат 2cm/30;

- Aber 350L-70 – точеные перископы и стволы орудий 105мм, 37мм и 20мм;

- Blackcatmodels AC350070b – орудие 105 мм C32/L45;

- Blackcatmodels AC350067a – зенитное орудие 3.7cm FLAK SK C30U;

- Микродизайн МД350202 – вертикальные трапы на рубке.

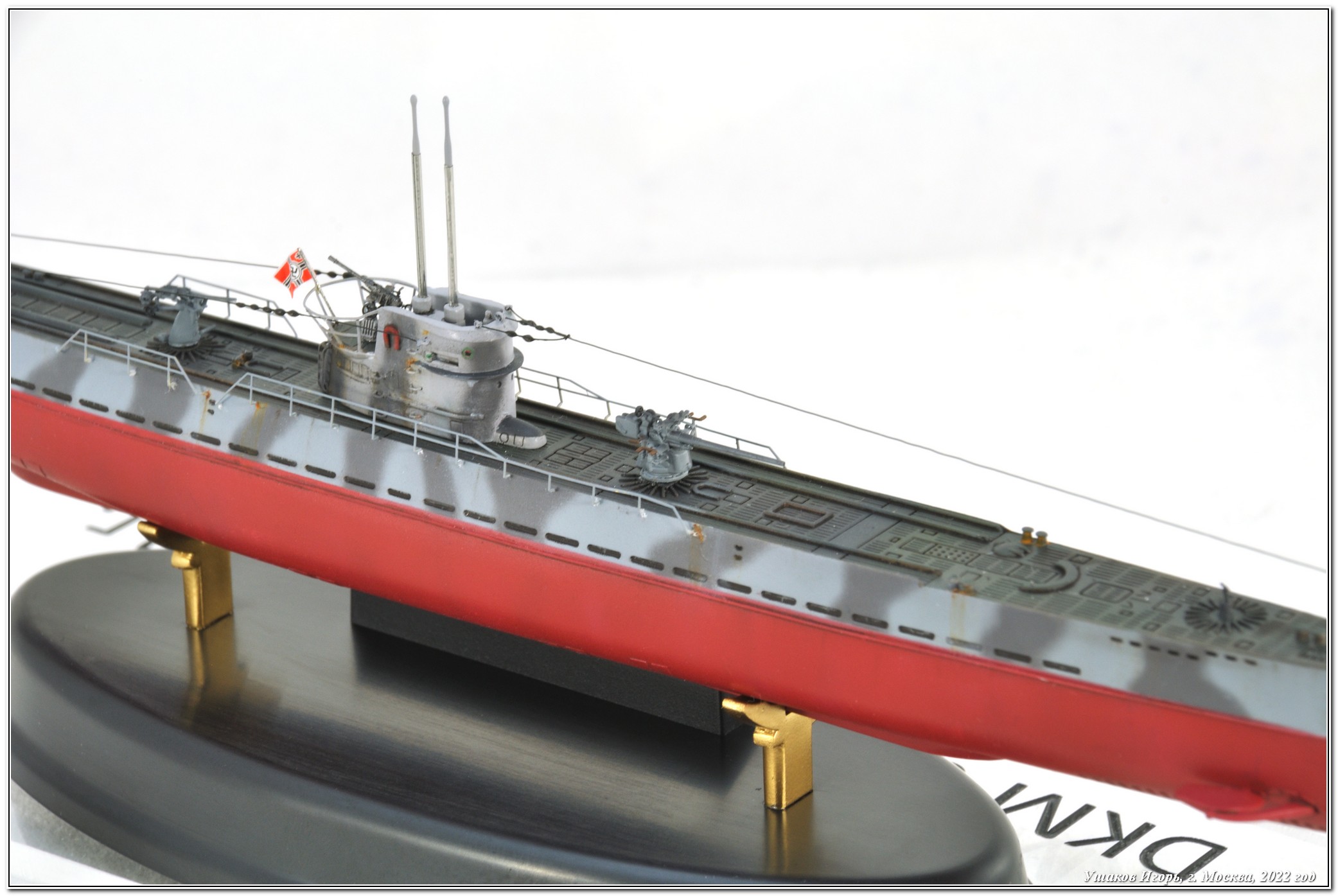

Сборку начал с корпуса. Стыкуемость средняя. Края деталей корпуса по стыку как бы завалены внутрь, что дает достаточно глубокую канавку, которую пришлось обильно шпаклевать. При шлифовке корпуса полностью снес привальный брус, который восстановил с помощью тянутого литника. Наружные крышки носовых торпедных аппаратов показал из фольги самоклейки. В заключение доработал кнехты – из листового пластика сделал на них «шляпки». Параллельно занимался рубкой. Из проволоки 0,2 мм сделал, скоб-трапы по бортам рубки. Зенитное орудие собрал из набора Флайхока, а вот травленый ствол заменил на точеный от Абер из набора перископов. Сетеразрезатель на носу лодки взят из набора от Флагмана. Насколько смог сточил его толщину до масштабной. Распорки для него сделал из гитарной струны 0,2 мм.

Окраска:

Модель загрунтована грунтовкой Mr. Surfaser 1200. Окраска красками АКАН, Mr.Color и Тамия. Особо рассказывать нечего: сначала нижняя часть основного корпуса, затем верхняя и в завершение - палуба. Местные высветления и затемнения основного цвета, чтобы придать некоторую неоднородность окраски.

Декали:

Декали изкоробочные, традиционно для Бронко – дубовые и плохо привариваются. Приваривал жидкостью от Тамии, которая Strong.

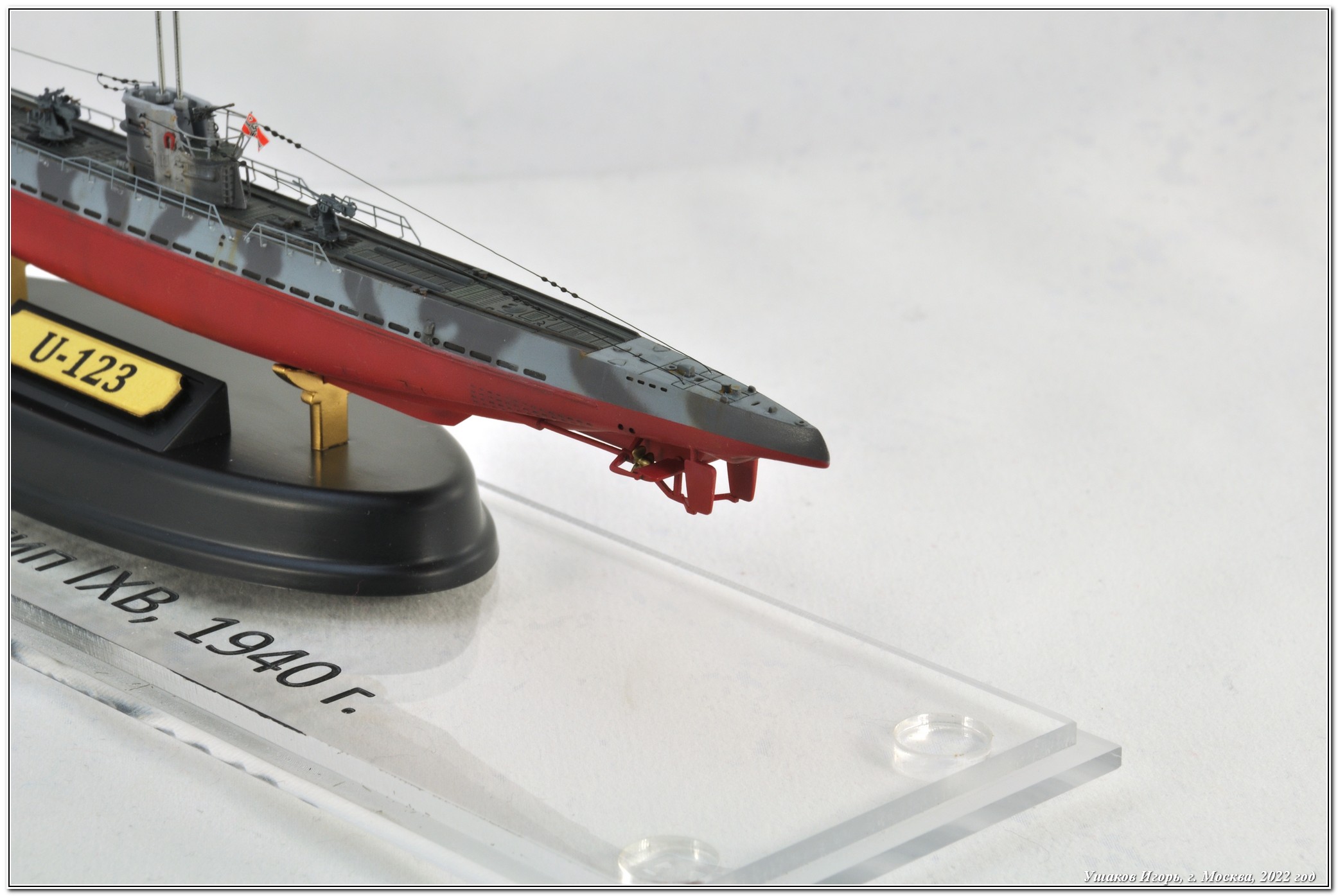

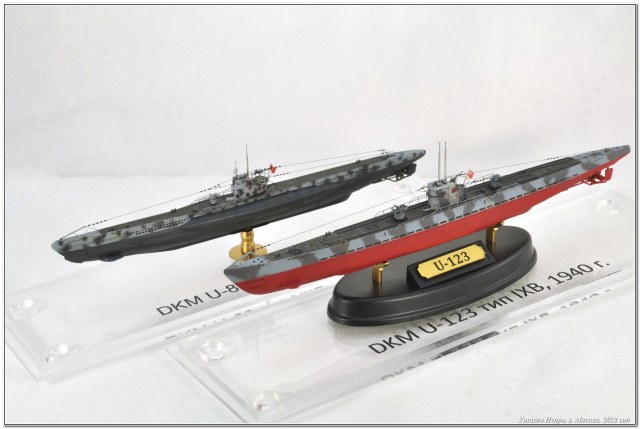

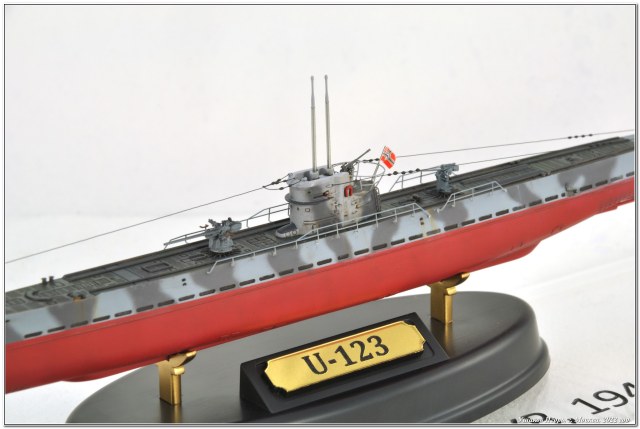

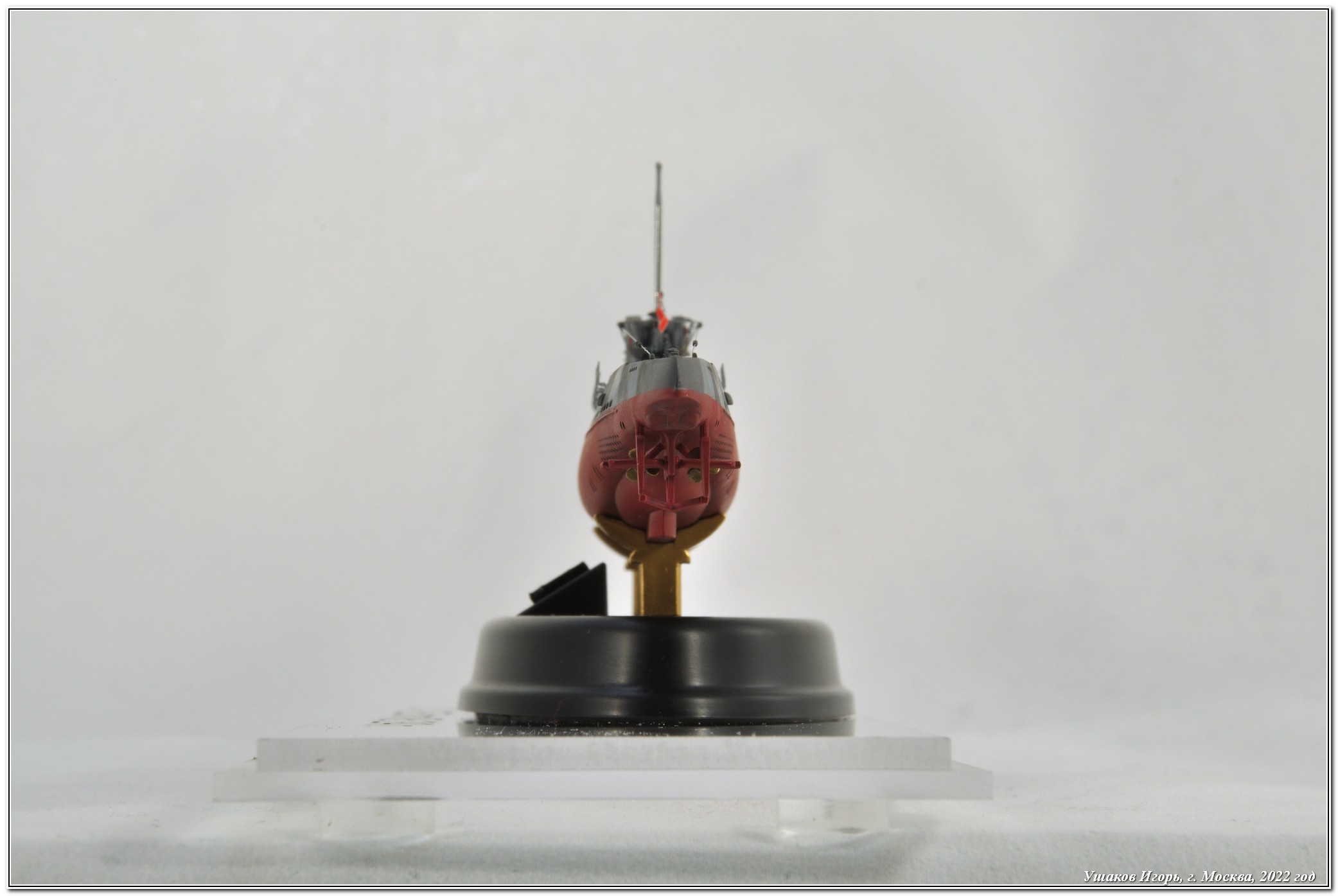

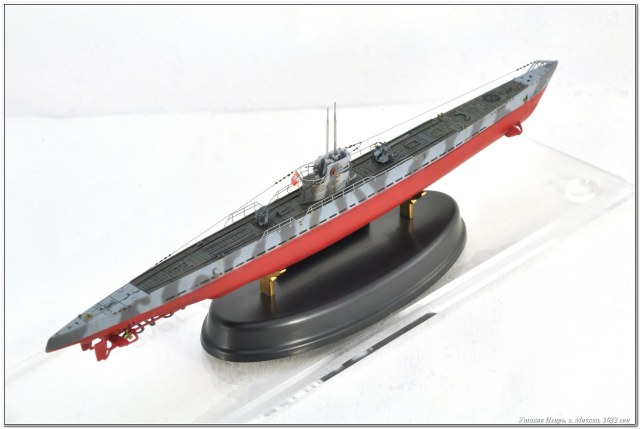

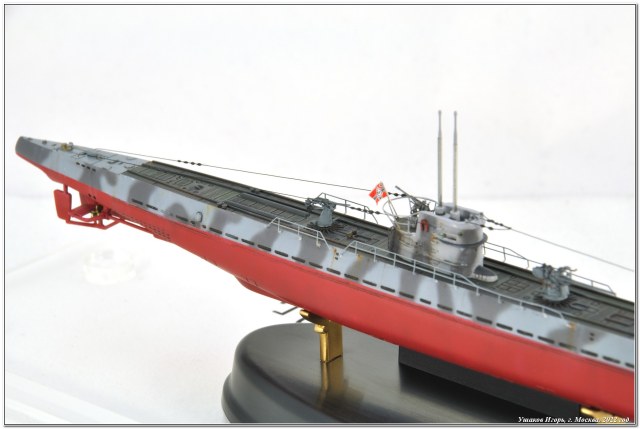

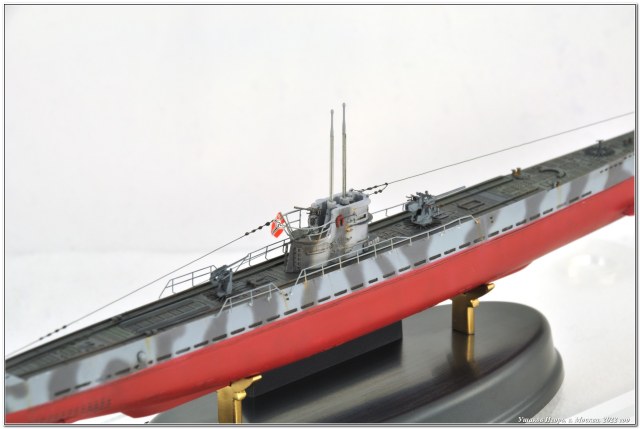

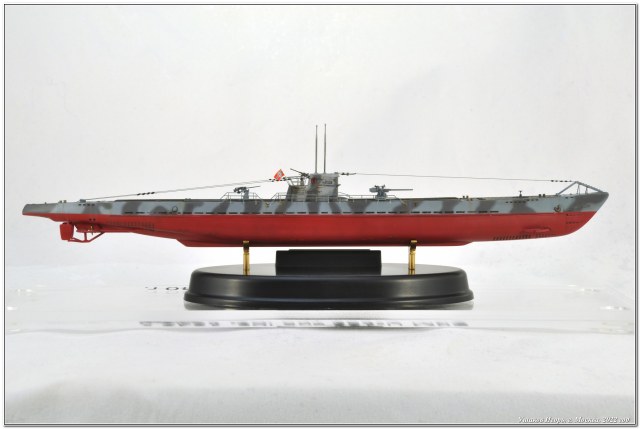

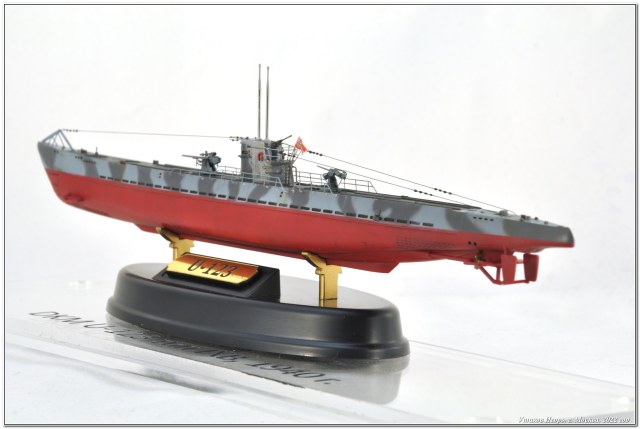

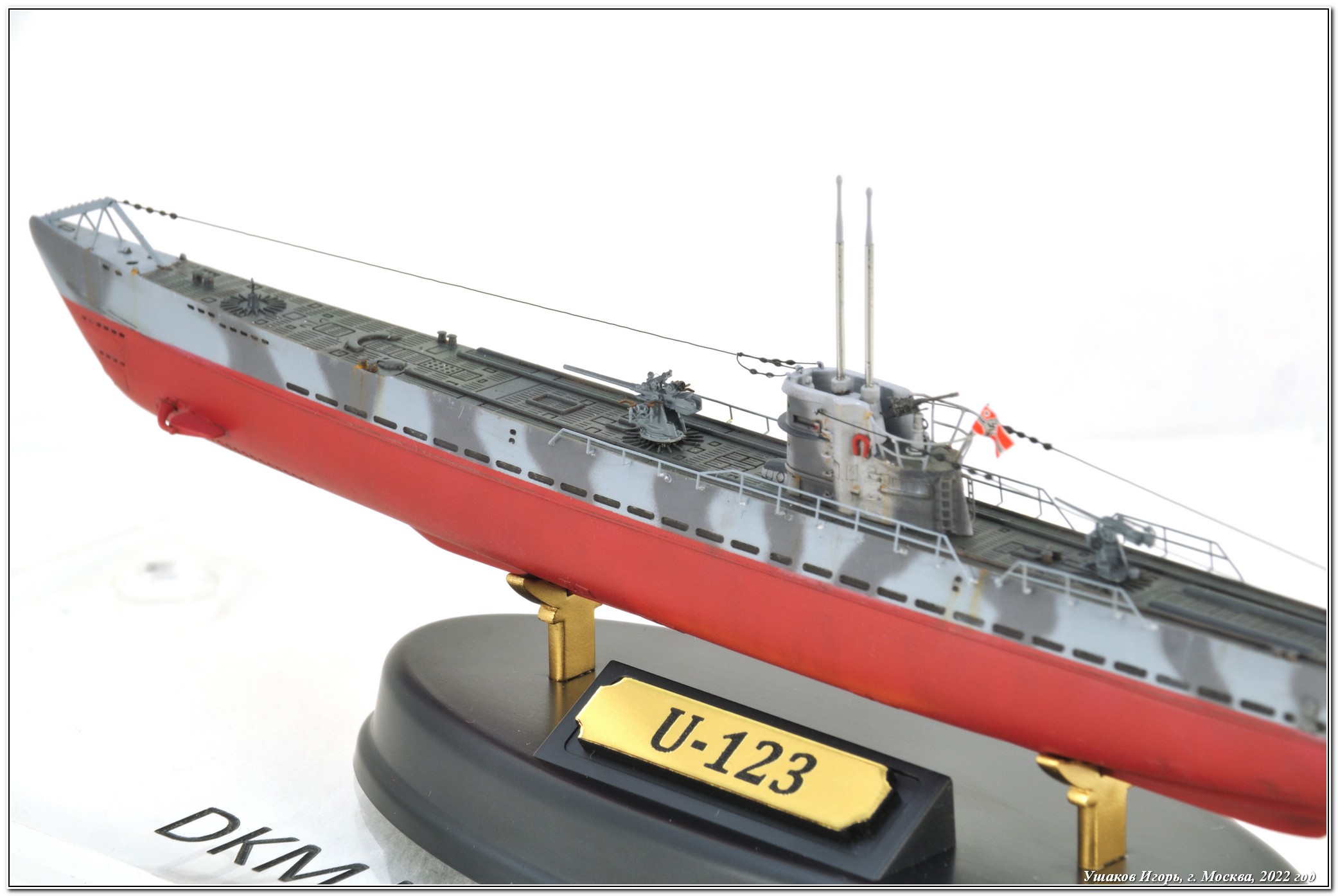

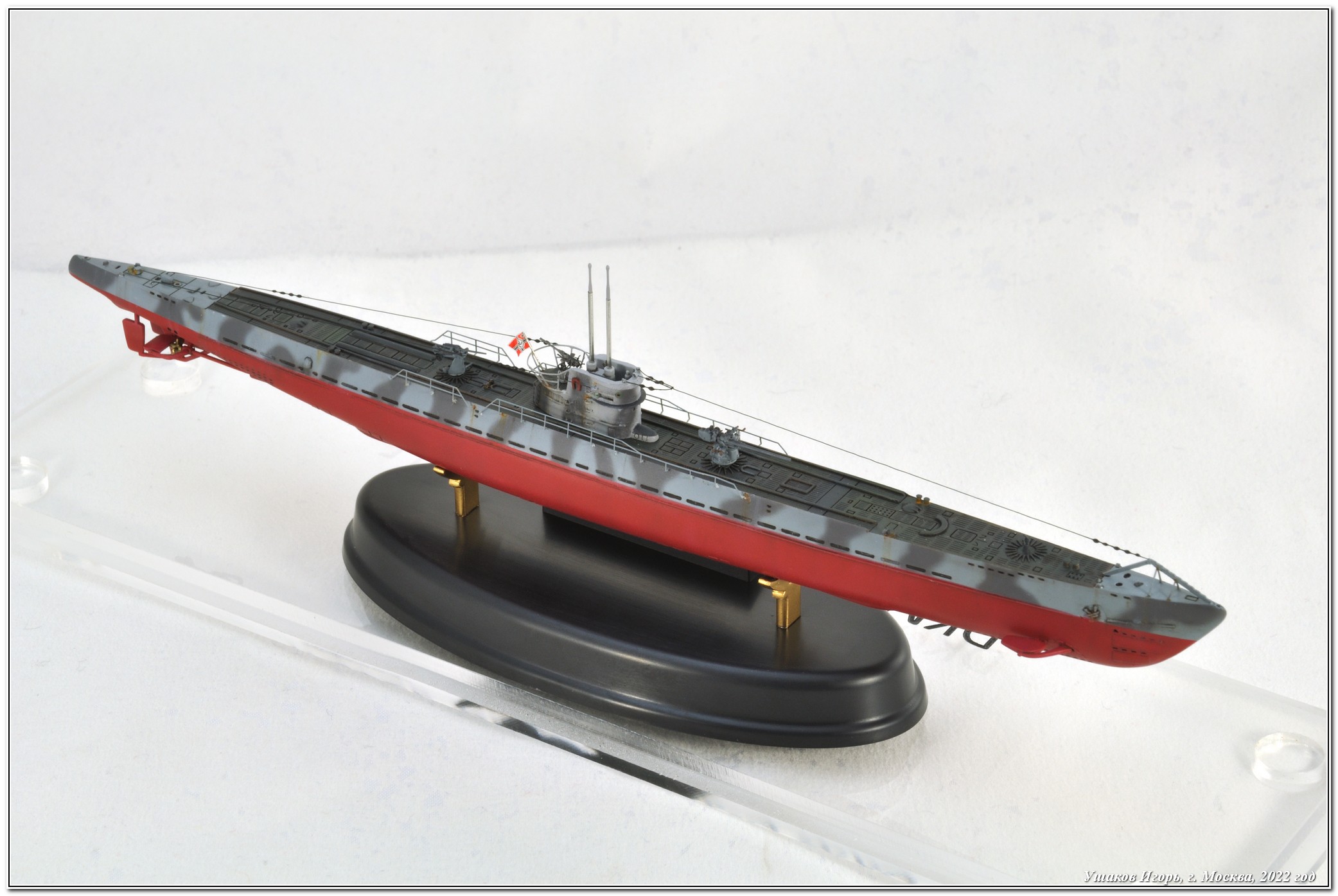

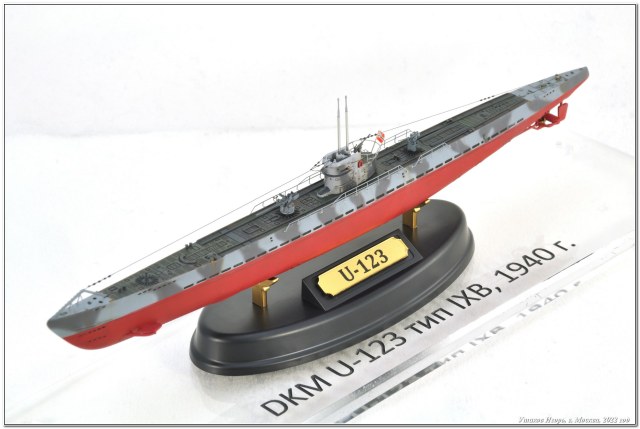

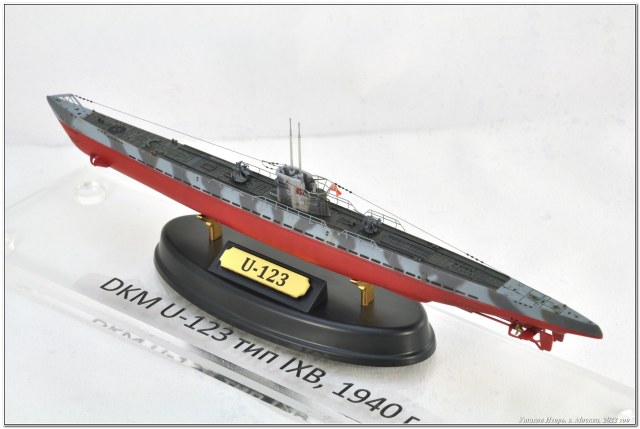

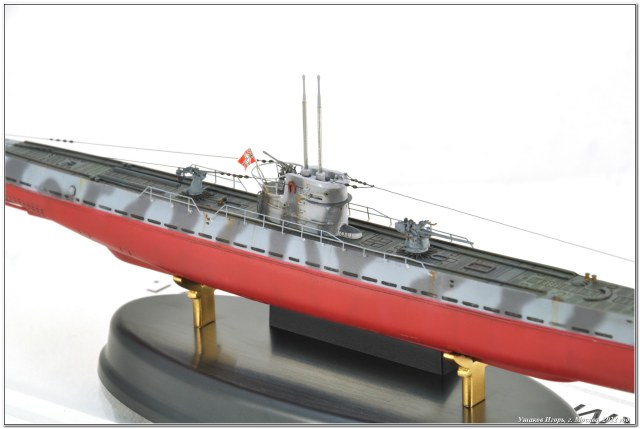

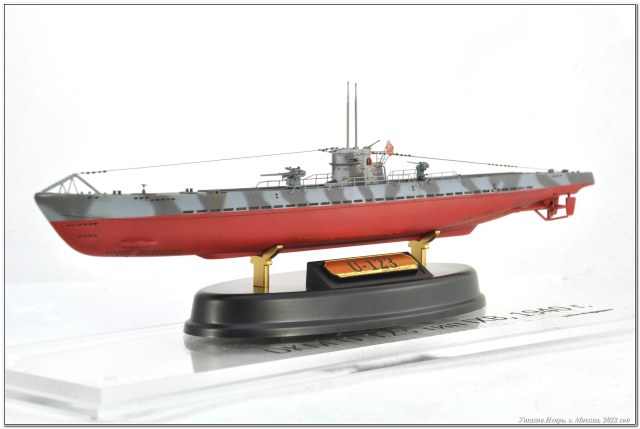

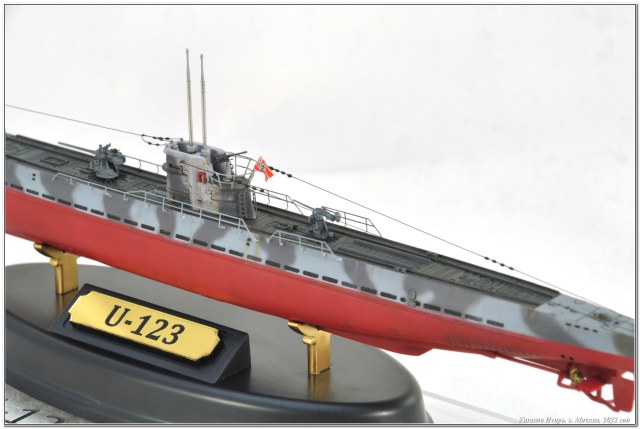

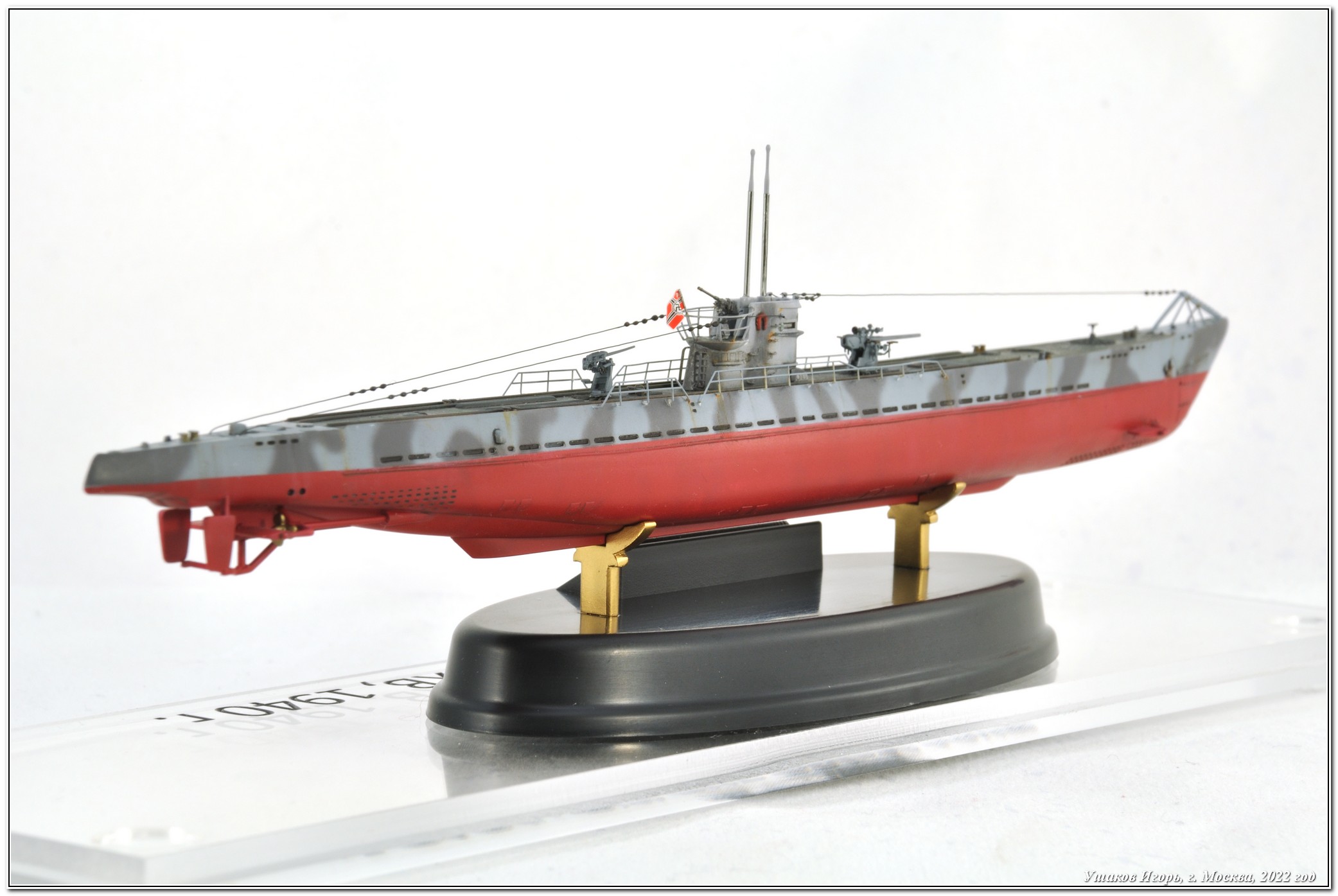

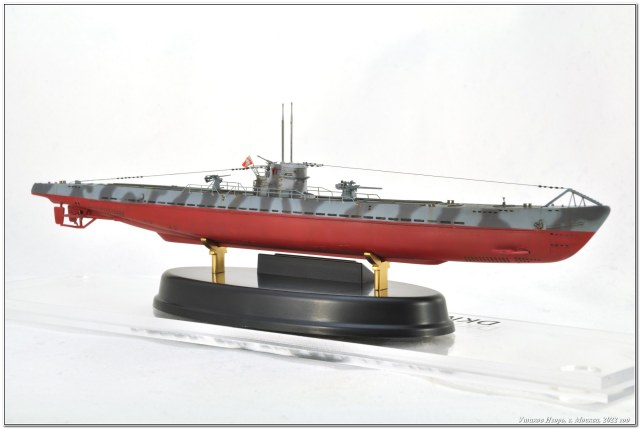

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения, как всегда, приветствуются. Всем отличного настроения!
