Доброго времени суток!

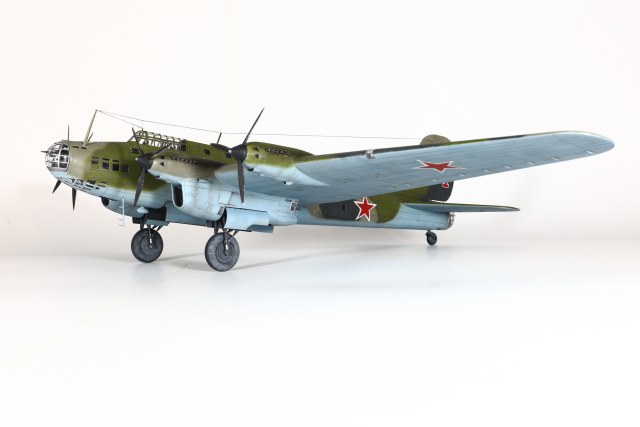

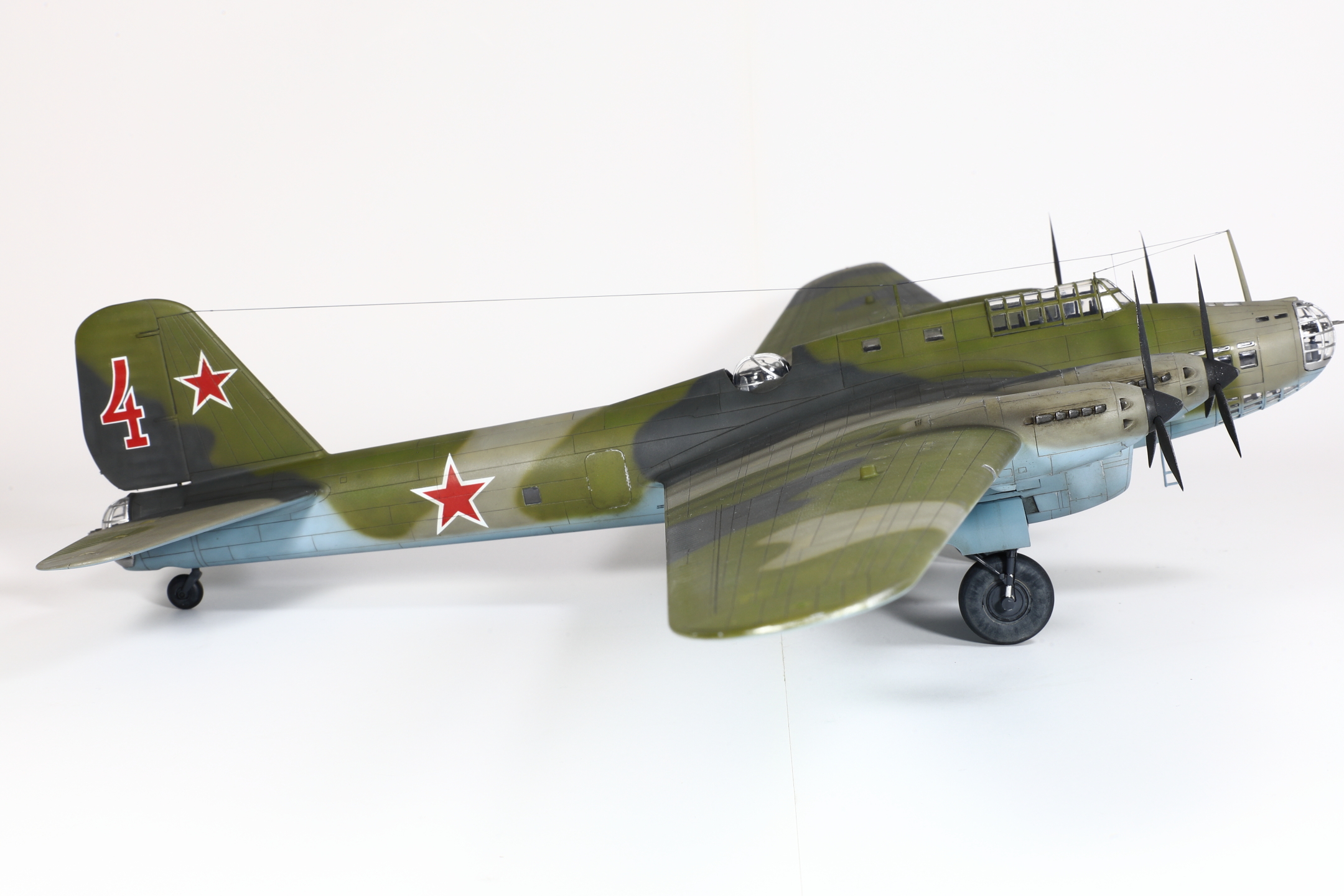

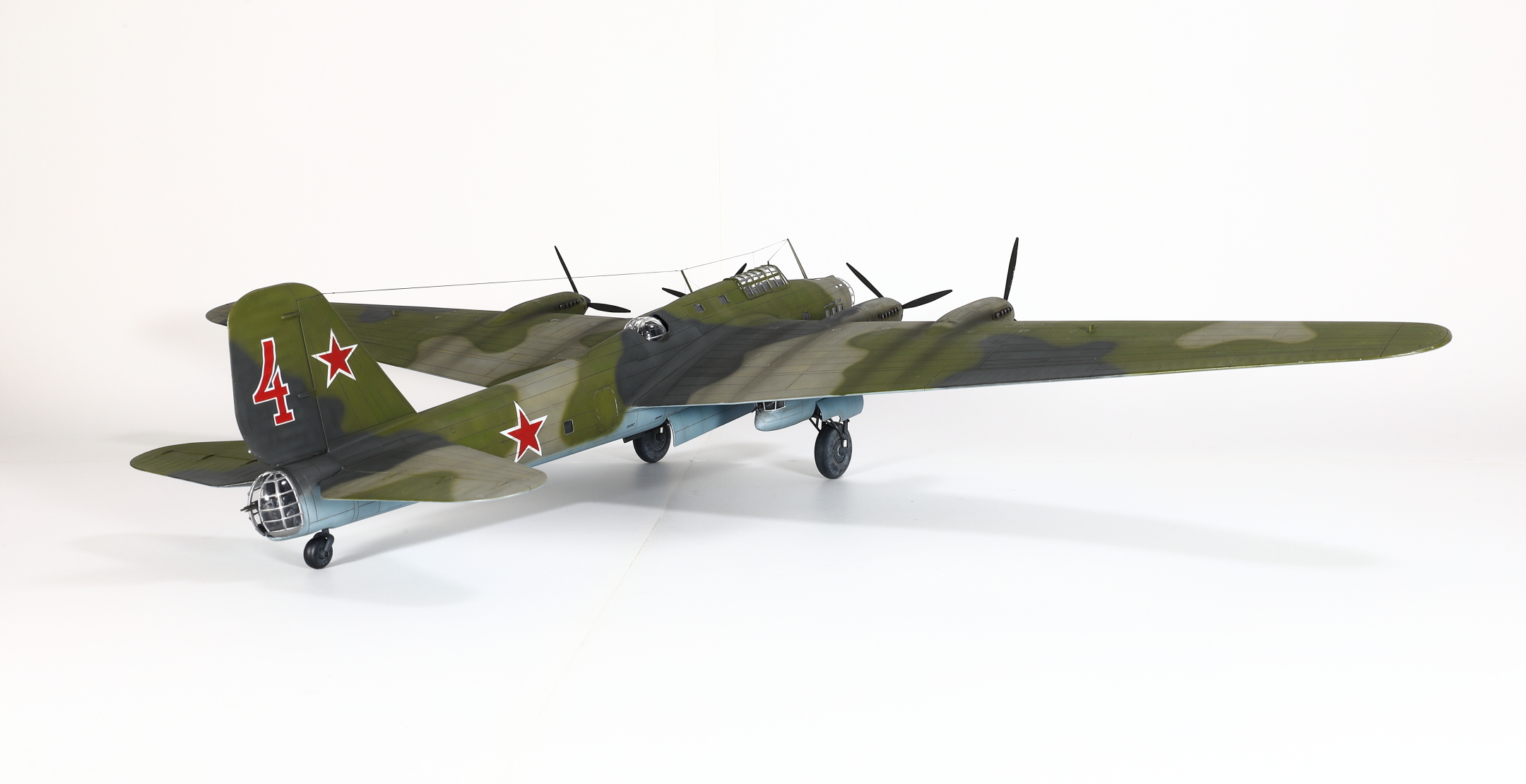

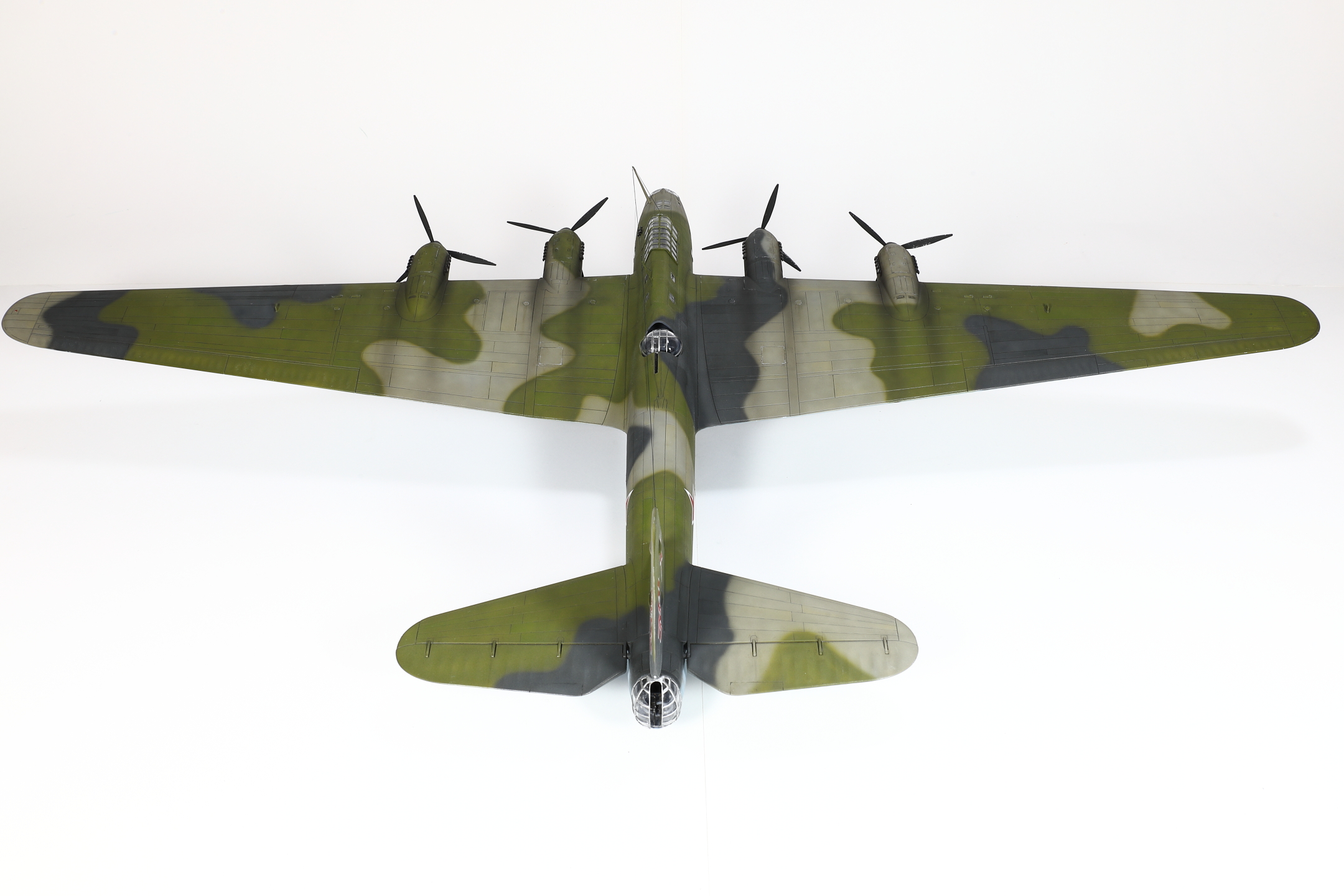

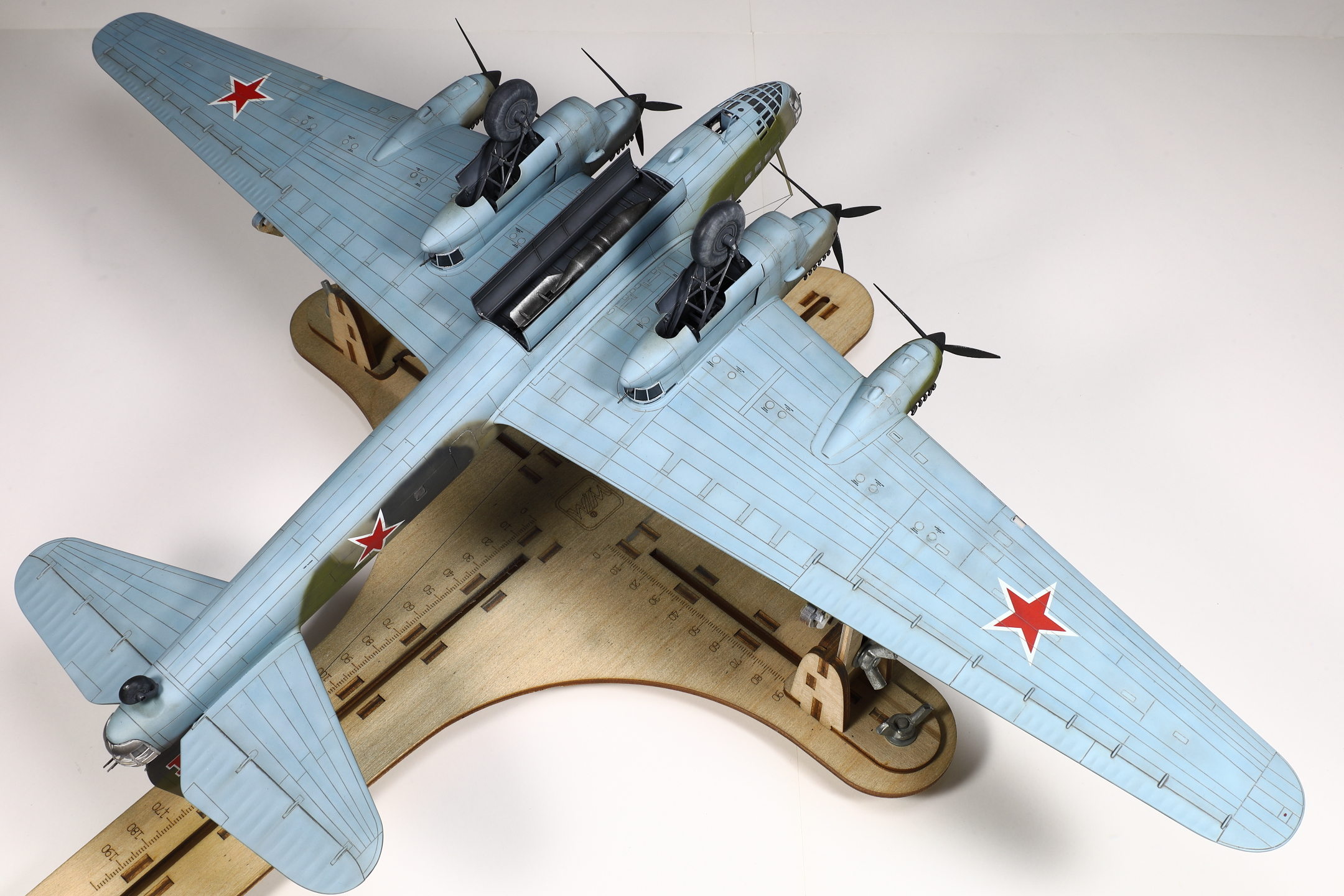

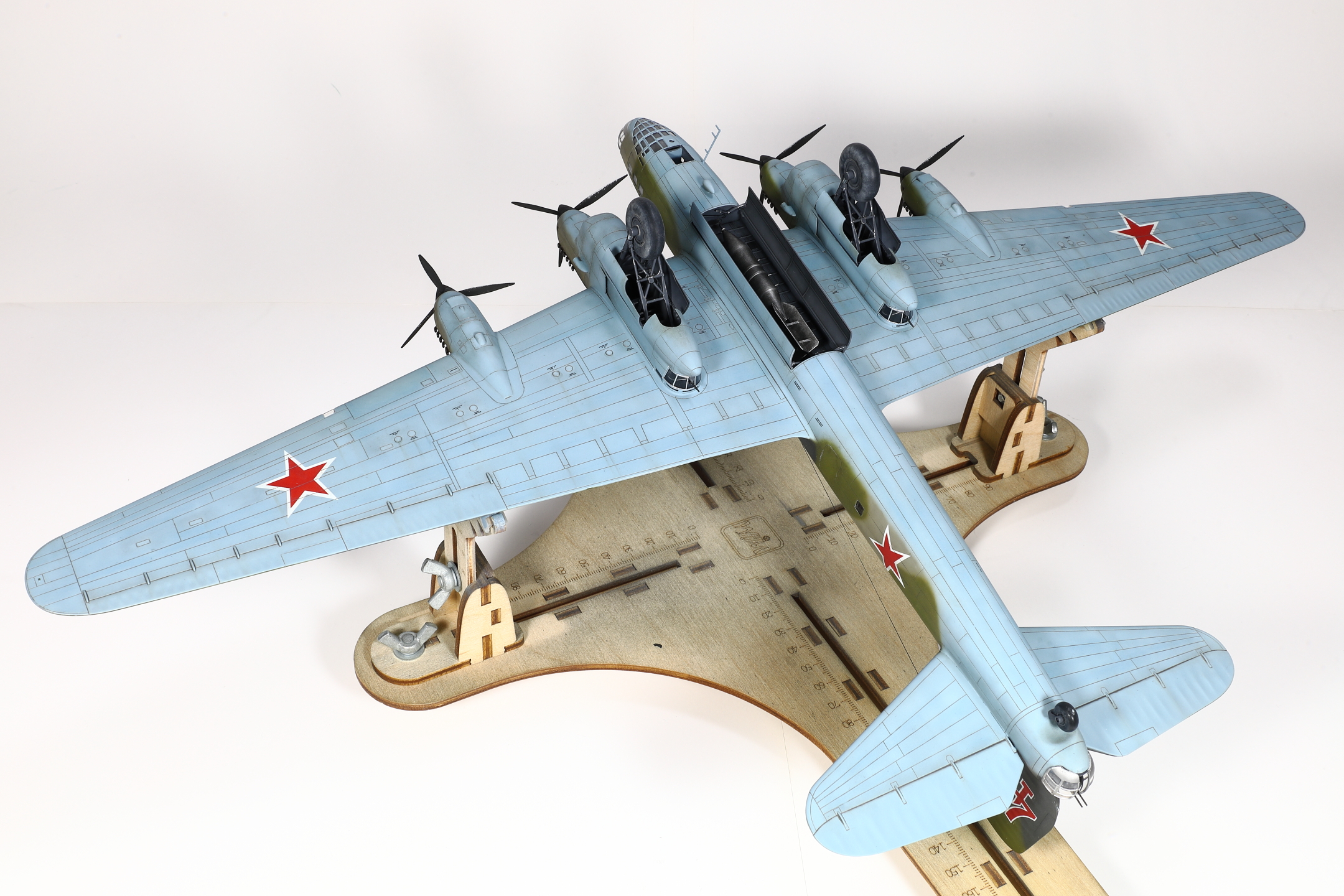

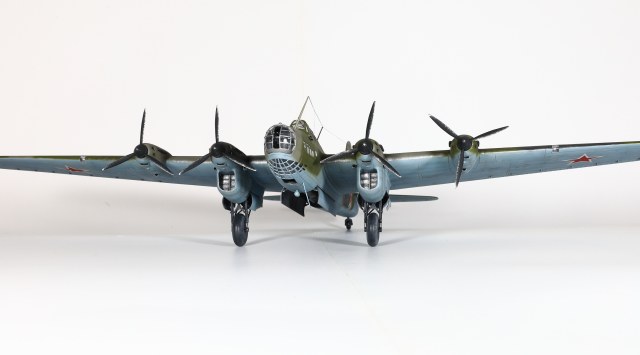

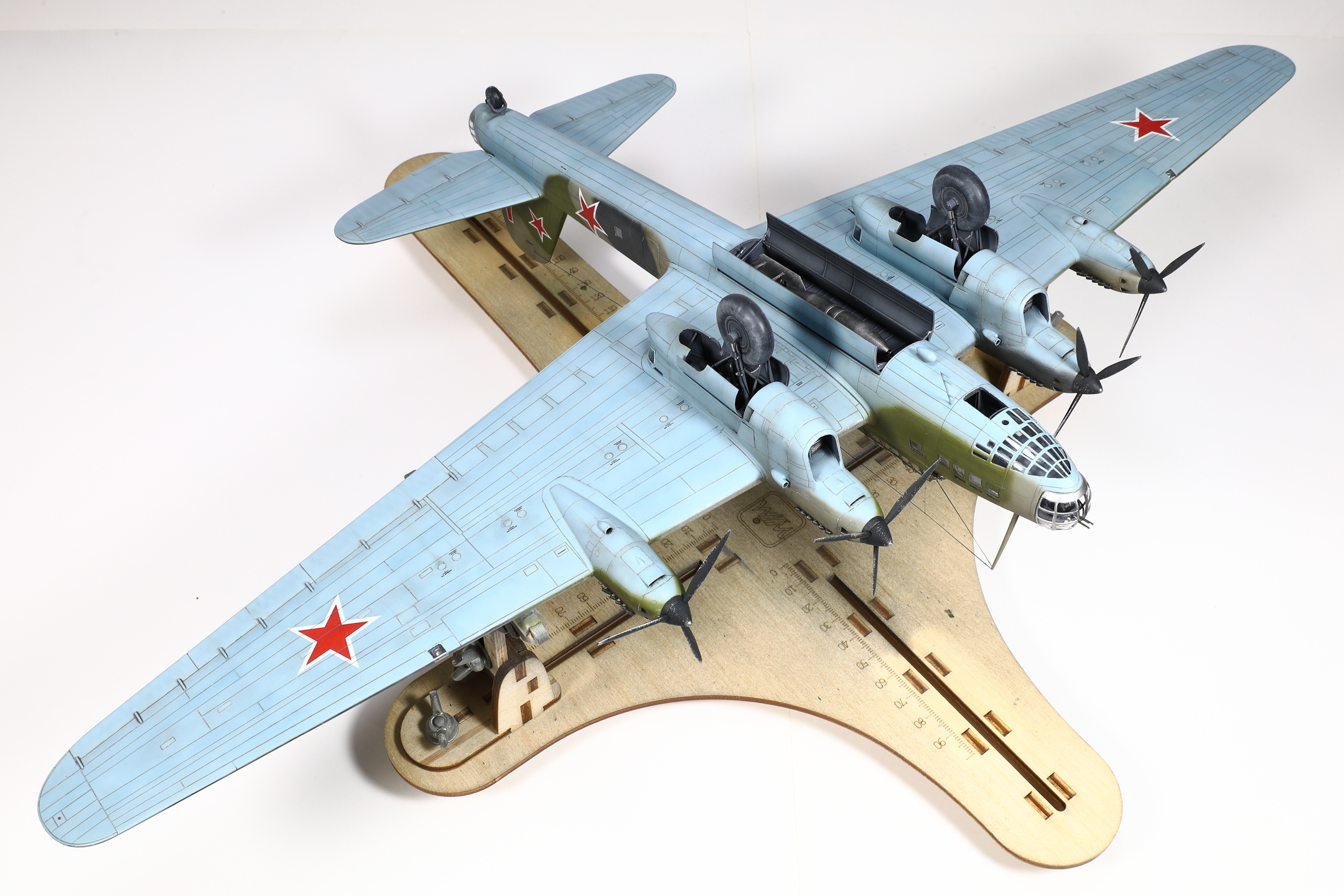

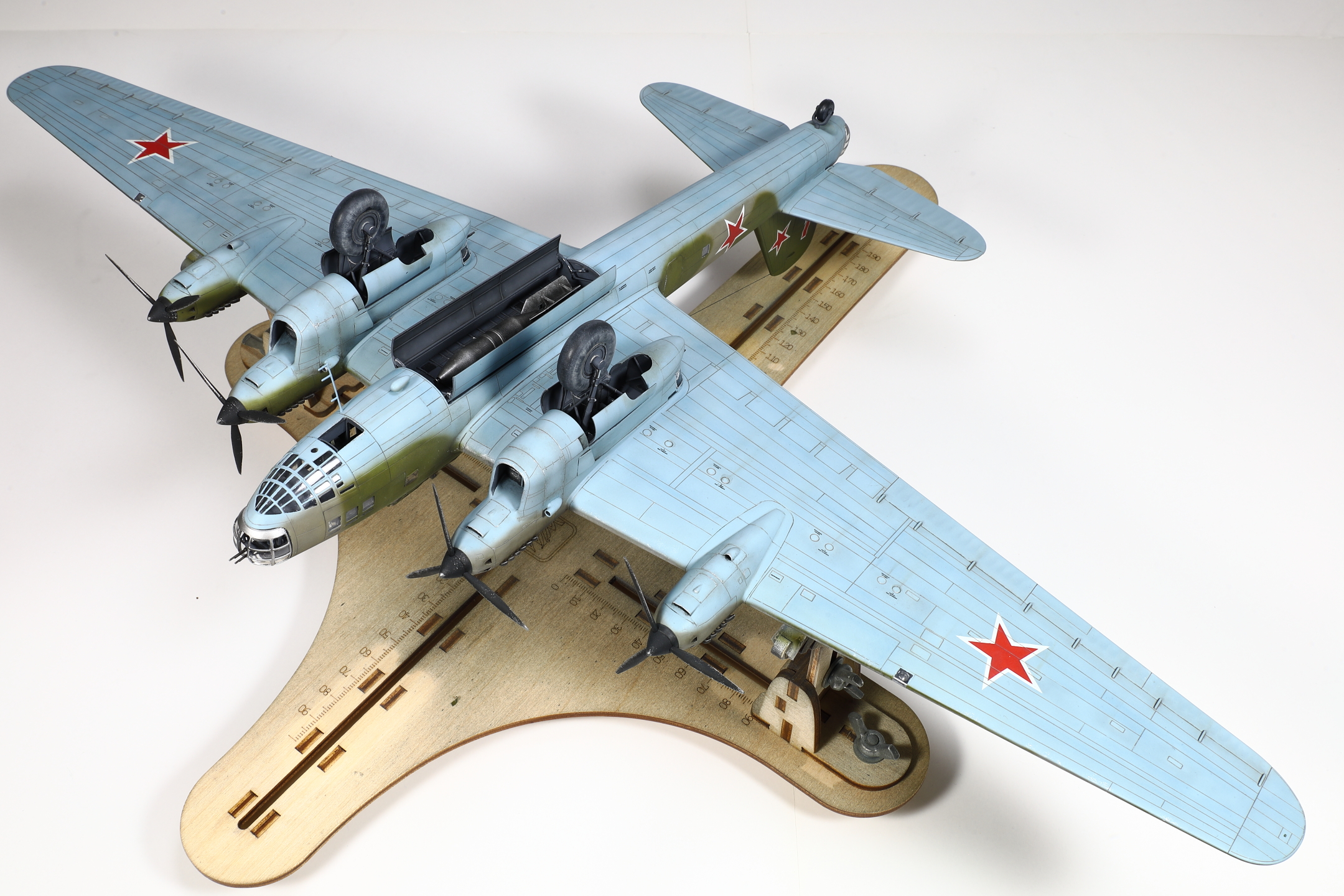

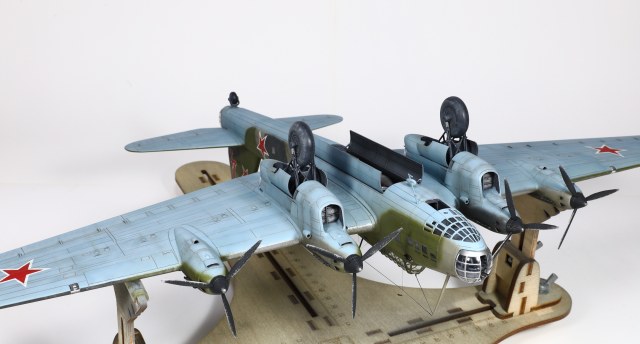

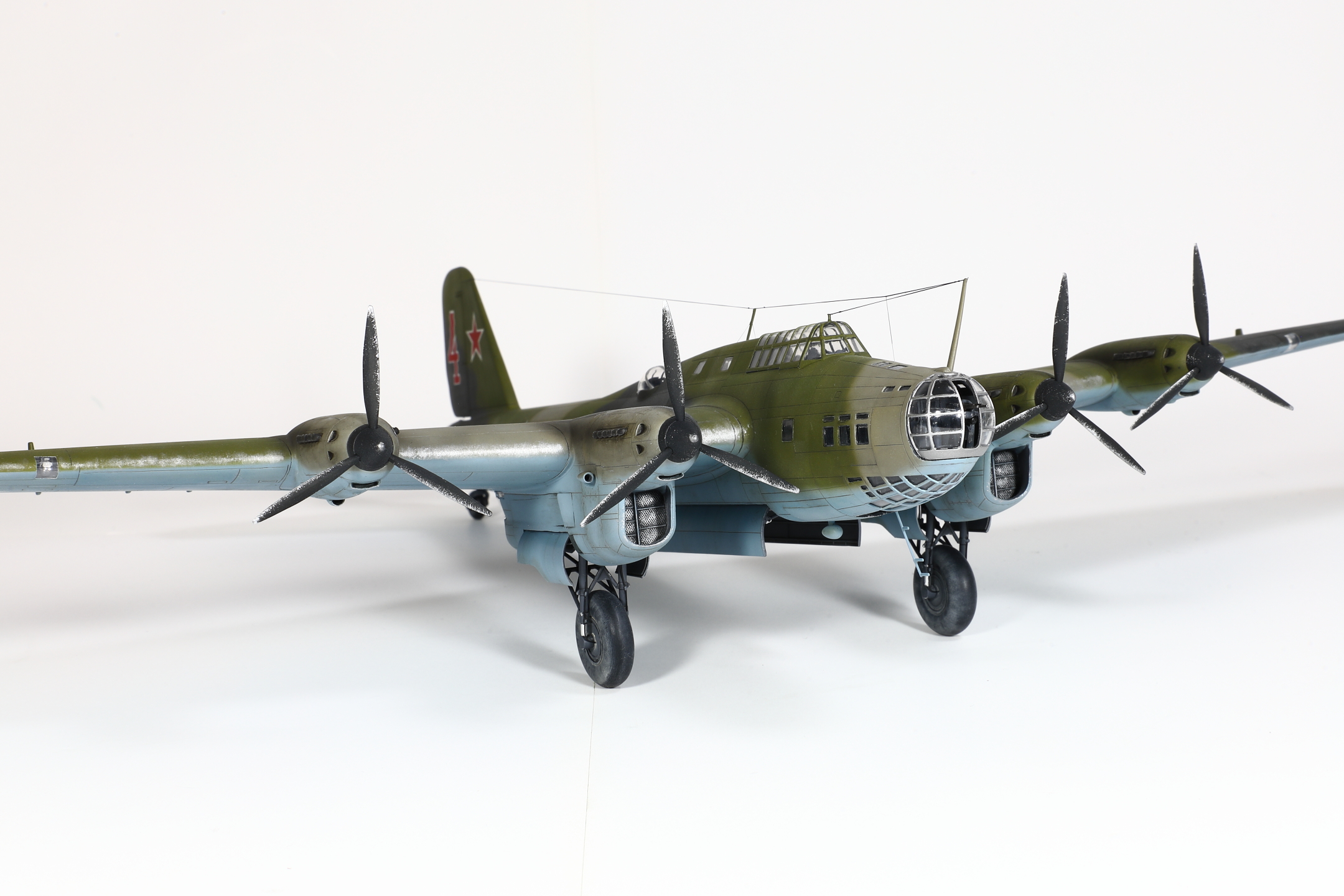

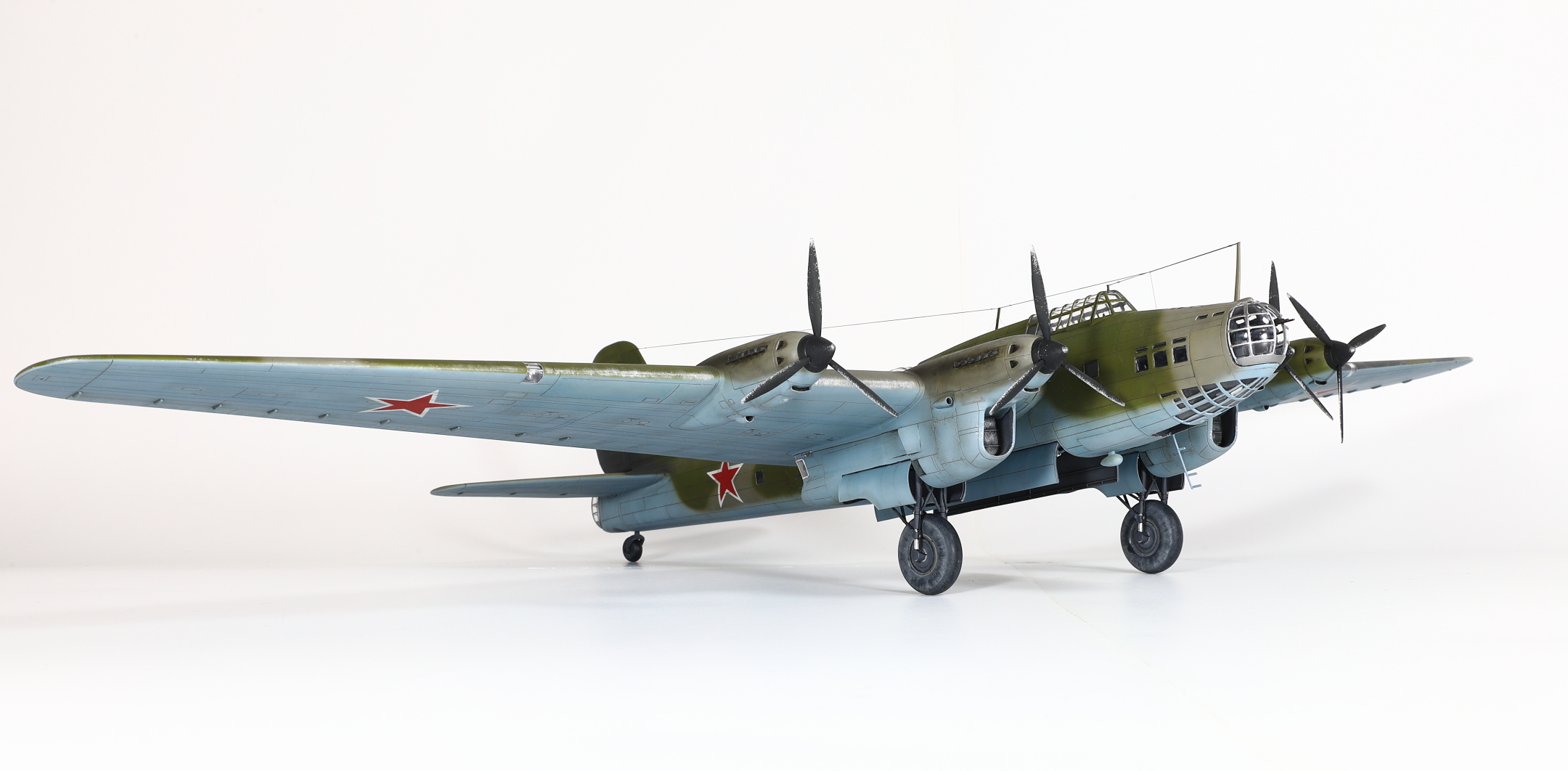

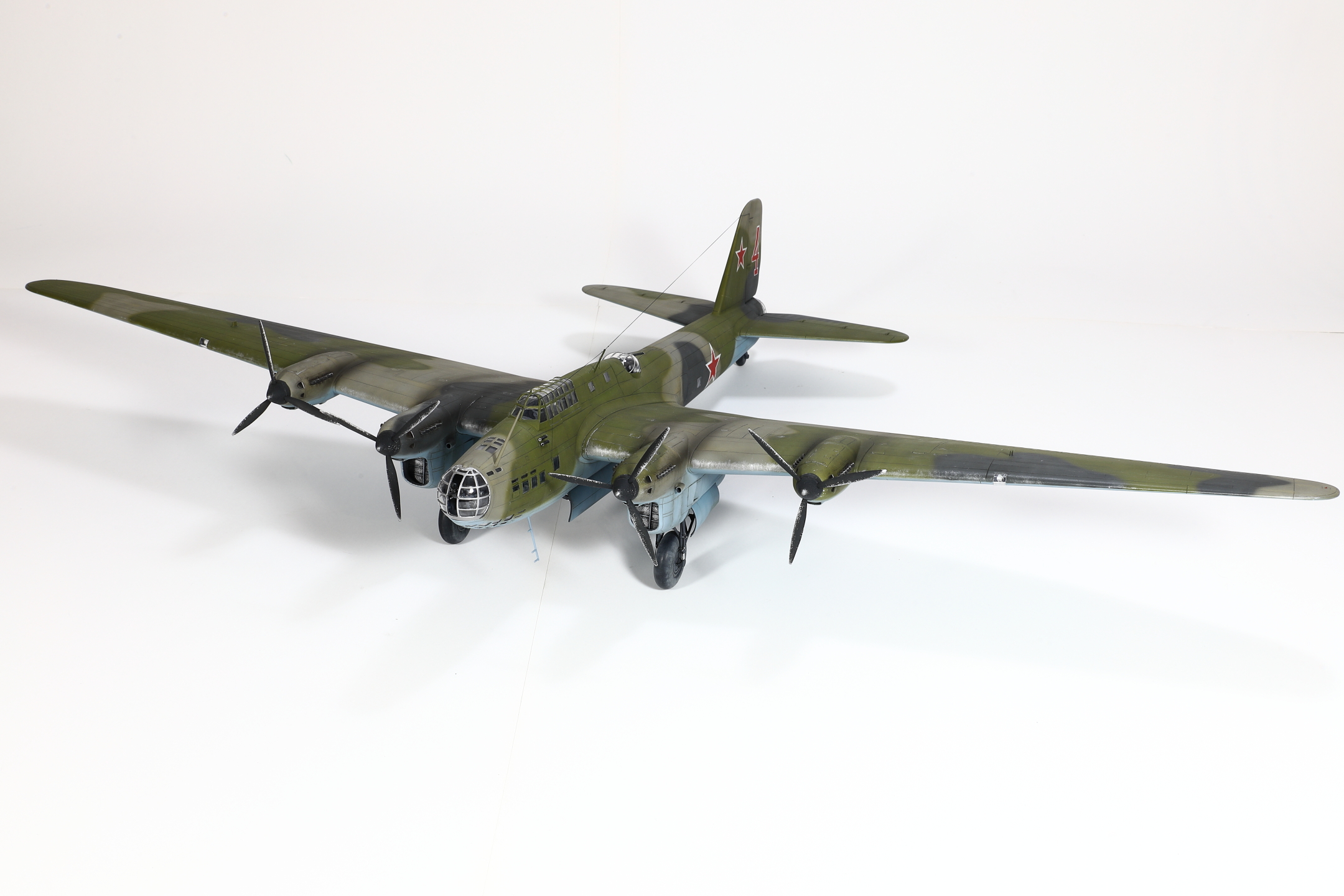

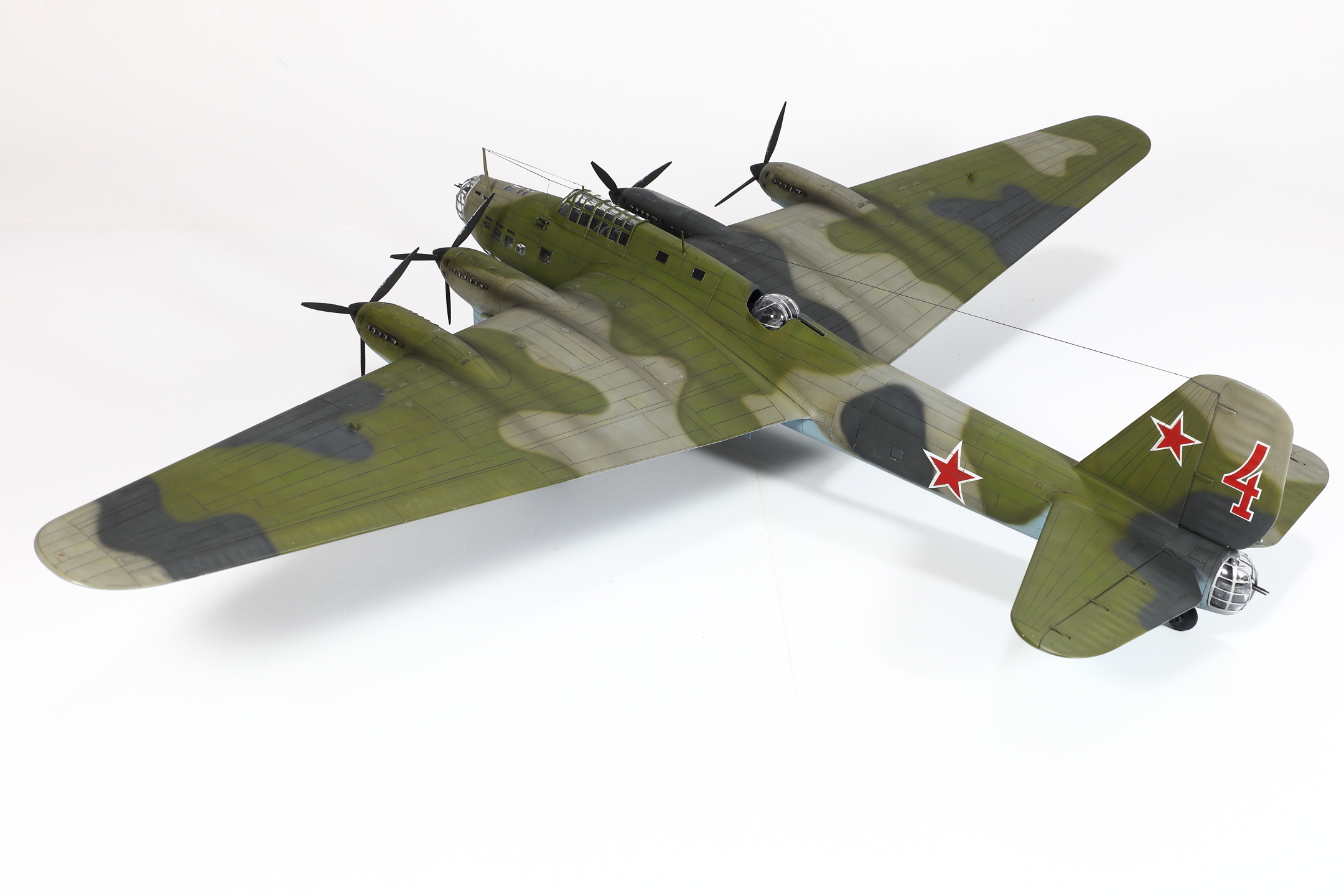

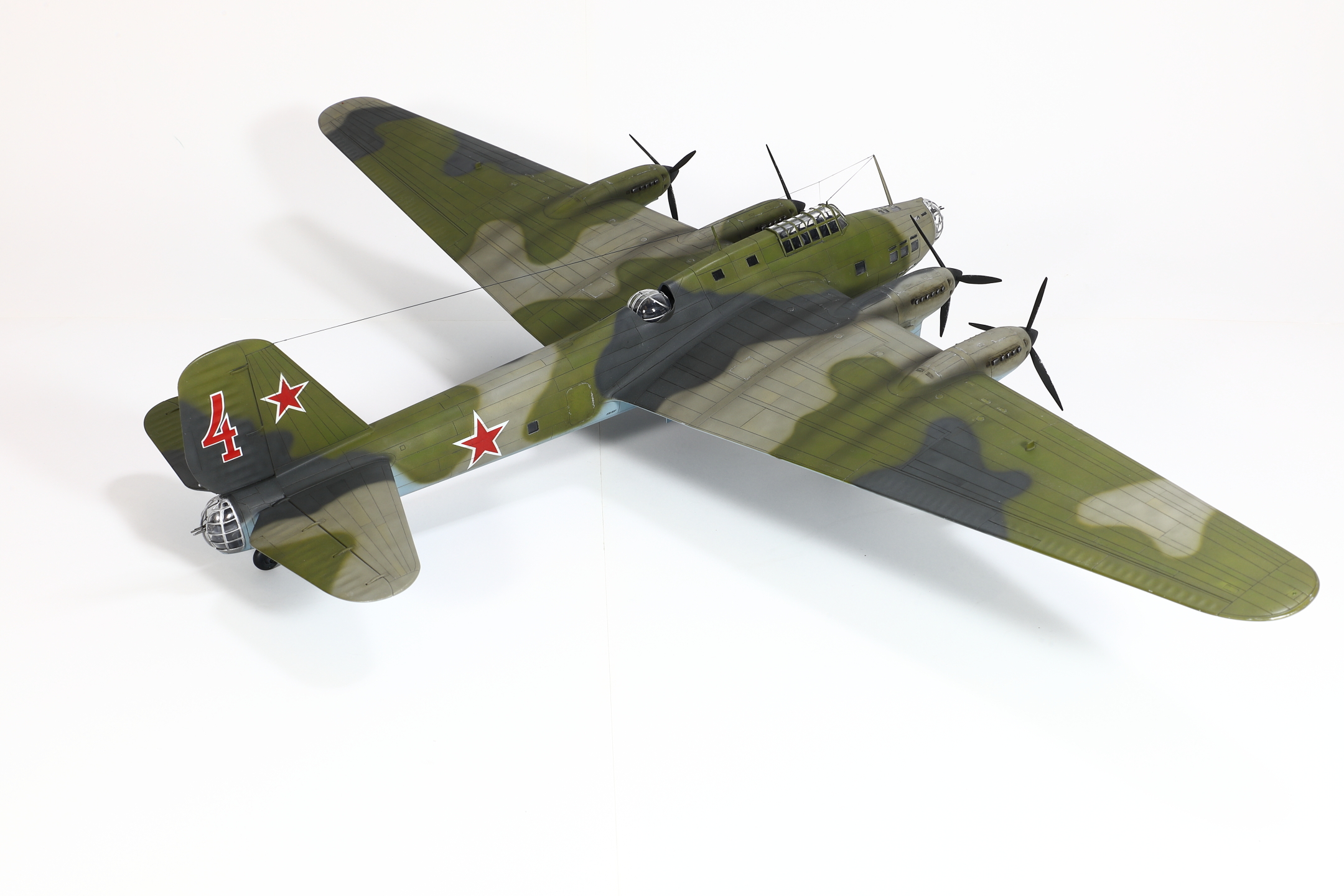

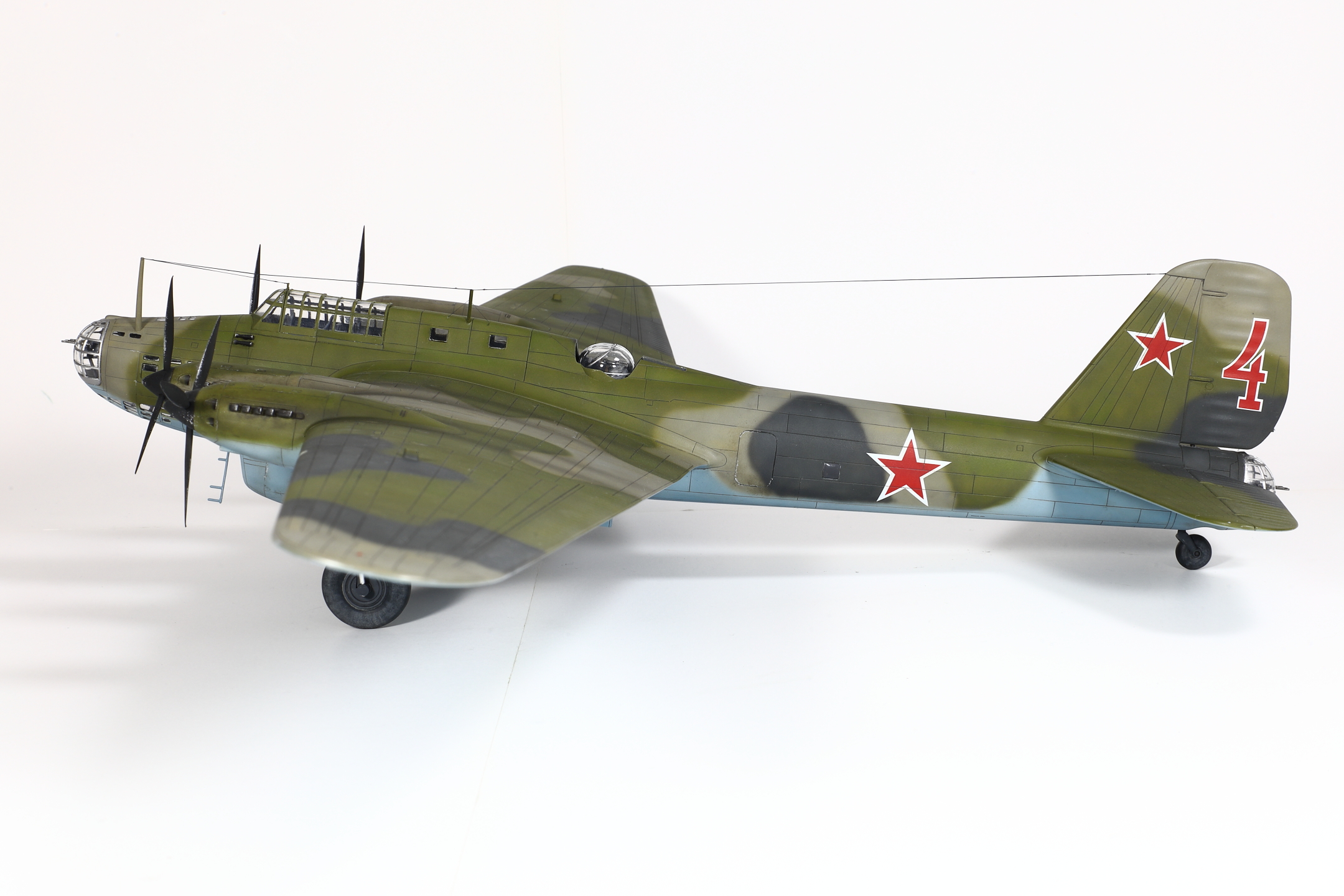

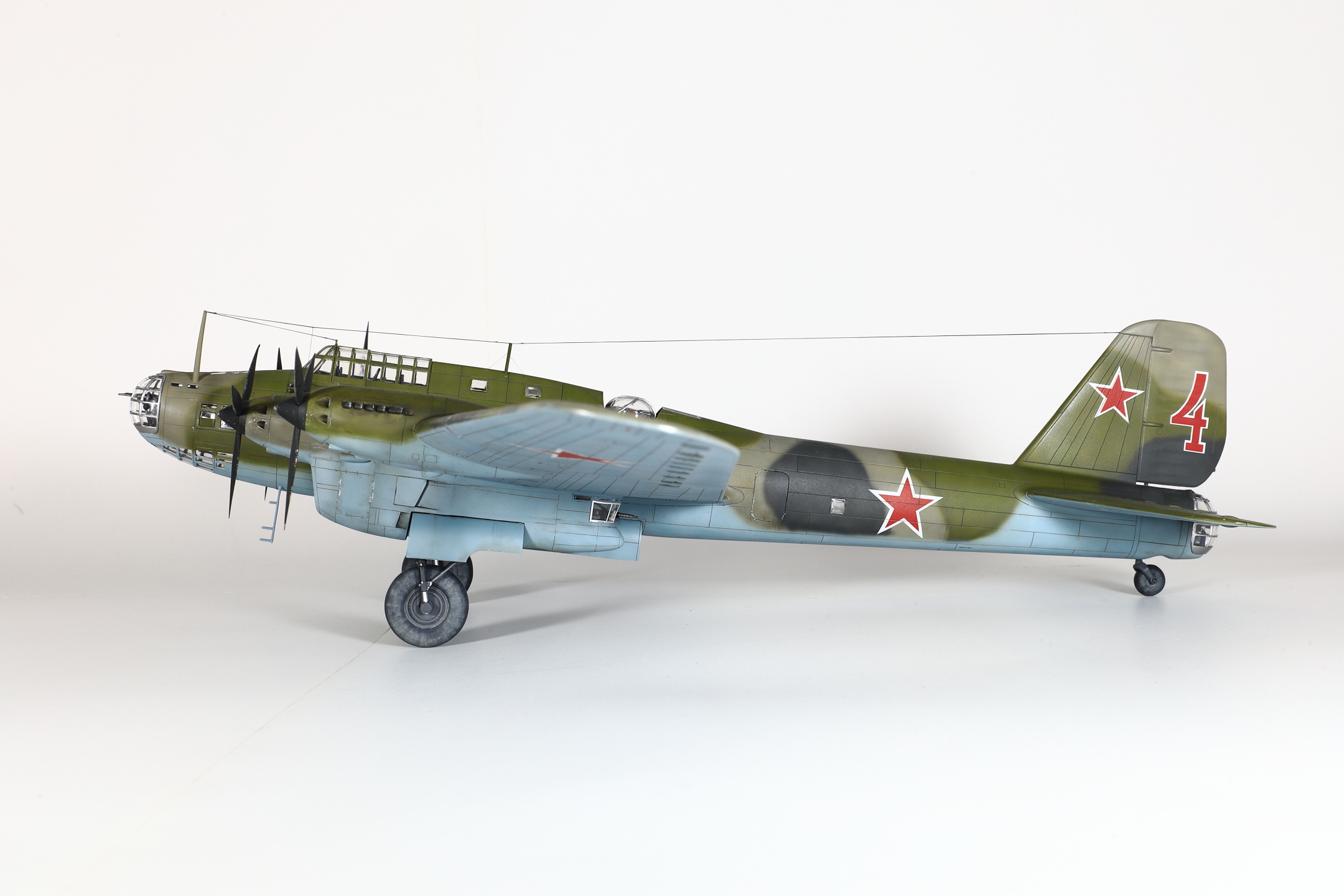

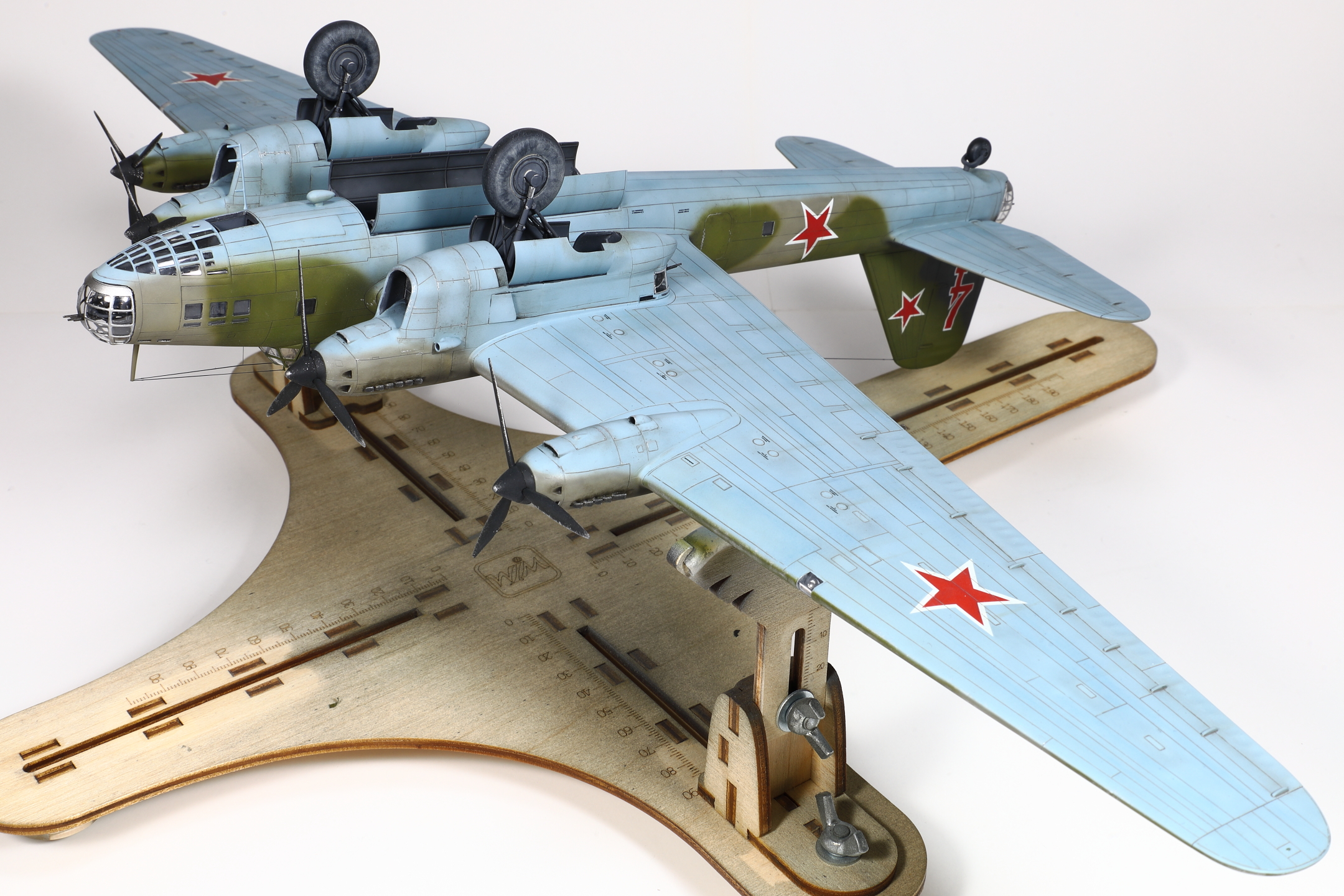

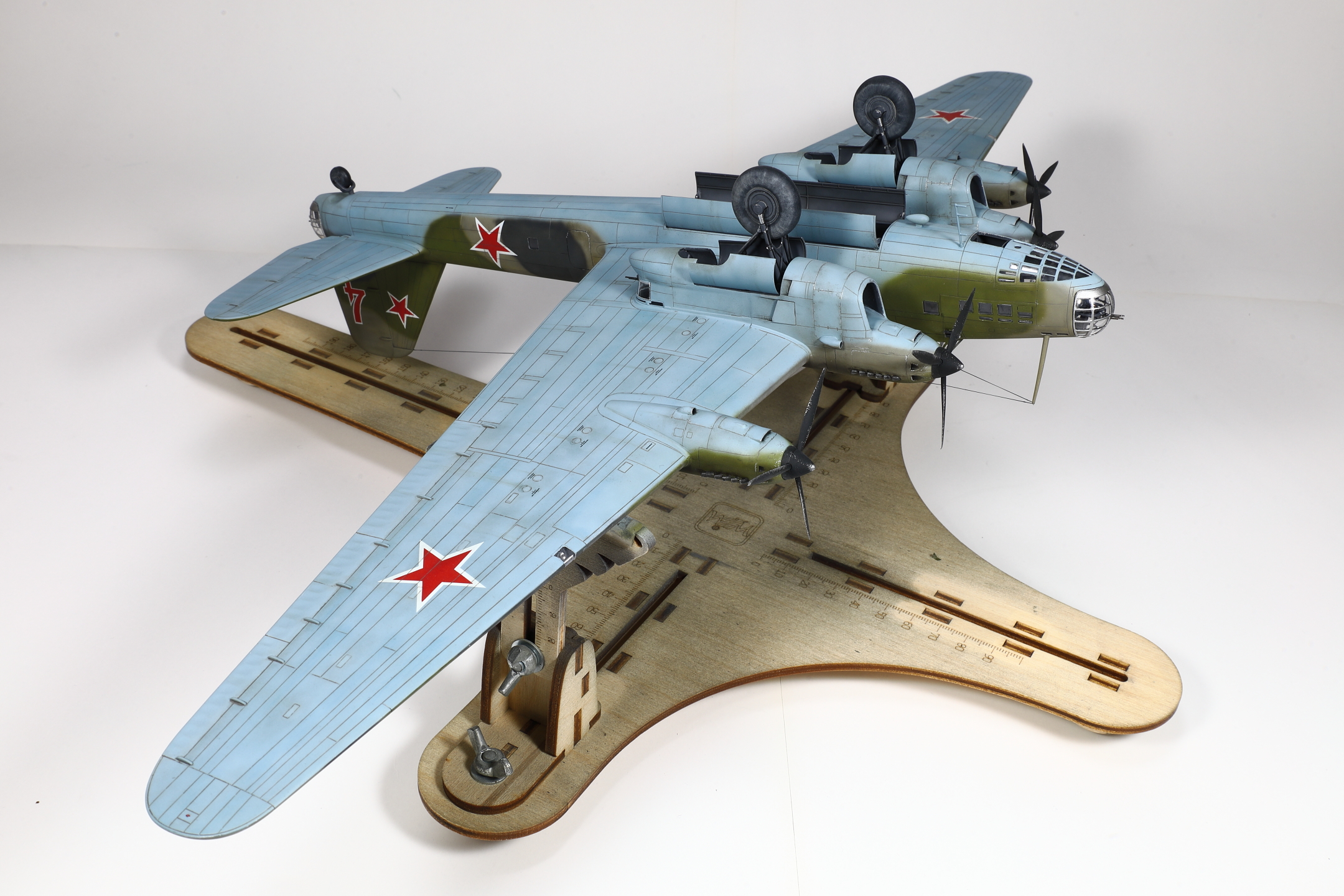

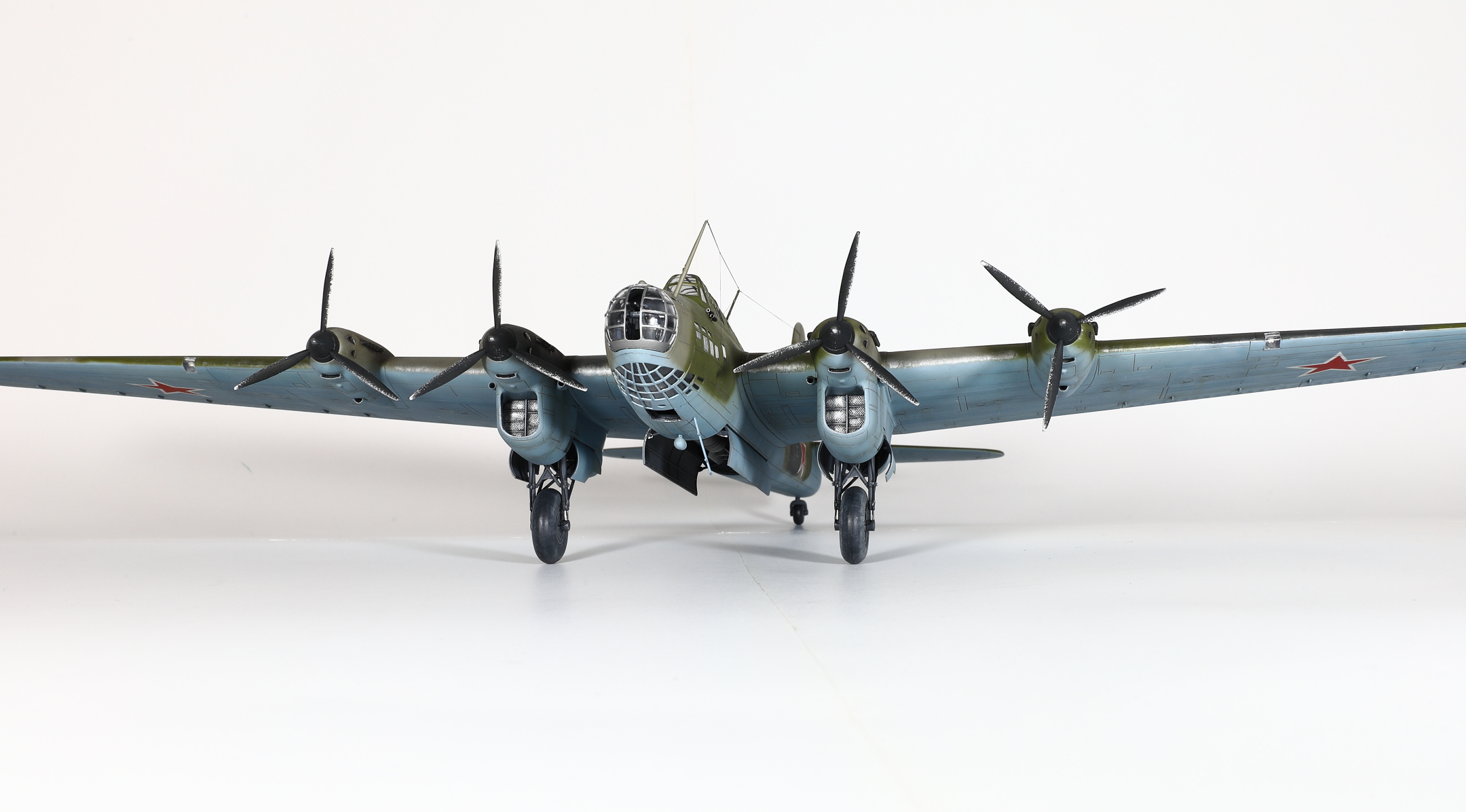

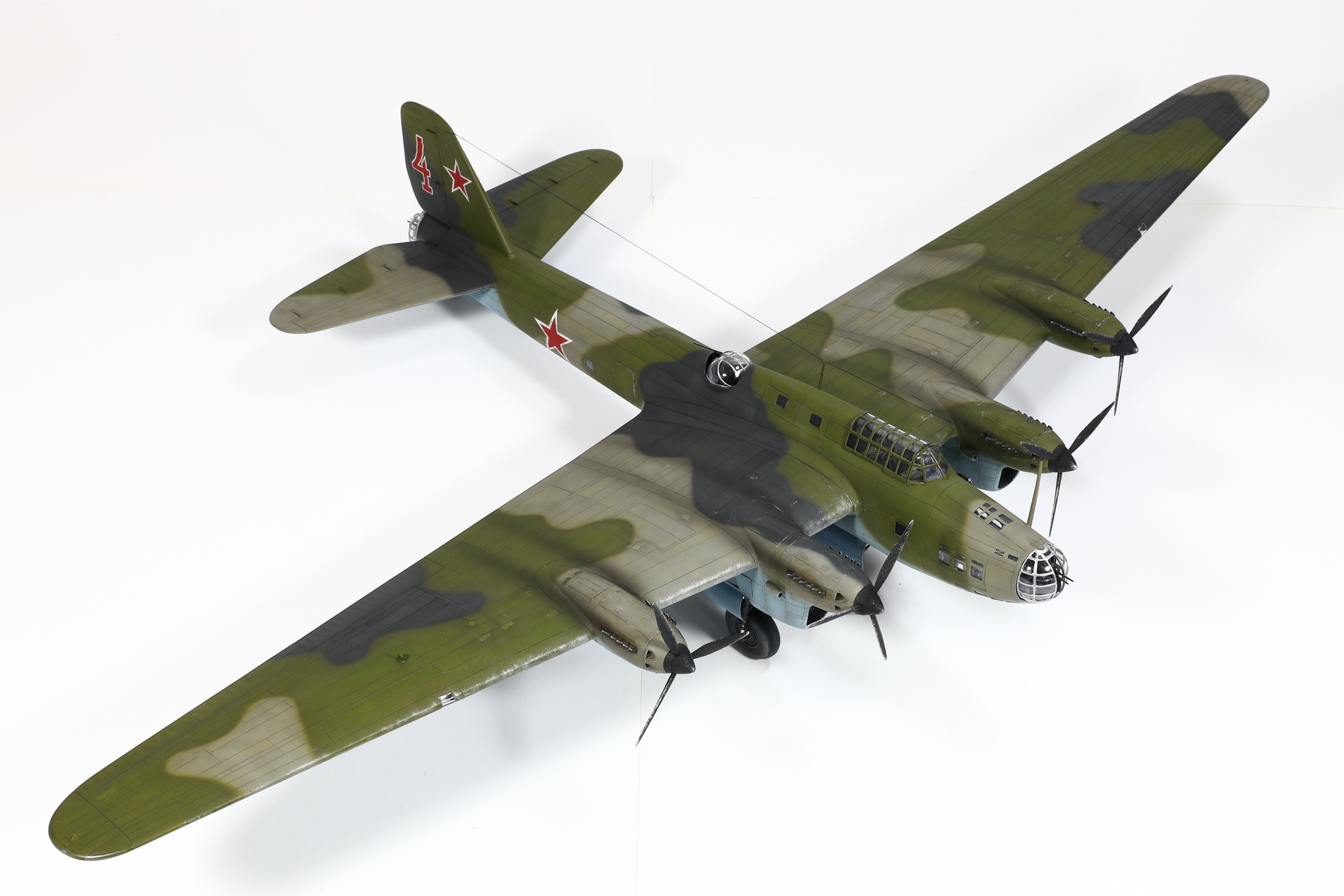

Закончил работу над этим здоровенным аппаратом от Звезды.
Проблемные места на мой взгляд - мотогондолы и остекление.

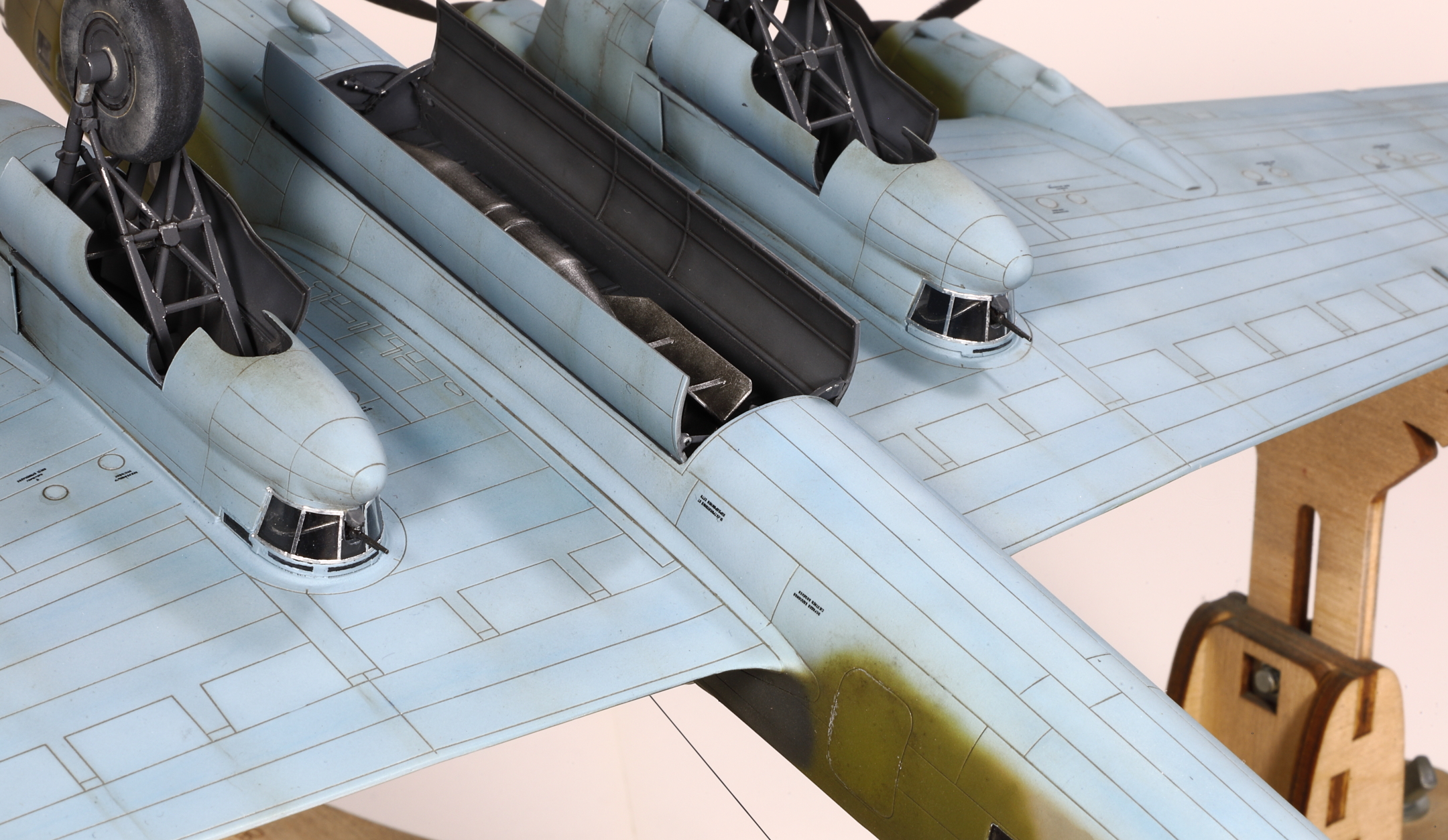

Мотогондолы у меня вставали со ступеньками, щелями , перепадами высот. Лечил всё это долгим выведением форм и наращиванием с помощью дошипластика. Остекление странно не хотелось обрабатываться, пластик имеет какую-то необычную структуру, но есть и плюсы: его трудно поцарапать и он пластичный. Так же долго боролся с окраской переплётов, маски за собой снимали местами прокрашенный переплёт, приходилось воевать вручную)
Из доработок
- заменил стволы иглами
-сделал ремни в кабины
- переплёт стрелковых точек в шасси сделал фольгой
- рассверлил всяческие отверстия и воздуханы в гандолах, трубки вентуре
- сделал шланги гидравлики на шасси

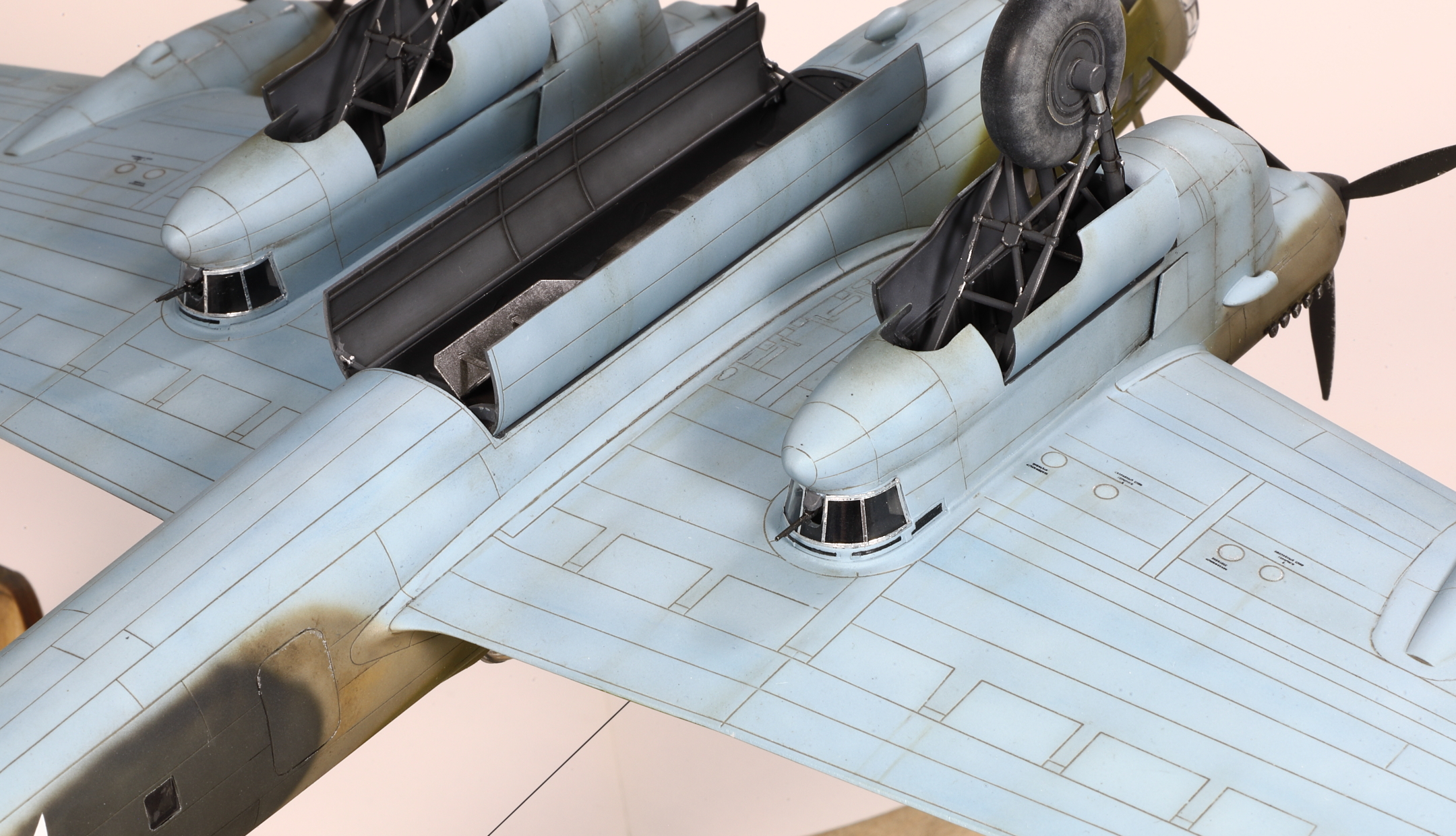

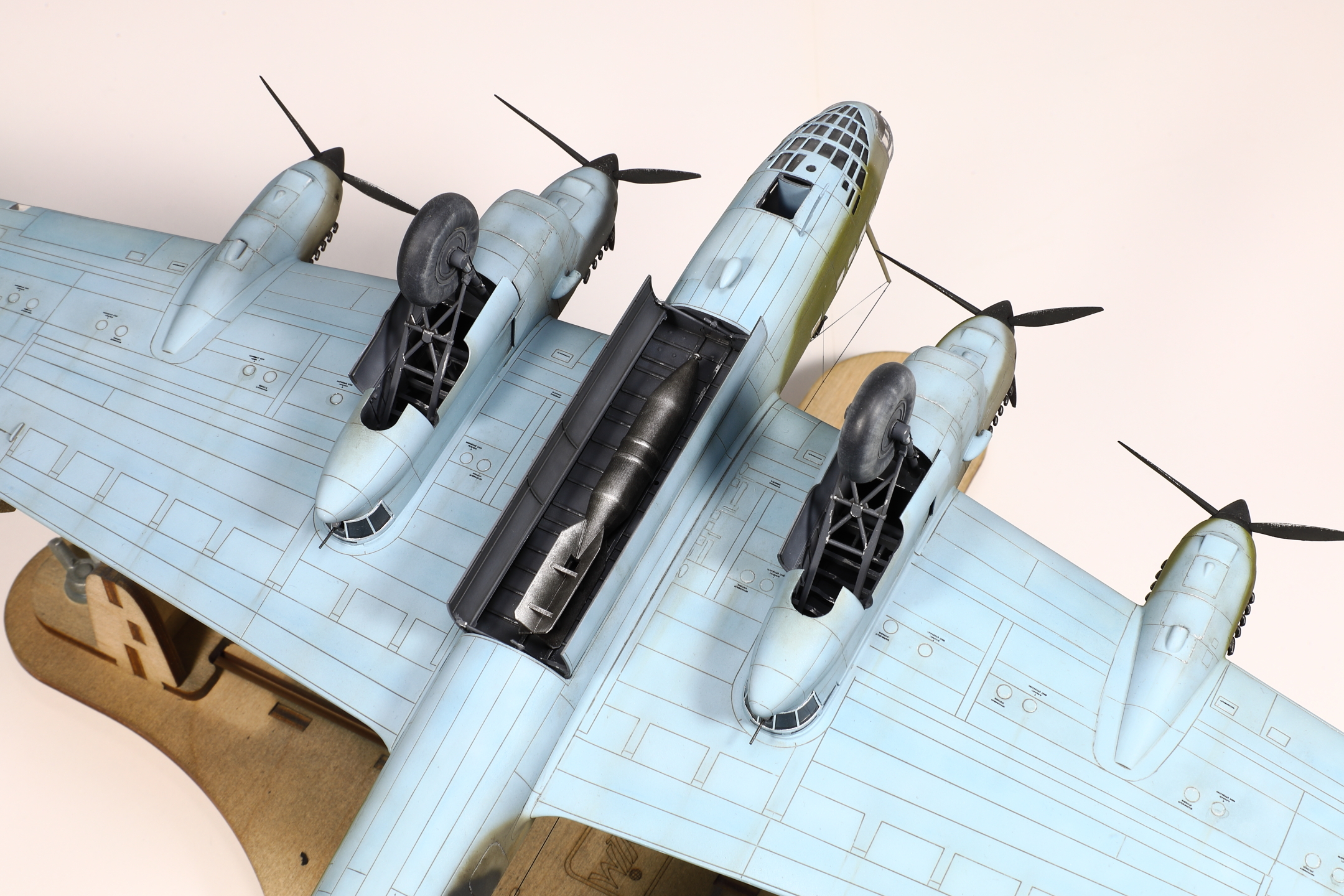

- немного доработал бомбу
- поправил расшивку
Долго думал насчёт клепки , но отказался из-за качества пластика. Верхний слой при механической обработке образует пузыри и слоится.

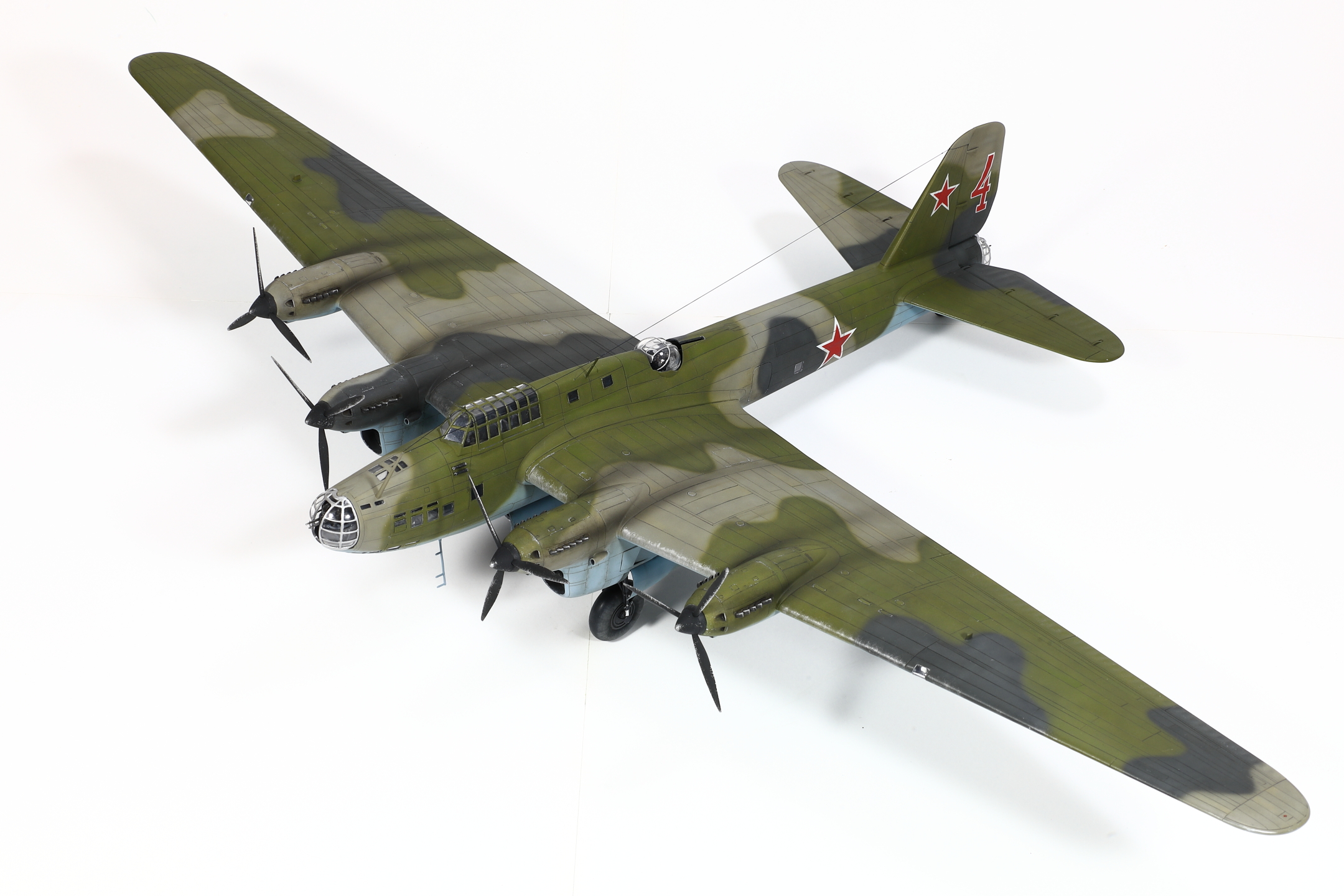

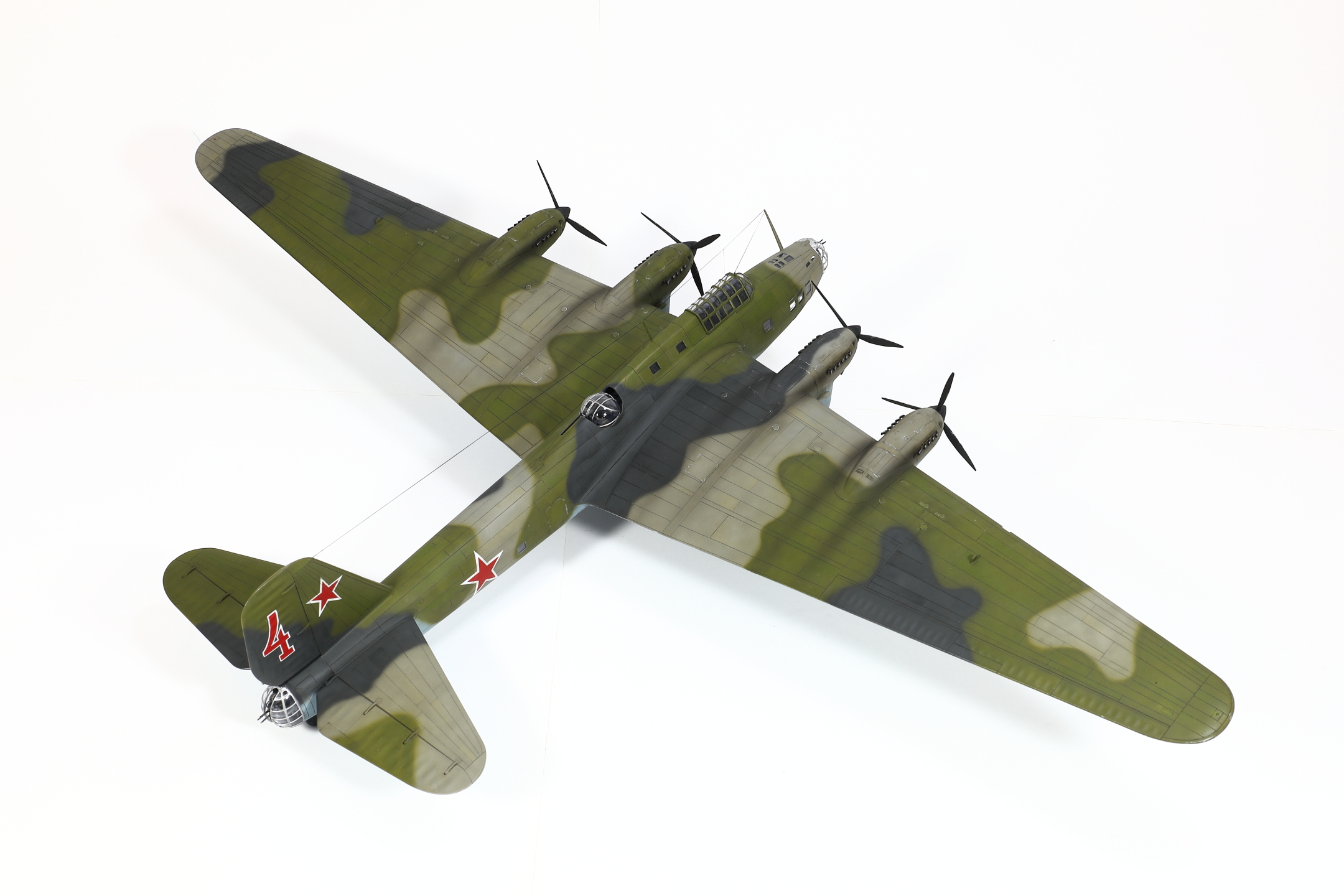

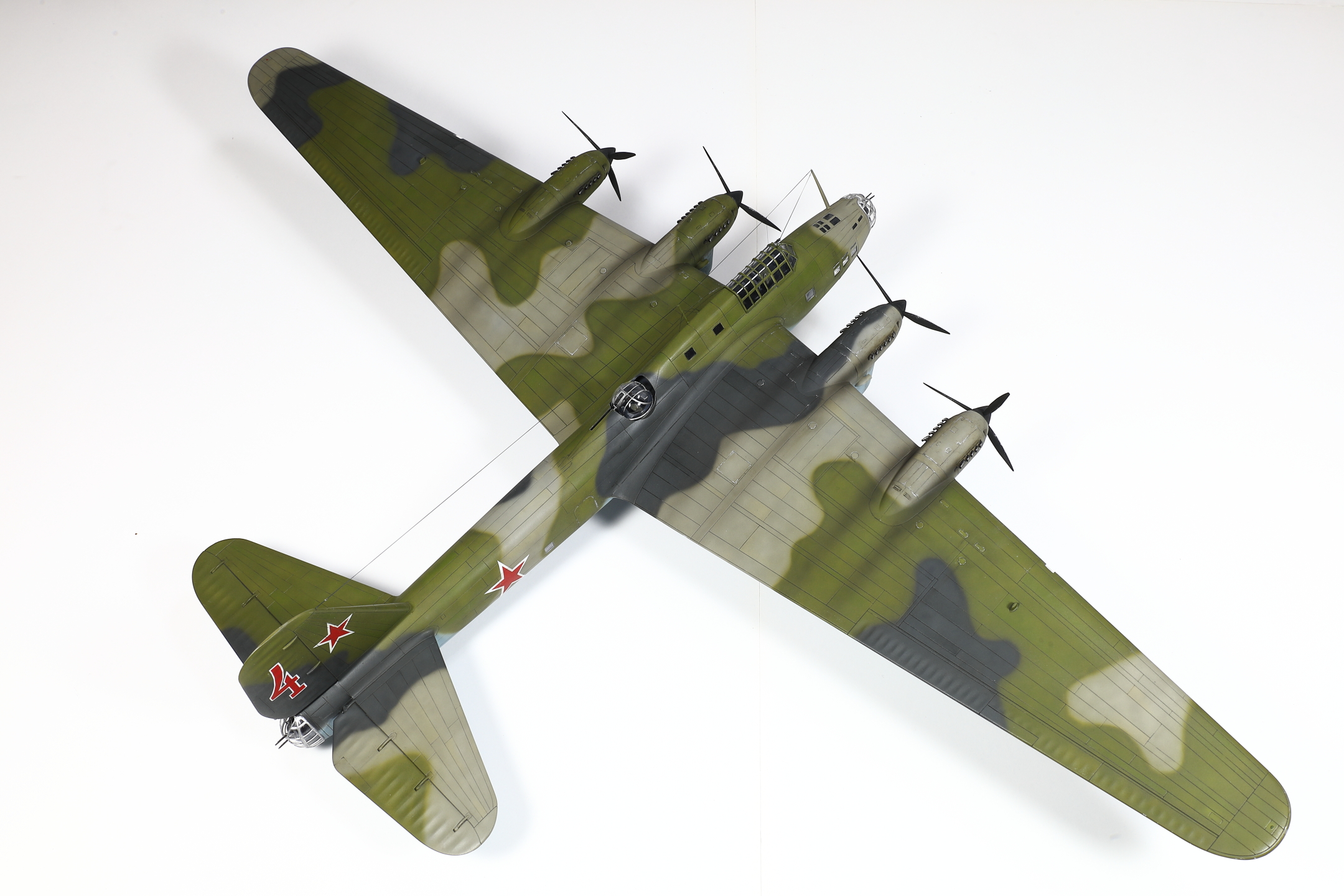

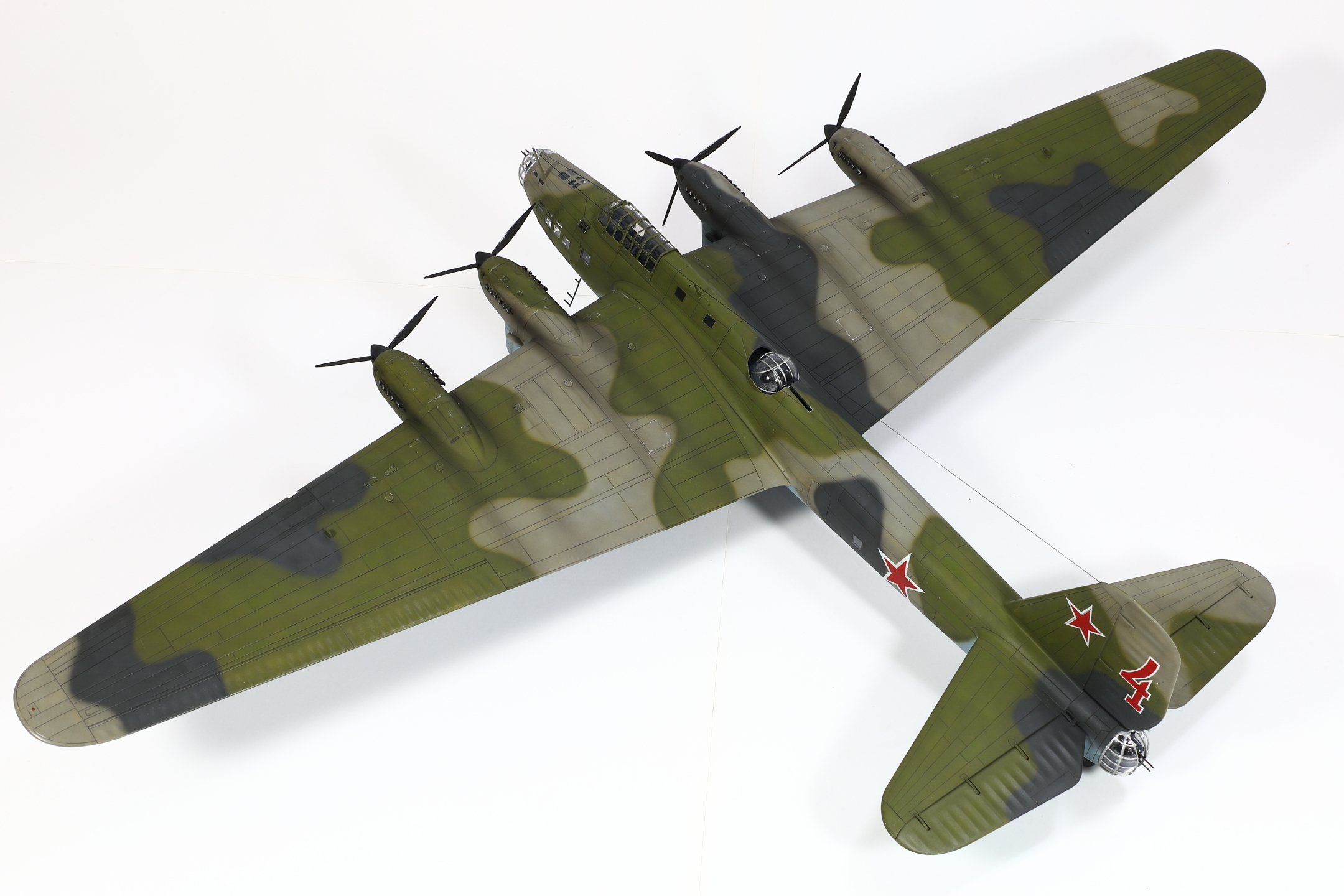

Окраска АК реал колор, тонировка - масло по всяческих его проявлениях.
Приятного просмотра
Оценки
Войдите, чтобы оценить работу.
Комментарии (49)
На сайте с 30.10.2011
90 6331
Красавец!!!
На сайте с 13.04.2020
11 14
Очень понравилось! Отлично сделано!!!
На сайте с 21.10.2014
13 2026
Шикарно!
На сайте с 20.07.2010
117 639

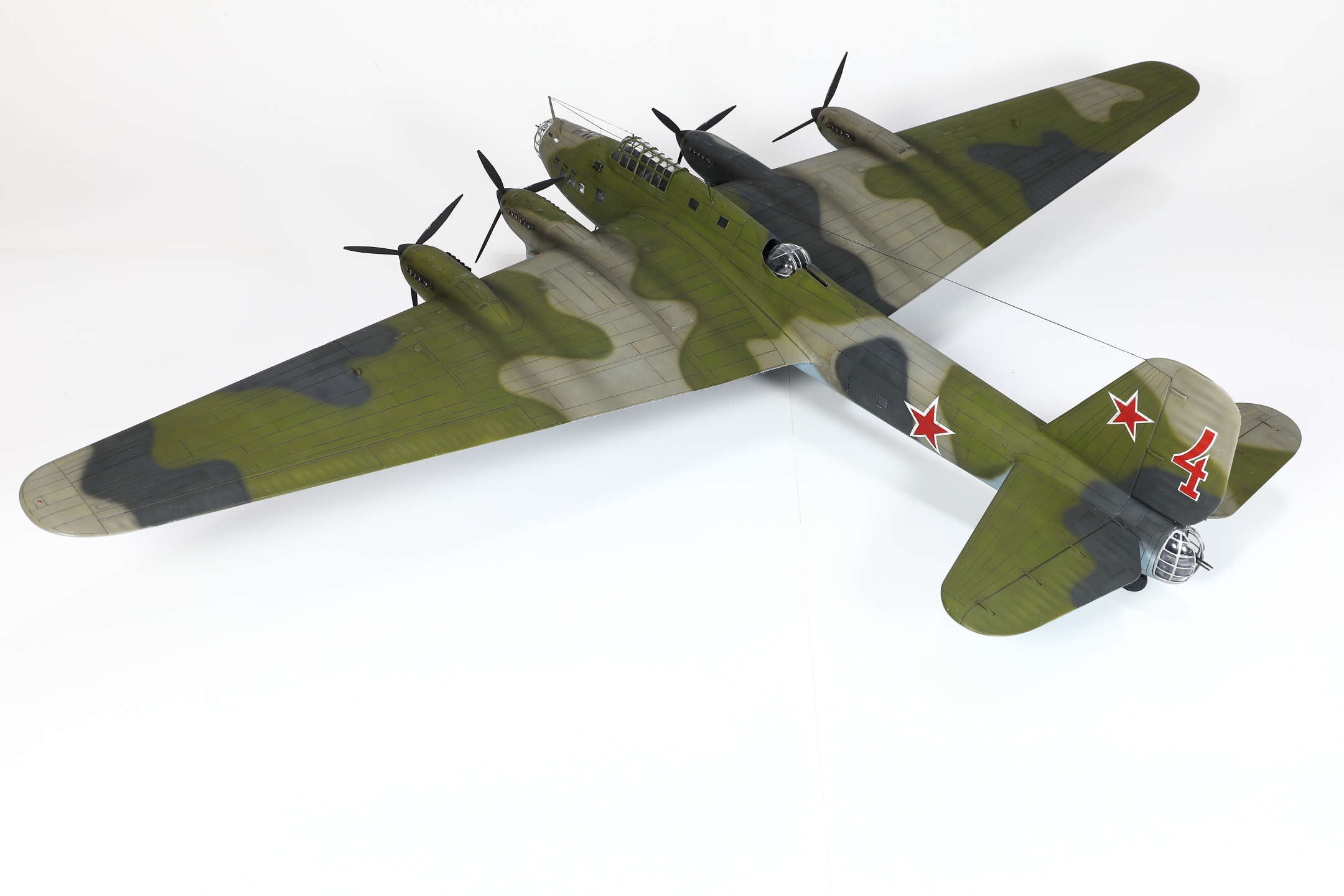

Очень качественная и аккуратная работа, которая украсит любую коллекцию. Понравилась окраска. Только чёрный цвет камуфляжа совсем серым стал, при том, что два других точно как надо.
На сайте с 21.04.2017
12 5
боНба прицеплена "по немецки", по продольной оси на 45 градусов не по нашему. У наших бомб точка подвески находятся в той же плоскости, что и перо стабилизатора (Если их специально не переделывали для проекта "звено" и еще некоторых).
На сайте с 21.04.2017
12 5
Причем такой подвес был у всех калибров, за исключением фаб-100 обр.1943г
На сайте с 28.04.2011
24 861
Красивая модель вышла!!! Душевно сделана!
На сайте с 05.09.2021
0 74
+1
На сайте с 11.05.2016
69 2604
Чисто, аккуратно, понравилось.
На сайте с 01.12.2017
24 4119
Отличная аккуратная модель!
Спонсор
На сайте с 03.08.2010
64 2551
Фото супер! Можно технические подробности съёмки? Модель тоже хорошо смотрится,но к сожалению косячный набор у Звезды.
Спонсор
На сайте с 03.08.2010
64 2551
Правильно стал. Откуда там чёрному быть?
На сайте с 30.07.2009
34 145
Спасибо за замечание . Учту на будущее . Не уверен что технологически она встанет как нужно на модели без доработок крепления .
На сайте с 30.07.2009
34 145

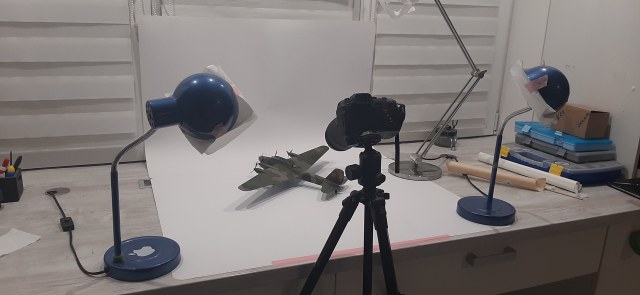

Спасибо . Технически - лист ватмана , лампы 6500к , рассеиваю свет калькой в несколько слоев .
По настройкам : iso 100, F-26-32, выдержка 8 секунд примерно , в зависимости от света . Фото не обрабатываю .
На сайте с 18.07.2010
368 21797
Отличный Петляков!
Увы. А-модел в этом отношении гораздо лучше, но увы, в сборке далеко не сахар.На сайте с 24.05.2014
15 137
Красиво аккуратно сделано!Особо окраска понравилась !
Озвучьте пожалуйста за косяки
Заранее признателен
На сайте с 18.07.2010
368 21797
На сайте с 24.05.2014
15 137
Понял
Спасибо!
На сайте с 06.05.2013
128 2616
Очень хорошо смотрится! Пожалуй стоит взять за образец по качеству окраски. Жаль только нет исторической достоверности, а среди Пе-8 есть что выбрать в качестве интересного прототипа.
Спонсор
На сайте с 15.07.2010
62 482
Замечательная работа. Классно выглядит Пе-8! И фото очень хорошие!
На сайте с 28.11.2012
49 446
Отличная работа, очень понравилась!
На сайте с 28.11.2012
49 446
Друзья, а можно по подробнее на счет косяков Звездинской модели, и чем Амодел лучше, а то собрался ее строить?
На сайте с 29.06.2013
34 57
Отличная работа!
Красивая модель.
По подвеске бомб
Это 5000. Судя по схеме, 2000 подвешивалась также
На сайте с 16.02.2012
17 52
Отличная работа!
Спонсор
На сайте с 21.12.2010
22 258
Классная работа!
На сайте с 05.10.2021
11 9
Работа очень понравилась!!!
На сайте с 21.04.2017
12 5
Чтобы понимать как висела та или иная бомба нужно иметь представление о том где именно распологался замок (замки) бомбодержателей:
Если бомба одна, то замок распологается на днище бомболюка, а значит бомба висит стабами в + (крестом)
Если две бомбы подвешены в бомболюке паралельно, значит замки находятся на вертикальных стенках бомбоотсека и такие бомбы будут висеть х (иксом) в бомботсеке, и крестом на внешней подвеске.
А 5000 песня отдельная, там (обратите внимание на свою схему) 4 точки подвески, составляющие в сумме прямоугольник, а не 1-2, (тандемом) как на бомбах меньшего калибра.
То есть главное это помнить что точка подвески она всегда в той же плоскости что и перо стаба (за исключением о которых писал выше).
Вот как то так.
Простой пример: обычная фаб-100 в бомболюке ил-2 будет висеть крестом, потому что держатель сверху. А если ту же самую бомбу прицепить в бомболюк пе-2, где бомбодержатели на боковых стенках, то она будет висеть уже иксом
На сайте с 31.12.2011
83 3117
Красота!
Спонсор
На сайте с 12.05.2010
25 827
Отличное исполнение модели! Красота!
На сайте с 27.12.2010
1 131
КРАСОТА!!! Отличная модель, я бы сказал уникального самолета!!! БРАВО АВТОРУ!!!
Из "зависти---белой и пушистой" ПОПРИДЕРАЮСЬ---Можно??? :-))

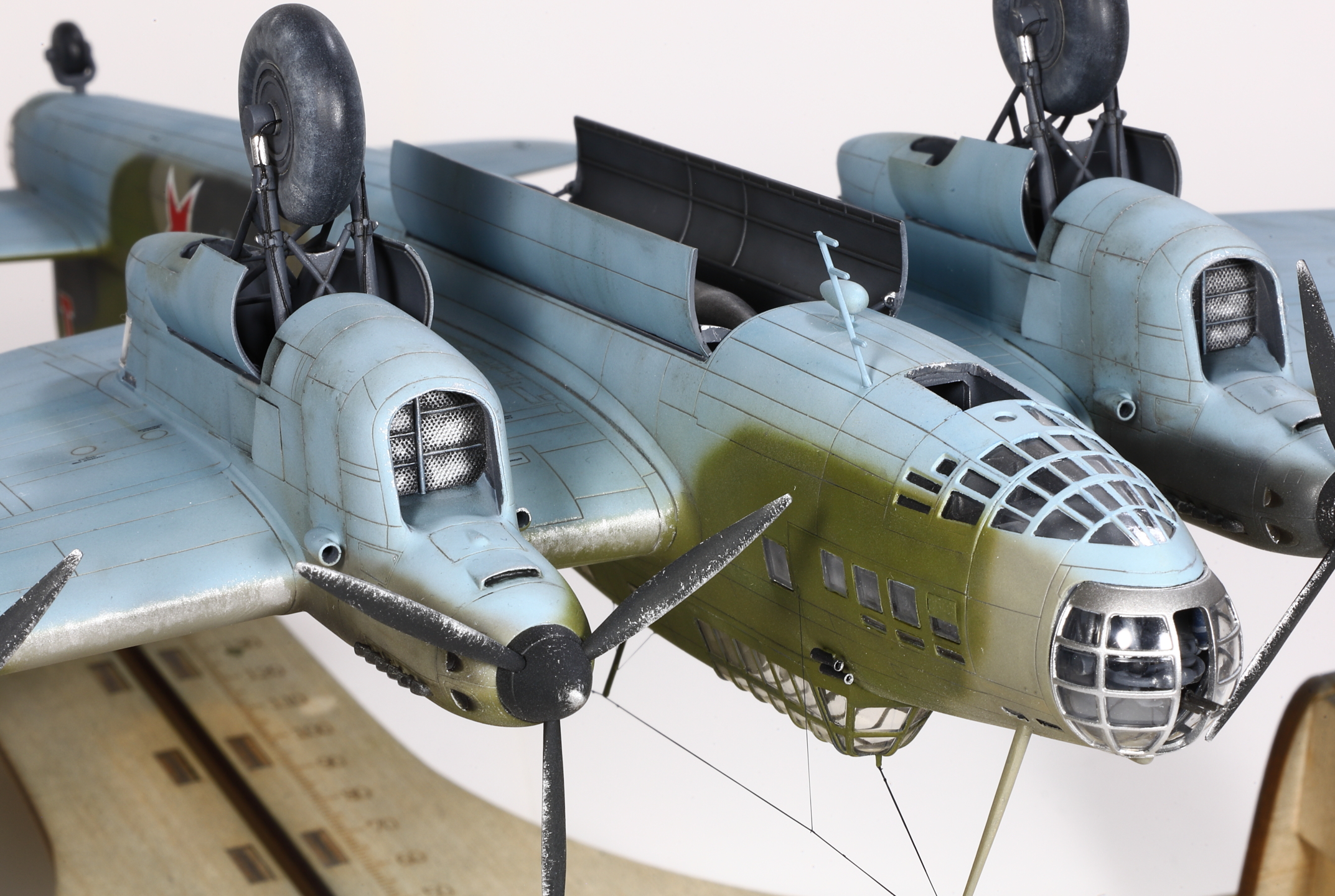

Фото № 30 на левом воздуозаборнике " изнутри" небольшой "треугольник" на стыке половинок мотогондолы, на правой такого нет.
ПОЗДРАВЛЯЮ АВТОРА с ОТЛИЧНОЙ МОДЕЛЬЮ!!!! УСПЕХОВ ВАМ!!!
P.S. Приношу извинения "за придиризм"-Повторюсь БРАВО!!!

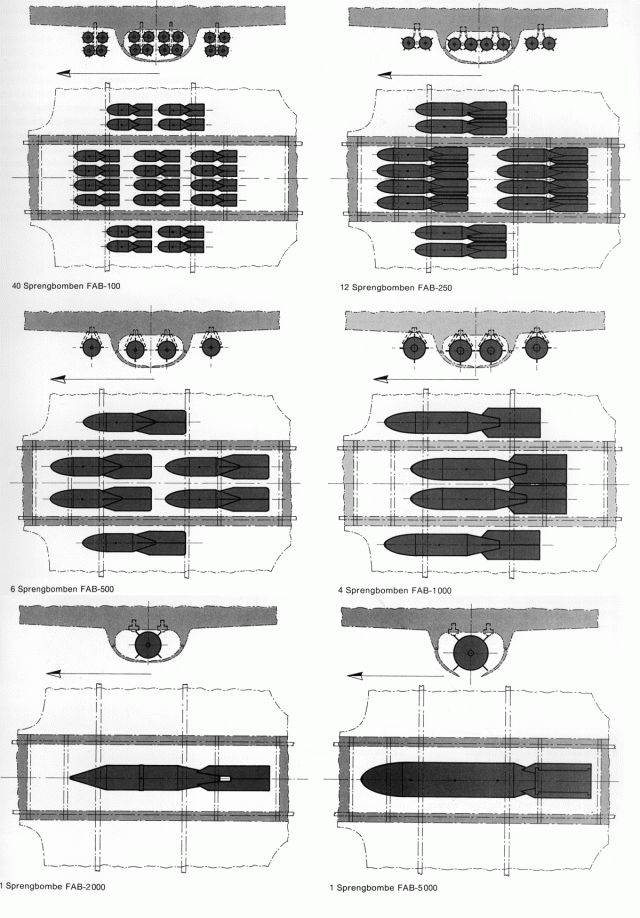

В схеме приведено расположение бомбодержателей и подвеска бомб к ним.

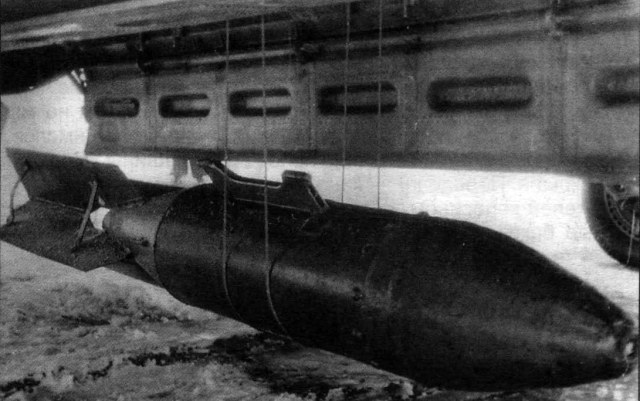

Вот фото 2000-ки на Пе-8. Ретушь, конечно зверская, но что есть. Датируют сентябрем 1942 г.
На сайте с 19.11.2019
13 705
Охренеть! КАК???
На сайте с 03.03.2014
20 34
Зачетный аппарата. Прямо чувствуется "вес" модели. И окраска аккуратная, но без излишеств.
На сайте с 21.04.2017
12 5
Вот тут, без всякой ретуши, посмотрите какие у фаб-2000 реальные размеры относительно тротуарной плитки (и сравните с размерами той ретуши) и как (относительно плоскости стаба) приварен узел подвески.
http://14bb.milportal.ru/2021/01/19/fab-2000-samyj-bolshoj-eksponat-batarei-%E2%84%9614-2020-goda/
Ещё есть схемы в монографиях типа "советские авиабомбы" (самая известная и легкодоступная) там можно посмотреть форму носового обтекателя, посчитать колличество ребер жёсткости на стабах и убедиться что на фото с ретушью ну нифига не двухтонка в сентябре 1942
Я вот одного понять не могу: то ли мои объяснения слишком мудреные и не понятны простому моделисту, то ли всё понятно но таки нужен холивар? Но вы как-то заход за заходом пытаетесь выдать 5-тонку за 2000 кг. Зачем???
На сайте с 16.02.2020
58 32

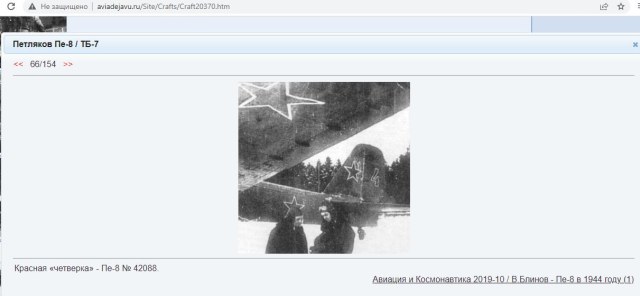

Почему нет достоверности. Вот этот борт 42088 - http://ava.org.ru/bap/25g.htm
И по фото очень похоже, что низ у него был черный...
На сайте с 16.02.2020
58 32
Ну да, похоже низ черный. Ну а верх хорош.
На сайте с 30.07.2009
34 145
Низ перекрашивали в 1943 году .
Конкретно по этому борту информации не много и она противоречива.
На сайте с 29.10.2009
24 1483
Отличная Пешка, очень понравилась!
На сайте с 18.07.2010
368 21797
На сайте с 18.07.2010
79 1868
Красавец!!!
На сайте с 16.02.2020
58 32
Если это борт 42088, выпущенный в декабре 1942, то он не летал с голубым брюхом. Уже в июле 1944 был потерян.
Откуда информация про голубой низ, если не секрет? :/
На сайте с 30.07.2009
34 145
Александр , повторюсь, инфа по этому борту противоречивая. Где-то пишут что в марте 43 был сбит . Красная четвёрка не во всех источниках соответствует 42088. Звезда скорее всего взяла собирательный образ . Я его и реализовал . Встречал инфо что риз был голубой .
Если есть желание копнуть чуть глубже- поделюсь всей имеющийся литературой, сможете копнуть.
Уверен , это поможет Вам в постройке более вероо прототипа , если он есть в планах.
Вот Вам номер 215 Известий за 12.09.1942 г.
https://electro.nekrasovka.ru/books/6150187
Или они на год вперед 5-ти тоннку наванговали? Убойтесь, хады, через год прилетит вам!!!
Автор бомбу правильно спозиционировал, а Вы традиционно в дебри полезли, коллега.
На сайте с 29.10.2009
24 1483
Прошу пардону, панибратство не в тему))
На сайте с 30.07.2009
34 145
Коллеги , спасибо за отзывы и замечания !
На сайте с 30.12.2013
4 0
Красава!
Спонсор
На сайте с 17.10.2010
724 9624
хорошая работа, и отснят хорошо
