Ракетный крейсер пр.1134 "ВЛАДИВОСТОК"

Уважаемые Коллеги!

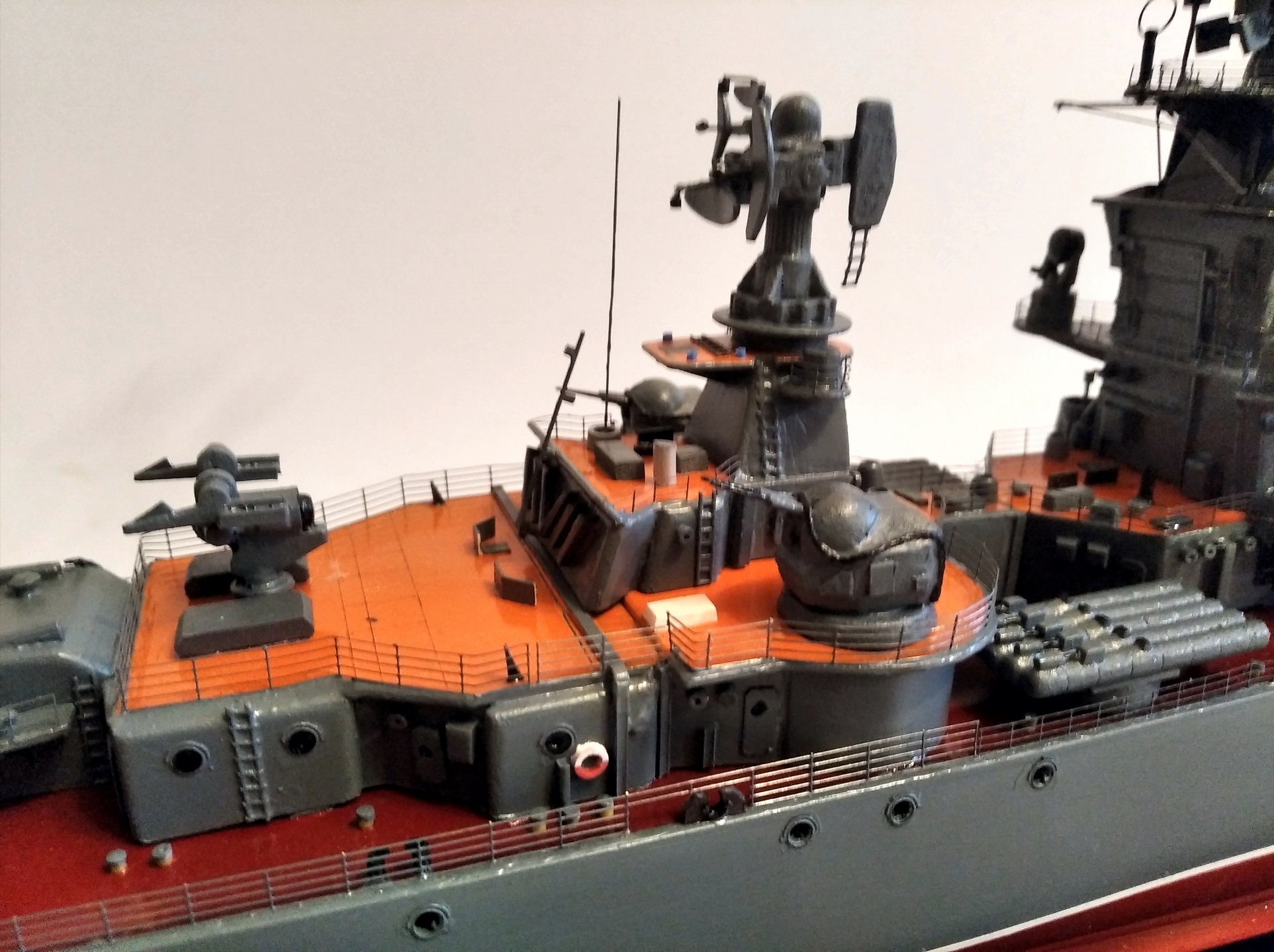

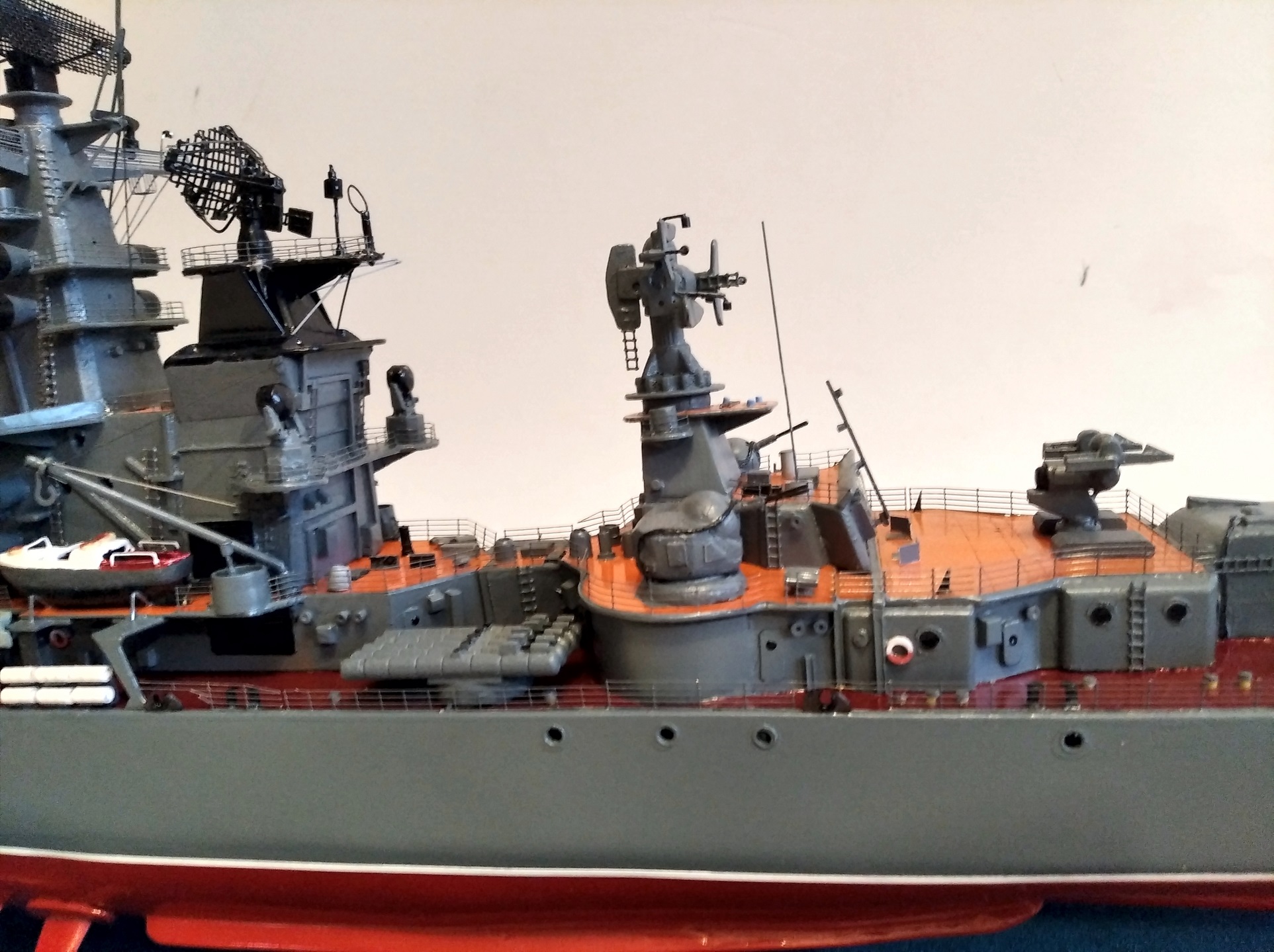

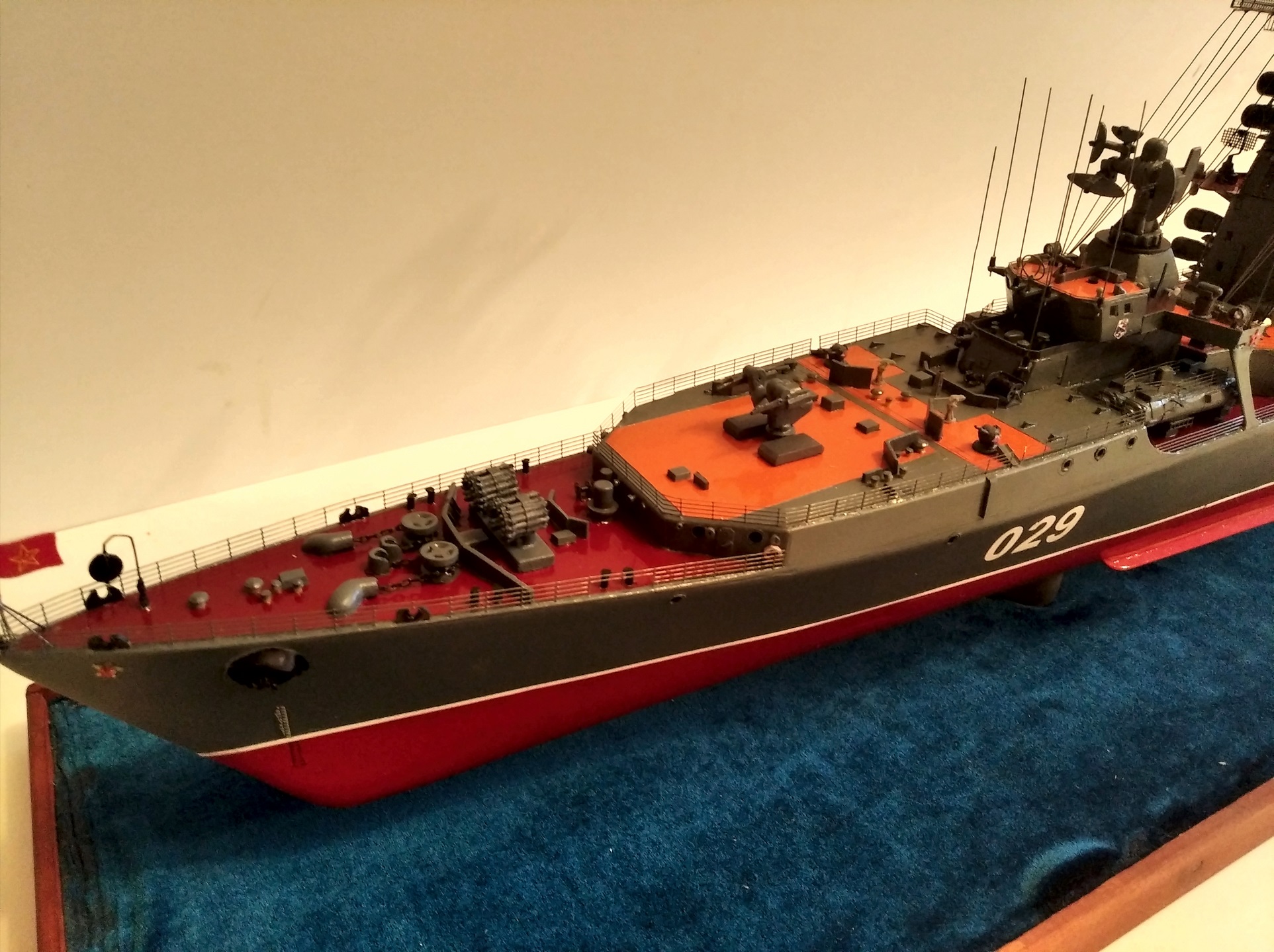

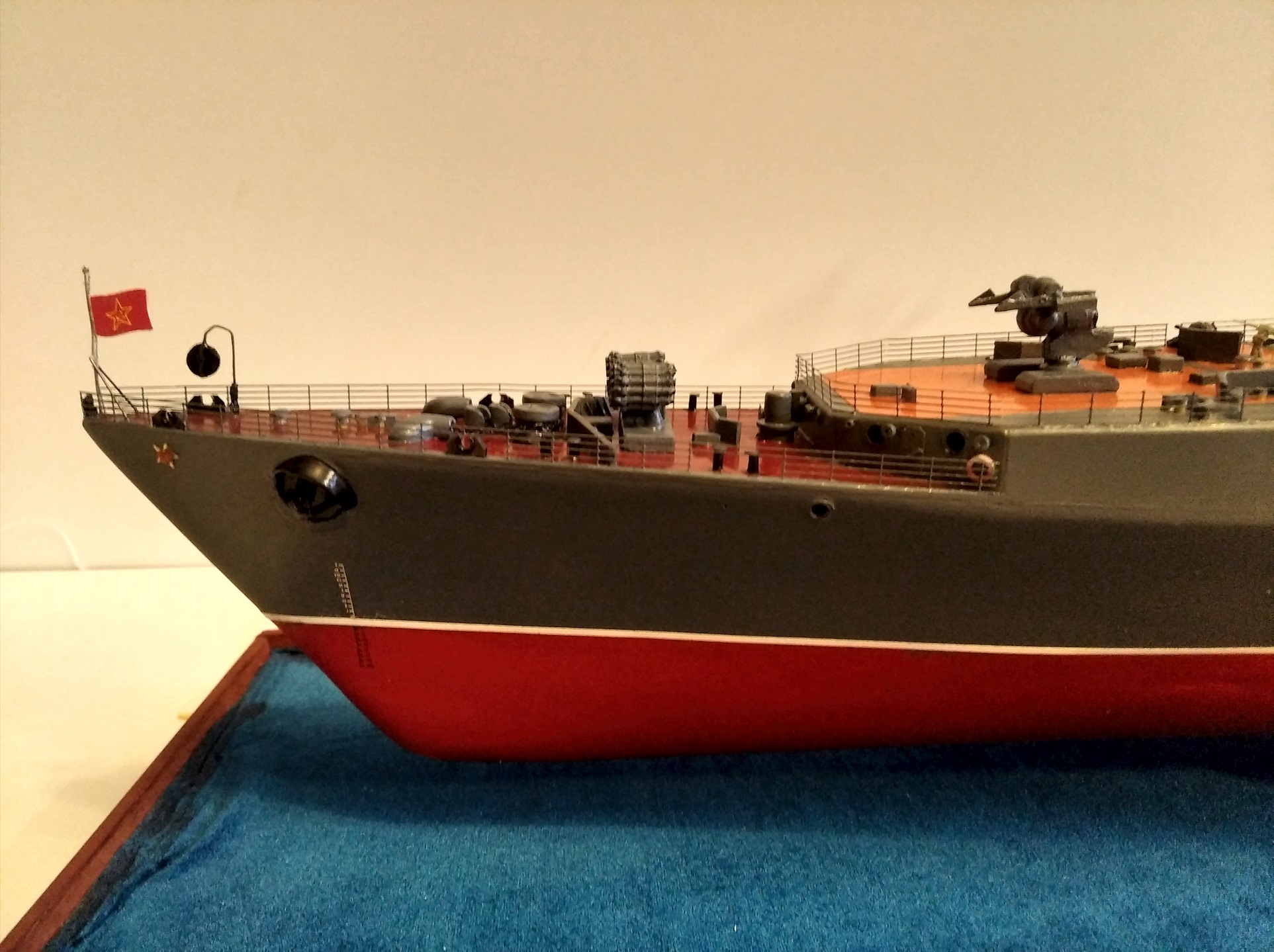

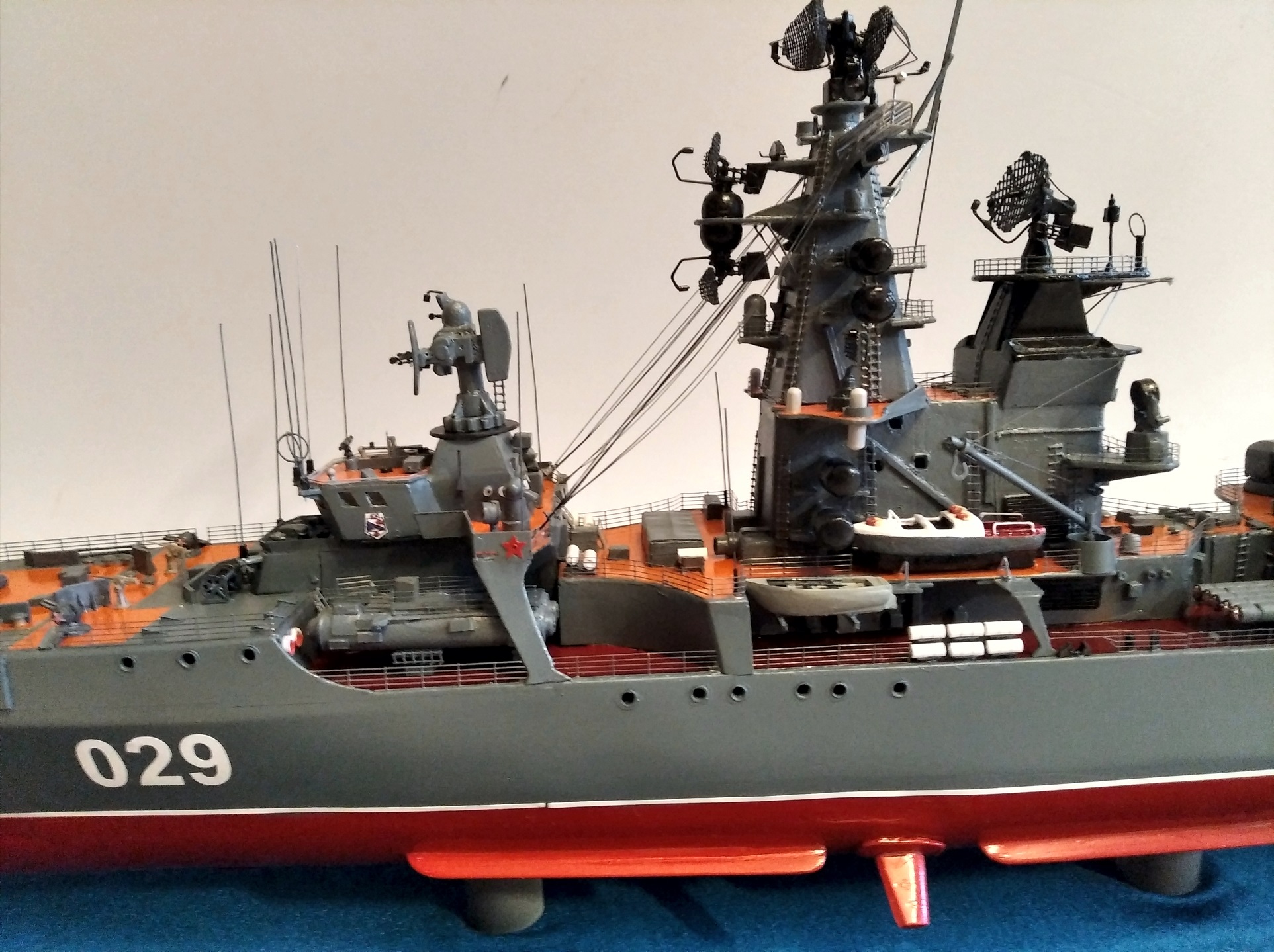

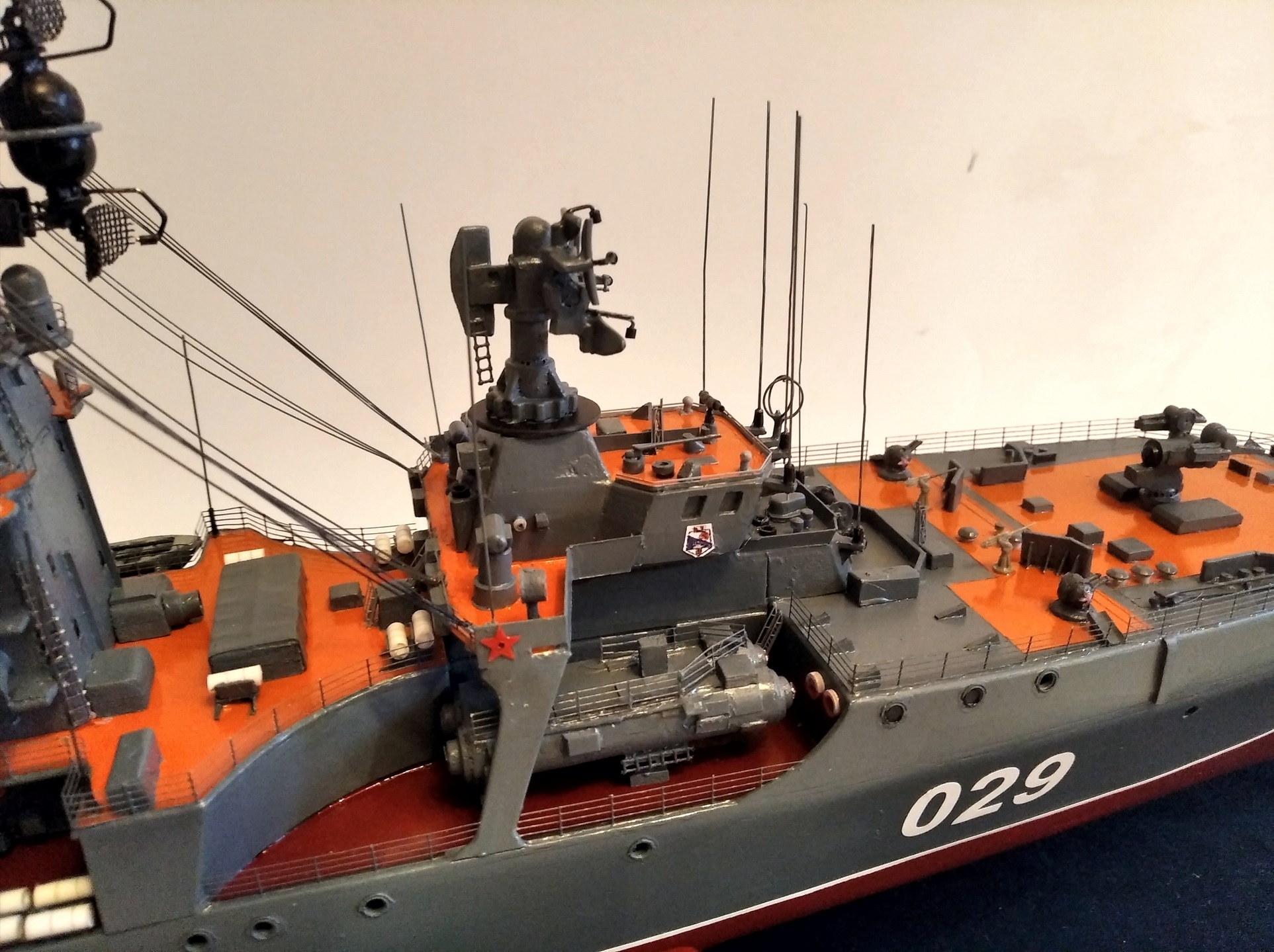

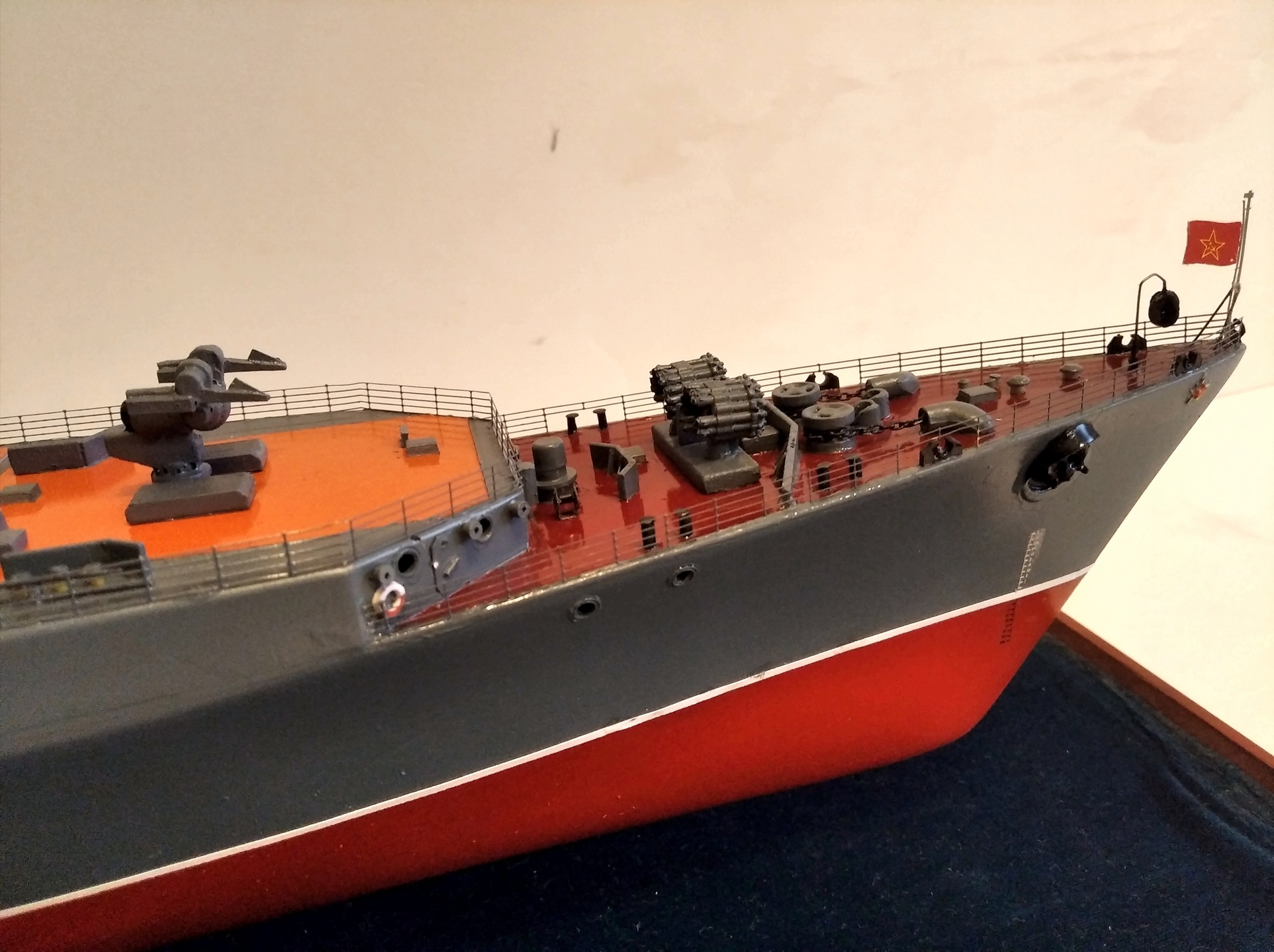

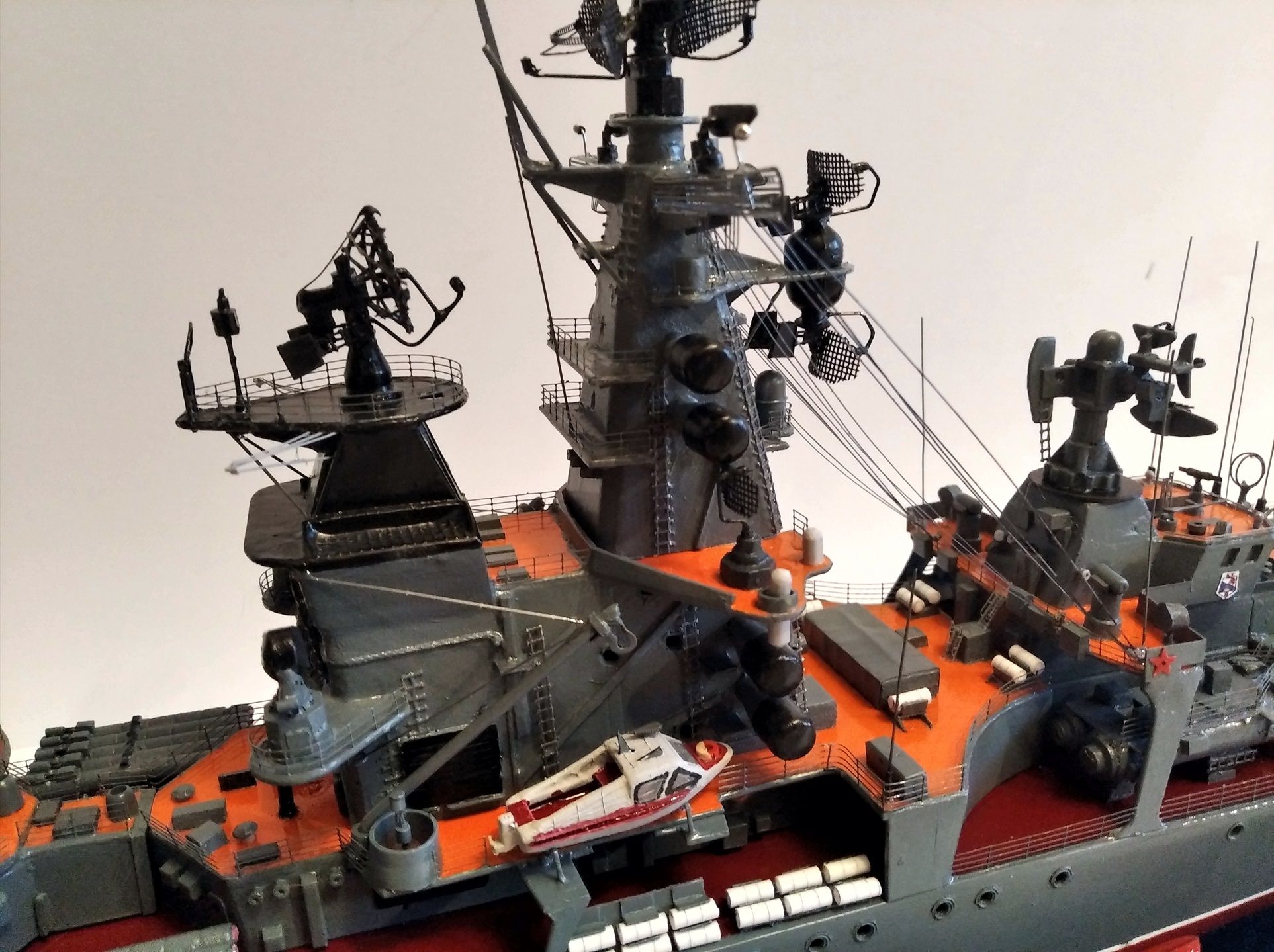

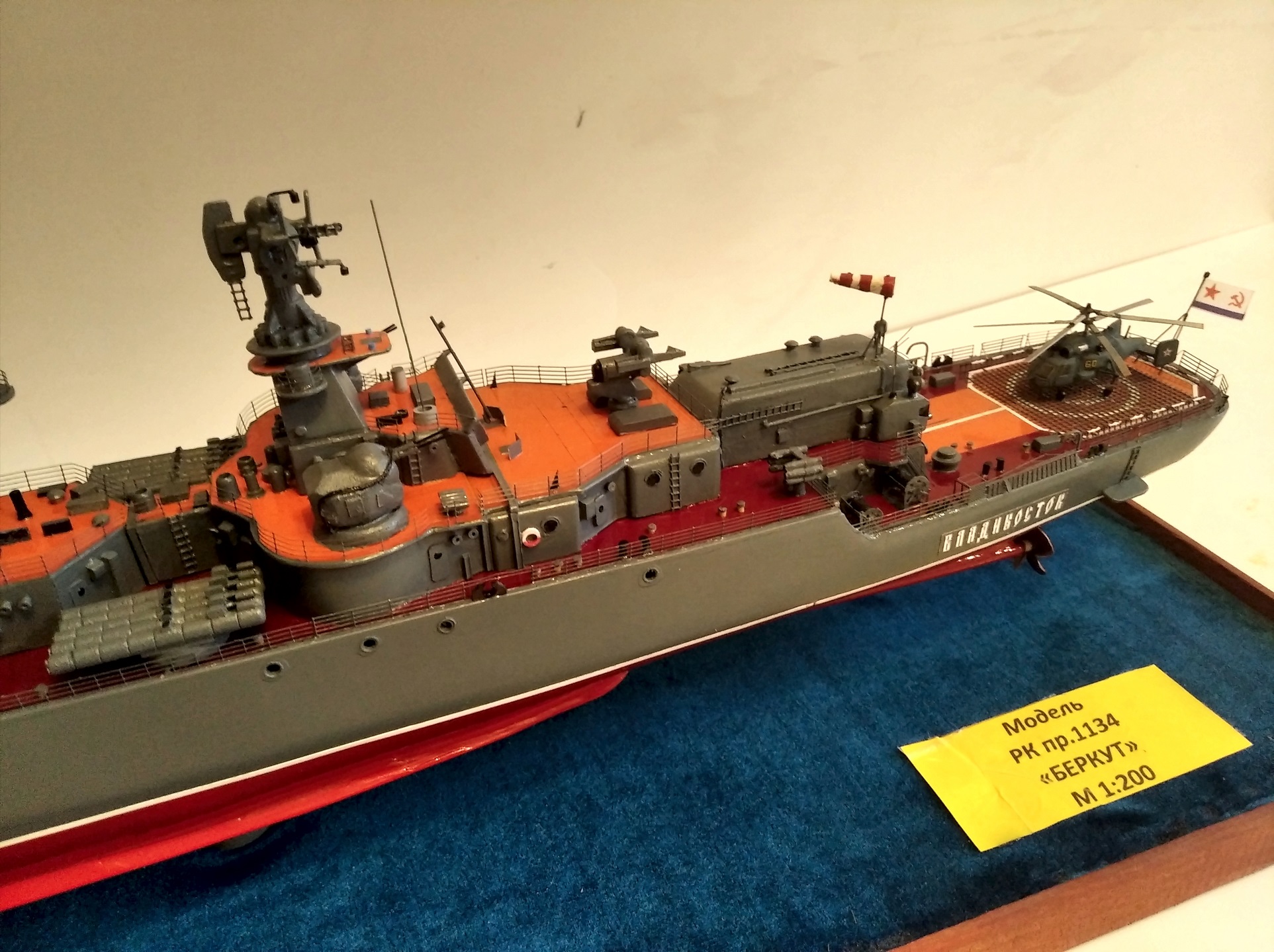

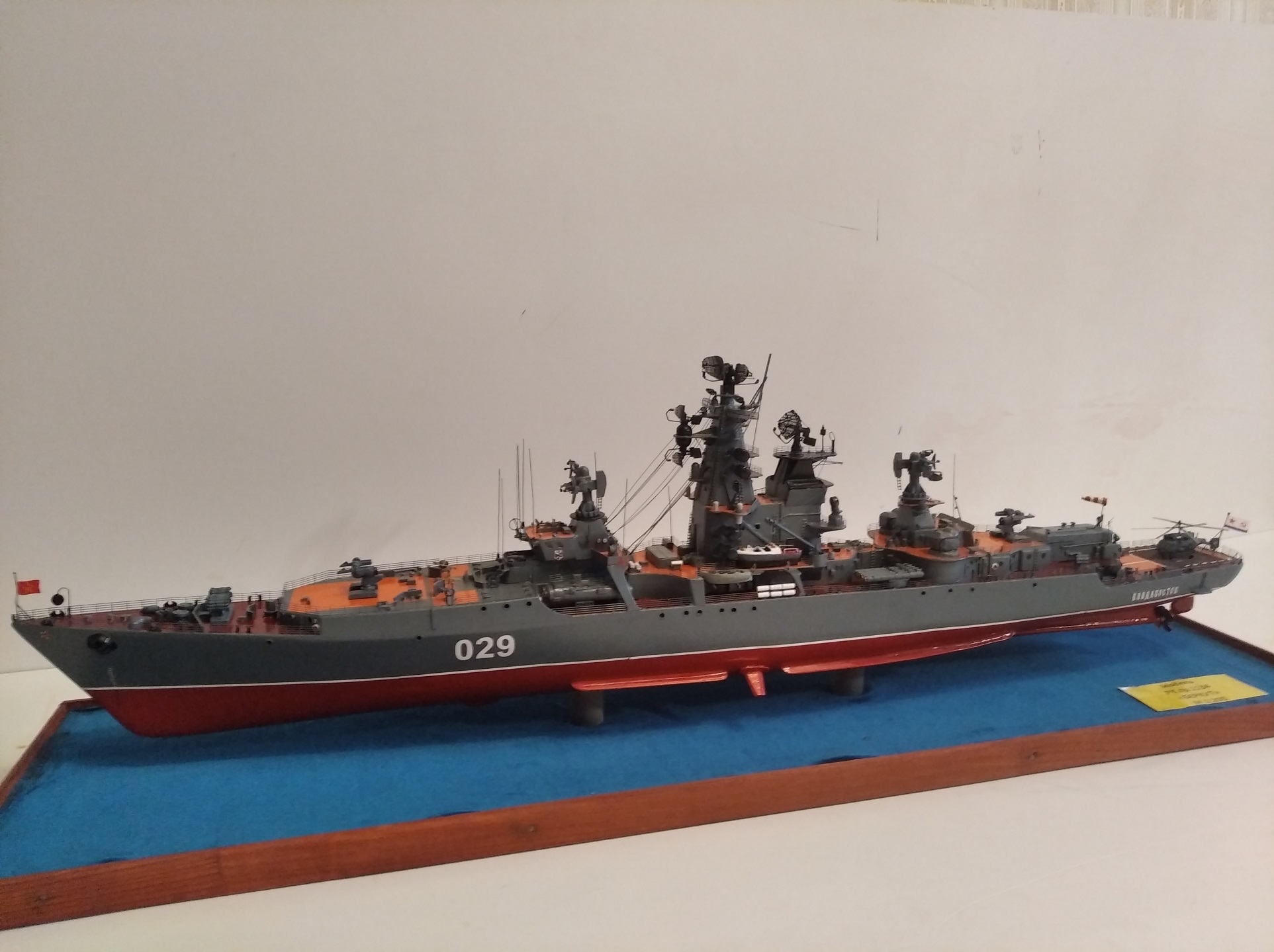

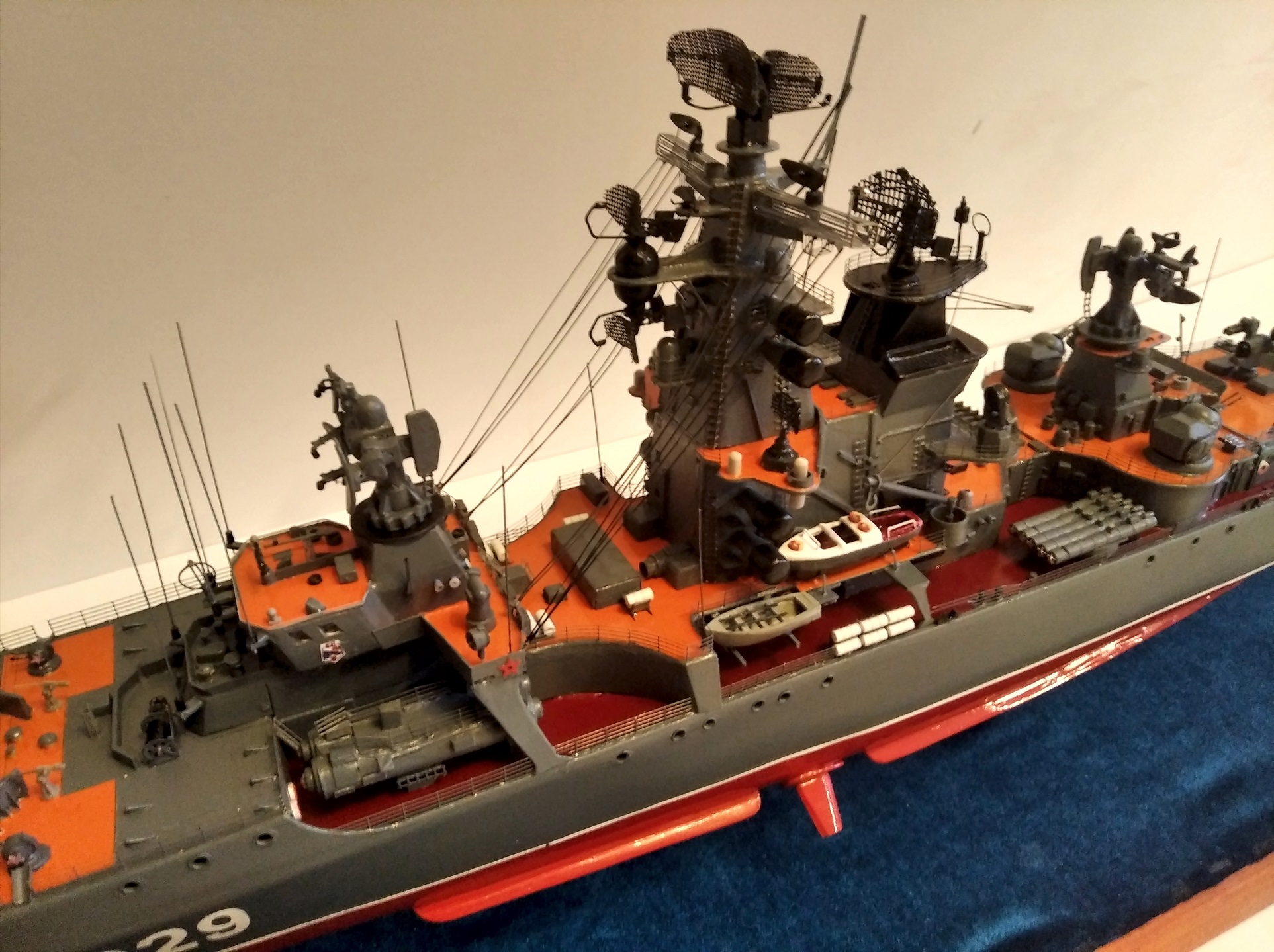

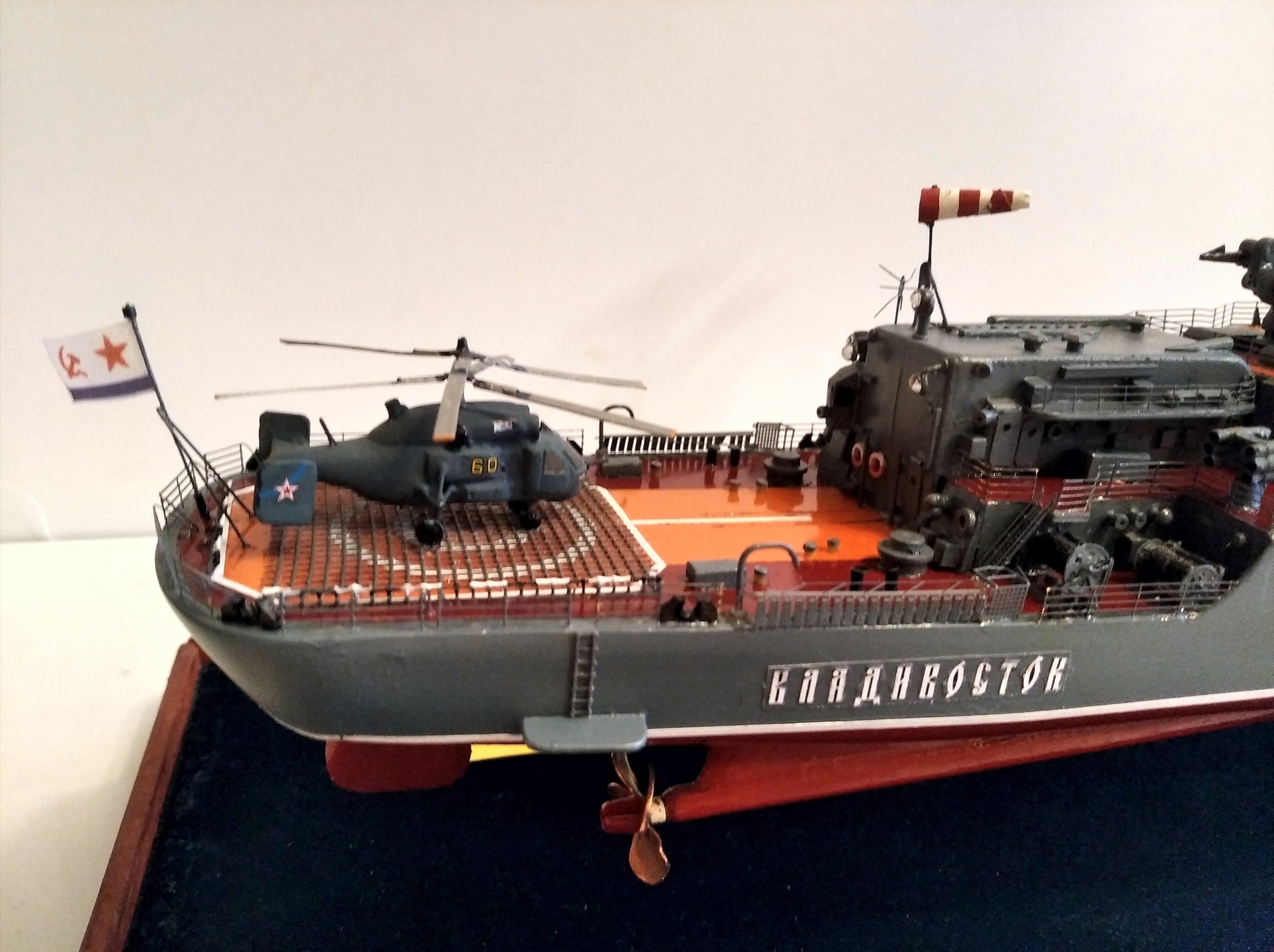

Представляю Вашему вниманию стендовую  модель Ркр.  пр.1134 «Владивосток»  .

Модель представлена в масштабе 1:200. Постройка длилась 4 месяца. Окраска, размещение систем вооружения, постов управления и связи произведены  на 1987 год (бортовой 029) по изображениям, имеющимся в общем доступе.

Немного информации…

Ракетные крейсера проекта 1134 «Беркут» — головной корабль  «Адмирал Зозуля», кодовое обозначение NATO — Kresta I class) — тип ракетных крейсеров Советского Военно-Морского Флота. До 1966 года классифицировались как корабли ПВО-ПЛО[1], с 1966 по 1977 год все четыре из построенных крейсеров проекта по советской военно-морской классификации относились к подклассу больших противолодочных кораблей, позднее все они были переведены в подкласс ракетных крейсеров.

Основные характеристики крейсера (до 1977 года – Большой противолодочный корабль) «Владивосток»:

Водоизмещение   5335 тонн (стандартное), 7125 тонн (полное)

Длина  156,2 м (148,0 м — по ватерлинии)

Ширина      16,8 м (максимальная), 16,2 м.(по ватерлинии)

Осадка 6,3 м (средняя)

Двигатели 2 котлотурбинные ГЭУ ТВ-12

Мощность 90000 л. с. (общая для котлотурбинных ГЭУ)

Движитель 2

Скорость хода 33 узла (полная), экономическая (18 узлов)

Дальность плавания  5000 миль (на 18 узлах).

Вооружение:

Радиолокационное вооружение РЛС обнаружения воздушных целей «Ангара-А» + «Кливер», ГАС «Титан-2»

Радиоэлектронное вооружение БИП «Планшет-1134», станция РТР «Залив», станции постановки активных помех «Гурзуф А» и «Гурзуф Б»

Артиллерия    2х2 57-мм АУ АК-725 (боезапас — 4400 выстрелов)

Ракетное вооружение      2х2 ПУ ПКР П-35 (боезапас — 4 ПКР П-35)

ЗРК «Волна-М» (64 ЗУР В-601)

Противолодочное вооружение    2х5 ПТА-53-1134 (10 торпед СЭТ-65), 2х12 РБУ-6000 «Смерч-2» (боезапас — 144 РГБ-60), 2х6 РБУ-1000 (боезапас — 48 РГБ-10)

Авиационная группа  1 вертолёт Ка-25РЦ или 1 Ка-25ПЛ, палубный ангар.

Модель выполнена вручную  традиционно  из листового  ПВХ 3 мм и листового полипропилена 1 мм . Окраска корпуса, палубы, производилась полиамидными эмалями. Бортовой номер, разметка полетной палубы,  КВЛ выполнены из самоклеющейся пленки. Из готовых изделий использовано ФТД: стойки лееров в масштабе 1\200  от фирмы SudoModelist. Локаторы и  антенные посты изготовлены из стальной и медной  проволоки сечения 0,35 – 0,7 мм.  Вертолет  изготавливался с использованием литья двухкомпонентного жидкого пластика.

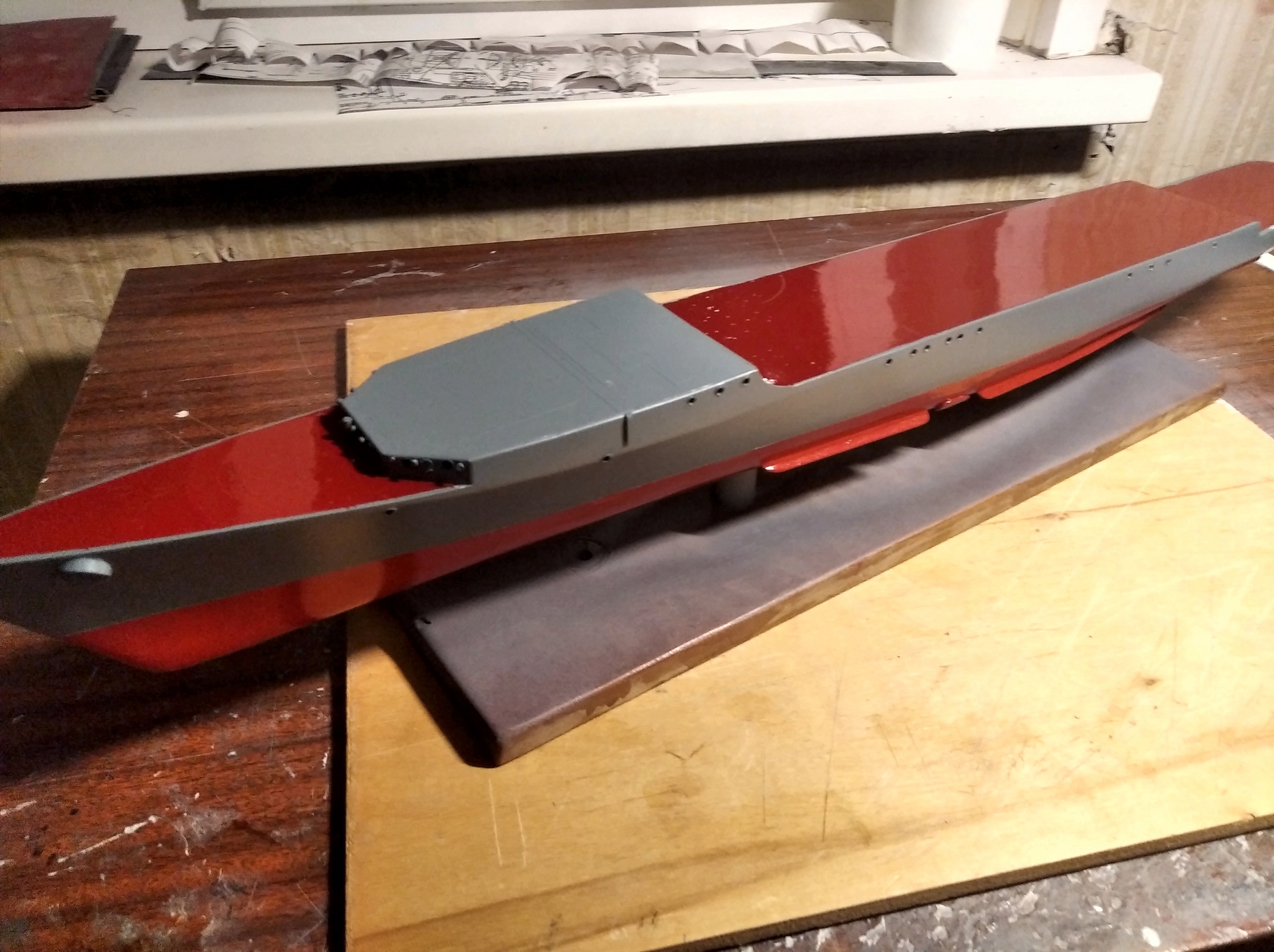

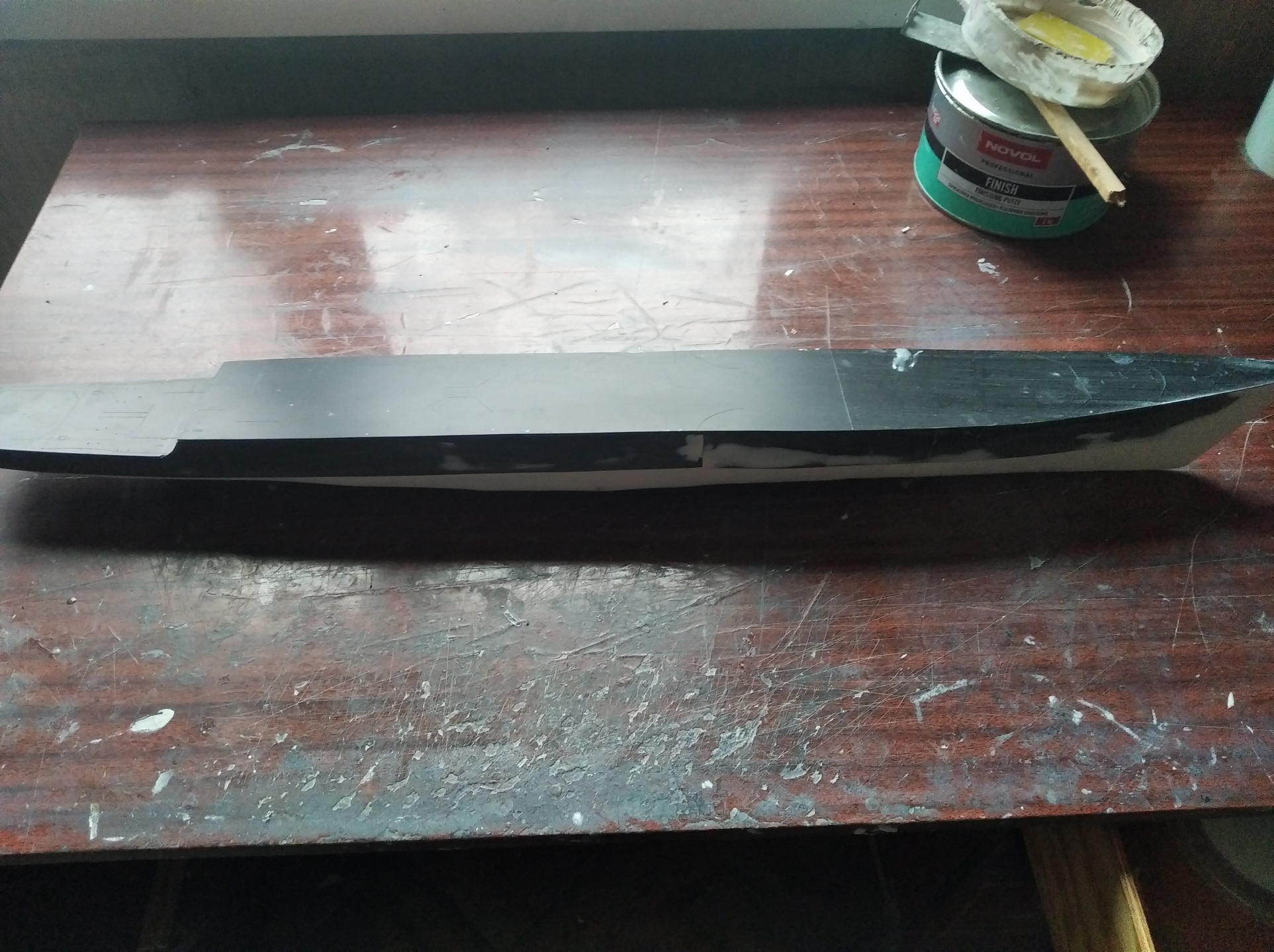

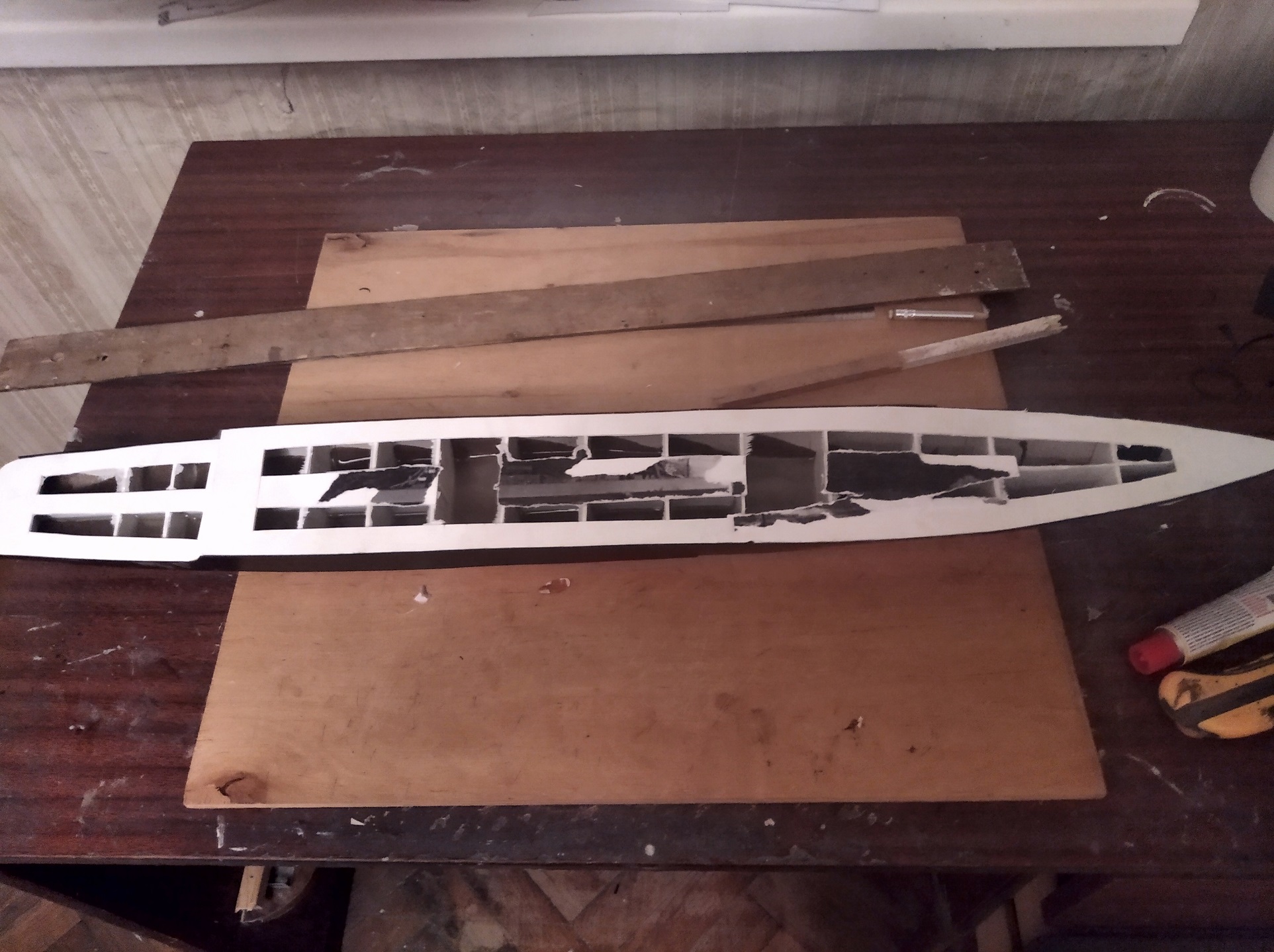

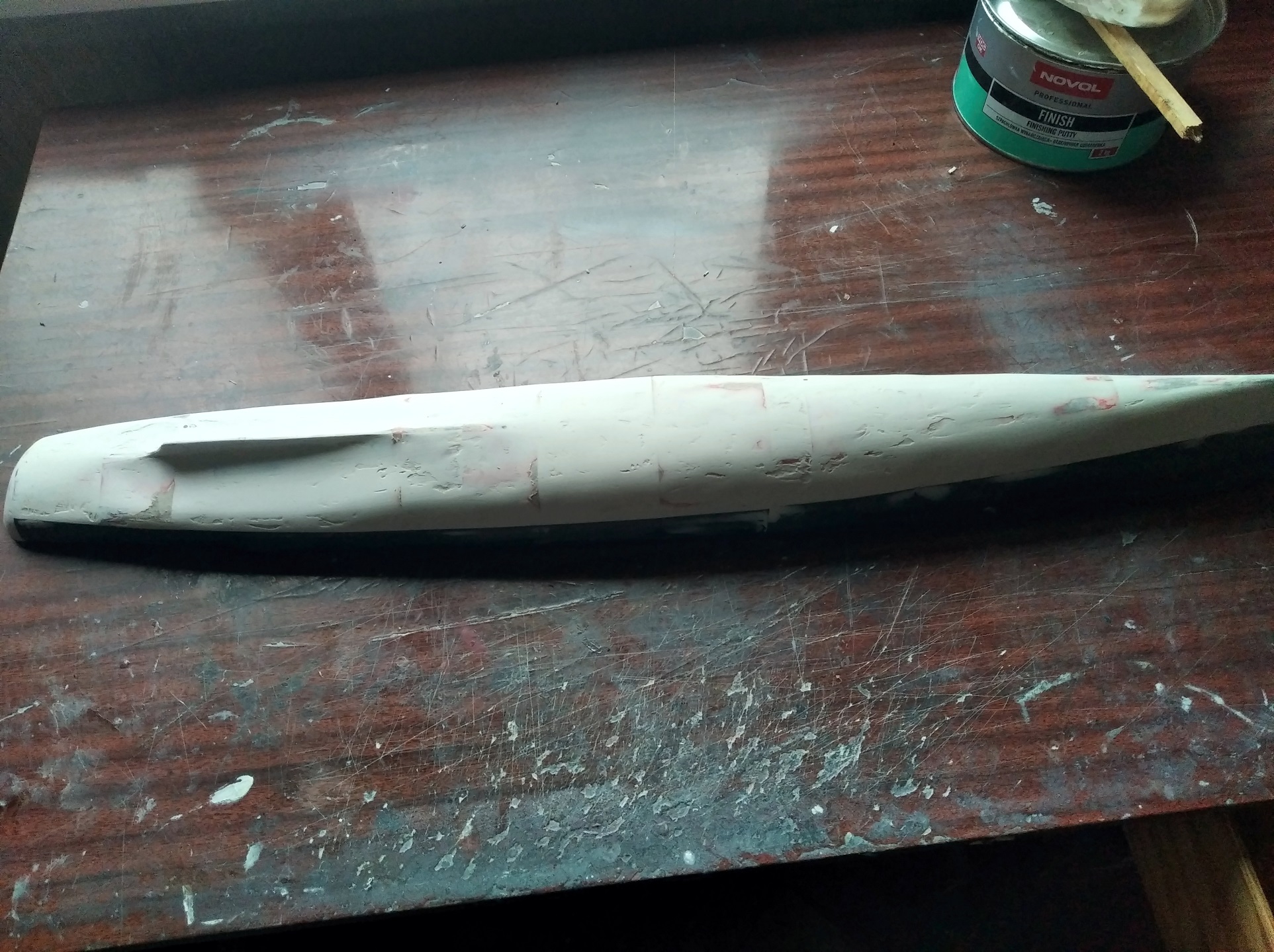

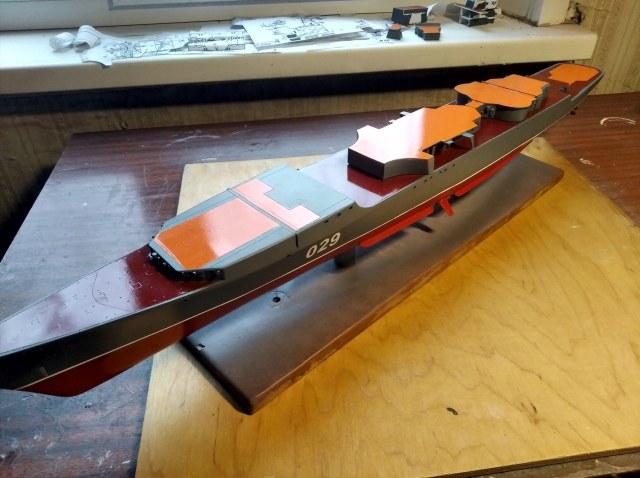

Помимо изображений готовой модели, я прикрепил несколько снимков из "кухни" для общего представления технологии и способа постройки.

Приятного просмотра...
