Французский линейный корабль "Jean Bart" 1955 г.

Доброго времени суток Товарищи!

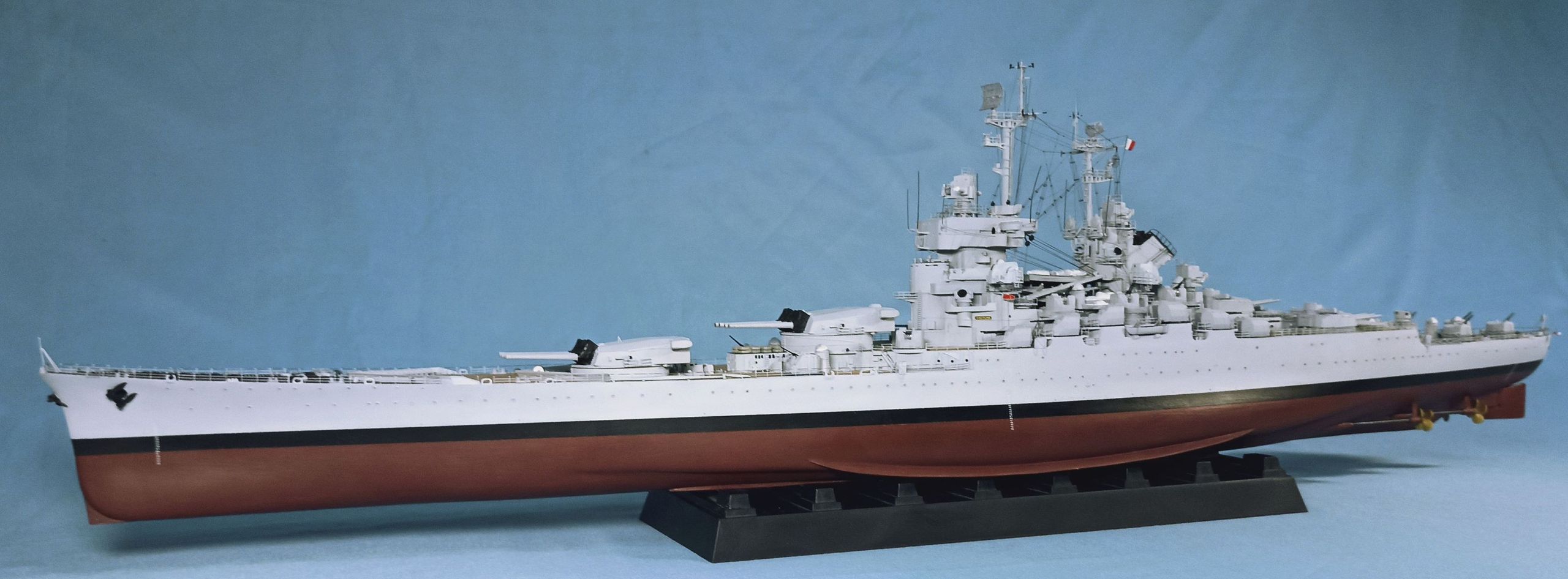

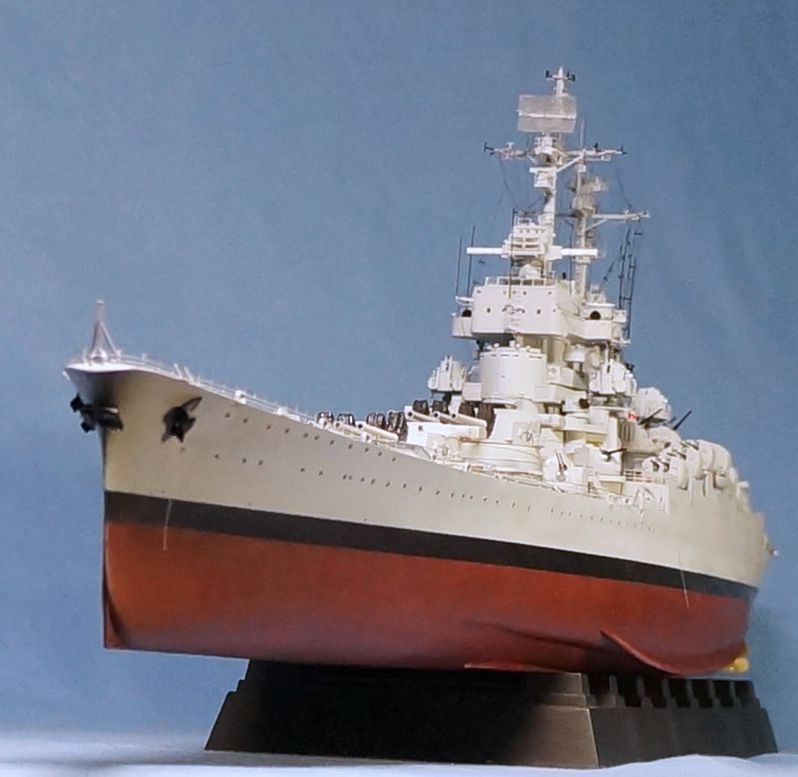

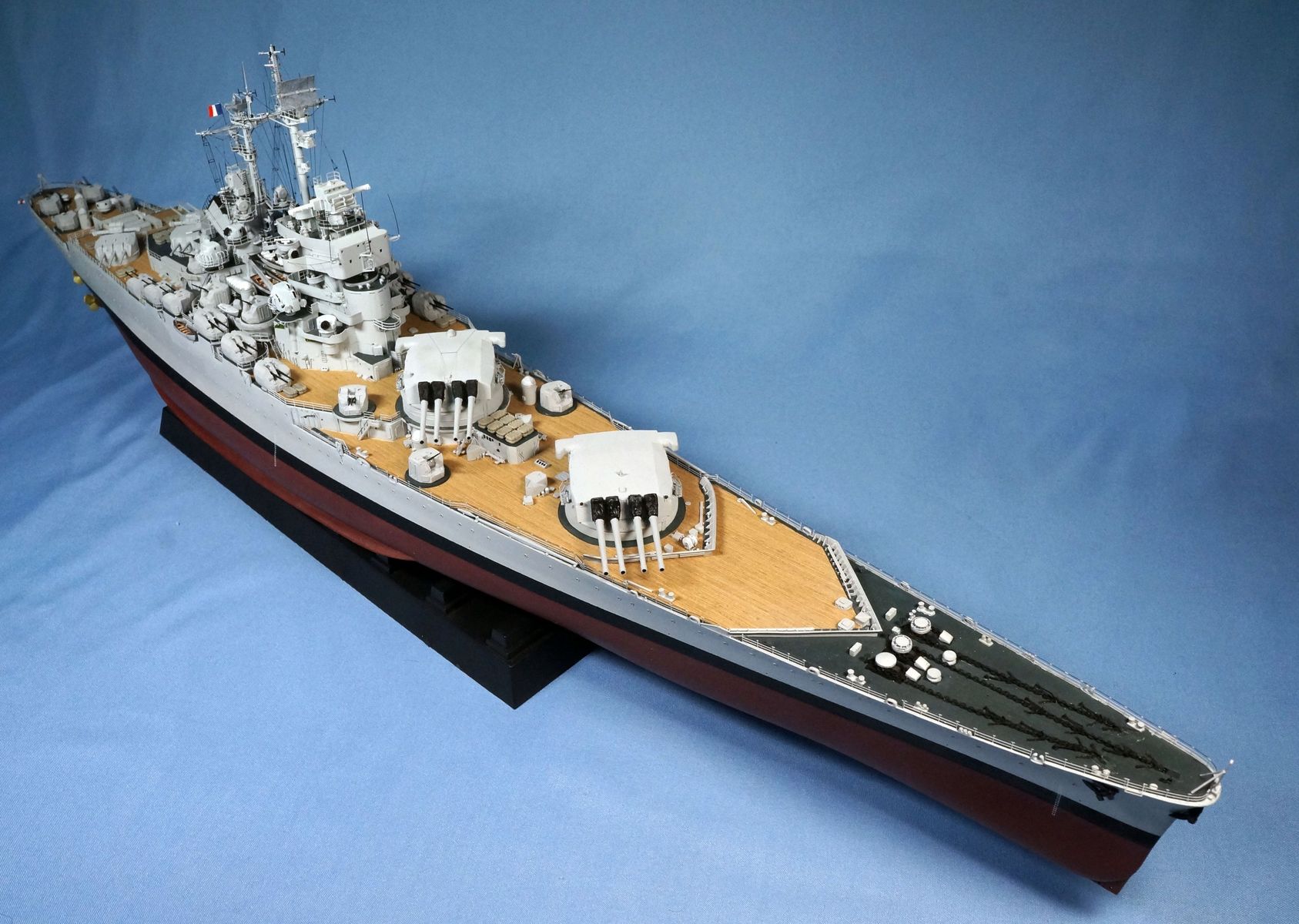

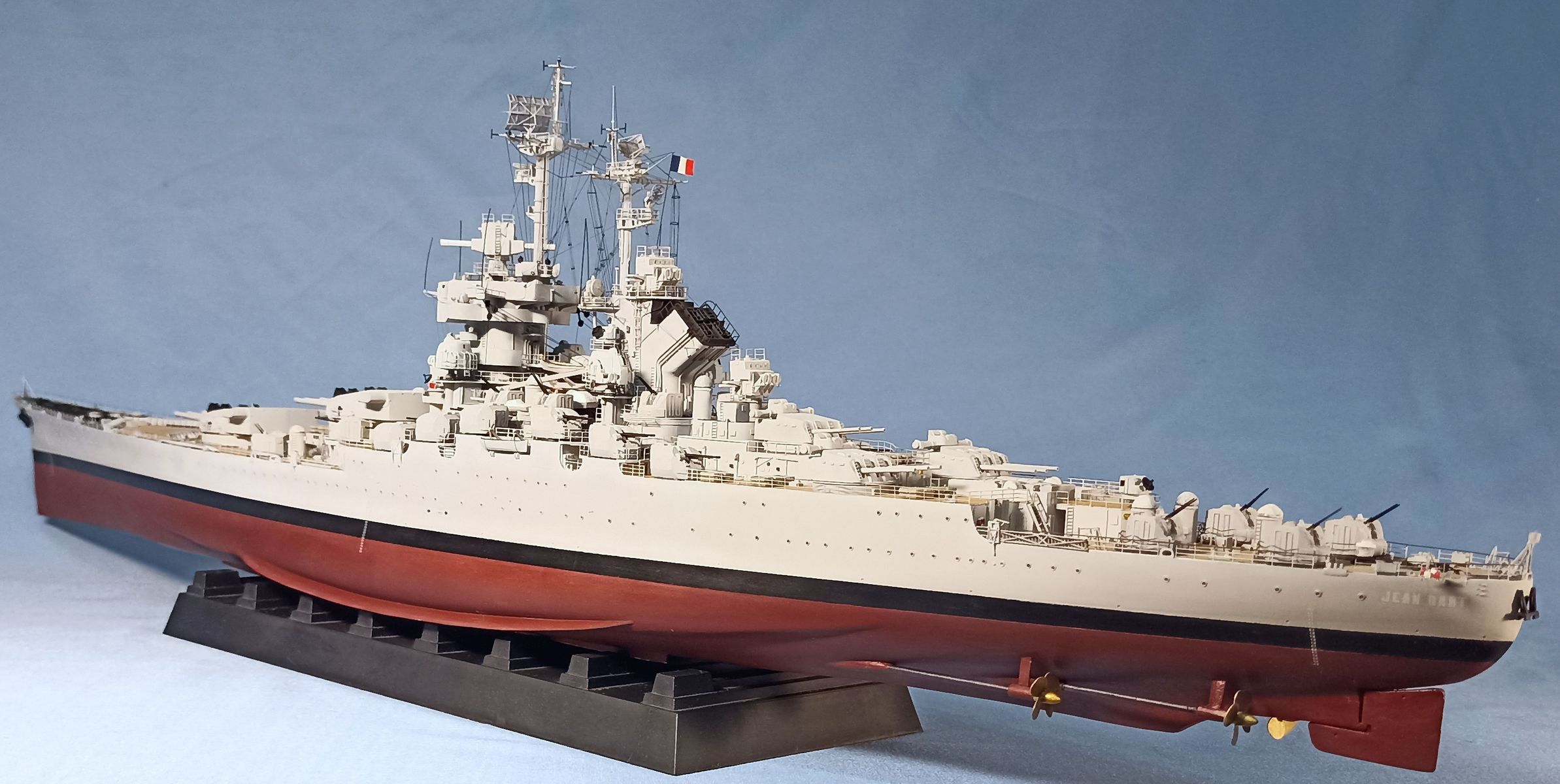

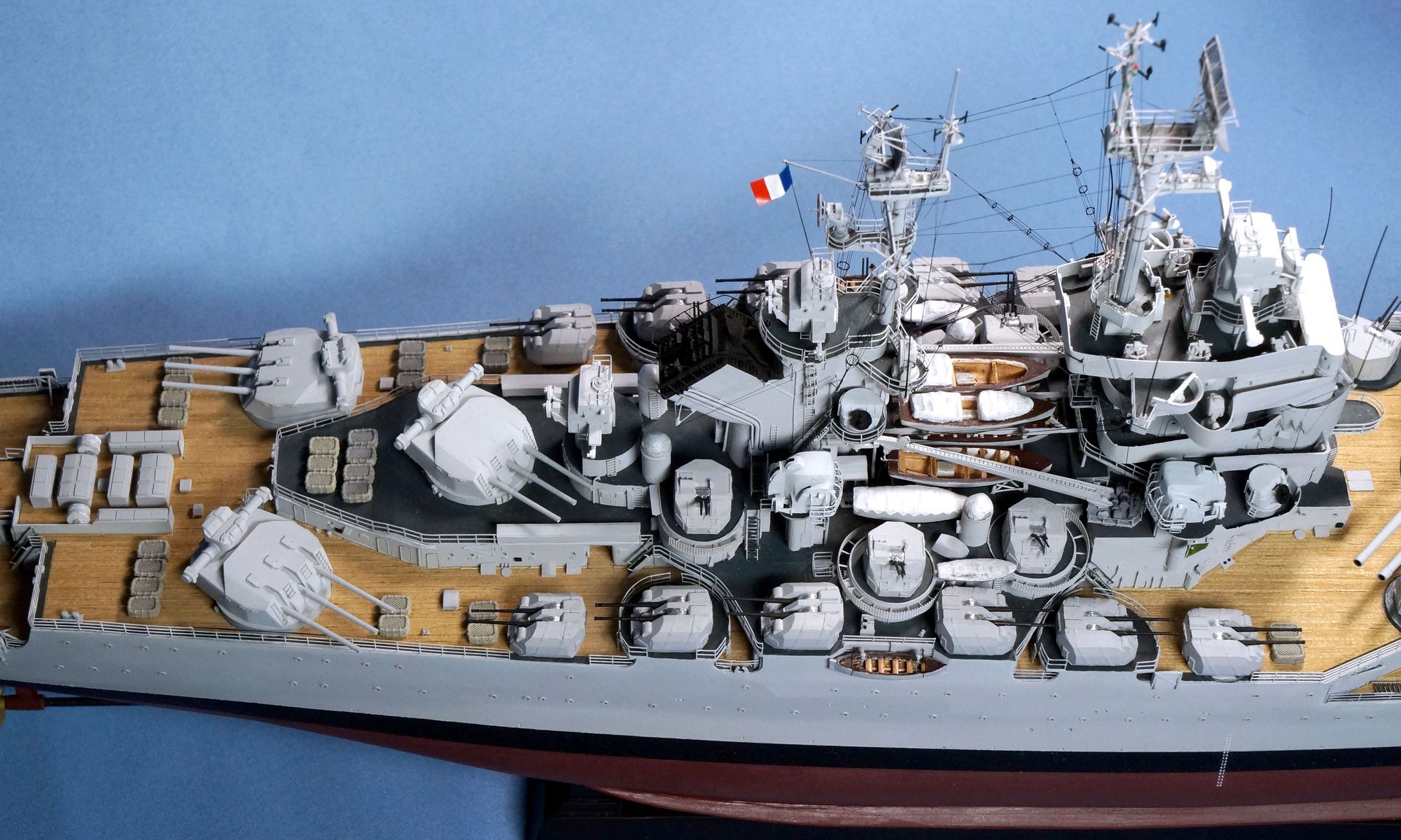

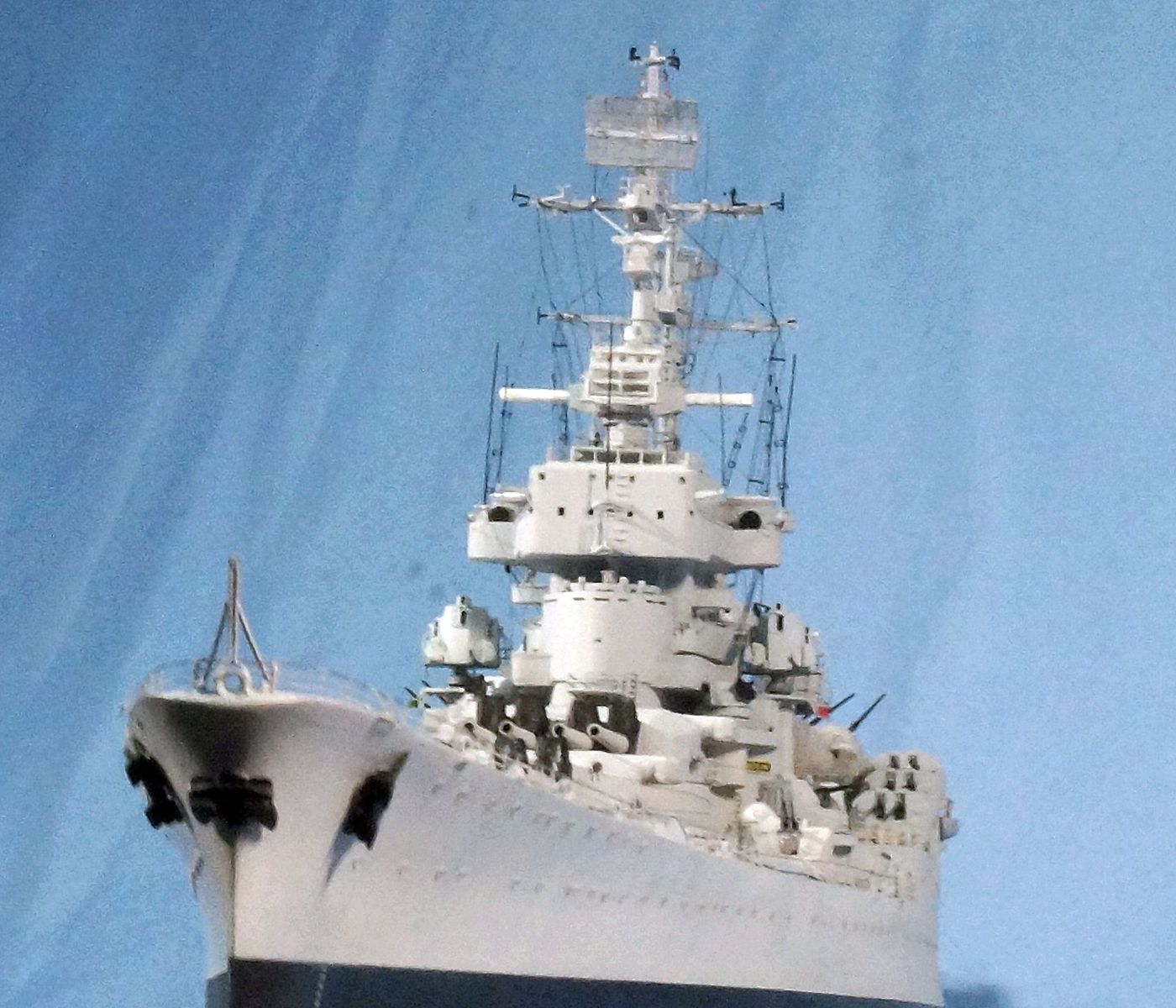

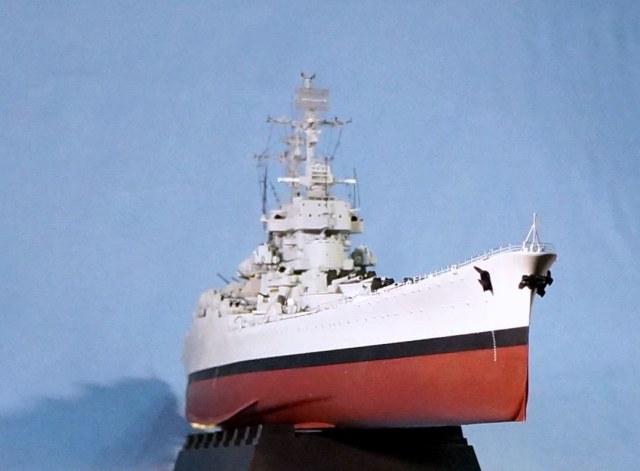

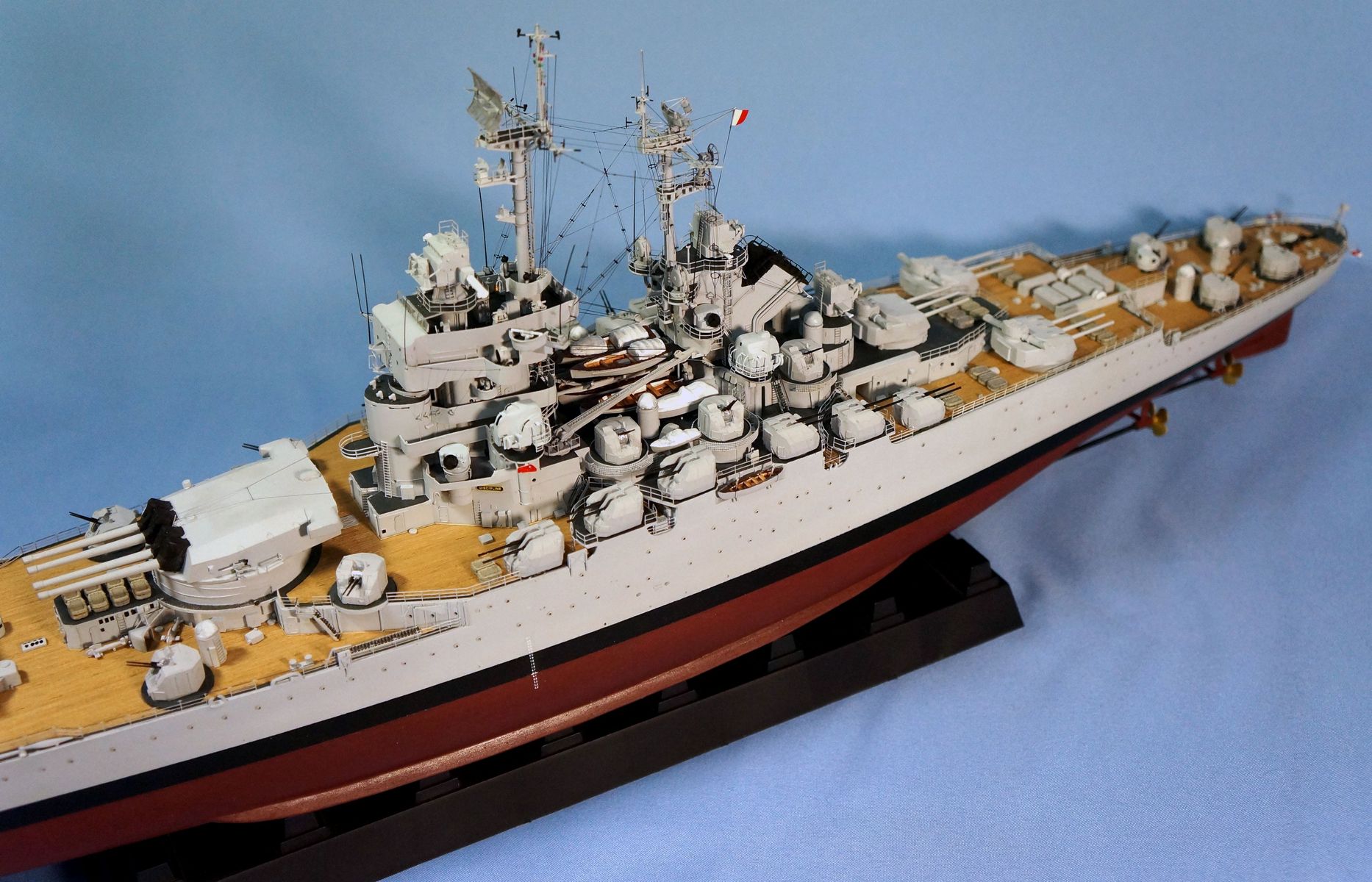

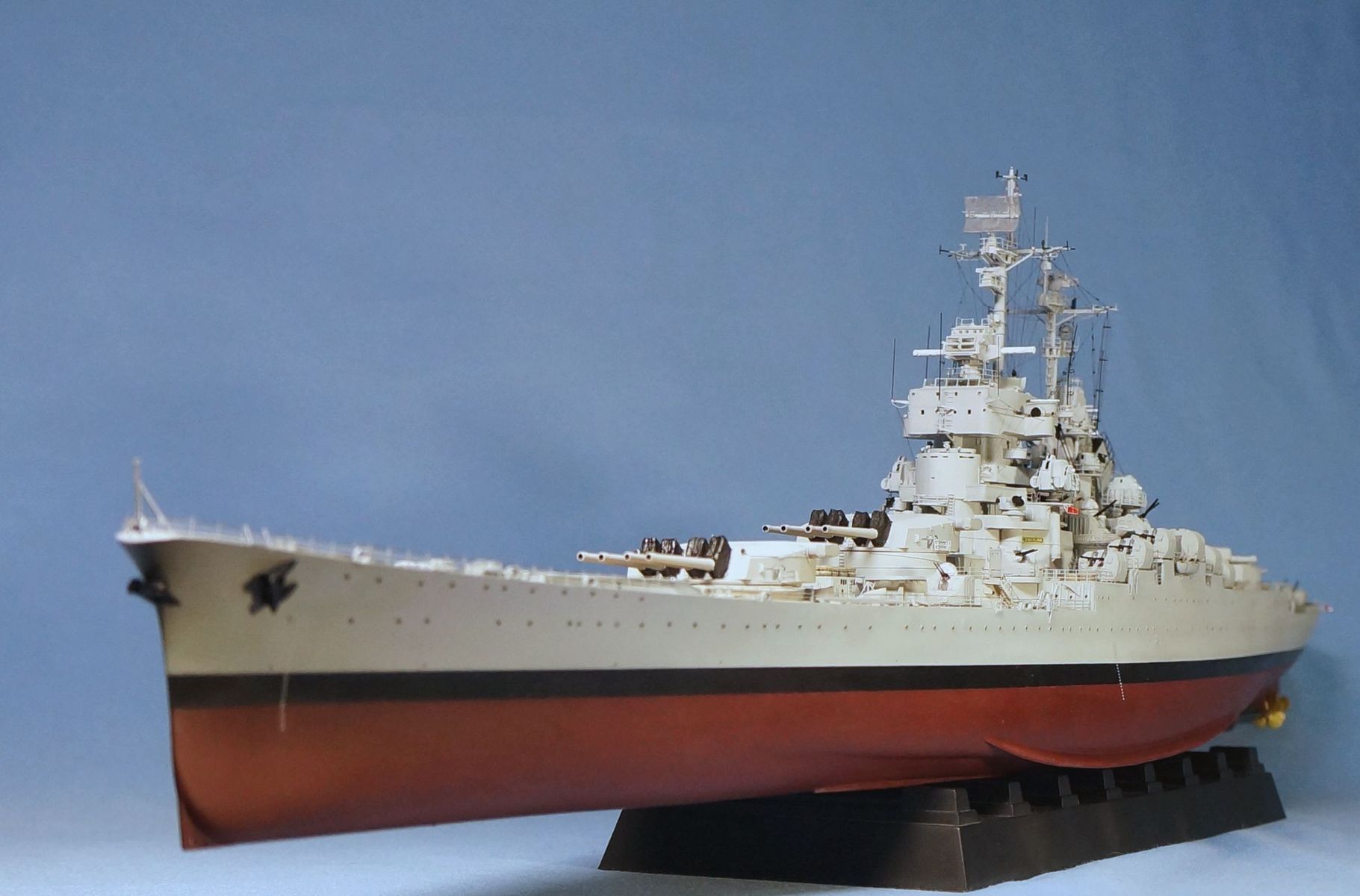

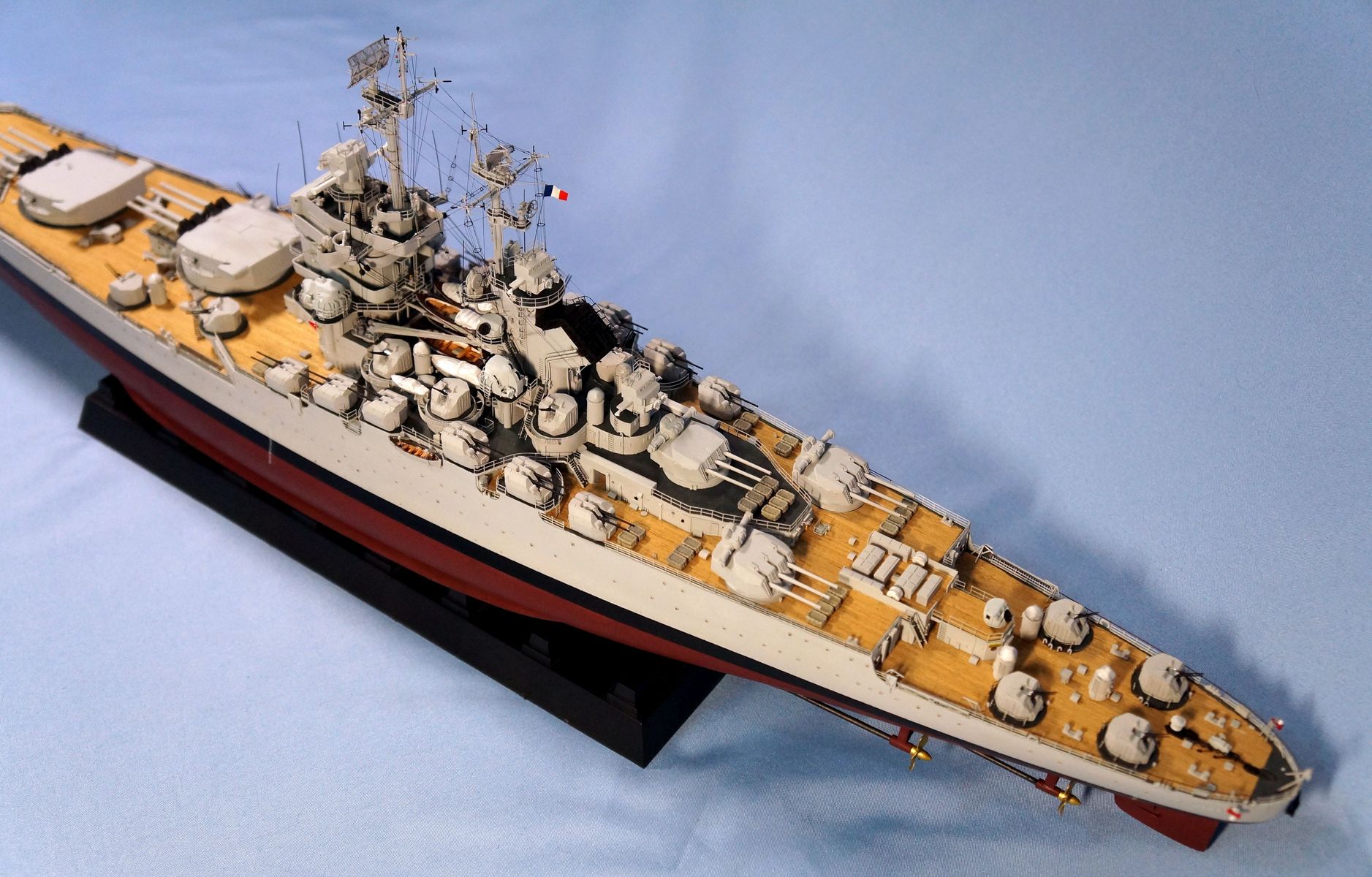

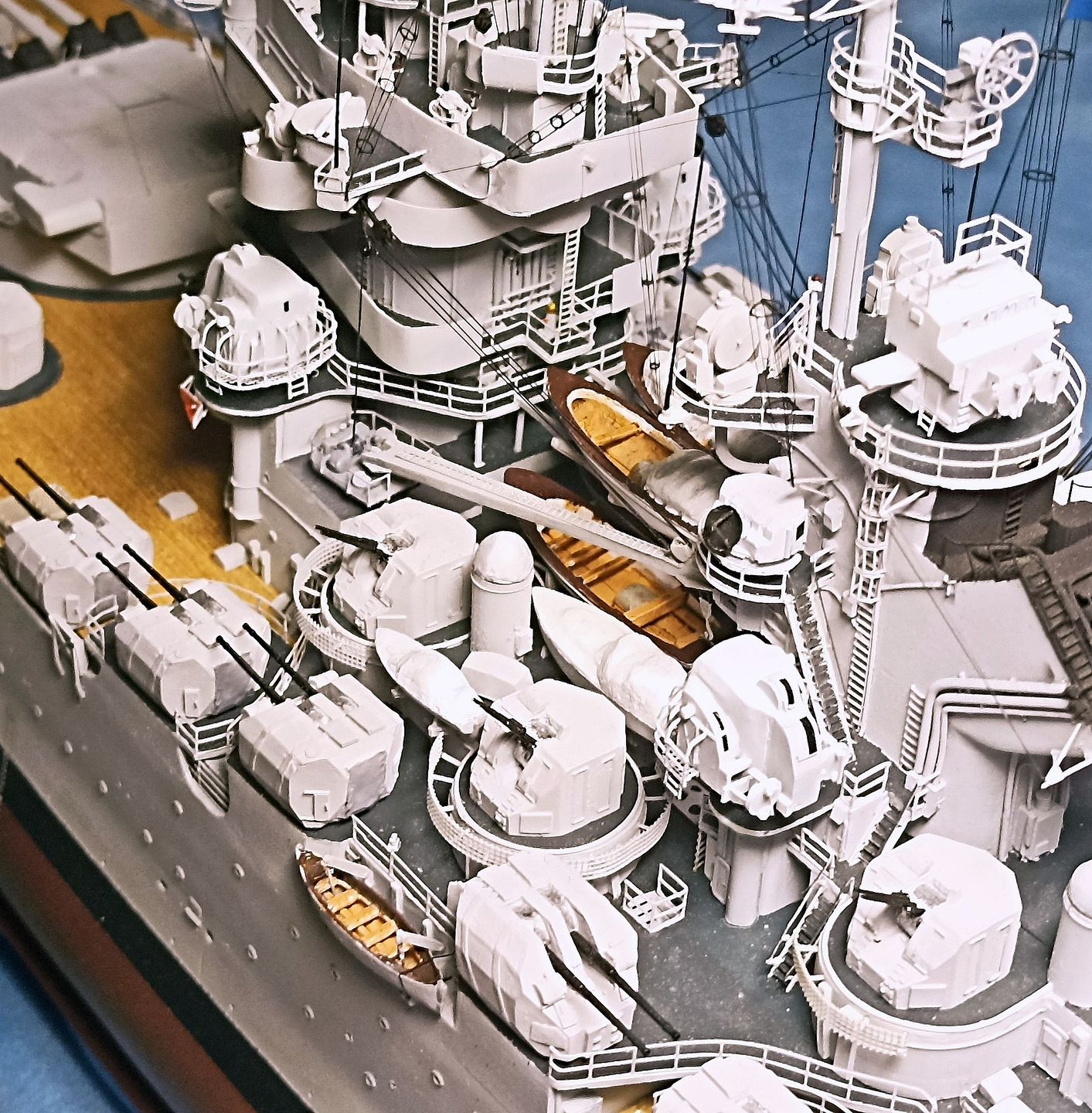

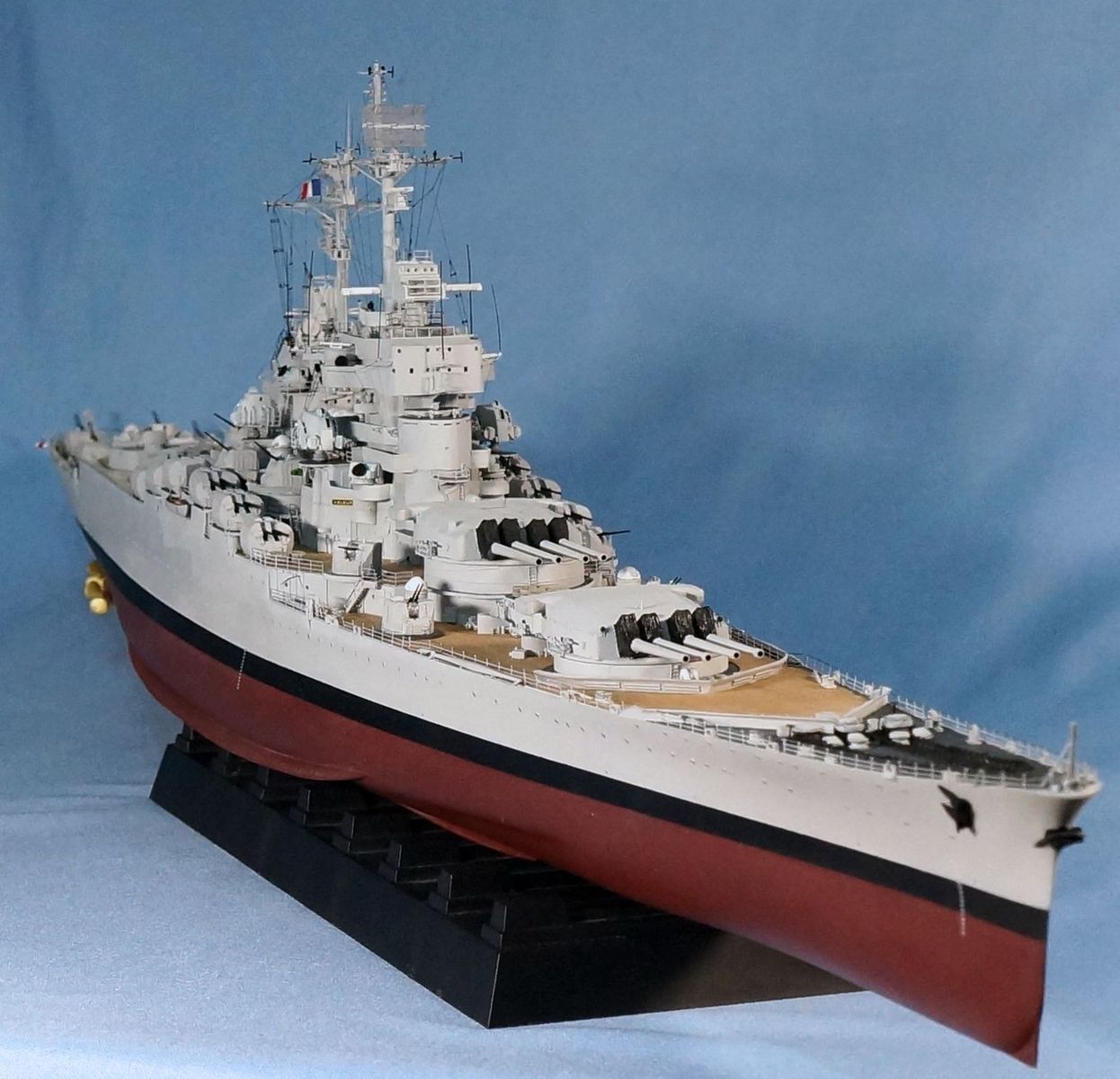

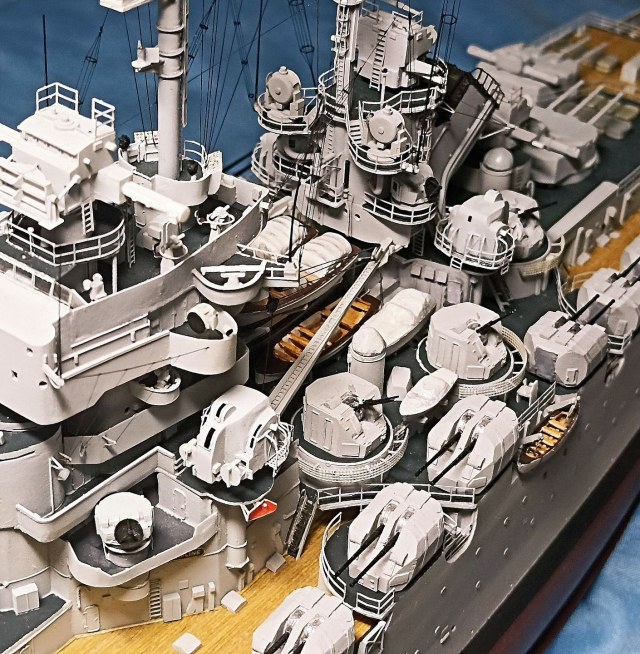

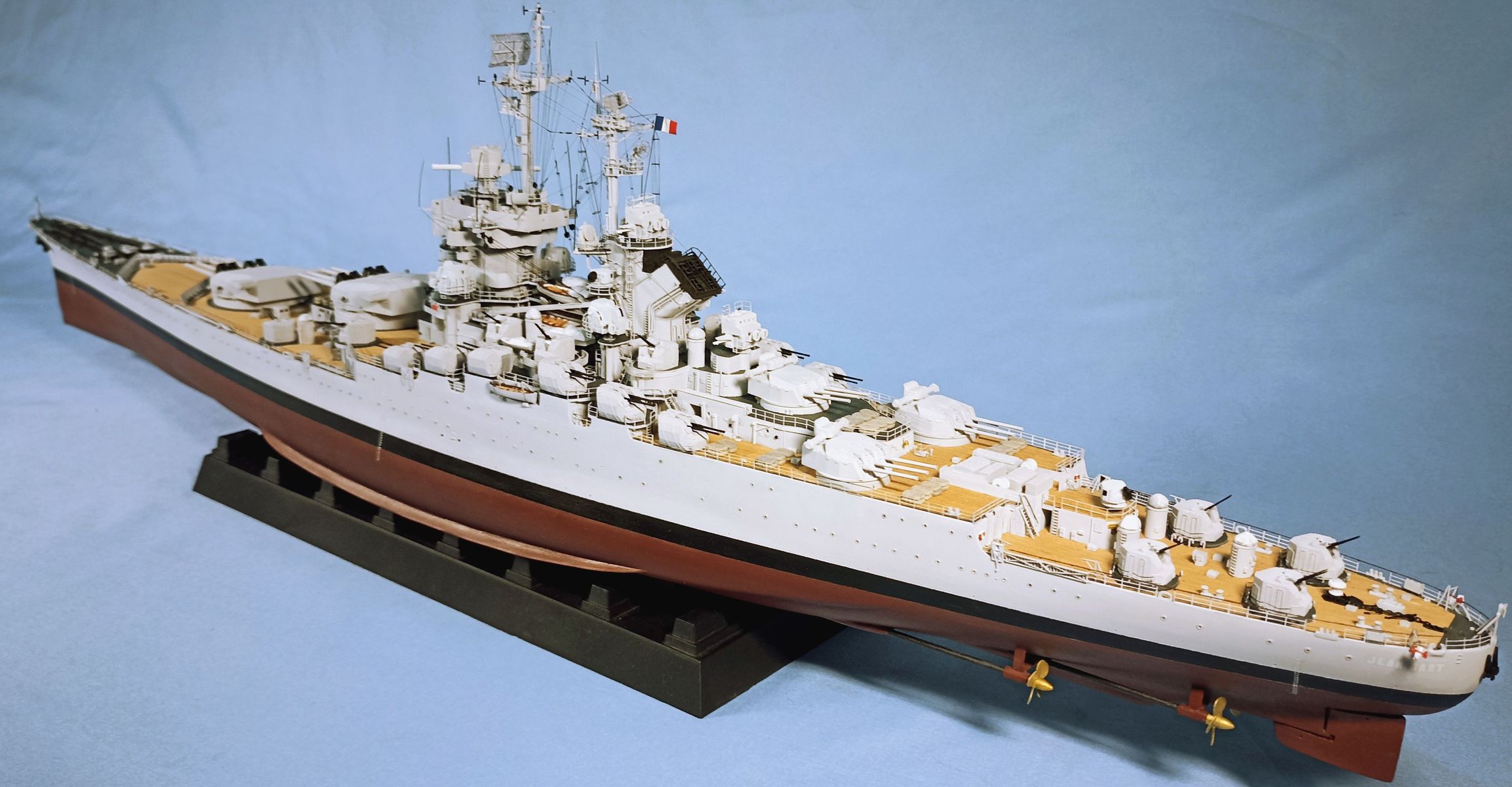

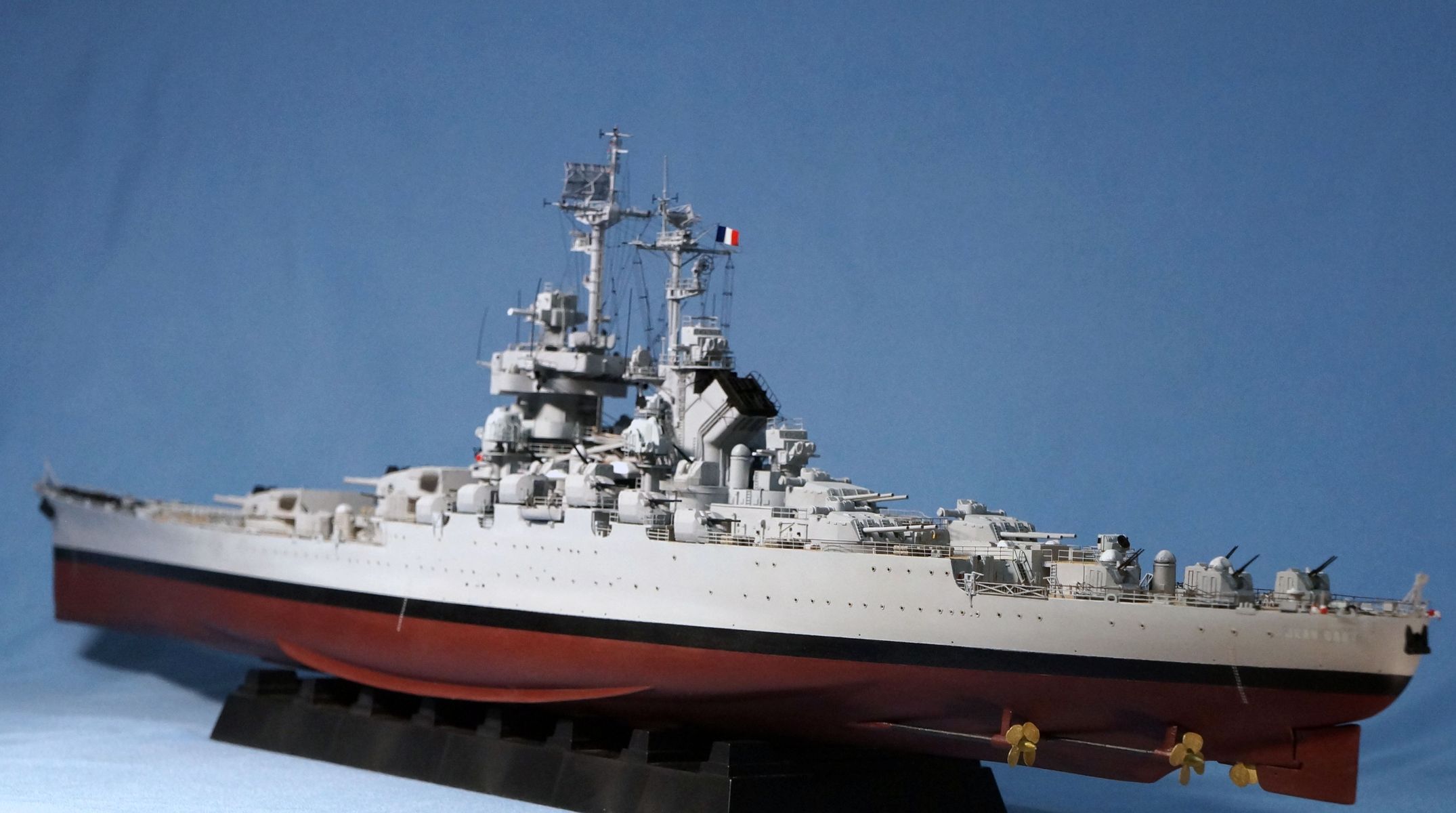

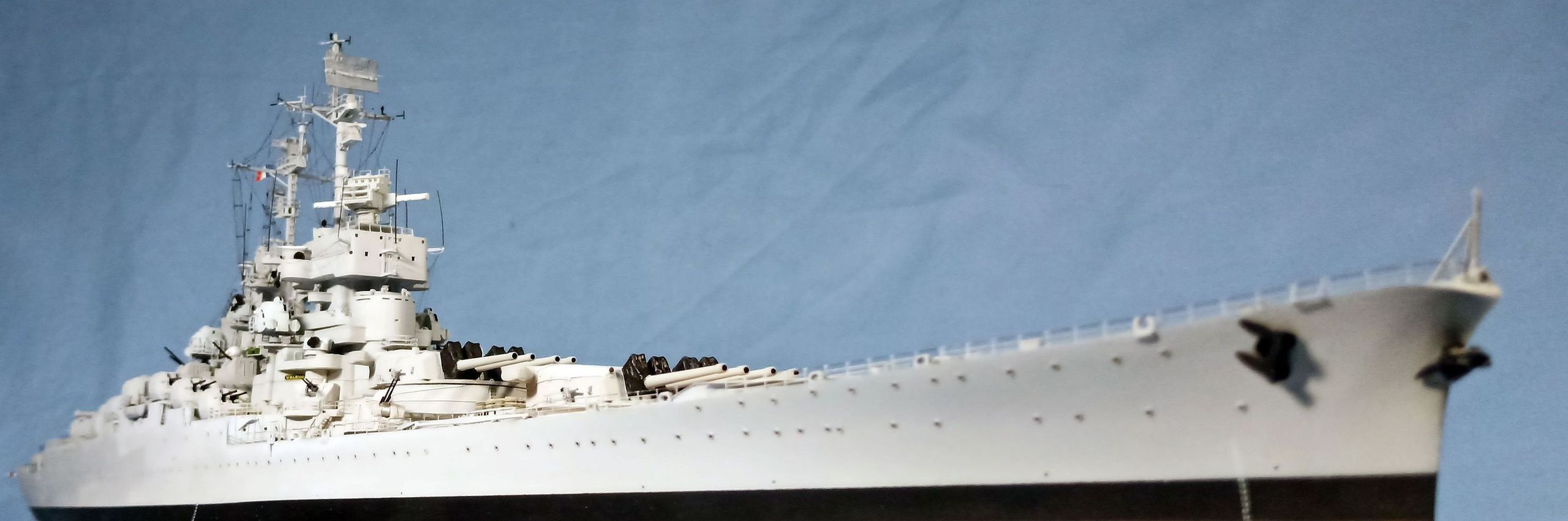

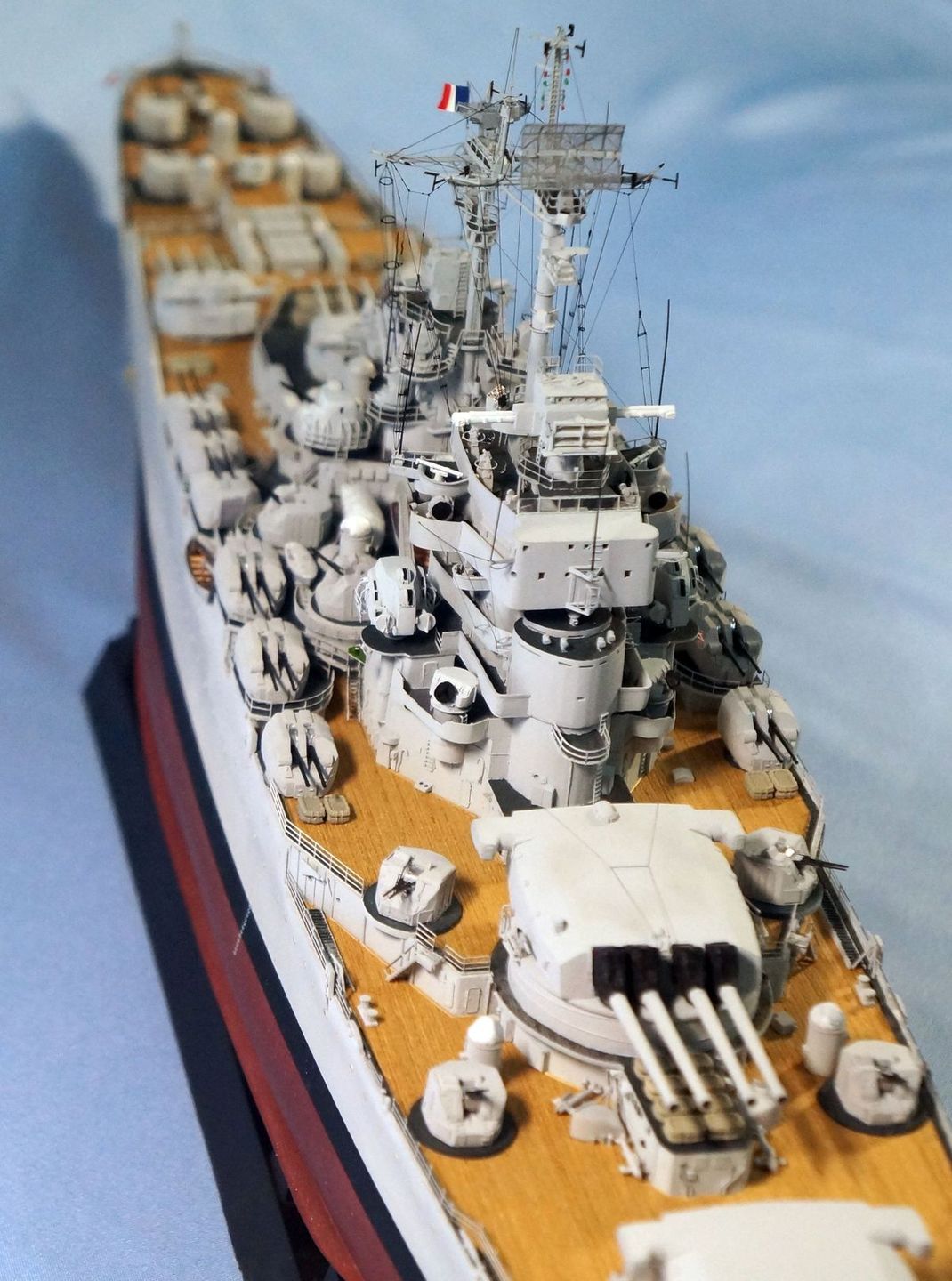

Хочу представить вам модель французского линейного корабля "Jean Bart" по состоянию на 1955 г. в масштабе 1/350.

Глубокая конверсия модели однотипного "Richelieu" от компании "Trumpeter"





По модели вкратце
   Так как в природе пока еще нет "Жан Бара" в популярном масштабе 1\350...решил сделать его сам.
    За основу была взята модель линкора "Richelieu" от компании "Trumpeter" (тут тоже особо альтернатив нету).
    Вот и принялся данный "Richelieu" сначала дорабатывать по корпусу а потом перестраивать в свою хотелку.

    Про линейных "Жан Баров" в моделях...есть "Жан" от того-же "Trumpeter" но в 1\700 А так-же в 1\400 от "Heller". это все что мне
    известно

    По афтермаркету следущее...

    Фототравление:
    Иллюминаторы и двери, леера, вьюшки, якорь цепи от МД
    Сетки, двухнитиевые леера, трапы от Aber

    Точенка:
    ГК(380 mm): L-38 long barrels for ships Richeulieu, Jean Bart "Aber"
    СК(152 MM): "Fukuya"
    Мелкий калибр(100 mm): немецкие 105 mm "RB-Model" 350L06
    ПВО(57 mm): британские 133mm (5,25in) barrels QF Mk.1 King George V 1\700

    Декаль: проект "Народная декаль" и "Бегемот"

    Деревянная палуба: AW10071 Deck Sheet C 1/350


   Разное:

   ABS Трубки 5 мм от "СВмодель"
   70123 TAMIYA лист белый, толщина 0,5 мм

   Прочее:
   Крышки от "Доширак"
   Маталл.\медные  стержень\провод разного диаметра для мачт и прочей утвари.

   Ну и детали с нуля с последующим копированием при помощи двухкомпонентных силикона и эпоксидной смолы.

   Некоторые детали которые были позаимствованы с других моделей не в ущерб последним:

   От "Марата" "Звезды" были взяты броне двери на тыльную часть башен...собственно применил их по назначению к 152 мм башням.
   Моторные катера х4
   Так-же от него взял и применил кнехты х12 и дальномеры х2.

   От почившего "Варяга" от "Звезды" взял вельботы с доработками.

   И наконец от всё той-же "Звезды" у Z-17 взял катер такой-же взял от Академовского "Бисмарка"

   От "Хипперов" ("Trumpeter") взял параваны.

    Ну и разные запасы от предыдущих моделей в виде фототравления.

    Поблагодарить всех тех кто помогал советами, мыслями... таких увы нет...справлялся в полном одиночестве.

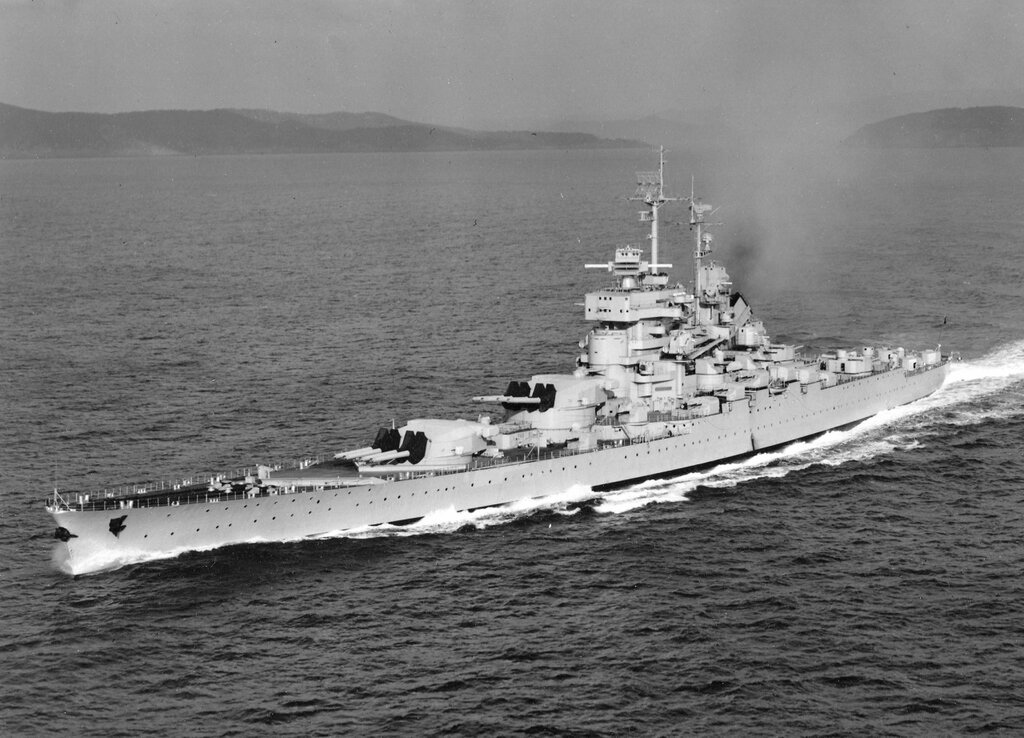

    Информация бралась из фото на разный период, одного чертежа и WoWs.

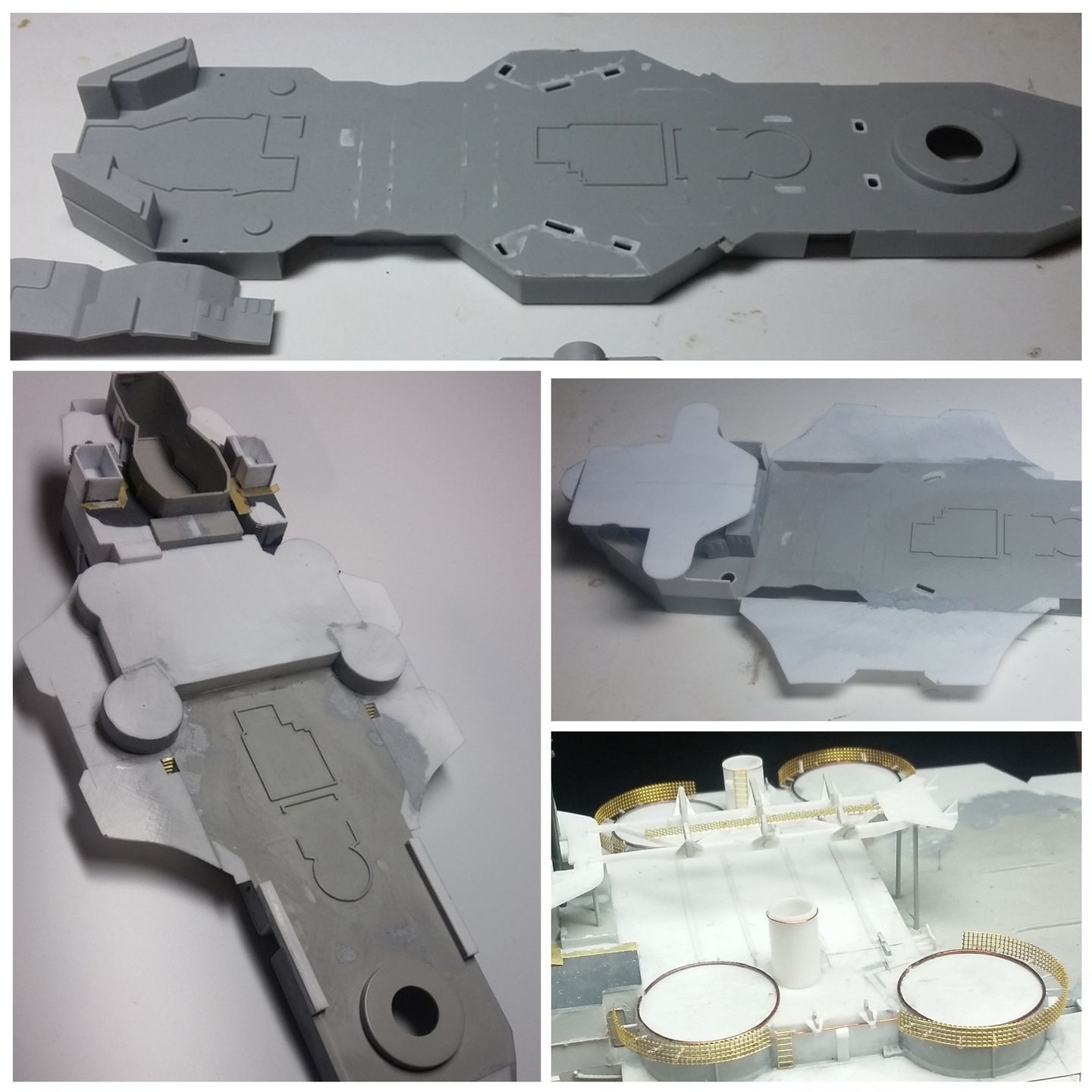

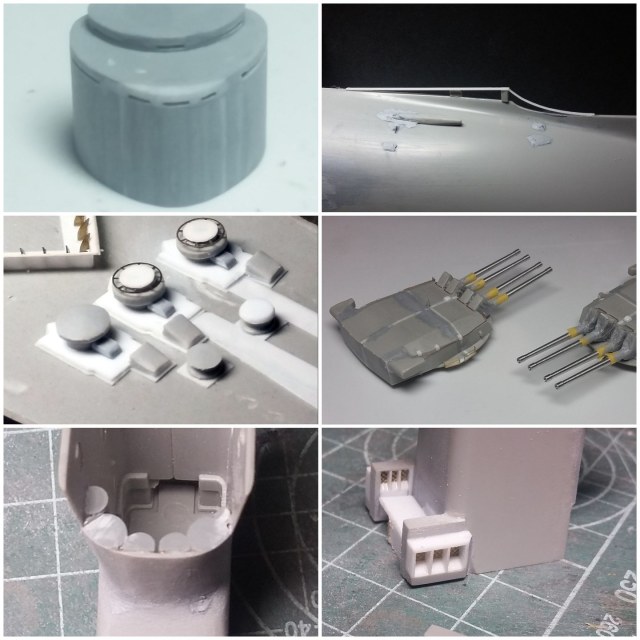

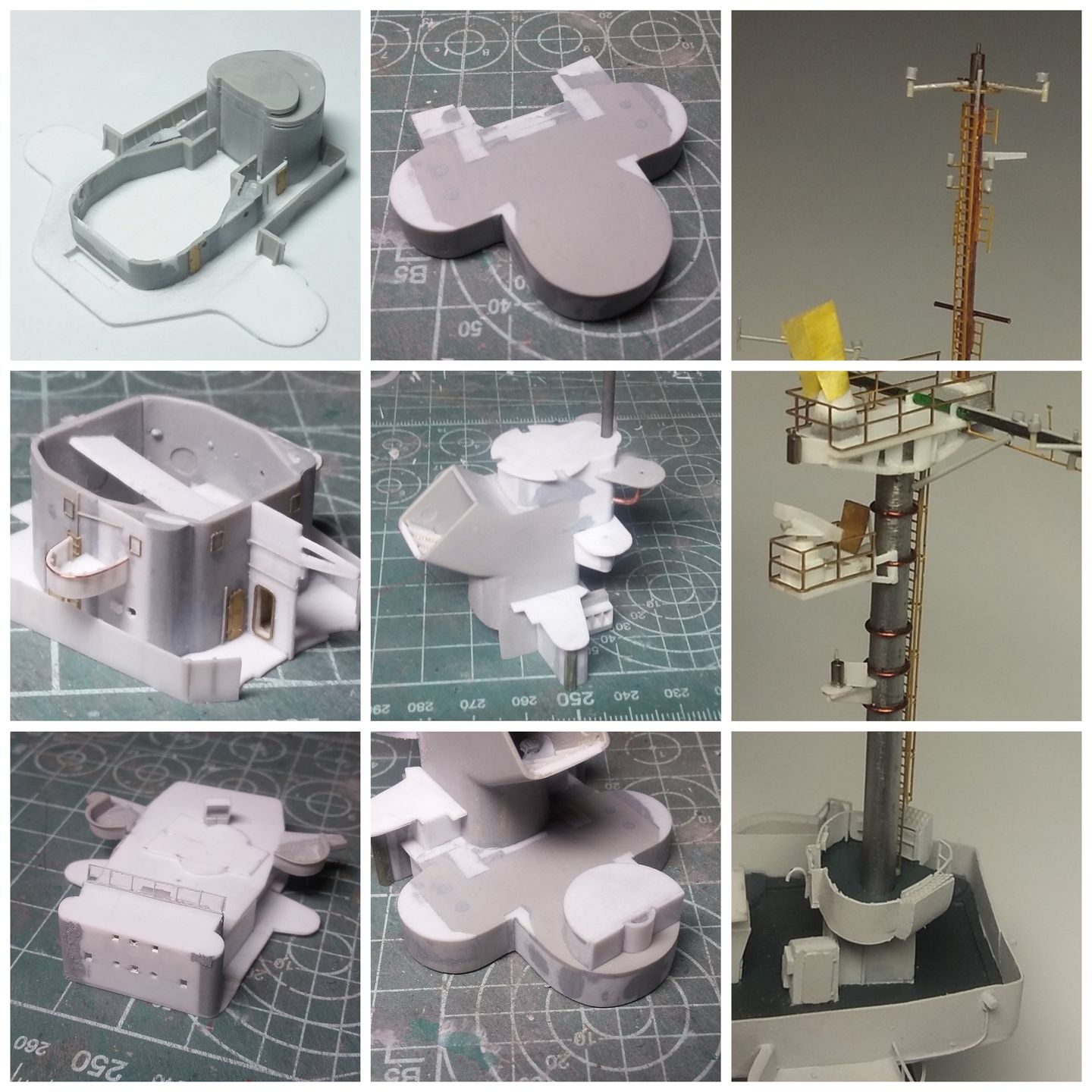

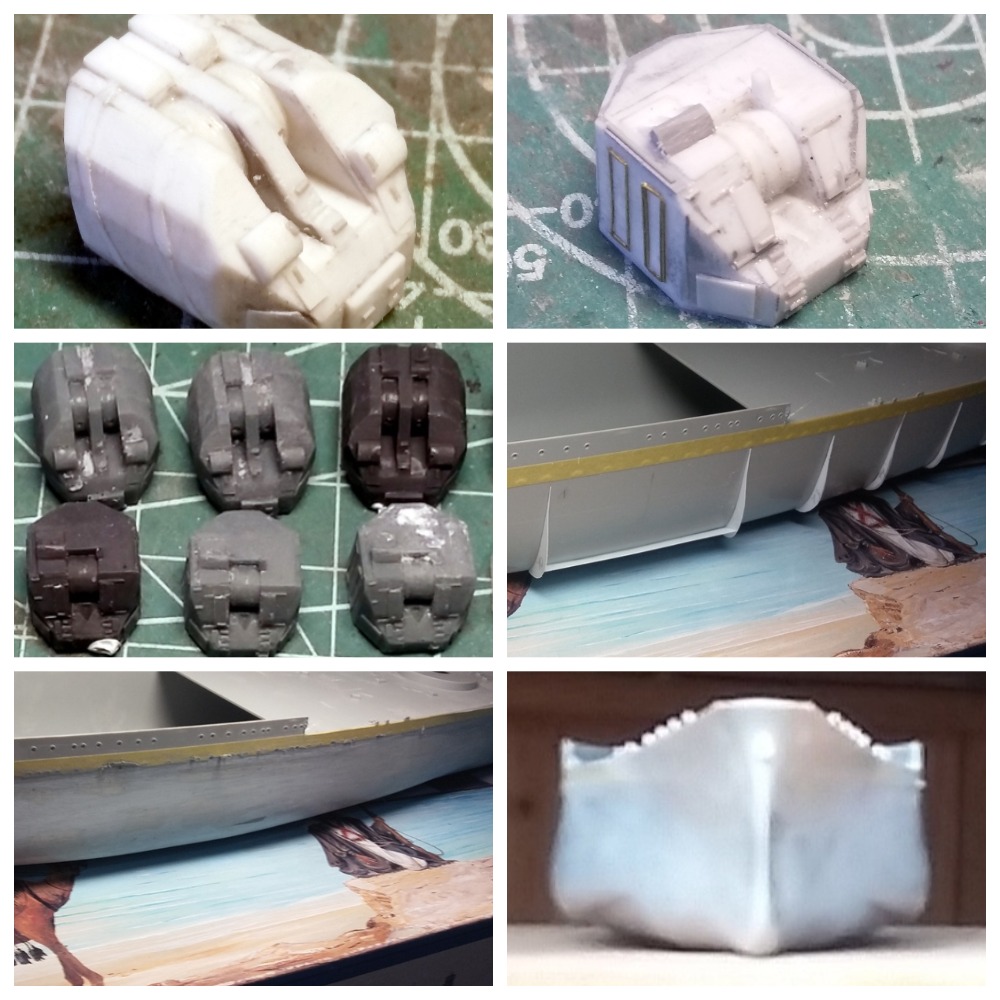

   Доработки показаны на фото в конце карусели с фотографиями.

  Ну а если вкратце, то подправил корпус и еще кое-что применимо к Ришелье...а именно подправил киль в районе ВРГ (кривой,уходил в верх);
Заточил и сделал тоненькими кронштейны валов;
Заменил валы;
Подправил форму лопастей винтов (уж больно Современно выглядели);

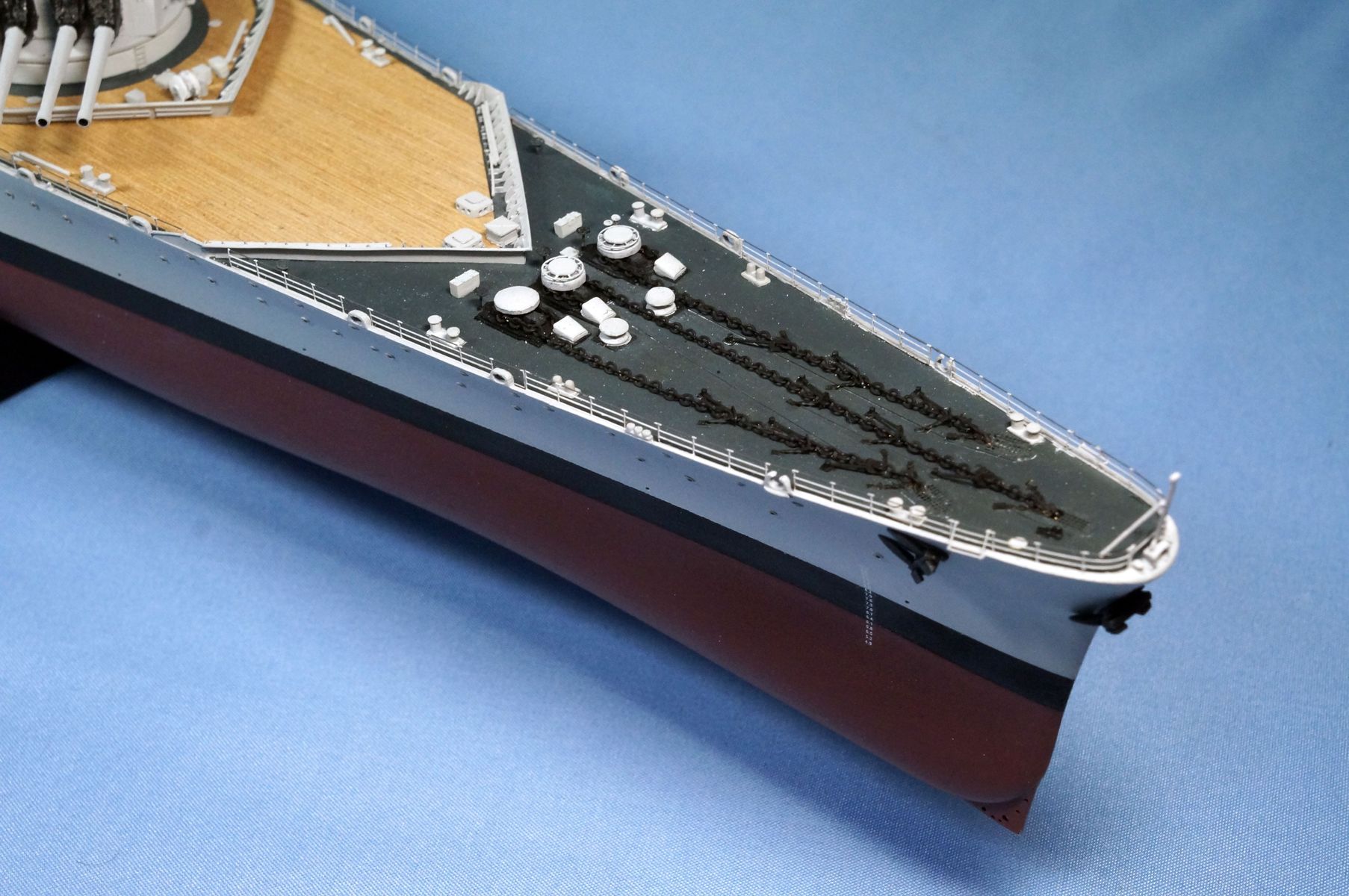

Подправил якорные клюзы;
Сделал доковые кили;
Доработал все киповые планки;
Добавил планку для проводки троса паравана;
Объединил детали В17 и В6;
Доработал бронерубку сделав её более яйцеподобной формы, уменьшил амбразуры и выдвинул её чуть в нос;
Далее доработал стрелы кранов...сделал их более "объемными";
Подправил заднюю часть трубы-надстройки...закруглил в необходимых местах.
Сделал сквозной проход перед барбетом 152 мм в Upper deck как она называется в инструкции;
Переделал дет. С1 (рама с кильблоками под катера и шлюпки);

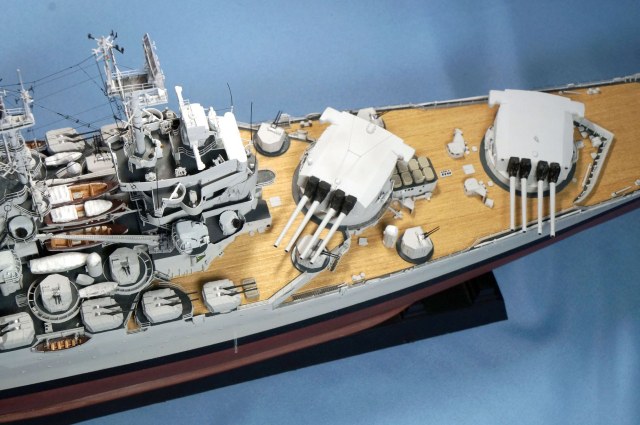

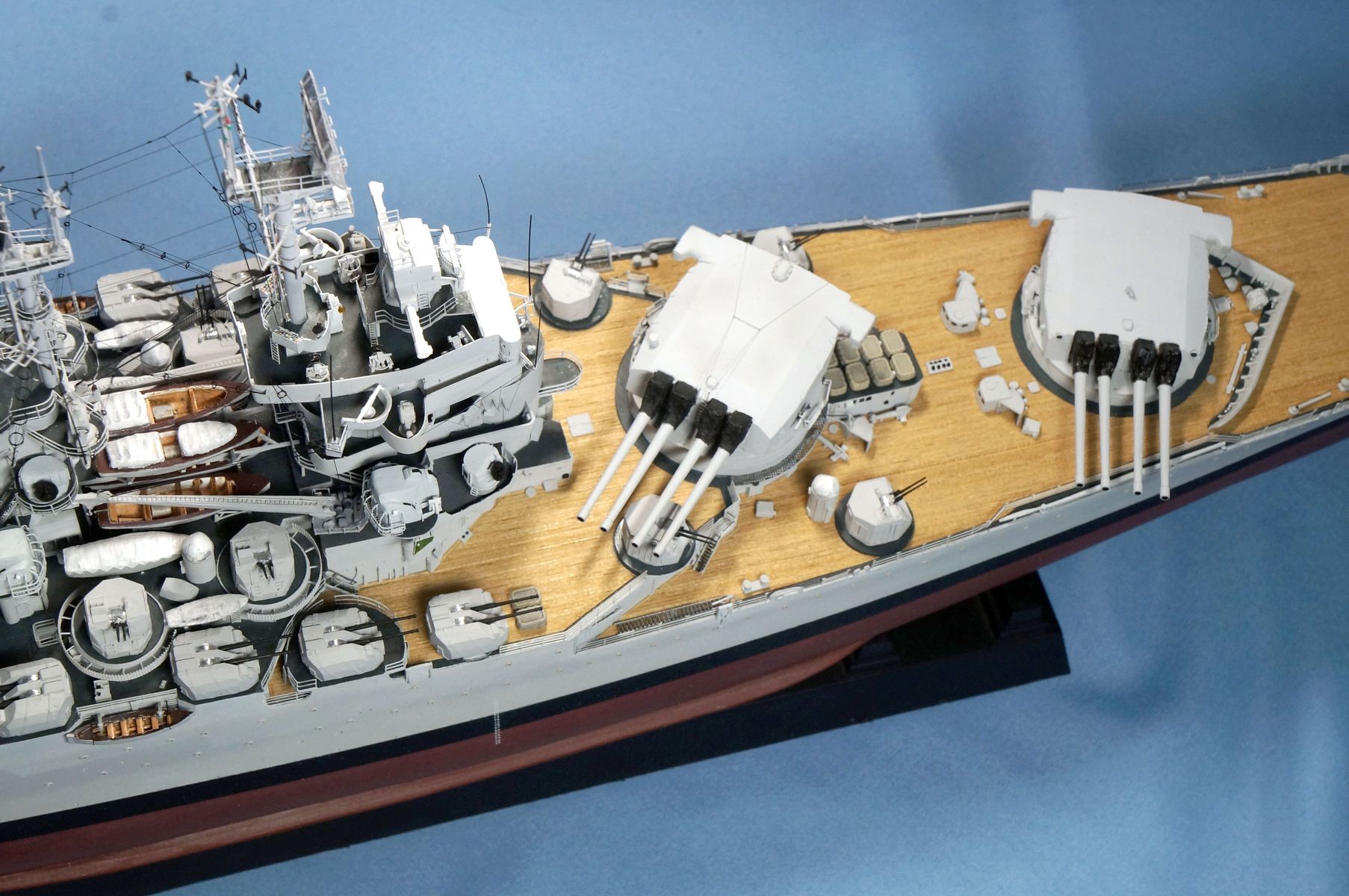

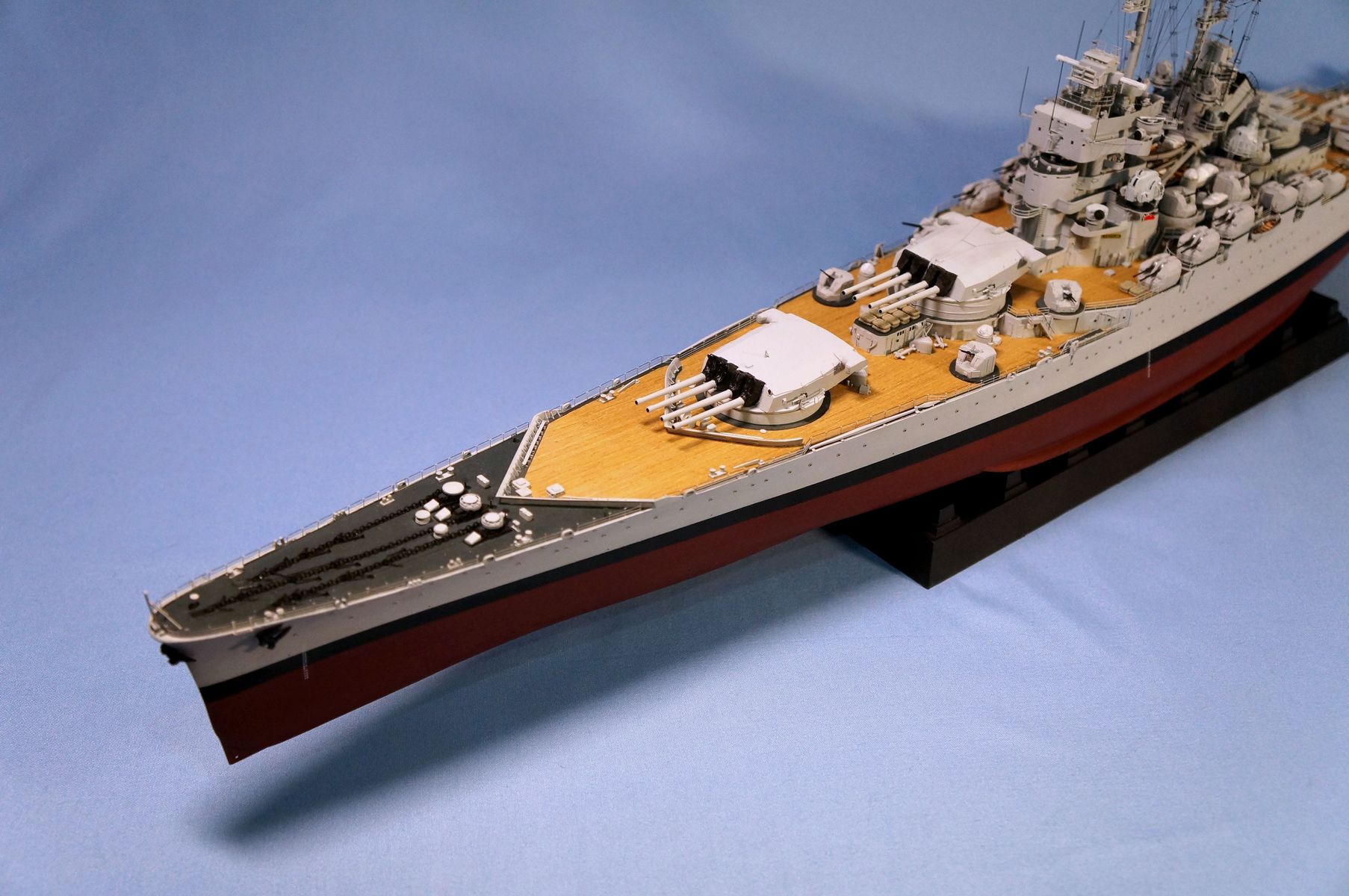

Ну и самое главное...увеличил башни главного калибра  и их барбеты.

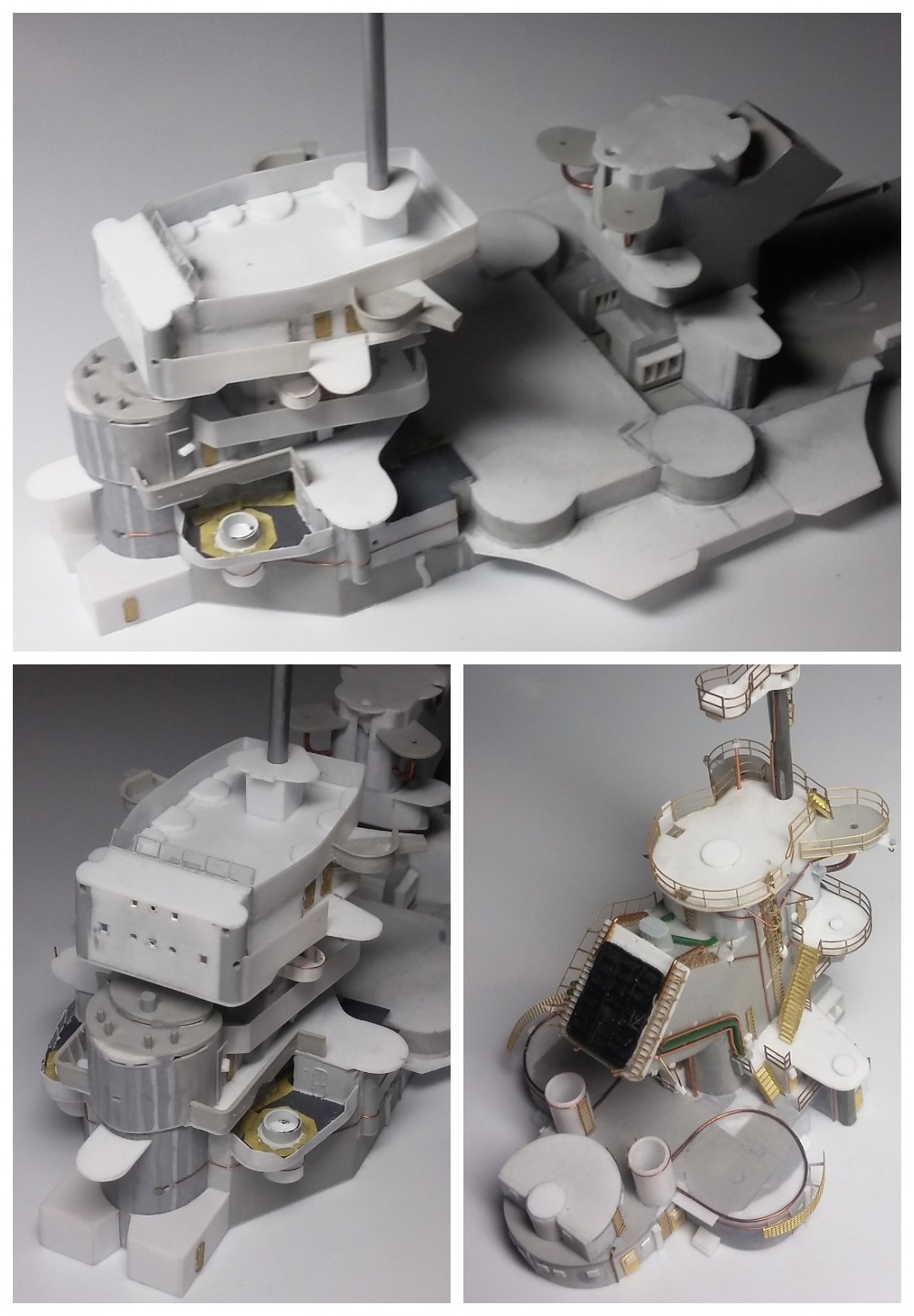

Ну а далее перестройка в Жан Бар...тут писать очень много придется...поэтому если администрация не против...то я приложу альбом с фотографиями из vk.com (Jean Bart 1\350)Он в свободном доступе, просмотреть может любой желающий (предложат зарегистрироваться, нужно нажать "не сейчас")


Как и прежде, покраска это моё слабое место как вы могли заметить ранее, впрочем как и качество перестройки.  Прошлый "Марат" к слову доработать получилось в разы аккуратнее.

Но с расстояния 5+ м пойдет если не всматриваться.
