УДКД пр.1609

Уважаемые Коллеги!

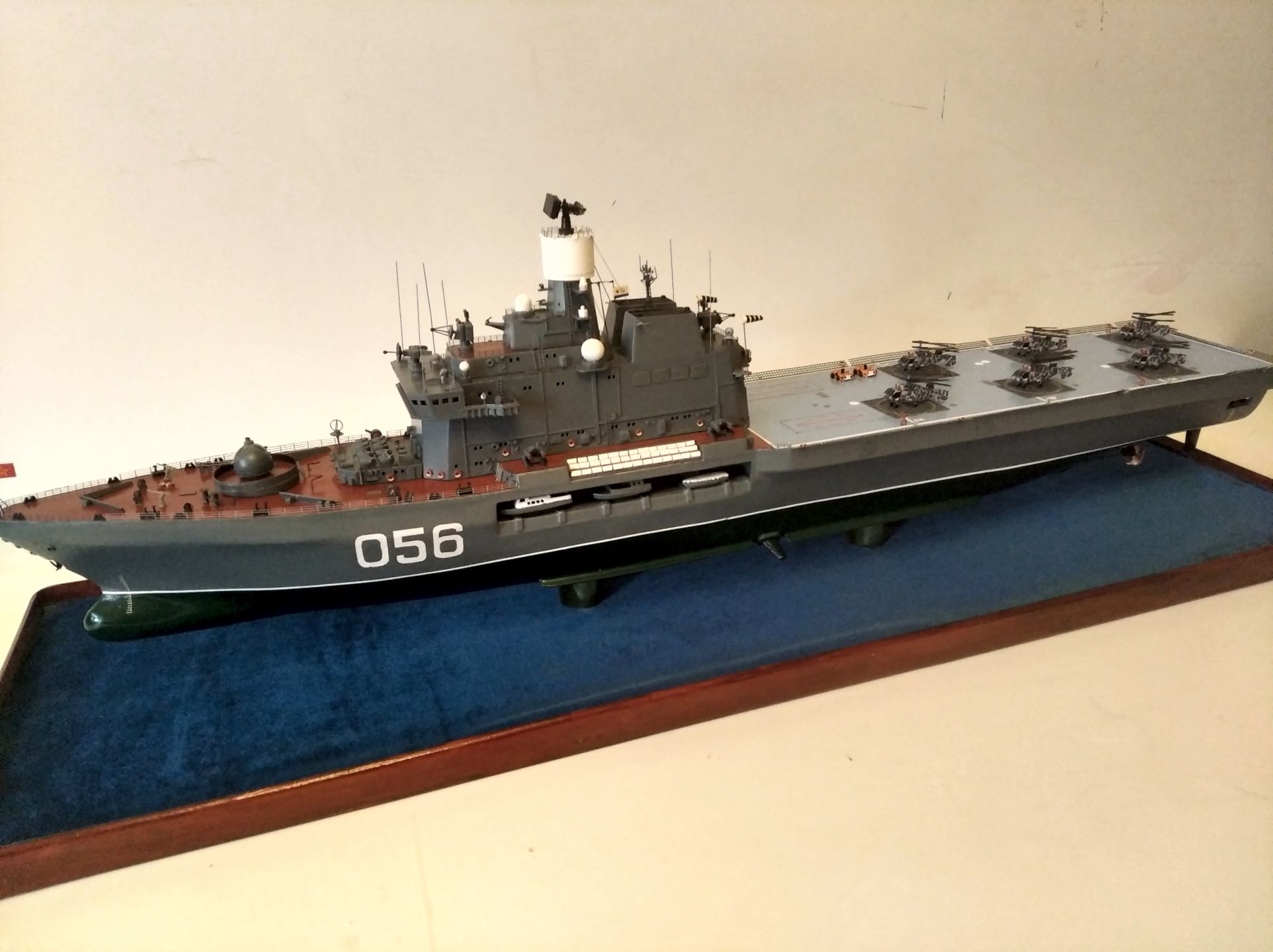

Представляю Вашему вниманию стендовую  модель УДКД  пр.1609.

Модель представлена в масштабе 1:276.

В 1985 г. было выдано ТТЗ на разработку десантного корабля-дока. По результатам проработки Невским ПКБ было представлено 3 варианта, отличавшихся водоизмещением (от 19500 до 24800 т), длиной (от 204 до 214 м) и размерами док-камеры (от 75 до 80 м). После обсуждения был выбран крупнотоннажный вариант для дальнейшей разработки, получивший номер проекта 1609. Проект был основан на проекте гражданского ролкера, шифр «Атлантика», типа «Капитан Смирнов».

Водоизмещение 24800/31800т, размерения 214 x41м, размеры док-камеры 80 х 15 х 6 м. Вооружение: 130-мм АУ АК-130, 2 ЗРК «Кинжал», 4 ЗРАК «Кортик», 12 вертолётов Ка-29 (мог брать в перегруз 24 вертолёта), перевозимый десант—750 человек. В док-камере размещалось 3 десантных корабля проекта 1206 или 10 проекта 11770.

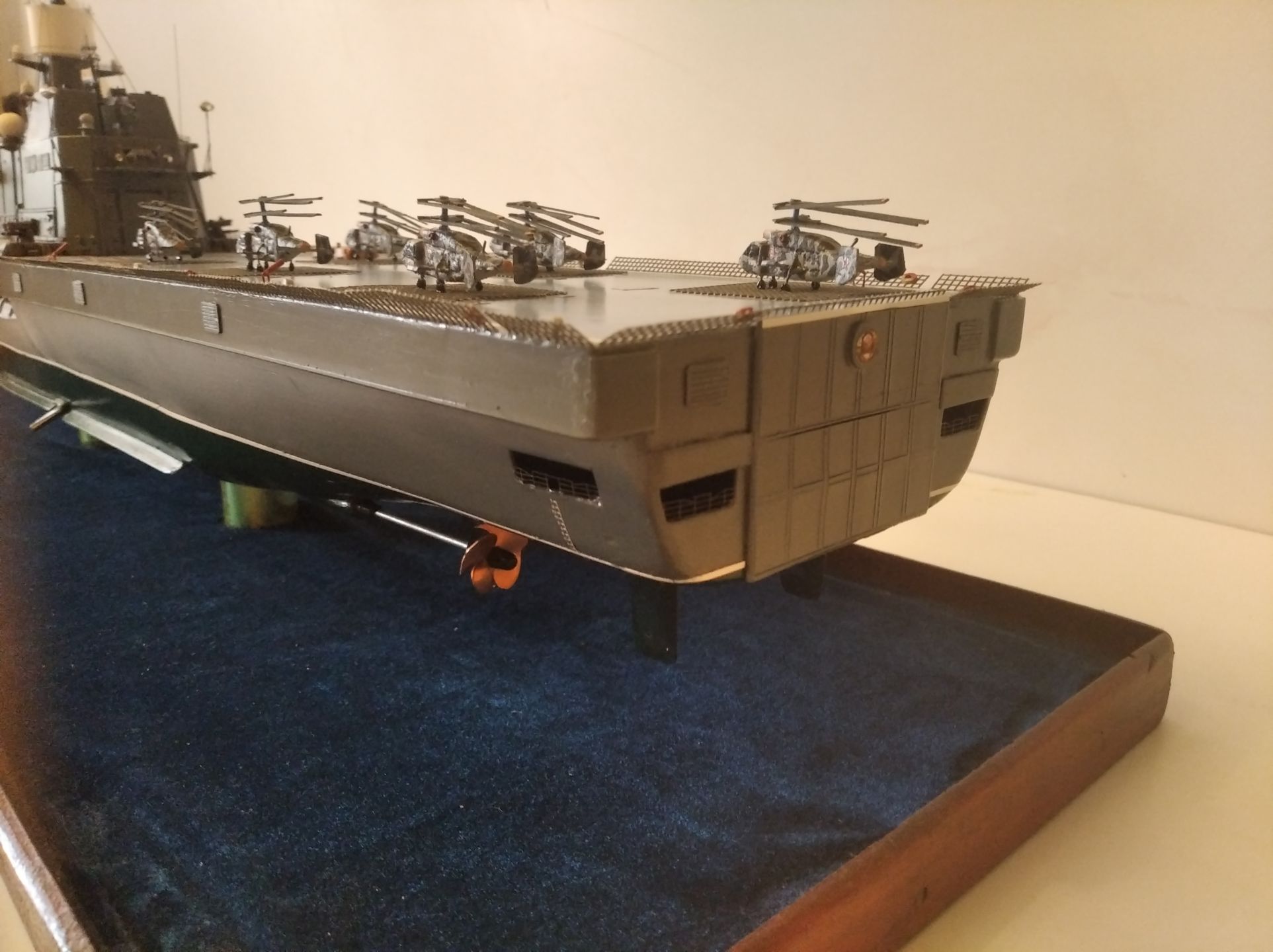

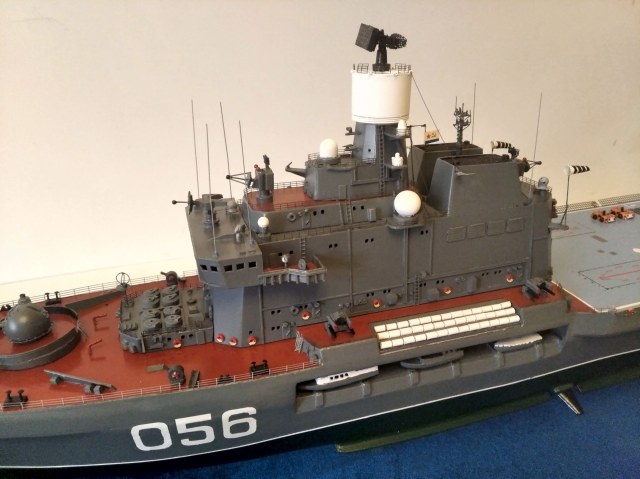

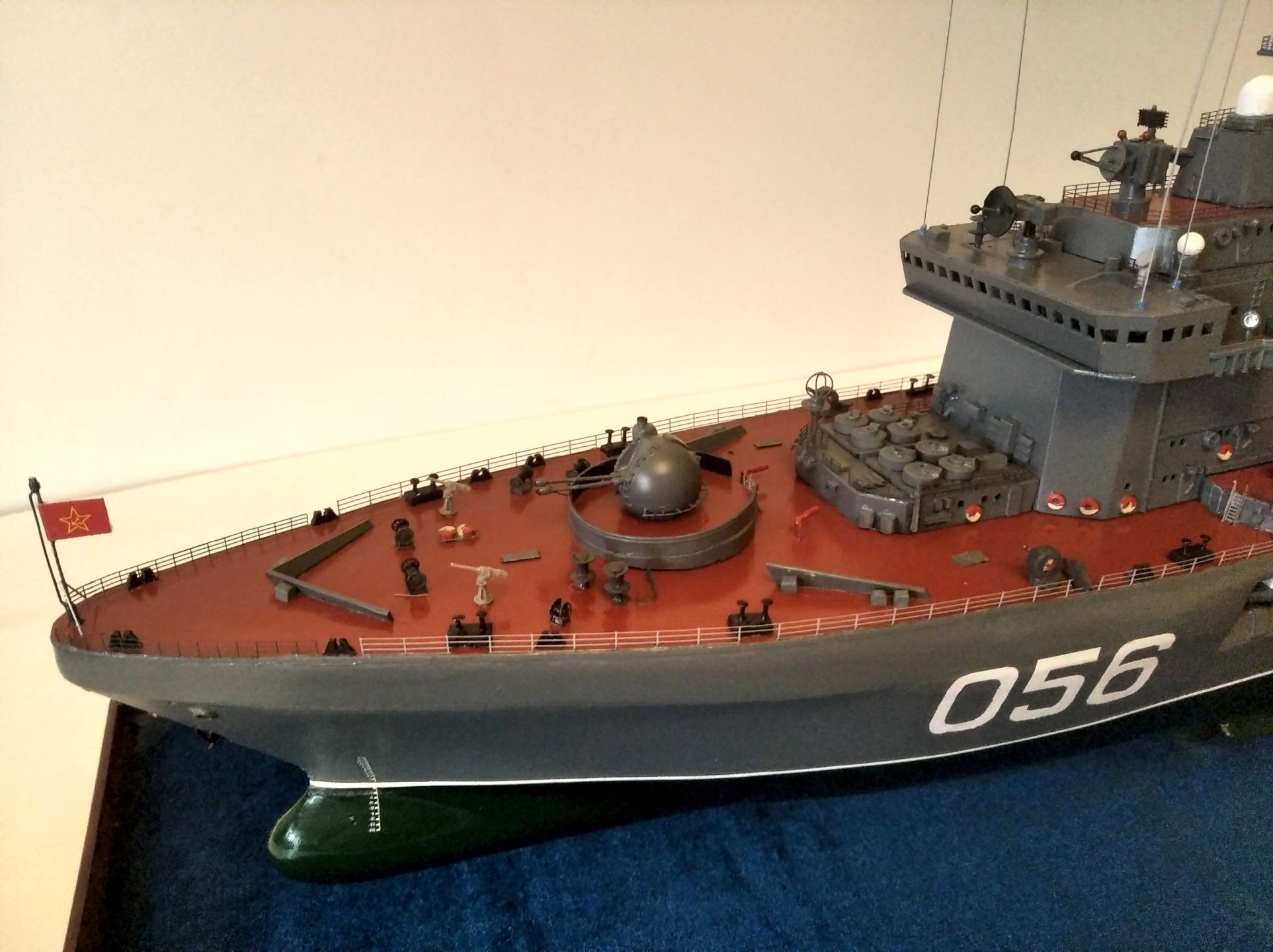

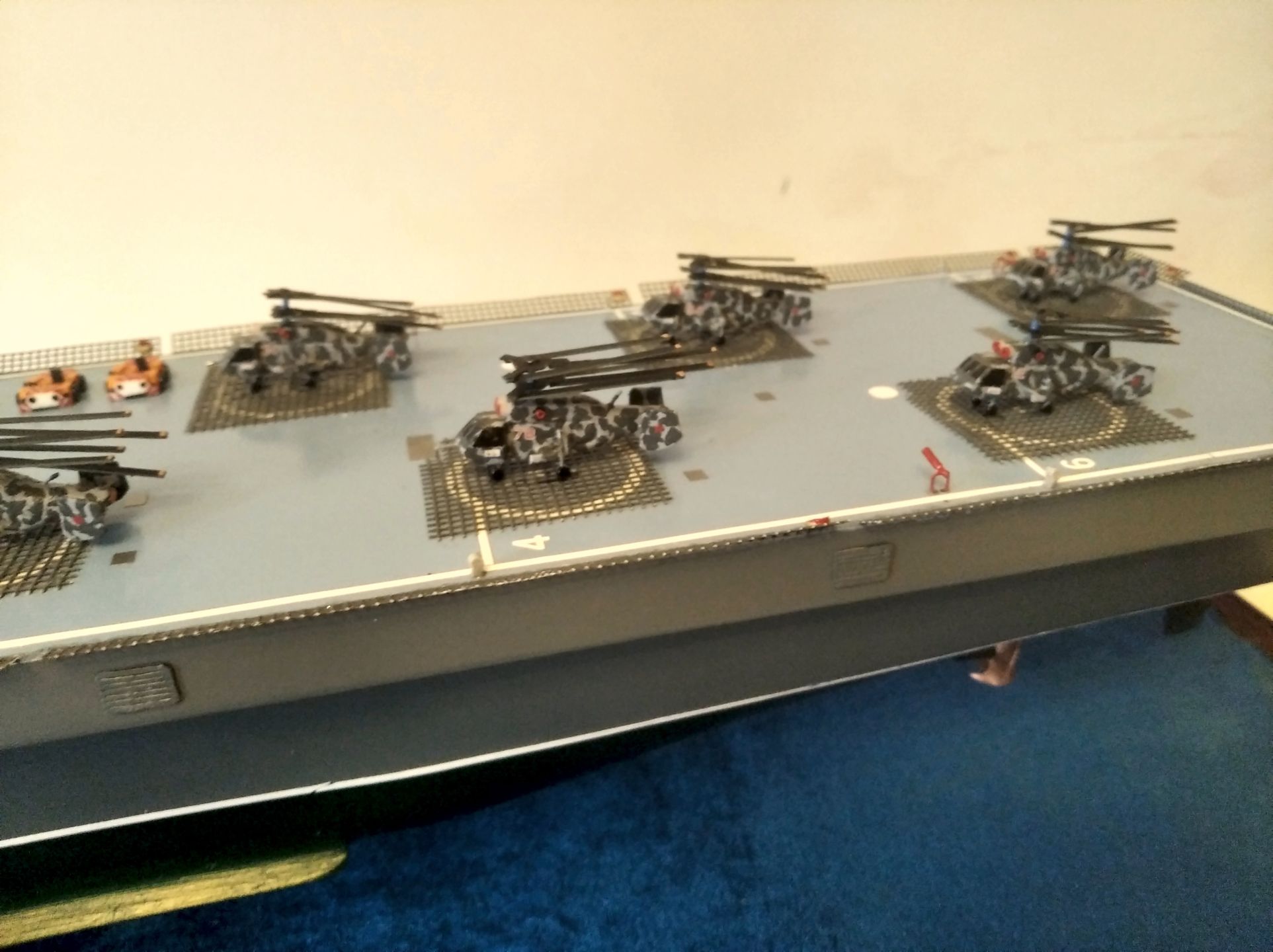

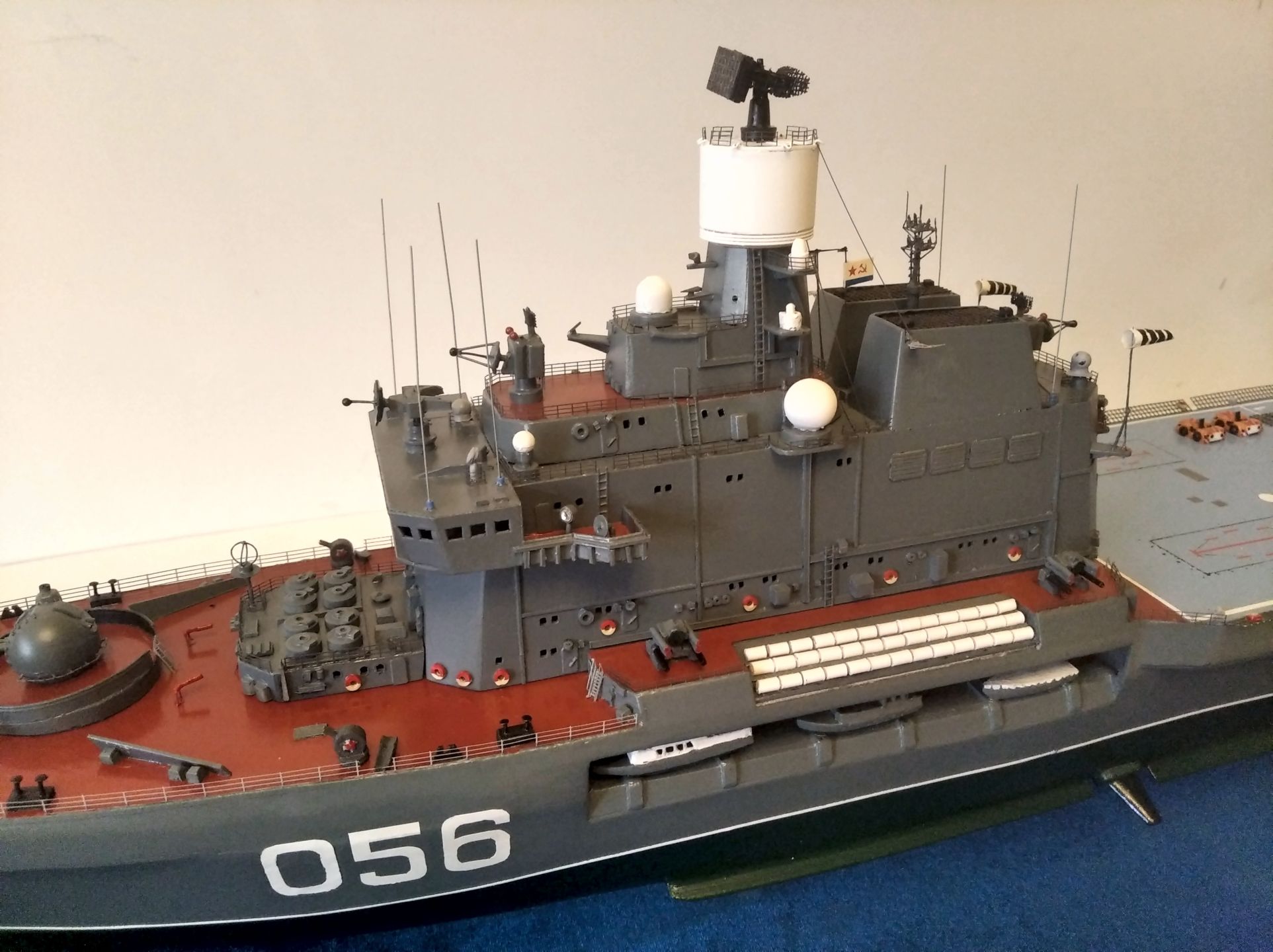

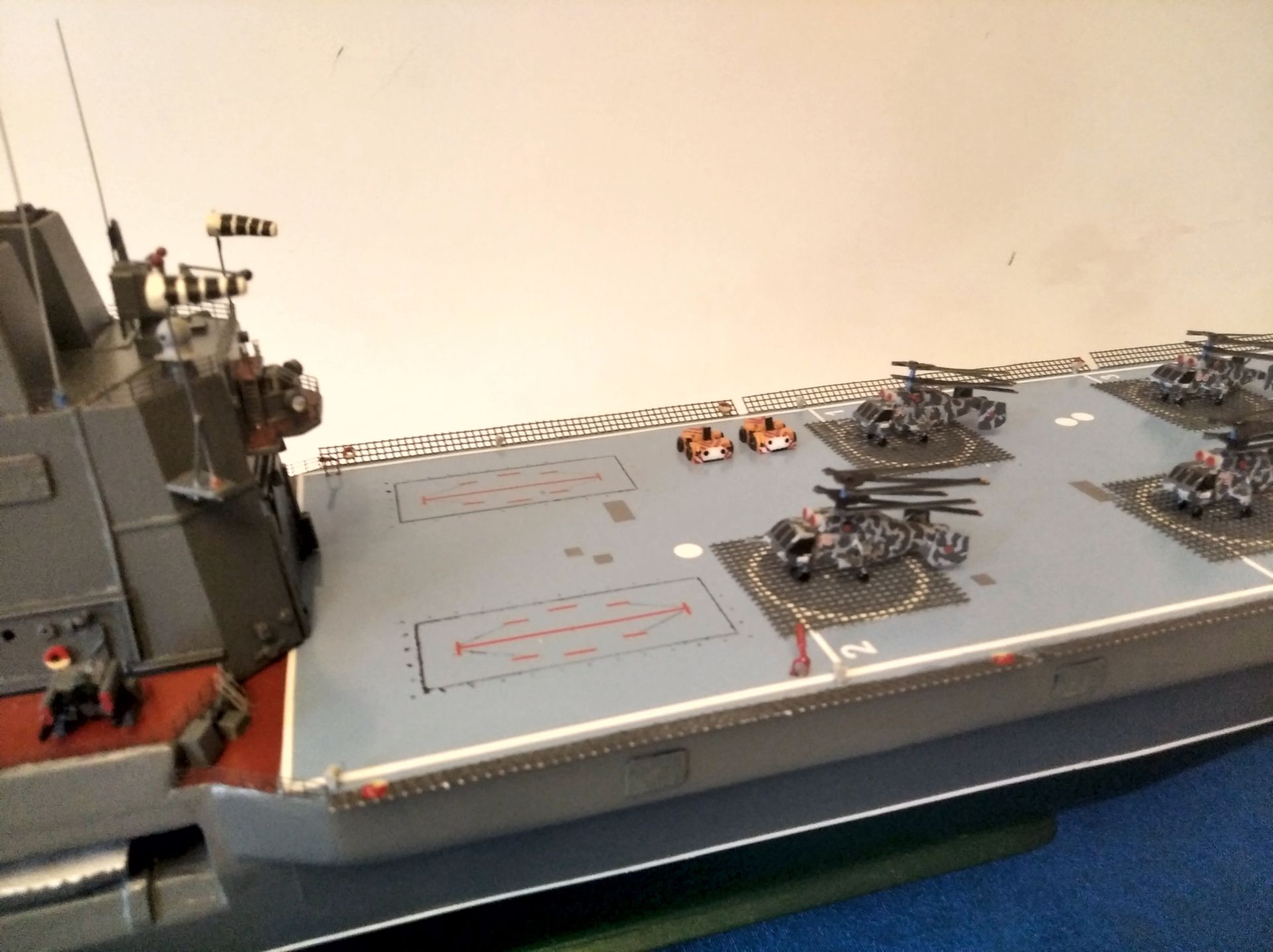

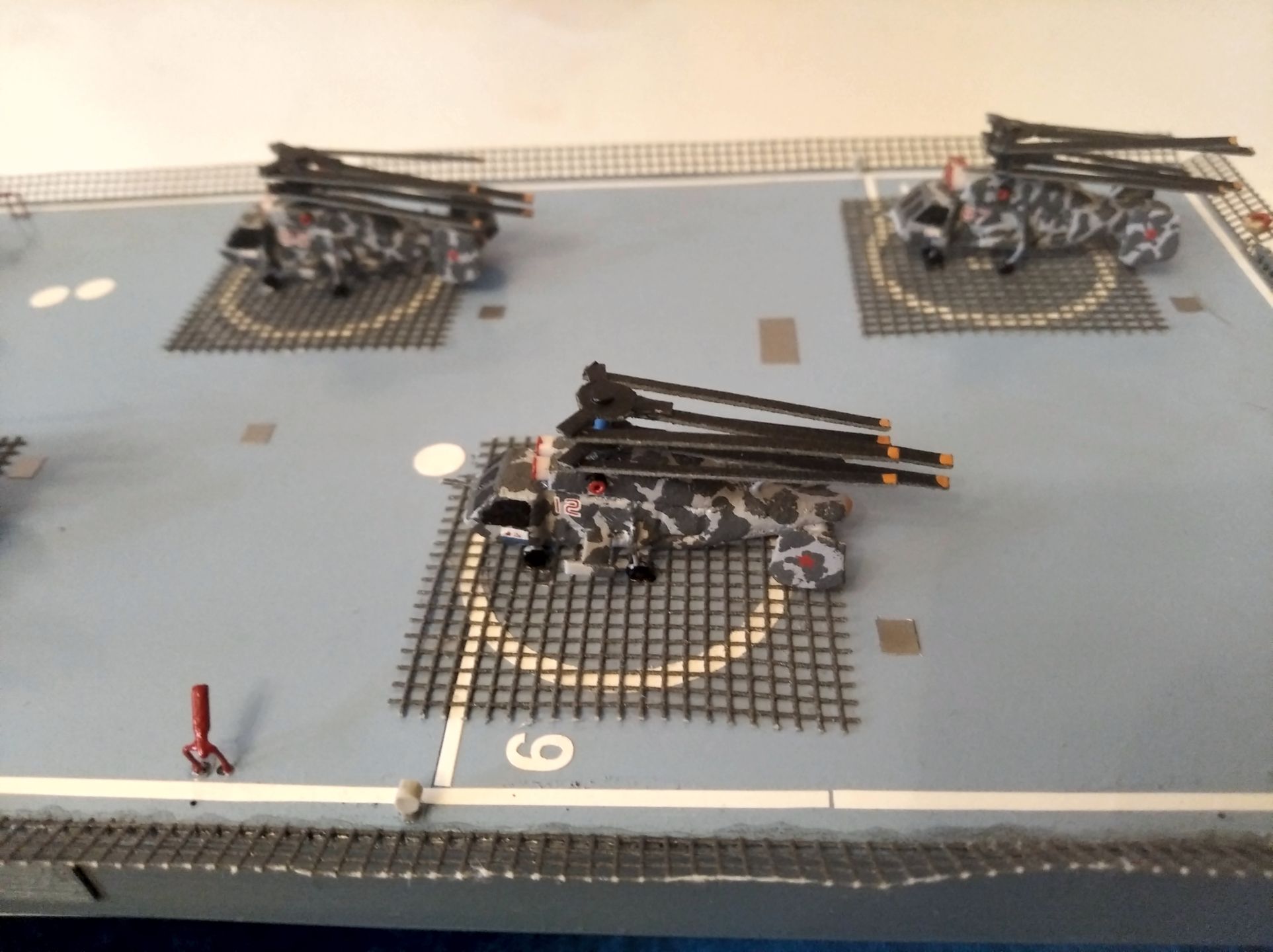

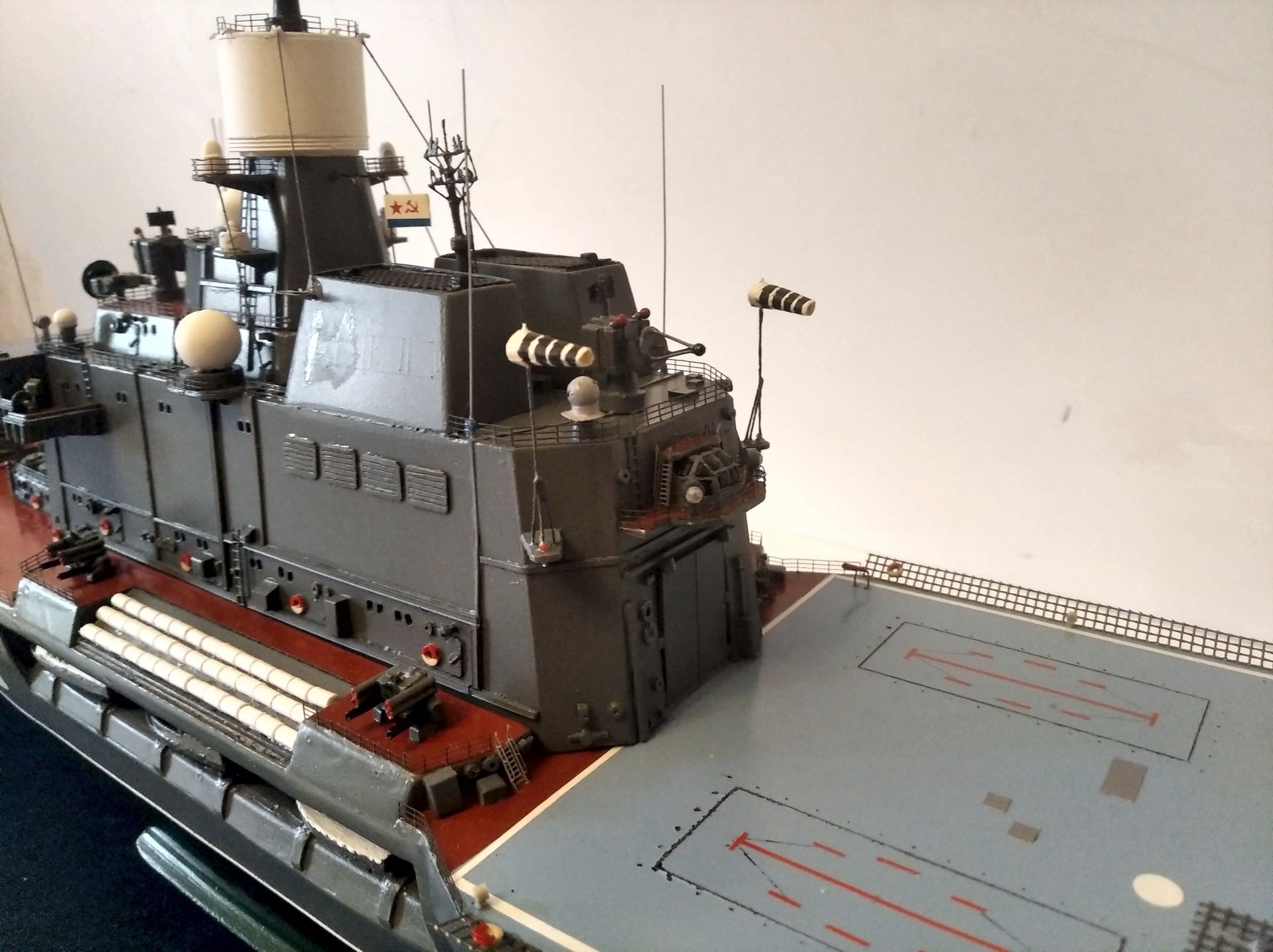

Представленная модель выполнена в  варианте   со  штурмовой  авиагруппой.Модель выполнена вручную  традиционно  из листового  ПВХ 3 мм и листового полипропилена 1 мм . Окраска корпуса, палубы, производилась полиамидными эмалями. Бортовой номер, разметка полетной палубы,  КВЛ выполнены из самоклеющейся пленки. Из готовых изделий использовано ФТД: стойки лееров в масштабе 1\250-300  от фирмы SudoModelist. Локаторы и  антенные посты изготовлены из стальной проволоки сечения 0,35 мм.  Вертолеты, палубные тягачи  изготавливались с использованием литья двухкомпонентного жидкого пластика.
