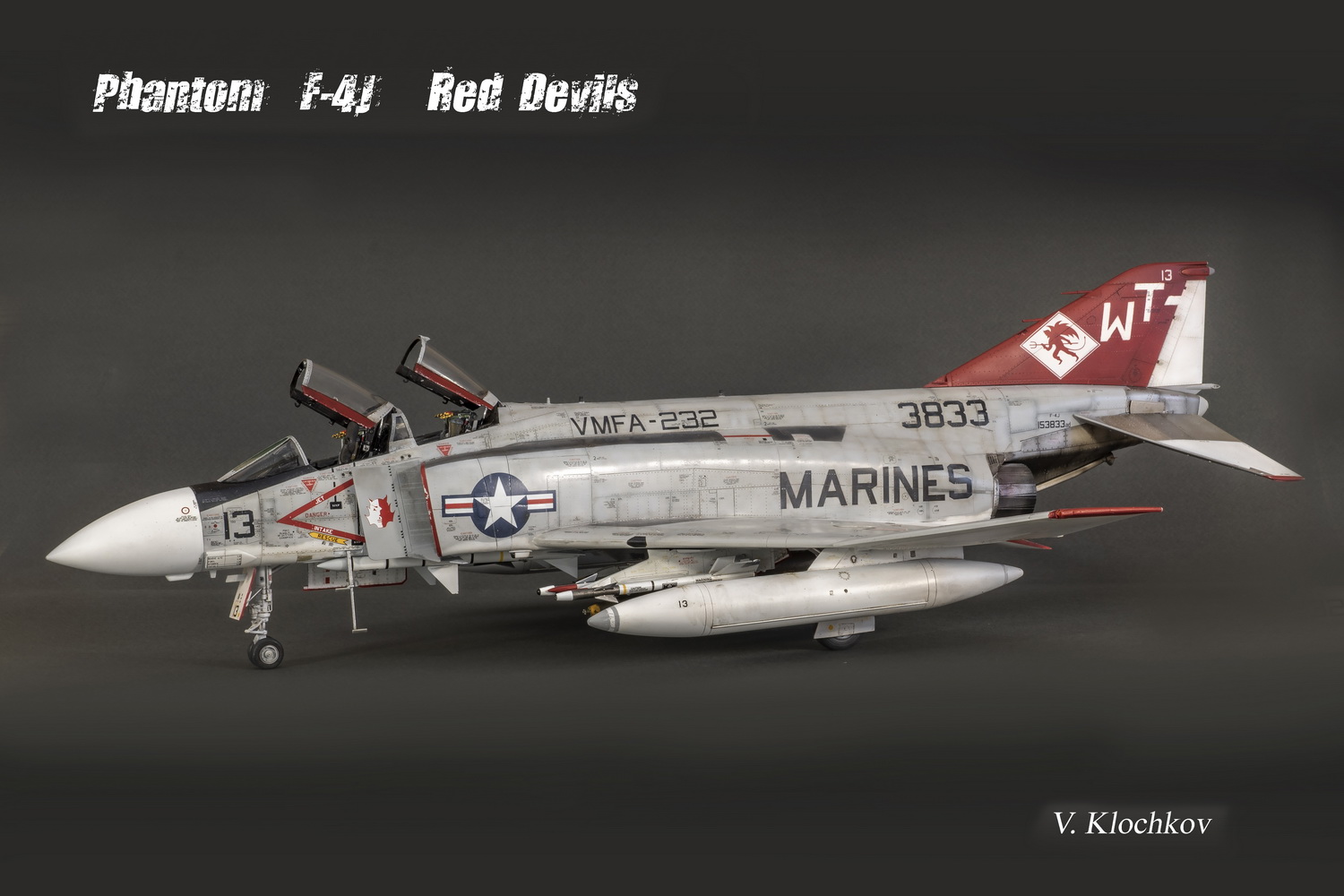

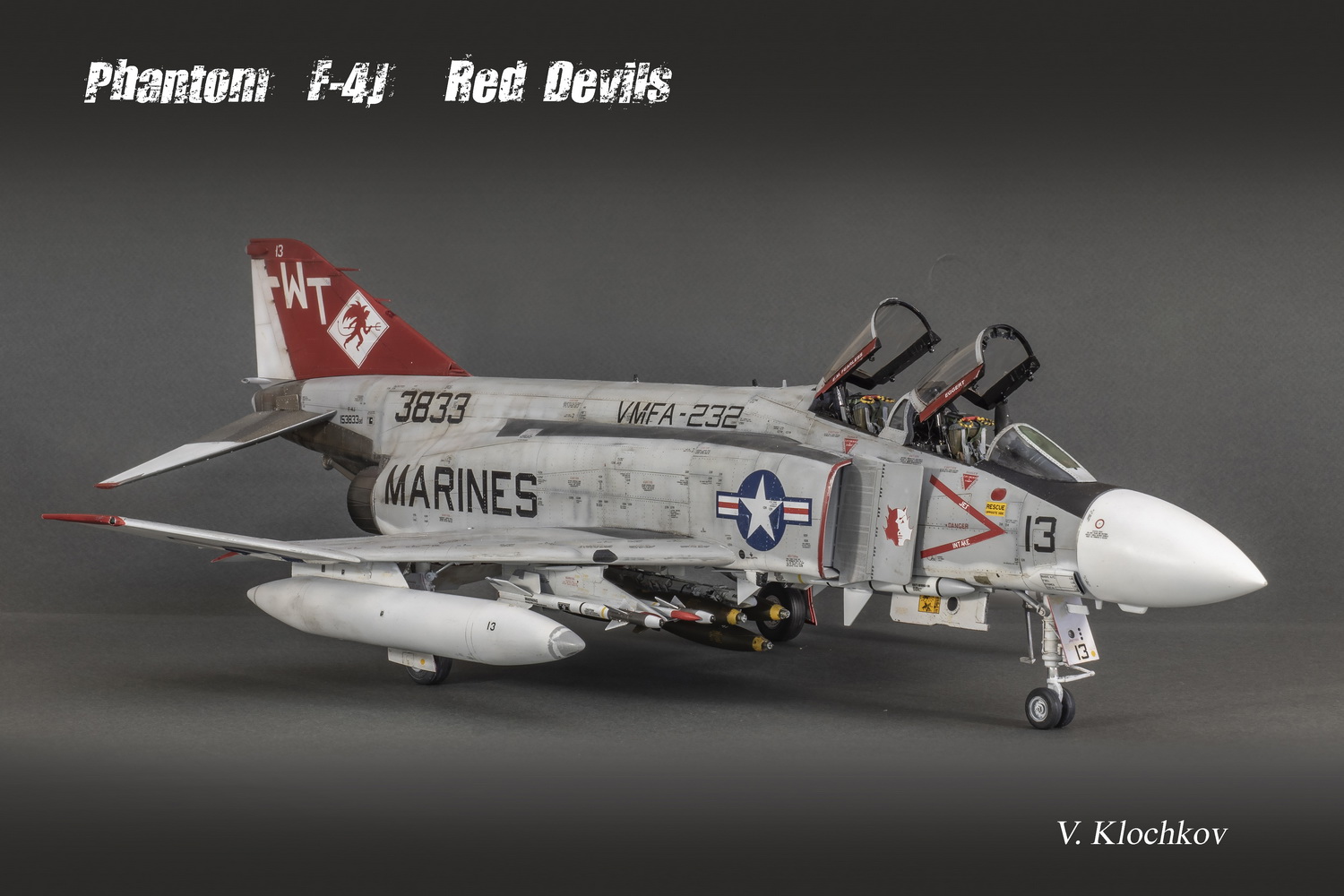

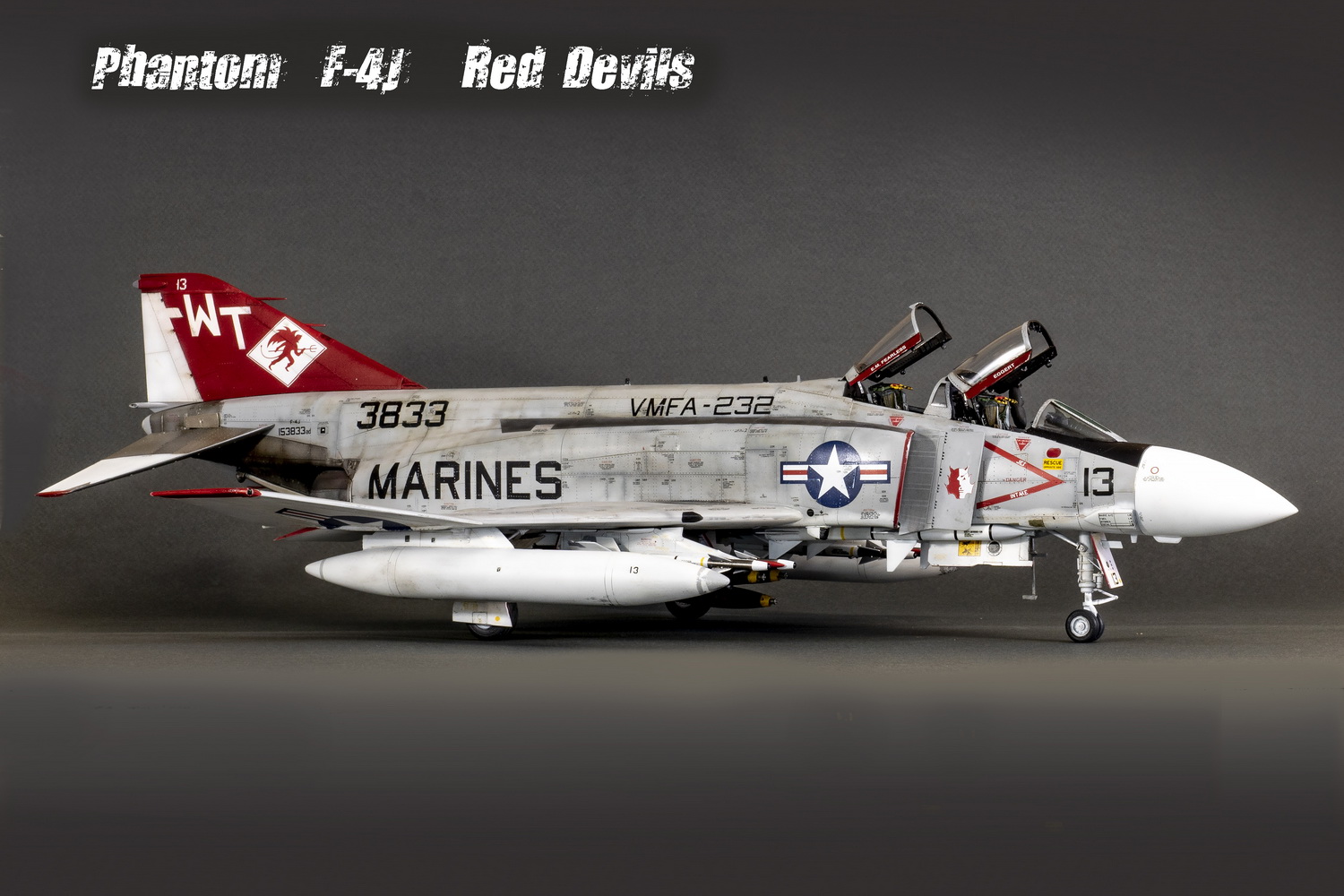

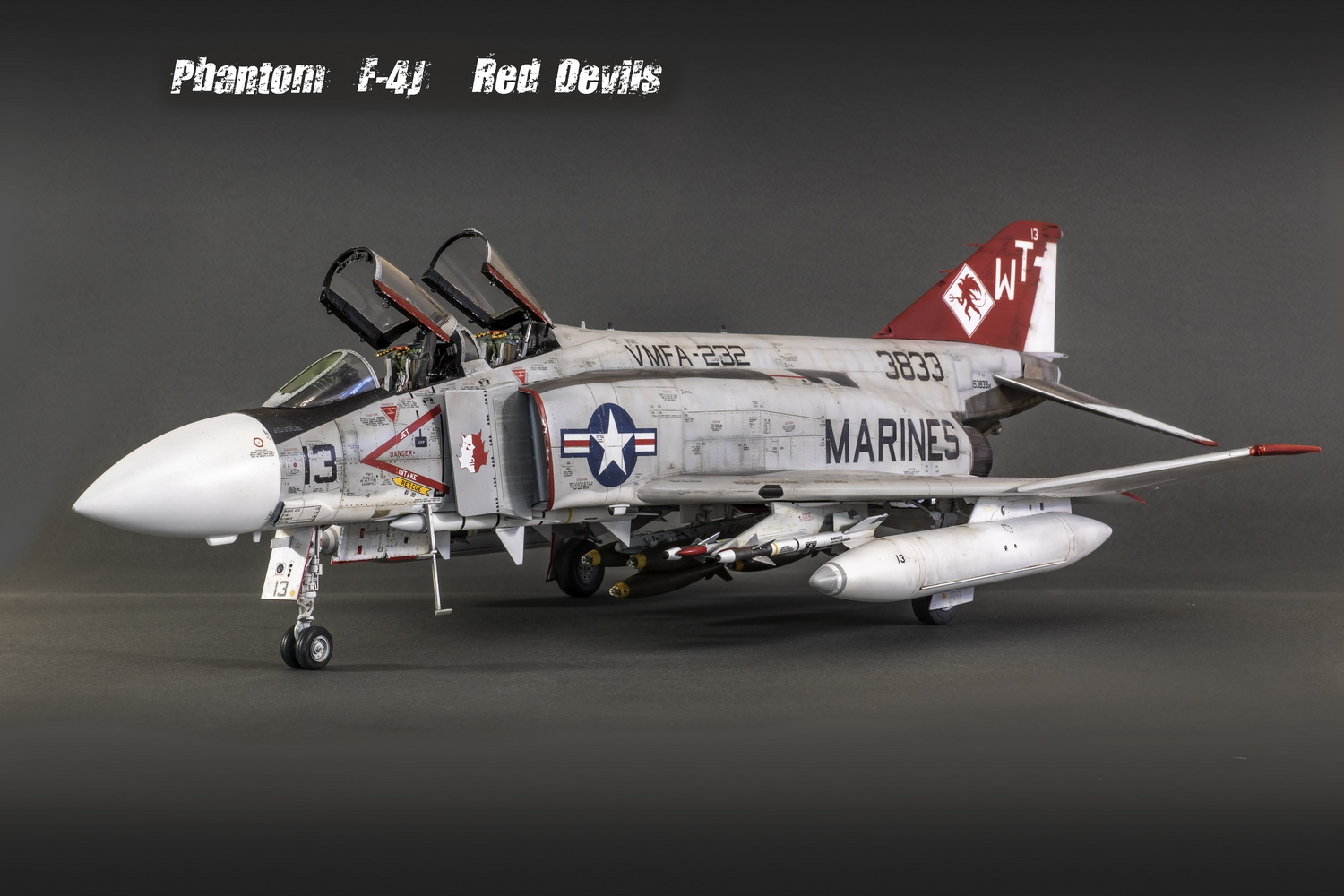

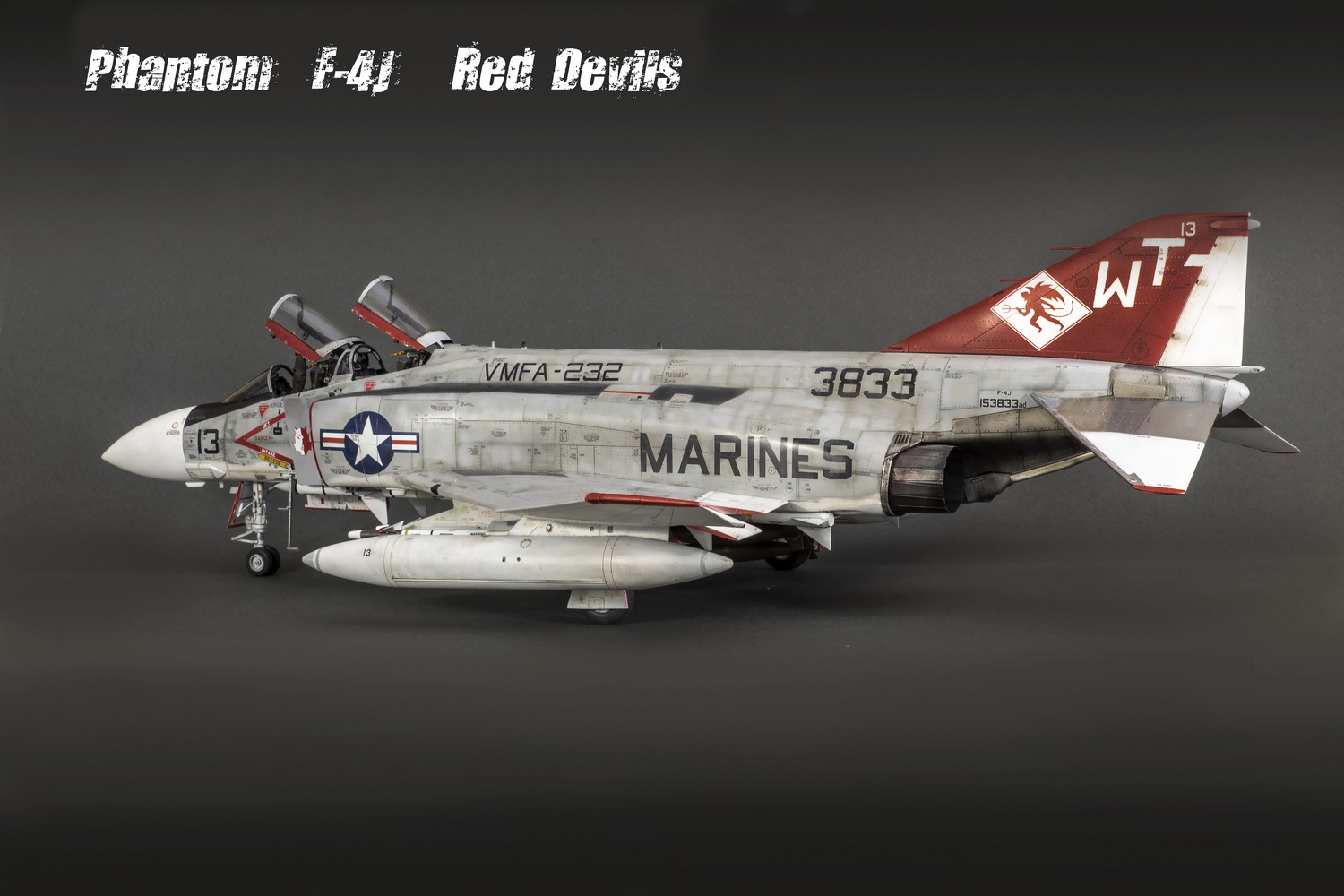

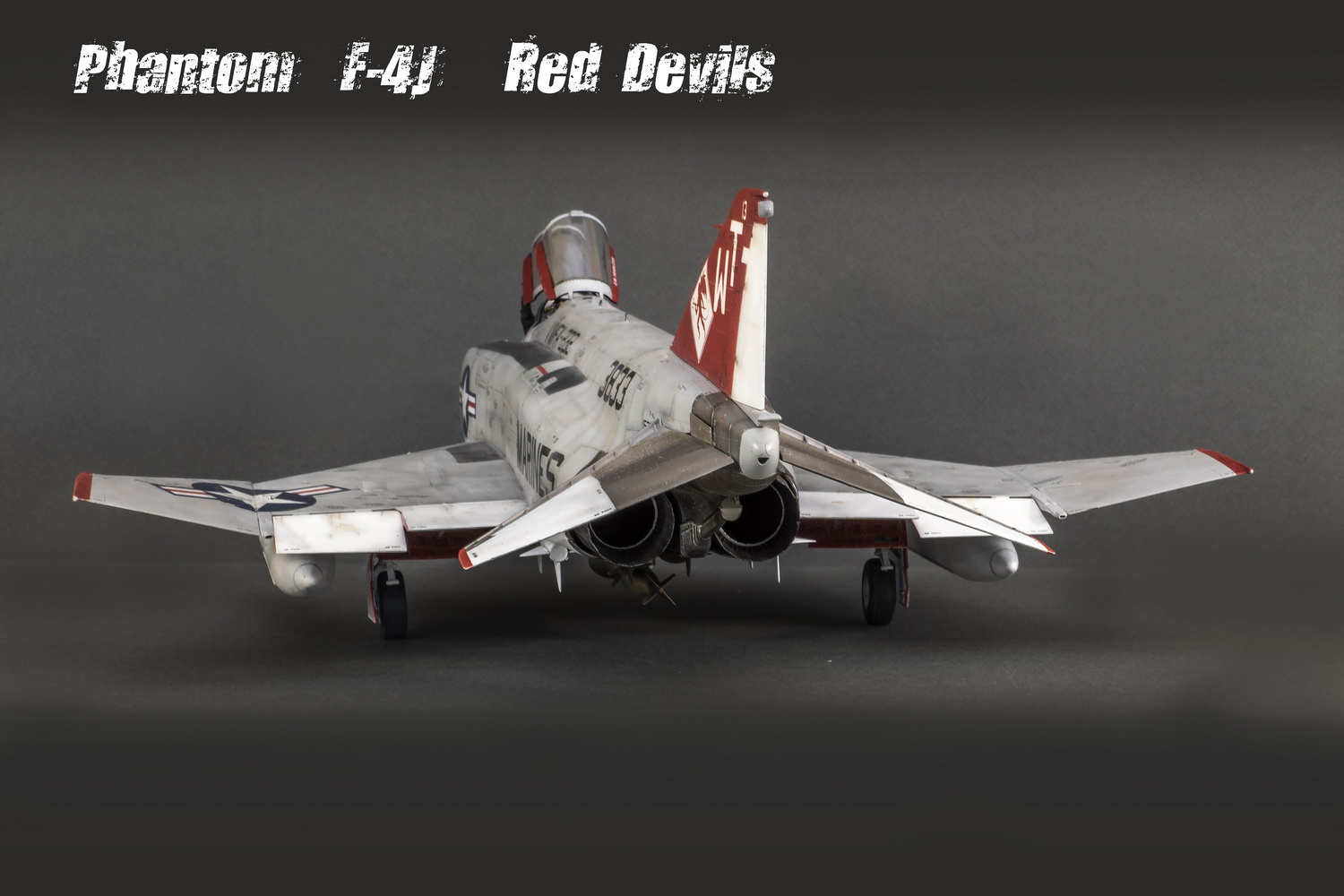

F-4J Phantom II VMFA-232 Red Devils в 32м

Добрый день, уважаемые моделисты!

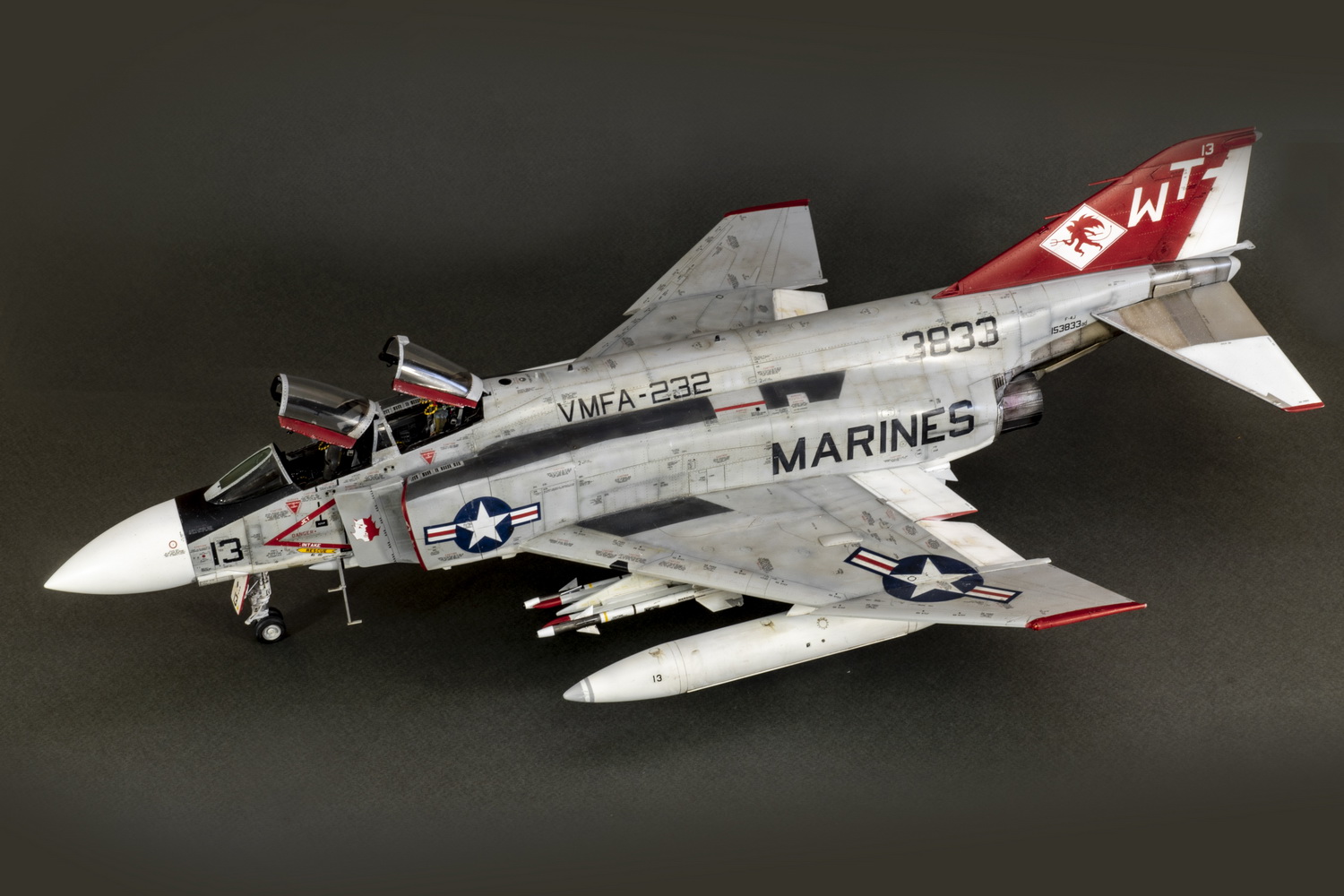

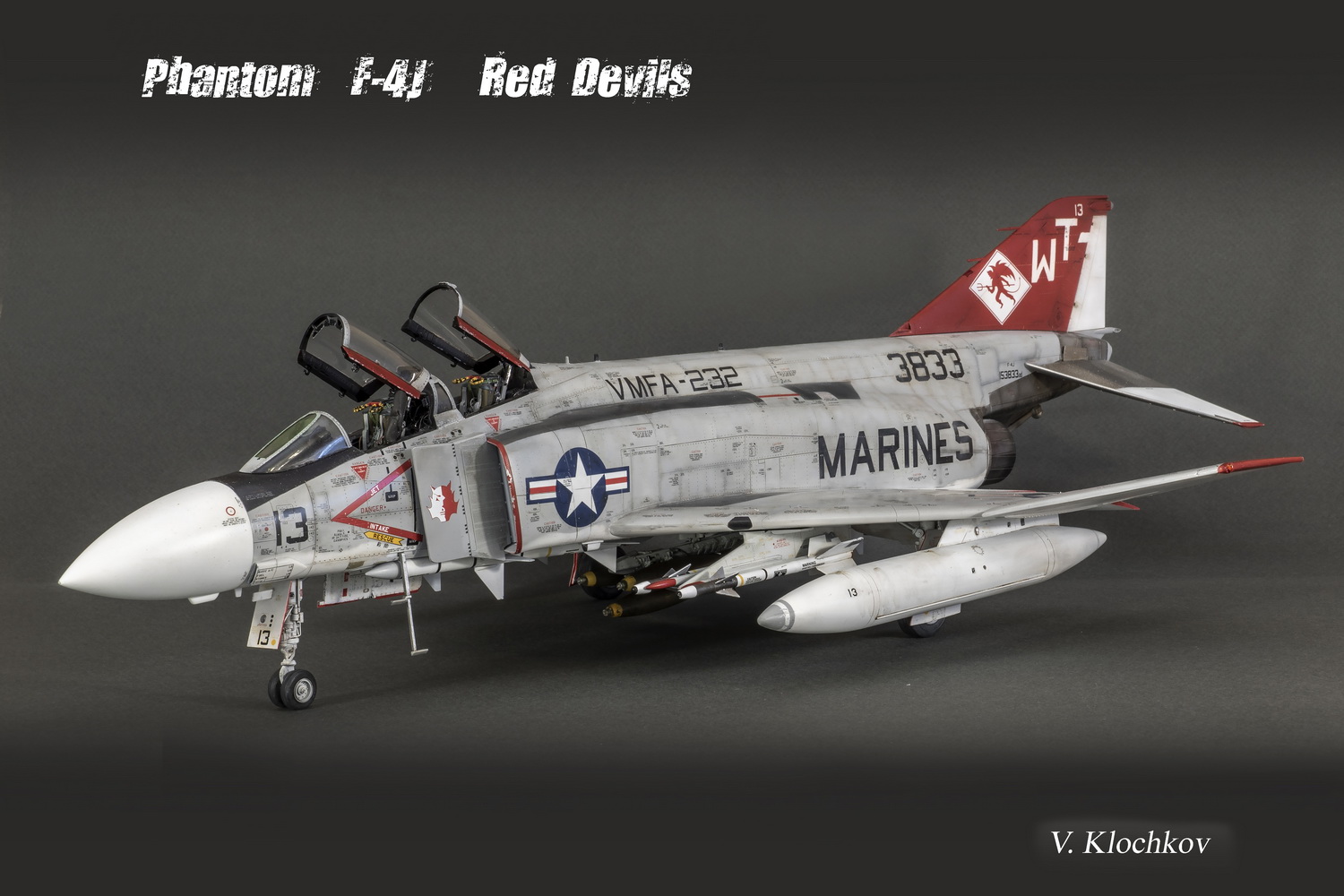

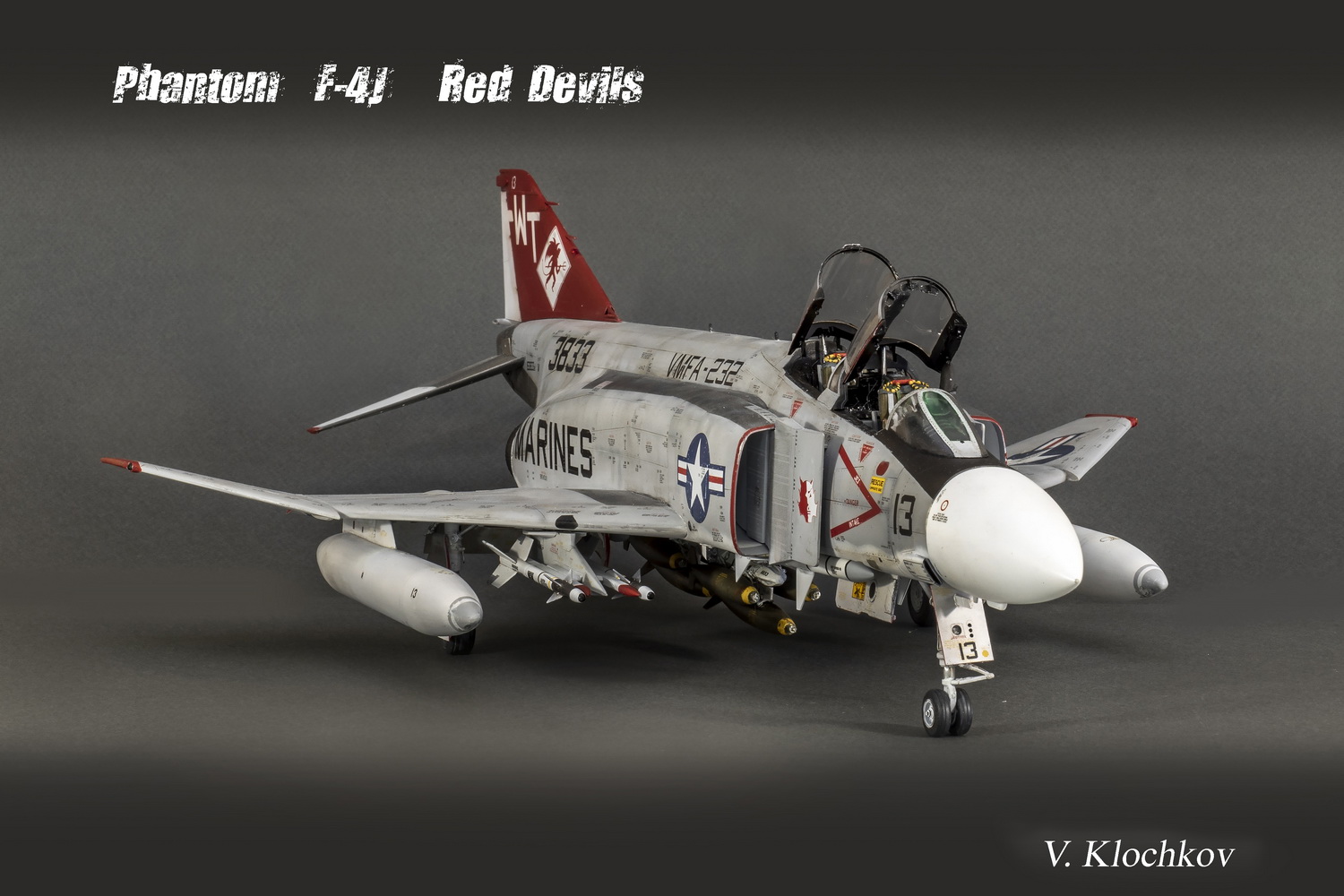

Сегодня я хочу показать и рассказать о постройке модели Phantom F-4J фирмы Tamiya в 32м масштабе. Работа над моделью у меня заняла ровно 3 месяца, что для 32го масштаба,согласитесь, весьма немного. Возможно на это повлияло то, что я недавно уже делал один Фантом. Правда, другой модификации, но это не так важно.

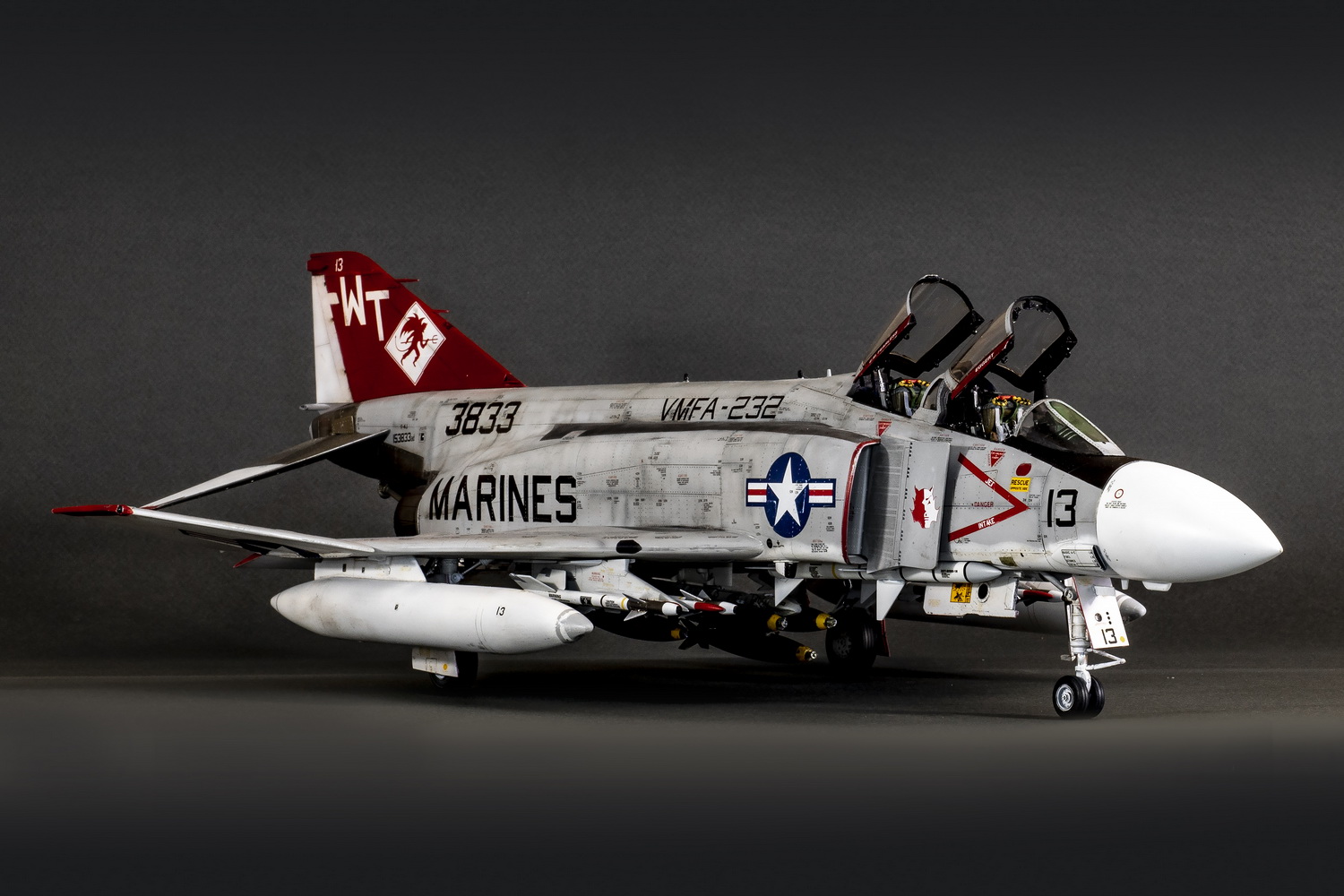

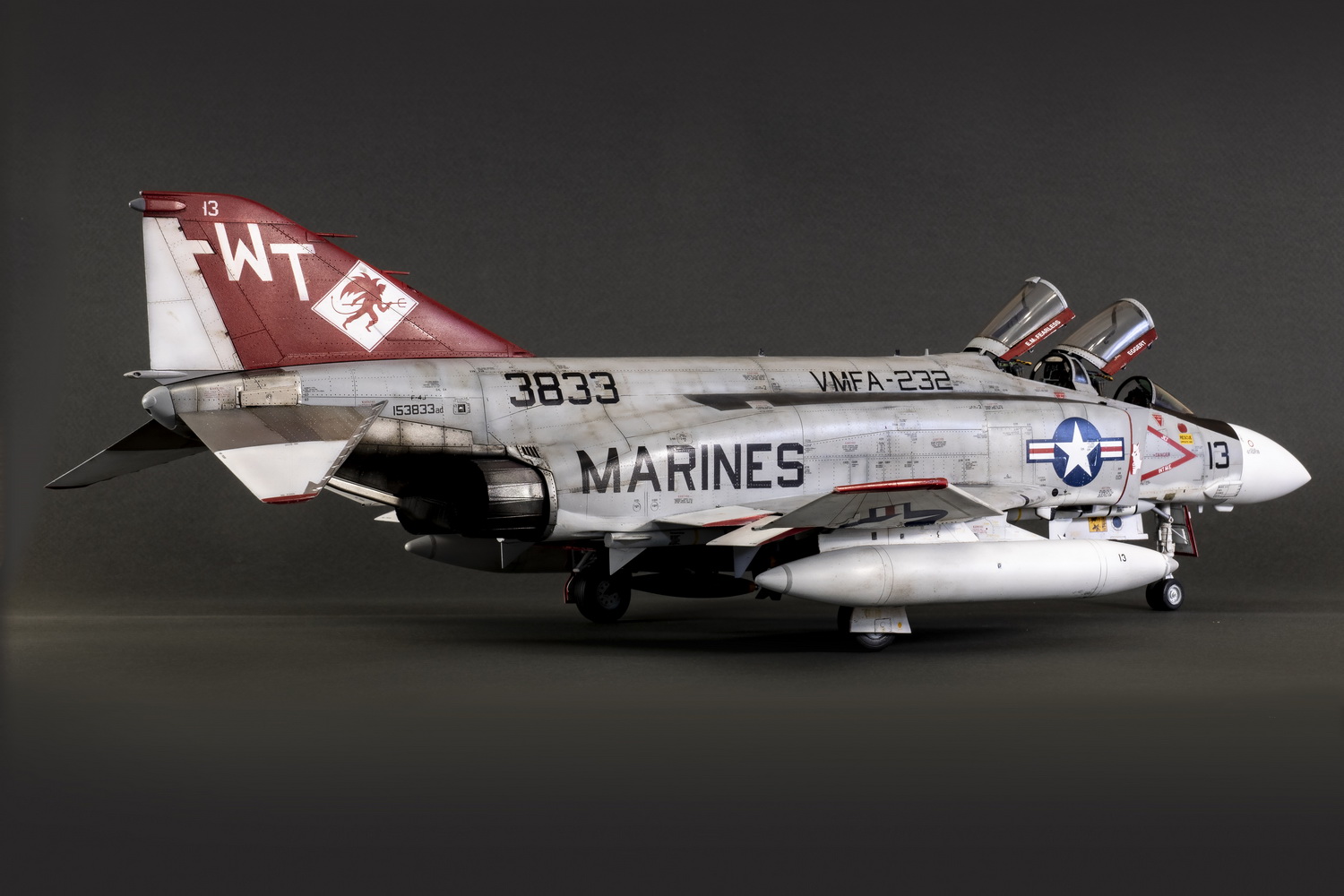

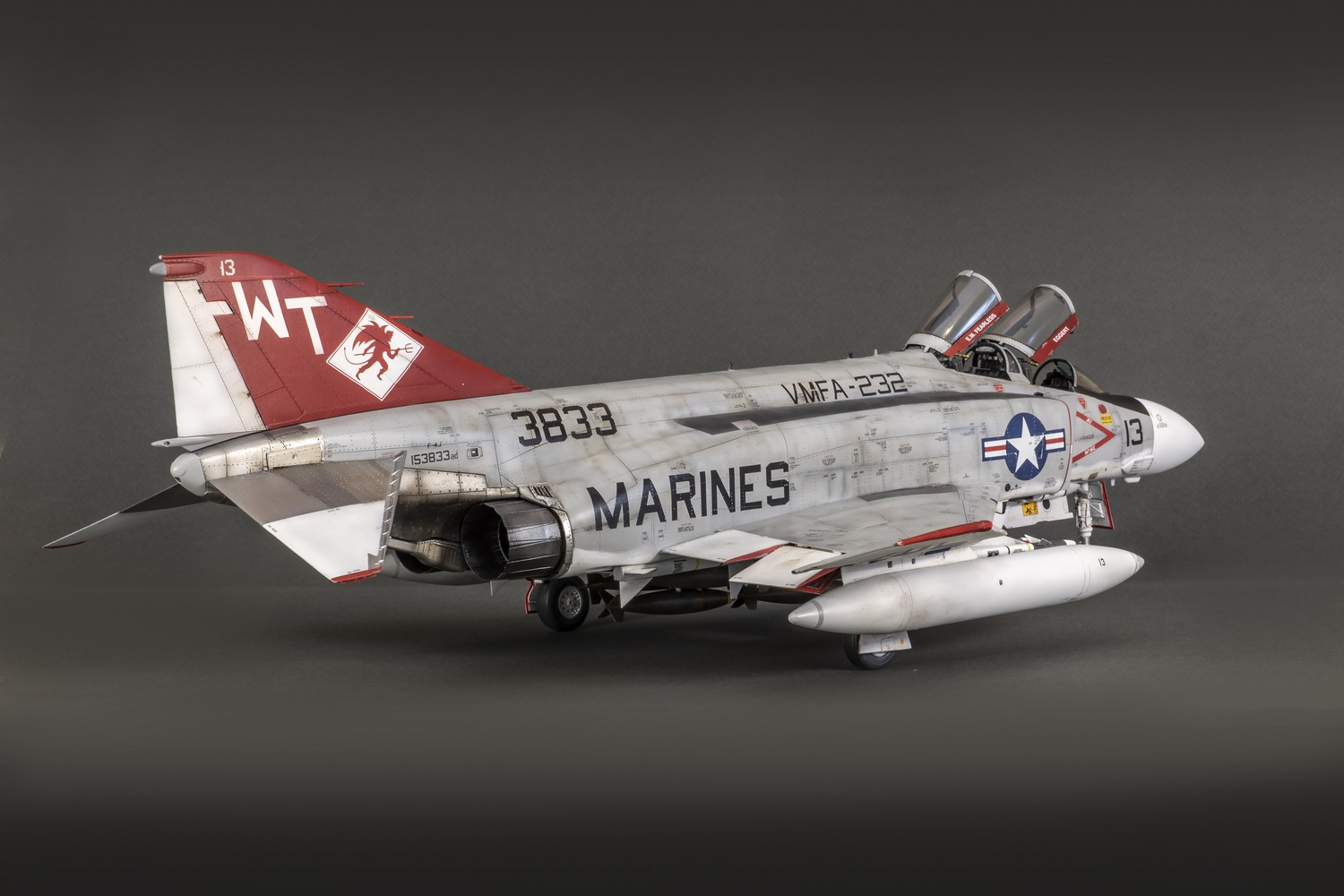

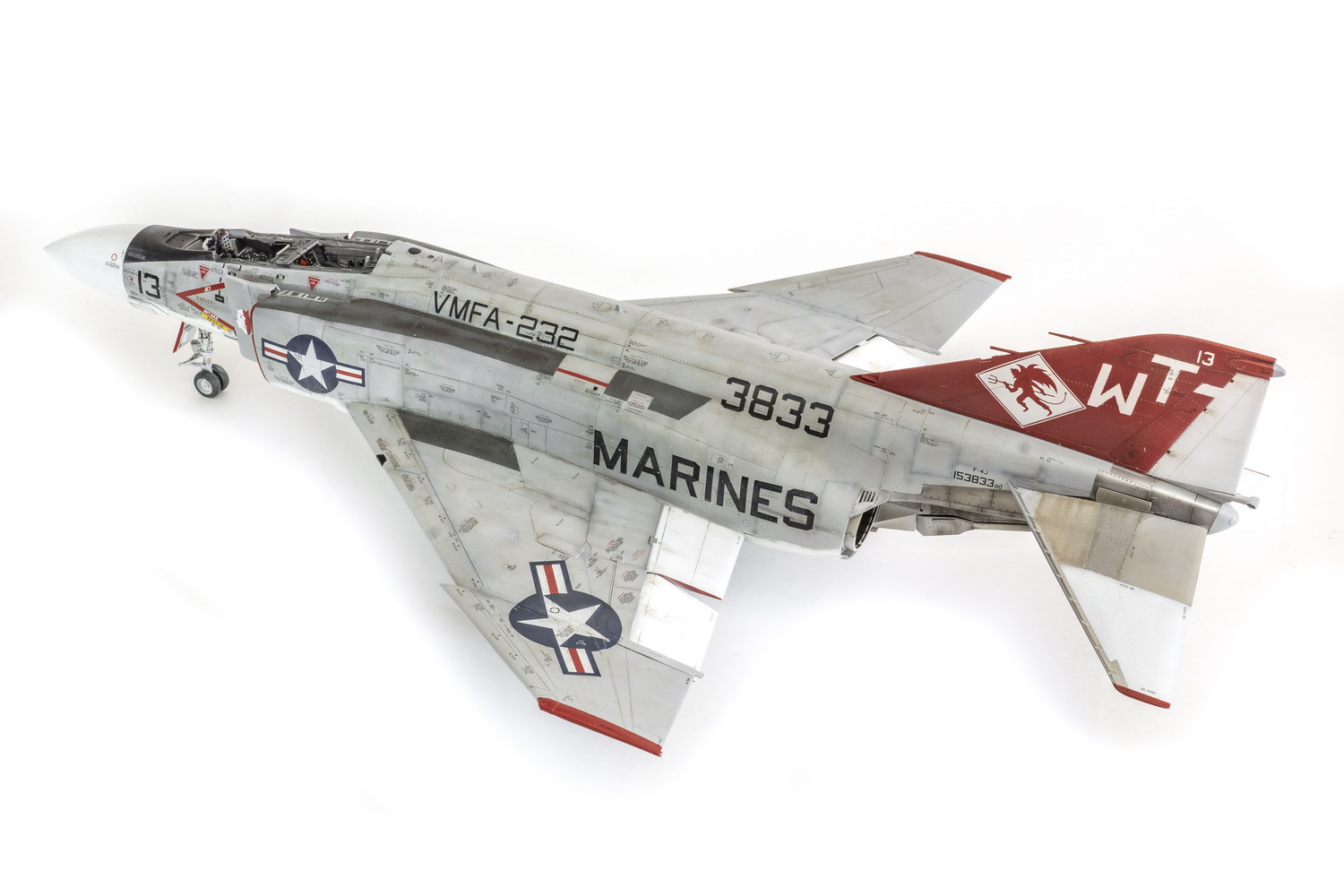

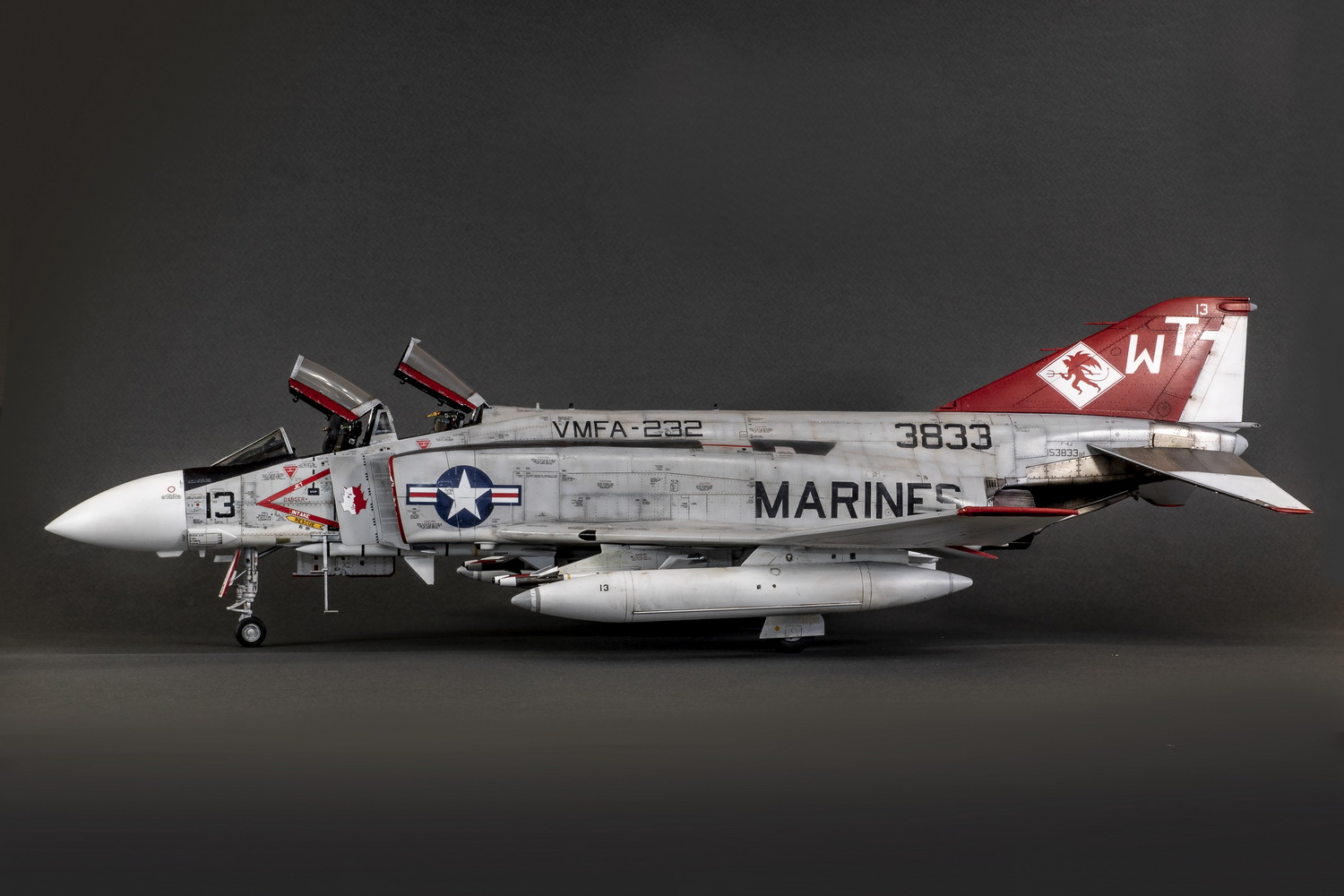

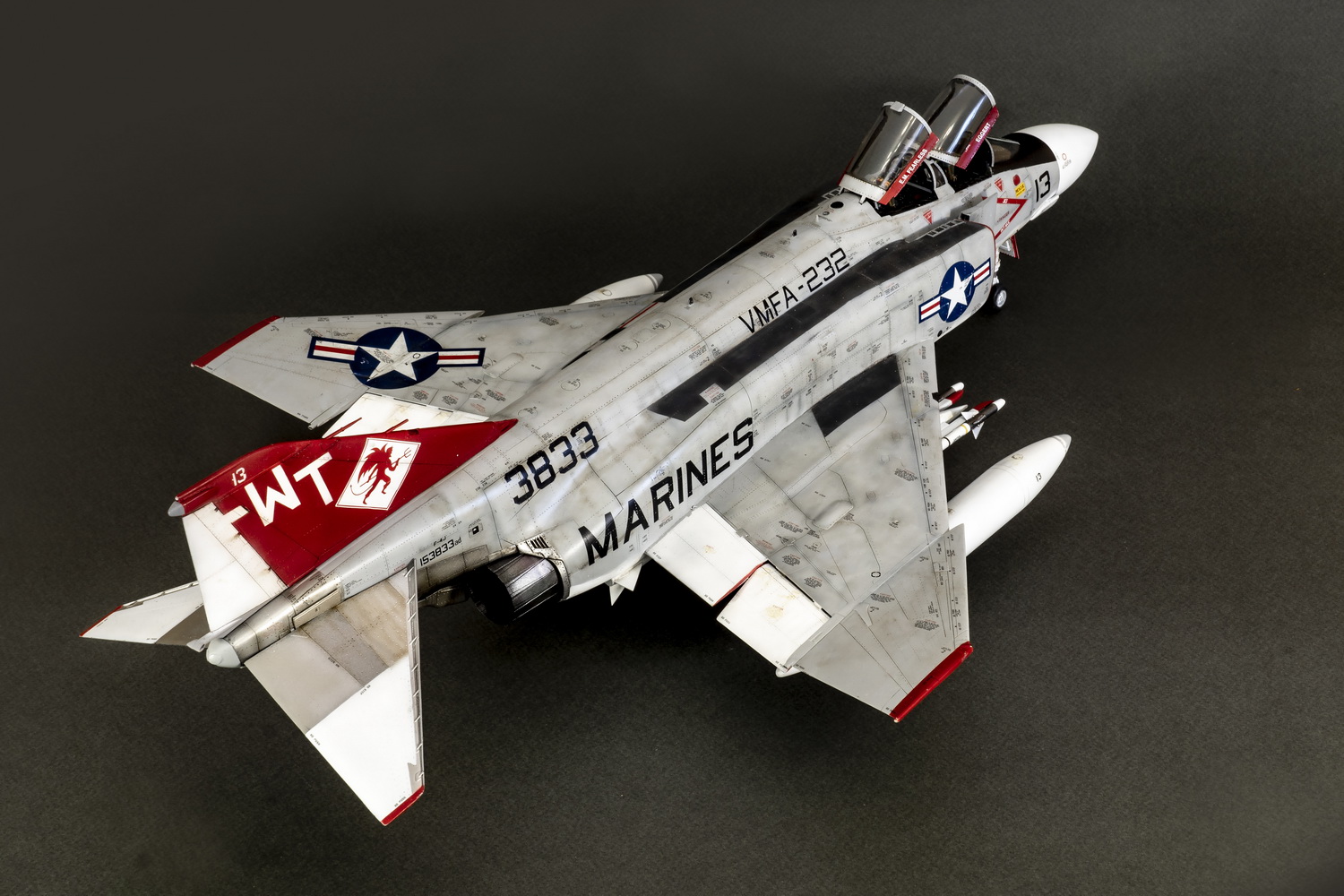

По модели. Можно брать любой вариант декалей из коробки и делать их. Всё подтверждается фотографиями. НО я хотел делать вариант морпеха, а тут синий цвет декалей уж очень яркий. С фото не совпадает. И я остановился на декалях фирмы АОА , которые выпускают вариант VMFA-232 Red Devils ( Красные дьяволы). Эскадрилья известна, воевала во Вьетнами и т. д. Выбрал я вариант номер 13 с красным килём. Правда , пришлось вырезать цифры 13, но это уже мелочи.

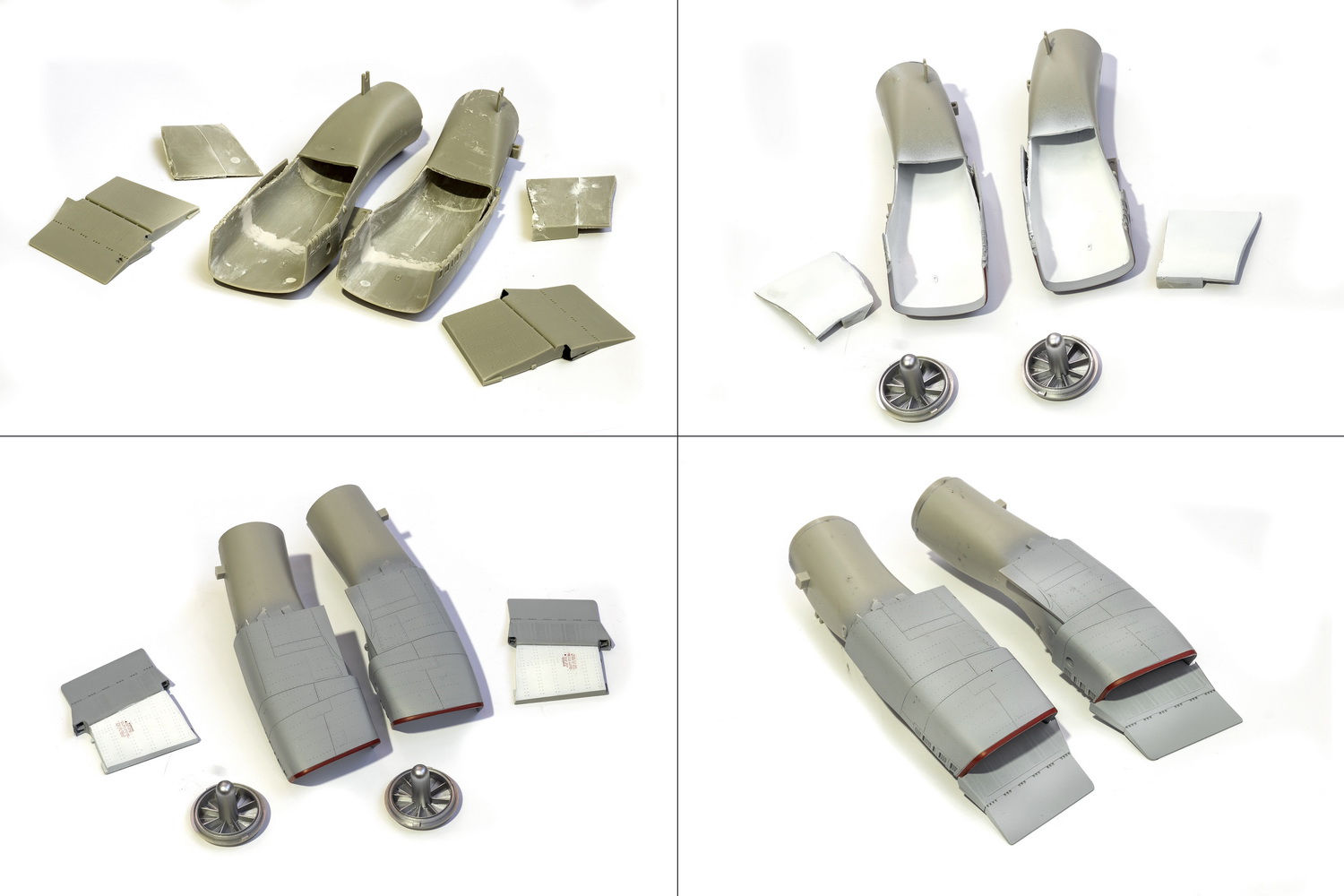

Начал делать я с больного места у Тамии — с каналов воздухозаборника. В принципе, я их делал( исправлял) на предыдущей модели — никаких трудностей не возникло. Всё как в прошлый раз.

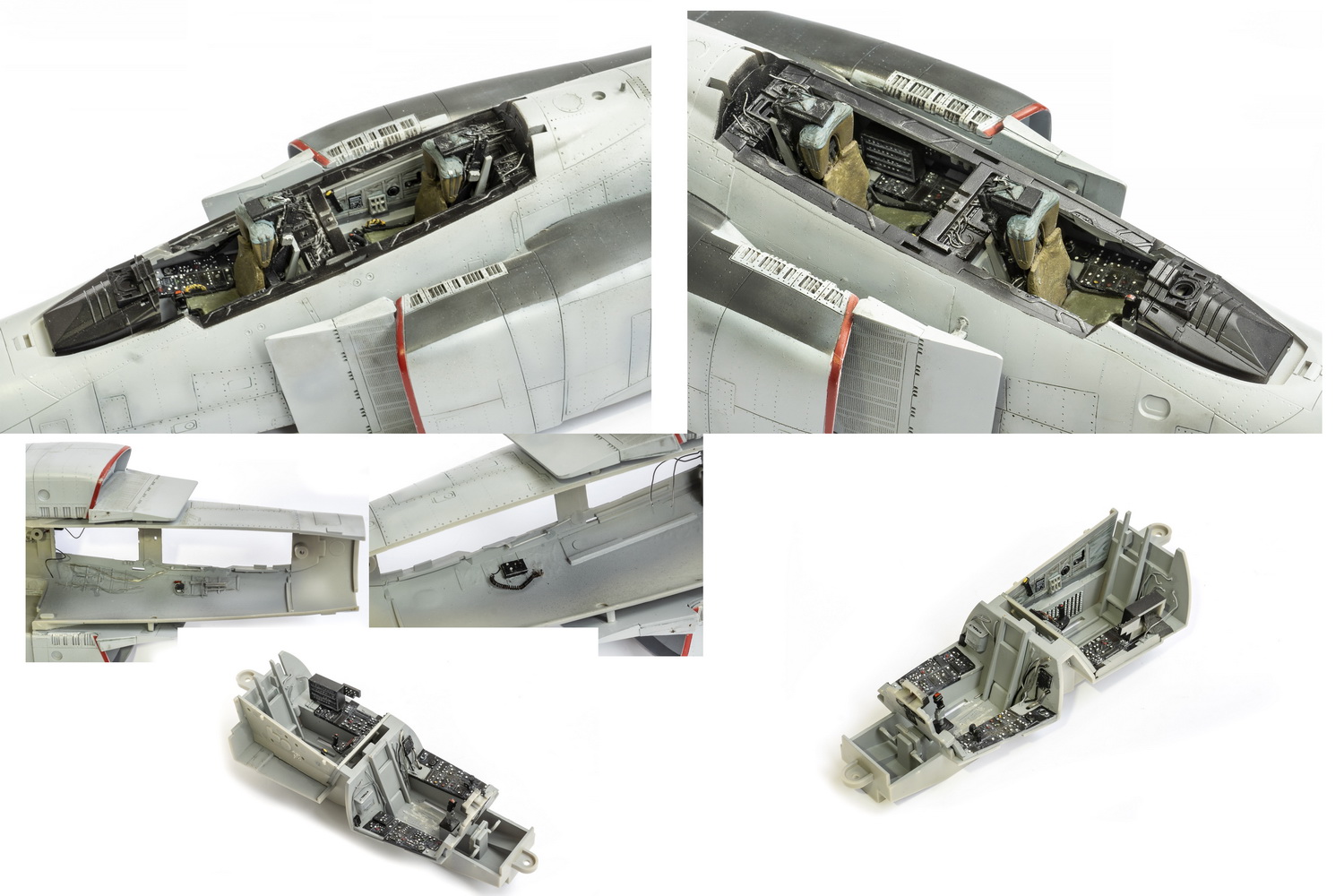

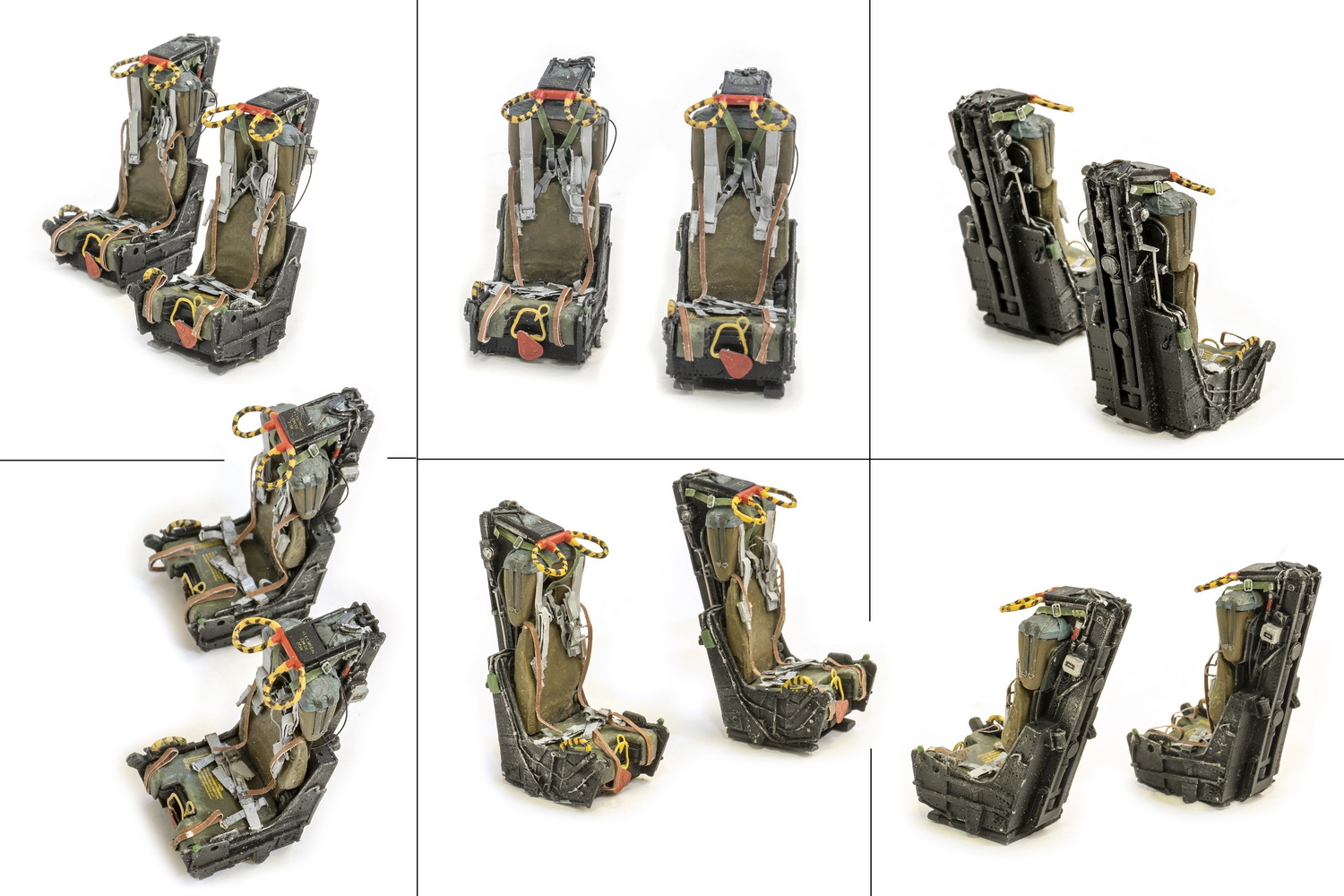

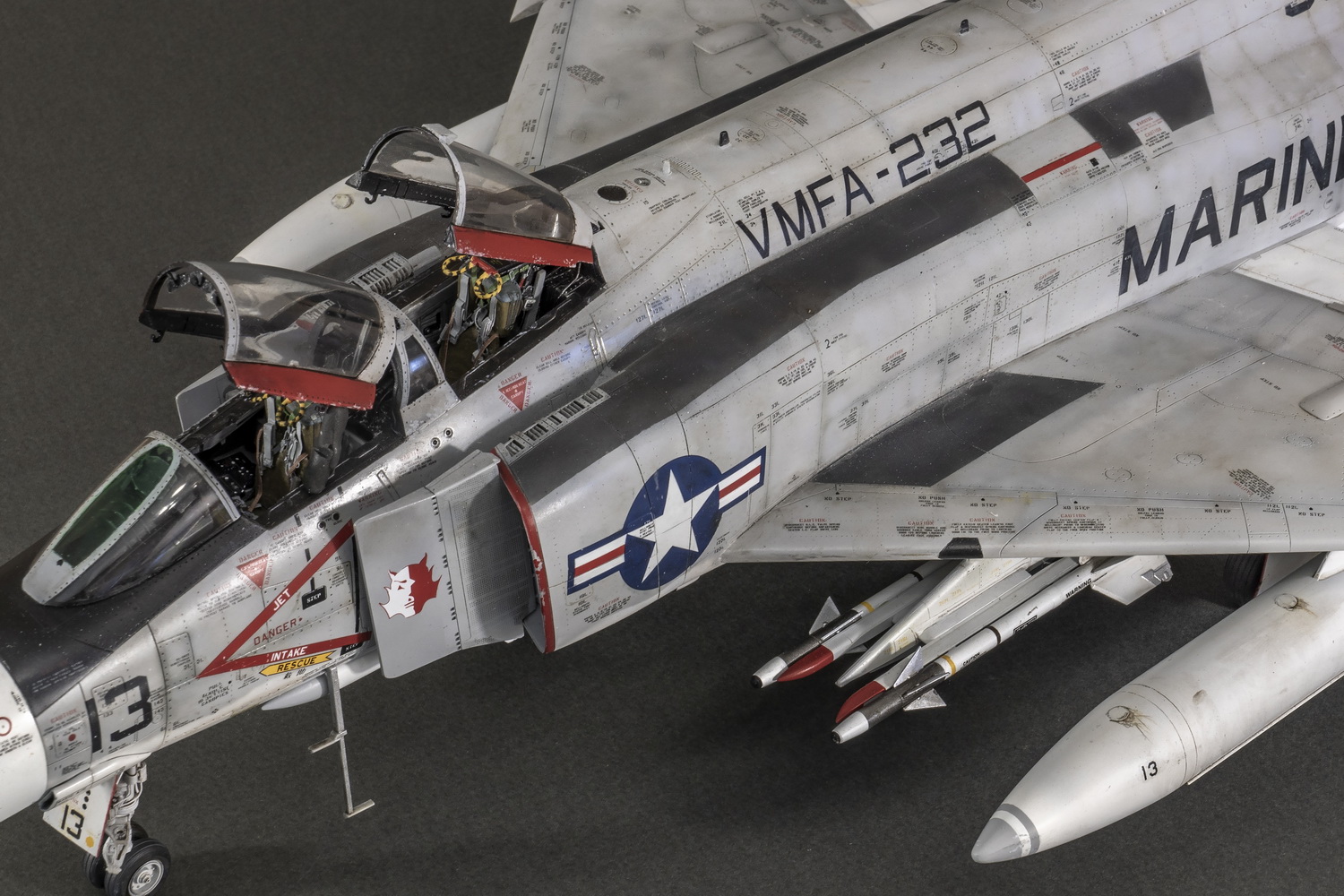

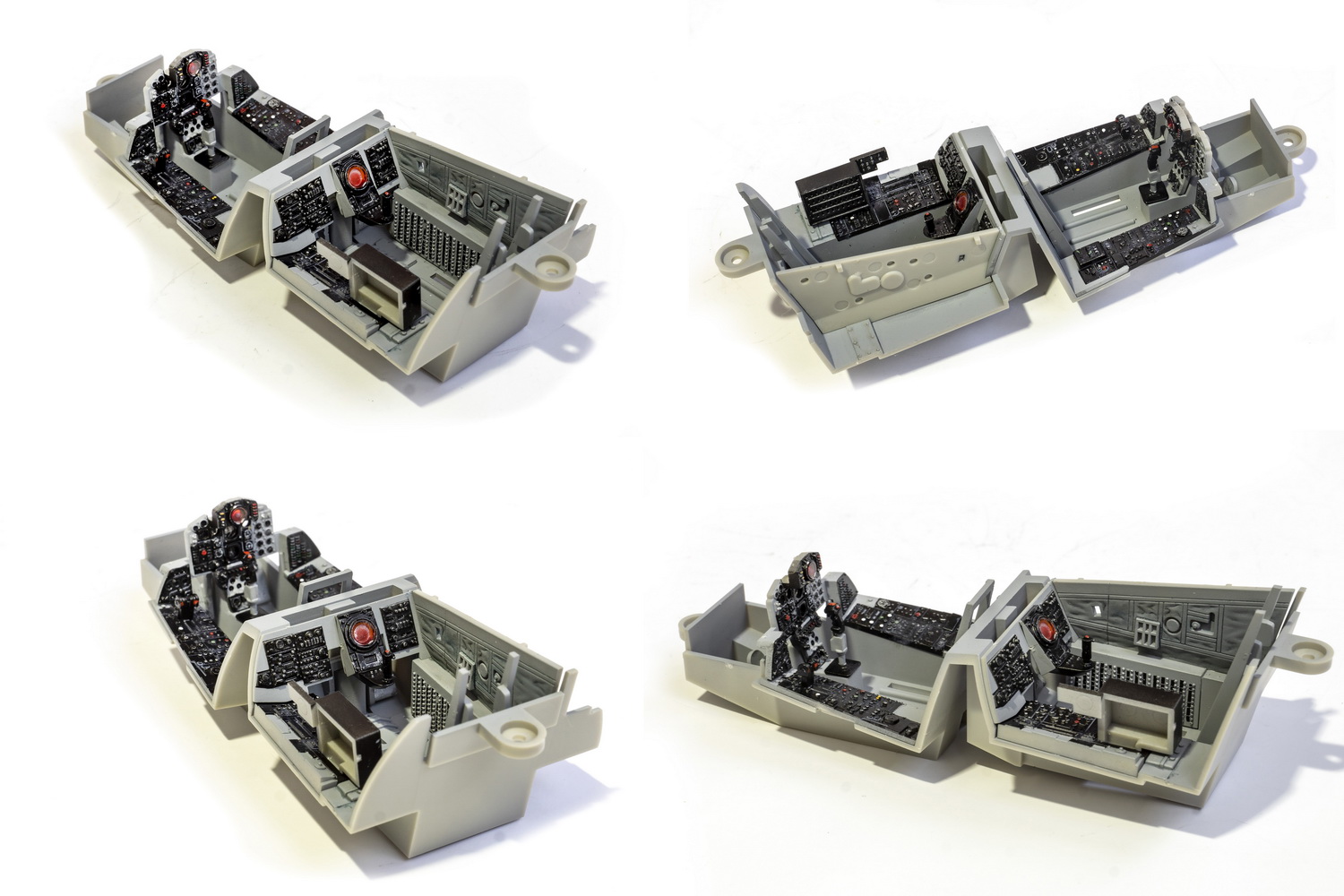

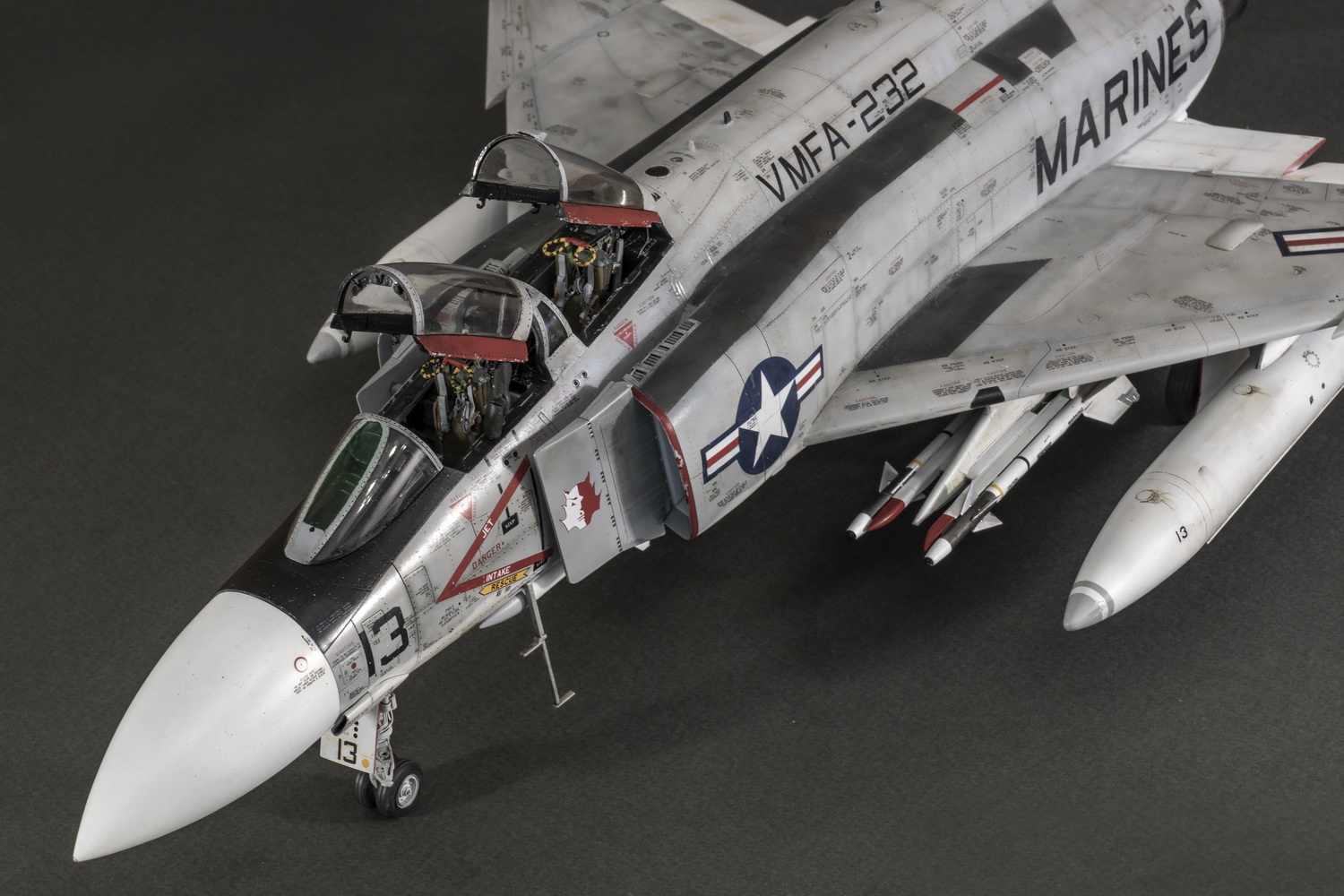

После этого дошла очередь до кабины. В принципе, Тамия делаю всё достаточно правильно, но чуть бедно. Пустые задние спинки за креслами пилотов и практически ничего нет на 2х боковых панелях. И эти панели не сделаны отдельными деталями. Всё нужно делать на стенках кабины модели изнутри, что очень неудобно. Кресло я использовал смоляное от фирмы Айрес,хотя если родное доработать, оно будет весьма неплохо выглядеть. Кресло то смоляное хорошее, а вот ремни никакие. Сделаны они из металла — прошлый век. Поэтому я брал из травления только пряжки, ремни нарезал сам из бумаги. Был бы цветной принтер — можно было бы сделать на 5. Может быть Квинта-студия выпустит что-то для Фантомов в 32м? У меня лежит ещё один...

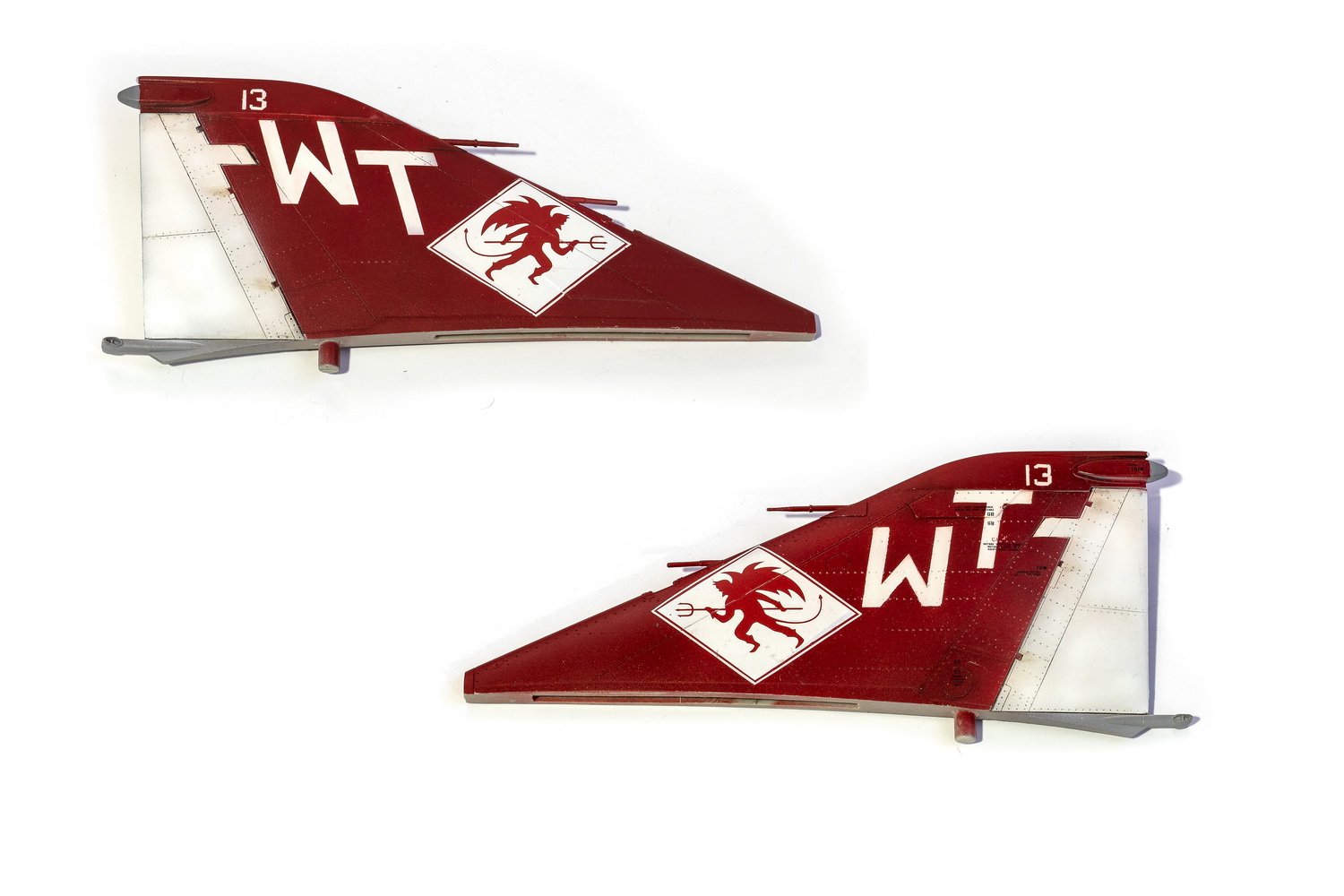

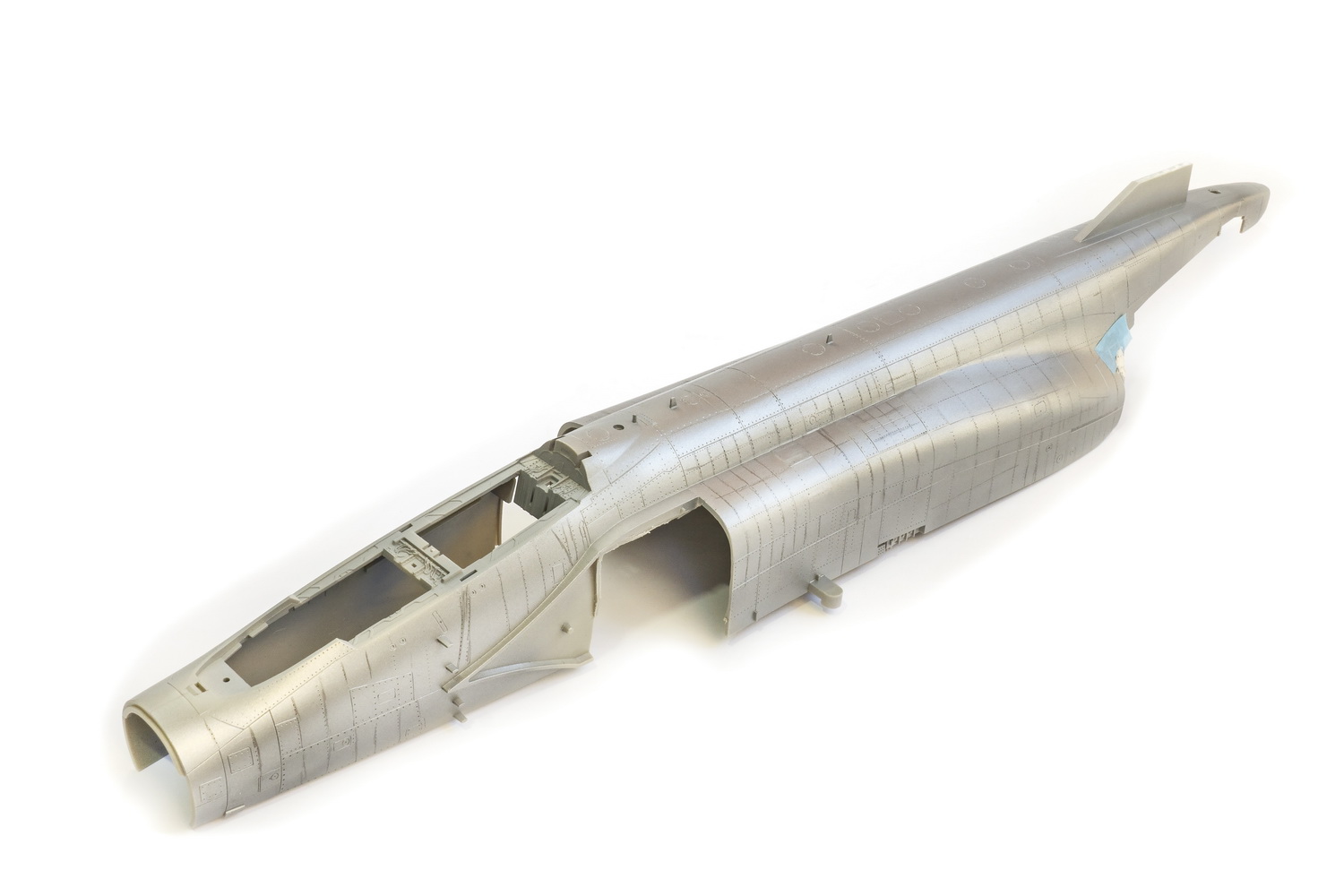

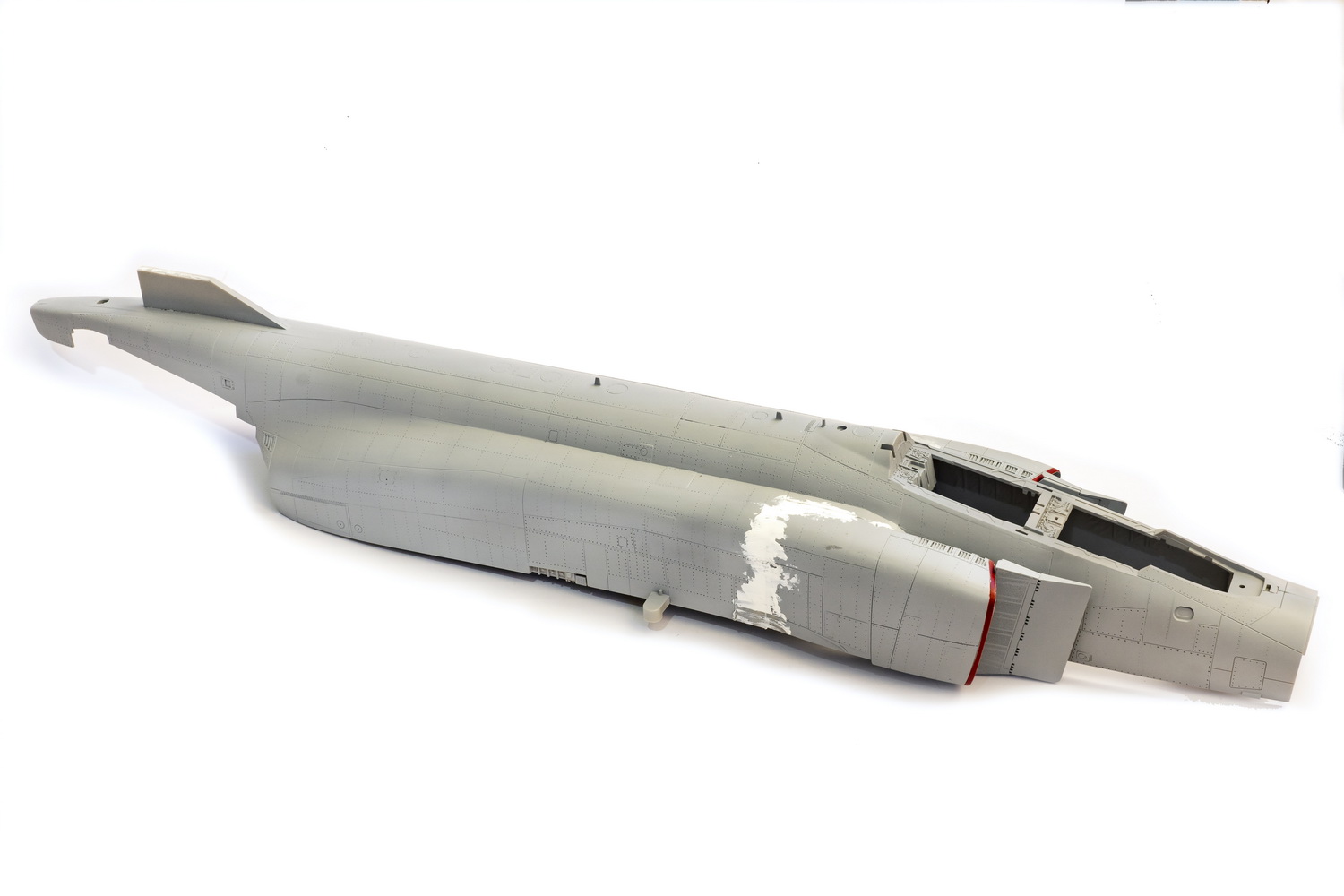

По фюзеляжу. Первым делом постарался уменьшить толщину выступающих лючков-накладок. Конечно это нонсенс, скидка лишь на то , что это модель прошлого века. На следующей модели хочу всё это убрать совсем и делать про другому. После этого сделал разметки и ревитером сымитировал заклёпки и головки болтов. В некоторых местах головки делал выпуклыми . Использовал для этого корневёртки, используемые в ювелирном деле. И брал их в магазине радиотехники. По смешной цене — от 9 до 12 руб за штуку. Похоже они там лежали, лежали... Короче забрал от минимального диаметра до... Склеил и покрасил киль. Перевёл декали . Понравились. Если сказать про декали — они отличные, но трудные в работе. Очень тонкие, в воде отходят от подложки через 2-3 сек. Попробуй поймай...И подложка практически без клеевая . НО привариваются хорошо.

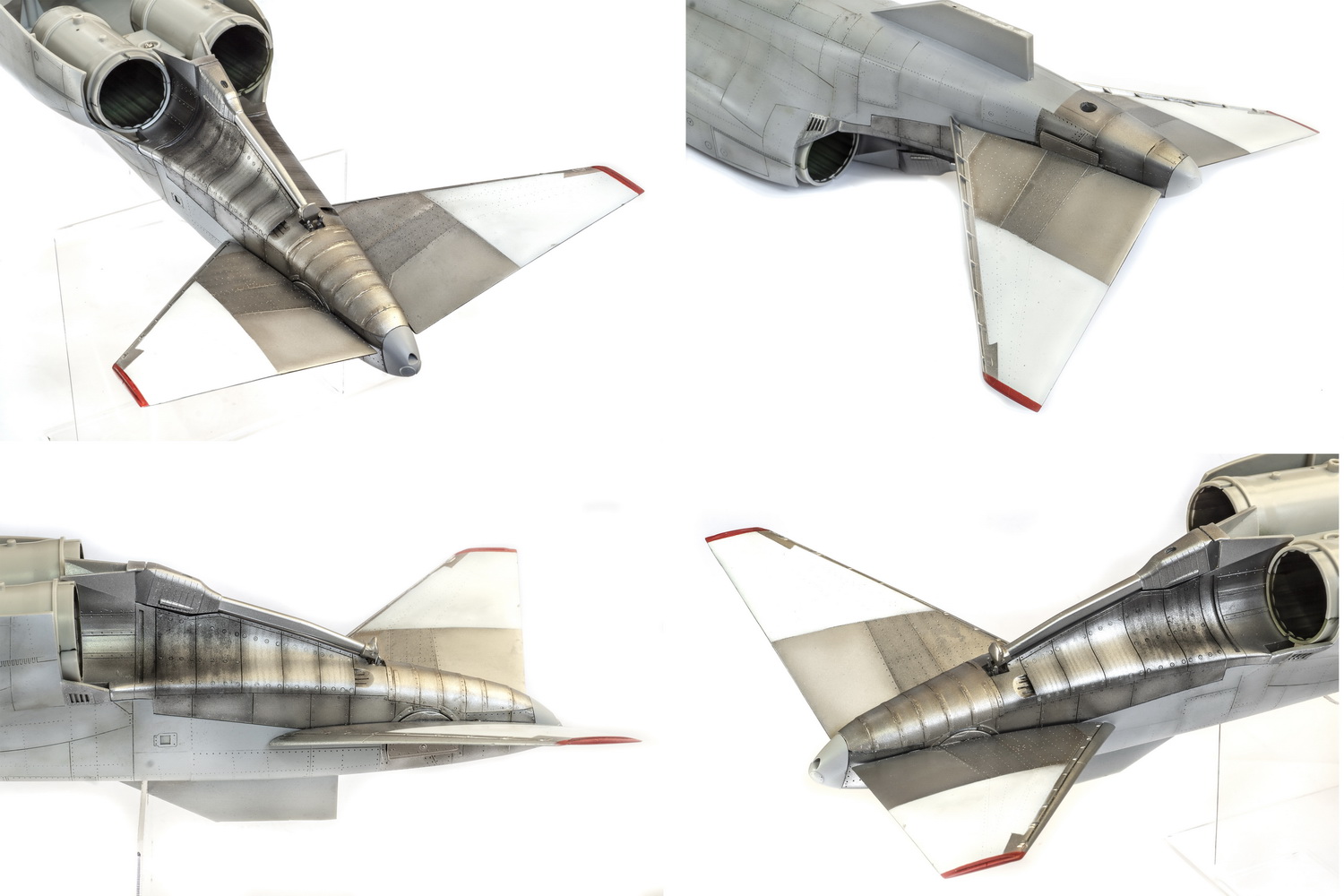

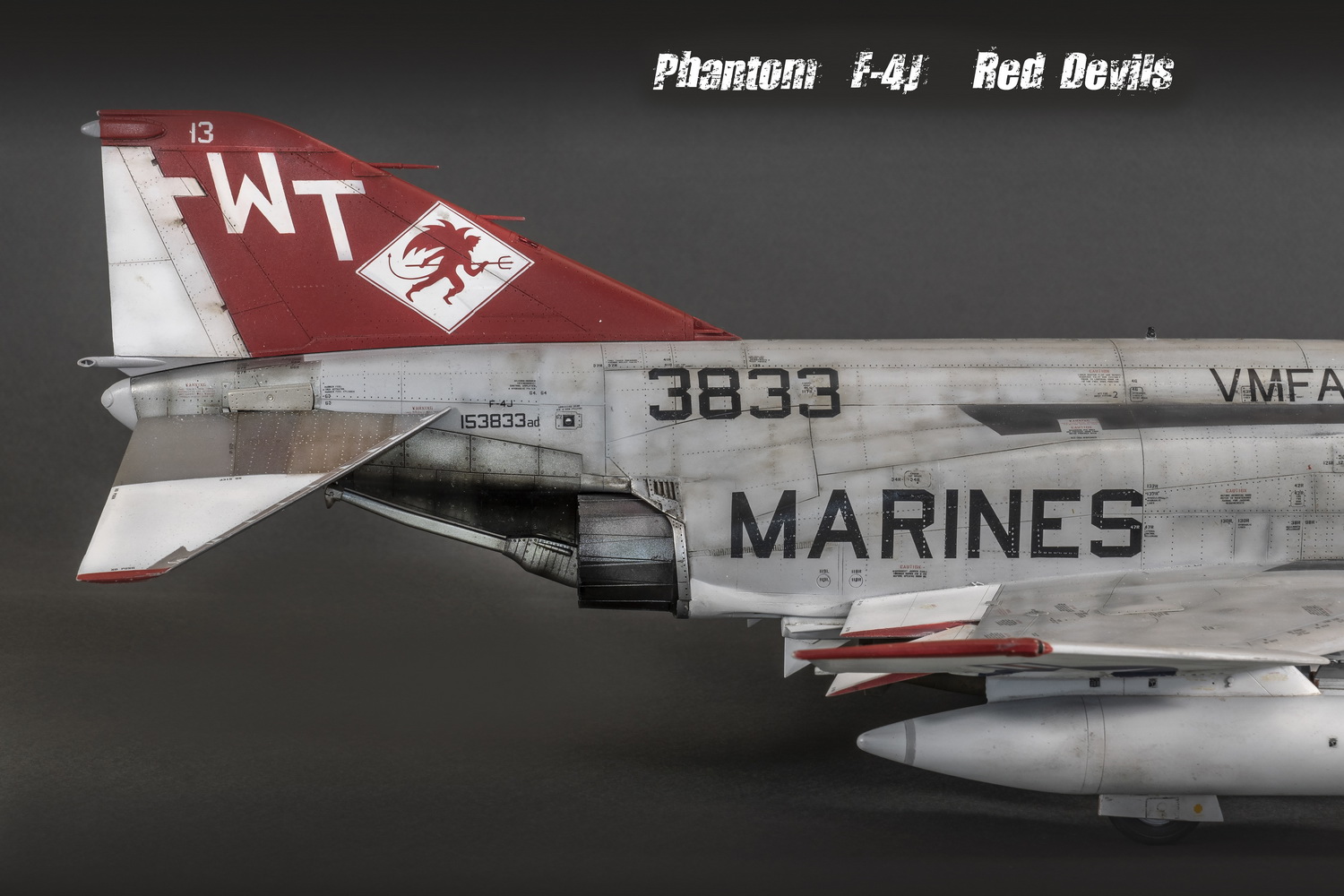

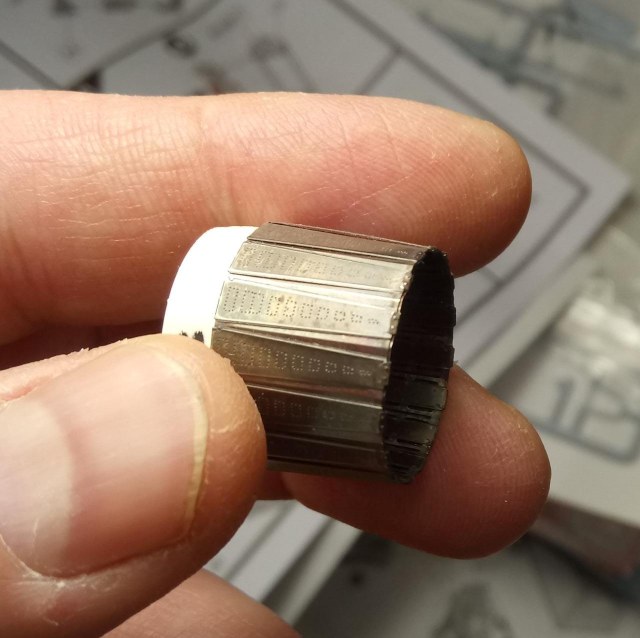

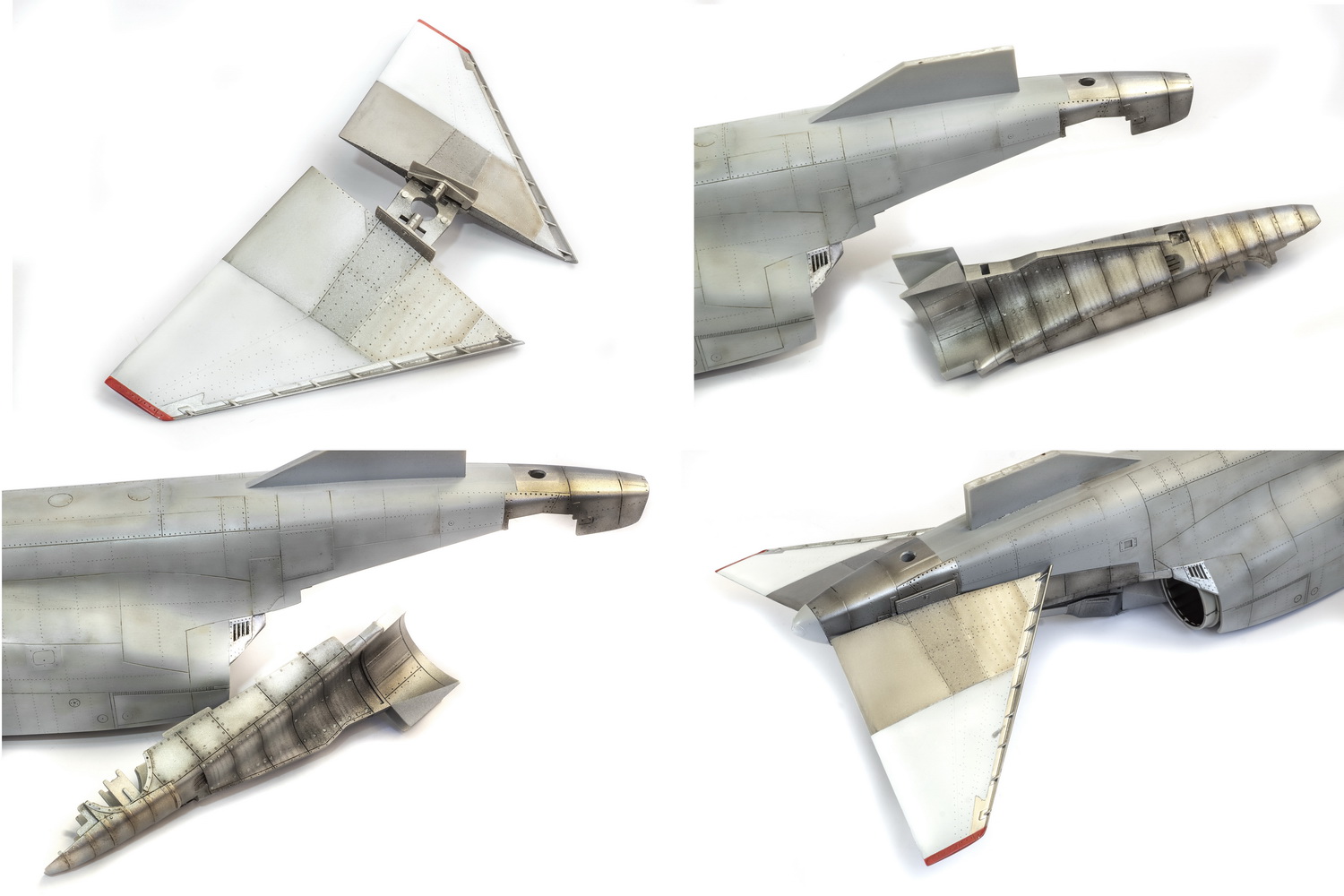

Чтобы подготовить фюзеляж к сборке, нужно сделать ещё пару вещей -сымитировать в хвостовой части защитные панели из металла и доделать переднюю нишу. Для покраски я использовал несколько оттенков краски металлик. Мешал всё сам .

При общей сборке были, как всегда проблемные места — это стык крыла с фюзеляжем, место соединение воздухозаборников с внешней части фюзеляжа, и так, по мелочам. В принципе всё решаемо небольшим количеством шпаклёвки.

Крыло. Больших замечаний нет. Угол соединения основной части крыла и откидной я выставлял по самодельному шаблону из картона. Возможно и родной угол правильный — я не проверял. На крыле в месте складывания на самолёте стоит эллипсная трубка. У Тамии просто сплошной прямоугольник. Вырезал и сделал из поджатой латунной трубочки. Ещё нехорошее место — стыковка вверху крыла и фюзеляжа. Больно там всё хлибко. Желательно это место изнутри усилить пластиком.

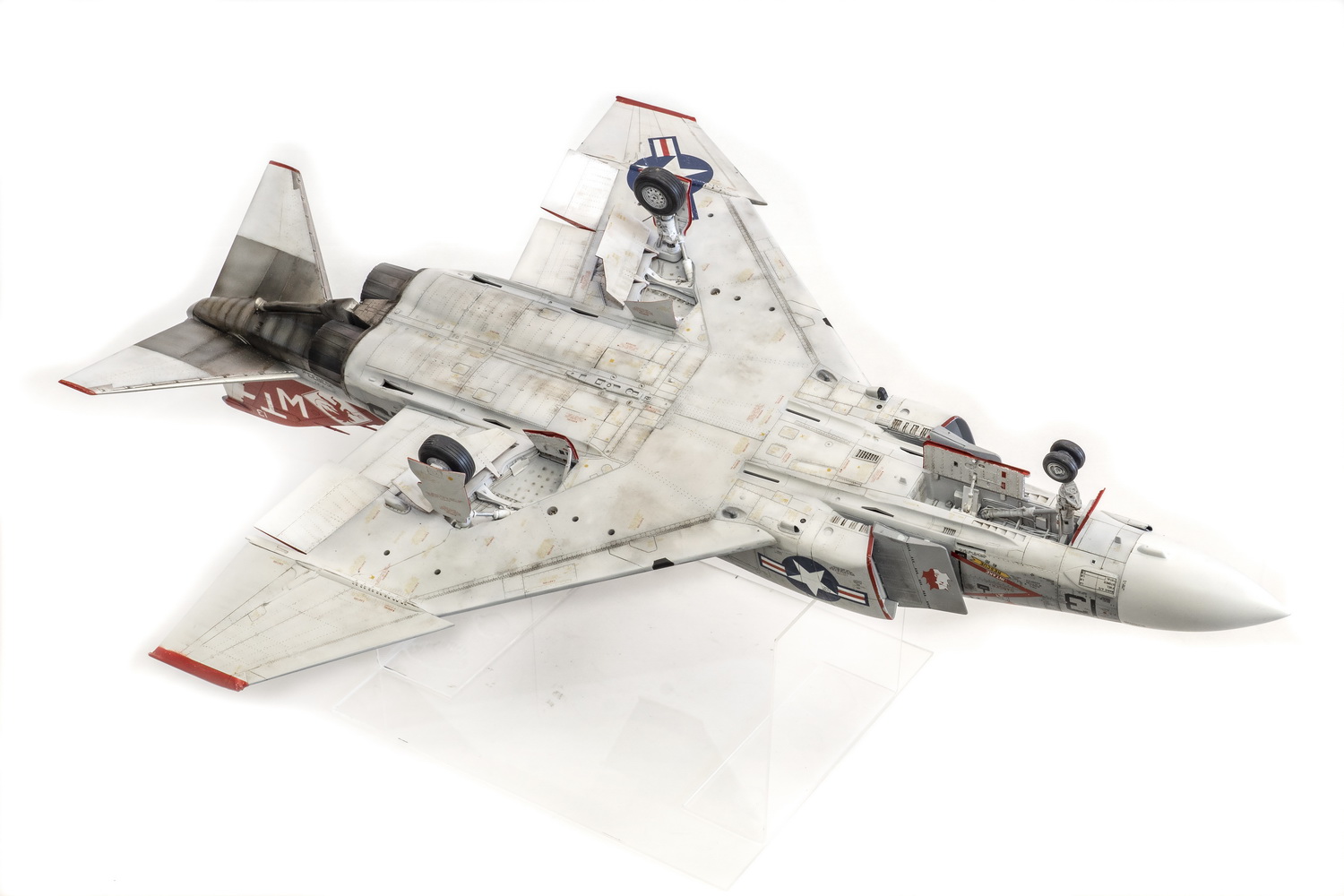

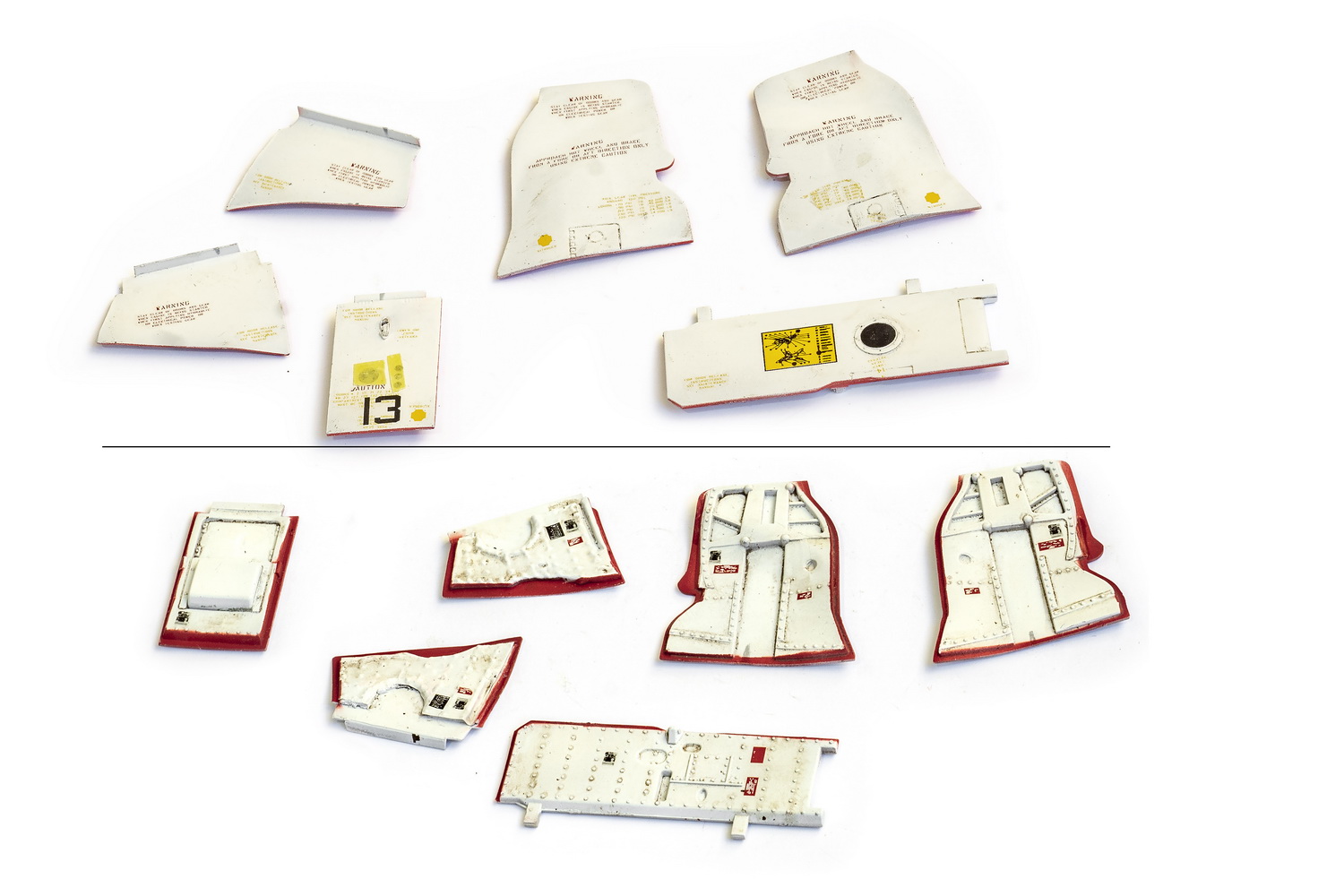

Ниши и стойки. В принципе у Тамии всё правильно сделано и достаточно неплохо. Хотя сами ниши ( особенно передняя) чуть простоваты, но доделать вполне можно. Использовал медную проволоку 0,1 мм, припой 0, 2 мм — отличная вещь!, различный пластик, фольгу — для выдавливания решётки спереди в передней нише или в задней для защитных пластин различный «трубок и шлангов». Колёса я использовал смоляные, хотя и родные неплохие. Резина не как у Трумпетера.

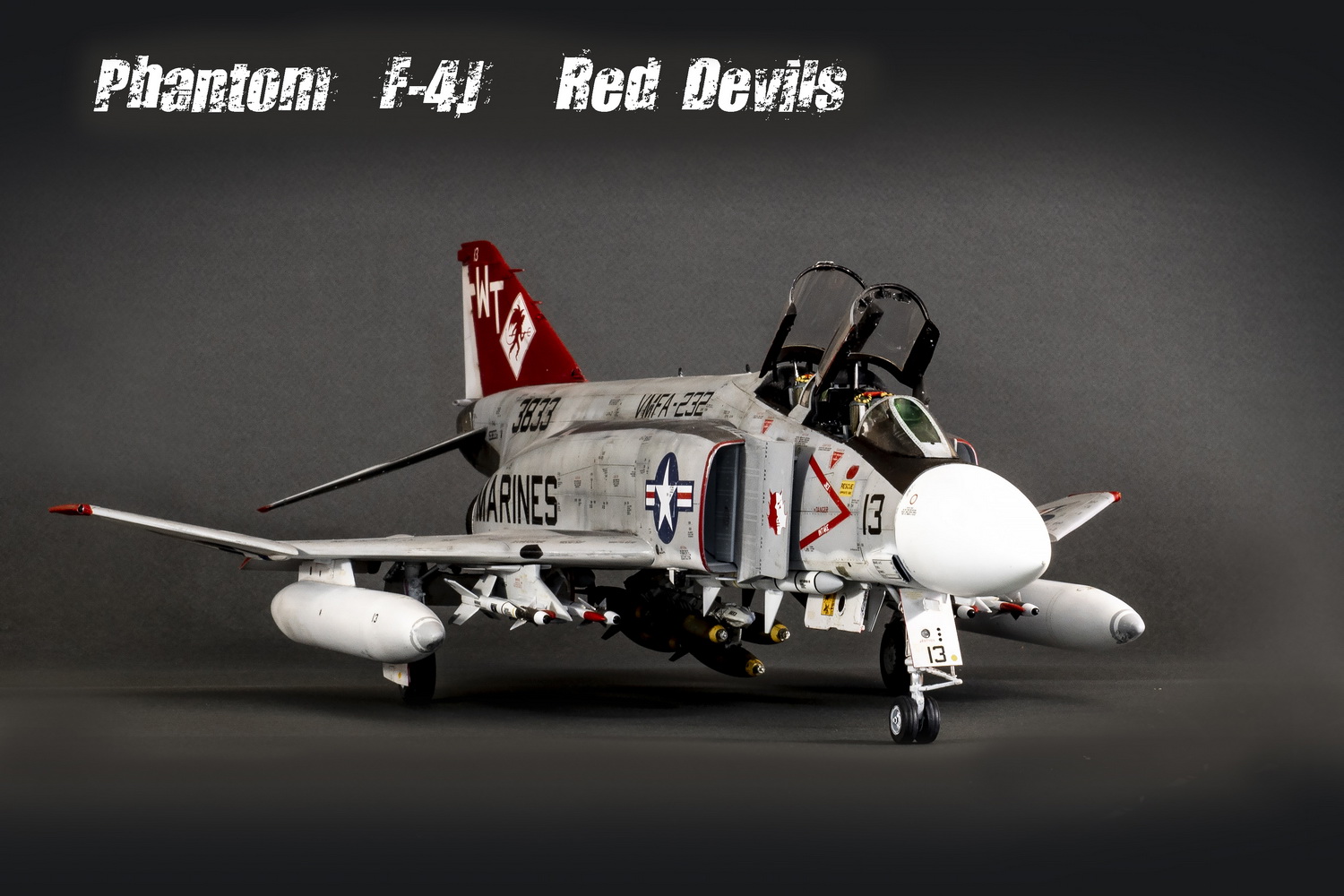

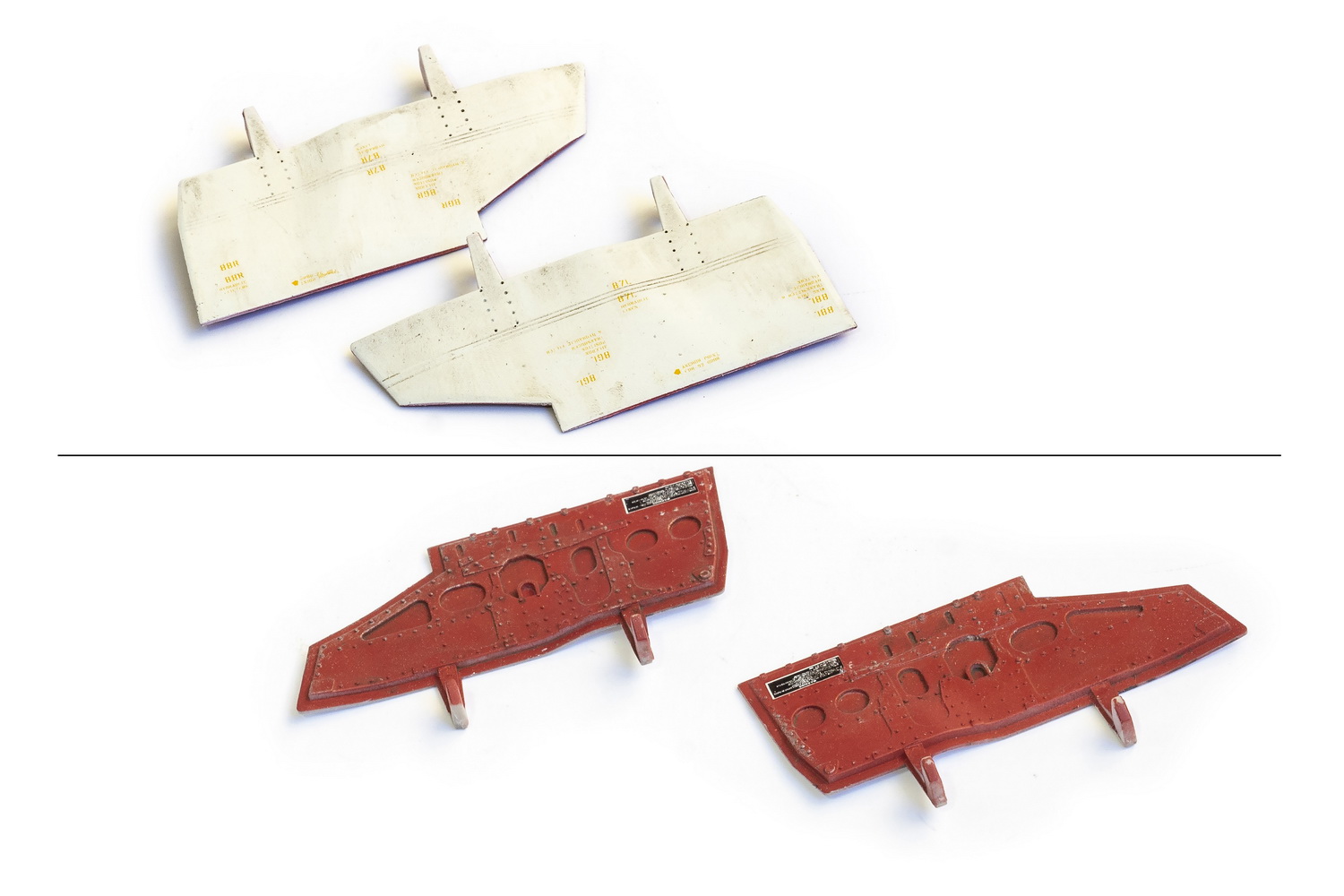

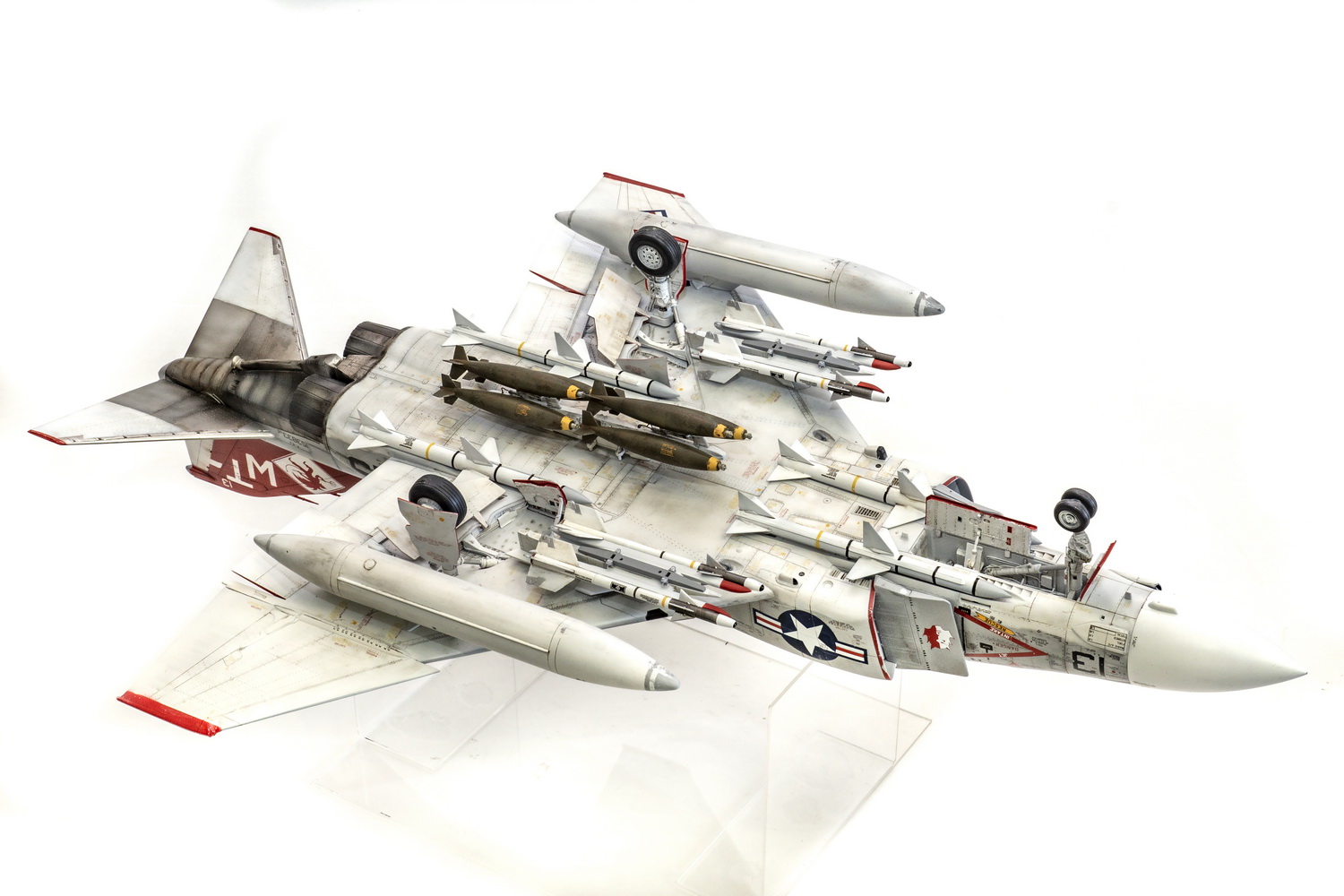

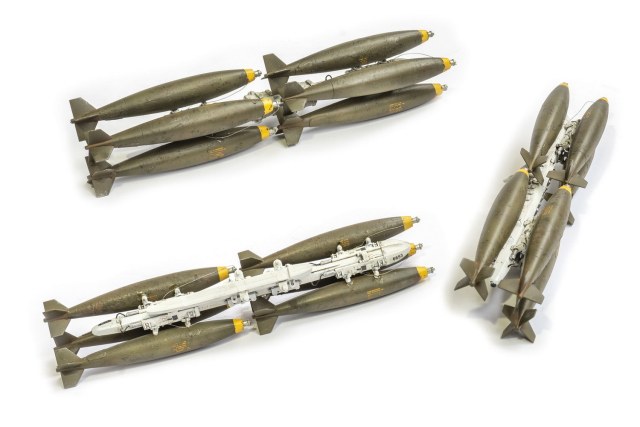

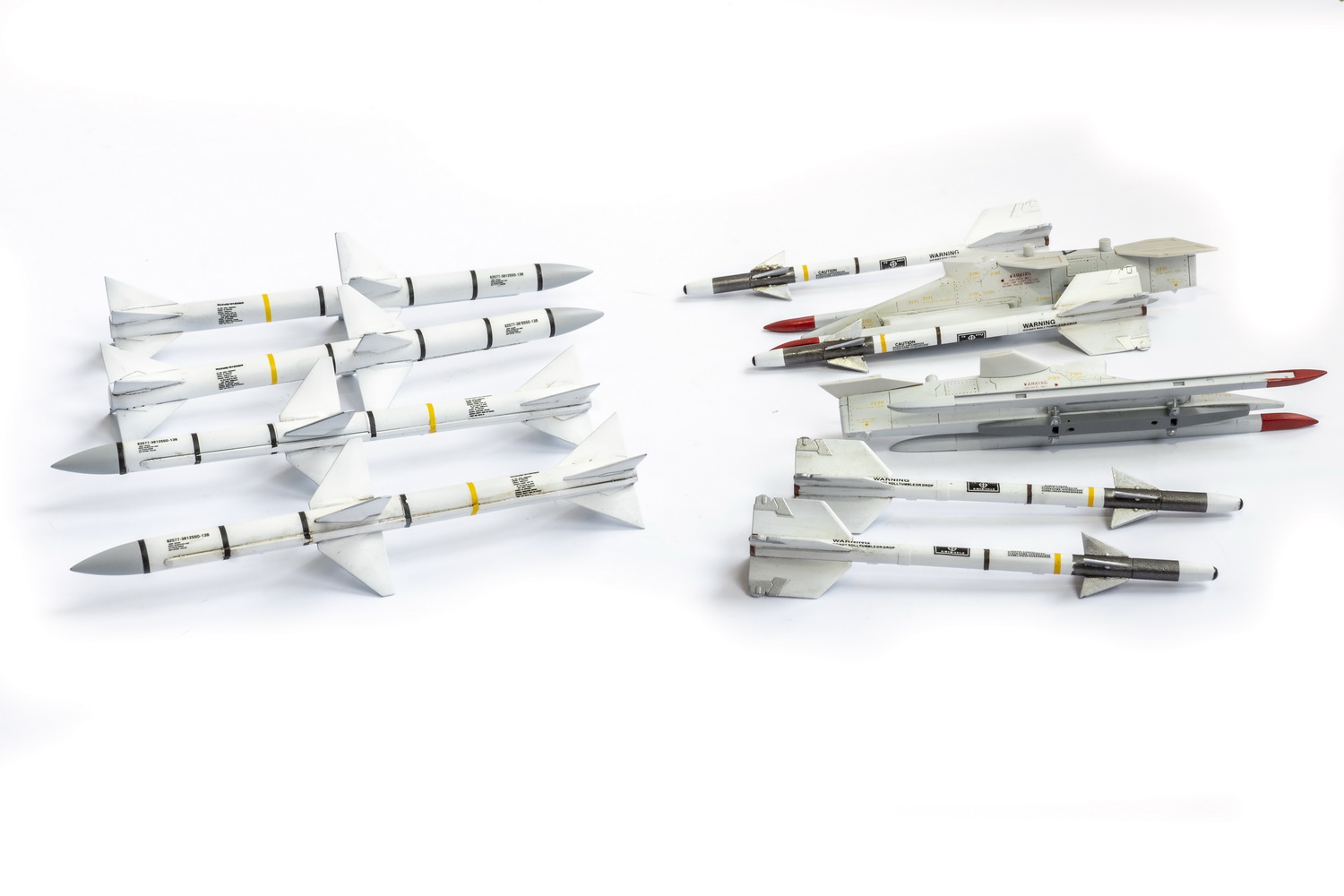

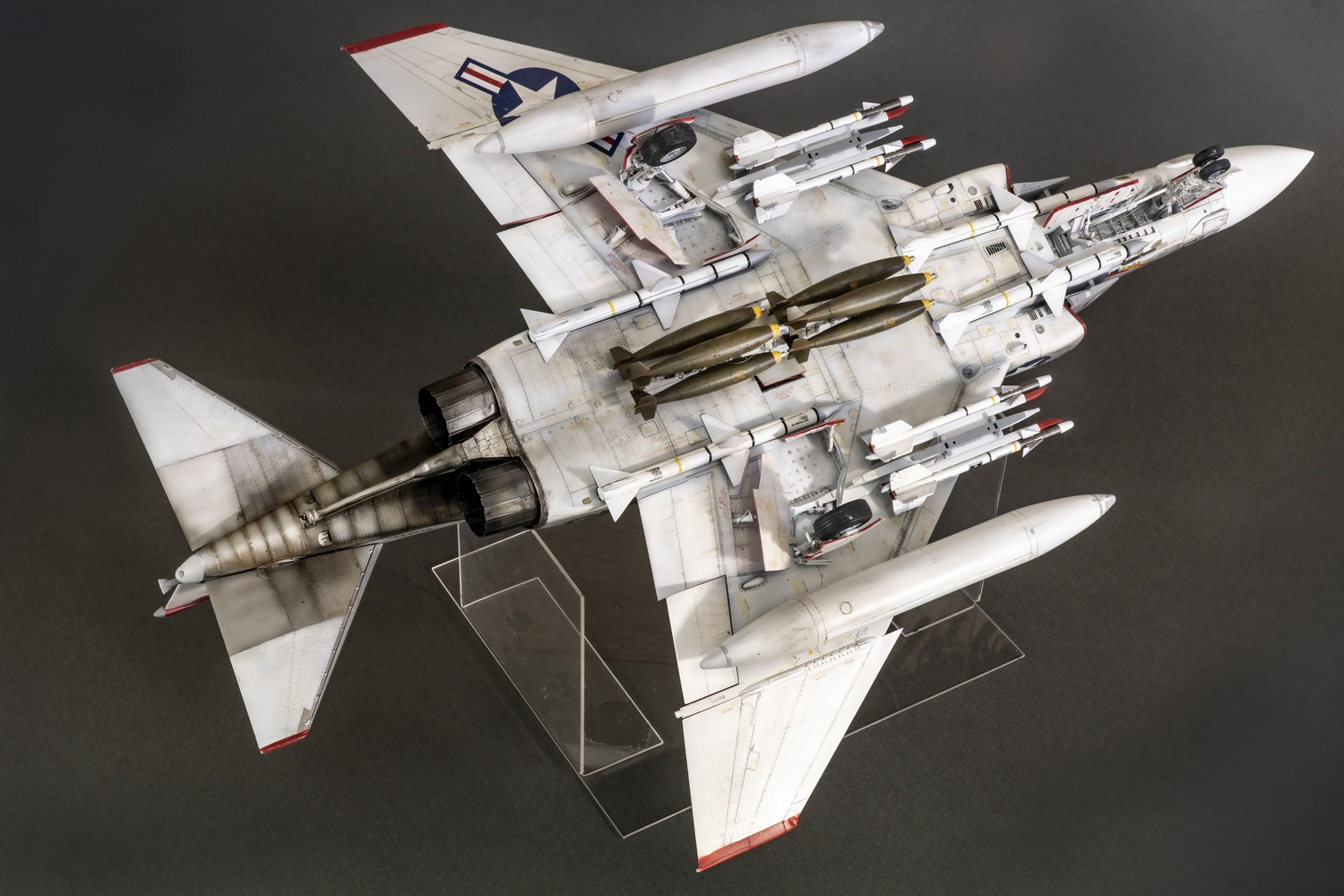

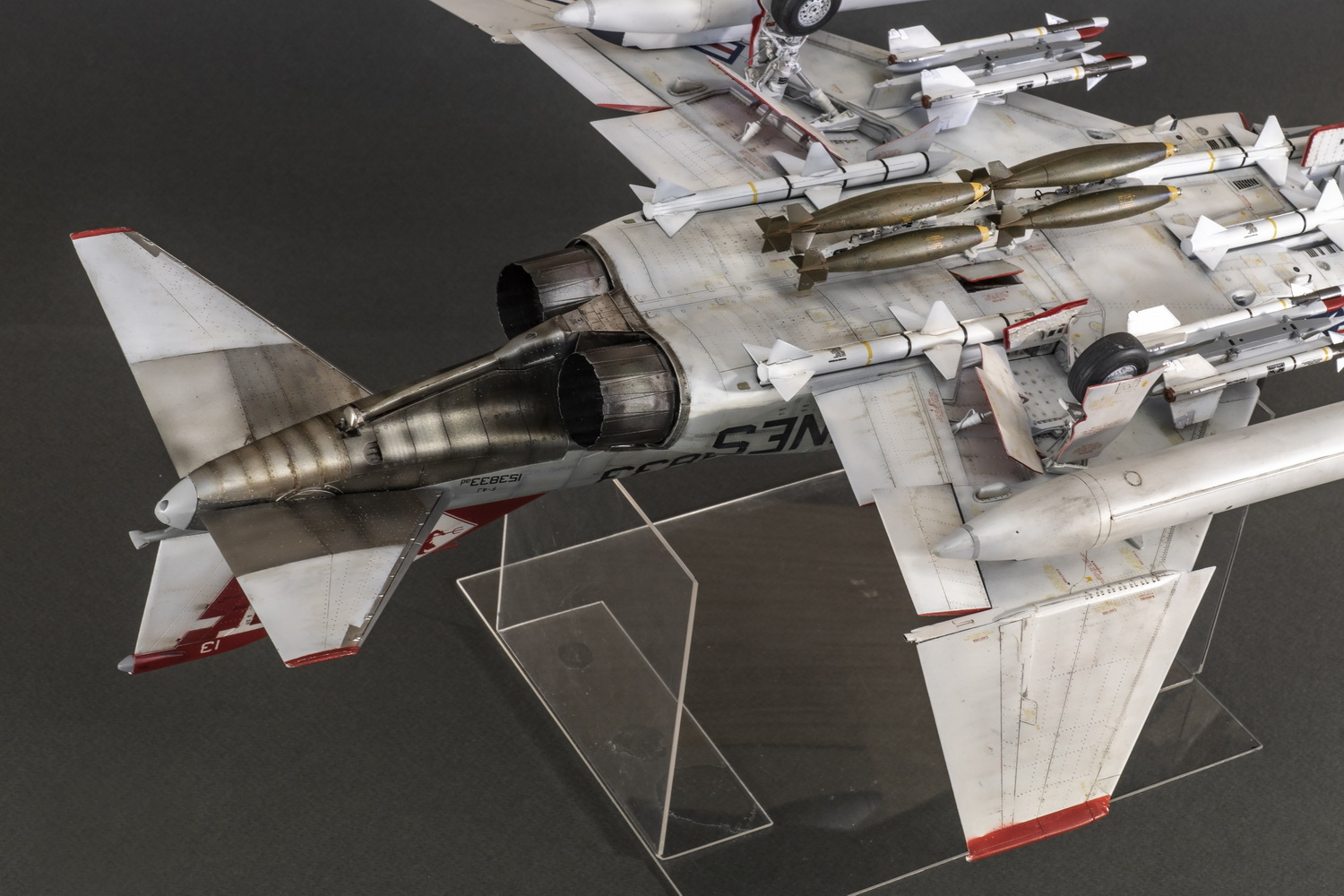

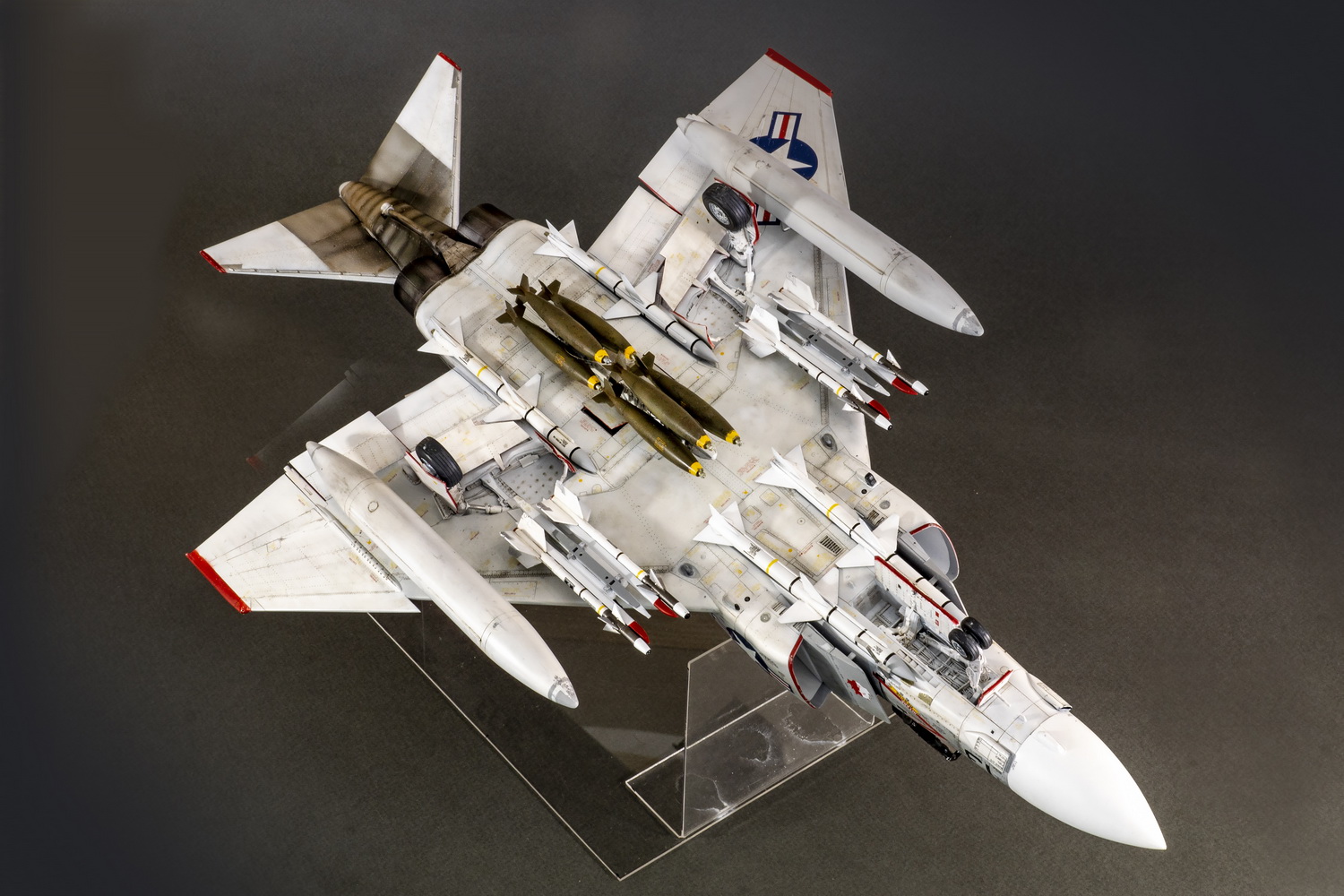

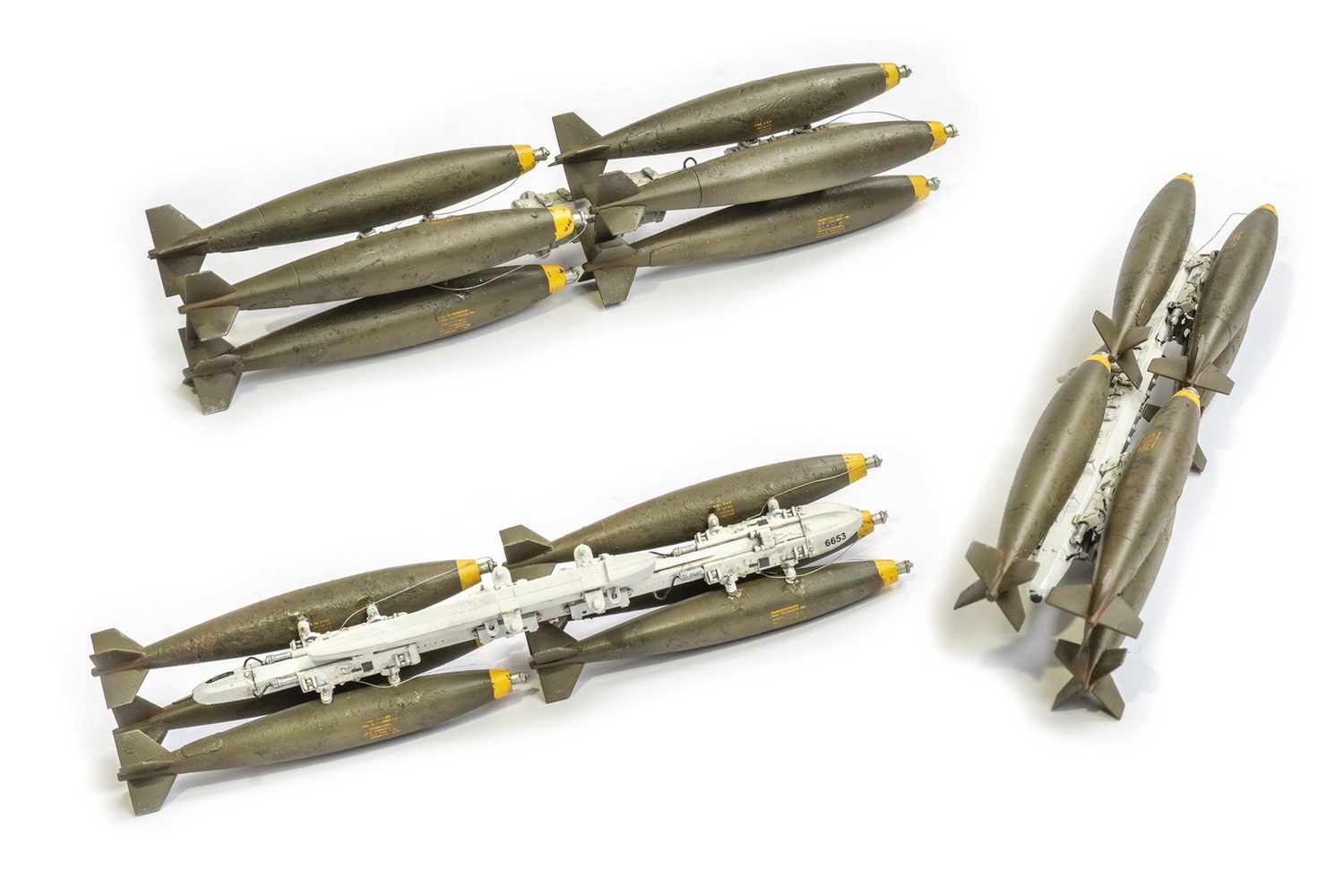

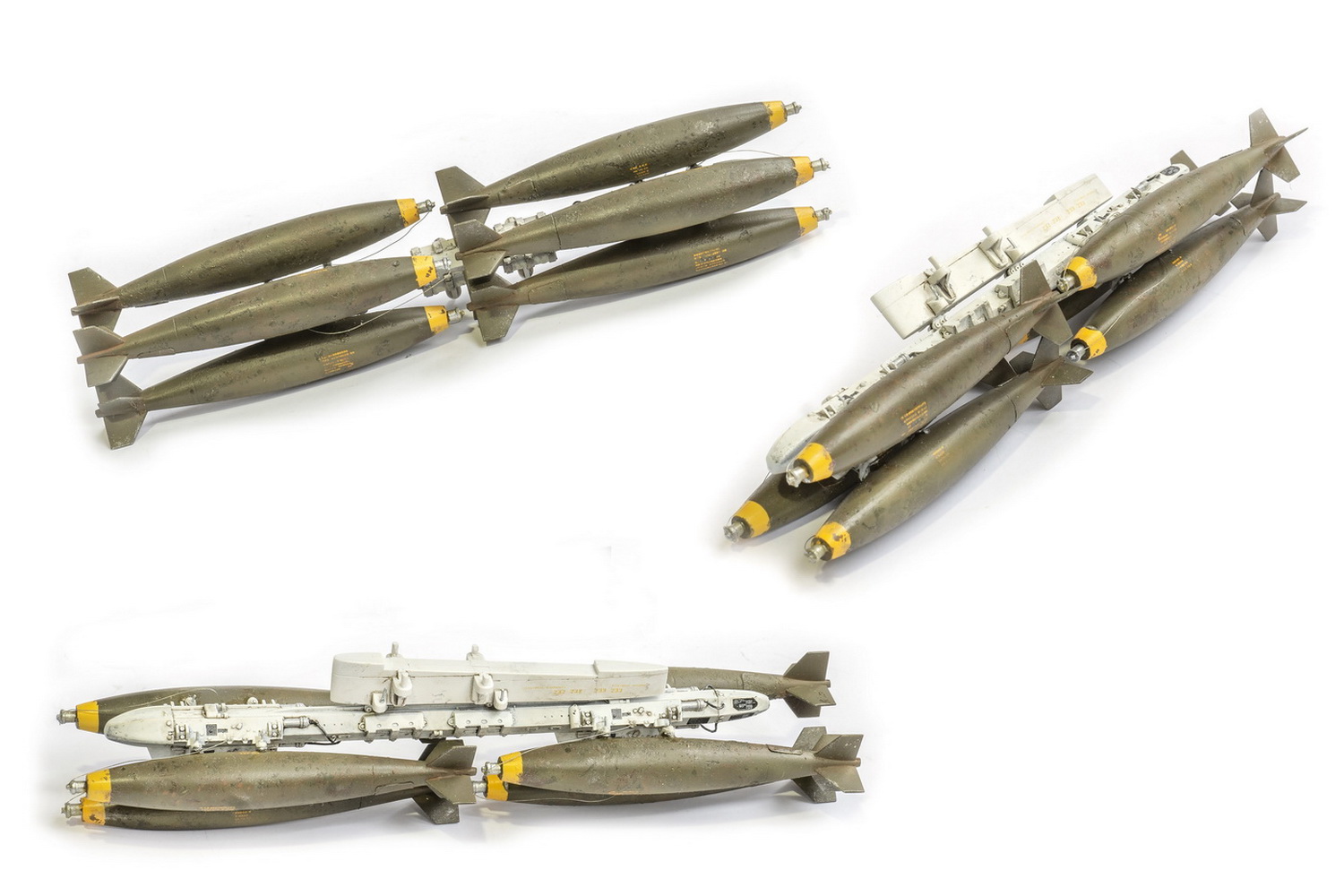

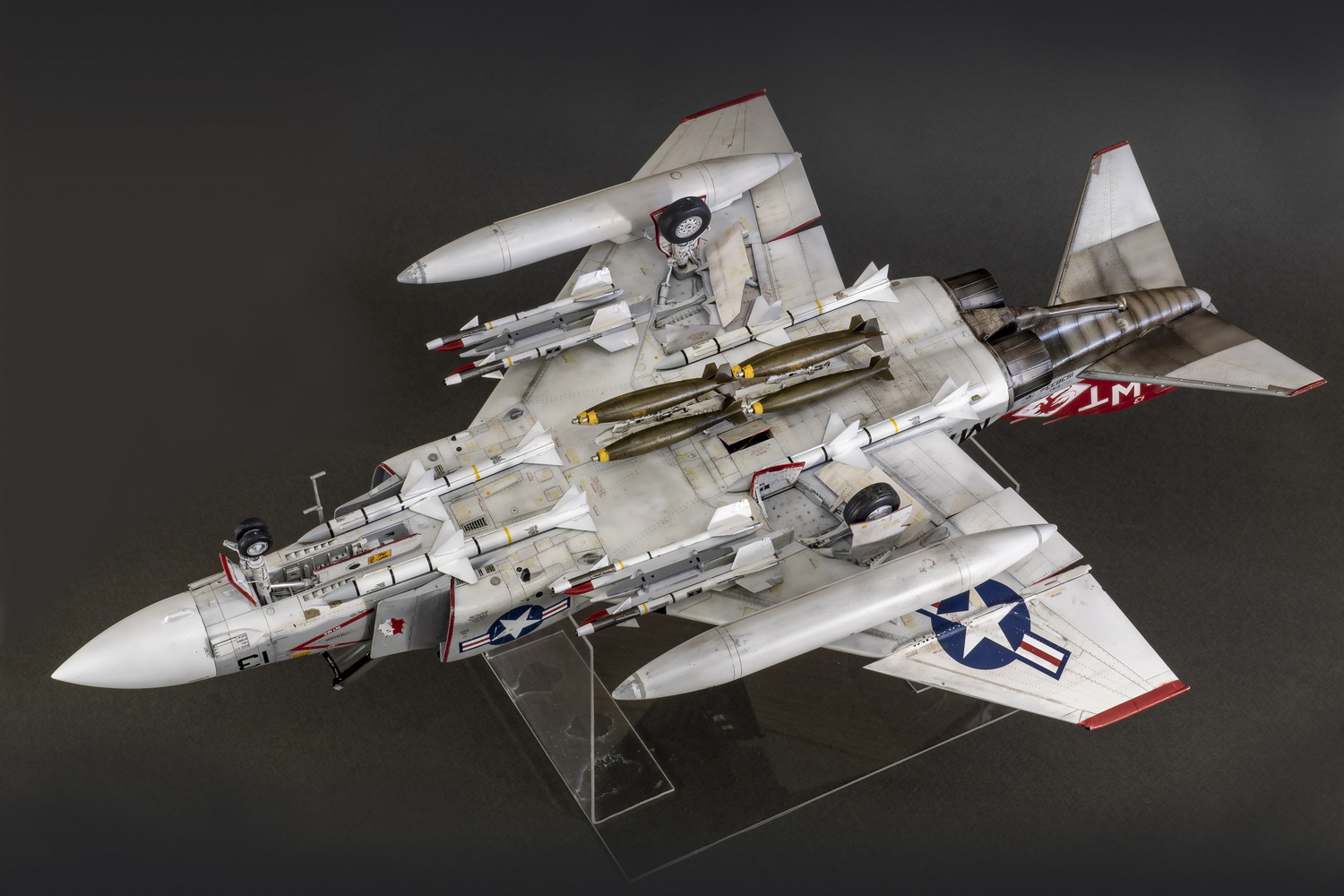

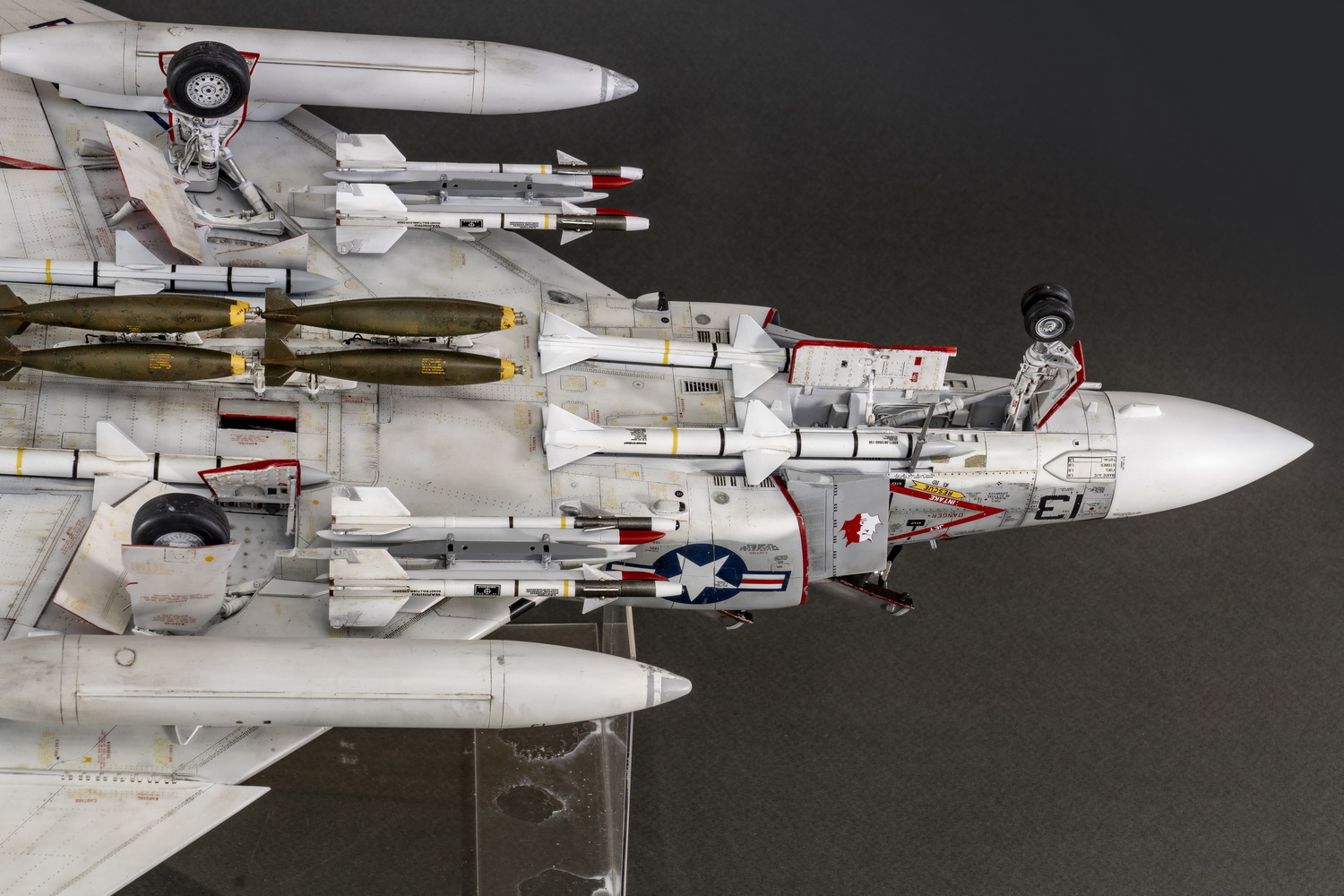

Вооружение и подвеска. Так как у меня вариант MARINES ( самолёт базируется на аэродроме), то больших ограничений в весе подвески у меня не было. Я использовал стандарт — с краю подвесил по баку, на которых сделал серые полосочки и обдиры по фото, затем по 2 ракеты AIM-9E на каждом пилоне. На фото самолёта они окрашены не так как даёт инструкция — сделал по фото. ПО центры у меня подвешаны 6 ракет Мк.82. В принципе они неплохие, если закрыть глаза на то, что по диаметру они больше на 0,5 мм, а по длине короче на 1 мм. Сейчас я заказал печать в 3D «правильных! Бомб Мк.82 — надеюсь на следующем Фантоме они у меня будут. Там пока планирую подвесить 12 штук. Размещены бомбы у меня по центру на пилоне MER. Пилон из смолы фирмы Эдуард, очень хорош, жаль, что его почти не видно.

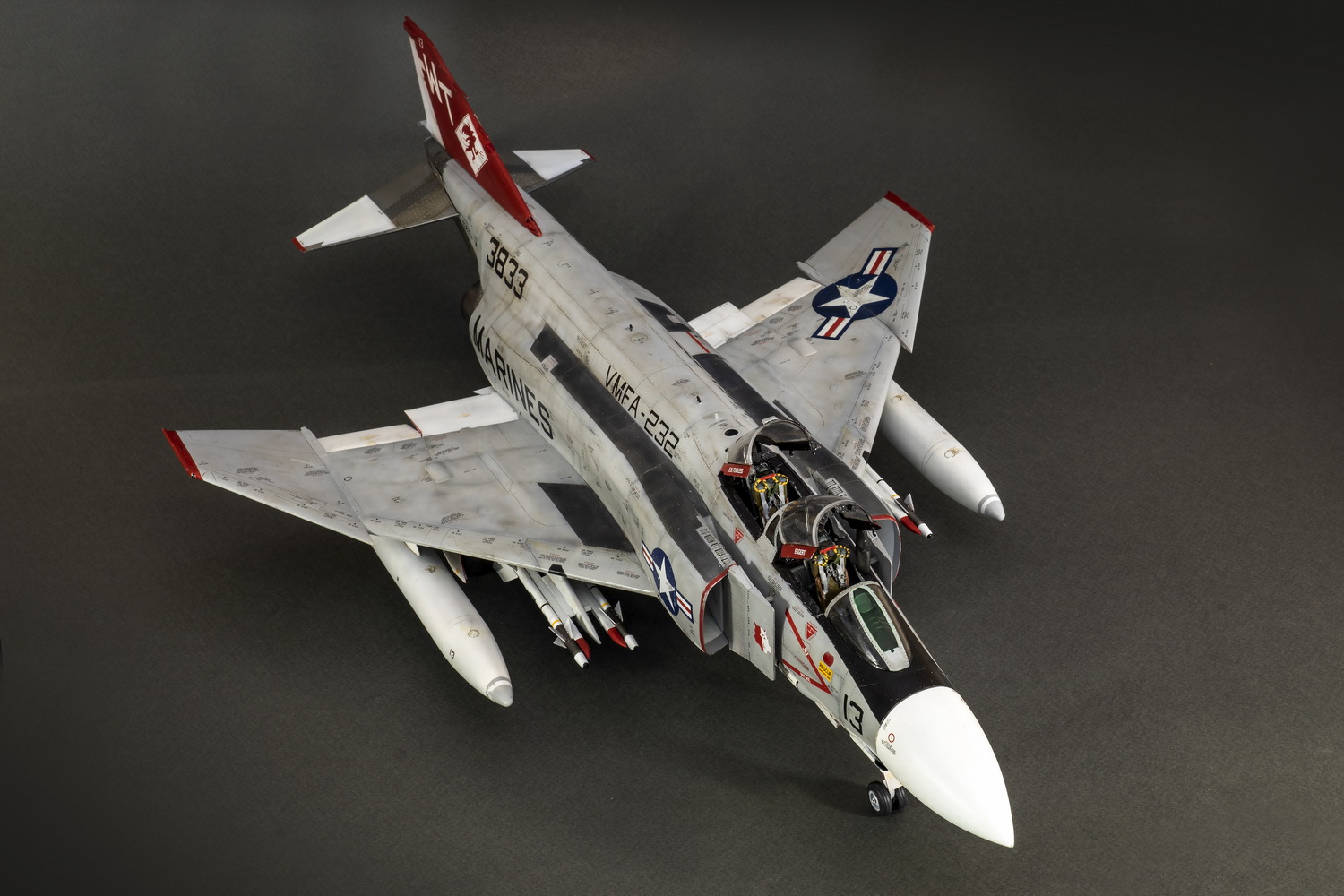

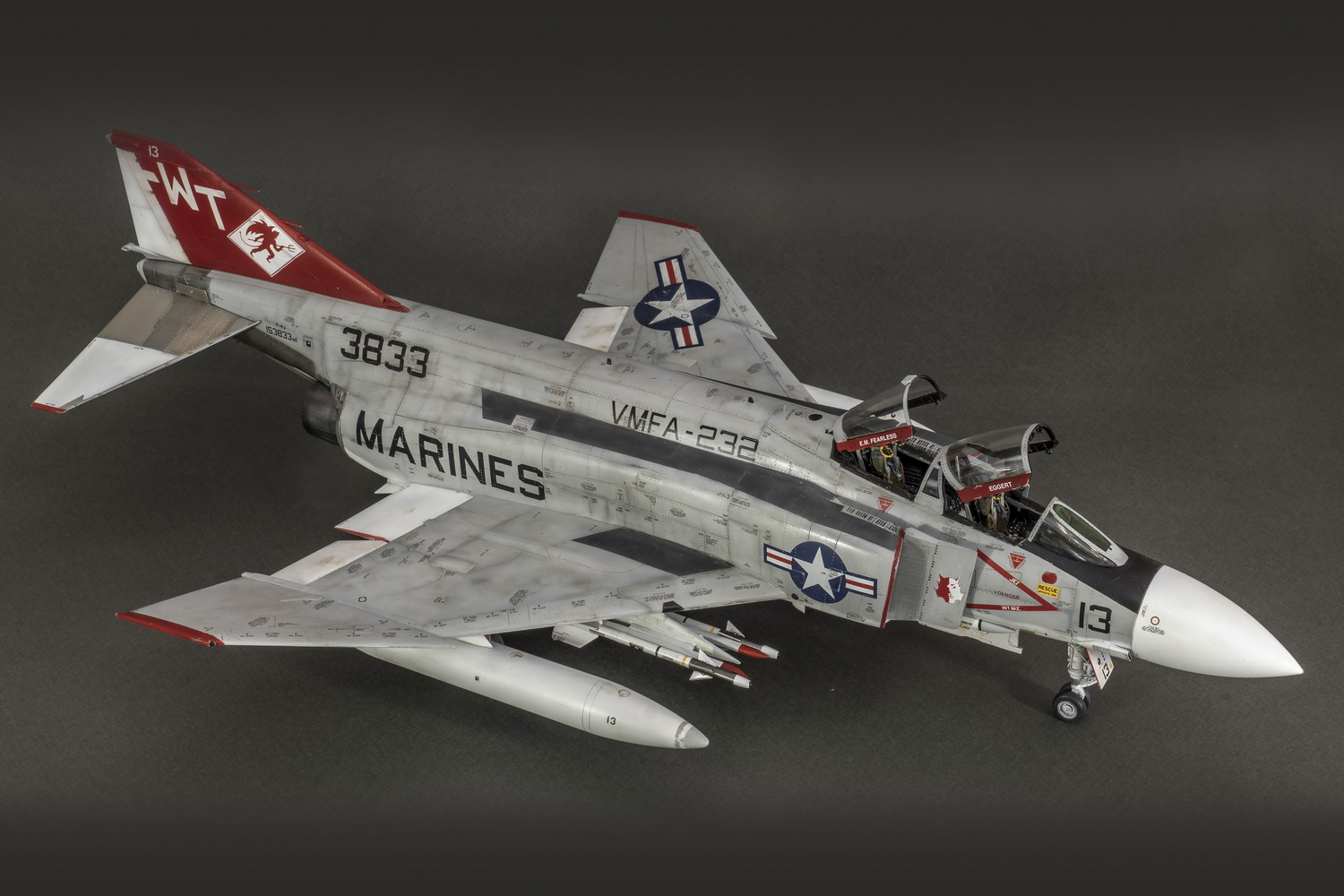

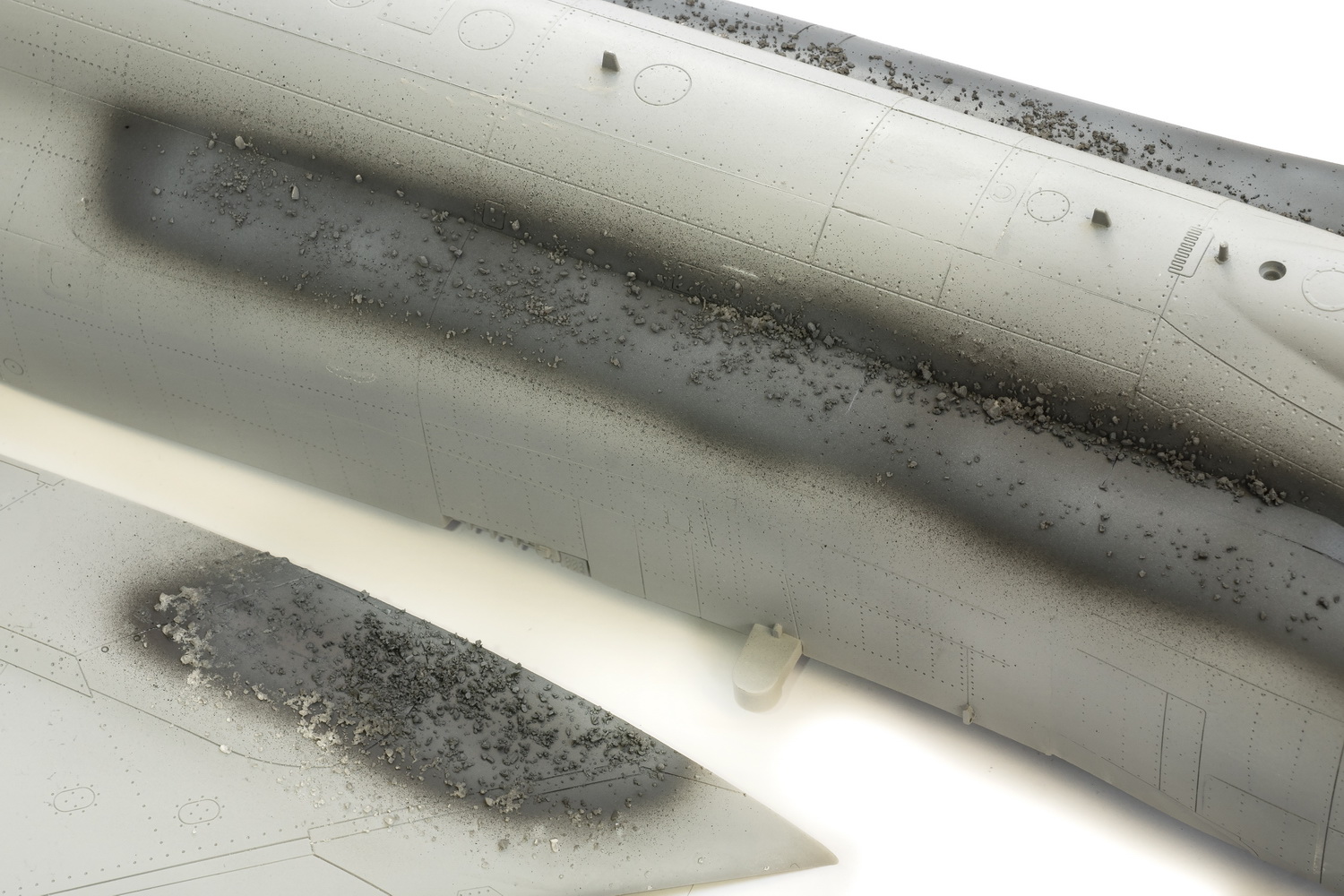

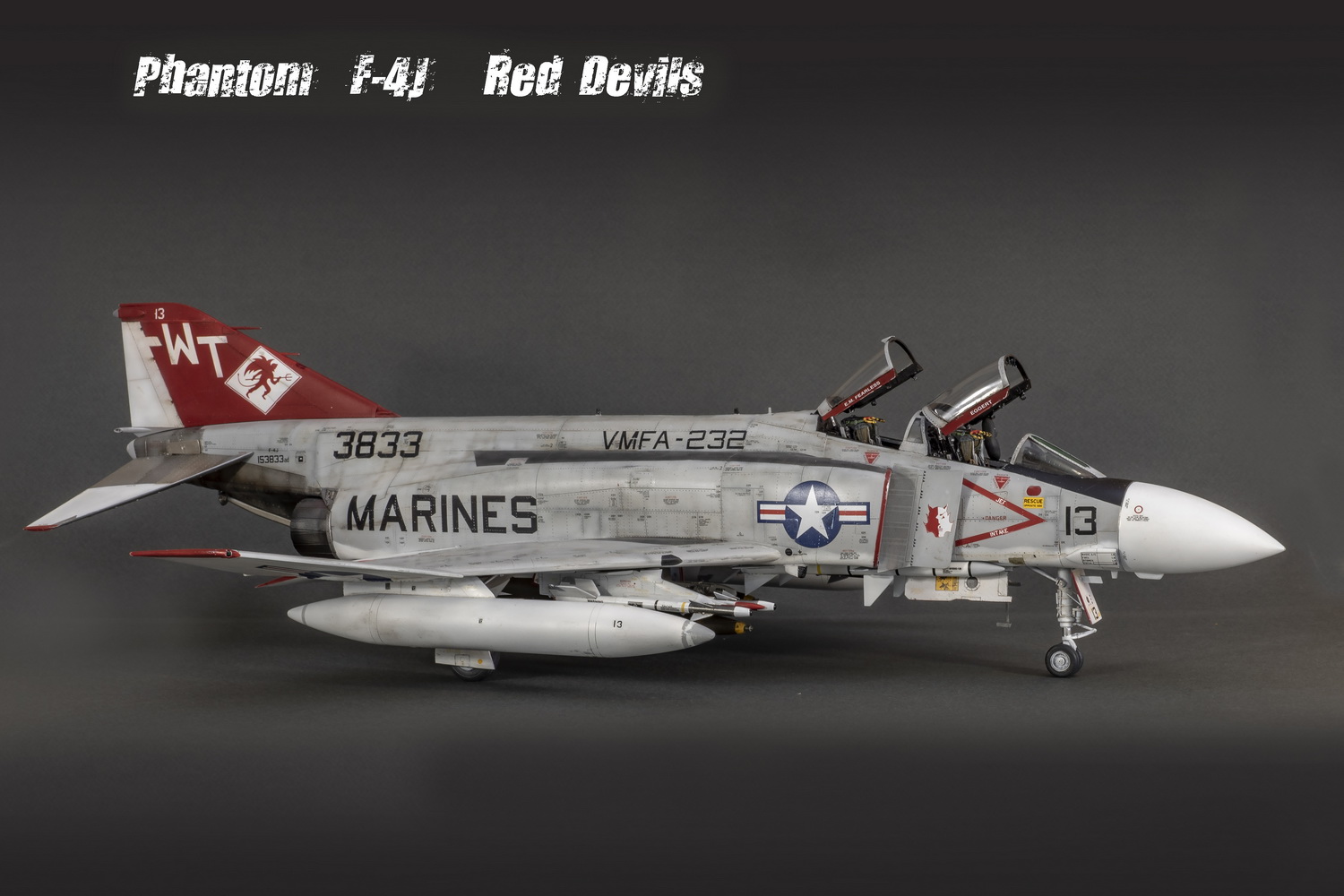

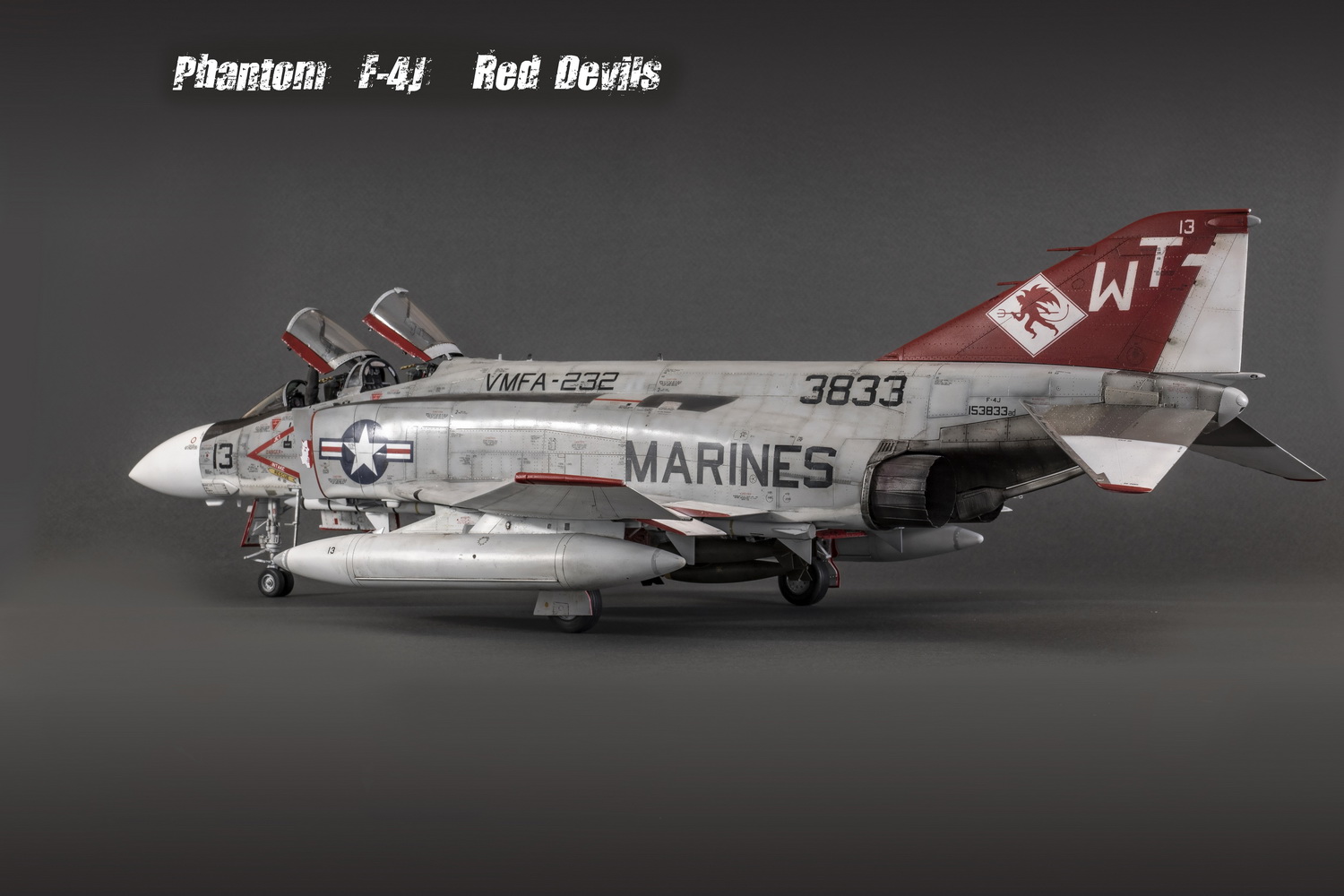

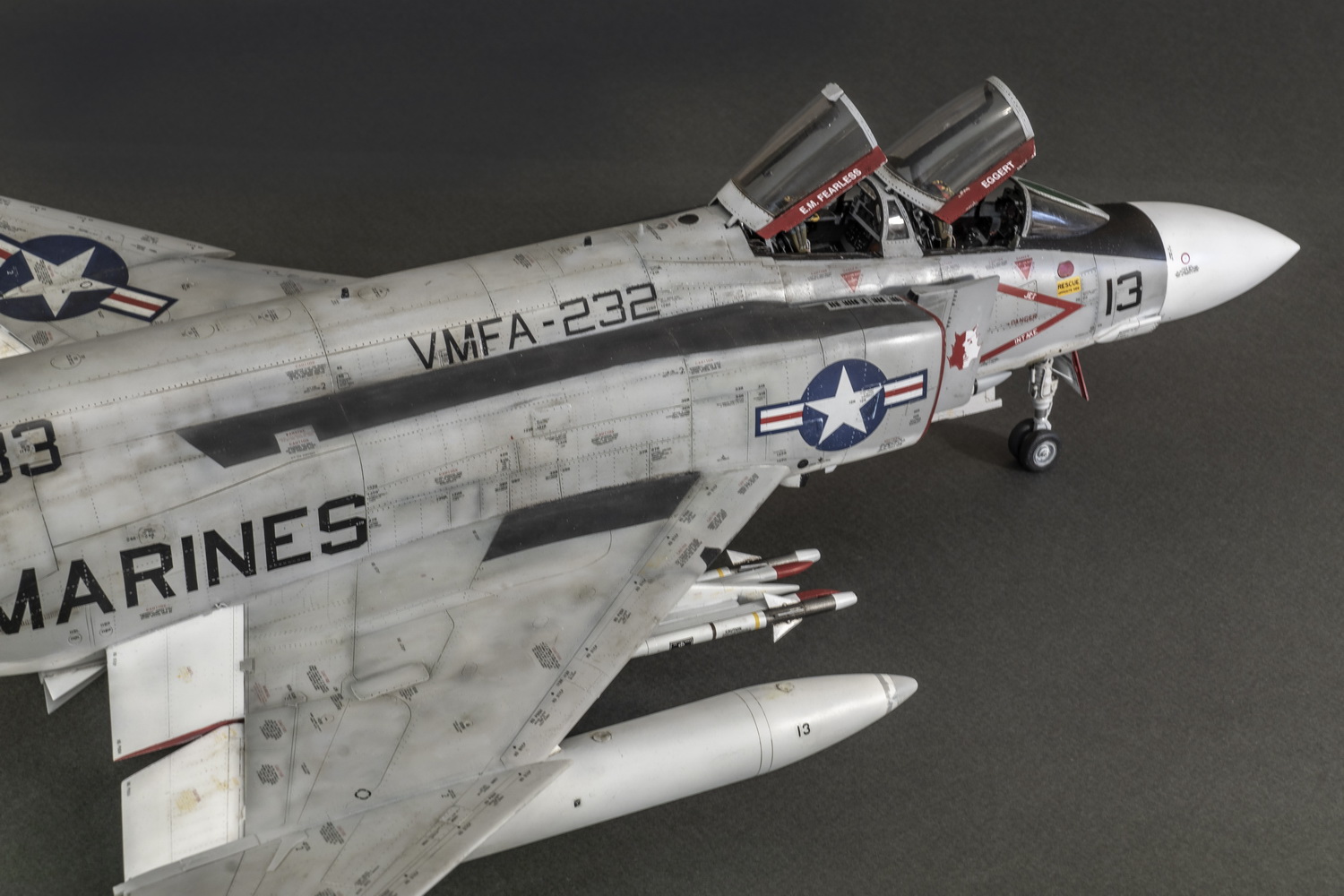

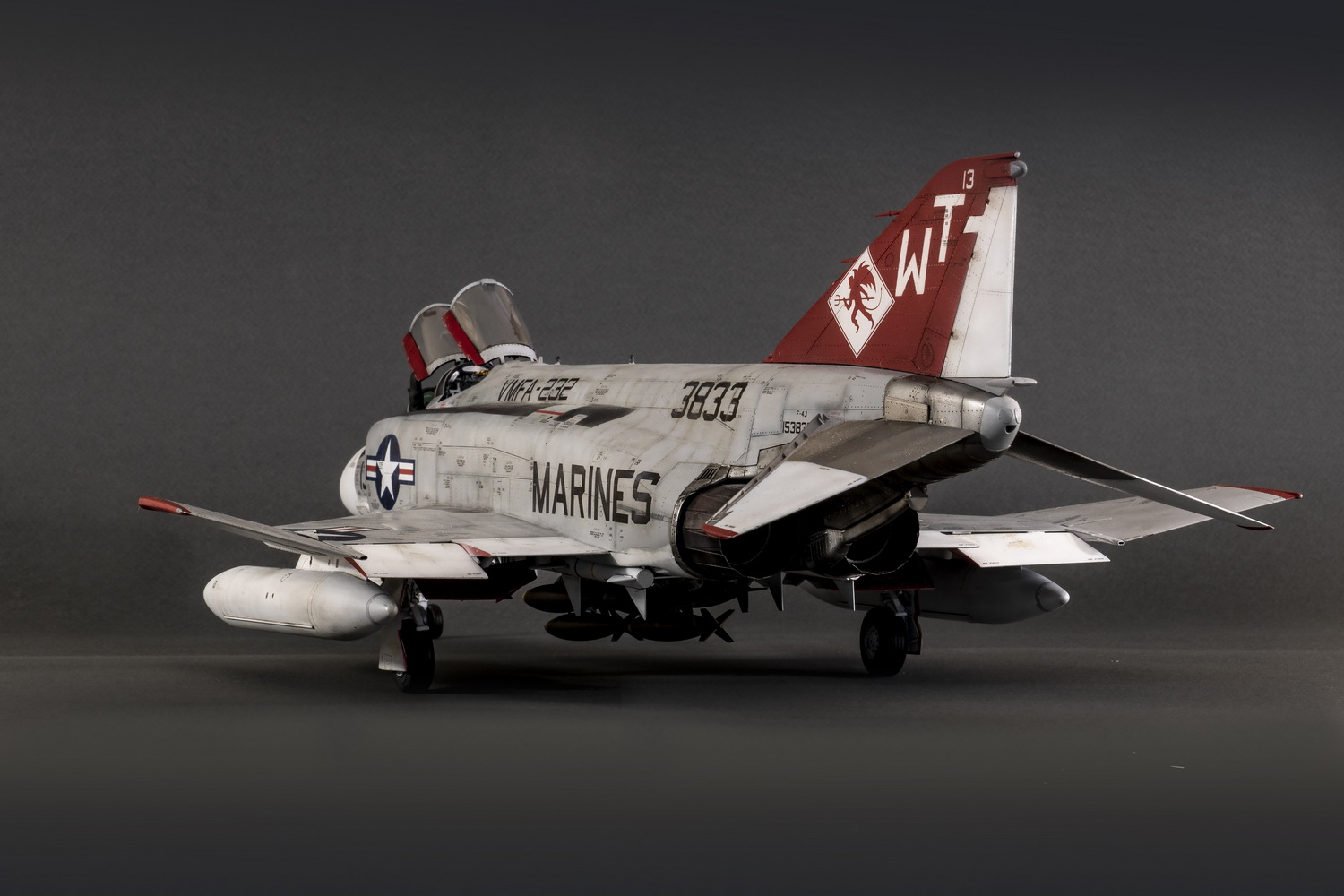

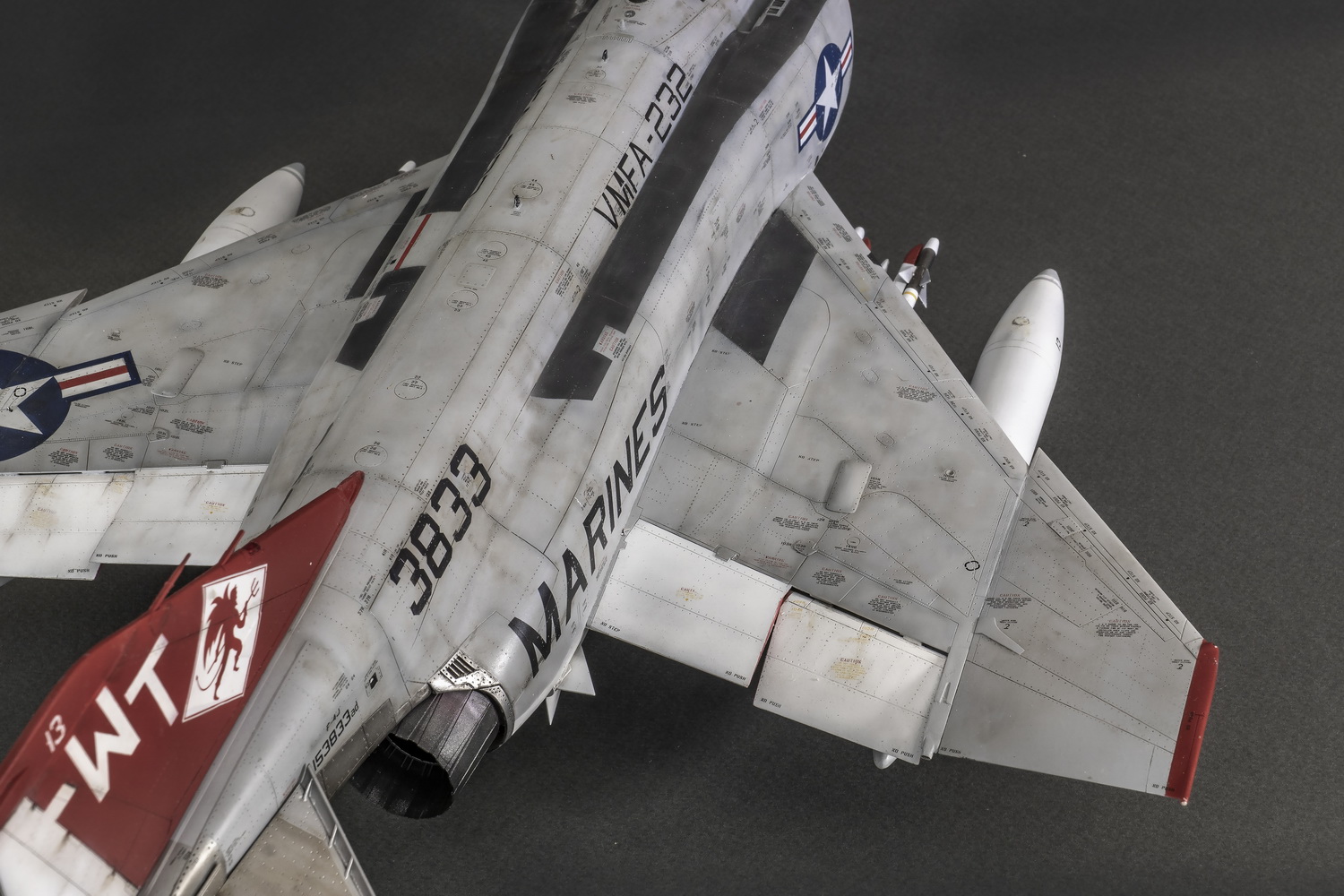

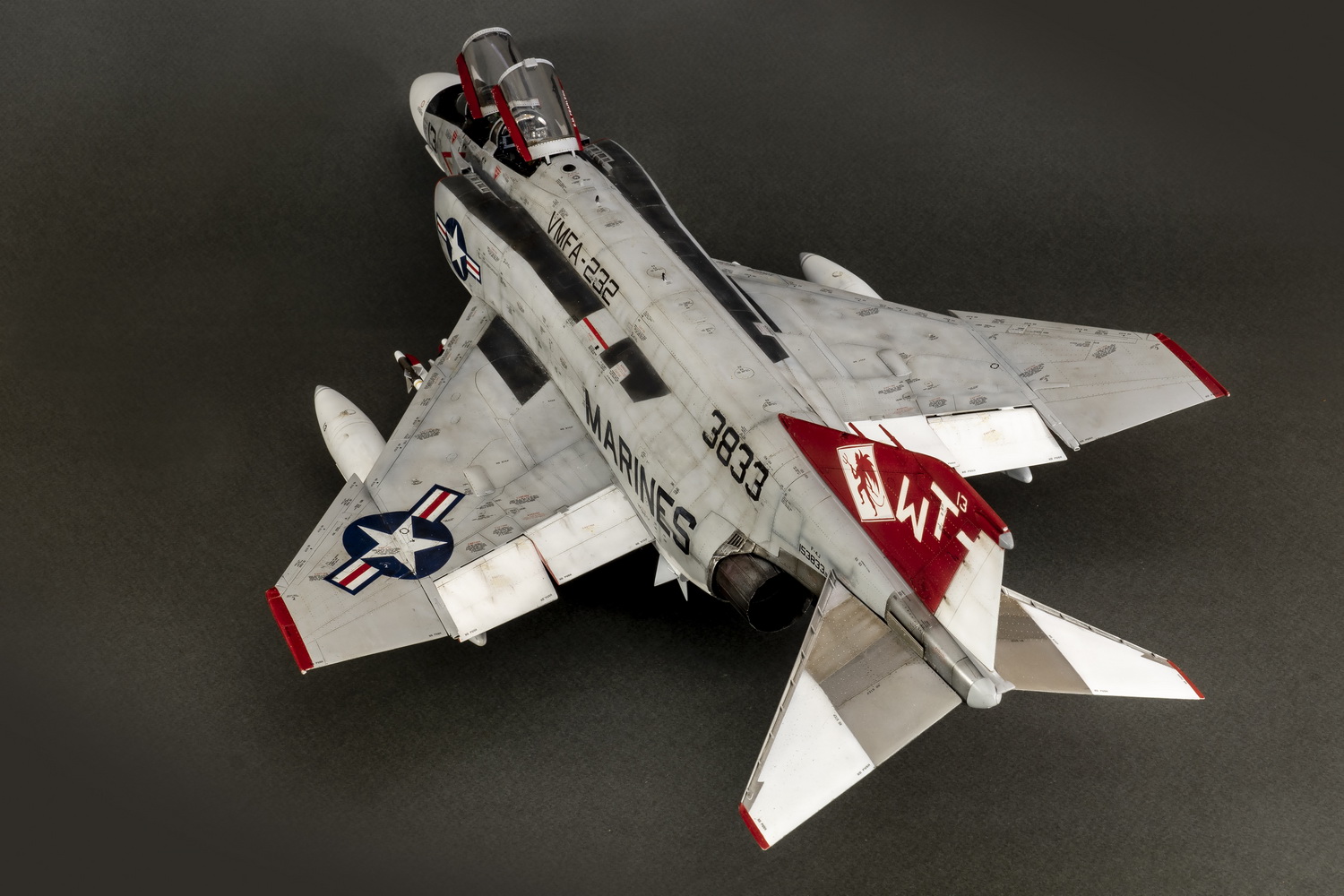

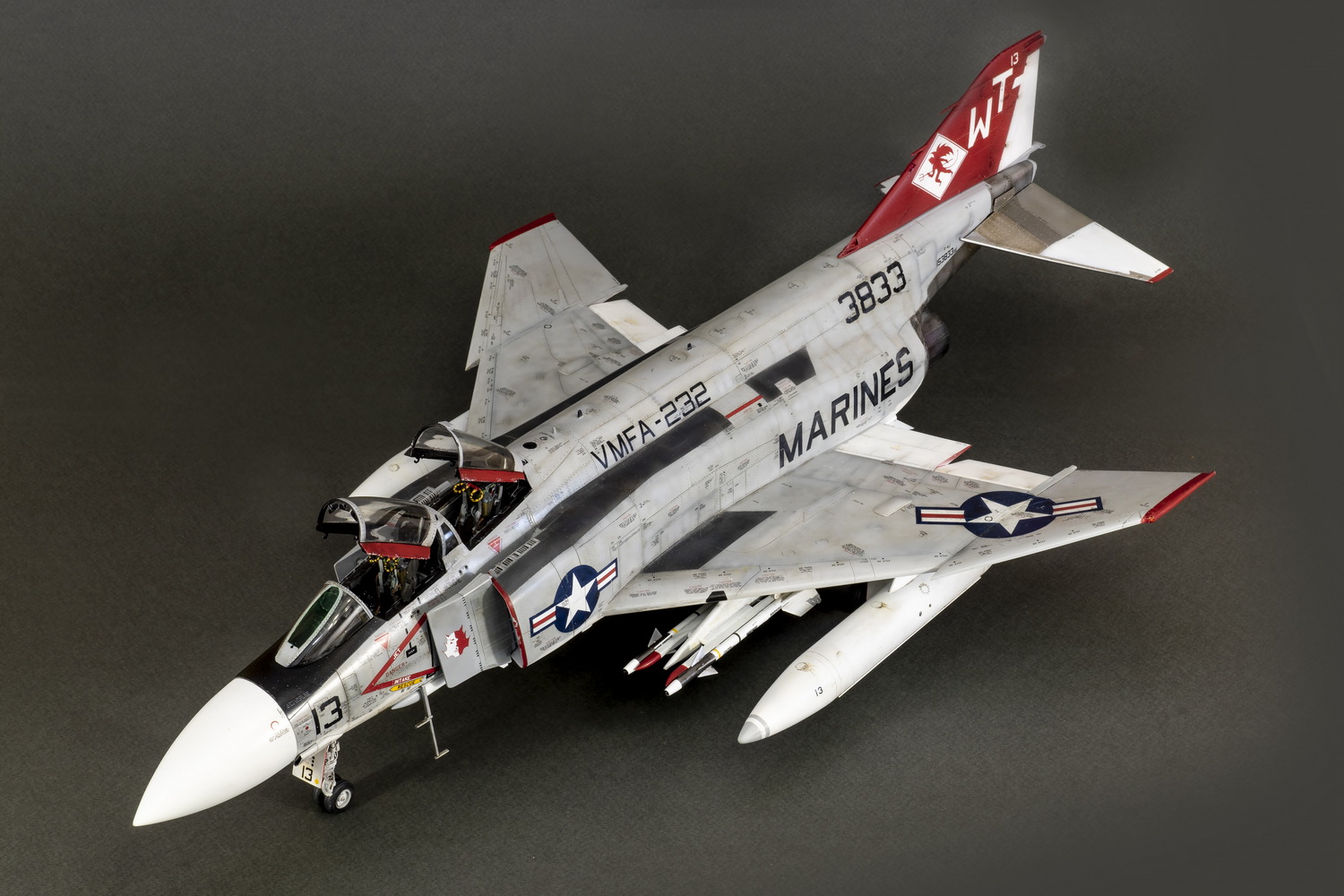

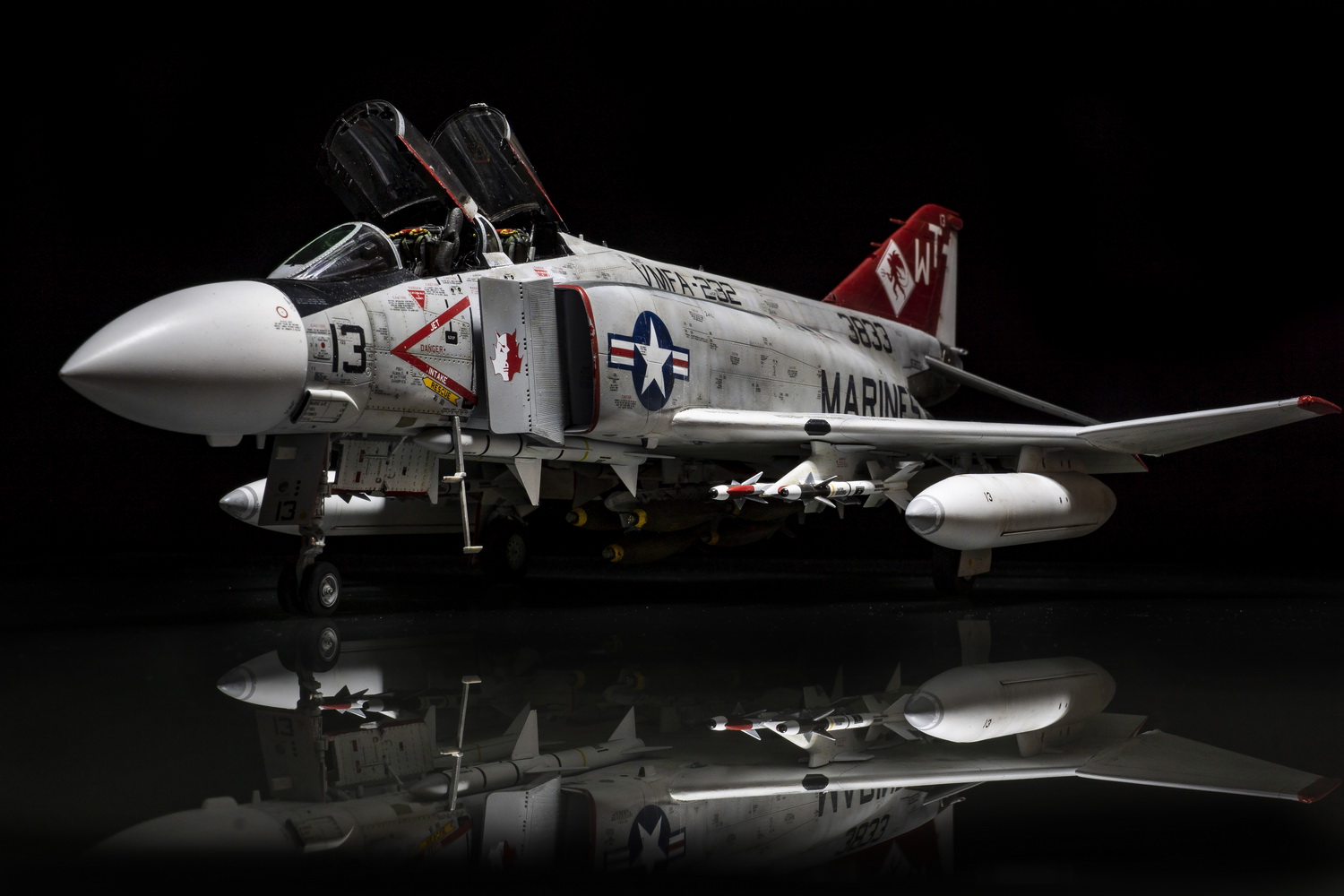

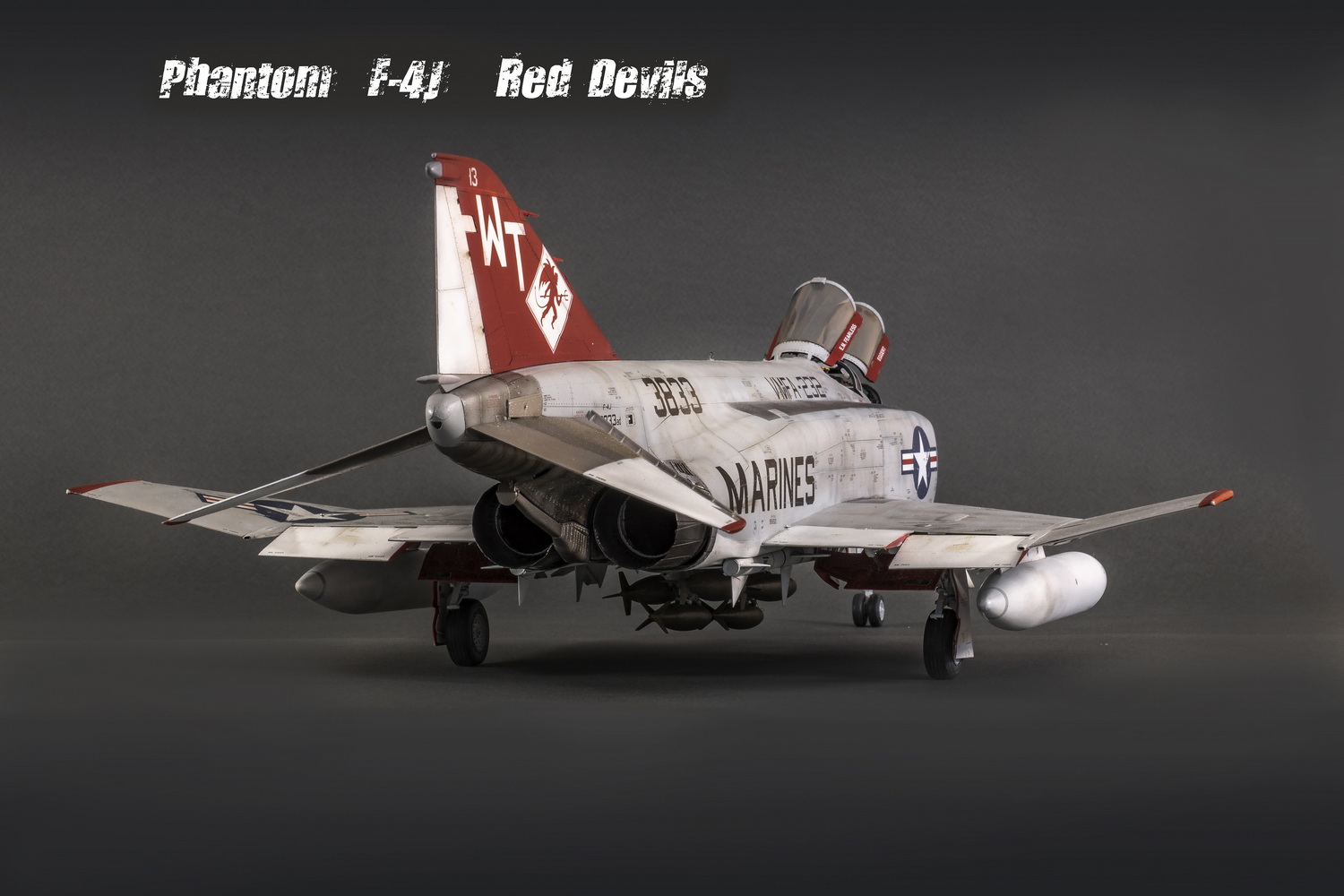

Перед покраской я посмотрел фотографии эскадрильи Красные дьяволы, благо их не мало, ну и конечно моего борта 13. Выяснил, что летал он достаточно долго, воевал во Вьетнаме. И перекрашивался несколько раз. Даже с красным килём есть 3 фото, где он снят в разное время и с разной степенью загрязнения. Но сильно грязное машины я не хотел, выбрал что-то среднее. НО всё равно, после покраски , небольшого загрязнения и плюс обильного количества тех надписей самолёт стал выглядеть совсем не новым. После покраски и нанесения декалей верх я на 2-3 раза задул полуглянцевым лаком, низ полуматовым. Дорожки на фюзеляже и крыле дунул матовым лаком.

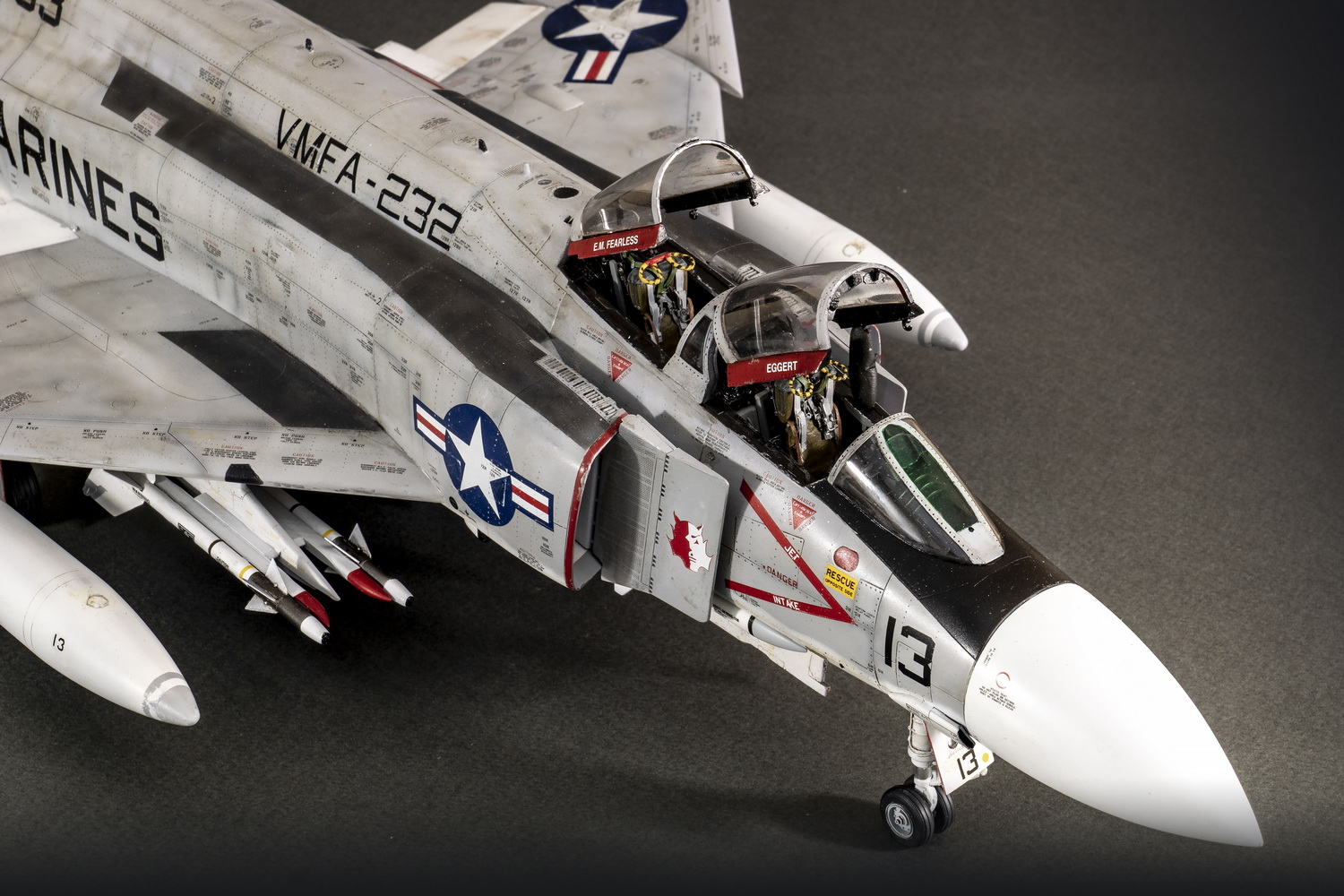

Фонарь. Возможно у меня не хватает умения или руки не так заточены, но считаю, что делать весьма тонкое стекло встык с переплётом — это сильный недостаток модели. Никак не могу подобрать нужный клей. Ладно был бы ещё герметик у самолёта, а тут он настолько тонкий выступает по краю, что лучше не делать — чтобы не испортить. Клеил Моментом для стекла. Всё вроде хорошо, но на одном фонаре чуть сдвинул не так - и появилась микрощель. Отрывать и переклеивать не стал. Надо в следующий раз попробовать прозрачным клеем Ревелл. И ПВА не очень тут подходит из тонких стенок. Модели держатели фонарей ( или рамки — не знаю как правильно) сделаны уж очень просто. Нужна хоть маленькая доработка.

После лака приклеил всё стёклышки — на киль, сверху фюзеляжа и на воздухозаборники снизу. Огни и фара на передней створке ниши установил заранее. БАНО на конце крыла покрасил ярким хромом и, затем цветным прозрачным лаком и после высыхания ещё раза два лаком Тамия Х-22.

Что не сделал и обнаружил это при съёмке. Снизу в хвостовой части под килём стоит очень маленькая и тоненькая трубка. Забыл поставить. Это дело 5 мин.

Вот коротко и всё. Если больше и подробнее — можно посмотреть стройки https://karopka.ru/forum/forum189/topic31424/ и

http://royalscale.ru/forum/viewtopic.php?id=1704

Приглашаю к просмотру. При необходимости задавайте вопросы -постараюсь ответить
