Деревянный миноносец 2-го класса фирмы J.S. White & Co., 1888 год.
- Производитель:
- Модель-прототип для серийного производства, STB Со. D&D ENGINEERS
- Тип техники:
- Военные
- Масштаб модели:
- 1:48
- Тип двигателя:
- Уголь-паровые
- Прочее:
- Катера и яхты
- Страна-производитель:
- Великобритания

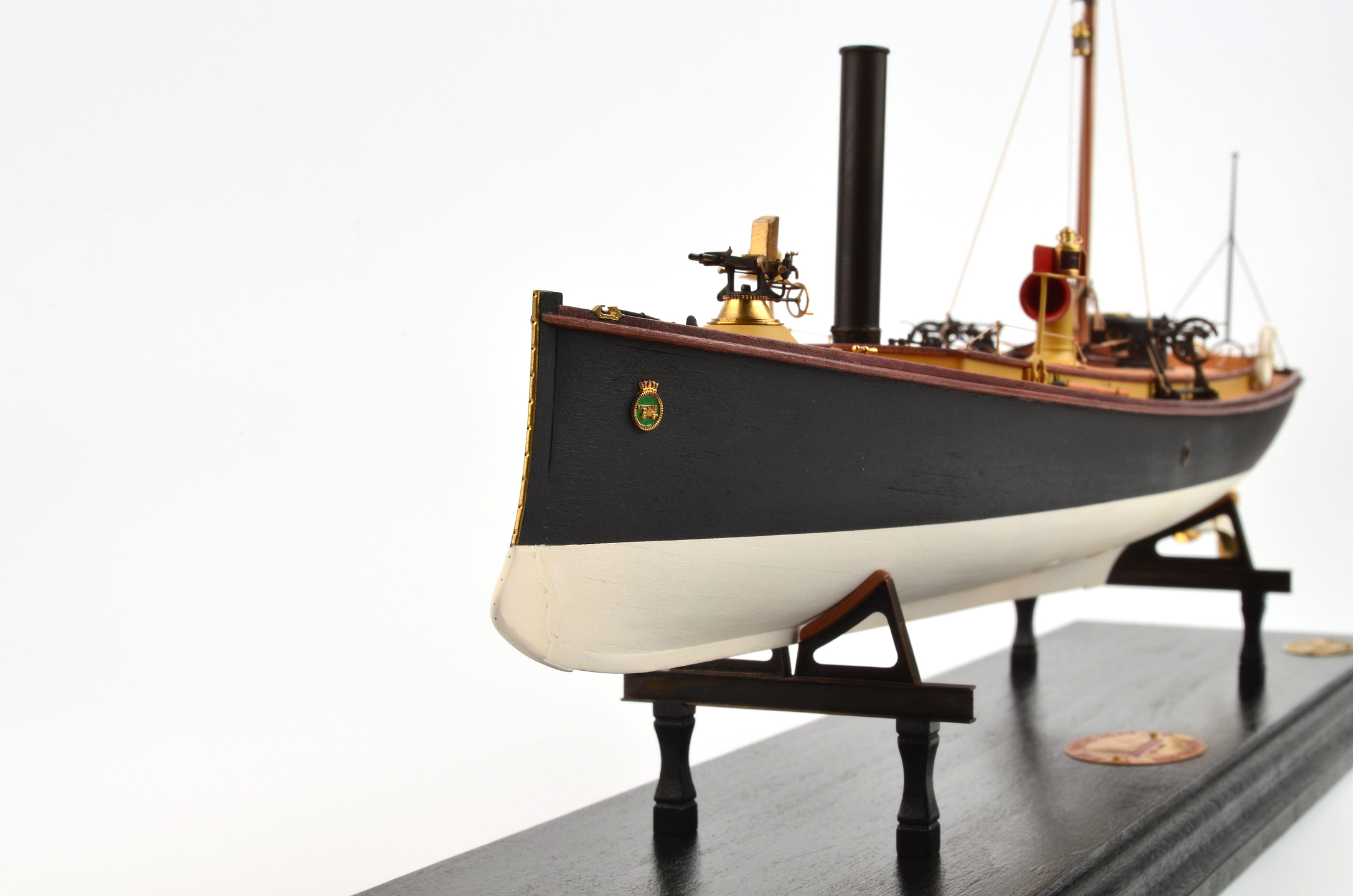

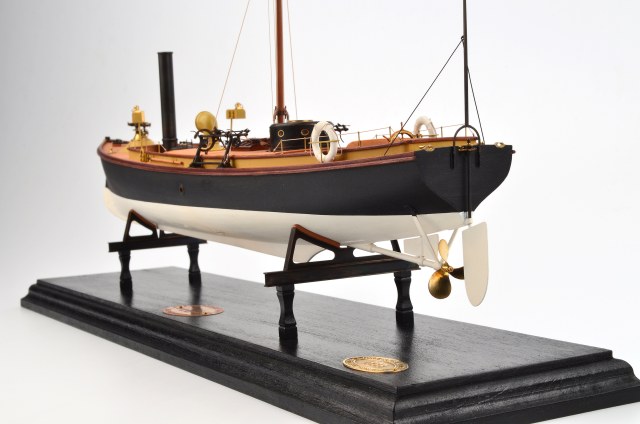

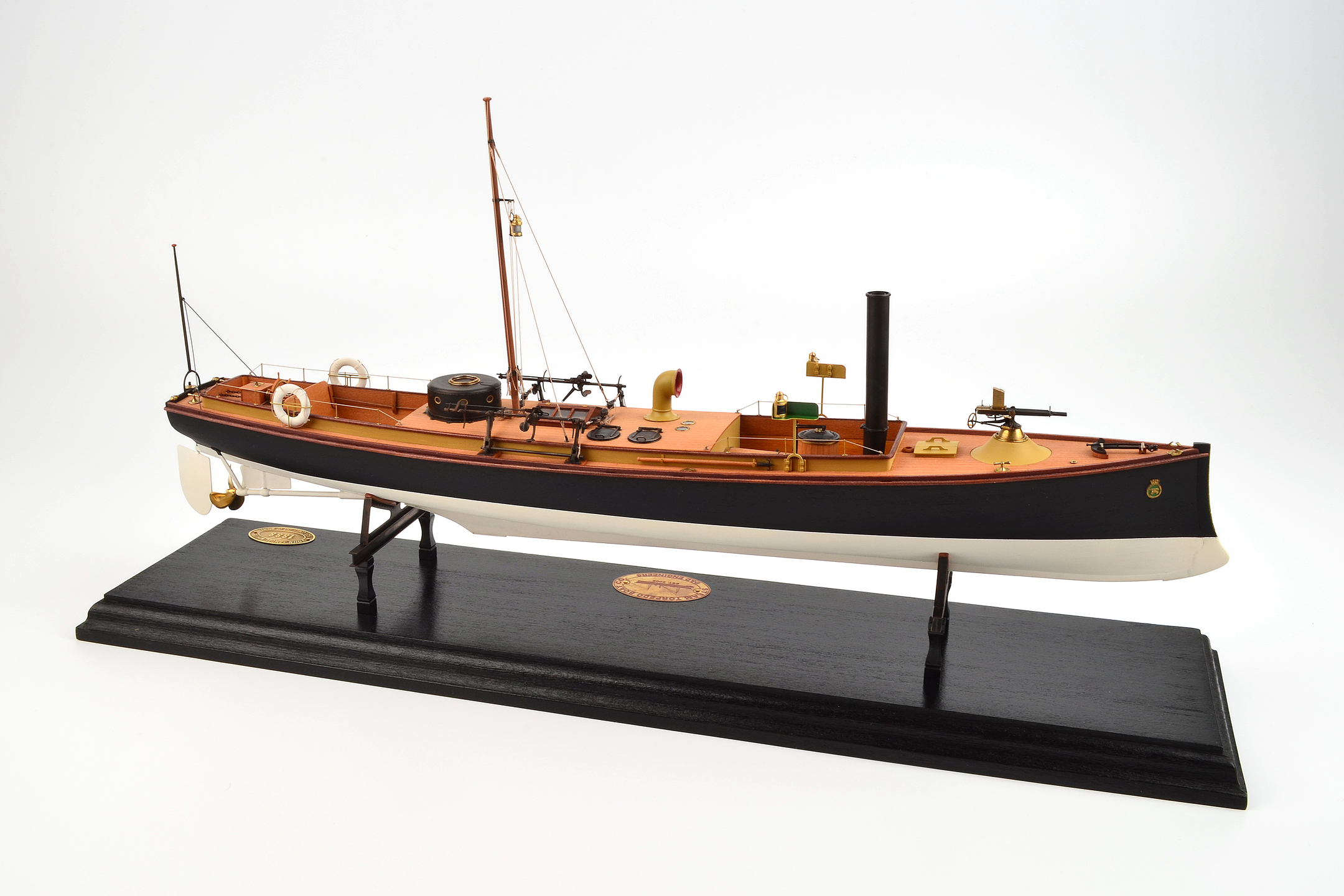

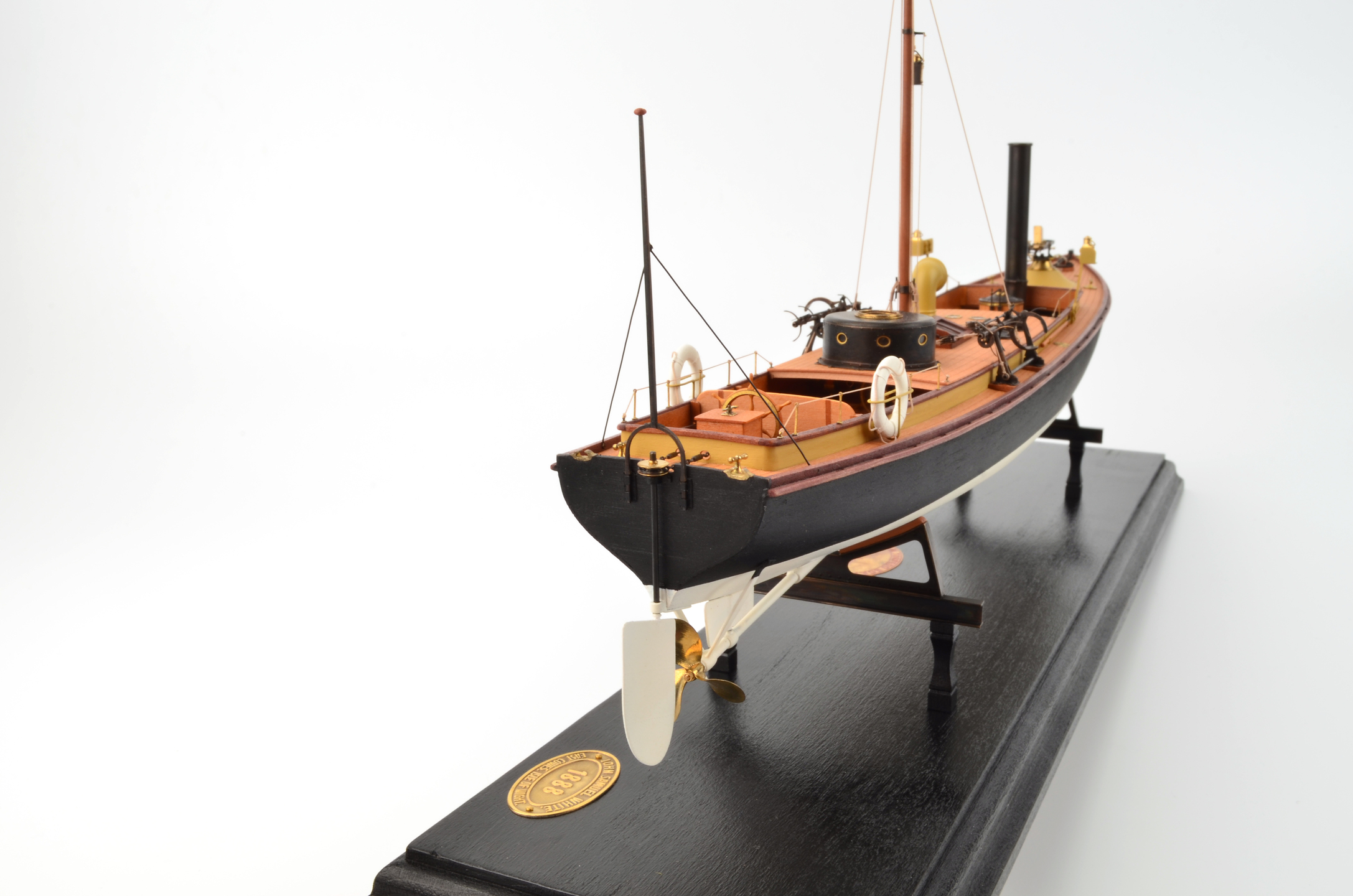

56фут деревянный миноносец 2-го класса (миноноска), бортовой номер WTB12, построенный фирмой J.S. White, Cowes в 1888 году для Королевского военно-морского флота (Royal Navy).
Представитель серии деревянных миноносок (12 ед.), построенных фирмой J.S. White в период 1883-1888гг.
Миноноски этого типа предназначались для вооружения броненосцев и крейсеров британского флота.
ТТХ:
Основные размерения: 56' 0"х9'4"х4'9";
Водоизмещение - 14т;
КМУ - 150-180IHP, 16,5 - 17уз;

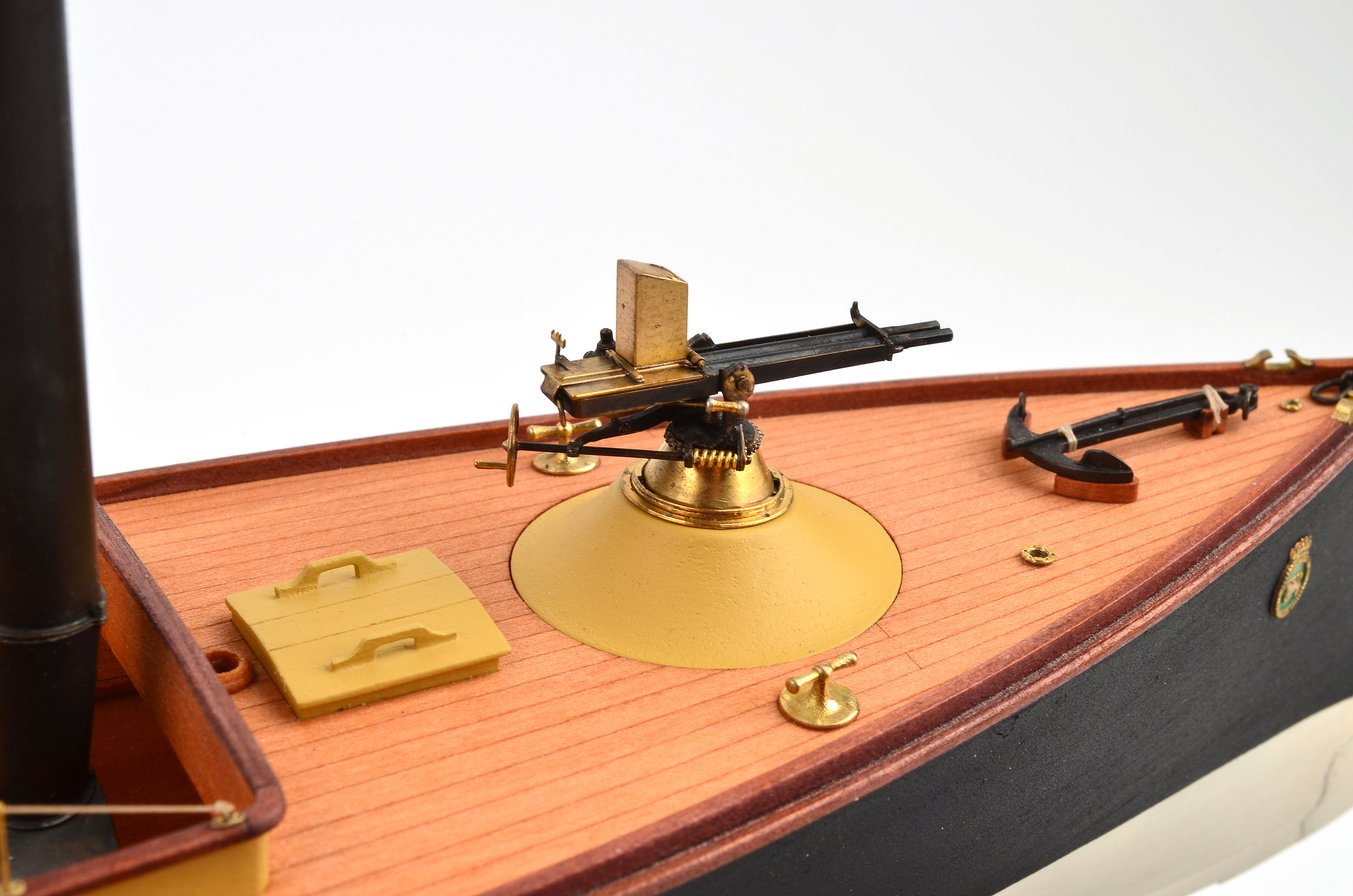

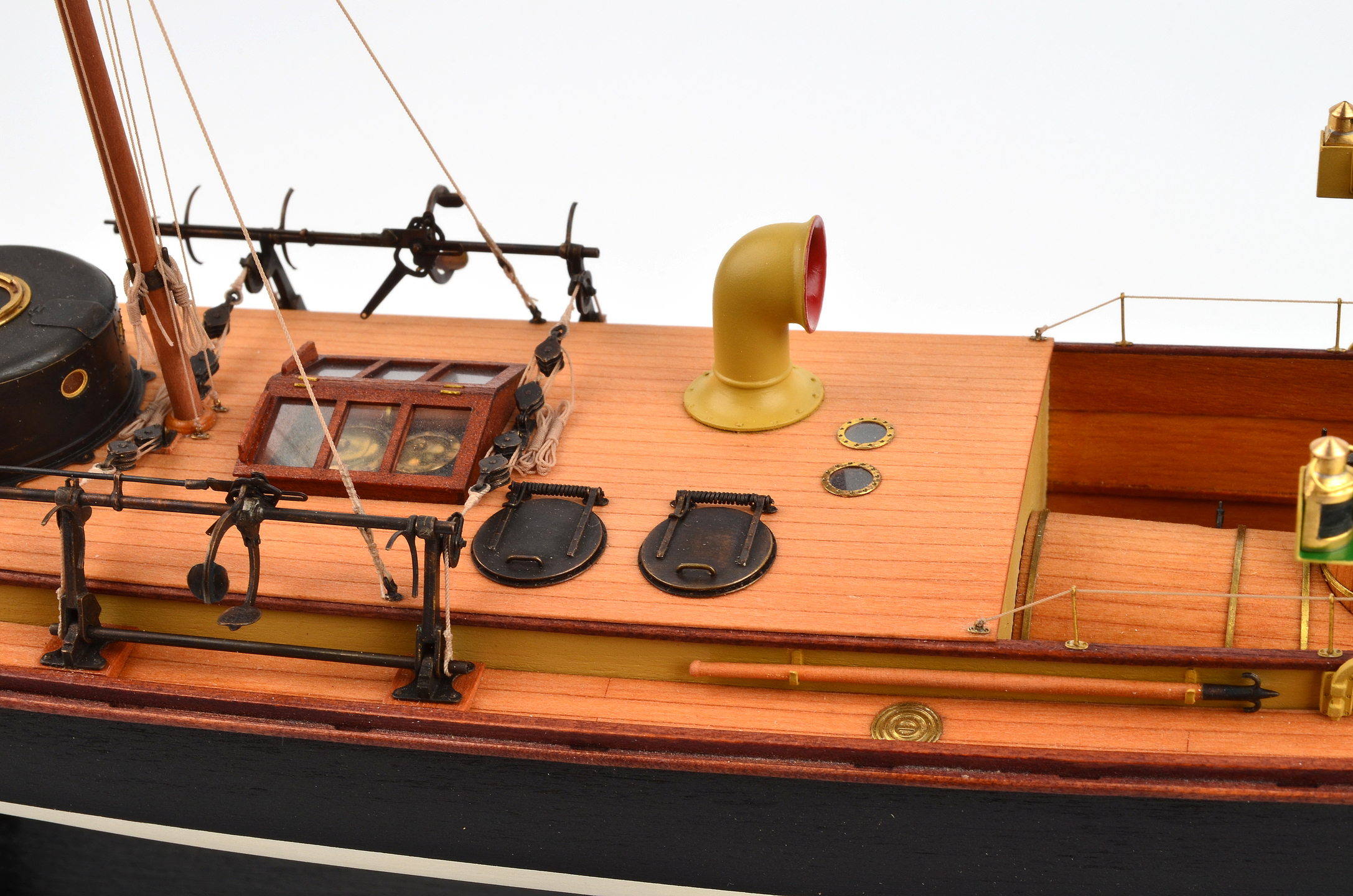

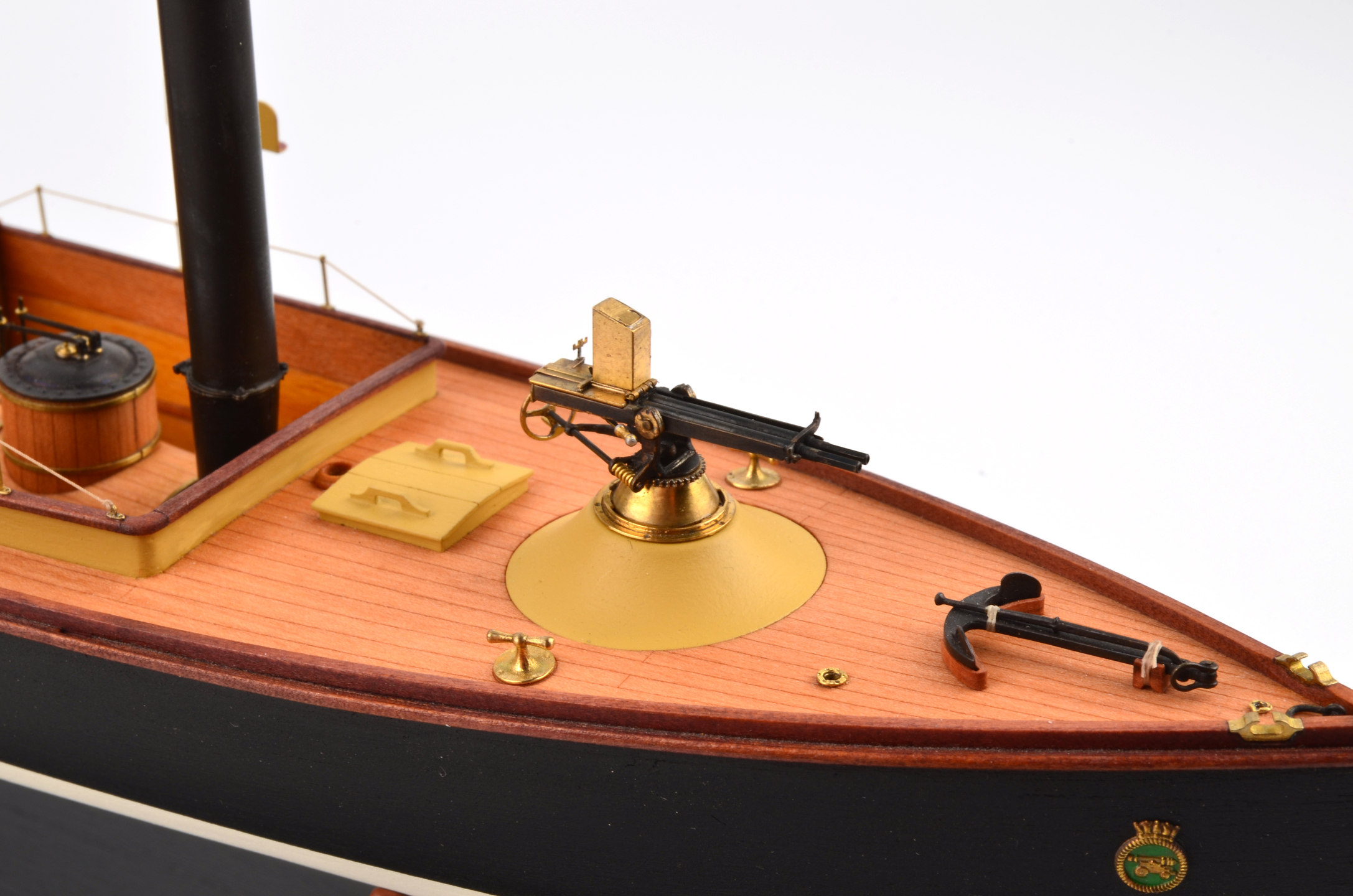

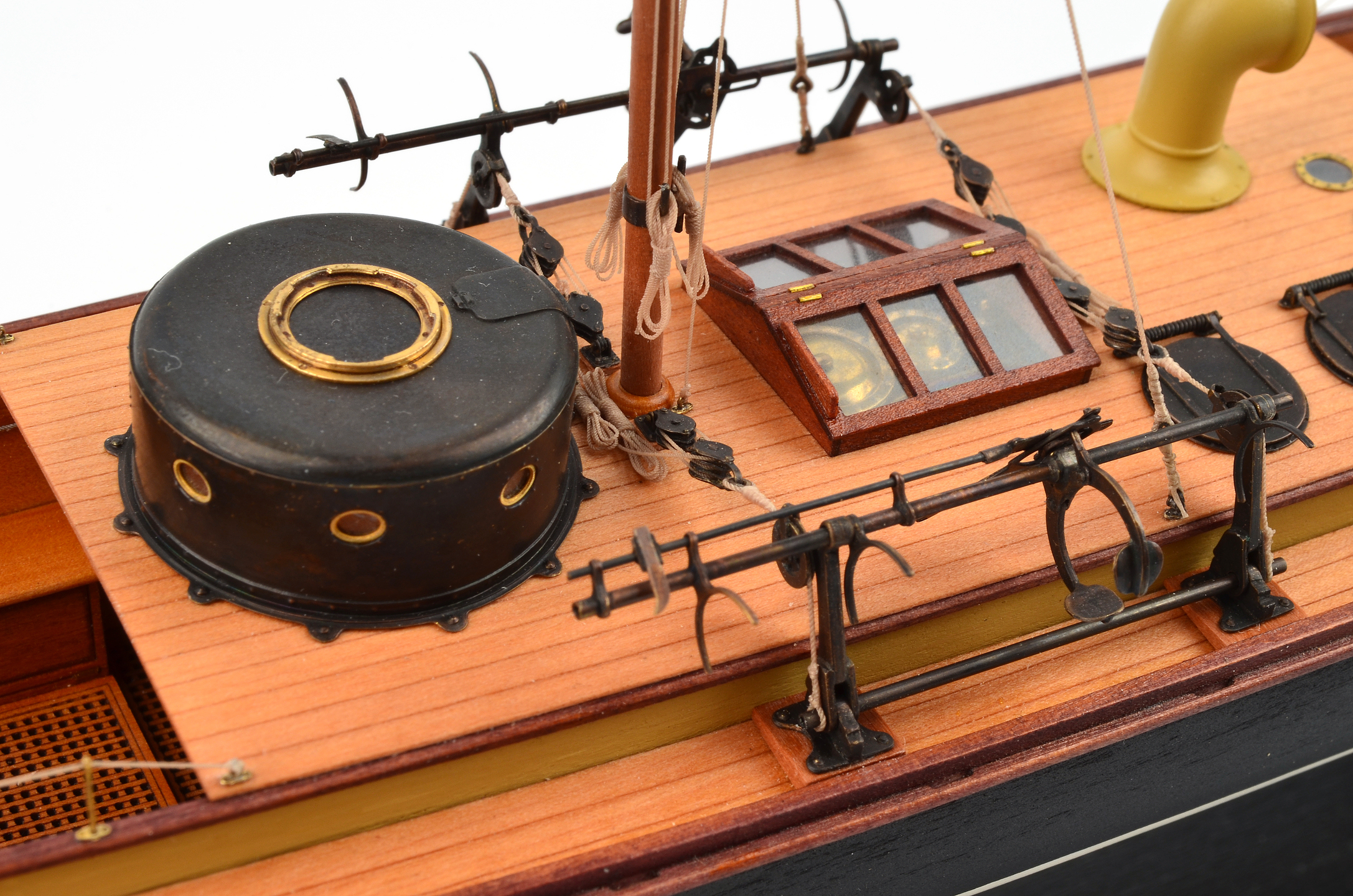

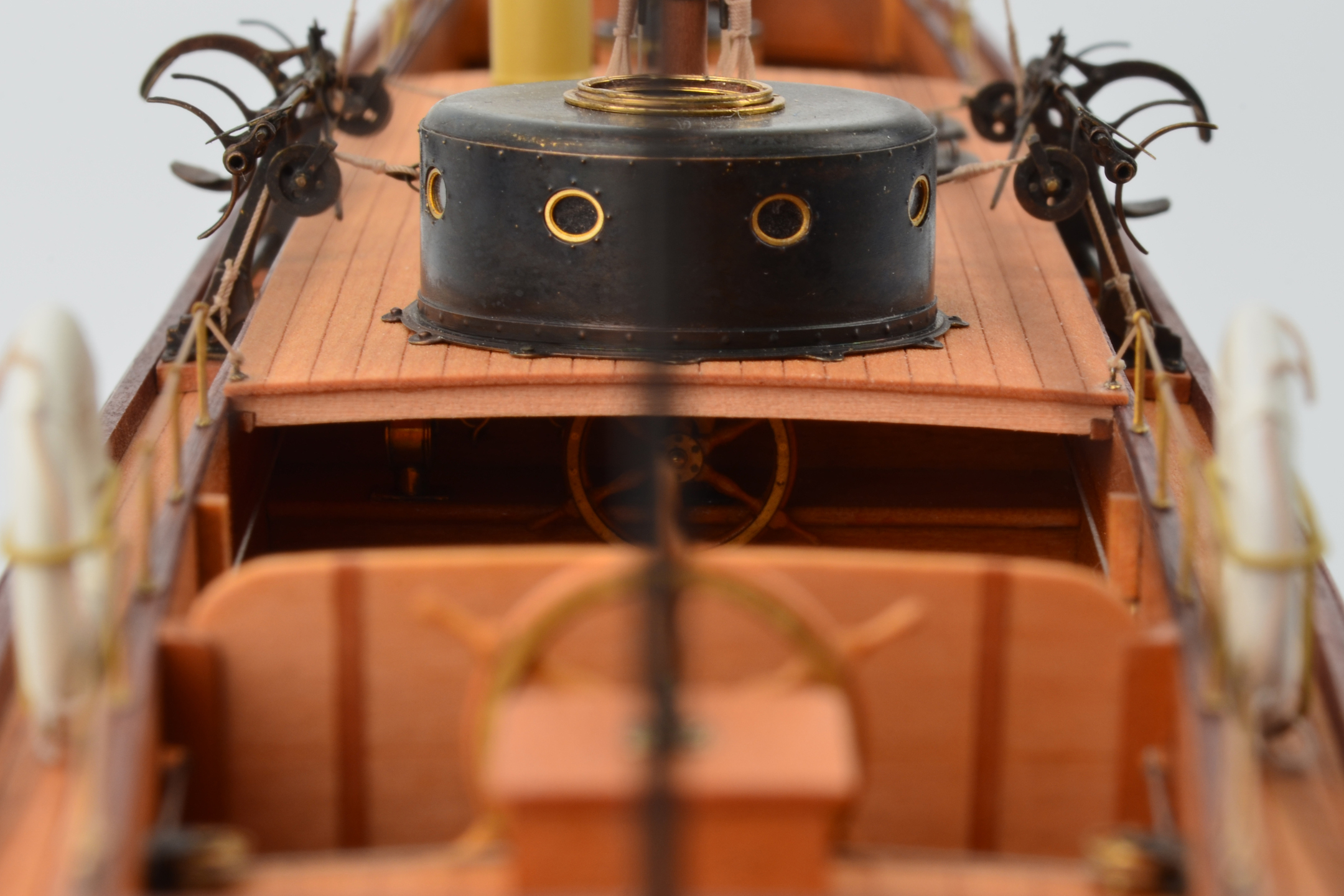

Вооружение: 2 минных решетки (бугельных аппарата) для торпед Уайтхеда 15'х14", 1-2х1" двуствольных пушки Норденфельта; 1х1" двуствольная пушка Норденфельта, 1х3фнт пушка Гочкиса (вооружение для сторожевой службы).

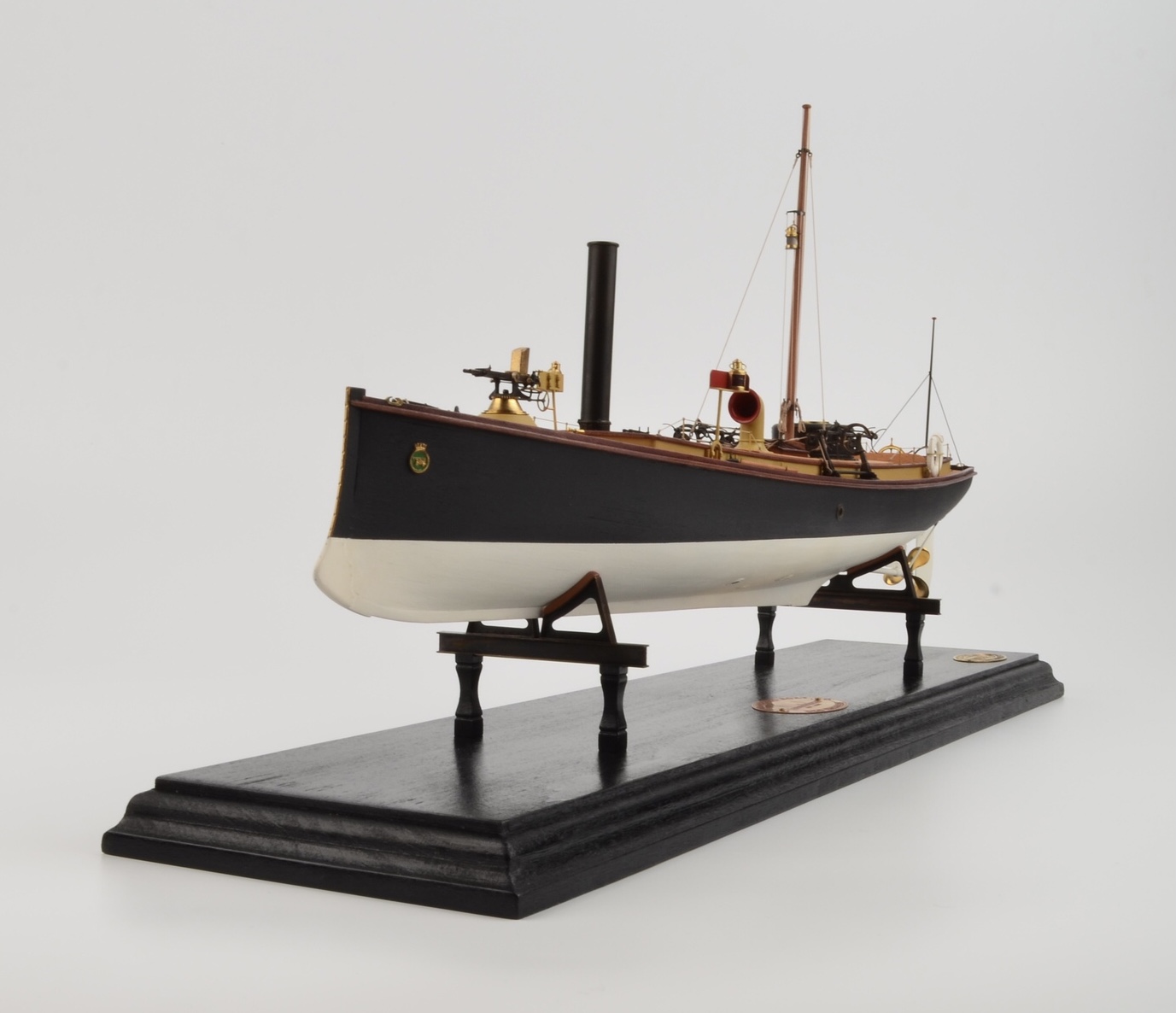

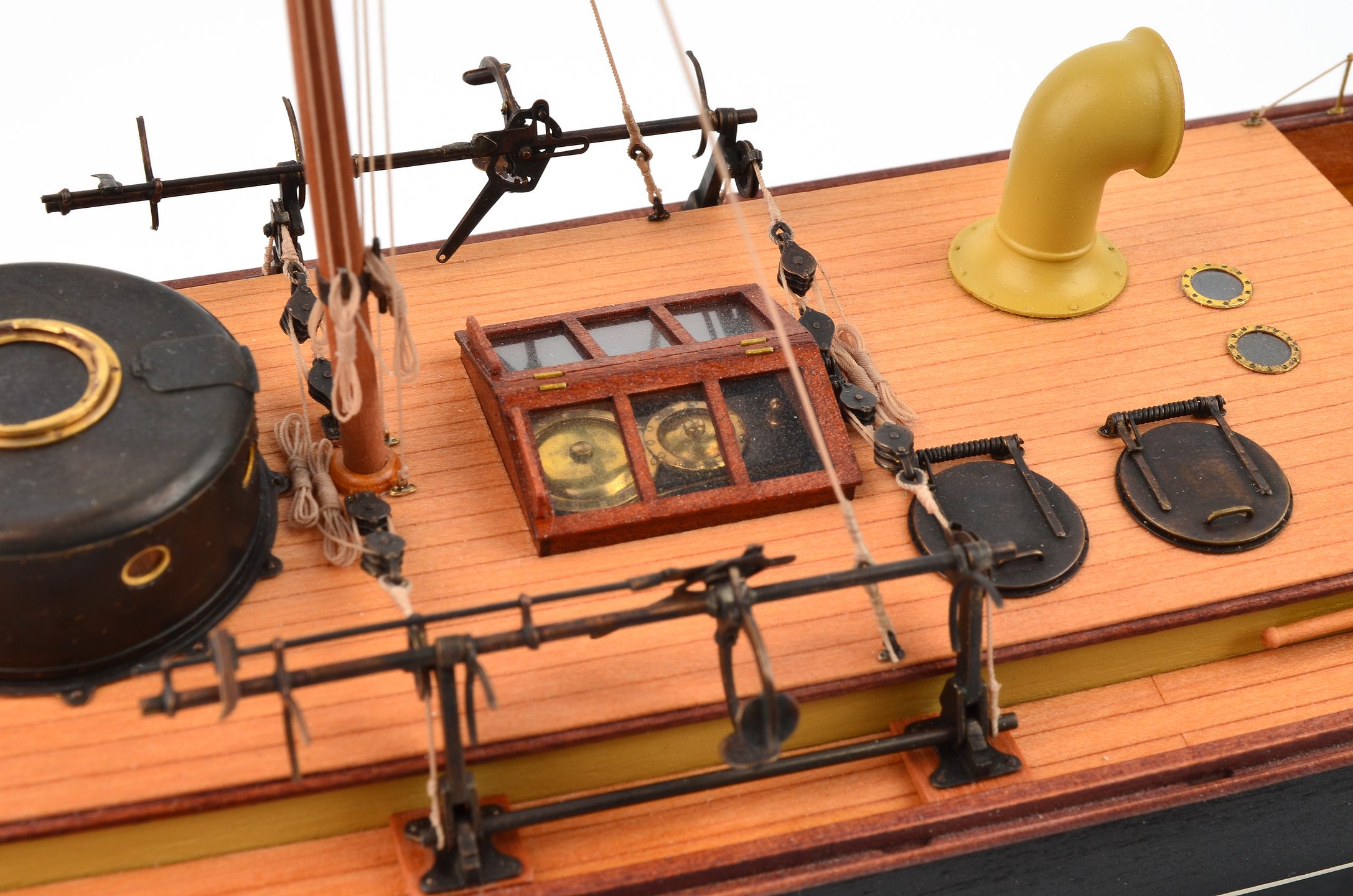

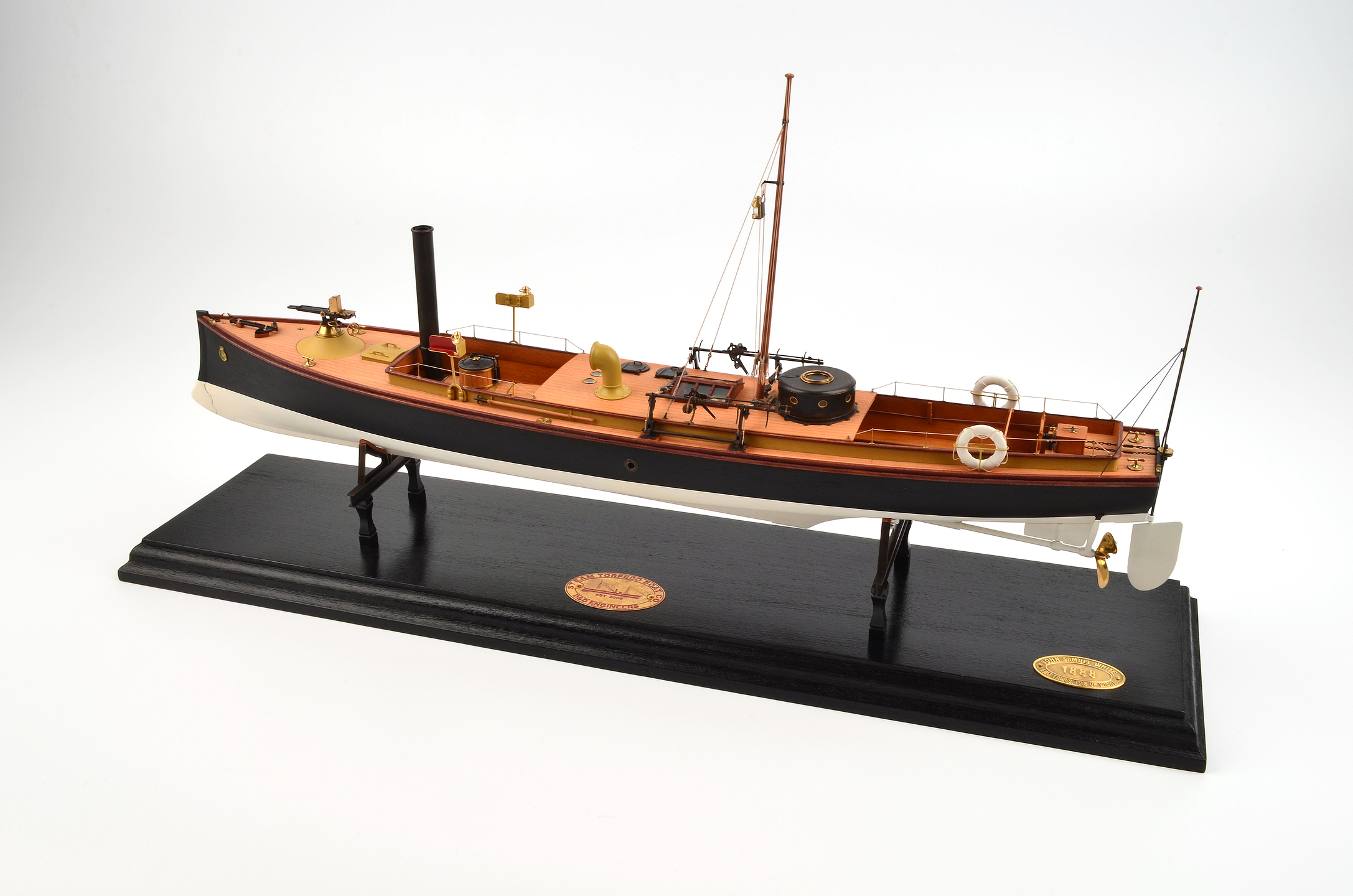

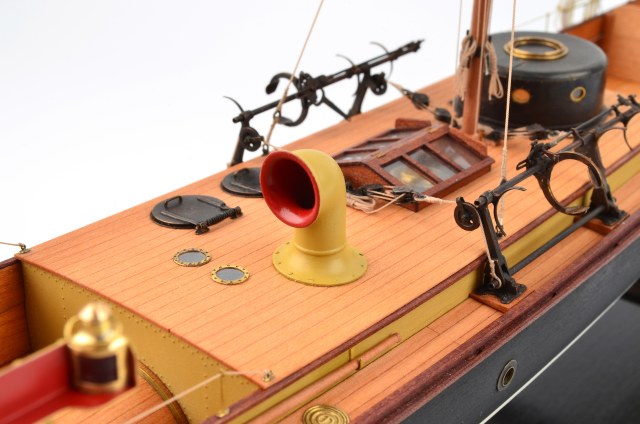

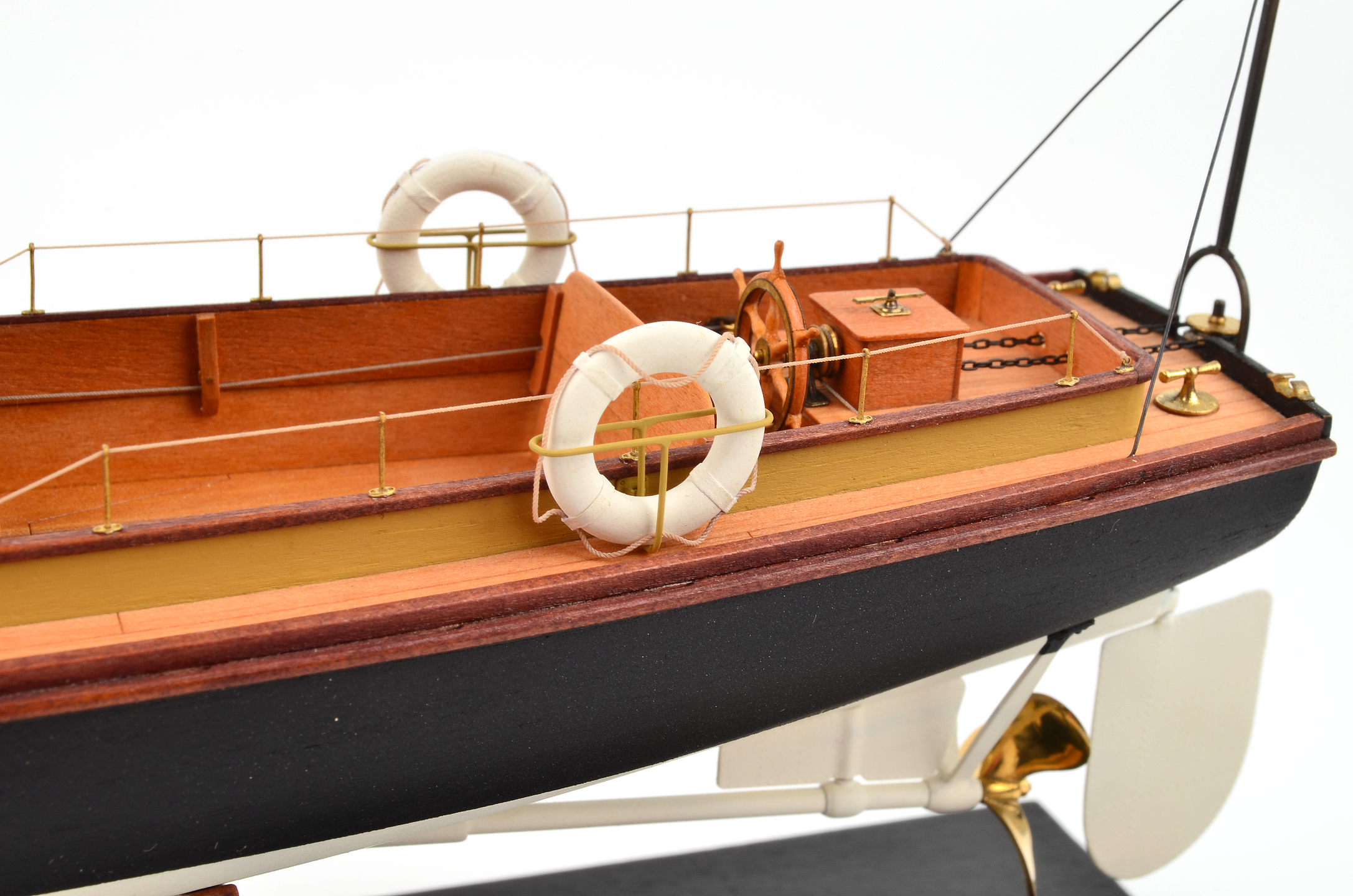

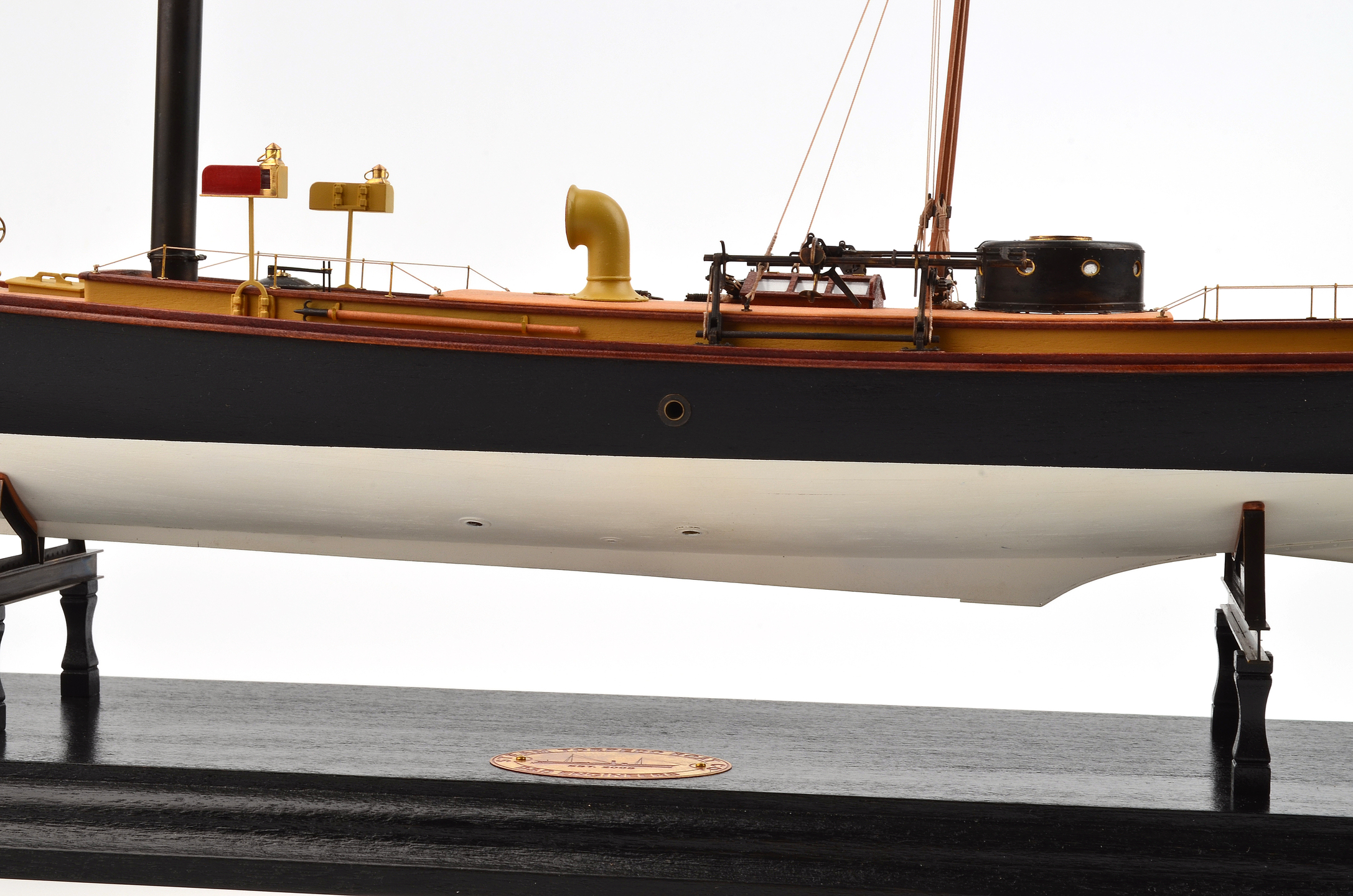

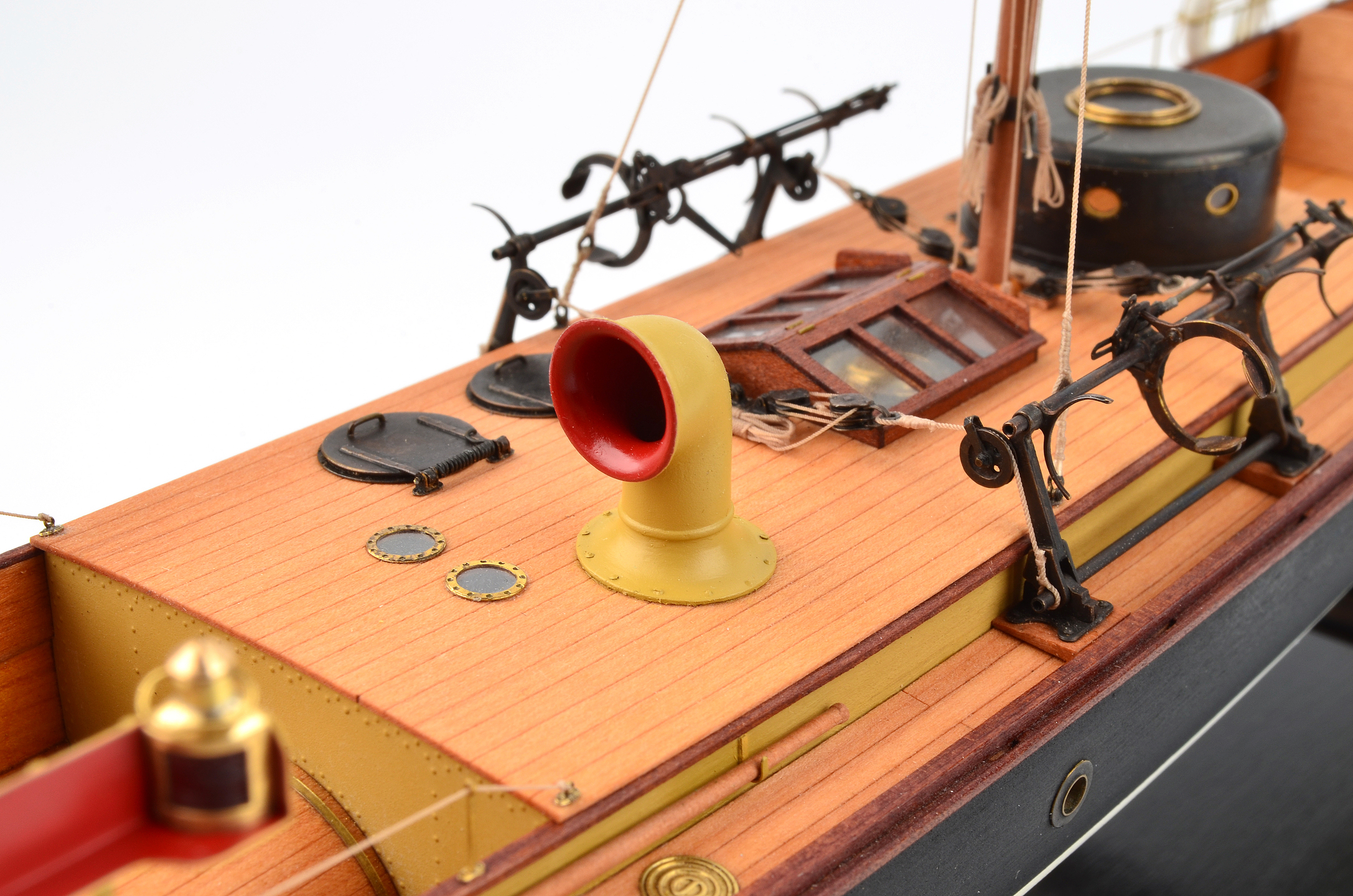

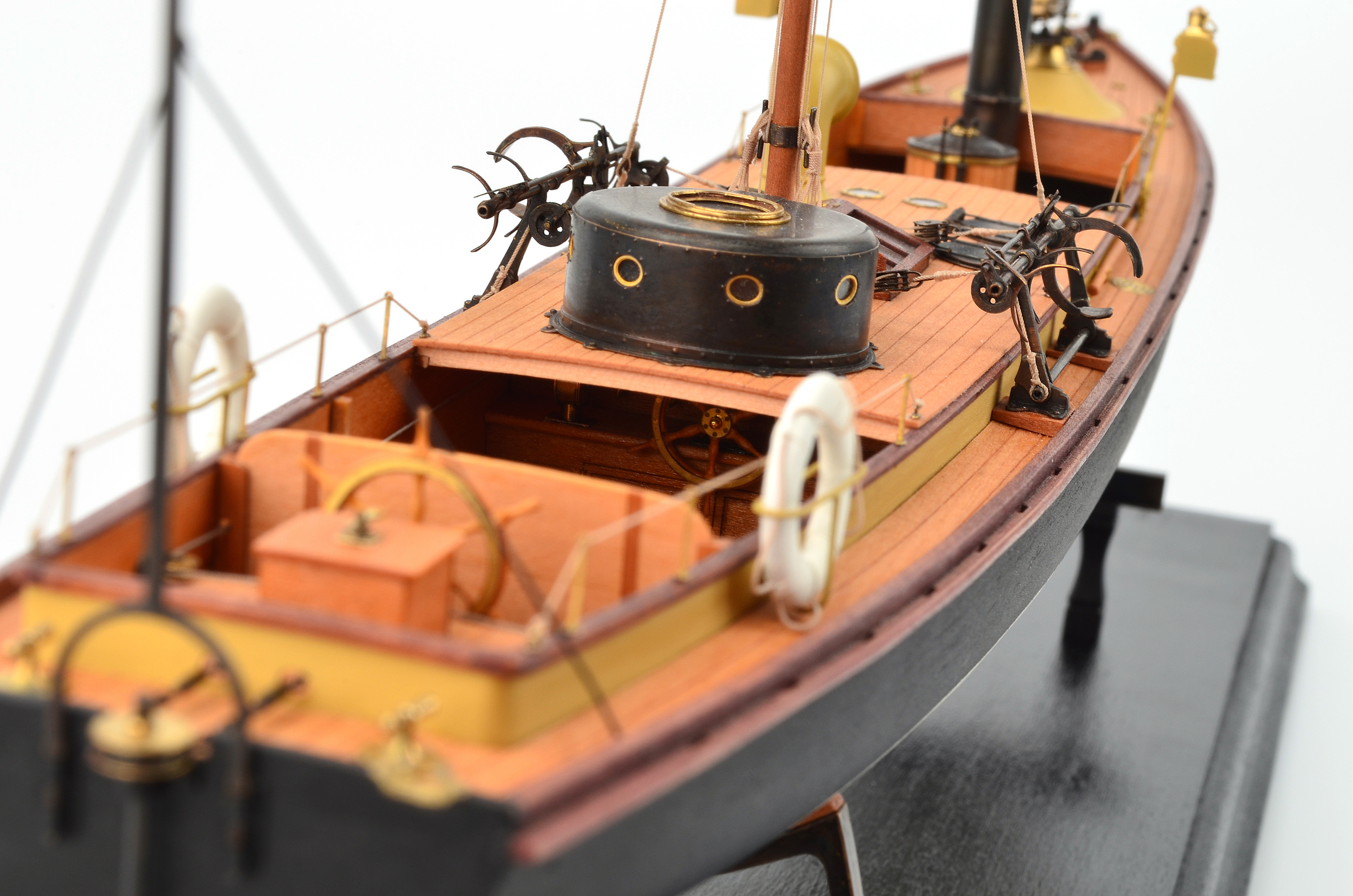

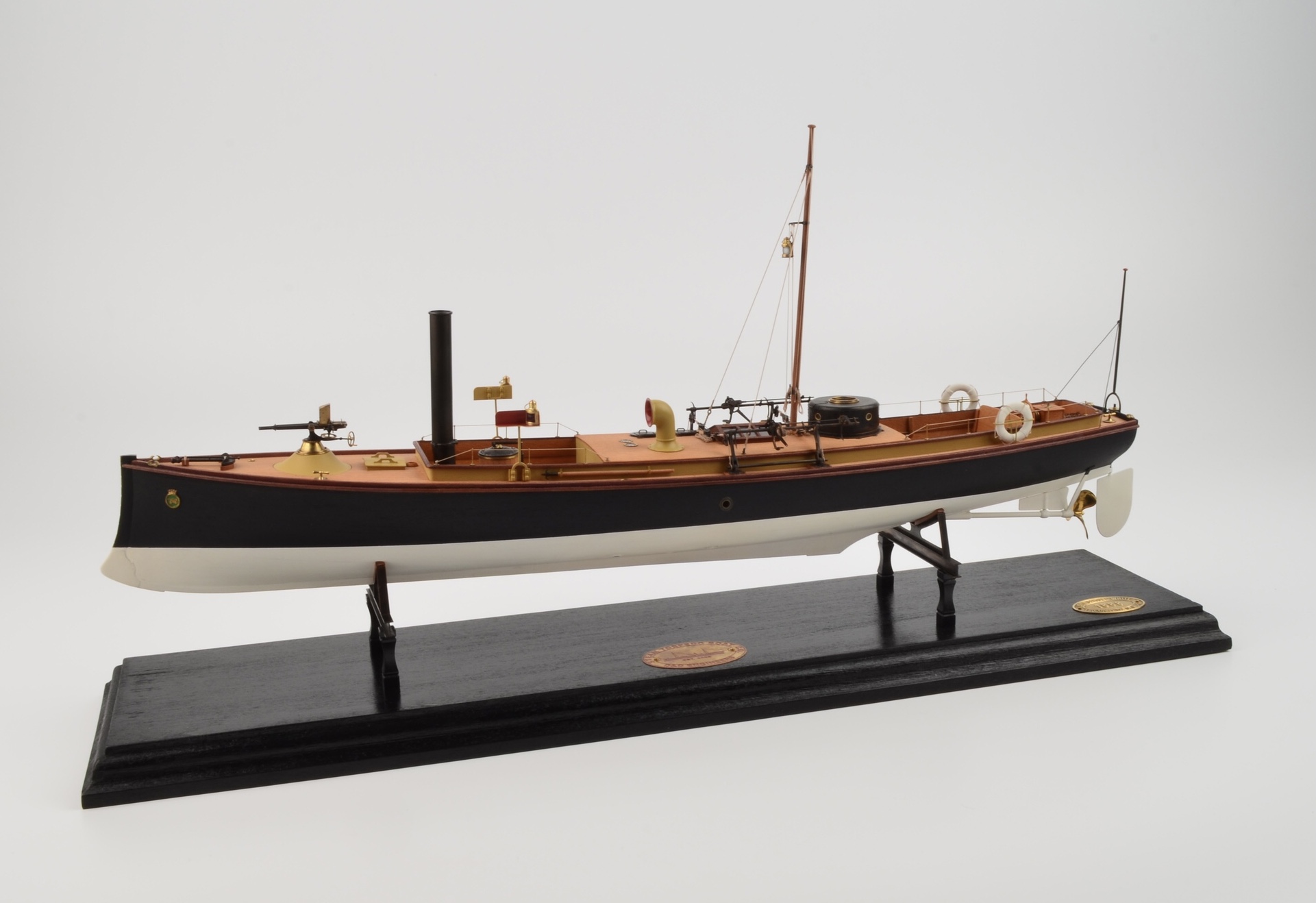

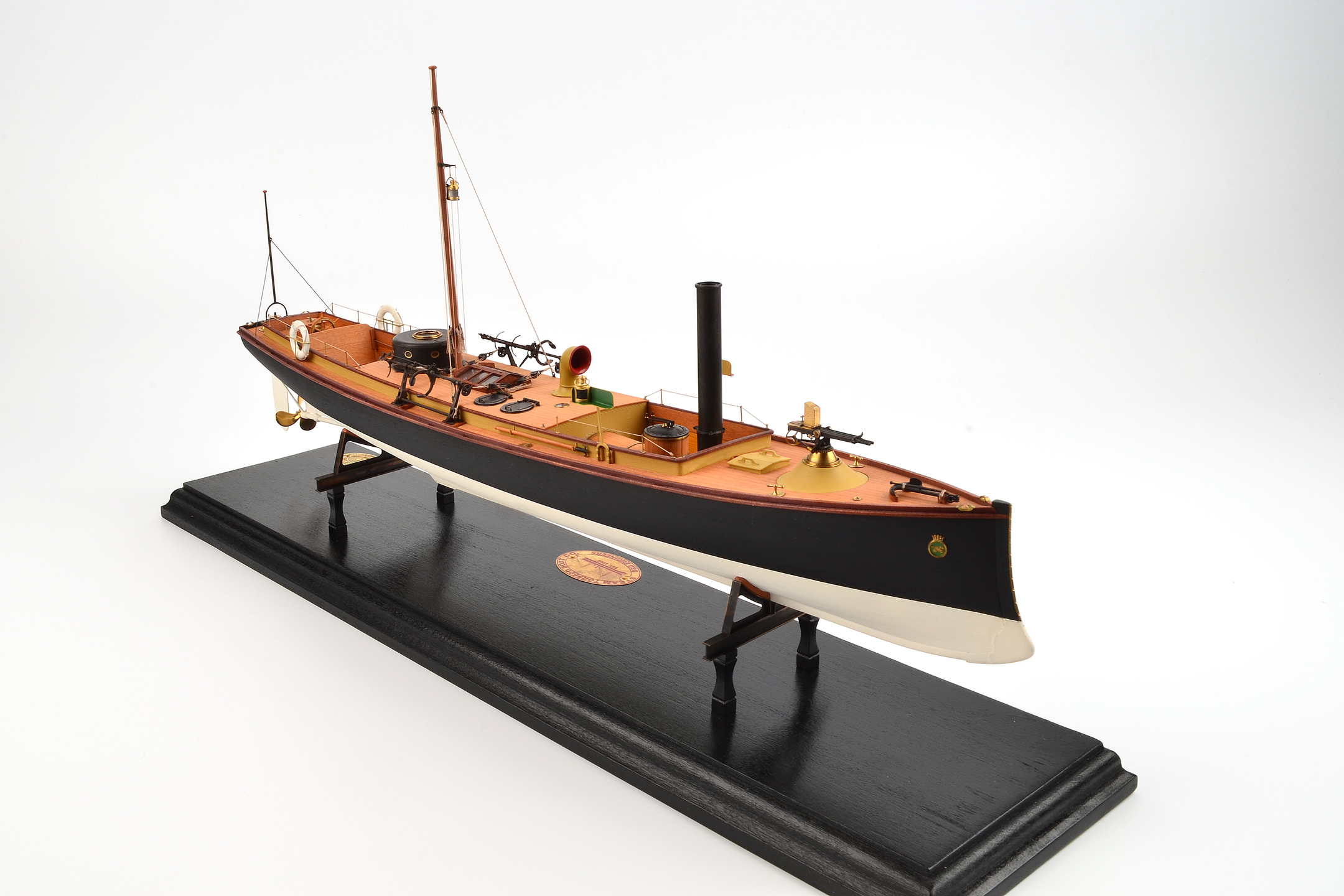

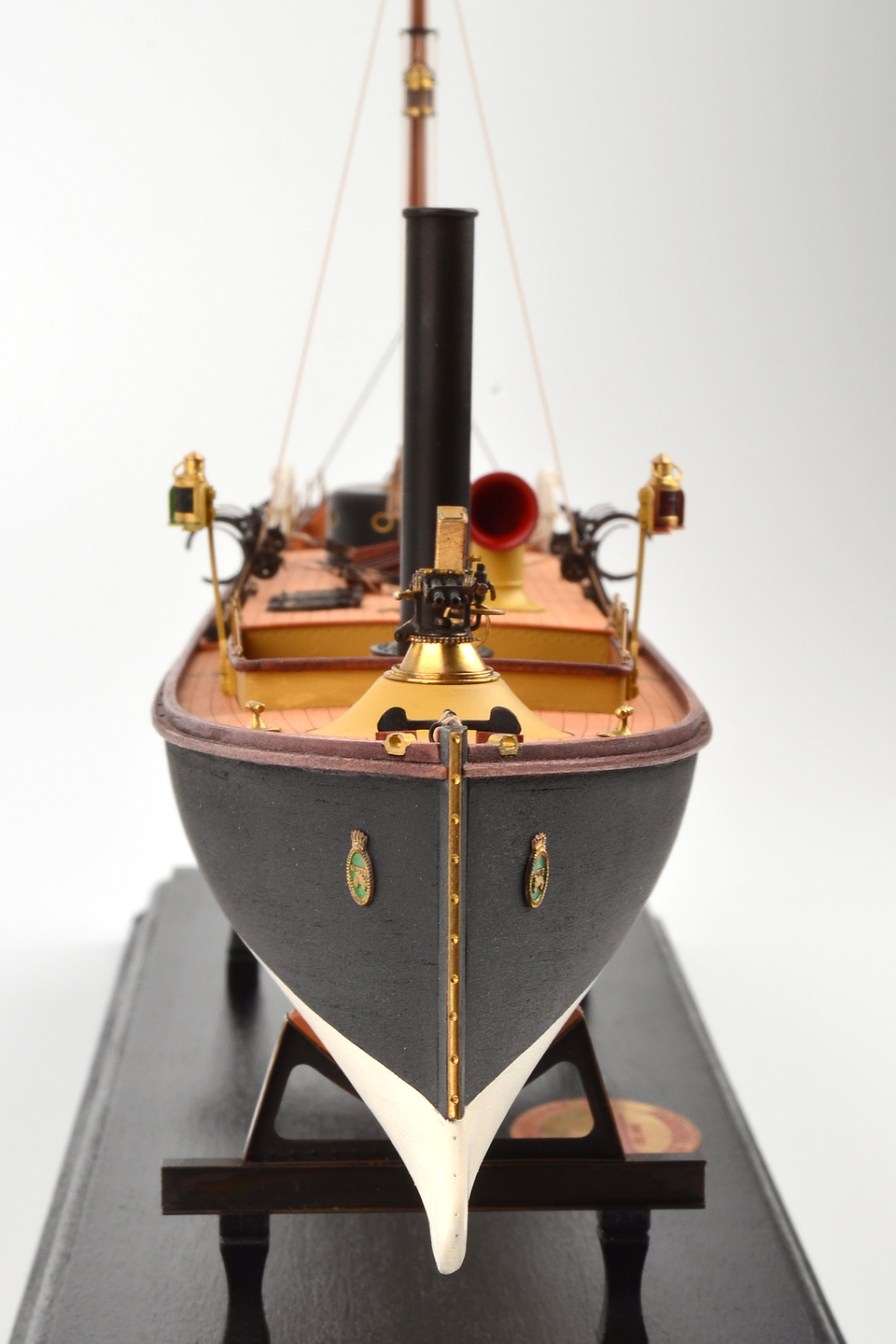

Масштабная реплика отражает внешний вид полномасштабного прототипа с торпедным вооружением.
Масштабная копия миноносца разработана и изготовлена творческим коллективом STB Сo. D and D ENGINEERS.
В рамках кооперации будет производиться серийно фирмой ФАЛЬКОНЕТ.
Оценки
Войдите, чтобы оценить работу.
Комментарии (37)
Спонсор
На сайте с 26.10.2009
30 16911
В соответствии с правилами размещения моделей на нашем сайте, количество представляемых фотографий должно быть не менее пяти.
Прошу Автора добавить необходимое количество фотографий.
С Уважением, Алексей.
На сайте с 02.12.2011
26 347
размер фото в 8к?
На сайте с 18.12.2020
12 290
Причем тут вес в 8К? Разрешено до 10 Мб включительно.
Уже была такая ситуация с сервером, уведомлял админов.
На сайте с 30.06.2009
23 1386
Дайте больше фото. Хочется рассмотреть со всех сторон, в подробностях!
Спонсор
На сайте с 26.10.2009
30 16911
К сожалению технические вопросы Форума мне не подвластны.
С Уважением, Алексей.
Спонсор
На сайте с 26.10.2009
30 16911
Давайте сюда, но всё-таки регулярно пробуйте добавить и в основную ленту.
Глюк должен пройти.
С Уважением, Алексей.
Спонсор
На сайте с 26.10.2009
30 16911
Вполне возможно, что есть чем.
Но если уж Вы заглянули на эту страничку, то как мне кажется будете отслеживать происходящее на ней.
Ну, а уж если......
ЕСЛИ ВАМ СЕЙЧАС ДЕЛАТЬ ОСОБЕННО НЕЧЕГО ЗАНИМАЙТЕСЬ ЛИНКОРОМ
@ И.В.Сталин
С Уважением, Алексей.
На сайте с 21.11.2018
0 745
Дааааа, если бы я сейчас, да по Енисею на ней прошел... Умели же строить и разрабатывать, очень красивый корабль цепляет зело борзо, автор скиньте ссылку на прототип пожалуйста
На сайте с 25.03.2014
1 17
Поясните, пожалуйста - что такое "прямая ссылка на прототип"?
Вот в этой книжке, например -The Boats of Men-Of-War, William May - кое-какая информация о судах этого типа присутствует.
А насчет умели - и сейчас не разучились...пока еще...
На сайте с 25.03.2014
1 17
Прошу удалить сообщения связанные с проблемами загрузки фотографий.
На сайте с 30.06.2009
23 1386
Красиво!
На сайте с 19.01.2010
4 254
Интересный и красивый корабль. Совсем не корабел и ни разу не слышал про бугельные решётки. Попробую набрать в Гугле.
-------------------------------------------------
Разобрался. Такая система несения-пуска торпед условно называется итальянской. Применялась в т.ч. на MAS.
На сайте с 29.06.2016
14 94
Красиво.
На сайте с 25.03.2014
1 17
Видимо - нет…
«Такая» система (минных аппаратов) - итальянской называться не может в принципе.
Она была придумана и использована (в Англии) двадцатью годами ранее, прежде чем итальянцы использовали её на своих моторных катерах.
На всякий случай - минные решетки (английского образца) закупались для тех же минных катеров броненосцев типа БОРОДИНО. Позже - их производство осваивал Обуховский завод…
На сайте с 21.09.2011
13 5910
Красивый корабль, здорово сделан!
Комбинированные стойки непривычно смотрятся.
С Уважением, Михаил!
Спонсор
На сайте с 31.05.2015
6 1122
Если лееров там не было совсем, то экипаж напоминает расходники.
Само исполнение люто понравилось, а первый вопрос мучает. И да, Фальконет должен здорово запилить!
На сайте с 11.04.2017
13 685
Прекрасная разработка и отличное исполнение! Учитывая точность (вплоть до забортных отверстий!) хотелось бы на серийном изделии увидеть раскрой обшивки бортов и транца.
На сайте с 19.01.2010
4 254
Ну... я же доверчивый. В морских вооружениях почти не разбираюсь. Мне что написали, то я и прочитал.
или же с бортов катера устраивается откидное приспособление с системой бугелей - в передней и задней части торпеда укреплена двумя стальными секторами, каждый из них с двумя захватами, которые при стрельбе освобождаются
А.Кузьмин "Записки по истории торпедных катеров":
В части торпедного вооружения приняты три системы торпедных аппаратов.
1) Английская — аппараты желобной системы, расположенные в кормовой части катера по диаметрали, жестко в корпусе.
2) Итальянская — аппараты бугельные, установленные также в кормовой части, но вынесенные над верхней палубой специальными стеллажами (тележка
3) Германская — носовые неподвижные трубчатые торпедные аппараты
На сайте с 07.10.2007
16 3052
Красота!
На сайте с 21.11.2018
0 745
Только почему то "русской системы нет"
На сайте с 25.03.2014
1 17

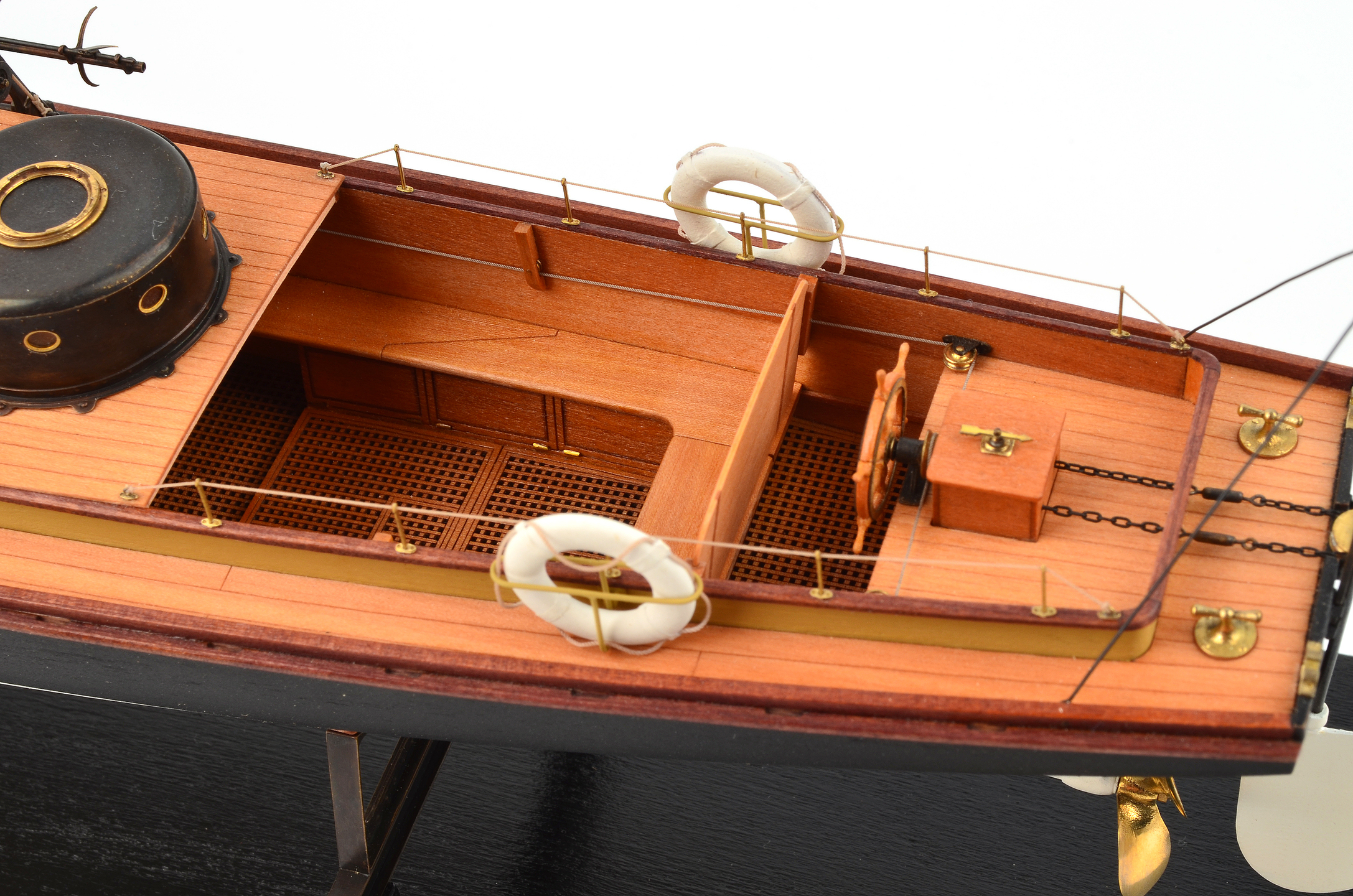

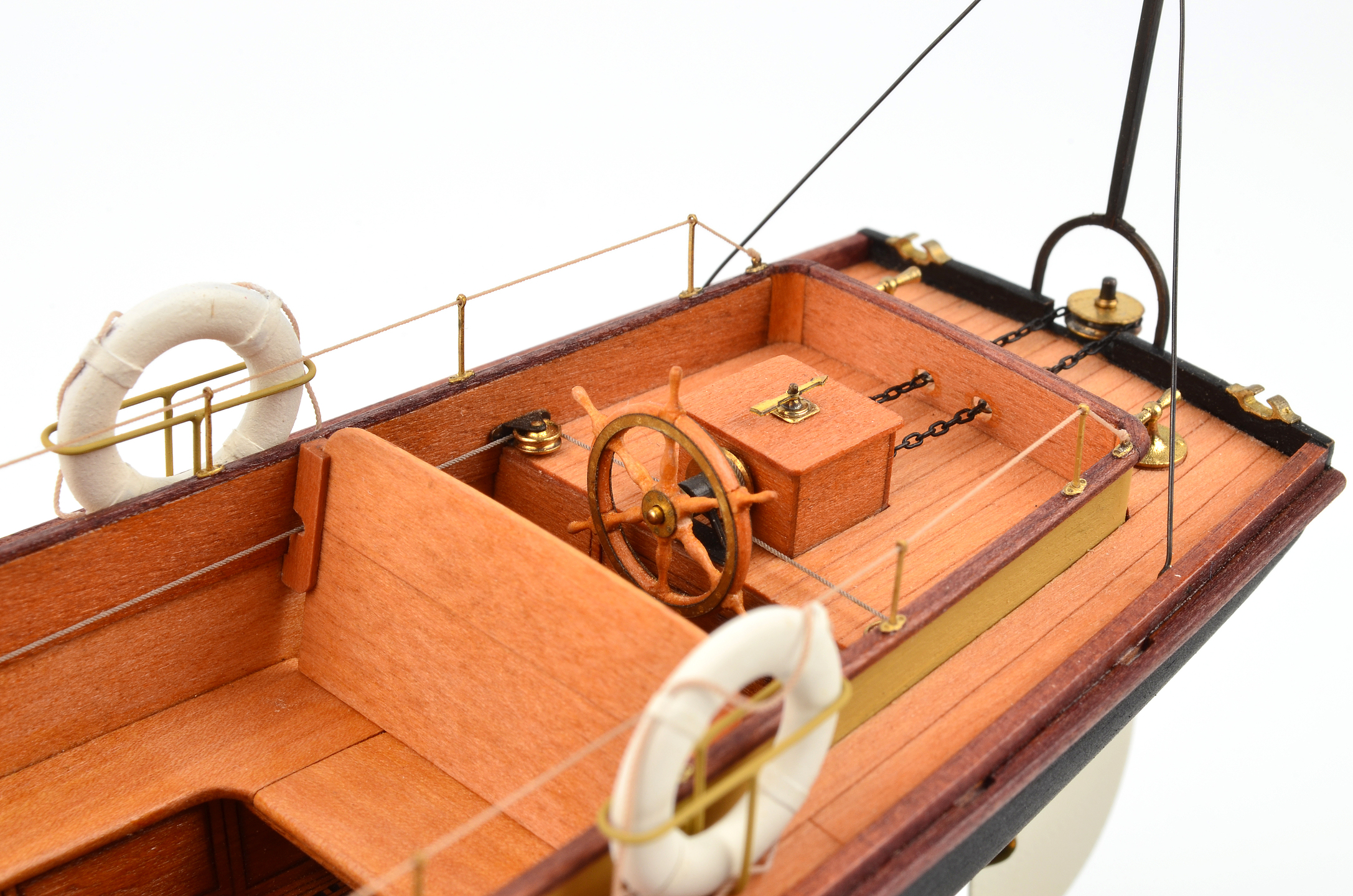

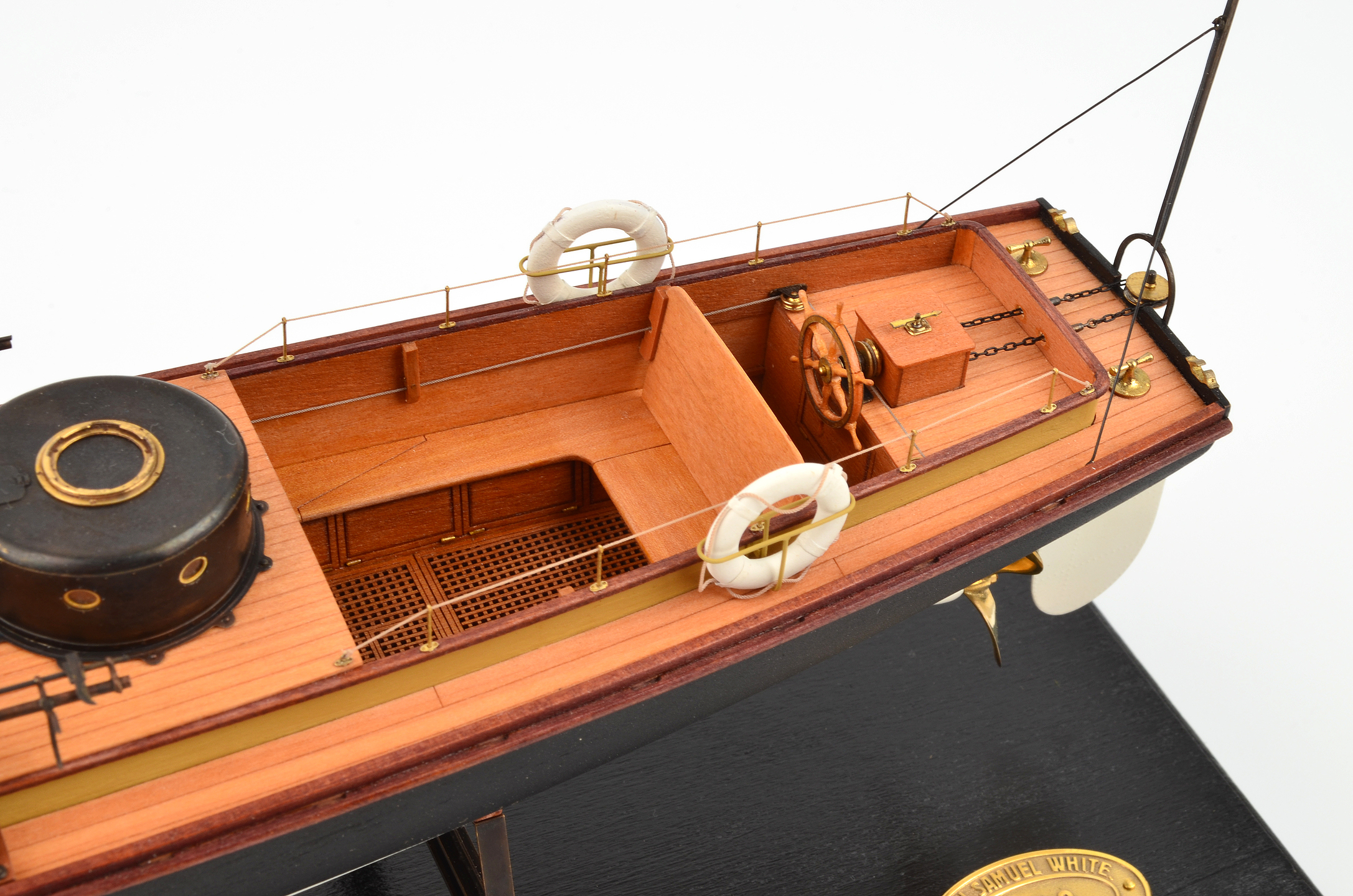

Как-то не очень понятно...как это лееров не было совсем? А что же тогда на ограждениях кокпитов?
Поясните, пожалуйста , Ваше представление о мореходности миноносок, вообще, и при каком состоянии поверхности моря (в баллах) они могли пользоваться своим оружием - в частности.
На сайте с 25.03.2014
1 17

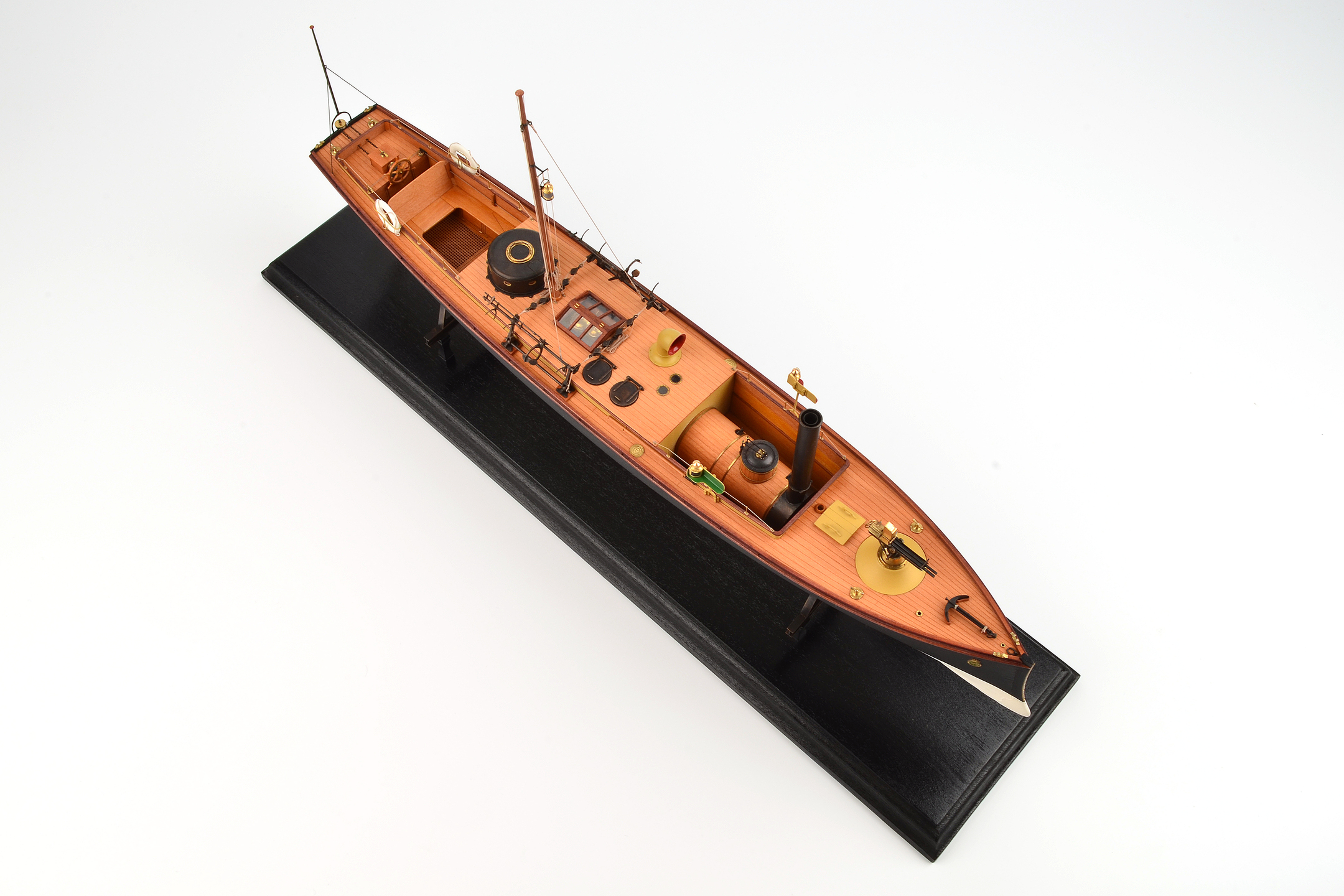

Корпус модели - наборный, с обшивкой из деревянных планок (имеющих масштабную ширину).
Со временем - появятся волосяные трещины у горизонтальных стыков обшивочных планок (модель совсем свежая) - все как в жизни.
На сайте с 25.03.2014
1 17
Русской системы нет по той простой причине, что в Первую Мировую (процитированная "систематизация" из книжки - может быть сколько-то релевантна ИСКЛЮЧИТЕЛЬНО этому временному периоду) - не было у России торпедных катеров. Если, конечно, только не пытаться натягивать сову на глобус, называя никсоновские моторные миноноски "торпедными катерами"...
На сайте с 01.02.2012
43 1182
У меня только один вопрос: а где торпеды? Остальное катит как украшени галереи. Корзинка белых шаров. ЗБЗ
На сайте с 25.03.2014
1 17
Торпеды - в минной мастерской,
Гидростаты им регулируют. И клапаны воздушные.
Скоро отправят на пристрелочную станцию.
На сайте с 22.03.2014
109 12098
Отличная работа!
Очень понравился проект.
На сайте с 20.10.2019
84 0
Приветствую!
Крайне интересная модель. Красиво аккуратно,я бы так сказал лаконично и гармонично!
С Уважением.
На сайте с 05.04.2015
17 216
Красота!
На сайте с 29.01.2010
68 2906
+100
Спонсор
На сайте с 31.05.2015
6 1122
Прошу прощения, неверно оценил масштаб. Жаль нет фото рядом с линейкой какой, не сразу все очевидно.
Мореходность подобного корабля оцениваю, как скромную.
На сайте с 14.06.2019
6 415
Очень интересная и красивая модель!
С уважением, Олег Рудановский.
На сайте с 25.03.2014
1 17
Спасибо!
Спонсор
На сайте с 26.10.2009
30 16911
Ну что тут можно сказать - великолепное перевоплощение уникального прототипа в очень достойную модель.
Остаётся только поздравить Автора!
Ждём следующих моделей!
С Уважением, Алексей.
На сайте с 25.03.2014
1 17
Спасибо!
Только - авторОВ, Алексей.
Всенепременно. Мы - работаем...
На сайте с 07.03.2007
7 2405
Здравствуйте, Роман!
Преклоняюсь перед вашим совместным профессионализмом, моделью невозможно не восхищаться! Припоминаю, что Вы любите делать модели с действующими паровыми двигателями. Отсюда вопрос: эта модель с действующим движком?
На сайте с 25.03.2014
1 17
Здравствуйте, Федор. Спасибо за добрые слова.
Подозреваю, что...Вы несколько переоцениваете размеры масштабной реплики...
