U-Boat IXB U-107
- Производитель:
- Flagman
- Тип техники:
- Военные
- Масштаб модели:
- 1:350
- Тип двигателя:
- Дизель-электроходы
- Прочее:
- Подводные лодки
- Страна-производитель:
- Германия
Здравствуйте!
U-107 — большая океанская немецкая подводная лодка типа IX-B, времён Второй мировой войны.
Введена в строй 8 октября 1940 года. Входила в 2-ю флотилию до 18 августа 1944 года. Совершила 14 боевых походов, потопила 37 судна (207 375 брт), потопила 2 военных, вспомогательных судна (10 411 брт), повредила 3 судна (17 392 брт) и 1 военное вспомогательное судно (8 246 брт). Потоплена 14 августа 1944 года западнее Ла-Рошели, британским самолётом, погиб весь экипаж — 58 человек.

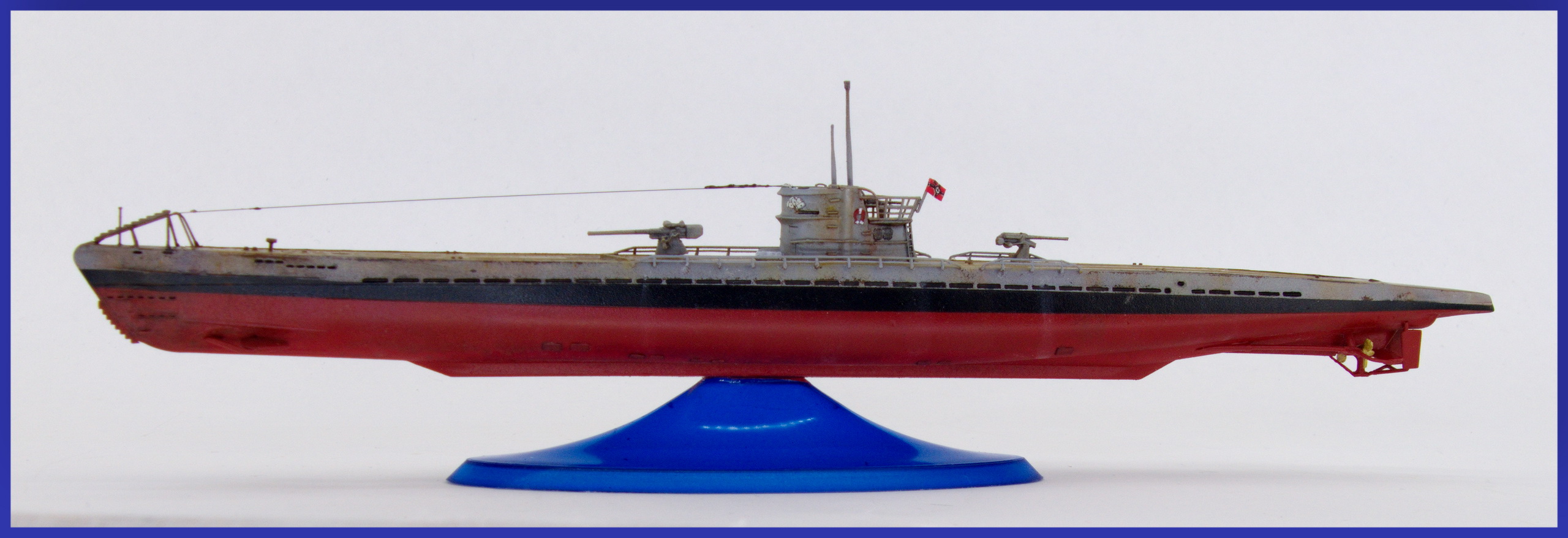

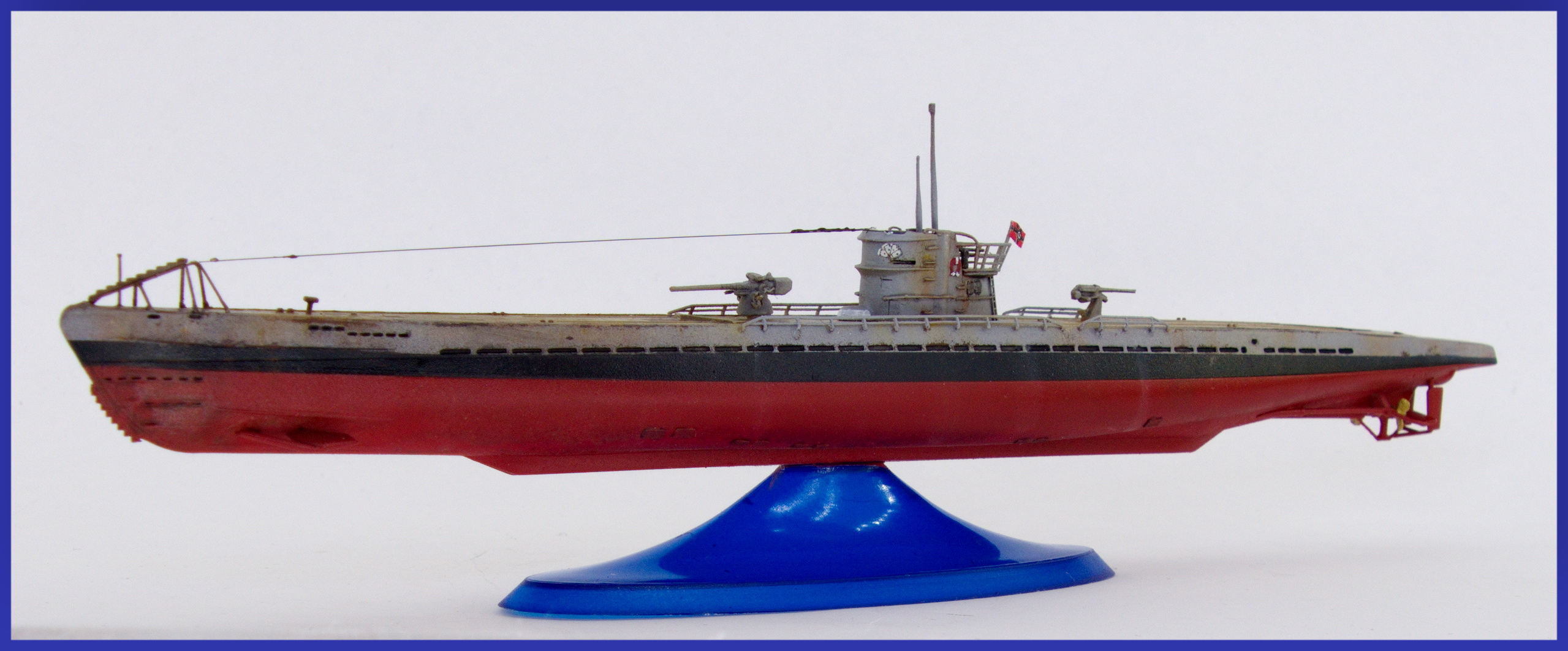

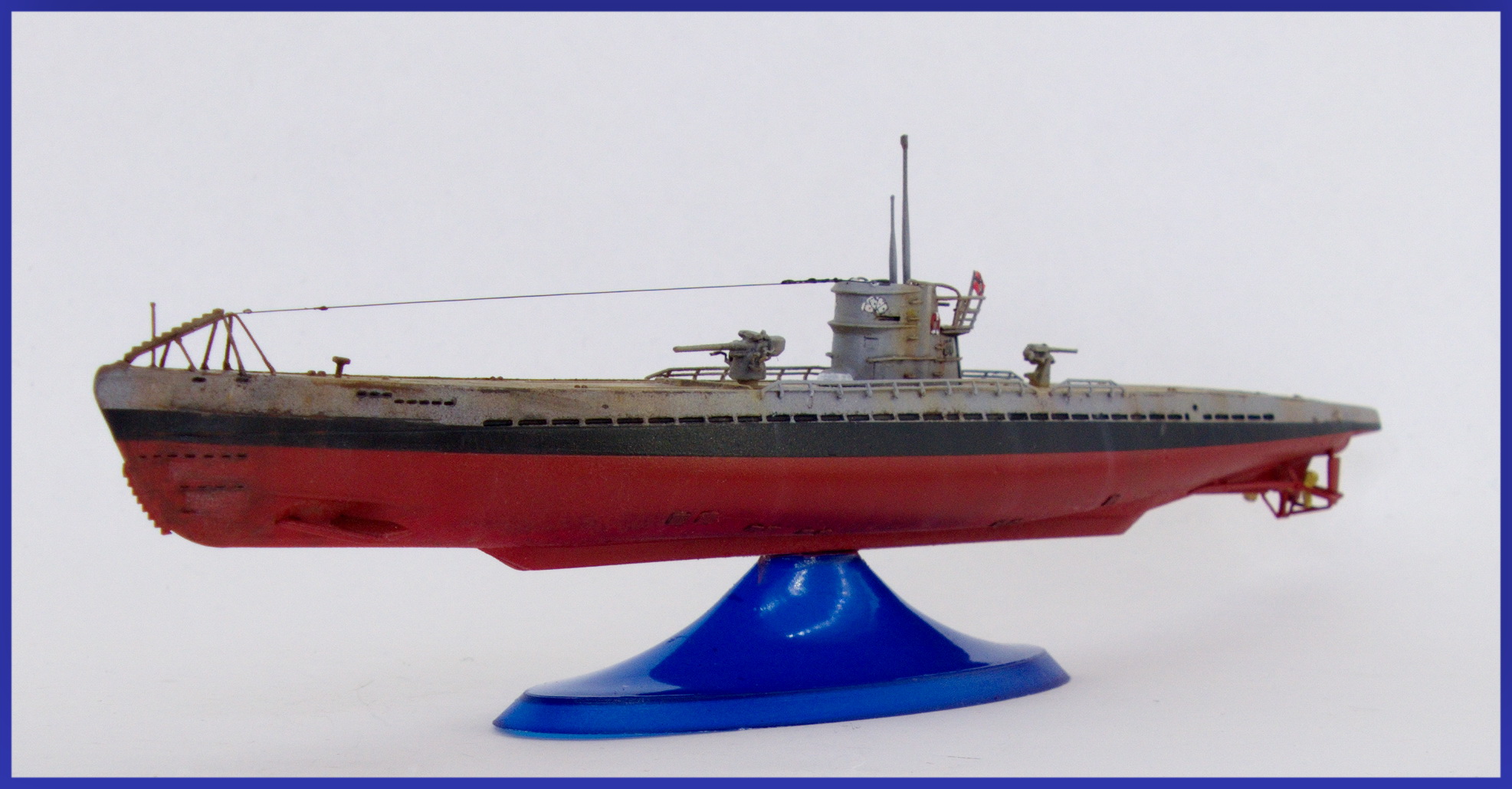

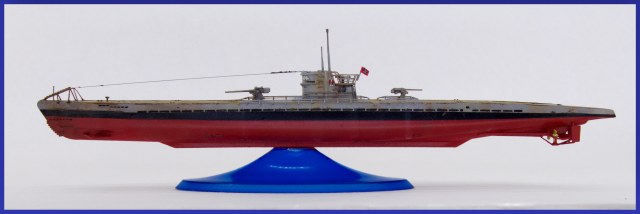

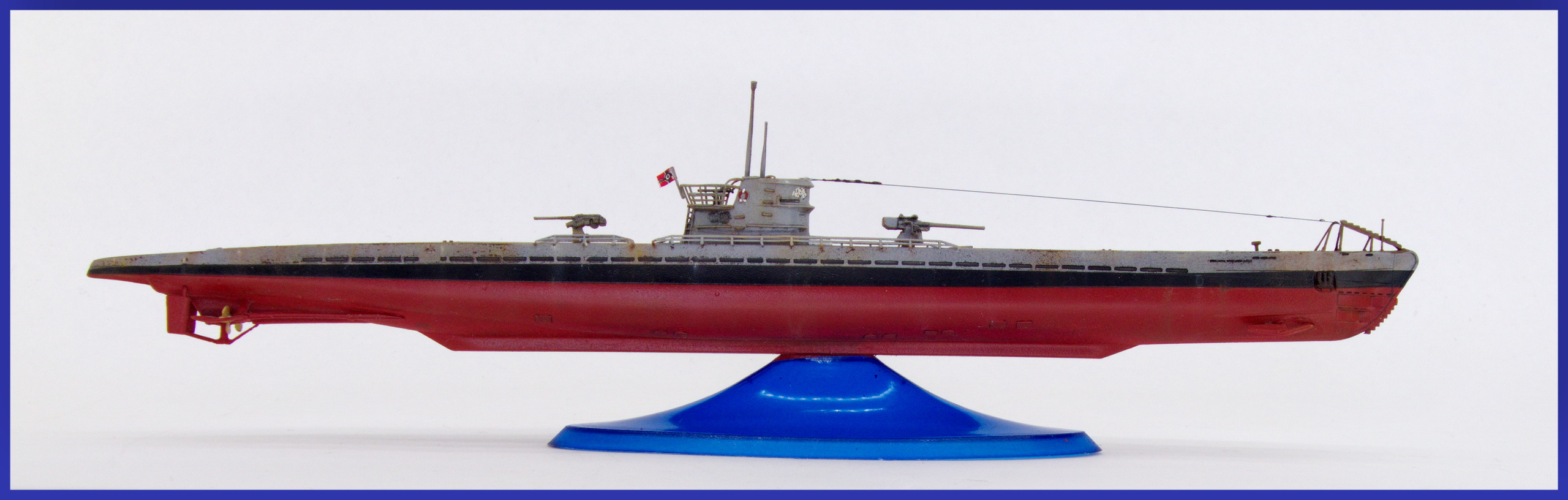

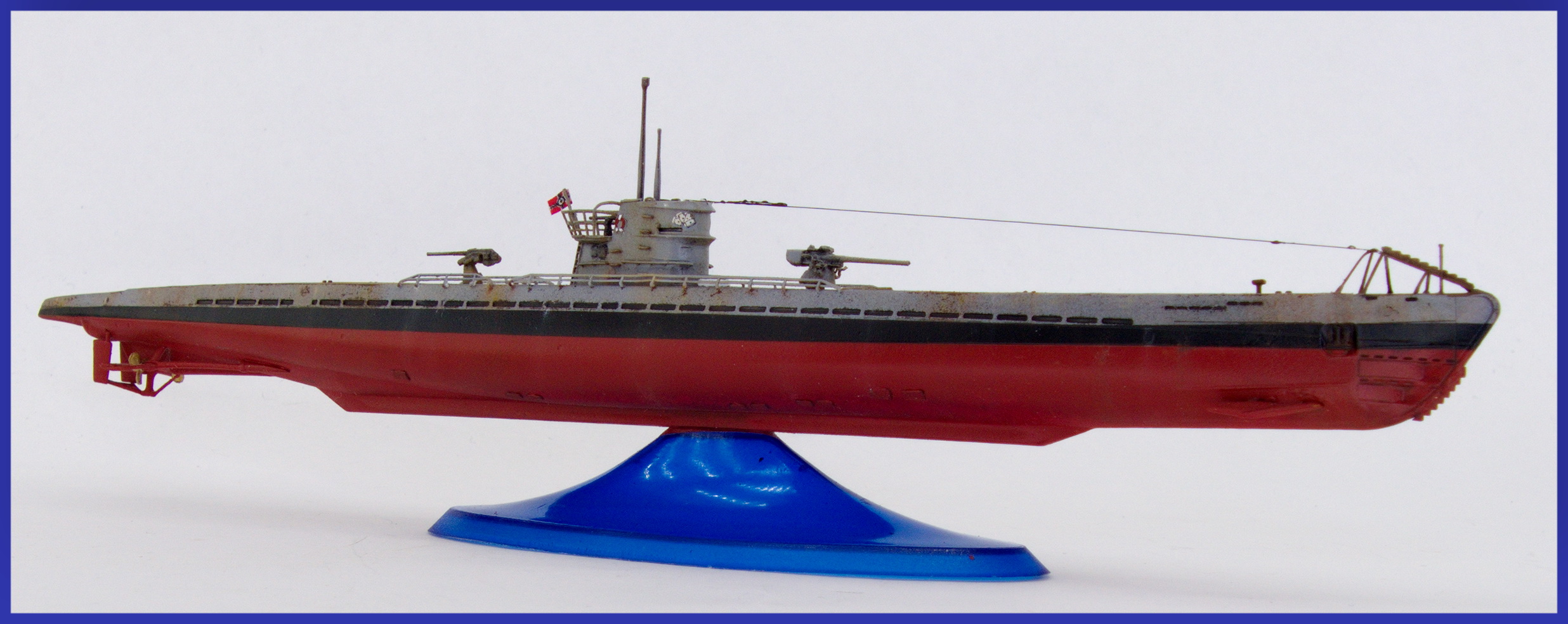

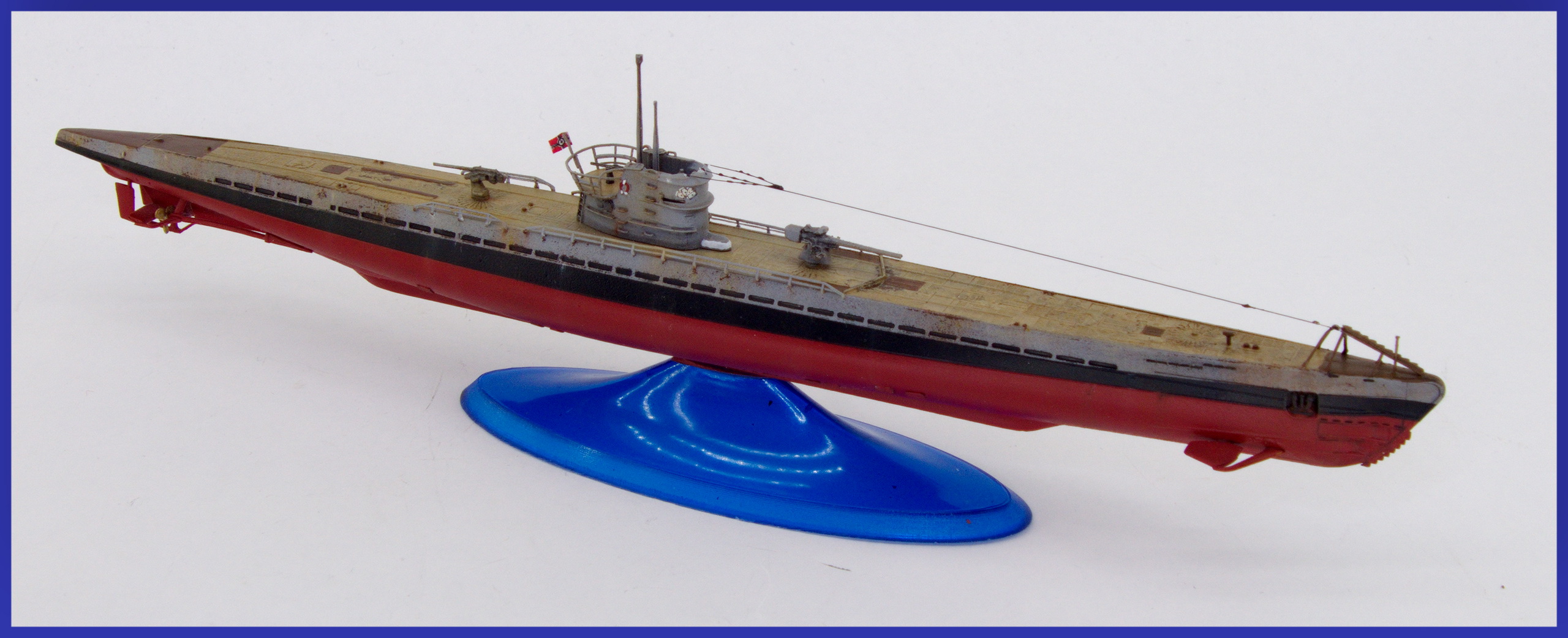

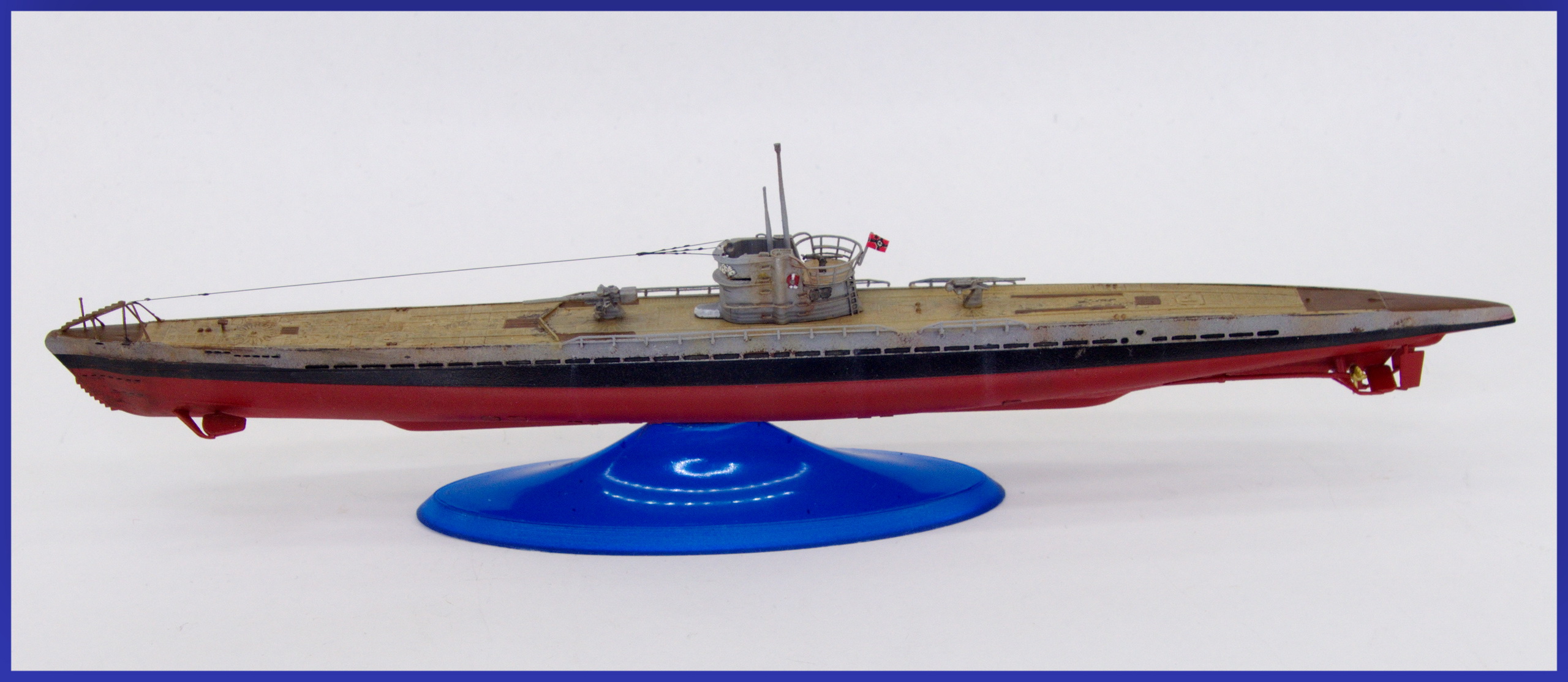

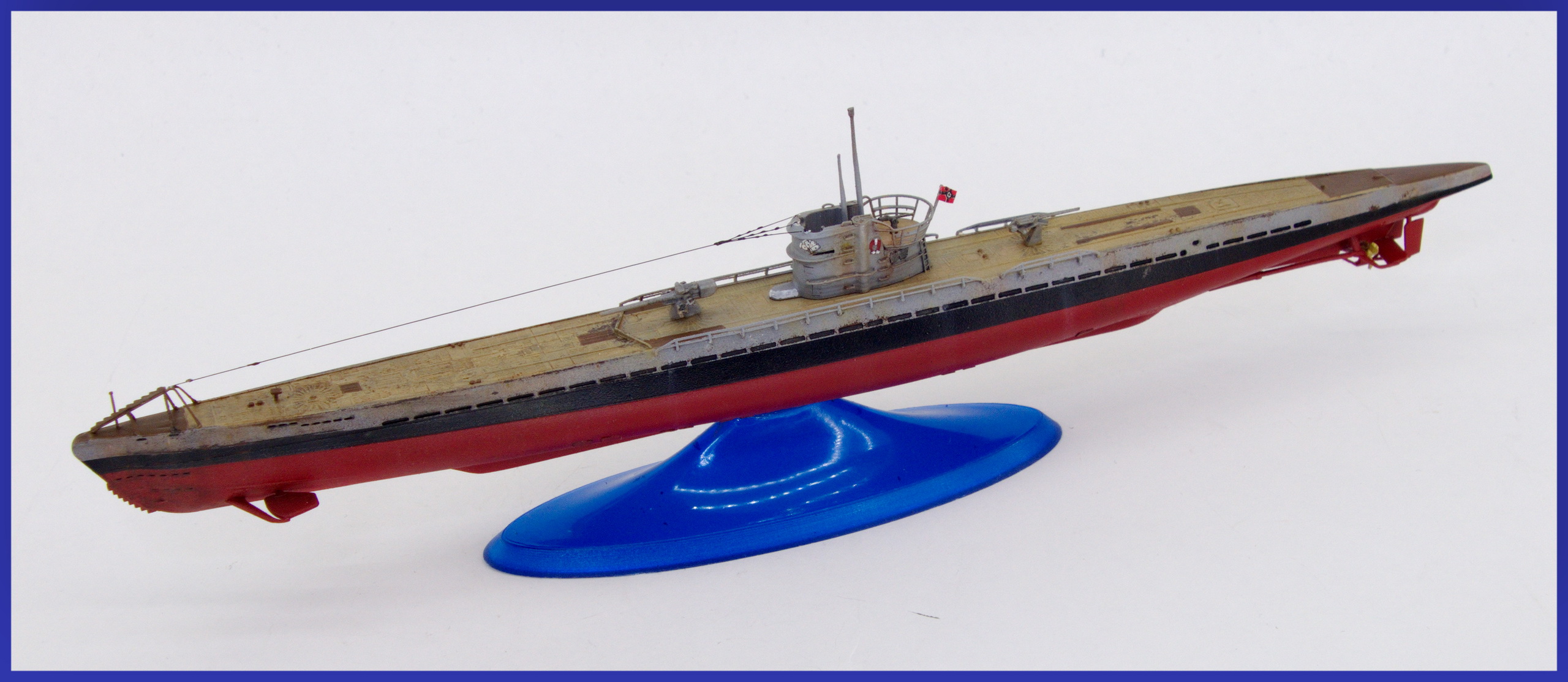

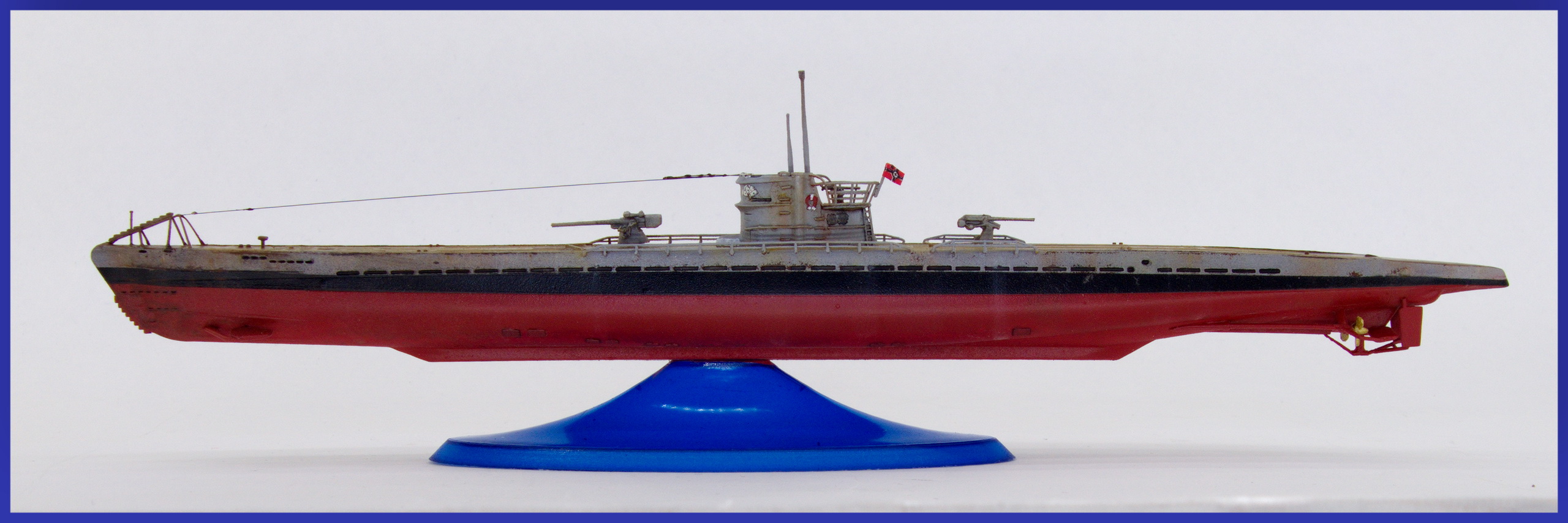

Набор понравился, видно делали с любовью, можно собрать разные модификации. Есть некоторые неточности в инструкции и деталях фототравления применительно к конкретной U-107 лодке. Не понятно, почему производитель при обилии фототравления, сделал винты из пластика.

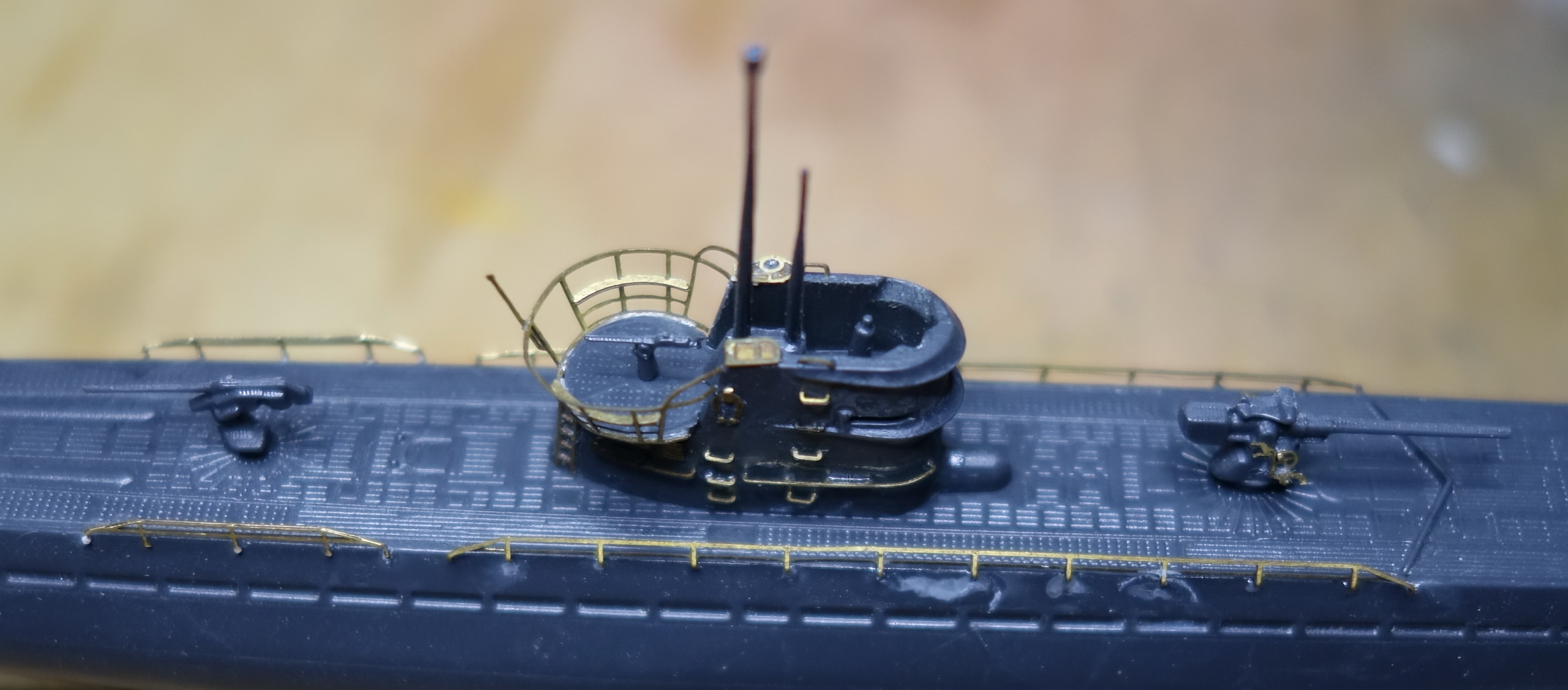

Моя первая модель подлодки и новый для меня масштаб, клеить фототравление в 1/350 это какой-то мазохизм. Модель собиралась очень долго, настроишься, приклеишь одну деталь и откладываешь на время. С другой стороны без фототравления подлодку собирать скучно.

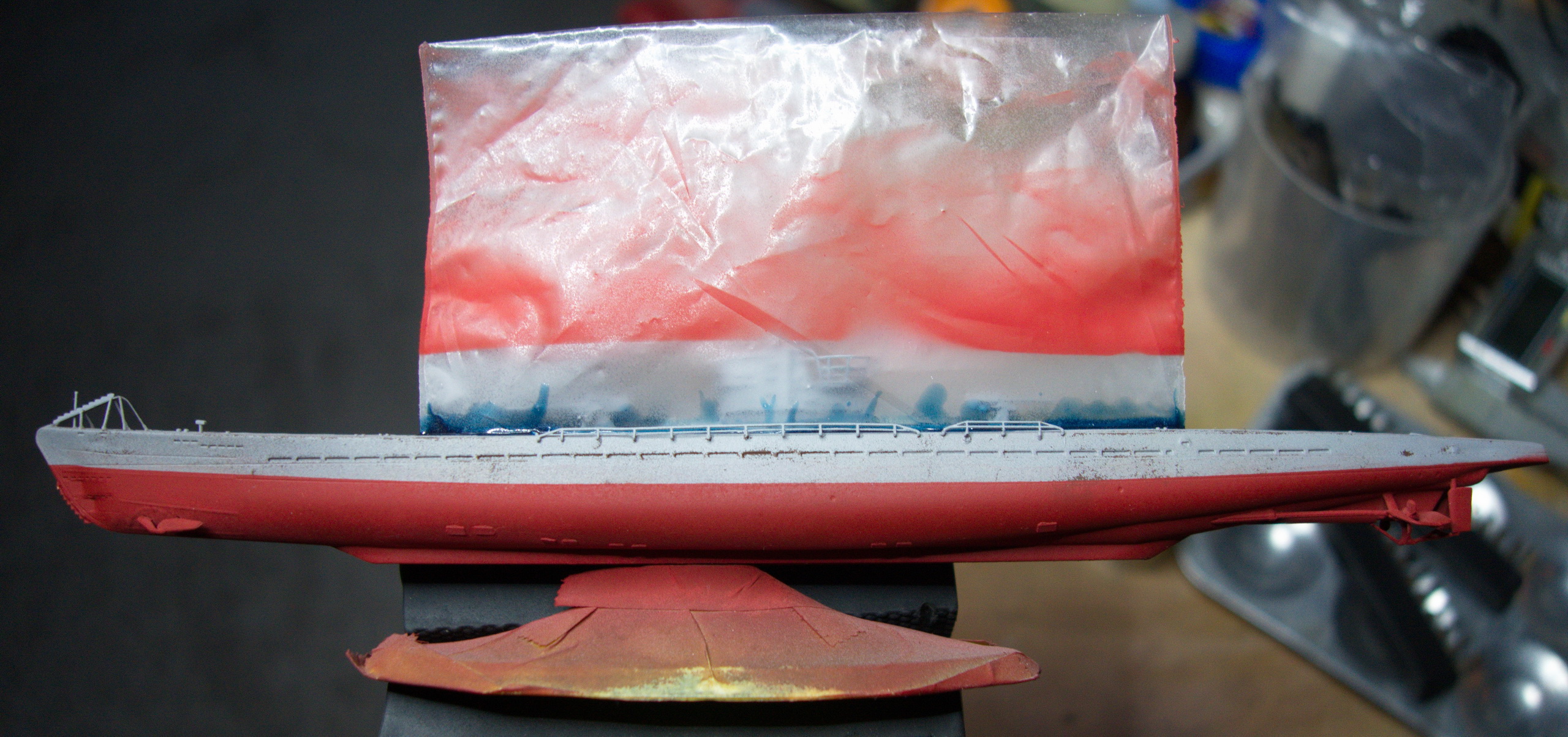

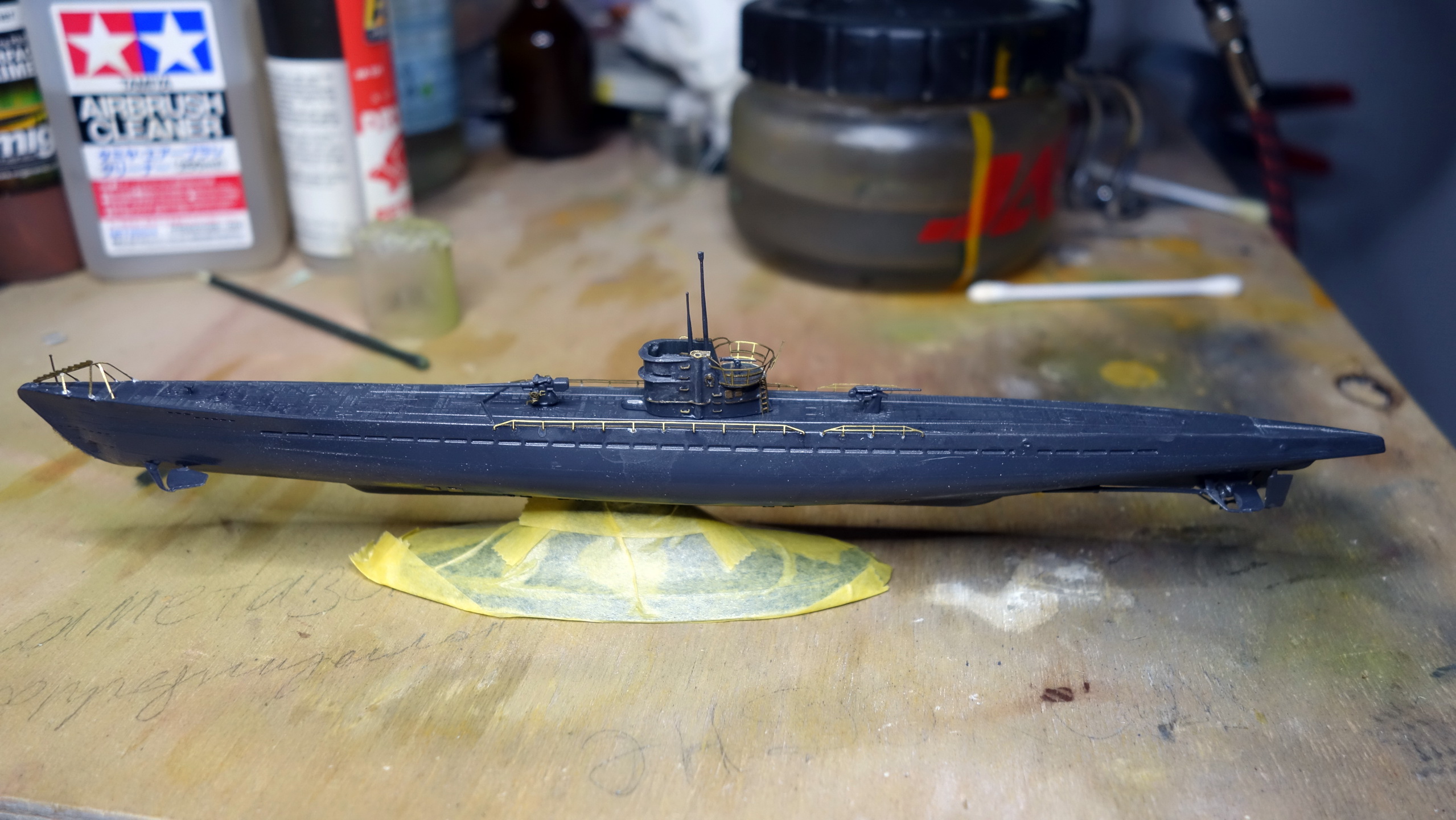

Грунт «AMMO MIG», краски и смывки «Tamiya».
P.S. Модель собиралась 3 года назад, когда начал увлекаться моделизмом. Сейчас стал красить и увидел огрехи сборки. Есть еще одна лодка, по итогам критики надеюсь соберу лучше.
Оценки
Войдите, чтобы оценить работу.
Комментарии (23)
На сайте с 04.08.2010
86 11641
А где кормовая антена???
На сайте с 20.10.2019
84 0
Приветствую!
Красиво нарядно.
А ниже ватерлинии она такого цвета была?
Мне , ИМХО подставка совсем не заходит по цвету
уж больно "весёленький".
С Уважением.
На сайте с 29.01.2010
68 2906
По окраске вообще нифига не понял.
По матчасти, тут надо определяться на год.
Подставки от Флагмана в топку.
Спонсор
На сайте с 26.10.2009
30 16911
Коллеги!
Я попросил бы всё-таки давать более конструктивную критику - у Автора это ПЕРВАЯ модель корабельной тематики.
С Уважением, Алексей.
На сайте с 26.01.2018
77 21

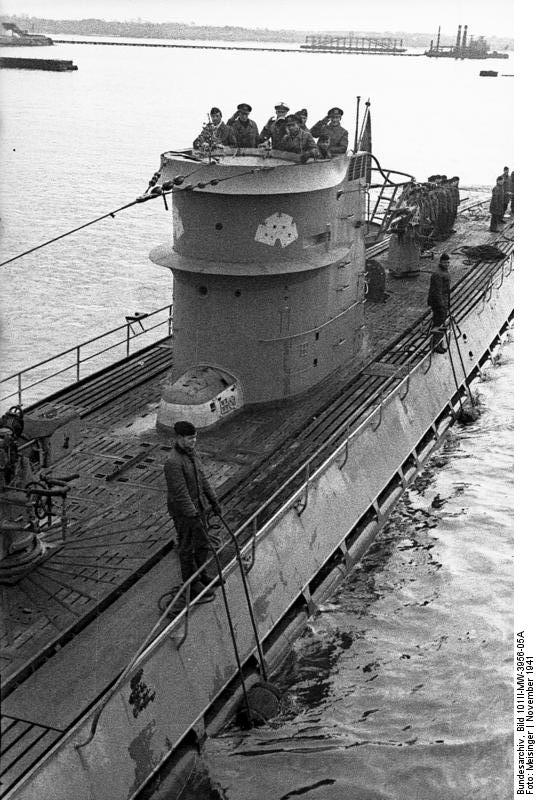

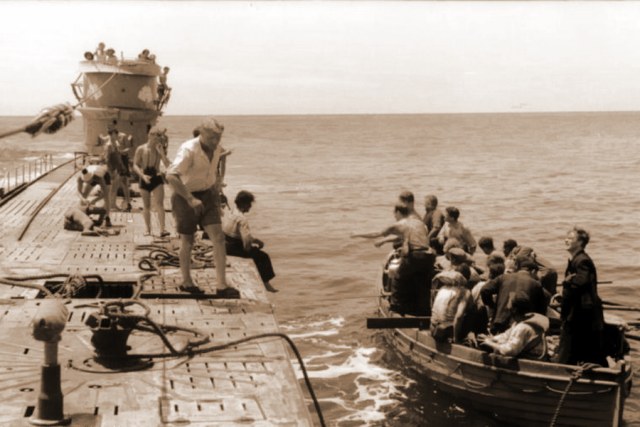

На вашем фото не видно карт на рубке. На моих фото u107 не видно кормовой антенны.
На сайте с 26.01.2018
77 21

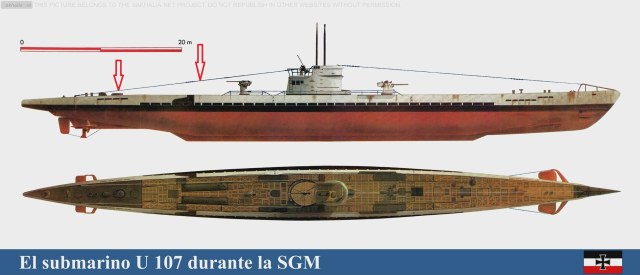

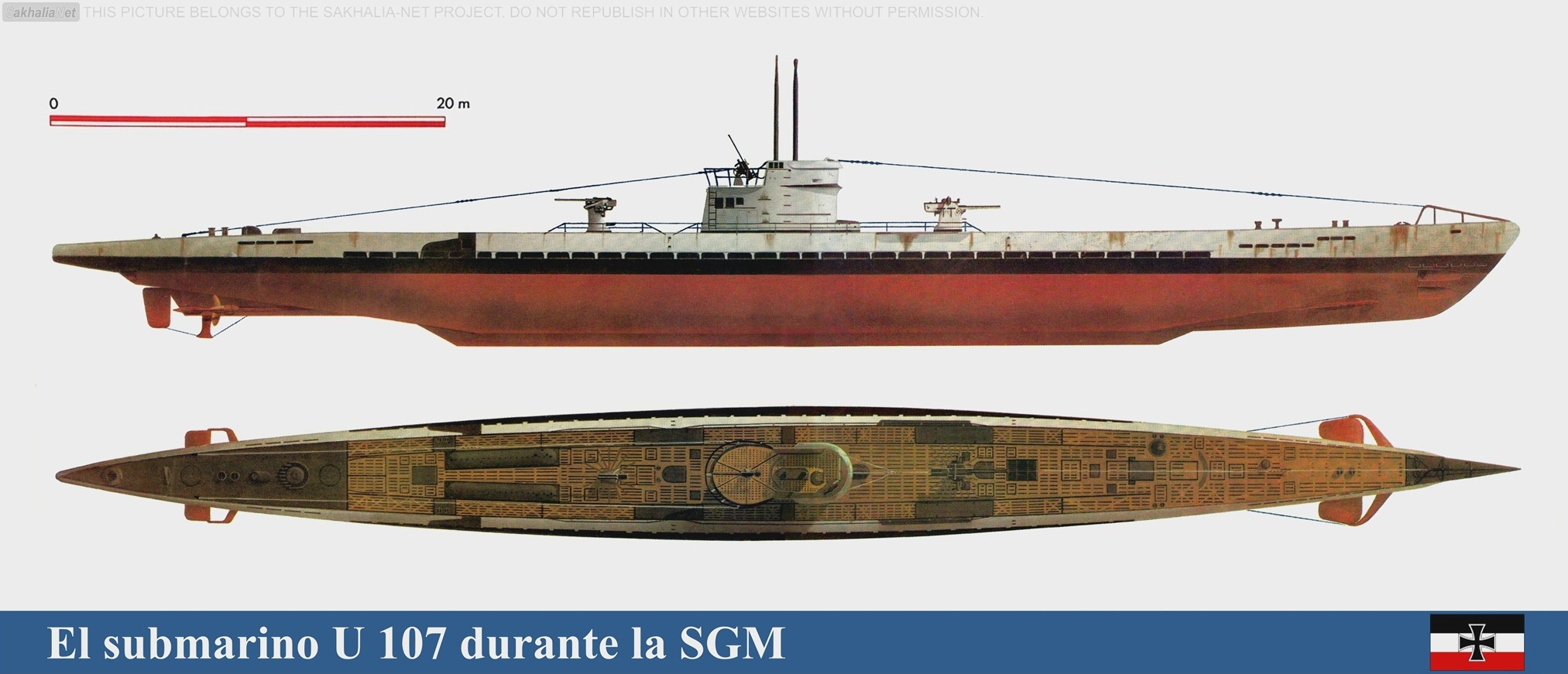

Красил по рисунку смотрите последний. Все что удалось найти на u107, покрашено примерно также.
Когда выложил модель тоже обратил внимание, что подставка "не лепится", думал что будет изображать море.
На сайте с 18.12.2020
12 290
Хорошо. Но с немецкими IX надо осторожнее в плане ттх. А именно с резаками противолодочных сетей. Надо смотреть на конкретный год, потому что после определенного периода резаки снимались за ненадобностью исходя из боевых задач "волчьих стай".
Личное мнение : не заморачивайтесь на 1/350 и травленку на него. Гораздо логичнее работать с лодками в 1/144 ,а на 1/72 травленку, как говориться ,сам Бог велел. Только дорого, однако. А подставка вполне нормальная.
Так что с удачной работой вас и ожидаем новых моделей.
С уважением, Юрий.
На сайте с 18.12.2020
12 290
Вполне стандартная окраска,соответствующая справочникам . Подставка вполне красивая. На синем фоне позволяет хорошо фотошопить.(проверено).
На сайте с 04.08.2010
86 11641
Алексей троссовая антена стояла на всех германских лодках начиная от второй серии по определению и проходила от носа лодки до кормы,причем здесь ваша U-107???
Учите матчасть.
На сайте с 04.08.2010
86 11641

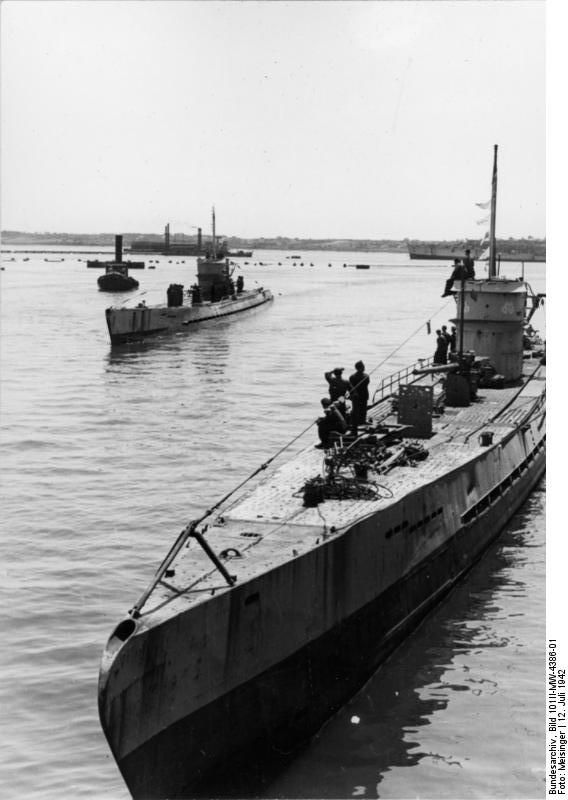

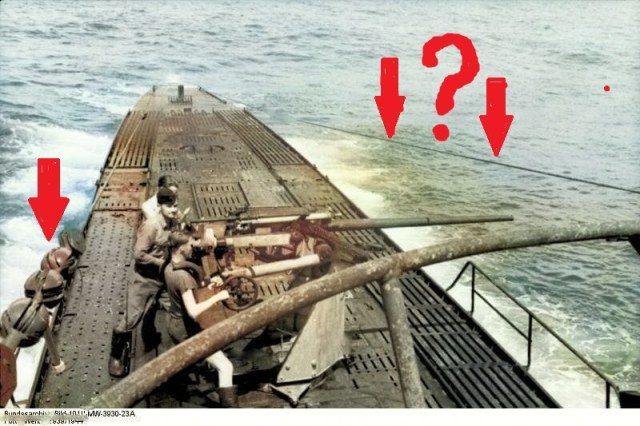

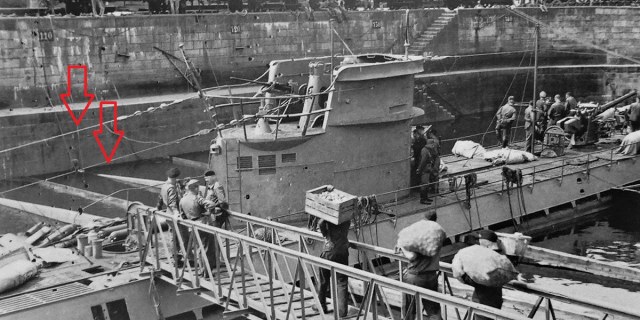

Вот вам фото этой антены
На сайте с 26.01.2018
77 21
Спасибо, буду делать. Эх, придется фотки переделывать.
На сайте с 18.12.2020
12 290
Вот это точно лишнее. Просто учтите на будущее, при сборке другой модели.
На сайте с 24.07.2015
9 67
Алексей, приветсвую! Для первой модели - вполне хорошо, особенно с учетом масштаба! 350 - сложный масштаб, но строить в нем хорошие модели лодок - вполне можно и нужно.
Как человек неплохо разобравшийся в матчасти немецких лодок, наведу конструктивную критику.
Во-первых, не сильно доверяйте цветографическим, особенно цветным схемам. Это, в основном, новодел, притом скорее художественный, чем исторический. Флагман, в своих инструкциях даёт более правильные схемы окраски, напрасно вы не стали красить по ним. Ватерлиния не накрашивалась ни на каких немецких лодках. Черная полоса на рисунке - художественно искажённые следы эксплуатации - наросты на корпусе лодке.
Во-вторых, палуба красилась в серый или темно-серый цвет. Сами подумайте, каким демаскирующим фактором будет светлая палуба в океане, даже если лодка идёт на небольшой глубине. Светлая палуба только у музейной U-505, да и ту не стали красить, только после перевода лодки в крытый павильон. Пока она стояла на открытой площадке, палуба была покрашена.
В-третьих, нижняя часть корпуса у вас действительно слишком яркая, и опять – привет кривым художественным картинкам. Нижняя часть красилась железным суриком, он имеет красноватый оттенок, но не такой яркий, чаще, в особенности в поздние годы, корпус красили в темно-серый цвет.
Если добавляли следы эксплуатации, то стоило нанести налет сажи около выхлопных клапанов.
Волноотбойник перед орудием – спорный вопрос, на фото U-107 его нет, но на U-106, которую предлагает делать Флагман, он был. Его, кстати, лучше сделать самостоятельно, из тонкого пластика, т.к. штатный толстоват.
Сетеразрезные устройства ставили на лодки до 1942, где-то до средины. После этого, их не ставили, а те что были – демонтировали при ремонтах лодок, как ненужные и неэффективные устройства.
Про тросовую антенну в кормовой части – уже сказали, она действительно была на всех немецких лодках, от типа UA до типа XXI. Только у малых лодок типа XXIII из-за особенностей конструкции её не было. Если не боитесь повредить модель, то стоит сделать, антураж работы только выиграет от этого, в первую очередь для вас.
Подставка – на вкус и цвет. Мне флагмановские подставки не нравятся, уж больно хлипко крепление в одной точке выглядит, да и сама подставка, ИМХО несколько аляповата.
В целом, работа аккуратная и качественная, но серьёзные ошибки по матчасти и покраске, по этому, увы, но песочница.
На сайте с 26.01.2018
77 21
Спасибо Павел за советы. Есть ещё вопрос, какой краской лучше окрашивать лопасти винтов.
На сайте с 24.07.2015
9 67
Винты у лодок изготавливали из латуни. Для 350 масштаба, можно использовать металик бронза, но мне он не очень понравился, уж больно тёмный. Я обычно использую металлик золото, очень понравился "ZIP супер металлик" золото №26553, практически идеально попадает в цвет латуни.
Кстати, при установке винтов, обращейте внимание, на то, какой из них правый, а какой левый! У немецких лодок винты были внутреннего вращения.
P.S. Коллеги поправили, мою ошибку - правильно винты - ВНЕШНЕГО вращения. Каюсь за оплошность и введение в заблуждение!
На сайте с 29.01.2010
68 2906
Павел, я где-то читал, что во вторую половину войны немцы делали винты из другого материала и они как бы серебристого цвета были.
Поищу по своим книжкам, может смогу даже доказать.
На сайте с 29.01.2010
68 2906
На удивление, но Флагман не плохо справился с задачей и схема окраски у них процентов на 80 верна.
Бак и ют ни когда не красился во что попало. Варианта всего два: цвет борта или цвет палубы.
За фототравление заморачиваться не надо. Во всех наборах 1:350 разных производителей только условные элементы, правда Флагман здесь впереди всех. Беда в том, что заподлицо очень трудно разместить различные решетки на рубку и корпус. Можно просто аккуратно нанести полоски скрабером вместо этих решёток.
Про антенну уже сказали.
С волноотбойником перед орудием ГК производитель согрешил, на типе А его нет совсем, а на типе В его почти не было.
Для меня пока открытым остаётся вопрос по рубке с "зимним садом", т.к. фотографий с такой конфигурацией типа 9В мне не попадалось.
Ну вроде бы всё.
На сайте с 29.01.2010
68 2906
Ну вот ещё момент!
Очень трудно из набора Флагмана сделать правильный тип 9А. Палуба совсем не для этого варианта. Первое, это орудие ГК не на месте, оно должно быть ближе к носу лодки. Второе, орудия 75мм вообще быть не должно.
Для довоенного варианта девятки ещё нужны аварийные буи (АСБ), а для них нет ни намека. Ну и ещё, раскладного белого круга на типе 9а ни когда не было. На типе 9В тоже не видел.
Спонсор
На сайте с 09.05.2016
8 856
А мне модель понравилась. По матчасти ничего сказать не могу, т.к. не спец. А вот собрано и окрашено аккуратно, да и ржавчины в меру. Единственно показалось, что WL гульнула, но возможно это оптический обман зДрения. Ну и подставку сделать бы поизящней. Для такой маленькой модели грубовато смотрится.Да и насчет Песочницы автор погорячился. Самокритика вещь хорошая, но решение-то принимает Администрация.
На сайте с 24.07.2015
9 67
Сергей, WL там вообще не должно быть, как уже писал выше. Лодка, к большому сожалению, была окрашена по художественной картинке, которая, увы, с реальными схемами окраски не имеет ничего общего. И вот за это, действительно обидно, т.к работа на самом деле, весьма качественная проделана.
Стас, это же тип IX B, так что с орудиями всё в порядке!
А раскладные круги, как опознавательные знаки для авиации, добавляли на лодки по мере необходимости и месту службы. На атлантические ставили, с них ещё летающие лодки-разведчики Дорнье солярой дозаправлялись. Просто основная часть фото лодок сделана на довоенный период и период начала войны.

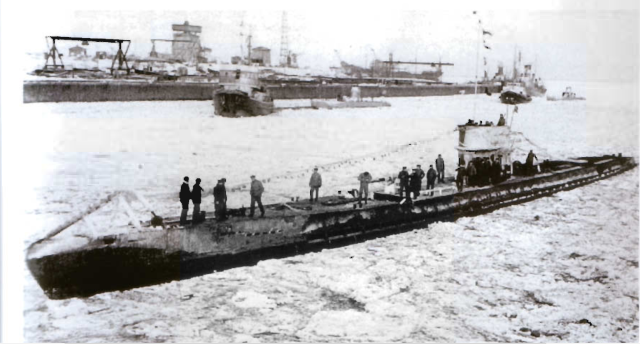

Кстати, вот ещё фото, утверждают что тип IX B, но качество плохое, возможно U-106, волноотбойник в наличии.
На сайте с 24.07.2015
9 67
Ну и раз зашла речь, про IXA, не для оффтопа, а для просвещения, вопрос по наличию второго орудия тоже спорный.

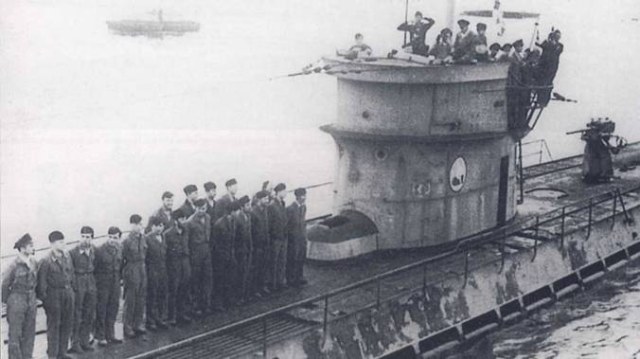

Вот фото U-38 и орудие на корме есть, а то что точно тип IX A видно по смещенному вперед орудию 105 мм.
На сайте с 29.01.2010
68 2906
А вот это как раз единичный случай. Я этот вариант совсем не рассматриваю, лодка не интересная для моделизма.
Паша, а у тебя картинок с зимним садом на 9В не завалялось?
На сайте с 24.07.2015
9 67
Надеюсь автор и администрация не обидится на небольшой оффтоп.

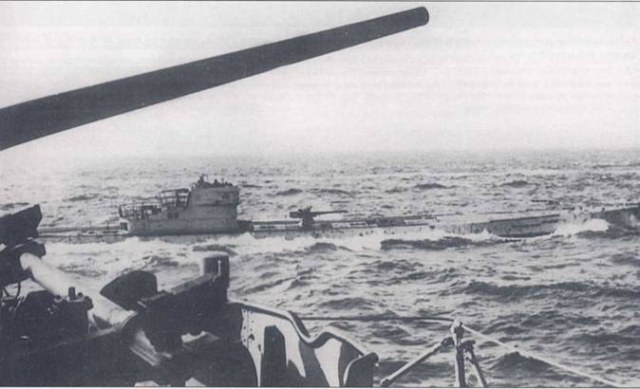

U-124 в подней версии, с зимним садом. Взято из книги "U-Boot война под водой"
