Bf 109F-4
- Производитель:
- Eduard
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945
Добрый день, коллеги.

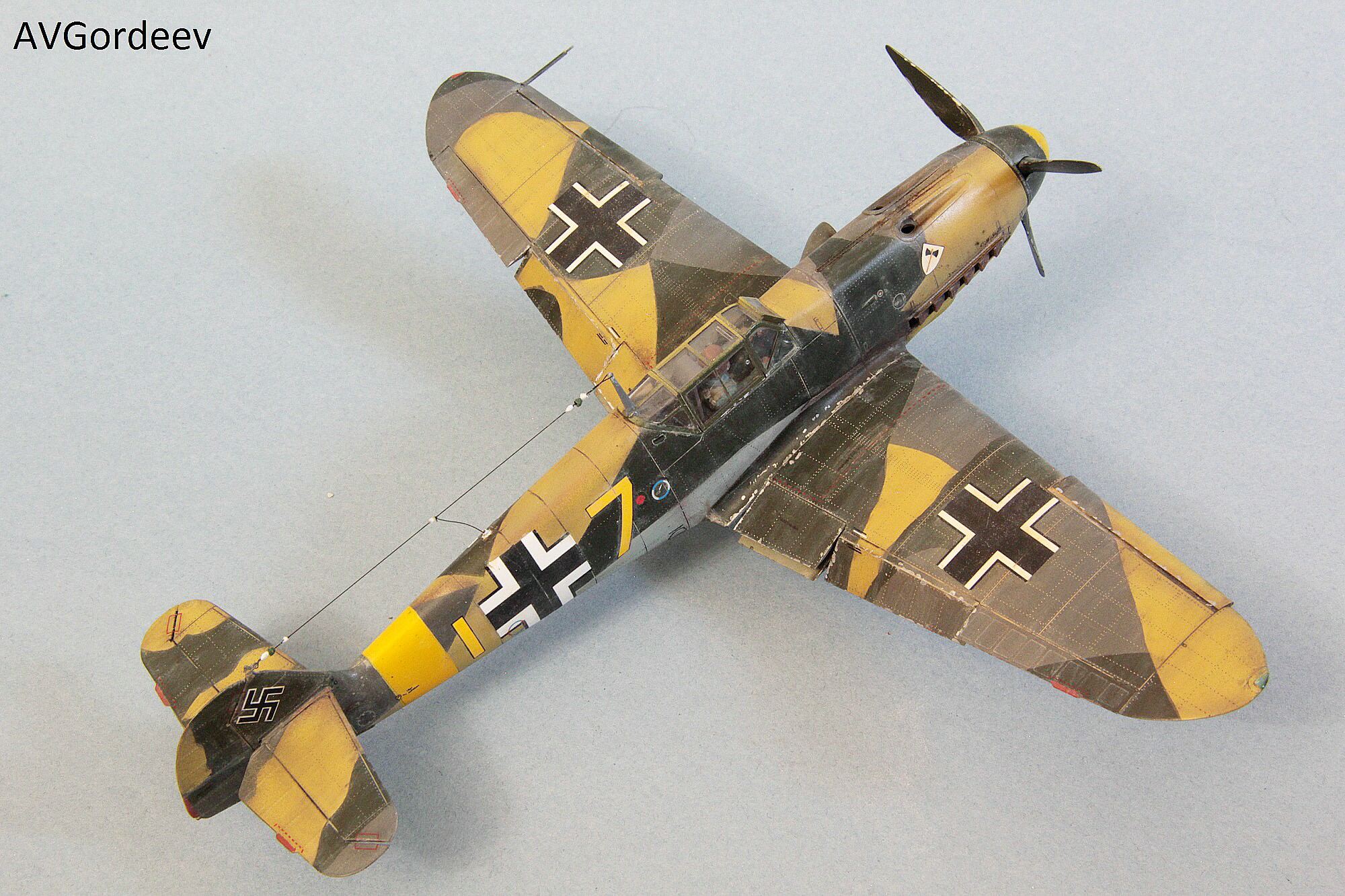

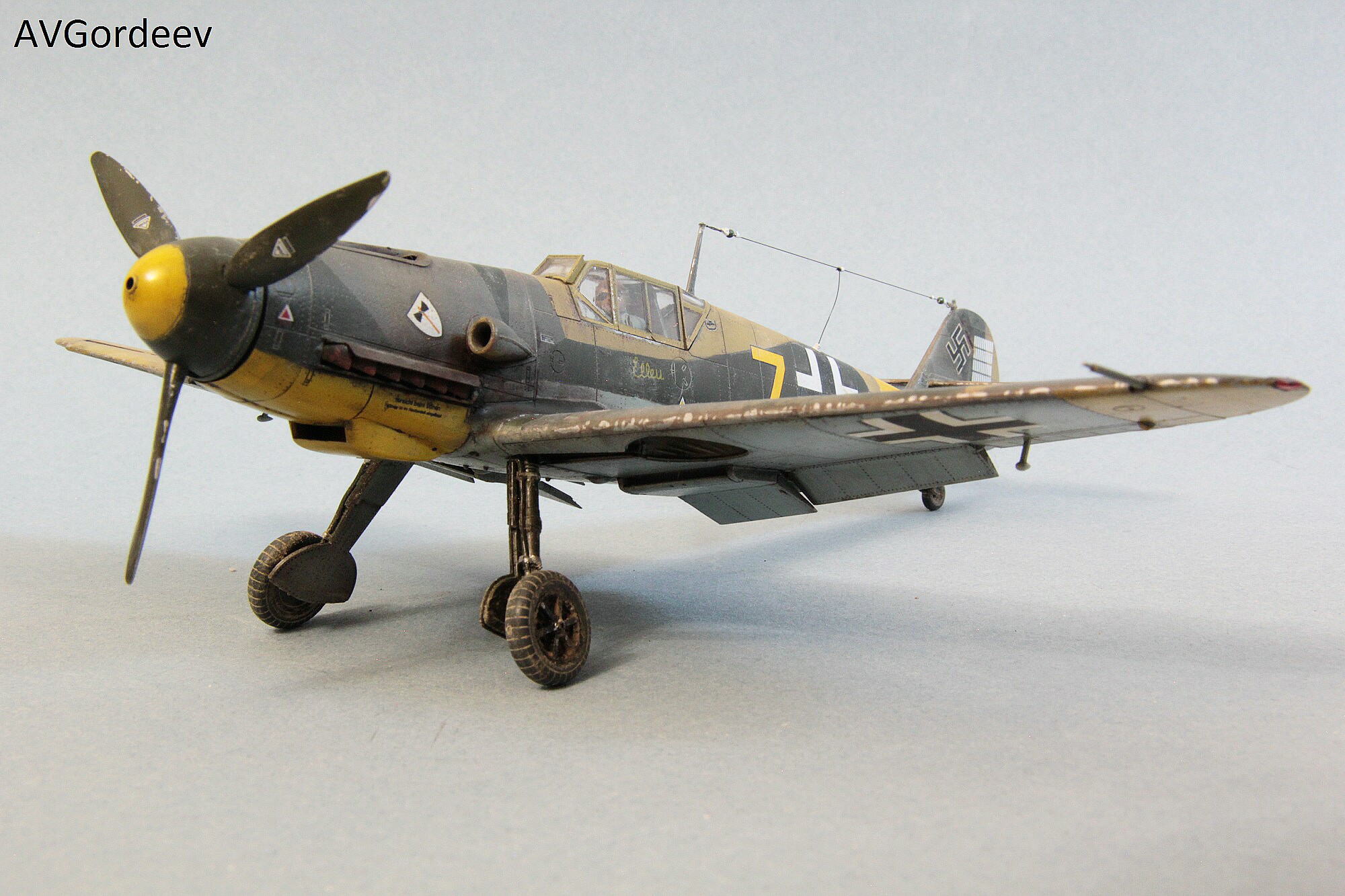

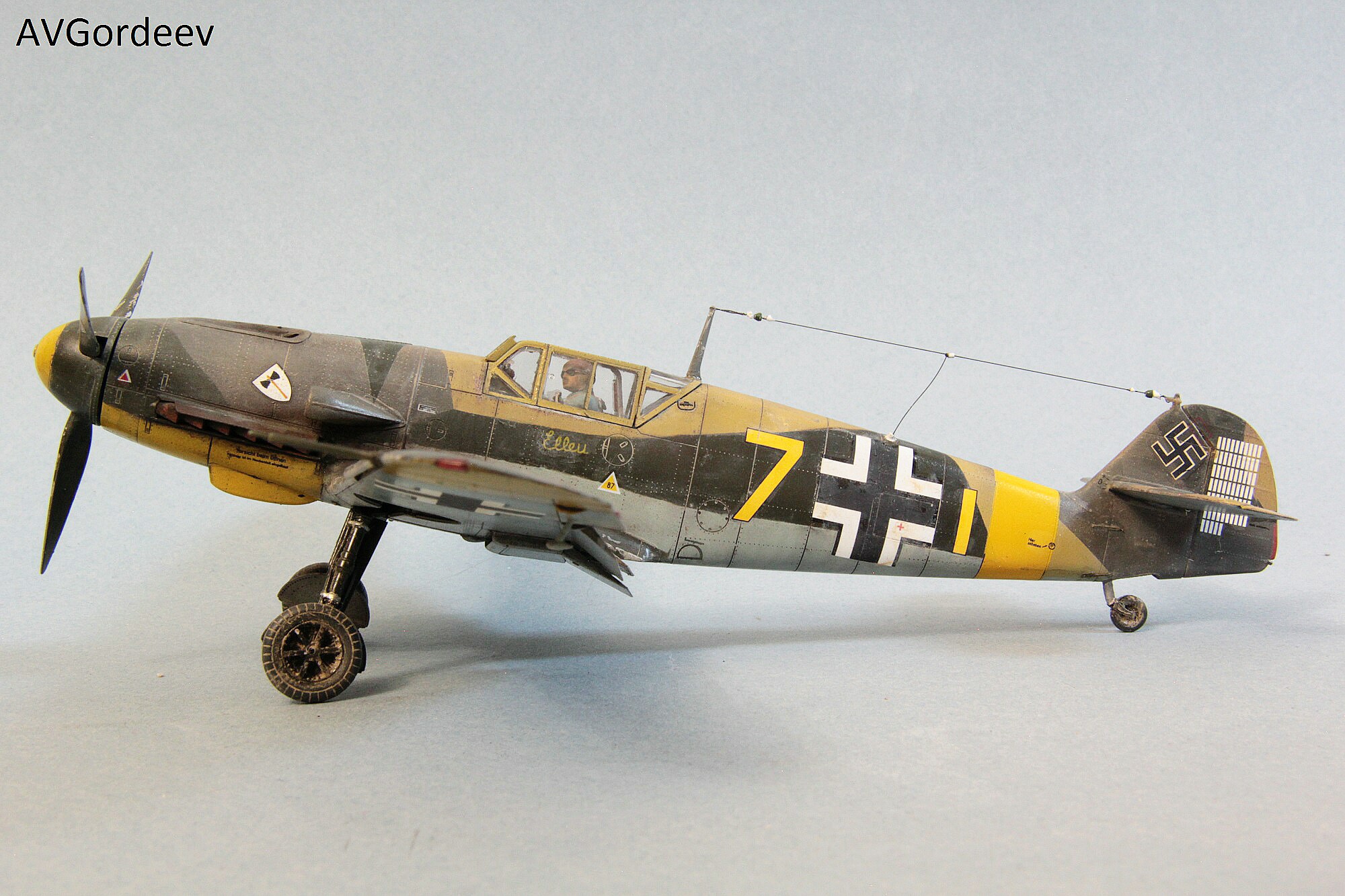

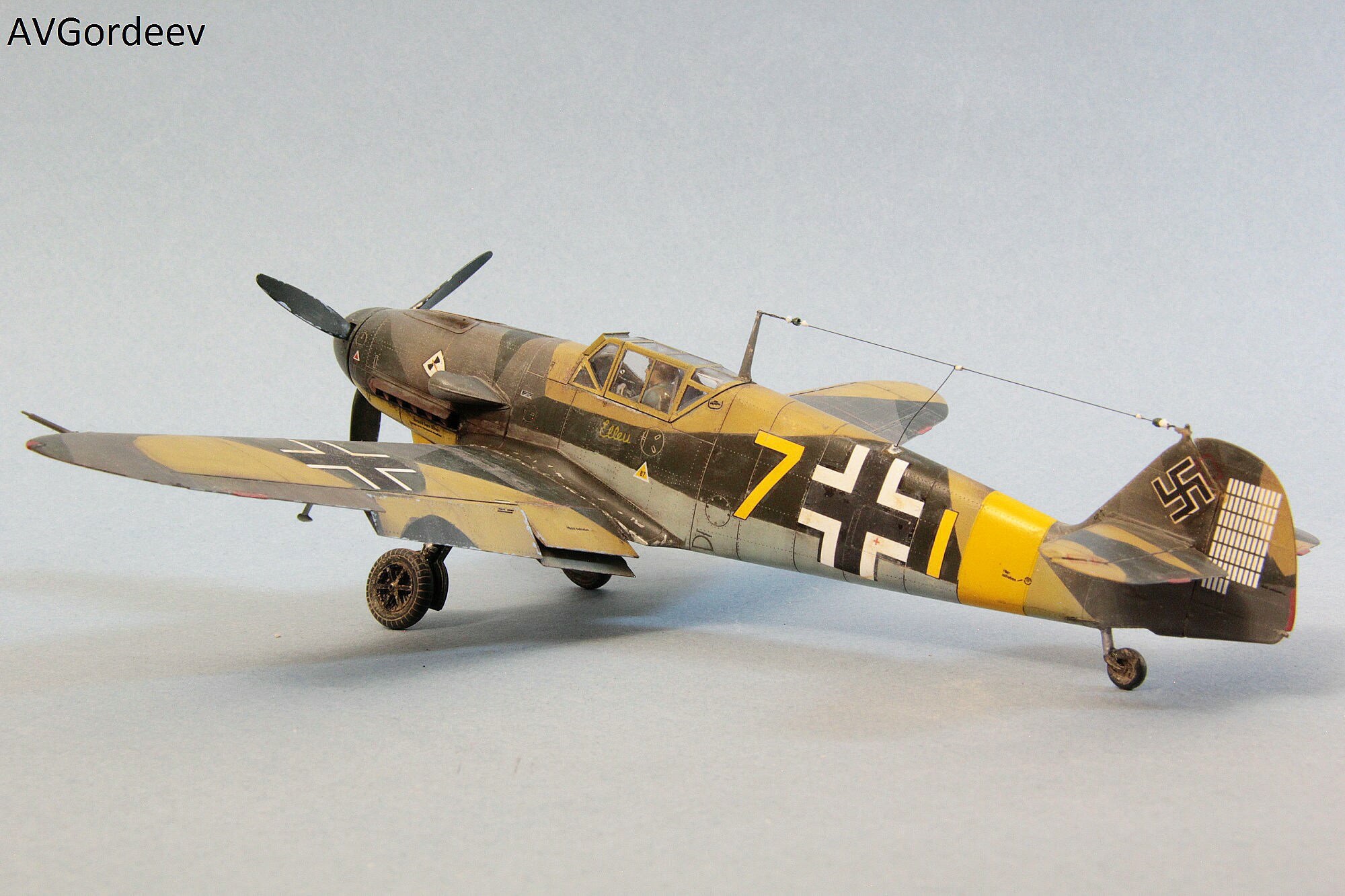

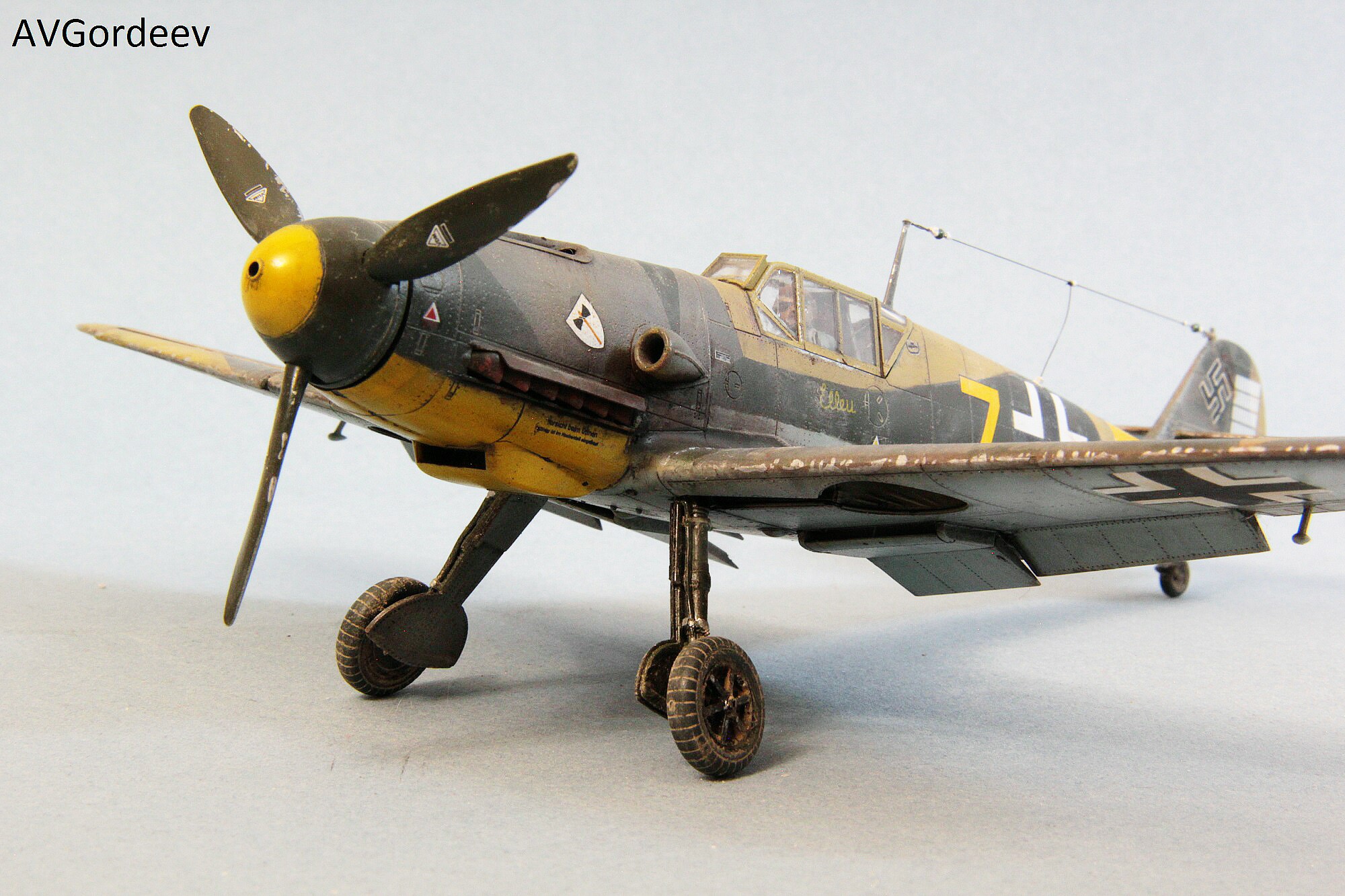

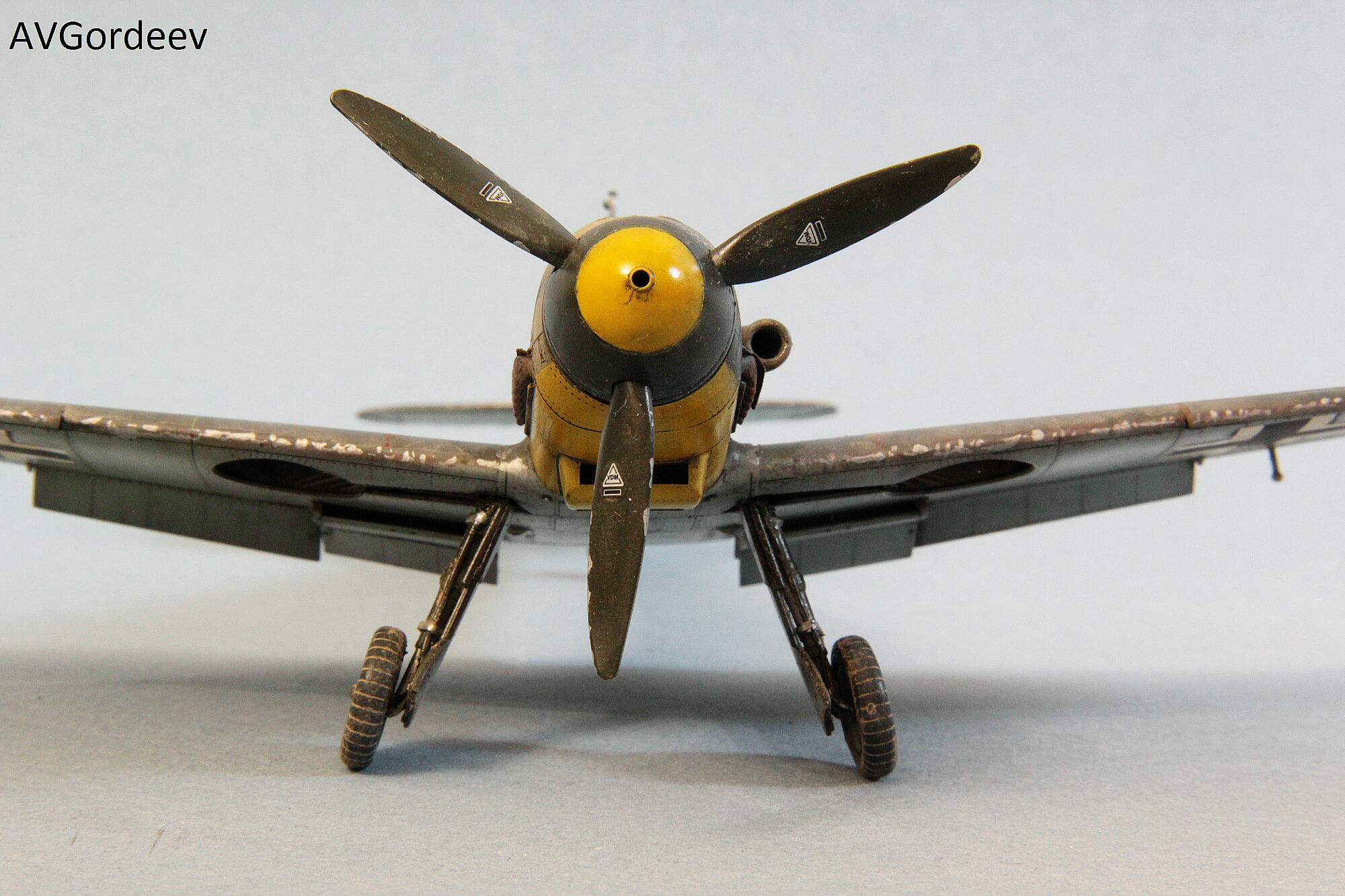

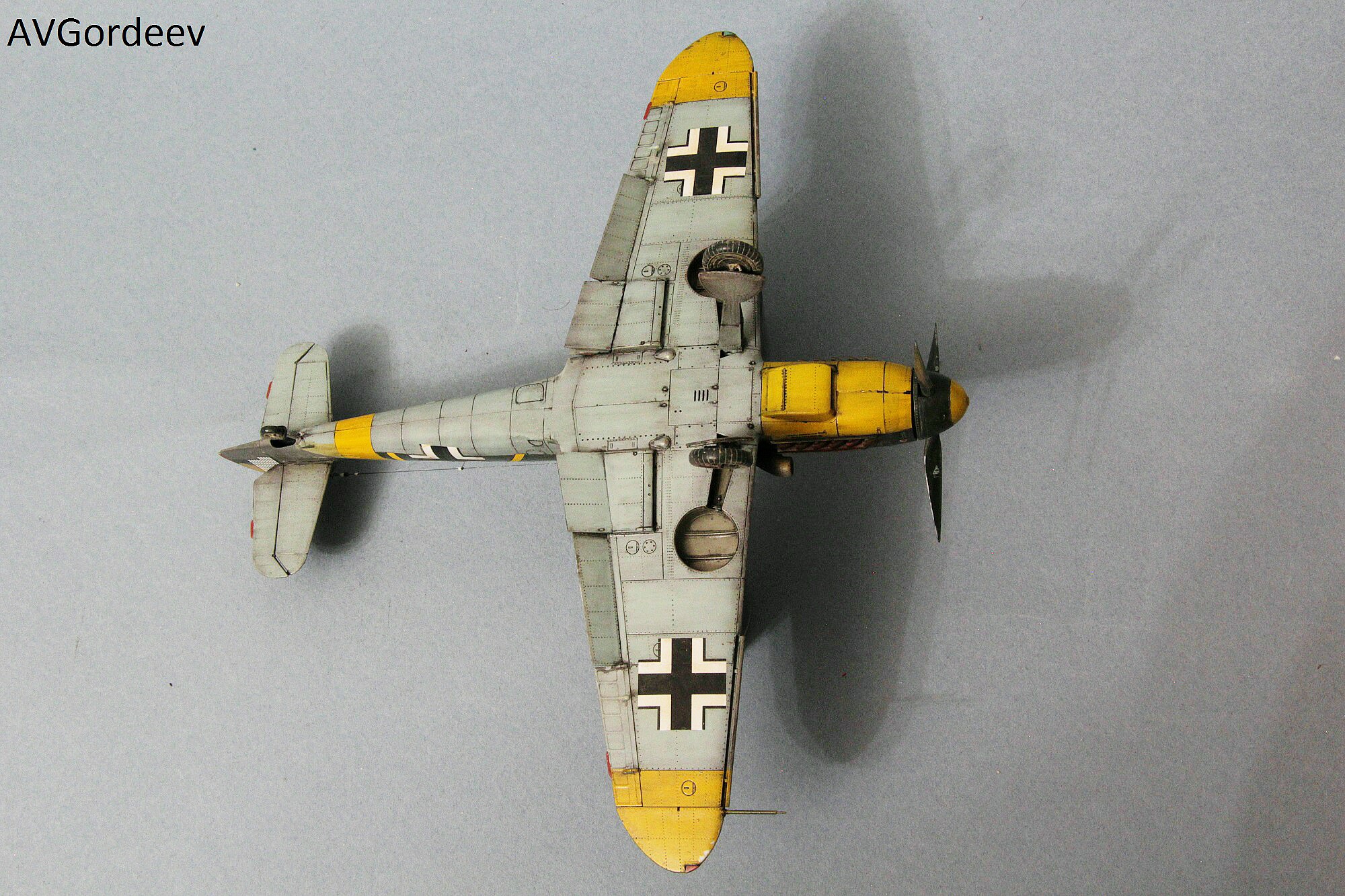

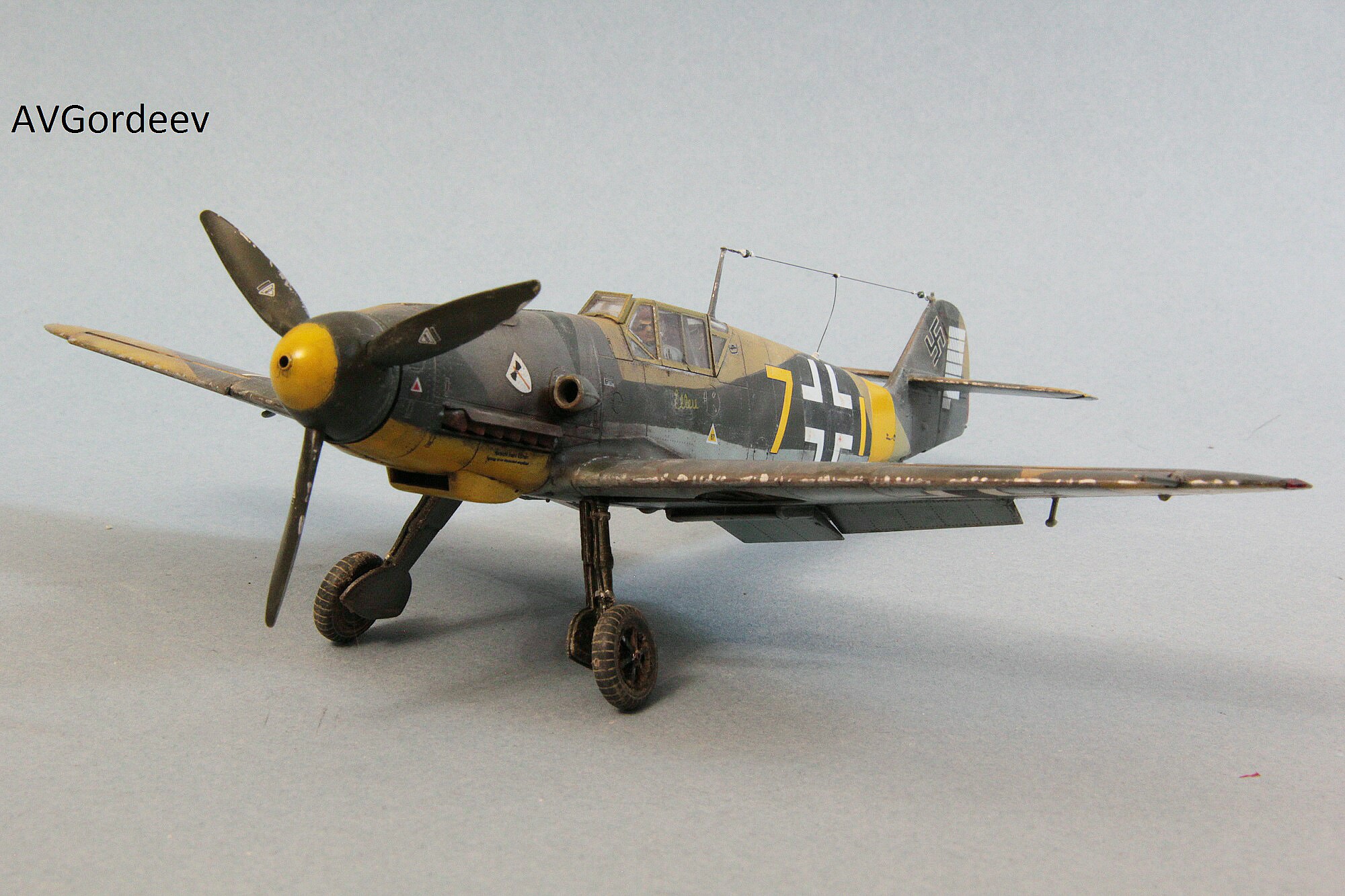

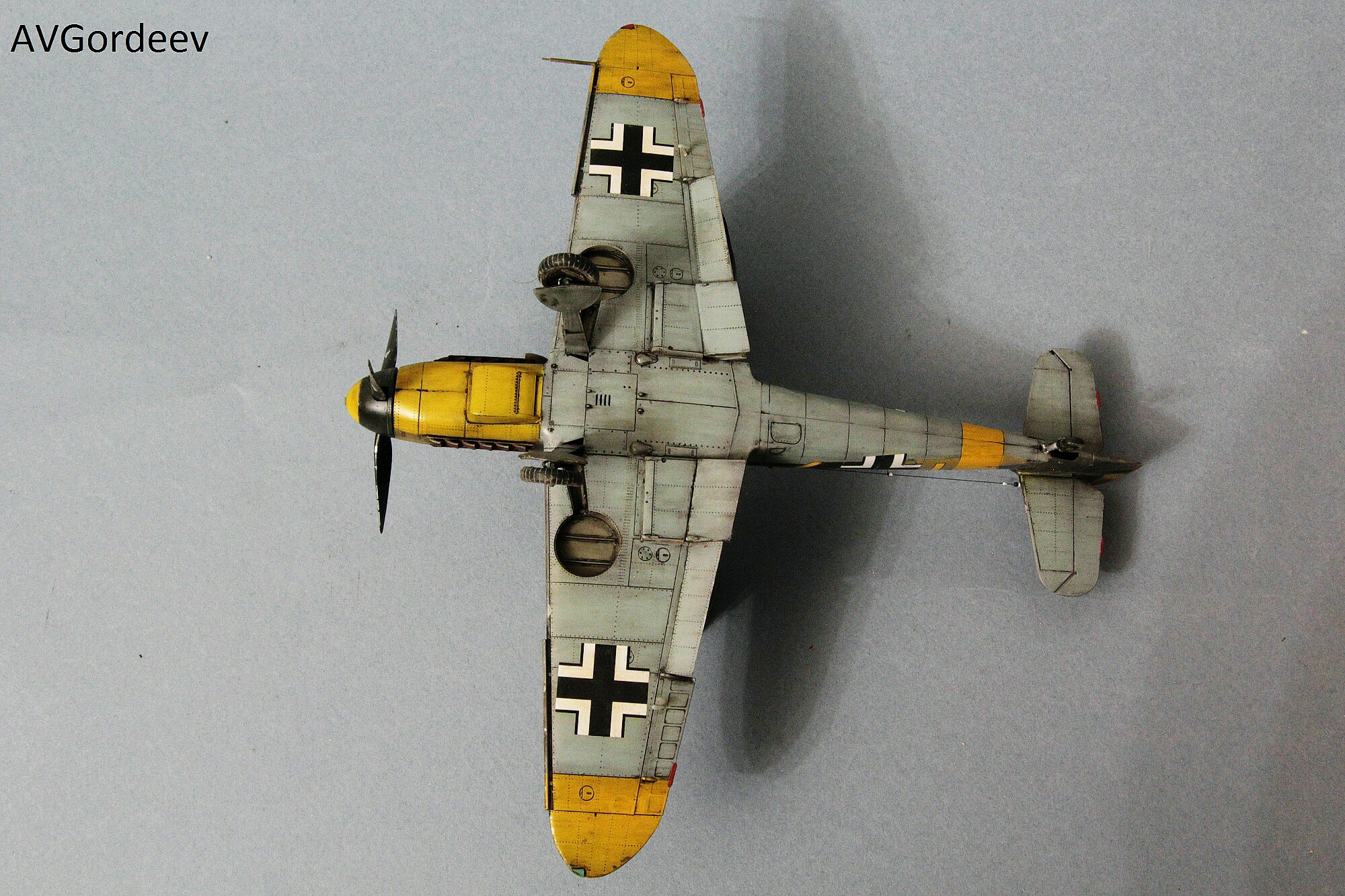

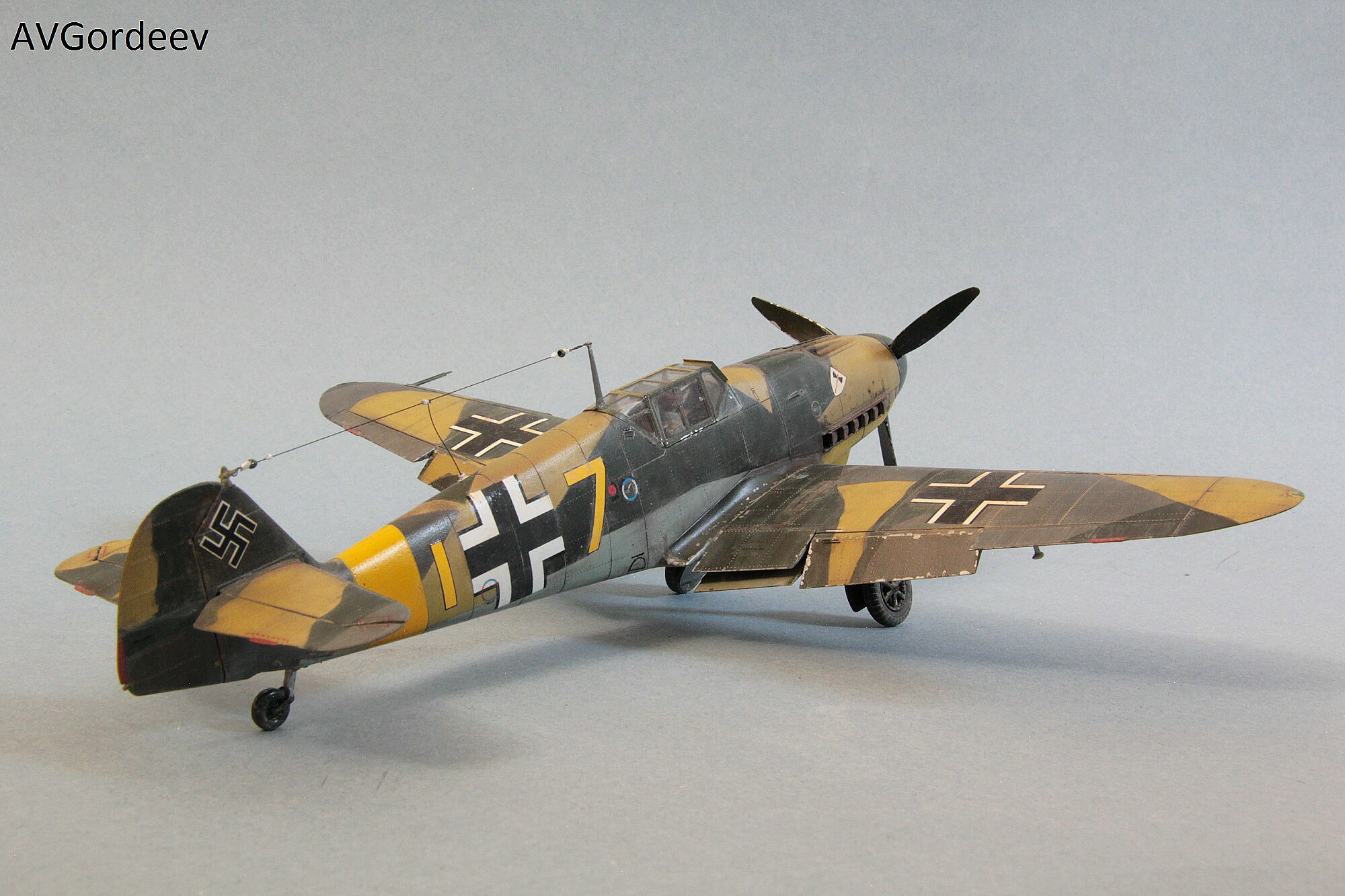

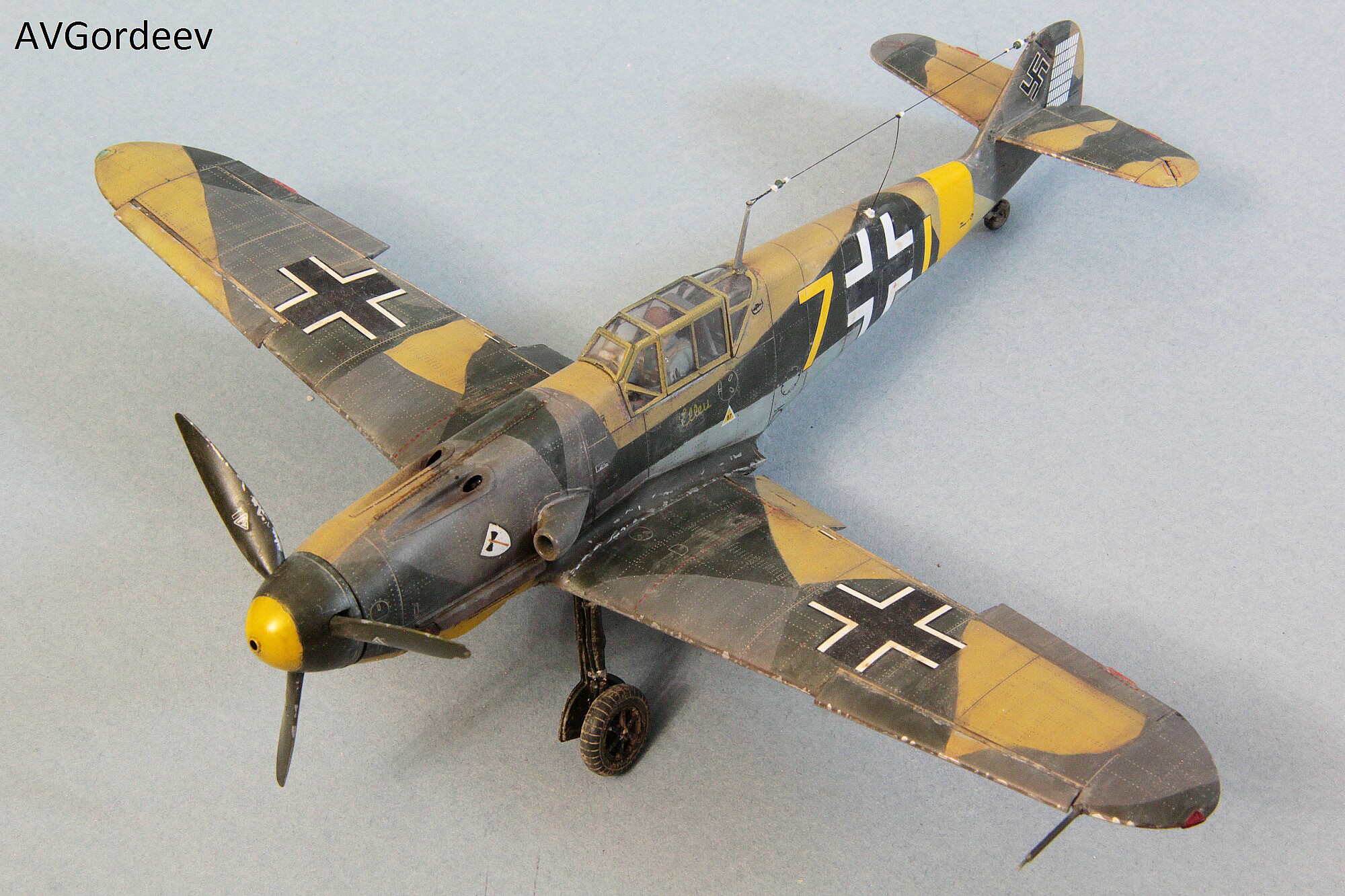

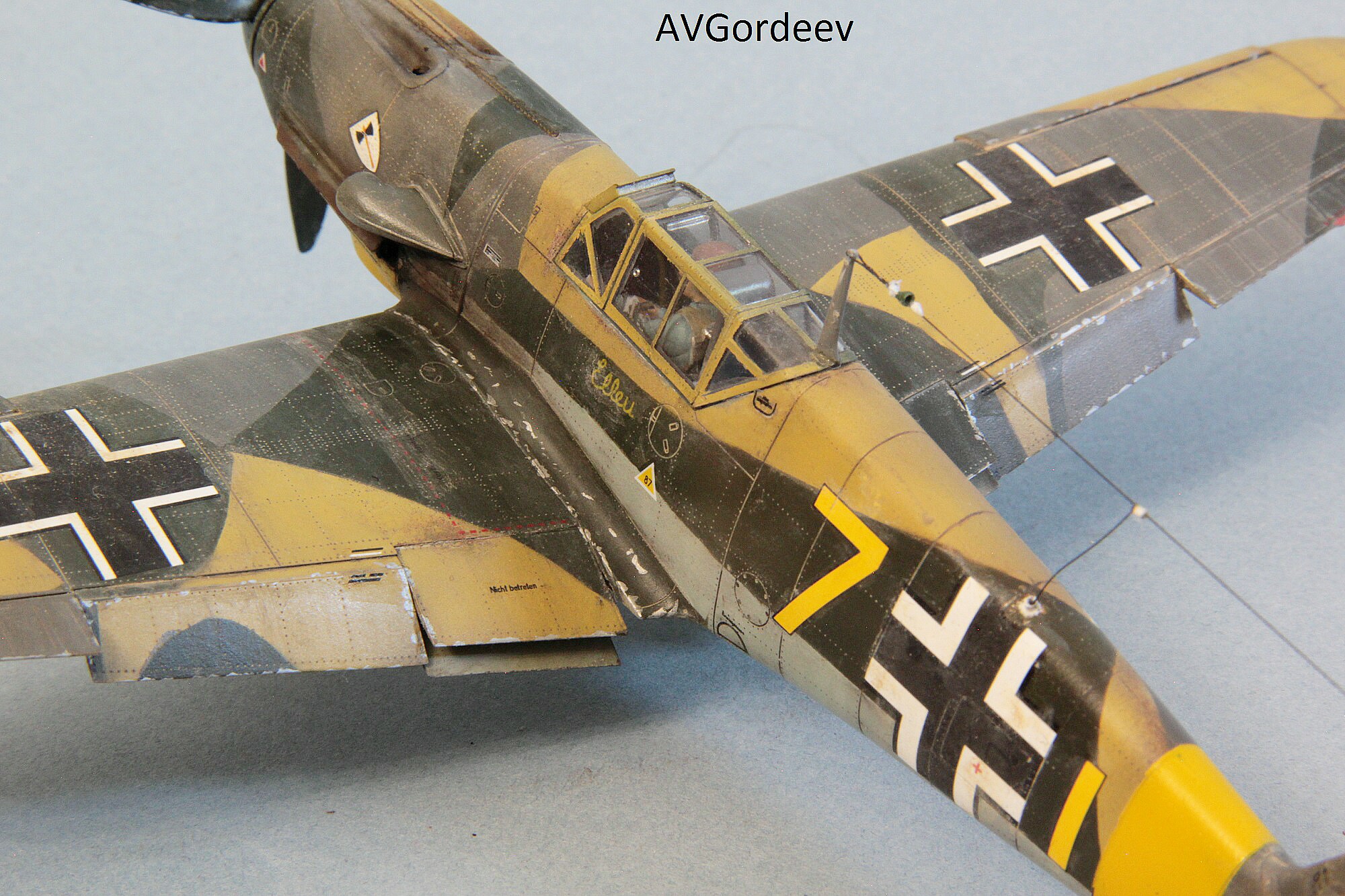

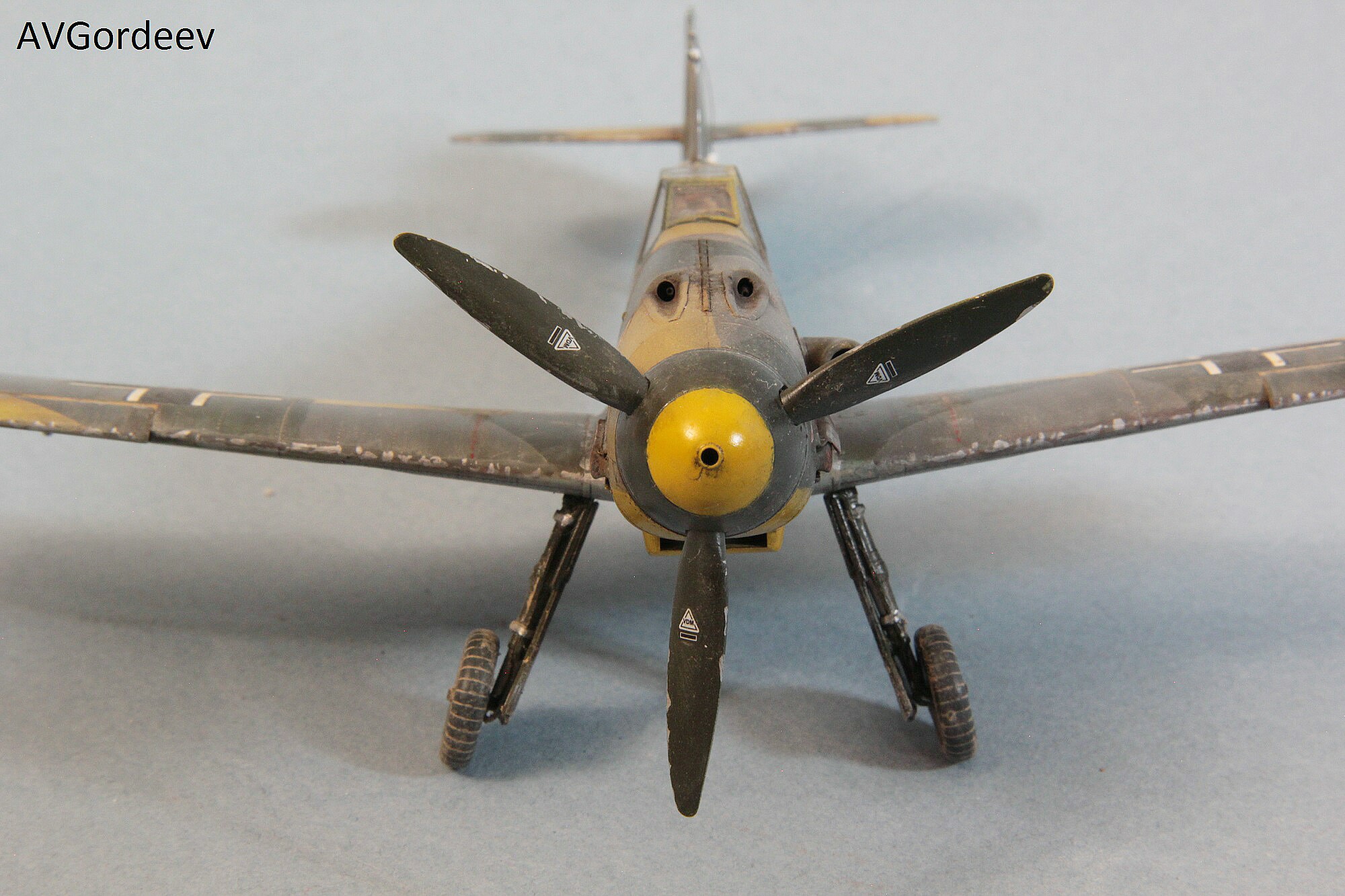

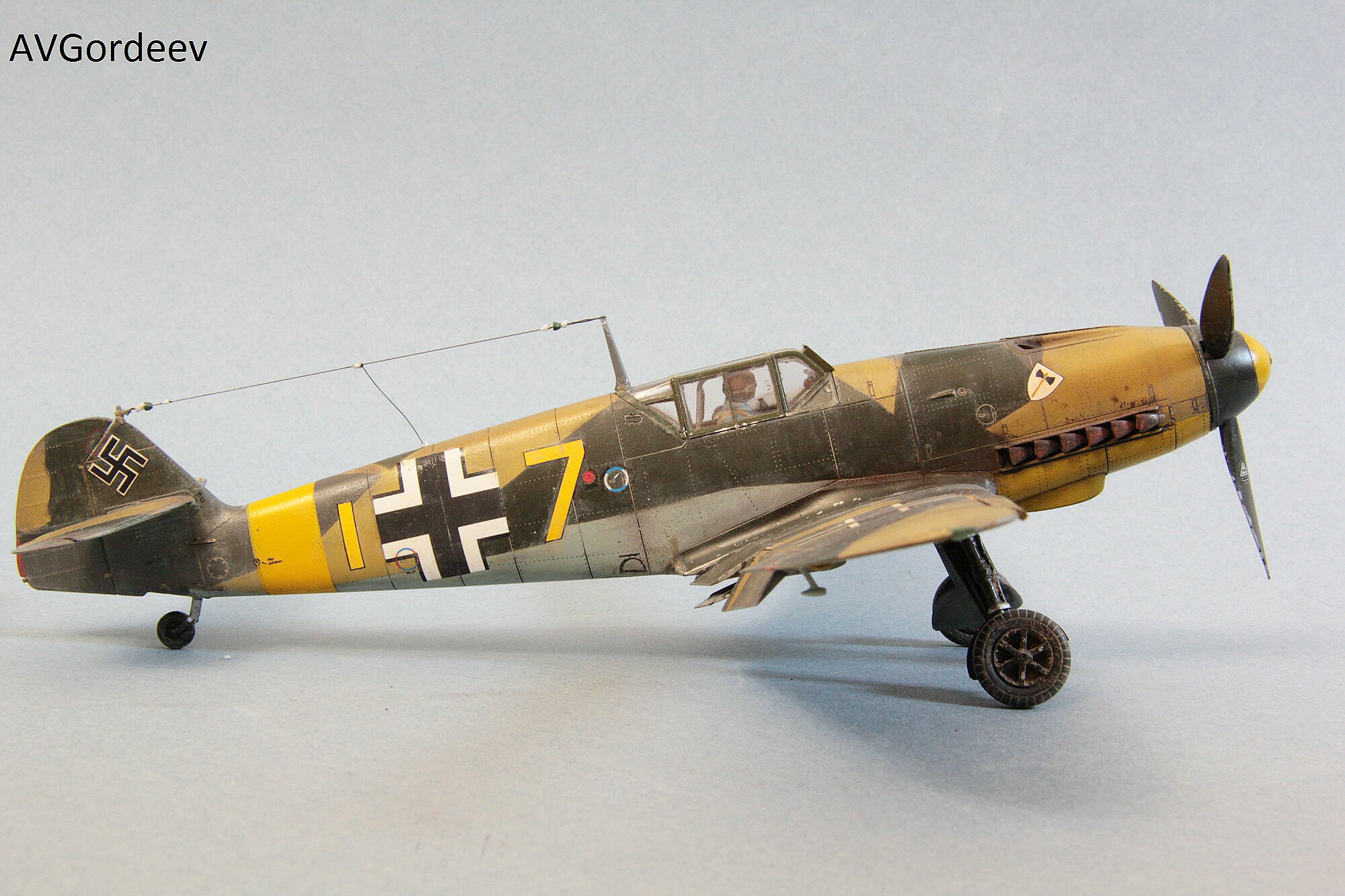

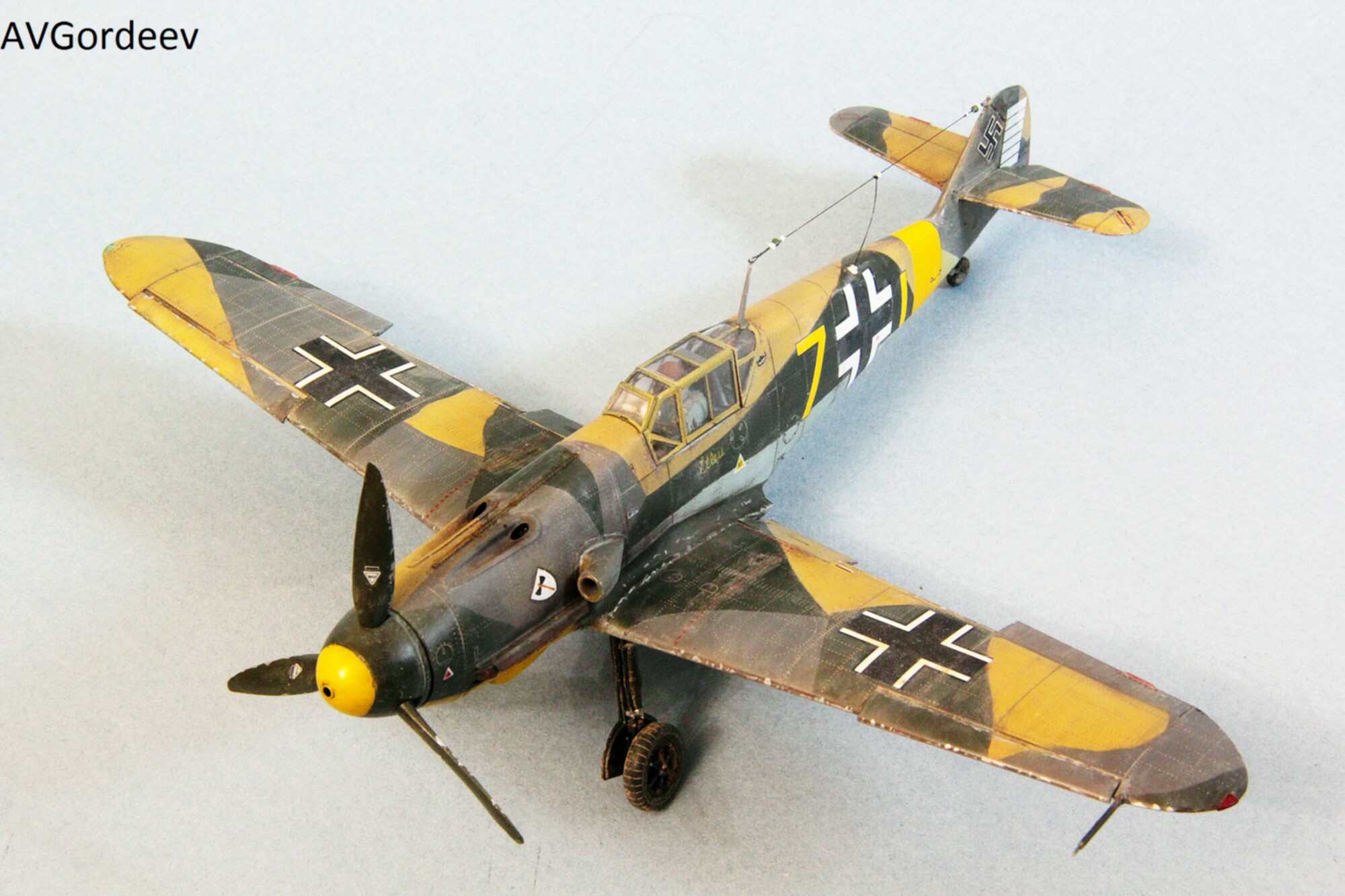

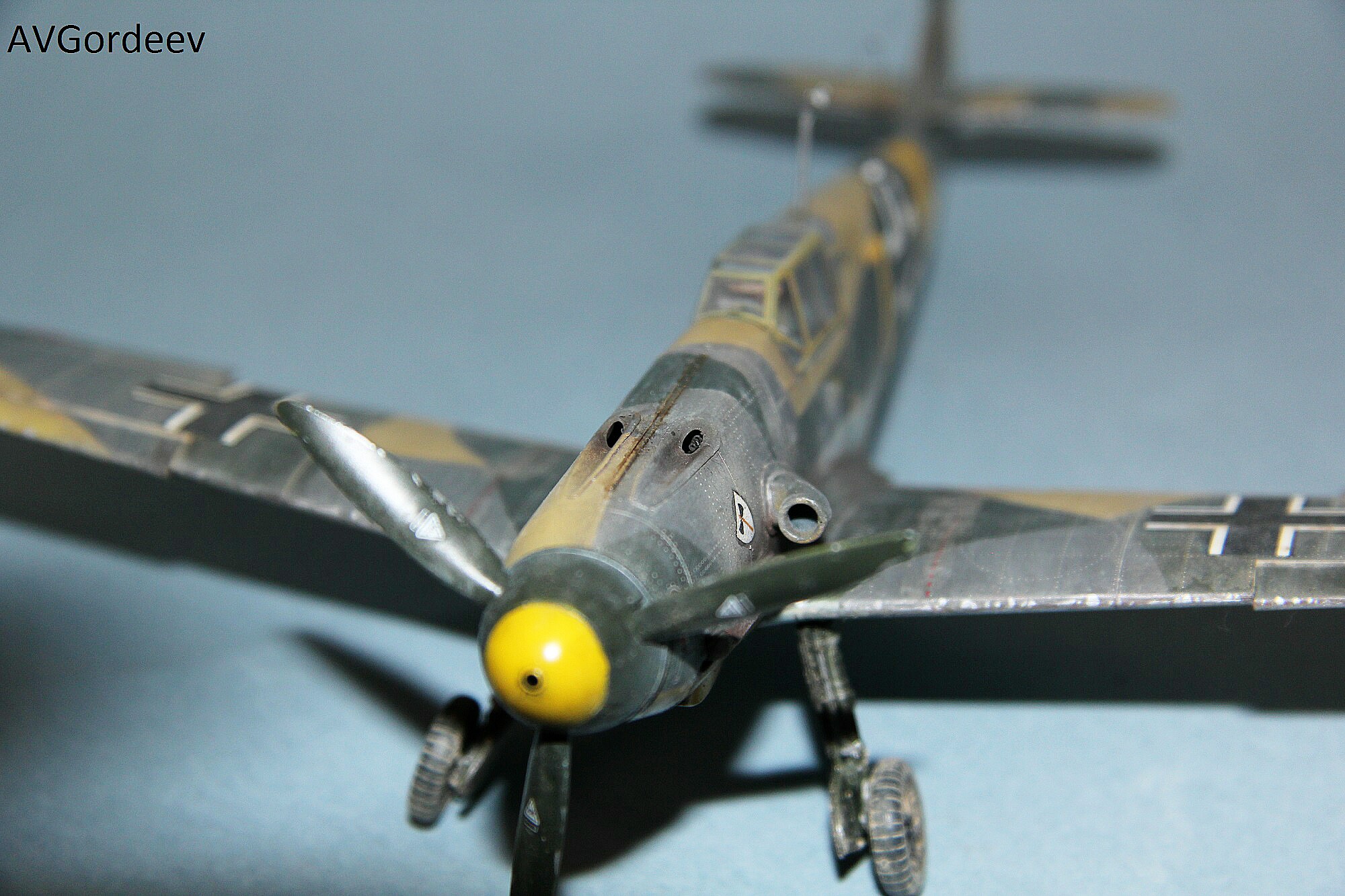

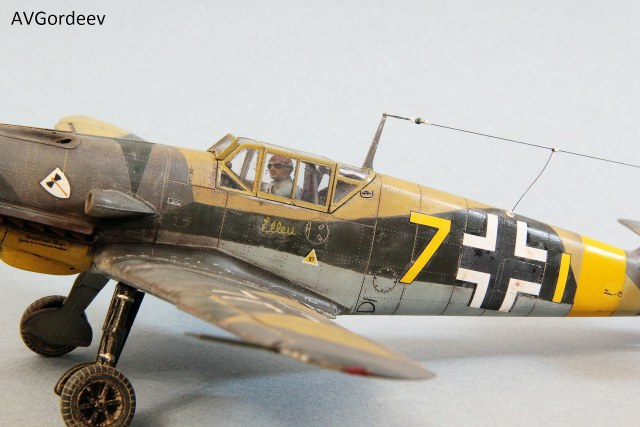

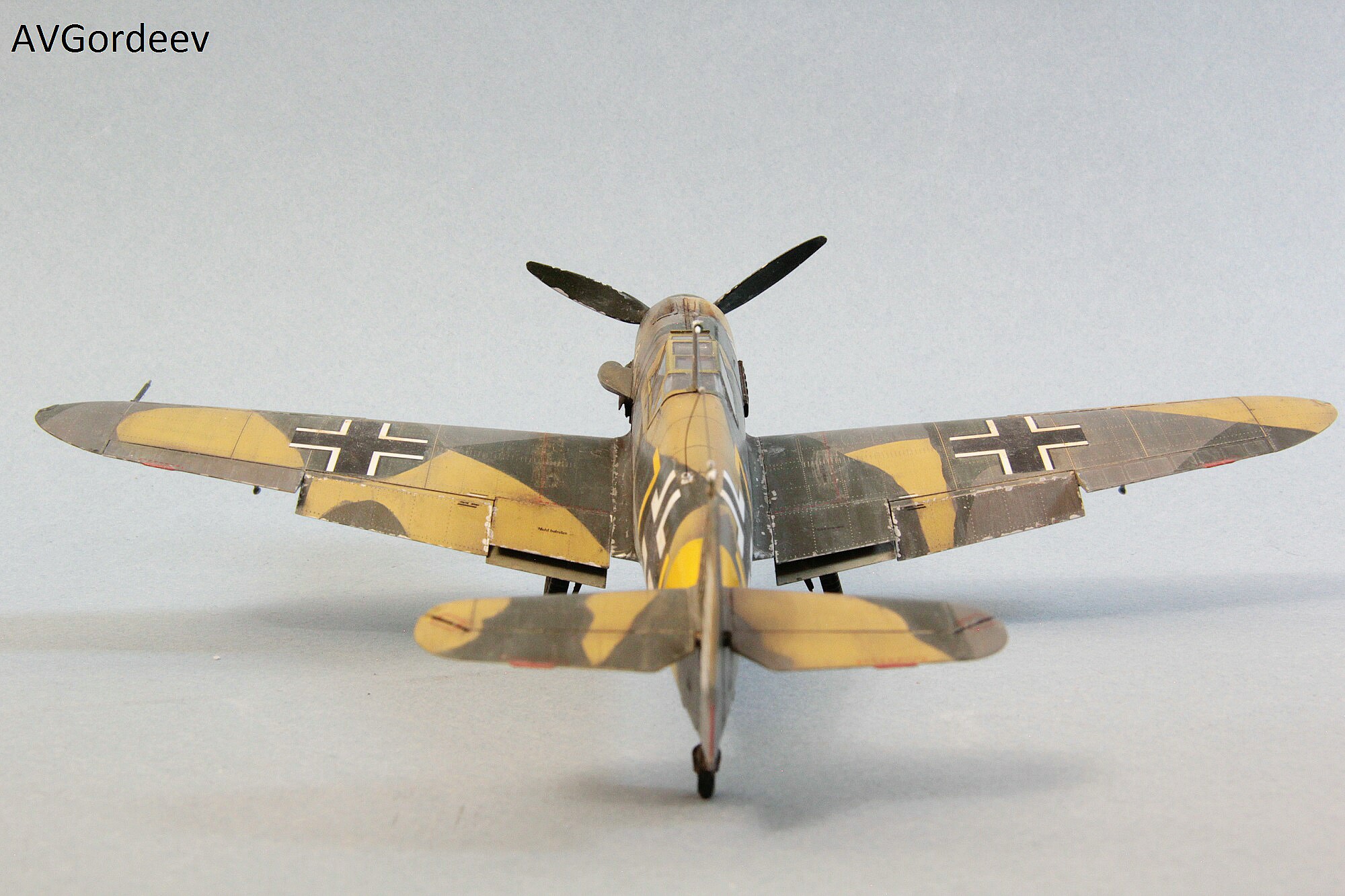

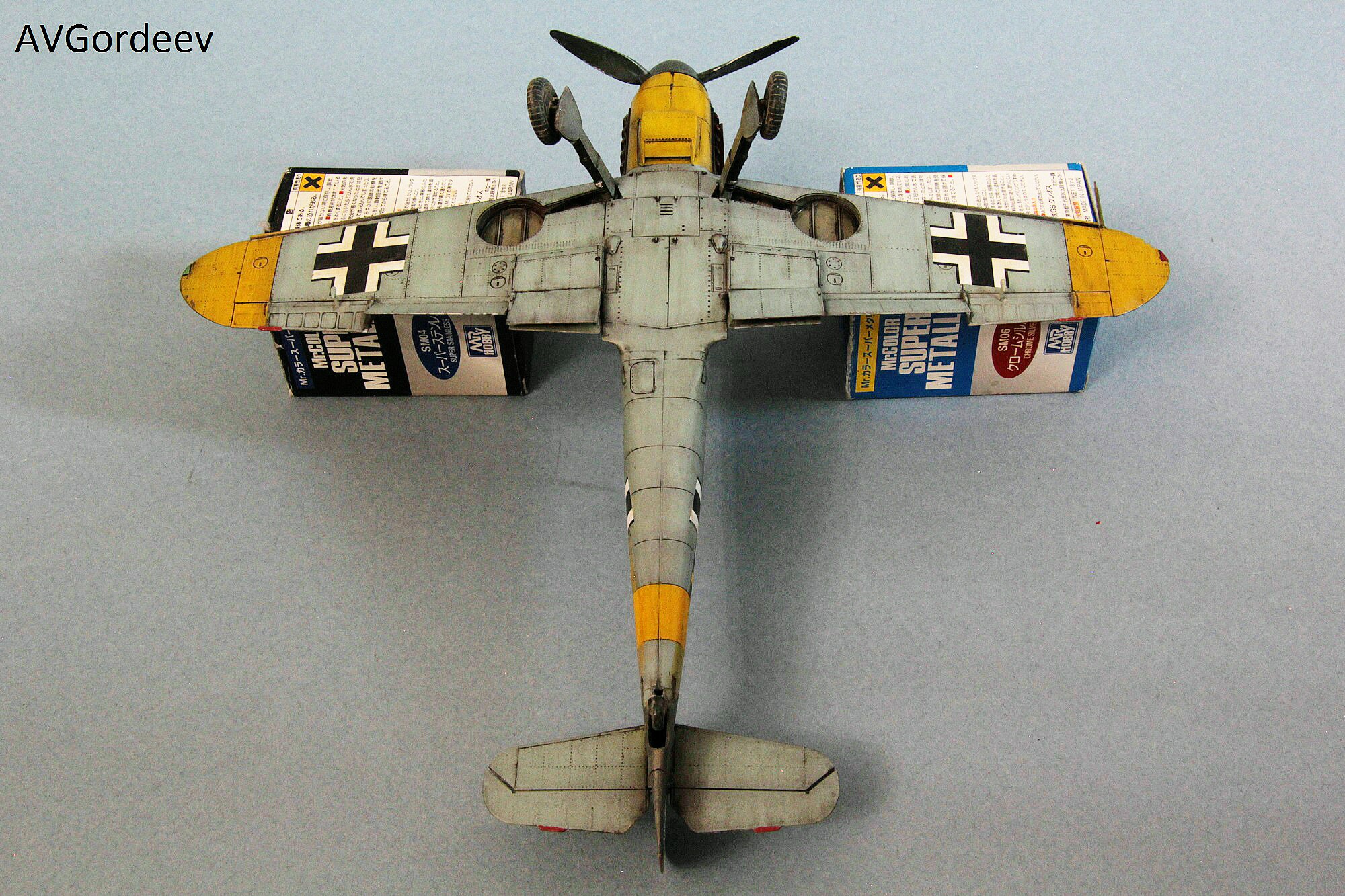

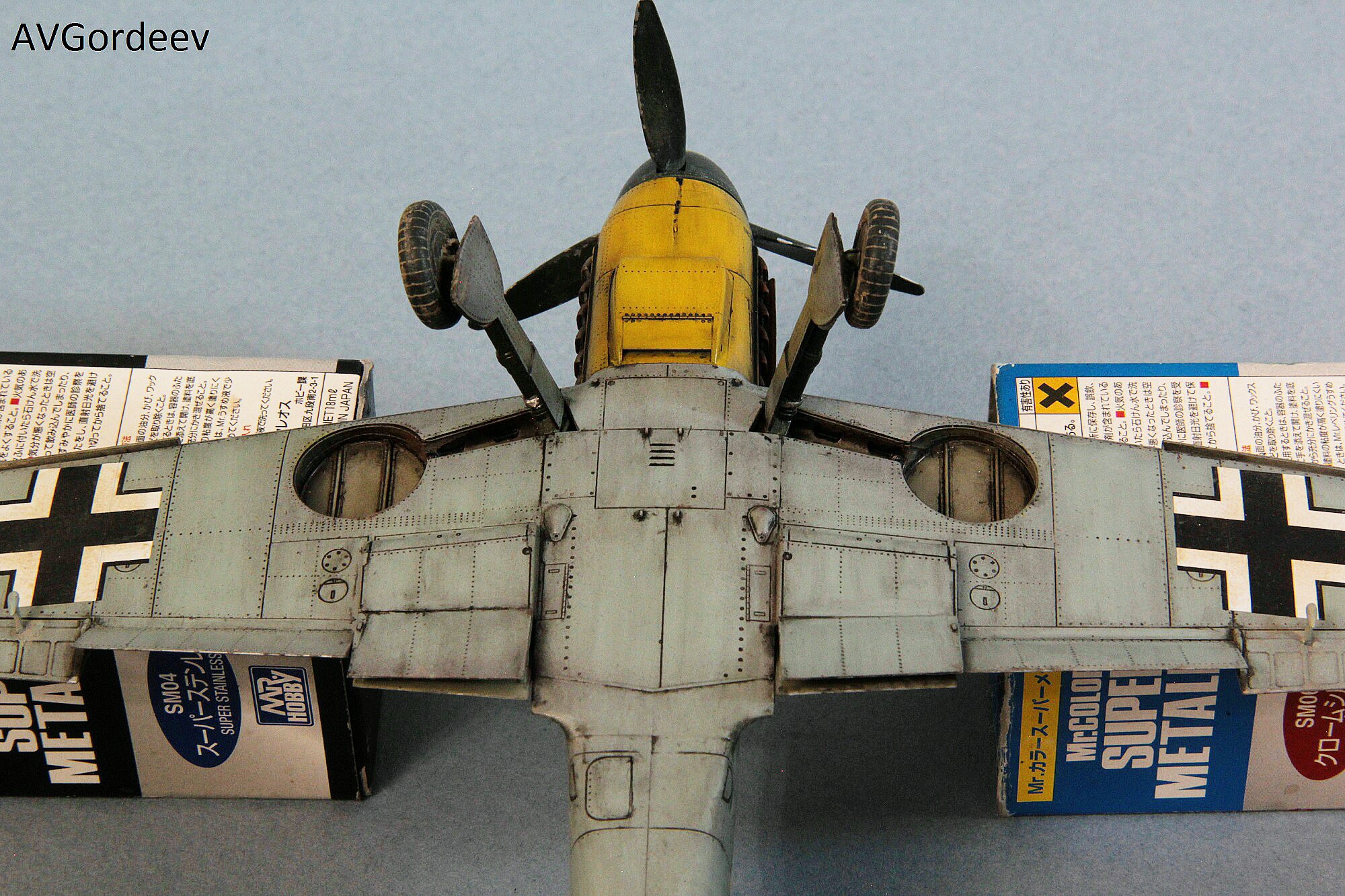

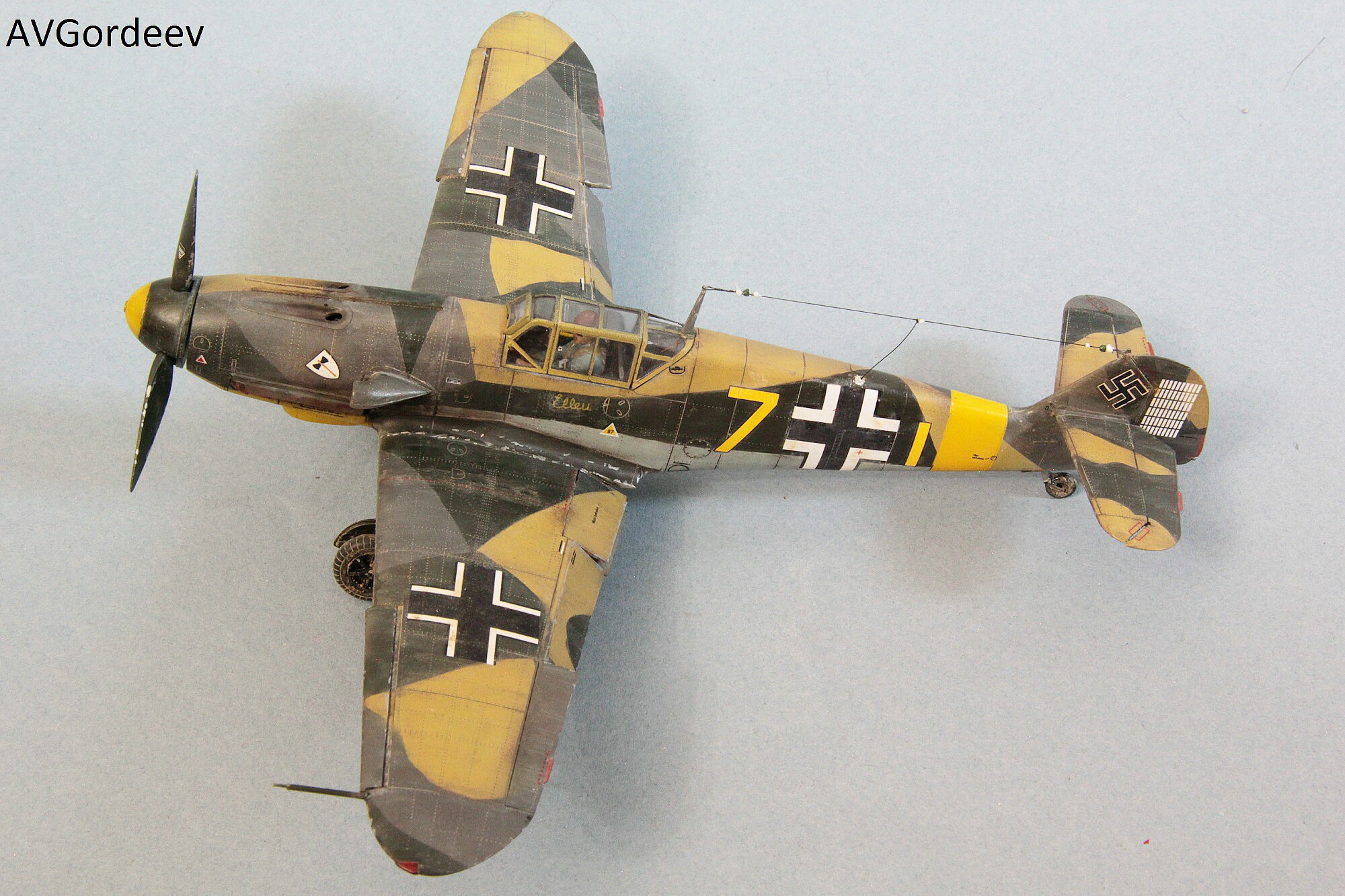

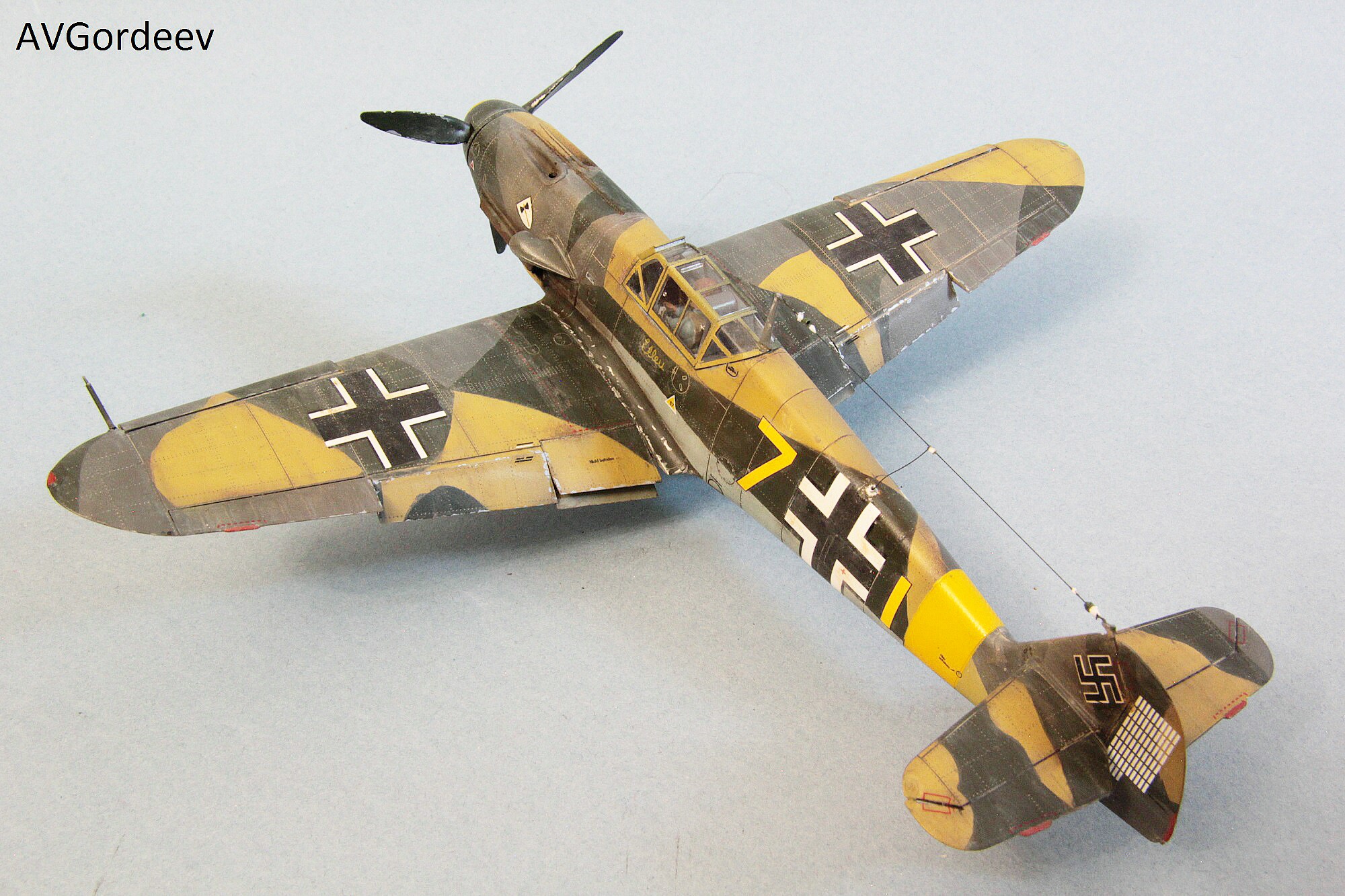

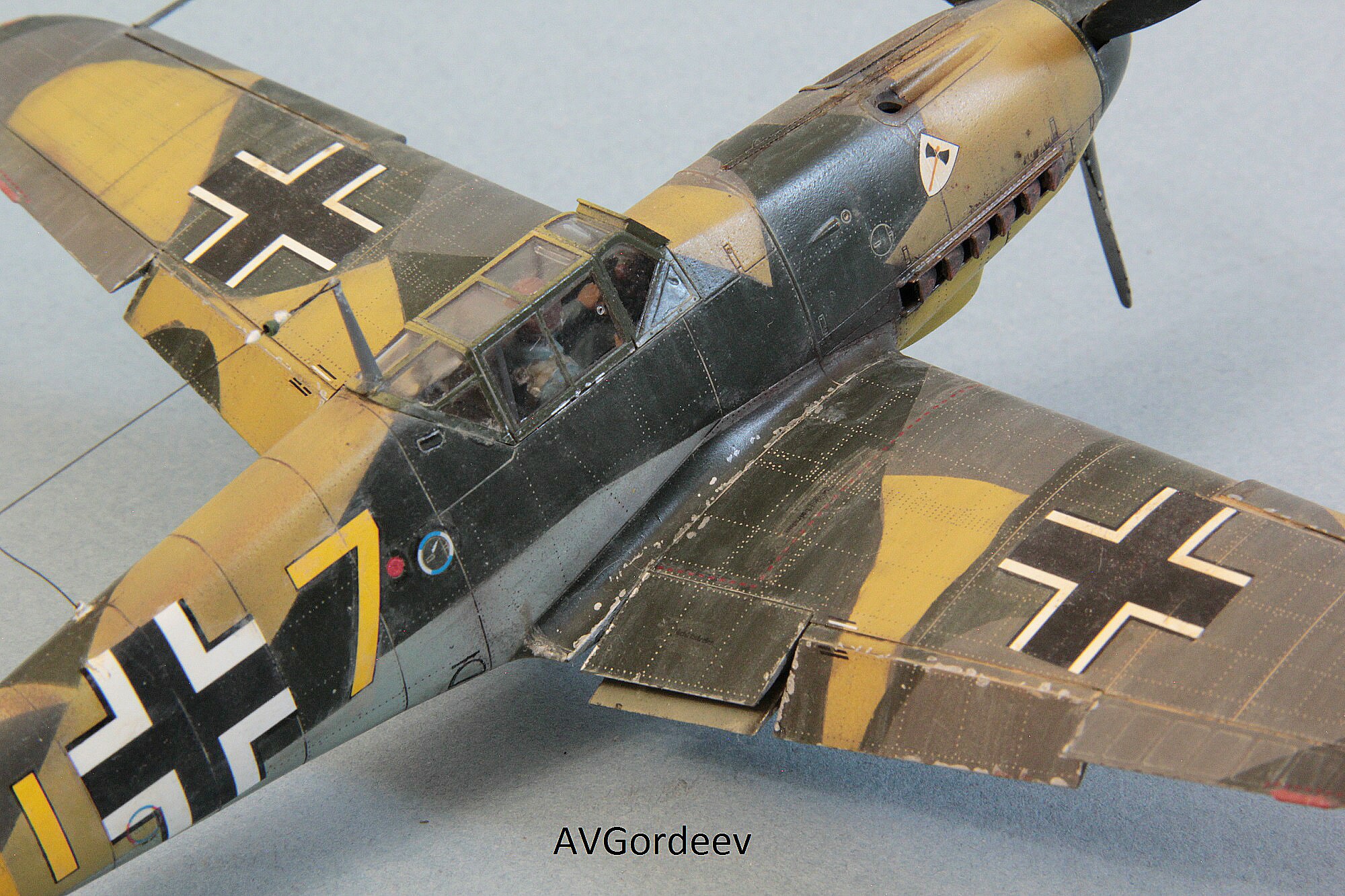

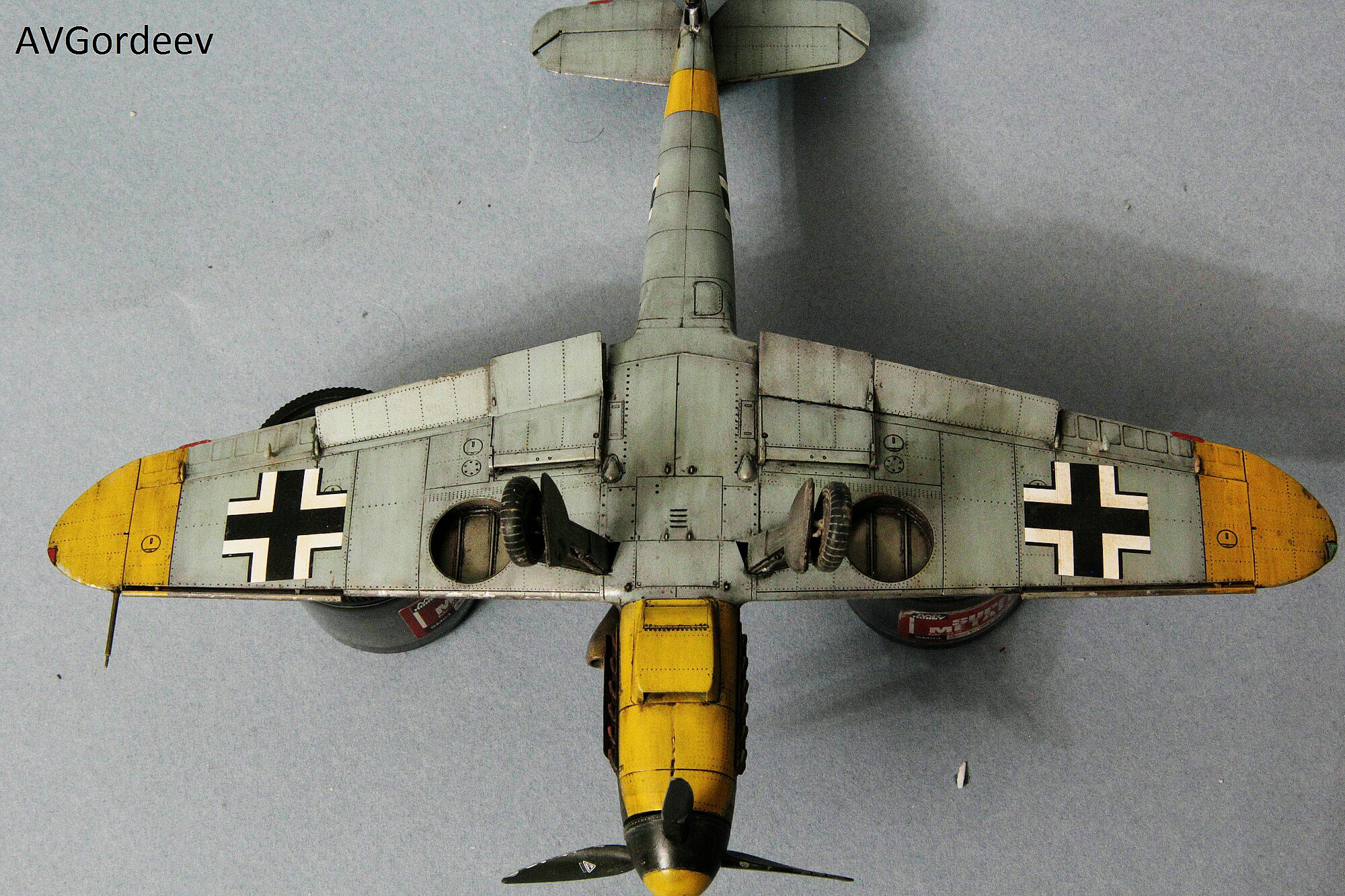

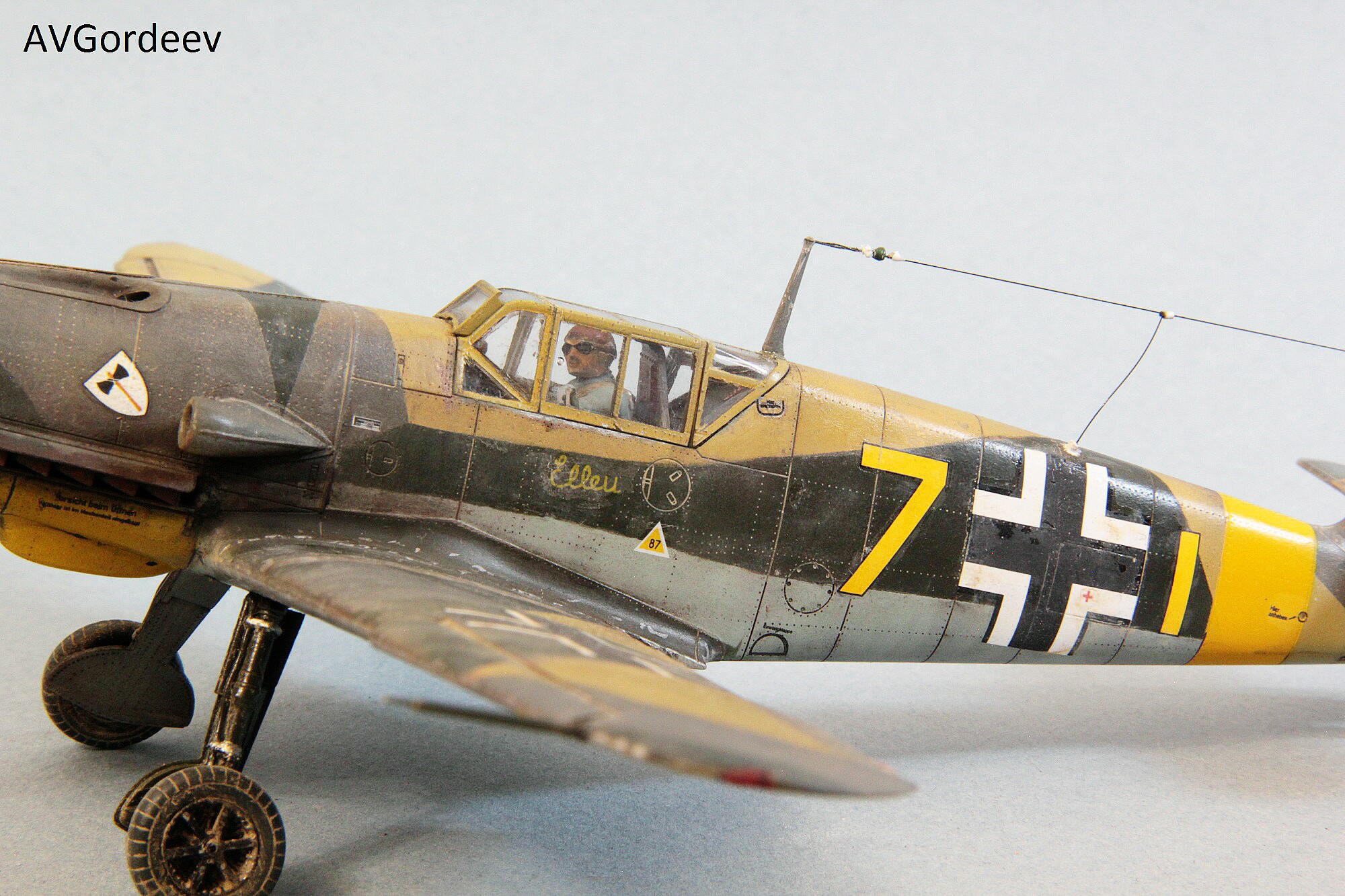

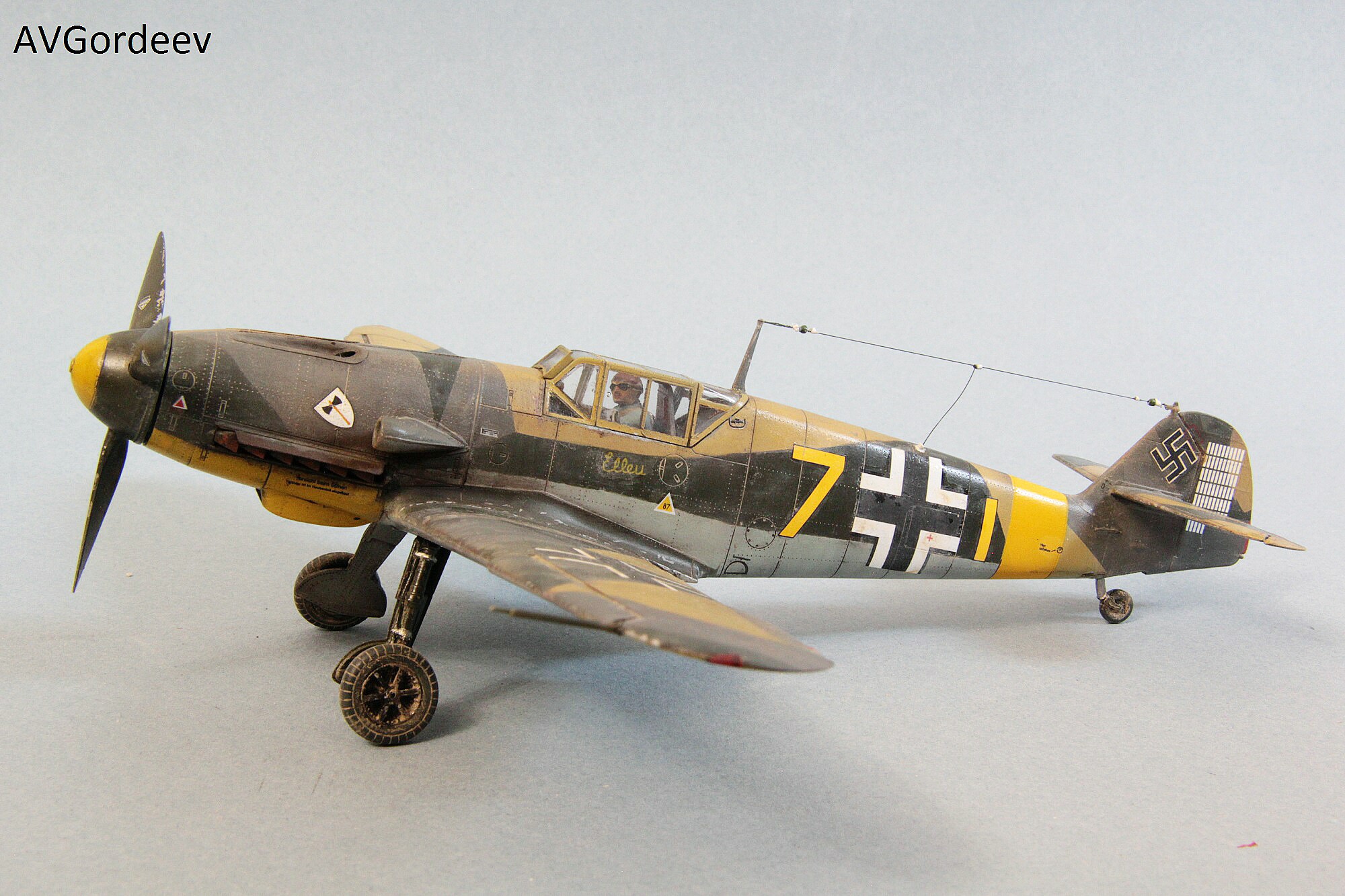

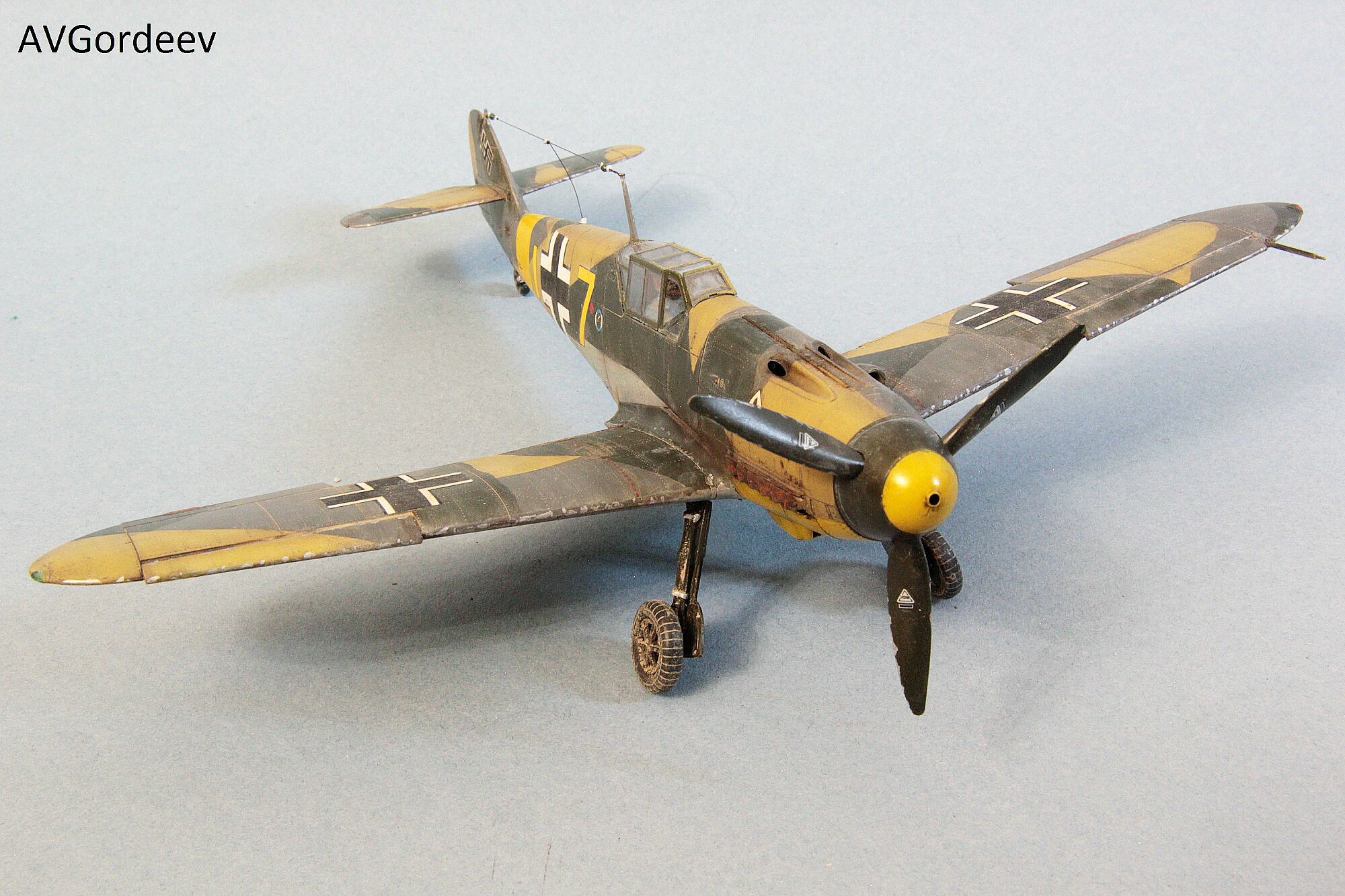

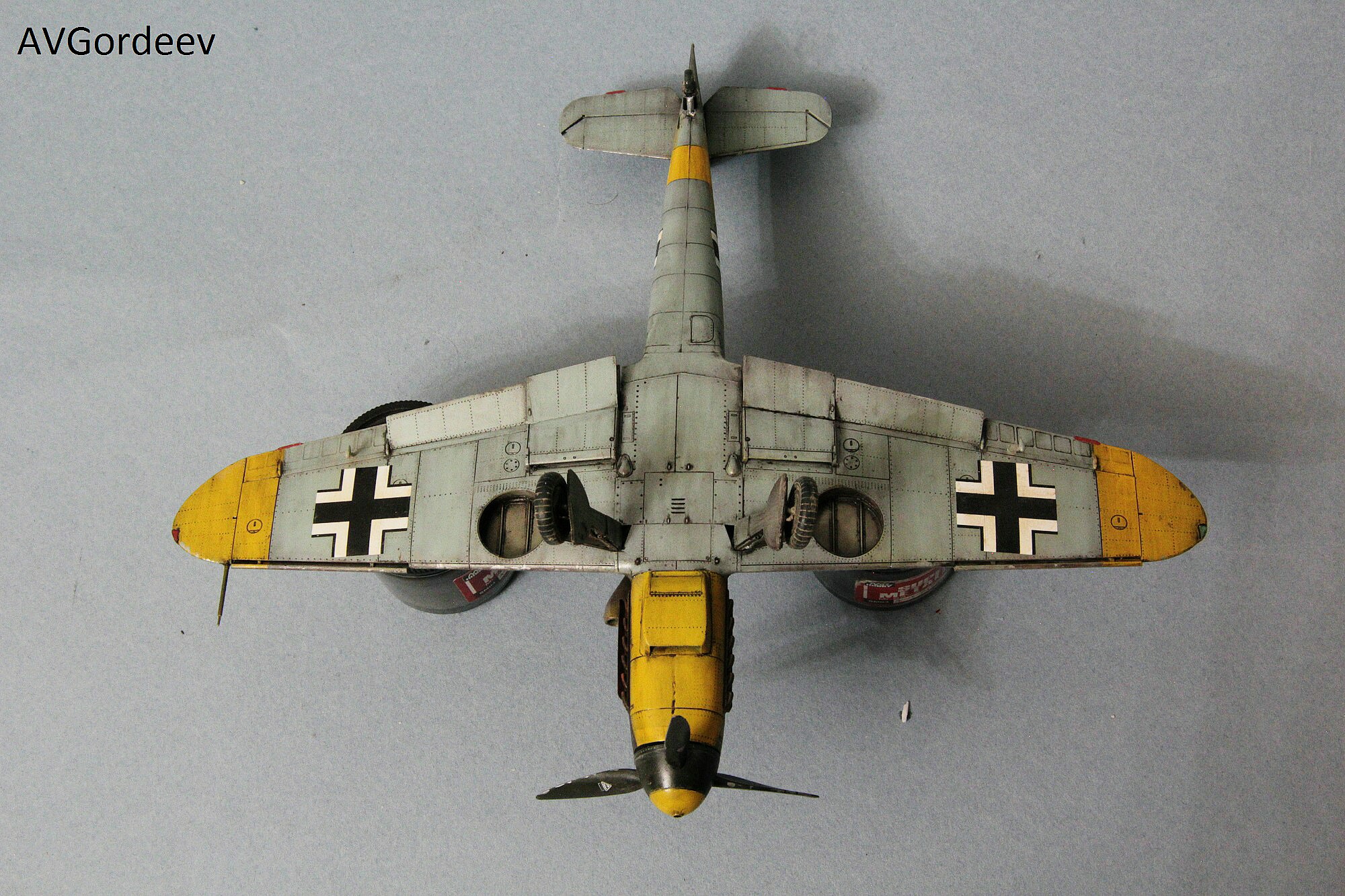

Представляю вам свою новую модель немецкого самолёта Bf 109F-4. На этом самолёте летал Viktor Bauer. Изначально самолёт был окрашен в Африканский камуфляж, затем, когда стал воевать на Восточном фронте его перекрасили, посчитав, что эти цвета будут менее видимы для Советских лётчиков. Основные боевые действия самолёт вёл на Сталинградском фронте. Имя Ellen на фюзеляже это имя жены лётчика.
Что касается сборки, то она не составляет труда. Травления достаточно для сборки соответствующего уровня.

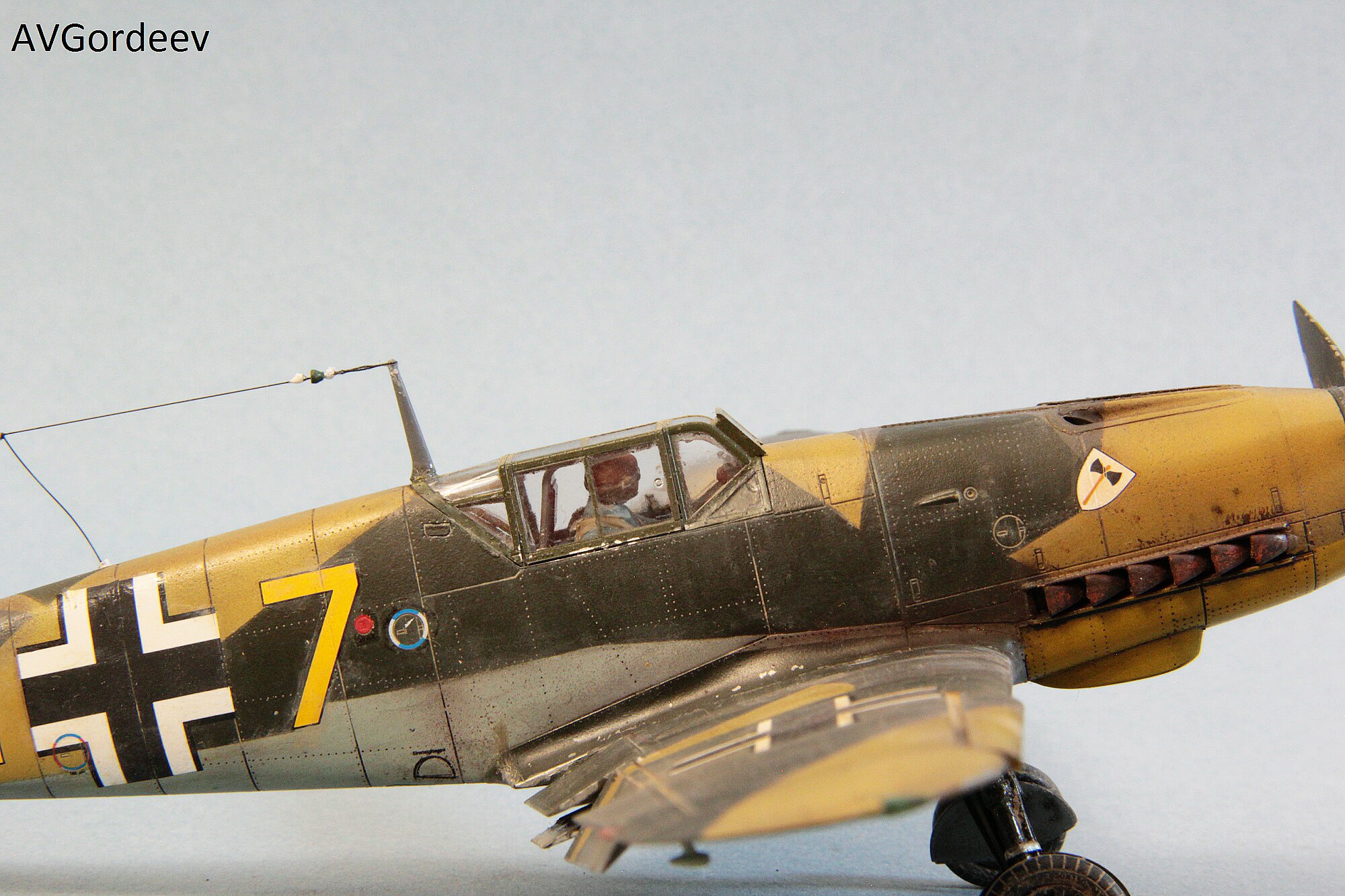

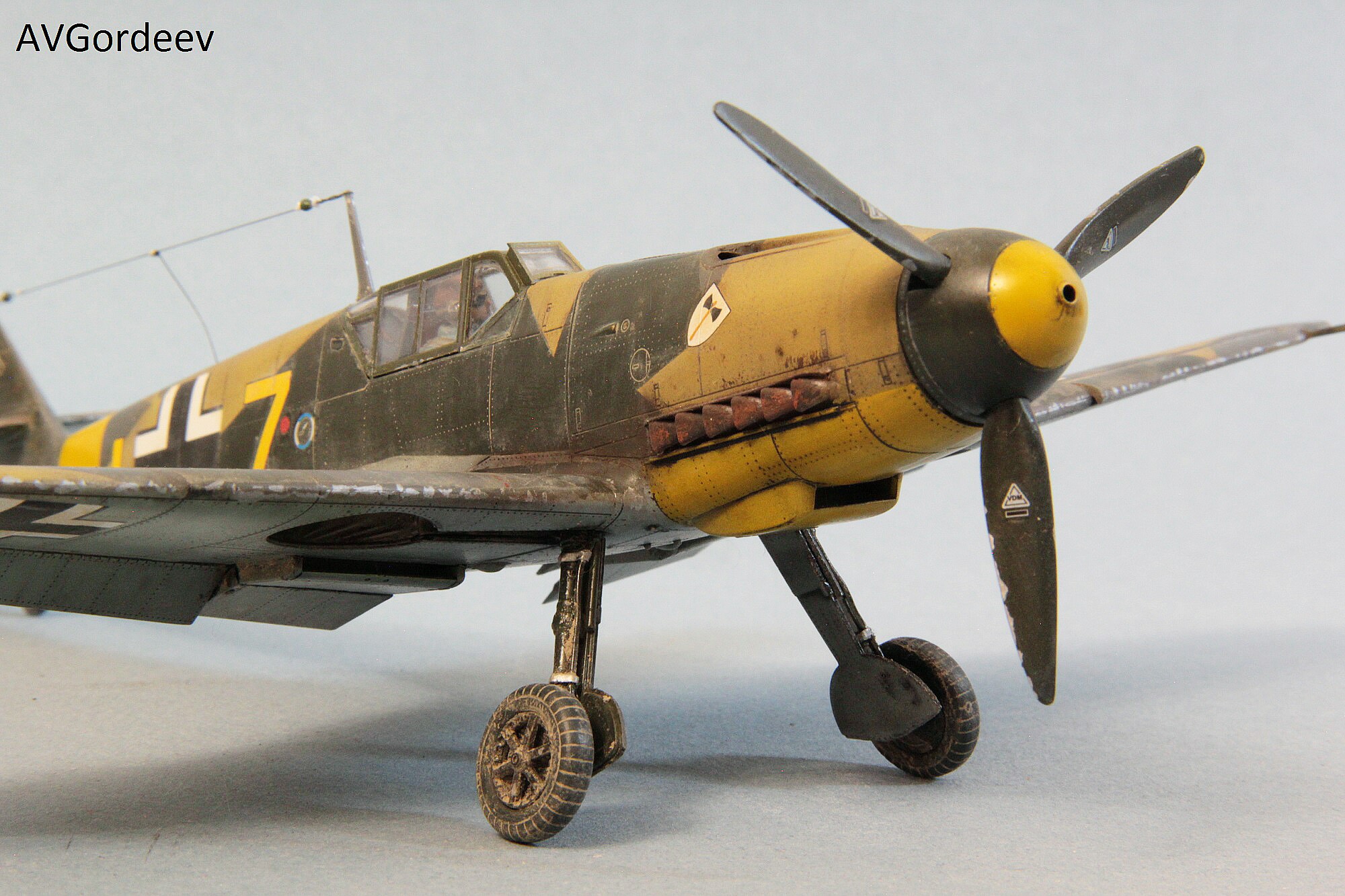

Я сделал проводку на шасси, сделал антенну , посадил лётчика, сделал боковые огни. Думаю достаточно.
Приятного просмотра, коллеги.
Оценки
Войдите, чтобы оценить работу.
Комментарии (20)
На сайте с 21.04.2017
12 5
На вскидку: Закрасить угольник остекления по правому борту и просверлить в нем отверстие для стрельбы из сигнального пистолета. установить верхние пулеметы. Предкрылки прижать. (управляемые появились только в 1945г, ну мб. в самом конце 1944). Добавить тяги управления передними совками гликолевых радиаторов (не утверждаю, но вроде бы должны быть в наборе травла). Ну и перегородку на входе маслорадиатора тоже заодно приколхозить.
Все это можно доработать на готовой модели.
Добивать остальное. наверное нецелесообразно.
В целом модель получилось достаточно интересной.
На сайте с 04.12.2010
27 149
он предкрылки будет прижимать...прижимать, а они заразы всё вылазят и вылазят.....
На сайте с 17.10.2016
56 16
Поюзанность очень понравилась! Сработано на отлично!
На сайте с 23.11.2012
18 0
На сайте с 23.11.2012
18 0
Добрый день, Aviator98. Большое спасибо. Но если быть честным, всё вышло случайно. Всё-таки моя краска нитра.
Александр.
На сайте с 21.04.2017
12 5
По предкрылкам, это ошибка либо упрощение от Эдуарда, на всех вариантах 109-го. Эдик дает их только в переднем положении. Но управляемые или зависимые предкрылки были изобретены в самом конце войны. Тупо соединили предкрылки и закрылки тягой. Закрылки вниз- предкрылки вперёд. Закрылки ли вверх, - предкрылки назад. А до 1945 года были автоматические независимые предкрылки изобретённые в 1916 году. Просто предкрылок соединённый шарнирно с передней кромкой крыла шатунами. Выдвигался он набегающим потоком воздуха через конструктивную щель на нижней плоскости. А при отсутствии движения аппарата (самолёта) подчинялся закону гравитации.
На сайте с 21.04.2017
12 5
По пулеметам: патронные короба были расположены тандемом, друг за другом. Поэтому пулемёты в вертикальной плоскости располагались не на одной линии, а левый ствол выступал вперёд больше чем правый на ширину патронной коробки (9-10 см.). Это характерная особенность всех 109-х, с пулемётами калибром 7.92мм
В наборе есть ассиметричная деталь имитирующая стволы. Скорее всего вы ее просто пропустили. Сверьтесь с инструкцией по сборке.
На сайте с 21.04.2017
12 5

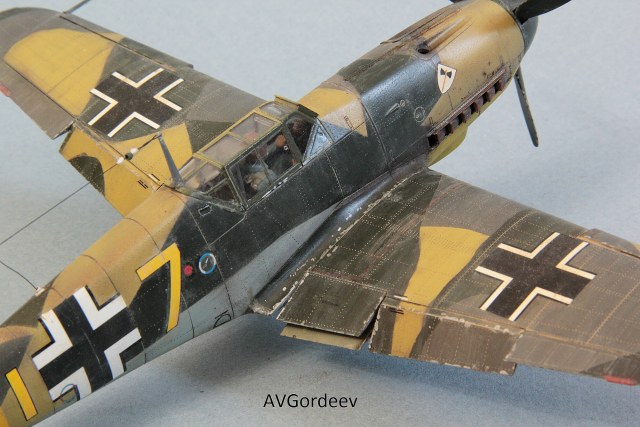

По закрашенной косынке: на F2 первых серий её не было. На большинстве F2 и F4 она была. На поздних F4 от косынок совсем отказались с обоих бортов. На мессере отсутствовала посадочная фара и что бы подсветить полосу при посадке в тёмное время был придумано такое решение: вместо плексигласа ставили кусок дюраля в котором пробивали отверстие диаметром под ствол сигнального пистолета. И лётчик стрелял осветительными ракетами, создавая себе подсветку при посадке.
И кстати да: отверстие в дюралевой косынке можно и не делать. Полно фото машин где косынка правого борта дюралевая, но без отверстия. Либо это высотный вариант (F3), либо полевые переделки, но такие фото попадаются
На сайте с 03.10.2013
65 31
Не силен в матчасти. Но визуально модель получилась на отлично!
На сайте с 23.11.2012
18 0
Я её как раз и поставил. На фото не очень заметно, что одна утоплена совсем, а другая выходит на 1мм. У неё вставные пазы далеко.
На сайте с 23.11.2012
18 0
Я нашёл несколько самолётов (хорошо, что дырку не просверлил), она закрывается маленьким лючком. Можно просто его обозначить.
На сайте с 23.11.2012
18 0
Что я вижу на схеме: предкрылок выдвинут вперёд и между крылом и ним образовалась щель (это продублировано маленькой картинкой.
Спасибо за советы.
На сайте с 14.05.2017
15 8
Интересный камуфляж. Понравилась работа.
На сайте с 23.11.2012
18 0
Спасибо, Wdowez. Я такой камуфляж больше делать не буду. Всю плёнку потратил. Таких самолётов чуток с разным камуфляжем похоже только два было.
Александр.
На сайте с 29.06.2013
34 57
Хороший 109-й получился! Смотрится!
На сайте с 23.11.2012
18 0
Спасибо, Александр.
На сайте с 31.12.2011
83 3117
Понравилась работа!
На сайте с 23.11.2012
18 0
Спасибо, Игорь.
Александр.
На сайте с 19.12.2014
12 257
Хорошая работа! С удовольствием посмотрел!
На сайте с 23.11.2012
18 0
Спасибо, Дмитрий.
Смотрел ваши работы. Отлично. Но особенно хорош "Охотник за головами".
Александр
