Китайский Броненосец «Динъюань» / “Ting Yuen“

Дорогие зрители на Каропке

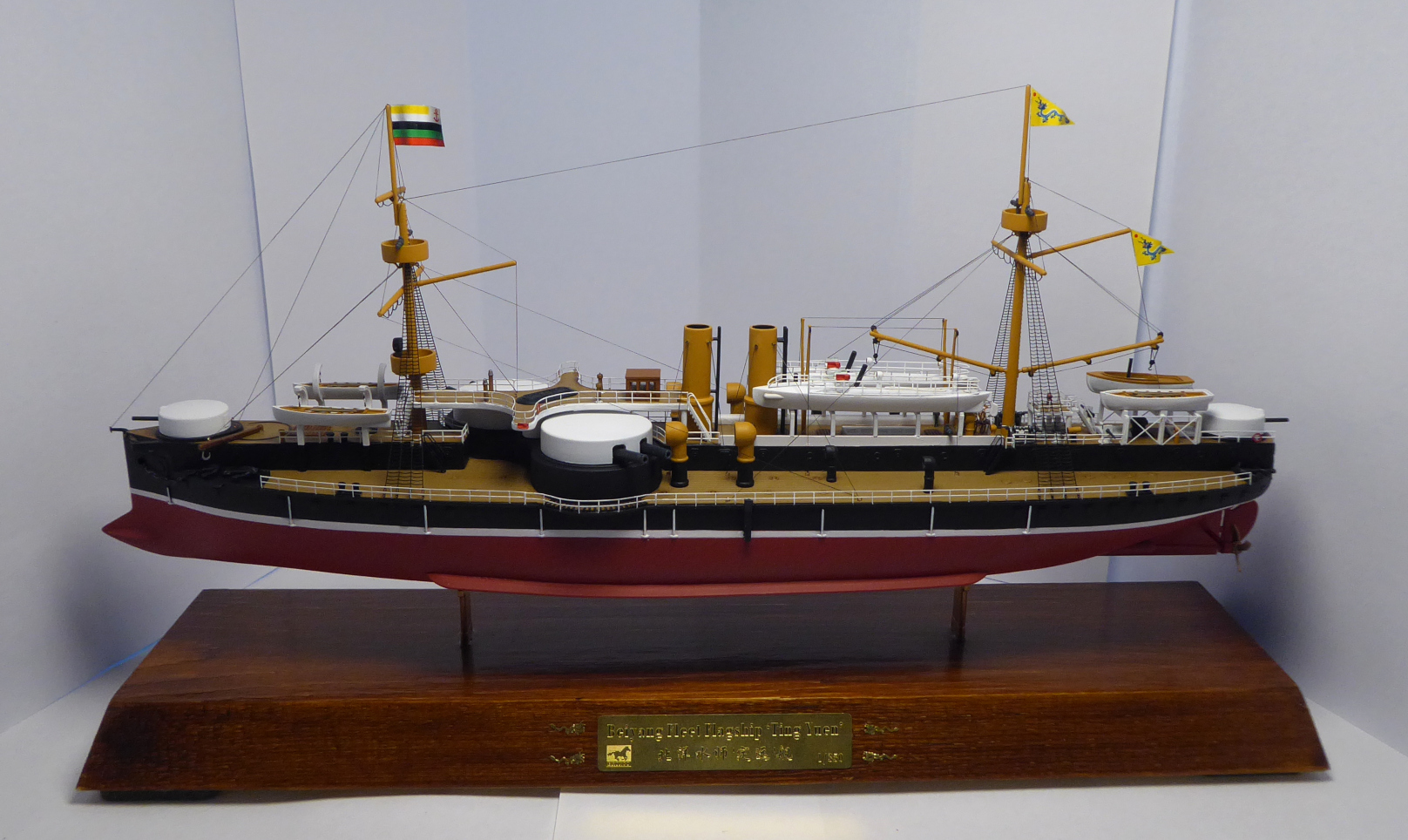

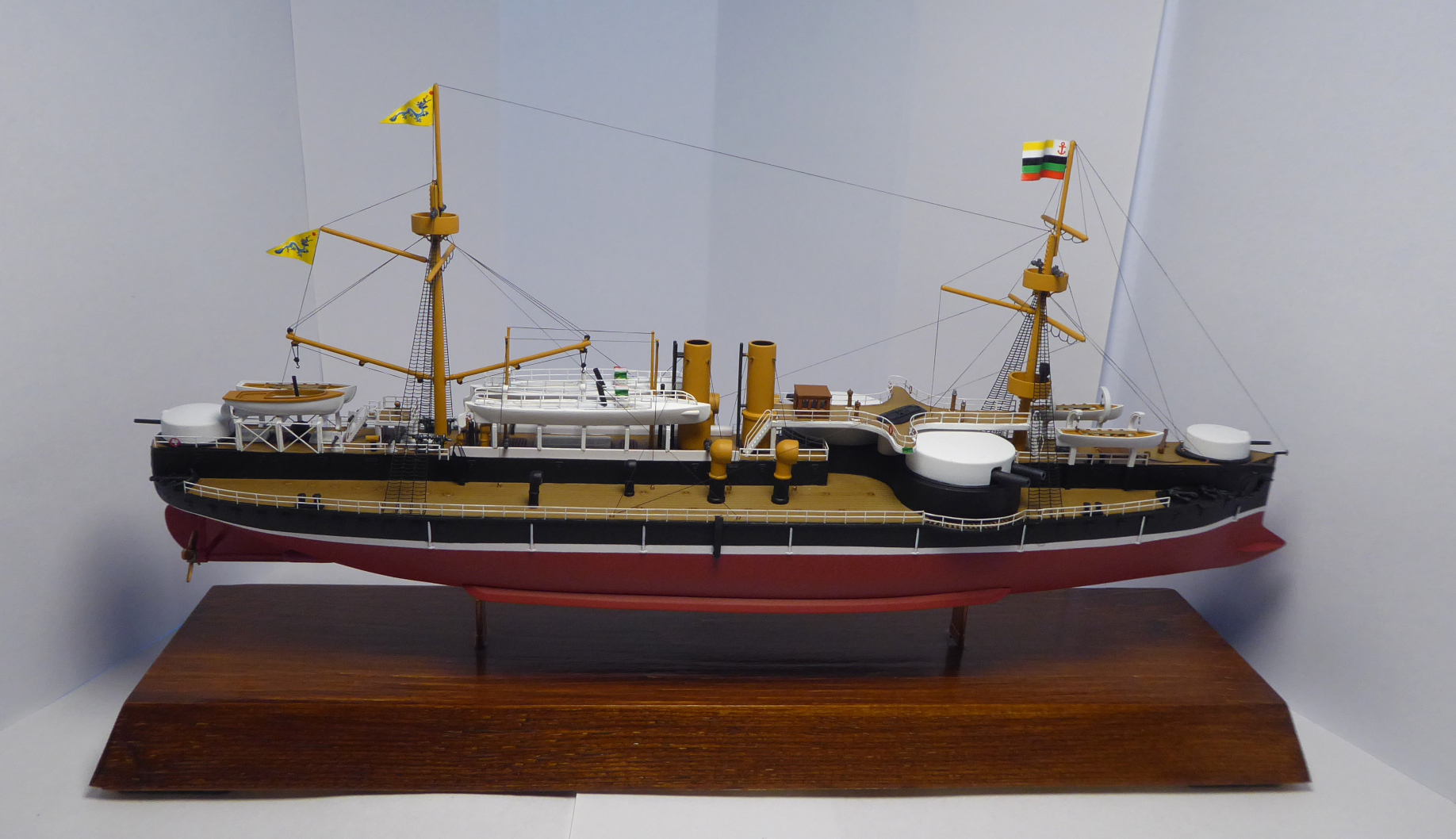

Я представляю вашему вниманию мою первую модель на этой странице, китайский броненосец «Динъюань» или “Ting Yuen“ от фирмы Bronco.

К истории корабля:

Броненосец был заказан для Бэйянского (северного) флота Китая на немецкой Фирме Vulkan AG в Штеттине. Вместе с ним был заказан второй корабль этого класса, ставший «Чжэньюань». Базой для разработки была взят бронированый корвет (Panzerkorvette) SMS «Sachsen».

Корабль был заложен и спущен на воду в 1881 и вступил в строй в 1885 году.

Размеры 93,9 м на 18 м на 6 м, полное водоизмещение 7670т и скорость 14,5 узла при 6300 л. с. на двух паровых машинах.

Вооружение состояло из 4 х 30,5 см пушек фирмы Krupp в двух барбетах по две, ещё 2 х 15 см пушек той же фирмы, 2 х 75мм, 2 х 57мм, 8 х 37мм и 2х (или 3?) торпедных аппарата.

Каждый броненосец ещё нёс 2 торпедных катера по 28 т водоизмещения.

В японо-китайской войне корабль являлся флагманом Дин Жучана, командира Бэйянского флота. Принимал участие в битвах при Ялу и Вэйхайвэй. В последней броненосец получил попадания торпед и артиллерии. Взорвался и затонул 10.02.1895.

Информация взята из Журнала «Морская Кампания» №8 на 12/2010.

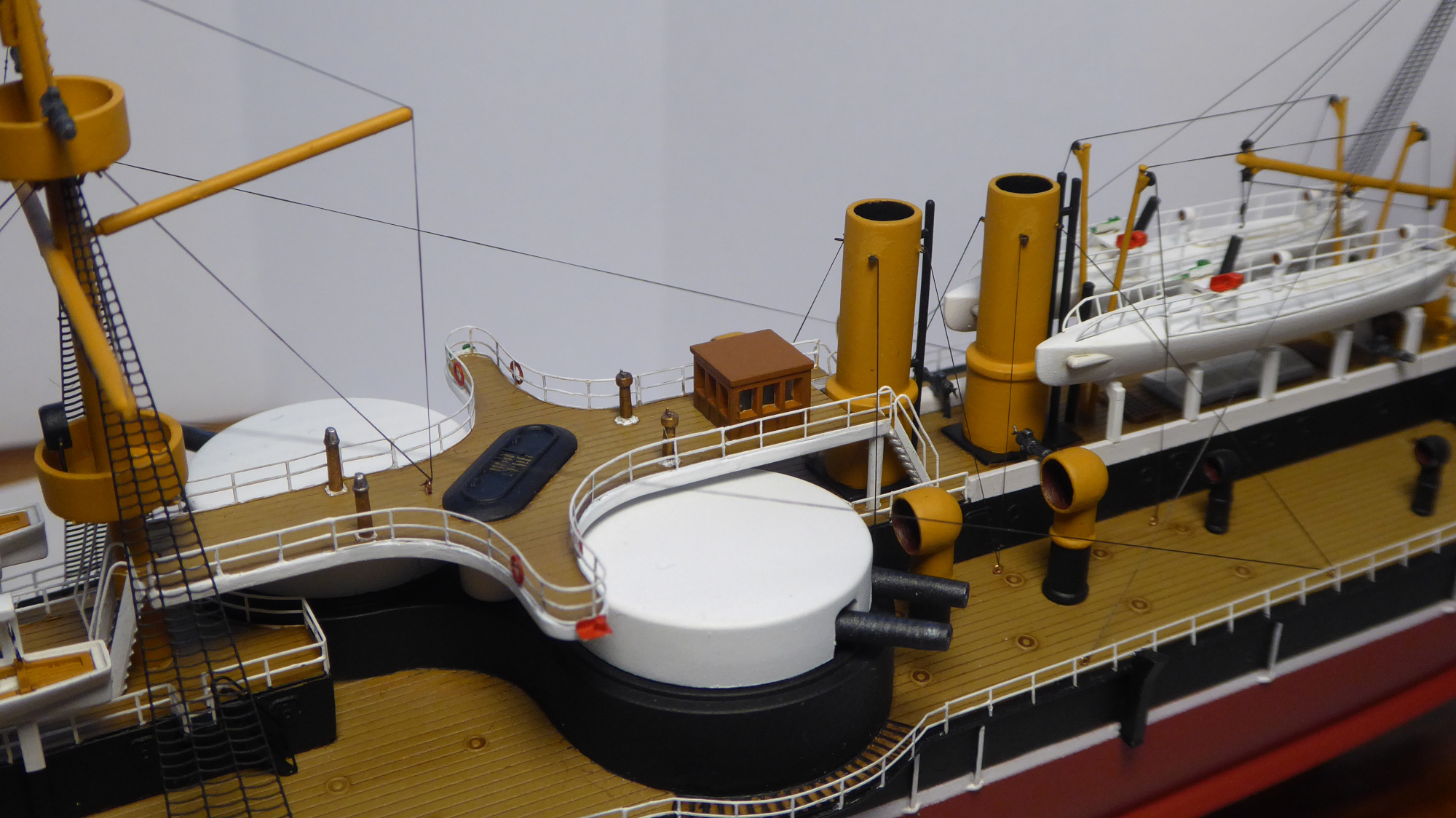

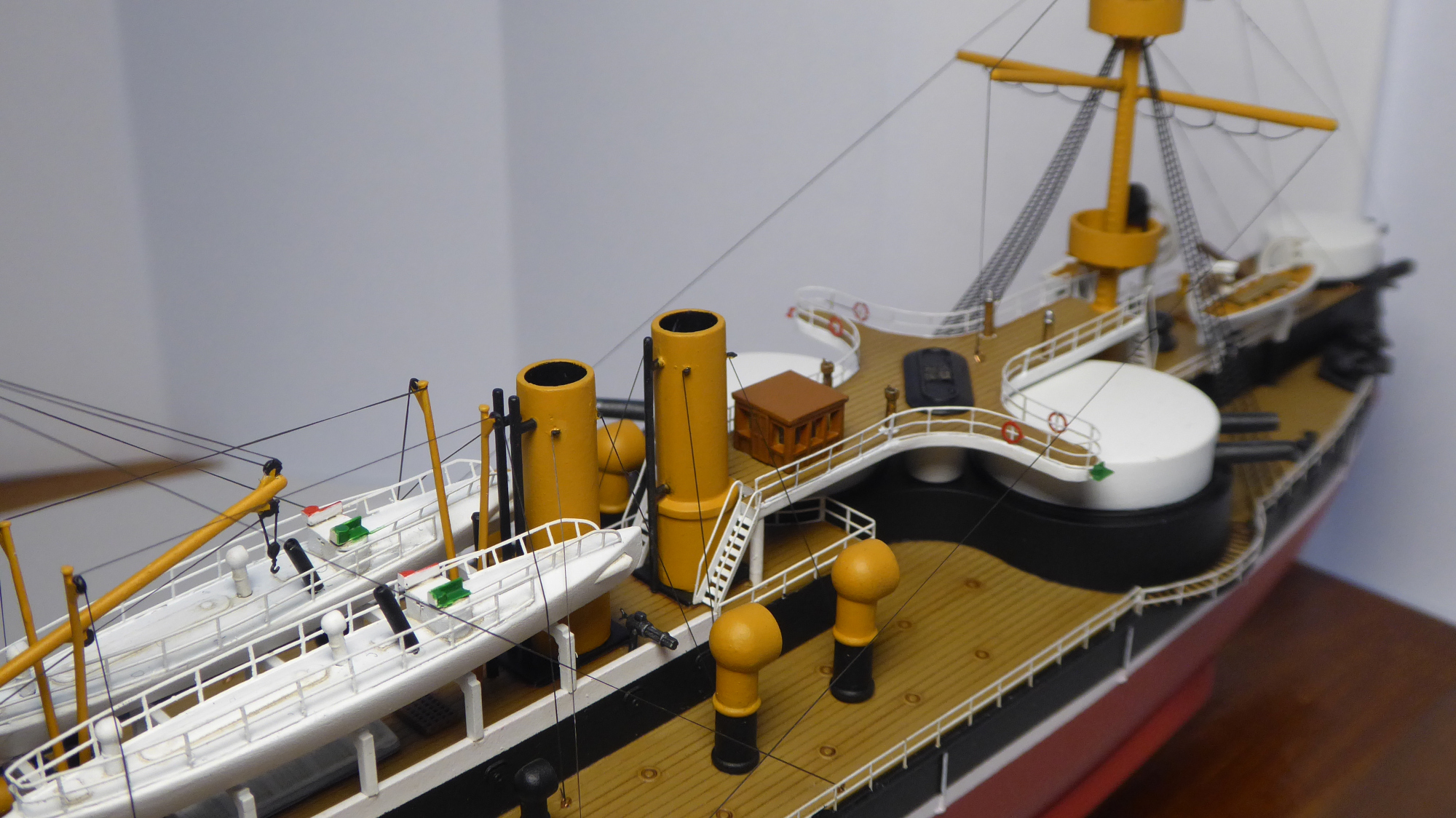

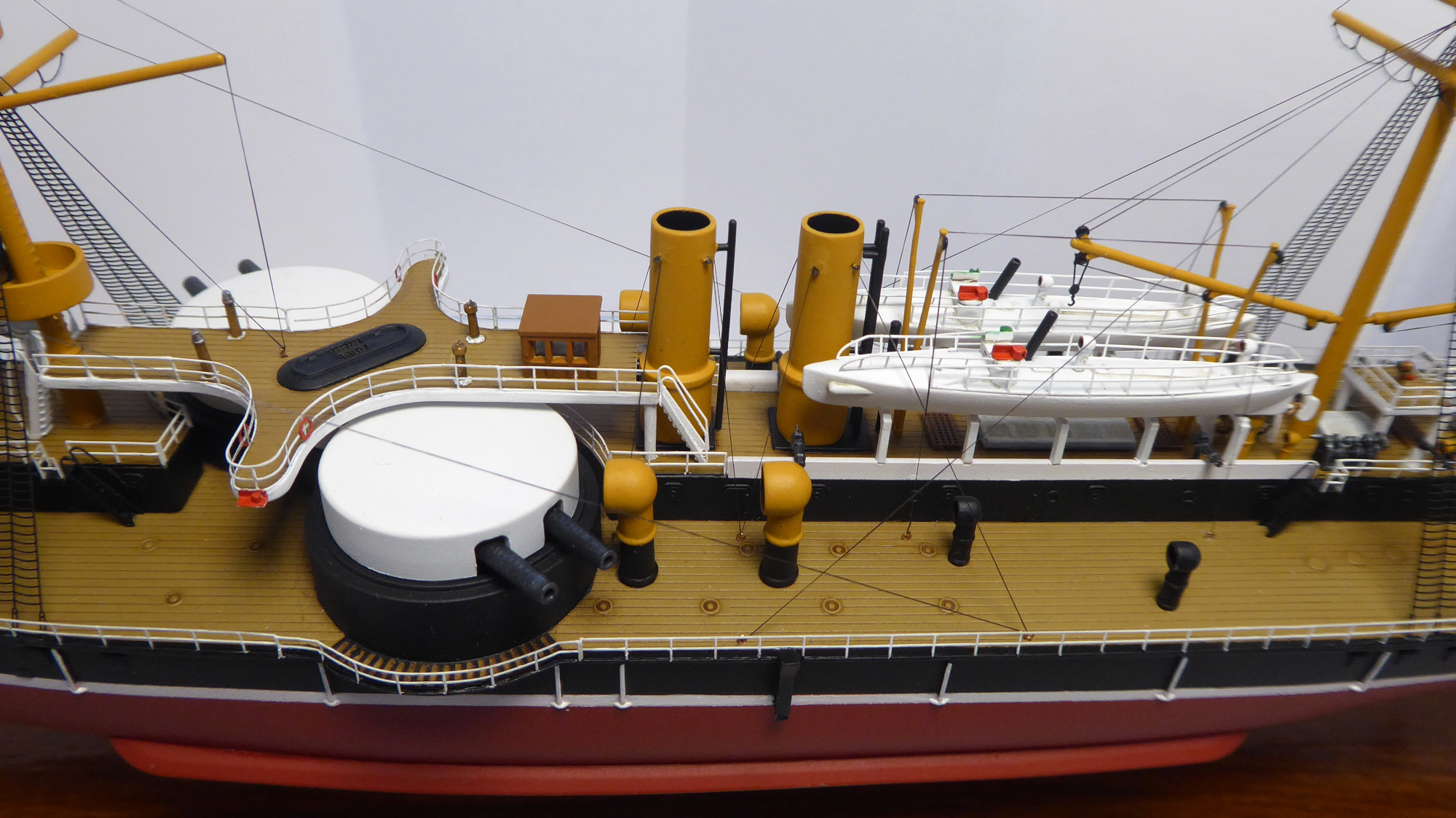

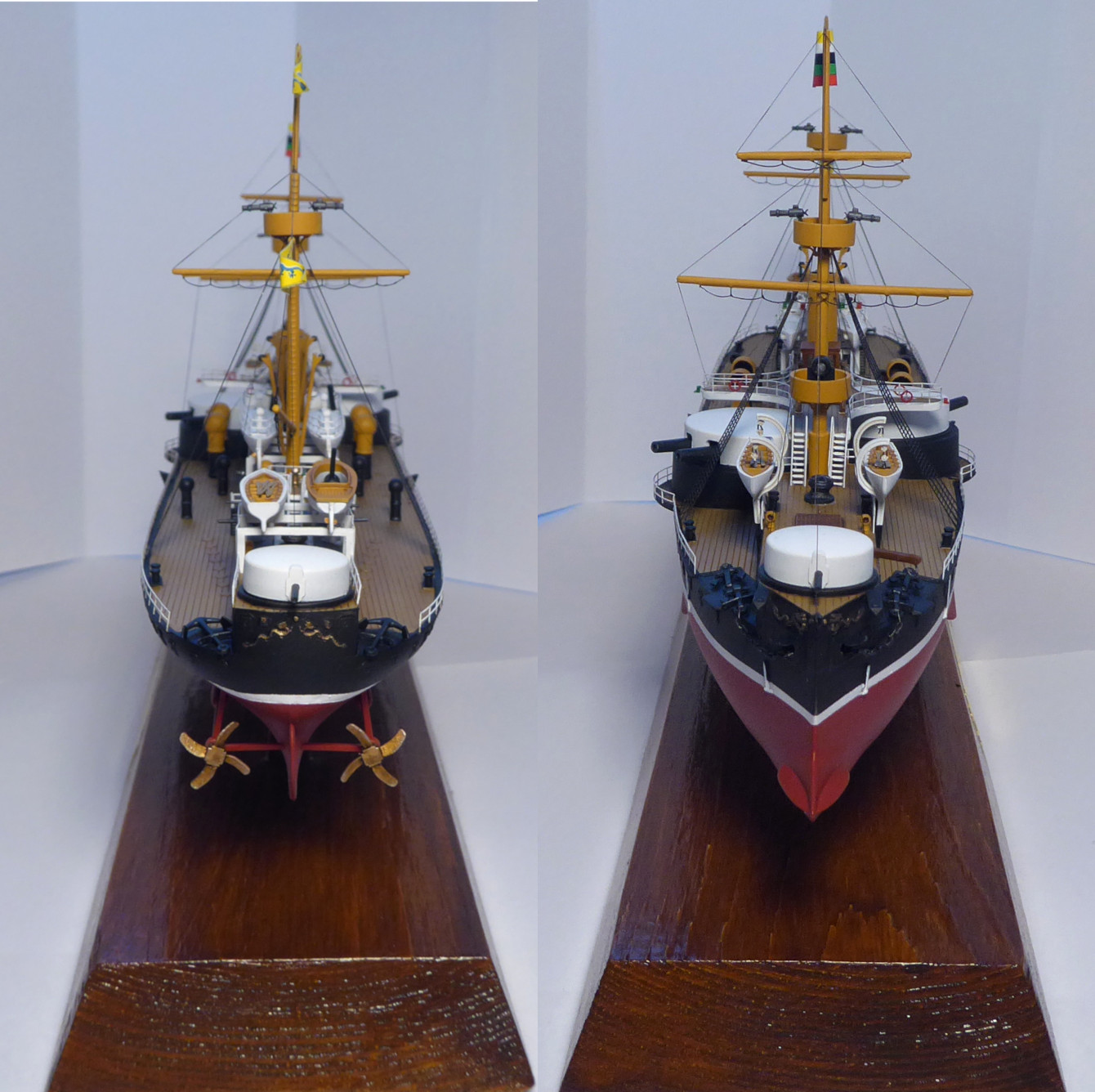

О модели:

Набор мне очень понравился, постройка доставила много удоволствия. Упор я делал скорее на красоту, чем на достоверность. Очень хороша инструкция, фототравление, стволы орудий, очень красивые торпедные катера. Мне не понравились грубые шлюпки, дефлекторы и подставка.

Так как в наборе отсутствуют ванты, я купил ещё фототравление от Artwox.

Из добавок:

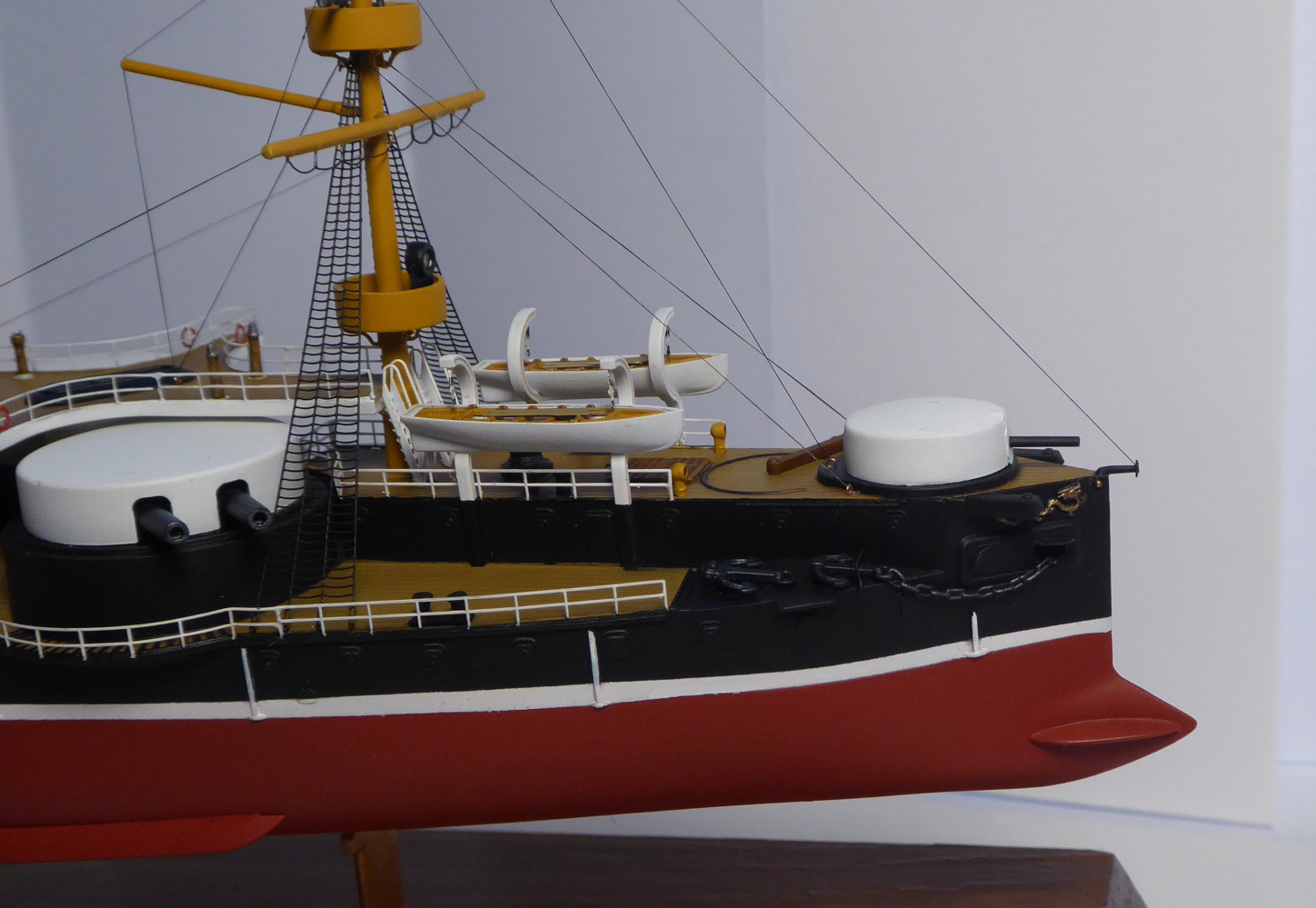

- Якорные цепи из набора HMS Lord Nelson/Hobbyboss.

- Застеклил ходовую рубку и установил в ней дверь, а то как попадать – через окно?

- Сделал блоки на шлюпбалки и грузовые стрелы (остались от Ching Yuen)

- Поставил спас. круги (Eduard).

- Сделал позиционные огни на мостик.

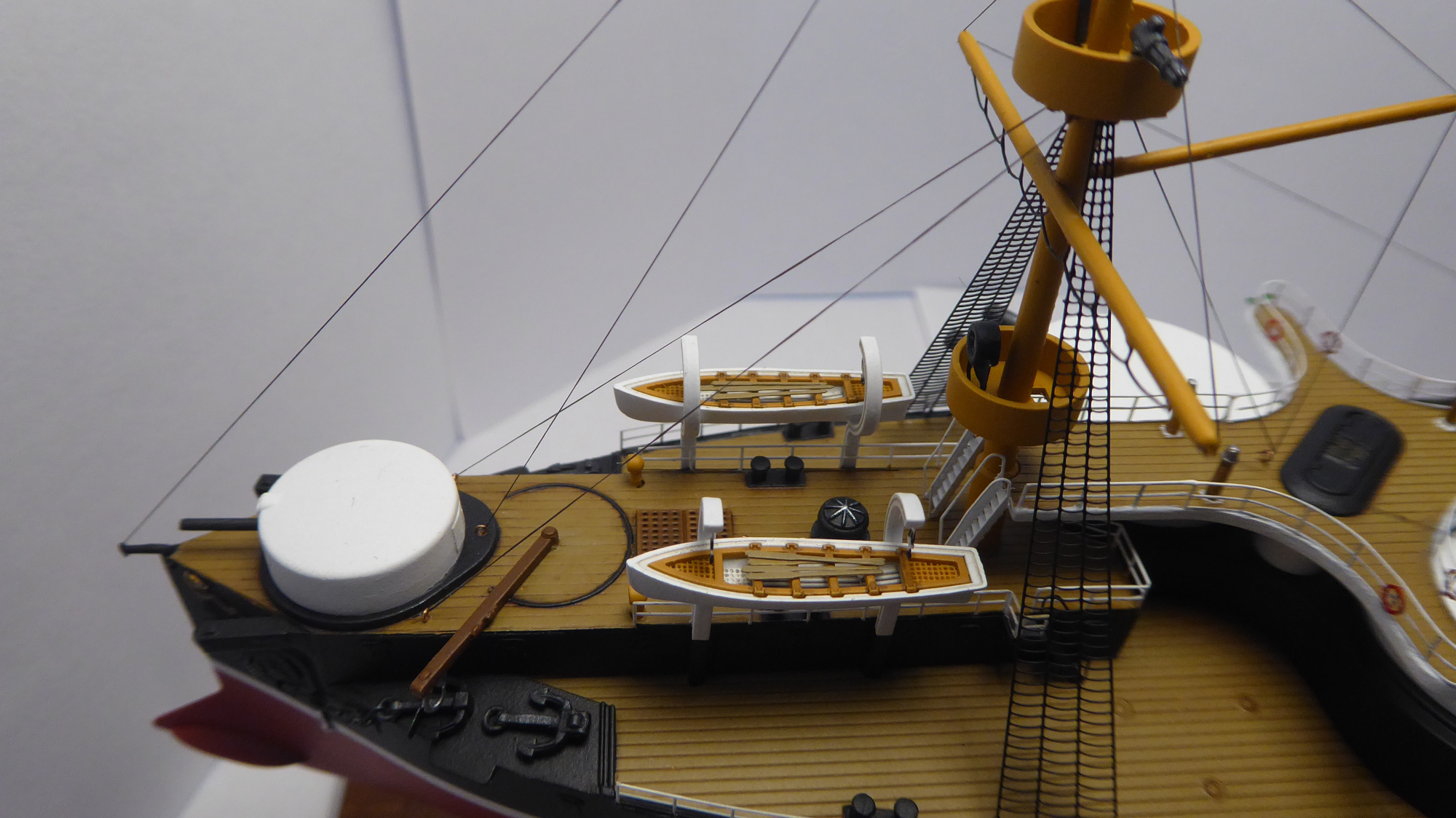

- Заменил шлюпки и маленький катер на детали от набора крейсера Ching Yuen, там их много лишних. Уложил вёсла , а катеру дал новую трубу.

Покрасил красками Citadel, Game Color, Model Color и Model Air. Смывку на палубе сделал маслом. А такелаж от Ushi van der Rosten.

Подставку мне выпилил мой друг Карстен, а всё прочее на ней из набора.

Я заранее благодарю за отценки, советы и критику. Это в целом моя третья законченная модель.
