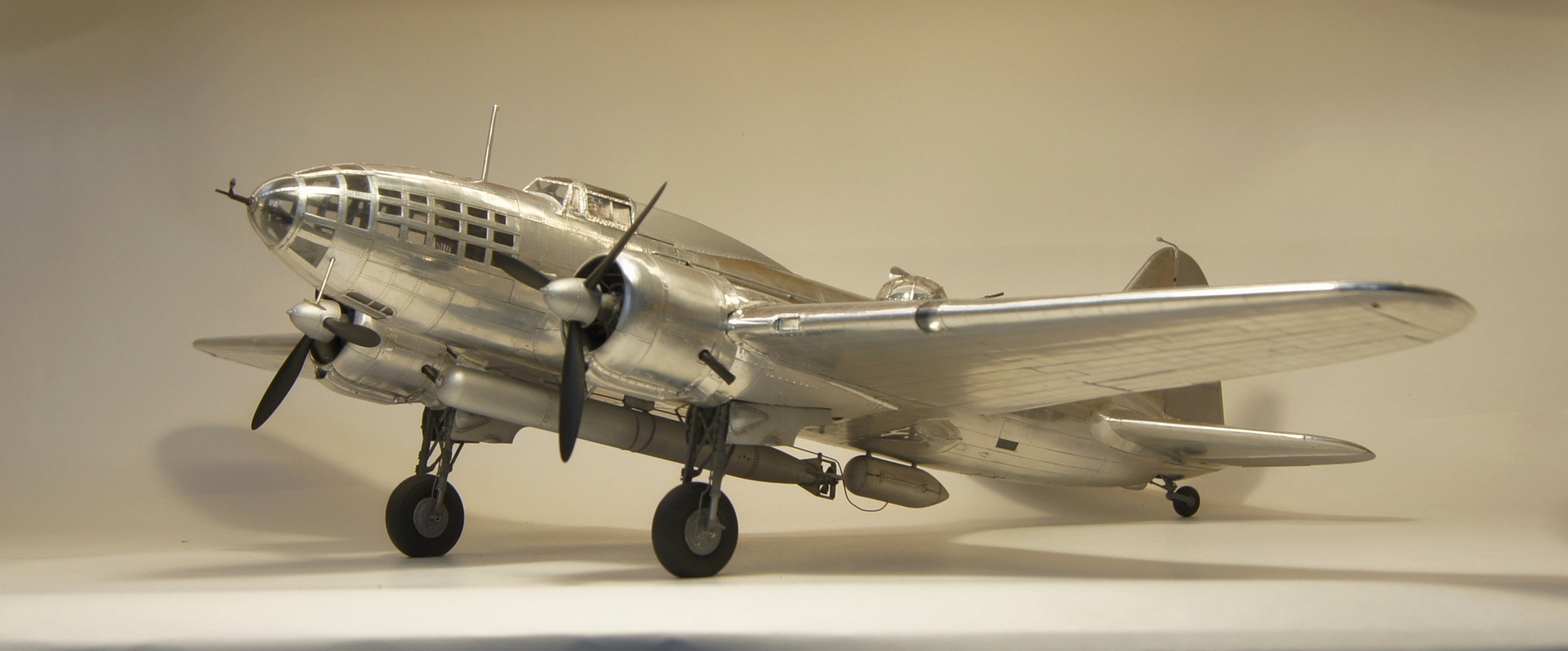

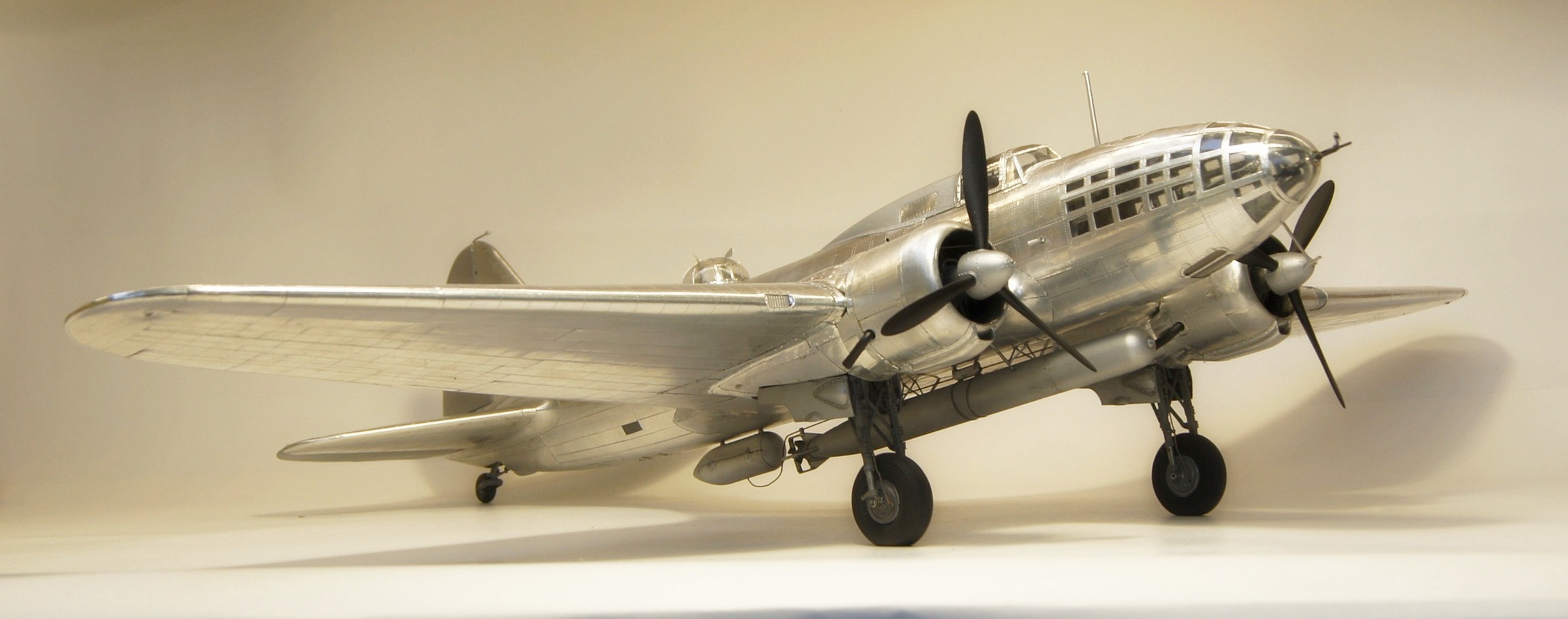

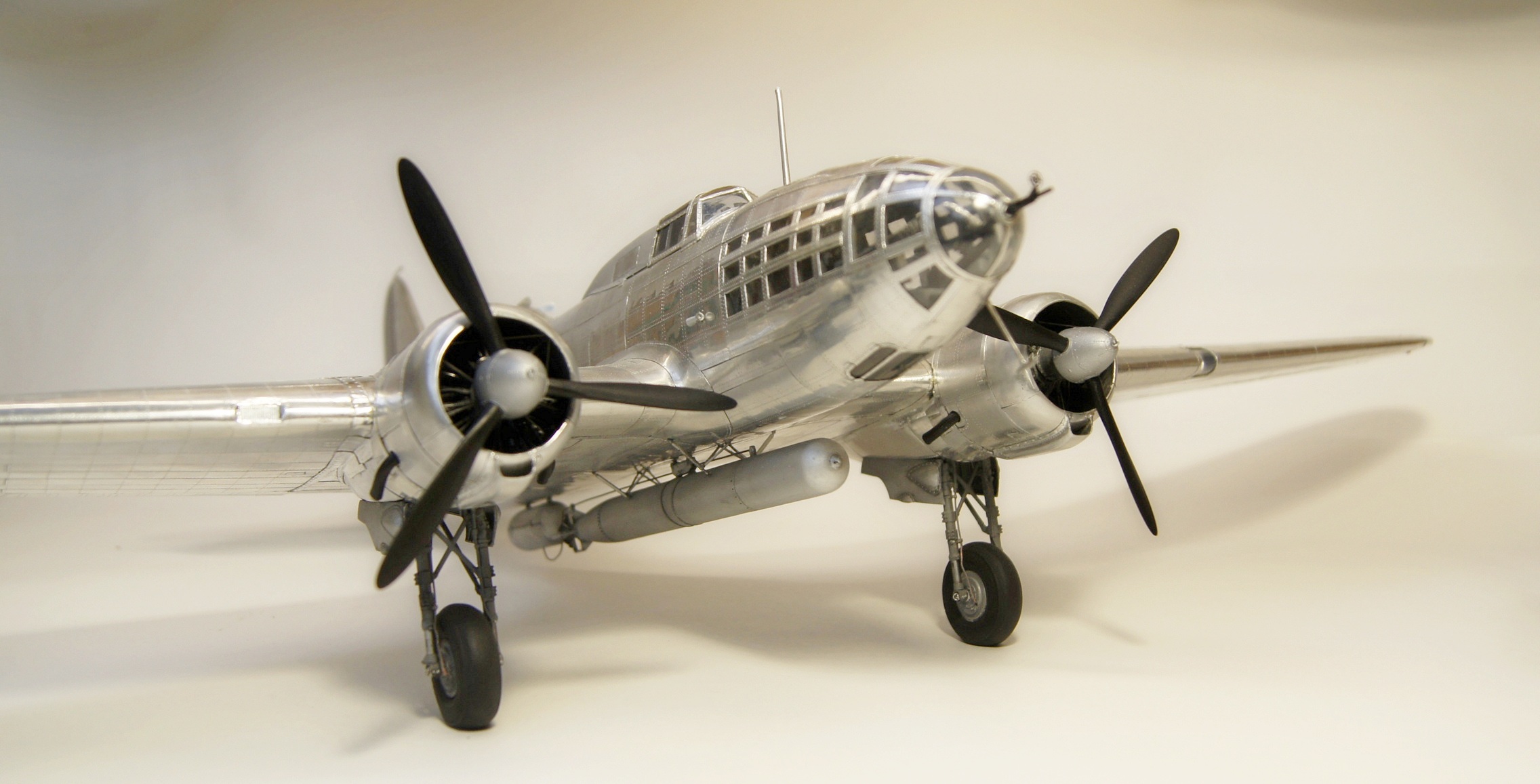

Ил-4Т в масштабе 1:32
- Производитель:
- Авторская
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
Модель изготовлена самостоятельно с использованием металла, пластика, фотополимерной смолы, композитных материалов.

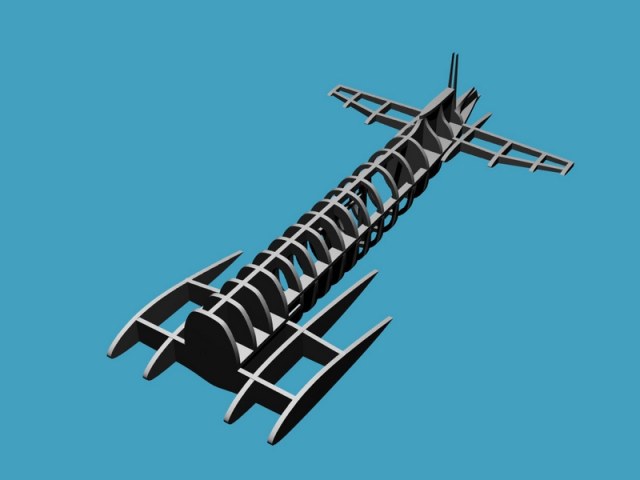

Разработка модели велась в Rhinoceros 4.0.

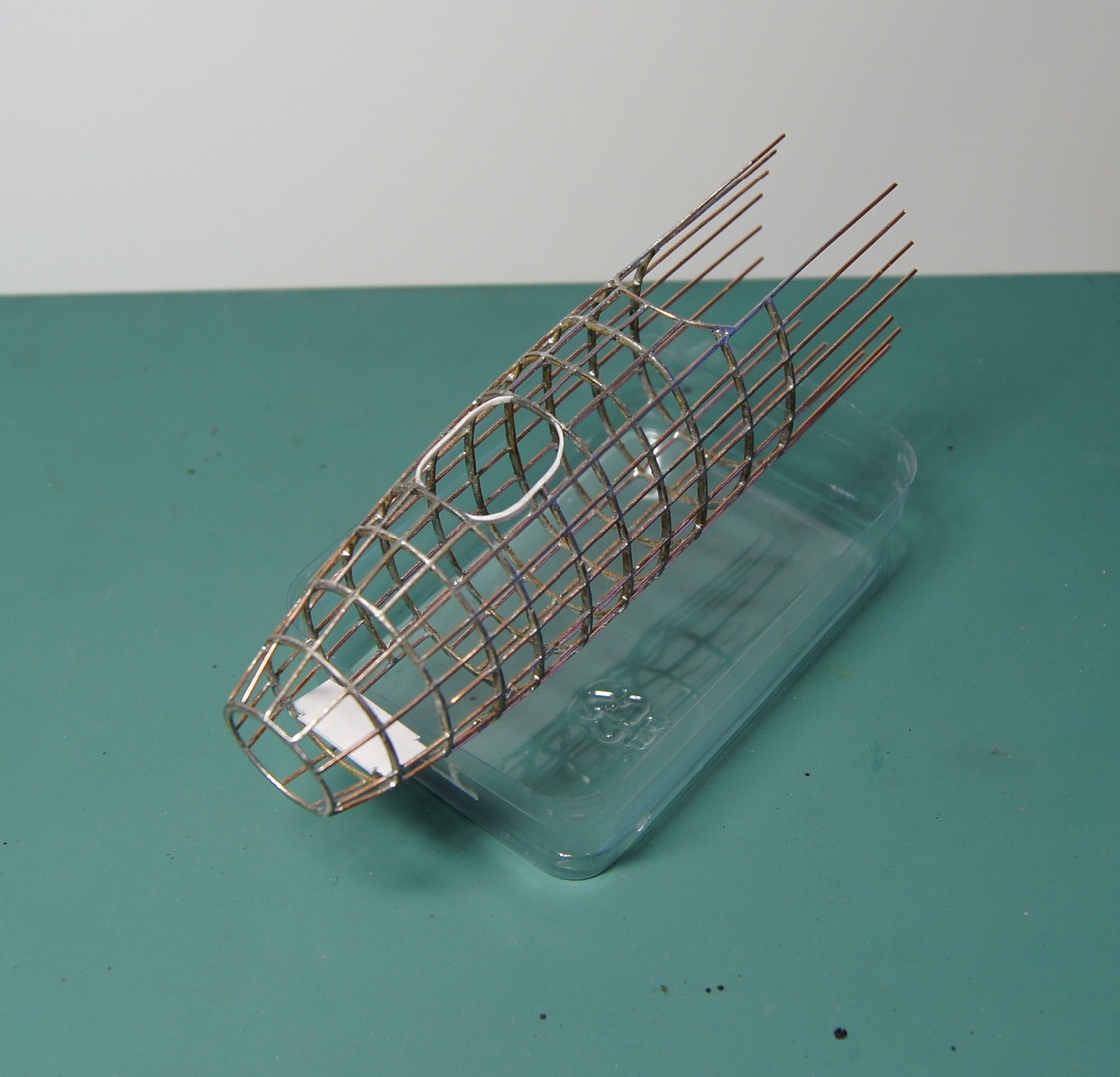

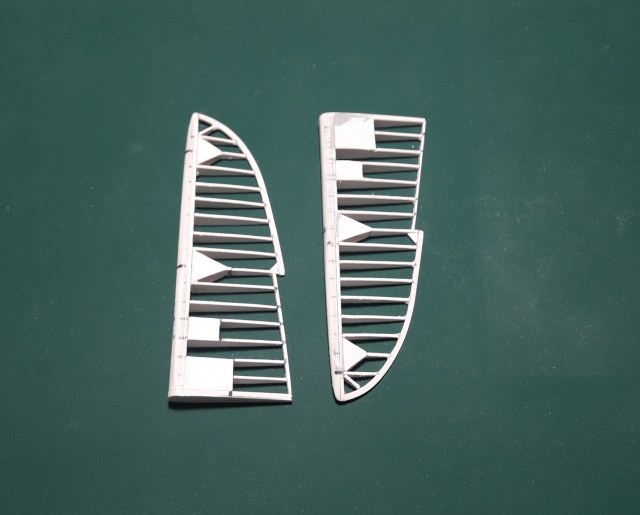

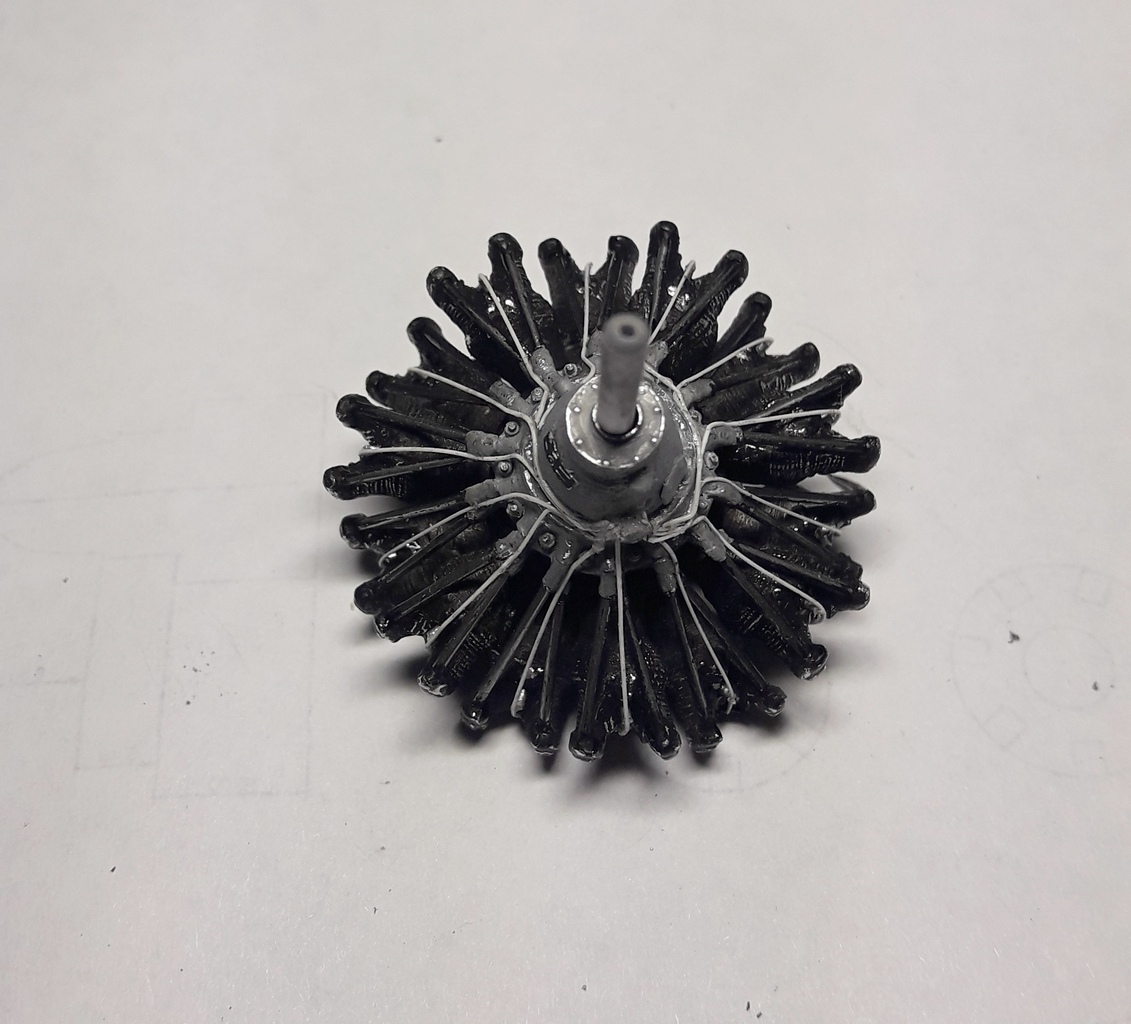

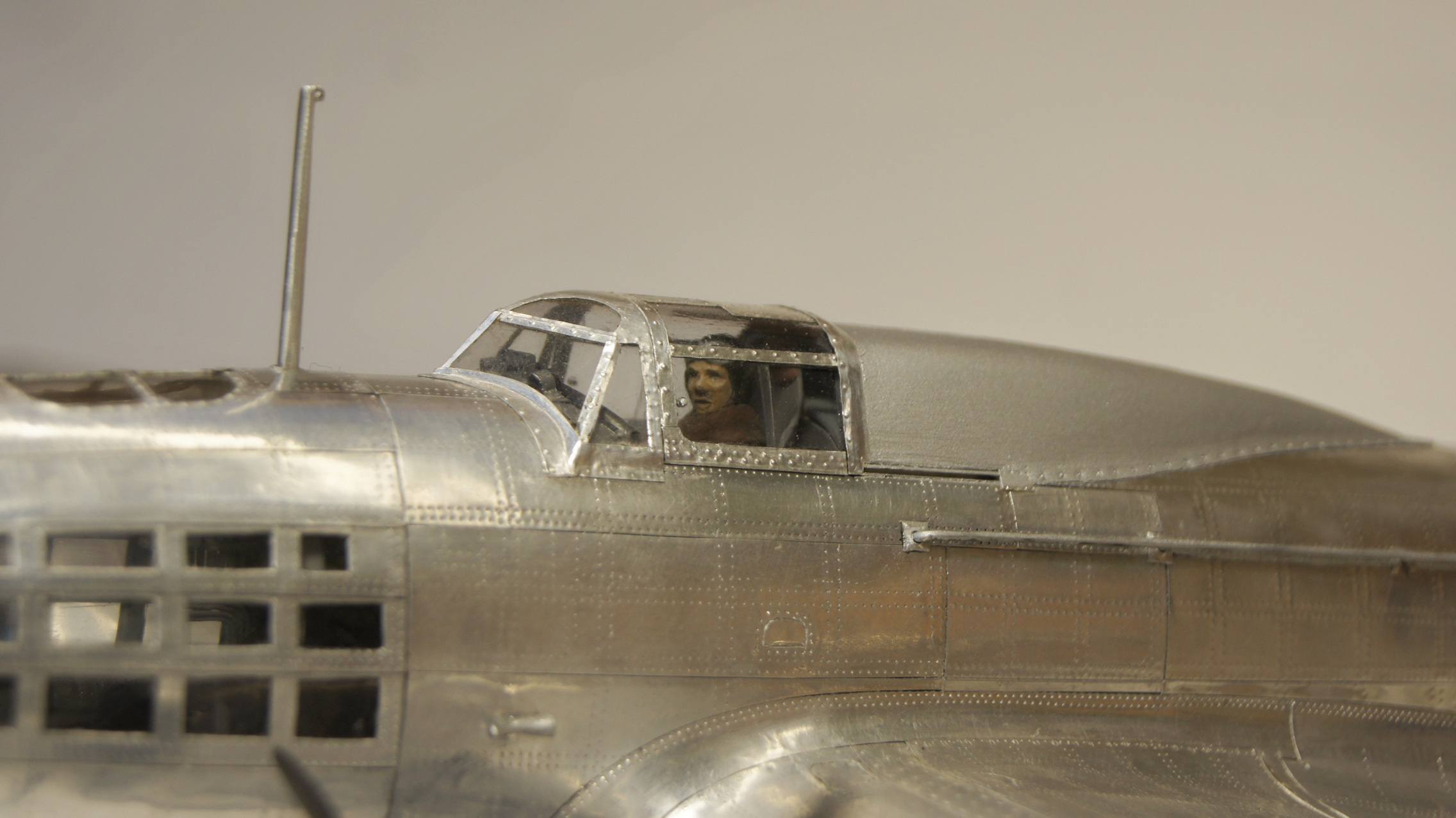

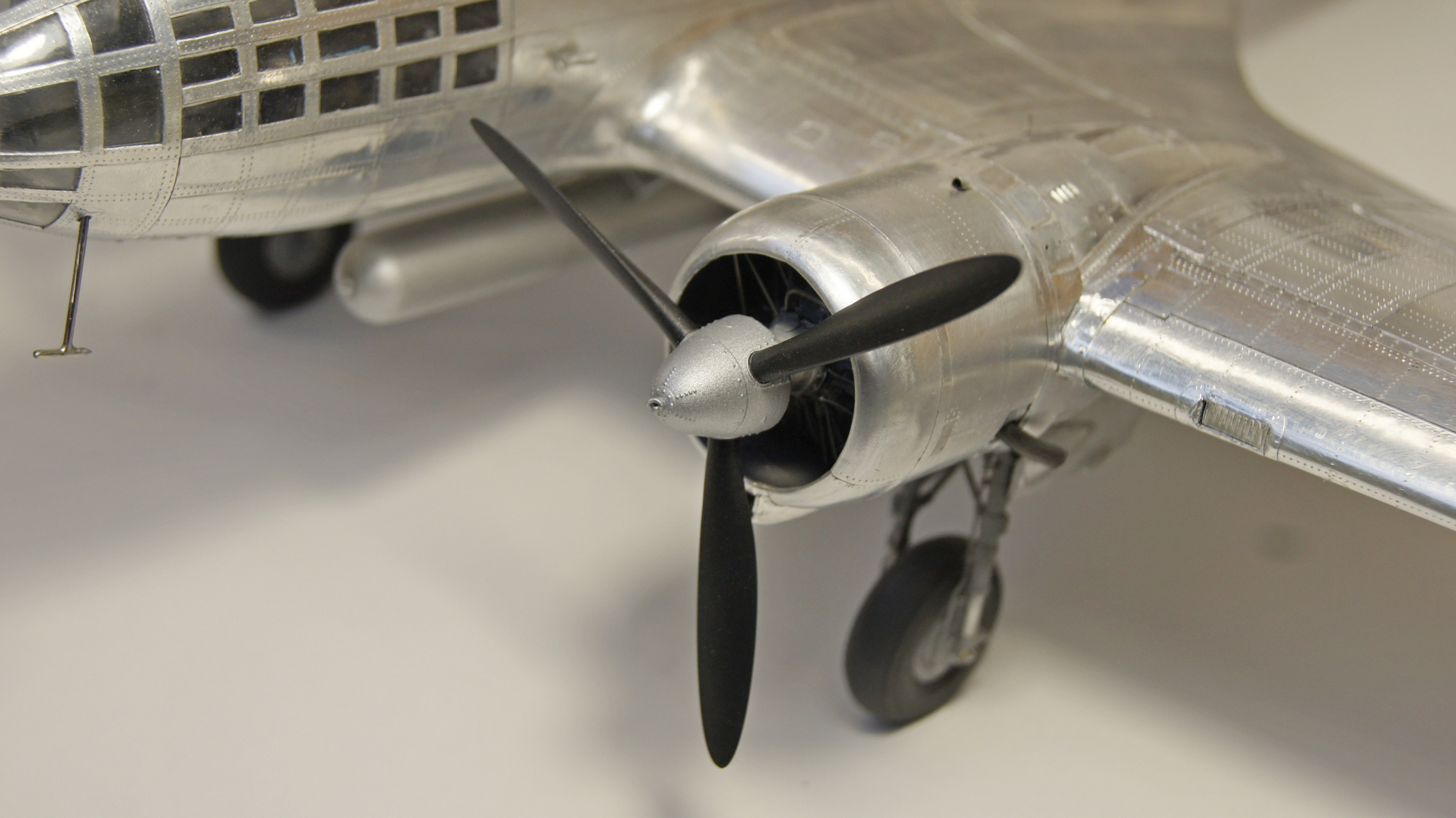

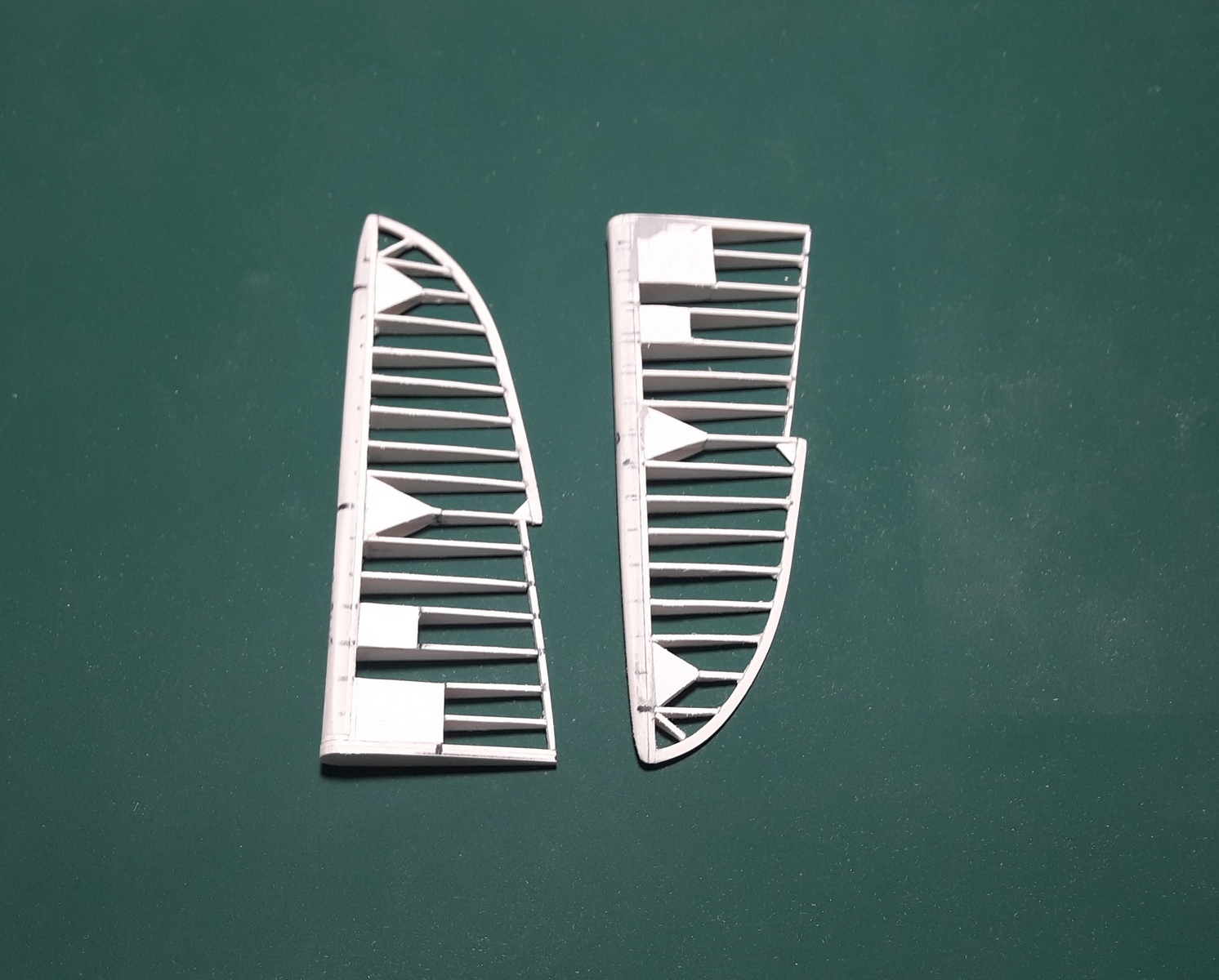

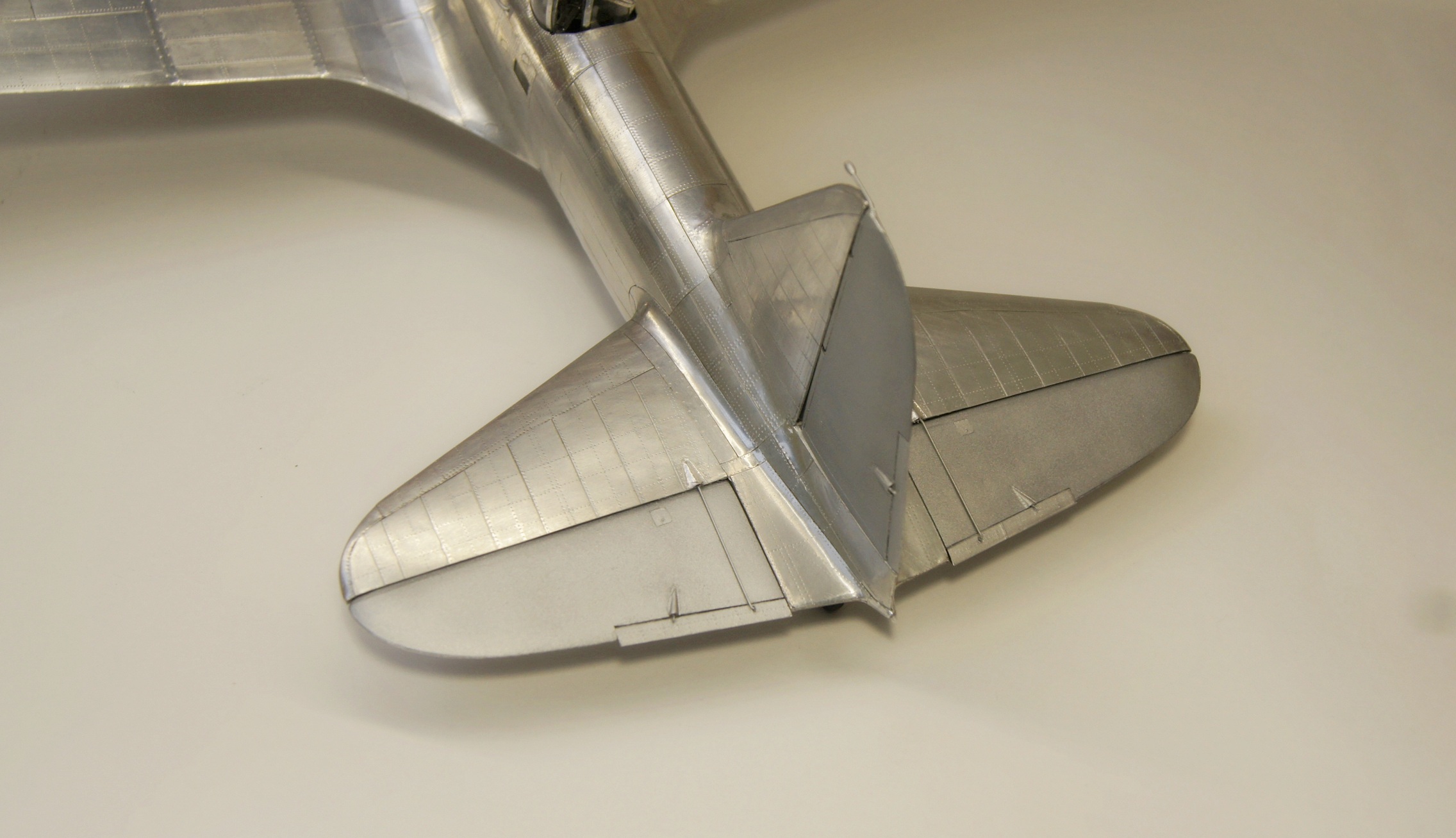

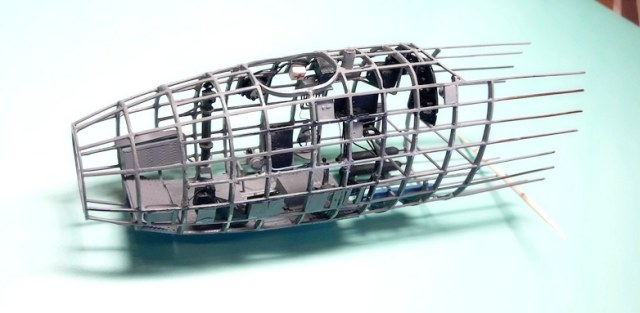

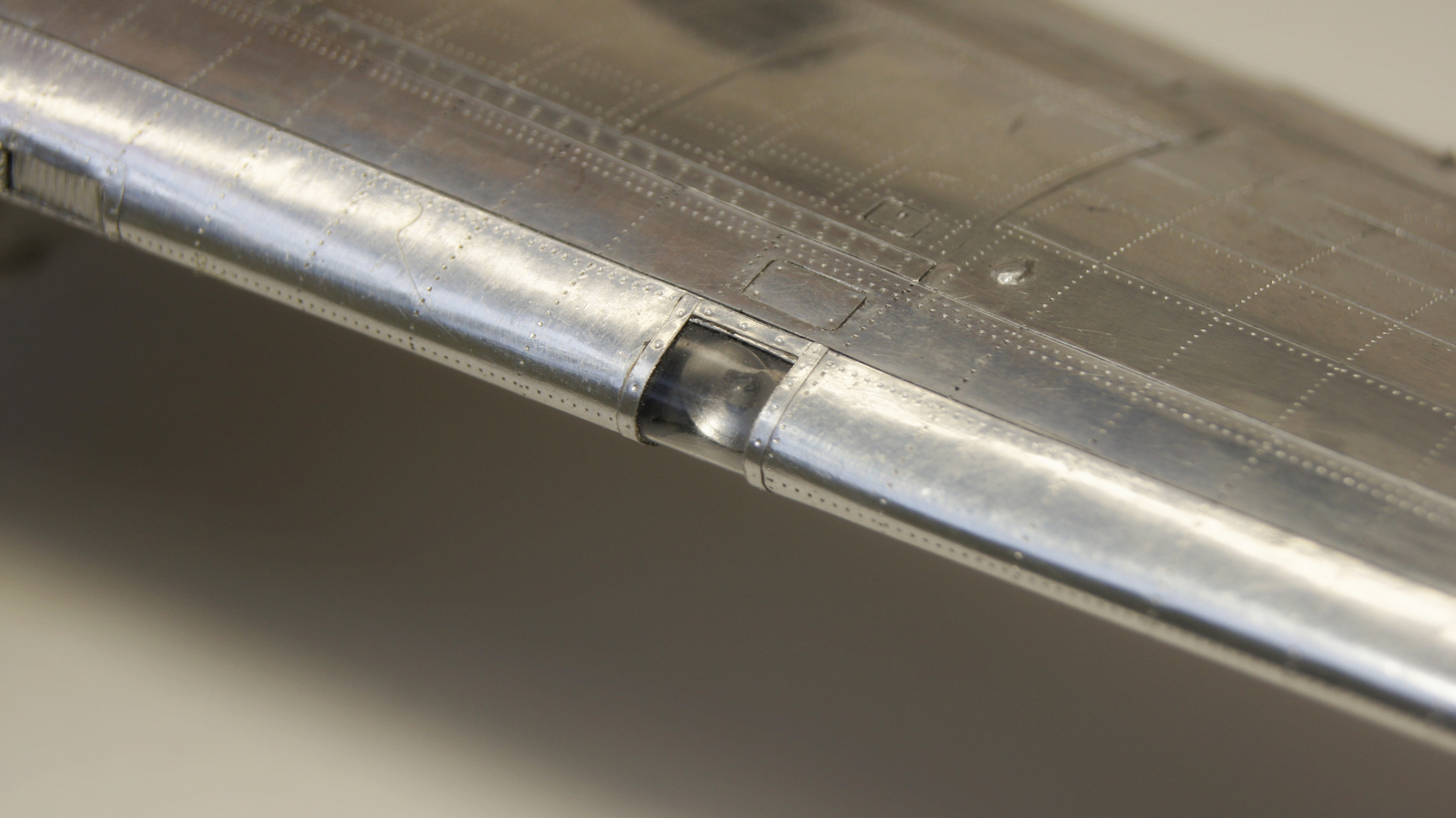

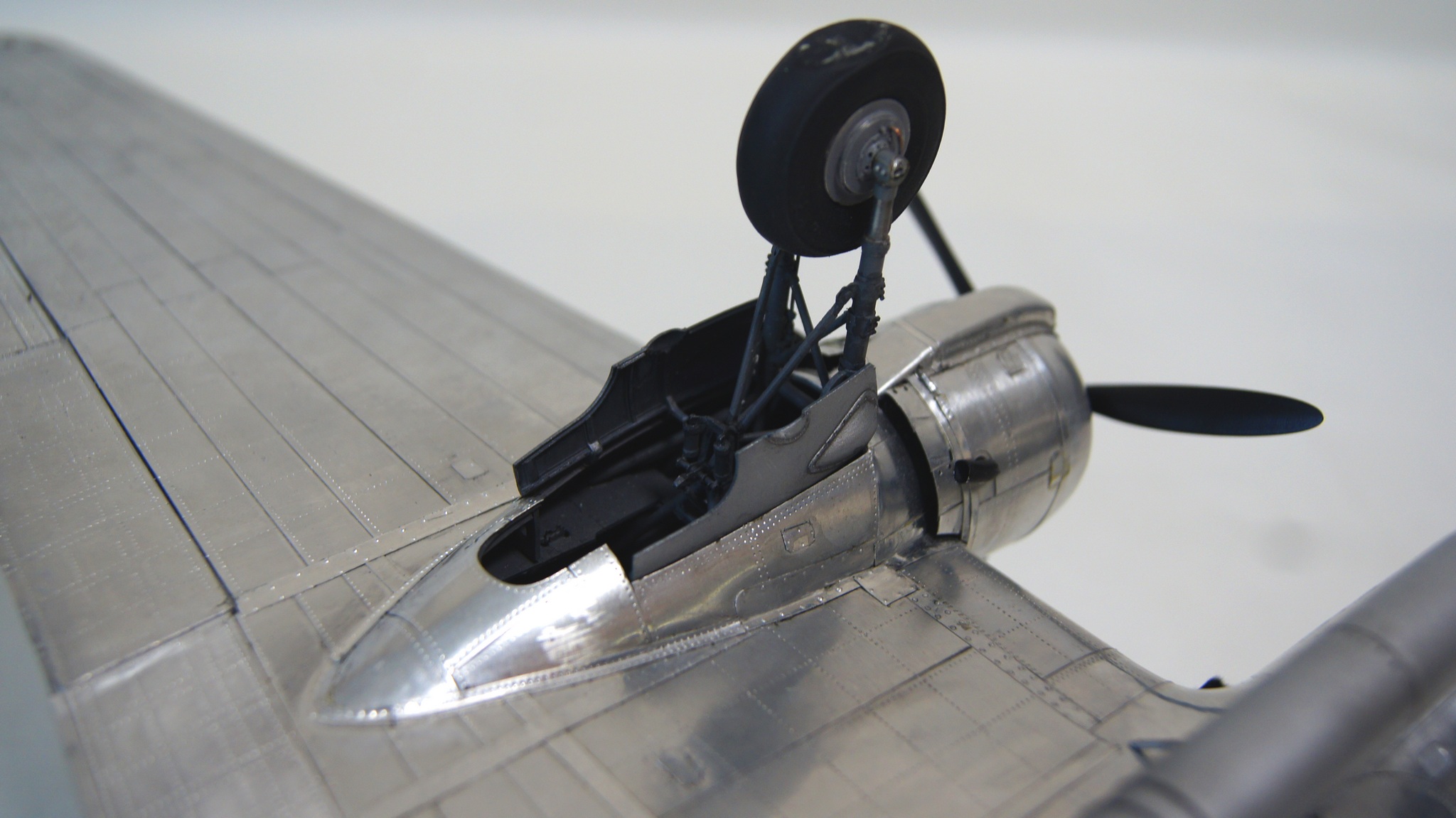

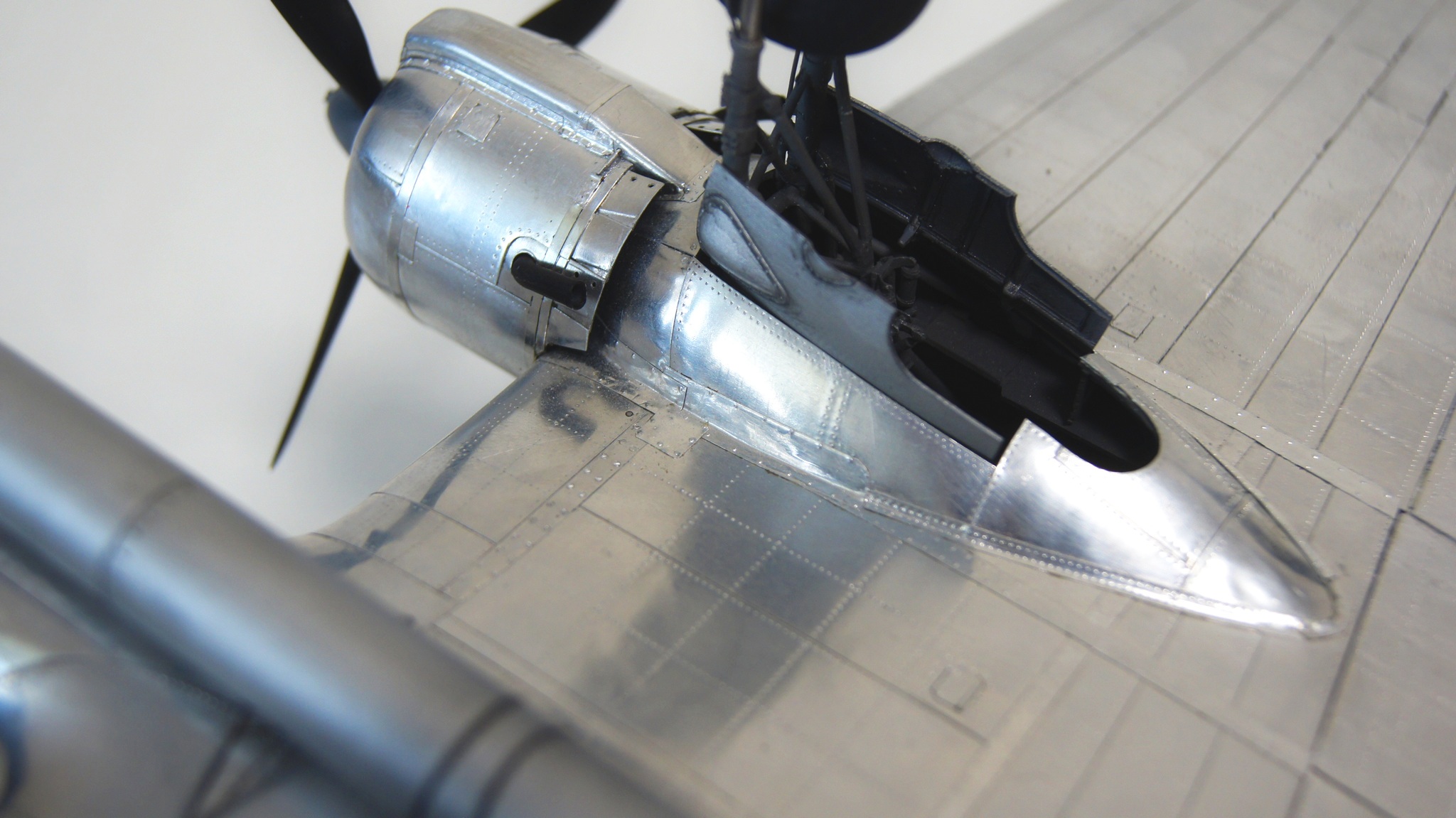

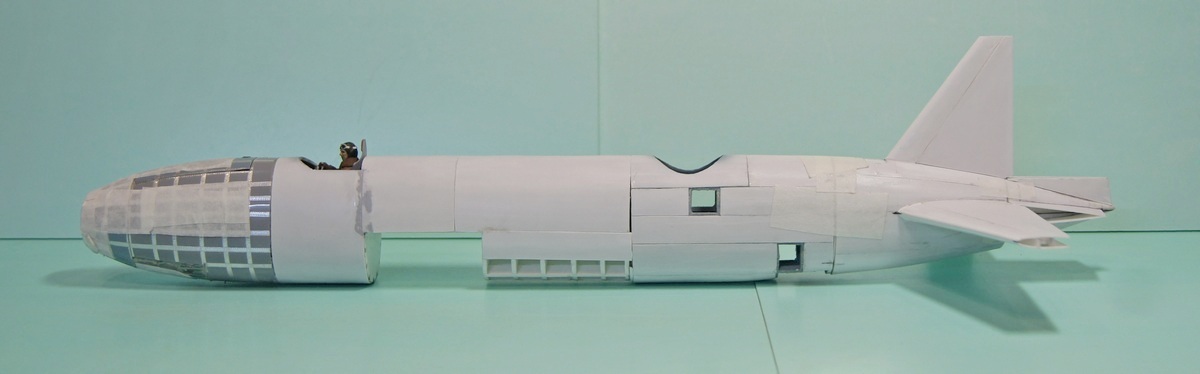

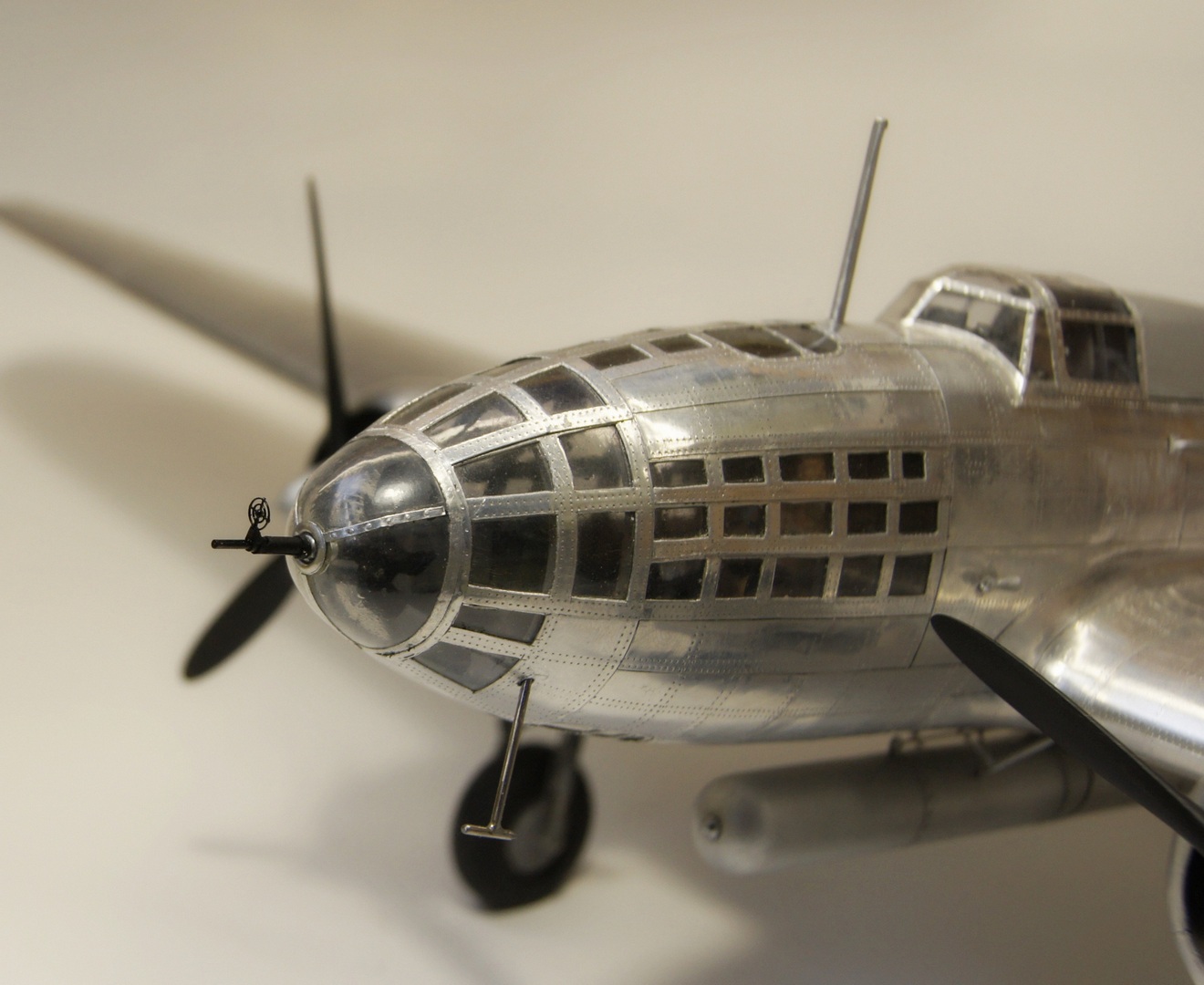

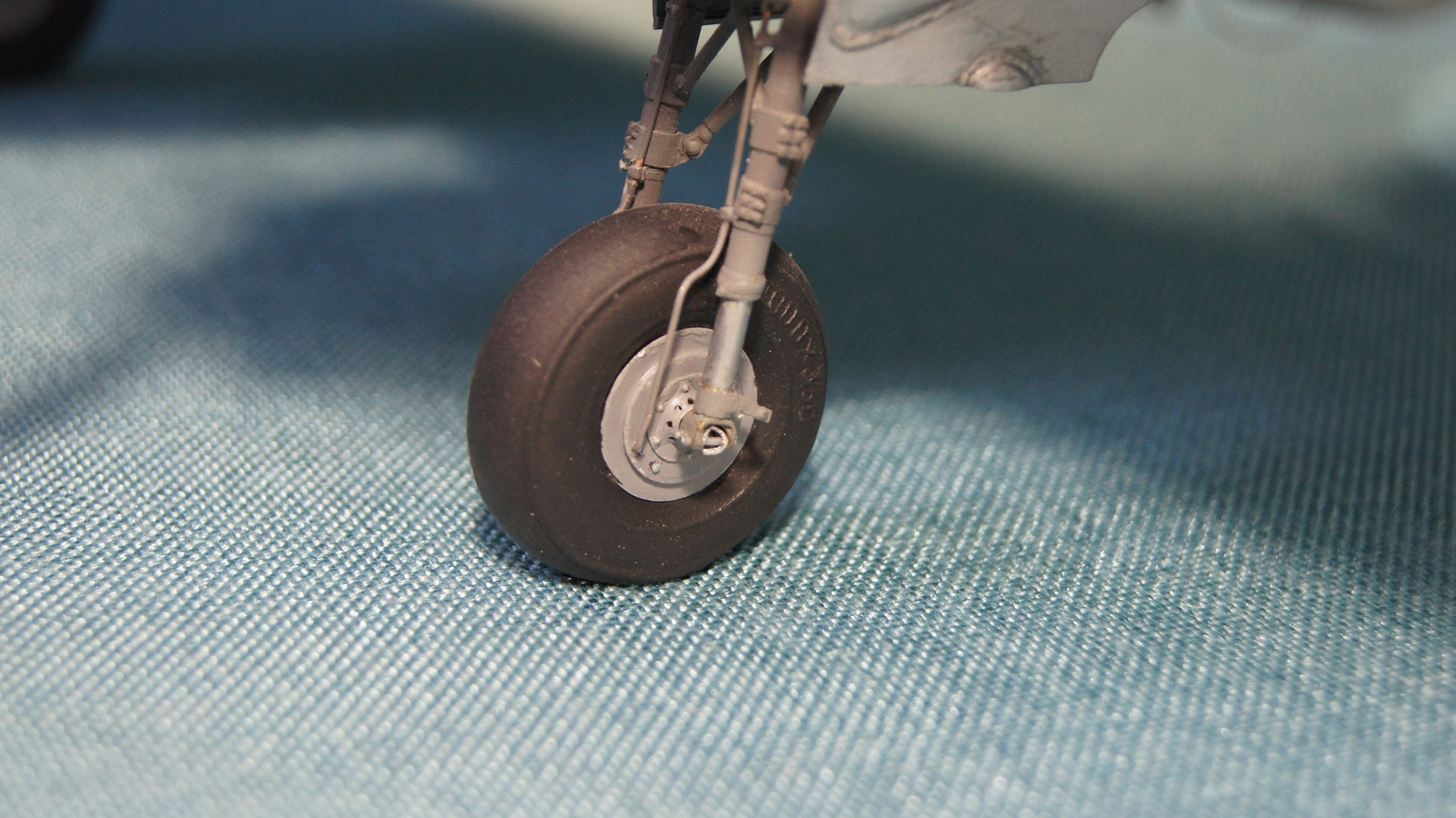

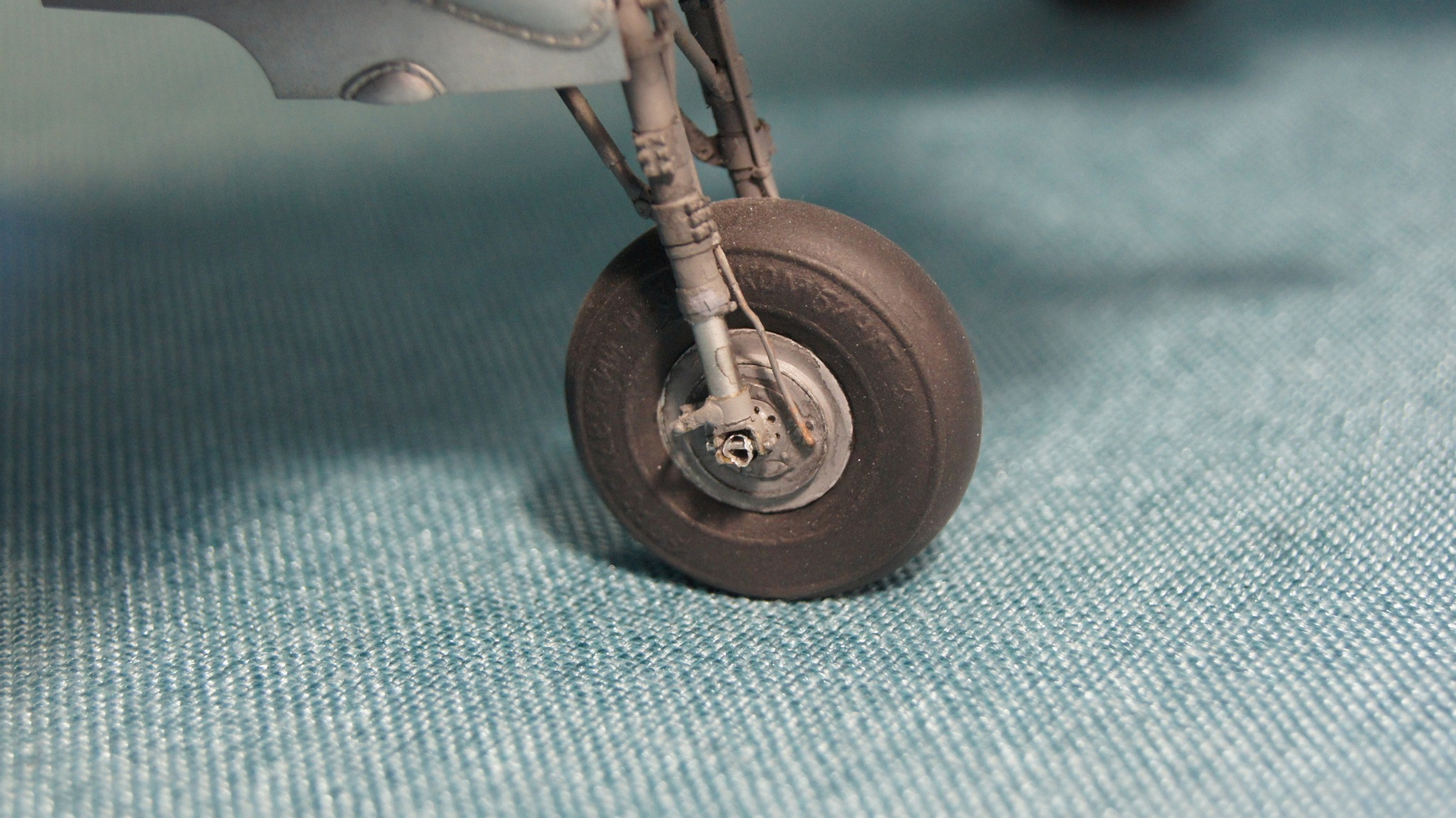

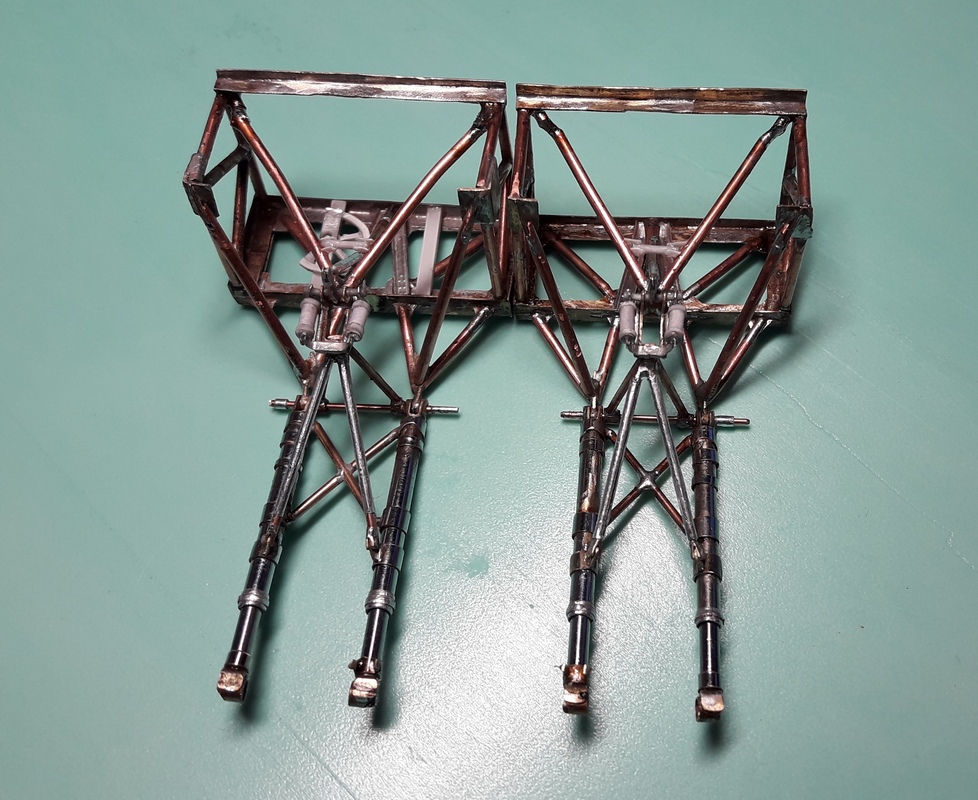

Носовая часть, включая кабину пилота, изготовлена каркасным способом. Каркас спаян с применением картонного стапеля-кондуктора из медной проволоки 0,9 мм. Шпангоуты каркаса спаяны в два слоя на шаблоне. Оборудование внутри кабин штурмана и летчика воссоздано по максимуму. Фигурки пилота и штурмана изготовлены из доноров с помощью эпоксилина. Для остекления кабины штурмана была изготовлена гипсовая болванка, на которой термическим способом тянулся прозрачный пластик. Формованные листы остекления клеились на каркас. Фюзеляж за кабиной пилота изготовлен наборным способом. Элементы силового набора изготовлены из вспененного ПВХ 2 мм, обшивка из листового ПВХ 0,7-0,9 мм. На сложных поверхностях капотов, гаргрота кабины пилота, гондол двигателей пластик тянулся горячим способом на соответствующих болванках. Поверх пластика модель обшита листовым алюминием 0,2 мм. На листы обшивки нанесена имитация клепки. Рули высоты и руль поворота изготовлены каркасным способом с обшивкой каркаса ПВХ 0,2 мм. Сам каркас из ПВХ 0,7 мм. Цилиндры двигателей отлиты из белого металла. Стойки шасси спаяны из медных трубочек от телескопических антенн. Рама и раскосы шасси, замки шасси спаяны из листовой латуни 0,4 мм и медной проволоки 0,9 мм. Колеса модели самодельные из эпоксилина (холодная сварка). Торпеда с элементами её подвески, парашютный контейнер, щитки шасси, ствол и прицел ШКАСа штурмана напечатаны на фотополимерном 3D принтере и окрашены.
Модель по многочисленным советам коллег по хобби оставлена в металле, но по желанию покупателя может быть окрашена в любой вариант окраски.
Оценки
Войдите, чтобы оценить работу.
Комментарии (33)
На сайте с 08.12.2010
10 397
"Делаю еще один заход,..."
) Устранил выданные замечания, за исключением антенны, которая будет установлена на модель после закрепления в транспортировочной таре перед отправкой потенциальному покупателю, дабы до этого момента её не порвать и стойку не погнуть. Простите, вместо редактирования случайно удалил модель полностью, поэтому все заново.
На сайте с 31.01.2016
37 1
Просто Блестяще! Браво!
На сайте с 25.06.2008
52 1558
Ну и еще раз- СУПЕР!!!!
На сайте с 13.12.2012
45 399
Семён Семёныч! Как же так? Мы хлопали в ладошки... а тут конфуз...
Получите снова, большой ОДОБРЯМС!
На сайте с 08.12.2010
10 397
Ну простите, бывает)) Спасибо!
На сайте с 08.12.2010
10 397
Но если и сейчас не пройдет, уже ничего менять не буду, останется в личных.
На сайте с 18.07.2010
368 21797
На сайте с 08.12.2010
10 397
Кстати, землякам привет! Я тоже в Краснодаре теперь обитаю))
На сайте с 30.06.2009
23 1386
Это сильно!
На сайте с 29.06.2013
34 57
Еще раз рукоплещу!!!
На сайте с 03.10.2013
65 31
Запредельно классная модель! Это уже искусство!
Невероятно потрясающе !!! Нереально здорово !!! БРАВО МАСТЕР !!!!!!!!!!!!!!
Спонсор
На сайте с 20.05.2013
84 224
Еще раз Да да !!
Спонсор
На сайте с 06.04.2011
34 437
Вот это и есть работа настоящего моделиста!
Все самодельное, все руками.
Круто!
На сайте с 24.05.2014
15 137
Капитальнейшая работа!!!
Браво!!!
На сайте с 23.09.2010
30 564
Круто!!!
Спонсор
На сайте с 17.10.2010
724 9624
Отличная работа.

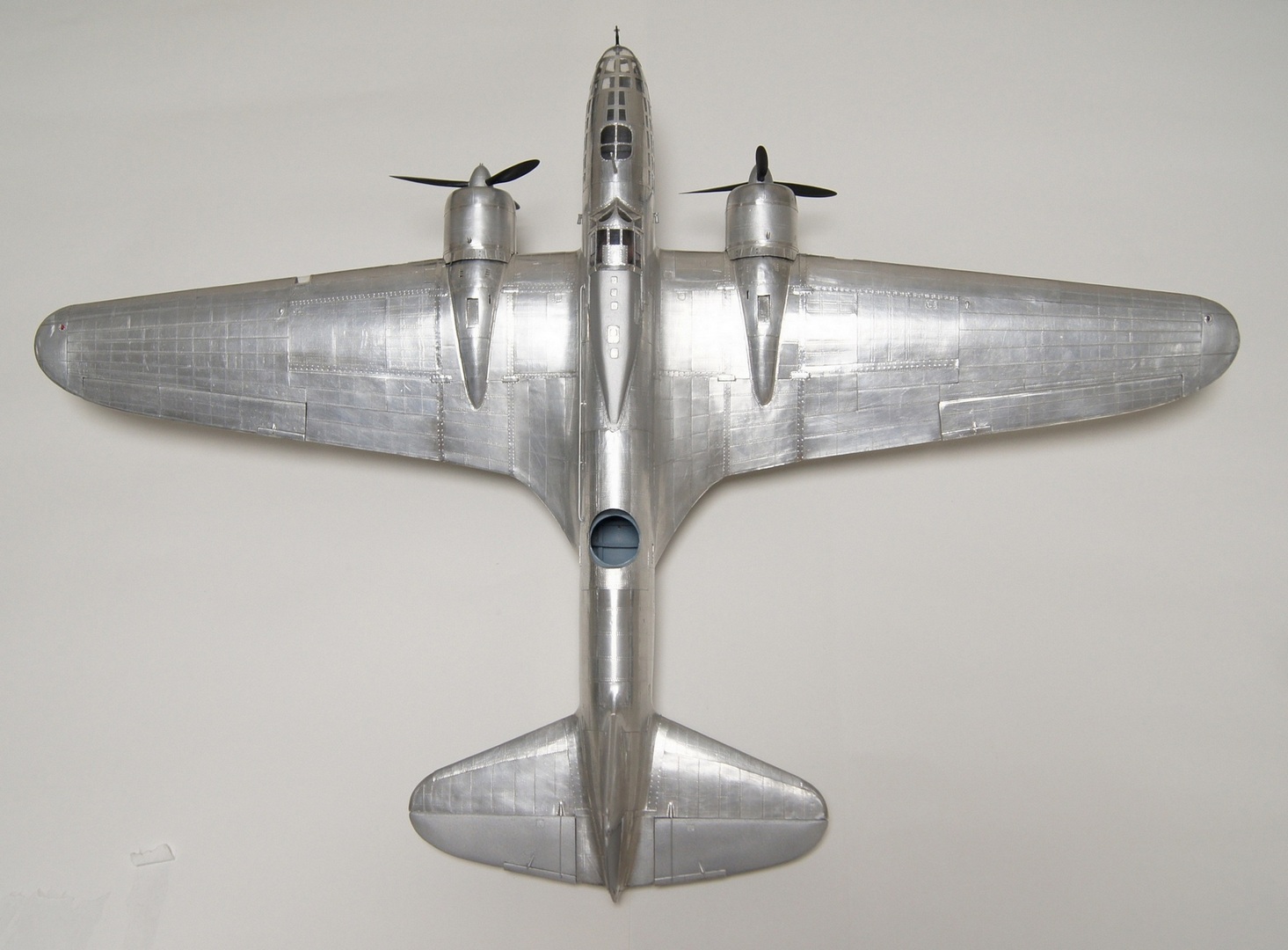

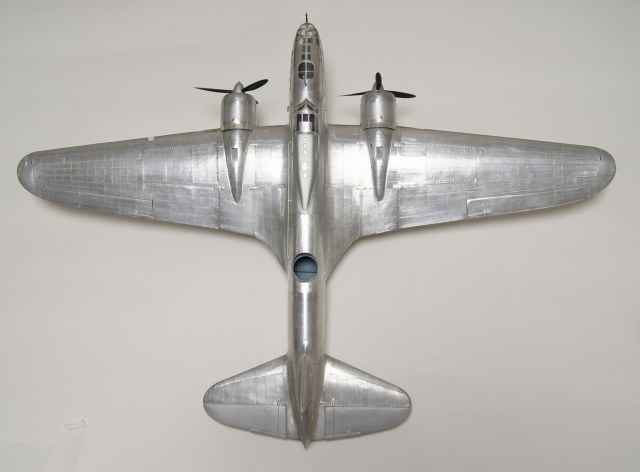

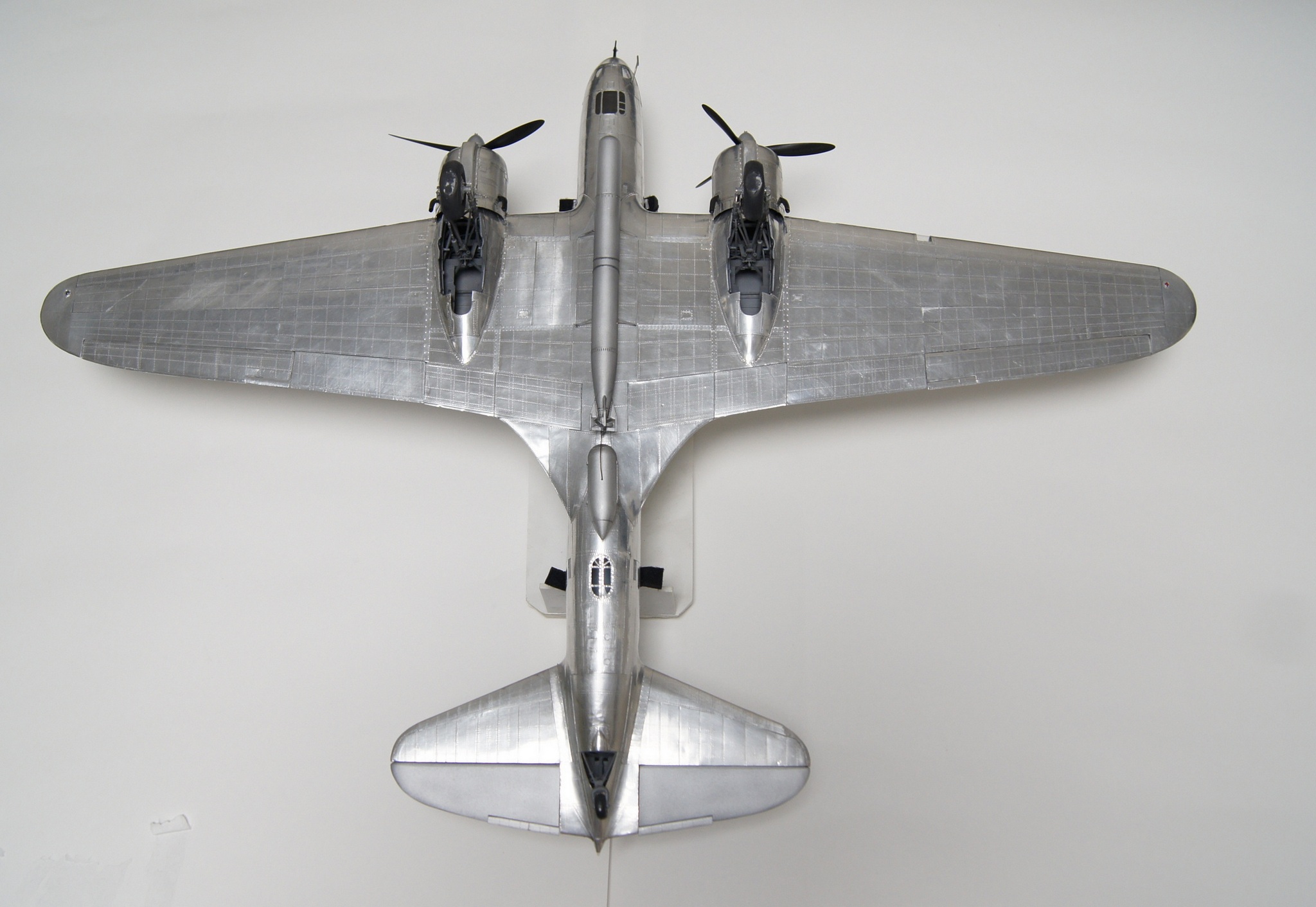

Просьба постфактум добавить виды строго сверху и снизу.
