Лёгкий крейсер пр. 68-бис "Михаил Кутузов"

Автор: Юрий Флоров Размещено: 04.01.2021 · Алексей Лежнев 3 383 просмотров
Производитель:
КомБриг
Год выпуска:
до 1960
Масштаб модели:
1:350
Тип бронетехники:
Инженерная техника
Страна-производитель:
СССР–Россия
Тип модели:
Корабли

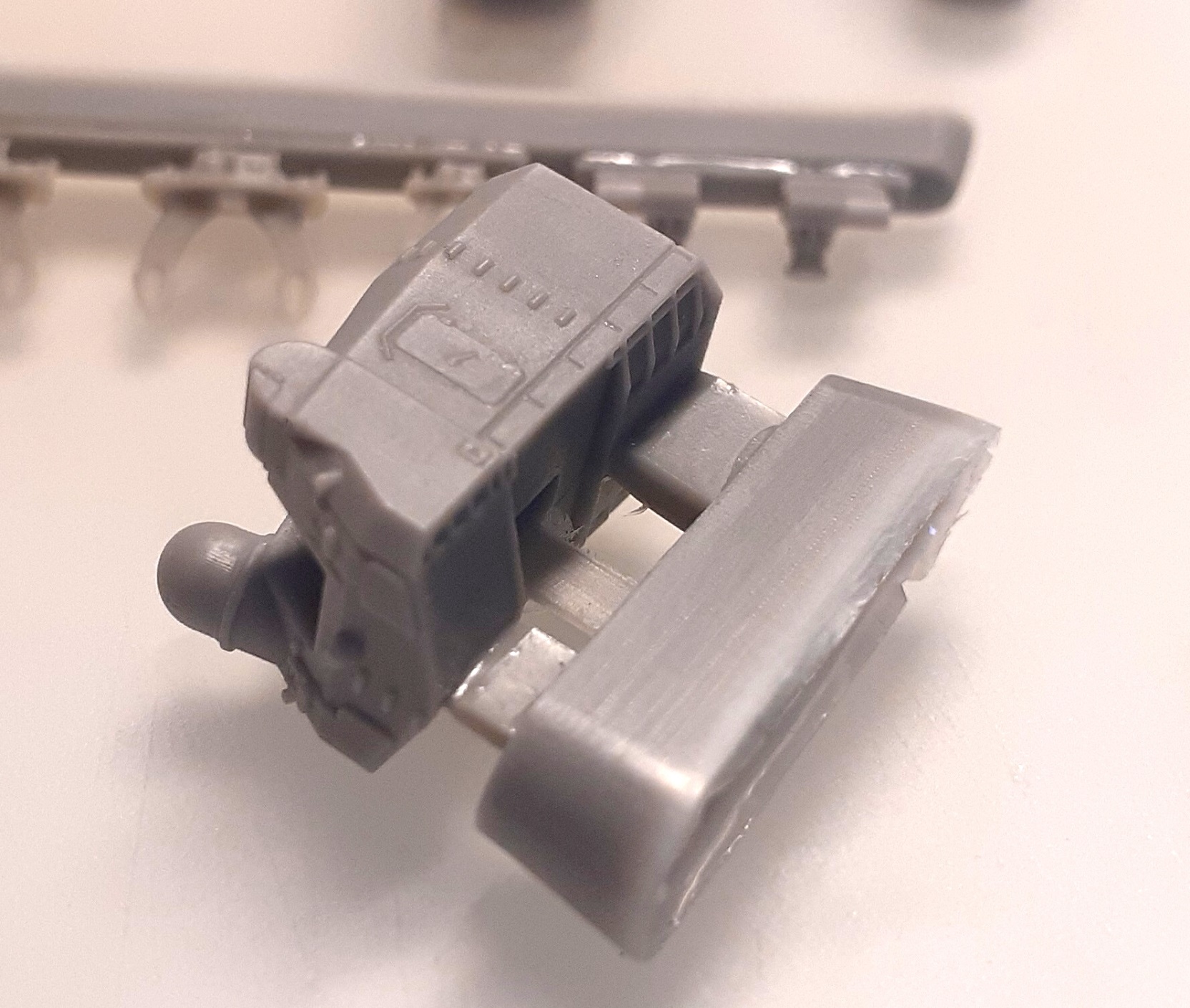

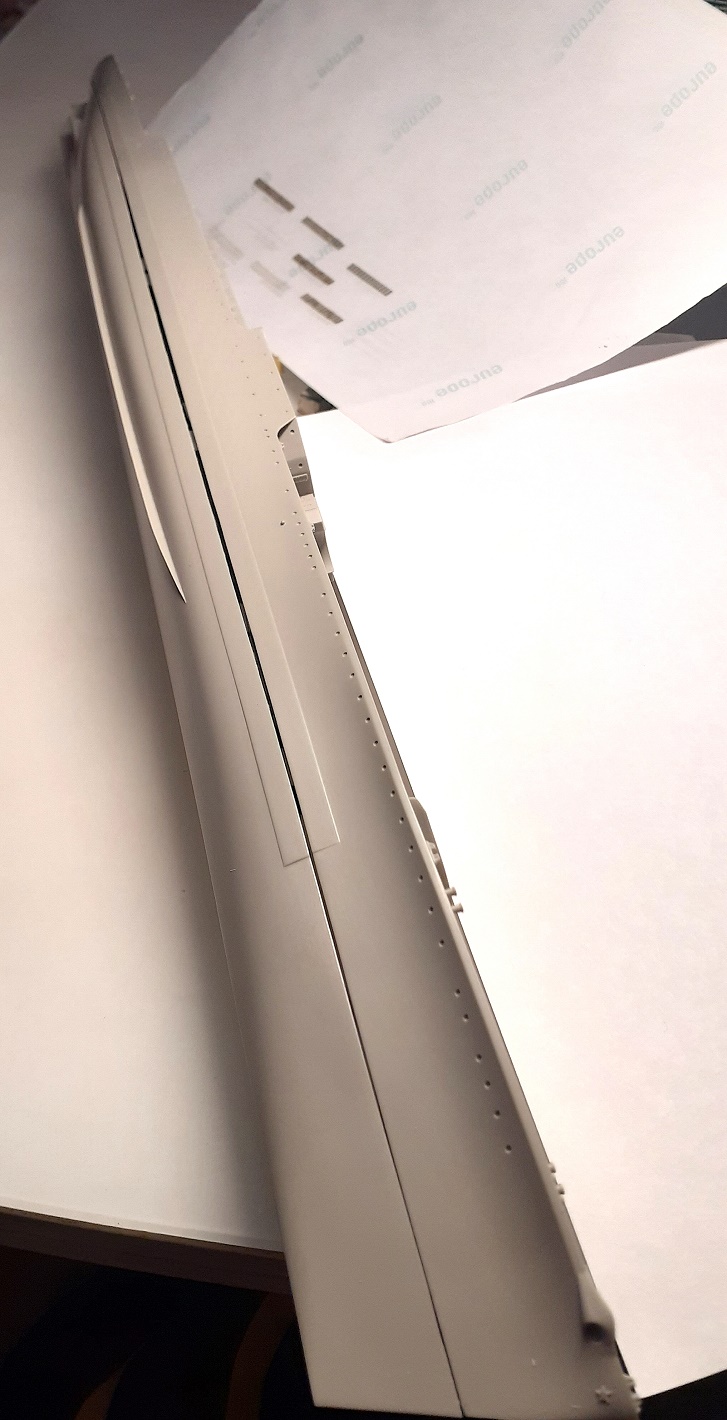

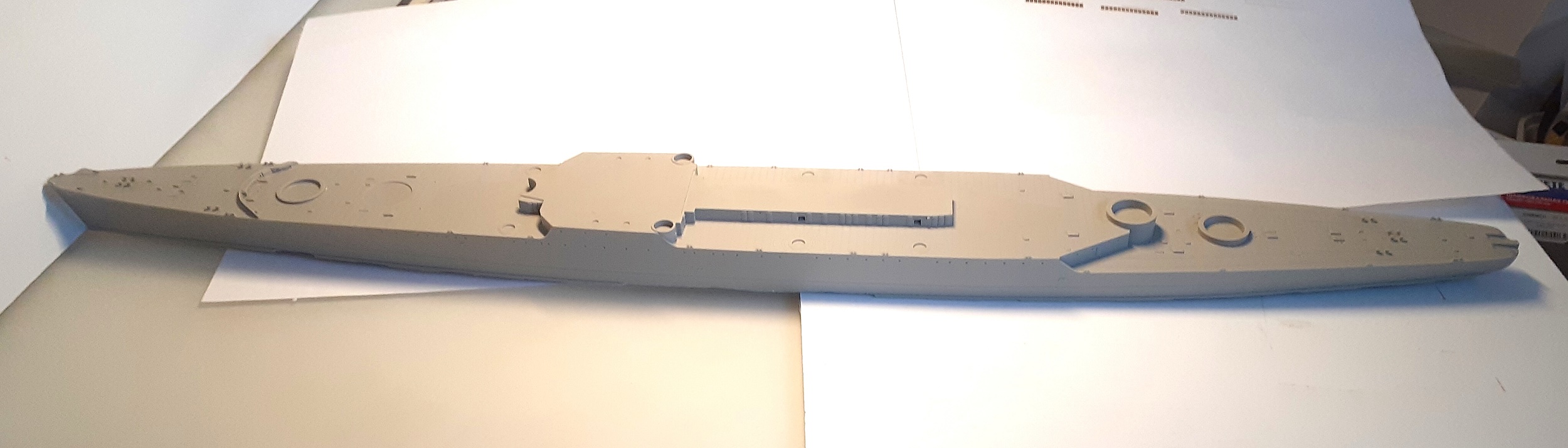

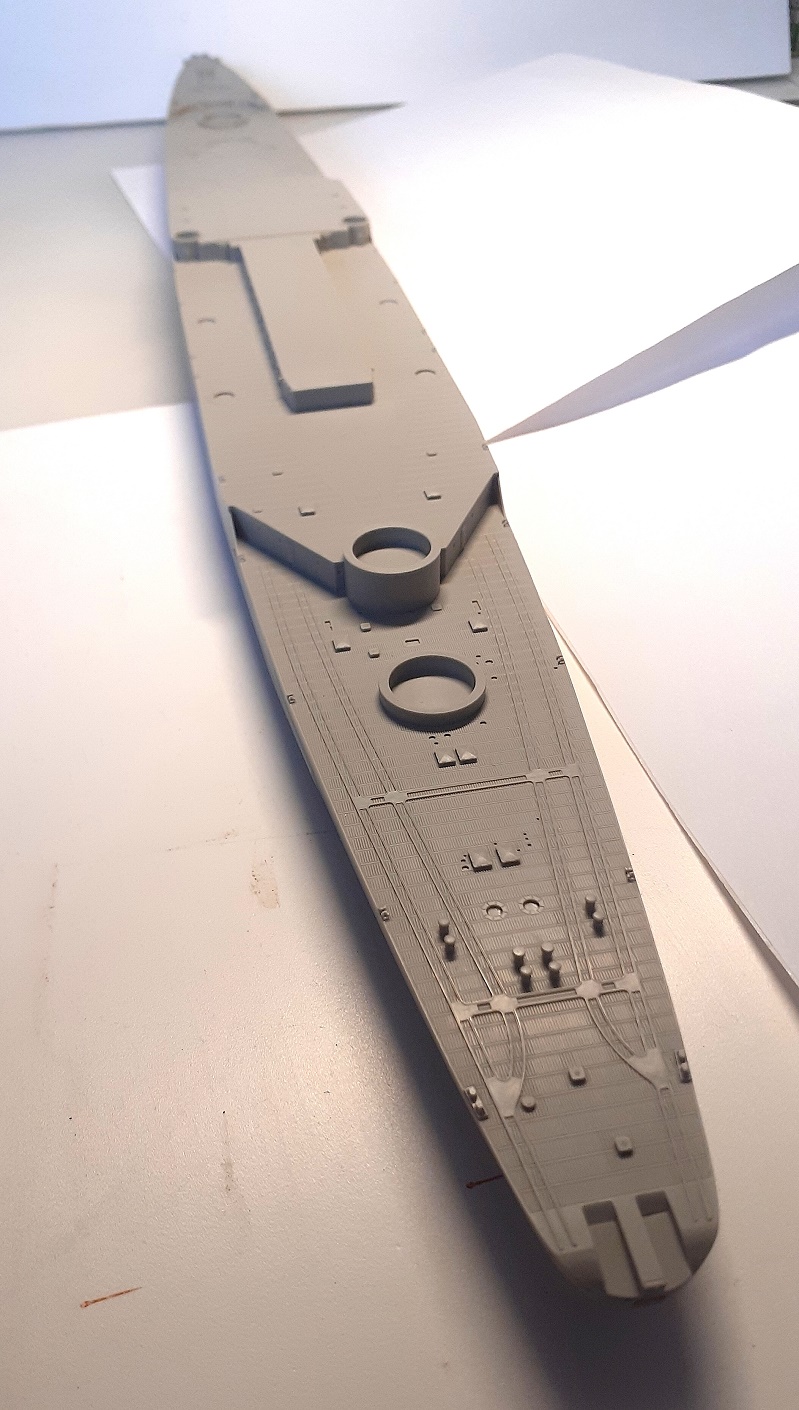

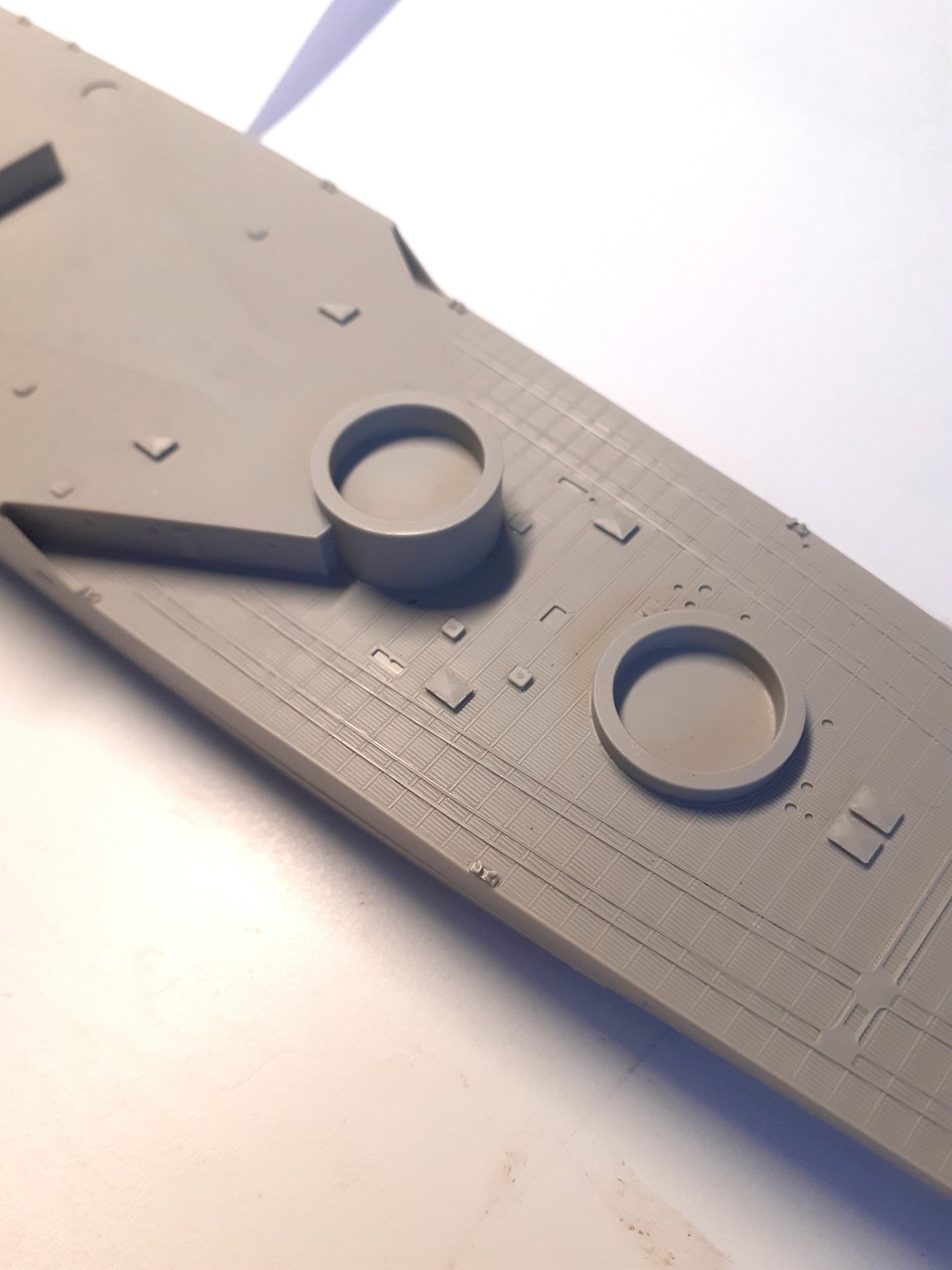

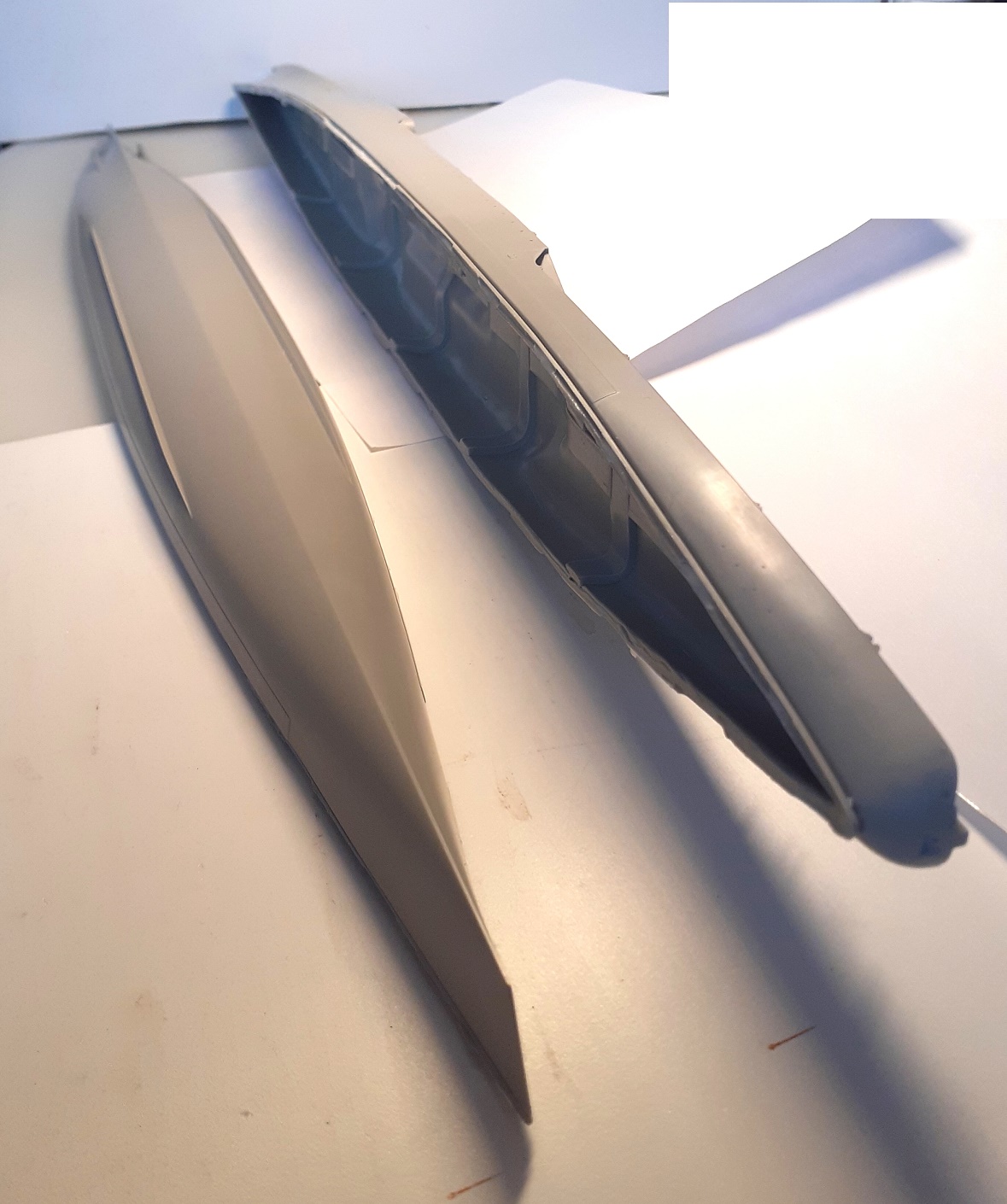

Ооо, эти КРЕЙСЕРА!!! Сплав элегантности и грозного могущества, визитная карточка ВМФ СССР с середины 50-х до конца 80-х! Первый в жизни корабль, первый поход и первый шторм всех поколений наших морских офицеров - выпускников высших военно-морских училищ с шестидесятых до восьмидесятых годов! Но даже на излёте своей долгой службы 68-бис не опустились до класса учебных кораблей, они оставались боевыми кораблями первого ранга, а понятие "крейсерской службы"  как особого состояния души морских офицеров памятно всему флоту по сей день. Ни один иной проект не оставил такого следа в истории нашего флота. Даже те, кто никогда не ступал на палубы этих легендарных кораблей, гордо носили на груди знак "За дальний поход", на котором изображён силуэт крейсера "Свердлов". Позвольте мне пропустить историю их проектирования и строительства, но для "не-флотских" только сообщу кратко ТТД и список построенных кораблей. Габариты 210х22х7,36м. Водоизмещение 13230/16340 тонн, Скорость самого полного 33,1 уз. Мощность турбин 121700 л.с. Дальность плавания более 5000 миль. Автономность 30 сут. Вооружение: 4х3-152 в установках Мк-5-бис с орудиями Б-38, 6х2 СМ-5-1 100-мм  и 16 установок В-11М, 2х37 от70-К. На крейсерах изначально стояли 2 5-трубных ТА ПТА-53-68-бис (снимались в шестидесятые), и минные рельсы. РЛС включали 2 "Залп" и 2 радиодальномера "Штаг-Б" для ГК, 2 "Якорь" и 6 "Штаг-Б" для дивизиона универсального калибра и РЛС" Заря" для торпедной стрельбы. За годы службы крейсеров состав РТВ неоднократно изменялся, так что кому интересно - смотрите Джейны и Вики :) В строй вопреки Великому Кукурузнику успели вступить 14 кораблей : Свердлов, Жданов, Александр Суворов, Адмирал Сенявин, Дмитрий Пожарский, Адмирал Ушаков, Александр Невский, Адмирал Лазарев, Орджоникидзе, Октябрьская Революция, Мурманск, Дзержинский, Адмирал Нахимов (списан вскоре после вступления в строй), и Михаил Кутузов. 9 кораблей разобраны на стапелях при готовности 2-50 %... Вступившие в срой служили на всех флотах, несли боевые службы, гонялись за авианосцами вероятных партнёров...И вот КомБриг после трех лет работы на проектом 21 декабря выпустил наконец эту шикарную модель в 350! Правда, ещё не готова инструкция, но её обещают рассылать в Сети. А кого испугаешь её отсутствием?!  Литьё превосходное. Отлитые зацело двери и мелочёвку скорее всего срезать и менять не надо - всё сделано добротно. Скоб-трапы - другое дело, это конечно под замену. Стволы орудий кажется тоже можно не искать точёные, отливки хороши и не кривые. Травление впечатляет, не сразу и поймёшь что к чему :). Увы, нет мачт и валов - проволоку подбирайте сами и сами отмеряйте куда сколько. Трудно будет без схем с такелажем. Стыкуемость верха и низа корпуса - без проблем, не хуже чем у "Петра Великого" от Трумпетера. То-есть не счастье, но и не ужас-ужас. В целом, это лучшая модель крейсера среди всех моделей, существующих сегодня в производстве и в продаже.

Оценки

95,56 из 100
Исполнение: 97,50 Окраска: 97,50 Матчасть: 97,50
2 голоса Все оценки

Войдите, чтобы оценить работу.

Комментарии (37)

navy navy

На сайте с 16.12.2011

0     7728

Юра умерь восторг.... В руках не держал, да и не придется. Но даже на отливках режет глаз. Есть вопрос по минным дорожкам, по ЭСПЭН_500. Хотя по нему если есть травление то не критично, по баркасам тоже вопрос. Фото вида с борта, Вы не показываете /катера и баркас/, но внутрянка там сложная. Дизель должен просматриваться, как и пост управления. палуба на баркасе тоже должна быть. Есть вопрос по башням ГК.... эти башни на поздний период но не как на 1955 год однако

navy navy

На сайте с 16.12.2011

0     7728

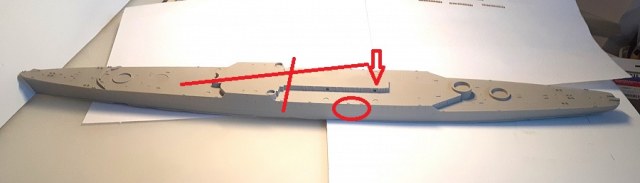

Есть ощущение что с киповыми планками перебор. На шкафуте вроде только на камбузе есть световой люк, а тут их два. А вот световой люк под салоном командира на баке не увидел. Нет коридора под надстройкой за автоматной площадкой. А он был на всех, переход с борта на борт там где торпедные аппараты. Тут просто глухарь! Есть сомнение в правильности волнолома, но мелко фото, видно плохо. Да как там по линиям вала, они разные по длине. Не видно люков приема топлива на ходу, а их по два на каждый борт /носовой пост и кормовой. С люками в низа с верхней палубы тоже есть вопросы, но видно плохо, так что не утверждаю, что все печально. посты дальномеров по основаниям разные, как тут не понял.

navy navy

На сайте с 16.12.2011

0     7728

По площадкам тоже вопрос. Вот если это площадка сигнального, то точки /красный штрих/ точки мачты треноги. "Э" это место носового эшелона, "Б" надстройка постов наблюдения за горизонтом, она над боевой рубкой. Синий круг люк. НО куда?! такой люк был только с площадки постов БИП там где два автомата под ходовым. Люк был с правого борта и выход на площадке ходового у входа в боевую. А вот проемов трапов правого и левого борта на площадку сигнального поста нет! А они были и это место не при одном большом ремонте не менялось. Тут их не видно, как и на других площадках. Это то что увидел по фото представленными Вами. Так что запасайтесь справочниками и пилите пилите. удачи

Антон Празукин Антон Празукин

На сайте с 17.08.2017

60     464

Юрий приветствую! Вопрос скорее не к вам, но может подскажете стоимость набора модели?

Михаил Волочаев Михаил Волочаев

На сайте с 20.07.2010

117     639

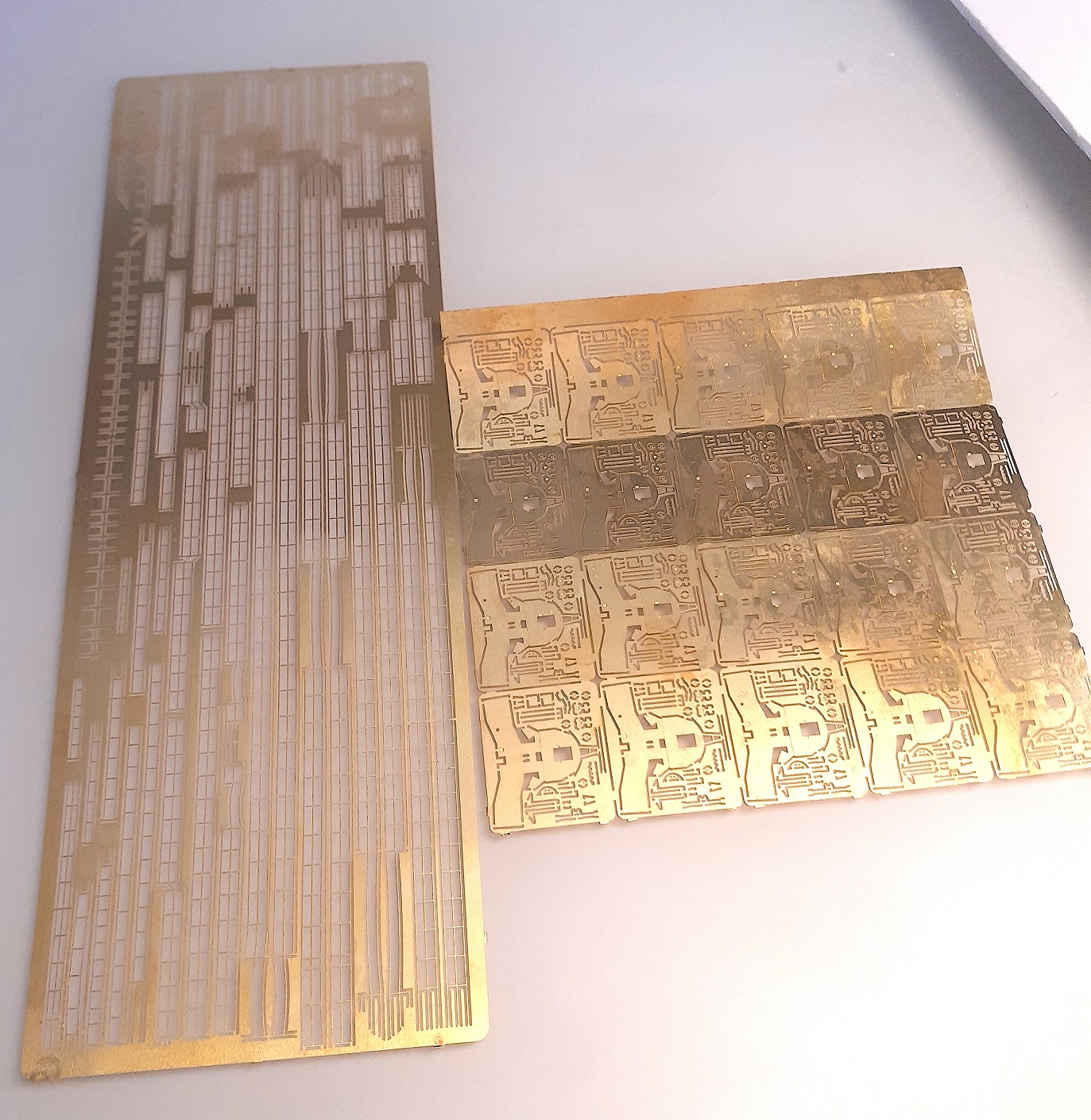

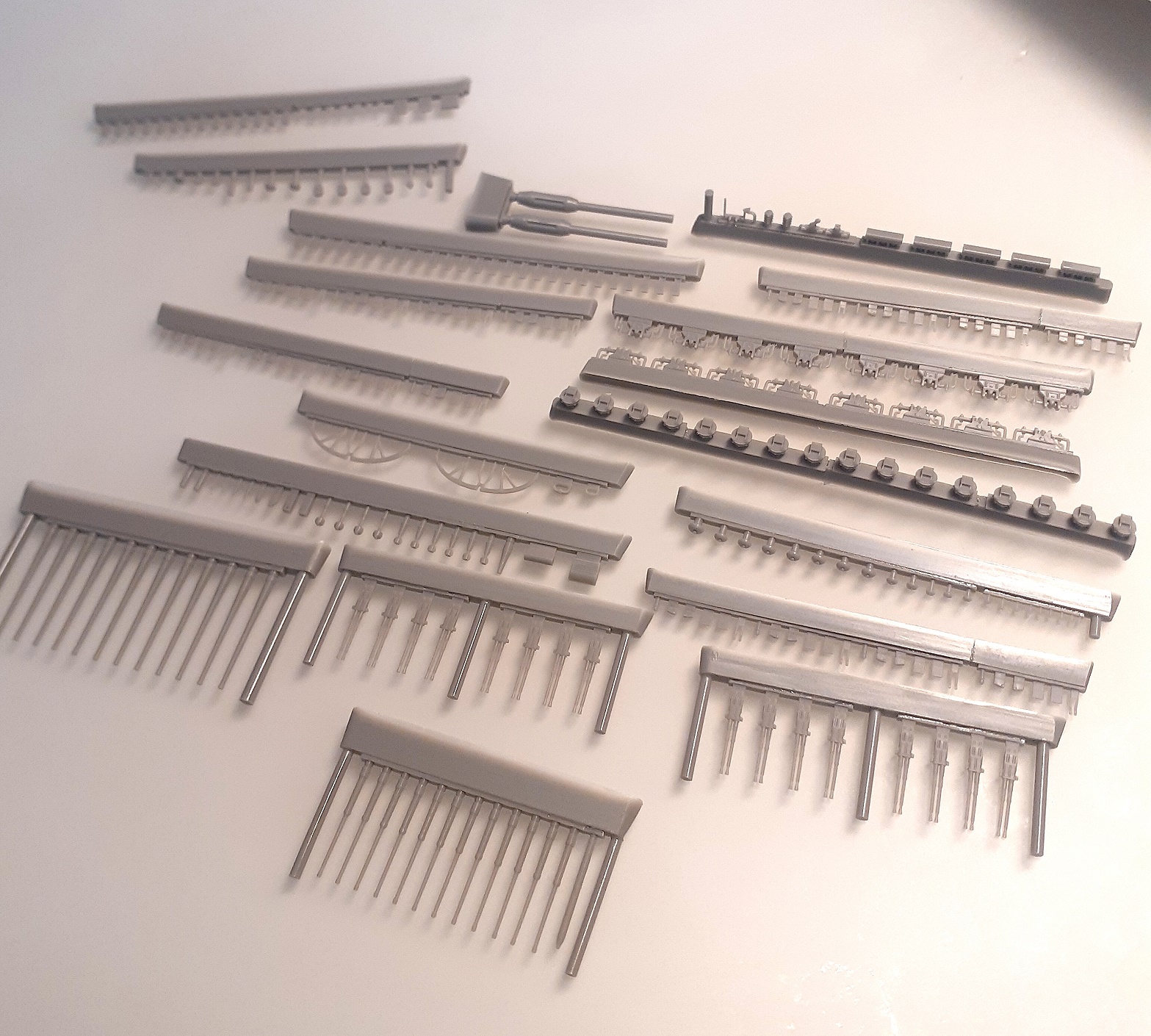

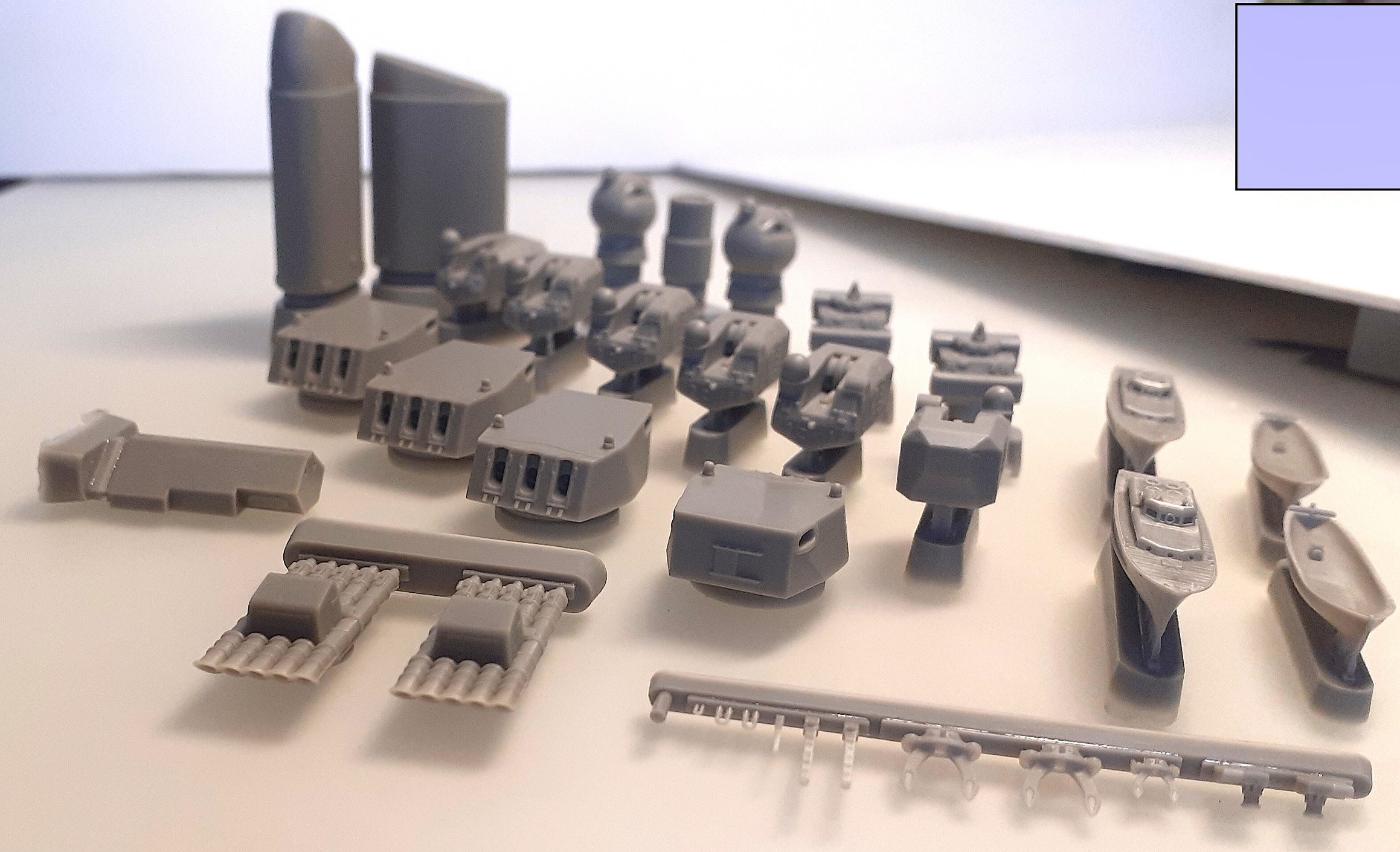

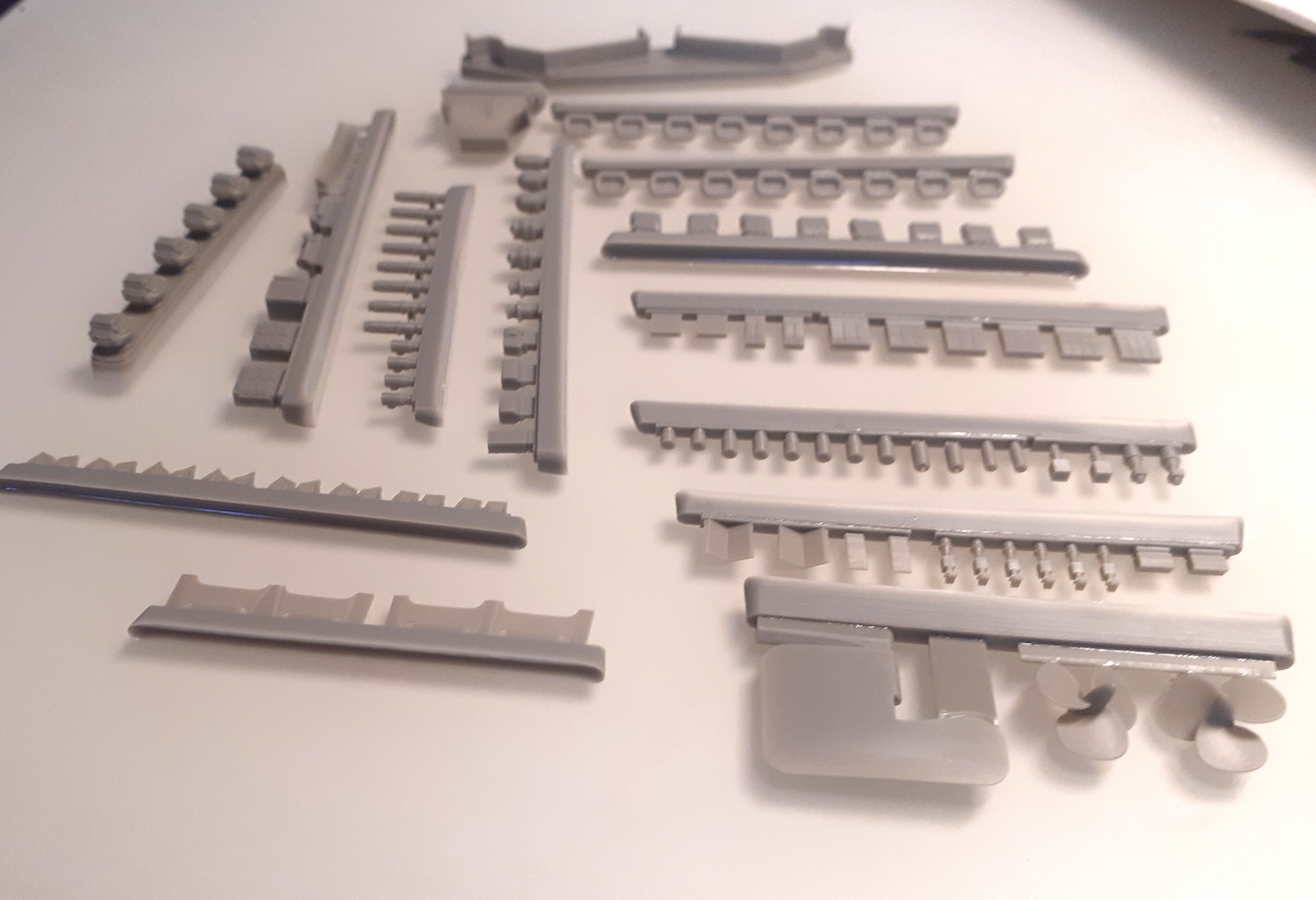

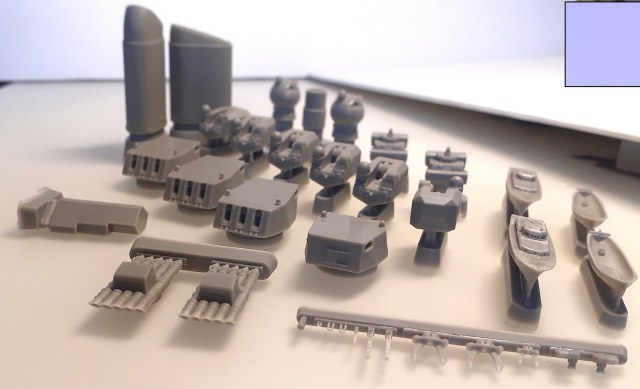

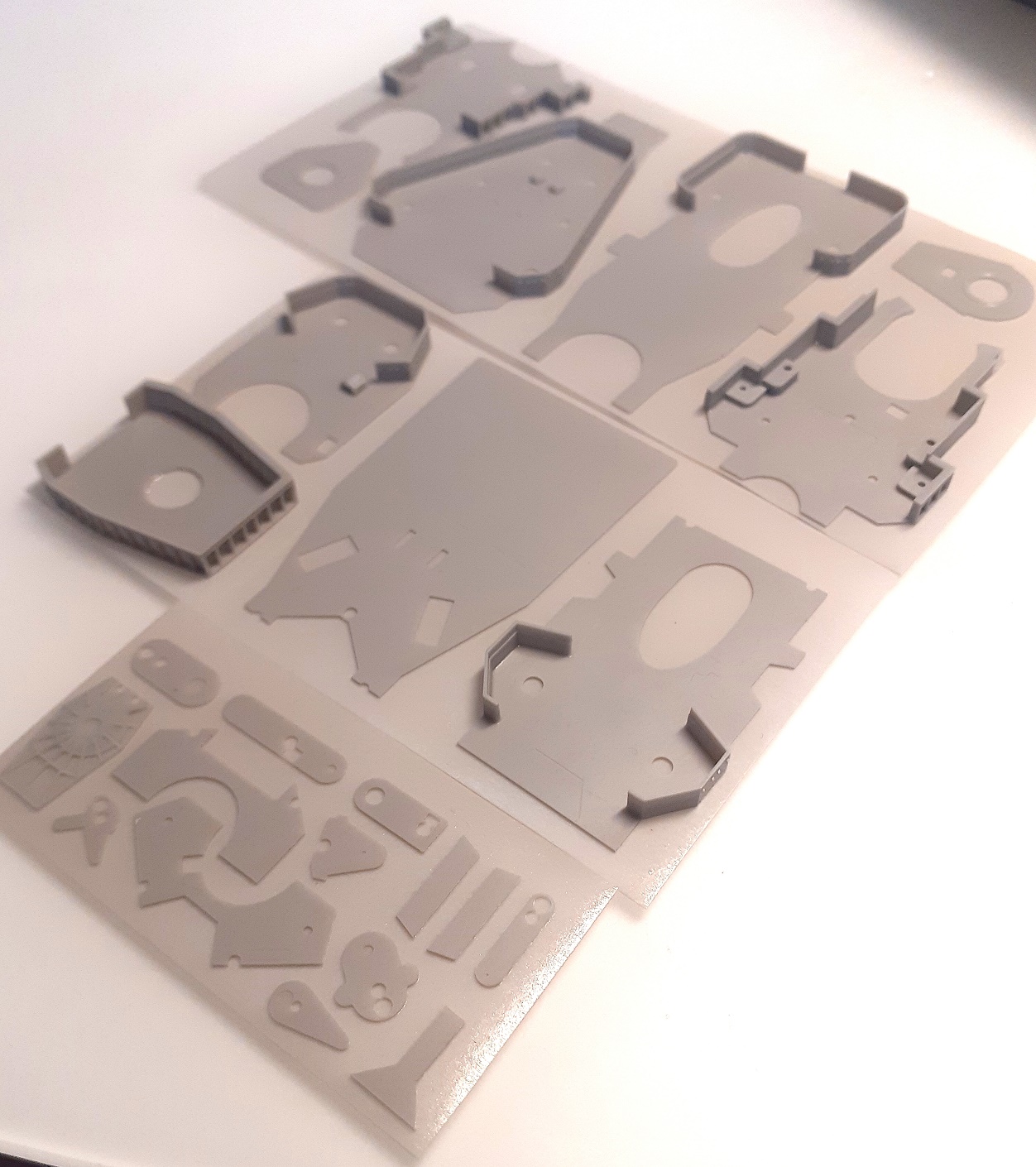

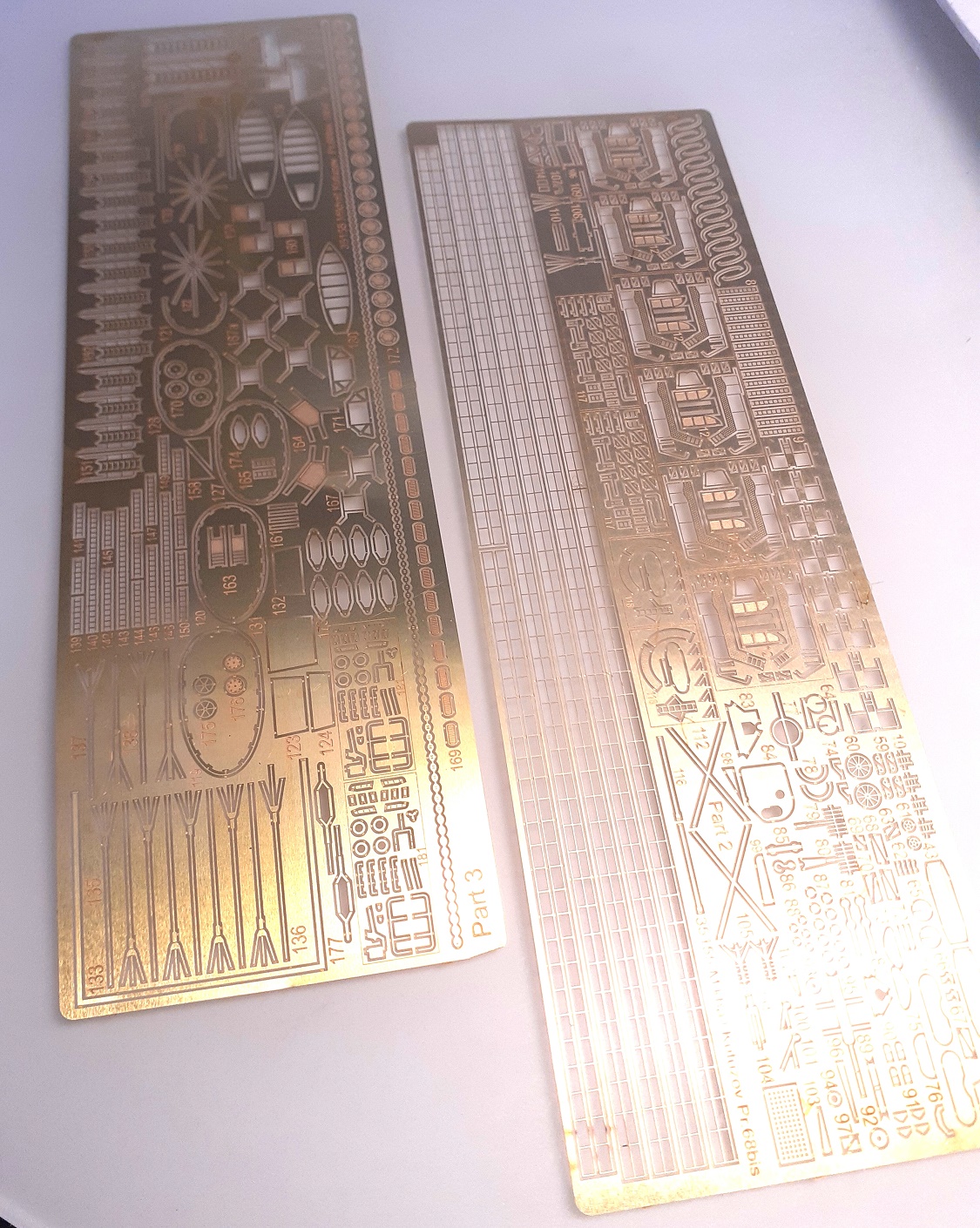

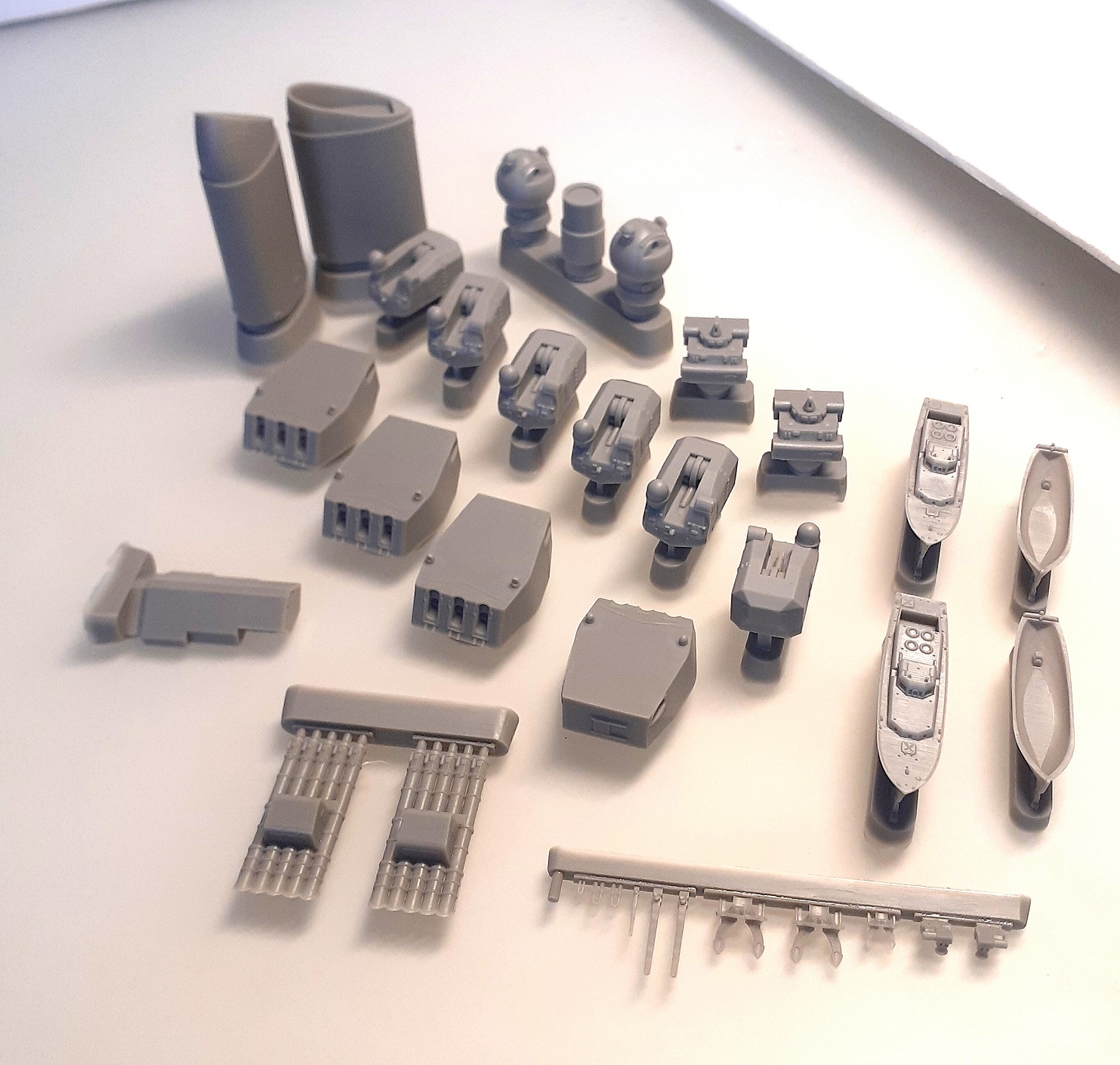

А набор-то богатый! - травло, леера, всё в наличии.

AV
AVGordeev

На сайте с 23.11.2012

18     0

Добрый день.
Это он в Новоросийске стоит?

Александр

navy navy

На сайте с 16.12.2011

0     7728

Да! только после "Большого ремонта"

Юрий Флоров Юрий Флоров

На сайте с 19.10.2010

143     3312

Я надеюсь из него сваять "Мурманск", но это не точно

Юрий Флоров Юрий Флоров

На сайте с 19.10.2010

143     3312

Navy, так ещё и дымовые эшелоны надо сделать достоверно - "прогрызть" насквозь трубы и установить внутри дымоходы котлов. 8 в носовой и 6 -в кормовой.

navy navy

На сайте с 16.12.2011

0     7728

Юрий, а по чему 8+6...? Котельная группа/ на Сенявине точно! да и на других вроде также, на Пожарском бывал и как у нас/ состояла из 6 котельных отделений расположенных ниже броневой или жилой палубы. Толщина броневой палубы 75 мм, так же корабли имели наружный броневой пояс. Возникает вопрос.... к какому классу причислять эти легкие крейсера. /помнится спор был о классификации крейсеров.... скаут, он же разведчик, бронепалубные и легкие... Тут имеем и броневой пояс снаружи борта и броневую палубу. Наш кубрик /БЧ-1/ впрочем как и все были на этой палубе. Ниже её только боевые посты, погреба, машины и котельные отделения. Носовая машинно- котельная группа /дивизиона движения/ состояла из помещения первой машины и 1, 2, 3 котельных отделений. располагались от нашего кубрика по коридору в сторону кают компании оф. состава или в нос. 4, 5, 6 котел работали на второе машинное отделение или кормовое.
В котельном помещении располагался только один котел. Пар с любого котла мог быть подан на любое машинное отделение. Часто ходили на двух машинах на трех или четырех котлах любой нумерации этих котлов. Если не путаю один котел - один дымоход.

navy navy

На сайте с 16.12.2011

0     7728

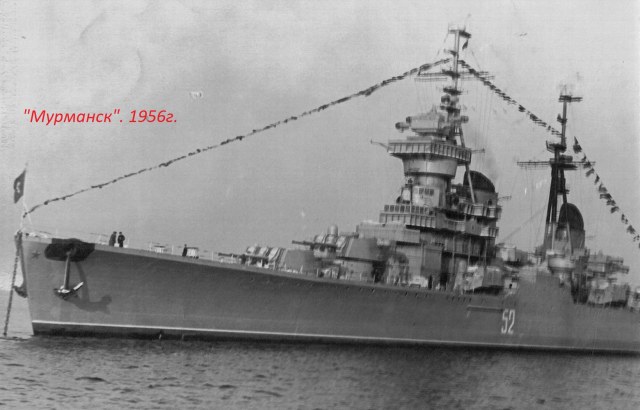

Ну смотря какой Мурманск. Если самый ранний, то без особых проблем, больше всего повозится придется с насыщением на мачтах разной приблудой.

navy navy

На сайте с 16.12.2011

0     7728

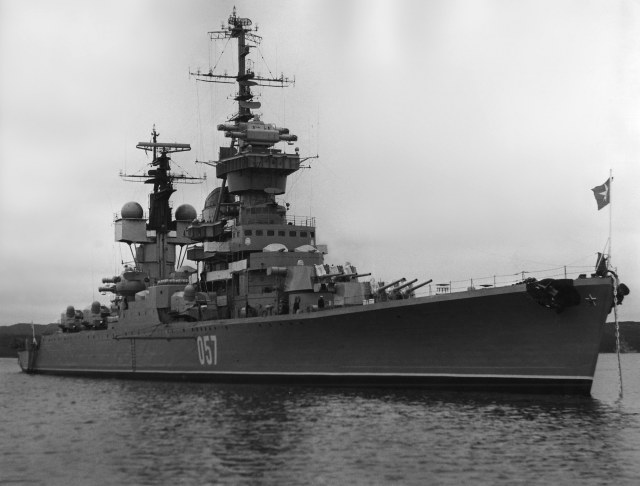

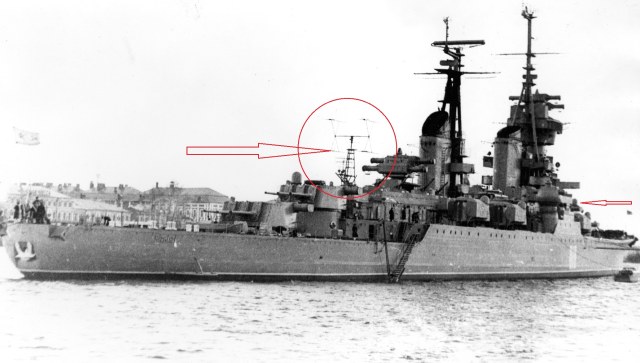

Если на этот период, то менять много не придется, внешне практически один в один, но вот про эту станцию на кормовой автоматной площадке забывать не стоит. Обеспечивала ГК крейсера, в основном с кормовых углов. Стояла практически с первых дней и до 80 точно, надо уточнять по годам. Башни ГК доработка - колпак на 2 и 3. На фото на второй башне стрелка, ну а третья башня видна хорошо.

navy navy

На сайте с 16.12.2011

0     7728

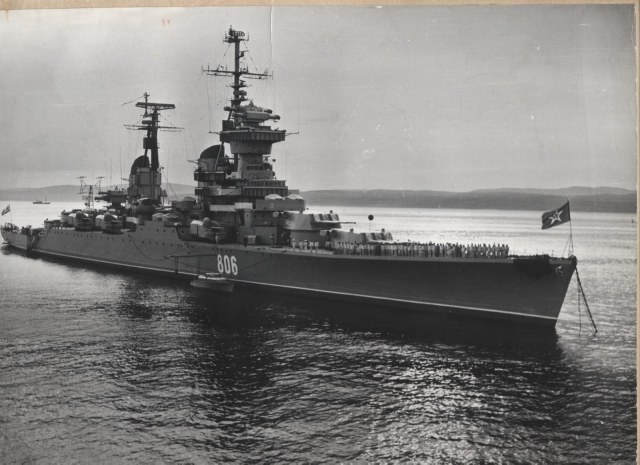

Снимок что показан не совсем первых годов службы, но он доказывает, что станция стояла долго.... а если делать на состояние перед "Большим ремонтом"?! то надо менять не много но надо Смотри... Торпедных нет, стояли они там совсем самую малость. Баркас был на Мурнане оригинальный. Хорошо его видно, но говорят был и более привычный для пр.68 . Зеленый круг это проход под катерными рострами. Довольно широкий. Расположение как и количество катеров и баркасов на всех кораблях разное. Надо копать по фото. Хорошо видно ограждение перед баркасом. Такое только на кораблях, что несли службу на севере Ограждение за носовым КДП. Появилось не сразу, но было на многих и на любых флотах. Так что тут все по минимуму.

navy navy

На сайте с 16.12.2011

0     7728

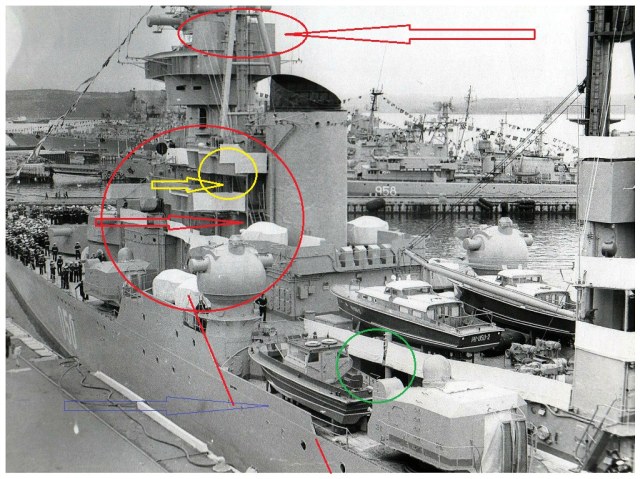

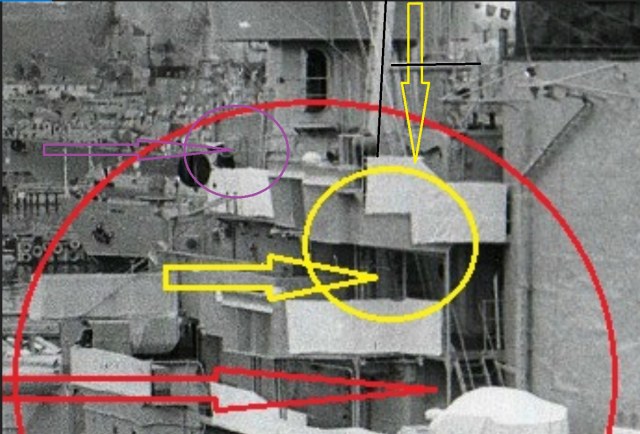

А вот самое интересное. Если увеличим фото... то увидим- с площадки БИП. там где стоит бортовой автомат "ВЕДИ - 11" идет трап /с обоих бортов/ на площадку ходовой, боевая, штурманская! Красная стрелка. Желтый круг и стрелка трап ведущий на площадку сигнального носового мостика и тоже с обоих бортов!!! Выход на площадку сигнального где то в районе треног мачты, надо смотреть фото. На отливках показанных Вами, проемов не увидел! Есть еще одна неясность лично для меня. На площадке сигнального был салон оперативного дежурного или рубка. Над ходовым. Небольшое помещение в основном только связь. Есть утверждение, что вход был только по правому борту, но тут и на левом борту как бы дверь проглядывает..... Фиолетовый круг.

navy navy

На сайте с 16.12.2011

0     7728

Больше всего пилить если делать этот лик. Ходовой мостик под замену и полную, малой кровью не выйдет.... сама площадка тоже пойдет в работу. Люк у Боевой рубки что ведет на площадку Бип сохранился.

navy navy

На сайте с 16.12.2011

0     7728

С надстройкой второго дымового эшелона тоже много возни. как и грот мачтой

navy navy

На сайте с 16.12.2011

0     7728

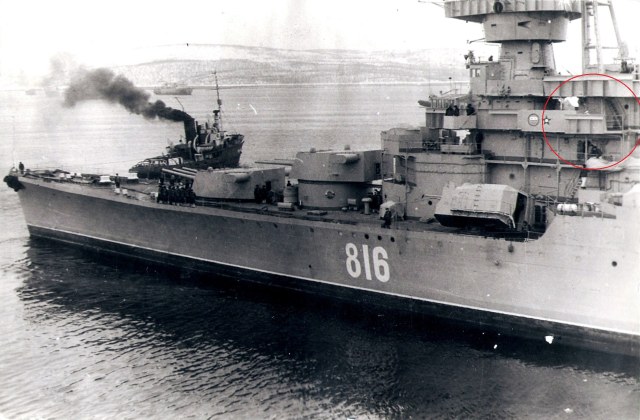

Вот тут хорошо виден трап на сигнальный мостик и иллюминатор в штурманской. На Сенявине иллюминатор был только с правого борта! Был ли на правом или нет на Мурмане? надо смотреть фото...

navy navy

На сайте с 16.12.2011

0     7728

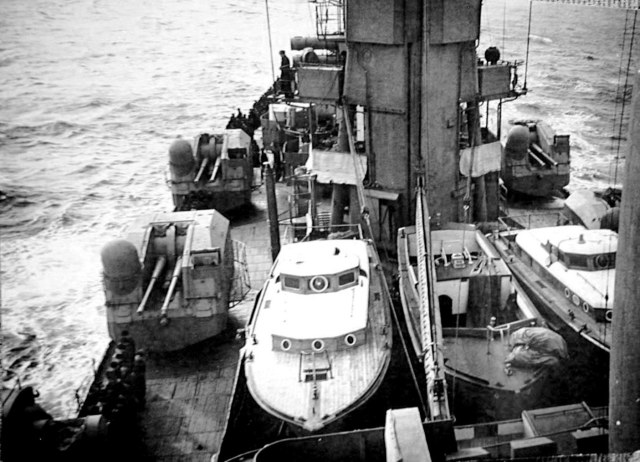

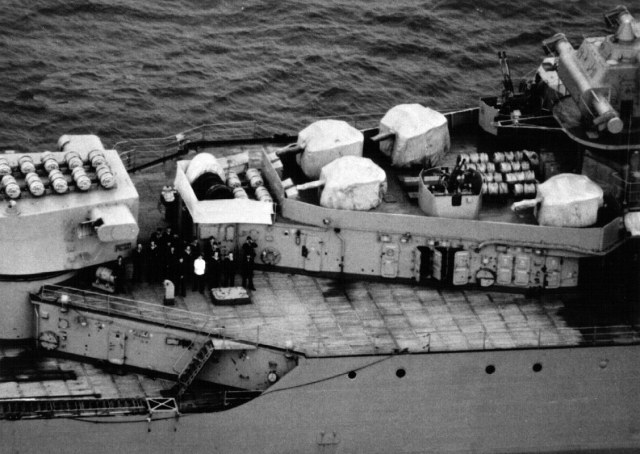

Вот катерные ростры Мурманска... Баркас между катерами, такой более привычен для меня... Снимок до большого ремонта, видны сигнальные прожекторы кормового сигнального мостика. После "Большого ремонта " их не видно. На месте мостика АГРЕГАТНАЯ шаров....

navy navy

На сайте с 16.12.2011

0     7728

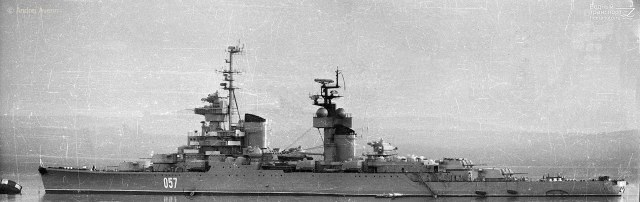

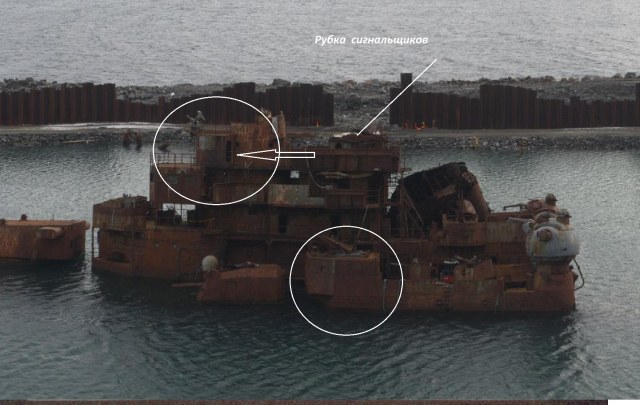

Левый борт... на эти снимки смотреть не очень хочется, лично для меня. КАК агония смерти. Видно что появилась надстройка на автоматной площадке, виден вход в рубку оперативного

navy navy

На сайте с 16.12.2011

0     7728

правый борт... вход в рубку оперативного... Выходит был проход с обоих бортов. тоже надстройка перед автоматами правого борта и трап с площадки БИП на площадку у входа в боевую. Такой трап только с правого борта. Был изначально на всех, но не у всех сохранился. На Мурманске носовая надстройка не сильно менялась. Так что удачных решений, Считаю, что на любой период сделать можно, это не Кутузов у стенки, но смола.... для меня это весомо, плохо с ней дружу. На Мурманск фотографий /понятных и детальных/ больше. На Кутузов больше что сейчас у стенки.... Удачи Юрий и прошу!!! не надо спешки, загубишь
с уважением
P.s. там где круг у трапа. В самом круге должна быть дверь без иллюминатора, вход в посты БИП, там выступ и дверь на снимке не видно.....

Юрий Флоров Юрий Флоров

На сайте с 19.10.2010

143     3312

Navy, огромное спасибо за интереснейшие и очень полезные комментарии! В носовой трубе был ещё дымоход вспом. котла - а вот один он или два - пока вопрос. "Мурманск" - если буду конверсией заниматься - меня интересует на 1977 год, то есть до переоборудования в крейсер управления. В нач. 70-х крейсер прошёл ремонт и был частично модернизирован, вот в таком виде и есть замысел строить.

navy navy

На сайте с 16.12.2011

0     7728

Вспомогательный? А для чего? Пар что на камбуз личного состава, что на офицерский в кают компании шел с котельных отделений... если память не подводит. Кипяток на чай грелся от электричества. На весь корабль в строго определенное время. Опять же это помещение открывал дежурный из службы ПЭЖ. .. Но покопаюсь посмотрю, что есть. До 77 года можно брать внешний вид с кормы. Где Мурманск еле читается и башни ГК пойдут как предлагают. А что касаемо лика. так он на любой период красив. Как и любой из серии

Юрий Флоров Юрий Флоров

На сайте с 19.10.2010

143     3312

Вспом. котёл - полагаю для системы отопления, что-то я на нём электрогрелок не помню. Да и при стоянке на рейде должны работать турбогенераторы.

navy navy

На сайте с 16.12.2011

0     7728

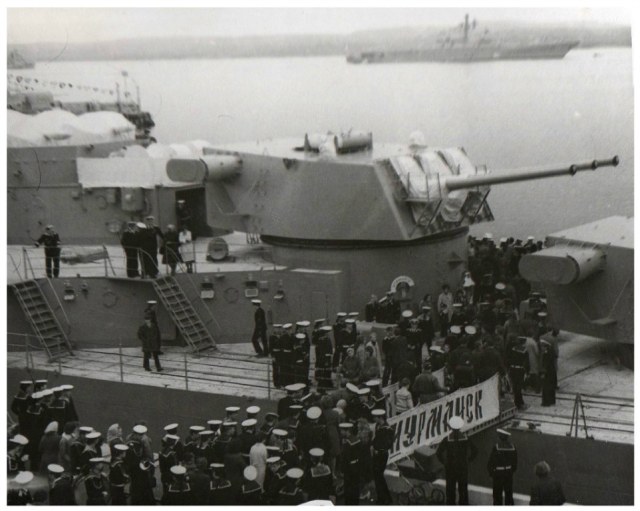

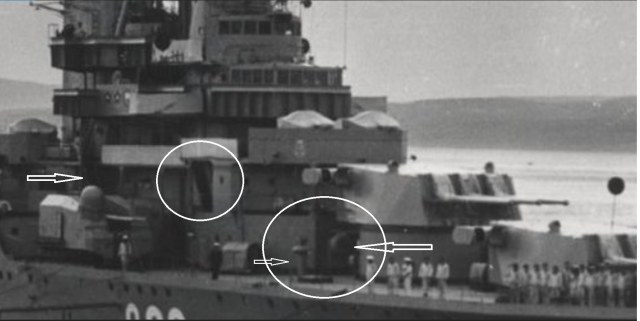

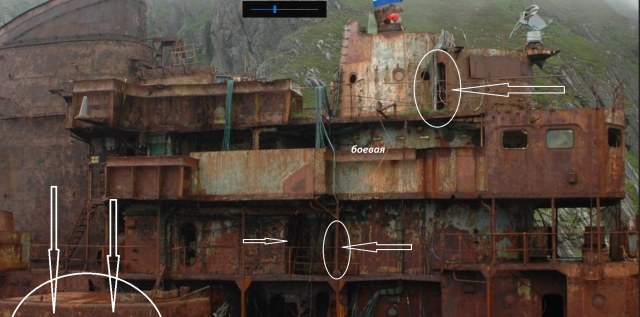

Вот еще один ляп и серьезный.... Если увеличим этот снимок / середина 70-х/ видим два трапа. стрелка белая. трап на площадку БИП расположенный в районе автоматной площадки на обоих бортах. круг белый... только правый борт. внизу салон командира / у нас - каюта командира и нач штаба эскадры/, тут скорей всего каюты штаба. На любом крейсере из серии предусмотрено было расположение штаба подразделения. Практически на всех была рубка оперативного дежурного подразделения /над ходовым мостиком, дивизиона, бригады, эскадры/ Над каютой командира были помещения флагманских спецов, из каюты командира поднимался в салон и выход на площадку уровня автоматной, а с неё по трапу на площадку БИП и с неё по трапу к боевой рубке. ВСЕ это только по правому борту. Трап на площадку БИП в круге. трап к ходовой показывал на фото агонии. Высокий грибок вентиляции. Это вентиляция погреба ГК отсюда и защита /высота/ от затопления если водичка по палубе гуляет. ПРАВЫЙ и ЛЕВЫЙ БОРТ! На переборке салона большой грибок вентиляции... точно не скажу, но вроде как зарядного погреба или перегрузки под башней.. не помню. Давно это было. За этим грибком был еще тоже на переборке но меньше по диаметру.. у нас точно был

navy navy

На сайте с 16.12.2011

0     7728

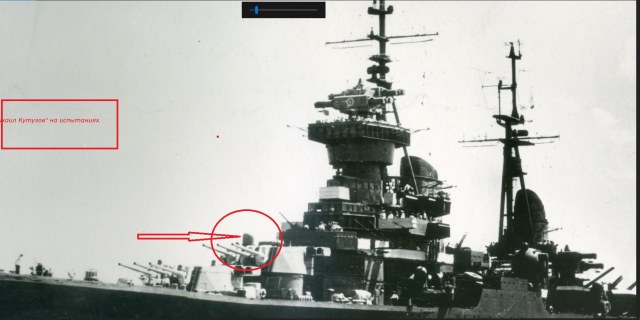

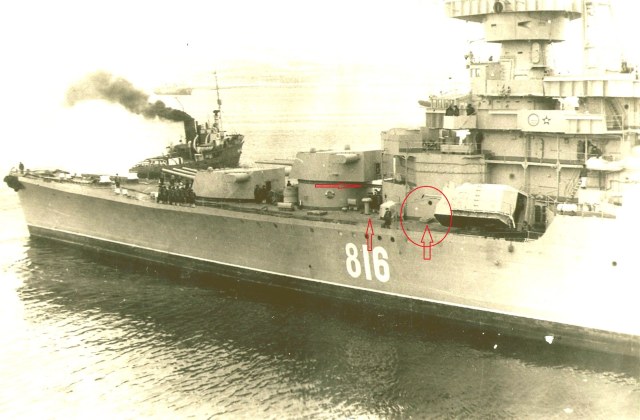

Изначально посты БИП были только под боевой и ходовой висел как балкон, это хорошо видно на фото. Виден мостик во вторую башню ГК. Виден высокий грибок на левом борту. Круг и красная стрелка. Световой люк на офицерский камбуз. На обоих бортах за ним сквозной коридор через салон командира крейсера.

navy navy

На сайте с 16.12.2011

0     7728

правый борт ют. Трап на верхнюю палубу ОДИН!!! правый борт только для командного состава не ниже офицера и мичманов. Команда пользуется только трапами левого борта / исключение ТРЕВОГА!/

navy navy

На сайте с 16.12.2011

0     7728

А вот на левом борту ДВА ТРАПА! На Мурманске их было два весь период службы корабля

navy navy

На сайте с 16.12.2011

0     7728

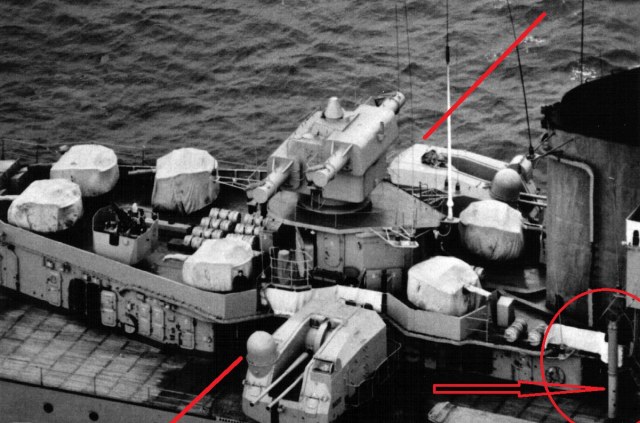

Снимок после "Большого ремонта" Но подойдет для любого периода. Красный штрих - сквозной коридор под кормовой автоматной площадкой. Довольно узкий. но был на ВСЕХ! Внешний вид ЗКП / запасной командный заведование БЧ-1/ На нем дальномер, площадки с пелорусами репитеров гирокомпасов с обоих бортов. Все что на фото характерно для МУРМАНСКА на любой период. Круг стрелка, мачта УКВ. На вершине изолятор и растяжка антенны. За мачтой антенны трап с площадки кормовых автоматов на верхнюю палубу. С обоих бортов, у нас не было, только левый борт.

navy navy

На сайте с 16.12.2011

0     7728

У нас штурманская отапливалась тремя электрогрелками... В боевой четыре! на ходовом две. Но надо посмотреть что есть по ранним. На Сенявине служил до 77 май. Что на рейде, что дома у стенке в Стрелке дежурный котел работал один из шести и не на полную мощность. Обычно у стенки многие электро приборы просто отключали. Все оборудование без ограничения работало только на выходах. Питание шло ко всем потребителям.

navy navy

На сайте с 16.12.2011

0     7728

Если надумаешь... открывай сказку, интерес просто душит. жаль, но стоимость сейчас точно не потяну. Помню тему по кораблям делали, но после даже спасибо на личку не пришло от деятелей от Комбрига... разбирали и много тогда по всем озвучивали и такие ляпы по трапам... Ладно бог с ним. А на счет сказки подумай, но без скачек и криков - ВСЕ пропало и поезд уходит....

Юрий Флоров Юрий Флоров

На сайте с 19.10.2010

143     3312

По столь сложному проекту - без "сказки" никуда. Обязательно буду вести, в первых числах января открою. Спешить мне с этим проектом некуда, хотя огромная скидка мне сделана именно как первому покупателю чтоб скорее построил и в рекламных, так сказать, целях. Пока только отпиливаю детали от литников. Коридор под кормовой автоматной площадкой на модели предусмотрен. А вот коридор под рострами - нет, там прорезать будет не просто. Сомневаюсь, что ГСЭ были в кубриках. Но и для подачи электроэнергии на грелки нужен работающий турбогенератор - не вводить же на якоре один из главных котлов.

navy navy

На сайте с 16.12.2011

0     7728

Юра, Вы не сомневайтесь. На на нашем были электрические грелки в кубриках. Как уже отмечал полностью котлы глушили только в заводе / если вставали больше чем неделя/. Сдавали БЗ, чистили цистерны /даже если не в док, ну а в док там сам бог велел/. За неделю подбирали последние капли из расходной и глушили котел, глушили утром и после того как электричество по кабелям подавали с берега. Пар тоже шел с берега. Летом норма, а зимой даже в кубриках было свежо,
спали в тельниках, а на постах колотун. У меня в штурманку тепло шло, все таки вахта дежурной службы, но температура в заводе у стенке выше 5 градусов понималась редко....
Один котел всегда, у стенке или на рейде работал. На рейде еще один или пара были подогреты. Обычно подготовка к выходу корабля занимала 1.5 часа. Тревога и пошел отсчет времени по всей трансляции. Каждые 10 минут команда, что делать! А через полтора часа команда Шпиль пошел с якоря сниматься и отдать швартовые. От стенки отходили на цепи и выбирали шпилями. Когда докладывали что якорь встал машина проворачивала валы, а после доклада якорь чист / появлялся из воды/ давали самый малый без команды, потом ходом командовали с ходового задавая его. Экстренная подготовка у нас занимала 30 минут. но это было крайне редко, разве что по тревоге выскальзывали через боны ...
На корабле были помещении электростанций, они и питали весь корабль и генераторы были. Другое дело что работали не все сразу. Даже опреснители работали по очереди. Один в работе, а другой профилактика и мелкий ремонт. Команда не скучала на выходах как и у стенке. Правда у стенке все как бы с ленцой, нет спешки и все спокойно, в море каждая минута расписана и учтена при обслуживании механизмов. Питание на все потребители имели дубль. У меня свет имел четыре выключателя в штурманке. два выключателя в работе и два без питания. Те что в работе. питались от магистрали скажем правого борта, а те что без питания от левого и это не считая дежурного и ночного освещения. С ночным самое простое. Наконечник был на двери рубки. Открываешь дверь и свет если горел, сразу гаснет пока дверь не закроешь. Да и питание в сети тоже разное. Так что не все так просто однако. После праздника поищу записи, погуляю в сети и тогда узнаем были или нет вспомогательные котлы... а грелки электрические были и думается с самого начало .....

navy navy

На сайте с 16.12.2011

0     7728

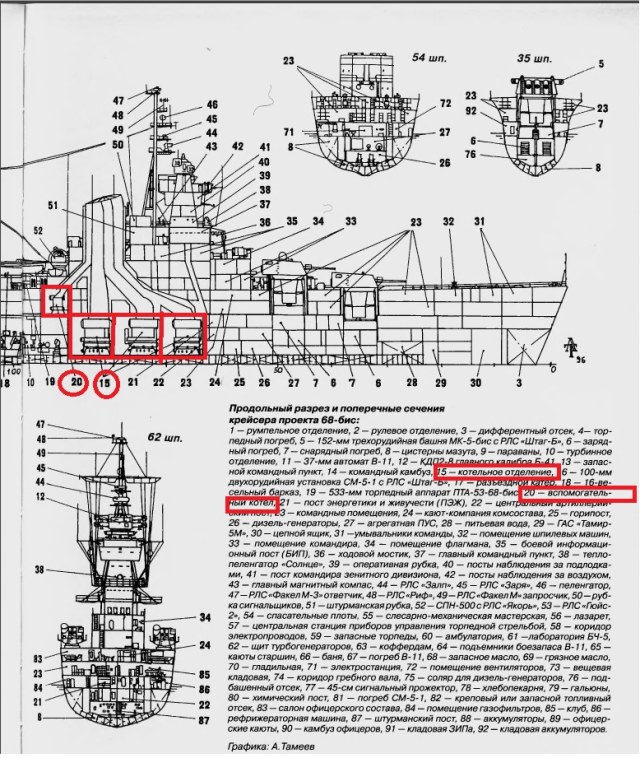

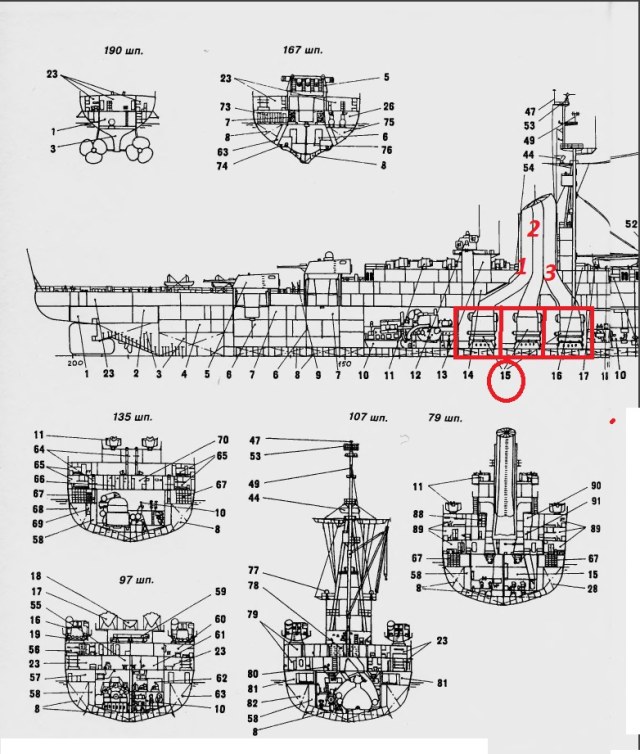

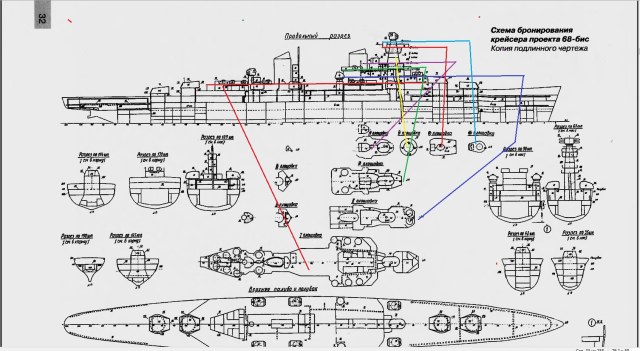

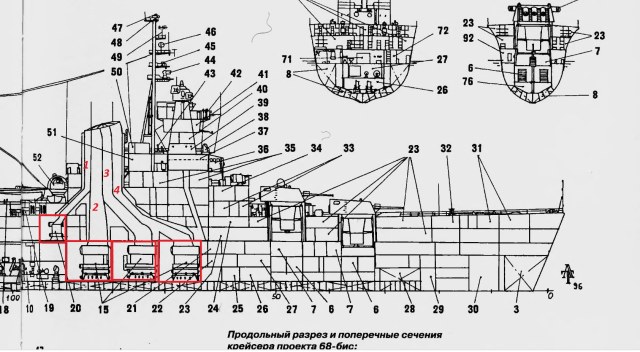

К своему стыду не вспомнил где находились вспомогательные котлы. но вот что накопал. Главная энергетическая установка состояла из 6 котельных отделений. Одно отделение - один котел. Котлы типа КВ-68. 2 турбозубчатые агрегата ТВ-7 и вспомогательные механизмы и арматура. Отопление и бытовые нужды обеспечивали два вспомогательных котла тип КВС-68-бис. Пять турбогенератора по 300кВт и четыре дизель-генератора по 300 кВт каждый. для обеспечения живучести электросистемы имелось 4 помещения электростанций... Это помню, но про вспомогательные просто пробел. Но то что электрогрелки были это точно, а вот паровых батарей отопления не помню. Возможно все поменялось после модернизаций со временем. Корабли проходили как плановые ремонты так и модернизации. на схеме есть только одно помещение вспомогательного котла. Так же видны и дымоходы носового и кормового эшелона

navy navy

На сайте с 16.12.2011

0     7728

navy navy

На сайте с 16.12.2011

0     7728

Так что носовой четыре дымохода а кормовой только три согласно этой схемы.

navy navy

На сайте с 16.12.2011

0     7728

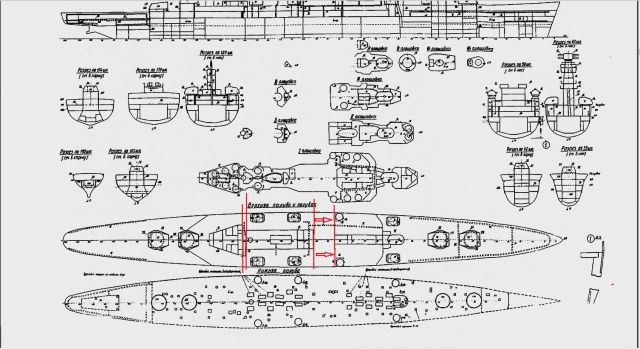

Первый проход с борта на борт был широкий. Там находился толи стеллаж по одной информации. толи помещение для хранения запасных торпед. Не путать с погребом торпед в кормовой части на схеме. В погребе хранились взрыватели и прочее, а сами торпеды тут. Поэтому он и такой широкий. Второй проход под автоматной узкий. Есть снимок этого прохода с Кутузова. Будет сказка и если надо выложу. Вот эта схема дает представление.

navy navy

На сайте с 16.12.2011

0     7728

а это должно помочь с площадками. успешного воплощения образа
