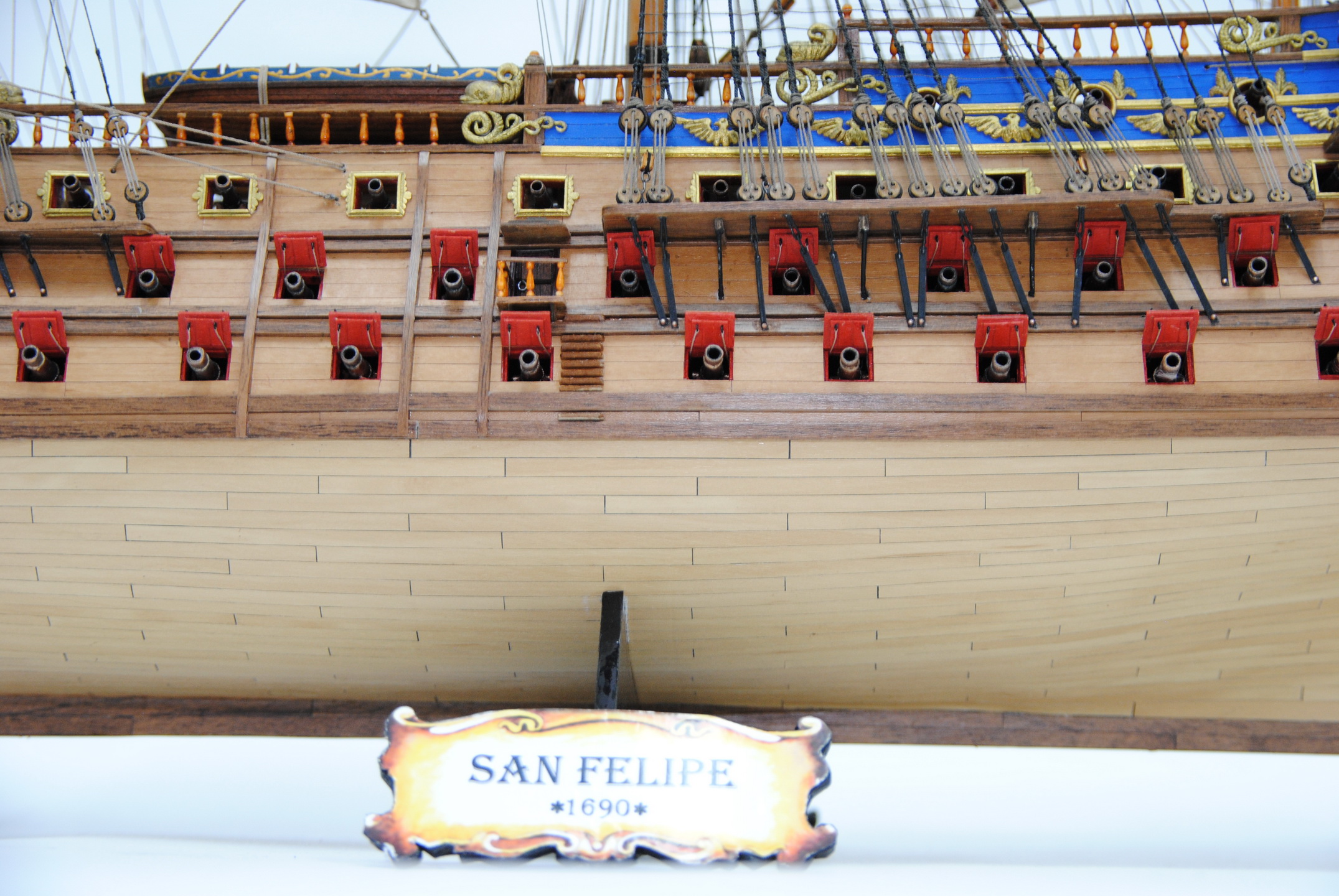

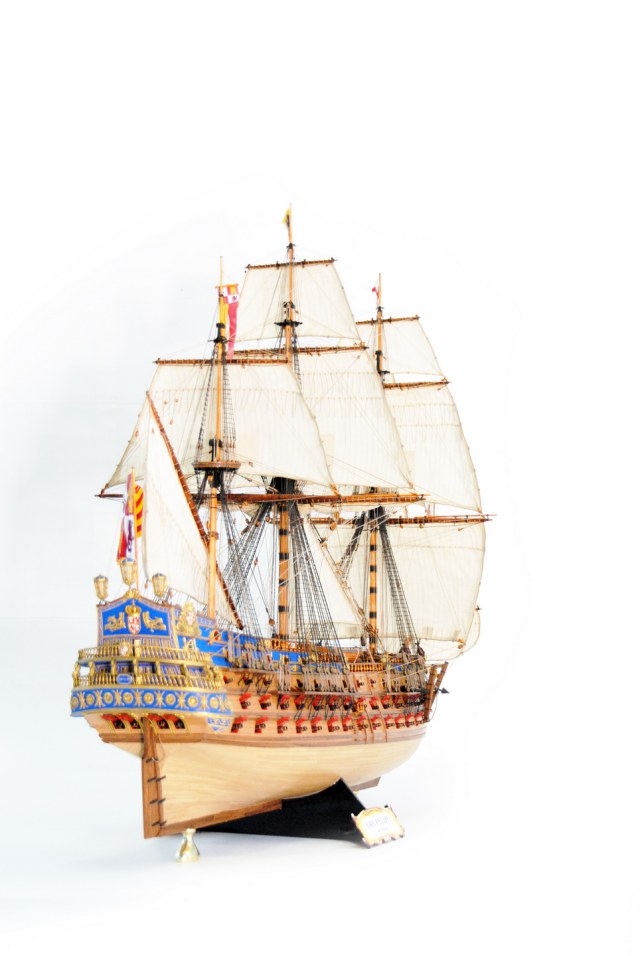

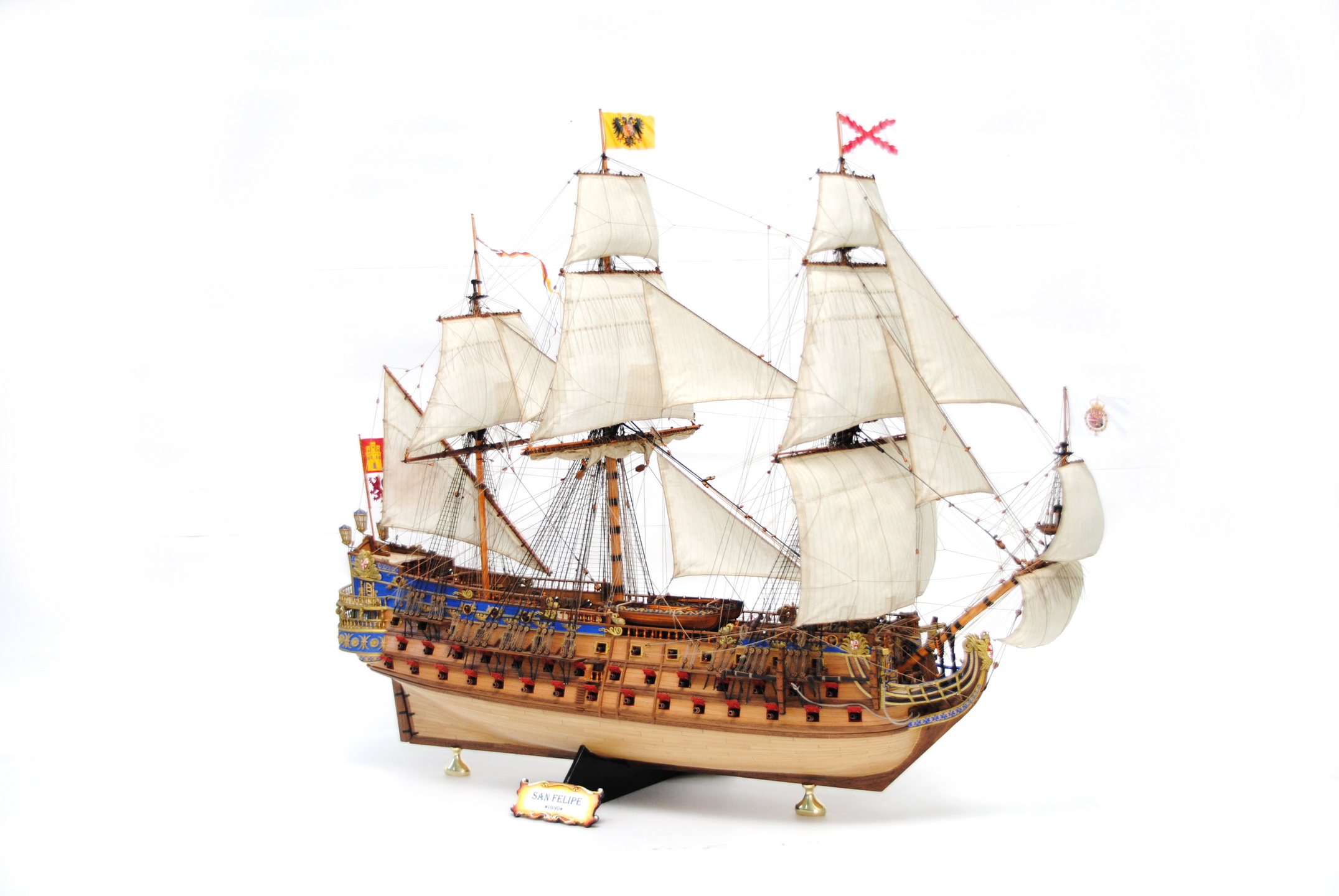

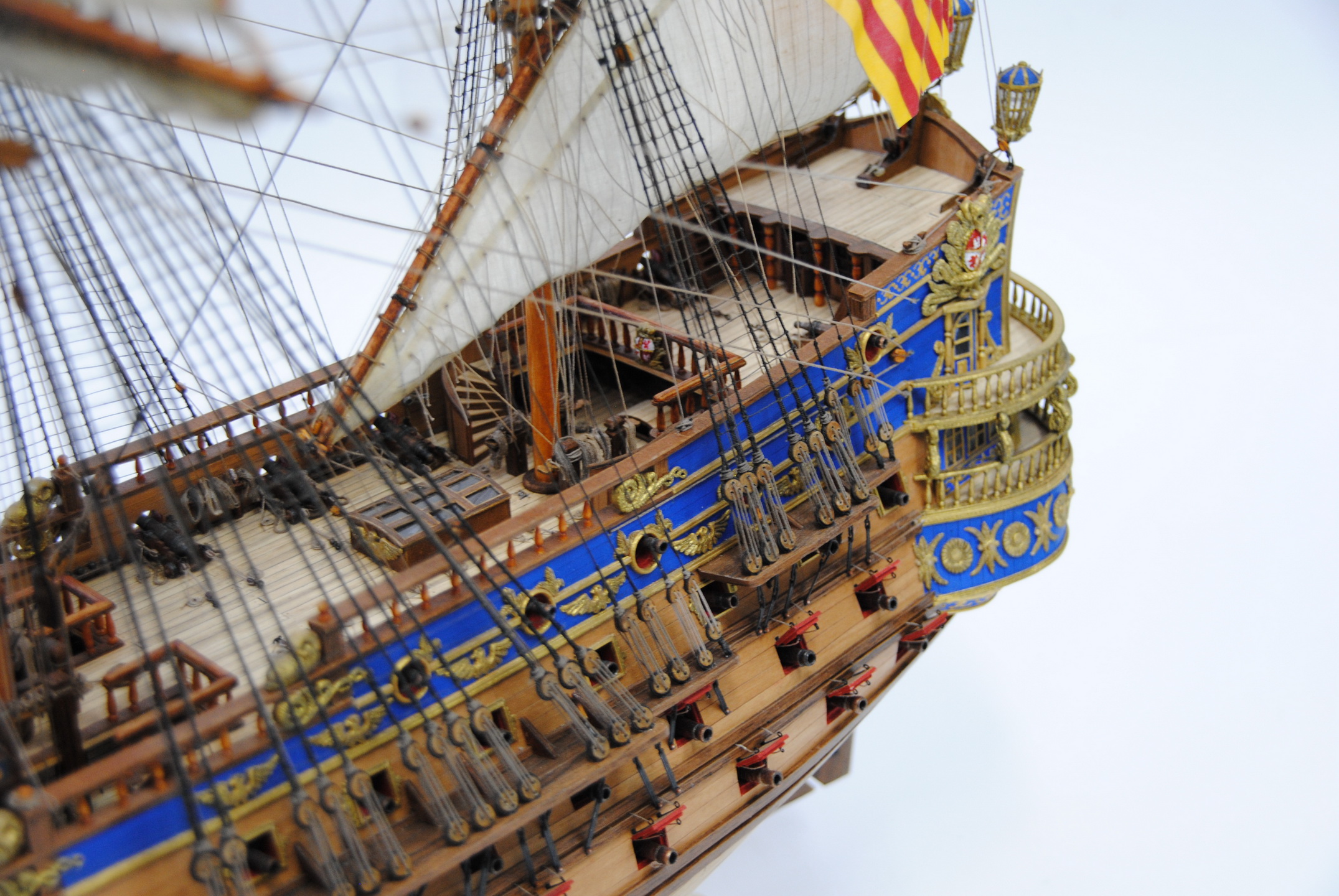

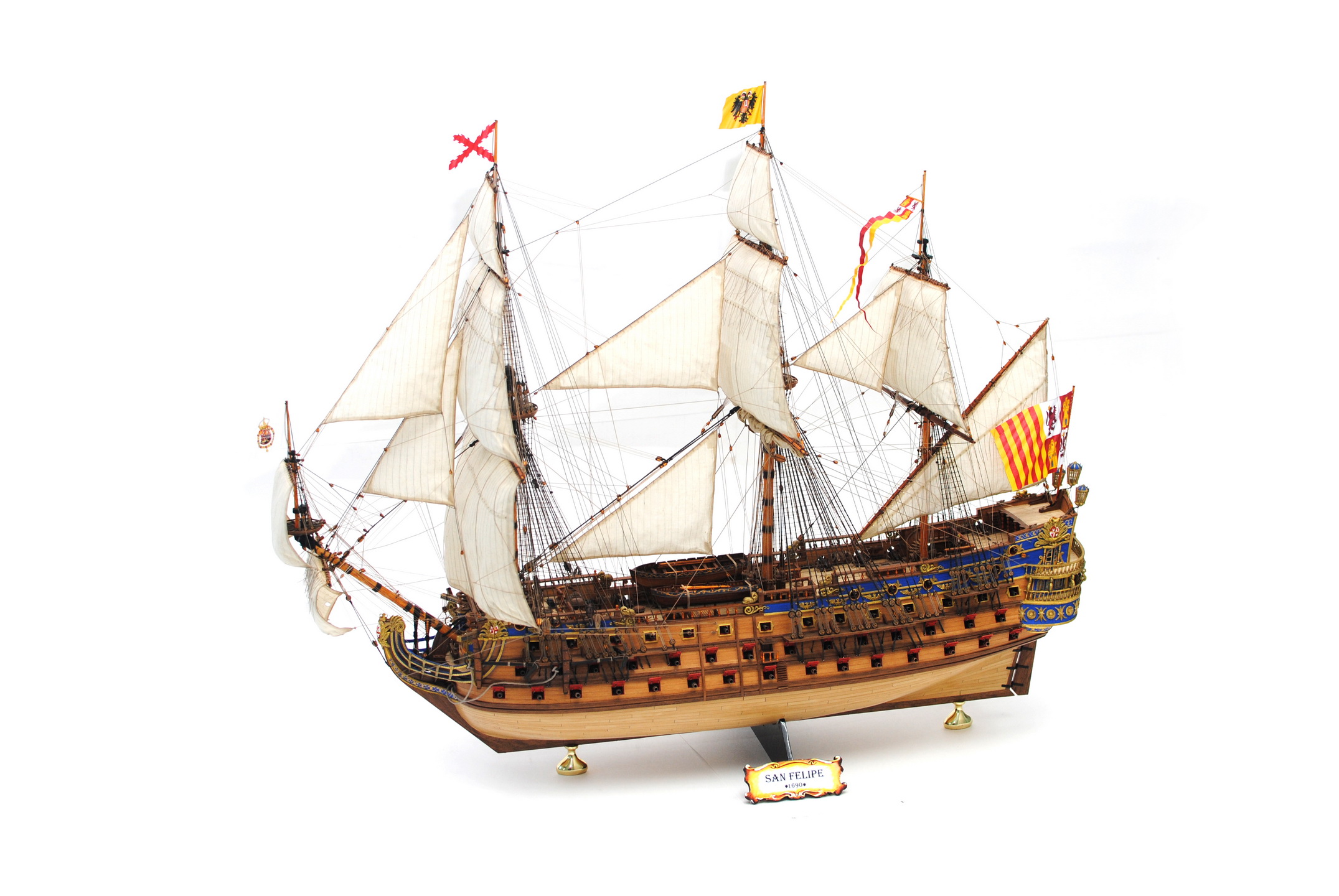

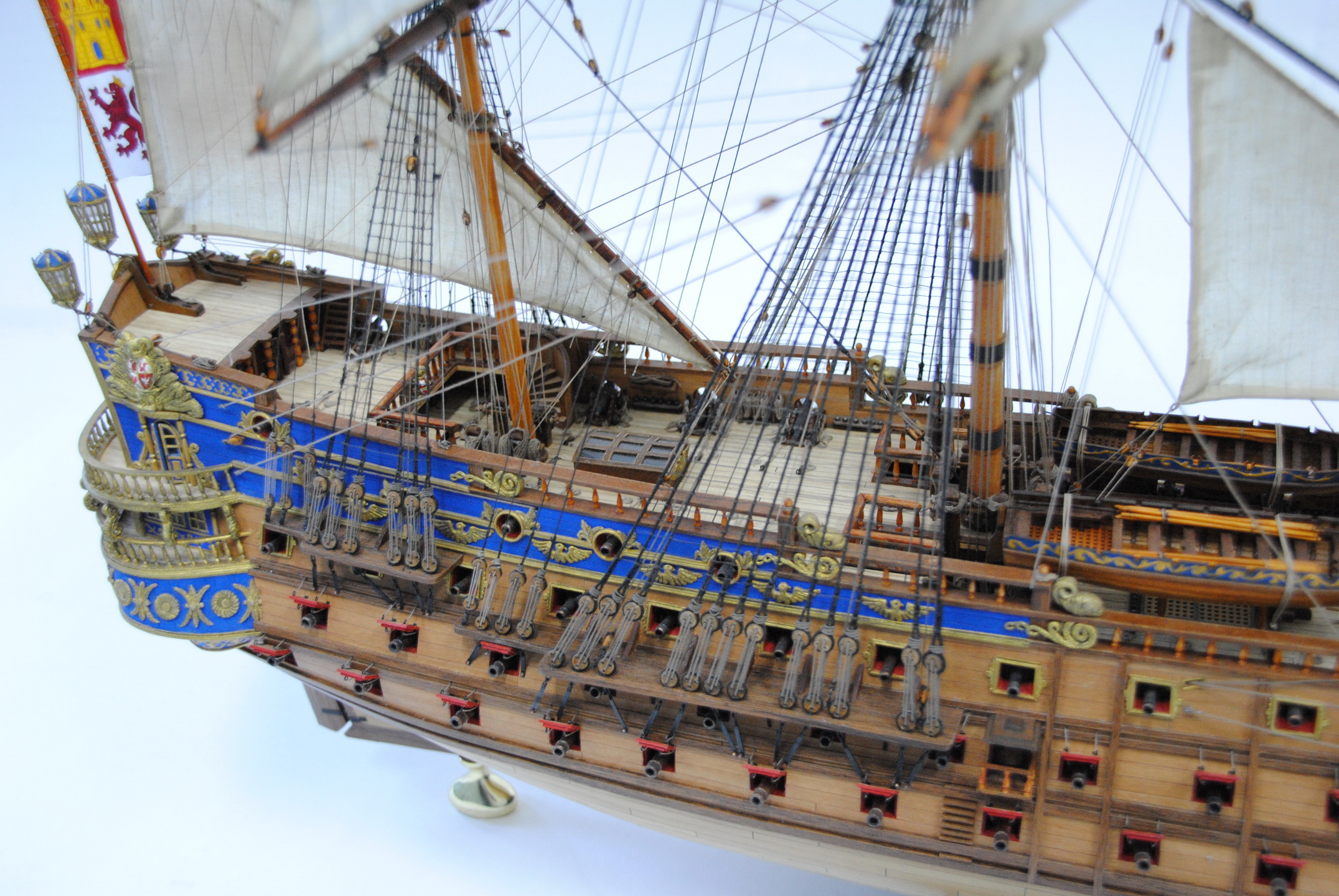

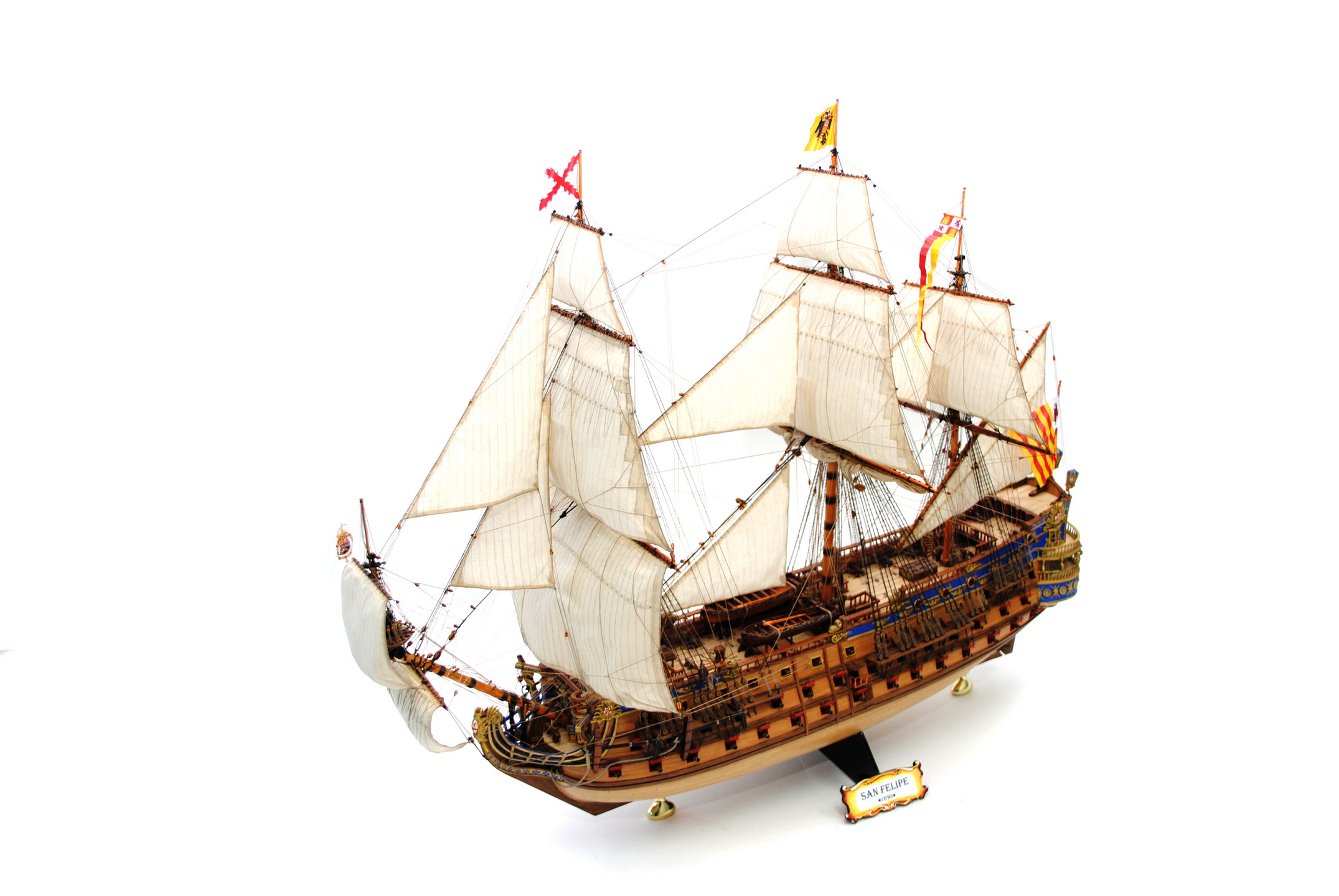

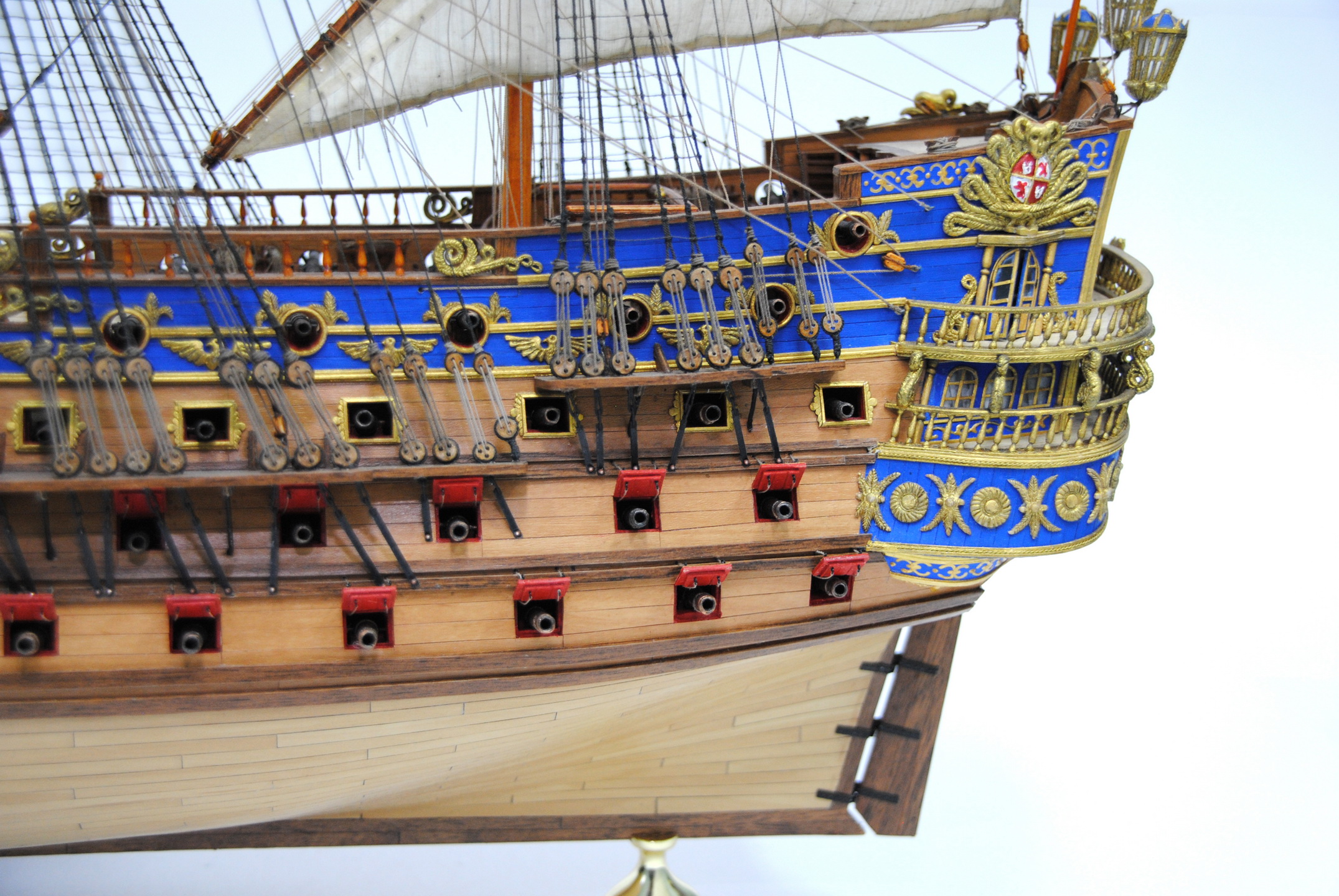

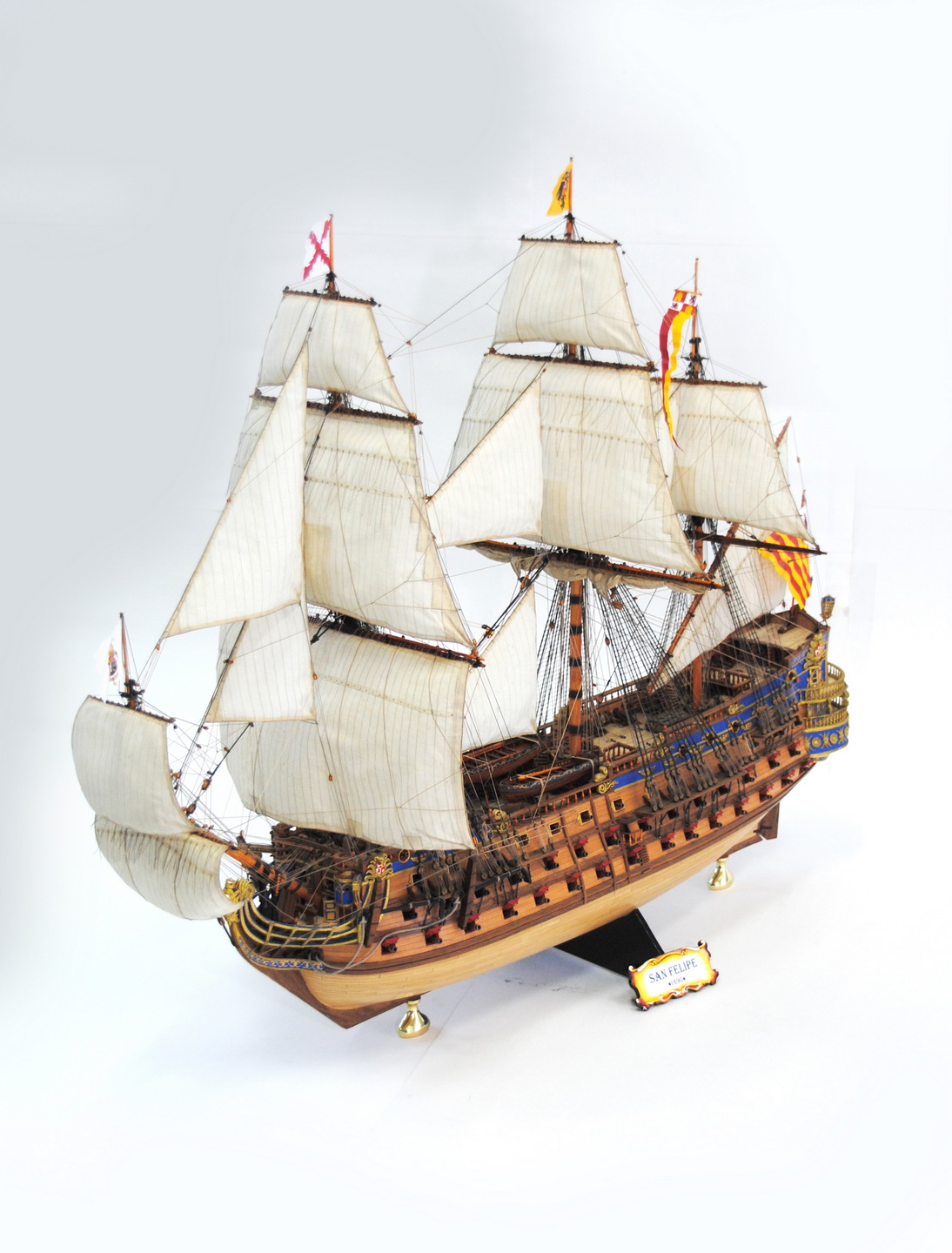

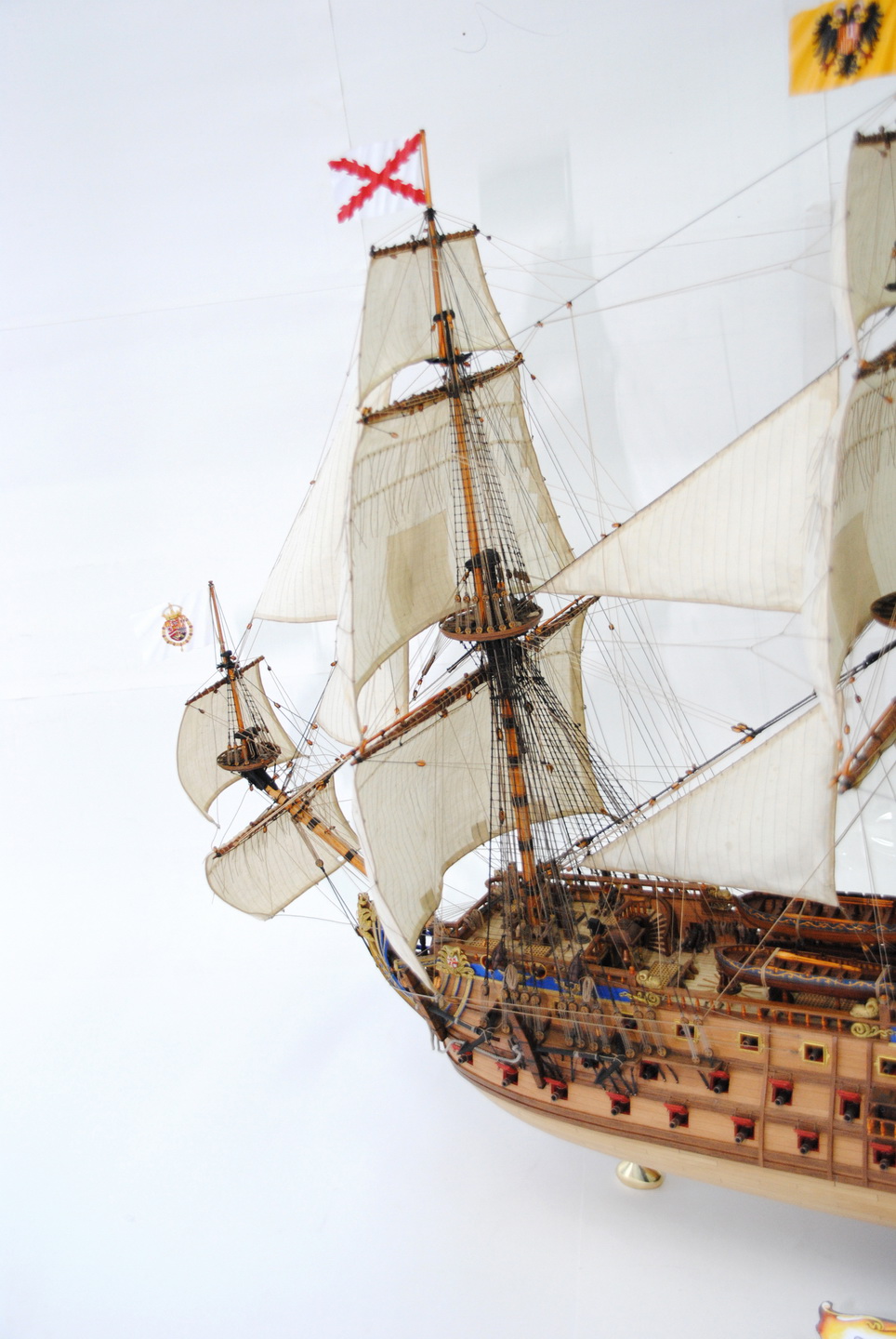

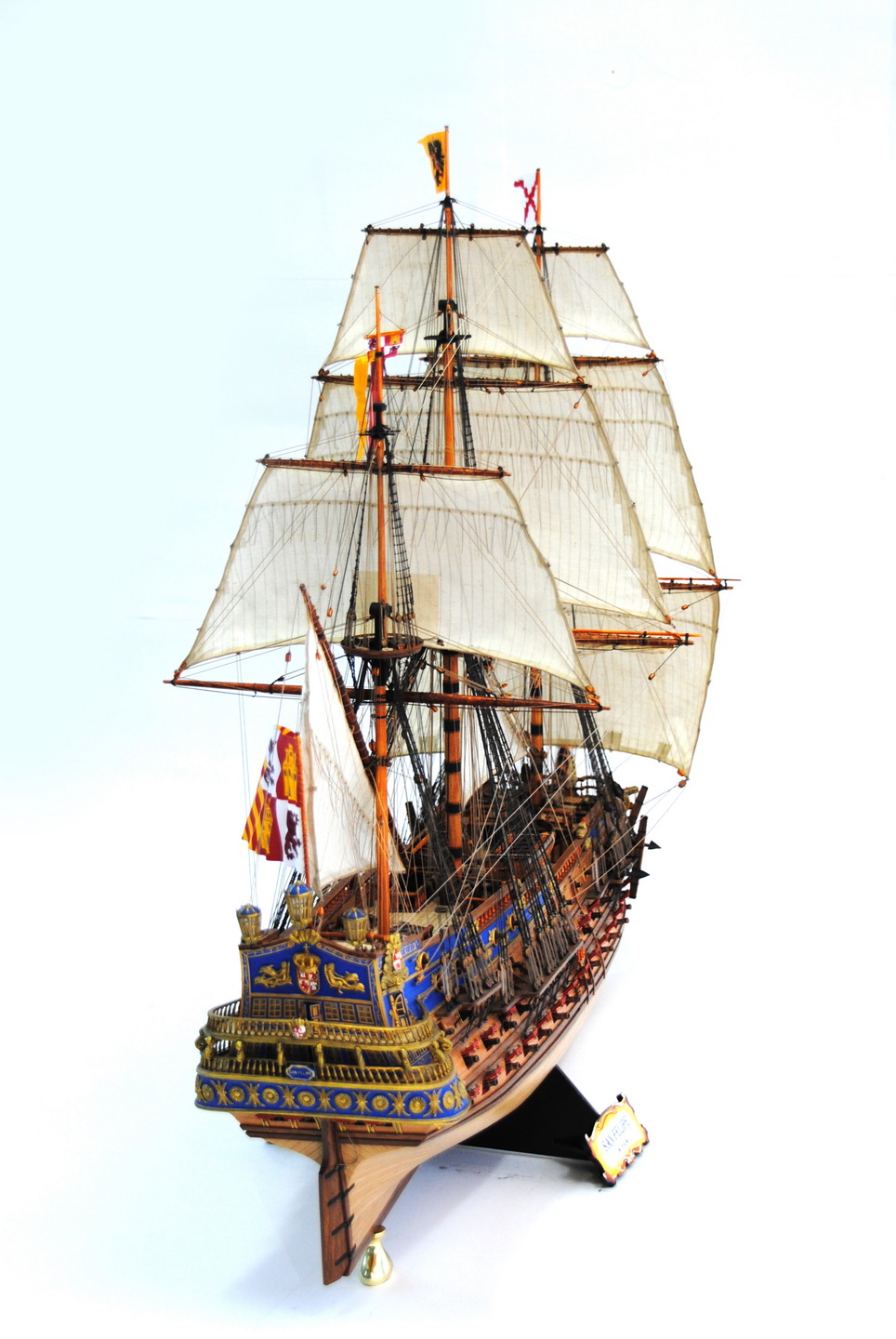

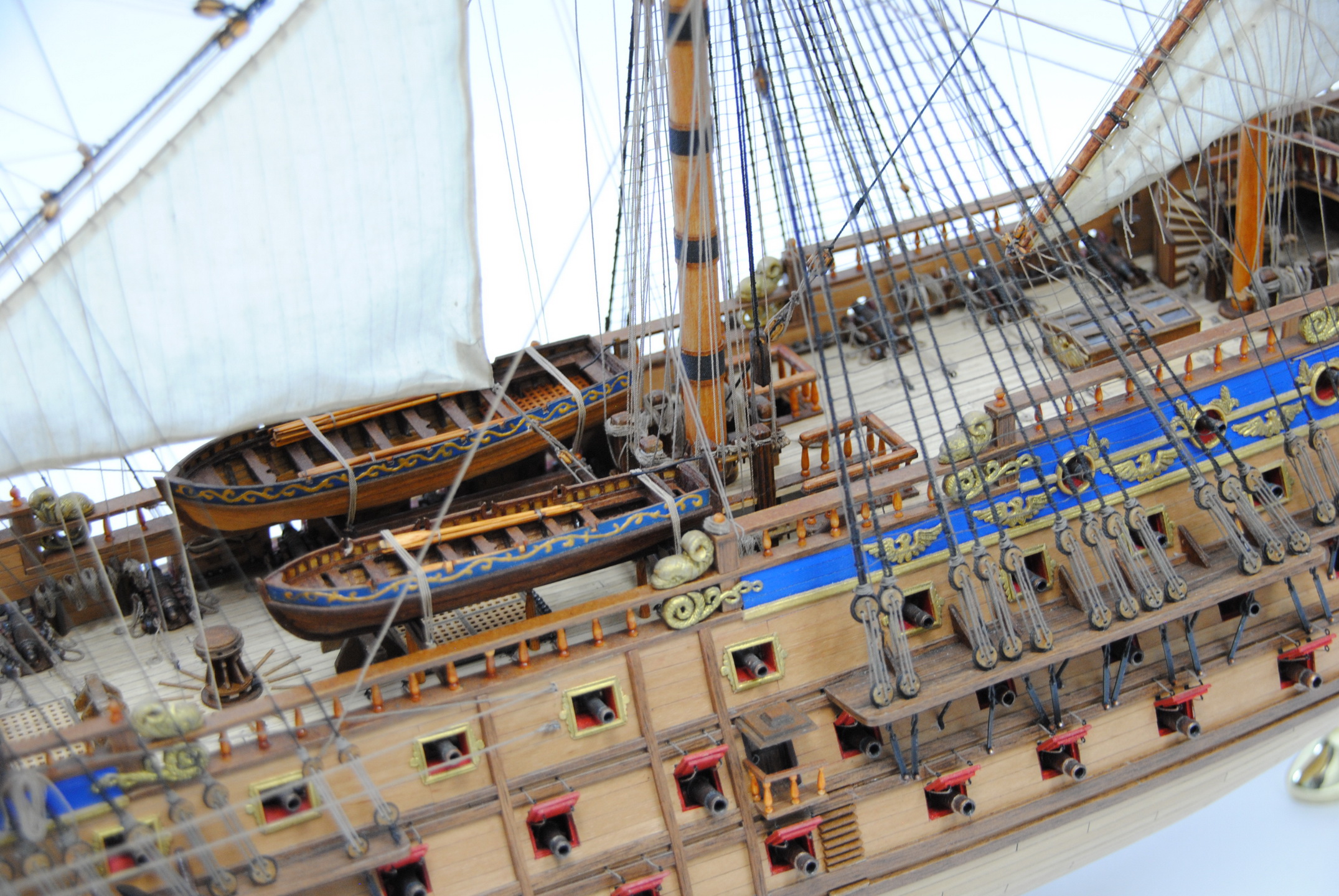

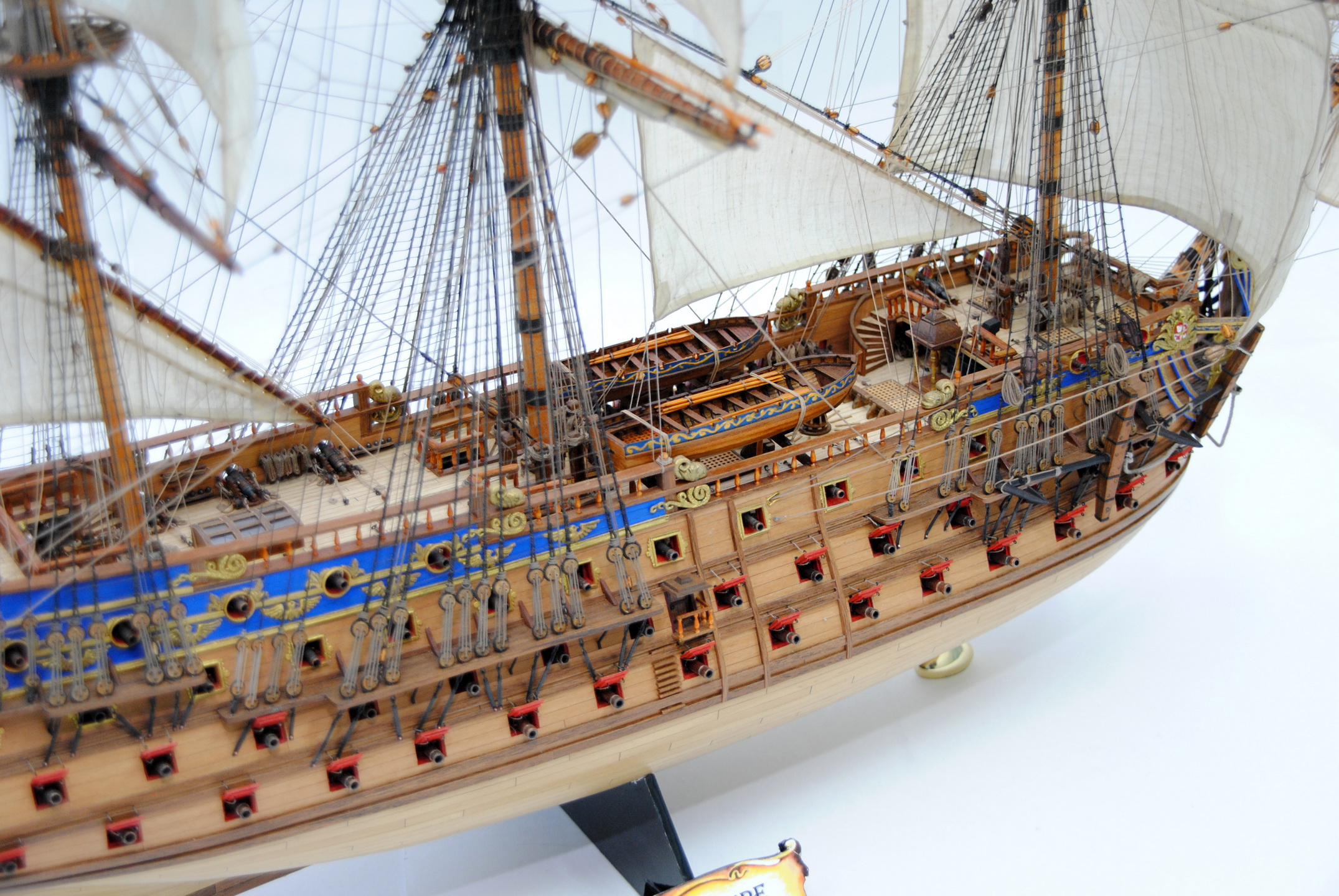

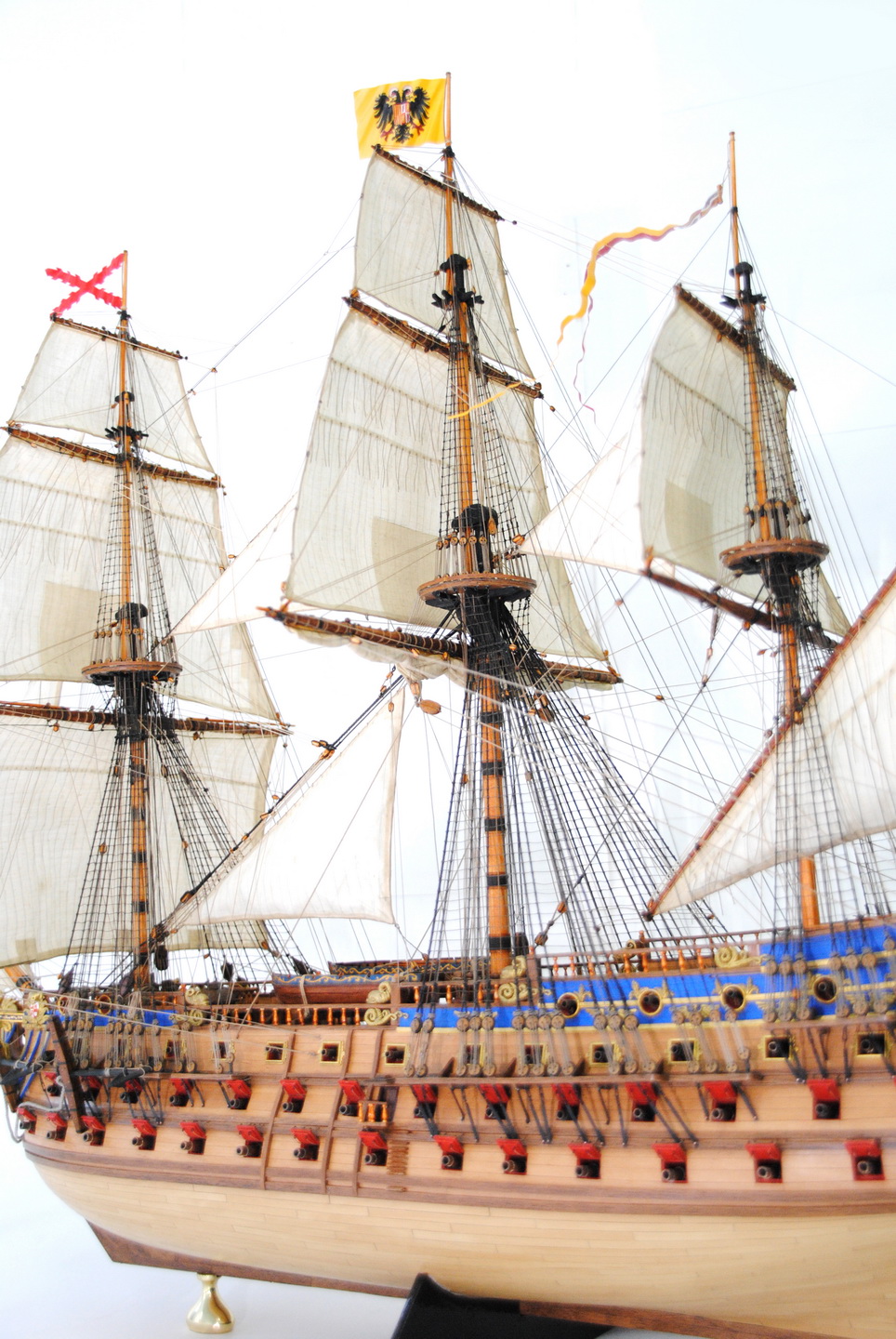

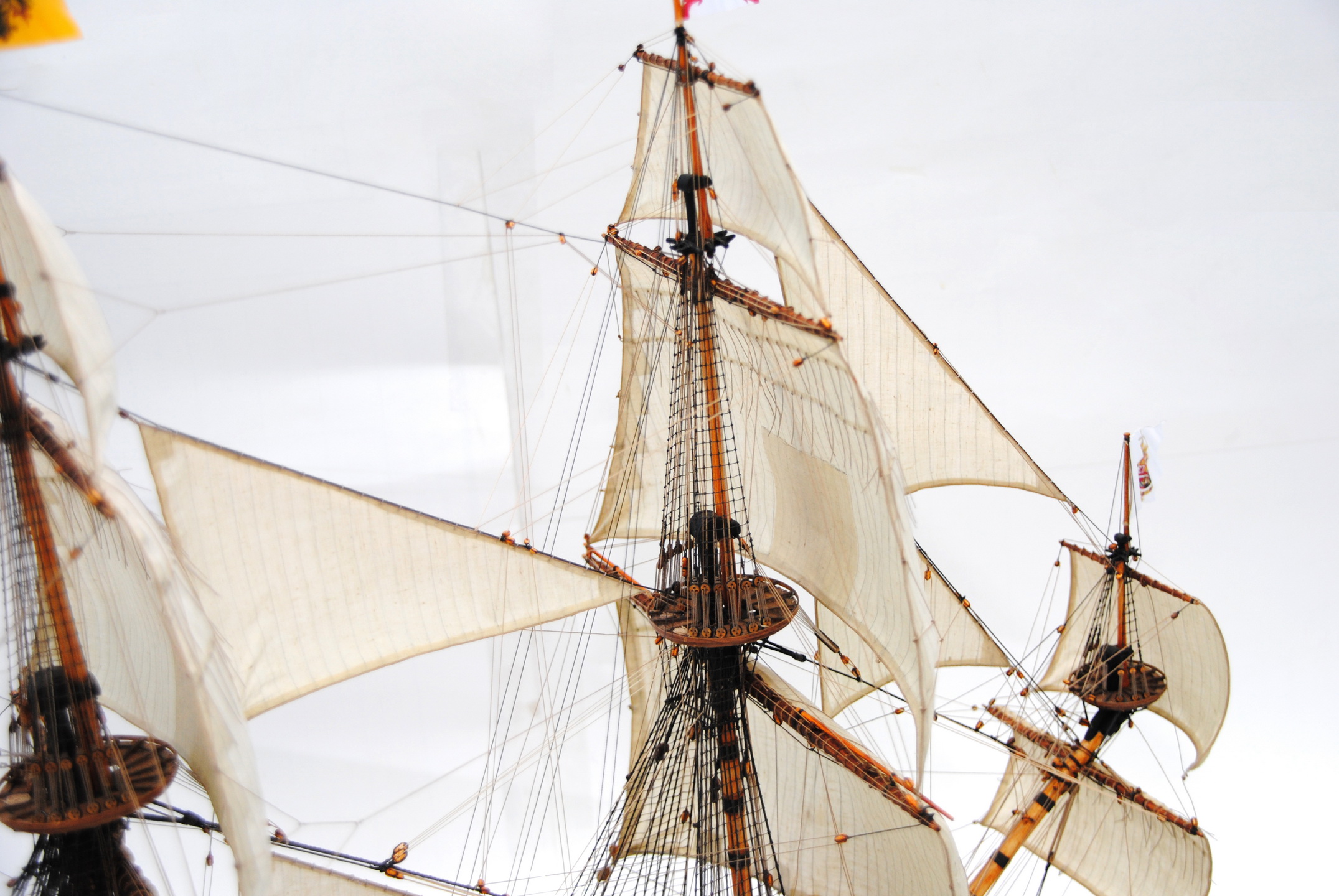

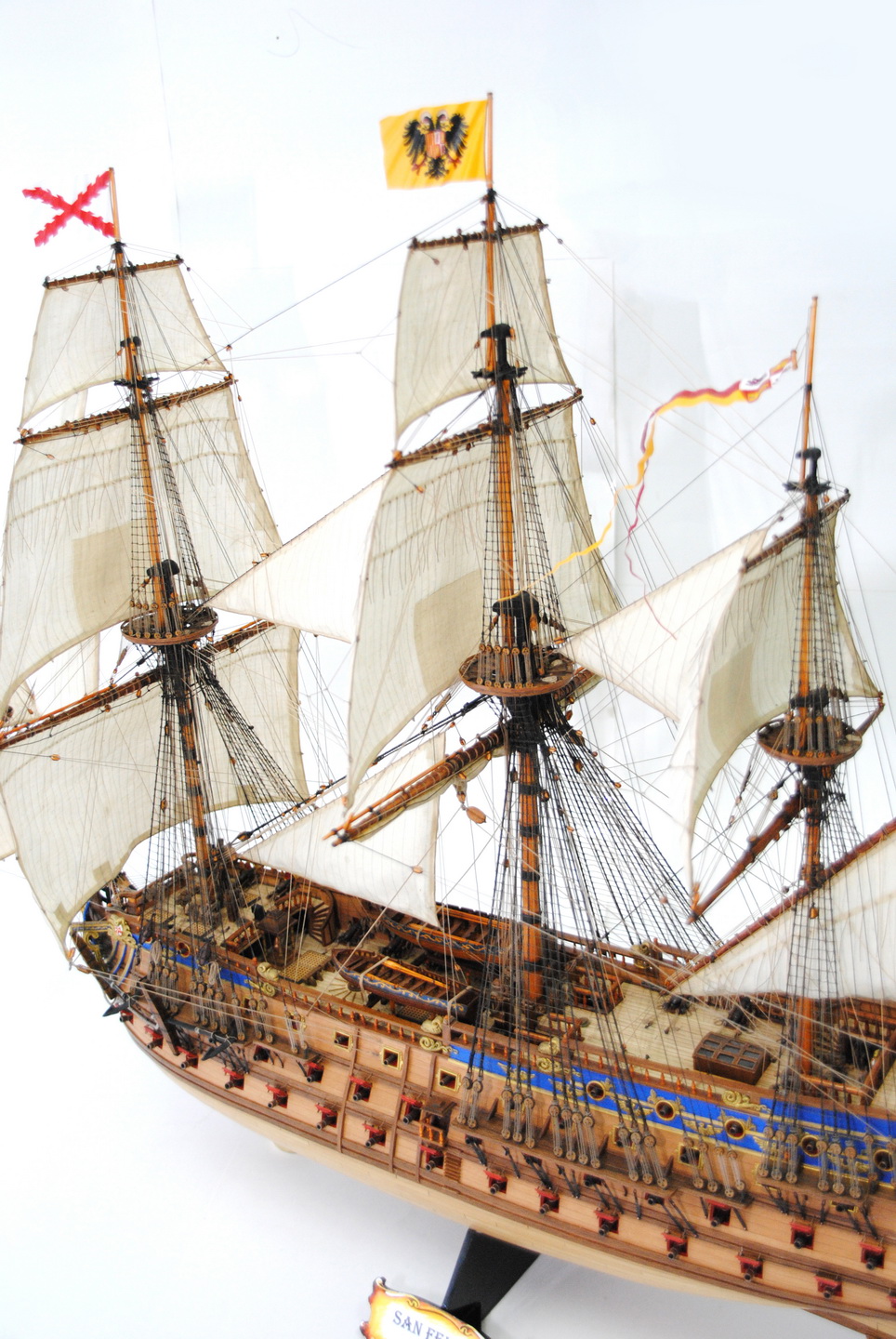

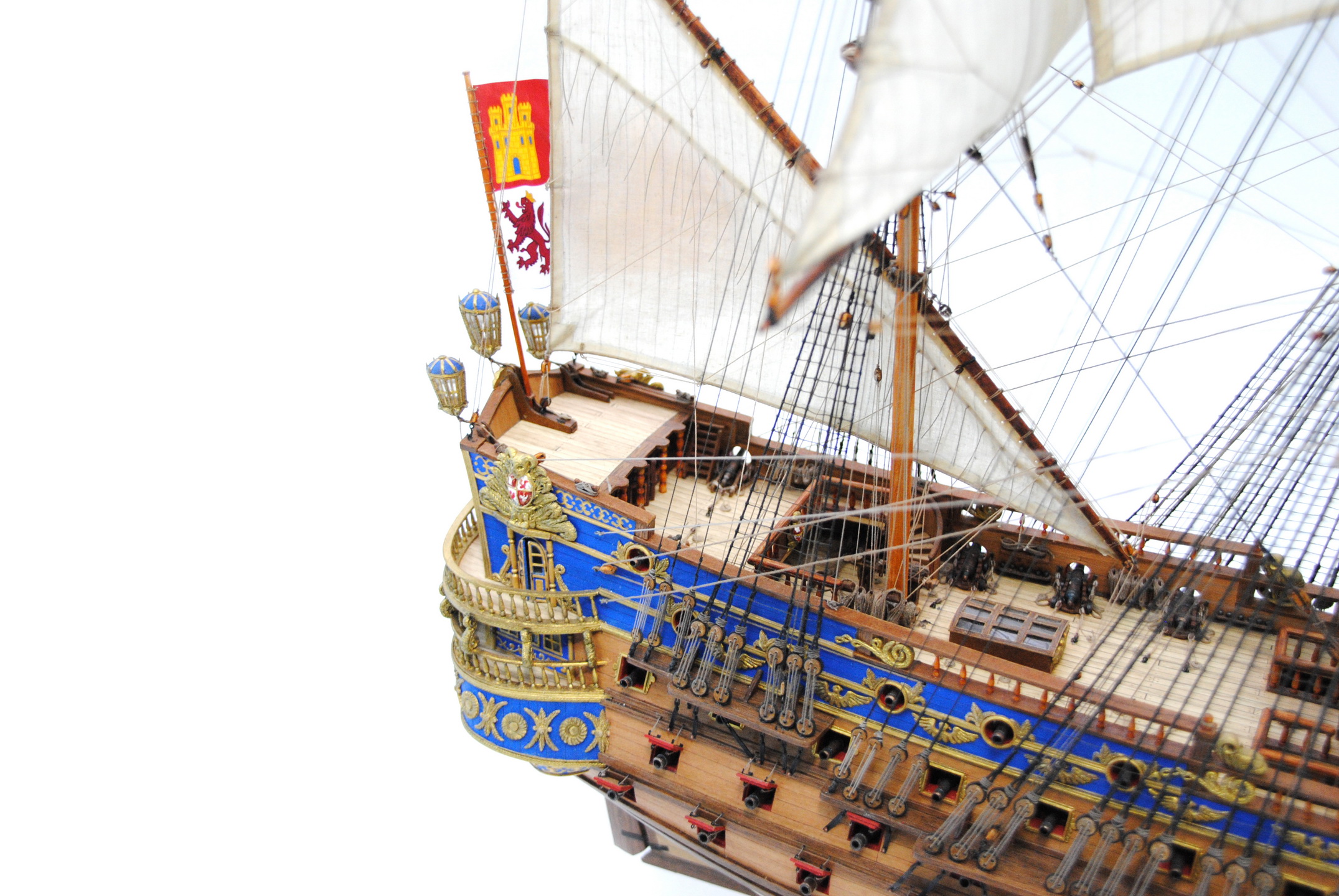

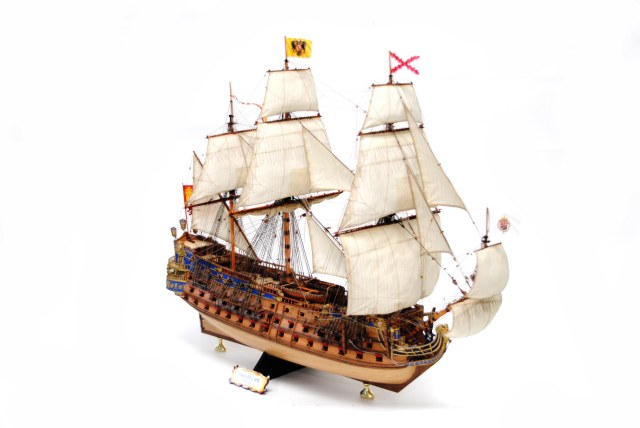

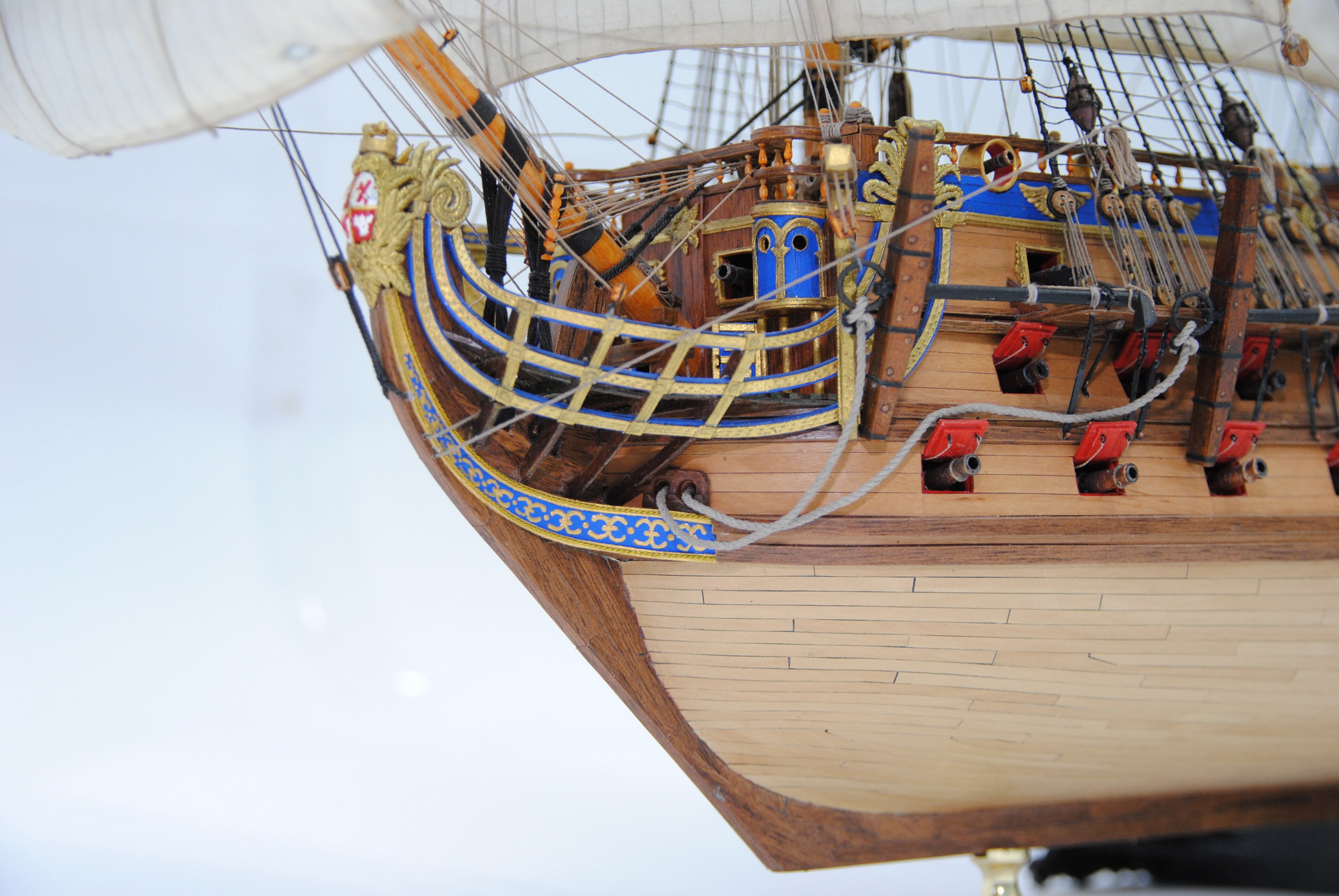

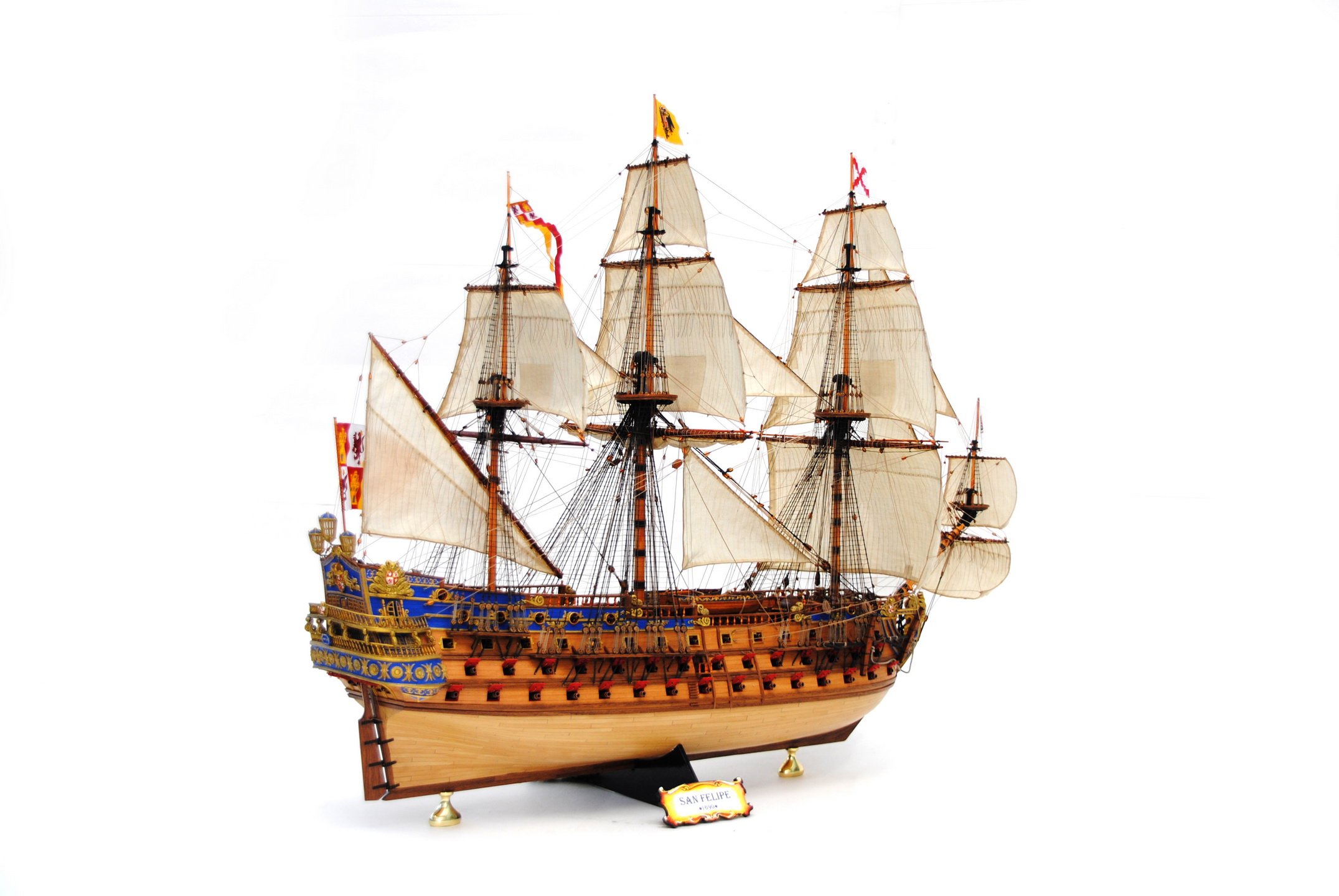

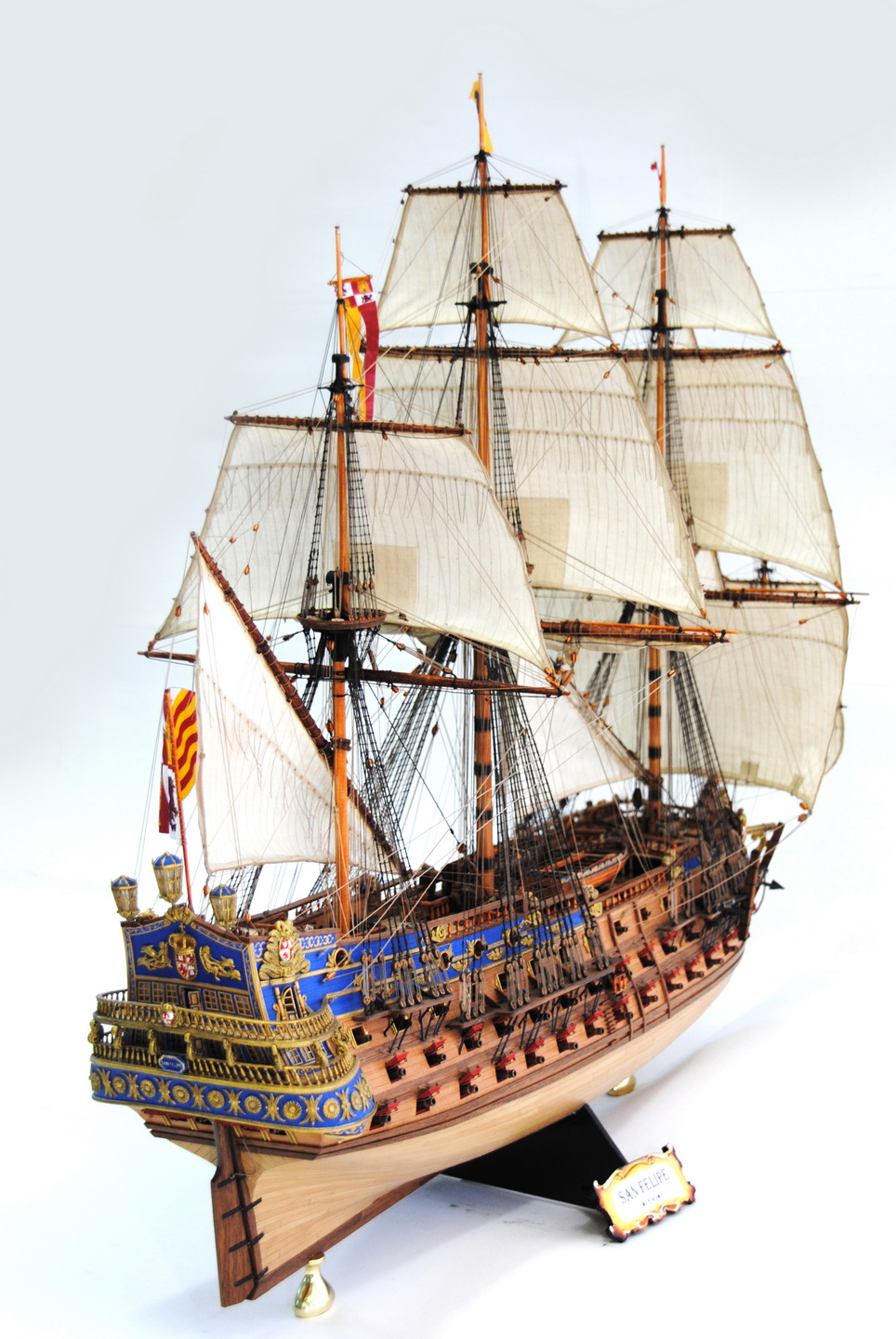

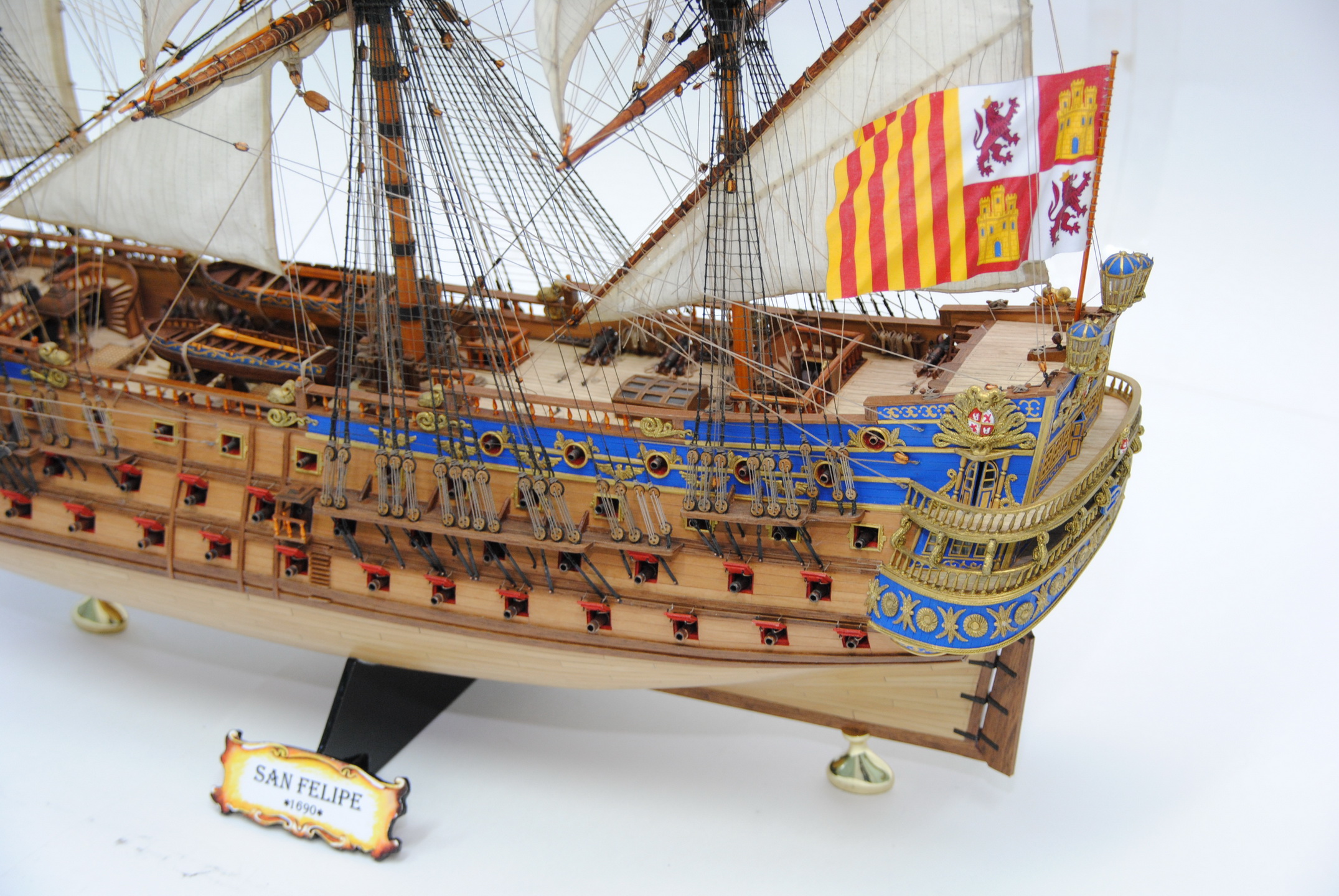

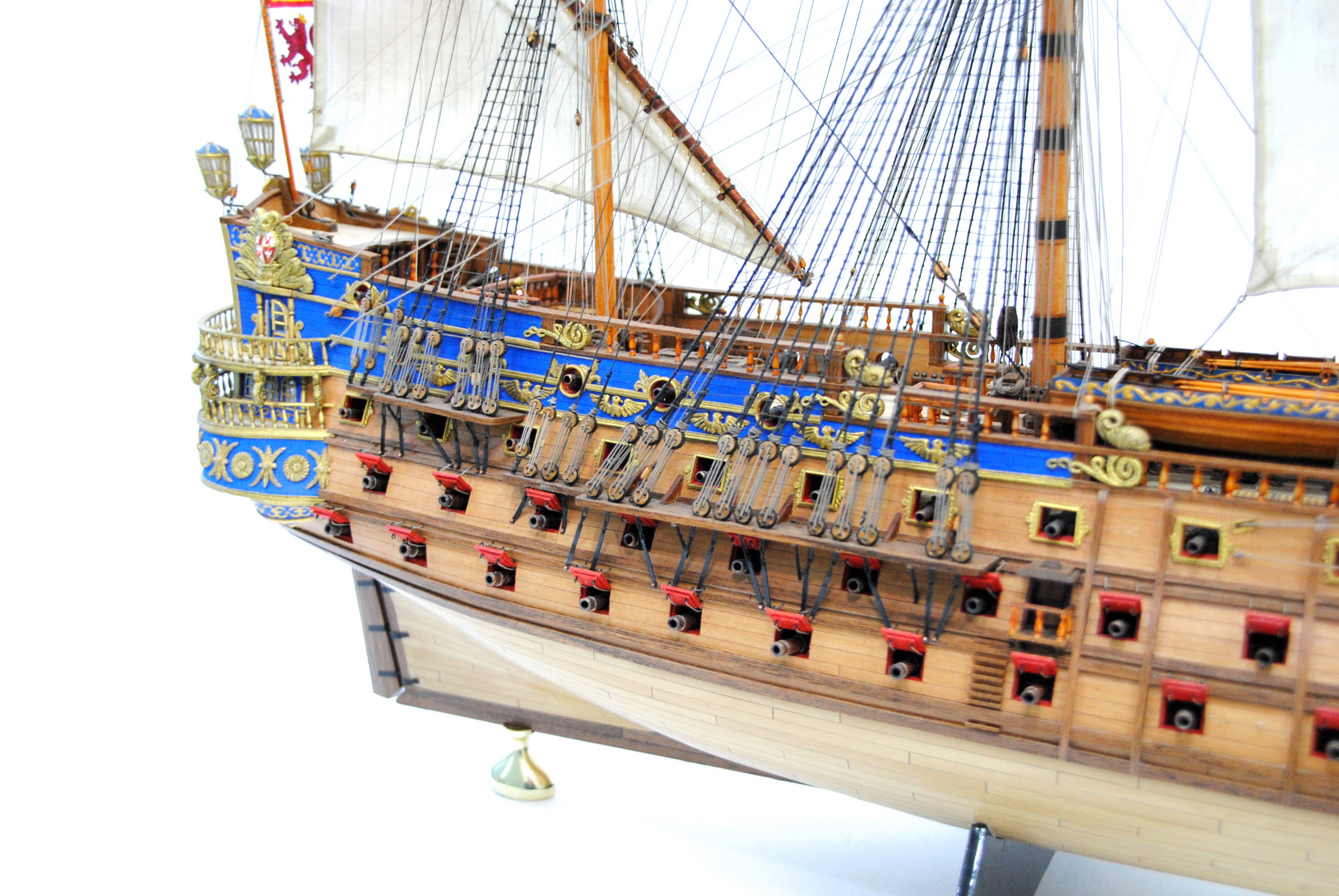

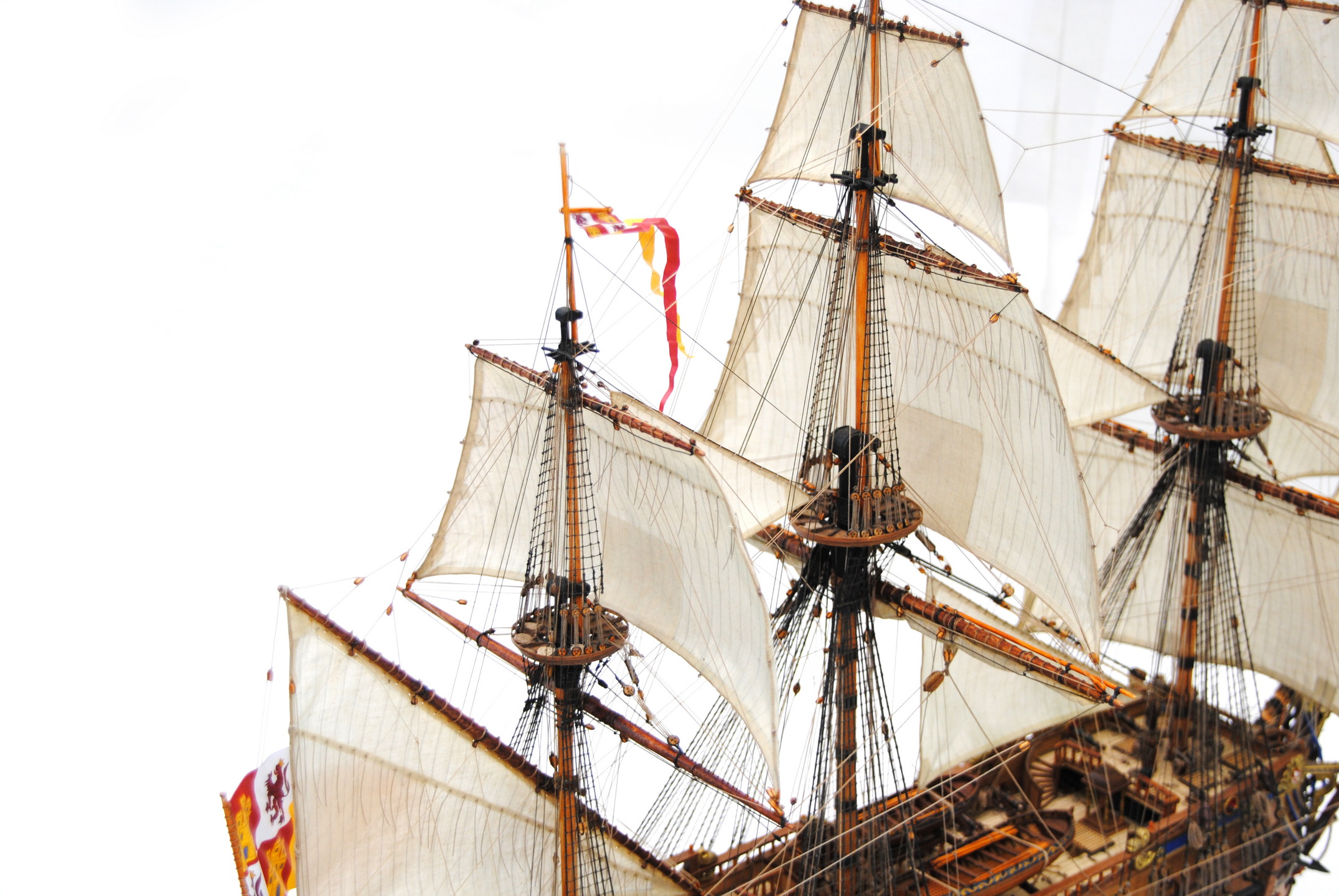

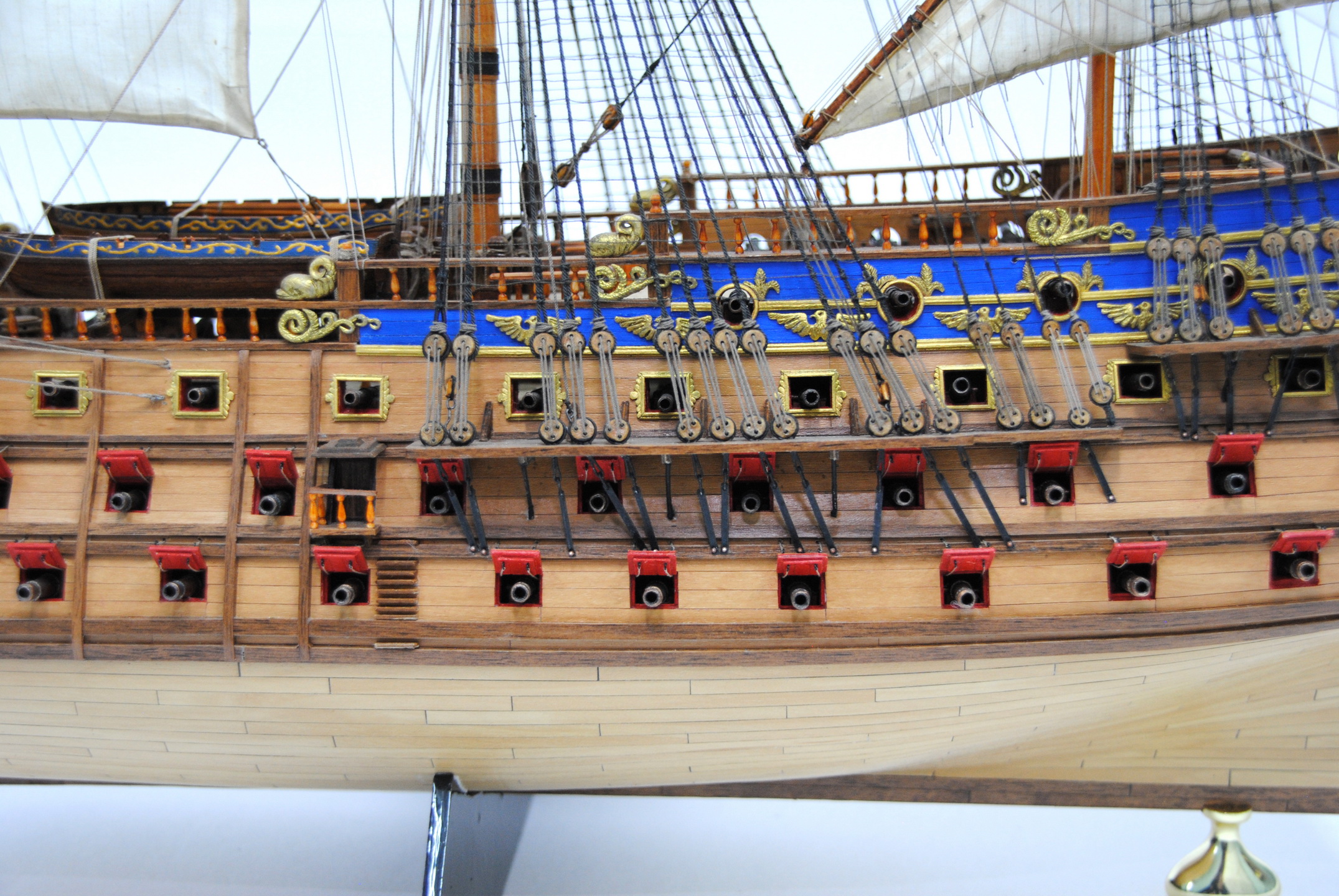

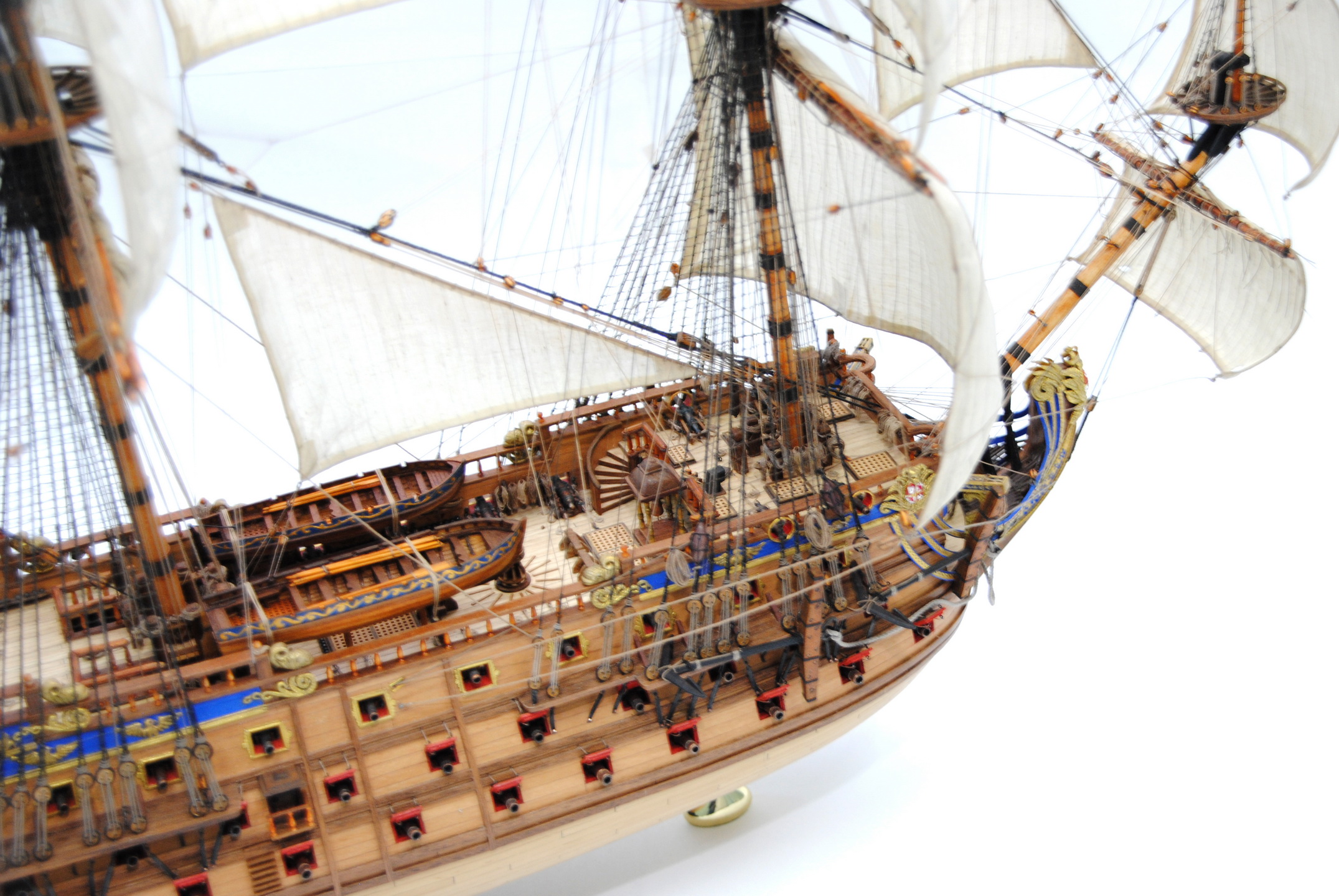

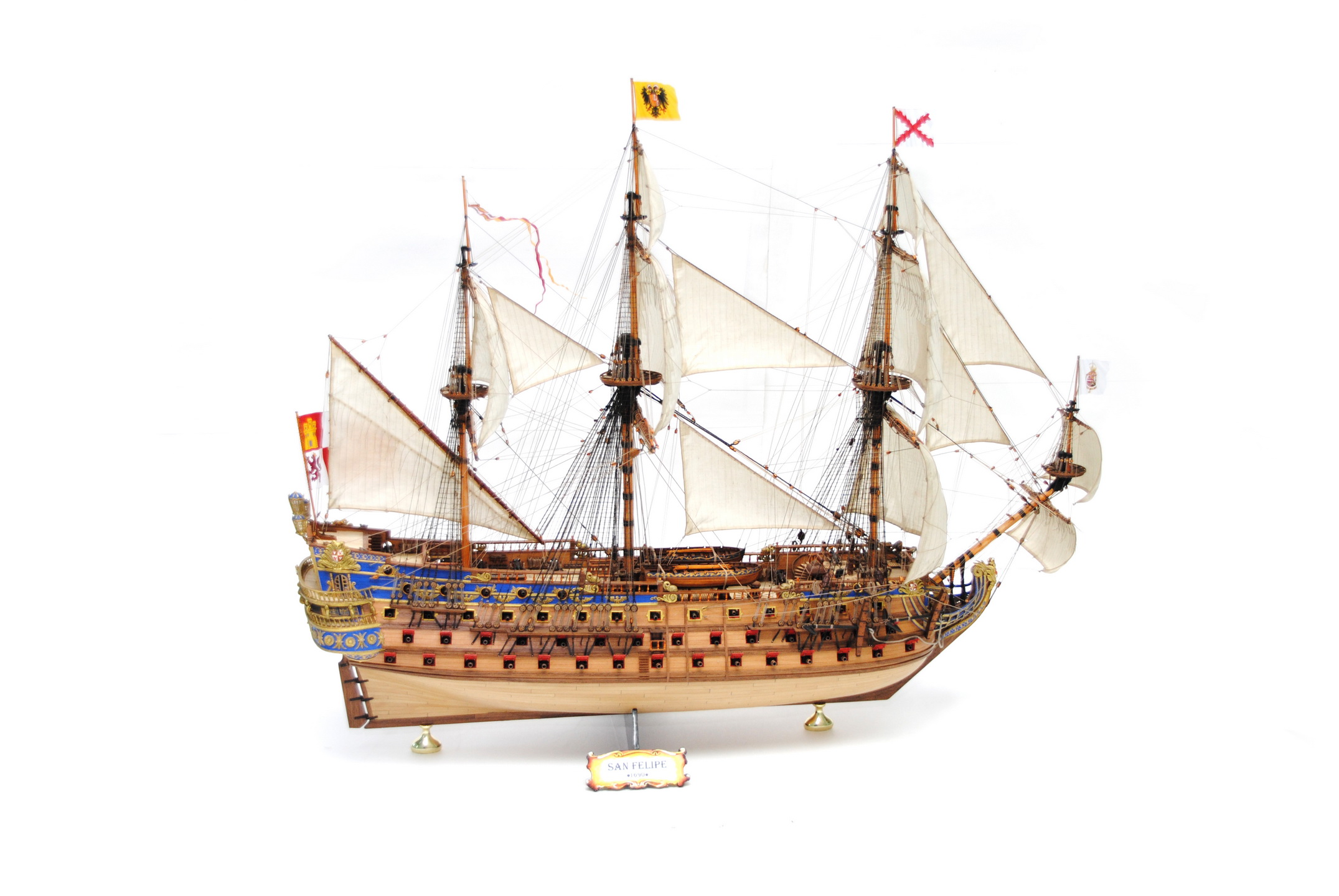

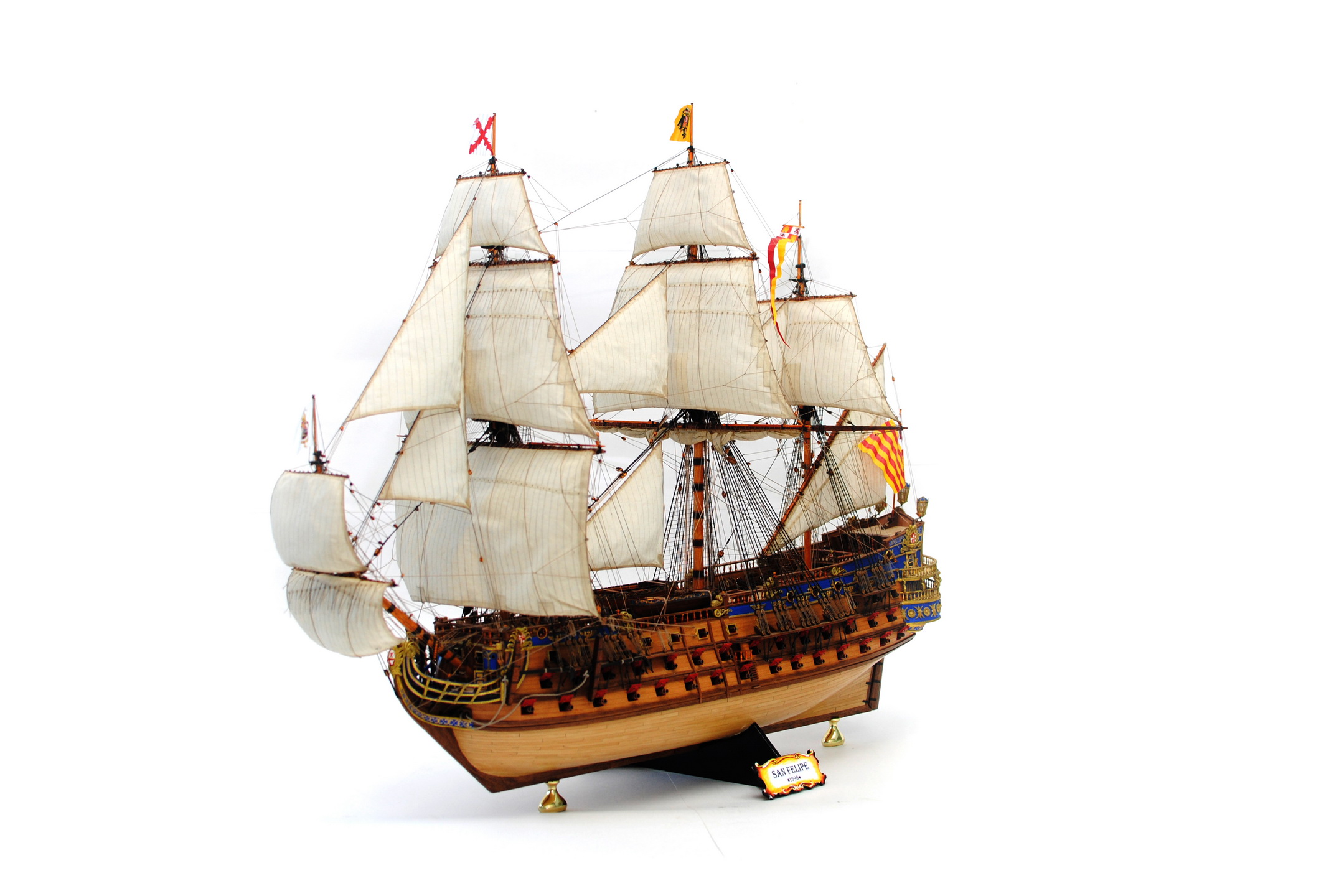

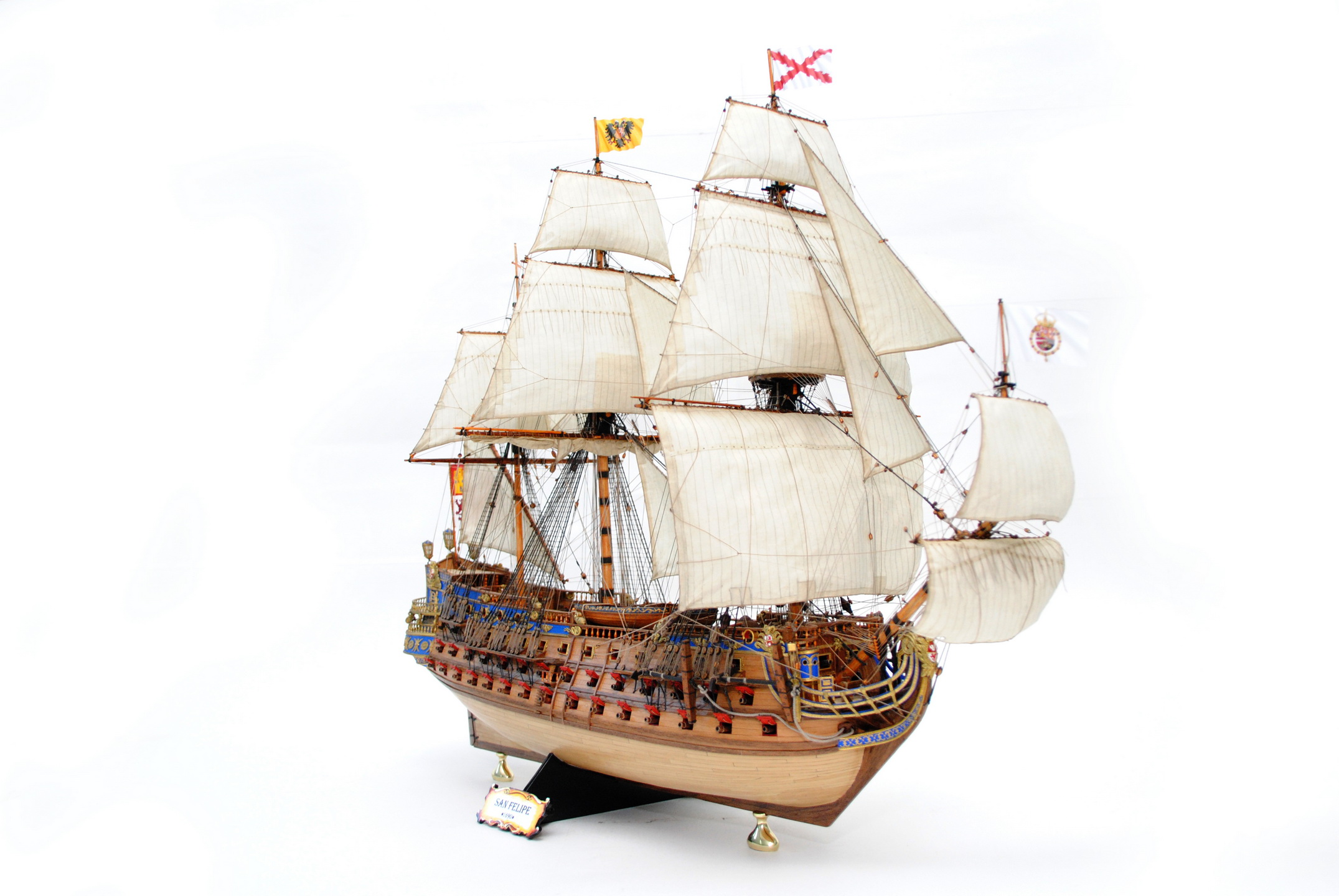

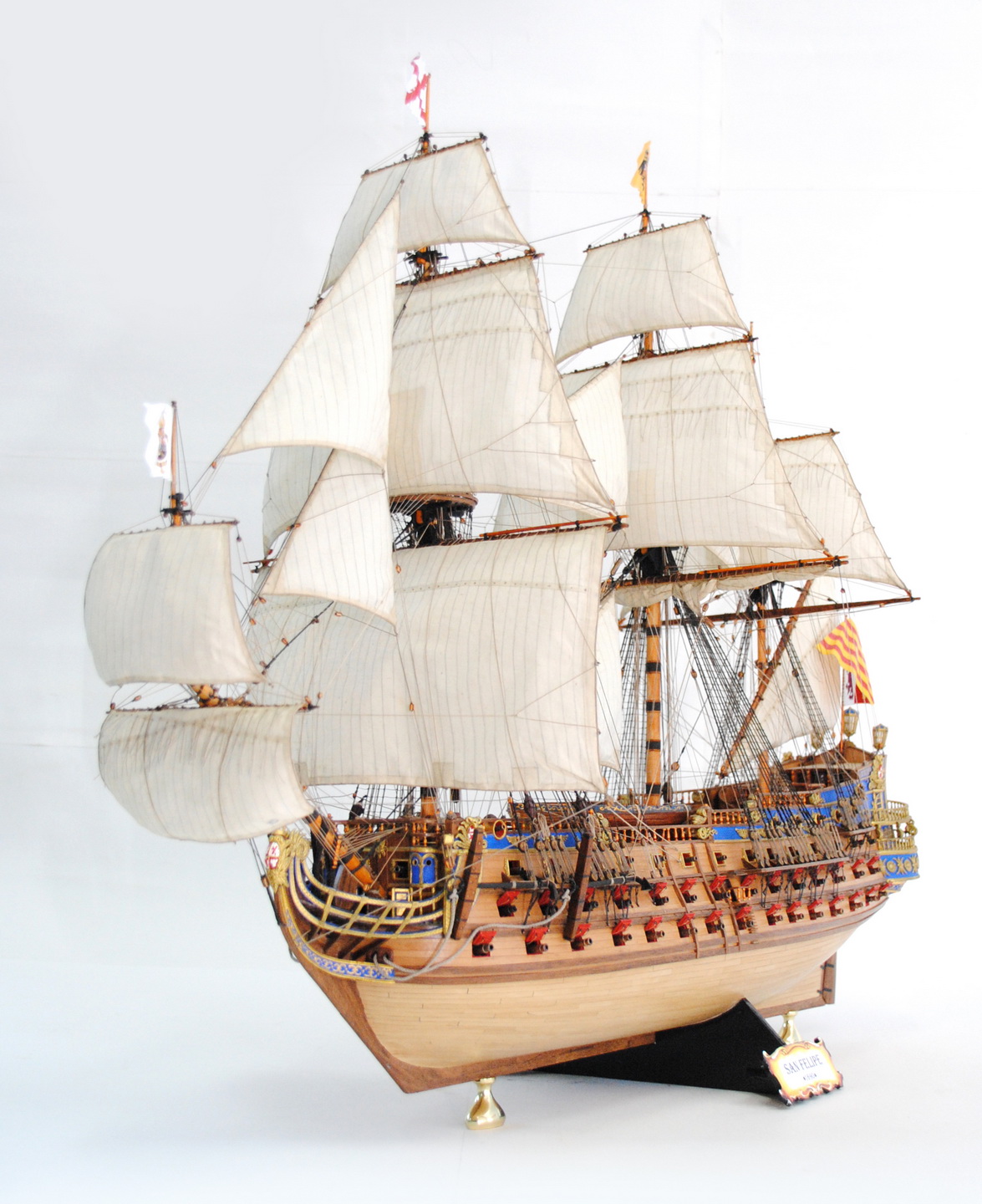

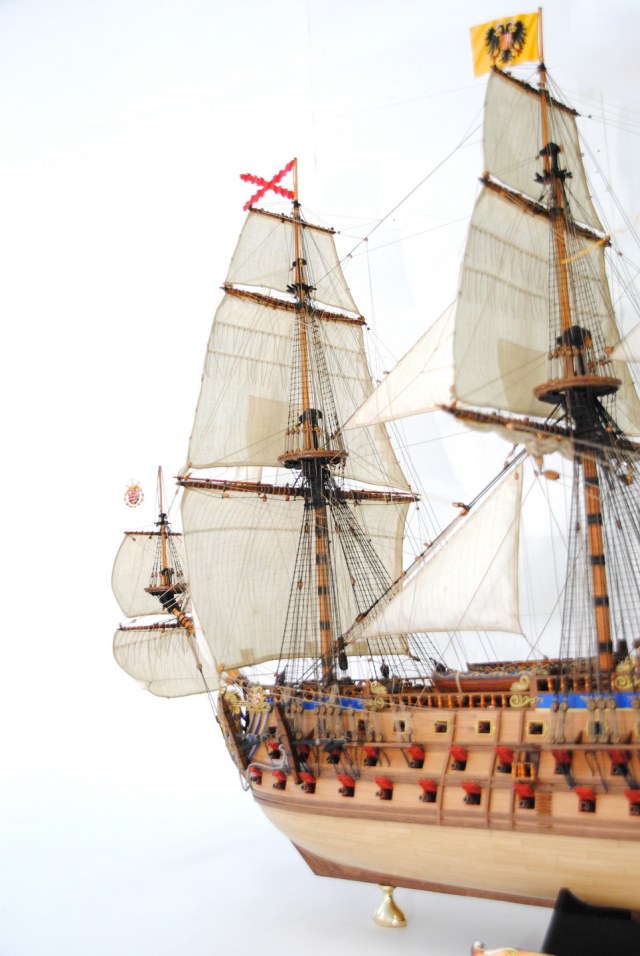

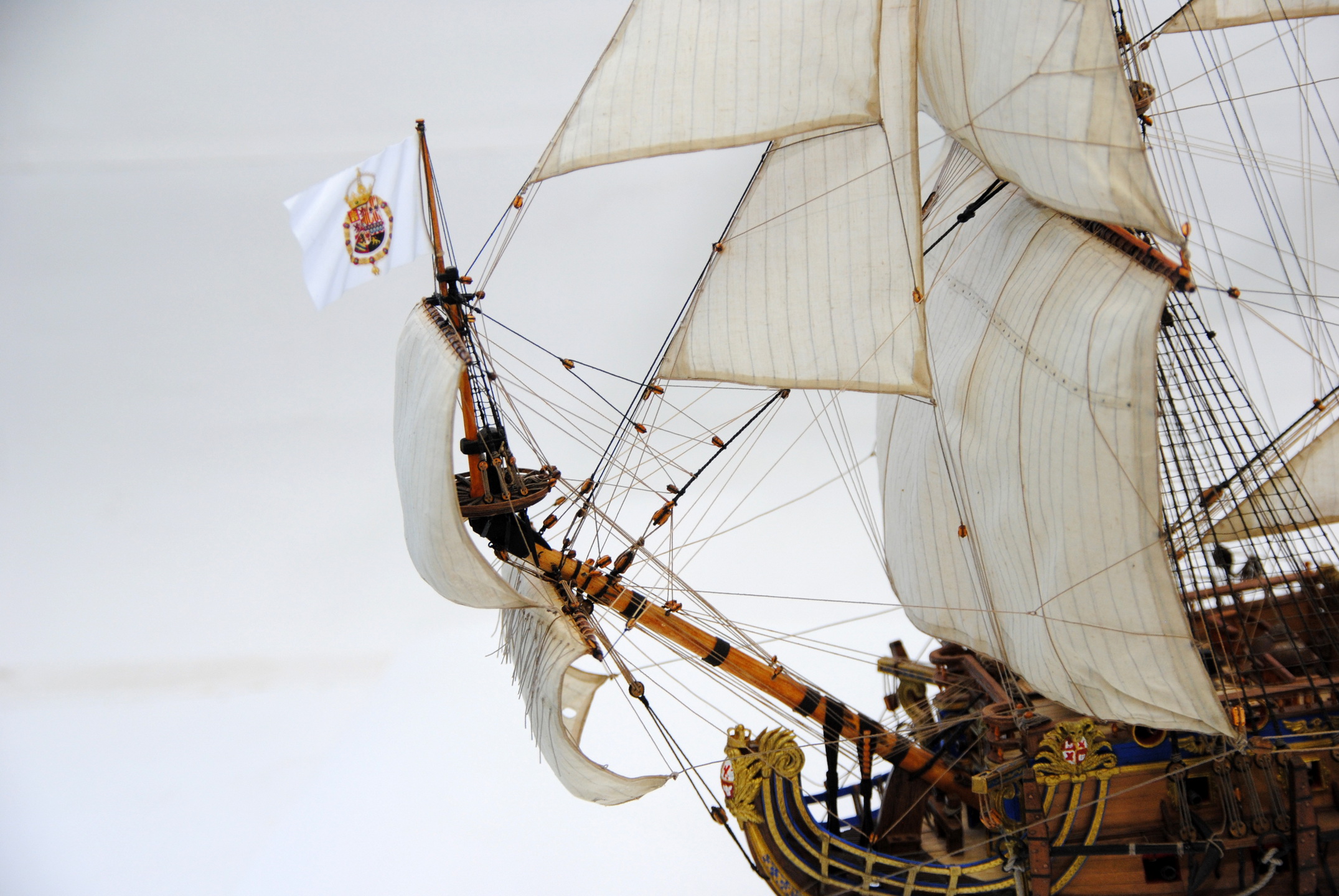

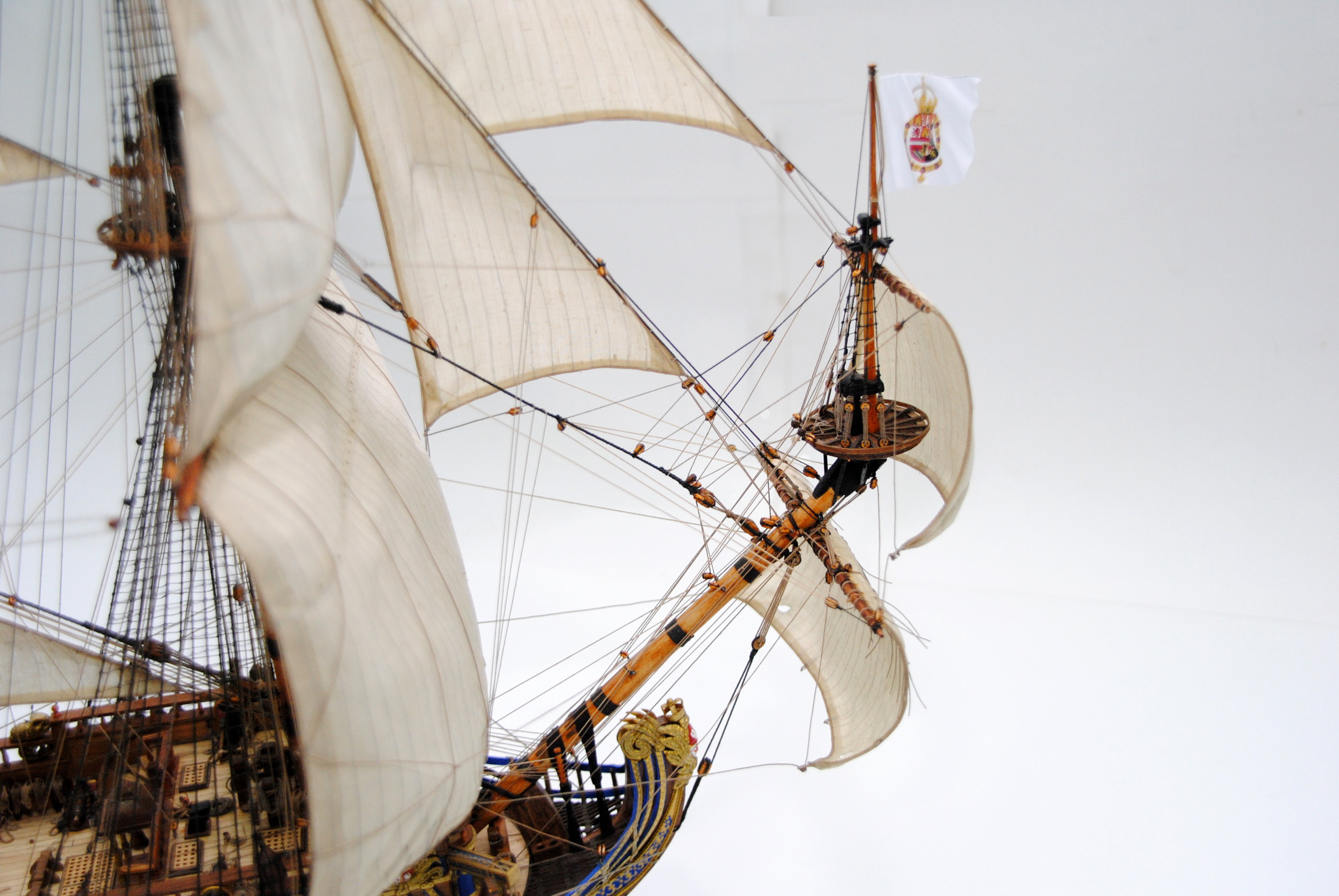

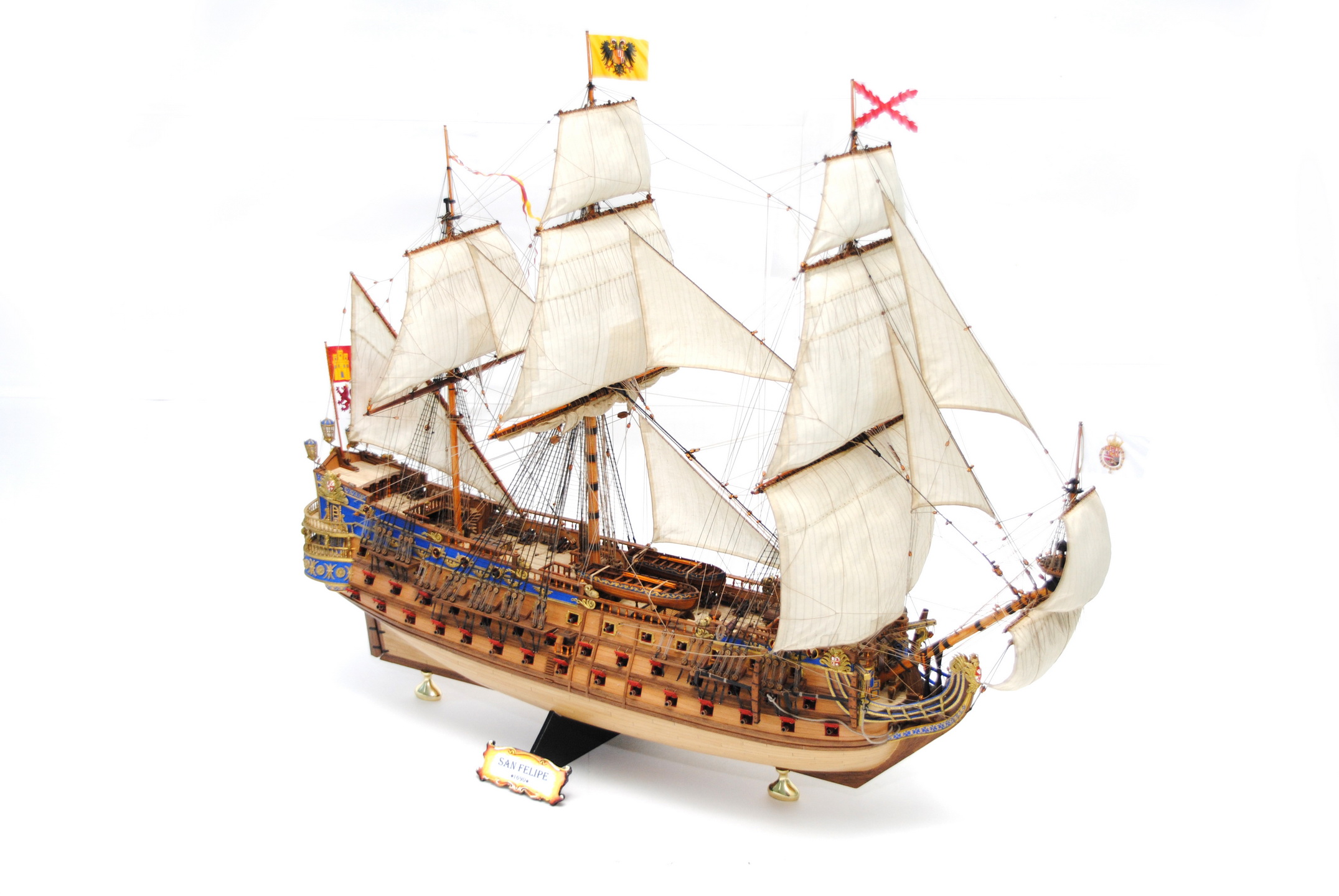

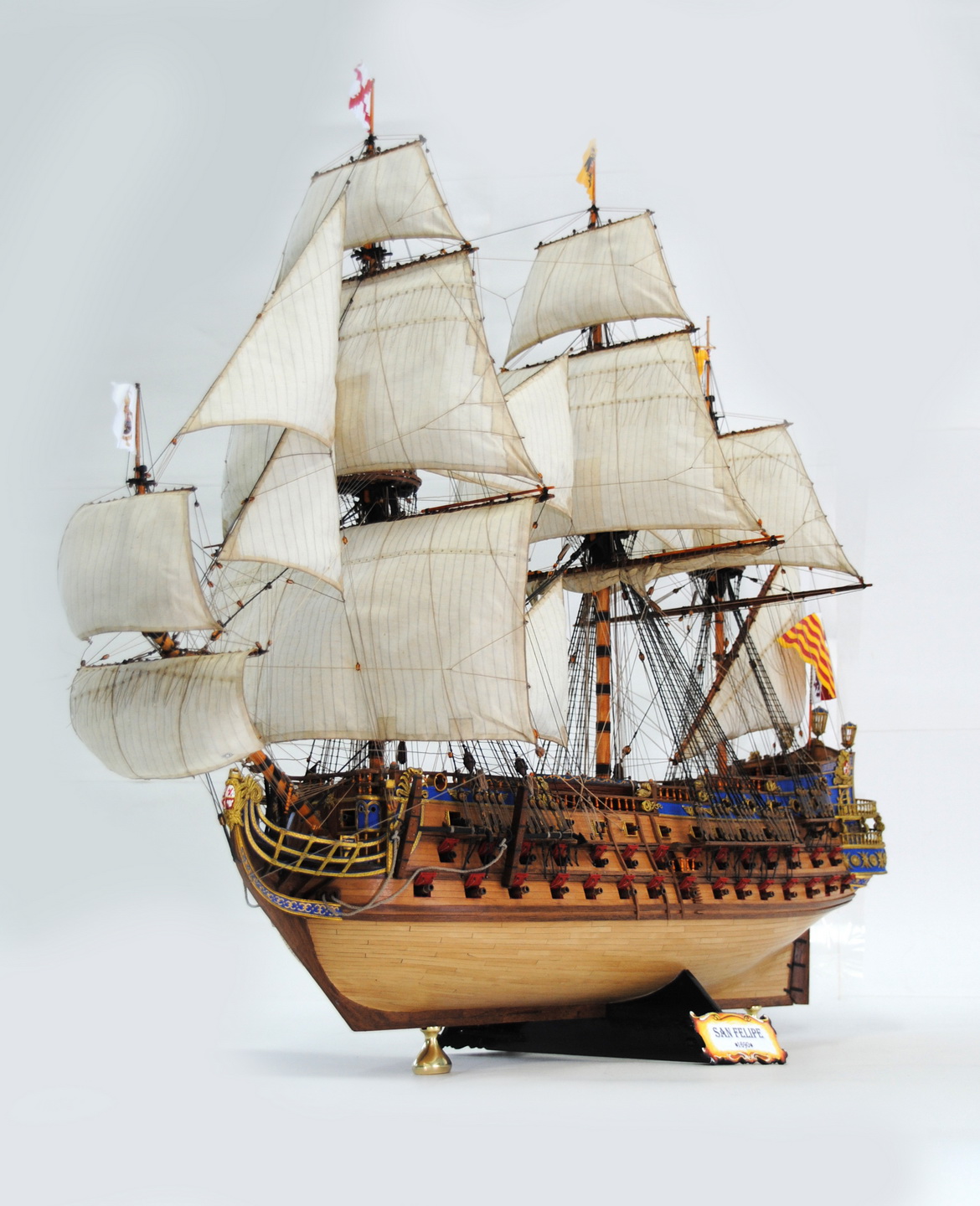

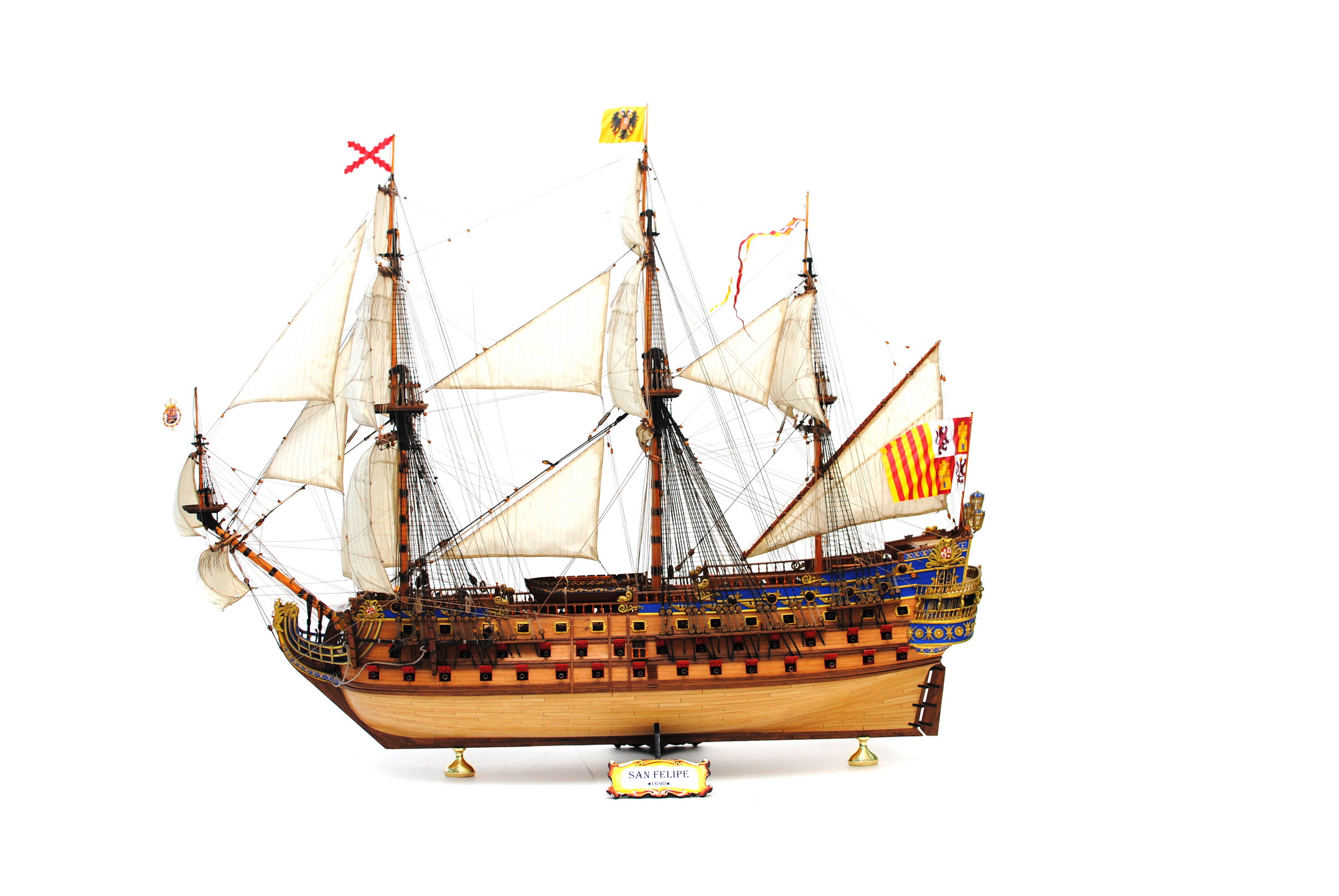

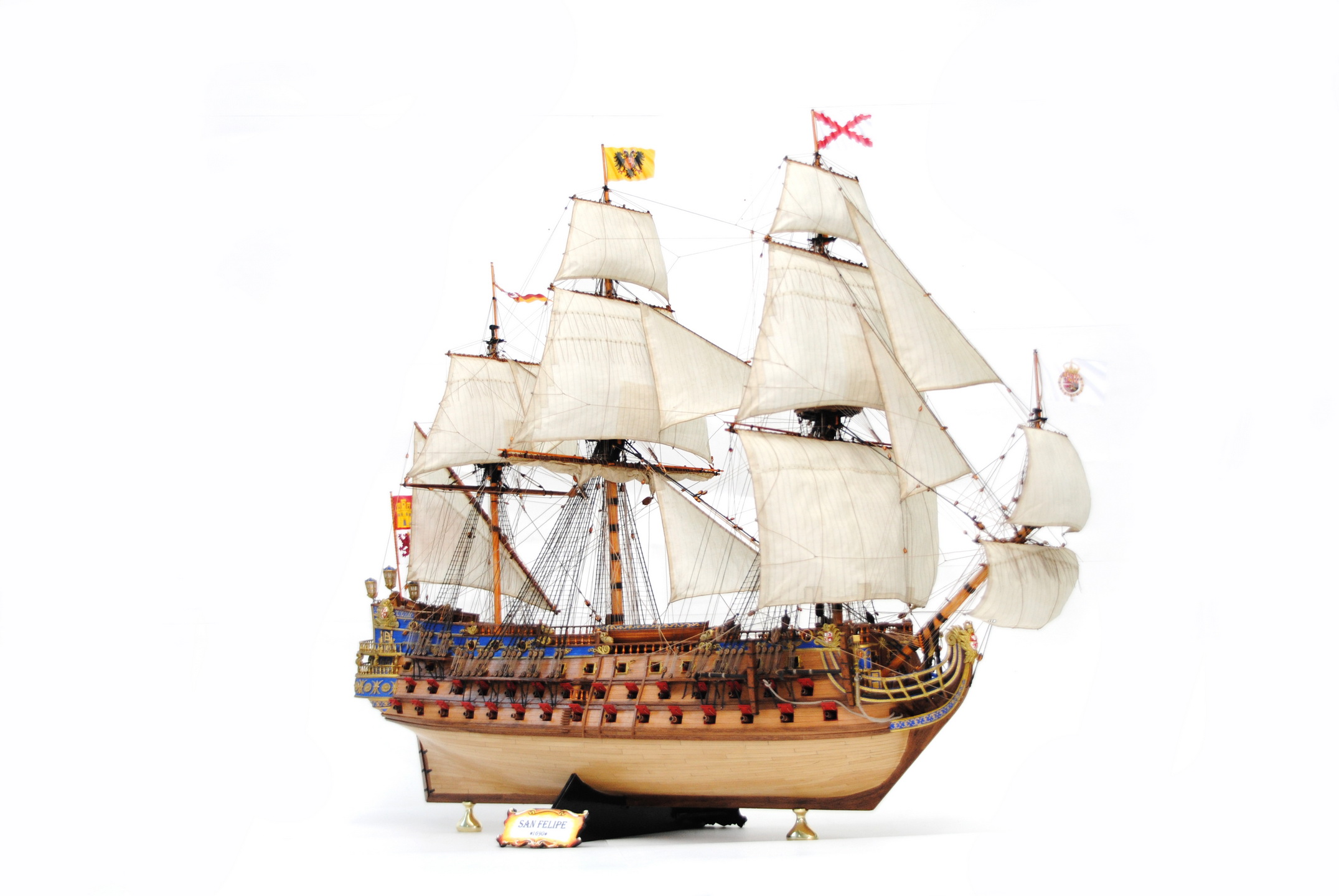

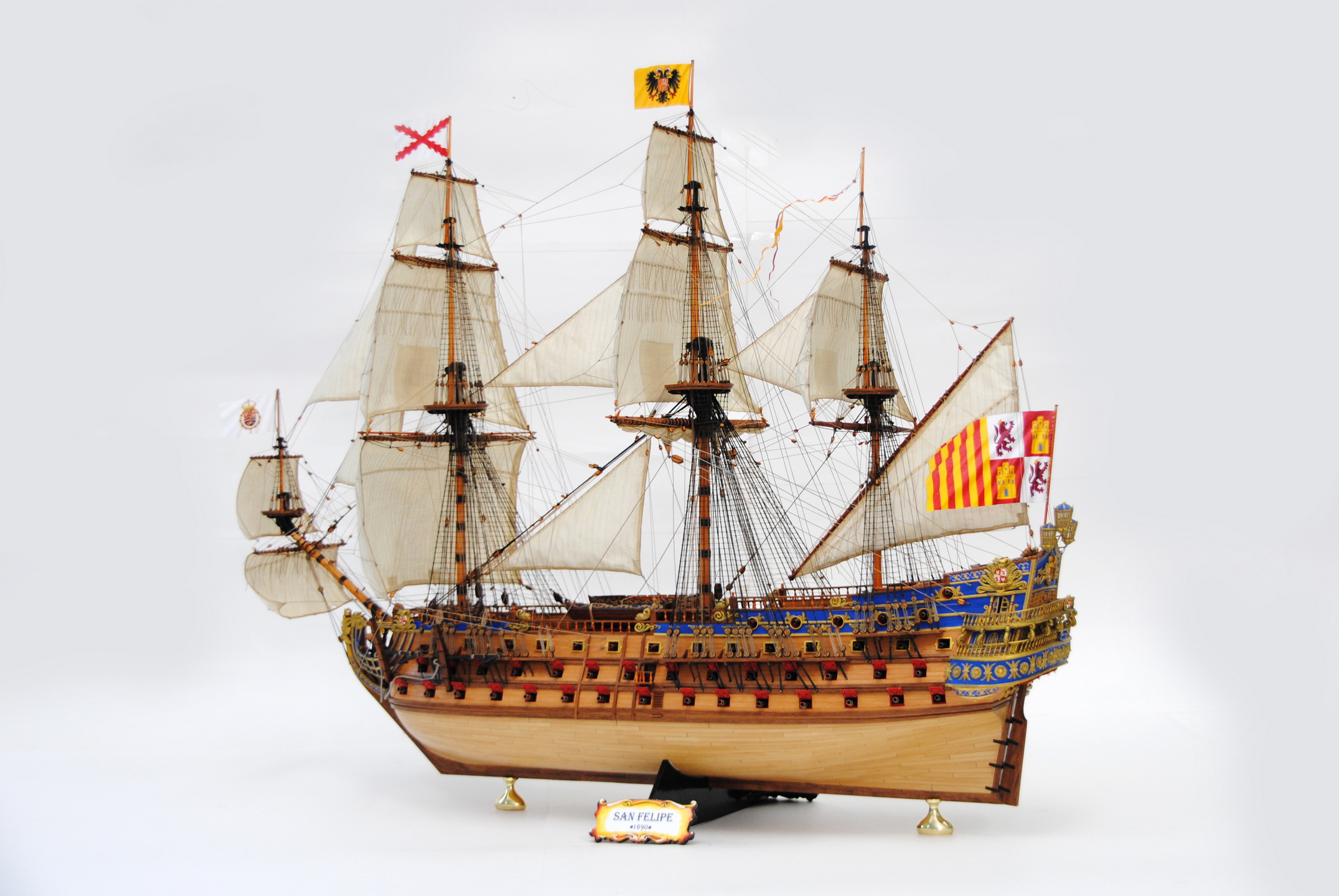

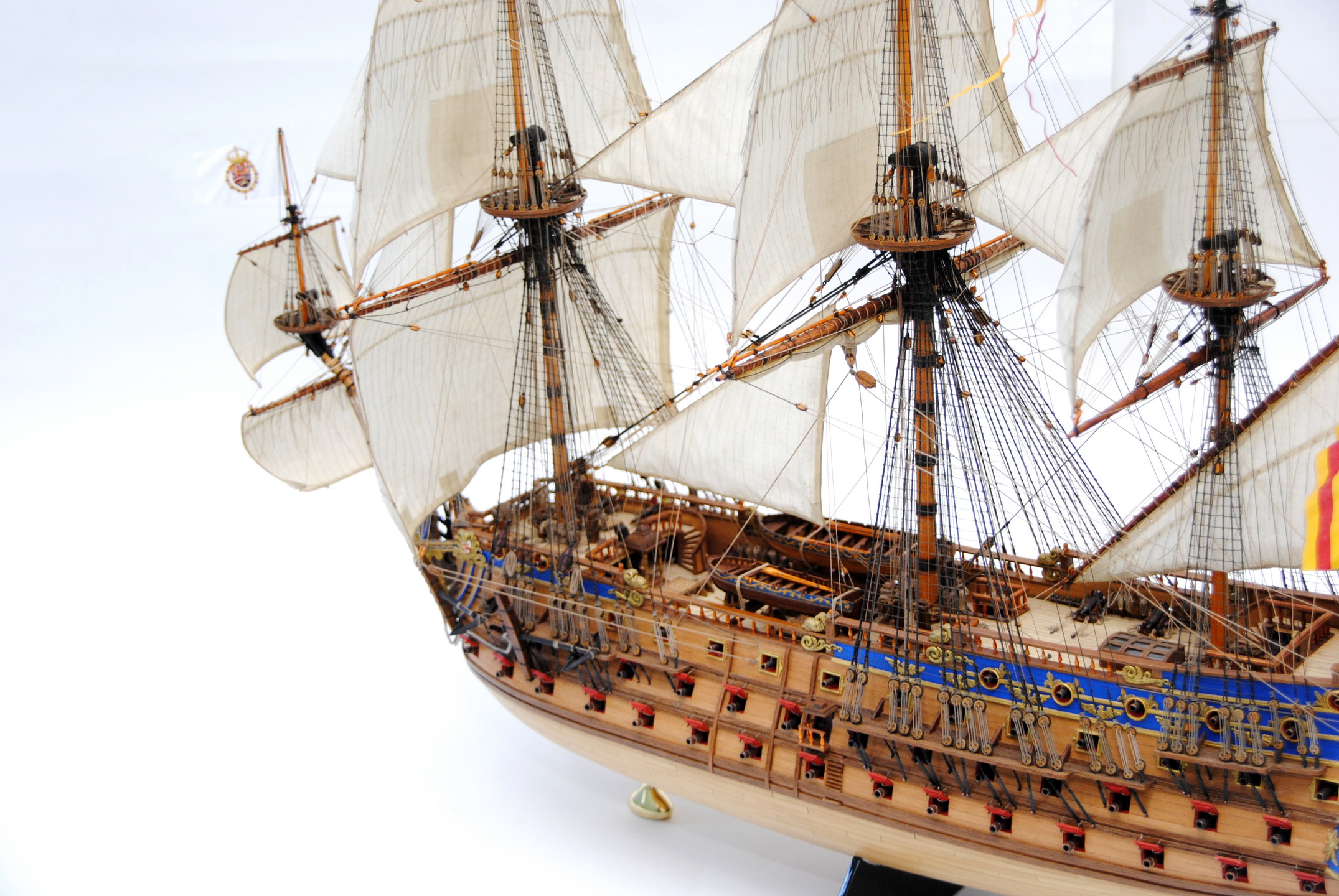

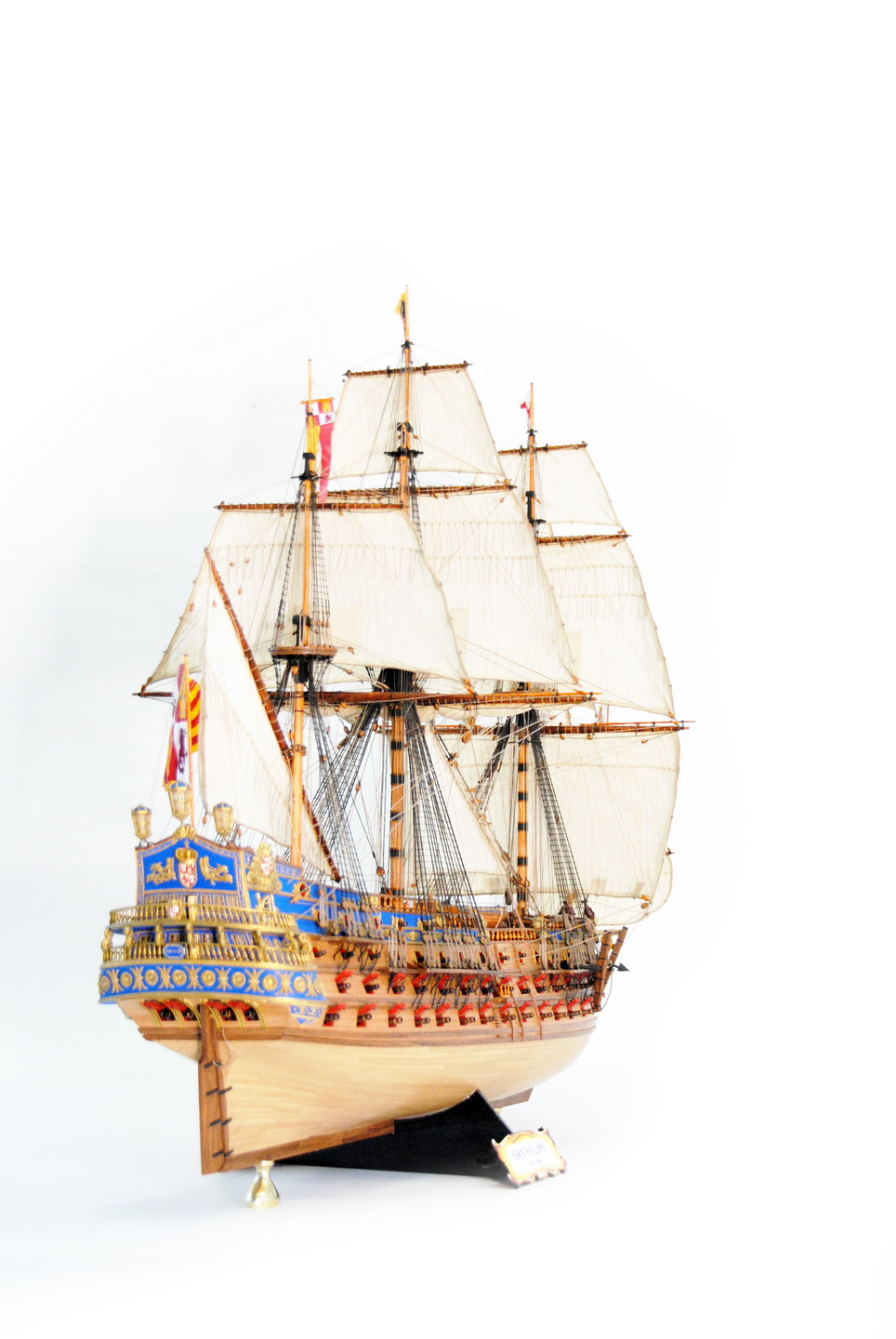

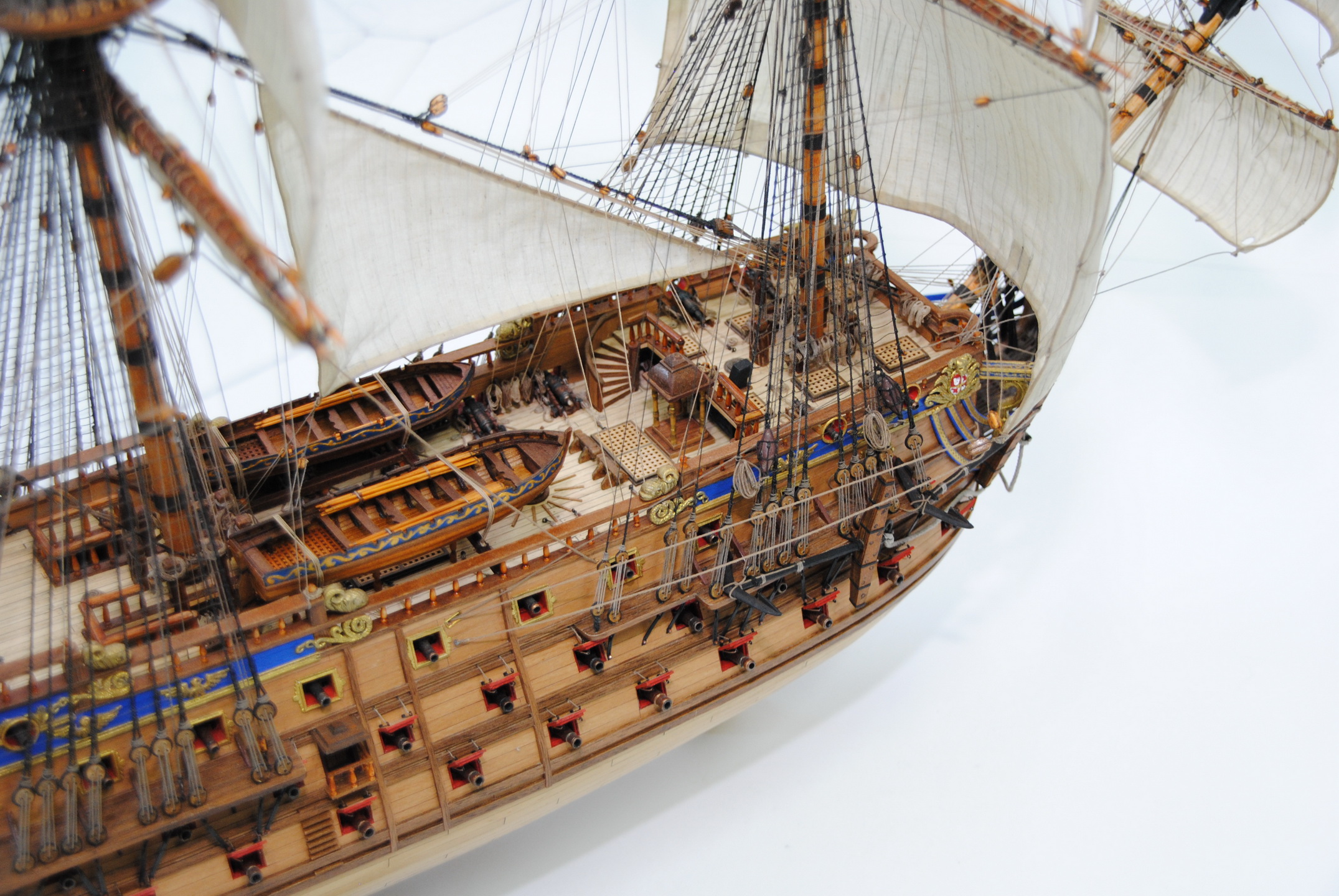

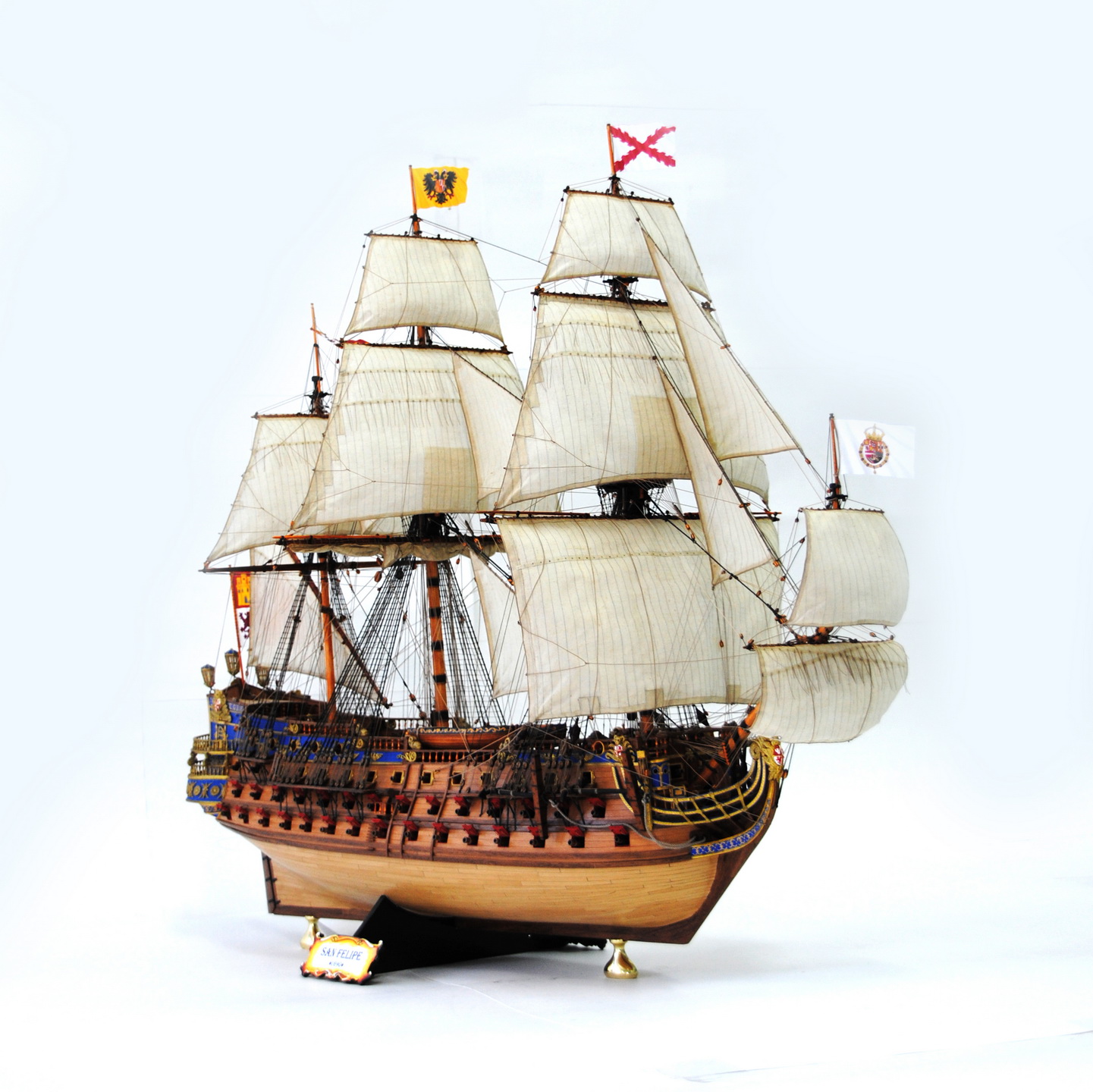

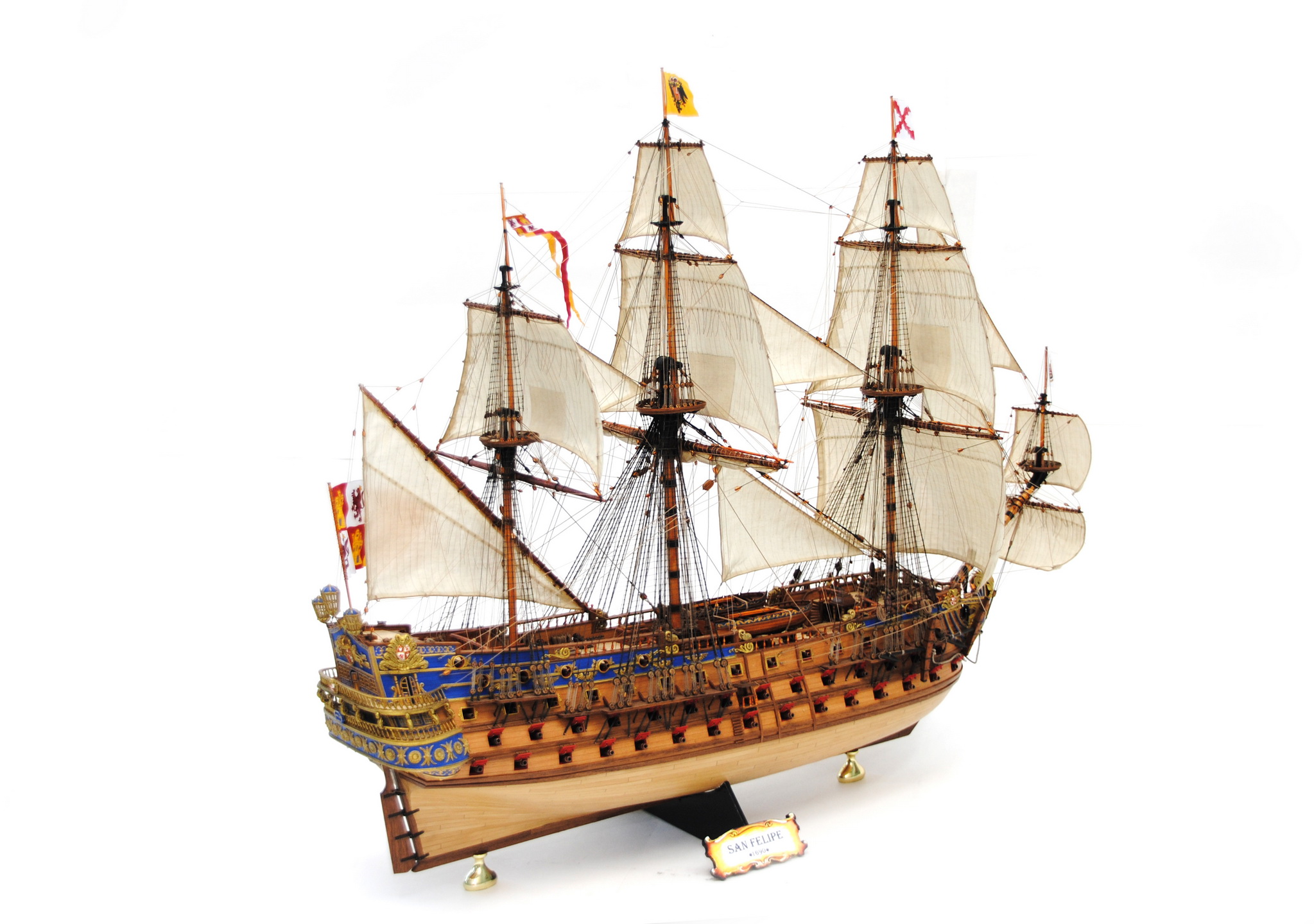

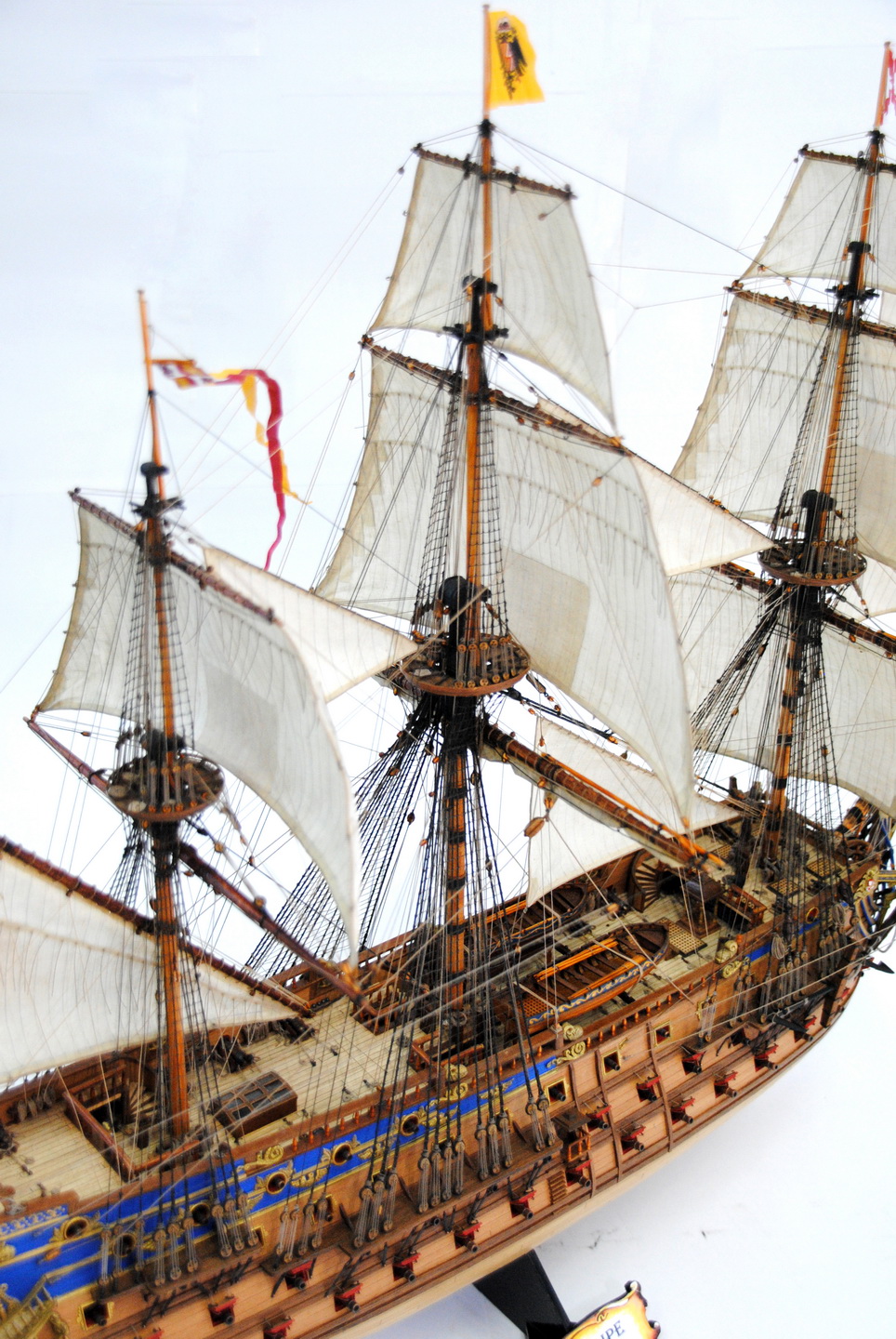

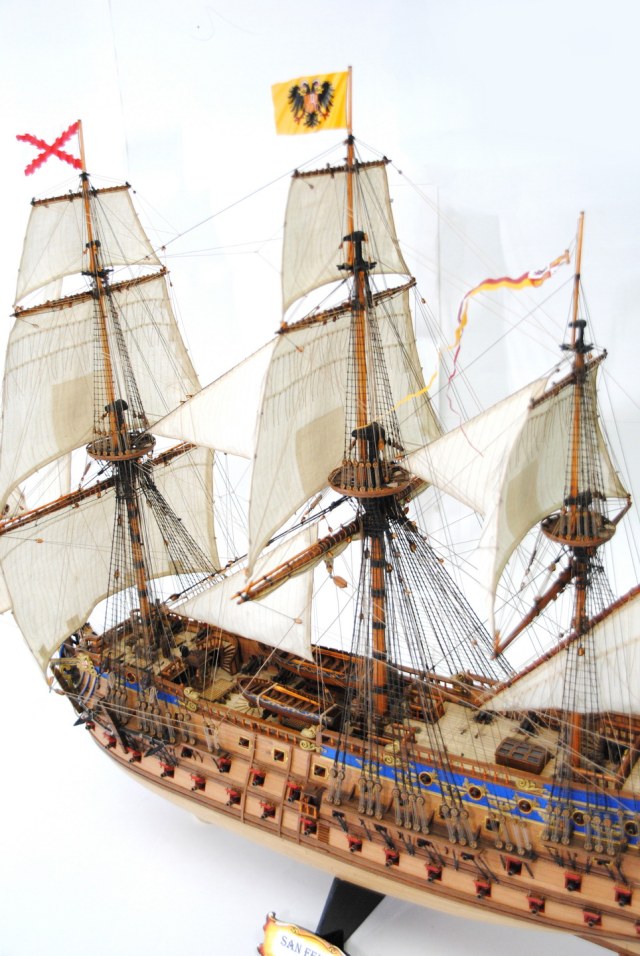

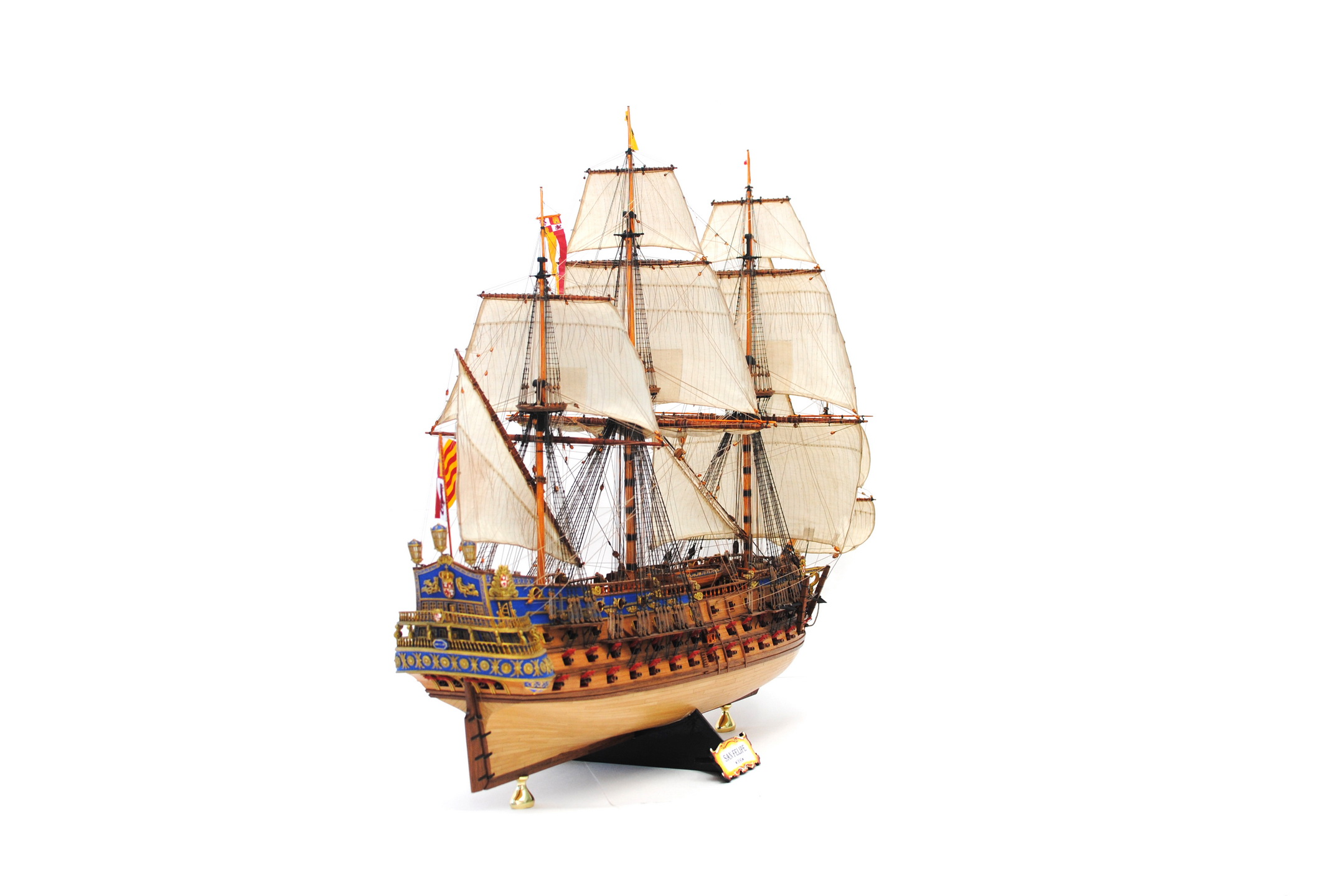

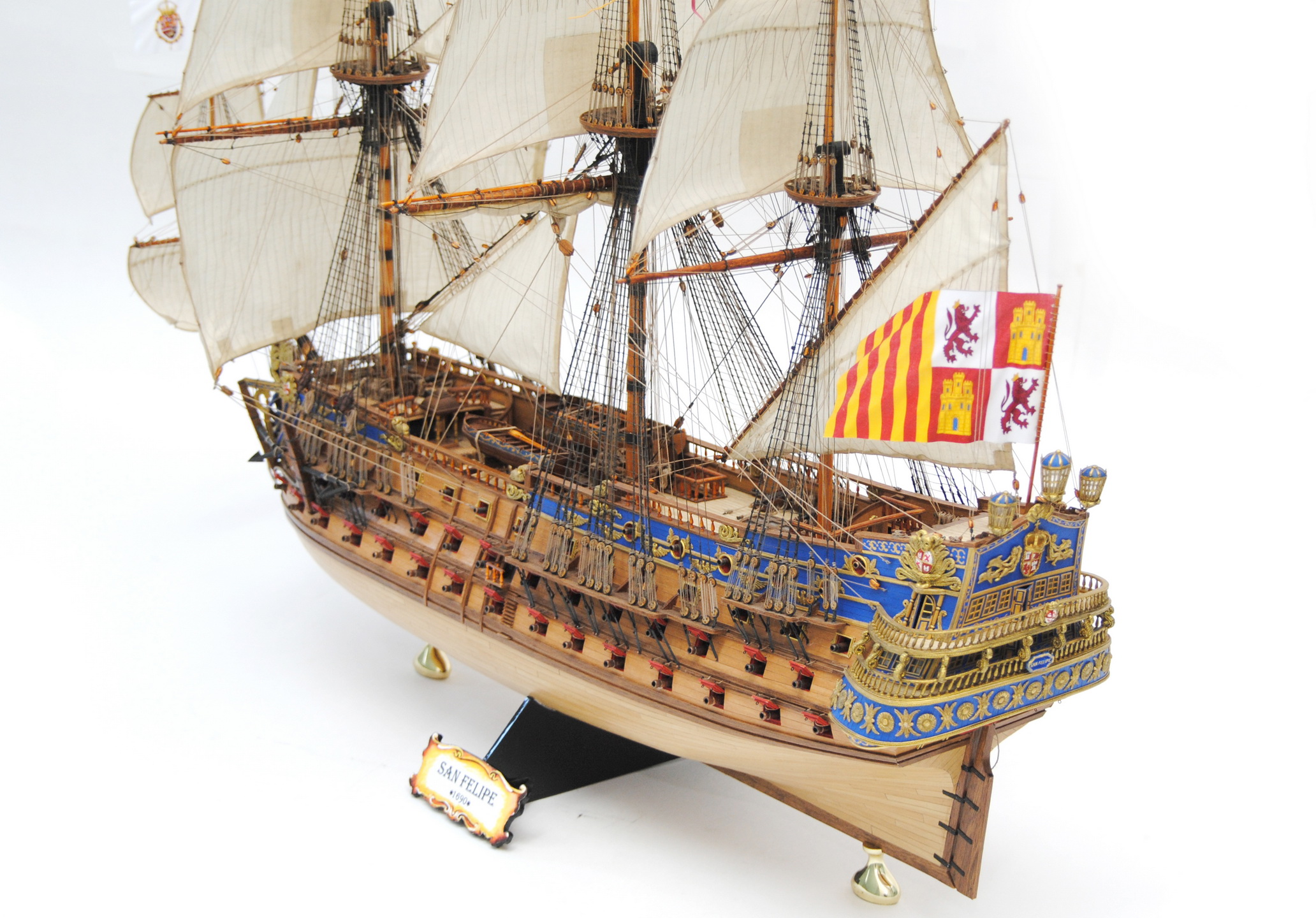

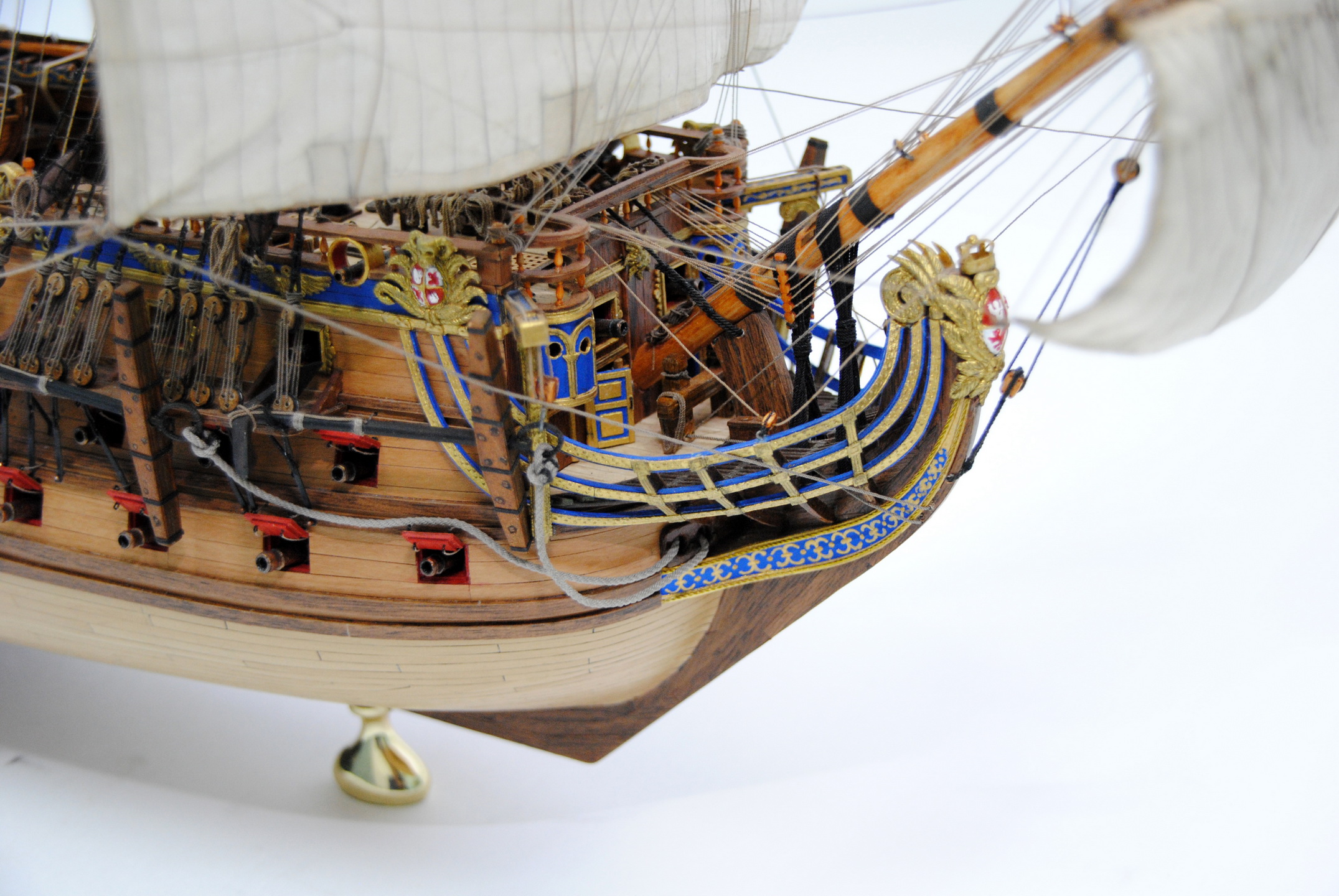

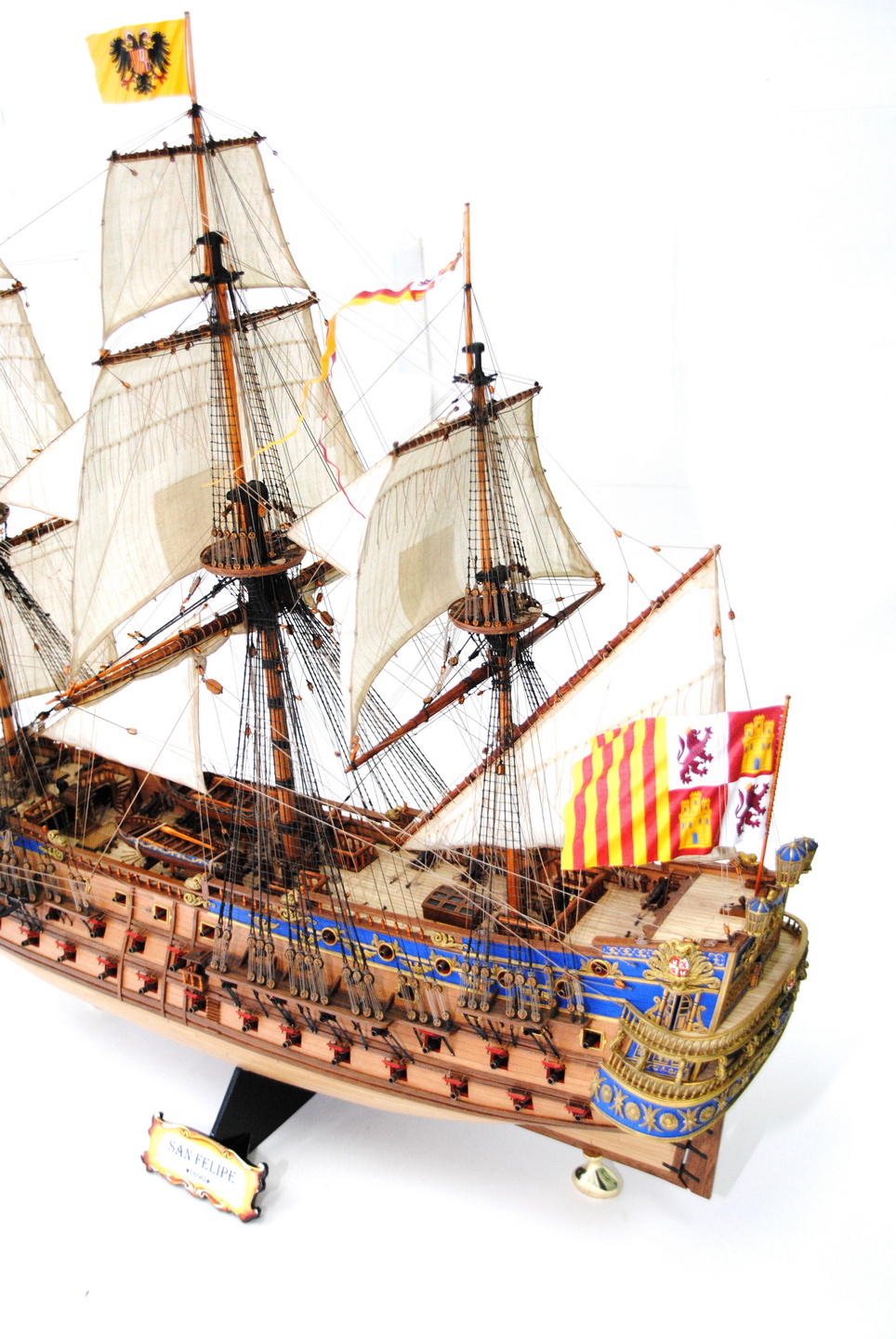

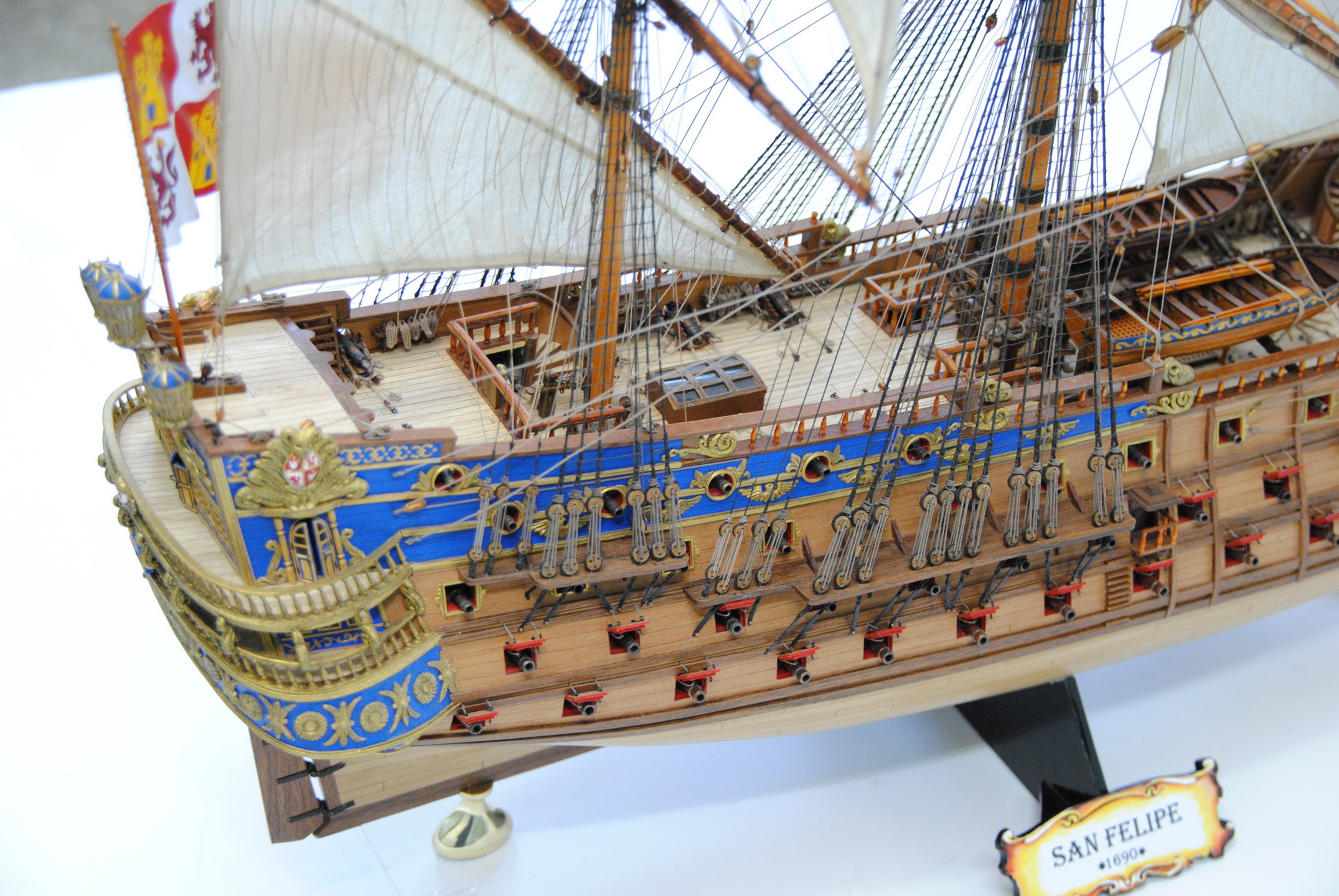

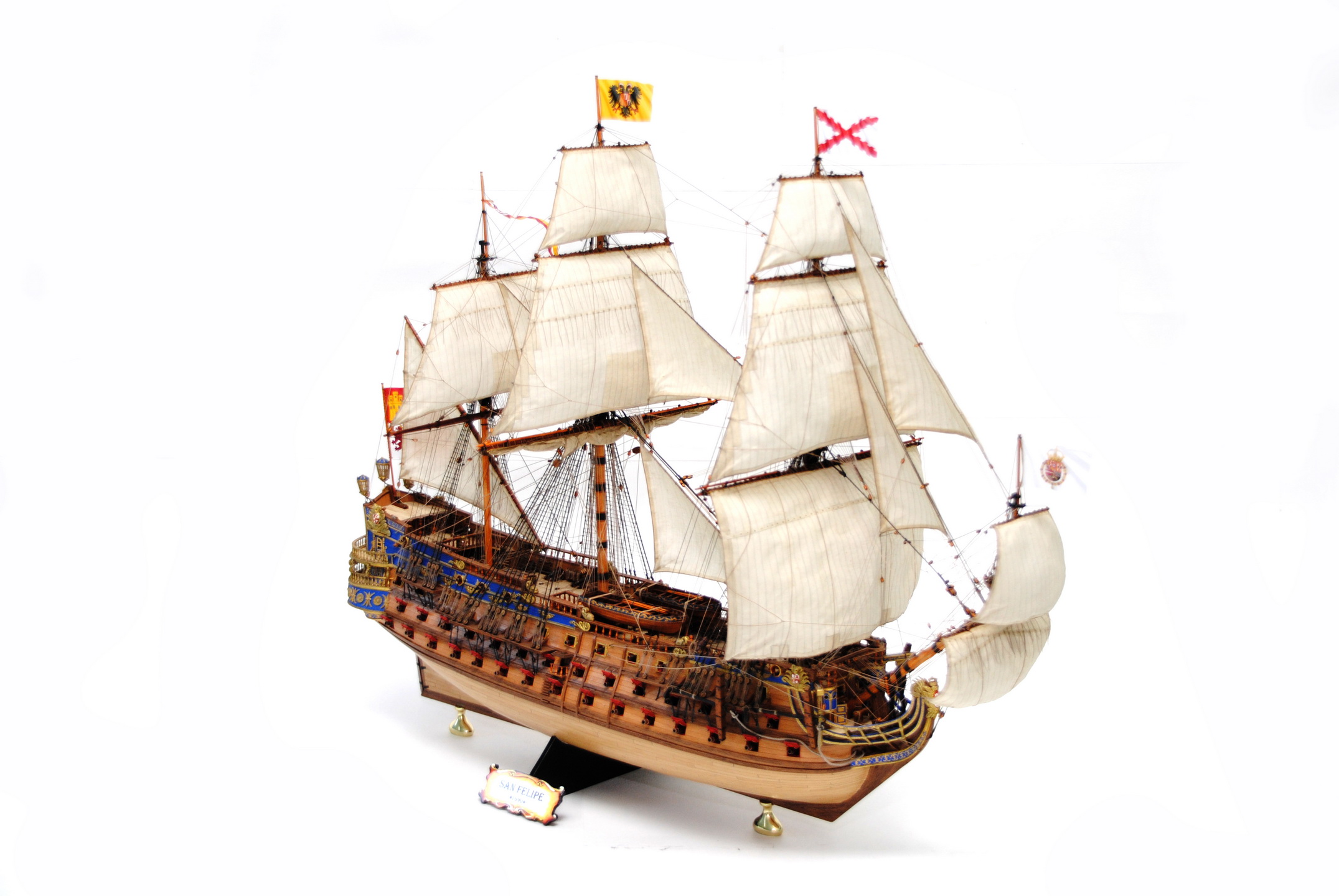

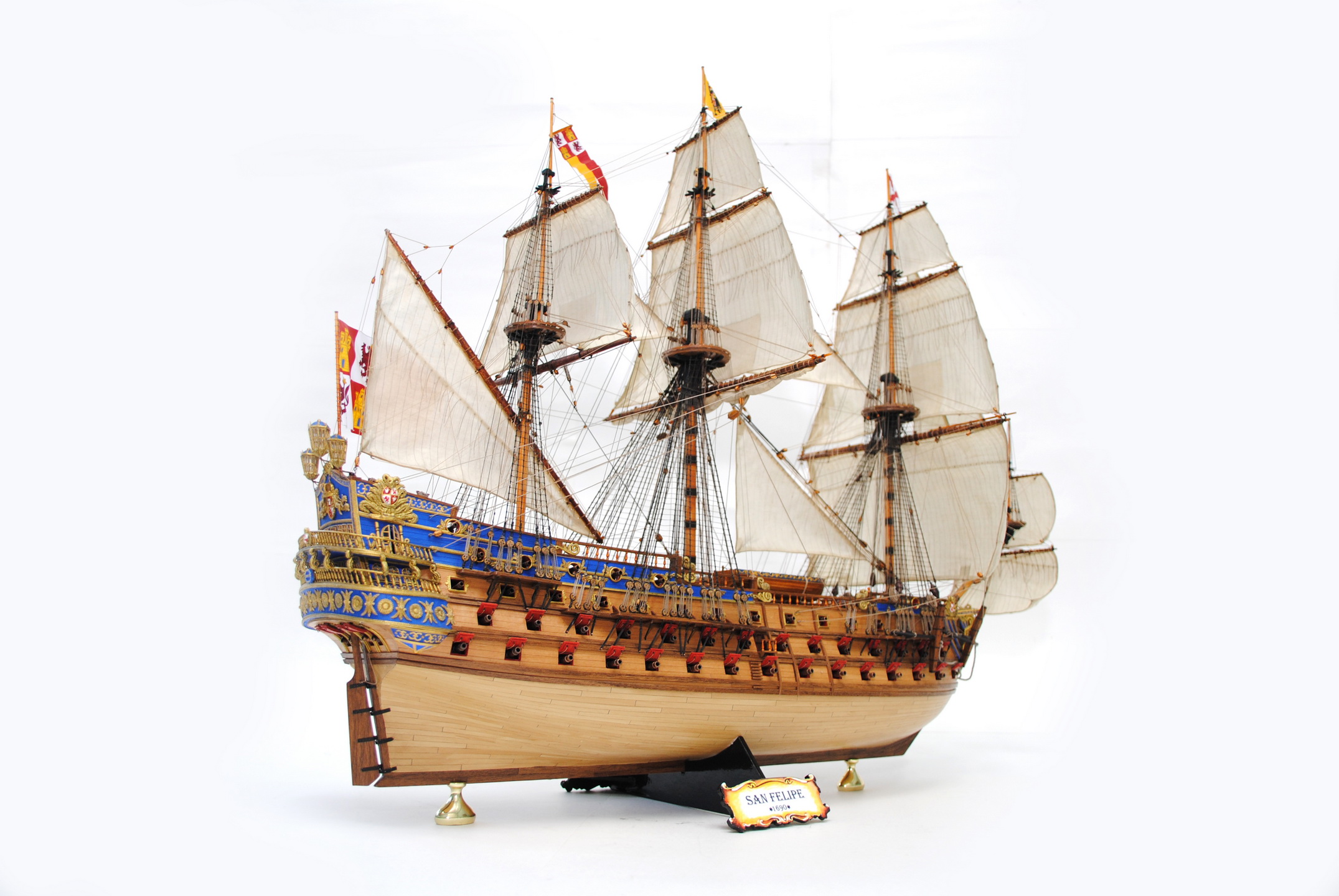

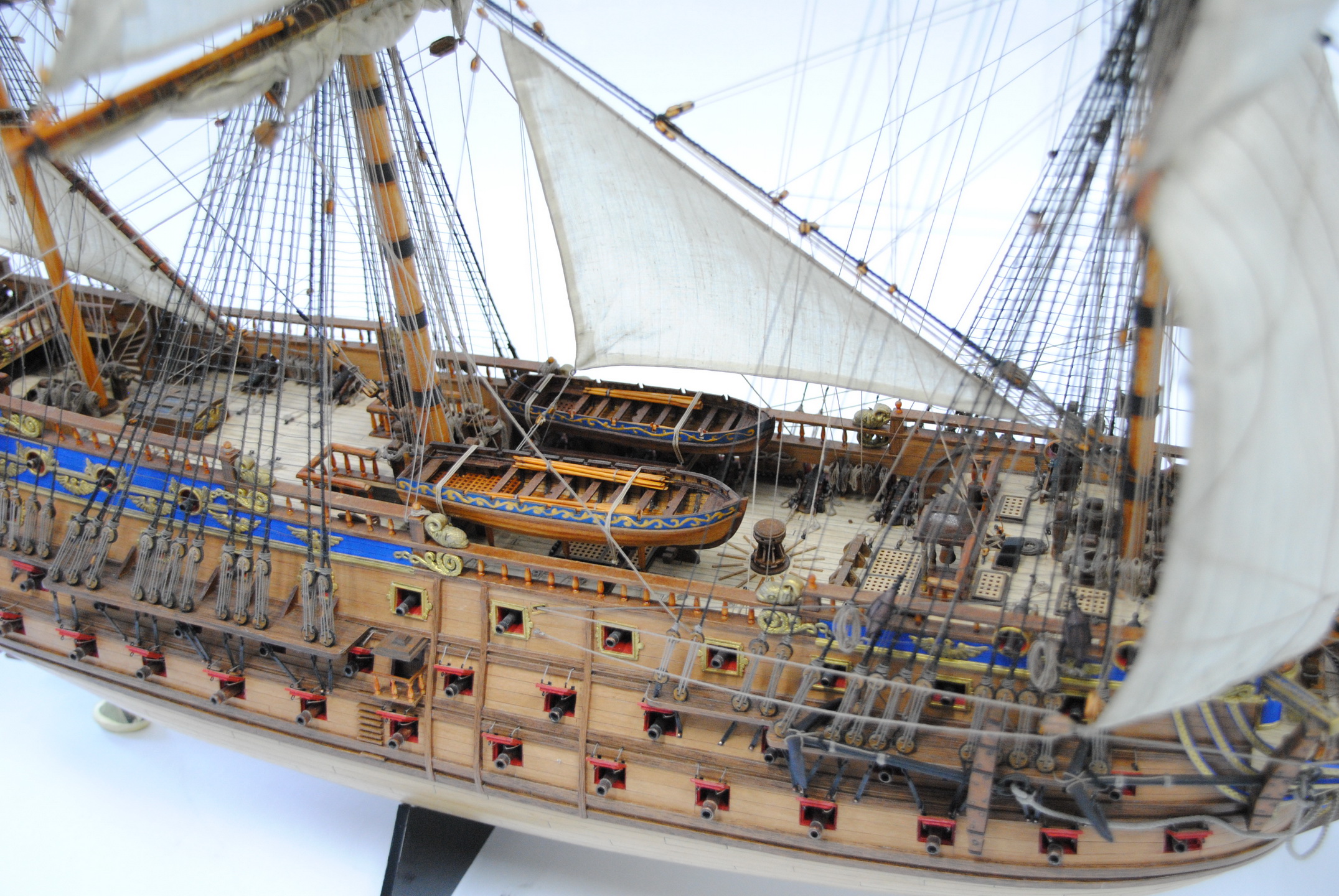

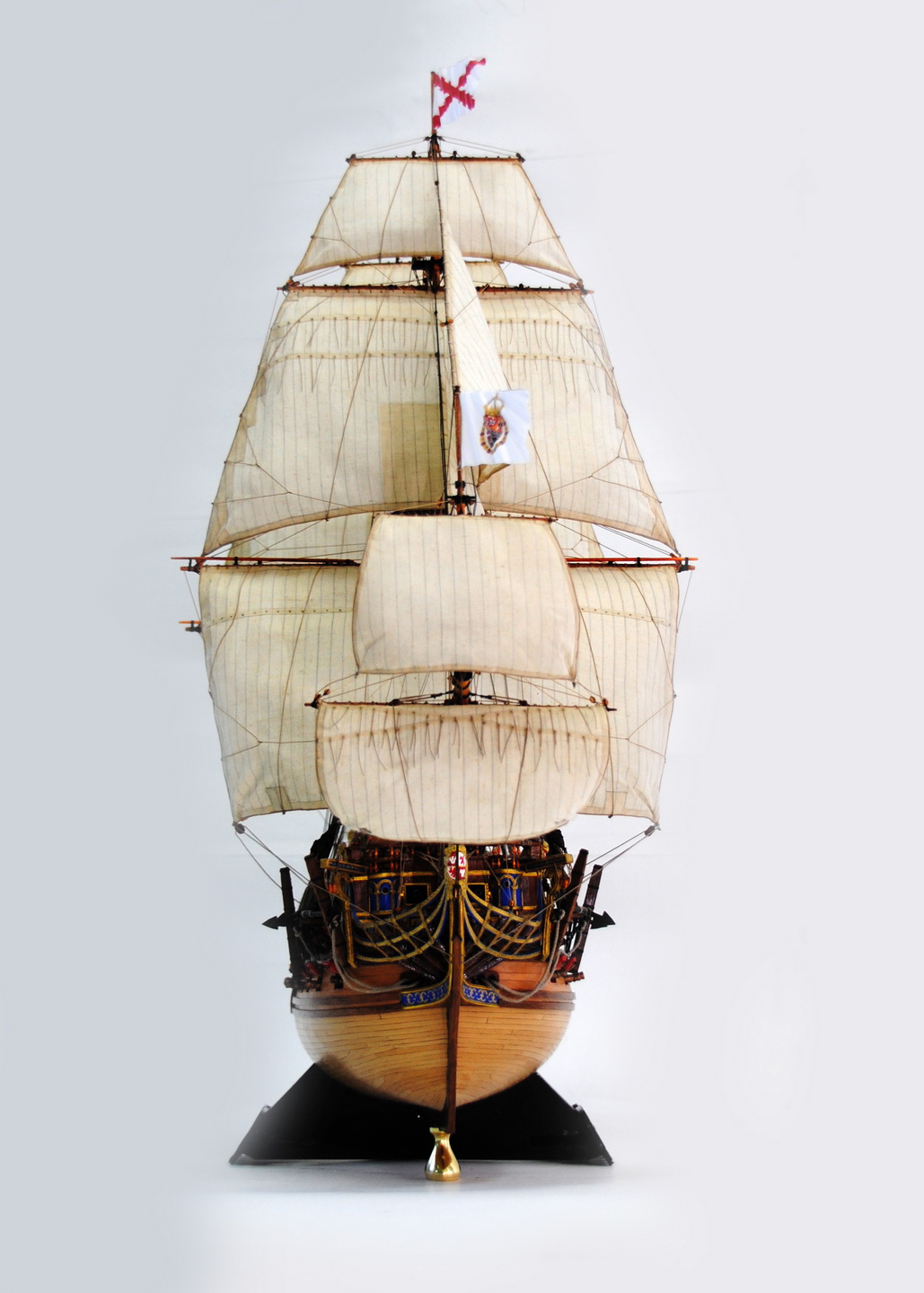

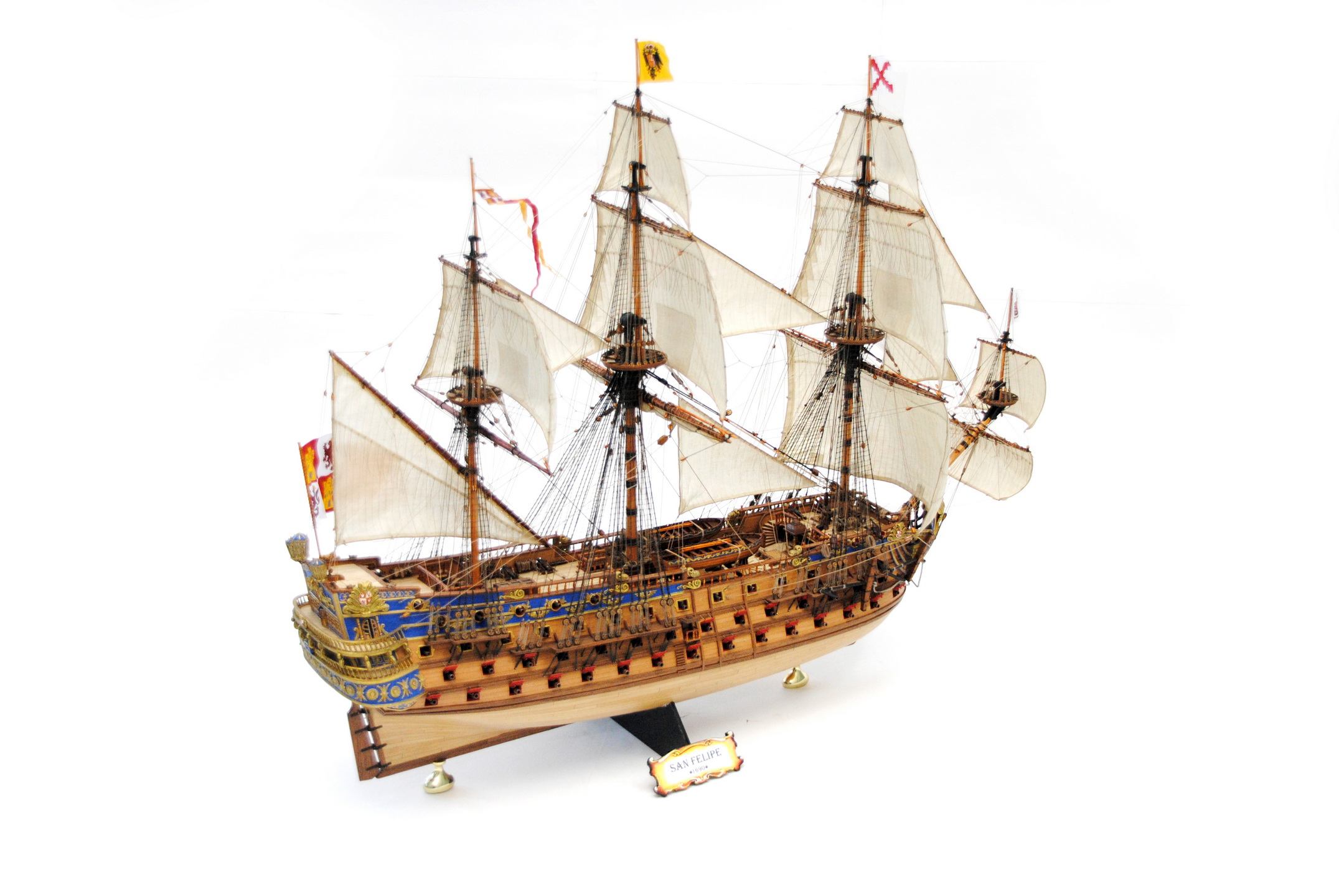

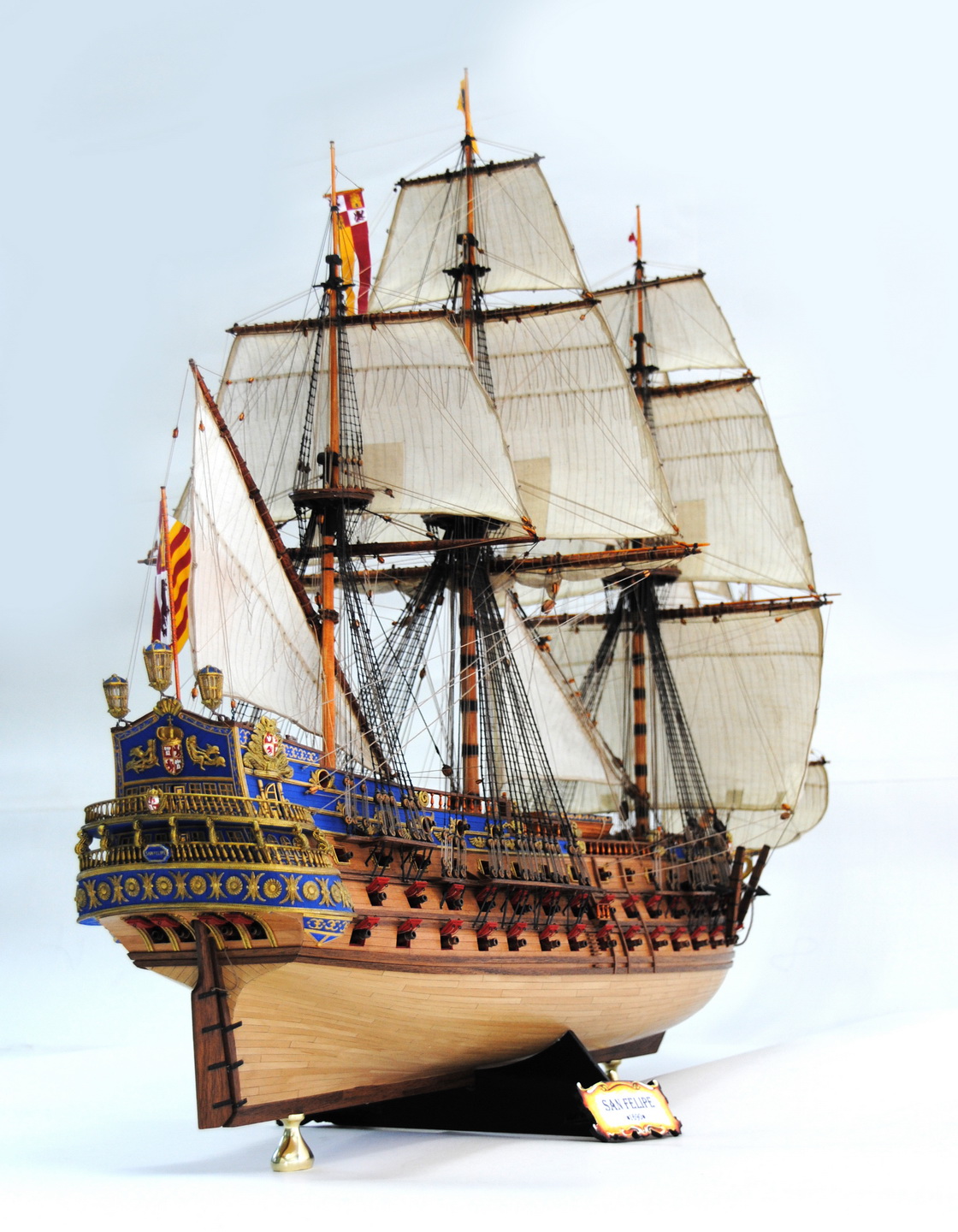

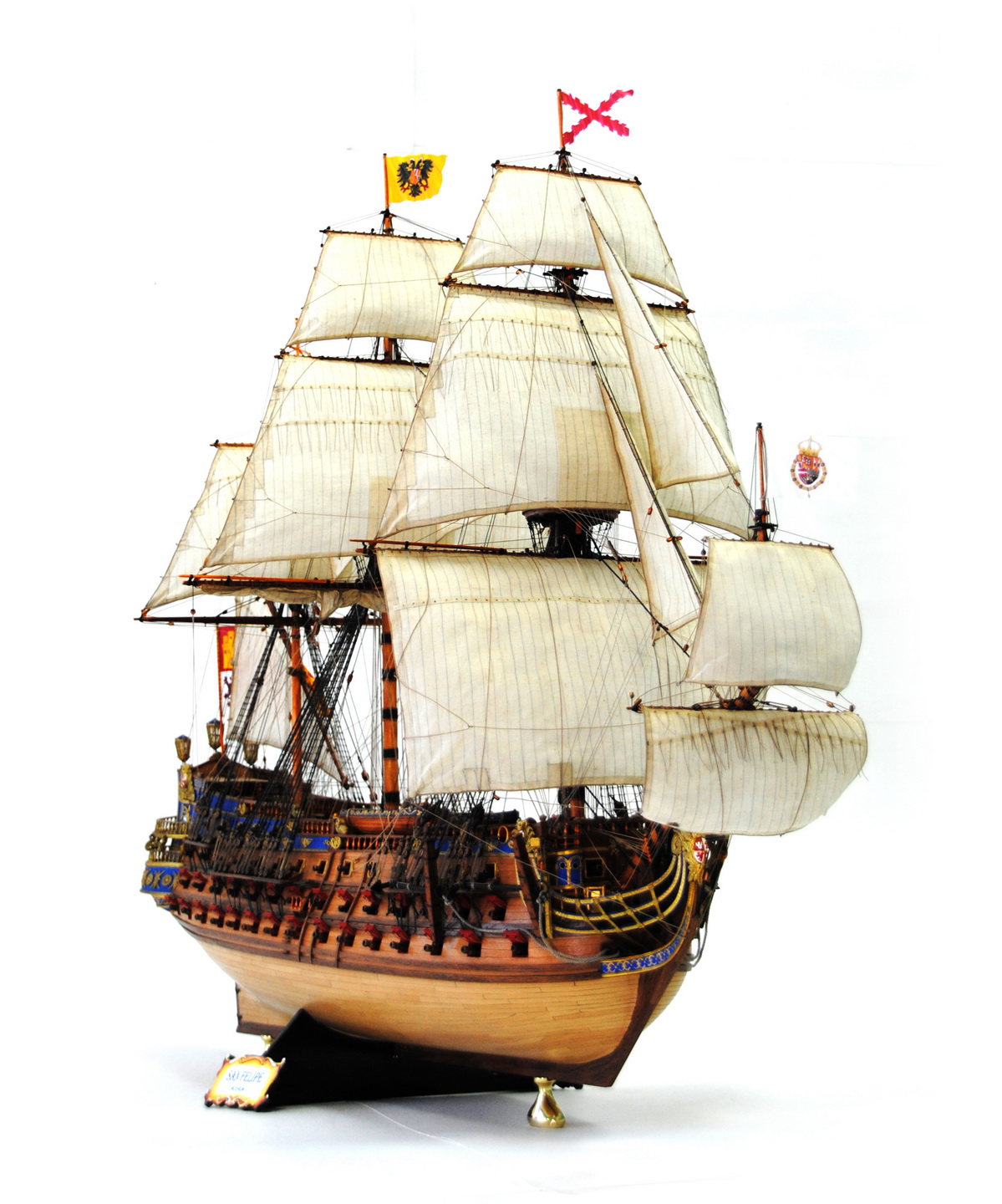

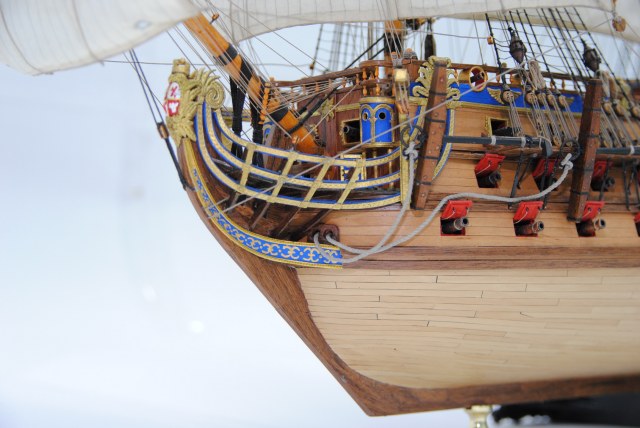

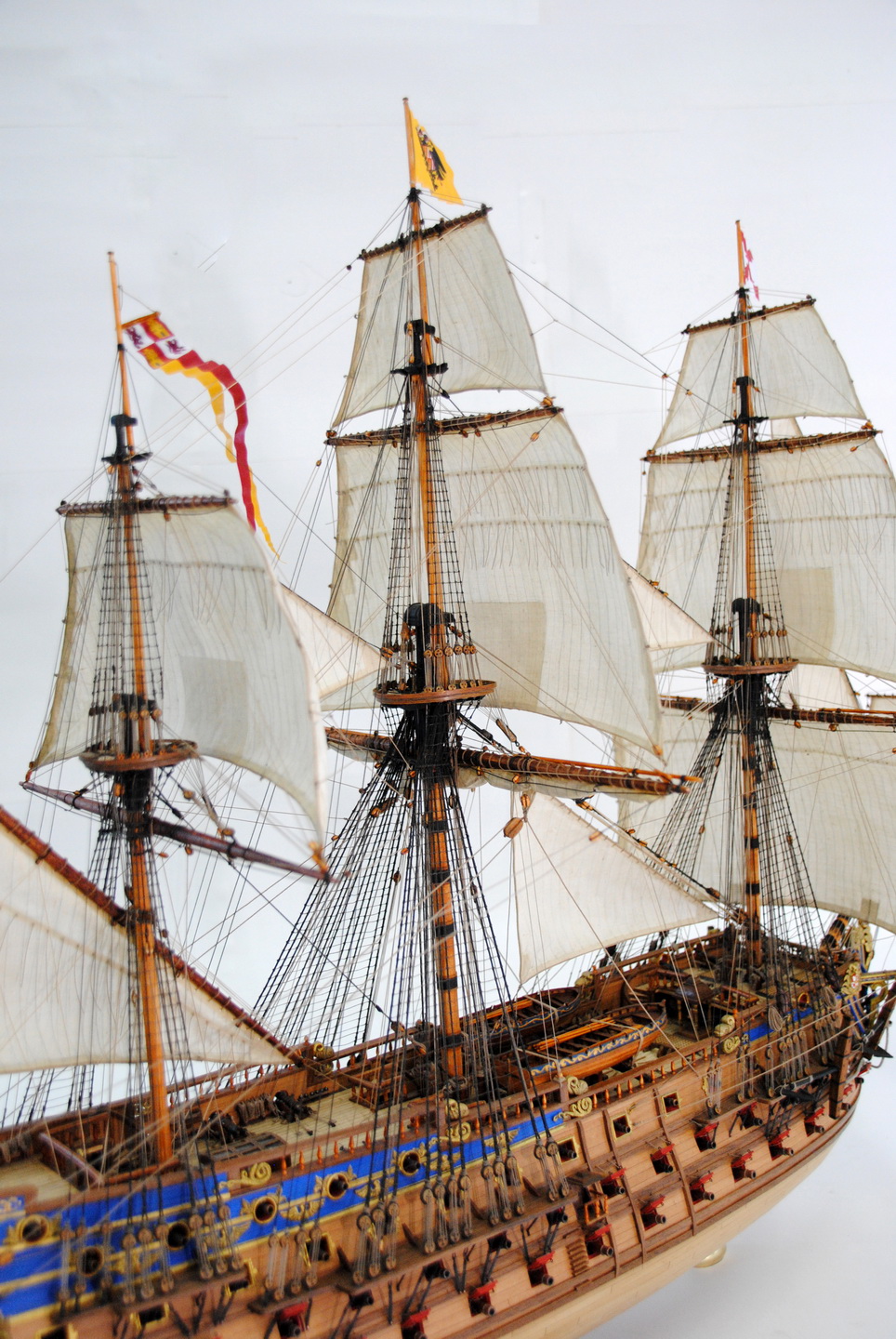

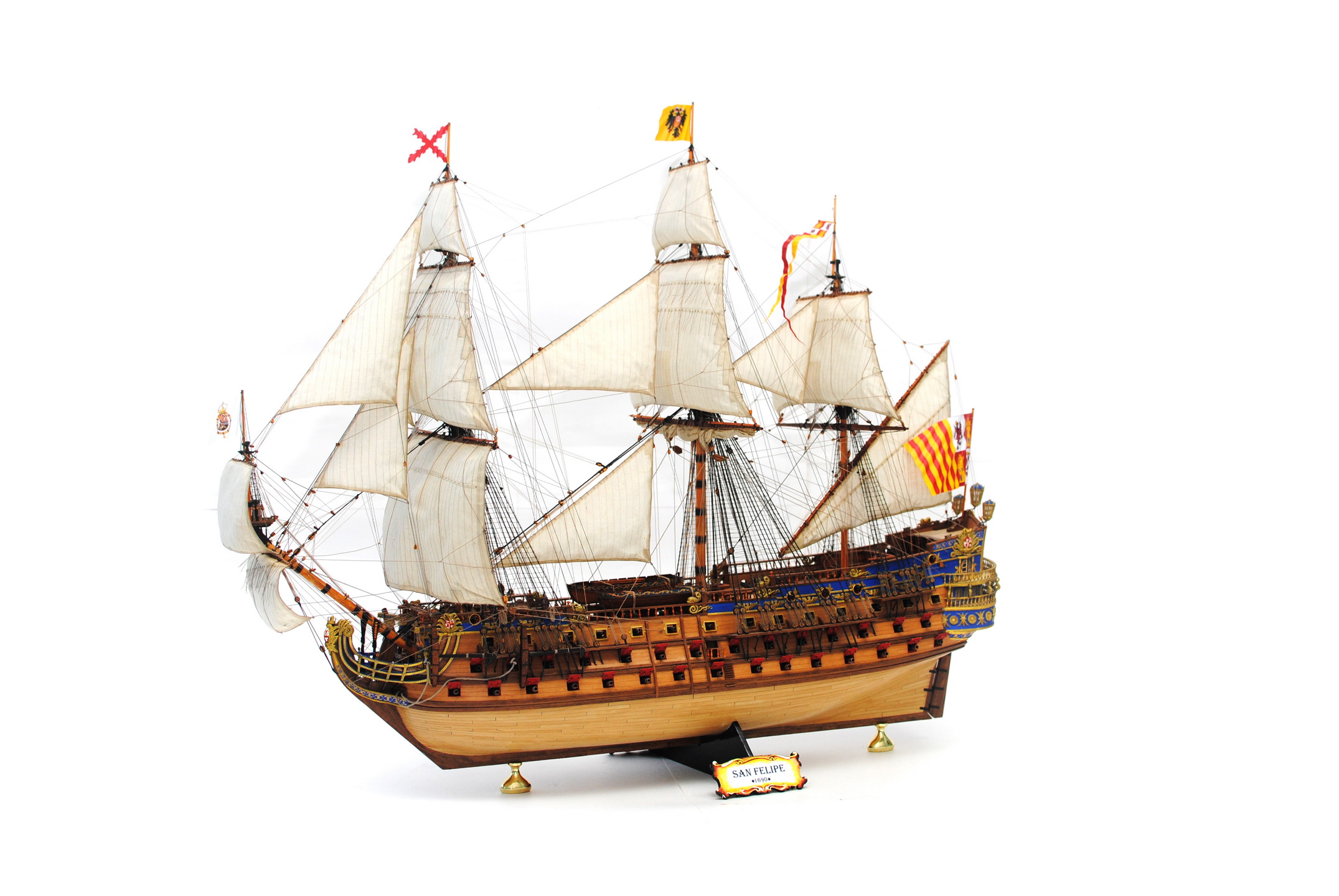

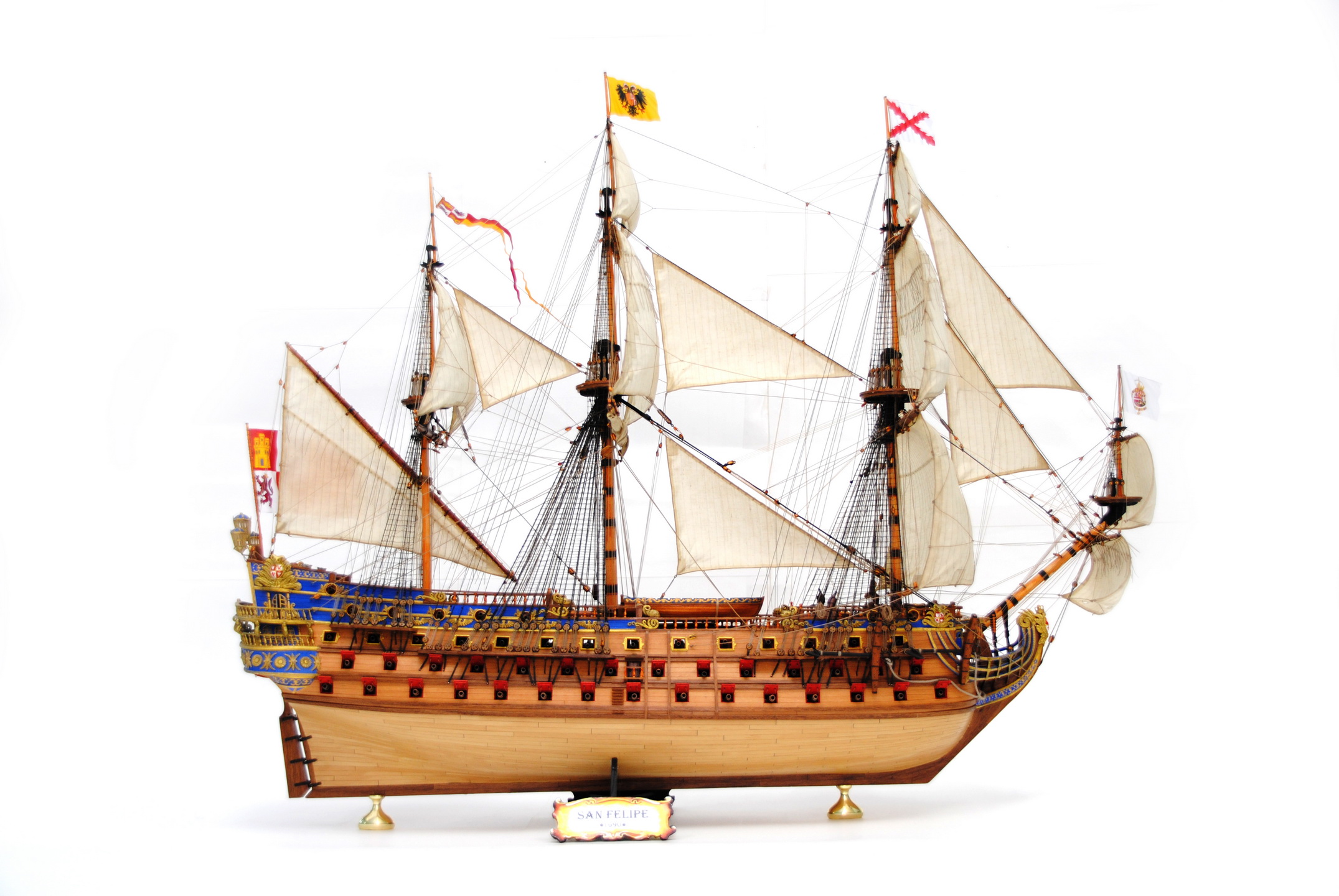

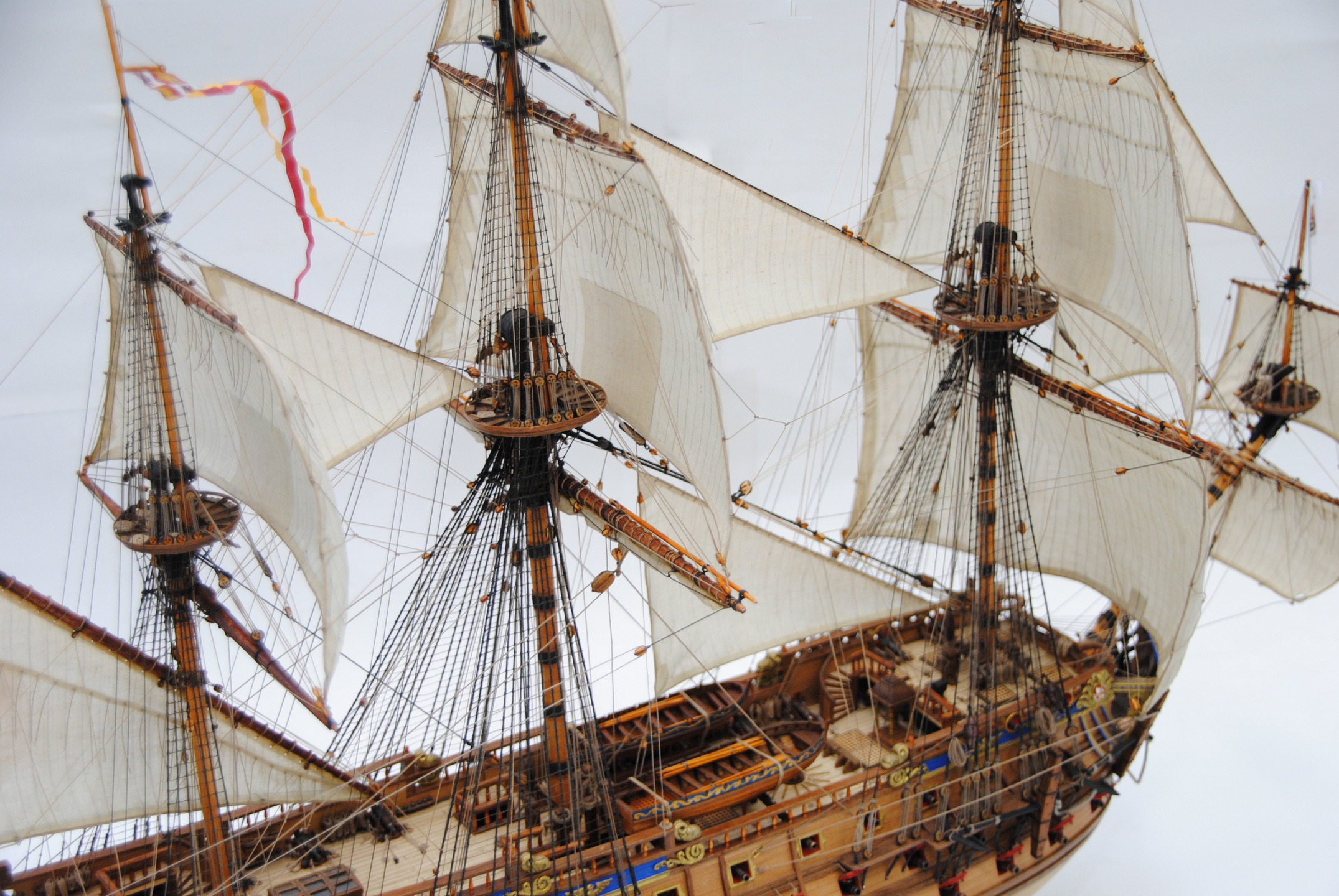

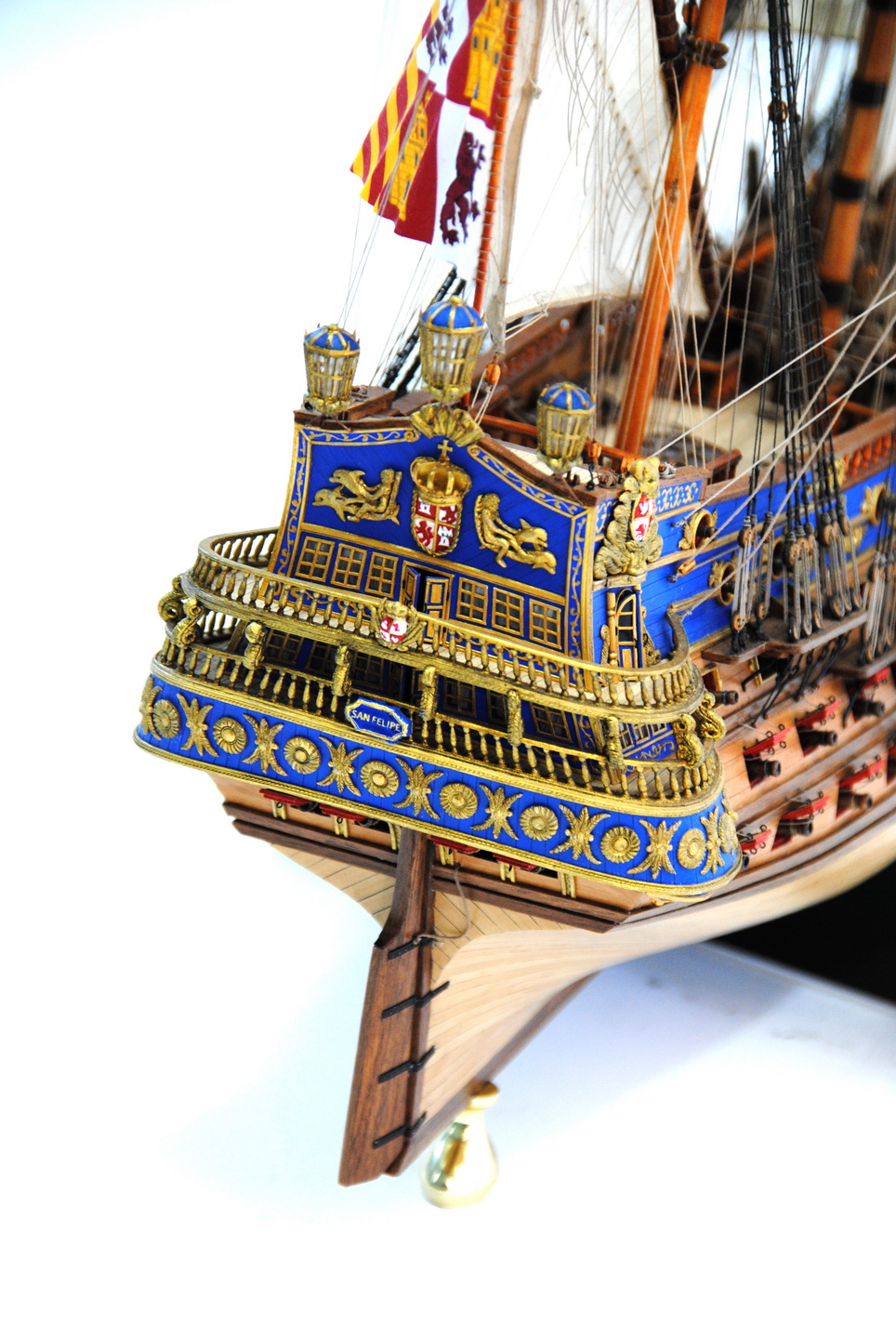

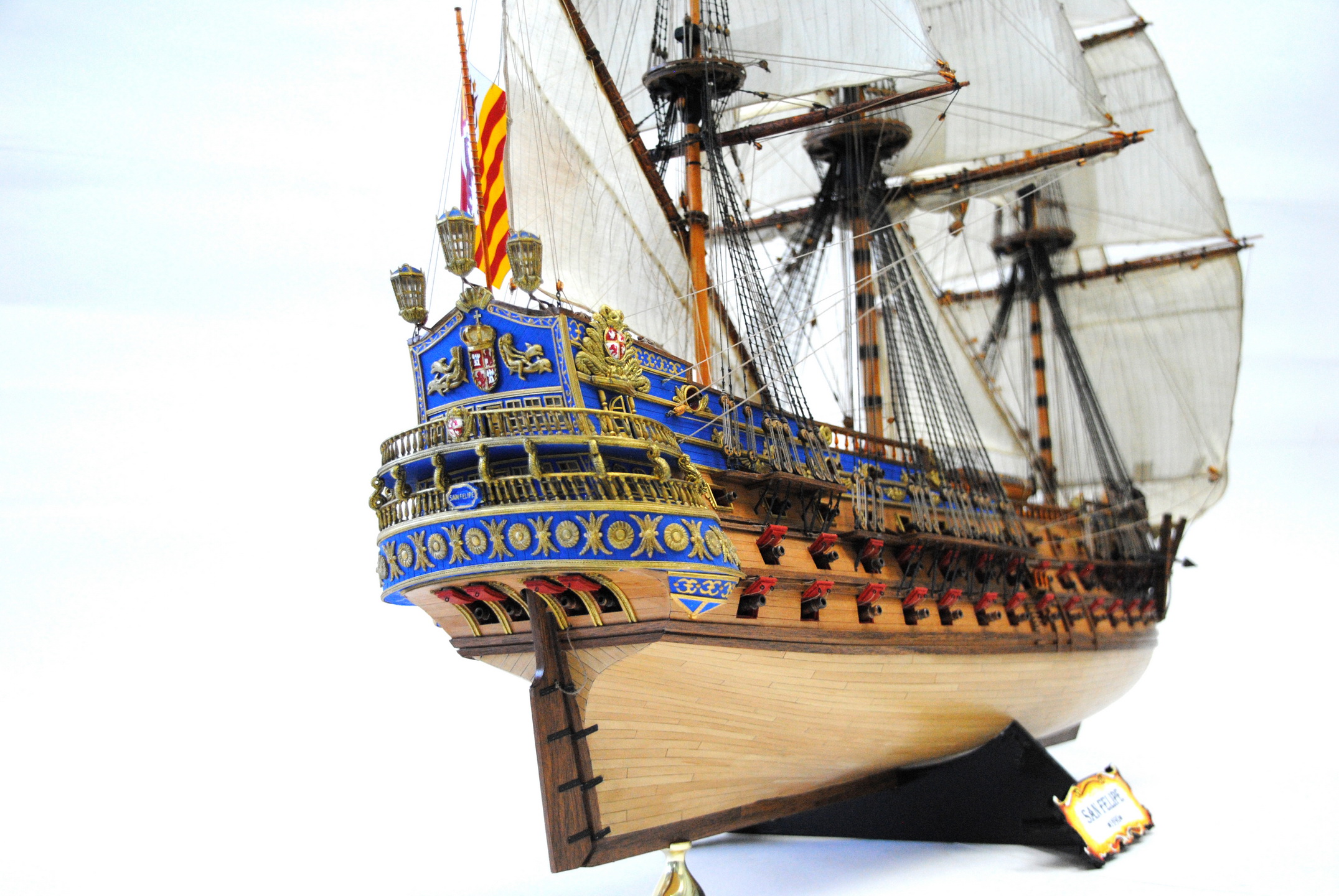

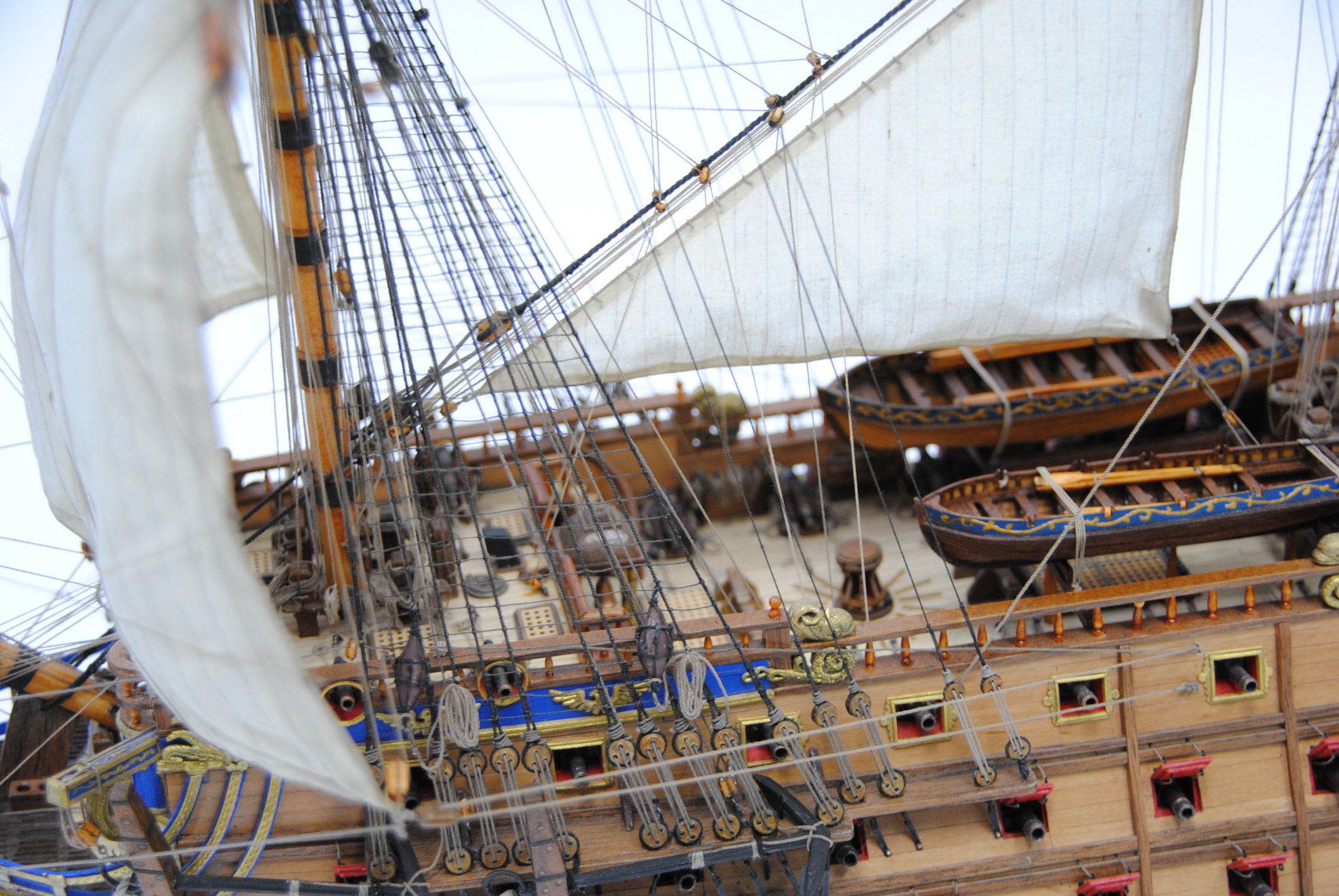

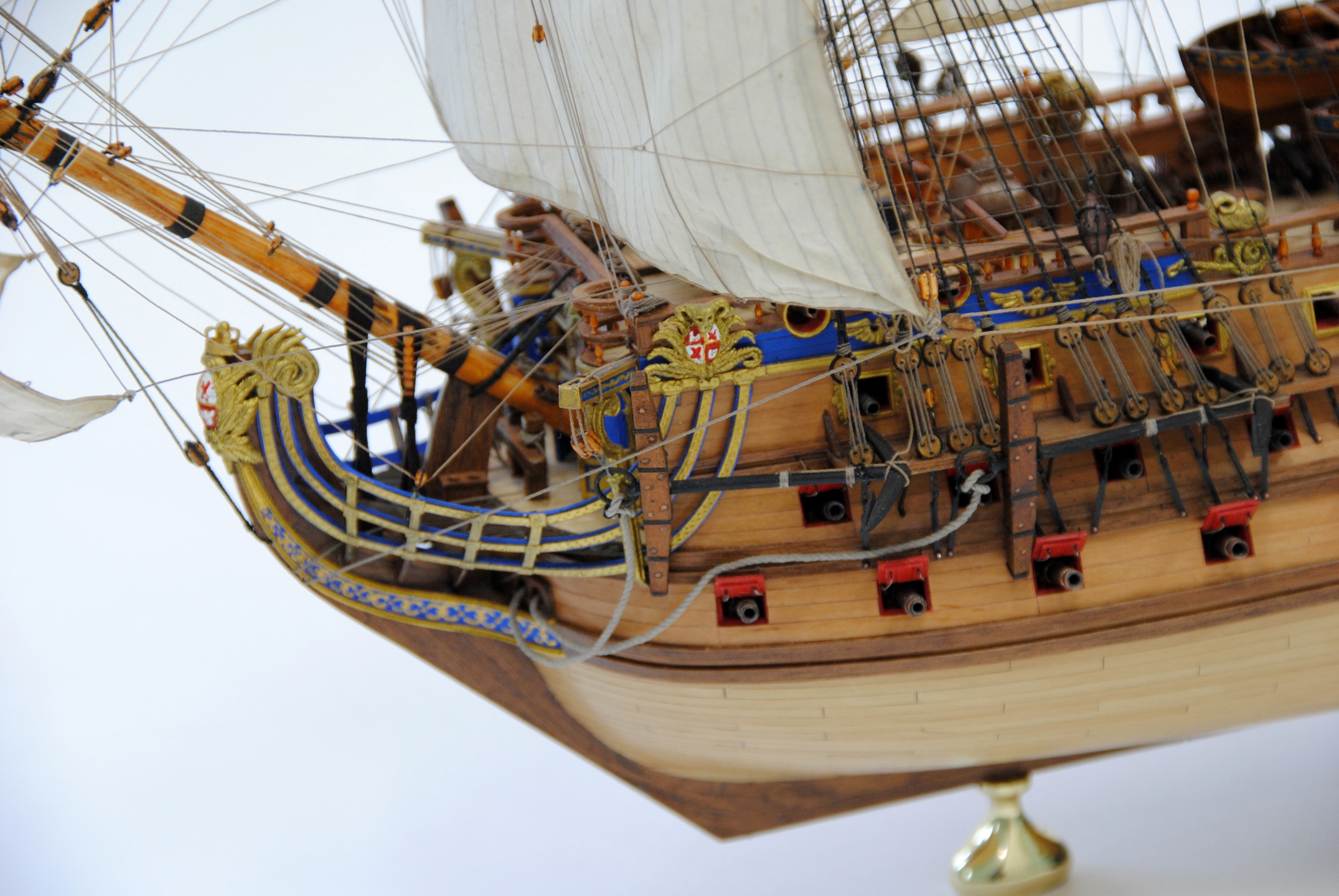

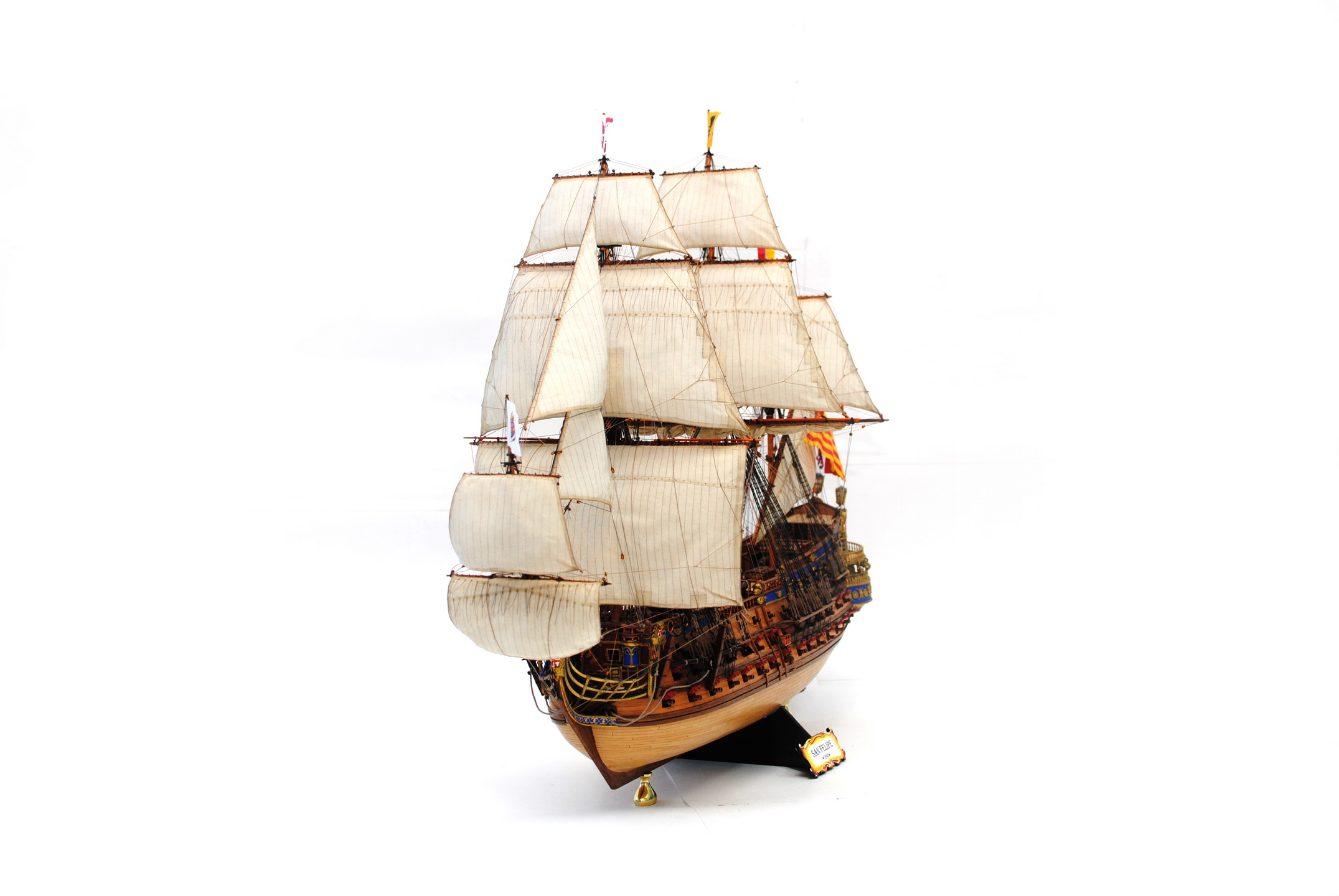

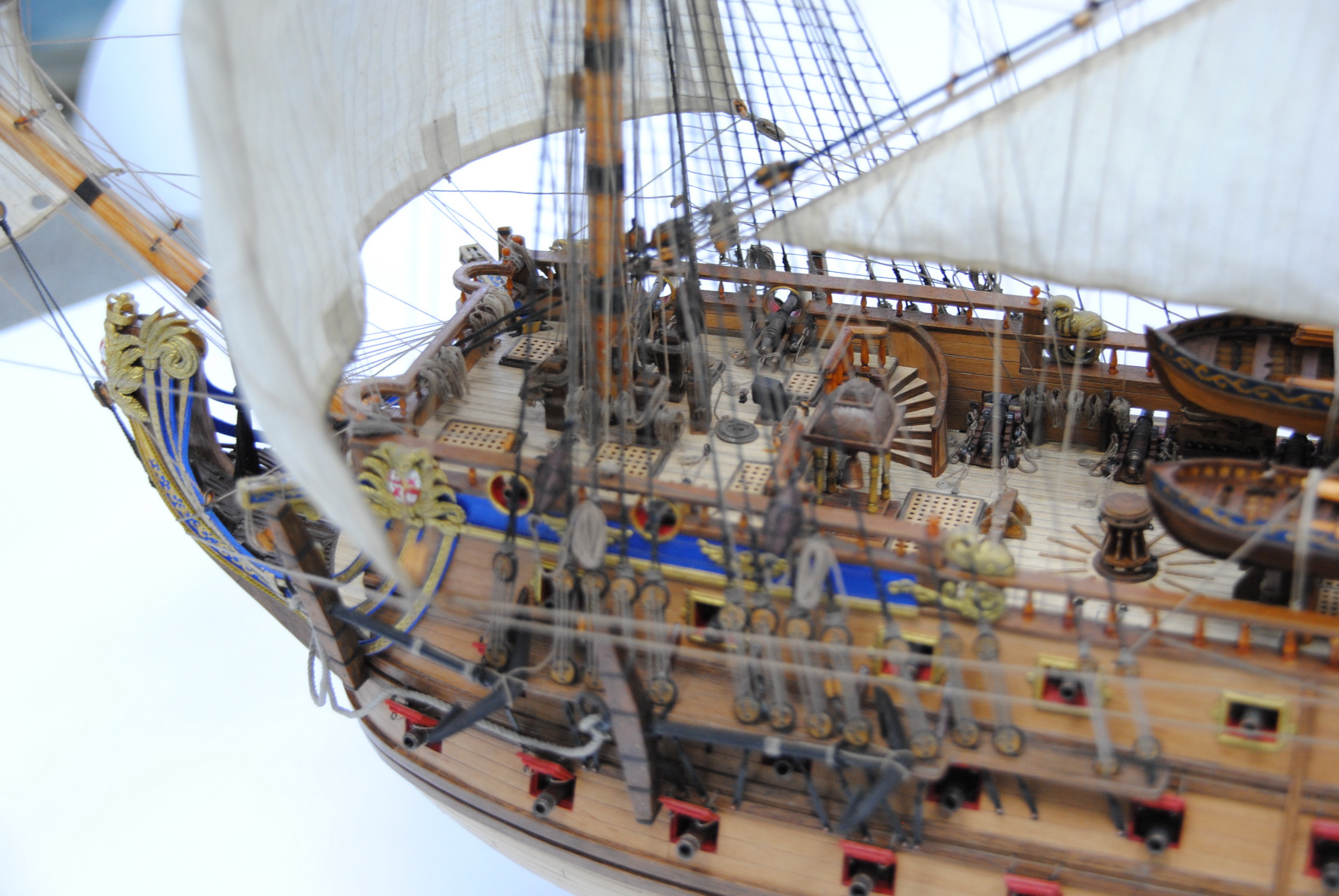

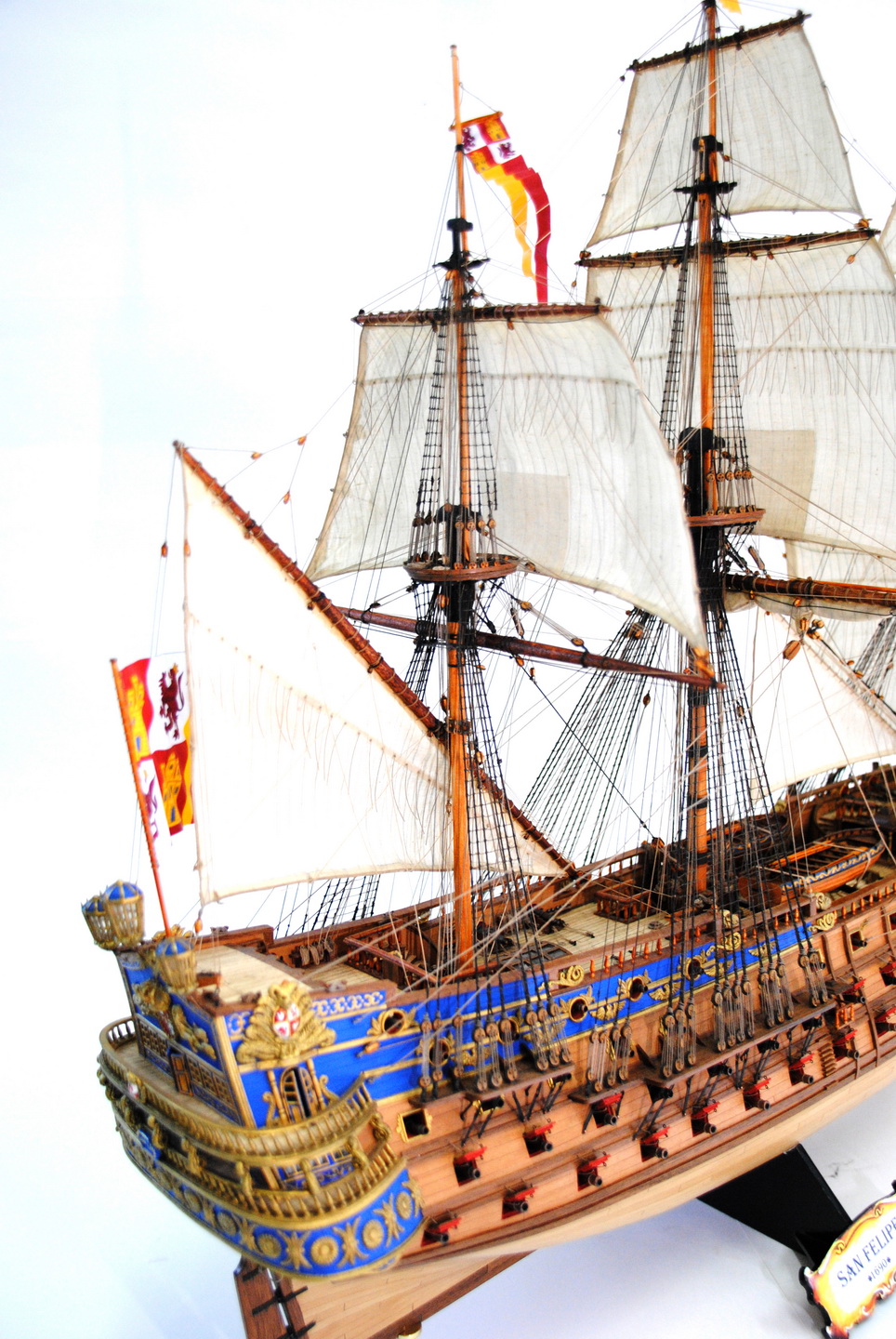

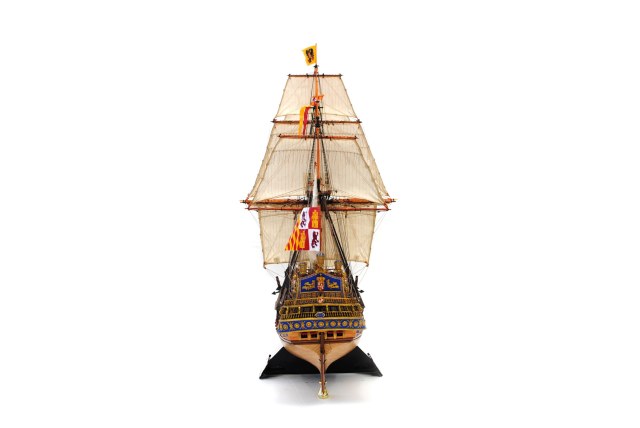

Представляю Вашему вниманию модель испанского линейного корабля I класса "San Felipe", изготовленную по чертежам деревянного набора от "Mantua". Описание данного корабля у производителя звучит так:
Знаменитый испанский линкор I класса Сан Фелипе первоначально был спущен на воду в 1690 г.
Большой трехпалубный корабль водоизмещением 1 890 т, что ставило его в один ряд с французским «Ройаль Луи».
Этот 104-пушечный линкор был исключительно богато украшен и был самым большим и величественным военным кораблем Испании того периода. Этот корабль - гордость испанской флотилии
Судно никогда не участвовало в сражениях и было списано на слом в 1736 году.
Размеры: длина 206,03 фута (62,8 м), ширина по палубе 53,8 фута (16,4 м), осадка 21,32 фута (6,5 м), команда 840 человек.
По другим данным, прототипа данной модели никогда не существовало и данная модель была создана на основе типовых испанских кораблей того времени.
В самом начале строительства этой модели, я собирался вести сборку, не отклоняясь от чертежей фирмы "Mantua". Однако, в процессе сборки, оказалось, что многие элементы конструкции корабля, в частности такелаж, у "Mantua" совершенно не соответствуют правилам кораблестроения Испании того времени.

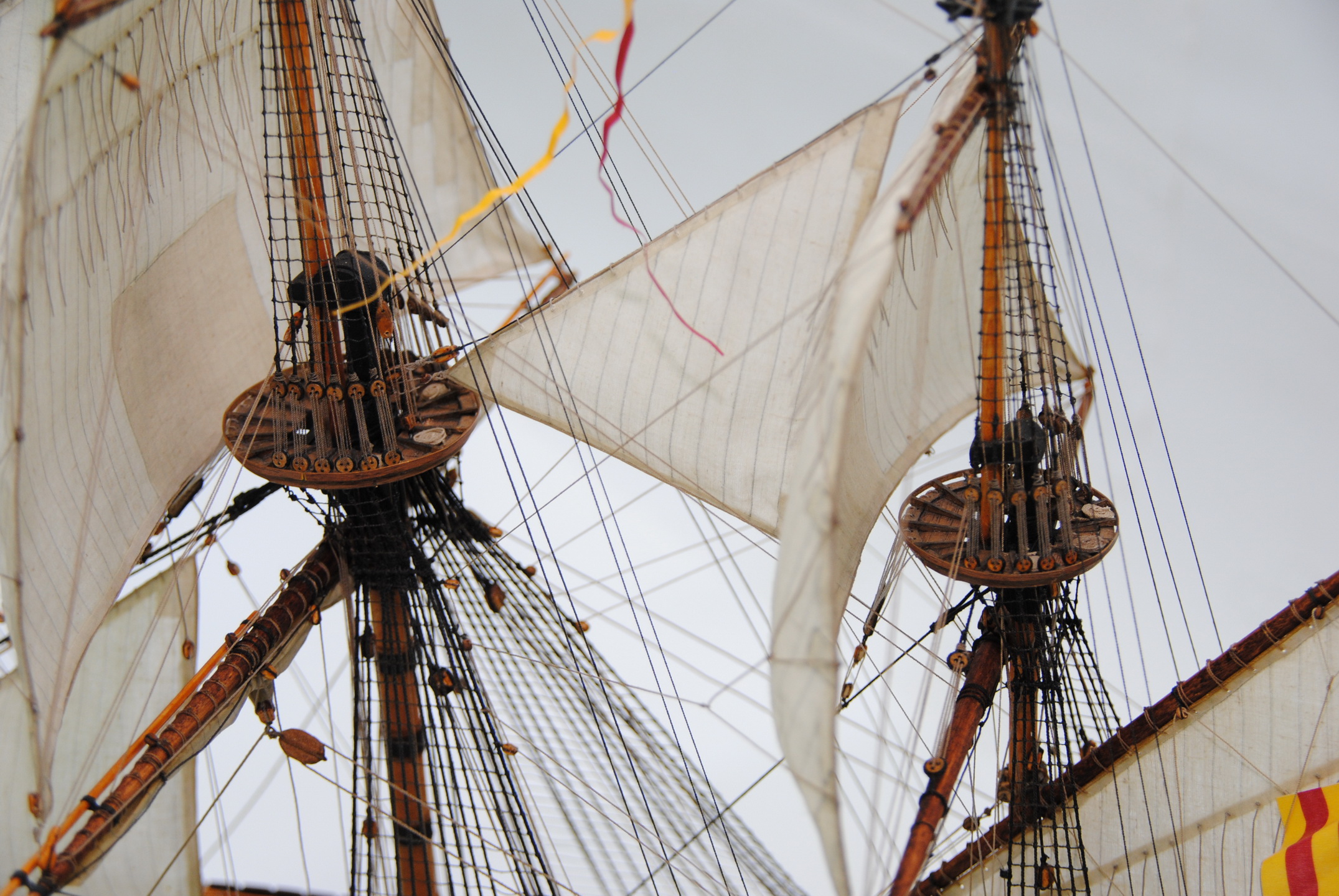

Поэтому, в процессе создания модели, я руководствовался книгой В.Мондфельда: "Модели исторических кораблей", а также книгой Андерсона: "Такелаж и рангоут 17 века".

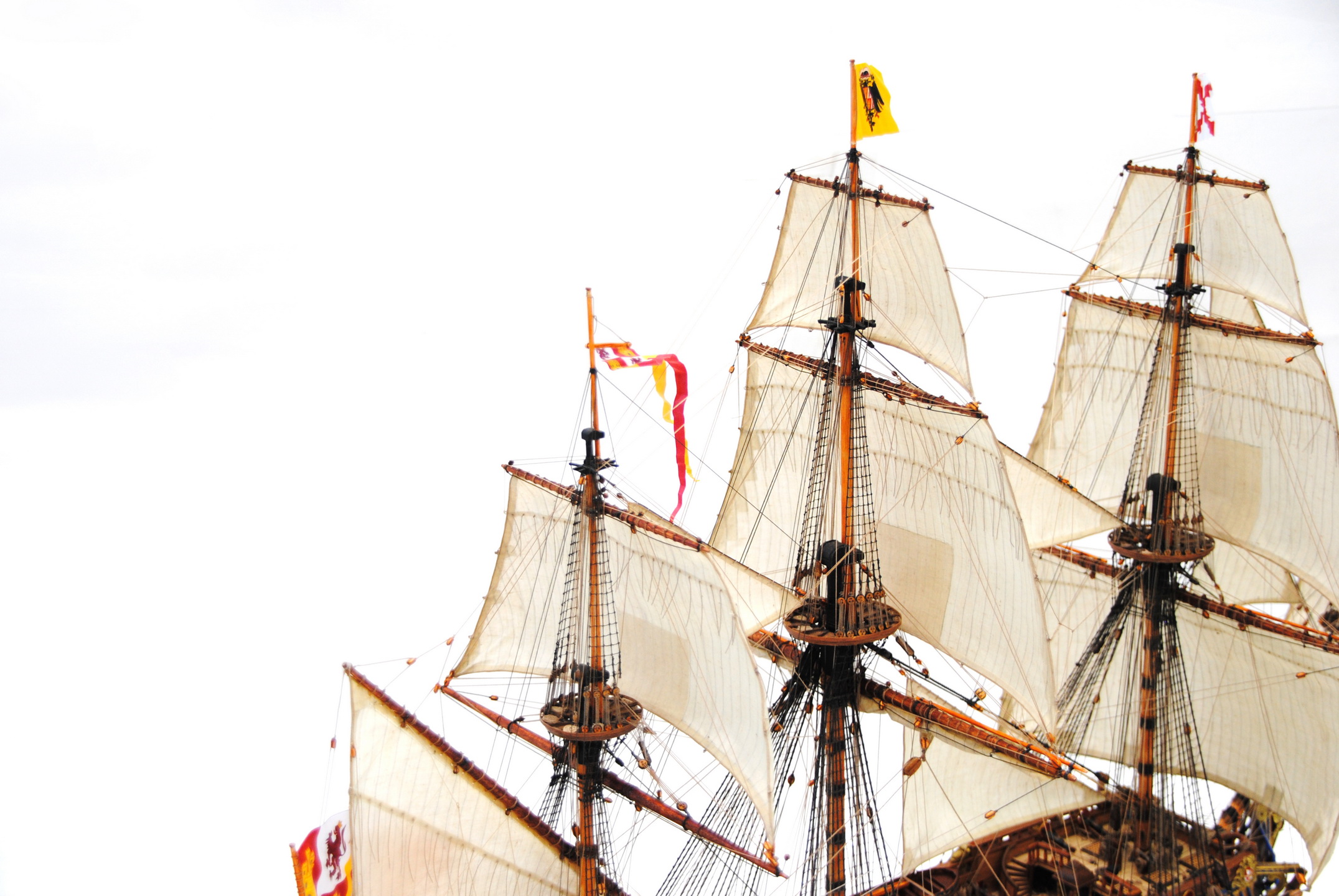

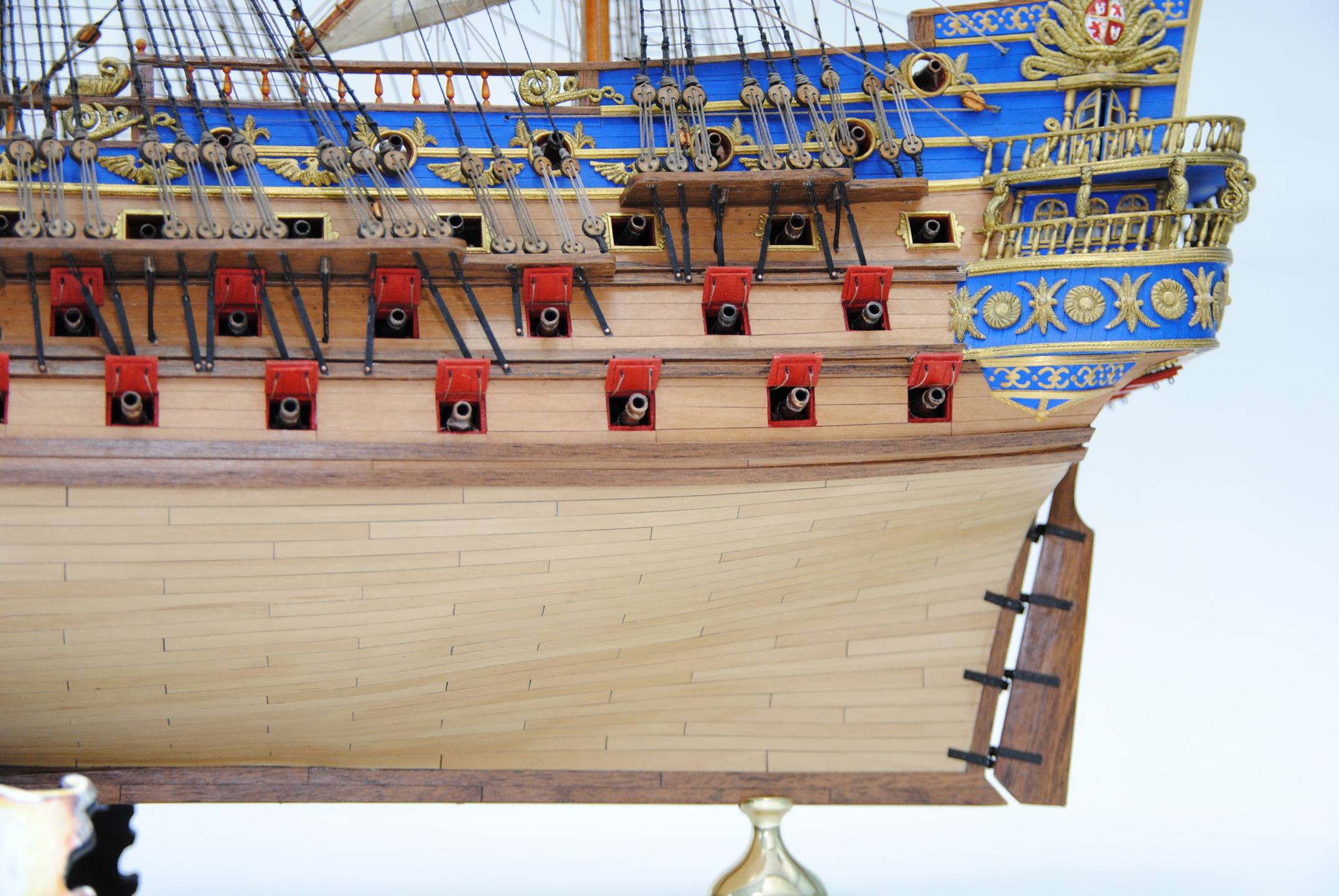

Основной материал для изготовления модели - картон. Из него изготовлен каркас и основные элементы корпуса корабля. Рангоут деревянный. В качестве обшивки использована пленка-самоклейка. Паруса изготовлены из перкали парашюта Д-1-5у. Нити для изготовления канатов - полиэфирные.

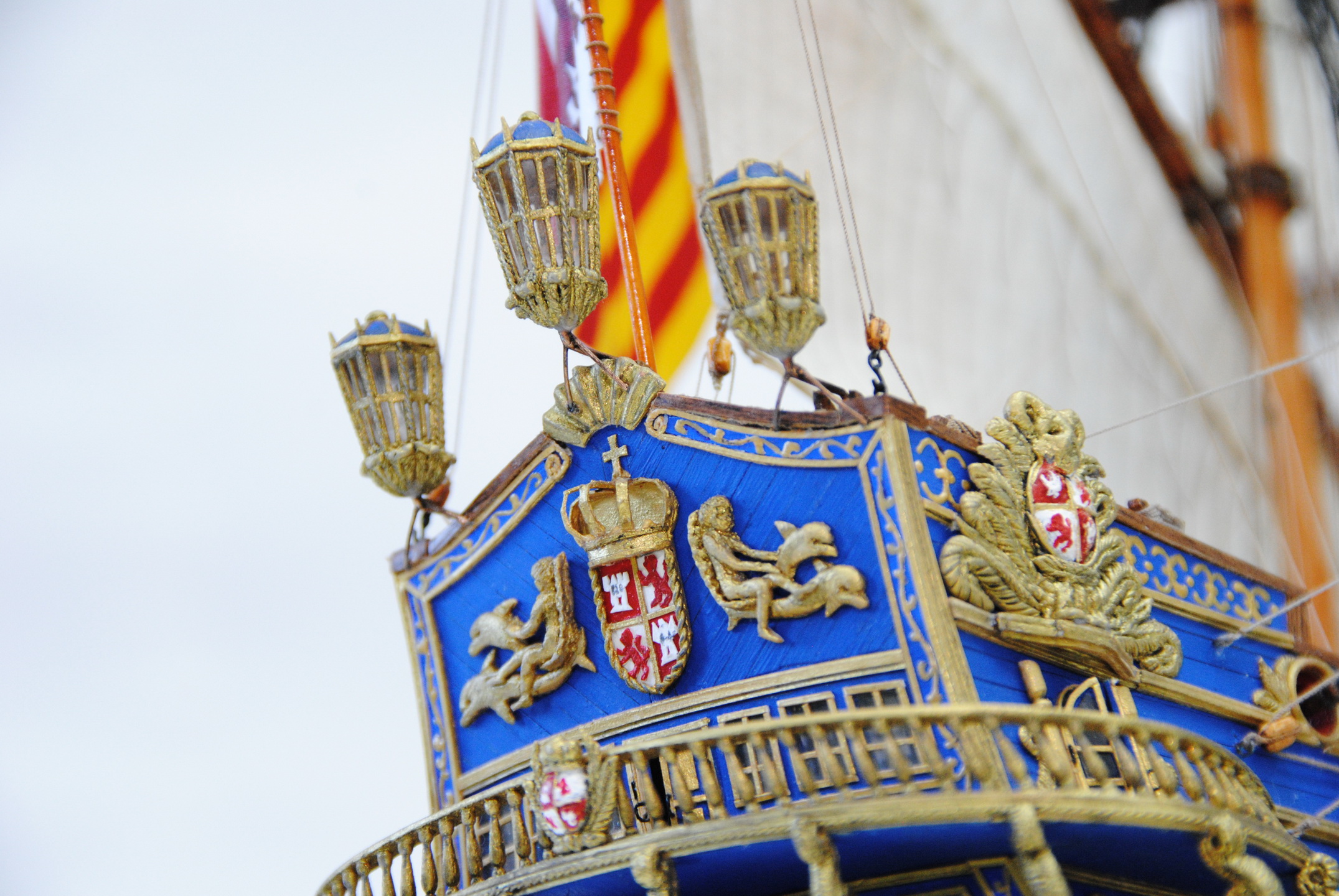

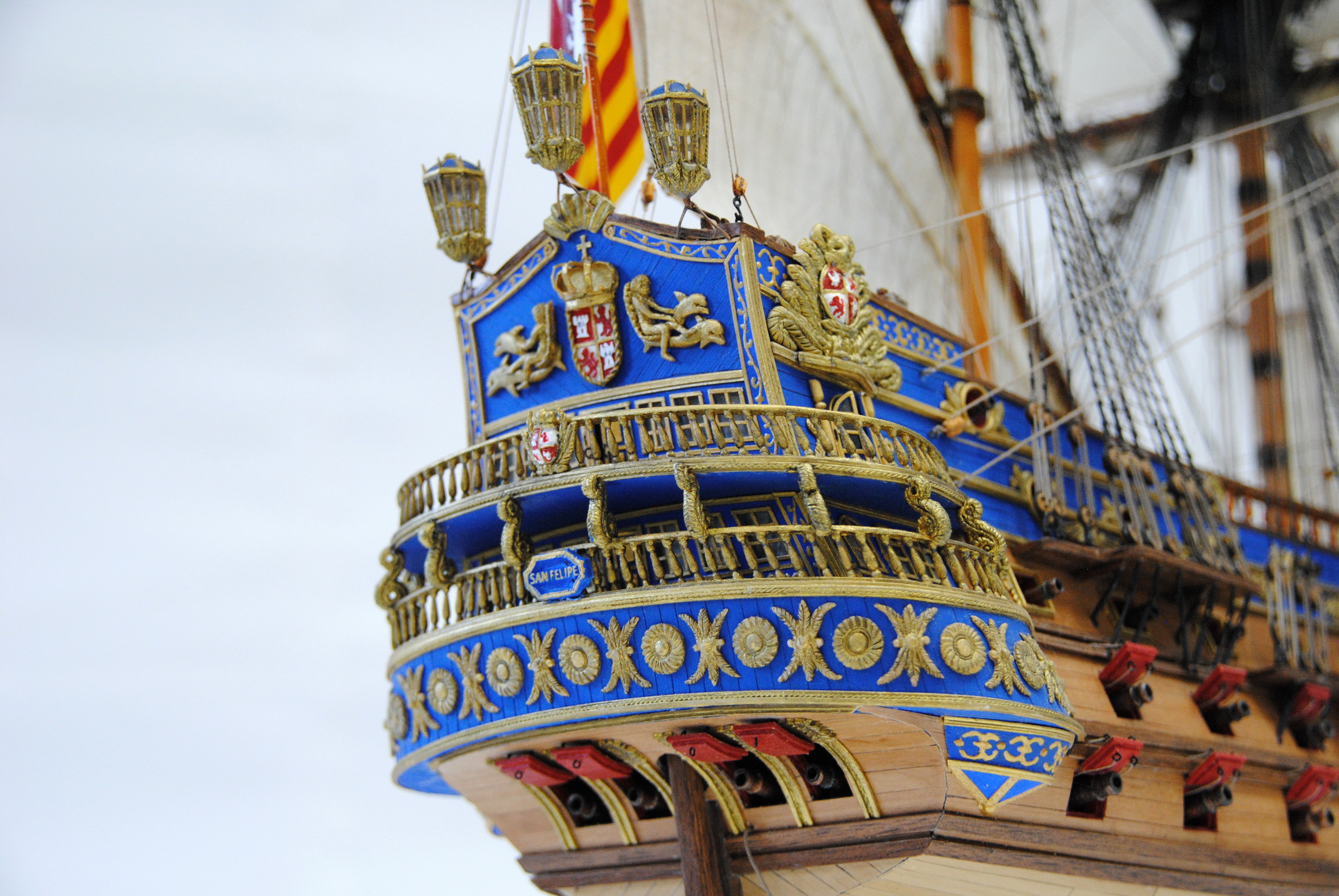

Для тонировки рангоута и многих элементов корабля использоавалась морилка. Для раскрашивания декора использовал акриловую краску.
Оценки
Войдите, чтобы оценить работу.
Комментарии (38)
На сайте с 03.09.2020
50 1
Красотища неописуемая!!! Сколько труда и терпения! Браво!
Сколько лет строили?
На сайте с 02.08.2013
12 567
Очень красиво!
На сайте с 05.04.2015
17 216
грандиозно... особенно из бумаги..
На сайте с 19.02.2012
20 4827
Фундаментально.. Прекрасная модель!
Спонсор
На сайте с 10.01.2015
23 268
Геннадий, снимаю шляпу! Слов нет.
С восторгом следил за стройкой, многие вещи утащены в мемориз. Результат впечатляет. Поздравляю с завершением!
На сайте с 21.08.2015
11 28
Я за Галерею. Однозначно.
Но, вот фоток бы по ближе с деталями.
Спонсор
На сайте с 10.06.2014
10 2519
Прекрасно! Грандиозная работа.

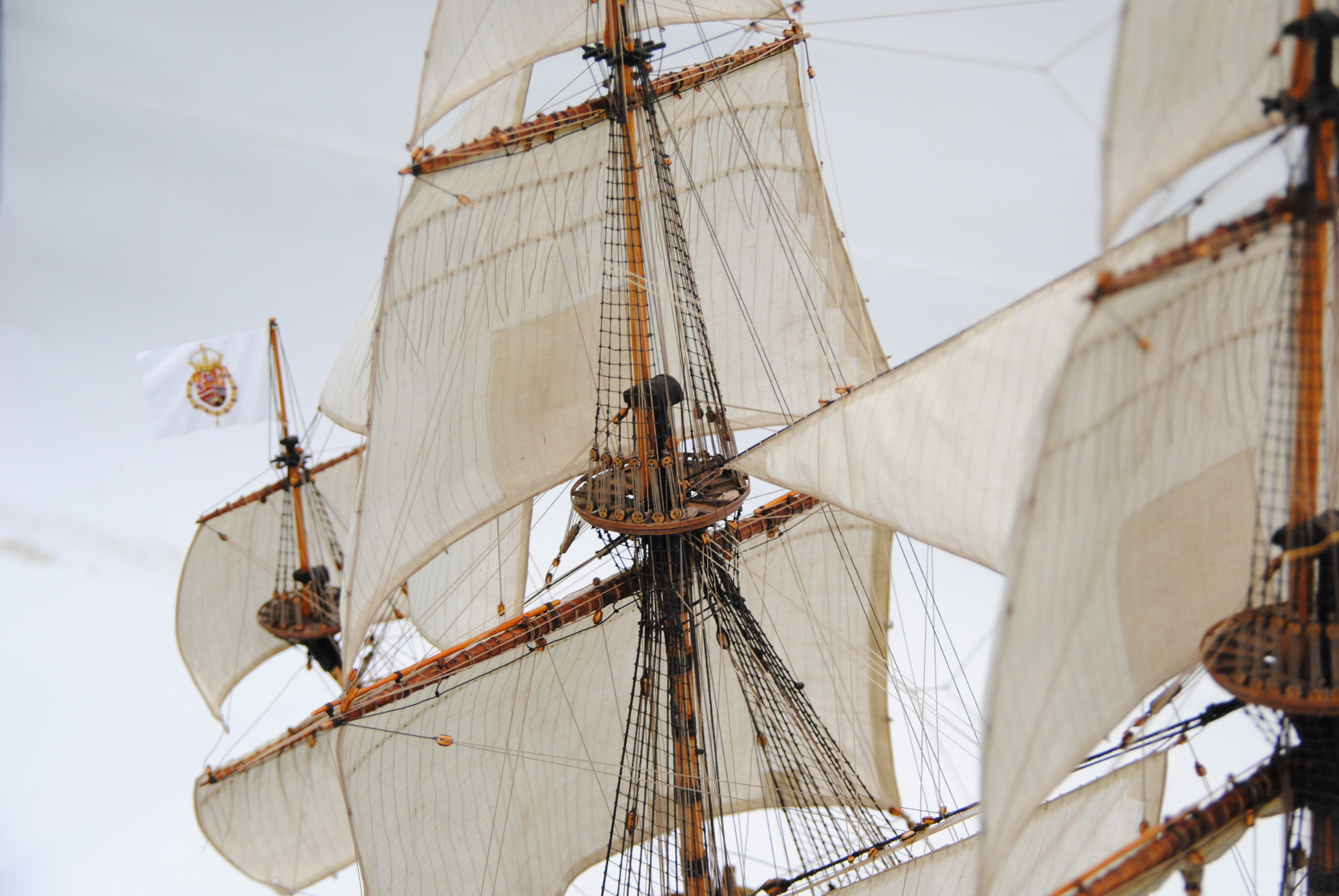

Только что-то я упустил в сказке: Гена, а почему на гроте риф-бант есть, а сезней нет?
На сайте с 09.12.2017
5 0
Шик, блеск, красота!
На сайте с 01.02.2012
43 1182
Хотел было посожалеть о гвоздевании, то есть его отсутствии, но когда прочитал, что это картон... Мои поздравления. Хорошая модель получилась. Косяков не заметил, Больших во всяком случае. А мелочи выковыривать желания не имеется. Еще раз поздравляю. В галерею канэшно же!
На сайте с 14.06.2019
6 415
Прекрасная модель! Геннадий, примите поздравления с окочанием мощной стройки и пожелания удачи в будущих проектах!
С уважением, Олег Рудановский.
Спонсор
На сайте с 14.04.2014
50 2152
Шикарная модель, с удовольствием разглядывал!
На сайте с 02.06.2013
3 637
Всего с начала строительства прошло 5 лет. Хотя были очень значительные перерывы. Самый большой перерыв длился год.

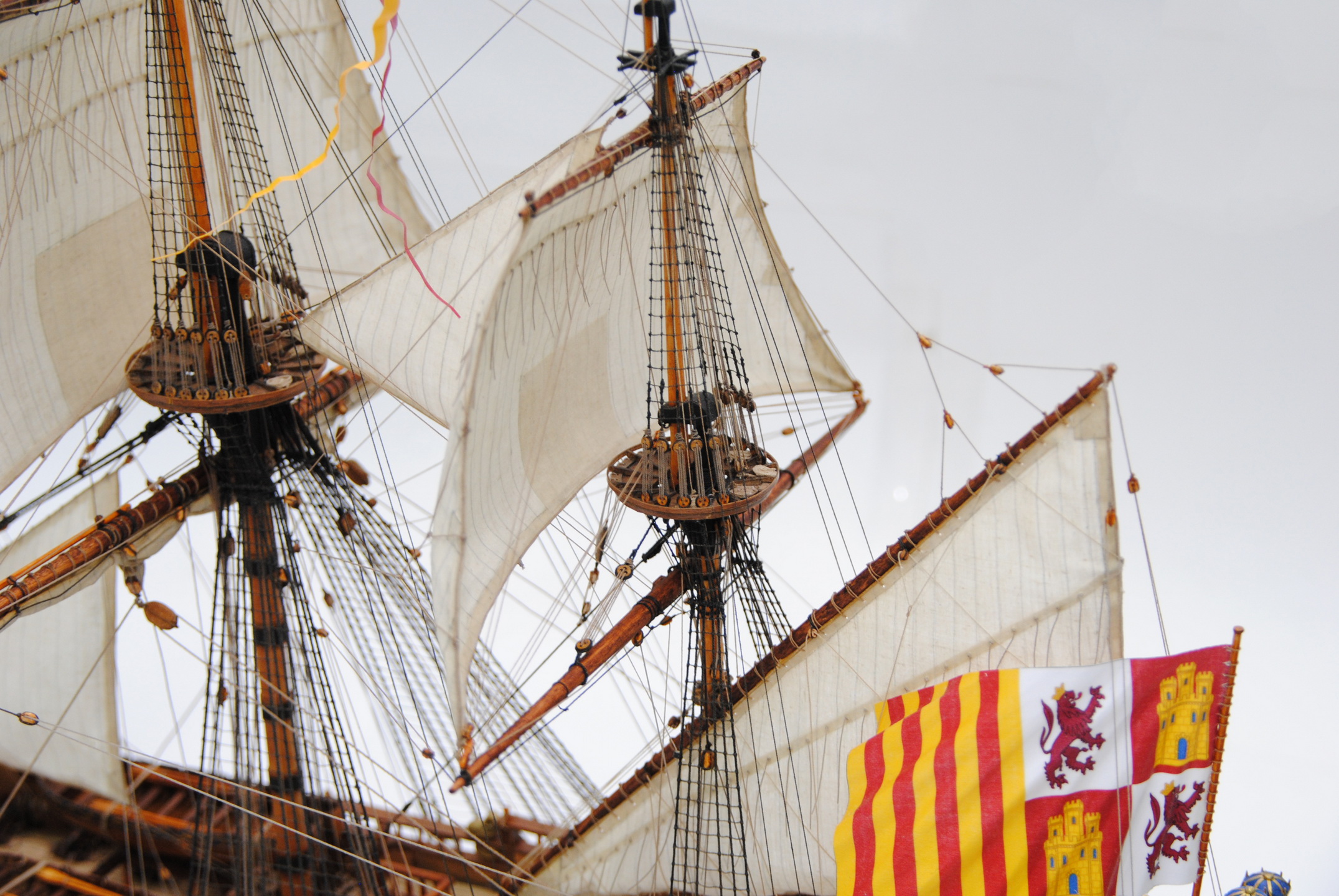

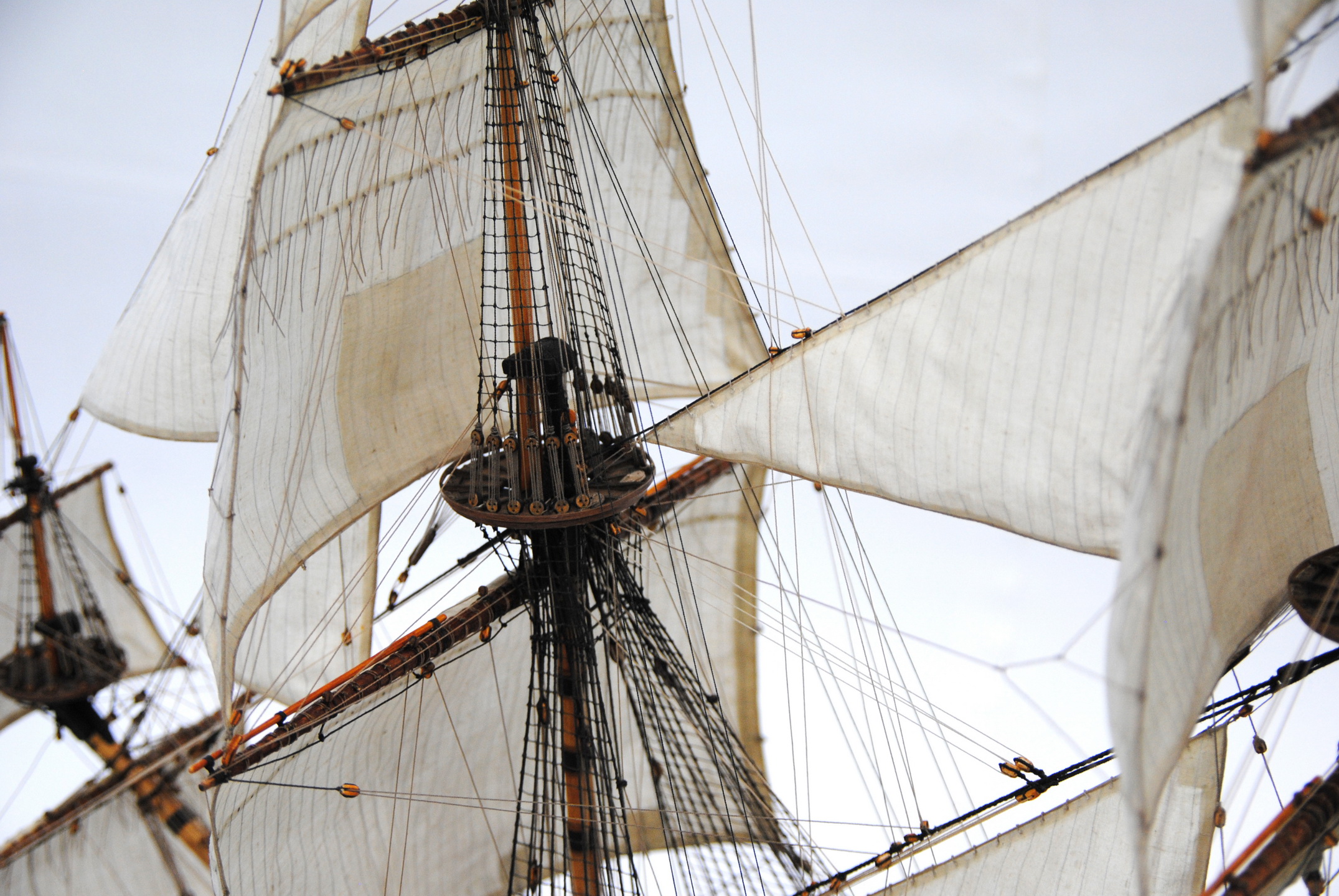

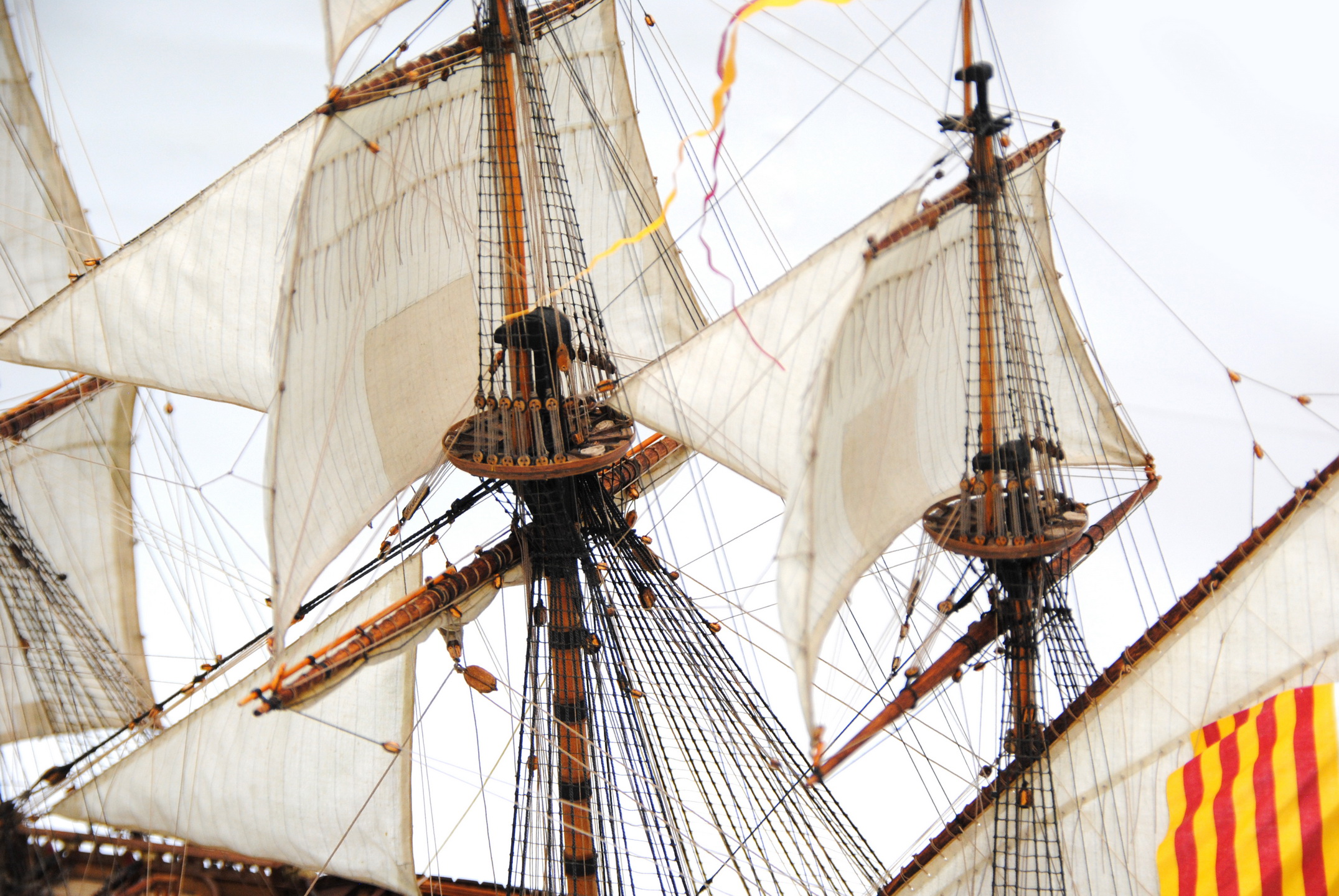

Это я вычитал у Мондфельда. У него это звучит так: "На нижних парусах с 1680 года использовался один ряд риф-
сезней, хотя обычно до середины 18 века в риф-банты просто вшивали люверсы, а сами риф-сезни ставили только при необходимости."
Кроме того, на чертежах у Будрио также нижние паруса изображены без сезней. Одним словом, я им поверил и сделал так же.

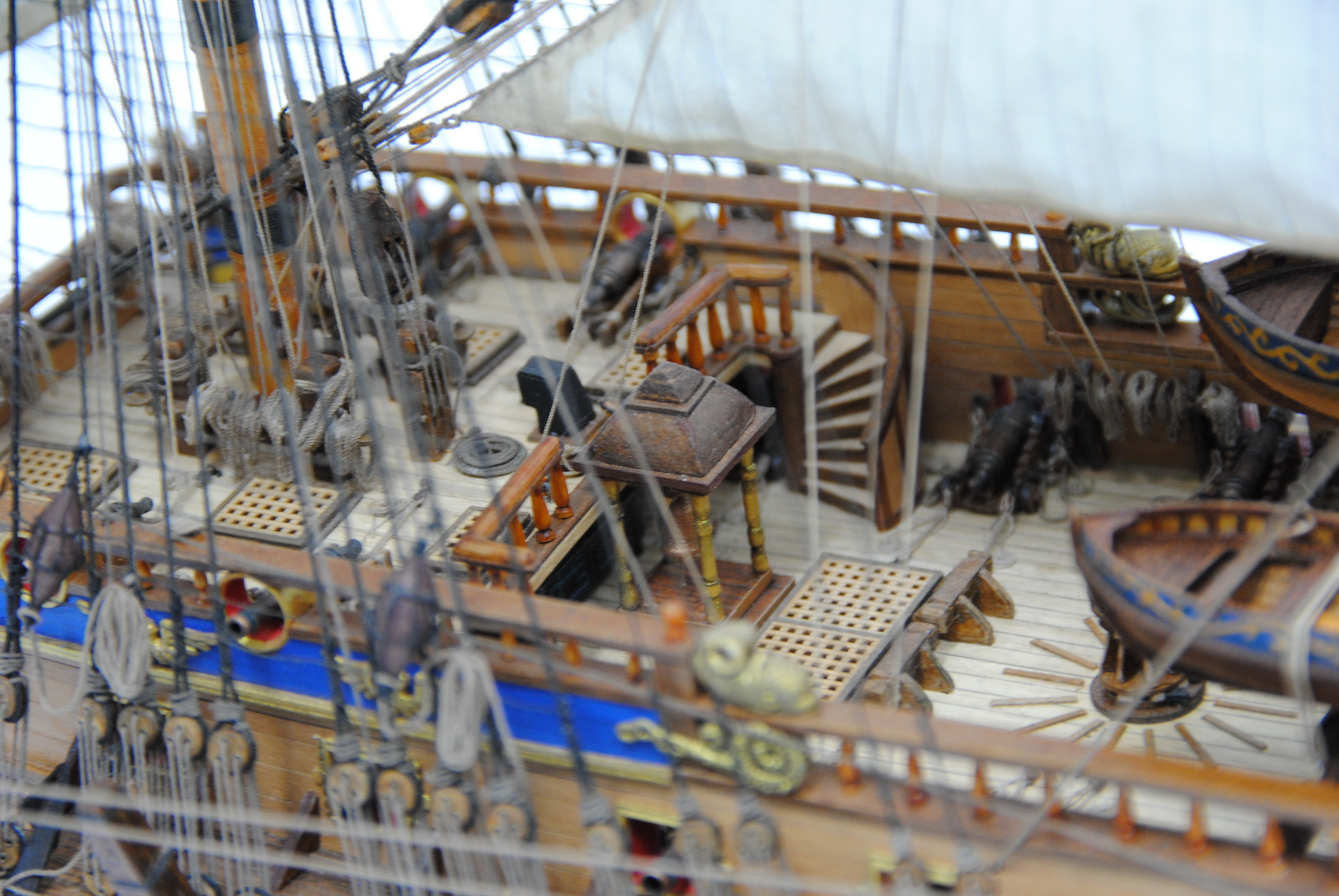

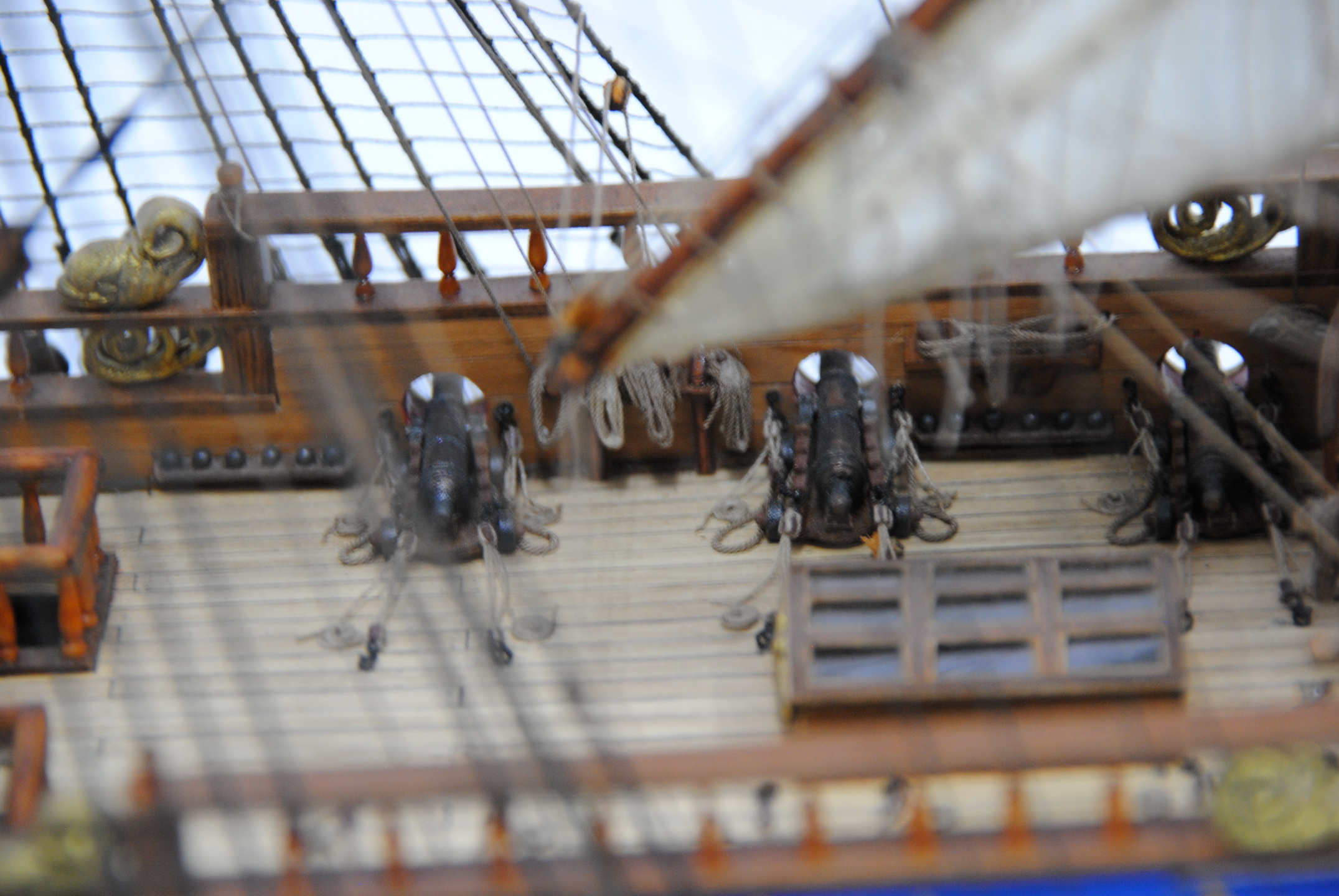

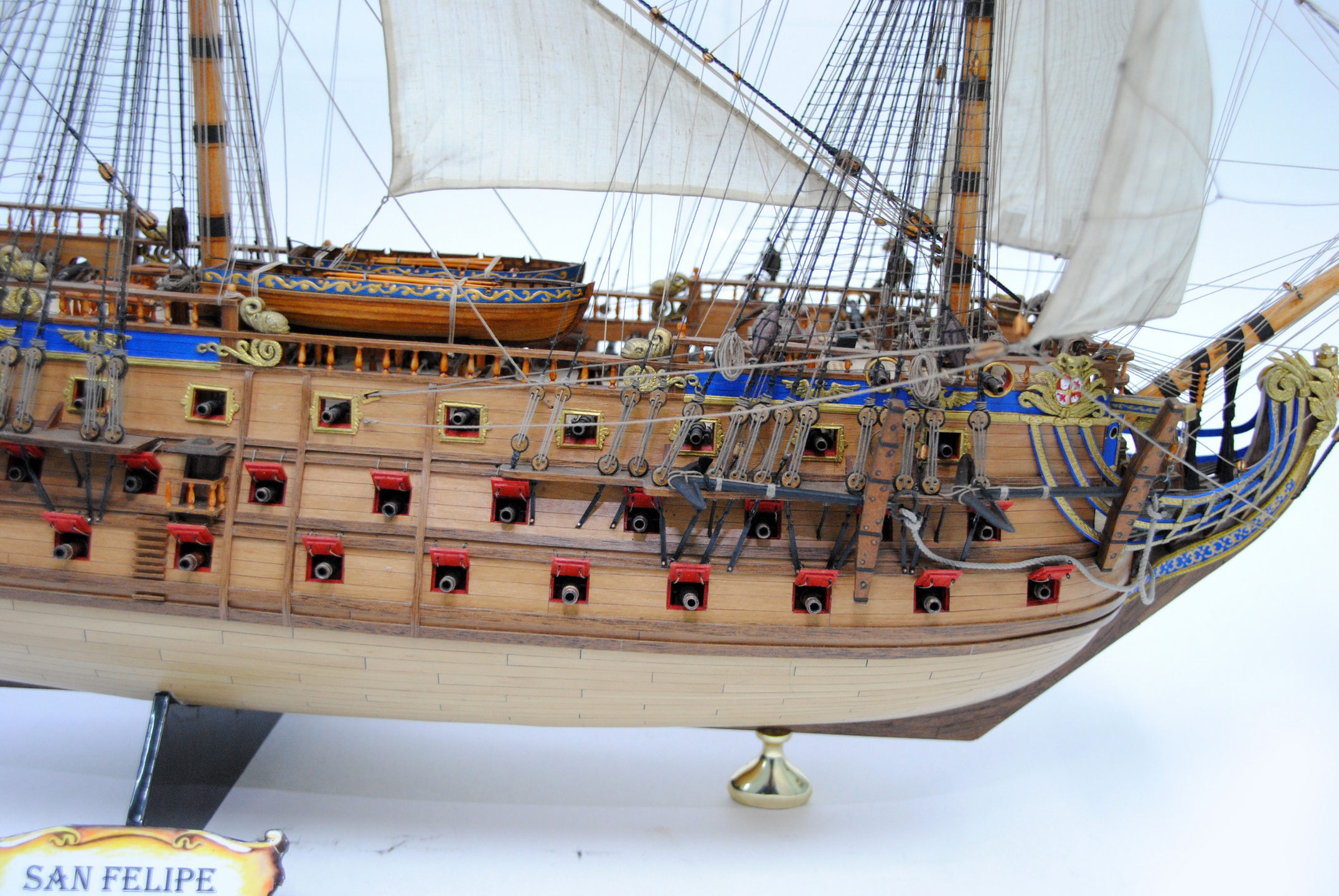

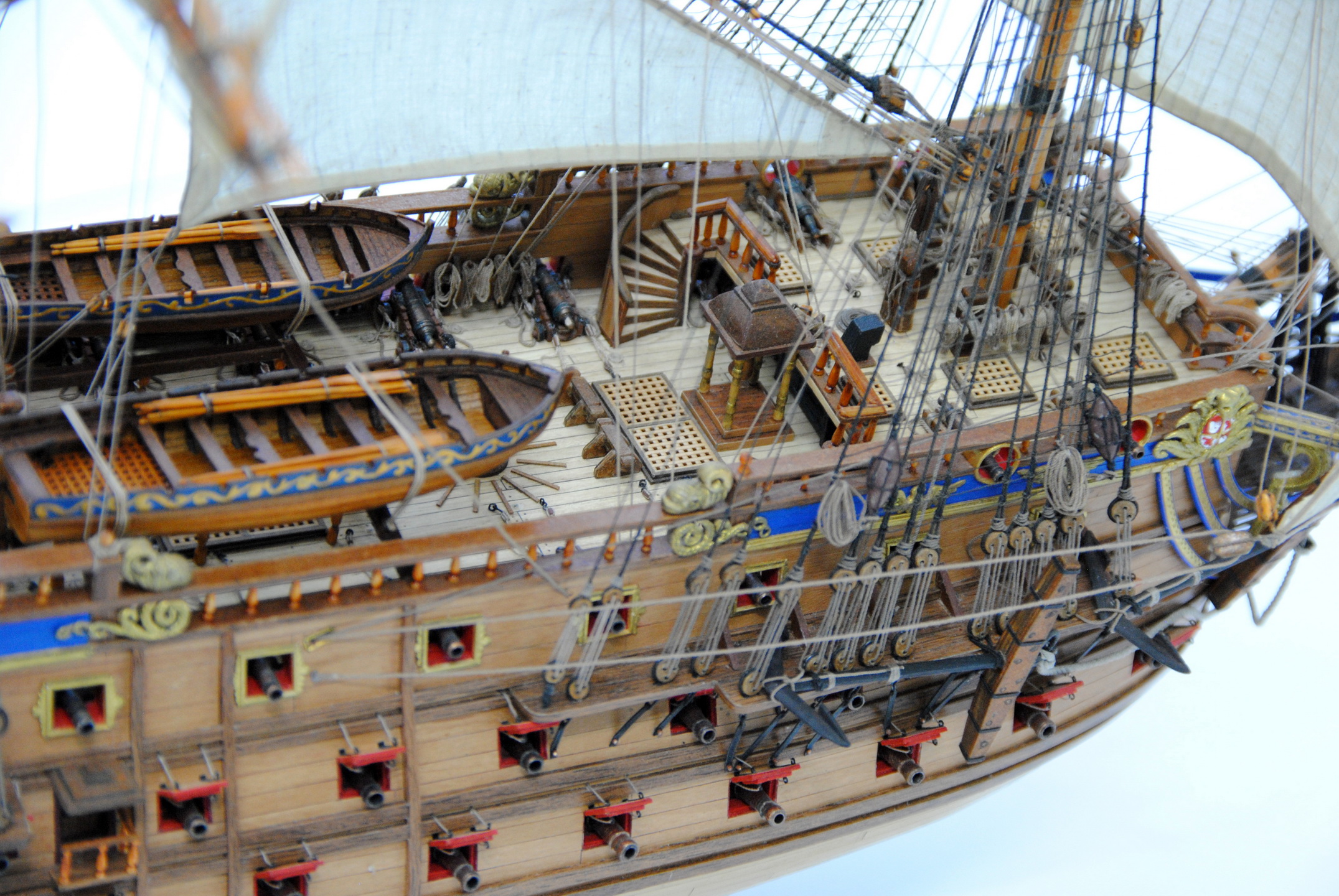

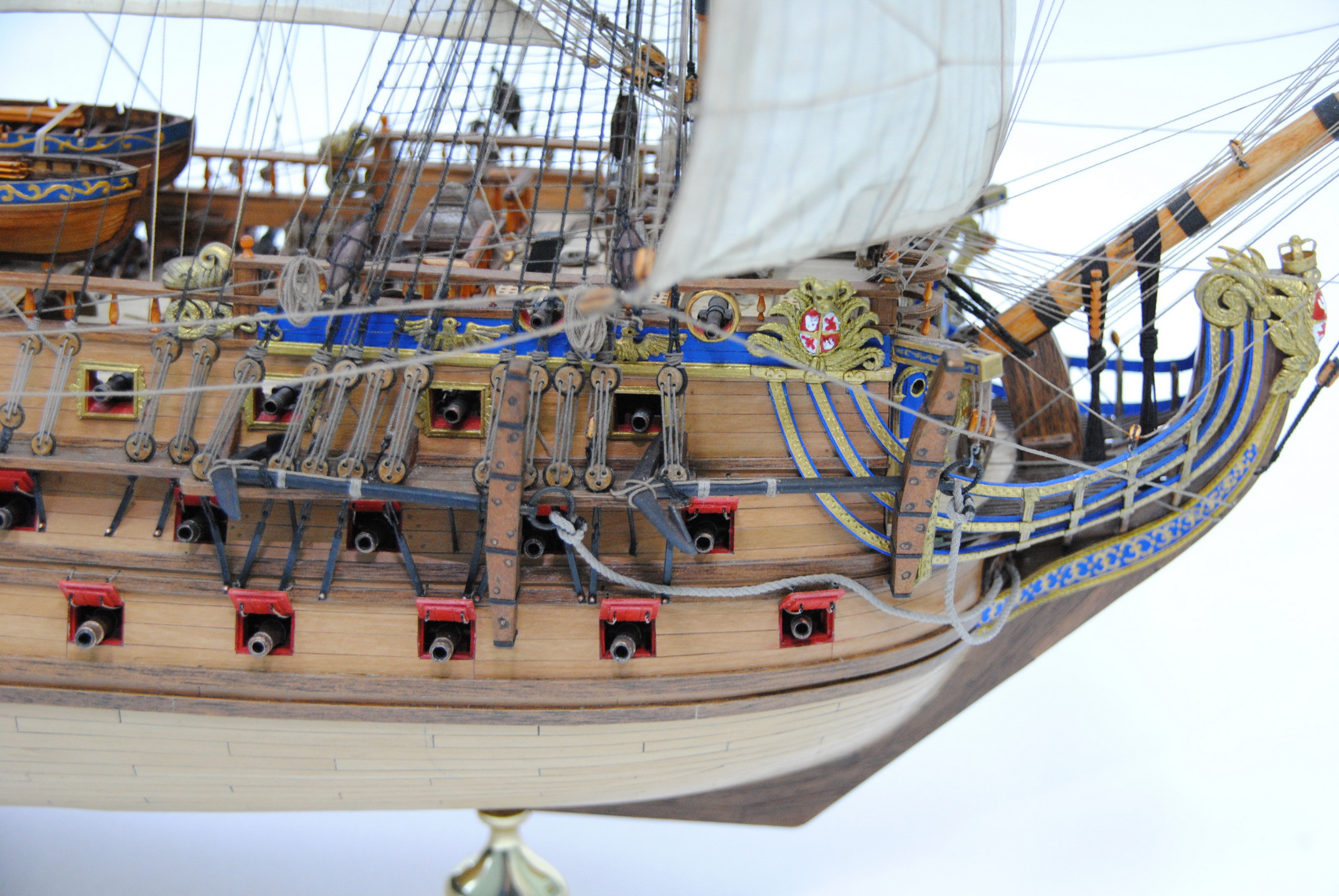

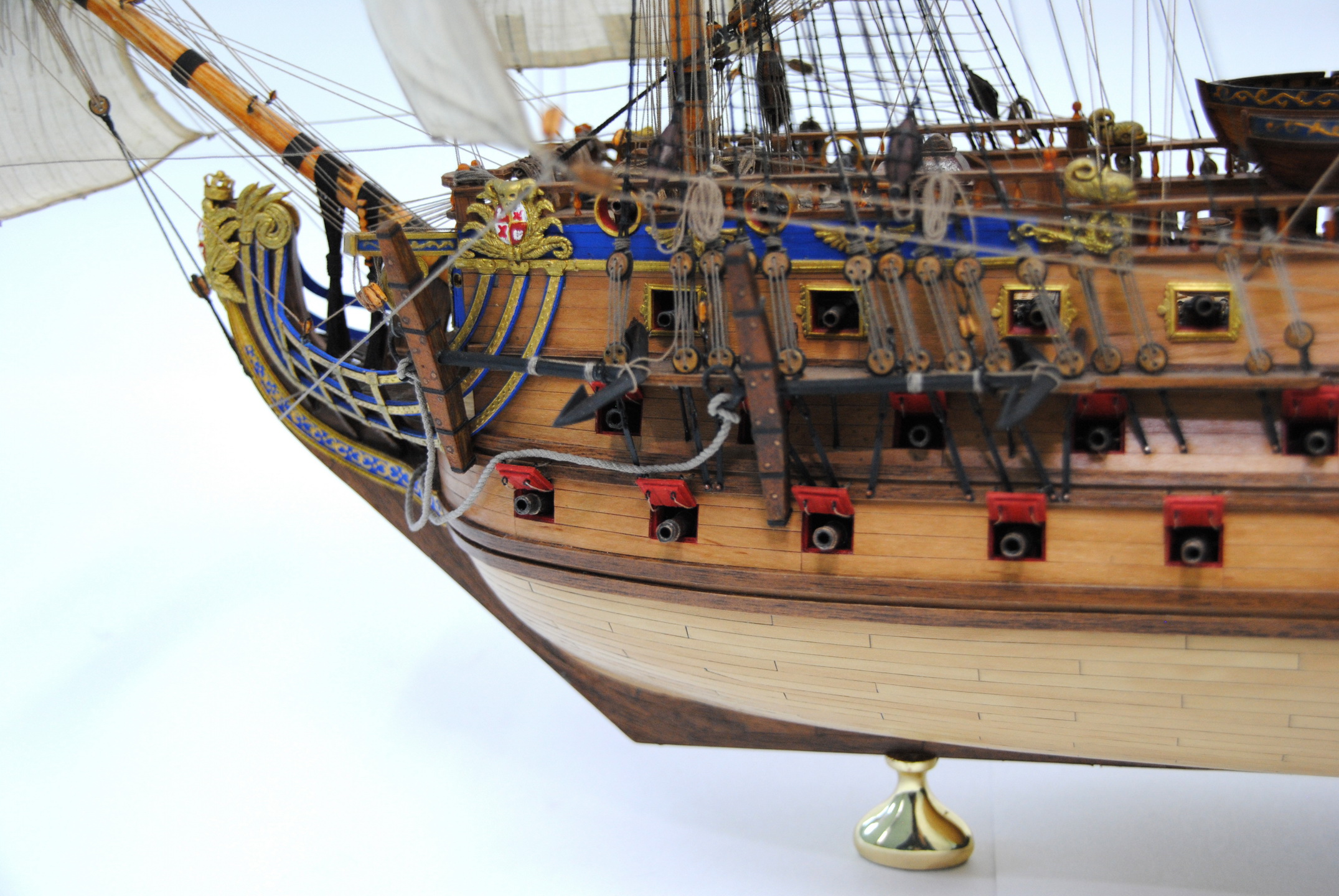

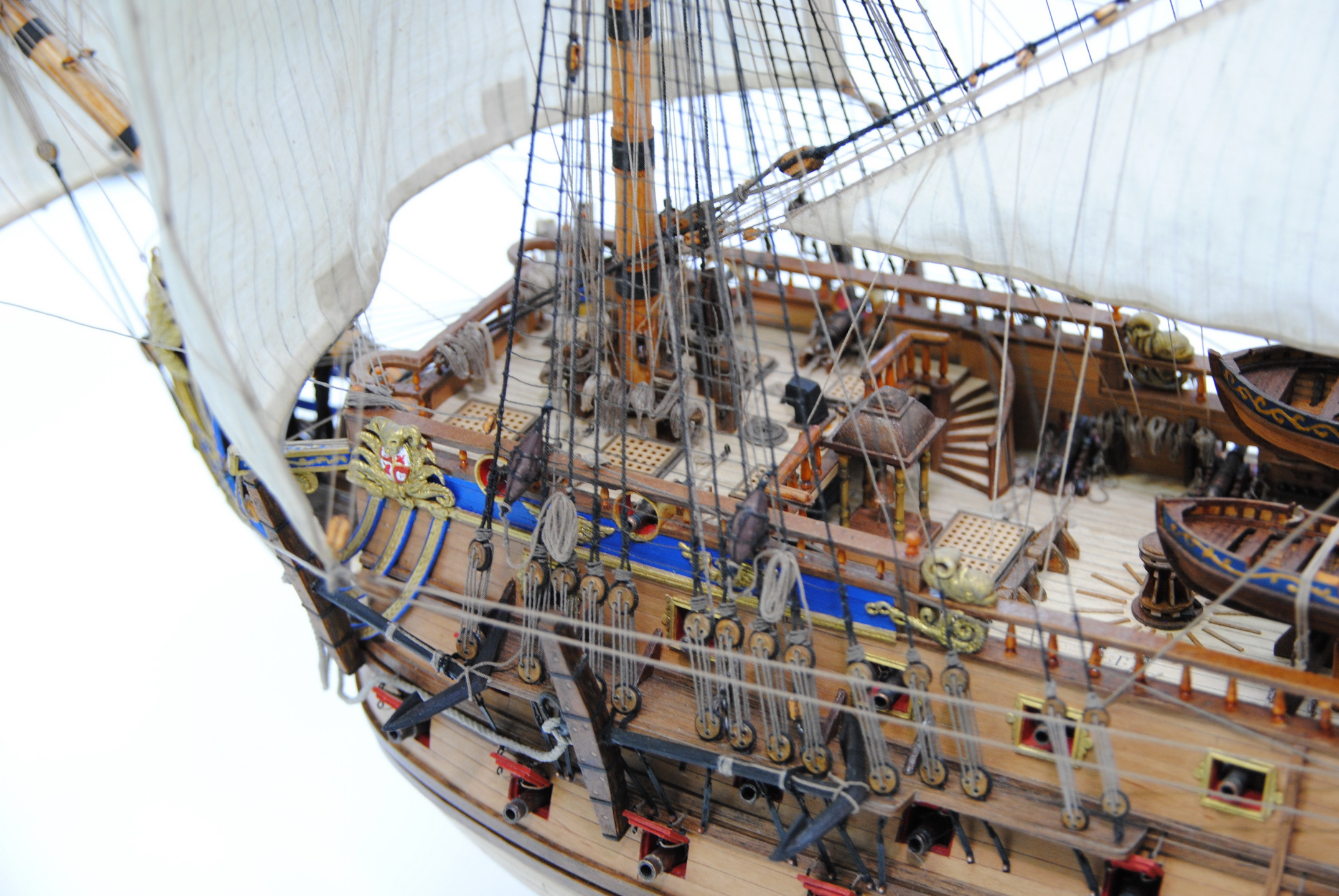

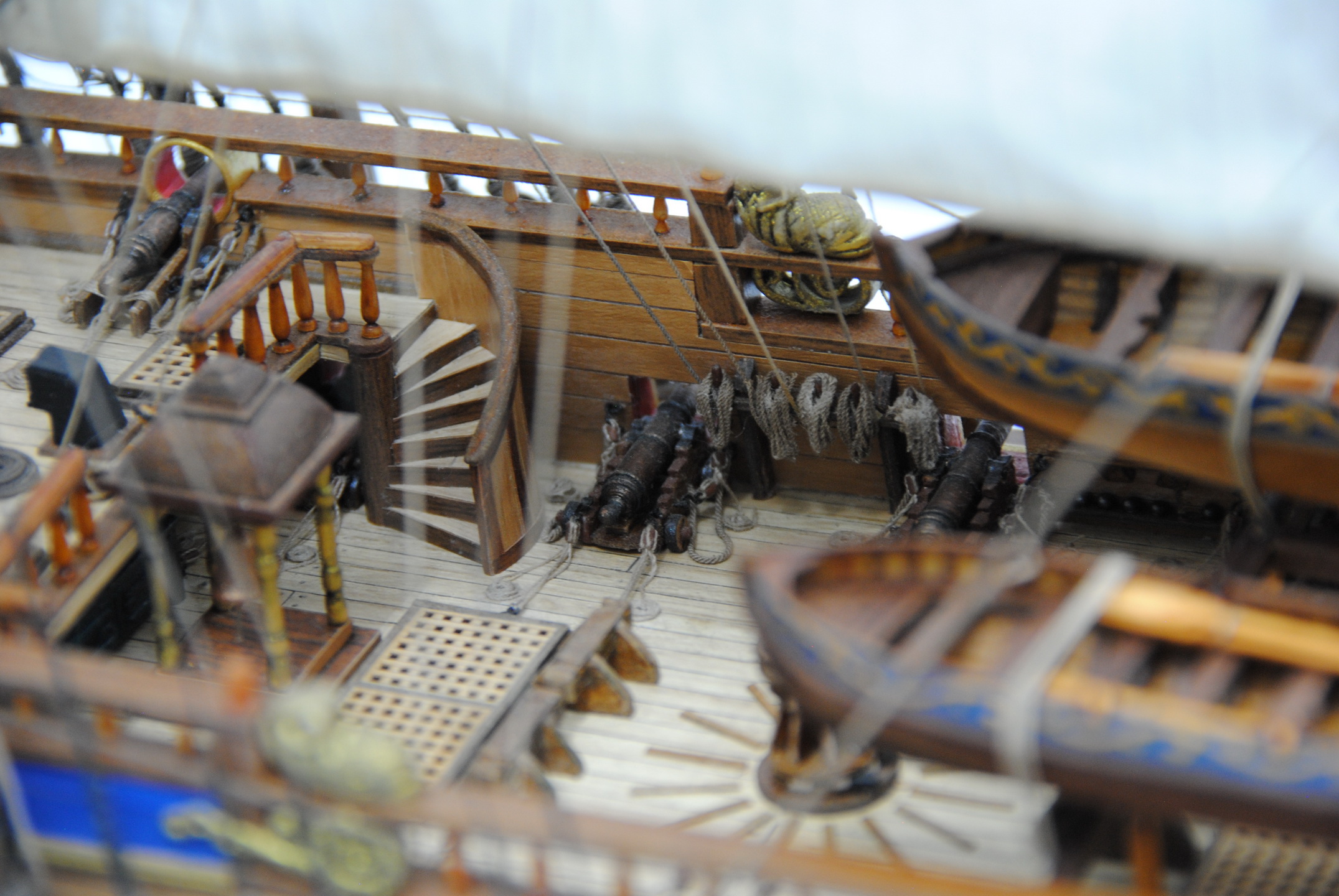

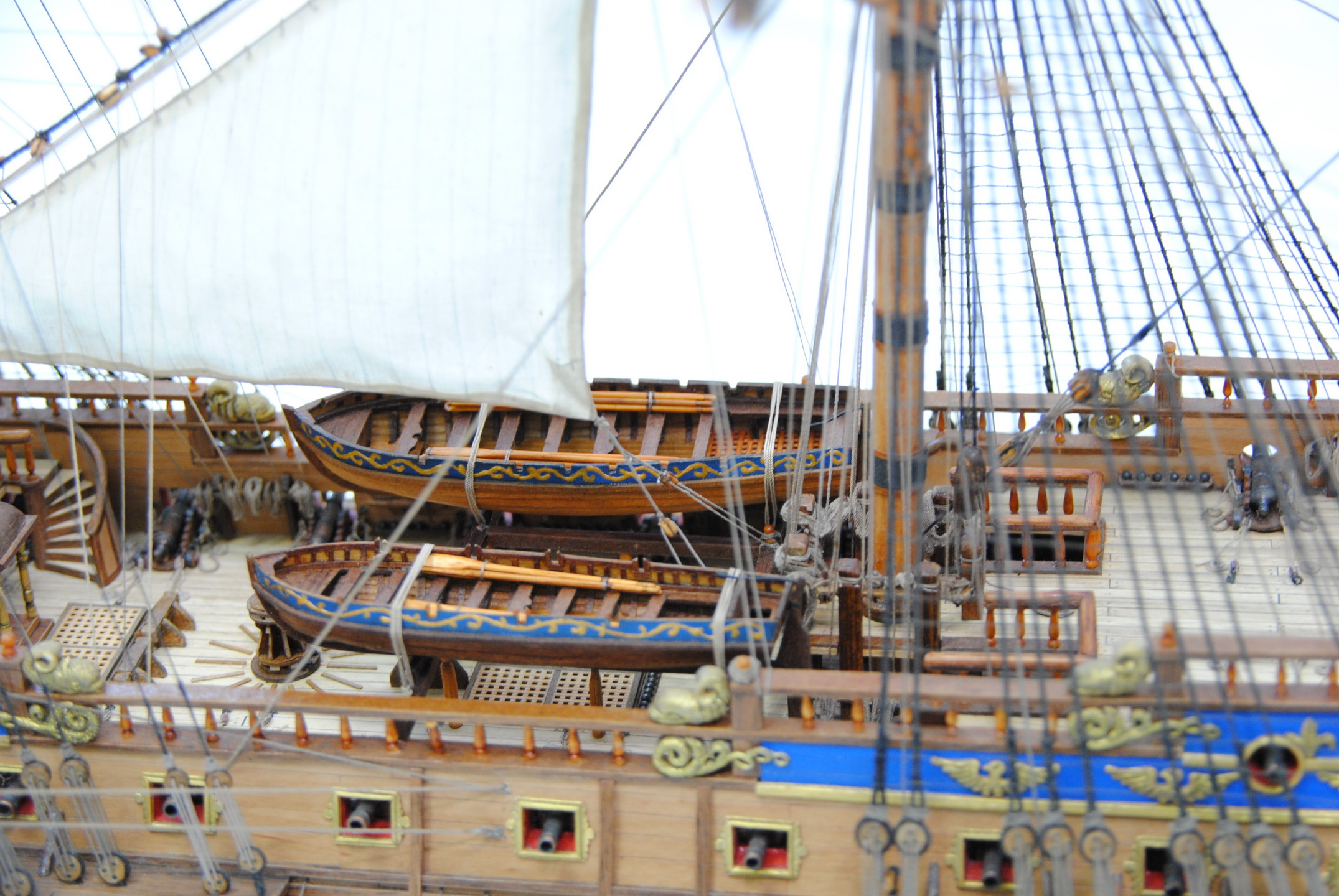

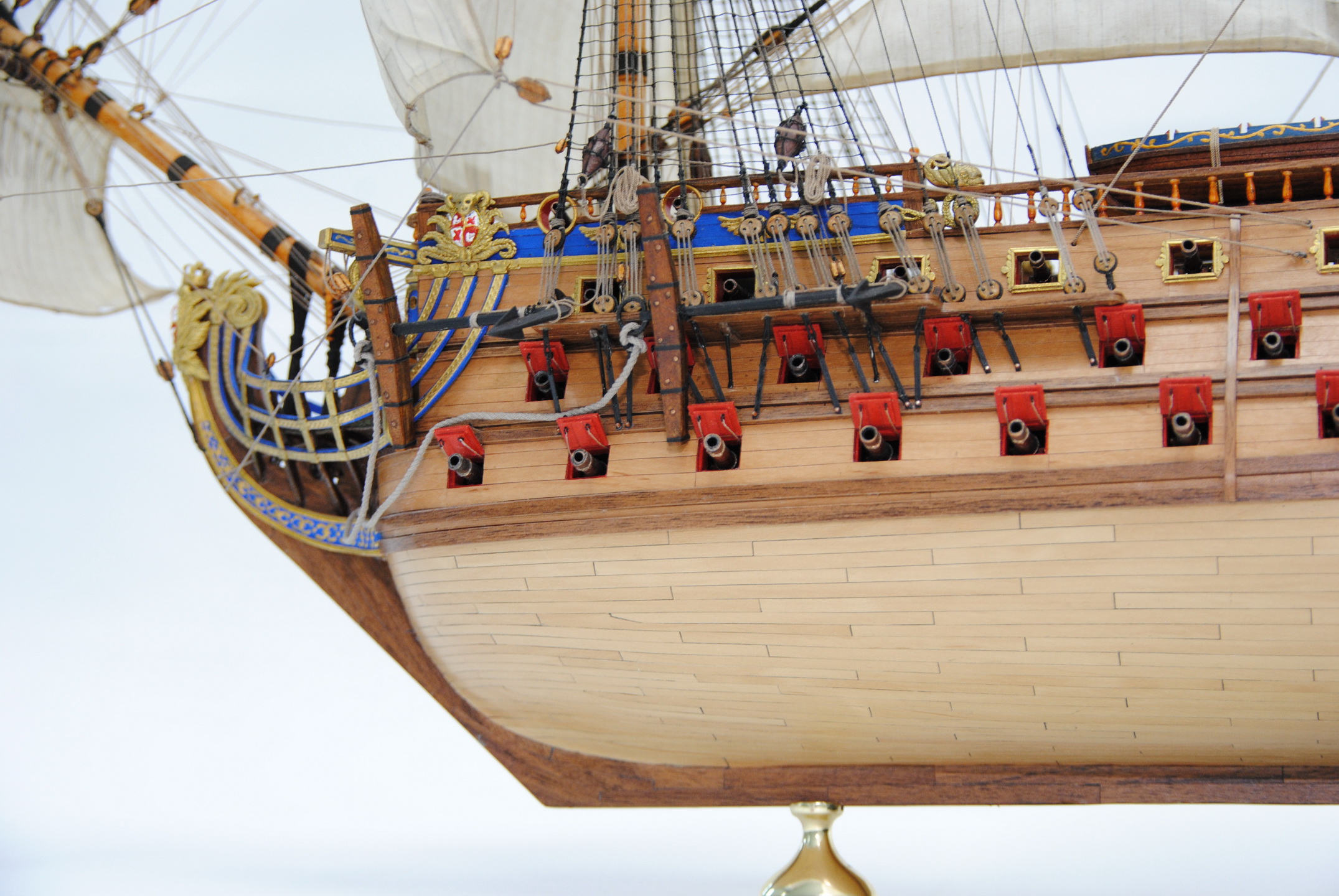

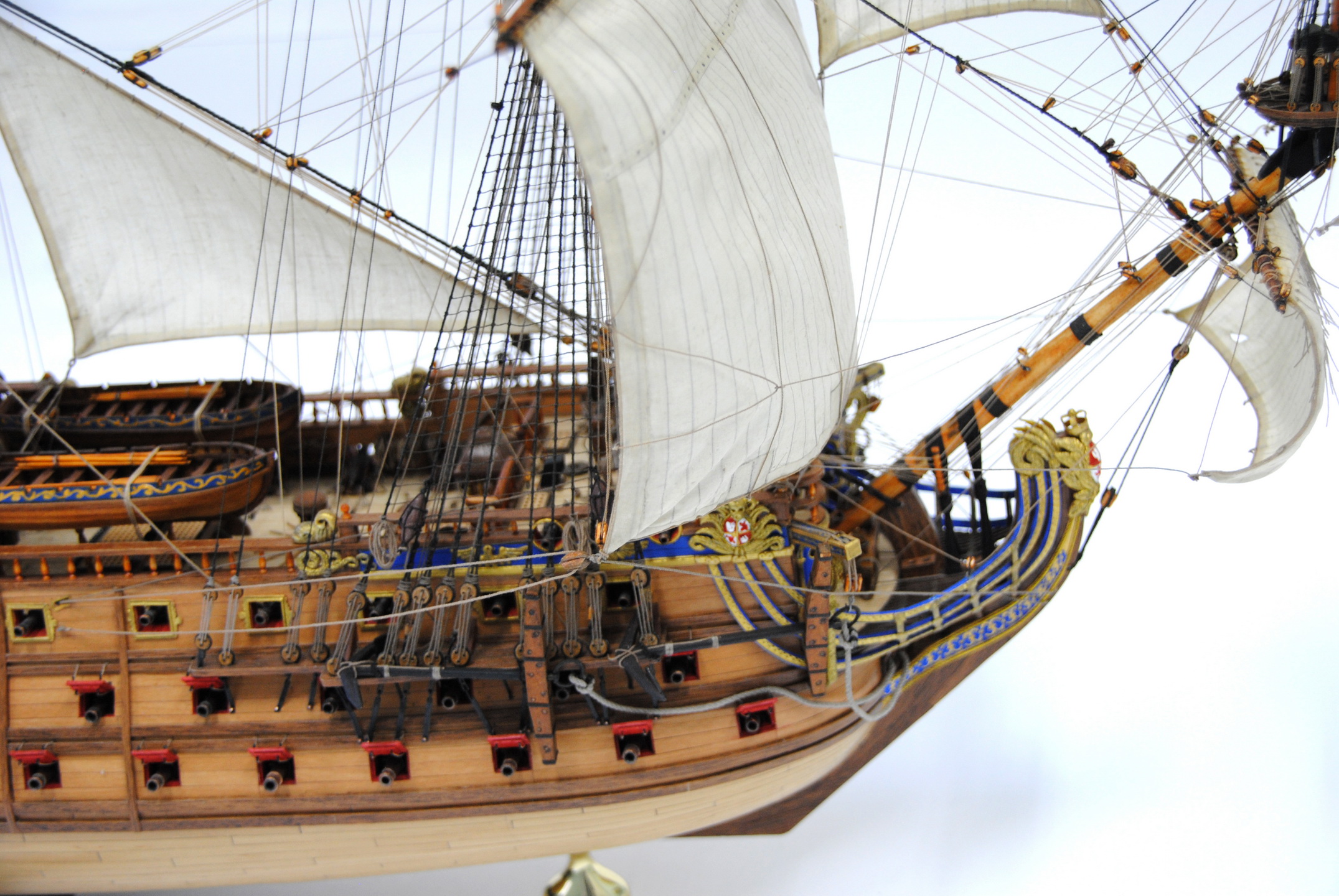

Гвоздевание я имитировал лишь на палубе. Честно говоря, я пробовал изобразить гвоздевание фломастером и на бортах тоже. Но результат мне не понравился. Как-то прыщавенько получилось. После этого я стер эти попытки и решил оставить как есть.
Я и так больше сотни фоток залил. Там, если дальше ленту промотать, крупные планы тоже имеются.
Спонсор
На сайте с 02.04.2015
25 8720
Ну вот - СВЕРШИЛОСЬ! Сказать, что хорошо, - ничего не сказать. Просто ОТЛИЧНО! С огромным удовольствием смотрел стройку. Мои поздравления, Гена, и "трипосто"
На сайте с 20.10.2019
84 0
УХ!!!
Да ! Без комментариев!
БРАВО!
На сайте с 06.10.2013
13 126
Всё Люкс!
На сайте с 10.04.2019
0 9
Это произведение искусства украсит и галерею, и музей любой. Очень здорово!
На сайте с 16.09.2013
3 5015
Полностью согласен! Даже наверное слово ШИКАРНО тут вяленько звучит по сравнению с грандиозностью работы!!!
Пять лет стройки не зря потрачены!!!
Присоединяюсь, Геннадий ко всем восхищениям и поздравлениям коллег!!!
Впечатлило! Мои поздравления. Снимаю шляпу.
На сайте с 15.05.2015
31 2522
Отличная работа, Геннадий!
Мои поздравления!
На сайте с 02.06.2013
3 637
Благодарю всех за отзывы!
Спонсор
На сайте с 20.05.2013
84 224
Очень понравилось.
На сайте с 04.04.2020
8 0
Очень сложная модель, выполнена безупречно! Радует глаз!!
Спонсор
На сайте с 31.05.2015
6 1122
Просто превосходно! Смотреть можно долго и еще дольше!

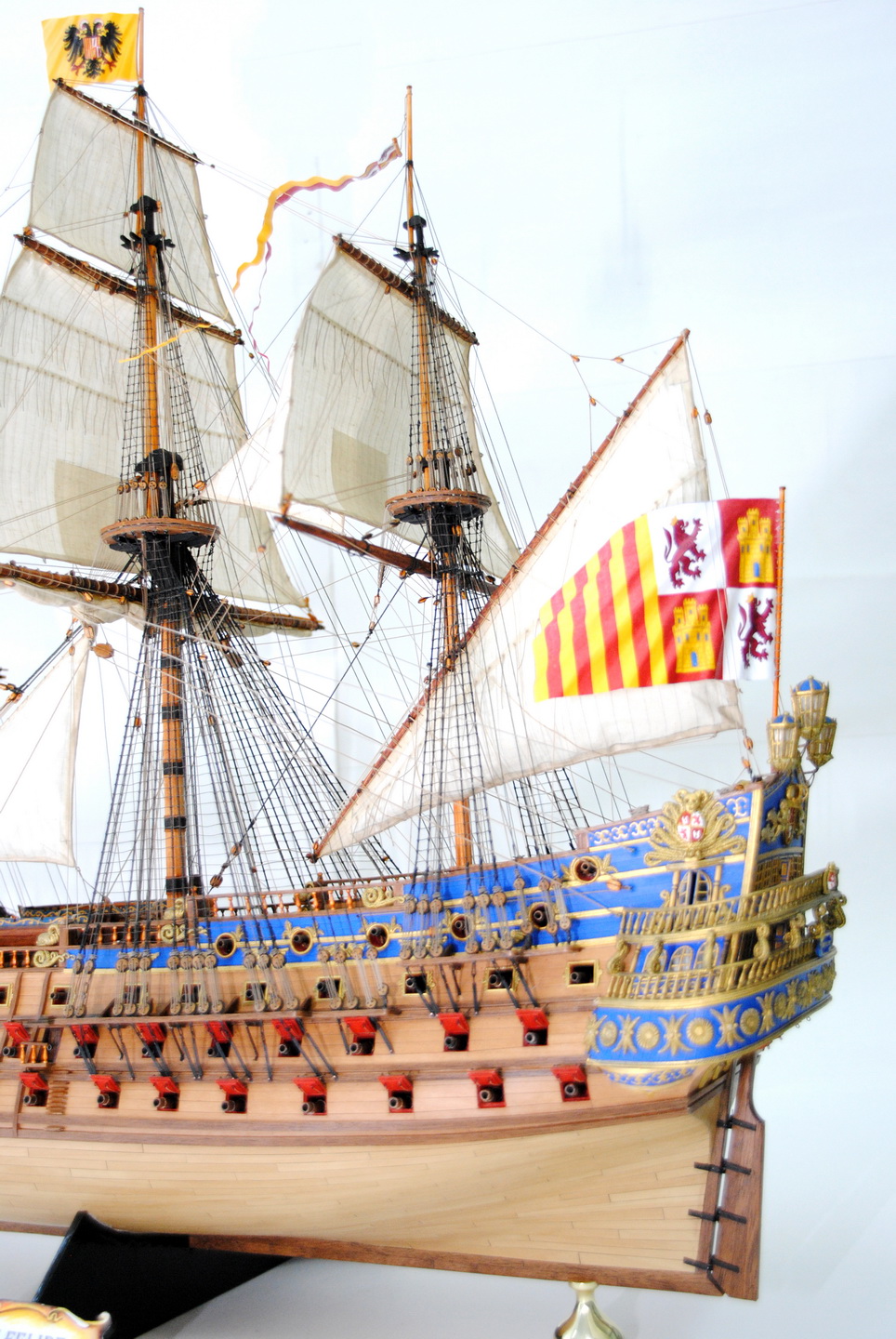

Ну и чуть критики, надеюсь автор не огорчится. Подводную часть корпуса м.б. стоило сделать темнее? Ну и подставку может стоило бы чуть переделать? Но это уже придирки. А стройка навеки в закладках, очень много интересного!
На сайте с 28.12.2019
3 320
Мои поздравления Геннадий. Отлично получилось С интересом следил за стройкой. Надеюсь это не последний проект.
На сайте с 23.05.2017
9 47
Это феерия же просто! Самодел, из картона... Планочку приподняли, что называется) Галерея бесспорно!
На сайте с 20.06.2020
5 12
Уау!!! Неземная красота!!!

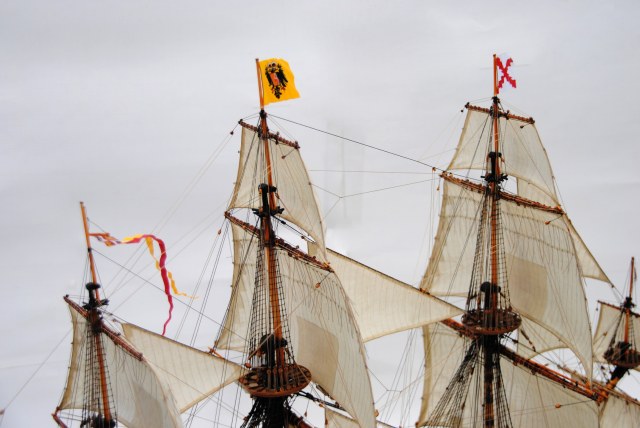

Хотя на первый взгляд думается что это "Штандарт" из-за жёлтого флага на гроте)))
На сайте с 29.08.2012
3 160
Это великолепно!
Спонсор
На сайте с 22.01.2011
30 10453
Великолепная работа, спору нет.
Направляется в Галерею. Удачи!
Великолепно !
Ген ВОТ ОН !!!!!!!! Все пять лет я с замиранием следил за постройкой ,это невероятное и запредельное для меня мастерство БРАВО !!!!!!!! И главное бумага наше ВСЕ !!!!!!!
На сайте с 10.04.2016
9 0
Ого, свершилось! Следил за стройкой на Only Paper (как и за Виктори), очень рад что такая красота получилась! Можете в кратце описать технологию изготовления и придания волнистости флагам? Буду очень признателен!
На сайте с 02.06.2013
3 637
Особой технологии нет.

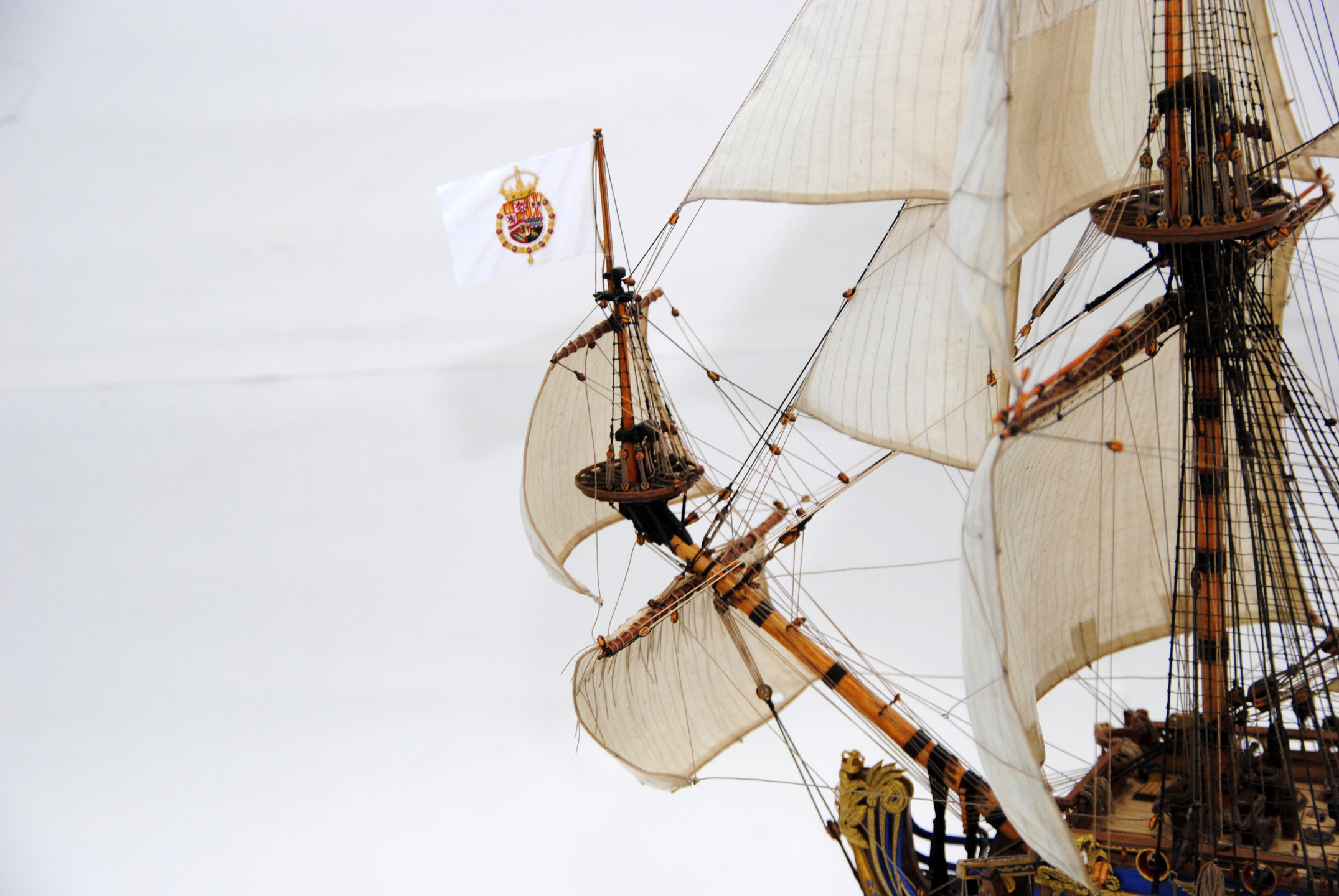

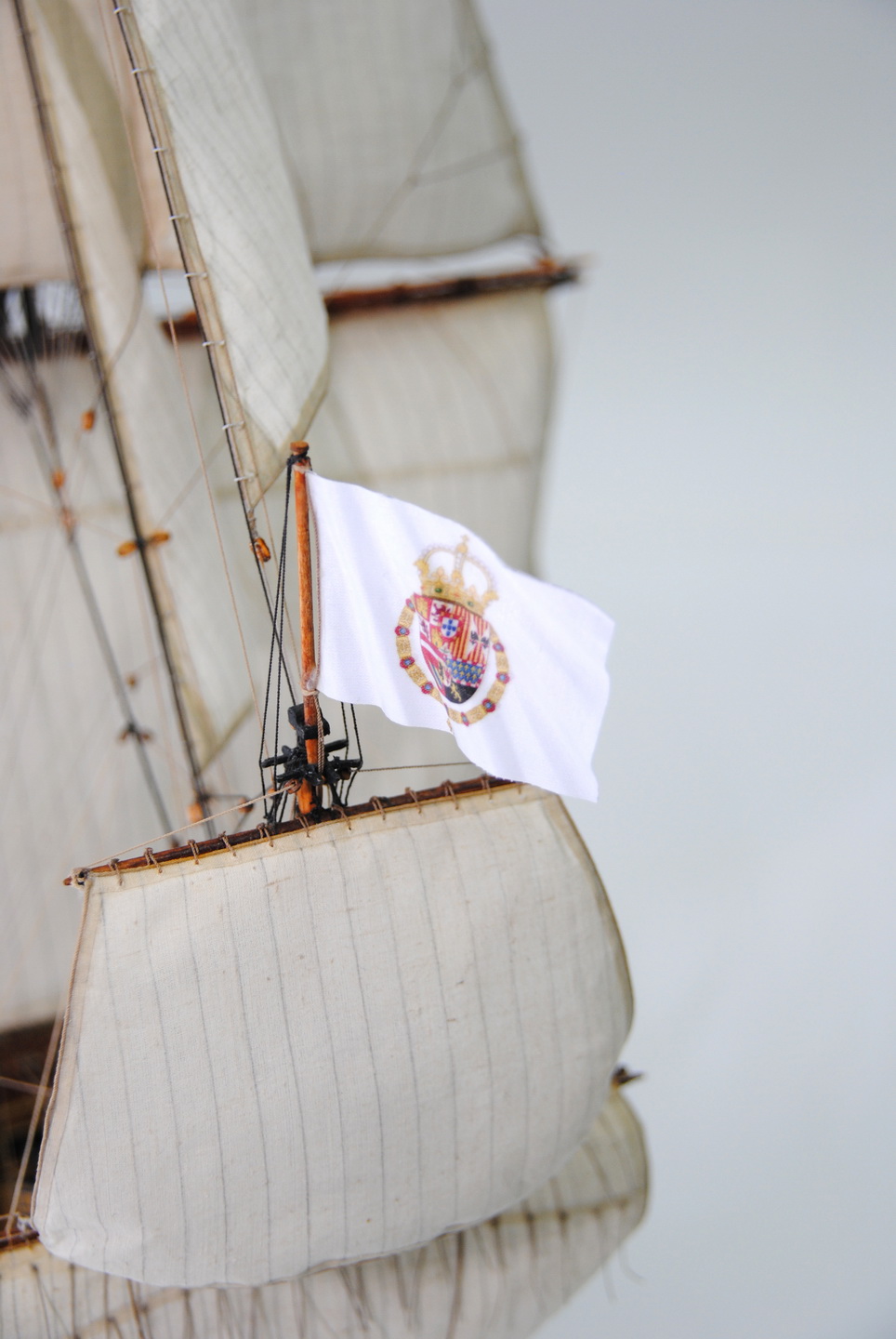

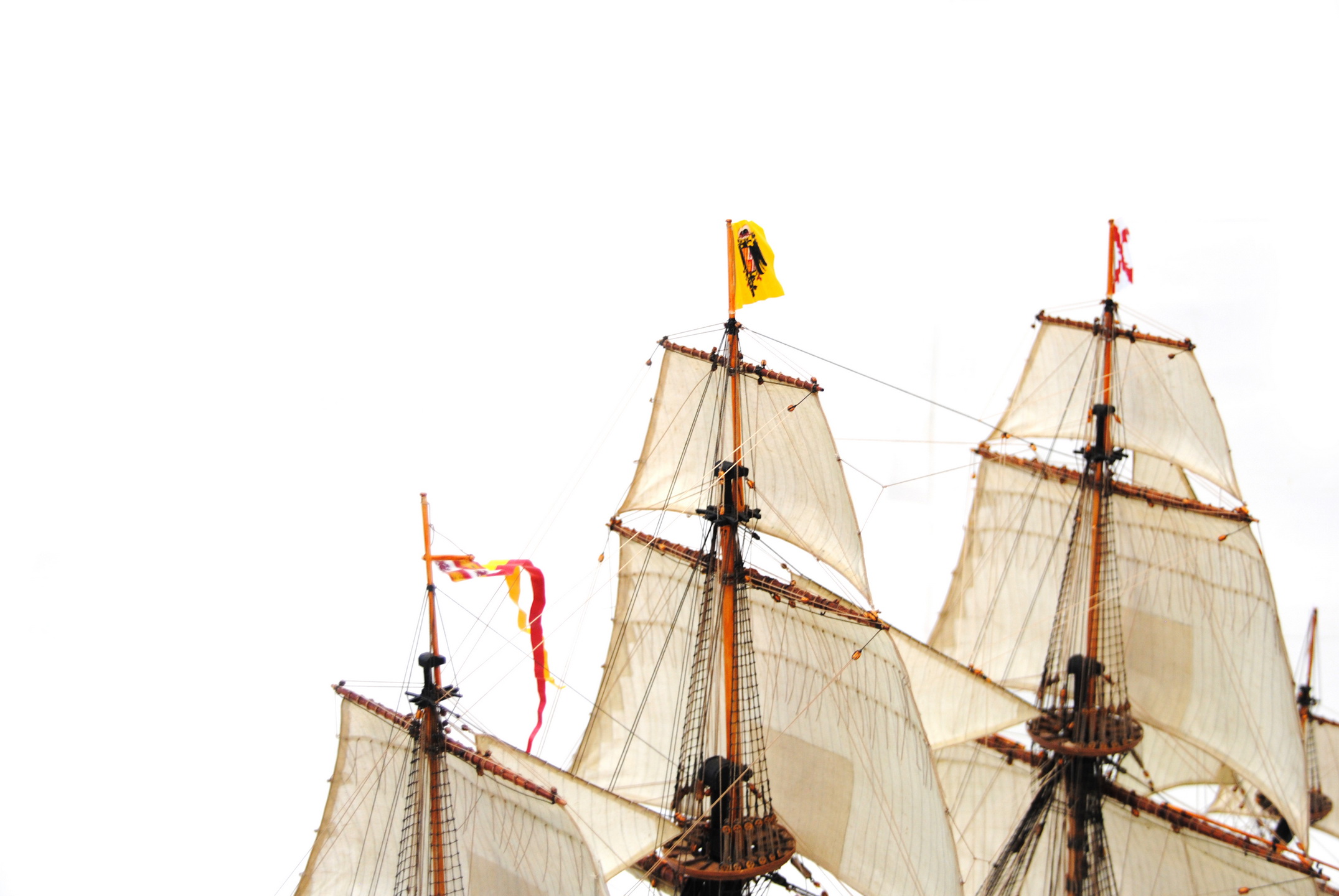

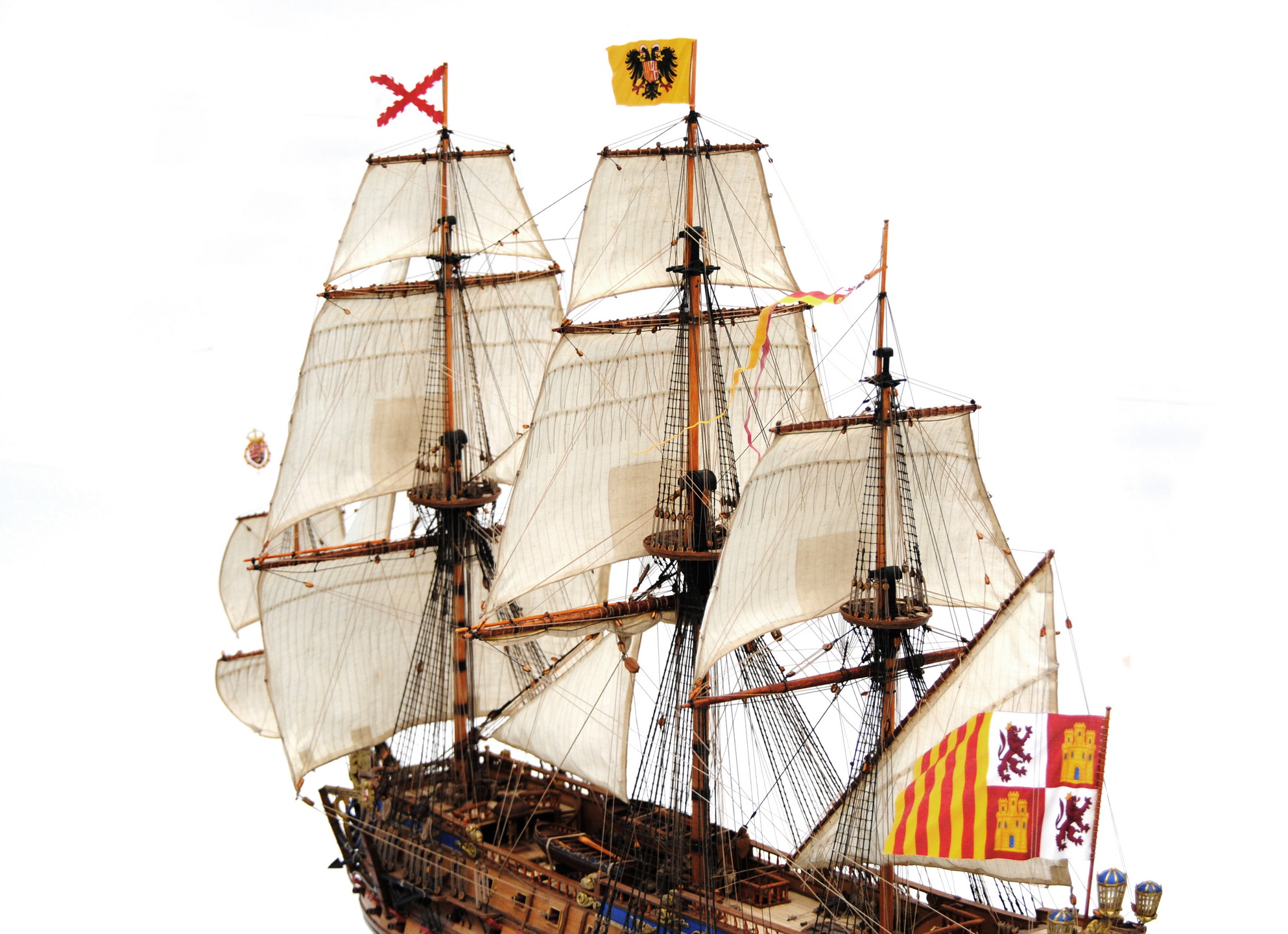

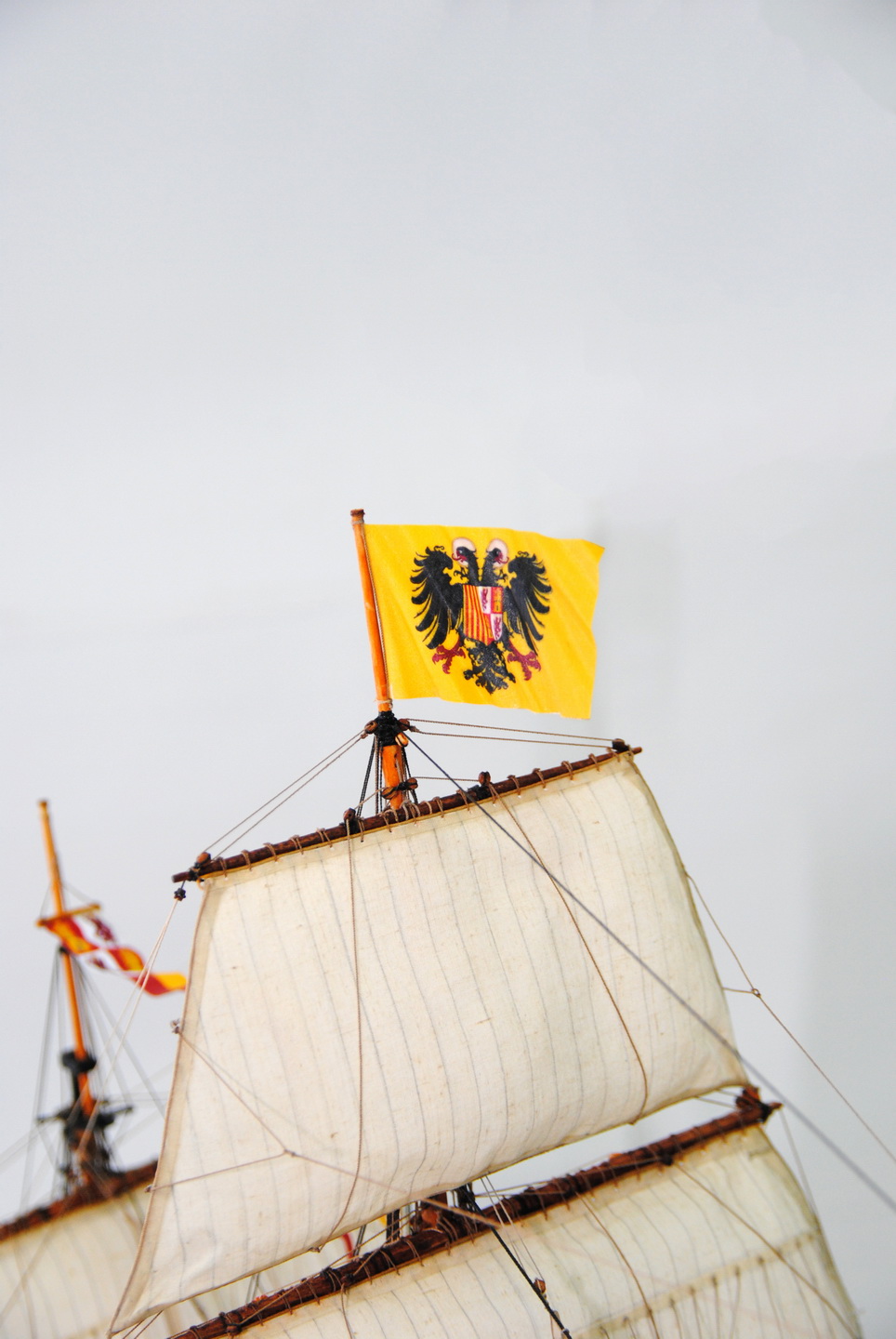

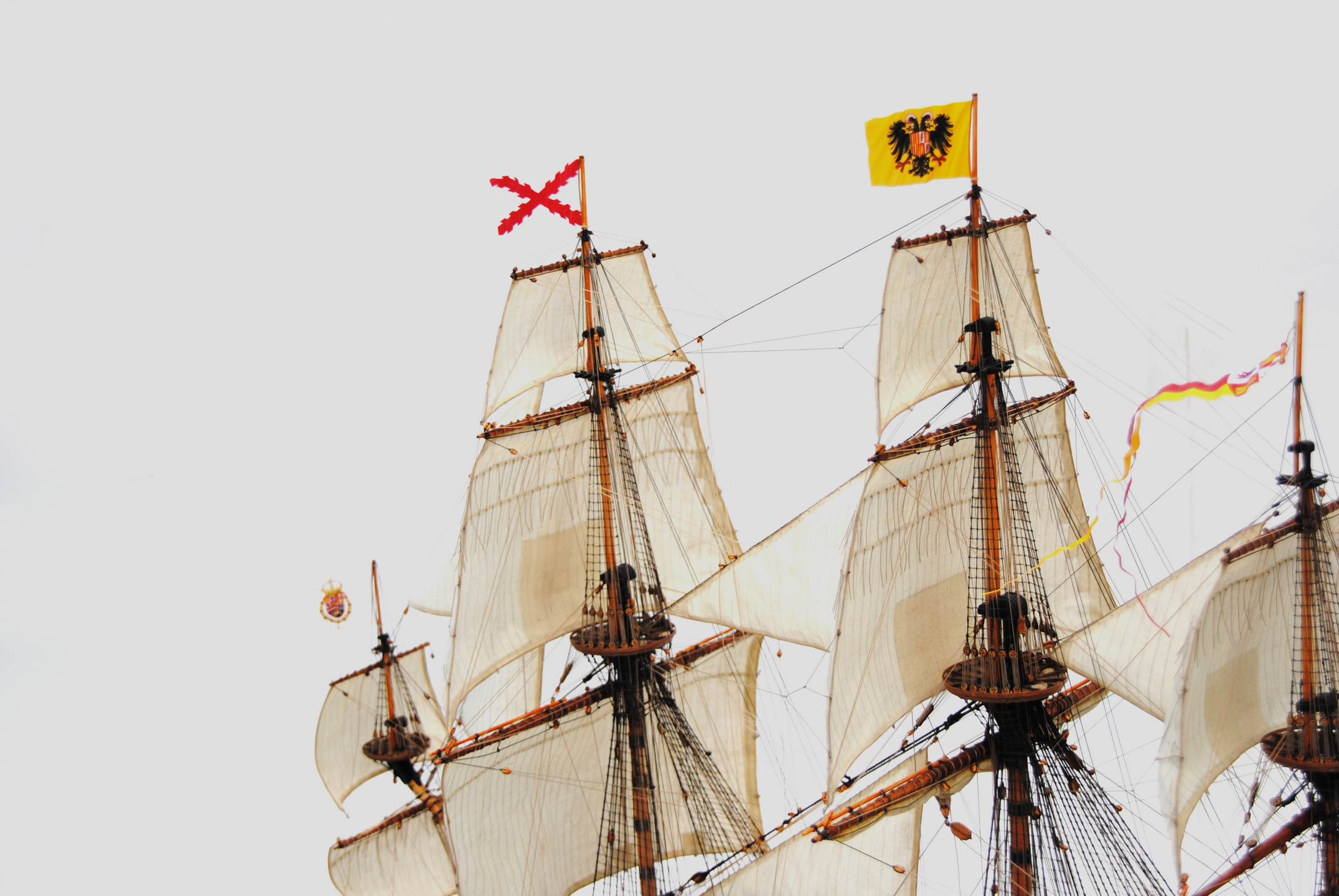

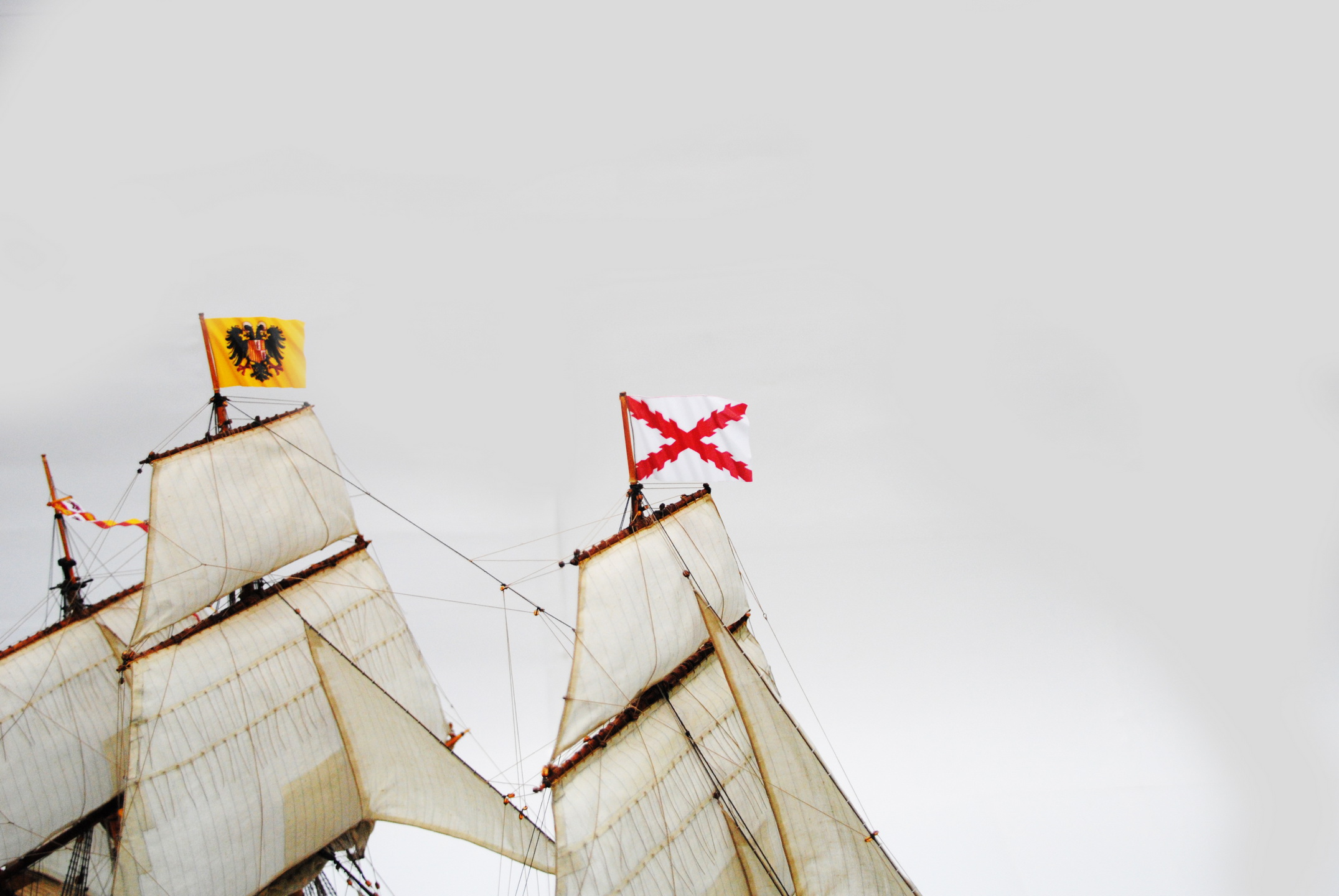

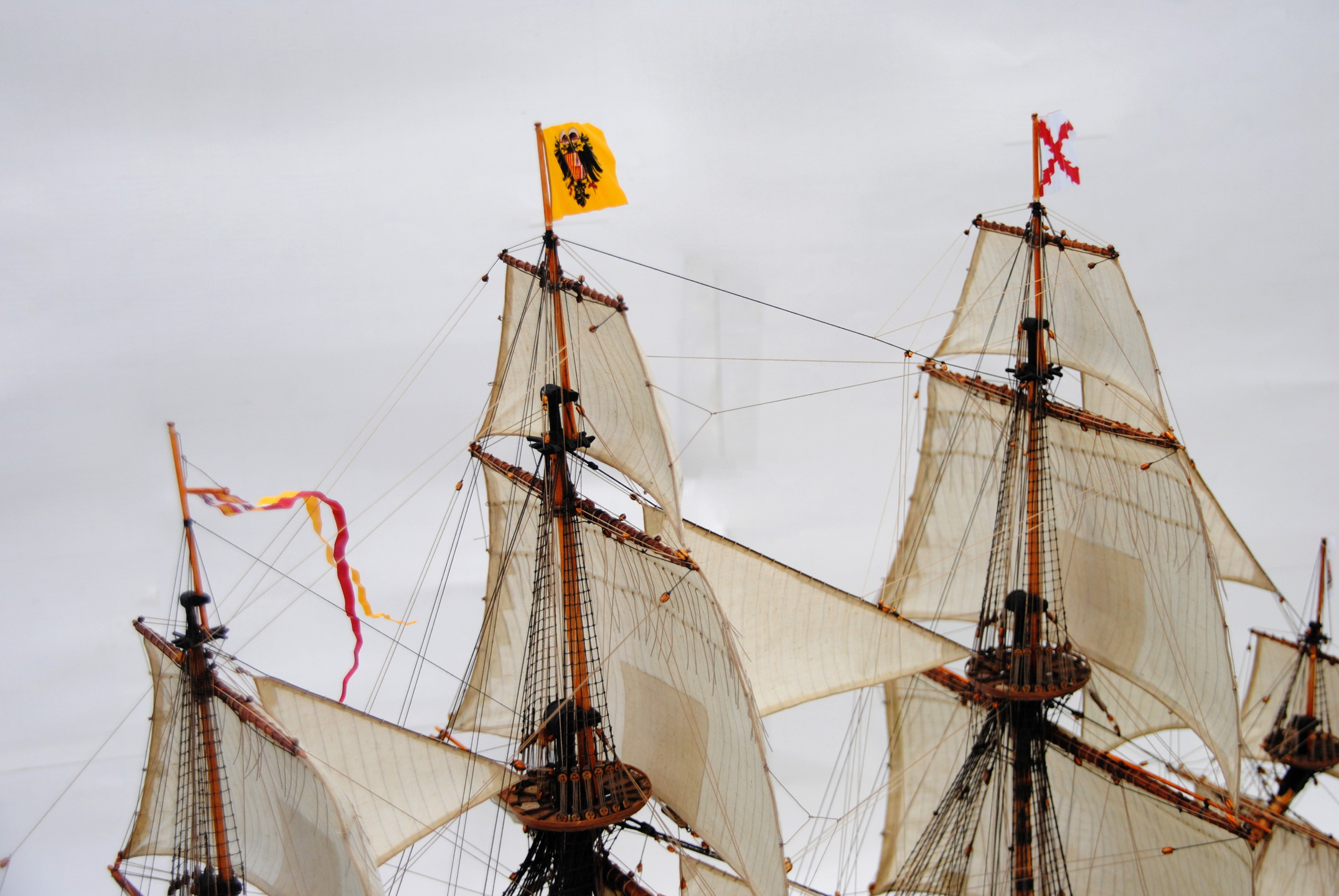

Флаги печатал на струйном принтере на трансферной бумаге LOMOND Ink Jet Transfer Paper for Bright Cloth. Затем при помощи утюга перенес изображения на ткань с двух сторон. После переноса изображения на ткань, ткань уже немного держит форму. Поэтому просто руками придал волнисность.
Одним словом, объяснить тяжелее, чем сделать. )
Спонсор
На сайте с 26.10.2009
30 16911
Изумительно получилось!
Поздравляю!
С Уважением, Алексей.
На сайте с 10.04.2016
9 0
Спасибо за науку!
На сайте с 19.04.2017
0 257
Просто снимаю шляпу!!! Великолепно!!!
На сайте с 03.03.2014
2 850
Круто!!! Образец для подражания!
На сайте с 12.09.2020
0 60
Из бумаги? А Ген шутишь(шучу). Одуреть можно из бумаги и ТАКОЕ!
На сайте с 11.02.2018
2 0
Четыре ряда пушек !!! Я люблю поковыряться, но за такой, наверное, не возьмусь никогда. Терпения вам не занимать.
