Seehund XXVIIB Midget Submarine No.17
- Производитель:
- Bronco
- Тип техники:
- Военные
- Масштаб модели:
- 1:35
- Тип двигателя:
- Дизель-электроходы
- Прочее:
- Подводные лодки
- Страна-производитель:
- Германия

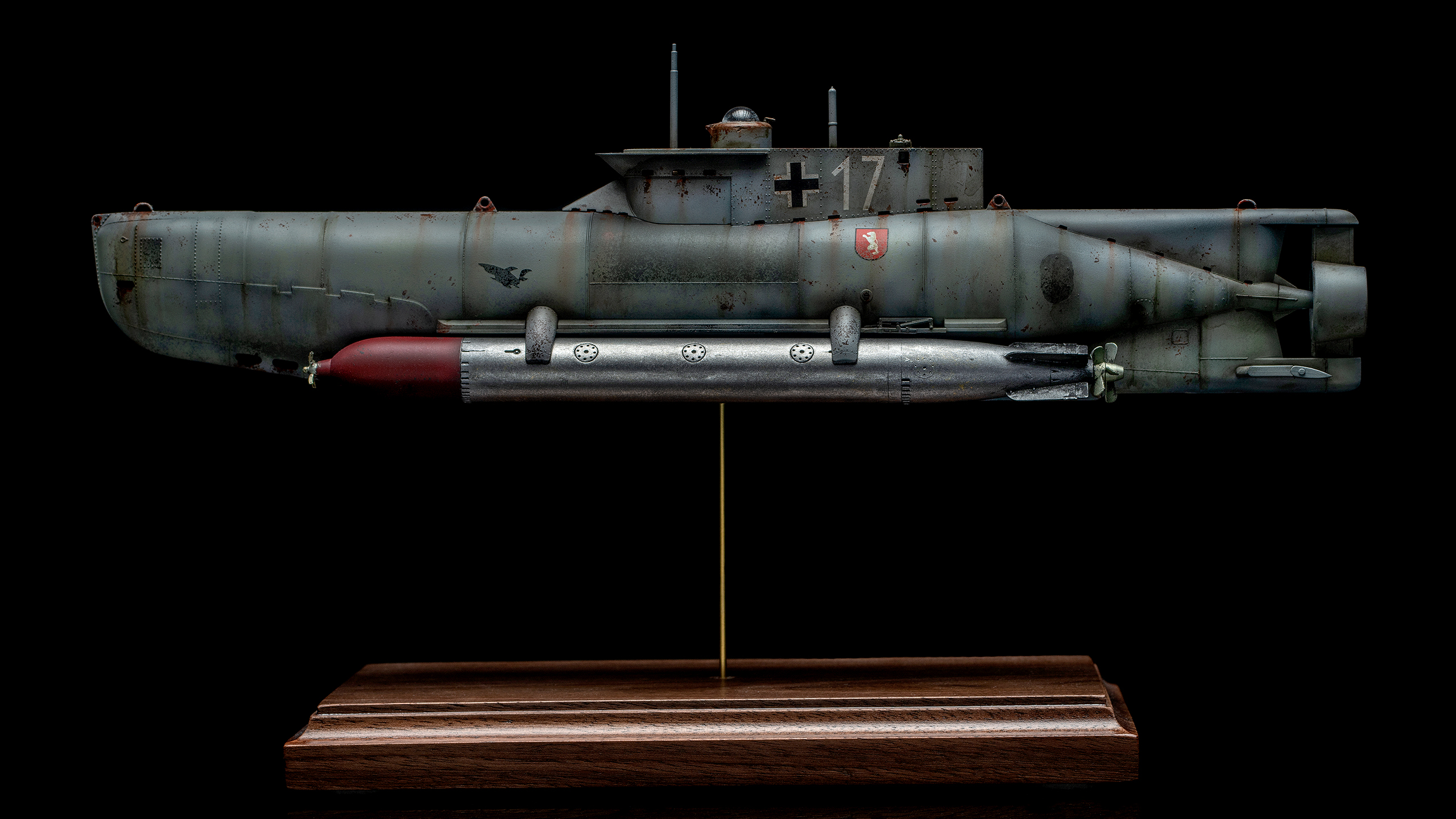

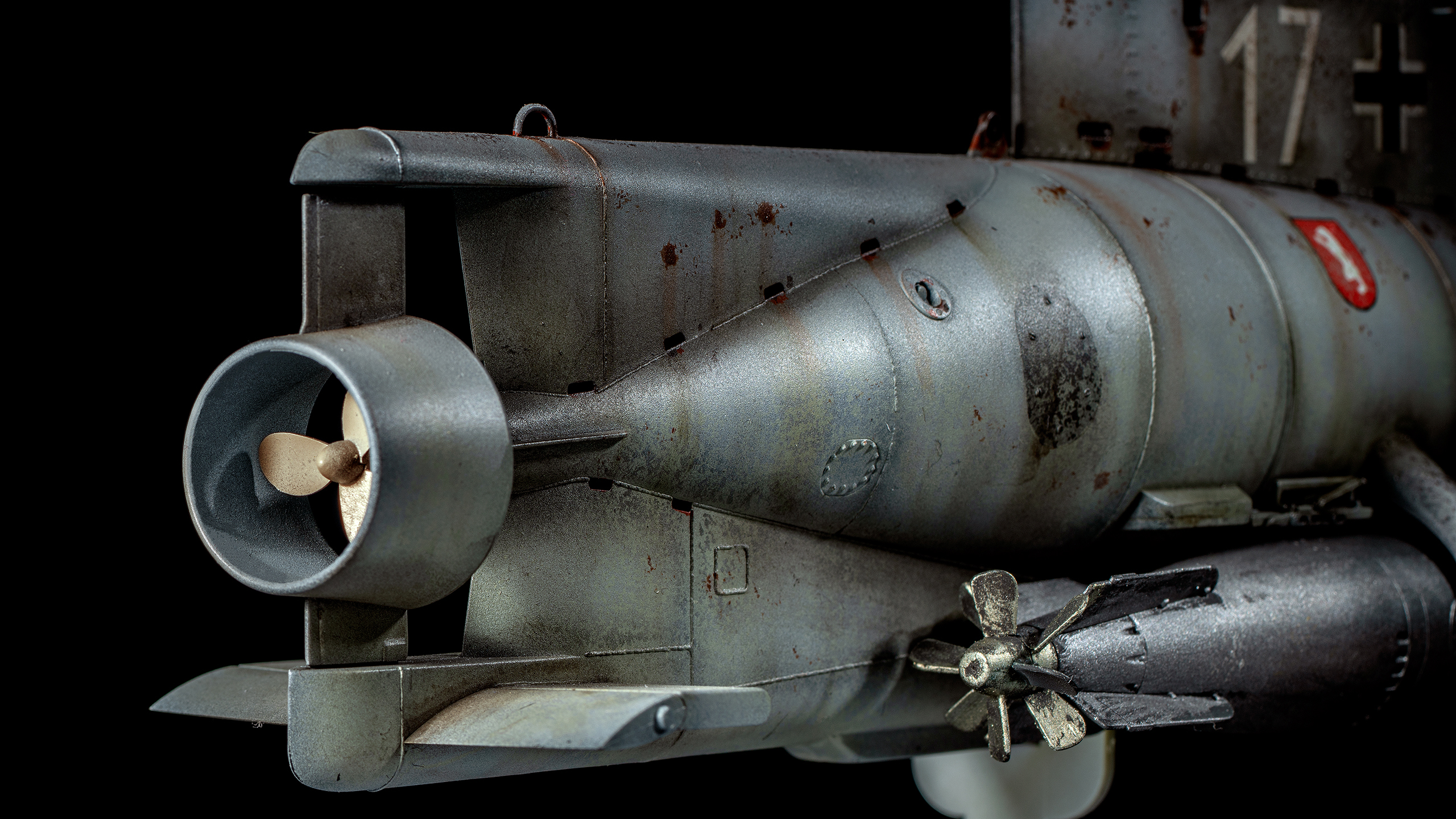

Подводные лодки типа «Зеехунд» (другое название Тип XXVII; нем. Seehund, «тюлень») — проект немецких сверхмалых подводных лодок периода Второй мировой войны. Разработан в 1944 году на основе проекта Hecht. Экипаж — 2 человека. Использовались Кригсмарине в последние месяцы войны.
Этот тип ПЛ мне не очень знаком, признаюсь честно, но модель понравилась.

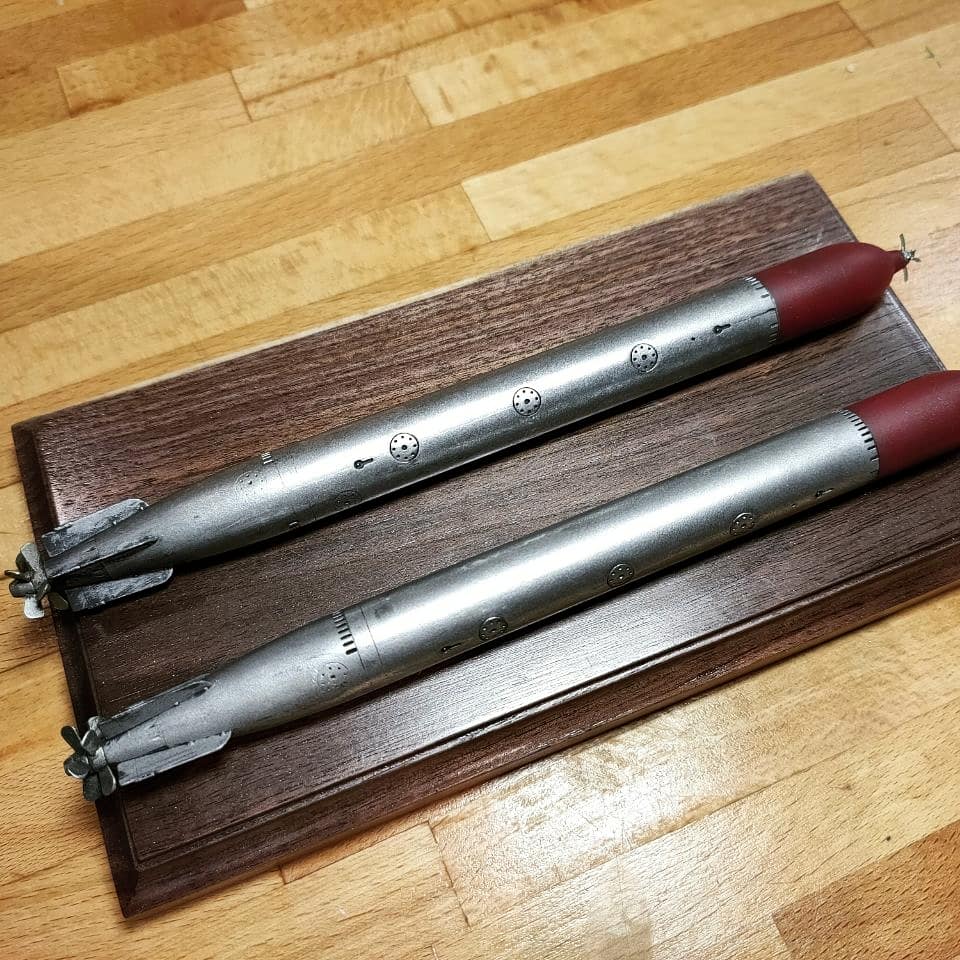

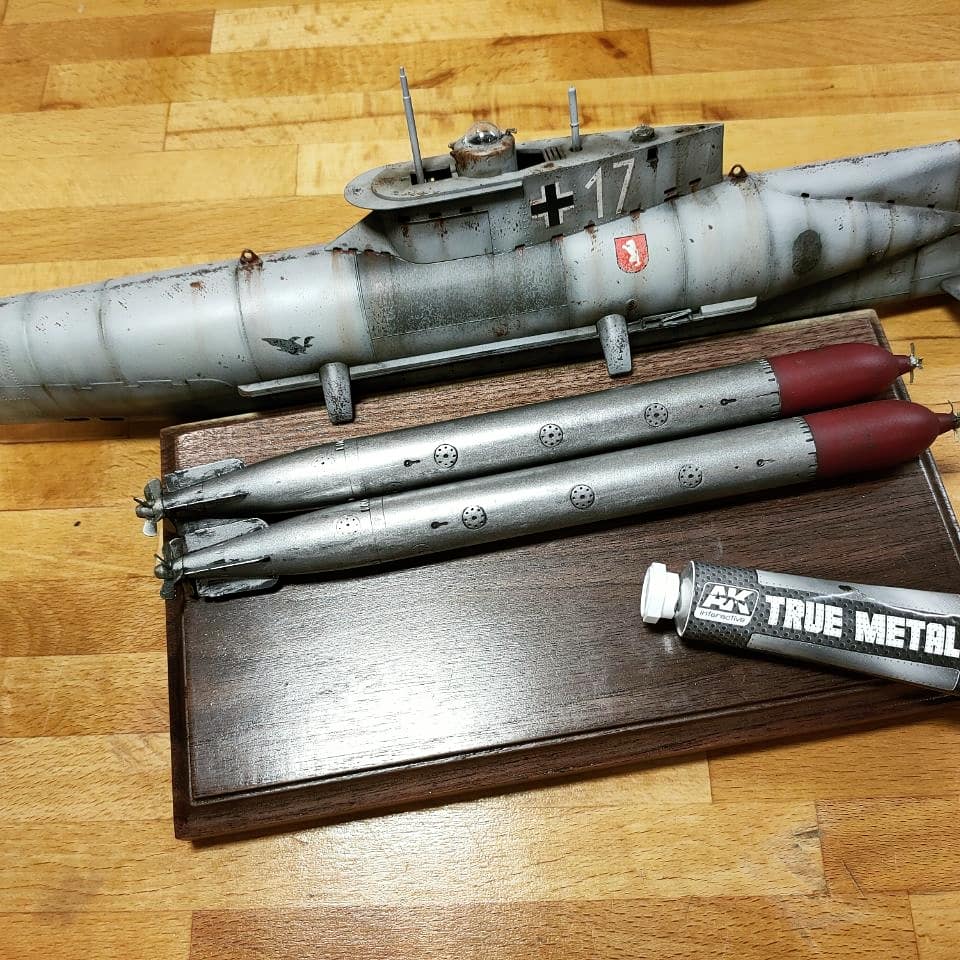

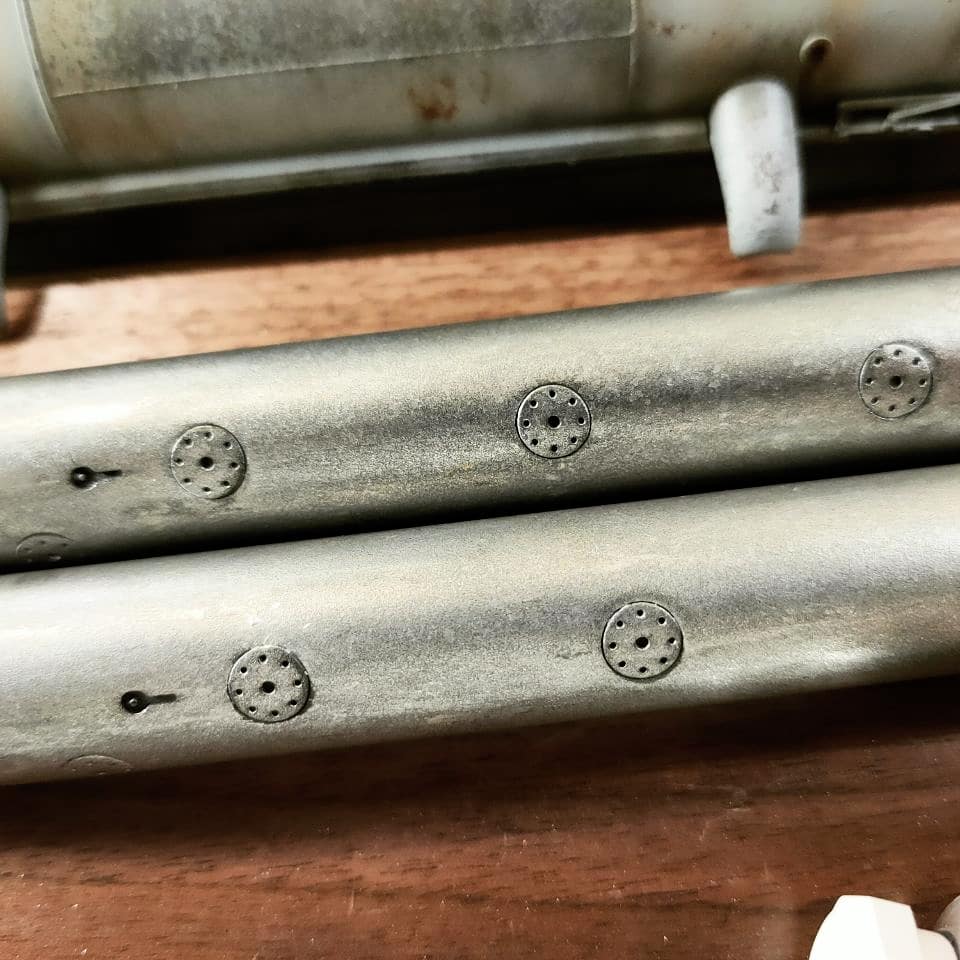

Покраска достаточно стандартна, использовал все те же технологи что обычно: чиппинг, масляные краски-подтеки и несколько видов true metal от AK с последующей полировкой (торпеды).

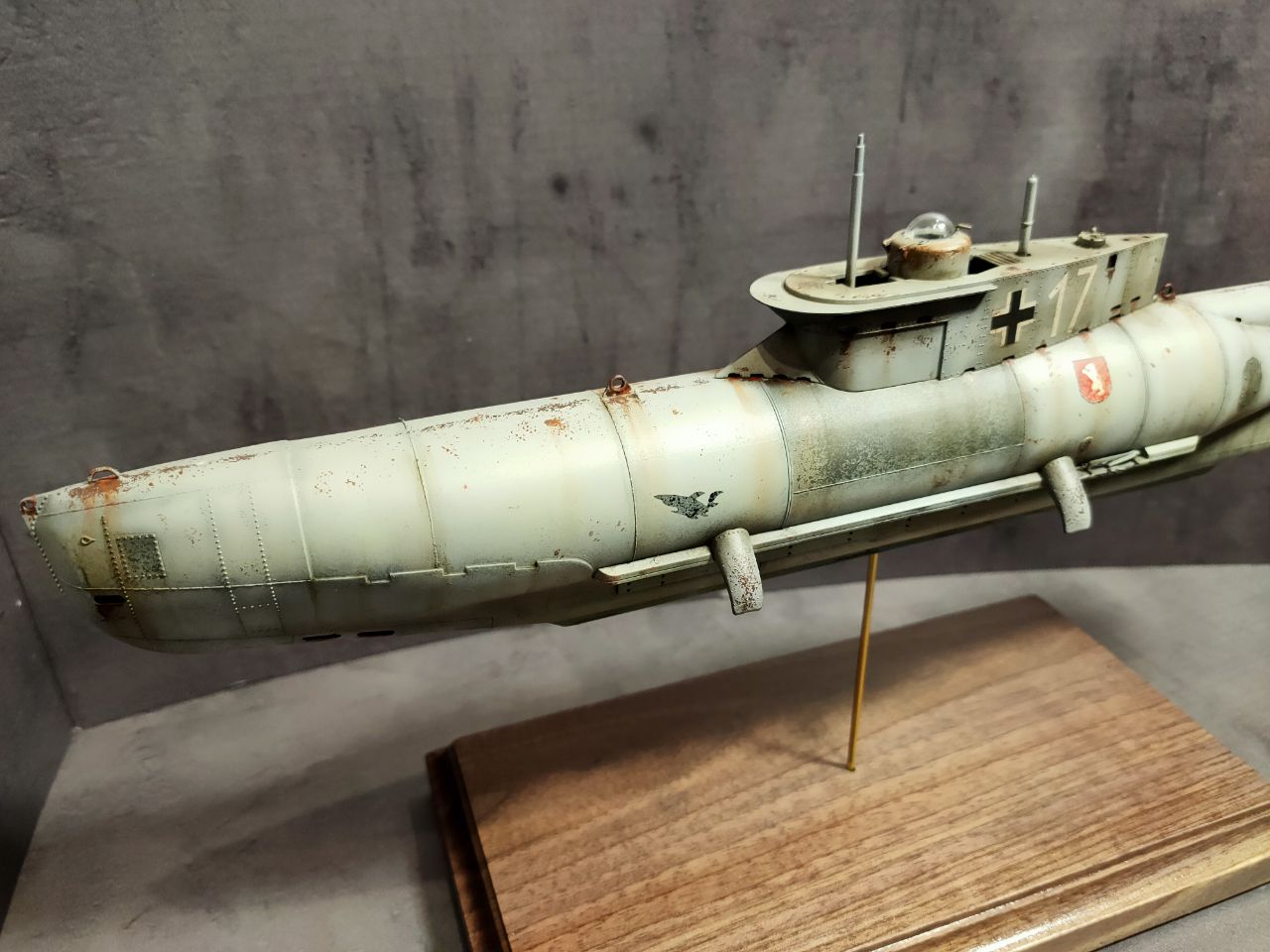

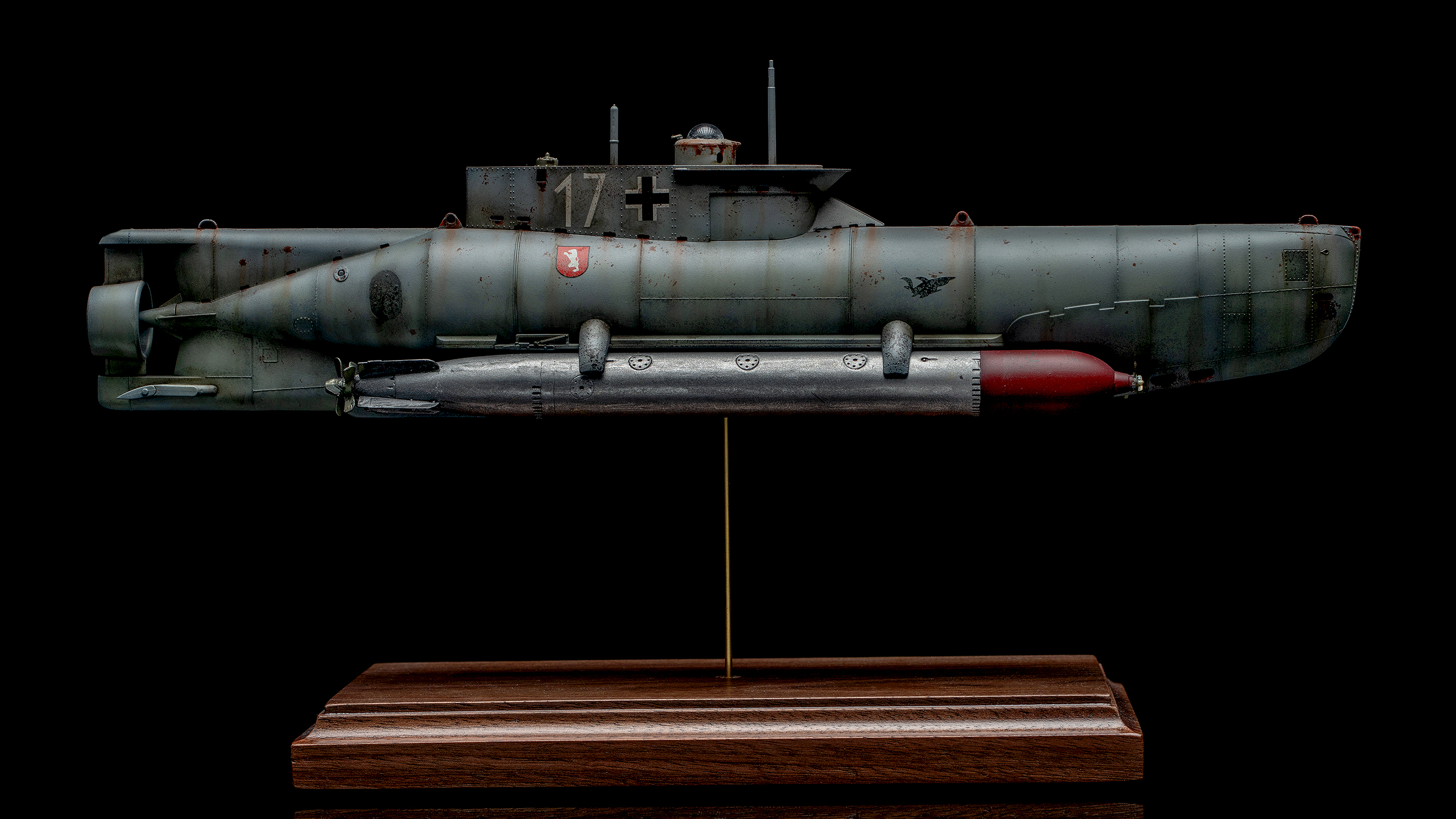

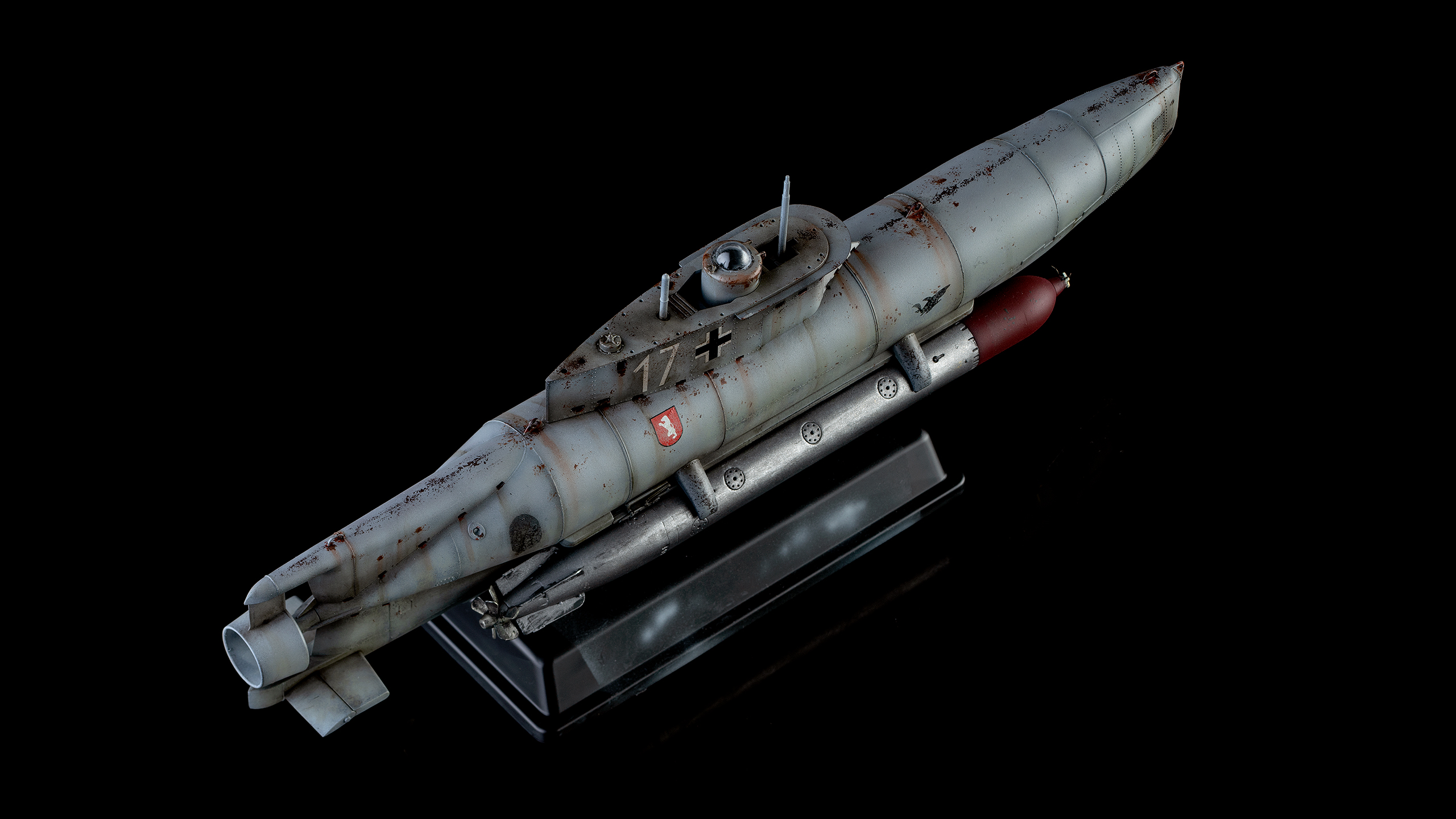

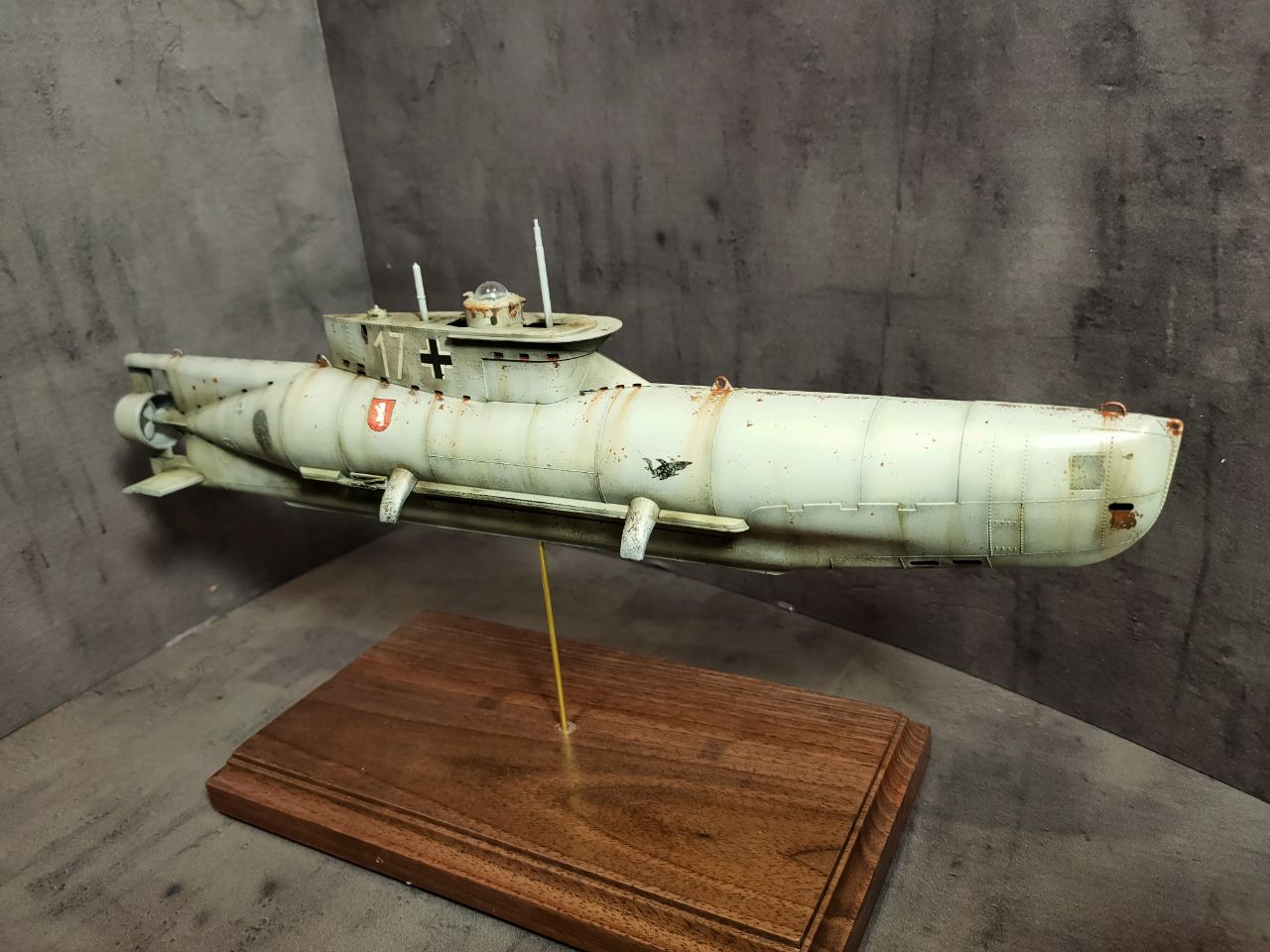

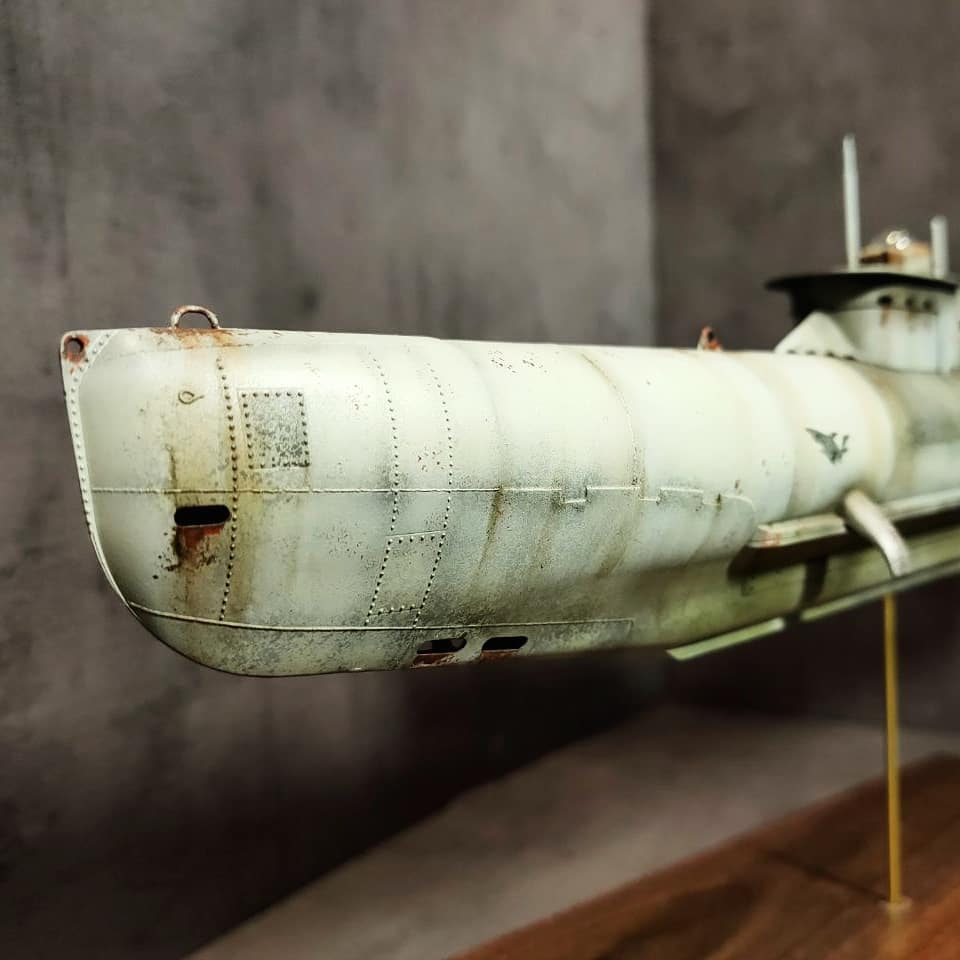

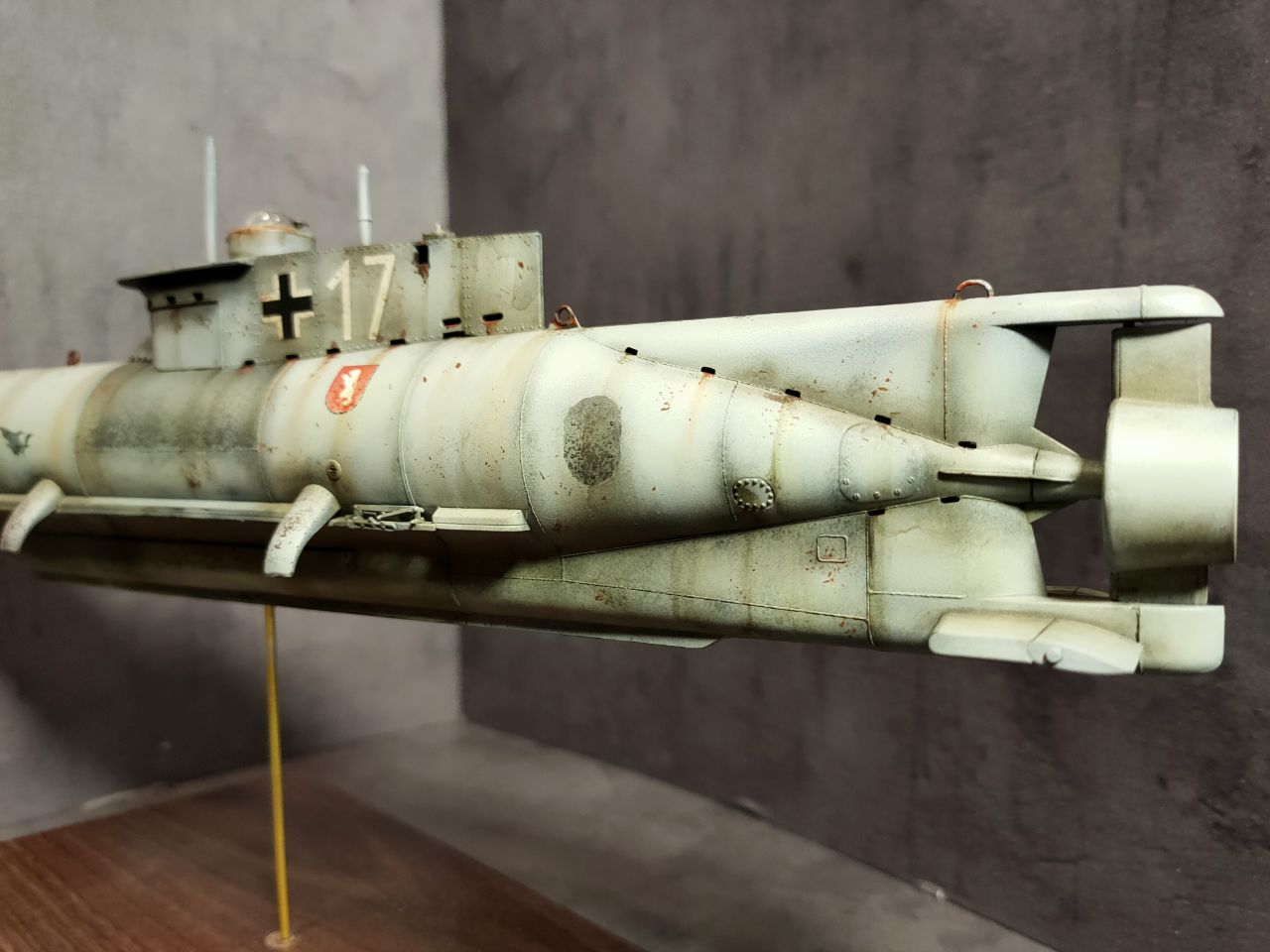

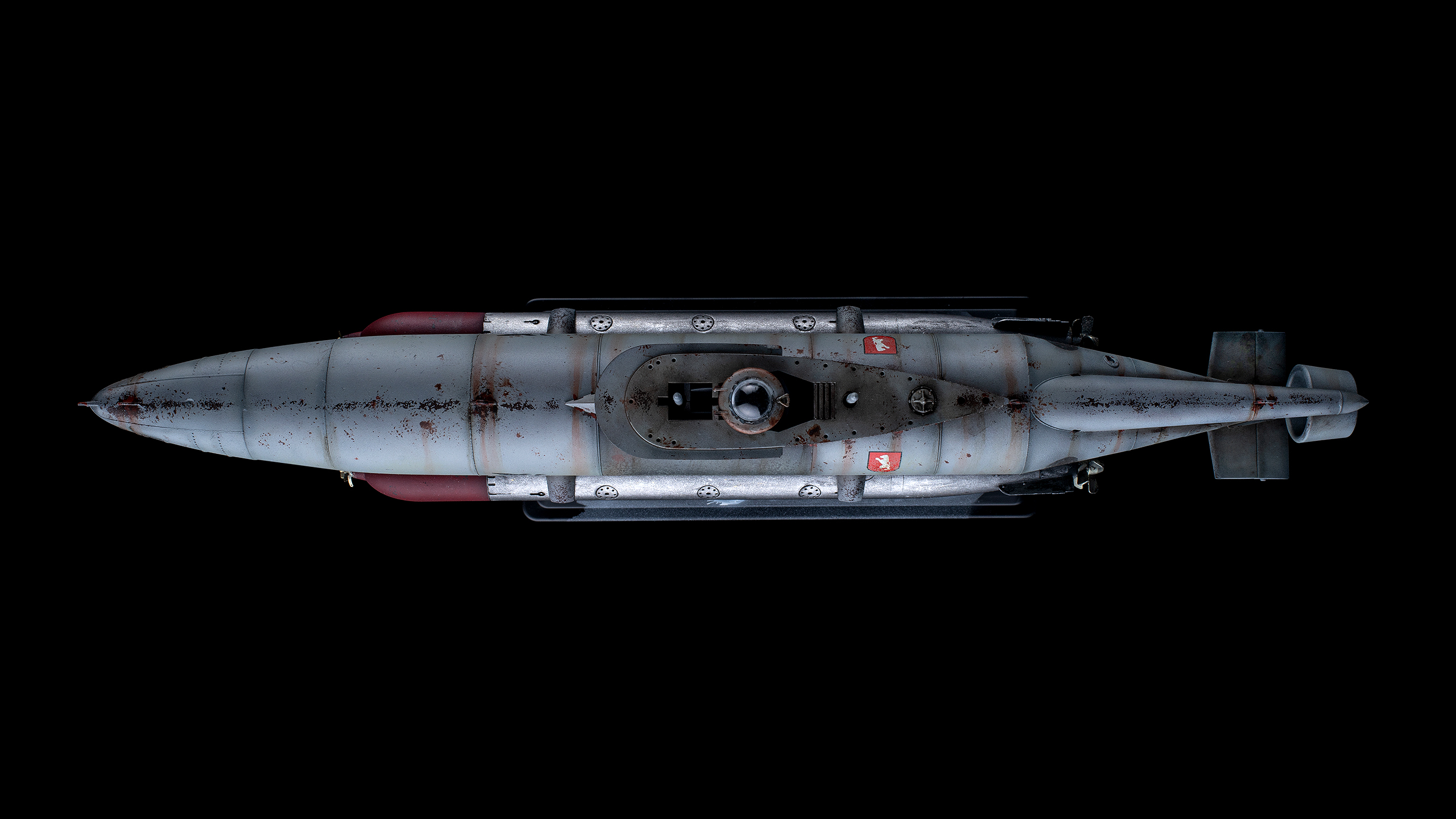

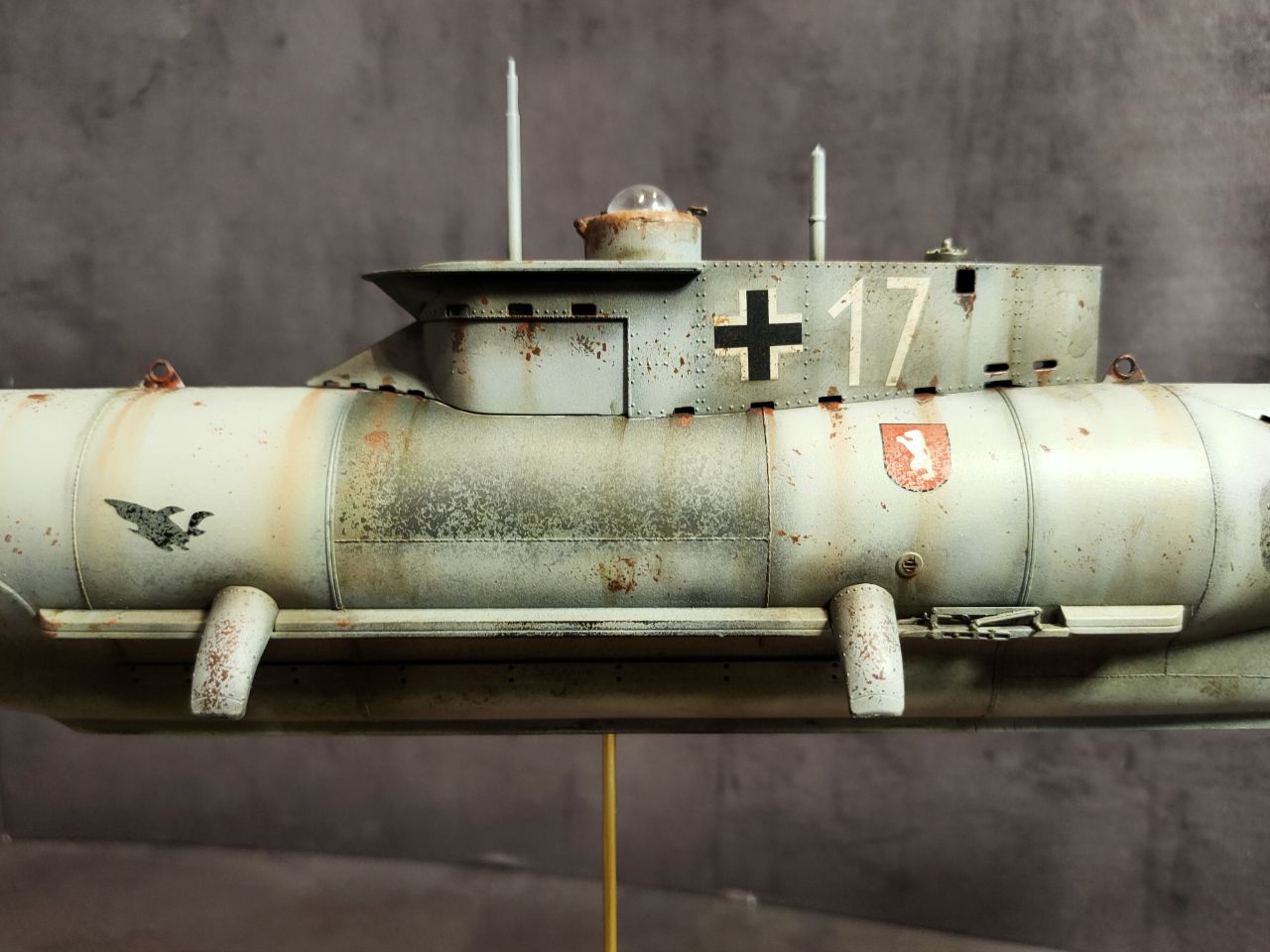

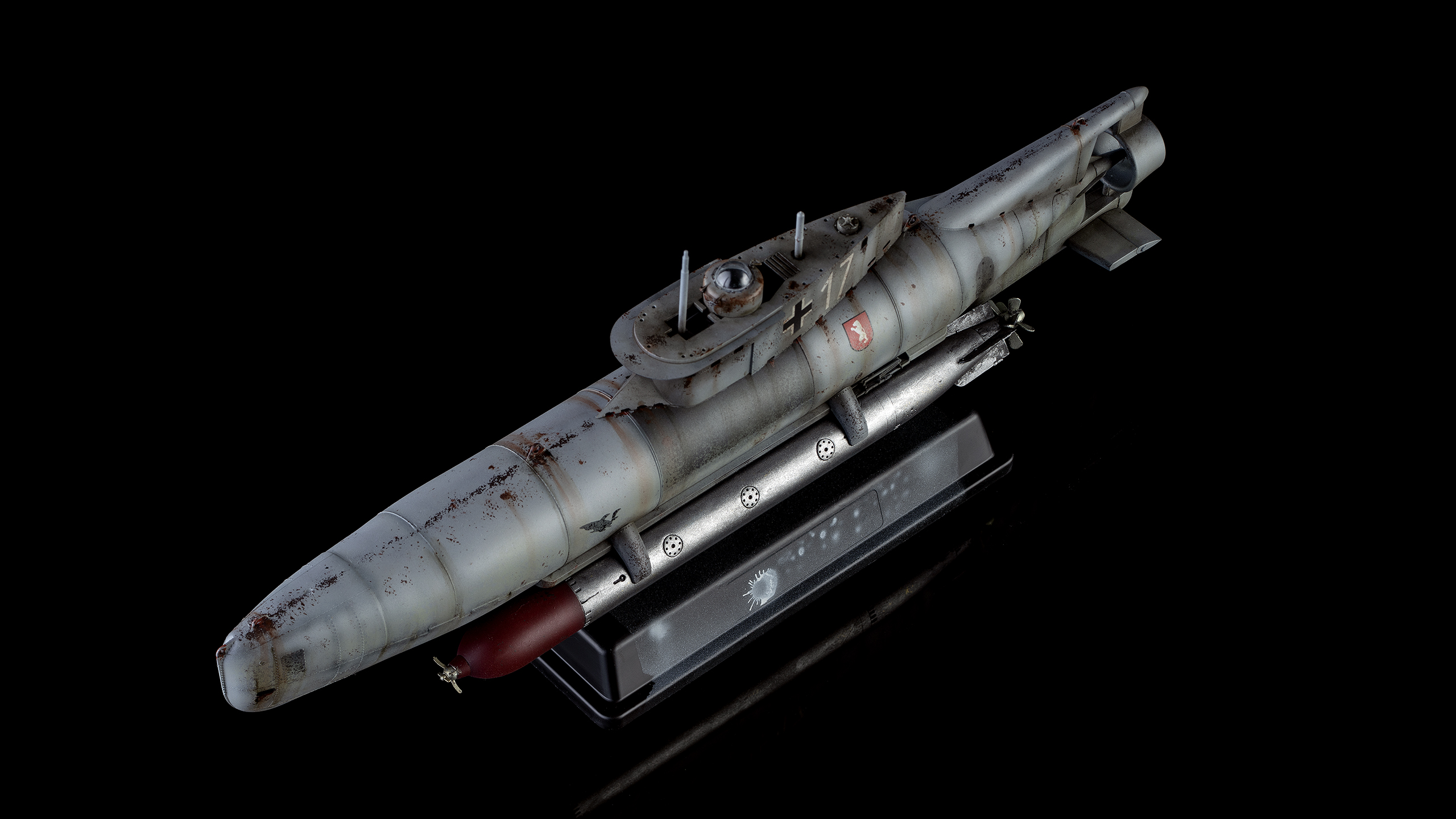

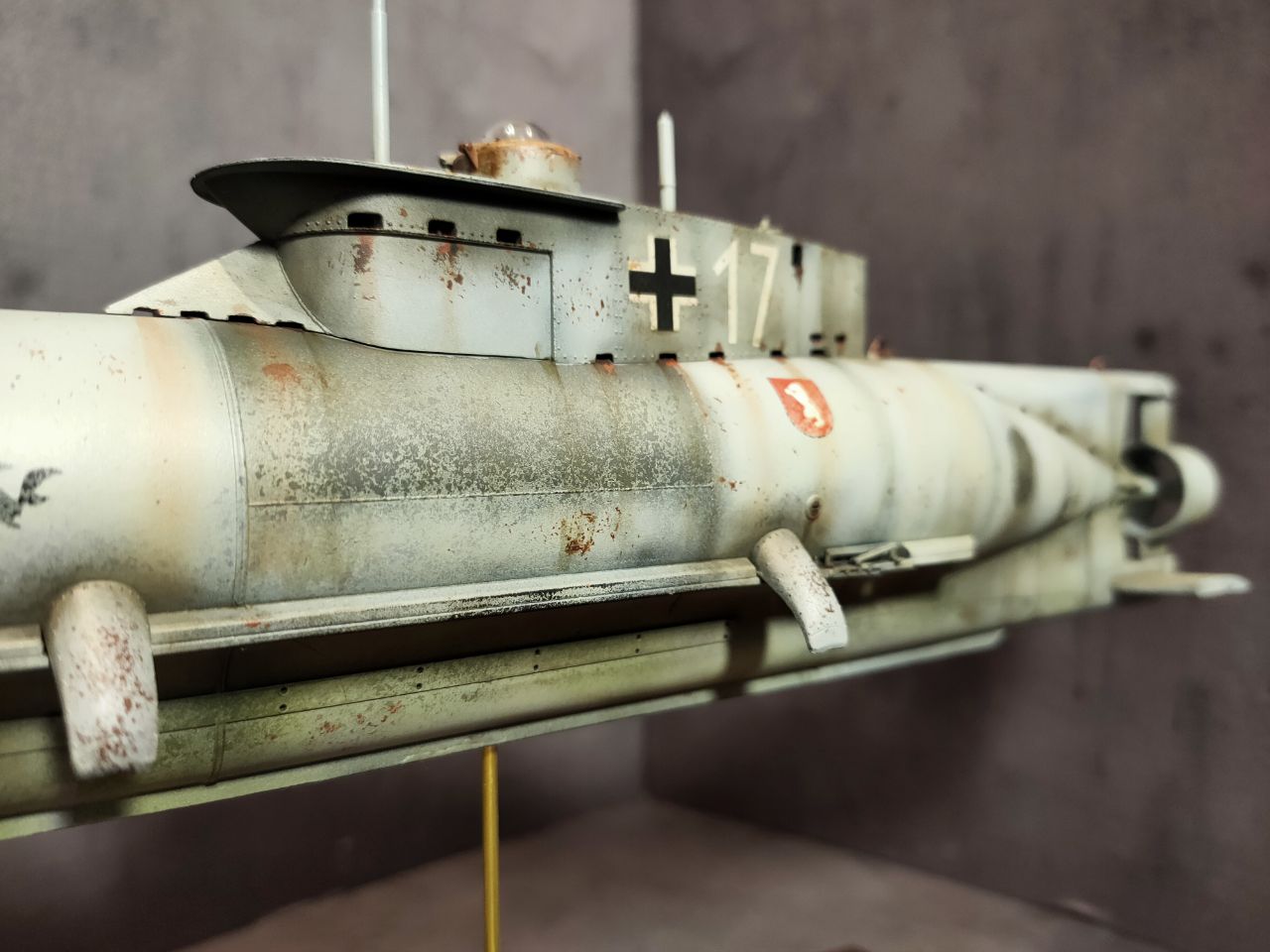

Фото:
Приятного просмотра!
Оценки
Войдите, чтобы оценить работу.
Комментарии (45)
На сайте с 24.07.2015
9 67
Приветствую, Евгений! Отличный тюлень получился!
Свою серию немецких миджетов в 35-м масштабе пока только планирую, матчасть ещё особо не изучал, но по беглому просмотру исторических фото, вроде вполне соответствует. Детали - знатоки расскажут.
Из замечаний (по исторической части в основном):
Чутка с эффектами переборщили, не стоило каждый шов так ярко выделять. В остальном - ржвачина и сколы отлично получились.
Ну и с серябрянкой на торпедах - погорячились.
Торпеды на миджетах красили в защитный цвет, как и лодку, чтобы под прожекторами и солнечным светом не бликовали. Глубина хода носителя и так не велика была. Ранние G7a (паровые) были светлосерые серые или серебристые, но запускали их с полноценных лодок.
А "Тюлени", как лодки позднего периода войны, использовали электричские G7e TIII или их модификации, и их корпус красился уже в черный или тёмно-серый цвет.
Тонирование головной части - понравилось, соответсвует как раз G7e TIII.
Работа очень понравилась, я за галерерю!
На сайте с 09.07.2009
127 1110
Отличная модель! Очень зрелищно выглядит. Возможно с эффектами и перебор, но я двумя руками за эти переборы!
Спонсор
На сайте с 12.02.2018
51 258
Спасибо Павел!
Да, с G7e был вопрос.

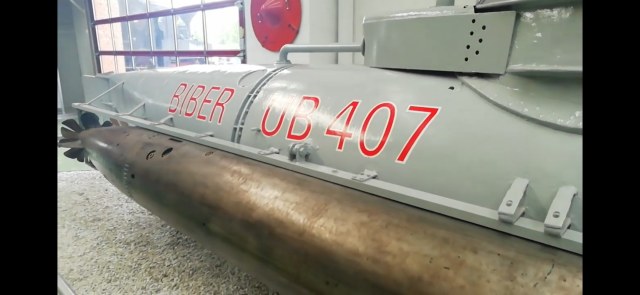

С одной стороны обычно для семерок их не красили (а зачем?), с другой смутили фото из одного немецкого музея где торпеды тоже не крашеные. Вобщем как-то не смог я понять почему их надо красить в условно серый, а не сделать железными...
Спонсор
На сайте с 12.02.2018
51 258
Спонсор
На сайте с 12.02.2018
51 258
Спасибо!
Спонсор
На сайте с 02.04.2015
25 8720
Поздравляю, Евгений. Отличная работа!
Спонсор
На сайте с 12.02.2018
51 258
Спасибо Антон.
На сайте с 22.03.2014
109 12098
Понравилась модель!
На сайте с 31.12.2011
83 3117
Очень понравилась работа.
На сайте с 28.04.2011
51 504
Классная работа.
На сайте с 21.09.2011
13 5910
Привет Женя! Зачетный тюлень, однозначно!
Пилил такой в 72-м давеча.
С Уважением, Михаил!
На сайте с 24.07.2015
9 67
Евгений, "Тюлени" были в большей степени диверсионными СМПЛ, и действовали на малых глубинах 5-30 метров, которые вполне доставали прожекторы кораблей. Их даже специально красили в светлый камуфляж, чтобы имитировать куски льда. По этому неокрашенный металл мог дать блики, демаскирующие лодку. Это исходя из исторических сведений об их применении. Так что с большой степенью вероятности торпеды для них красили либо в цвет корпуса, либо в черный цвет. Цвет головной части, как я понял, зависел от типа наведения торпеды.
У вас в описании на первой фото тот прототип который вы делали, с вполне каноничной G7e tIII. Незнаю, что вас смутило в процессе стройки.
На сайте с 17.02.2014
22 1820
Красиво!
Спонсор
На сайте с 12.02.2018
51 258
Всем спасибо коллеги!
Михаил, привет! 72 это хорошо!
Простор для мысли!
Спонсор
На сайте с 12.02.2018
51 258
Спасибо Павел, буду знать! Очень интересно.
Но зачем красный тогда для головной части?
На сайте с 24.07.2015
9 67
Евгений, как уже говорил, готов проконсультировать вас по исторической части!
Головные части, как полагаю, красились ещё с заводов, для разных типов торпед. Торпеды применялись не только на подводных лодках, но и на кораблях и на торпедных катерах. Цветные маркеры головных частей - были самым простым способом определения типа торпед для складского и обслуживающего персонала. С учетом того, что Германия имела базы территориях других стран, а вспомогательный персонал не всегда был знатоком немецкого языка, данное решение выглядит вполне логичным.
Вот одна из схем, по типу торпеды можно выяснить её время производства и область применения.
Вам в копилку файлов!
Спонсор
На сайте с 12.02.2018
51 258
Понял! Спасибо!
А мне вспоминается момент из "Стальной корабль, железный экипаж", когда впервые была продемонстрирована самонаводящийся торпеда. Демонстрация была ночью в виде погони торпеды с светящейся головной частью за лодкой в которой сидели командиры подлодок.
правда или нет, но эффектно было!
На сайте с 03.09.2020
50 1
Красивая рыбина! В меру поюзана и ушатана.
Спонсор
На сайте с 31.05.2015
6 1122
Понравилась модель. Тоже немножко смутил свежий металлический цвет торпед, но имеет право на жизнь. А сама лодочка очень симпатичная.
На сайте с 30.10.2011
90 6331
Совершенно не могу ничего сказать про матчасть - совсем не знаю корабельное дело, но модель мне понравилась! Смотрится очень эффектно!Возможно, где-то эффект старения усилен, но он ей вроде к лицу. А нет ли стройки или ещё чего, чтобы посмотреть покраску, поучиться?
Спонсор
На сайте с 12.02.2018
51 258
Виктор, спасибо! Это мне у вас поучиться надо )))

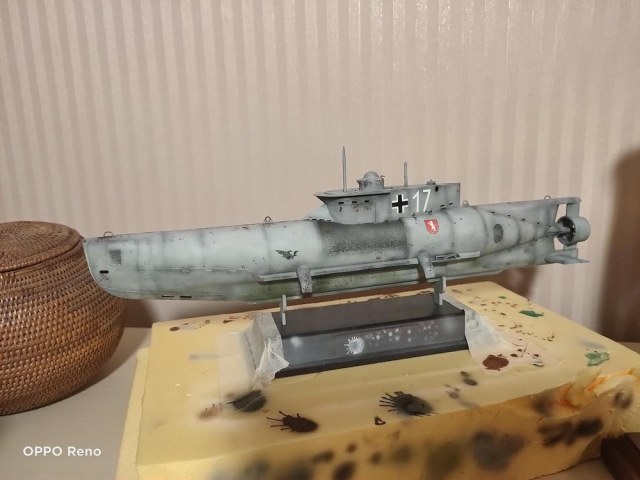

Не проблема, покажу как делаю:

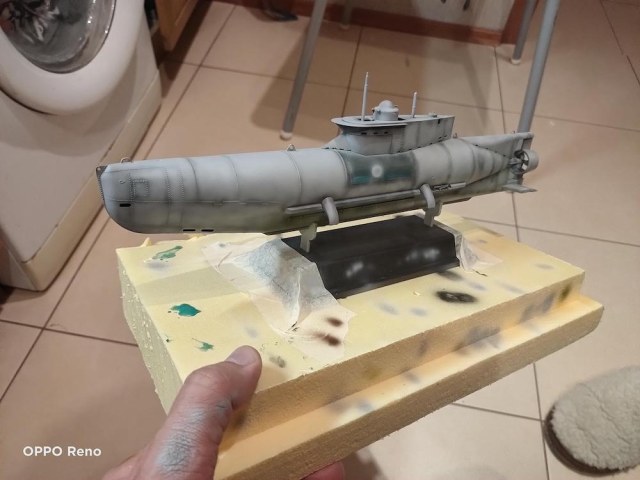

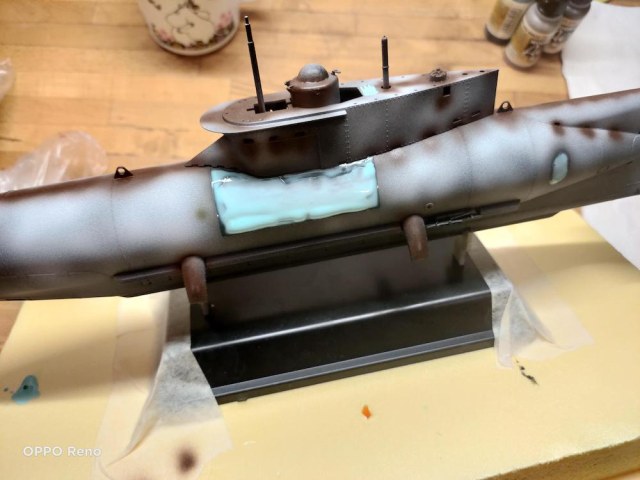

1) сначала прешединг. темные швы, белые поверхности. Пару листов вообще другого цвета (вроде как ремонт был).
Спонсор
На сайте с 12.02.2018
51 258
далее где ржавчина задуваю соответственно цветом ржавчины.
это может быть просто другой цвет - например темно серый или цвет старой ржавчины.
Спонсор
На сайте с 12.02.2018
51 258
Далее задуваю там где ржавчина чиппингом - vallejo chipping medium
и уже на высохший чиппинг наношу базовый цвет, но наношу в один слой (чем тоньше слой, тем лучше эффект чиппинга)
далее водой с кистью аккуратно смываю те места где нанесен чиппинг и проступает цвет ржавчины
Спонсор
На сайте с 12.02.2018
51 258
далее после полного высыхания наношу vallejo chipping medium на все нижние борта лодки (снизу то есть), уже массивно наношу.
после высыхания задуваю очень аккуратно светло-серым нижнюю часть и не дожидаясь высыхания быстро смываю этот слой мокрым пальцем буквально.
получается эффект как бы накипи, эффект коррозии что-ли...
у ПЛ и вообще кораблей ниже ватерлинии много всяких серых пятен, наростов.
вот они и получаются таким двойным чиппингом.
Спонсор
На сайте с 12.02.2018
51 258
потом оттеняю пигментами.
где-то чуть более зеленый добавлю.
далее задуваю лак.
Спонсор
На сайте с 12.02.2018
51 258
последний этап - подтеки маслом.
МИГовские масленные краски со специальной кисточкой (типа как женская тушь).
растягиваю краски уайтспиритом сверху вниз.
темная краска растягивается хорошо и ее даже можно полностью смыть если переборщить.
а вот ржа не смывается, поэтому я аккуратно ее добавлю буквально на кончике зубочистки, далее растягиваю уайтспиритом.
Спонсор
На сайте с 12.02.2018
51 258
ну и параллельно оттеняю аэрографом там где надо.
задуваю базовым цветом, если перебор с чиппингом, корректирую то есть.
аккуратно губкой делаю доп.чиппинг цветом старой ржавчины.
На сайте с 30.10.2011
90 6331
Спасибо,Евгений, практически всё понял.Фото скопировал. Чиппинг( я древний) - это отслоение краски и делается солью, губкой и т.д.? Многое знаю, но в авиации мало применяю. Я ещё вот почему спросил - года 2 назад купил подлодку Ревелл VIIC. Ну и сдуру насмотрелся всего и решил помять бока. А кораблестроение то не знаю, да и делал без нужного инструмента - а всякими скребками и т.д. Короче на мой взгляд напортачил так ,что...что в жизни так не бывает вроде.Теперь решил обшить почти все борта фольгой,но с меньшими прогибами. НО так всё просто оказалось. Нет "правды", на мой взгляд. Поэтому и смотрю на вашу покраску и думаю - а может сделать аналогично?. Хотя фото таких нет у меня( подводной лодки проекта VII), та, что хочу сделать, воевала, но вроде погибла. НО может пока шла нf дно - её и помяло...
)
Спонсор
На сайте с 12.02.2018
51 258
Чипинг - да. Это какой-то агент между двумя слоями краски.
Посмотрите на Youtube про "vallejo chipping medium".
Очень удобная штука, гораздо продуктивнее мне кажется чем соль.
А лодку мне кажется можно обшить листами латуни.
Будет даже интересно.
Хотя и фольга тоже хороший вариант.
Вообще недавно тут листал книгу про долги второй мировой и конечно хочу вам сказать, хоть меня и упрекают в излишнем везеринге, но одни то были убитые после походов в ноль!
как в песне группы Ленинград: "А эти две кучи из пыли и грязи —
)
Это мои башмаки"
Спонсор
На сайте с 12.02.2018
51 258
Спонсор
На сайте с 12.02.2018
51 258
Спонсор
На сайте с 12.02.2018
51 258
На сайте с 12.09.2010
28 1
День добрый, вопрос по положению торпеды на лодке (относительно центра) - от какого источника отталкивались?
Спонсор
На сайте с 12.02.2018
51 258
Здравствуйте! Хороший вопрос! Смотрел на работы коллег, но в основном по инструкции от производителя.
Хотя вопрос не простой. Также как и угол расположения самой торпеды относительно оси симметрии.
Там какие-то курки-рычаги были, где они крепились к торпеде я не знаю.
На сайте с 12.09.2010
28 1
У меня тоже этот вопрос "углом" встал... Я отталкивался от фото пл тех лет: выброшенной на берег и при обслуживании в доке. Там "голова" торпеды занчивалась на первой "лапе".
На сайте с 12.09.2010
28 1
Это лишь один вопрос, в остальном работа отличная, "ржавение и износ" на высшем уровне!
Спонсор
На сайте с 12.02.2018
51 258
Мне кажется торпеда другая.
Короткая.
Спонсор
На сайте с 26.10.2009
30 16911
Очень эффектная модель получилась!
Курс - Галерея!
С Уважением, Алексей.
На сайте с 18.07.2010
79 1868
Отличная работа!
Спонсор
На сайте с 12.02.2018
51 258
Спасибо!
На сайте с 10.04.2019
0 9
Очень красиво! супер модель.
Спонсор
На сайте с 12.02.2018
51 258
Спасибо!
На сайте с 30.12.2013
4 0
Дас-Бут!Едрит-Мадрид!Крутотень!
Спонсор
На сайте с 16.09.2012
11 4821
Приятно посмотреть, как живая сия рыбина
Поздравляю с галерейной работой!
С уважением, Владимир.
