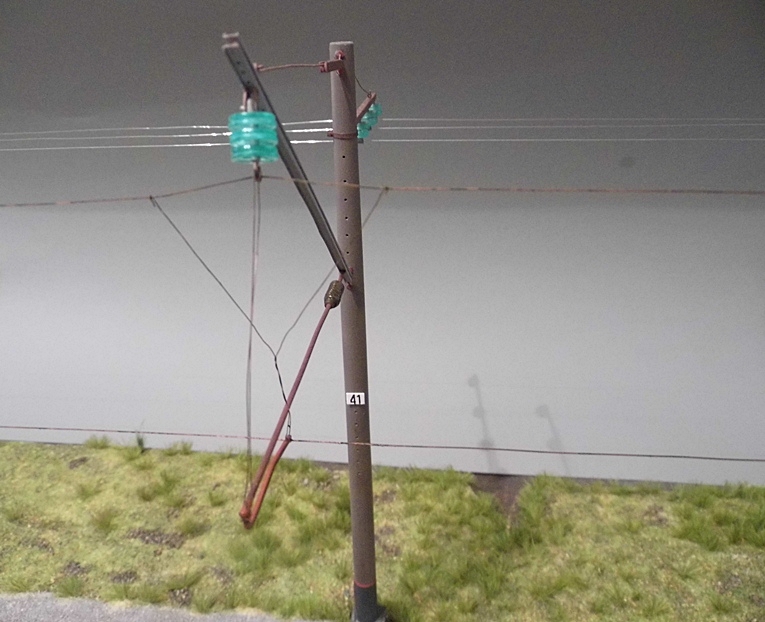

Опора контактной сети
- Производитель:
- Самодел
- Масштаб модели:
- 1:35
- Тип:
- ЖД

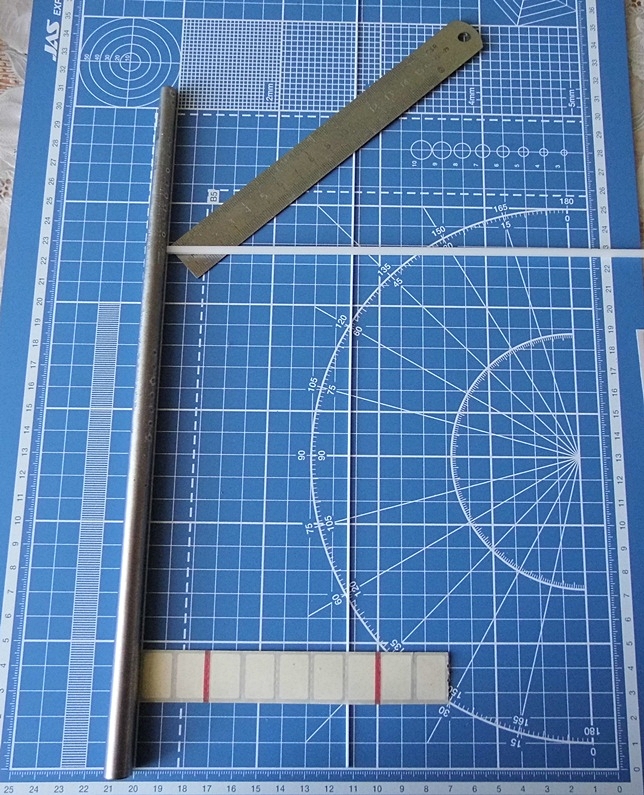

Сначала сделал заготовки из металла. Опора 10,8 метра, это её полная длина, включая ту часть, которая опускается в стакан (1,2 м).

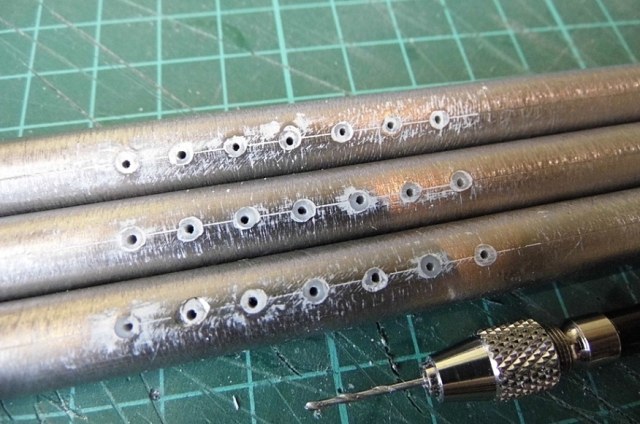

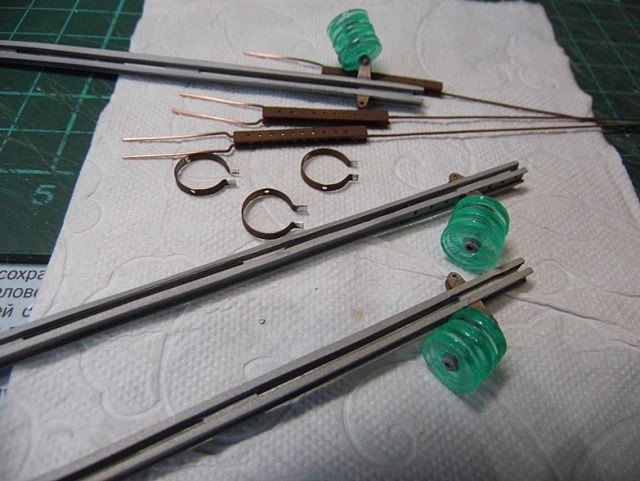

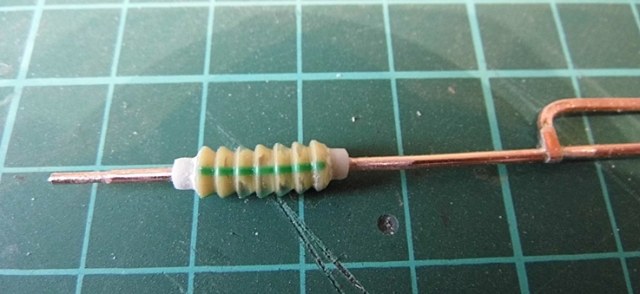

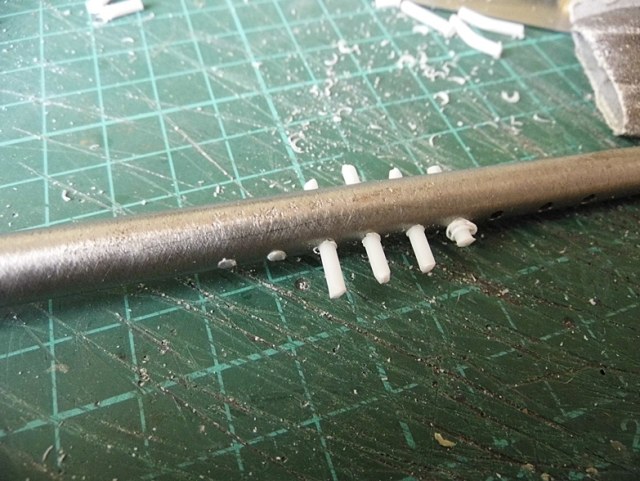

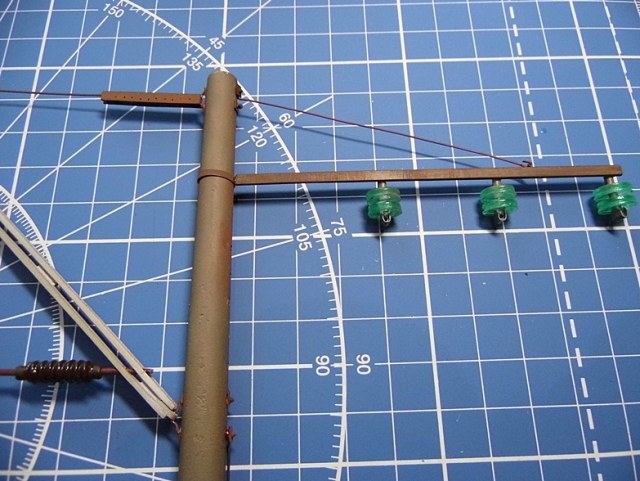

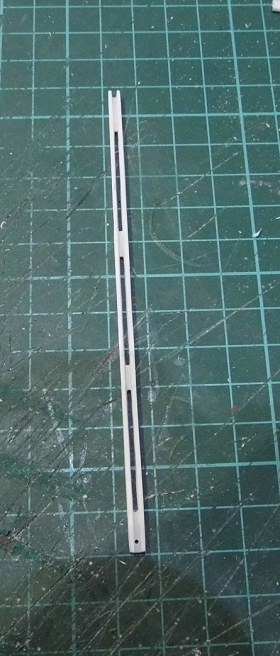

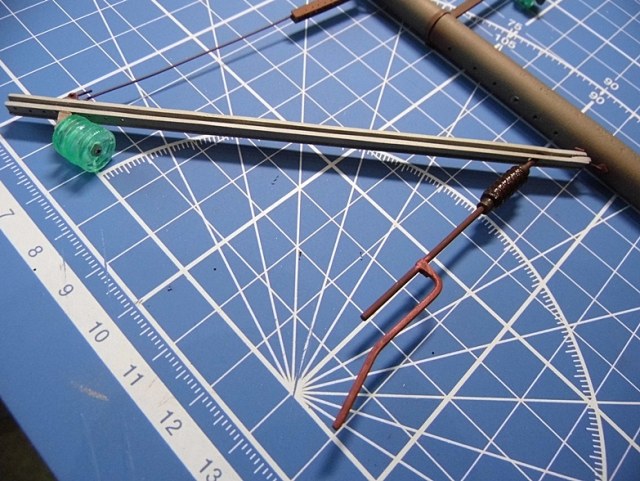

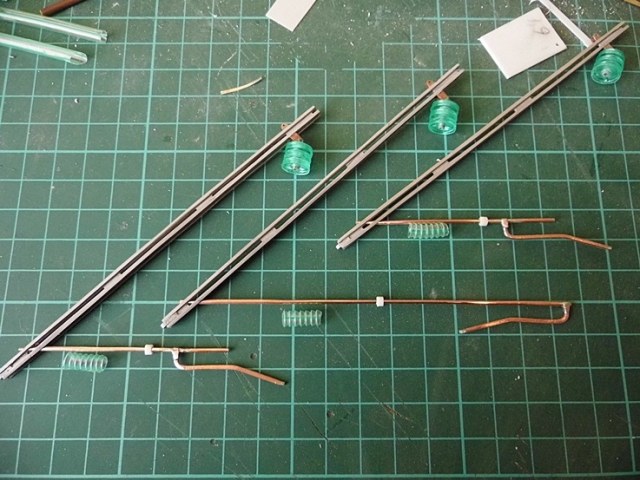

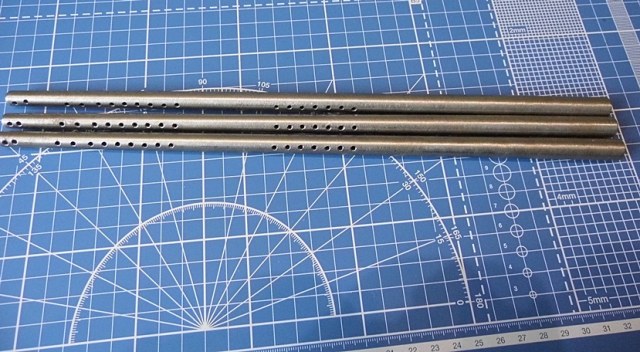

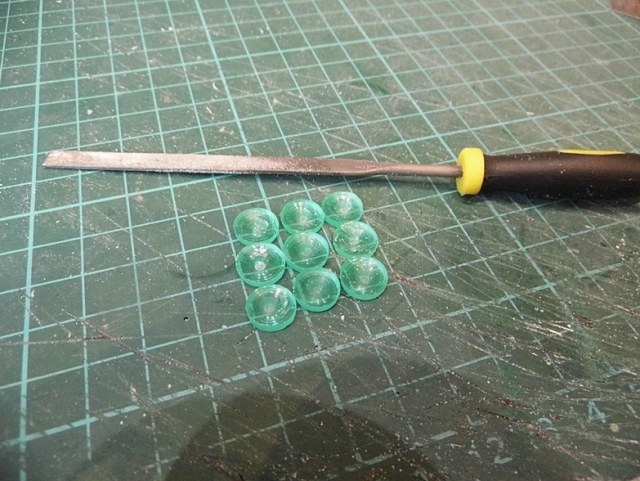

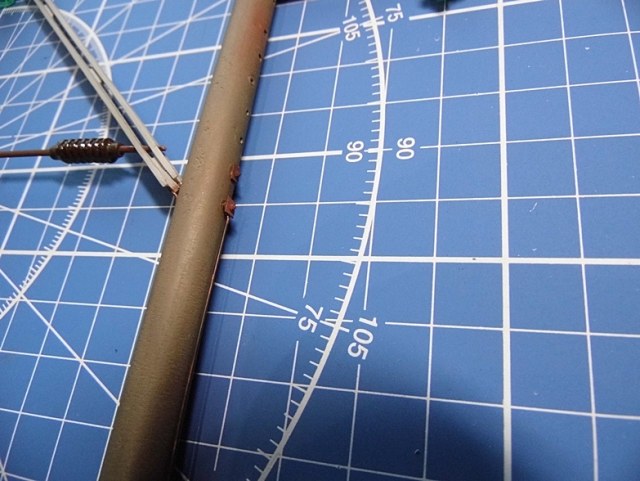

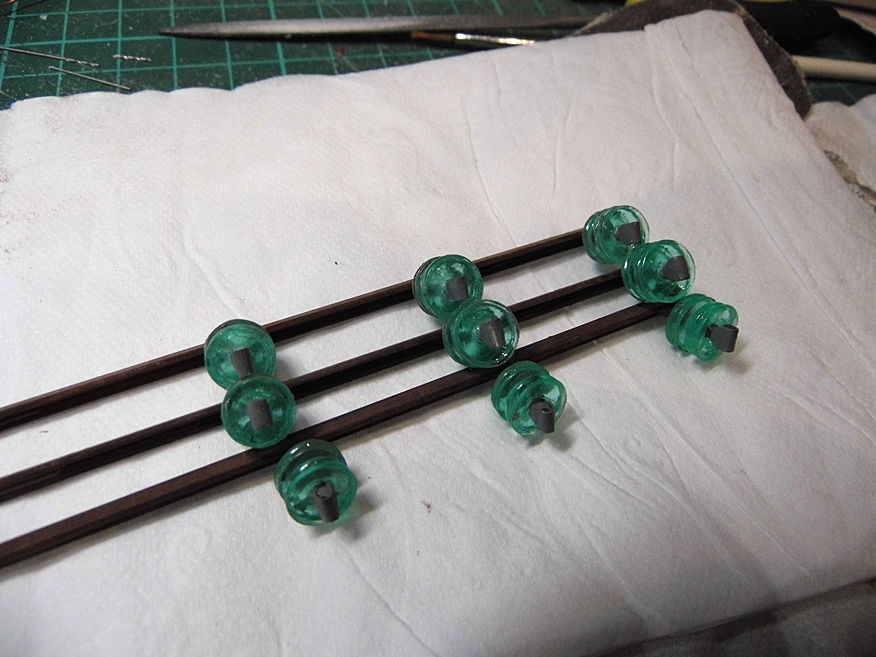

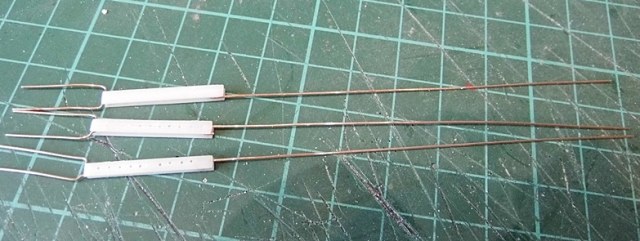

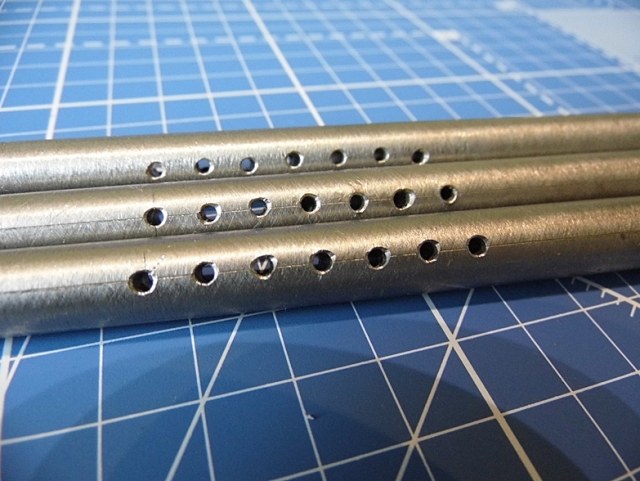

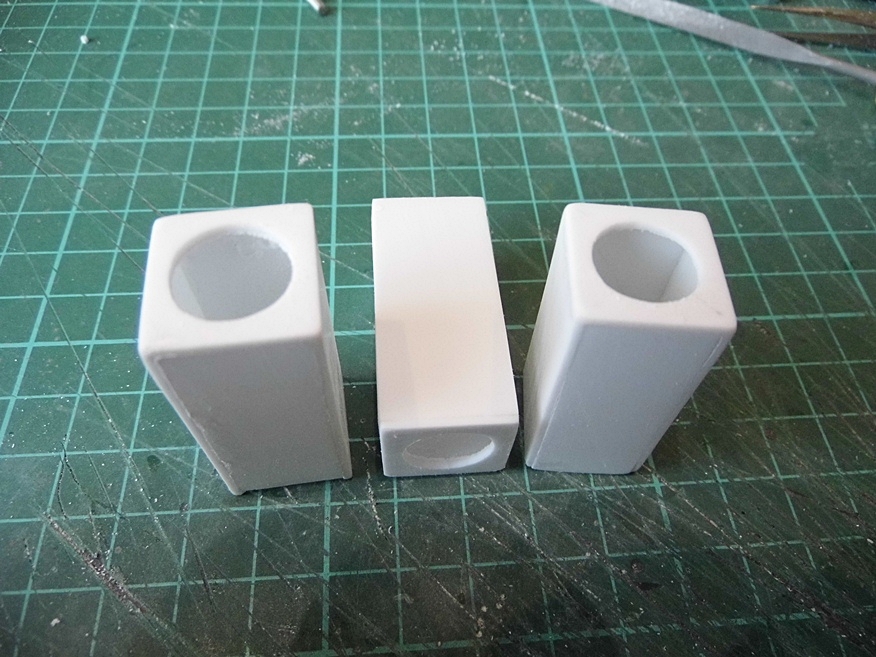

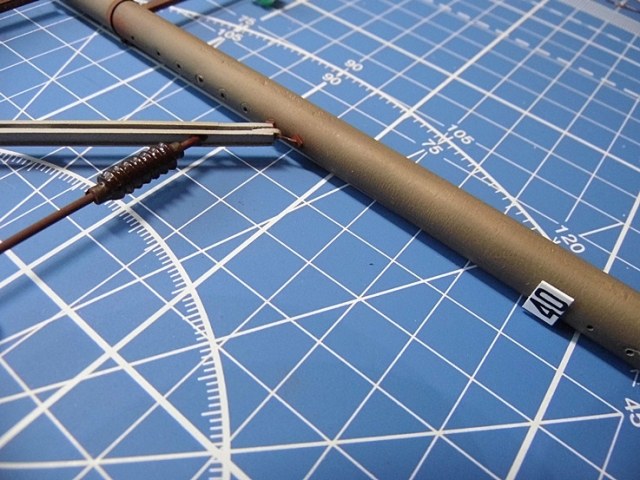

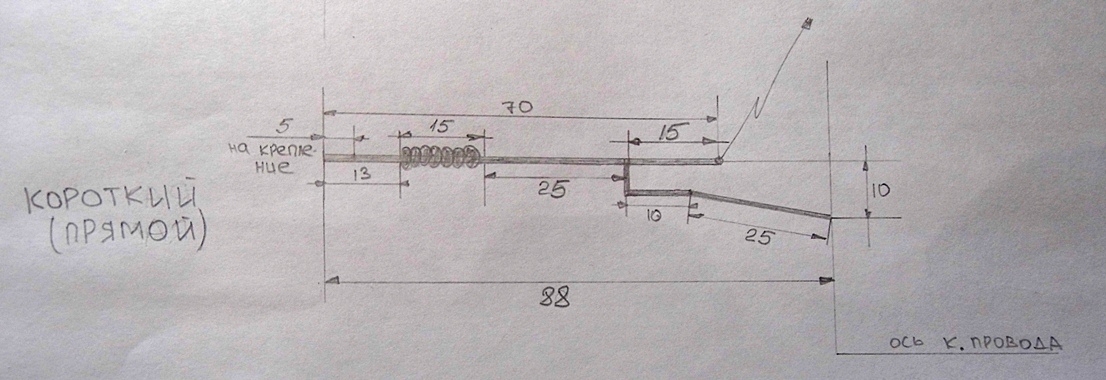

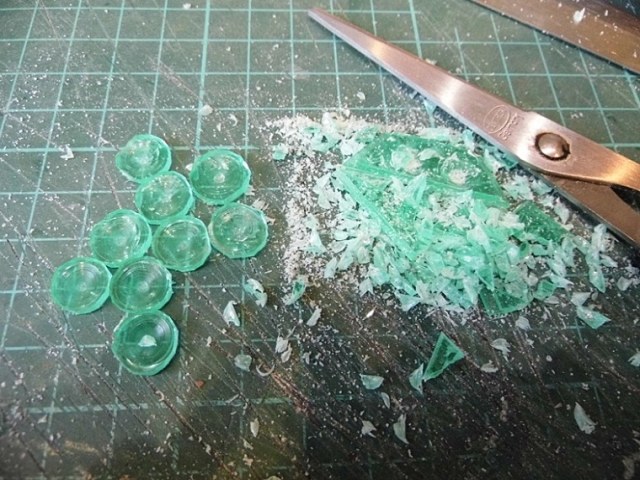

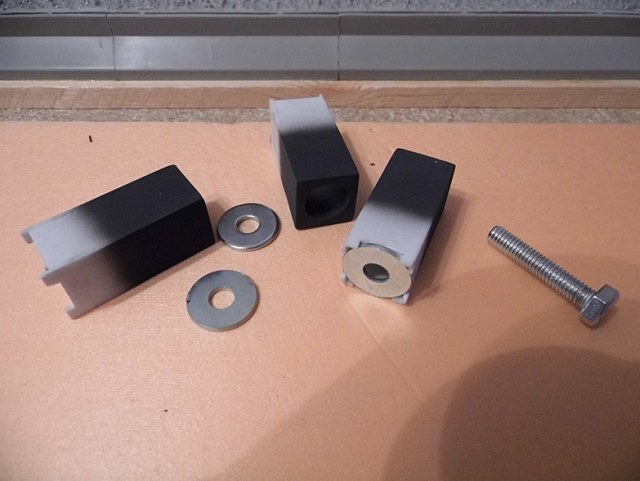

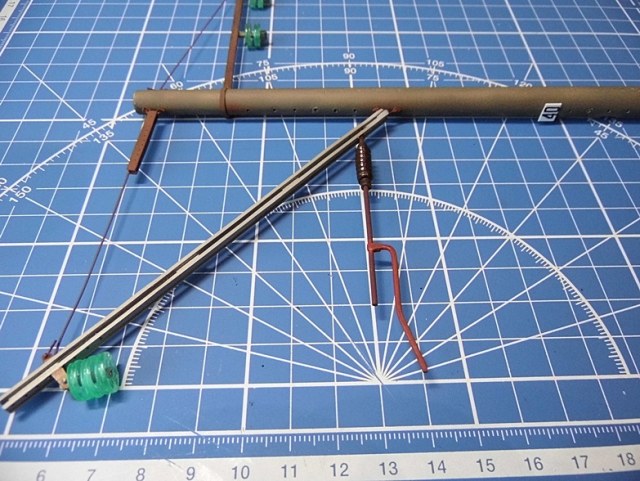

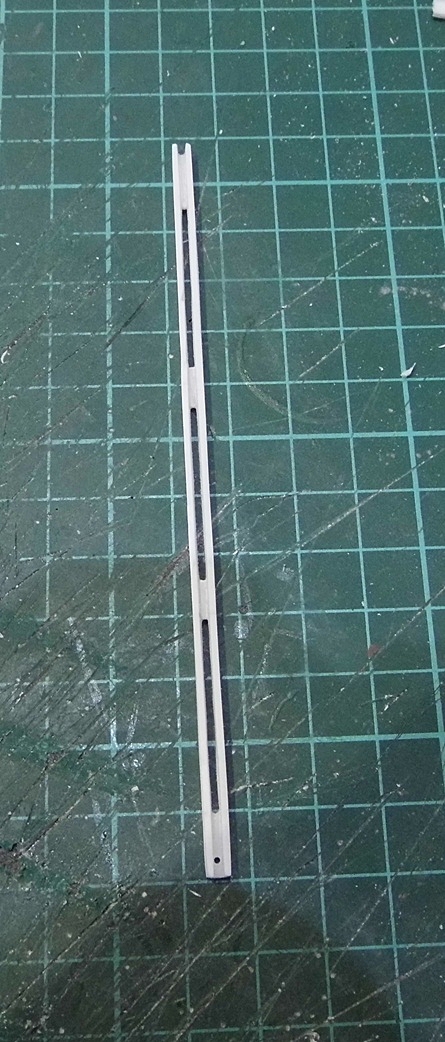

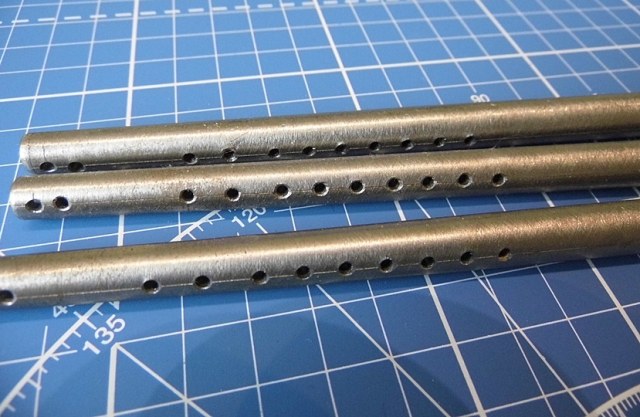

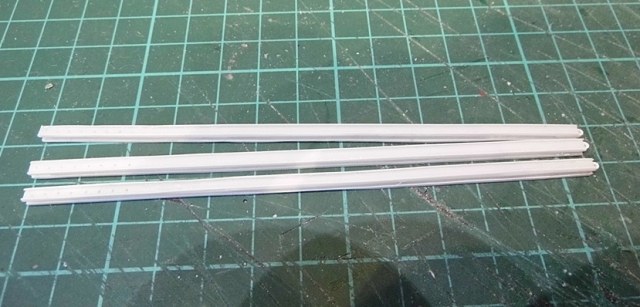

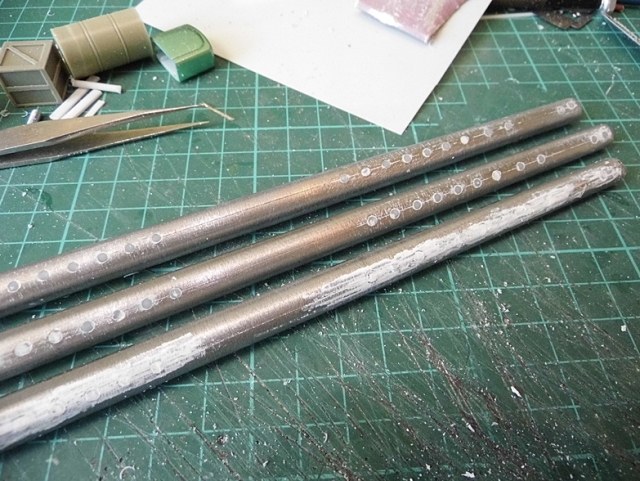

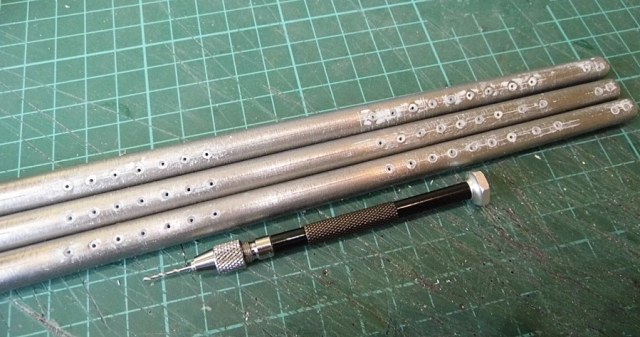

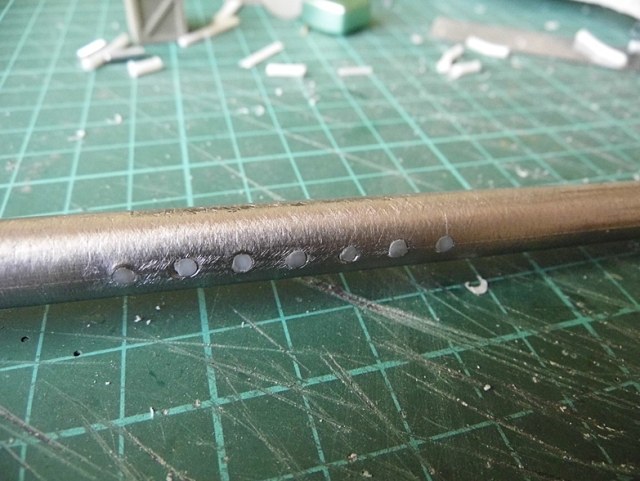

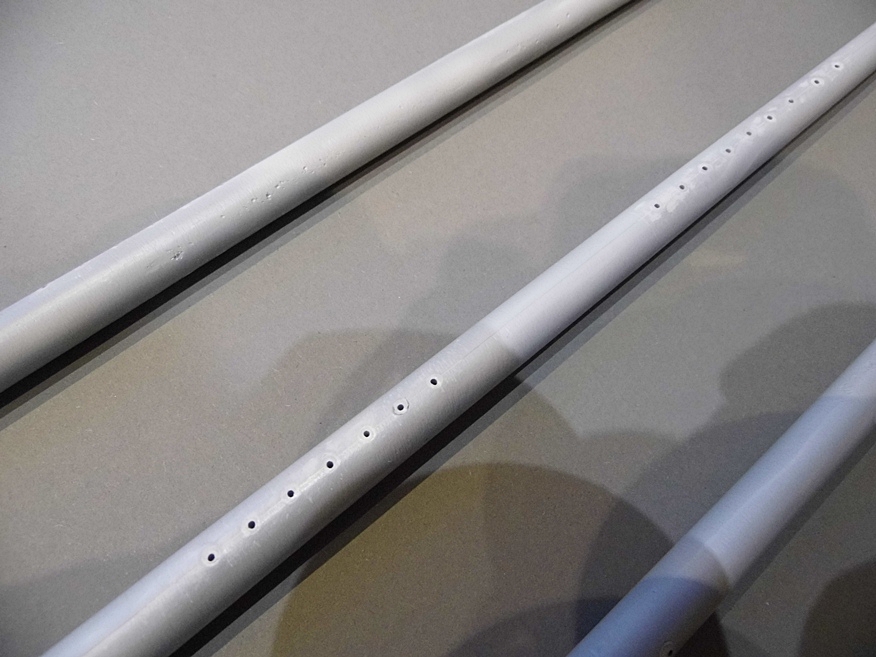

Выточили опоры контактной сети. Опоры выточены немного длиннее, что бы иметь запас по регулировке и возможность прикрутить её непосредственно к основанию. В основании резьба болт под потай М:6 + шайба. Просверлил отверстия 2 мм и законопатил... Использовал круглый профиль от Тамии. Маленьким молоточком забил кусочки пластика, срезал и зашкурил. После чего прошелся шпатлевкой и снова зашкурил. Просверлил отверстия 0,8 (настоящие - 26 мм.). Изготовил стаканы для установки опор. Размер стороны квадрата - 670 мм. В переводе получилось 19 мм.... Консоль по длине 4,75 м. Переведем в 35-й масштаб и получим 13,5 см. Консоль имеет в конце 8 отверстий с шагом 100 мм.Тяга растяжения - 2,6 метра. В 35-м - 7,4 см.а За основу взят профиль от Тамии. Правда он 3 мм, а нужно чуть меньше 2-х миллиметров. Сточил и сделать ребра тоньше. Потом приклеить отбортовку из доширакопласта... Занялся изоляторами. Долго думал как их сделать. Присматривался к различным материалам и лакам. Но решение пришло как всегда неожиданно. Угольник будет материалом для будущих изоляторов... Выбрал пластик сверлом 2,2 мм для того, что бы сверло большего диаметра не слетело. Выполнил зенковку. Сверло 9 мм. Углублялся до тех пор, пока не уравняется разметка по кругу. В бор-машинку закрепил войлок. Не забывайте, что пластик может расплавиться от слишком интенсивного трения (полировки), тем более с пастой. На противоположной стороне от контактного провода крепится линия 10 кВ. Уголок в длину 3,2 метра. Сечение 65 мм. Блок изоляторов крепиться на расстоянии 1,2 метра от опоры, далее через 1 метр ещё две гирлянды из 2-х изоляторов. Красил Тамией № 54 и № 72 в пропорции 50\50. Потом набор пигментов, фиксировал на закрепитель. После чего матовый лак из баллона от Тамии. Линию 10 кВ покрасил кистью акрилом Model Air. Натер ржавым и черным пигментами. Изоляторы покрыл слоем глянцевого акрилового лака "Сонет".
Миниатюры
Оценки
Войдите, чтобы оценить работу.
Комментарии (14)
На сайте с 30.07.2020
11 1
Даже не знаю... можно ли такое выкладывать, но эти опоры у меня реально "расплавили мозги"... Долго бился над эффектом "бетона".
На сайте с 01.12.2017
24 4119
Оригинально
На сайте с 18.07.2010
368 21797
На сайте с 20.10.2019
84 0
Ай прикольно как! Не слабо заморочились!
Креативное творчество. И крайне необычное так то
кажется " MiniArt" только и выпускал серию опор и разных столбов.
Впечатляет.
На сайте с 30.07.2020
11 1
Спасибо... Пусть "миниарт" делает заявку... ПоМожем...
Спонсор
На сайте с 05.05.2011
119 1429
Реалистично получилось!
Спонсор
На сайте с 27.12.2014
77 294
+1
На сайте с 26.10.2017
2 313
А как сделали эффект бетона?
На сайте с 30.07.2020
11 1
Спасибо за вопрос...

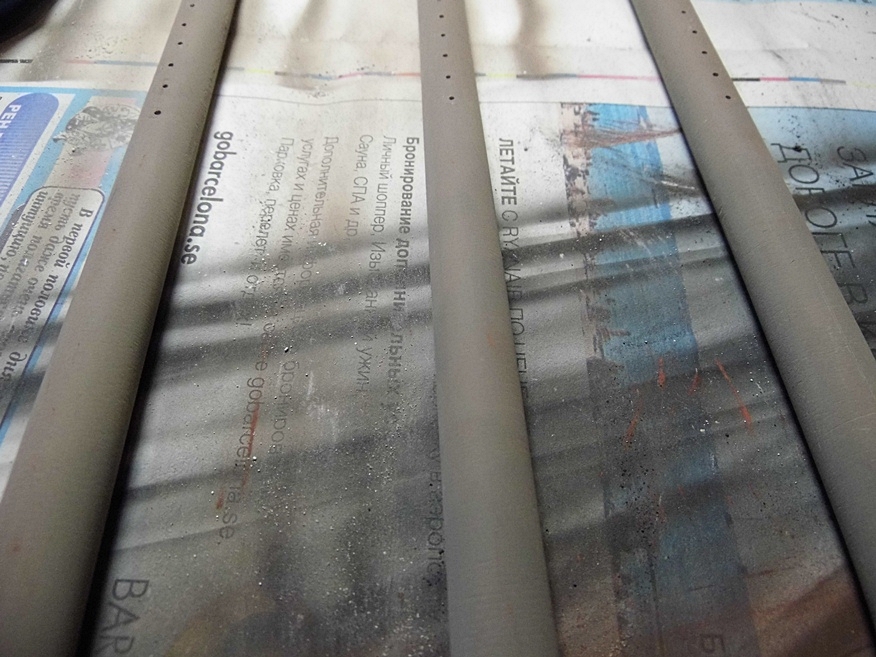

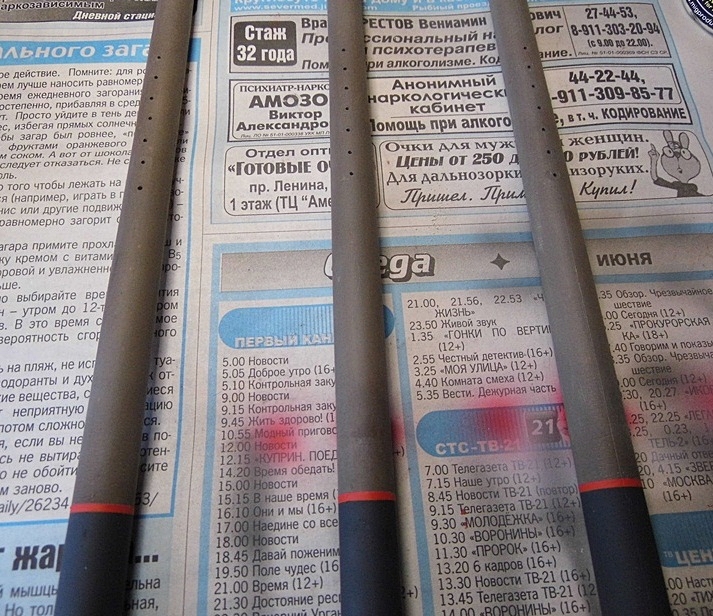

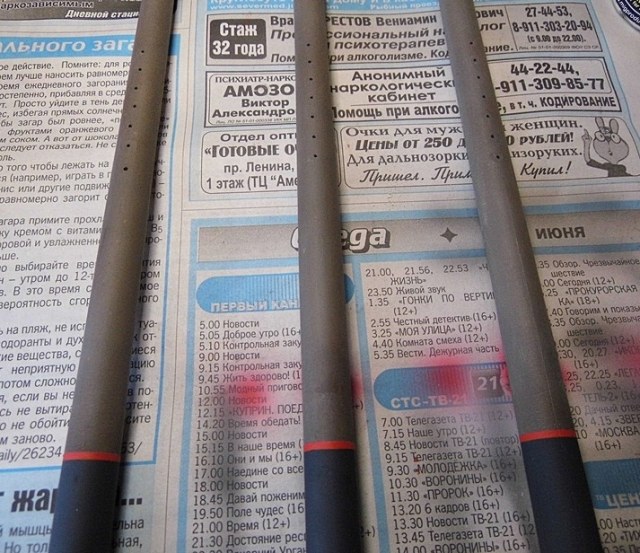

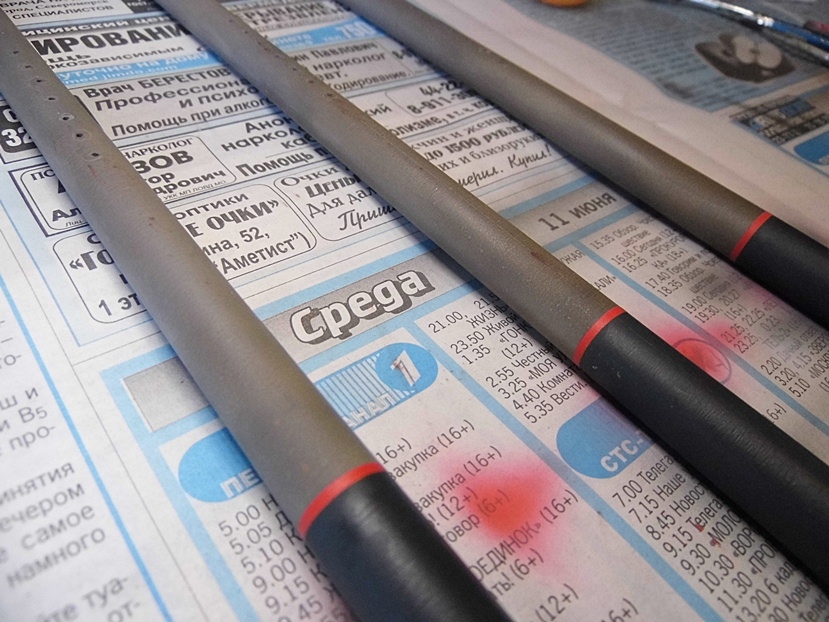

Поверхность бетона неровная и имеет небольшие углубления при отливке (заливке). Аккуратно постучал молоточком по опоре (благо металлическая), получились небольшие вмятинки... А дальше - краска, лак, краска, тонировка... Главное оттенок подобрать и тогда -МОНТАНА!
На сайте с 26.10.2017
2 313
Спасибо за ответ. Интересно. Я думал сначала, что была использована шпаклевка или что-то типа того
На сайте с 30.07.2020
11 1
Всегда рад...
Спонсор
На сайте с 26.10.2009
30 16911
Вроде бы - чистое поле, а посредине торчит палка с проводками.....
Но ведь как здОрово сделано!
И матчасть соблюдена, и качество исполнения отменное!
А вроде бы просто палка.....
Мои поздравления!
С Уважением, Алексей.
На сайте с 27.12.2018
0 1
Ё моё...
С уважением, Александр
На сайте с 30.07.2020
11 1
Спасибо, считаю, что на диораме или макете всё должно быть проработано.
Хорошо, когда работа нравиться, даже такая, с которой на первый взгляд и делать то нечего...
