Торпедный катер Elko-80 PT-117
- Производитель:
- Revell
- Тип техники:
- Военные
- Масштаб модели:
- 1:72
- Тип двигателя:
- Дизель-электроходы
- Страна-производитель:
- США

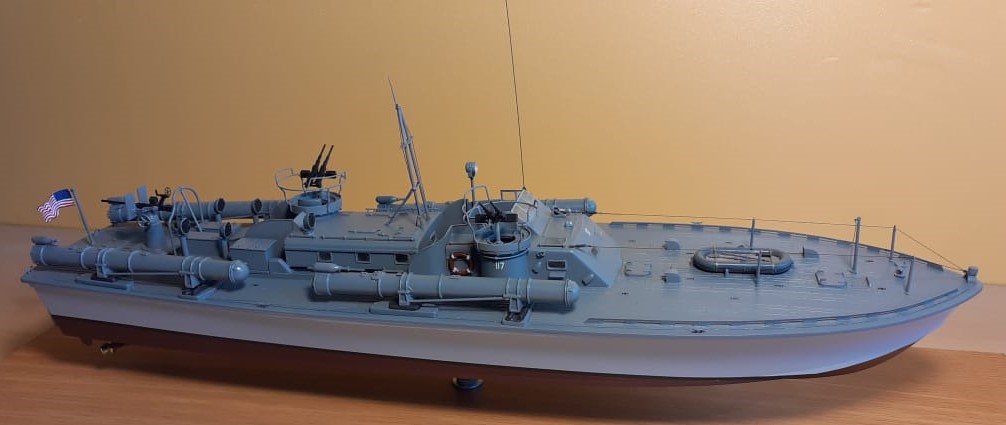

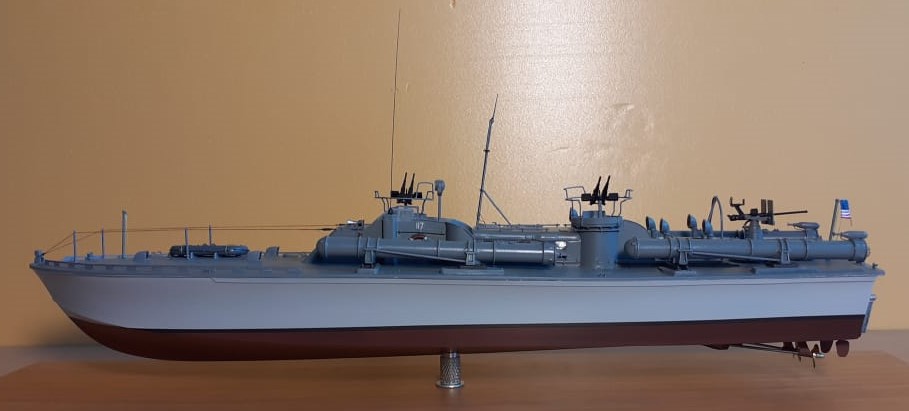

Приветствую, Друзья и Коллеги! Представляю модель торпедного катера известной Американской катерной фирмы "Elko" "модель 80"(80 футов) с Б/Н 117. Катер выпуска 1942 года первой (А), из четырех производственных серий . Катера строились из красного дерева, два слоя по 1дм. , надстройка 1.5 дм. Полное водоизмещение 56 тонн. Длинна-24.8 метра. Ширина 6.3 метра, Осадка 1.3 метра. Трехвальная установка с двигателями "Паккард" 3М-2500, по 1450 л.с. Позже мощность довели до 1850 л.с. (5М-2500) Все винты правого вращения. Скорость до 43 узлов. Не хилая такая яхточка из красного дерева! Вооружение: 4 х 533 мм ТА( торпеда Мк8), 1 х 20 мм Эрликон Мк2., 2 х 2 пулемета Браунинг 12.7 мм. Там Янки еще много чего на них добавляли-убирали, но это уже другая история.

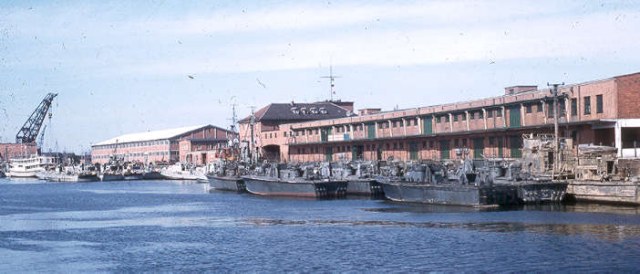

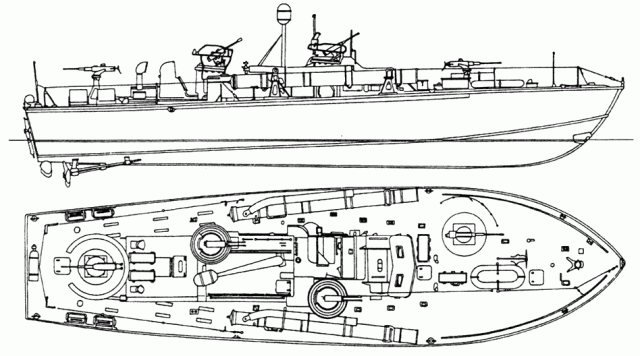

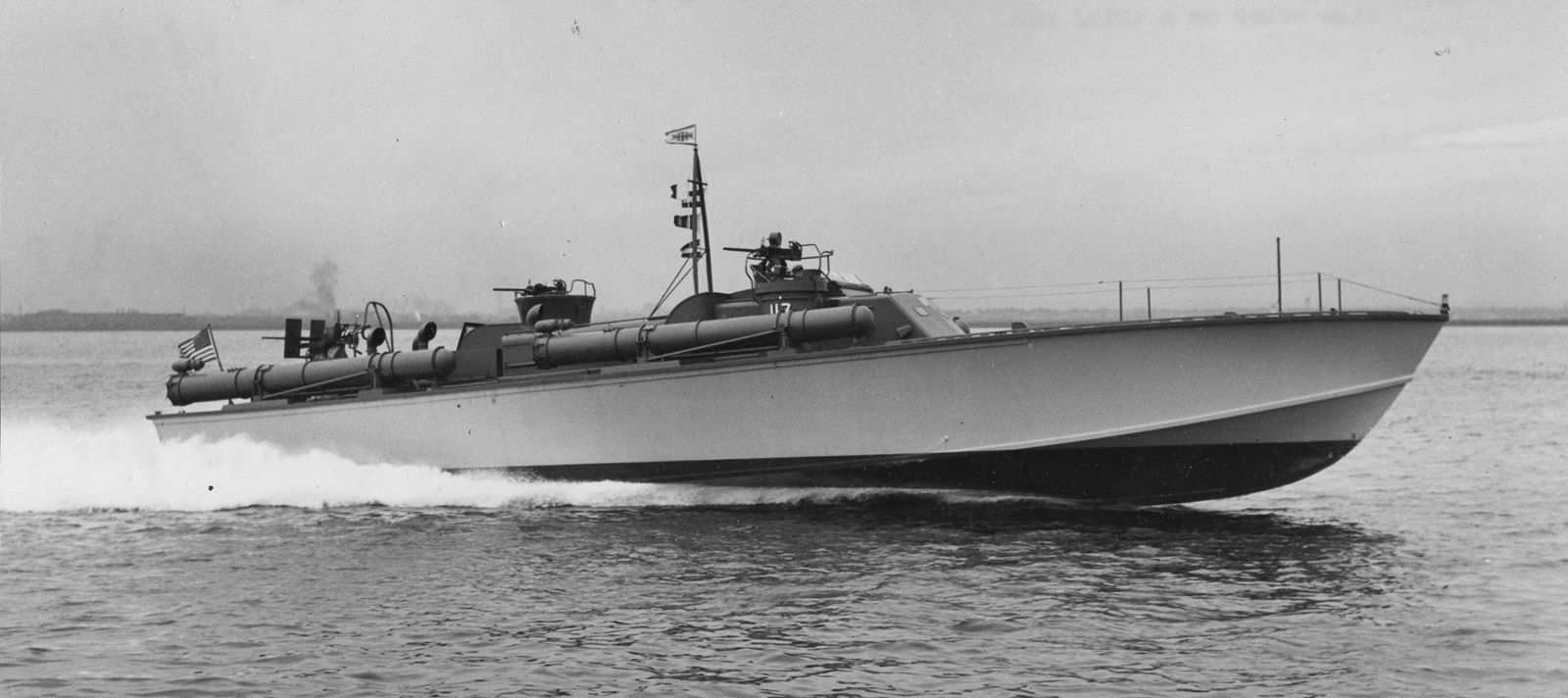

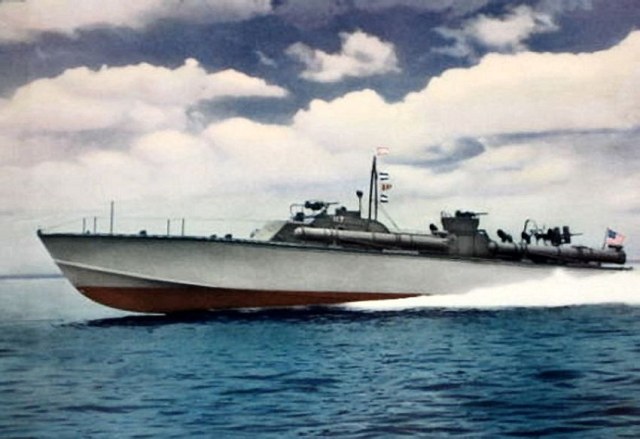

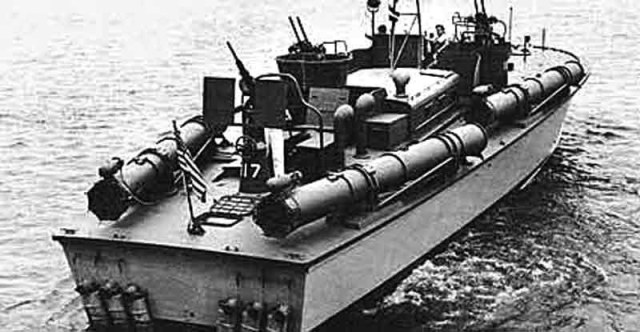

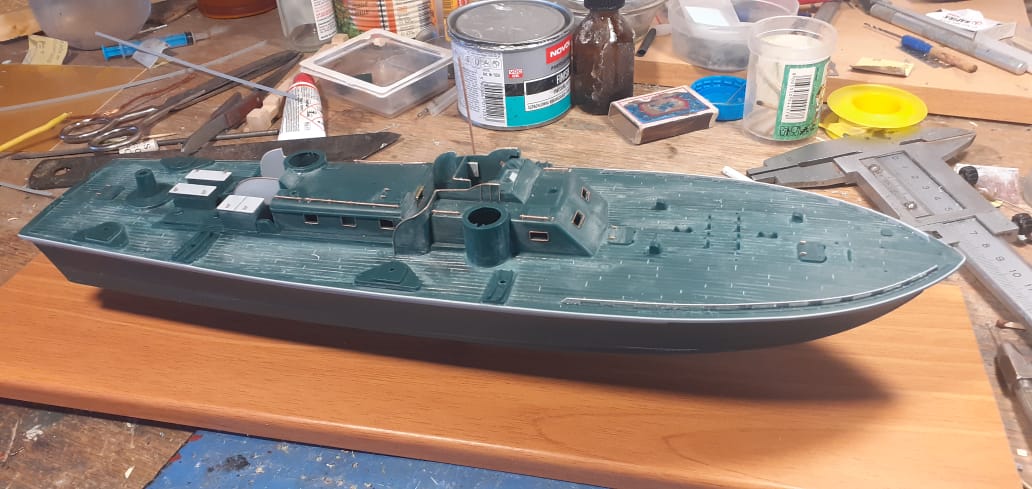

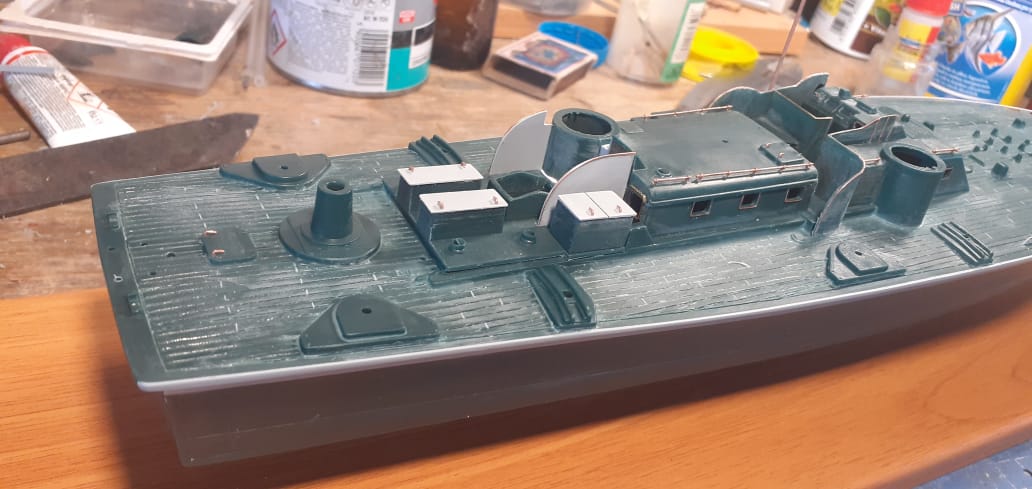

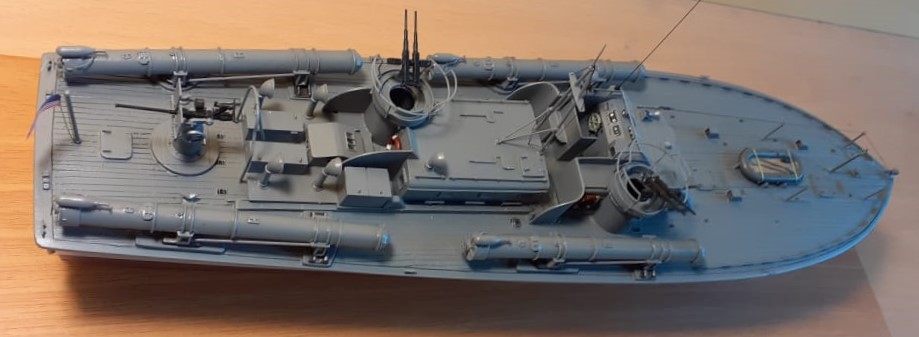

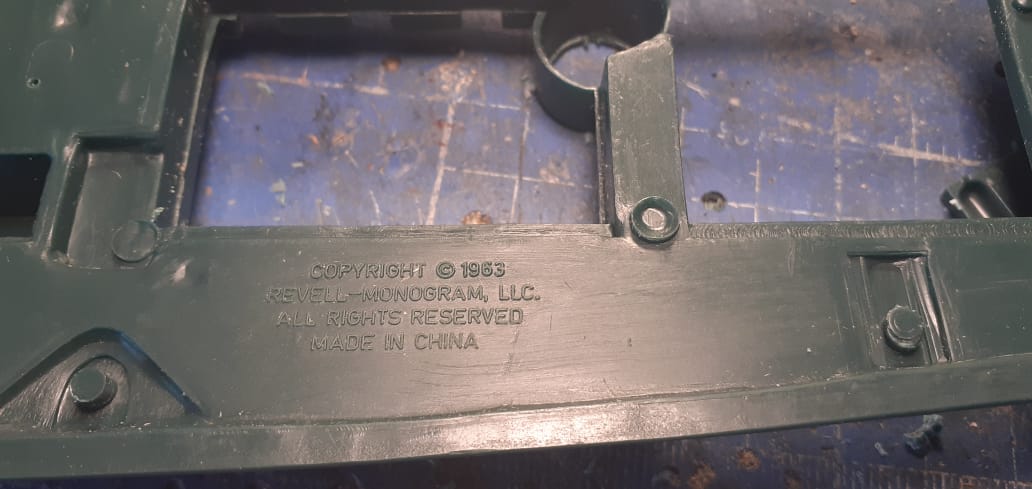

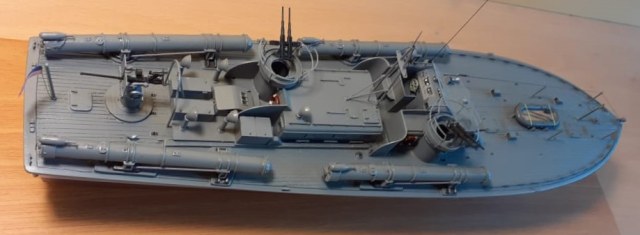

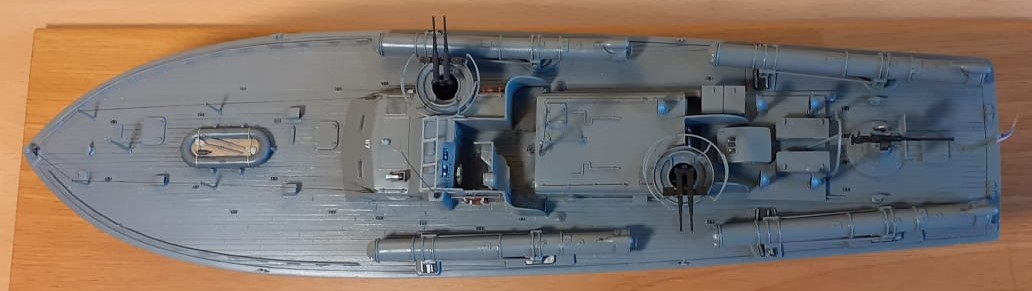

Теперь о модели. Это пластик со старой формы, на которой стоит дата 1963 г. Монограм-Ревел. Естественно Сделано в Китае. Коробка и инструкция отпечатаны в Польше в 1994. Вот такой образчик Глобализма. У меня она лет 7 или 10 пролежала. Решил сделать. В этой модели две основных детали, корпус(кривой в дугу) и палуба со всеми надстройками, люками т. п. Из крупного - еще ТА. Даны двумя деталями с вертикальным членением. Скажу, что рестайлинговая модель лучше. По крайней мере корпус - 4 детали надстройки отдельно от палубы остекление есть.

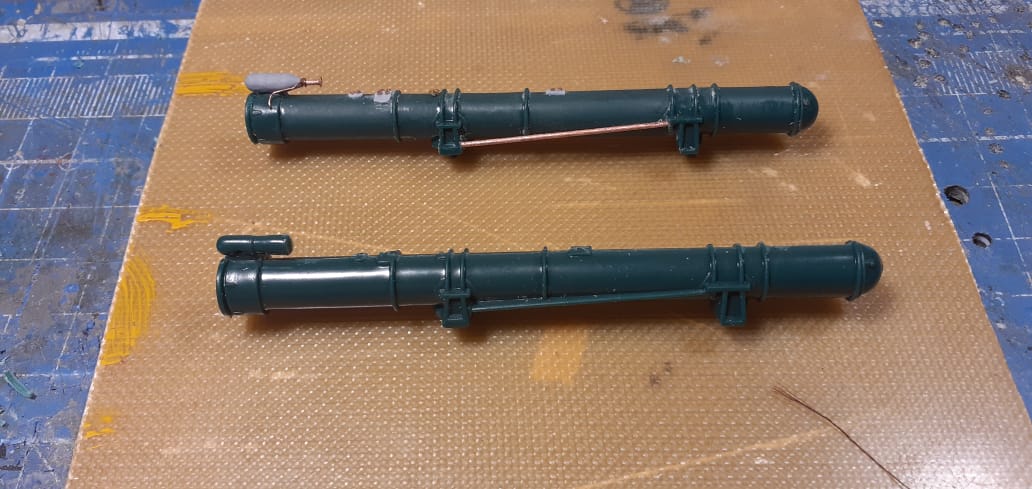

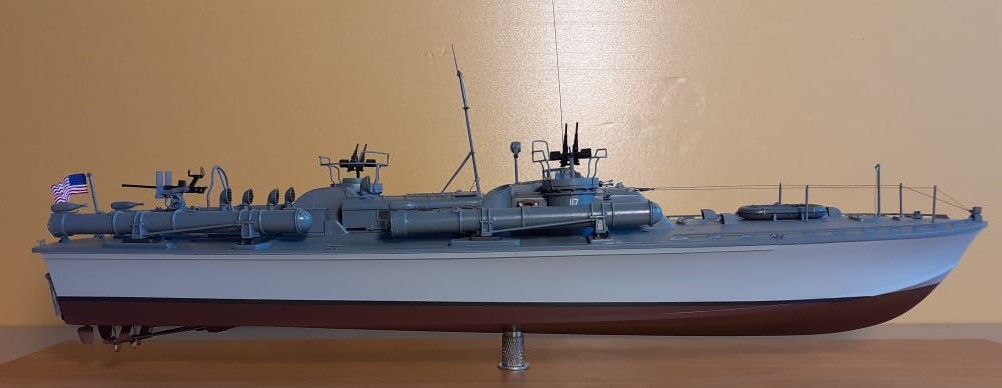

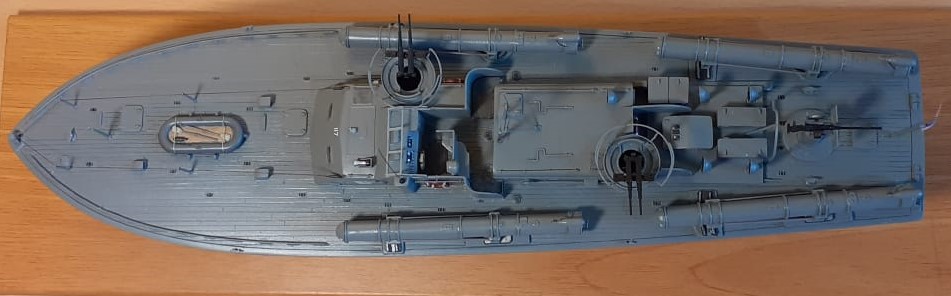

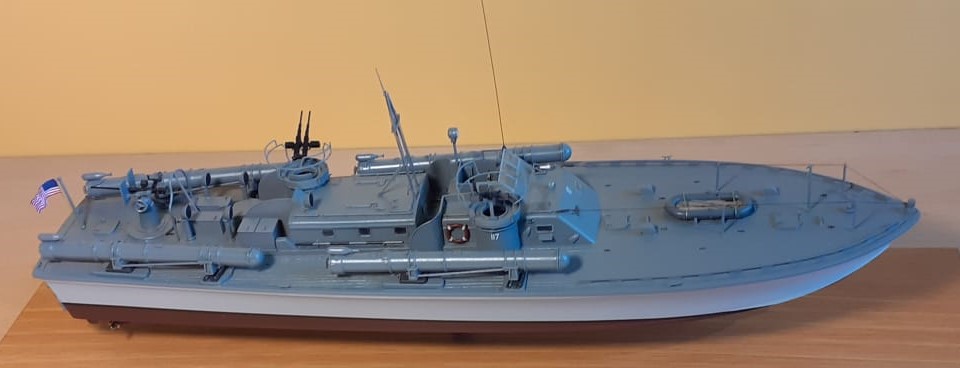

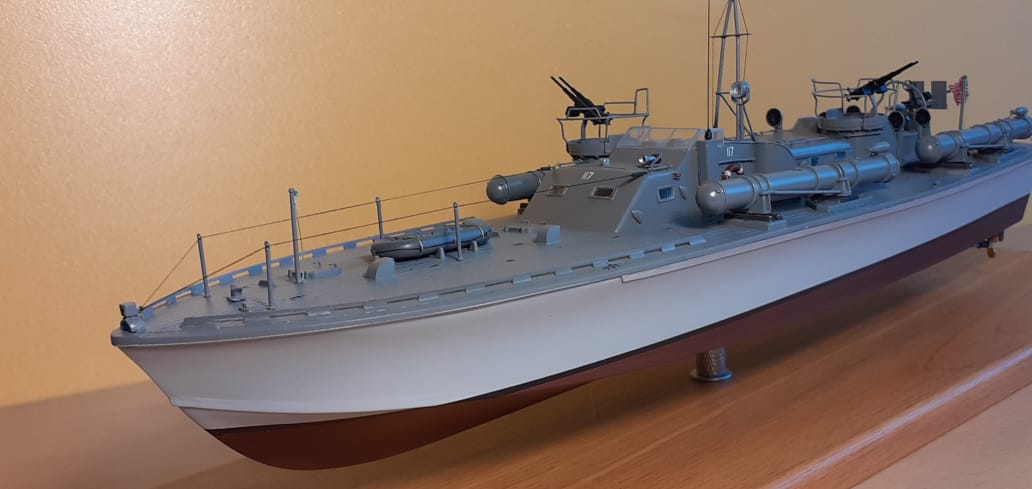

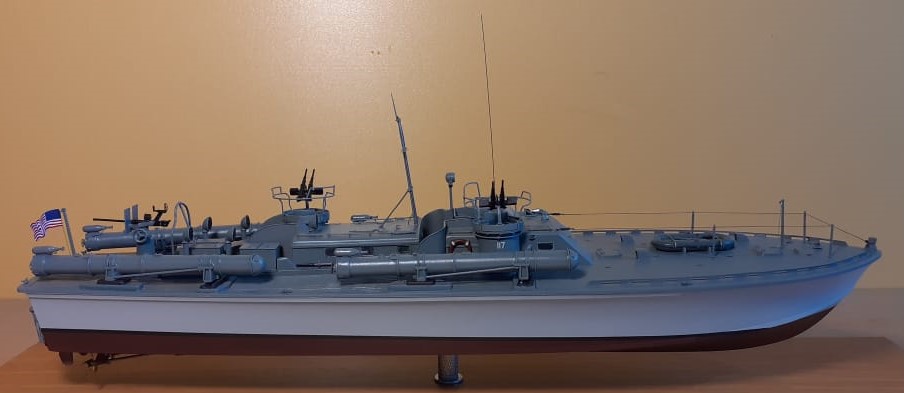

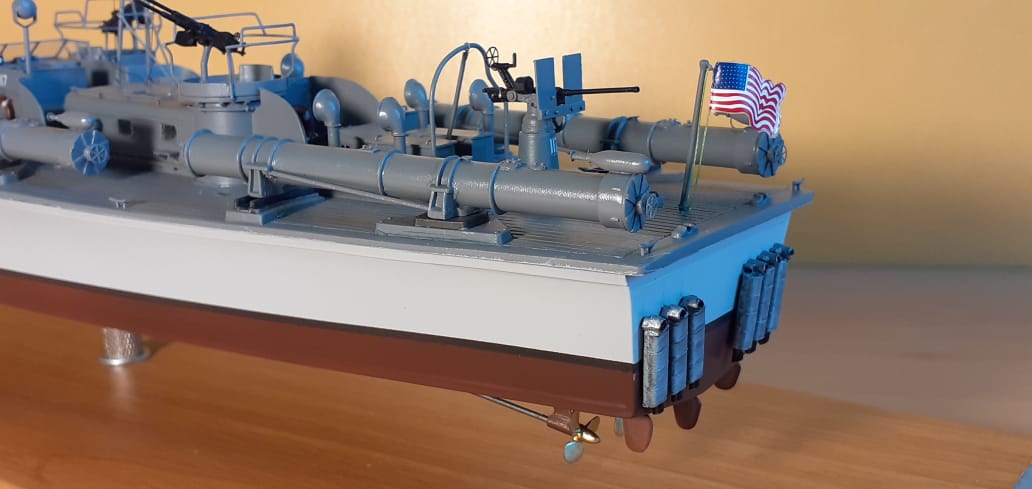

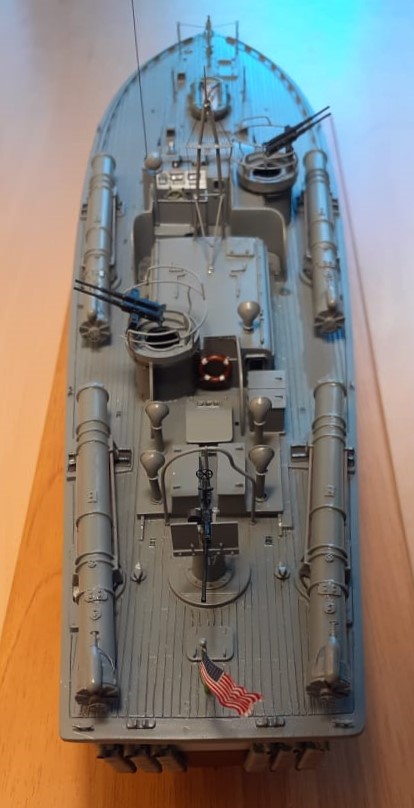

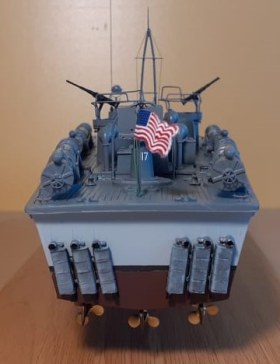

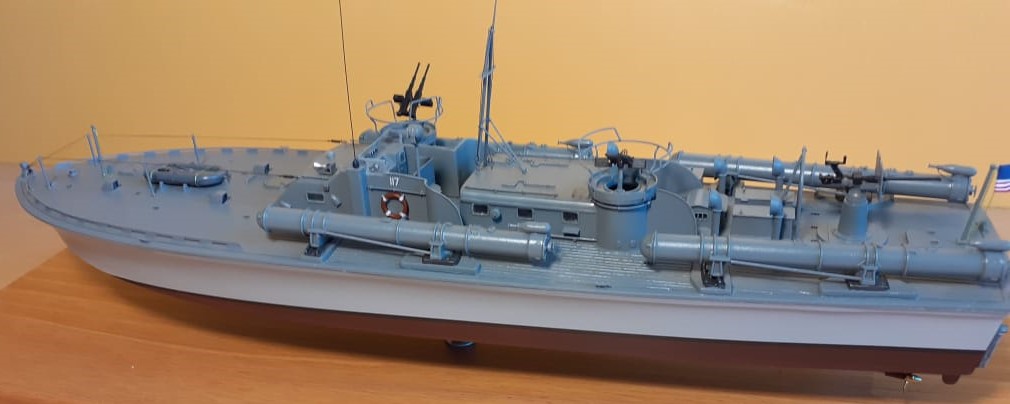

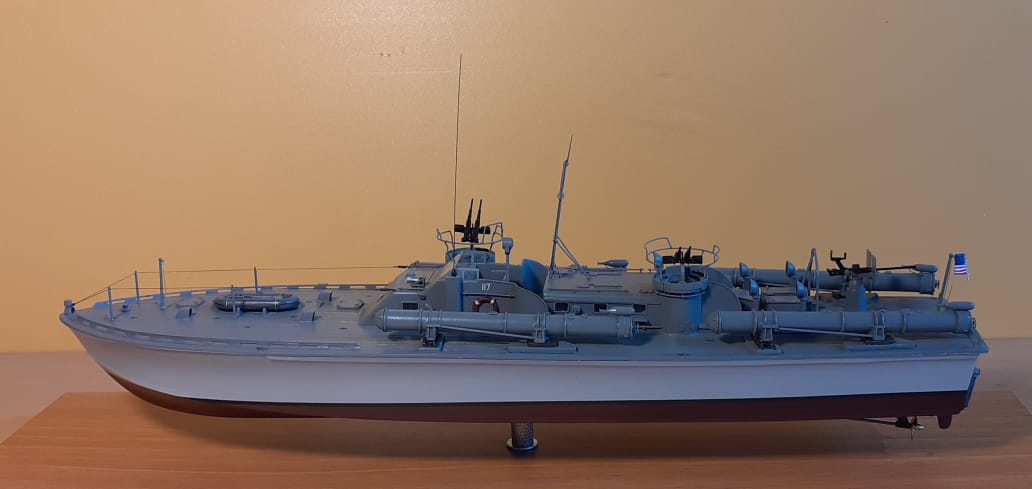

Всего. что делал. описывать не буду. Добавил, доделал, что увидел на фото. Мачта, флагштоки, леерные стойки, кронштейны валов, дуги ограничения секторов обстрела - пайка. Окраска как всегда, Мобихелл, НЦ, Тамия акрил.
Приятного просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (37)
На сайте с 20.10.2019
84 0
Мне нравиться!
Люблю такие корабли они интересные. Сам КИТ. довольно скудный,потому допы это хорошо.
Небольшой блеск на ТА.
Что меня заинтересовало, по фото толком не видно палуба, вроде дерево,цвет в цвет корпуса? ( Или это сталь?)
Резинка тоже.
Так и должно быть?
По палубе чуть смывки бы. И следов эксплуатации. ИМХО.
Это так бурчу.
Зашло.
На сайте с 17.02.2014
22 1820
Оказывается и из ревелля можно что то хорошее сделать. Понравилась модель!
На сайте с 18.09.2018
24 491
На сайте с 07.10.2007
16 3052
Отлично получилось!
На сайте с 27.06.2011
17 838
Красиво, аккуратно. Смывки и "сухой кисти" не хватает.
Спонсор
На сайте с 02.04.2015
25 8720
Соглашусь - чуть тонировки - и модель стала бы намного интереснее ИМХО. А так - все очень даже смотрится, на мой взгляд
От меня галерея и поздравления Автору!
Спонсор
На сайте с 26.10.2009
30 16911
А точно, что все три винта вращались в одну сторону?
С Уважением, Алексей.
На сайте с 18.09.2018
24 491
Движок стандартный, 3М(4М,5М)-2500 правого вращения. Вариантов
L/R не имел. Муфта реверса естественно была, но городить промежуточную шестерню на один вал?
С Уважением, Иван.
На сайте с 21.09.2011
13 5910
Привет Иван! Тоже хотел докапаться-побурчать насчет винтов и лееров, но все прояснилось.

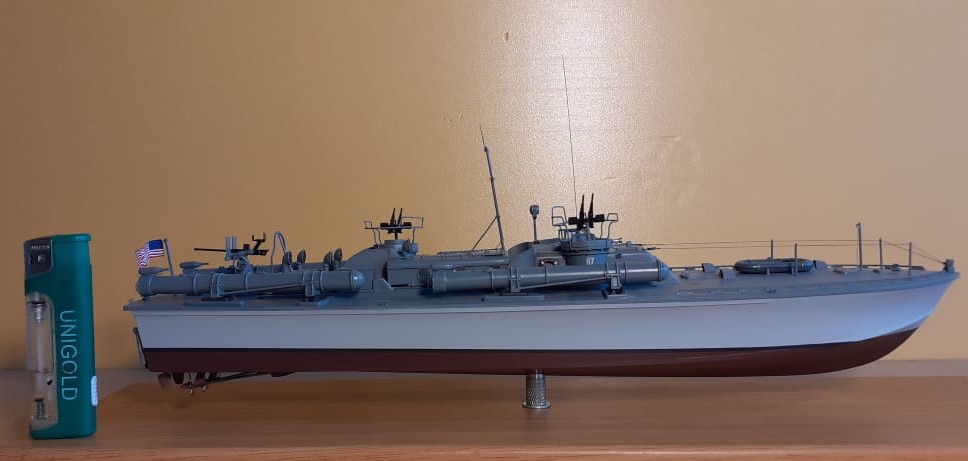

Очень прикольный катер, я думал, он больше, правильно огромную зажигалку поставил.
