Миг-27К «Кайра»

Привет!

Давно хотел себе коллекцию данный самолет, но выбор моделей по данной теме, особо не радовал. Моделька была вырезана из заготовки под номером 05802, по-другому сказать сложно т.к. в наборе пришлось переделывать практически всё.

О самолете.

Разработка Миг-27К (изделие 23БК) шла параллельно с работами по Миг-23БМ (позднее Миг-27, после принятия на вооружение в 1975 г.). Назначение машины заключалось в возможности максимально эффективно использовать как высокоточное, так и обычное вооружение. Для этих целей на самолет был установлен прицельно-навигационный комплекс ПрНК-23К и лазерно-телевизионная прицельная система “Кайра-23”, а также был обновлен ряд другого оборудования. Первое время машина испытывала ряд трудностей связанных с работой, технологически нового на тот момент, оборудования. В конечном итоге в 1976 году пошла в серию. Не смотря на то, что самолет был достаточно дорогим, было построено около 2-х сотен машин. В дальнейшем, из-за дороговизны самолета, была разработана альтернатива с упрощенным набором прицельного оборудования, в виде Миг-27М (в серии с 1977 года). Также с 1983 года, ранее выпущенные, Миг-27 модернизировались до уровня “эмок”, получив наименование Миг-27Д. Что до “Кайры” самолет эксплуатировался СССР до 1991 года, а после был отправлен на “базы хранения”, где был доведен до нелетного состояния.

По стройке.

Наибольшей переделки подверглись нос, шасси, вооружение, также пришлось доделывать расшивку и удлинять фюзеляж.

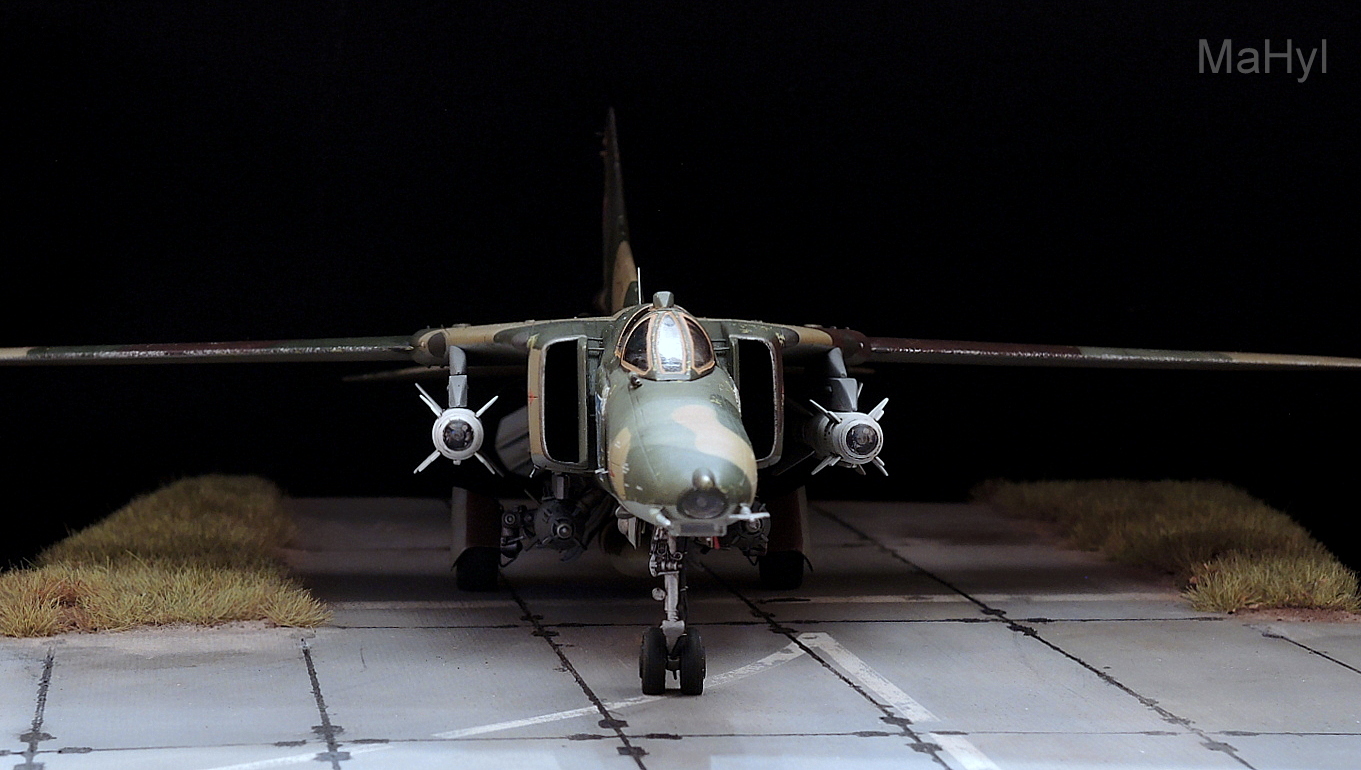

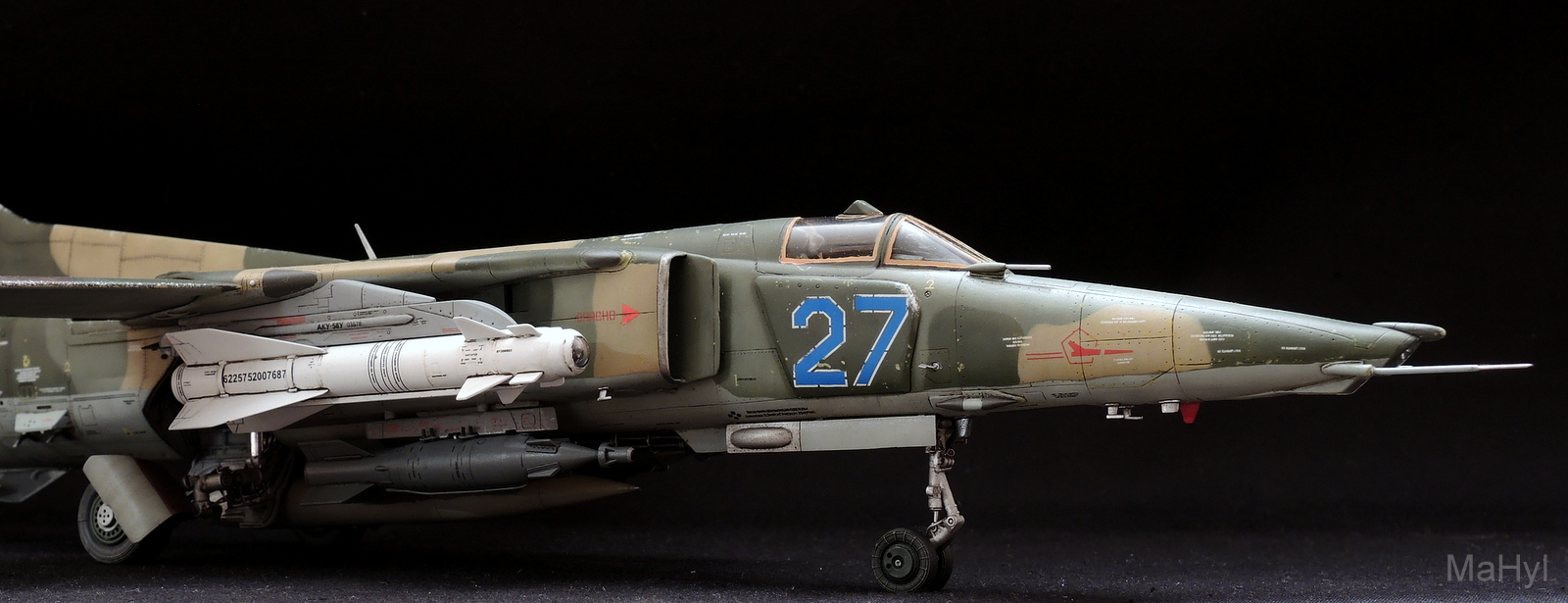

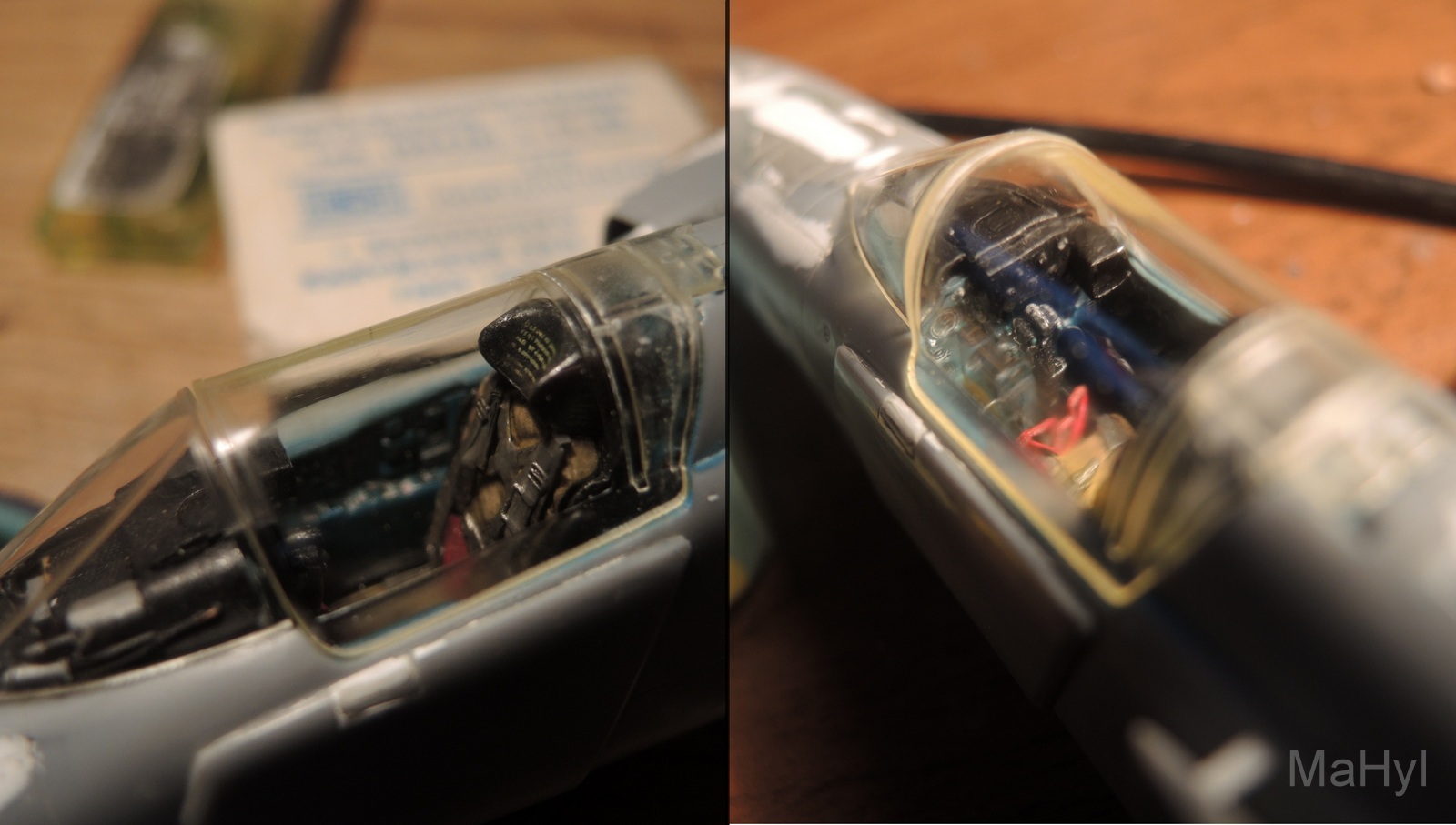

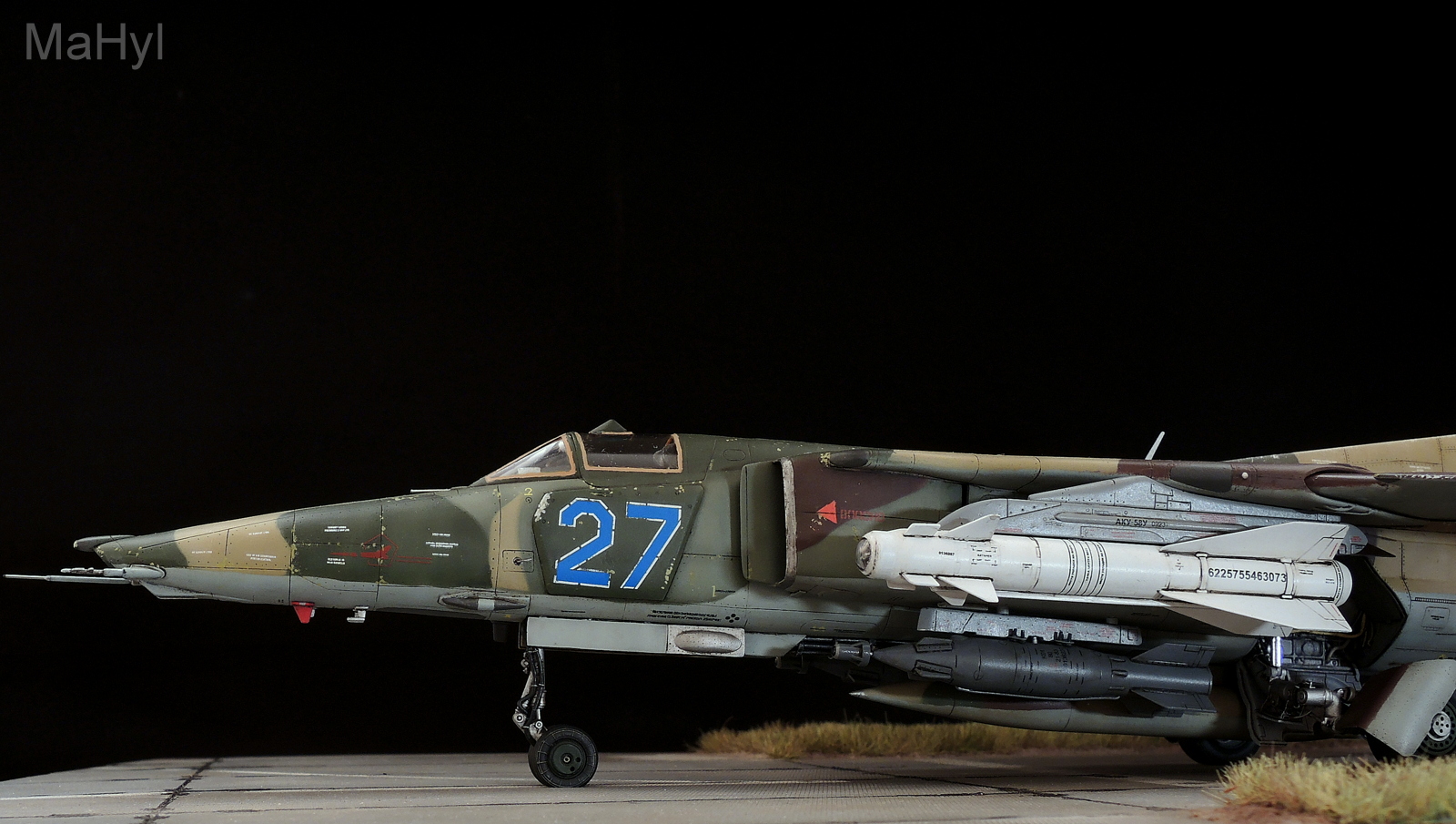

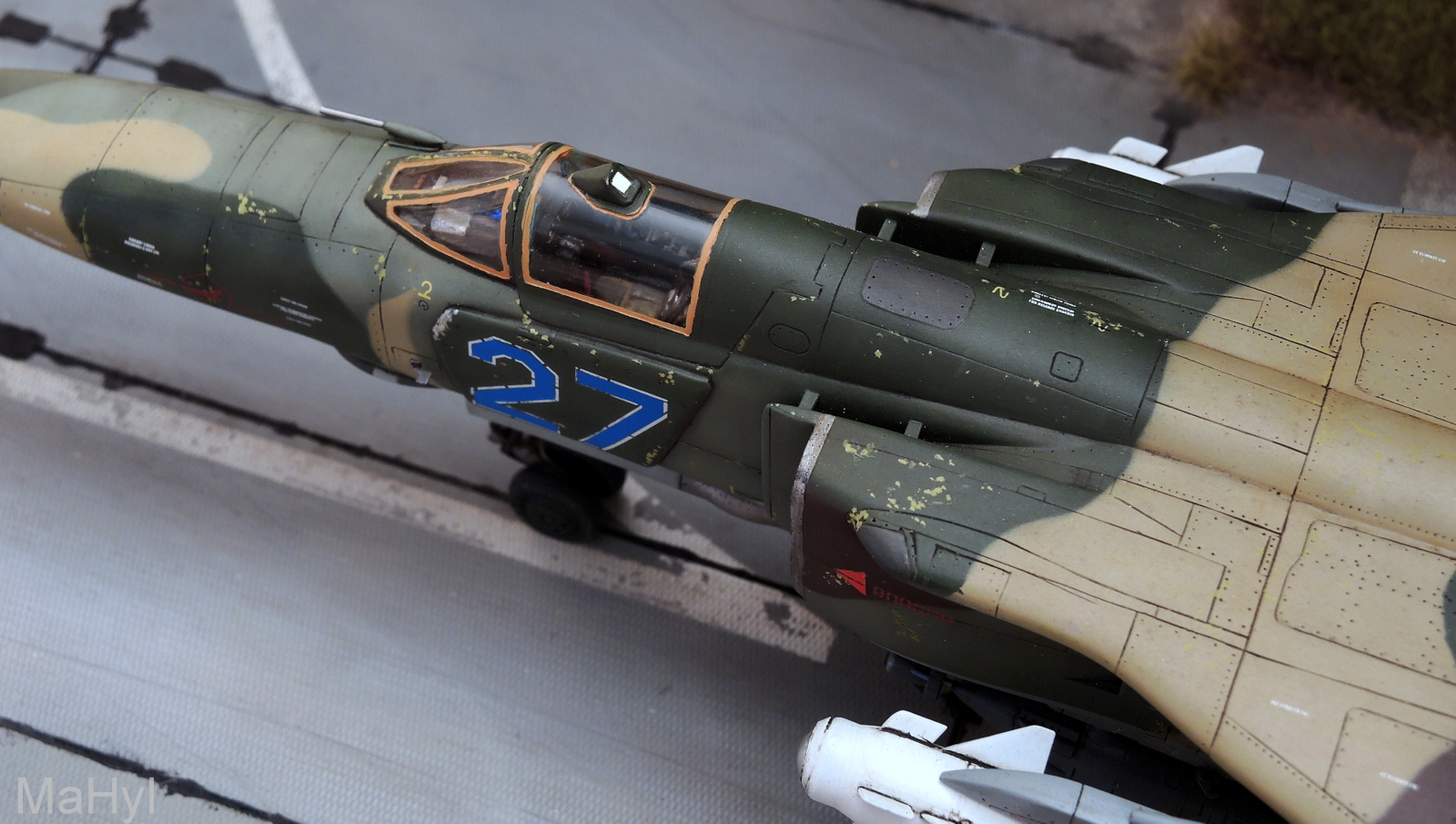

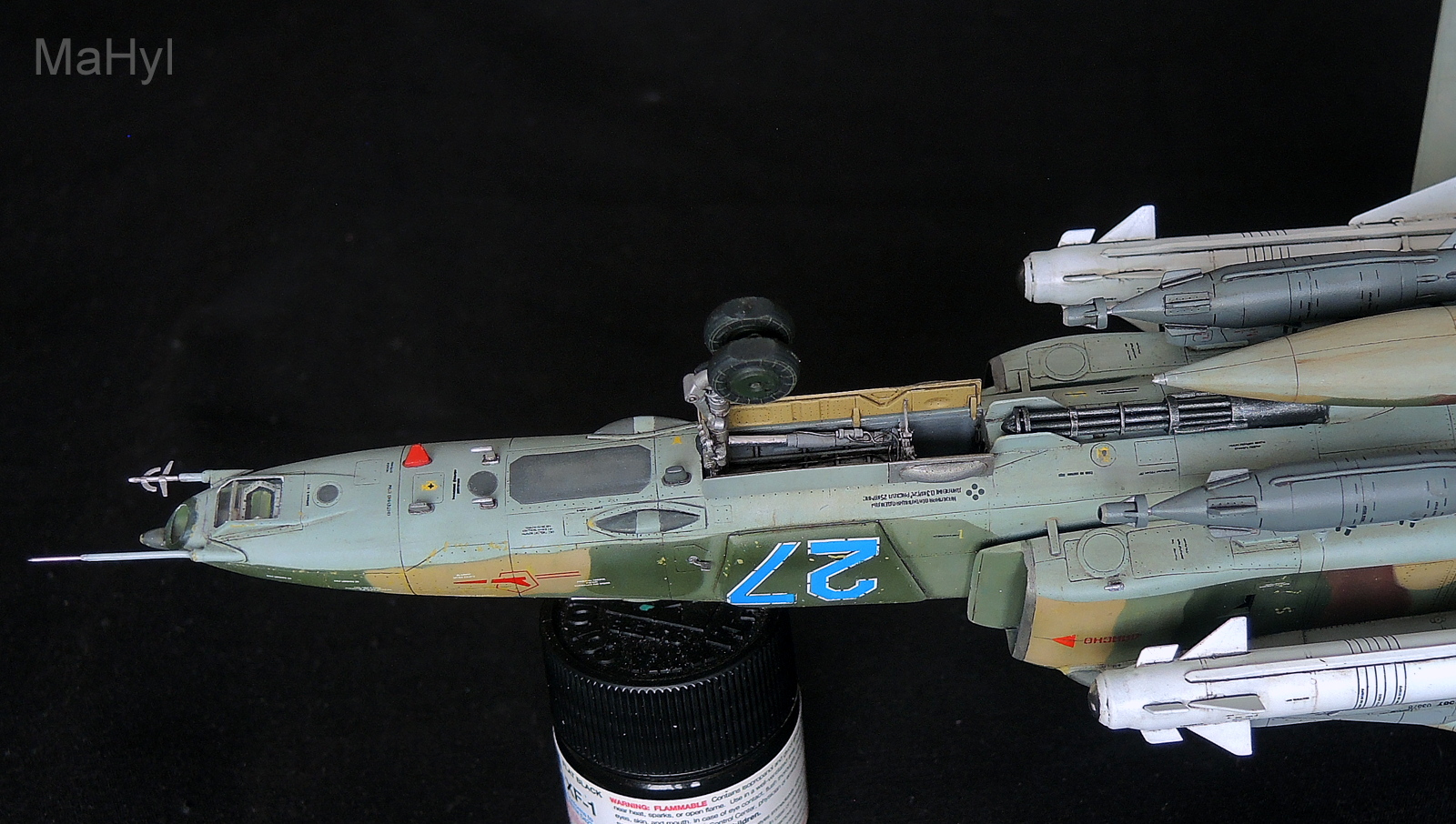

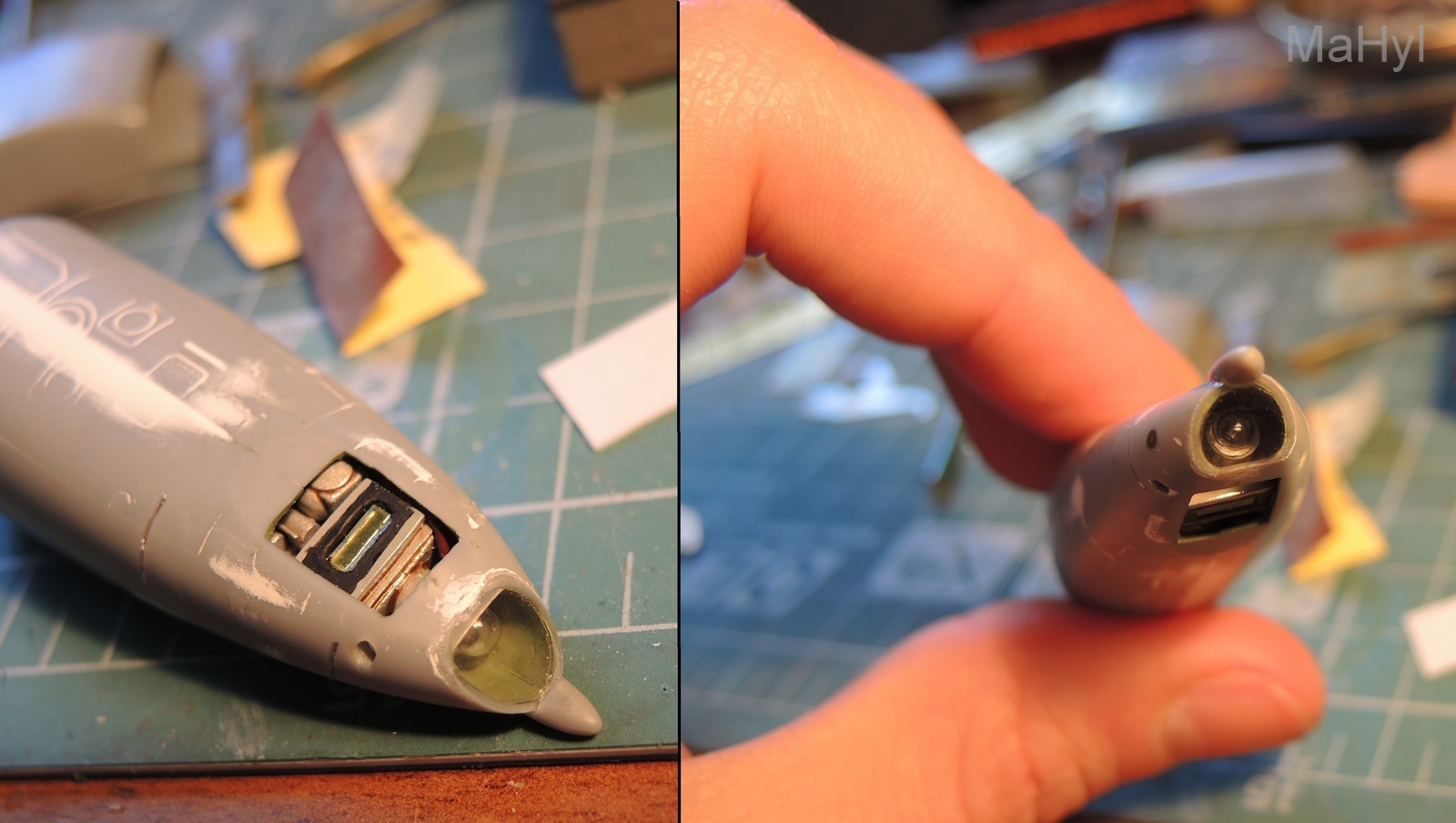

Носовая часть перепиливалась несколько раз из оригинальной части набора. Еле-еле удалось впихнуть прицельный комплекс “Кайра-23” из-за того что, после придания носу нужной формы толщина стенок была уже на грани, хотя как надо в конечном итоге он так и не встал… Исправлять часть под фонарем кабины намеренно не стал т.к. совсем не дружу с вакушными фонарями. Вместо этого изготовил копию оригинального фонаря из более податливого пластика, подкрашенного желтым цветом и просто поменял его форму на более приемлемую, подогнав по месту. Также немного изменил форму и угол наклона ВДЗ, добавил пропущенную часть фюзеляжа.

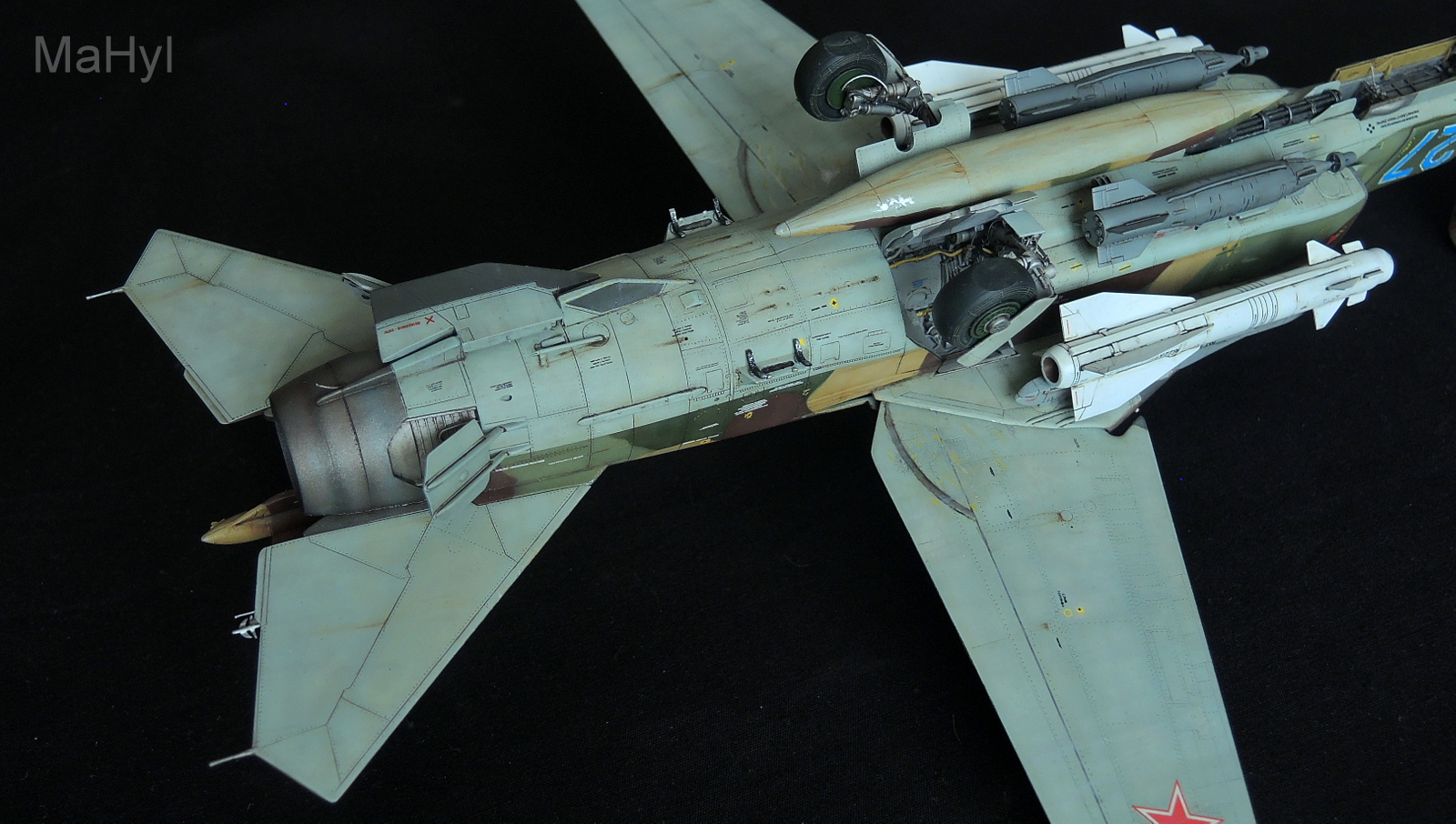

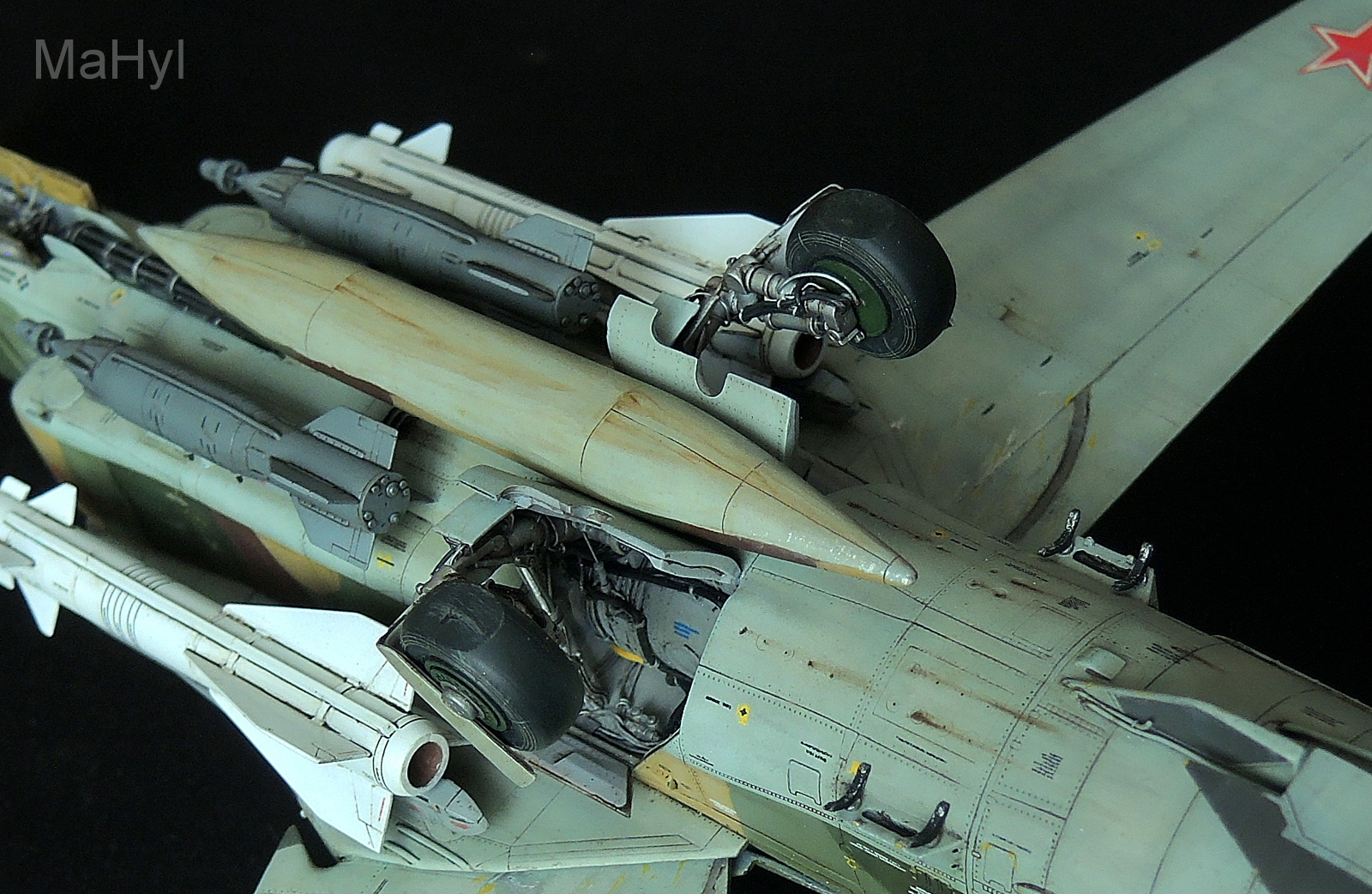

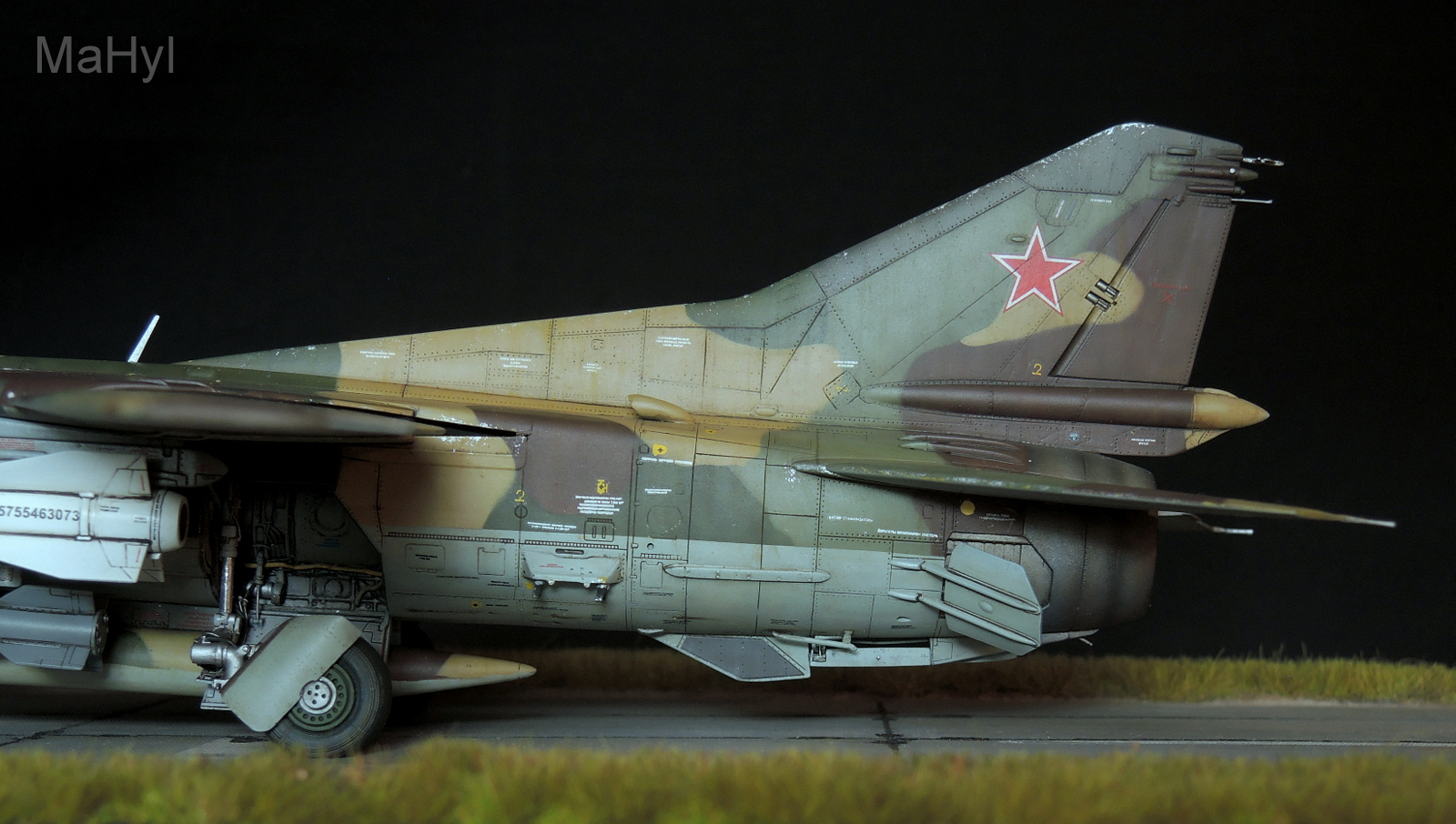

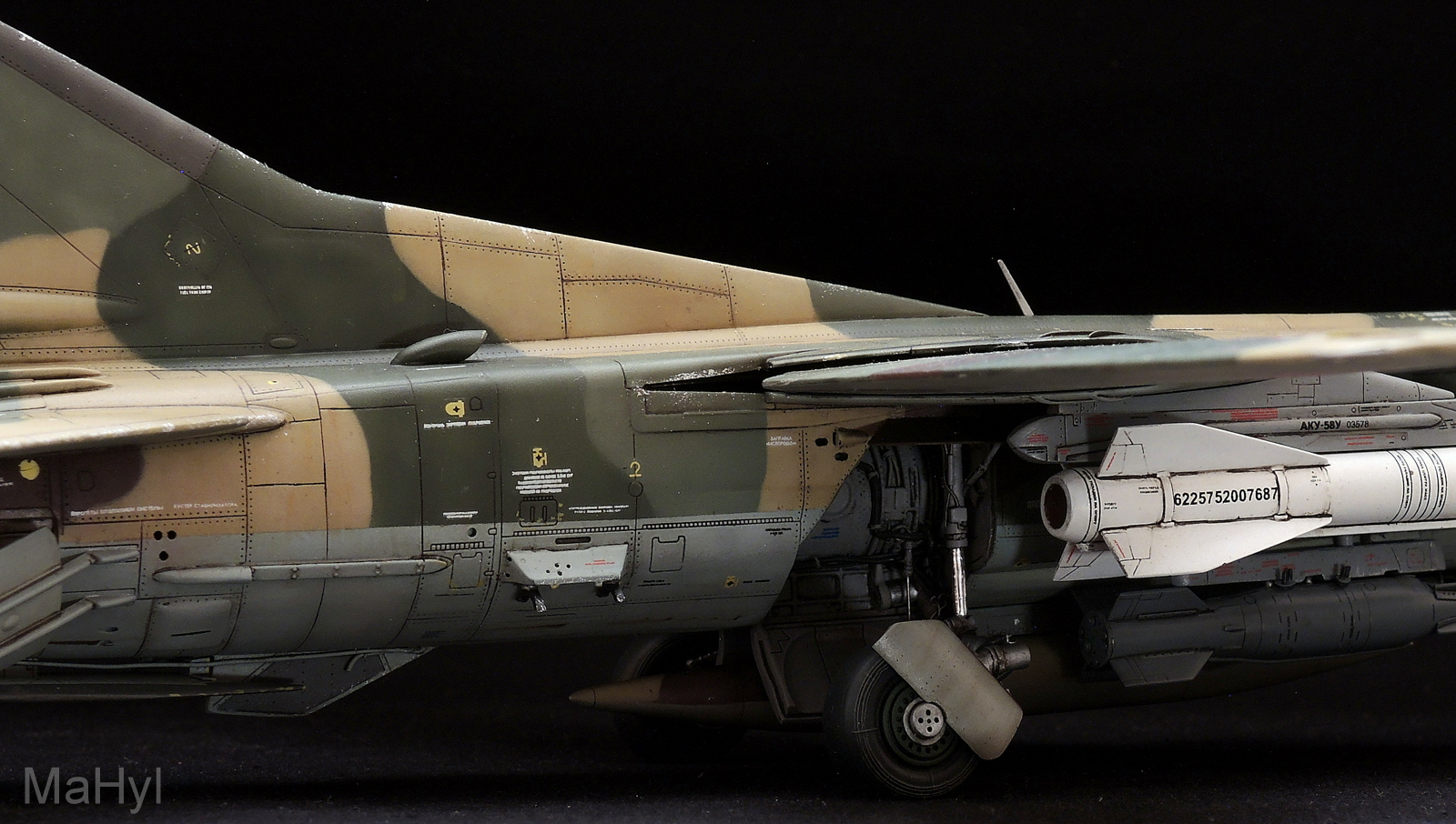

Ниши шасси, в принципе изготовлены неплохо, за исключение того момента что они от миг-23. Настоящую проблему доставила проводка, особенно на основных стойках. Где она намотана на стойку со всех сторон.

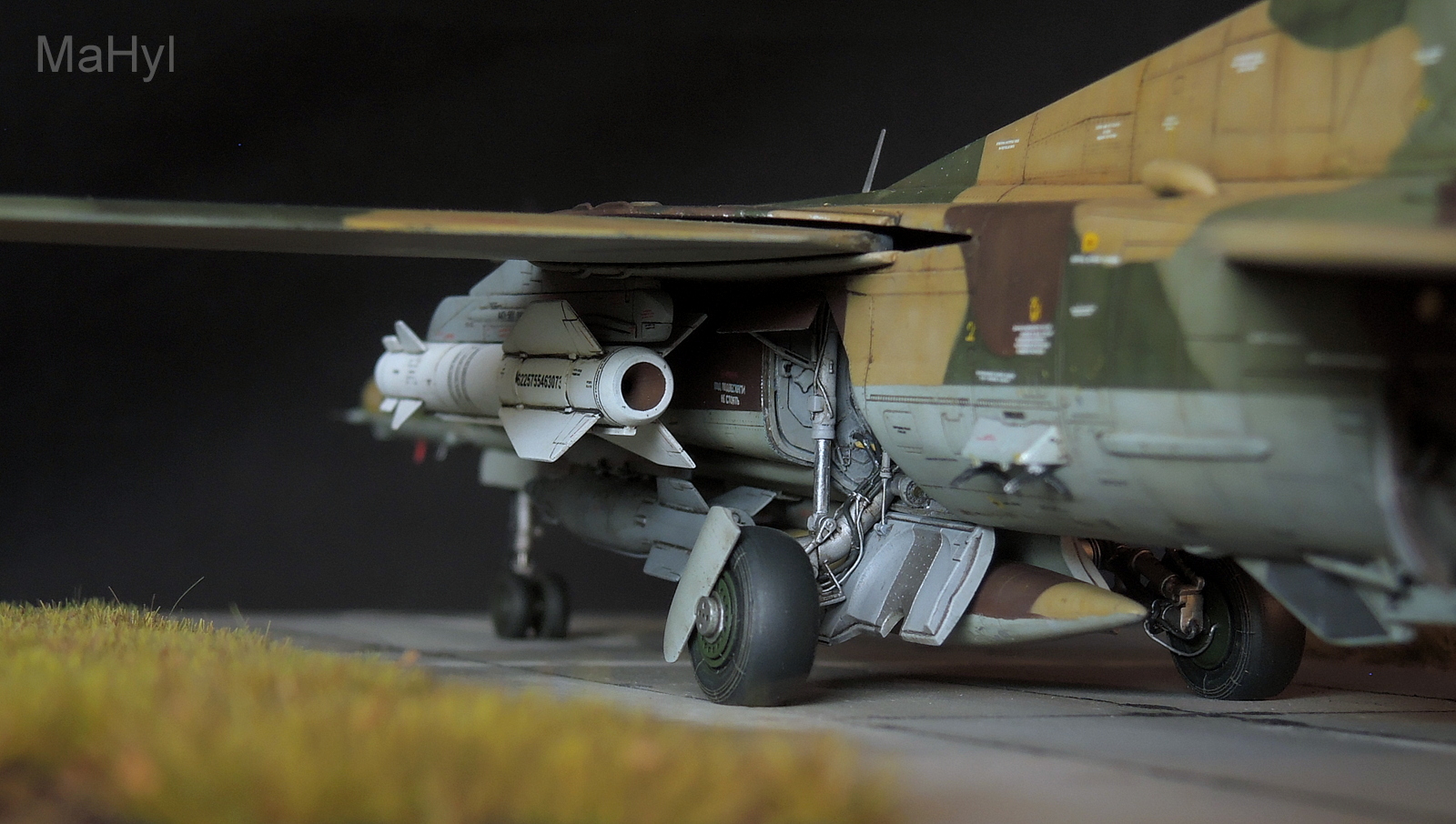

Забавно получилось с положением клиренса самолета. Поменяв угол наклона задних стоек, пришел к выводу, что этого достаточно, и не стал изменять размер гидроцилиндра. В итоге при имитации нагрузки на пневматах модель опять осела практически до первоначального уровня. А поскольку это выяснилось на моменте сборки после покраски , просто добавил к загрузке еще 1 тонну, в виде двух КАБов, и вопрос был закрыт.

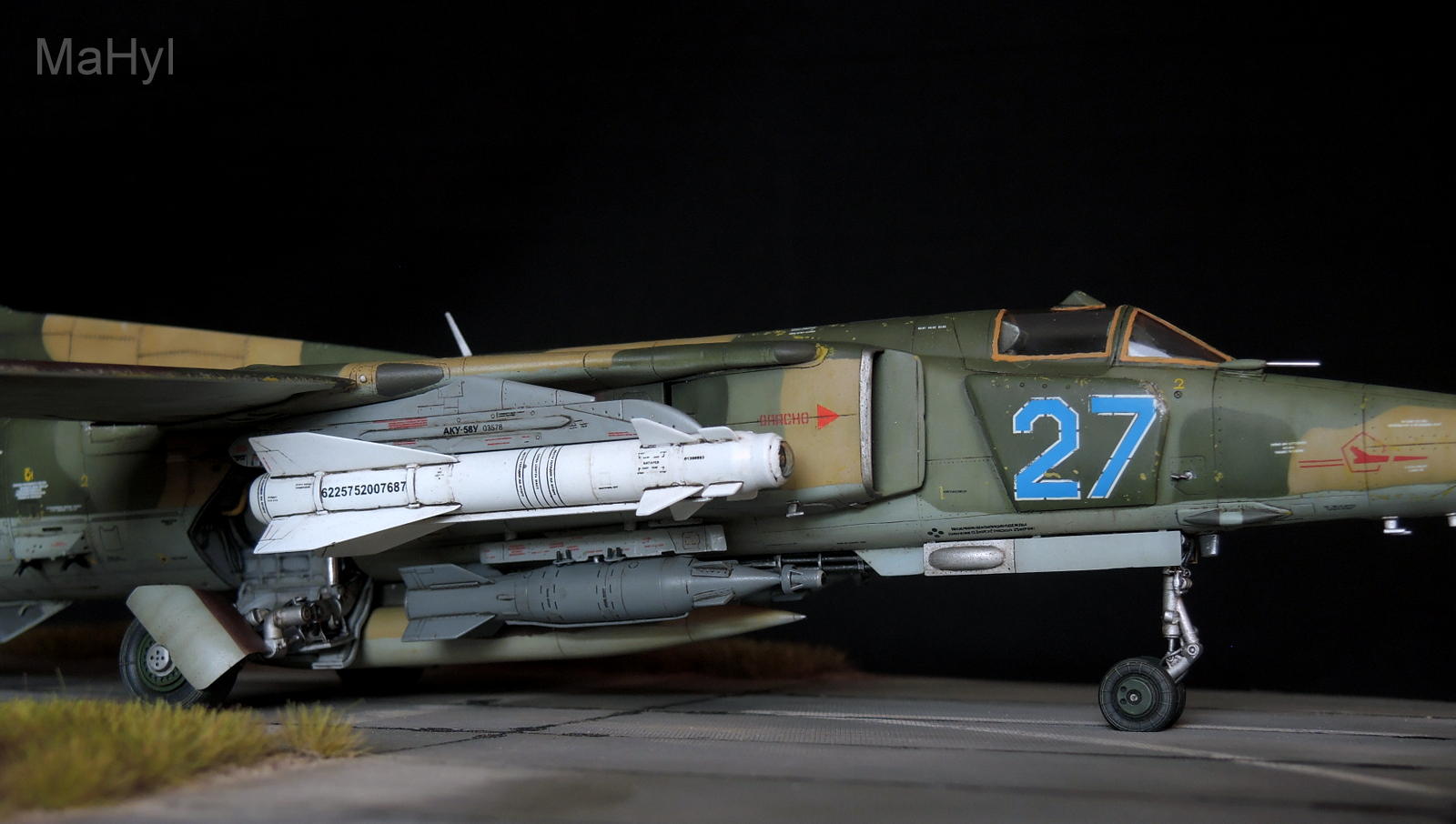

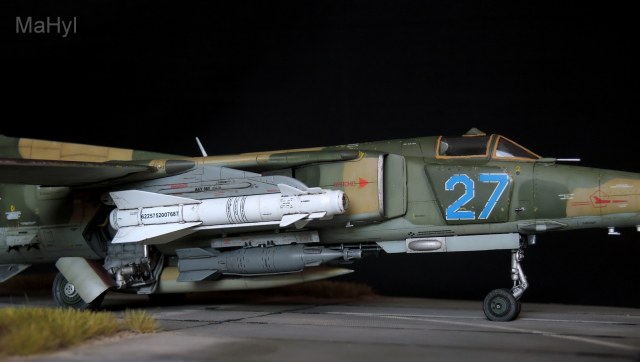

Вооружение использовал из набора с некоторыми доработками. Пришлось изготавливать с нуля пилоны, которые в наборе даны также от миг-23.

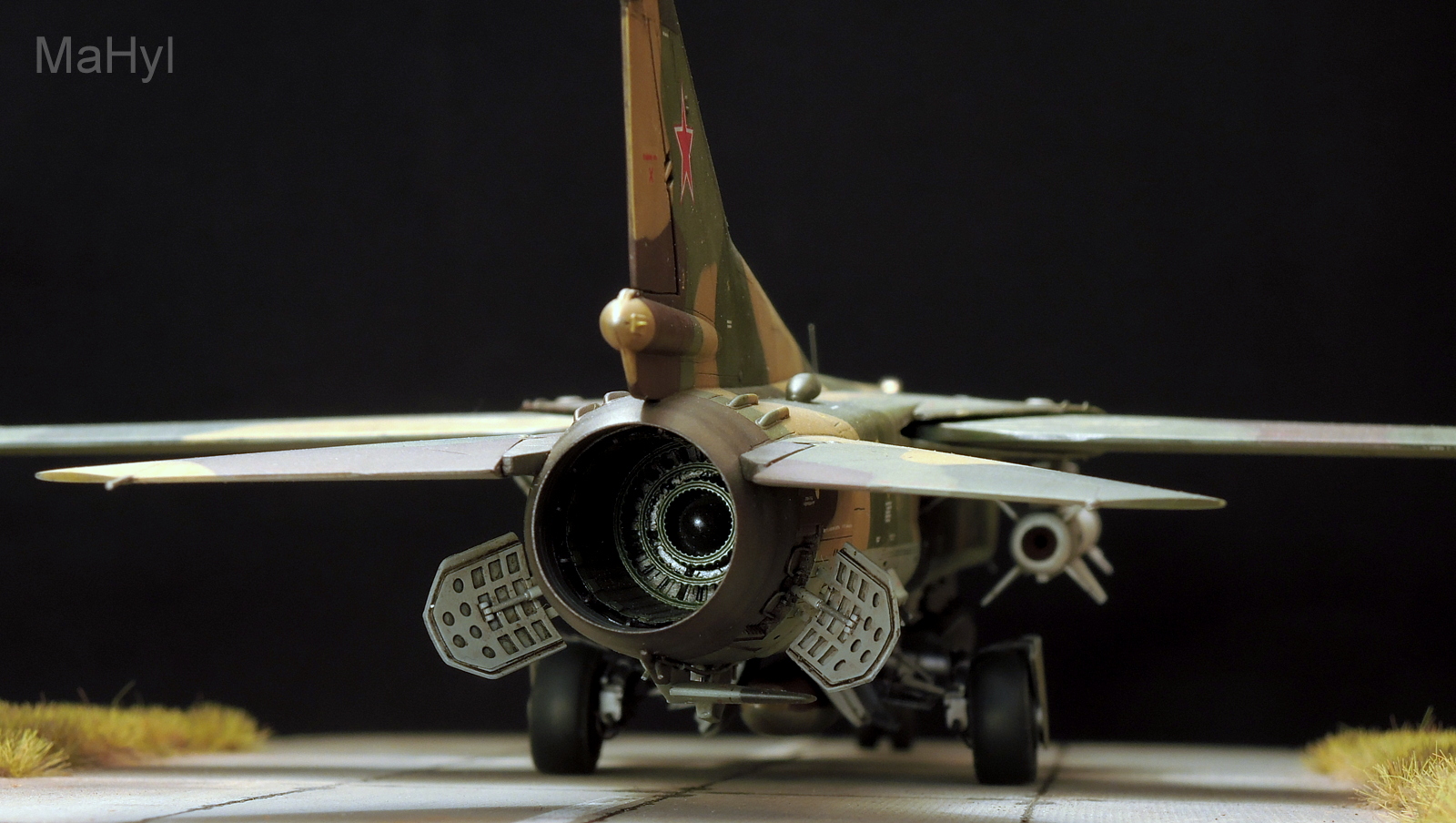

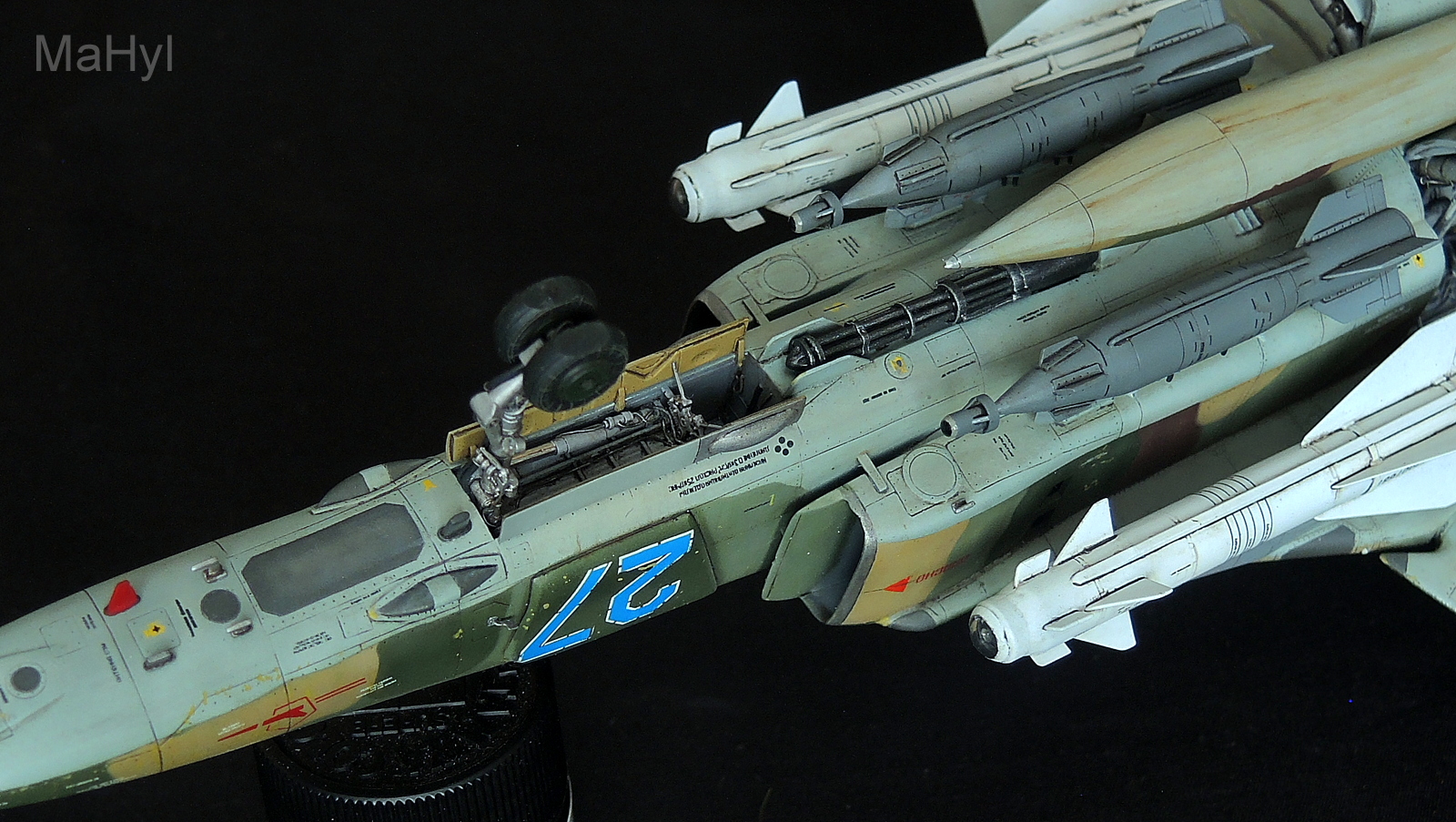

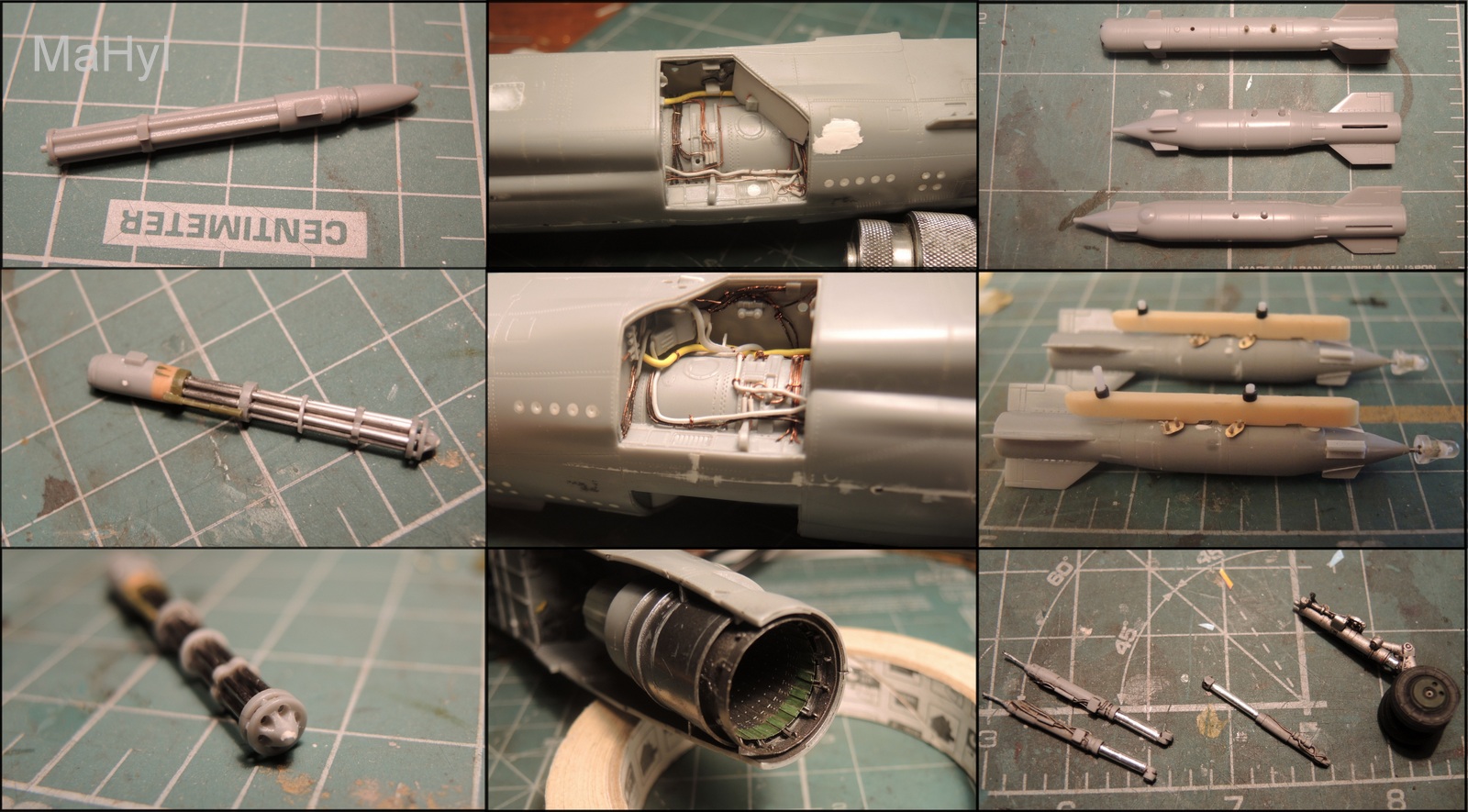

В модели было еще много мелких доработок: кабина пилота, различные наплывы, антенны, дренажные трубки, ГШ-6-30, задние бомбодержатели, форсажная камера, также кое-где пришлось переделывать (доделывать) расшивку и клеп.

По окраске.

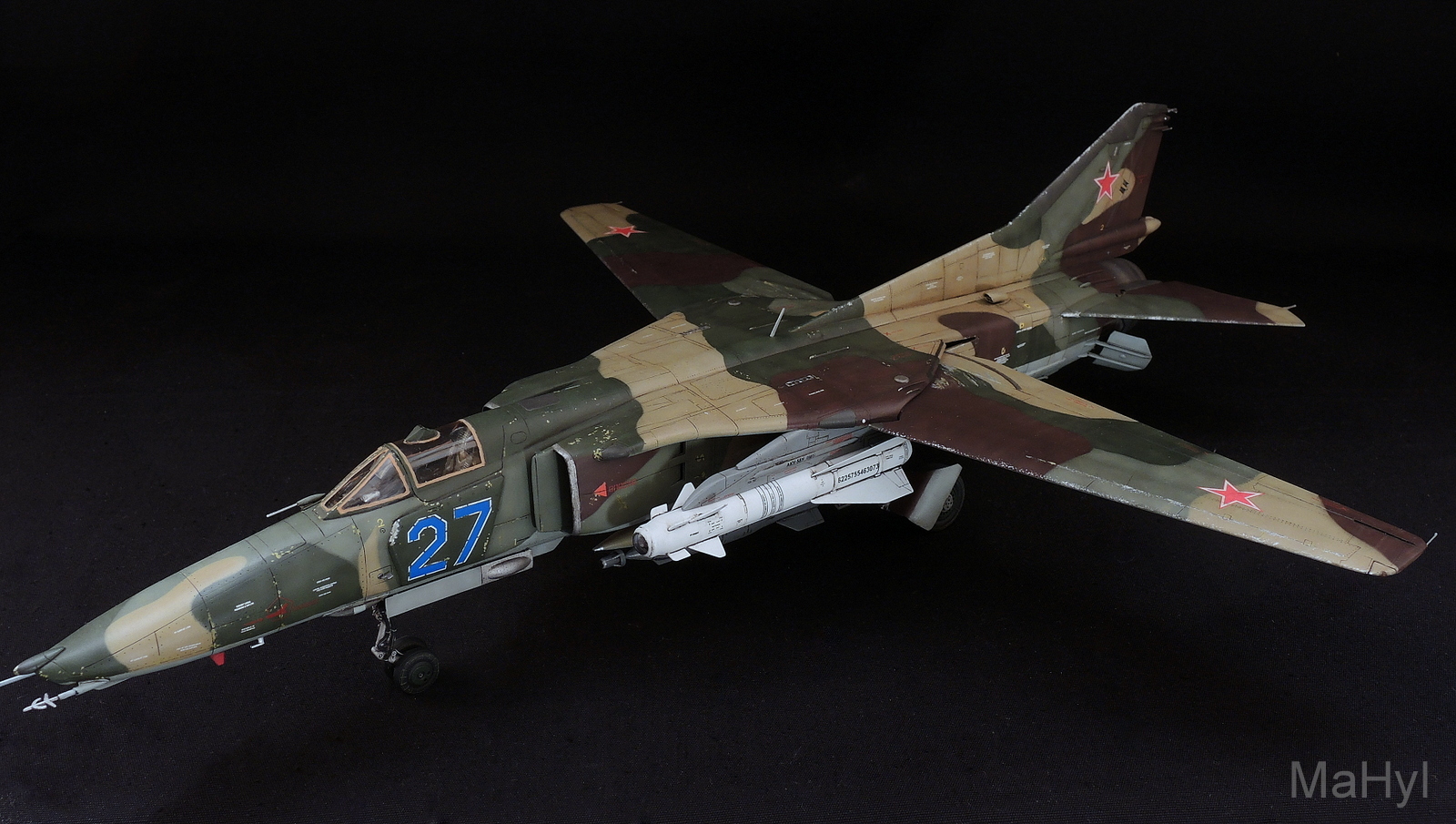

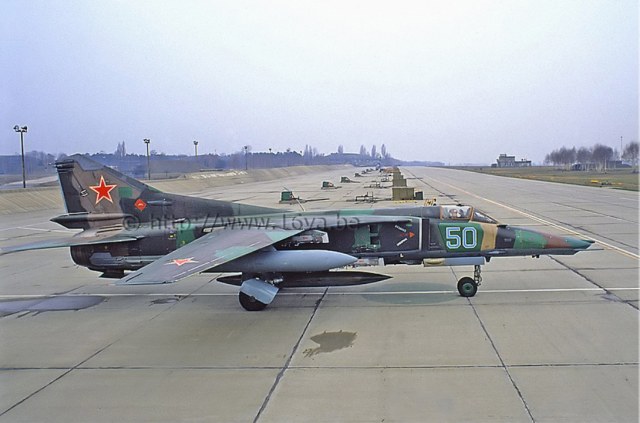

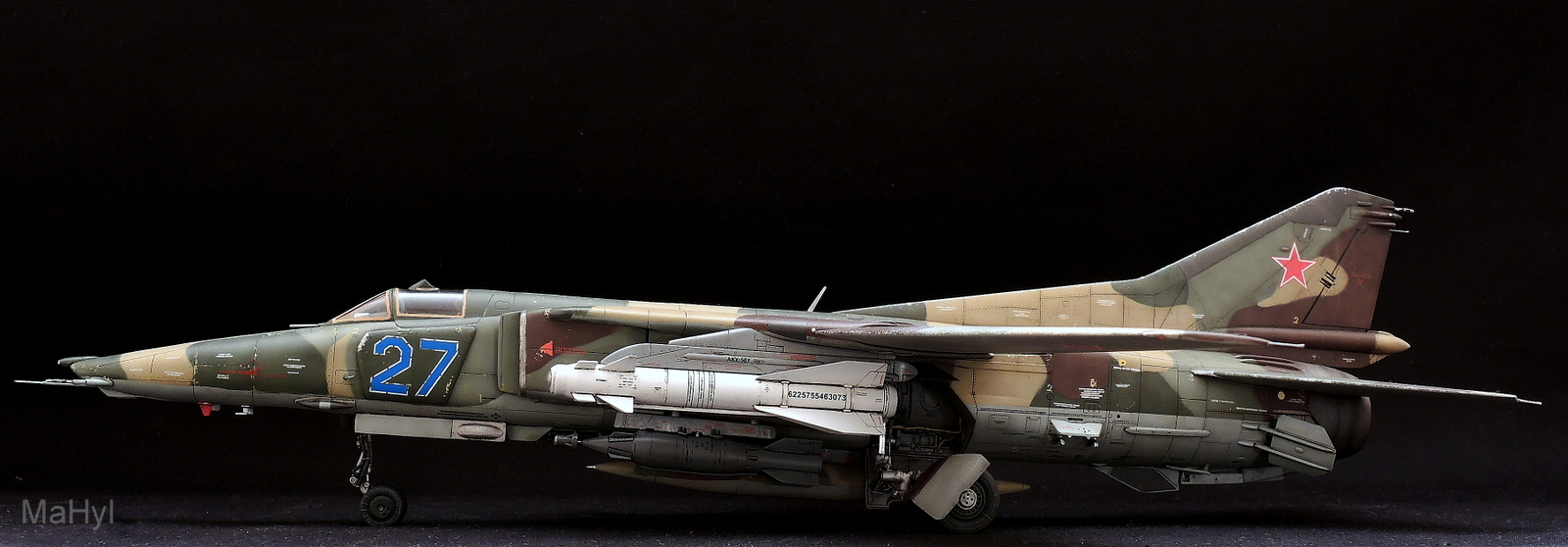

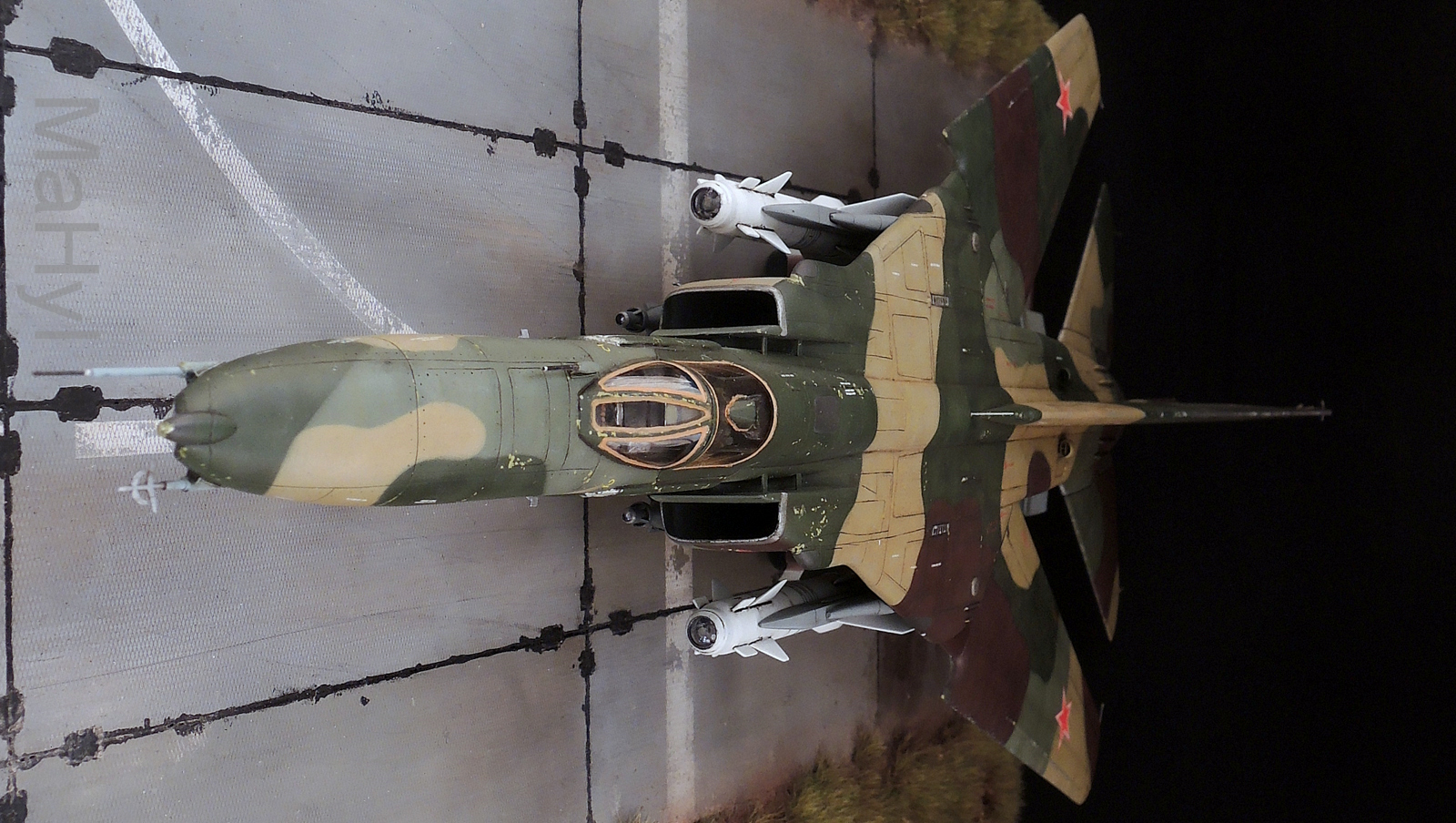

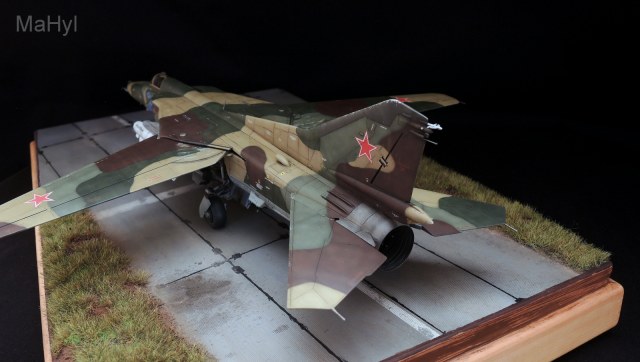

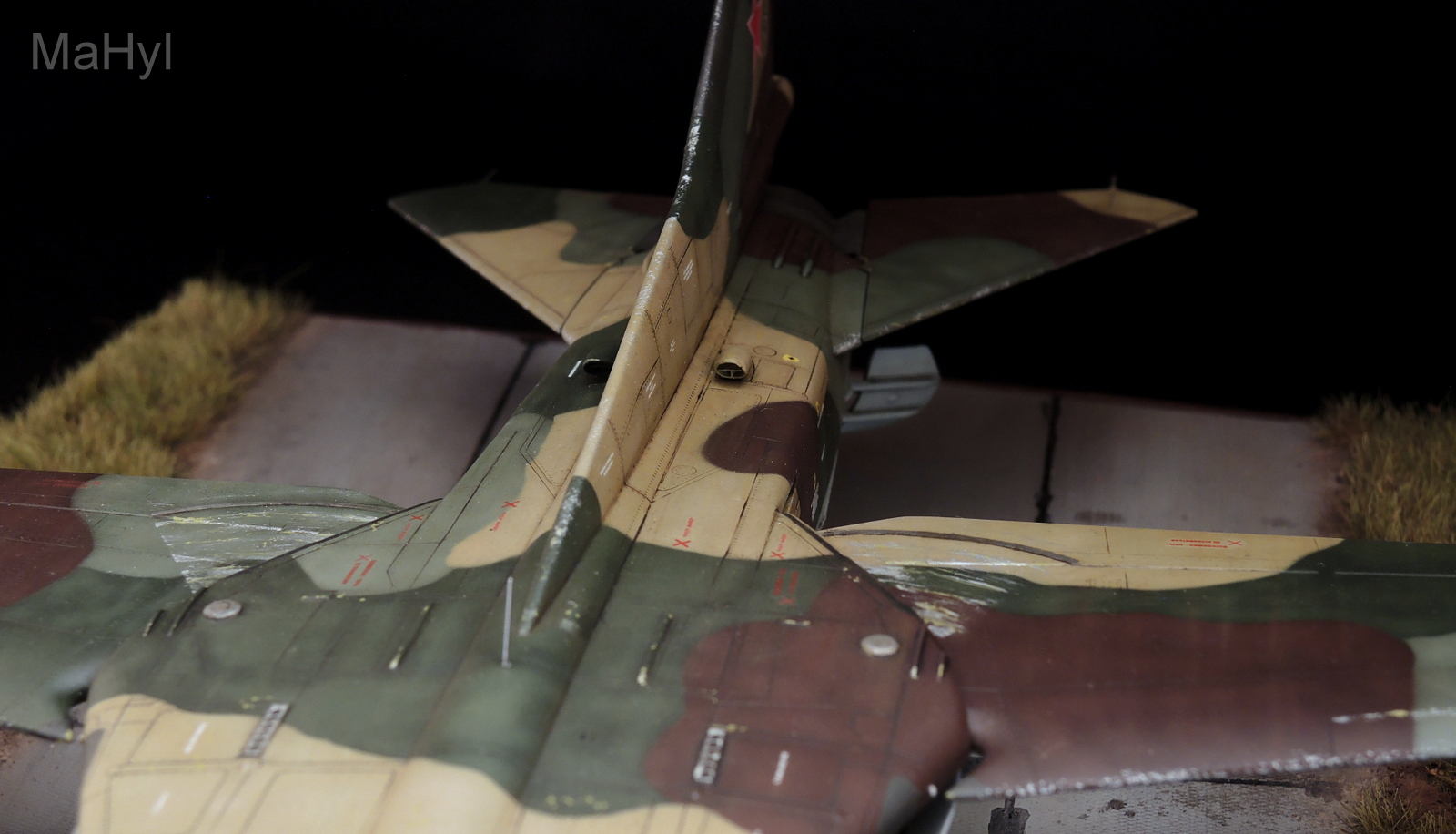

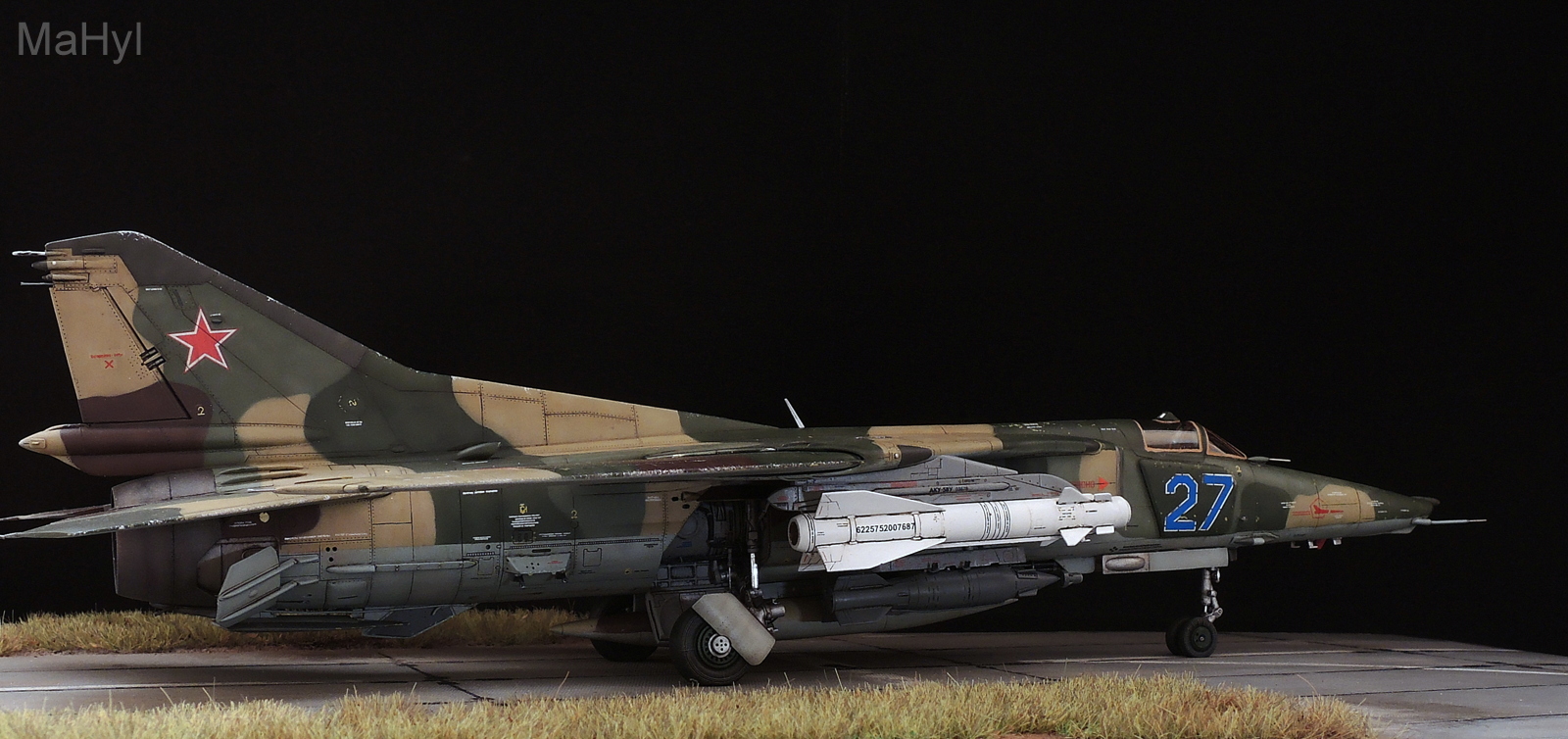

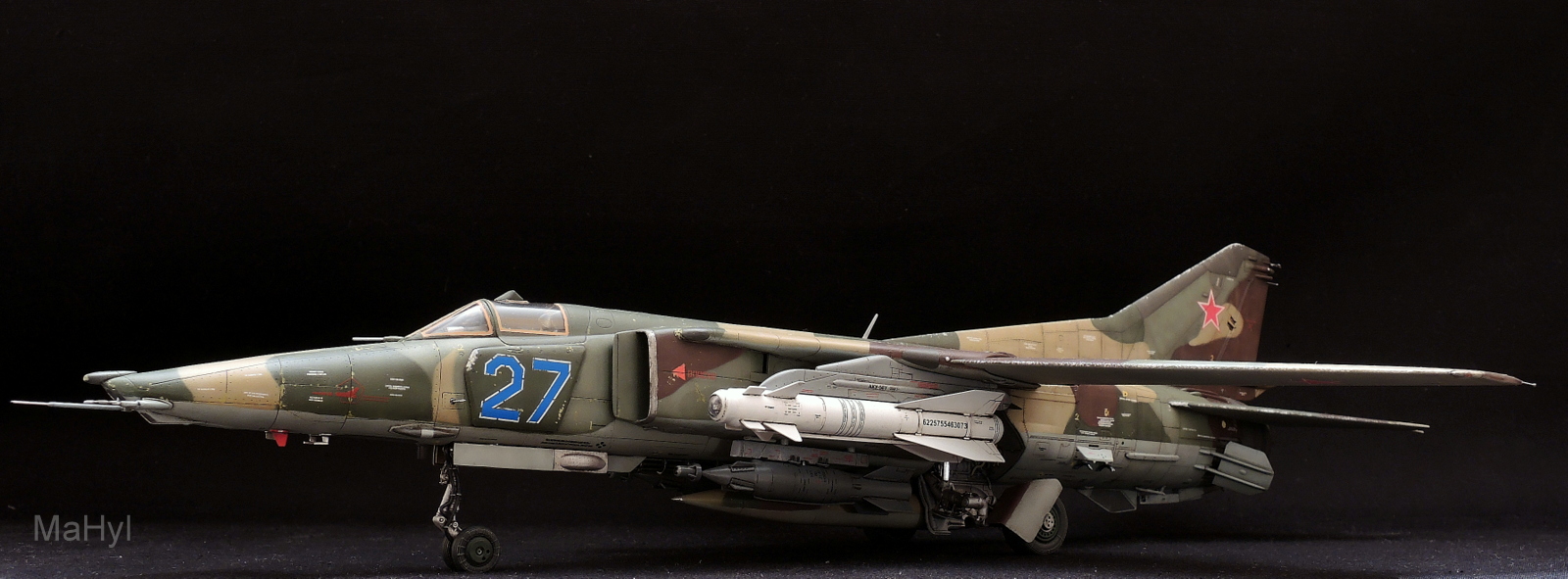

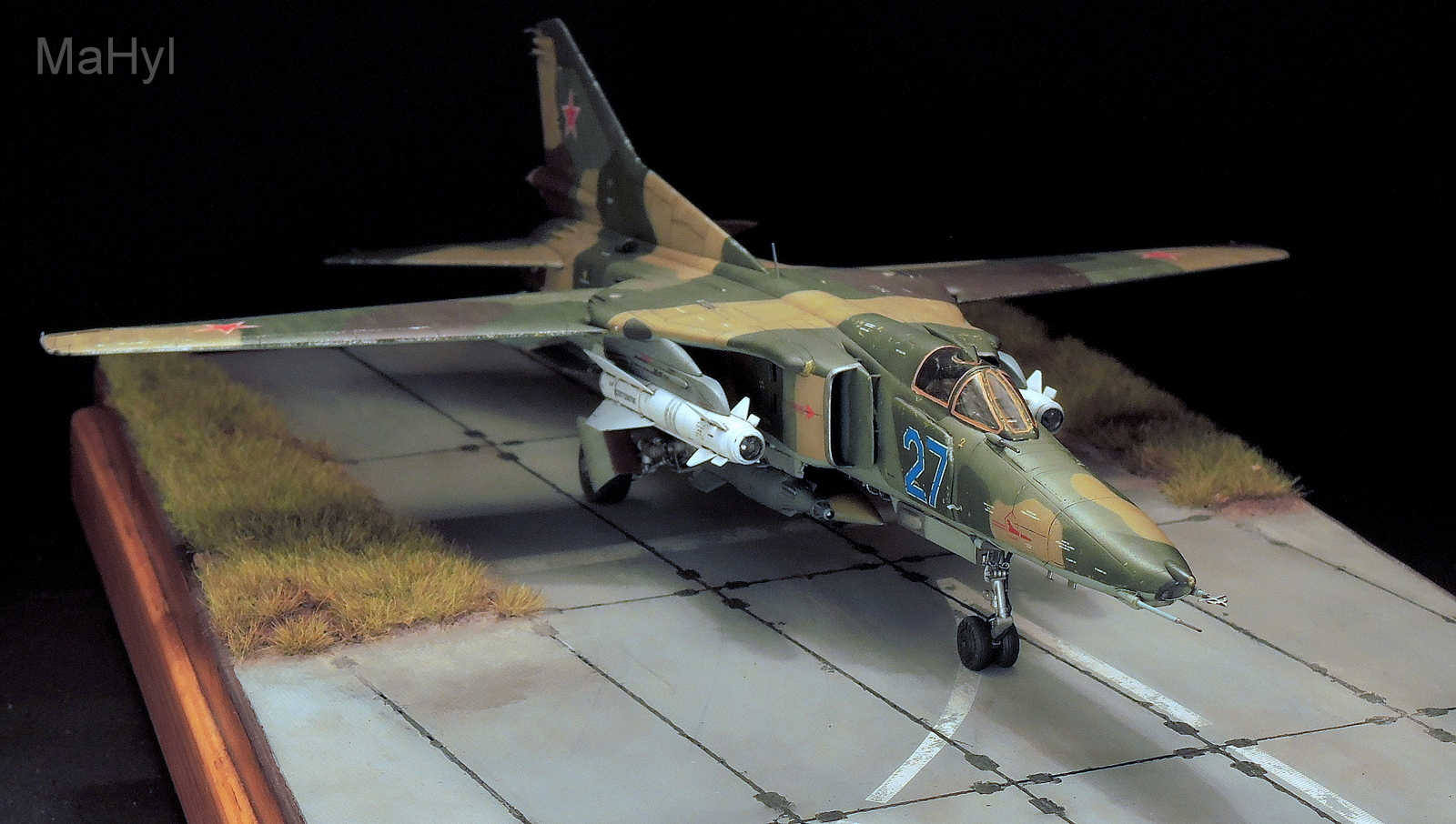

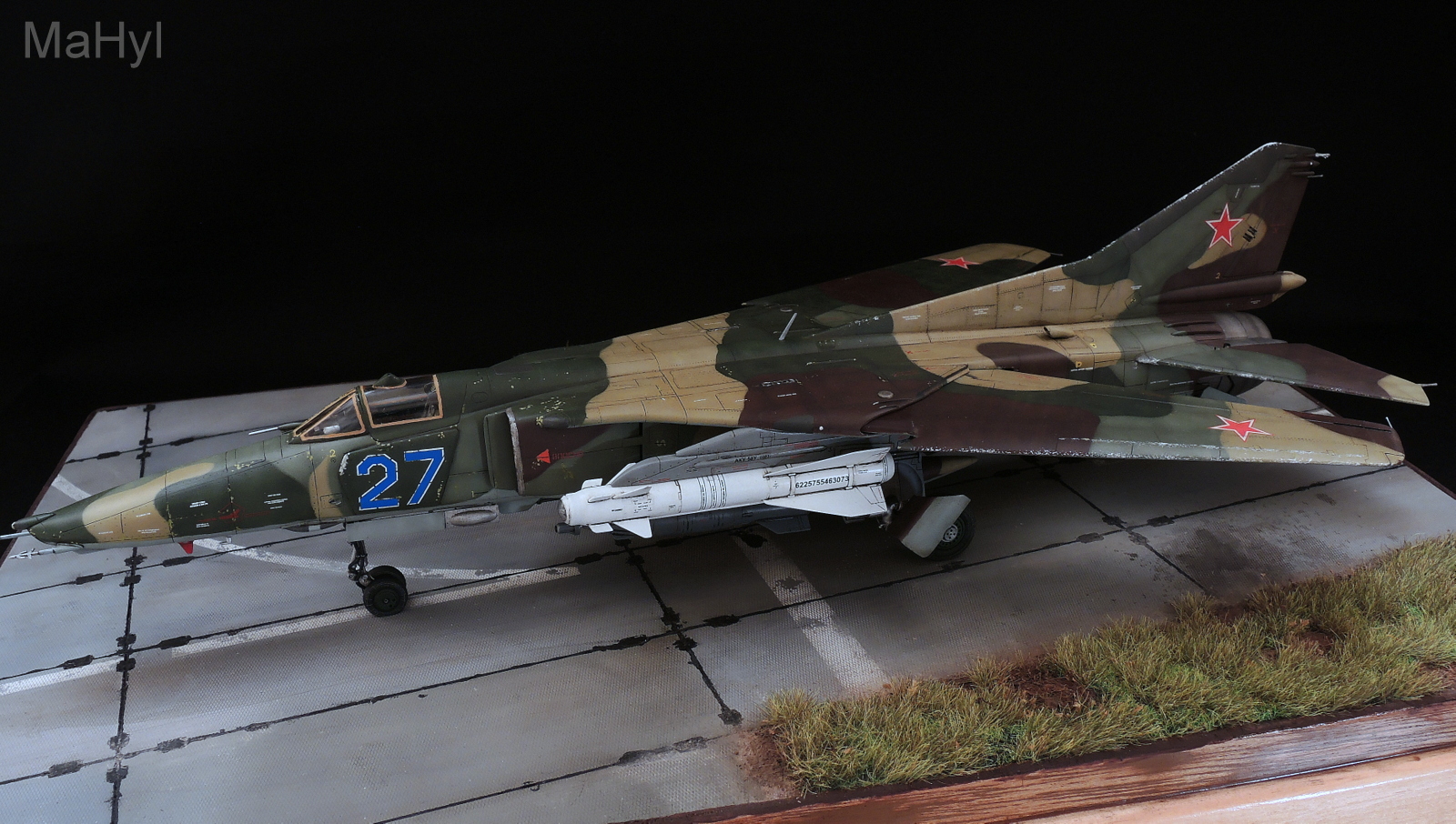

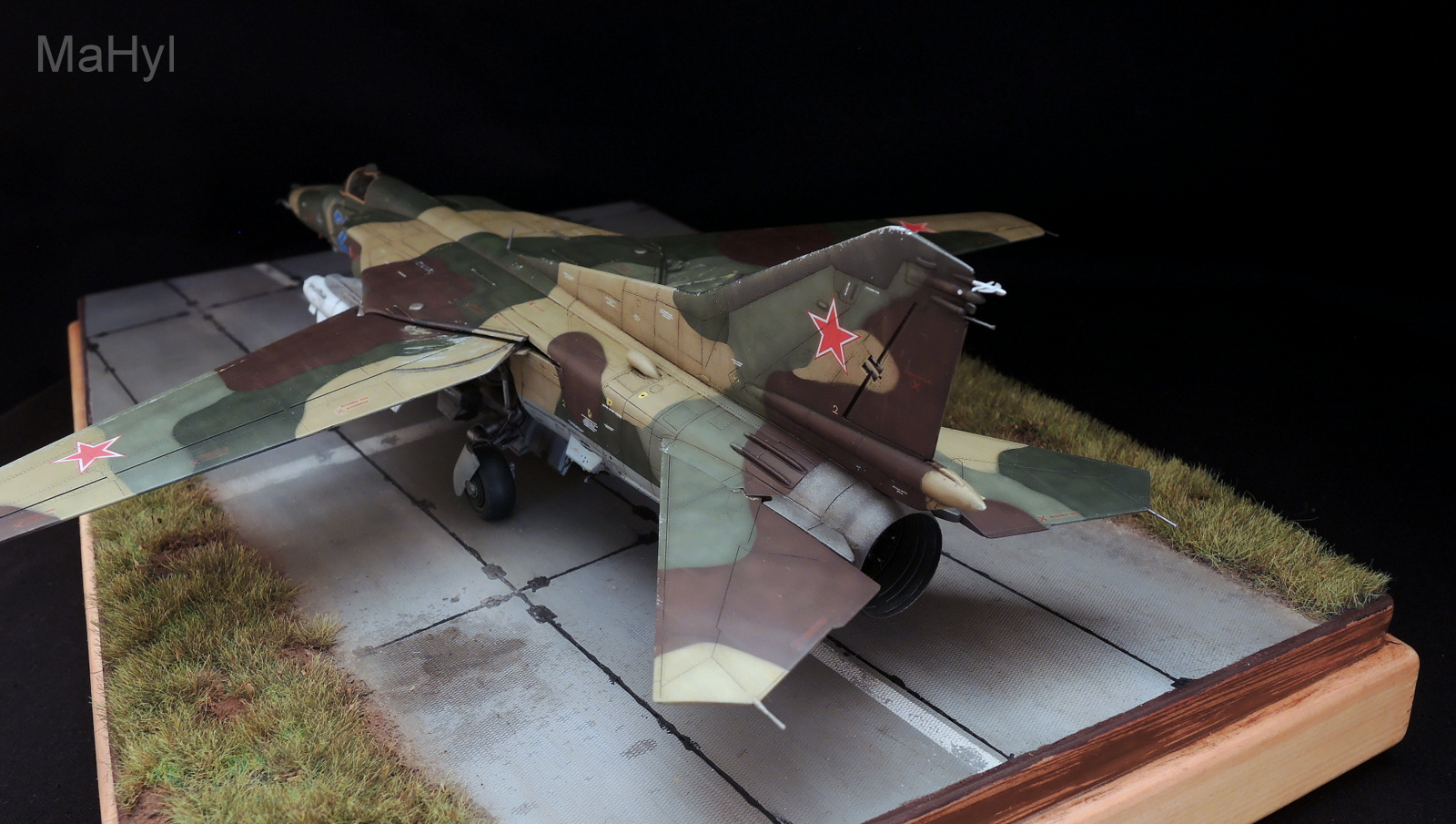

Пришлось делать отдельный эскиз камуфляжного рисунка на самолет, из-за отсутствия хоть какого-то единого рисунка на самолеты данного типа. Привязку к реальной машине не делал по определенным причинам, хотя камуфляж частично базируется на расцветке одной реальной машины из 16-ой воздушной армии. Красил и модулировал цвета  Tamiya и Gunze, смывка, фильтры, масляные точки, подтеки, сколы. Декалей на этот самолет, в принципе не существует, поэтому использовал деки и из набора, и Бегемота, и от других наборов.

В конечном итоге, несмотря на оставшиеся косяки, этот самолет того стоил. Изначально было ясно, что вытянуть данный проект на приемлемый уровень, не превращая в долгострой, не получится. Так что по некоторым аспектам пришлось руководствоваться принципом “лучшее-враг хорошего”, чтобы не растянуть стройку еще на год-два.

Спасибо за внимание!
