Воздухозаправщик ВЗ-20-350

Приветствую уважаемые коллеги.

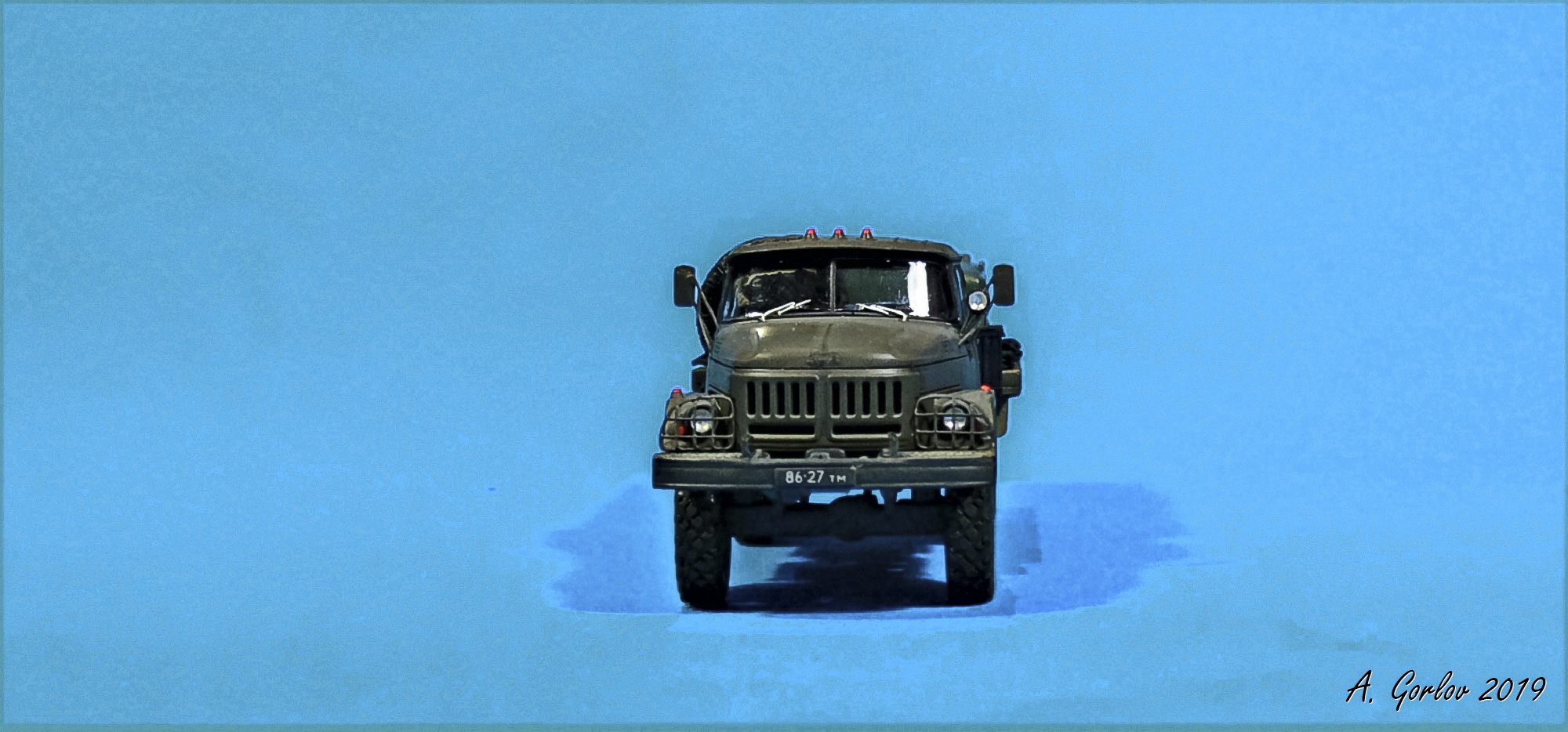

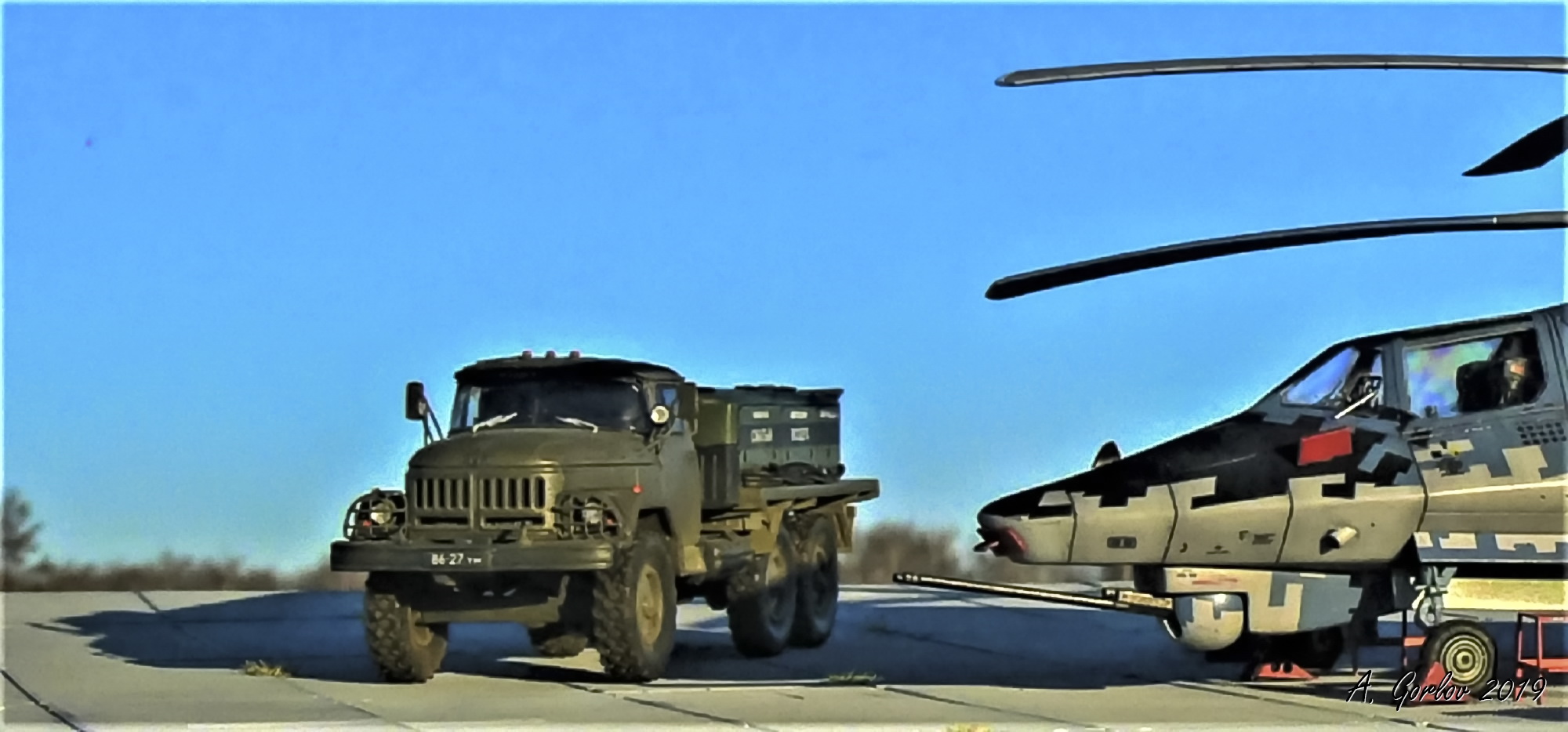

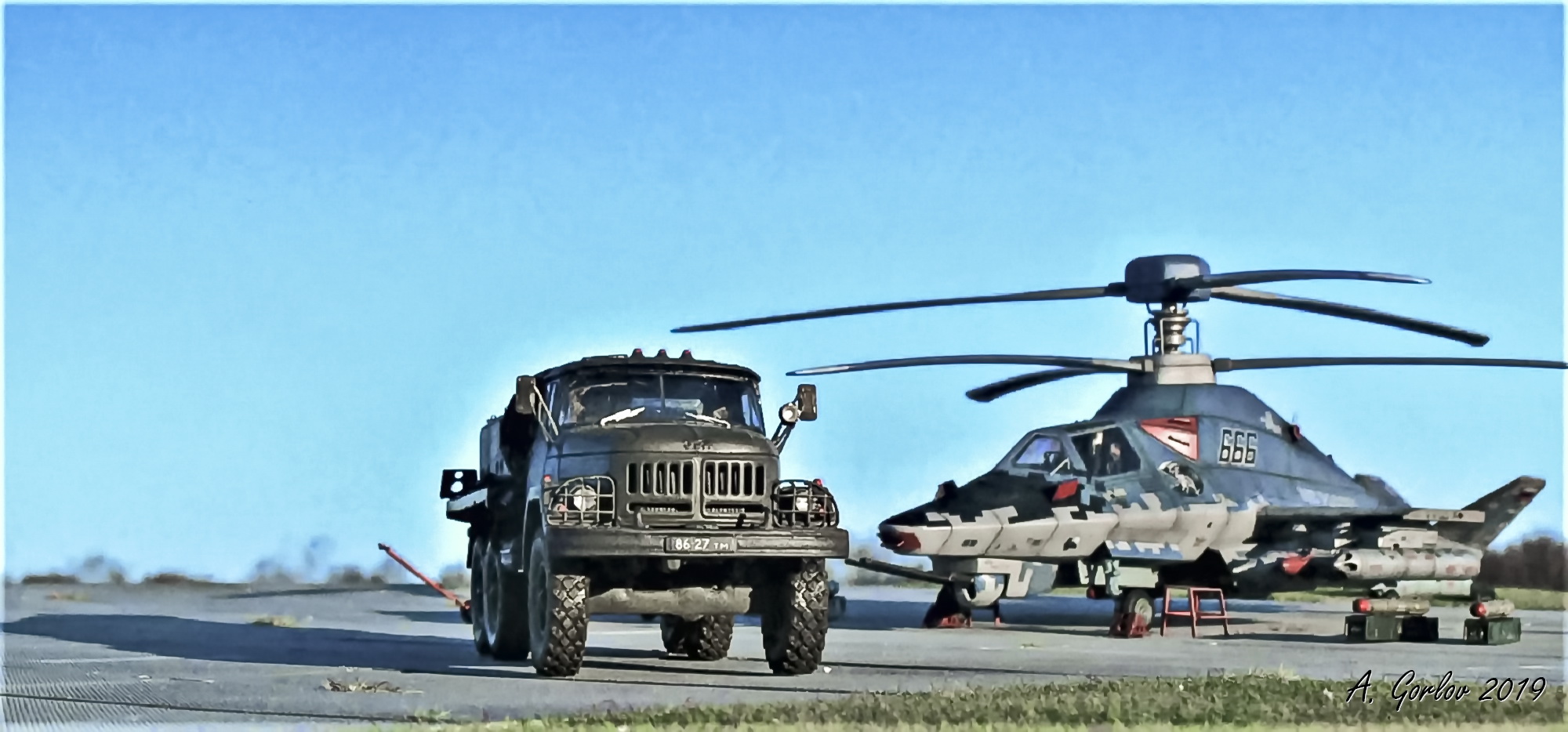

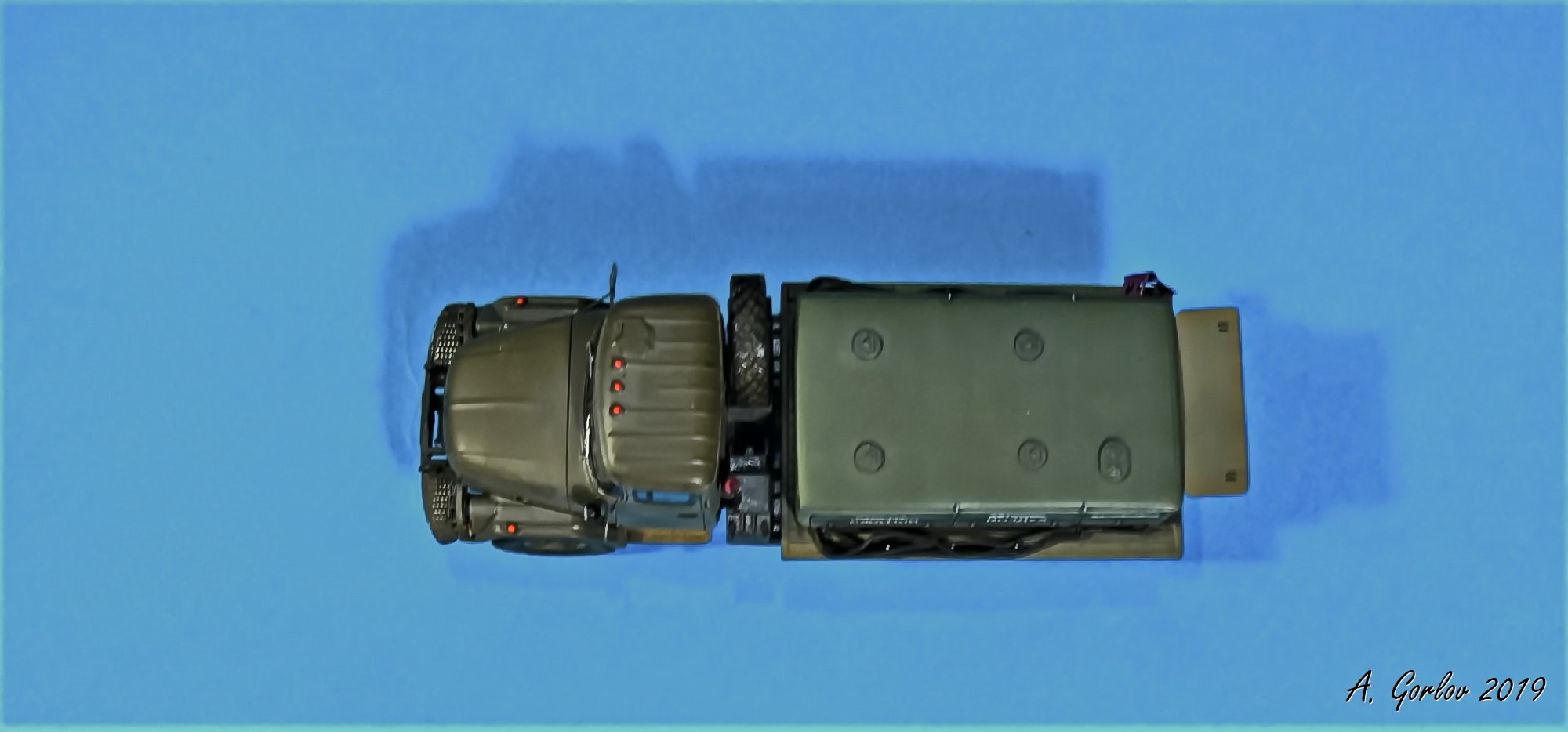

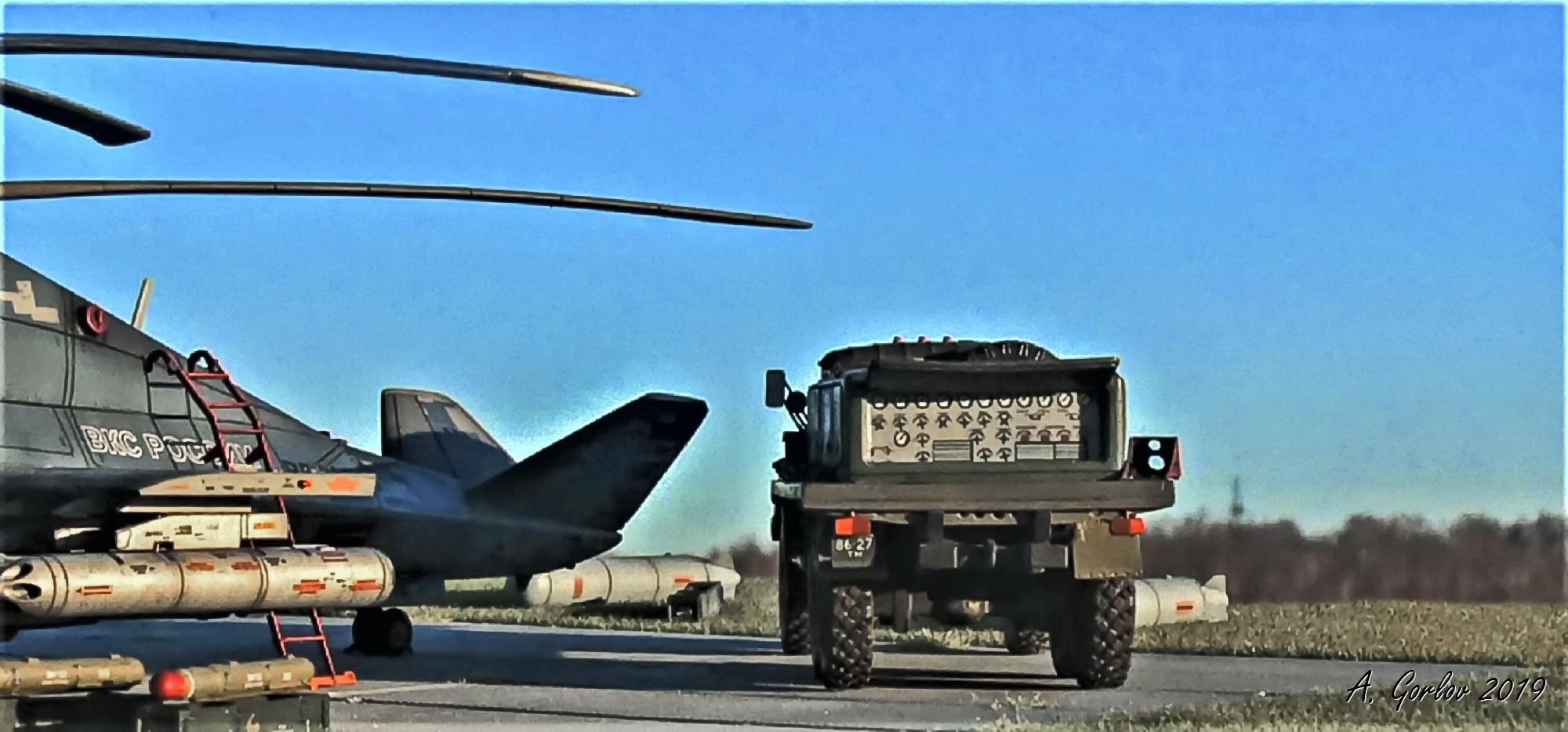

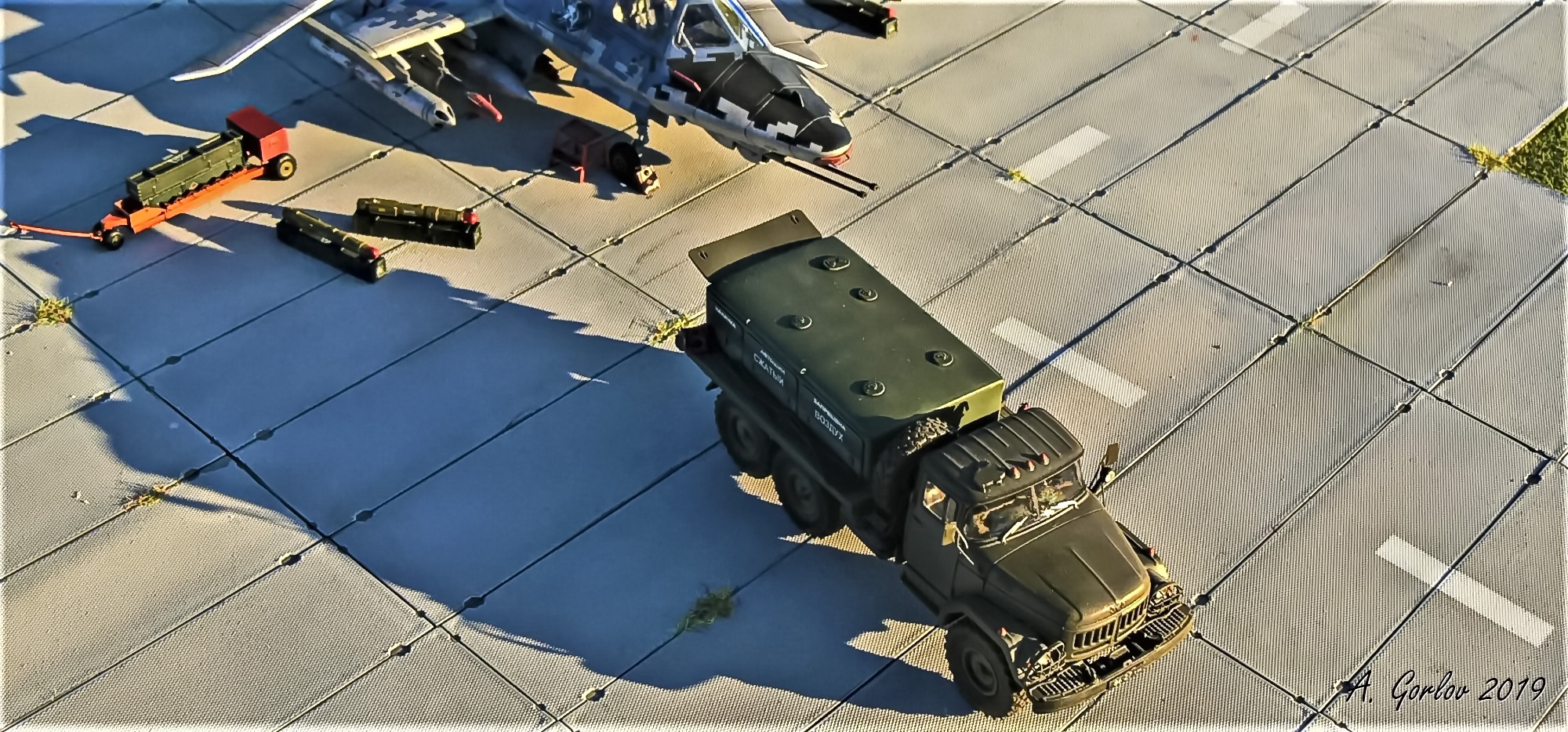

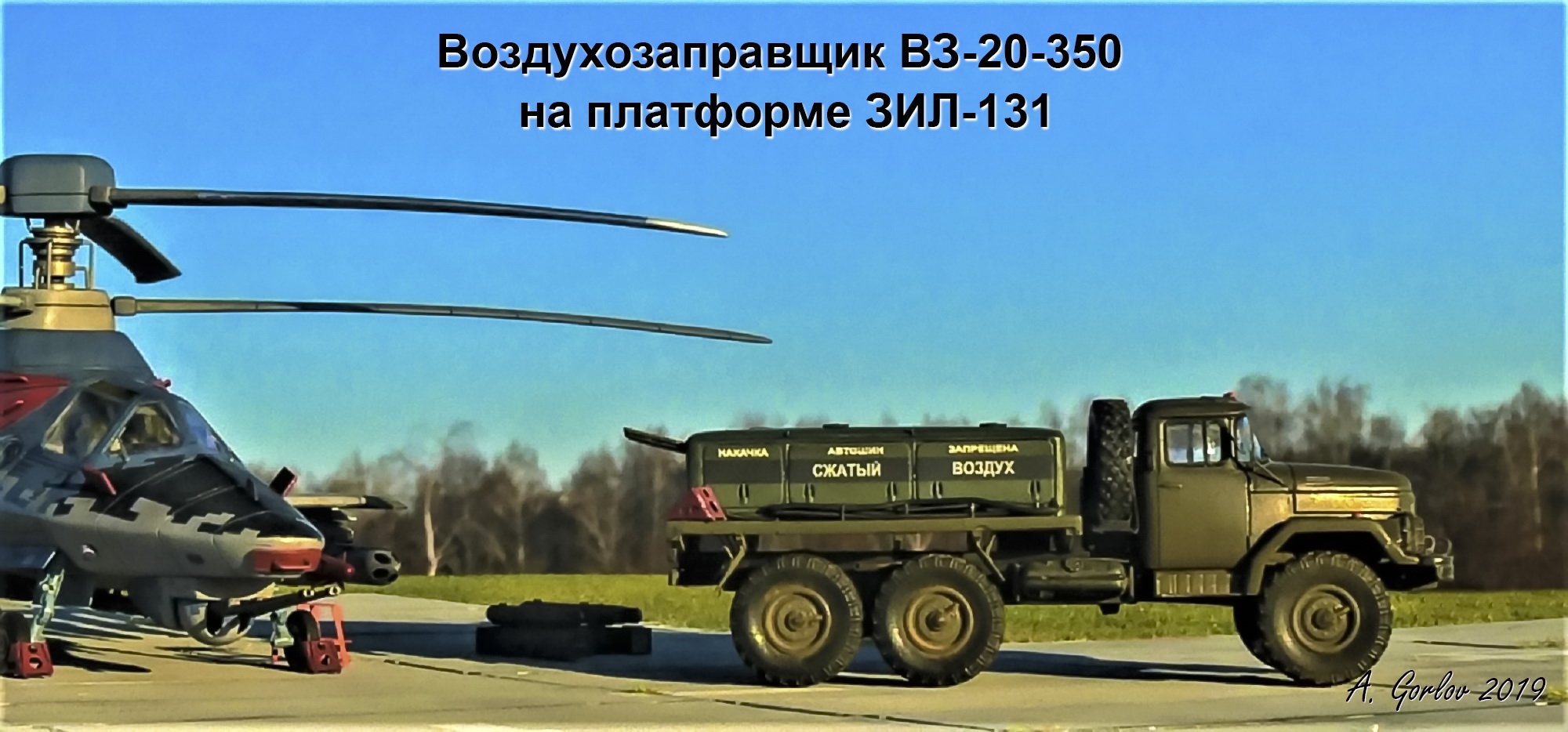

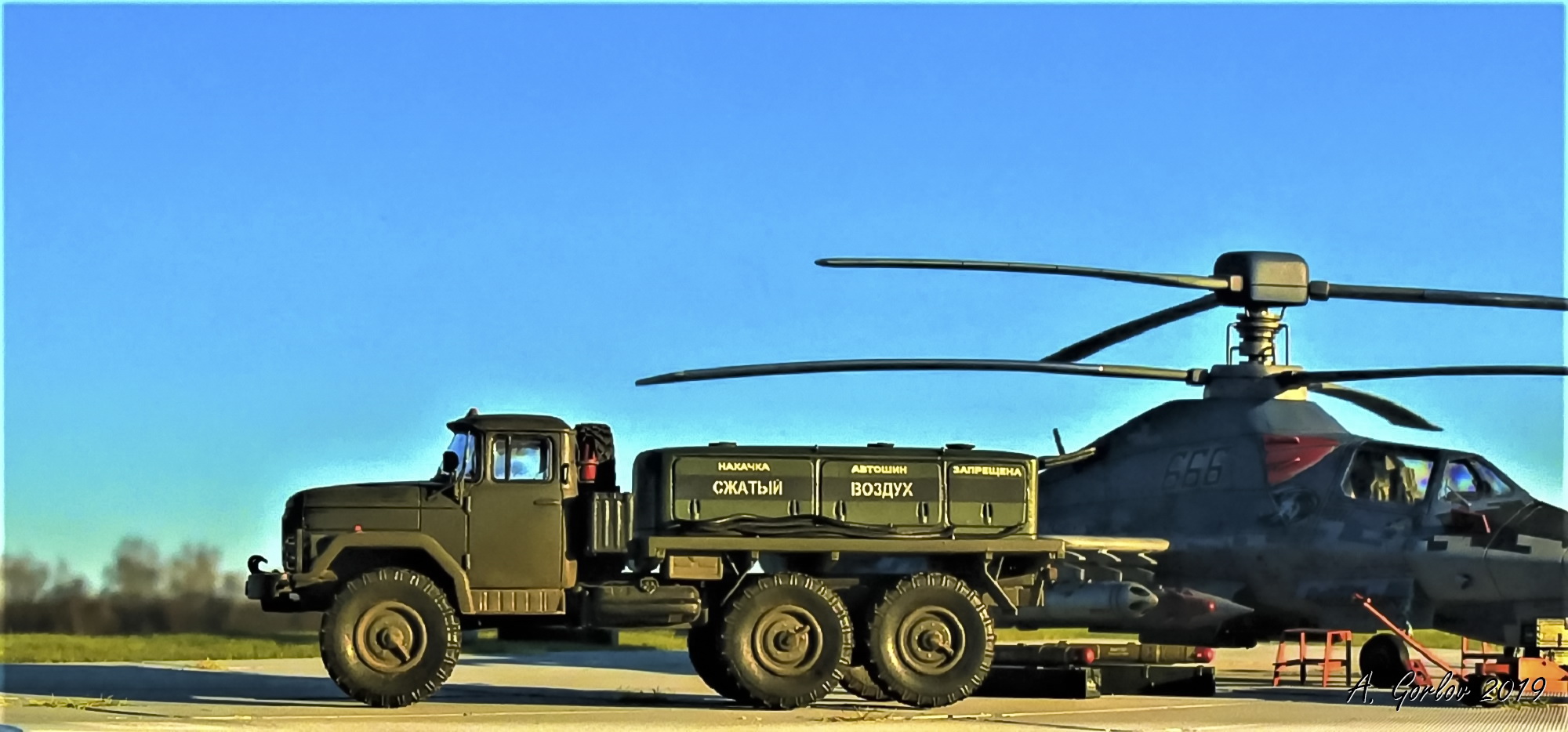

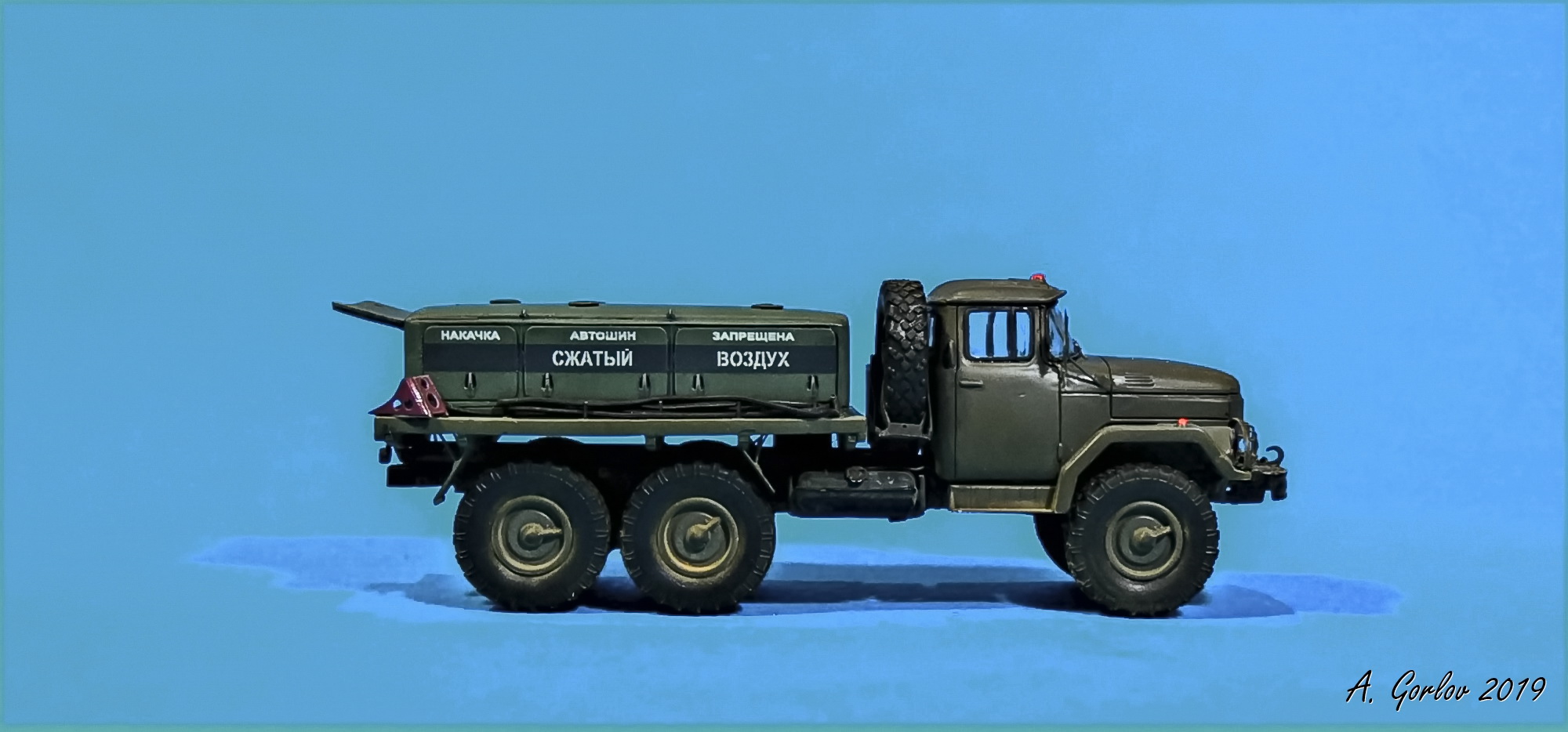

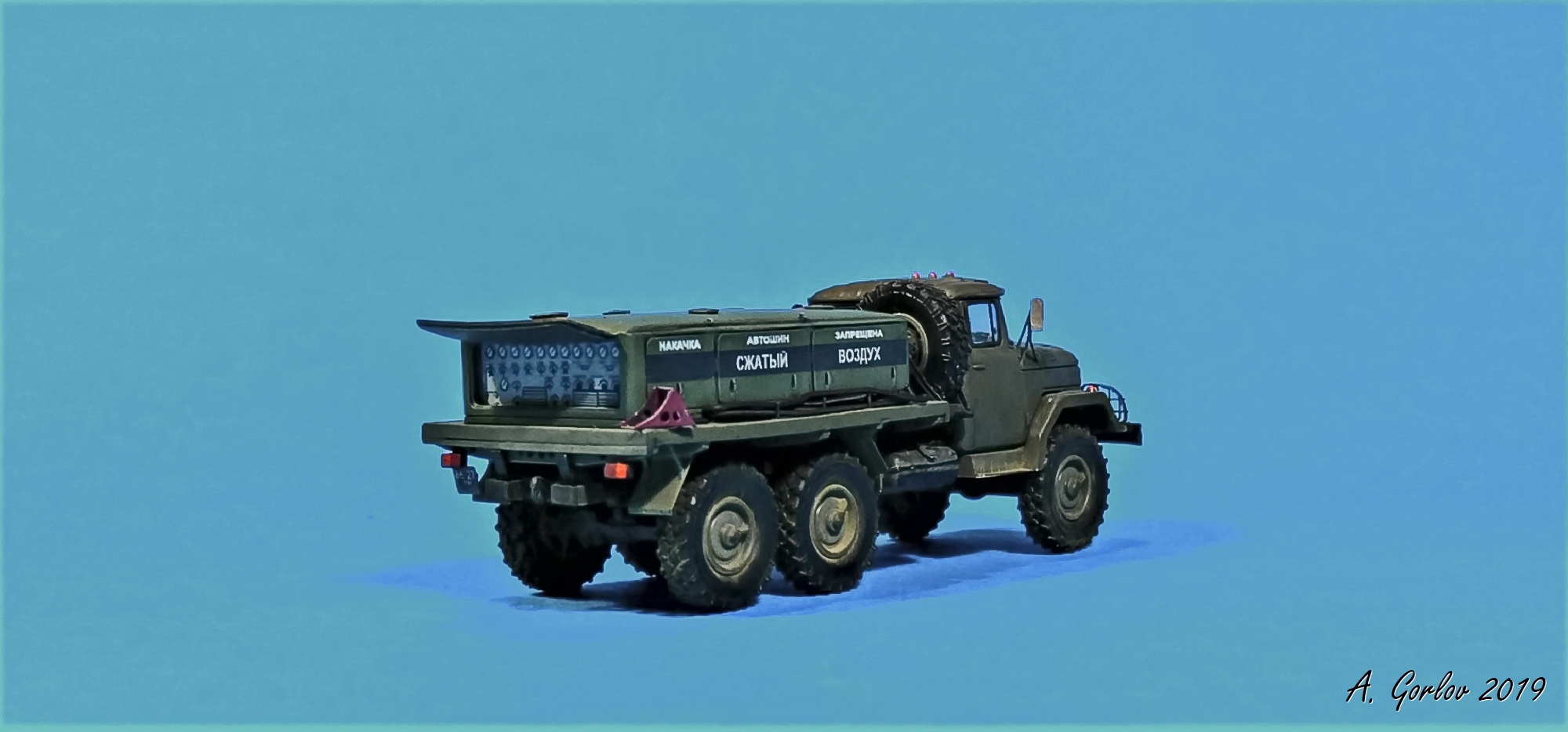

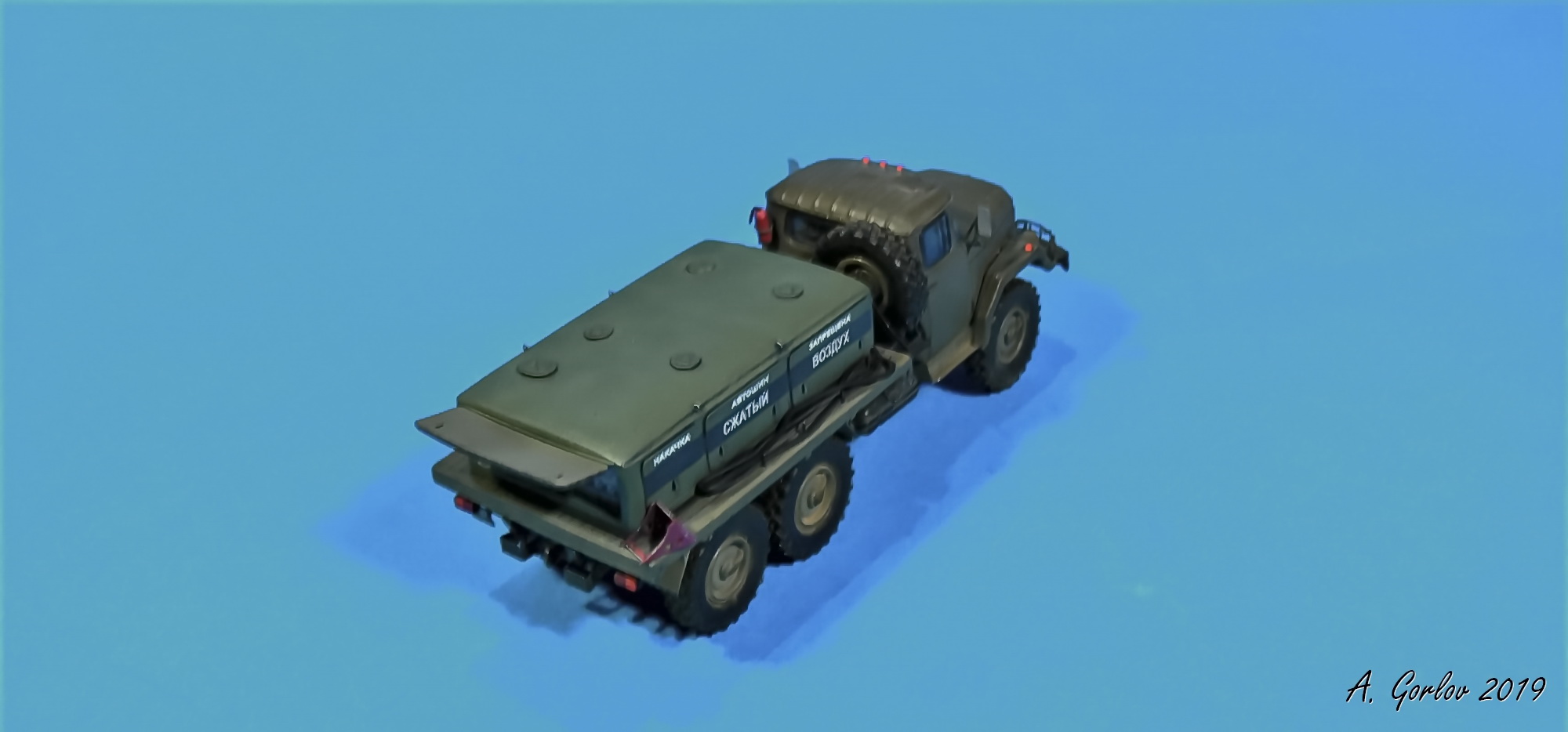

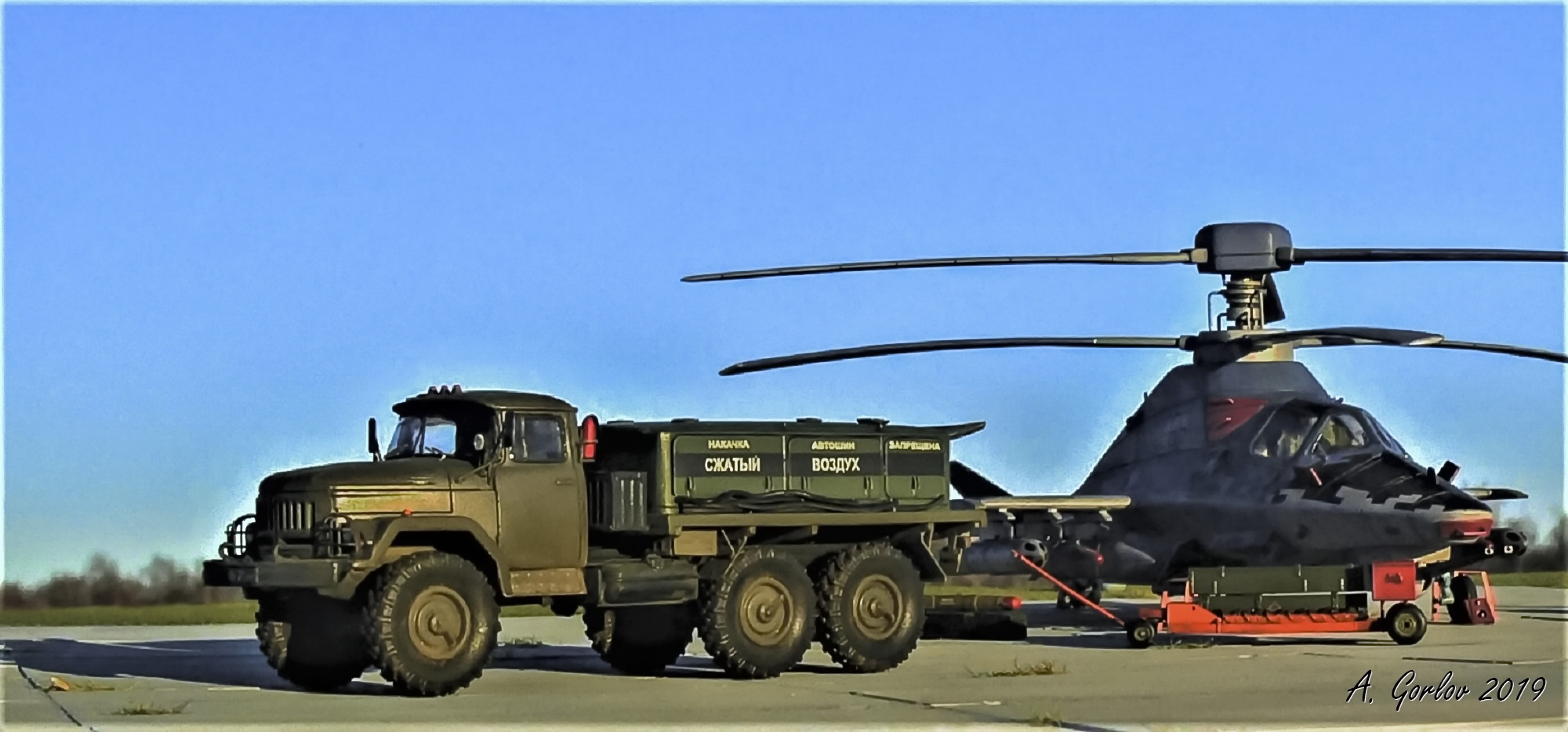

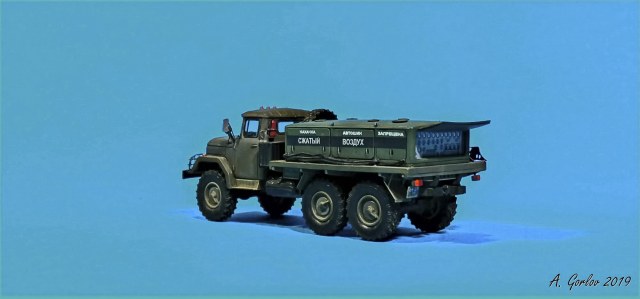

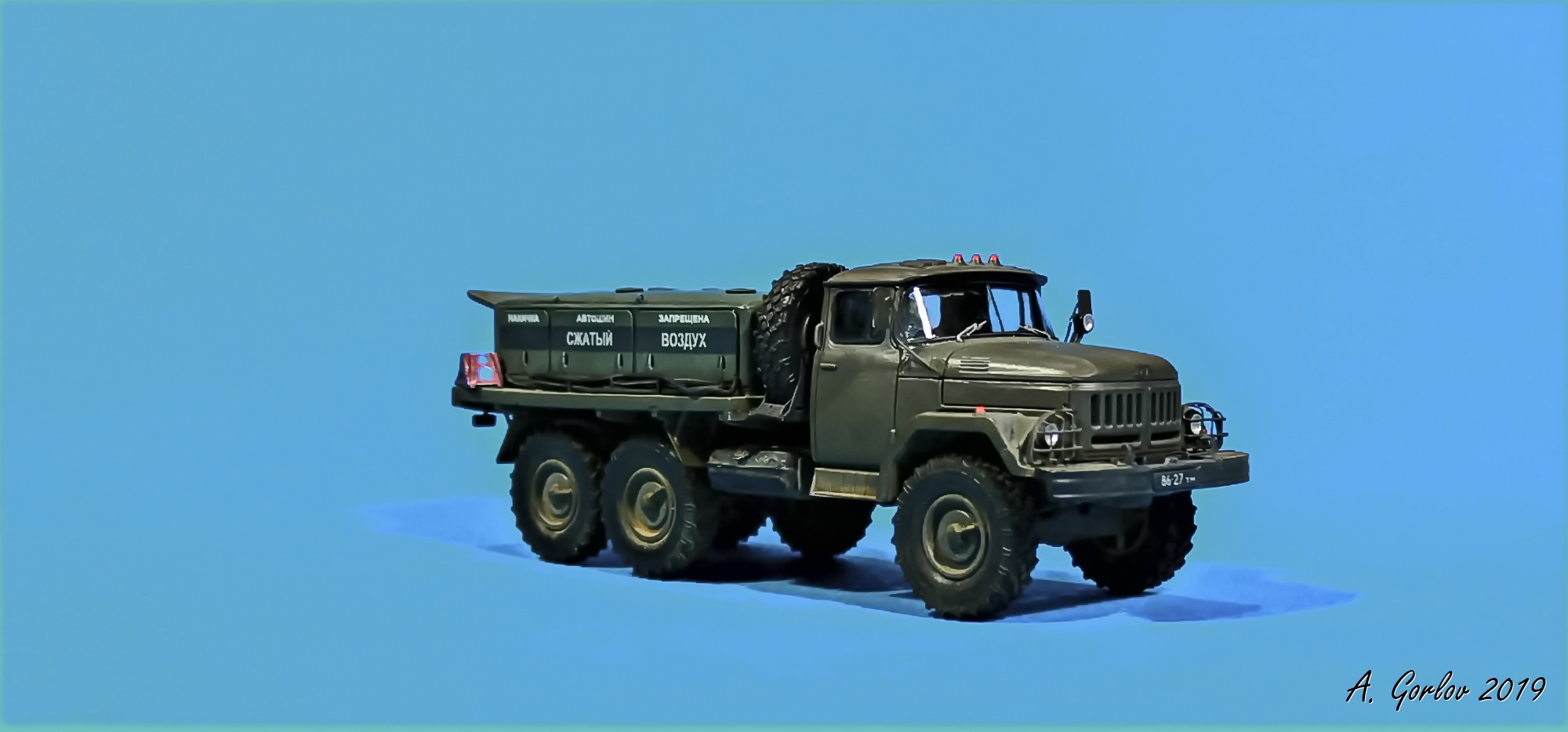

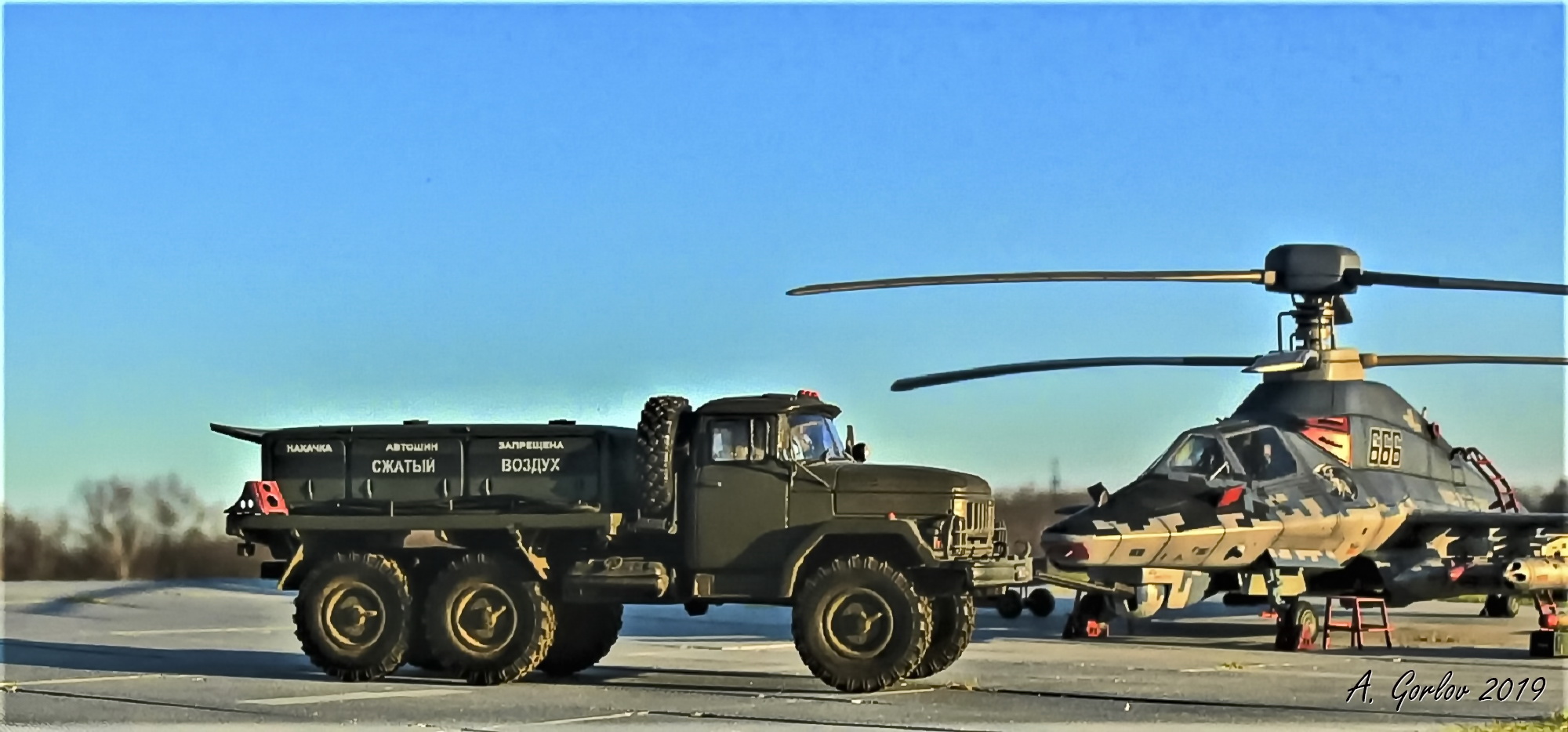

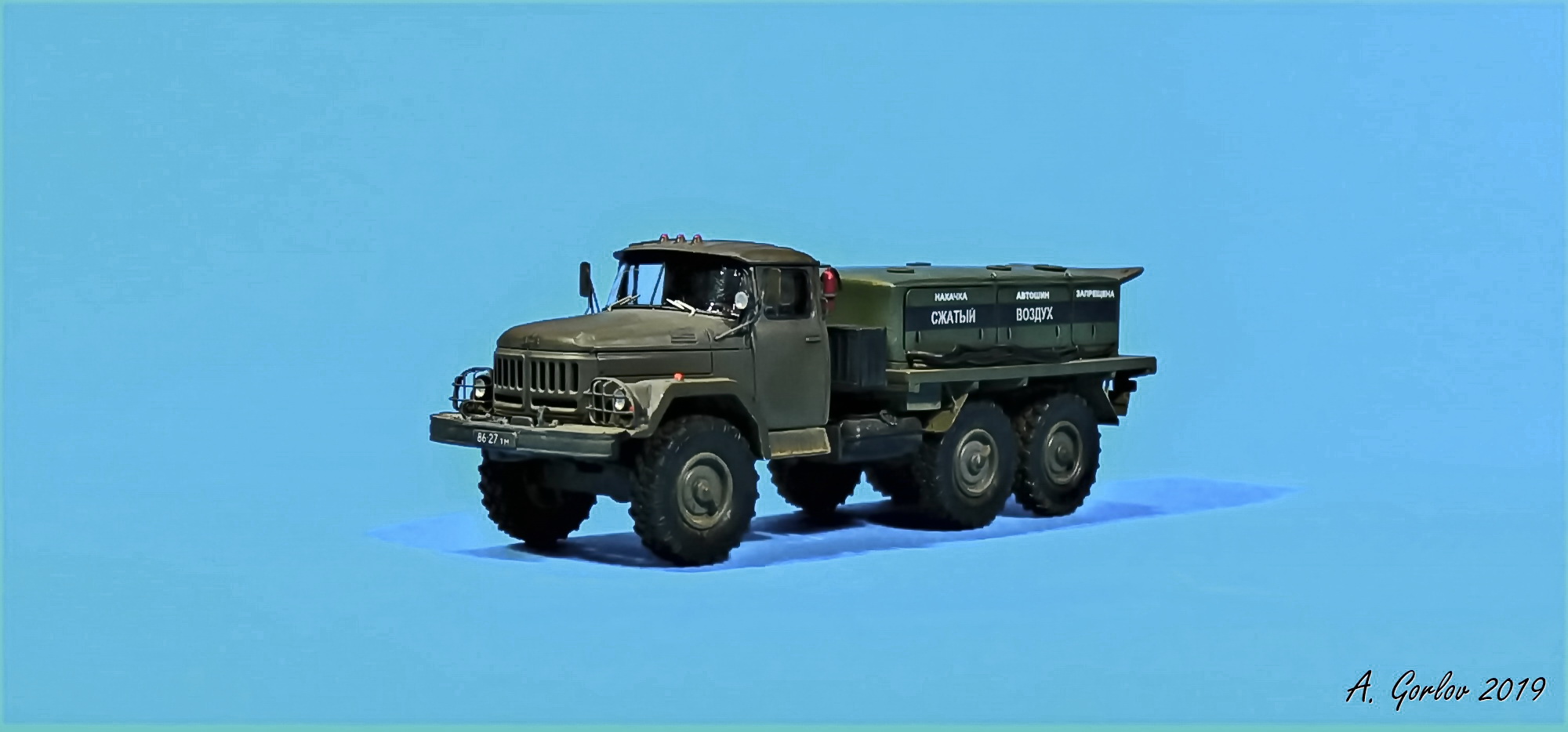

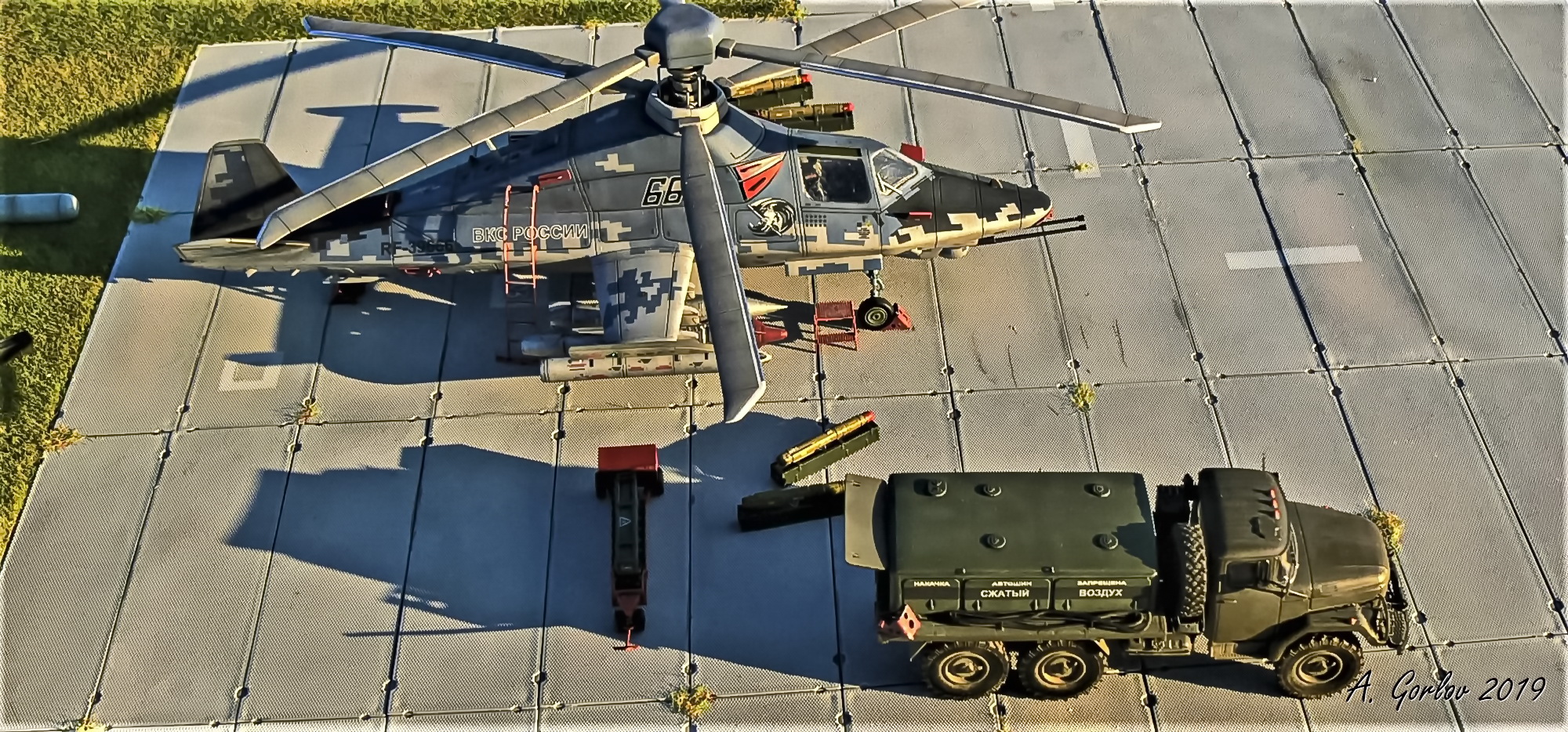

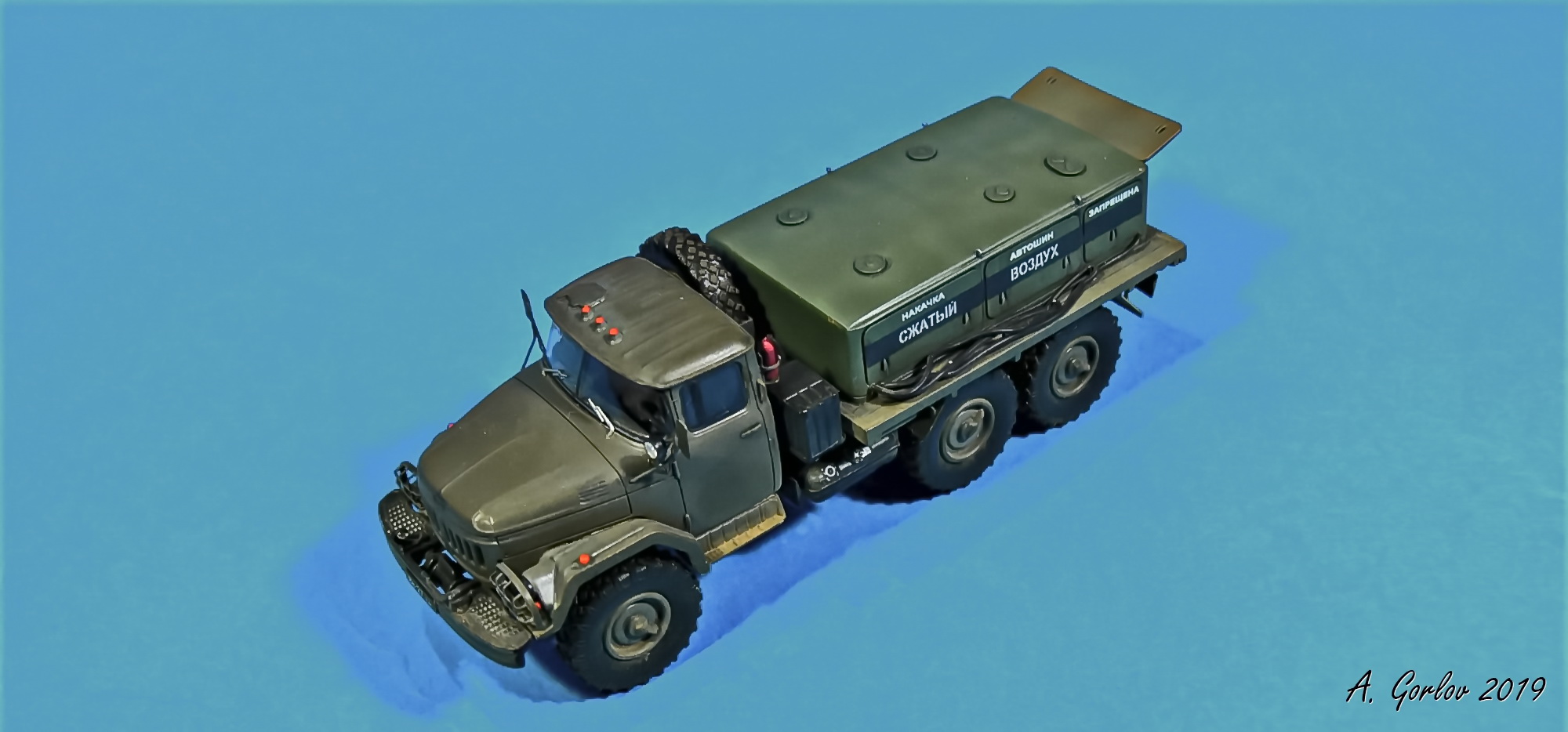

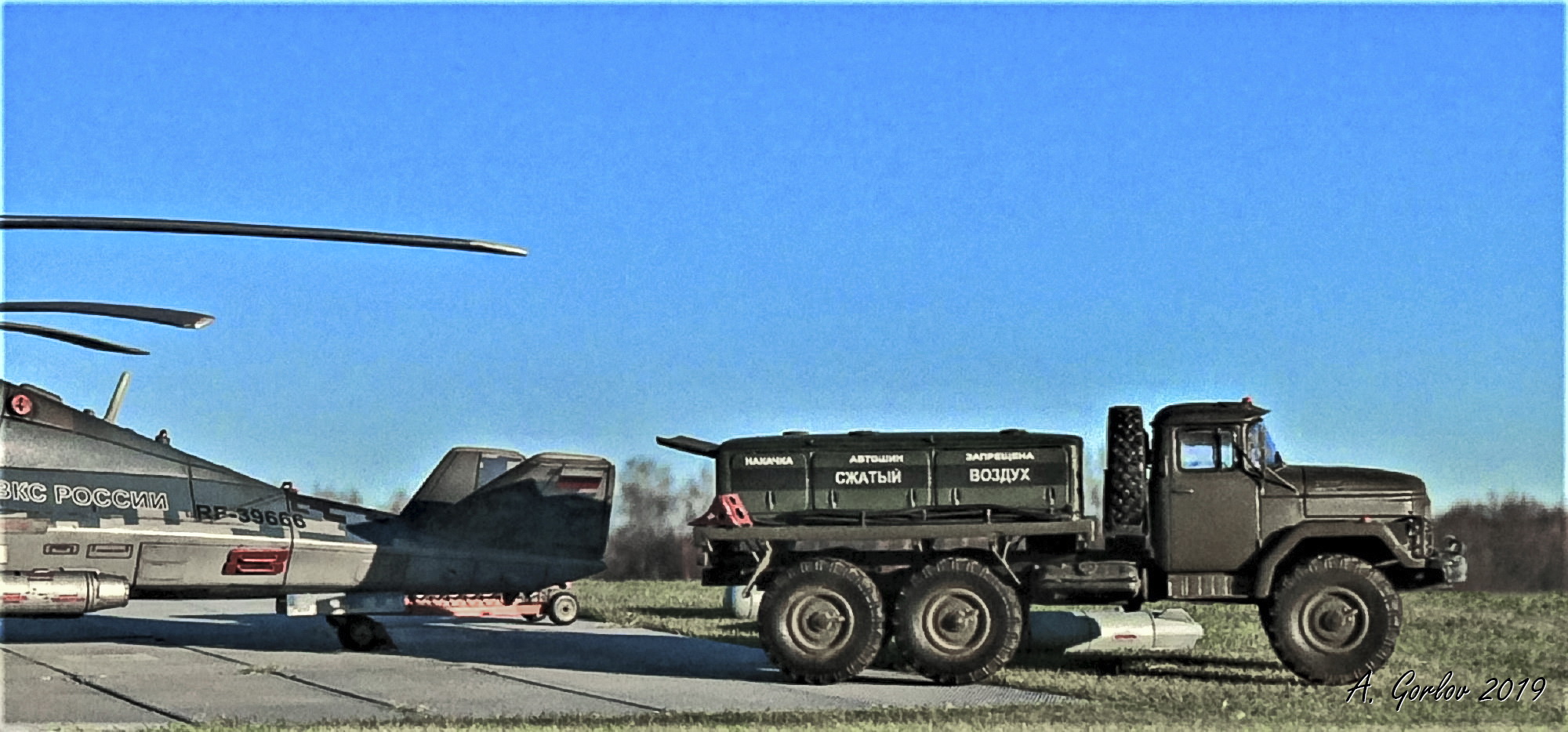

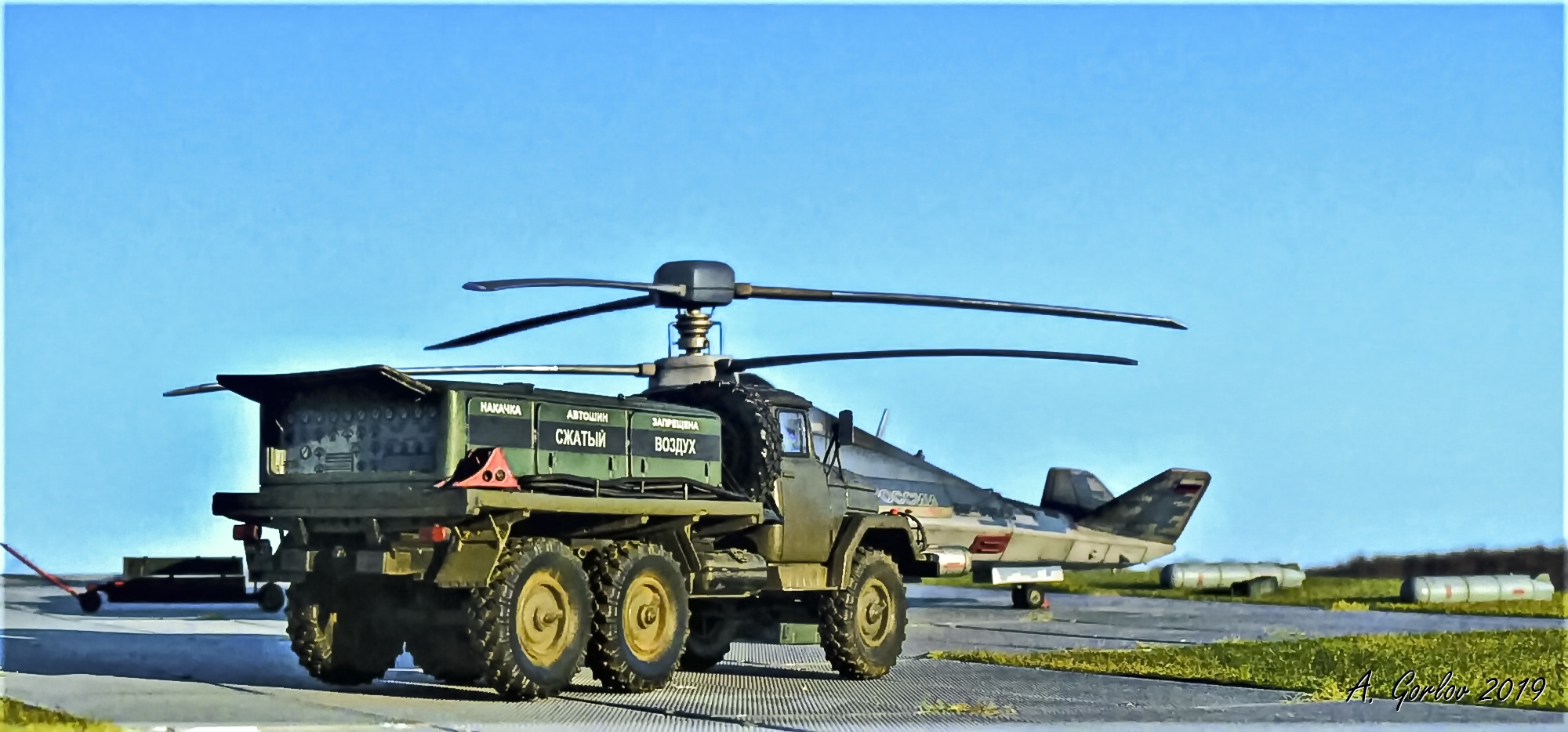

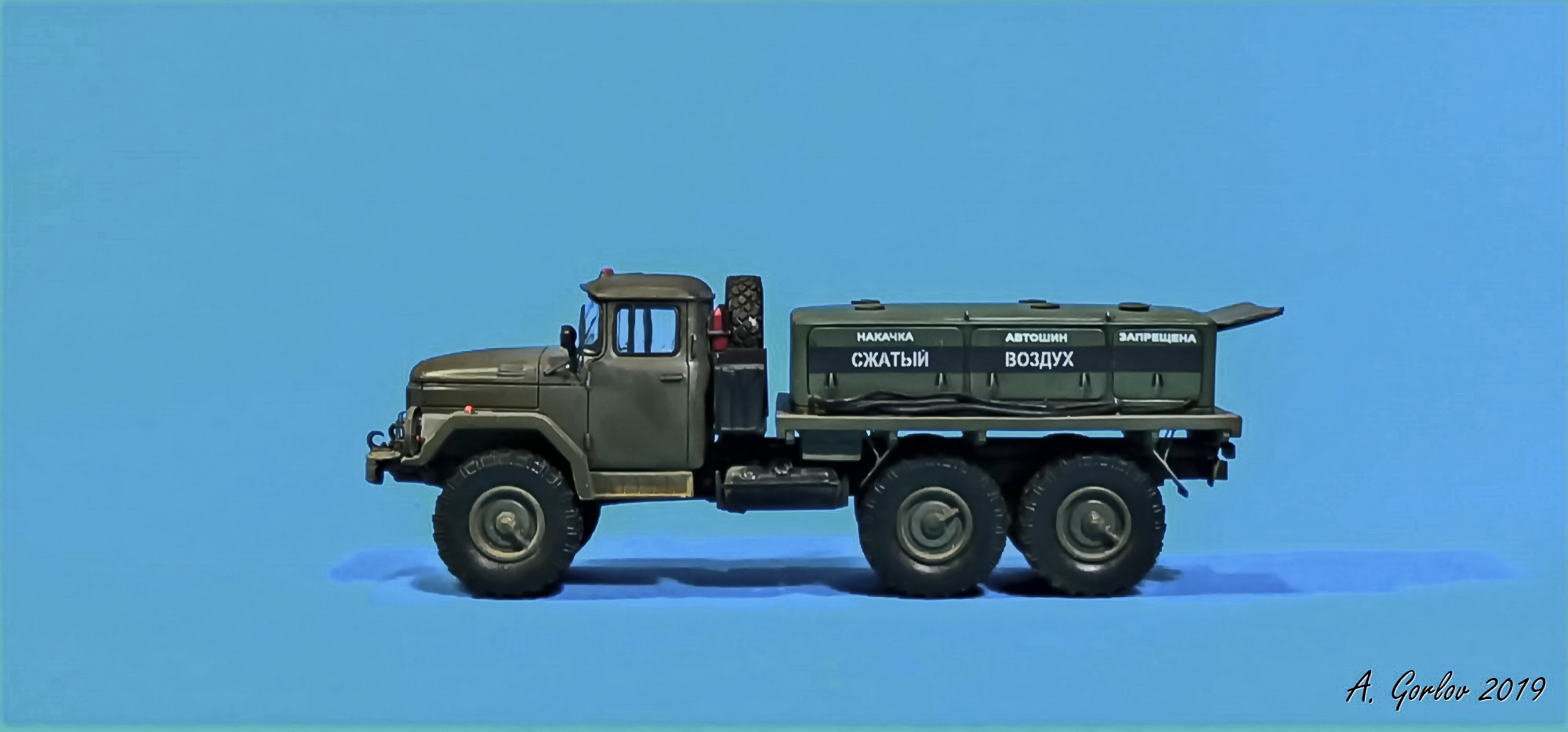

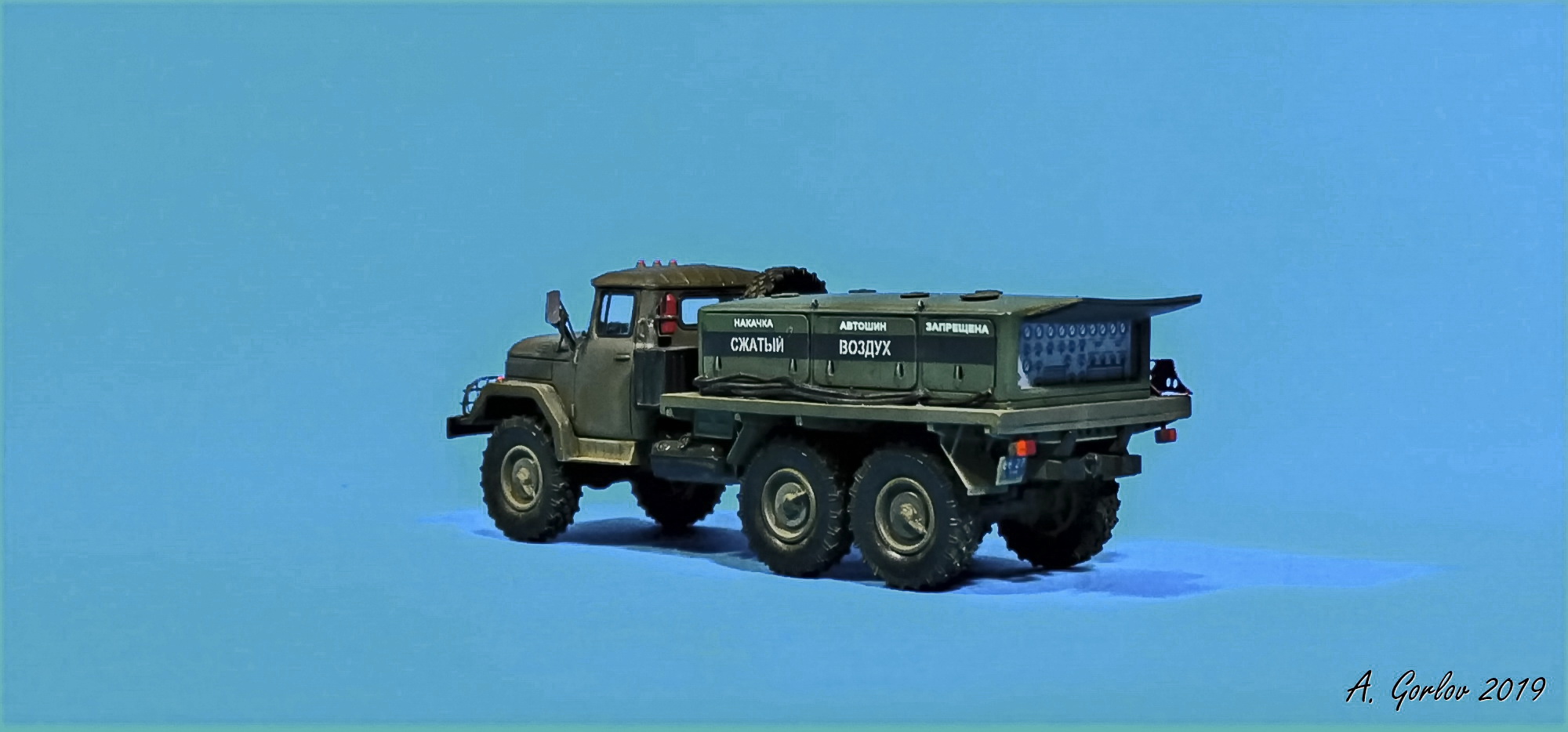

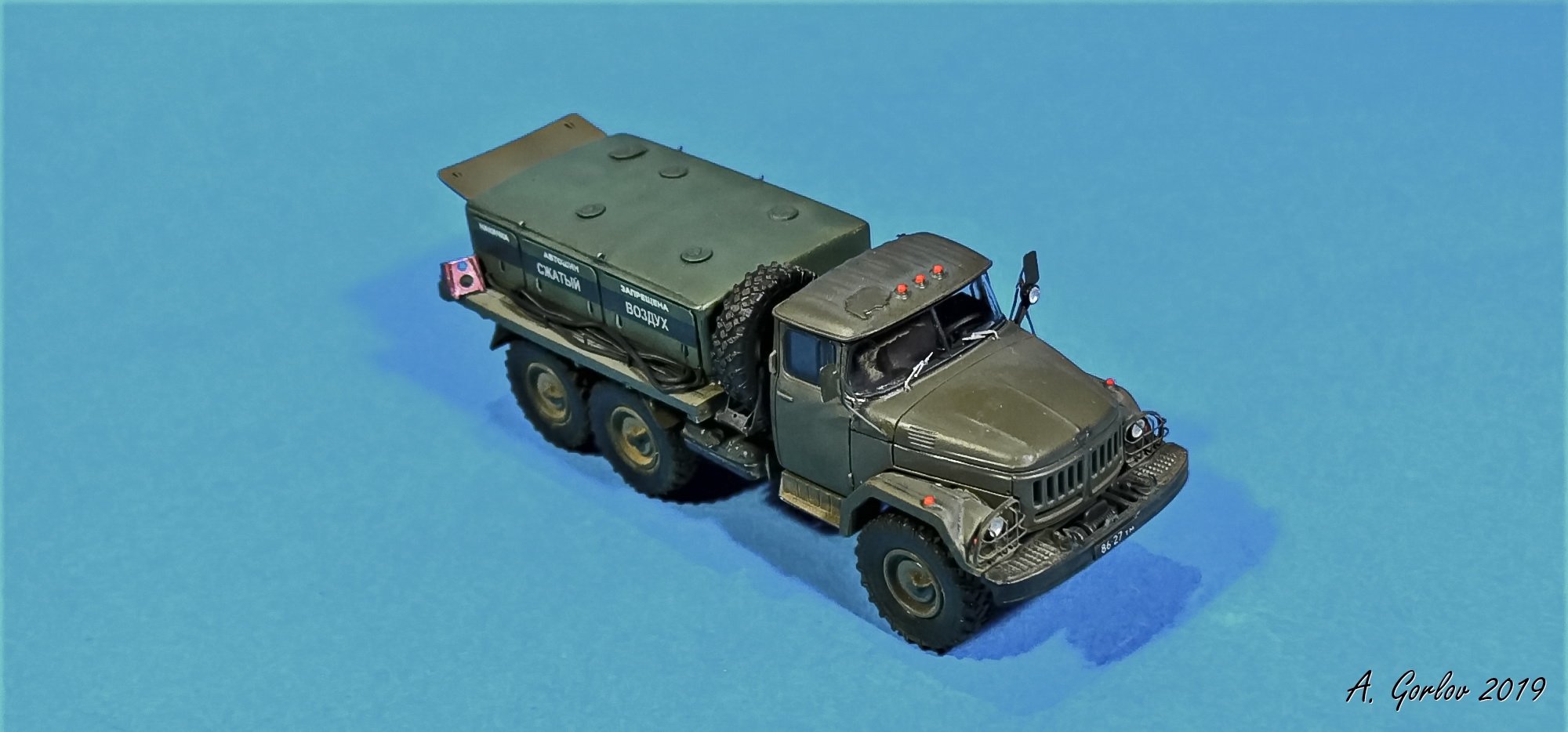

    Вашему вниманию представляется модель воздухозаправщика ВЗ-20-350 (самодел) на базе ЗИЛ-131 AVD Models.
     Модель собиралась в качестве дополнения к авиационным моделям. Основной упор делался на художественную составляющую.

  История. ВЗ-20-350 аэродромный воздухозаправщик на базе ЗИЛ-131 предназначен для заправки сжатым воздухом бортовых баллонов и пневмосистем, а также амортизационных стоек шасси и пневматиков колес летательных аппаратов.
Заправщик представлял собой безбортовое шасси, на котором устанавливался низкий цельнометаллический модульный кузов с откидными боковыми дверцами, задней панелью управления и двухъярусными стеллажами для перевозки 20 газовых баллонов АБ-350. В его комплект входили редукторы, манометры, керамические фильтры, осушители воздуха, предохранительные клапаны, раздаточные шланги высокого давления.

  ТТХ
Габарит кузова, мм
Длина    3300
Ширина     1900
Высота775
Масса спецоборудования заправщика, кг:
заряженного воздухом2720
без воздуха    2455
Количество баллонов   20
Емкость баллона, мЗ (л)    Максимальное давление в баллоне, МПа (кгс/см2)    35 (350)

  Изначально создавалась 3D модель спецоборудование и распечатывалась на принтере под руководством коллеги Amberit.

Чтобы модель смотрелась зрелищнее, ниже для Вас будет озвучен небольшой перечень доработок и дополнений, без литературной составляющей.

  Спецоборудование ВЗ-20-350

1.  Основание;
2.  Боковые панели;
3.  Боковые люки;
4.  Передняя панель;
5.  Задняя панель;
6.  Задний люк;

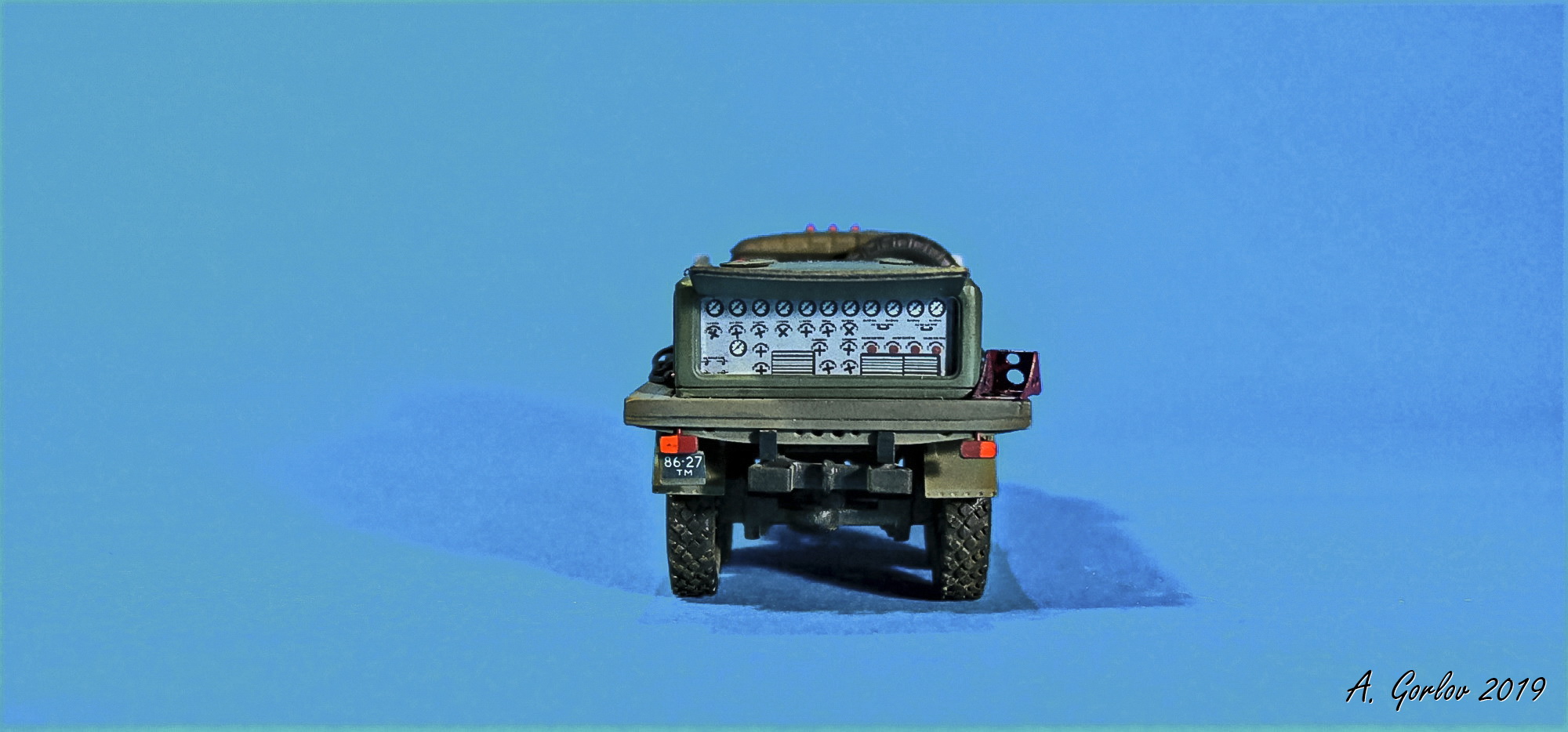

7. Задняя инструментальная панель;
8.  Крыша;
9.  Вентиляционные люки;
10.  Рым болты;
11.  Швартовочные штыри;
12.  Шланги;
13.  Задние фары;
14.  Инструментальный ящик;
15.  Поперечины;
16.  Брызговики с креплением;
17.  Гос. номер задний.


     Шасси ЗИЛ-131

1.  Продольные балки;
2.  Косынки на конце балок;
3.  Задние буфера;
4.  Топливные крышки;
5.  Топливопроводка;
6.  Фильтр-отстойник;
7.  Выпускной коллектор;
8.  Выхлопная труба;
9.  ДЗК;
10.  Имитация резины;
11.  Дворники;
12.  Фары;
13.  Повторители;
14.  Ограждение фар;
15.  Гос. номер передний;
16.  Петли;
17.  Ручки открывания;
18.  Кабинные поручни;
19.  Зеркала;
20.  Держатель огнетушителя;
21.  Огнетушитель;
22.  Крепление фары-искателя;
23.  Фара-искатель.

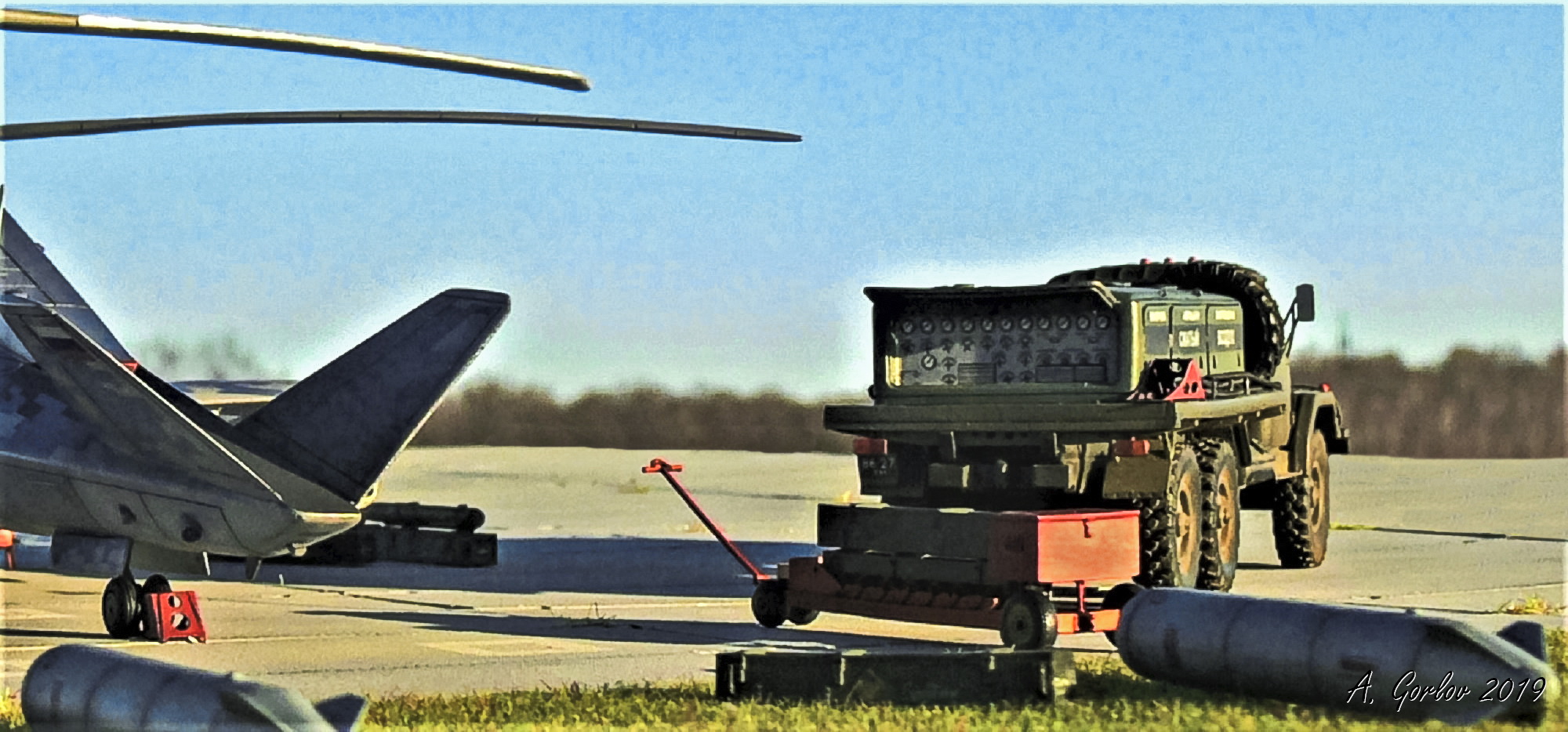

  В качестве антуража были использованы тормозные колодки.

  Самостоятельно создан макет декалей в Кореле.

  Дополнения
  Травление New Penguin;
  Фары ELF;
  Травление Микродизайн (колодки);
  Декали UpRise.

  Покраска. По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.


  Материалы. Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й и 8-й серии, латунные трубки «Griffon Model», пластиковые прутки «LION ROAR», пигменты ZIPmaket, футура.

Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.
   «Карту выкинул, ЗШ одел», к разбору готов!
