Миноносец "Роченсальм" (РИФ)
- Производитель:
- самодел
- Тип техники:
- Военные
- Масштаб модели:
- 1:72
- Тип двигателя:
- Уголь-паровые
- Страна-производитель:
- СССР–Россия

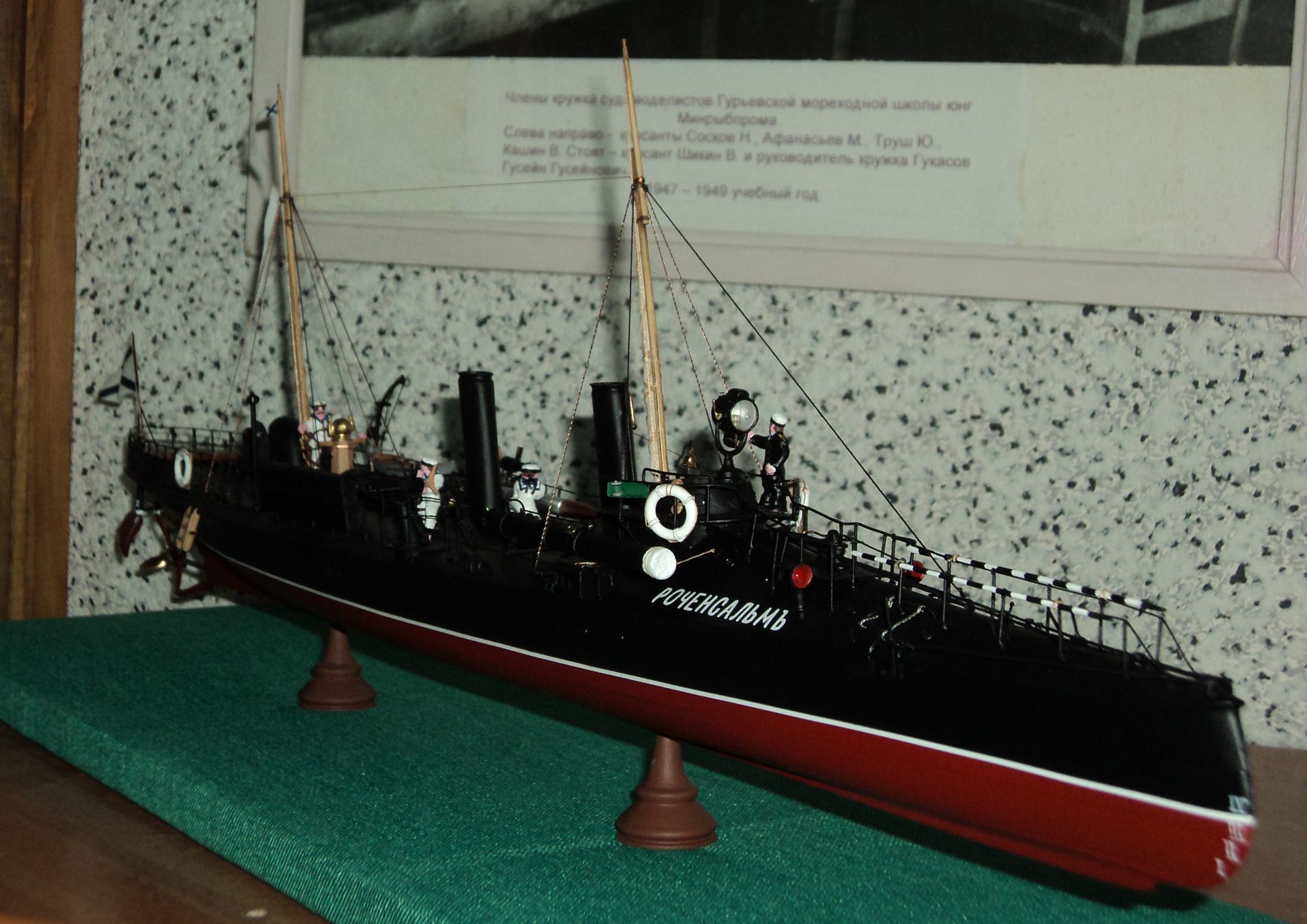

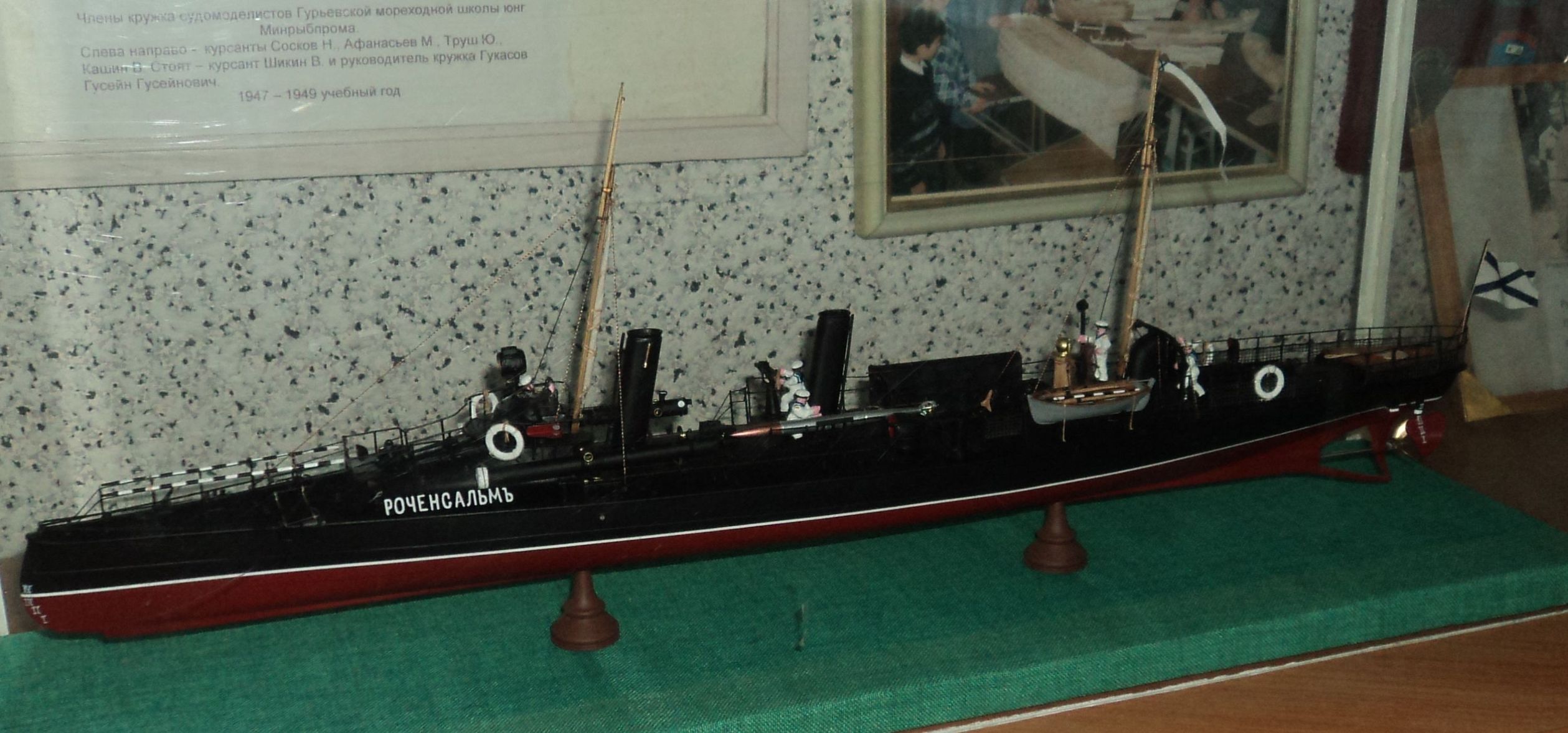

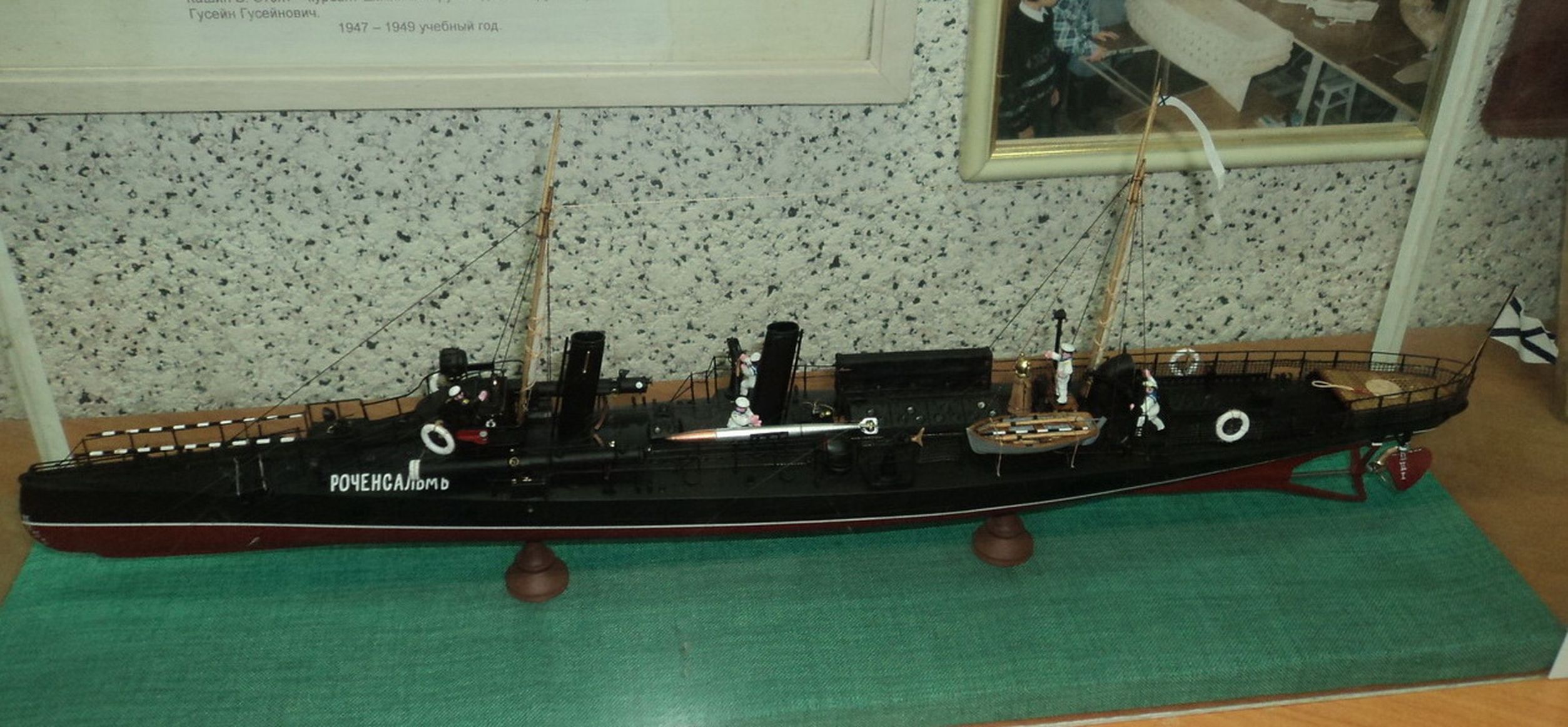

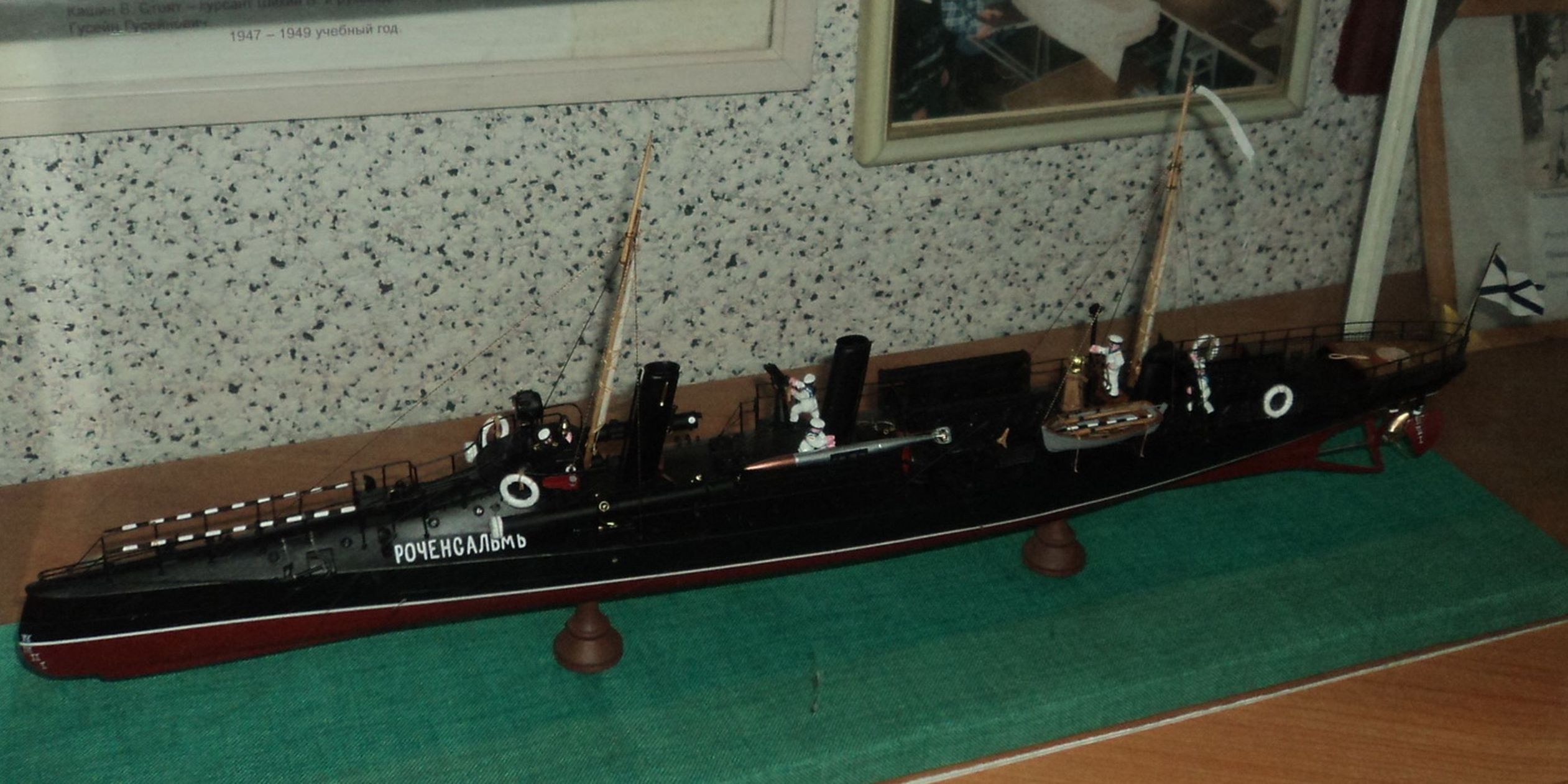

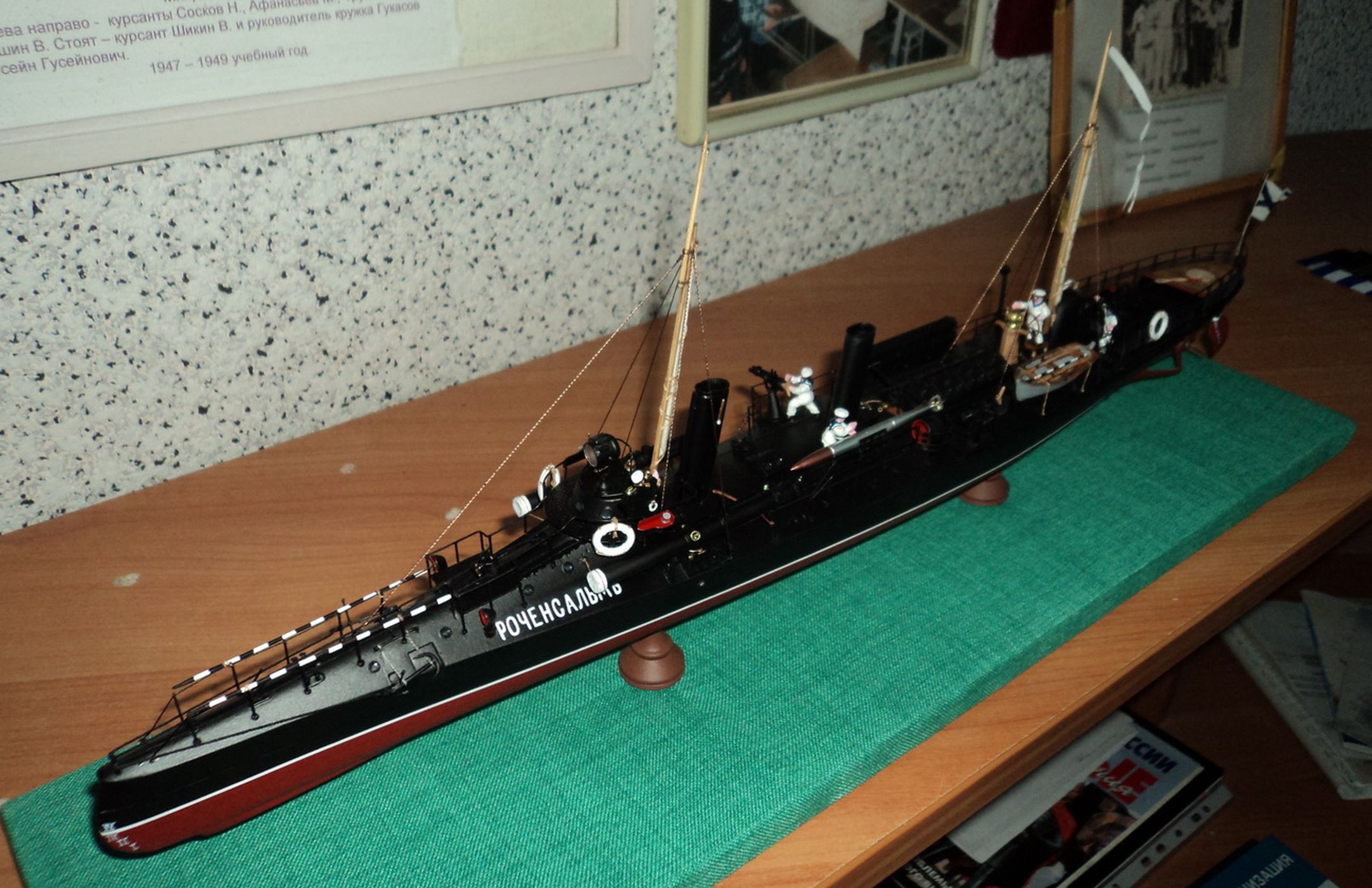

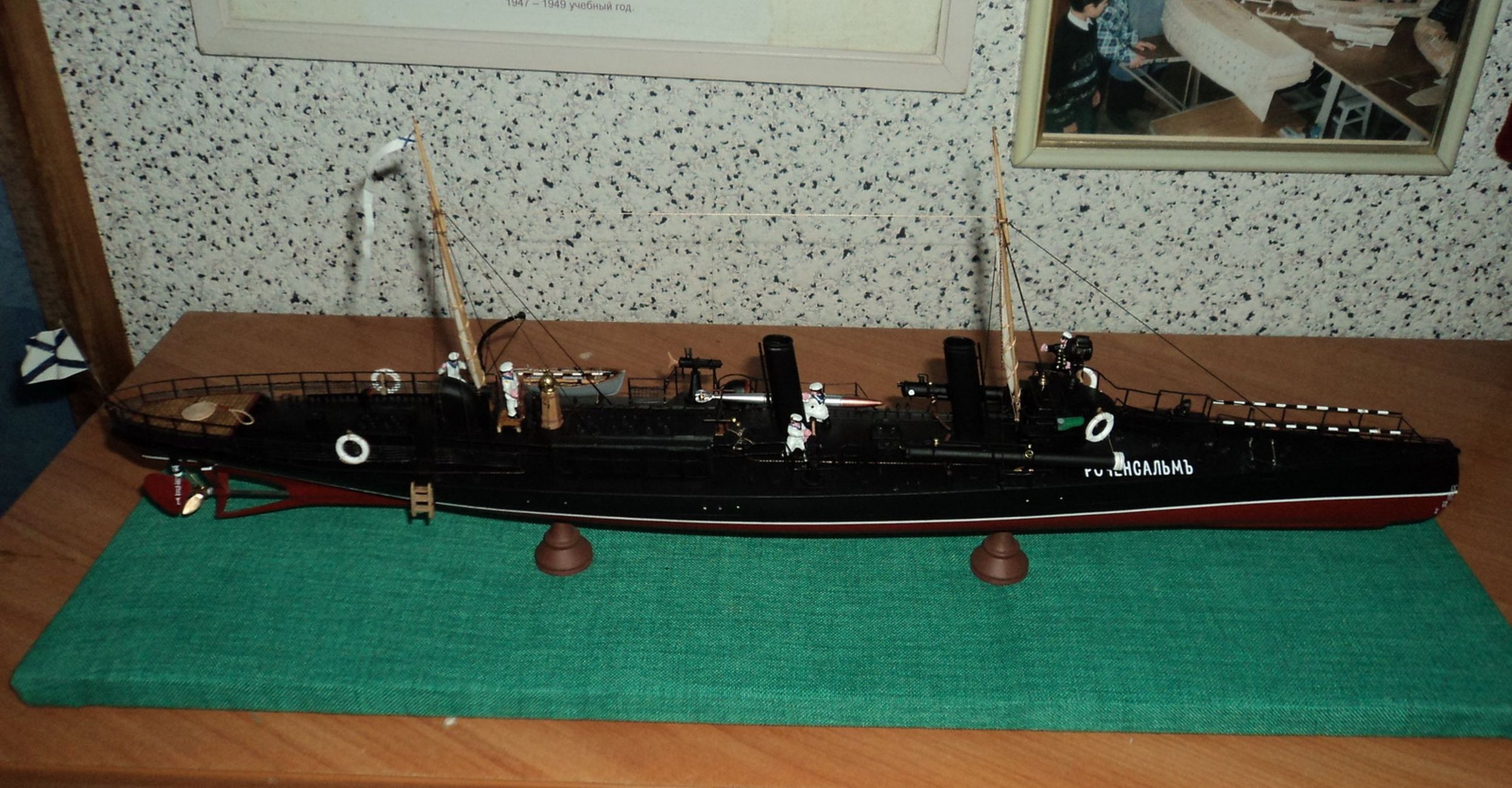

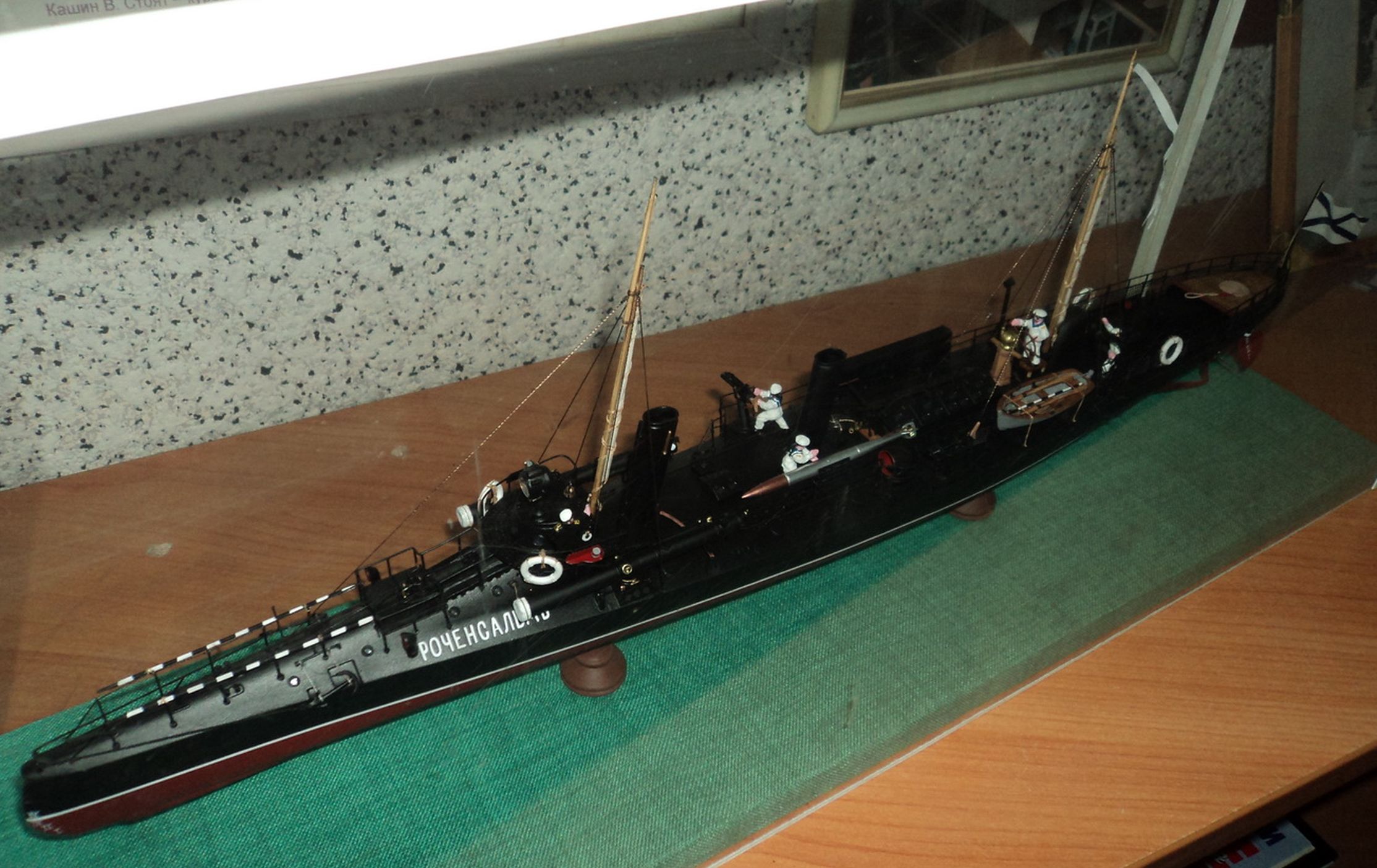

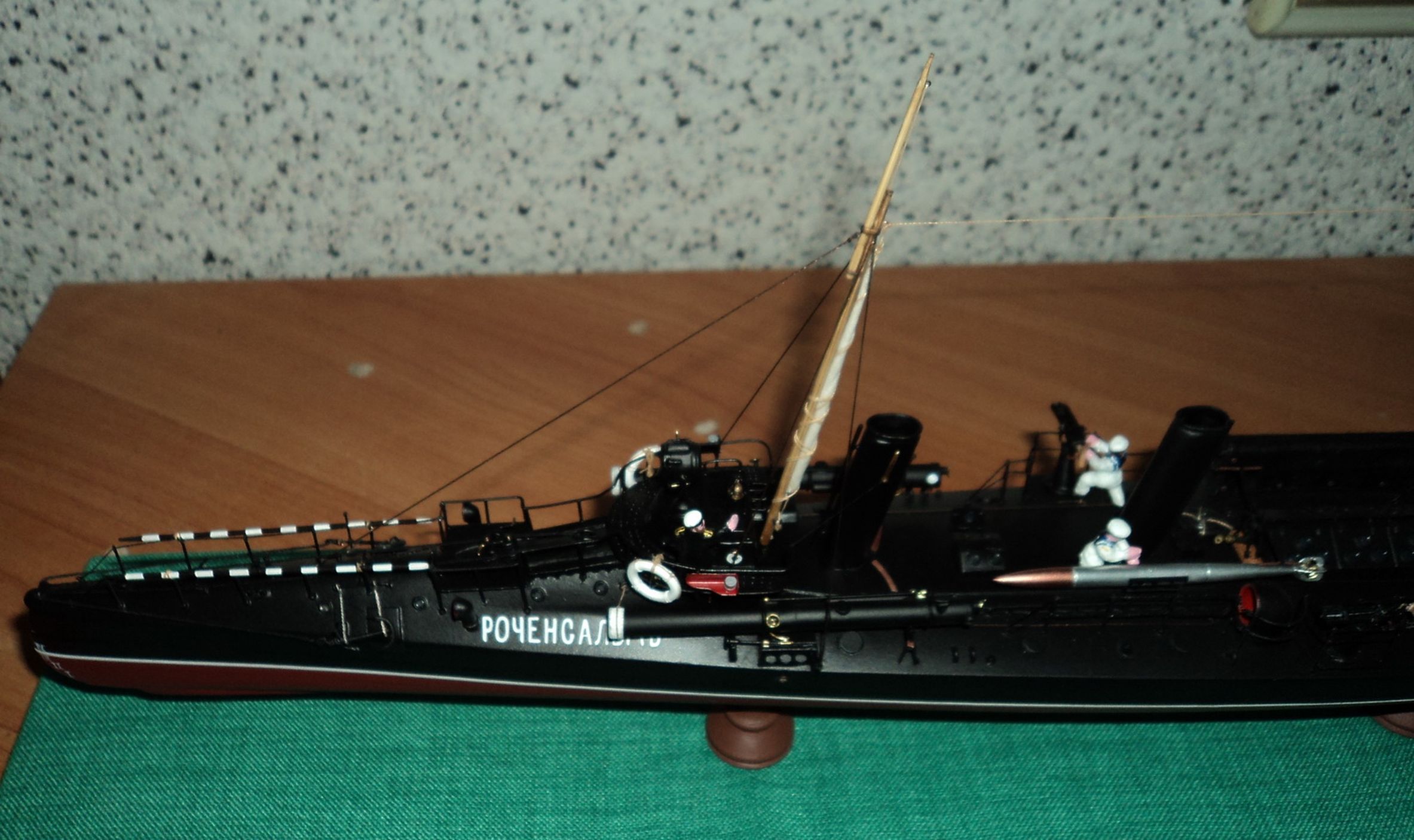

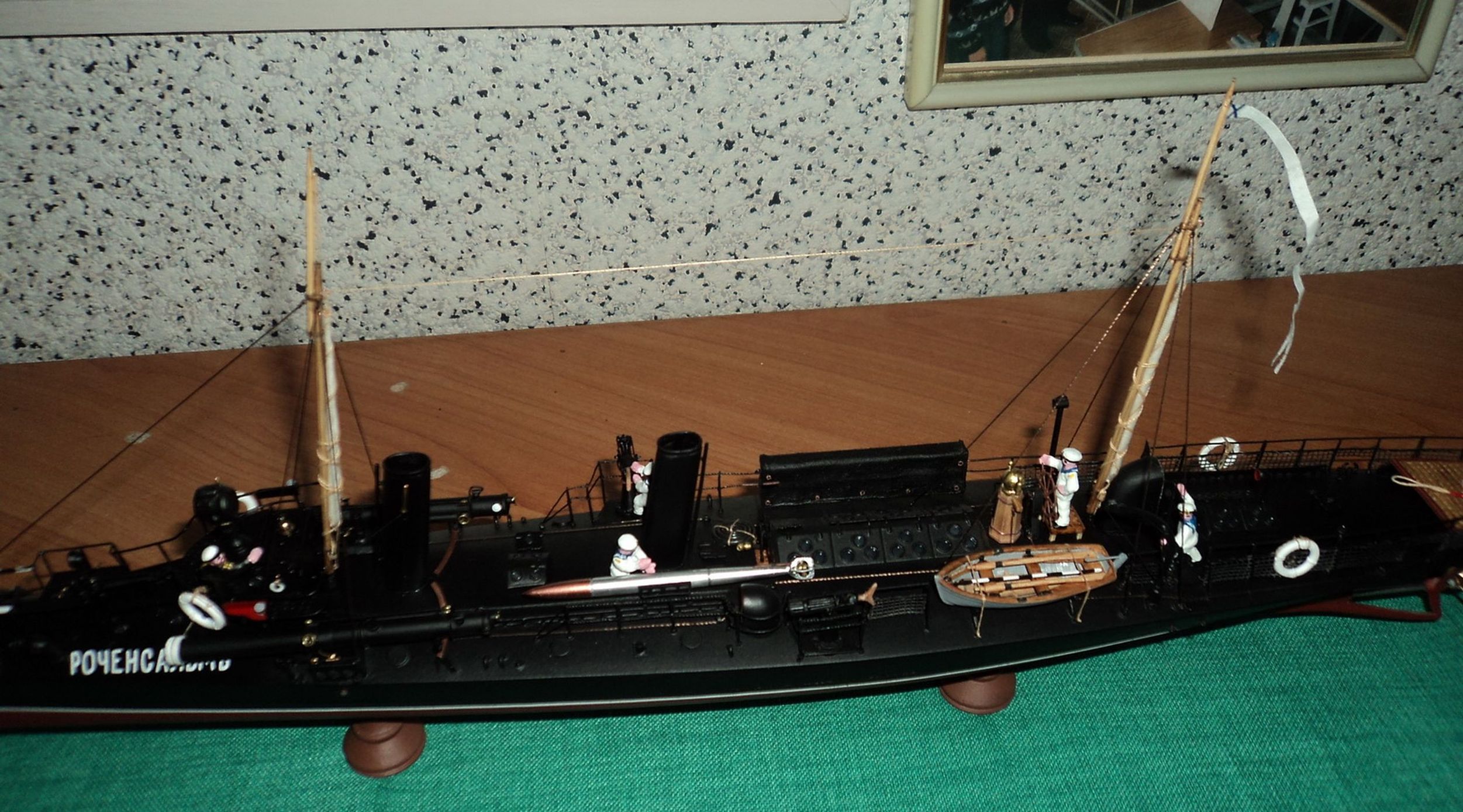

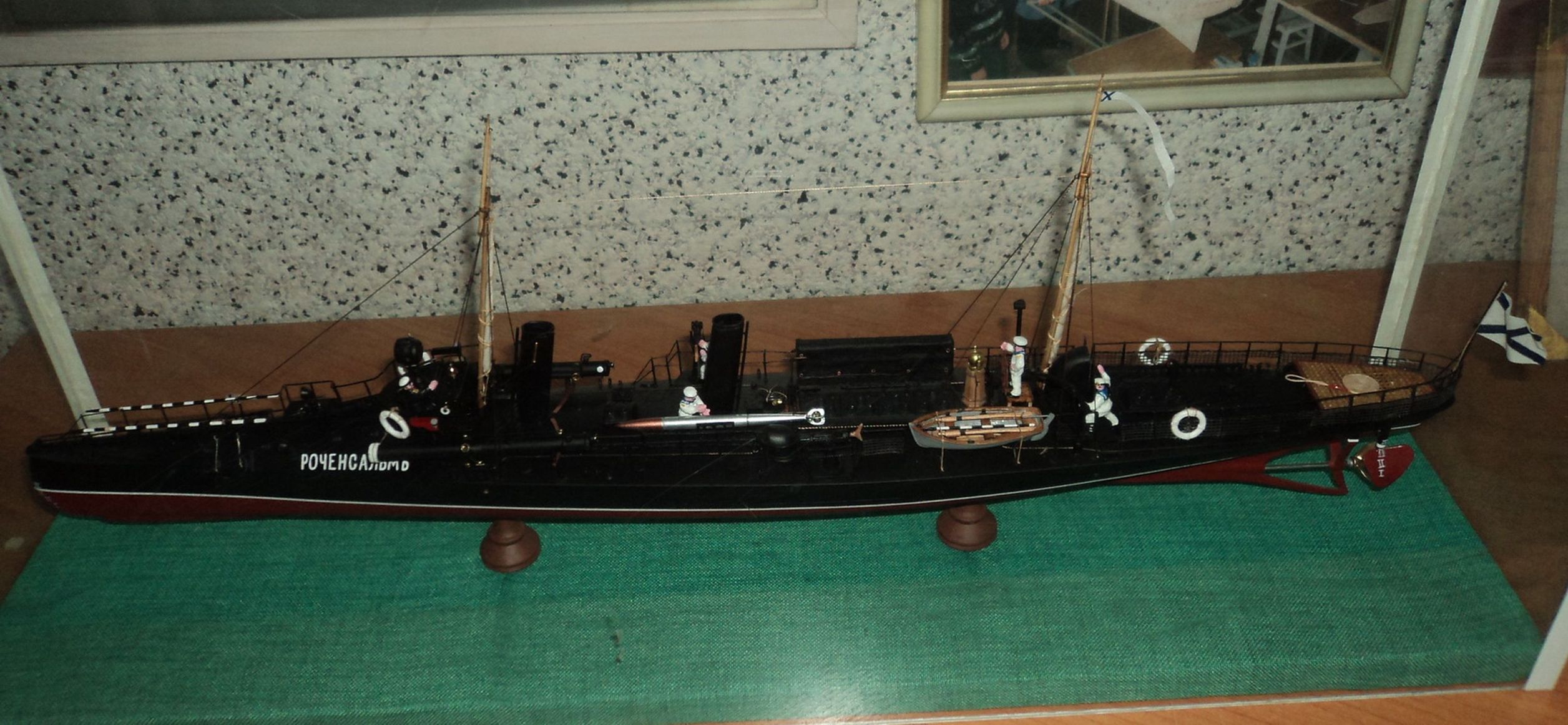

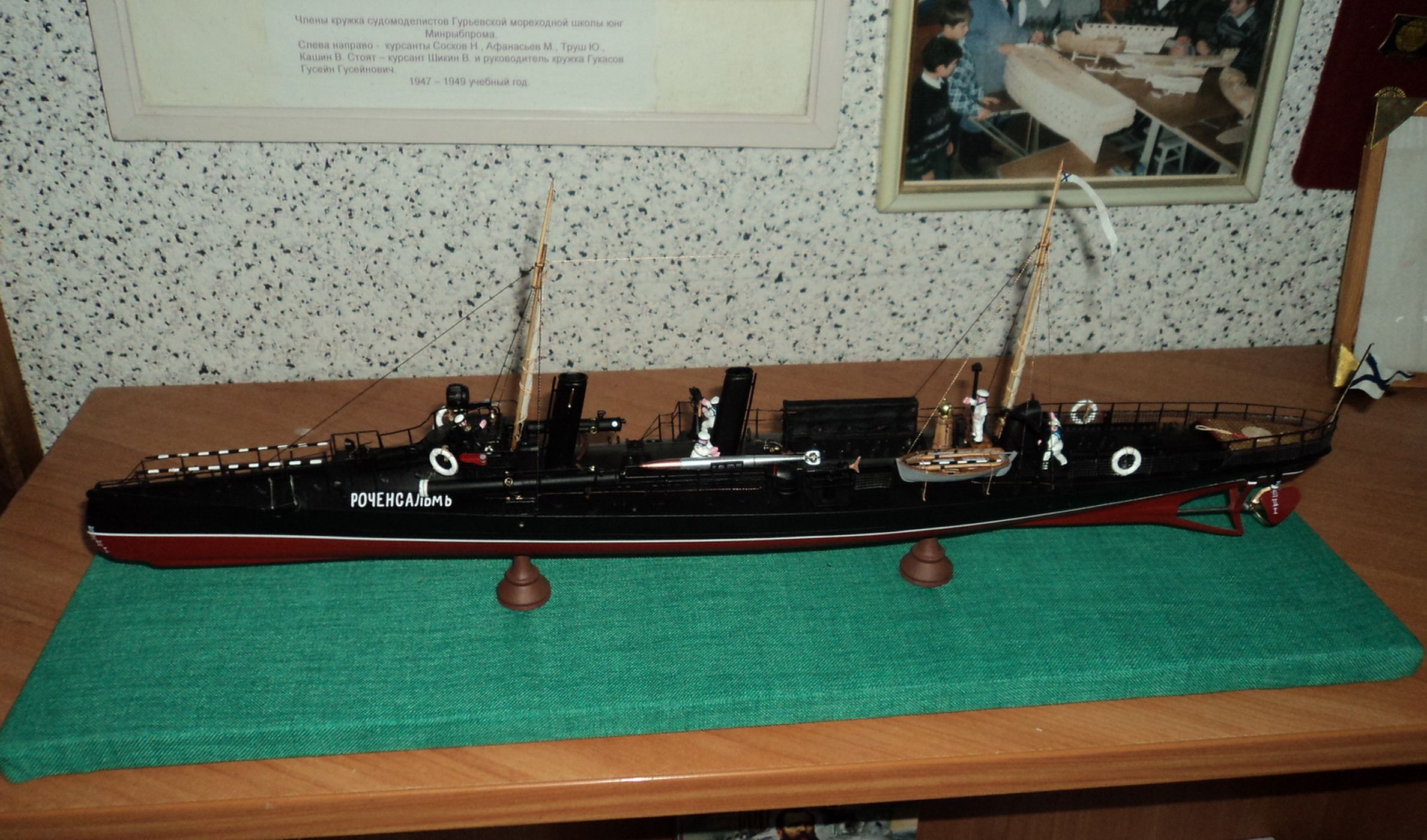

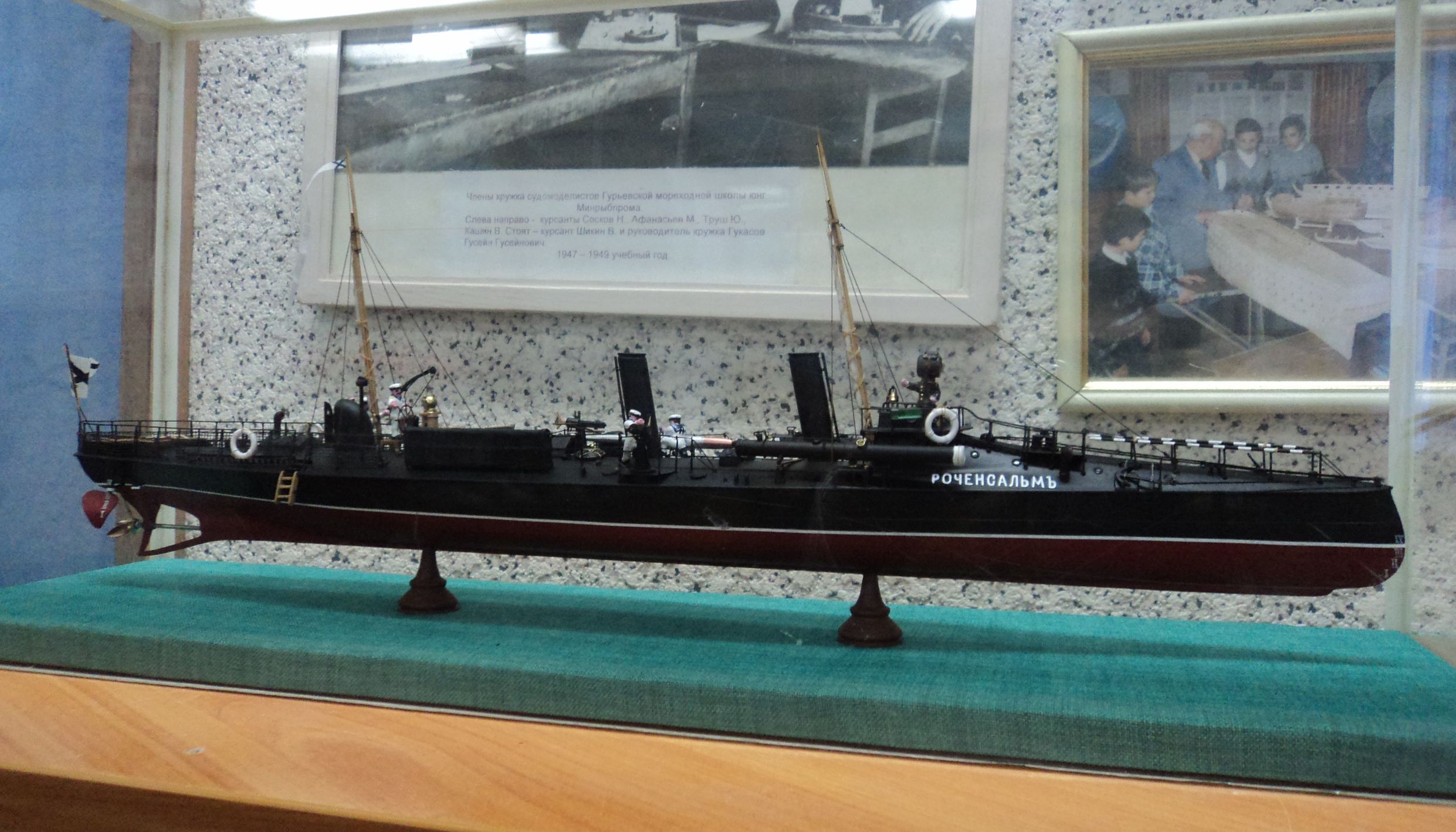

Представляю ещё одну свою модель - миноносец "Роченсальм".Именно с небольшой черно-белой фотографии этого корабля,напечатанной в книге об эсминцах типа "Новик" в далёкие советские времена, началось моё увлечение судомоделизмом.Много лет я искал на него (конкретно на "Роченсальм"!) любую информацию,особенно чертежи...
Миноносцы типа «Биэркэ» — шесть миноносцев, построенных в 1889—1891 годах для Российского Императорского флота по проекту представленному лейтенантом М. Н. Беклемишевым в 1888 году. Миноносцы этого типа входили в состав Балтийского и Черноморского флотов.

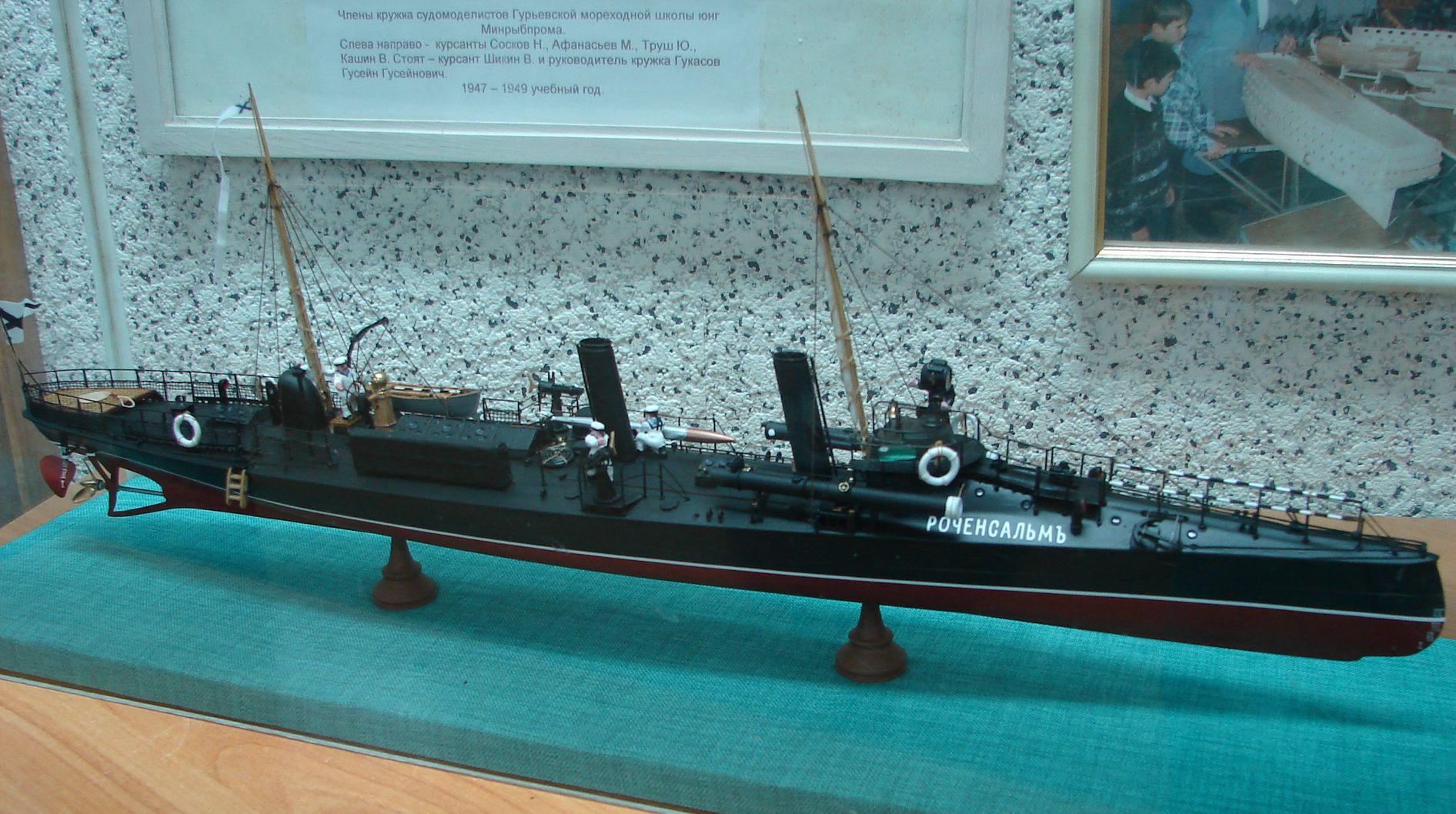

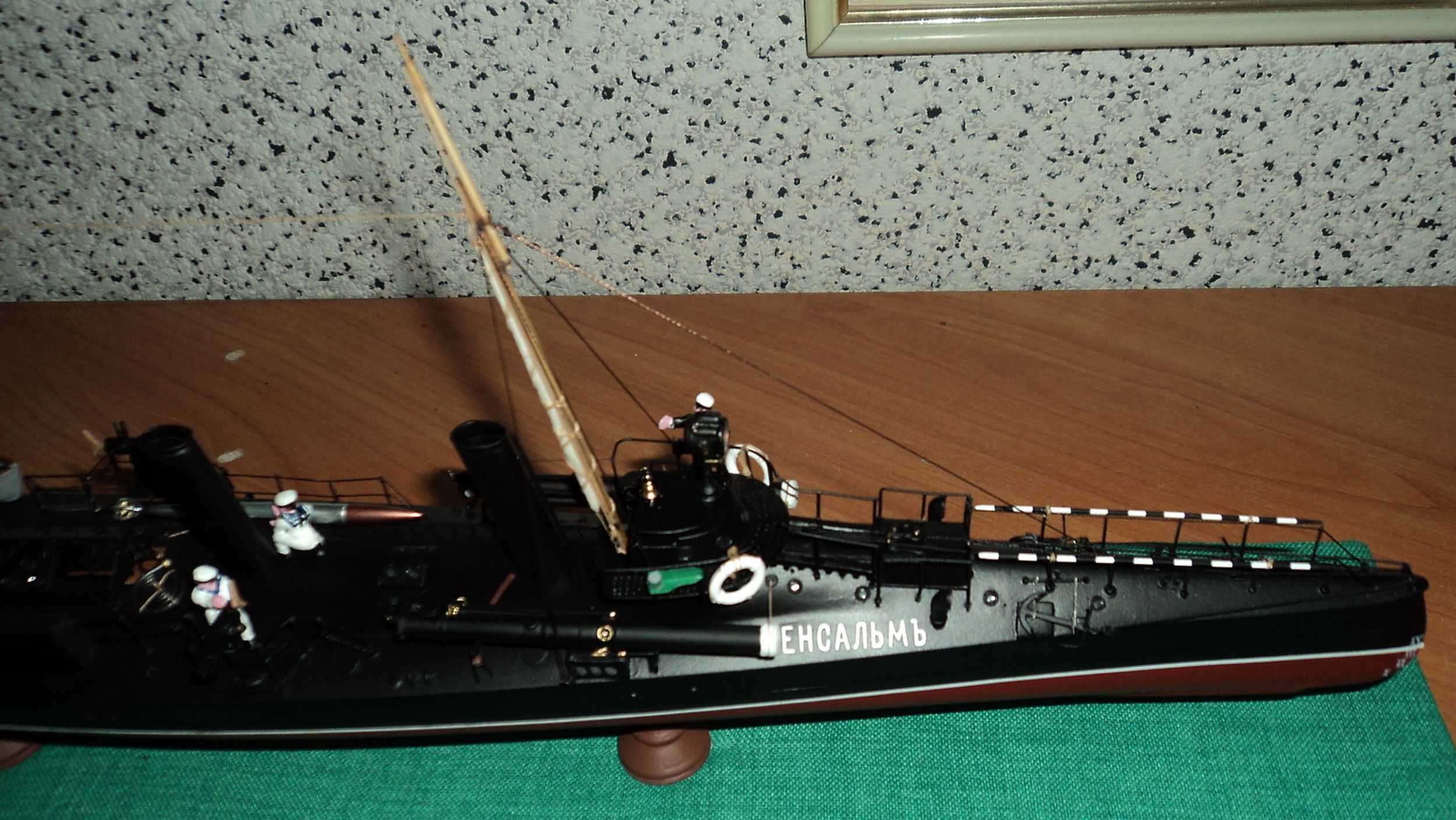

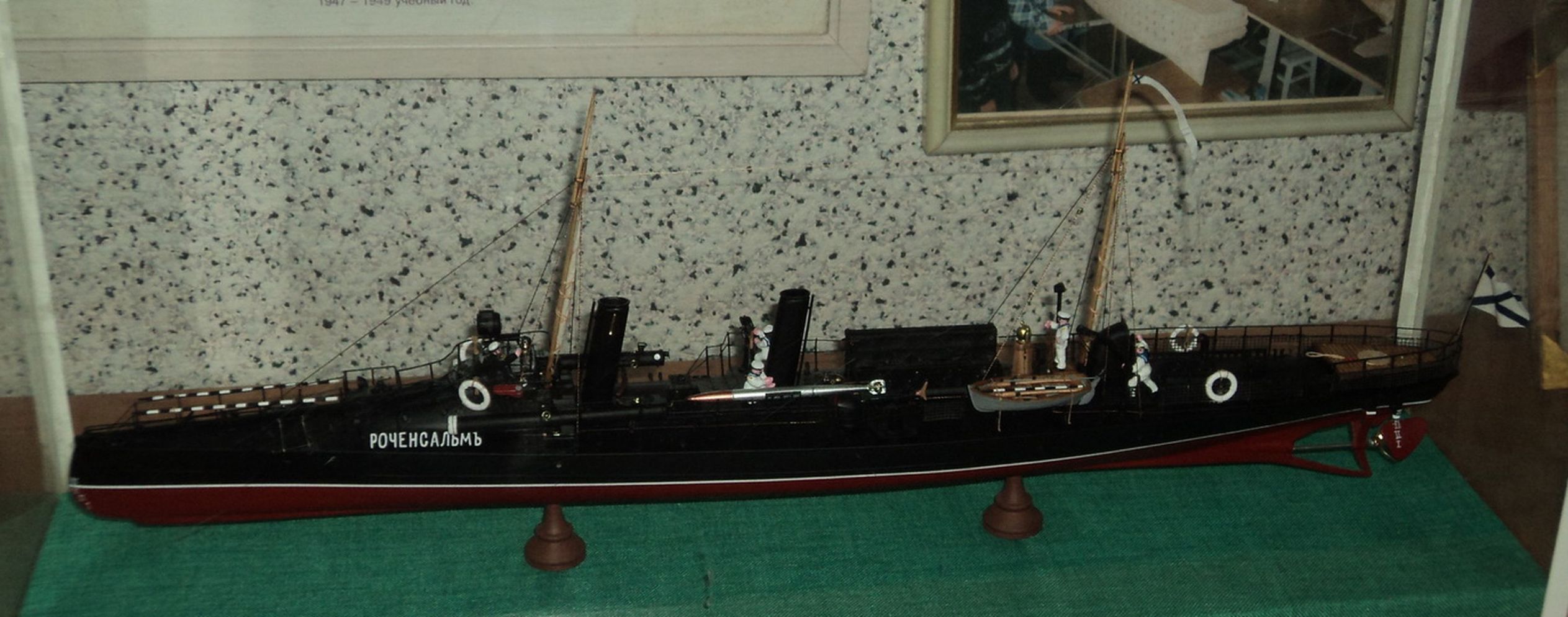

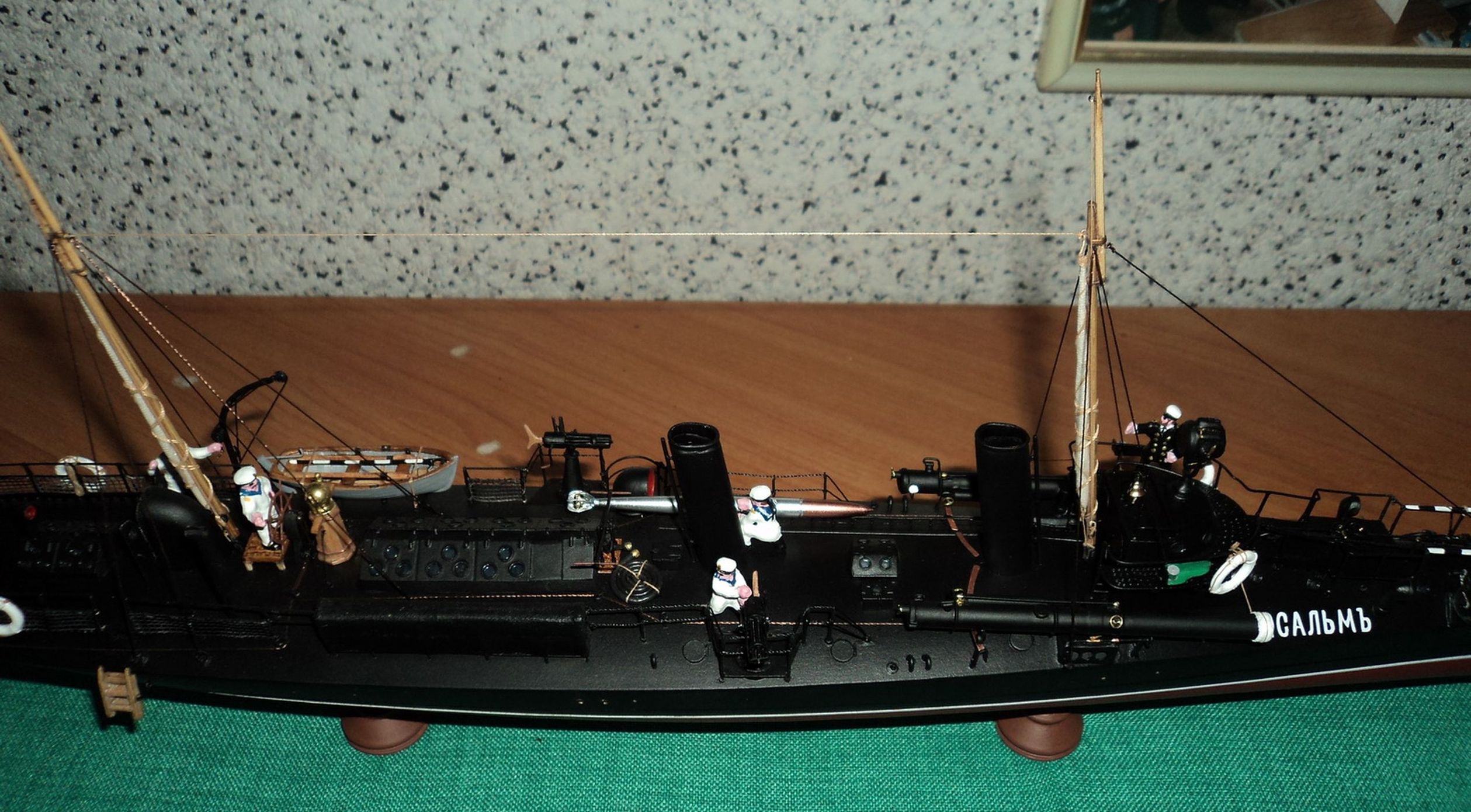

Путиловский завод в виде эксперимента установил на миноносце "Роченсальм" два водотрубных котла дю Тампля со смешанным угольно-нефтяным отоплением. Из-за наличия двух котлов "Роченсальм" имел две дымовые трубы,все остальные миноносцы этого проекта - одну.

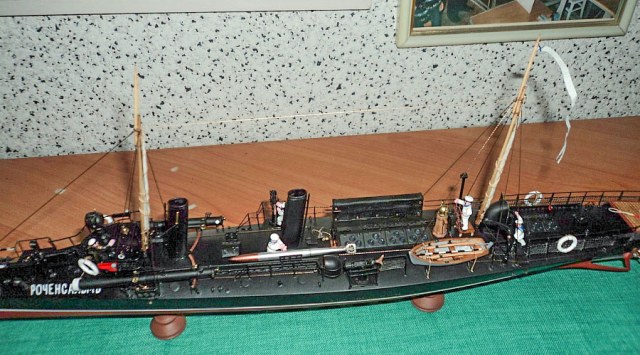

Вооружение миноносцев состояло:из 2 пятиствольных 37-мм револьверных пушек Гочкиса с длиной стволов 20 калибров и 2 минных аппаратов совкового типа, установленных по обе стороны боевой рубки. Для подачи мин Уайтхеда предусматривалась легкая деревянная тележка "со складными таковыми же рельсами".

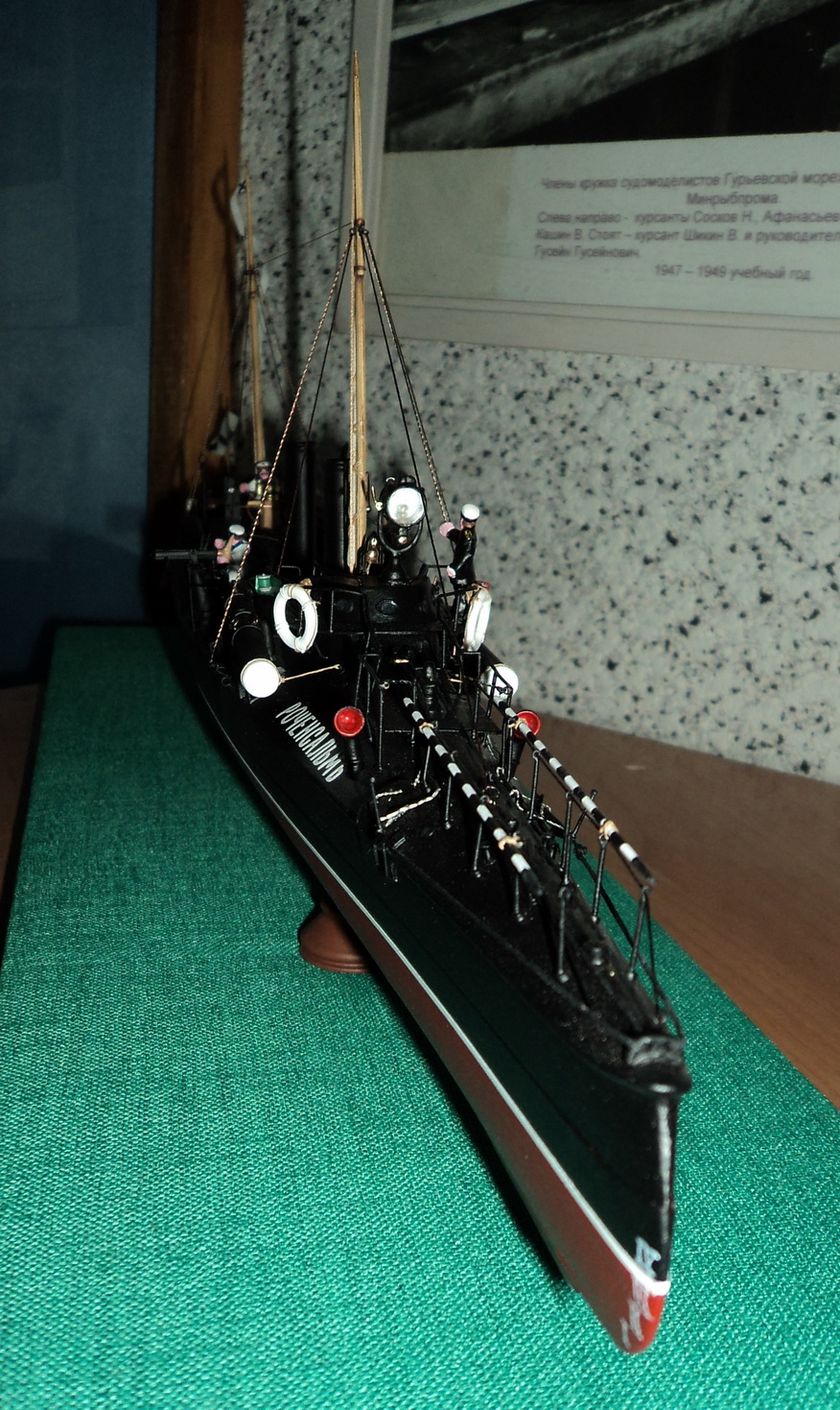

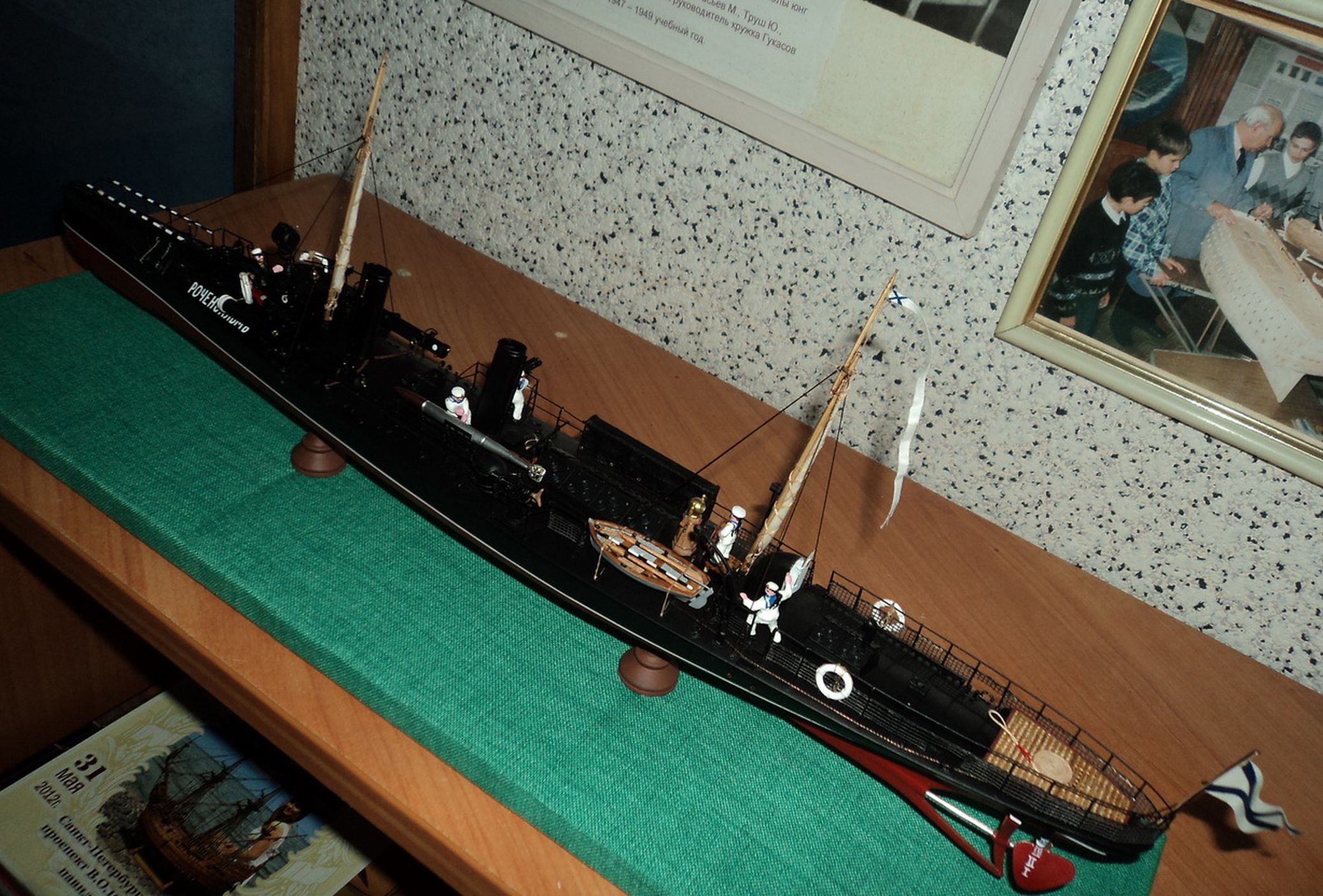

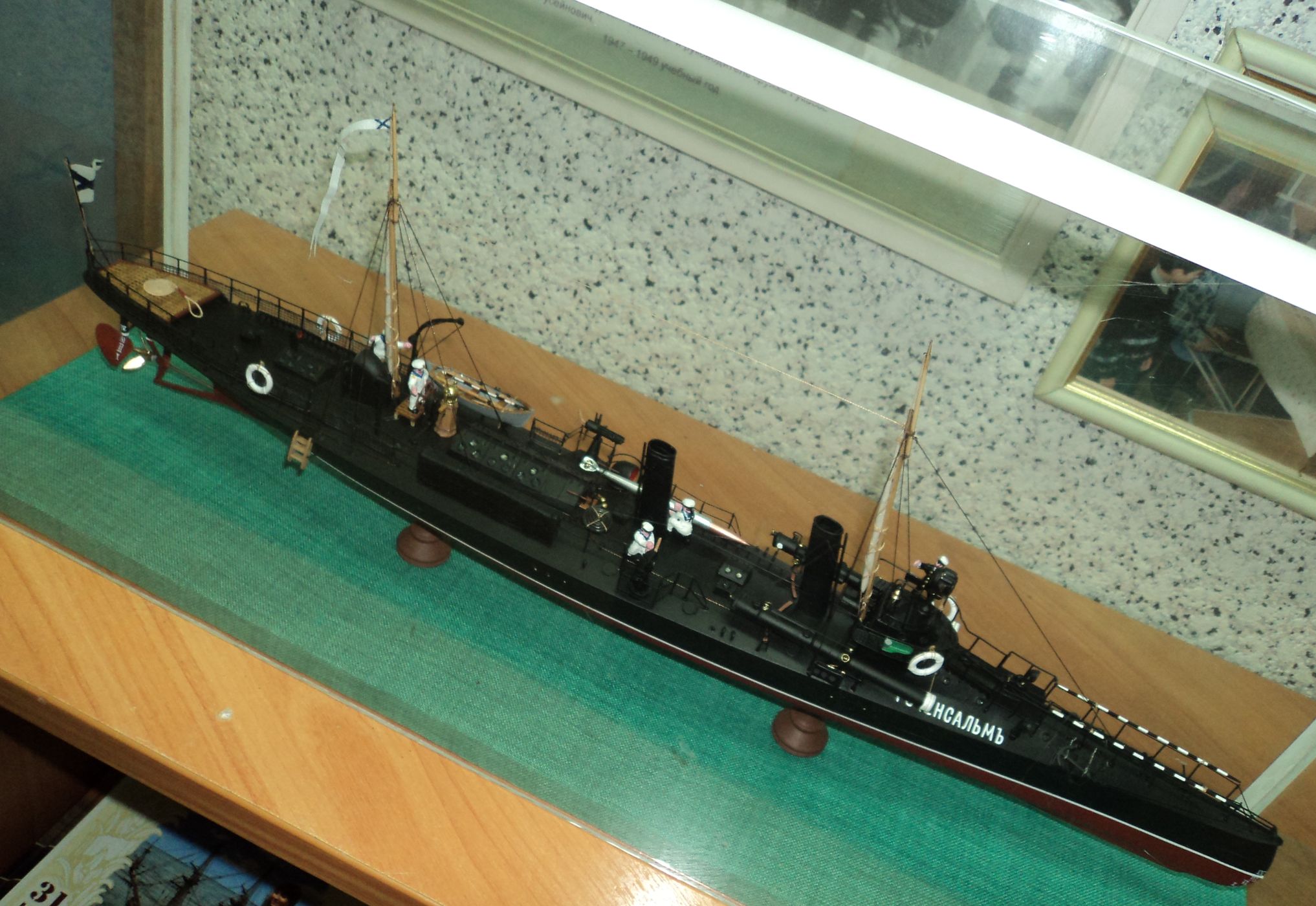

Модель построена в 72-м масштабе по традиционной наборной схеме.Чертежи разработал моделист из Челябинска Александр Лунёв,по архивным материалам.

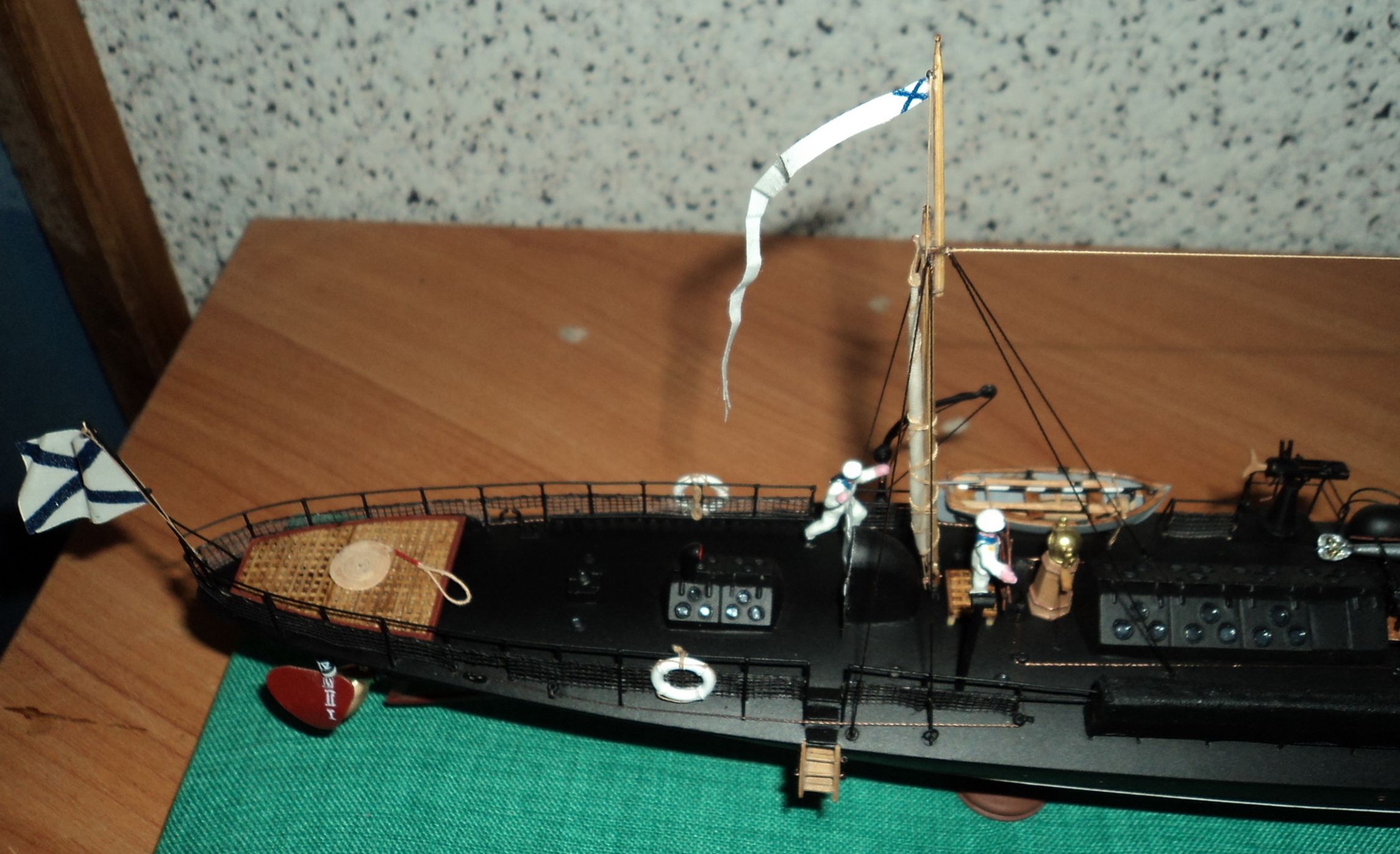

Ввиду того,что на миноносцах в качестве резервного движителя использовались косые паруса,на модели они выполнены в виде принайтованных к мачтам.
Для того,что бы повысить зрелищность,модель дополнена фигурками моряков.Фигурки выполнены перепилом самураев(72-масштаб) от "Звезды".
Оценки
Войдите, чтобы оценить работу.
Комментарии (23)
Спонсор
На сайте с 26.10.2009
30 16911
Коллеги!
Сразу хочу сказать, что "добро" на размещение этой модели в Прихожей, я дал несмотря на фотосессию, которая снова не совсем попадет под требования нашего Форума.
Дело в том, что Автор не предполагал размещать свои модели на нашем Форуме, это мне удалось его уговорить.
Именно поэтому и домашние фотосессии готовых моделей Автор не проводил, а удовлетворялся фотографиями своих моделей уже в музейной обстановке.
Но качество представляемых Автором моделей, как мне кажется, сгладит это недоразумение.
Причём, Автор обещал в дальнейшем перед передачей своих моделей в музей, производить домашнюю фотосессию каждой модели, на условиях нашего Форума.
С Уважением, Алексей.
На сайте с 05.09.2019
17 189
Точно,обещал!Постараюсь в следующий раз сфотографировать модель правильно - если при этом возникнут вопросы,как лучше это сделать,спрошу!
КЛАССС!!!
Прекрасная модель!!!
На сайте с 19.01.2010
4 254
Работа наверное великолепная, но фотки уж очень тёмные, на палубе ничего не разглядеть.
На сайте с 18.09.2018
24 491
Супер! И масштаб мой любимый. Темные фото - это верно. Но я все равно за Галерею. Может быть зимой "в живую" рассмотрю.
С Уважением, Иван.
На сайте с 21.09.2011
13 5910
Отличный корабль, как раз в нашу Галерею!

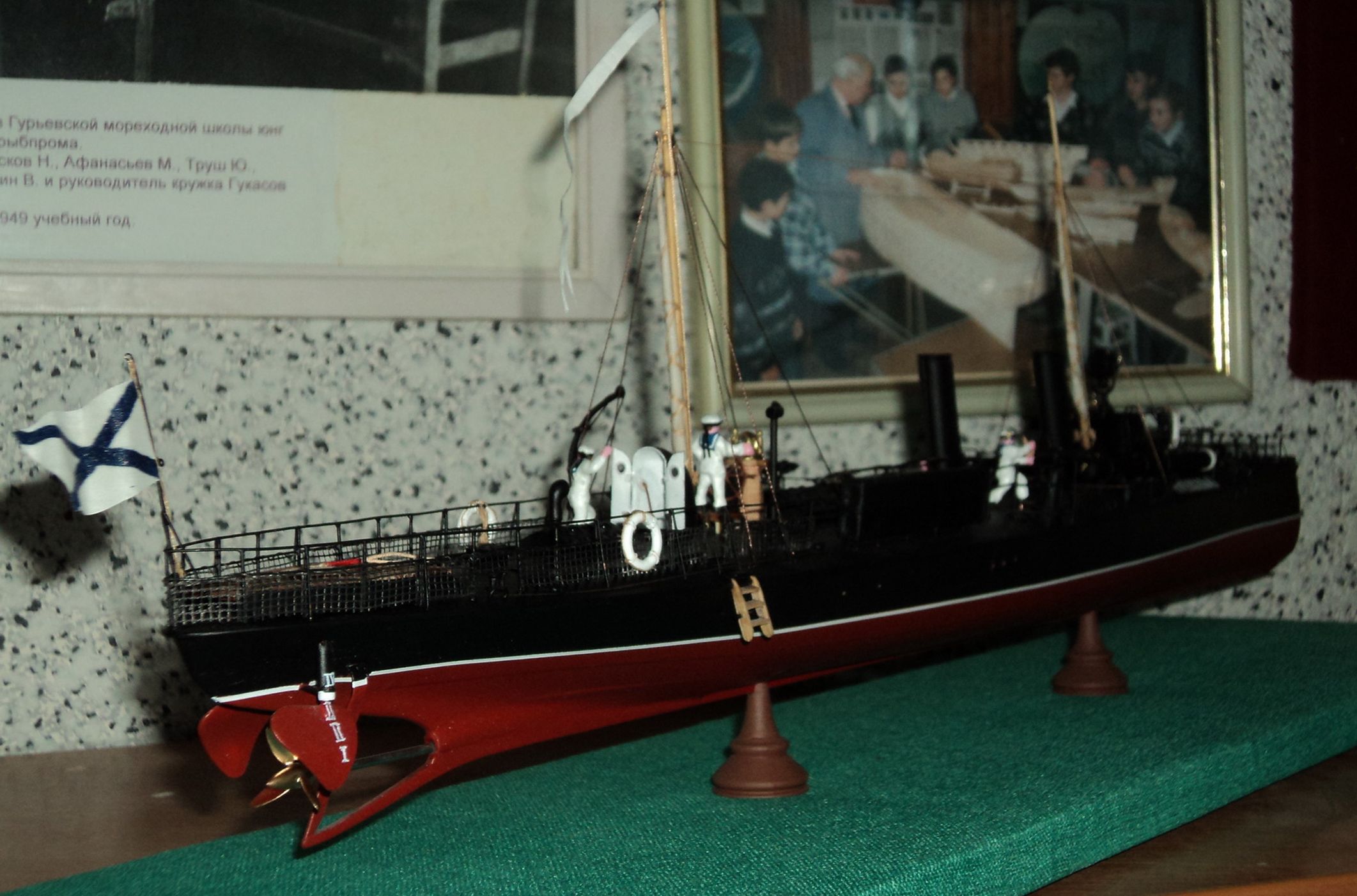

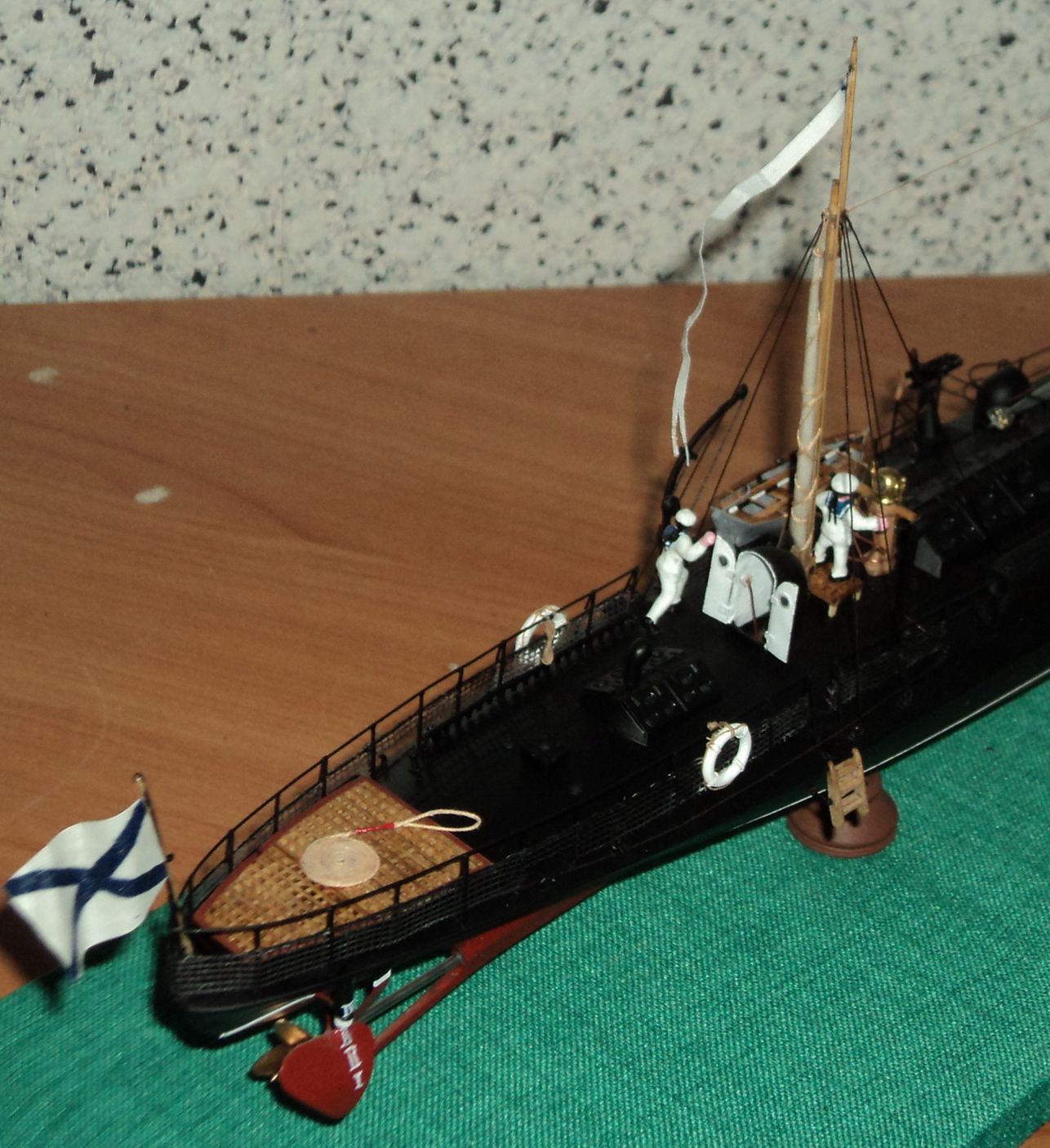

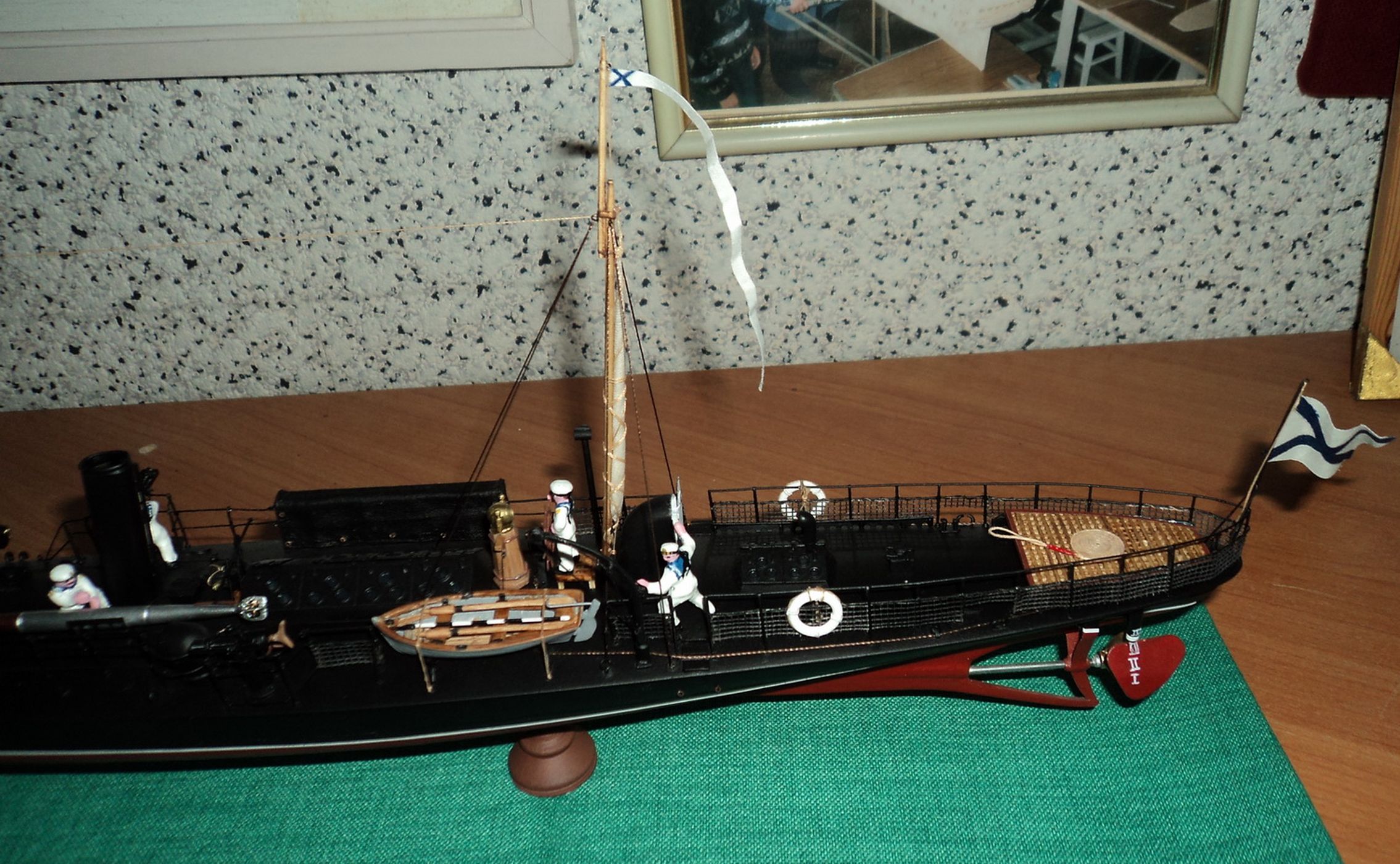

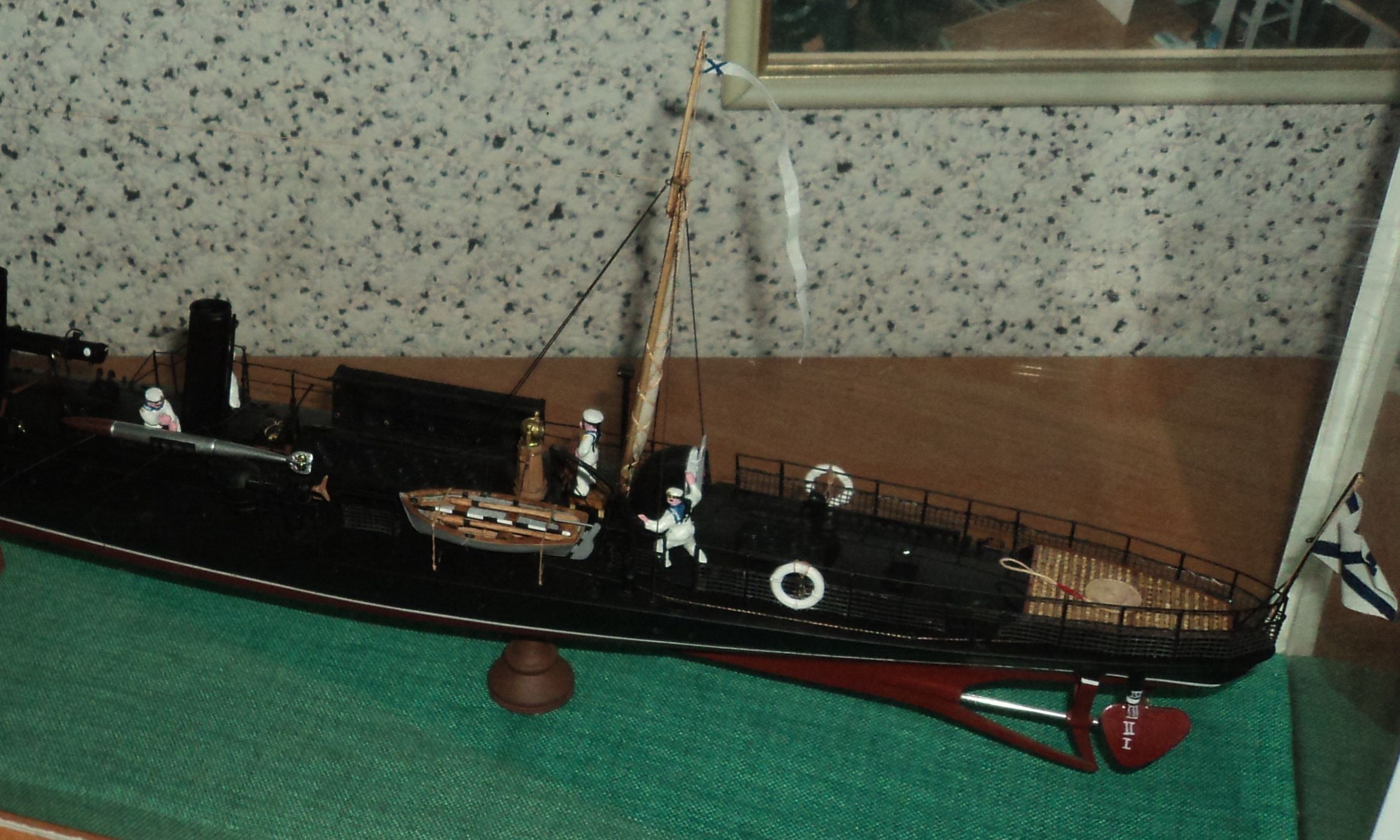

Очень интересная компоновка винторулевой группы, впервые такую вижу.
С Уважением, Михаил!
На сайте с 18.09.2018
24 491
Похожее было позже, на Шнелботах, так называемый "Люрсен эффект". Два бортовых руля при полном ходу поворачивались на несколько градусов к ДП. В итоге скорость струи от винтов увеличивалась. На сколько это было эффективно, не знаю.
С Уважением, Иван.
На сайте с 21.09.2011
13 5910
Привет Иван! Да, про такие я конечно знаю, еще интересна была кольцевая насадка Корта (известная например, по Зеехундам)
Я про хитрую форму пера руля, огибающую гребной винт.
Про современные извращения с винтами и приводами уже и говорить нечего, но для того времени очень необычная конструкция.
С Уважением, Михаил!
На сайте с 29.10.2010
15 3282
А в чем уж такая хитрость? В Скэге? Так это для того времени было типовым решеним, просто не много в нашем флоте было трехвинтовых кораблей. Скажем на серии ЭБР типа Пересвет конструкция руля и скэга вокруг среднего винта была очень похоже сделана.
На сайте с 27.06.2011
17 838
Интересный экземпляр. Модель понравилась.
Умеет человек.
На сайте с 21.09.2011
13 5910
Вадим, хитрость в расположении и форме рулей. Я такие раньше не встречал.
С Уважением, Михаил!
Спонсор
На сайте с 02.04.2015
25 8720
Работа хороша безусловно!
На сайте с 16.09.2013
3 5015
Два раза пытался дописать длинный отзыв, два таза, почему-то выбило из сайта.....
Наверное проблемы с местным интернетом.....
Или комменты были очень длинные.....
Поэтому, по-короче: Все работы Игоря , на мой взгляд убедительны и классные!
Оценок не ставлю, т.к. ничего не смыслю в мат. части бронесудов.....
Тов. Адмиралу, т.е. Алексею, благодарен за то, что он правильно использовал свои права администратора (в данном случае, действительно, некоторыми правилами не только имеет смысл, а и необходимо пренебречь).....
А АВТОРУ, т.е. Игорю - Респект и Уважение!
На сайте с 19.10.2010
143 3312
Удивительная модель! Но сожалею об отходе Автора от 100... Ну обожаю я, когда всё в одном масштабе. А чертежи были в Судостроении году в 1980...
На сайте с 29.01.2010
68 2906
СУПЕР!!!
На сайте с 29.01.2010
68 2906
Вот б...ь, столько офигенно выполненных работ, причем с нуля, "из говна и палок" как говорится, но из-за фотосета ни одна не попала в ТОП, обидно до ужаса, особенно когда на первом месте ёлка... Ледокол, при нормальной сессии месяц на первом месте провисел бы - сто пудов!
На сайте с 16.01.2016
26 360
Отлично выполненная модель. Тем более самодел. Фотки можно попробовать осветлить в каком-нибудь фоторедакторе.
На сайте с 05.09.2019
17 189
Спасибо,друзья, за тёплые отзывы!
А настоящие модели(самодельные) всегда выглядят лучше сборноых))
На сайте с 07.10.2007
16 3052
Игорь, поздравляю!
Все модели рассматривал с огромным удовольствием. Некоторые из них видел живьём на ЧР. Ни одна не промахнется мимо галереи. Все в яблочко, и эта модель не исключение. Матчасть мною, к сожалению, не изучена. Именно поэтому не размещал отзывы к предыдущим моделям.
Претензии только к освещению при фотографировании.
Спонсор
На сайте с 26.10.2009
30 16911
Отличный результат!
Модель направляется в Галерею!
С Уважением, Алексей.
На сайте с 12.12.2017
0 263
И правильно сделали. Это как раз тот случай когда можно пренебречь правилами ибо качество модели и мастерство автора намного перевешивает требования галереи. Автору - Браво!!!
