Сверхмалая подводная лодка Seehund Tipe XXVII B5

Приветствую вас дорогие каропчане,неравнодушные к флотской тематике.

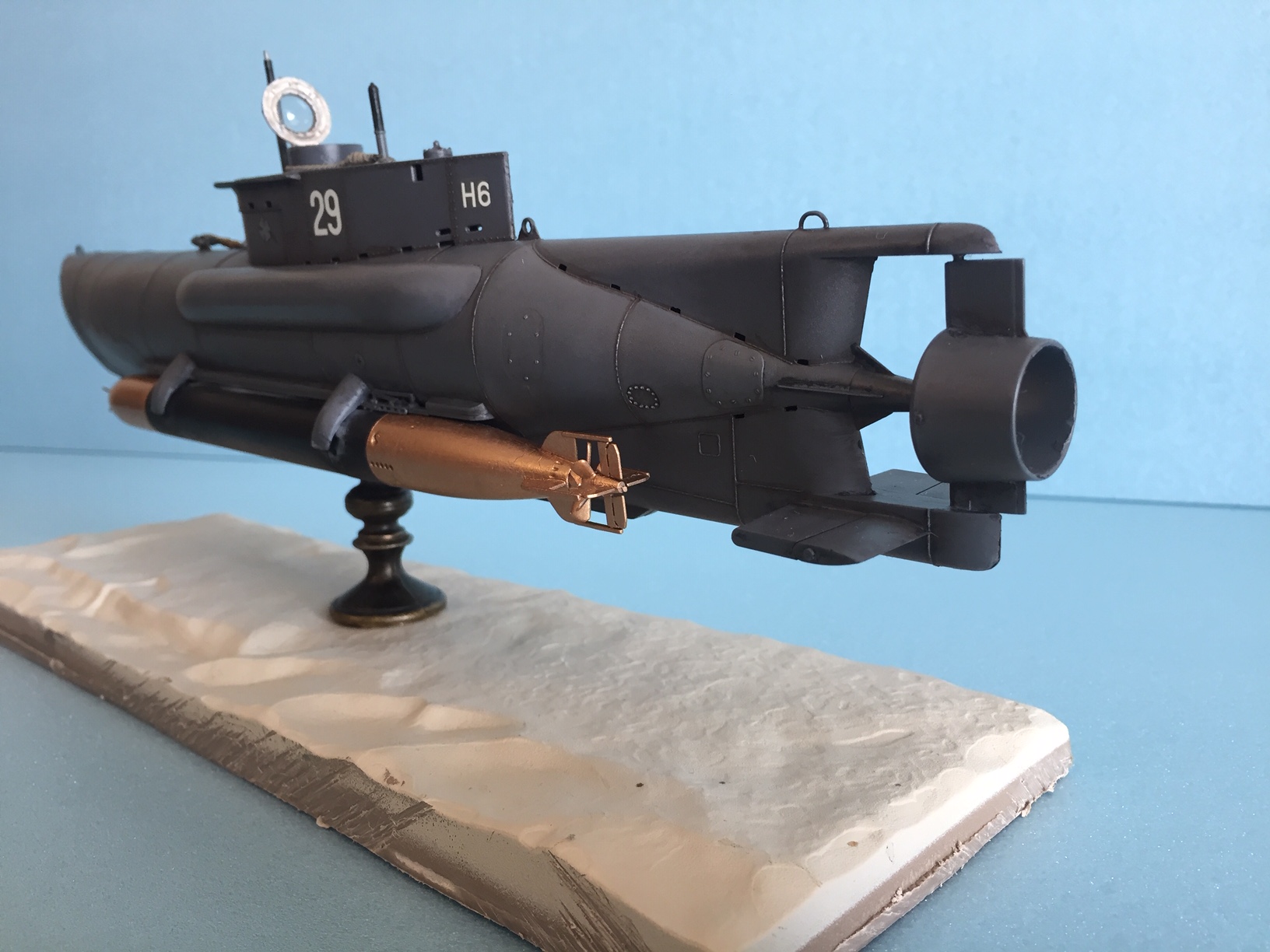

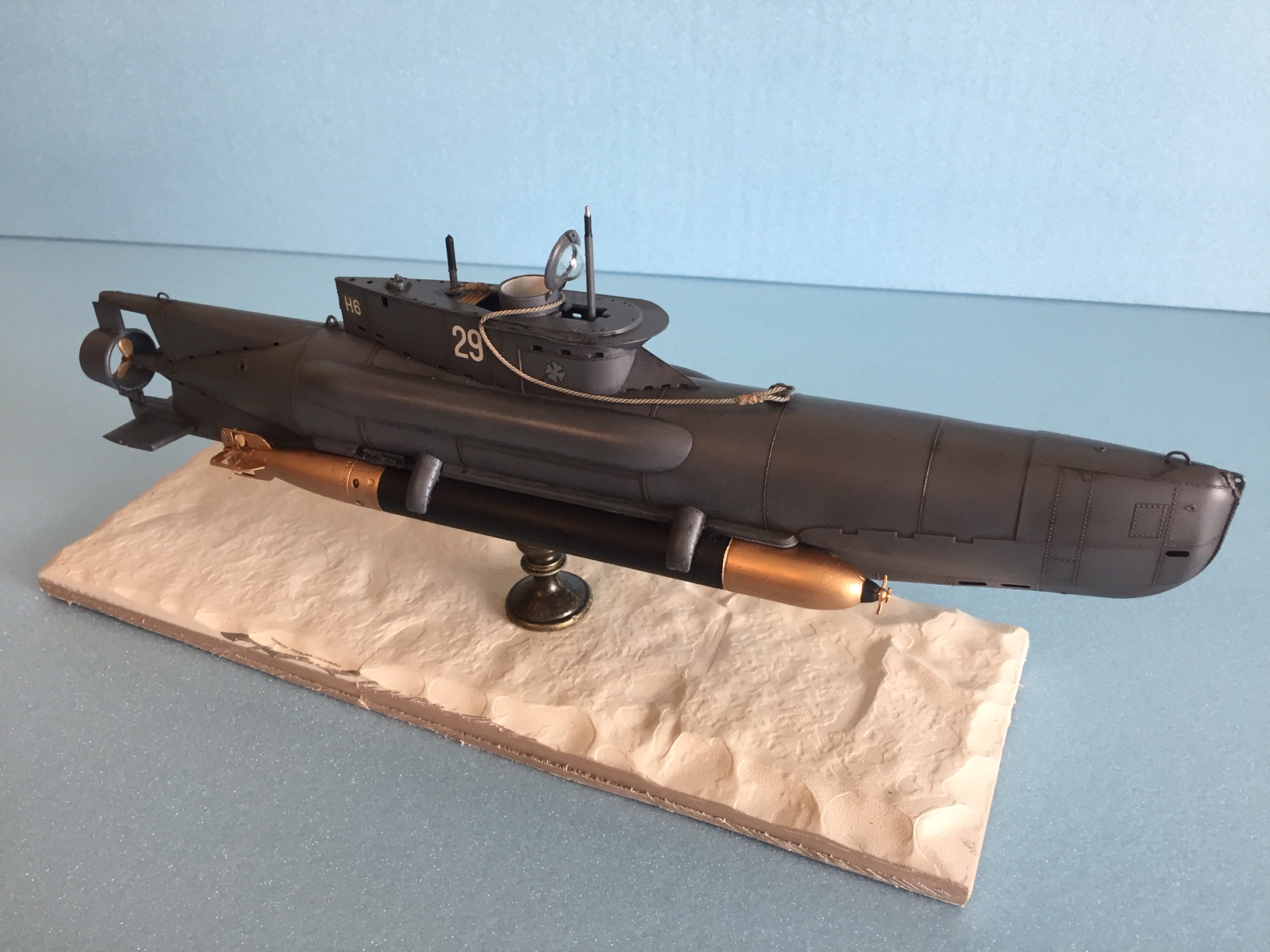

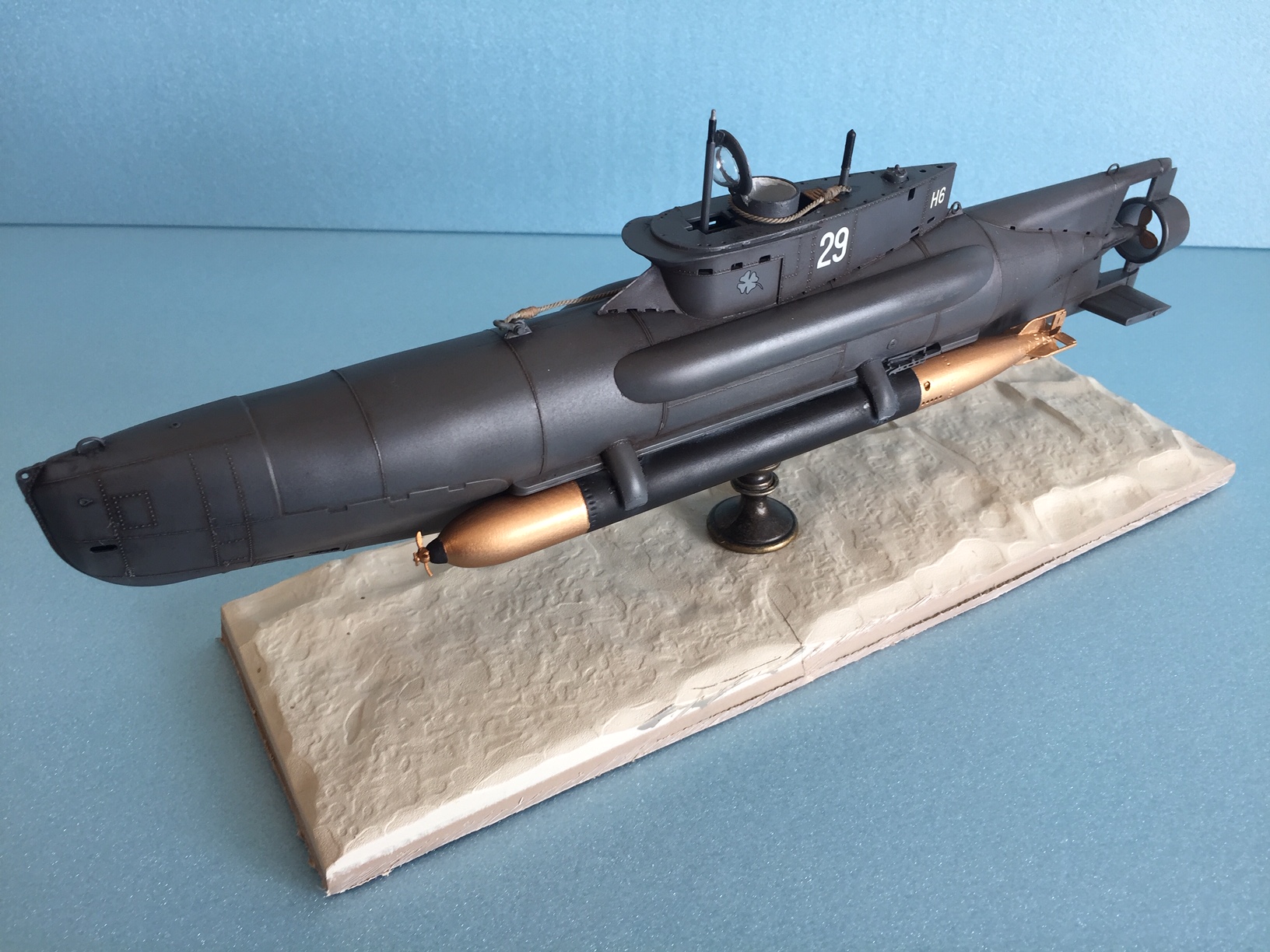

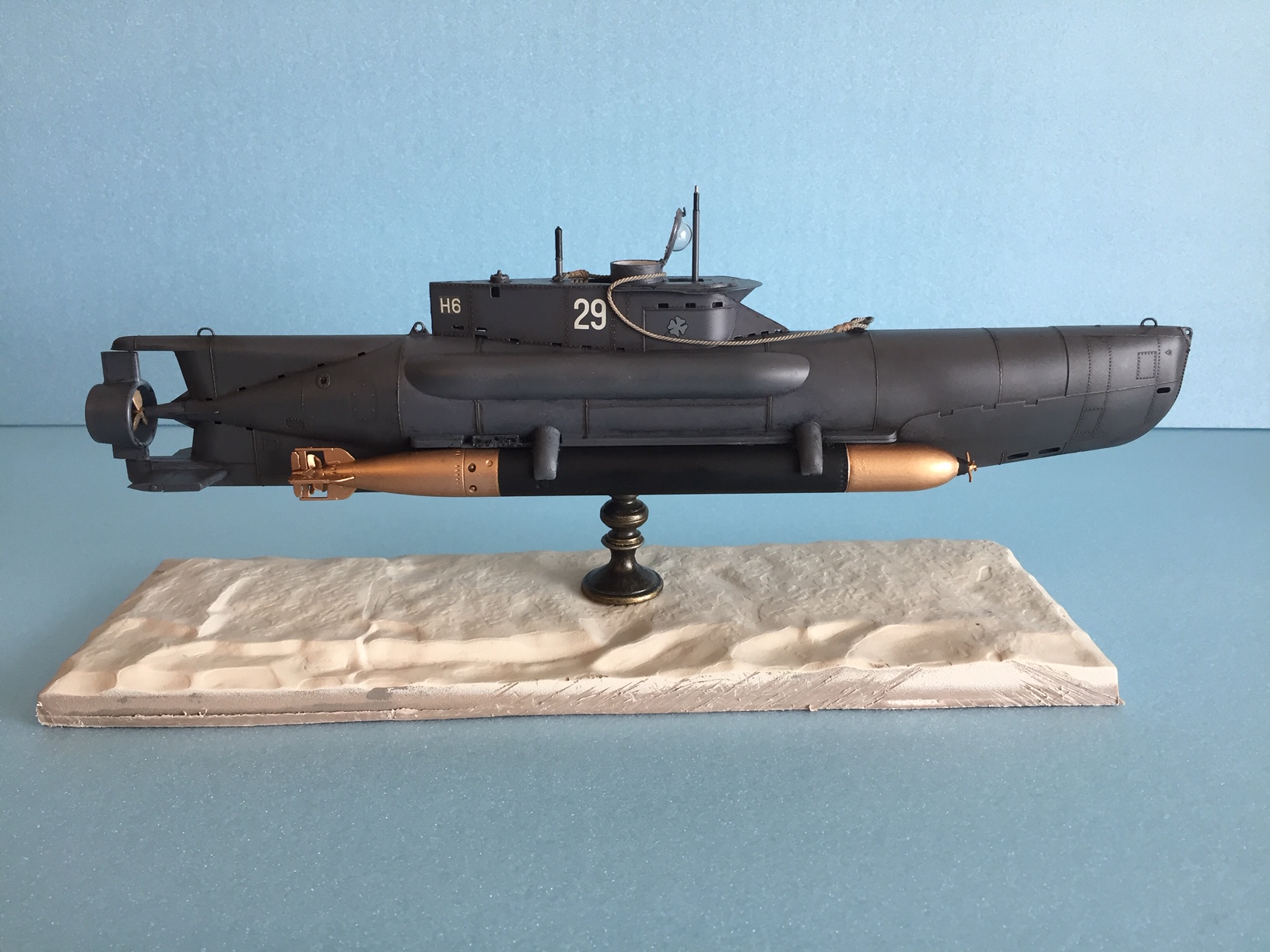

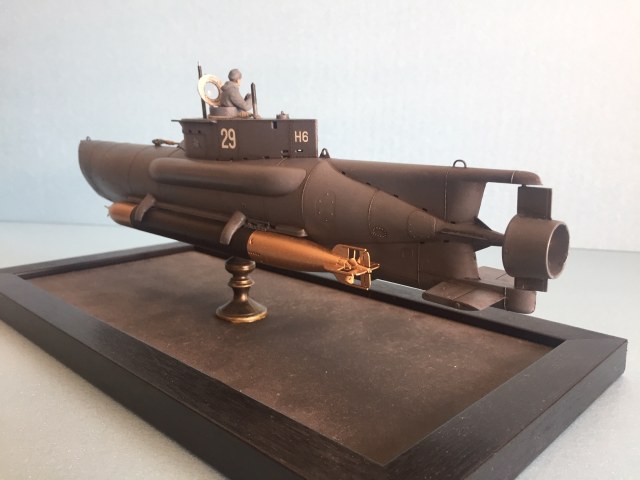

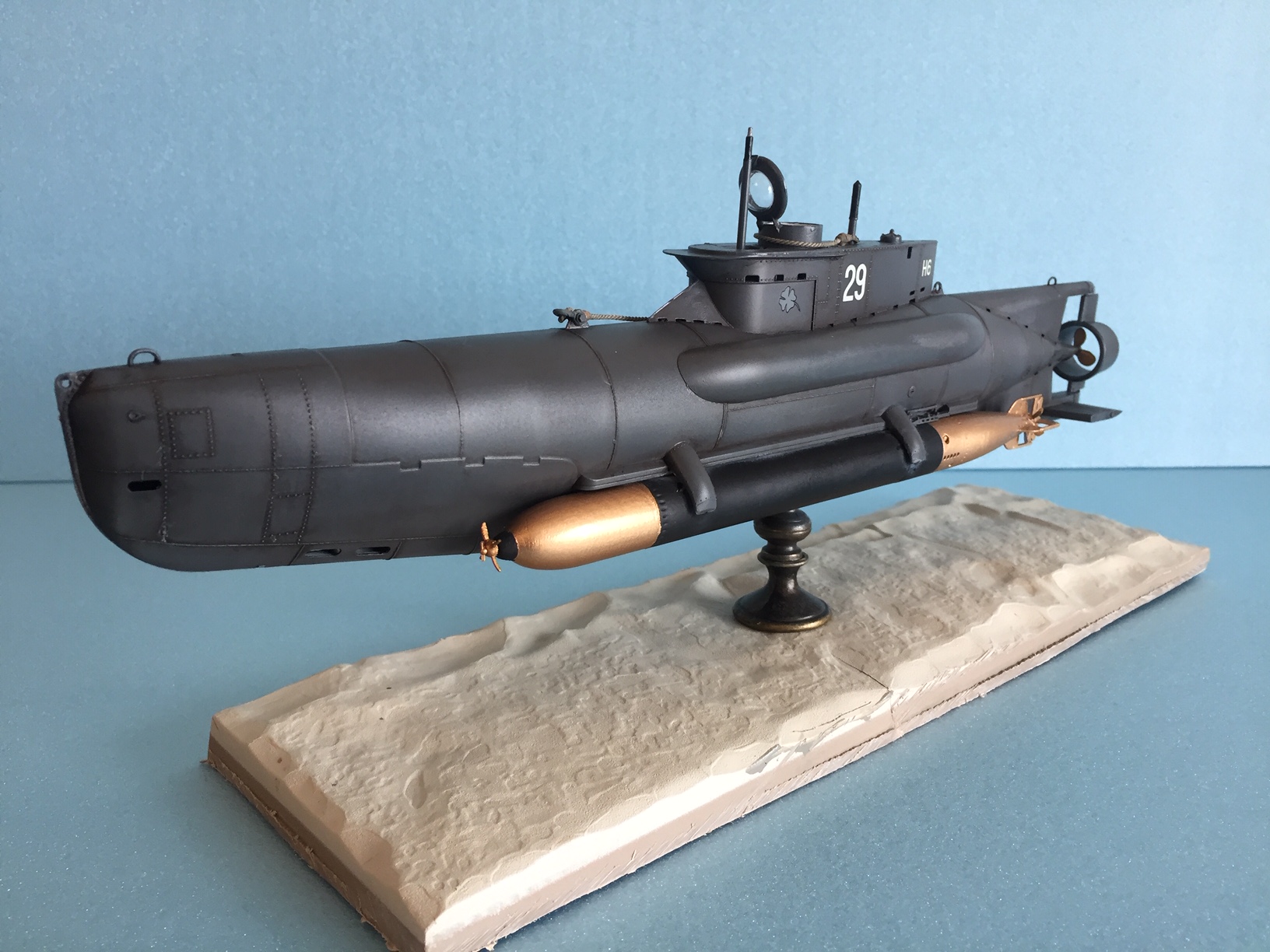

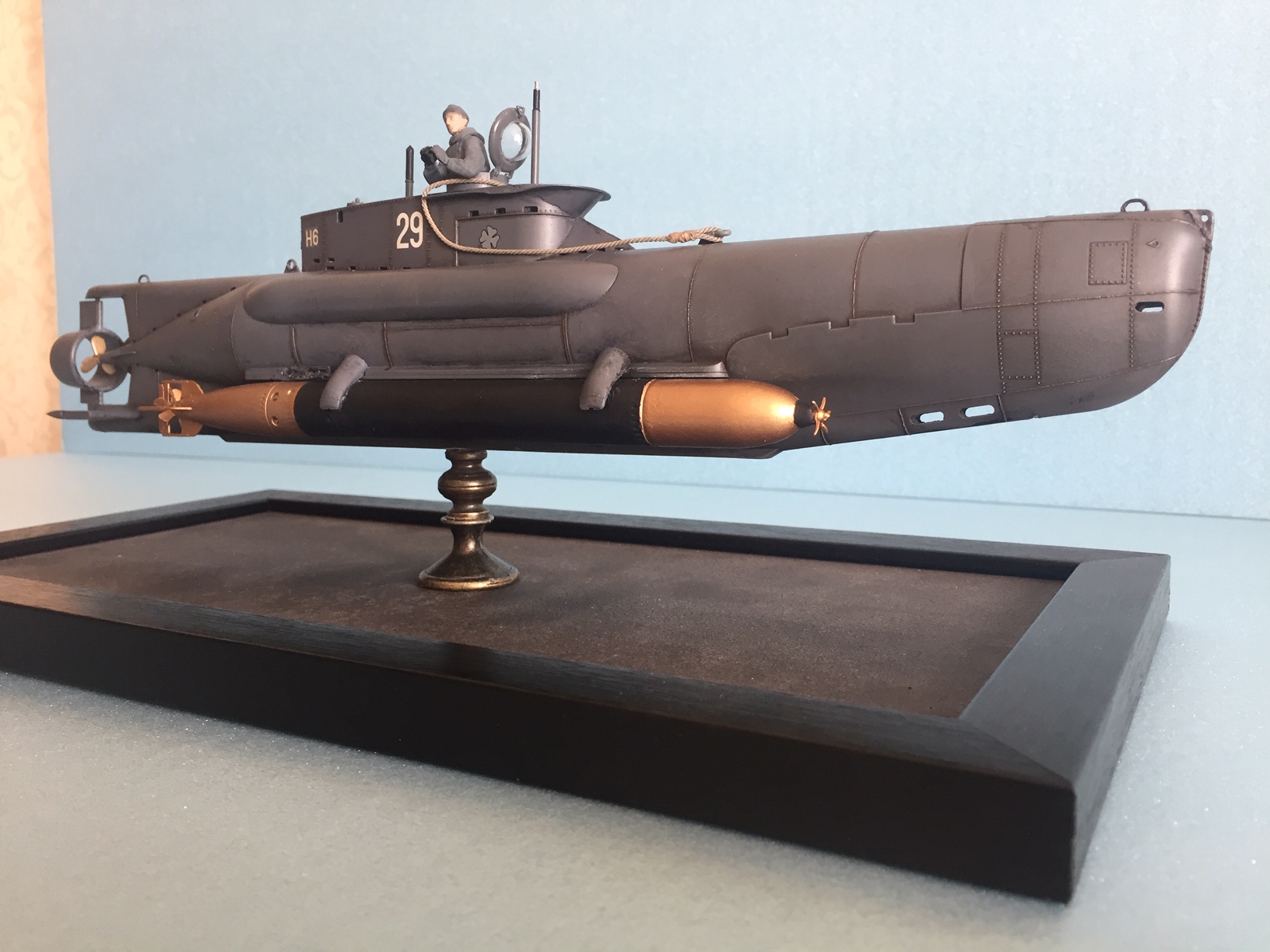

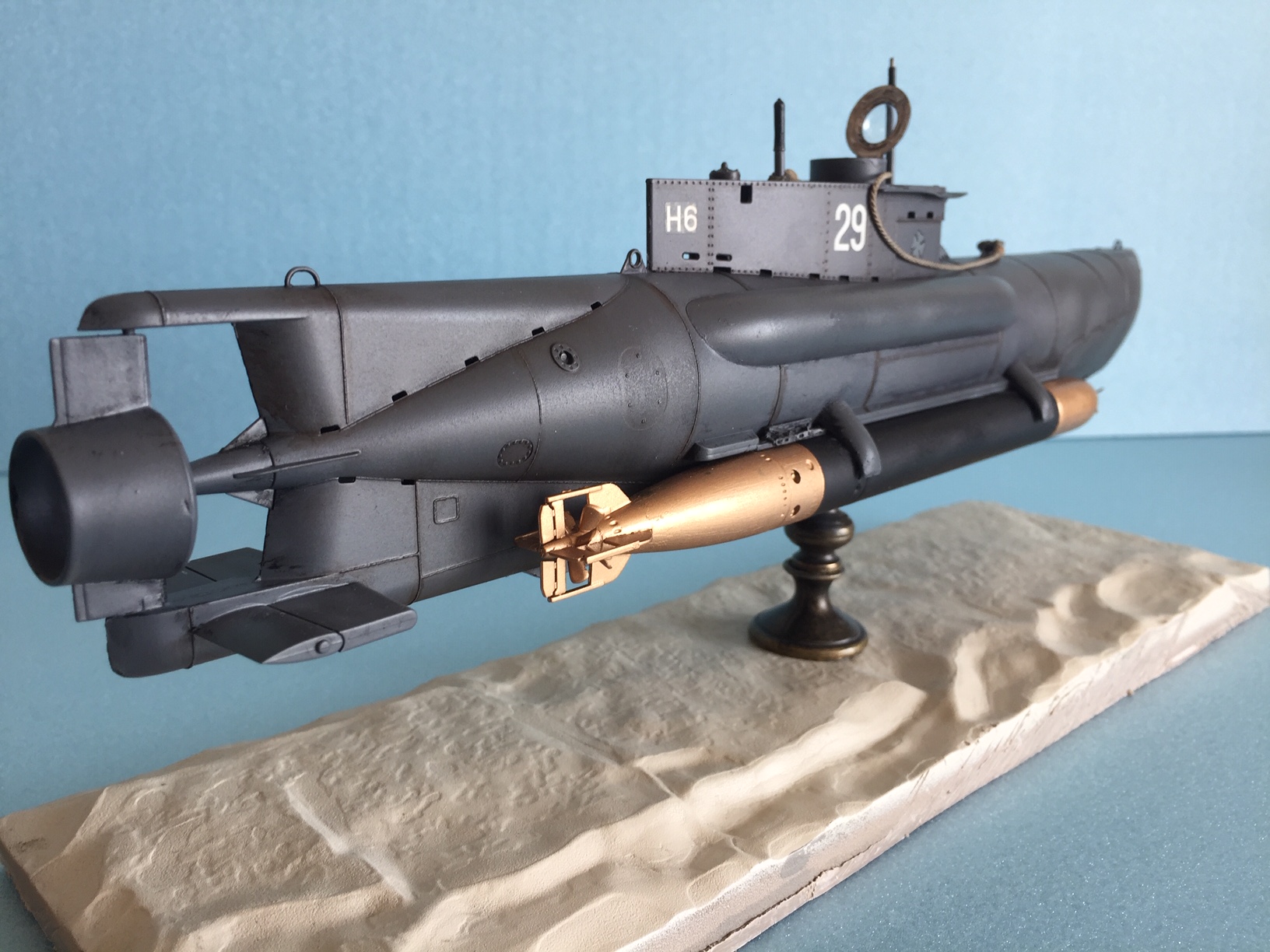

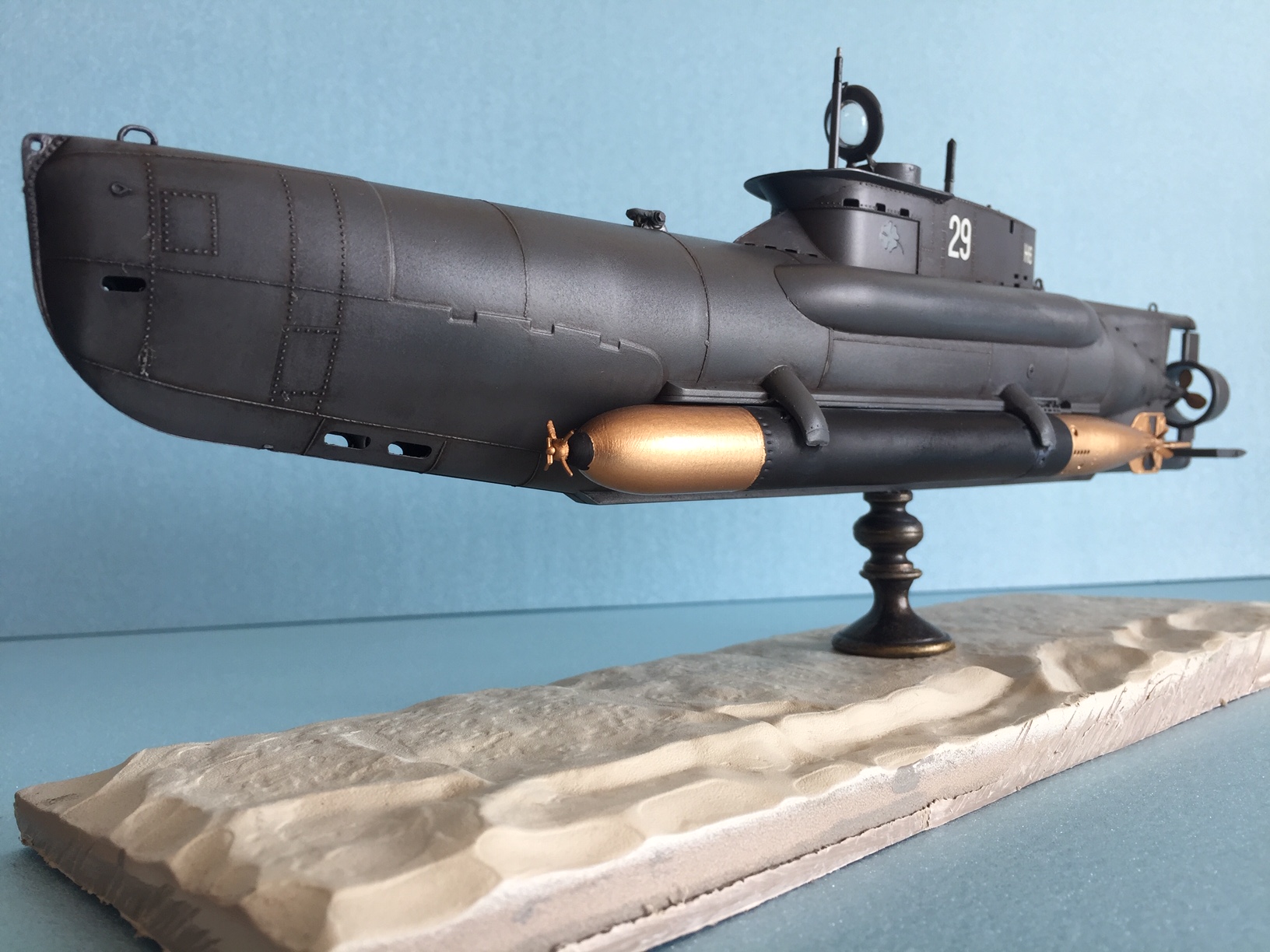

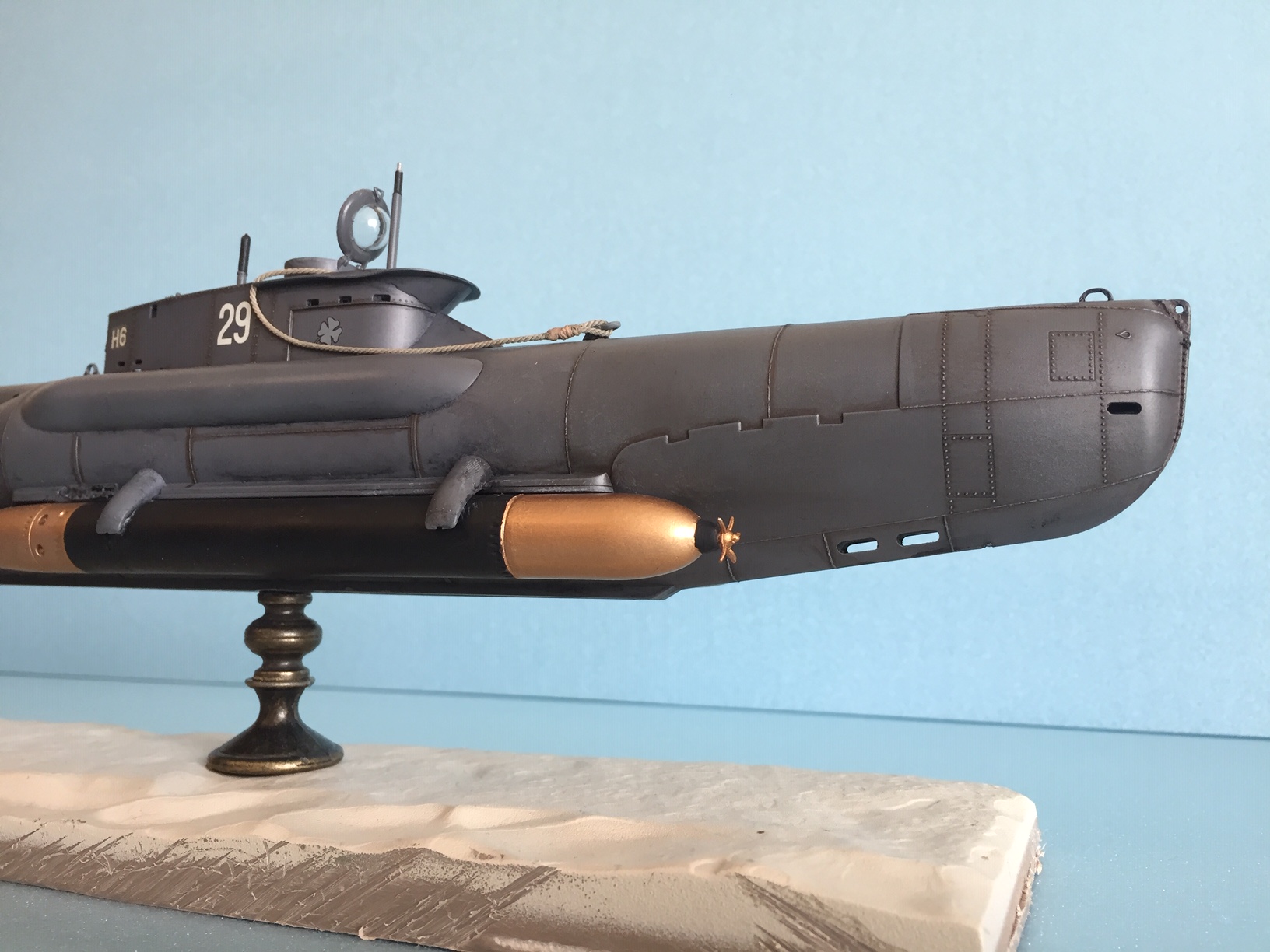

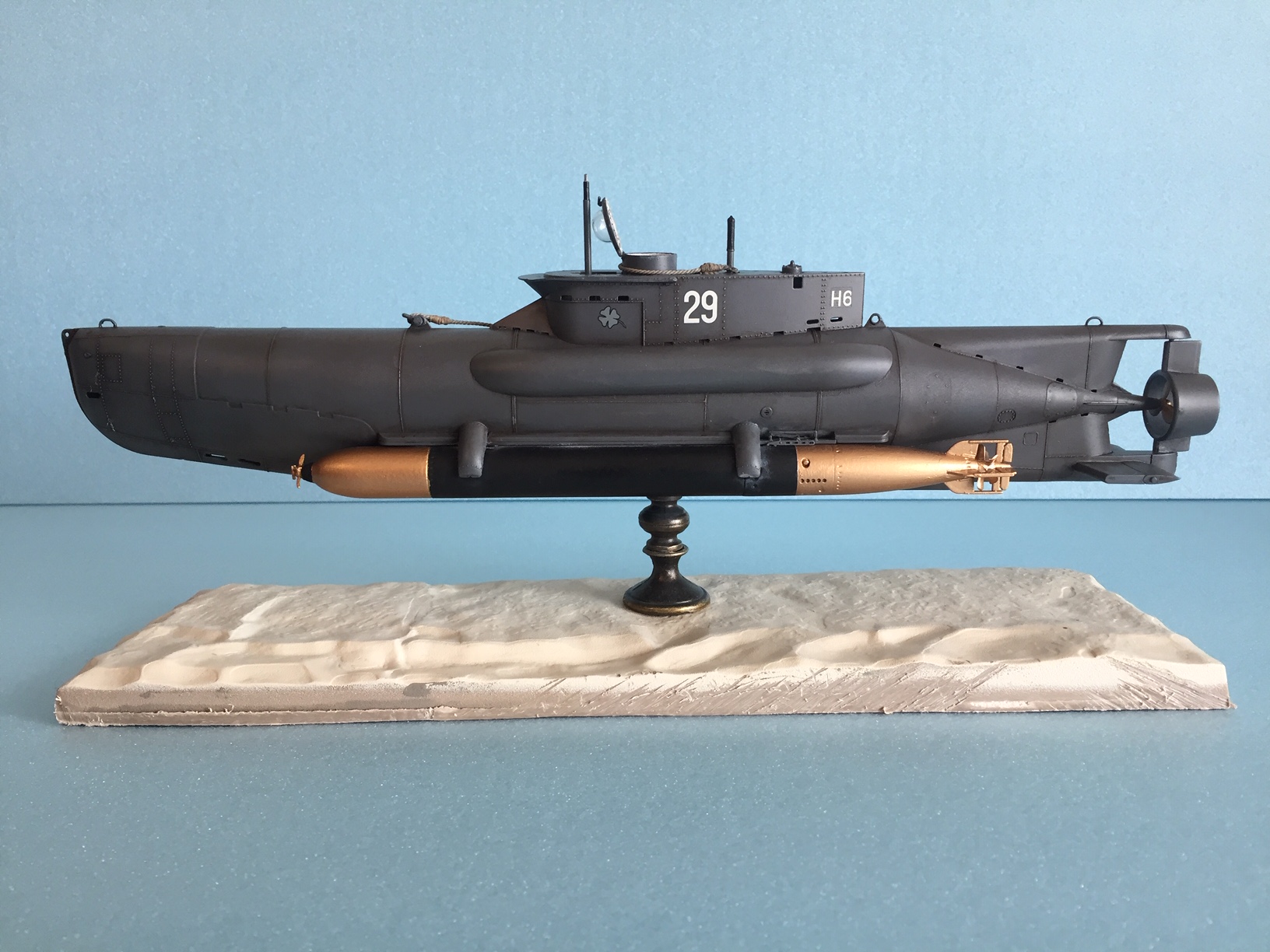

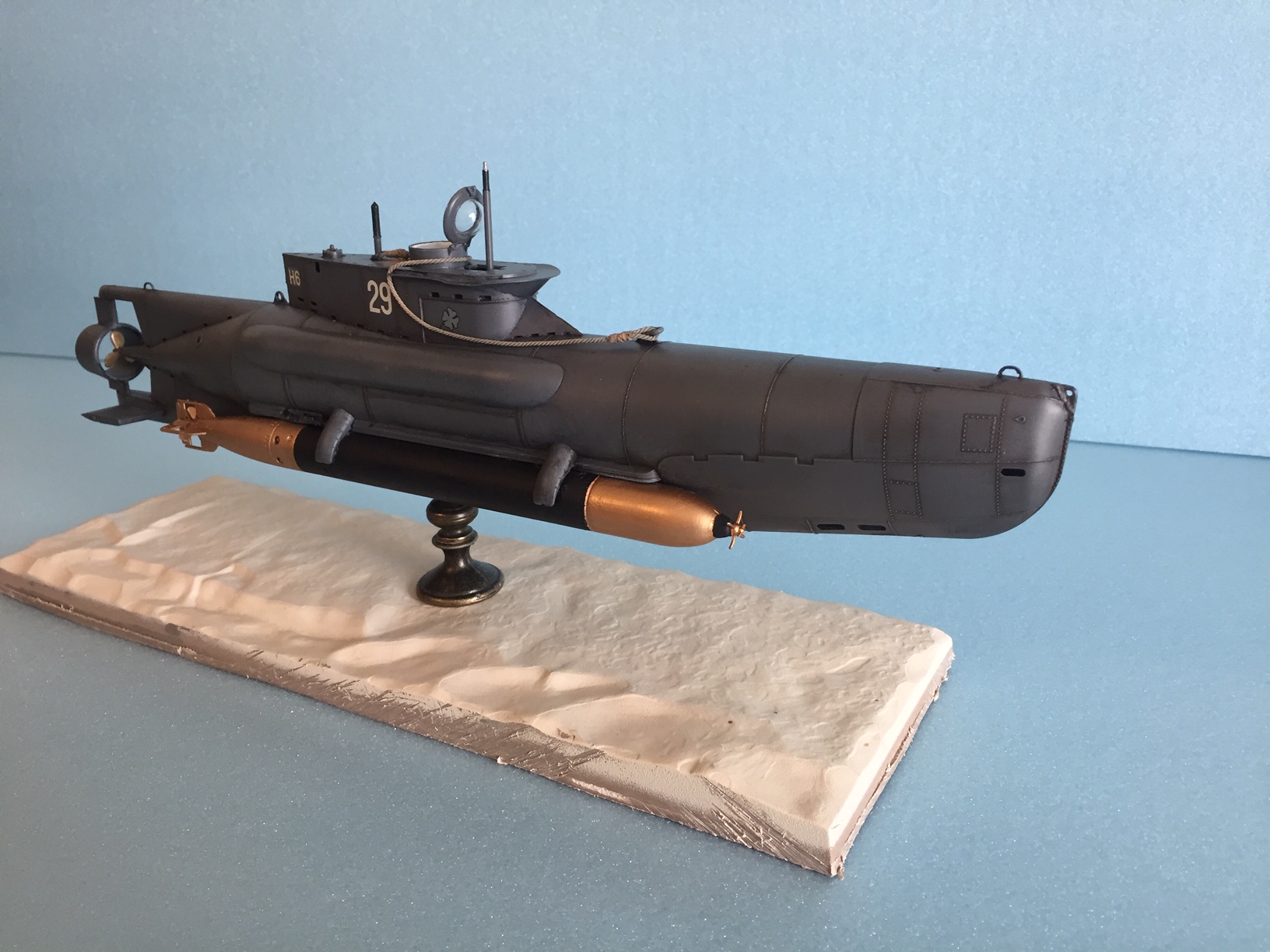

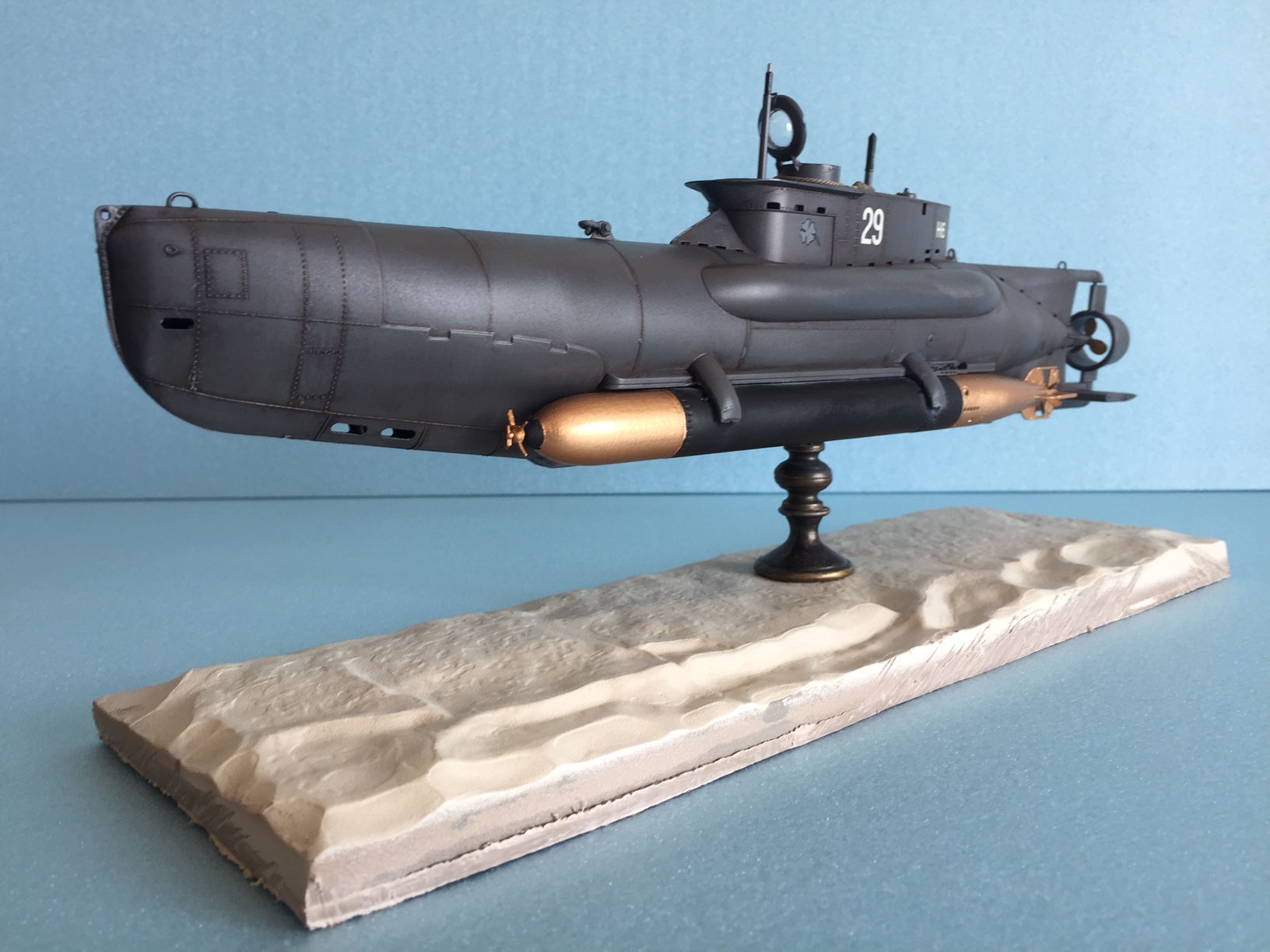

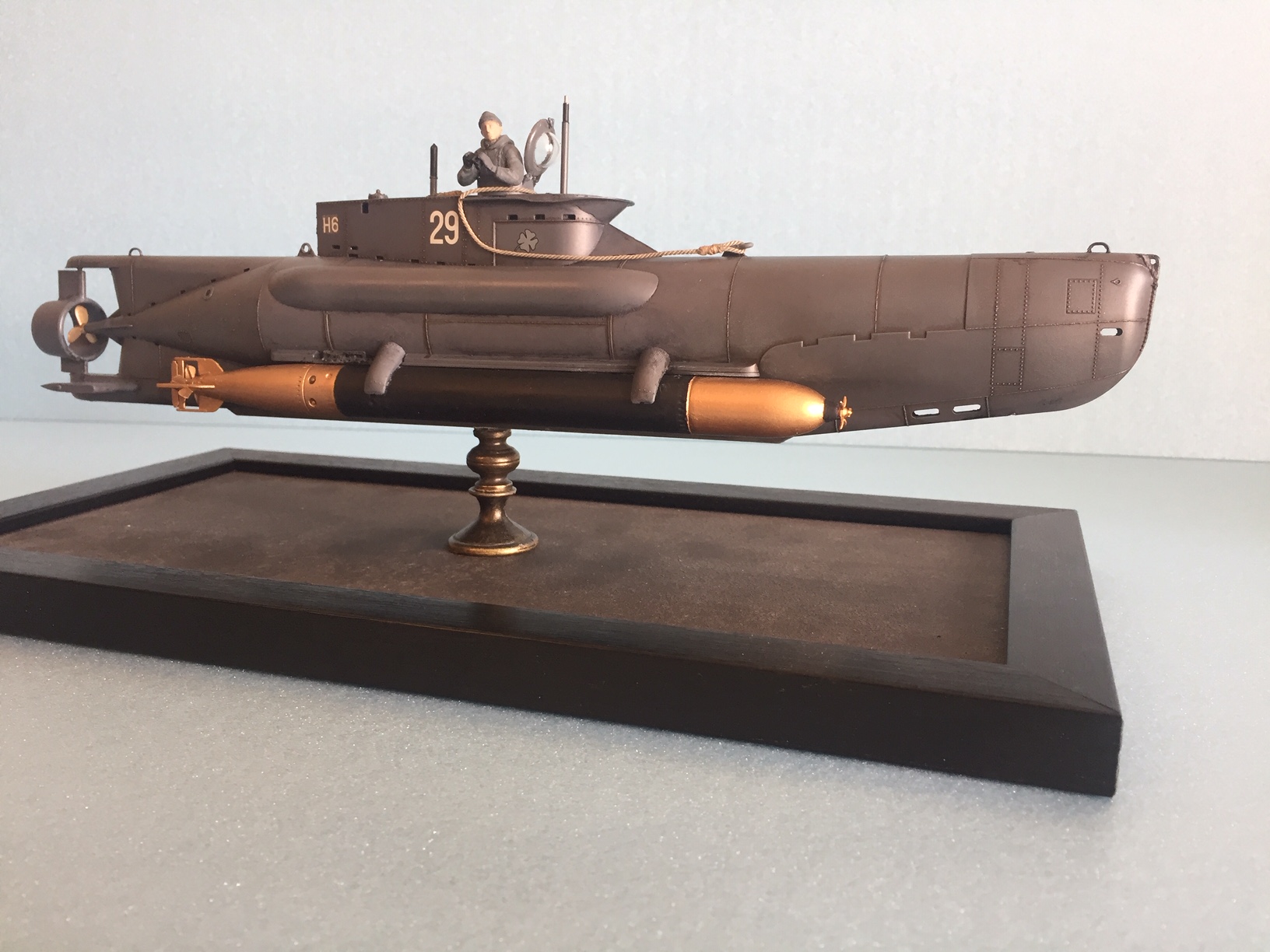

Сегодня выставляю на ваш суд свою очередную модель сверхмалой подводной лодки Зеехунд от фирмы Bronco в масштабе 1/35.

Немного истории:

В отличие от других сверхмалых подлодок, Seehund должна была создаваться на основе новых идей и предложений. Перед инженерами не ставилась задача обеспечить максимальную унификацию с существующей техникой. В результате удалось создать проект, имеющий большие отличия от прочей аналогичной техники. Разница была видна даже по внешним очертаниям: Hecht и Molch напоминали увеличенные торпеды с новым оборудованием, тогда как Seehund была похожа на уменьшенную подлодку.

Помимо специфических обводов корпуса в проекте «Тюлень» предусматривались некоторые другие решения, свойственные полноценным подлодкам того времени. В частности, было решено использовать дизель-электрическую энергоустановку. Немецкие человекоуправляемые торпеды и сверхмалые субмарины того времени в основном оснащались электрической силовой установкой, что сказывалось на их ходовых характеристиках. Дизельный двигатель и электромотор, в свою очередь, могли обеспечить приемлемые скорость и дальность плавания.

Основой подлодки Seehund являлся прочный корпус, выполненный в виде металлического цилиндра с сужающейся носовой частью и конической кормовой. К днищу прочного корпуса предлагалось крепить дополнительный металлический цилиндр для размещения некоторого оборудования и балластные цистерны. Характерный «подлодочный» внешний вид достигался при помощи легкого корпуса, внутри которого размещались балластные цистерны.

Прочный корпус имел длину около 10 м и диаметр 1280 мм, нижний цилиндр для оборудования – 550 мм. Общая длина подлодки достигала 11,86 м, наибольшая ширина составляла 1,7 м, высота (с торпедами и убранным перископом) – 2,7 м. Подводное водоизмещение составляло 14,9 т. При движении в надводном положении нормальная осадка равнялась 1,3 м.

Определение компоновки внутренних агрегатов прочного корпуса оказалось достаточно сложной задачей. Внутри сравнительно малого пространства требовалось плотно разместить всю необходимую аппаратуру, которая позволила бы обеспечить приемлемые характеристики. Кроме того, большое значение имела балансировка агрегатов, что дополнительно затрудняло работу конструкторов. Тем не менее, немецкие специалисты смогли удачно вписать все нужные узлы в заданный объем.

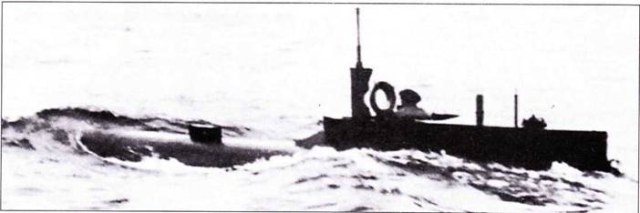

Разработка проекта Seehund завершилась в начале лета 1944 года. Проект дизель-электрической сверхмалой подлодки представили заказчику и получили одобрение. Вскоре была построена первая опытная субмарина, которую использовали в ходе испытаний. В ходе первых выходов в море были выявлены основные преимущества перед другой техникой этого класса. В частности, использовавшиеся обводы корпуса позволили значительно улучшить устойчивость и маневренность подлодки. В отличие от других субмарин с цилиндрическим корпусом, новый «Тюлень» уверенно держался на поверхности и под водой при небольшом волнении.

Преимущества в дальности плавания и другие положительные качества новой подлодки сказались на ее дальнейшей судьбе. 30 июля 1944 года Кригсмарине заказало тысячу новых подлодок. Таким образом, Seehund должна была стать самой массовой сверхмалой подлодкой Германии.

 Но до апреля 1945 года несколько верфей сумели построить лишь 285 субмарин нового типа, т.е. чуть более четверти от заказанного количества.

С января по апрель 1945 года экипажи Seehund выполнили 142 рейда, в каждом из которых участвовали не менее 10-15 лодок. За период с января по май 1945 года этим лодкам удалось потопить 9 судов союзников общим водоизмещением 18384 тонны и повредить ещё 3 судна водоизмещением 18451 тонну, при этом 35 лодок было потеряно.За счет высокой скрытности и достаточно мощного вооружения немецкие подводники смогли потопить несколько боевых кораблей и транспортных судов общим водоизмещением около 93 тыс тонн. При этом в некоторых британских документах потери от «Тюленей» оценивались в 120 тыс тонн. Британское командование было серьезно обеспокоено деятельностью вражеских подводников. К примеру, адмирал Чарльз Литтл позже говорил, что союзникам повезло: лодки типа Seehund появились слишком поздно и не успели нанести большой ущерб флотам США и Великобритании.

Подлодки Seehund могли использоваться не только для атак. 28 апреля в 2 мая 45-го несколько субмарин участвовали в прорыве в Дюнкерк. Вместо торпед на лодки подвесили специальные контейнеры с провизией, которые планировалось доставить окруженному немецкому гарнизону. Возвращаясь на базу, лодки забирали с собой почту, документы

После окончания войны все остававшиеся у Кригсмарине подлодки типа Seehund стали трофеями союзников. Специалисты стран антигитлеровской коалиции проявили большой интерес к этой технике, прямо связанный с ее успехами в боях. Тем не менее, большая часть подлодок позже отправилась на утилизацию ввиду отсутствия каких-либо перспектив.

Вскоре после войны в порядке репараций Франция получила некоторое количество немецкого вооружения и техники. Среди прочего французским ВМС передали четыре подлодки Seehund. После небольшого ремонта они вошли в строй с обозначениями от S621 до S624. Служба этой техники продолжалась до 1953 года. К этому времени Франция получила новые полноценные подлодки и смогла отказаться от трофейной техники. Субмарина S622 вскоре стала музейным экспонатом, остальные лодки были порезаны на металл.

До настоящего времени дожили, как минимум, шесть подлодок типа Seehund. Одна из них (S622) хранится во Франции в г. Брест, еще одна (U-5075) пополнила экспозицию военно-морского музея в Куинси (США). Еще четыре «Тюленя» находятся в разных музеях Германии.

По самому набору скажу так,набор не сложный собирается легко, но есть некоторые нюансы.

Сам прототип представленный в наборе это музейный экспонат,все варианты декалей тоже музейные экпонаты разных стран.

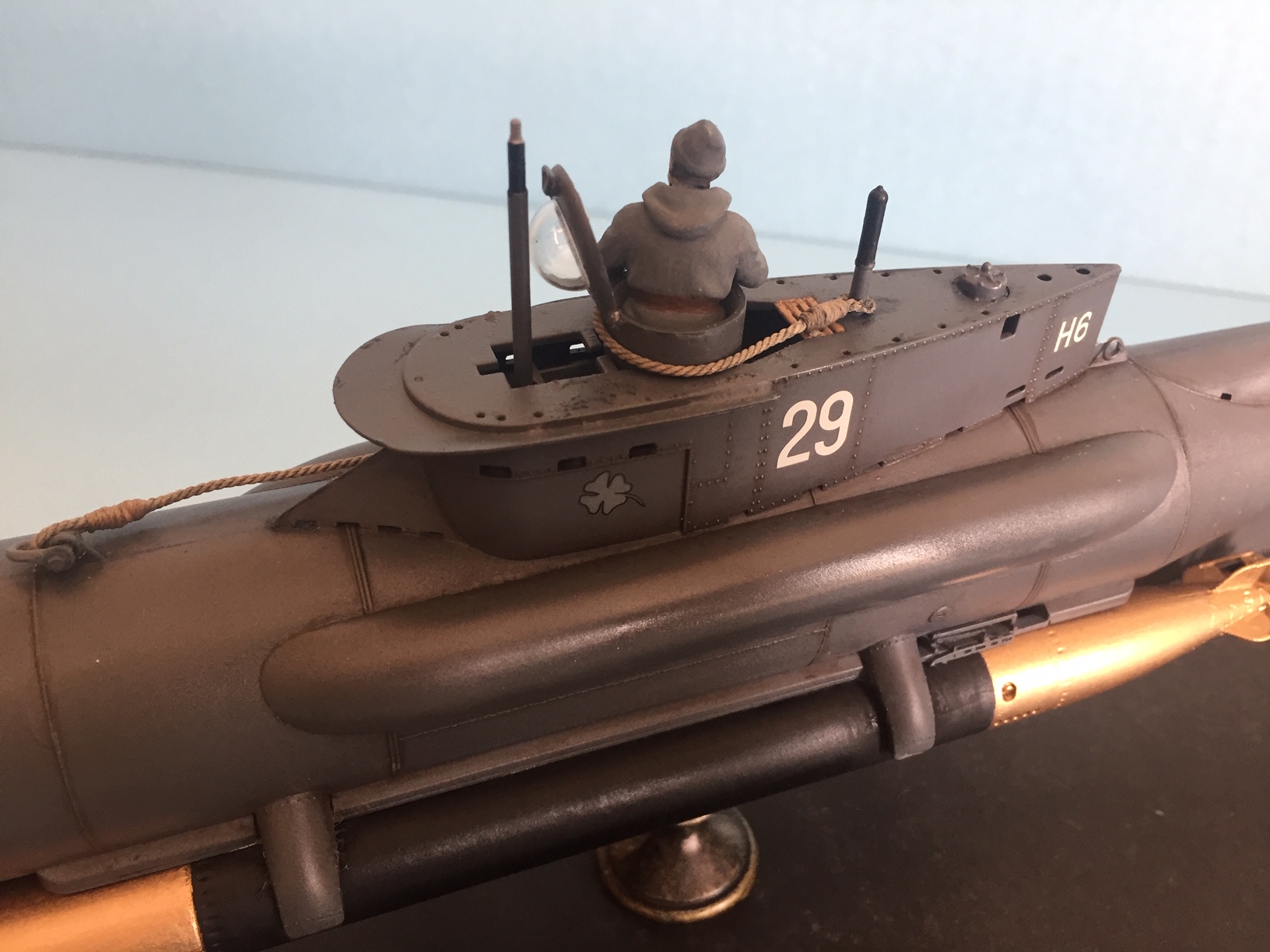

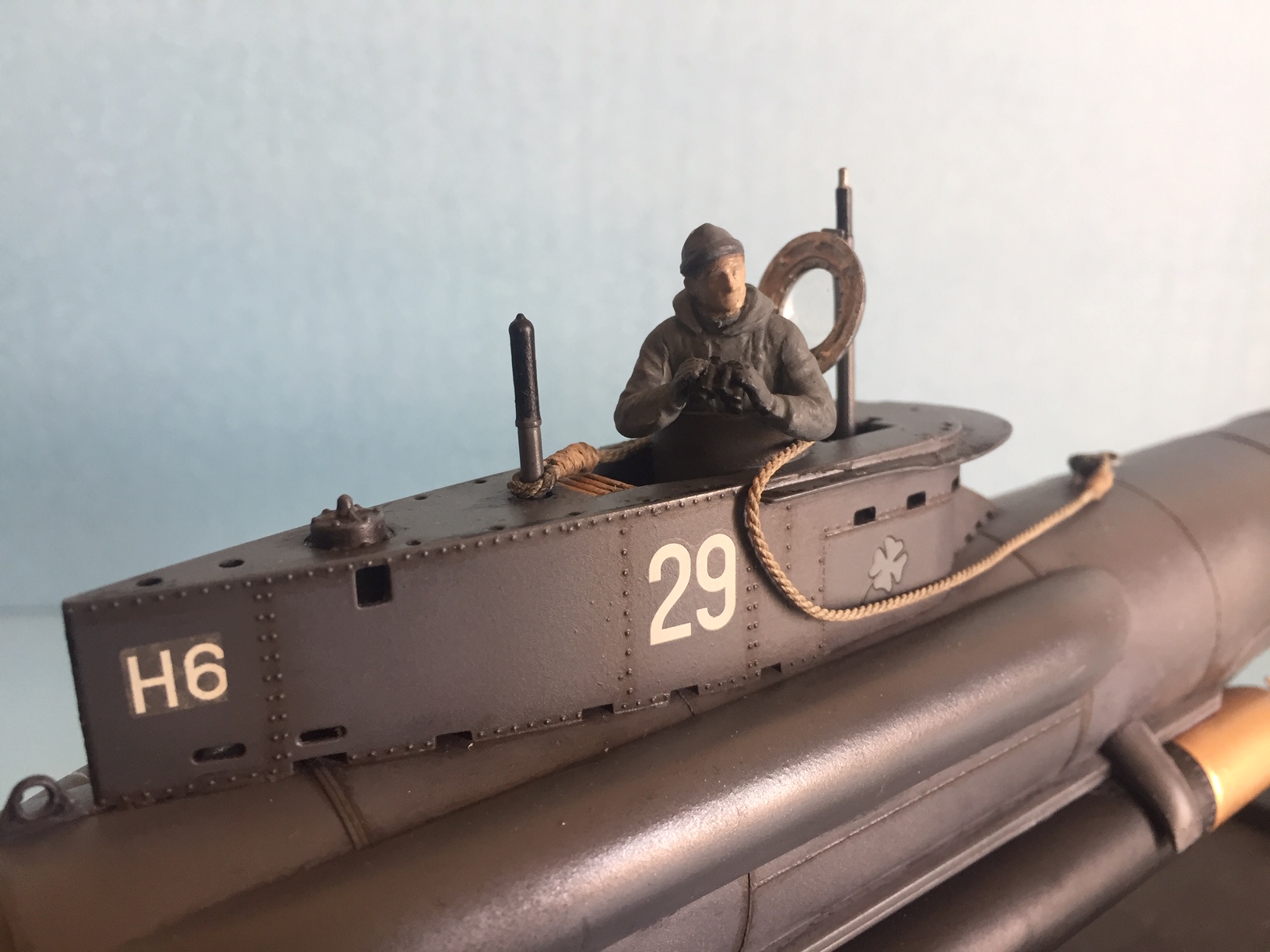

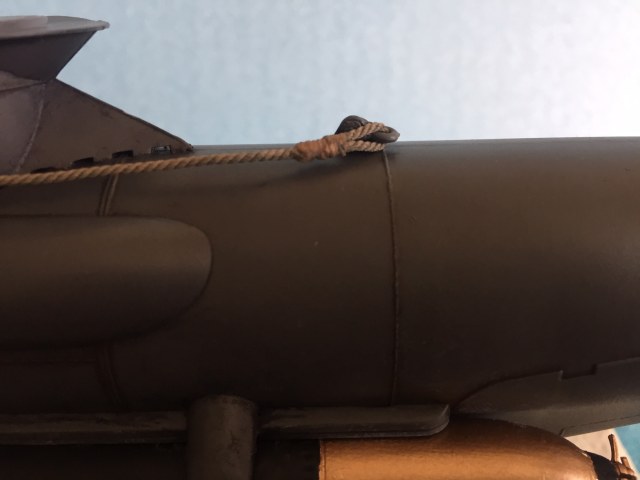

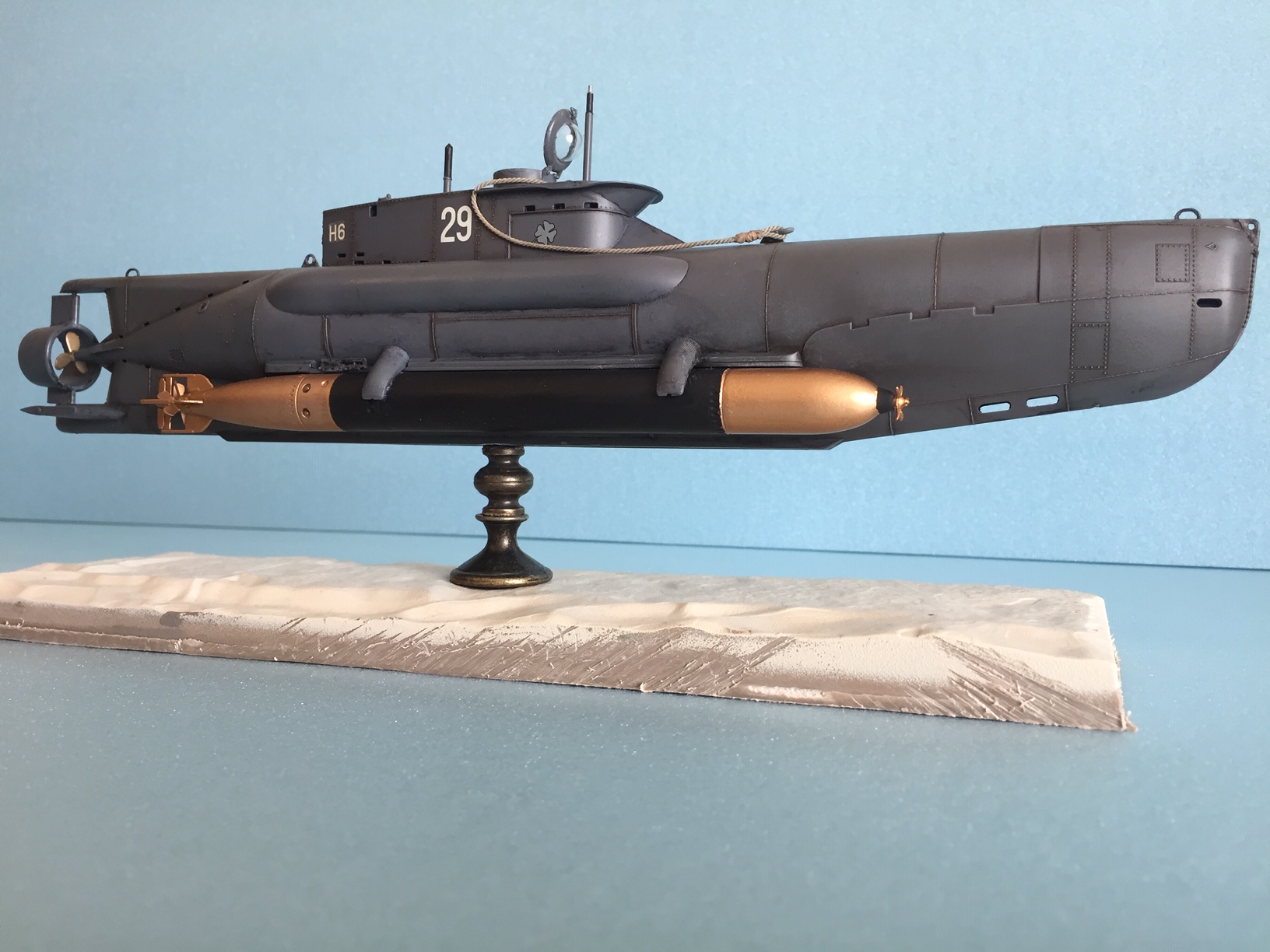

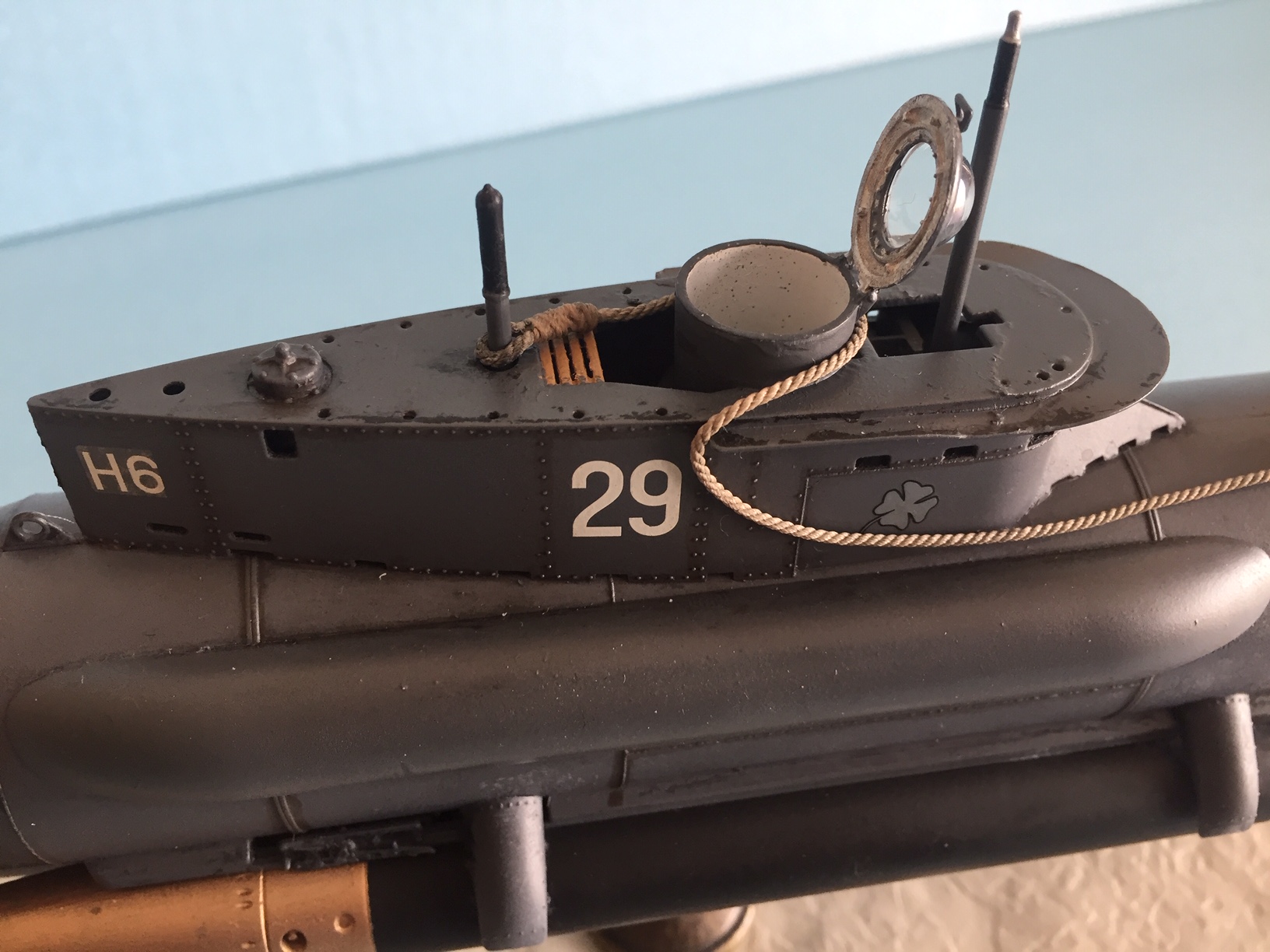

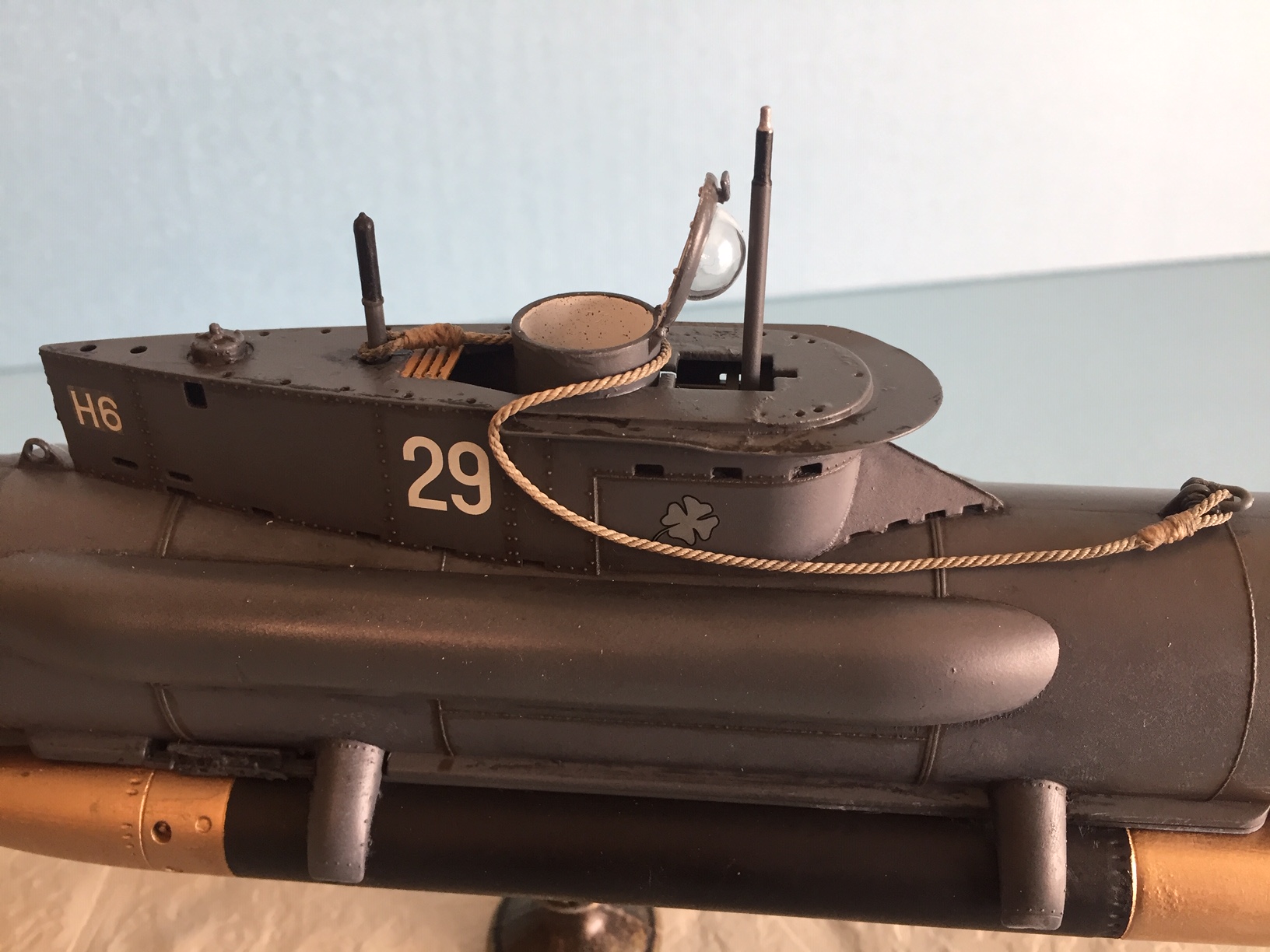

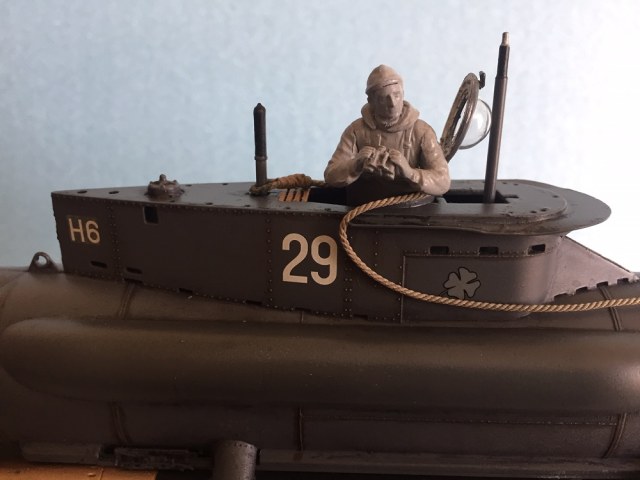

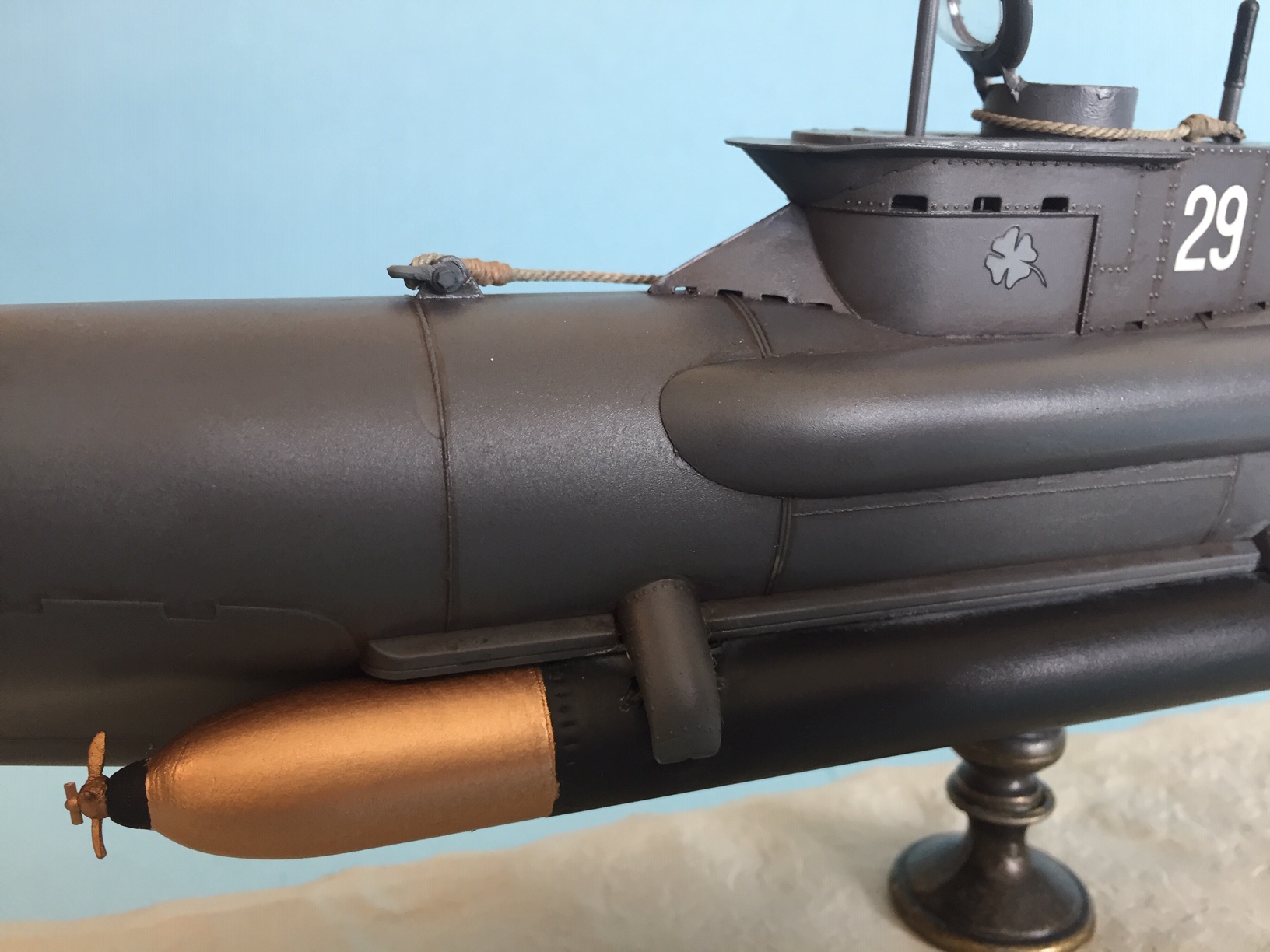

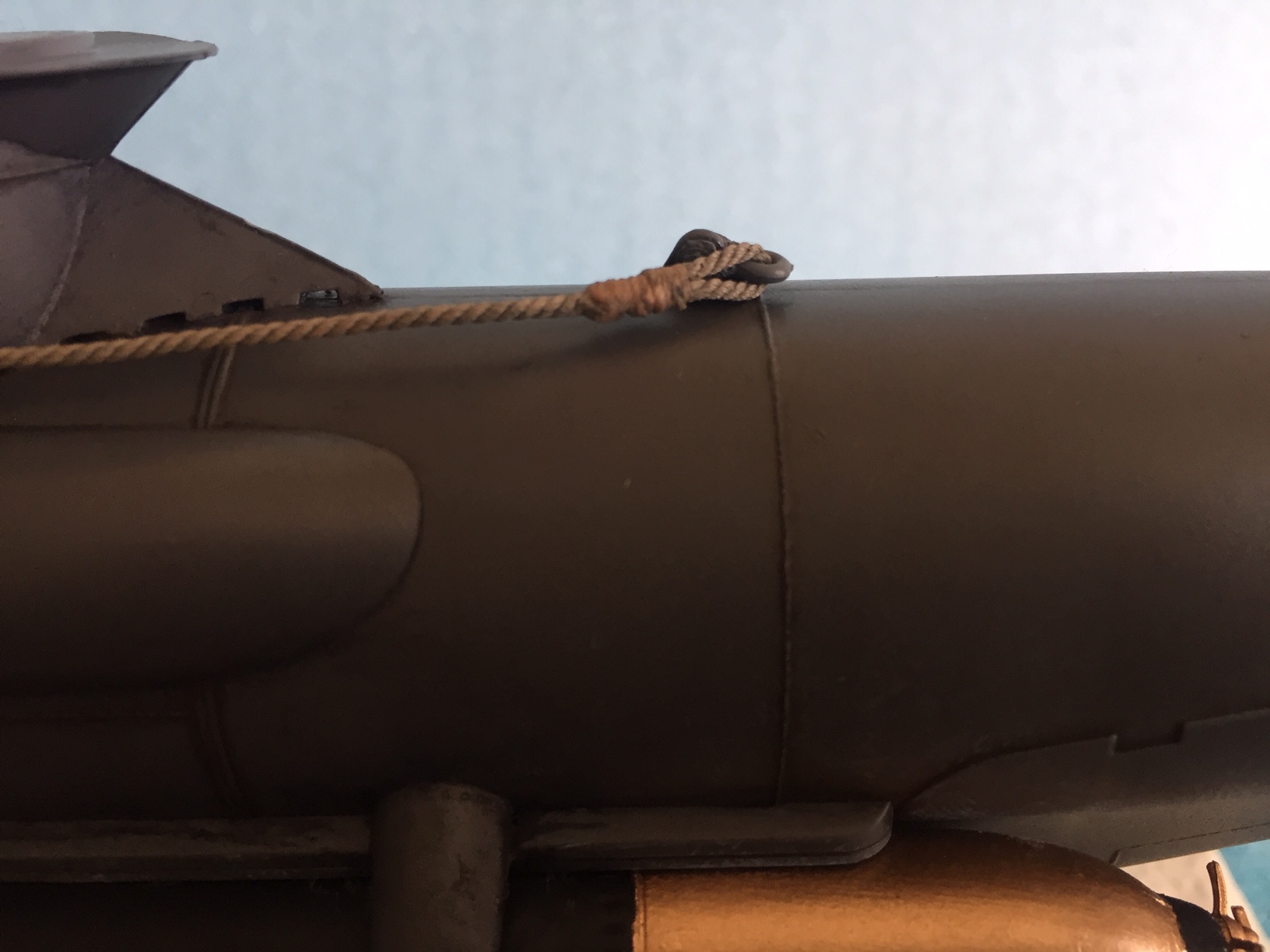

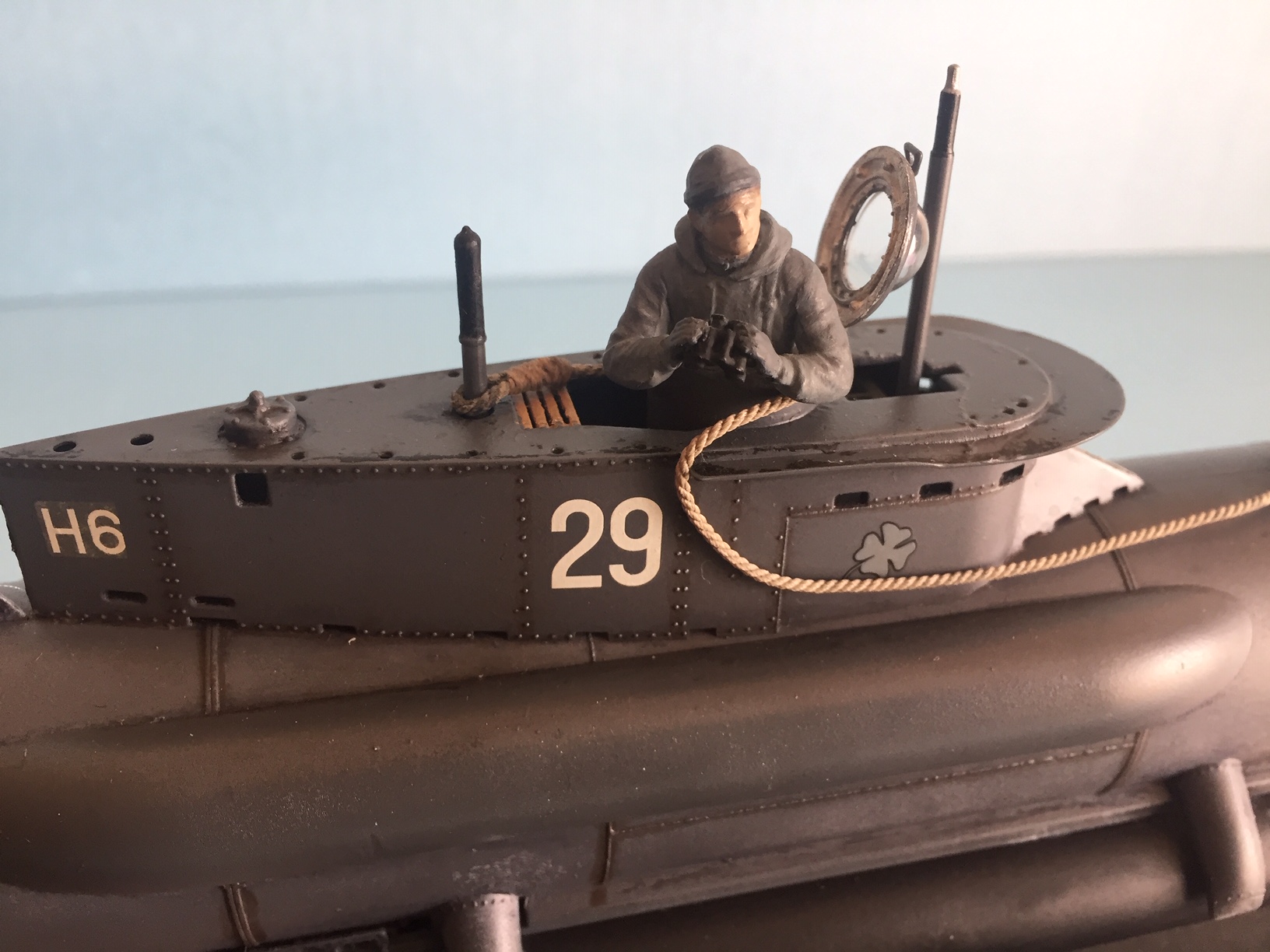

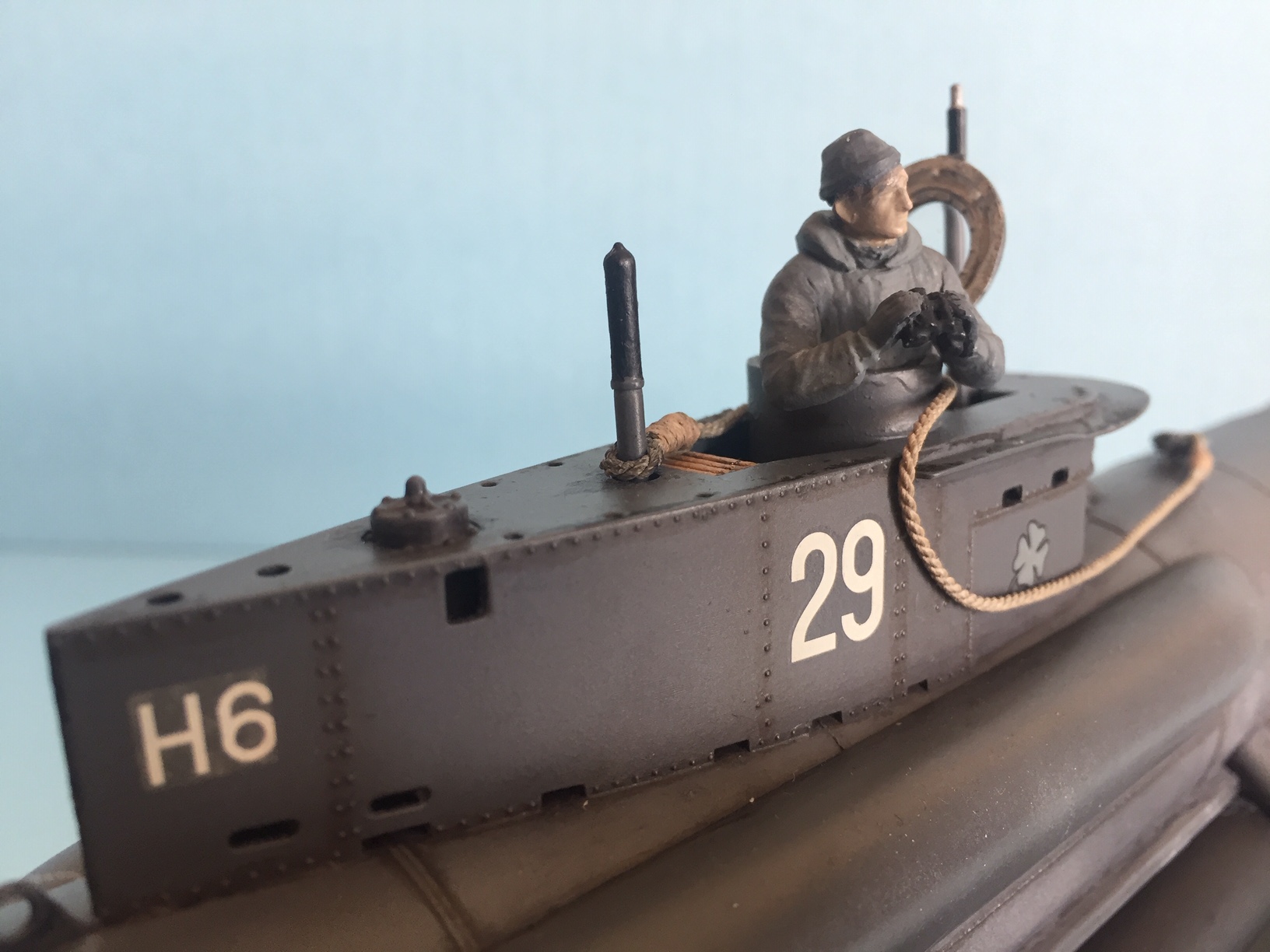

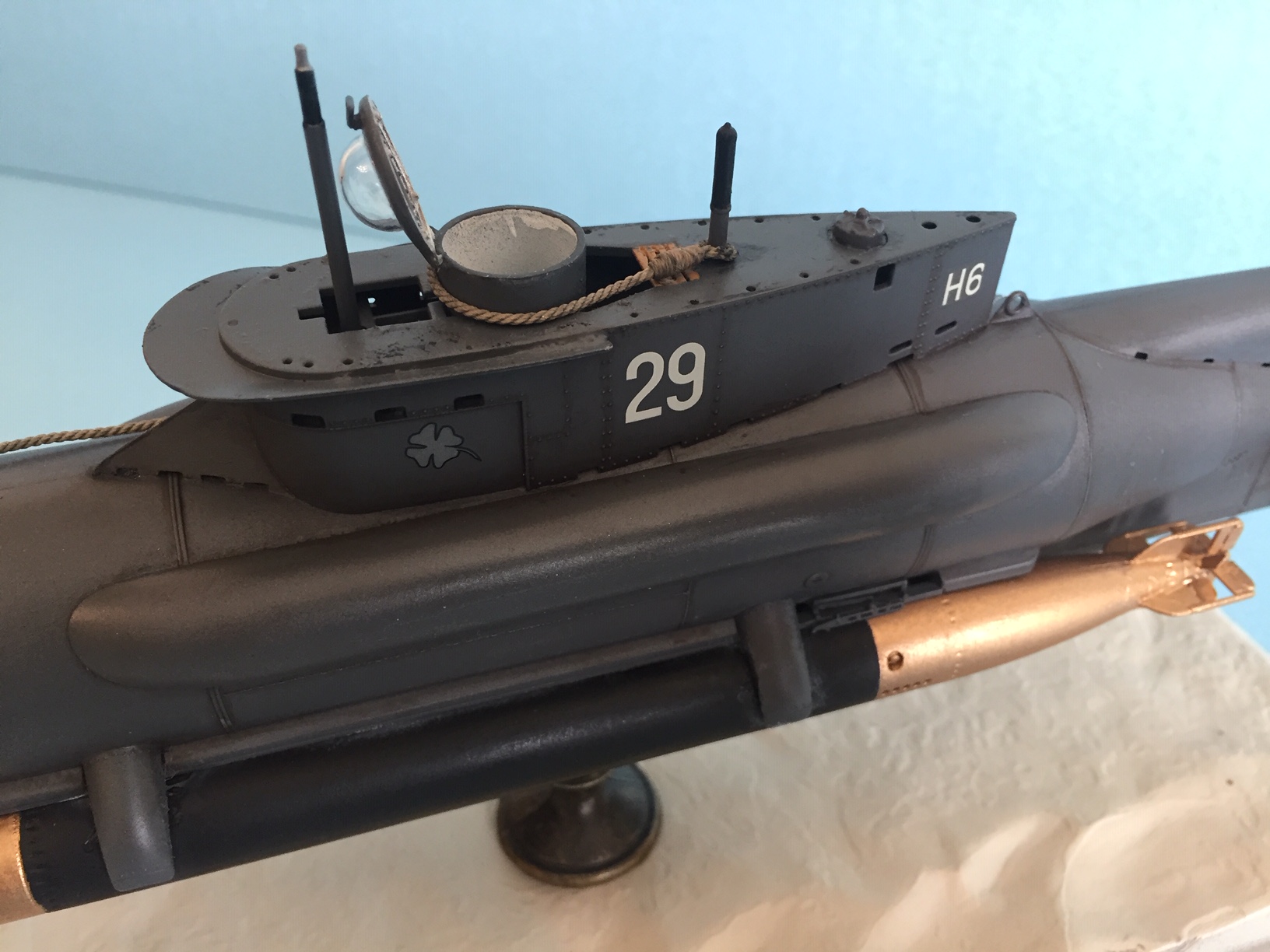

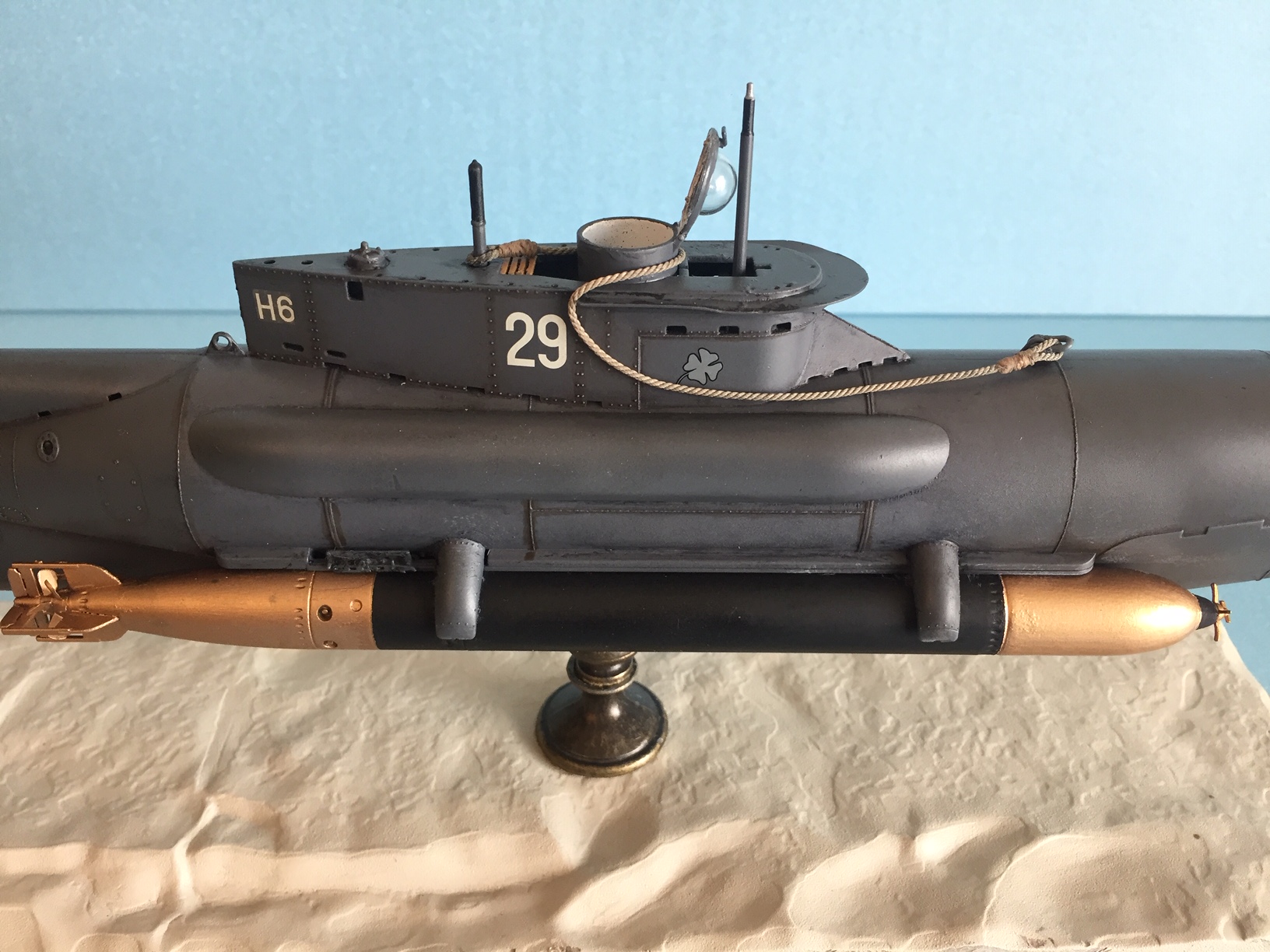

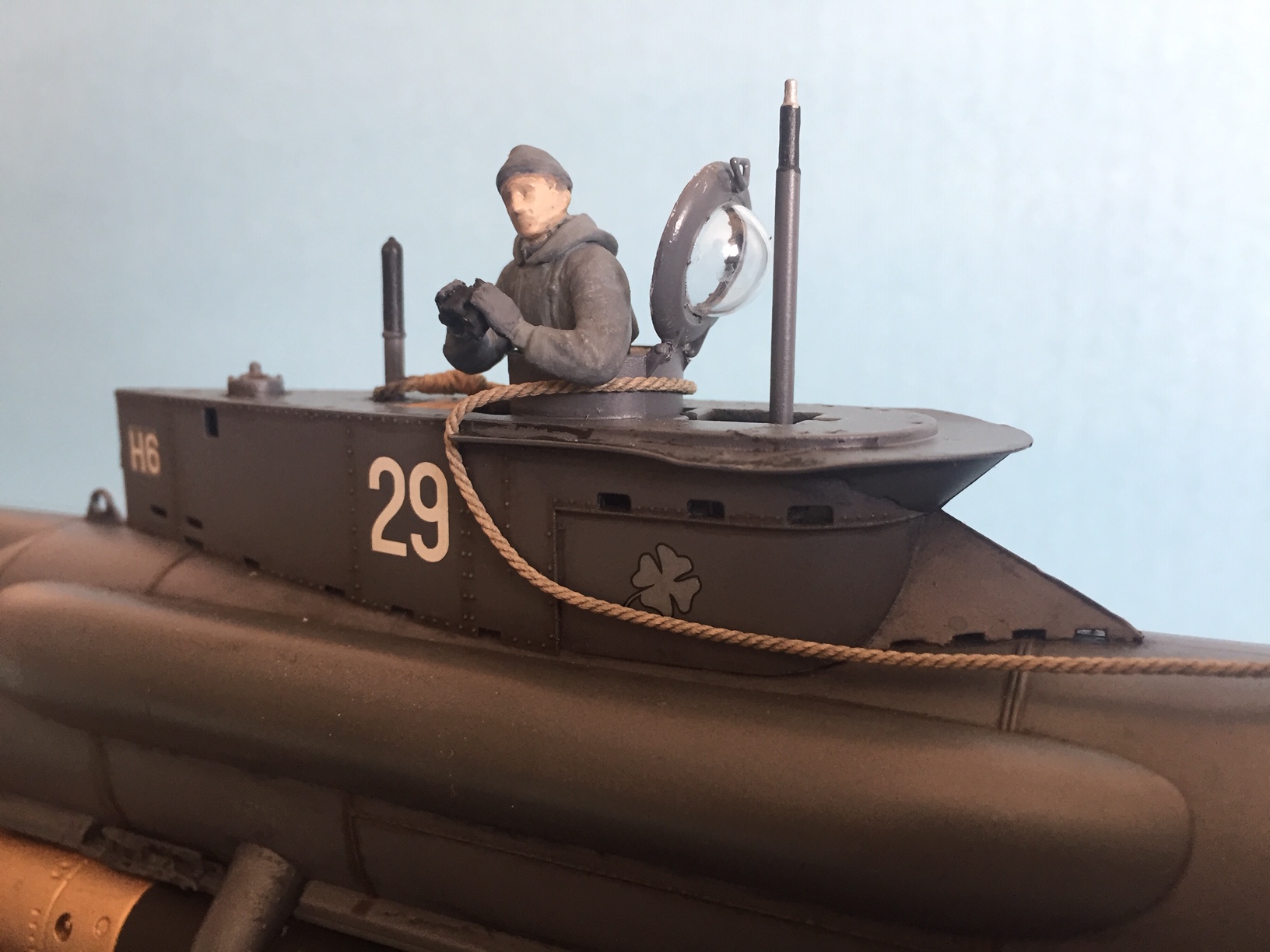

Изначально хотел сделать трофейный Зеехунд,ВМС-Великобритании,но после долгих поисков в инете ничего путного про лодки на службе ее величества не нашел. решил сделать просто боевую лодку не привязываясь к конкретному прототипу,немного ее доработав,из доработок я поставил канат,заменил торпеды,на G-7/Т-1 так,как в наборе даны более поздние послевоенные торпеды. Торпеды взял от набора Biber italeri 1/35

Ну вобщем то и все,красил лодку традиционно баллонами   Tamia кое где пришлось красить кистью.

Тонировка Косметическая тушь.

Смывка : АК MIG

Желаю приятного просмотра,с уважением Владимир Jokker.
