К-335 «Гепард»
- Производитель:
- Bronco+напильник
- Тип техники:
- Военные
- Масштаб модели:
- 1:350
- Тип двигателя:
- Атомные
- Прочее:
- Подводные лодки
- Страна-производитель:
- СССР–Россия

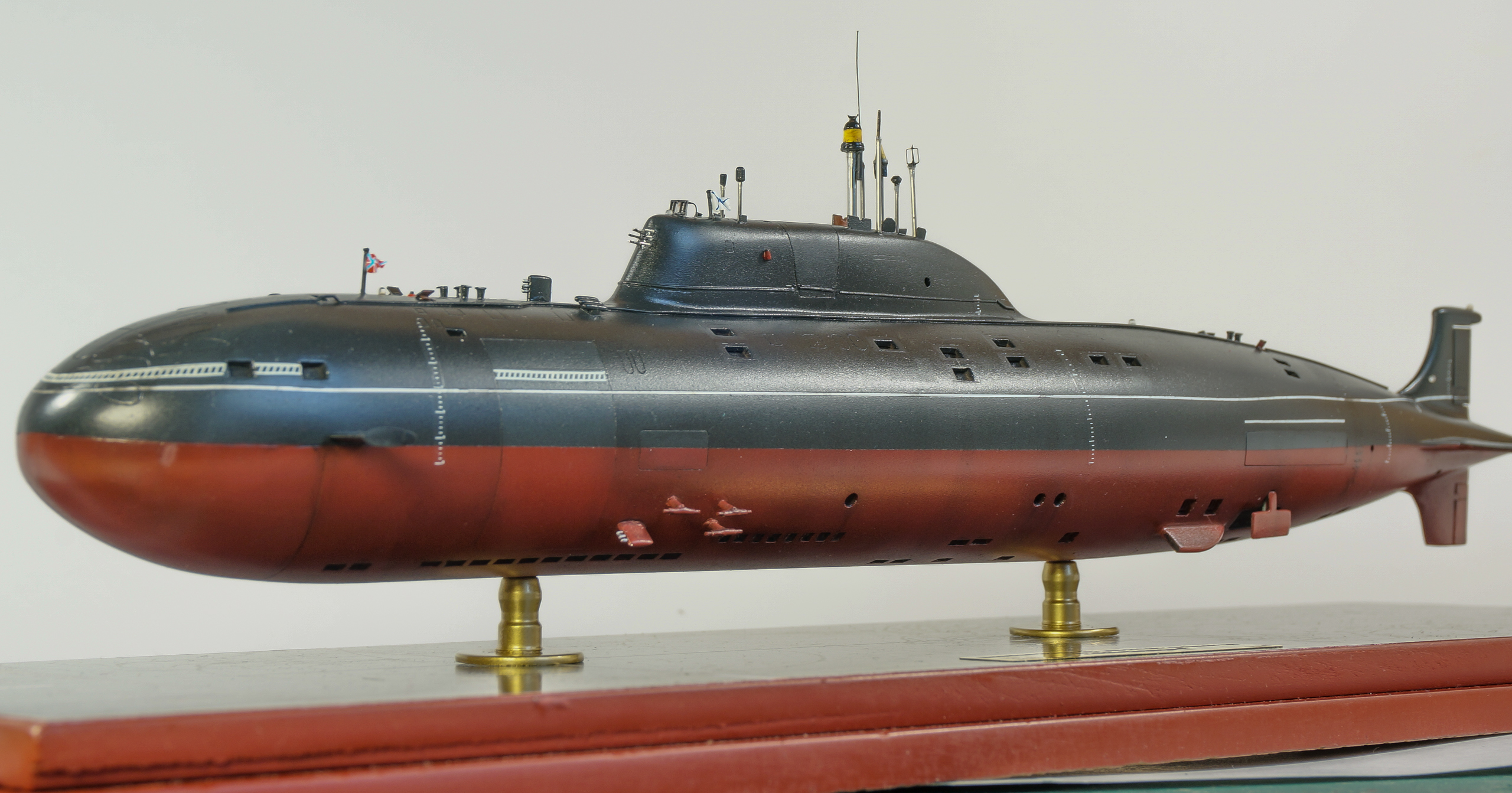

Приветствую всех, представляю Вам модель АПЛ К-335 "Гепард" проект 971 "Щука-Б".
ТТХ АПЛ:
Водоизмещение:
надводное: 8 140 т
подводное: 12 770 т
Длина: 110,3 м
Ширина (корпуса): 13,6 м
Осадка (средняя): 9,7 м
Скорость:
надводная: 11,6 уз.
подводная: 33 уз.
Глубина погружения:
рабочая: 480 м
предельная: 600 м
Экипаж: 73 человека (из них 31 офицер)
Автономность: 100 суток
Вооружение: 4х533 торпедных аппарата (боезапас 28 торпед)
4х650 торпедных аппарата (боезапас 12 торпед)
Сборка
Стройка велась в рамках конкурса "Подводные лодки" на сайте Scalemodels.ru

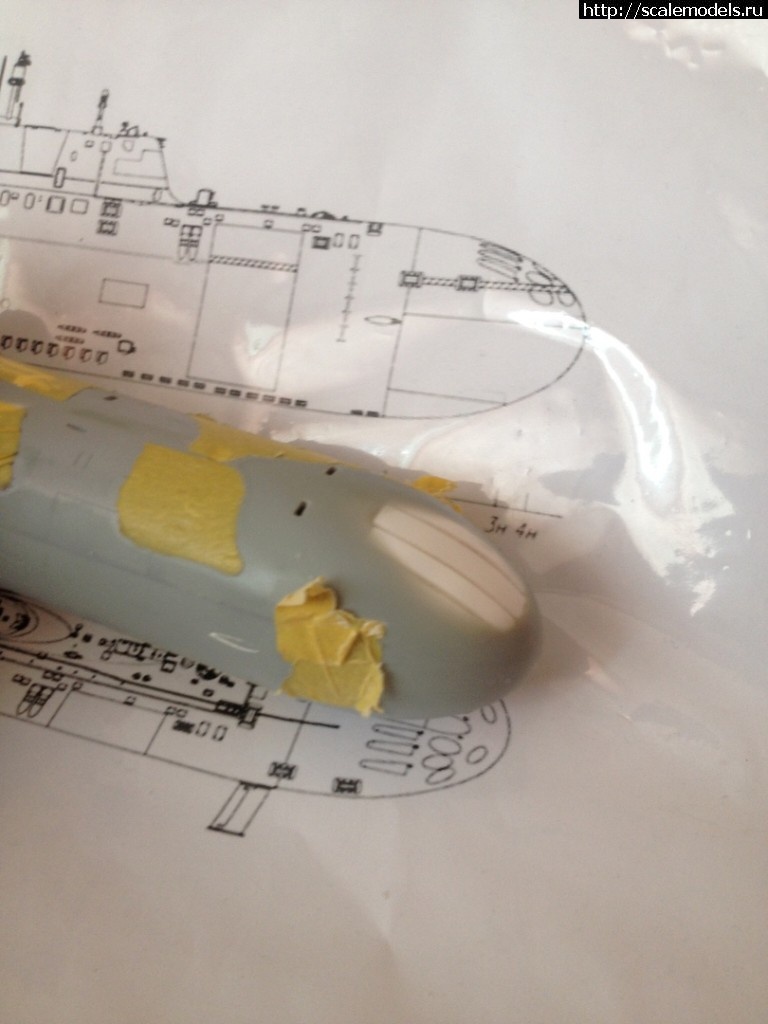

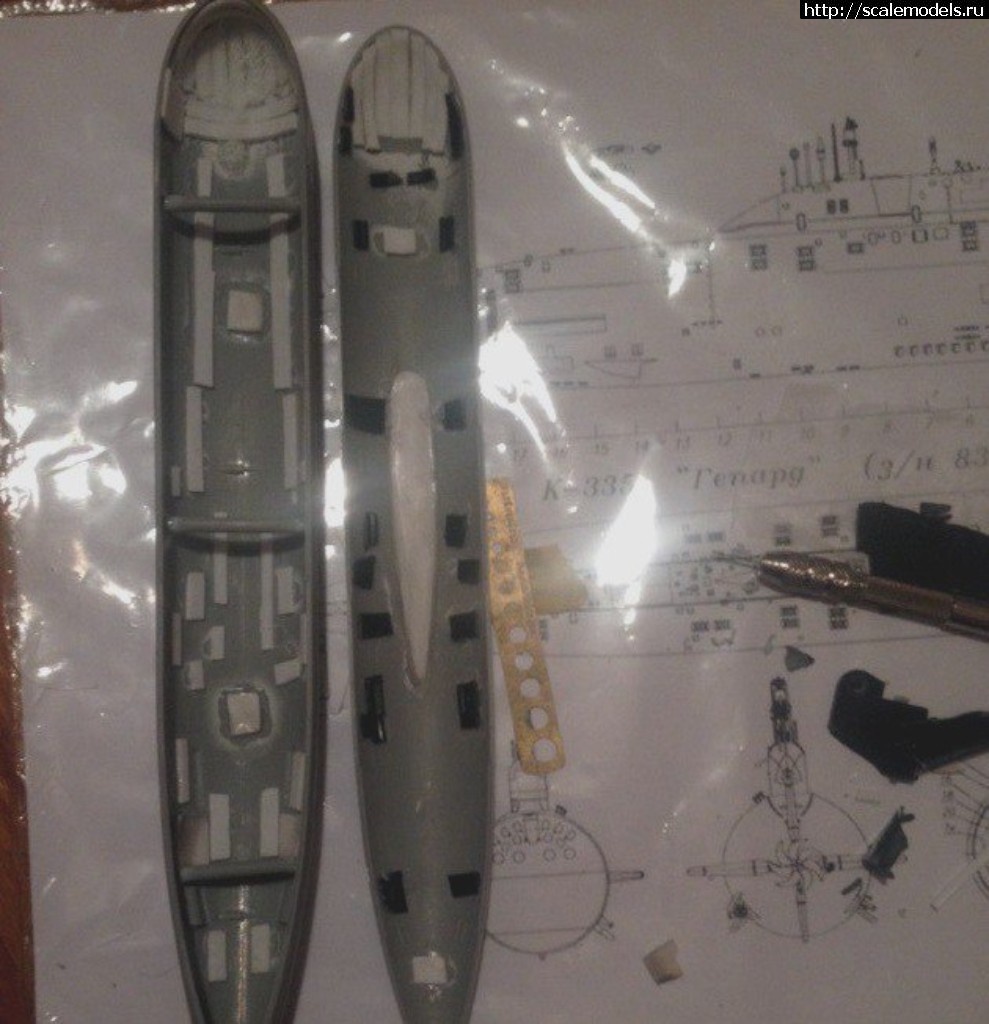

Набор от фирмы Bronco далек от идеала. Приложив модель к чертежам от Delitant'а стало ясно,что все шпигаты,носовую часть,рубку и оперенья надо переделывать.

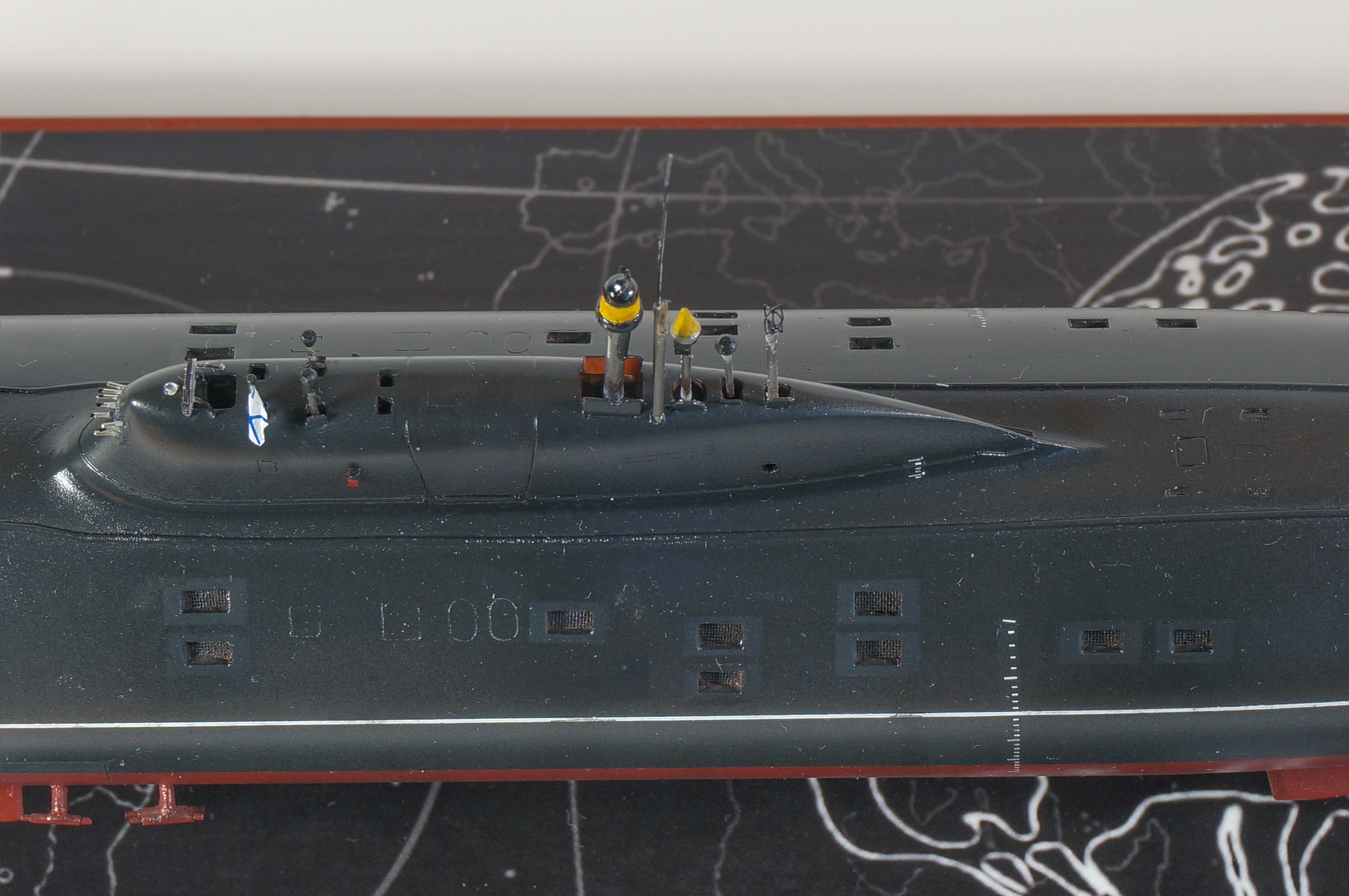

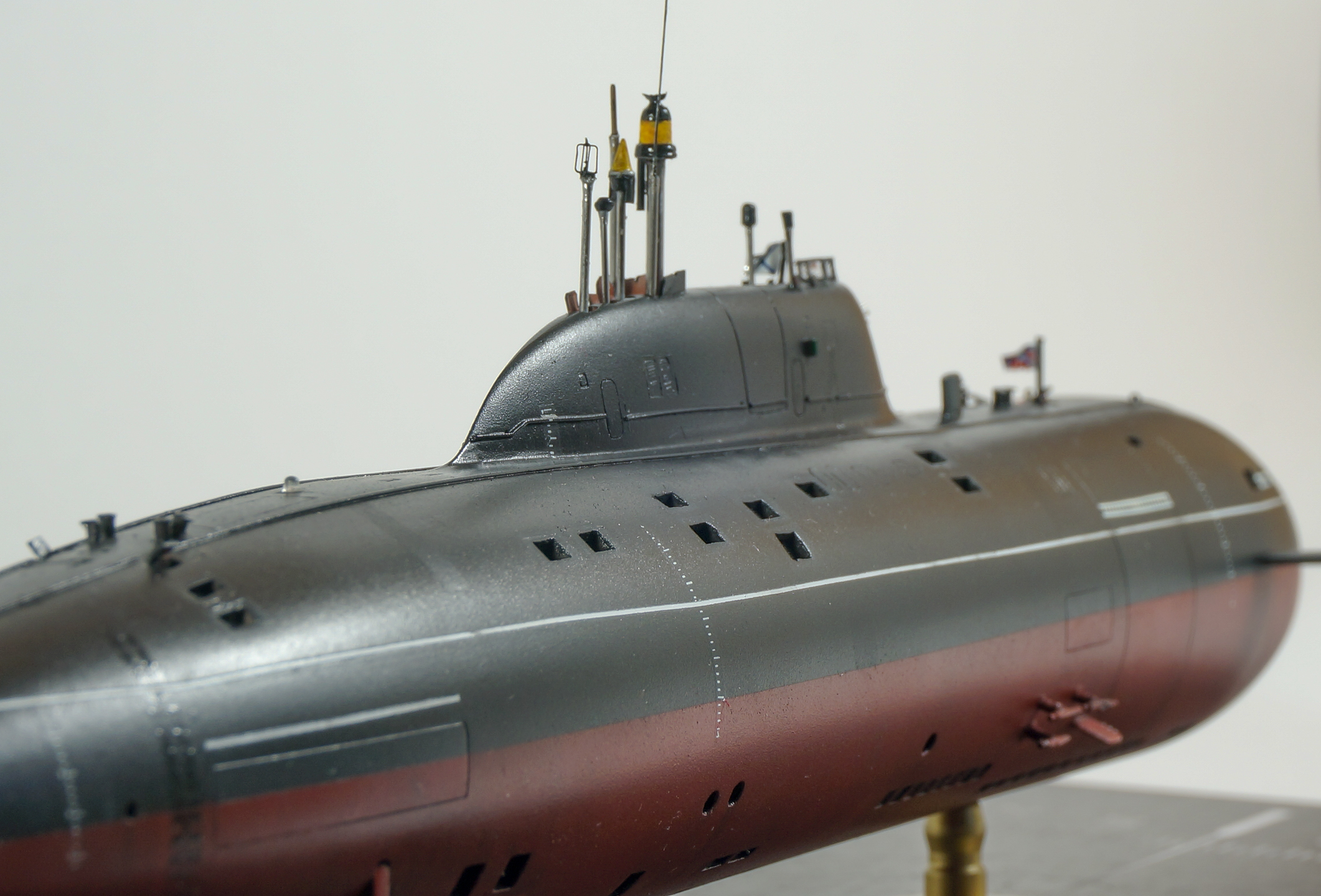

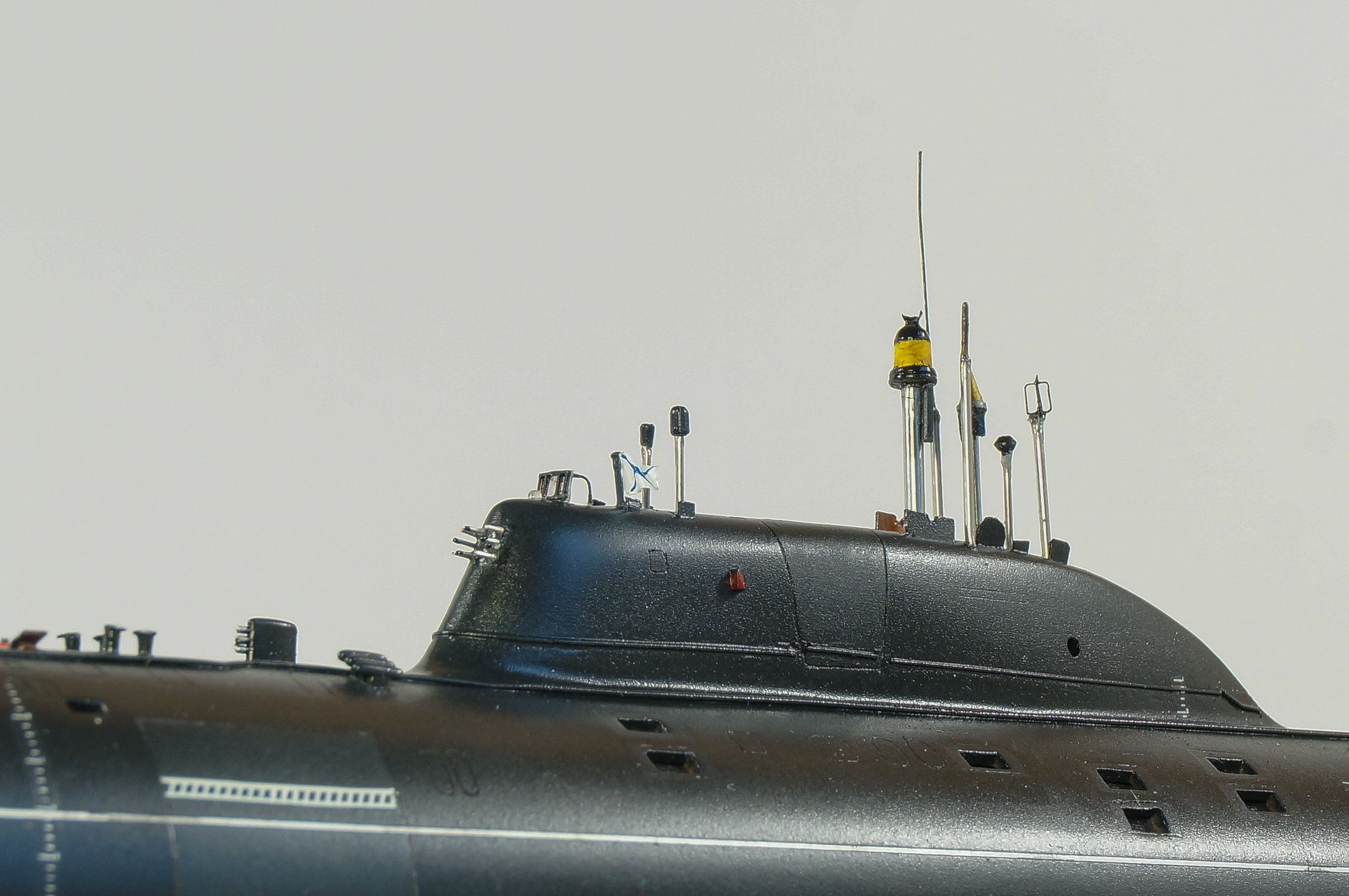

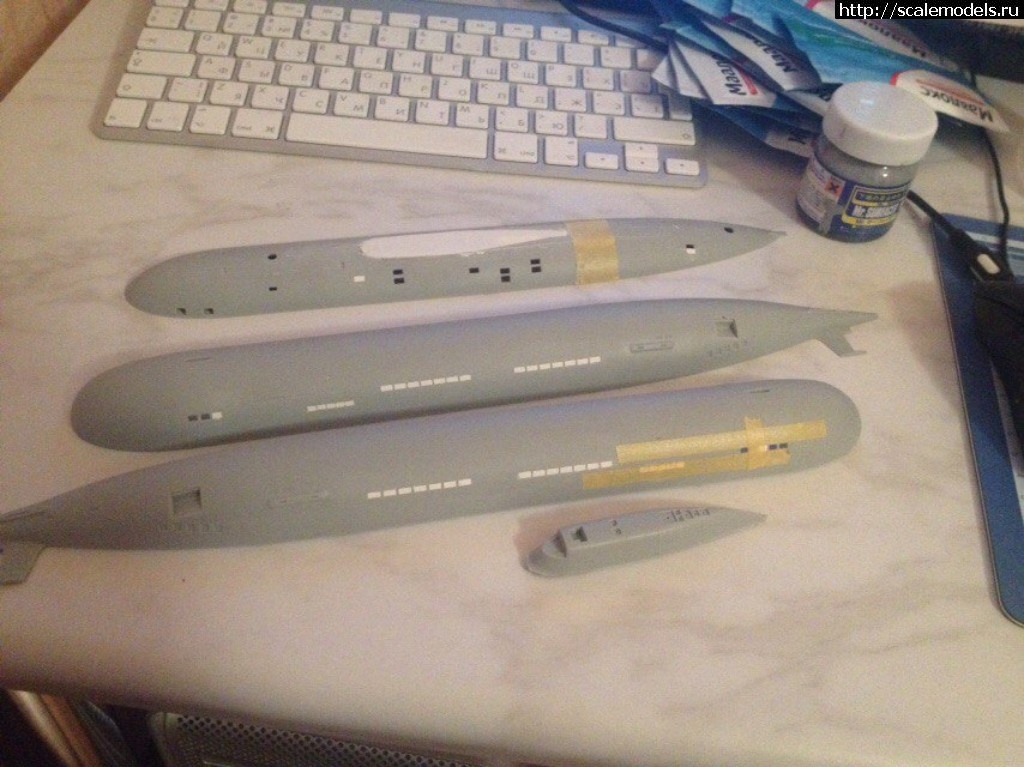

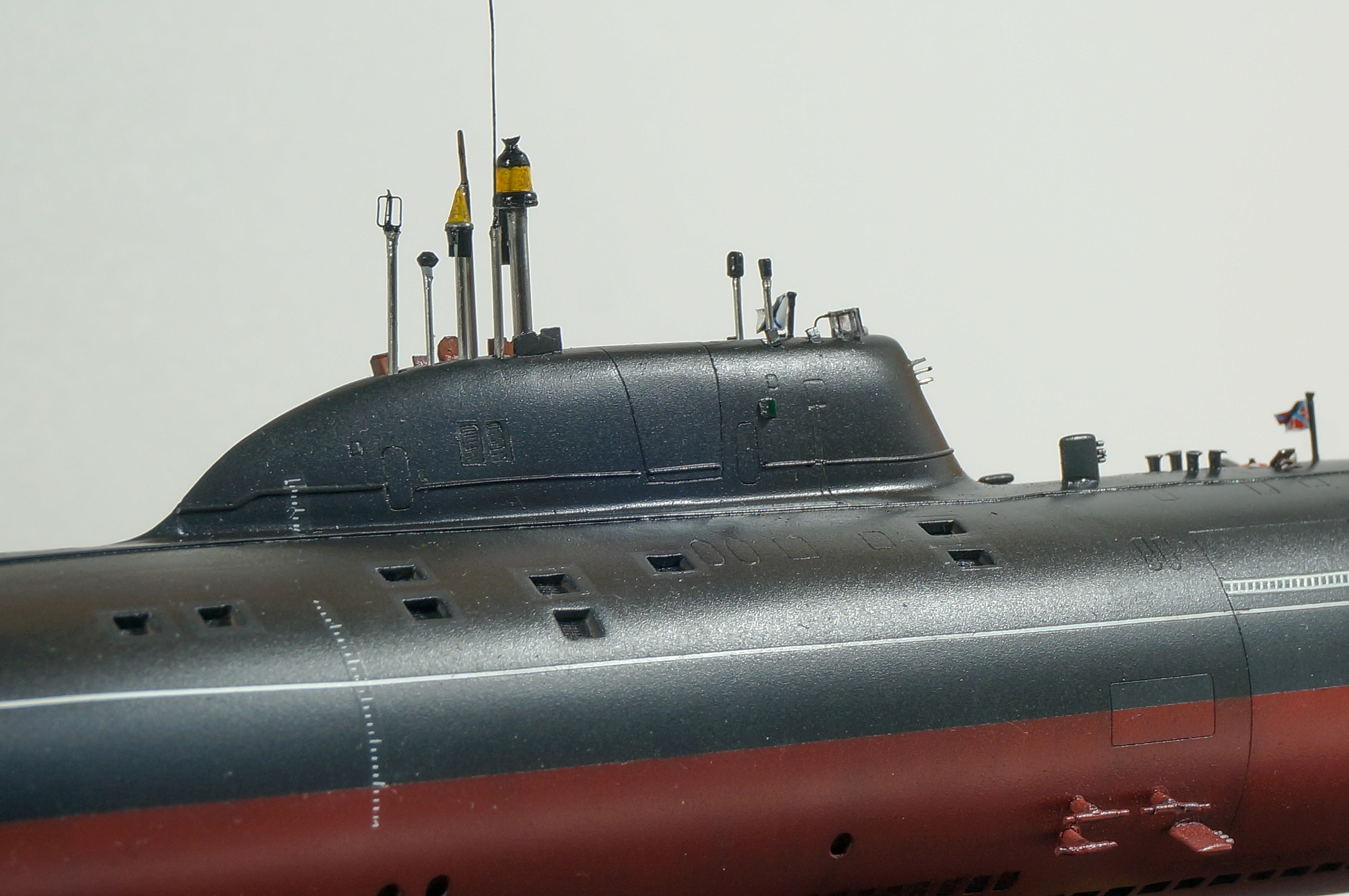

Начал со шпигатов, далее вырезал рубку из корпуса,вклелил пластик,тем самым сделал палубу плоской. Далее занялся формой рубки,сделал ее уже и нарастил пластиком по высоте.

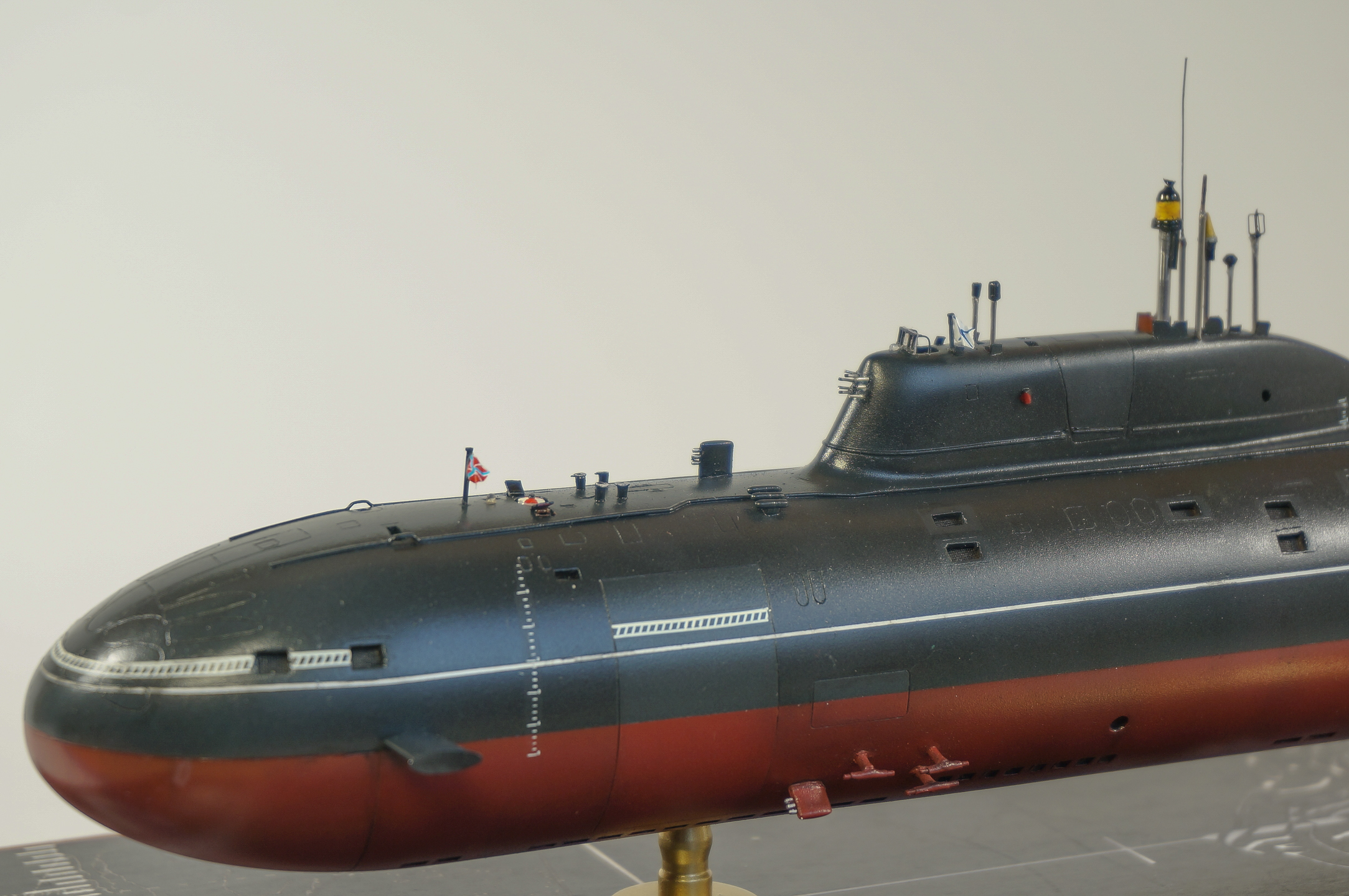

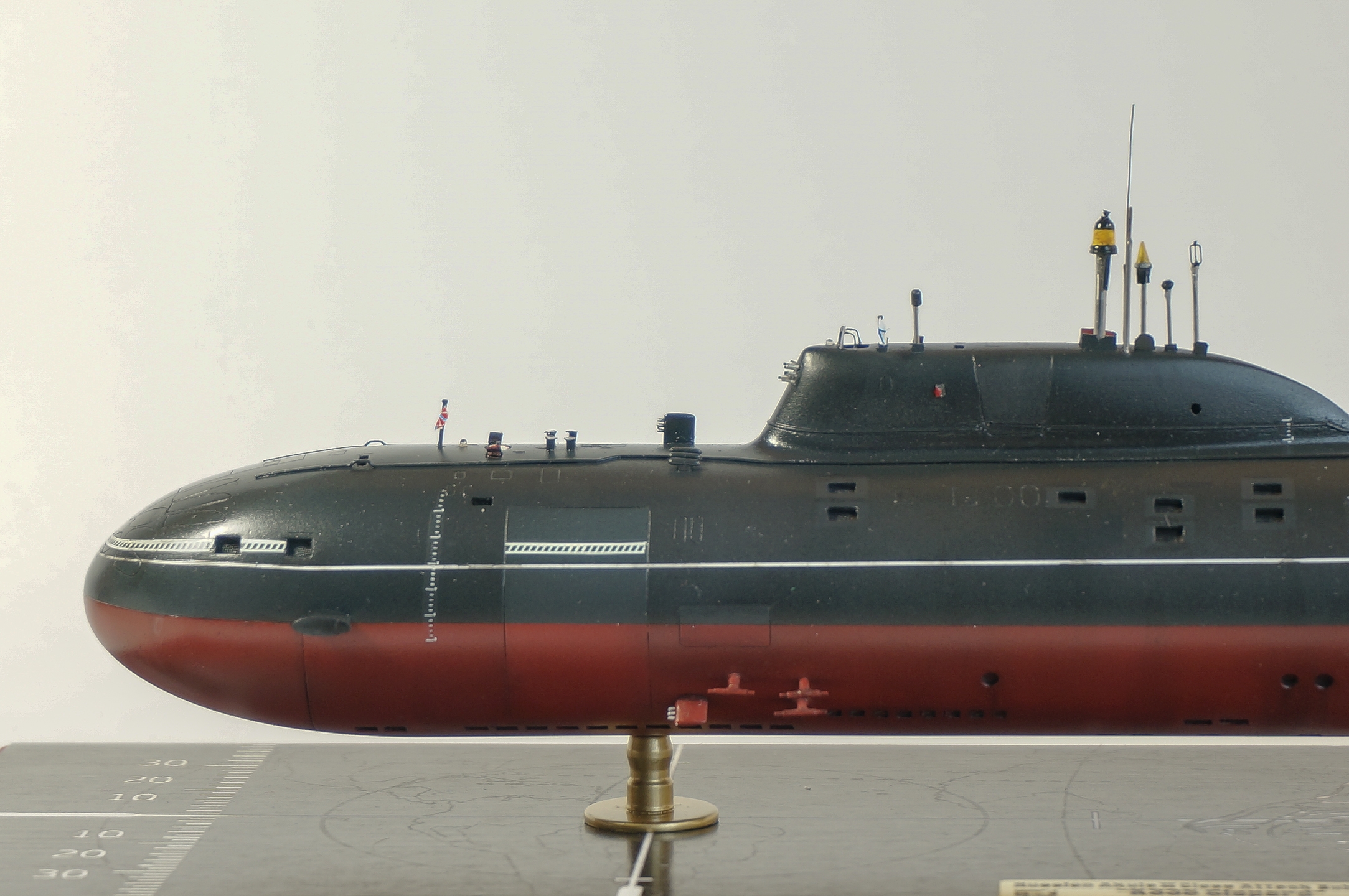

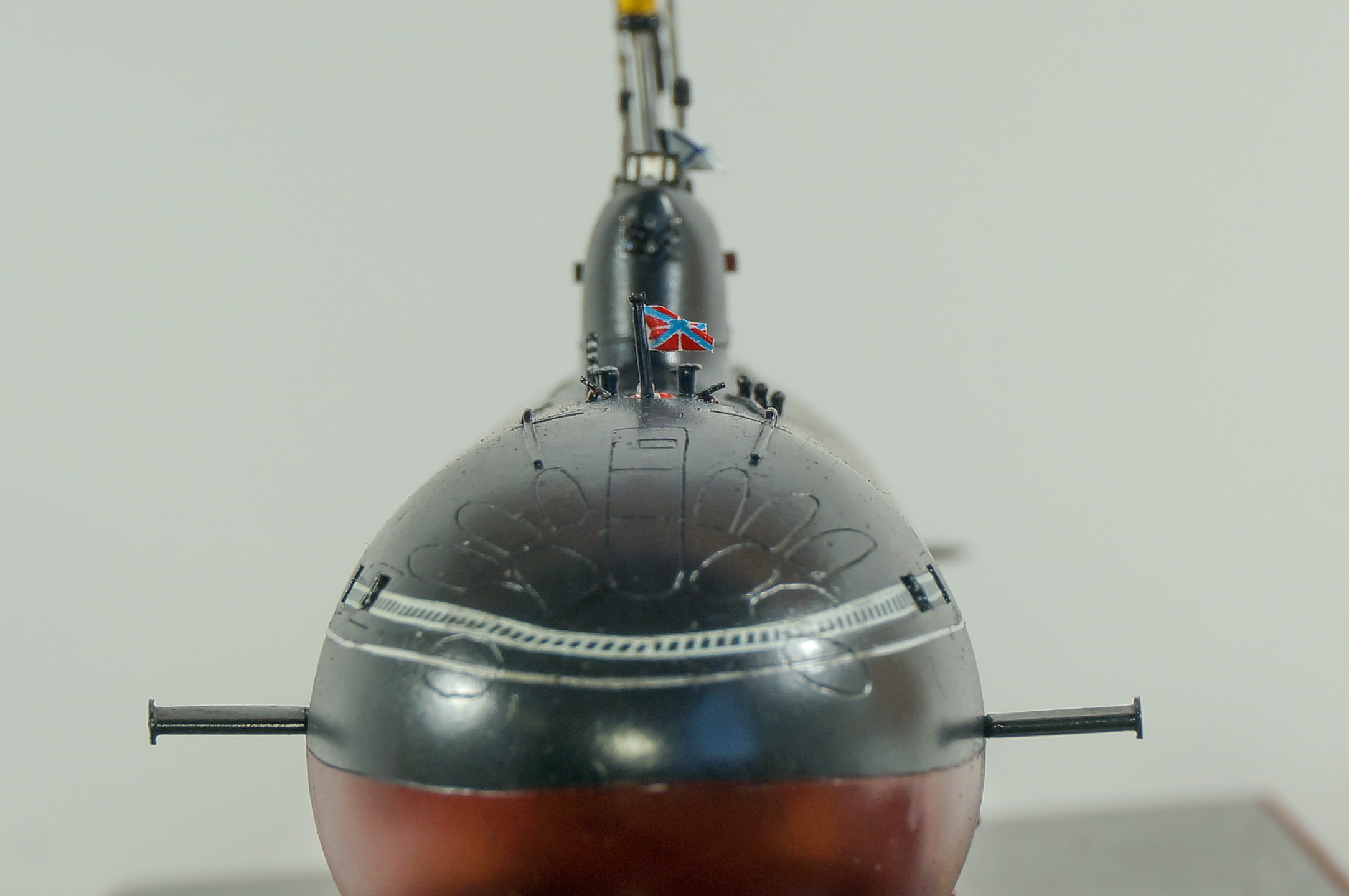

А вот с носовой частью,было не все так просто. С обратной стороны вклеил пластик,залил клеем. Так же добавил распорки. Ещё были опасения,что при стачивание носовой части,может прогнуться пластик. Поэтому я подстраховался и вложил туда кусок пены, так же поджав её распоркой.Далее все сточил согласно чертежам.

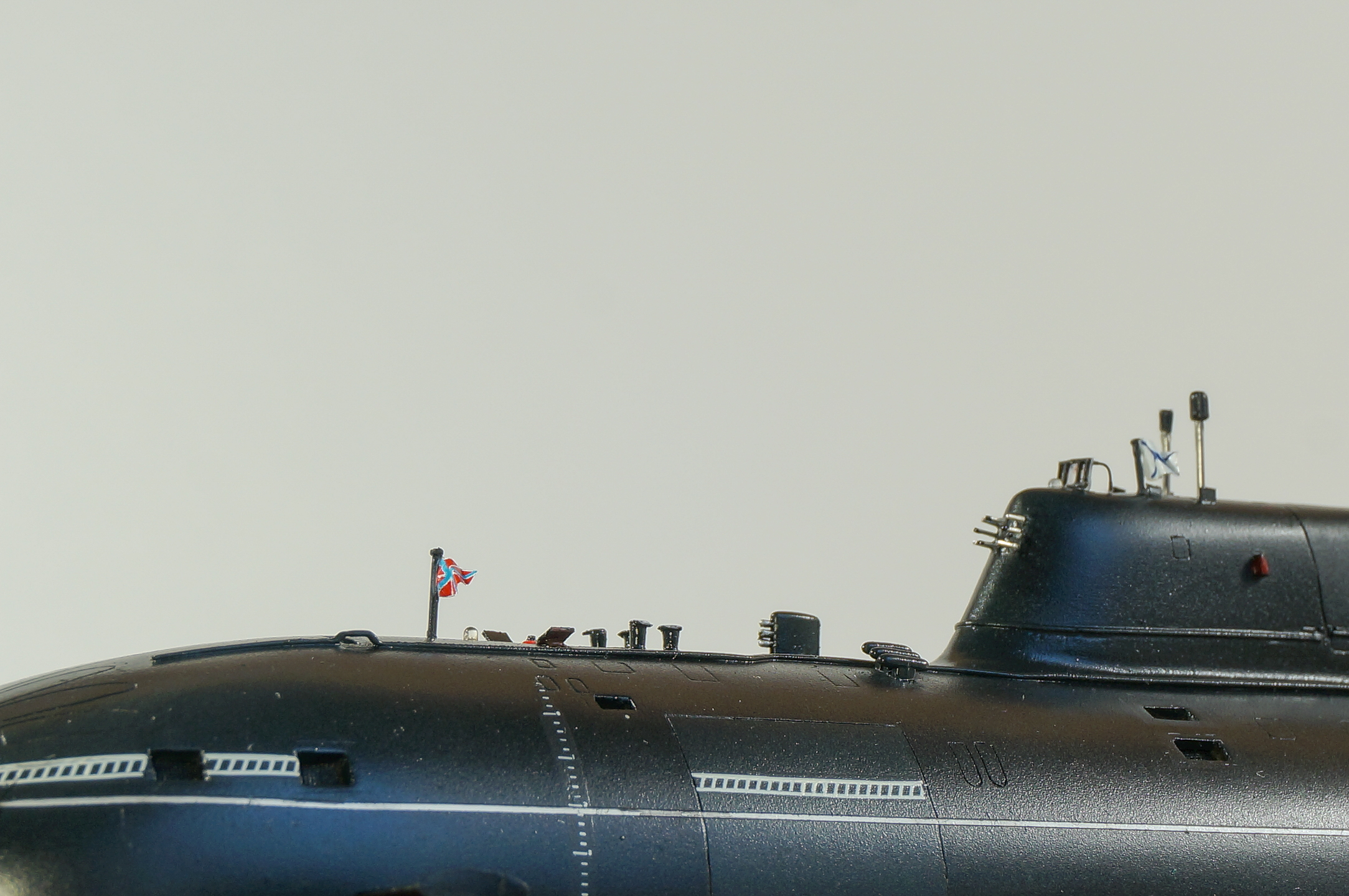

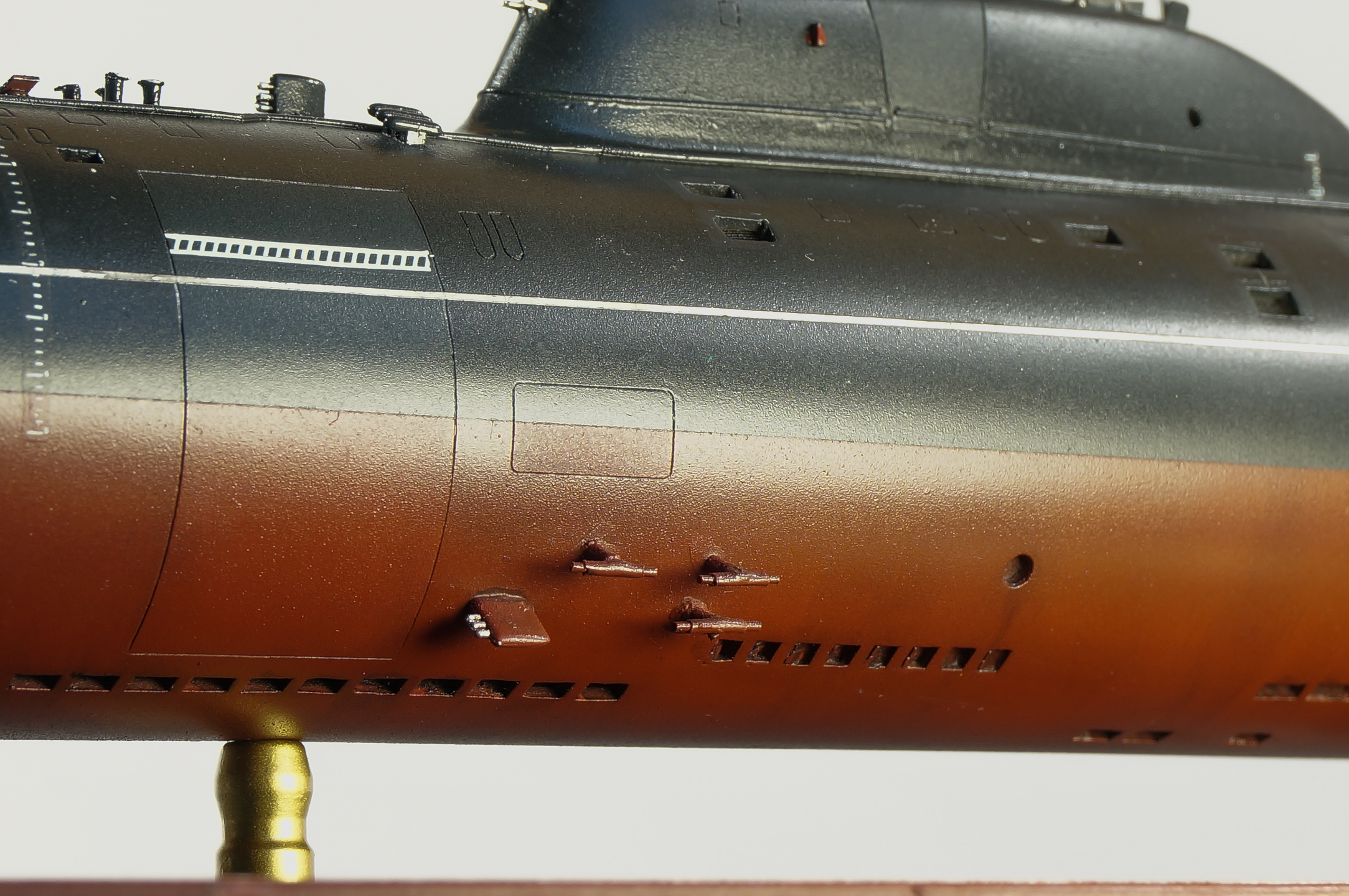

Восстановил расшивку,мелочевку. Где смог,открыл лючки.
Информацию черпал по фотографиям из форума авиабазы,куда же без него.

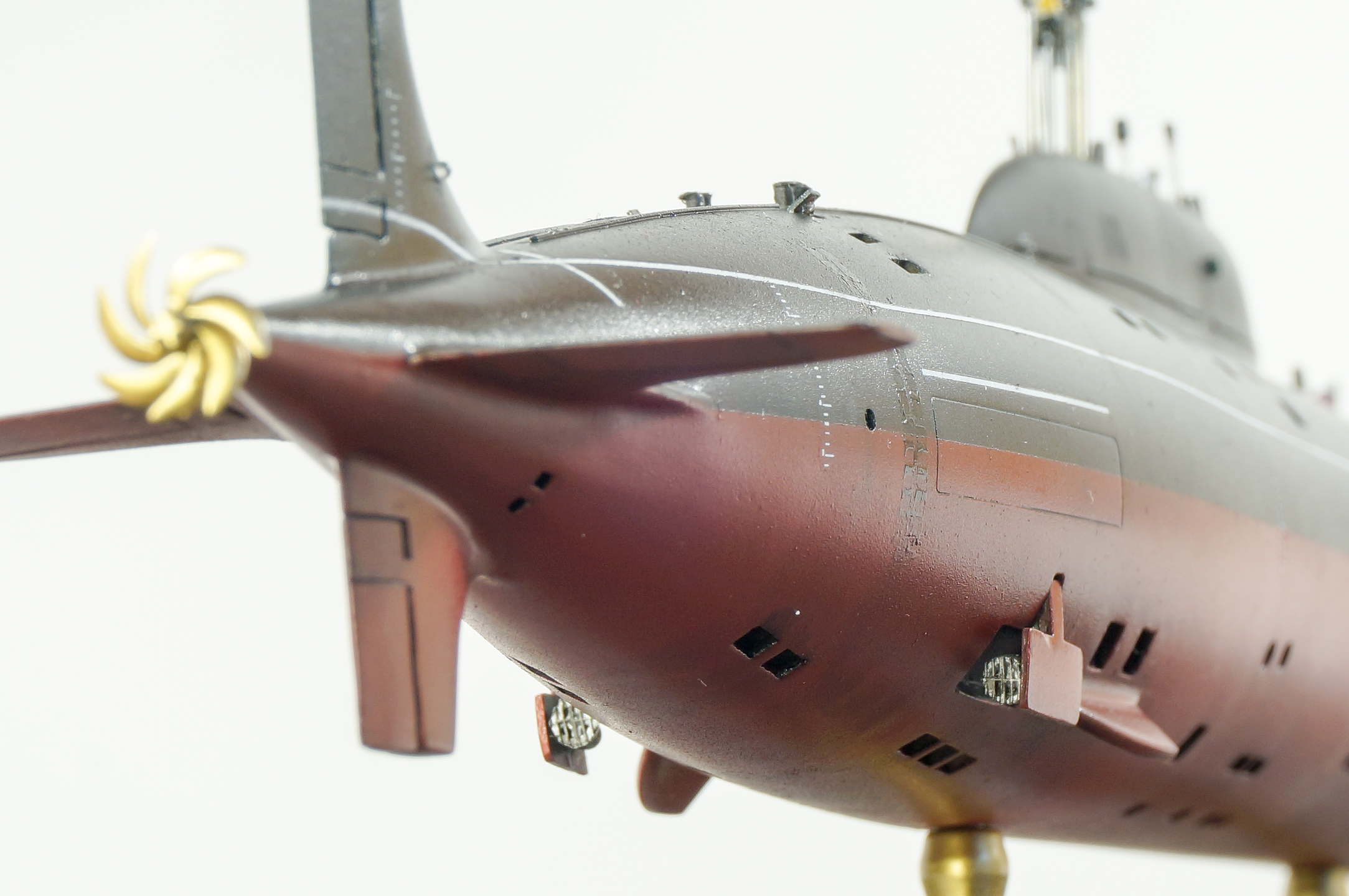

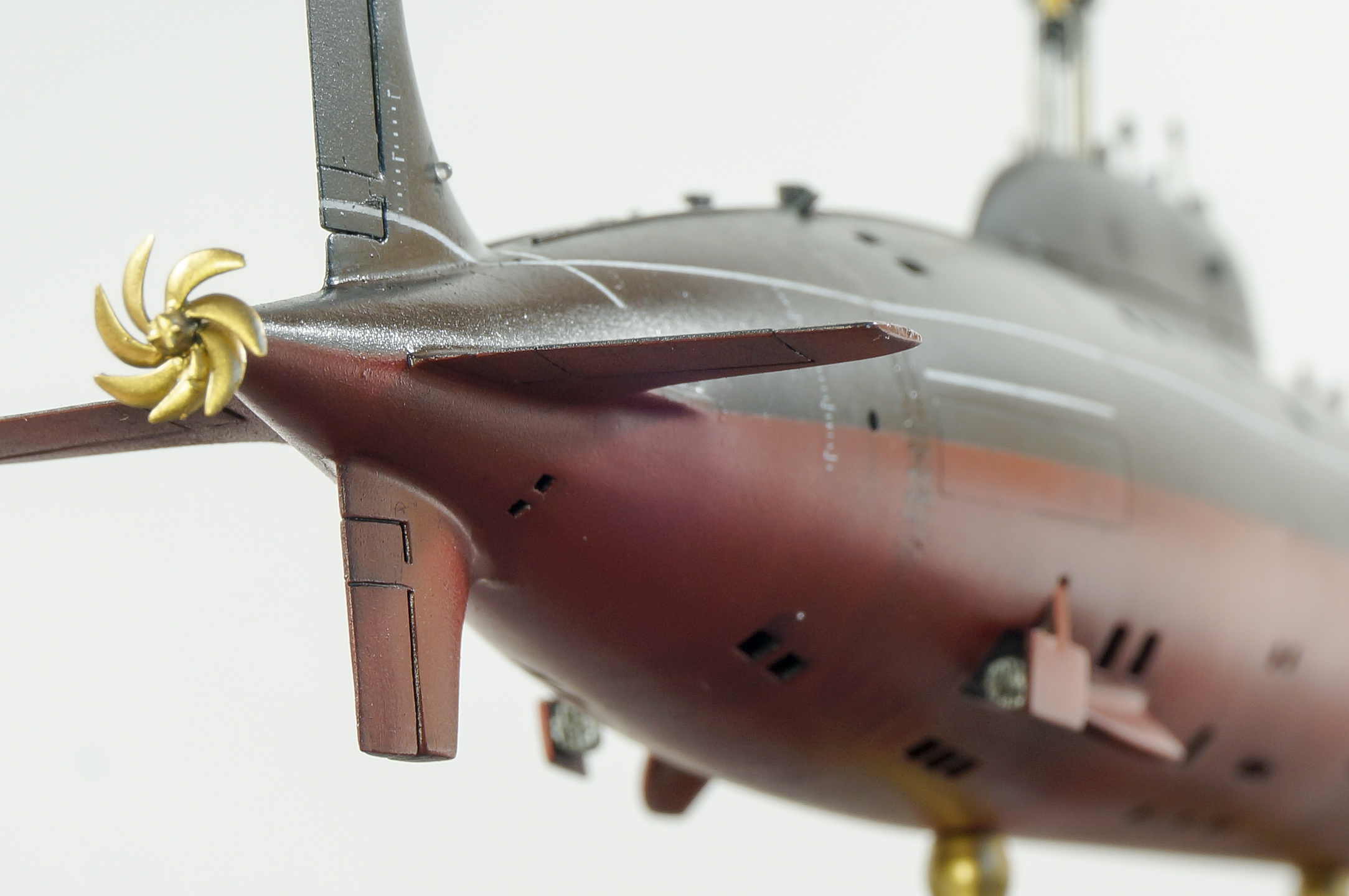

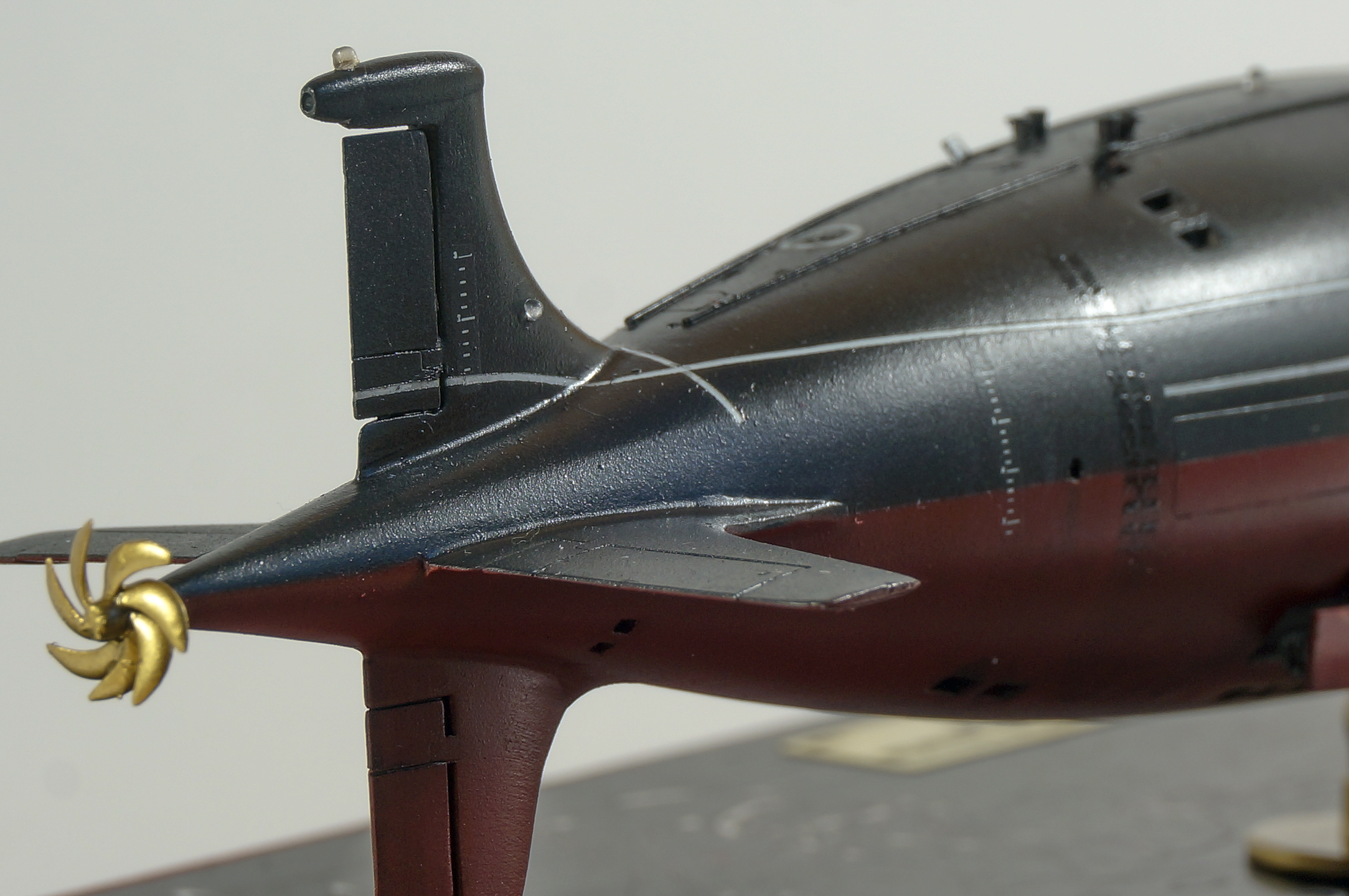

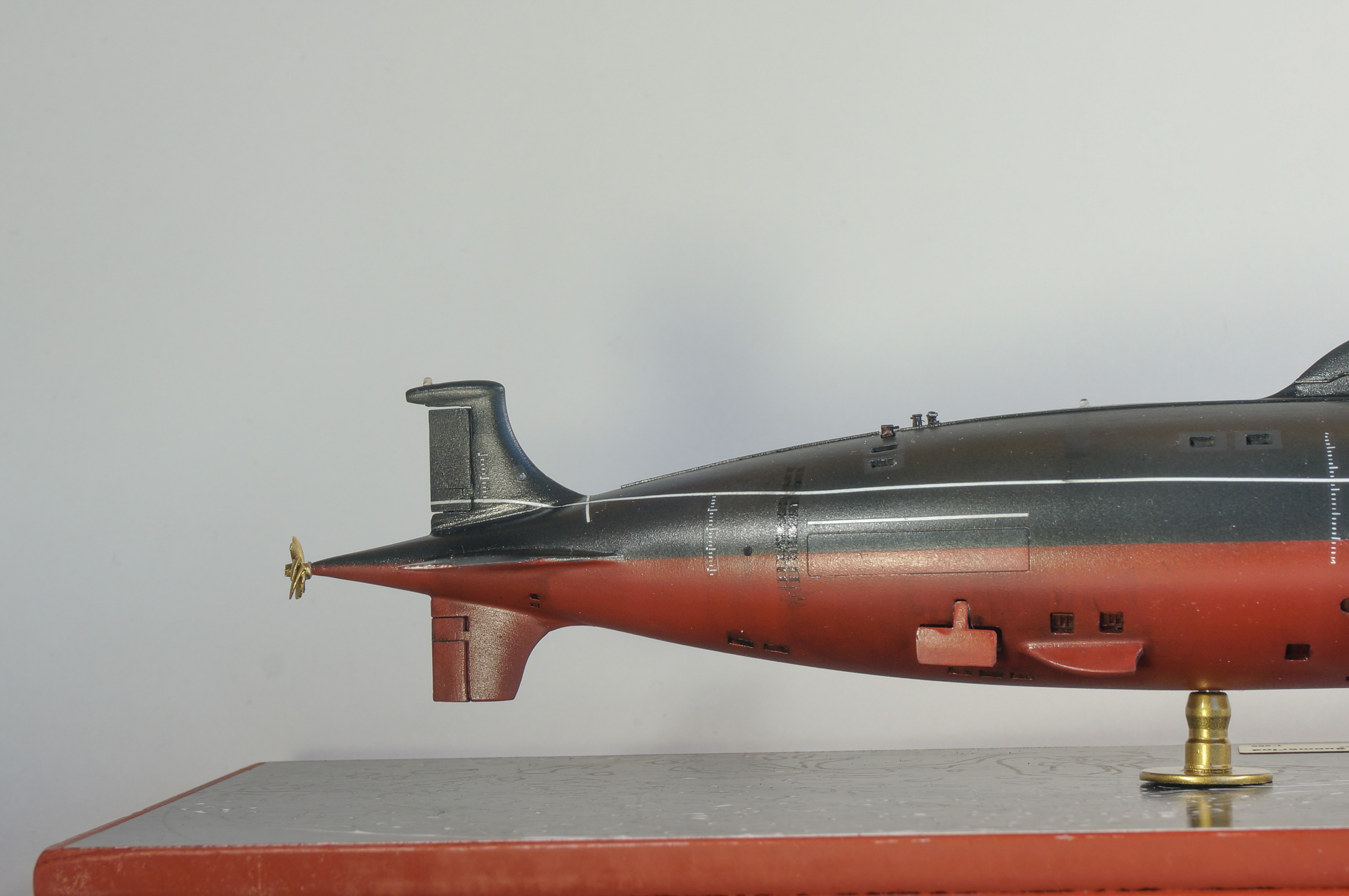

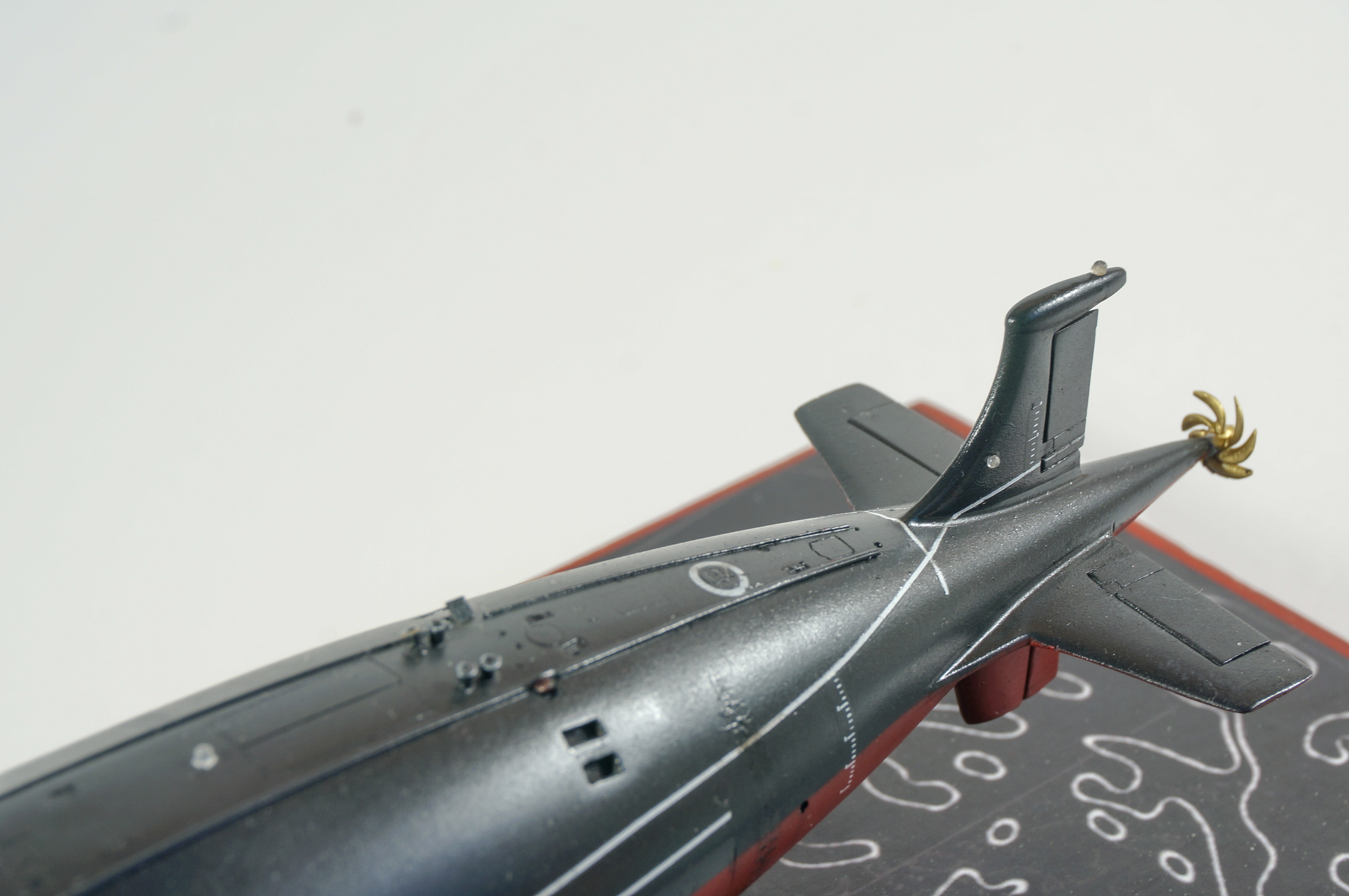

Переделал лопасти винта, сделал открытыми подруливающие устройства. Их место и форма так же не совпадалас чертежами,все переносил и переделывал.
Покраска была непростой, сломался аэрограф,заплевав при этом всю модель.Пока бежал за растворителем, в квартиру залетел пух и облепил свежоокрашенную модель. Но спустя неделю пришел аэрограф и я все переделал.

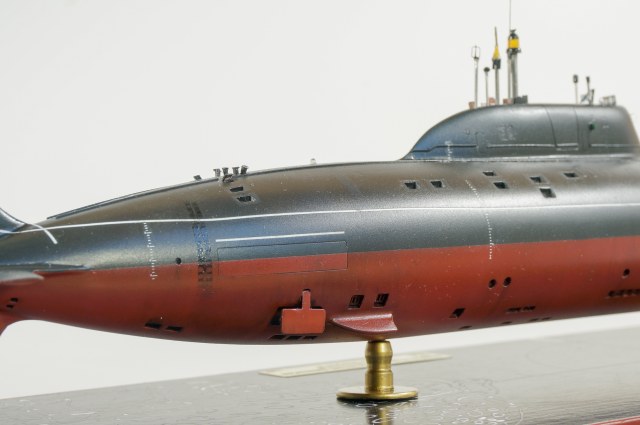

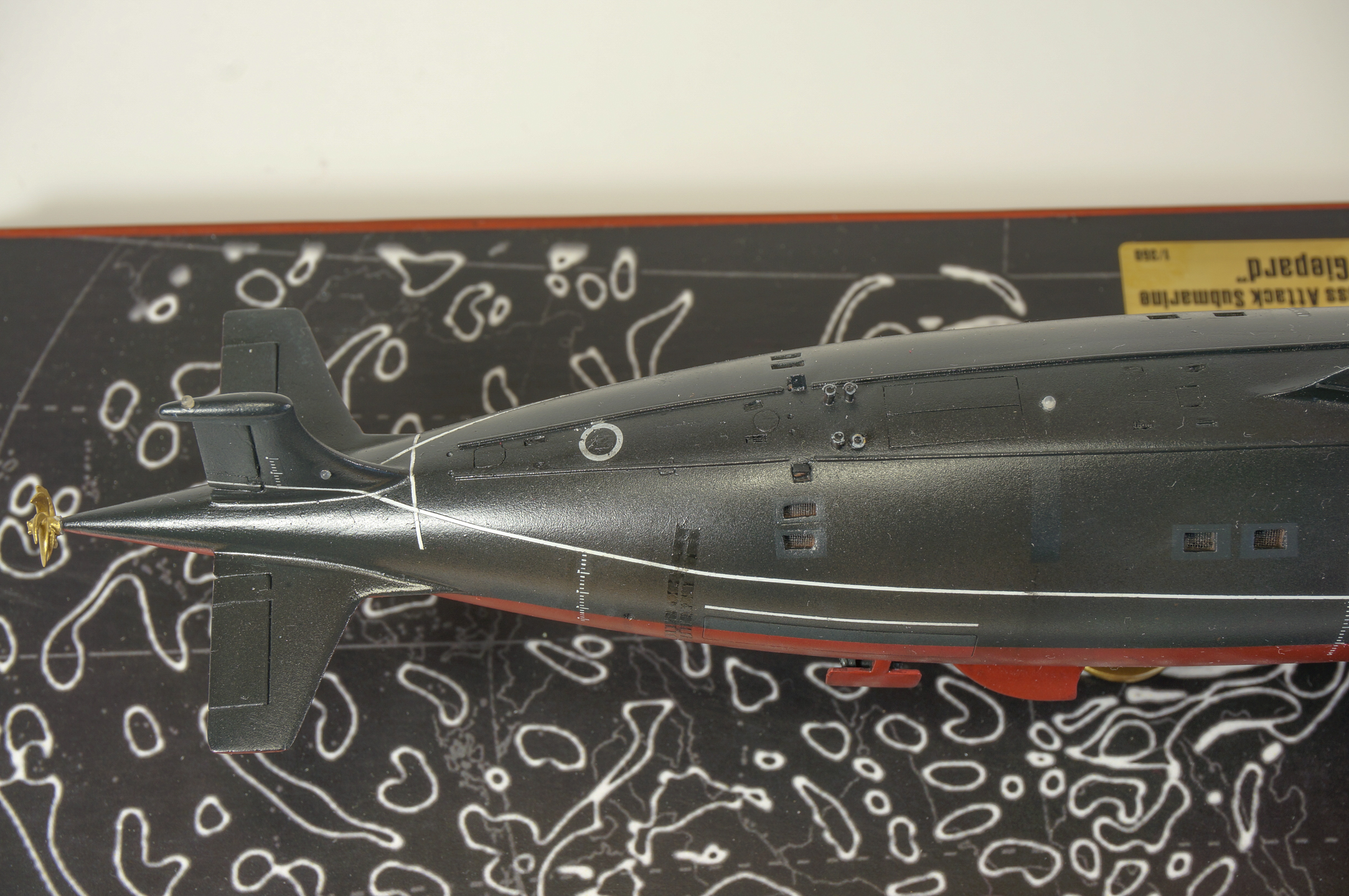

Игрался с оттенками, и каждый раз убеждаюсь,что можно быть смелее с переходами цветов,ведь лаки потом все приглушают. К сожалению я лаком убил всю красоту,но при определенном свете лодка все равно играет,что я и постарался показать на фотографиях. Так же с помощью темного лака изобразил решетки в кормовой части лодки. Краски использовал Tamiya,Mr.Hobby.
Родные декали разлетелись в щепки, все делал из набора фирмы "Звезда" к модели Борей.
Смывку использовал от фирмы Tamiya + масло. Кстати,с маслом, очень приятно работать.

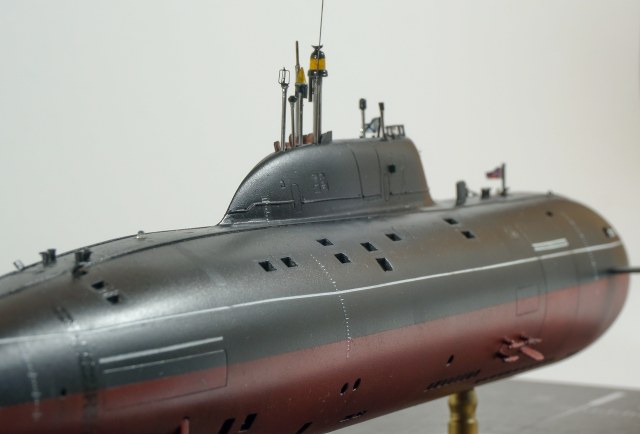

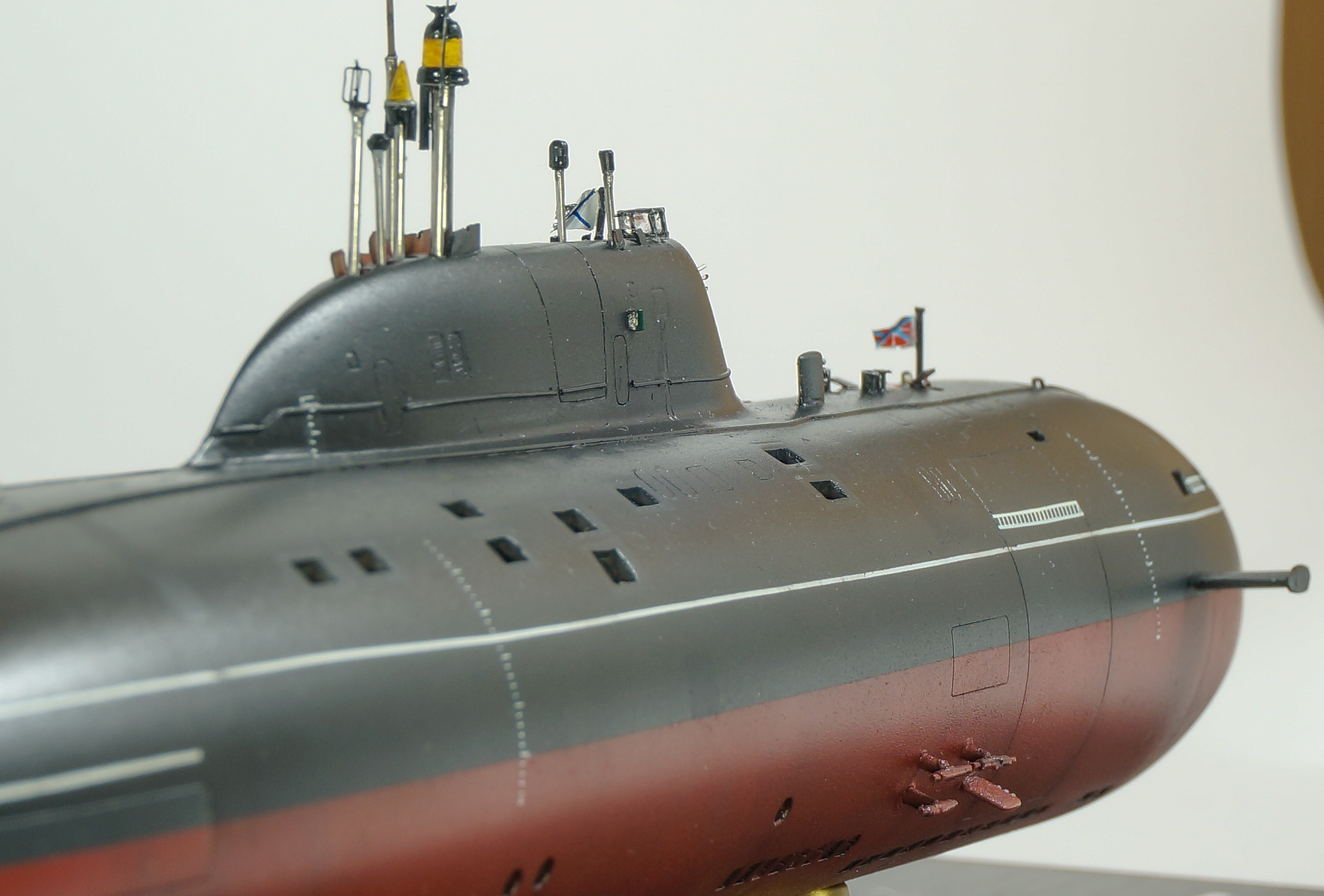

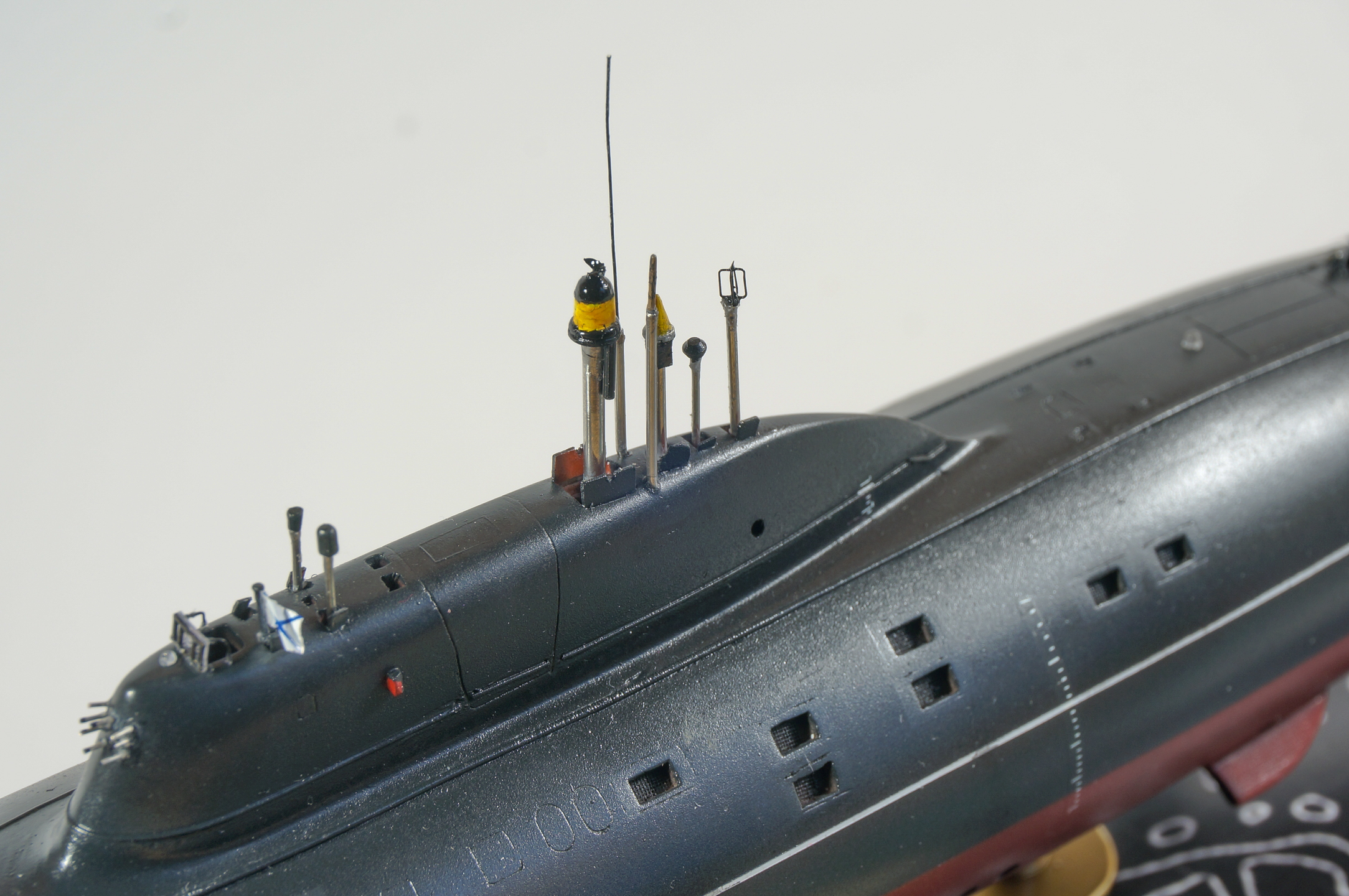

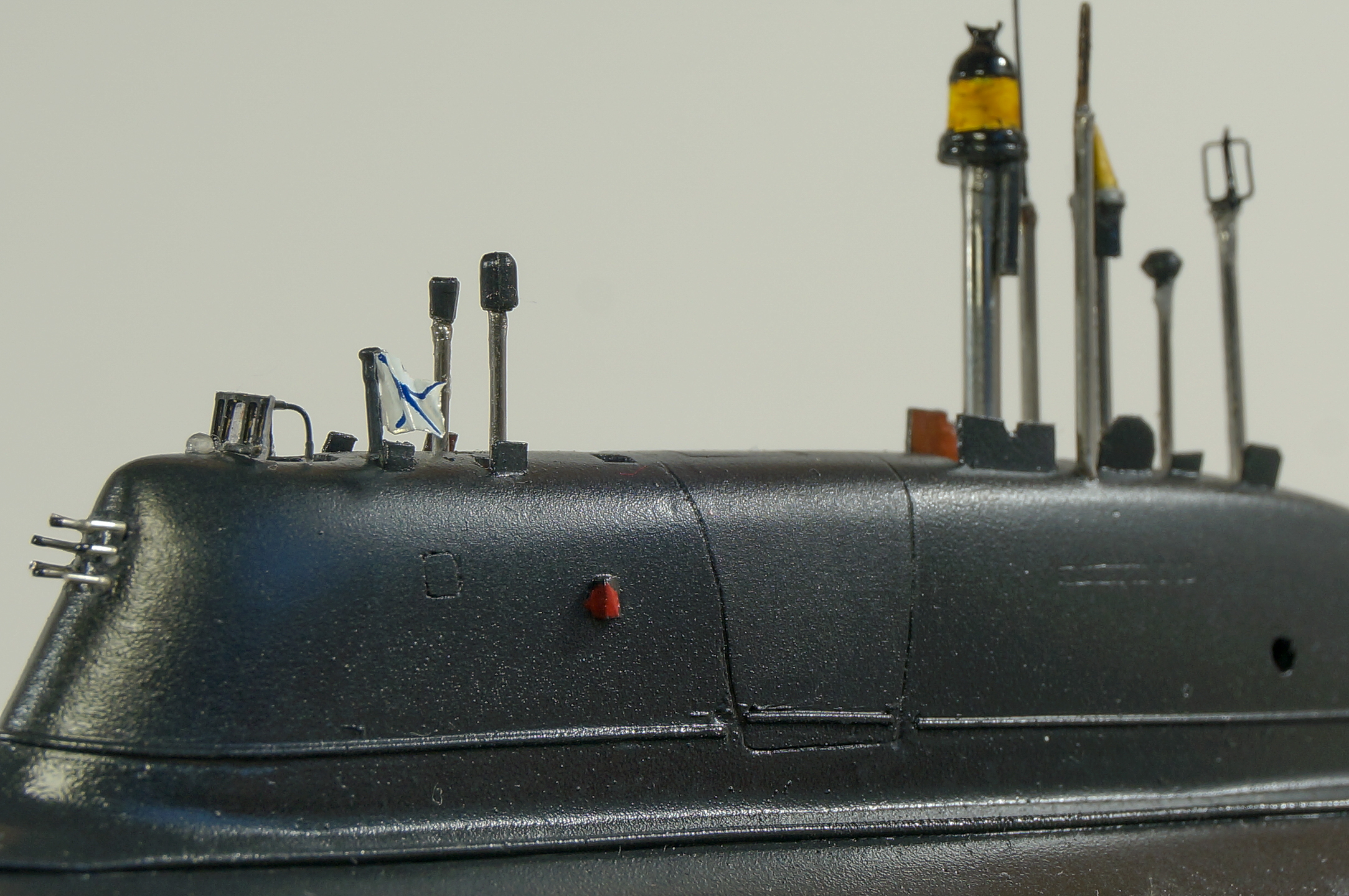

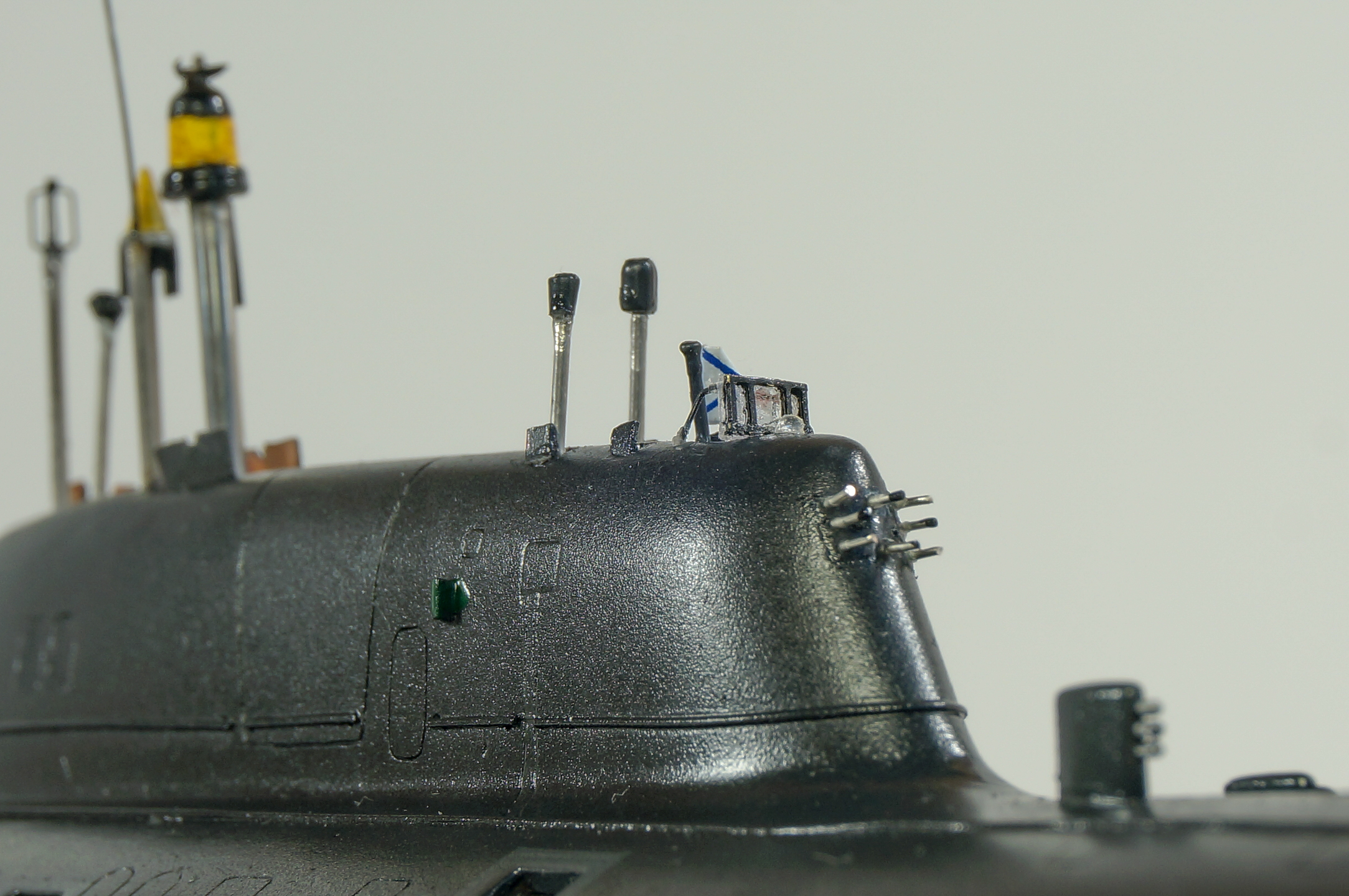

ВУ сделал из мед.иголок, ветровой мастик сделал из трапа 1/350 + прозрачный пластик. Иглы в рубке сделал из выводов резисторов.

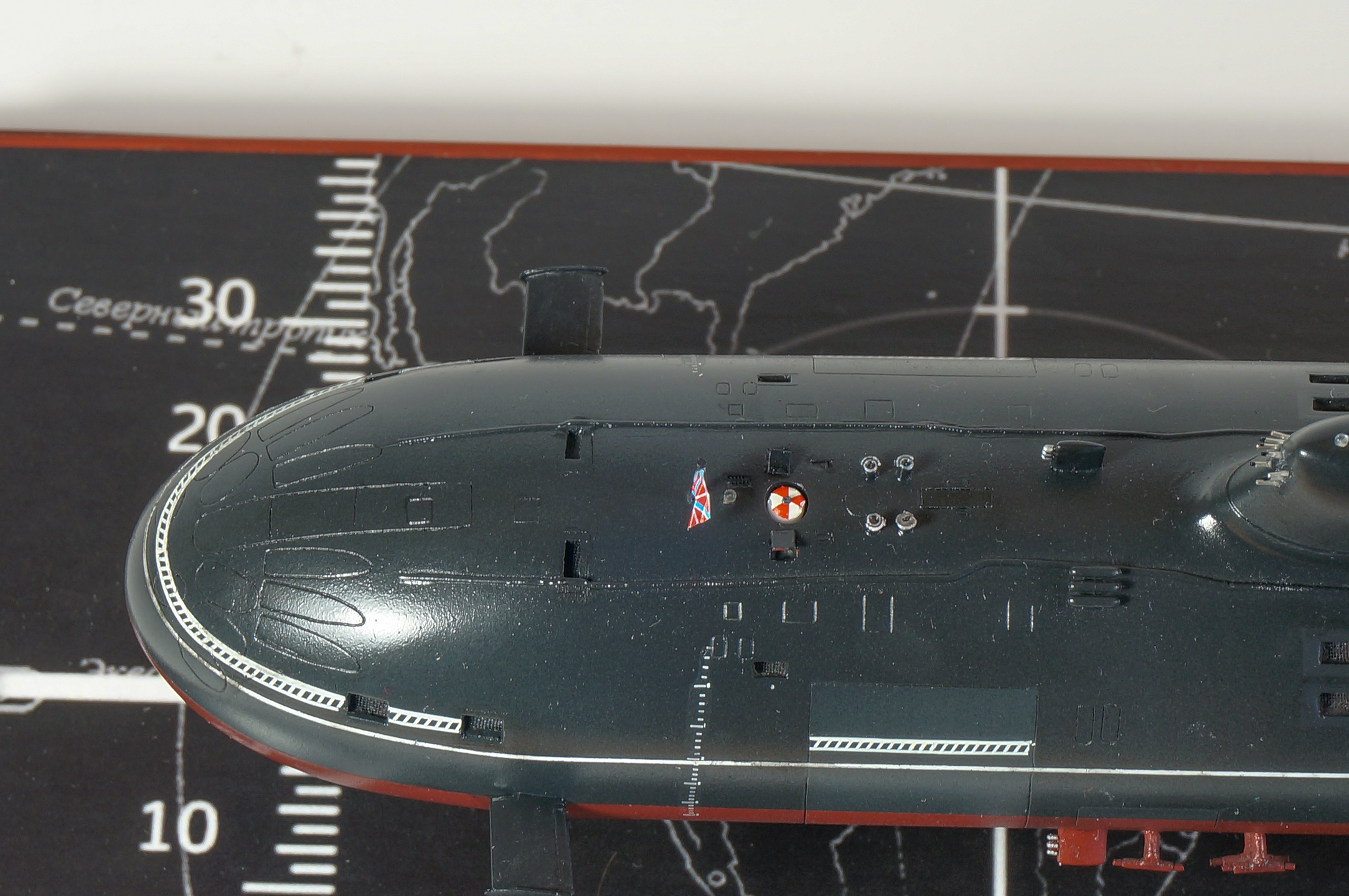

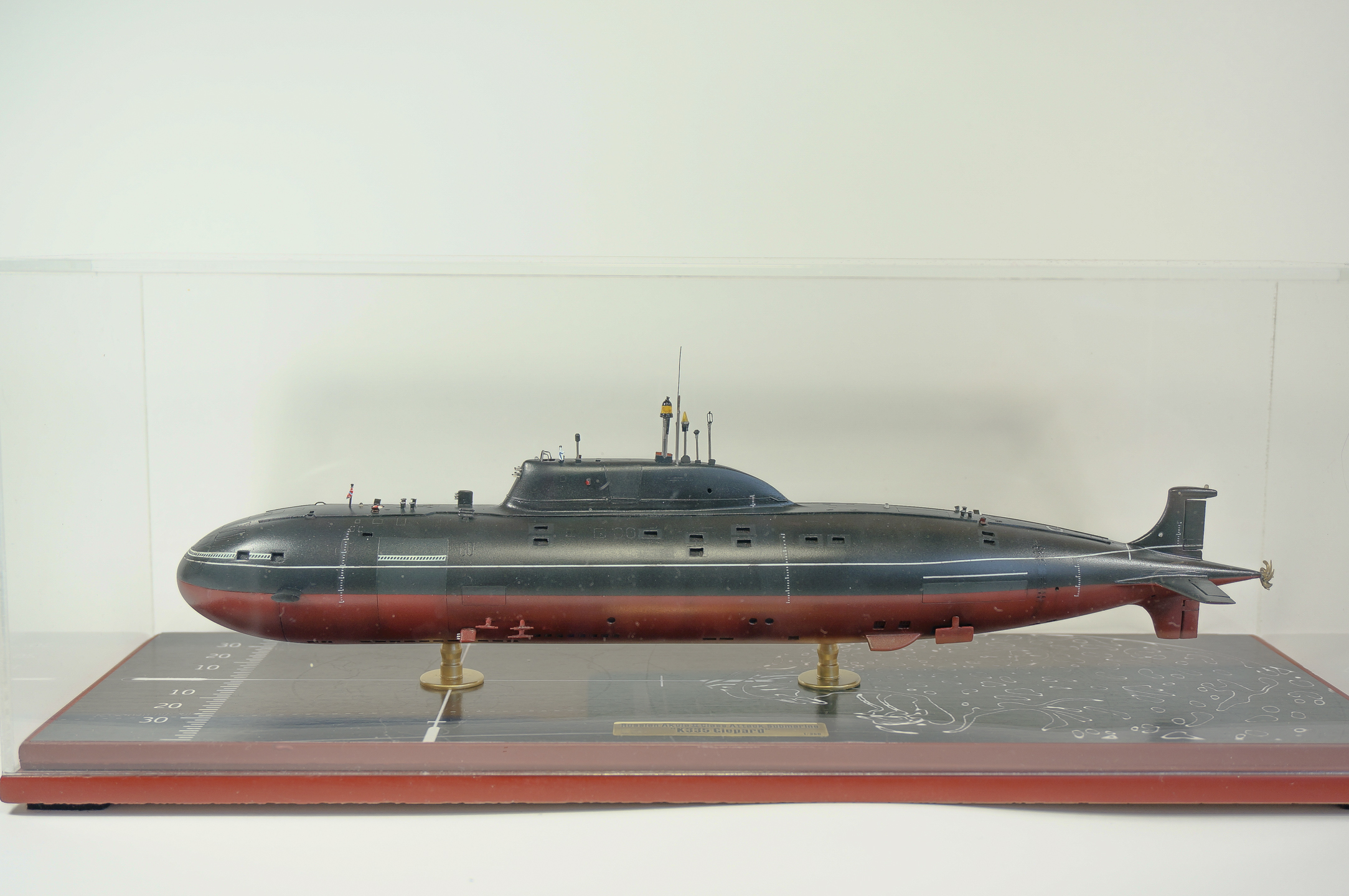

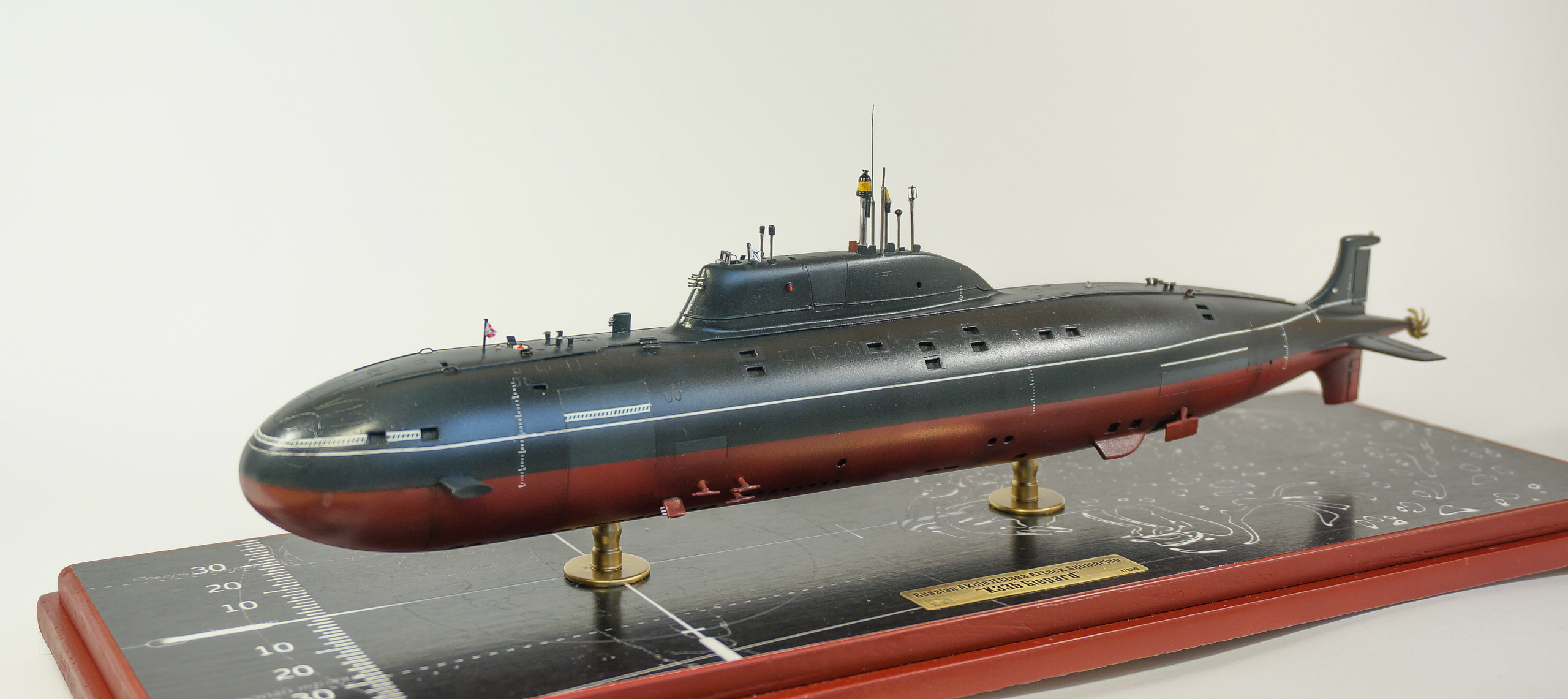

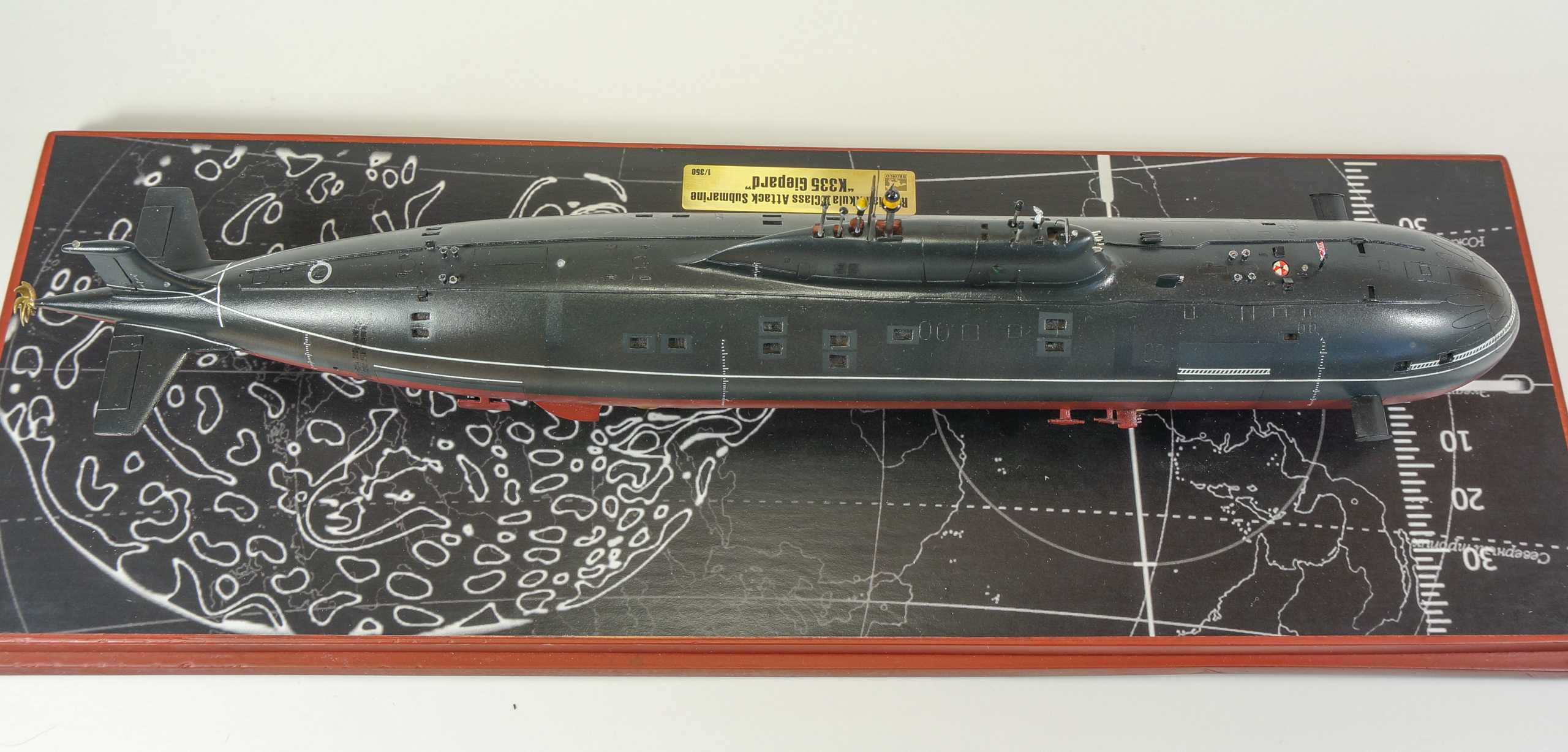

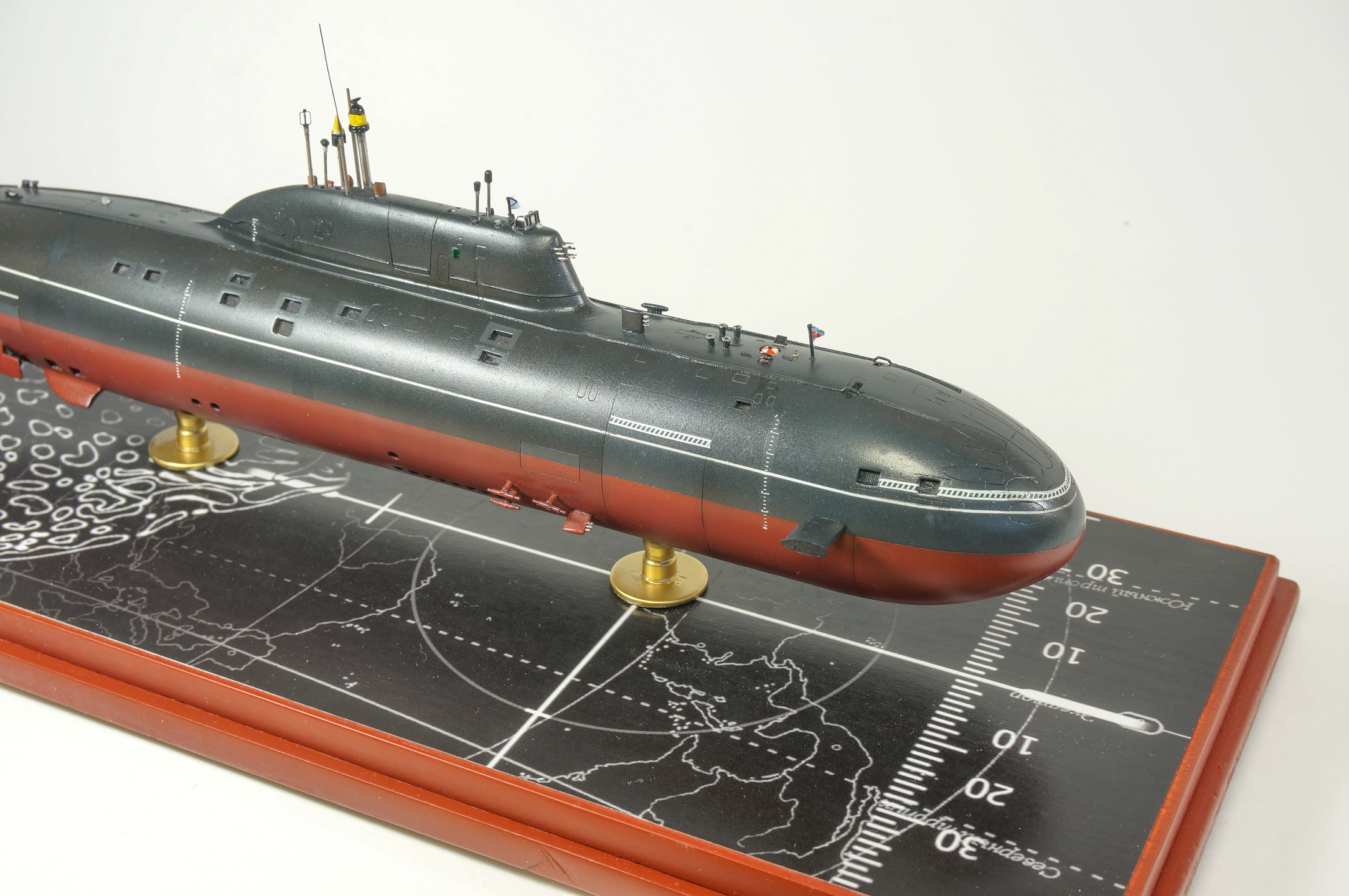

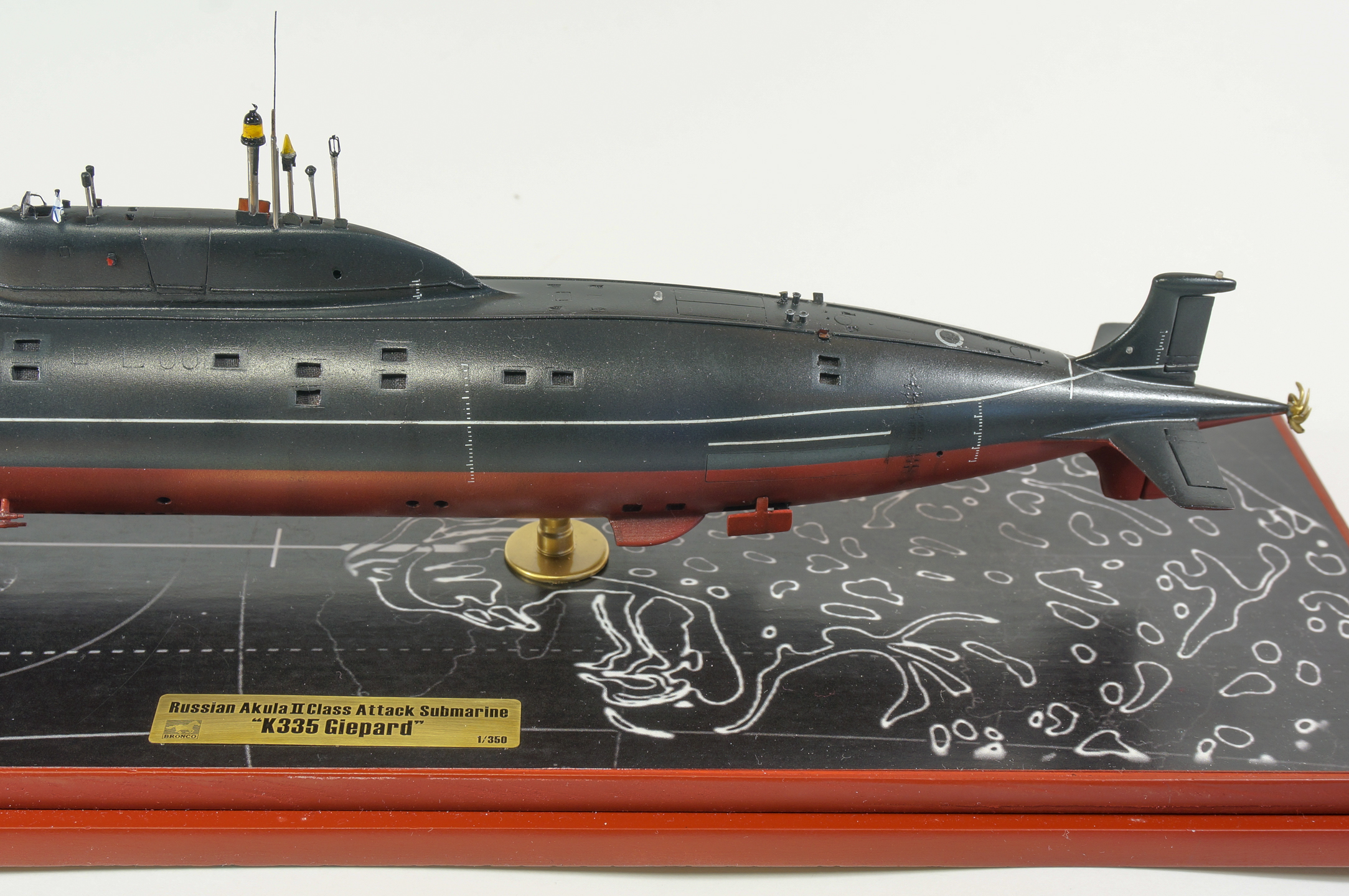

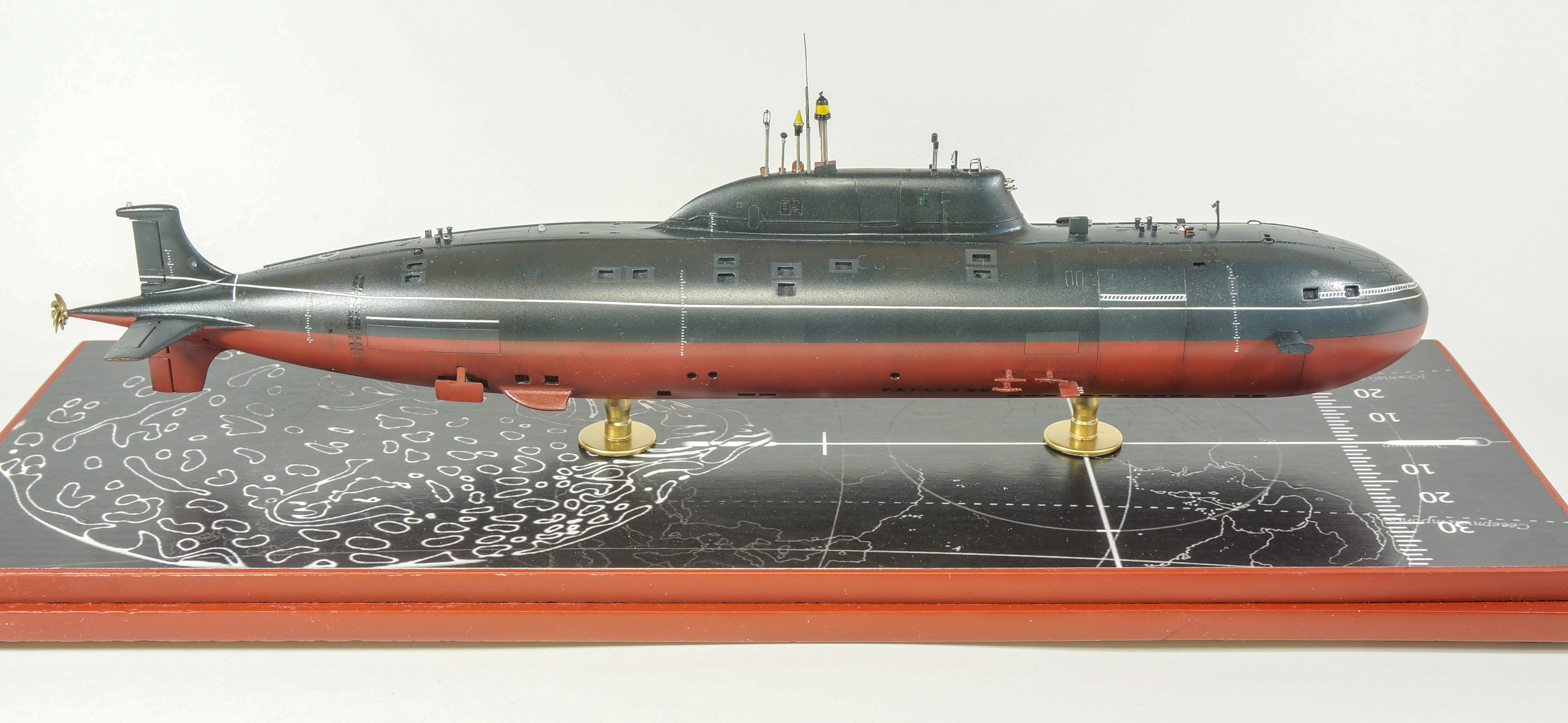

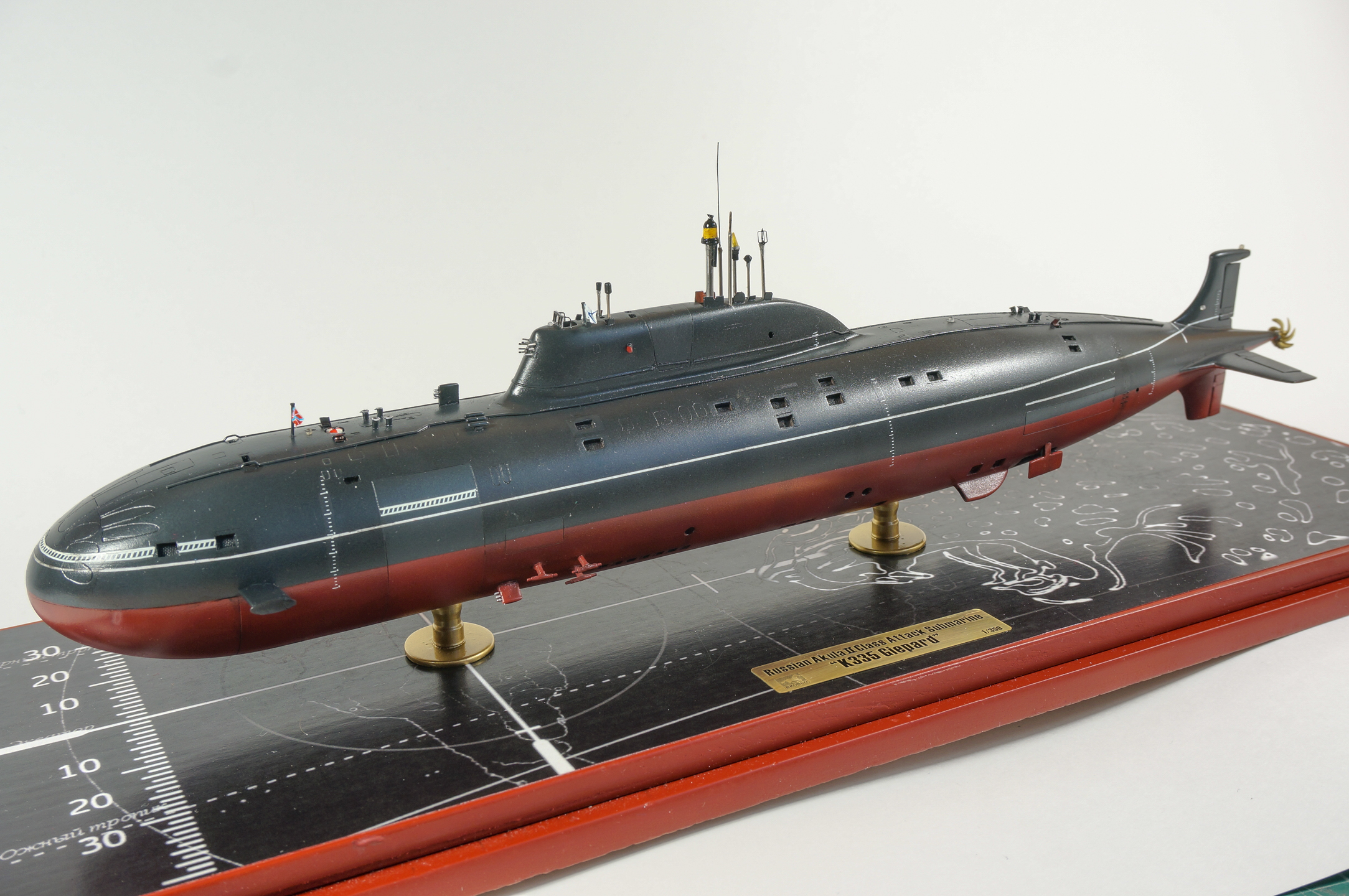

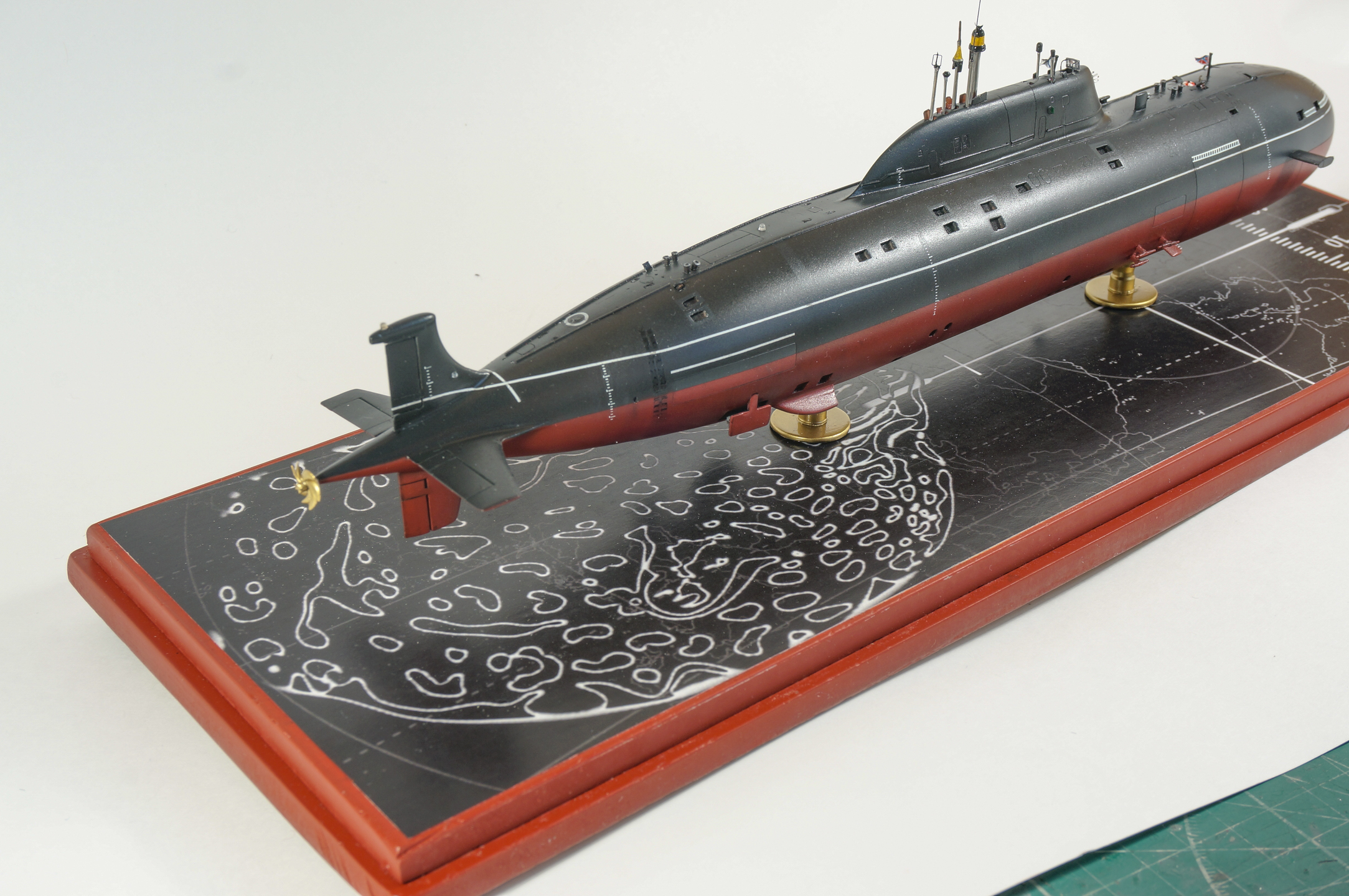

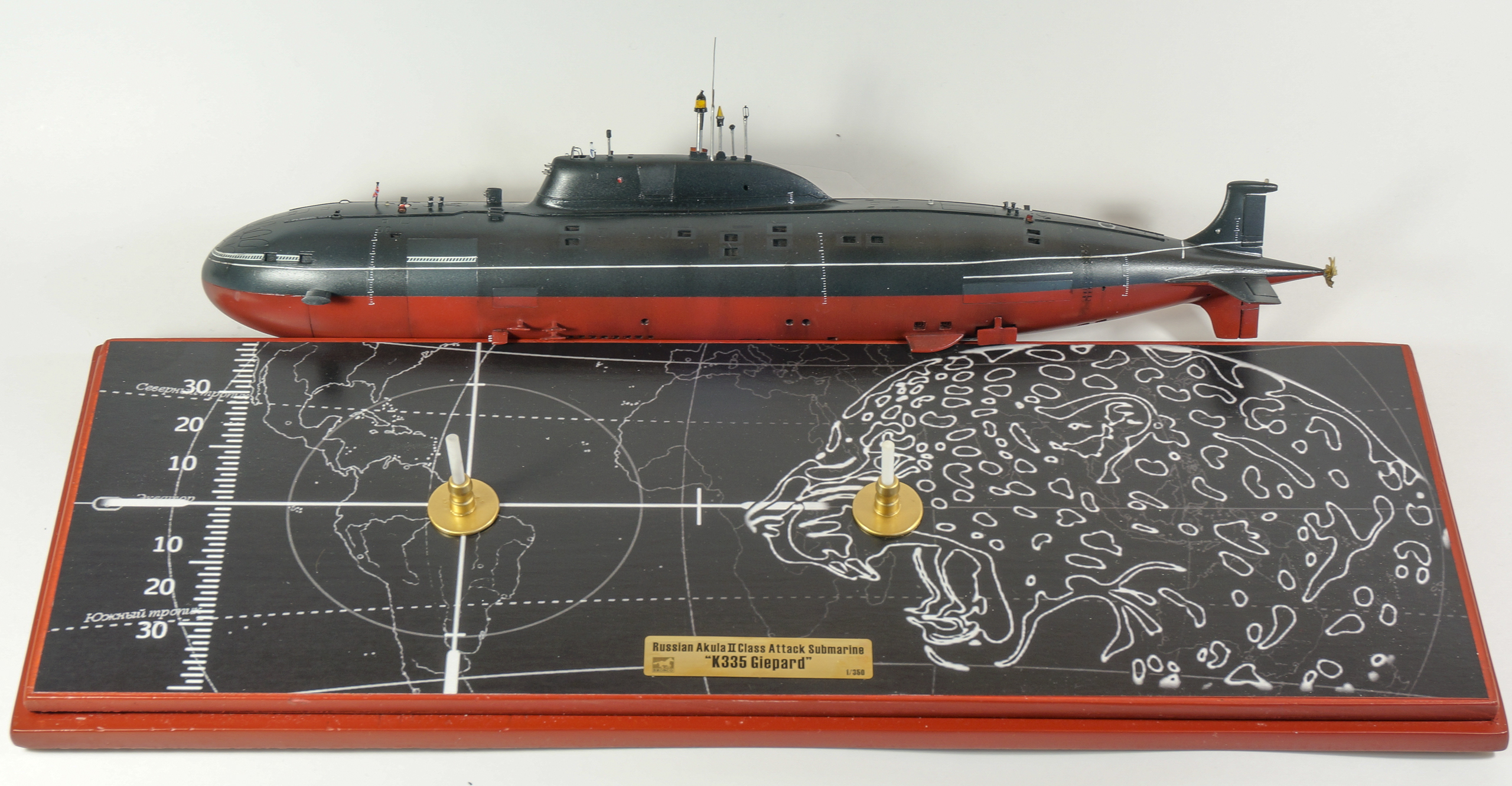

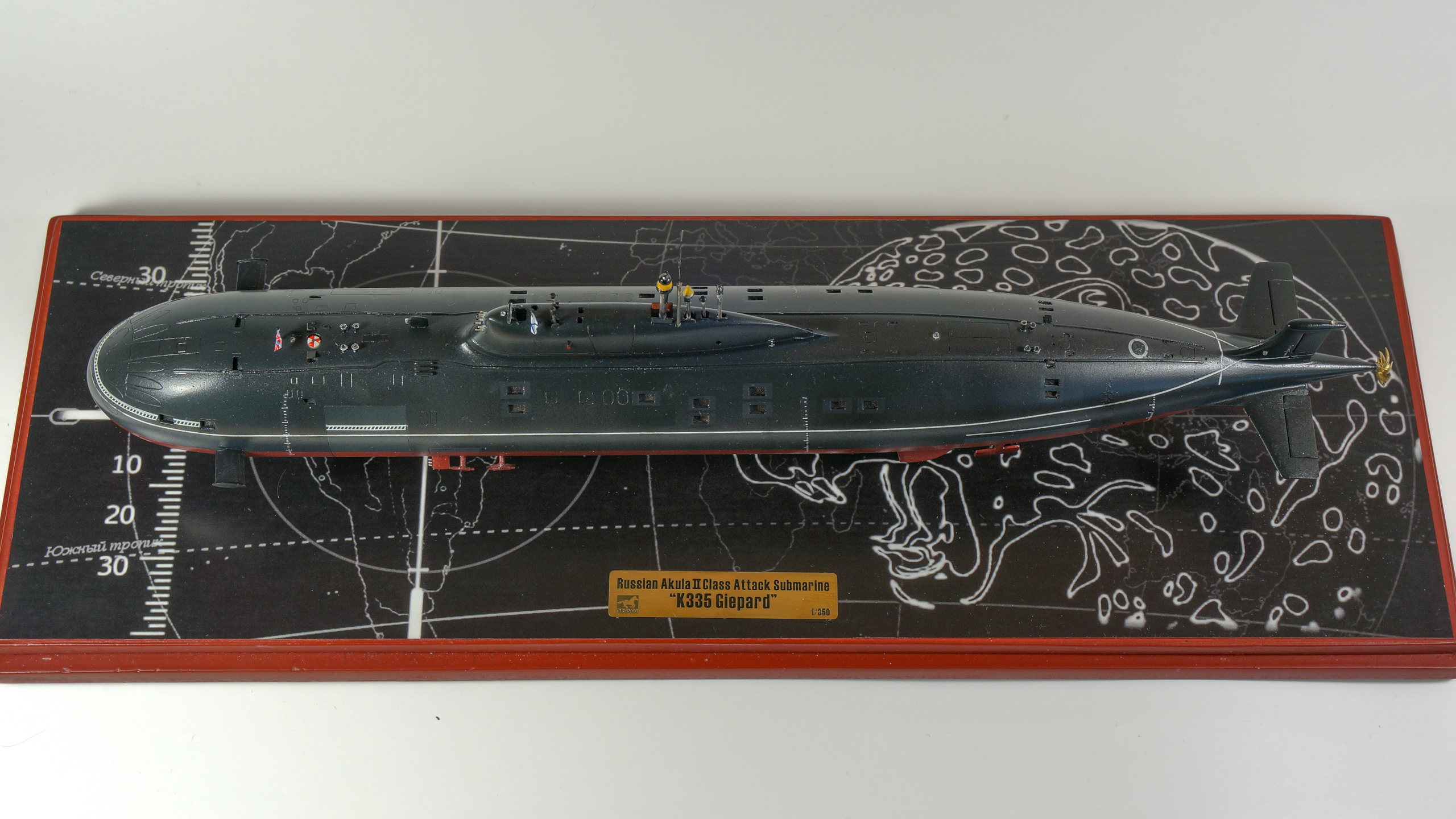

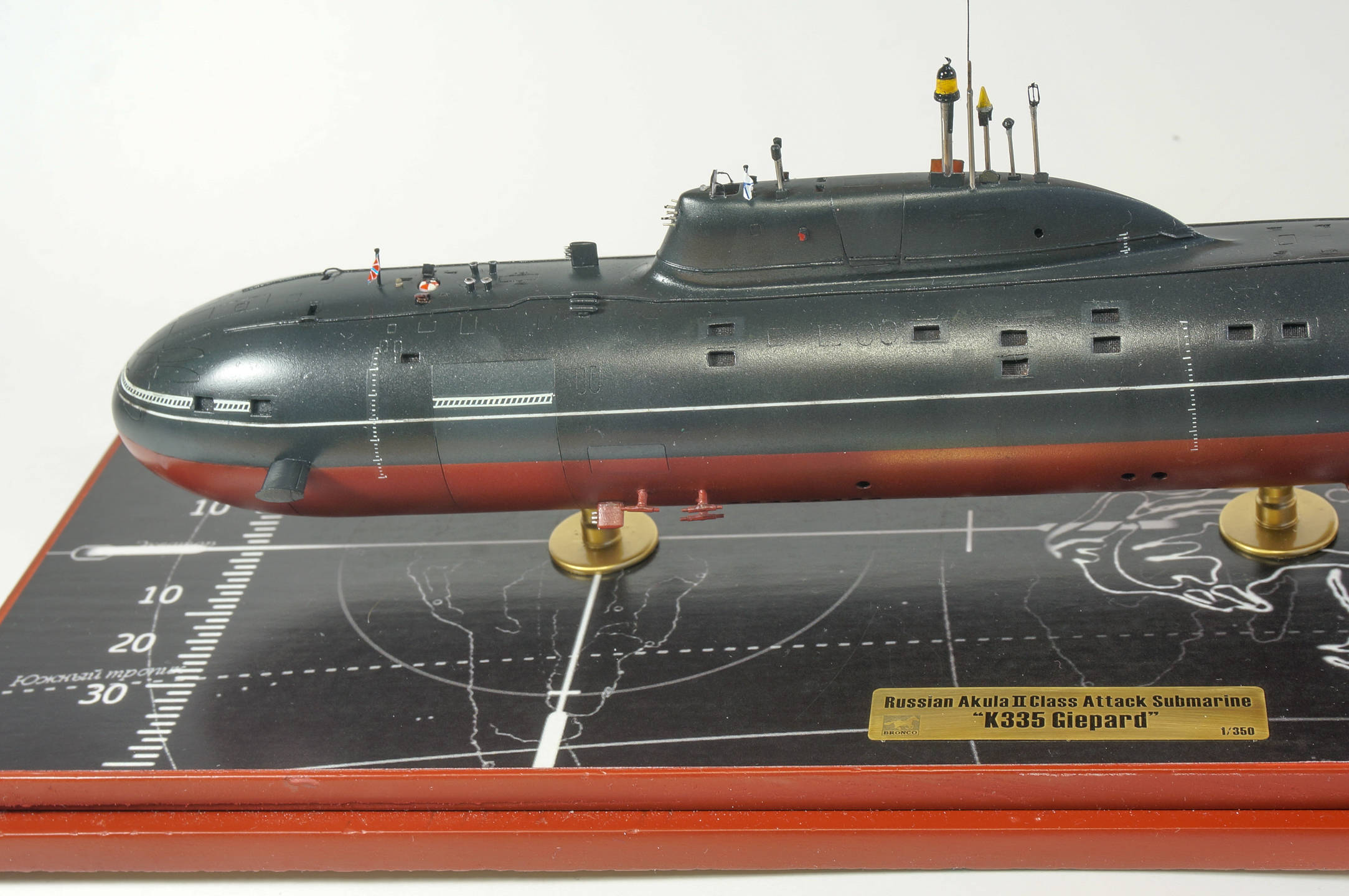

Продолжаю эксперементировать с подставкой, в фотошопе "отрисовал" Гепарда смотрящего на америку, ну смысл думаю понятен...
Распечатал на самоклейке.
Вроде бы все написал.Спасибо большое Всем,кто помогал и просто наблюдал за стройкой=)

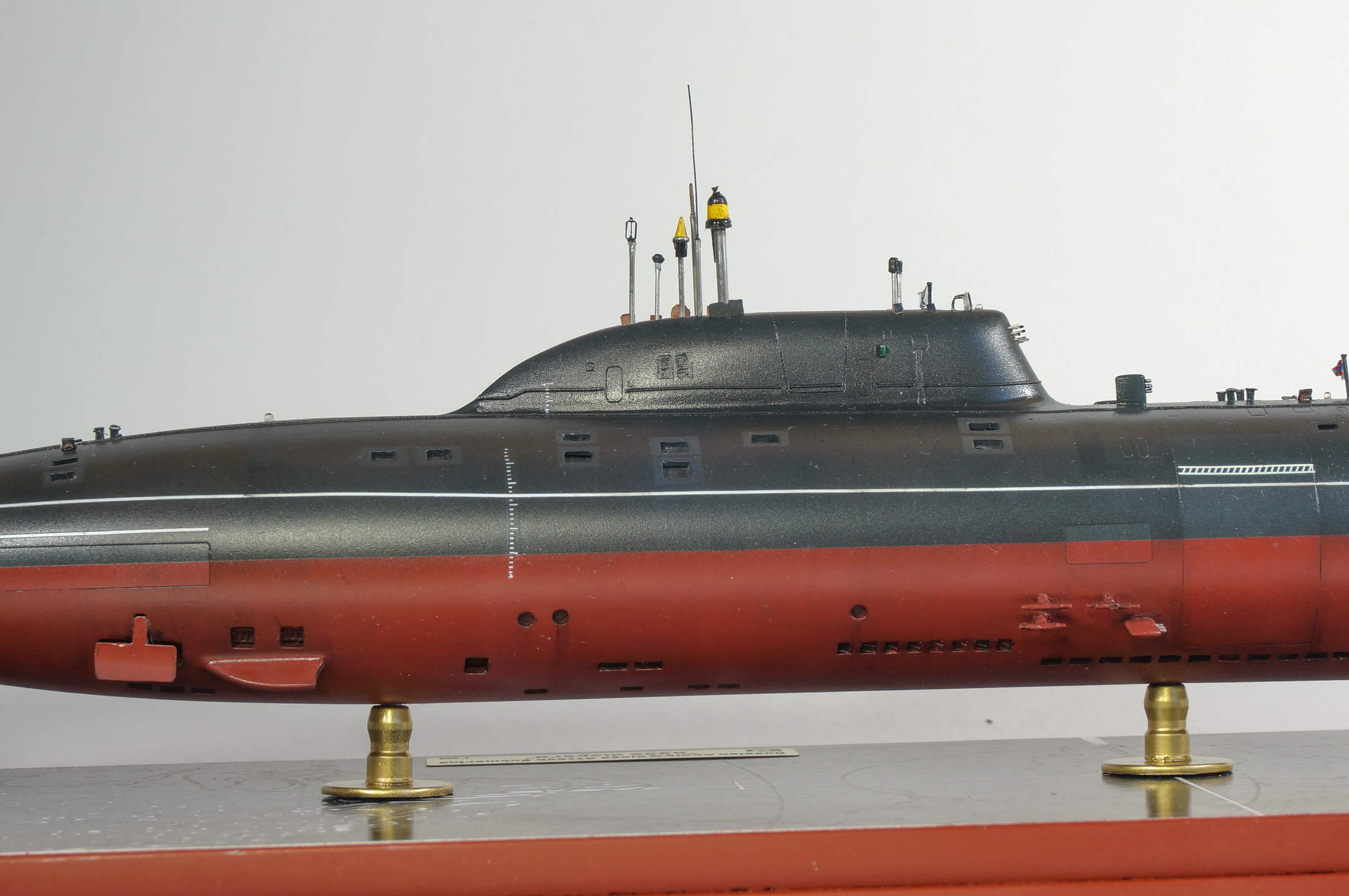

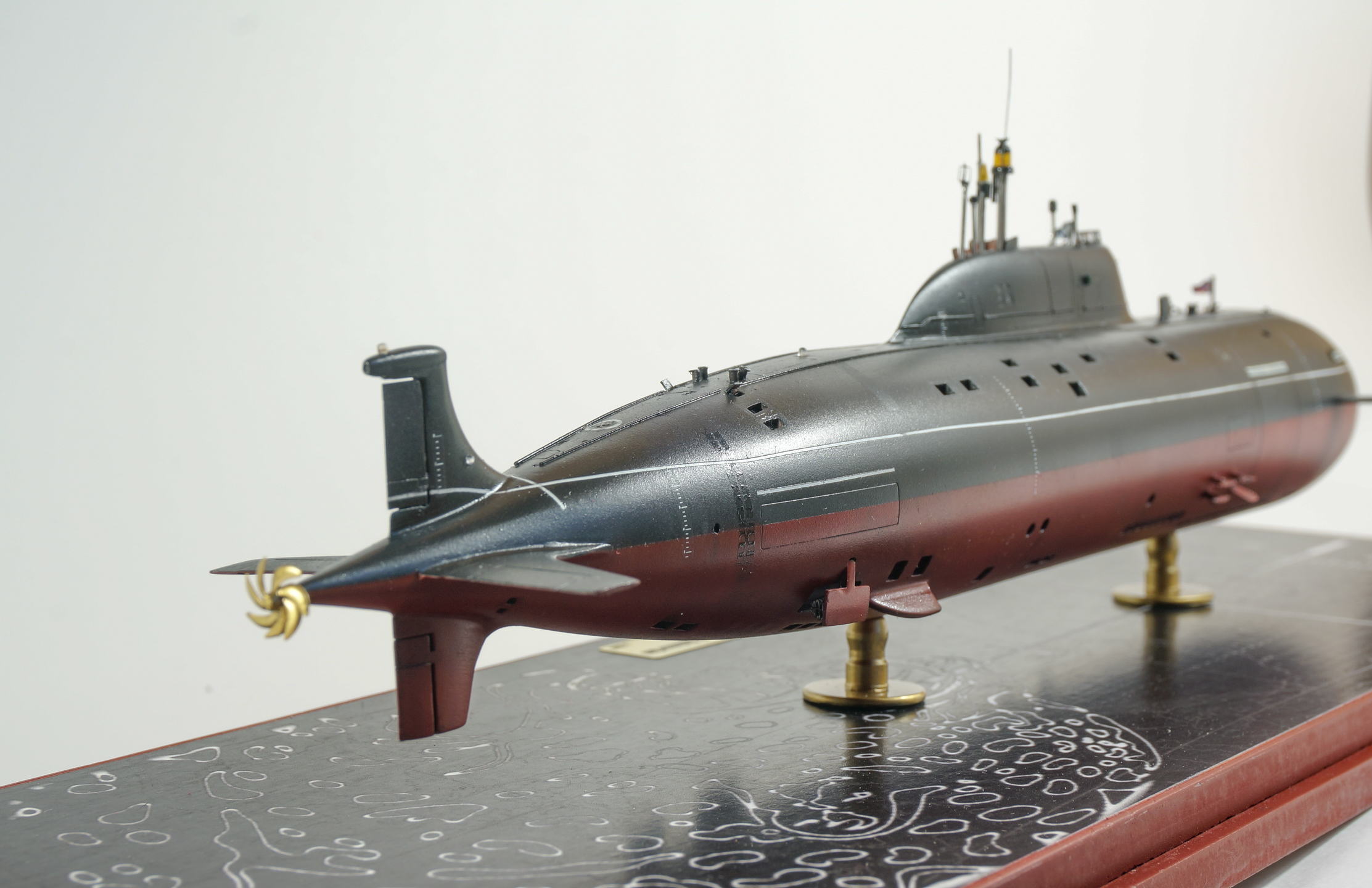

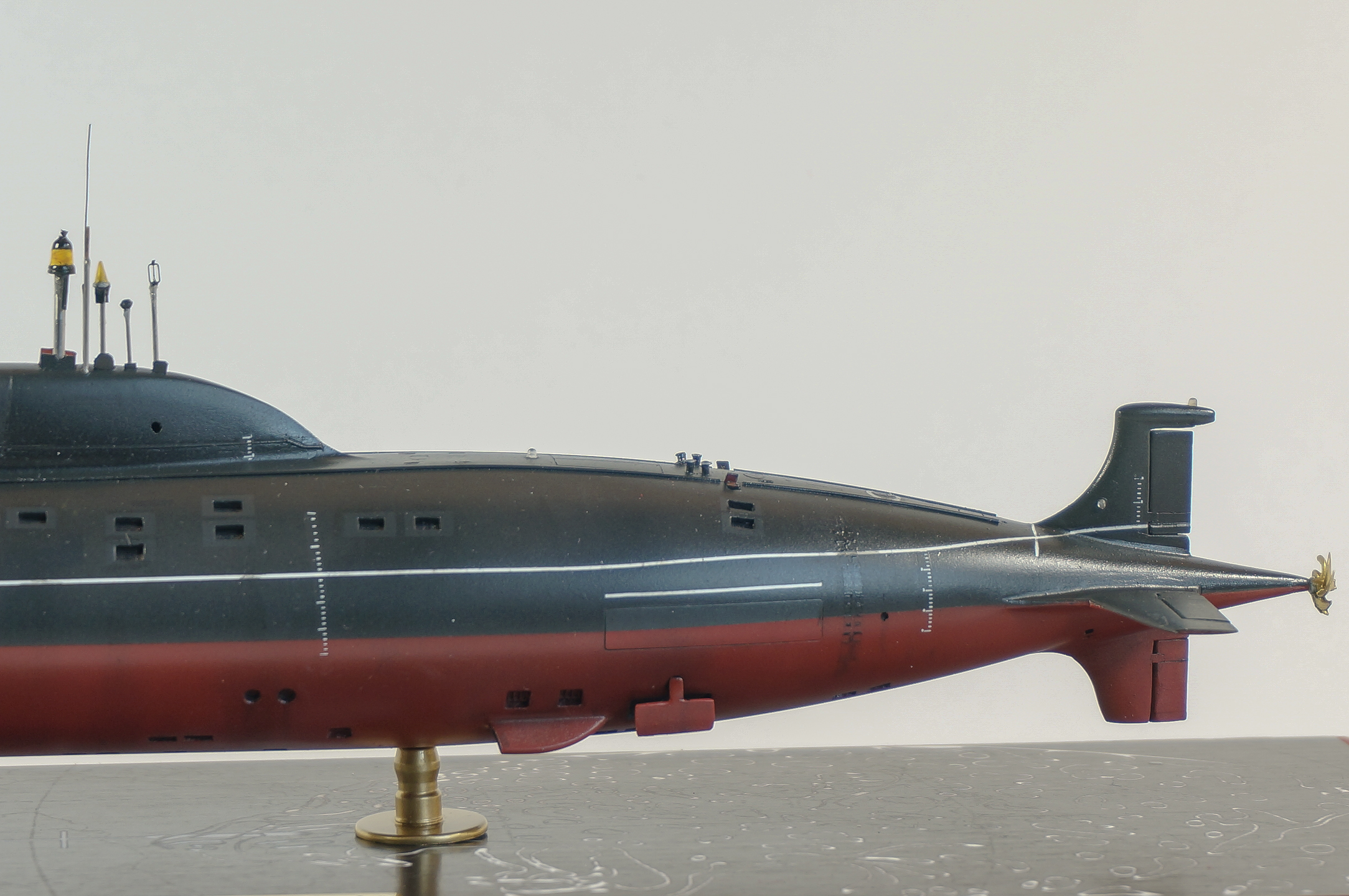

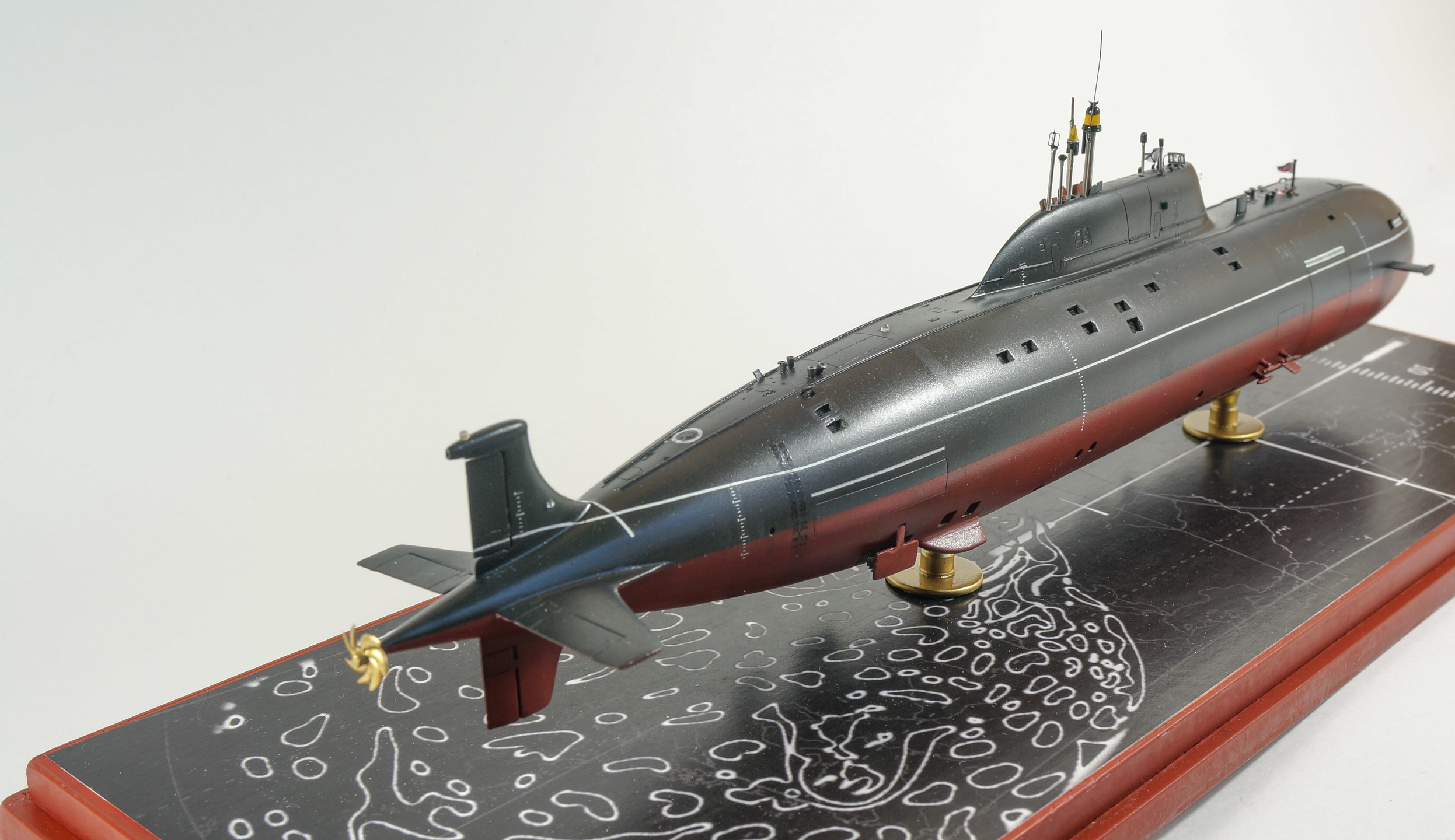

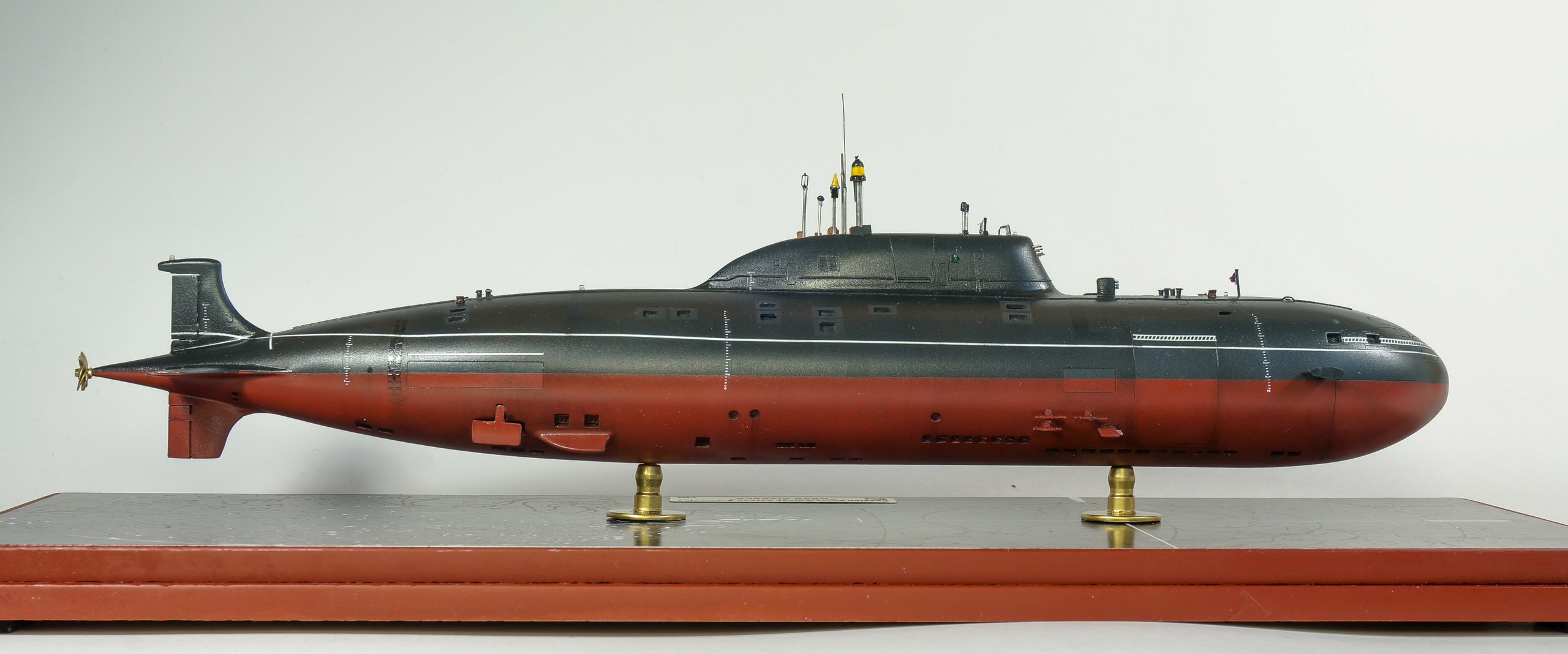

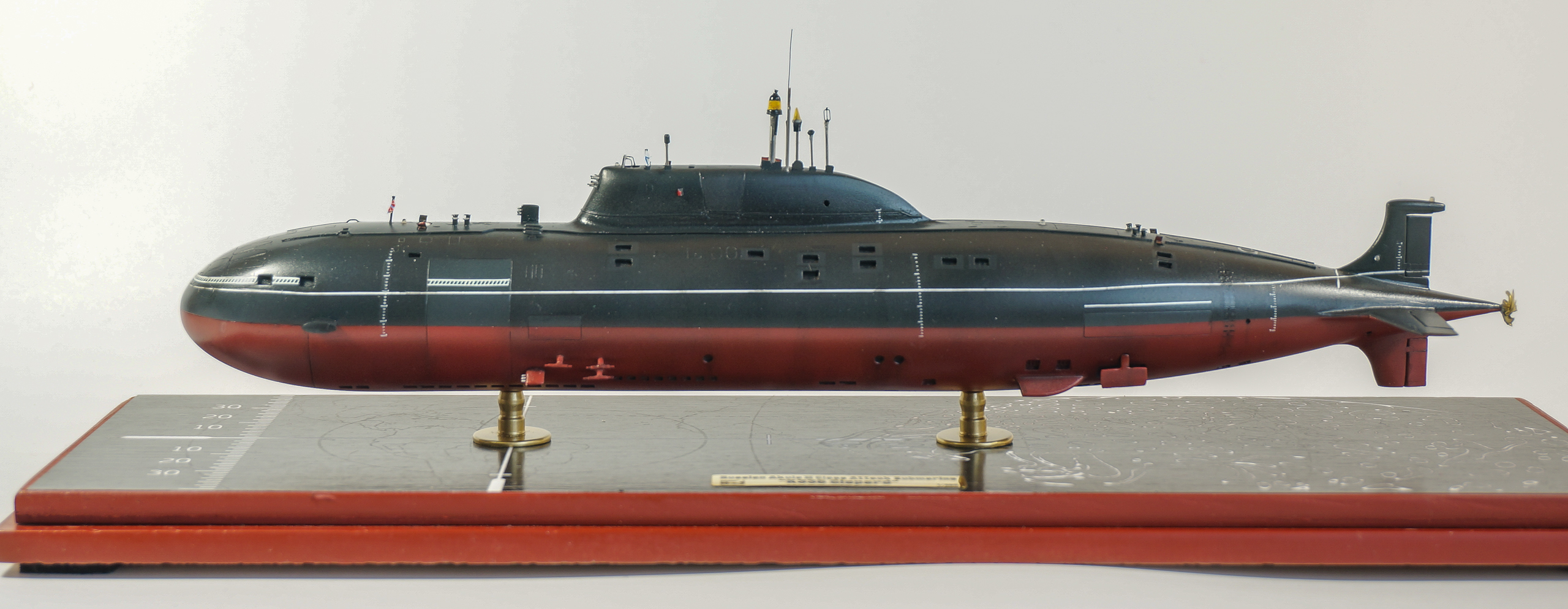

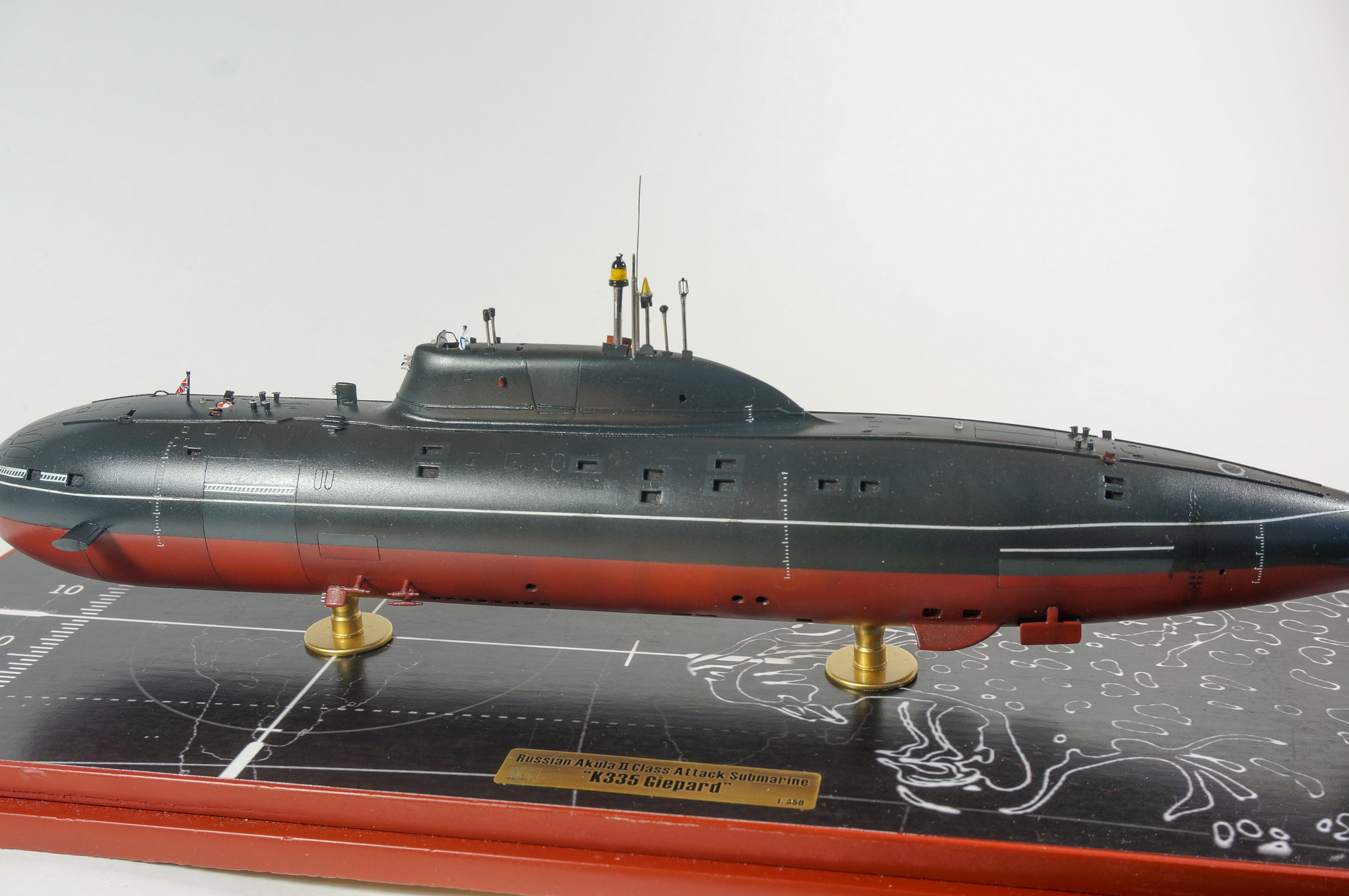

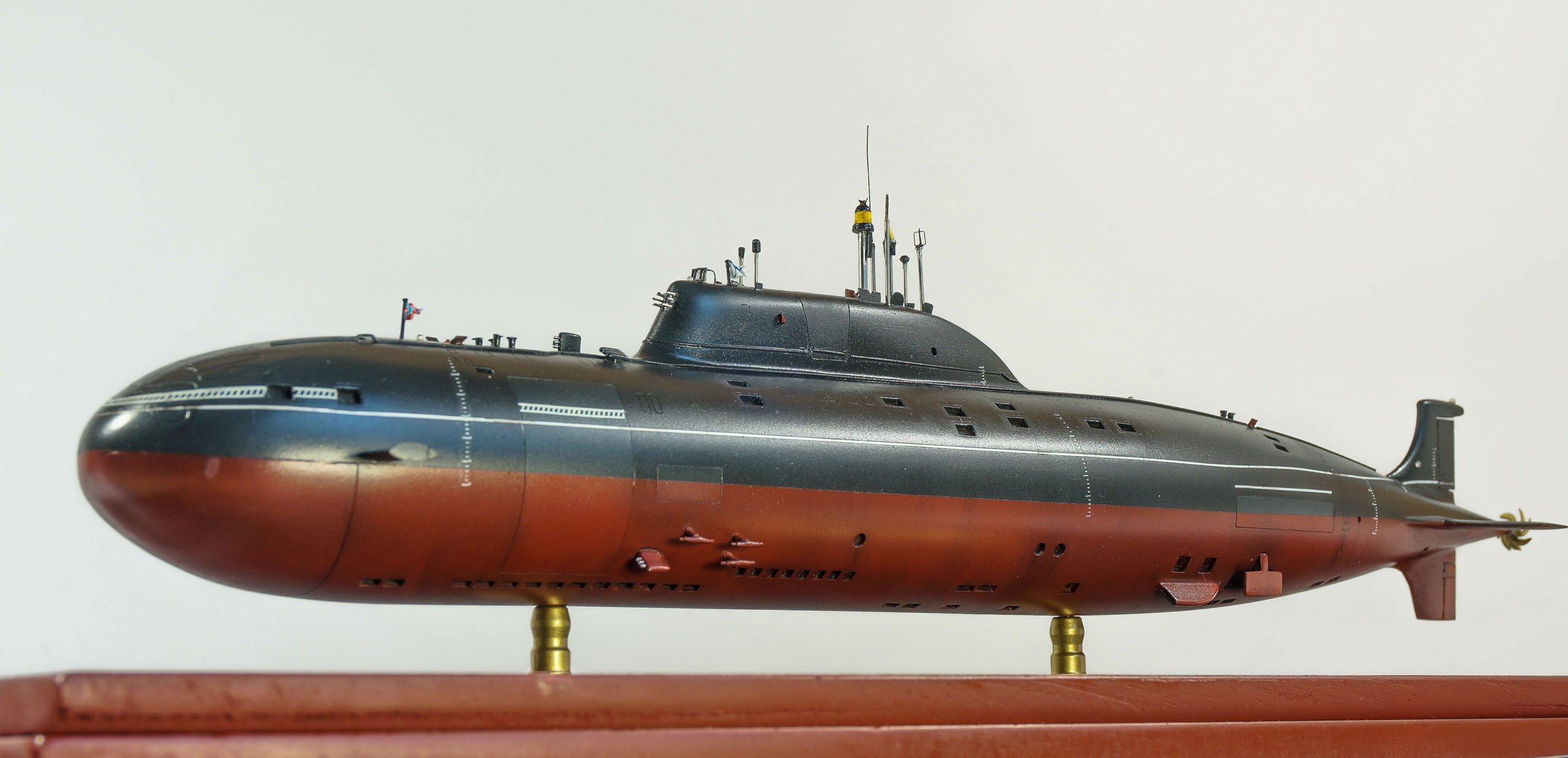

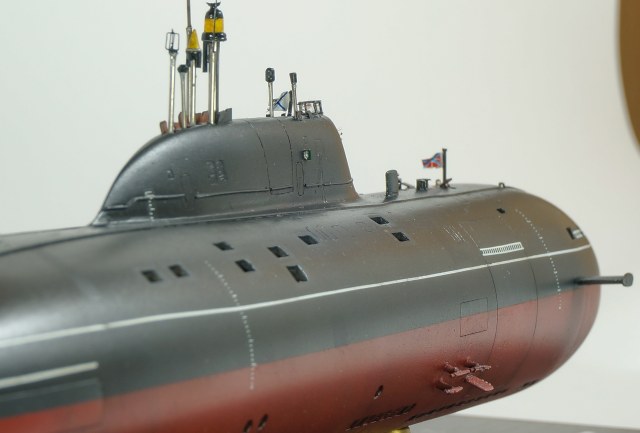

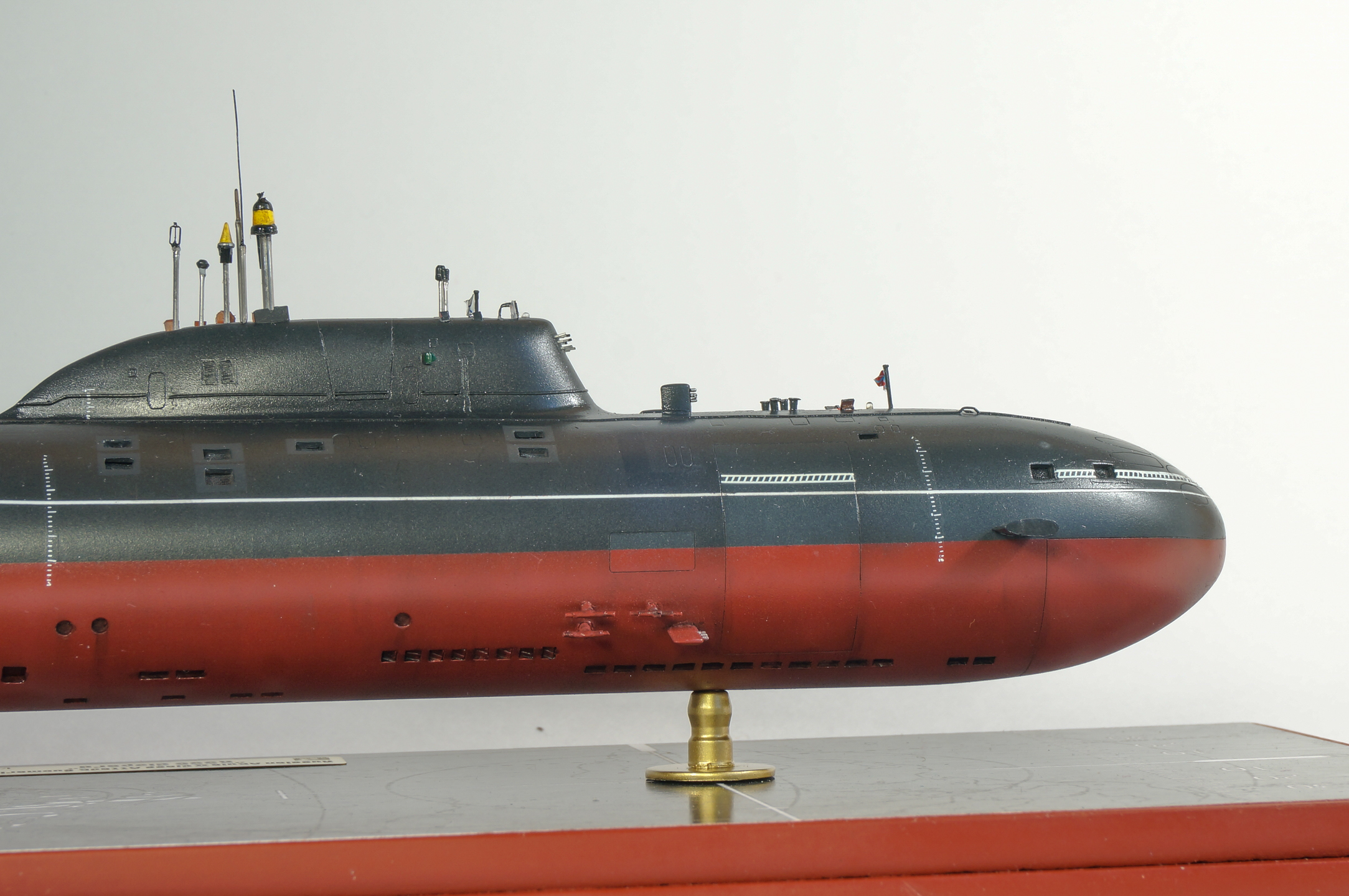

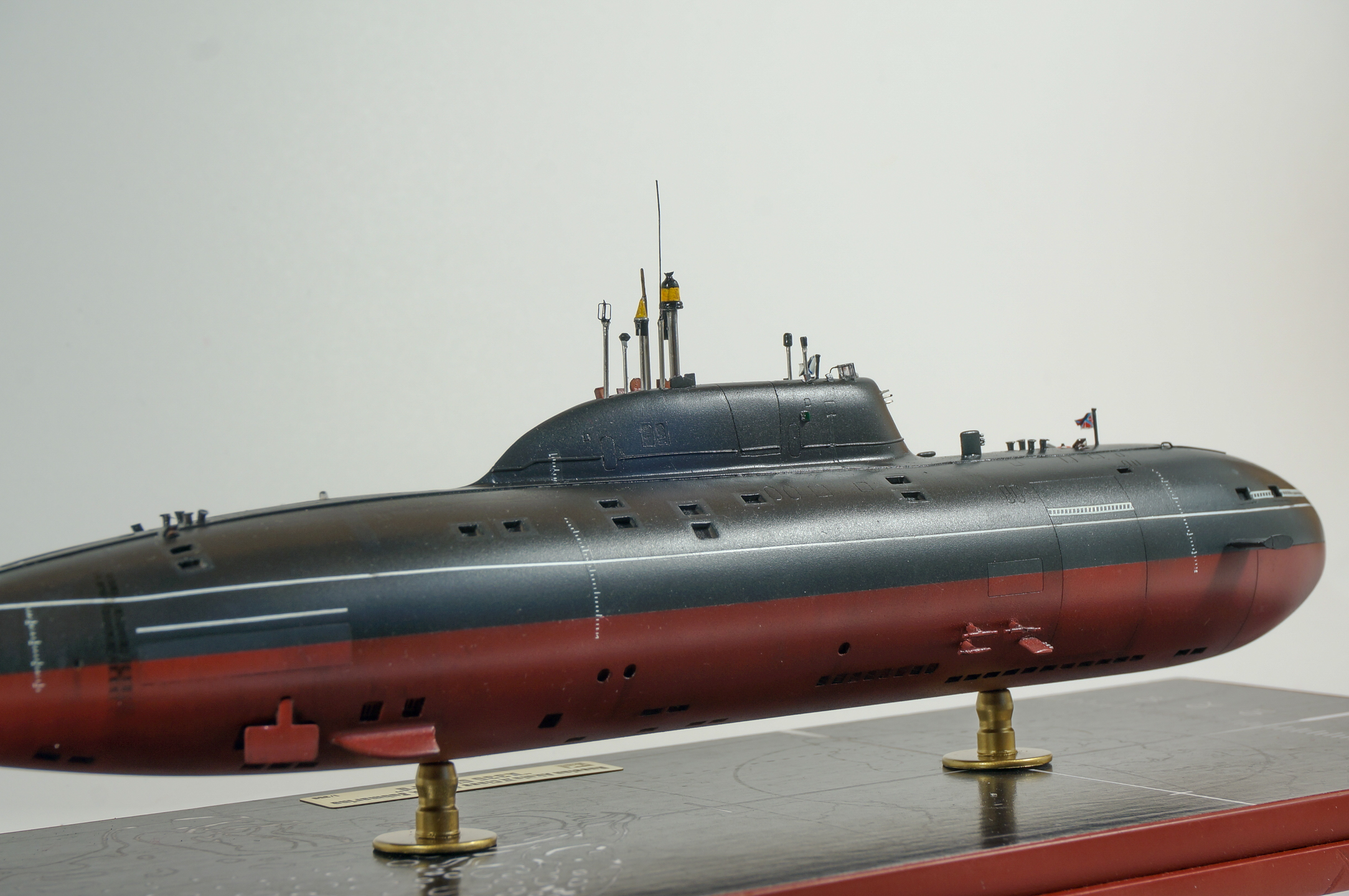

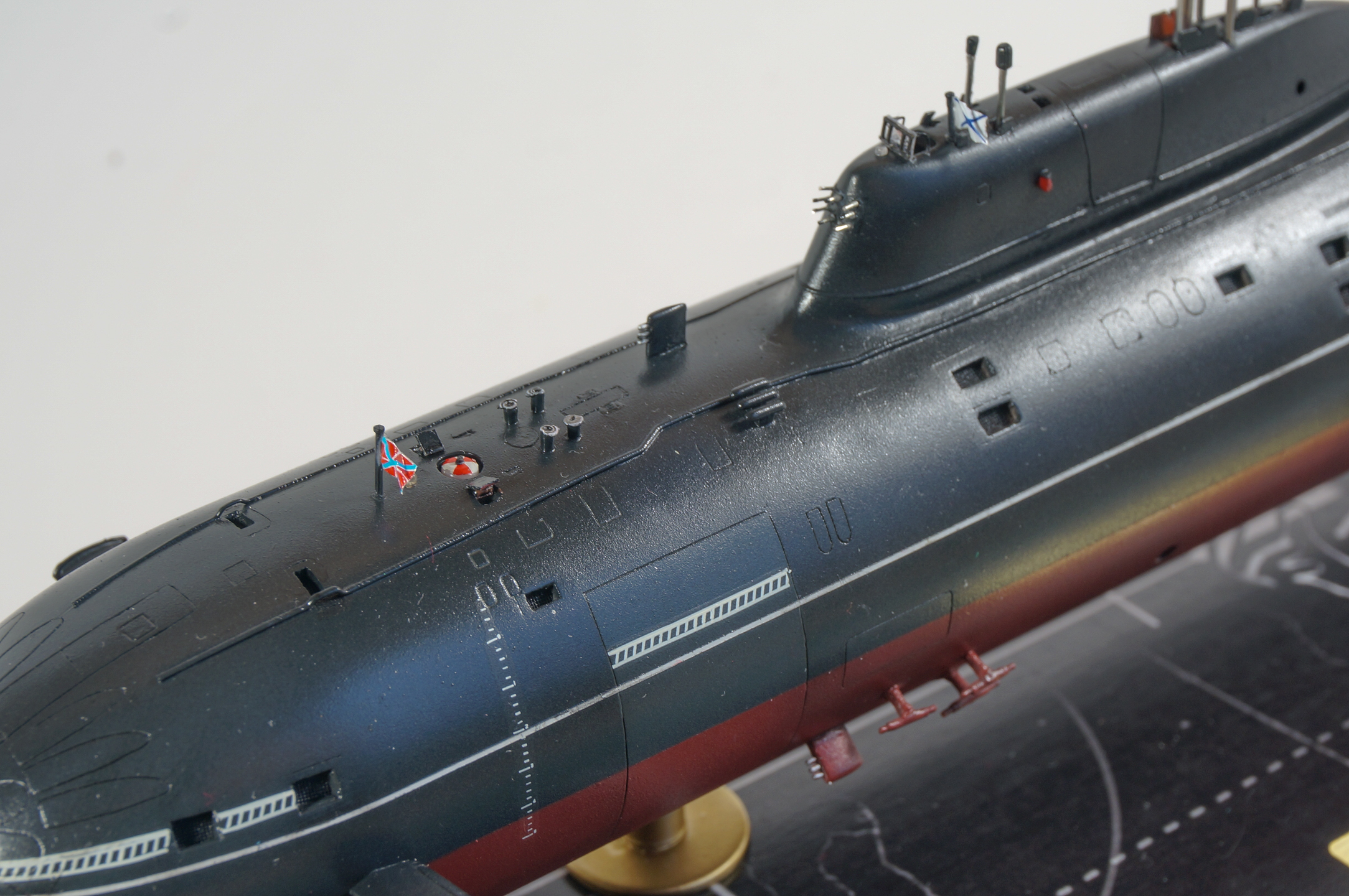

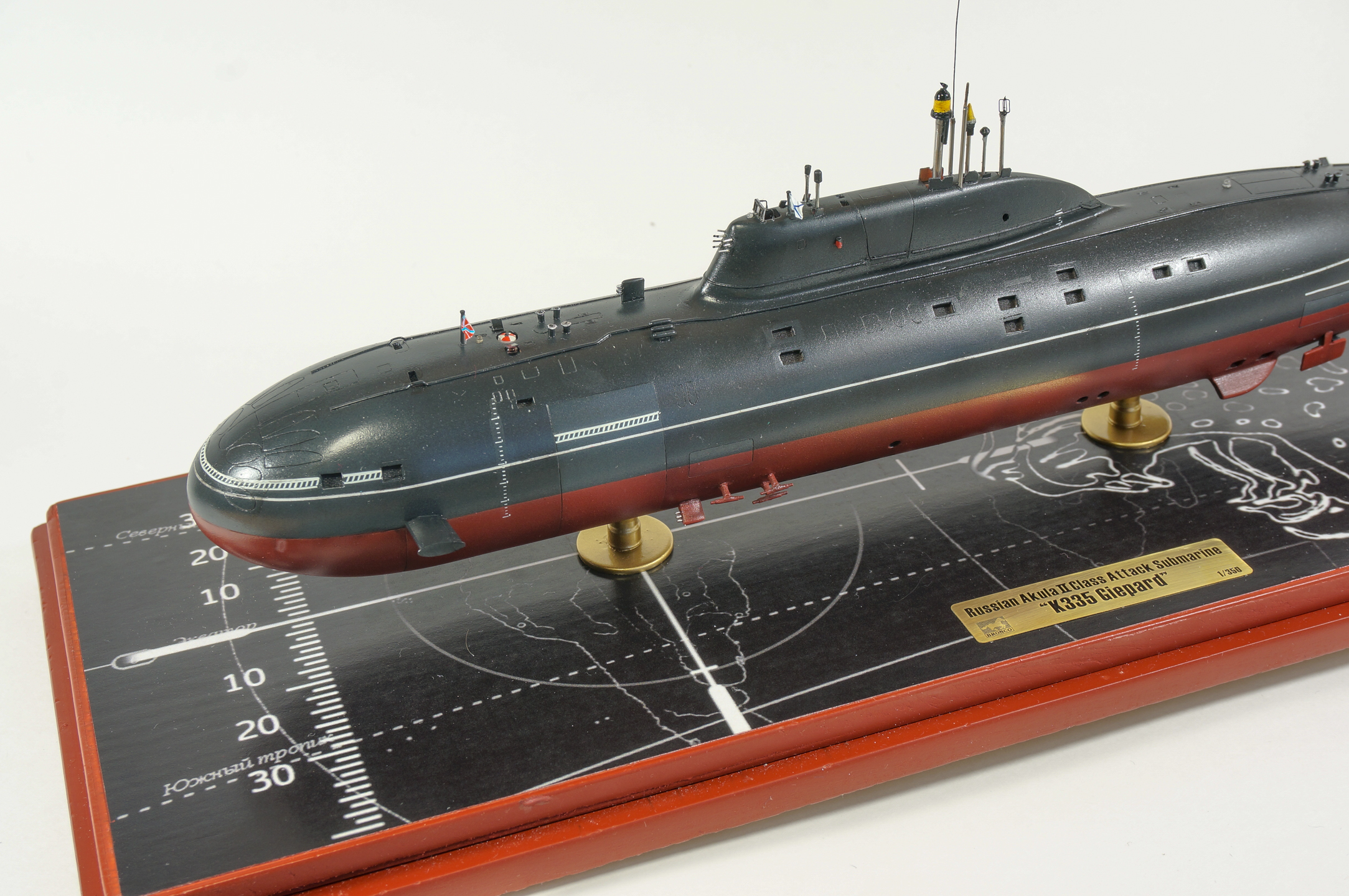

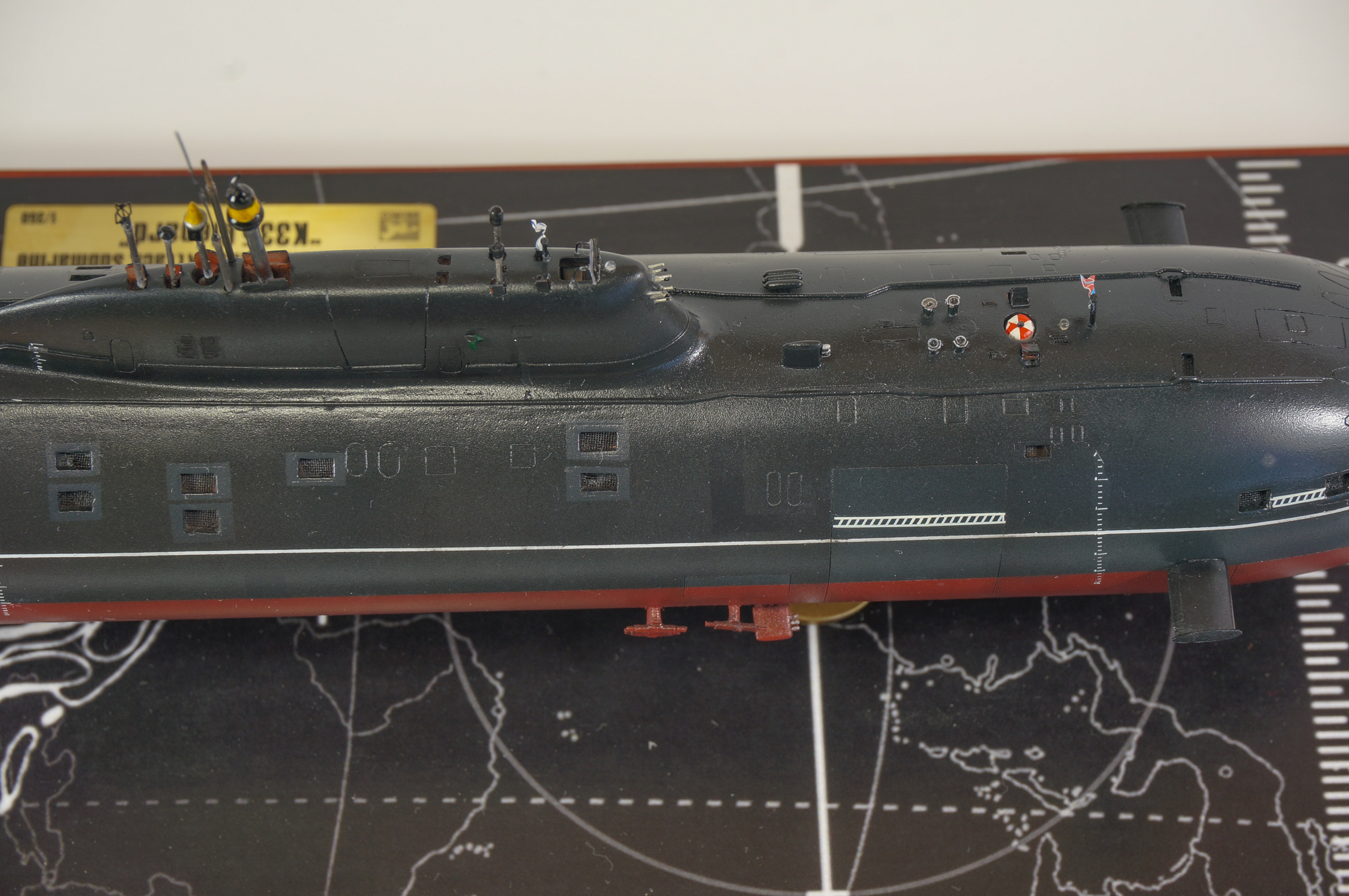

Итог перед Вами, приятного просмотра.
