Mariotte (Q 74), 1915
- Производитель:
- U-Boat Laboratorium
- Тип техники:
- Военные
- Масштаб модели:
- 1:350
- Тип двигателя:
- Дизель-электроходы
- Прочее:
- Подводные лодки
- Страна-производитель:
- Франция

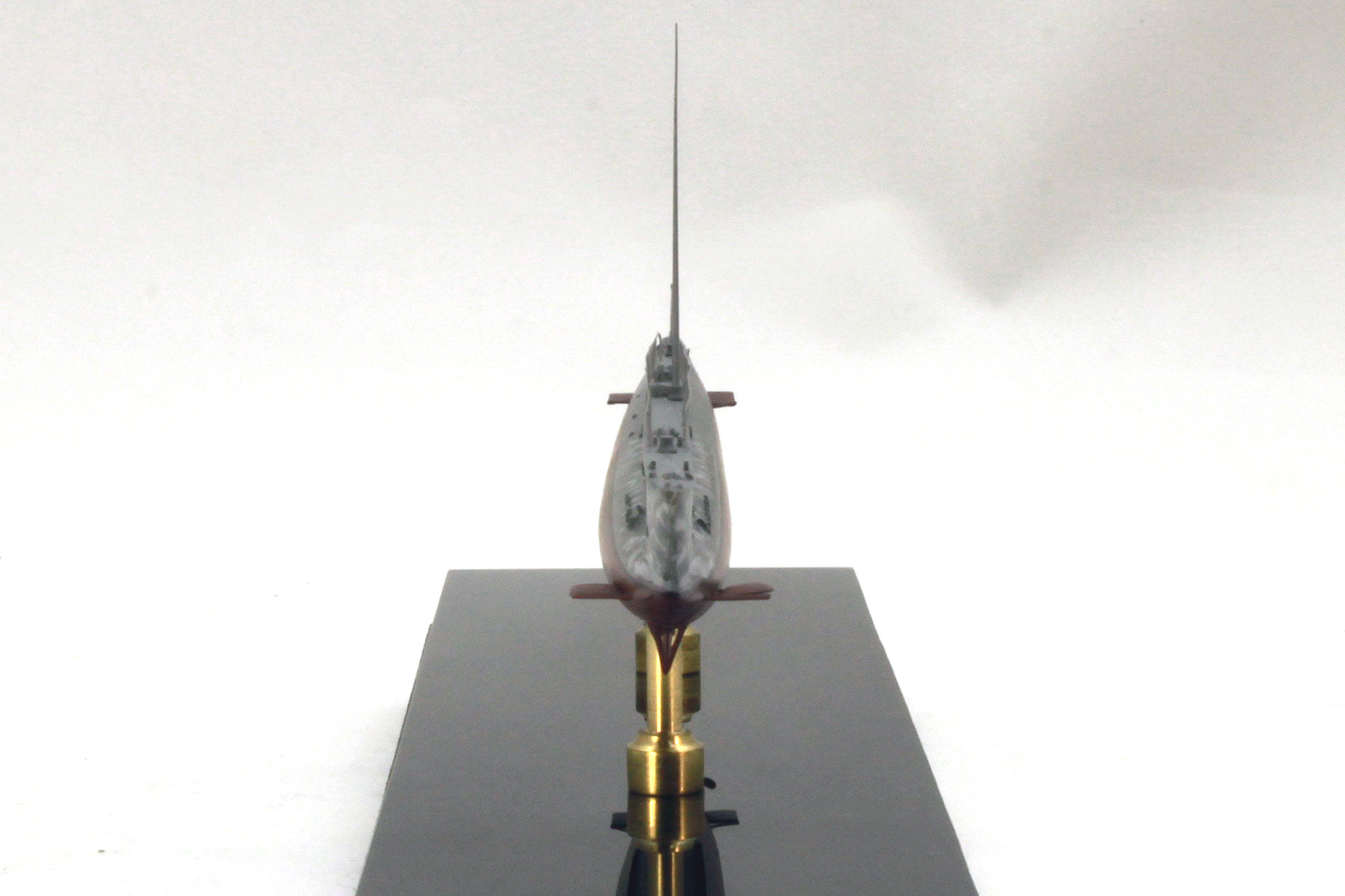

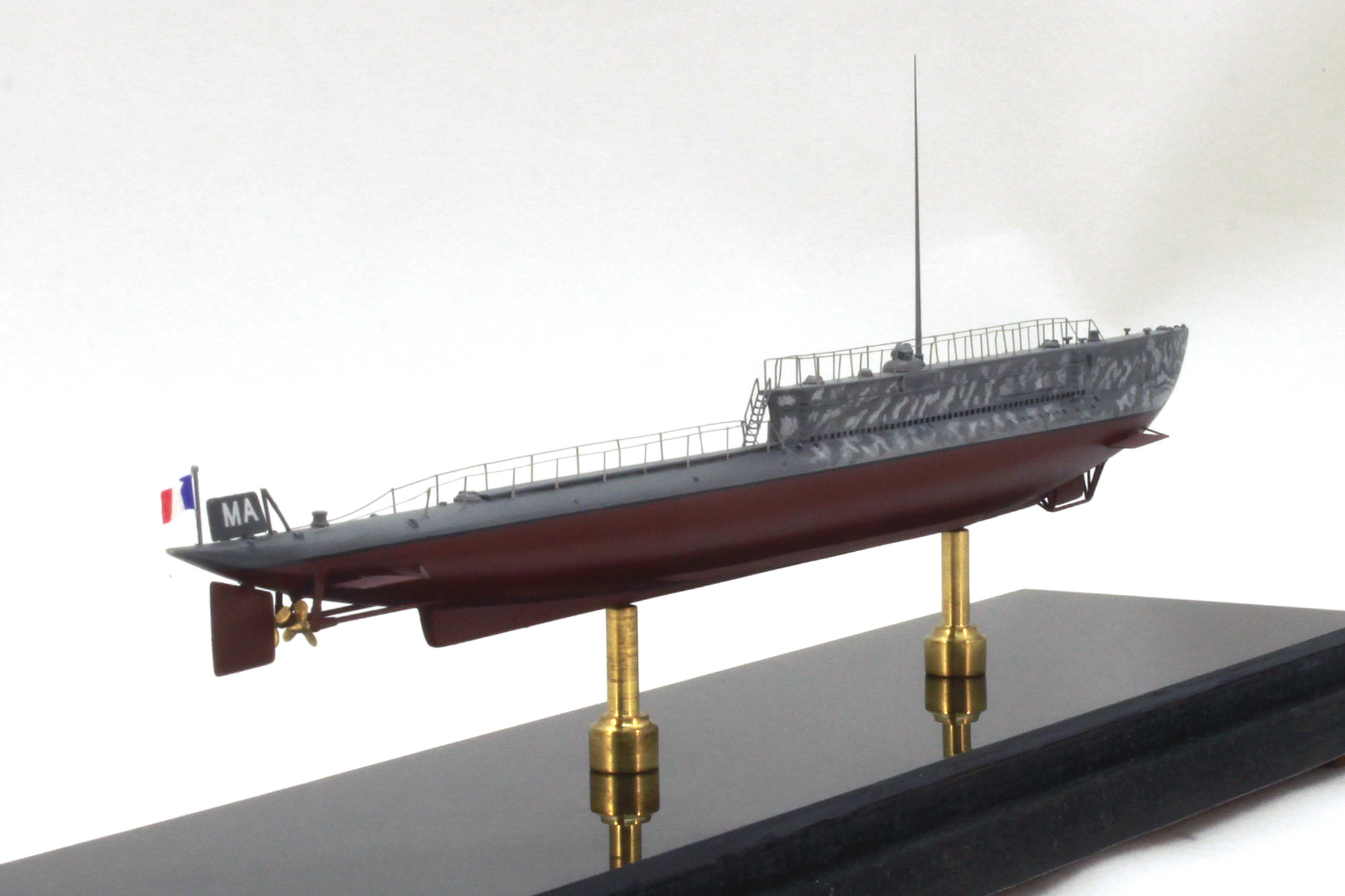

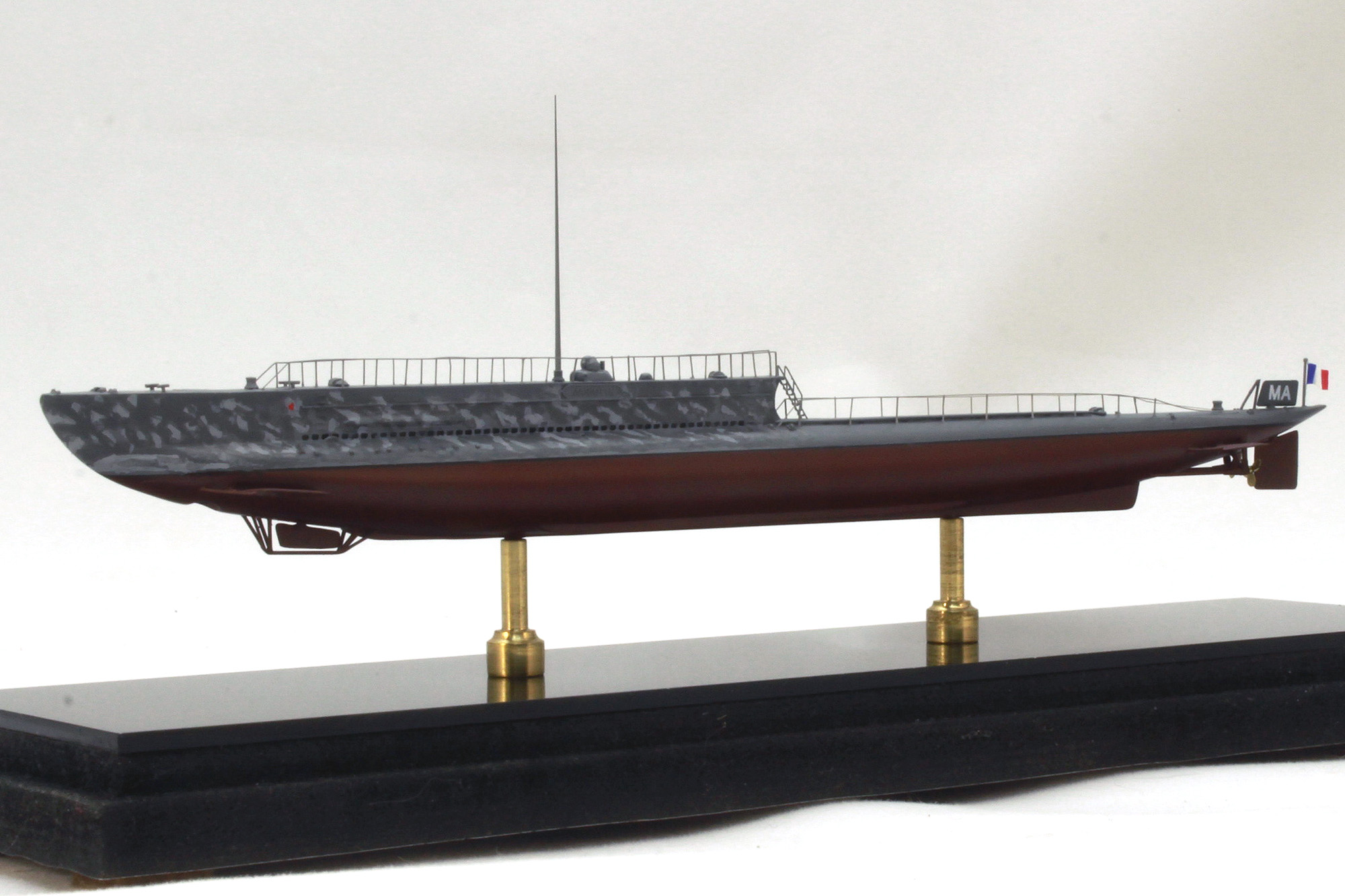

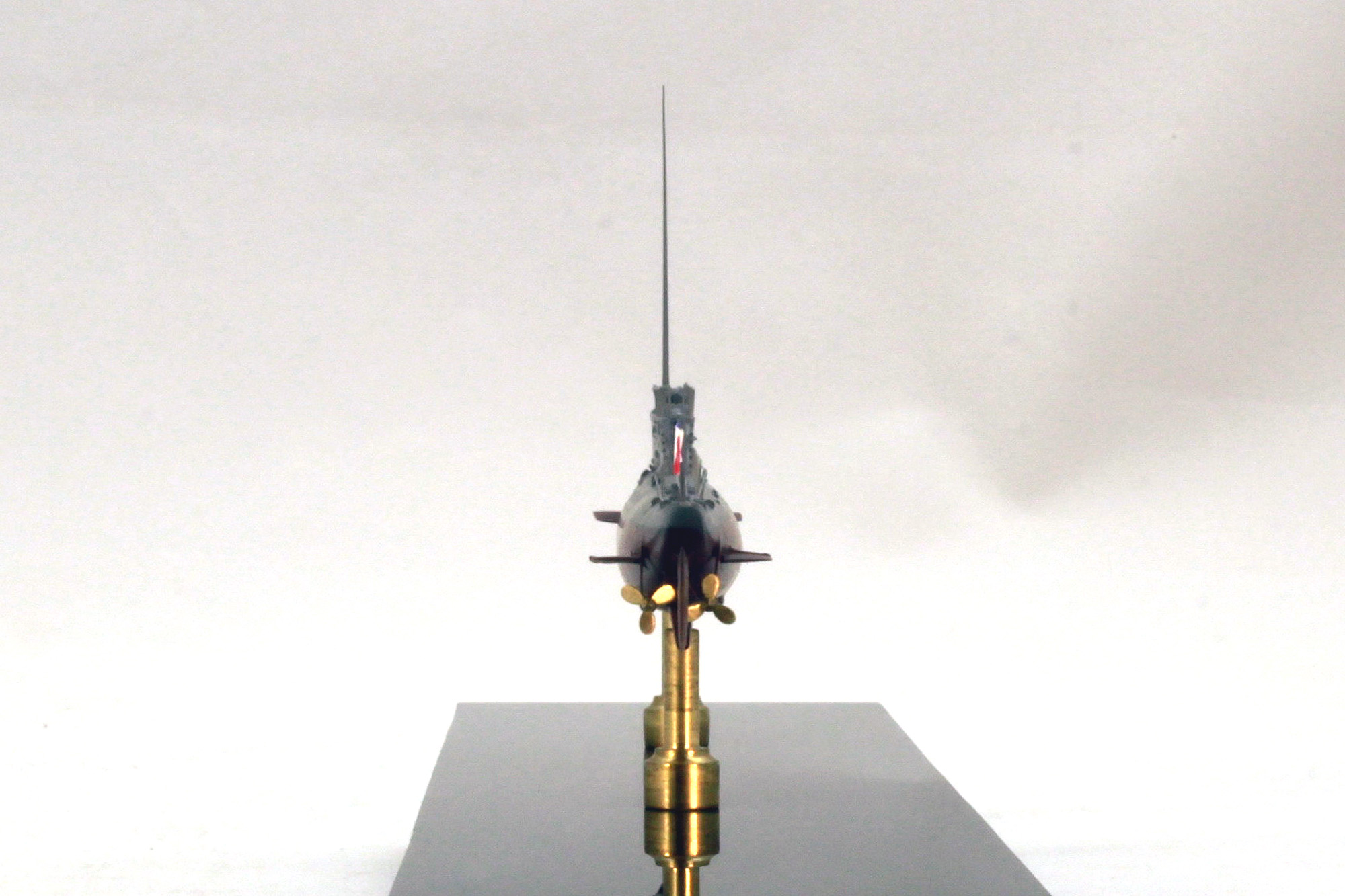

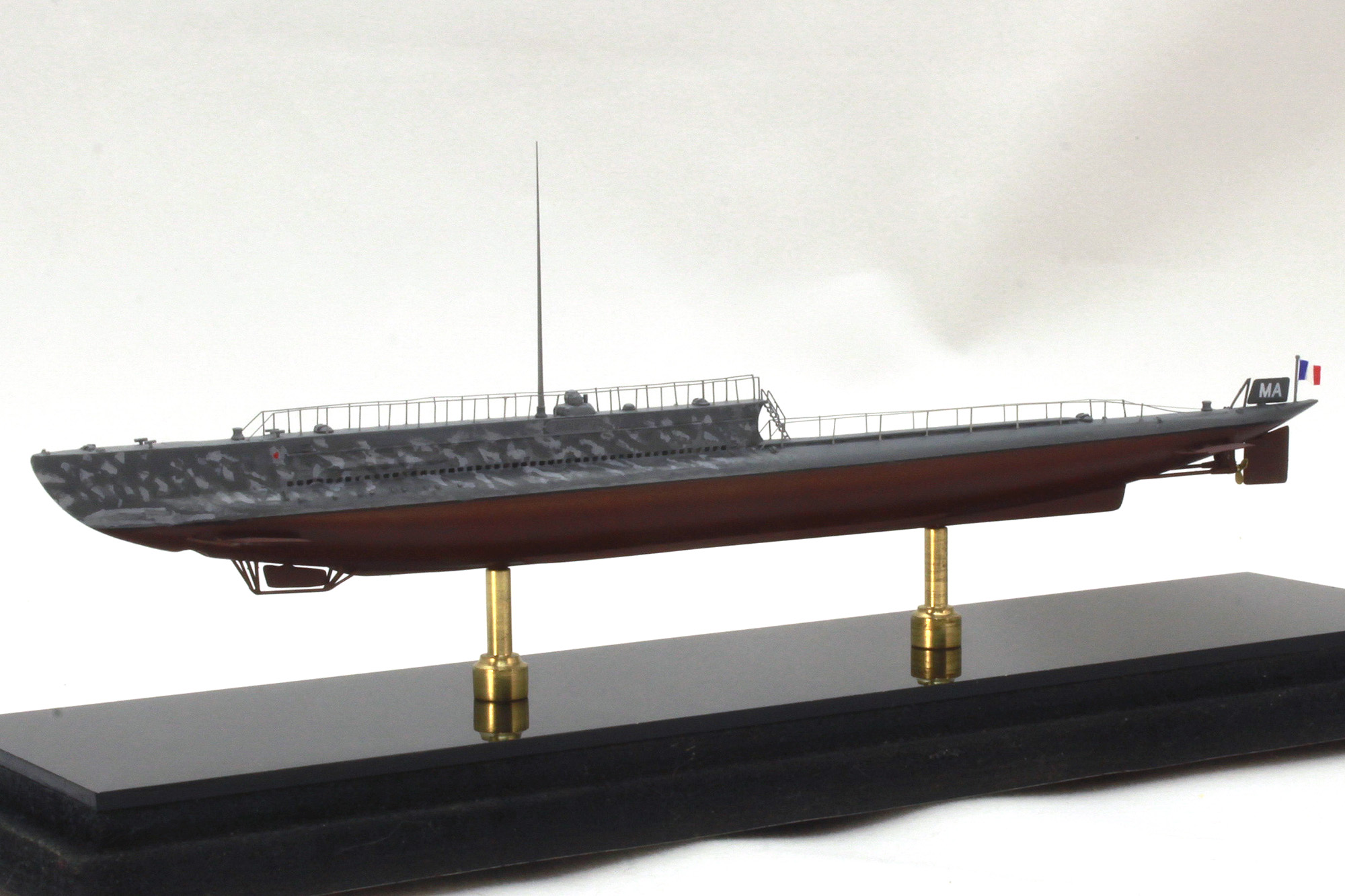

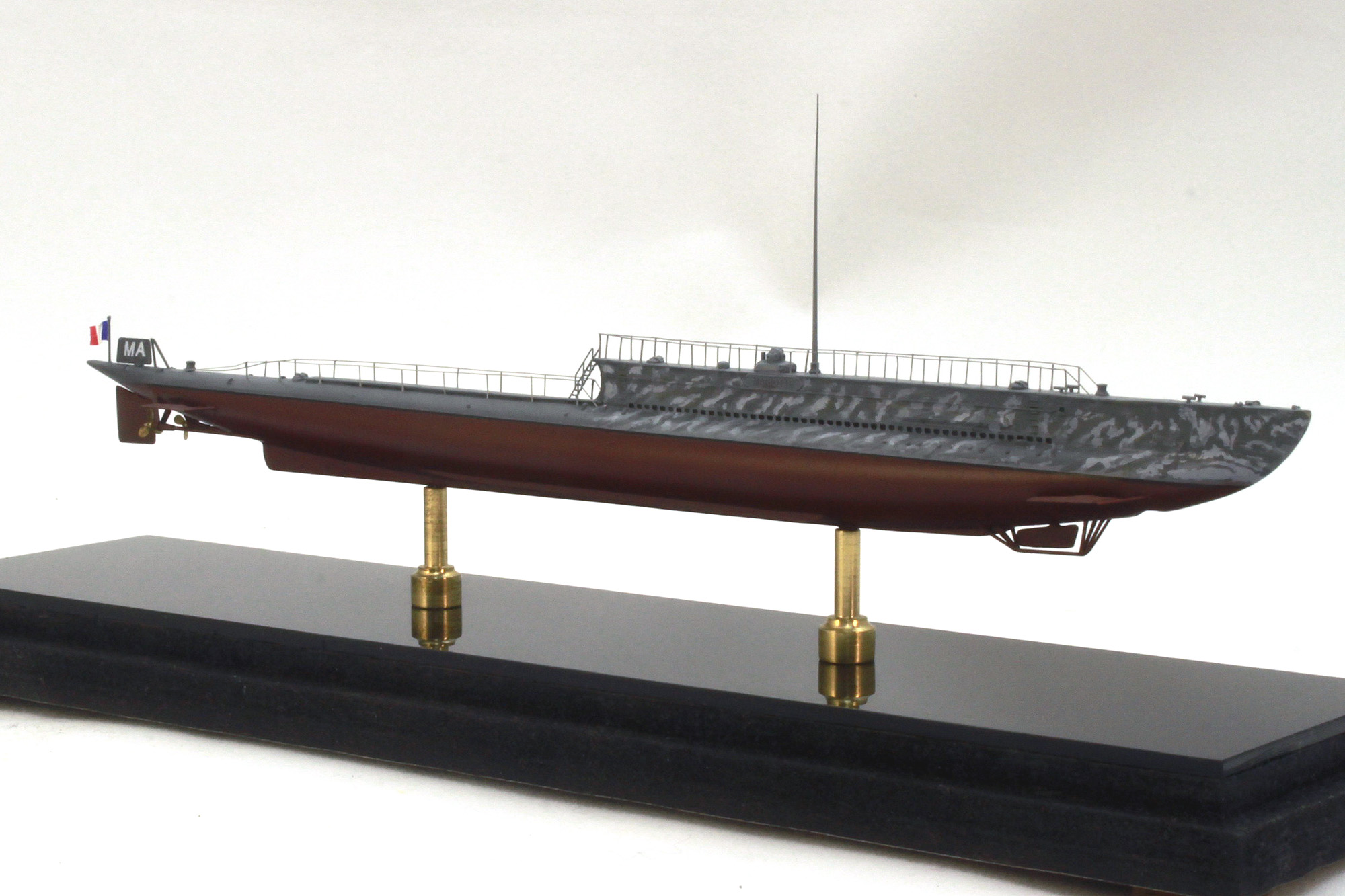

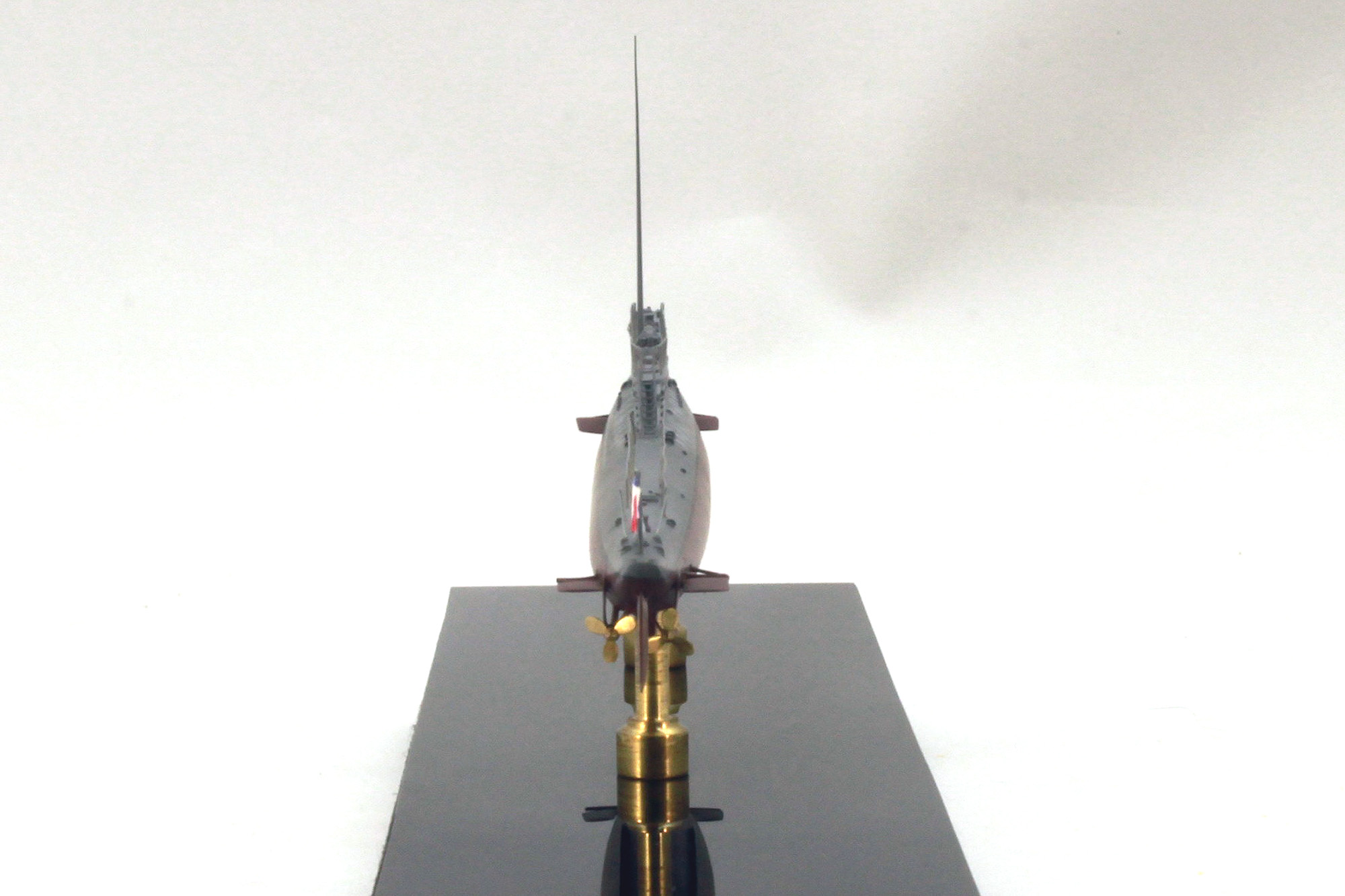

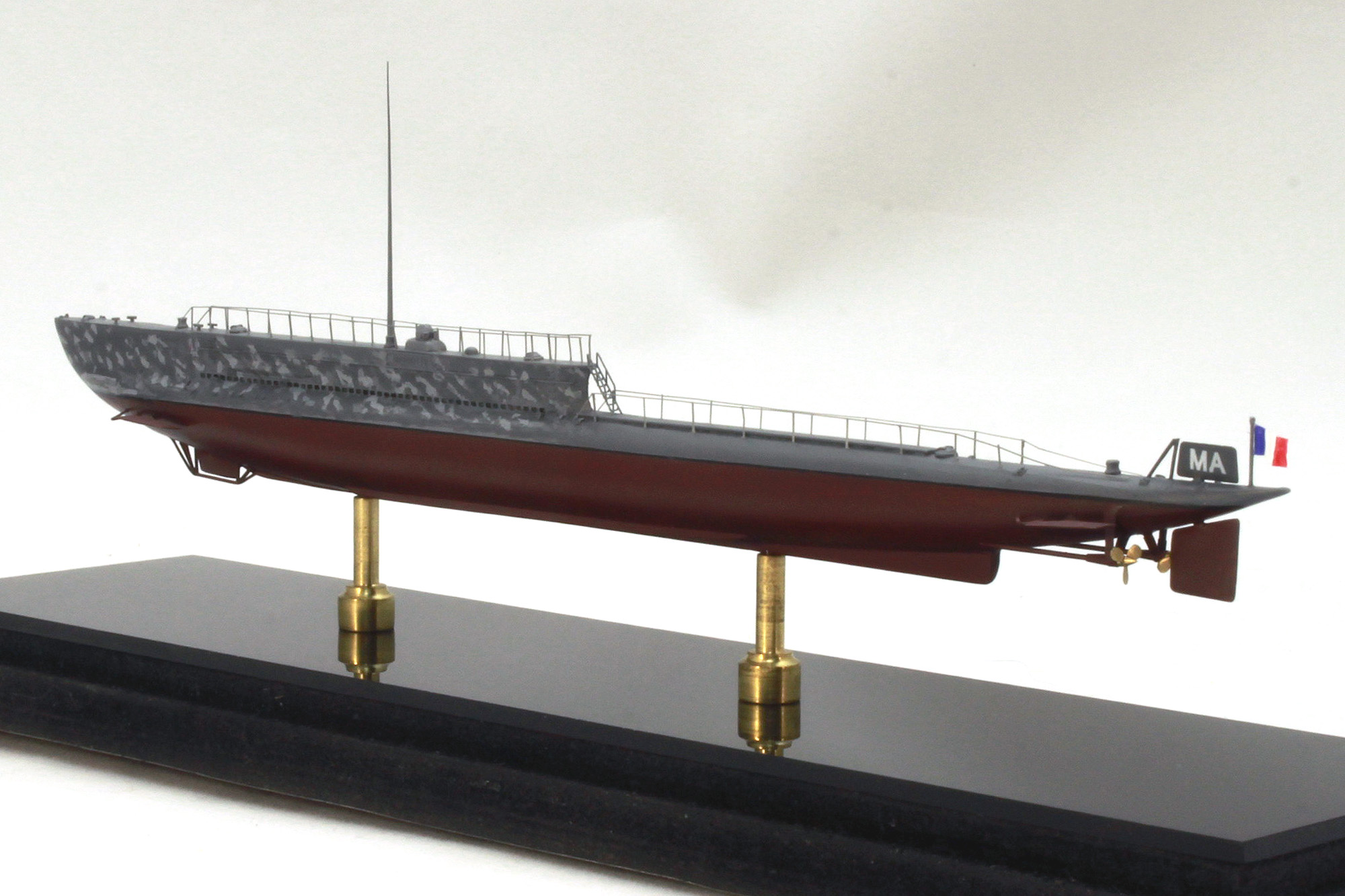

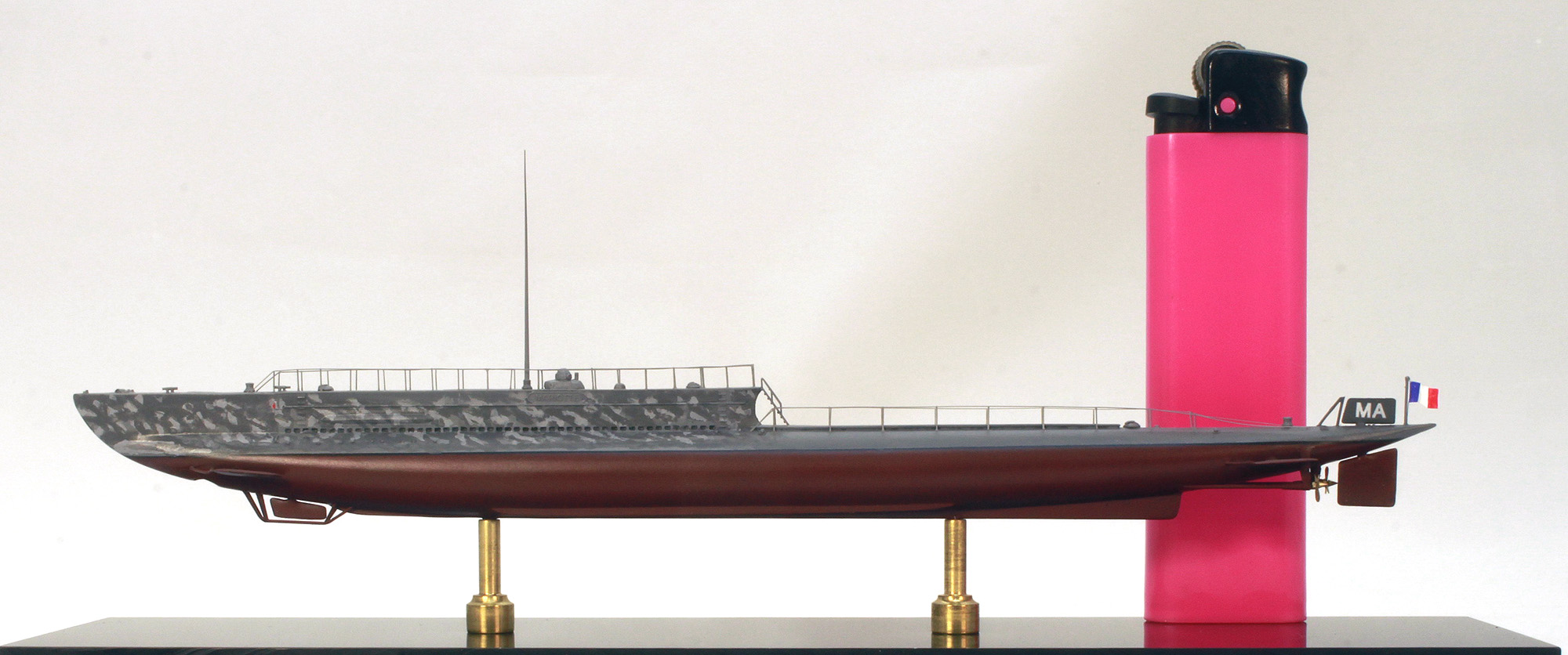

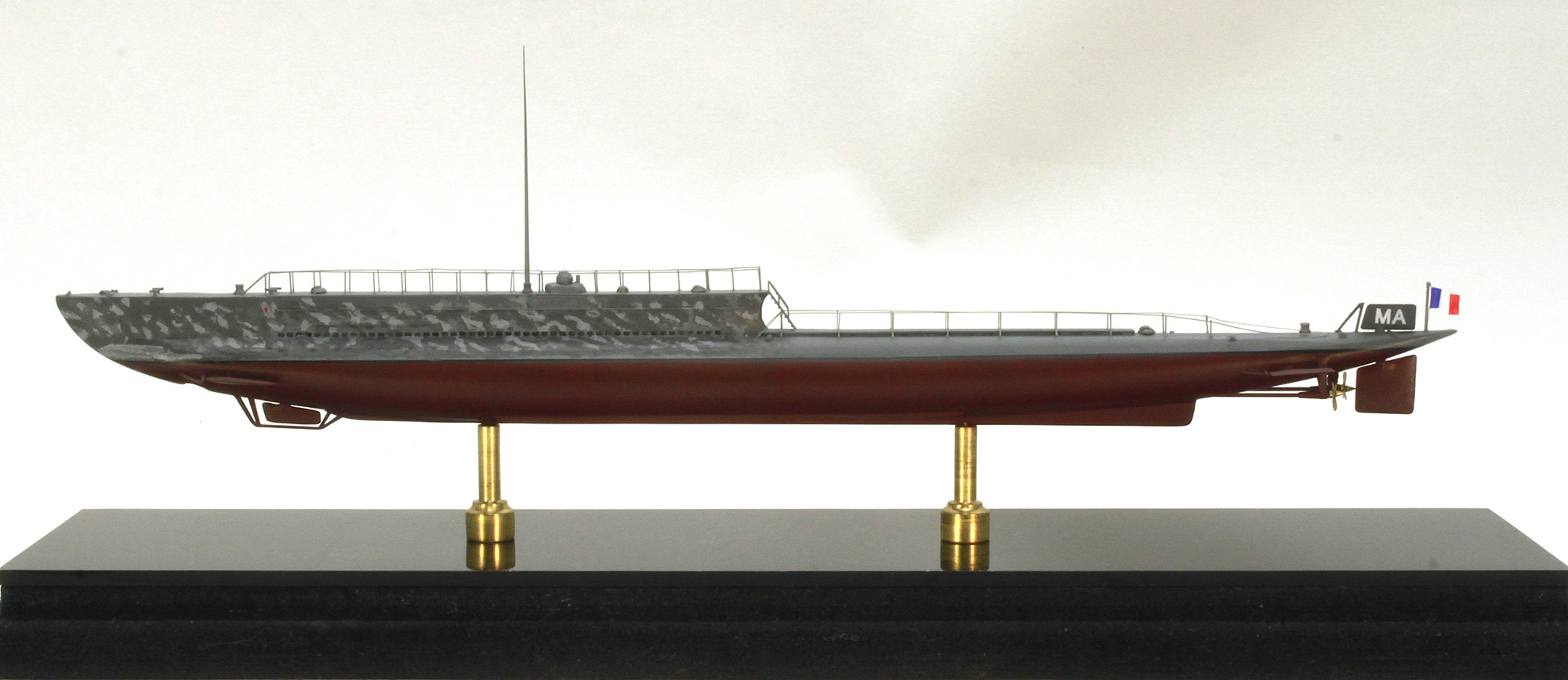

Представляю модель французской подводной лодки времен Первой мировой войны "Mariotte" (Q 74). Модель выполнена на момент ее участия в боевых действиях в Дарданнеллах 1915 г.

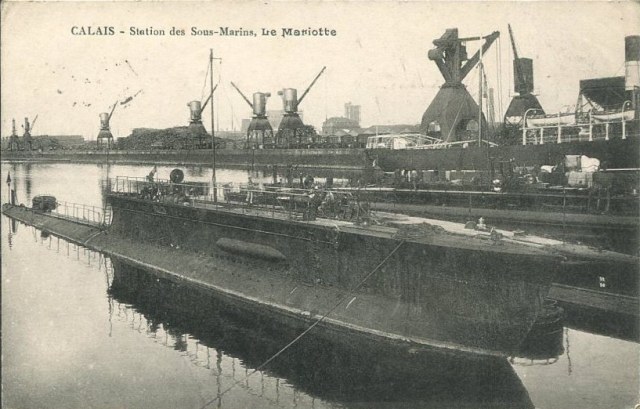

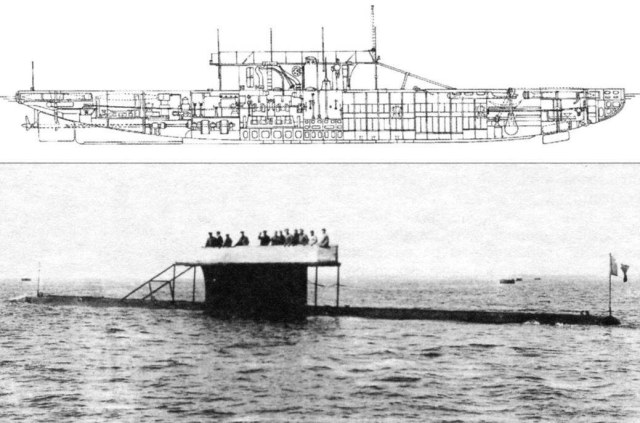

Прототип:
Лодка построена во Франции в 1908-1913 гг.
Заказана: 31 декабря 1906
Заложена: 30 марта 1908 года верфи арсенала в Шербуре.
Спущена: 5 февраля 1911 года
Введена: в строй 2 сентября 1913 года.
Лодка названа в честь французского физика Эдма Мариотта.
Проблемы с силовой установкой обусловили долгий ввод в боевой состав флота.
После передачи флоту лодку включили в состав 2-й дивизии легкой эскадры подводных лодок.
После начала Первой мировой войны перешла в Тулон, патрулировала у побережья Прованса.
В начале июля 1915 года перешла на о. Мудрос для участия в Дарданелльской операции.
В первом же походе 25-26 июля 1915 в Мраморное море погибла. Запуталась в сетях, всплыла и была обстреляна турецкой артиллерией, в результате получила попадания. Не имея возможности погружаться и двигаться французы подняли белый флаг и воспользовавшись паузой экипаж уничтожил документы, и затопил лодку. Остатки корпуса лежат у мыса Нара возле турецкой военно-морской базы на глубине 5 метров.
ТТХ:
Длина: 64, 8 м Ширина: 4,3 м Средняя осадка 3,8 м
Водоизмещение: надводное 545 т, подводное 654 т
Силовая установка дизель-электрическая, 2 дизеля Sautter & Harlé мощностью по 700 л.с.,
2 электродвигателя Breguet мощностью по 500 л.с.
Скорость хода: надводная 14,2 узла, подводная 11,7 узла.
Дальность плавания: надводная1650 миль/10 узлов, подводная 165 миль/5 узлов
Глубина погружения 35 м
Вооружение: 4 х 450-мм торпедных аппарата (12 торпед) 2 х 400 мм торпедных аппарата системы Джевецкого. Боезапас 8 торпед.
Экипаж 32 человека.

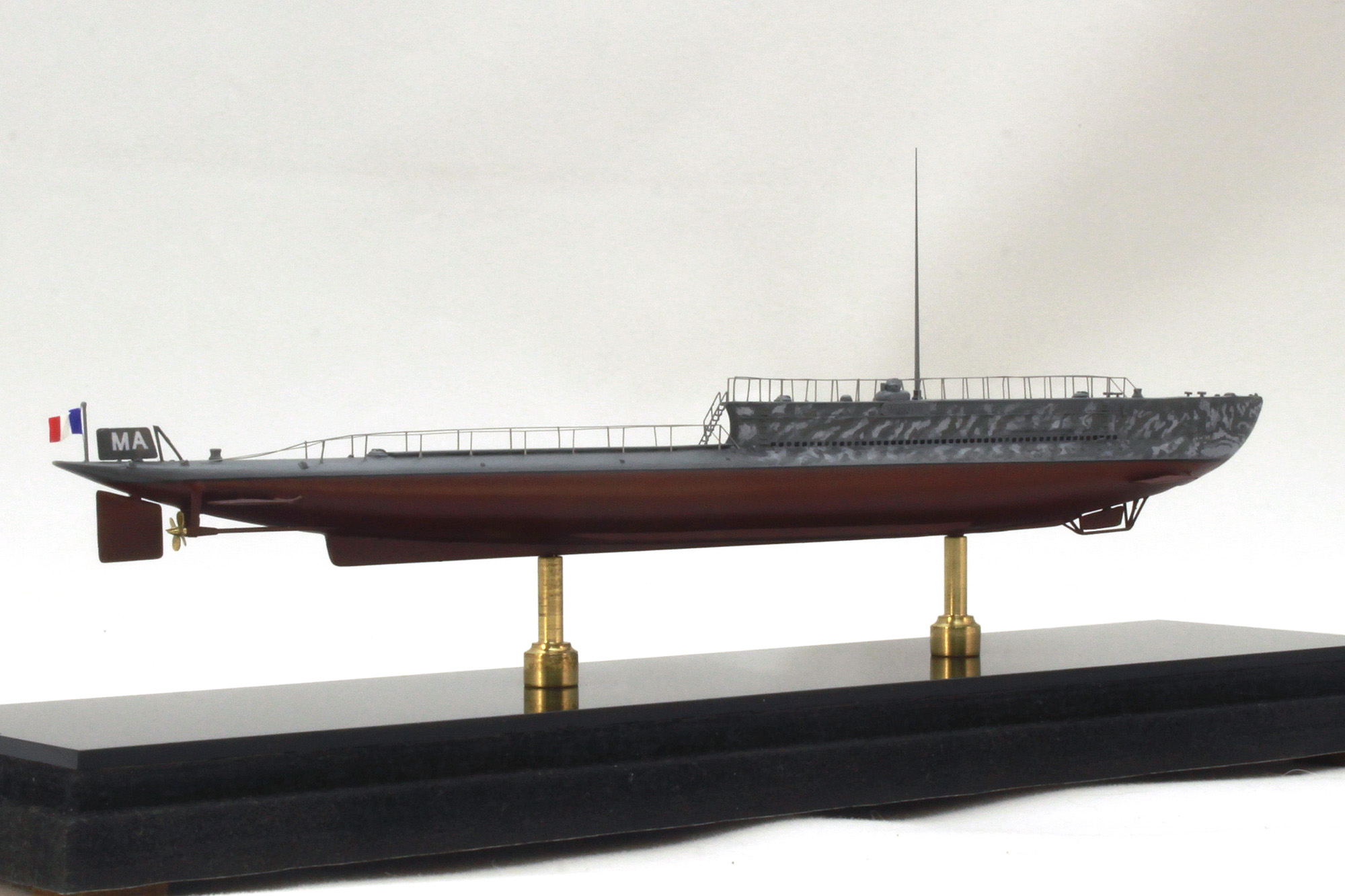

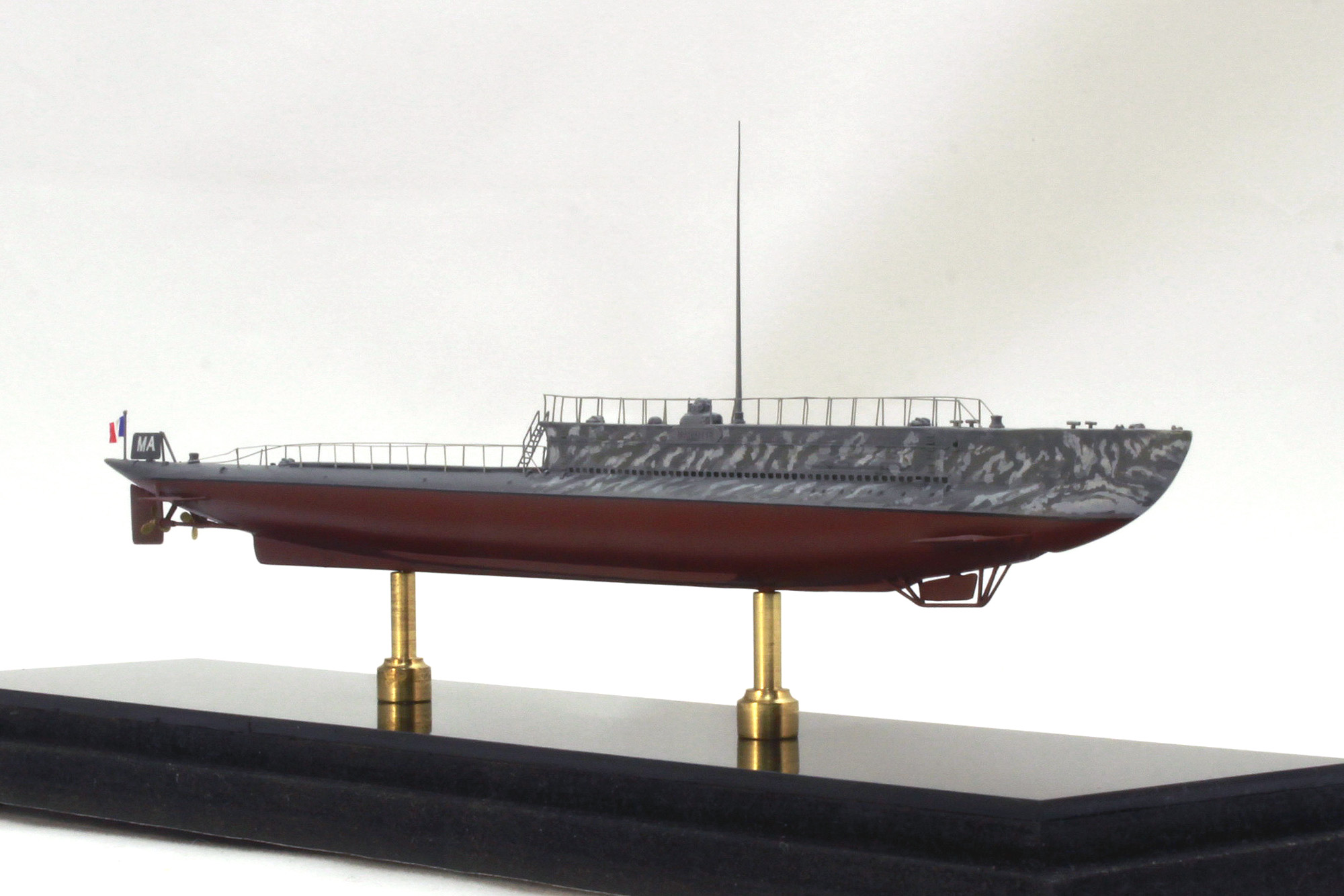

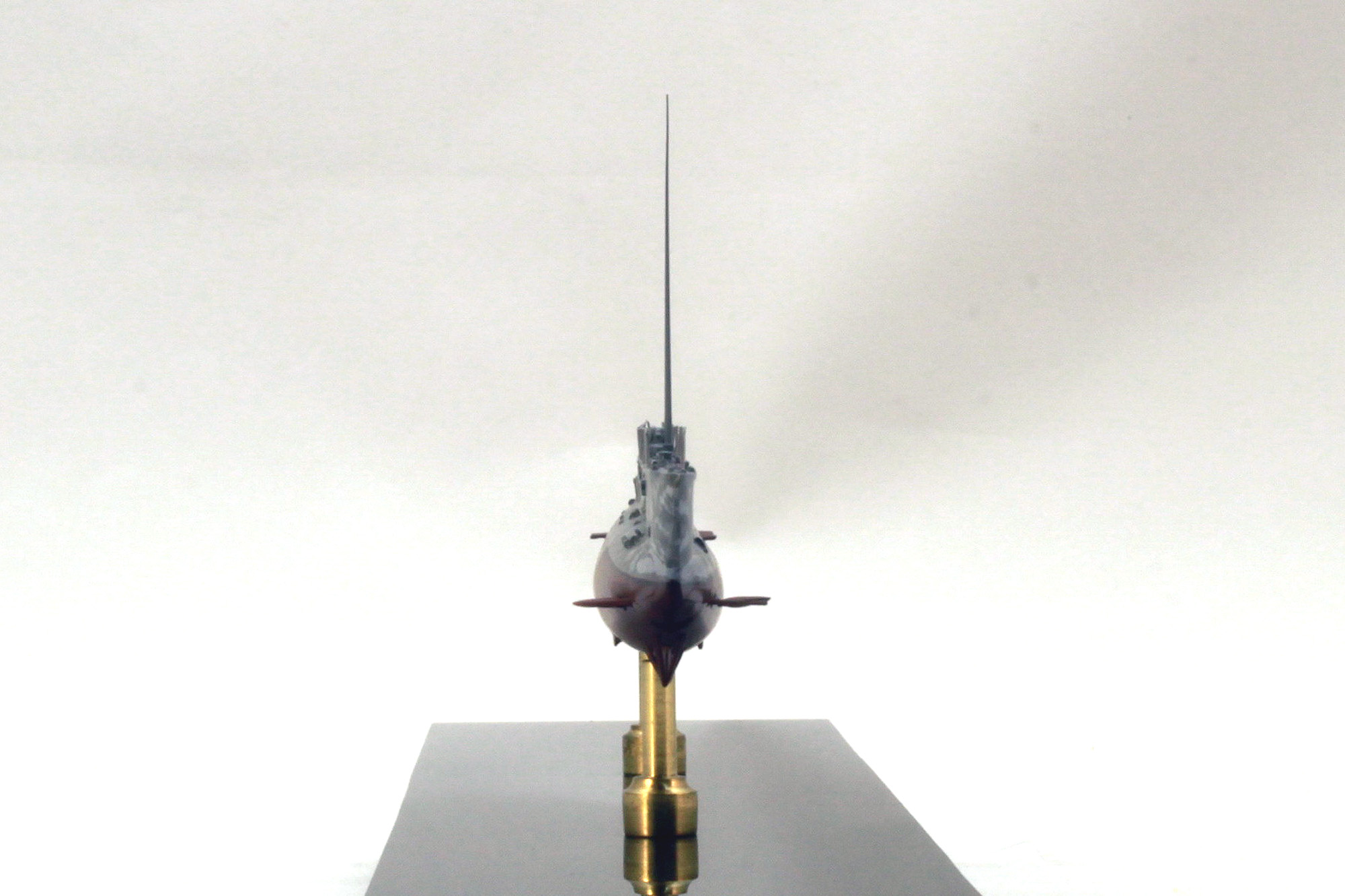

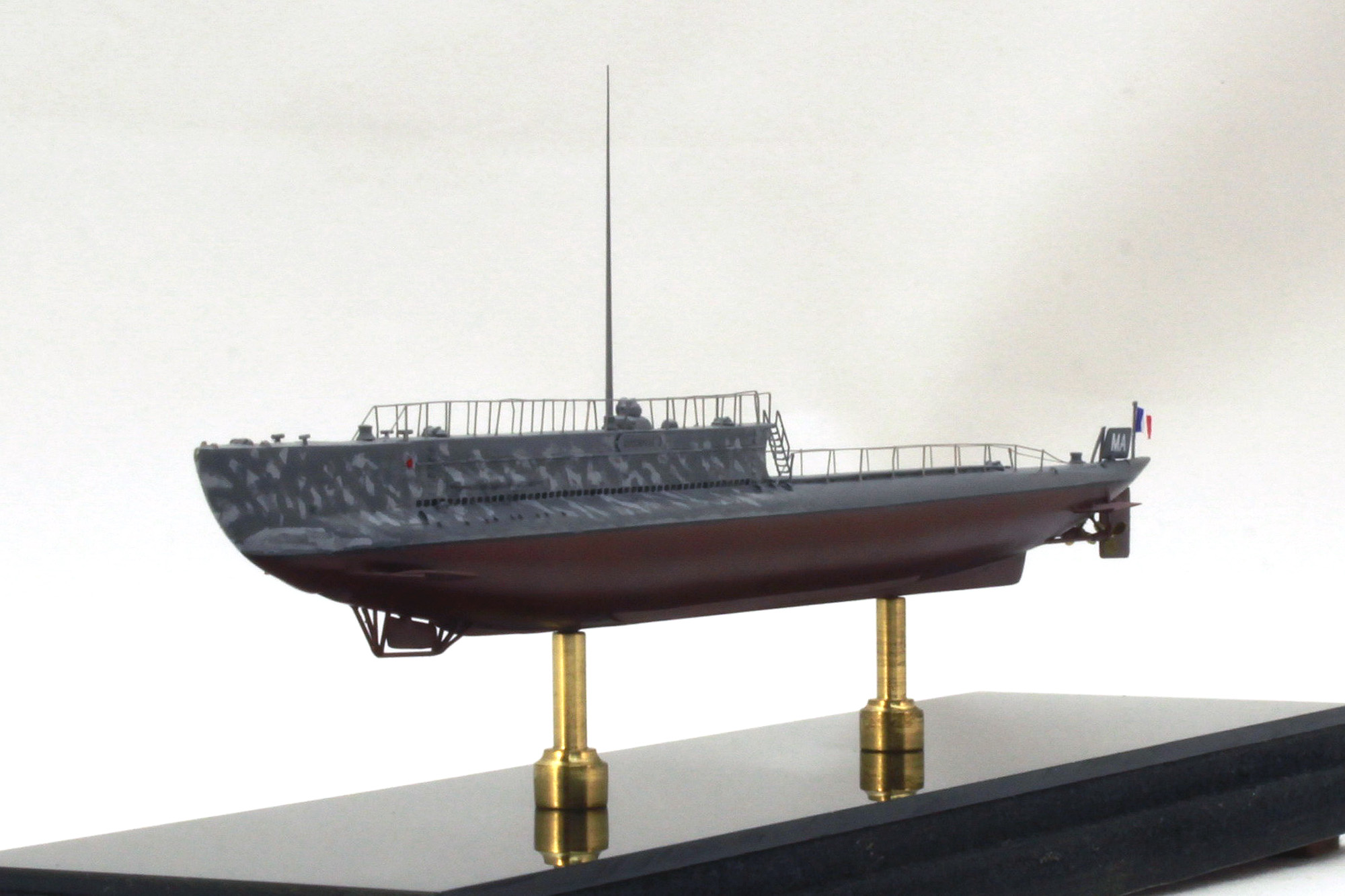

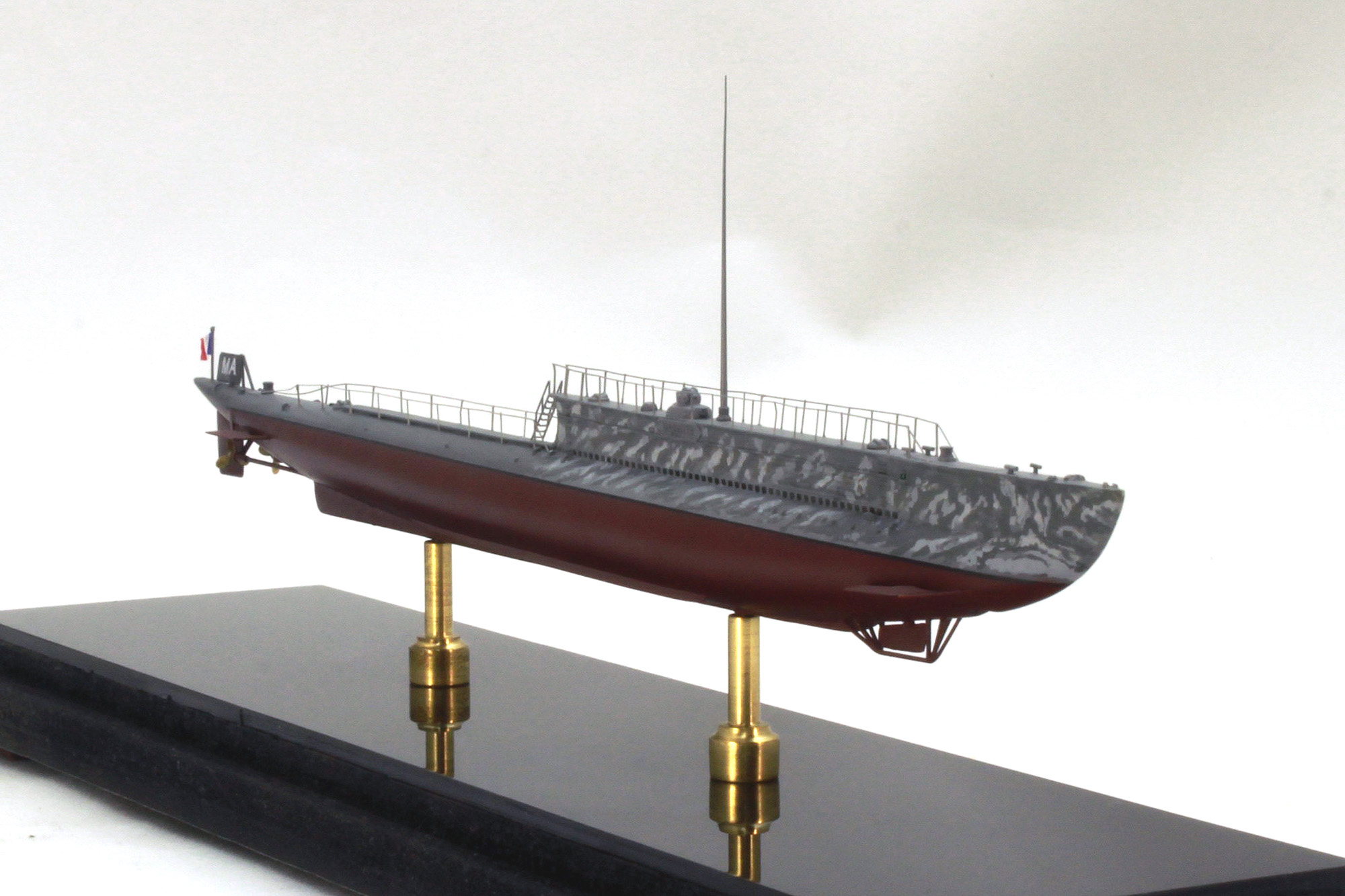

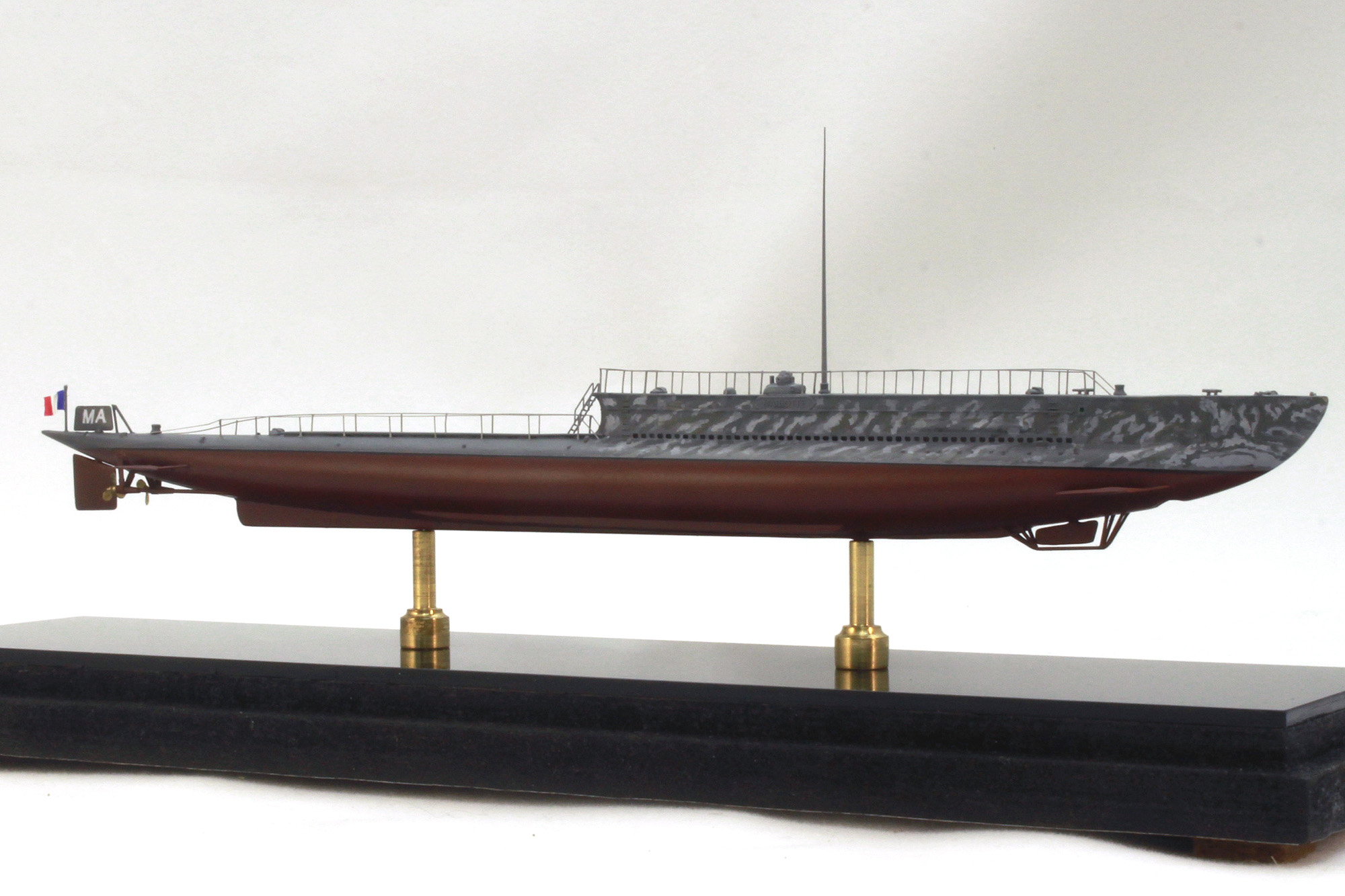

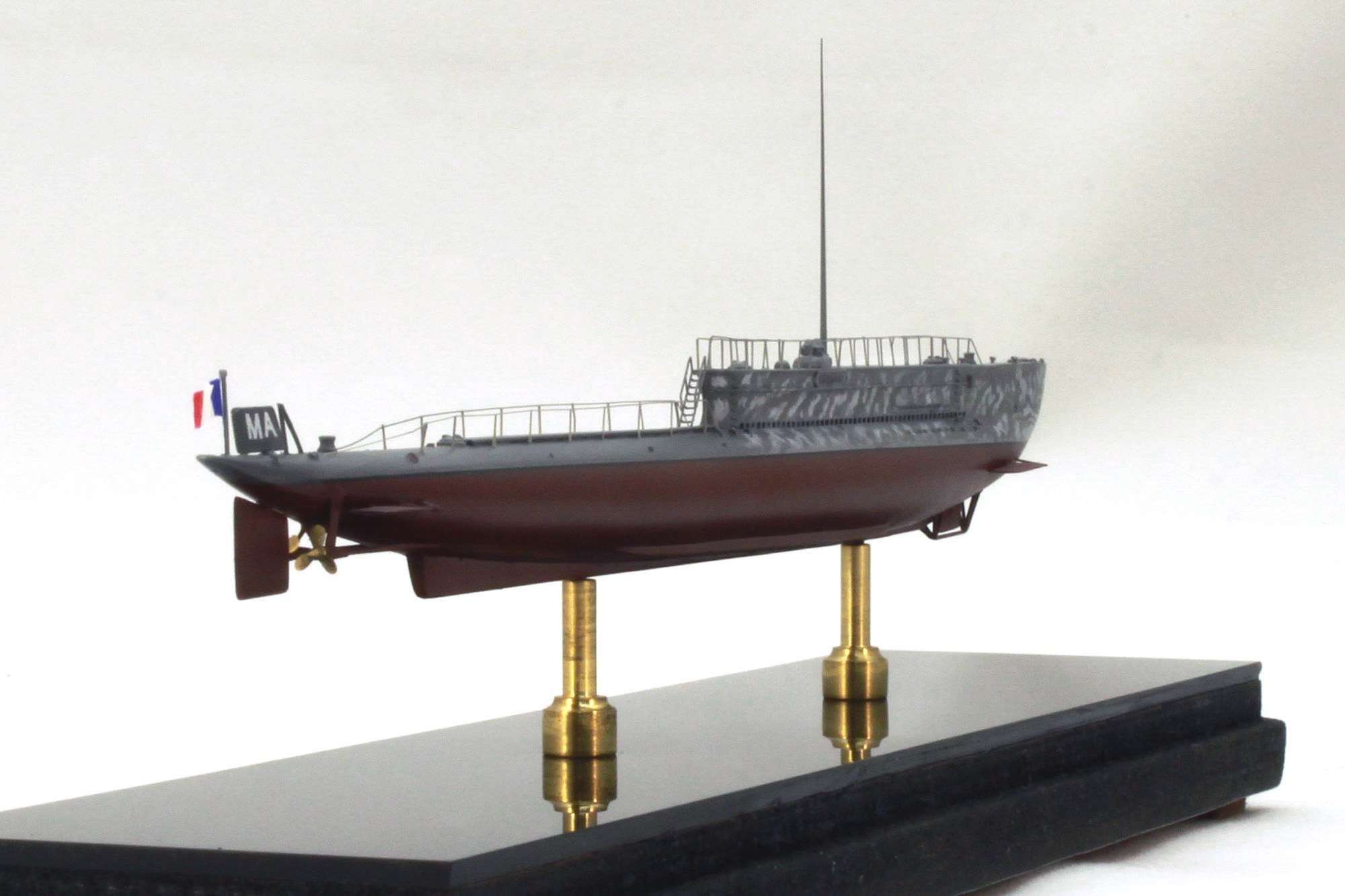

Модель:

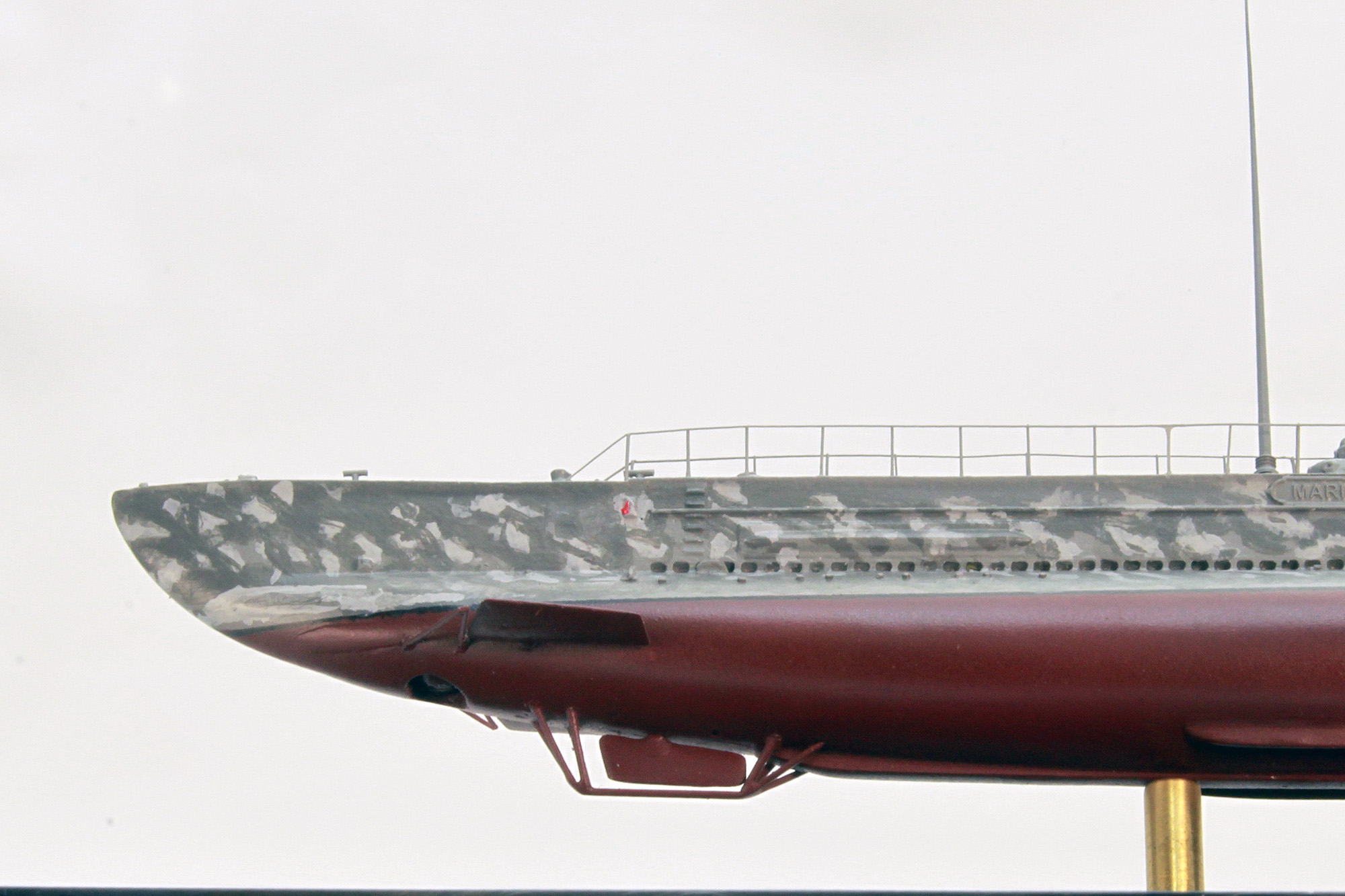

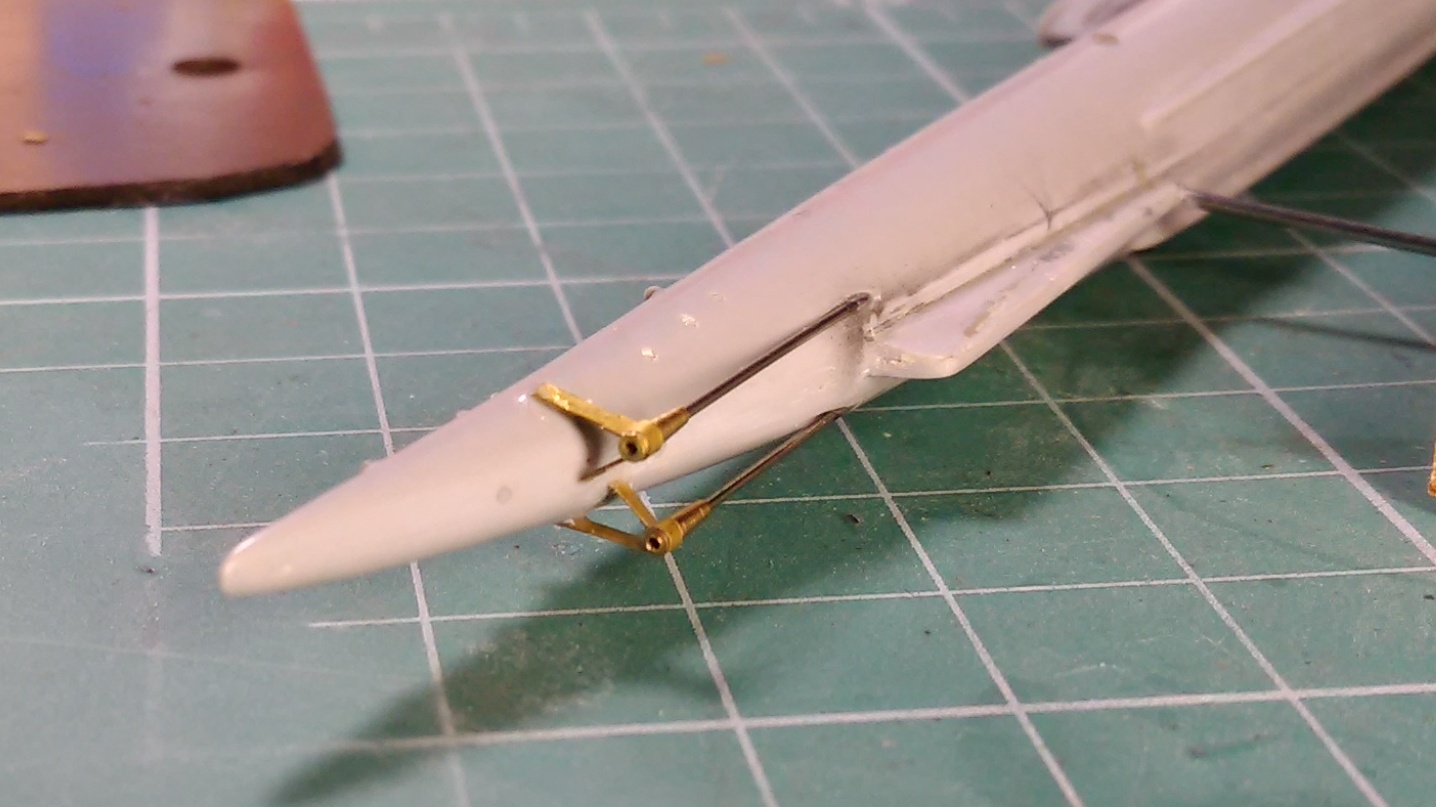

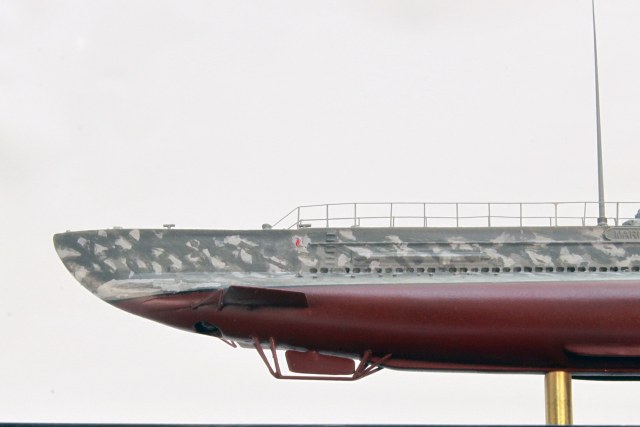

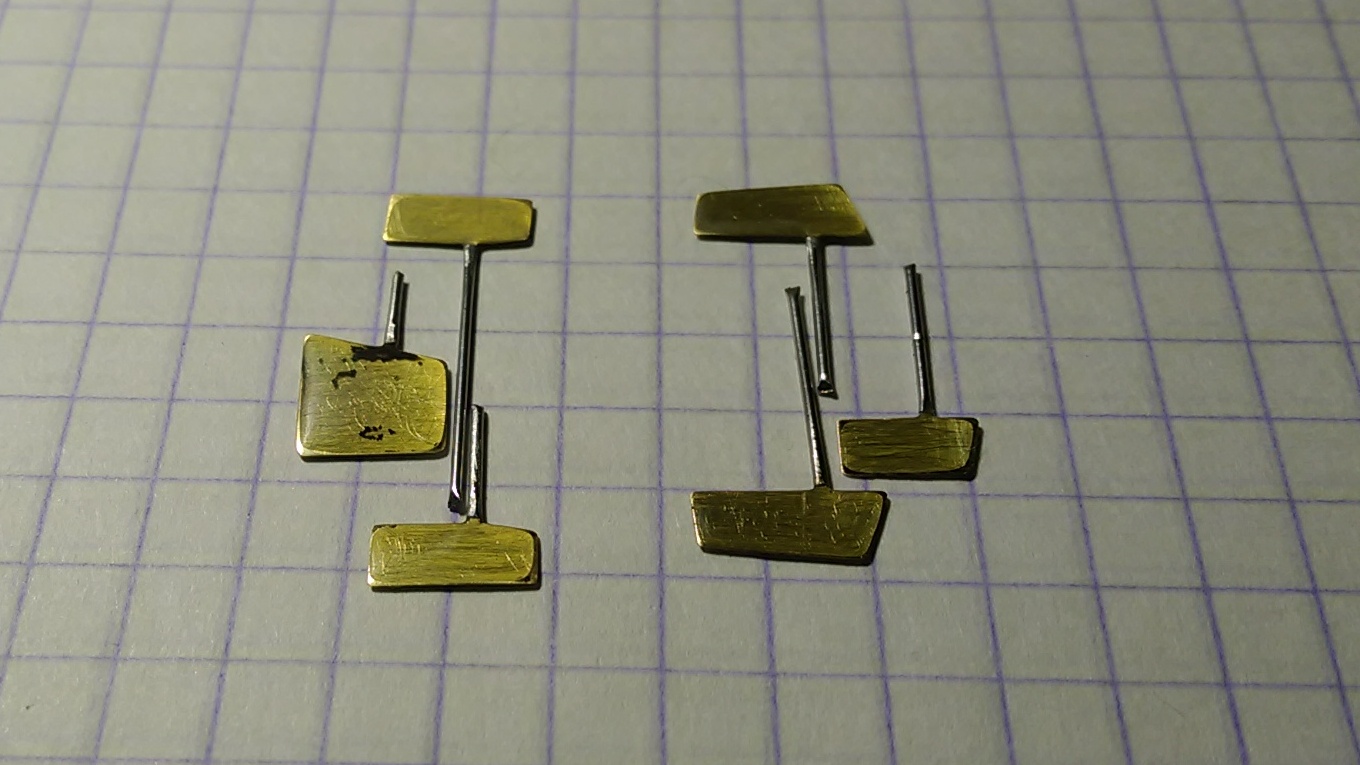

На удивление стройка была несложной, доработок потребовали рули, добавил им объема с помощью суперклея, валы заменил на медицинские иглы.

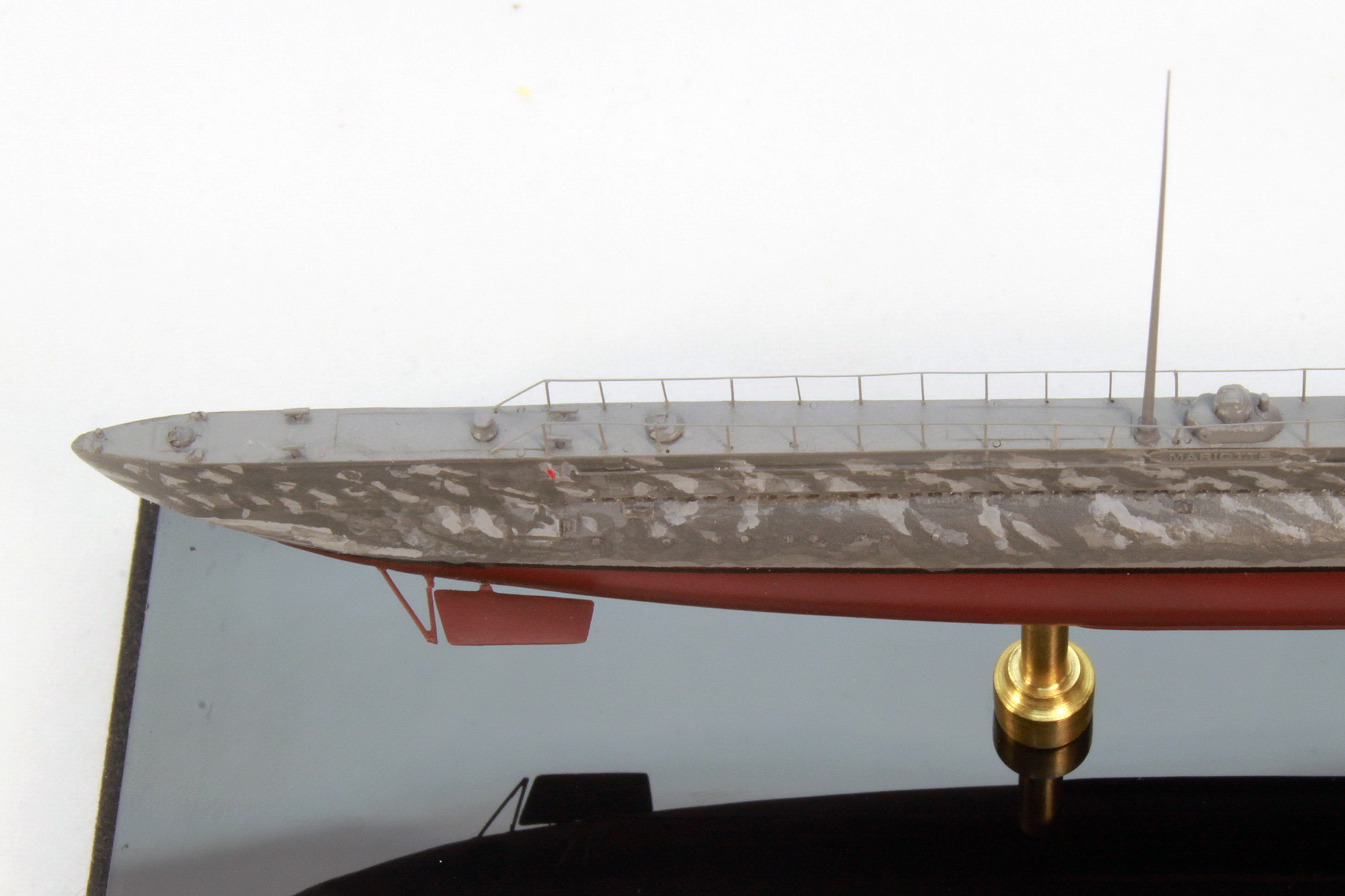

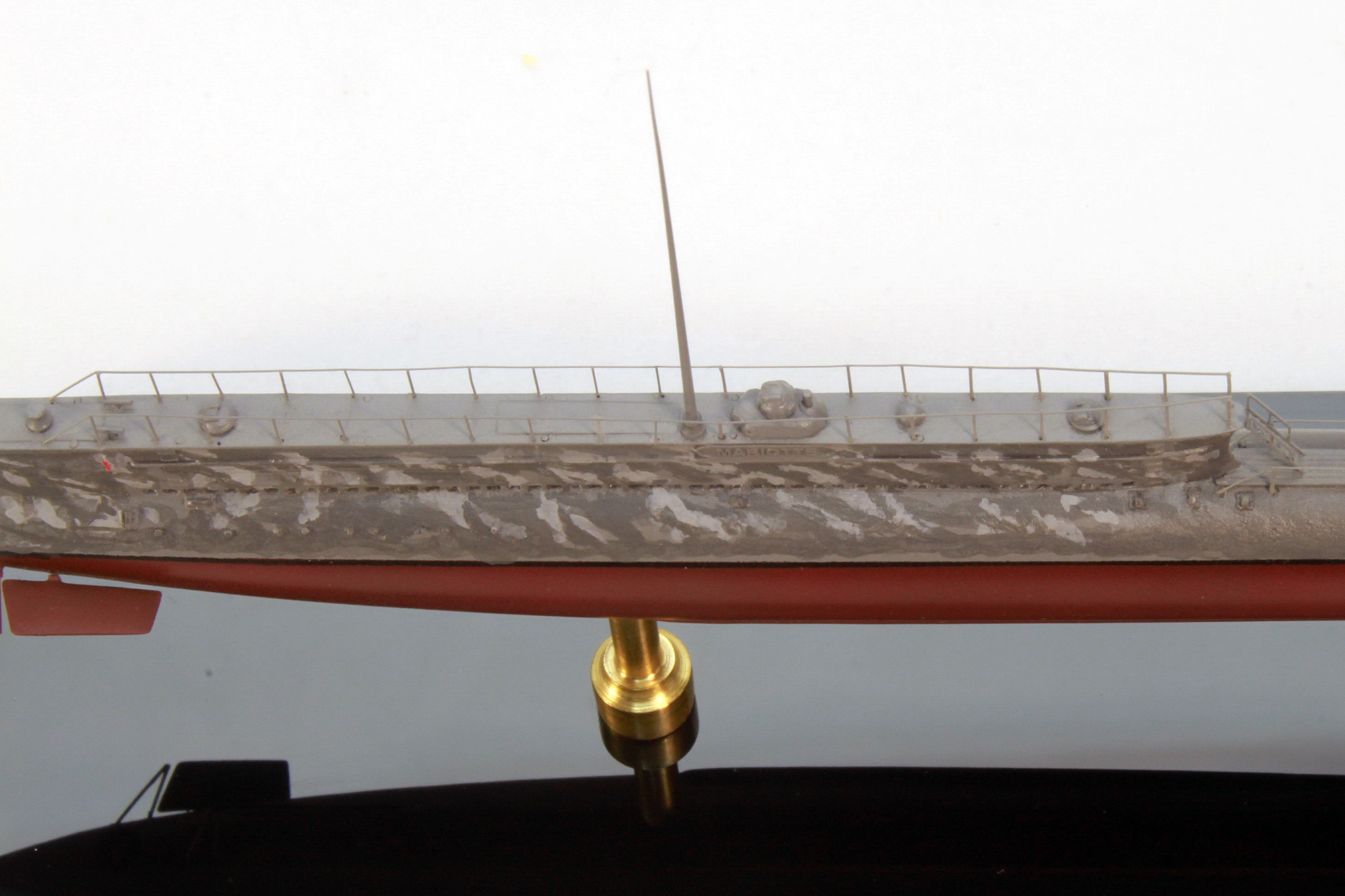

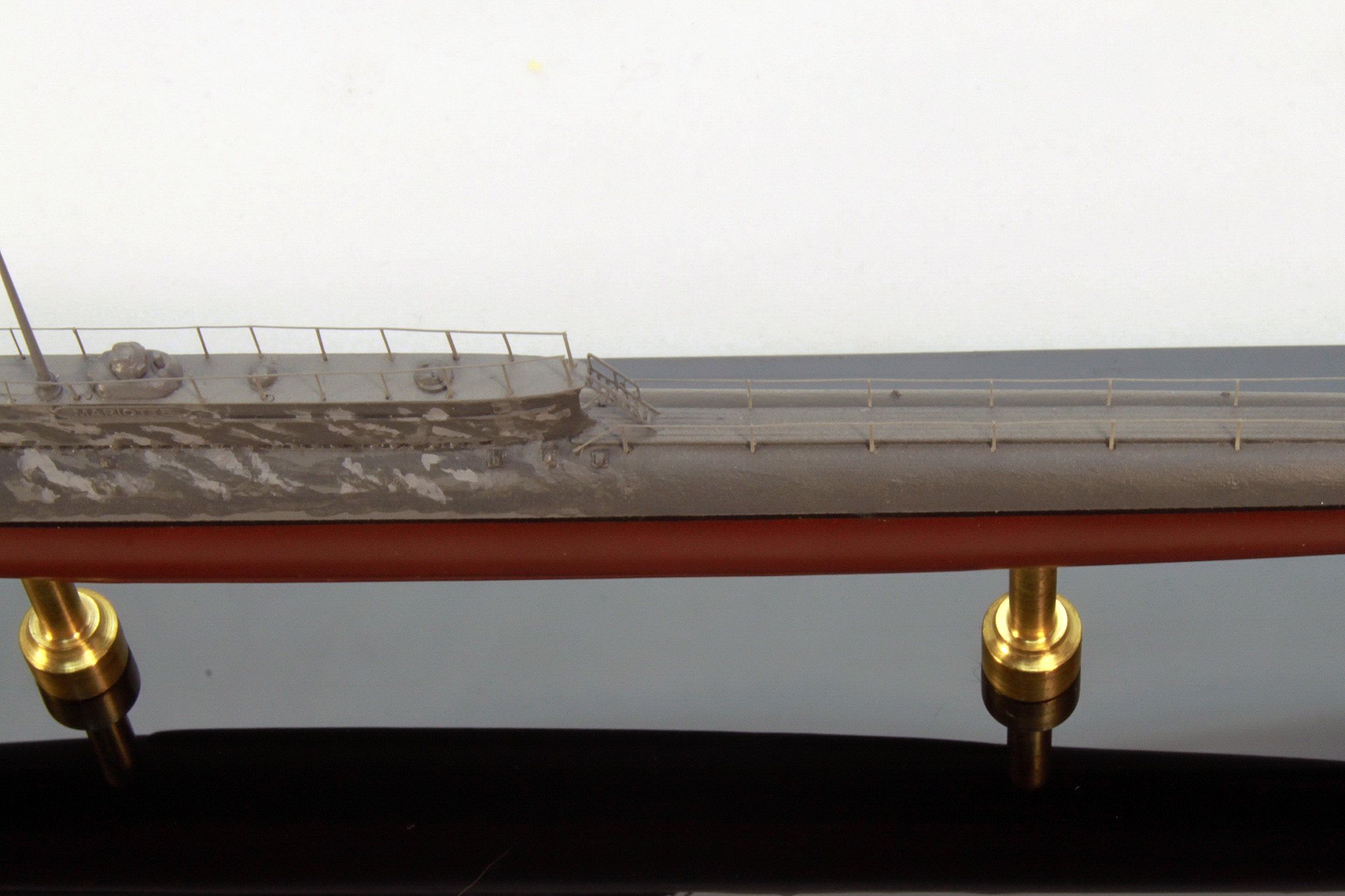

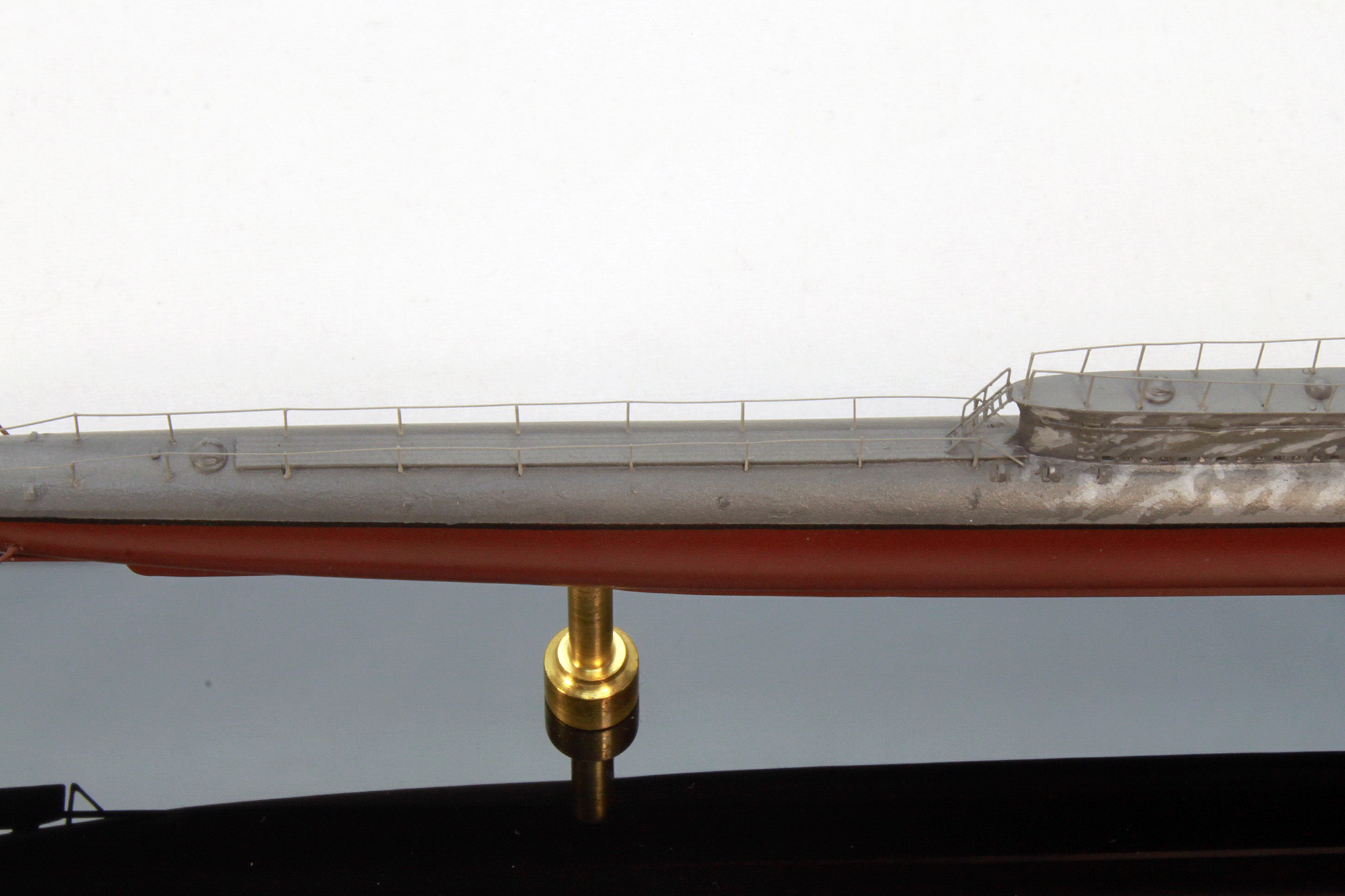

Леерное ограждение сделал из тянутого литника, мачта - точеная антенна от танка1/35.

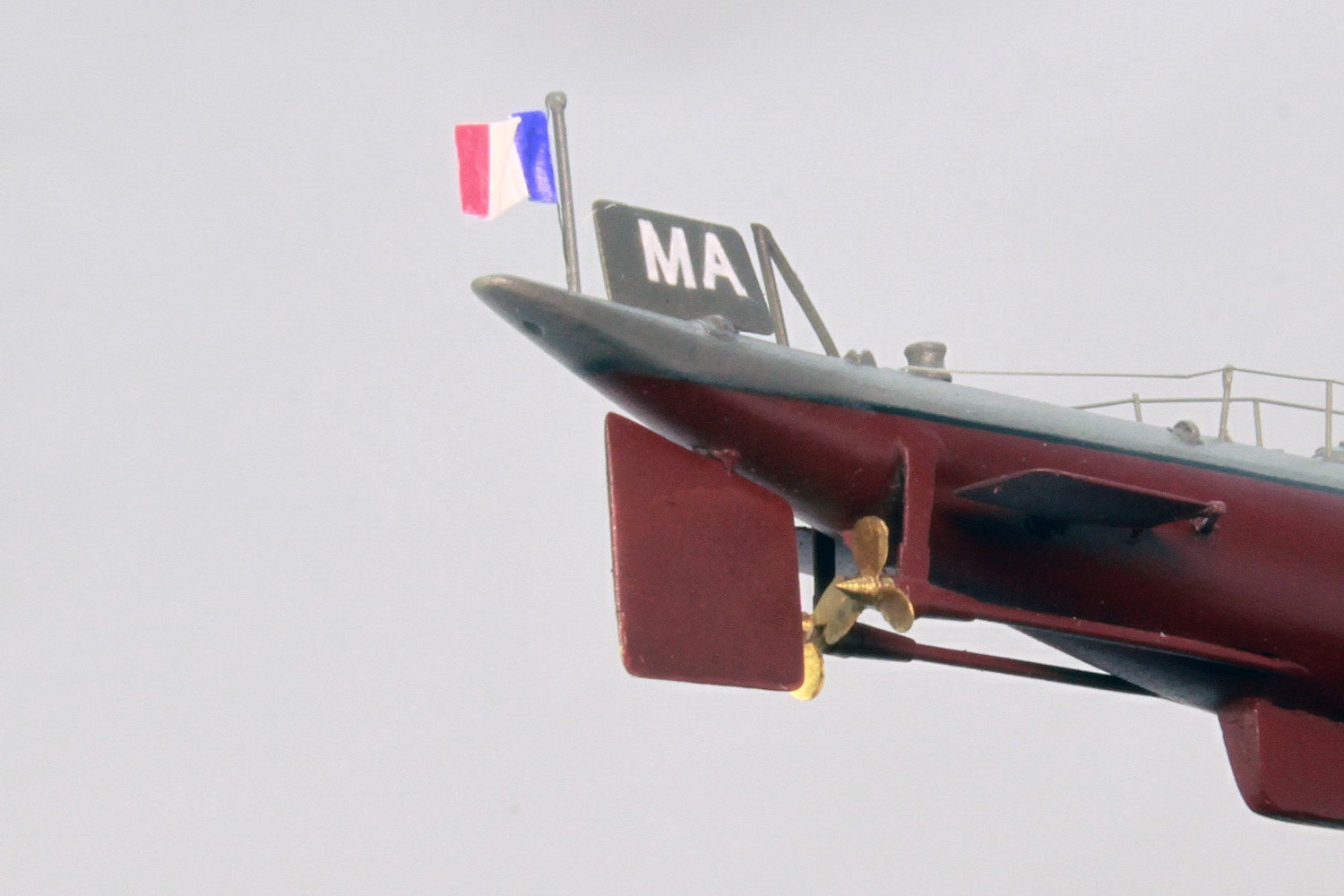

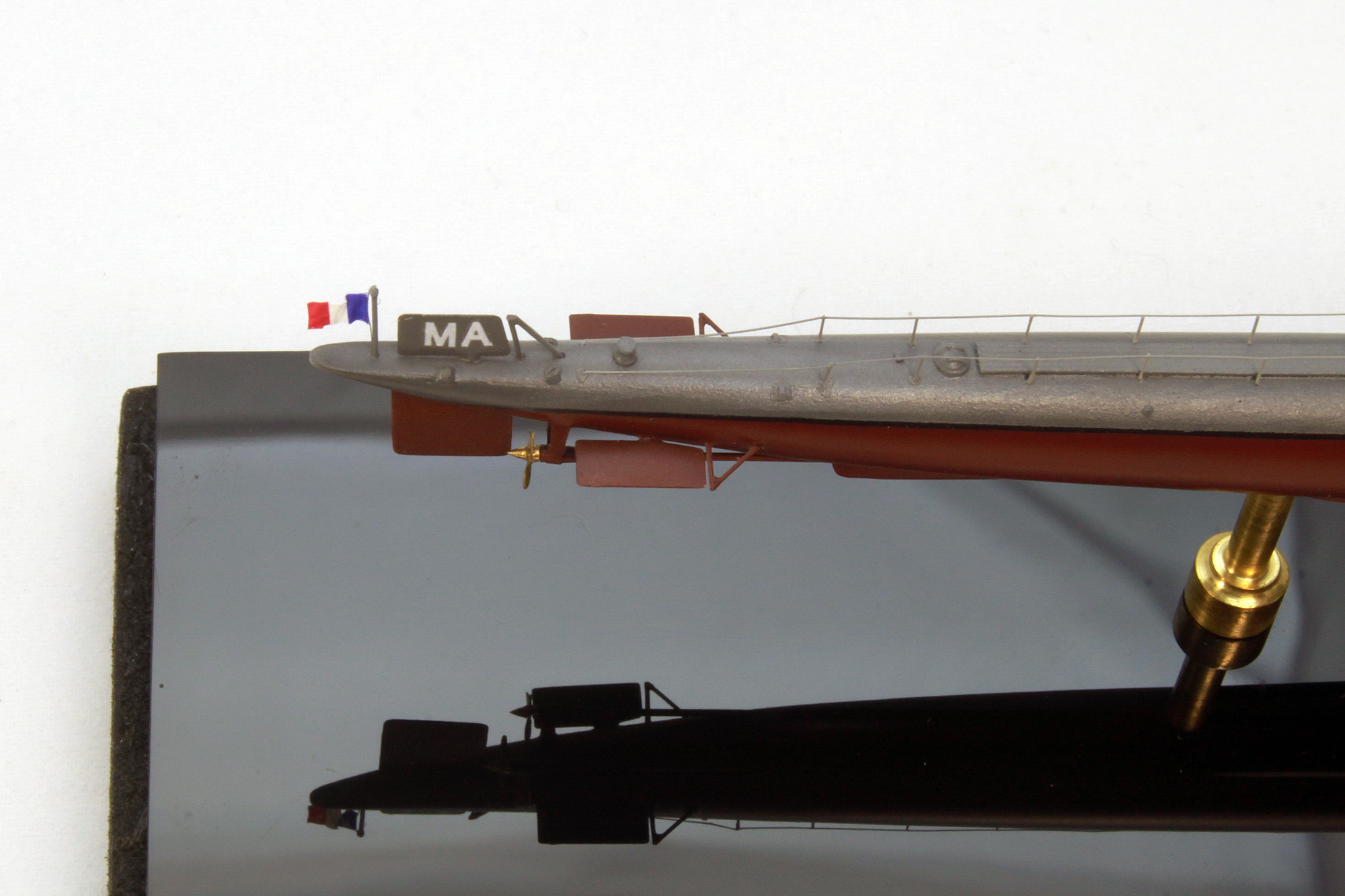

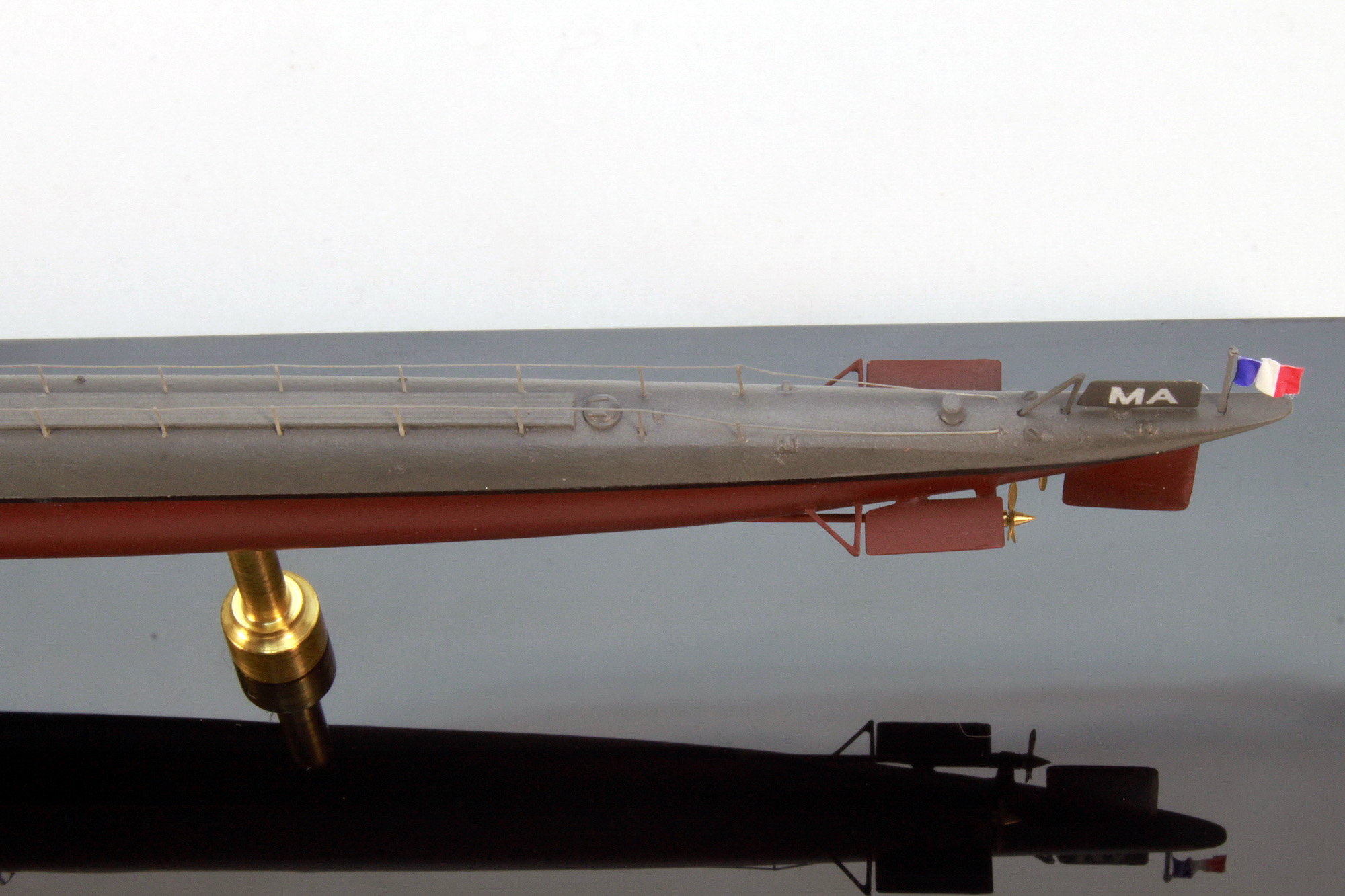

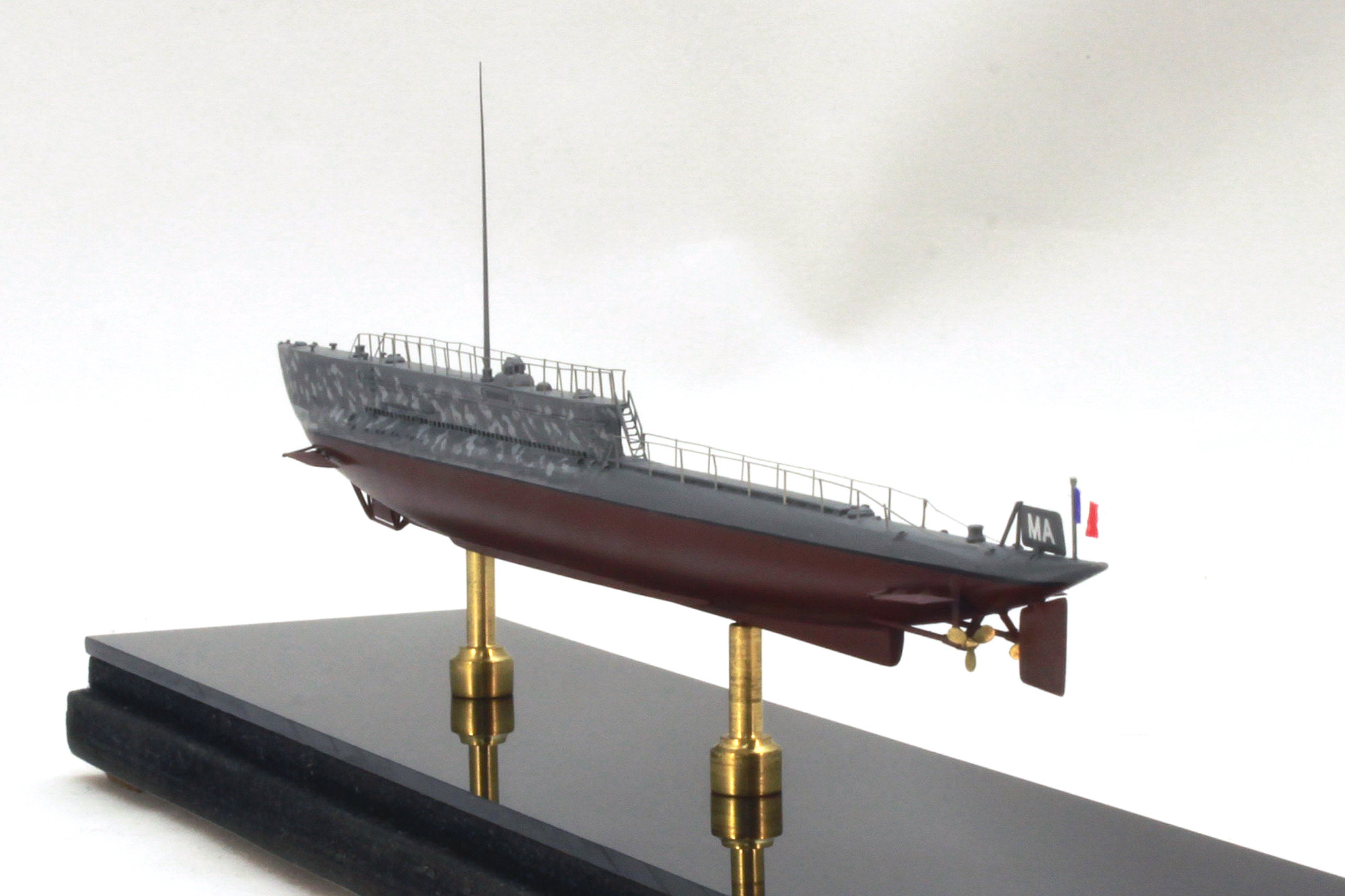

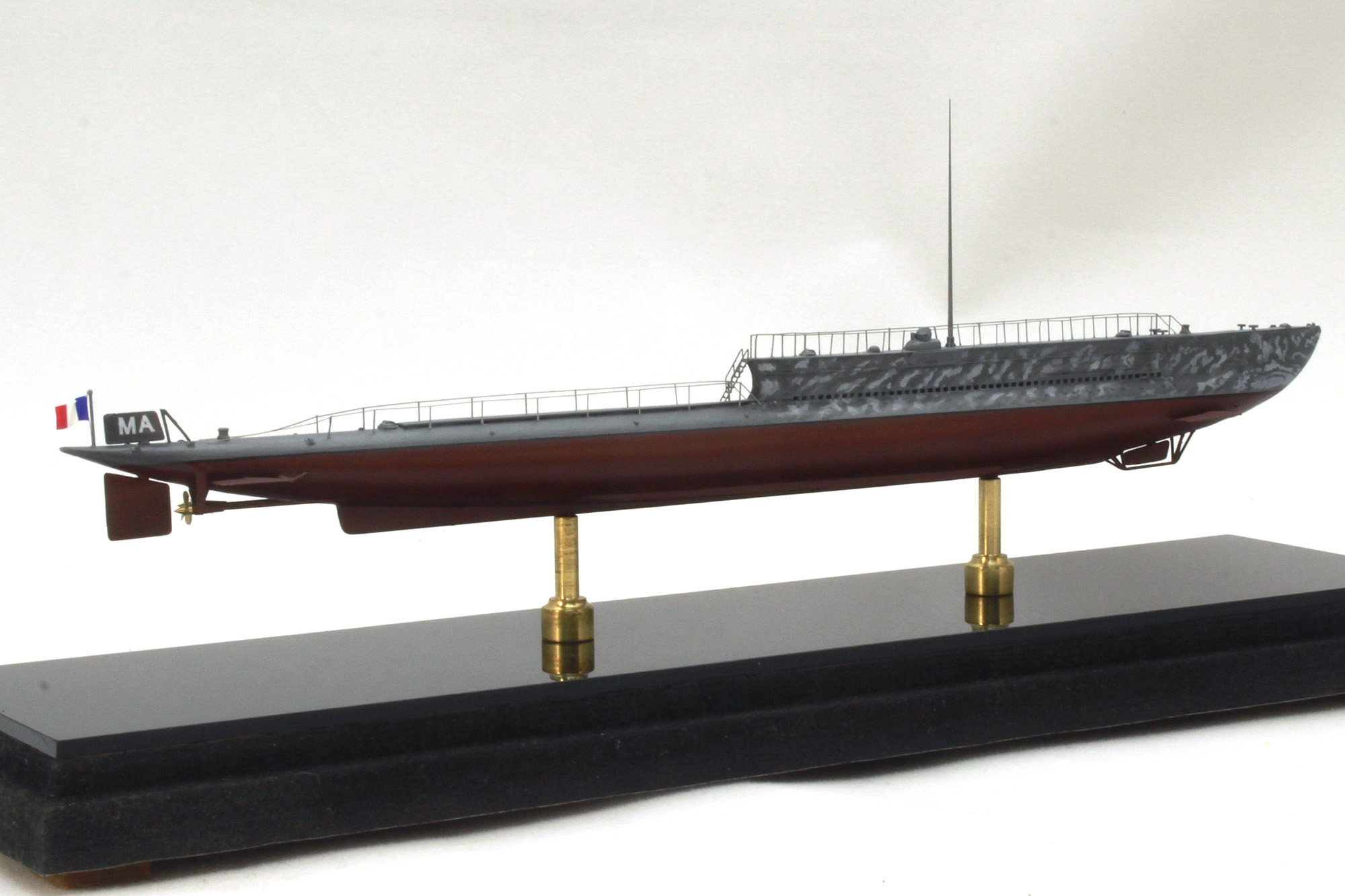

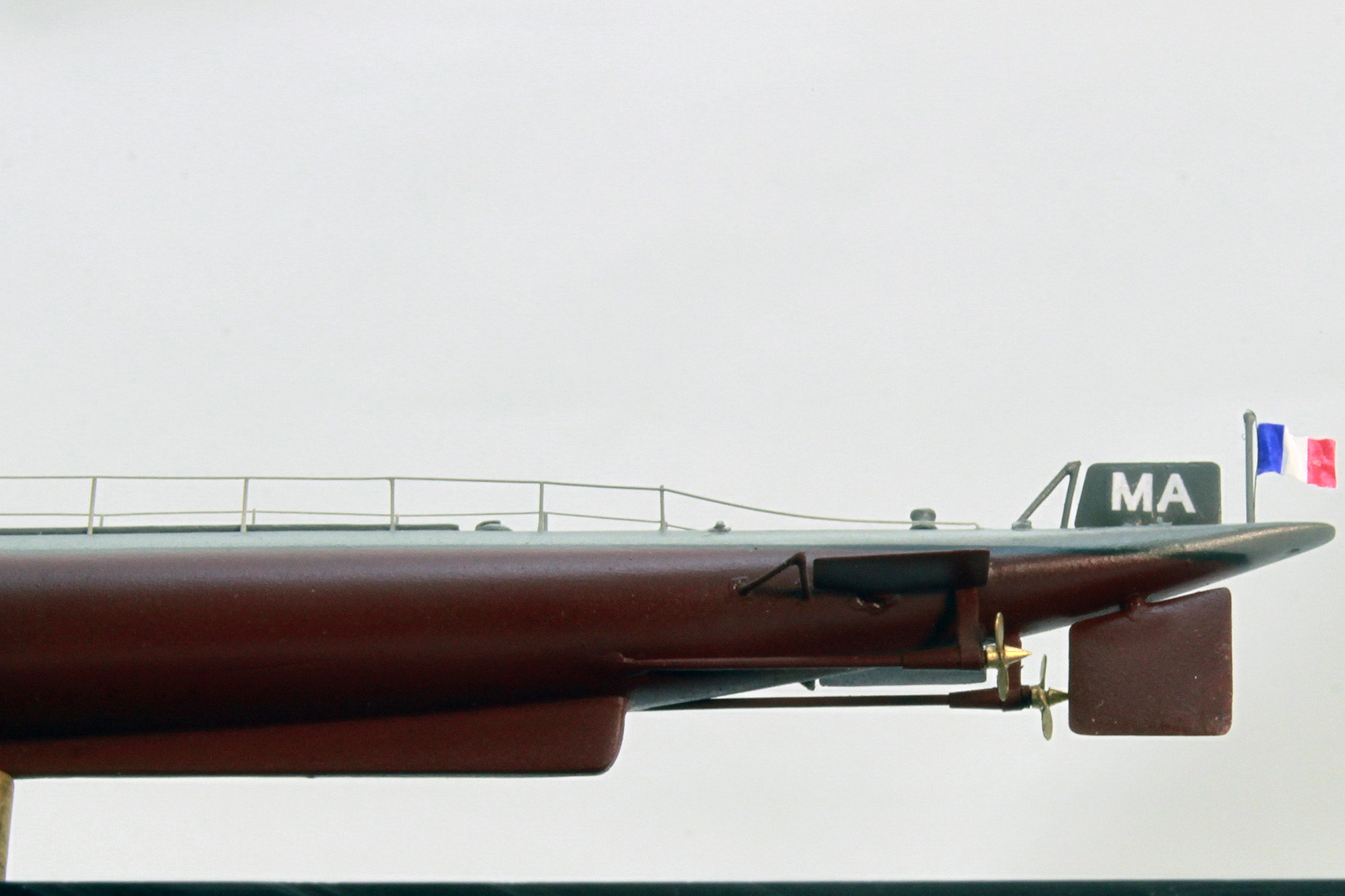

Декалей в наборе не было, поэтому флаг и литеры "МА" на кормовой руль подобрал из запасов.
Точенка в наборе просто отличная, несмотря на очень малые размеры

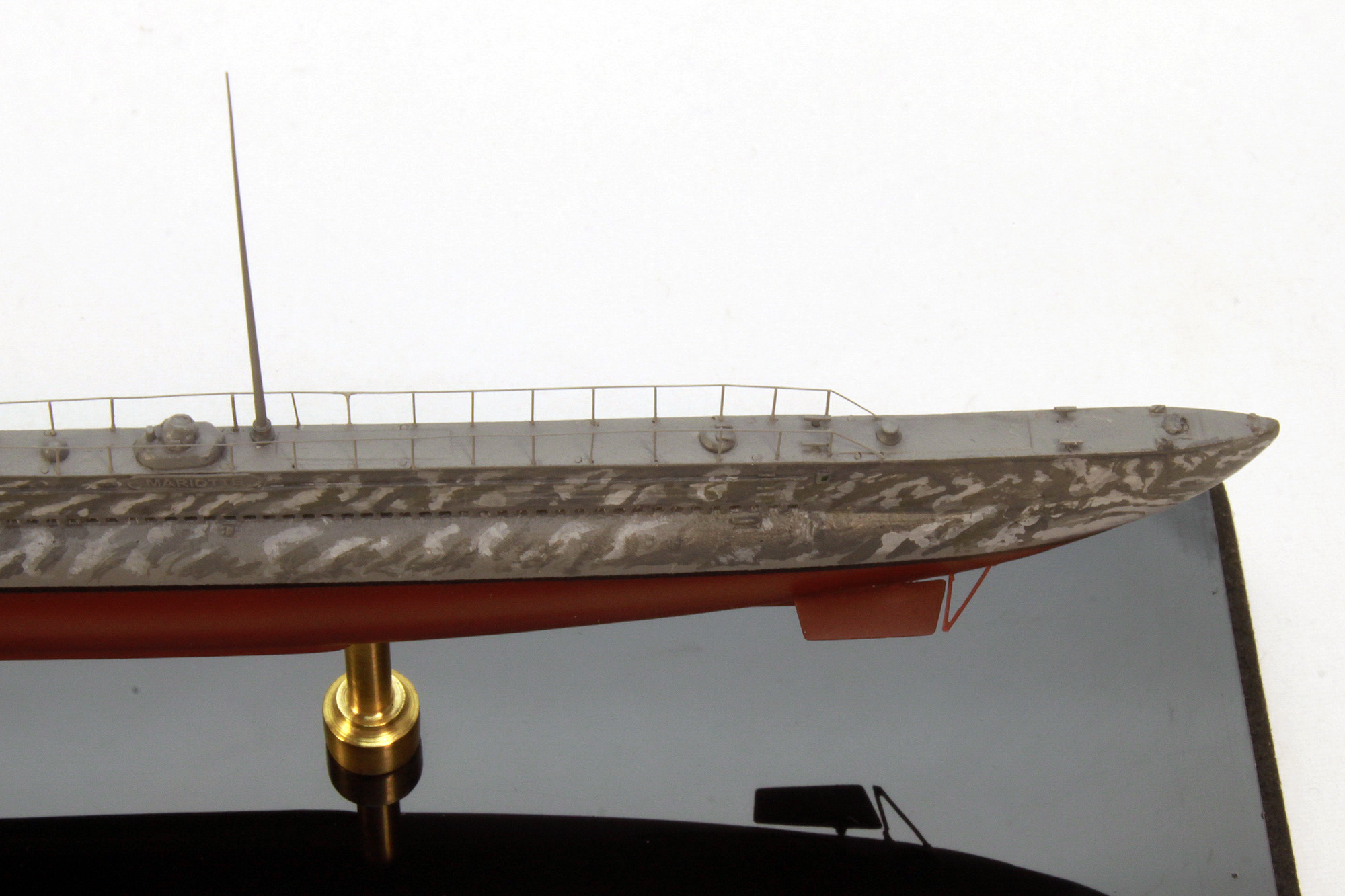

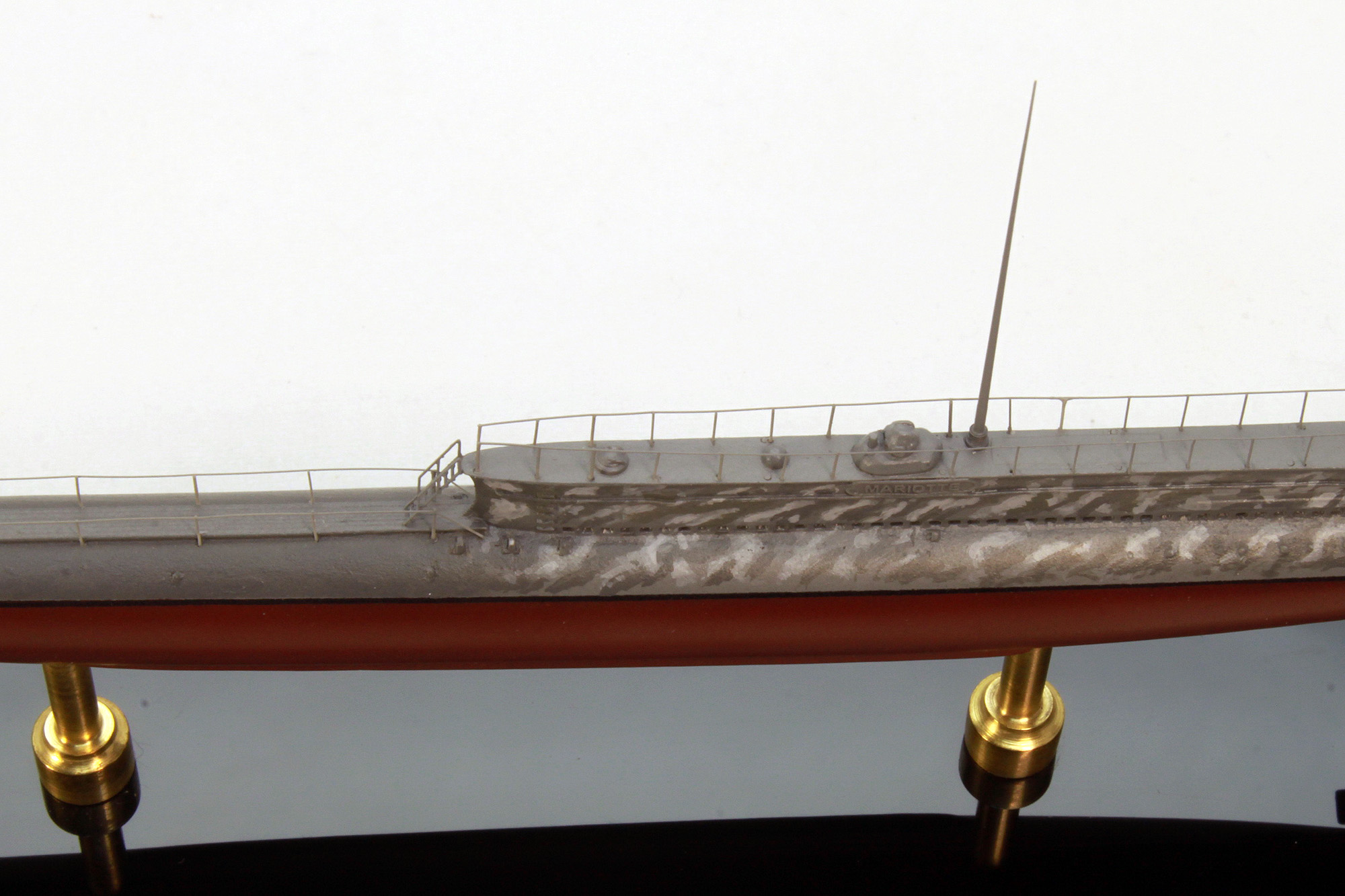

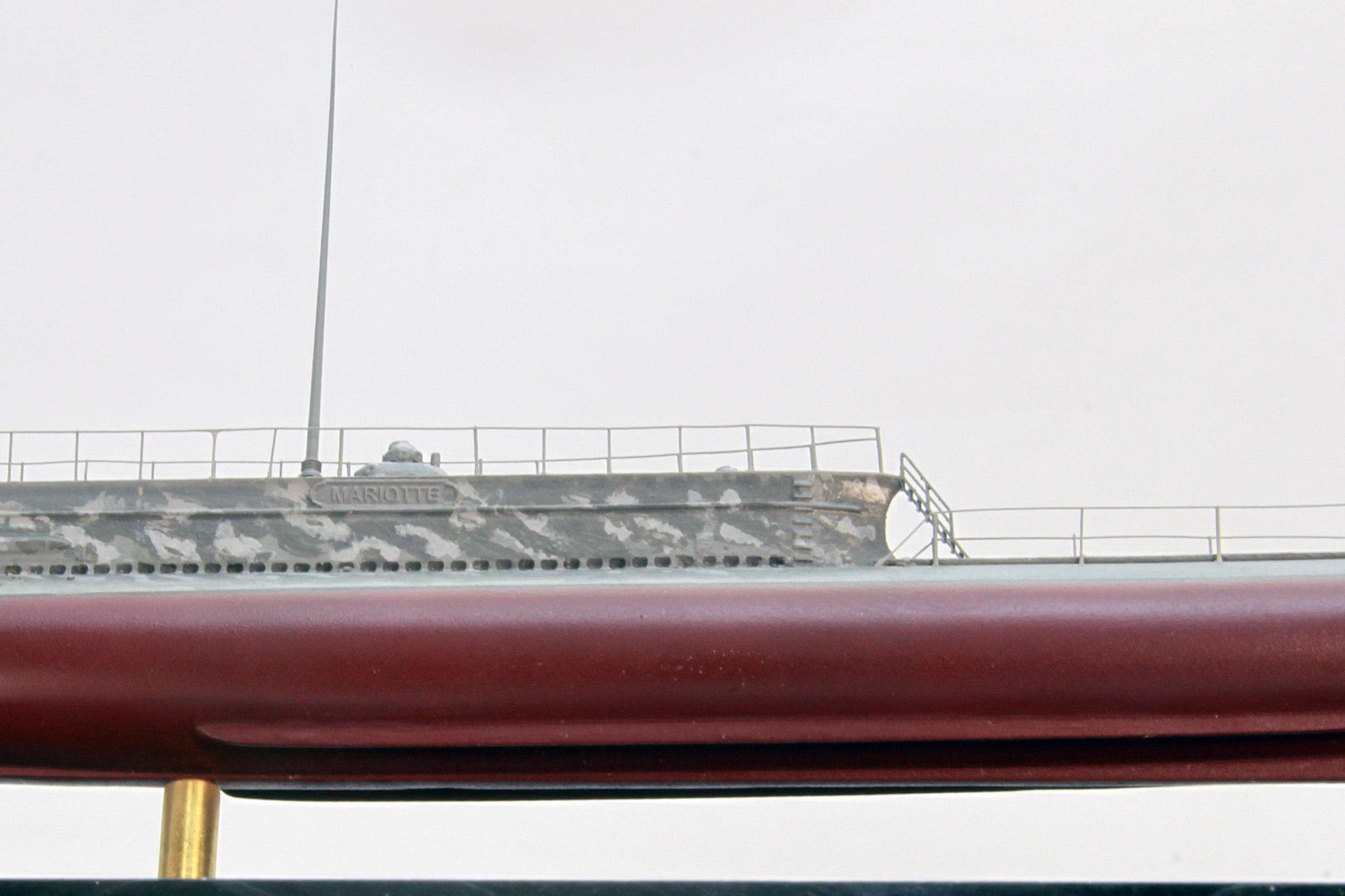

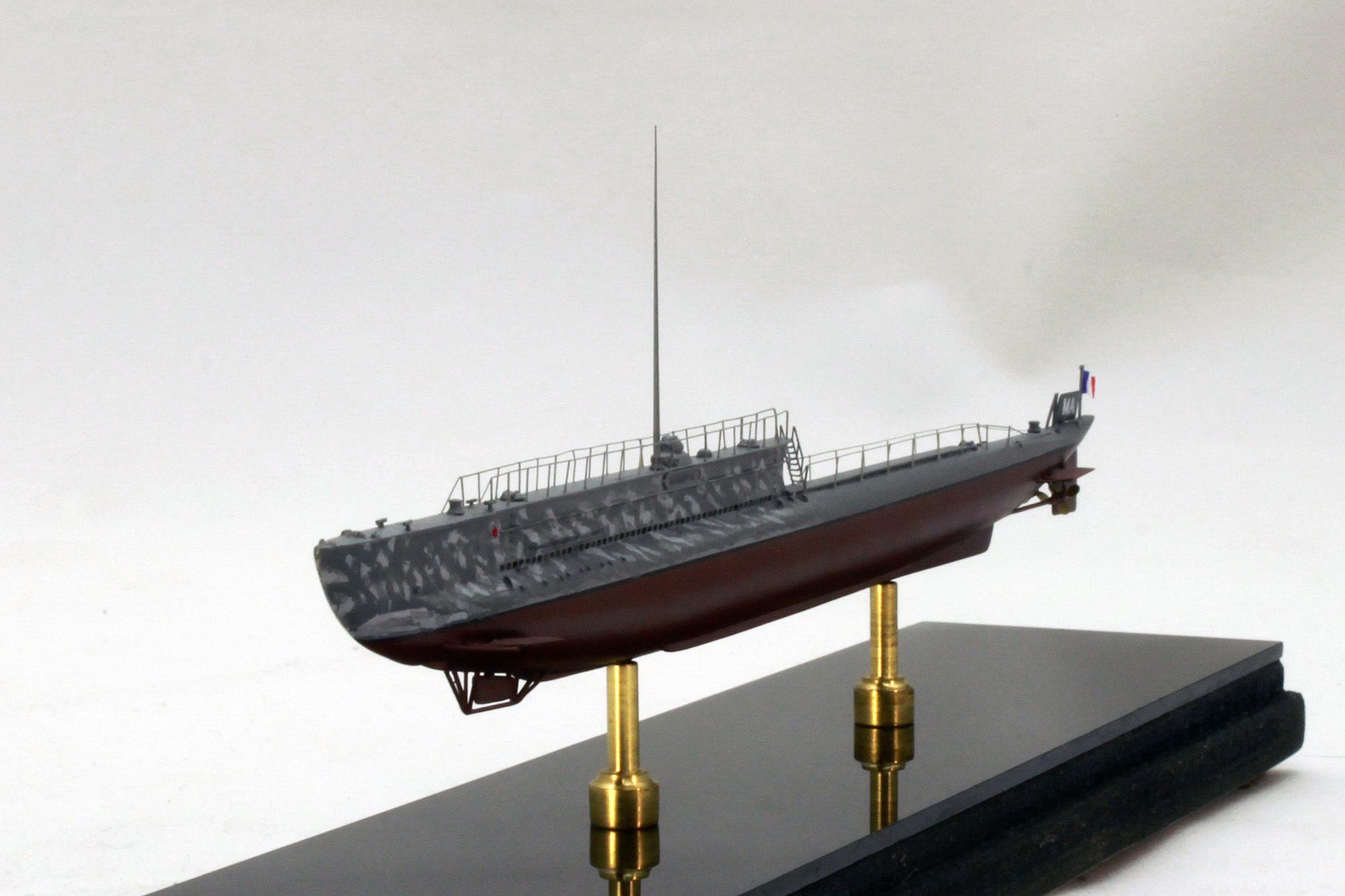

Основные трудности у меня возникли на этапе нанесения камуфляжа, пришлось работать кистью, а это совсем не мой конек.
Модель построена в рамках конкурса "Подводные лодки" на сайте http://scalemodels.ru
Оценки
Войдите, чтобы оценить работу.
Комментарии (32)
На сайте с 19.10.2010
143 3312
Интереснейший прототип, достойное исполнение.
На сайте с 21.09.2011
13 5910
Шикарно, Данила! Вот это аппарат, не встречал такой раньше. Камуфляж получился.
С Уважением, Михаил!
Спонсор
На сайте с 29.03.2007
84 7328
Спасибо, друзья.
Аппарат и правда необычно выглядит)))
Спонсор
На сайте с 02.04.2015
25 8720
Интересная посудина, - тоже ранее не видал. Отлично исполнено, Даня. Поздравления и галерея!
На сайте с 24.07.2015
9 67
Отличная работа, Данила! Всё как ты любишь - необычный прототип и отличное исполнение! Камуфляж вполне удался, выглядит убедительно!
Удивила компоновка рулей прототипа, но видимо из-за увеличенной части корпуса к носу понадобился дополнтельный горизонтальный руль.
Понравилась подставка - стильная и оригинальная! Если не секрет, что за материал? Стекло? Чем тонировалось?
Из вопросов - очень однотонная палуба, совсем не видно фактуры, которую выделяет смывка. Это особенности покраски или освещения при съёмке?
Крышки торпедных аппаратов системы Джевецкого - совсем сливаются с корпусом, особенно под камуфляжем. Если не знать куда смотреть - почти незаметны. Может стоит чуть оттенить смывкой или пудренницами Тамии? Ну и шпигаты на макро выглядят светловато, хотя, возможно, это засветка при съемке.
Я за галерею!
На сайте с 21.11.2018
0 745
Доброго времени суток уважаемые каропчане, однако пепелац, в море бы увидел и даже не подумал, что это подлодка, все таки русские субмарины самые субмаринистые субмарины, Данила интересная модель, выполнена как всегда на высоте, про аппараты уже написали, выделить бы их, а так просто супер, поздравляю с завершением стройки.
На сайте с 04.08.2010
86 11641
Какая необычная лодка,одно слово Французы.
Даня отличное исполнение,и прекрасный результат.
Спонсор
На сайте с 29.03.2007
84 7328
Спасибо за комментарий и критику.
Действительно про смывку я как-то позабыл, совсем одичал с черными лодками. Исправлю эту ошибку.
Подставка выполнена из ламината, а на лицевой поверхности черный глянцевый полистирол, стойки латунные.
Спонсор
На сайте с 29.03.2007
84 7328
Павел, Володя, спасибо.
На сайте с 29.01.2010
68 2906
ОГОНЬ!!!
Буду обращаться за советами, когда до своей дозрею.)))
На сайте с 22.03.2014
109 12098
Крайне интересный прототип,как и сама модель!
На сайте с 31.12.2011
83 3117
Классно! Редкий и интересный прототип - великолепная реализация в модели! Очень круто!
Спонсор
На сайте с 29.03.2007
84 7328
Стас, Денис, Игорь, спасибо за добрые слова.
Весьма признателен.
Без проблем, чем смогу - помогу.
Спонсор
На сайте с 31.03.2015
4 849
Почему то только тут заметил клей на рулях, классная идея!
Отличное исполнение, молодчина!
Спонсор
На сайте с 31.05.2015
6 1122
Очень здорово! Действительно редкий прототип и исполнение превосходное!
На сайте с 29.10.2010
15 3282
Мне тоже очень понравилось. Изначально на маленькой фотке подумал, что это надводный кораблик, но маленький!? С другой стороны с чего бы это Данила мелочью пузатой занялся? Решил посмотреть по ближе. Посмотрел... Очень все убедительно и интересно сделано, что сказать, мастер делал и мастер большой! Удачи тебе, дружище, в следующих стройках, а этот замечательный хоть и подводный но корабль нужно обязательно поместить в галерею. И прототип интереснейший и не менее увлекательное его исполнение.
Спонсор
На сайте с 26.10.2009
30 16911
И откуда только ты берёшь такие прототипы??????
Класс!
Очень познавательно и очень качественно!
С Уважением, Алексей.
P.S. Вот только глубина 5 метров...... не маловато-ли?
На сайте с 21.08.2011
19 449
Лежит у меня давно архив из оцифрованных чертежей французских лодок. Эта тоже там есть. Когда-то по ним начинал чертежи для ходовых Аргонавта и Кирки.
Лягушатники не то чтобы больные на всю голову, но их лодки это самая экзотичная дичь ,что я видел.
На сайте с 21.09.2011
13 5910
Я тоже поначалу за недоделанный сминец принял)))
С Уважением, Михаил!
На сайте с 27.06.2011
17 838
Повторюсь, отличный результат и крайне редкий прототип!
Спонсор
На сайте с 29.03.2007
84 7328
Спасибо, Сергей. Идея с клеем как-то сама пришла.
Николай, спасибо.
Вадим, благодарю за развернутый комментарий. Пузатая мелочь тоже по своему интересная, хотя я тяготею к "большим горшкам"
))
Спонсор
На сайте с 06.02.2014
1 540
Интереснейшая модель! Окраска супер!
Спонсор
На сайте с 29.03.2007
84 7328
Алексе, спасибо. Откуда беру?, в модельных магазинах, там чего только нет)))
Глубина погружения вроде 35 метров, такую цифру нашел.
Владимир, спасибо.
Очень точное определение - дичь. Особенно во времена Первой мировой. По возможности продолжу эту тему, надо прикупить Кюри и Тюркуаз (на фото)
Спонсор
На сайте с 29.03.2007
84 7328
Да, очень похож)))
Вениамин, спасибо! Да очень мало собранных Мариоттов в сети.
Ярославна, спасибо. Рад тебя слышать, давно тебя не было, с возвращением.
На сайте с 04.08.2010
86 11641
Вот я и говорю,что у французов самые экзотические подводные лодки,поди все Жуля Верна начитались,и давай лепить,кому,чего в голову придет.

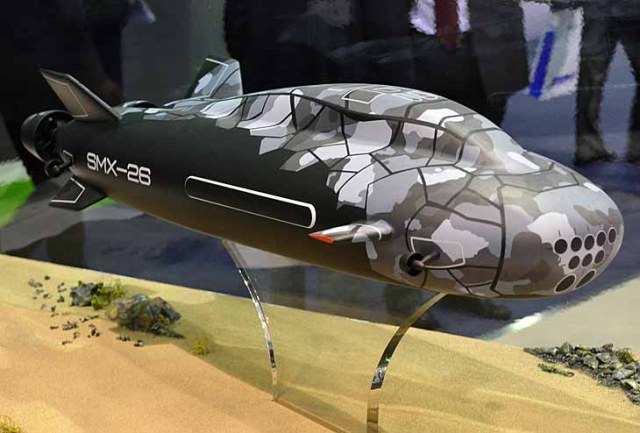

И по моему,они до сих пор под его впечатлением один SMX 26 "Cayman" чего стоит.
На сайте с 21.11.2018
0 745
Я бы ей название поменял, на кристину орбакайте или на худой конец жан рено, шутка юмора.
На сайте с 20.10.2010
0 91
Нравятся необычные корабли! За галерею!
На сайте с 07.10.2007
16 3052
Даниил, приветствую! Удивительная конструкция! Исполнение превосходное! За галерею!
Спонсор
На сайте с 26.10.2009
30 16911
Всем бояться!!!!!
Рыболовные сети убрать!
Подводный корабль выходит на просторы Галереи!
С Уважением, Алексей.
На сайте с 27.04.2012
9 21
Очень интересная и редкая лодка. Даже не слыхал о такой, хотя интересуюсь подводным флотом. Поздравляю с заслуженной удачей! Не совсем понятно, где же у нее выходы торпедных аппаратов? Вроде как что-то такое просматривается сразу за передним гидропланом, но очень нечетко. Хорошо бы выделить крышки ТА. Вообще, очень жаль, что такой мелкий масштаб.
На сайте с 11.04.2017
13 685
Здорово! И прототип и исполнение! Мой голос - ЗА галерею!
На сайте с 07.07.2013
8 31
прикольная "Кракозябра", Ёпть) хотя сначала я ее за миноносец принял. одним словом - французы))) Галерея!
