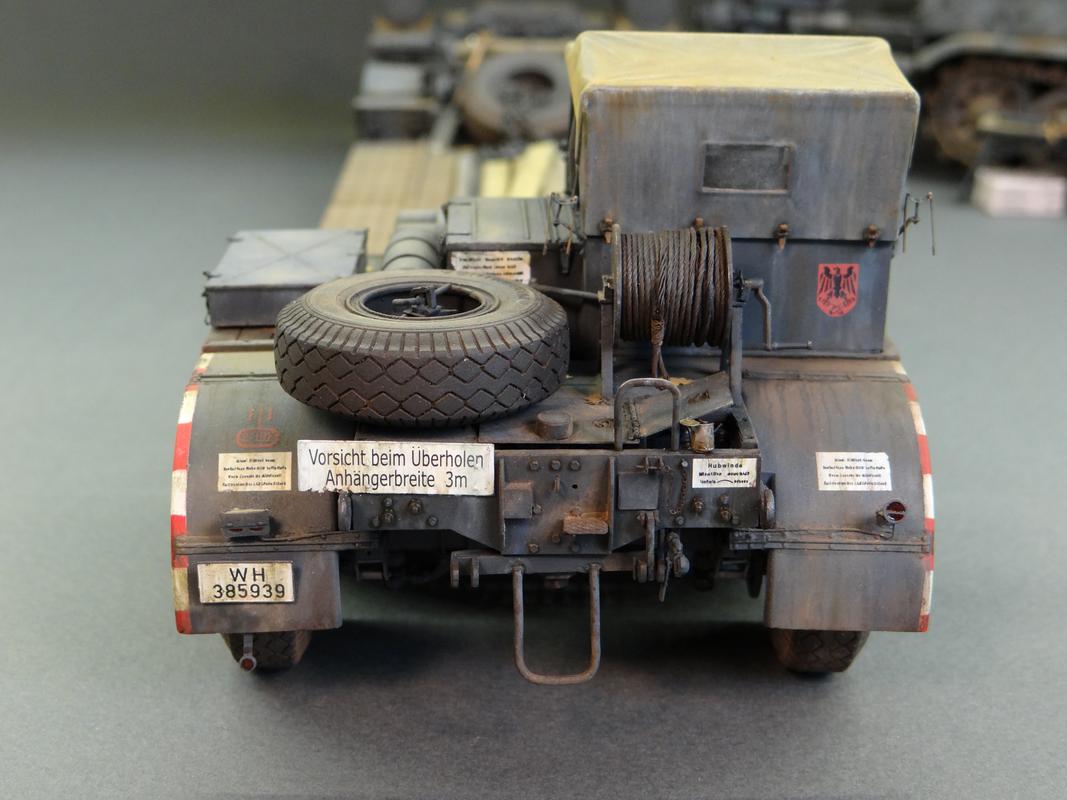

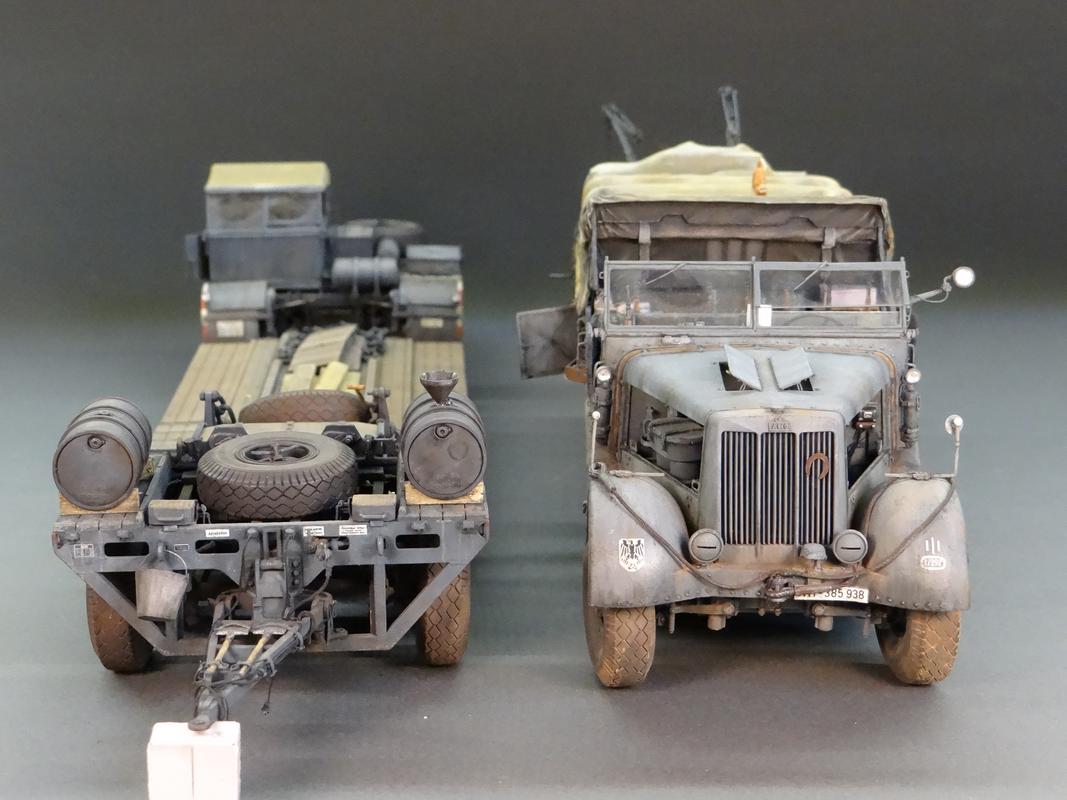

Sd.Kfz 9 FAMO 18 to mit Sd.Anh.116

Sd.Kfz.9 – I батарея 197 дивизиона штурмовых орудий (StuG Abt. 197)
Водитель – ефрейтор Йоханн Коллер (Gefreiter Johann Koller).
Sd.Anh.116 - II батарея 197 дивизиона штурмовых орудий (Stug.Abt 197).
Июль 1942 г., Крым

К октябрю 1941 года StuG. Abt. 197 вместе с ГА "Юг" от западных границ СССР дошёл до Полтавы, где понёс большие потери. Потом дивизион перевели в Крым в помощь Манштейну, где под Севастополем к июлю 1942 он в боях потерял все свои StuG'и. После падения Севастополя StuG Abt. 197 перевели под Воронеж, где он был до начала 1943, когда его, перевооружив Фердинандами, реформировали в sPzJäg.Abt. 653.

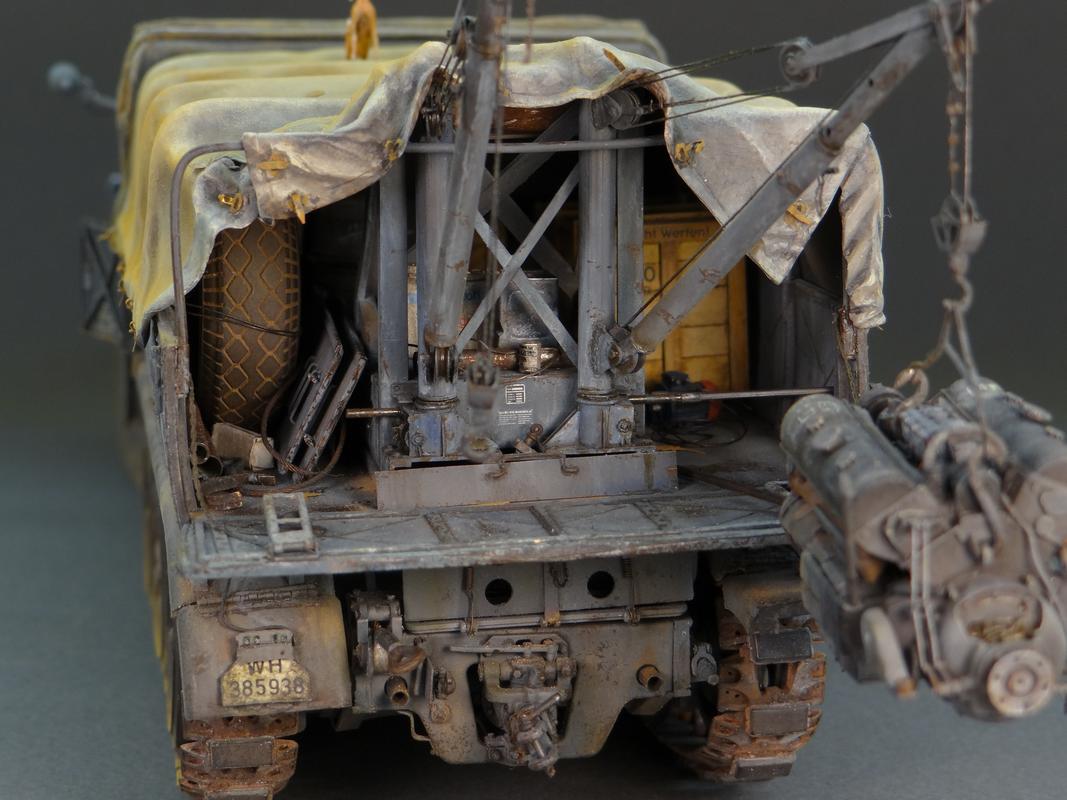

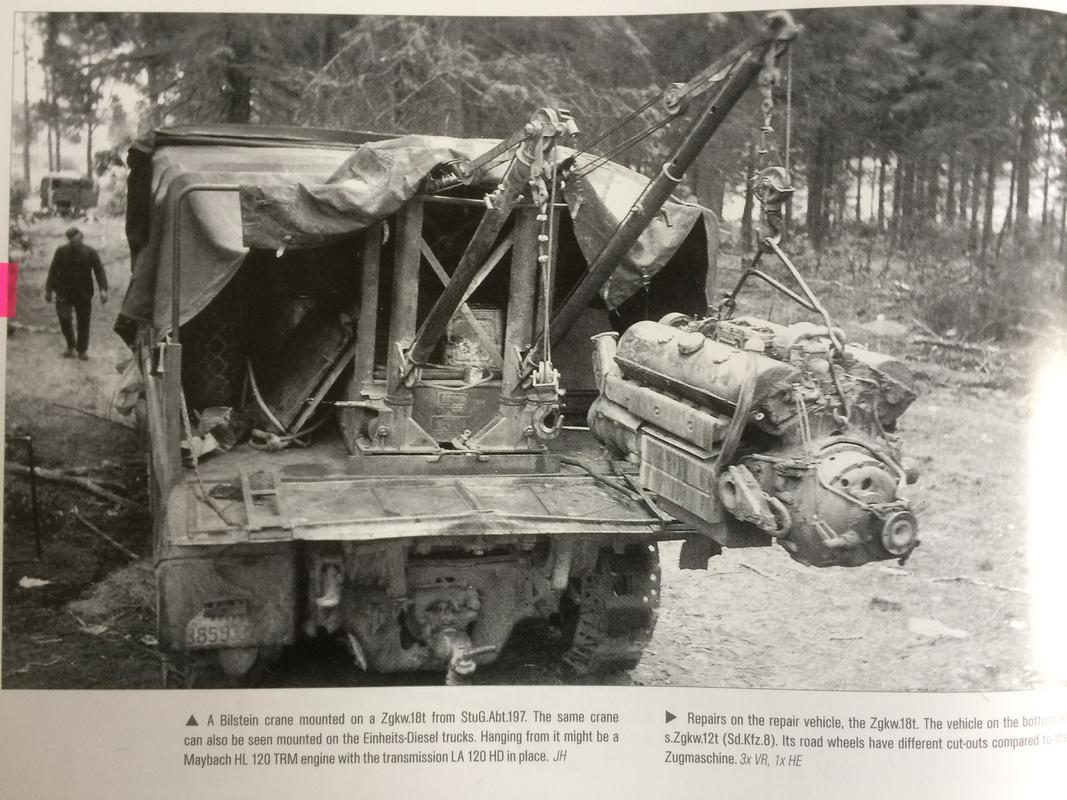

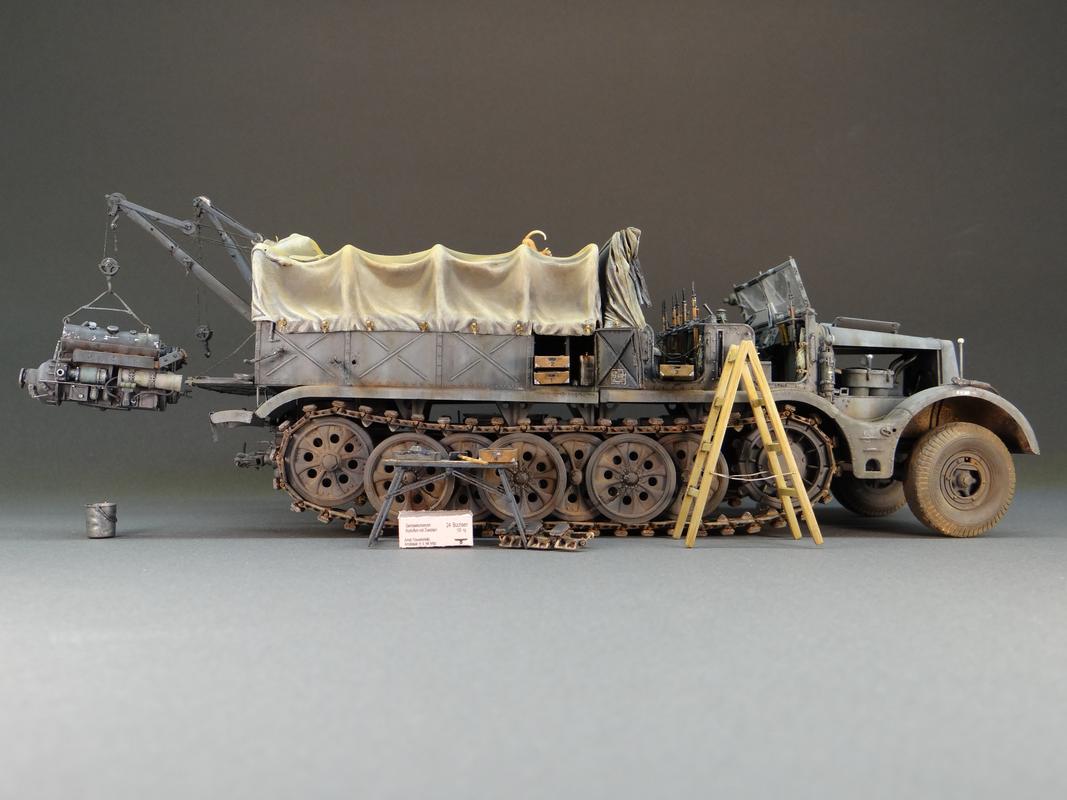

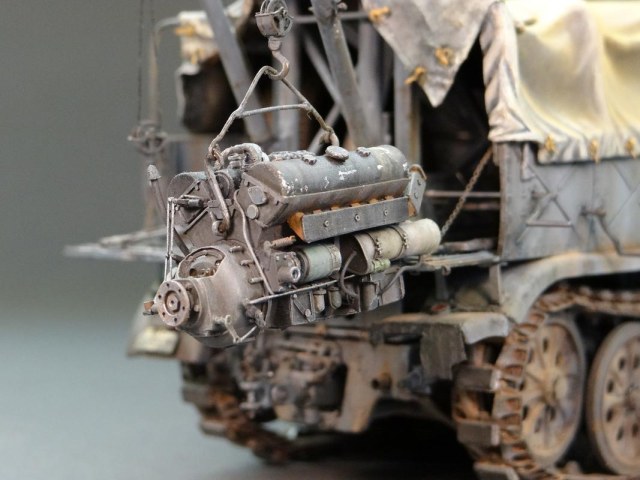

Замечательный кит от Tamiya в представлении не нуждается. Я старался строить тягач с оглядкой на матчасть (мануал, валки, архивные фото) и наполнить его новым содержанием - в кузов поставил 1-тонный эвакуацинный кран (Bilstein 1to Abschleppkran), на который вывесил танковый двигатель Maybach HL 120 TRM (как раз такие стояли на StuG'ах). В качестве прототипа использовано фото из Repairing the Panzers. Vol.1.
Кран Bilstein каннибализирован из набора Einheitsdiesel от IBG Models. Практически все детали крана воспроизведены упрощённо, кое-где некорректно, ну и круглые детали отлиты овальными. Короче, от оригинального крана осталась лишь несколько деталей и сама рама, да и та распиленная. Всё остальное воспроизведено по фотографиям из подручных материалов.

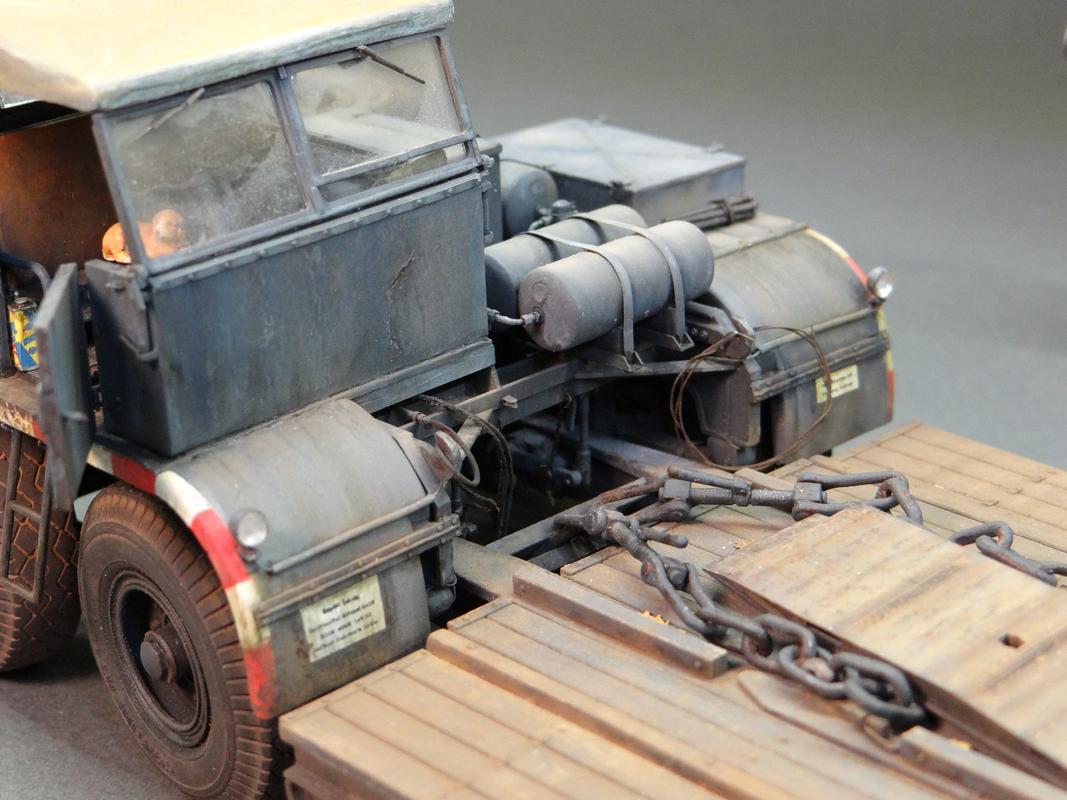

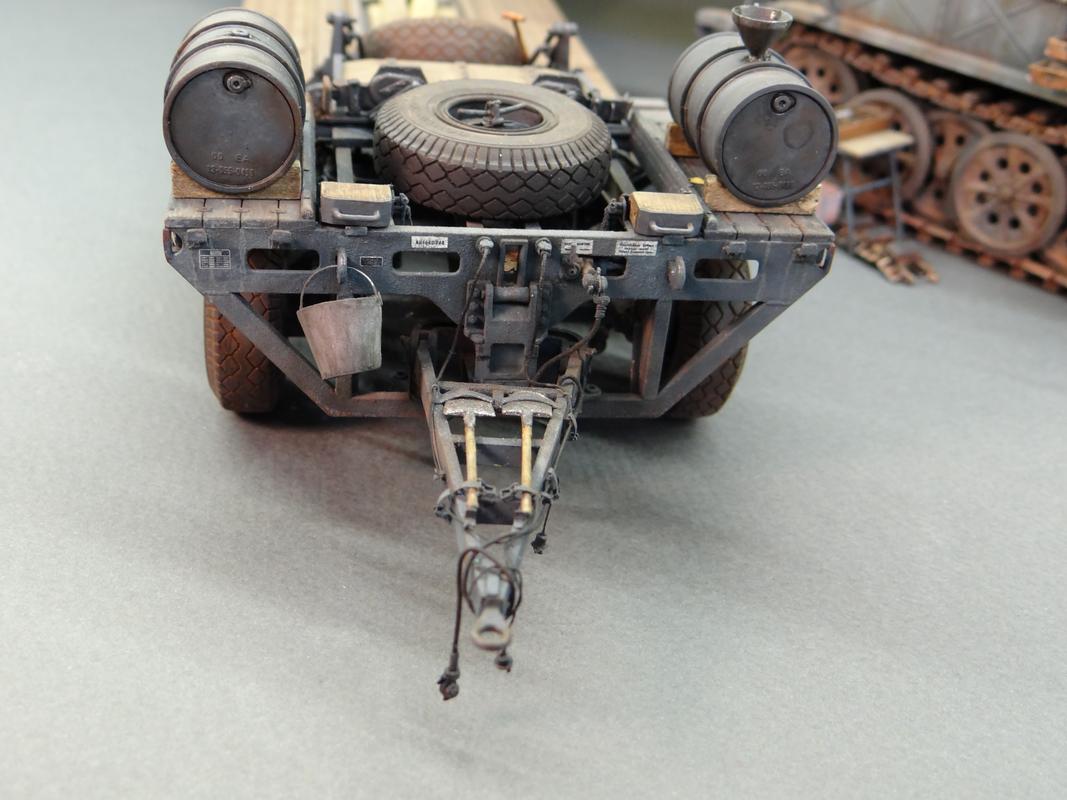

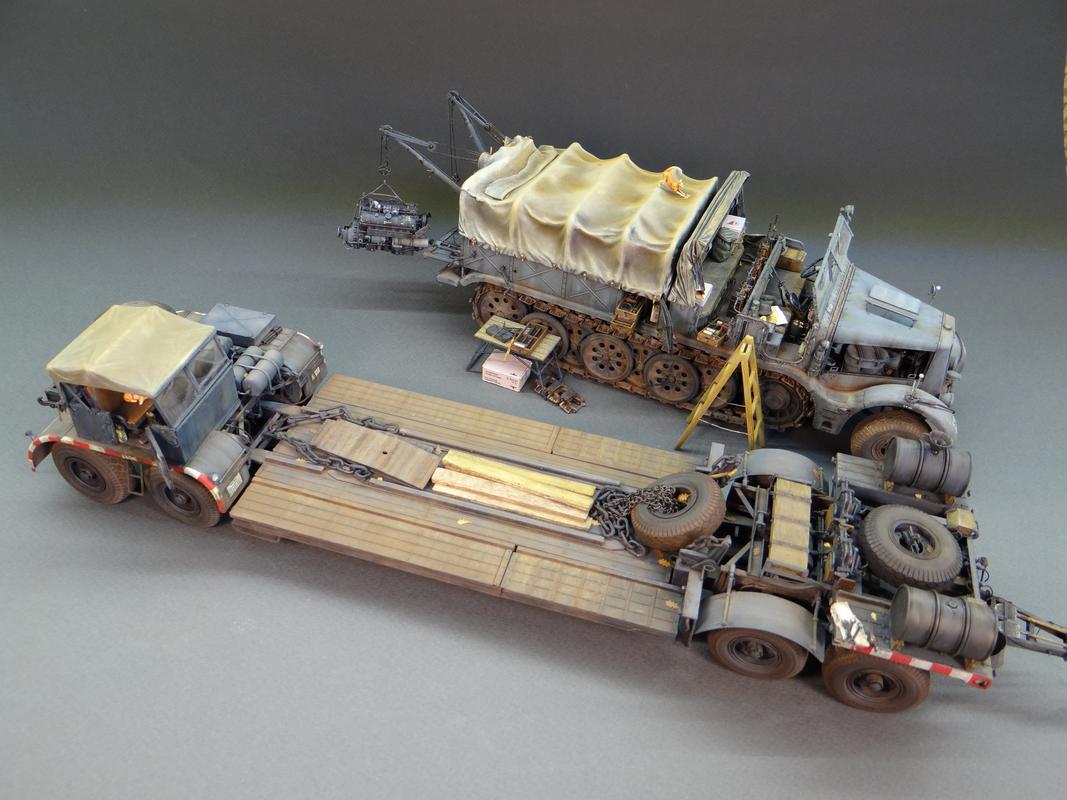

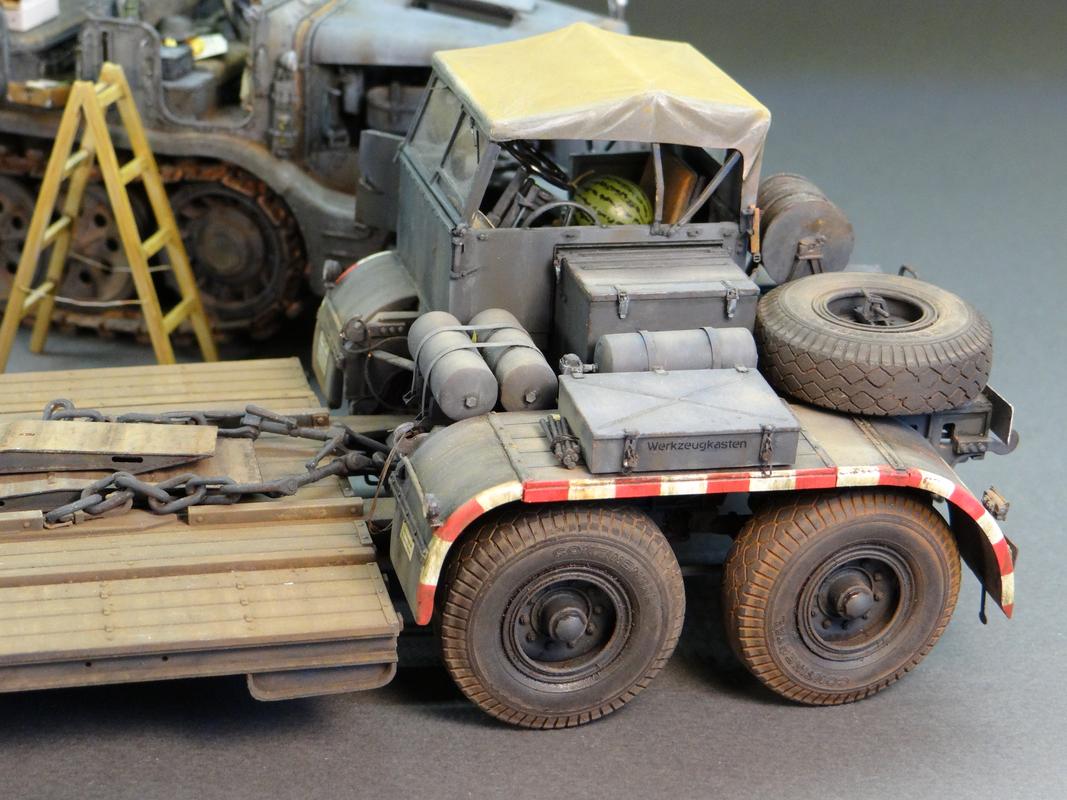

От строительства трейлера Sd.Anh. 116 получил удовольствие. Также постарался по возможности воспроизвести трубопроводы, электрическую и сигнальную проводку и прочие мелочи. Правда, практически ничего из этого не видно, но я знаю, что оно там есть! :). Существовало три варианта этого трейлера: ранний Typ BA 38, самый распространённый Typ BA 41-42 и немногочисленный поздний Typ BA 41 bis 44.  Кому интересно, можем обсудить отличия :). До наших дней  в разном состоянии дожили по крайней мере 4 таких трейлера.

Детальный отчёт о стройке можно посмотреть тут - http://perfectmodel.su/forum/39-209-17
Использованные материалы:
Tamiya - Sd.Kfz.9 18t mit Sd.Anh.116, карабины, бочки, канистры, сухарная сумка, каска, щенок
Friul – ATL57 траки (ранние)
IBG Model –  AbschleppkranBilstein 1t
CMK – двигатель Maybach HL 120 TRM
Panzer Art – решётка радиатора, передние колёса тягача, комплект колёс для прицепа
Blast Models BL35252K – тент грузового отсека
Decal Star D-030 – тент кабины
Royal Model 236 – комплект фототравлениядля тягача, фара-искатель, фара Notek, ботинки, сапоги, вещмешки, ведро, гаечные ключи, ящики
Aber 35093, 35094, 35102, 35103 - комплекты фототравления для тягача и прицепа (основные и дополнительные), складной верстак
Evolution – электромотор, пулемёт Дегтярёва пехотный с сумкой для магазинов
Plus Model – ящики, контейнеры для ГСМ, жестяные консервные банки, бутылки, листья
Minor AVC 35004 – шкивы, шестерни, гаки
Сталинград – чемодан, ящик с медикаментами
Voyager – габариты, гранаты, подкова, подсолнух
Orange Hobby – огнетушители
Miniart – керосиновая лампа
Industria Mechanika - кошка
Eureka – тросы, коуши
RB Model – шкивы
Масштаб - карта
Zebrano - ведро
Diopark - воронка
J’s Work – картонные коробки
Archer – приборы, технологические таблички и надписи, тактическая маркировка, регистрационные номерные знаки
Master Club – заклёпки, винты, гайки и т.п.
Quick Wheel – маски для колёс
Resor BA - хирургический шовный материал 0.15мм
Лестницы, шанцевый инструмент из запасов
Металлические и пластиковые прутки, трубки, уголки, швеллеры, листовой пластик, металлическая цепочка
Проволока, бумага, фольга от винных бутылок, инъекционные иглы
Неизвестный китайский будильник – шестерни
Starbucks – деревянные палочки
Chupa-Chups – пластиковые трубки
Грунтовка,шпаклёвка, краски, пигменты – Tamiya, AK Interactive, MIG, 502 Abteilung

Моя благодарность за вдохновение, справедливую критику и подсказки – мастерам PerfectModels.su
Особая благодарность – г-ну Heinrich Duske, Nuts and Bolts

Работа остановлена 31 марта 2019 г.
