И-153 "Чайка"
- Производитель:
- ICM
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

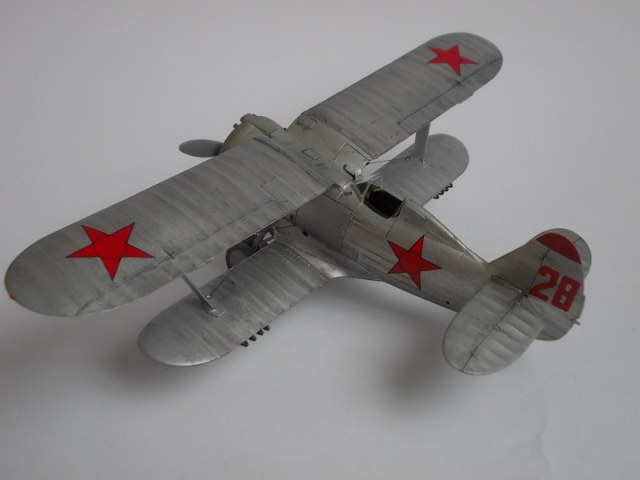

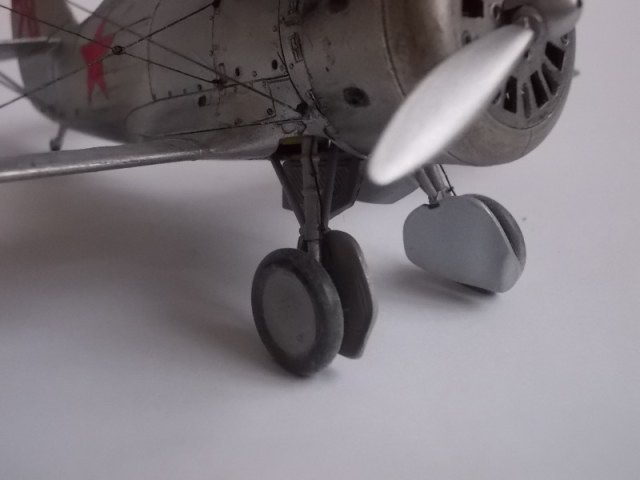

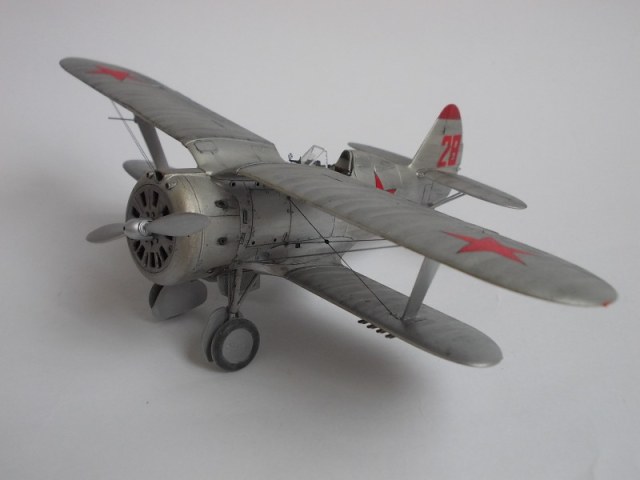

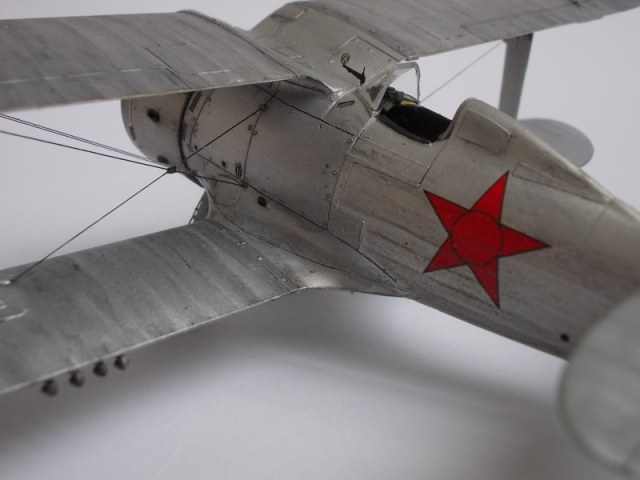

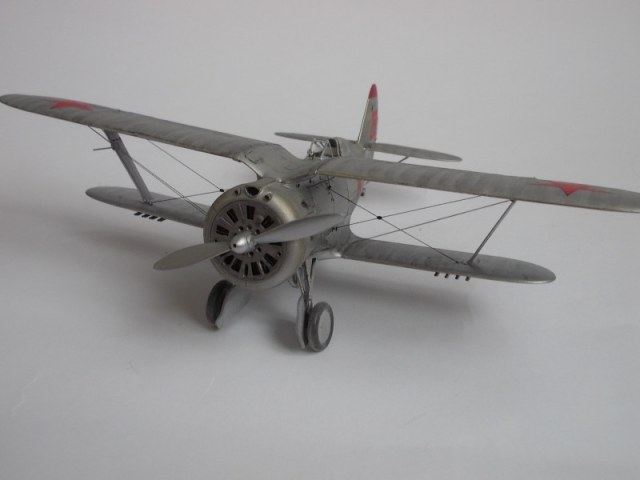

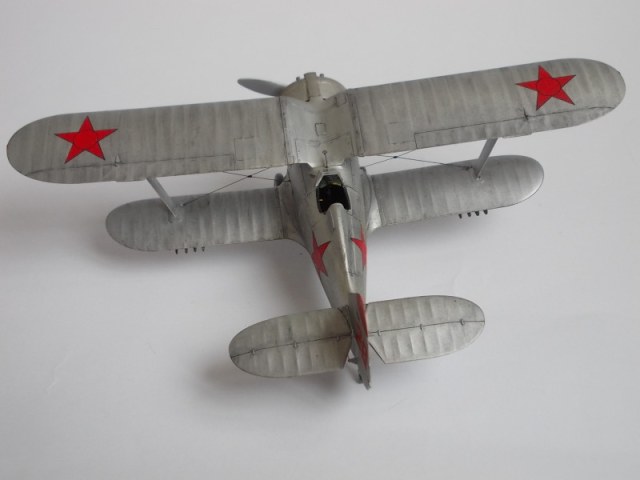

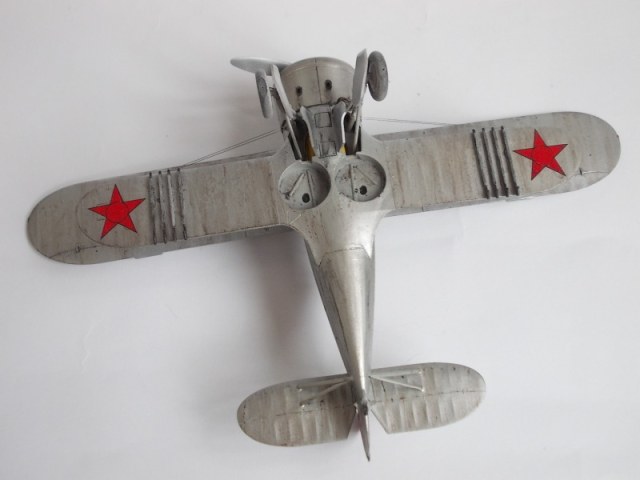

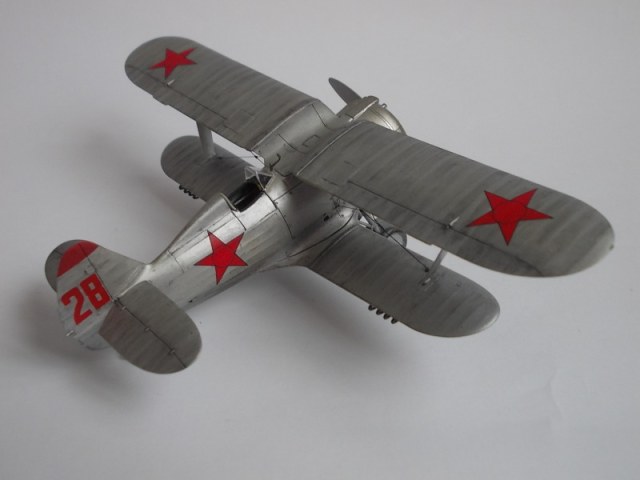

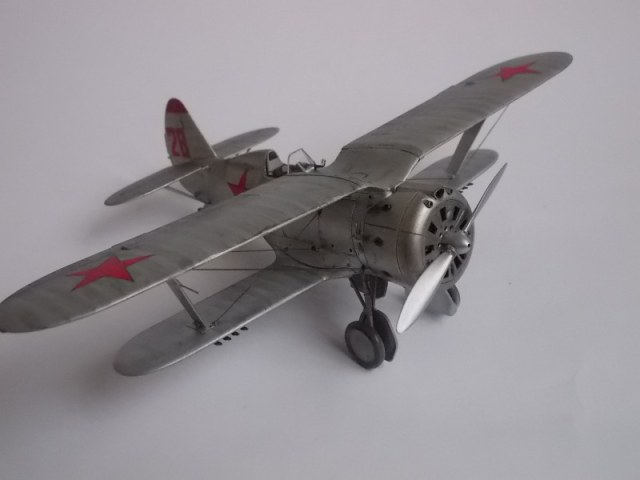

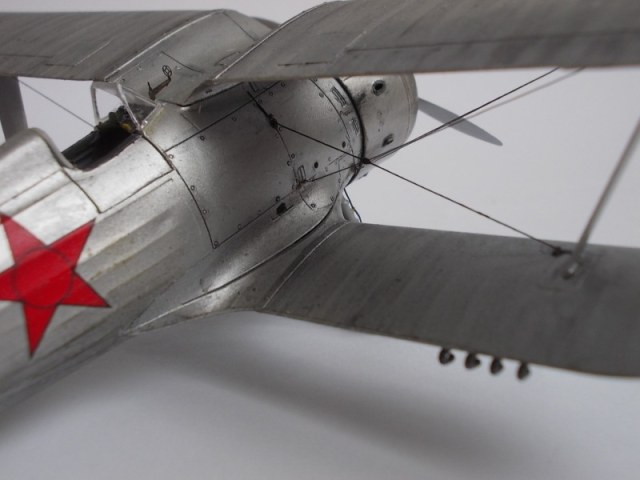

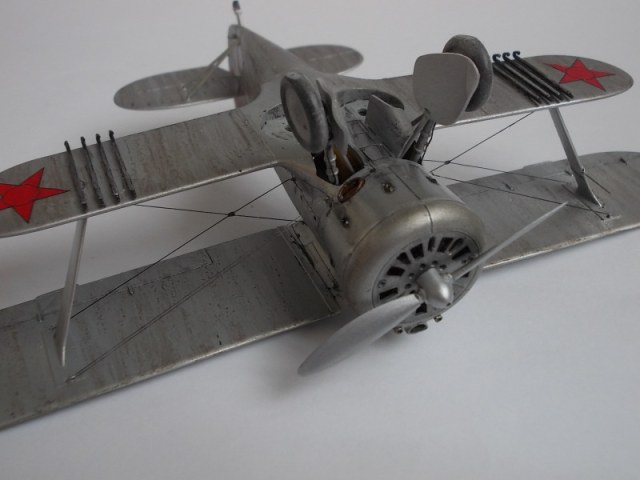

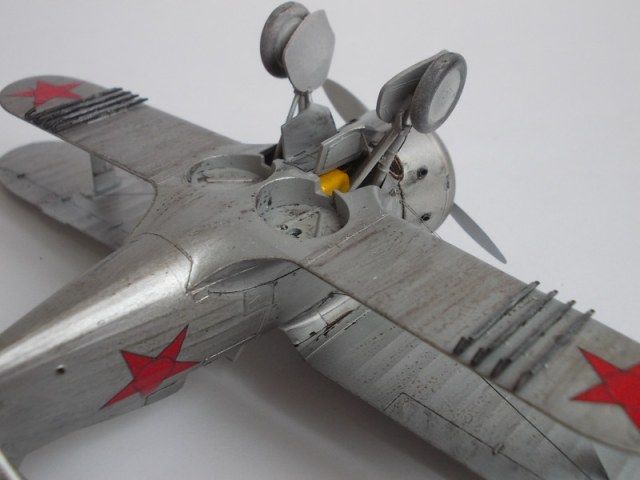

Доброго времени суток.Закончил стройку "лебединной песни" Н.Н.Поликарпова. И-153 Чайка.О модели и самолёте все наслышаны,я хотел бы показать только результат своей работы.В сборке набор не сложный,но требуются доработки двигателя(которого почти не видно),капота,кабины.Первый раз попробовал красить автокрасками,результат понравился,проблем не возникало.Альтернативная замена фирменным краскам по бюджету.Тонировка по автолаку акриловой смывкой ХОМА.Растяжки сделаны из рыболовной лески.Представлена модель И-153 брошенного на аэродроме Вильнюса в августе 1941г.Что получилось представляю на ваше обозрение.
Оценки
Войдите, чтобы оценить работу.
Комментарии (28)
На сайте с 27.11.2017
48 747
Здоровская Чайка.
На сайте с 18.07.2010
368 21797
На сайте с 17.10.2016
56 16
ОТлично!
На сайте с 29.06.2013
34 57
Отличная чайка получилась!Смотрится!!!
На сайте с 09.10.2011
62 2707
Сделано аккуратно, покрашено вроде неплохо, но смывка убила весь эффект - выглядит дискретными пятнами грязи на шершавой поверхности, присутствуют не убранные края смывочных пятен (см. лобовик). Ваш Сэйбр же получился с прекрасной смывкой по серебру, а тут что-то не задалось.
По соответствию прототипа тоже есть вопросы.

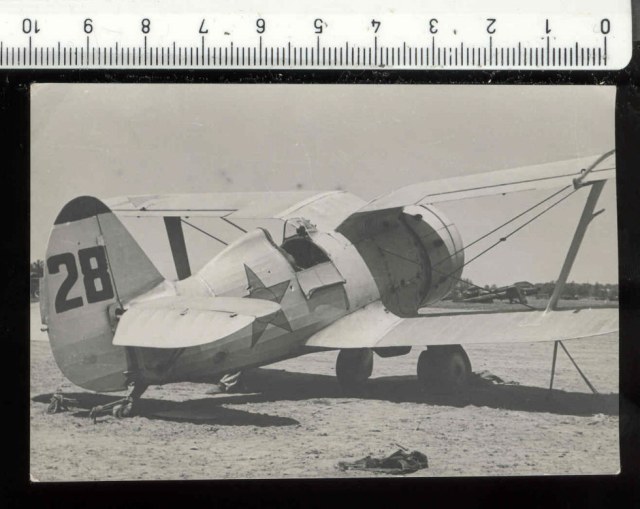

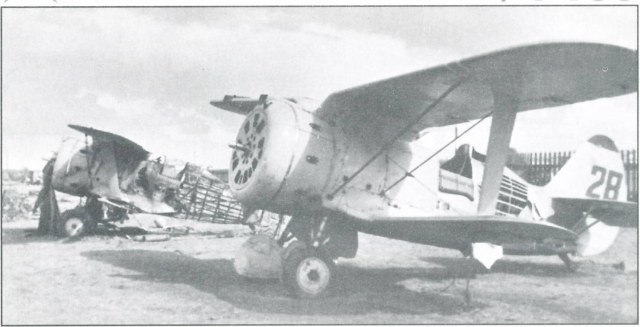

Я нашел несколько снимков прототипа. Вроде это он.
С моделью есть разночтения - не было у него ракет под крылом, лоб был другой с М-62 (сравните вырезы - ICM дает от М-63).

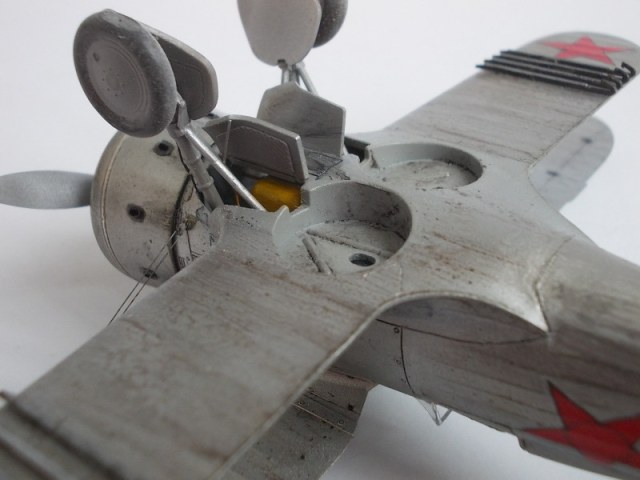

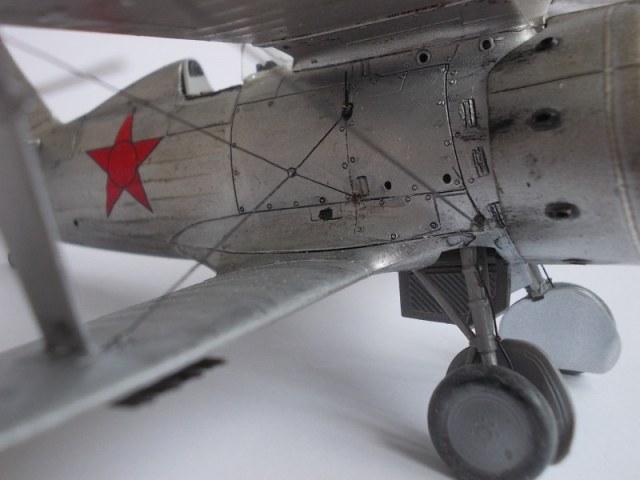

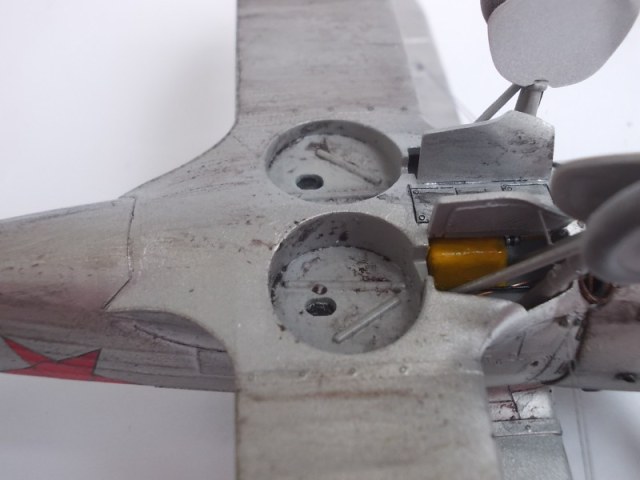

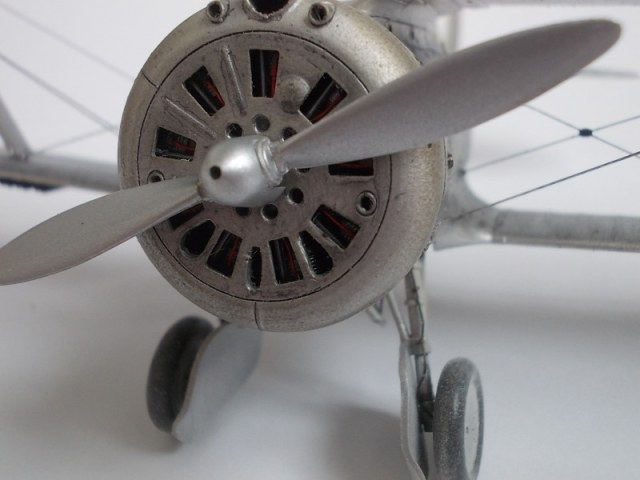

Ну и по собственно матчасти есть очевидные обидные ошибки - почему-то протектированный черный бензобак окрашен желтым, не установлены балансиры лопастей винта и его храповик, выходная труба маслорадиатора стала насквозь ржавой, расчалки к верхнему крылу шли на другое место - не на середину накладки, а "подныривали" под ее край.
А толстенные створки ниш производят впечатление 72-го масштаба.
На сайте с 09.10.2011
62 2707
Вот еще он же.
На сайте с 09.10.2011
62 2707
А здесь видно отсутствие РО под крылом.
Слабовато для такого масштаба.
Шов на зализе нижнего крыла справа ужасающий. При том, что его не должно быть вообще.
С уважением,
Игорь
На сайте с 12.09.2010
7 113
Слева и справа(особенно) не зашпаклеван центроплан (стык склейки фюзеляжа с нижним крылом).
На гаргроте слева и левой половине фюзеляжа не убраны непонятные накладки (артефакт после проектир-я).Косяк производителя, оговоренный наверно кучу раз на многих ресурсах.

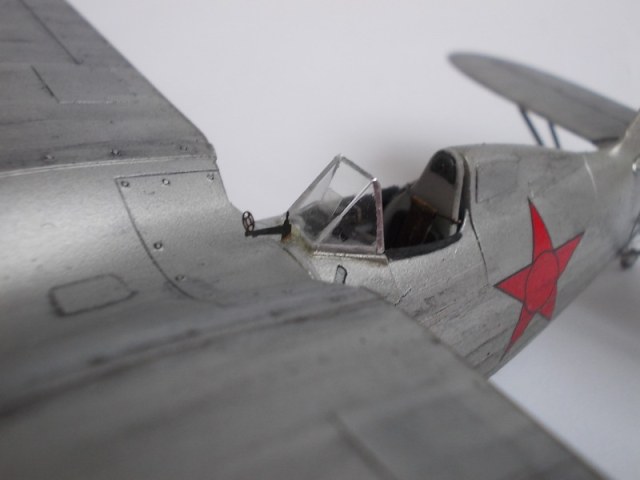

Мутный, заляпанный клеем козырек фонаря.

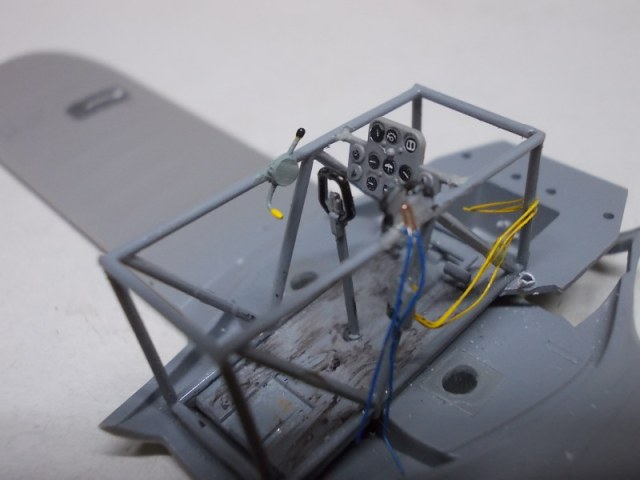

Приборка в жизни была черной. Циферблаты приборов вклеены со смещением относительно посадочных мест.
Лопасти винта с тыльной стороны (обращенной к летчику) окрашивались черным.
Дюралевые части планера и крыльев окрашивались эмалью серого цвета,а поверхности обтянутые полотном аэролаком второго покрытия с добавлением алюминиевой пудры.
Переплет козырька не окрашивался и металл был яркий с блеском. На модели вообще не понятно окрашен он или нет.
М-да,смывка явно в утиль.
Местами работа над моделью похожа на халтуру.
Но вы молодец, что собрали эту модель.
На сайте с 09.10.2011
62 2707
Все же некоторые уточнения.
Только на серо-серебристых. На зеленых он красился зеленым. Точнее, накладка-зализ нижнего крыла. Ну, плексиглас на прототипе может тоже не протерт. Спорное замечание. А я вот ни на одном фото ГОТОВОЙ модели не увидел вообще приборки. Снимок кабины-полуфабриката не в счет - может, ее потом Юрий перекрасил.На сайте с 03.10.2011
69 2230
Вау,как много "лестных" отзывов! И это говорит,что модель,как таковая - Удалась!
Но отвечу.

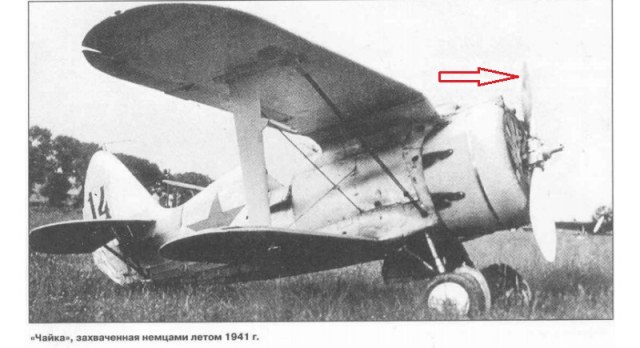

1.Направляющие РС и бомбодержатели не являются конструкцией самолёта,и являются съёмными.На фото Константина немчура их сняла(может такое быть?),у меня модель до "плена".
2.Как крепились растяжки на И-153 я знаю,но не всё можно сделать в модели.Кстати,Вы не сказали о тандерах
3.Как авиационному технарю мне известна"загаженность" поверхности,а "шагрень"пластика - к производителю!
4.В модели много ляпов потому что сделана из 72-го,со всеми вытекающими.Можно найти 101 преценз.
И каждый видит по своему.
На сайте с 09.10.2011
62 2707
Это современное восстановление.
Бак был залит снаружи самозатягивающейся резиной. Черной.
На фото он на переднем плане. Аутентичный, а не перекрашенный французами.
На сайте с 03.10.2011
69 2230
Константин,модель как раз с М-62.
На сайте с 03.10.2011
69 2230

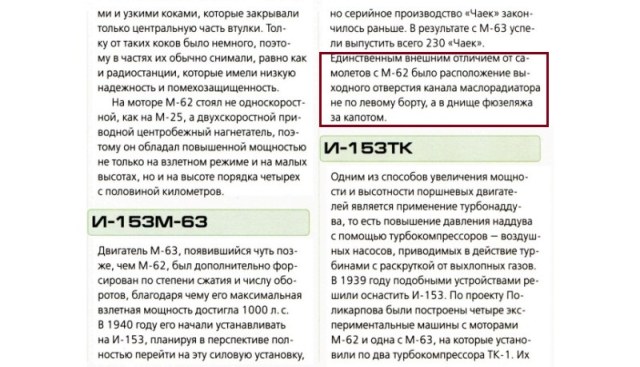

Вот отличие от М-63
На сайте с 03.10.2011
69 2230
Тыльная часть лопастей не всегда окрашивалась
На сайте с 03.10.2011
69 2230
Может быть была заводская серия без протектированных бензобаков,к примеру на фото не видно чёрного.
На сайте с 09.10.2011
62 2707
Юрий, я не говорю про М-63, я говорю про лоб капота как у М-63. У него воздуховод маслорадиатора был организован по другому. С двух овально-трапециевидных прорезей в лобешнике капота воздух по двум рукавам подводился к маслорадиатора внизу мотора между цилиндрами и выводился снизу под днище. Посмотрите мою модель чайки- я как раз делал модель с М63, причем делал эти воздухозаборники и рукава - в стройке показано. А М62 имел маслорадиатора сбоку слева и только один рукав подвода воздуха через одну овальную щель в лобовике. Так вот на фото прототип именно М62 и имеет одну щель, а Айсиэм даёт лоб с двумя щелями и вывод маслорадиатора сбоку.
На сайте с 09.10.2011
62 2707
Ваше фото с нечерным баком неверно - это виден плоский маслобак, закрывающий бензобак слева. Бензобак за ним и вообще не виден. А маслобак блестящий, и по нормативам коричневый.

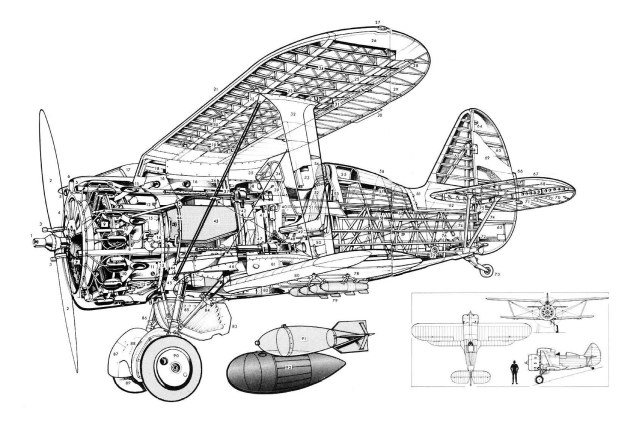

На схеме маслобак это номер 43.
На сайте с 09.10.2011
62 2707
Спонсор
На сайте с 15.07.2010
62 482
Хорошая модель!
На сайте с 03.10.2011
69 2230
Козырёк кабины оклеен фольгой и приклеен ПВА.Где коллега LAnWas увидел следы клея???
Собиралась модель по чертежам и т.д и т.п.
На сайте с 17.08.2010
320 137
Хорошо.
На сайте с 27.02.2015
0 5523
великолепные ответы. Как *** послал.
На сайте с 03.10.2011
69 2230
Никого никуда и не собирался посылать,но хотелось бы посмотреть Чайку с "правильной" смывкой,переделанным капотом без ФТД,правильных щитков и прочего.У каждого моделиста свой взгляд и руки,а вот замечания должны быть конструктивными.Без обид.
На сайте с 03.10.2013
65 31
Симпатяга получился!
Спонсор
На сайте с 26.01.2013
17 1
Шик!!
На сайте с 03.10.2011
69 2230
Спасибо за ваши комментарии,коллеги!
На сайте с 03.02.2012
232 2206
Хорошо получилась,такая боевая Чаечка!
