АПЛ К-335 "Гепард" проект 971 "Щука-Б"

Уважаемые коллеги, представляю Вам свою очередную модель. Это российская АПЛ 3-его поколения проекта 971 «Щука-Б» (по классификации НАТО – Akula III), выполненная в масштабе 1/350 китайской фирмой Bronco.

Прототип:

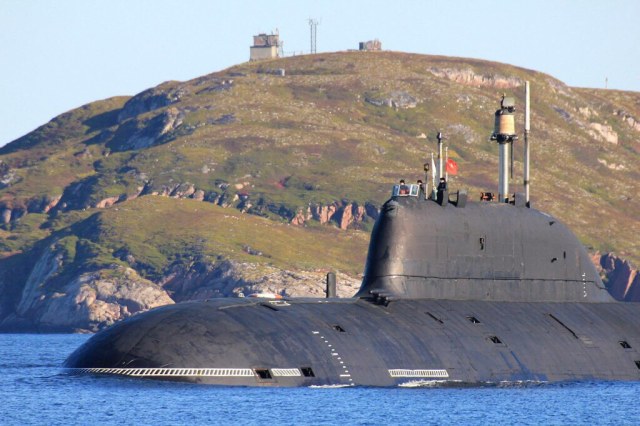

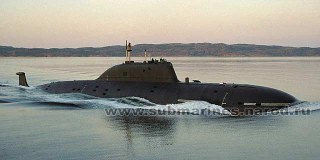

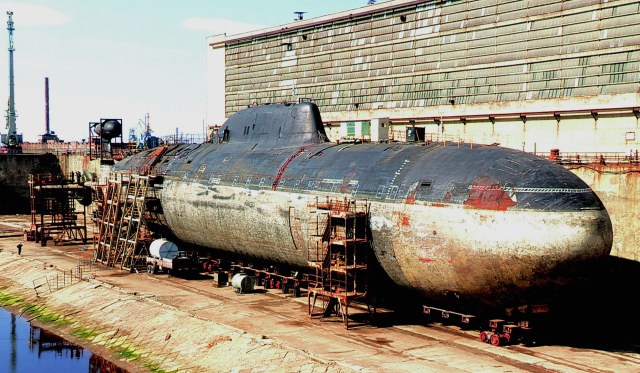

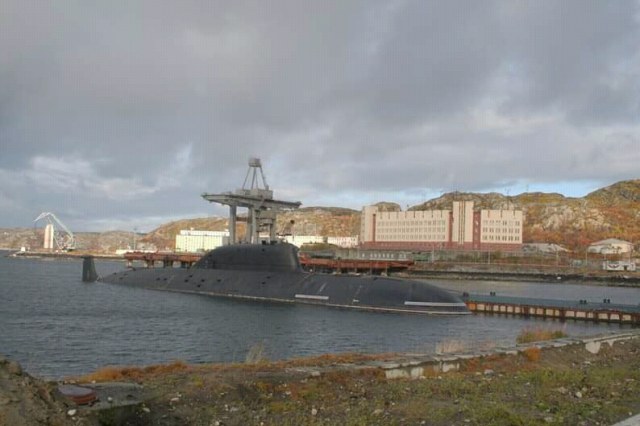

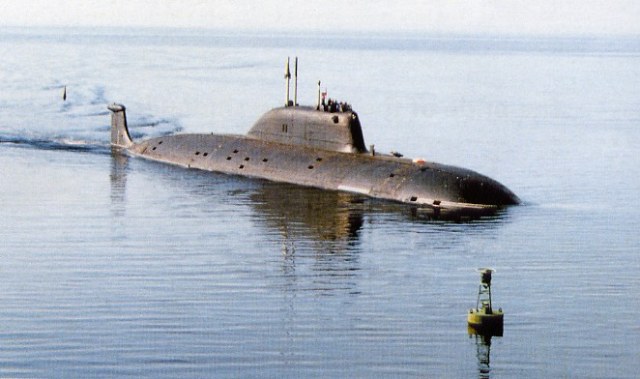

К-335 «Гепард» - атомная подводная лодка проекта 971 «Щука-Б», относящаяся к третьему поколению атомных подводных лодок. «Гепард» - 15-ая

(7-ая, построенная на «Севмаше») и последняя лодка в серии 971-ого проекта.

ТТХ АПЛ:

Водоизмещение:
надводное: 8 140 т
подводное: 12 770 т
Длина: 110,3 м
Ширина (корпуса): 13,6 м
Осадка (средняя): 9,7 м
Скорость:
надводная: 11,6 уз.
подводная: 33 уз.
Глубина погружения:

рабочая: 480 м

предельная: 600 м
Экипаж: 73 человека (из них 31 офицер)

Автономность: 100 суток
Вооружение: 4х533 торпедных аппарата (боезапас 28 торпед)

4х650 торпедных аппарата (боезапас 12 торпед)

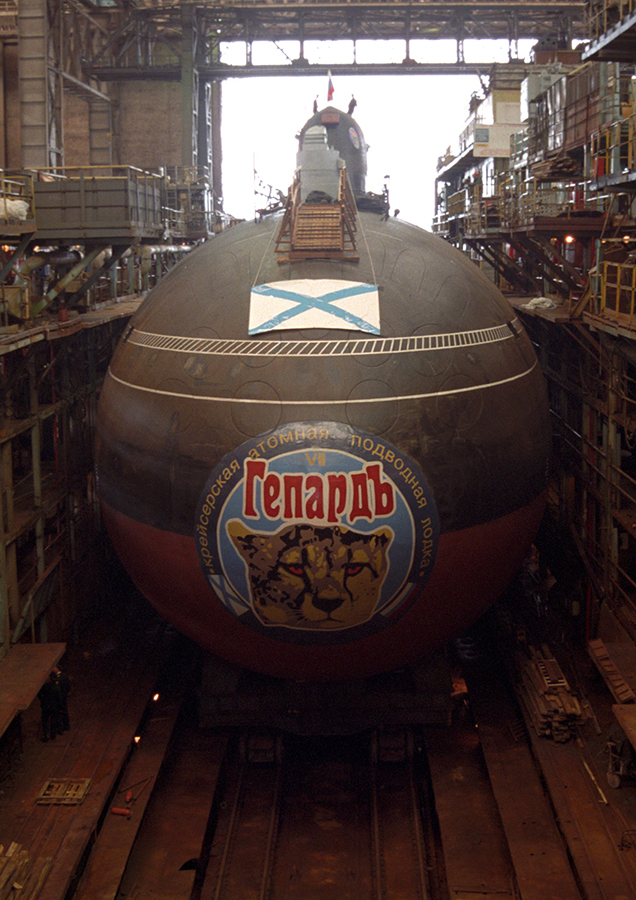

Заложена 23 сентября 1991 г., спущена на воду 17 сентября 1999 г., вступила в строй 4 декабря 2001 г. январь 2002 г. включена в состав КСФ с базированием в г. Гаджиево. В настоящее время – в боевом составе ВМФ Более подробно о службе корабля здесь: ИСТОРИЯ СЛУЖБЫ

Набор:

 Длина модели составляет около 320 мм. Модель в исполнении китайцев имеет ряд недостатков. Попробую обозначить некоторые из них:

 - неверные обводы рубки – у прототипа вдоль борта рубки можно пройти в корму лодки, на модели это не реализовано;

 - АСБ неверной формы;

 - КГР и ВР не имеют разделения на рули малой и большой площади, кроме того форма нижнего ВР не соответствует прототипу;

 - водозаборники выглядят как заглушки;

 - неверные расположение шпигатов в нижней части корпуса;

 - неверное расположение ВРДК (резервных движителей);

 - отсутствует отверстие для выпуска гибкой антенны в вернем ВР (на модели сделано в виде заостренного обтекателя).

  Сборка:

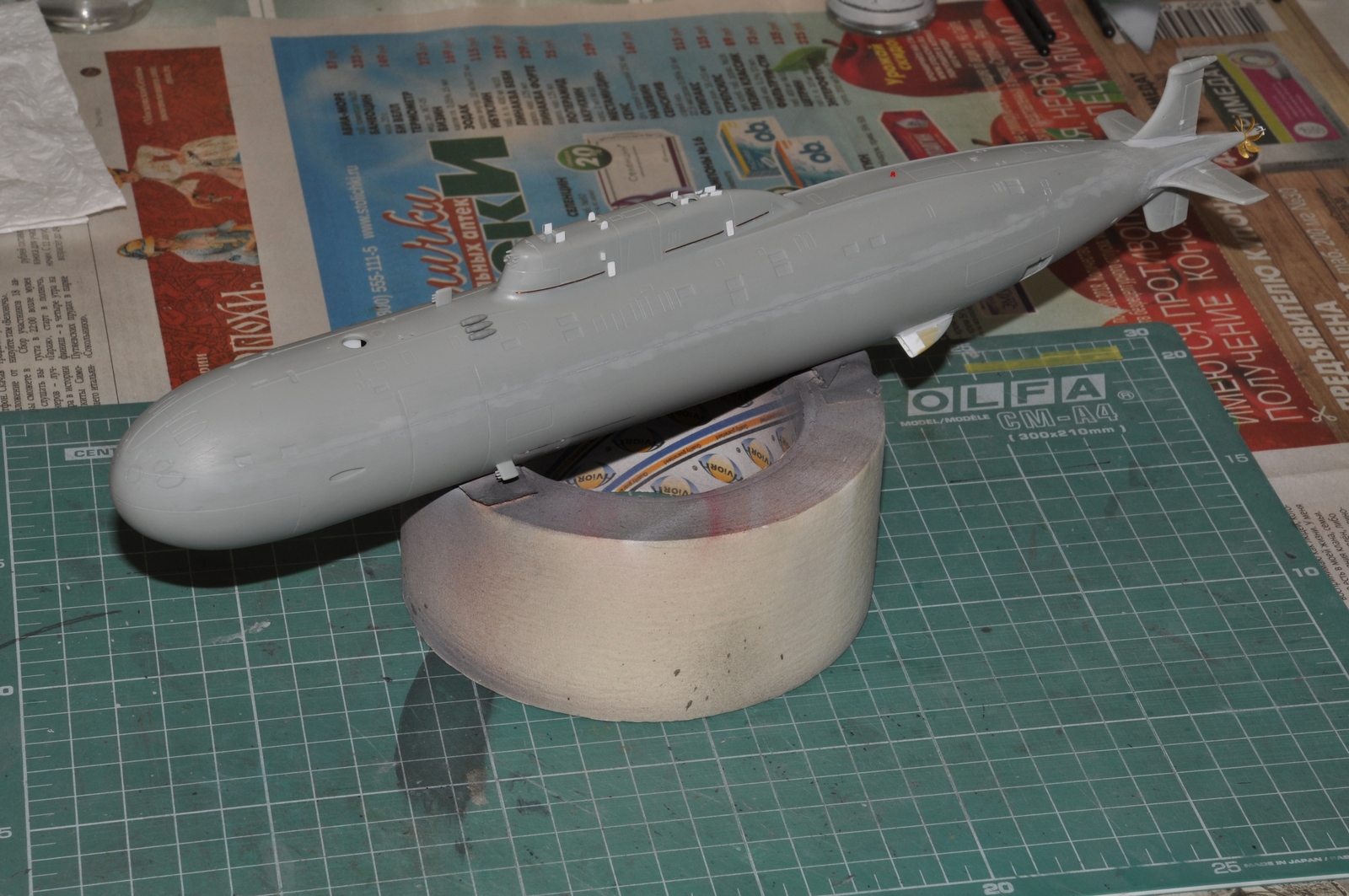

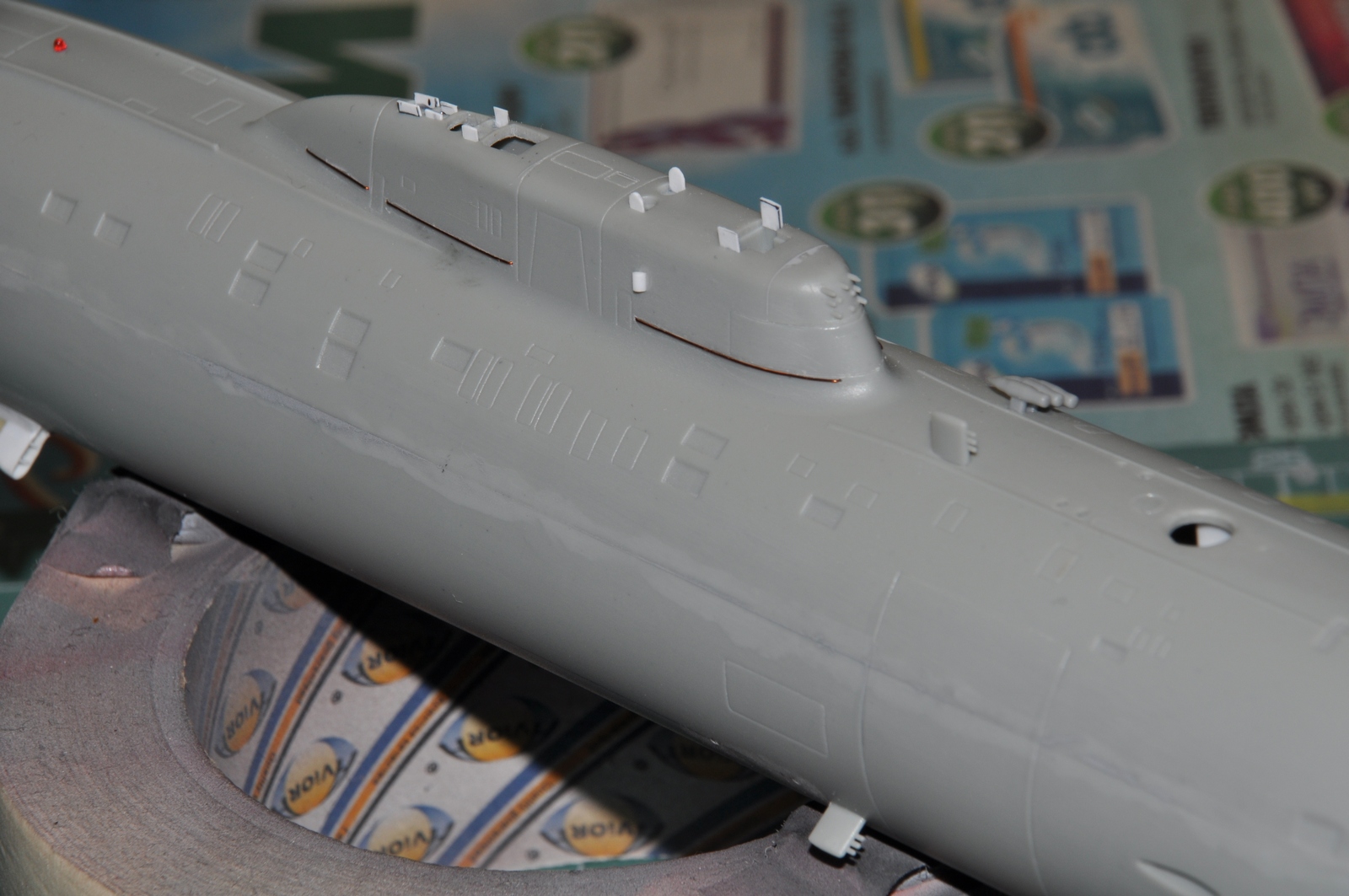

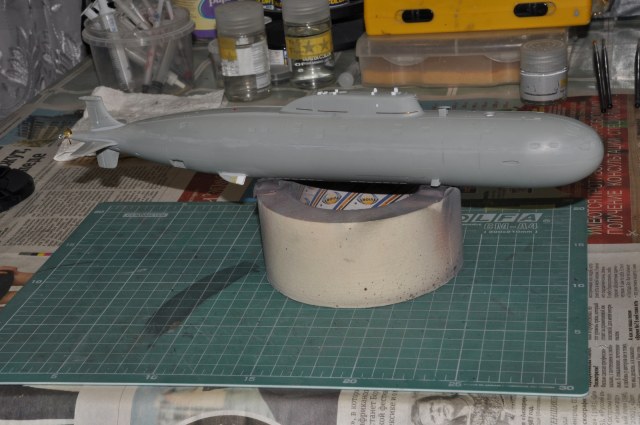

 Как всегда, начал работать с корпусом. Собрать три детали корпуса в единое целое оказалось непросто, но победил этот момент. Далее пошли доработки:

срезал имитацию швартовных шпилей – у меня будут в убранном положении. Соответственно, показал их расшивкой на корпусе;

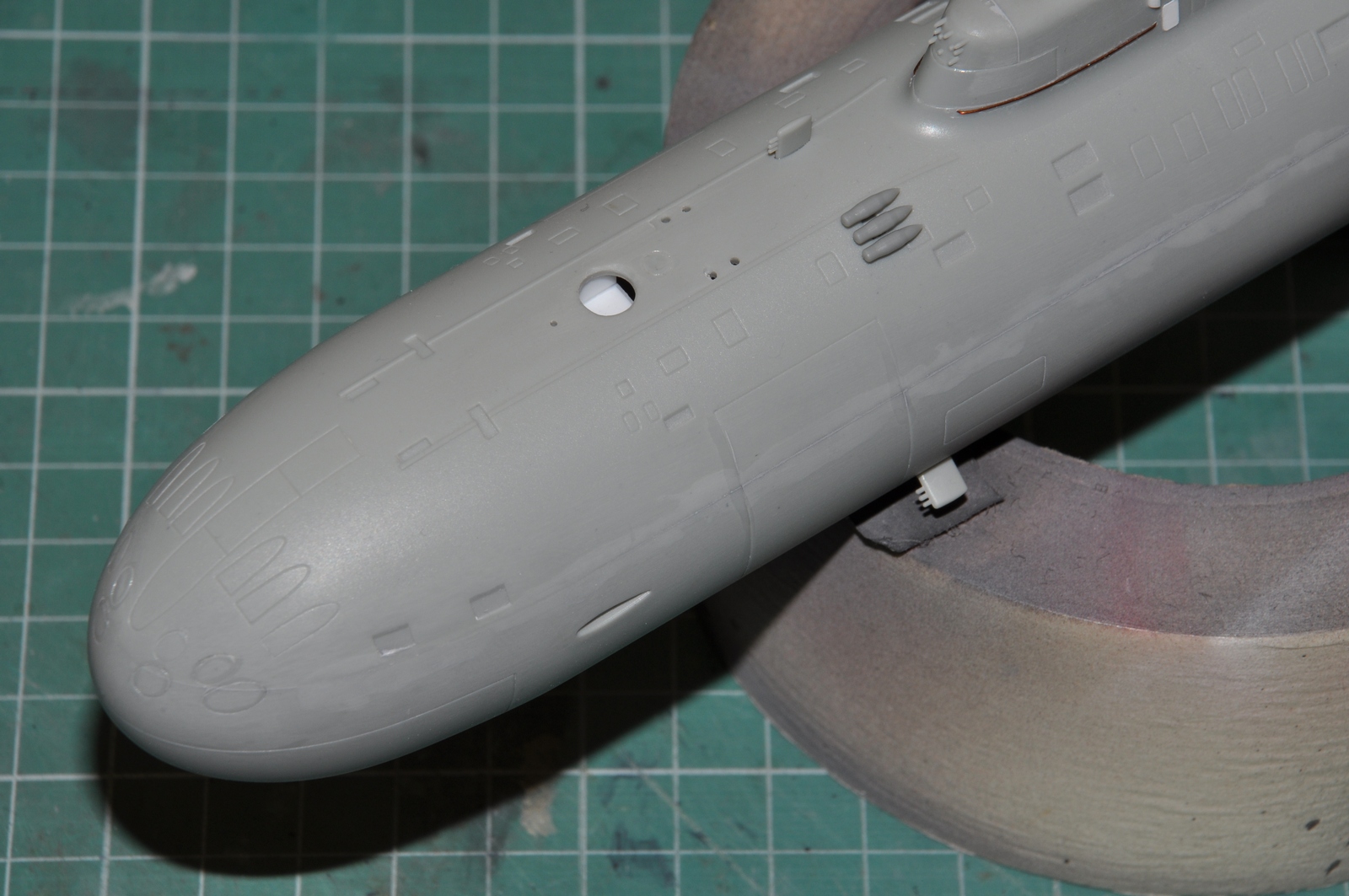

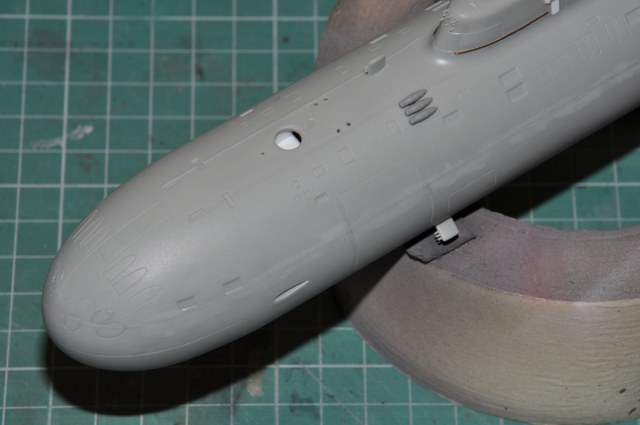

высверлил АСБ и изготовил его из пластикового прутка 5 мм. Предварительно на корпусе сделал под него посадочную площадку;

срезал штатную имитацию кнехтов. Изготовил их из прутка 0,88 мм и листового пластика 0,2 мм;

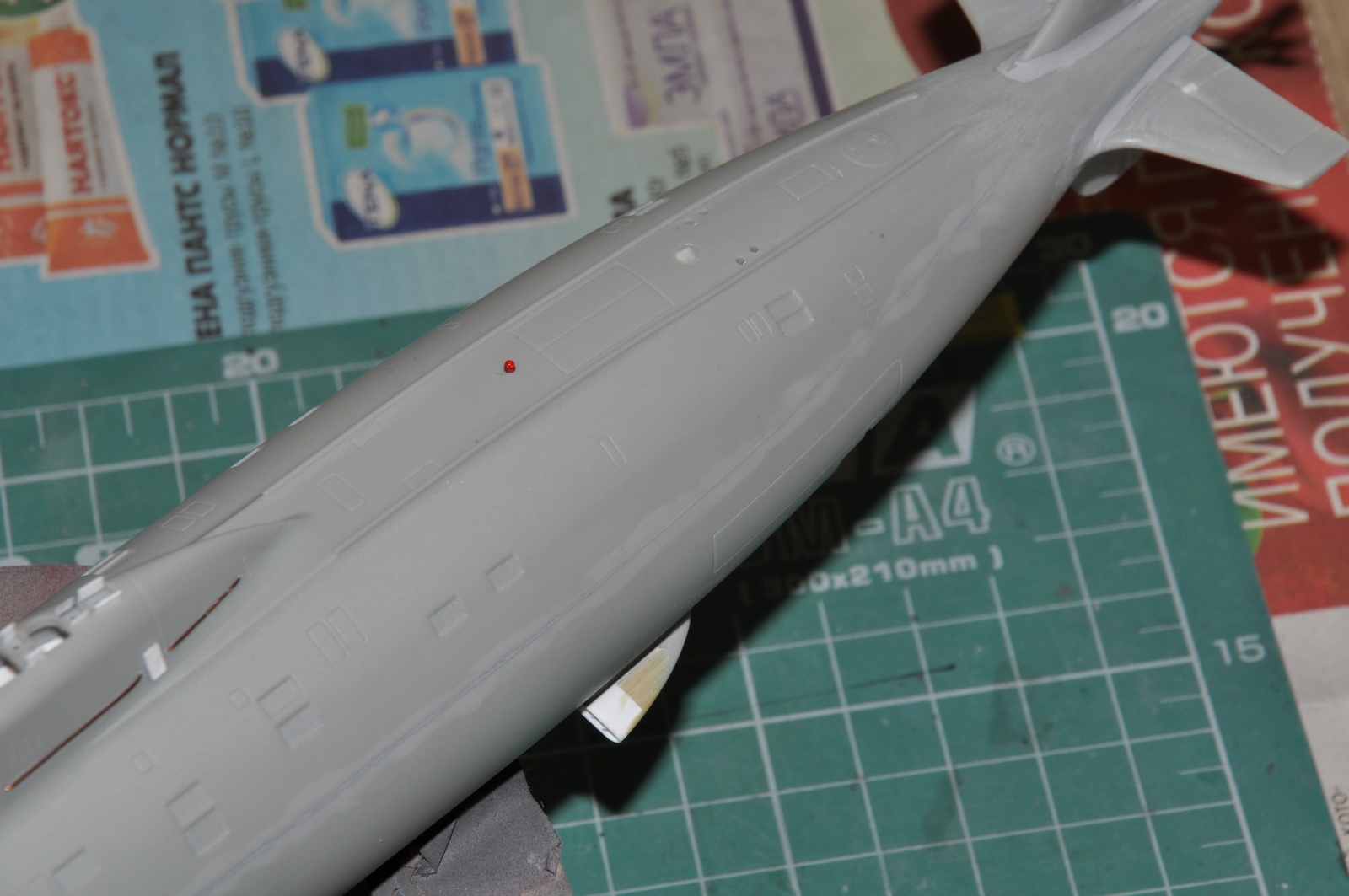

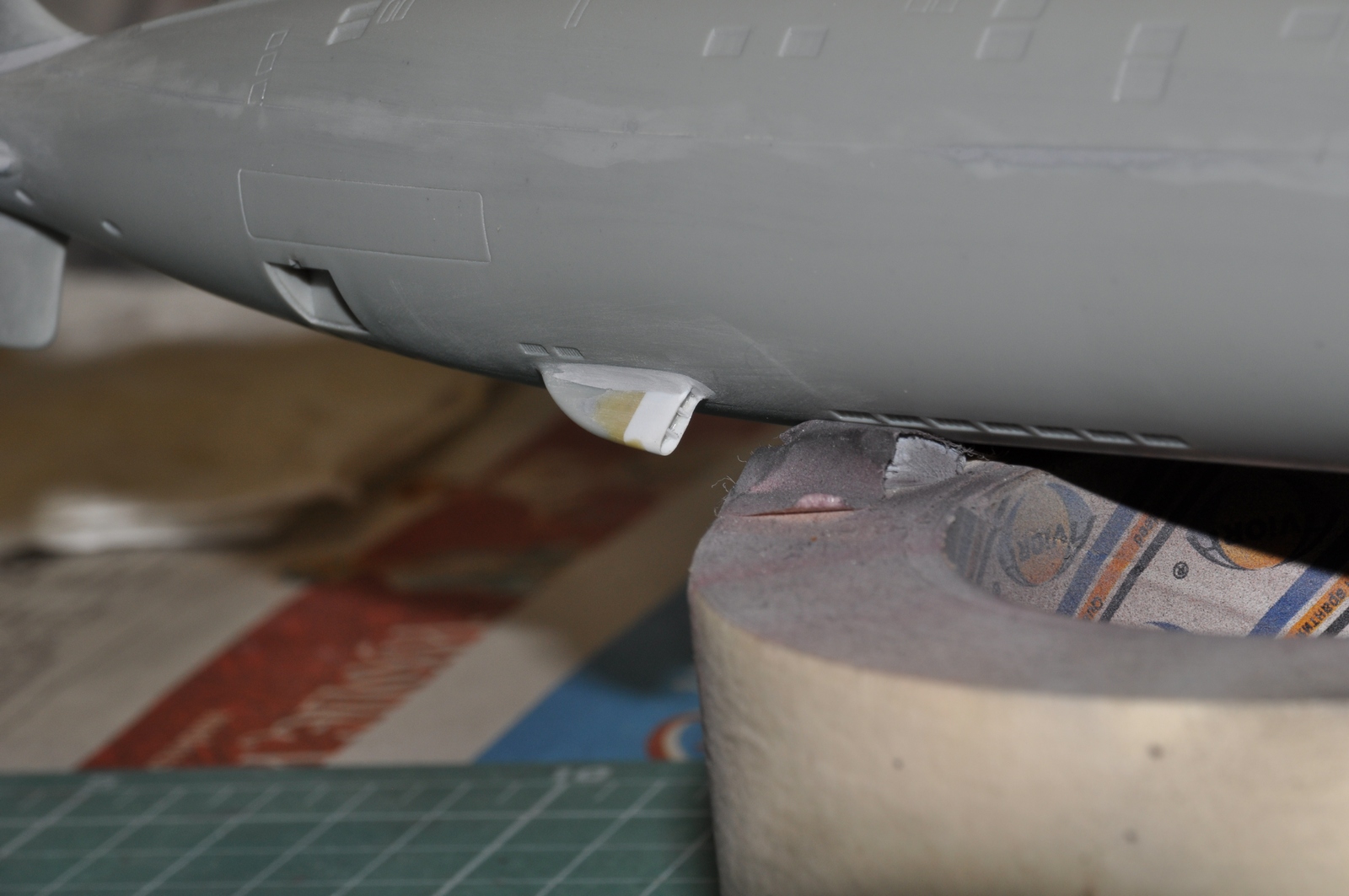

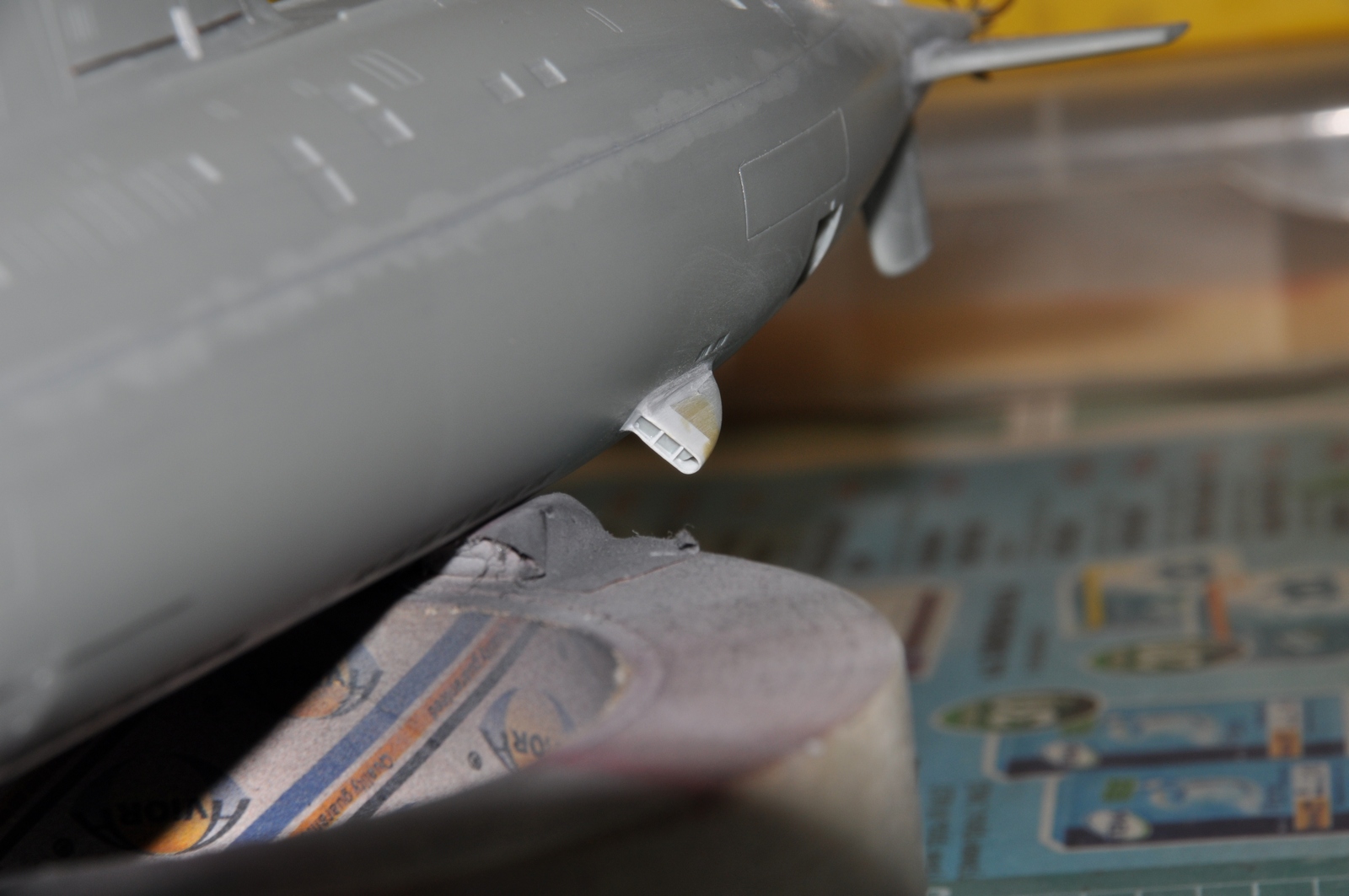

доработал водозаборники, изготовив из пластика 0,2 мм их приемные части. Также понадобились двухкомпонентная и обычная шпаклевка, пару вечеров работы шкуркой и получилось что то более-менее похожее на прототип;

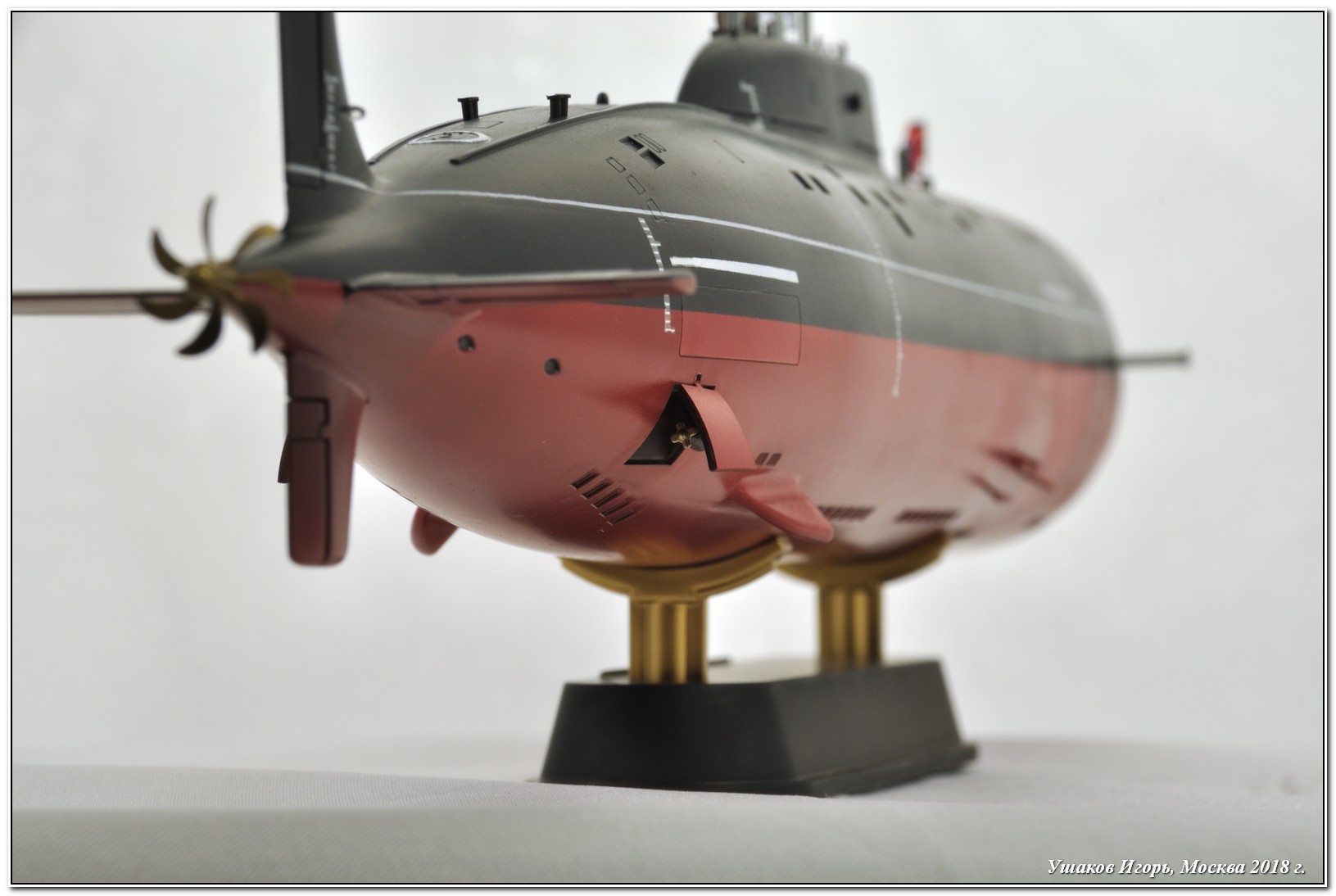

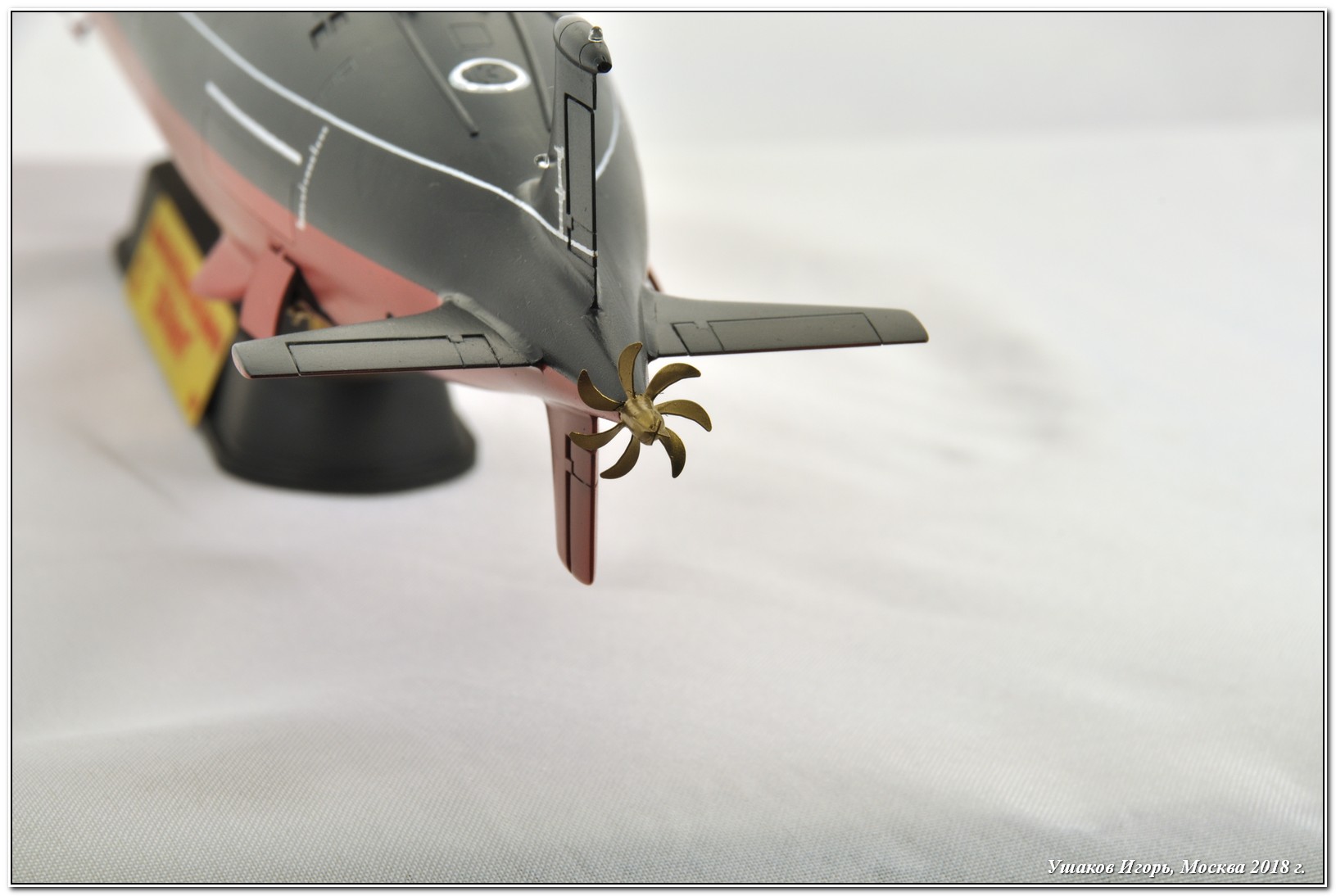

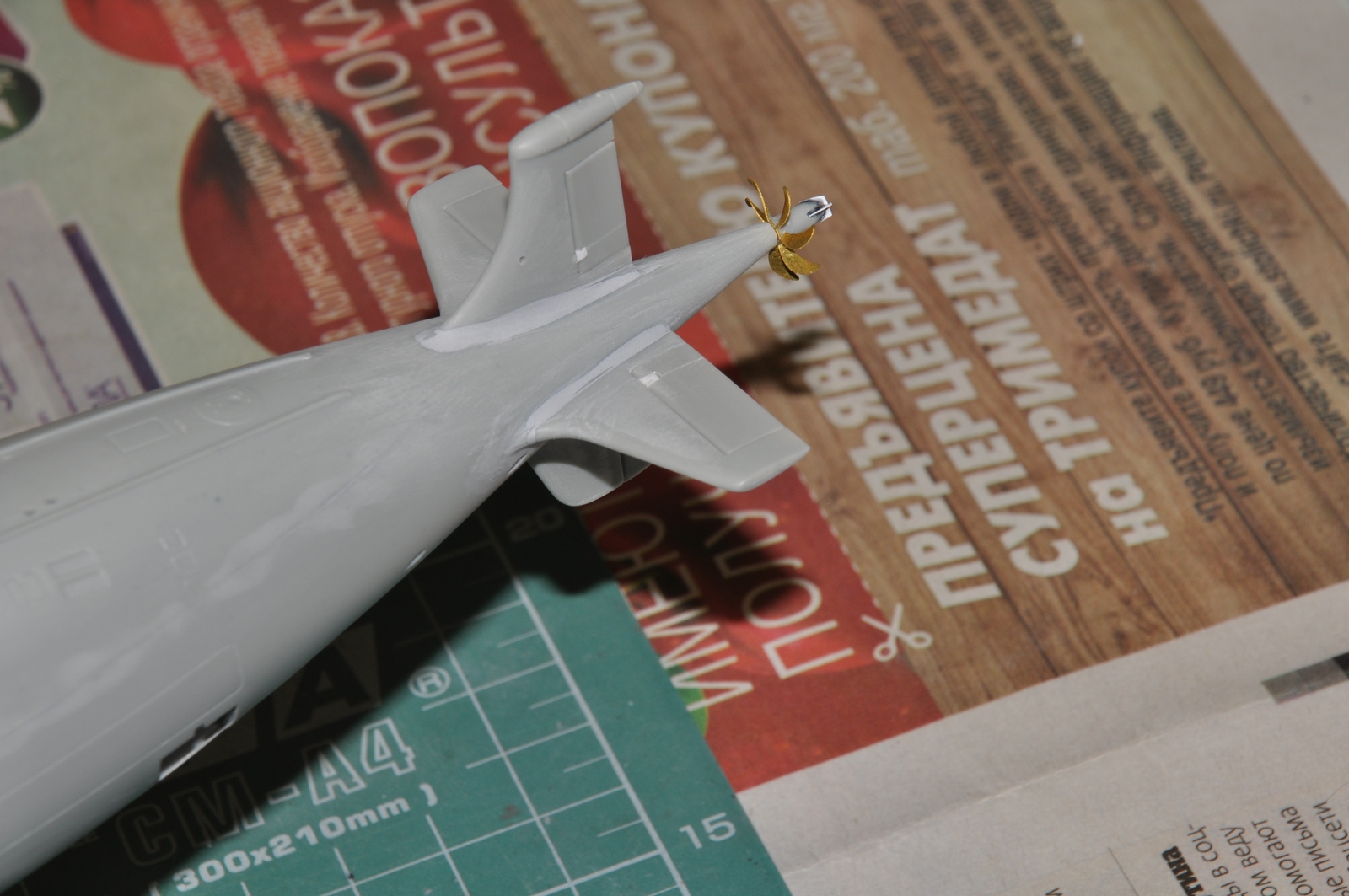

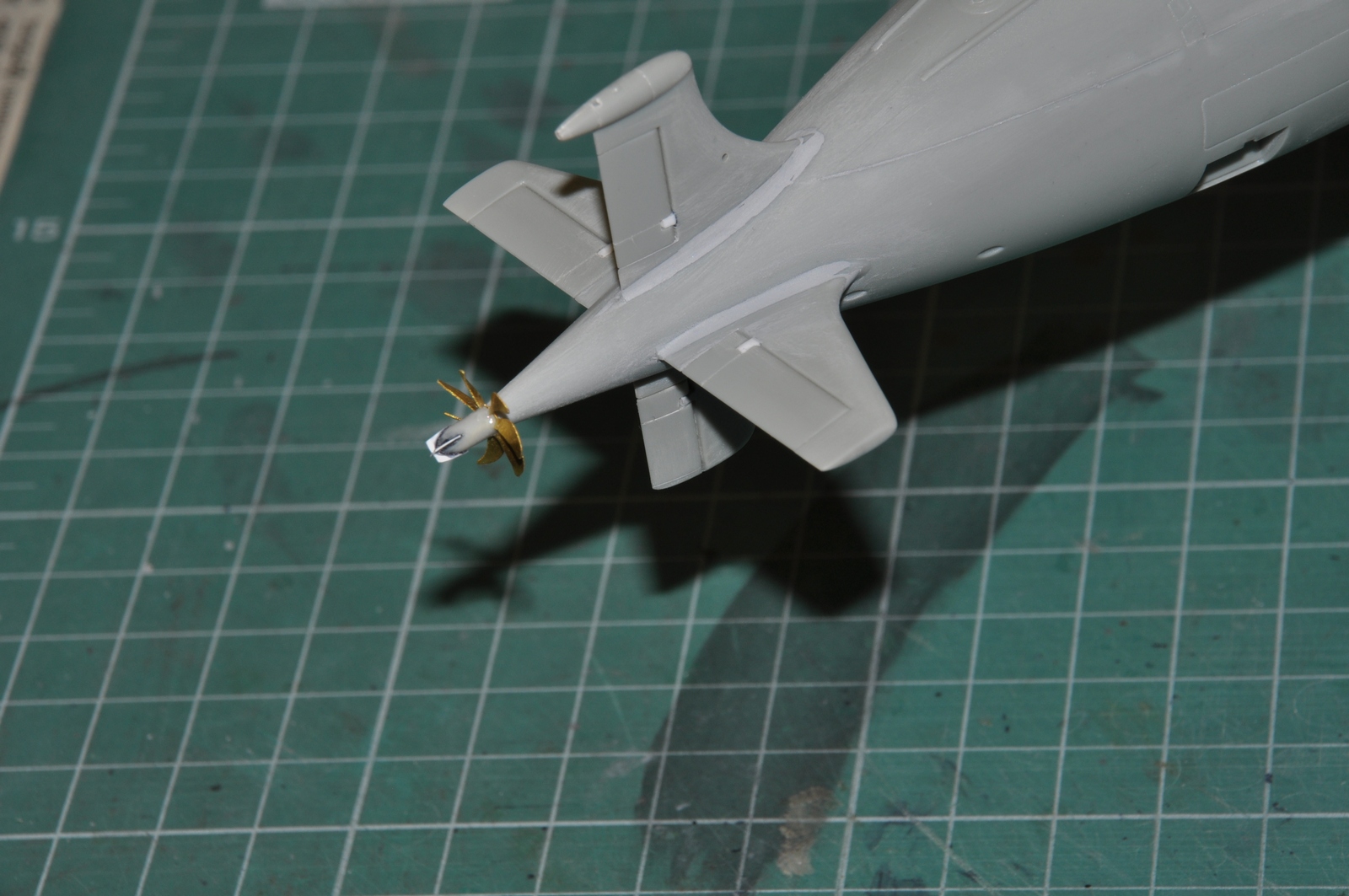

доработал все кормовое оперение, разделив плоскости рулей на малую и большую плоскости, изготовив кронштейны их навески и переделал форму нижнего ВР;

на НГР также показал малые плоскости (расшивкой) и сделал из пластика 0,2 мм торцевые шайбы;

на верхнем ВР отрезал заостренный обтекатель и сделал отверстие для выпуска гибкого тела буксируемой антенны;

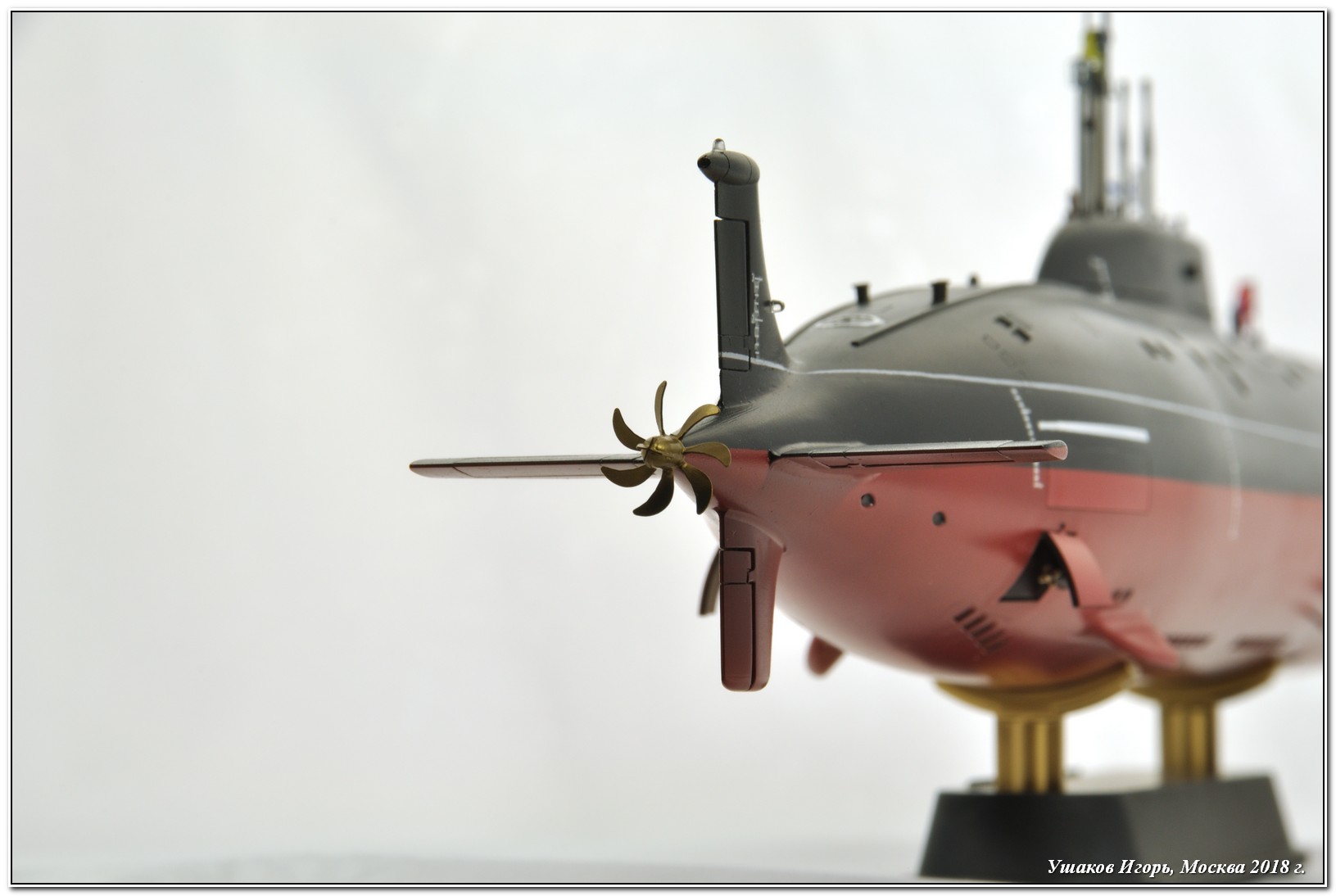

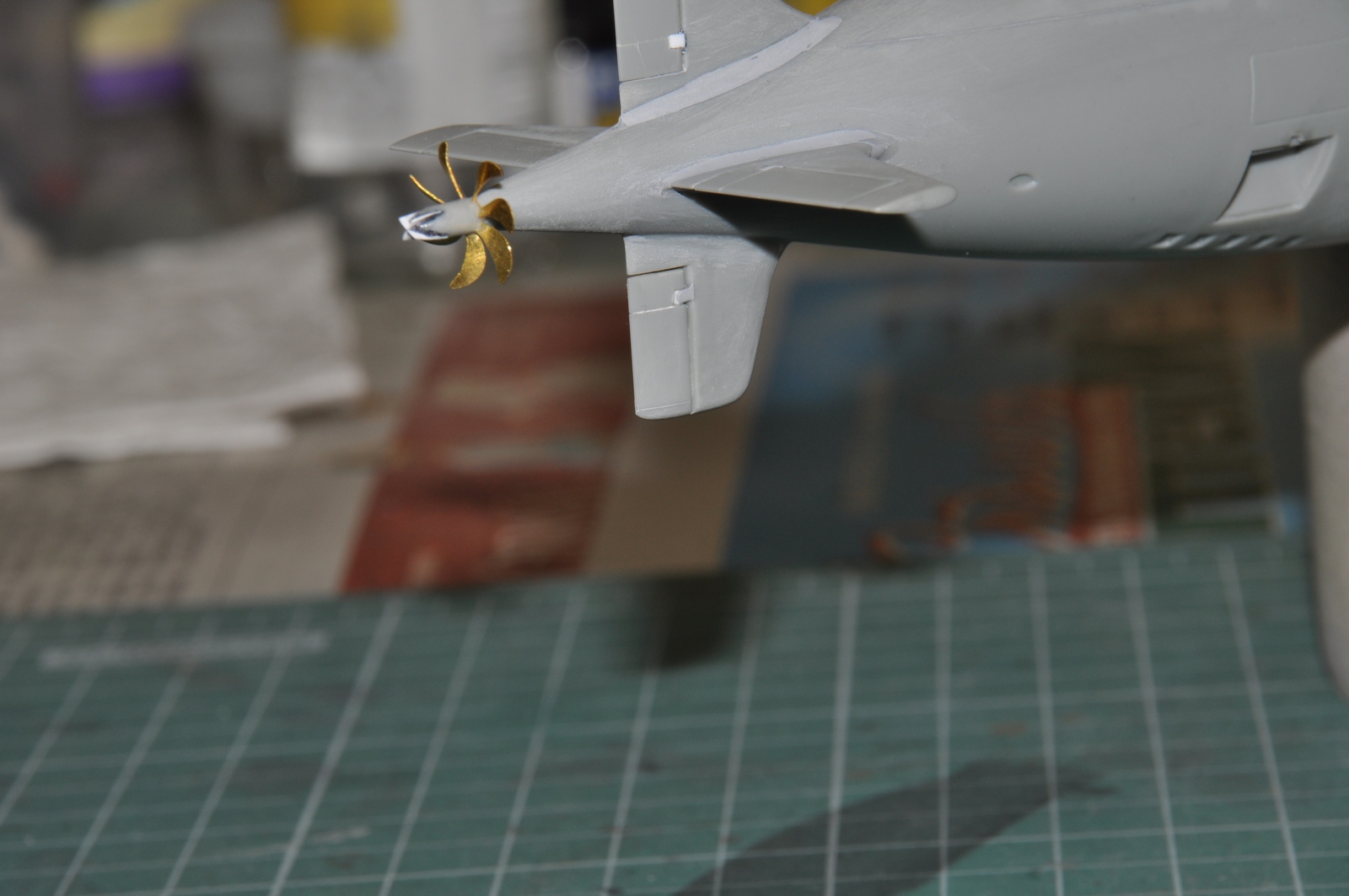

с гребного винта срезал пластиковые лопасти и сточил ступичные гребни. Гребни сделал заново из пластика 0,13 мм, лопасти смонтировал травленые от 671 проекта;

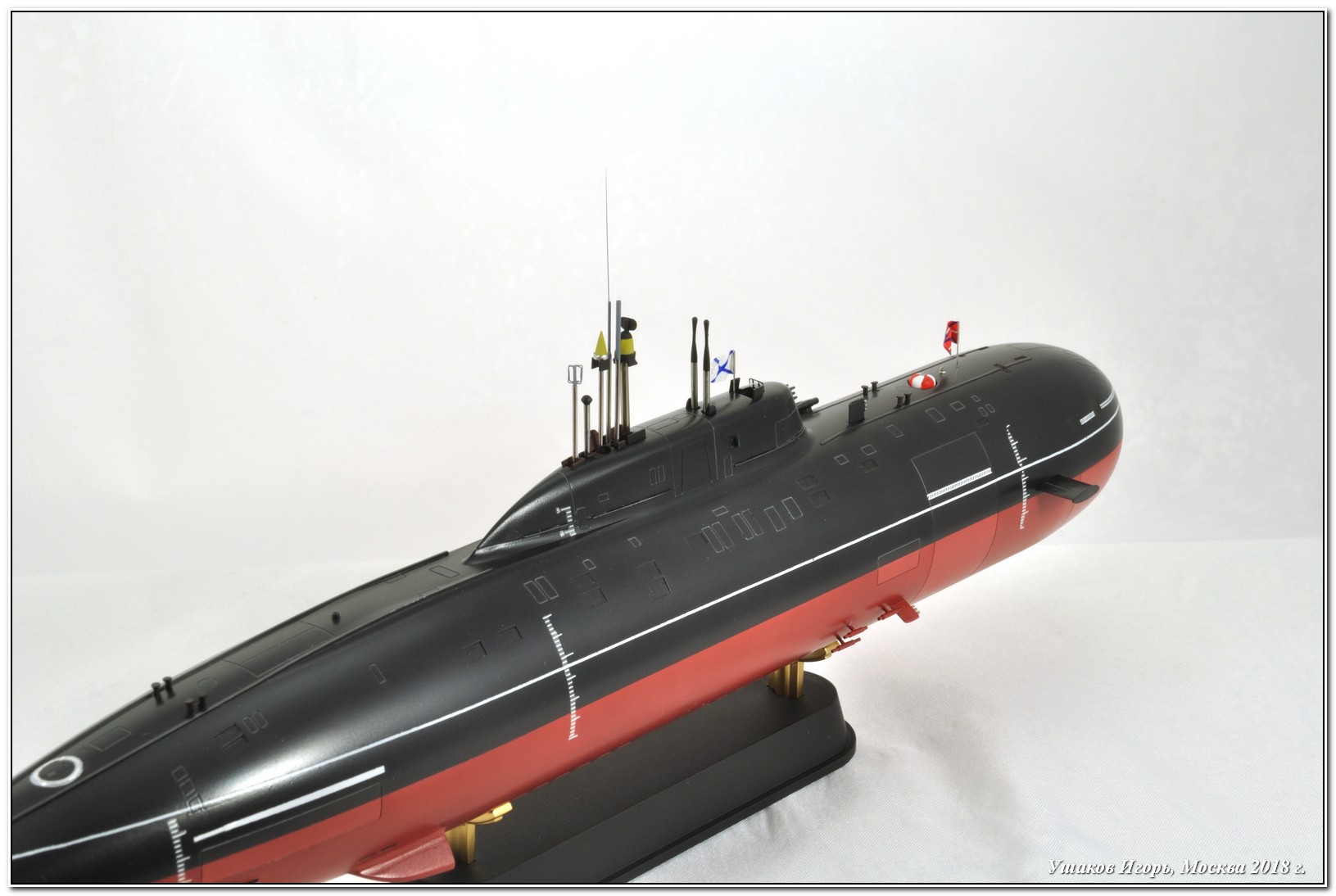

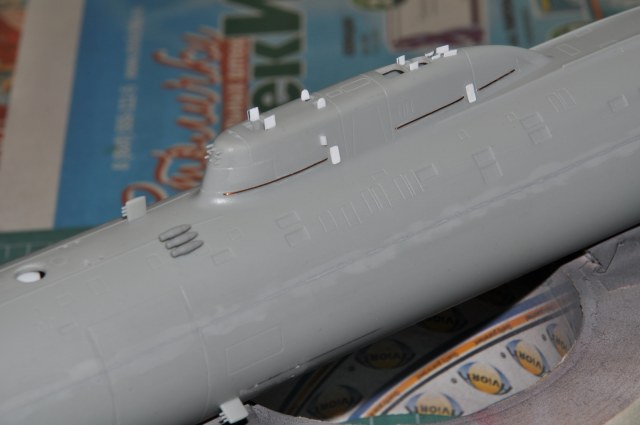

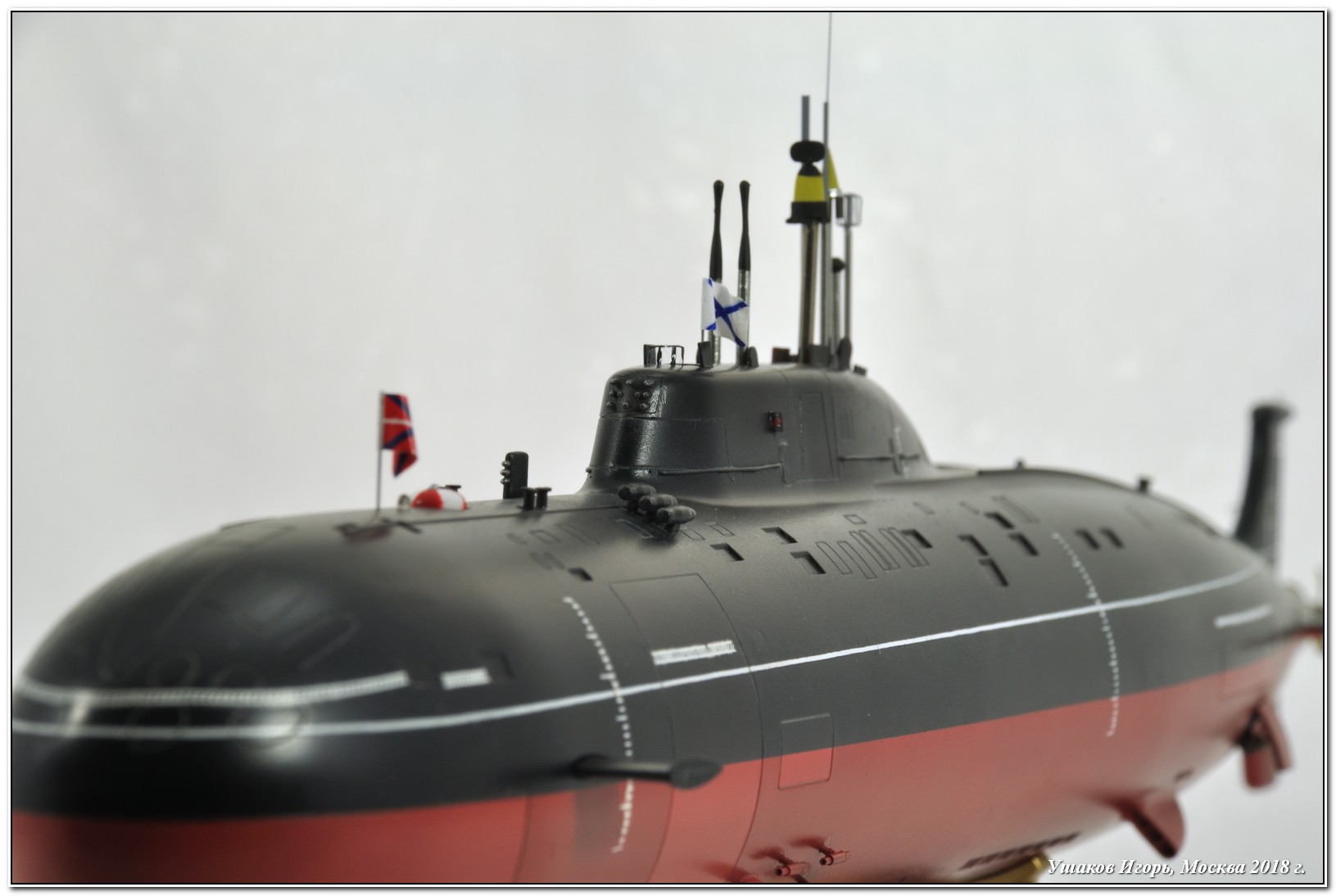

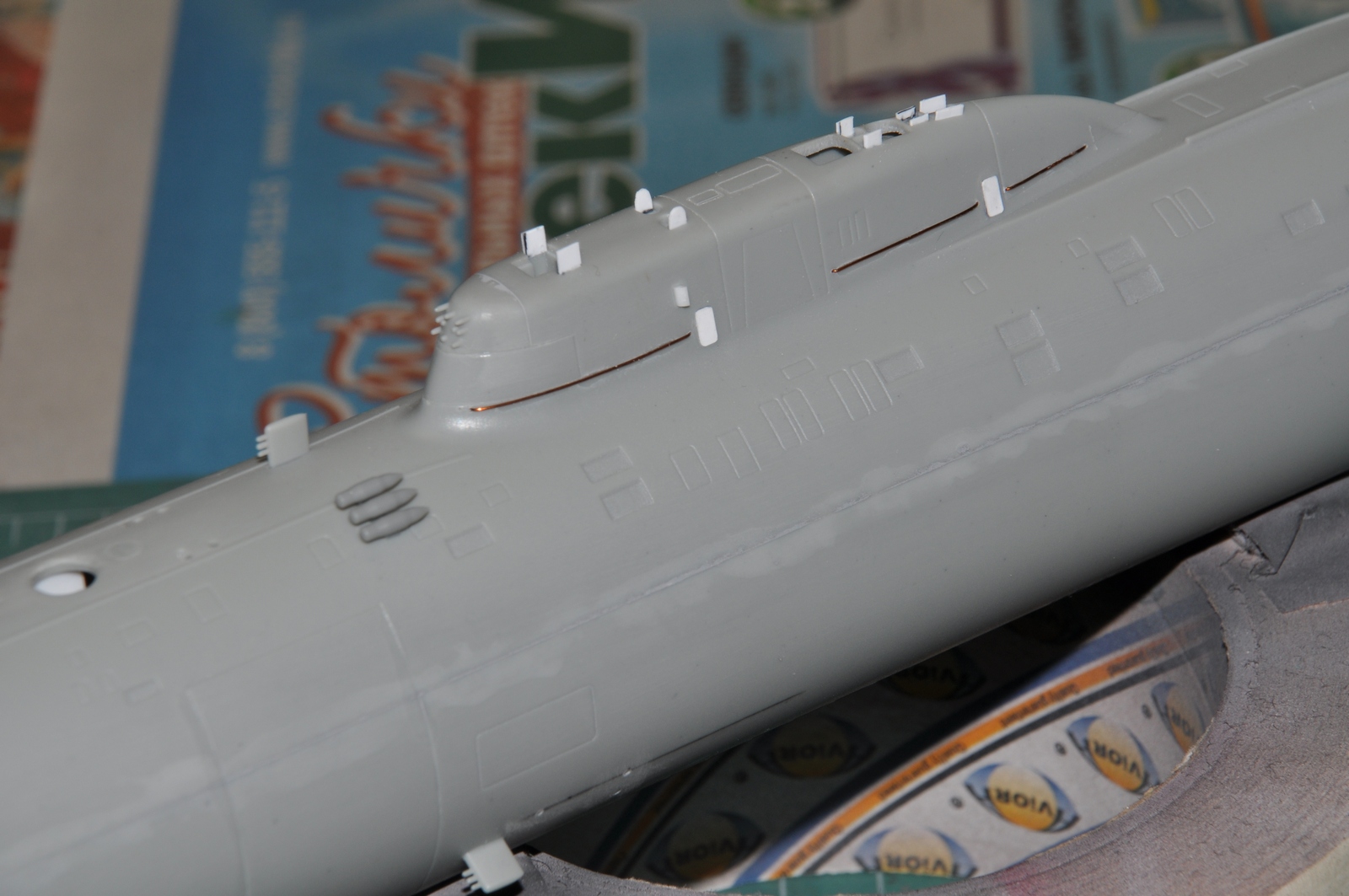

на рубке сделал поручни из проволоки 0,25 мм, рубочные двери по левому борту (не уверен, что они есть на прототипе, четких фото этого момента не нашел), ходовые огни из пластикового прутка и закрытия отверстий ВУ на крыше рубки из листового пластика 0,2 мм;

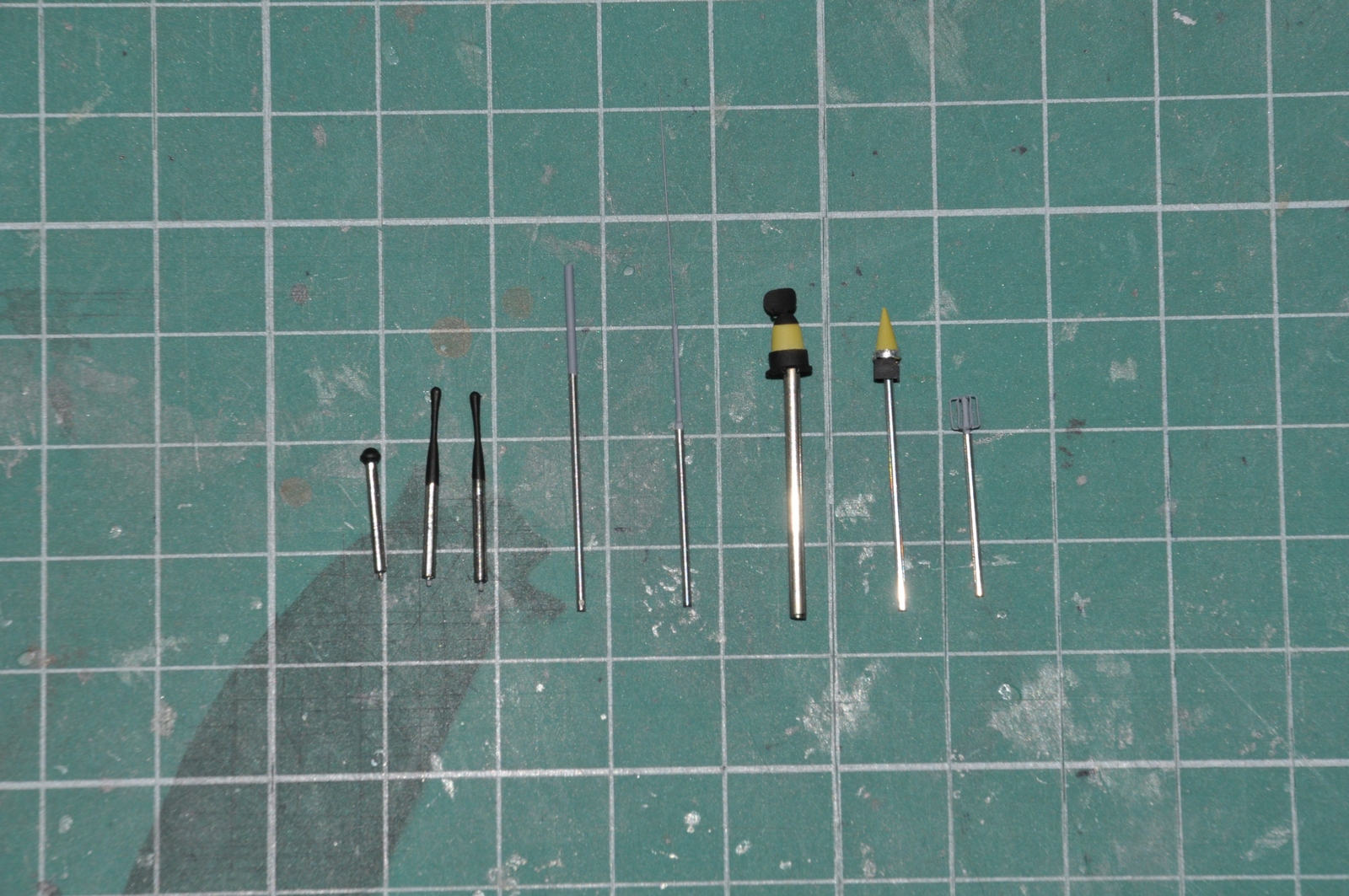

все ВУ, кроме перископов сделал заново из медицинских игл, пластиковых прутков и прочих запасов; из латунных трубочек сделал датчики на днище лодки.

  Окраска:

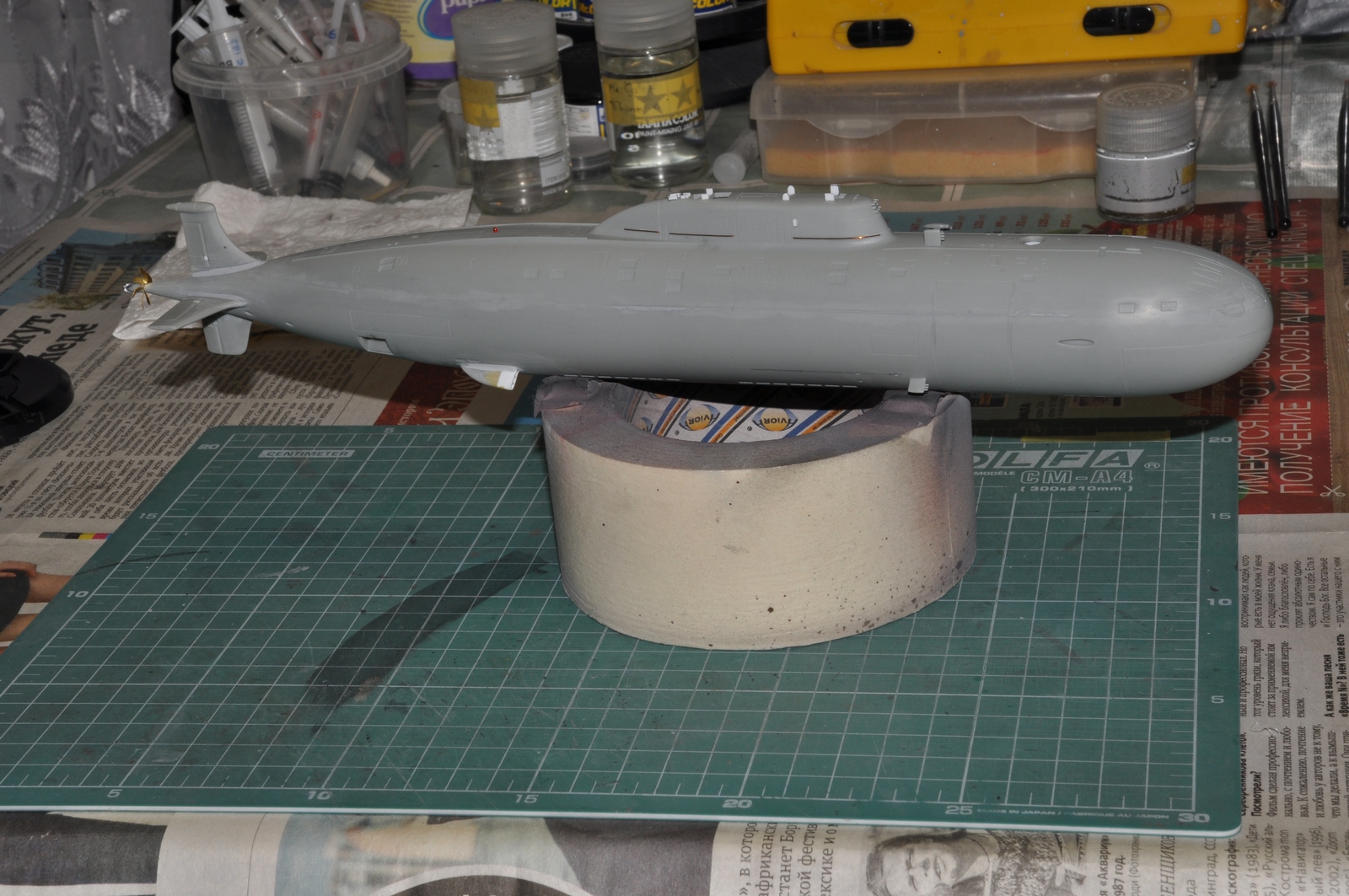

 Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Gunze Mr. Color. Особо рассказывать нечего: сначала WL, затем подводная часть и, наконец, надводная. Местные высветления и затемнения верха и низа для придания неоднородности окраски.

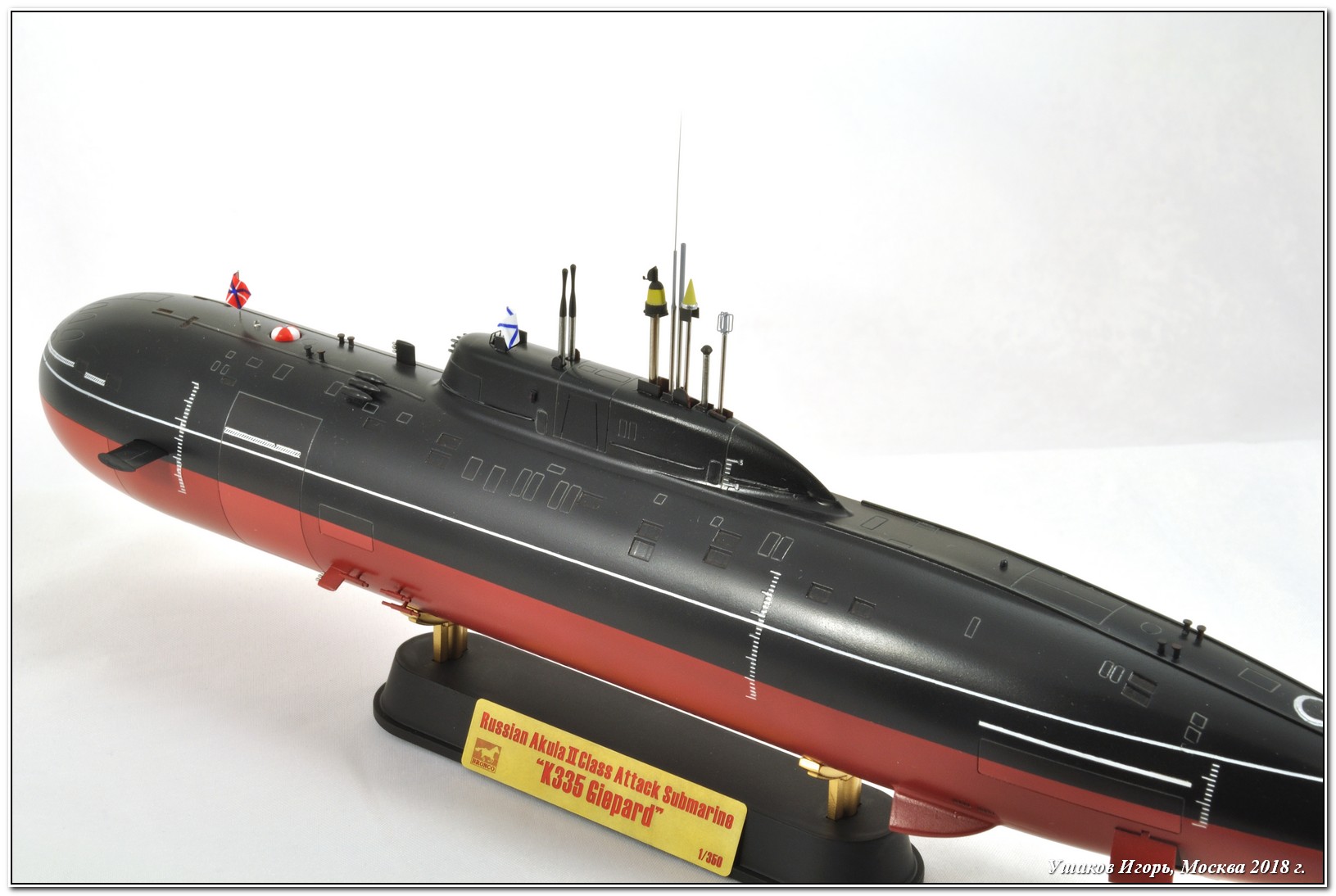

Декали использовал из набора. Деки дубовые, полный отстой, если быть кратким. На криволинейные поверхности практически не ложатся, к поверхности прилипают после долгих танцев с бубнами. В общем – ужас.

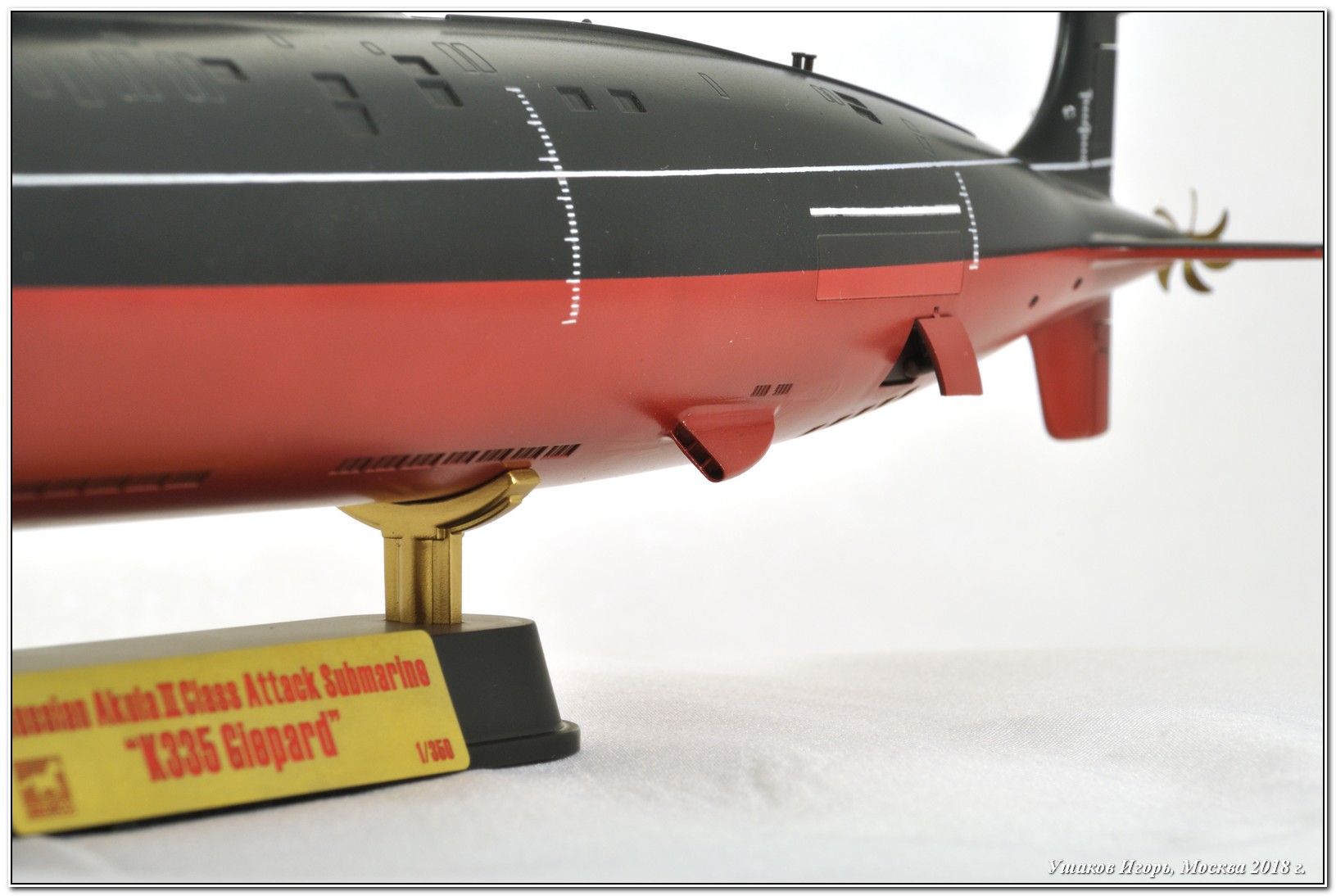

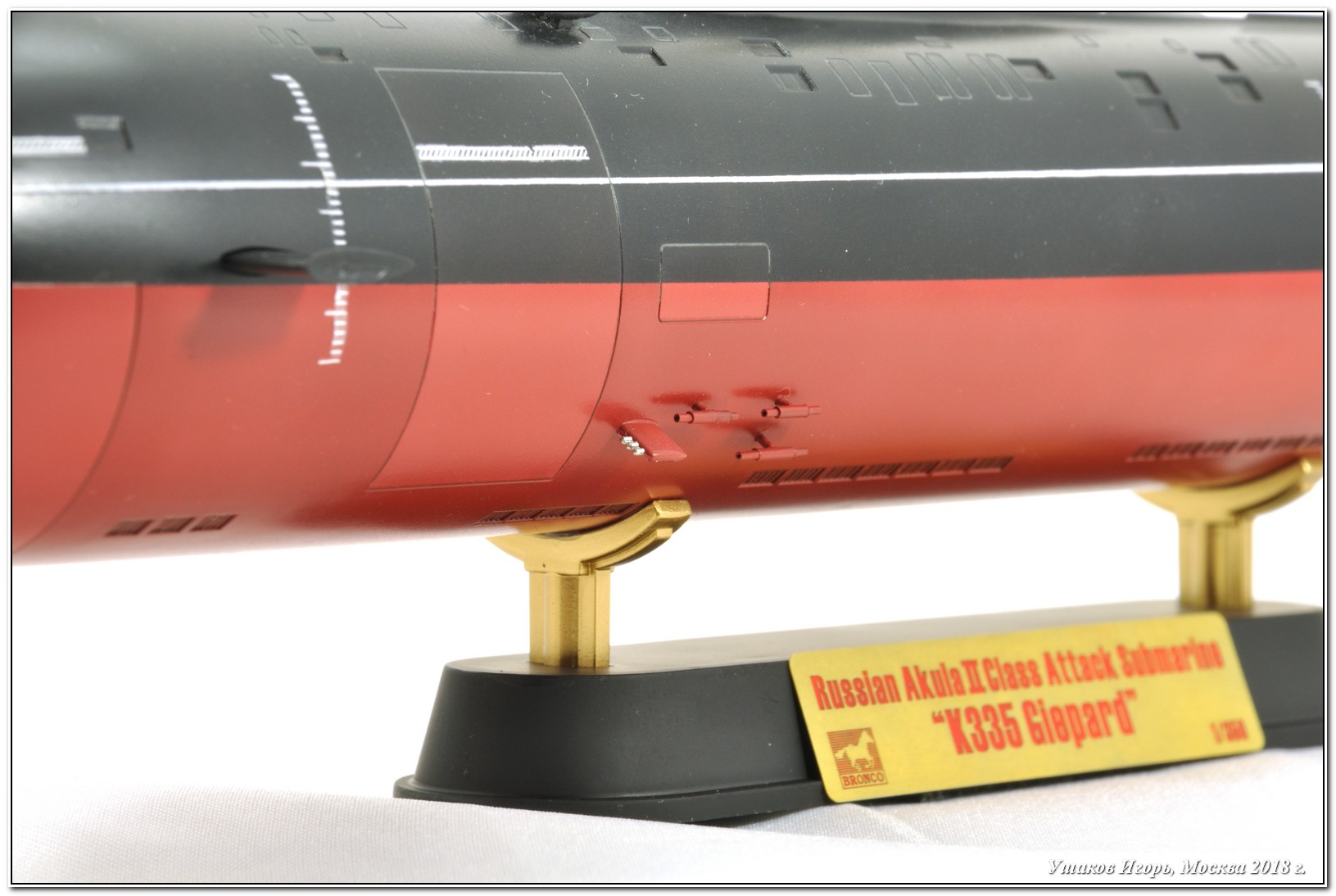

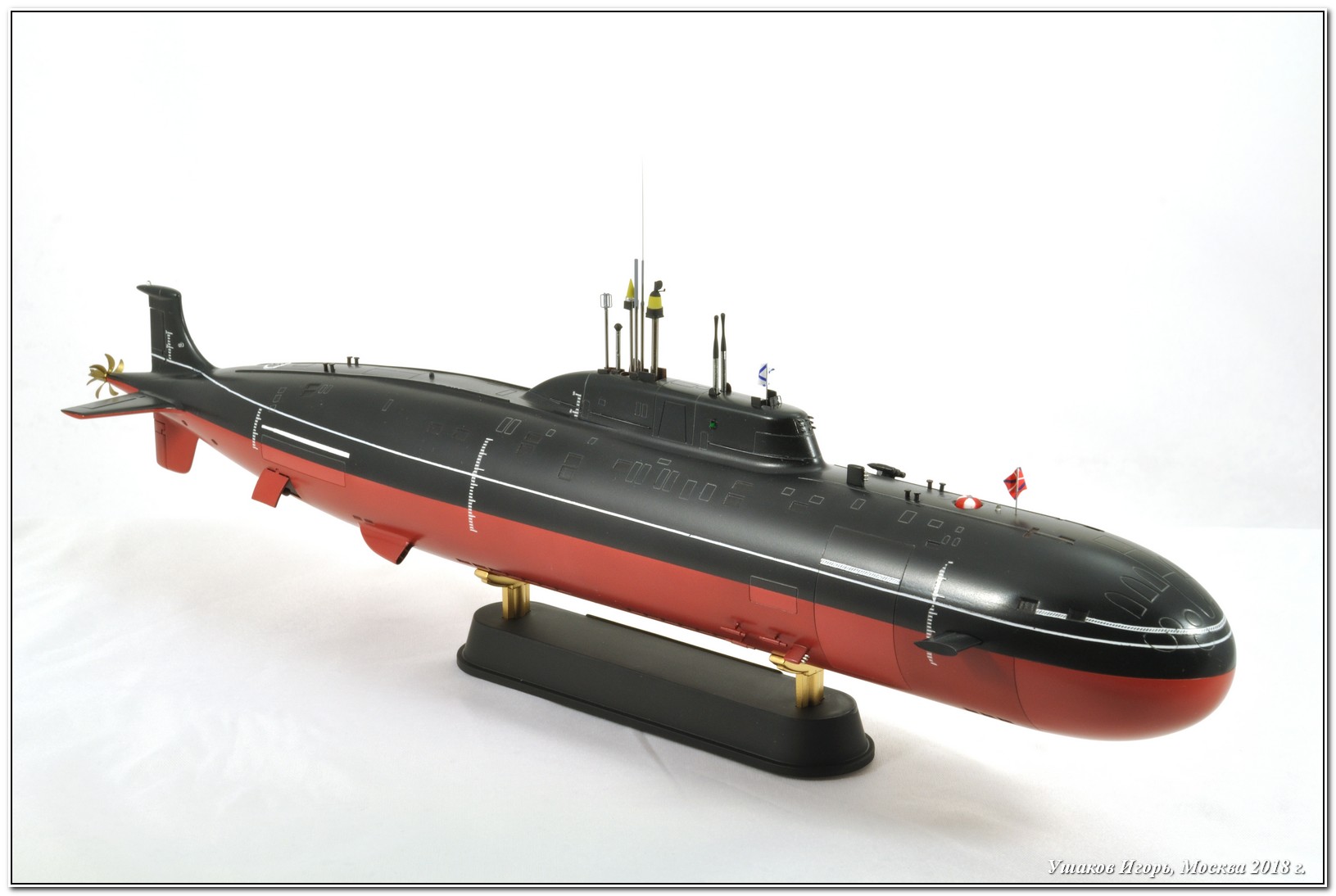

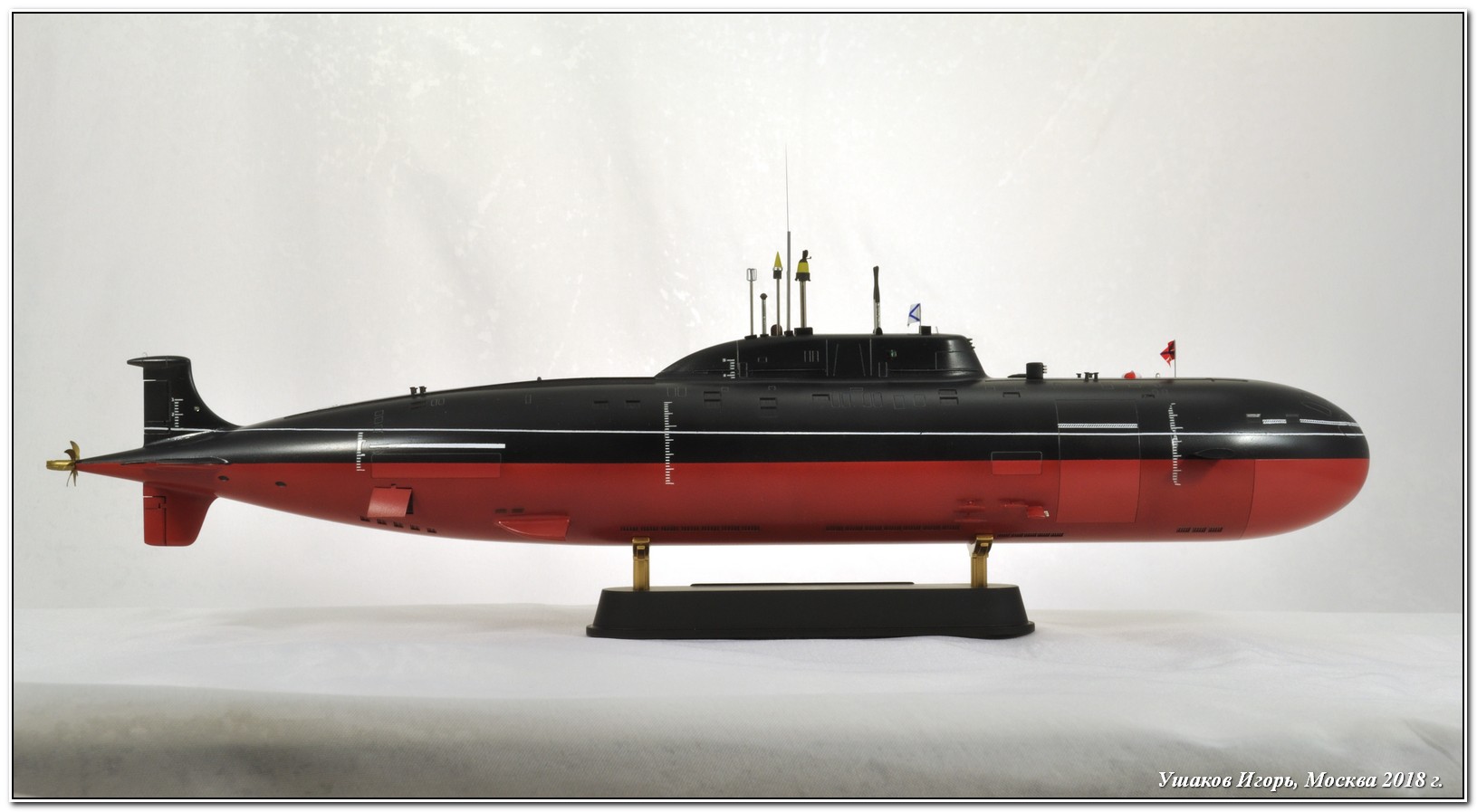

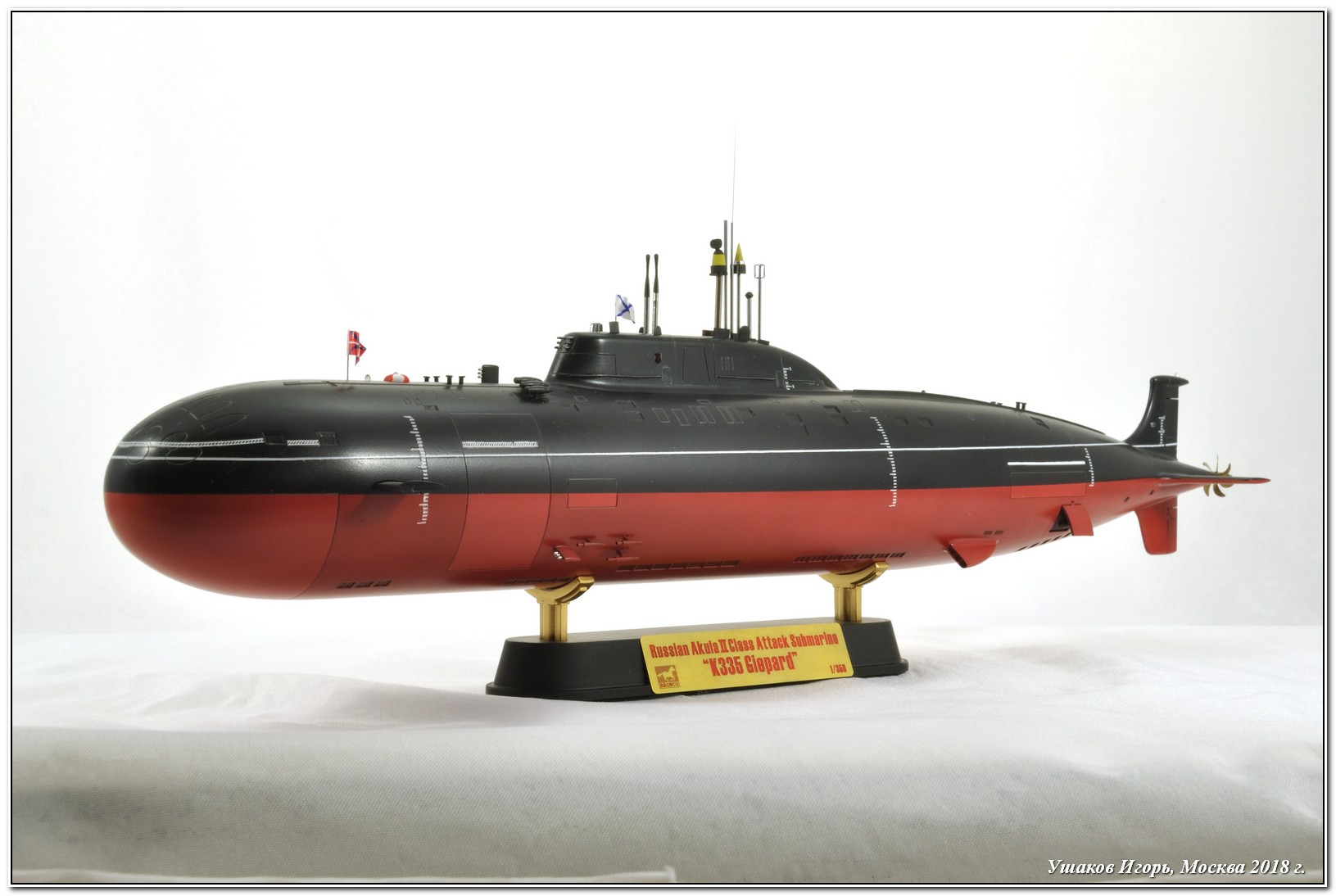

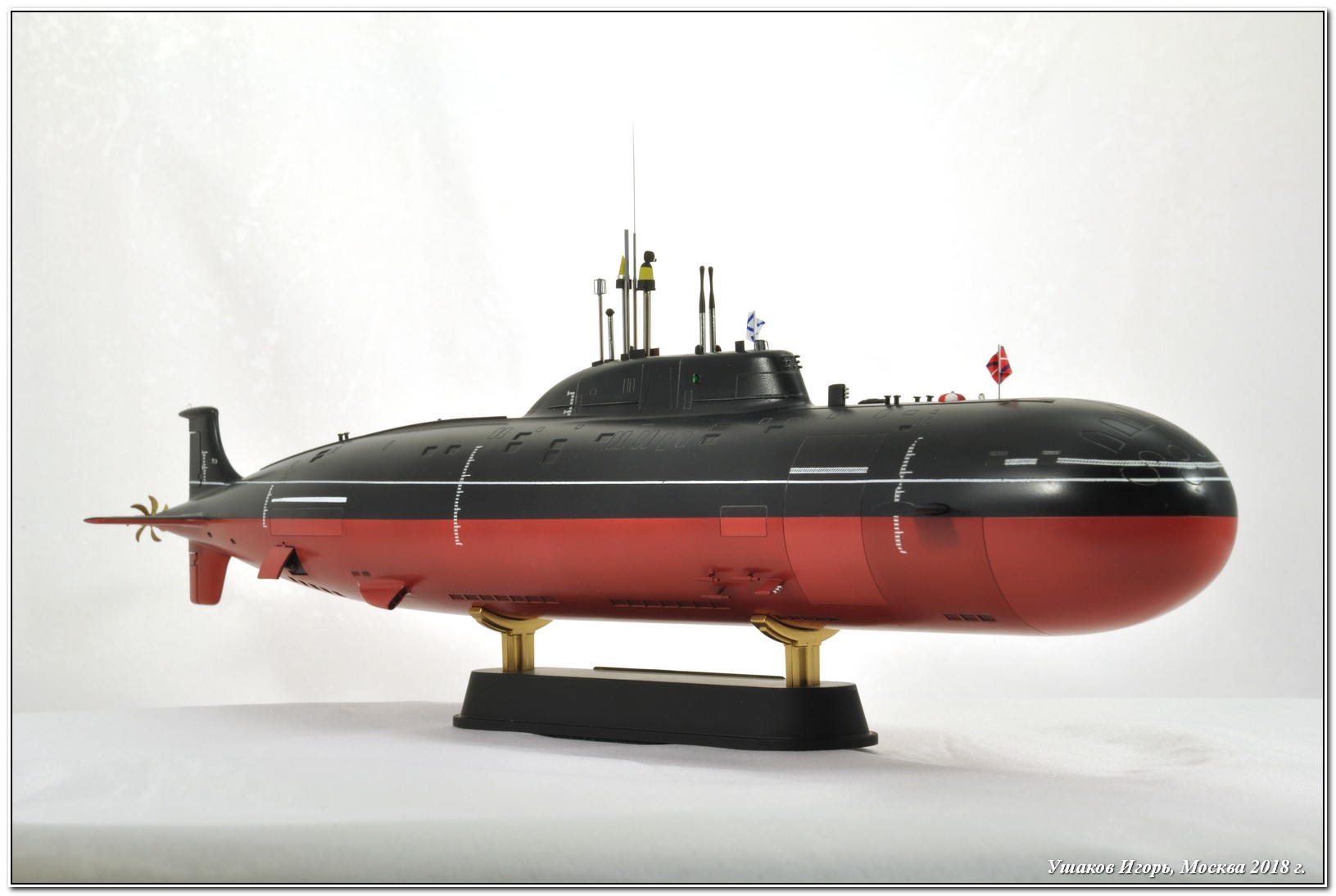

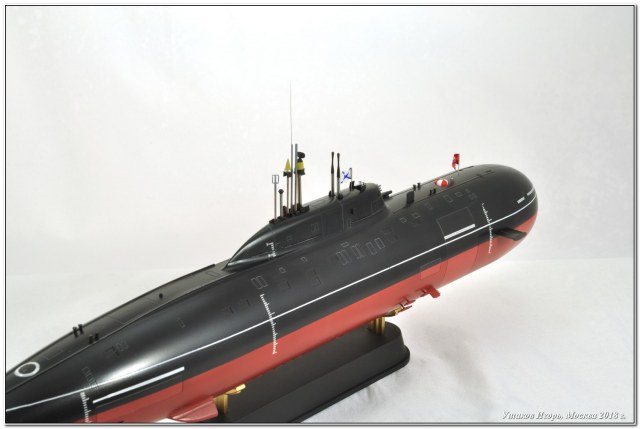

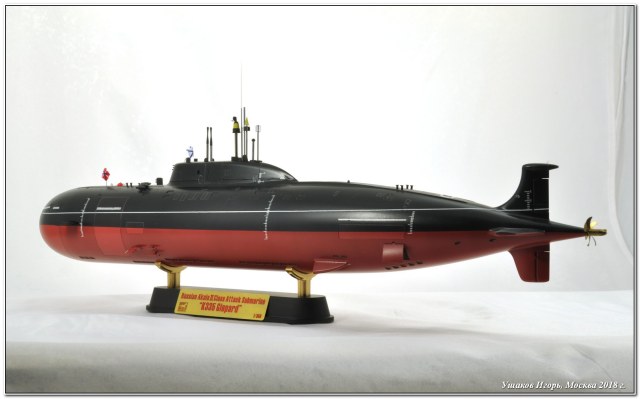

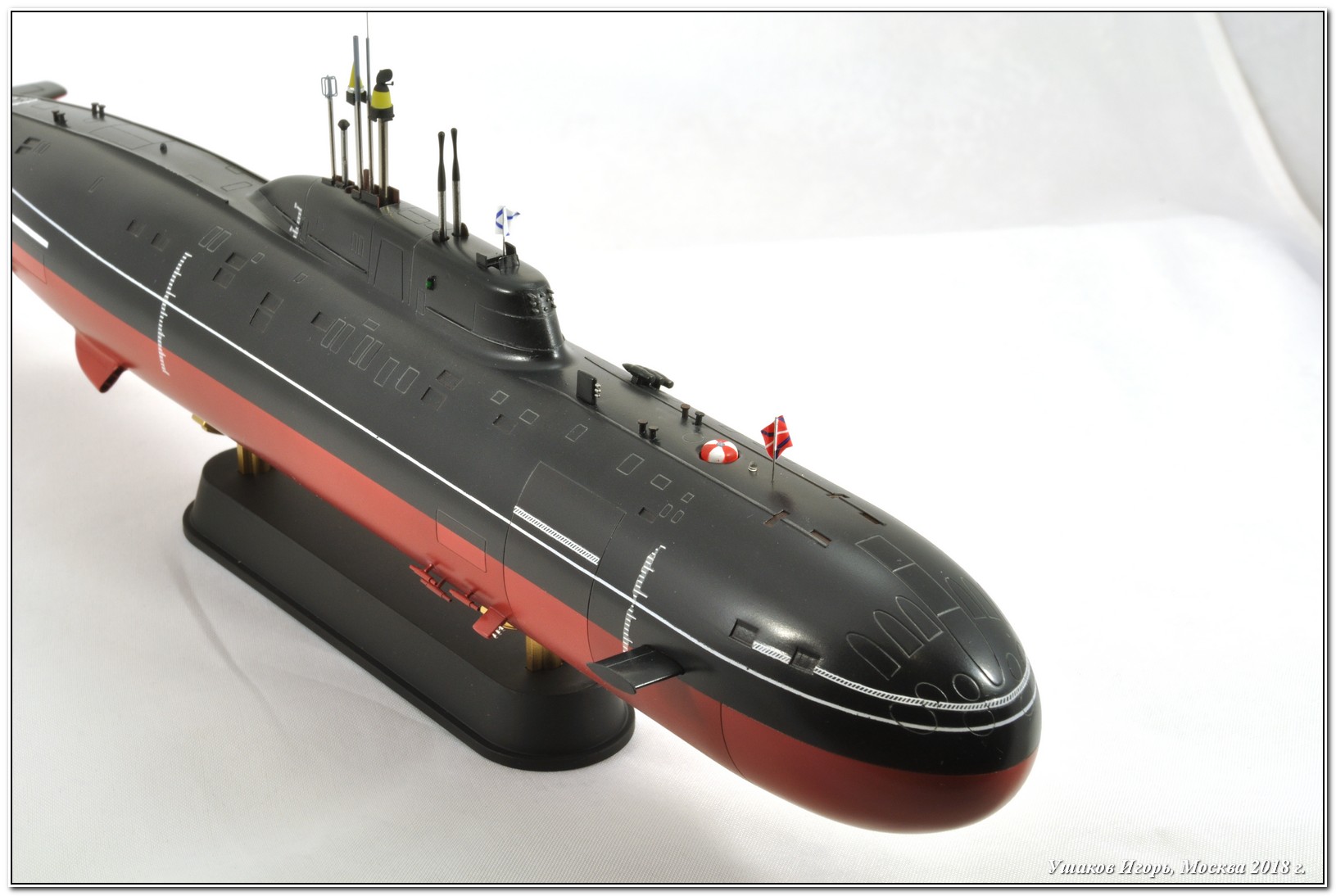

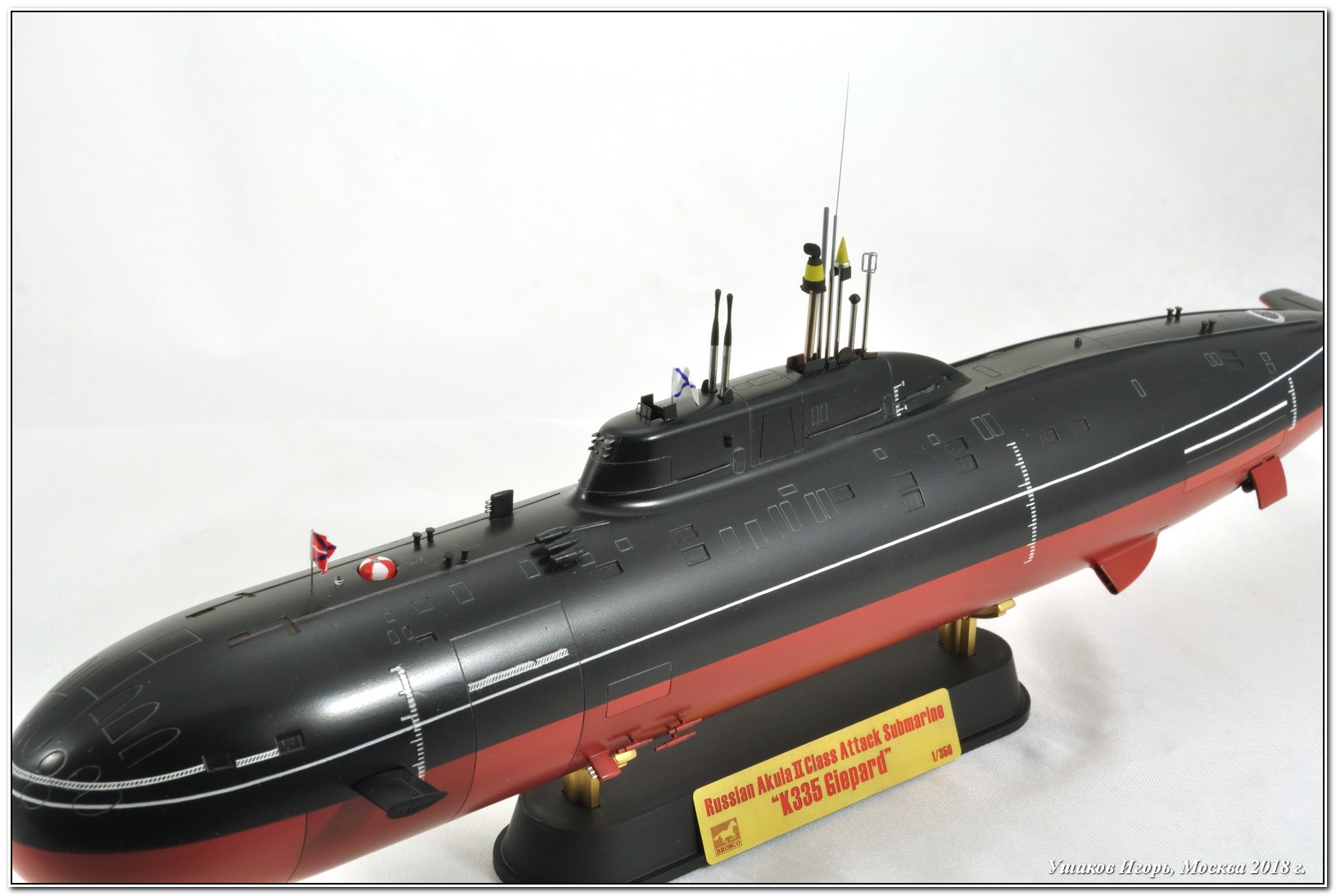

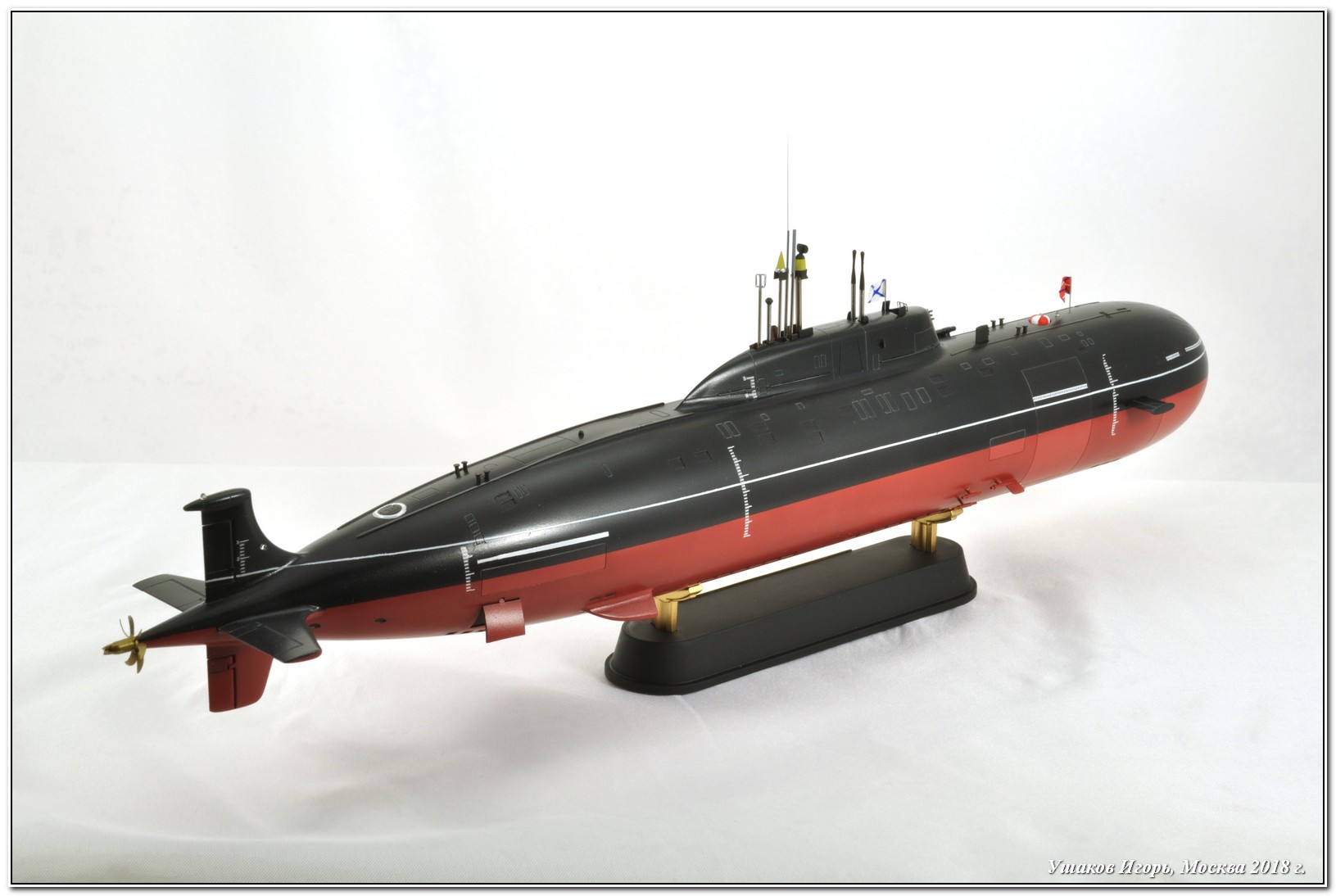

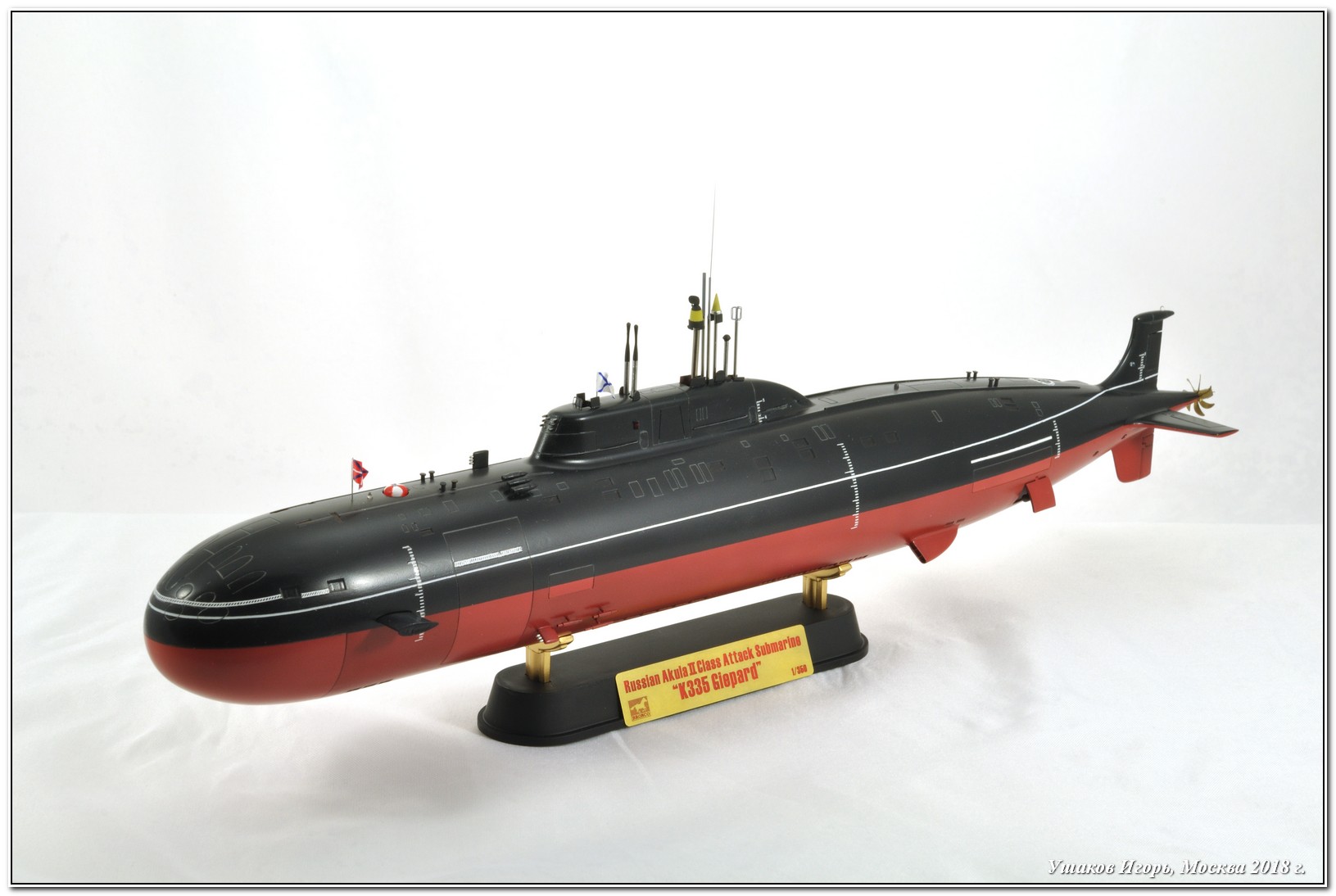

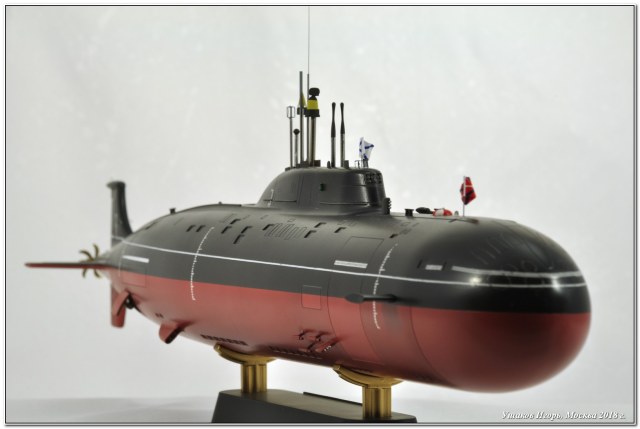

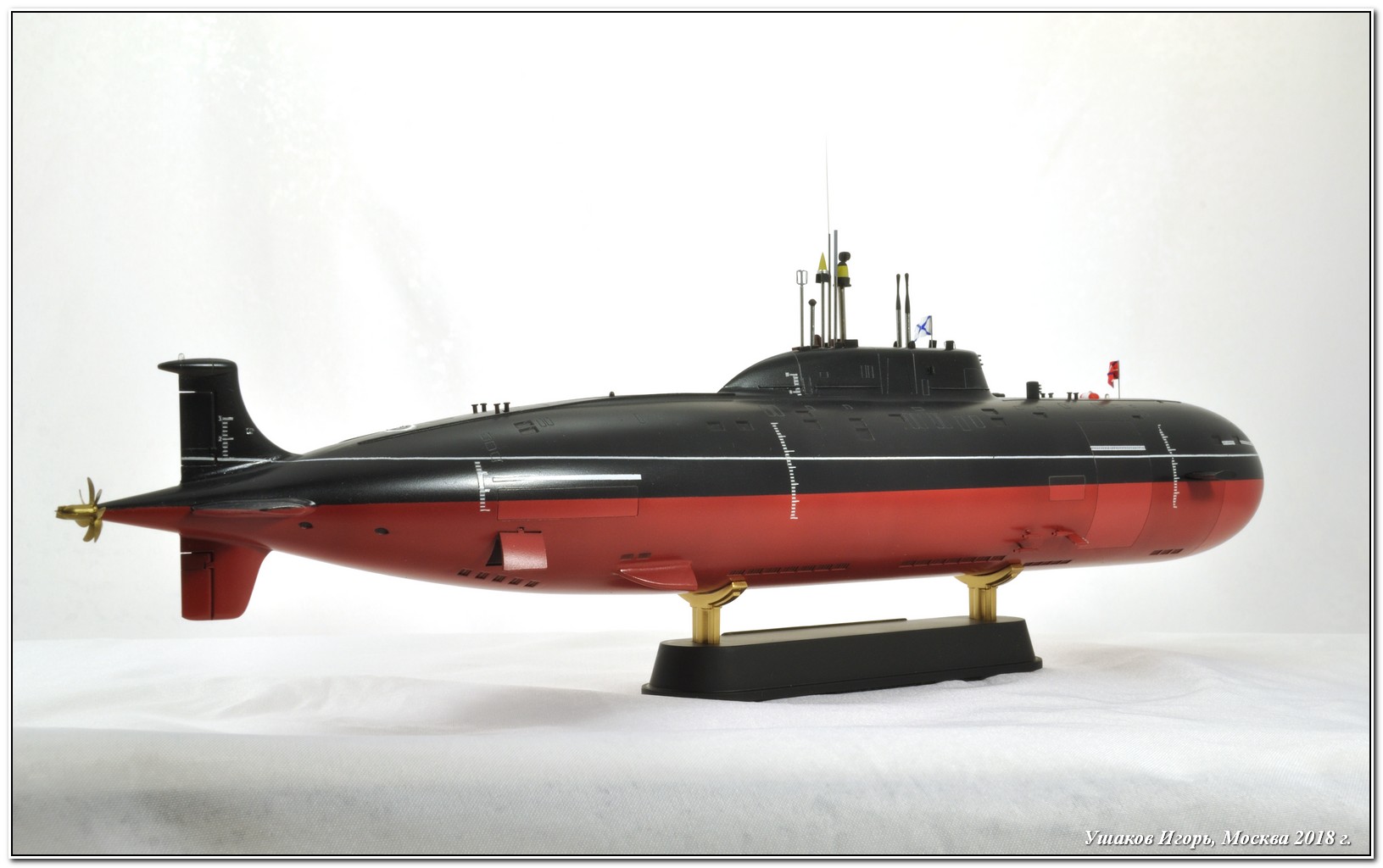

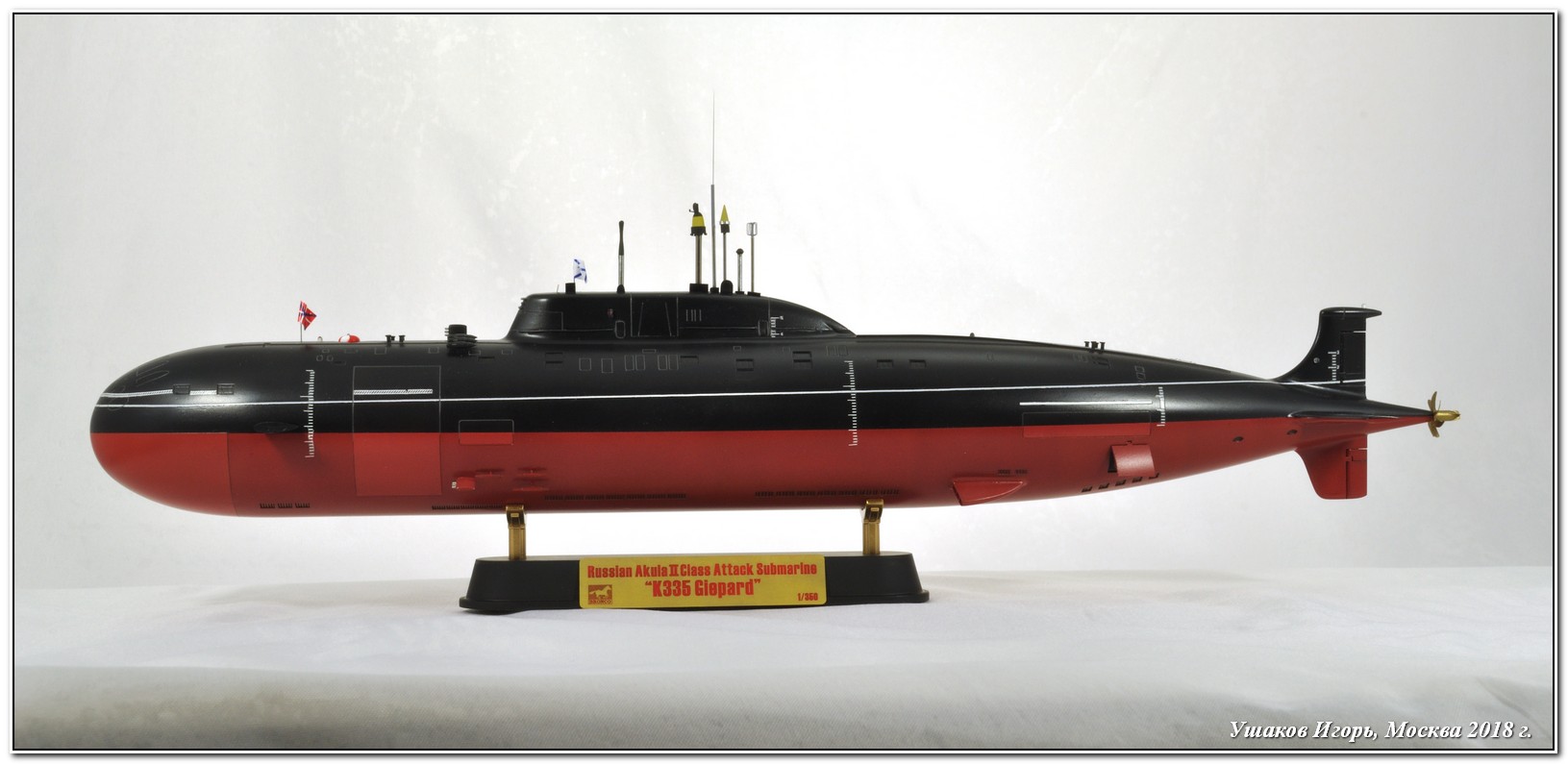

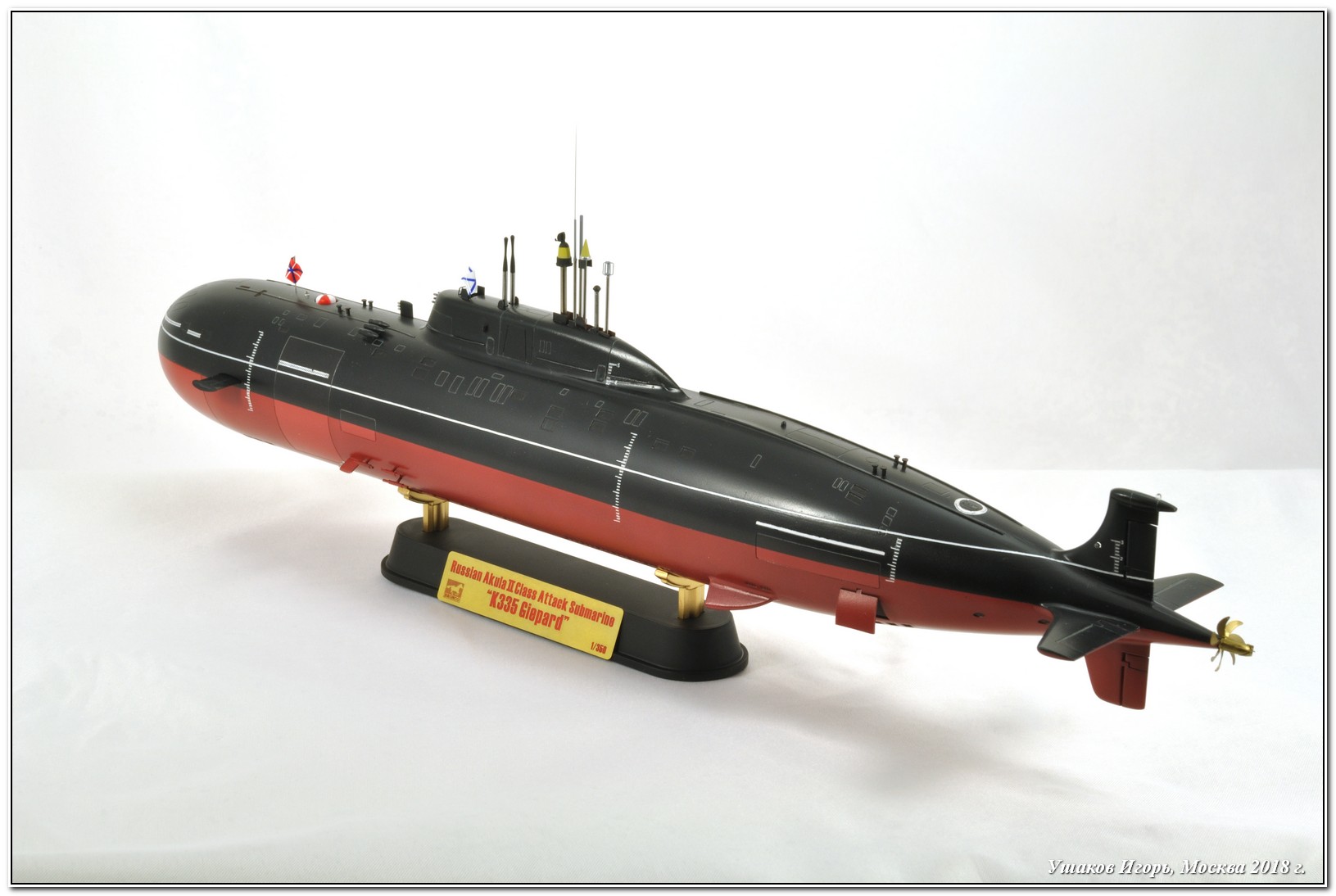

 Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!

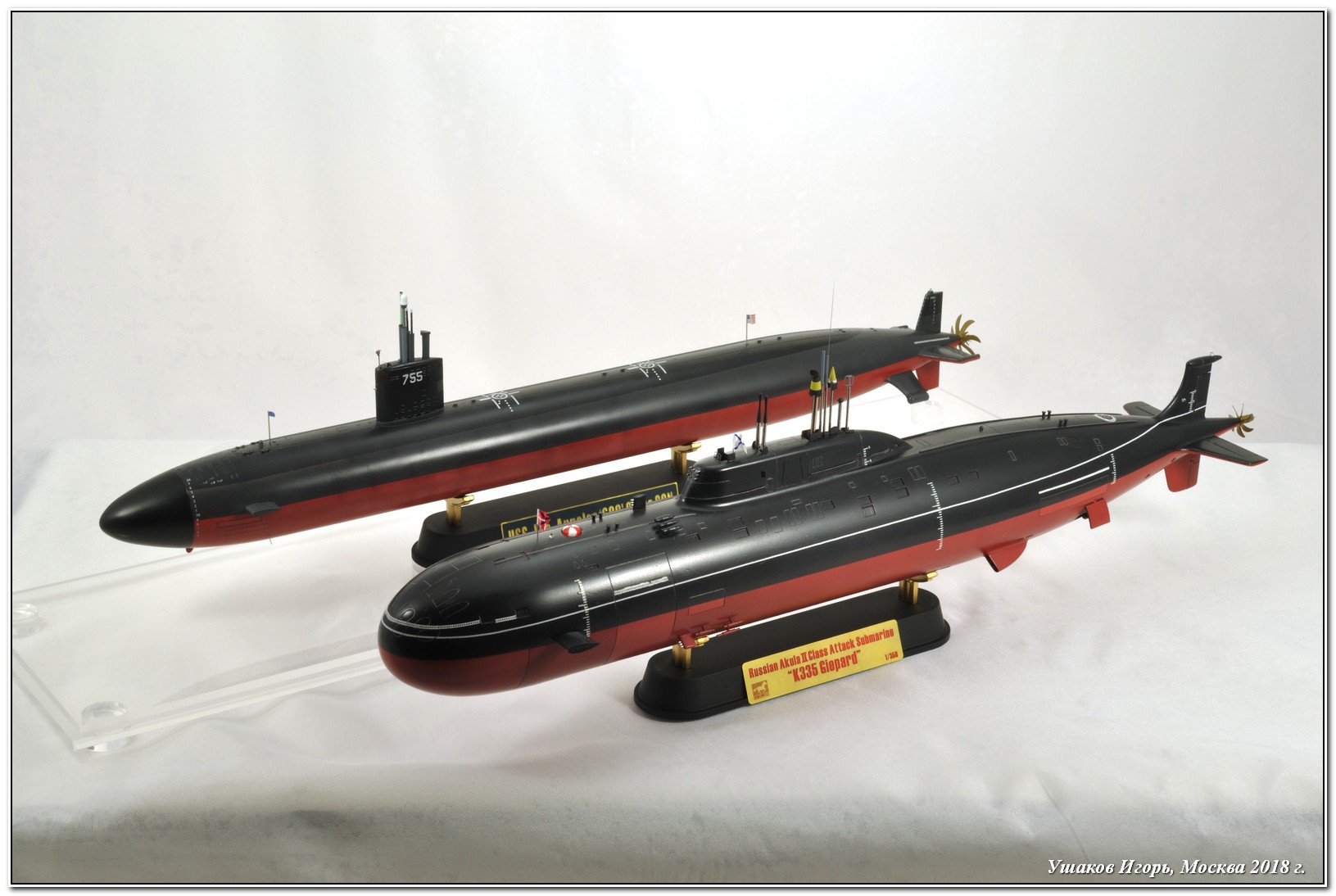

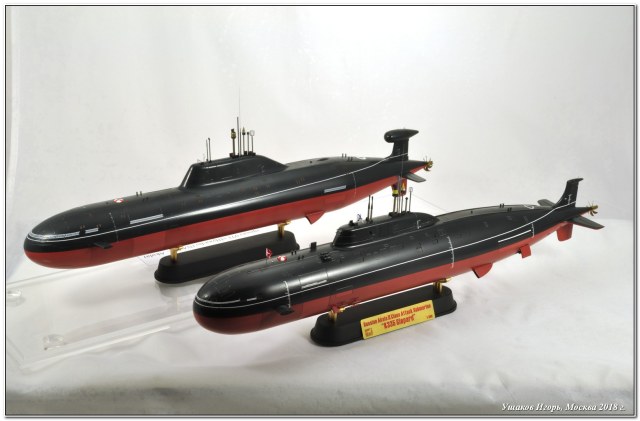

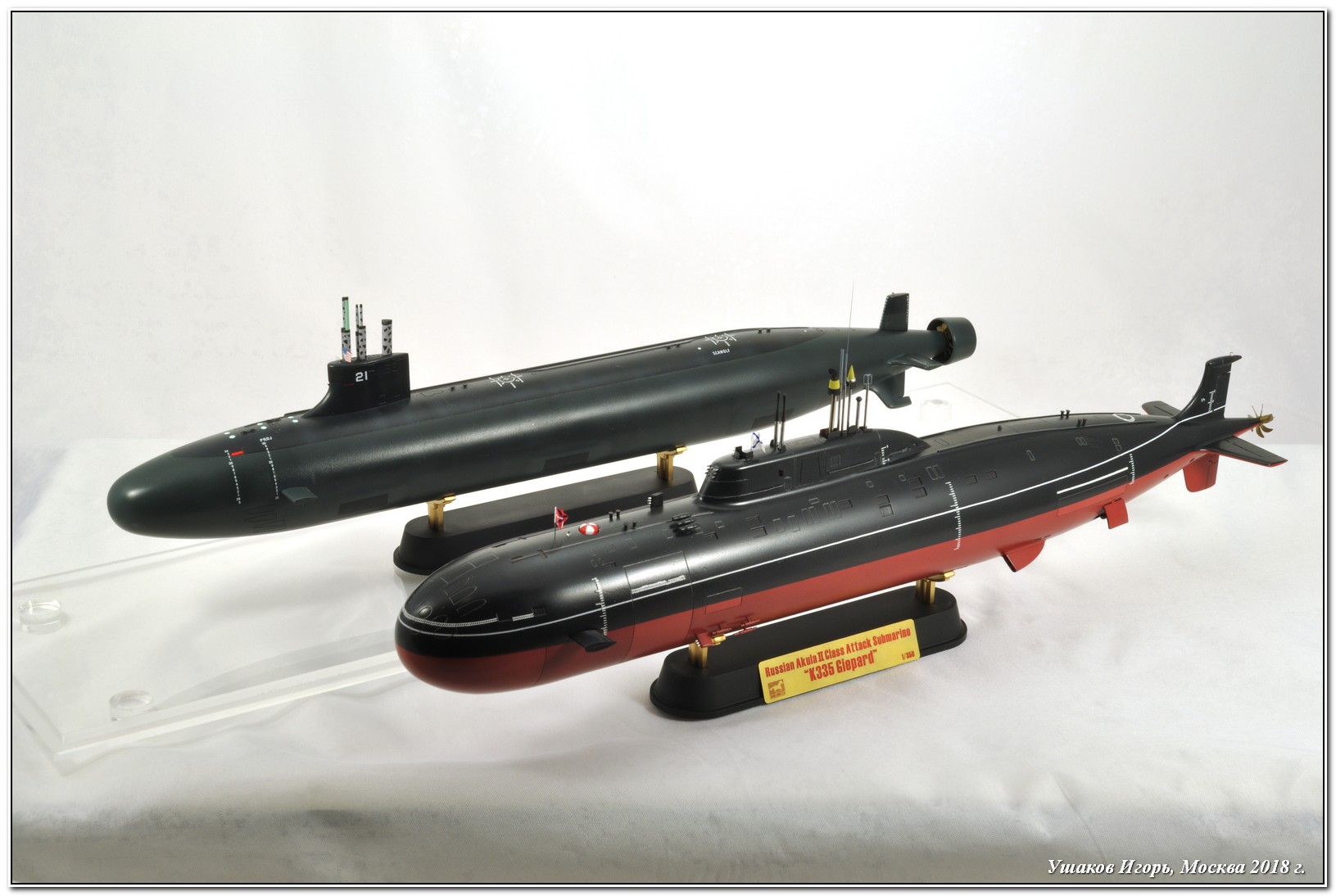

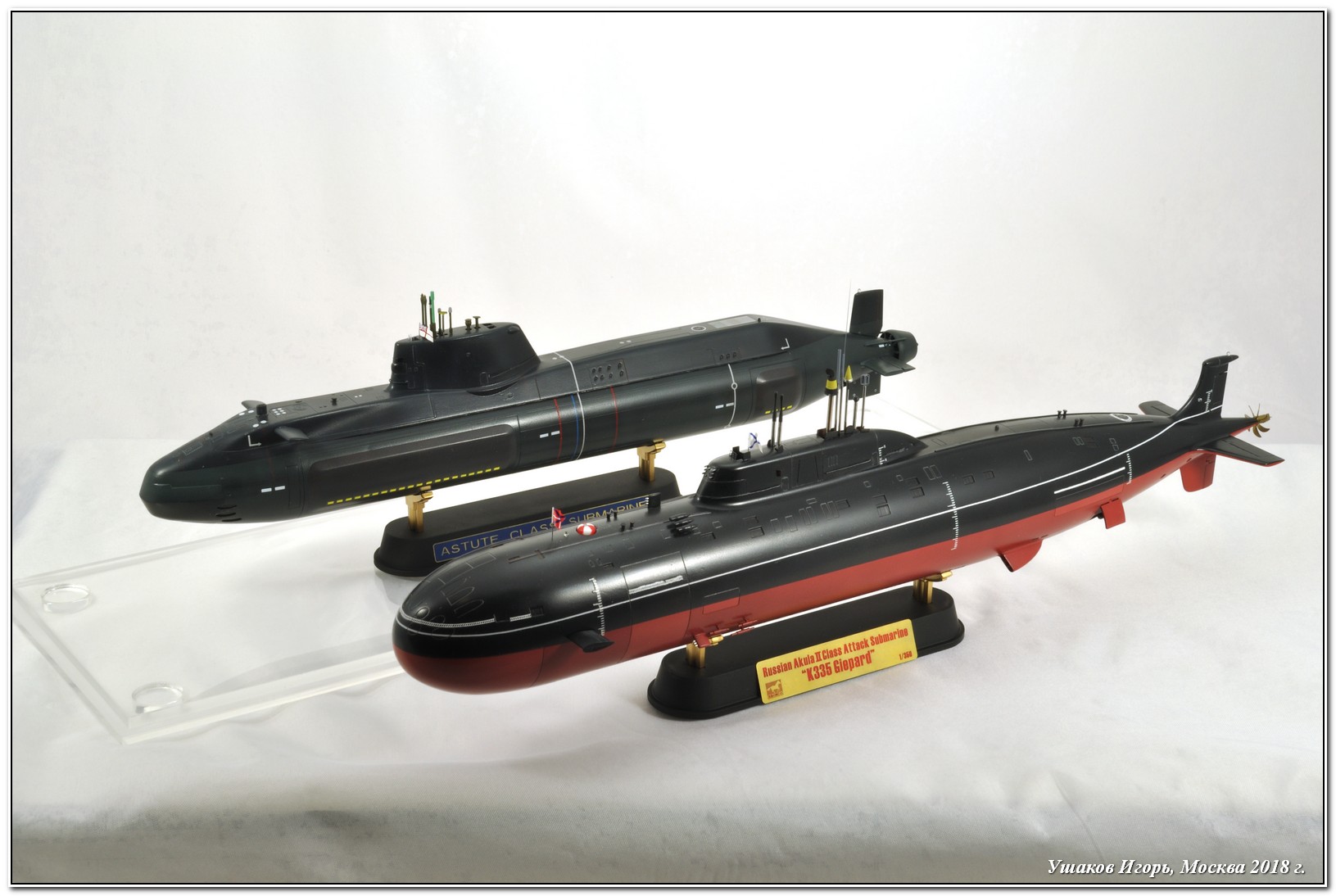

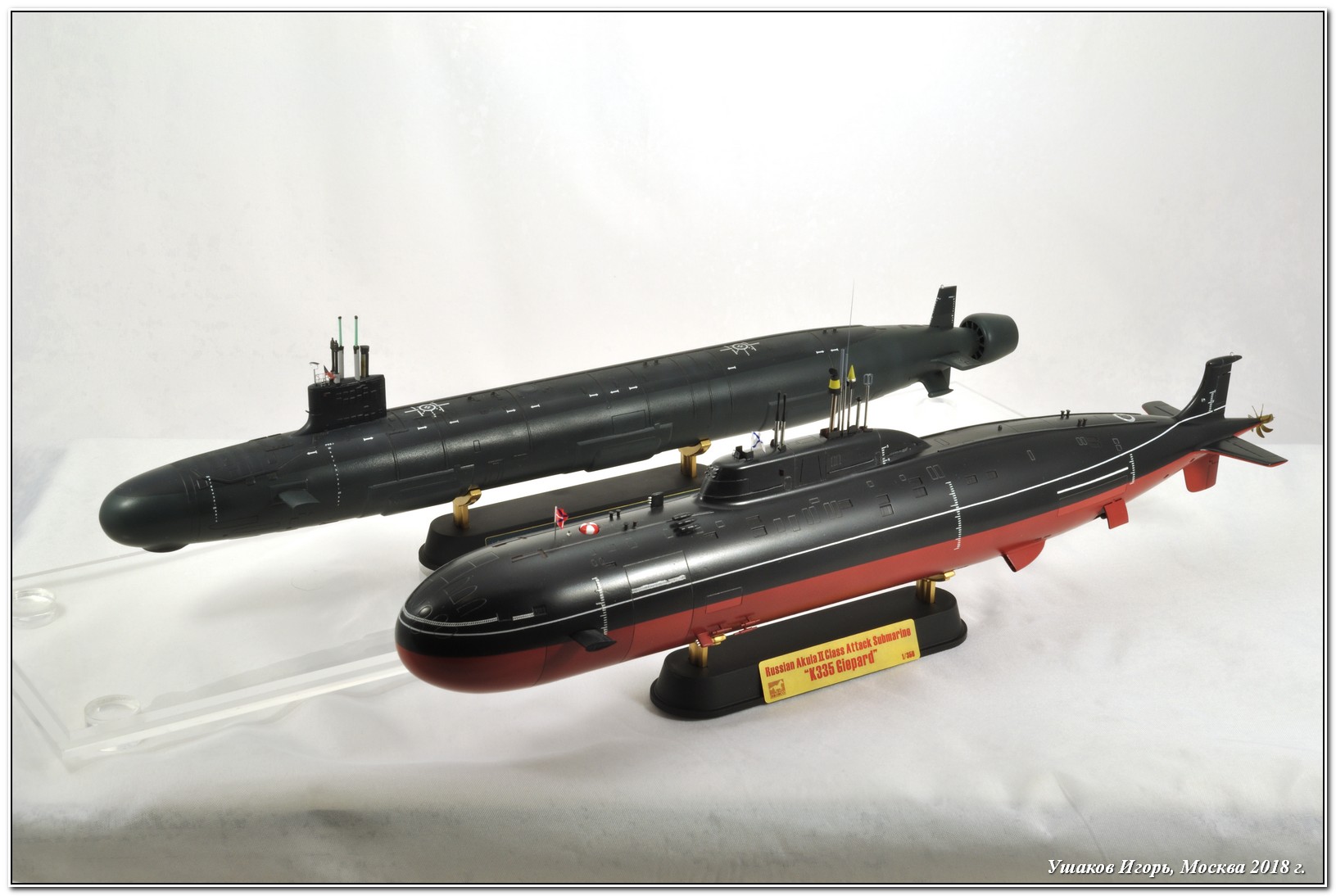

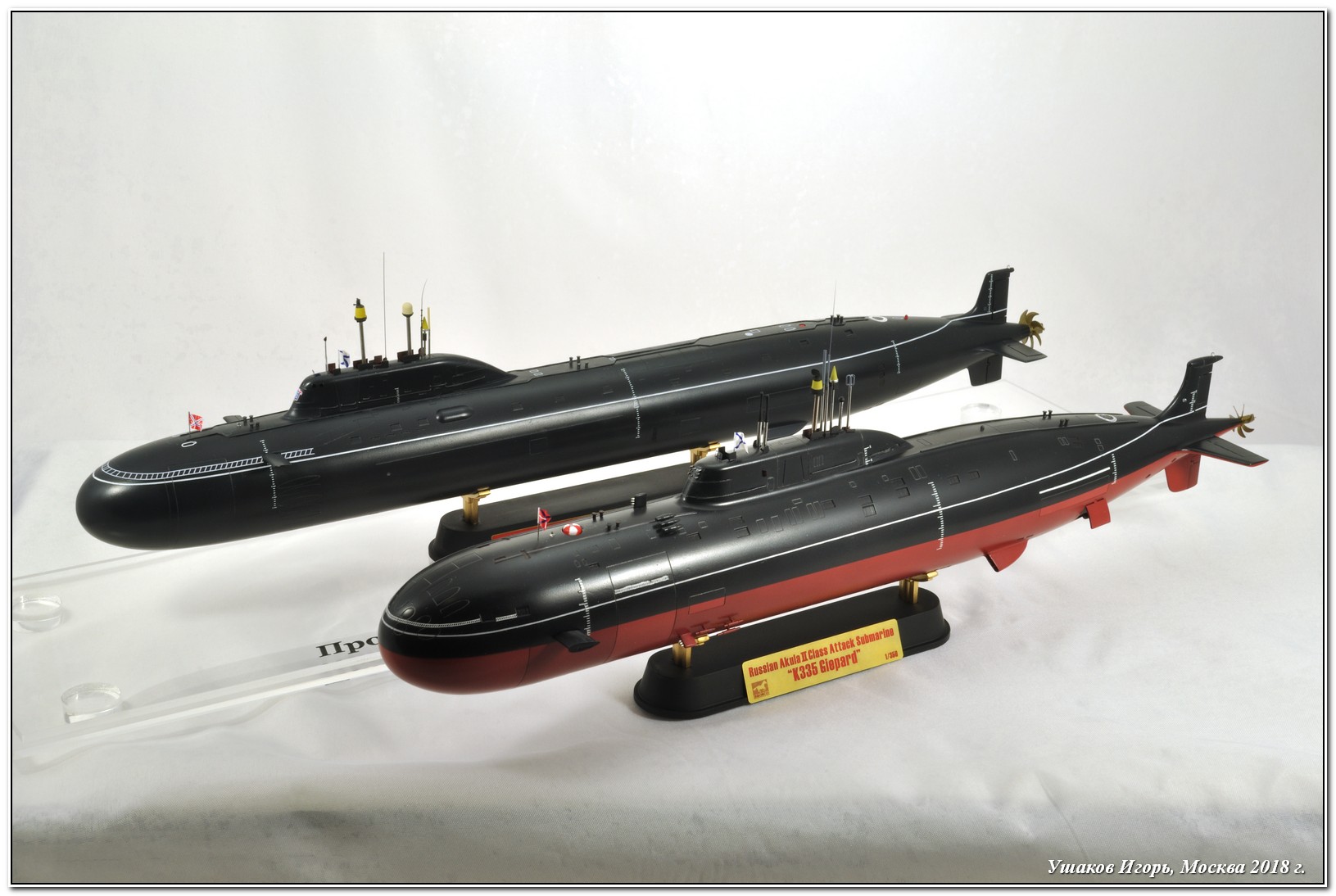

P.S. В конце стать сравнительные фото «Гепарда» с ранним 971-м «Волком», с проектом 885 «Ясень» и НАТОвскими «дружками» - американскими АПЛ типа «Лос-Анджелес», «Си Вульф», «Вирджиния» и английской «Астьют».
