ПЛАРБ К-550 "Александр Невский" проект 955 "Борей"

Уважаемые коллеги, представляю Вам свою очередную модель. Это российская ПЛАРБ К-550 «Александр Невский» 4-ого поколения проекта 955 «Борей» (по классификации НАТО – Borei), выполненная в масштабе 1/350 китайской фирмой Bronco.

Прототип:

К-550 «Александр Невский» — российская атомная подводная лодка стратегического назначения, относящаяся к 4-му поколению. Второй корабль проекта 955 «Борей» назван в честь знаменитого русского полководца, великого князя Александра Ярославича Невского. Проект лодки разработа в ЦКБ «МТ «Рубин». Всего было построено 3 лодки данного проекта, строительство еще 4-х единиц ведется по усовершенствованному проекту 955А. Строятся на заводе Севмаш, г. Северодвинск.

ТТХ АПЛ:

Водоизмещение:
надводное: 14 720 т
подводное: 24 000 т
Длина: 170,0 м
Ширина (корпуса): 13,5 м
Осадка (средняя): 10,0 м
Скорость:
надводная: 15 уз.
подводная: 29 уз.
Глубина погружения:

рабочая: 400 м

предельная: 450 м
Экипаж: 107 человек

Автономность: 90 суток
Вооружение: 6(8)х533 торпедных аппарата

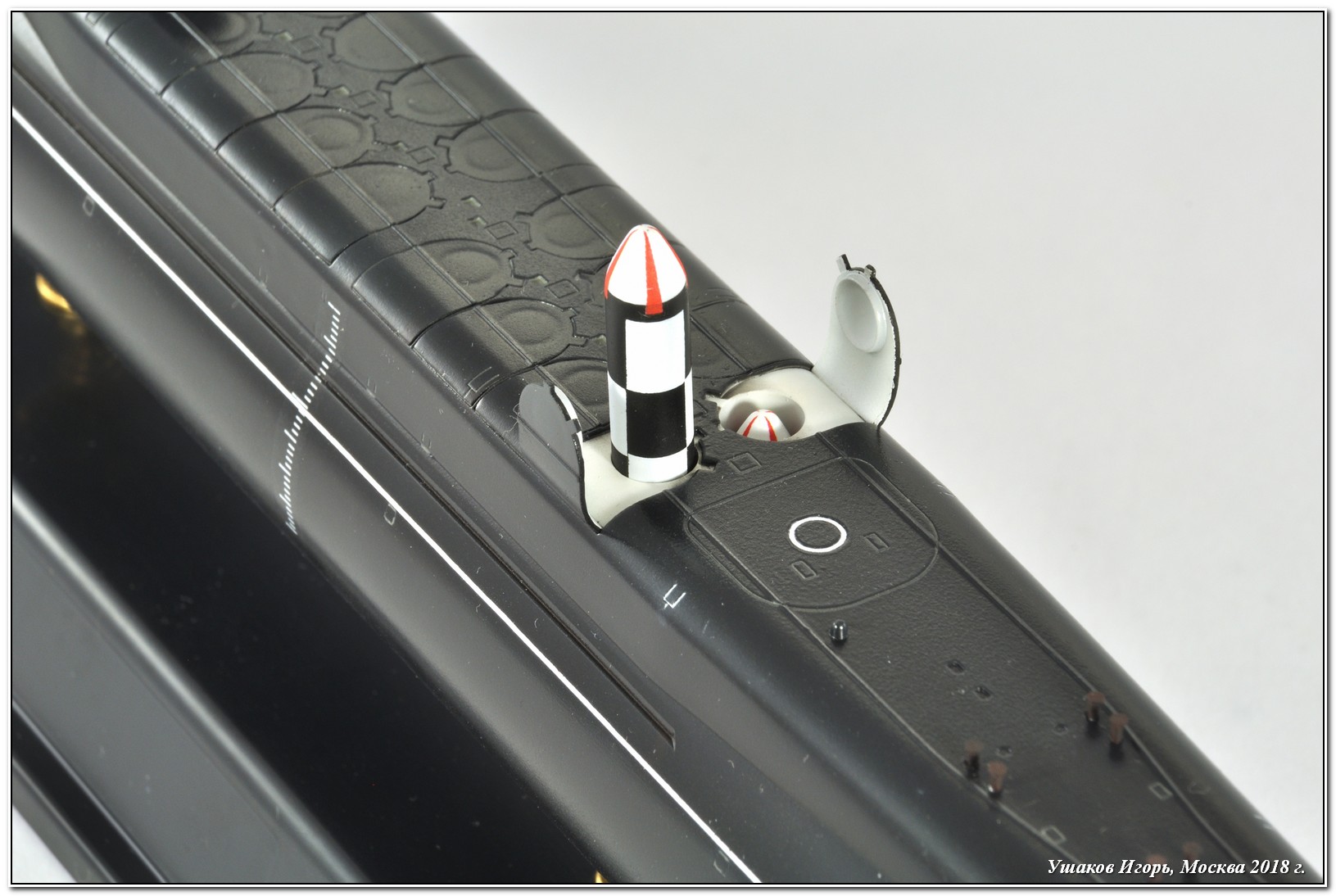

16 баллистических ракет Р-30 «Булава» (NATO – SS-NX-30)

Заложена 19 марта 2004 г., спущена на воду 6 декабря 2010 г., вступила
в строй 23 декабря 2013 г. Весной 2015 года подводная лодка вошла в состав боеготовых сил ВМФ России. 30 сентября 2015 года подводная лодка пришла в Вилючинск, совершив межфлотский переход протяженностью 4,5 тысячи морских миль из Гаджиево. В настоящее время находится в составе ВМФ. Более подробно о службе корабля здесь: СЛУЖБА К-550

Набор:

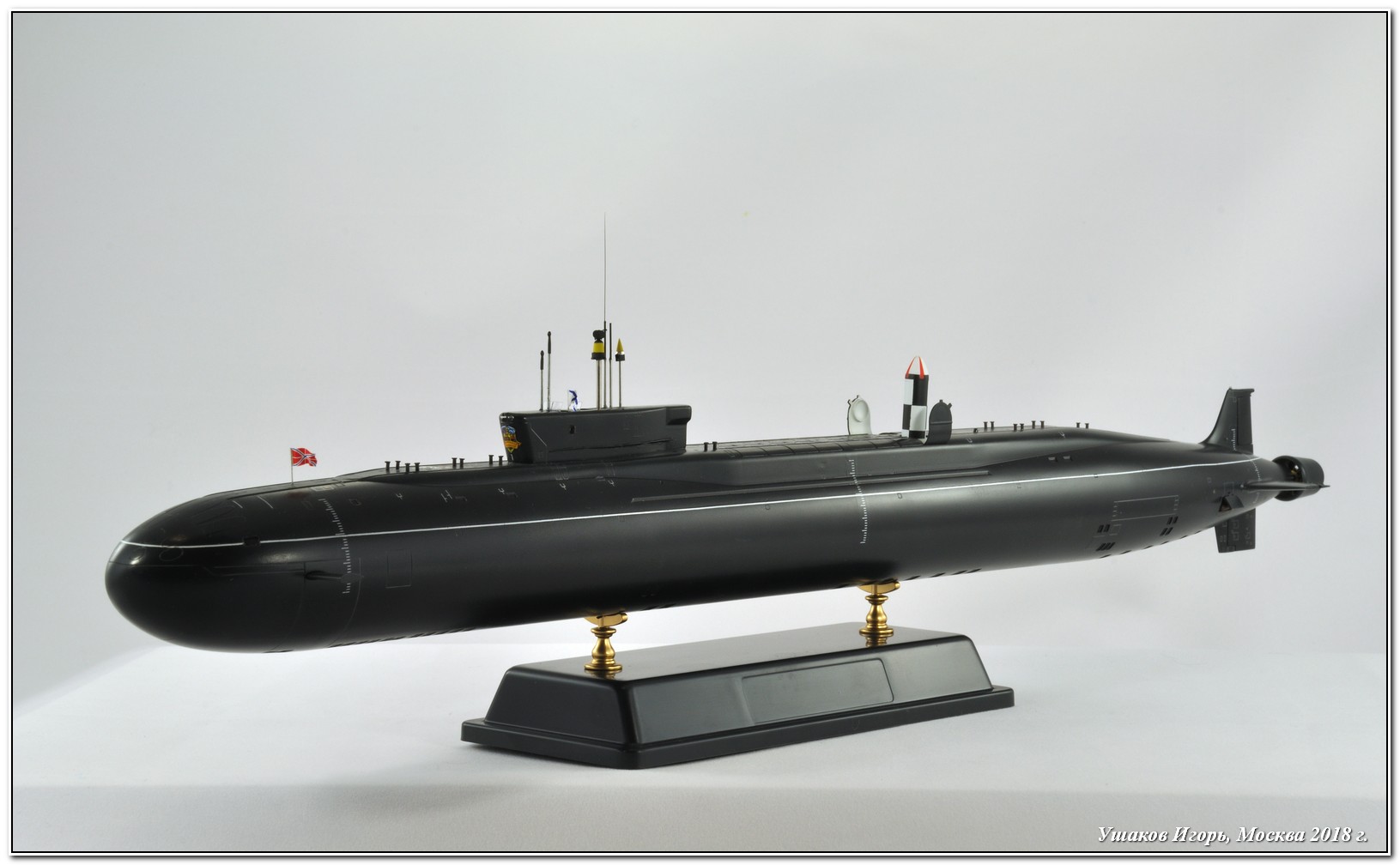

Длина модели составляет 490 мм. Модель в исполнении китайцев имеет ряд недостатков.

Попробую обозначить некоторые из них:

- неверное расположение отверстий под ВУ на крыше рубки;

- отсутствует второй ходовой мостик на рубке;

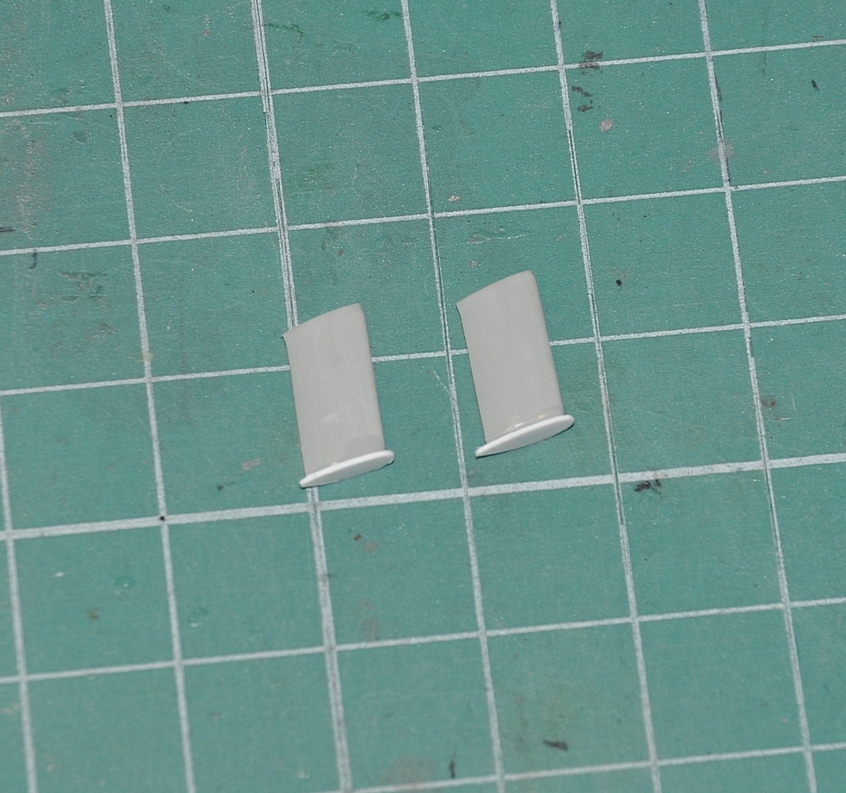

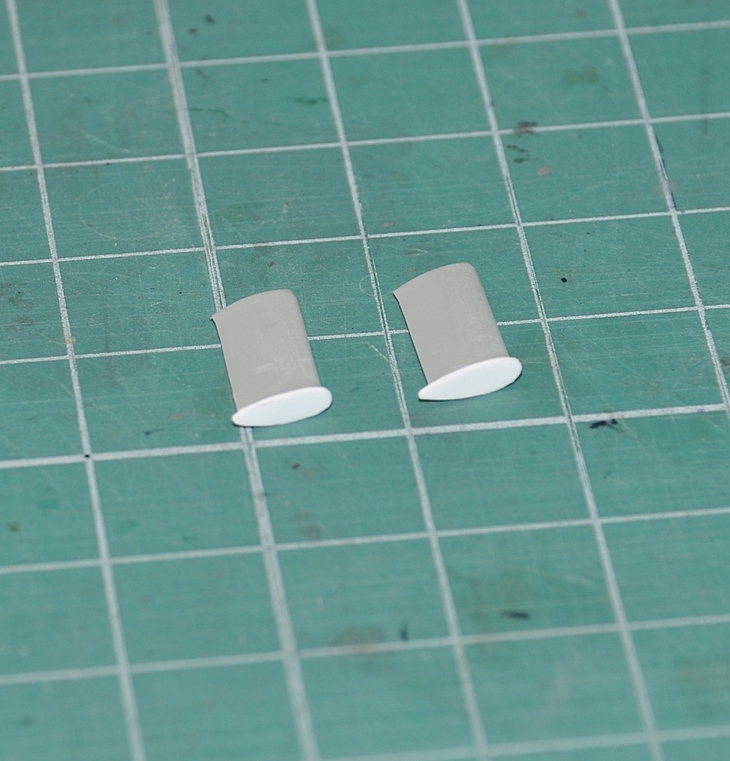

- отсутствуют торцевые шайбы на НГР;

- неверно показаны АСБ на лодке (на модели они выпирают над палубой, а у прототипа они плоские и выполнены «заподлицо» с палубой);

- неверно показан носовой люк (на прототипе он плоский, на модели – конусообразный);

- немасштабно толстые кнехты.

Сборка:

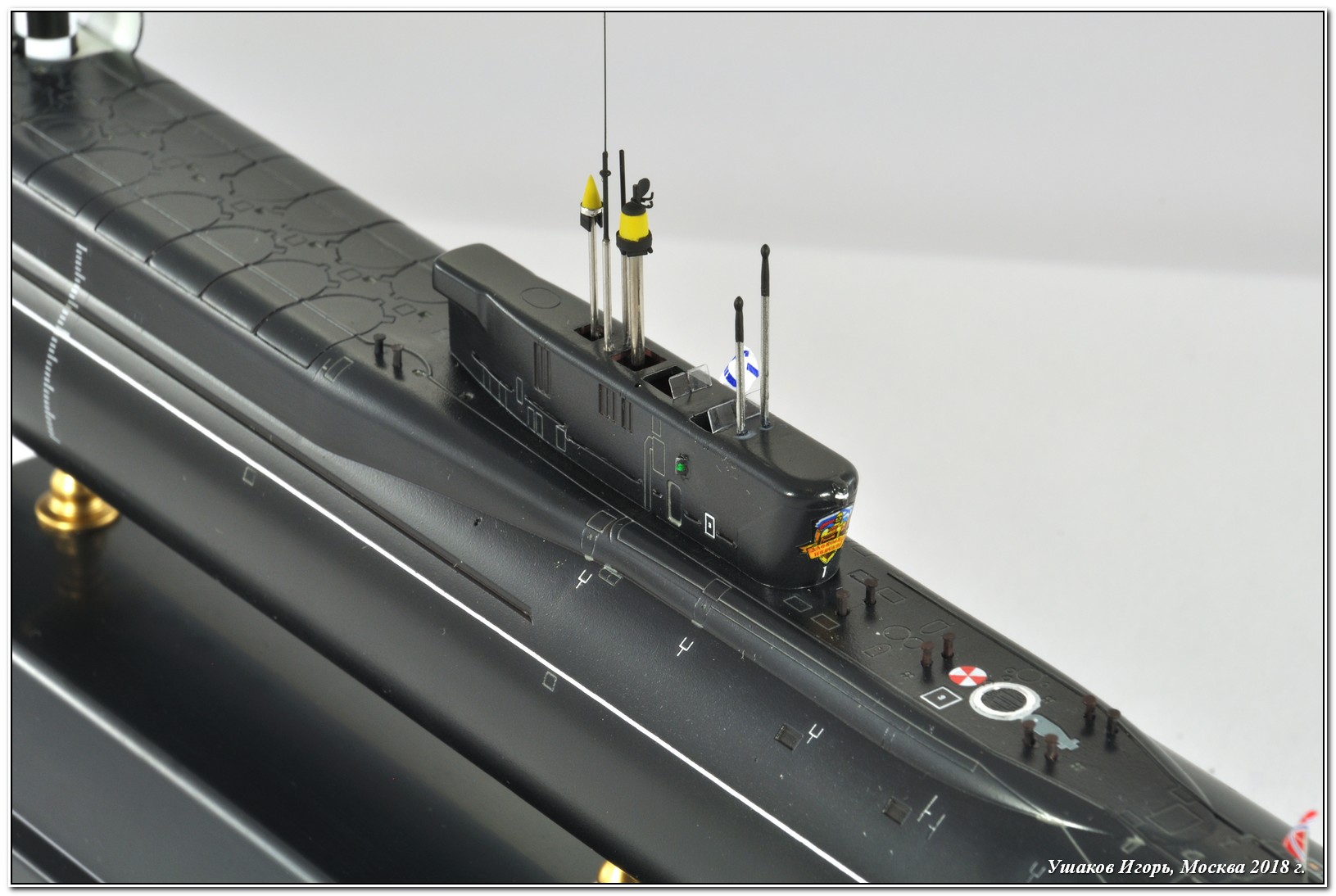

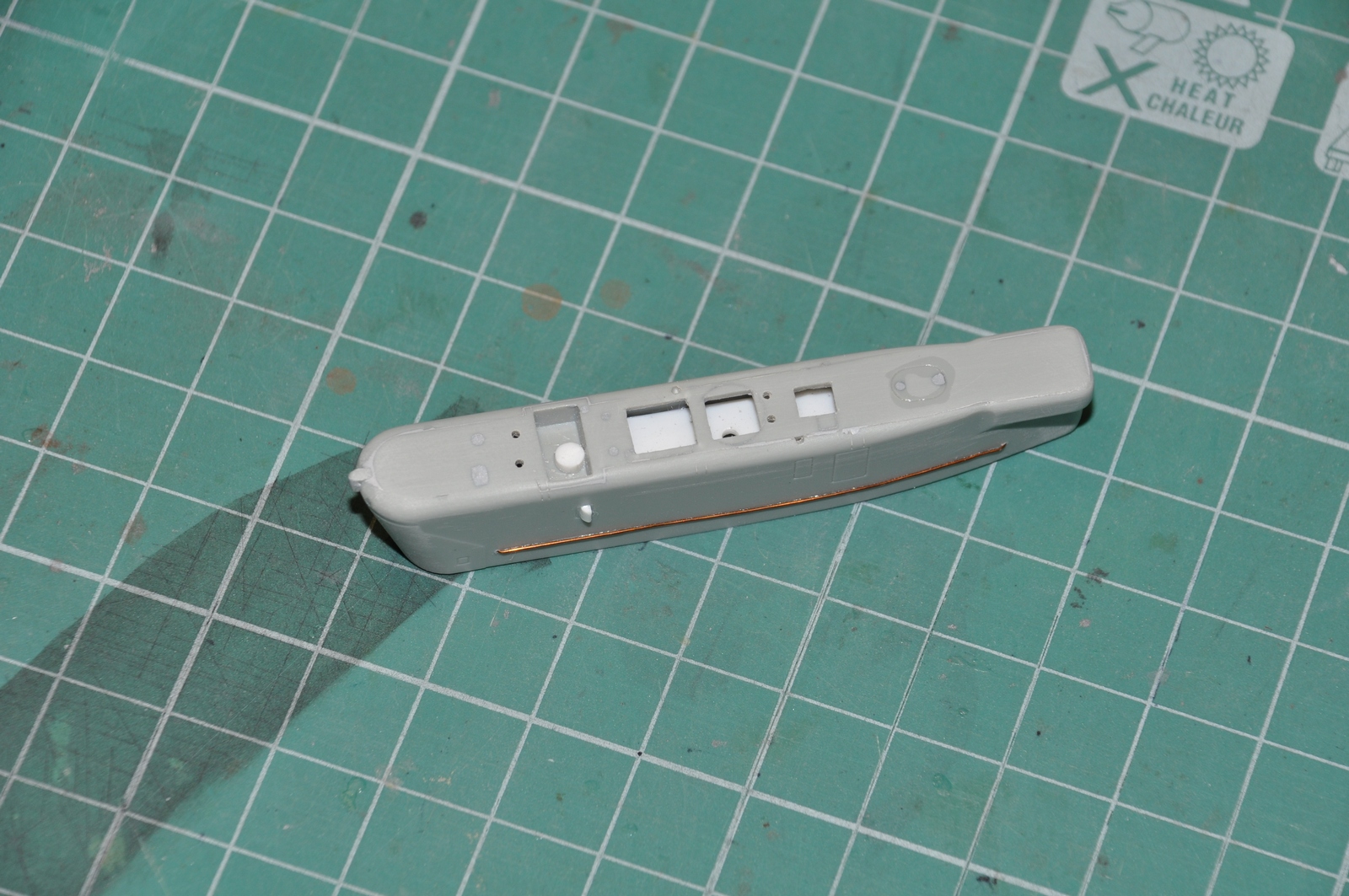

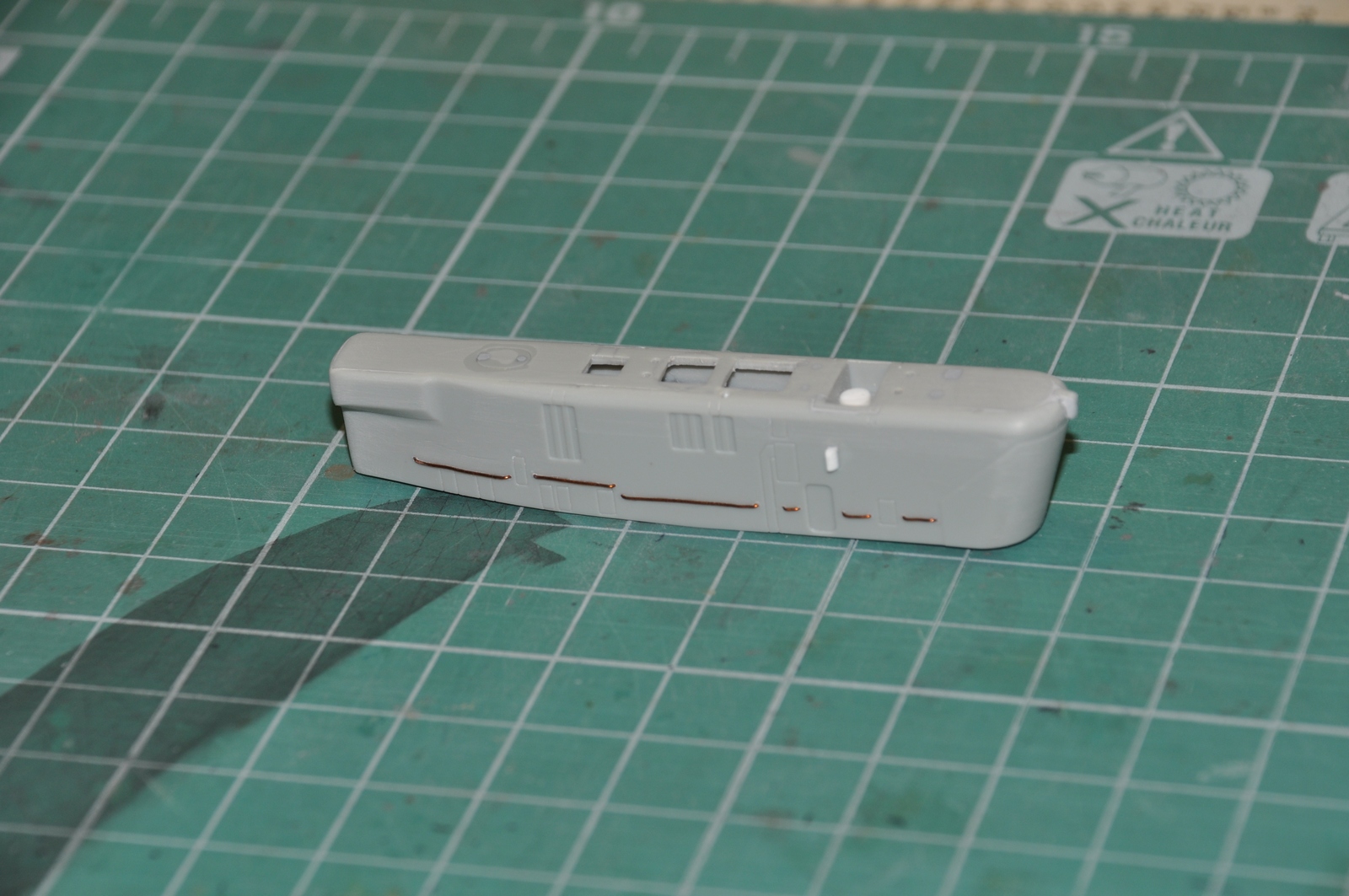

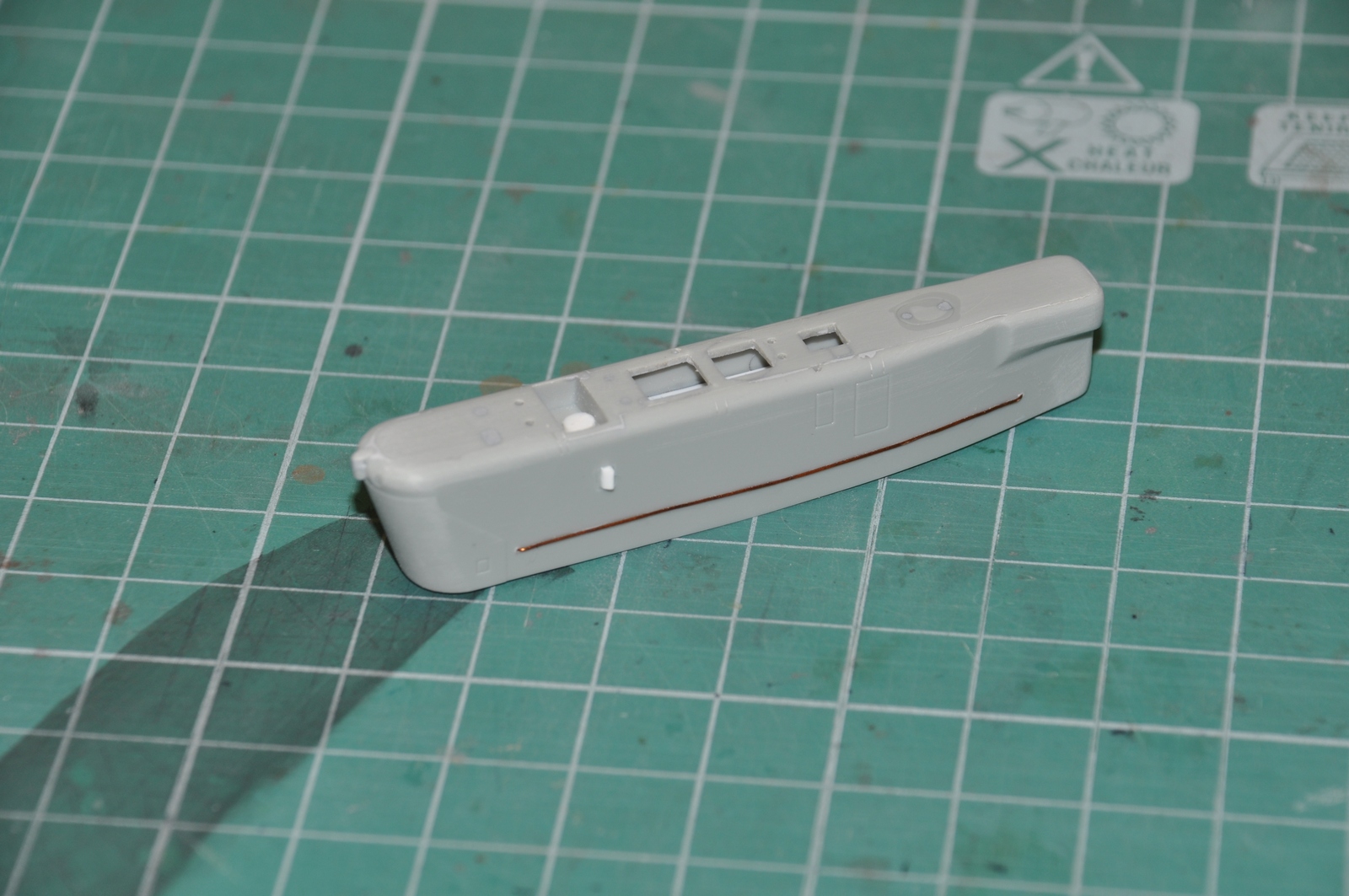

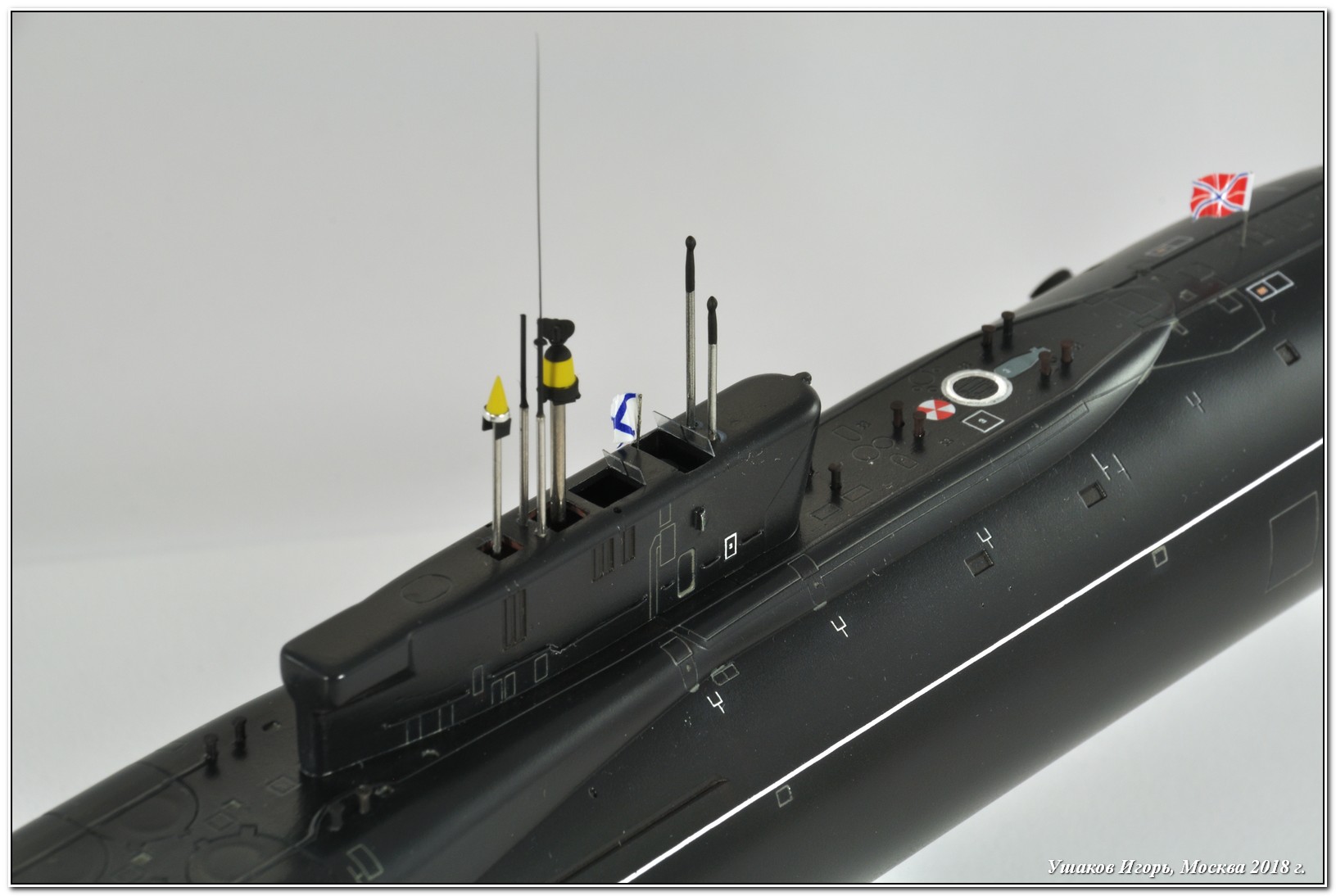

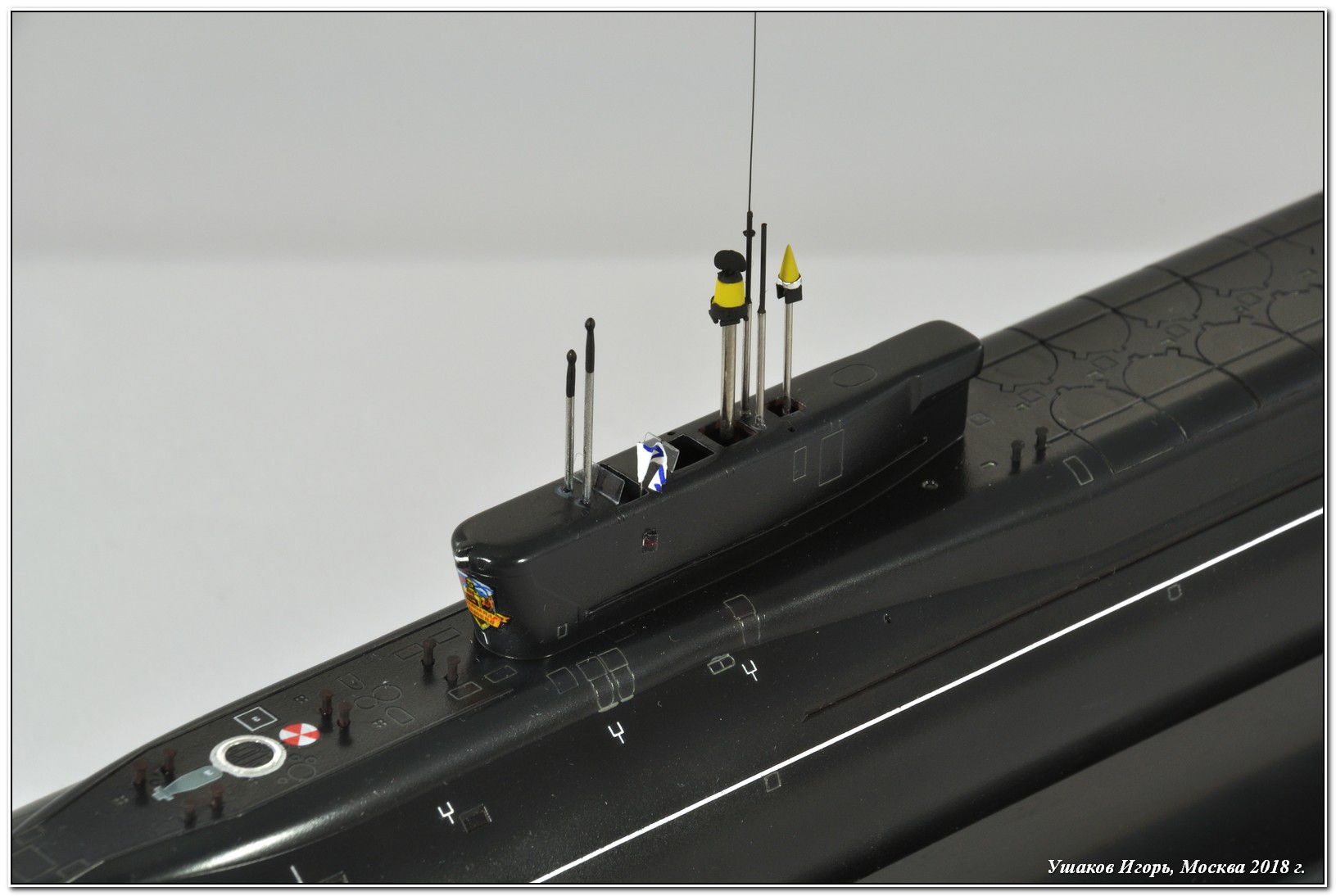

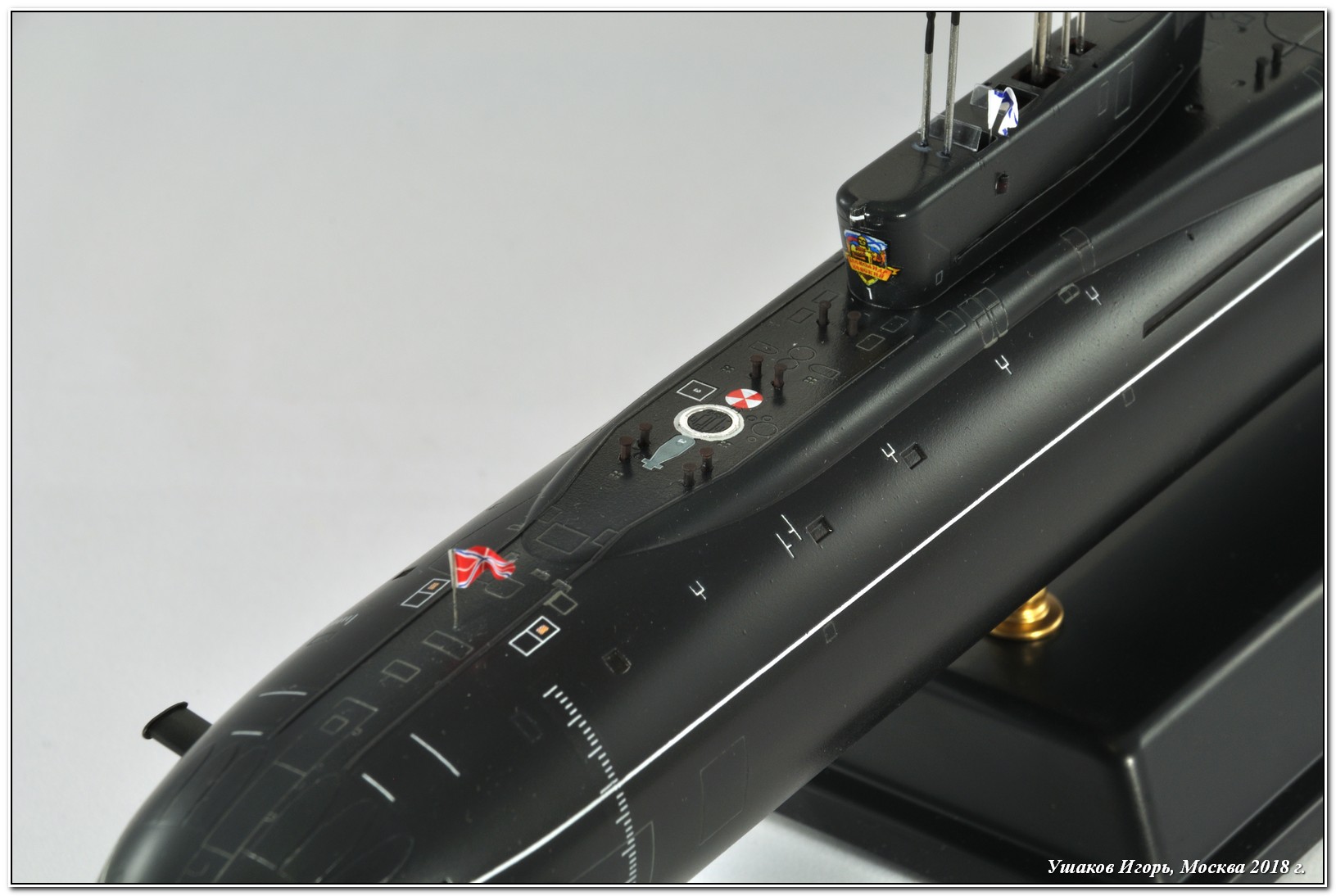

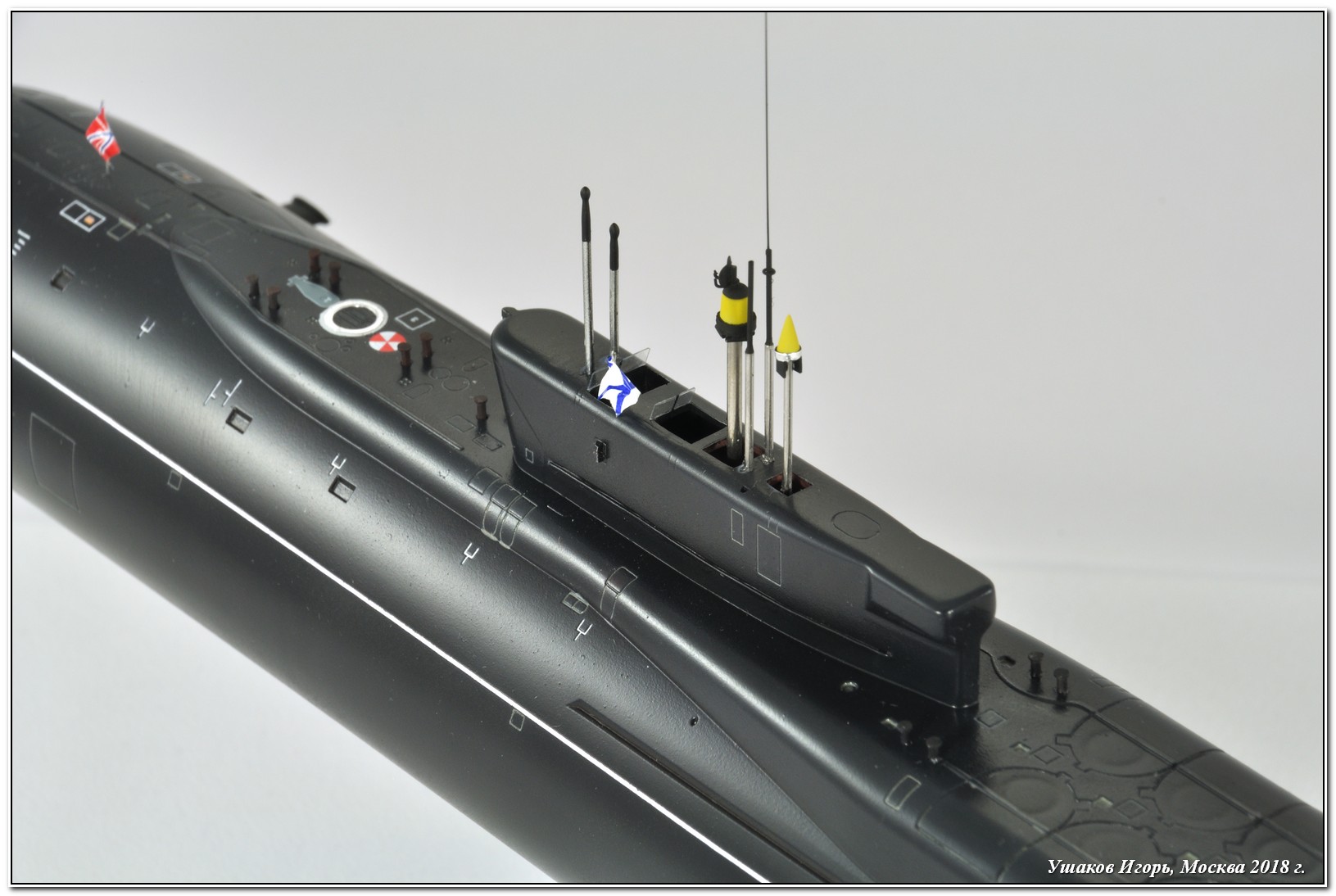

Сборка в этот раз вел по-тихому, стройку не открывал. Сборка шла как обычно – в первую очередь корпус лодки. В отличие от ХоббиБоссовской модели, у Бронко корпус состоит из 3-х деталей. Многие коллеги сетовали, что приходится при сборке использовать распорки для двух нижних половин корпуса, т.к. верхняя не ложится на свои посадочные места. У меня все сложилось само-собой. Никаких танцев с бубнами, распорок не понадобилось. Немного шпаклевки по стыку верхней и нижних половин понадобилось, но не более, чем обычно. Просверлил посадочные места кнехтов, их изготовил из Евергриновских прутков 0,88 мм, а шляпки из листового пластика 0,13 мм. Изкоробочные детали больше напоминают вентиляционные грибки, нежели кнехты. Носовой люк высверлил и вклеил на его место люк, оставшийся от Акулы, он больше похож на тот, что на прототипе. За ВСК из набора самолетных БАНО сделал антенну. Вот так, не торопясь, дошли руки и до рубки. С ней пришлось повозиться чуть подольше, т.к. с ней Бронко накосячил по полной, в отличие от ХоббиБосса, который с этой деталью лодки тоже ошибся, но меньше. Как уже писал – нет второго мостика – вырезал под него отверстие, тоже самое сделал под ВУ – «Радиан» и «Синтез». Из листового пластика 1 мм сделал палубу в рубке для второго мостика и под ВУ. Зашпаклевал всю лишнюю расшивку на крыше рубки и посадочные под другие ВУ. Затем просверлил отверстия под перископы и антенны связи, опираясь на фото прототипа. Заменил травленую имитацию поручней на бортах рубки на проволоку 0,25 мм. Из прутков Евергрин имитировал ходовые огни. Напоследок из медицинских игл, пластиковых прутков сделал заново ВУ лодки.

Окраска:

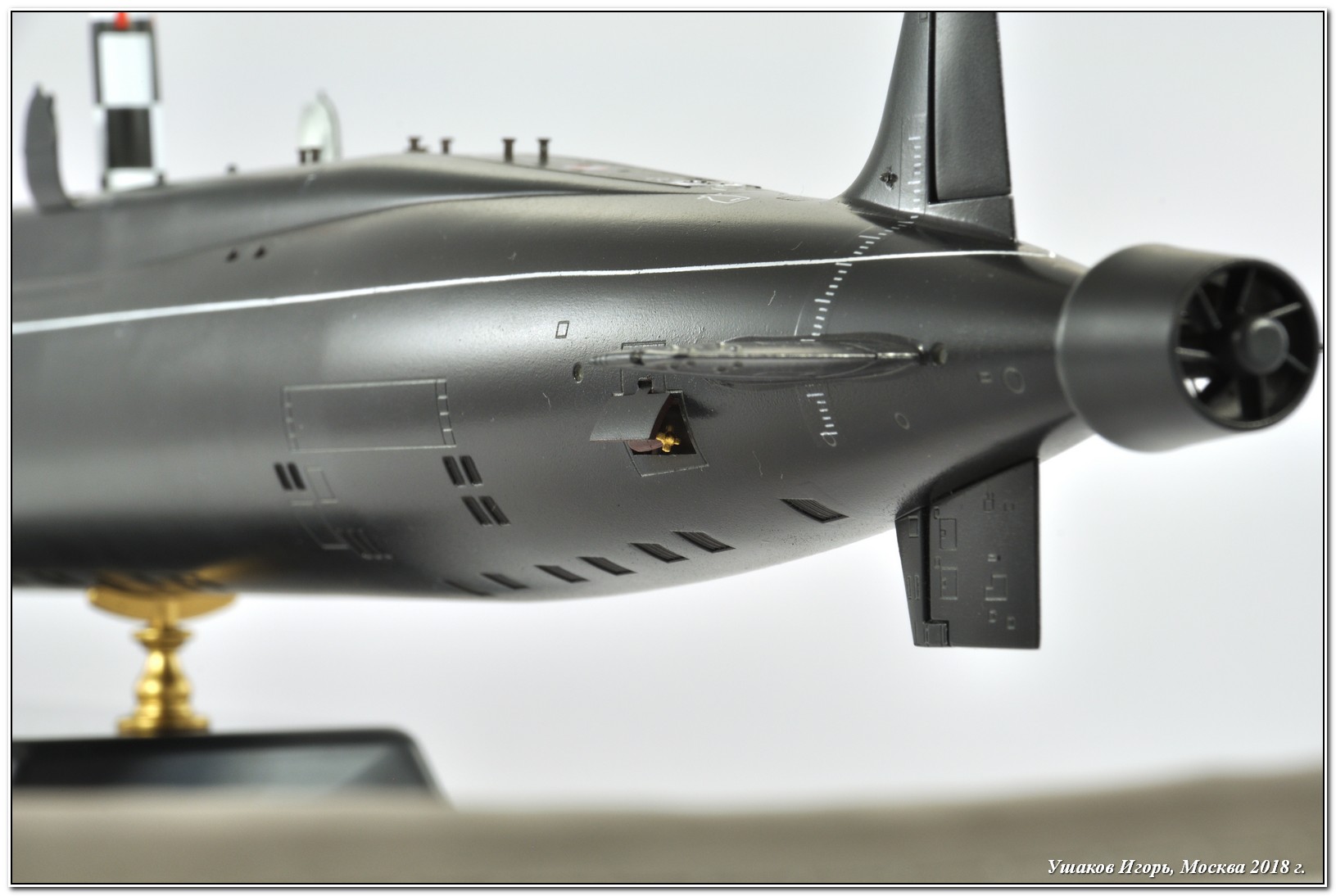

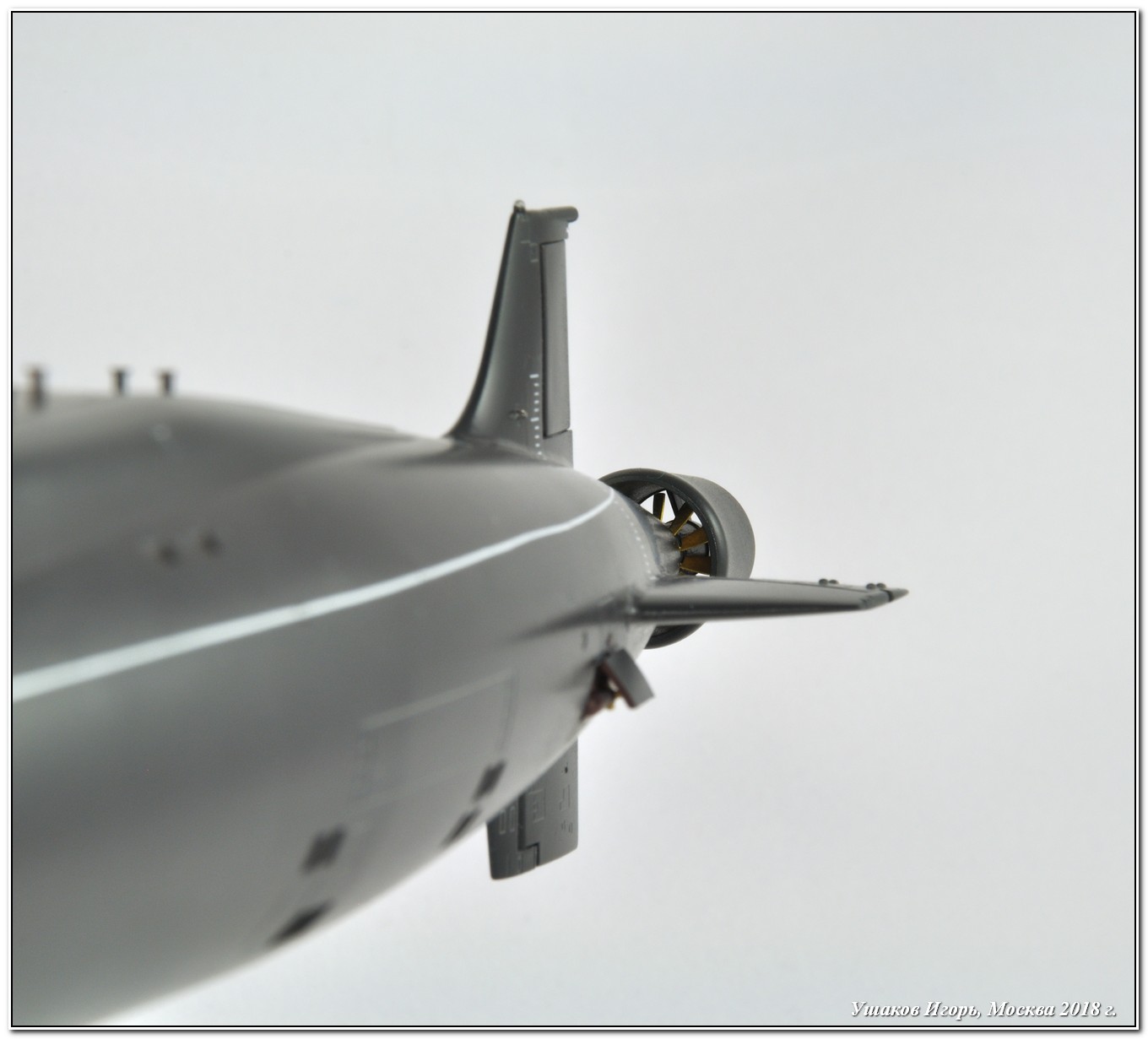

Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Gunze Mr. Color. Особо рассказывать нечего: сначала WL, затем нижняя часть основного корпуса, затем верхняя. Местные высветления и затемнения основного цвета, чтобы придать некоторую неоднородность окраски.

Декали:

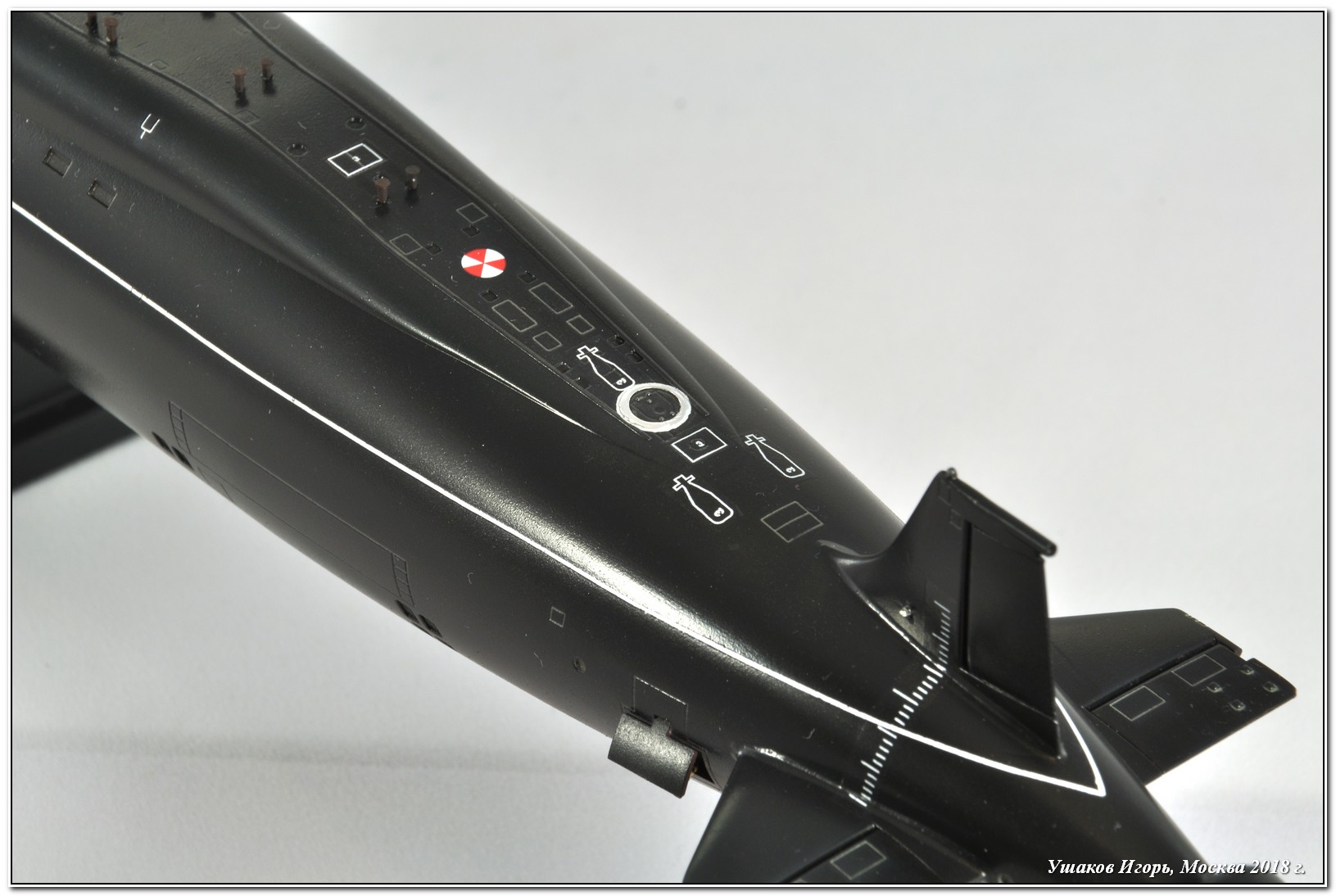

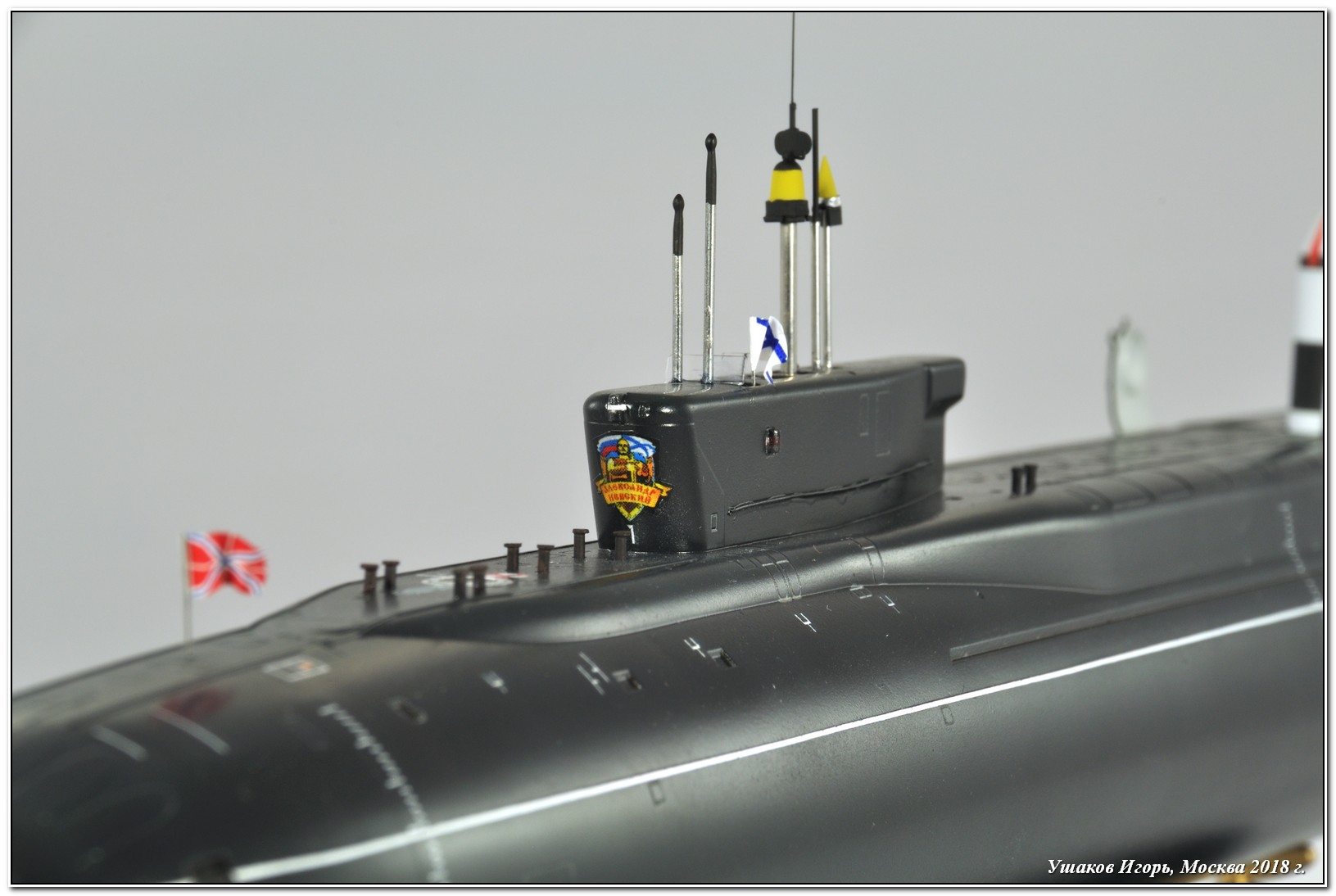

Гербы мне подогнал мой очень хороший товарищ и коллега Ренат Хасанов – просто низкий поклон ему за эту любезность. Качество отрисовки на 5 баллов! Поскольку родные декали у Бронковских наборов отличаются крайней дубовостью, заказал копию всей «технички» у Алексея Бацких. Отличное качество отрисовки и предсказуемо отличный результат. Приваривал декали жидкостью от Тамии, которая Strong.

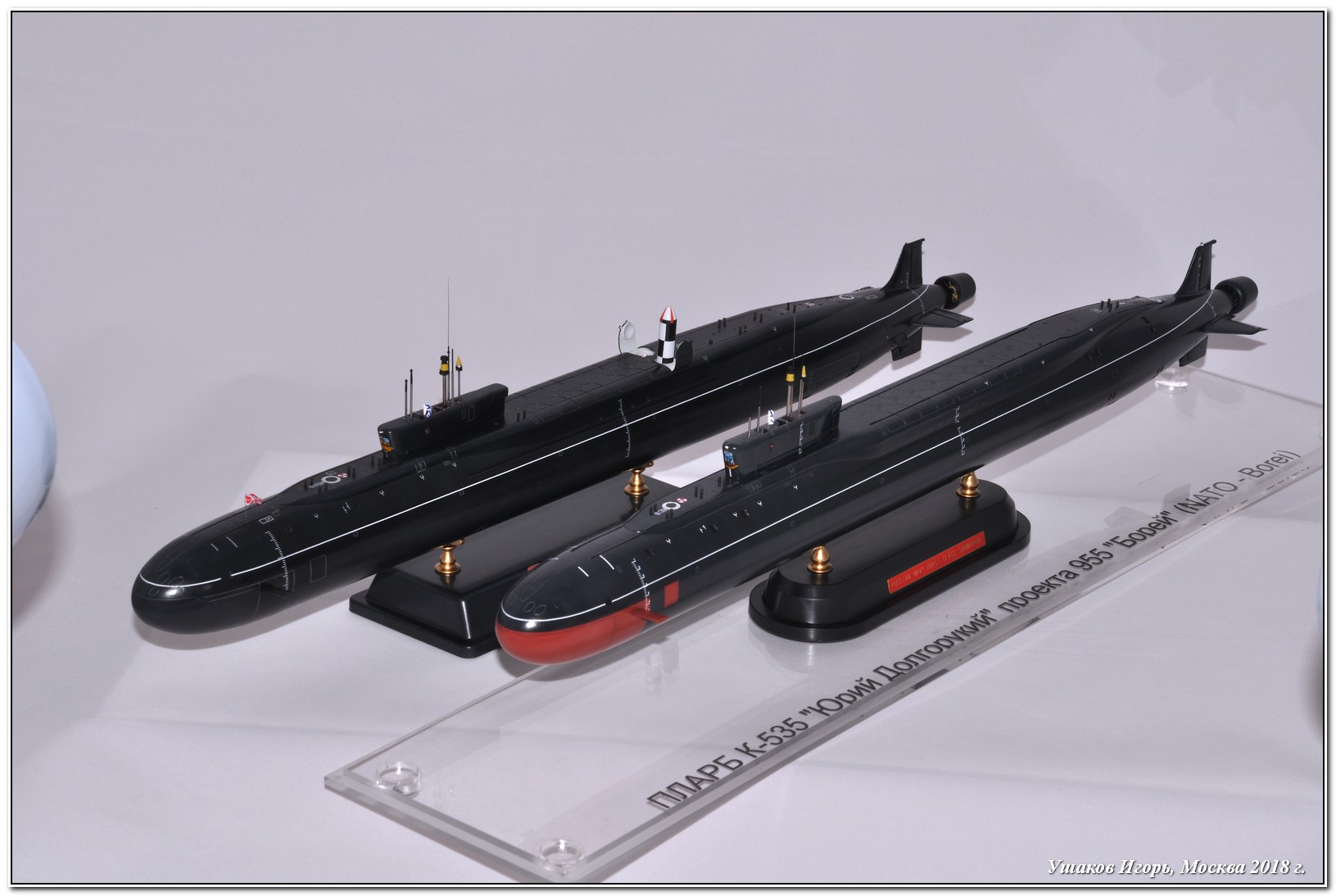

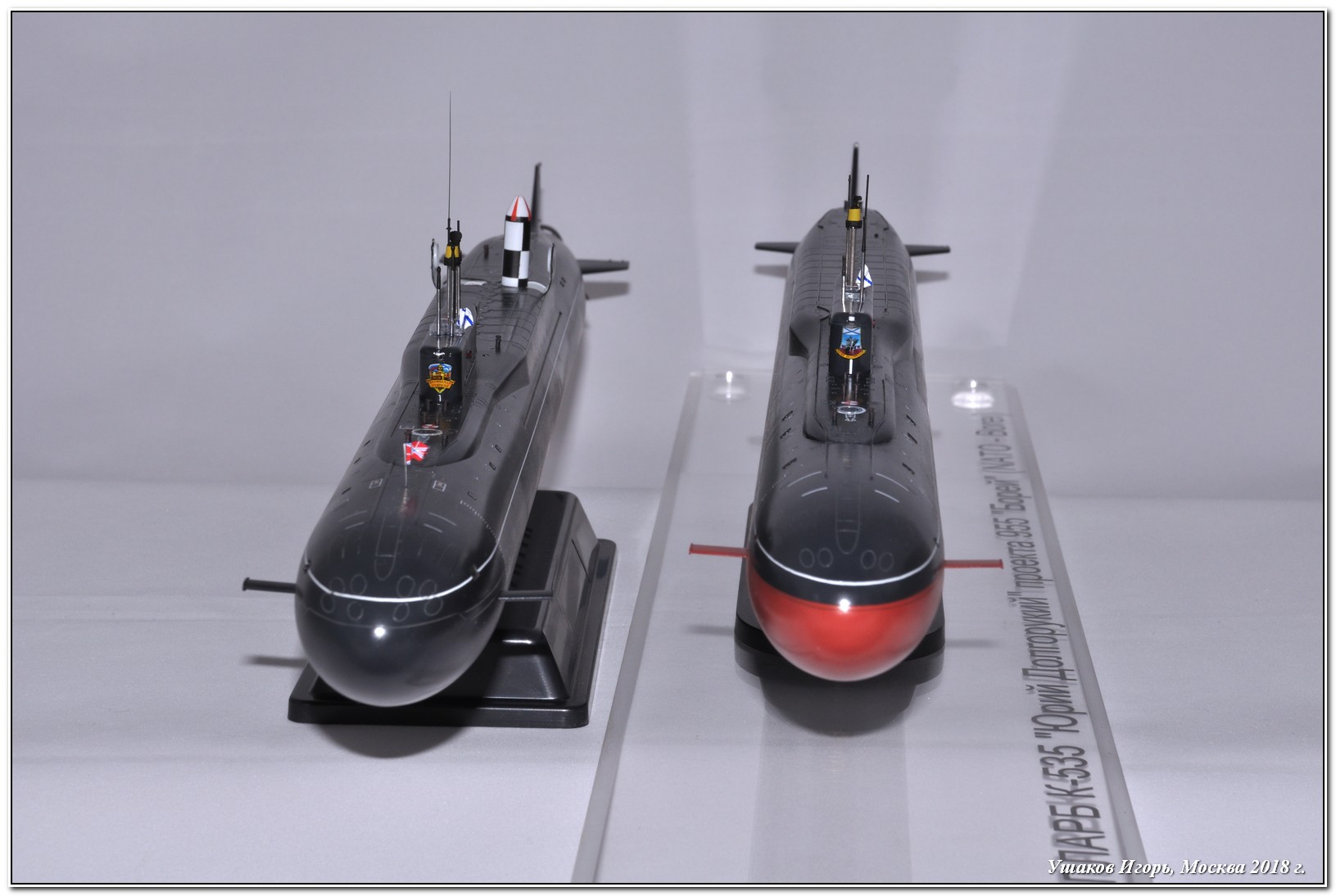

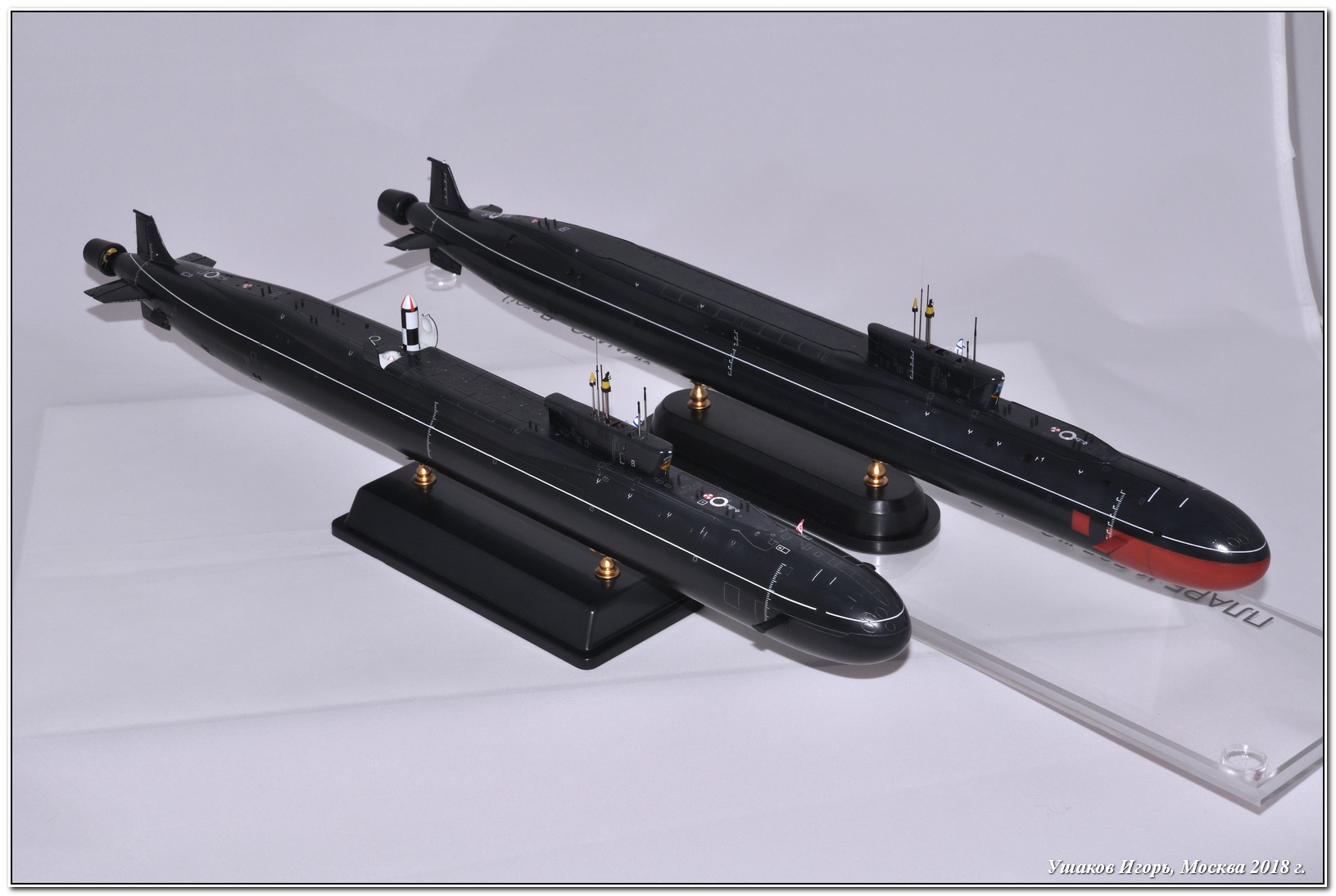

P.S. последние фото – сравнительные с моделью «Юрия Долгорукого» от HobbyBoss.

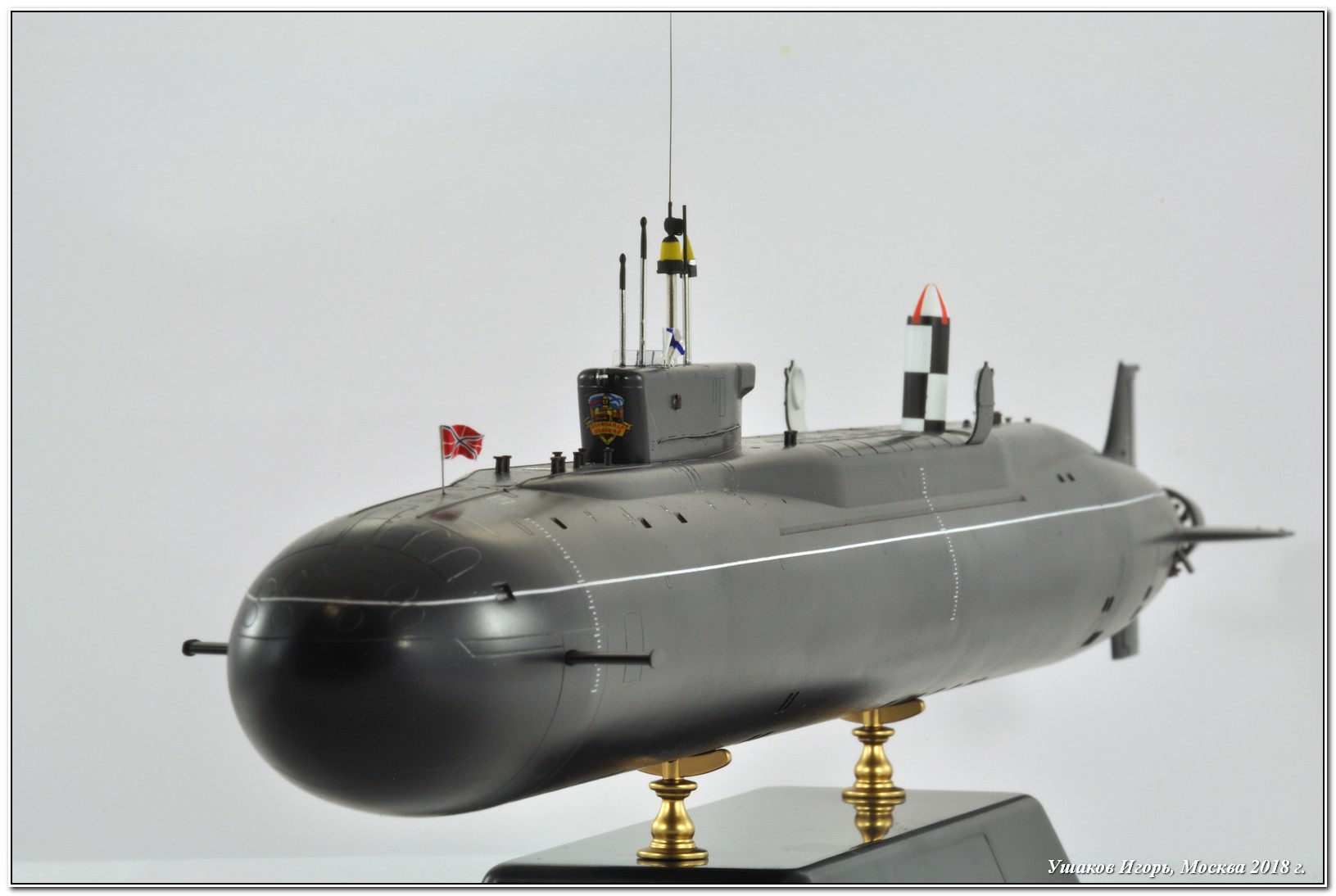

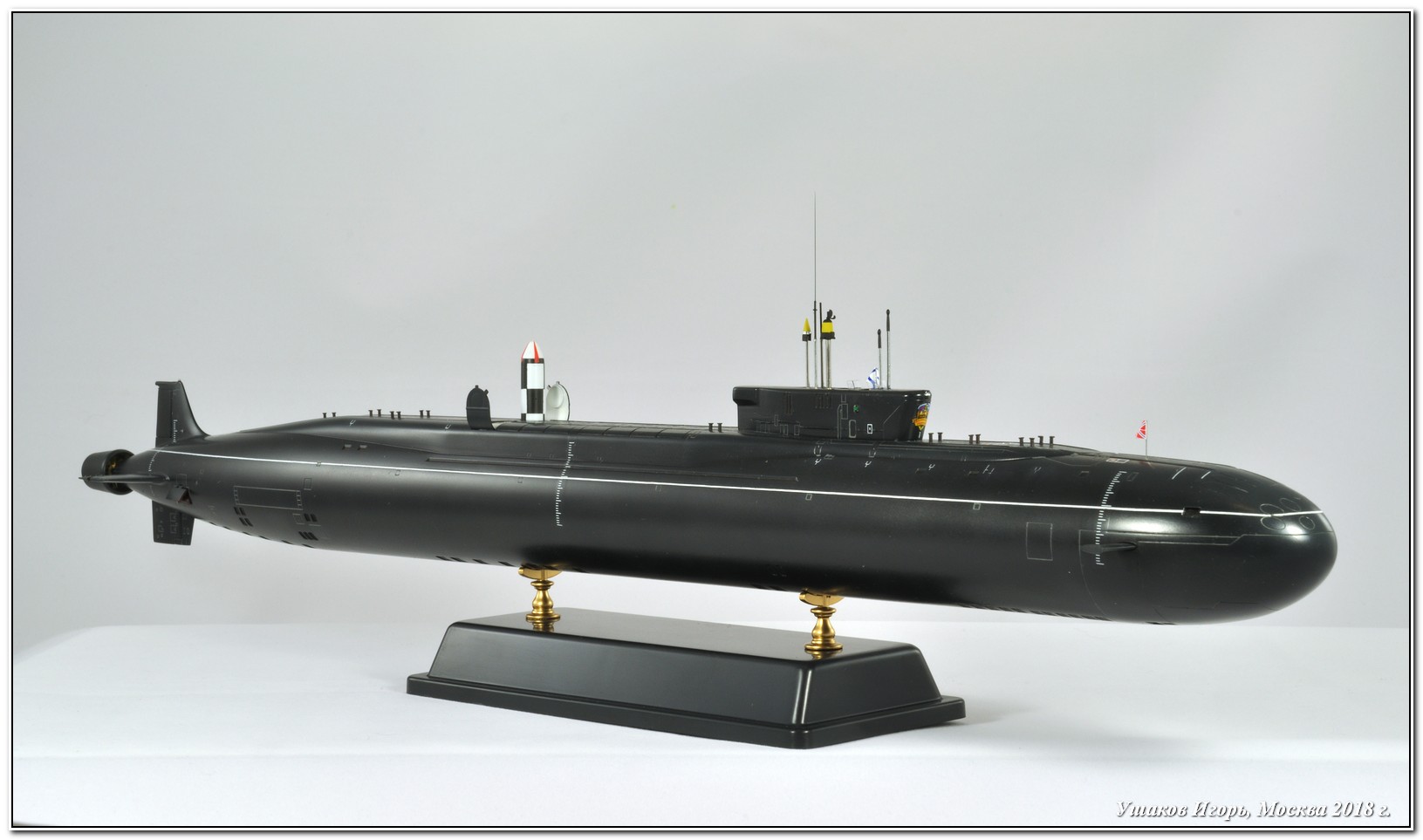

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!
