USS Maryland (SSBN-738)

Уважаемые коллеги, представляю Вам свою очередную модель. Это американская стратегическая ПЛАРБ 3-его поколения класса «Ohio» – USS «Maryland» (SSBN-738), выполненная в масштабе 1/350 китайской фирмой Cyber Hobby (Dragon).

Прототип:

Первая серия из восьми ракетоносцев была вооружена ракетами Trident I C-4 и базировалась на военно-морской базе Китсэп, штат Вашингтон, на Тихоокеанском побережье США. Остальные 10 лодок, второй серии, были вооружены ракетами Trident II D-5 и размещались на ВМБ Кингс-Бей, штат Джорджия. В 2003 году в целях выполнения договора об ограничении вооружений была начата программа переоборудования первых четырёх лодок проекта в носители крылатых ракет «Томагавк», завершившаяся в 2008 году. Оставшиеся четыре лодки первой серии перевооружены ракетами «Трайдент-2», а все ракеты «Трайдент-1» были сняты с боевого дежурства. Из-за сокращения количества ракетоносцев на Тихом океане, часть лодок типа «Огайо» была переброшена с Атлантического океана на Тихий.

По статистике, ПЛАРБ ВМС США выходят в среднем на три-четыре боевых службы в год, проводя в море от половины и более всего срока службы.

На сегодняшний момент ПЛАРБ типа «Огайо» удерживают мировой рекорд по количеству размещённых ракетных шахт — 24 и по праву считаются одними из самых совершенных в своём классе. По оценкам специалистов, среди построенных ракетоносцев по уровню шумности с ними могут соперничать только французские типа «Триумфан».

Высокая точность ракет «Трайдент-II» позволяет, наряду с сухопутными МБР поражать всю номенклатуру высокопрочных целей типа шахтных пусковых установок и углублённых командных пунктов. Большая дальность ракетного комплекса «Трайдент» позволила лодкам типа «Огайо» осуществлять дежурство в Атлантическом и Тихом океанах в зонах господства своих ВМС, что обеспечило им высокую боевую устойчивость.

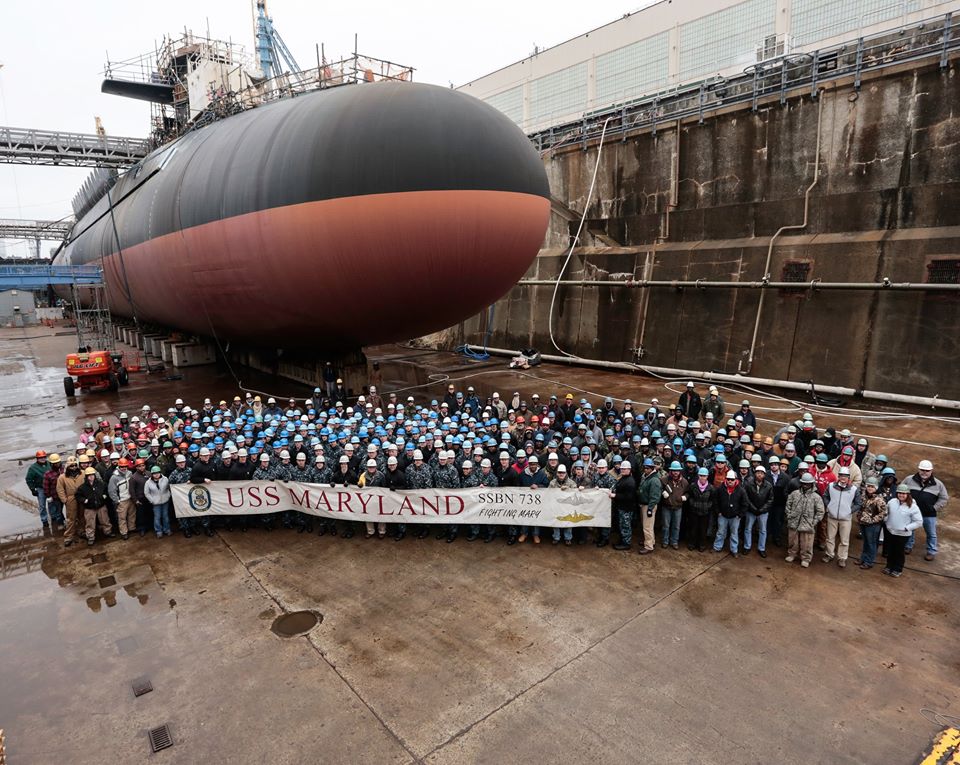

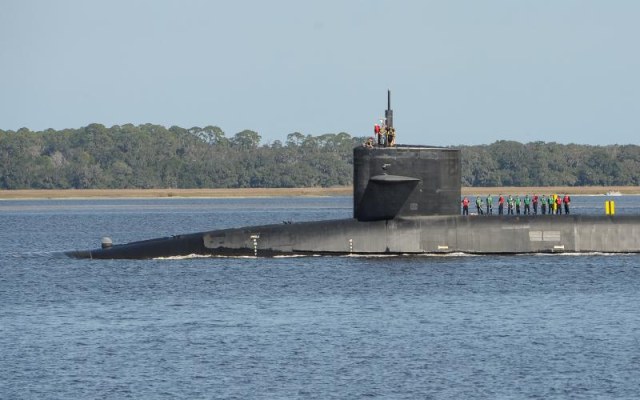

USS «Maryland» (SSBN-738) — атомная стратегическая подводная лодка типа «Ohio», корабль, названный в честь штата Мэриленд, 13-ая лодка данного класса. Строительство лодки велось на верфи Electric Boat в Гротоне (штат Коннектикут), принадлежащей компании General Dynamics. Лодка заложена 22 апреля 1986 года, спущена на воду 10 августа 1991 года, вошла в состав ВМС США 13 июня 1992 года.

ТТХ АПЛ:

Длина: 170,0 м

Ширина (корпуса): 13,0 м

Осадка (средняя): 12,0 м

Водоизмещение:

надводное: 16 764 т

подводное: 18 750 т

Скорость:

надводная: 17 уз.

подводная: 25 уз.

Глубина погружения:

рабочая: 365 м

предельная: 550 м

Экипаж: 155 человек, в т.ч. 14-15 офицеров

Вооружение:

24 баллистических ракеты Трайдент II-D5 (дальность 7 800 км/11 300 км в облегченном варианте)

4х533 торпедных аппарата (торпеды Mk.48)

С 1993 года «Мэриленд» находится в составе флота ВМФ США, регулярно выходит на боевые дежурства. За время нахождения в строю, экипажи лодки неоднократно награждались различными наградами.

Более подробная информация: РАЗ и ДВА

Набор:

Обзор модели на нашем сайте публиковал наш уважаемый коллега Александр ака Engel: СМОТРИМ ОБЗОР

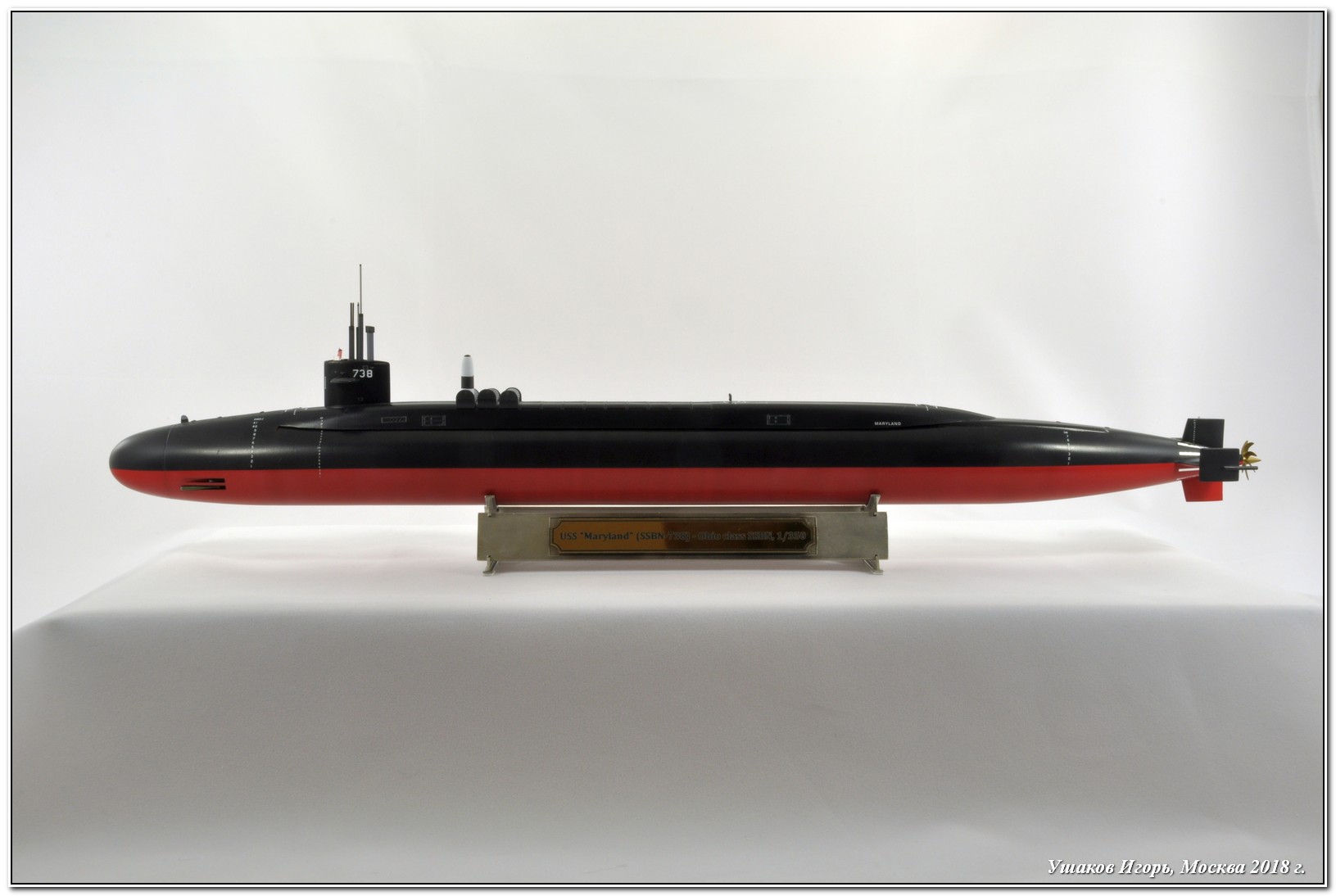

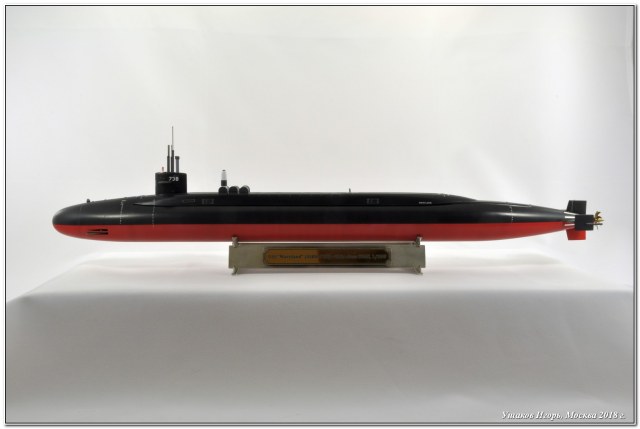

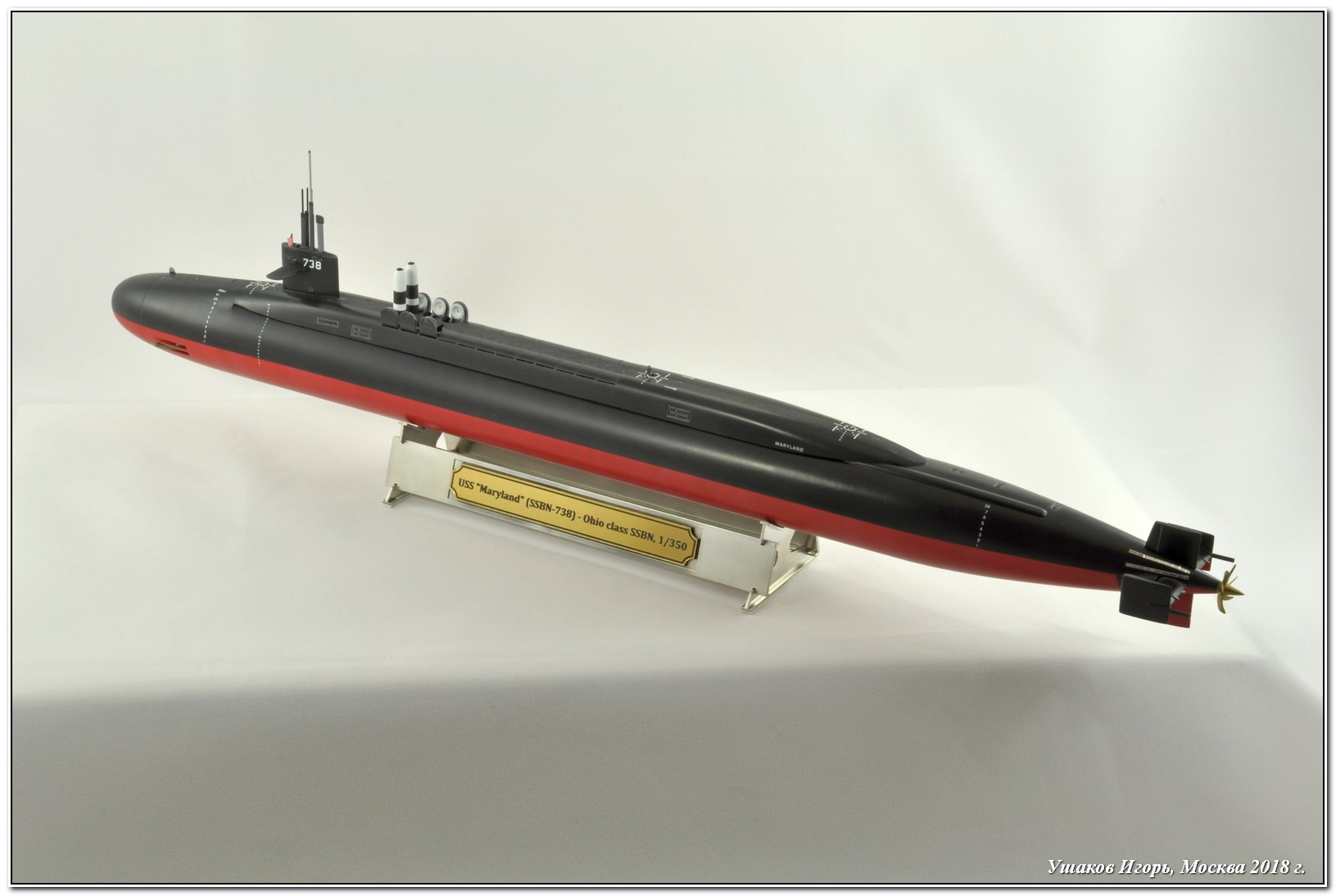

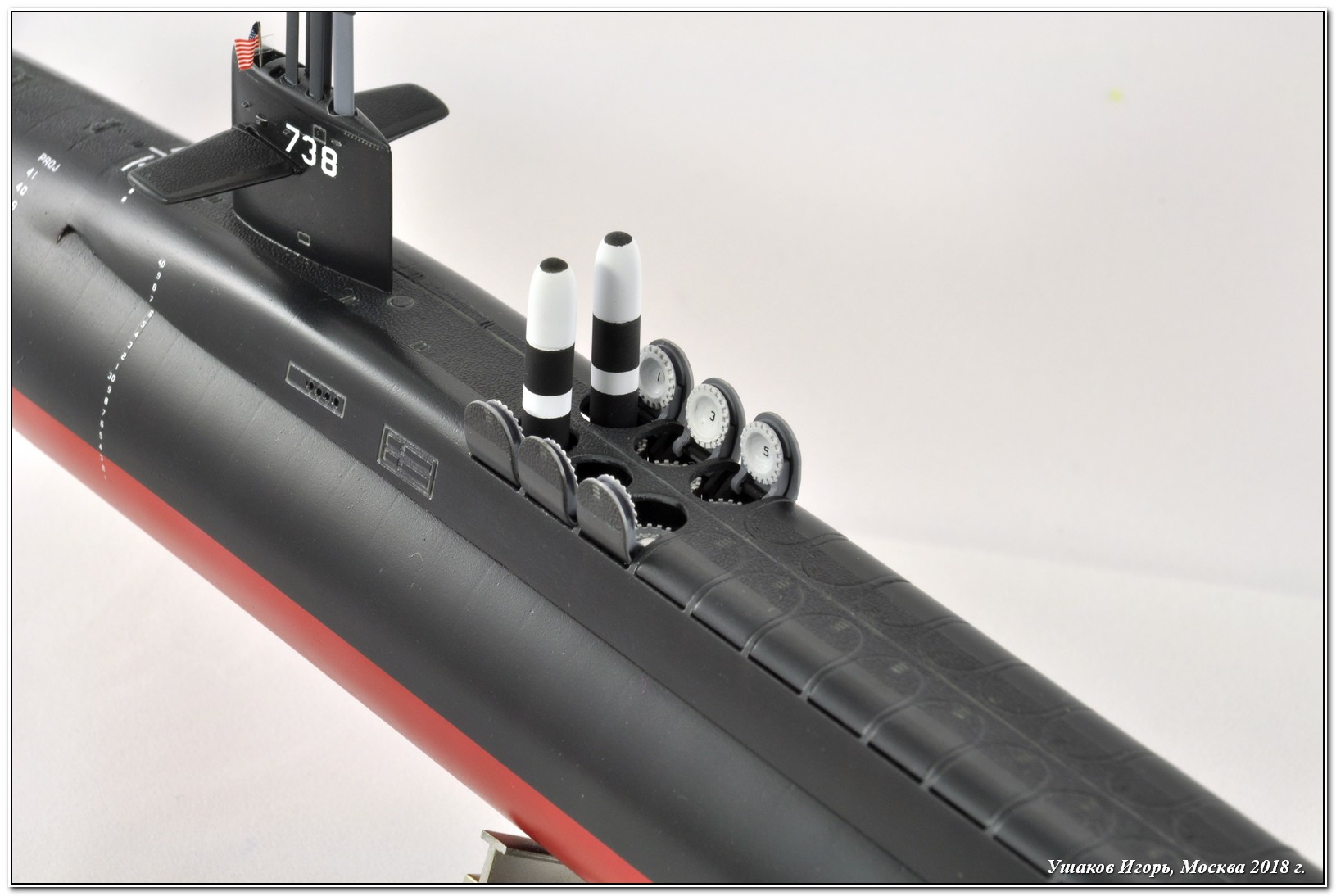

Длина модели составляет 485 мм, количество деталей – 130. Сам набор достаточный старый, проработка мелочей несколько грубовата. Но лодка на себя похожа – это главное. Неплохо шахты проработаны, ВУ. А вот винт у меня вызывает большие сомнения. Фото его не нашел, но форма лопастей уж очень странная. Также к недостаткам отнесу расшивку на корпусе, которой производитель, видимо, хотел показать стыки листов обшивки. Все эти линии придется долго и нудно шпаклевать и шлифовать.

Сборка:

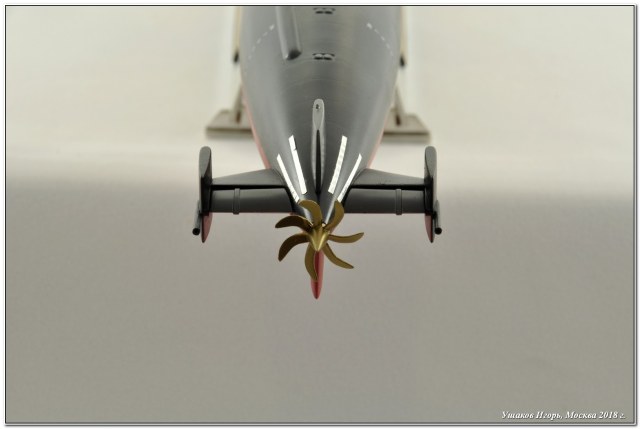

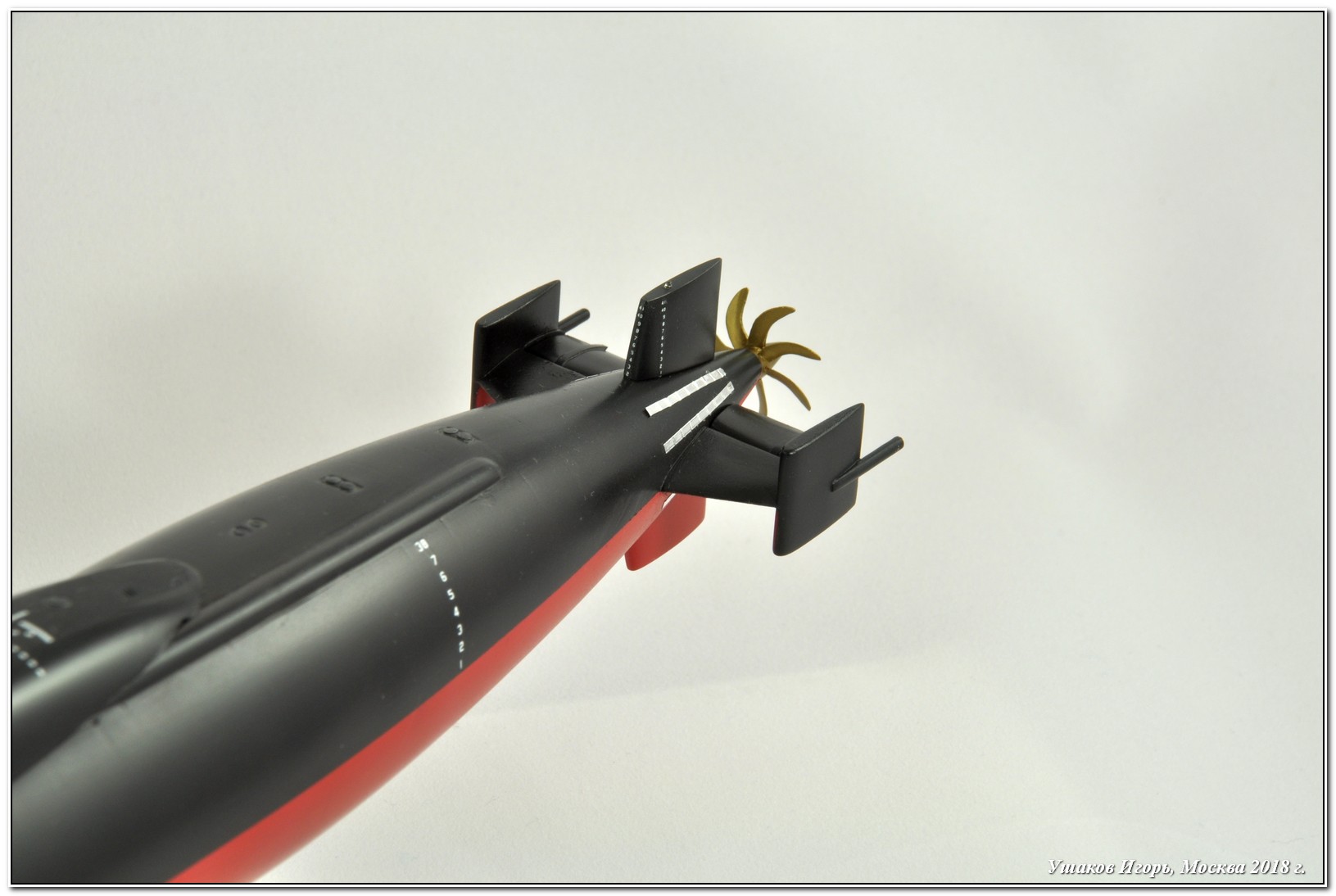

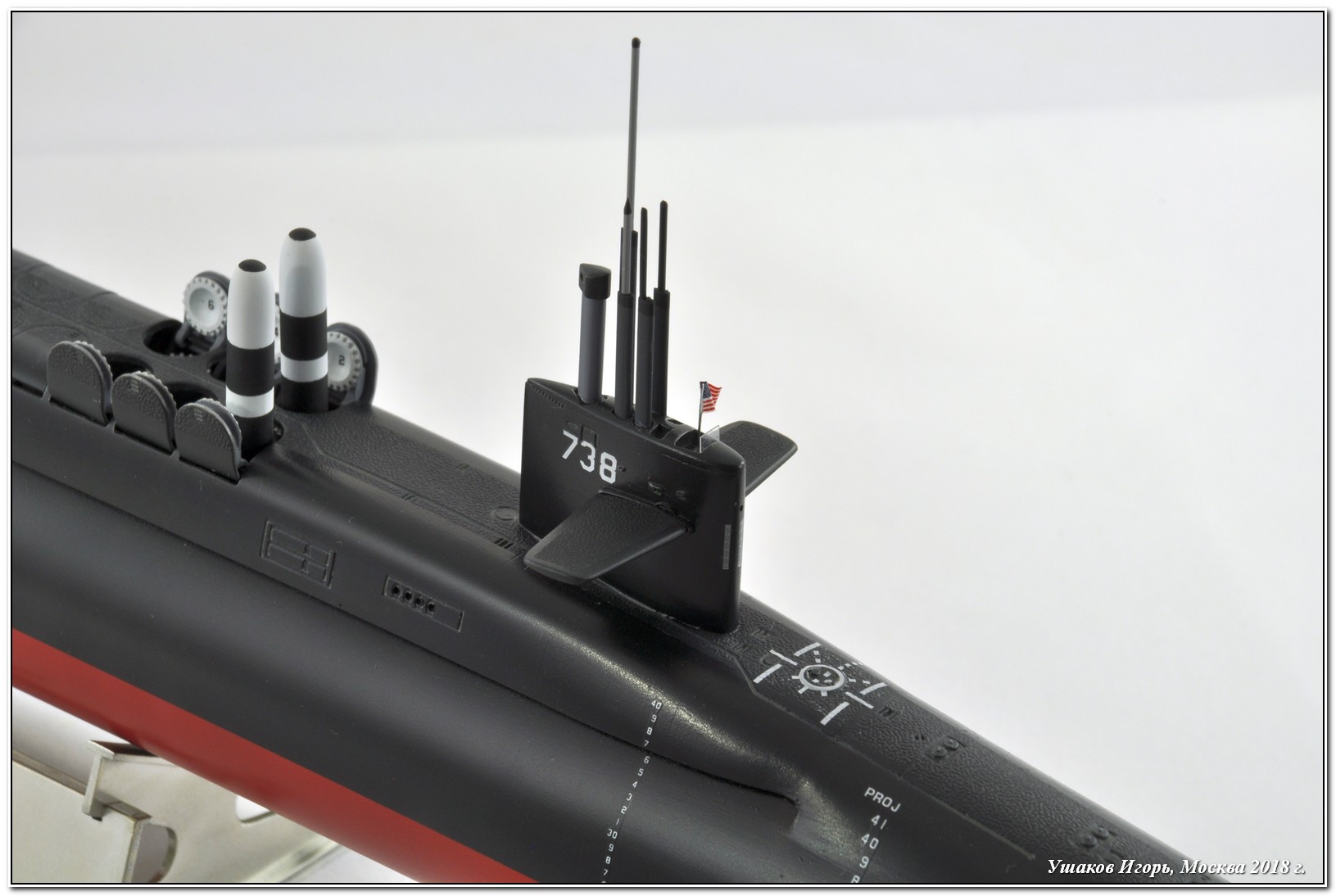

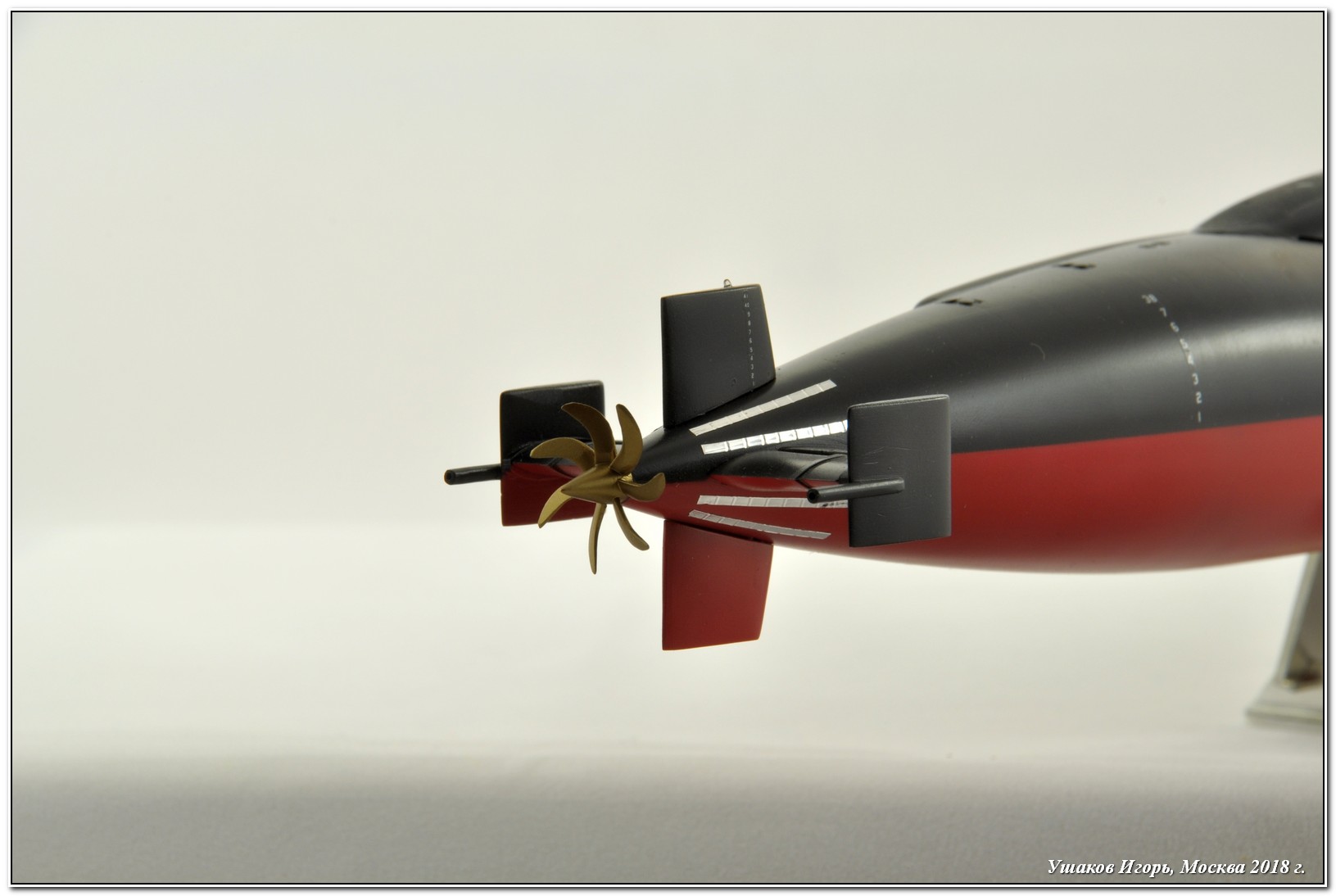

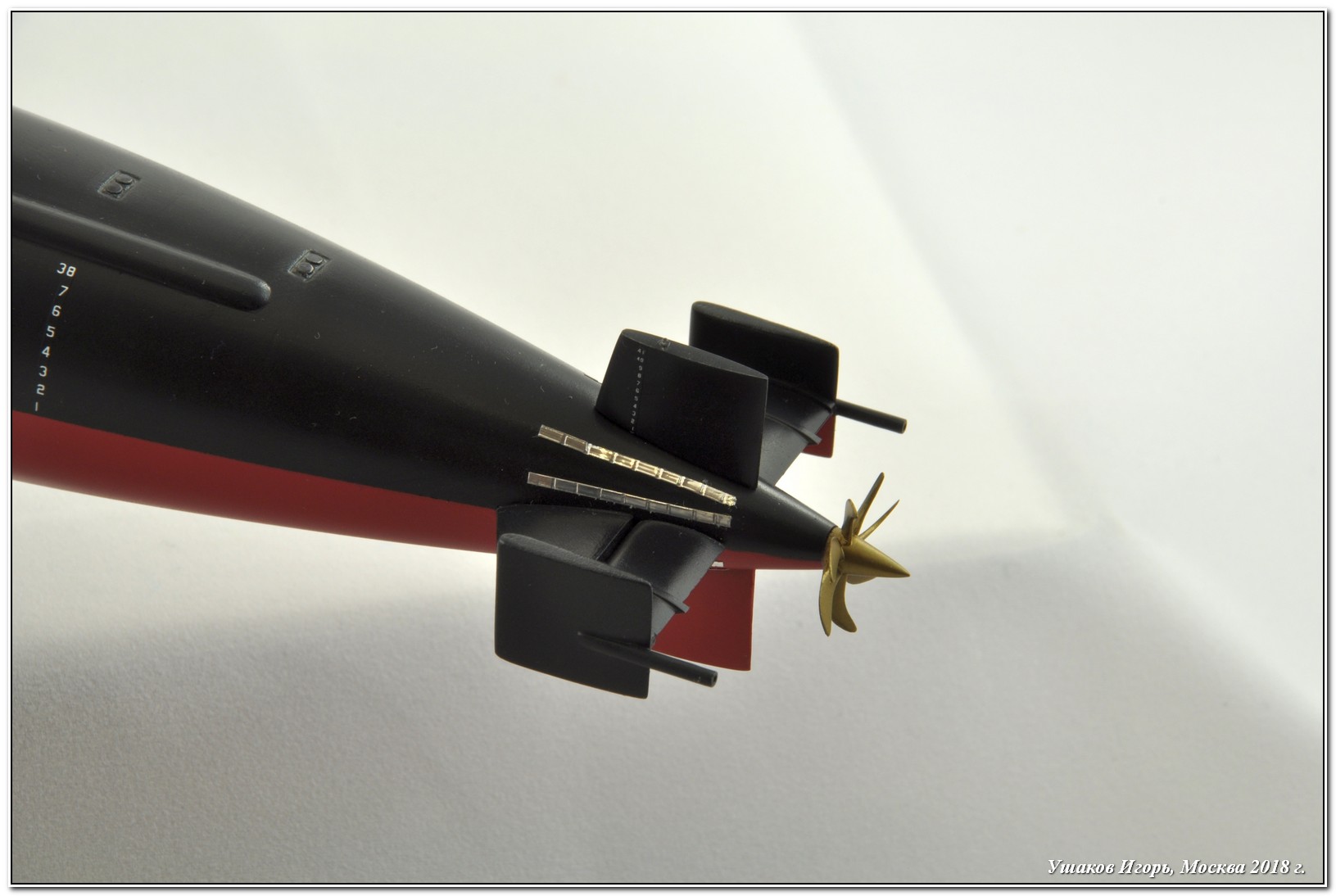

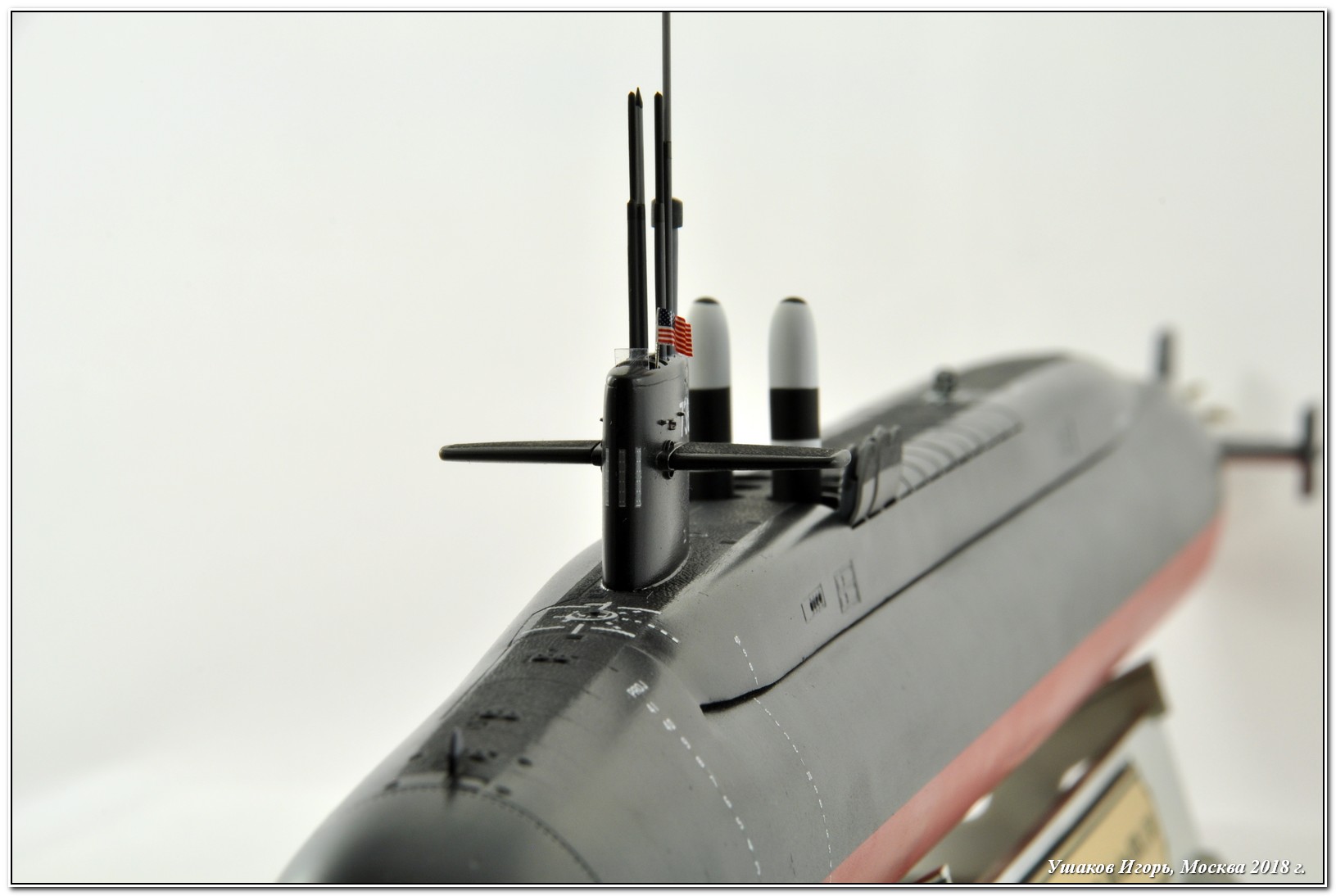

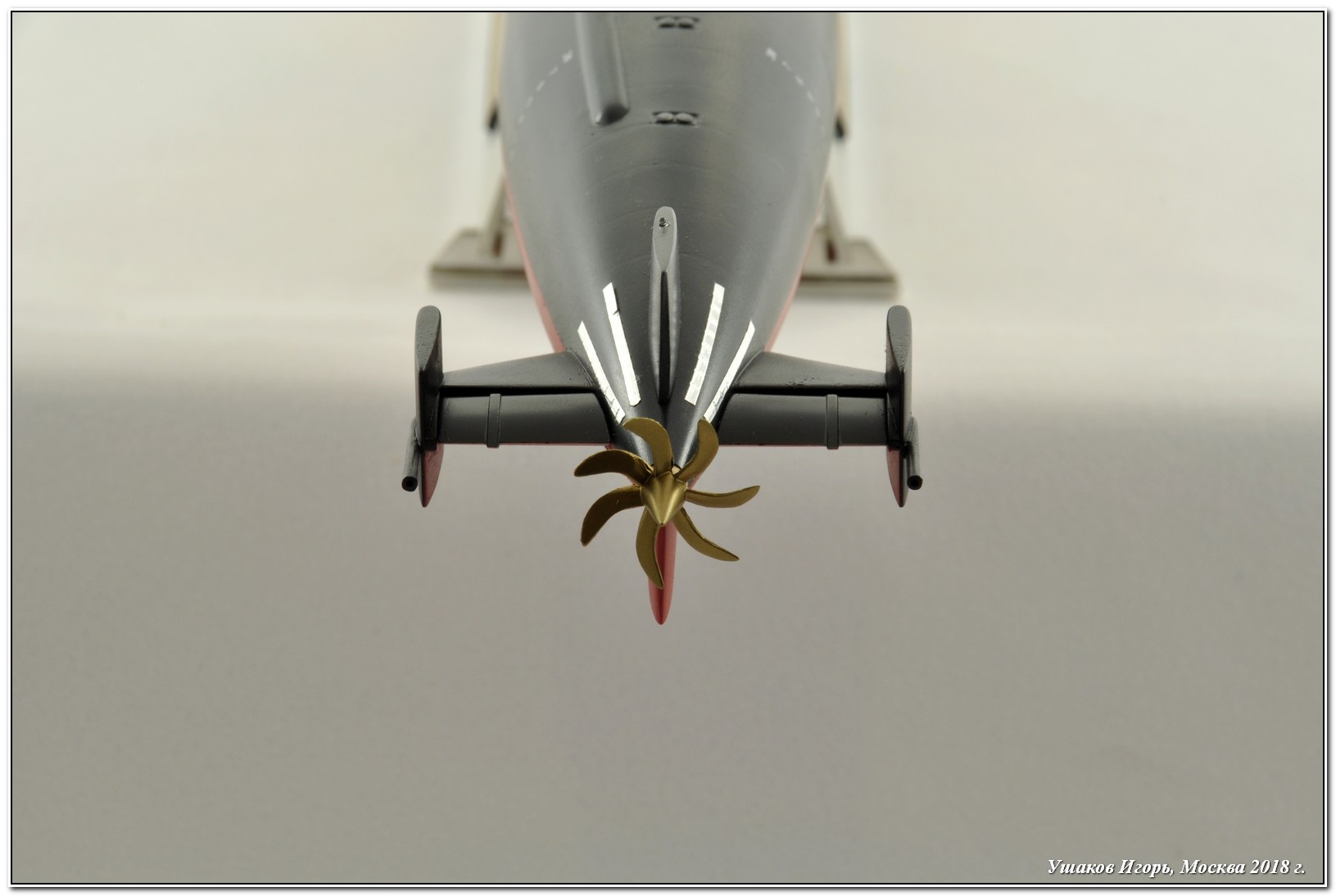

Сборку традиционно начал с корпуса. Открыл ТА с одного борта для разнообразия. Срезал в кормовой части имитацию протекторной защиты – ее буду делать из полосок фольги-самоклейки. Половины корпуса склеились со смещением в кормовой части. Но с учетом необходимости шпаклевать практически весь корпус (убираем ненужные линии расшивки) – это не самая большая проблема. Надстройка в моем набора была поведена винтом – убрал это, приклеив деталь на свои места (сначала в носовой части, затем в кормовой) в два этапа. При этом под носовой стык надстройки и корпуса пришлось подклеить кусочки пластика общей высотой около 2,5 мм, чтобы обеспечить необходимый упор палубе. Внутренности на корпусе и изнутри обтекателя ракетных шахт покрасил перед сборкой, иначе будет сложно там все прокрашивать после монтажа. Далее сборка и монтаж рубки, вертикальных рулей. Заменил гребной винт, позаимствовав его из этой же коробки от «Лос-Анджелеса» - он более похож на прототип. Вот и есть готовность к грунтовке.

Окраска:

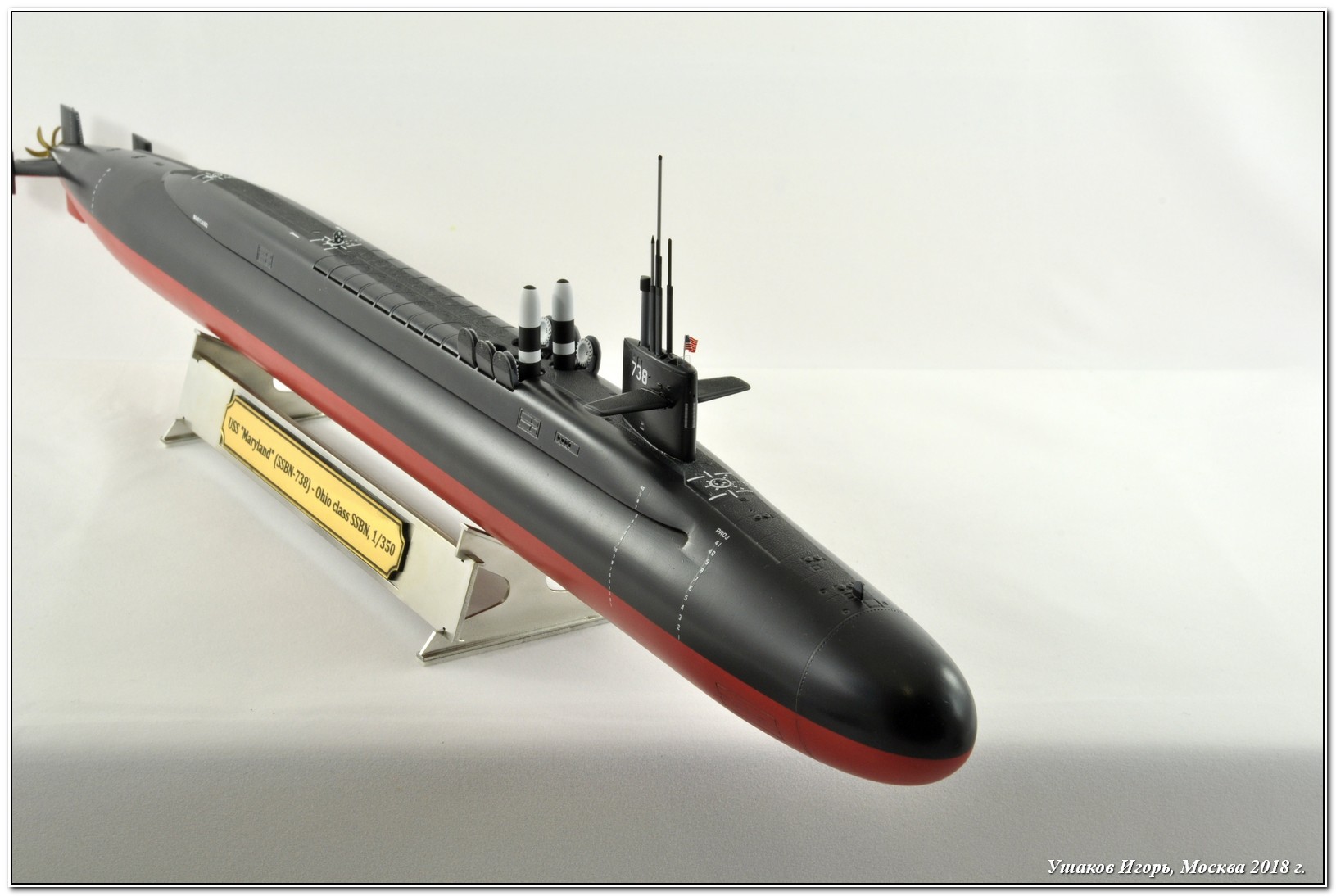

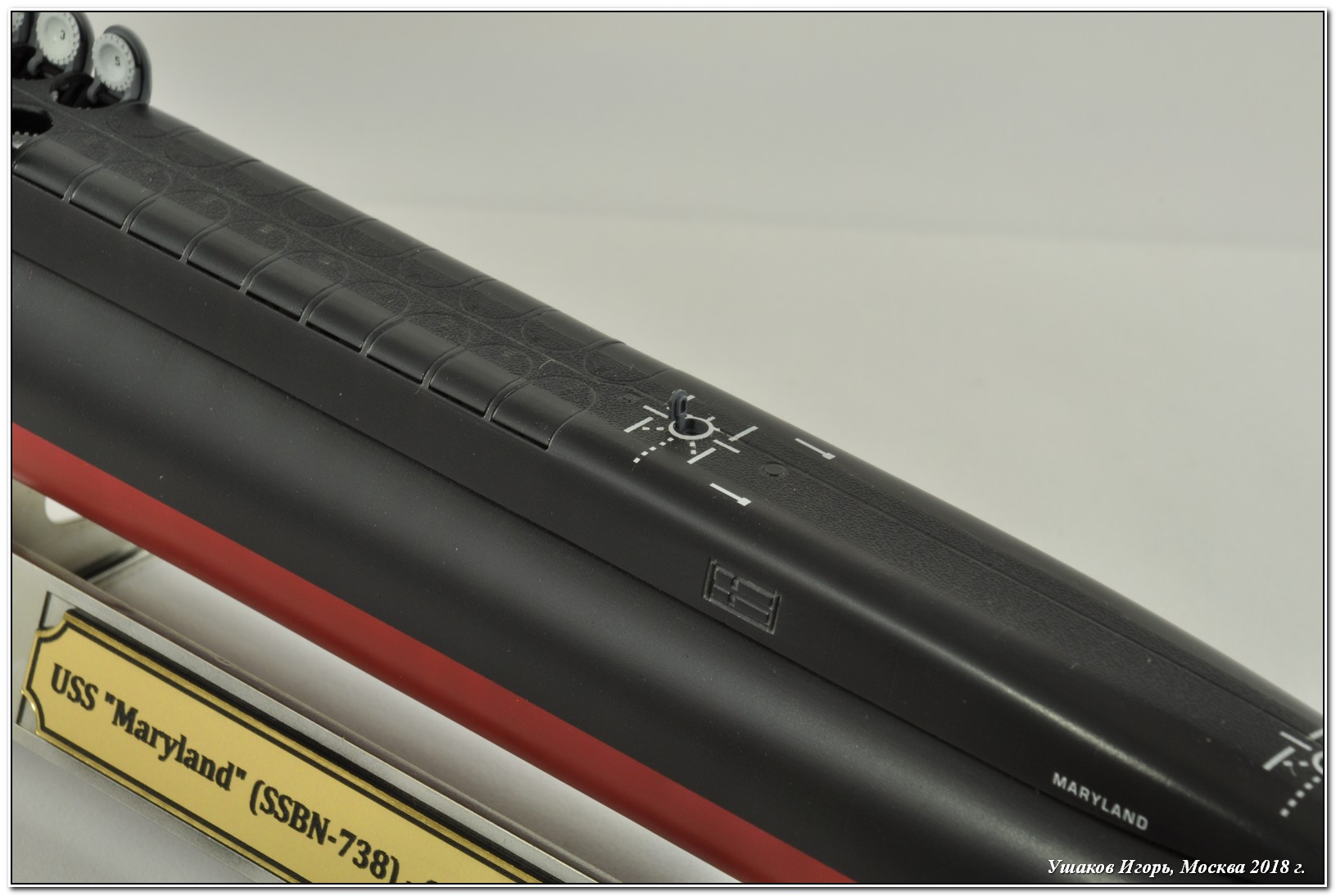

 Модель загрунтована Mr. Surfacer 1200. После поправил обнаруженные «косяки» в сборке, подшпаклевав и зашлифовав их. Окраска выполнена эмалями Tamiya, Gunze Mr. Color. Схема стандартная: красный – низ, черный – верх. Попутно местные высветления и затемнения, чтобы придать окраске некоторую неоднородность. Затем лаки, декали, смывка, финишный лак и выделение матовым лаком противоскользящего покрытия на палубе и рубочных рулях.

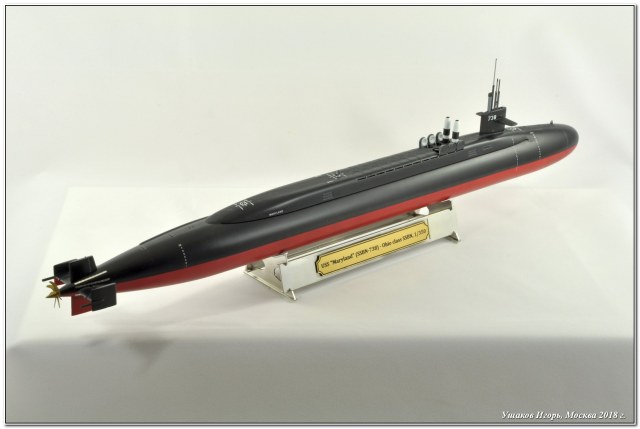

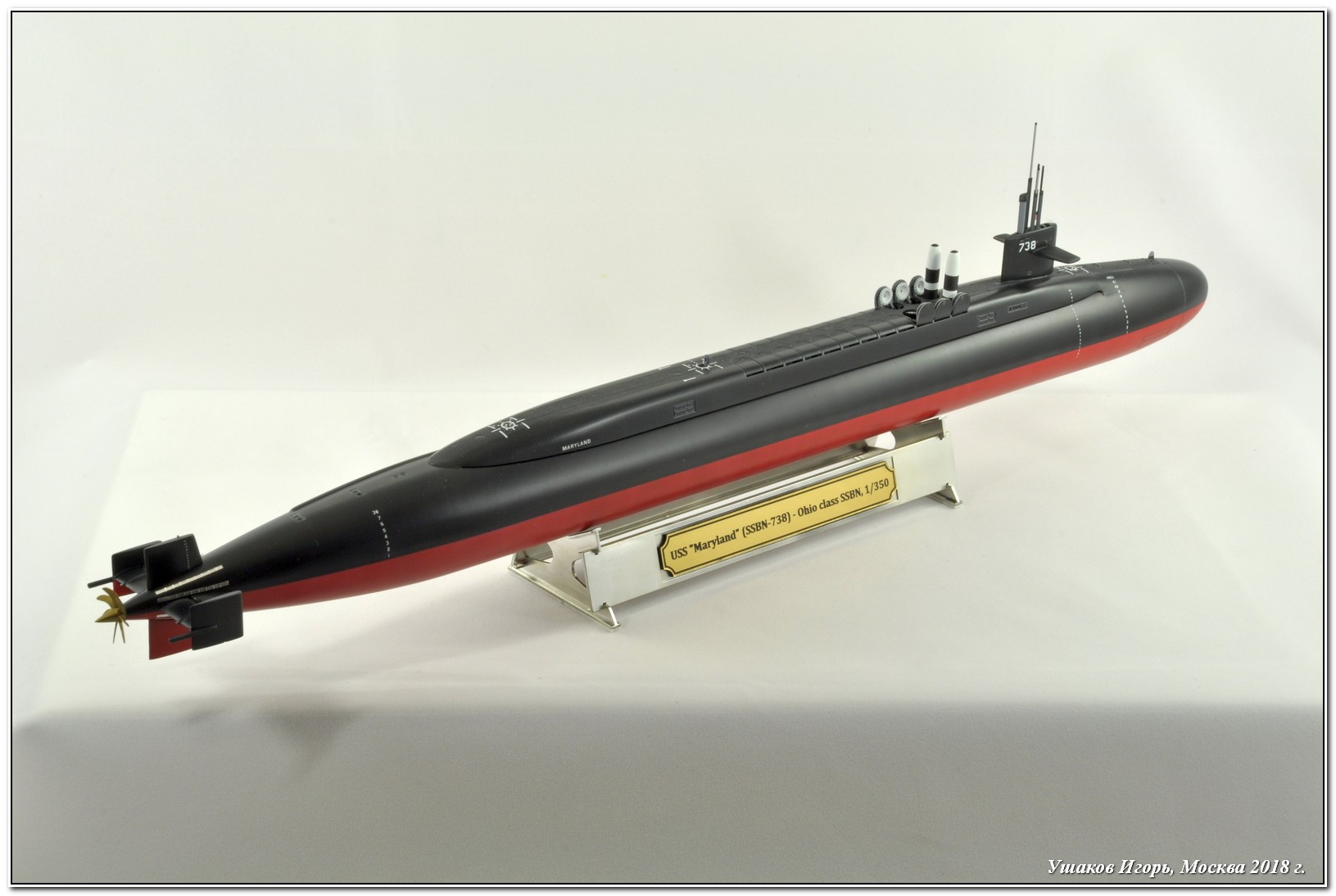

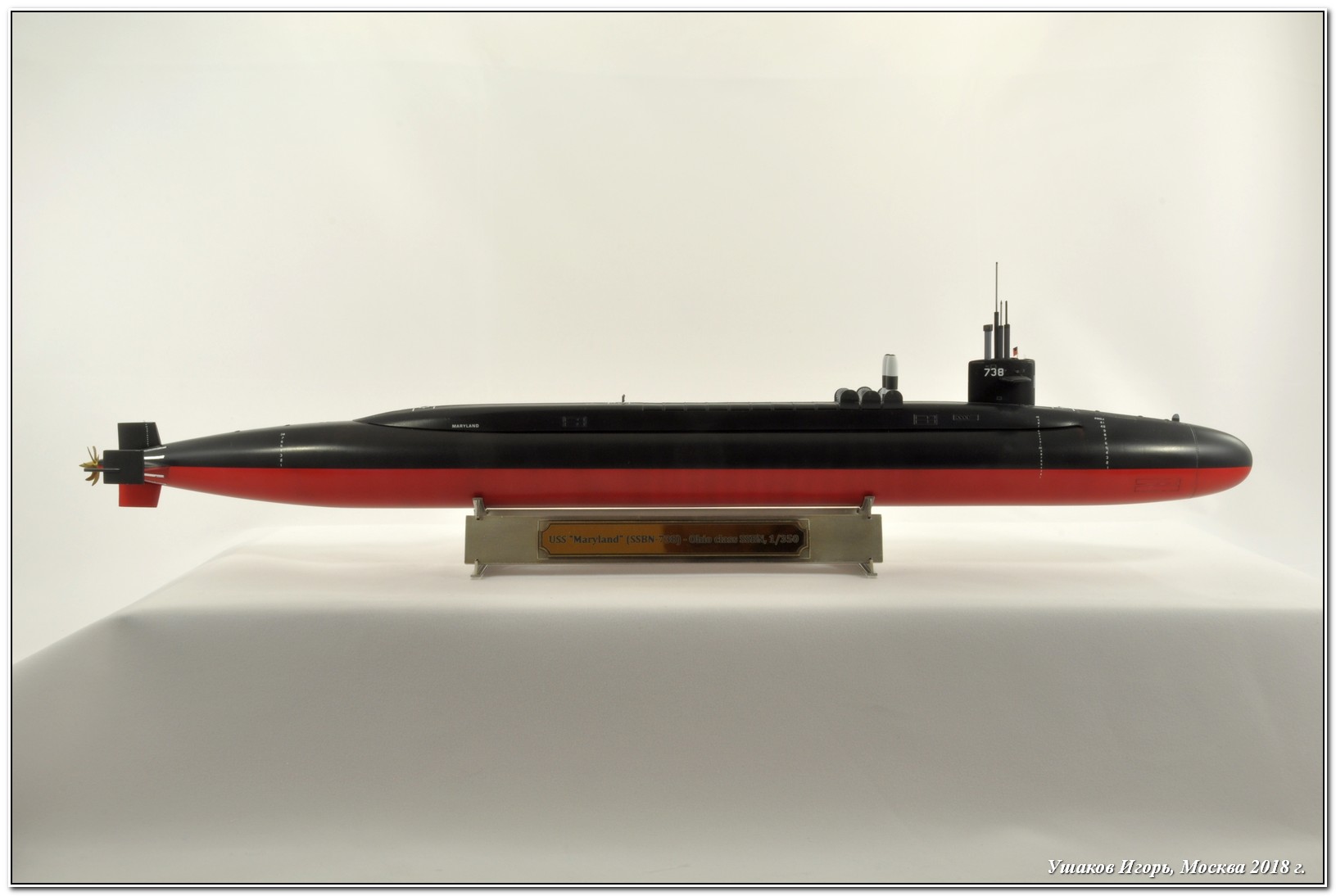

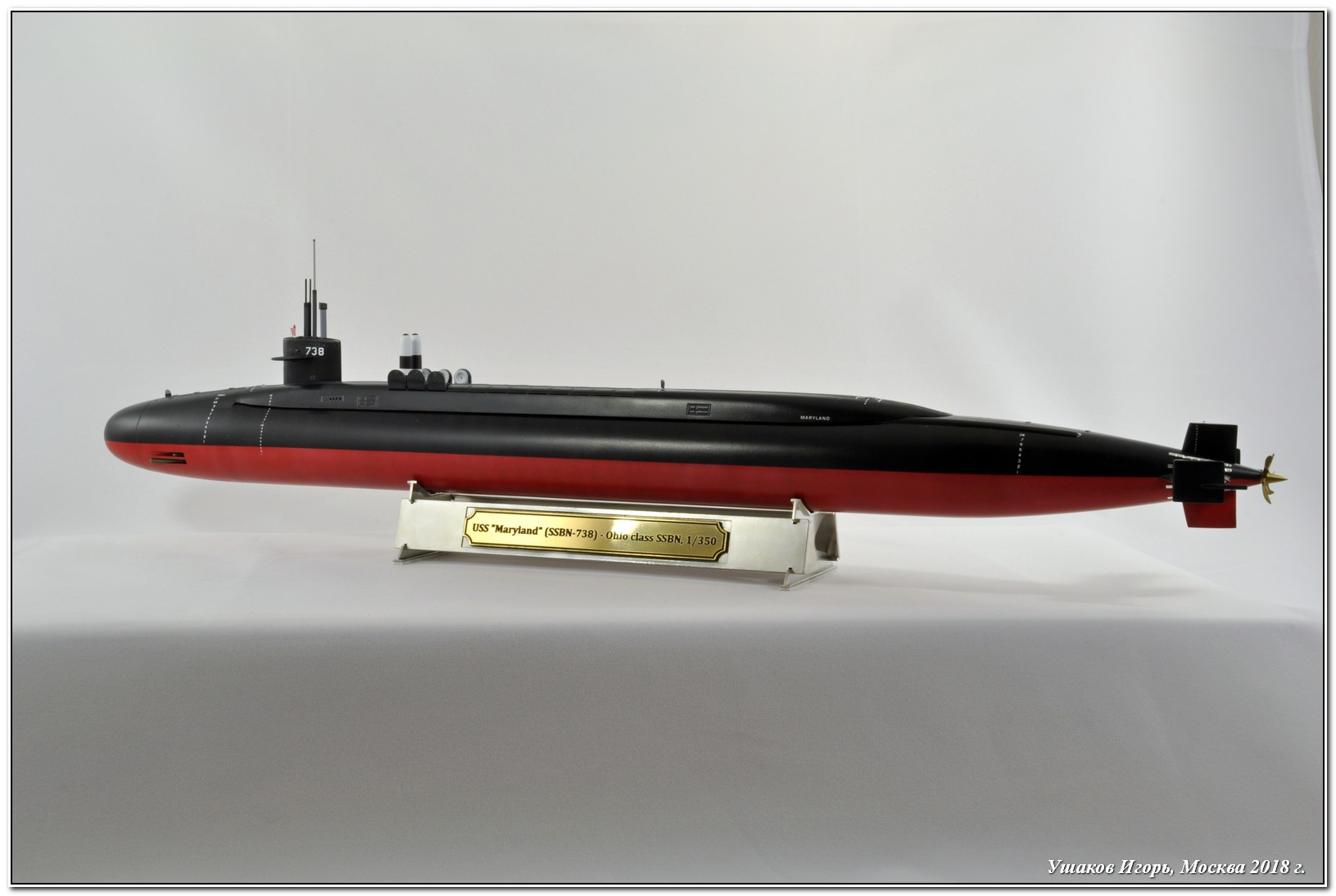

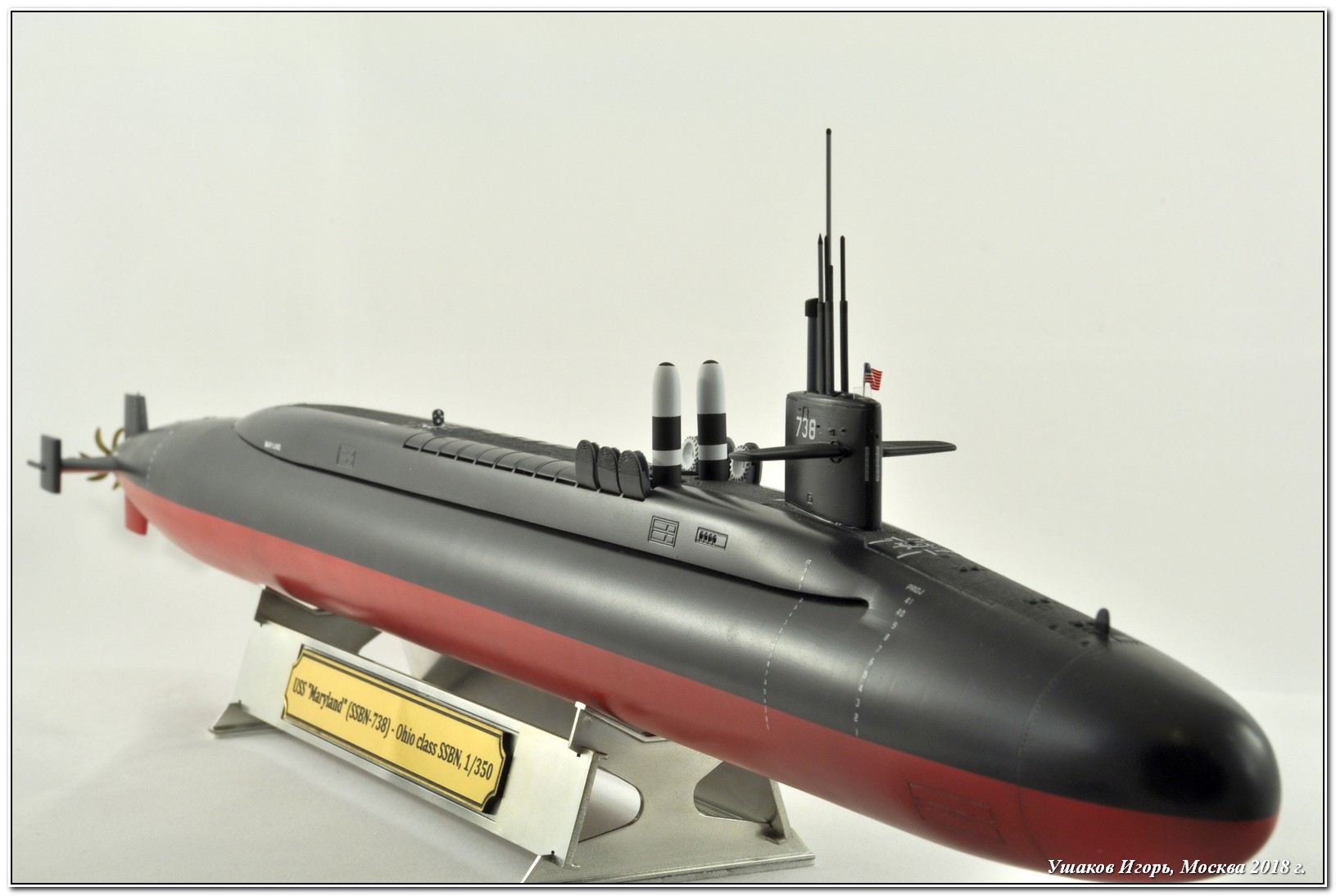

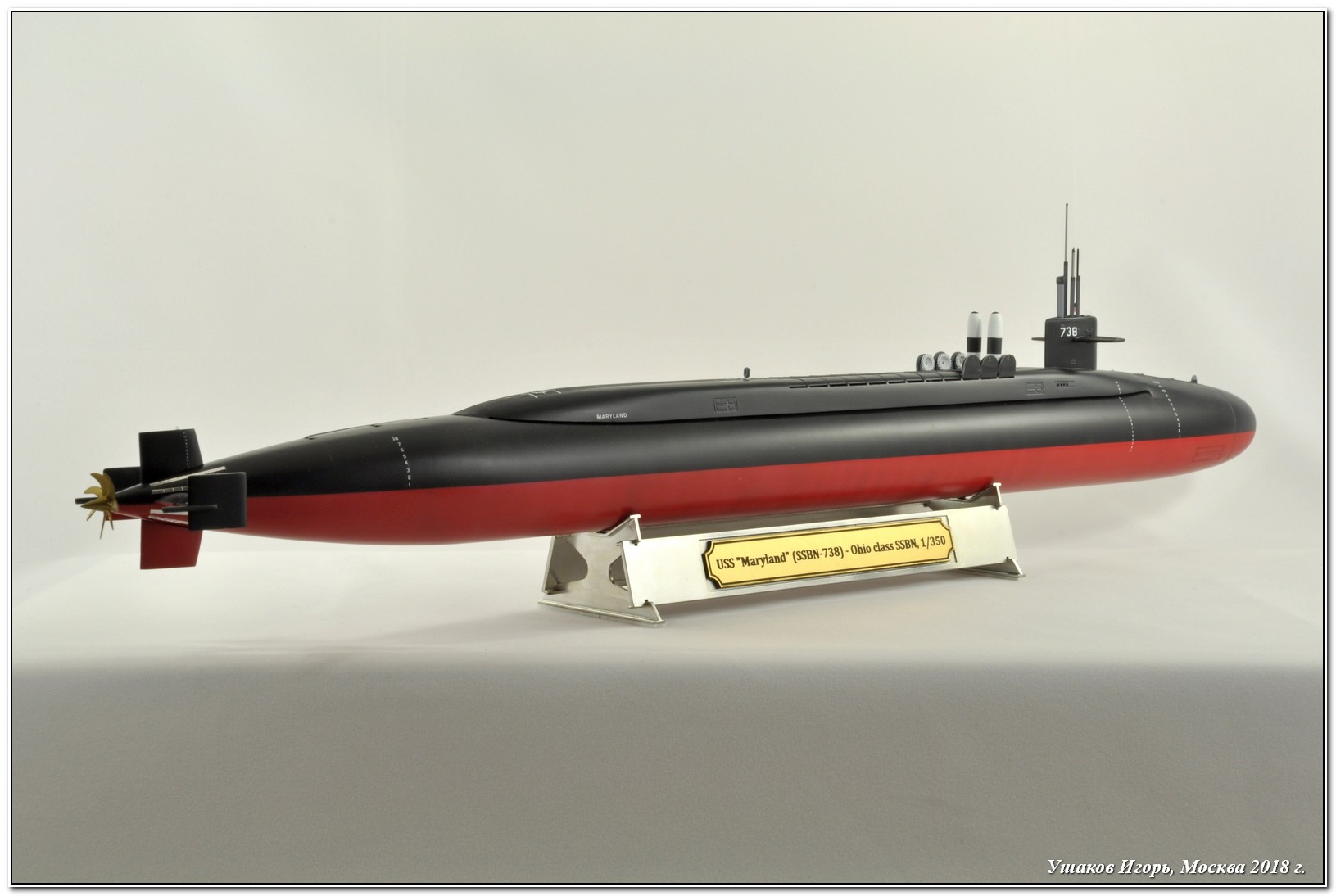

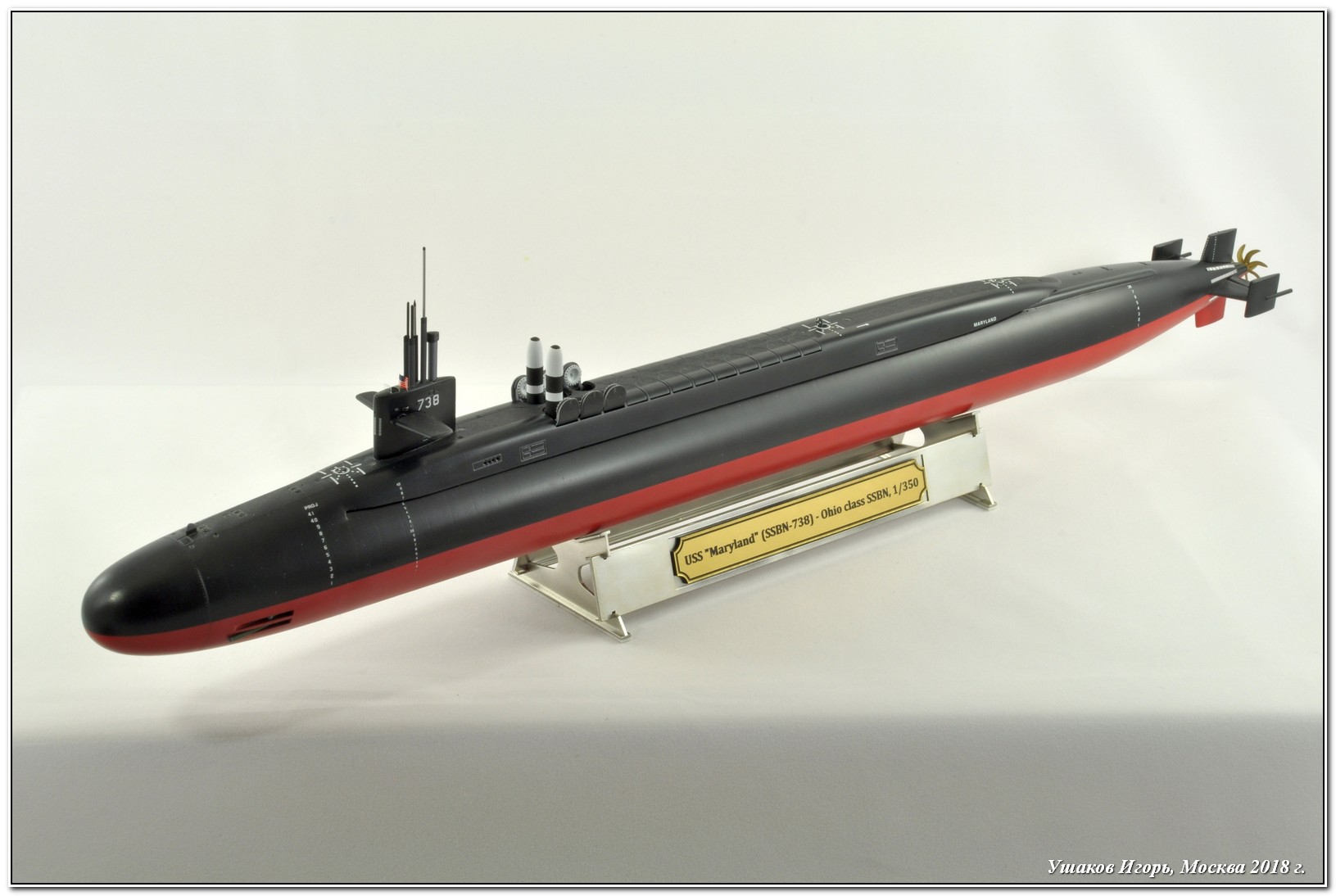

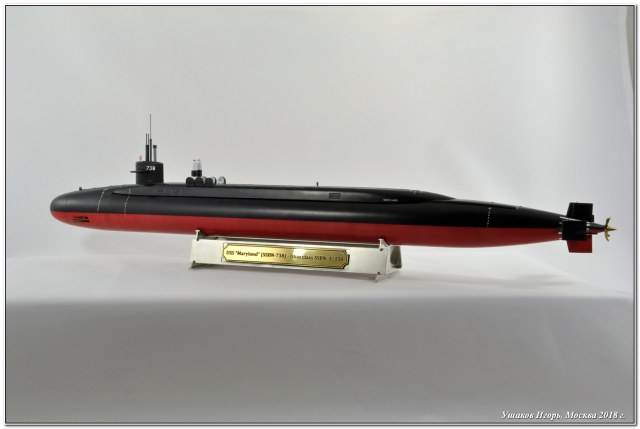

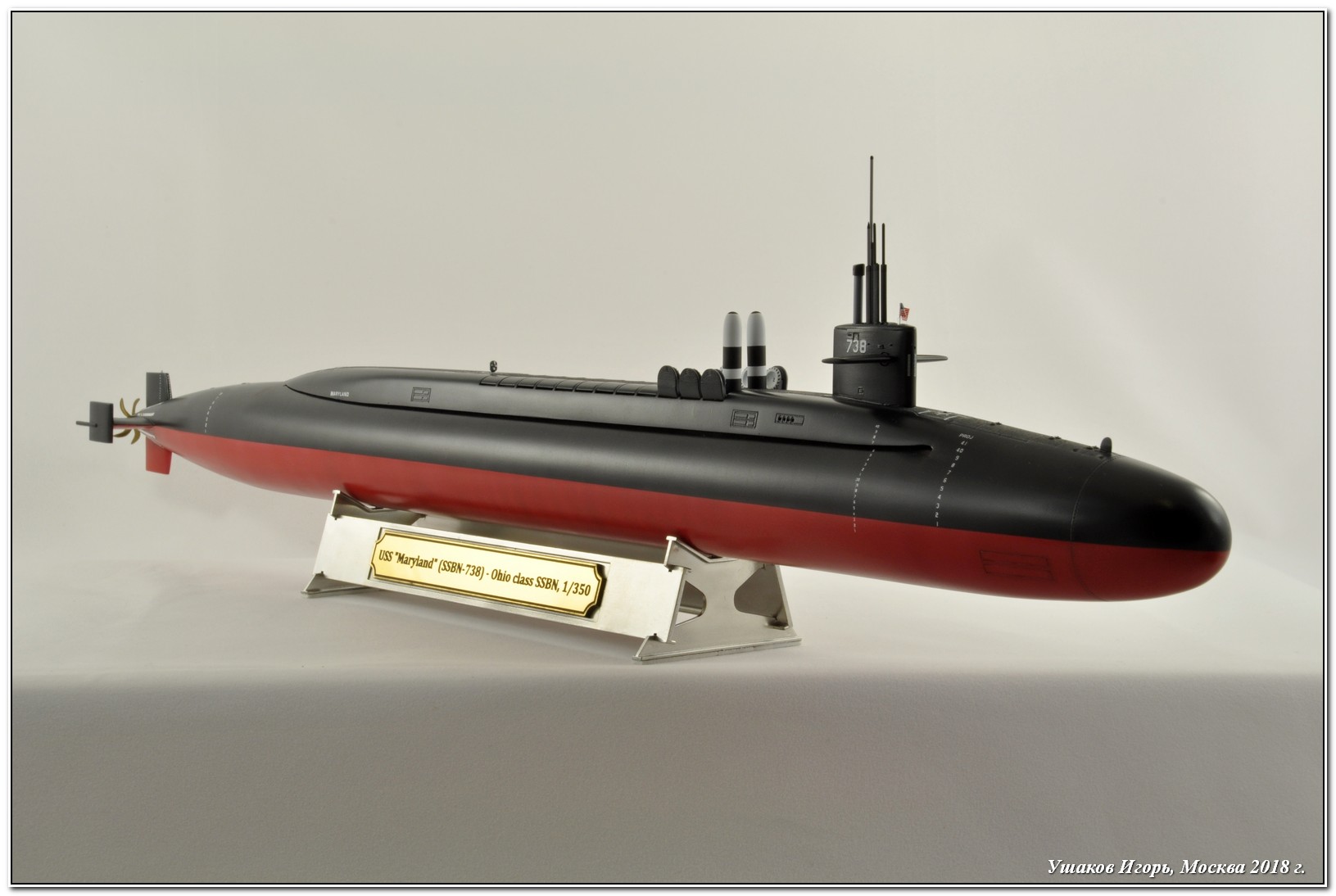

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!

P.S. На последних фото для сравнения:

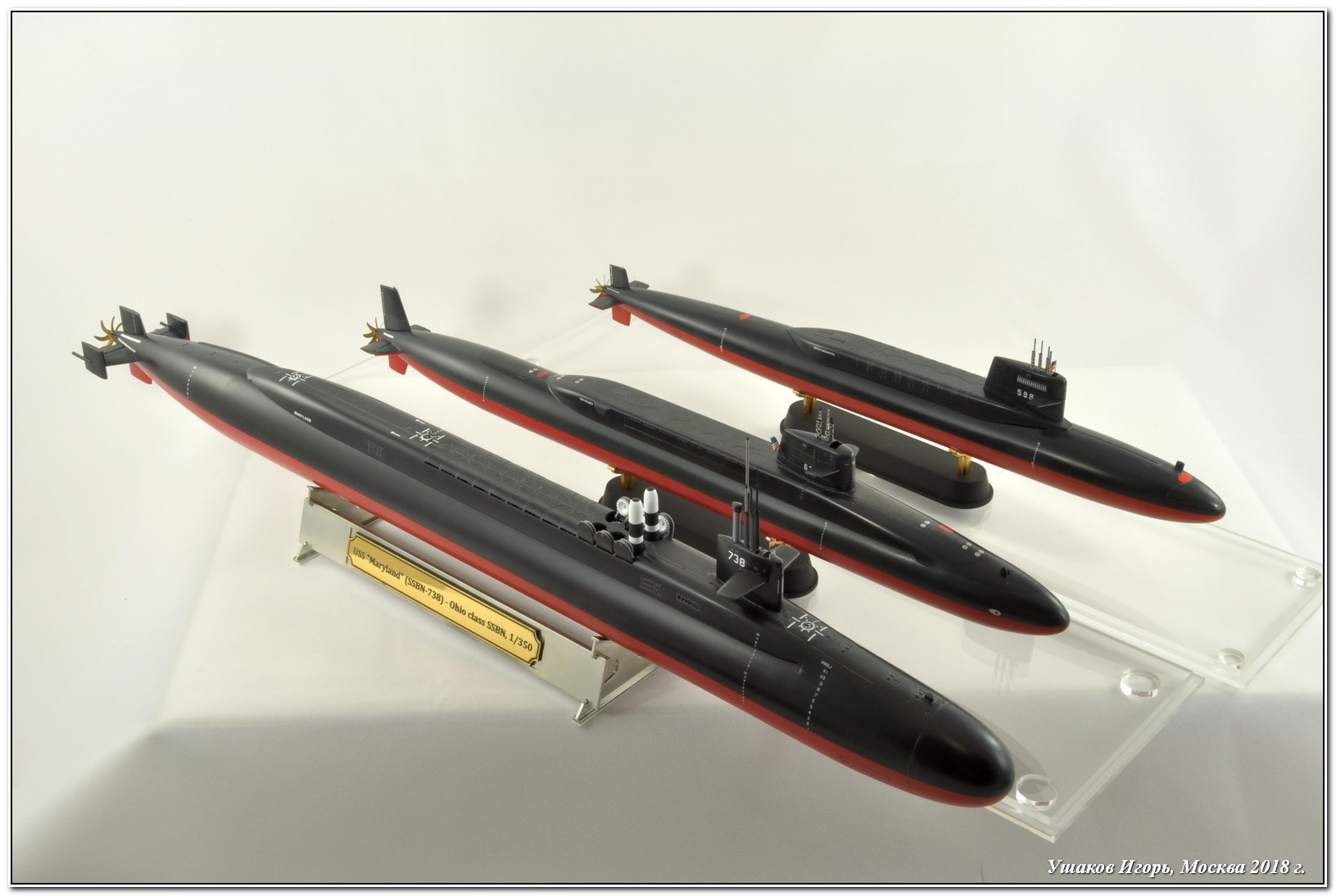

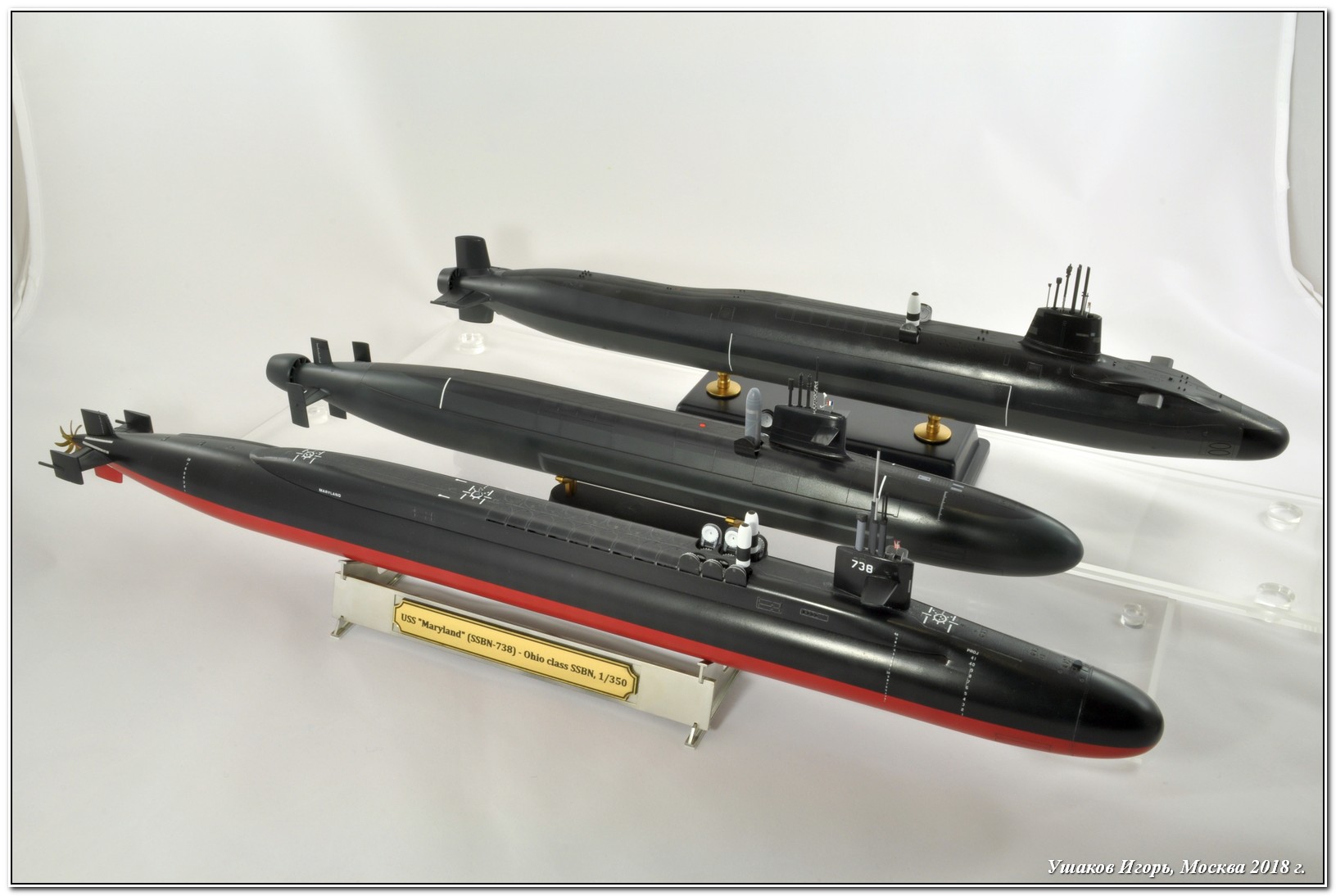

- Все три поколения американских стратегов (Джордж Вашингтон - 1-ое, Фон Штойбен - 2-ое, Мэриленд - 3-ье)

- Мэриленд с союзниками по NATO - французским "Грозным" (типа Ле Триумфан) и английским "Венгардом"

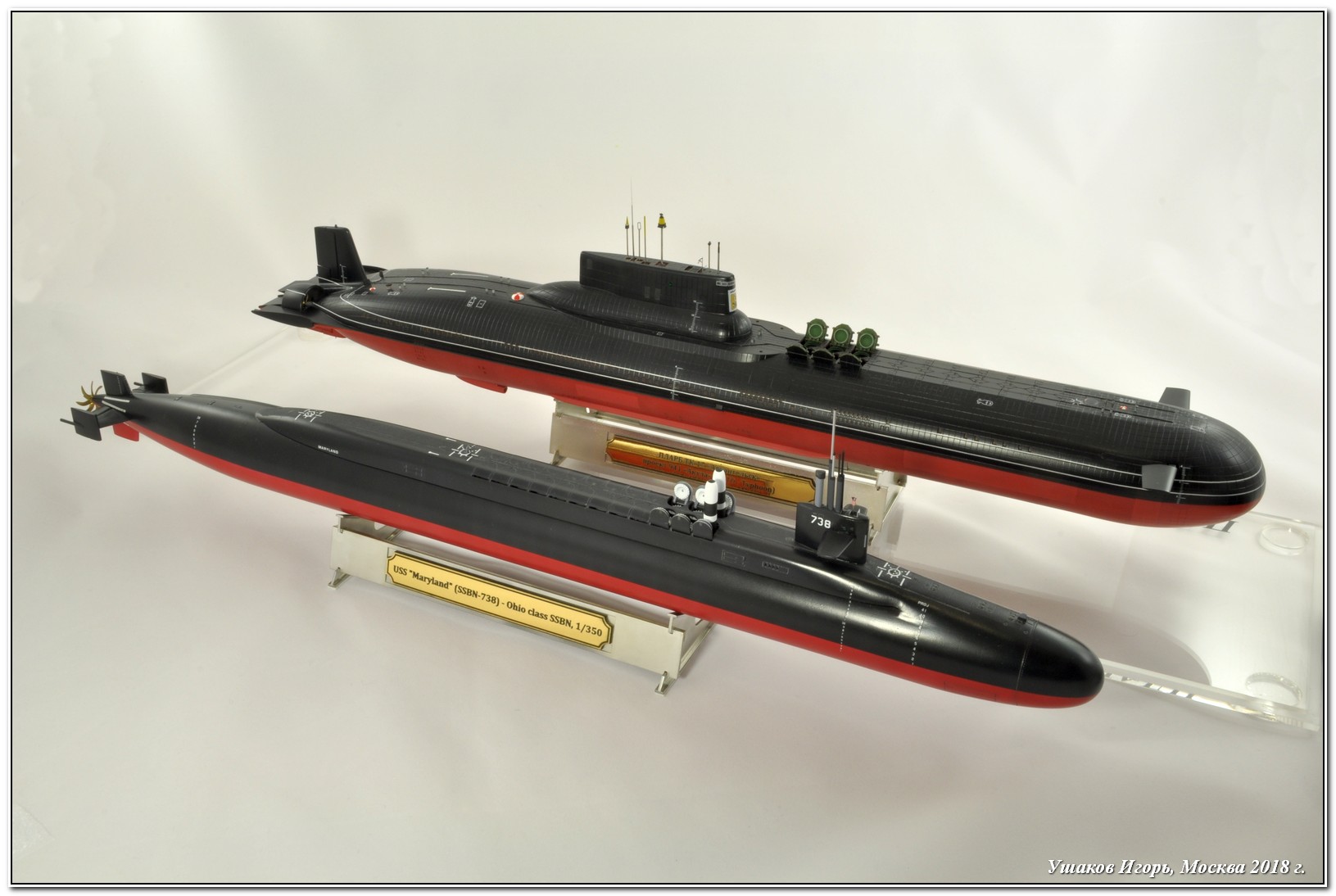

- Мериленд с нашей Акулой (Архангельск)

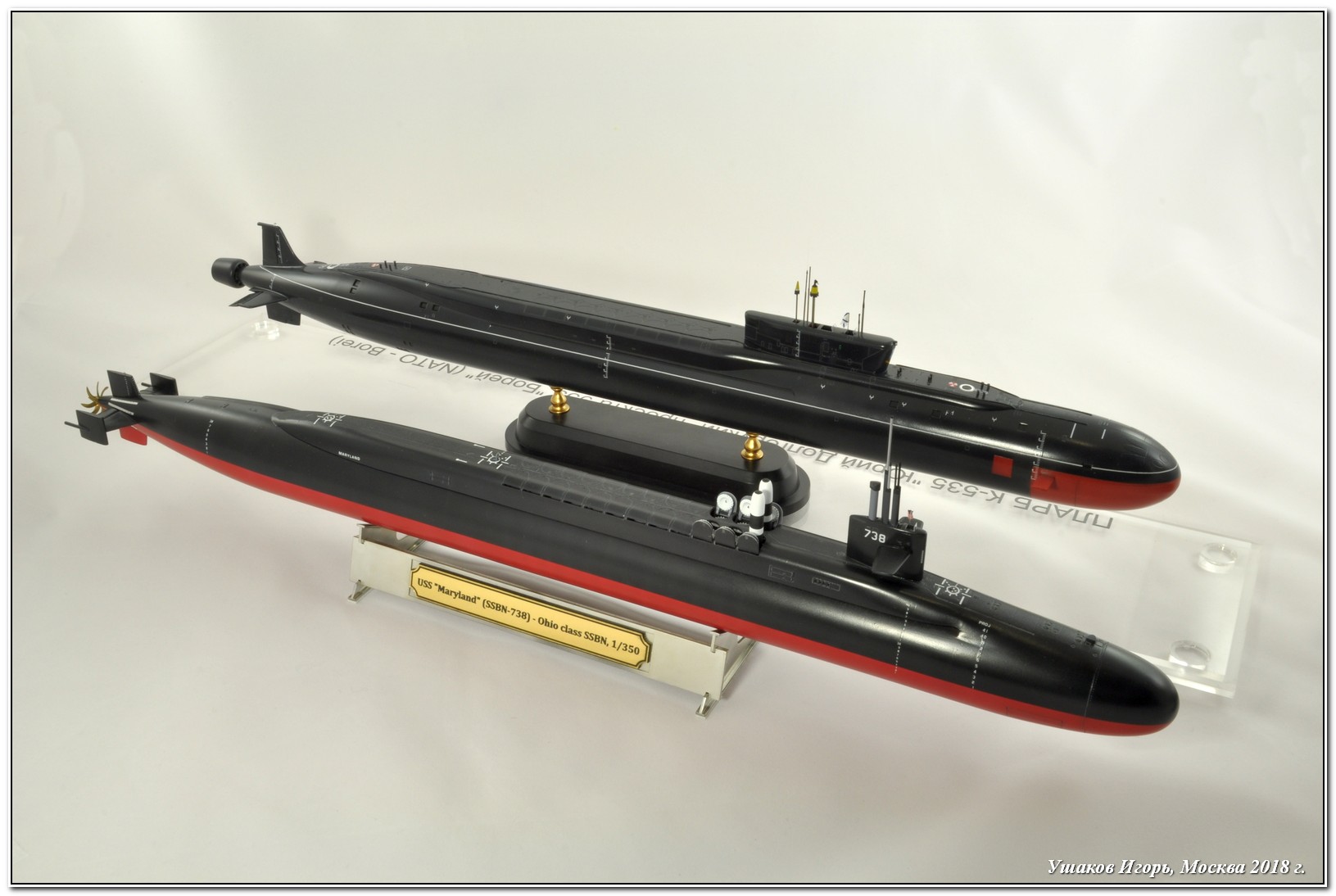

- Мериленд с Бореем (Юрий Долгорукий)
