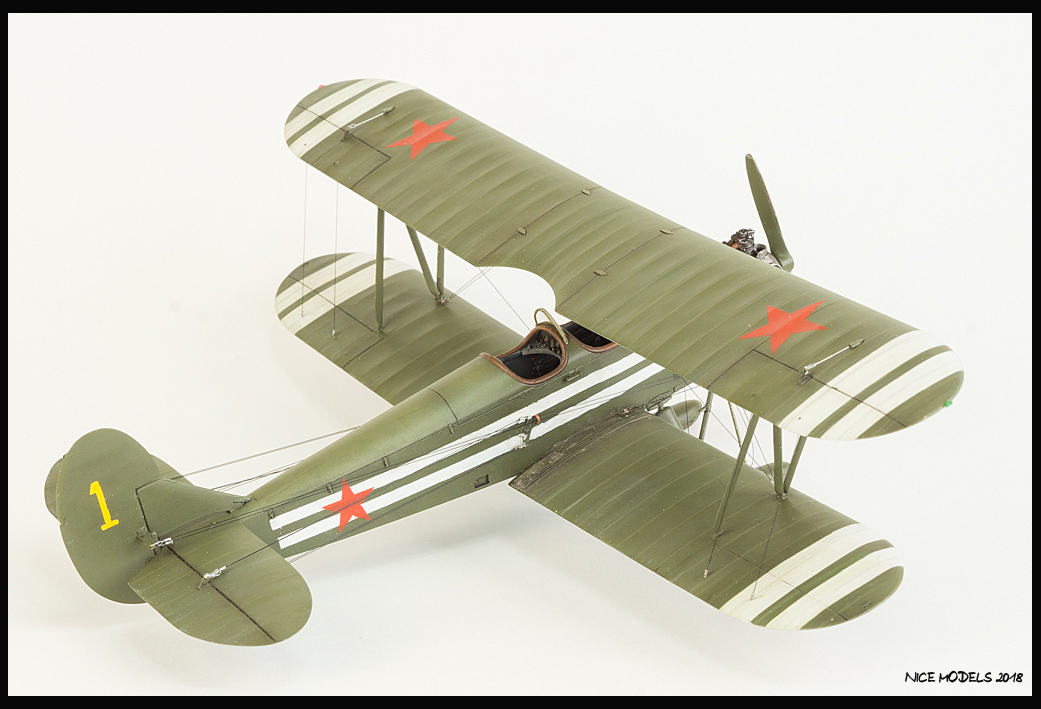

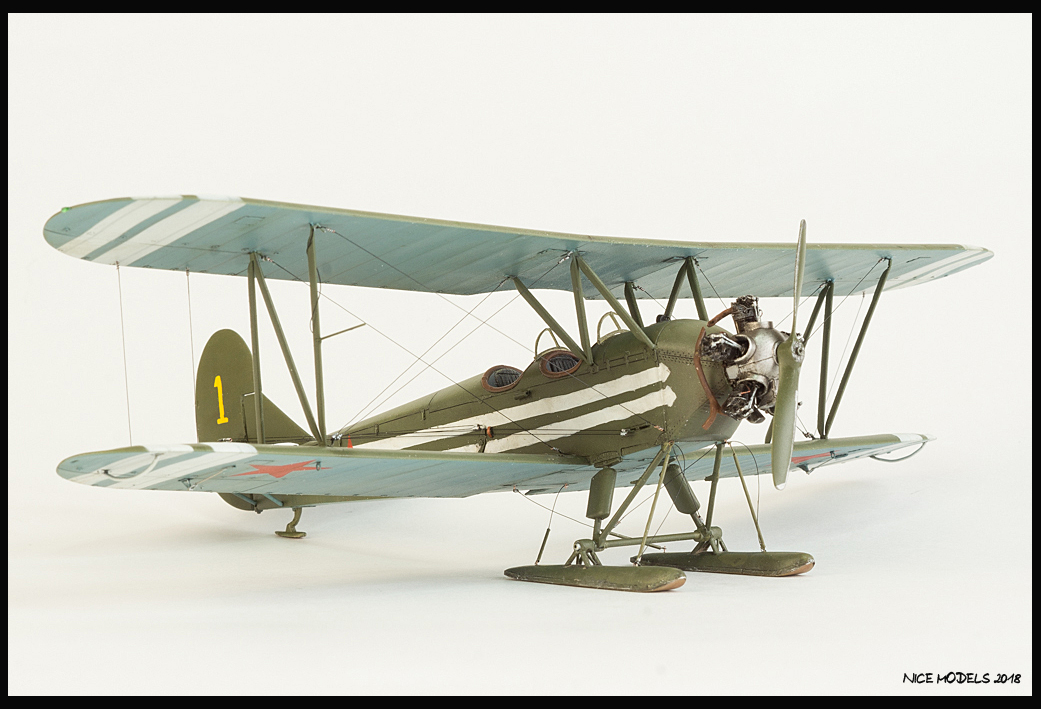

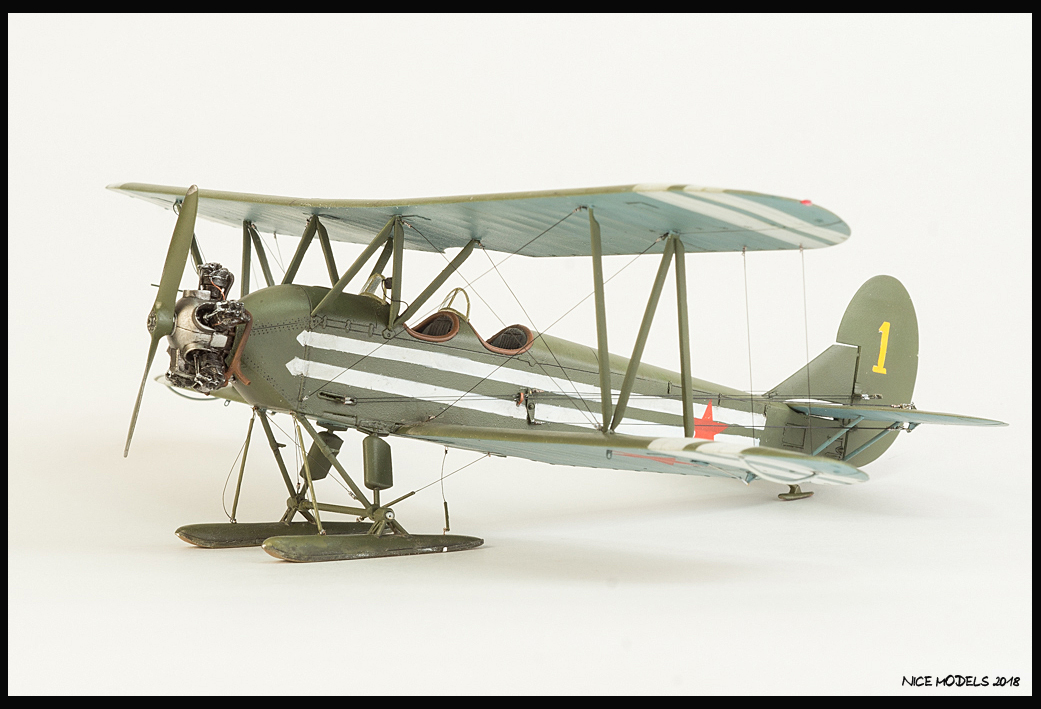

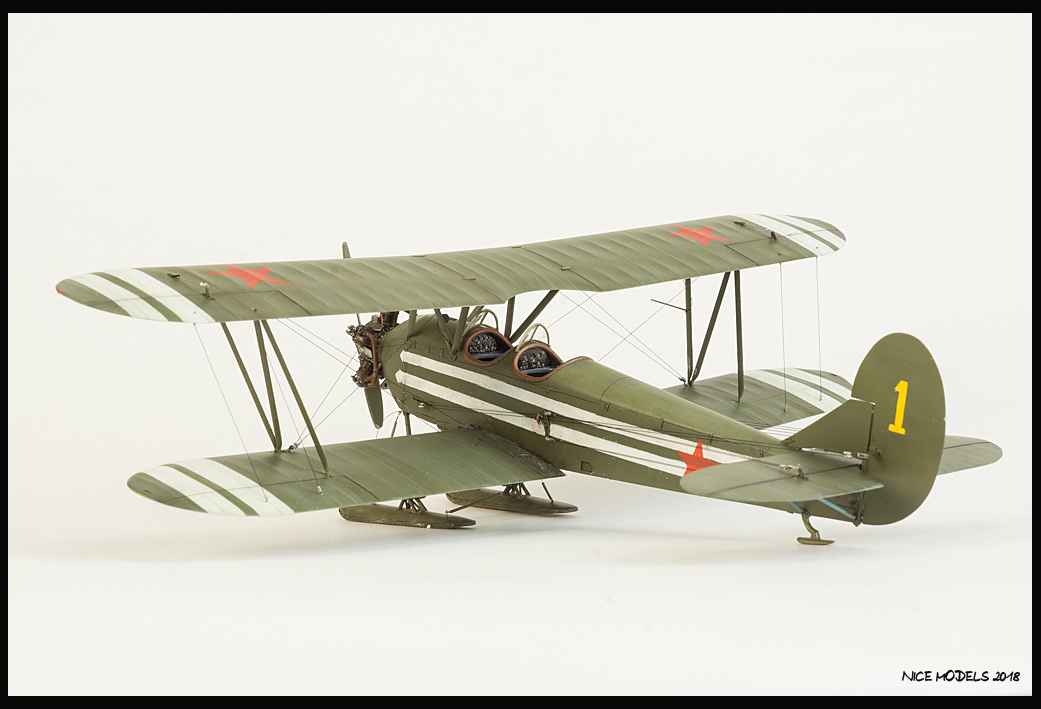

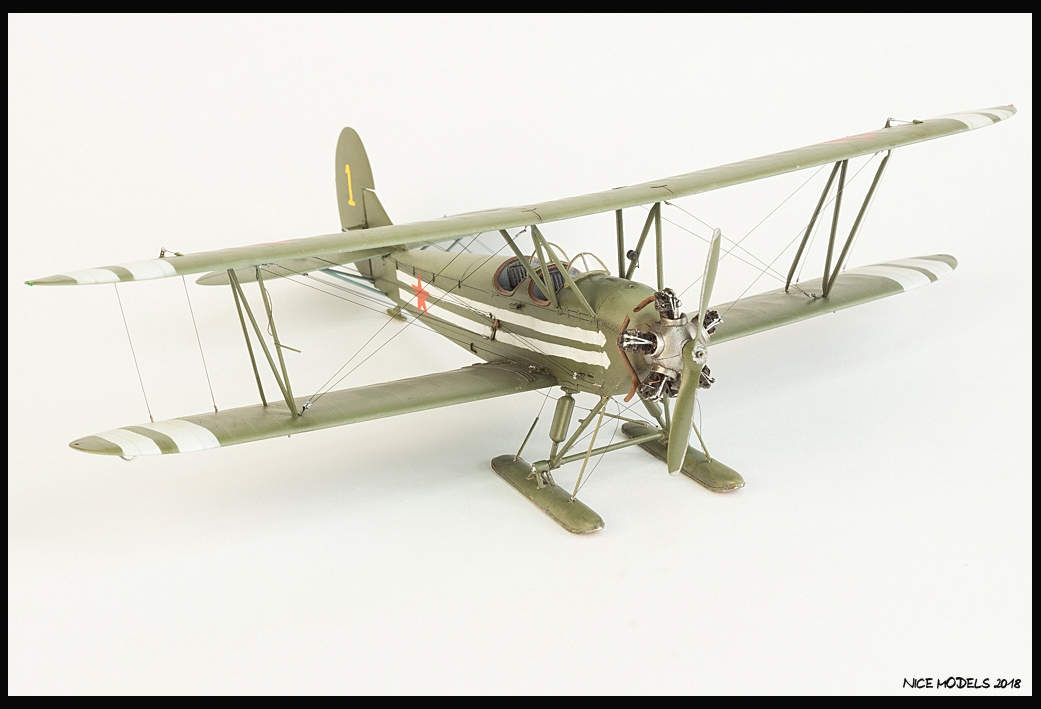

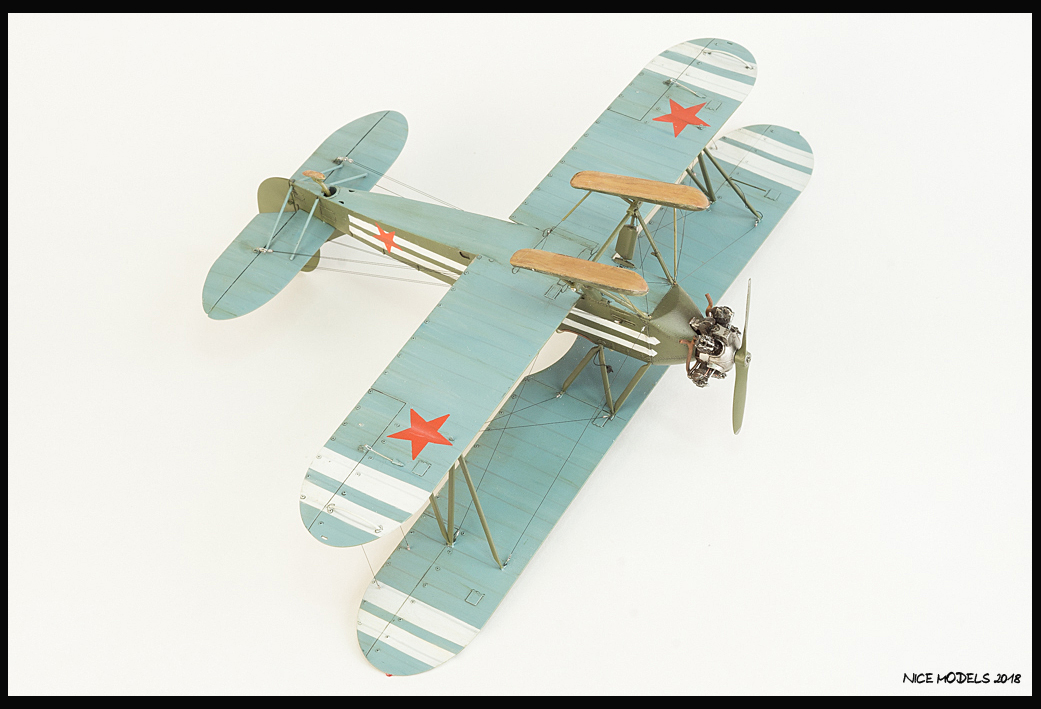

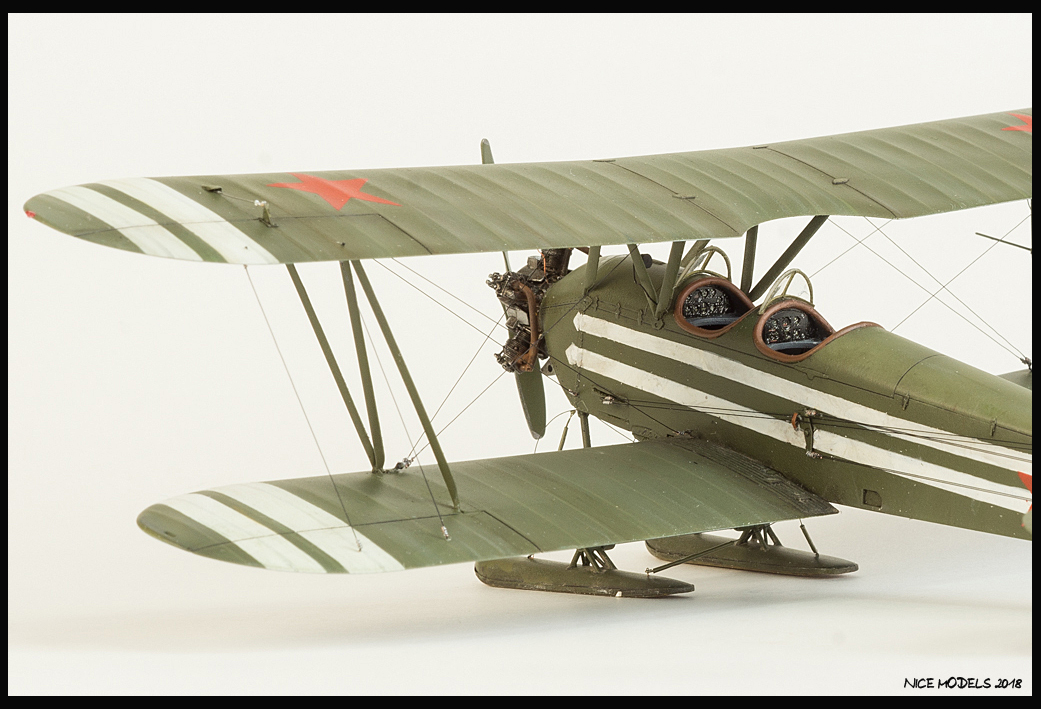

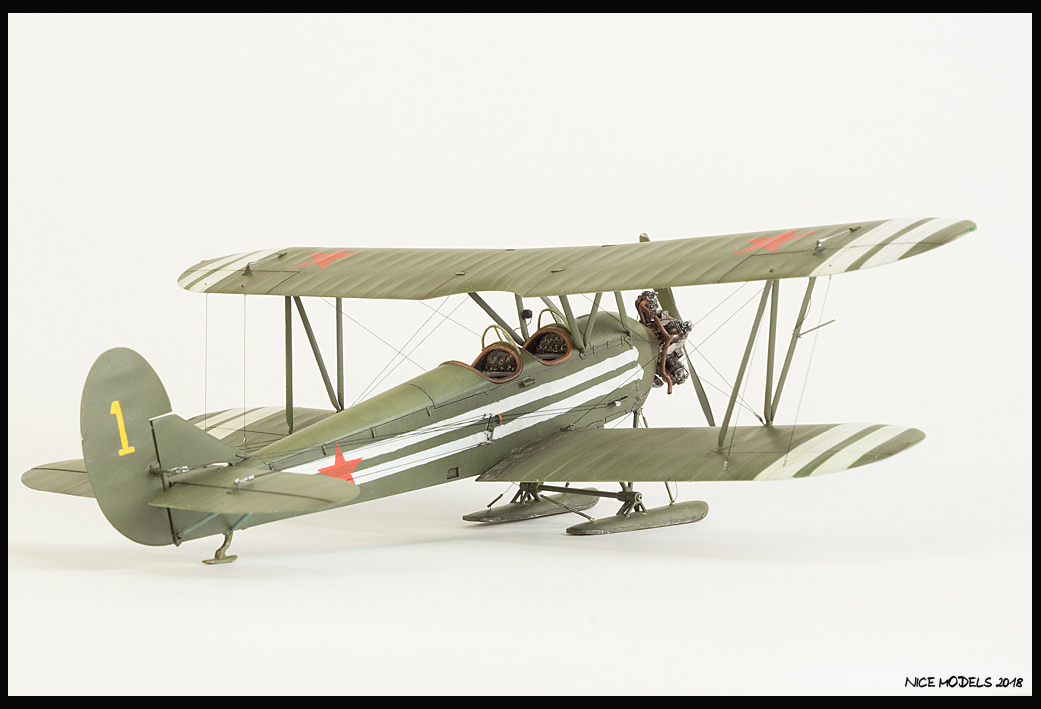

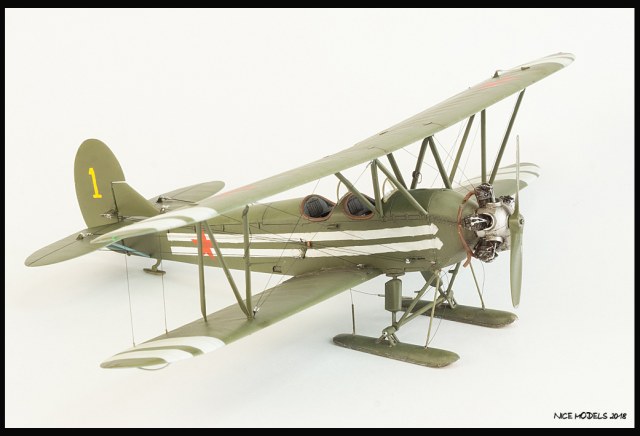

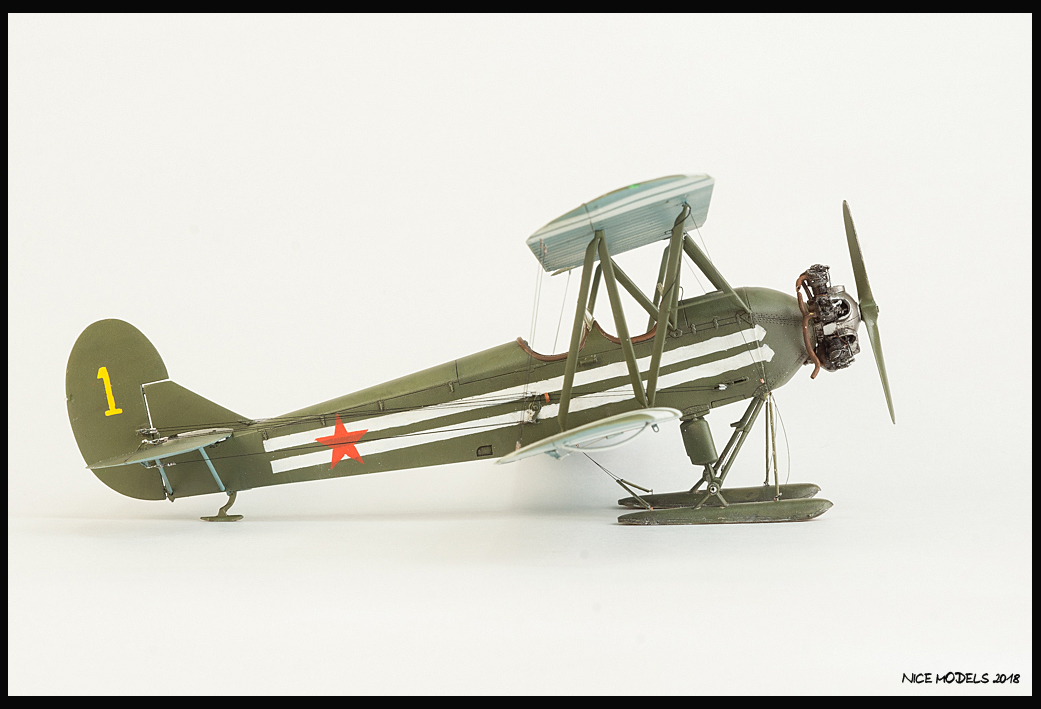

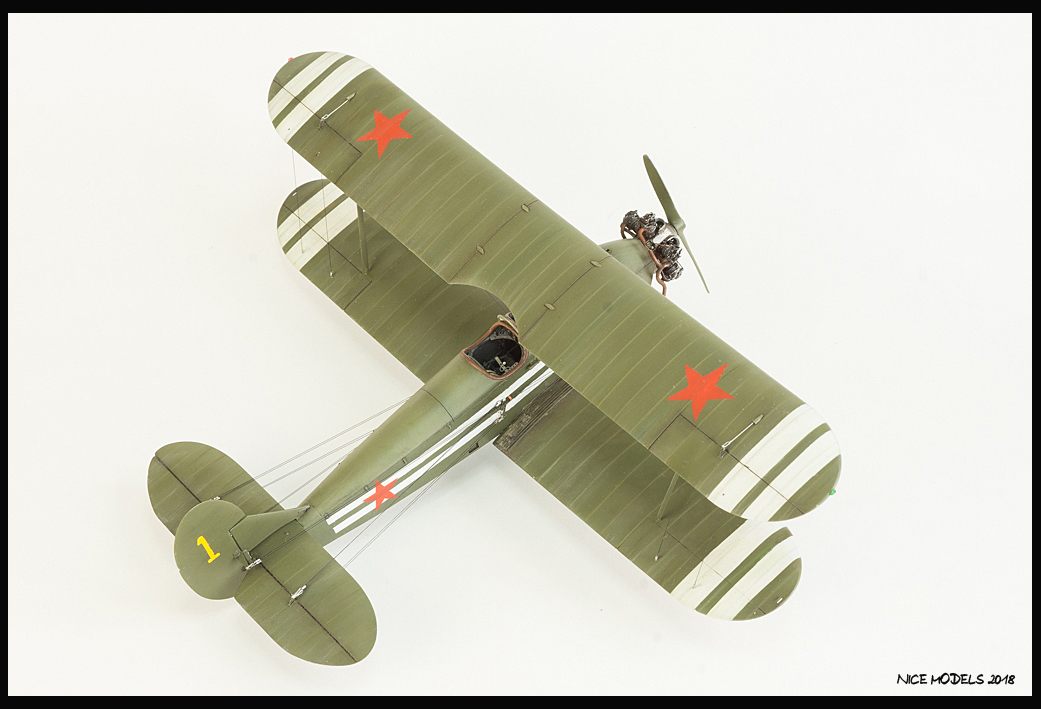

Приветствую! Очередной самолет. На этот раз будет - У-2.

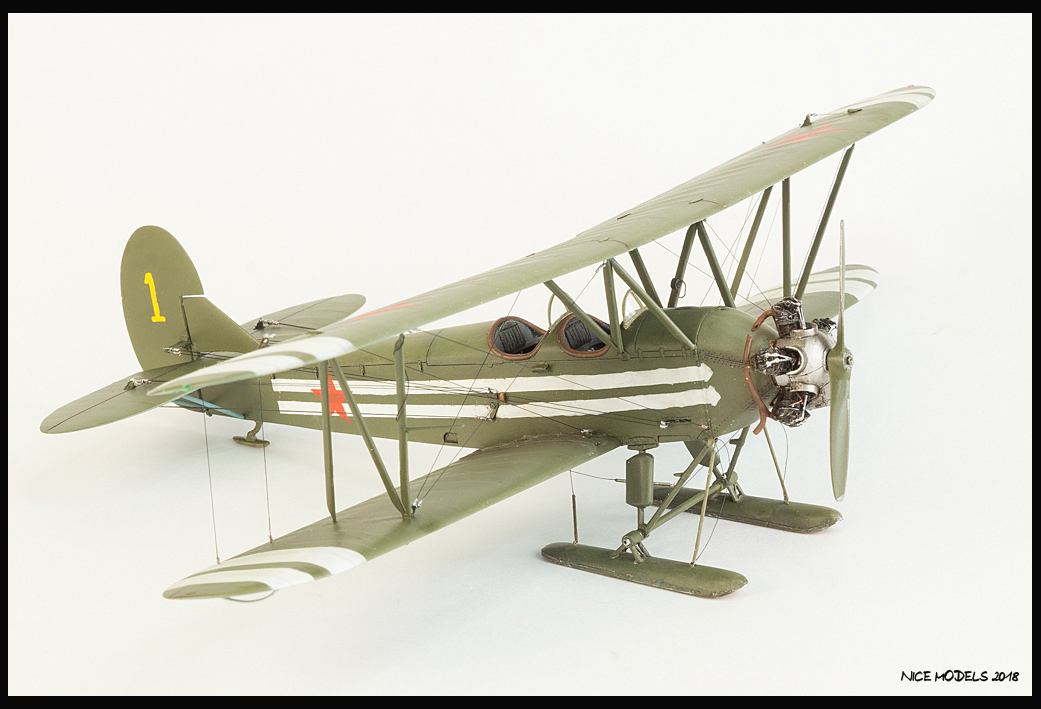

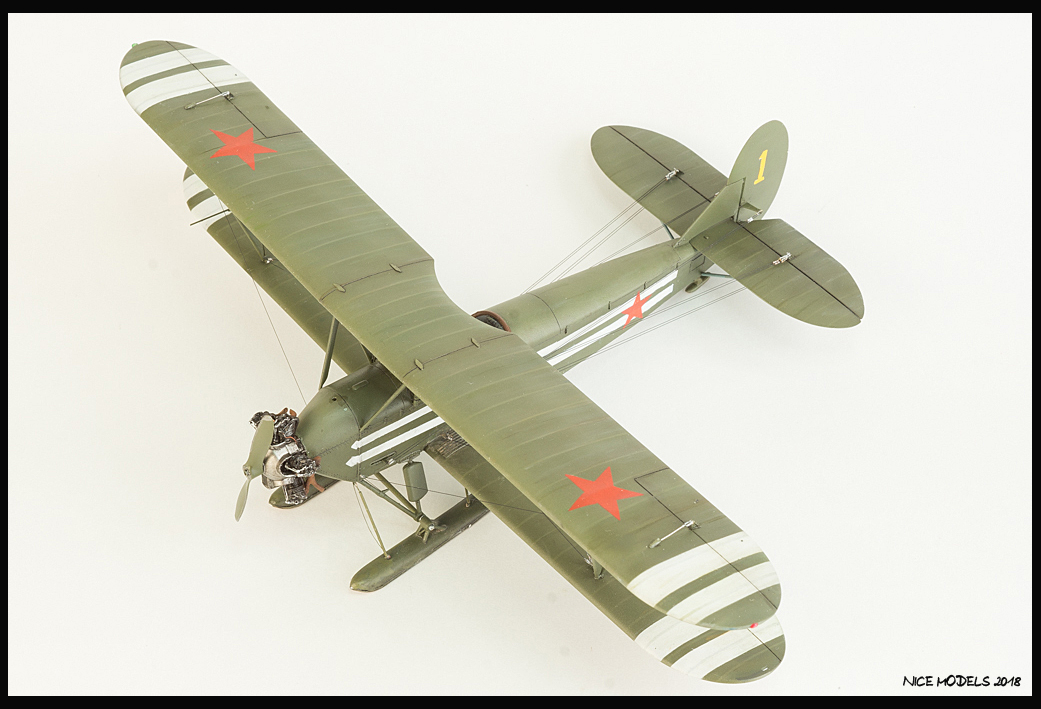

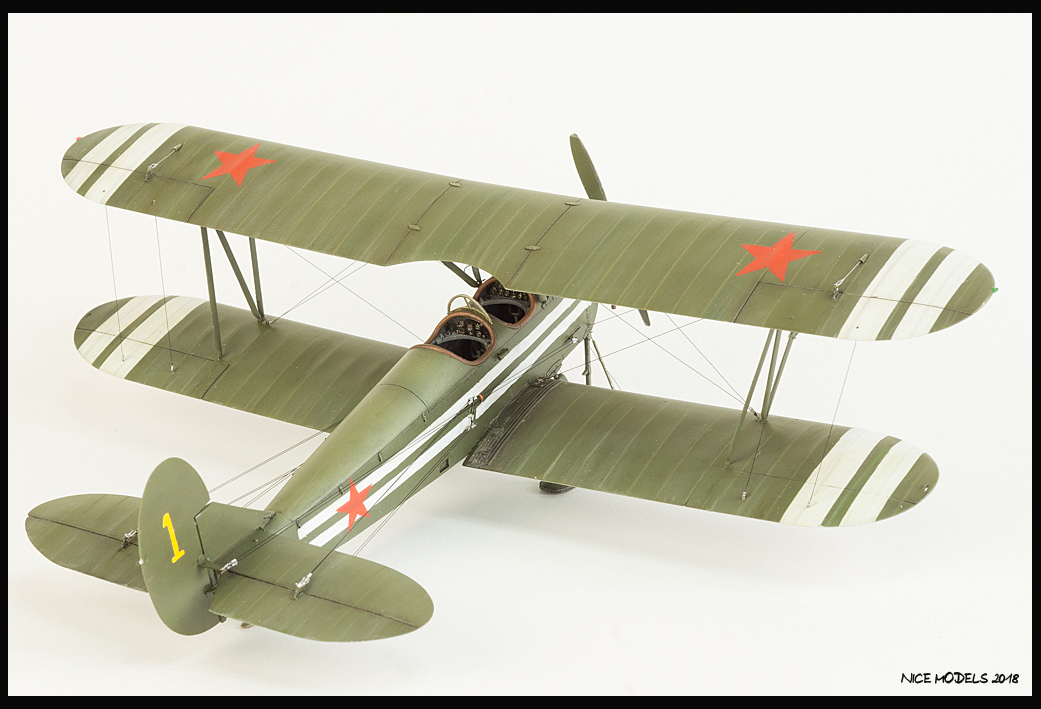

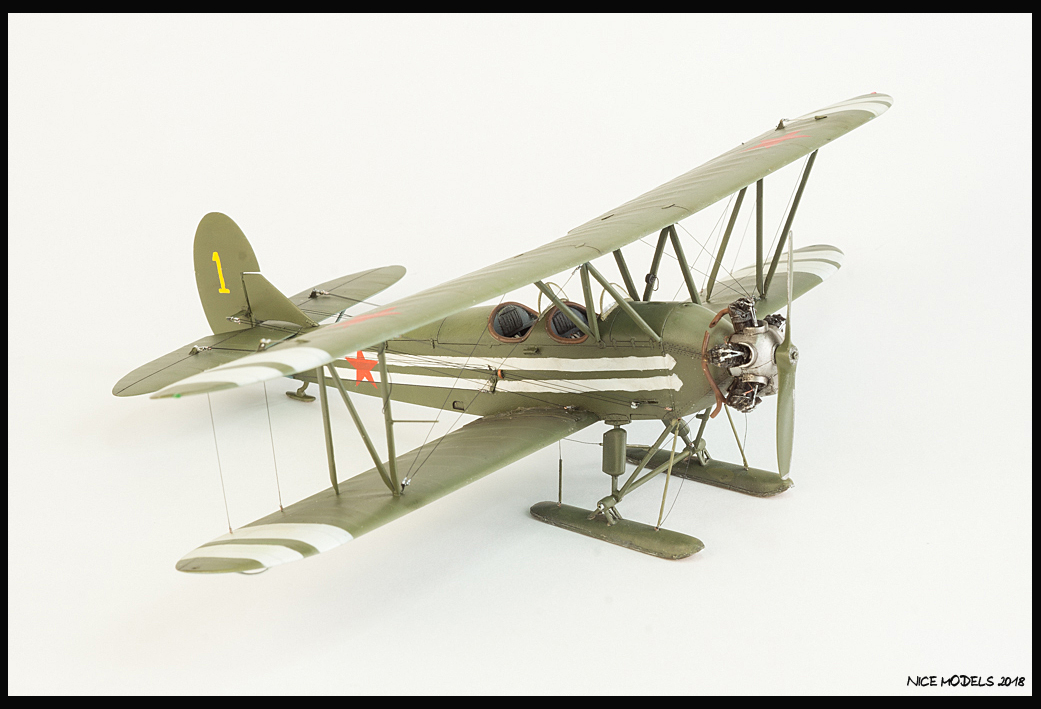

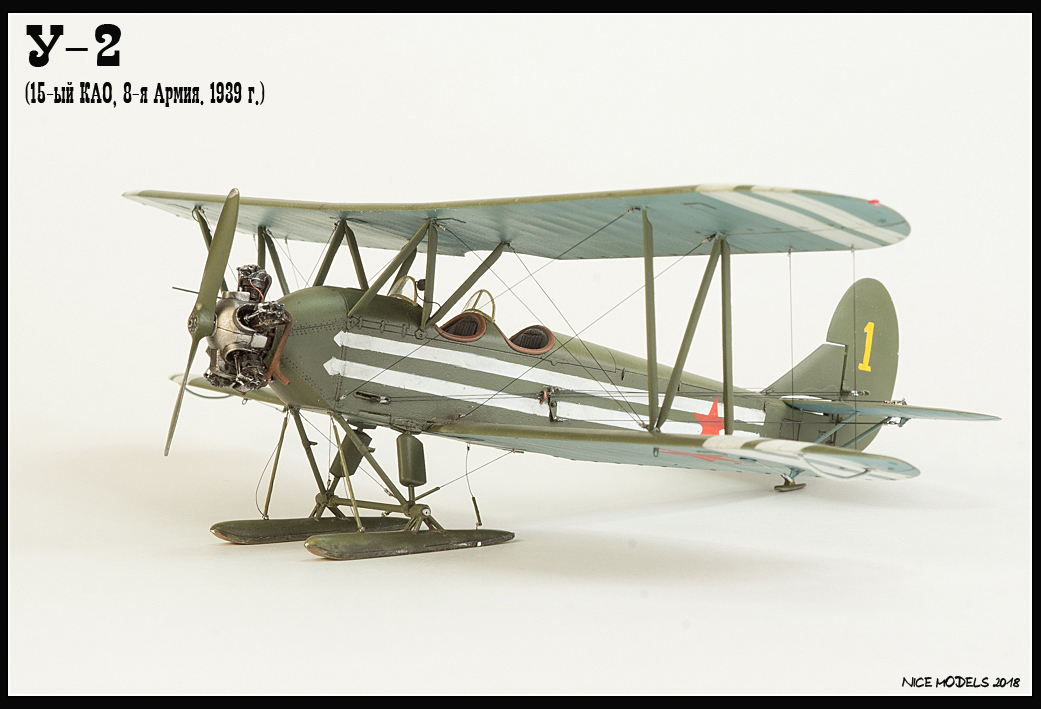

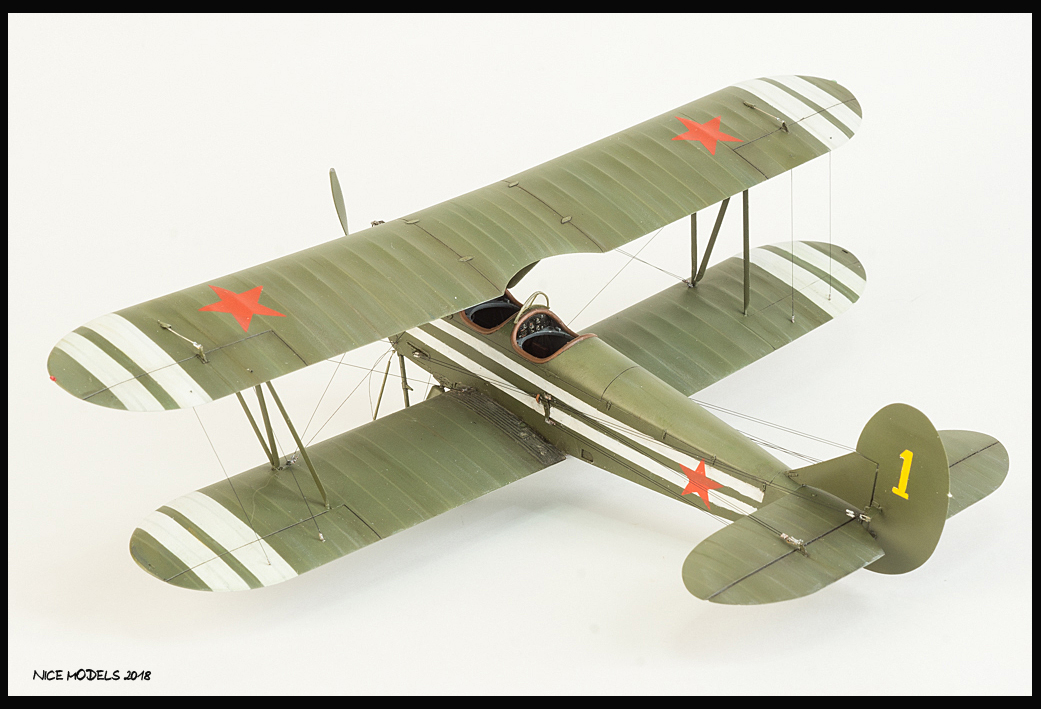

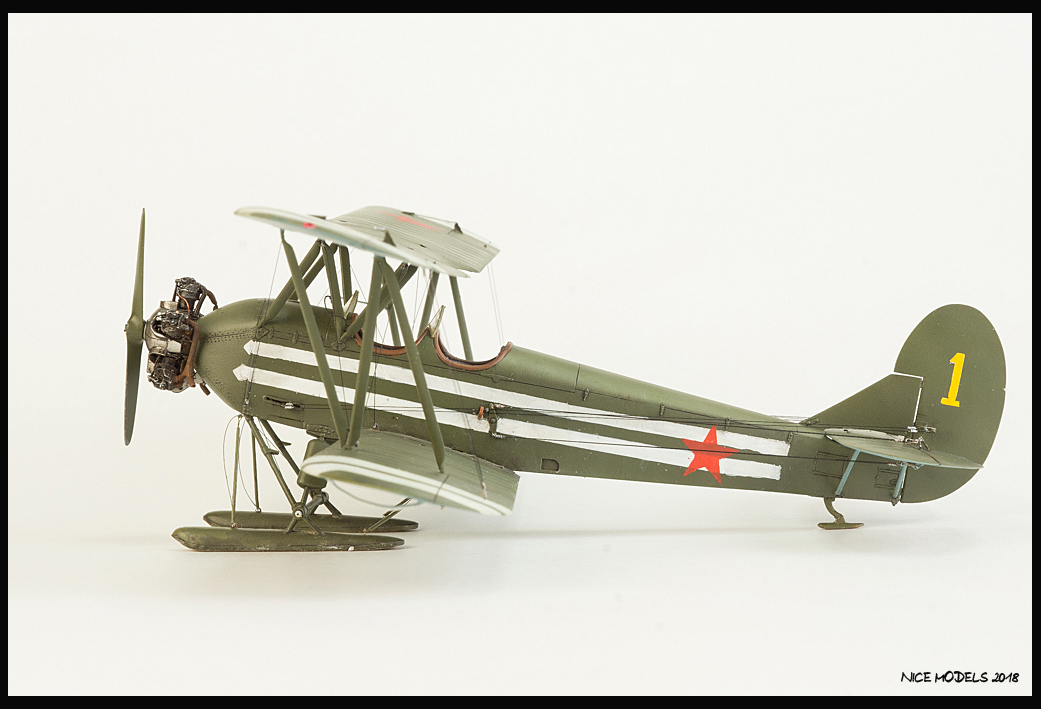

У-2 - советский многоцелевой биплан, созданный под руководством Н.Н. Поликарпова в 1927 году. Строить буду самолет выпуска до 1938 г. В качестве прототипа будет борт желтая единица, позже захваченный финнами в 1939 г.
По финским данным У-2 жёлтая "1" (з/н 11429) принадлежал 15-му КАО, который с 5.12.1939 г. находился в подчинении ВВС 8-ой Армии. Этот У-2 был обнаружен 18.12.1939 г. брошенным в районе Толваярви. Предполагается, что экипаж заблудился и сел на вынужденную (судьба экипажа не известна). В сентябре 1941-го года экспонировался на выставке трофеев в "Выставочном зале" в Хельсинки. В состав финских ВВС не передавался. В настоящее время находится в запасниках Авиационного музея Центральной Финляндии.
В стройке принимали участие:
кит -ICM 48251
травление gonza 48050
травление Eduard 49727
двигатель vector 48002
маски eduard 471
Строил из коробки. На полное соответствие прототипу не претендую.
Позволил себе маленькие доделки для приближения к прототипу:
-срезано переговорное устройство с правого борта, а так же имитация каркаса.

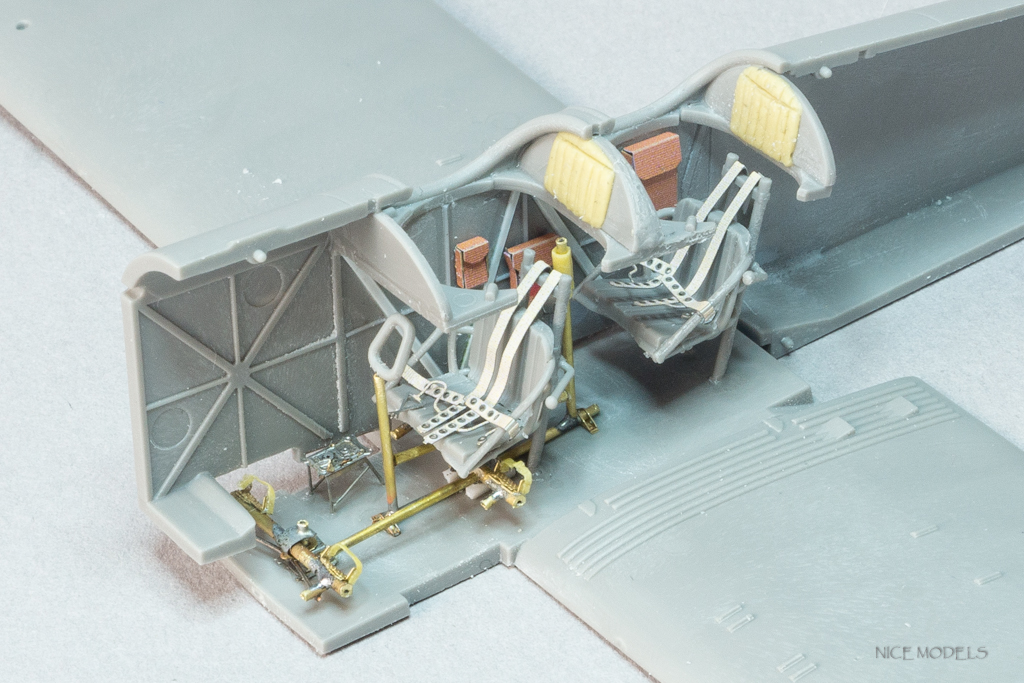

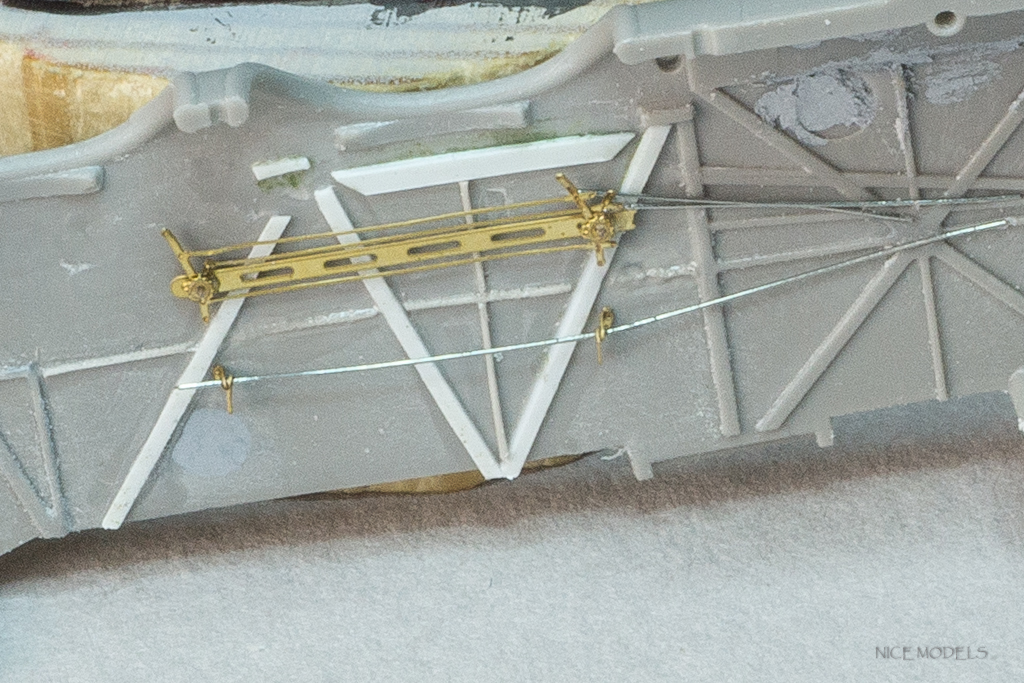

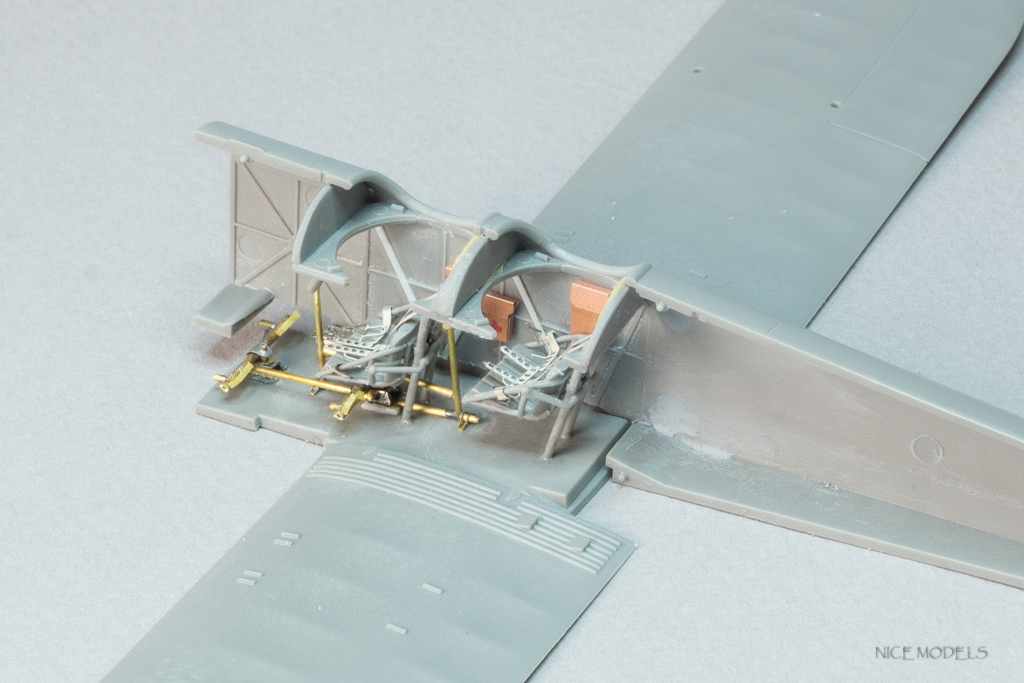

-из пластика и тянутого литника сделана имитация шпангоутов, раскосов и стрингеров.

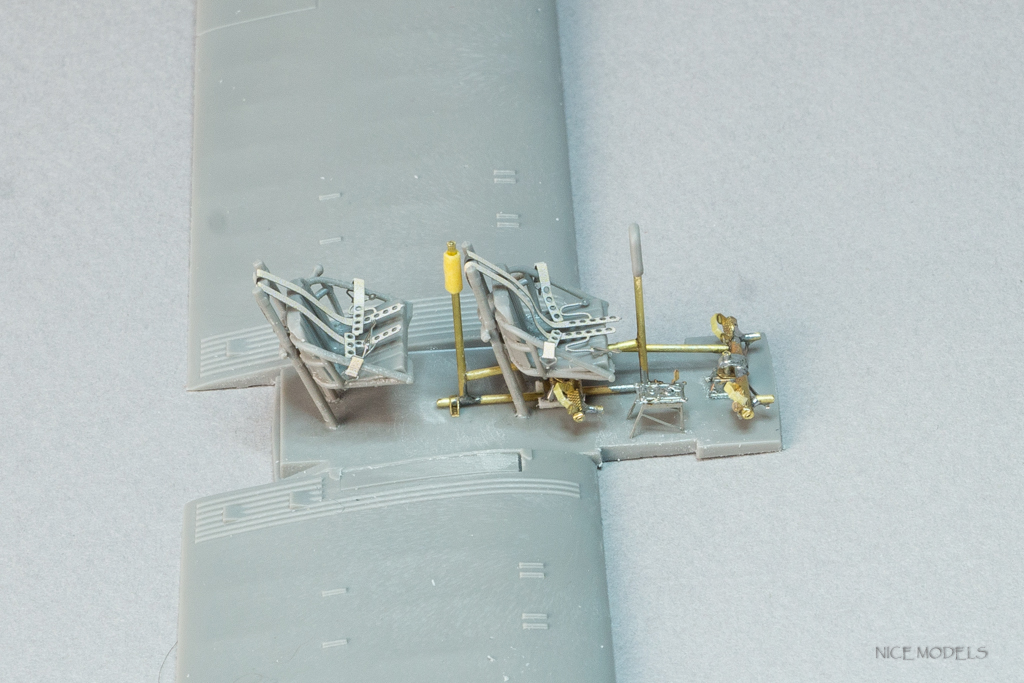

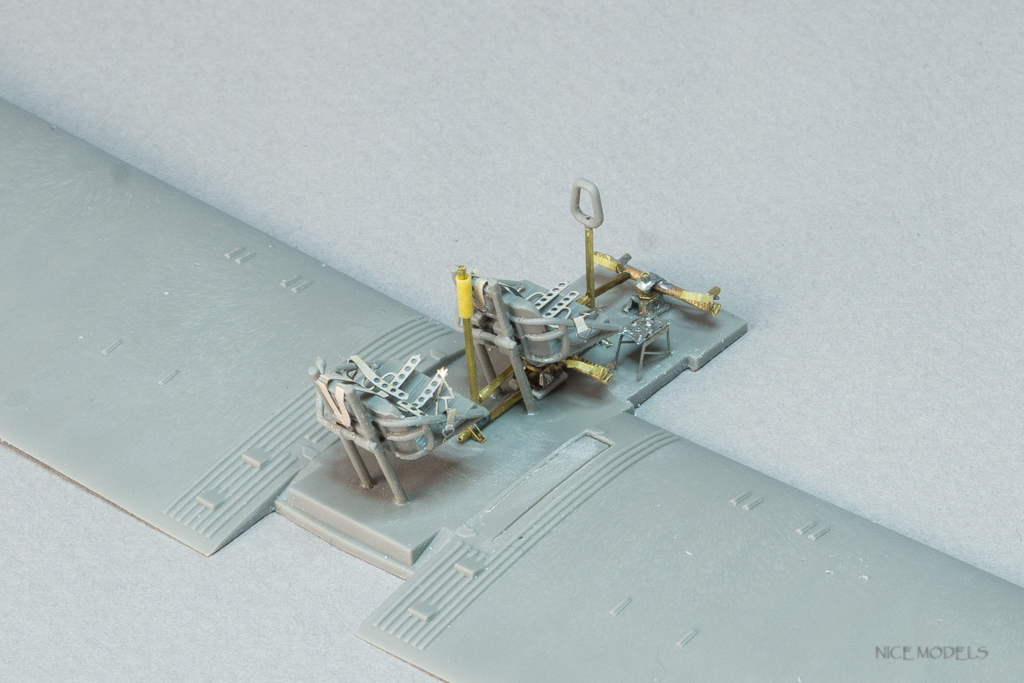

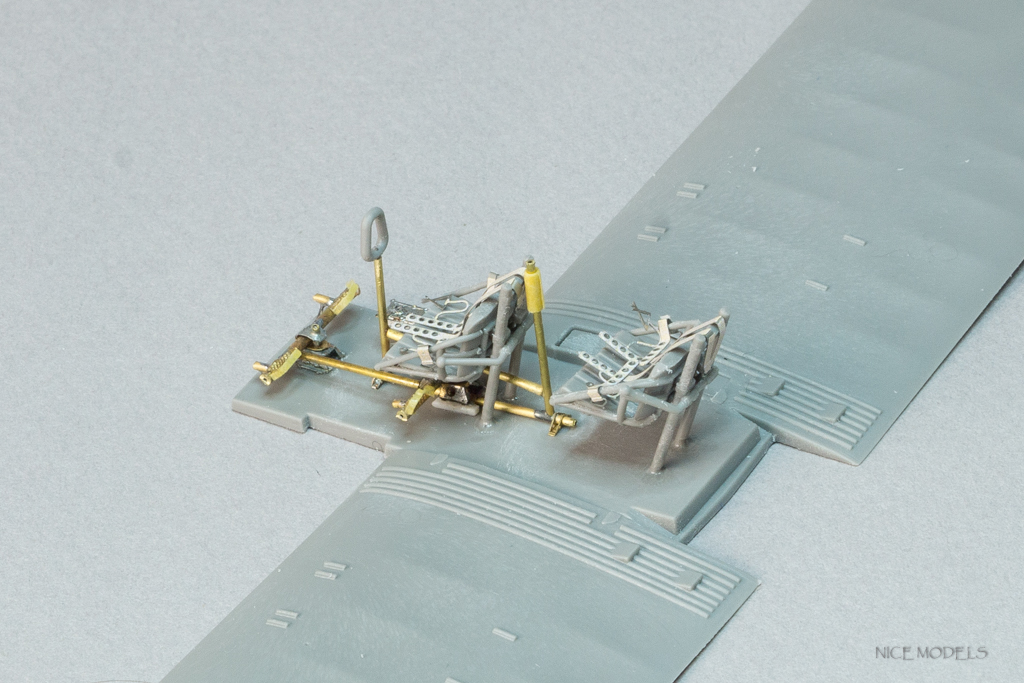

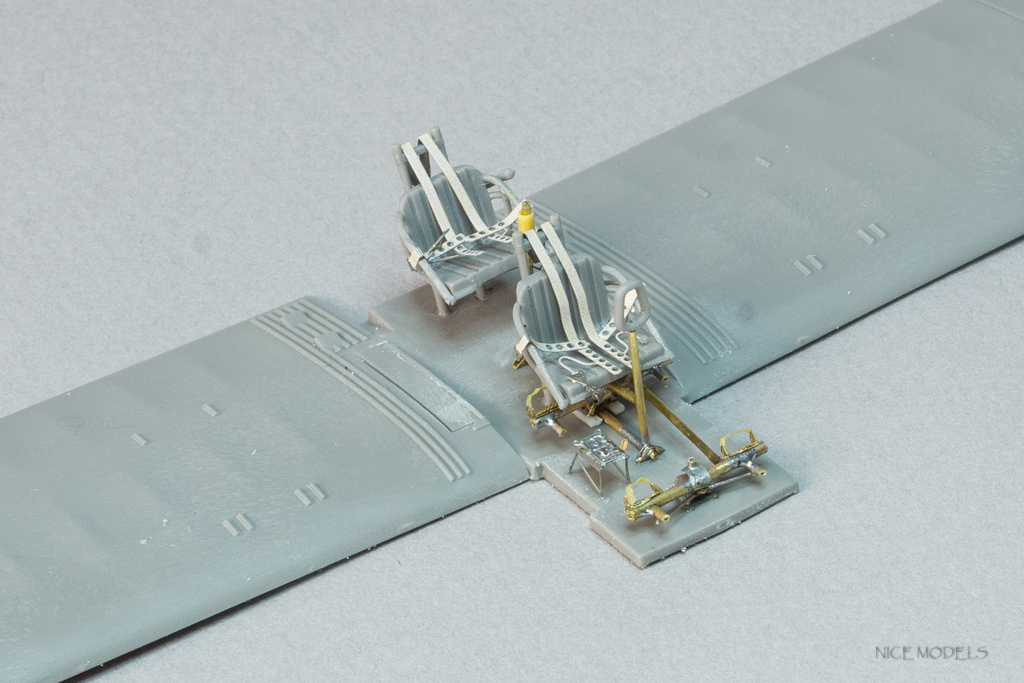

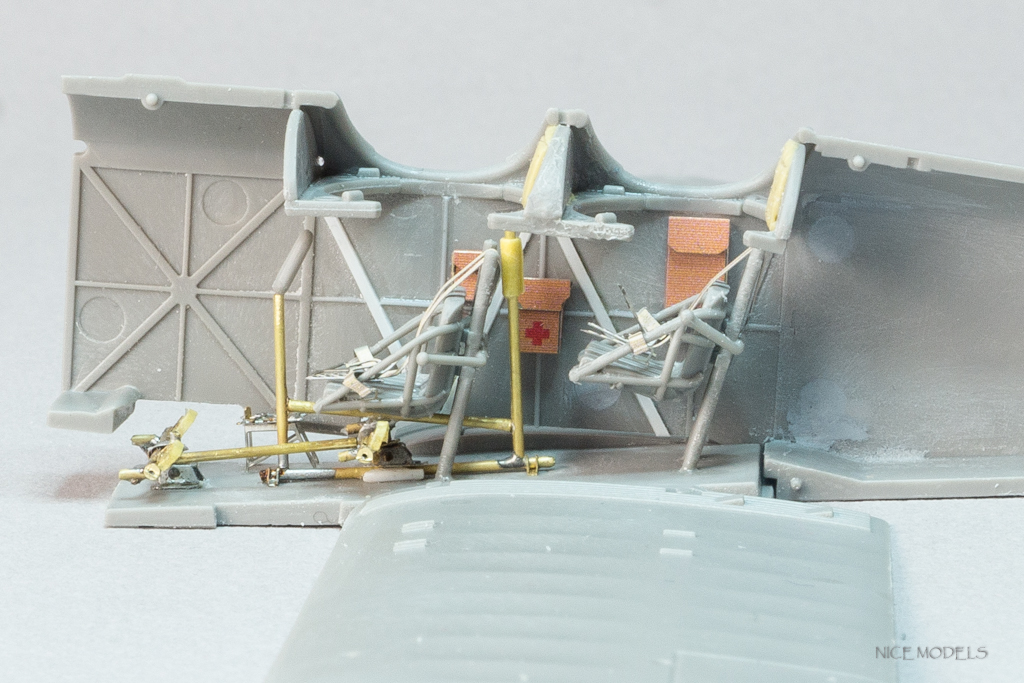

-из травления, жести, пластика, проволоки и медных трубочек сделано ножное и ручное управление согласно схемам из учебника по У-2.
-срезана пластиковая имитация органов управления мотором и сделаны заново из травленки и проволоки.
-добавлено магнето.
-слепил заголовники из двукомпонентной шпатлевки тамия.

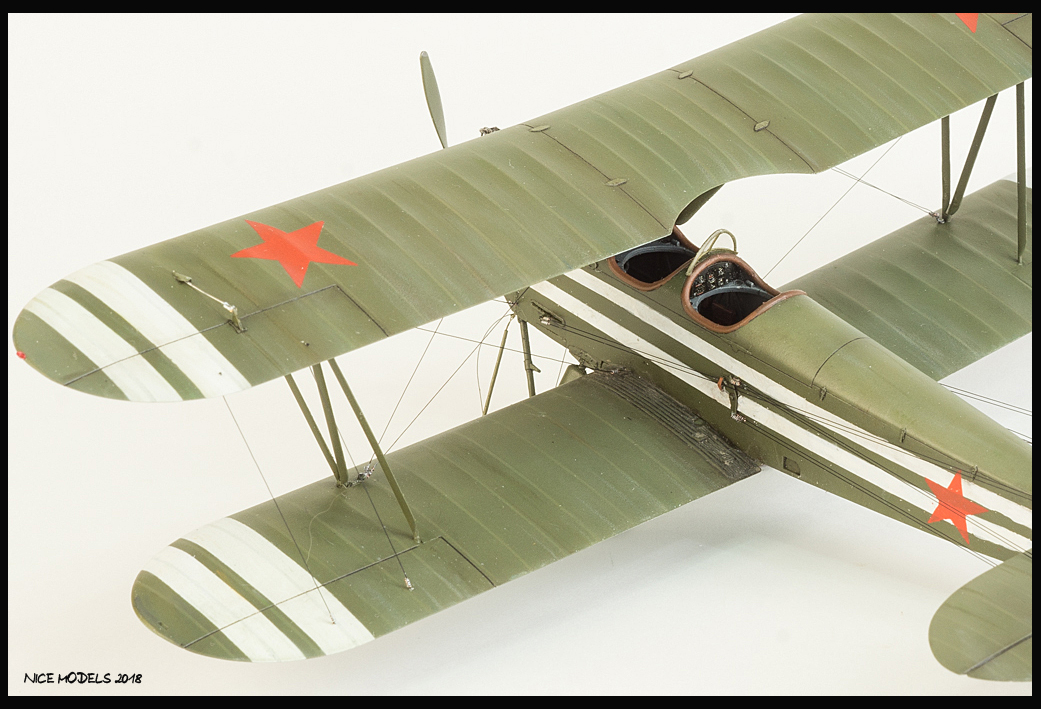

-срезан люк на верхнем крыле и перенесены два лючка.
-добавлено рифление на ступеньках.

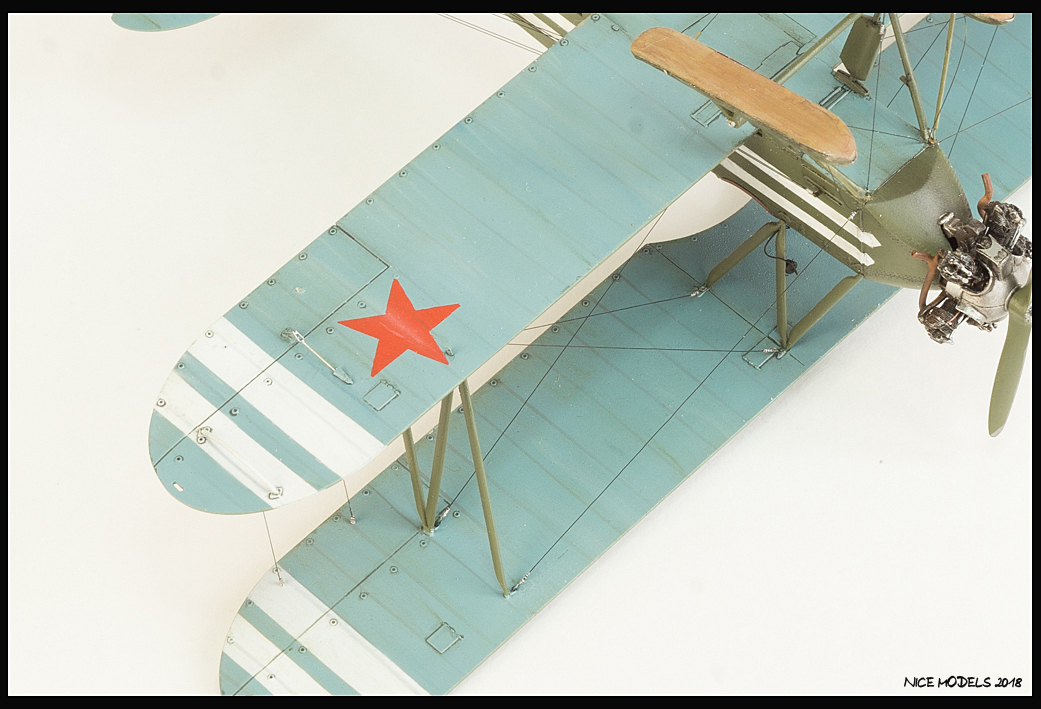

-сделана имитация стыка центроплана со съемными крыльями.
-перенесены бано на торцы крыльев и добавлен задний фонарь.
-из жести сделал колпачки обтекатели в местах выхода тросов.
-срезаны крепления бомбодержателей.

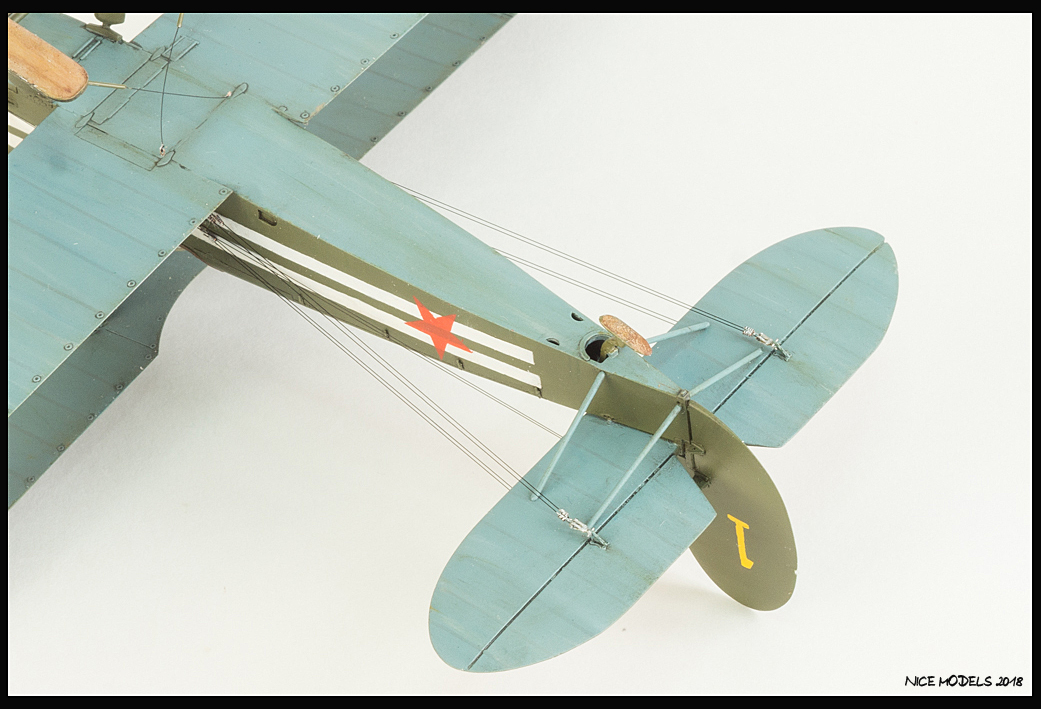

-заменил подкосы рулей высоты на медные трубки.
-доработан капот согласно прототипу.
-изготовил из медных трубок выхлоп.
-убраны лишние трубки Вентуры.

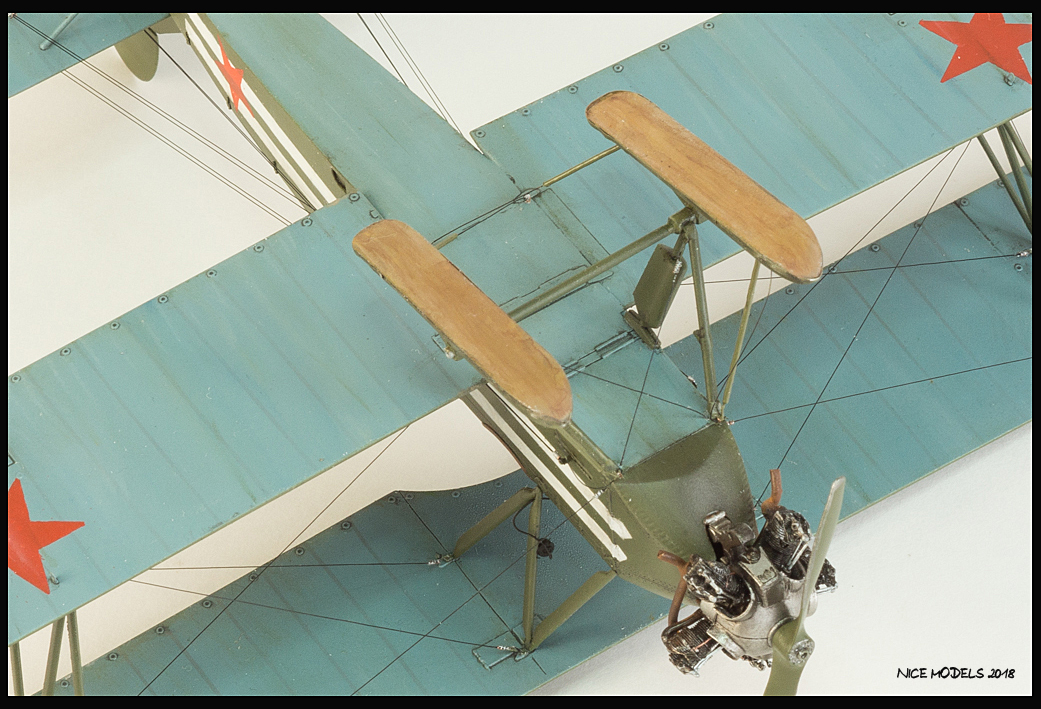

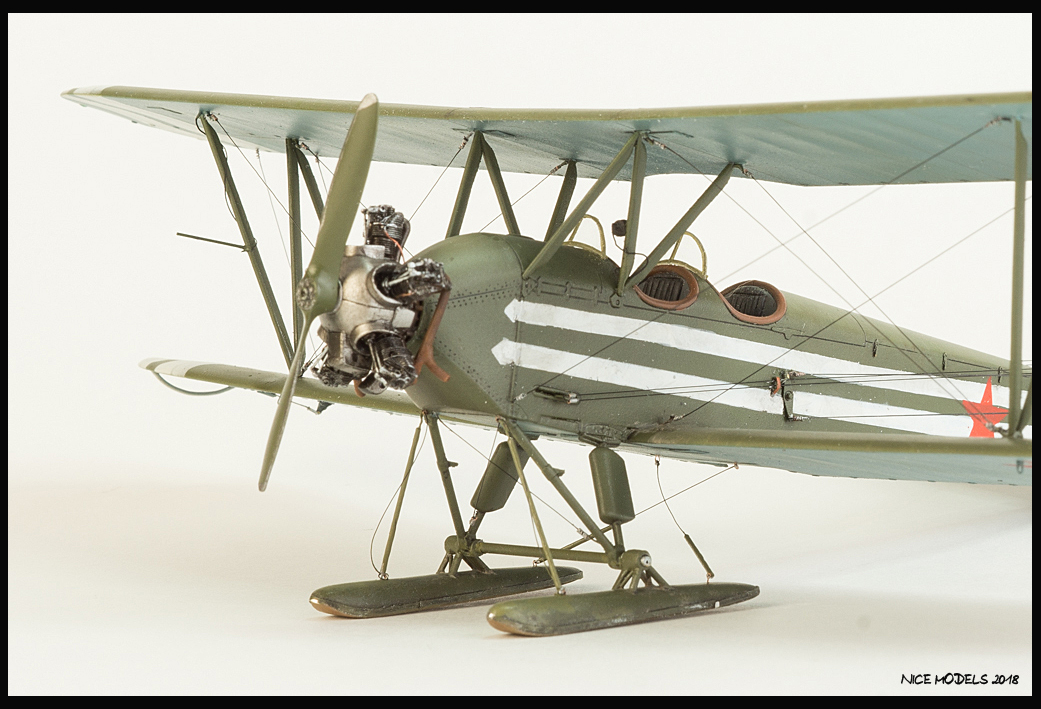

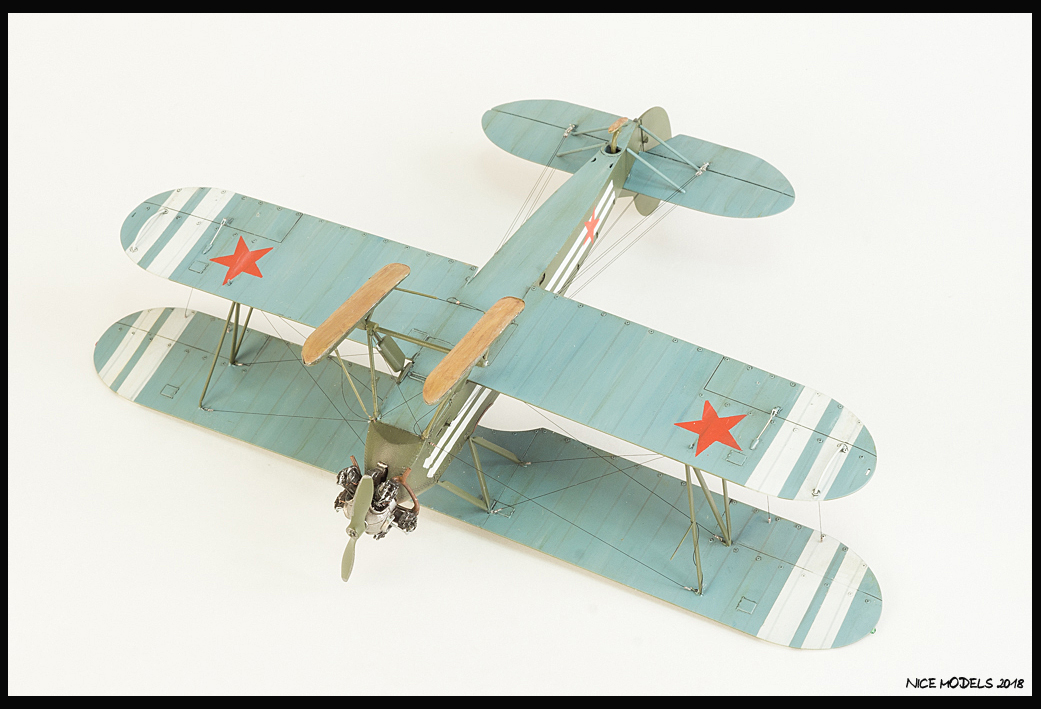

-добавлены подкосы на лыжах, амортизаторы и тросы.
-сделана имитация провиса полотна на рулях высоты.
-добавлен счетчик оборотов и проводка к нему.
-Трубка ПИТО из стали с проводкой из проволоки.
-добавлена окантовка на лыжах из алюминиевой фольги.
-расчалки и тяги управлени сделаны из мононити.
-кабанчики и крепления расчалок заменены на травленые.

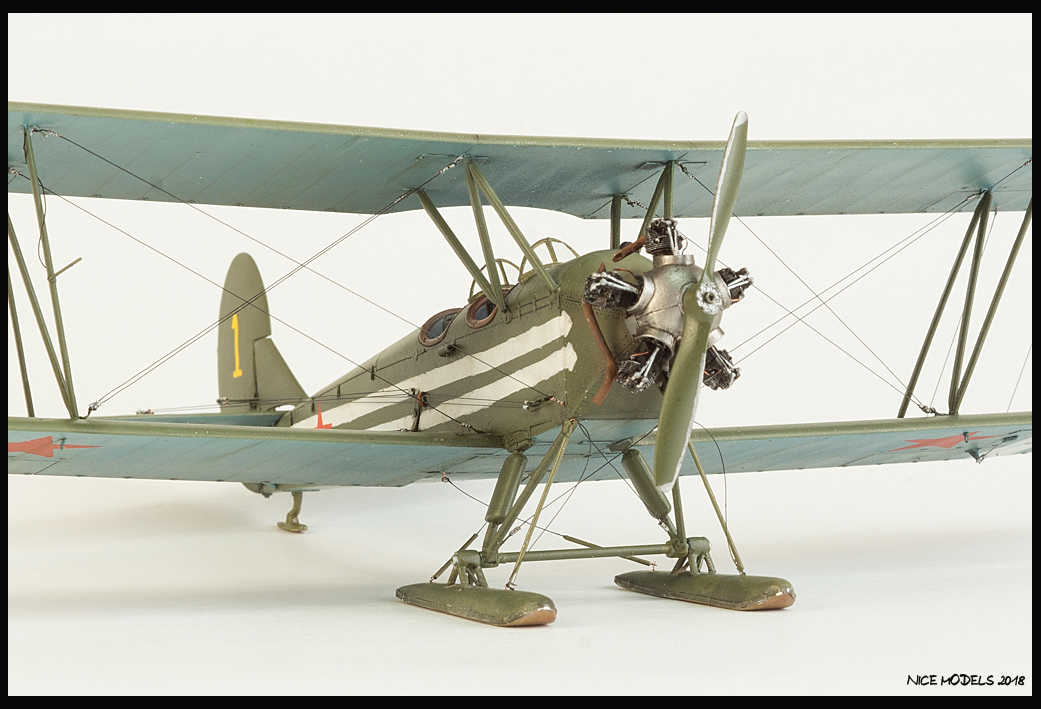

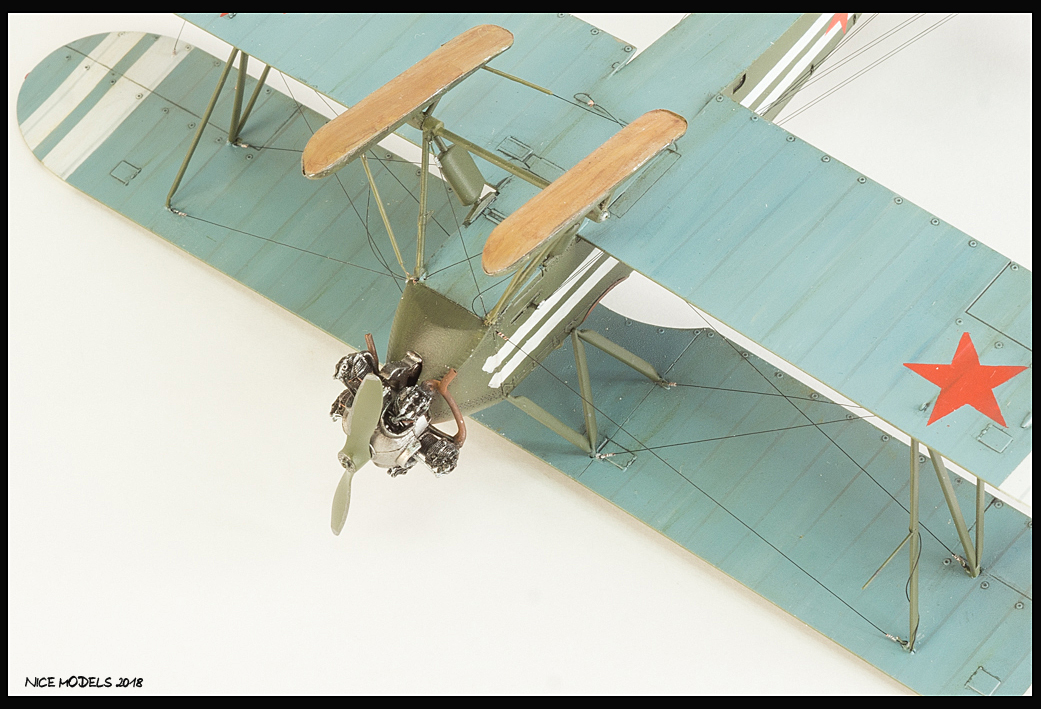

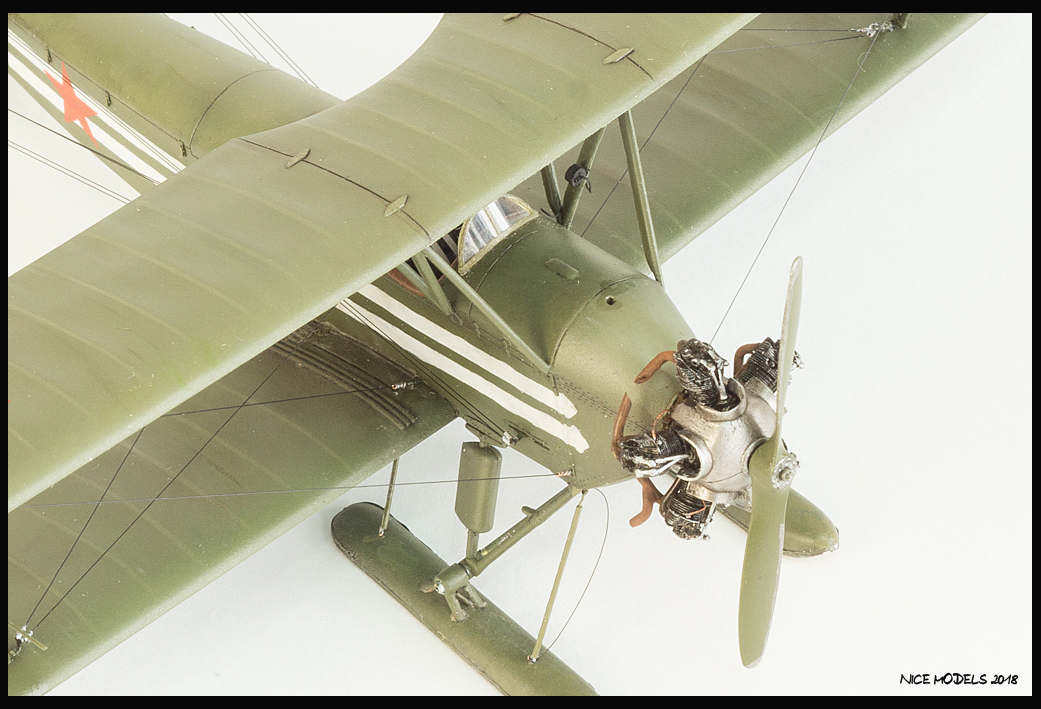

-доработан смоляной двигатель (свечные провода, толкатели).
-доработан кожух двигателя т.к. он не подходил к векторовсому мотору.

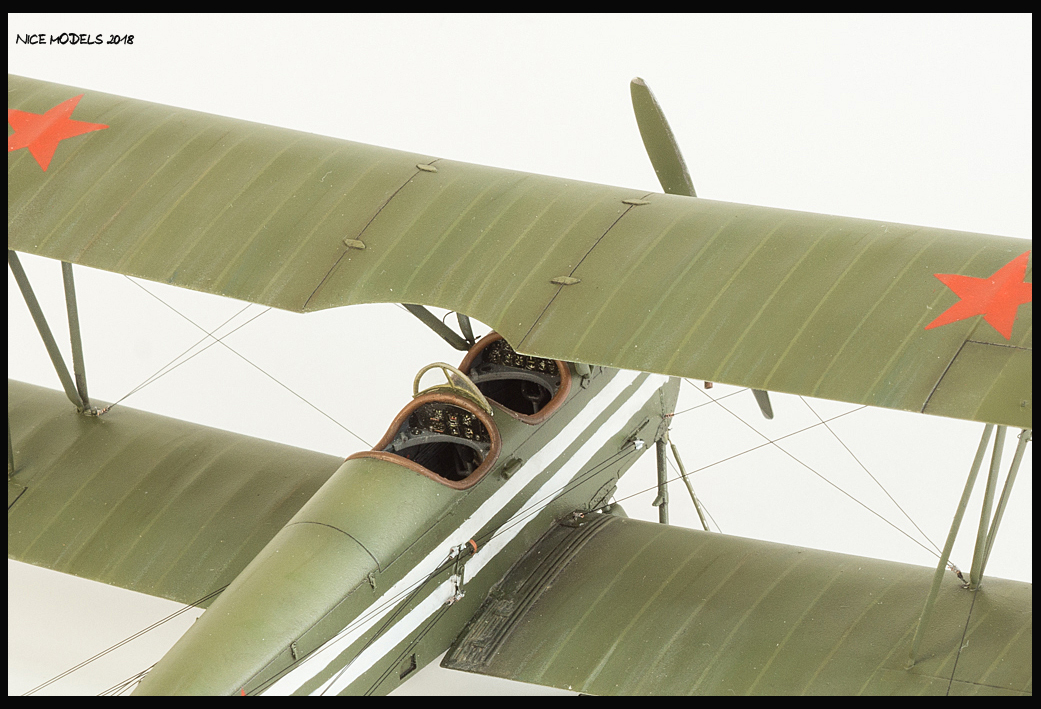

-добавлен переплет на козырьки.
-тяги элеронов из проволоки.
-убрана фара.
При постройке почитывал:
1.М-хобби №5 за 2014 г.
2.книга Маслова М. Поликарпов У-2.3.Учебник для летных школ по У-2 1939 г.
Окраска акриловыми красками, тонировка маслом и жижками на эмалевой основе..
Больше фото в процессе тут http://karopka.ru/forum/forum189/topic27353/ и тут
http://yarlikov.blogspot.ru/Оценки
Войдите, чтобы оценить работу.
Комментарии (27)
Спонсор
На сайте с 30.06.2012
137 5311
Красавец !
С днем ПОБЕДЫ !!!
На сайте с 24.01.2014
111 636
И Вас с праздником!
На сайте с 31.08.2016
21 17
Модель понравилась!!! С праздником Вас!!!
Спонсор
На сайте с 02.12.2013
0 11221
Красивая модель получилась.
С Праздником!
P.S. В описании еще можно было указать, от кого получена инфа о прототипе, если уж цитируете сообщение Андрея Артамонова полностью - http://karopka.ru/forum/messages/forum259/topic20972/message883785/#message883785
На сайте с 24.01.2014
111 636
Я у Вас копирнул описание.
Спонсор
На сайте с 02.12.2013
0 11221
Я так и понял, поэтому ссылку на сообщение Андрея Артамонова по этому борту дал.
На сайте с 29.06.2013
34 57
Отличная модель!Классно смотрится!
Спонсор
На сайте с 17.10.2010
724 9624
Отличная модель
На сайте с 08.06.2012
16 763
Очень красивая окраска, не пёстрая но заметная. Хорошая работа.
С Днём Победы!
На сайте с 21.04.2017
12 5
Модель производит двойственное впечатление:
С одной стороны, проделана большая работа по допилу, установлен вагон афтемаркета, изготовлены жирный суслики. А с другой стороны, встречаются просто "детские" ошибки.
- Ветровых козырьков на модели больше чем на прототипе.
- отсутствуют верхние расчалки центроплана.
- Длина и место установки ПВД взято не из чертежей или фото, а явно с макета в Мониском музее (где установлен "длинный" ПВД от истребителя), а подводка ПВД вообще фэнтезийная.

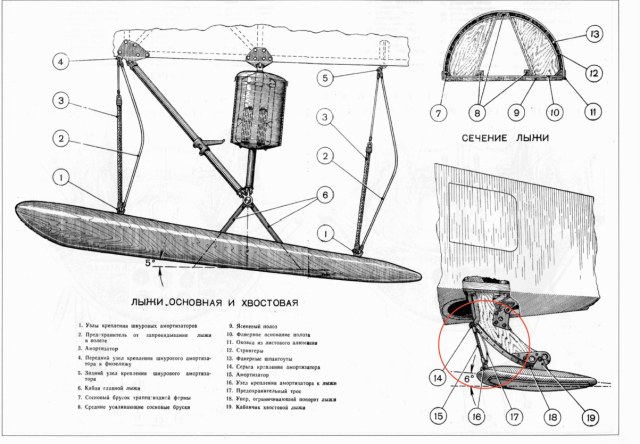

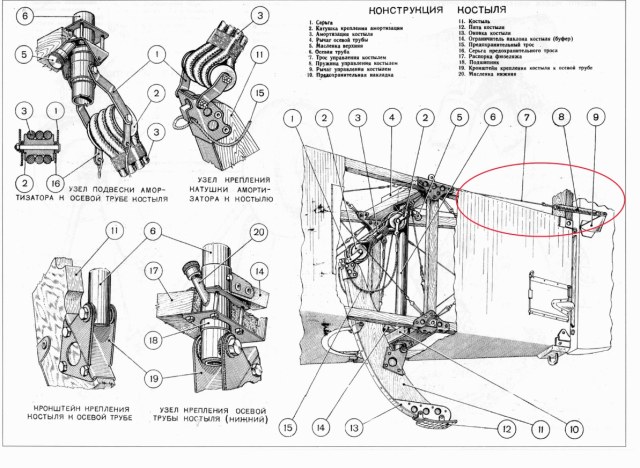

- На хвостовой лыже, как и на основных, тоже был и амортизатор и предохранительный трос, а еще там были подпружиненные тяги управления костылем. В афтемаркетах, как я понял, их нет, но они легко изготавливаются самостоятельно.
Ну и трос заземления не помешало бы поставить. Он начинался в районе карбюратора и прокладывался вниз либо по подкосу шасси, либо по расчалке тележки.
Спонсор
На сайте с 15.07.2010
62 482
Достойная модель к празднику Победы! Очень правдоподобно выглядит модель, как настоящий самолет.
На сайте с 24.01.2014
111 636
- Ветровых козырьков на модели больше чем на прототипе.
Не согласен! Посмотрите внимательнее на прототип, ну или хотя бы мою стройку почитайте.
На сайте с 24.01.2014
111 636
Приведите фото и чертежи.
На сайте с 24.01.2014
111 636
[QUOTE] В афтемаркетах, как я понял, их нет, но они легко изготавливаются самостоятельно.
В афтере много чего нет, чего есть у меня. Большая часть травленки не пригодилась. Двигатель от вектора просто необходим в виду убогости родного.
На сайте с 24.01.2014
111 636
спасибо! именно этого и стараюсь добиваться.
На сайте с 21.04.2017
12 5
На сайте с 21.04.2017
12 5
На сайте с 21.04.2017
12 5
На сайте с 21.04.2017
12 5
На сайте с 21.04.2017
12 5
На сайте с 21.04.2017
12 5
На сайте с 21.04.2017
12 5
На сайте с 24.01.2014
111 636
это уже демонтированный финами козырек.
На сайте с 24.01.2014
111 636
по остальному вы упорно не хотите читать описание. но за замечания спасибо, может пригодятся в будущем.
На сайте с 22.04.2015
14 3
Красиво !
На сайте с 24.01.2014
111 636
На сайте с 08.07.2014
13 877
Отличная модель получилась! Качество исполнения расчалок очень радует!
