"Bismarck"

  Доброго времени суток Товарищи!

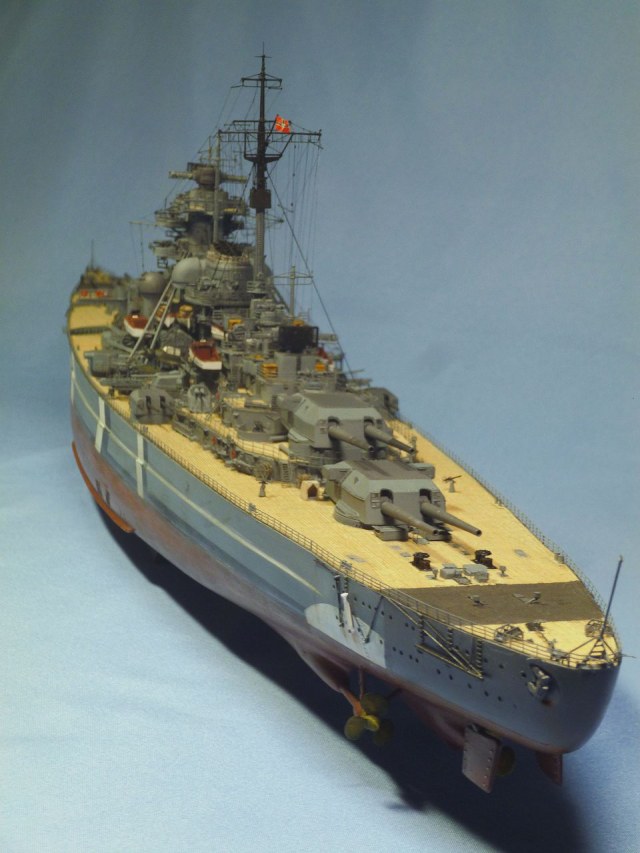

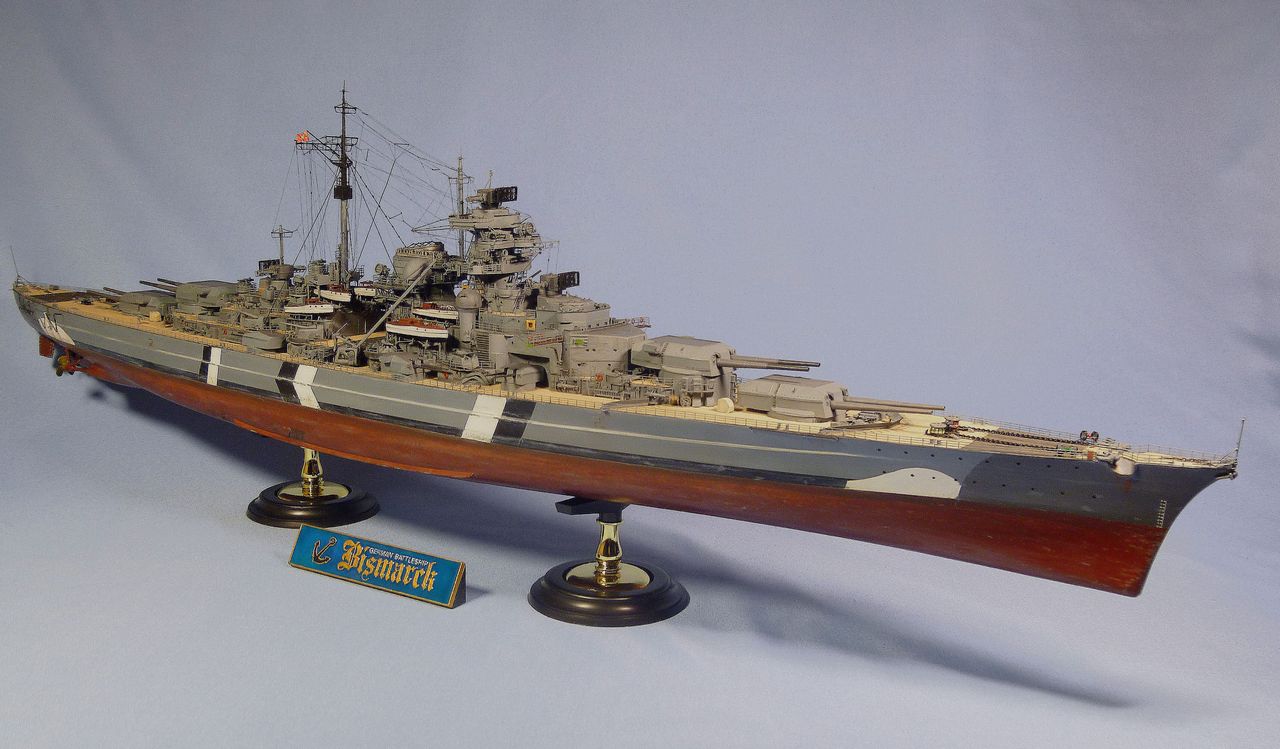

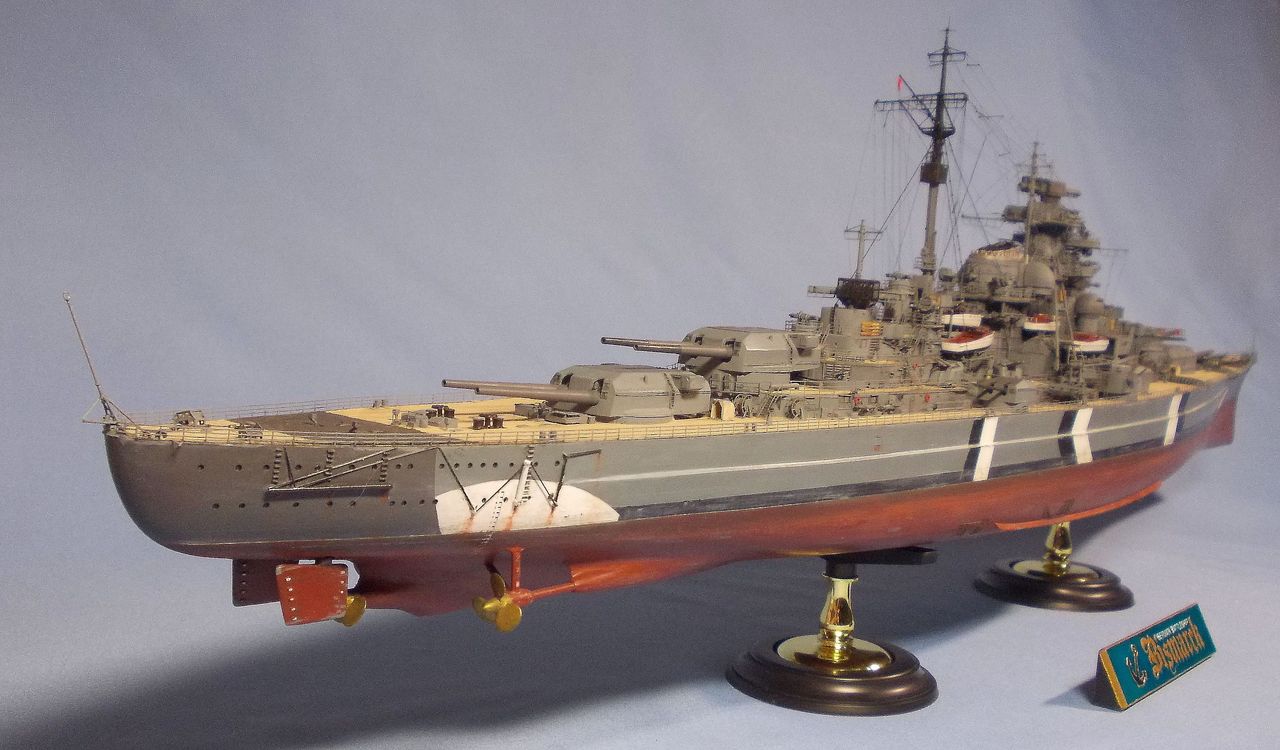

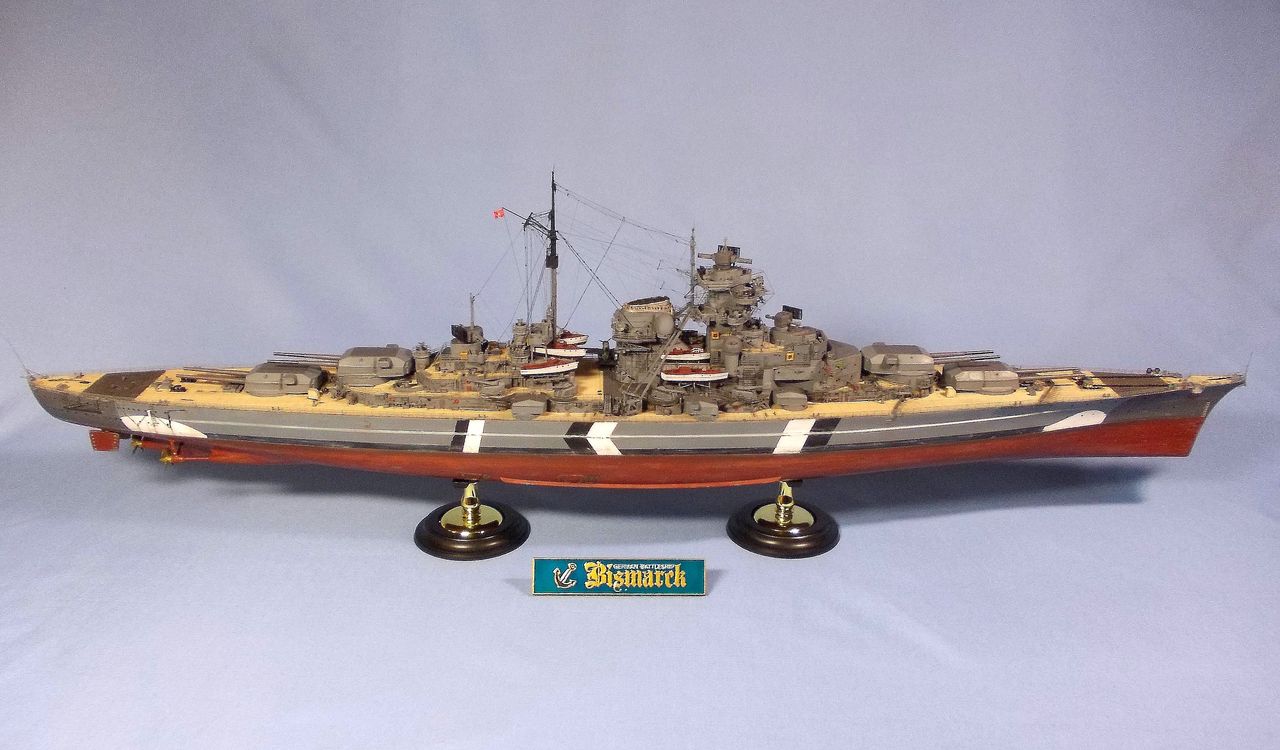

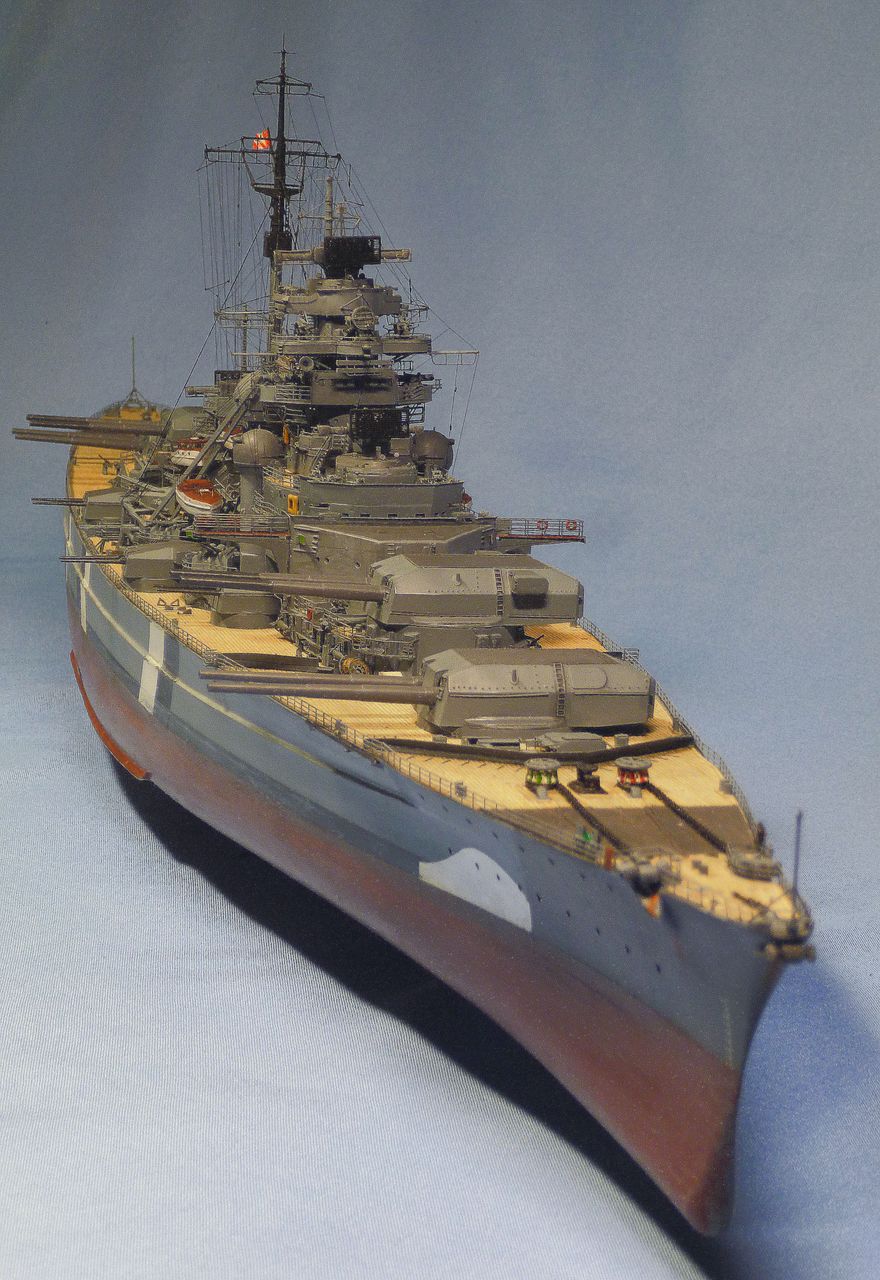

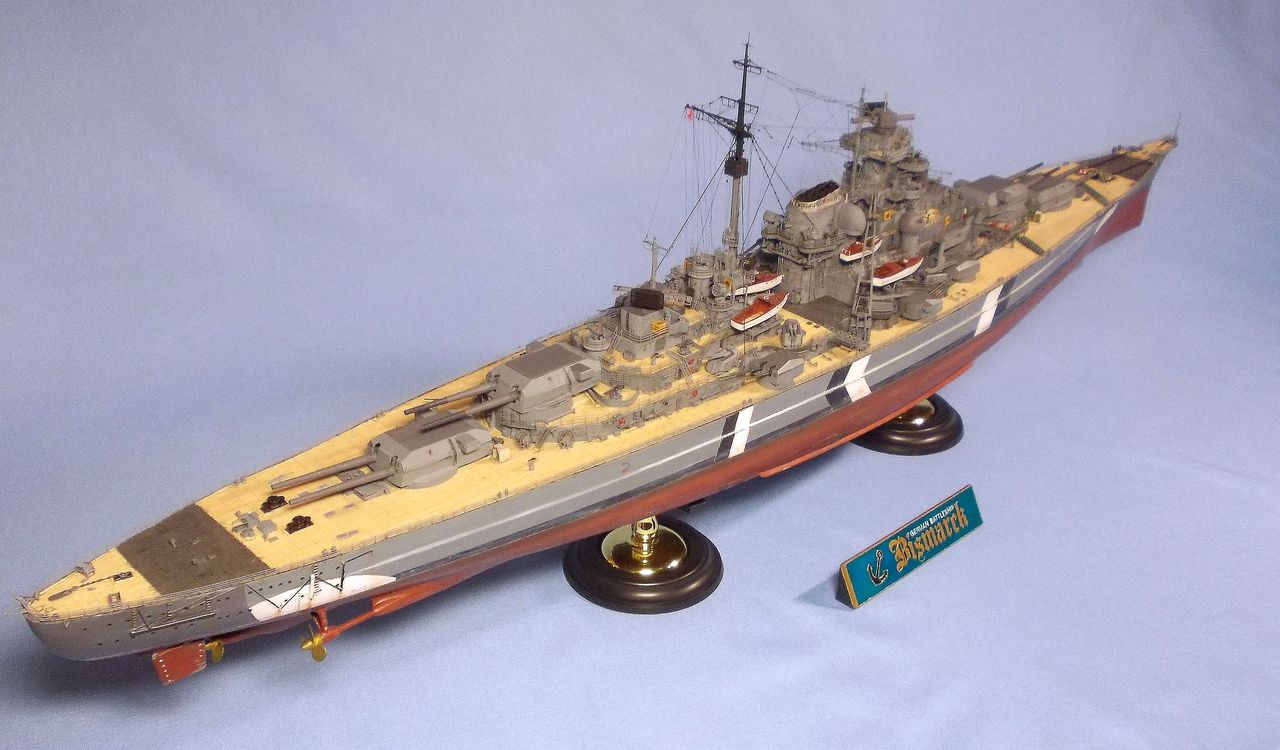

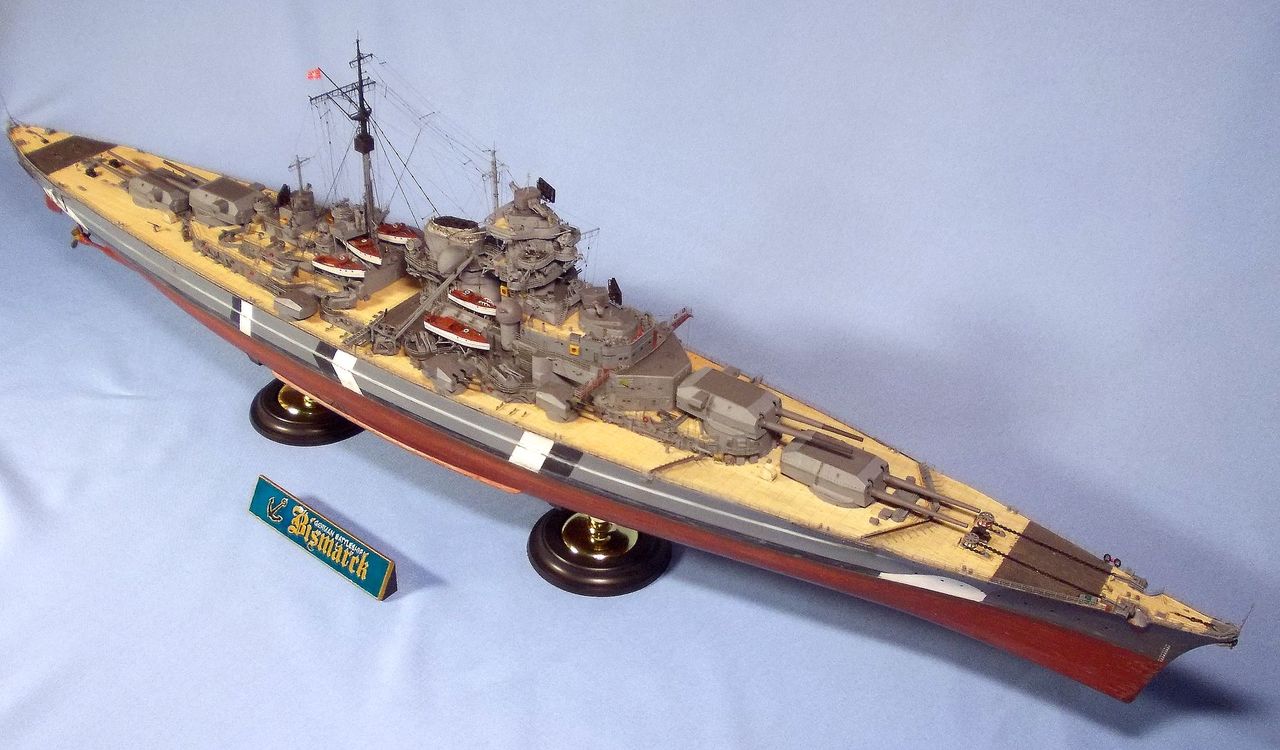

   Хочу представить модель самого известного линкора Германии Bismarck в масштабе 1/350 от "Моделиста" (репак Academy)

Для модели использован следующий афтермаркет:
- Набор фототравления (далее ФТ) от Эдуарда для Ревелевской модели(набор ФТ для Тамиевской модели,мне показался очень "худым").

- Палуба от Wood hunter

- Стволы ГК, СК и 105 мм от мастер модел и Абера

- Стволы МЗА из набора ФТ Эдуарда.

- Декаль от Бегемота

- смола (бинокуляры,прожектора и ящики для БП) от Veteran models. И спас. плотики от Orange hobbi.


Перечень доработок:

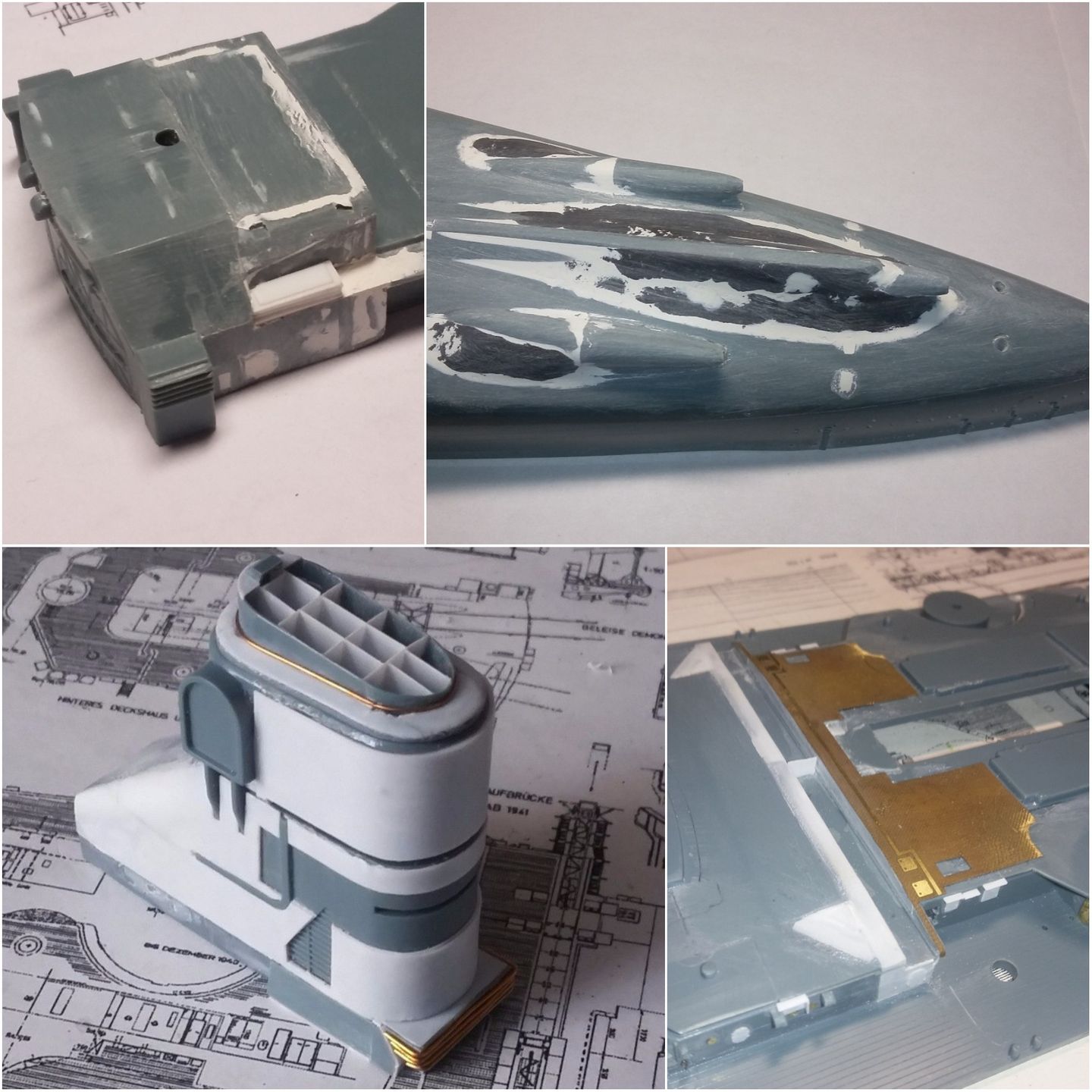

- переделан киль в районе винторулевой группы. Дейдвудные валы и их кронштейны укорочены и подточены соответственно.

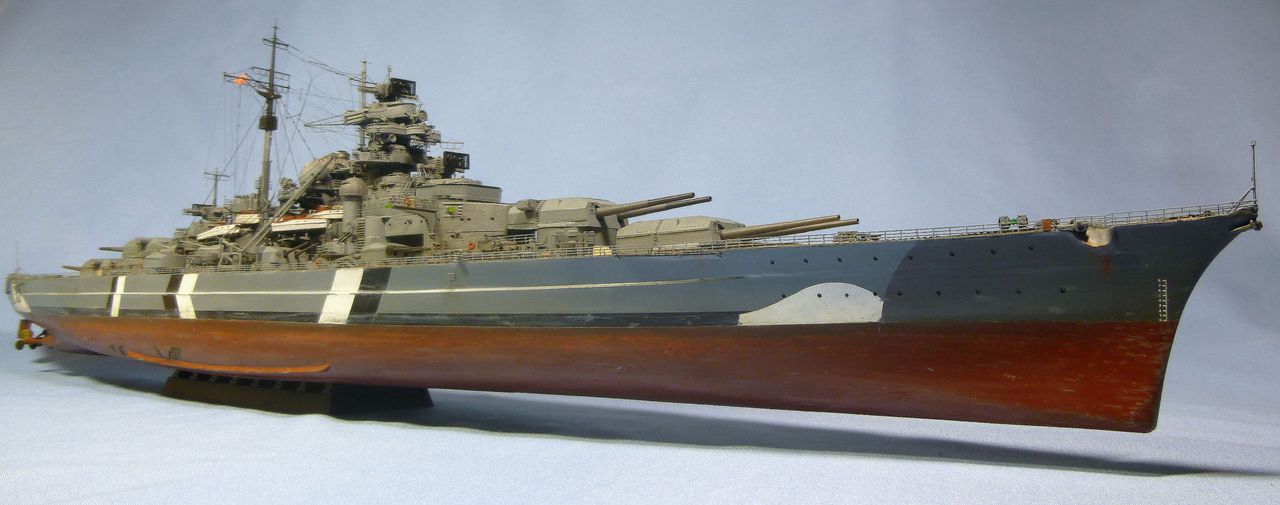

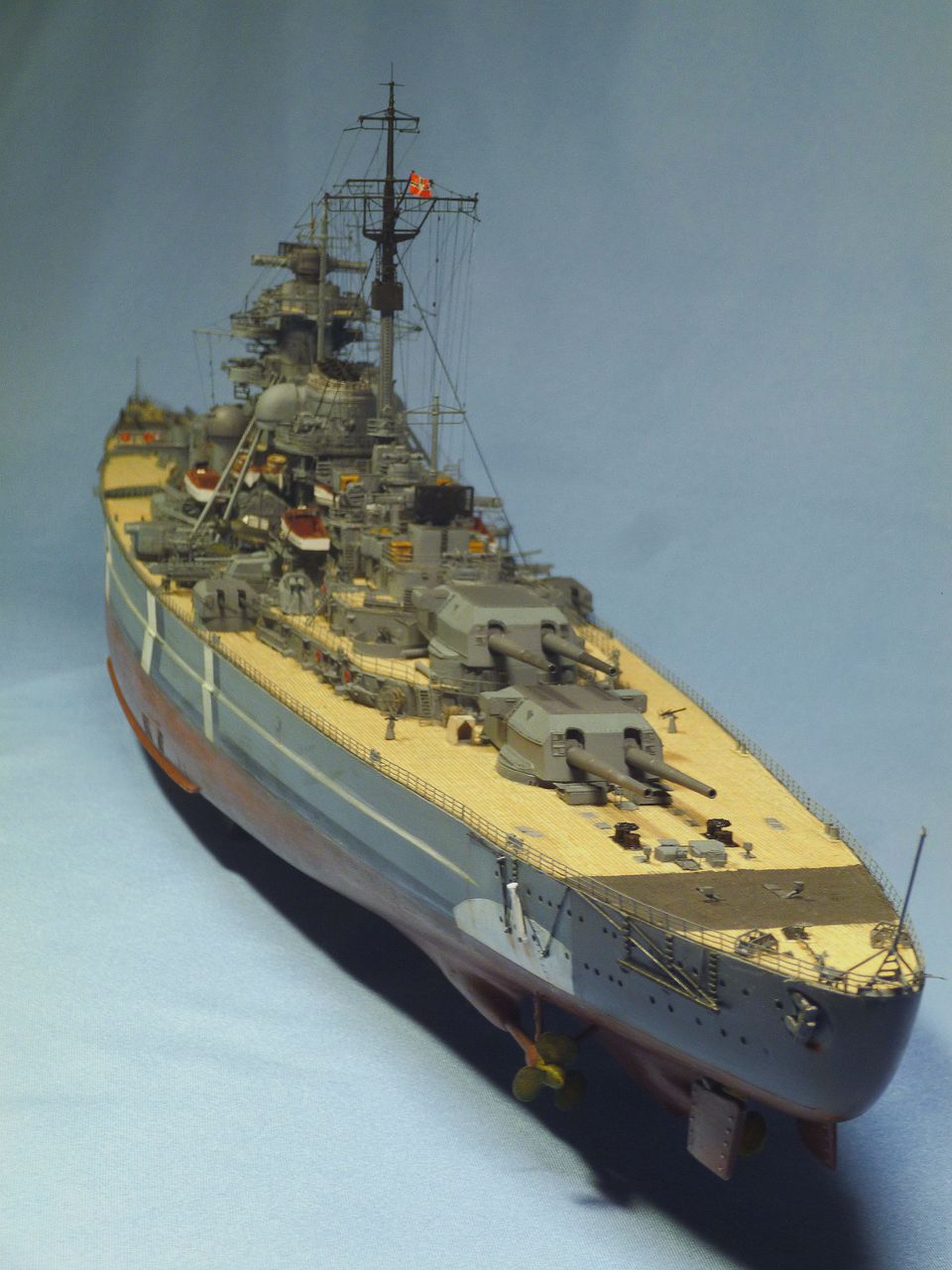

- Заточен форштевень в районе ватерлинии, т.к. из коробки он больше подходил для танкера. Сделана имитация забора воды для охлаждения ТЗА.

- доработаны в плане геометрии полуклюзы и якоря. С палуб было почти все срезано и затем заново все выстроено на своих местах с добавление новых деталей. (световые люки, вентиляционные шахты и д.р)

- сделан желоб под новые катапульты, площадки для обслуживания её-же и так-же сделаны новые слипы к ним.

- доработал абсолютно голые борта надстроек на всех ярусах. Были добавлены бесчисленное кол.во лючков для вентиляции и защита от не погоды для них, раструбов,иллюминаторов(правда многие закрыты),дверей, спас.круги, держателей для параванов , проводки и пожарных труб с вьюшками для шлангов. Так-же доработал барбет башни "Bruno" в плане коробов для вентиляции(изменено расположение и размеры)

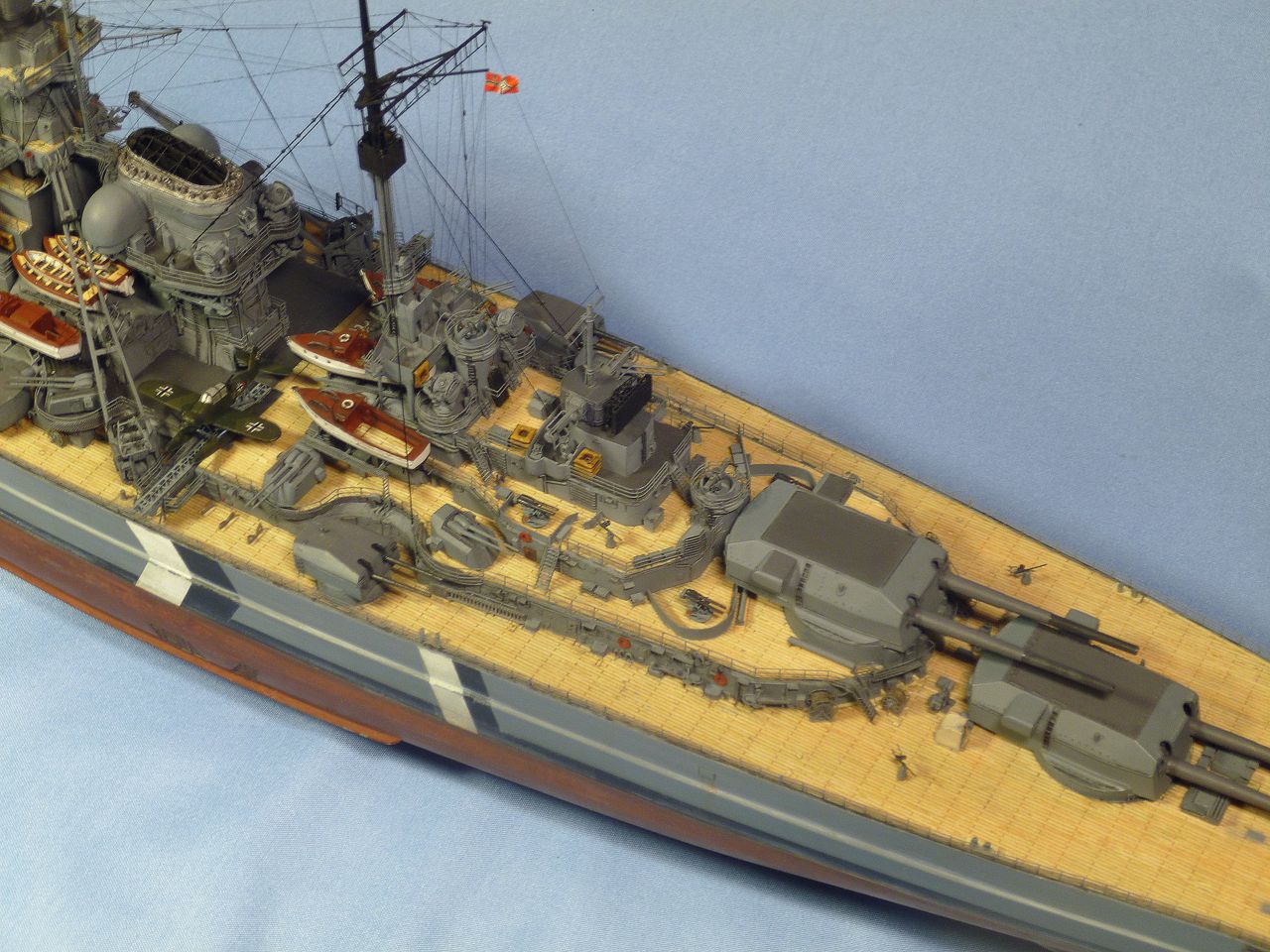

- основательно перепилен двойной ангар: переделана крыша, скосы вырезаны под воздуховод и полностью обновил "рельеф" дверей. Так-же малые ангары подверглись обработке ФТ и сделал новые двери.

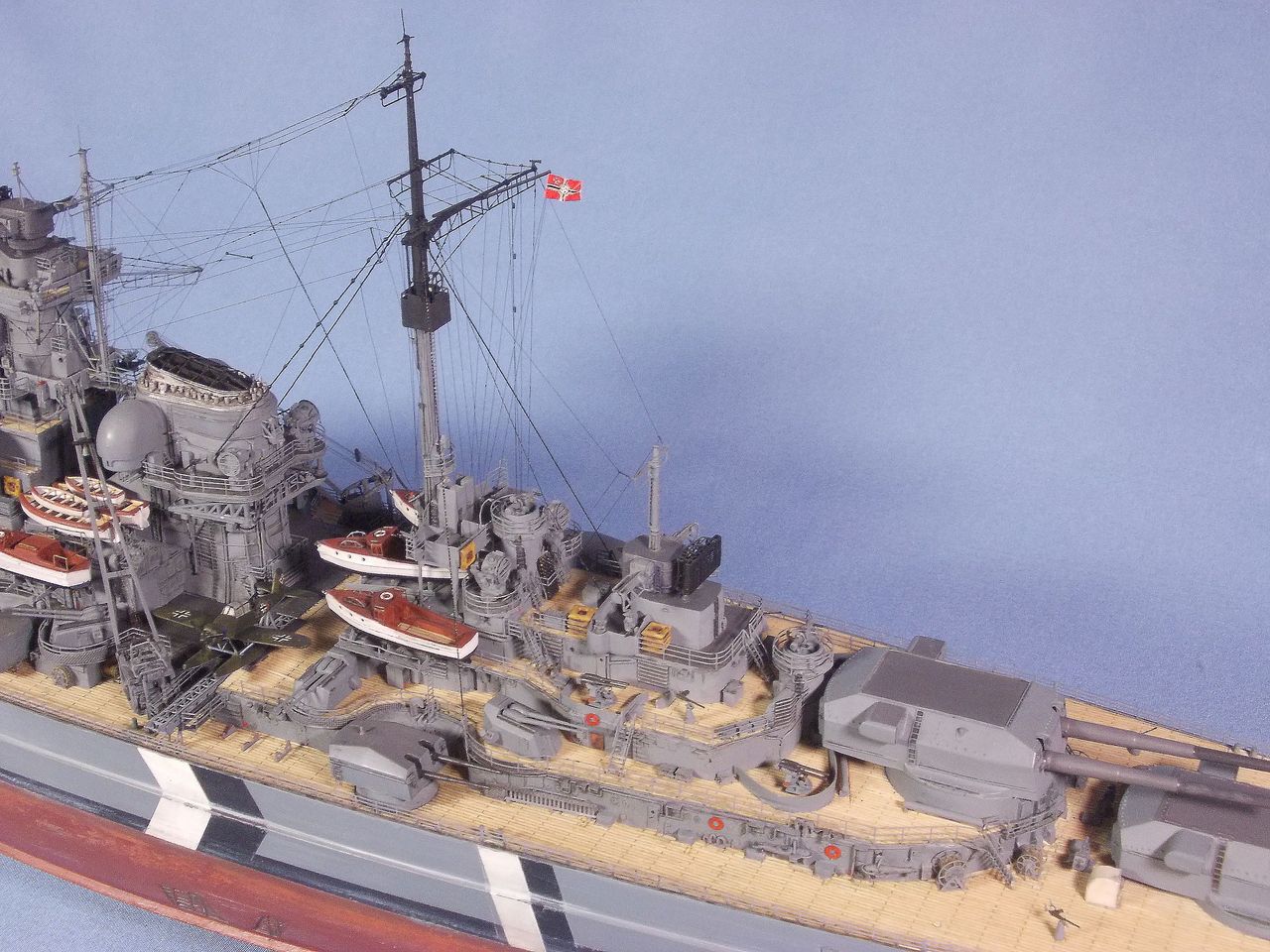

- основательно доработана дымовая труба: она стала полнее и обзавелась "рельефом", сделана так-же "юбка" у основании трубы, переделал пост управления катапультами,добавил множество труб,кабелей и один подъемник для БП.

- Доработал площадки на трубе(в частности добавил механизмы привода малых портальных кранов). Вырезал дымоход,сделал перегородки на 12 выходов от котлов + простенькая клетка, сделал патрубки из игл от шприцов вокруг дымохода.

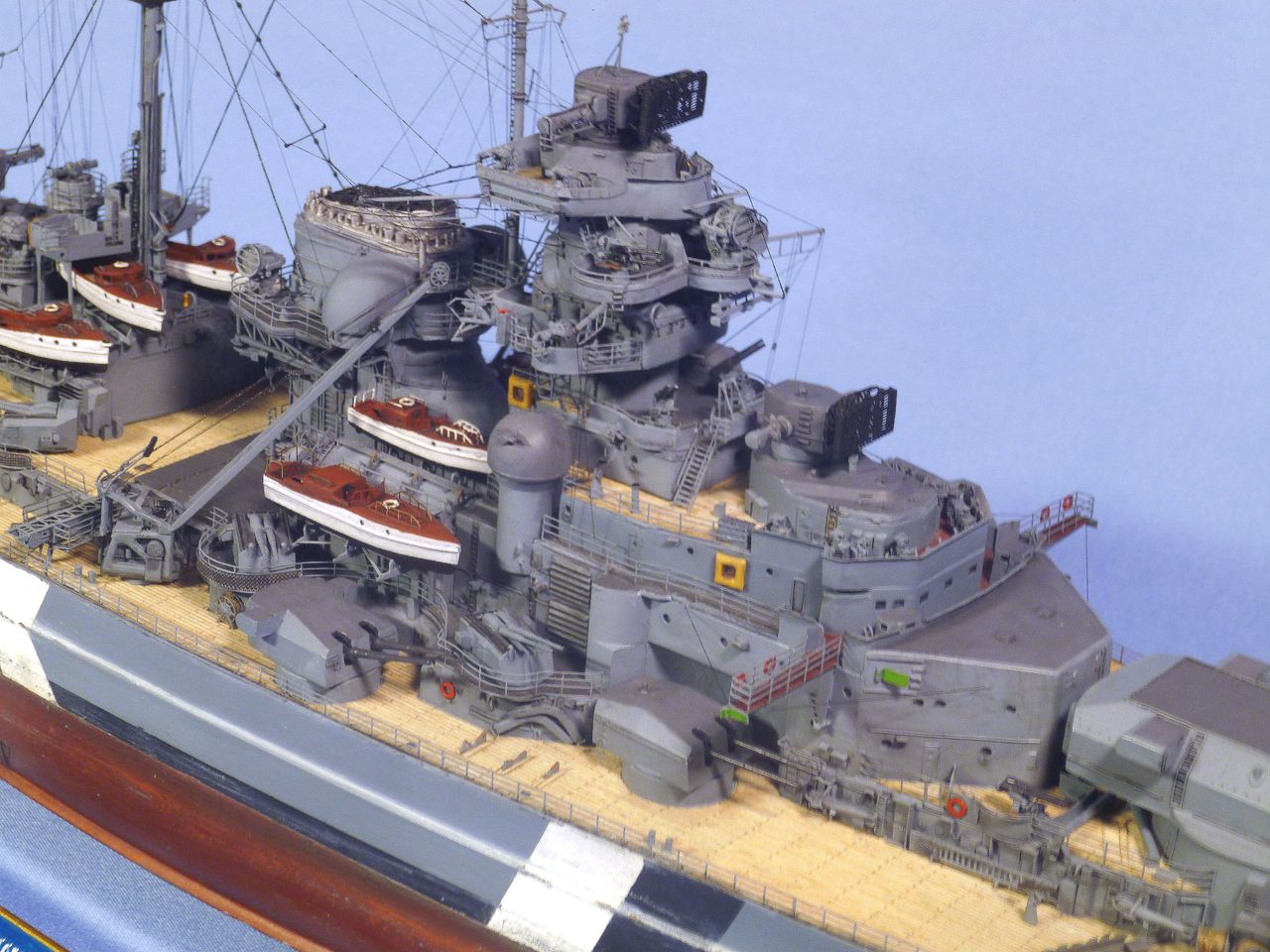

- так-же основательно доработал мелкими дет. командно-штурмовой мостик (носовой и кормовой). Ходовой и адмиральский мостики. Так-же перепилил башню пагоды линкора, убрана симметричность. На площадке марса сделал вырез под лестницу и убраны выступающие фальшборта на площадке. Переделана площадка с "Фирлингами" в угоду подъемника БП.

- 20мм автоматы взяты из набора ФТ и дополнены ручками из набора ФТ для Бисмарка (далее БМ)

Сделал с нуля:

- сделал с нуля 2 тренировочных орудия для заряжающих.

- сделал с нуля "сухопутные" кормовые дальномеры и дальномеры для стрельбы ночью.

- Гюйс и флагшток из латунных трубок и проволоки.

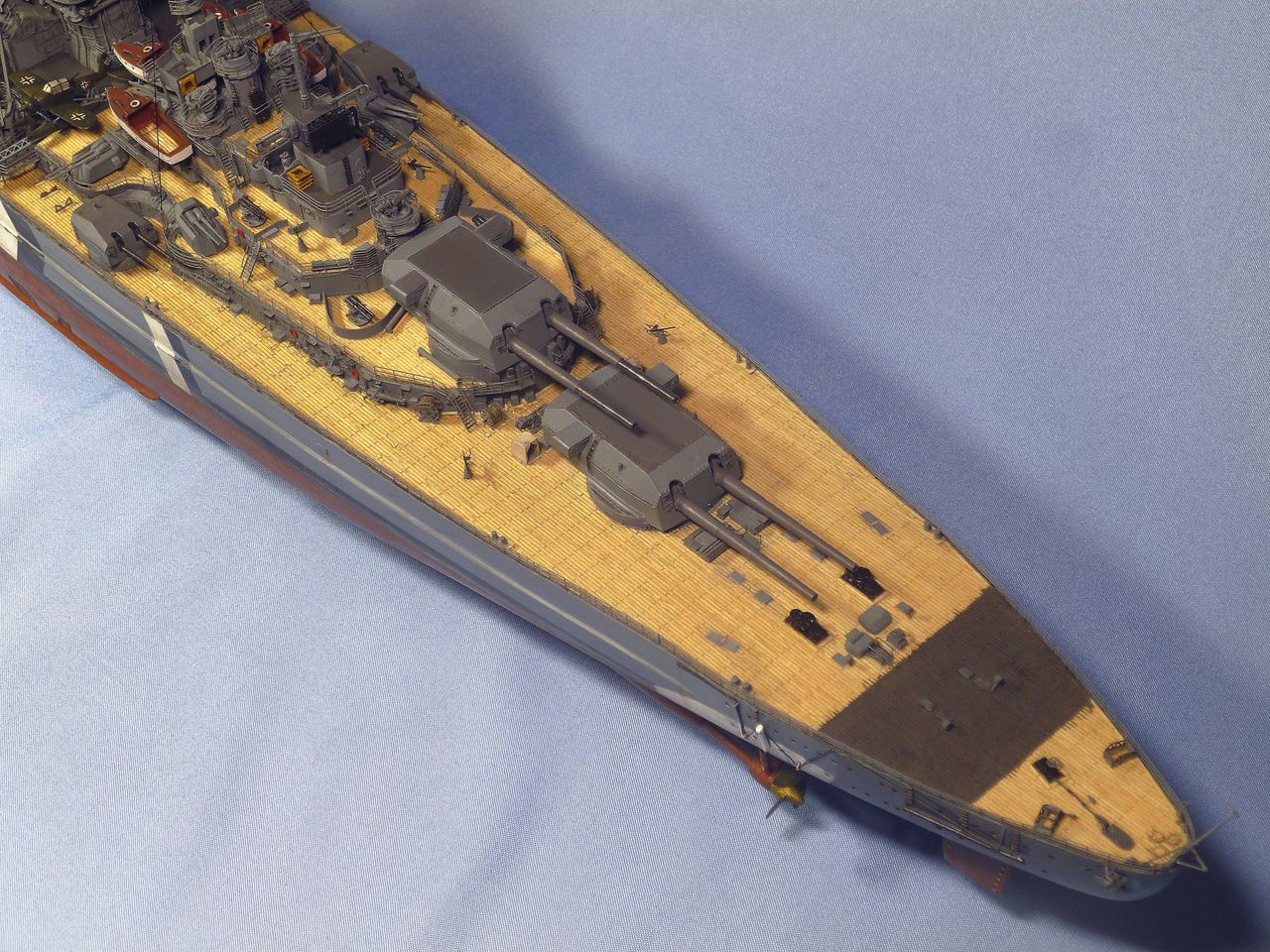

- Палуба от Wood hunter так-же подгонялась под многие исправления и доработки.

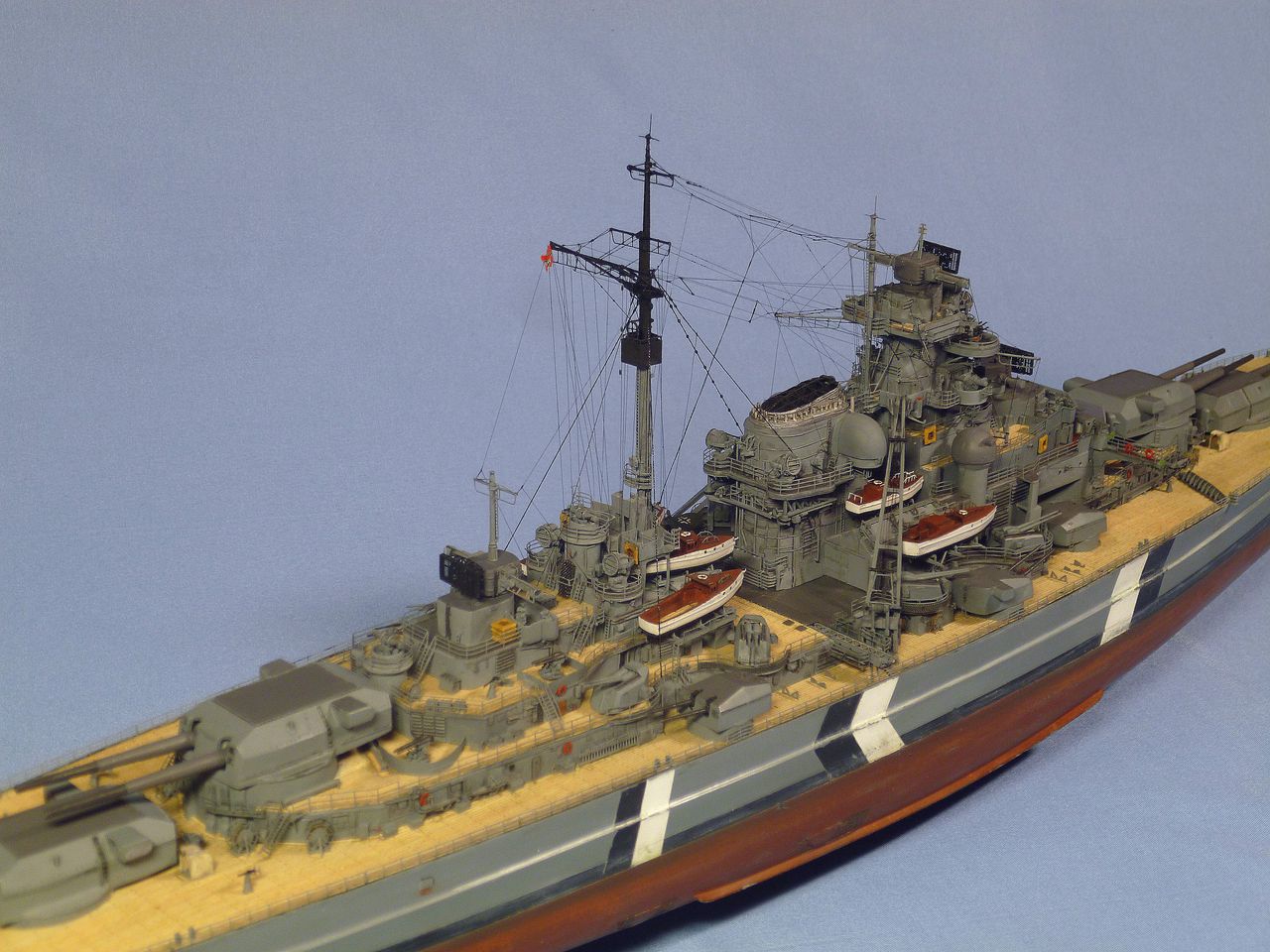

- грот мачта заменена на трубку из под антенны радиоприемника, гафель из латунных трубок с добавлением ФТ и проволоки. Фок мачту к сожалению не заменил...но с ней вроде все нормально, прогиба нет.

- шпили, брашпили - комбинация из литников, травления,проволоки и частей брашпилей из набора.(киповых планок нет из за кривизны моих рук в плане изготовления)

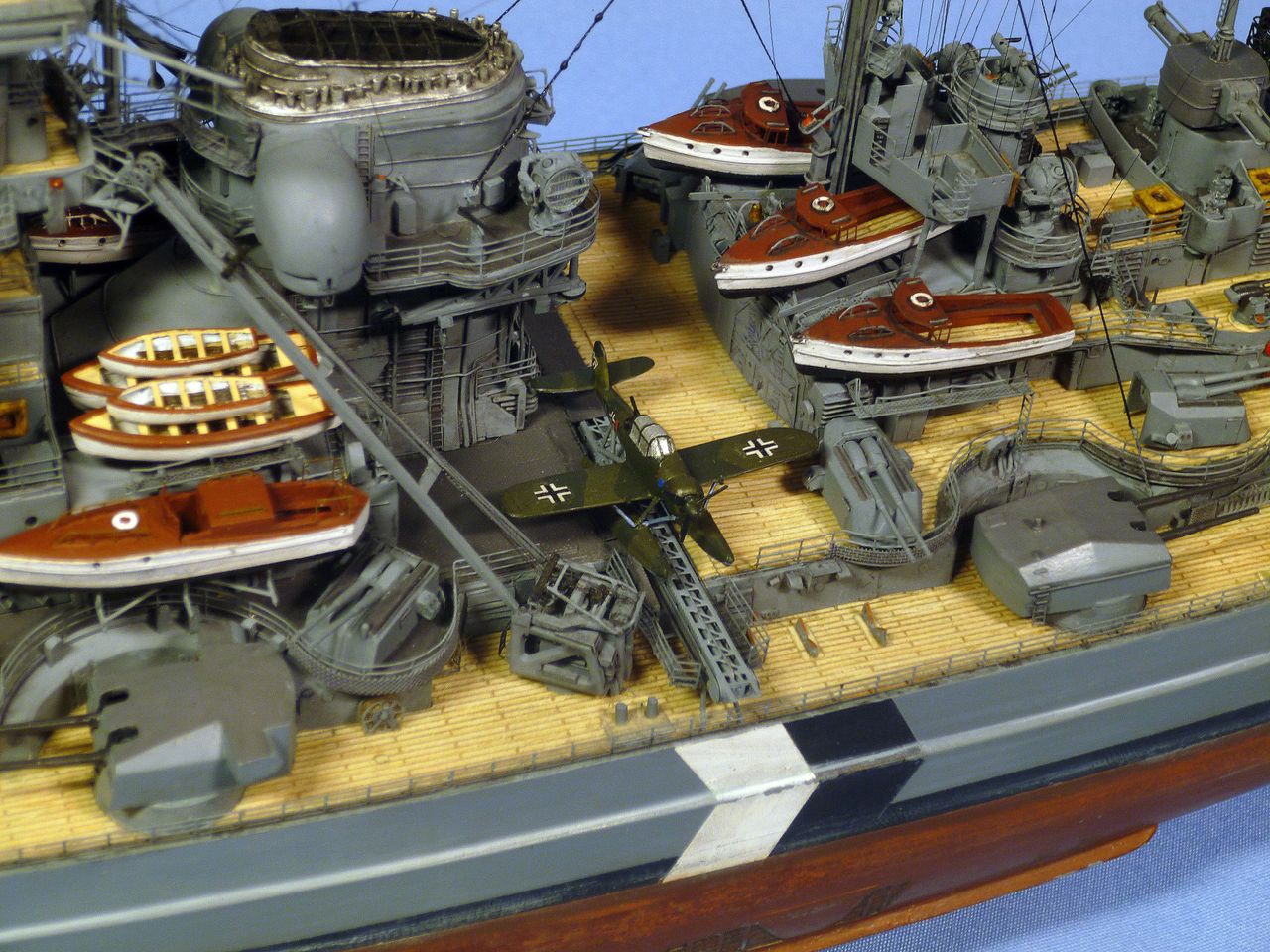

- самолету сделал новые кронштейны для поплавков в замен массивных и не правдоподобных. Для него-же сделал новую тележку на катапульту.

- сдвигались и в некоторых моментах укорачивались почти все надстройки и труба.

- много где добавлял рейлингов на стены надстроек + самодельных скоб(ну похожее на них из далека...)


В целом по сборке можно сказать, что подгонять пришлось практически все детали. Шпаклевать так-же пришлось в очень многих местах.С фото вышло вообще не просто. Модель не маленькая и в текущий фон просто не влезала, поэтому пришлось в некоторых местах убирать нестандартный фон. Макросъемку не стал использовать,ибо там тихий ужас...

Окрашена модель кистью,краски от Тамии и акан. Результатом работы доволен, но не без греха.
Хочу поблагодарить всех тех кто помогал советами!

Спасибо за внимание, всем удачи!
