IJN Submarine I-16

Приветствую коллег по увлечению.

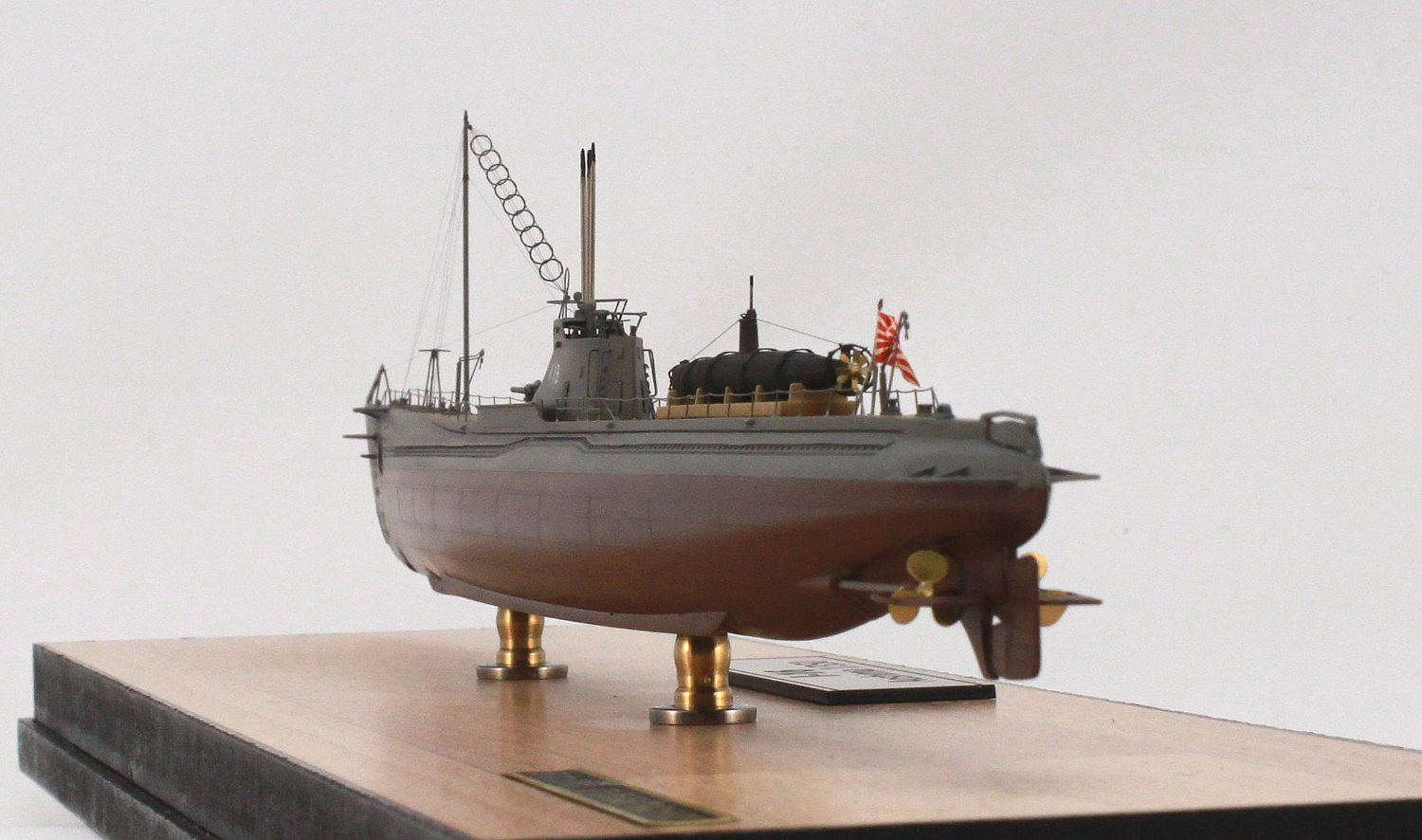

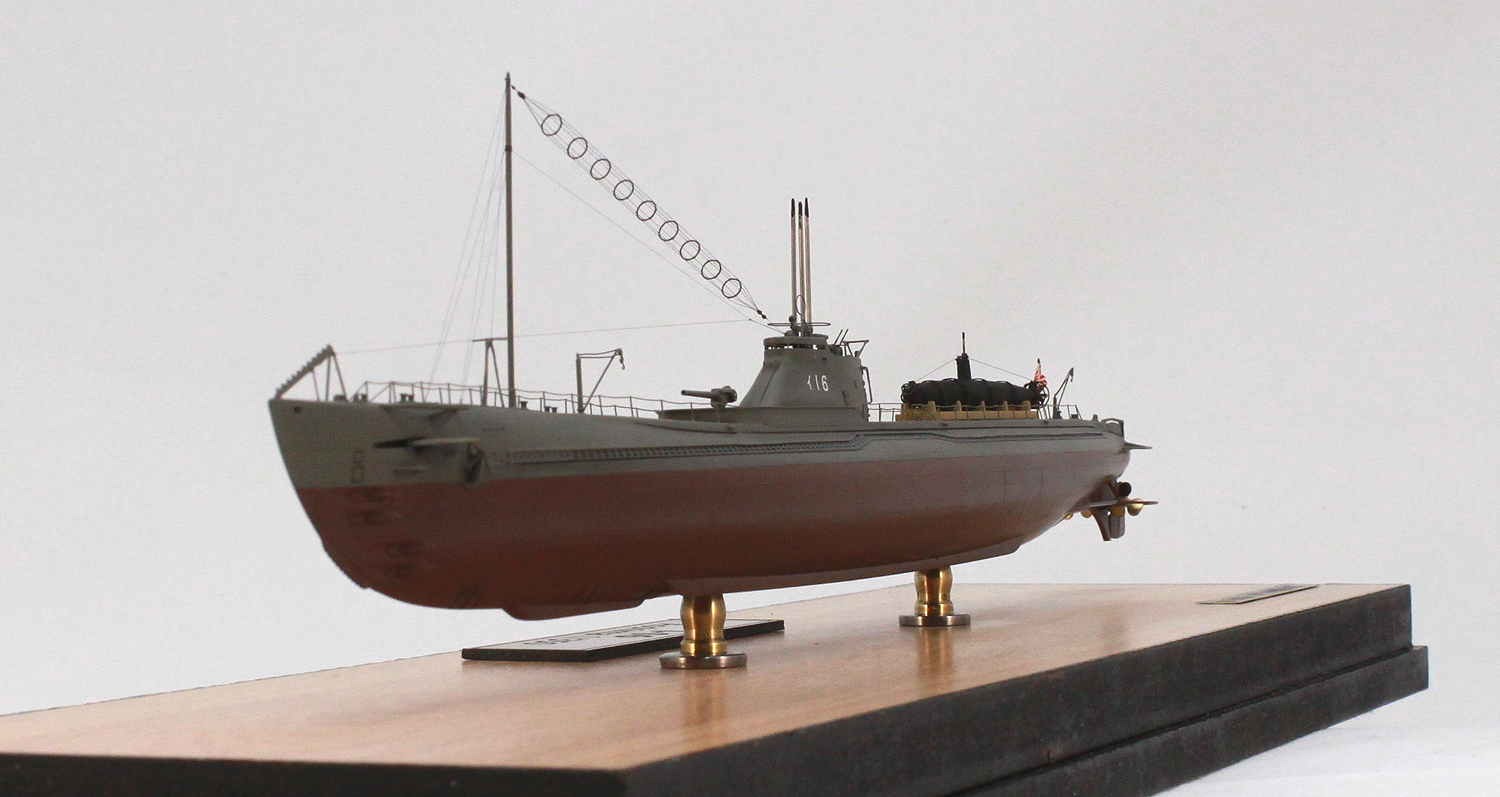

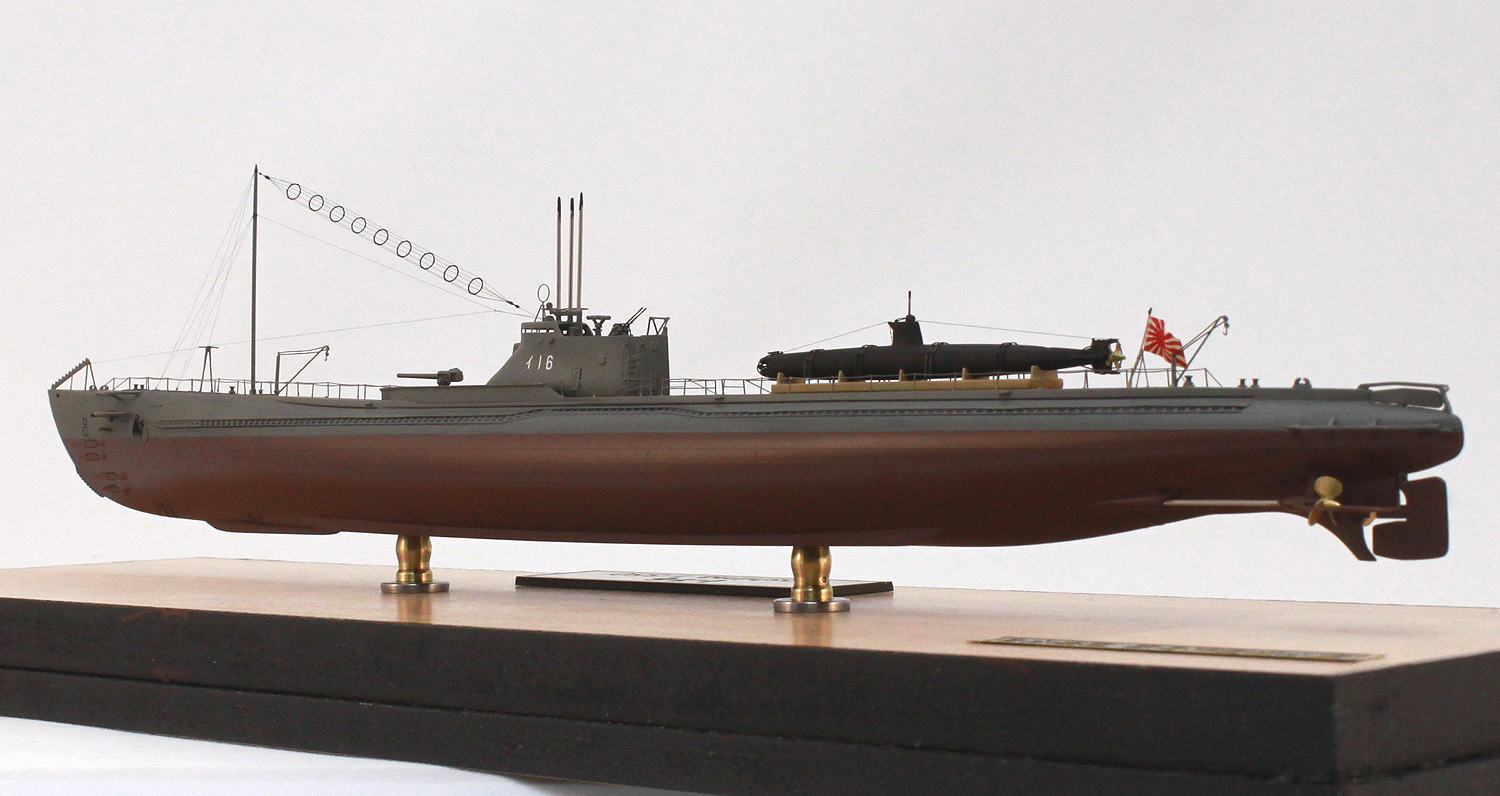

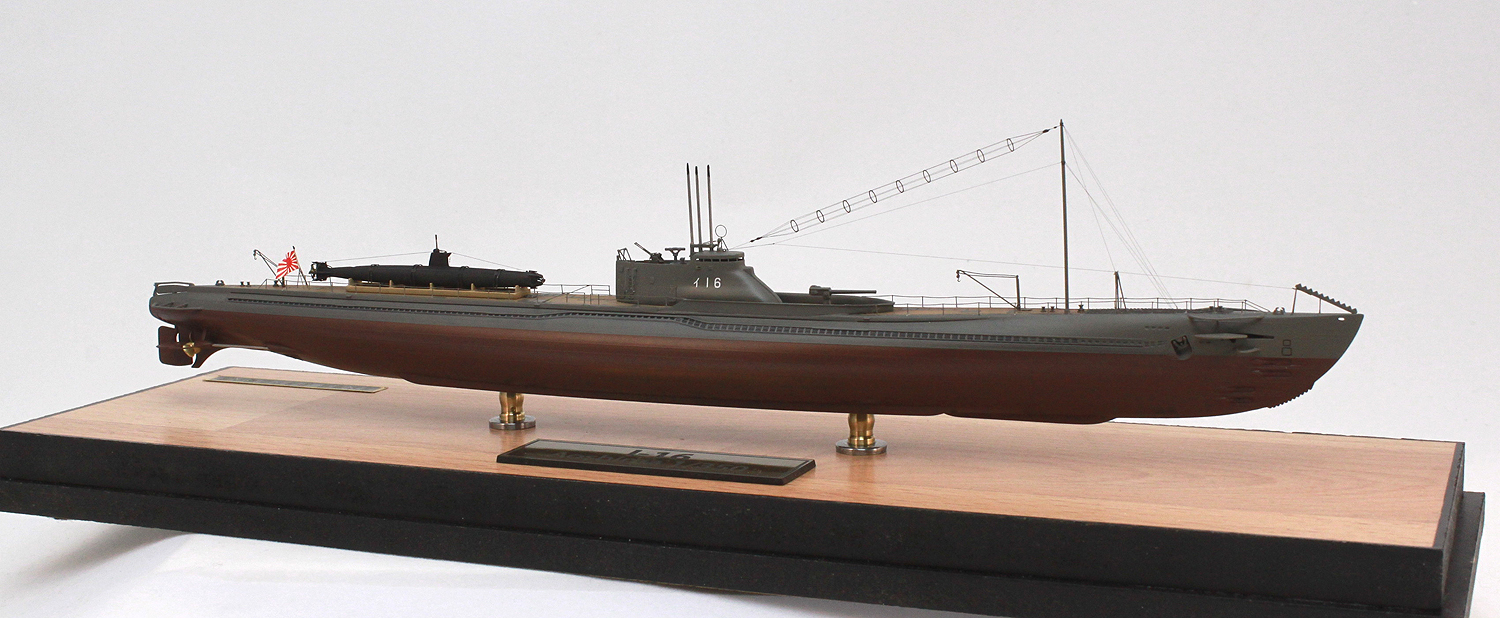

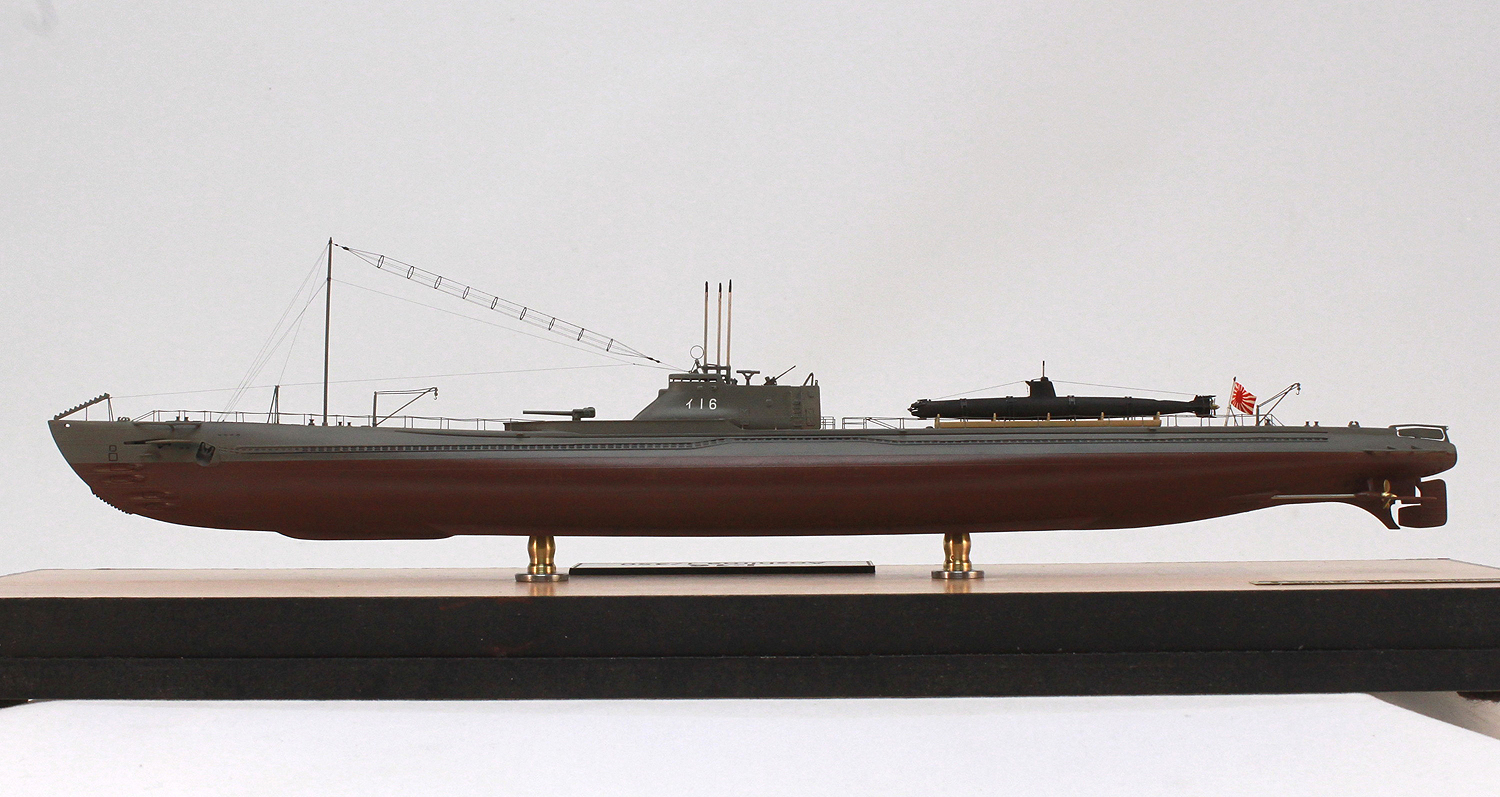

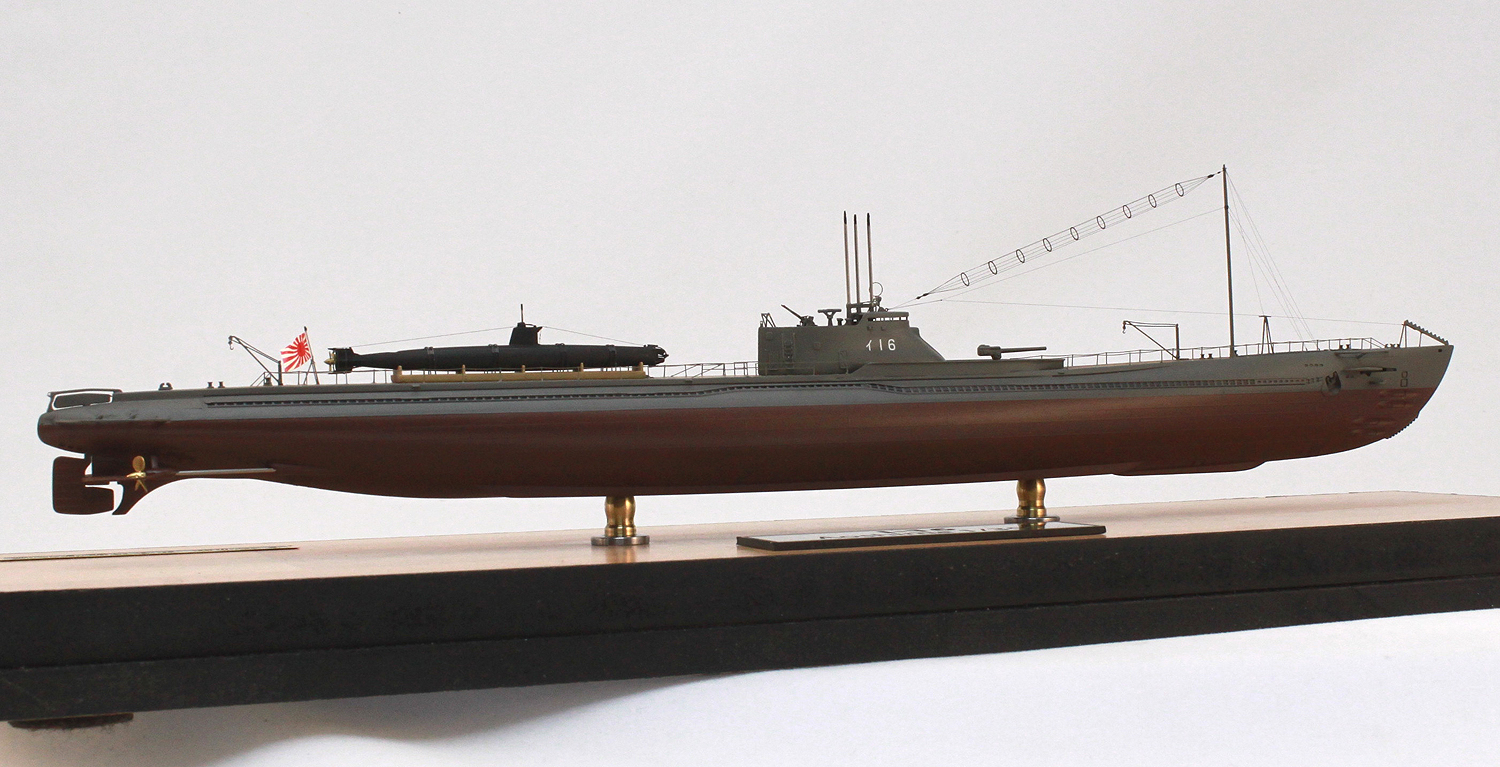

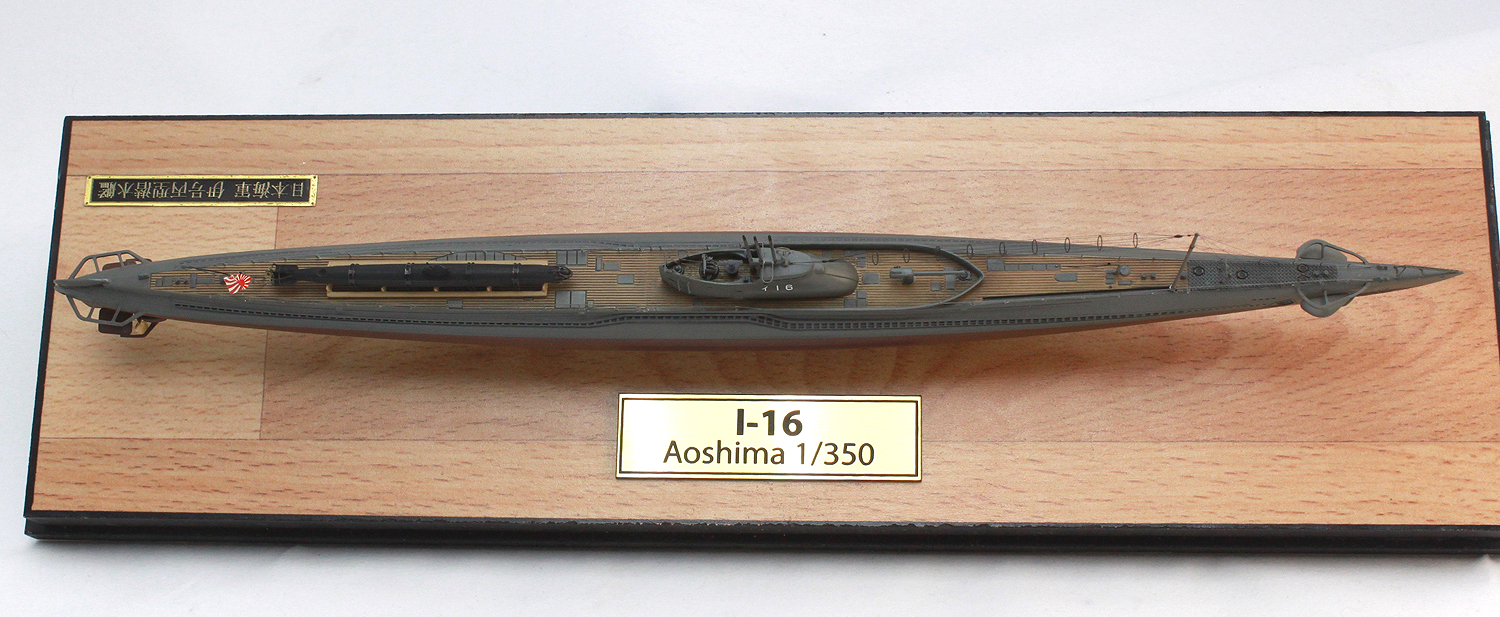

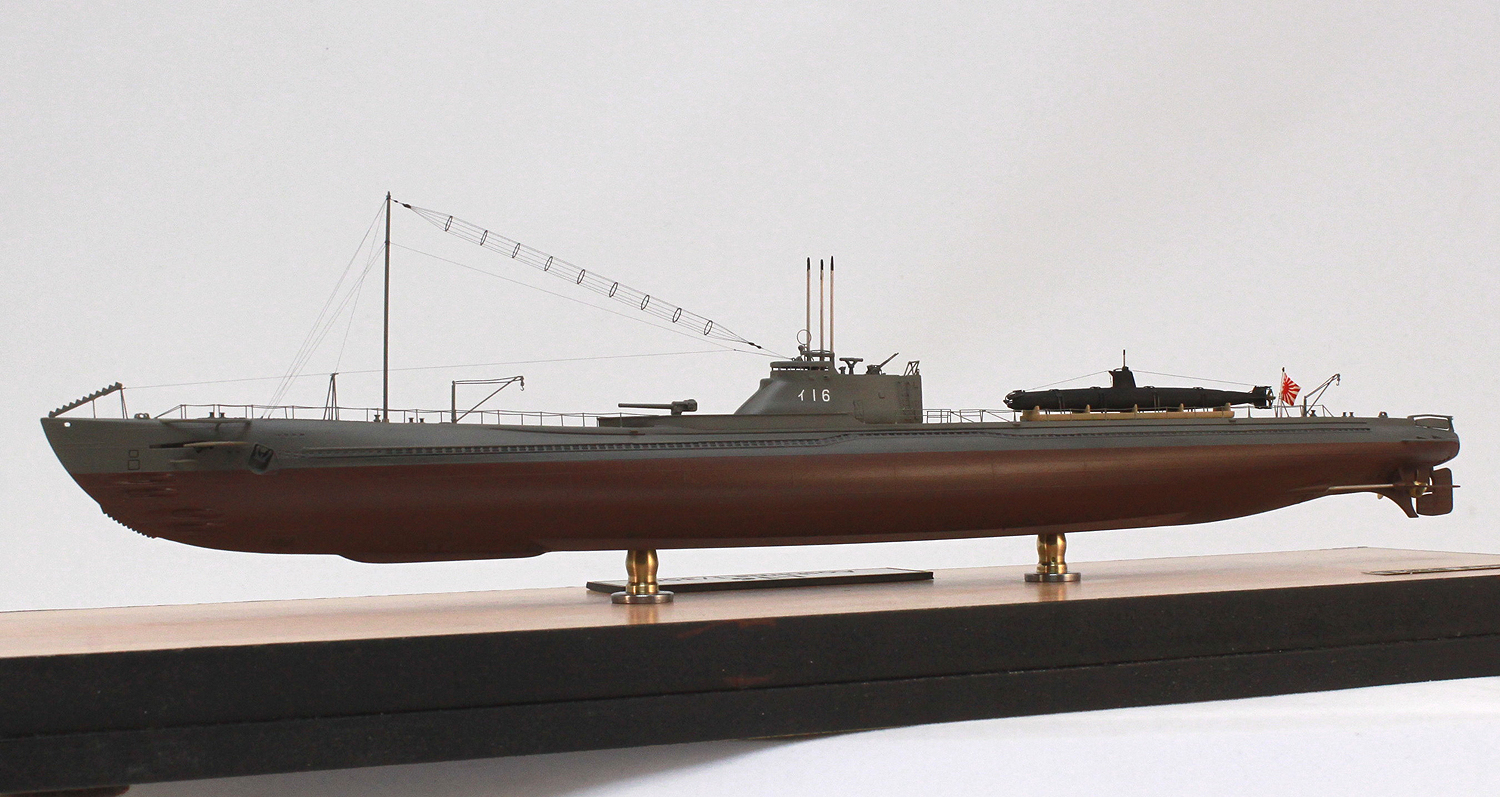

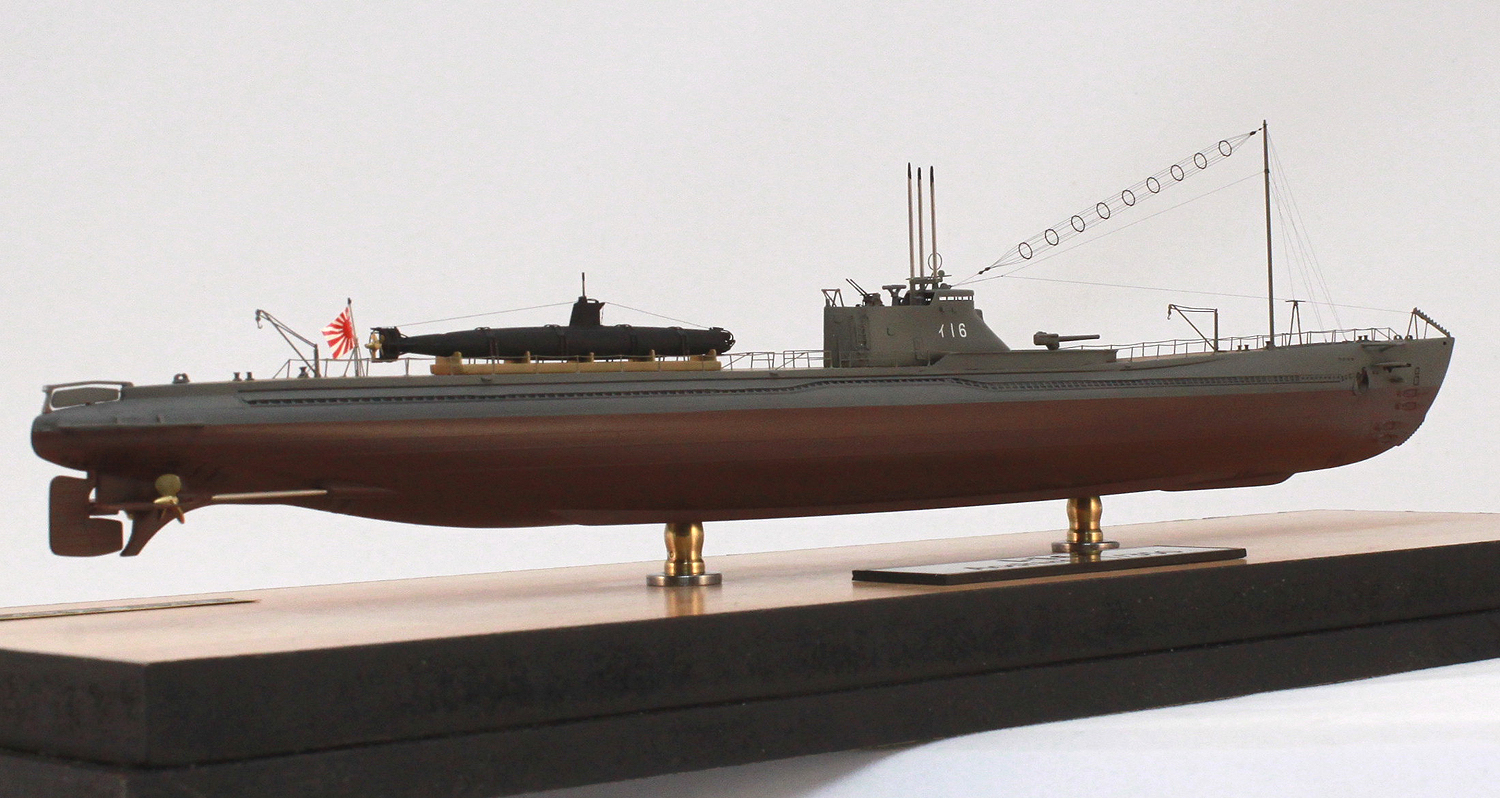

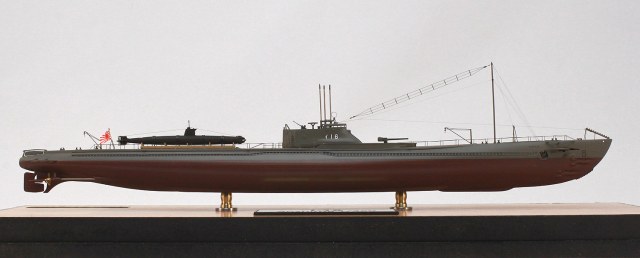

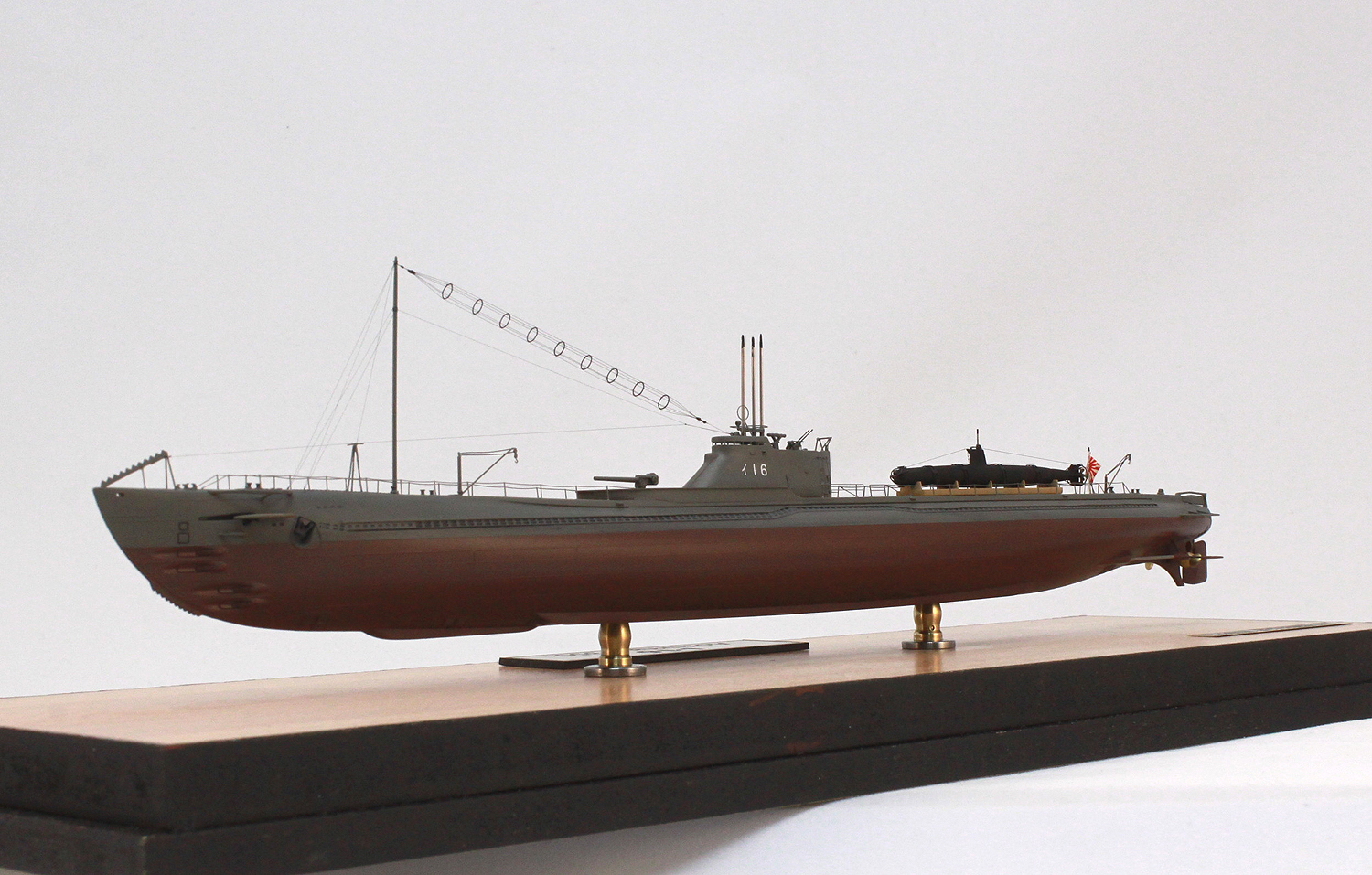

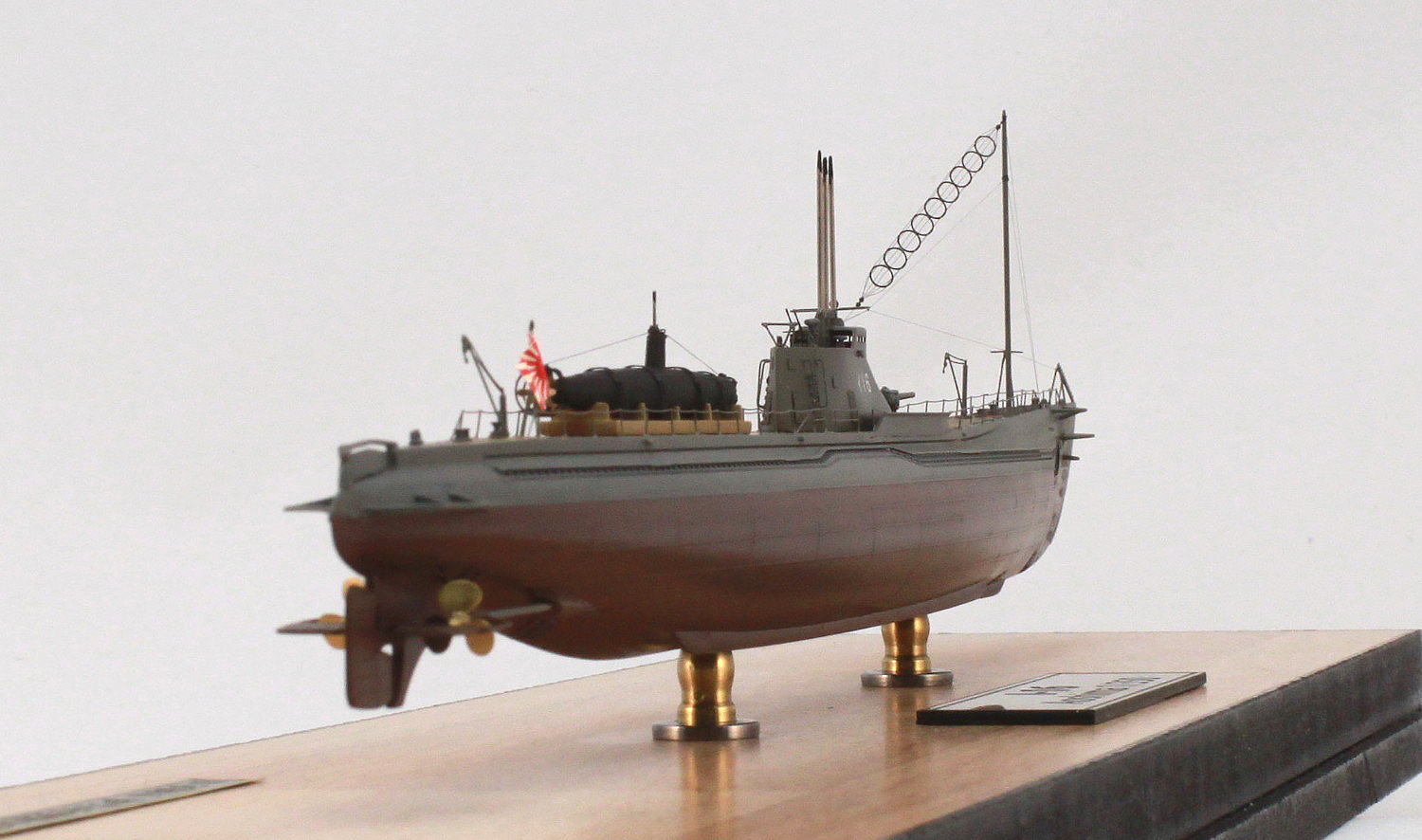

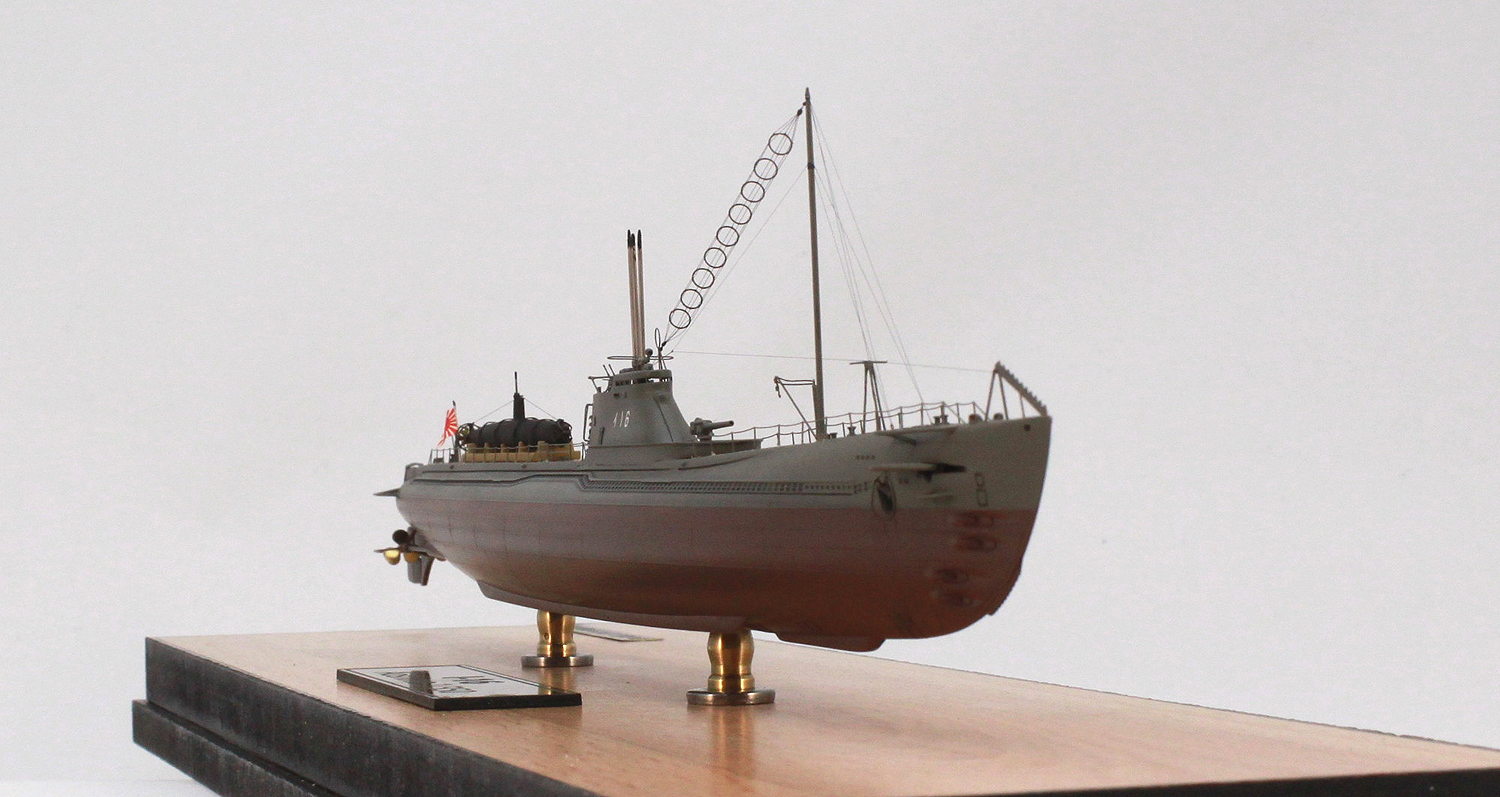

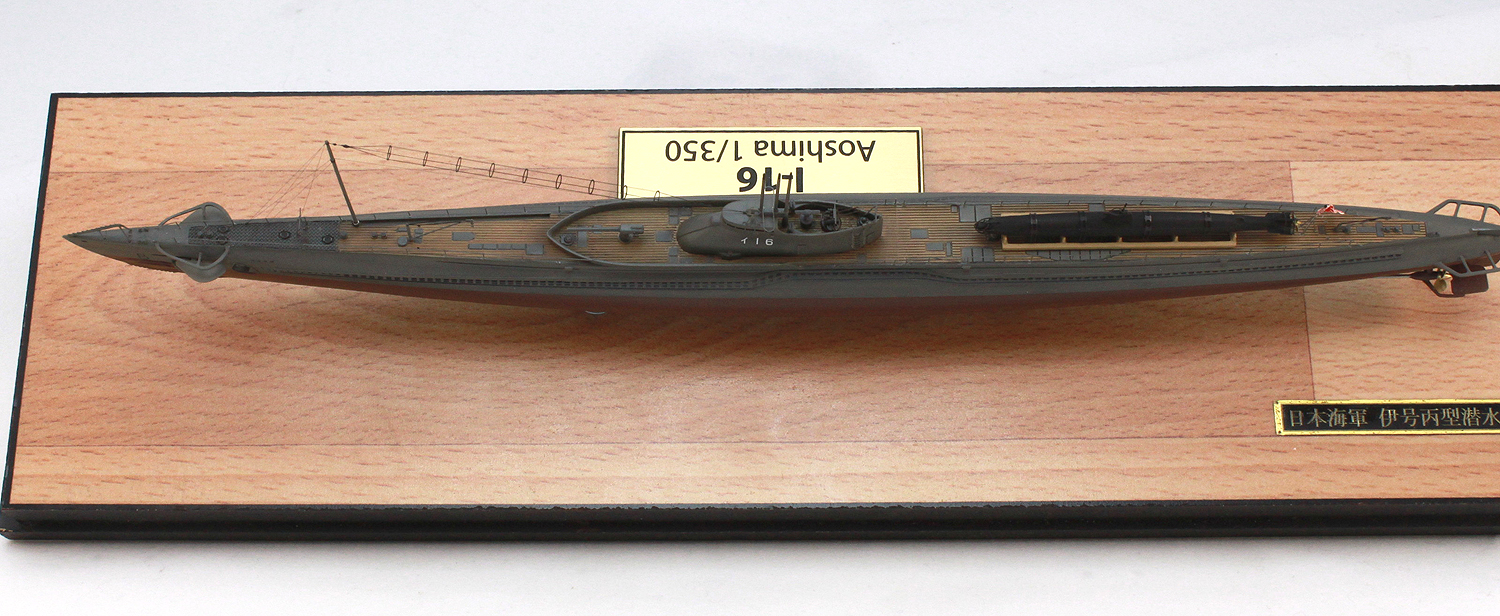

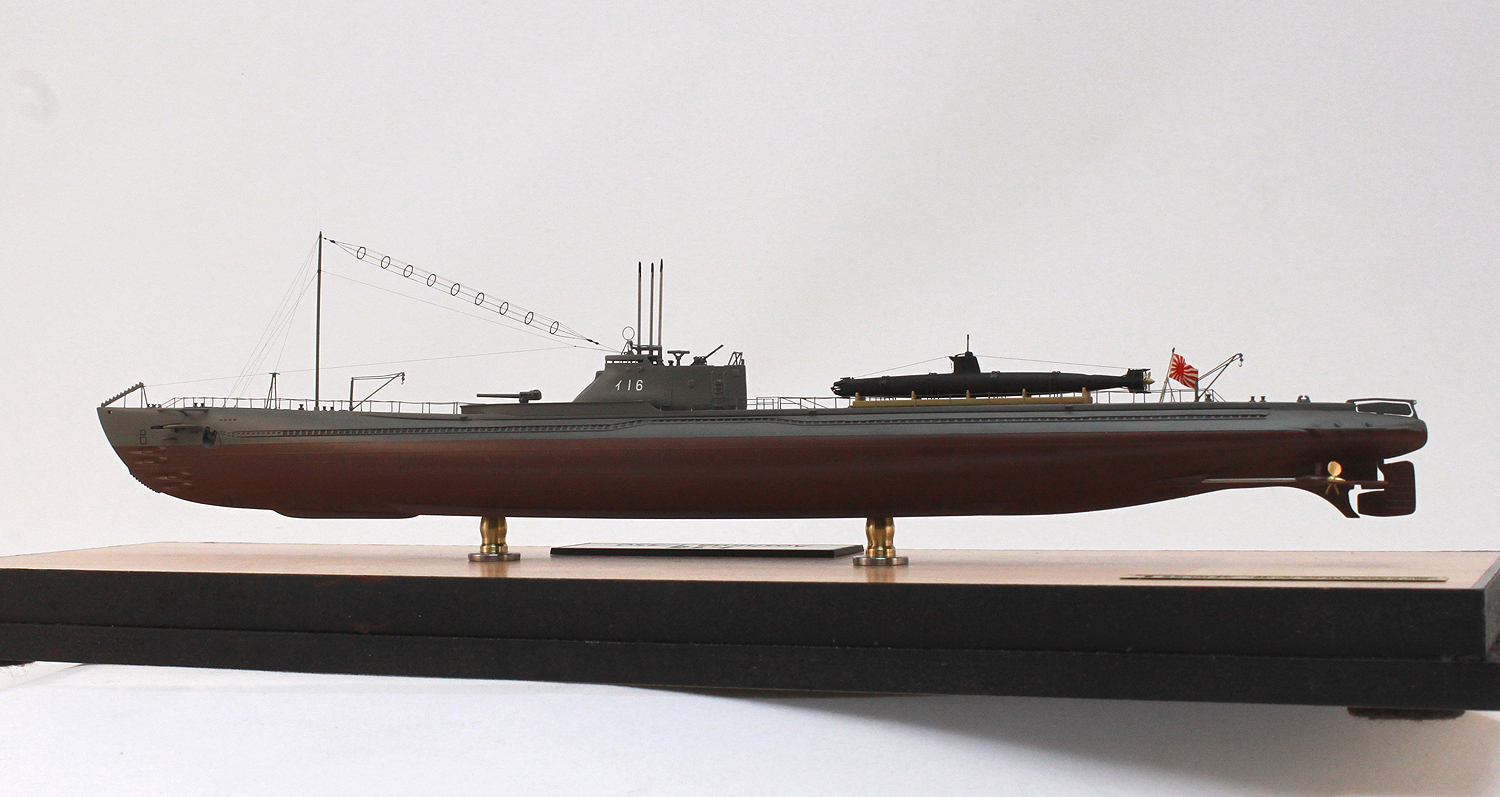

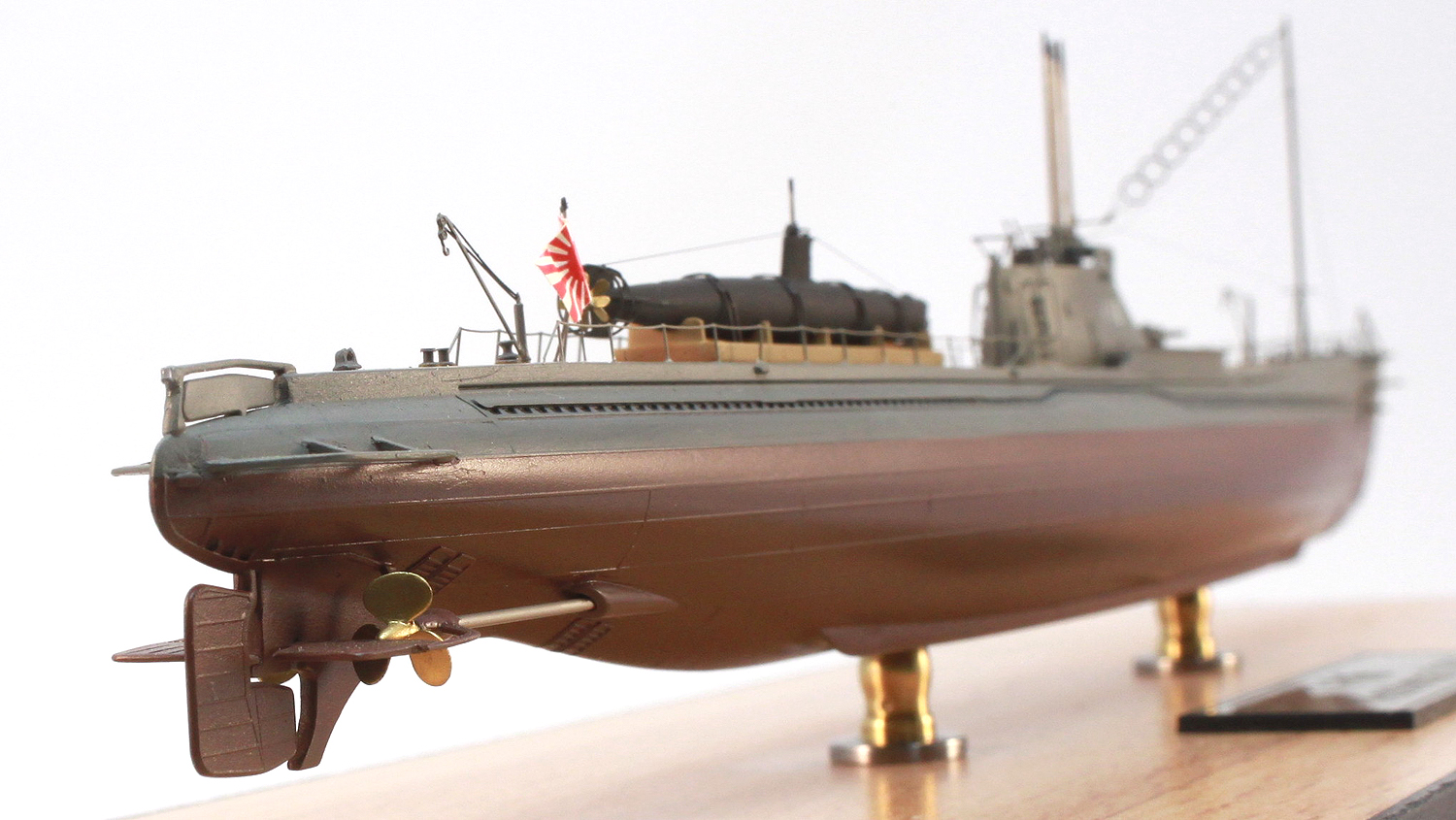

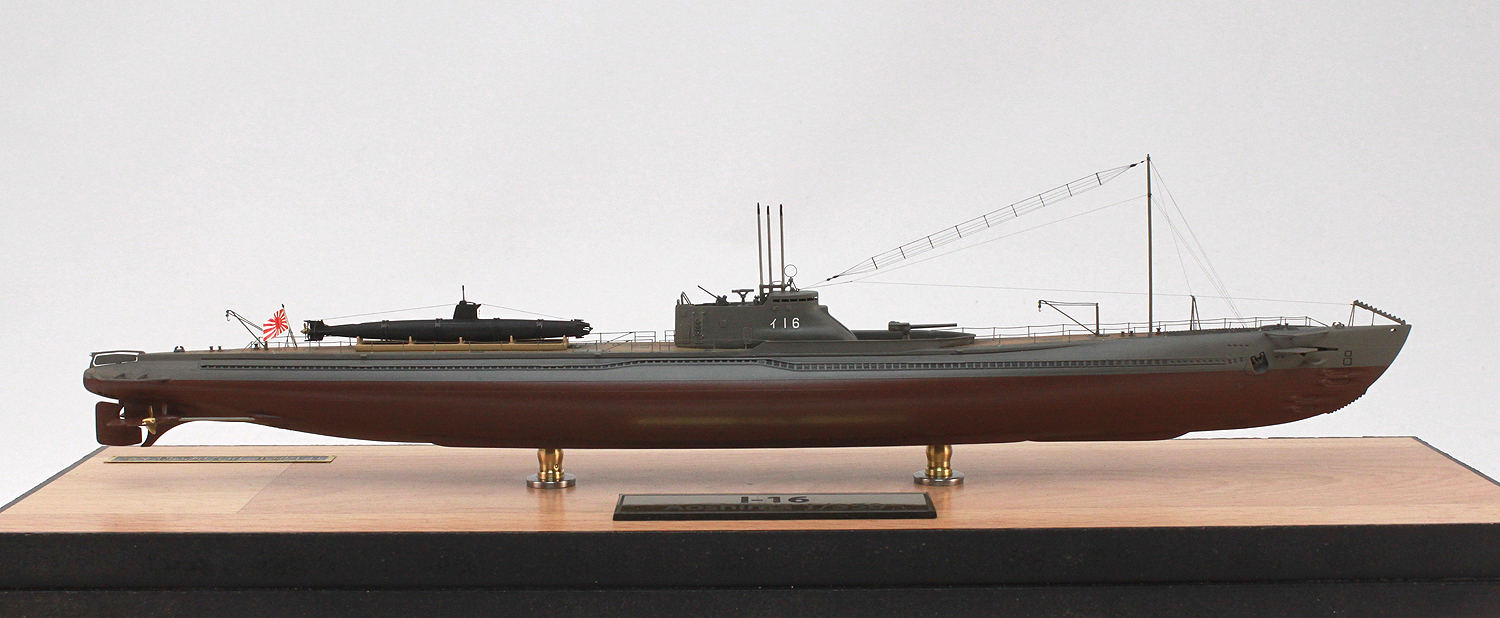

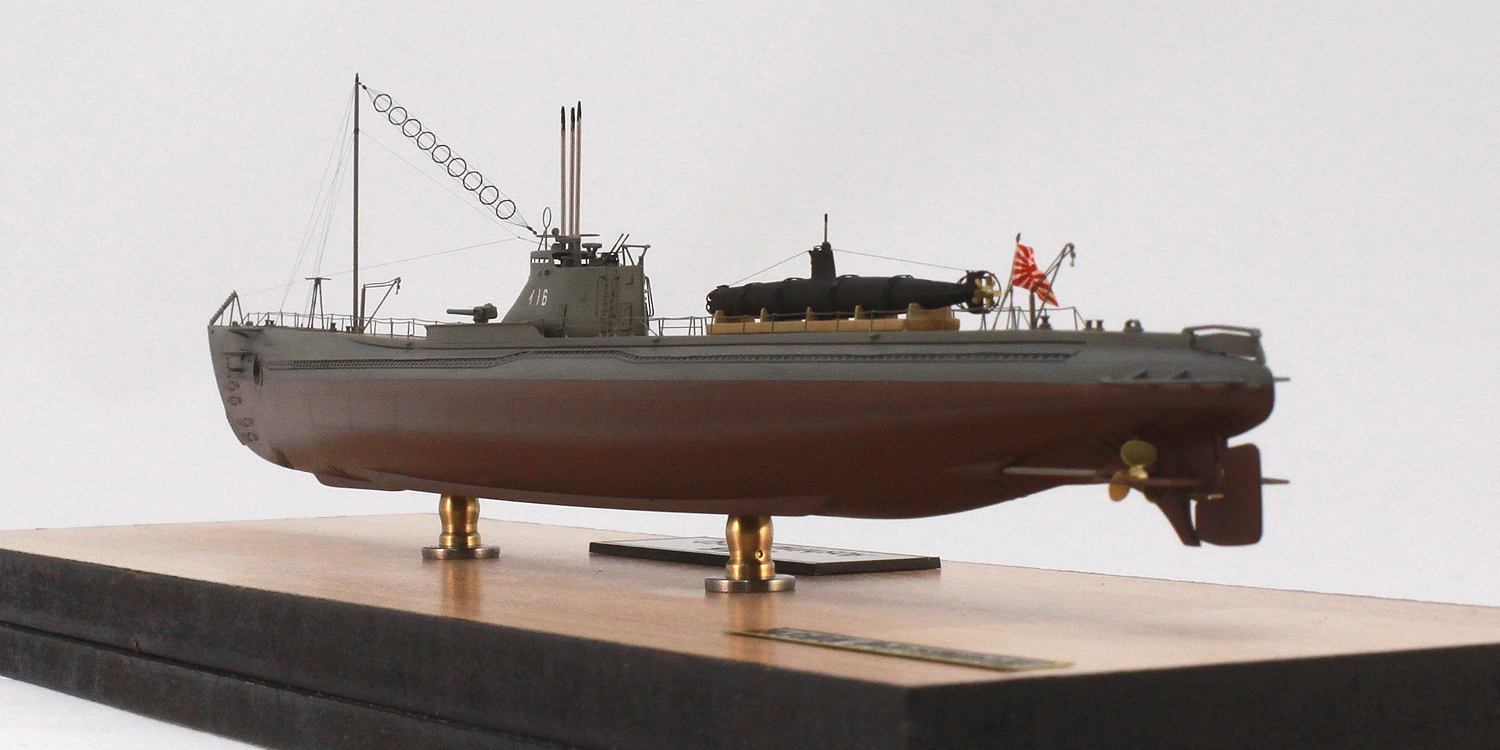

Хочу представить последнюю законченную работу, это модель японской подводной лодки времен Второй мировой войны I-16 в масштабе 1/350 от японской фирмы Aoshima.

Давным-давно сделал обзор пластика, и вот неспешно в течении полугода собрал наконец модель.

Прототип.

Это лодка является головной в серии крейсерских подводных лодок "тип С1" или Hei-Gata . Всего  в 1937-1940 гг. построено 5 лодок данного типа (I-16, I-18, I-20, I-22, I-24).

Заложена 15 сентября 1937 г. на верфи Mitsubishi в Курэ

Спущена на воду 8 июля 1938 г.

Введена в строй 30 марта 1940 г.

ТТХ:

Длина: 109,3 м Ширина: 9,1 м Осадка: 7,8 м

Водоизмещение: надводное: 2184 т, подводное: 3561 т

Скорость: надводная: 23,6 уз., подводная: 8 уз.

Глубина погружения: 100 м

Экипаж: 95 человек

Вооружение:

1х1 140-мм орудия, 1х2 25-мм зенитка, 8х533мм ТА (20 торпед), 1 СМПЛ тип А

Это ударные ПЛ, пред­назначенные специально для атак боевых кораблей противника отличались сильным вооружением — чис­ло ТА 8, а запас торпед увеличен до 20 шт. Данные лодки имели возможность нести на верхней палубе 1 сверхмалую ПЛ тип "А".

В декабре 1941 г. лодка I-16 принимала участие в атаке Пёрл-Харбора с помощью сверхмалых ПЛ. Однако атака провалилась. В мае 1942 г. I-16 принимала участие в атаке стоянки британских кораблей на Мадагаскаре.

В 1943 году переоборудована в транспортную. Потоплена 19 мая 1944 года американским эскортным миноносцем England (DE-635) в районе Соломоновых островов.

При постройке модели я столкнулся с дефицитом информации по прототипу была одна слепая фотография из инструкции и несколько мелкого размера фото систершипов. Такелаж растягивал по схеме для модели 700-го масштаба.

К пластику продается отдельный набор фототравления, так же от Aoshim'ы, кроме металла дается стикер для имитации деревянной палубы. Стикер по опыту I-19 я не стал использовать

Пластик собрался довольно бодро, особых проблем не возникло. Благодаря удачному членению корпуса утяжины на корпусе отсутствуют.  Фирменное травление сделано неплохо, за исключением кольцевой антенны и подставки под малую лодку. Антенна получается дубовой, а кильблоки под миджет даны одного диаметра, что неверно т.к. форма корпуса у малыша несколько сложнее чем цилиндр. Инструкция к травлению - тихий ужас, очень много неточностей и несоответствий.

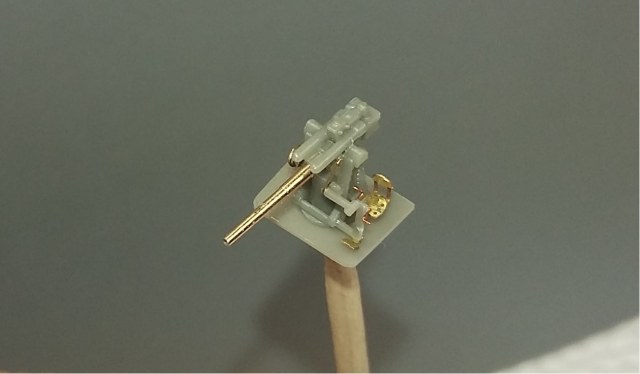

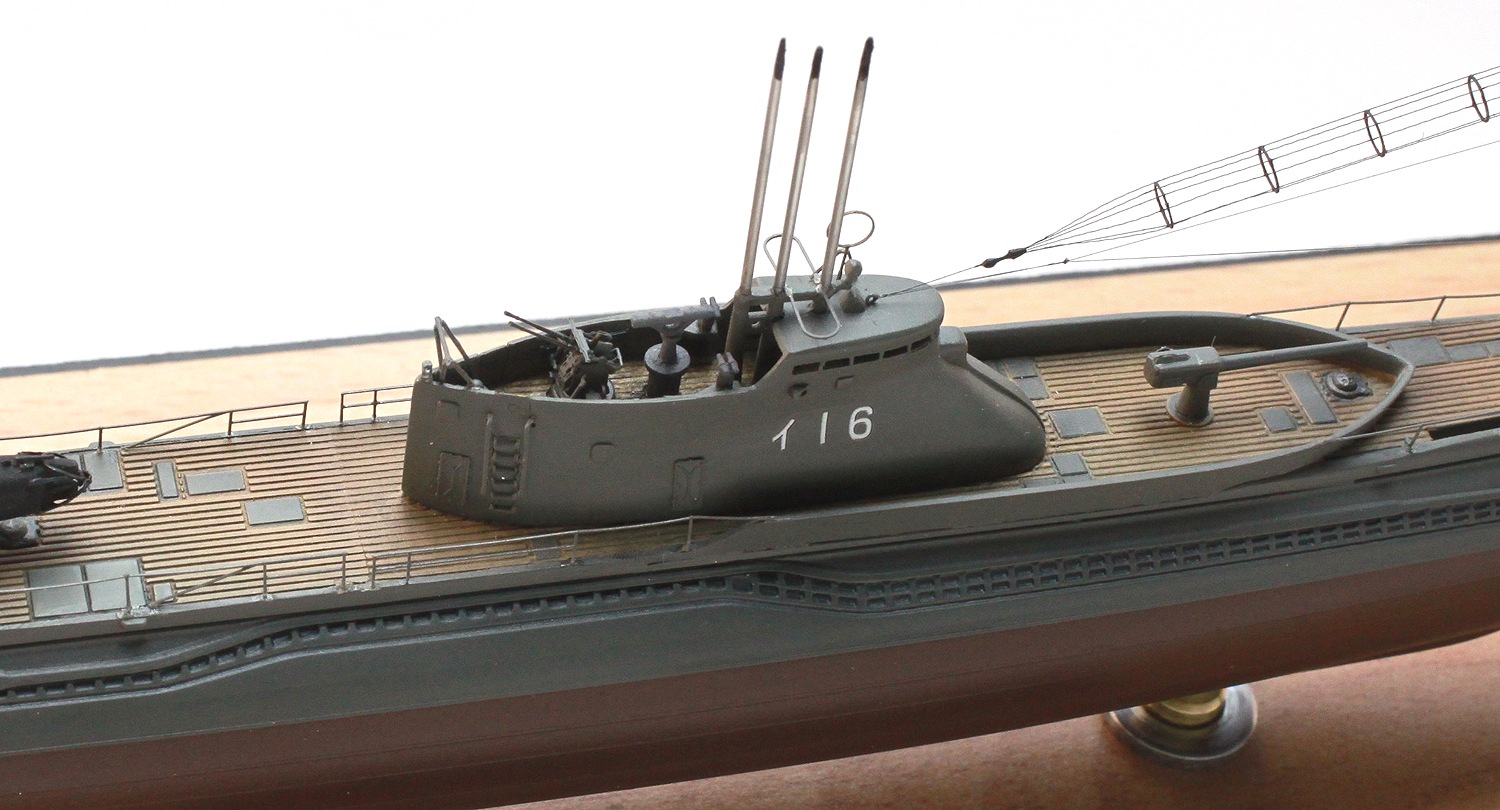

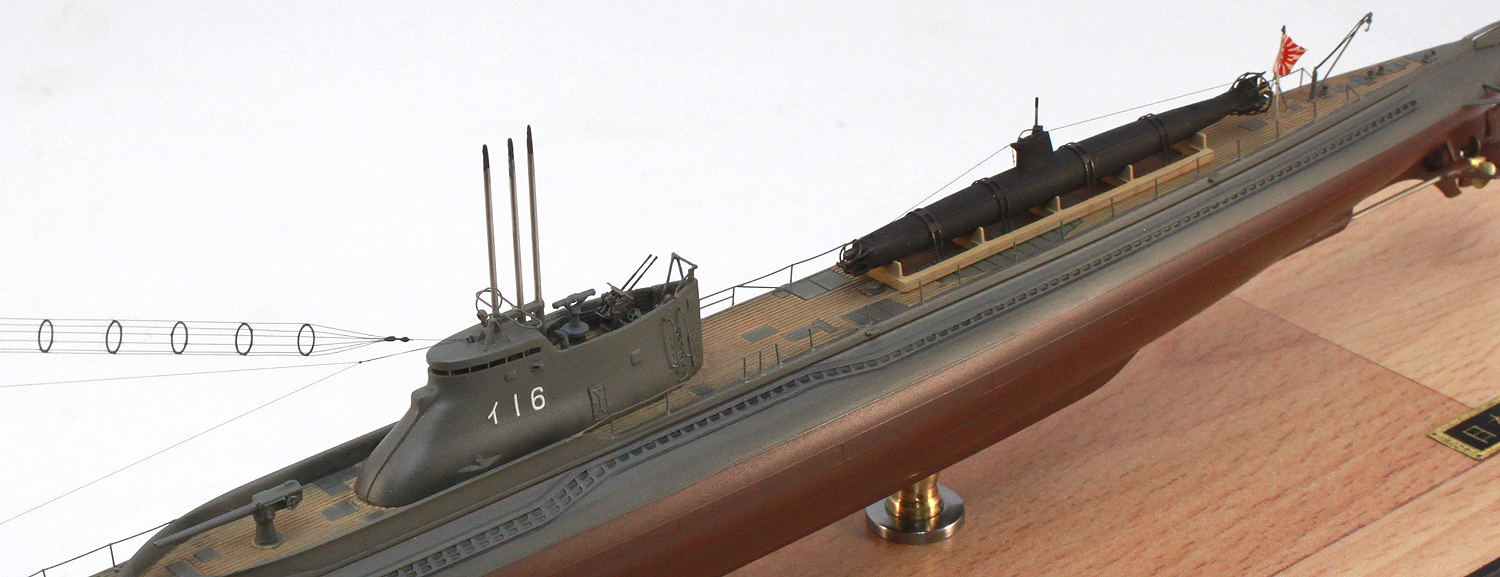

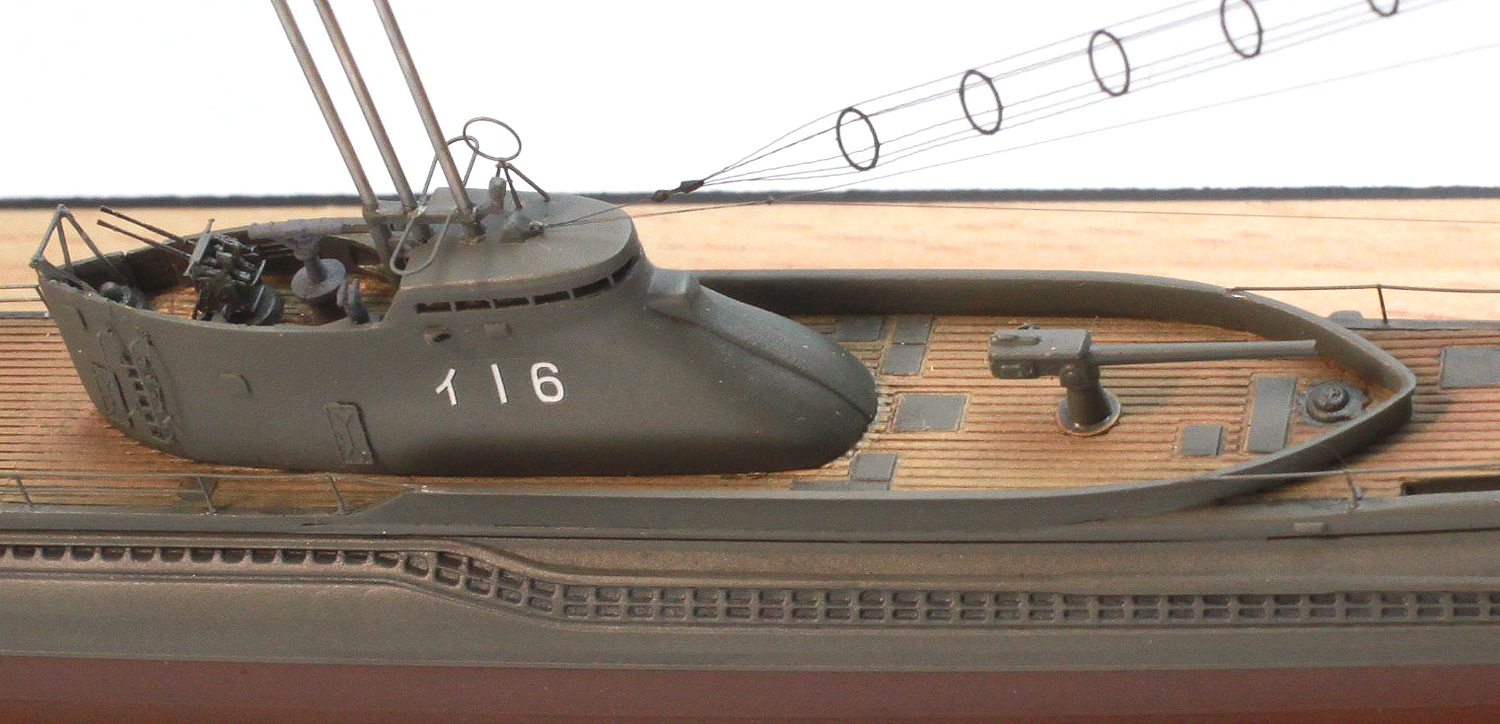

25-мм автомат собрал из флайхоковского травления и стволов от Мастера, перископы - швейные иглы, кольцевую антенну собрал из бантика и спаянных колечек из проволоки, ну и немного доработал кран-балки.

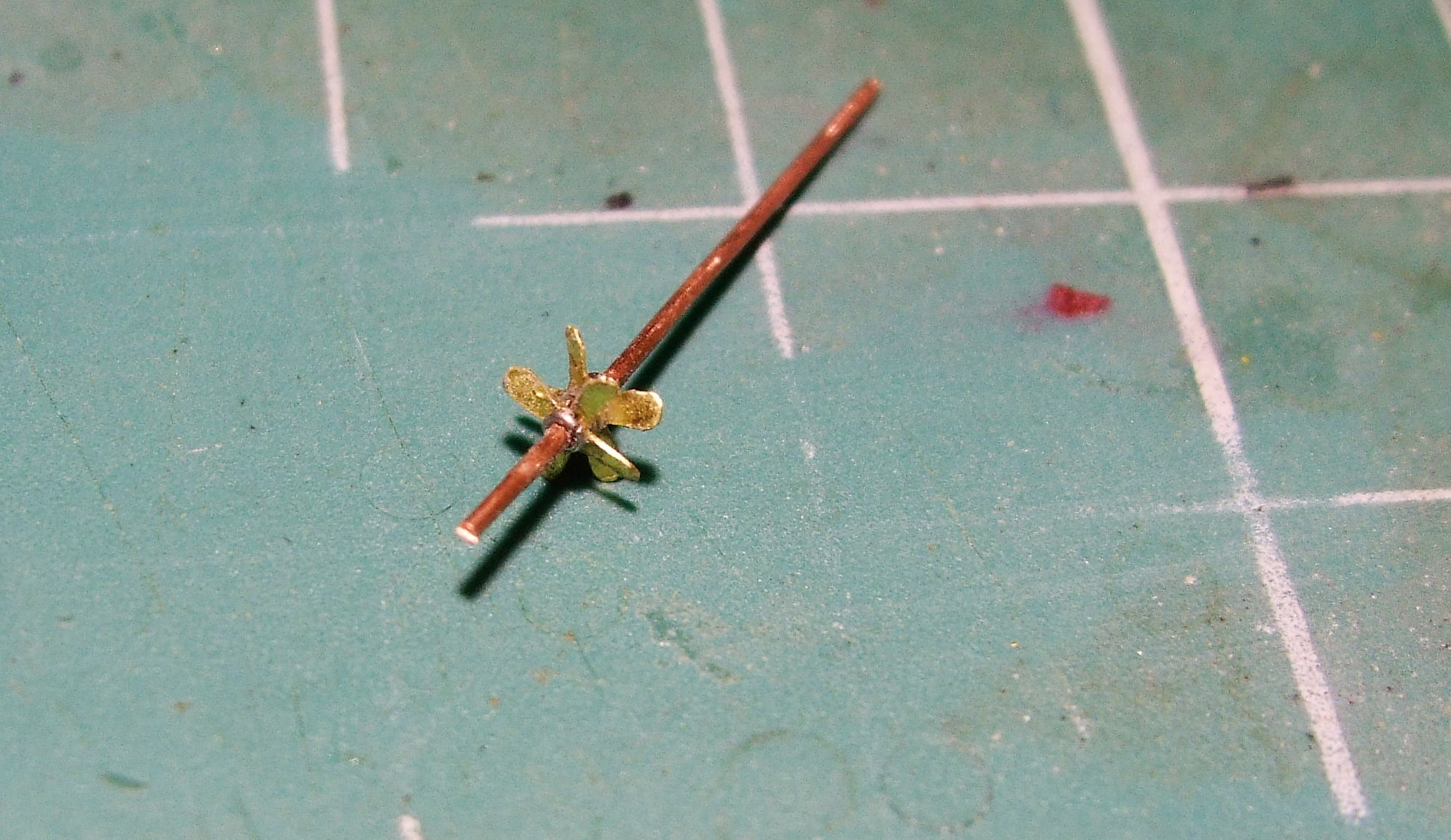

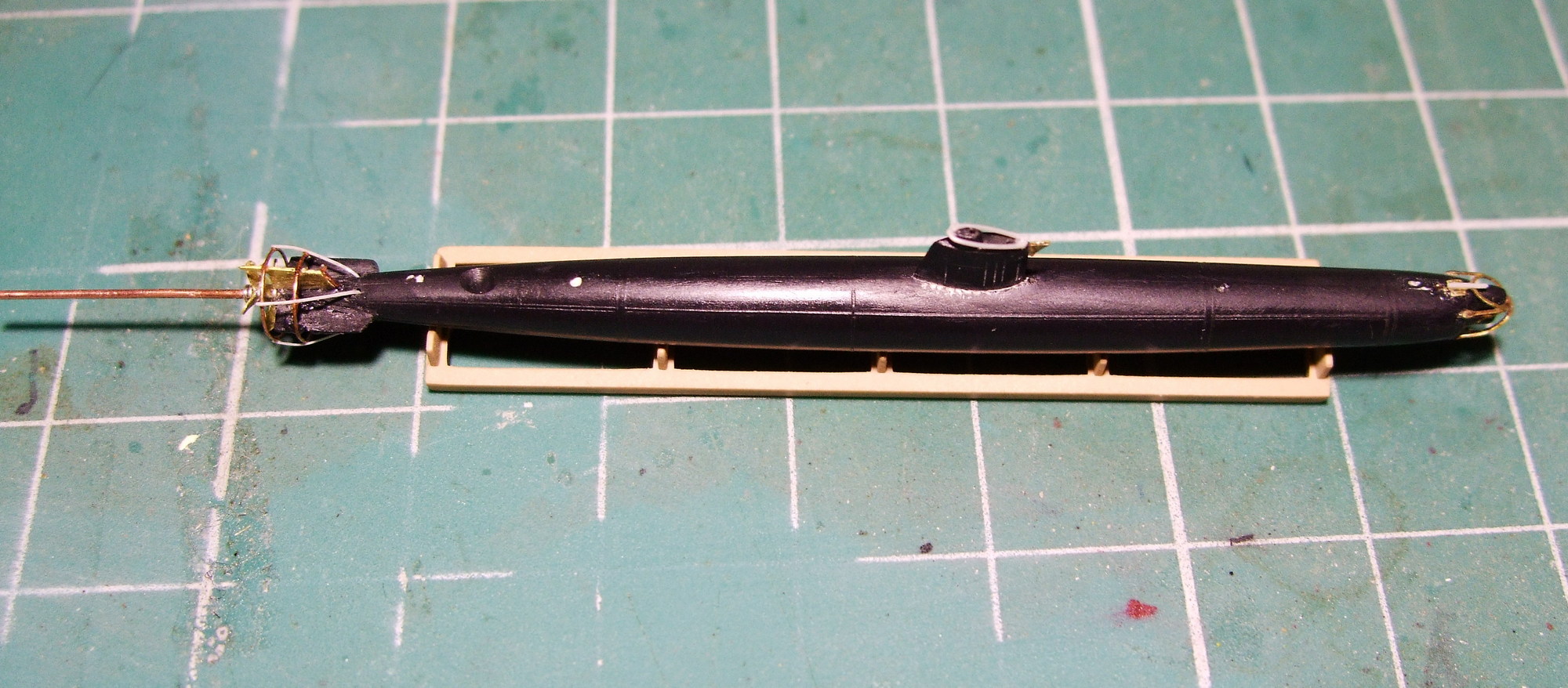

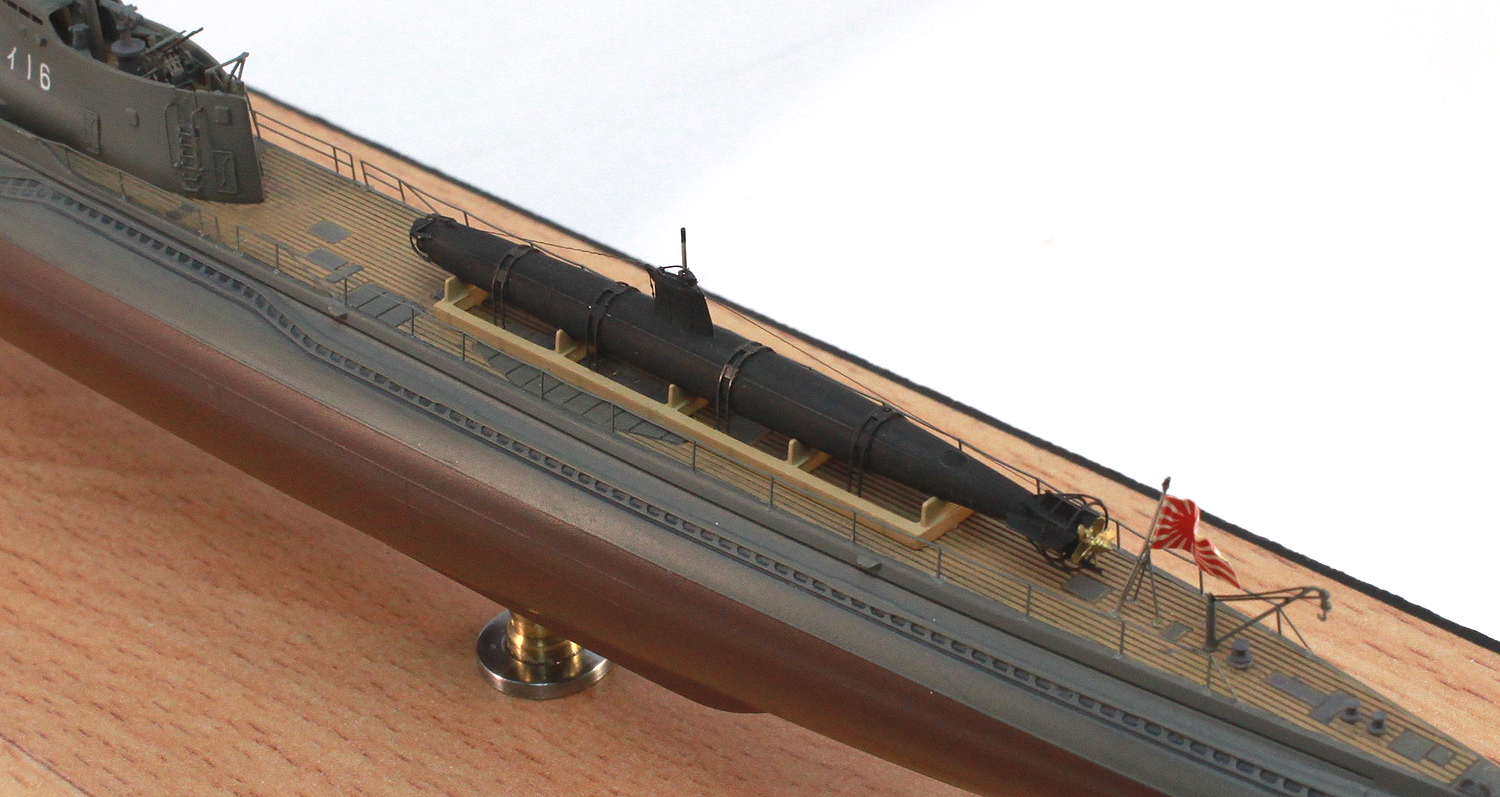

С миджетом тоже пришлось повозиться, из обрезков травления вырезал и спаял винт, из проволоки сделал ограждение винтов. Такелаж делал по фото пленной лодки из Перл-Харбора.

Красил красками от GSI в финале задул тамиевским полуматовым лаком, флаг - декаль от Бегемота.

Желаю приятного просмотра.
