Малый бронекатер БК-134 проекта 1125. Звезда 1/350

БК-134 — советский бронекатер прое́кта 1125. Состоял на службе в Азовской и Дунайской флотилиях ВМФ СССР. Принимал участие во Второй мировой войне. 21 июля 1949 г. бронекатер был исключен из состава ВМФ и передан ДОСААФ г.Измаила для использования как учебное судно. В 1967 г. он был установлен в качестве памятника морякам Дунайской военной флотилии в г.Измаил.

История создания

12.11.1931 г. было утверждено тактико-техническое задание на два типа бронекатеров — большой (пр.1124) и малый (пр.1125) бронекатер. В октябре 1932 г. Ленречсудопроект закончил проектирование большого бронекатера, главный конструктор Бенуа Ю.Ю. Немного позже Ленречсудопроект приступил к проектированию малого бронекатера пр.1125. Бронекатера (БКА) должны были иметь малую осадку и должны были вписываться в железнодорожные габариты СССР при транспортировке по железной дороге на открытой платформе. Среднюю часть корпуса бронекатера занимала бронированная цитадель. Над цитаделью в броневой боевой (ходовой) рубке располагался пост управления кораблем.

Конструкция

Конструкция корпуса была смешанной: броневая часть делалась клепаной, остальная — сварной. Все детали сварных конструкций соединялись встык. Набор и броня приклепывались, а обшивка вне цитадели - приваривалась. БКА пр.1125 имел восемь водонепроницаемых поперечных переборок, во всех переборках имелись люки, что обеспечивало проход в любой отсек без опасного во время боя появления на палубе. Наличие люков в переборках нарушало хрестоматийное правило проектирования боевых кораблей, однако, как показал опыт боев, было полностью оправдано. Чтобы обеспечить малую осадку, корпуса сделали практически плоскодонными с вертикальными бортами. Это исключило необходимость гнуть броневые листы и существенно упростило технологию изготовления. Для этого проекта характерен плавный подъем килевой линии в носу, что позволяло катеру подходить носом к берегу почти впритык, и значительно упрощало высадку десанта.

Энергетическая установка

Первые серии катеров оснащались двигателями ГАМ-34БП. Двигатель был создан на базе четырехтактного 12-цилиндрового авиадвигателя АМ-34. В качестве топлива использовался бензин Б-70. Максимальная мощность двигателей (800 л.с. у ГАМ-34БП и 850 л.с. у ГАМ-34БС) достигалась при 1850 об./мин. При этом числе оборотов достигался самый полный ход. С 1942 года большинство БКА оснащались импортными четырехтактными двигателями "Холл-Скотт" мощностью 900 л.с. и "Паккард" мощностью 1200 л.с. Вооружение этих бронекатеров значительно отличается на различных сериях: на них ставились различные артустановки, системы пуска реактивных снарядов и пулеметы в различных вариациях, особенно в условиях военного времени.

Вооружение

Первоначально корабли данного проекта имели вооружение: 76-мм танковые пушки образца 1927/32 года с длиной ствола 16,5 калибра в башнях от танка Т-28. Однако в начале 1938 года изготовление таких орудий на Кировском заводе был прекращено. С 1937—1938 года этот же завод осуществлял серийное производство 76-мм танковых пушек Л-10 с длиной ствола 26 калибров. Эти пушки были установлены на некоторых бронекатерах и в тех же башнях. Наибольший угол возвышения вышеупомянутых танковых пушек составлял всего 25°. Соответственно, на этот угол были рассчитаны и башни от Т-28, так как танки предназначались в основном для уничтожения целей огнём прямой наводкой. Речной бронекатер имел совсем малую высоту линии огня над водой, поэтому при стрельбе прямой наводкой возникало огромное непоражаемое пространство; оно было закрыто берегом, лесом, кустарником, строениями и так далее. Для исправления этого недостатка в 1938—1939 годах специально для кораблей проектов 1124 и 1125 была создана башня под шифром МУ; она допускала угол возвышения 70° для 76-мм пушки. Разработкой башни занималась «шарашка» ОТБ, находившаяся в ленинградской тюрьме «Кресты».

В 1939 году на Кировском заводе в башню МУ была установлена пушка Л-10. Башня с таким орудием прошла полигонные испытания на Артиллерийском научно-исследовательском опытном полигоне (АНИОП); но результаты испытаний оказались неудовлетворительными. Тем не менее завод № 340 к концу 1939 года осуществил постройку бронекатера, вооружённого пушкой Л-10. В начале 1940 предполагалось испытать бронекатер в Севастополе.

В конце 1938 года Кировский завод закончил серийное производство пушки Л-10, но начал серийный выпуск 76-мм орудий Л-11. Конструктивно это была та же пушка Л-10, но ствол был удлинён с 26 до 30 калибров. В башню МУ стали устанавливать вместо пушки Л-10 орудие Л-11; угол возвышения 70° не изменился. При этом возникла необходимость усиления конструкции башни, так как отдача у Л-11 по сравнению с Л-10 была немного больше. Но Л-10 и Л-11 установили лишь на несколько бронекатеров.

История службы

Бронекатер «БК-134» был заложен в Зеленодольске заводе № 340 в 1942 г. (заводской №399). 24.11.1942 г. был зачислен в списки ВМФ с последующей передачей в состав Волжской Военной флотилии. Спущен на воду весной 1943 г., вступил в строй в июне 1943 г. 13.07.1943 г. после прохождения госиспытаний на Каспии и утверждения акта приема от промышленности включен в состав ВМФ.

25.07.1943 г. бронекатер прибыл по железной дороге из Астрахани в Ейск, где вошел в состав 5-го дивизиона бронекатеров 1-й Бригады бронекатеров Азовской Военной флотилии.

Бронекатер участвовал в Керченско-Эльтигенской 31.10-11.12.1943 г. десантной операции.

19.04.1944 г. был передан в состав Дунайской Военной флотилии. Входил в 3-й ордена Александра Невского дивизион БКА ДуВФ. Участвовал в Яссо-Кишиневской 20-29.08.1944 г., Будапештской 29.10.1944 - 13.02.1945 гг. и Венской 16.03 - 15.04.1945 г. наступательных операциях.

21.07.1949 г. бронекатер был исключен из состава ВМФ и передан ДОСААФ г.Измаила для использования как учебное судно. В 1967 г. он был установлен в качестве памятника морякам Дунайской военной флотилии в г.Измаил.

---------------------------------

Использованы материалы сети Интернет

http://wiki.wargaming.net/ru/Navy:%D0%91%D0%9A-134_(1942)

---------------------------------

Про модель

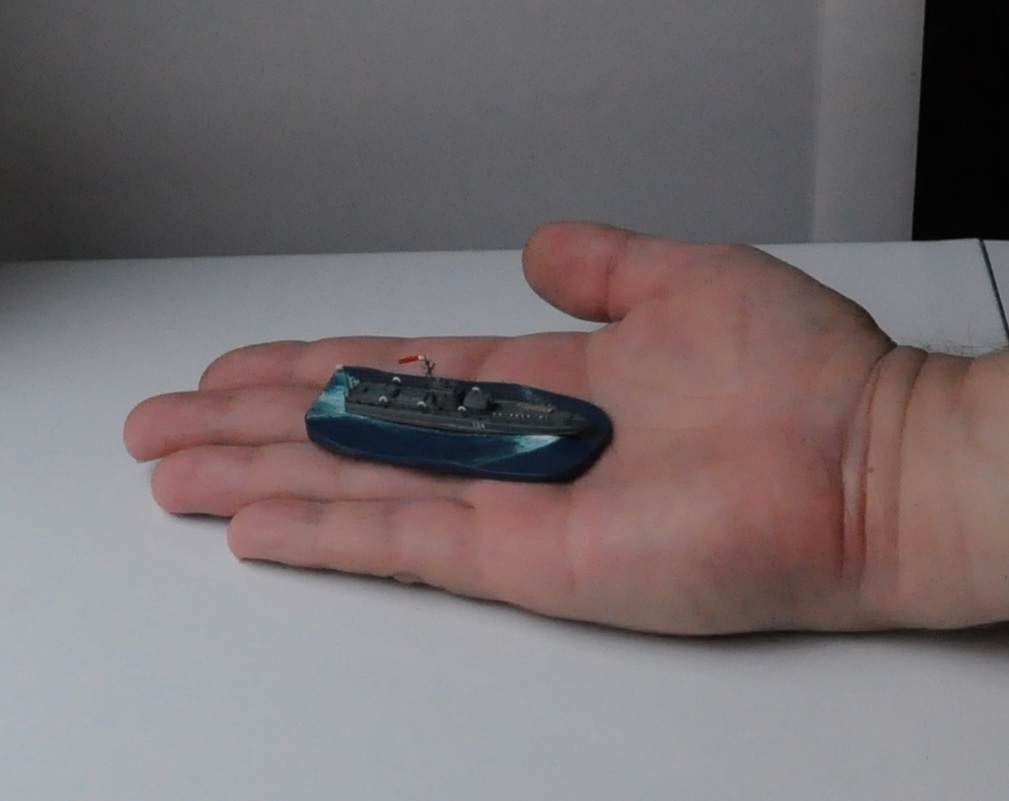

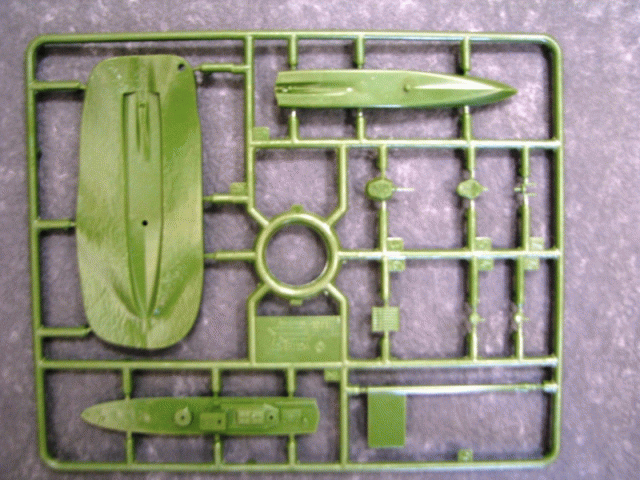

Модель бронекатера производства фирмы Звезда в масштабе 1/350. Является аксессуаром к игре Art of Tactic, что наложило отпечаток на модель.  Она минималистична - две половинки корпуса, три башни и подставка в виде куска воды с волнами. Все можно собрать без клея минут примерно за пять. Катер можно собрать в разных вариантах башен и направляющих для реактивных снарядов.

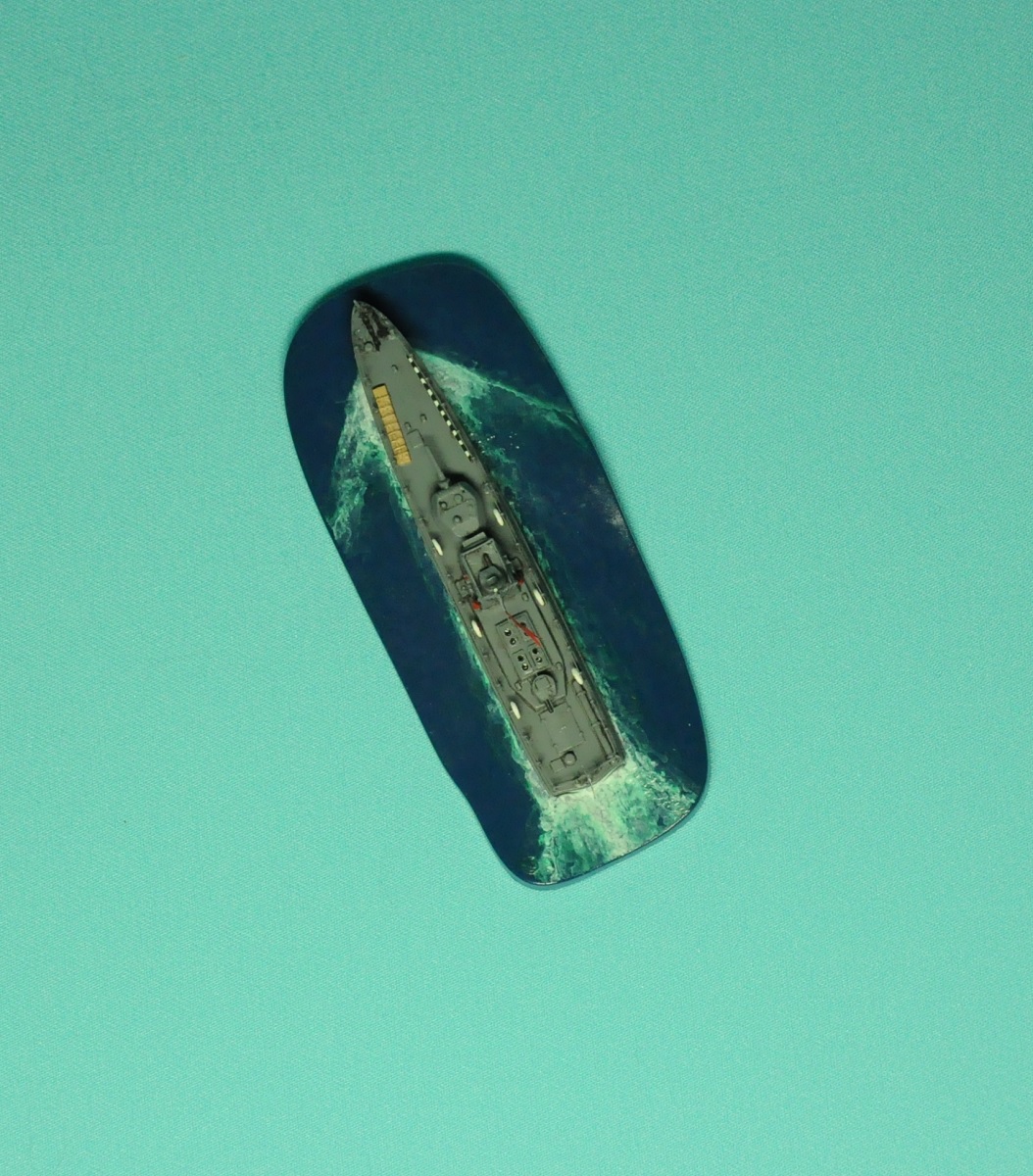

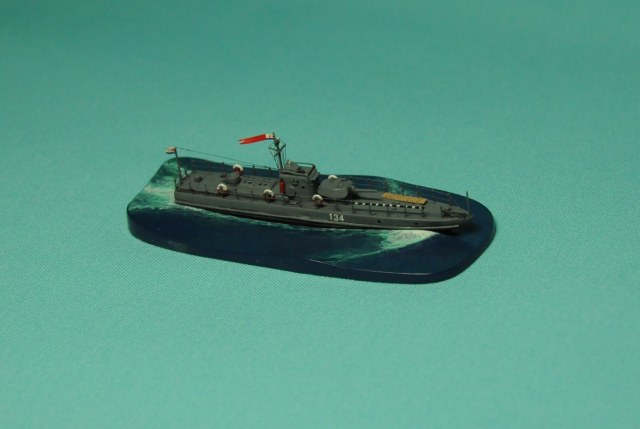

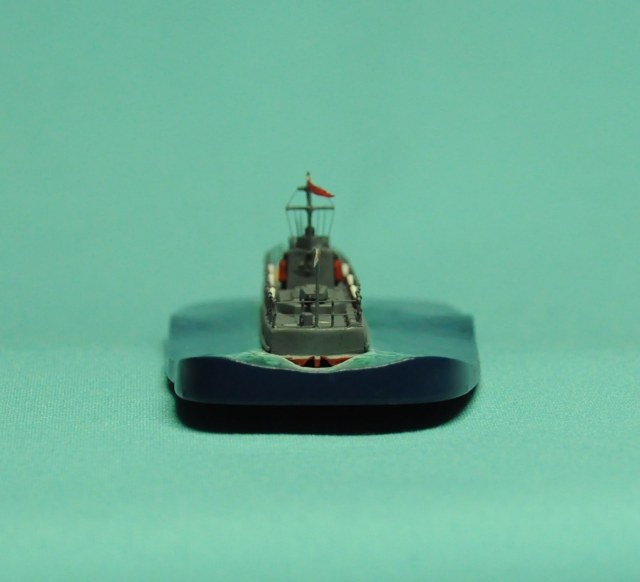

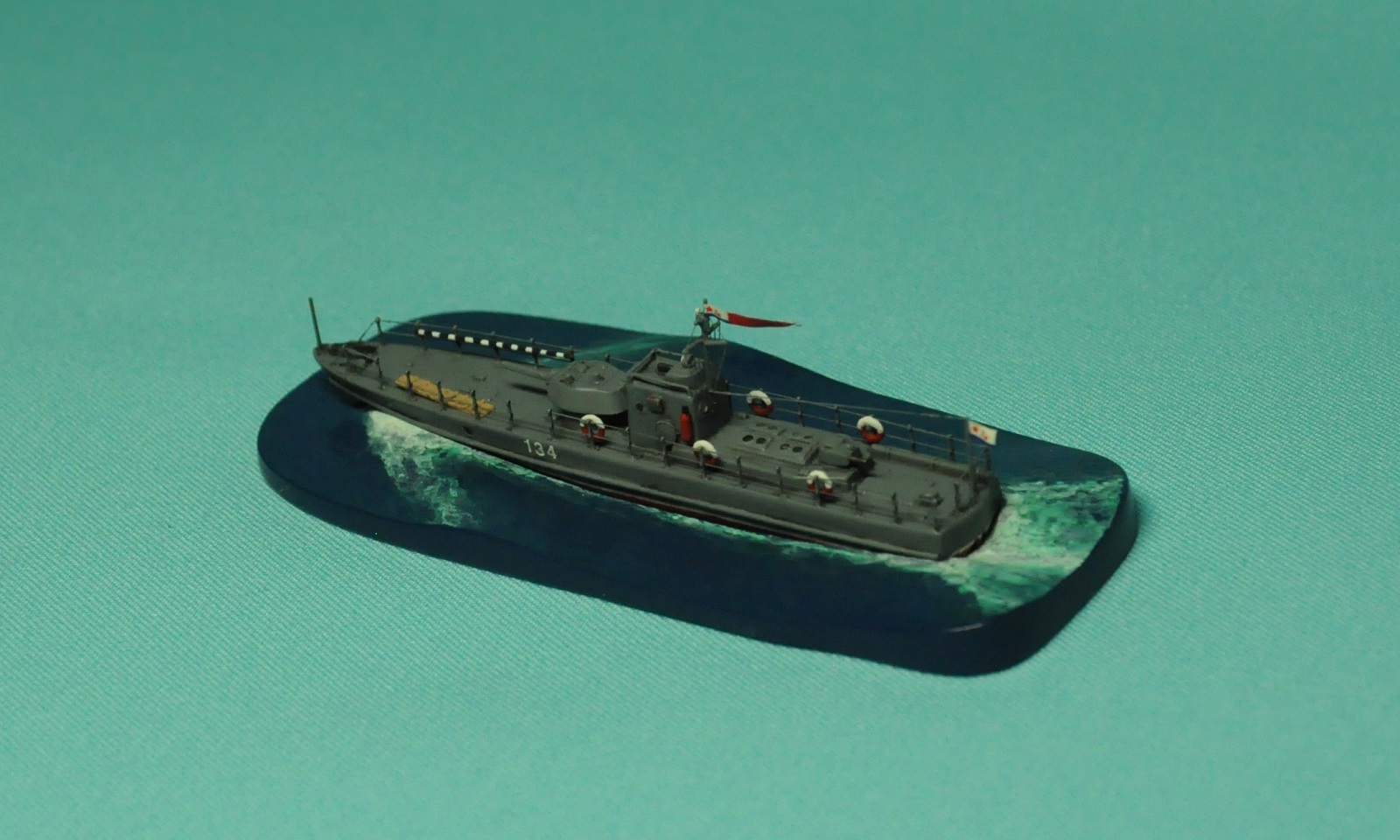

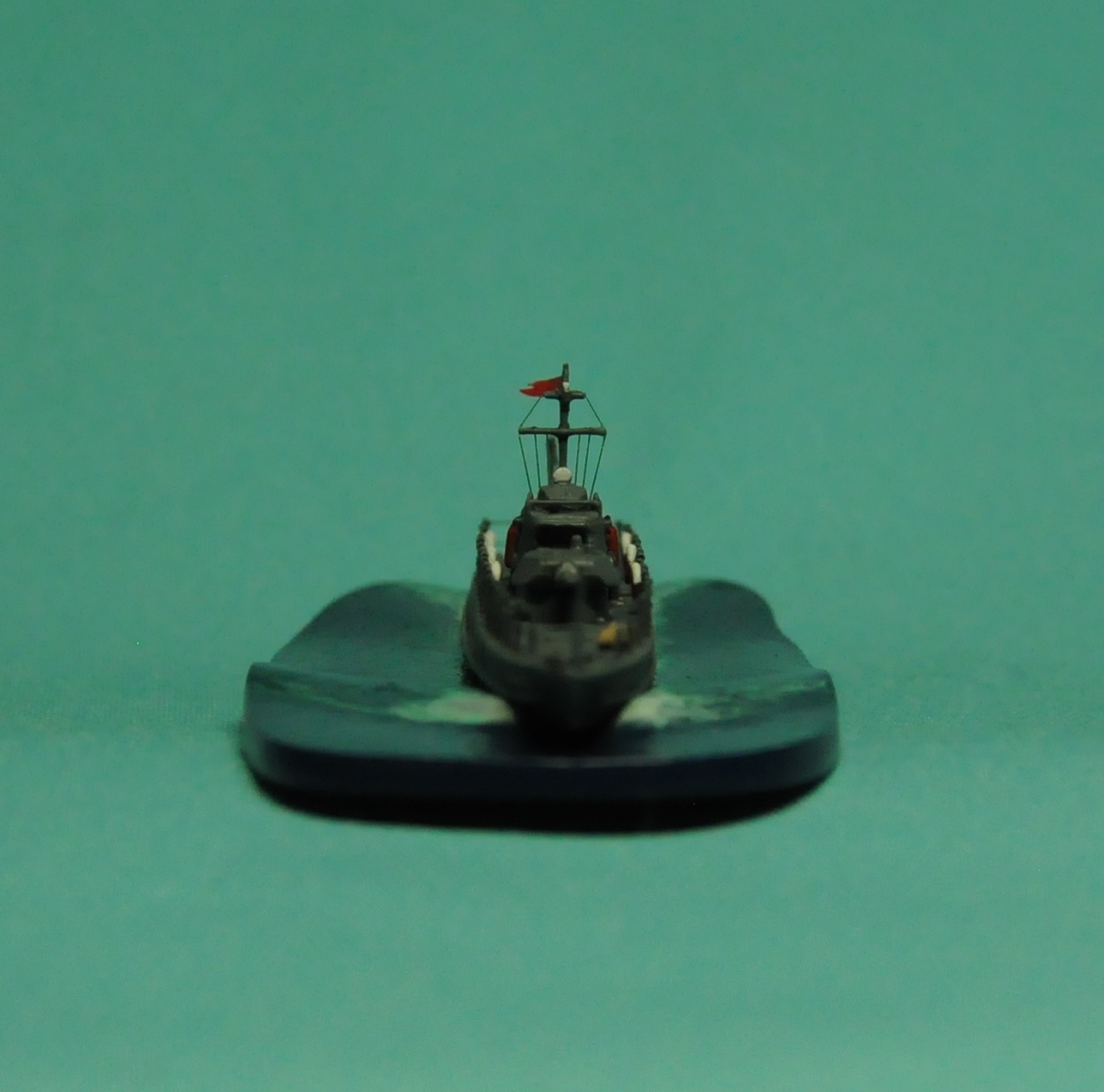

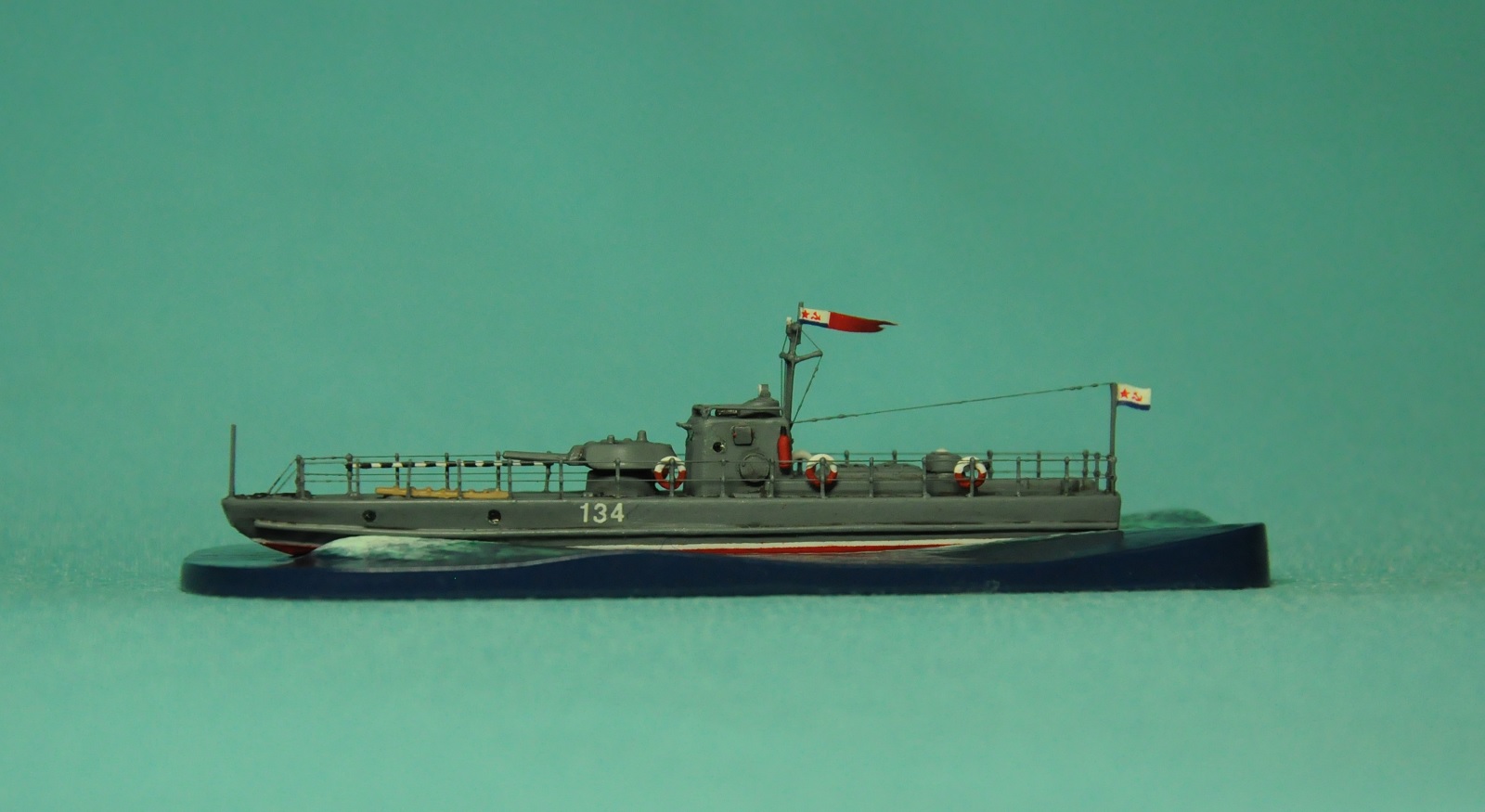

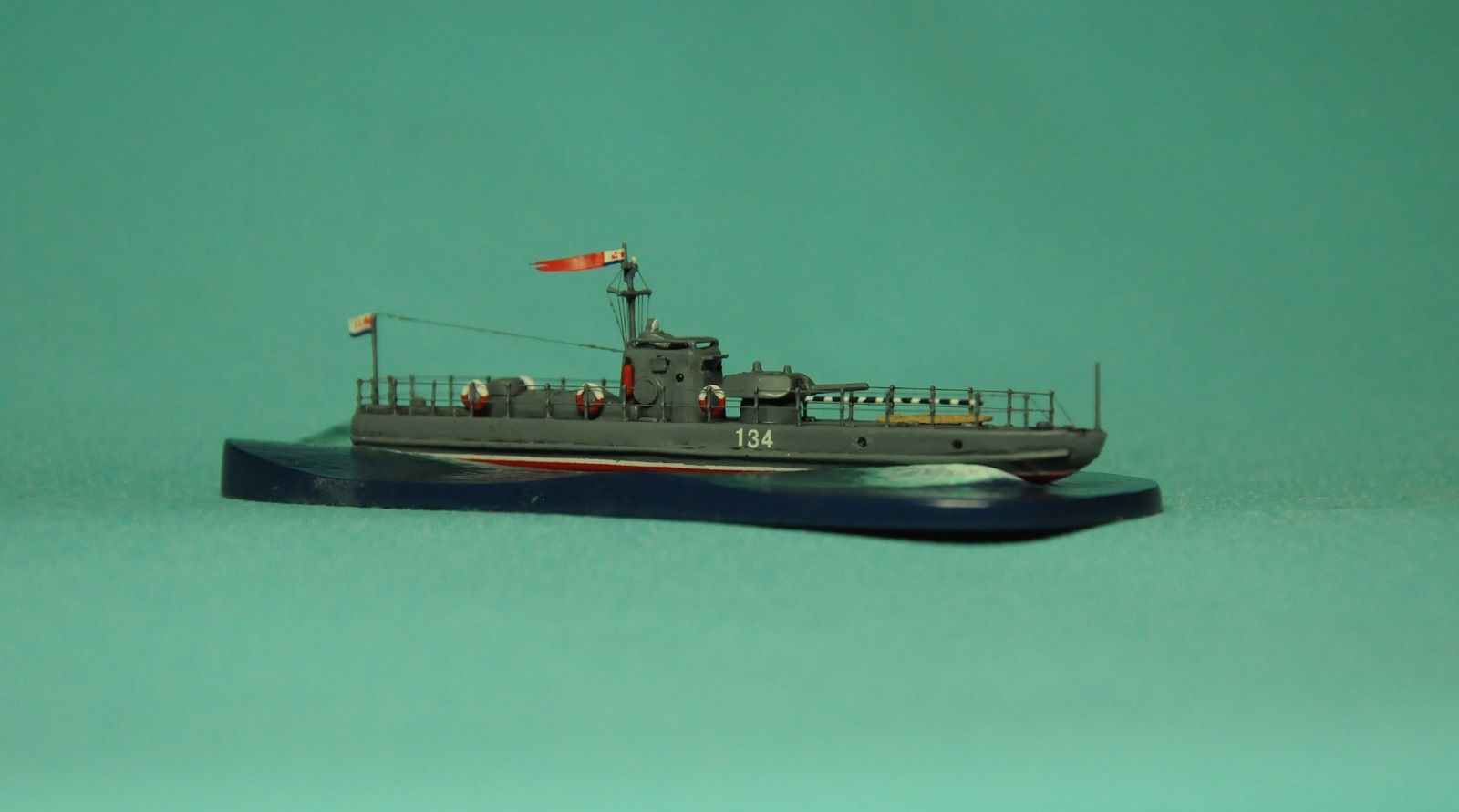

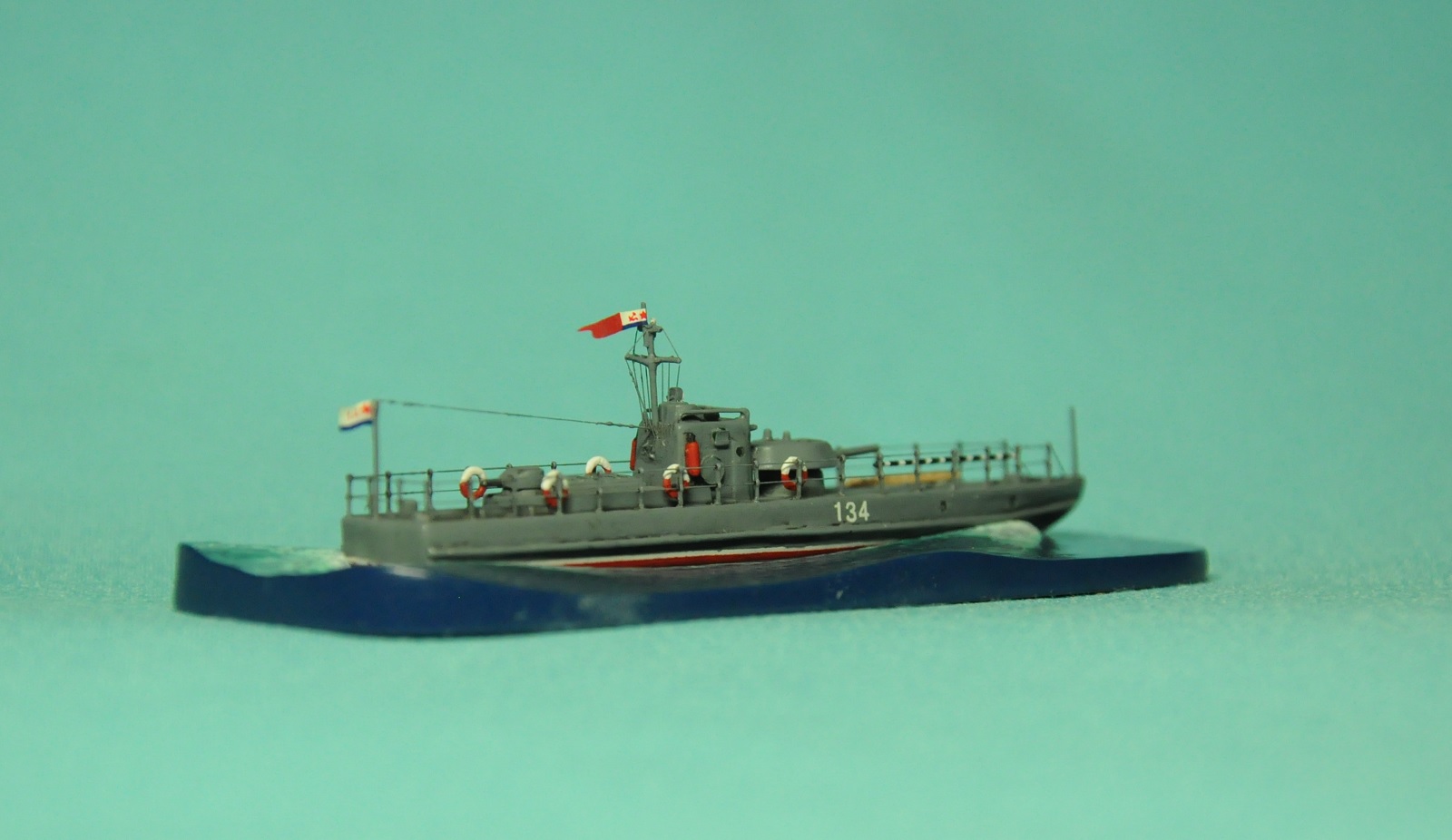

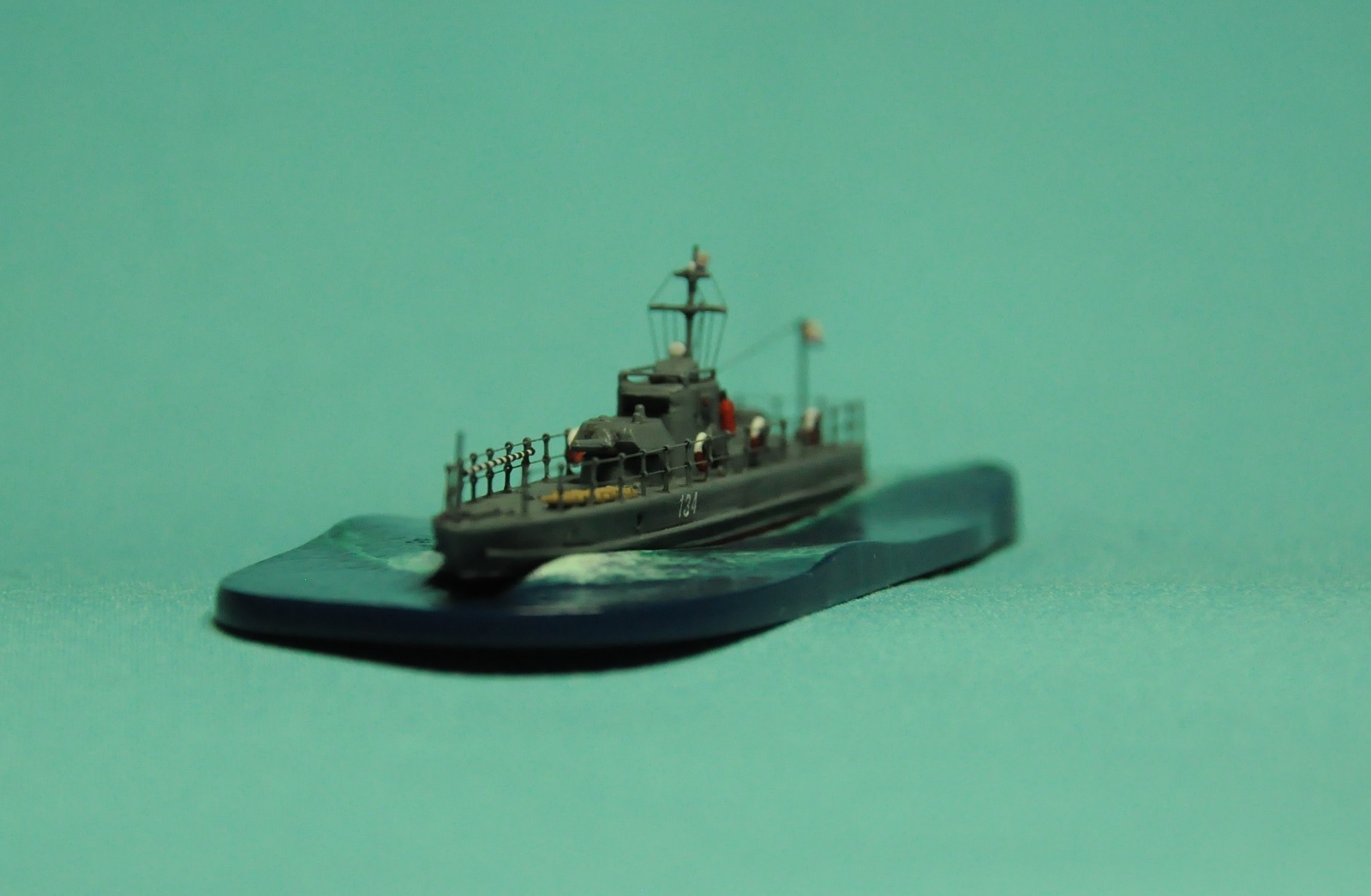

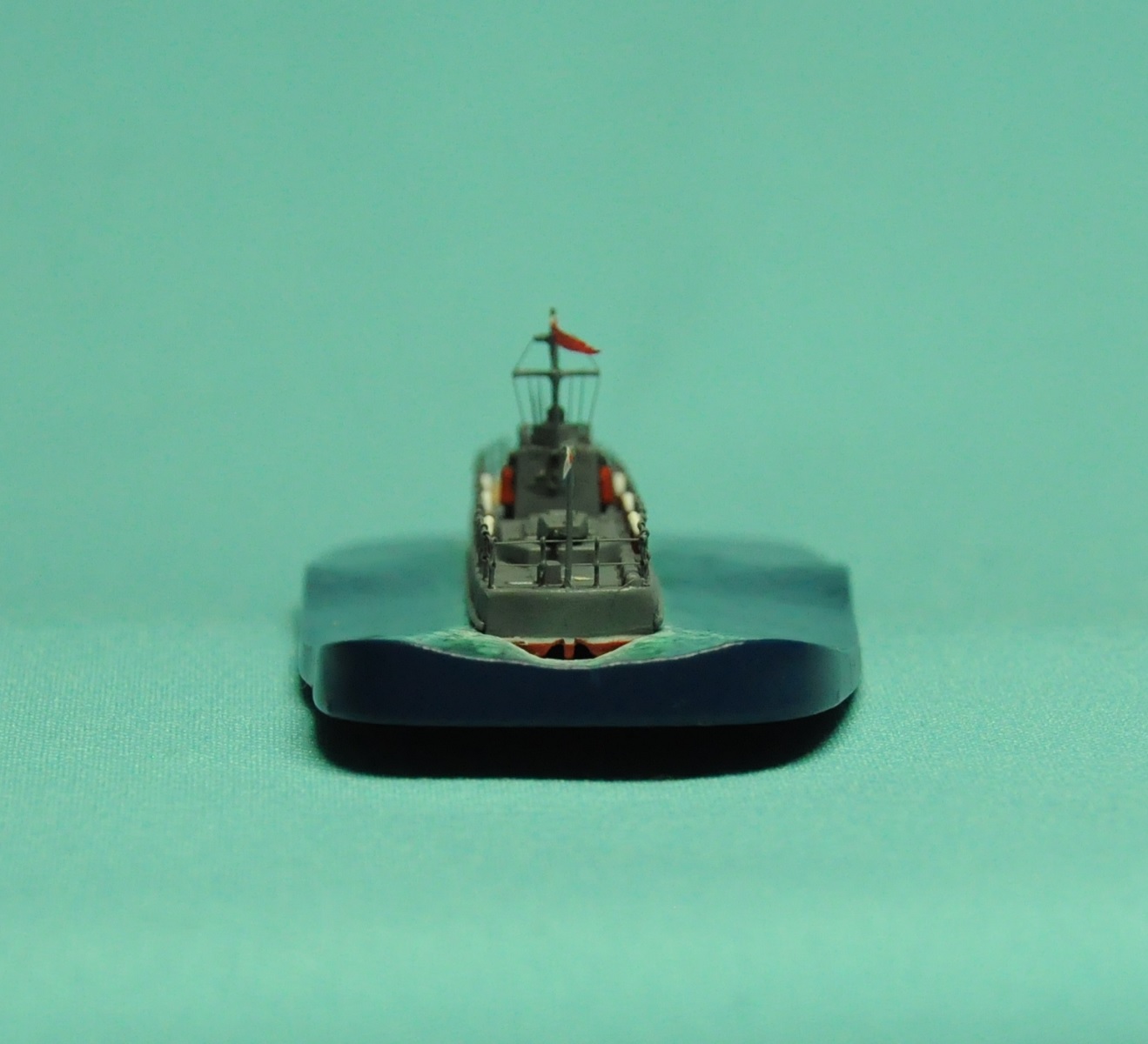

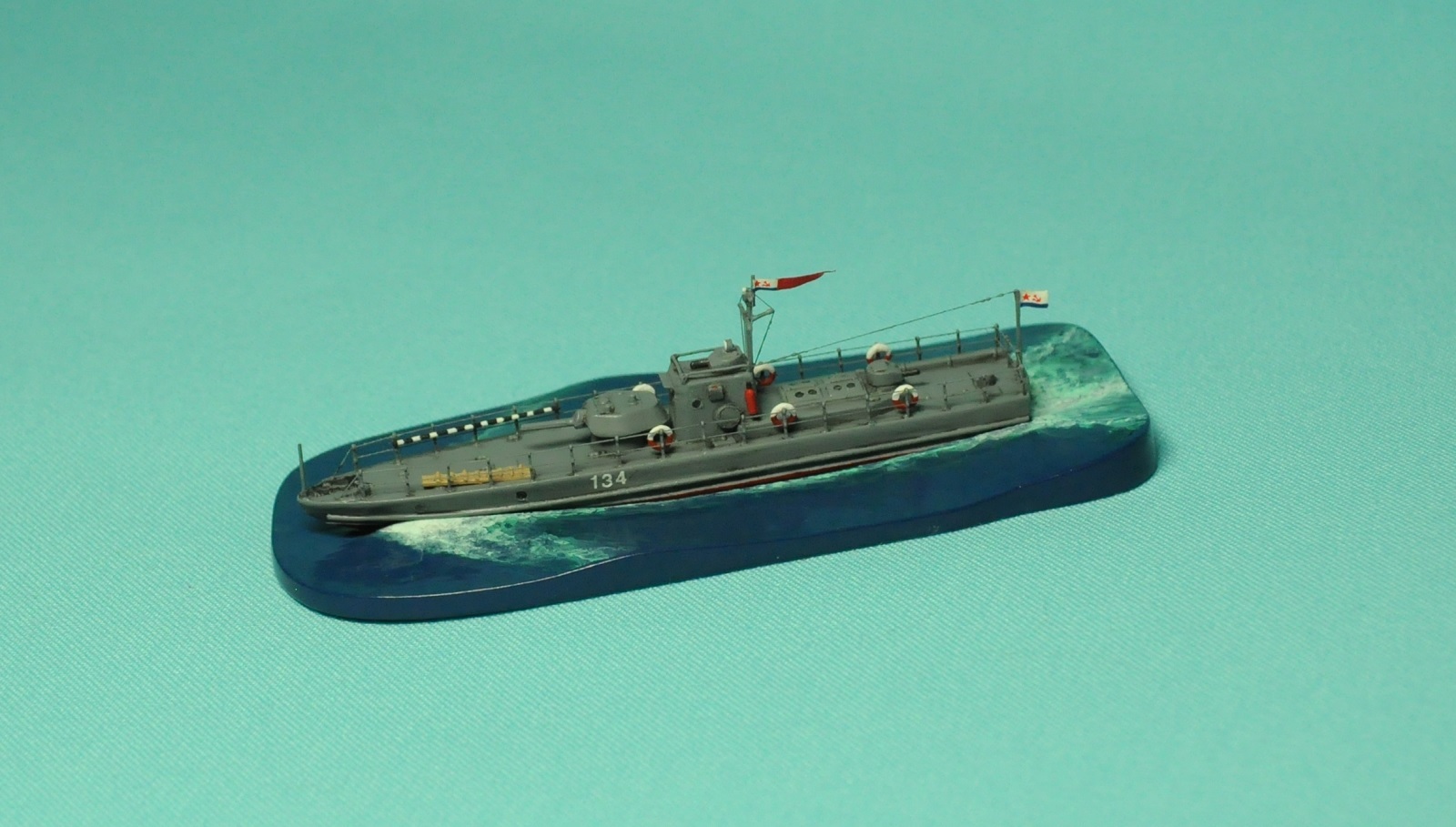

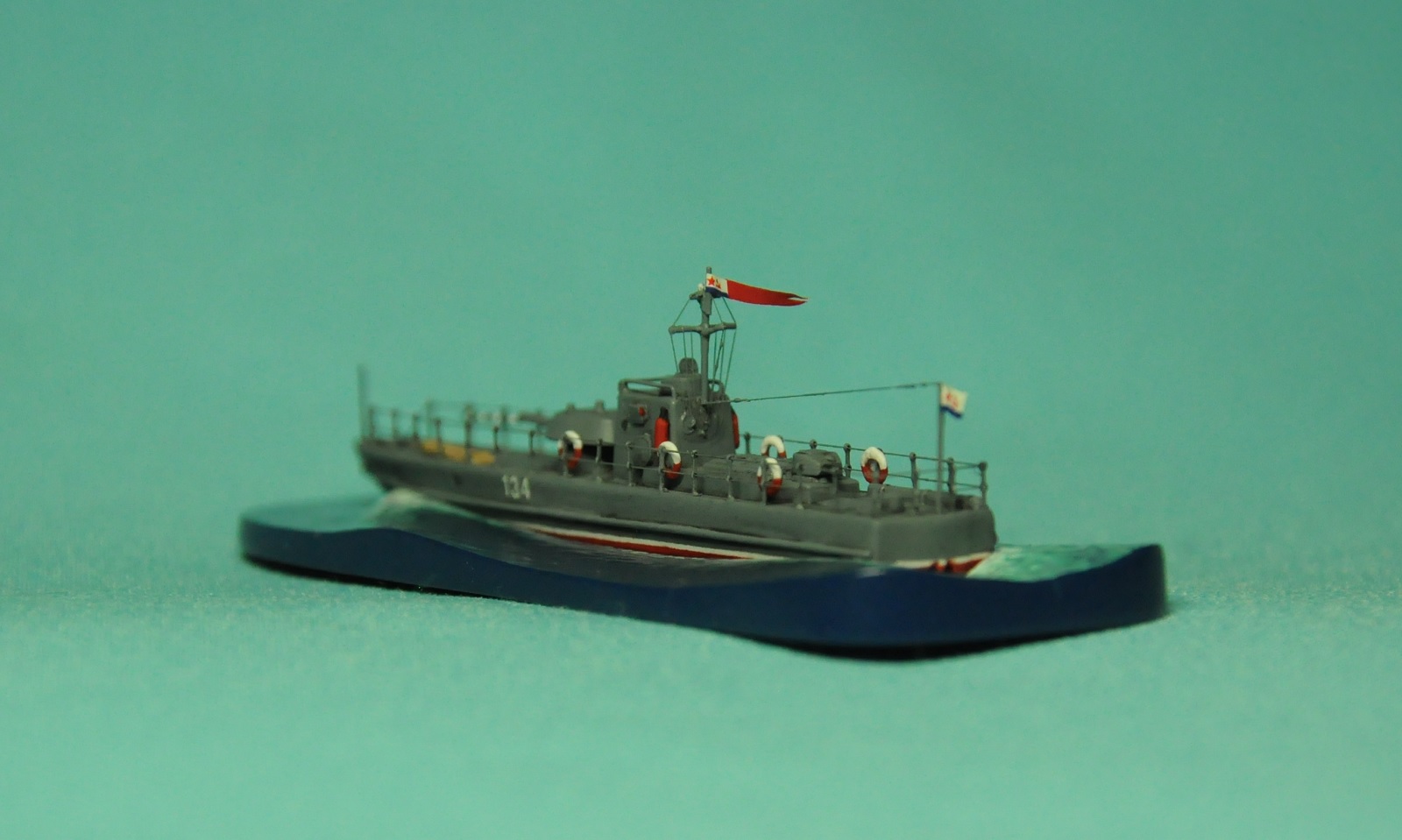

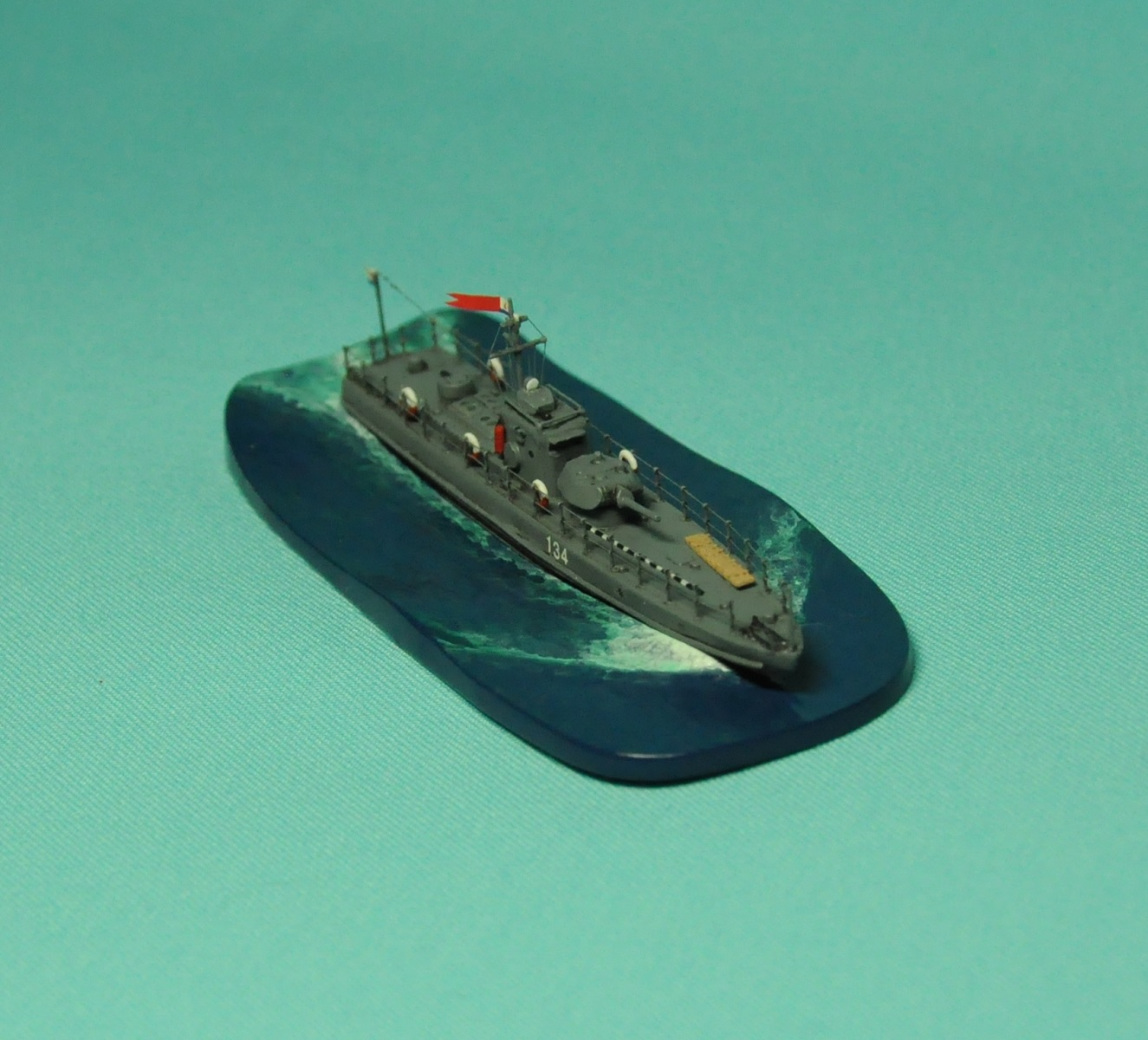

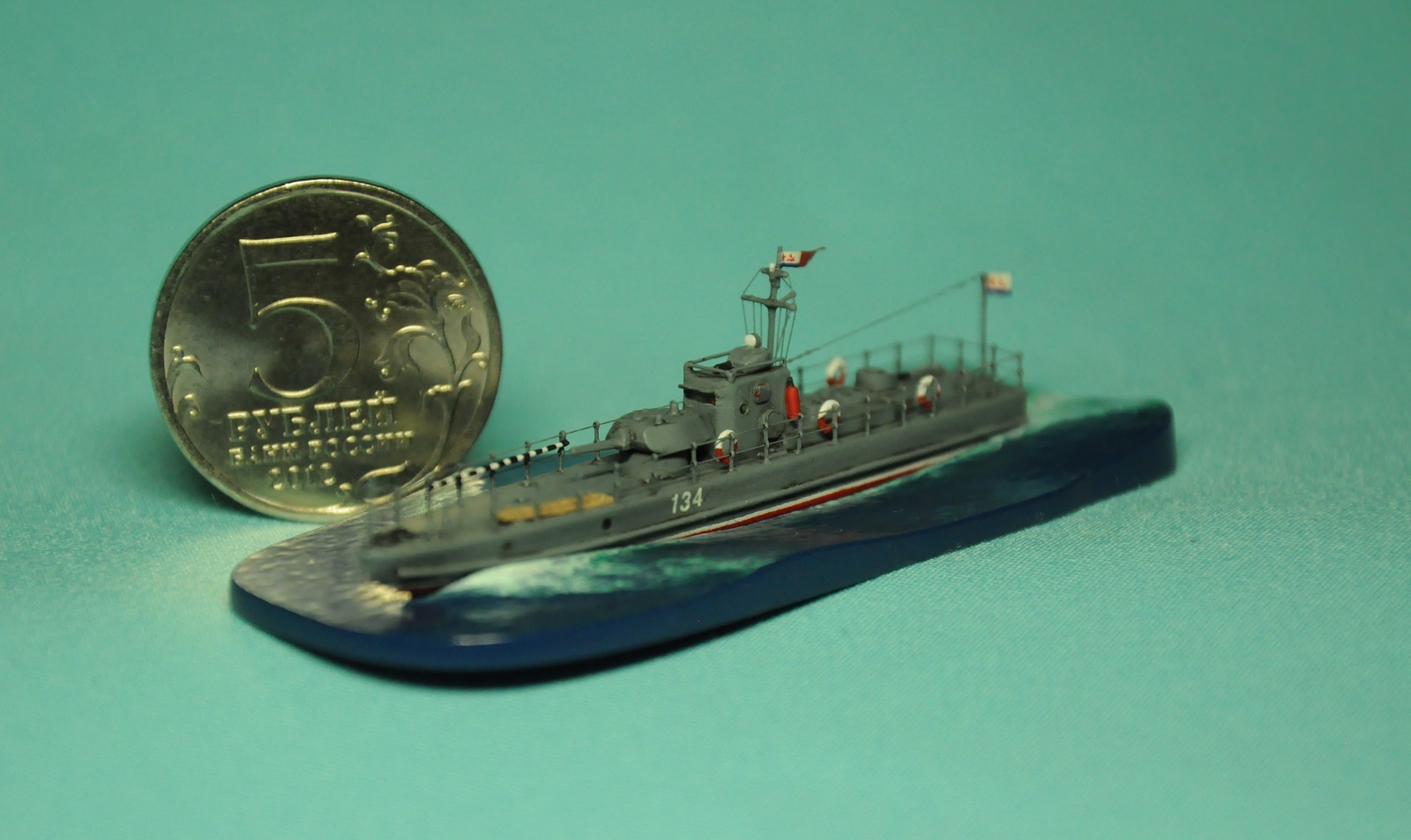

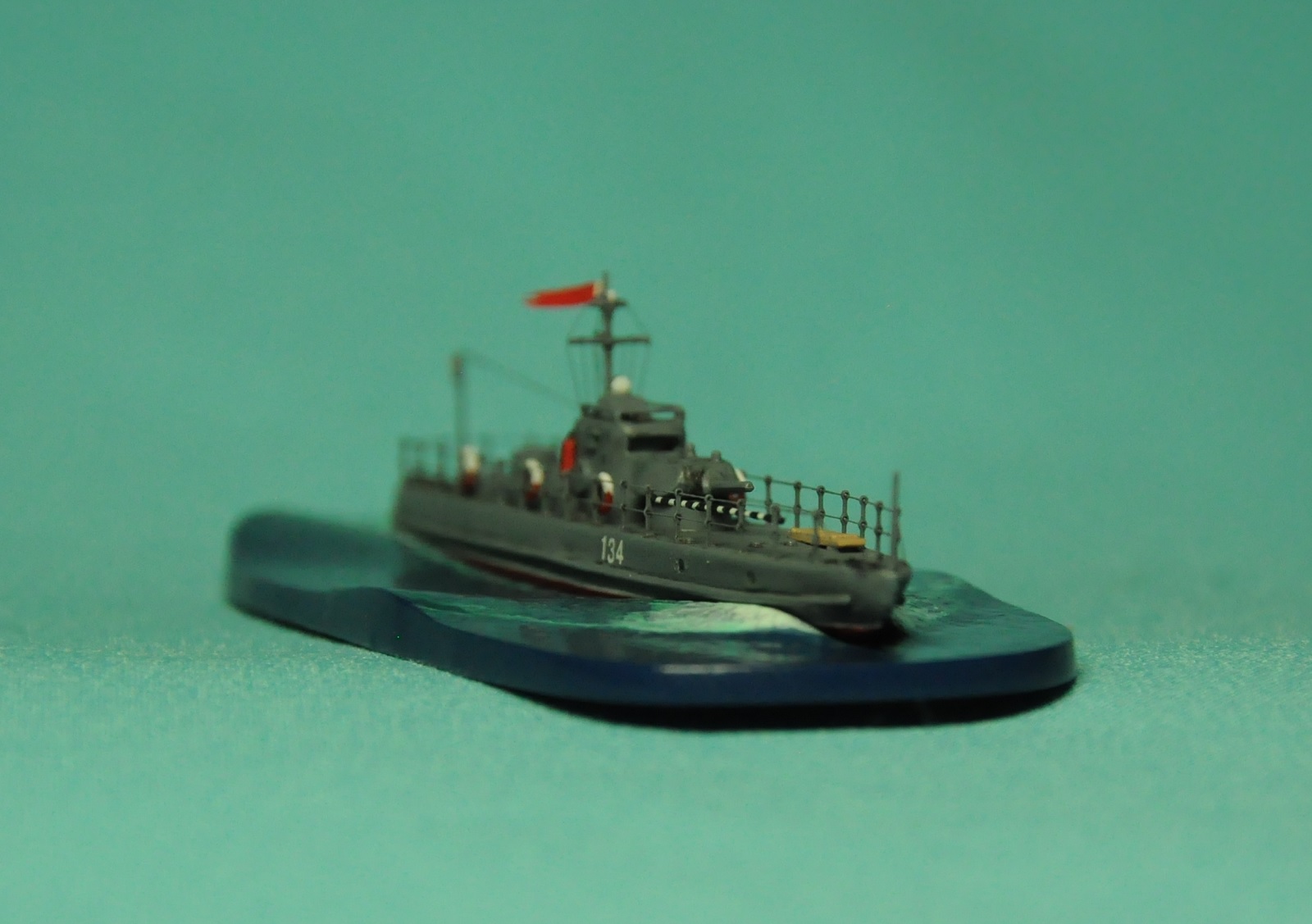

Изначально я планировал ненапряжно собрать катер для Песочницы, но не удержался и стал допиливать. В итоге к первоначальным пяти деталям добавлено около восьми десятков (а может и больше, с точного счета сбился) деталей, изготовленных самостоятельно. Что получилось - на фото.

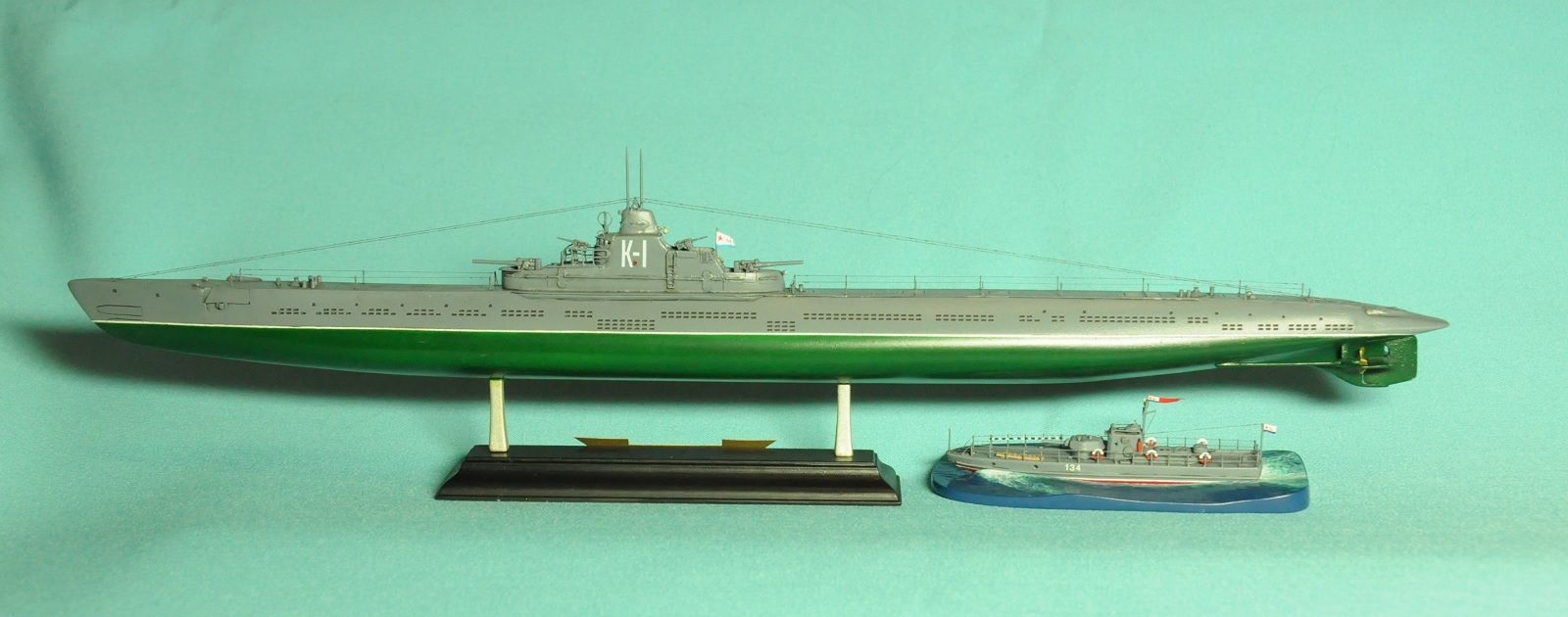

Окраска - аэрографом, самые мелкие детали кисточкой. Краски - акрил Tamiya и художественная гуашь. Смывка пастельные мелки. Леера спандекс и стойки из набора Tamiya. Декали из набора от Бегемота для советских и английских кораблей. Дополнительные детали - из плаcтика, проволоки, бронзовых прутков. На фото также сфотографированы вместе подлодка К-1 и катер - мастшаб одинаковый.

Тема о стройке:

 http://karopka.ru/forum/messages/forum190/topic26308/message1186255/#message1186255

Приятного просмотра.
