Ту-134А CSA

Здравствуйте, уважаемые коллеги!

Хочу представить вашему вниманию свою очередную работу.
Модель строил в рамках Group Build по Ту-134 на сайте airliner-models.org, в котором она заняла первое место.

В ходе сборки были сделаны следующие доработки:

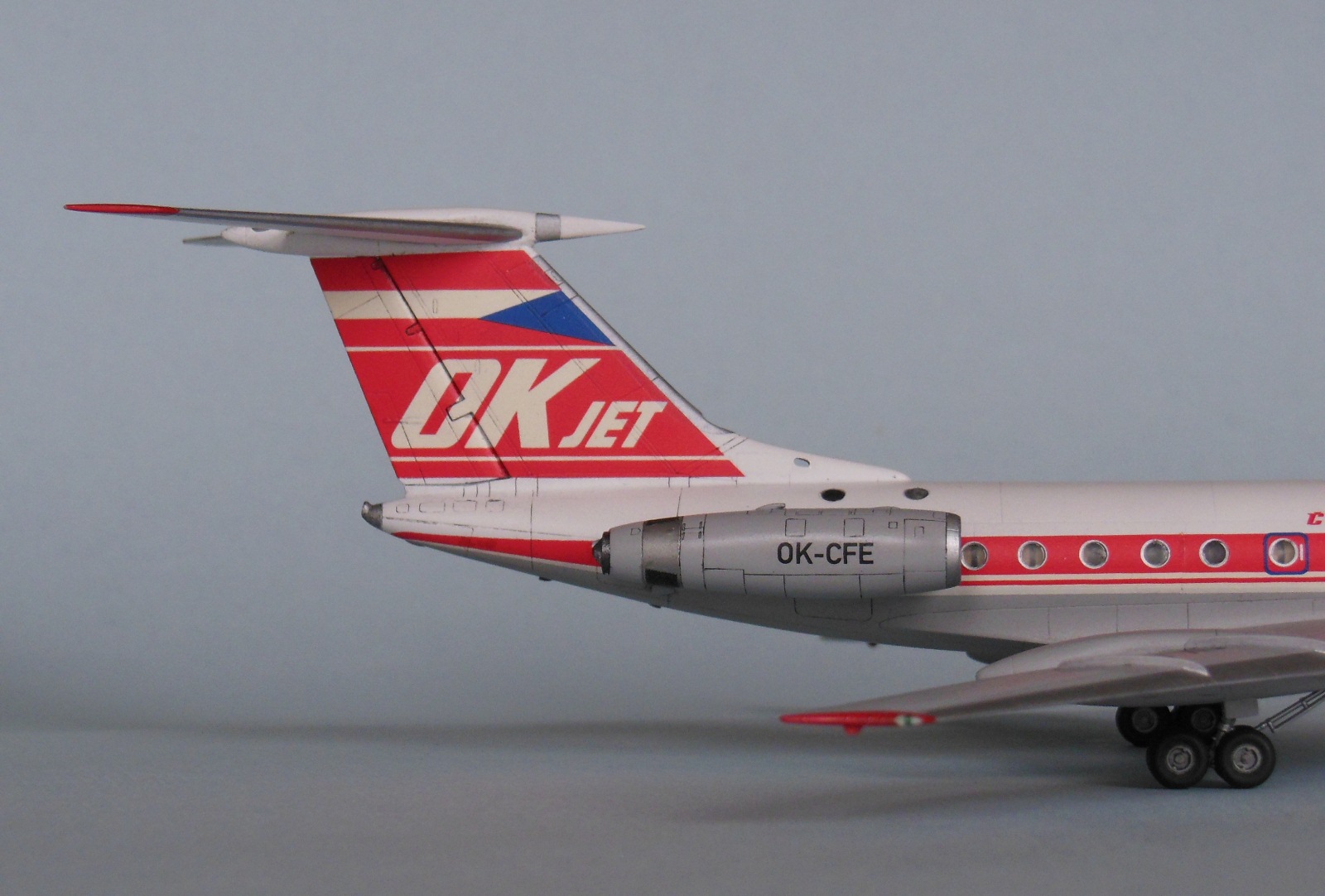

Сделал овальные отверстия в киле - фары подсветки передней кромки стабилизатора. Сначала сверлом покрупнее с обратной стороны убрал лишнюю толщину пластика, а затем тонким сверлом уже сделал овальные отверстия.

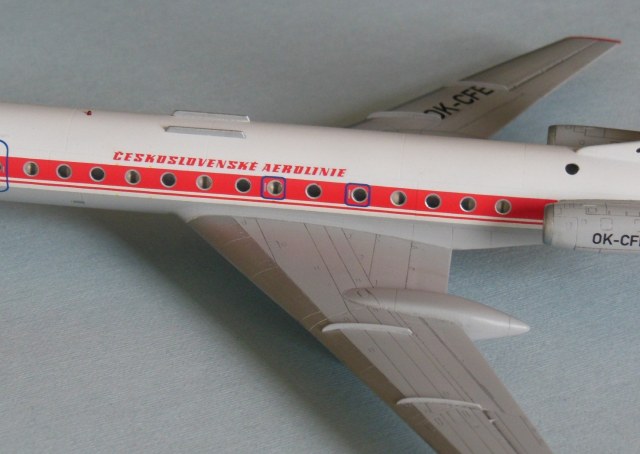

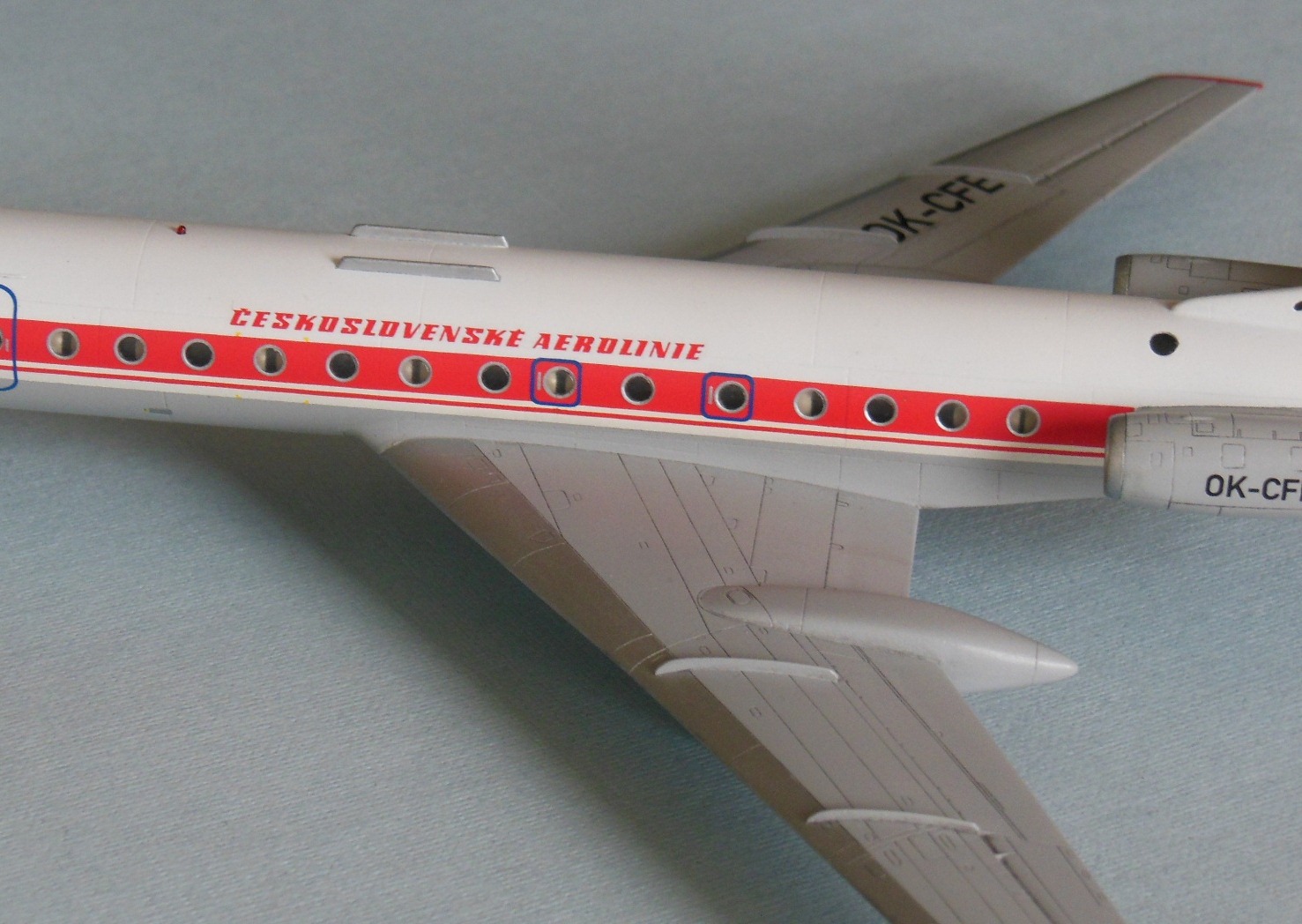

Затем исправил косяк с иллюминаторами. В наборе дается не совсем верное расположение и количество некоторых иллюминаторов. Лишние иллюминаторы заделал кусочками литника.

Новые недостающие иллюминаторы по правому борту насверлил при помощи специального шаблона, который идет в комплекте декалей Avia Decals.

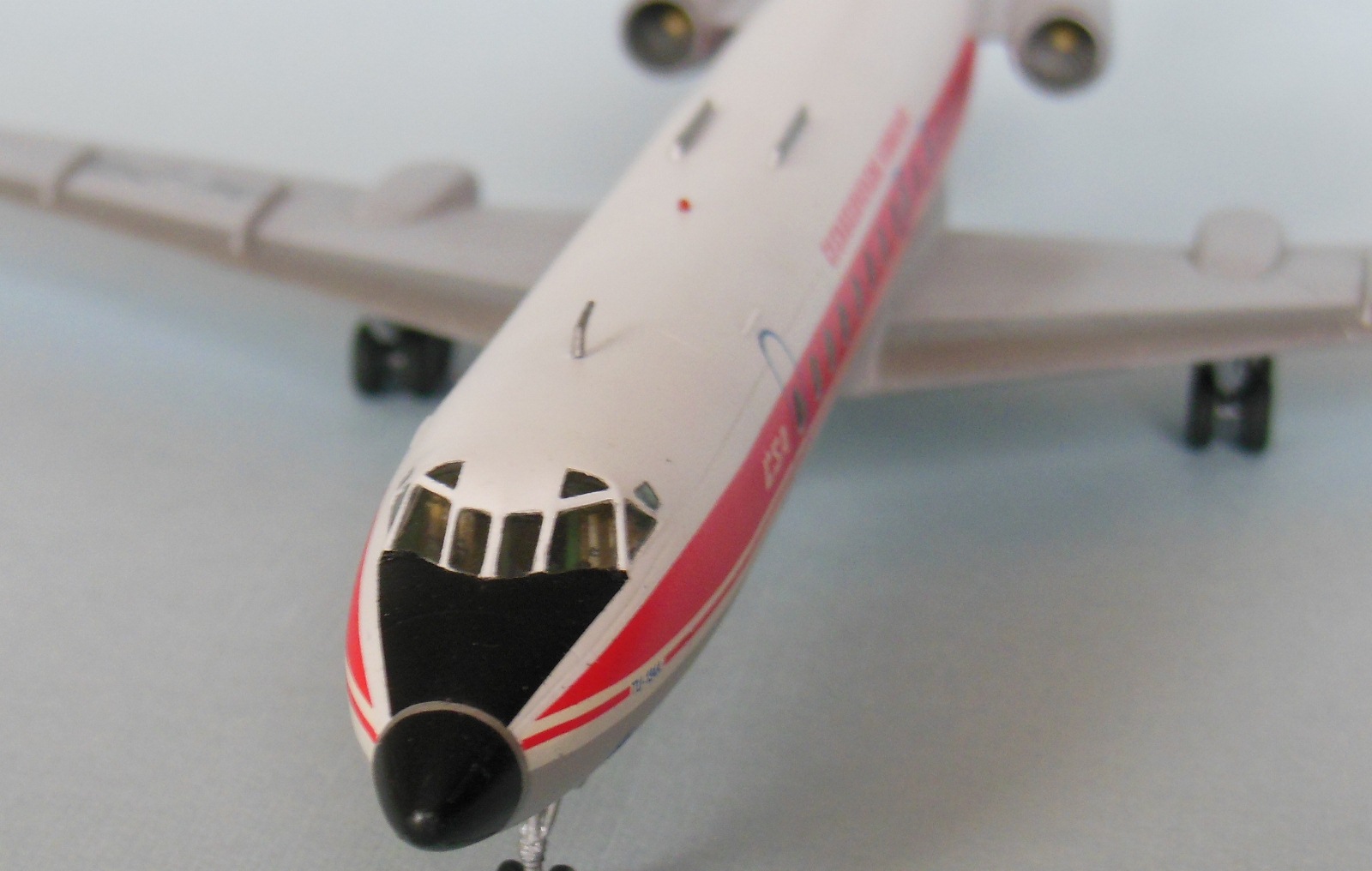

Имея опыт сборки первого Ту-134 прекрасно знаю, как хорошо видно через остекление кабины кусок пластилина и винтики, положенные туда в качестве груза. Поэтому здесь хотелось бы избежать этого. Чтобы облегчить себе задачу, просто взял кабину от Ил-14, штурвалы от Ан-10 и доработал привязными ремнями из тамиевского скотча.

В собранном виде кабину прекрасно видно через остекление, фотография крупного плана так же представлена выше, среди прочих.

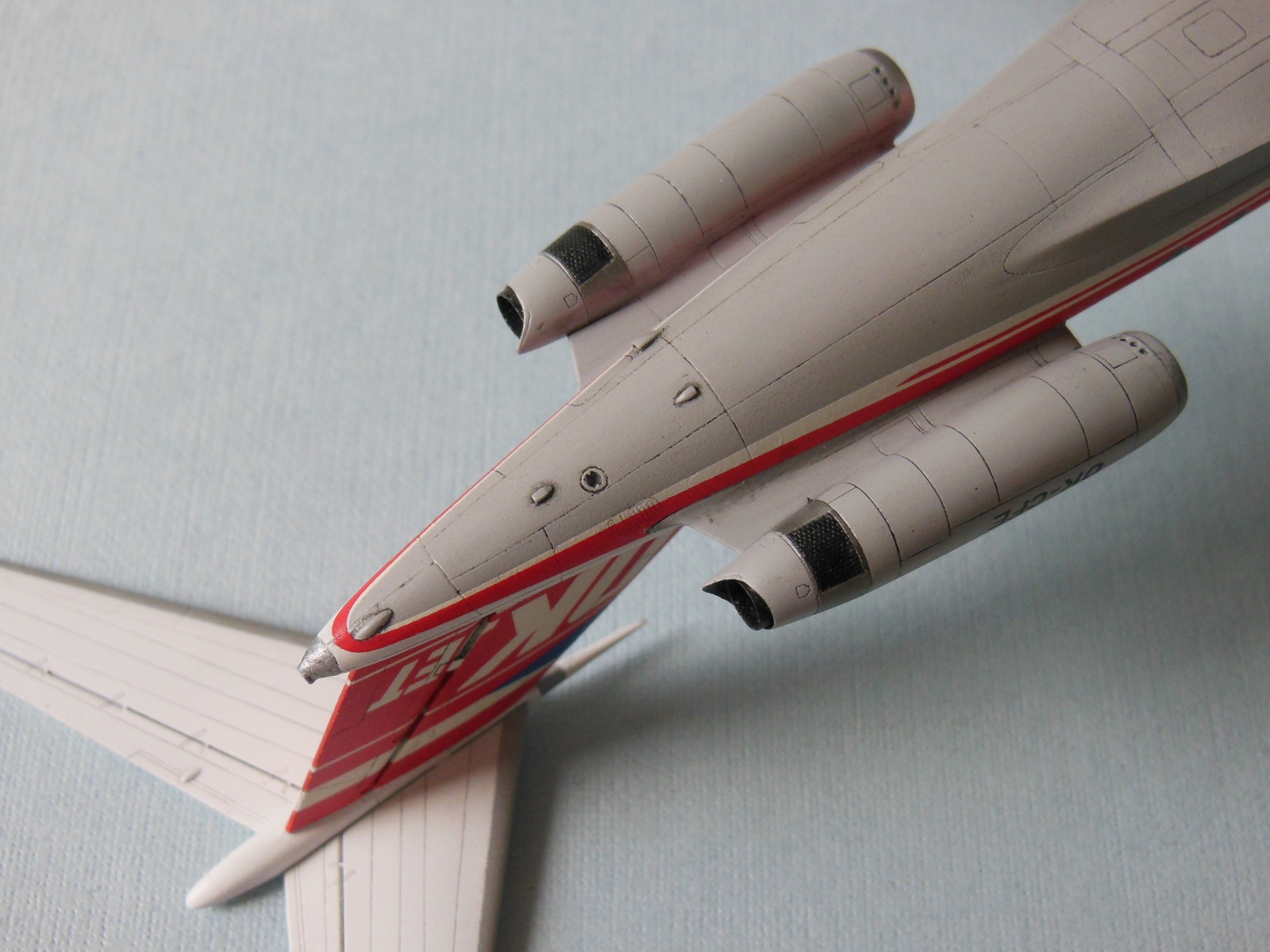

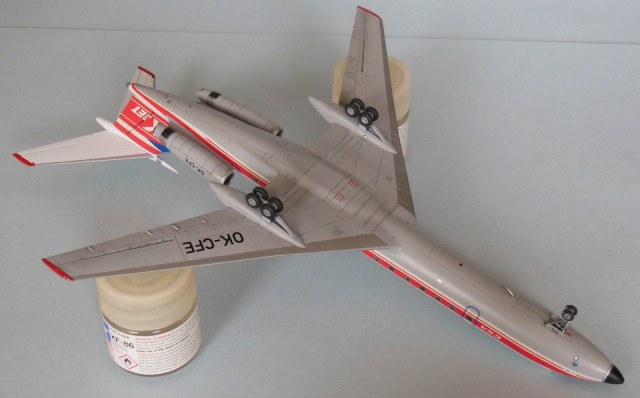

Снизу на фюзеляже ближе к хвостовой части добавил, сверяясь с оригиналом, недостающие элементы: по два маленьких воздухозаборника и надсверлил отверстие.

Из полистирола сделал обтекатели датчиков пожарной системы. Их на самолёте три: по одному на концах крыльев и один рядом с передней стойкой шасси.

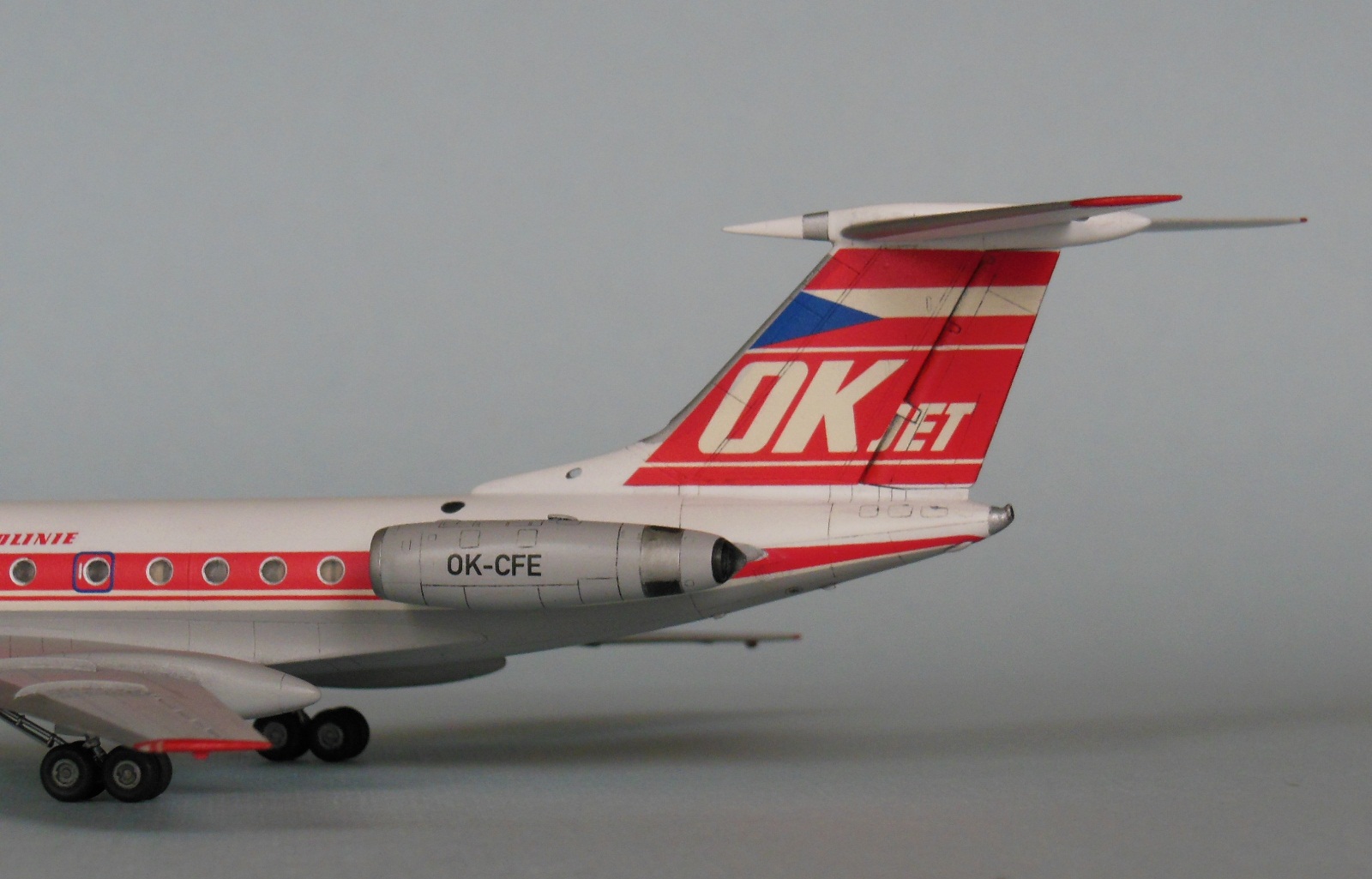

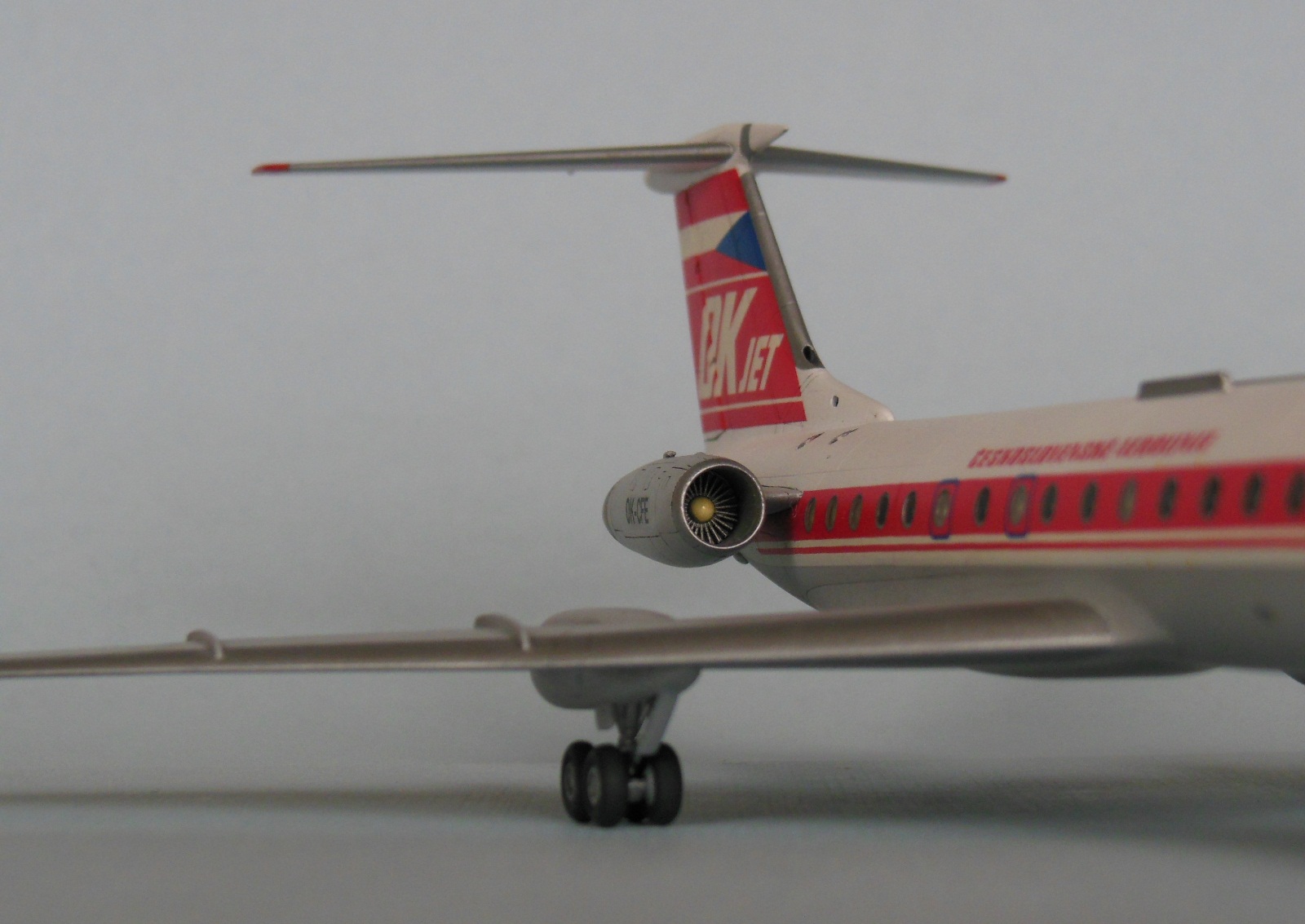

Еще одна немаловажная деталь - сопла двигателей. В наборе они даны упрощенно и не масштабно. Сточил изкоробочные и сделал свои из обычной бумаги, свернул в колечки, пропитал суперклеем для твердости и затем окрасил.

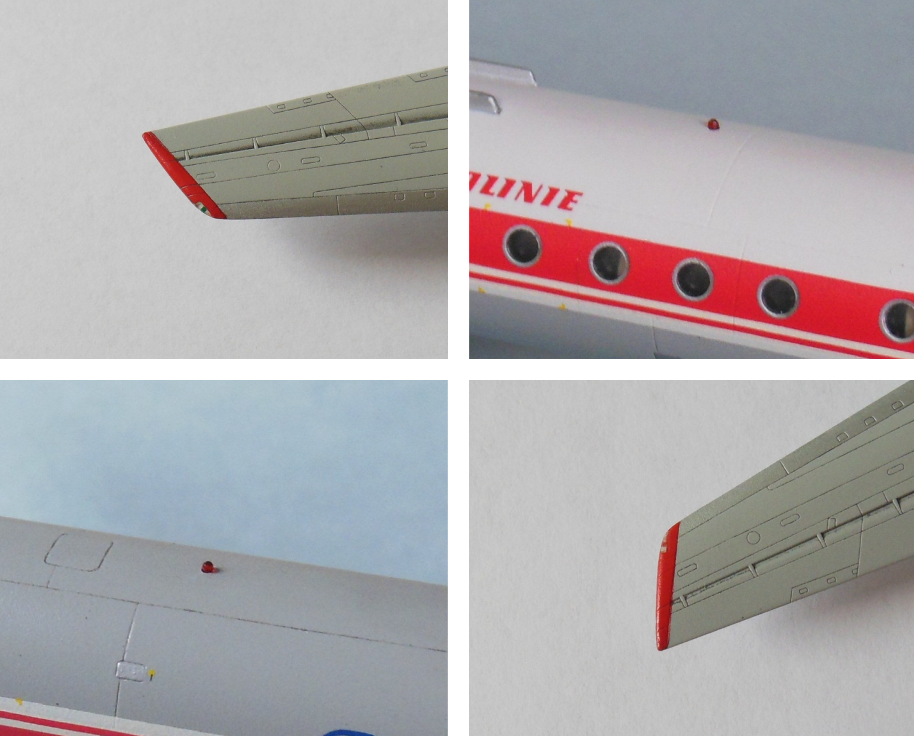

БАНО сделал из прозрачных кусочков литникана, проблесковые маячки из тянутого прозрачного литника.

Грунтовал серой тамиевской грунтовкой Surface Primerl Fine из баллончика. Верх красил тамиевским акрилом XF-2. Серый цвет мешал из Mr. Color 97 и пару капель черного. Металлик - тамиевская эмаль X-11. Цвет покрышек XF-69. Лаки использовал тамиевские X-22 и XF-86.

В ходе групп билда было выяснено, что ПОС на стабилизаторе в большинстве случаев должен идти не по расшивке, а тоньше примерно в два раза. И мой прототип OK-CFE исключением не оказался.

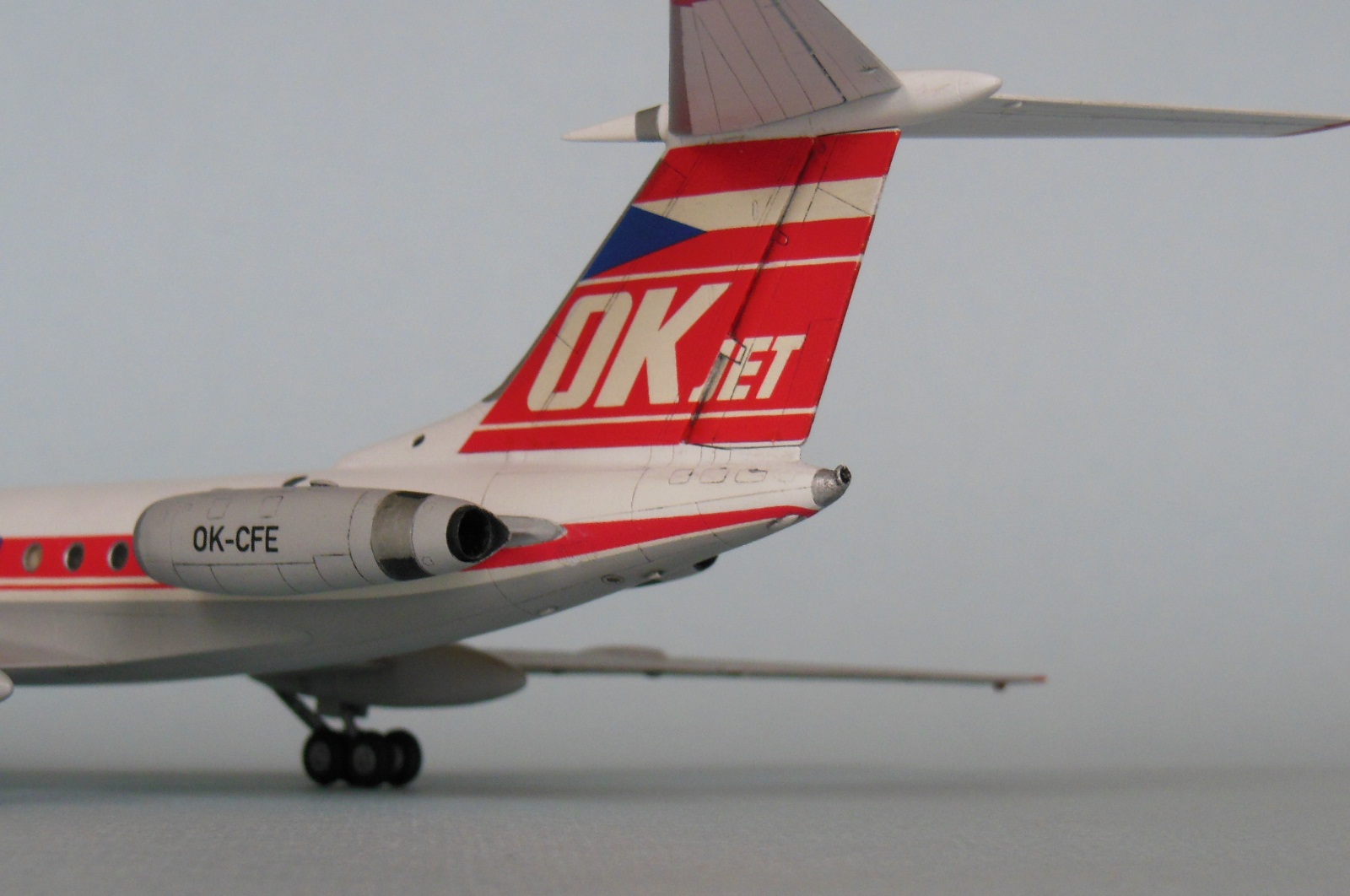

Декали использовал от Avia Decals, в работе понравились, но нашел один маленький косячок. Обратил внимание на то, что декаль на киле дается несколько больше по размеру и её следует укоротить снизу.

Так, чтобы руль направления снизу был не красным, а проглядывался белый цвет. Обвел на фото жёлтым.

И вот так укоротил исходную декаль, отрезав от нее нижнюю часть. От нижней белой полоски отступил 2 миллиметра и по линии отрезал лишнюю часть. Так что, кто будет собирать чехословацкий вариант, хочу обратить ваше внимание на такой вот момент.

Переплет фонаря кабины и диски шасси красил с помощью масок от "KAV models".

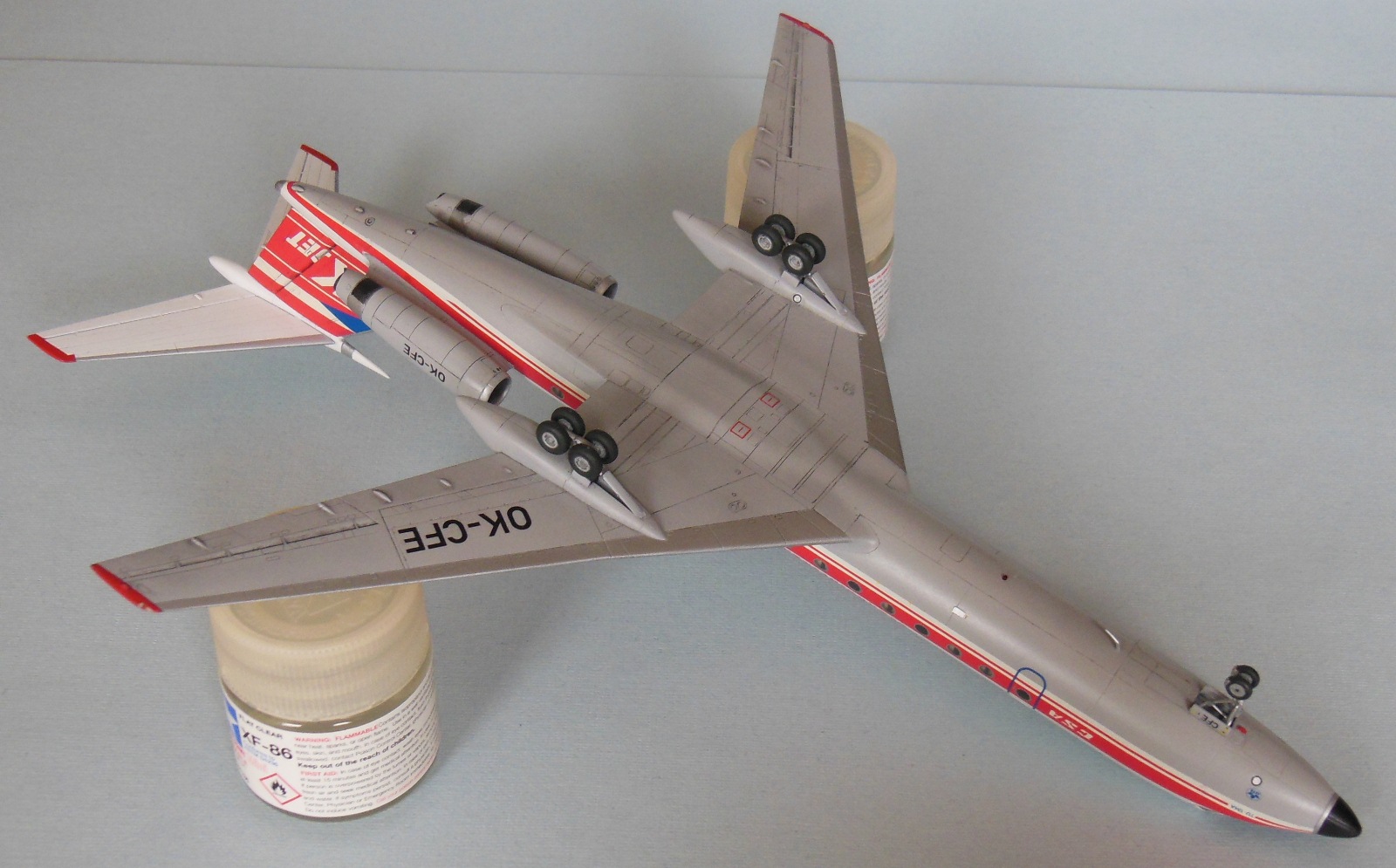

Пачкать модель сильно не стал, так как прототип и в реальности был вполне чистым. Лишь чуть-чуть выделил расшивку в хвостовой части, на двигателях, крыльях и нижней части фюзеляжа. Смывку делал гуашью с "фэйри".

В этот раз решил поэкспериментировать с фоном для фотосессии. Теперь это не простой белый лист ватмана, на котором постоянно сливался белый фюзеляж, а такой вот серо-голубой цвет.

Подробное строительство модели можно посмотреть здесь: Постройка модели Ту-134А

На этом всё. Всем приятного просмотра!
