АПЛ «Трафальгар»

Приветствую ув. коллеги, представляю Вам  модель подводной лодки Великобритании класса «Trafalgar» .

Атомные подводные лодки класса «Трафальгар» (Trafalgar), принадлежат  Королевским ВМС Великобритании. Первая подлодка этого типа была построена на верфях фирмы «Vickers Shipbuilding and Engineering Ltd» в годы «холодной войны» 27 мая 1983 года, она называлась «Трафальгар» проект S107. Всего было спущено на воду семь атомных подводных лодок этого класса - «Trafalgar» (S107), «Turbulent» (S87) , «Tireless» (S88), «Torbay» (S90), «Trenchant» (S 91), «Talent» (S92), «Triumph» (S93).

Введенные в строй в 1983-1991 гг., семь АПЛ типа Trafalgar  являются улучшенной модификацией многоцелевых АПЛ типа Swiftsure. С учетом опыта их проектирования, строительства и эксплуатации велось создание новых английских многоцелевых АПЛ. При этом была существенно улучшена их акустическая защита путем применения эффективной амортизации главных и вспомогательных механизмов, облицовки наружных и внутренних поверхностей корпуса противогидролокационными и виброизолирующими покрытиями . На АПЛ типа Trafalgar впервые в практике мирового подводного кораблестроения вместо гребного винта был использован движитель нового типа - "pump jet", позволивший понизить шумность ПЛ в широком диапазоне скоростей хода. Кроме того, на этих АПЛ по сравнению с АПЛ типа Swiftsure была увеличена скорость полного подводного хода, несмотря на увеличенное водоизмещение и длину новых ПЛ, что было обеспечено за счет применения движителя нового типа и оптимизации наружных обводов корабля. При увеличенной длине на АПЛ Trafalgar были улучшены условия обитаемости экипажа.

АПЛ типа Trafalgar приспособлены для использования в Арктических районах для чего упрочнена конструкция ограждения рубки и надстройки. ПЛ оснащены эхоледомерами и др. приборами и устройствами для плавания подо льдами. Установлена всплывающая спасательная камера. Корпус разделен прочными переборками на четыре отсека. Концевые отсеки  являются отсеками - убежищами. Состав и расположение торпедно-ракетного вооружения АПЛ типа Trafalgar в целом такие же как и у АПЛ типа Swiftsure. Сданные флоту ПЛ типа Trafalgar вооружены торпедами английского производства и американскими ПКР "Sub-Harpoon". При проведении ремонтов ПЛ предусмотрено их оснащение американскими КР "Tomahawk" для стрельбы по наземным целям.

Атомные подводные лодки класса «Трафальгар» в 2001 году  принимали непосредственное участие в операции под названием «Veritas», где с борта подводной лодки был успешно осуществлен запуск крылатой ракеты по территории Афганистана.

Лодки «Trenchant» (S 91), «Talent» (S92) и «Triumph» (S93), остаются на вооружении Королевских ВМС Великобритании, однако уже начата стройка новой серии подводных лодок типа «Астьют» (Astute), которые должны будут заменить устаревающий тип «Трафальгар». Постепенное перевооружение пройдет до 2023 года. Однако в феврале 2017 года появилась информация о том, что на одной из подлодок обнаружены неисправности в реакторной установке, в связи с чем все остающиеся в строю АПЛ этого класса временно выведены из эксплуатации.

Технические характеристики атомной подводной лодки класса «Трафальгар»:

Водоизмещение  т:

Надводное - 4740

подводное - 5210

Длина наибольшая - 85,4 м.

Ширина корпуса наибольшая - 9,8 м.

Осадка средняя - 9,5 м.

Архитектурно-конструктивный тип - однокорпусная

Глубина погружения м.

400 (рабочая) и 600 (максимальная)

Экипаж - 130 чел.

Энергетическая установка:

Паротурбинная  АЭУ ядерный реактор 1 ВВР типа PWR 1 Mod 2

ГТЗА с двумя турбинами фирмы GEC

число и мощность ГТЗА - 1 x15000 л.с.

гребных валов - 1

тип движителя - винт (после модернизации установлен движитель типа "pump jet")

Скорость полного хода уз:

Надводная - 20

Подводная – 29

Электроника:

ГАС активного поиска и атаки «Тип 2020» или «Тип 2074» или «Тип 2076»; шумопеленгатор «Тип 2007»; буксируемая антенная решетка «Тип 2026» или «Тип 2046», гидроакустическая станция «Тип 2019» или «Тип 2082» для пассивного перехвата и пристрелки, радар «Тип 1007».

Вооружение Ракетно-торпедное:

 ТА - 5x533 мм.

боезапас торпед и ракет - 20

типракет - КР "Tomahawk" Block 3 (TLAM), ПКР "Sub-Harpoon" Block 1С

типторпед - "Spearfish", "Tigerfish" Mk-24 mod 2

тип мин, принимаемых взамен торпед и ракет - "SeaUrchic", "Stonefish".

Описание взято с разных интернет ресурсов.

По модели.

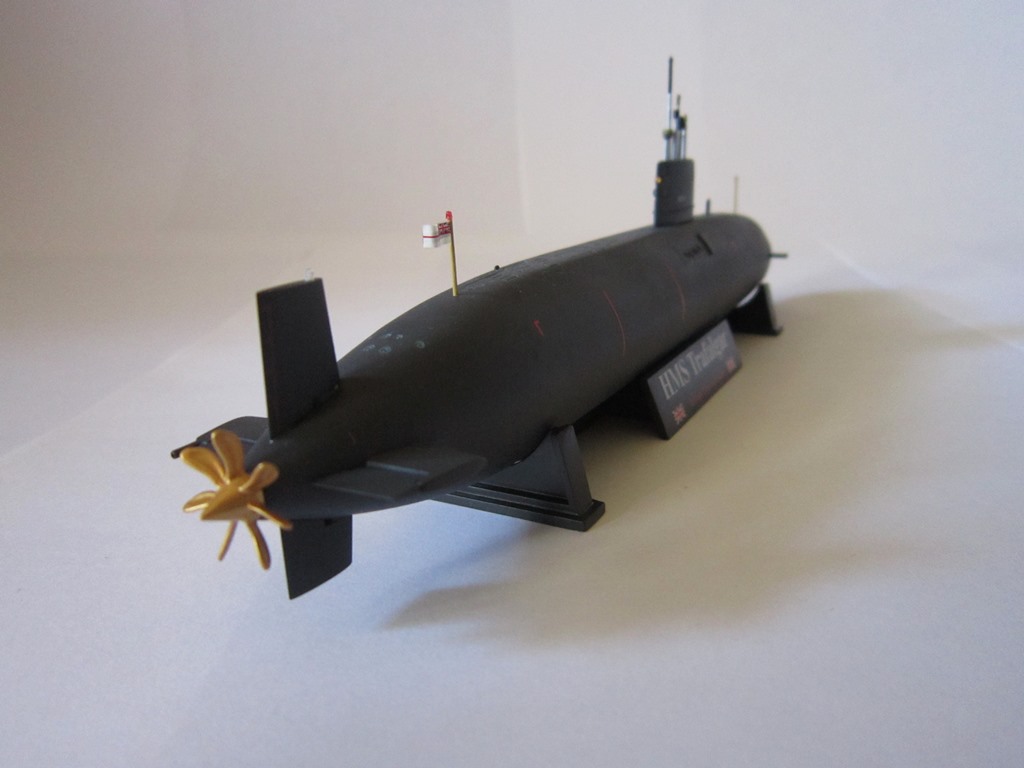

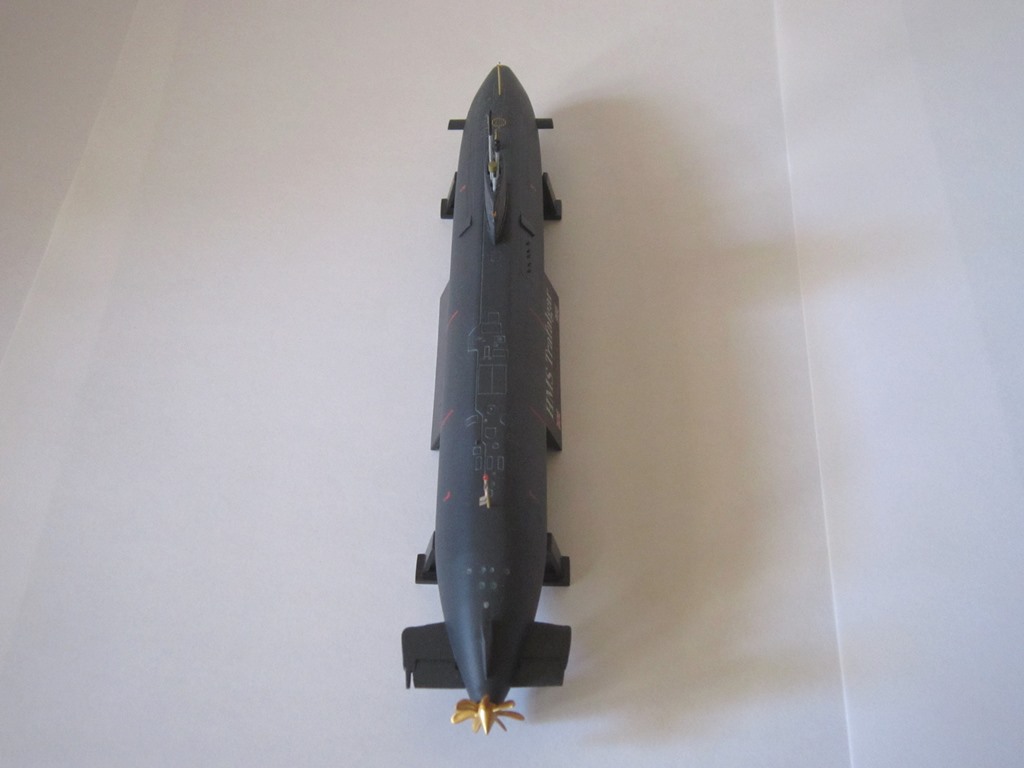

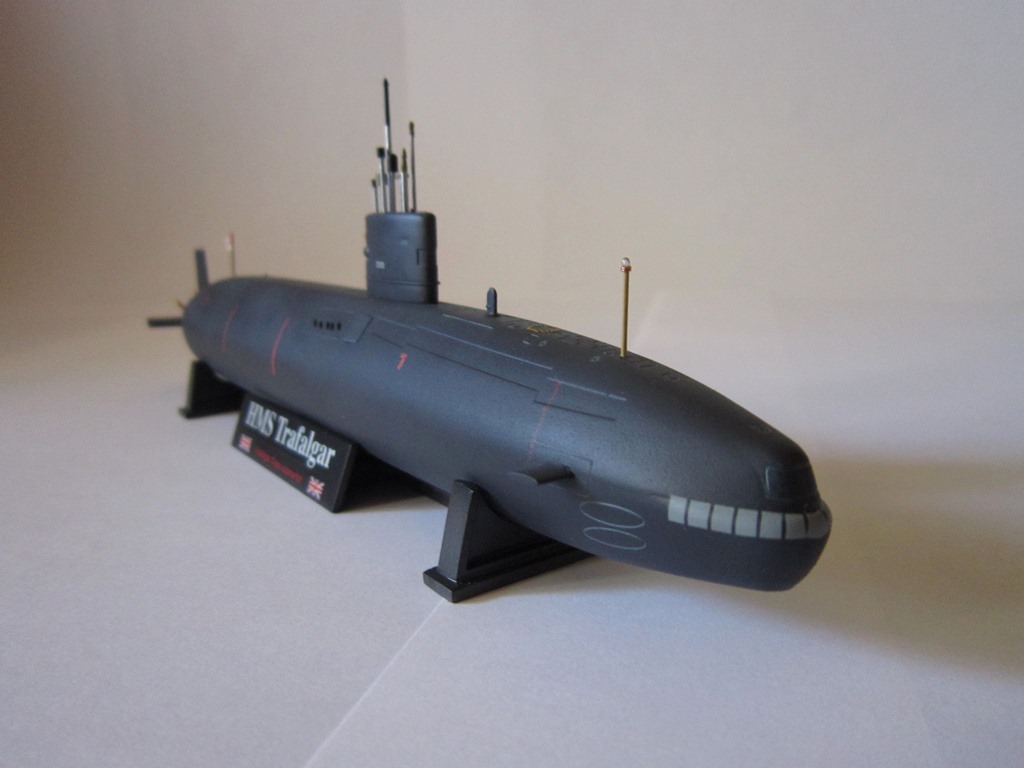

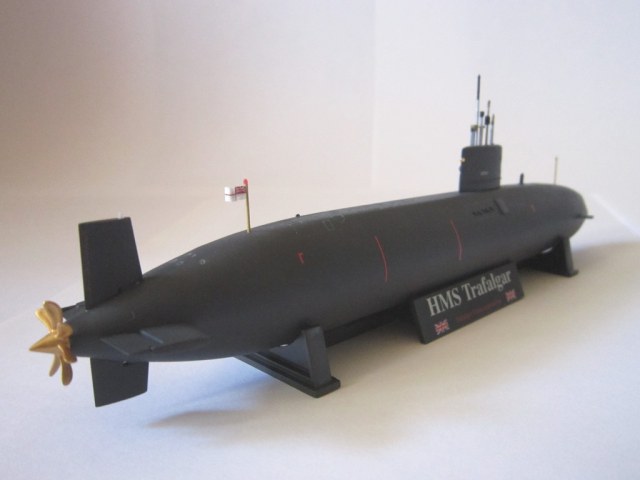

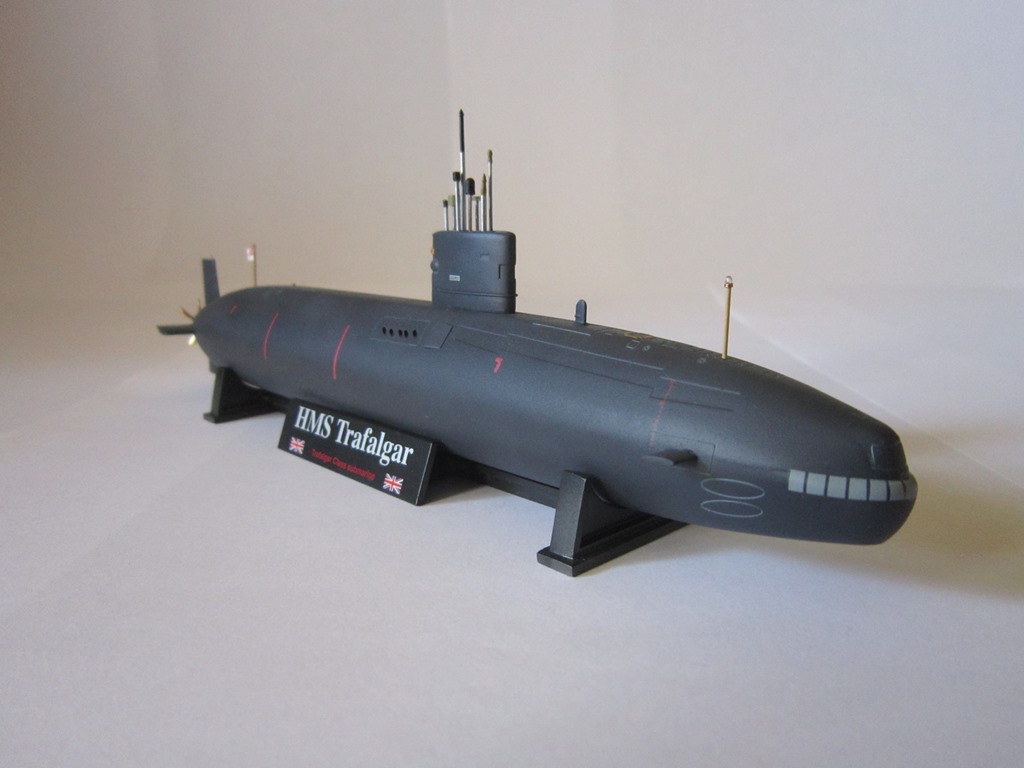

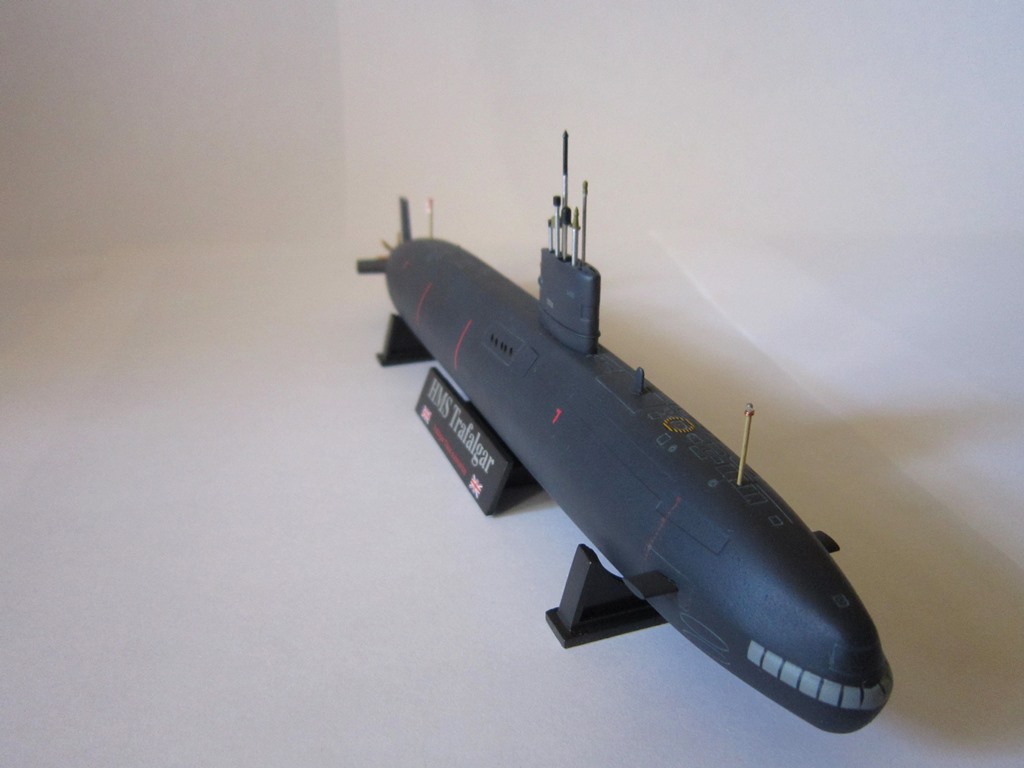

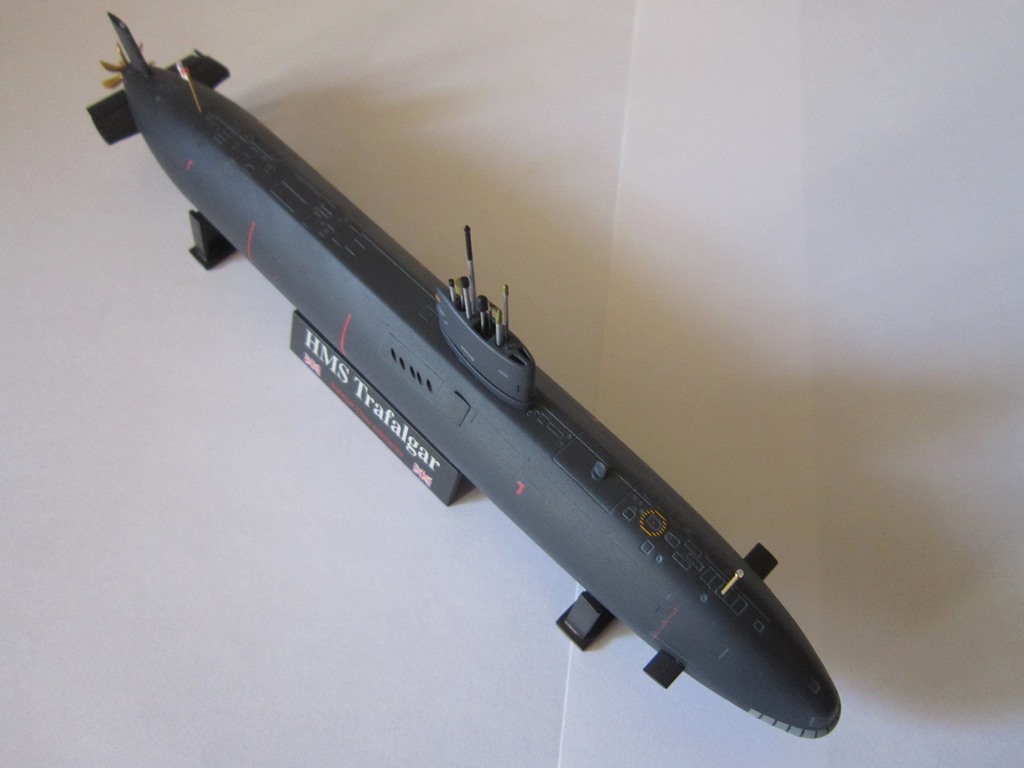

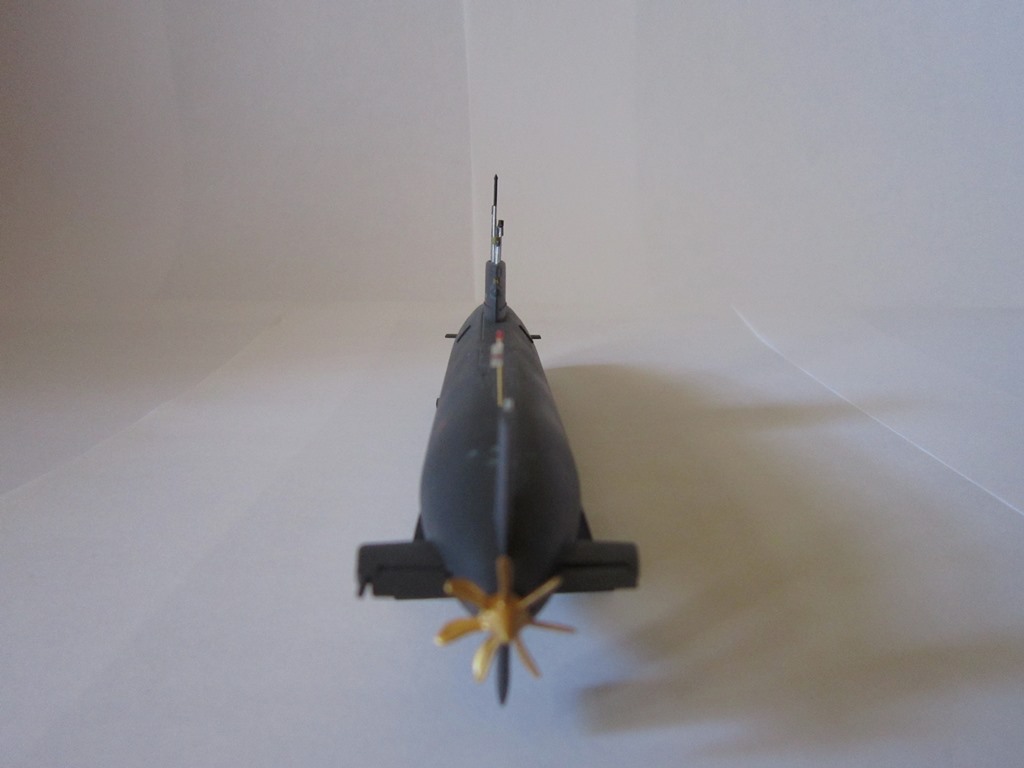

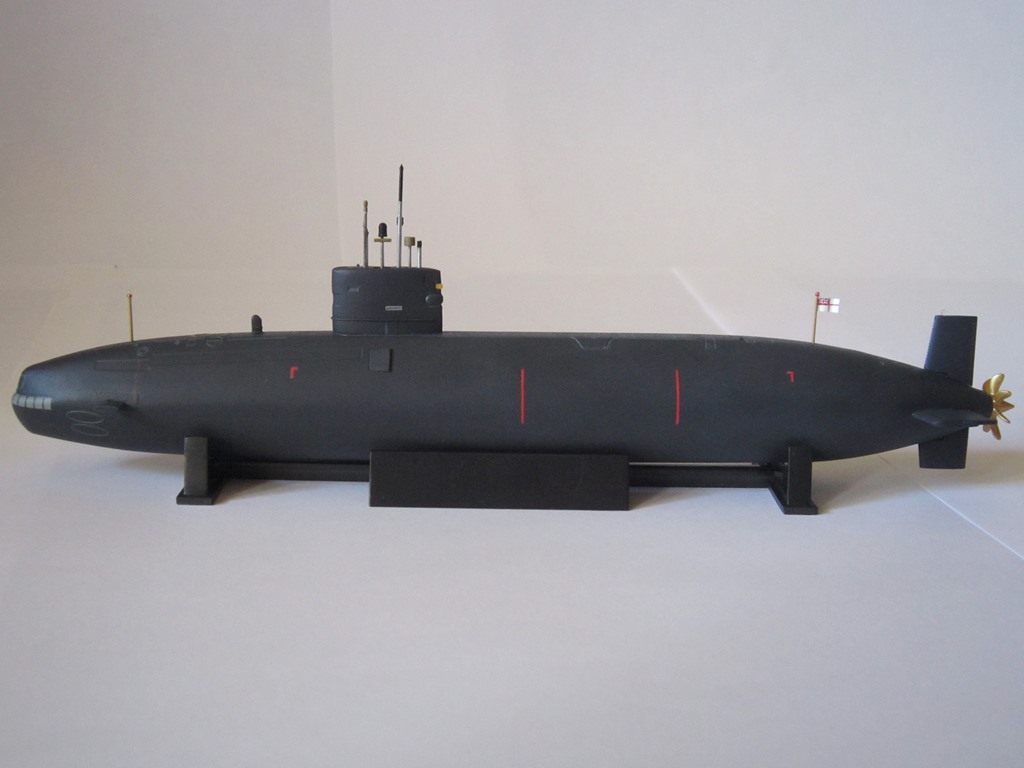

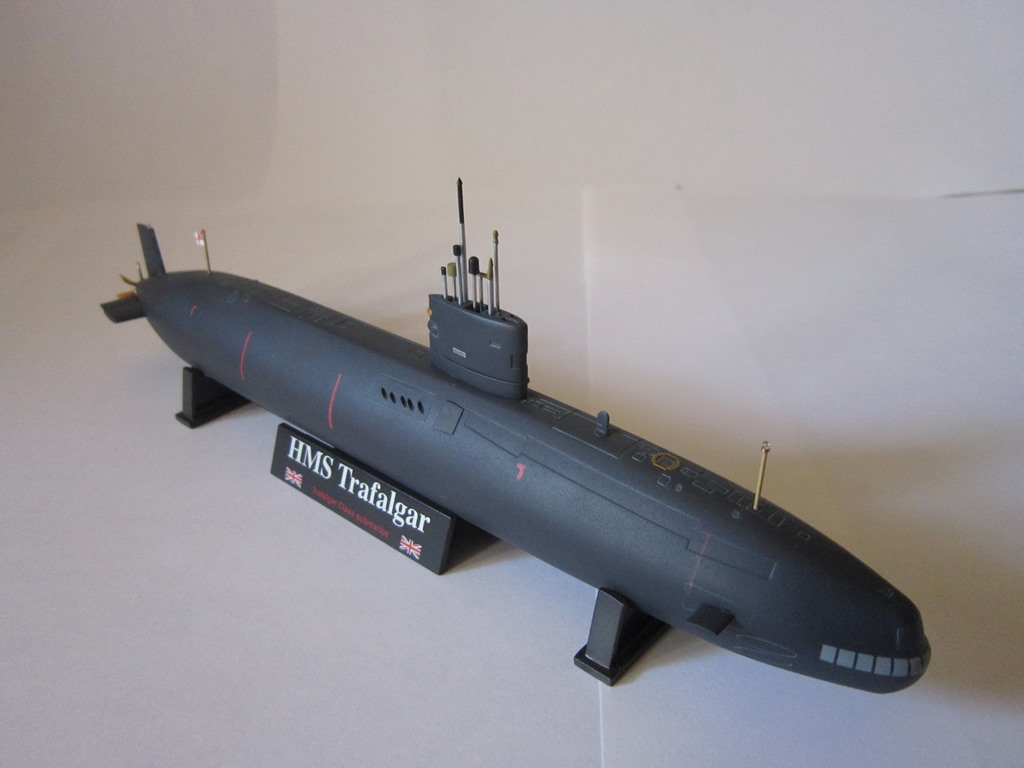

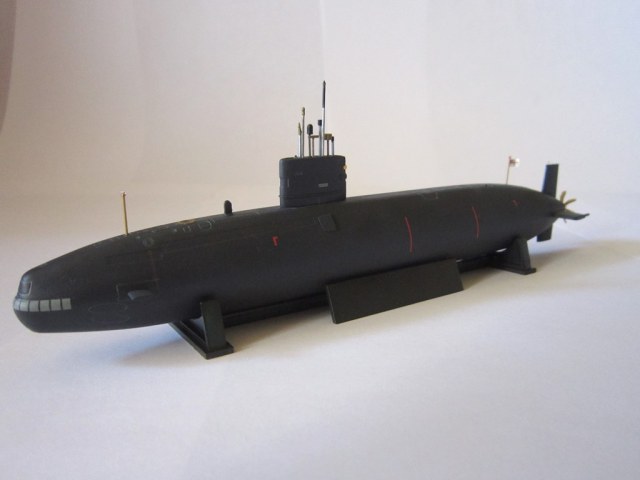

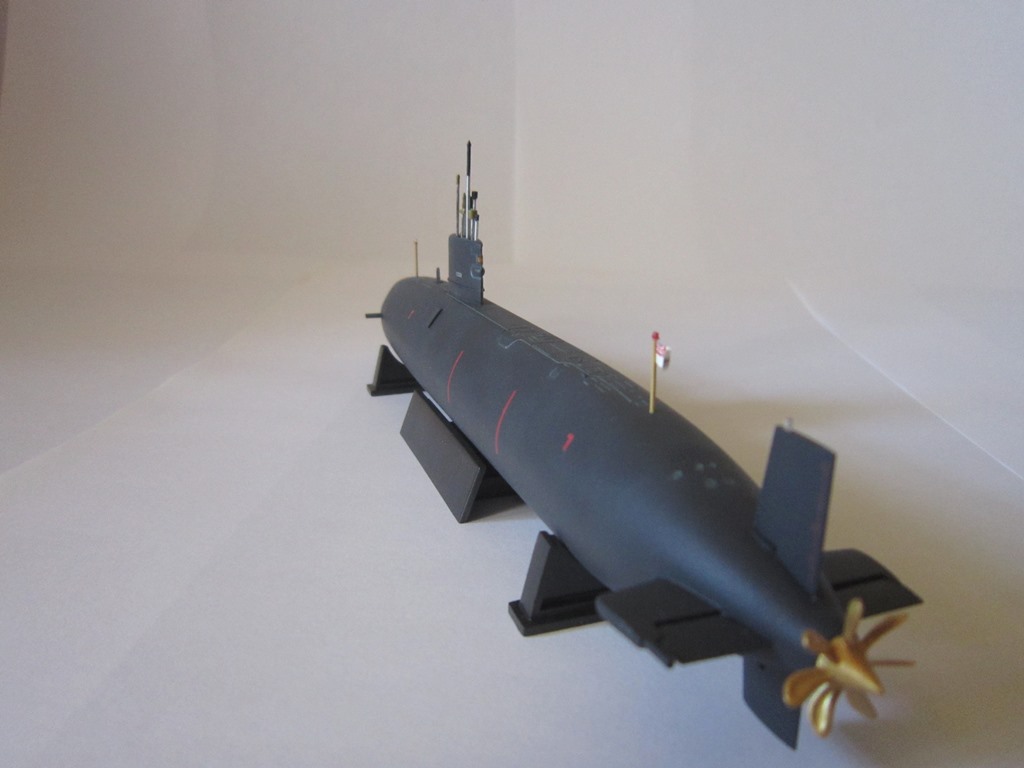

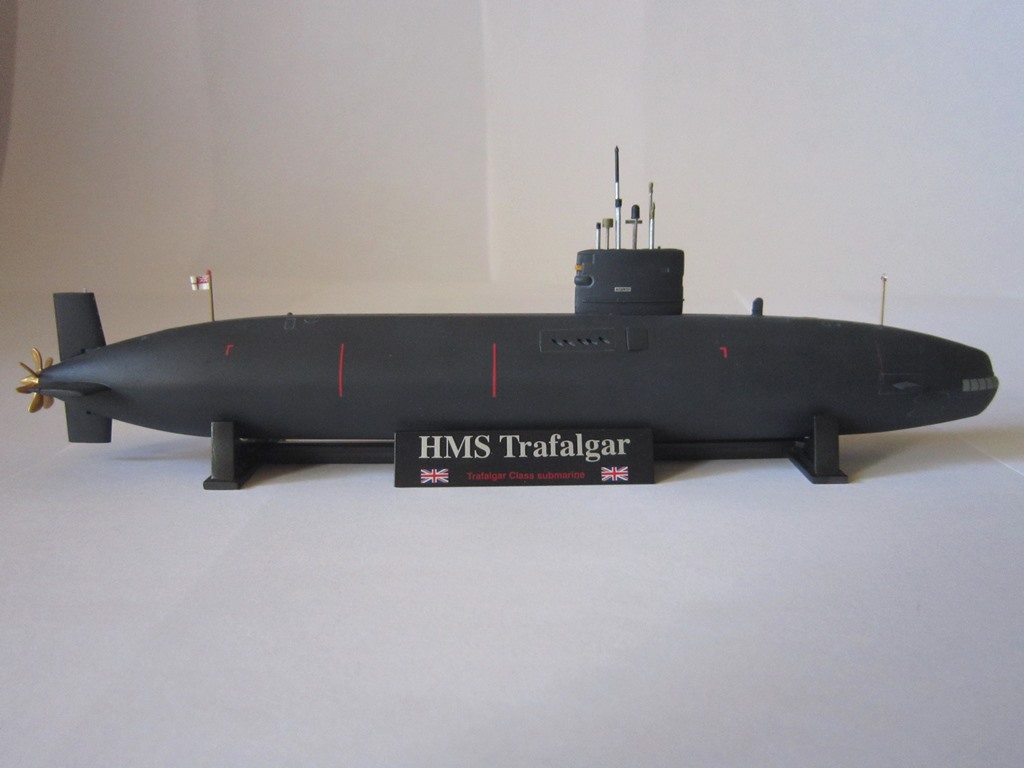

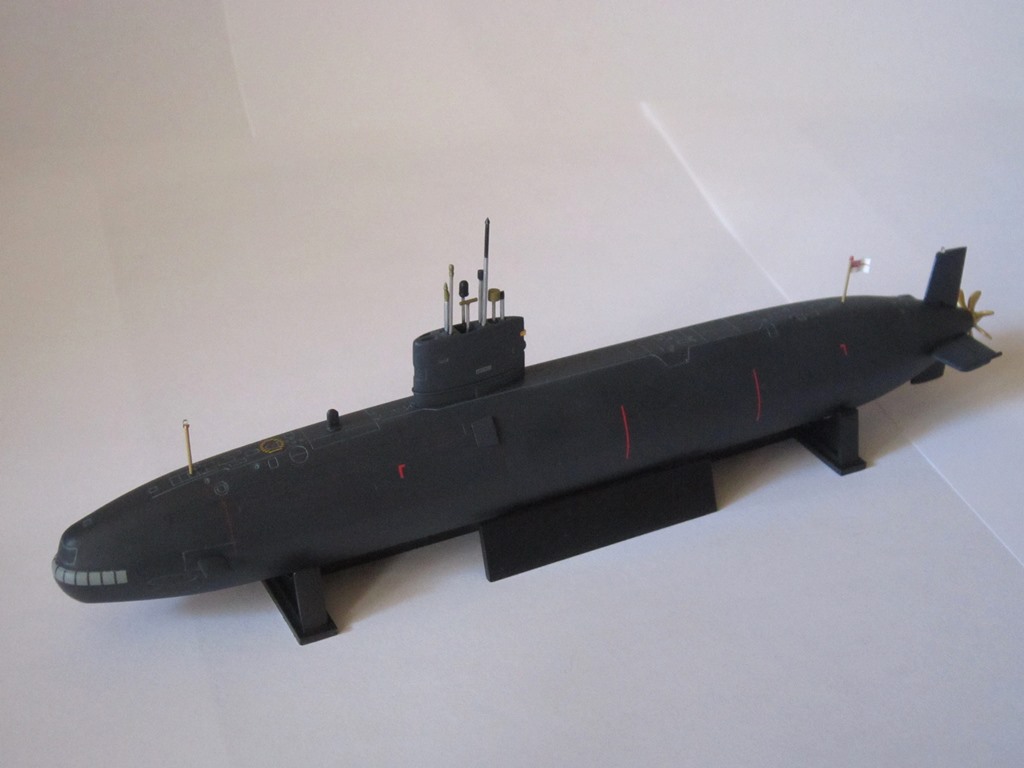

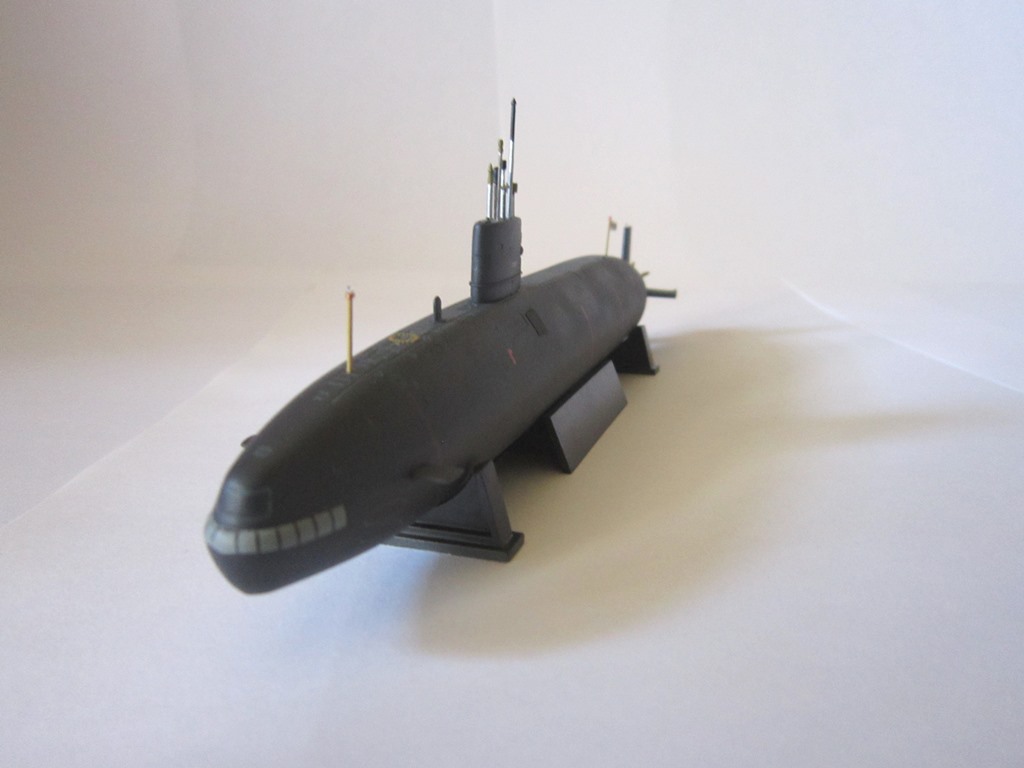

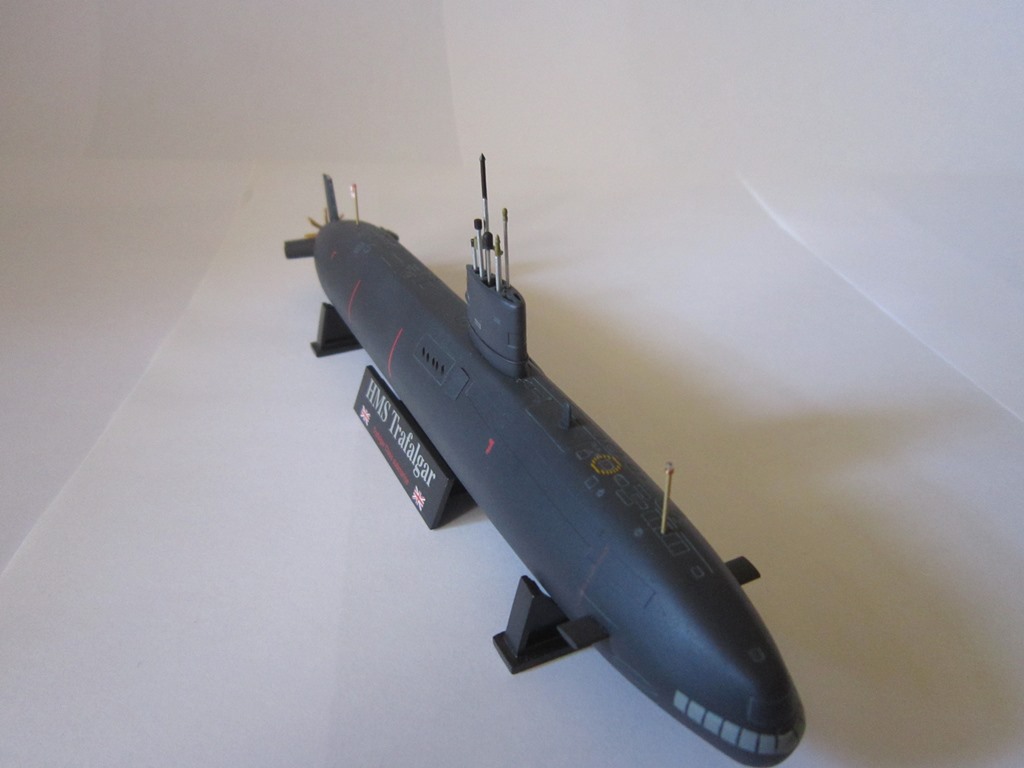

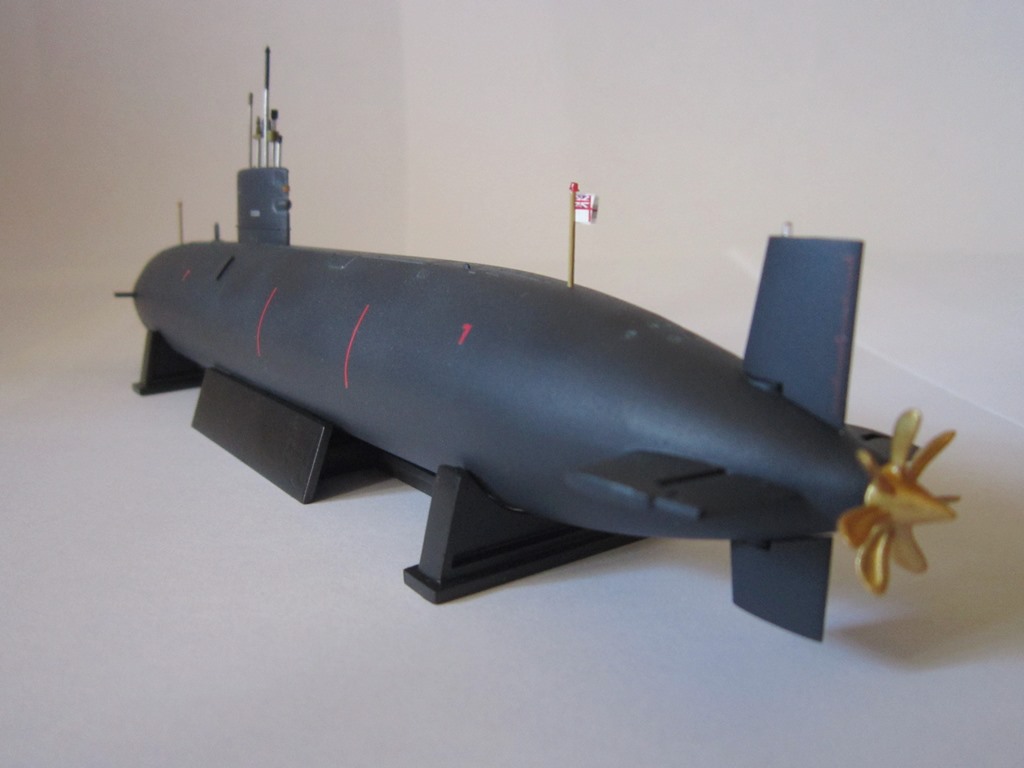

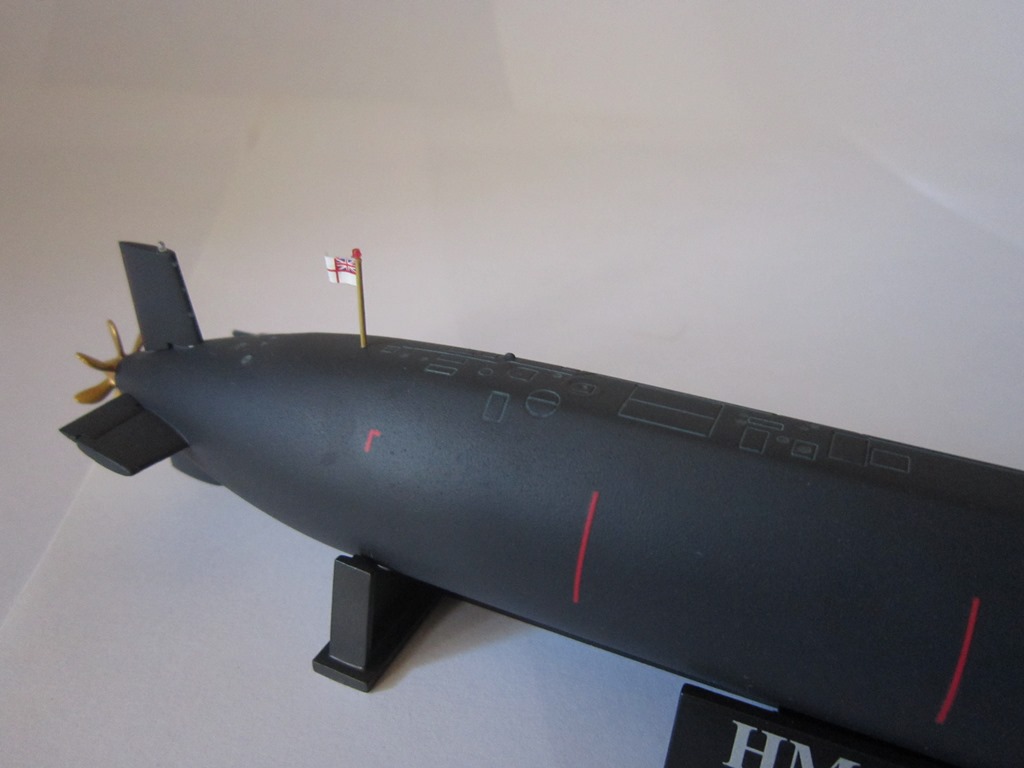

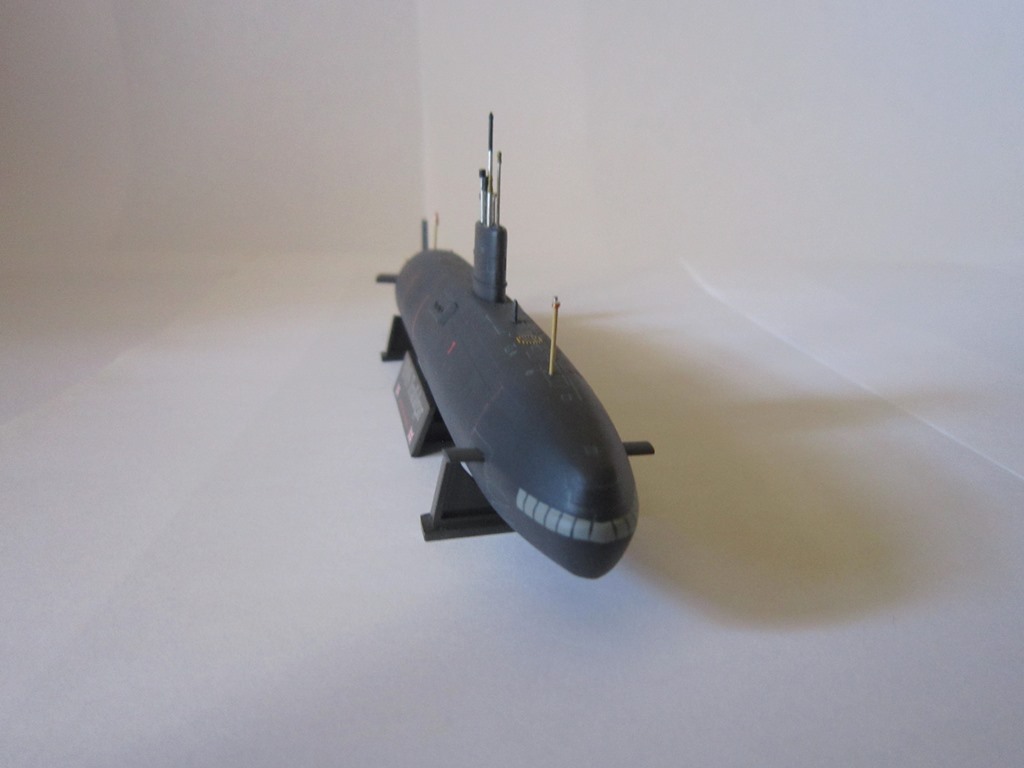

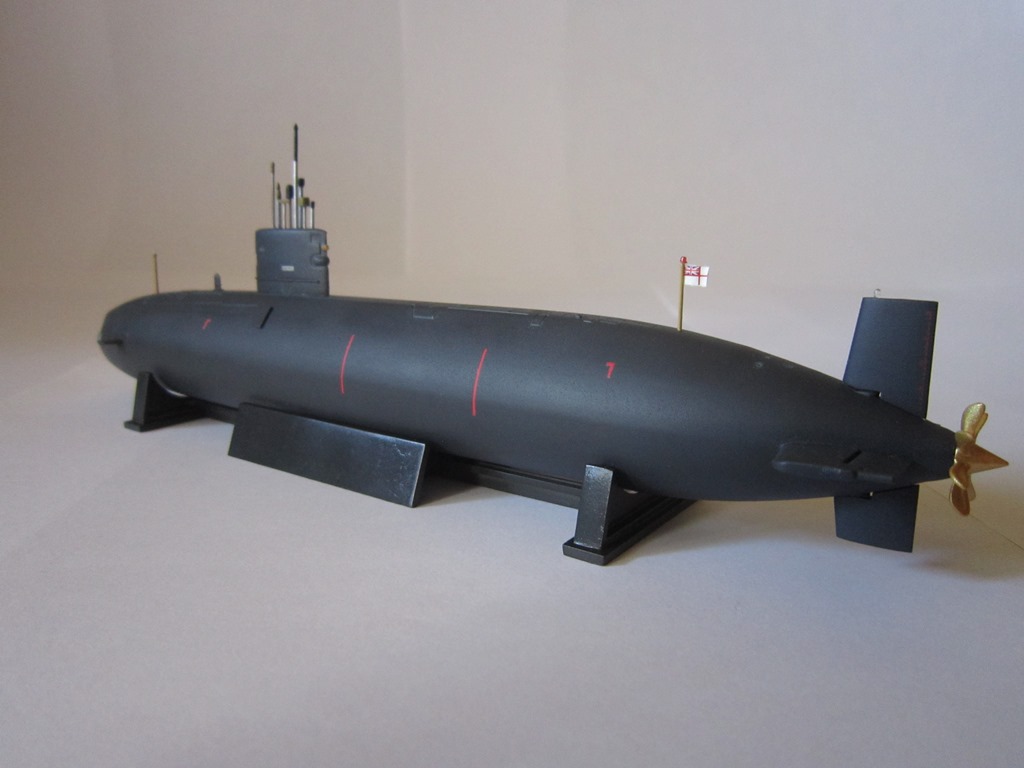

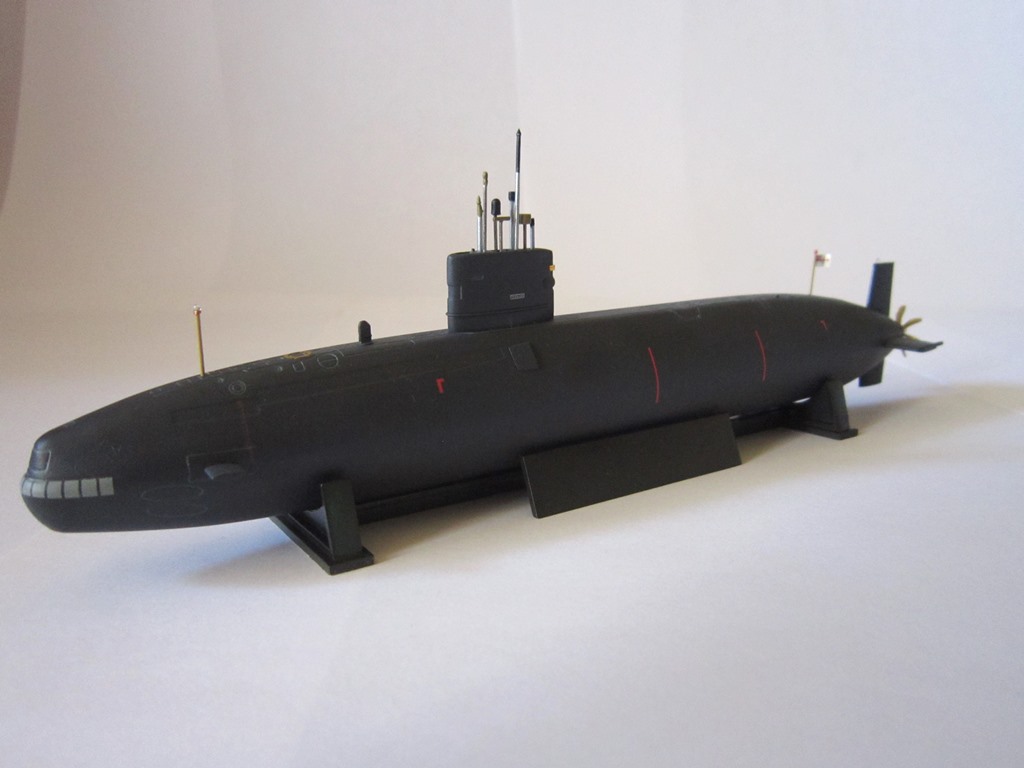

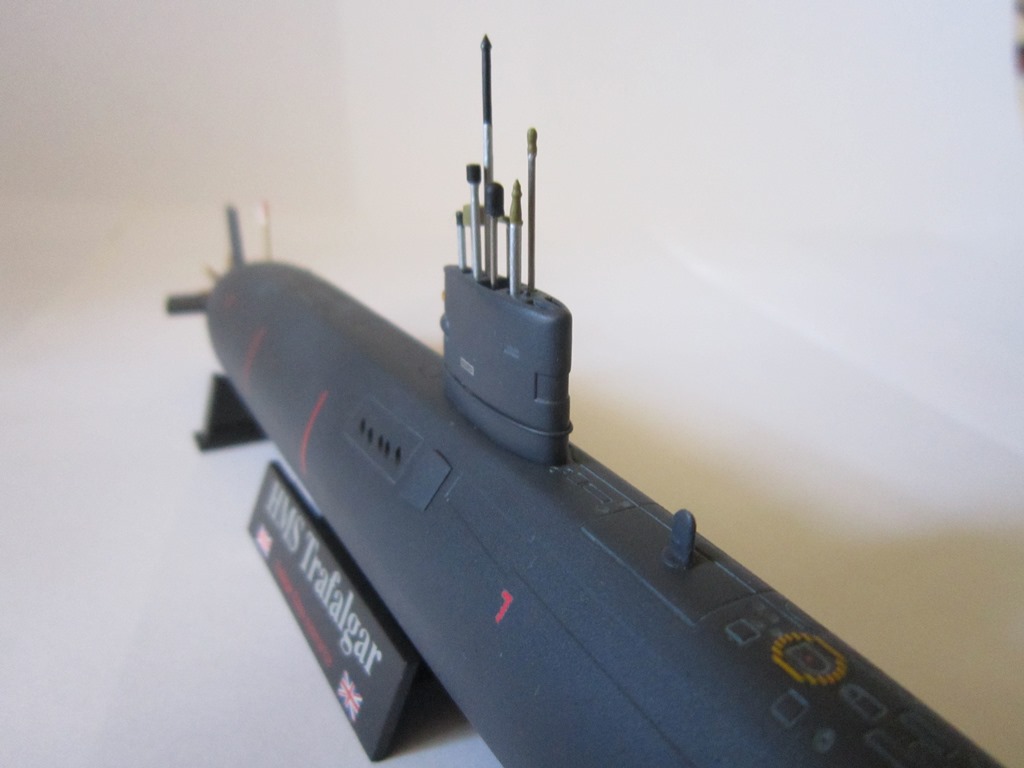

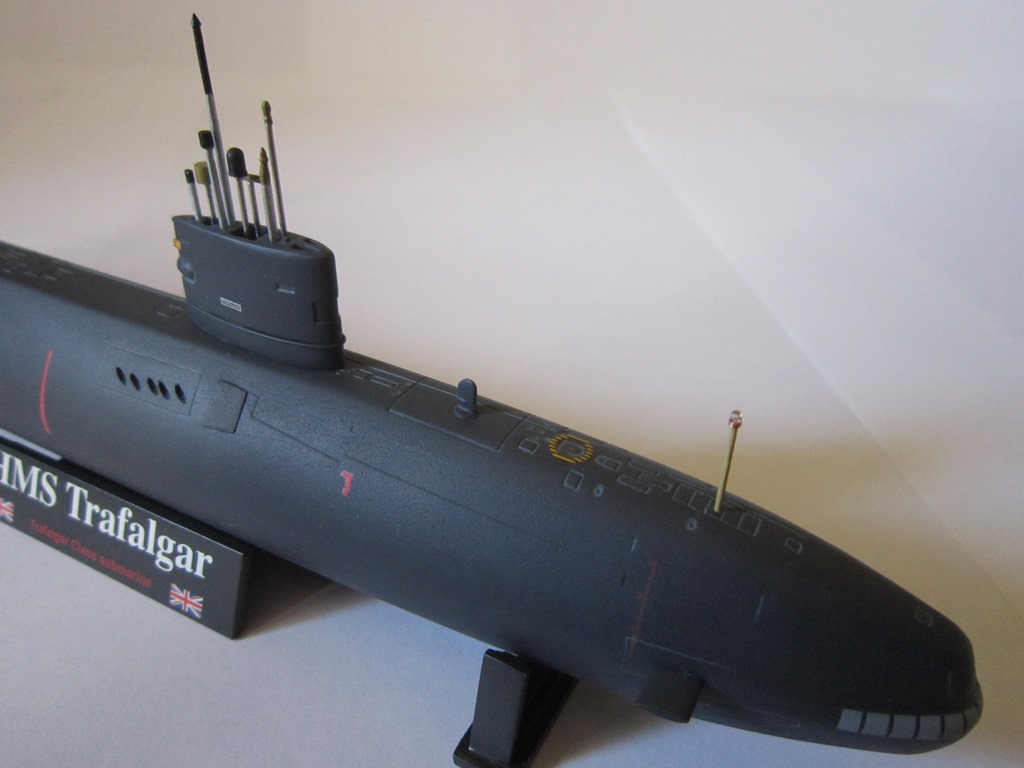

Лодка собиралась как на средний срок прохождения службы , после модернизации . Не помню где прочитал , что именно  на «Trafalgar» до конца службы стоял гребной винт , а не насадка "pump jet" . По этому было решено на лодку установить винт. Сборка лодки прошла без затруднений , если не считать плохую стыкуемость маленькой детали перед винтом , на этом месте пришлось не много повозится. Лодка полностью покрашена в цвет резины , расшивка выделена светло-серой акриловой краской , и после лодка задута матовым лаком. Гребной винт задут золотым металликом и покрыт футурой , флагштоки покрашены в светло-песочный , а не в белый , примерно такие же имеются на фото  «Trafalgar» . На кормовом флагштоке установлен флаг и красный фонарь , на носовом белый фонарь , так же белый огонь установлен на вертикальном  руле. ВУ сделаны из медицинских игл , на ограждение ВУ установлен  поручень и дверь из алюминиевого скотча. Подставка задута стальным металликом  и глянцевым лаком.
