С-9 "Гранд Балтийский" ("Гранд РБВЗ"), Сикорский И.И.
- Производитель:
- самодел
- Тип двигателя:
- Поршневая
- Тип техники:
- Гражданские
- Год выпуска:
- до 1930
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия
Уважаемые друзья, Земляки и коллеги!
Хочу представить вам свою новую работу. Давно хотелось поставит на полку самолёт, ставший своего рода «концепткаром» тяжёлой авиации на многие годы. Сикорский первым применил для тяжёлой машины крыло большого удлинения и рядное расположение моторов на крыле. Также «Гранд» имел полностью закрытую кабину.
ПРОТОТИП.
Первый полёт самолёт совершил в марте 1913г. Пройдя перевоплощение в «Большого Балтийского», затем в «Русского витязя», «Гранд» дал Сикорскому базу для постройки Муромца.

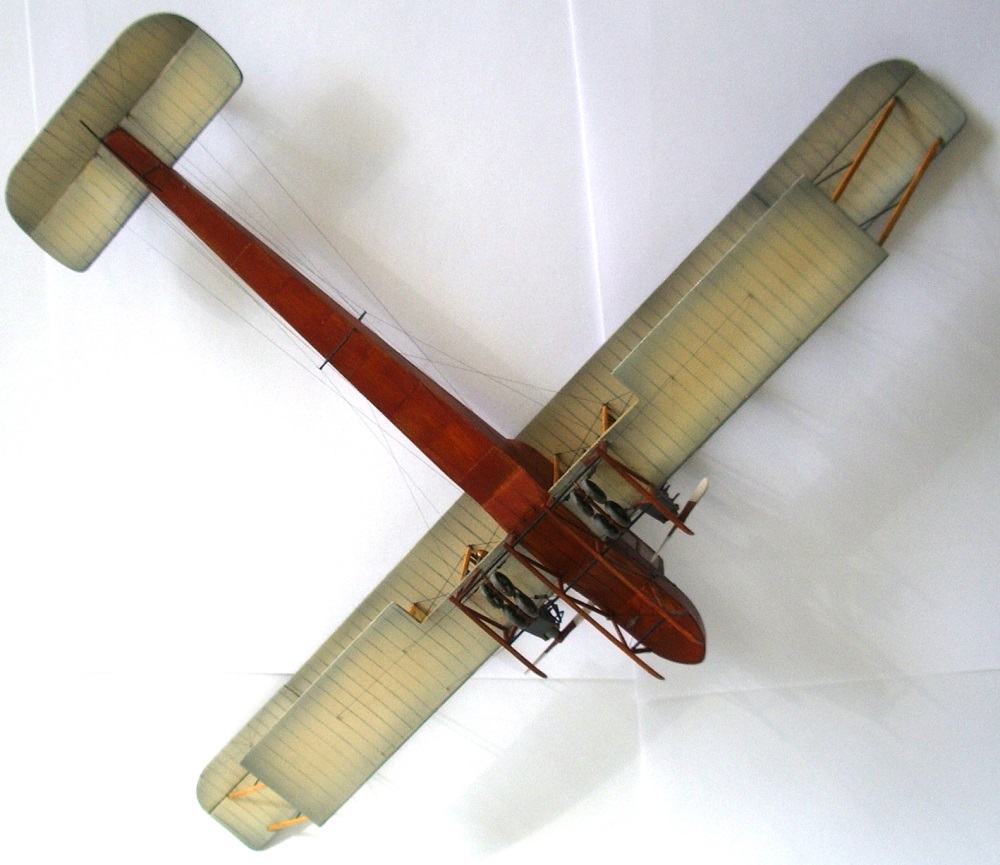

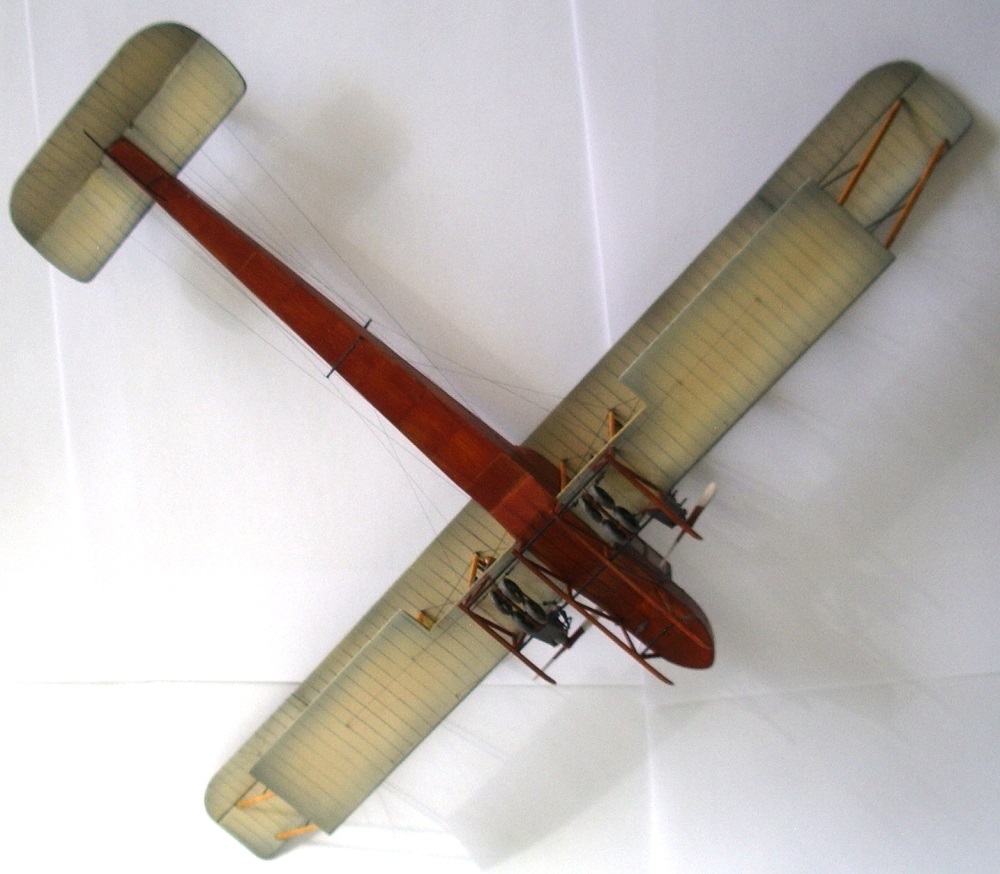

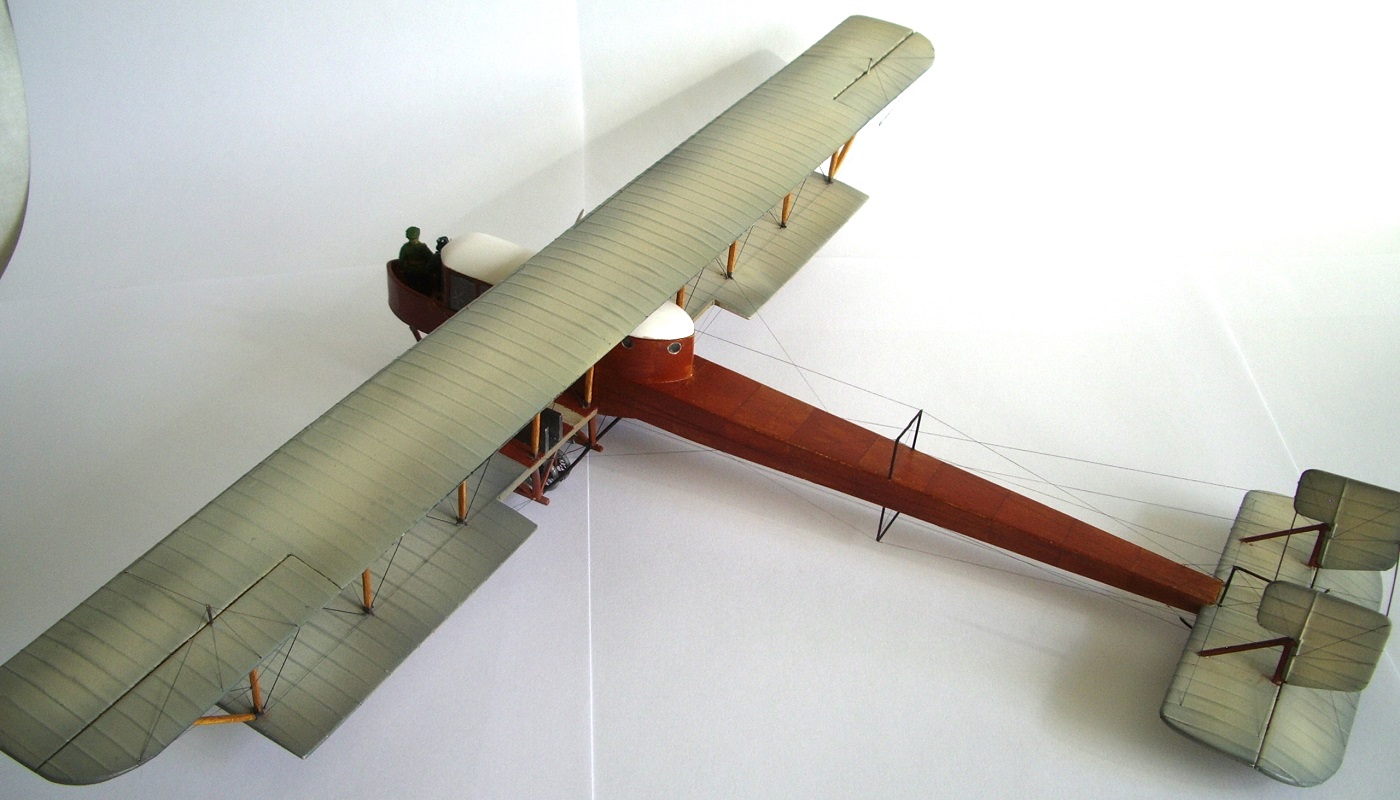

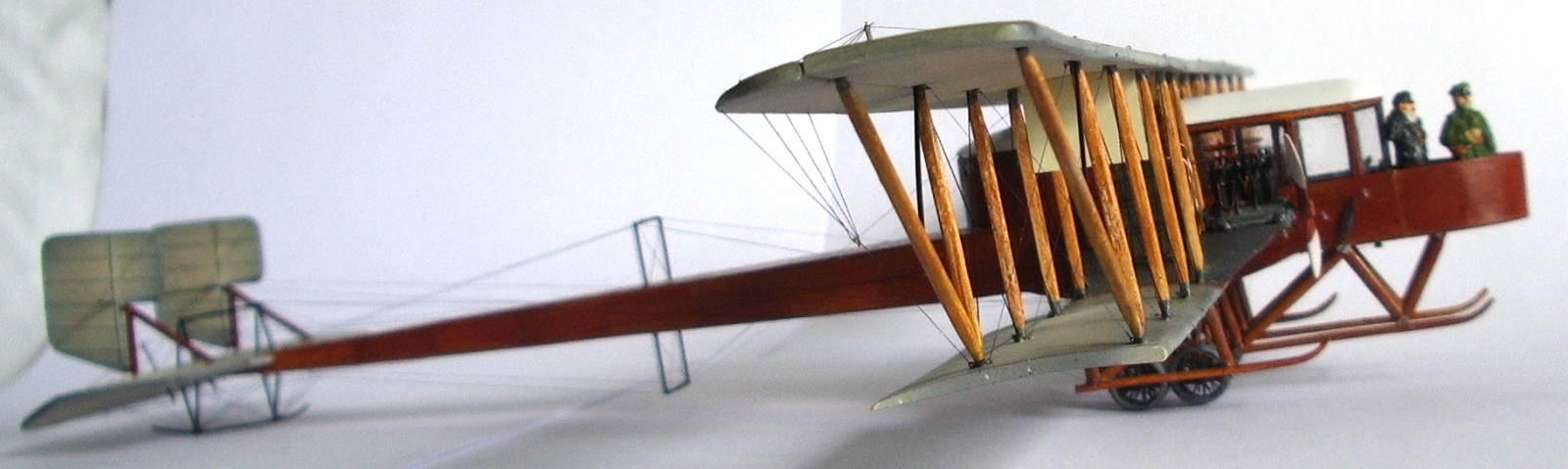

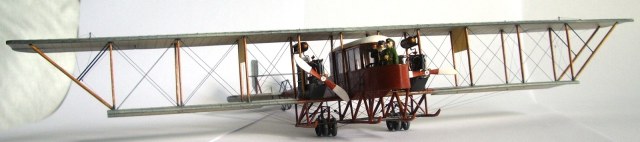

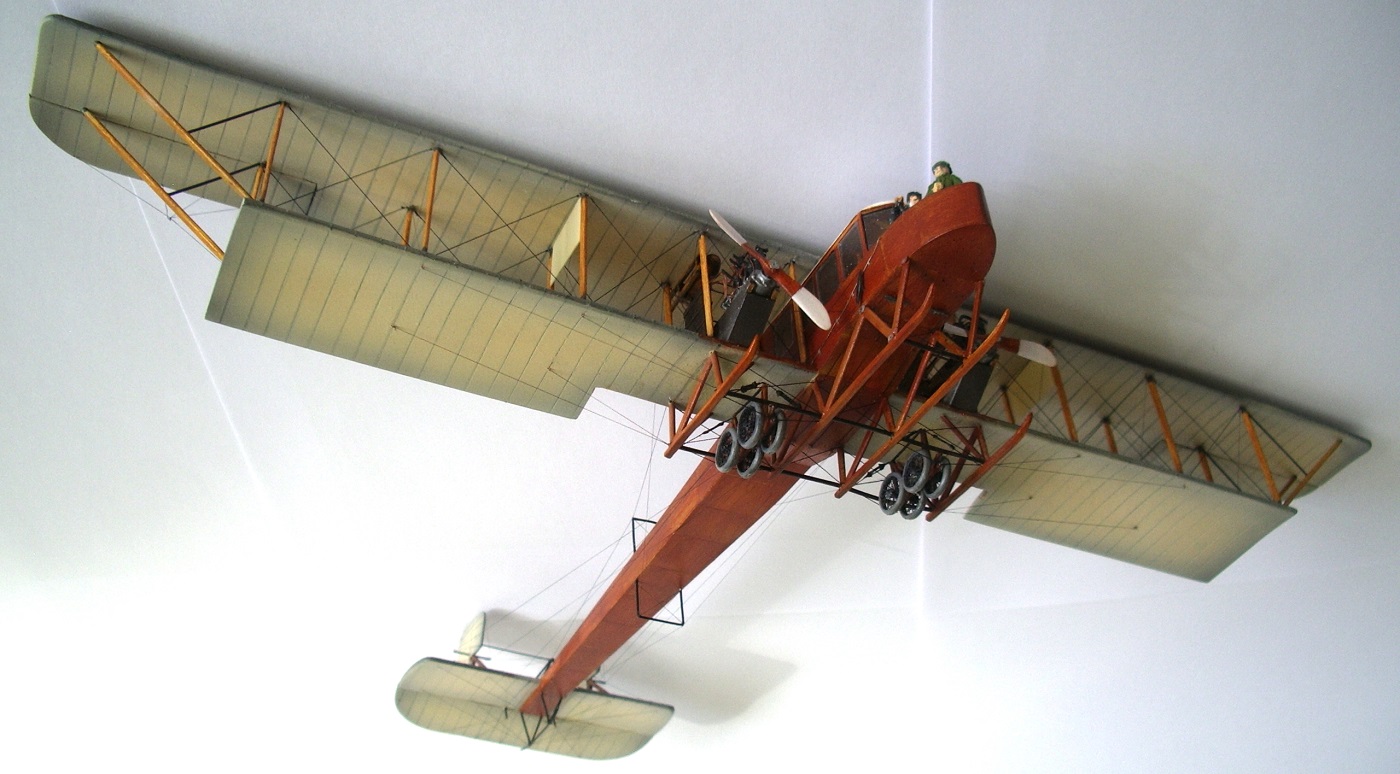

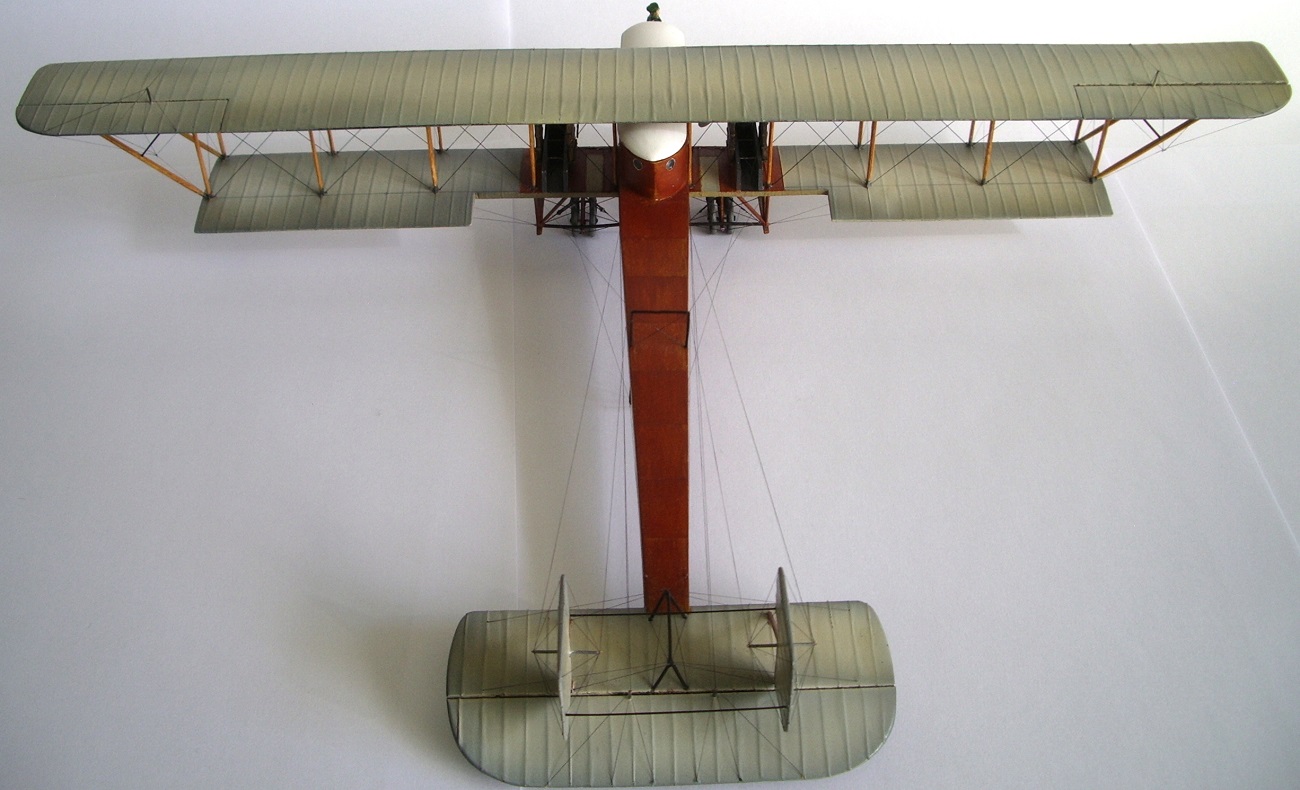

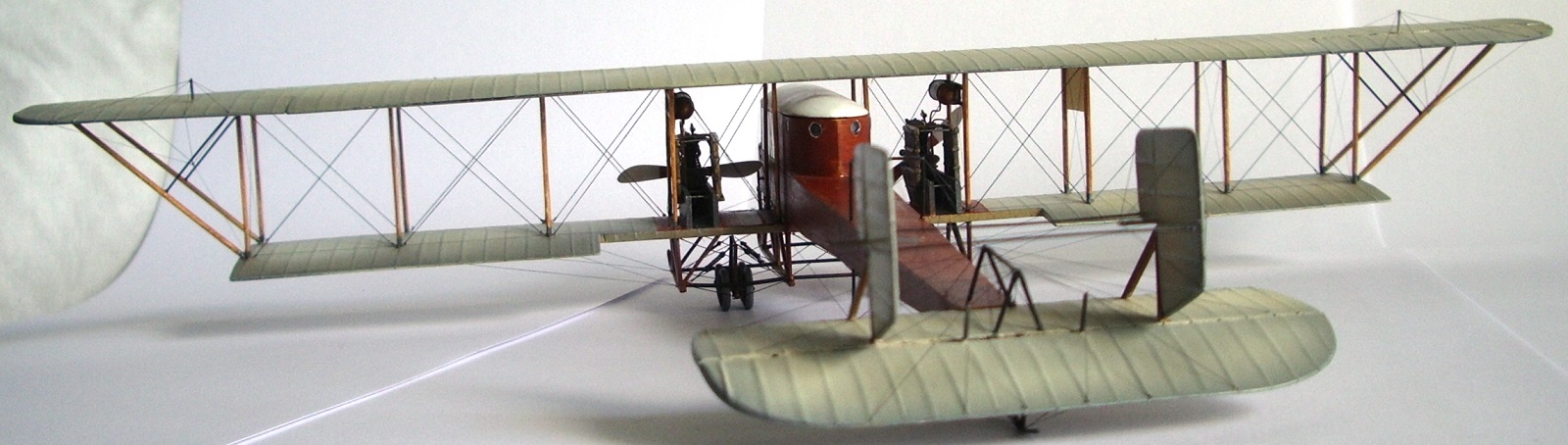

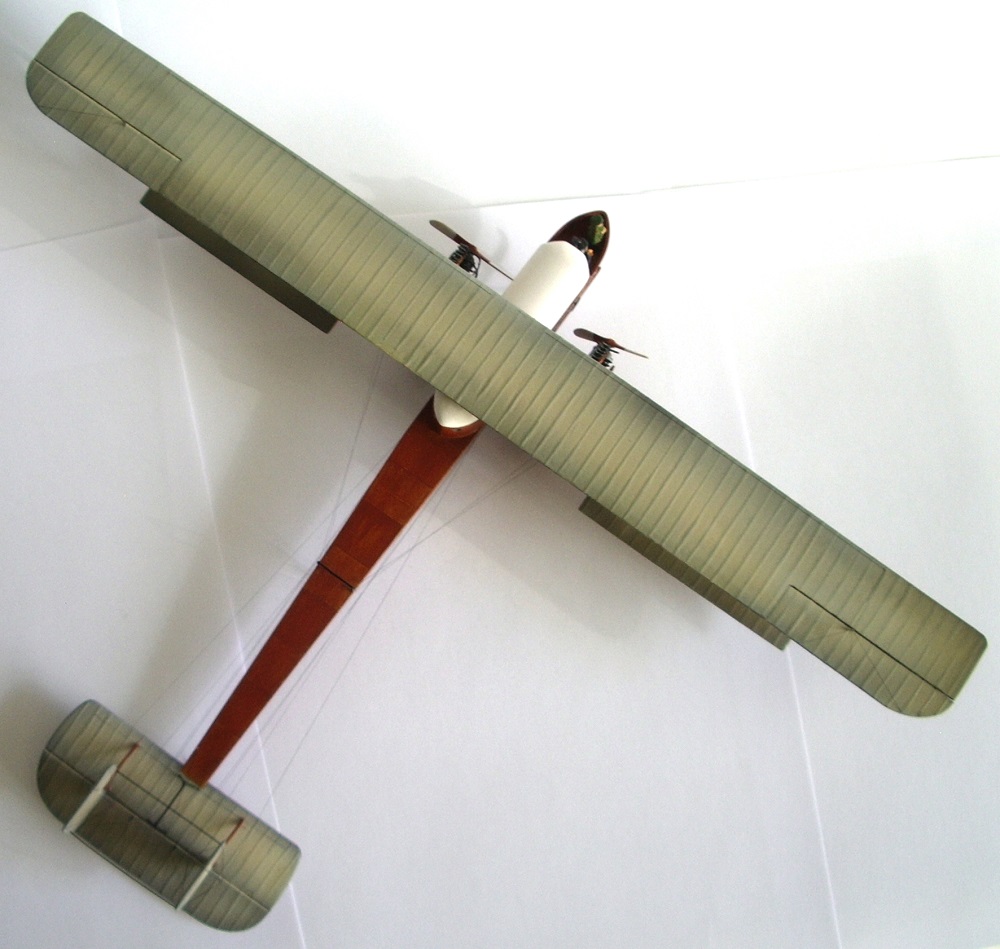

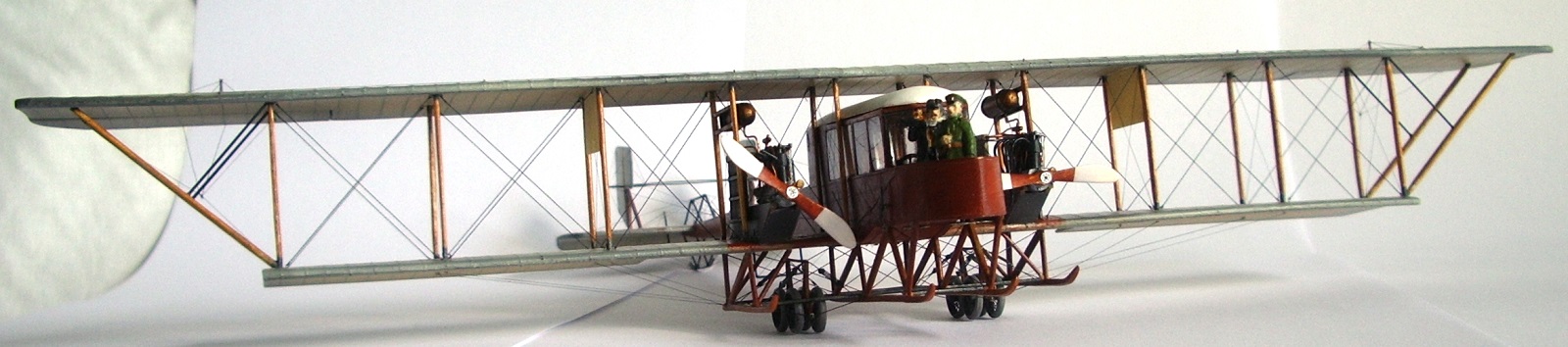

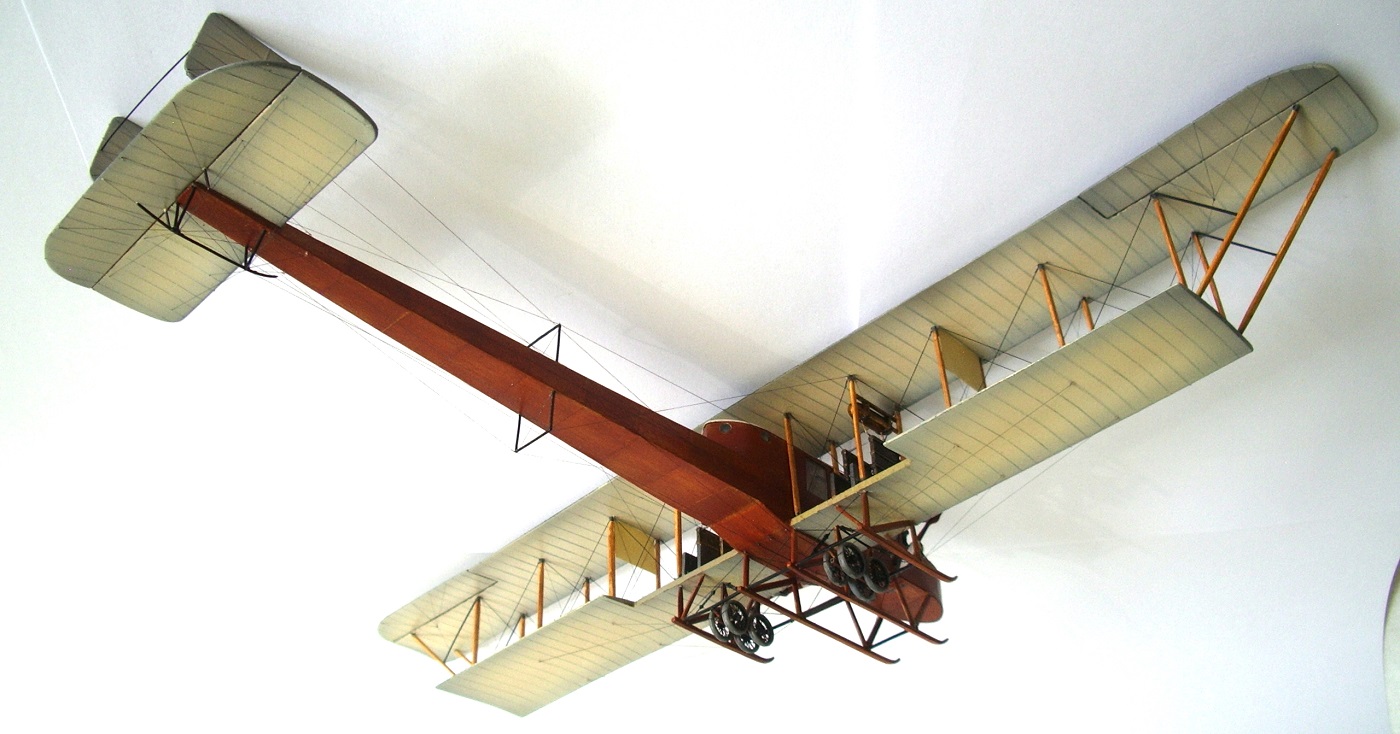

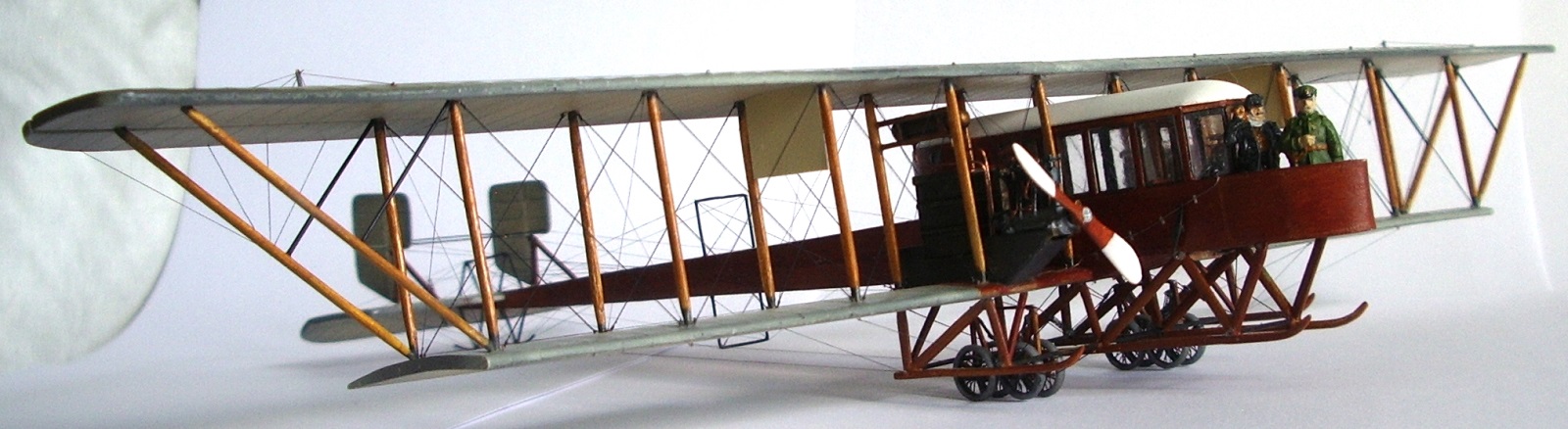

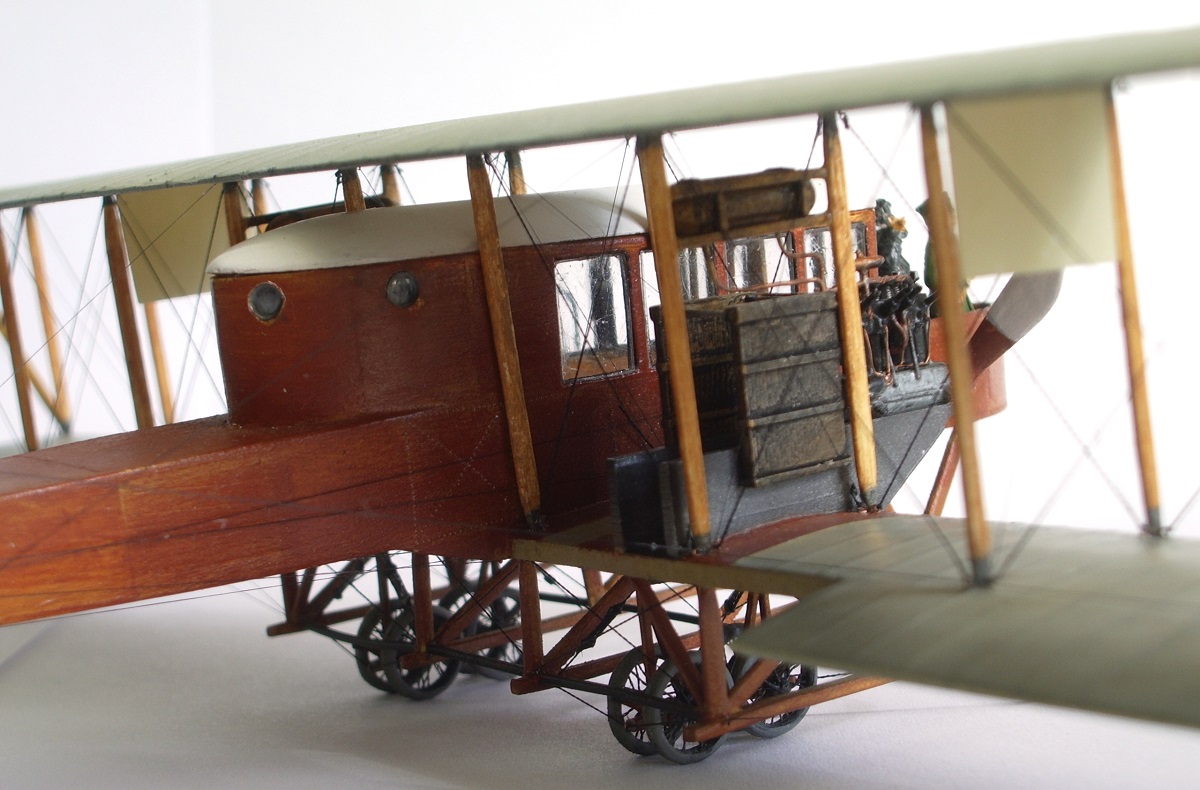

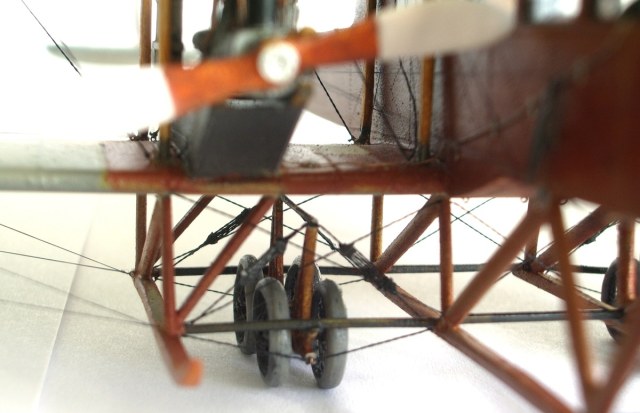

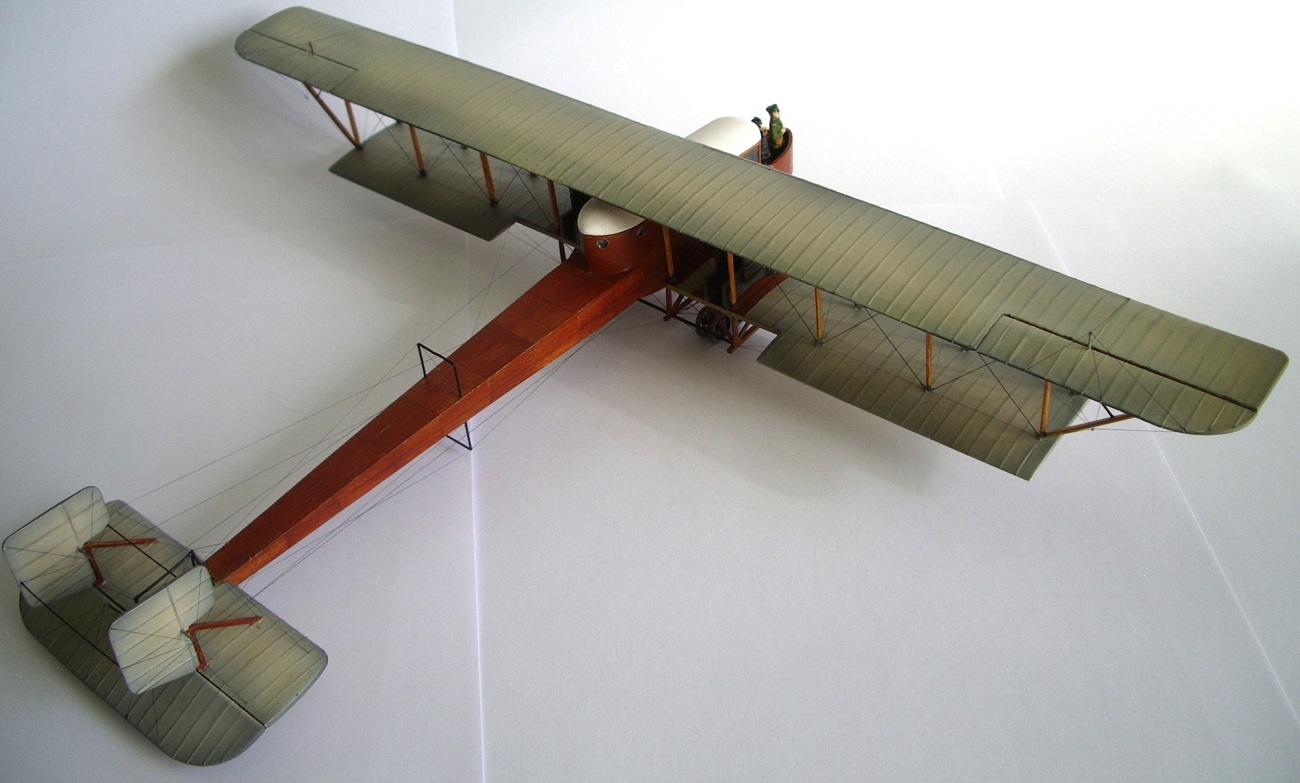

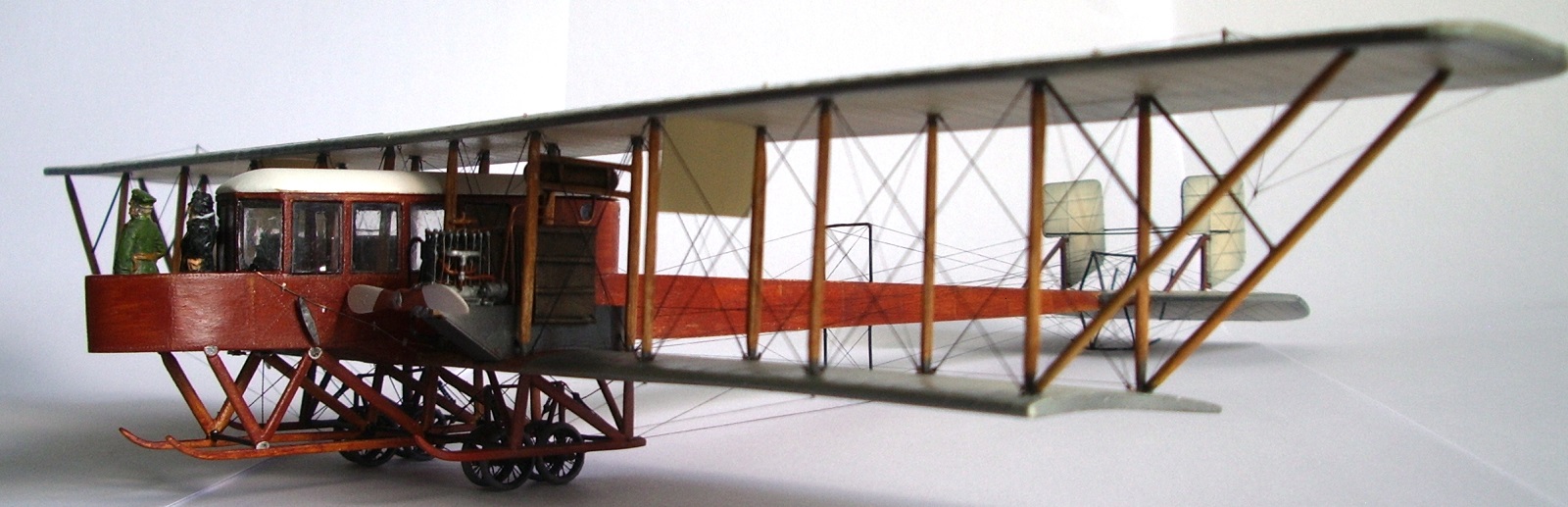

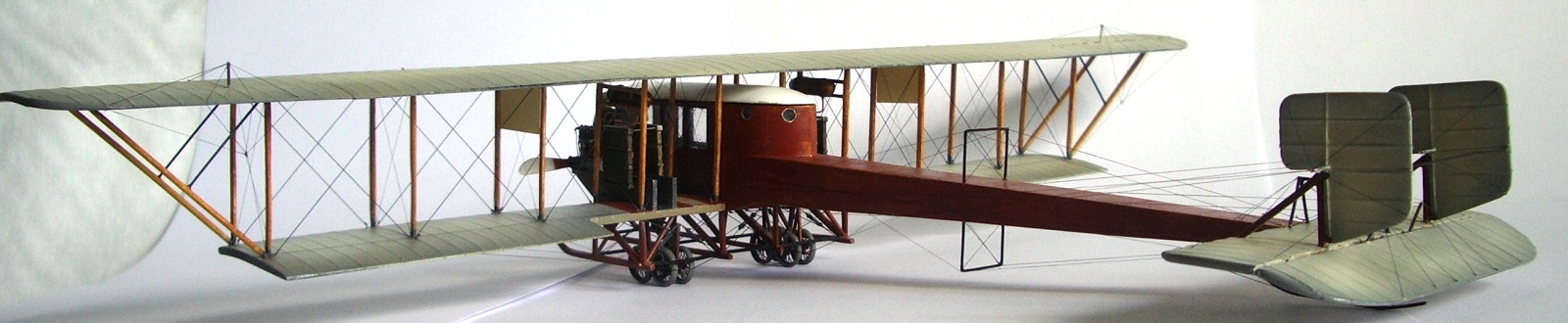

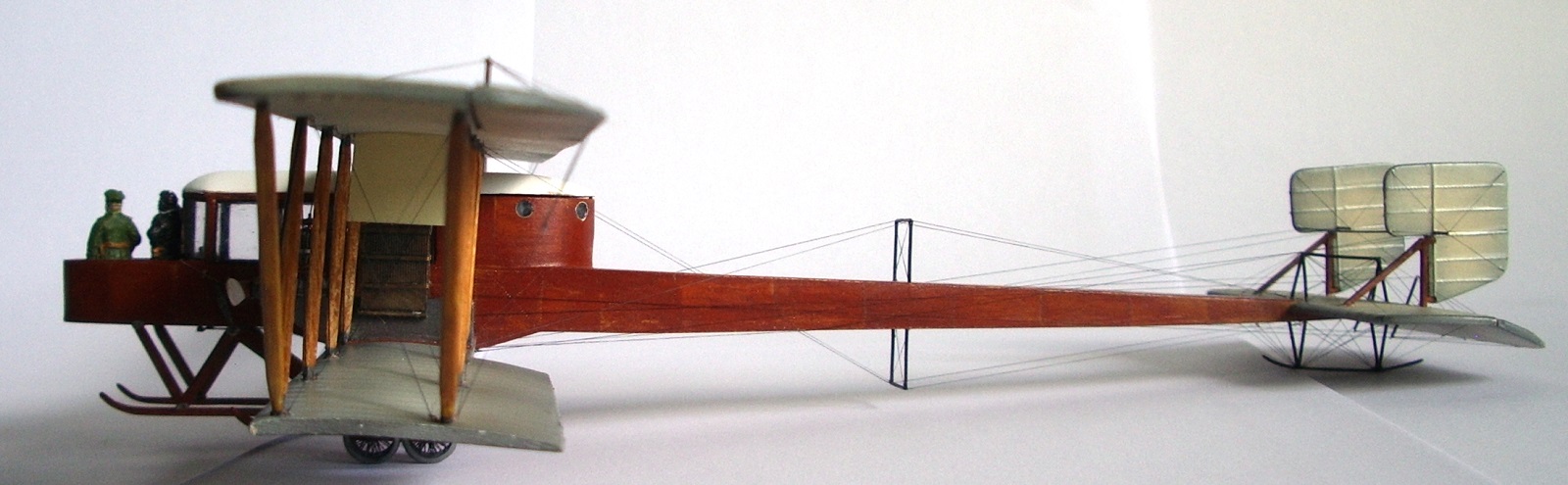

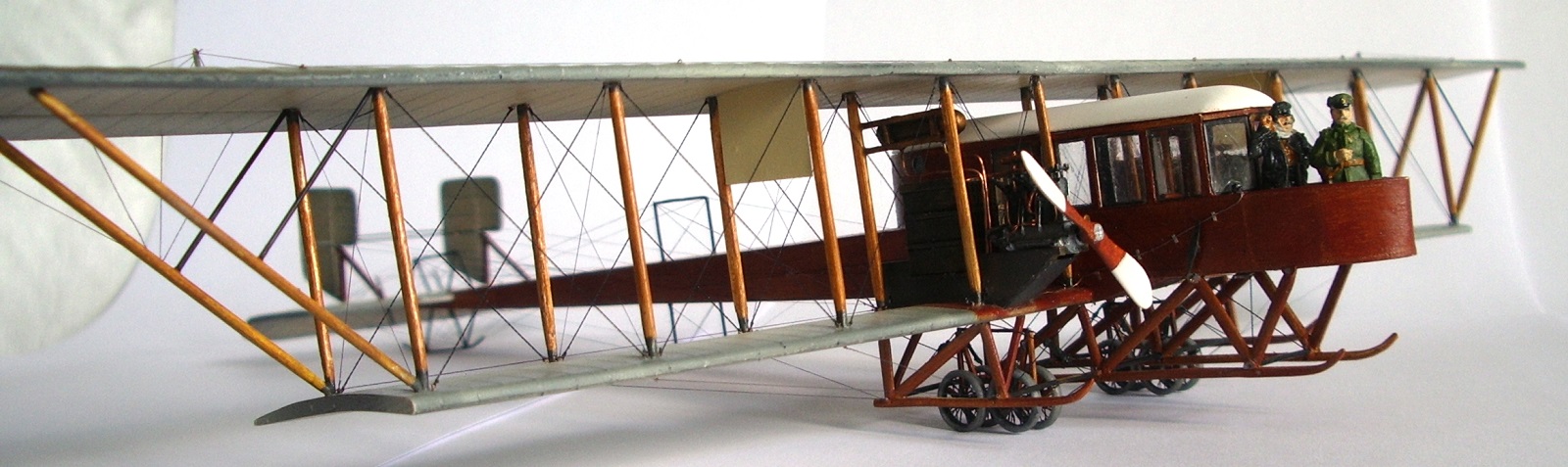

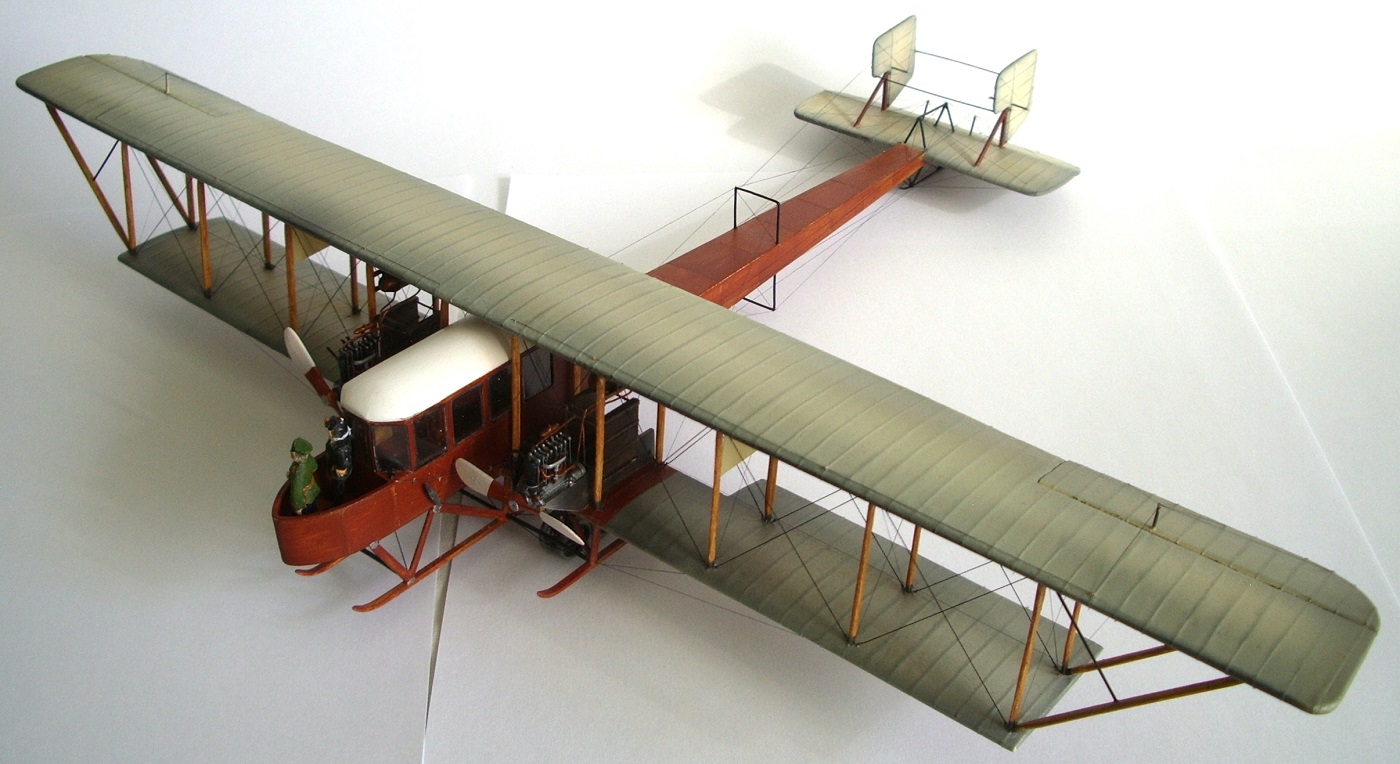

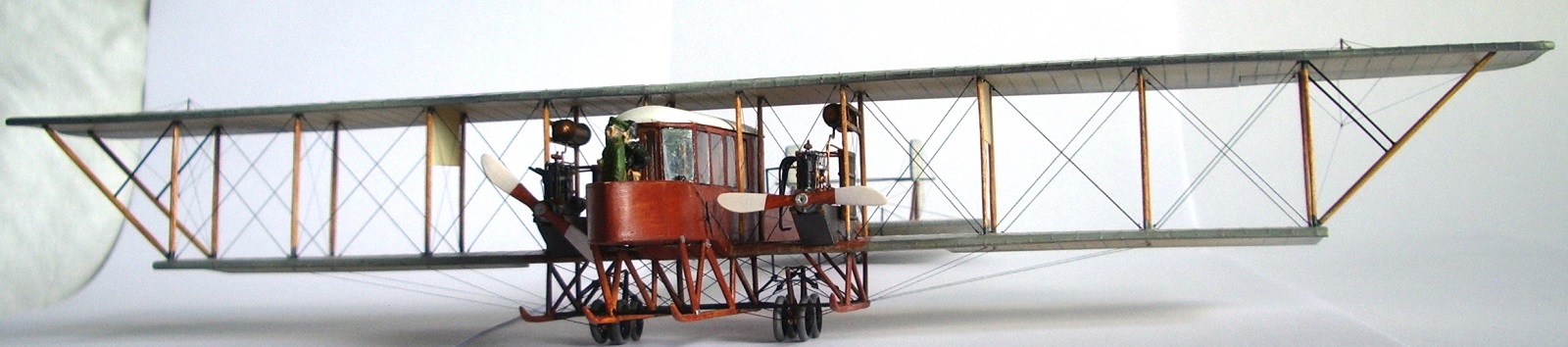

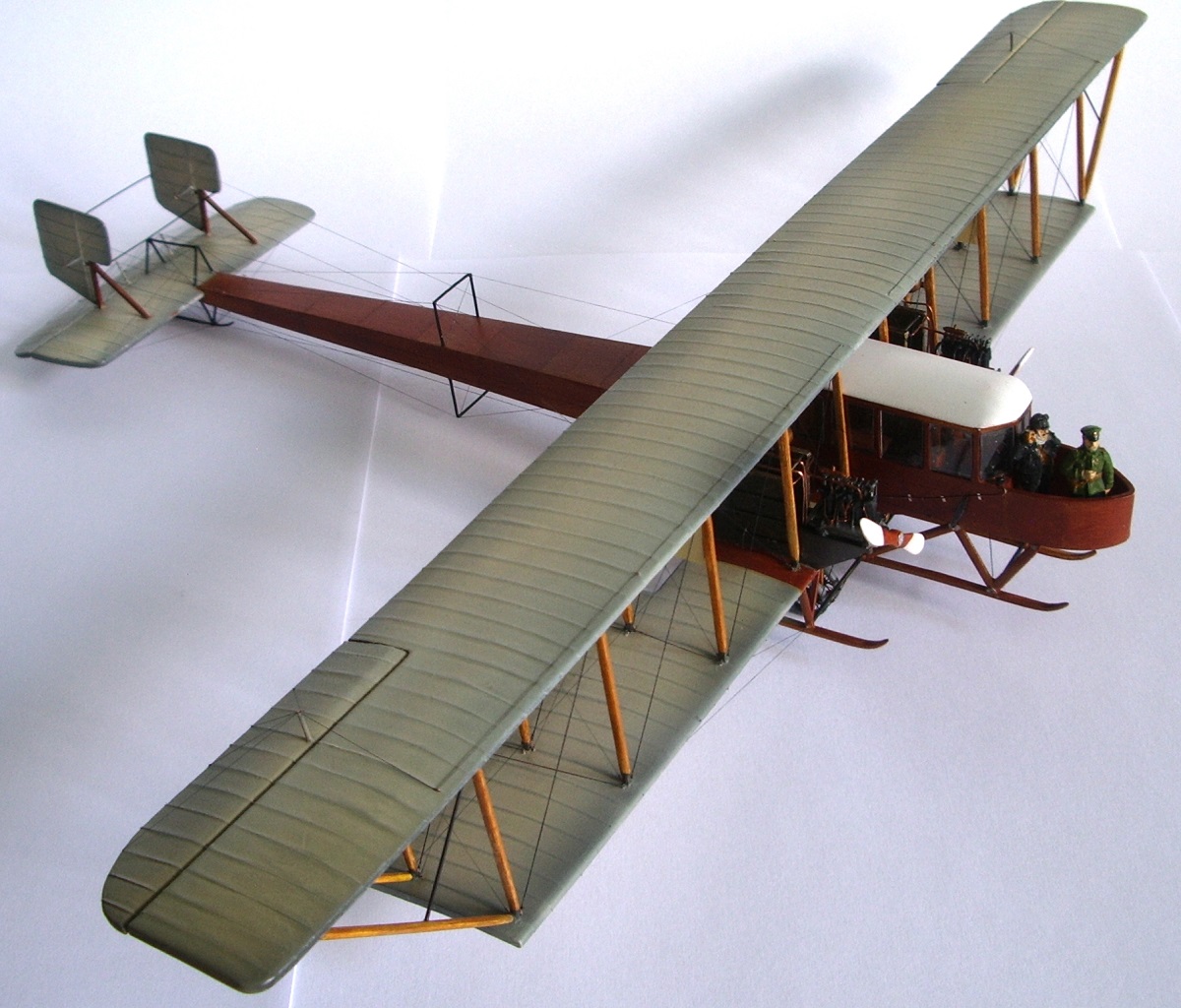

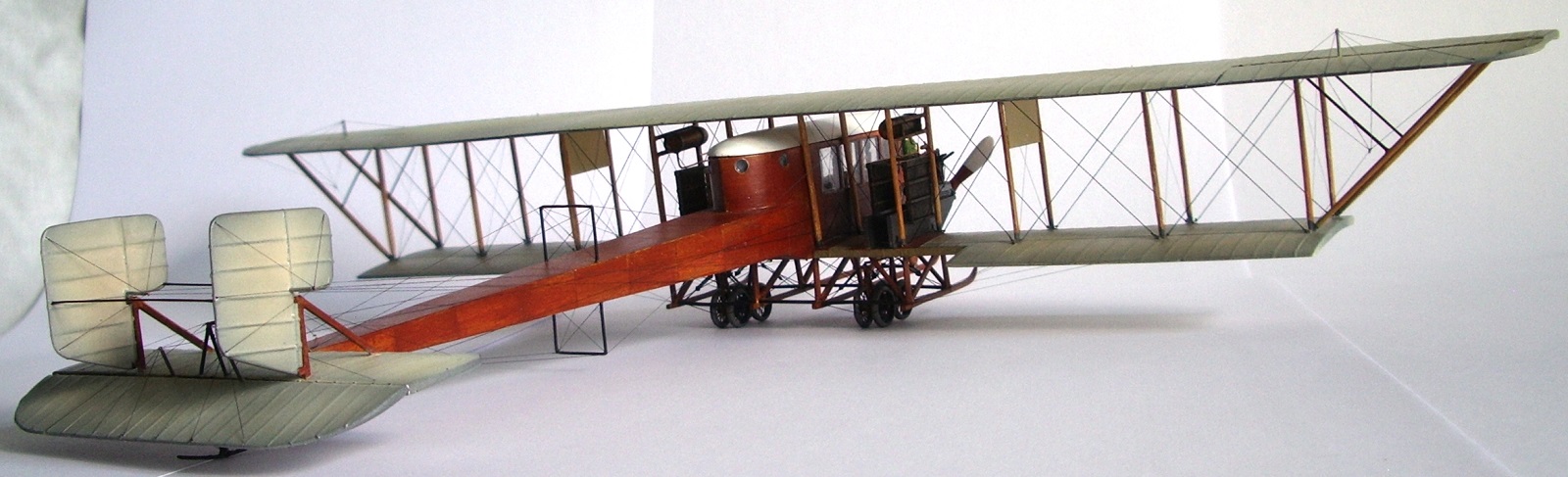

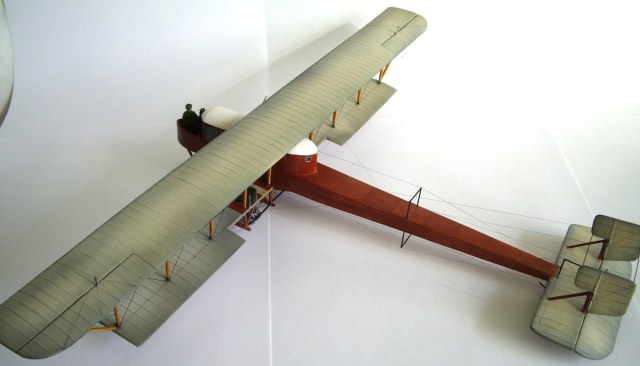

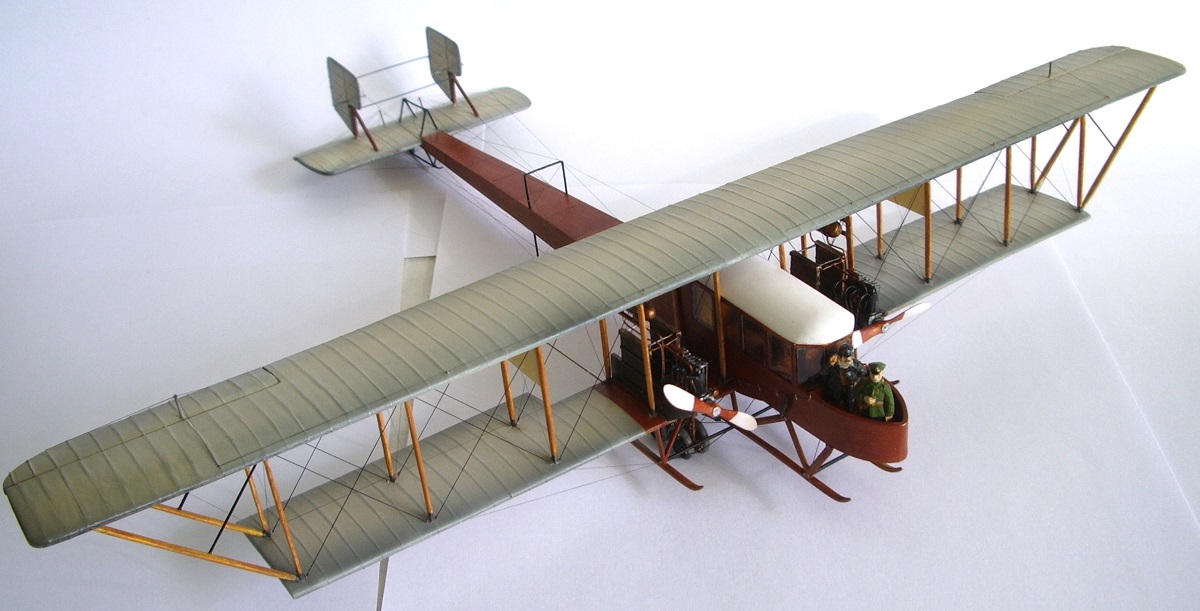

МОДЕЛЬ самодельная, из листового пластика. Профиль крыла выгнут на батарее парового отопления. Колёса выполнены по технологии, опробованной на КОМТА (http://scalemodels.ru/modules/forum/viewtopic.php?t=60173&postdays=0&postorder=asc&start=0 )

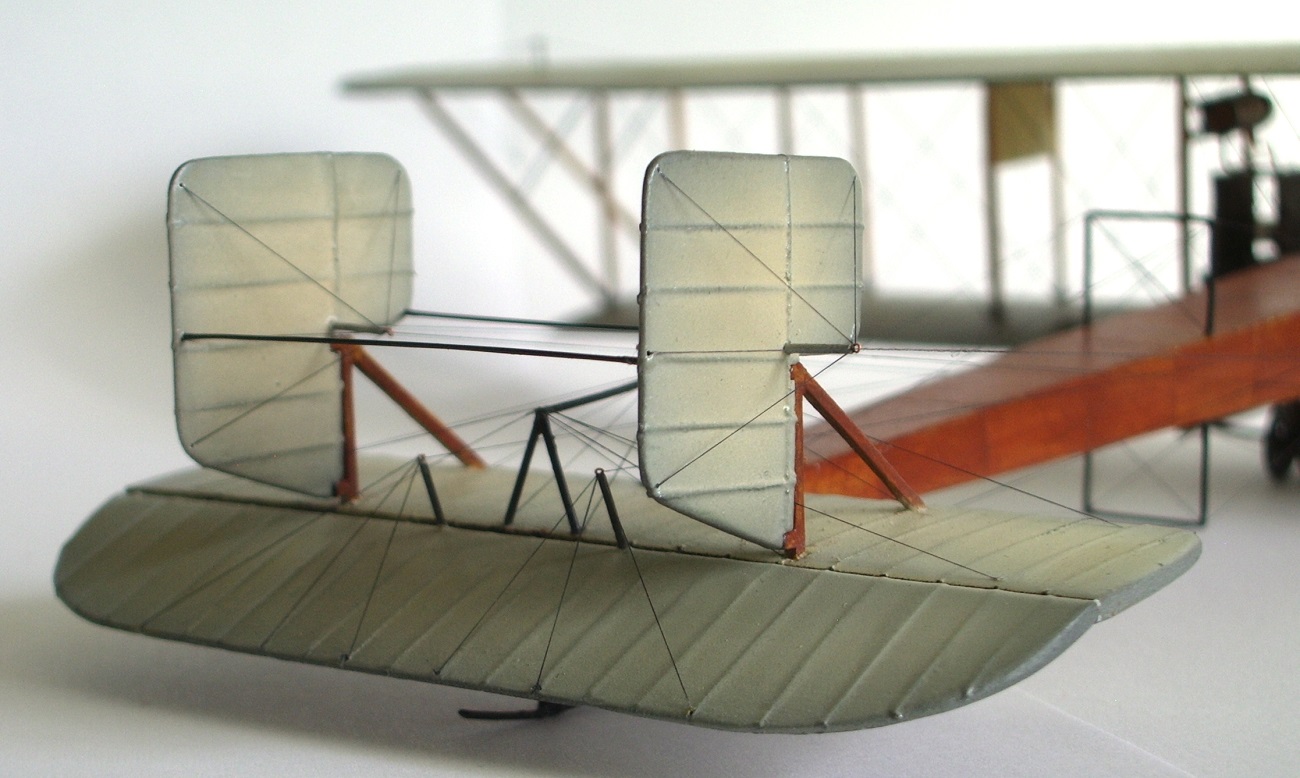

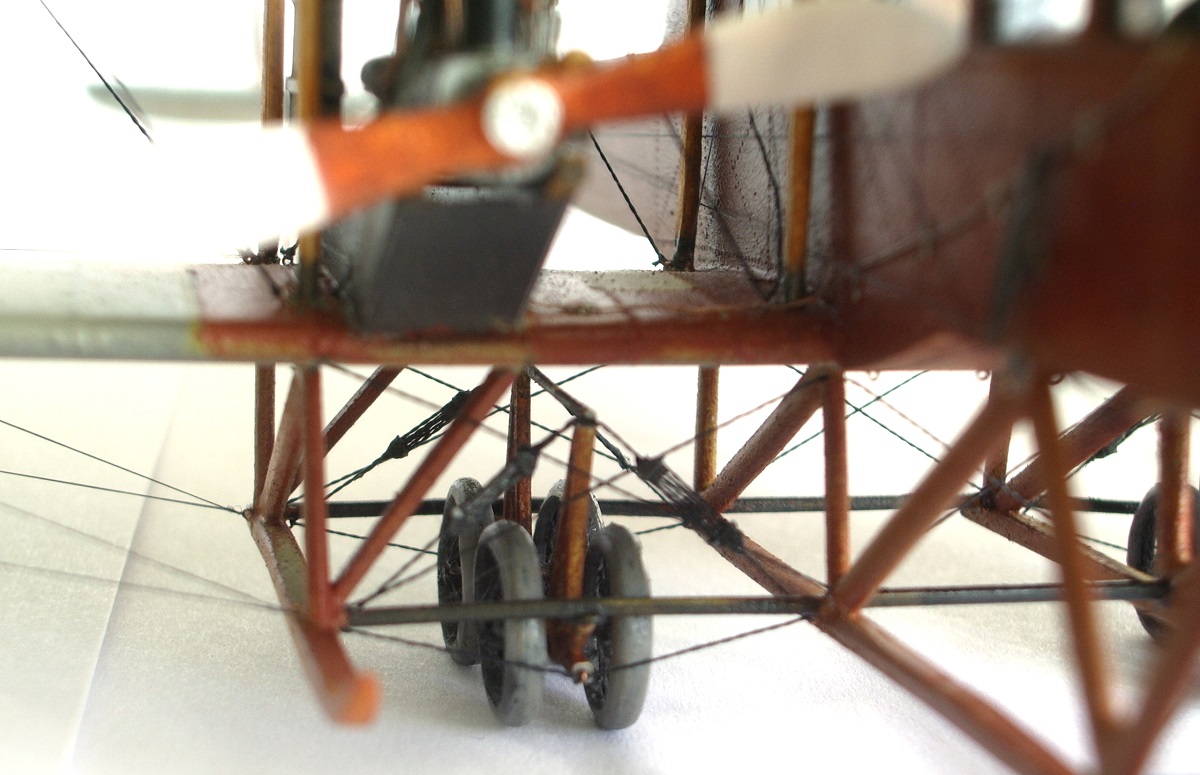

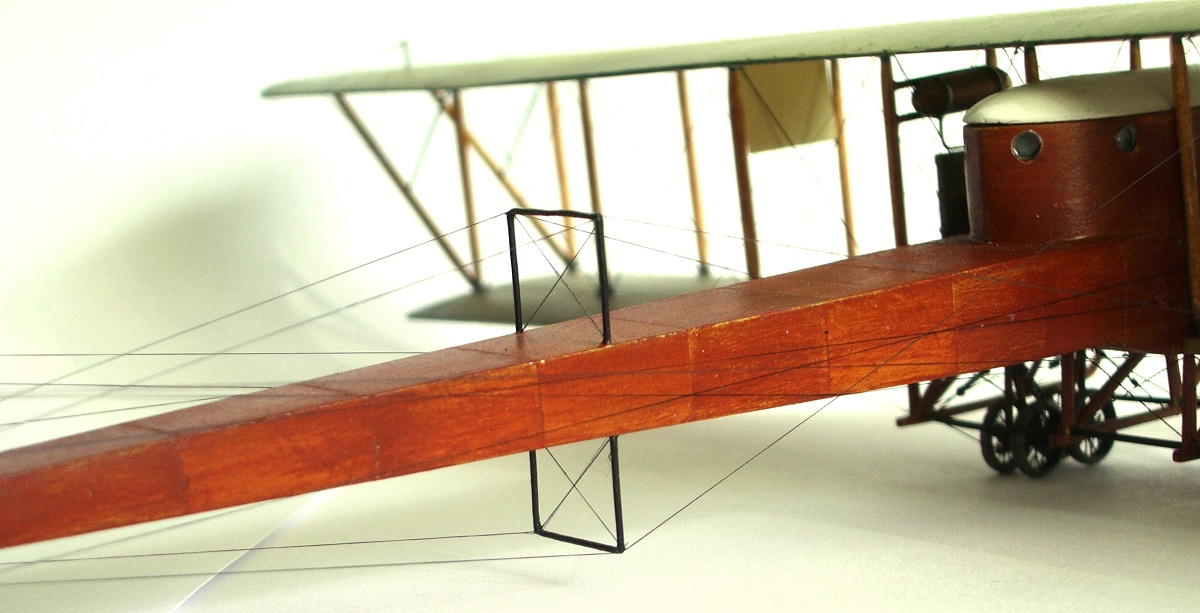

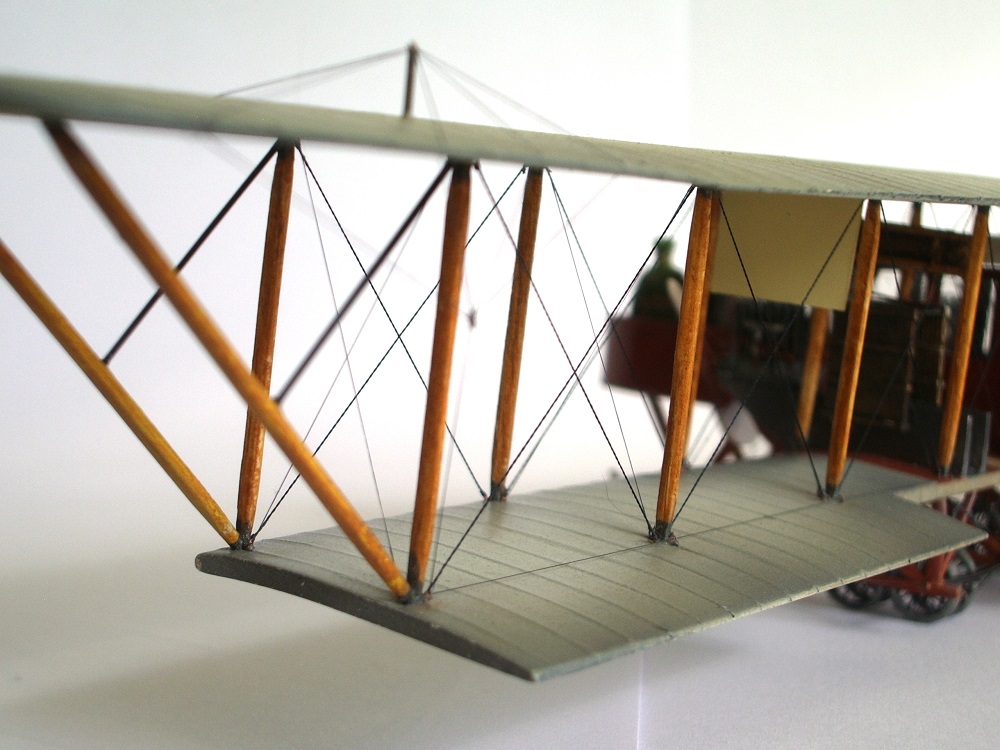

Материалы применял самые разные: нитки, проволока различных диаметров, прозрачный пластик и пр. Стойки из зубочисток. Растяжки продольные крыльевые- нить швейная, другие растяжки и тяги- чулок.
Краски –«самомес». Применял тамиевскую нитру и акрил, металики-валехо и тесторс. «Дерево»- жёлтая нитра как основа, «песочная» и «кирпичная» от АКАНа кистью.
Подробности стройки здесь http://scalemodels.ru/modules/forum/viewtopic_t_67289.html .

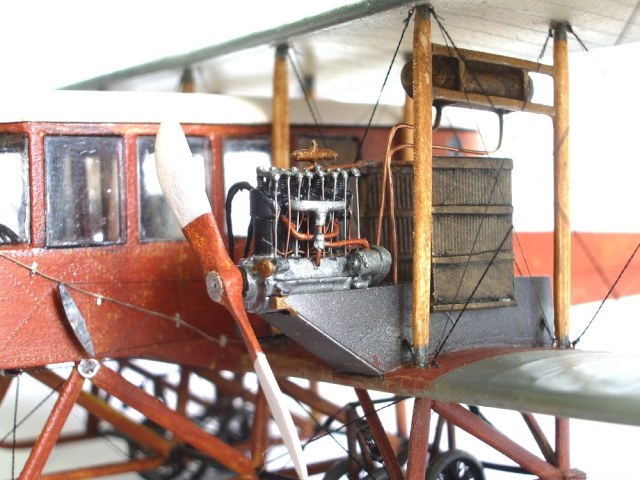

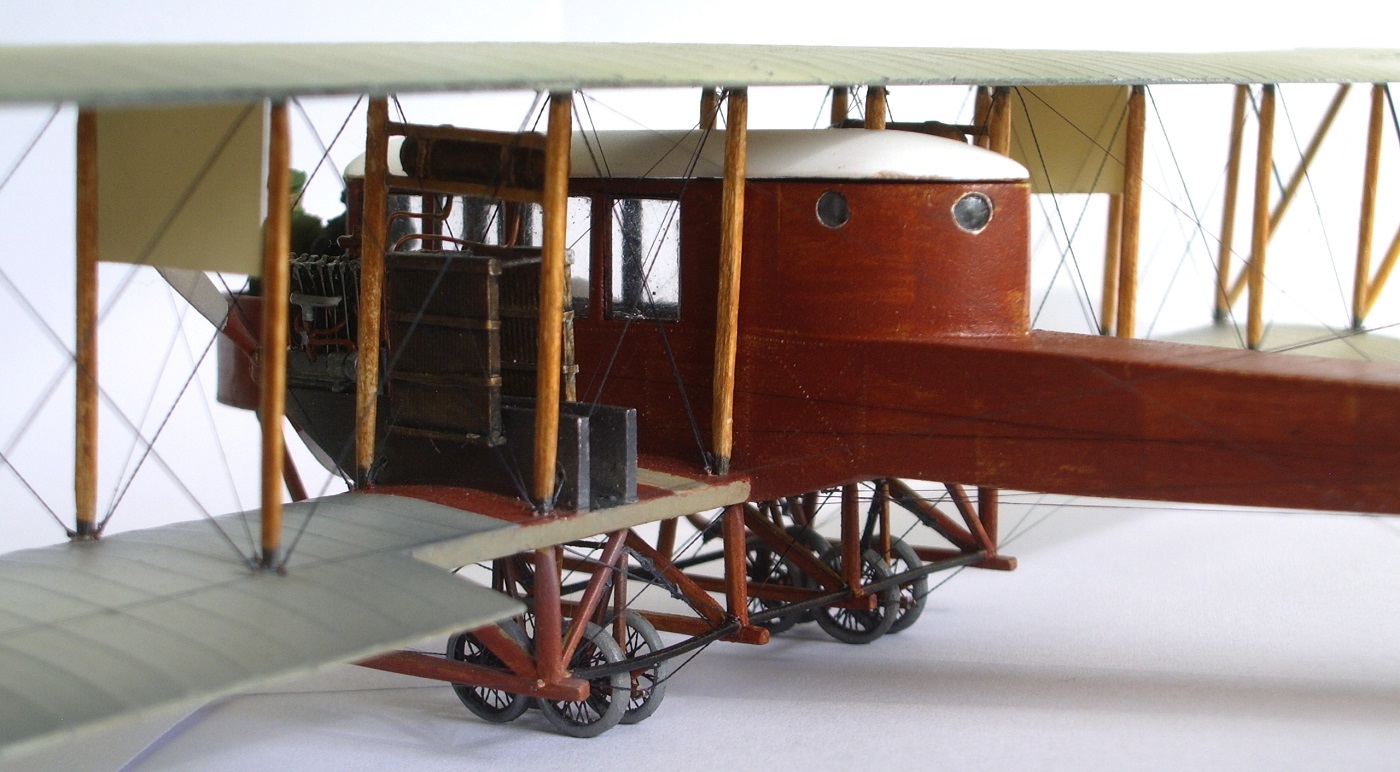

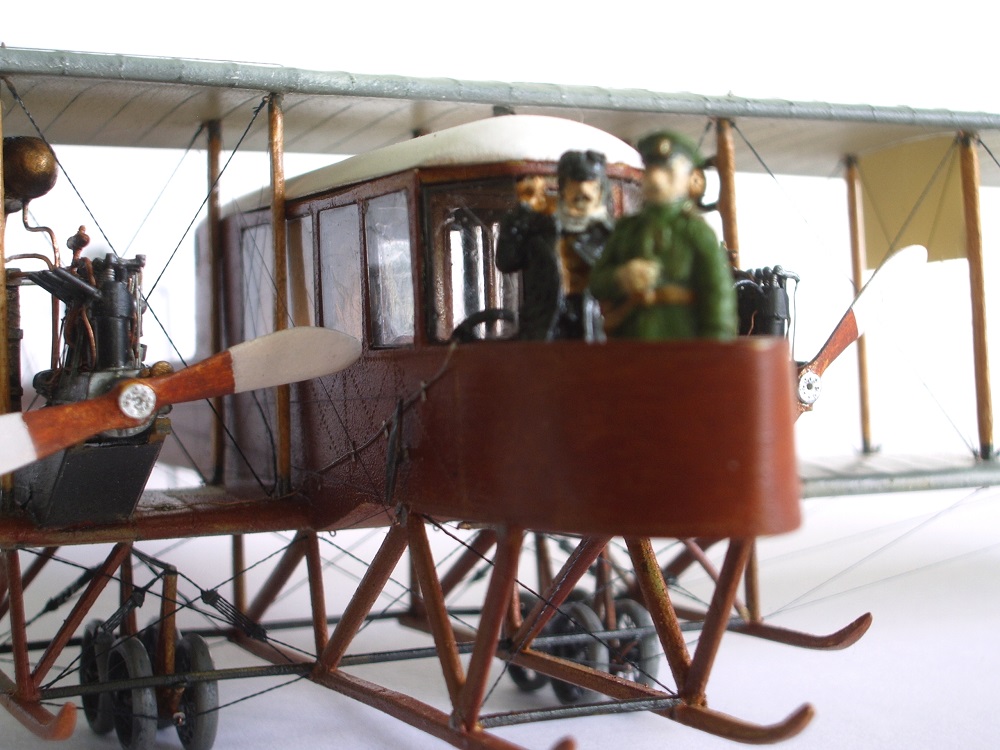

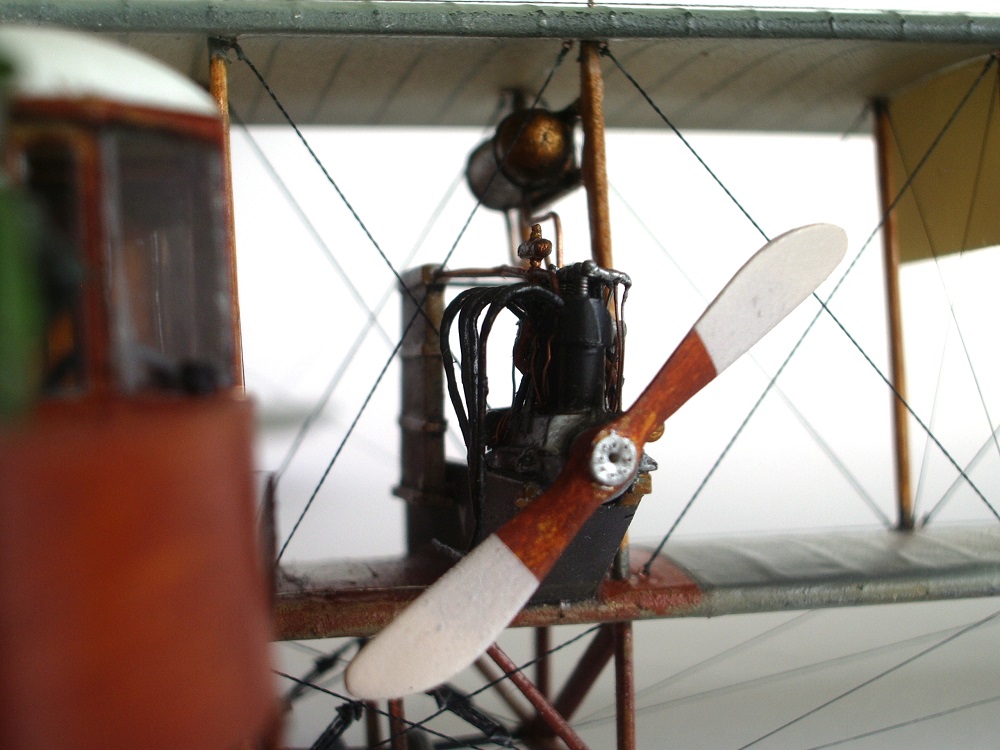

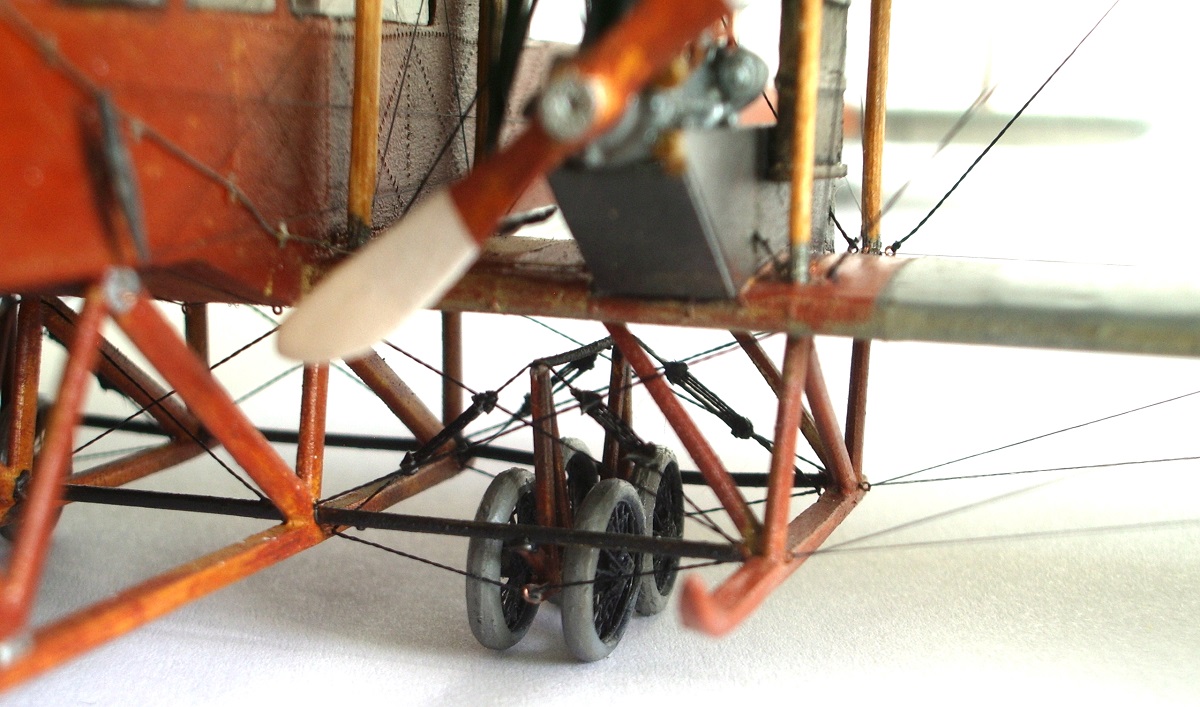

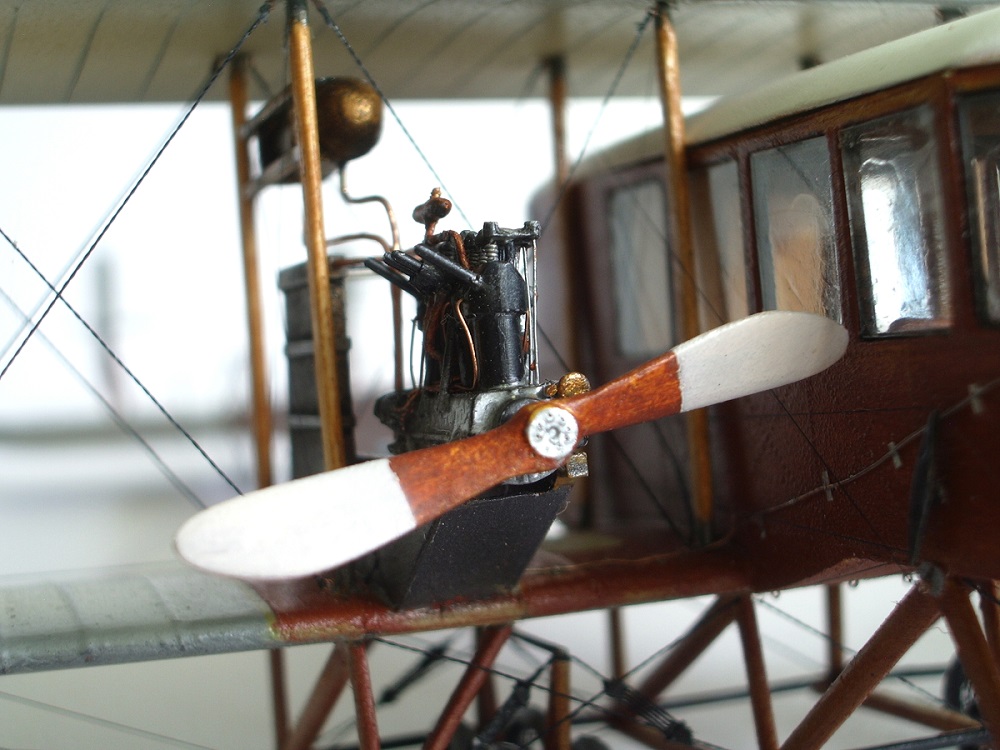

По традиции, немного о «косяках». Моя «беда»- переразмеренность видна на моторах и шасси, которые должны были быть 8 мм, а у меня 10, но уменьшить не получилось. Очень мало понятных и подробных эскизов, часть деталей приходилось «додумывать» по фото. Не везде понятны углы установок узлов и деталей на прототипе. Ну и, конечно, фигурки… не получаются.:(
Огромное спасибо за подсказки и поддержка участников подфорума http://scalemodels.ru/modules/forum/viewforum_f_54.html .
С уважением, Андрей.
Оценки
Войдите, чтобы оценить работу.
Комментарии (29)
На сайте с 30.06.2009
23 1386
Андрей, отличная модель. Мои поздравления!
Спонсор
На сайте с 15.10.2012
17 69
Грандиозно. Впечатлила модель.
На сайте с 06.05.2013
128 2616
Очень, очень интересно такое увидеть на "Каропке"! И матчасть, и исполнение, все замечательно выполнено! Браво!!!
На сайте с 19.01.2010
4 254
Силища! Респект. Больше и сказать нечего.
На сайте с 01.05.2013
7 1
обалденно красиво грандиозно
На сайте с 21.09.2010
39 694
Титан
На сайте с 18.07.2010
368 21797
Автора сразу же вычислил по превьюшке. Все сделано обалденно. <img src="http://www.kolobok.us/smiles/standart/good2.gif">
Однако данный самолет вовсе не назывался С-19, такое название носила оригинальная двухбалочная машина, построенная Игорем Ивановичем в в мае 1916 года.
На сайте с 23.09.2015
18 3047
Восхитительная, очень впечатляющая, мотивирующая на строительство модель!
Молодцы оба: и Сикорский, и Вы
P.S. "Приемной комиссией! хоть Вы и не довольны, но фигурки свою роль однозначно выполняют!
На сайте с 04.11.2015
204 406
Я бы на этих расчалках скорей повесился, чем бы их все так натянул.
Потрясно.
На сайте с 22.11.2010
76 88
Друзья! Спасибо за добрые слова!
Уже исправил
буквенно-цифровой индекс, и остался тоько "Гранд". "С-19" напечатал машинально.
На сайте с 05.07.2015
2 1183
Шедевр. Потрясающая работа.

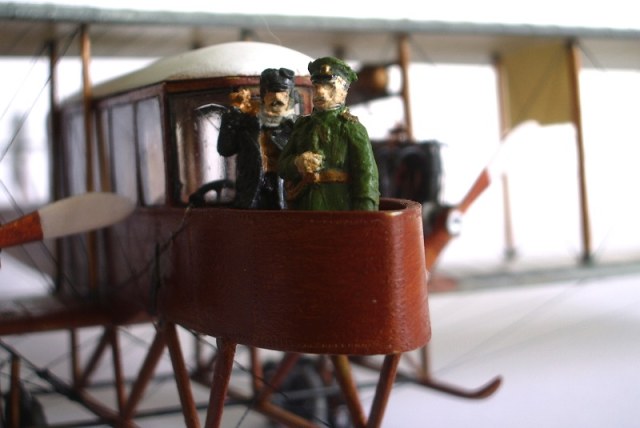

А что это за моджахед в зеленой форме на носу самолета?
В черном, подозреваю, сам Сикорский?
На сайте с 27.05.2014
25 85
Великолепно!!!
На сайте с 01.08.2010
25 1943
Святогор! Святогор! Святогор !!!!
На сайте с 29.06.2013
34 57
Отличная модель!Просто супер!
Спонсор
На сайте с 19.03.2014
104 2661
Потрясающе!!! Слов нет!!!
И присоединюсь к Rata: Святогор!!!!
На сайте с 08.06.2012
16 763
Планка приподнялась ещё выше!!! Великолепная работа!
Колёса - дело десятое, а фигурки - двадцать пятое.
На сайте с 04.01.2015
91 6670
классный агрегат!
Это ж надо так зверствовать над тяжелой авиацией )
Спонсор
На сайте с 05.03.2014
69 1301
Да это просто какой то пипец! Других слов и не находится. Потрясающий запил! Грандиозный!
Андрей, я сейчас тоже "погружаюсь в тему". Только, кажется погружение закончится пшиком. Получил пять посылок Де Агостини с Ильей Муромцем и... Уже два месяца глушняк. Ни посылок, ни анонсов следующих выпусков на их сайте. Ни дебильных роликов по ТВ. Неужели очередное кидалово?
Стас1990 - да Бог с Вами! Какой к лешему моджахед! Вы что, не узнали? Это ведь милейший, добрейший человек, равноапостольный великомученник Государь Император Николай вторый, получивший в народе прозвище "Кровавый". :-)

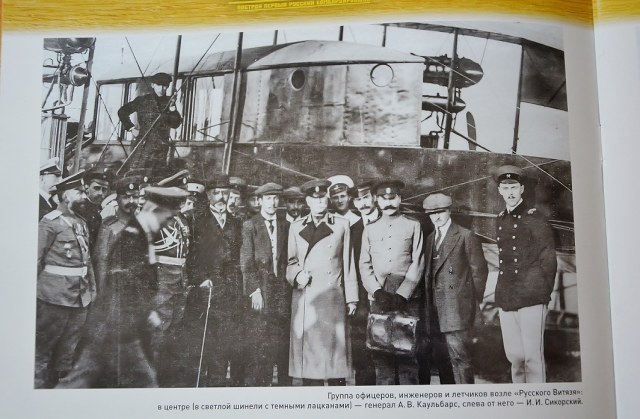

Вот он на фото, путаясь в шинельке карабкается на "балкон" (Чо та недотумкал в конструкции Игорь Иванович. На "балкон" можно было попасть лишь вот так, по стремяночке. :-)) Прикольно, на сапогах шпоры у него… Этакий буржуазный пережиток из 18 века. Ну понятно, он же Император, а не хер в стакане, какой же Император без шпор!

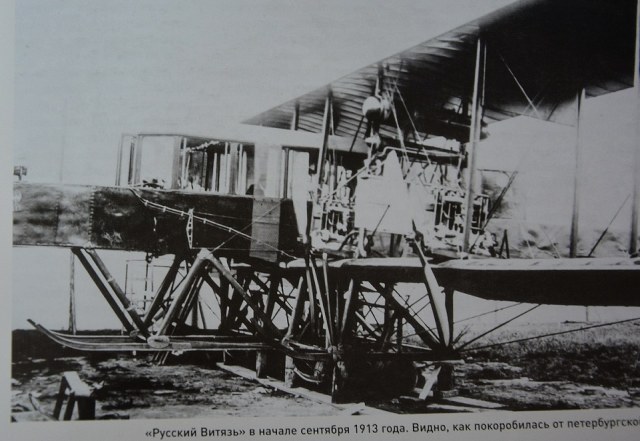

Андрей, обратите внимание, и на всех известных фотках, и на схемах видно, вот эти трубопроводы (или как их назвать) идущие с обеих сторон с балкона – они двойные.
А еще нос можно украсить прожектором (он съемный, могли ставить, могли снимать), буквами РБВЗ и гербовым орлом.
Удачи! Повторяюсь – Грандиозная самоделка. На растяжках я бы тоже скорее повесился…
Спонсор
На сайте с 05.03.2014
69 1301
...
Спонсор
На сайте с 05.03.2014
69 1301
ююююю
Спонсор
На сайте с 05.03.2014
69 1301
ххх
Спонсор
На сайте с 05.03.2014
69 1301
...........
Спонсор
На сайте с 20.05.2013
84 224
Андрей,
Отличная модель!
Дмитрий спасибо за интересные фото.
Спонсор
На сайте с 05.03.2014
69 1301

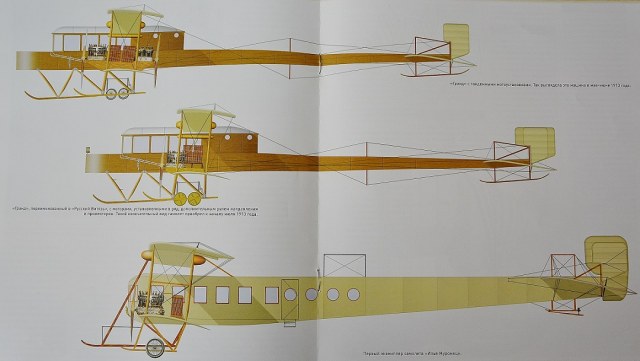

Антон, это все добро из журналов Де Агостини, у меня есть тема в форуме "Сказка про Илью Муромца", я там показал все фоты из журналов которые успел получить.
Спонсор
На сайте с 15.07.2010
62 482
Ну и ну! Шикарный самодел! Сколько же труда потрачено!
На сайте с 22.11.2010
76 88
Друзья! Огромное спасибо за внимание к работе и за добрые слова!
Святогора не планирую- слишком мало инфы, да и не нравиться он мне.
Уважаемый Дмитрий! Спасибо за внимательный подход к моей работе, но изображённая мной версия именно такова.

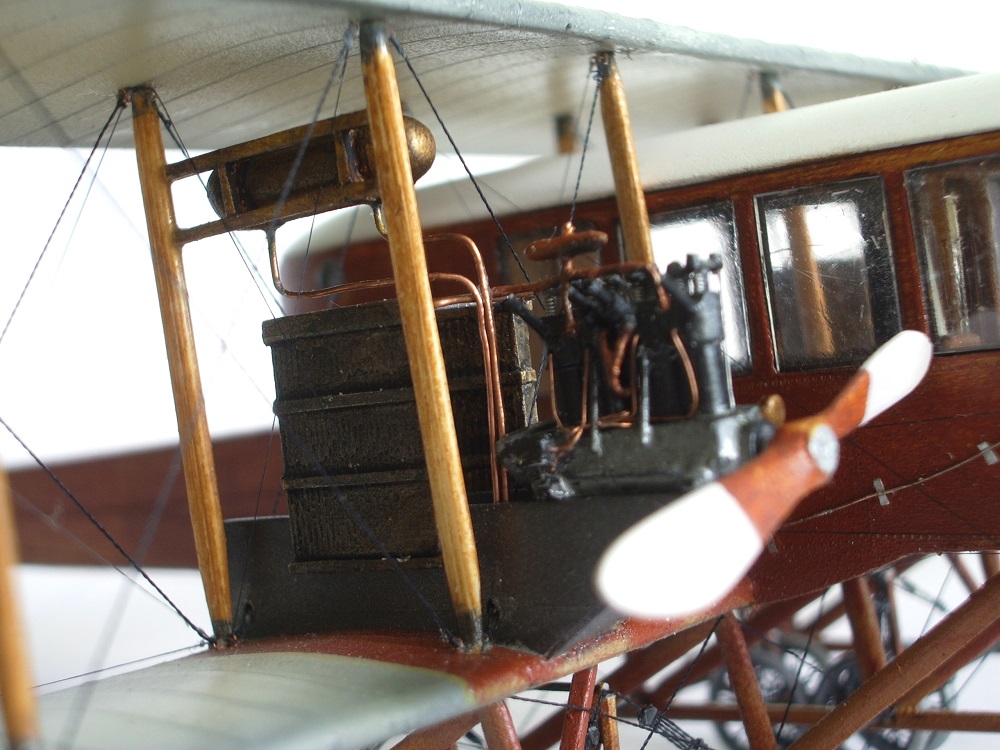

"Трубопроводы"- это датчики температуры, а так как у меня двухмоторная версия, то и их-по одному на мотор (Большой Балтийский- четыре мотора по два тандемом, Русский витязь- четыре мотора в ряд на крыле). Так же и прожектор, флагшток и орлы на носу появились только в версии четырёхмоторного самолёта.
И Николай осматривал именно версию Русского витязя. А я просто попробовал изобразить "среднего" офицера, правда получилось плохо.
