Щ-135. Подводная лодка типа Щ, серия Xбис. 1/350 Mikromir

Подводные лодки типа "Щ" - класс средних подводных лодок, построенных в СССР перед Великой Отечественной войной. Разработка лодок отталкивалась от изучения затонувшей английской подводной лодки времен Первой Мировой войны L-55, поднятой со дна Балтики. Было построено несколько серий лодок типа "Щ" (III, V, Vбис, X, Xбис), в которые последовательно вносились модернизации и улучшения. Изначально разработанные для действий в условиях небольших глубин извилистого побережья Балтики, эти лодки служили во всех флотах СССР, чему немало способоствовала заложенная при проектировании возможность их транспортировки по существующим в то время железным дорогам (в разобранном на отсеки виде).

Обозначение принадлежности лодок по первой цифре номера:

1 - Тихоокеанский флот
2 - Черноморский флот
3 - Балтийский флот
4 - Северный флот

При переводе лодки из одного флота в другой менялся и ее номер.

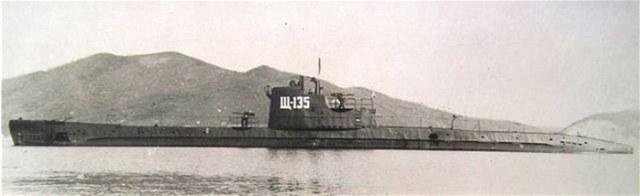

«Щ-135» — советская дизель-электрическая торпедная подводная лодка времён Второй мировой войны, принадлежит к серии X-бис проекта Щ — «Щука». На этой серии была изменена рубка подводной лодки по сравнению с лимузинными рубками Х серии, что уменьшило заливаемость мостика. Лодка Щ-135 была заложена 26 августа 1938 года на заводе № 194 «им. Марти» в Ленинграде, в 1939 году была доставлена в разобраном виде на завод № 202 «Дальзавод» во Владивостоке для сборки и достройки, спущена на воду 21 апреля 1940 года, 1 сентября 1941 года вступила в строй, 13 сентября вошла в состав ТОФ. По известным причинам лодкам Тихоокеанского флота шансов отличиться в боях практически не было - СССР вступил в войну с Японией в 1945 году, когда японский флот находился в плачевном состоянии после нескольких лет войны с США. Биографии тихоокеанских лодок отличаются своей краткостью.

Служба Щ-135
- После начала войны с Японией, Щ-135 под командованием капитан-лейтенанта Н. Е. Чиркова совершила один боевой поход, патрулируя зону ответственности Владимиро-Ольгинской военно-морской базы. Встреч с противником не имела и 19 августа была отозвана на базу.
- С 12 февраля 1947 года по 23 апреля 1953 года входила в состав 5-го флота ВМФ СССР.
- 10 июня 1949 года переименована в «С-135».
- 28 января 1958 года расформирована и отправлена на разделку на металл. По другим данным была передана в ВМФ КНР.
- 3 апреля 1958 года исключена из состава ВМФ СССР.


Основные характеристики
Скорость (надводная)14 узлов
Скорость (подводная)7 узлов
Предельная глубина погружения90 м
Экипаж38 человек
Автономность плавания
20 суток
10 000 км надводная
185 км подводная


Размеры
Водоизмещение надводное603,1 т
Водоизмещение подводное721,3 т
Длина наибольшая (по КВЛ)58,8 м
Ширина корпуса наиб.6,2 м
Средняя осадка (по КВЛ)3,8-3,9 м

Вооружение

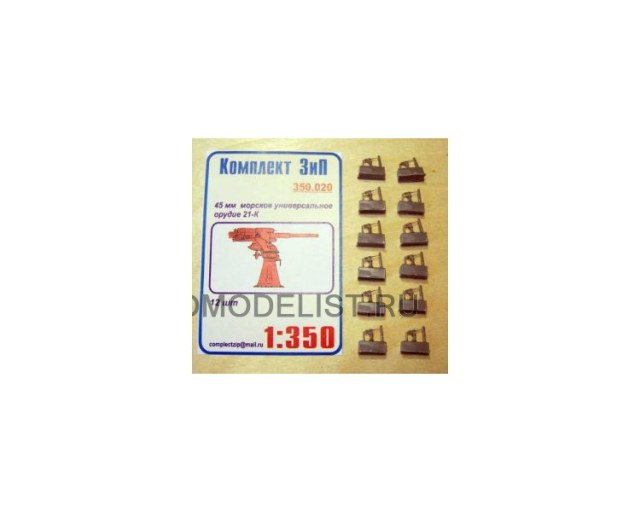

Артиллерия2х45-мм орудие 21-К
Торпедно-минное вооружение
носовые ТА: 4x533 мм,
кормовые ТА: 2x533 мм
Боекомплект (торпед): 10
ПВО2 пулемёта

Двигательная установка
Дизели 38К8 мощностью 2х800 л.с. при 600 об./мин.
Гребные электродвигатели 2х400 л.с.



-----------------------

Использованы материалы сети Интернет:

http://goo.gl/hT5A7c
https://goo.gl/99Bq38
https://goo.gl/aaLRJQ

-----------------------

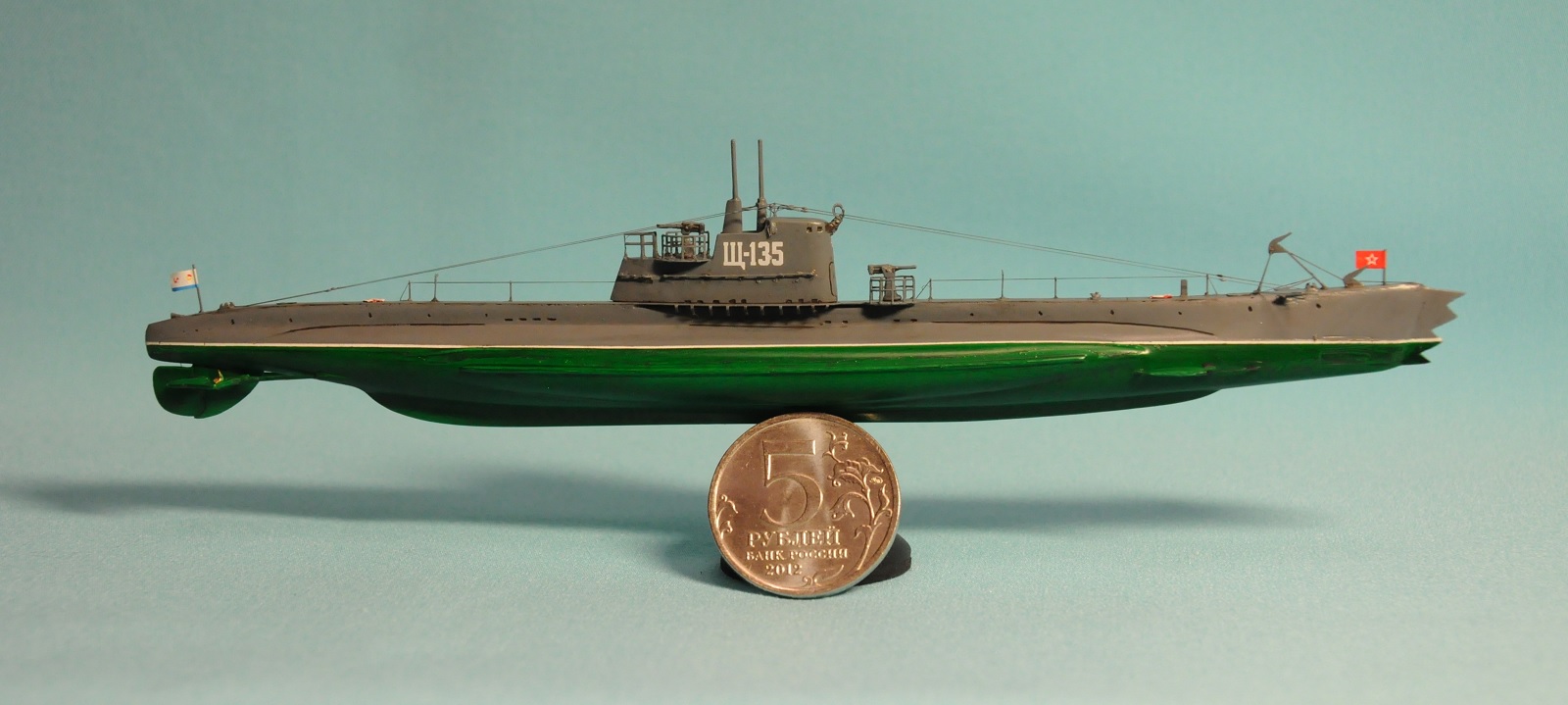

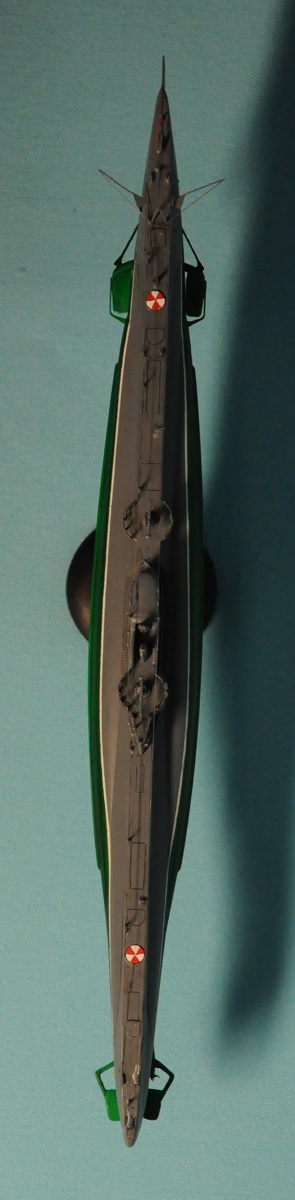

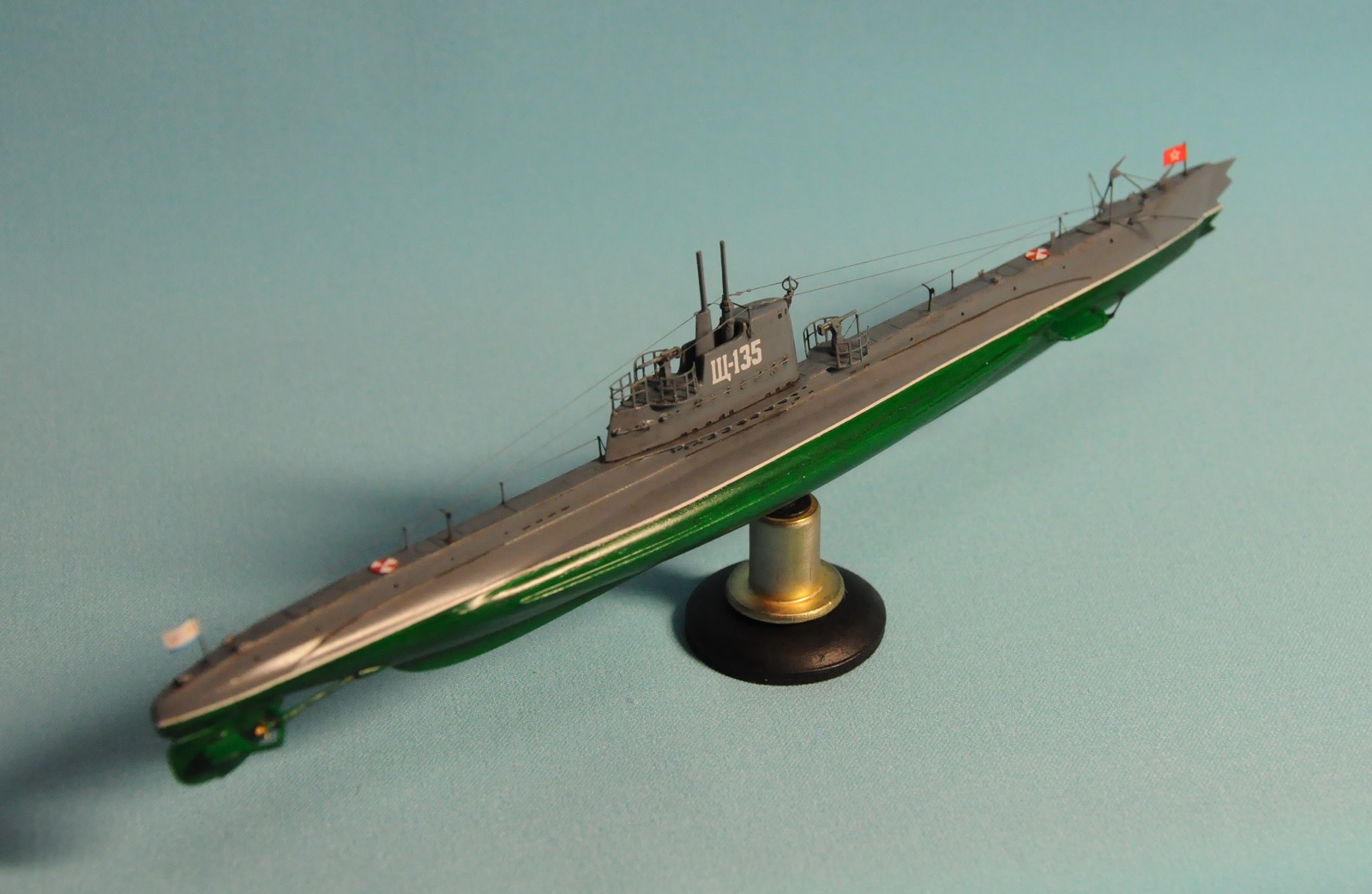

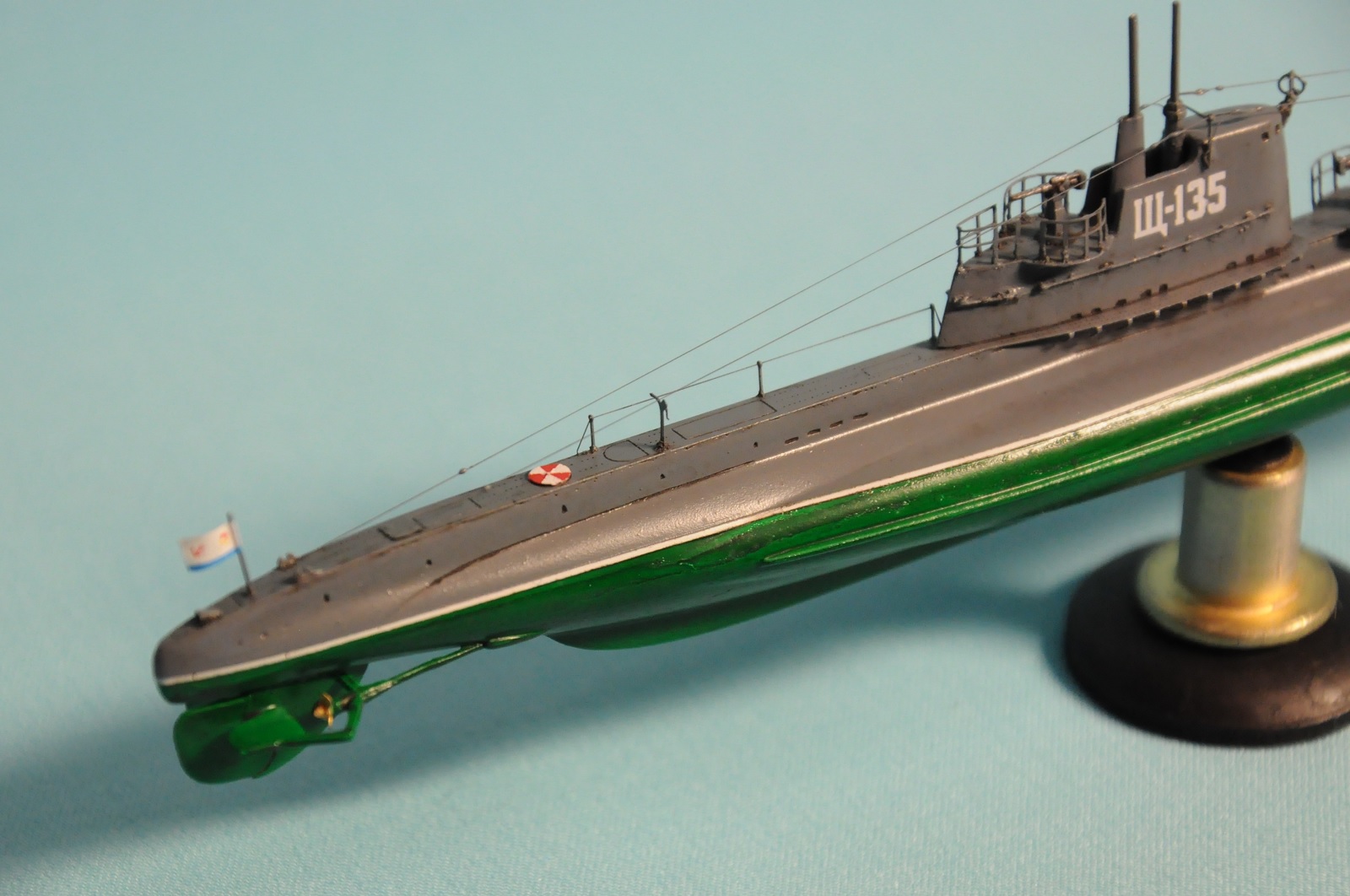

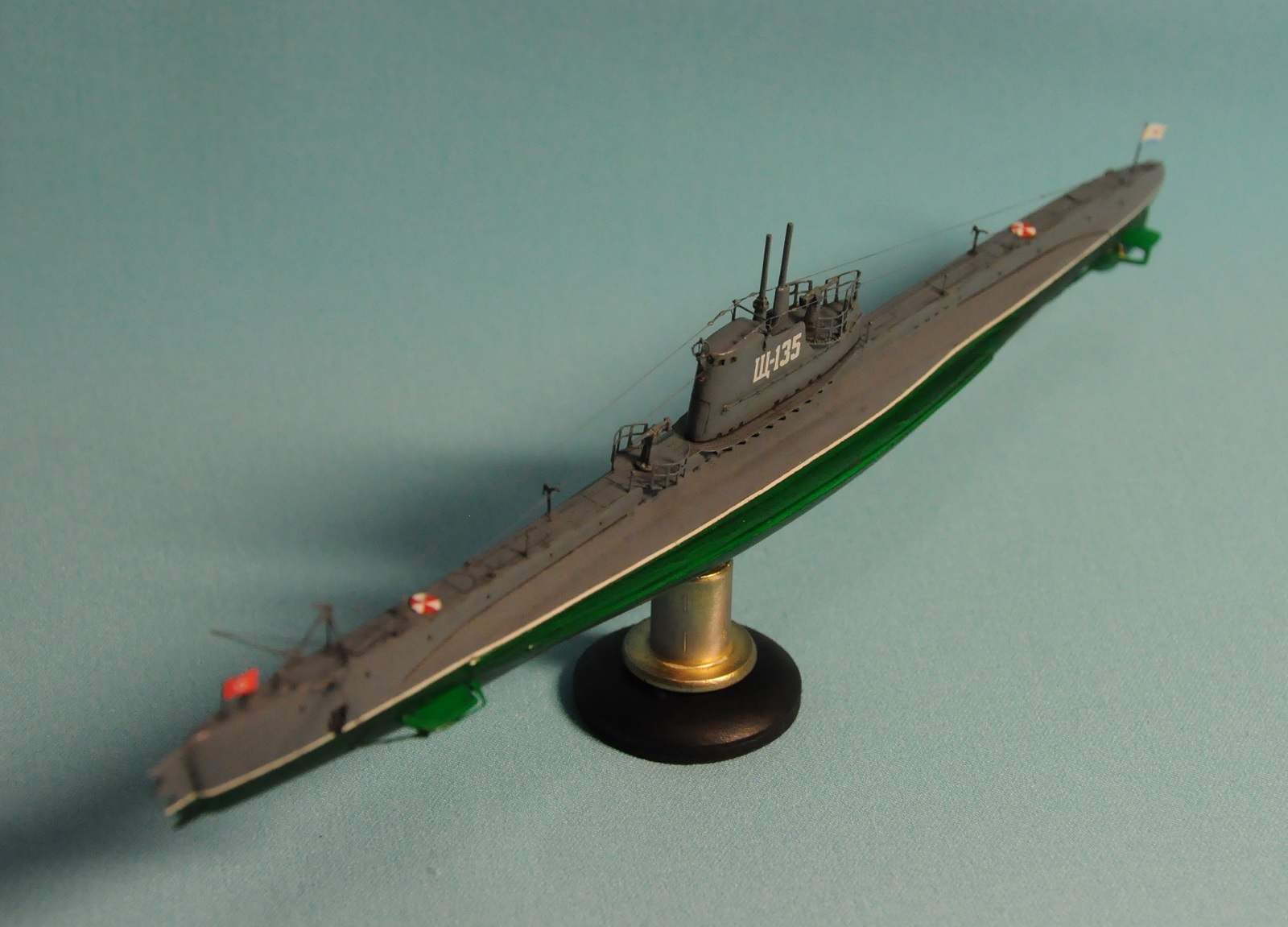

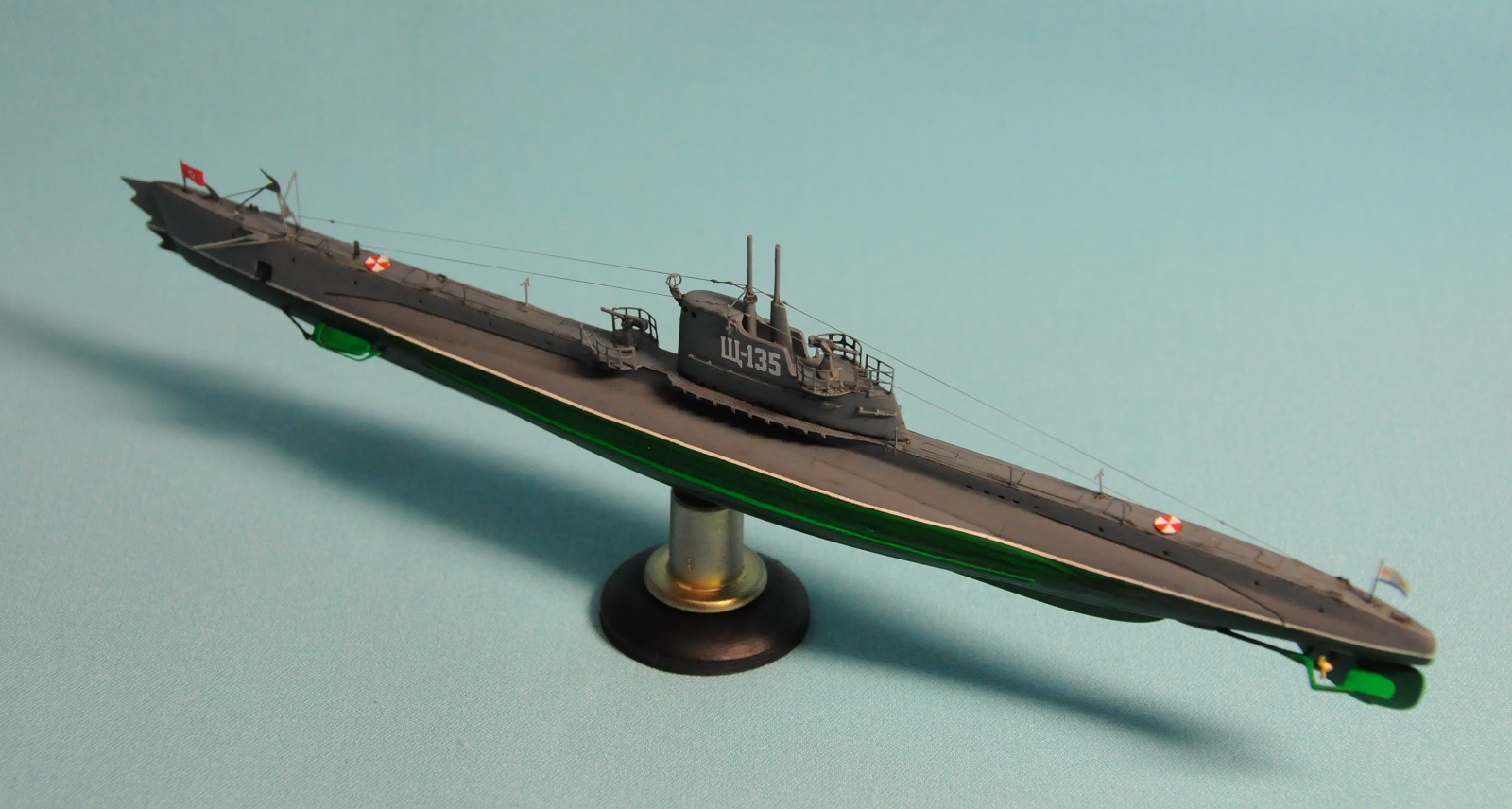

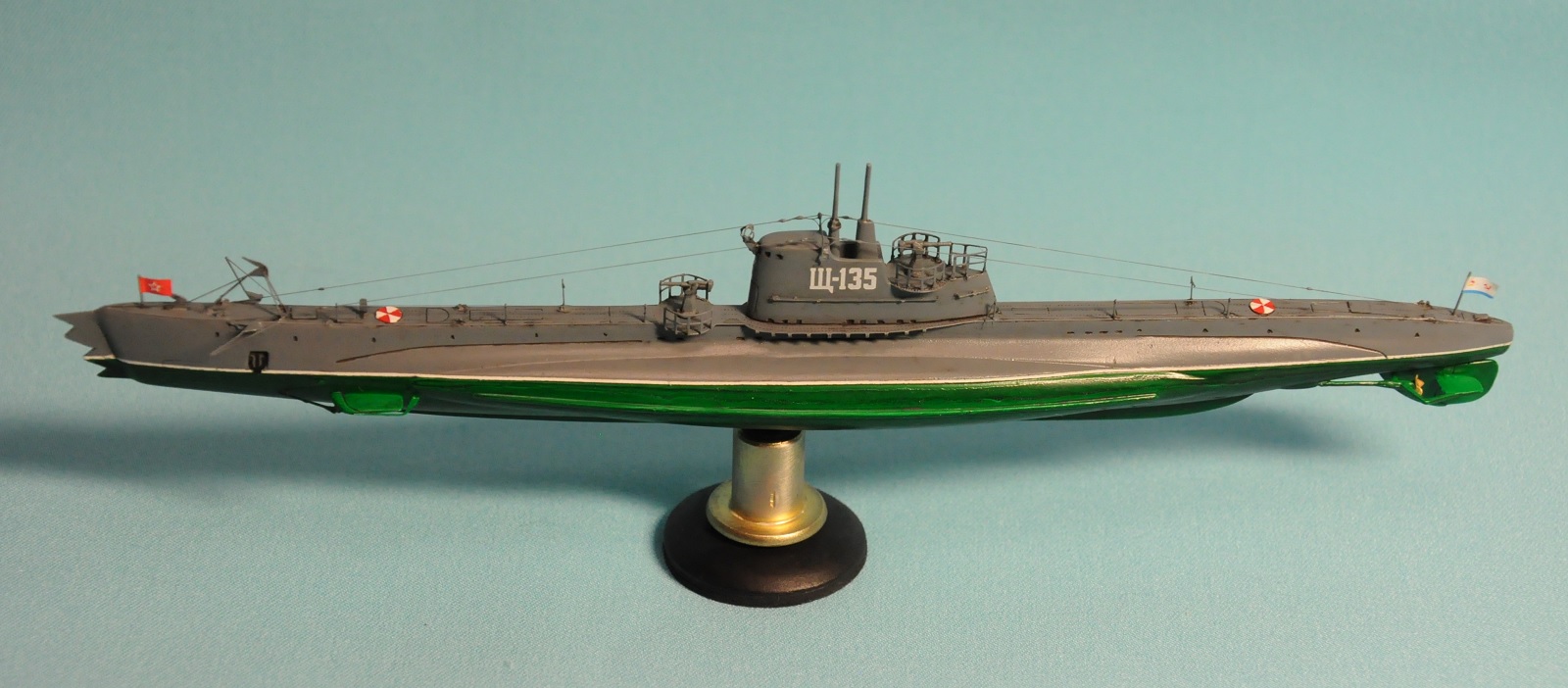

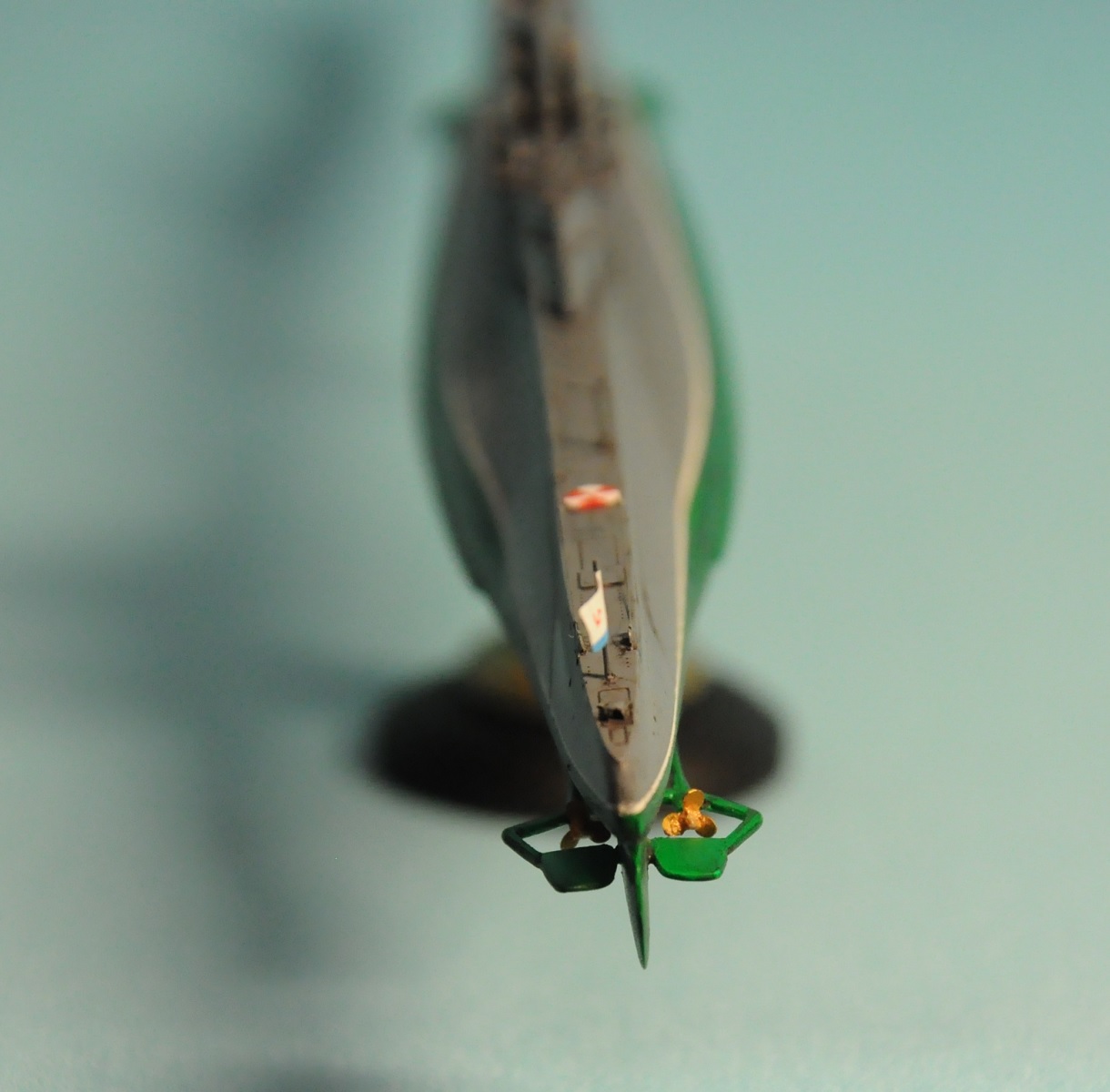

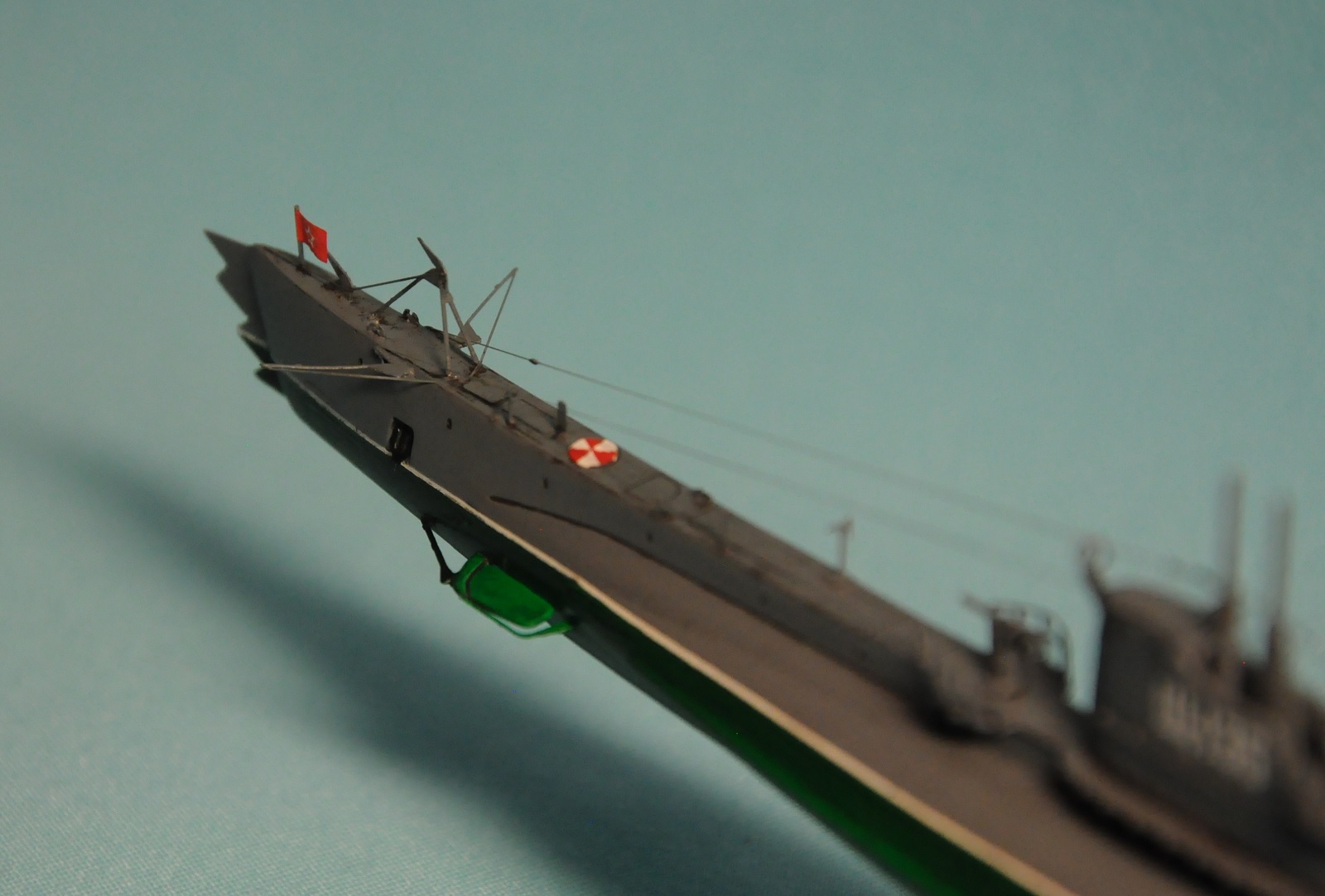

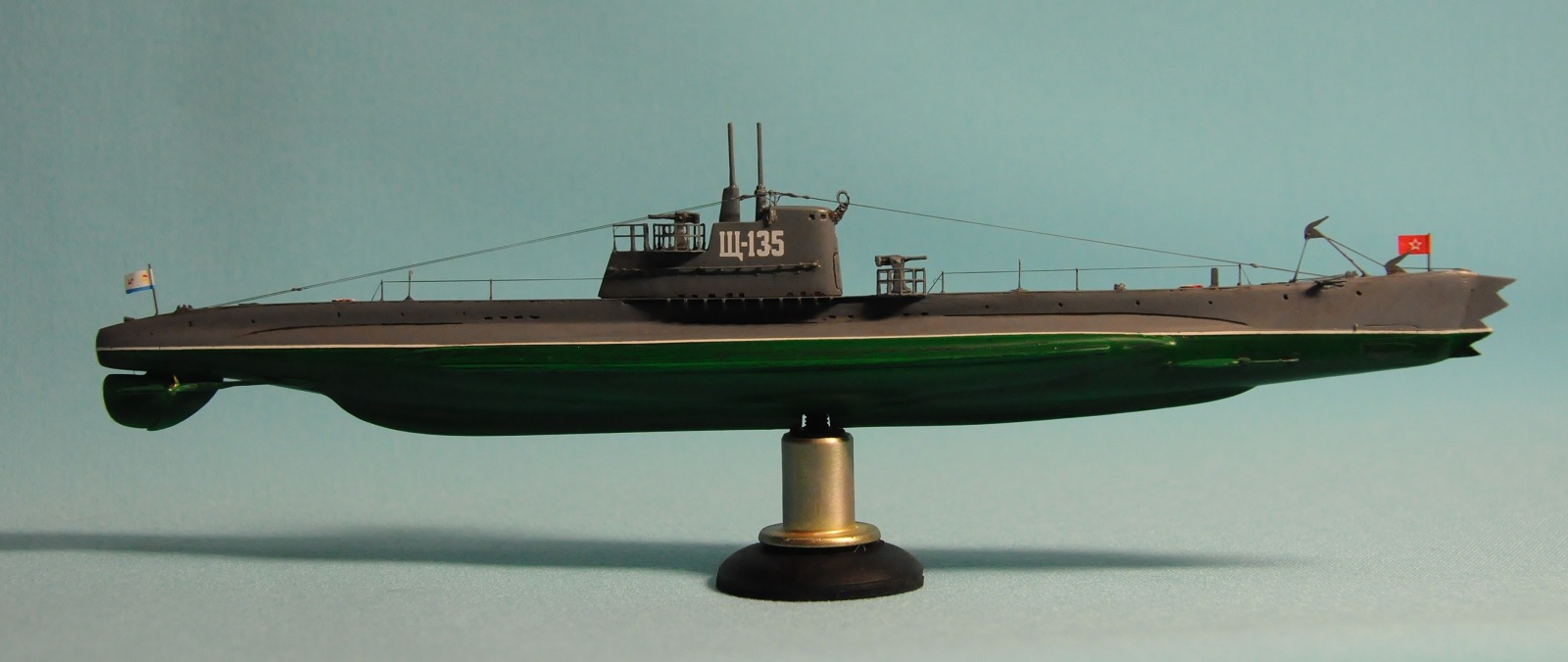

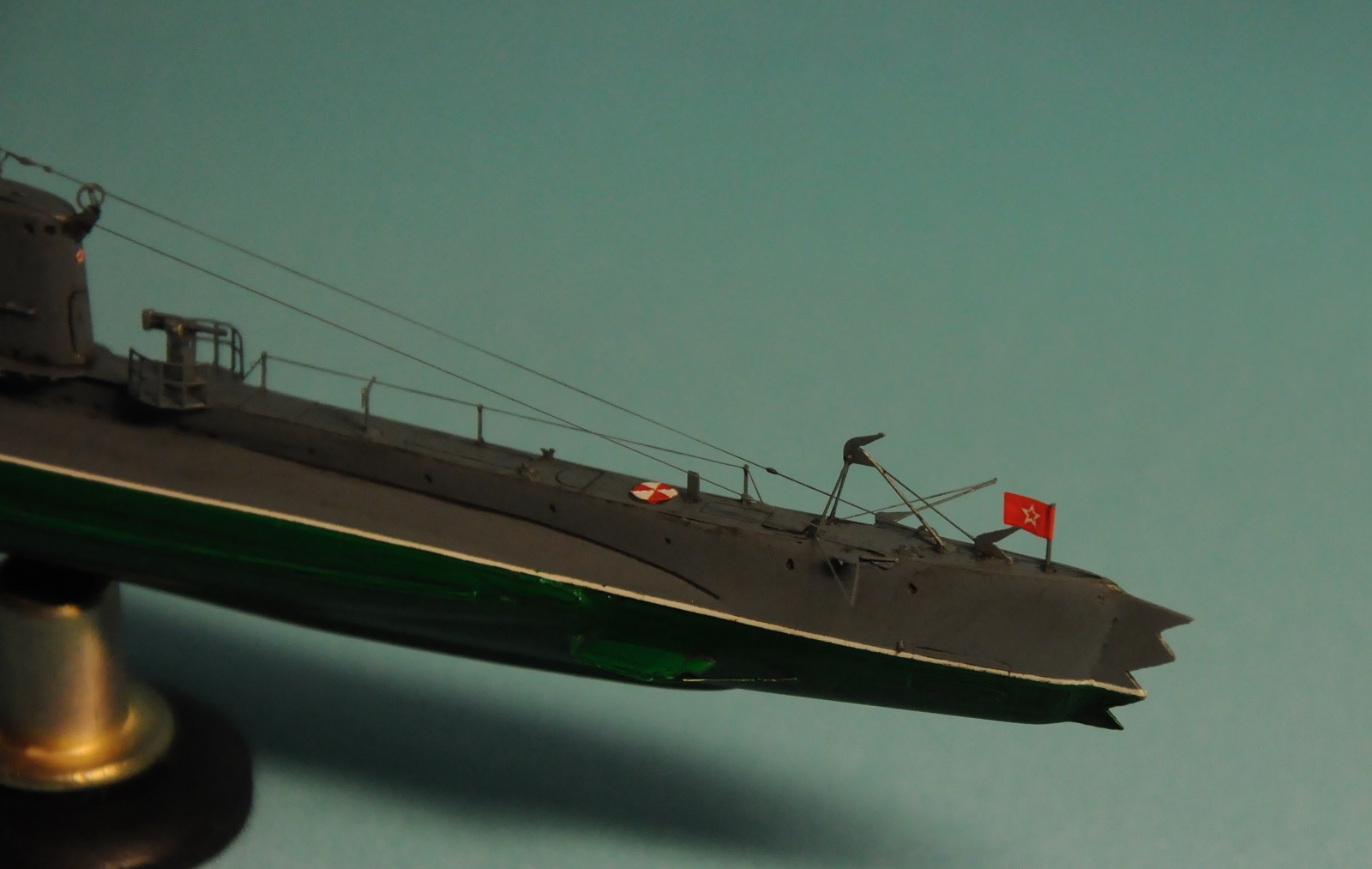

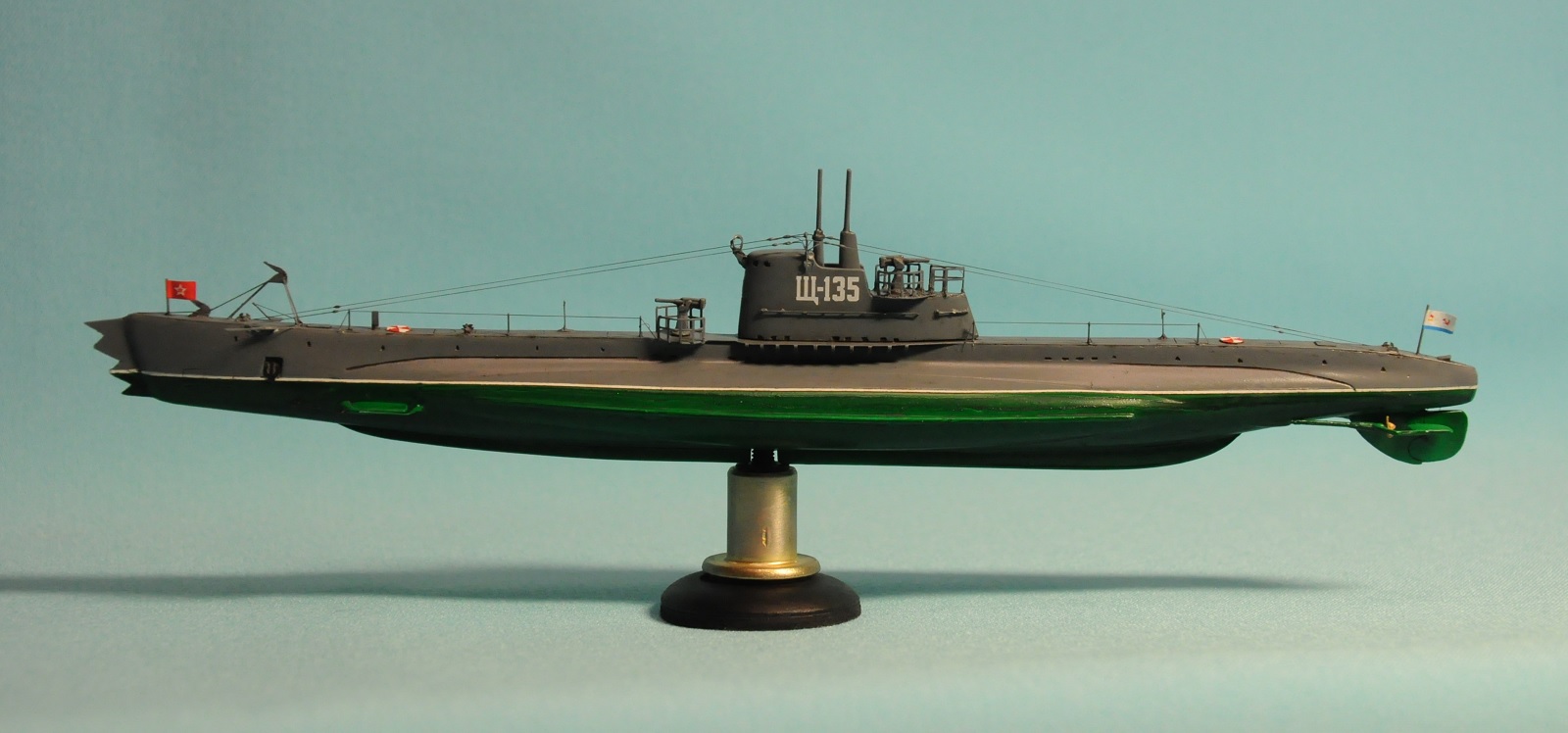

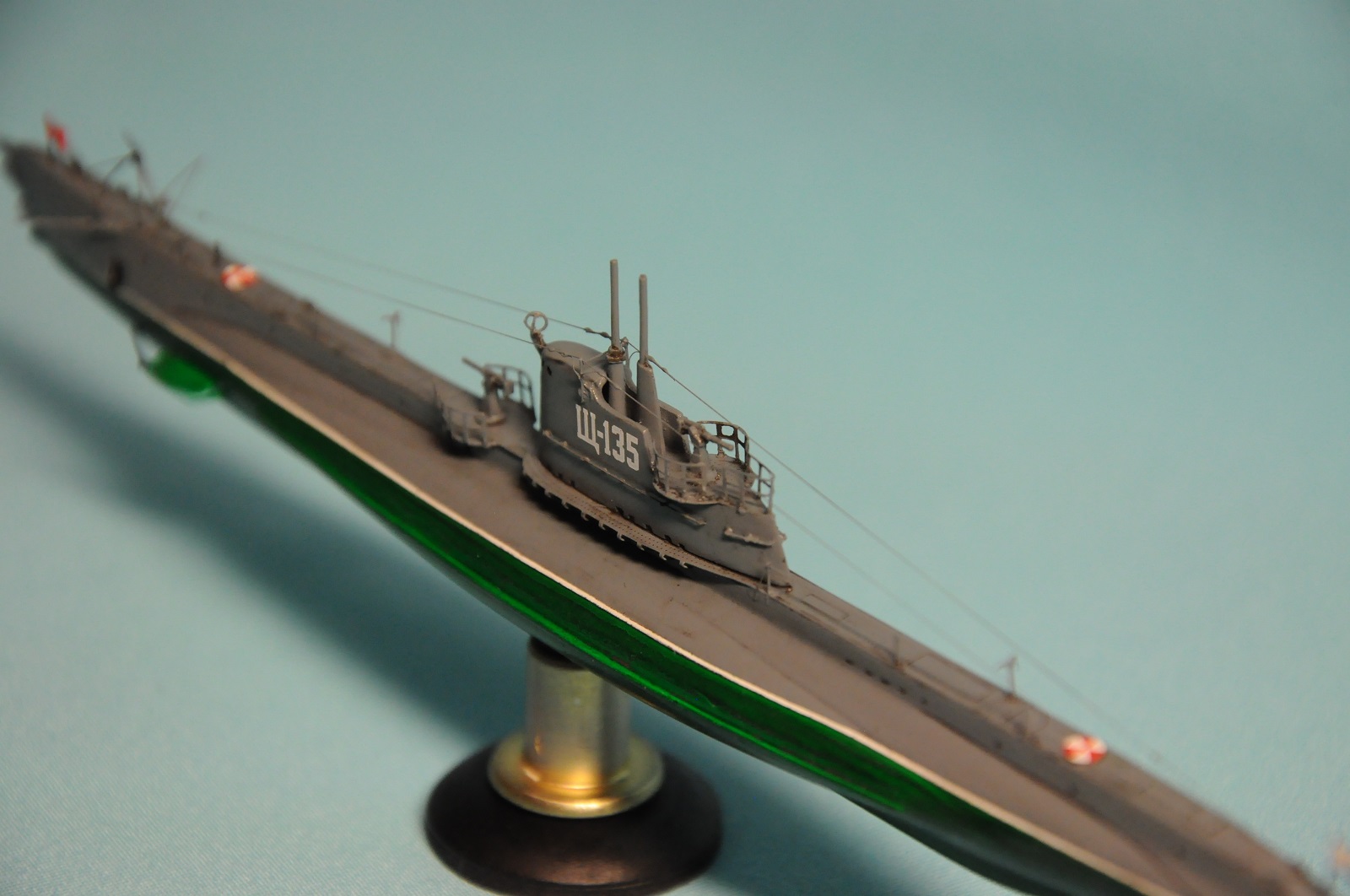

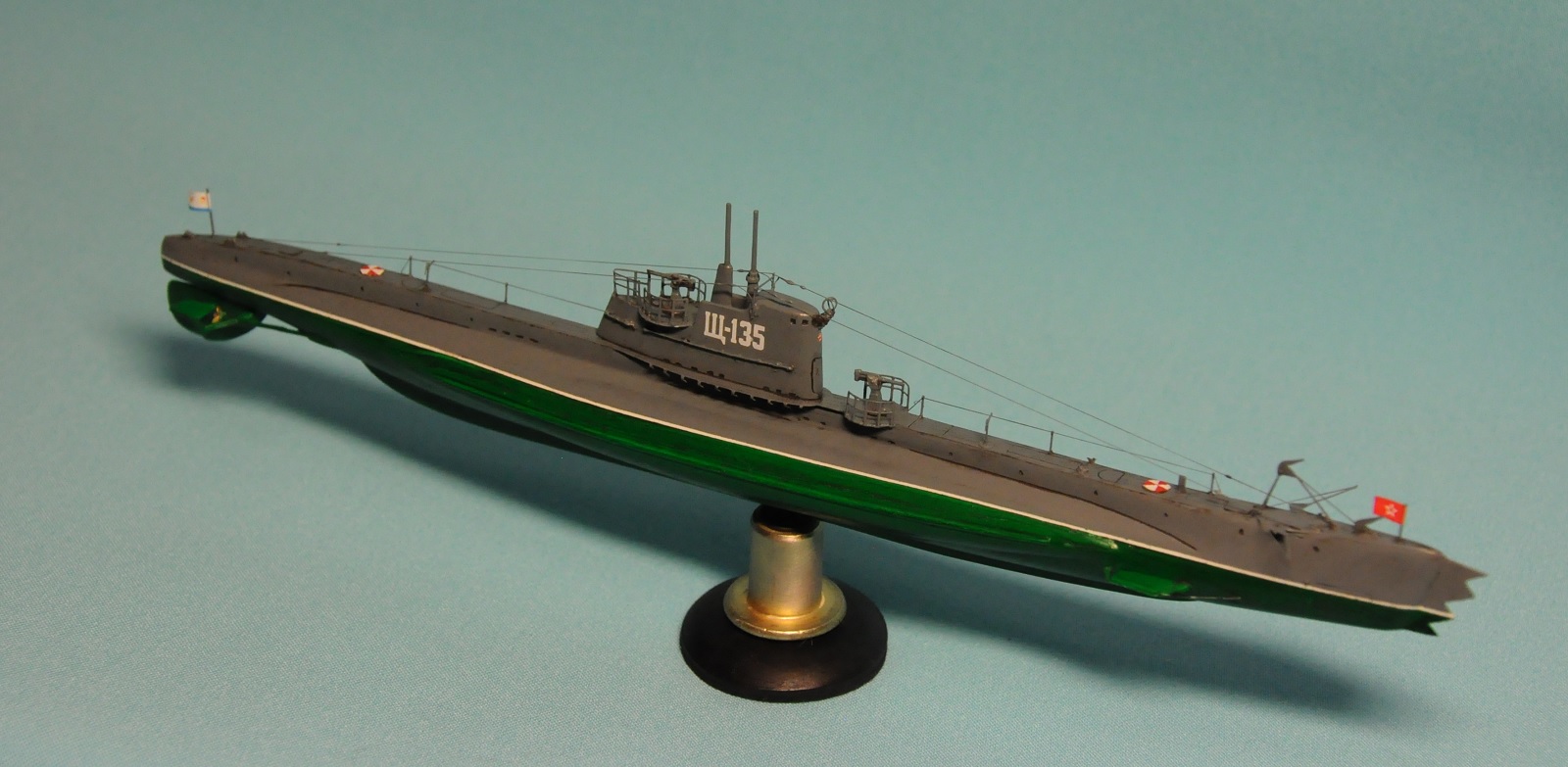

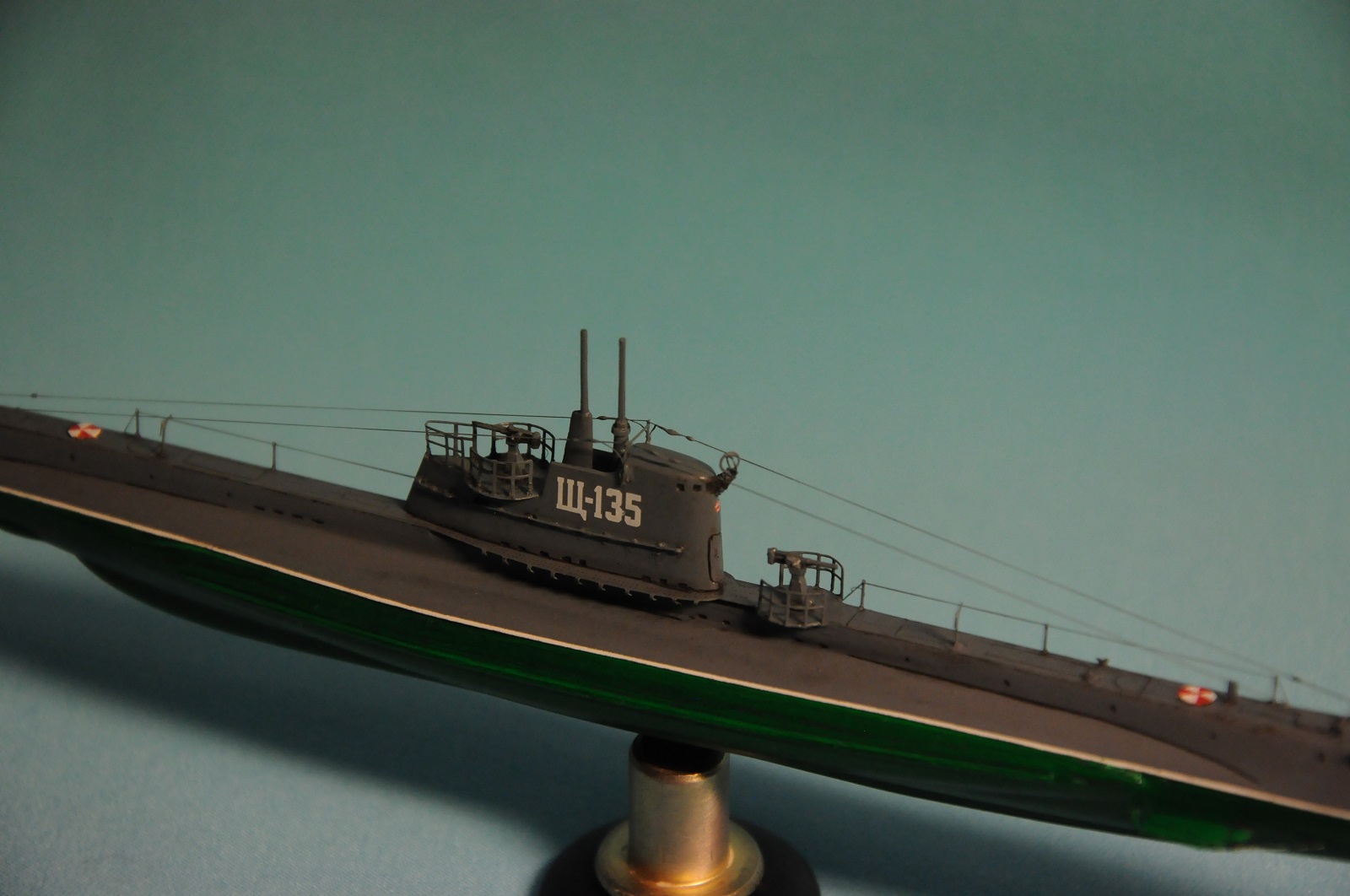

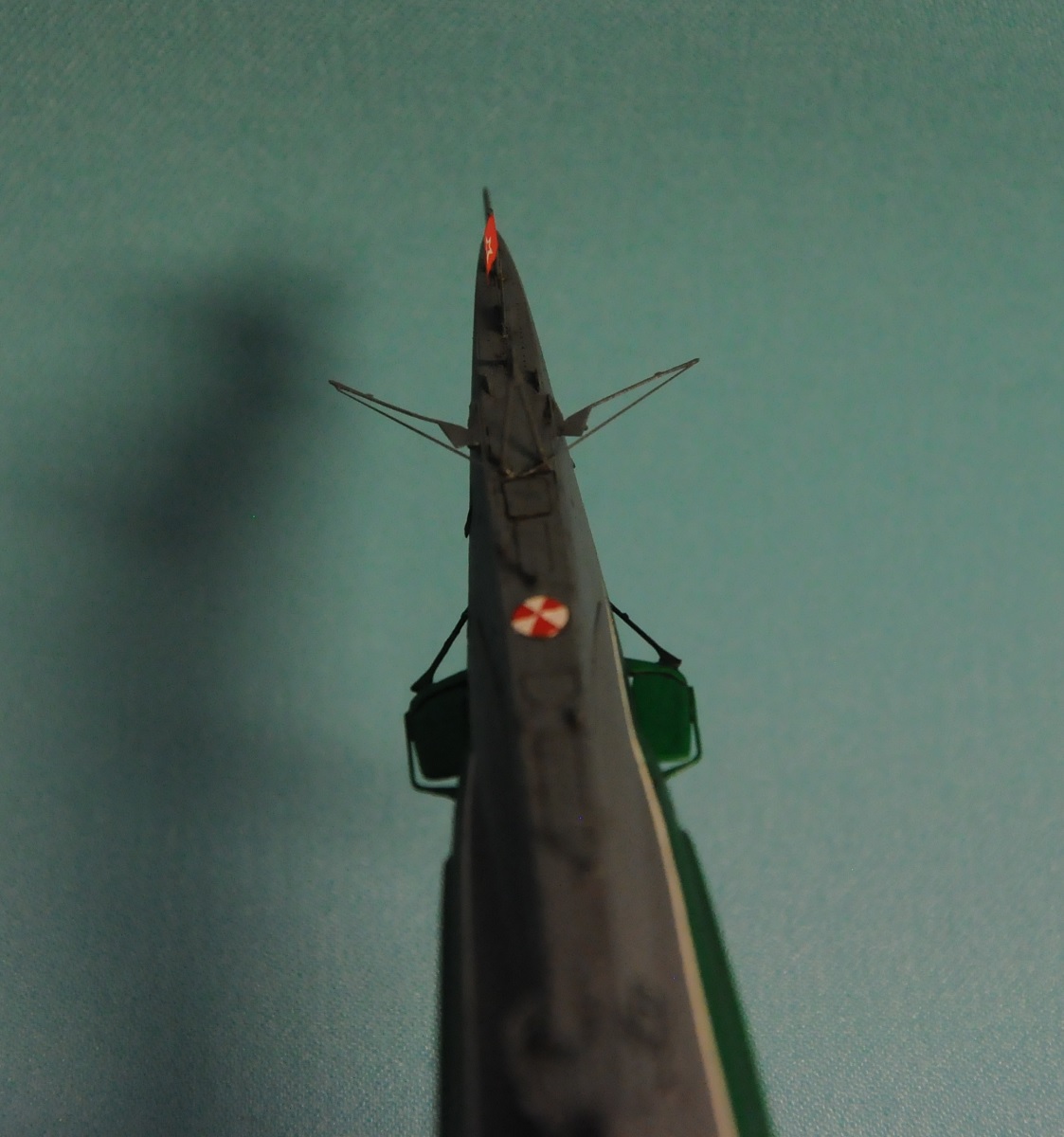

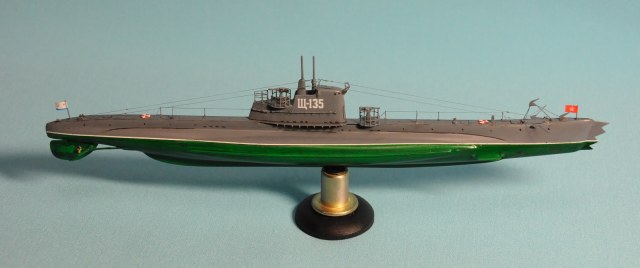

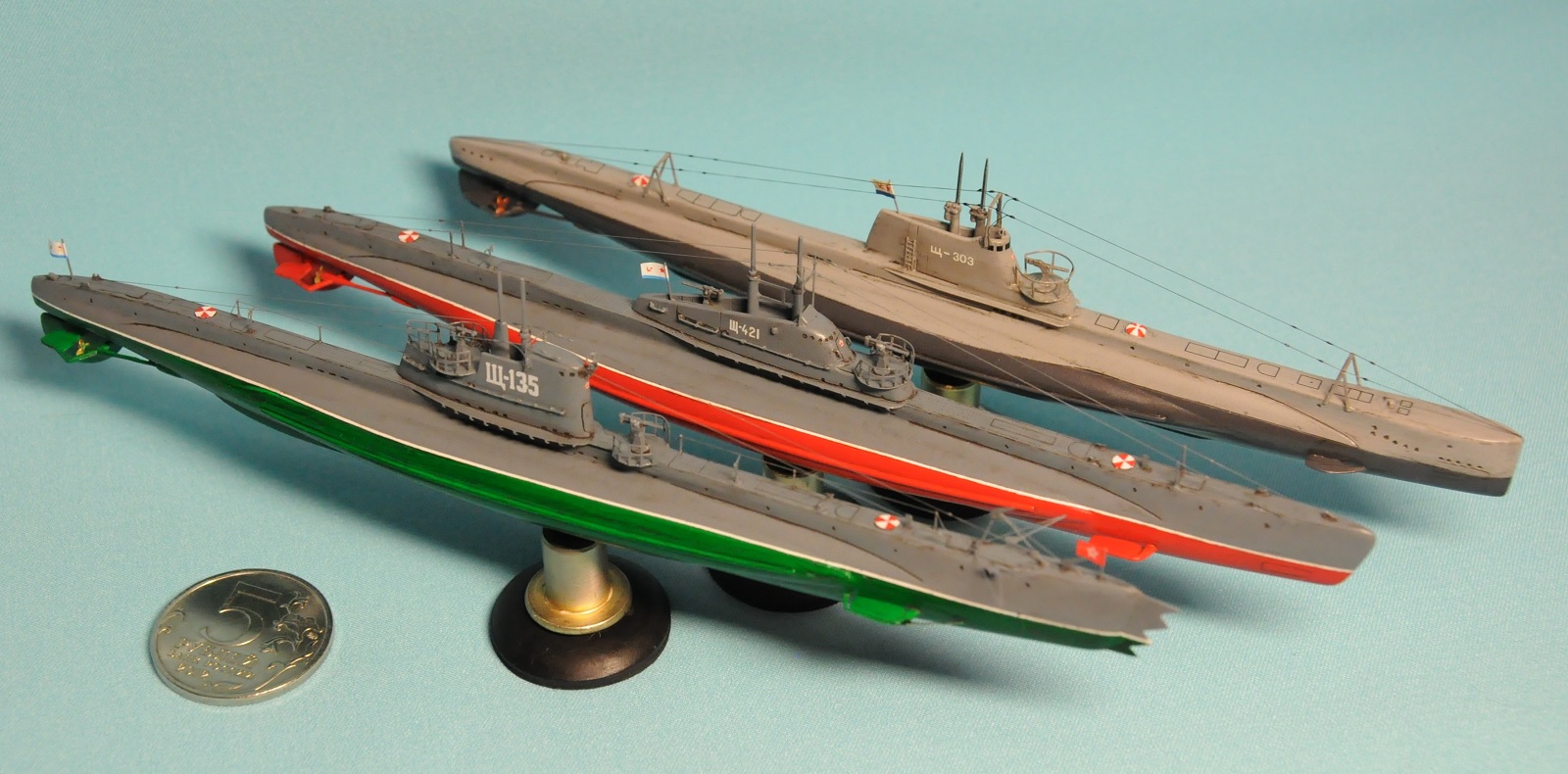

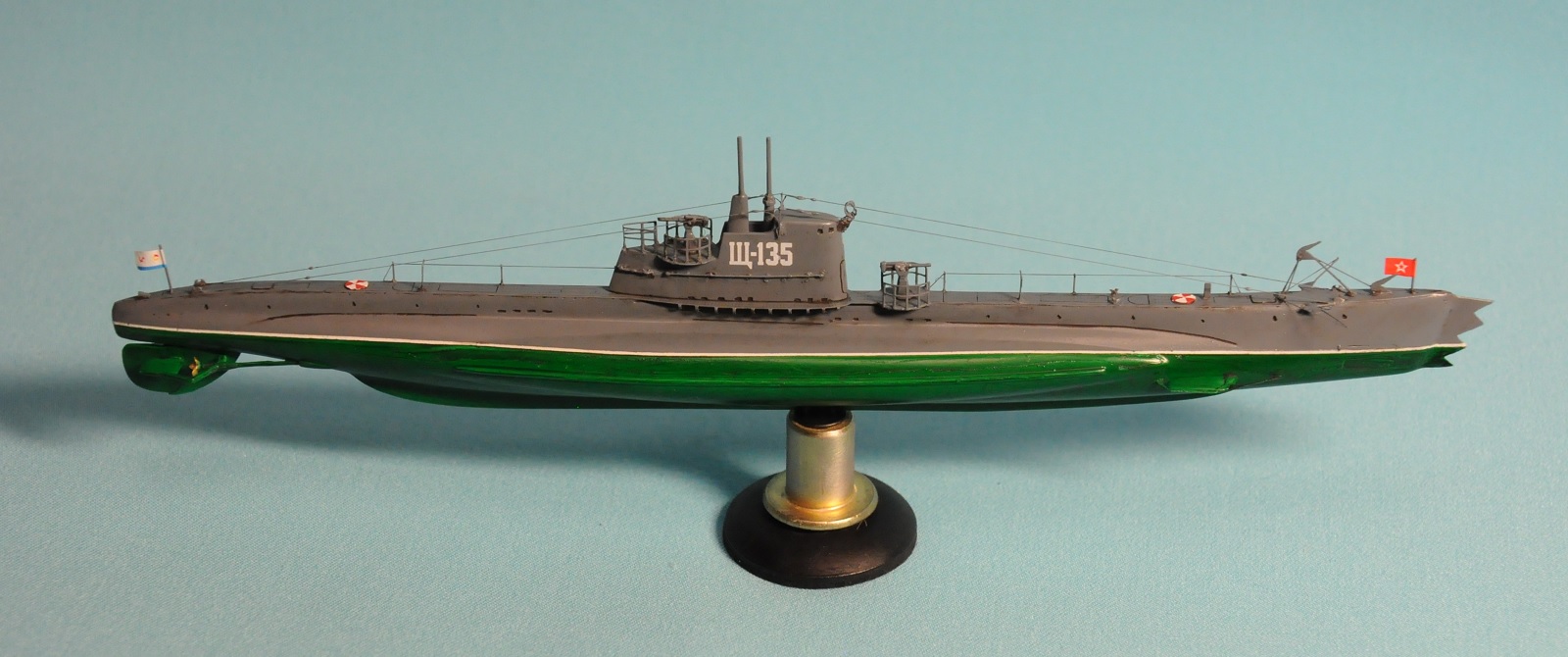

Модель лодки производства фирмы MikroMir. В наборе сразу две лодки - серии Х и Х бис. Модели сложные, явно не для новичков-моделистов.  Много травления, в т.ч. полностью травленые палубы.  Стыкуемость у пластиковых деталей так себе - пришлось много времени потратить на стыковку палуб и корпуса лодки и удаление образовавшихся щелей. При склейке рубок пришлось восстанавливать расшивку. Лодка Х бис дополнена леерами от Tamiya (стойки), лодка Х сделана без них. Краски и материалы в основном Tamiya. Декалей в наборе мало, MikroMir на них почему-то постоянно экономит. Из-за этого пришлось красить аварийные буи, вместо того, чтобы использовать готовые декали. Такелаж и леера - спандекс.  На лодке Х бис смонтирован сетеразрезатель "Сом", хотя на лодках этой серии они практически никогда не устанавливались. В итоге получился скорее обобщенный образ лодок этой серии, чем модель конкретного прототипа. Подставки самодельные, съемные.

Тема о постройке лодок: http://karopka.ru/forum/messages/forum190/topic25636/message1163172/#message1163172


PS. Для меня самые ценные комментарии - где описаны недостатки выставленной конкретной модели с советами, как их можно исправить. Это сильно помогает увидеть то, на что сам не обратил внимания и в новых моделях учесть то, что было пропущено ранее.
