Щ-303. Подводная лодка типа "Щ" третьей серии. 1/350 MikroMir

«Щ-303» — советская дизель-электрическая торпедная подводная лодка (ДПЛ) времён Великой Отечественной войны, третья лодка первой советской серии средних ДПЛ (серия III типа «Щука», 4 лодки в серии, легко идентифицируются по прямому форштевню).  Лодка была заложена 5 февраля 1930 года на заводе № 189 «Балтийский завод» в Ленинграде под строительным номером 201. 6 ноября 1931 года была спущена на воду, 15 ноября 1933 года вступила в строй. При постройке лодка получила имя «Ёрш», входила в состав Краснознамённого Балтийского флота в течение всей войны. Все лодки третьей серии служили на Балтике.

Концепция лодки типа "Щ" - небольшая маневренная лодка с малой осадкой, приспособленная для ведения боевых действий в условиях изрезанного побережья и небольших глубин.  При разработке и постройке лодок этой серии был использован опыт изучения английской лодки L-55, затонувшей в Балтийском море, впоследствии поднятой и введеной в состав ВМФ СССР. Конструкция лодки "Щ" упрощена и удешевлена.  Предусмотрена транспортировка лодок в разобранном на секции виде по железной дороге.



Основные характеристики:

Скорость (надводная)11,6 узлов

Скорость (подводная)8,5 узлов

Рабочая глубина погружения75 м

Предельная глубина погружения90 м


Дальность плавания надводная полной скоростью 1350 миль

Дальность плавания надводная экономической скоростью 3130 миль (8,5 уз)

Дальность плавания подводная экономической скоростью 112 миль (2,8 уз)


Автономность плавания20 суток

Экипаж41 человек

Водоизмещение надводное572 т

Водоизмещение подводное672 т

Длина наибольшая (по КВЛ)57 м

Ширина корпуса наиб.6,2 м

Средняя осадка (по КВЛ)3,8 м


Число и мощность главных дизелей 2 х 600 л.с.

Число и мощность главных электродвигателей 2 х 400 л.с.


Вооружение

Артиллерия45-мм орудие 21-К, 500 выстрелов

Торпедно-минное вооружение

Носовые ТА: 4x533 мм,

кормовые ТА: 2x533 мм

Боекомплект (торпед): 10

ПВО2 пулемёта



Служба

Совершила 5 боевых походов:


04.07.1942 – 09.08.1942

01.10.1942 – 13.11.1942

06.05.1943 – 08.06.1943

17.12.1944 – 04.01.1945

24.02.1945 – 25.03.1945


Лодка получила звание «Гвардейская» 1 марта 1943 после второго похода. Произвела 9 торпедных атак с выпуском 20 торпед. Повредила транспорт «Альдебаран» (7 891 брт). Подтверждённых побед не имела.


Индивидуальные боевые успехи советских лодок выглядят весьма скромно по сравнению с немецкими лодками, пускавшими на дно Атлантики транспорты союзников десятками. Однако нужно принимать во внимание театр боевых действий - в каждом боевом походе на Балтике лодкам приходилось преодолевать несколько минных заграждений и противолодочные сети. Причем преодолевать дважды - при выходе на боевые рубежи и при возвращении домой, при активном использовании противником противолодочной авиации и эсминцев с глубинными бомбами. Потери подводников были высокими - из 4х построенных лодок третьей серии только Щ-303 пережила войну.


Успехи лодок типа "Щ" становятся понятны в сравнении с другими советскими лодками. В годы Великой Отечественной войны ПЛ типа "Щ" потопили 99 судов противника общим водоизмещением 233488 брт, 13 боевых кораблей и вспомогательных судов, повредили 7 судов общим водоизмещением 30884 брт и один тральщик. На их боевом счету 30% потопленного и поврежденного тоннажа противника. Такого результата не имели советские ПЛ других типов.
По другим данным,  успехи "Щук" заметно скромнее - они потопили 29 подтверждённых судов (плюс 19 нейтралов) 81200 тонн и 4 боевых корабля, включая одну подлодку. Потери - 31 из 44 "Щук", участвовавших в Великой Отечественной.

С «Щ-303» связан единственный в своем роде случай дезертирства с подводной лодки, находящейся в боевом походе. В мае 1943 года «Щ-303» находилась в боевом походе. Вечером 21 мая на подлодке обнаружили корабли противника. Находившийся на центральном посту старшина трюмных машинистов Борис Галкин задраил переборочные двери, заперев экипаж. Затем подал в цистерны воздух высокого давления. Лодка всплыла. Выбравшись на палубу Галкин начал подавать сигналы кораблям противника. Экипажу подлодки удалось открыть запертую переборочную дверь и произвести экстренное погружение. Противолодочные катера противника подобрали из воды Галкина и произвели сбрасывание глубинных бомб по подлодке. Лодке удалось уклониться от атаки.


----------------------------------
Использованы материалы из сети Интернет:

http://www.sovboat.ru/ship/h303.php3

https://ru.wikipedia.org/wiki/%D0%A9-303

https://ru.wikipedia.org/wiki/HMS_L55

http://book.uraic.ru/elib/pl/lodki/shuka.htm

----------------------------------

Модель производства фирмы MikroMir.  Набор попался откровенно бракованный - был поврежден корпус лодки, не пролиты перископы, валы винтов. Их прошлось заменить на иглы.  Краски и материалы в основном фирмы Tamiya,  такелаж из спандекса. Декали - сборная солянка из декалей из комплекта лодки (палубные элементы и мелкие шпигаты), декалей от британского флота (номер), декалей от лодок Щ Х серии (звезда в цифрой на носу рубки) и декалей от немецкой лодки VII серии (флаг ВМС СССР). Фототравление из штатного комплекта, круговая антенна на рубке собрана из 2-х иллюминаторов. Во время стройки лодка пережила взрыв глубинной бомбы, часть утерянных ограждений винтов пришлось тоже заменить на проволоку. Подставка - самодел.
Довольно сложно оказалось клеить декали на лодку, хотя обычно установка декалей на пластик проблем не вызывает никаких. В этой же модели декалями выделены элементы палубы, и их клеить приходилось очень ровно. Плюс производитель зажал дать номер лодки в декалях (хотя коробка продается именно как лодка Щ-303), так что букву Щ и тире после нее пришлось изобретать.


Тема по постройке лодки здесь: http://karopka.ru/forum/messages/forum190/topic25636/message1149980/

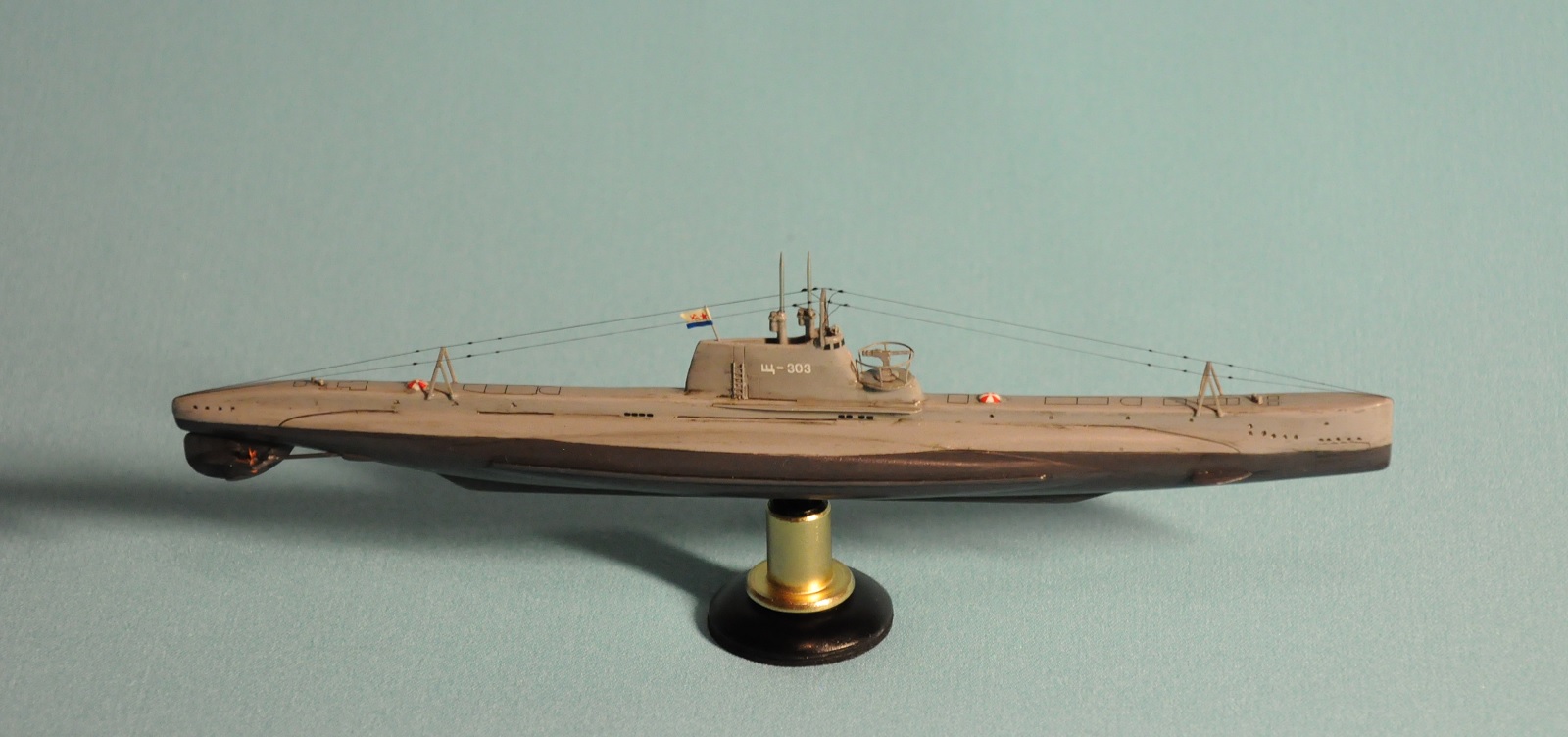

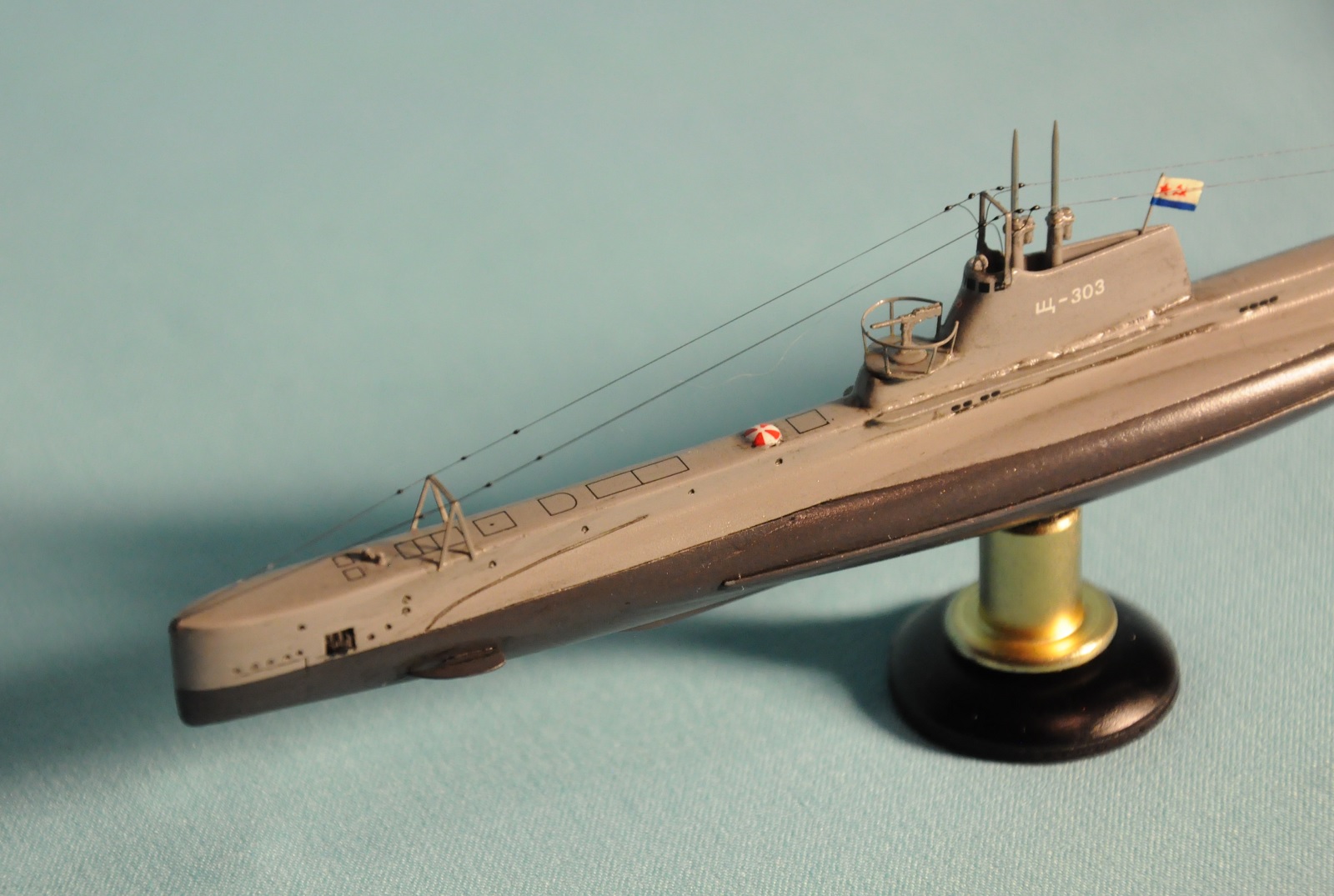

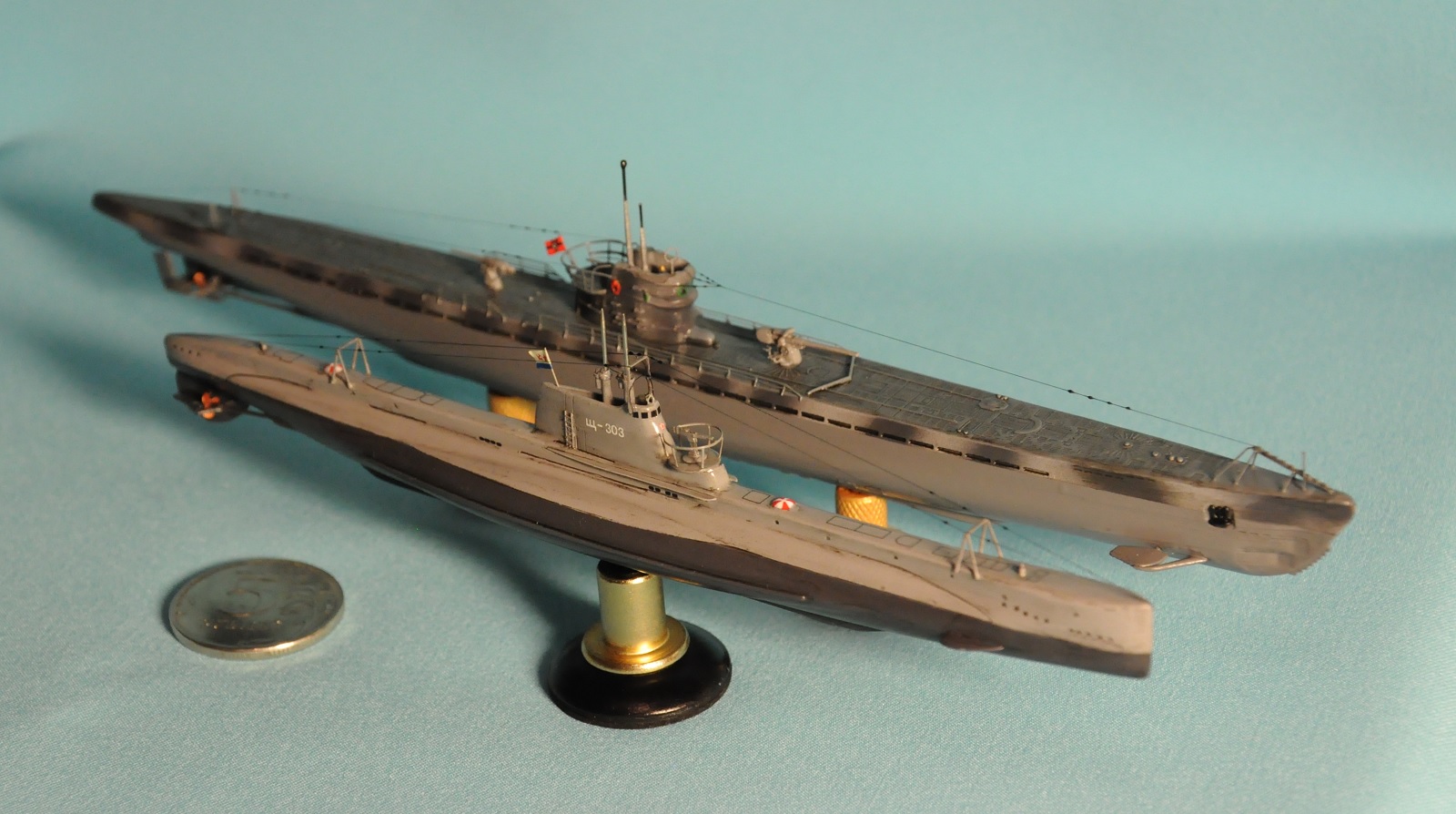

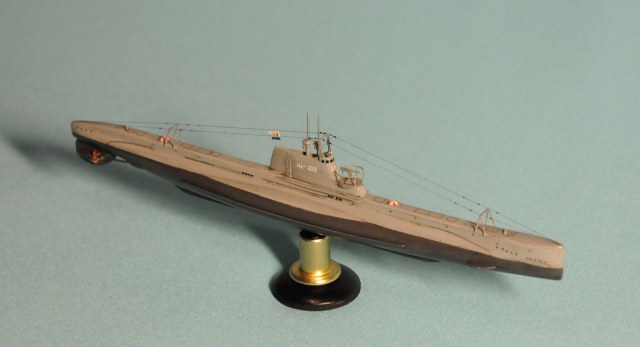

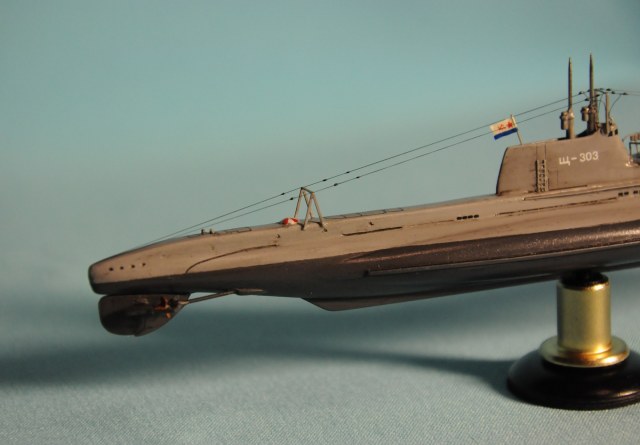

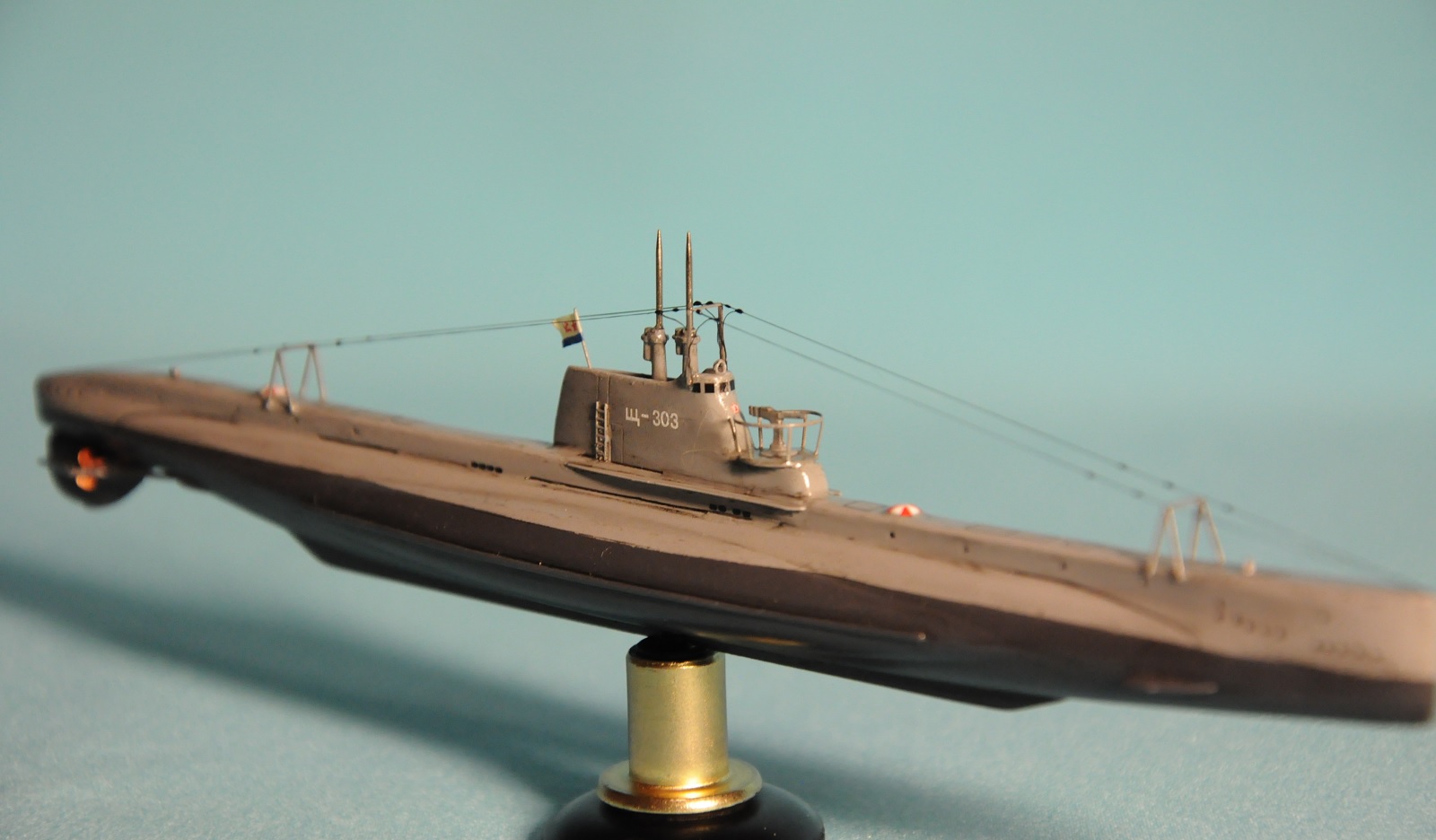

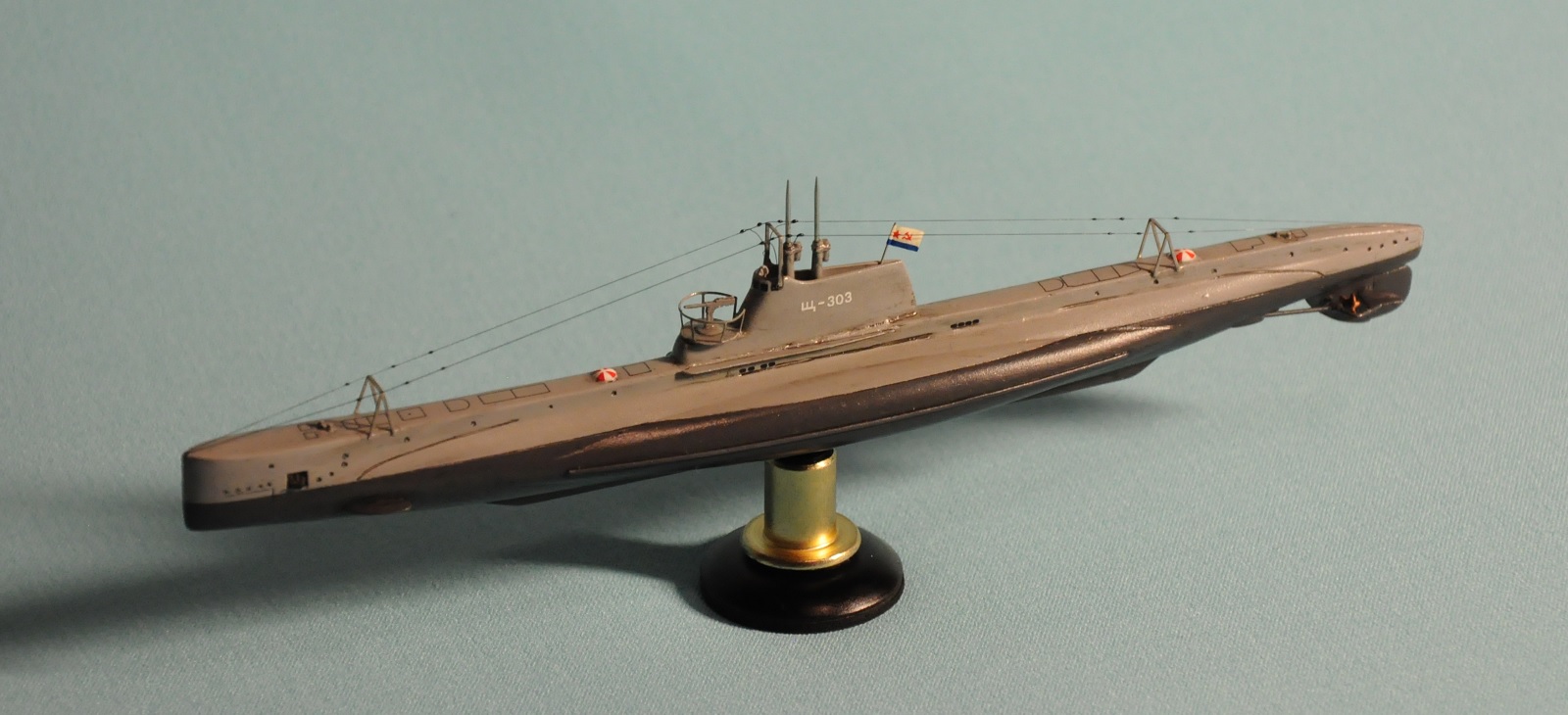

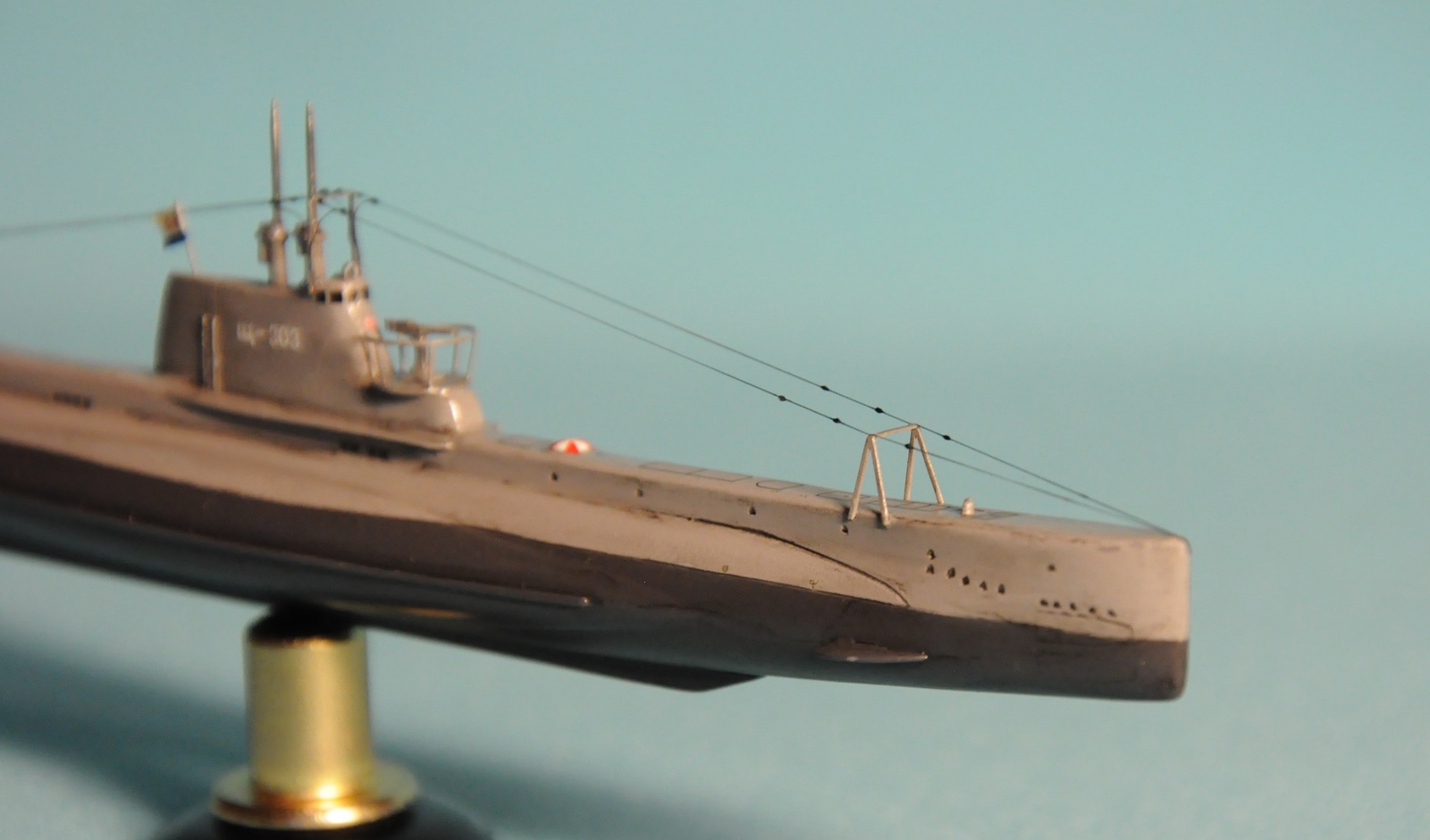

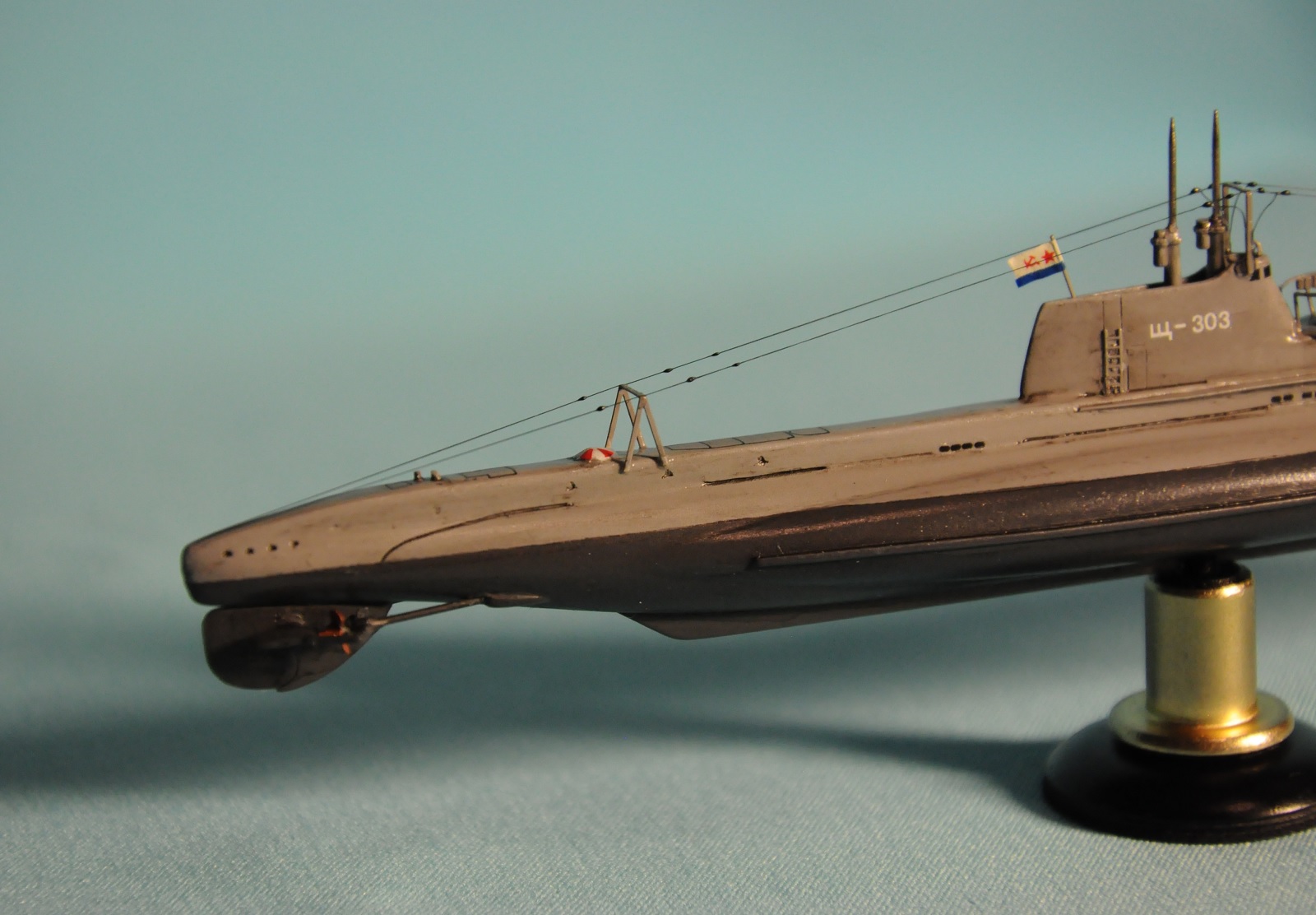

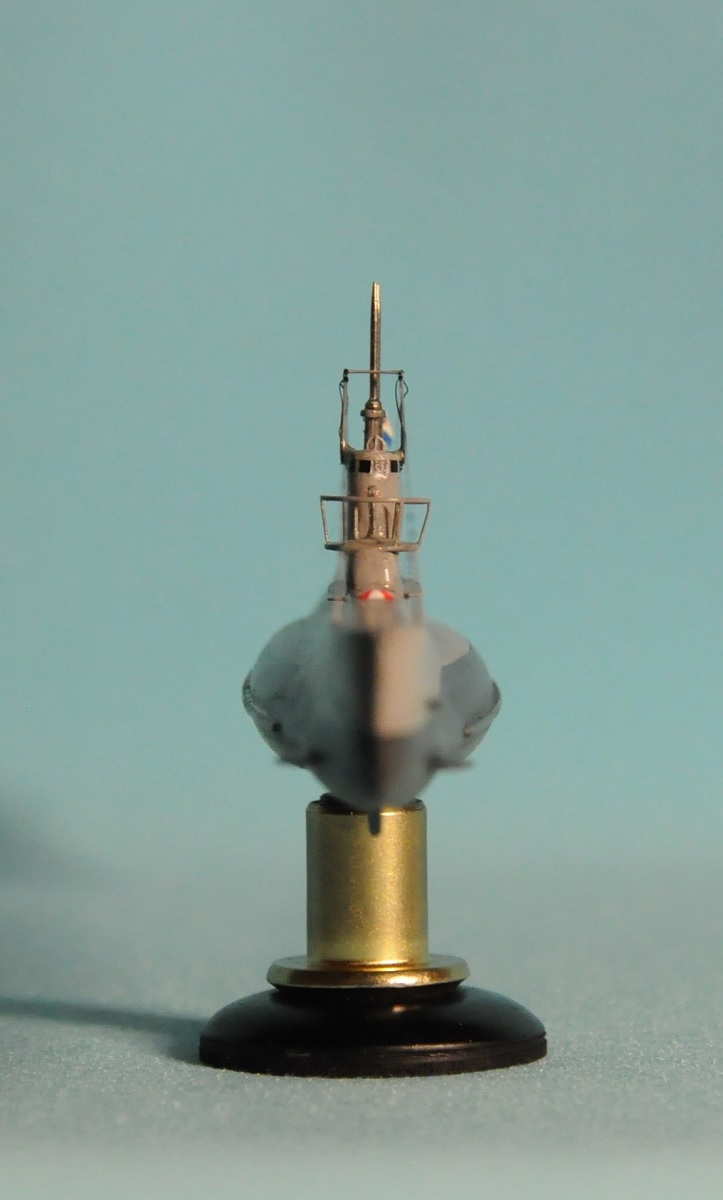

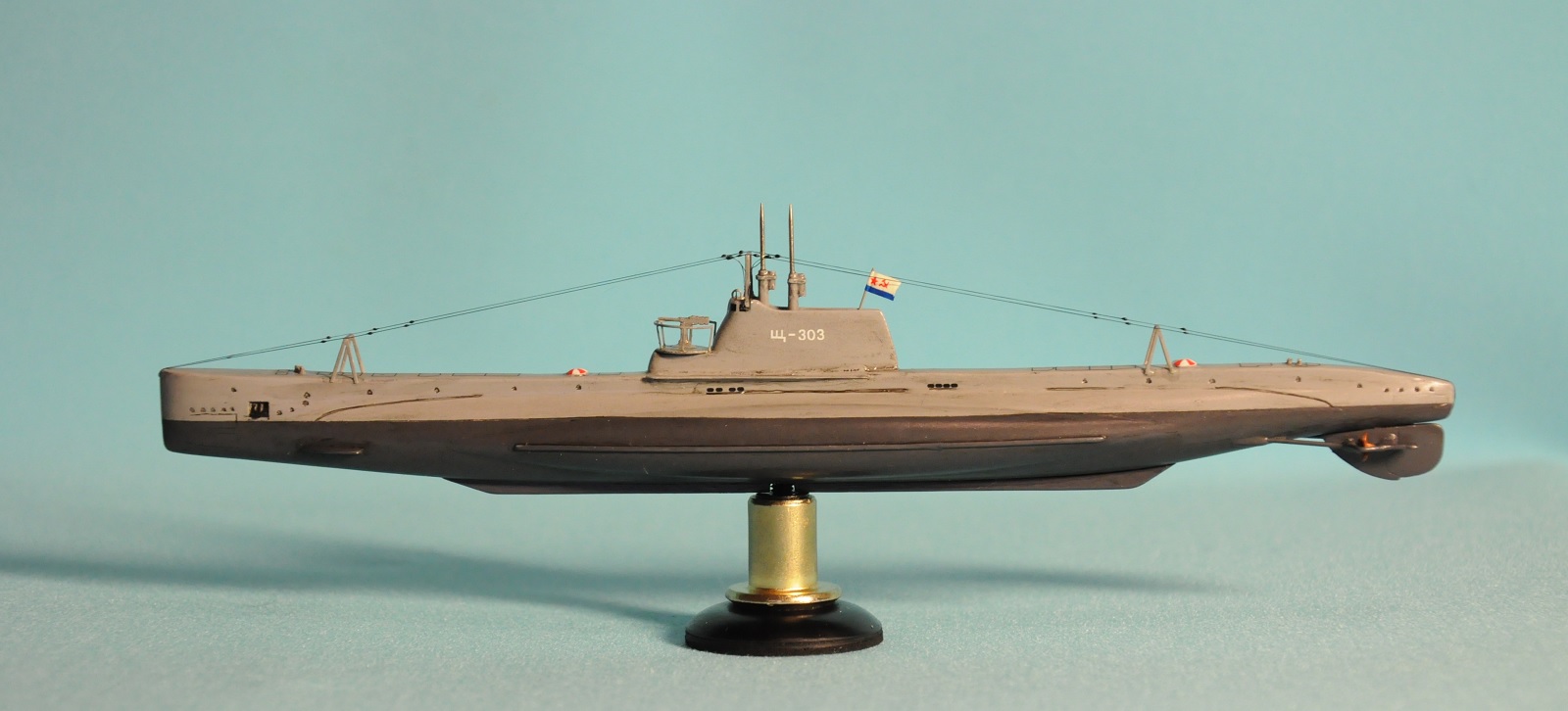

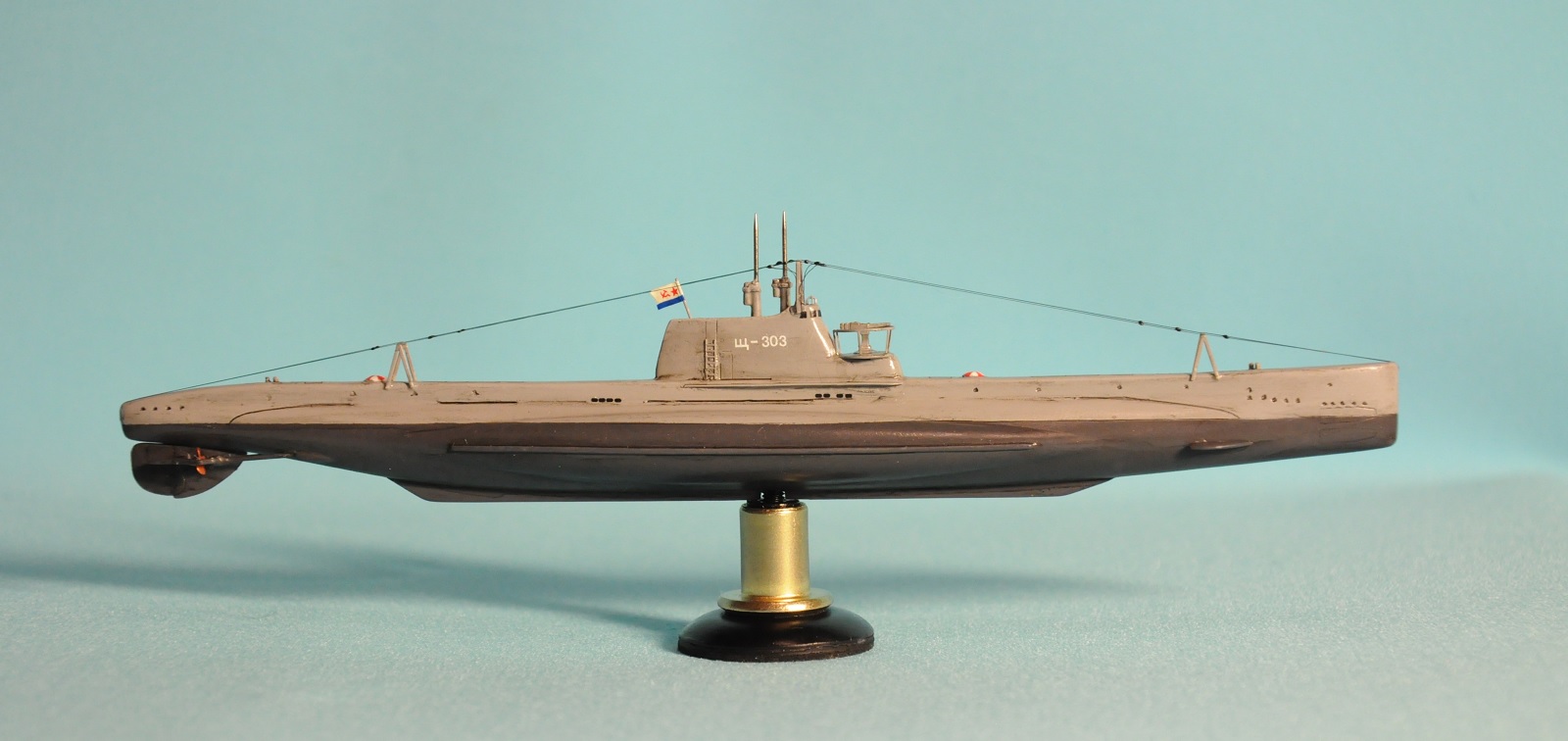

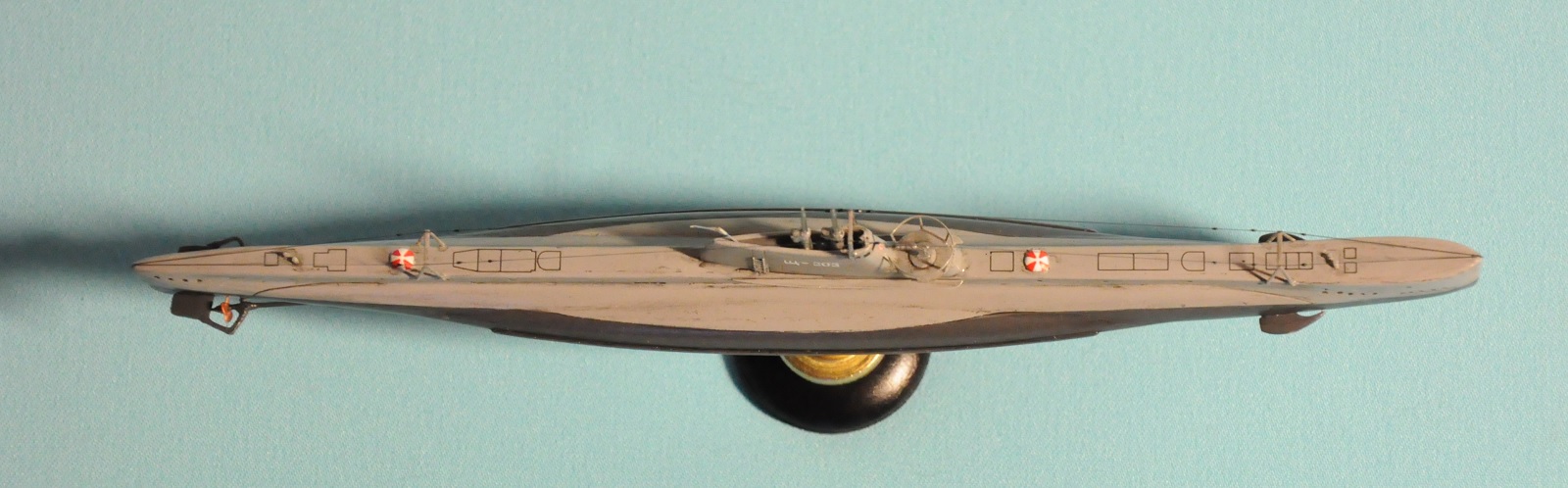

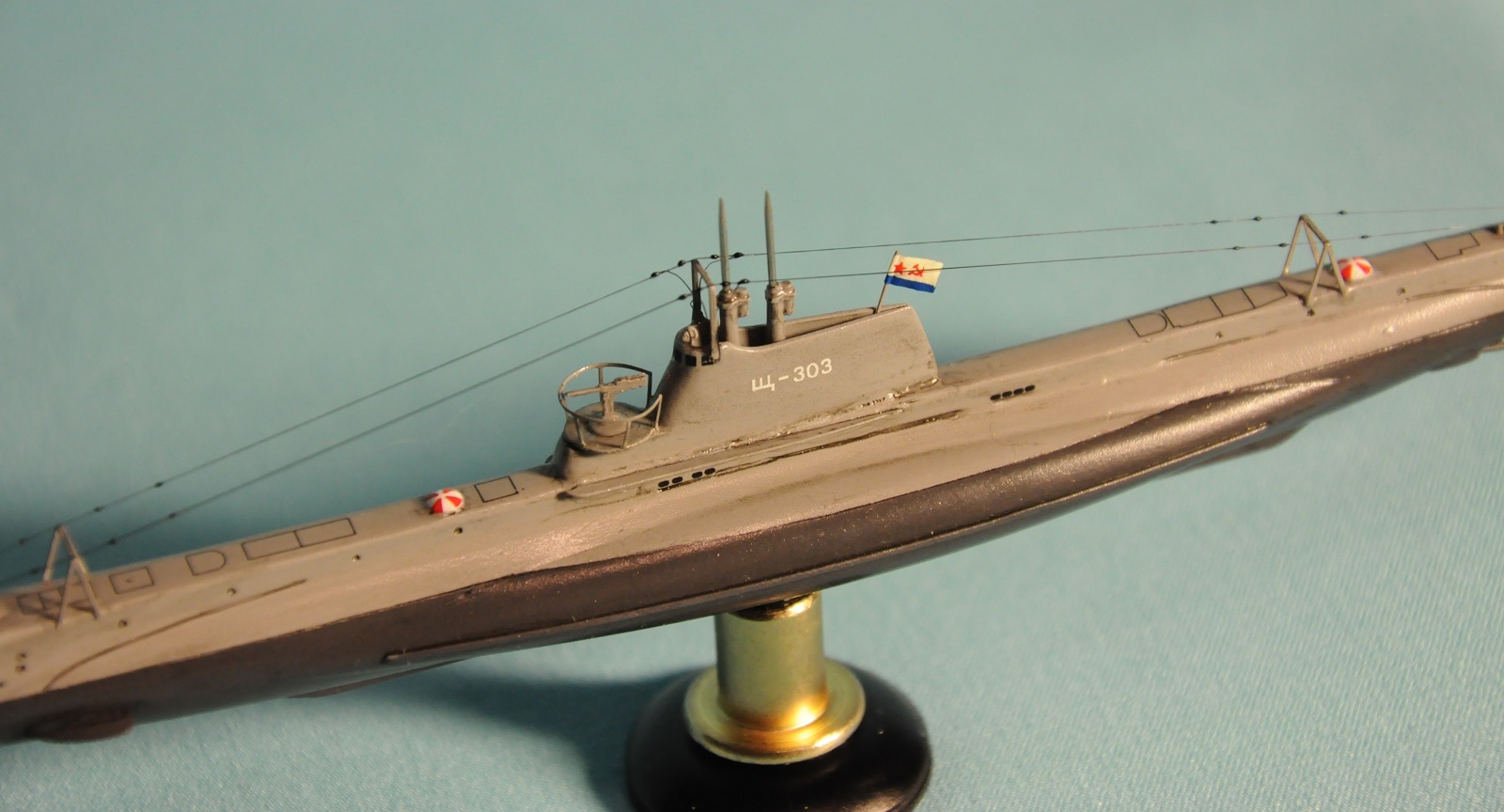

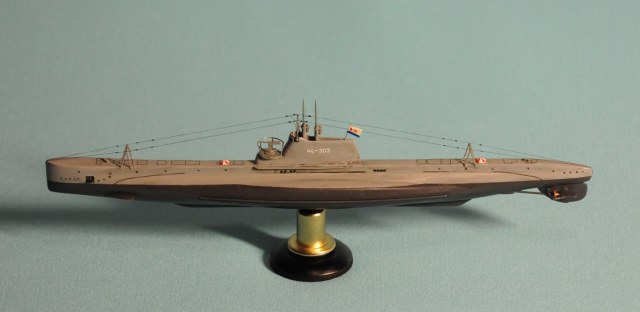

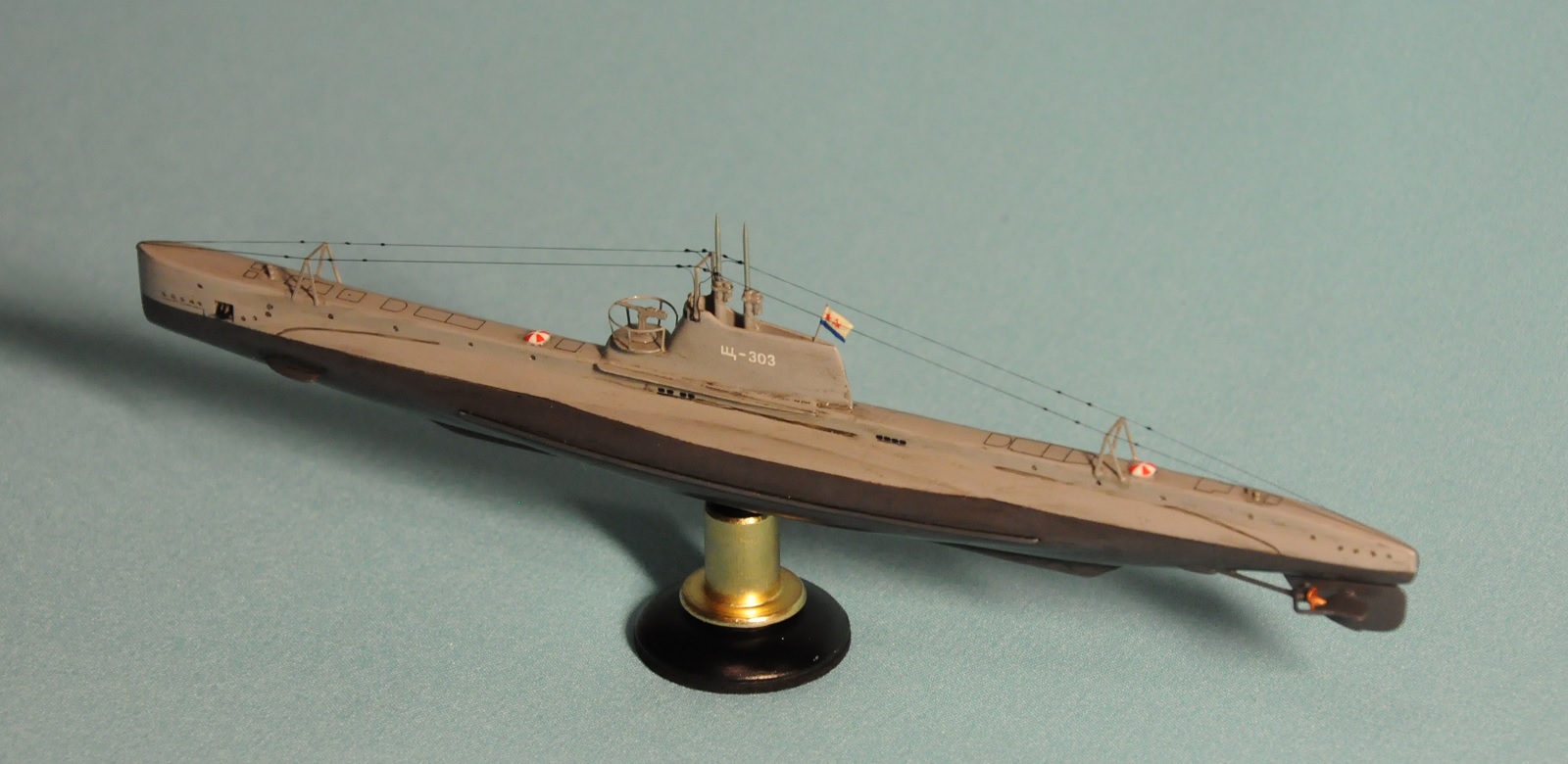

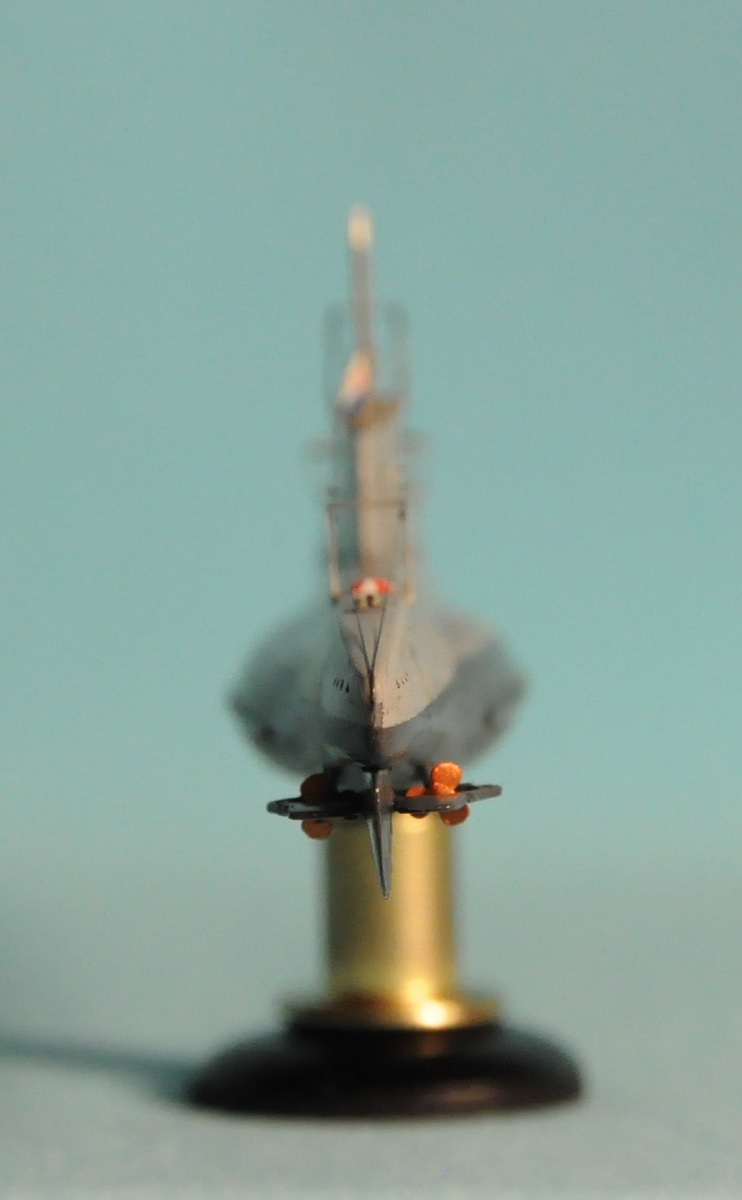

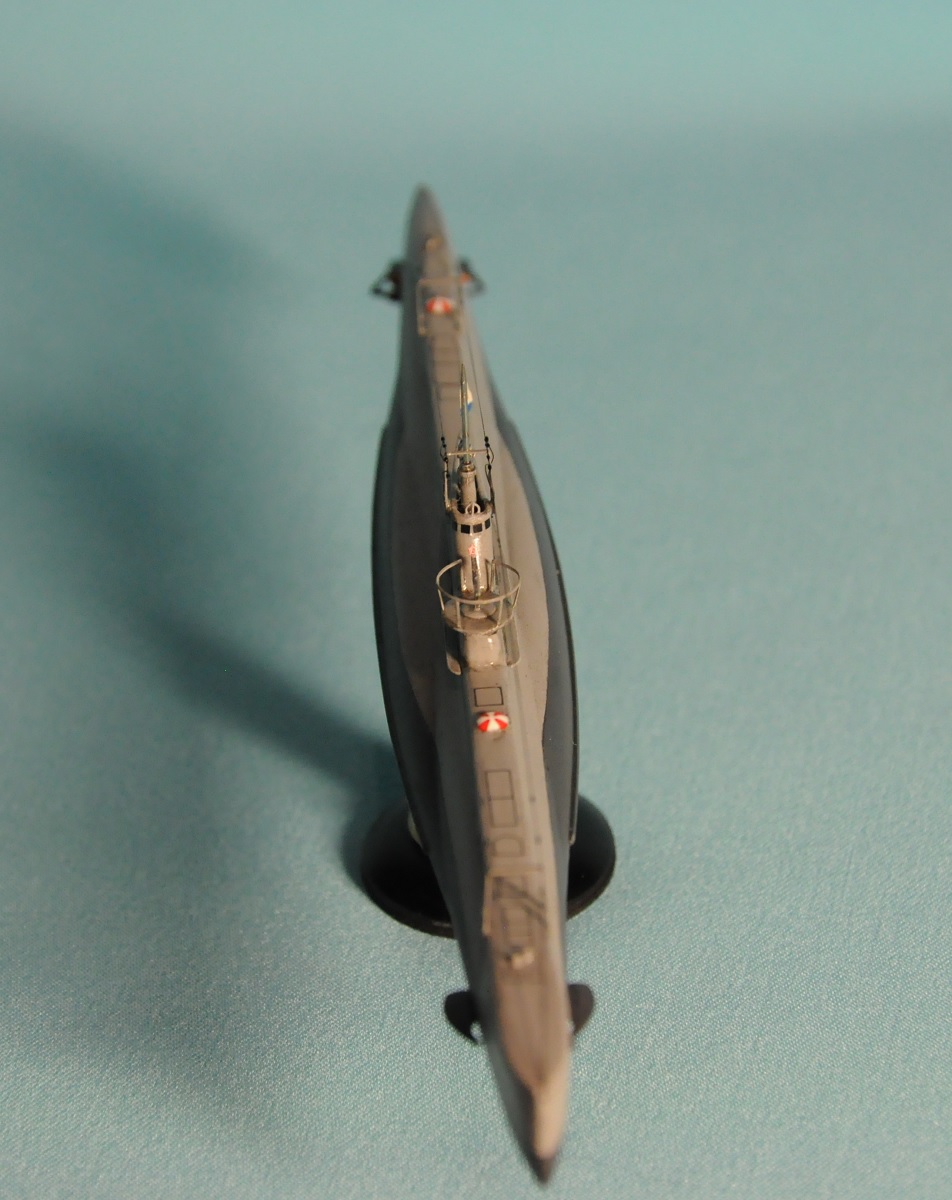

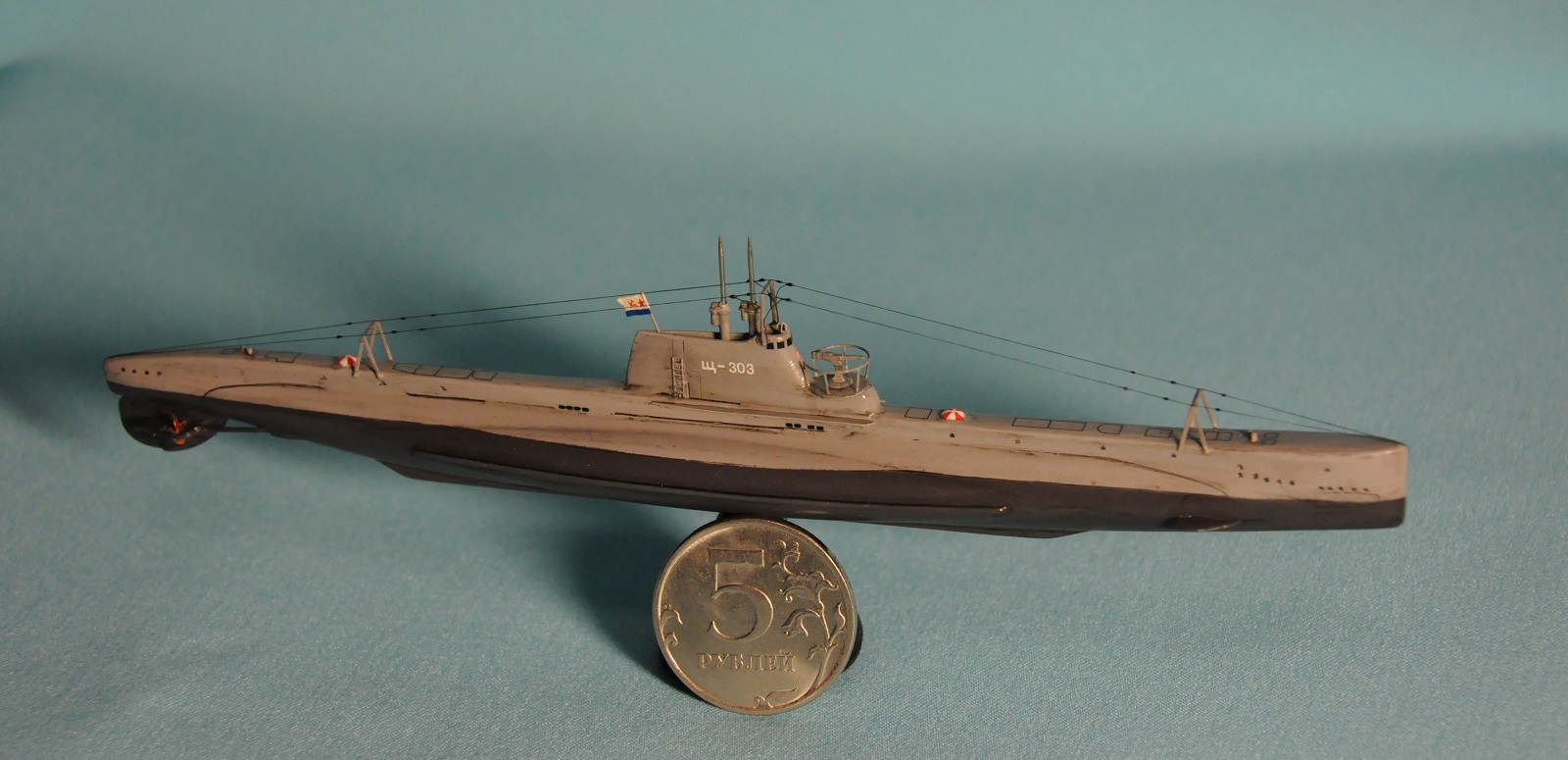

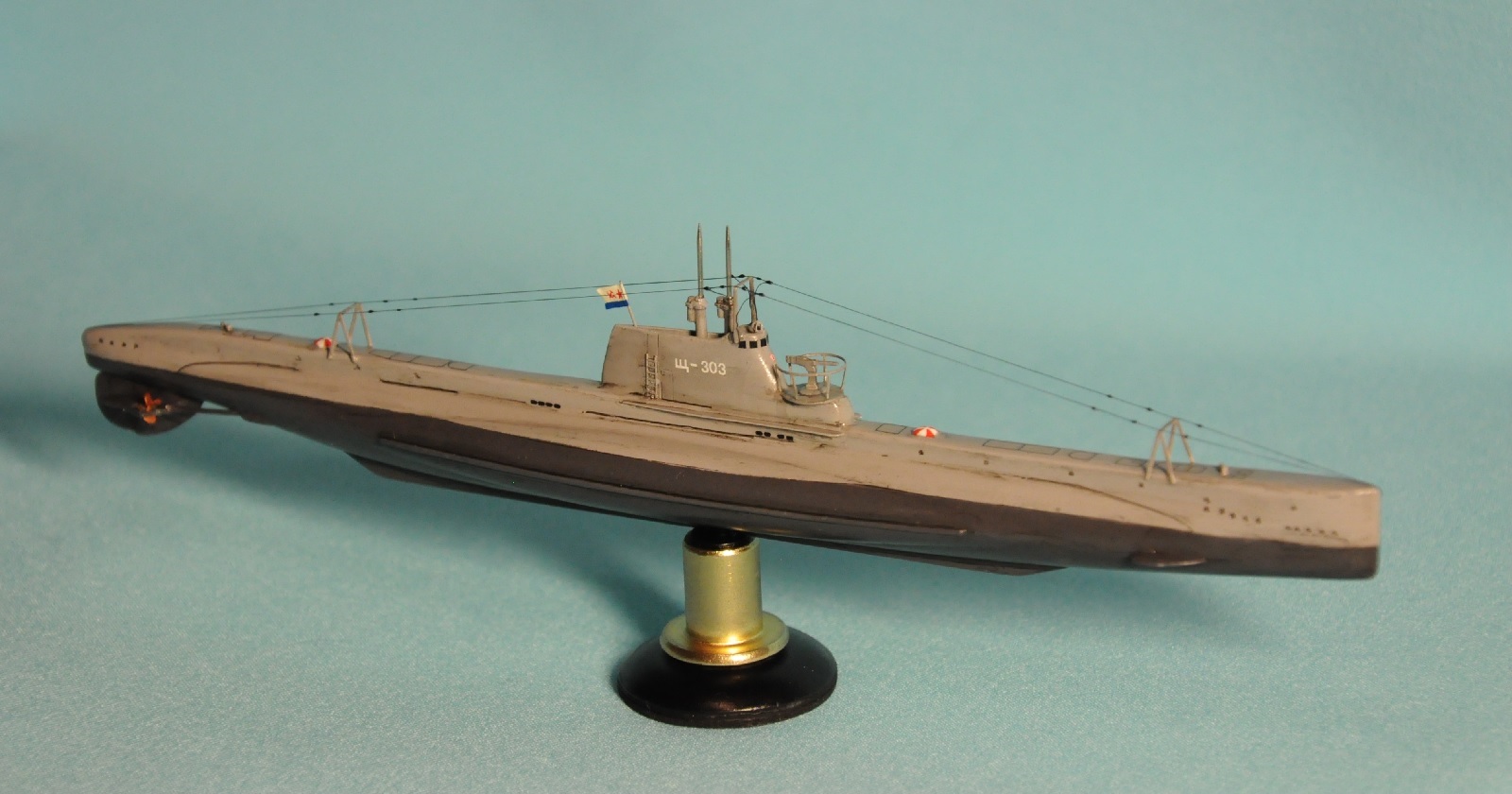

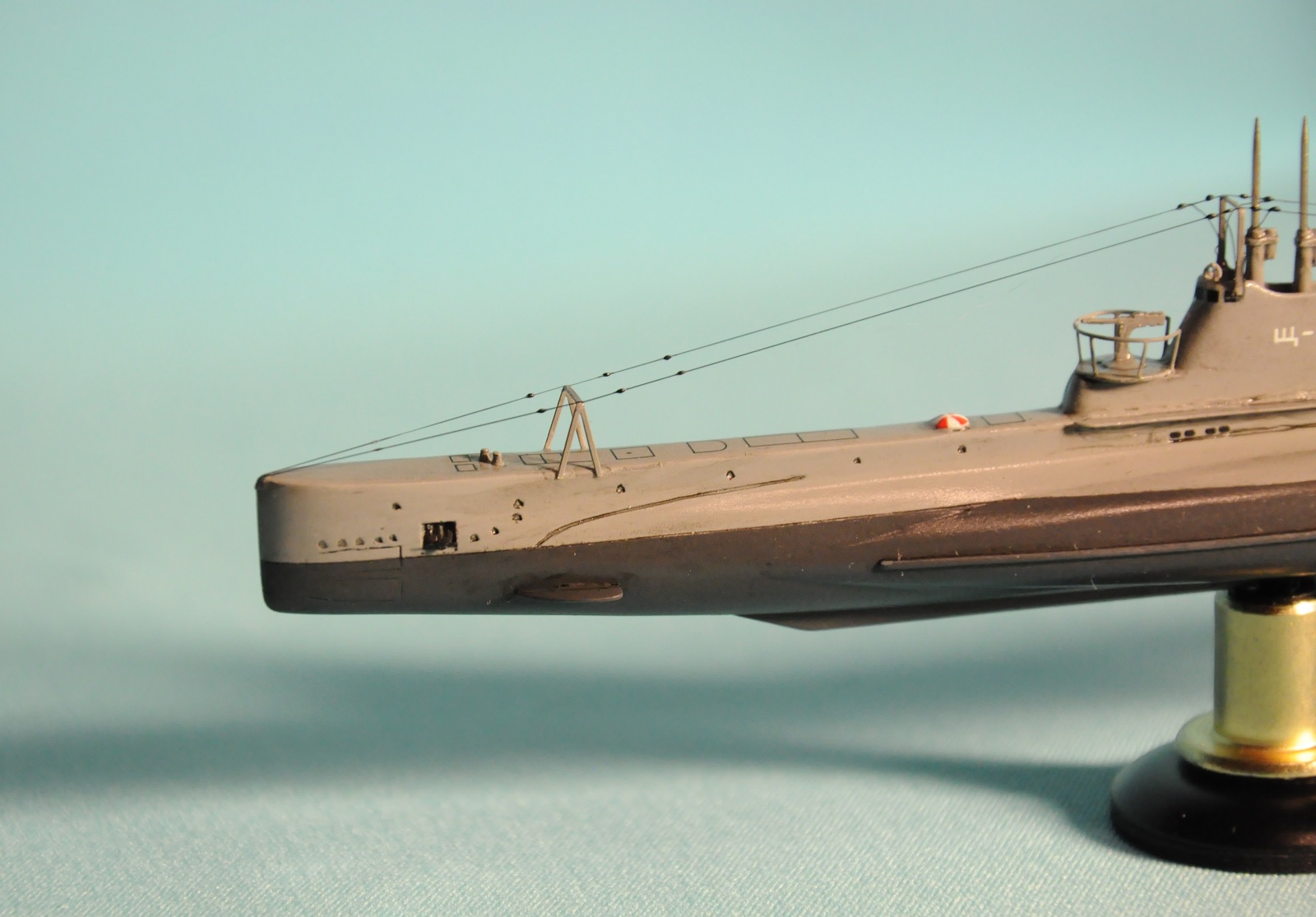

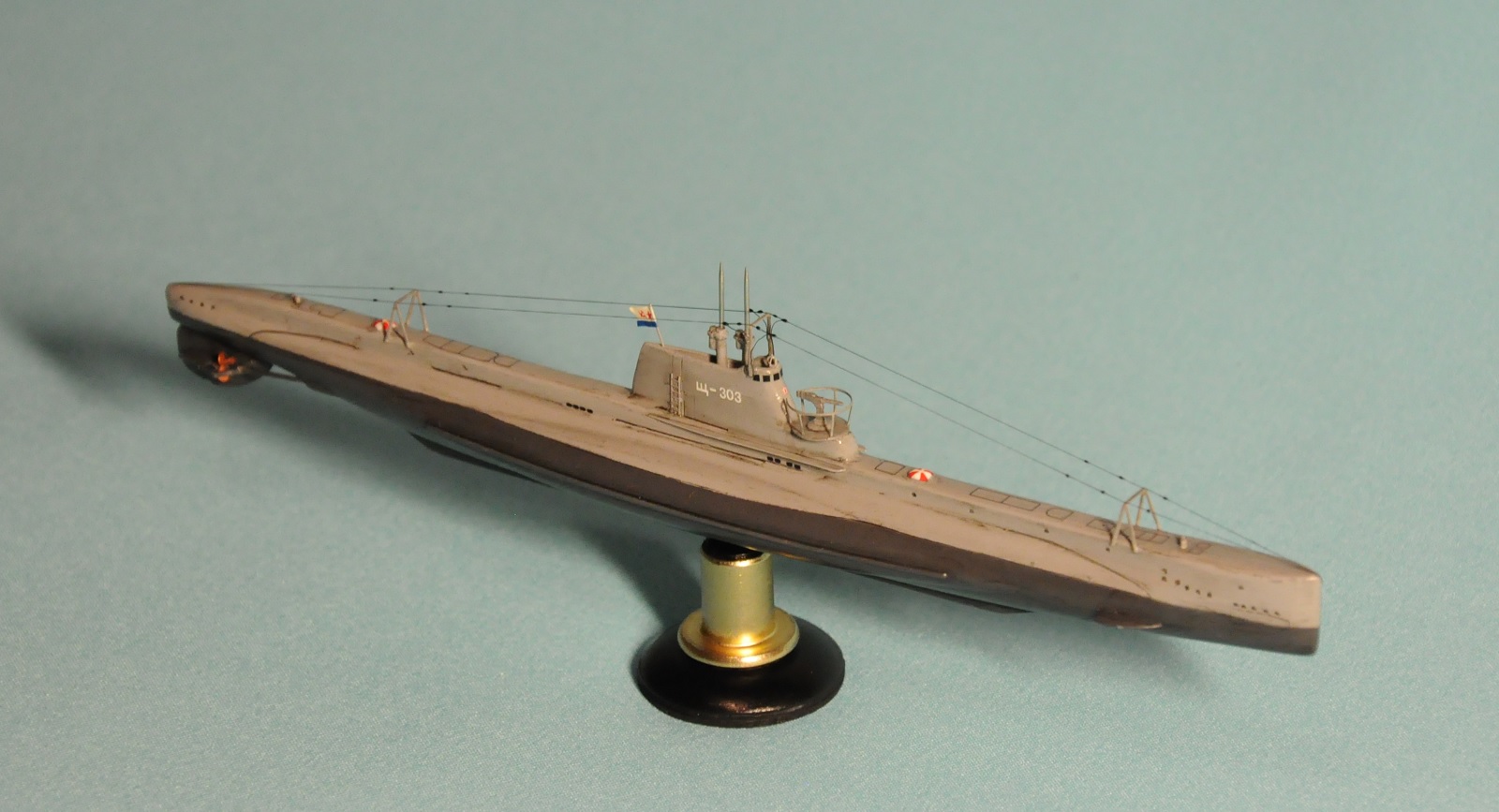

Что в итоге получилось из бракованного набора - на фотографиях. Одно из фото - рядом с немецкой лодкой IX серии, масштаб одинаковый.

Приятного просмотра.
