Трансформатор ТДТН
- Производитель:
- Самодел
- Масштаб модели:
- 1:35
- Тип:
- Другое

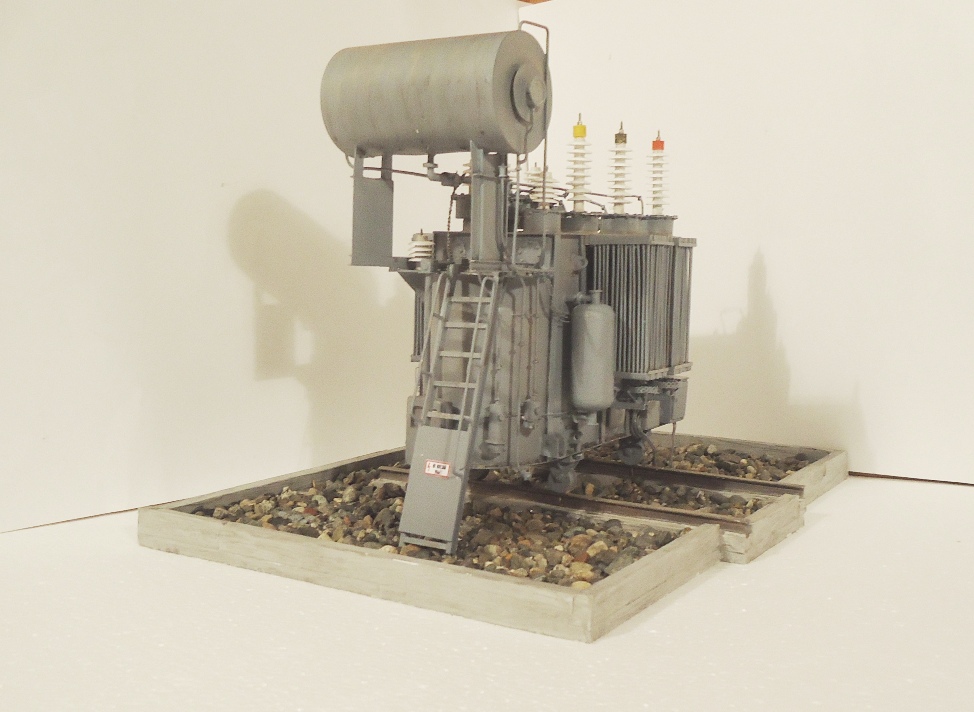

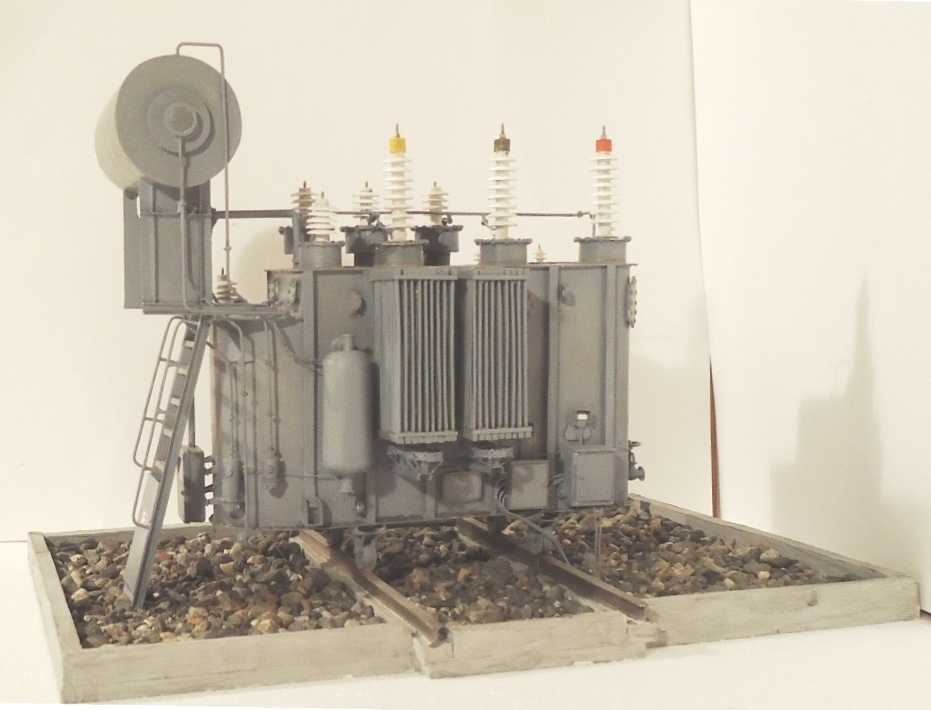

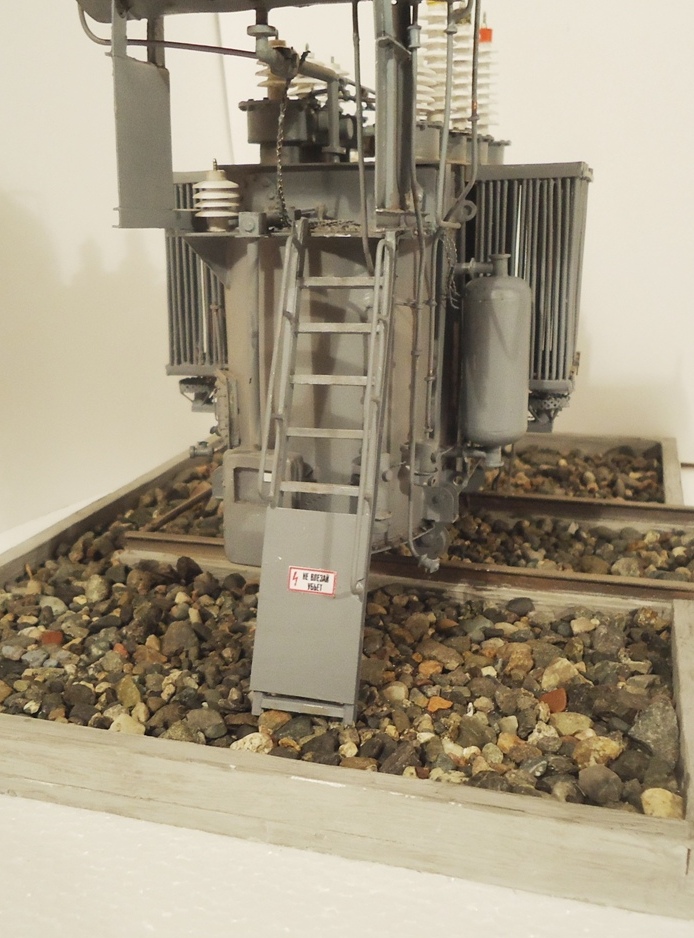

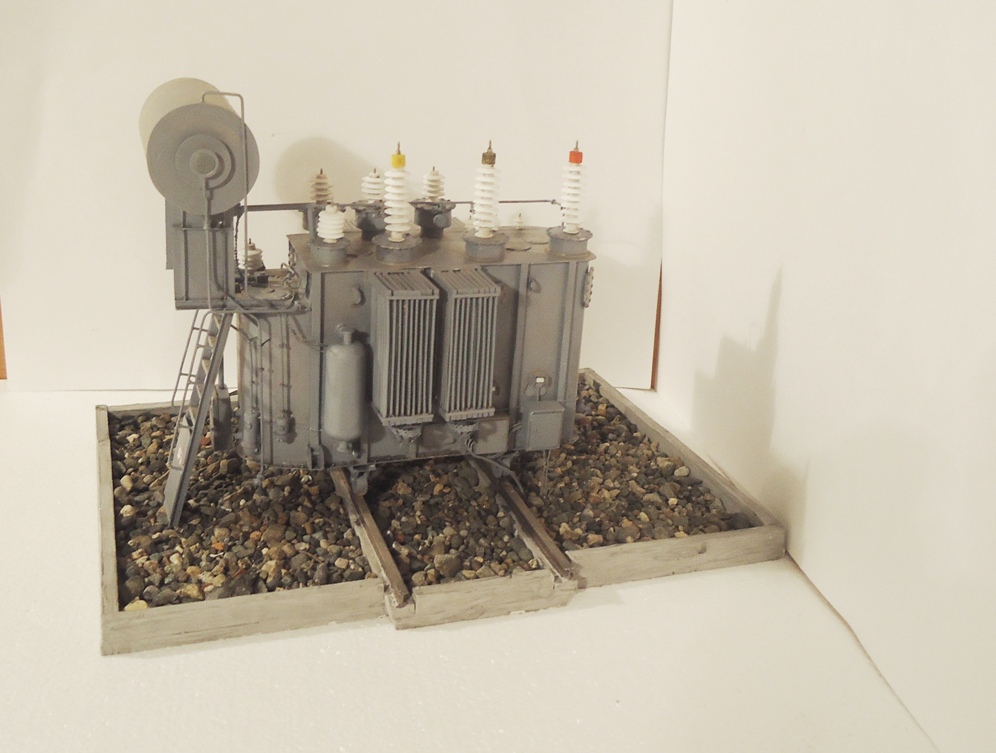

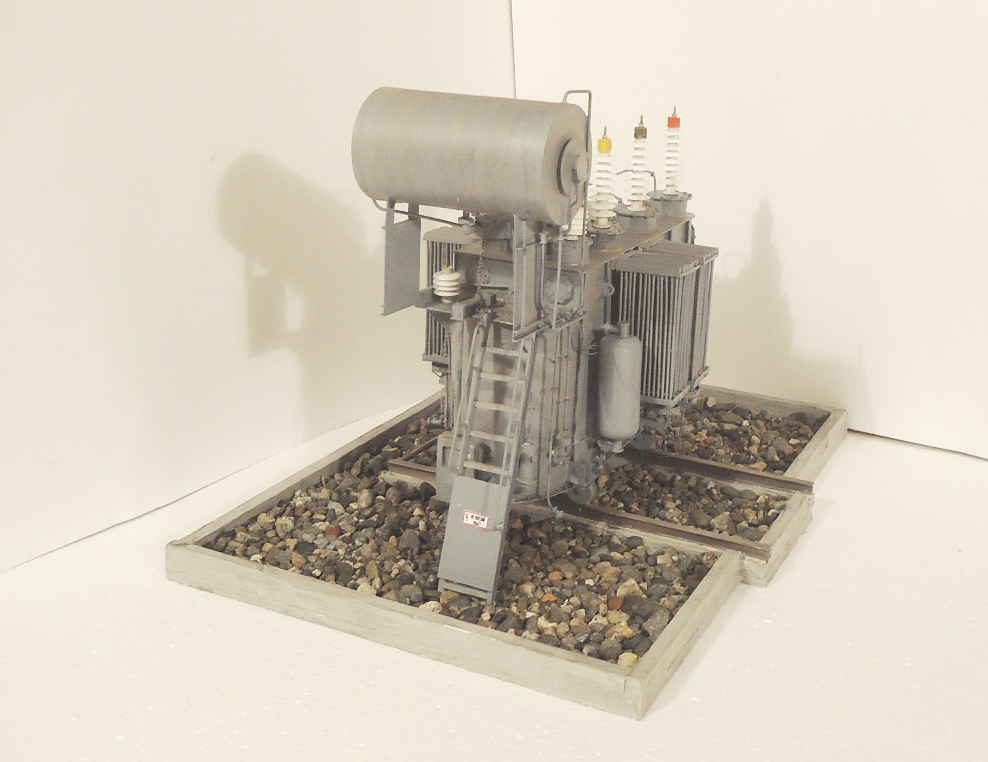

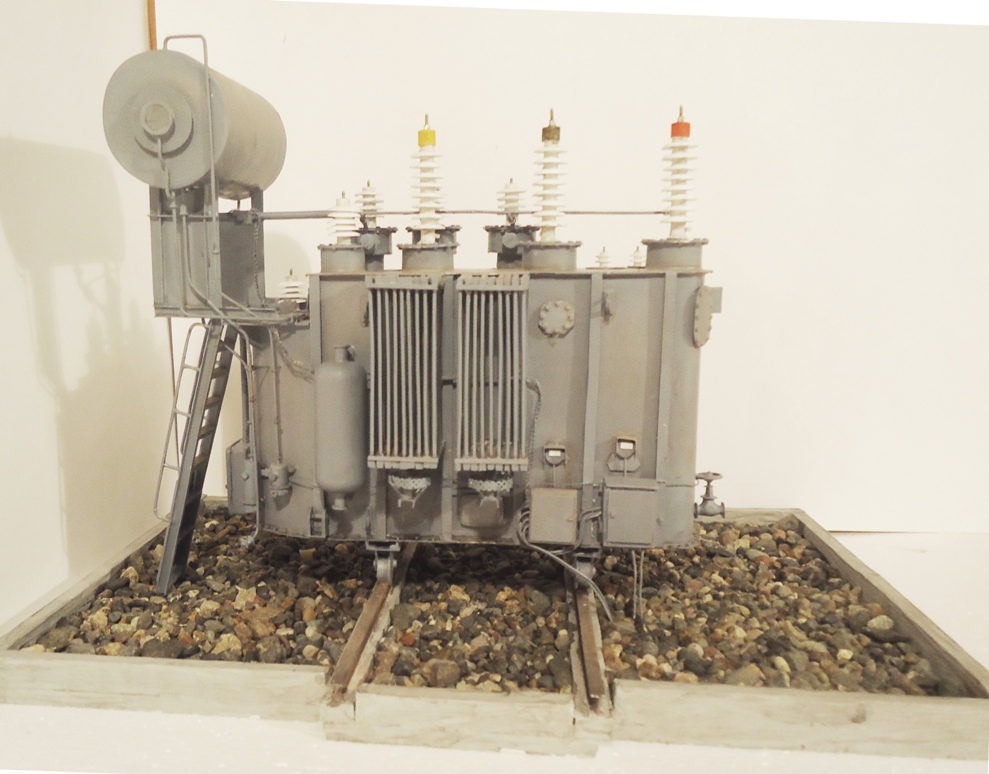

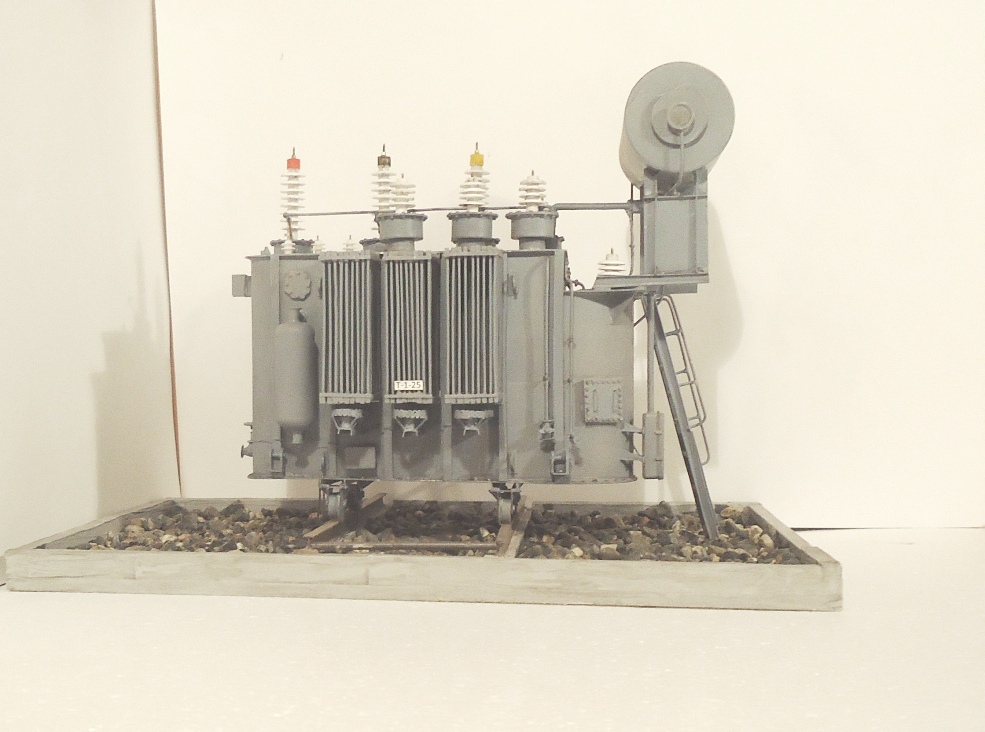

Доброго времени суток уважаемые коллеги. Мои сослуживцы, узнав о моём хобби, попросили сделать подарок нашему начальнику к дню энергетика. Я и сам давно хотел сделать что нибудь из энергетического оборудования . Выбор пал на трансформатор с нашей подстанции. О прототипе : ТДТН-25000/110/35/6 - трехфазный трехобмоточный понижающий трансформатор., масляное охлаждение с дутьем, с устройством РПН, номинальная мощность 25000 кВА, класс напряжения обмотки ВН 110 кВ, СН 35 кВ , НН 6 кВ . ТДТН предназначены для преобразования электрической энергии переменного тока класса напряжения 110 кВ в электрическую энергию класса напряжения 35 кВ среднего напряжения и класса напряжения 6 кВ низшего напряжения .В составе подстанции может обеспечить эл. энергией небольшой район города.
Масса – 64 тонны;
Размер: 6300*3550*5600мм ;

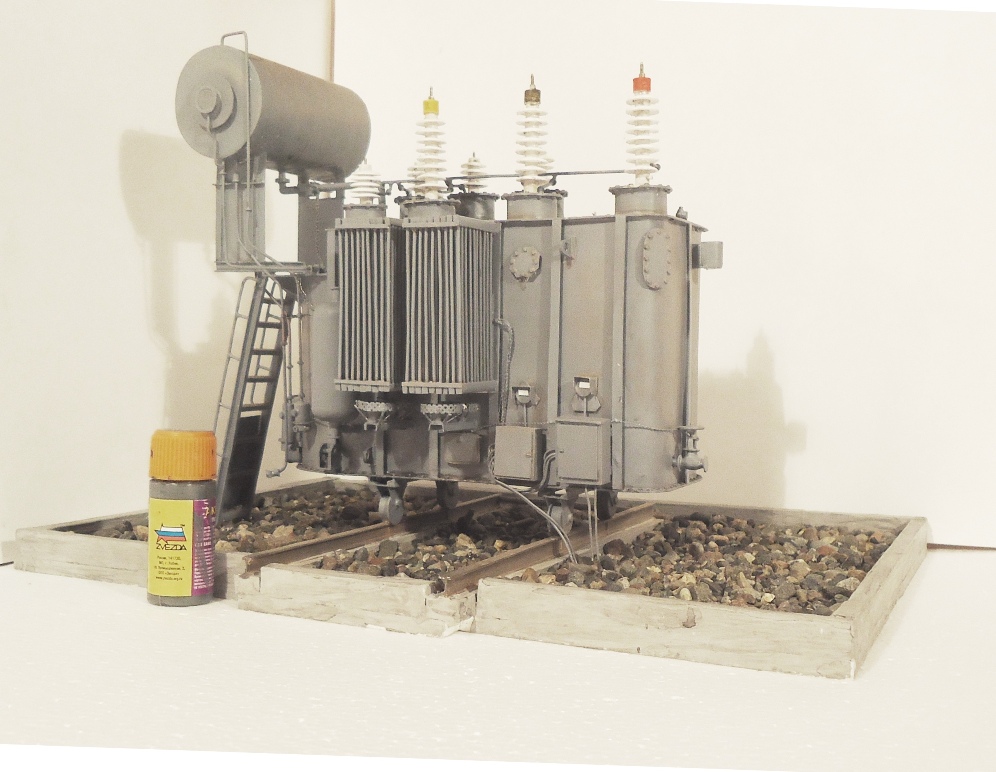

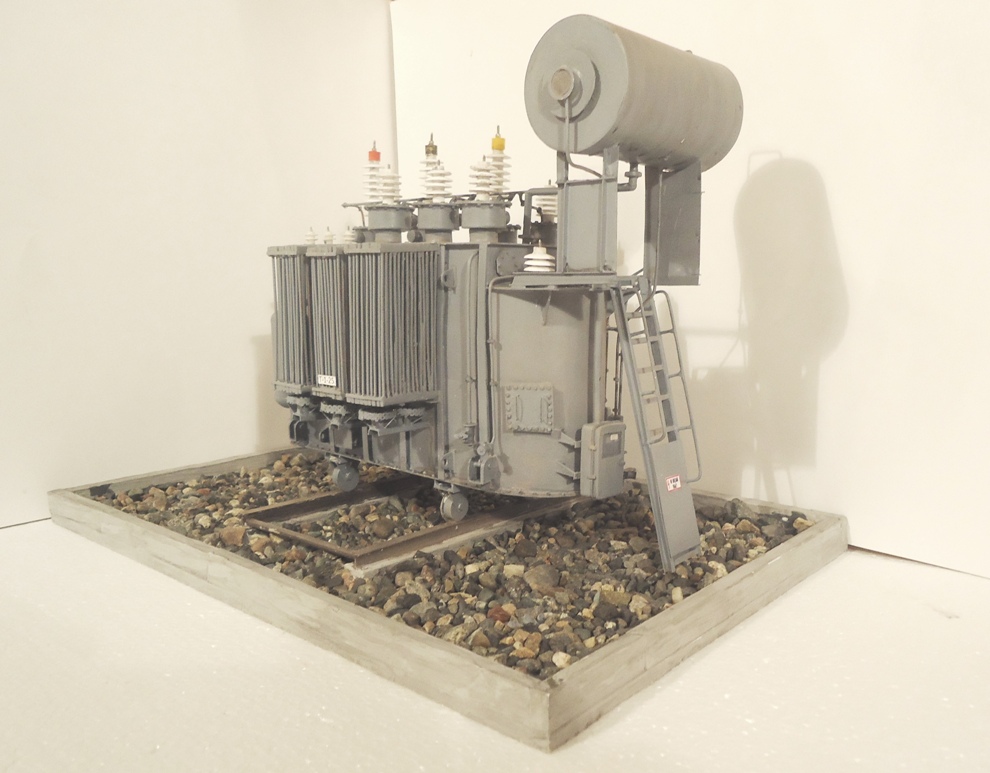

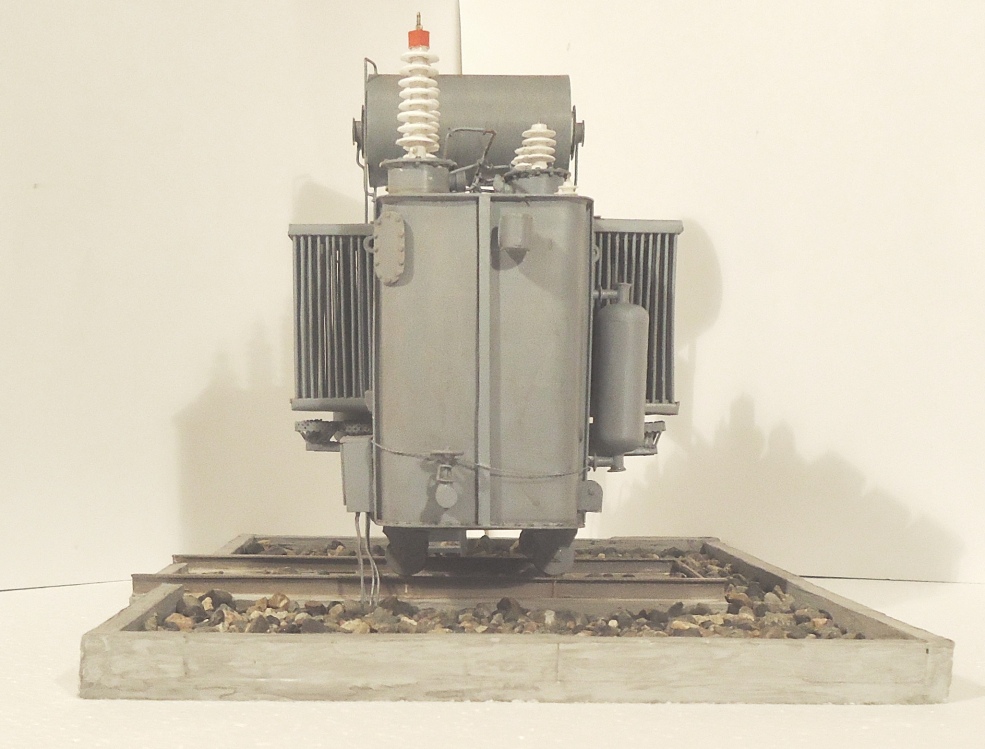

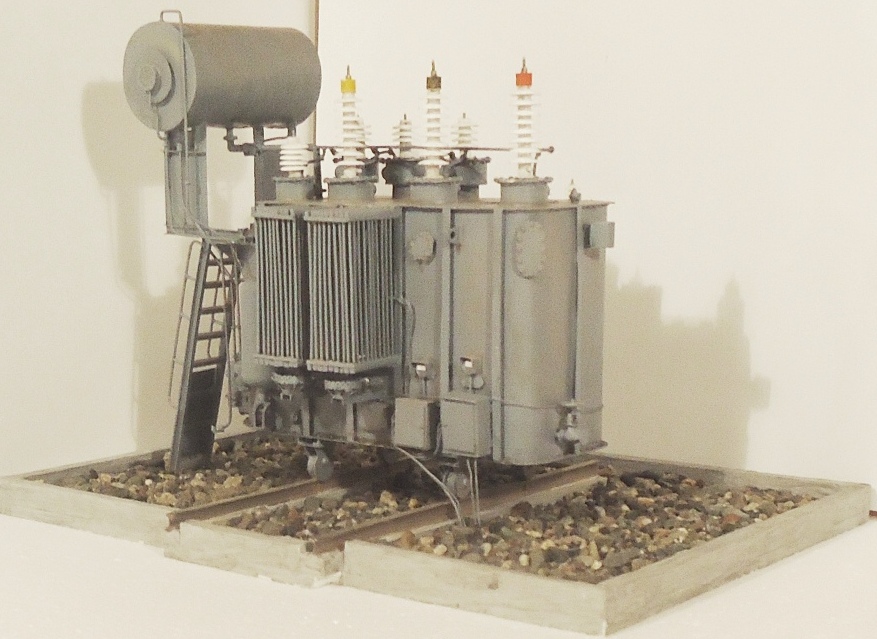

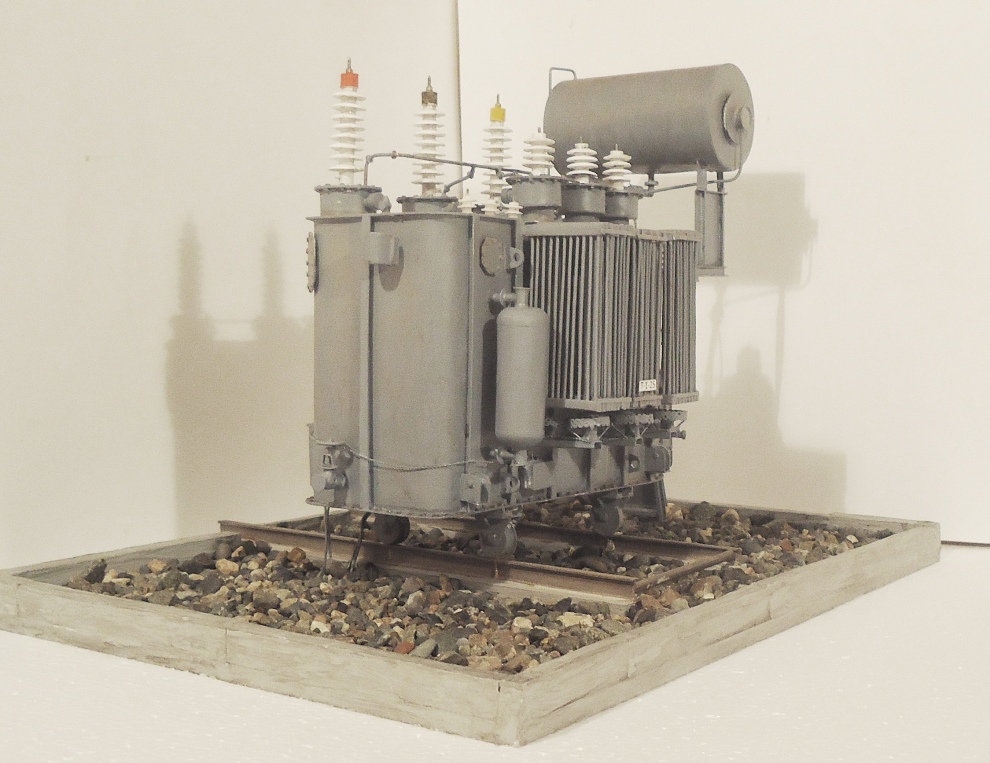

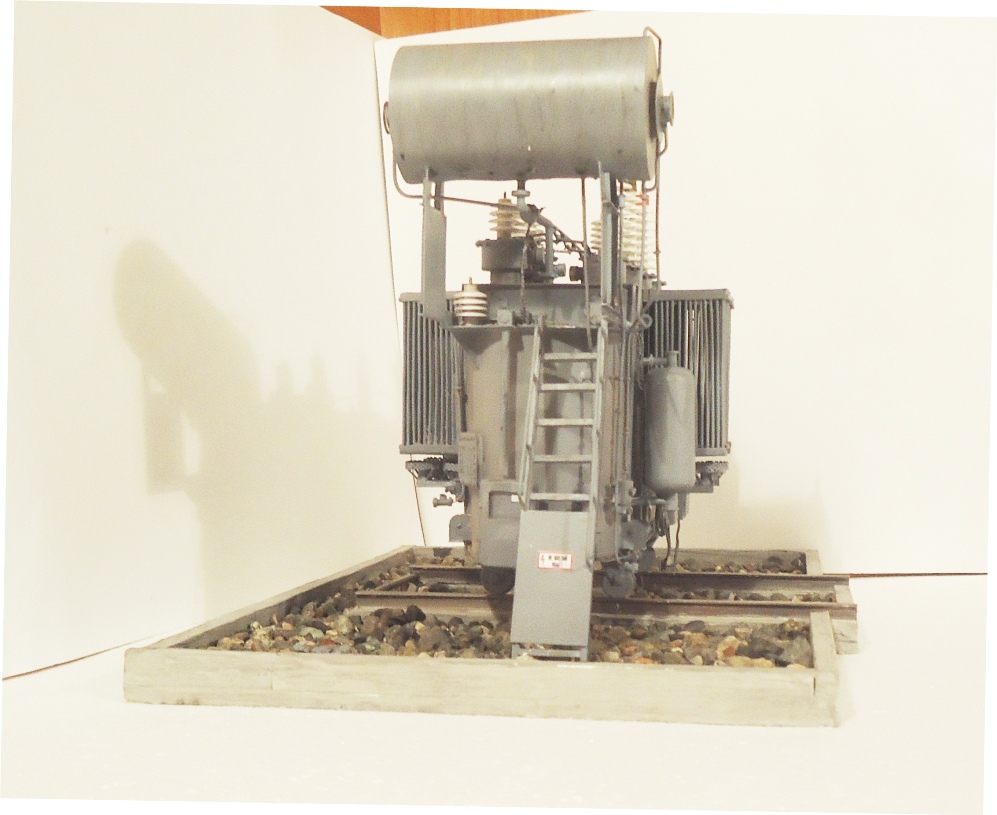

Модель выполнена из пластика различной толщины ( отходы пластиковых панелей , рекламных табличек ) , перила , радиаторы - проволока ,. Модель окрашена и тонирована красками Звезда – кистью. Работа продолжалась 3 месяца .Пока ставлю модель в прочее, но есть некоторые упрощения, если моделисты будут против, переведу в «песок».
Оценки
Войдите, чтобы оценить работу.
Комментарии (45)
На сайте с 13.12.2012
45 400
Вау! Наконец, то знакомая штуковина...
)
Узнаваемо... А обмотки масштабные
На сайте с 20.07.2010
117 639
Очень хорошо! Тема интересная, никто не выпускает подобных моделей. Массовыми они не будут, а вот как часть диорамы - были бы интересны.
Спонсор
На сайте с 22.09.2014
20 125
Как настоящий!!!
Спонсор
На сайте с 22.09.2014
20 125
Как настоящий!!!
На сайте с 19.10.2010
143 3312
Я тоже делал модели трансформаторов, только в 87-ом и на порядок примитивнее. Ваш уникален. А зачем трансформаторы ставят на рельсы?
Спонсор
На сайте с 05.05.2011
119 1429
Здорово получилось!
Эстет
На сайте с 18.07.2010
368 21797
Круто!
Спонсор
На сайте с 22.10.2011
22 558
Вероятно для мобильности?
На сайте с 25.12.2012
18 1187
Очень крутая штука. Помню на ВДНХ стоял трансформатор на рельсах, и я в детстве каждый раз проходя мимо ломал голову, что же это за машина такая )))).
На сайте с 12.10.2015
7 1
Да-а, осталось получить группу допуска (для работ в электроустановках выше 1000В) и смоделировать напряжение! Если будет стоять на столе у начальника, рекомендую встроить в него зарядку для мобильника. Время до дня "Х" ещё есть. Редкое изделие в Галерею!
Эстет
На сайте с 13.11.2014
7 604
Не какого песка!
Только в галерею!
Единственное, что хочу сказать, это фото. Уж как то размыто и мутновато, но за то без разных хитростей преображения моделей через фотошоп.
Отличная работа!!!
Эстет
Спонсор
На сайте с 26.04.2011
16 1489
Теперь к трансформатору приделать главный корпус, с открытой компоновкой котлов(лучше КУ с ГТУ), турбинный цех и через дорогу с галерейным переходом ЦШУ.
И будет сказка
На сайте с 04.11.2013
12 198
+1
Спонсор
На сайте с 27.12.2014
77 294
Смачная штуковина получилась!
На сайте с 21.08.2013
29 2734
Очень необычно!
На сайте с 01.04.2011
34 1
5+++
Снимаю шляпу, отличная идея и качественная работа, утащил в избранное. Поддерживаю коллег, никакого песка, только галерея. Народ должен видеть такую красоту.
С уважением - Артём!
Эстет
Спонсор
На сайте с 20.03.2014
110 402
Что ж, ПТЭ сдали, оставьте удостоверение... ЭК.
У нас такие два стоят на ОРУ-110 I, II секции...
Спонсор
На сайте с 02.04.2015
25 8720
Интересная и необычная модель - респект и галерея!
На сайте с 18.11.2012
10 170
отличная работа так и проситься на диораму)))))
Эстет
Спонсор
На сайте с 14.11.2010
14 938
Отличная работа!
На сайте с 03.12.2013
6 540
как "живой", не добавить не убавить!
На сайте с 31.03.2014
5 16
Коллеги, большущее спасибо за отзывы,вдохновило на будущие работы, не думал, что агрегат многих заинтересует, его в живую мало кто видел, поэтому и фото сделал на свой старенький кодак, мне на работе предложили постепенно делать макет всей подстанции, но конструкция 1,5 на 2,5 м - это перебор
На сайте с 31.03.2014
5 16
не всегда, они с завода идут с катками, если при монтаже не возможно подогнать кран, делают пути перекатки и докатывают до места лебёдкой и так и оставляют, если подъехать можно, катки срезают и ставят на фундамент
На сайте с 03.10.2016
6 1415
Вещь. Дипломную работу по силовым трансформаторам писал в свое время. Такой, натуральный вышел.
Наблюдал как привезли трансформатор на Ново-Ангренскую ГРЭС. По слухам он весил 300 тонн, так вот проушинами на корпусе с обоих сторон, трансформатор подвешивался к двум ЖД тележкам с, точно не помню уже, по моему, с семью колёсными парами. Перевезли по продольным рельсам, а потом, при помощи домкратов с катками по поперечным рельсам поставили на место. Зрелище было впечатляющее...
Спонсор
На сайте с 24.04.2008
20 440
Отлично!Моя жена работает на подстанции в Питере Дежурной по под станции.Так вот,она в восторге от такой работы.Сказала, что матчасть собдюдена
На сайте с 02.12.2012
33 2
Реальный эксклюзив!!! Браво!!!
Эстет
На сайте с 09.01.2013
87 5871
Шикарный трансформатор! Я когда в Восточных Сетях Кузбассэнерго работал в Юрге и Анжерке такие же видел. Здоровенные, собаки...
На сайте с 05.06.2011
9 11
О Саш поздравляю с завершением!Надеюсь подарок понравится.
На сайте с 31.03.2014
5 16
Привет коллеге . Я сам из Кузбассэнерго из южных сетей
На сайте с 31.03.2014
5 16
Андрей, спасибо,сам куда пропал ?
Спонсор
На сайте с 30.08.2011
95 118
Ну вот блин....опять....и докопаться не до чего....камо нет....гусей нет....
А Правилам Электробезопасности не соответствует....где надписи, знаки опасности, ограждение....молнии трафаретиком, надписи - белой гелевой ручкой....
Интересная...НЕординарная работа!!!!
На сайте с 31.03.2014
5 16
[QUOTE]
А Правилам Электробезопасности не соответствует....где надписи, знаки опасности, ограждение....молнии трафаретиком, надписи - белой гелевой ручкой....
/QUOTE]
Хорошая шутка, электротехническая. Трансформатор стоит на территории подстанции и не ограждается.
Эстет
Спонсор
На сайте с 02.05.2012
37 14249
Ух ты! Классная работа!
Спонсор
На сайте с 26.09.2011
12 285
Очень оригинальная и качественная работа. С уважением.
На сайте с 27.07.2012
29 299
Круто и неожиданно! Люблю не стандартные модели. Здорово, честное слово.
На сайте с 12.11.2012
6 154
Класс!!!
К нему бы еще какой-нибудь многоступенчатый преобразователь частоты в качестве нагрузки на НН, ну и движок с насосом для водоканала
На сайте с 21.12.2010
40 1364
Я не энергетик конечно, но периодически бываю на объектах такого типа или рядом. Очень узнаваемая модель получилась. Смотришь и сразу понимаешь, что это - "вот оно самое". Реалистичная, грамотная работа. Мне понравилась проработка и качество изготовления модели.
Жизненно, я по другому и не скажу.
Александр, единственное конечно, по-возможности мне кажется стоит переснять попробовать, некоторая дымка немного напрягает.
Спонсор
На сайте с 16.11.2014
28 634
Неистово плюсую.
Где-то видел модель ЗИС-42 с трансформатором меньшего калибра в кузове. С тех пор захотелось что нибудь похожее учудить.
Модель получилась очень аккуратная и жизненная.
Александр,КЛАСС !!! Жму руку коллега
Спонсор
На сайте с 14.01.2015
7 563
Не смог разглядеть маслоуказатель в подробностях, и ноги на таких валунах дежурные бы повыворачивали
В остальном очень интересная работа. Спасибо за впечатления.
На сайте с 31.03.2014
5 16
Спасибо за комментарий , но маслоуказателя на нём нет, если его расположить на расширительном баке, то он окажется на высоте 3,5-4 м ничего толком не увидишь. А насчёт камней старался по масштабу выбрать,
На сайте с 27.08.2009
5 3
нивкоем случае не в песок , выгдяит супер
Спонсор
На сайте с 14.01.2015
7 563
Александр, на вашем фото круглая плоская блямба на торце расширительного бака как раз должна быть стрелочным масло указателем.
Из УСИПа давно ушел, могу ошибаться.
На сайте с 31.03.2014
5 16
Всё верно, стрелочный маслоуказатель есть , но его шкалу плохо видно , на модели воспроизводить не стал, в предыдущих комментариях я имел ввиду отсутствие трубчатого маслоуказателя , распространенного на небольших трансформаторах.
